领势VELOP Mesh组网的接线与设置说明

之前有一篇说MESH组网的连接方式,可能说得太过抽象,大家不容易理解:MESH路由器组网指南,各种连接方法

因为最近买Velop的人很多,不少人在公众号里提这个问题,所以我在此再说一下。有这个问题,是因为布线的局域,例如Velp不想塞进弱电箱,客厅或书房或其它要摆放的VELOP的地方没有2根网线。

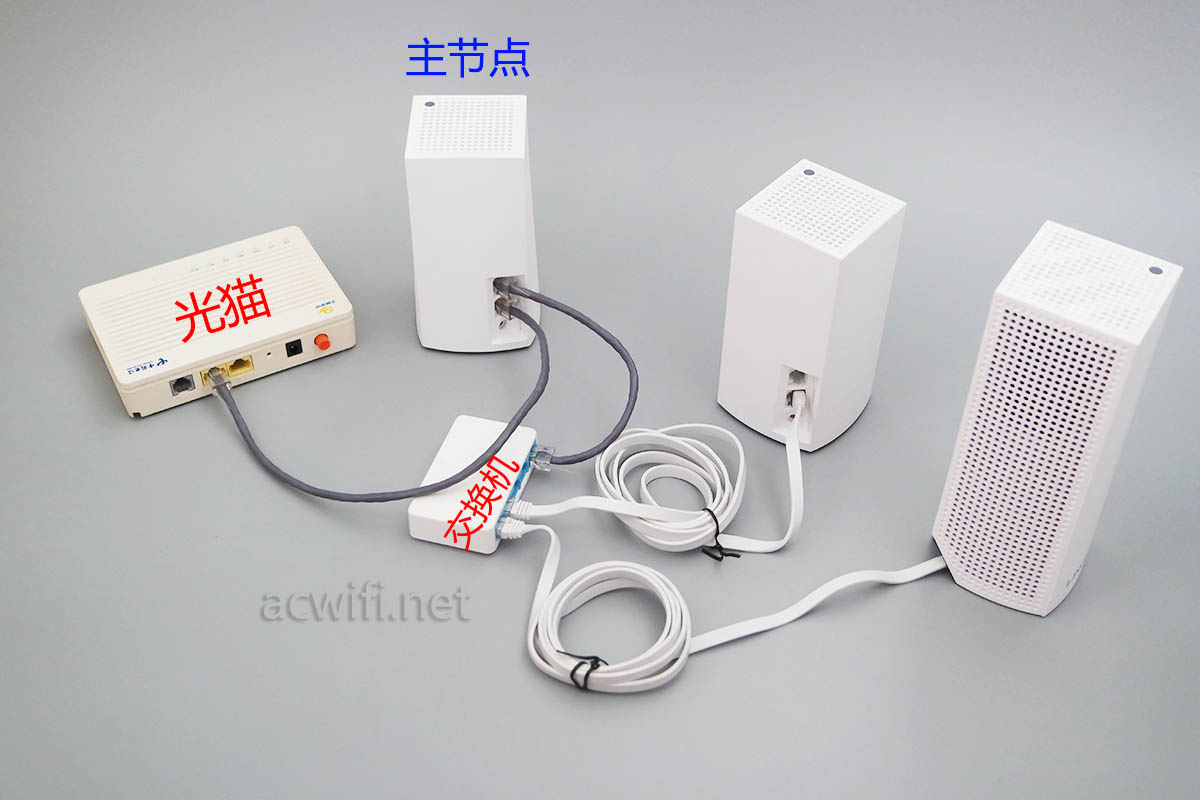

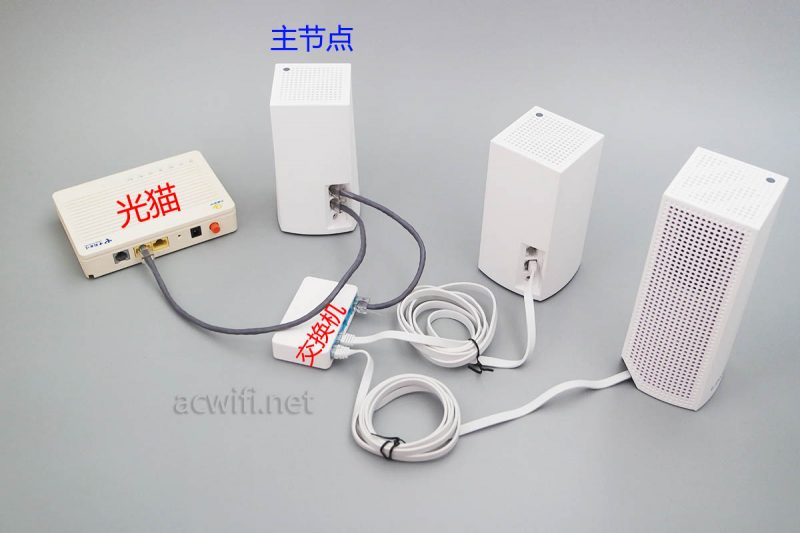

首先是常规的光猫接VELOP,而VELOP主节点做主路由的方式,如下图:

velop设置教程接线

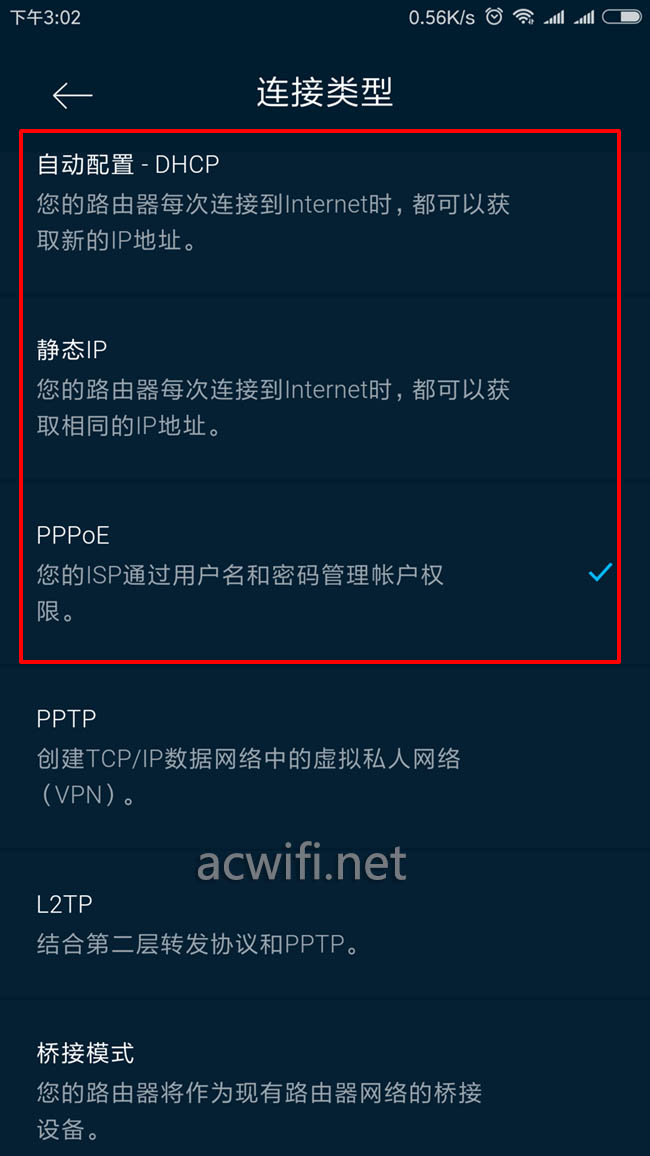

留意到上图中的VELOP主节点插了2根网线,一根来自光猫,光猫是桥接模式,主节点是PPPOE拨号上网,这时主节点就是一台主路由器的角色。在VLEOP的APP菜单“internet设置”里有以下选项:

velop setting 01

大多数上网方式是PPPoE拨号,也就是需要宽带上网的帐号密码,少数是用DHCP(例如一些网线入户的大内网)。

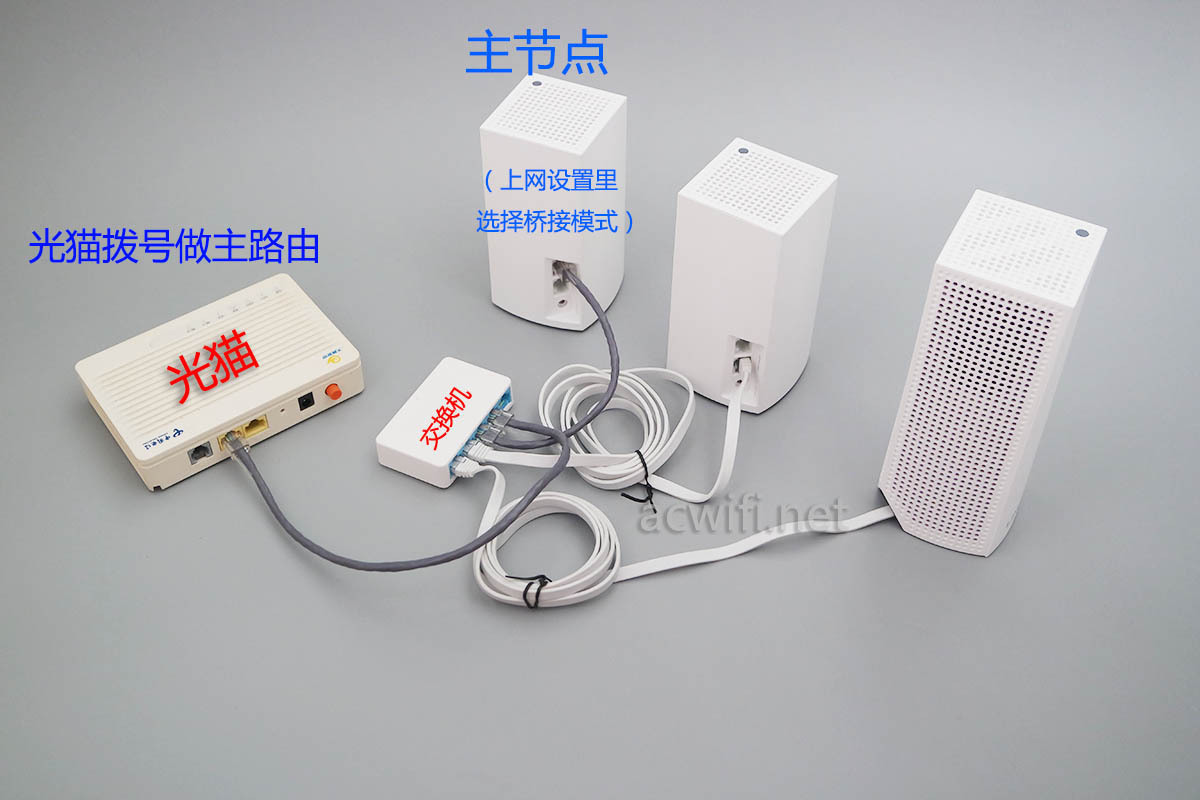

如果因为不想把一台VELOP放进弱电箱里跟光猫一起,或放不下,而其它地方又没有布置了从弱电箱拉出来的2根网线,换句话说,弱电箱之外的每个地方只有留了一个网口,Velop主节点只能插一根网线,这时可以用光猫设置PPPOE拨号上网,也就是光猫用路由模式,有超级密码的可以自己改,不懂的可以直接打电话给客服说要用光猫拨号上网,客服会远程帮你的光猫设置好的,就是自动下发配置。此时就可以这样接线了:

velop设置方式

上图所示,光猫拨号做路由,如果光猫没有4个千兆口的,就可接一个千兆交换机,5口或8口16口都行, 只要能满足你家里的网口数量需求。所有的velop,不管主节点还是子节点 ,全可以接在交换机上了。每台vleop只插一根网线即可。

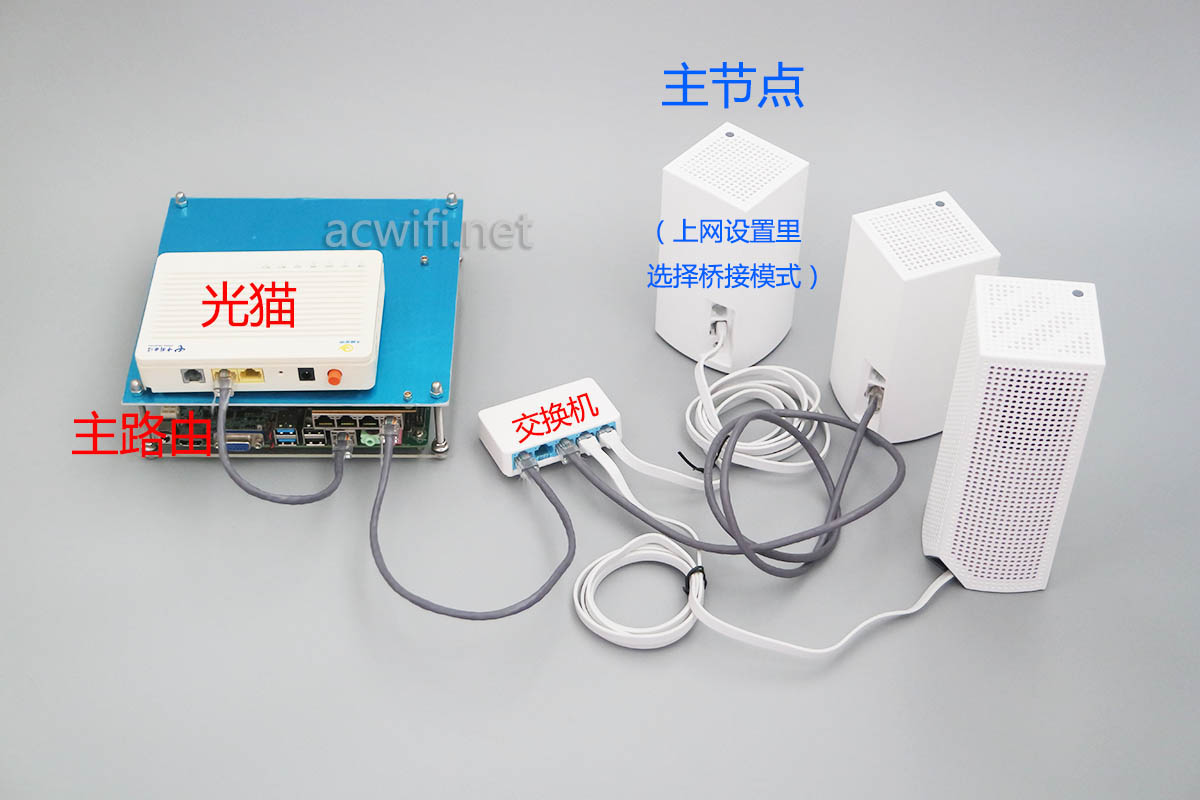

如果我有了一台主路由,想让Velop做无线AP,也同时能组mesh,能无缝漫游自动切换。怎么连接 ??如下图:(上网设置就是app里的internet设置)

velop组网设置

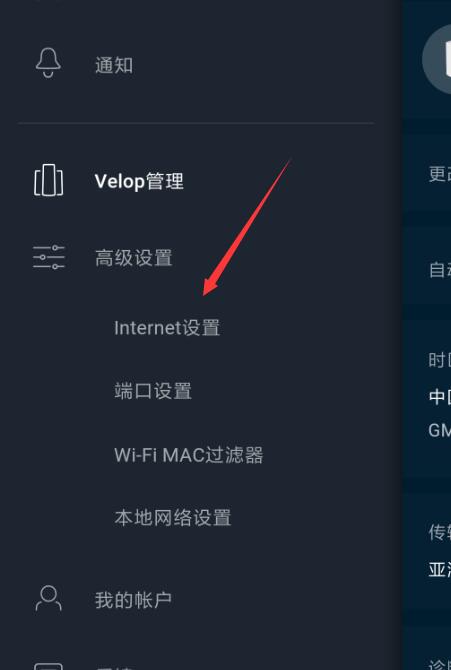

(上网设置就是app里高级设置里的的internet设置)

velop setting 02

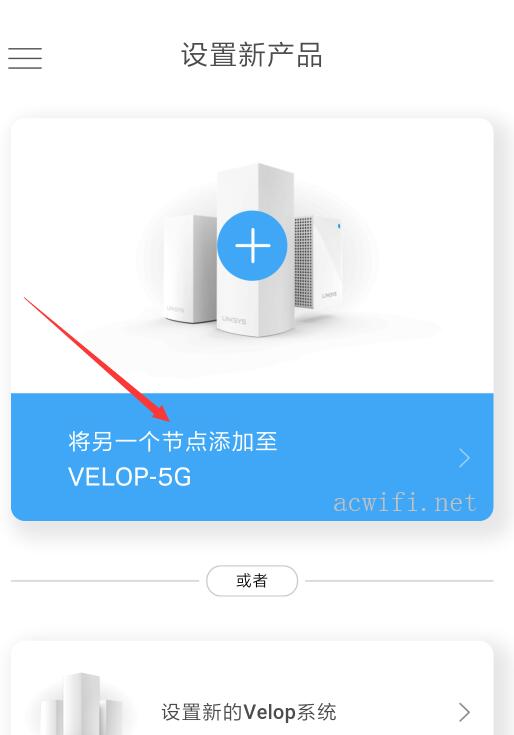

但不管哪种方式,在组mesh的时候,都要先取出一只vleop,把它设置一番后能上网了,再添加其它子节点。添加子节点时,子节点不需要插网线,添加的过程可能要几分钟,耐心等等就好,添加一次,以后就不需要了。添加后,子节点插上网线,它会自动切换成有线回程。

velop setting 04

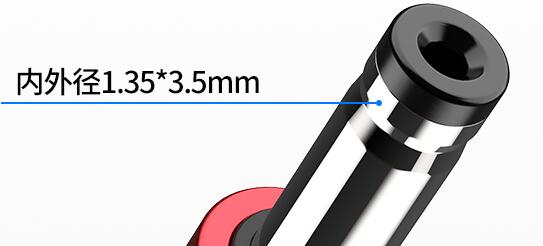

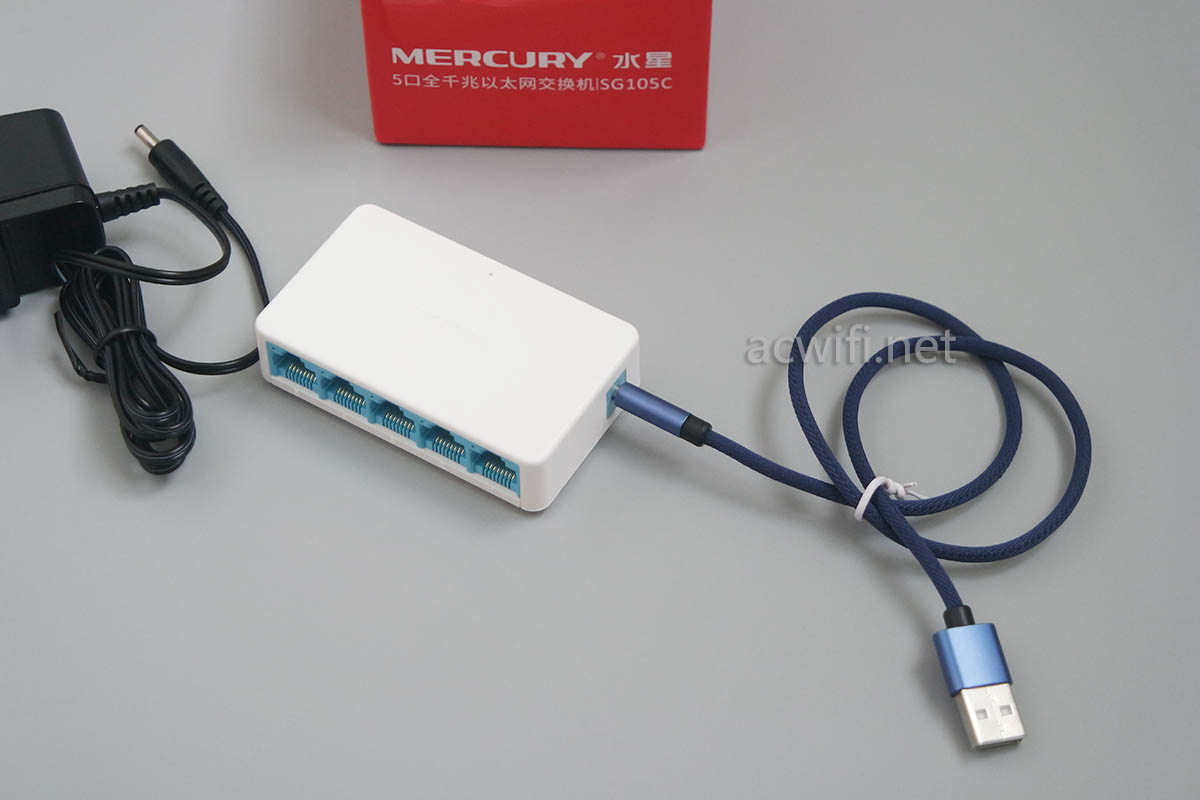

水星那款5口千兆交换机电源是5V,DC口规格是这种:3.5mm,内径1.35mm,几块钱买一根USB转这种口径的DC口,插在光猫或主路由或软路由的USB口取电,可以省去一个电源位置 。插满5口同时传输时功率2W多一点,不超过3W。

velop setting 03

我买的线。我不知道8口交换机是5V还是9V,如果是9V,理论也是可以用。我没试过!很小巧的交换机,我曾经想过拆了外壳,直接把此款交换机主板粘在软路由里。稳定性如何?不知道,我没有日常使用它。交换机只要不过热便行,没啥技术含量的东西。

新出了MR8300,它只可以做主节点,以后不清楚能不能刷固件或更新固件后可做子节点。

新出的MR9000X,它可以做主节点,也可以做子节点。如要发挥出MR9000X的优势,建议2台或以上配合用,这时它的1733m无线回程才有优势。如果你布好了网线,每个地方都可以插网线,双频的Velop最有性价比。

Velop AC3900京东购买链接

MR8300京东购买链接

MR9000X京乐购买链接

此连接方式同样适用于腾达MW系列。

可能你在对linksys 的mesh组网还有不懂的,你可以留言或在微信公众号里提问。我看见就会回复的。

如需转载请注明来源和链接:路由器交流 » 领势VELOP Mesh组网的接线与设置说明

评论 58

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
  1. Werther入了ac100 v4版本,狗东198嘿嘿回复
    • acwifi.net怎么做到的?回复
  2. feiyu学习了,辛苦站长了。 还有两个问题请教一下: 1、其他家的Mesh可采用的接法麻烦也普及一下,例如网件,华三,华硕,D-LINK等。 2、另外,有那几款千兆交换机用的是5V电源回复
    • acwifi.net网件的要等我的2台RBK开箱后看看设置界面和测试。华硕的aimesh效果太差不想研究它回复
    • gdren同求,下手了3个华三B5组网,外接一个交换机带家里的电脑电视啥的,希望站长也能这样图文并茂的普及一下接法。回复
  3. xxia是不是这个意思,不管这套mesh怎么联互联网,子节点的始终要通过主节点收发数据,这样才能完美漫游。也就是说我主路由的各个lan口之间只要没有隔离,可以交换数据,选一个作主节点其它作子节点,然后所有节点都插再主路由的lan口上面也是可以的?不知道会不会有性能瓶颈。回复
    • acwifi.net数据是通过交换机芯片交换机的。最后经主路由地址转换。主节点只起到一个ac控制器的作用。。回复
  4. HW我现在用着Velop AC3900,感觉全屋的无线覆盖很满意,但是觉得领势的后台管理界面和APP很不好用。这几天打算入个主路由,目前的想法是R7000然后刷梅林固件,请问博主有什么更好的建议吗回复
  5. HW我现在用着Velop AC3900,感觉全屋的无线覆盖很满意,但是觉得领势的后台管理界面和APP很不好用。这几天打算入个主路由,目前的想法是R7000然后刷梅林固件关无线做主路由,Velop AC3900用桥接模式。 请问博主有什么更好的建议吗?回复
    • acwifi.netR7000做主路由有点浪费了吧。J1900双网口软路由就可以。或者收新路由3这些关无线做主路由,刷华硕固件。100不到回复
  6. 东方在用mesh组网的同时,我还想通过用交换机划分vlan单线复用看IPTV,所以通过两个交换机的话还能不能组mesh网络,vlan会不会影响子节点。因为查百度有人用网件108是有问题的,其他vlan交换机有推荐吗回复
  7. 小c可把主节点接在主路由上子节点接在交换机上吗回复
    • acwifi.net可以回复
  8. ckiwill站长这个是不是分双频三频,什么意思呢。我家里五百兆宽带,前天ac23才到测试直接被两堵承重墙堵得死死的,所以考虑下这个,4号有个三只ac3900m双频,这个怎么样,就1099元。但是有评论说信号切换卡顿不如普通路由改ap。回复
    • acwifi.net看评论啥都买不了。双频是就是2.4G+5G,三频就是2.4G+5G+5G。有拉网线用就双频,没拉网线就三频,如果没拉网线而对网速要求不高也可以双频。回复
      • ckiwill好的刚又去查了一通,准备客厅放个 MR8300 然后三个房间放velop.是不是mr8300就是三频(狗东849元),配合双频velop效果如何,我看评测貌似搭配三频velop跑500M宽带非常理想,但是三个三频组买不起。回复
        • acwifi.net拉了网线,双频三频一样速度回复
      • ckiwill对了我是每个房间都是一根网线,但是客厅离箱子近可以自己想办法多拉一个根,就相当于mr8300当主节点配合三个velop,就是想知道用便宜的3个双频3900可不可以得到很好的效果(500m电信),三个三频的ac6600价格三千完全吃不消回复
        • acwifi.net可以可以回复
        • 替补跑堂只要有网线,双频跑满500M电信完全没问题,我买的双频两只装,135平复杂户型,用网件R6220做主路由拨号,VELOP插6220的LAN口,有线回程很香,唯一缺点就是VELOP是桥接模式,一些高级功能用不了。。。回复
  9. Harry问下站长,D-Link COVR 3902 是否不能当纯AP来使用? 接线:软路由 --> COVR主路由Lan口 -->COVR 节点 Lan口,按照这个接线方法发现MESH不能无缝漫游,不知道是接线的问题还是这个路由器不支持AP模式来使用。回复
    • acwifi.net没有桥接模式,只能主机做主路由,如果你有主路由,只能接主机的WAN口,用DHCP来上网,这样主路由控制不了3902的设备。但主路由的功能有啥,它也有啥,就是多了一层nat。回复
      • Harry多一层NAT对BT下载影响挺大的。纠结...回复
        • acwifi.net性能强的高通IPQ8065没有影响回复
  10. 喜欢MESH产品了想请教下站长,为什么非MR系列主路由拨号后接velop还要通过交换机呢?比如用R7000关闭WIFI做主路由拨号联网后,把VELOP直接接在R7000的LAN口上可以组MESH网不呢回复
    • acwifi.net当然可以回复
      • 喜欢MESH产品了谢谢站长。我看你用主路由拨号的那张图上,主路由有很多LAN口还用了交换机,就以为不行呢,可以这样灵活很多了回复
  11. Kenneth站长,希望能拆解一下联想拯救者路由器.配置有点香.回复
  12. 51现在的光猫不少带2t2r的11ac,起码也是2t2r的11n,移动的光猫甚至带usb接口,能支持这些功能说明cpu不弱。如果没翻墙去广告需求,把光猫usb和wlan都关掉,省下的性能足够用来nat了,光猫拨号大多数情况都够用。回复
  13. kiii站长大佬,布了线的情况下用这个是不是和ac+ap一样了回复
    • acwifi.net是的回复
  14. www无线传输功率,家用是不是越大越好?美国和澳大利亚哪个无线传输功率可以设置的更高回复
  15. www无线传输功率,家用是不是越大越好?选地区,澳大利亚和美国,哪个无线传输功率,可以调的最高回复
    • acwifi.net澳大利亚。功率越大回复
  16. fjch无线传输功率 设置 最大值还是自动回复
    • acwifi.net最大回复
  17. qwe如果主路由接口够不需要交换机了吧回复
    • acwifi.net对的。就是这个意思回复
  18. 路过站长,餐厅弱电箱的光猫通过已布的网线连客厅的velop双频,然后主路由通过另一根网线回到弱电箱的交换机,再从交换机连出去到卧室的子路由,这样的连接是否正确,能组成mesh吗,回复
    • acwifi.net可以呀回复
  19. 四海q求那个USB转5转接线的连接 我的华硕LYRA需要一个这个转接线 谢谢!!!回复
  20. winyou站长 那用DHCP怎么连接?从没有填过密码账号,路由一直选的是DHCP回复
    • acwifi.net那就是光猫拨号了。所以你路由用DHCP就能上网。那你用不用原来的路由器?如果不用了。直接把velop取代路由器的位置,把VELOP设置成桥接模式就可以回复
      • winyou旧路由不用了,我想买俩个velop, 光猫LAN口--velop1-velop2 是吧, 顺便问下为什么桥接,还设置DHCP不行还是那样就没有无缝漫游了,三个就是猫LAN接交换机再把三个velop接交换机是吧,设置也是桥接。 谢谢回复
        • acwifi.netVLEOP不要用DHCP呀。用桥接模式。所有都接到千兆交换机上就行。回复
  21. 胖胖酥好帖好帖好帖,肥肠实用回复
  22. 风真光猫拨号,主节点设置成DHCP和设置成桥接模式有什么区别吗?为什么主节点不能设置成DHCP模式呢?回复
    • acwifi.net问得好。dhcp模式或pppoe模式或静态IP都是要经WAN口,数据要NAT处理。而桥接模式是不经WAN串口,不需要NAT,就不是路由模式,NAT交由前面的主路由器来负责。设置dHCP模式,velop就要插2根线呀,不利于布线。前面主闻,如果你一个地方有2根线到弱电箱,你就可以这样设置,没问题。回复
  23. feiyu诺基亚 Nokia WiFi Beacon 3,貌似很NB的样子,站长有没有了解过回复
    • acwifi.net没有呢回复
  24. 歪歪站长,我想了解一下,光猫--主路由(新3)--交换机--两个Velop桥接 这种模式,velop连接下的设备IP段会和主路由IP段保持一致么?,因为我主路由还有很多有线设备连接,有些设备需要在同一IP段下回复
    • acwifi.net桥接模式,所有IP由主路由分配,当然是保持 一致回复
      • 歪歪谢谢谢谢,那我就下单去了,把家里K3换了,不知道为啥,K3连接我和我老婆的手机总是出现加载不出东西的情况(小米9PRO和小米MIX),就想着换个路由器回复
  25. lmmmmm我买了一个mr8300 两个三频velop。 请问可以用 光猫——MR8300,然后从MR8300直接接2根网线出来,有线连接到两个velop(把两个velop并联在mr8300上)。回复
    • acwifi.net可以的回复
  26. mz1现在碰到个问题,设置了桥接模式后,连 wifi 可以上网,但是 velop 是红灯,然后 app 也设置不了 velop,怎么解决。。问客服一问三不知..回复
    • acwifi.net难道你每个velop都设置桥接模式?回复
