中兴（ZTE）巡天BE3600Pro青云版拆机和评测

 一、拆机

中兴巡天BE3600Pro青云版的外包装：

红点设计大奖：

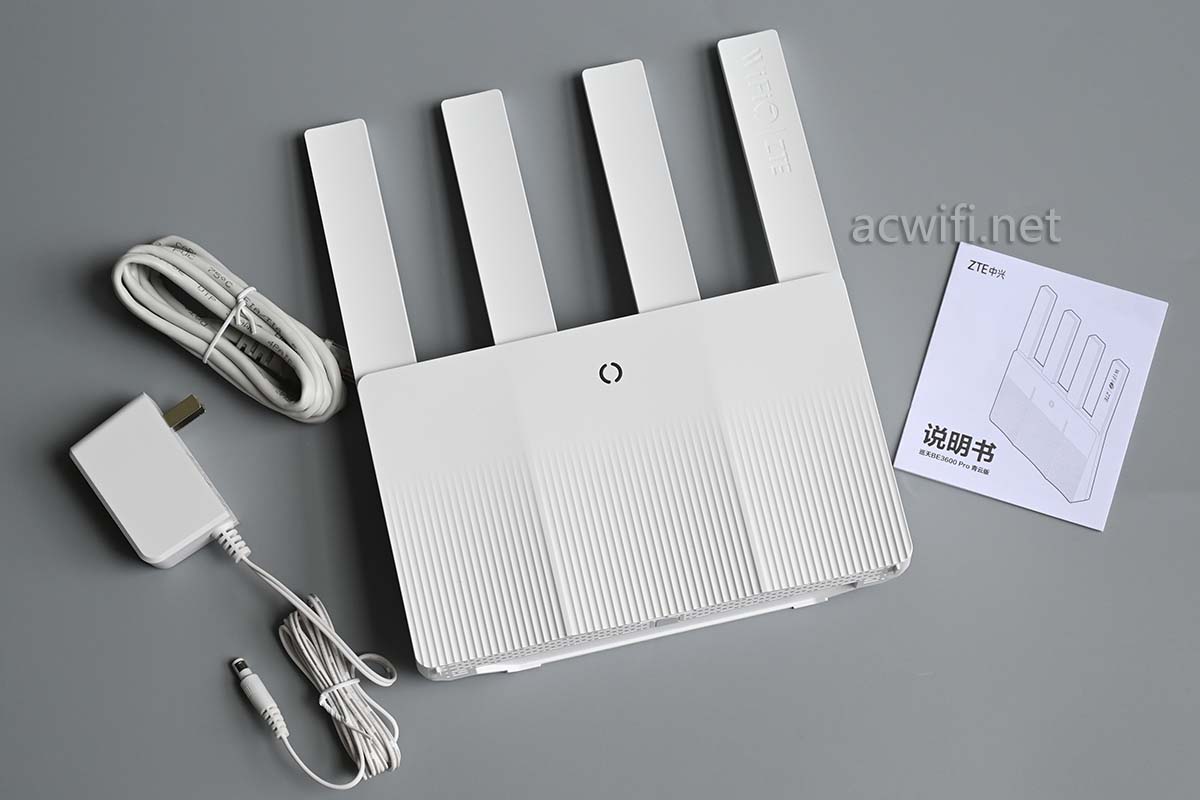

机身和配件 ：

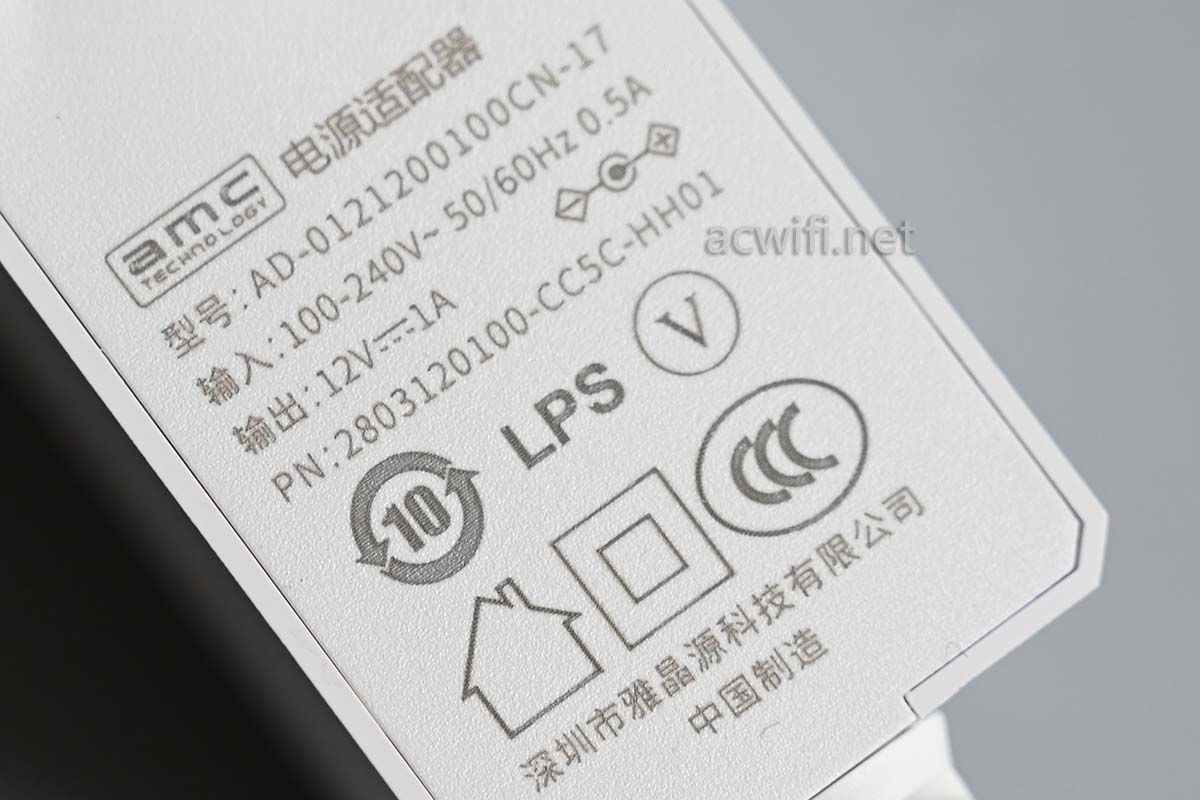

电源输出规格是12V/1A，实测空口的待机功率为4.4W，插入2.5G WAN口联网后的功率为5.3W。

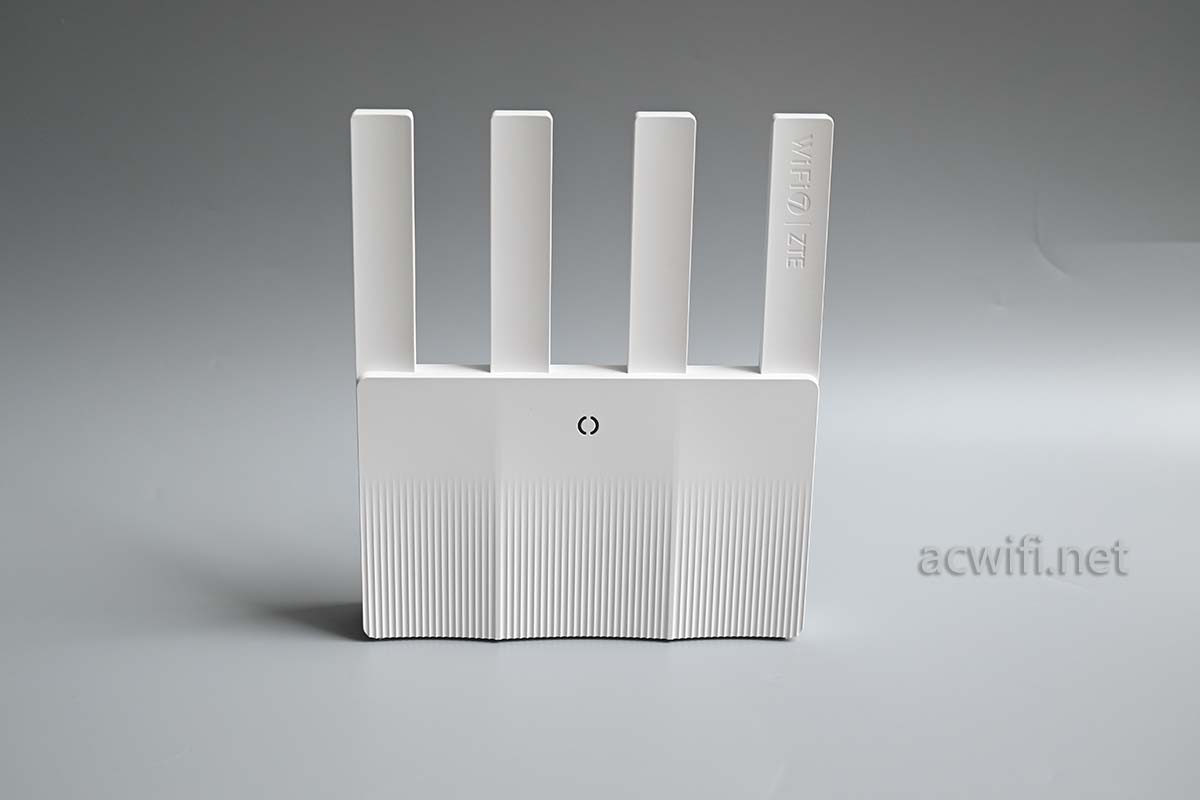

机身正面：

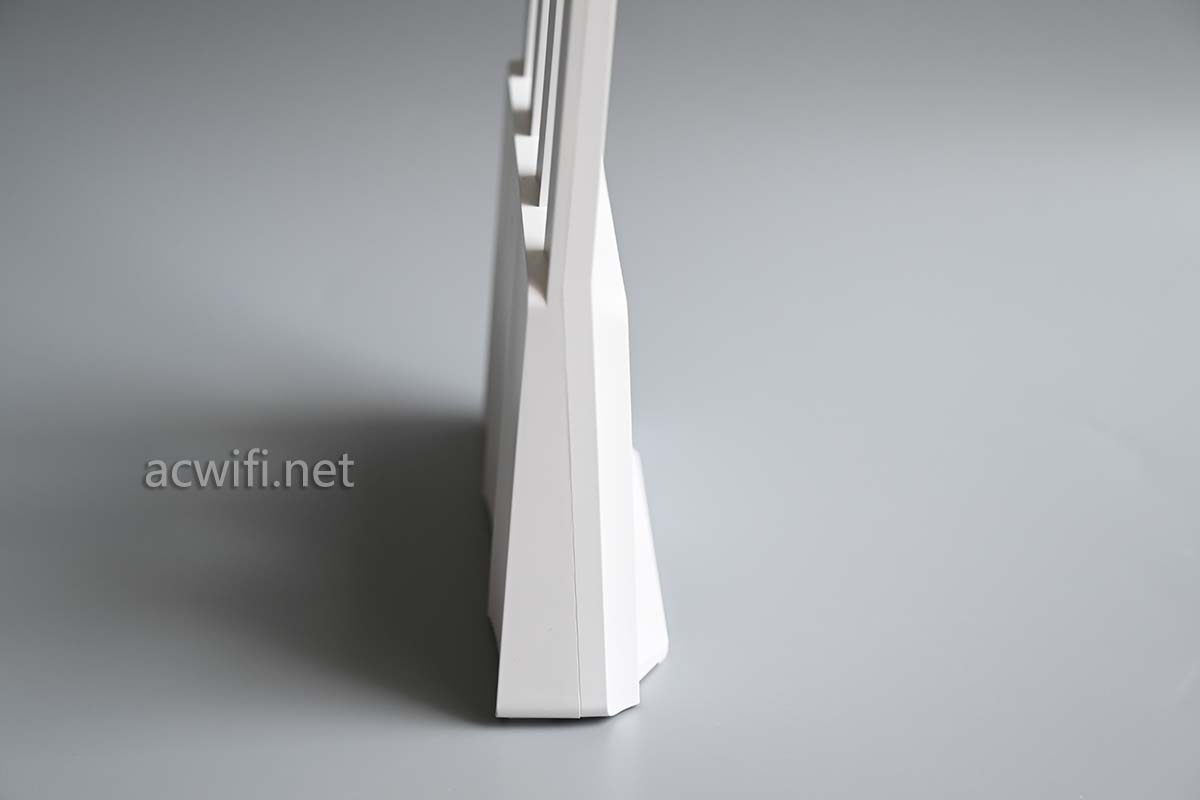

机身侧面：

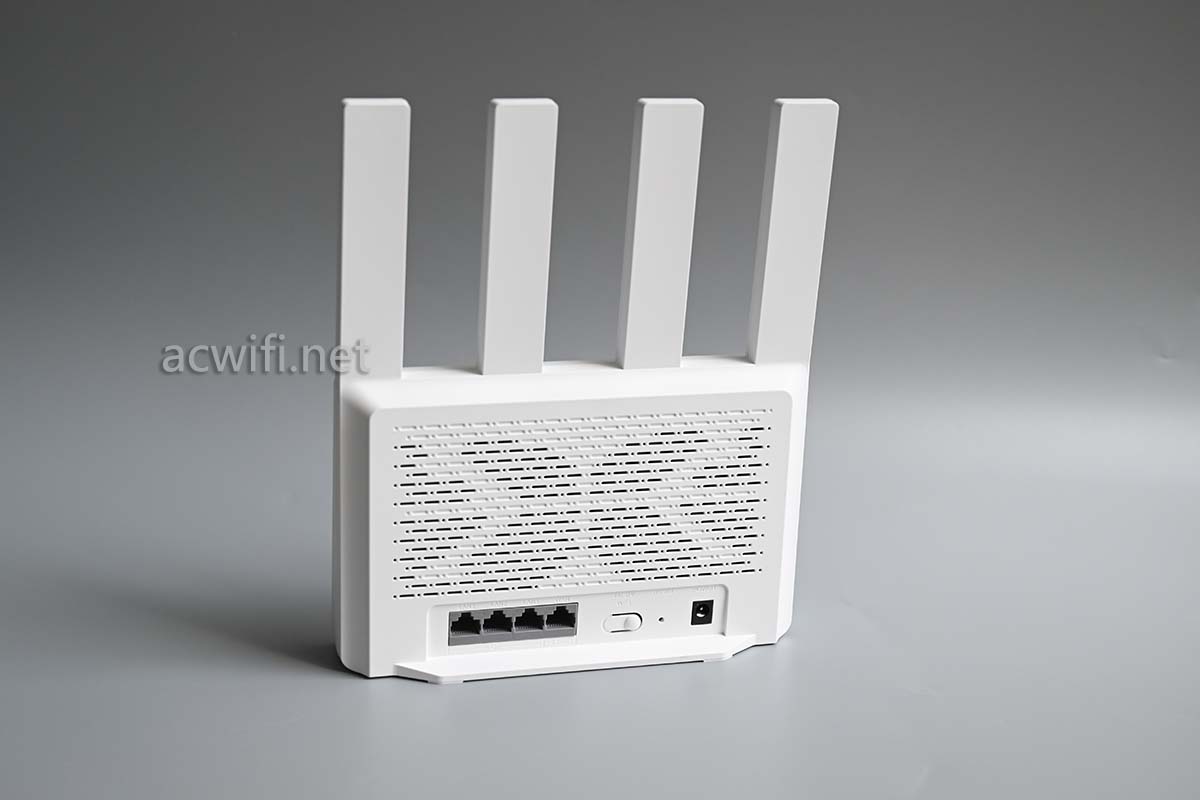

机身背面：

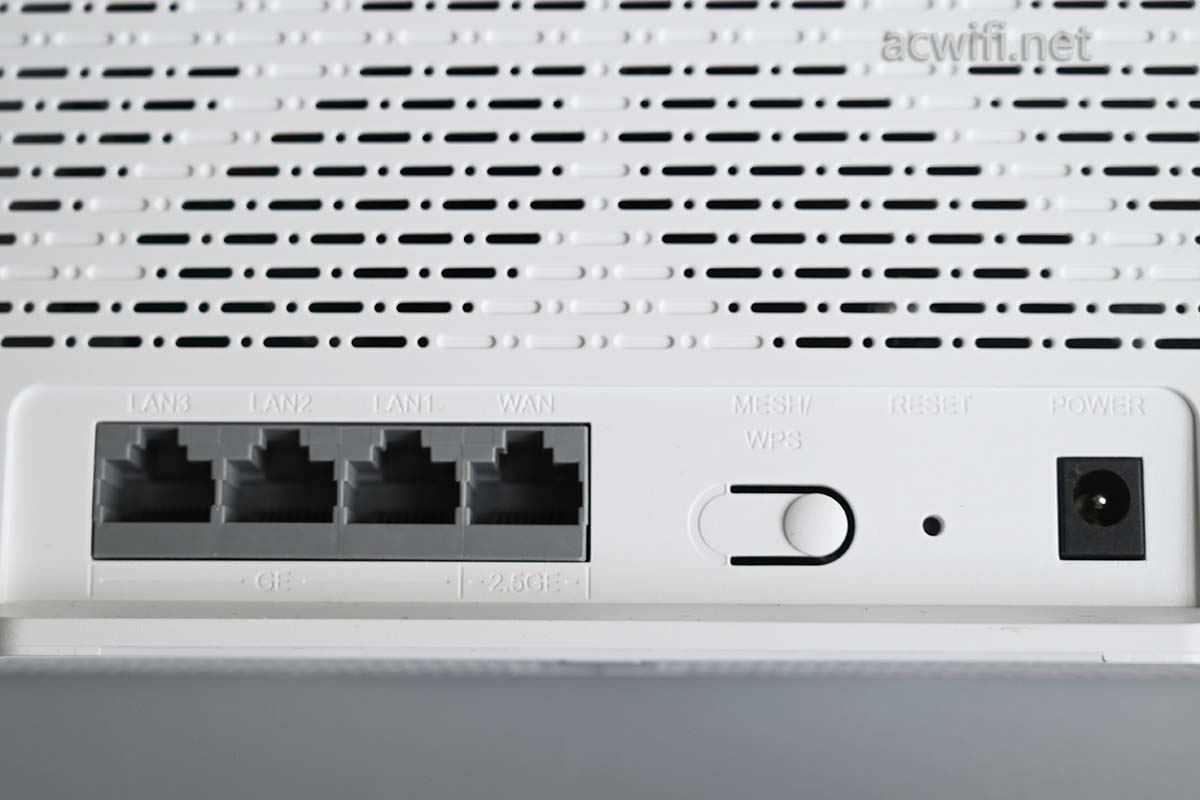

一共有四个网口，其中一个2.5G网口，三个千兆口，中间的MESH与WPS共用键（长按和短按），DC电源左边的复位键（RESET）：

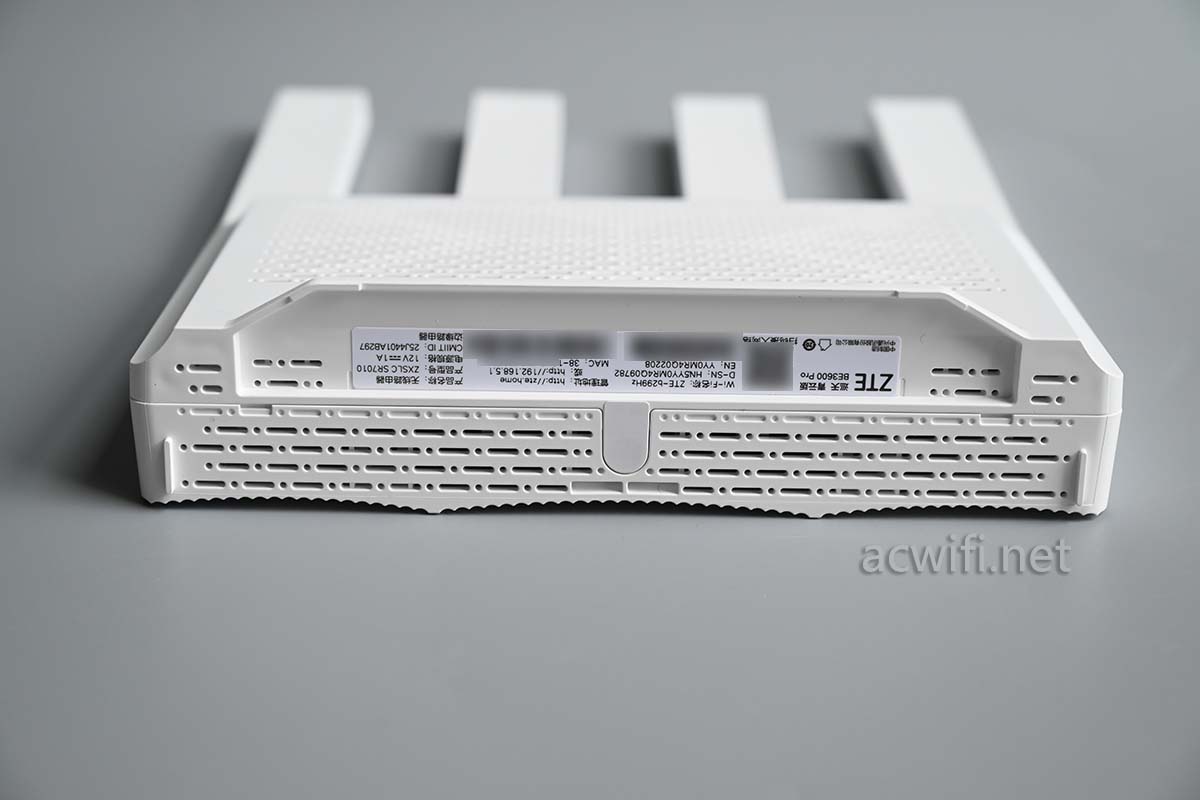

除了机身背面有透气孔，机身底部也有：

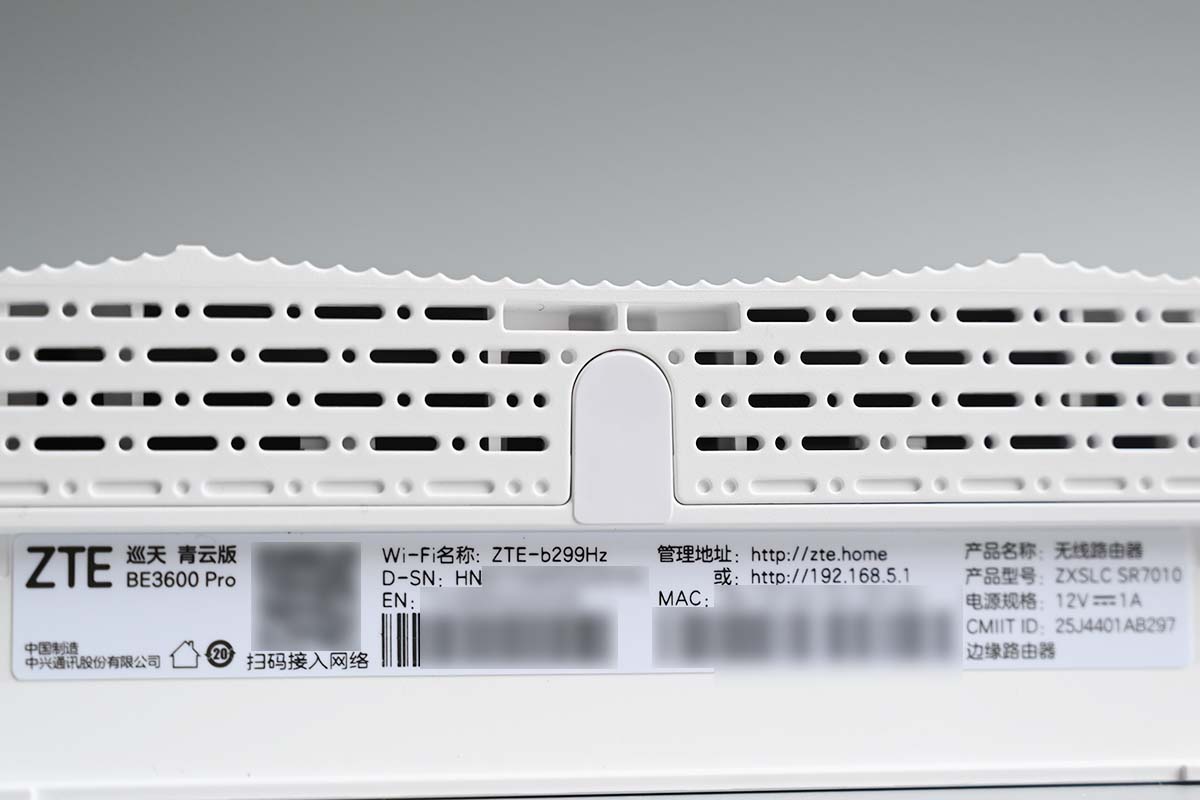

标签上的产品型号：ZXSLC SR7010：

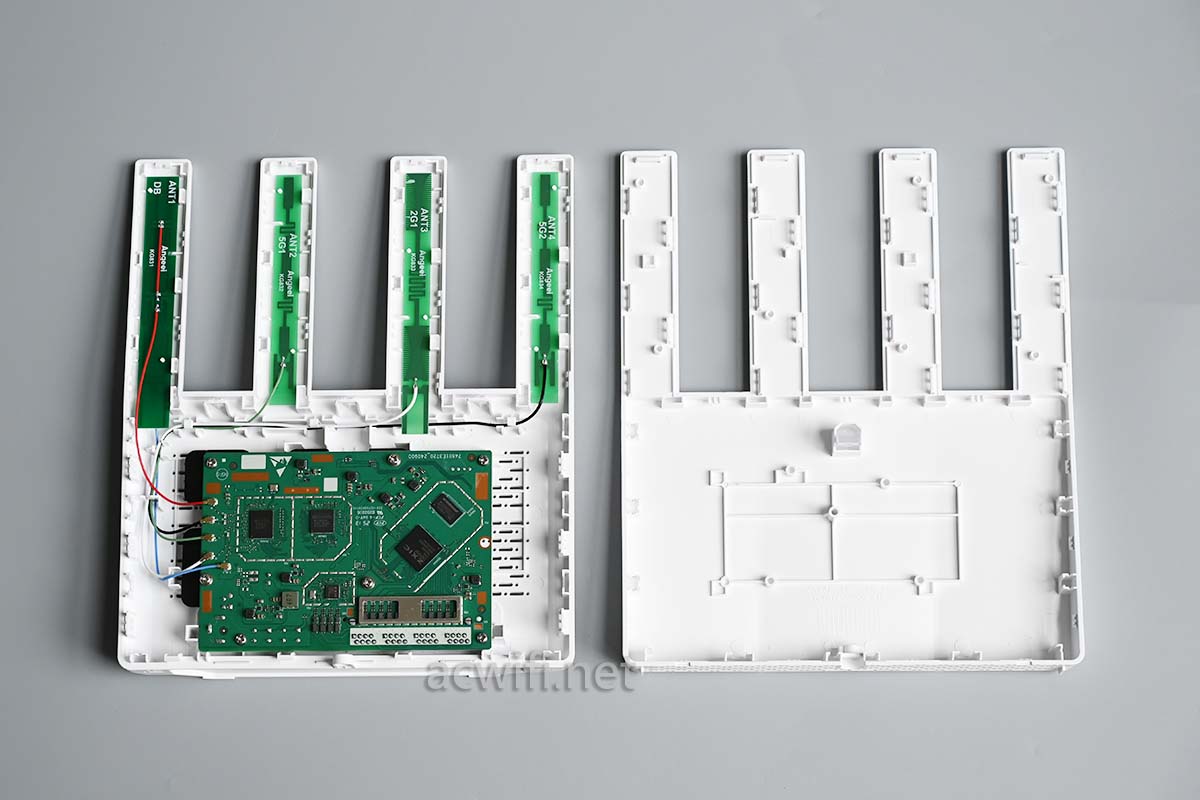

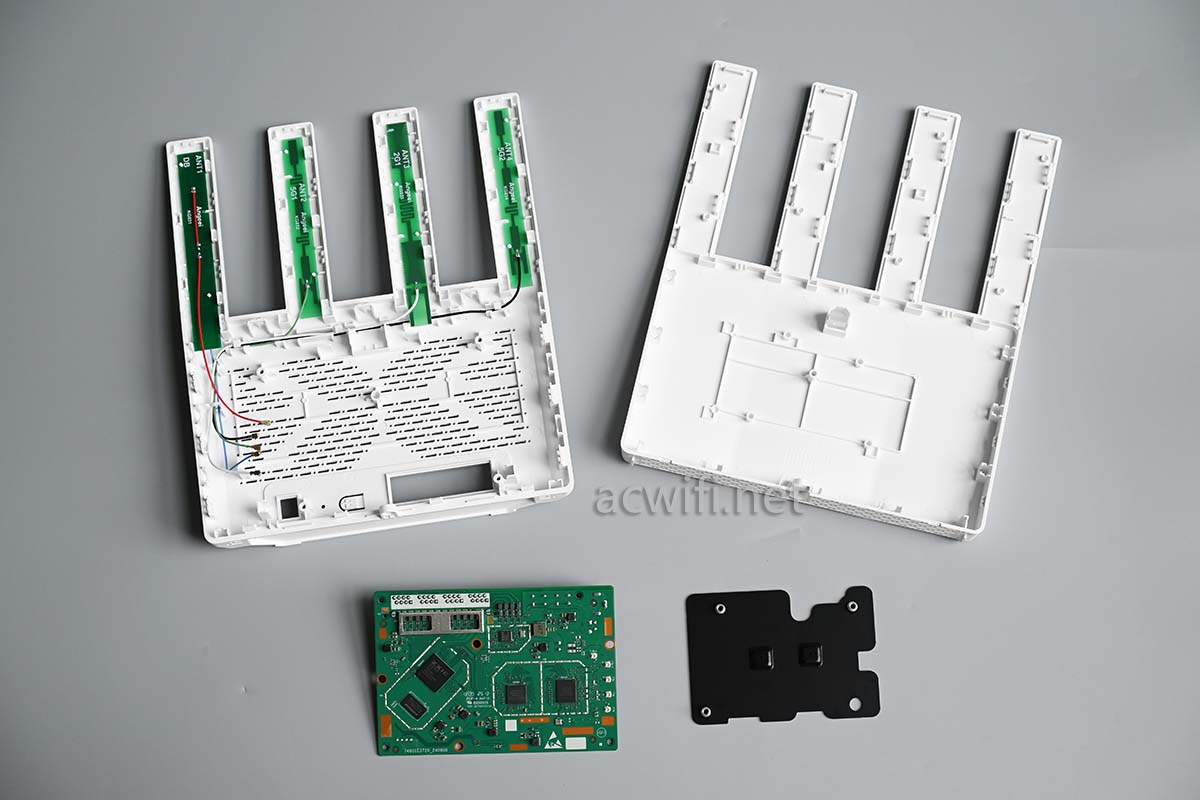

拆开外壳：

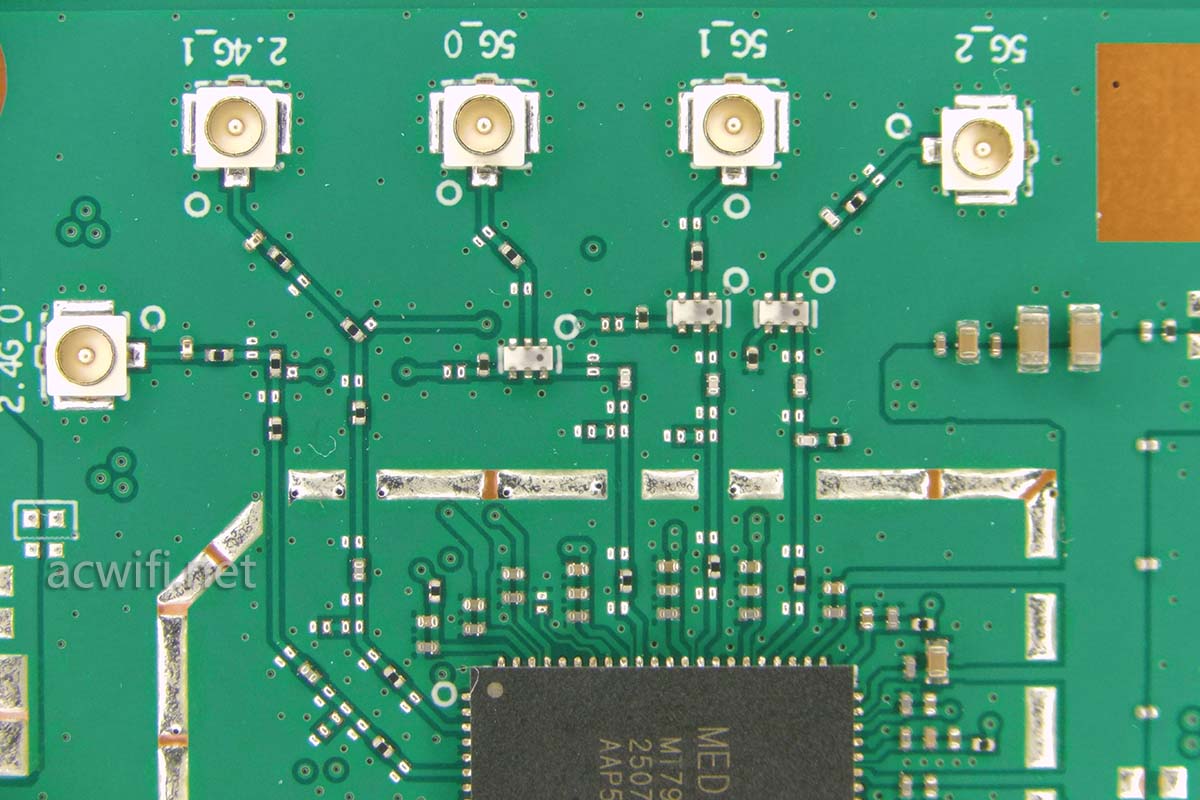

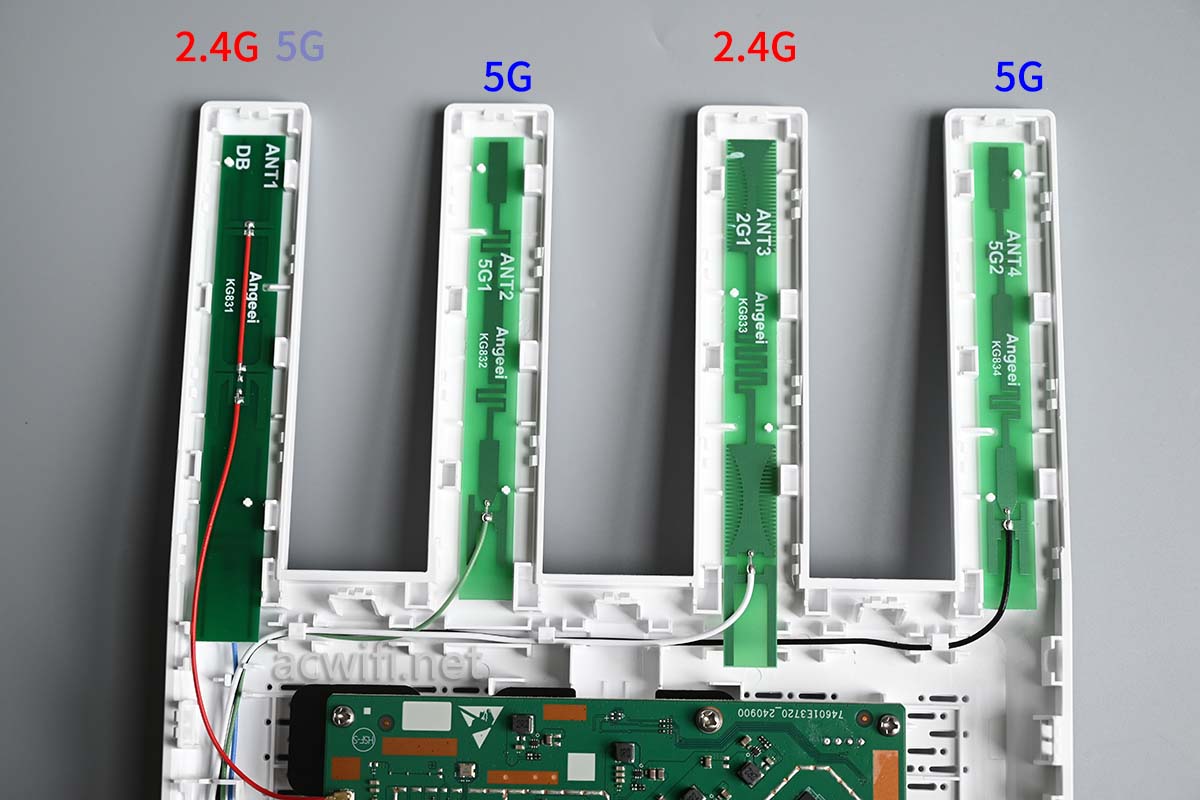

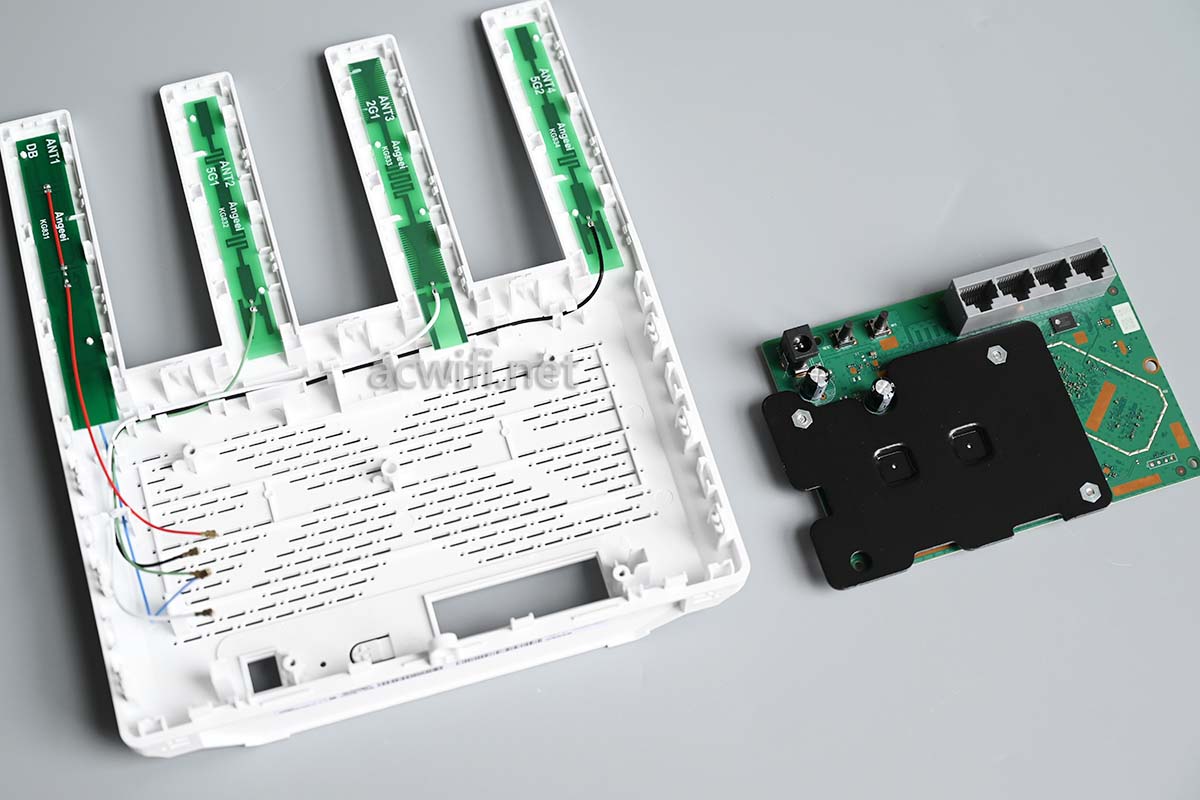

外置四根PCB天线，其中有一根是双频天线，那么5G天线有3片：

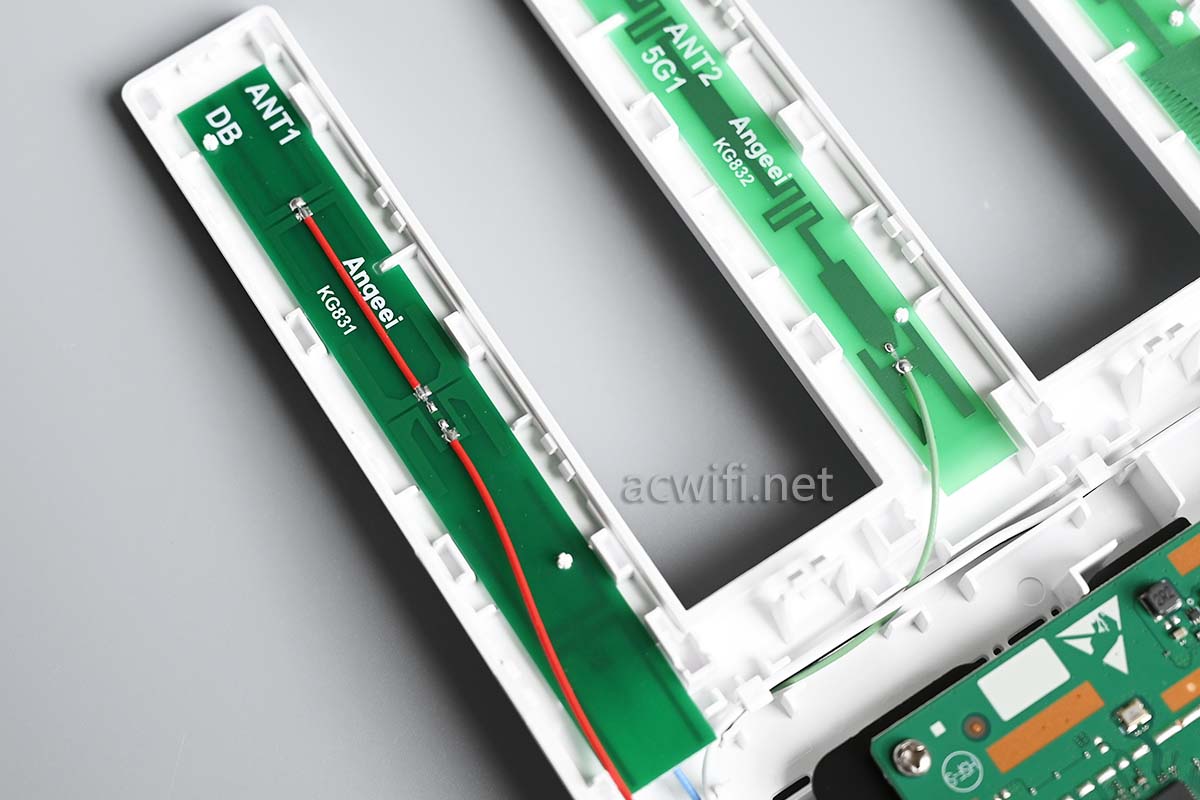

下图左边的双频天线：

主板这一面没有散热片：

翻转主板另一面：

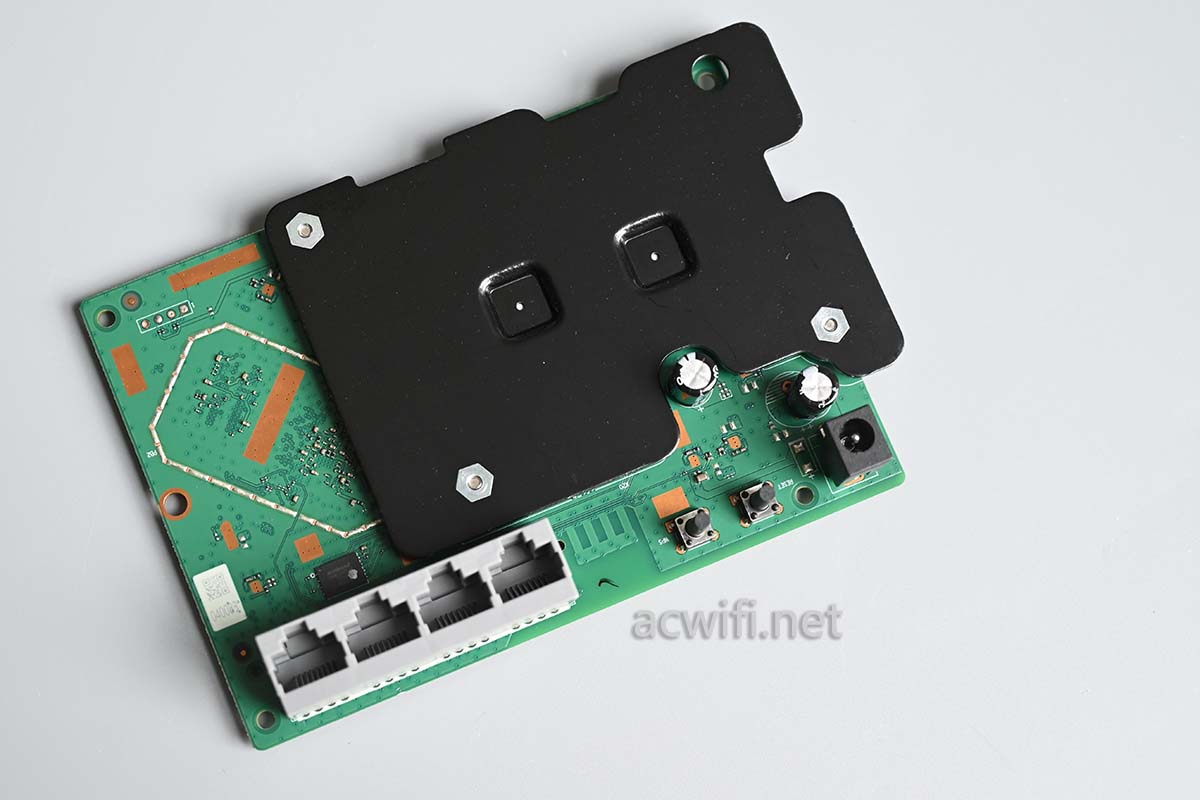

这一面有一片黑色的均热铝板：（能看见网口，所以我自定义为主板正面。）

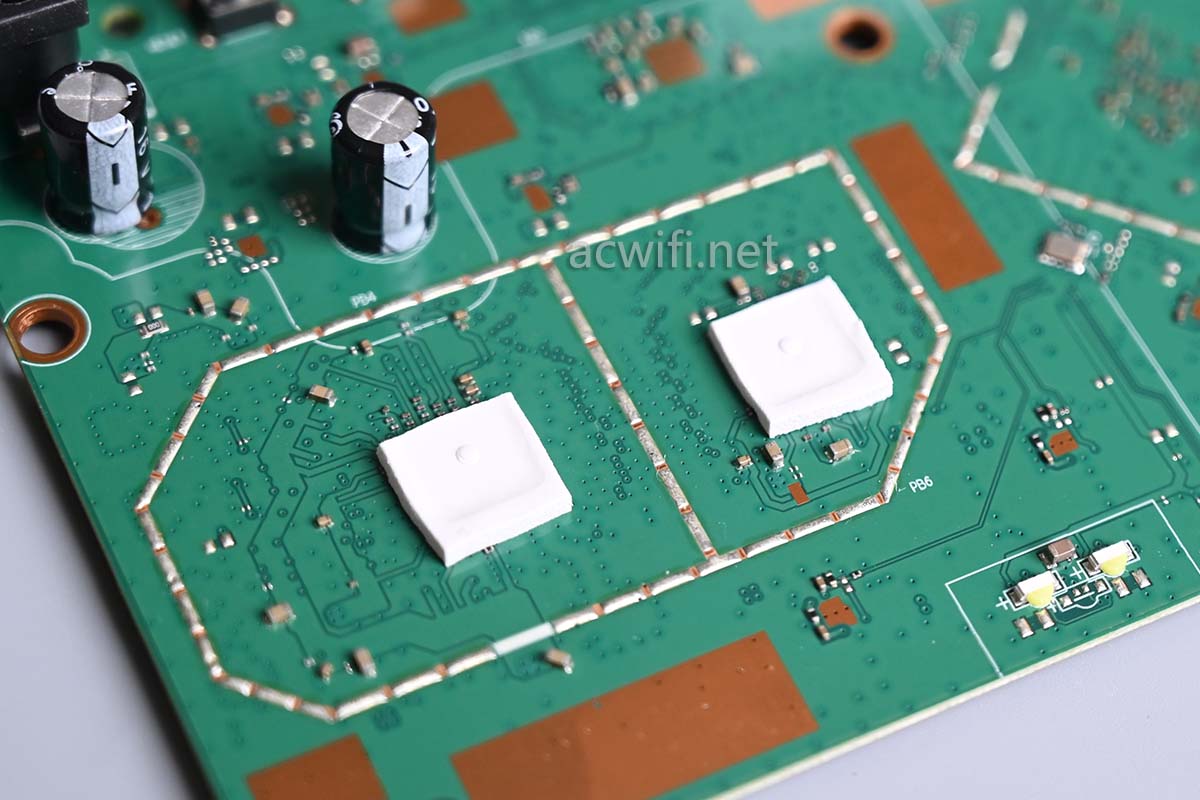

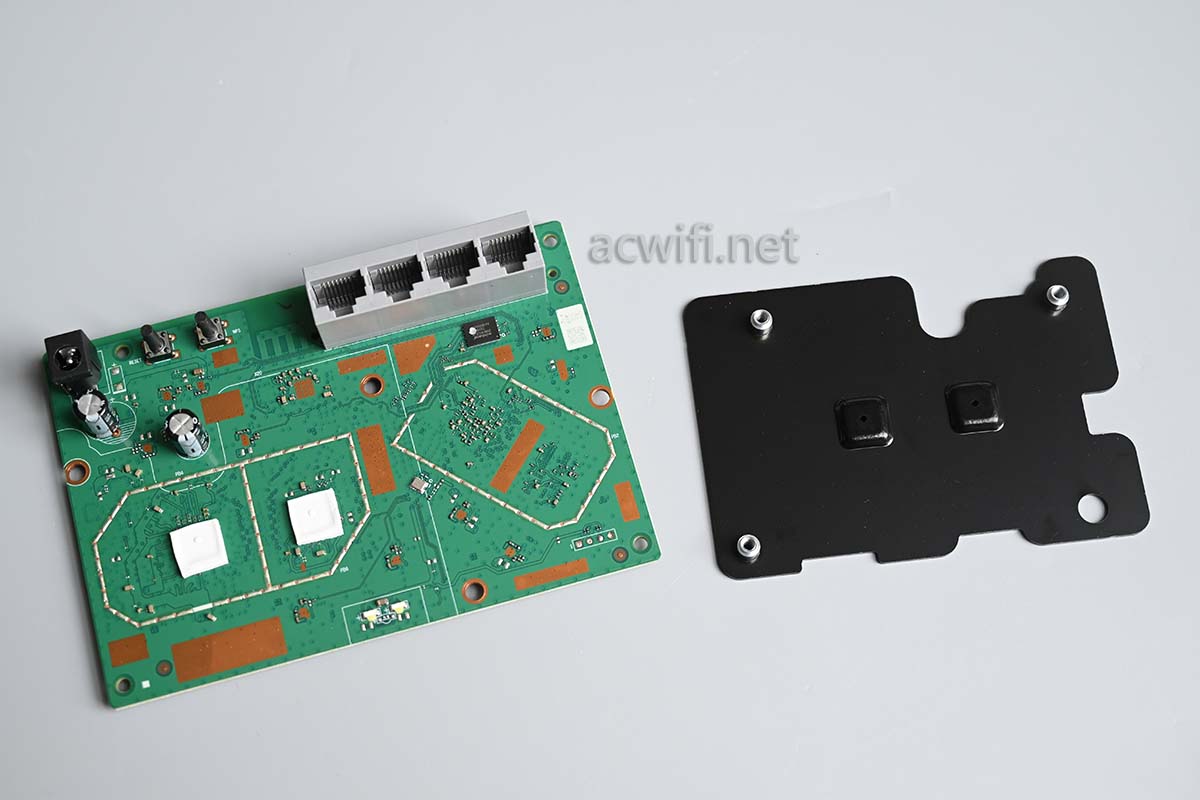

把它取下来，底下有两片导热硅脂垫片：

两片导热硅脂垫片位于无线基带芯片和无线射频芯片的背面，帮助把热量传递到均热铝板。

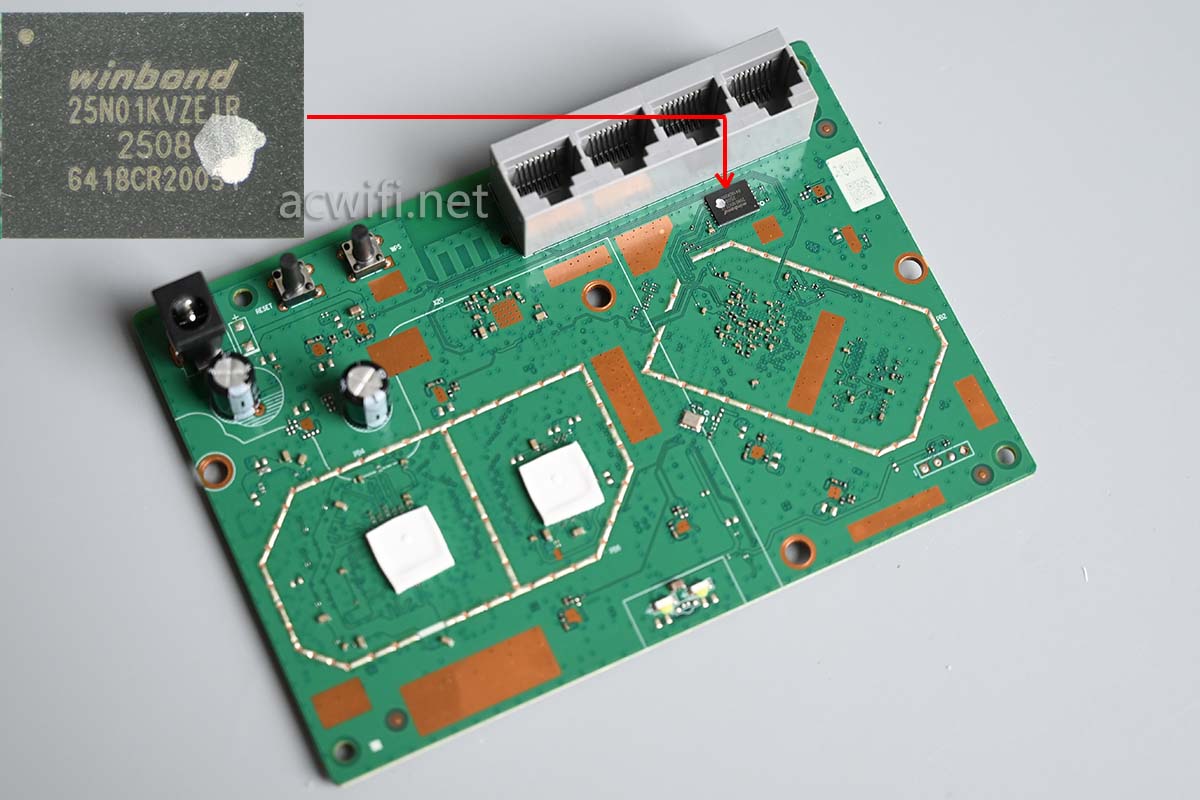

网口旁边有一颗闪存芯片，型号是W25N01KVZEIR，容量128MB：

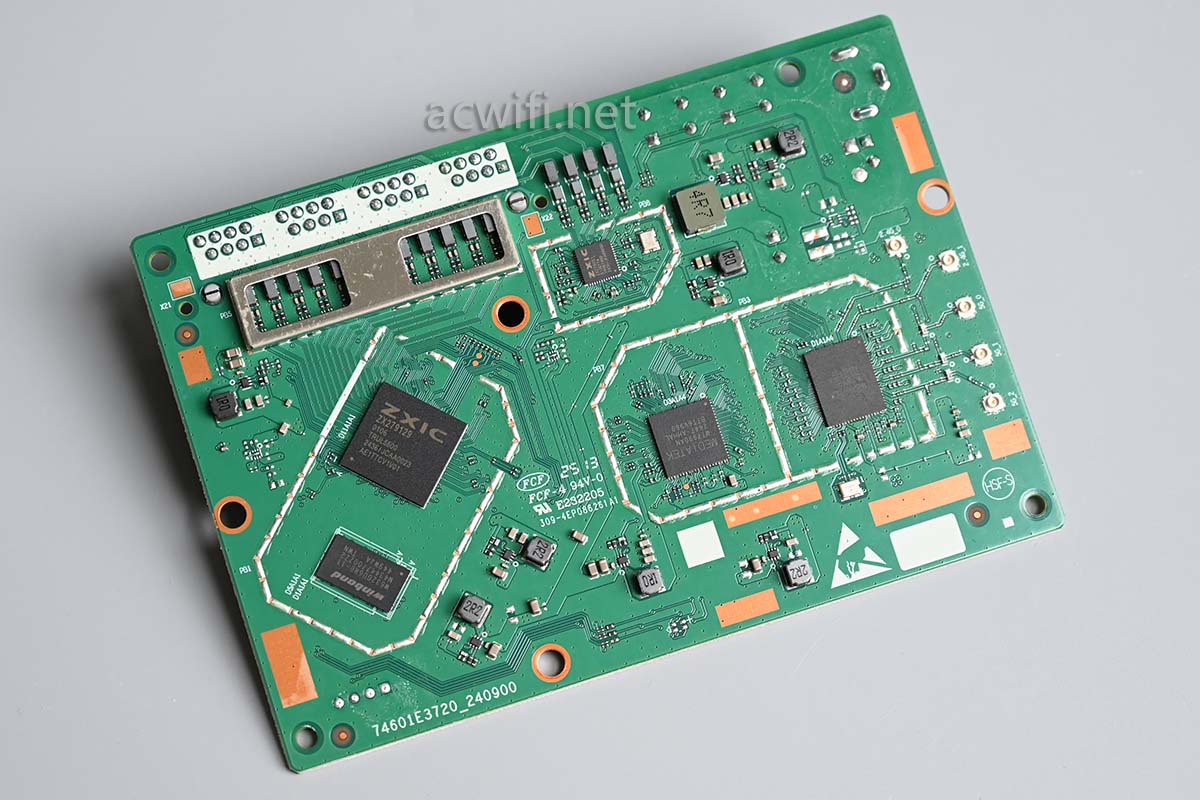

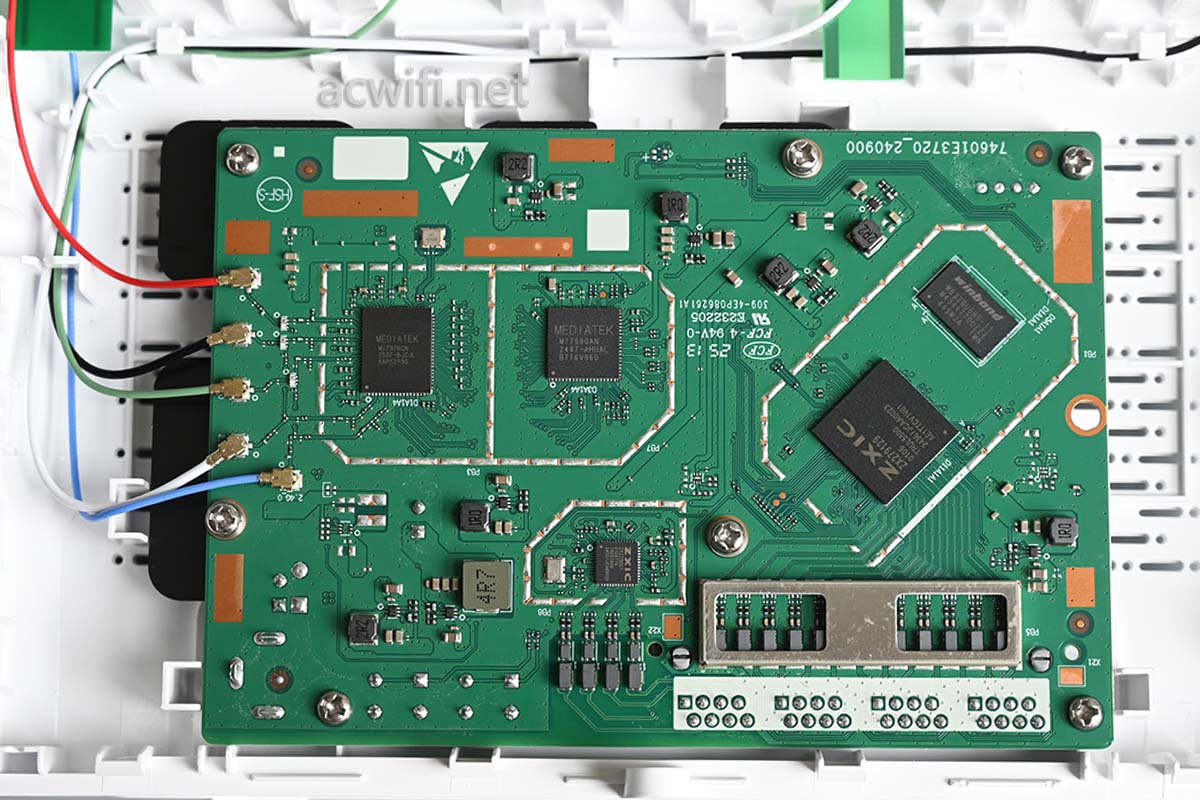

翻转主板背面，也就是打开前盖看见的那一面：

先看CPU吧，出现了新的面孔。

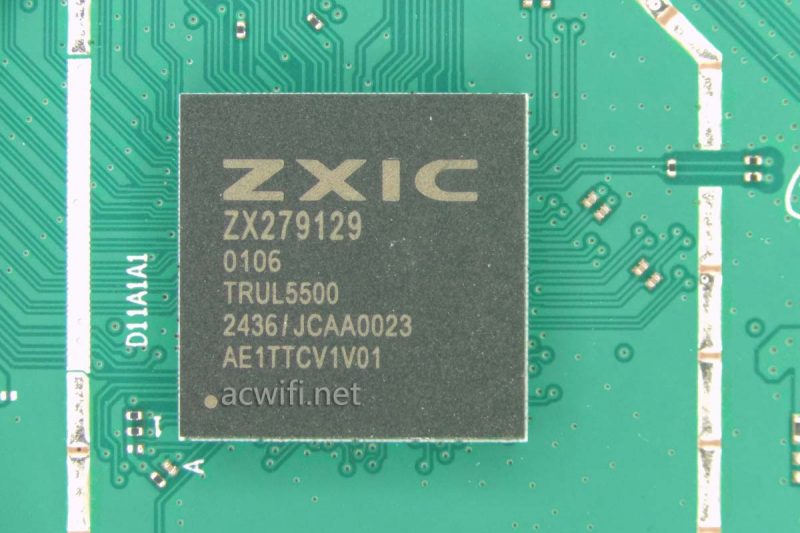

中兴巡天BE3600Pro青云版的CPU型号是中兴自研的ZX279129，双核A53，集成了4核64线程的NPU，集成两个2.5G MAC。

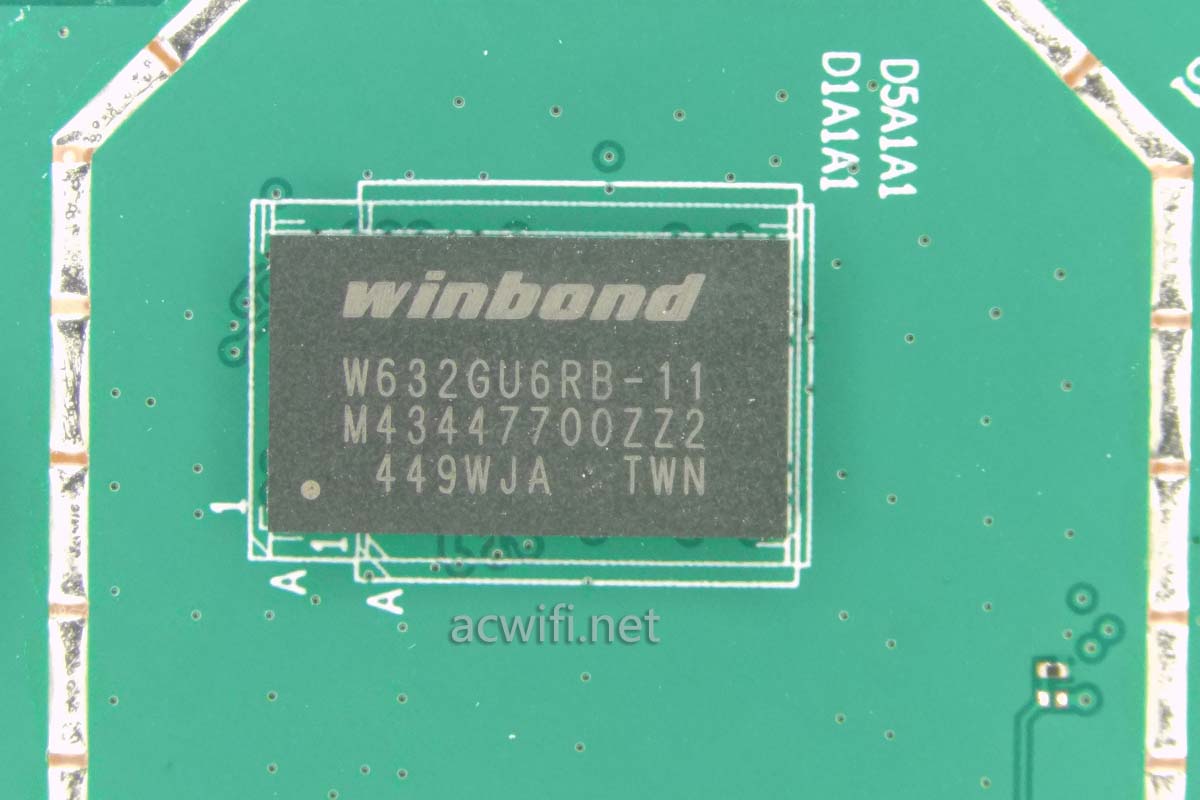

CPU旁边的内存芯片，型号是W632GU6RB-11，容量256MB：

无线芯片方面，出出现了新的面孔。

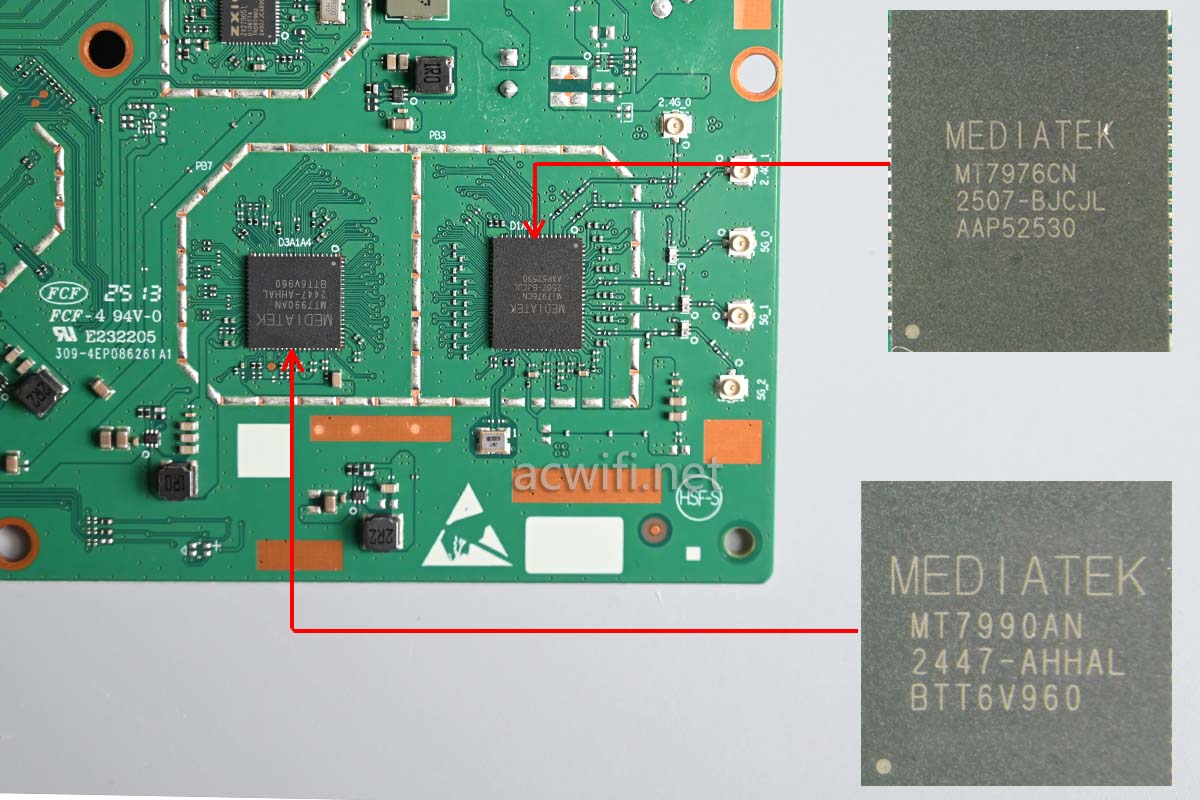

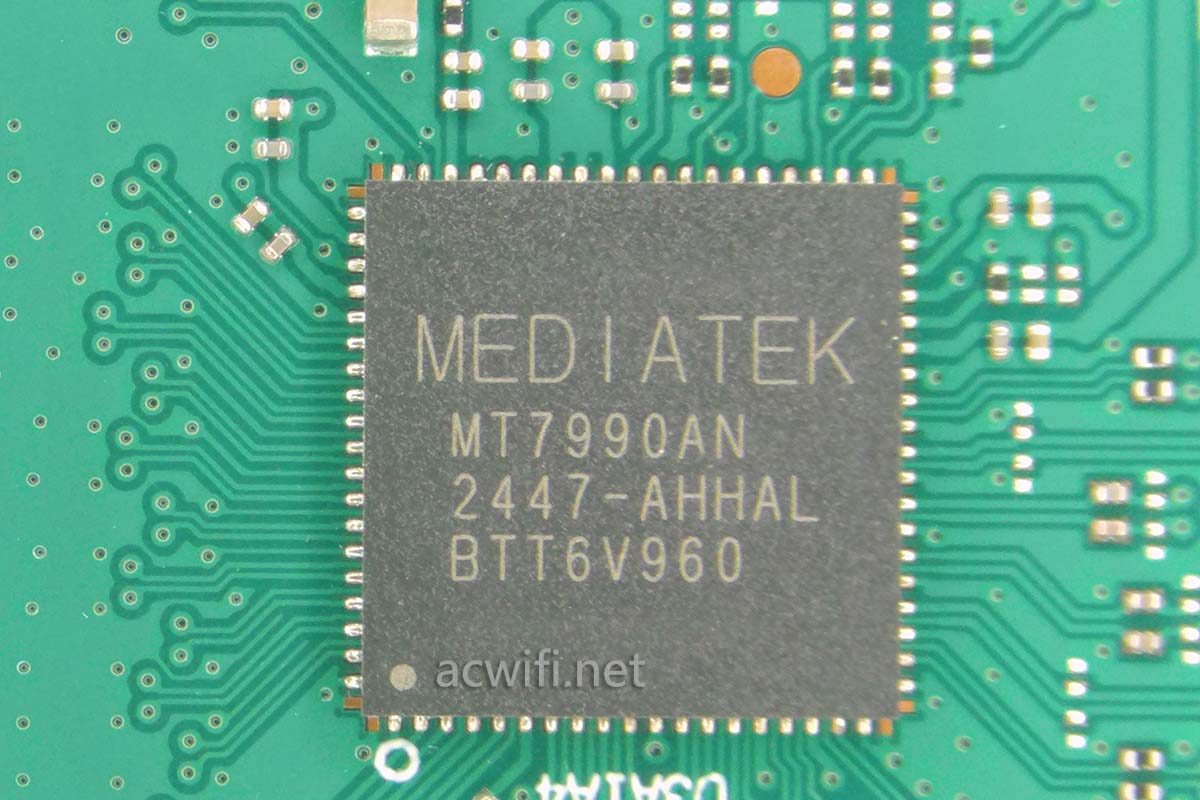

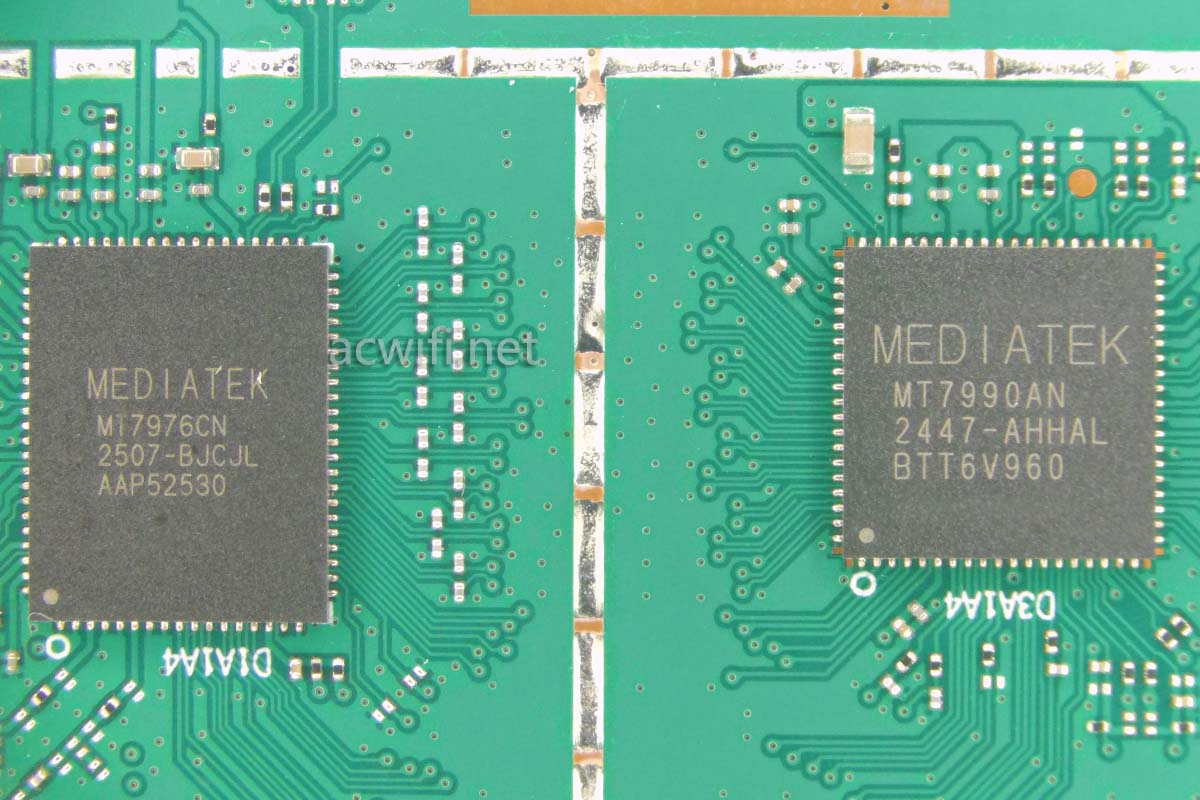

新面孔就是这颗无线MAC芯片MT7990AN，卡了一下它的芯片封装尺寸，大约是10.4×10.4mm，而之前的MT7991BV封装尺寸是 13.1×11.6mm，所以尺寸变小了，也不能P2P，这是全新设计过的支持2x2MIM的双频无线MAC和”BB“.

MT7990AN的2.4G支持2x2MIMO，在40MHz频宽和4096-QAM下最高无线速率为688Mbps；

5G支持支持2x2MIMO，在160Mhz频宽和4096-QAM最高无线速率2882Mbps；

无线带机量方面，2.4G和5G都是256台。

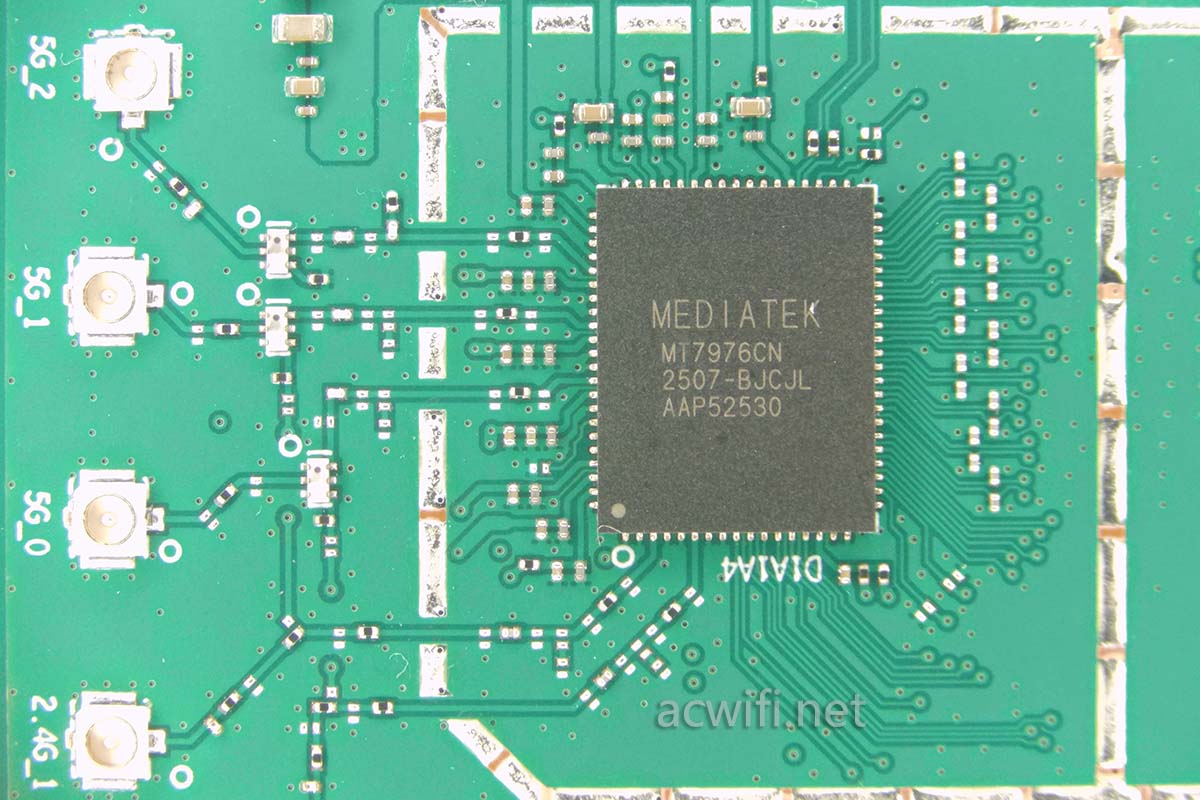

无线射频芯片（RF）仍然是这颗MT7976CN，即2.4G支持2T2R，5G支持3T3R。

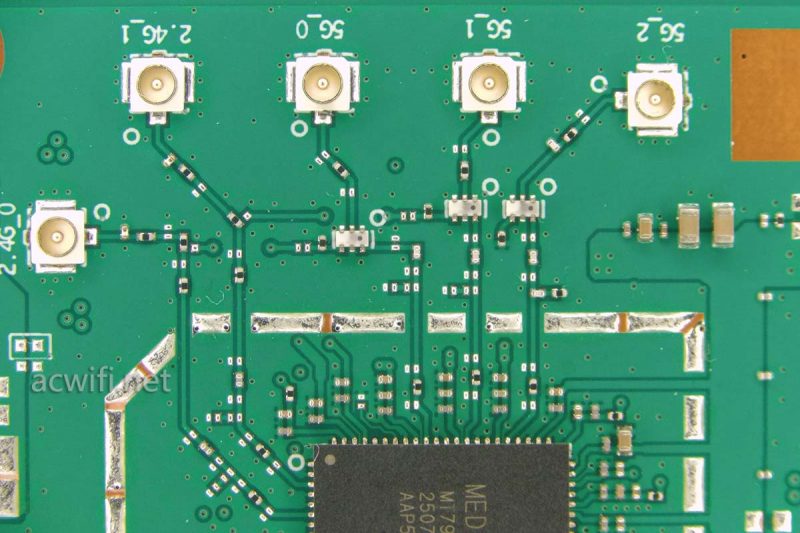

两路2.4G和三路5G，都有内置的2.4G  FEM和5G FEM：

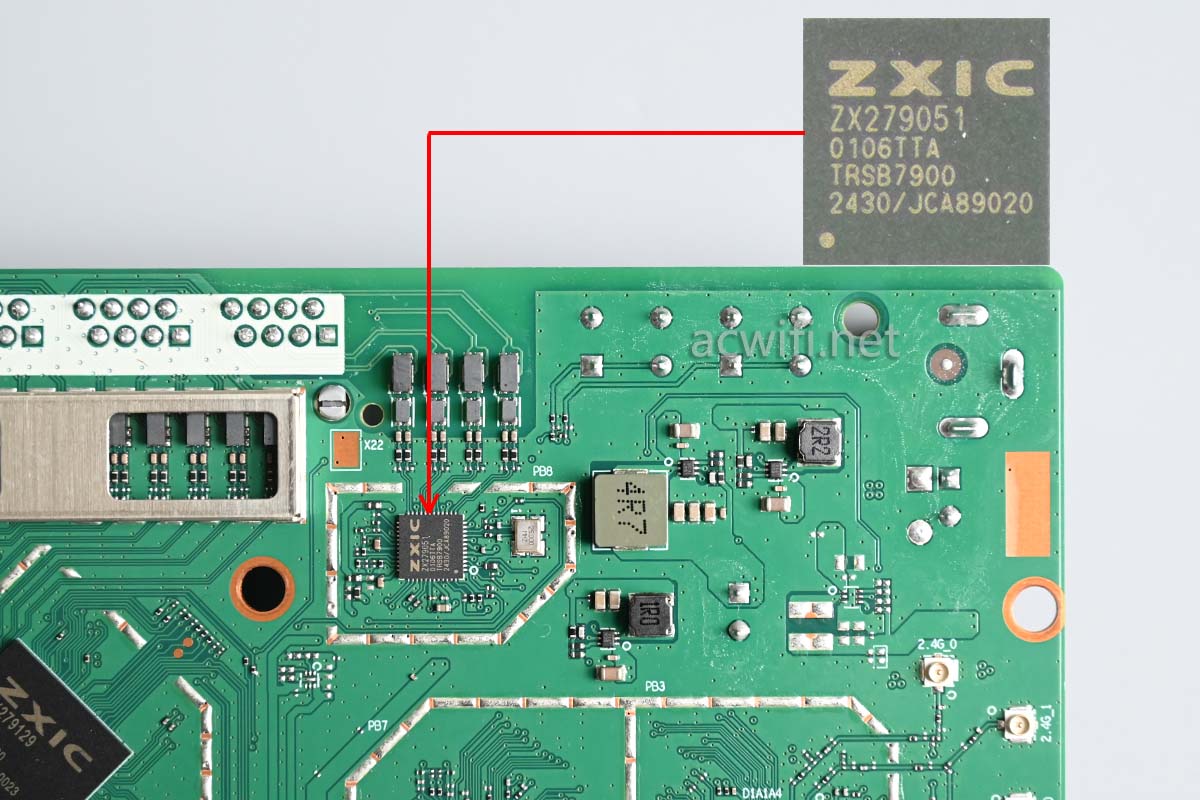

中兴巡天BE3600Pro青云版有一个2.5G网口，用的2.5G PHY芯片是中兴自己的ZX279051，支持率2.5G、1G、100Mbps和10Mbps 全双工，跟中兴BE6800Pro+用的一样的2.5G PHY芯片。

此至拆机完成。

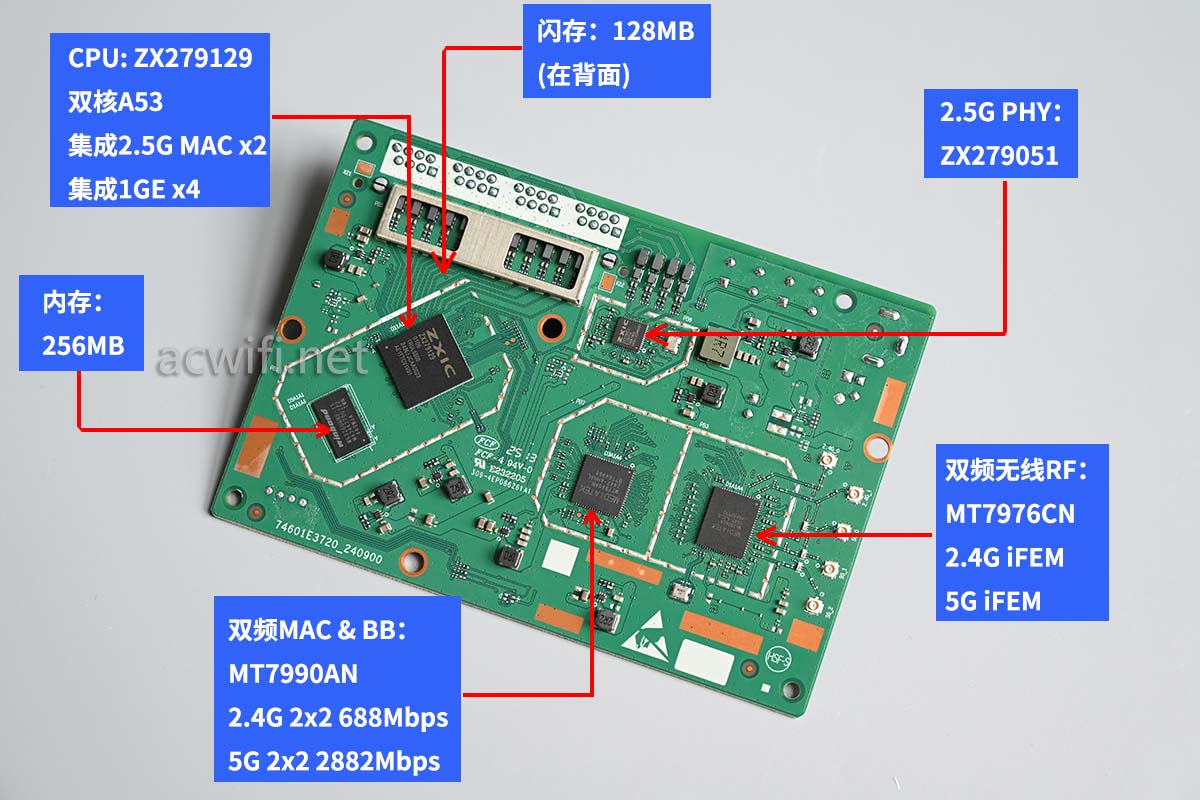

中兴巡天BE3600Pro青云版的所有芯片型号汇总图如下：

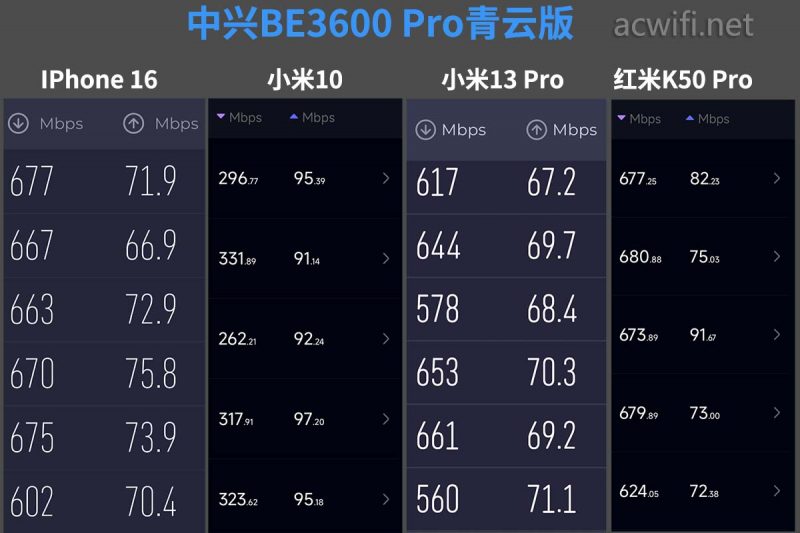

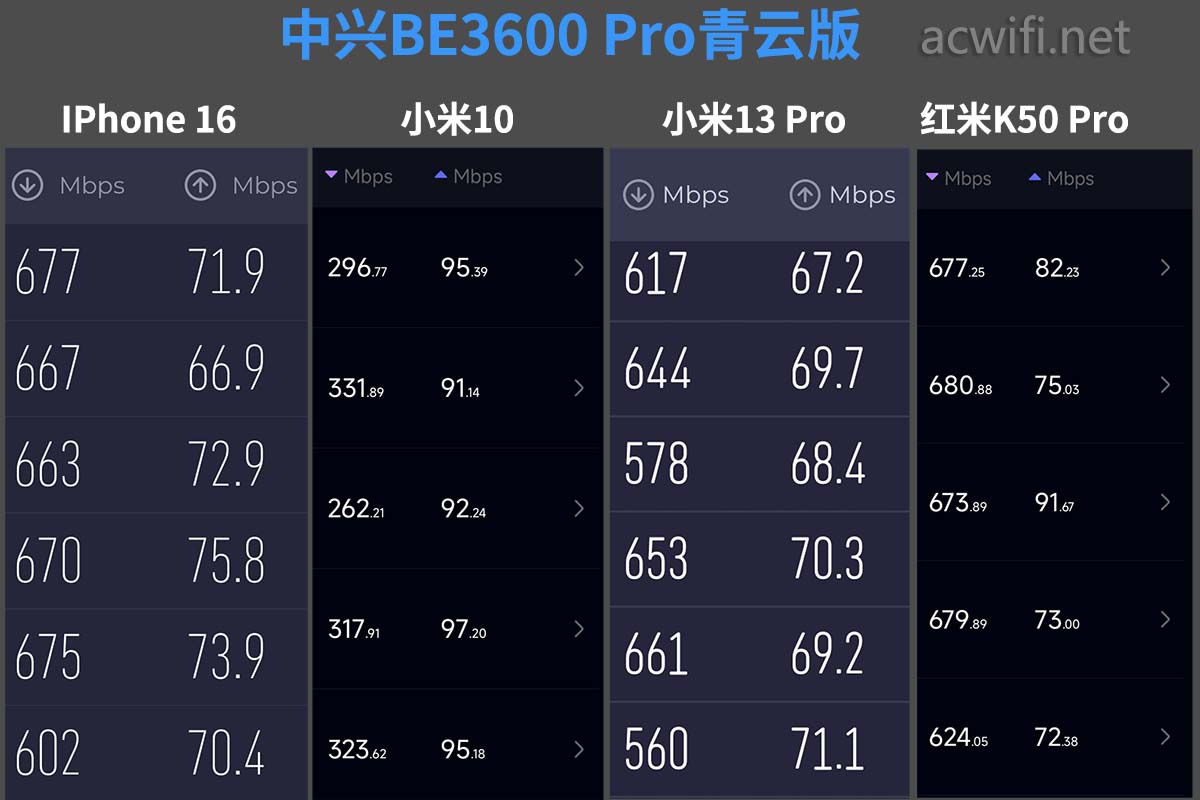

用四台手机在快测点K点位置的测速结果如下:（拆机文章里常用的K点快测）

从结果来看，三款160MHz频宽的手机均能有600多兆的速度，而80MHz频宽的小米10手机也能有300兆，这速度对于BE3600的无线路由器来说，很优秀了！

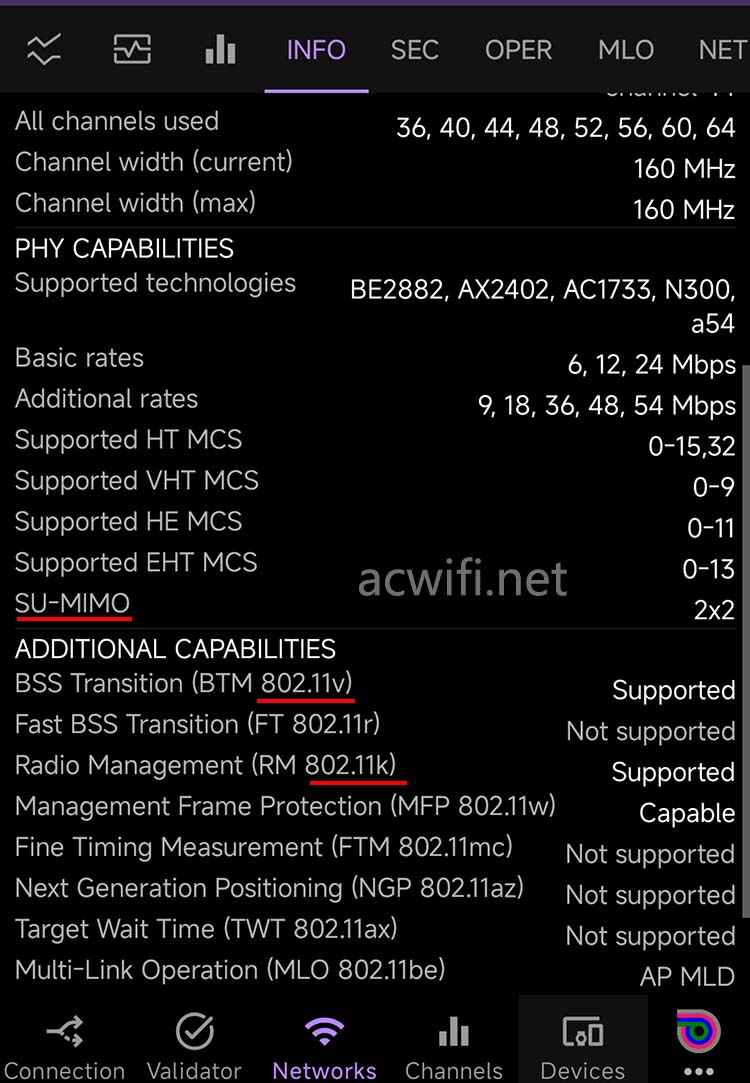

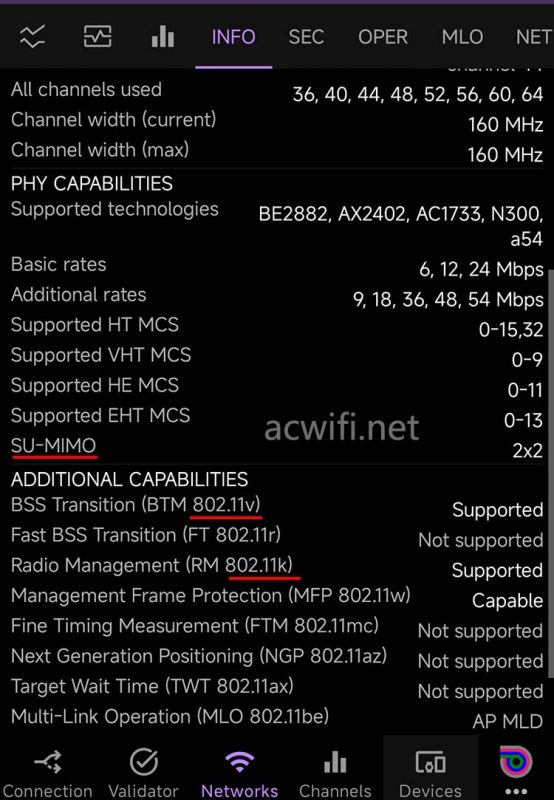

默认支持K和V，支持波束成形，默认没开启MU-MIMO功能，可以手动开启。

二 、小包转发率测试

由于只有一个2.5G网口，所以只能测1G口的64字节包转发率。

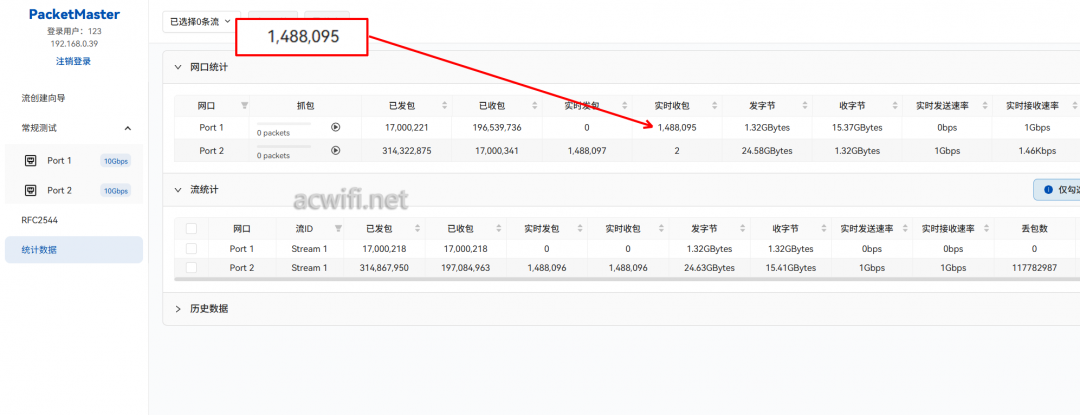

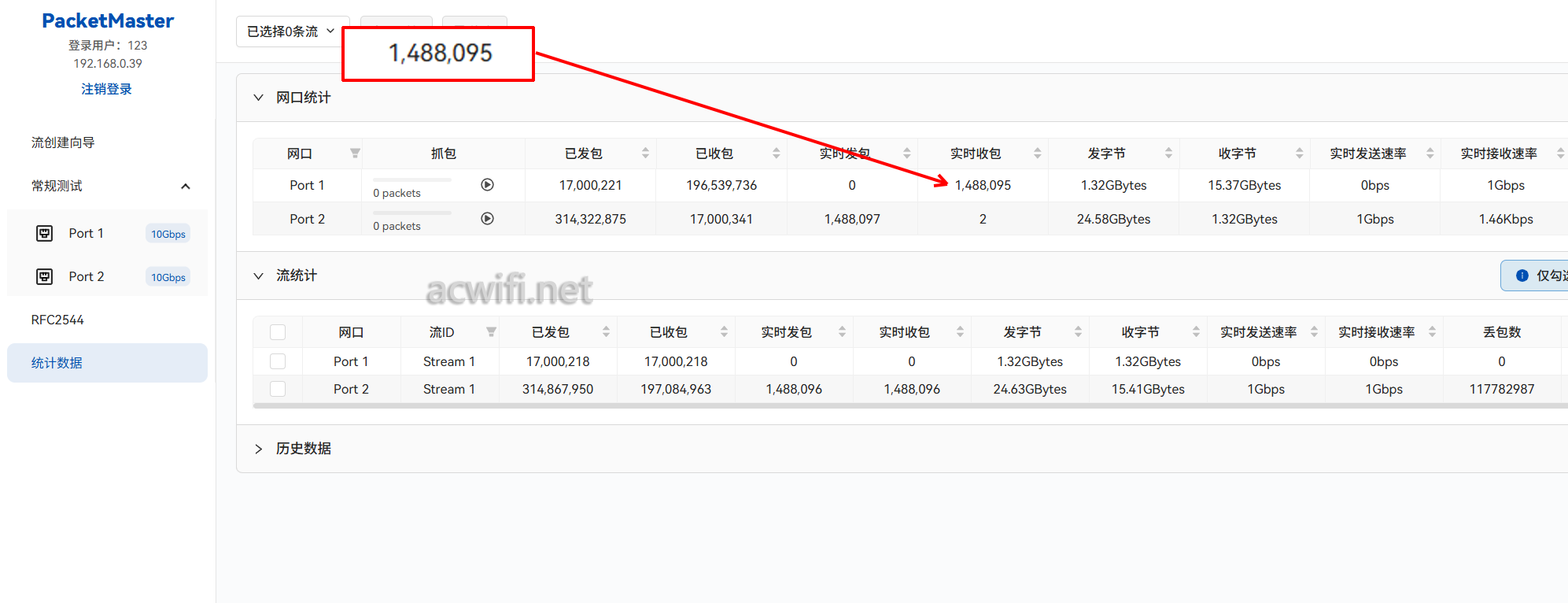

测试的工具是PacketMaster，实测下行的65字节包转发率为1.488Mpps，满的。

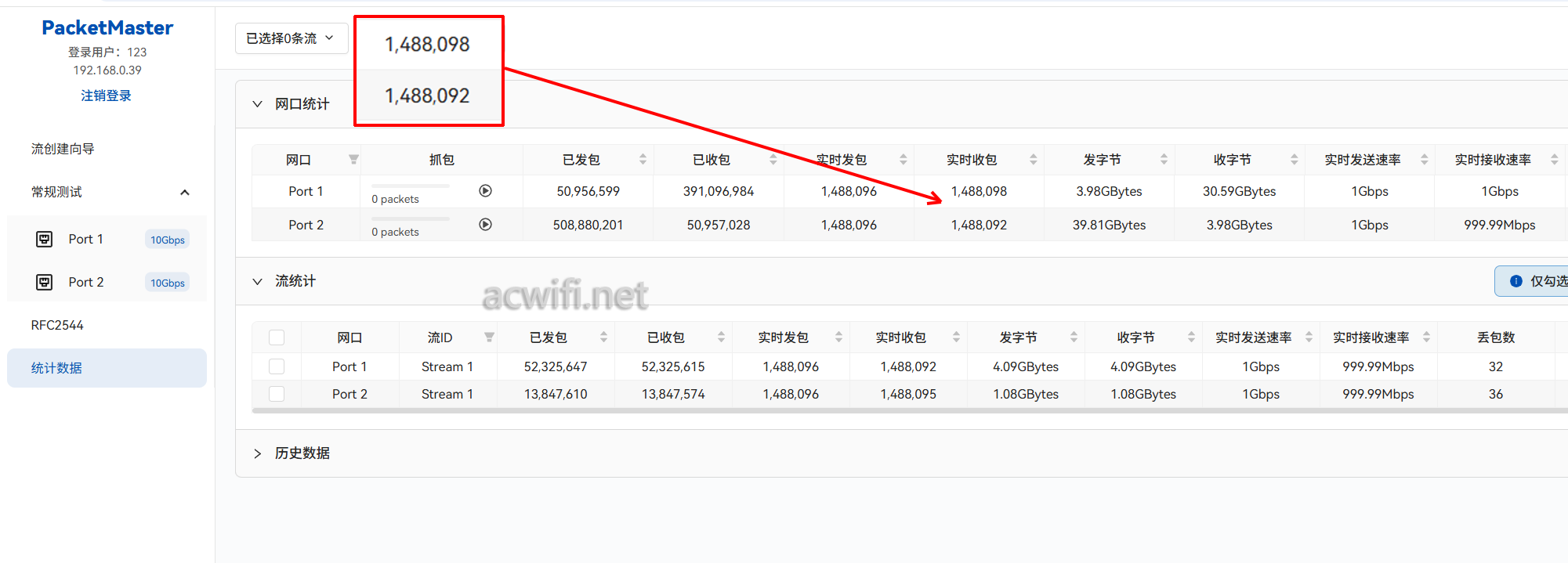

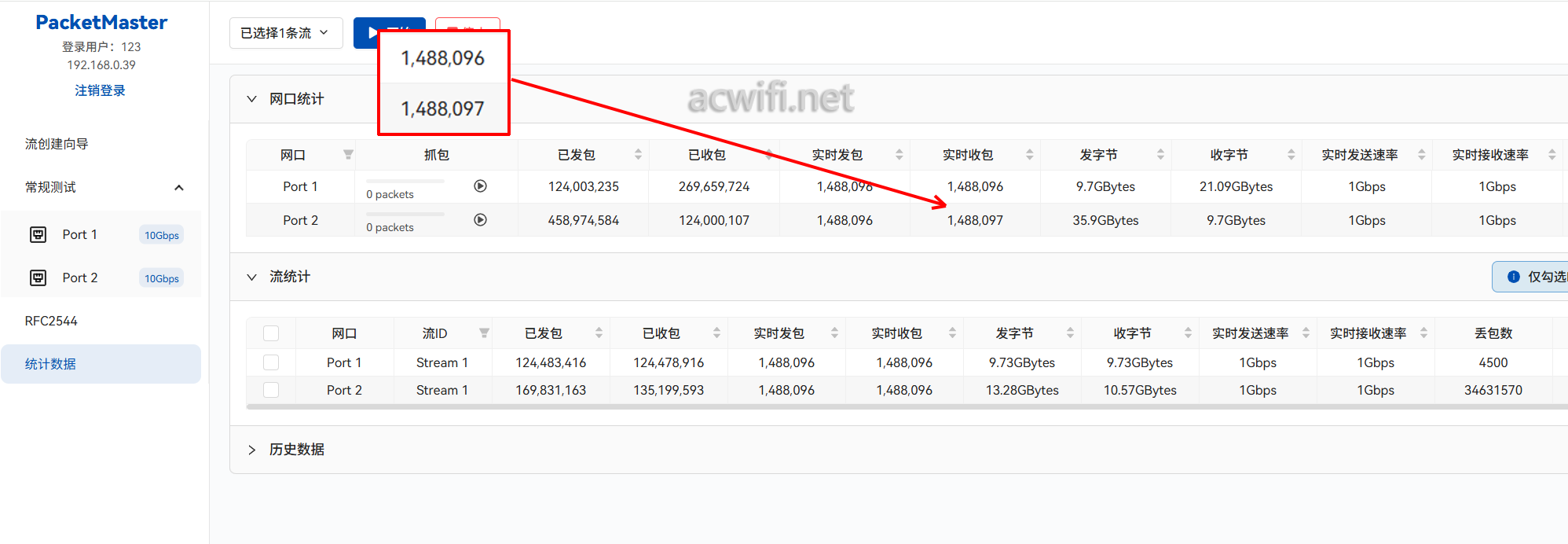

然后测试双向同时转发，两个方向均能达到1.488Mpps，即双向也能跑满。

中兴巡天BE3600Pro青云版支持硬件QoS吗？

对测试仪这个终端进行限速，看还能跑满64字节小包不。

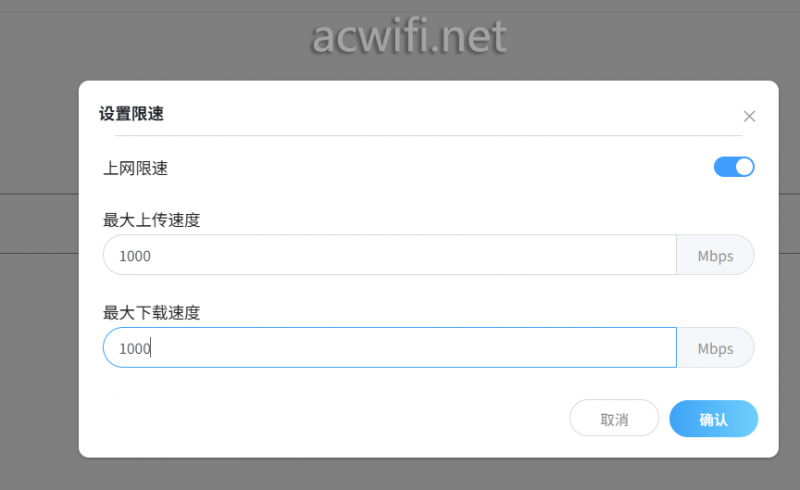

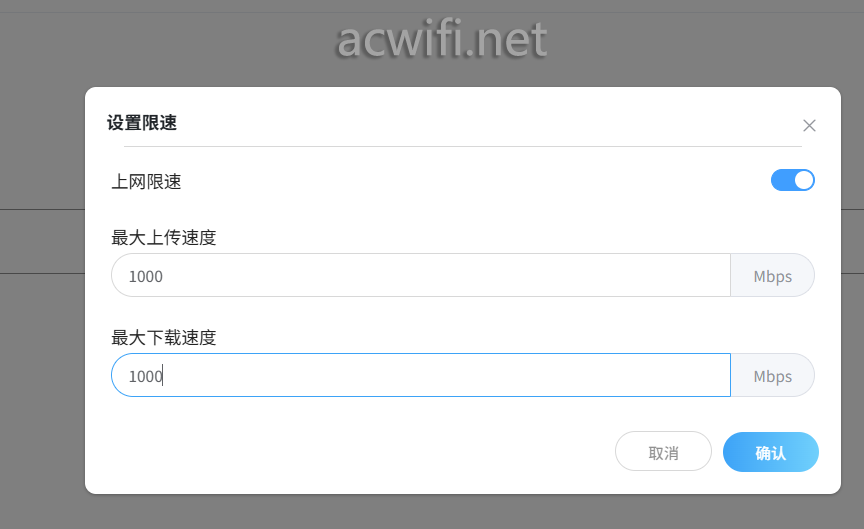

设置最大上传速度 和最大下载速度为1000Mbps，然后测双向小包转发率，两个方向都达到1.488Mpps：

所以这台中兴巡天BE3600Pro青云版是支持硬件QoS的。

三 、无线信号强度测试

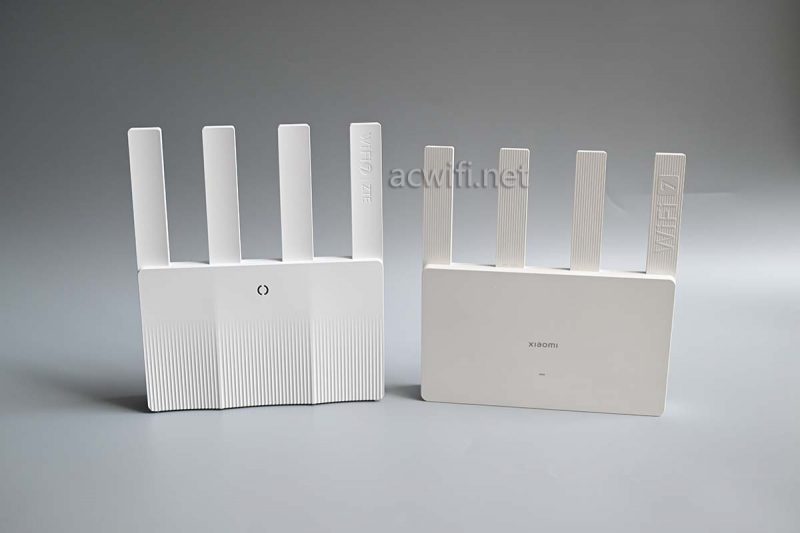

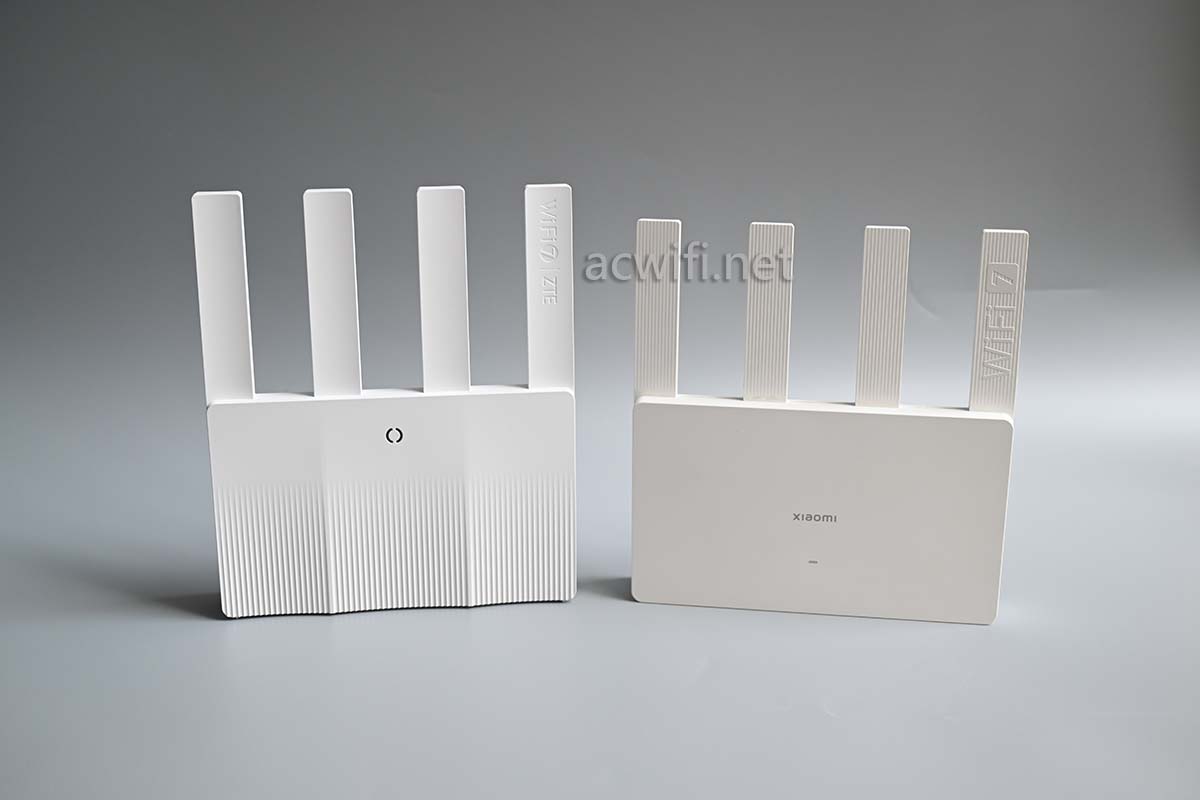

为了有对比性，无线信号测试加入了一台小米BE3600 2.5G版本做对比。(小米BE3600 2.5G版本用的高通方案，以下简称小米BE3600)

中兴这台的固件版本号为V1.0.0.1B8.8000，小米这台固件版本号为1.0.87。

由于小米默认就有MU-MIMO开启，所以手动开启中兴巡天BE3600Pro青云版的MU-MIMO功能。

两者的2.4G频宽固定20MHz，信道固定为11；5G开160MHz频宽，信道固定为44。

待测的无线路由器放在下图中的”WIFI“位置，用装有AX200无线网卡的小电脑主机放在下图E、F、G、H四个位置点进行无线信号记录，每次记录时间为3分钟（信号强度是连续的曲线而不是固定一个数值。）

为了保持摆放路由器位置的绝对统一，两台是分别先后做测试的，并不是放在一起。（放一起就会彼此造成干扰）

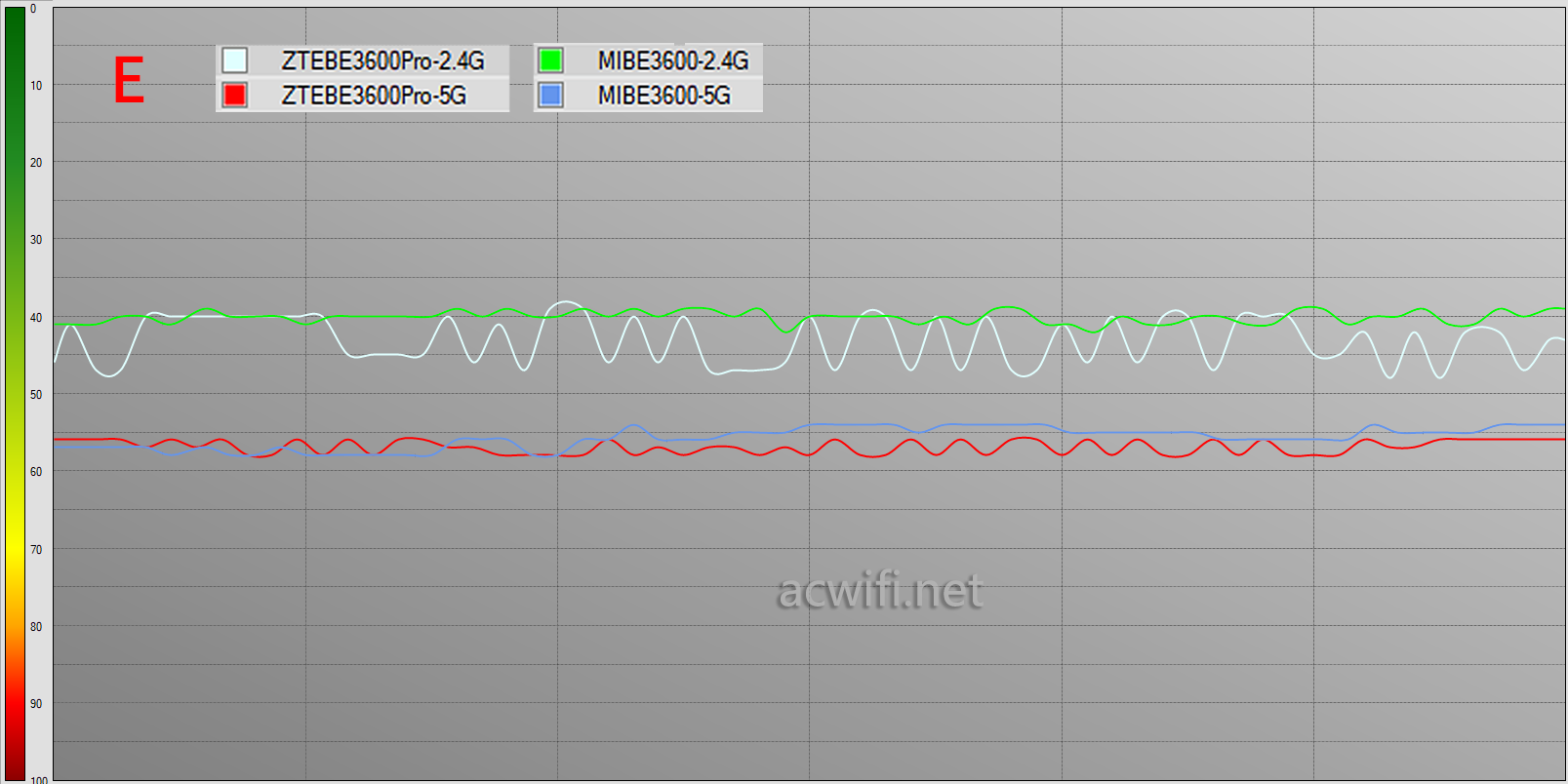

E点位置：

在隔了一水泥墙的E点位置里，小米的2.4G信号强一点，两者的5G信号强度相差不大；

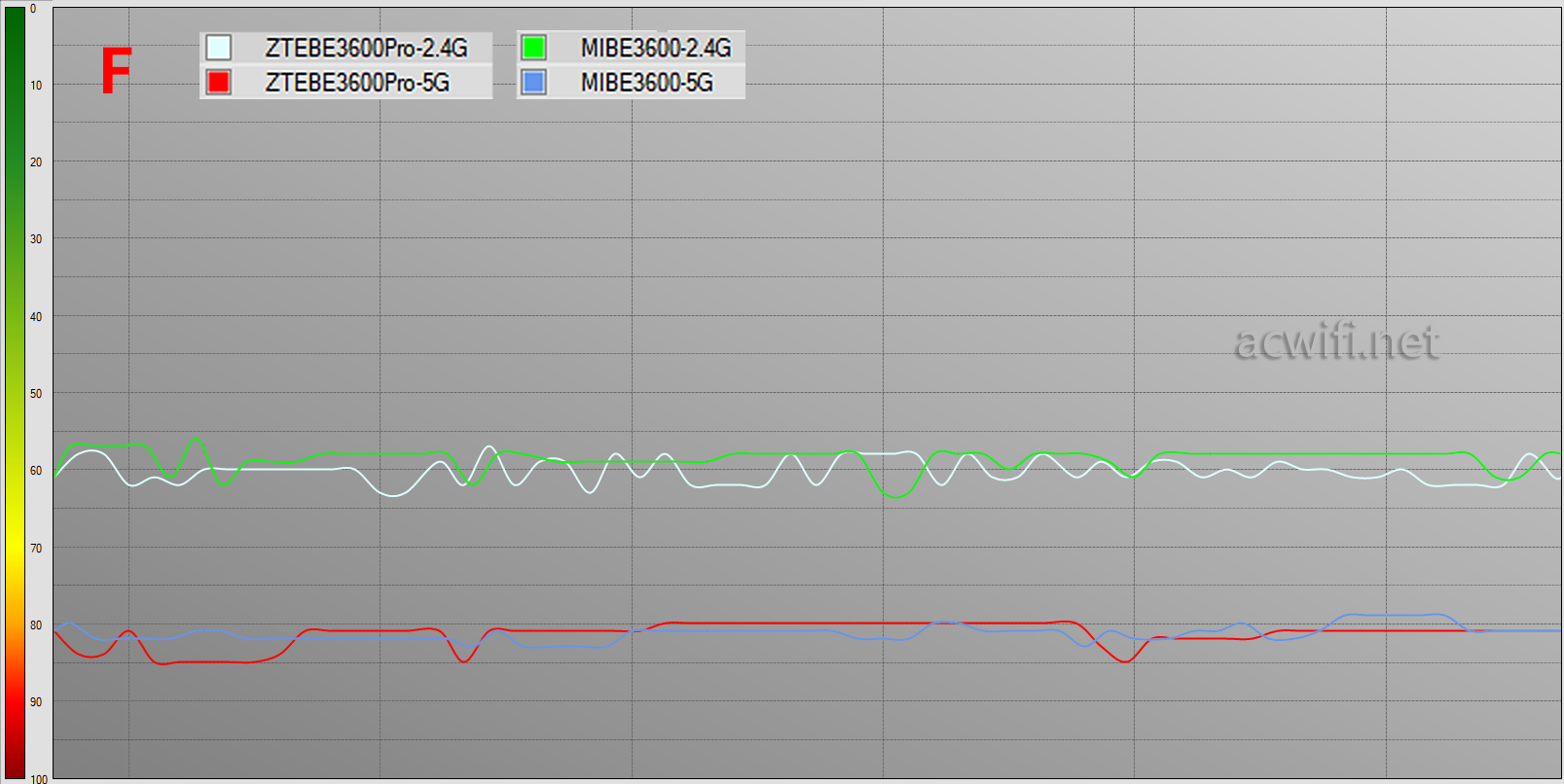

F点位置：

在隔了两墙的F点位置里，两者的2.4G和5G信号都挨得很近；

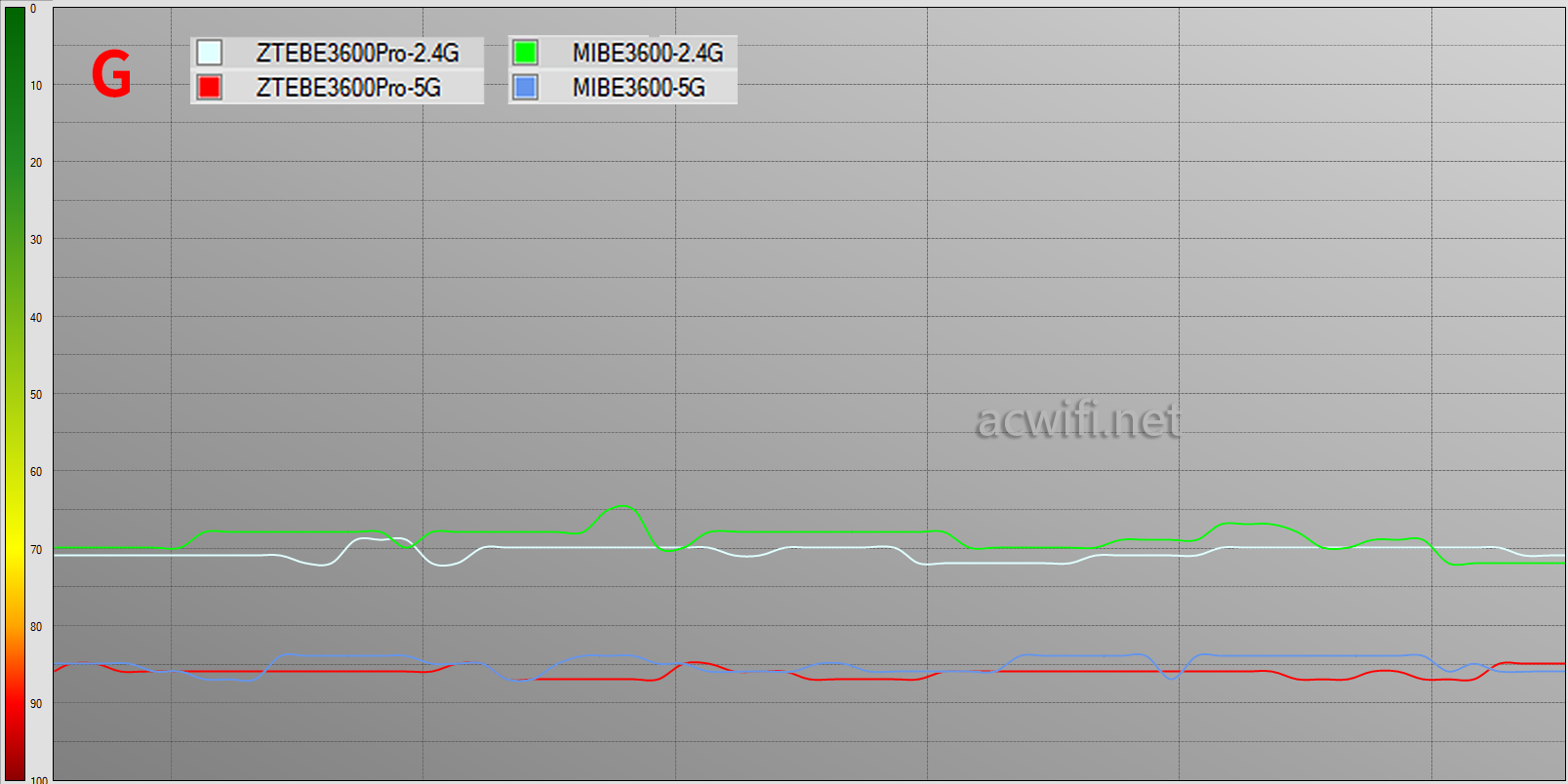

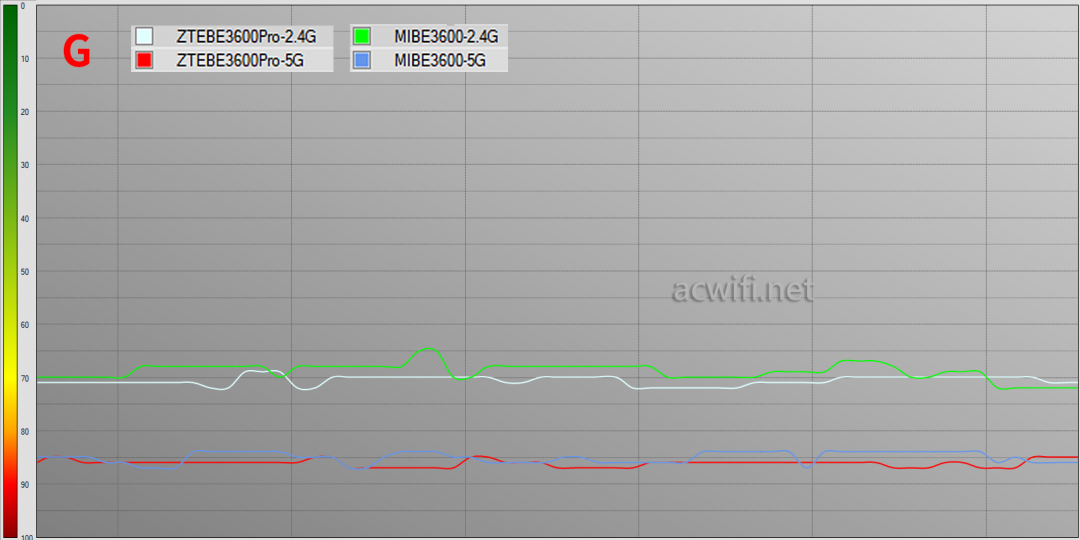

G点位置：

G点位置是经过了卫生间的两个水泥墙，两者的信号都变得很弱了；

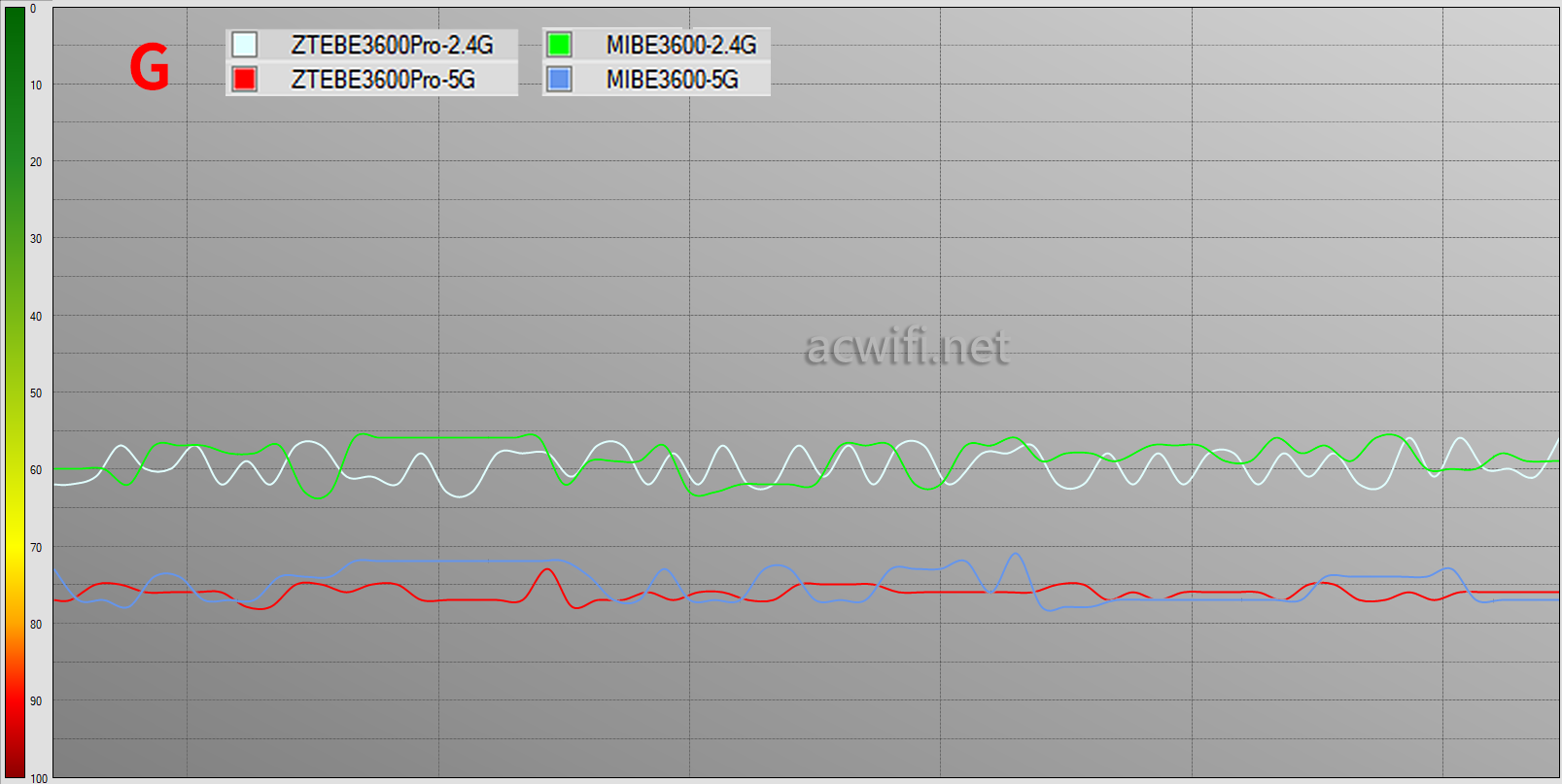

H点位置：

总的来看，小米BE3600的2.4G强一点点，5G都挨得很近，相差不明显。

四、在不同距离下的无线传输速度测试

所有设置和位置都跟前面的信号强度测试是一样的。信号强度是测试PA，那么无线速度测的就是PA、LNA和Noise Figure的综合表现。

无线终端使用了四款不同的无线网卡，分别安装一样的天线和一样的主机箱里面。就是Intel和高通的Wi-FI 6 和Wi-Fi 7 无线网卡：

每个位置连续测速6次，然后取平均值做参考对比。

1、用AX210测速

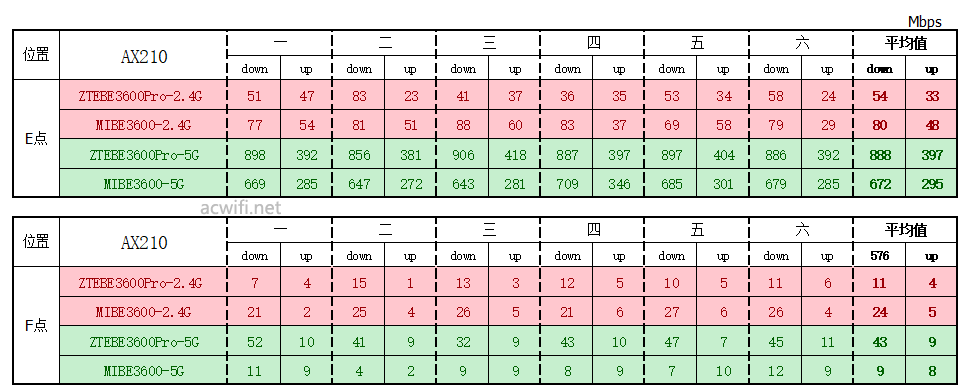

AX210测得的所有结果如下表格：

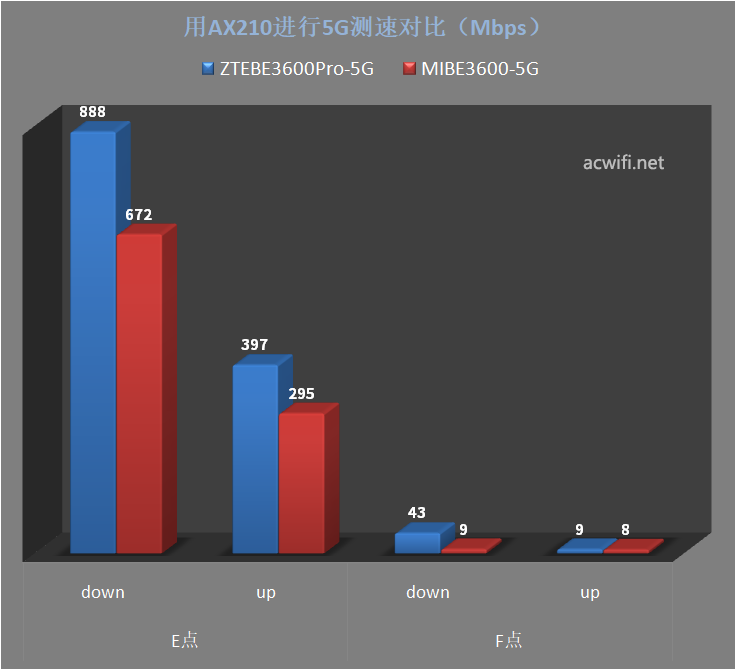

5G平均值如下：

从上图来看，中兴巡天BE3600Pro青云版的5G速度比小米BE3600要快；

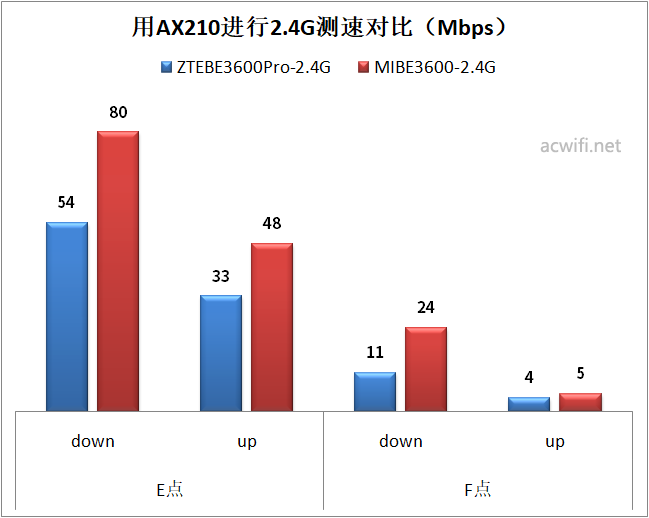

2.4G平均值如下：

从上图来看，小米BE3600的2.4G要比中兴的快。

2、用WCN6856测速

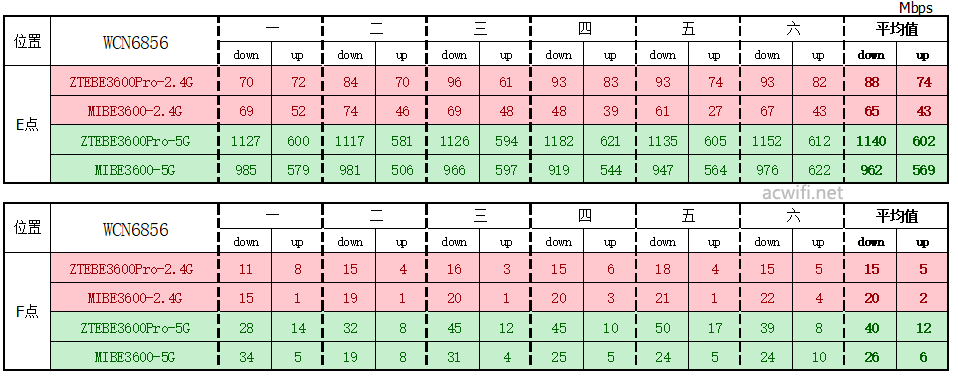

用WCN6856无线网卡测得的所有结果如下表格：

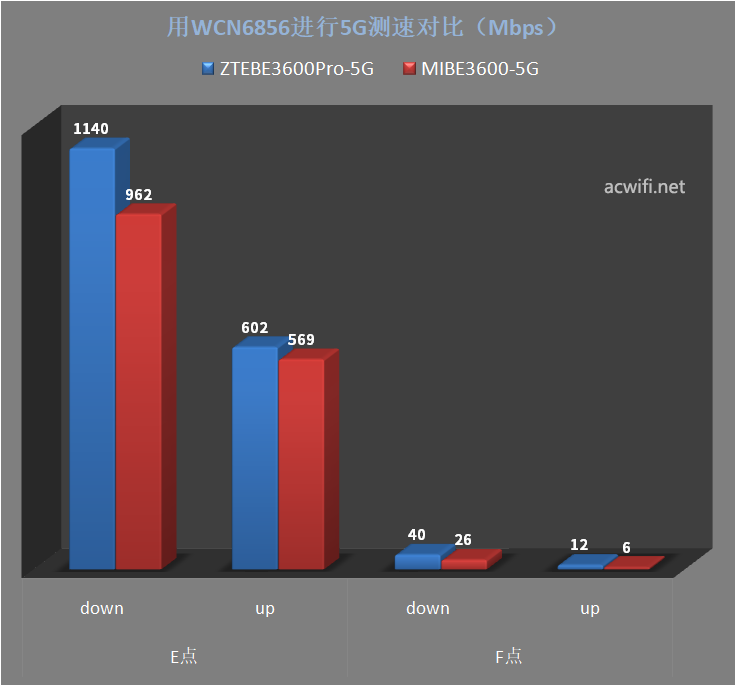

5G平均值如下：

从上图可以看出5G速度是中兴巡天BE3600Pro青云版要快；

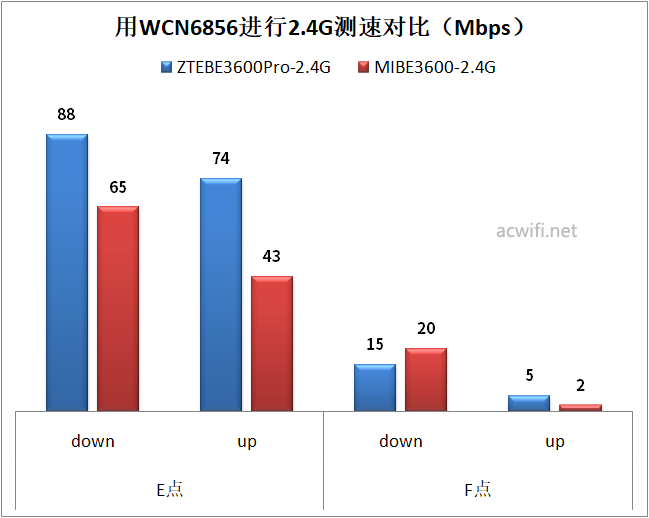

2.4G平均速度如下：

在E点的2.4G速度是中兴的快，在F点的下行速度是小米的快。

3、用BE200测速

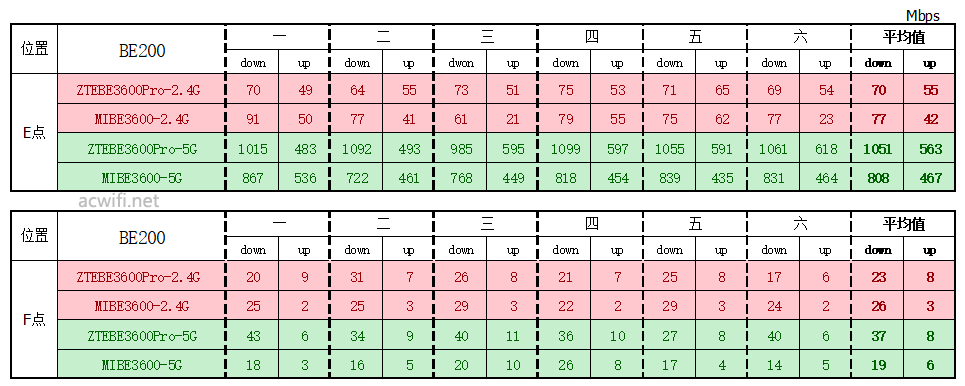

用BE200无线网卡测得的所有结果如下表格：

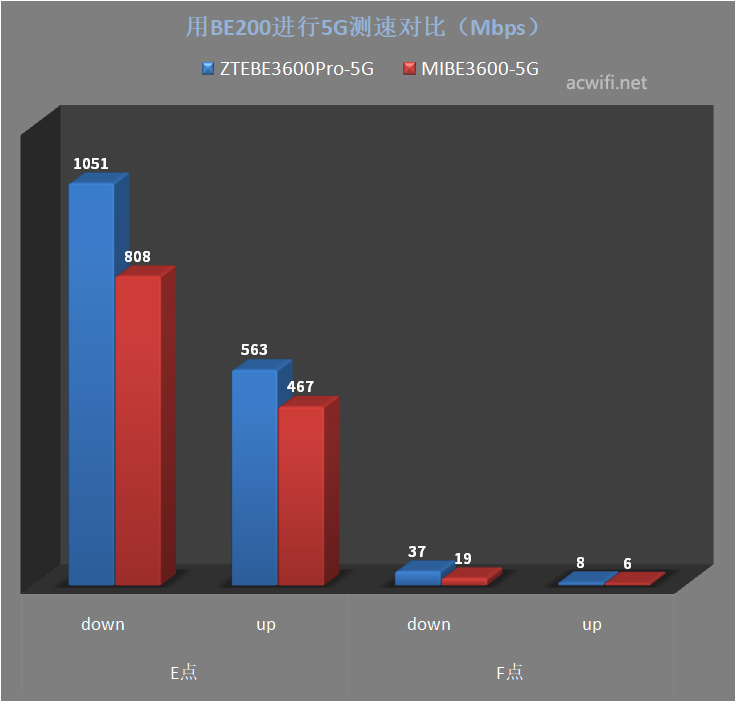

5G无均值如下图：

从上图看出，两个位置点的 5G下行和上行都中兴巡天BE3600Pro青云版快；

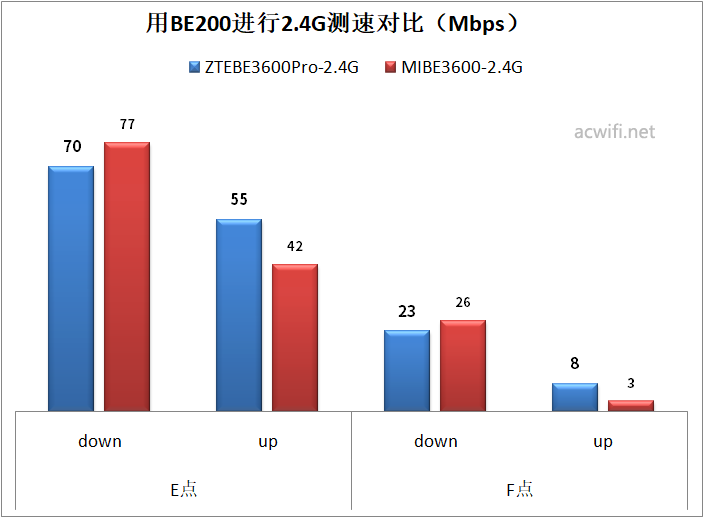

2.4G平均值如下：

两个位置的2.4G下行速度均是中兴BE3600快一点，而上行速度就是中兴巡天BE3600Pro青云版快一点。

4、用WCN7851测速

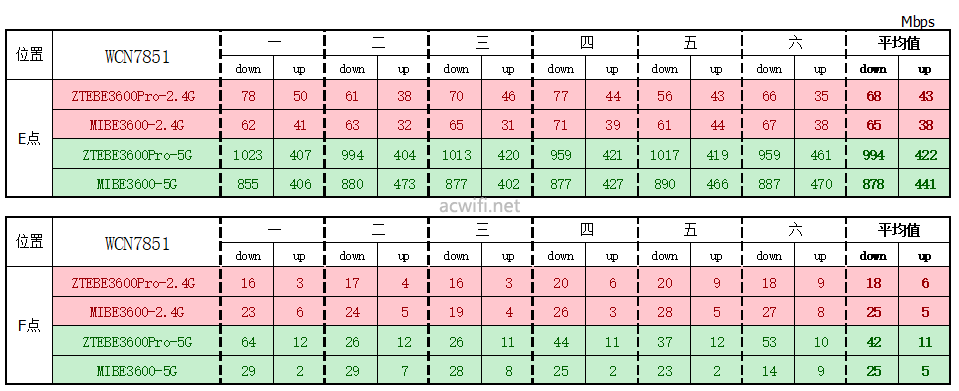

用高通WCN7851无线网卡测得的所有结果如下表格：

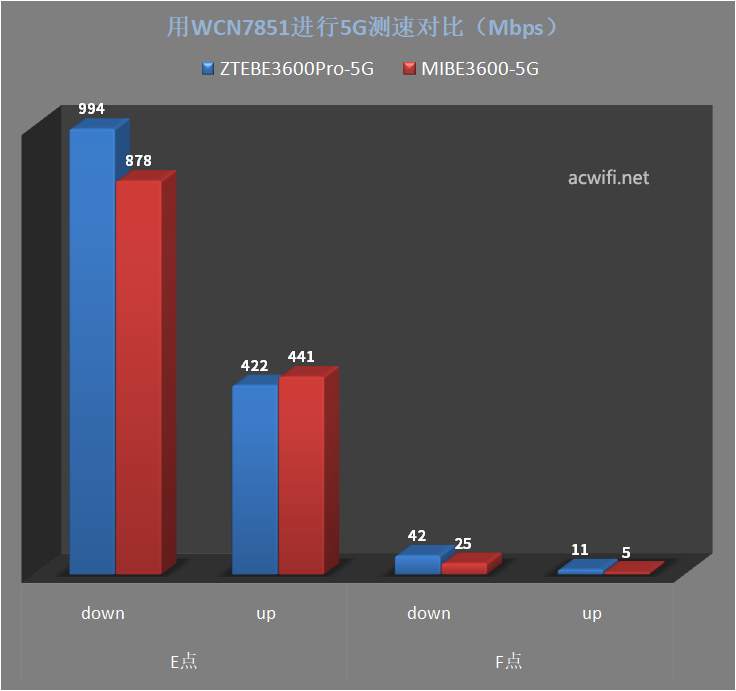

5G平均速度如下图：

E点的上行速度，其它都是中兴巡天BE3600Pro青云版快；

2.4G平均值如下图：

两个位置的下行速度均是小米BE3600快一些，上行速度均是中兴巡天BE3600Pro青云版快一些。

最后把这四张不同的无线网卡在两个不同位置的测速平均值汇总一下，做个对比。

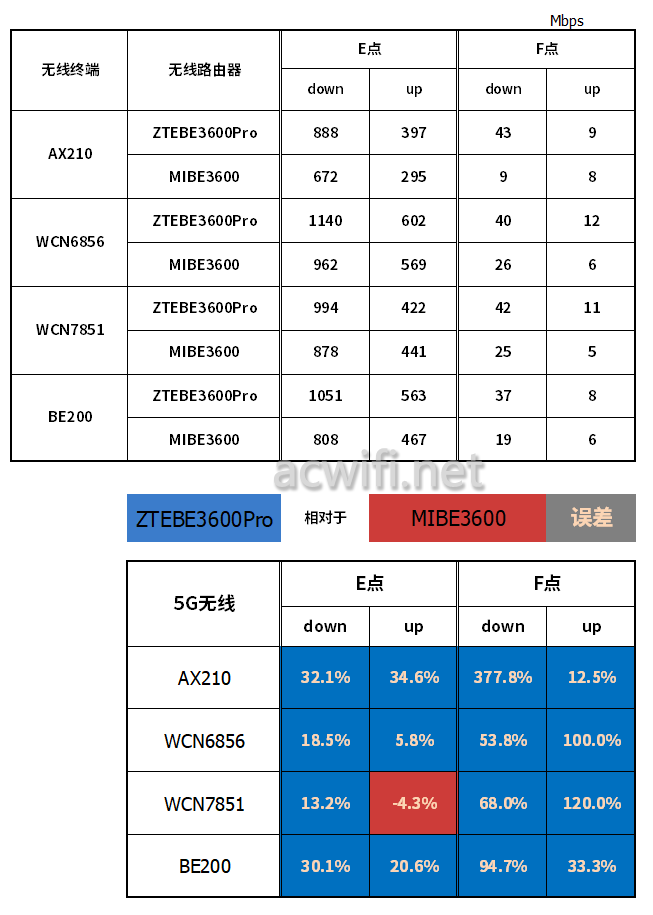

5G汇总对比：

从上图来看，蓝色结果占了绝大多数，所中兴巡天BE3600Pro青云版在5G传输速度上有绝对优势。

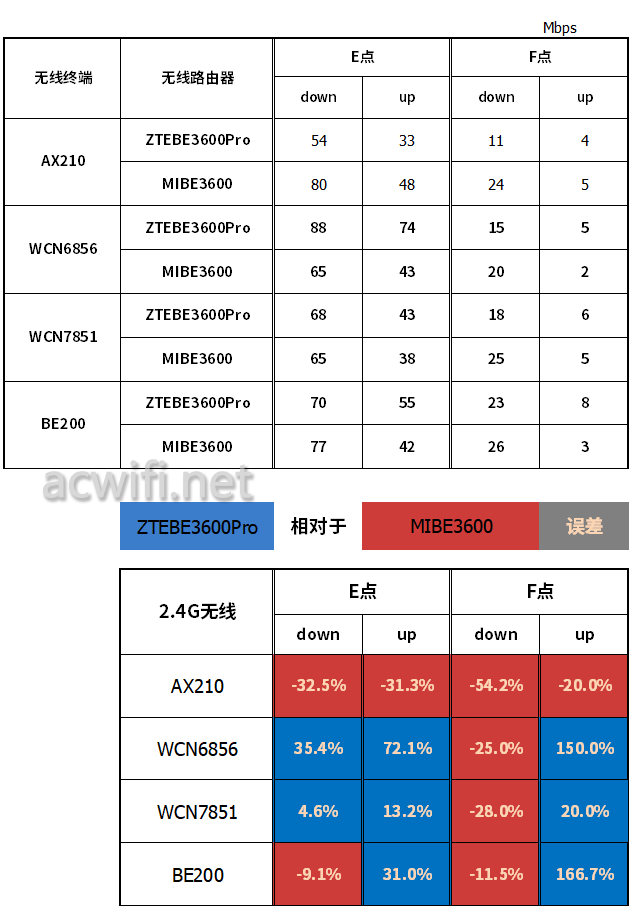

2.4G汇总对比：

从上图来看，两种颜色格子数量是一样的，两者的2.4G速度表现差不多，如果细分来看，小米在下行速度要好些，中兴在上行速度方面要好一些。

五、MLO叠加速度实测

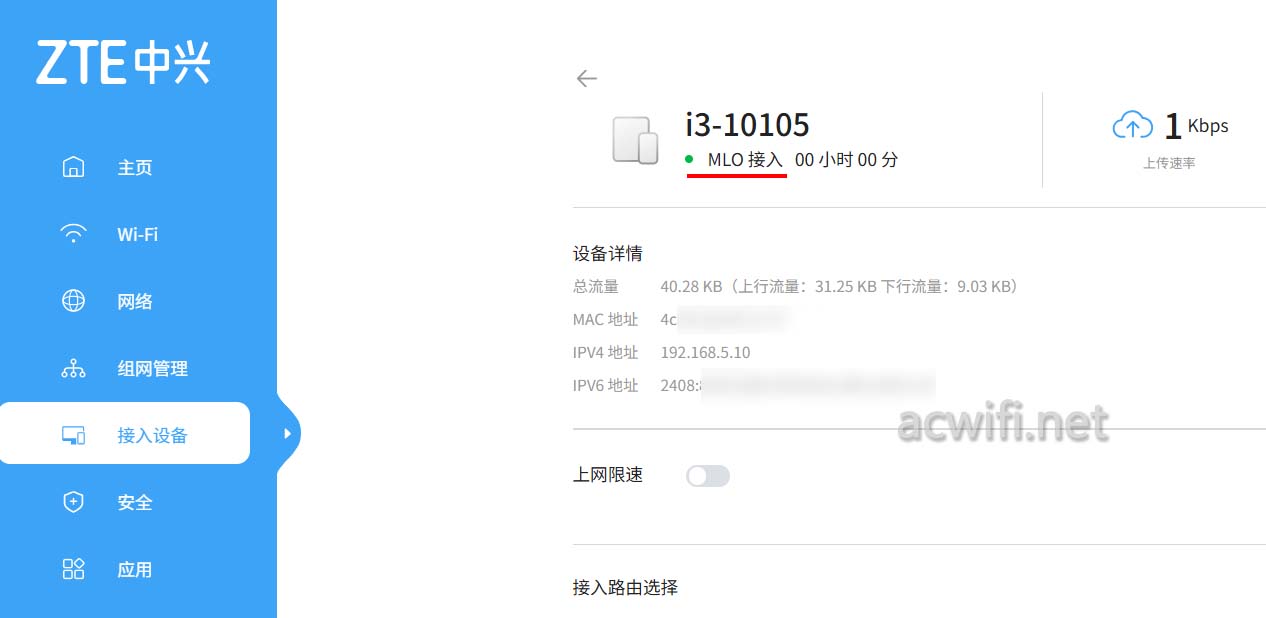

MLO可以让2.4G和5G在MAC层就聚合，所以在应用层是无需做适合就有聚合的效果，中兴在后台就能显示出终端的连接是不是MLO。（WCN7851连接）

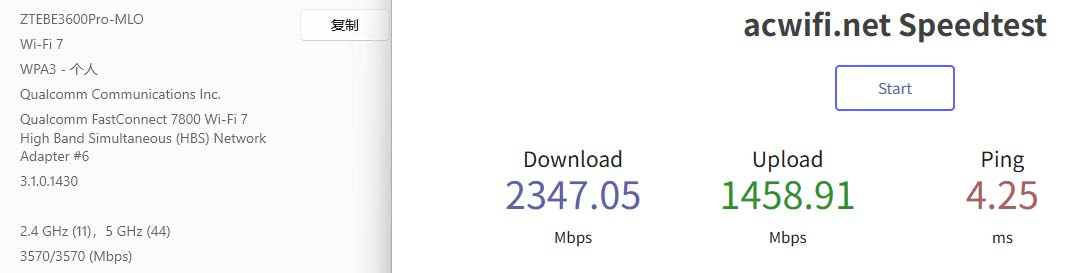

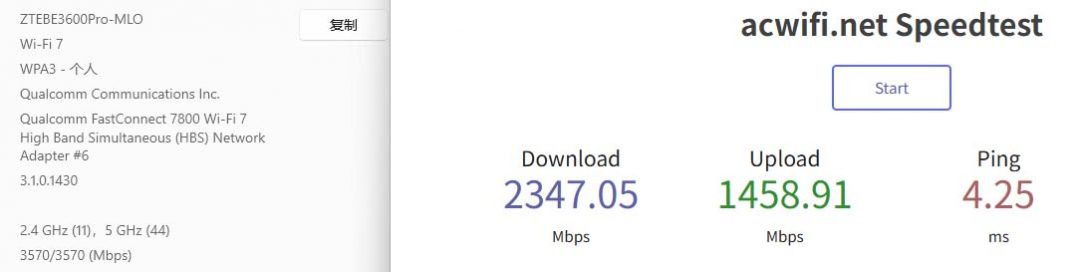

如果用160频宽的5G和40频宽的2.4G进行MLO，聚合速率就会达到3570Mbps，2.5G网口已经喂不饱它。如下图，已经卡在2.5G口的上限。

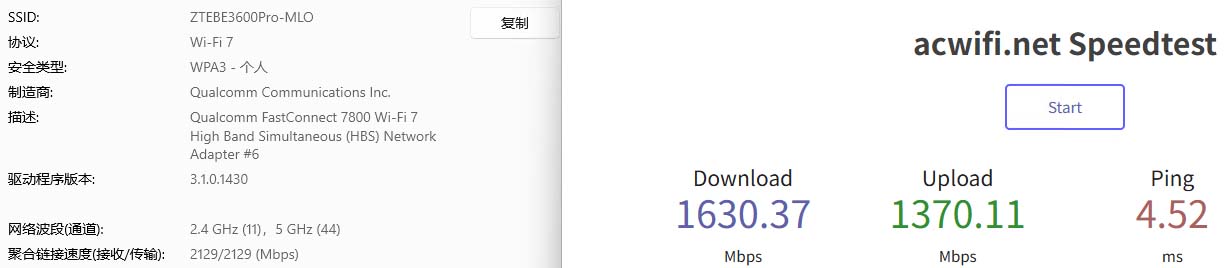

所以我把5G频宽固定80MHz频宽，这时的聚合速率是688+1441=2129Mbps，测出无线传输速度有1630Mbps，已经大大超过了80MHz频宽的5G传输速度：

所以MLO是有叠加效果的。

六、50个智能插座接入测试

用50个支持2.4G Wi-Fi  的智能插座，同时通电，看能不能短时间全部接入网络。

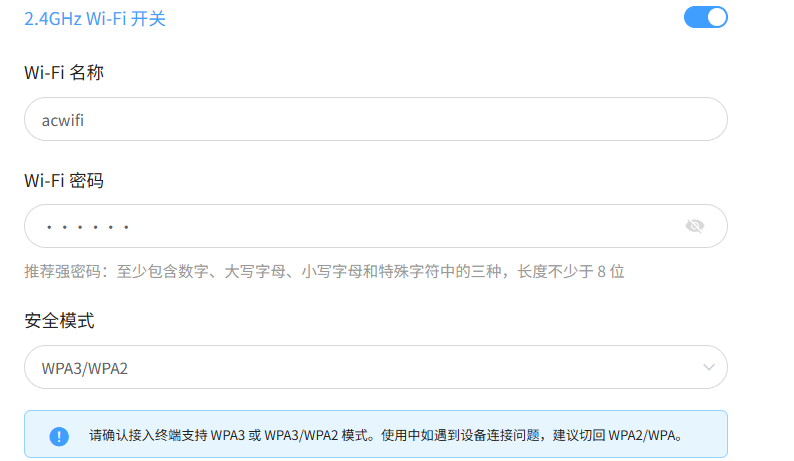

我把2.4G的加密方式设置为WPA2/WPA3：

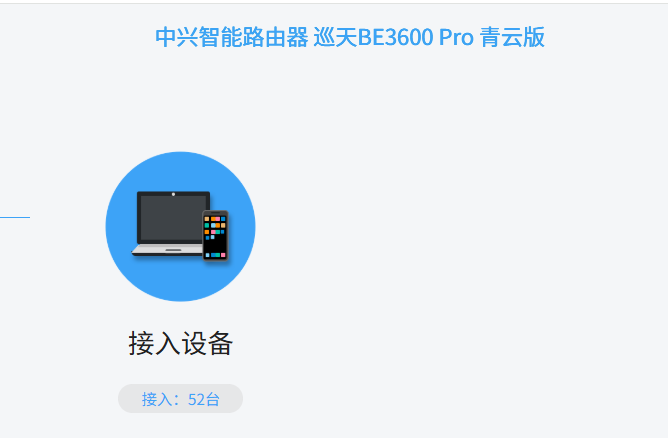

50个插座同时通电，在30秒不到就全部连接上，后台显示52台（其中有一台PC和一台手机）

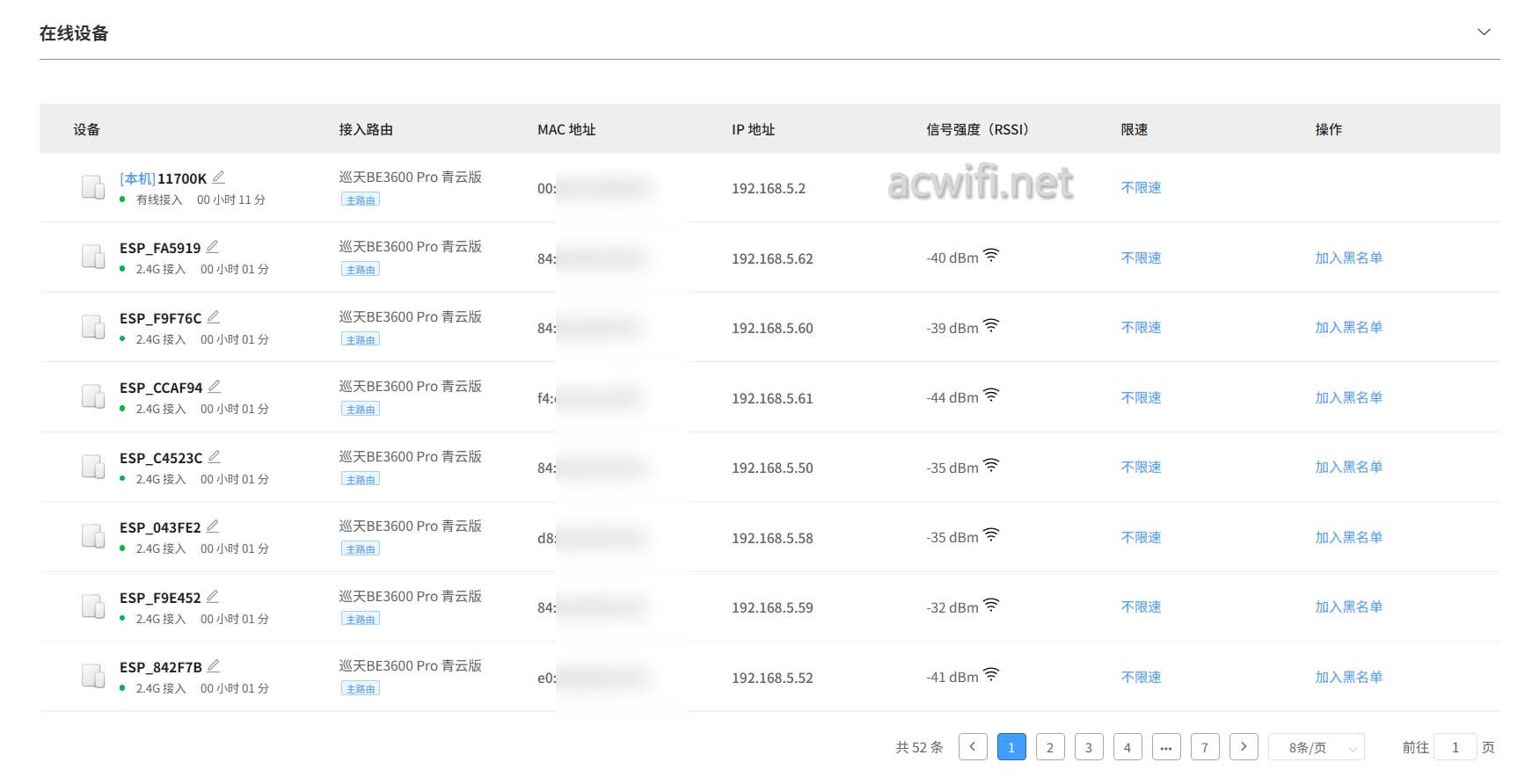

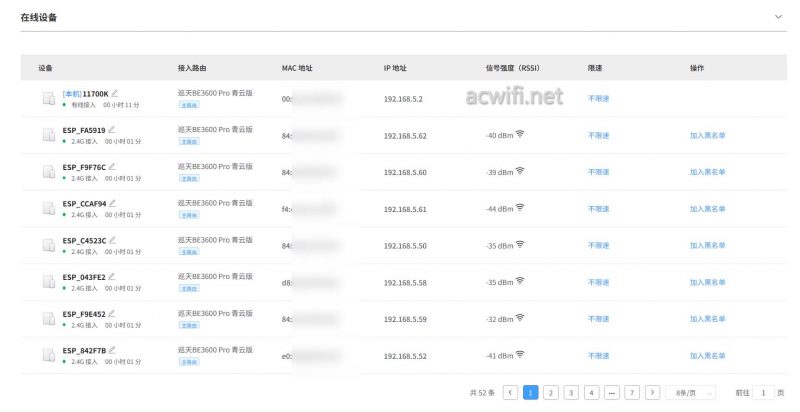

终端列表：

实测多次操作50个插座的开和关 ，全部都能同步，反应迅速。

七 、MESH组网后的漫游测试

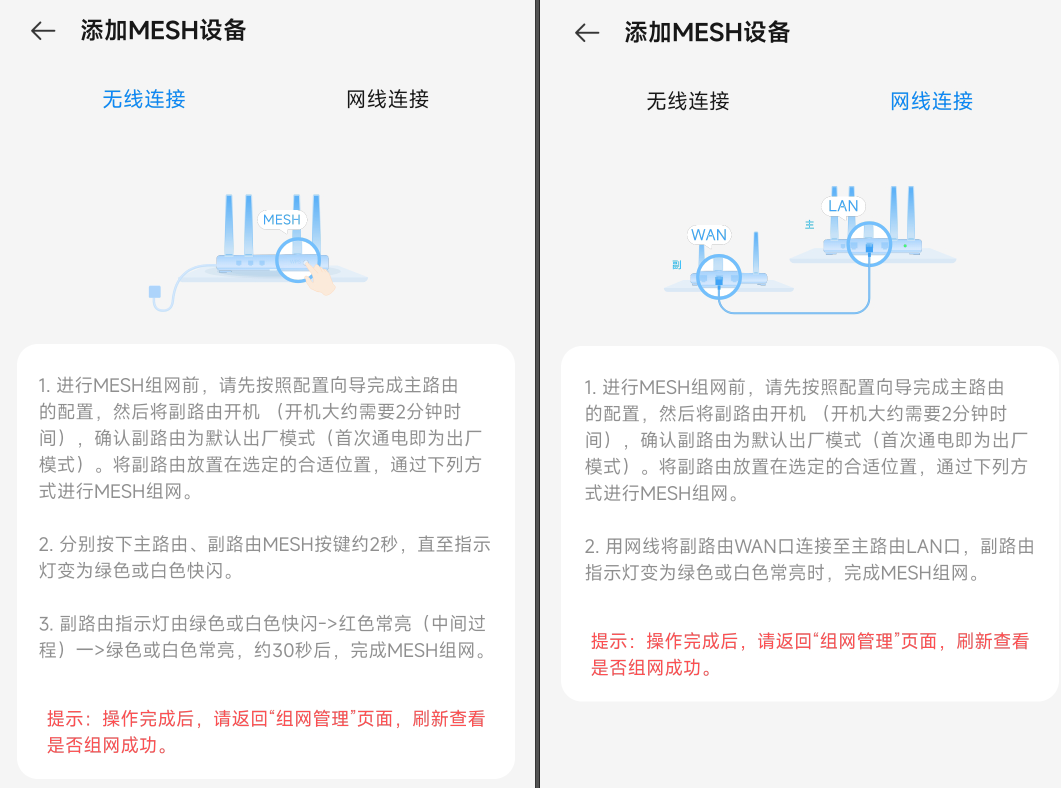

组网非常简单，中兴在APP里会分别介绍无线组网和网线连接组网的方法。我觉得没那么麻烦，你只要把准备组网的那台中兴无线路由器恢复出厂设置（全新机不需要），拿出包装里的那根网线，插入要组网的这台的WAN口，网线另一头插主路由的LAN口，啥都不用做，等10多秒转为绿灯就组好了。然后拨电源拨网线，放到你要放的位置，有网线就插网线，没网线就不插，它会自动切换这两种无线/有线MESH组网模式。

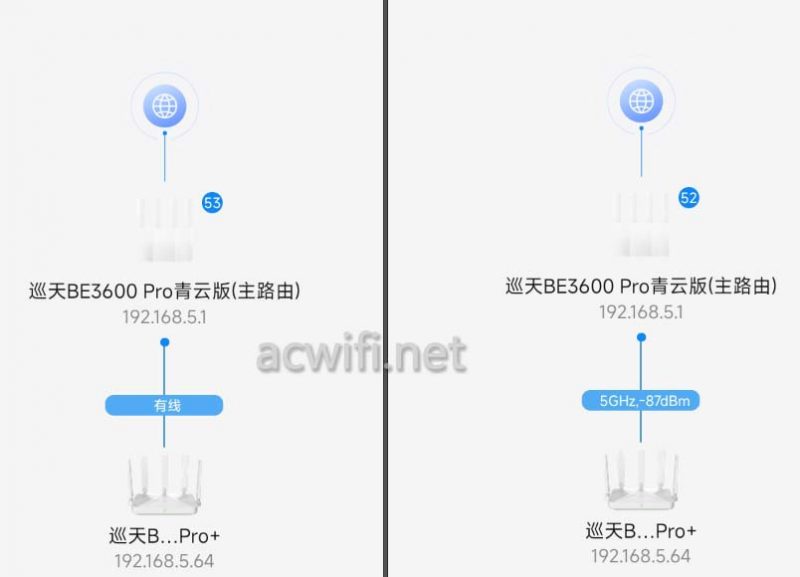

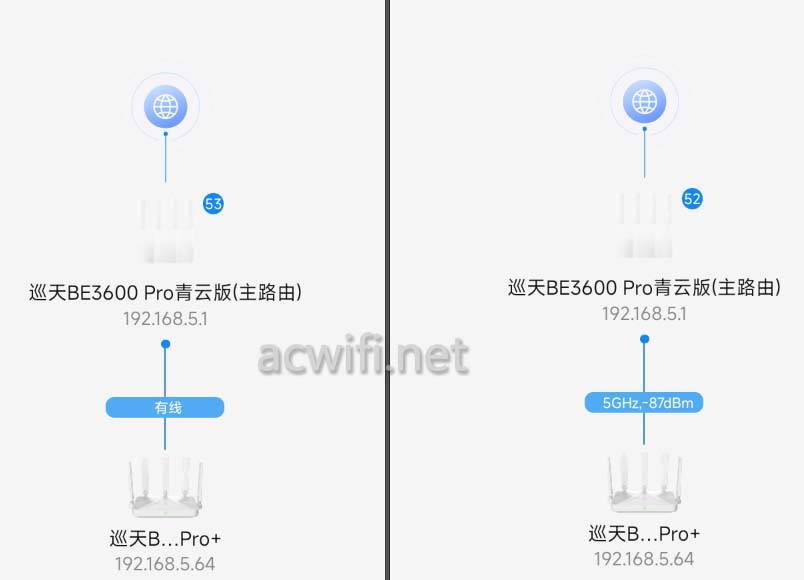

比如我拿中兴巡天BE5100Pro做副路由进行组网，依上图的“网线连接”组网方法组网成功之后，它会在组网功能里面显示是哪种组网方式：

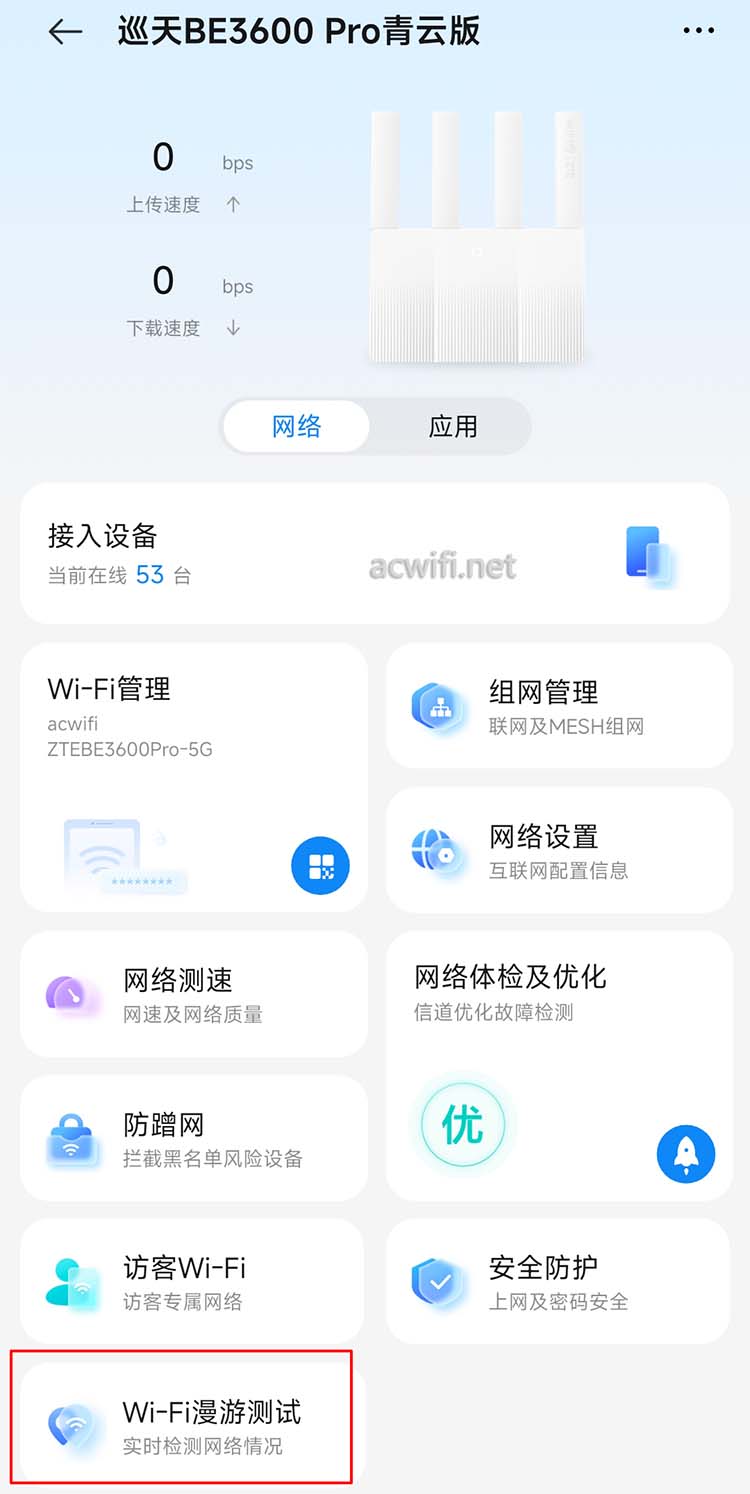

把副路由放在前面测试无线项目平面图的F点位置里，然后用红米K50 Pro做漫游测试，中兴智慧生活APP里的就有这个功能。

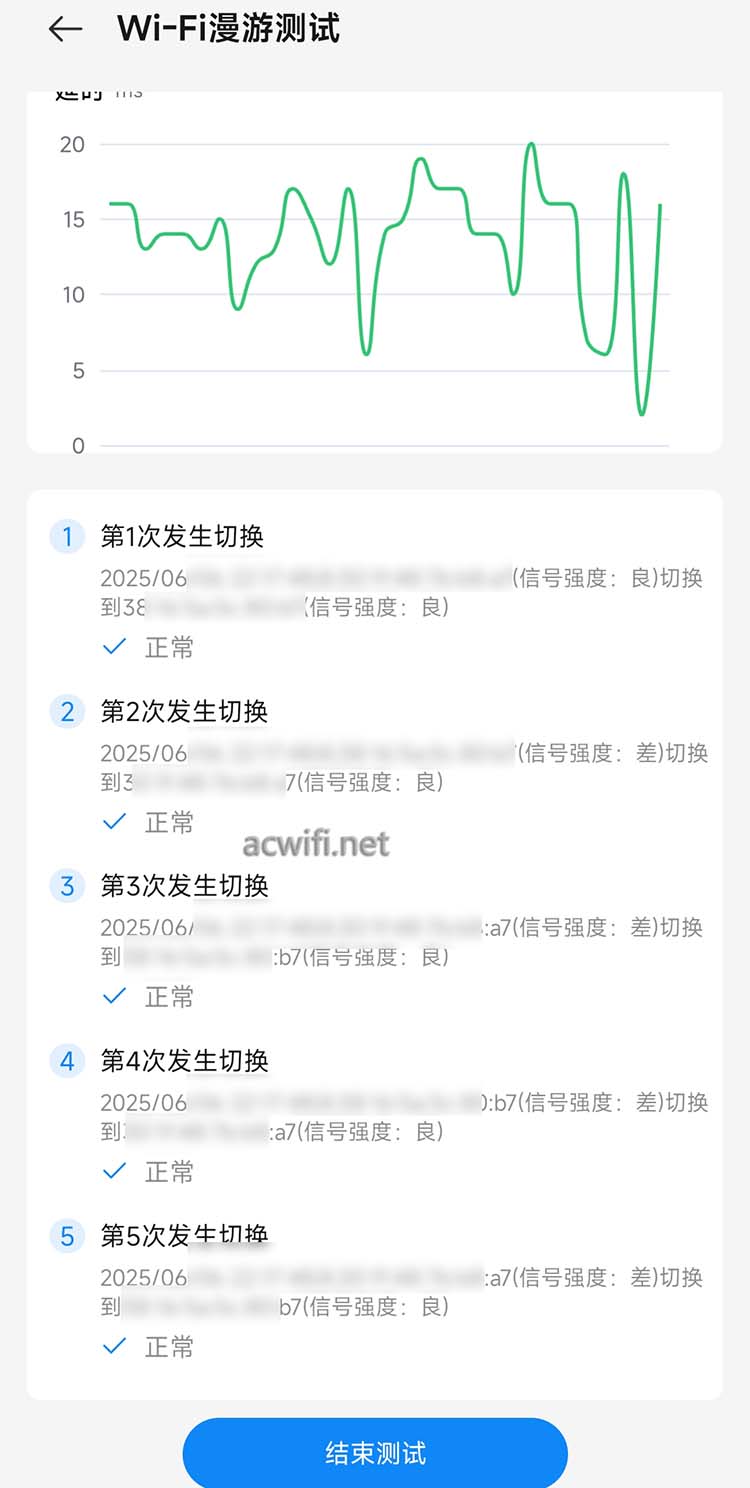

漫游测试：

不管从“主到副”还是从“副到主”，切换都比较积极。

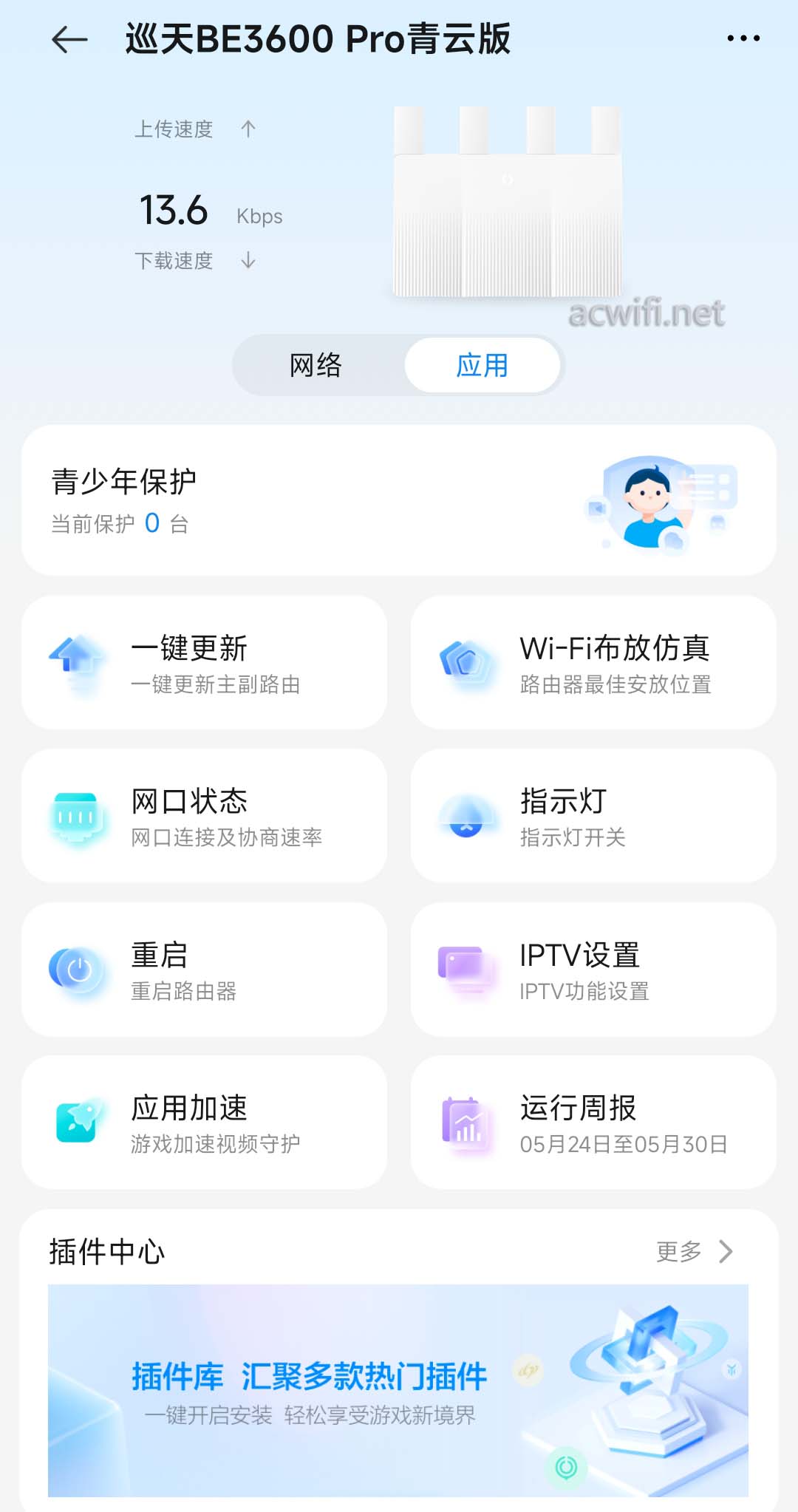

八、APP里的功能

APP里面的有一些比较实用的功能。比如“应用加速”，里面有游戏加速和视频守护，开启这些功能可以保证游戏的低延时和视频的流畅度，两者可以同时开启。

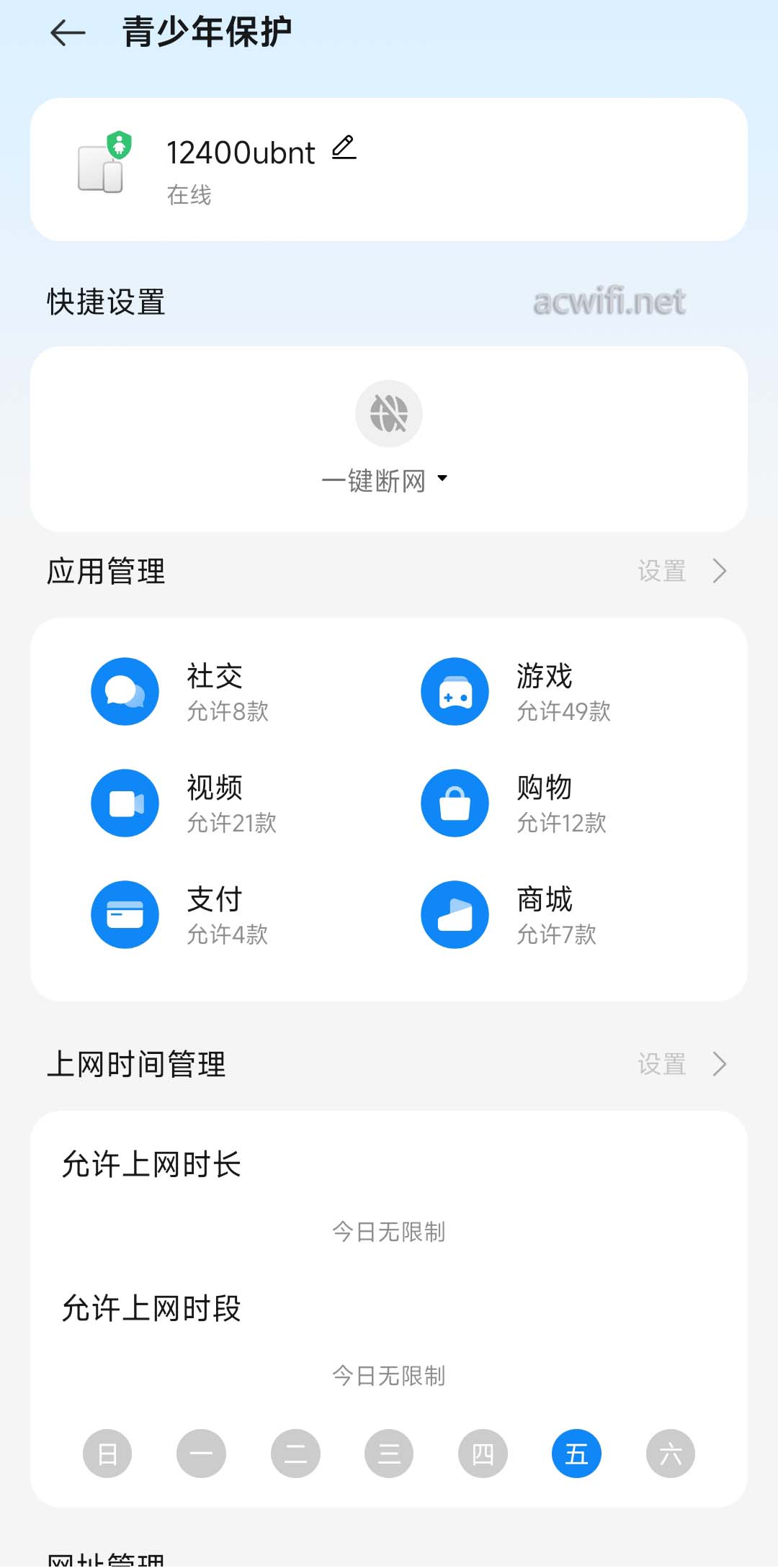

还有青少年保护，可以设置上网时长和禁一些APP应用和网址管理等。

九、总结

真想不到这款中兴BE3600Pro的5G表现会这么好，4核NPU能跑满双向64字节小包。现在151元的国补价格，单2.5G网口的BE3600，性价比不错，除了做主路由也很适合买来做AP补充信号覆盖。
