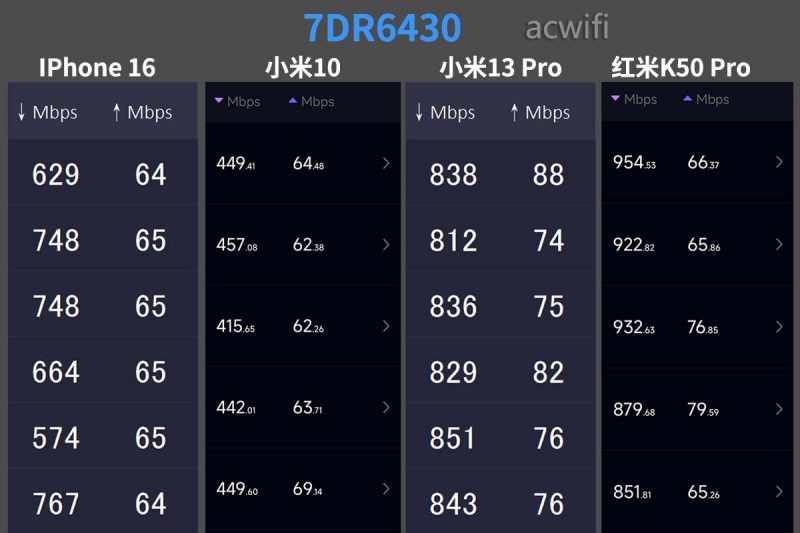

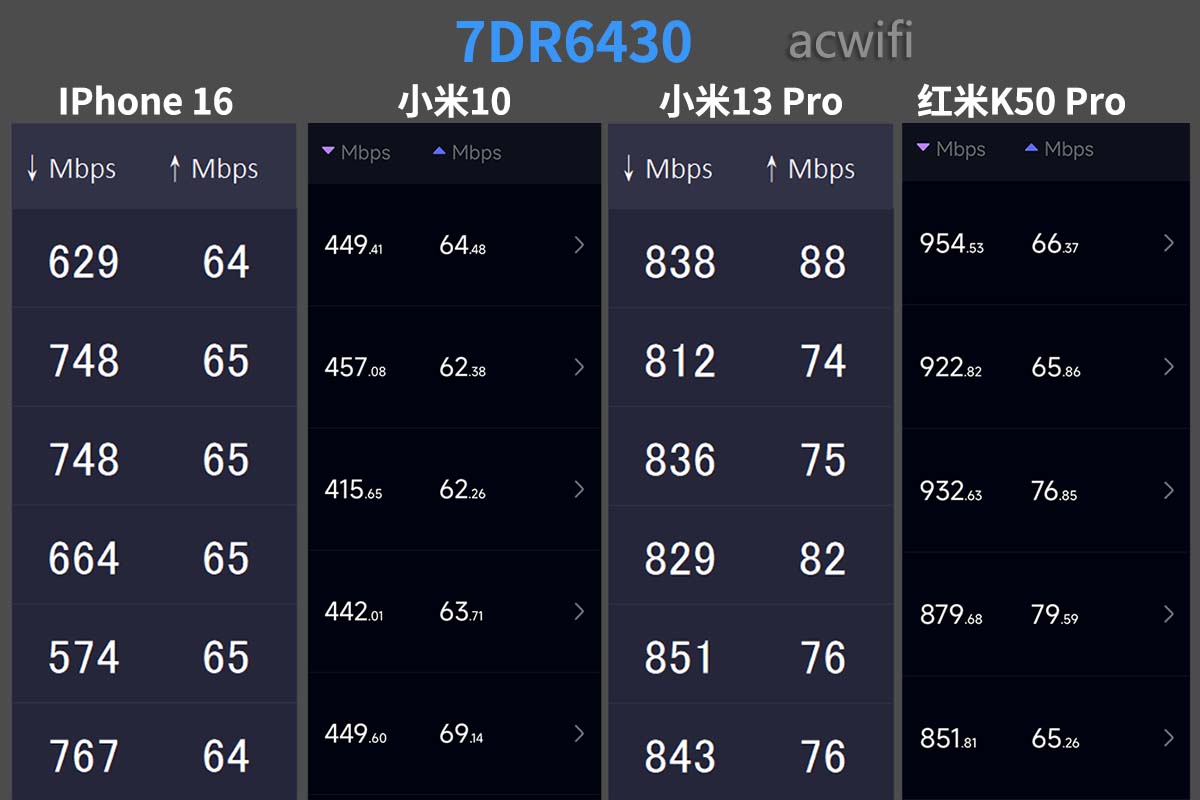

TP新款7DR6430拆机，它的K点测速离了个谱-路由器交流

7DR6430的外包装：

包装盒上的描述：

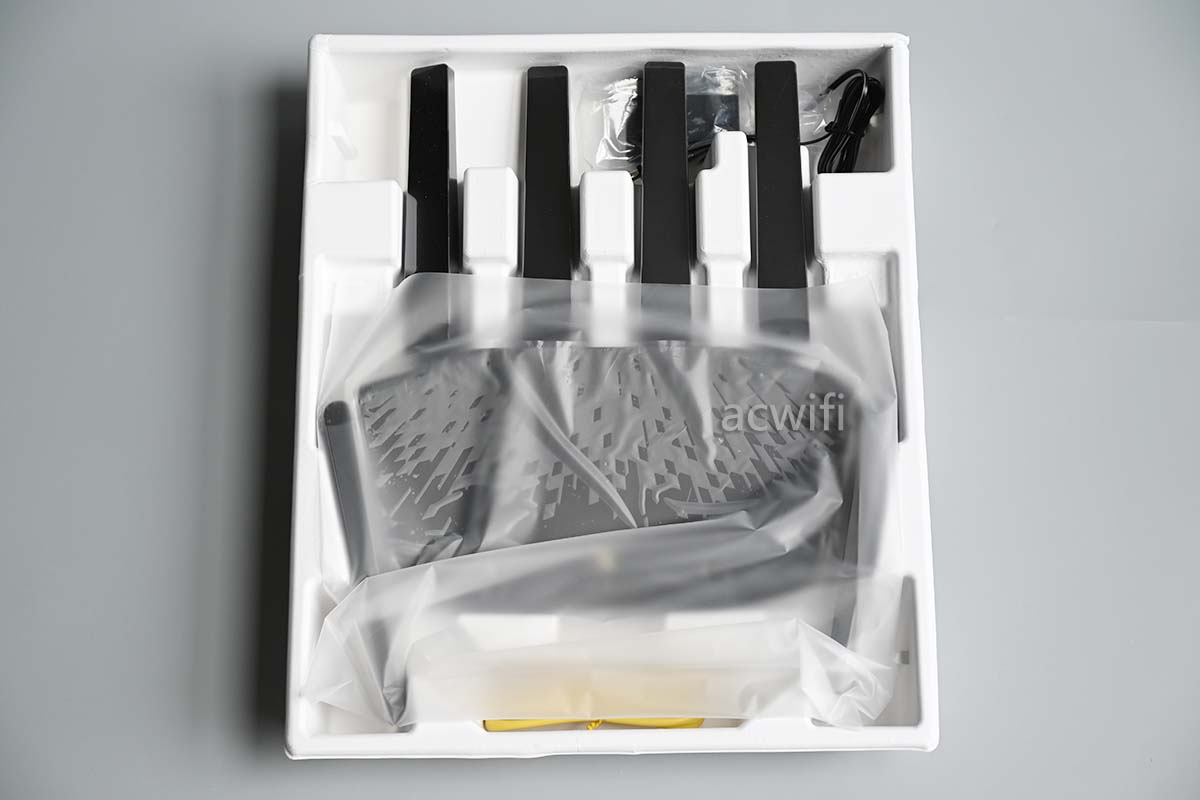

打开包装：

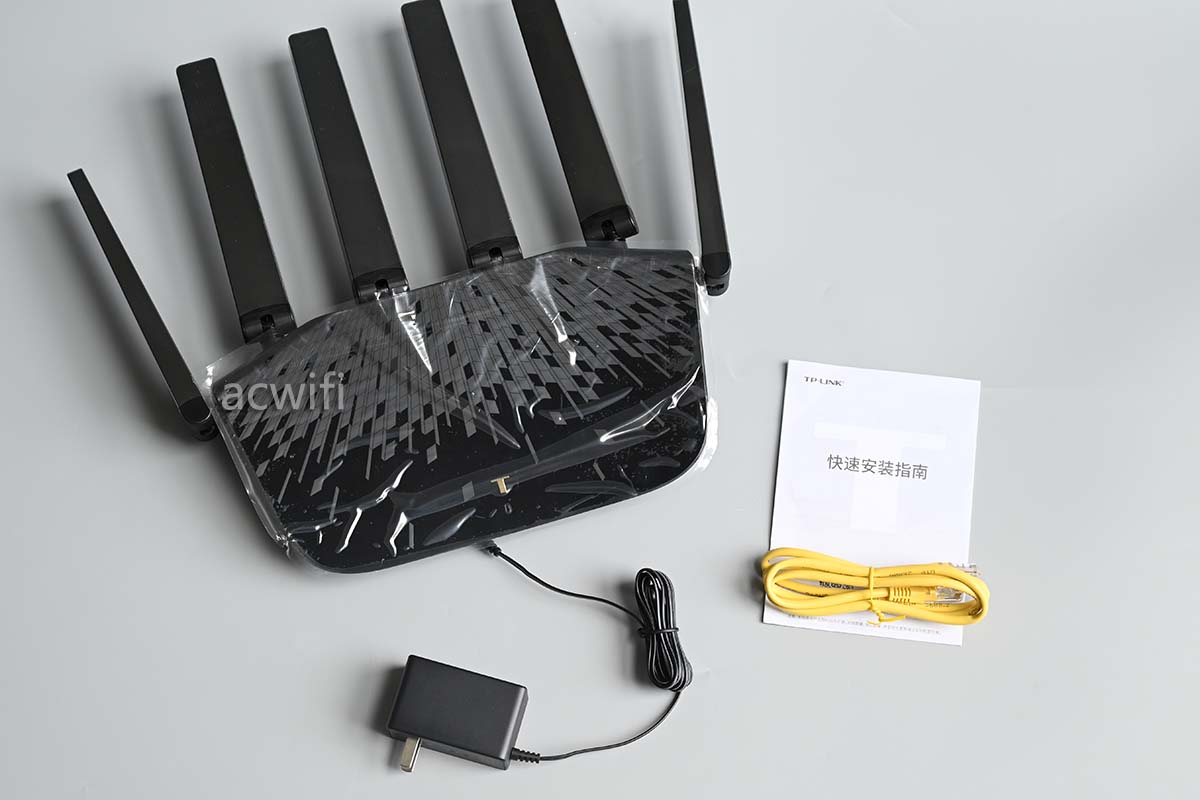

取出机身和配件：

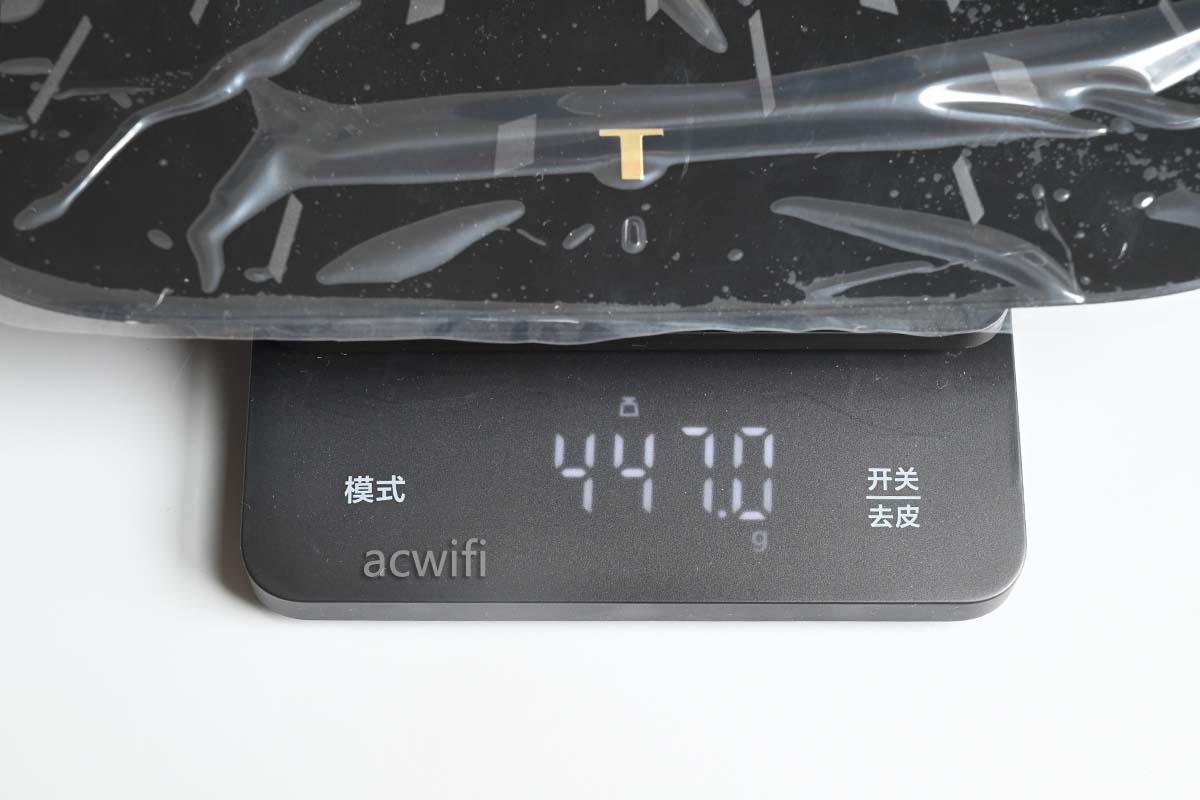

机身不撕膜的重量为447克，撕膜后的机身重量为441克，整包装不撕膜的重量为932克。

电源输出规格为12V/1.5A ，实测空口待机功率为6W，对于4空间流的5G无线路由器来说功耗不算高。（高通BE6500和MTK的BE7200系列的功耗要比它高一点。）

这款外壳第一次见，有没有可能以后的BE3600或BE7200也用这款外壳呢？（如果还有新款）

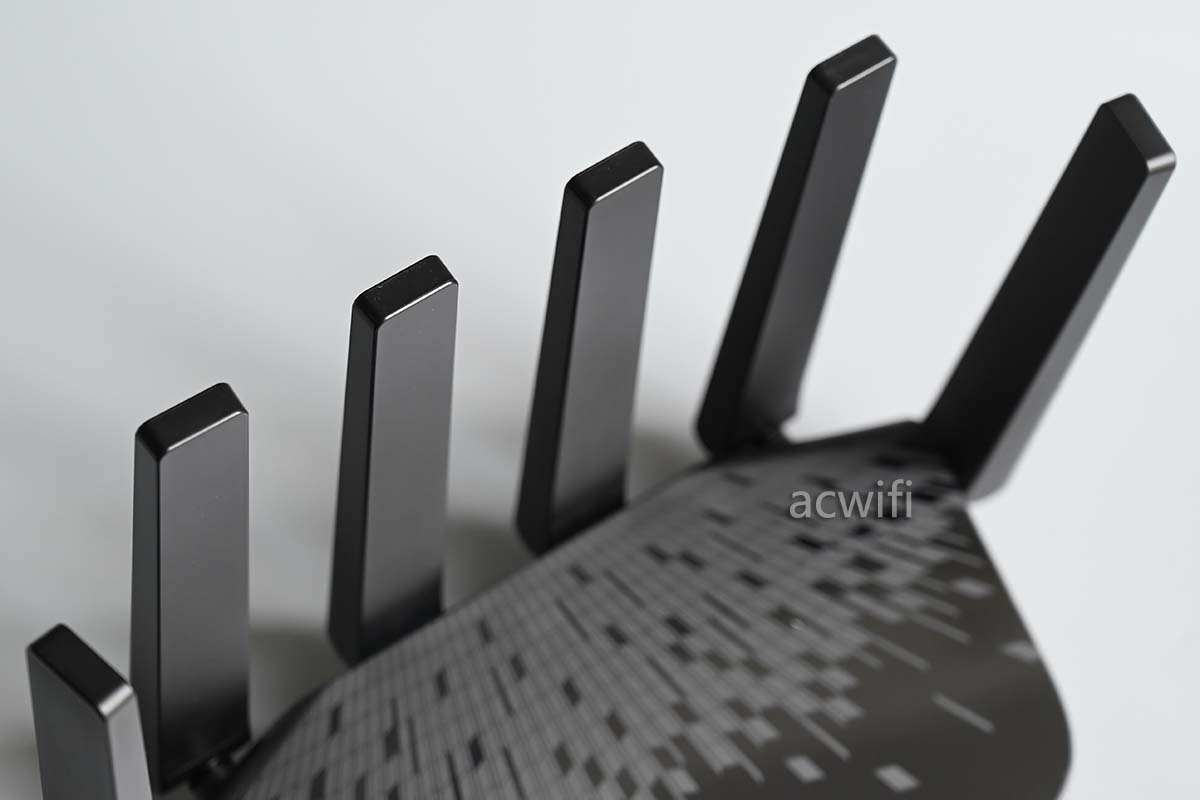

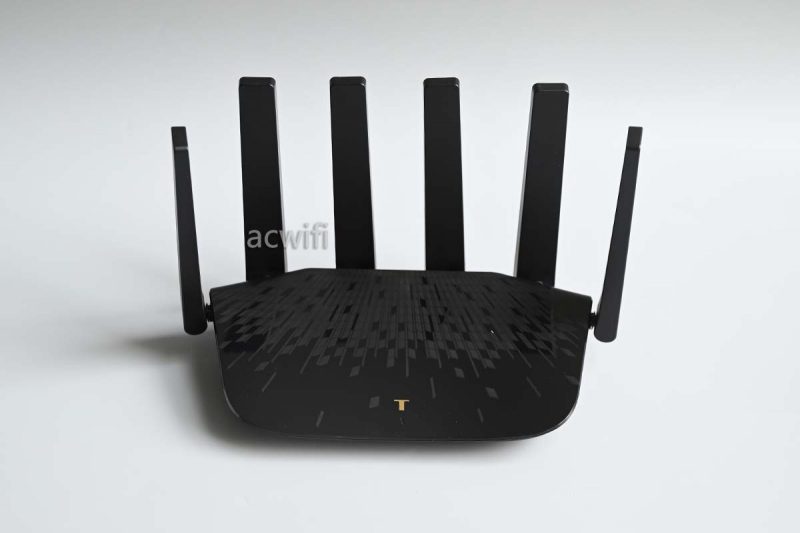

天线六根天线：

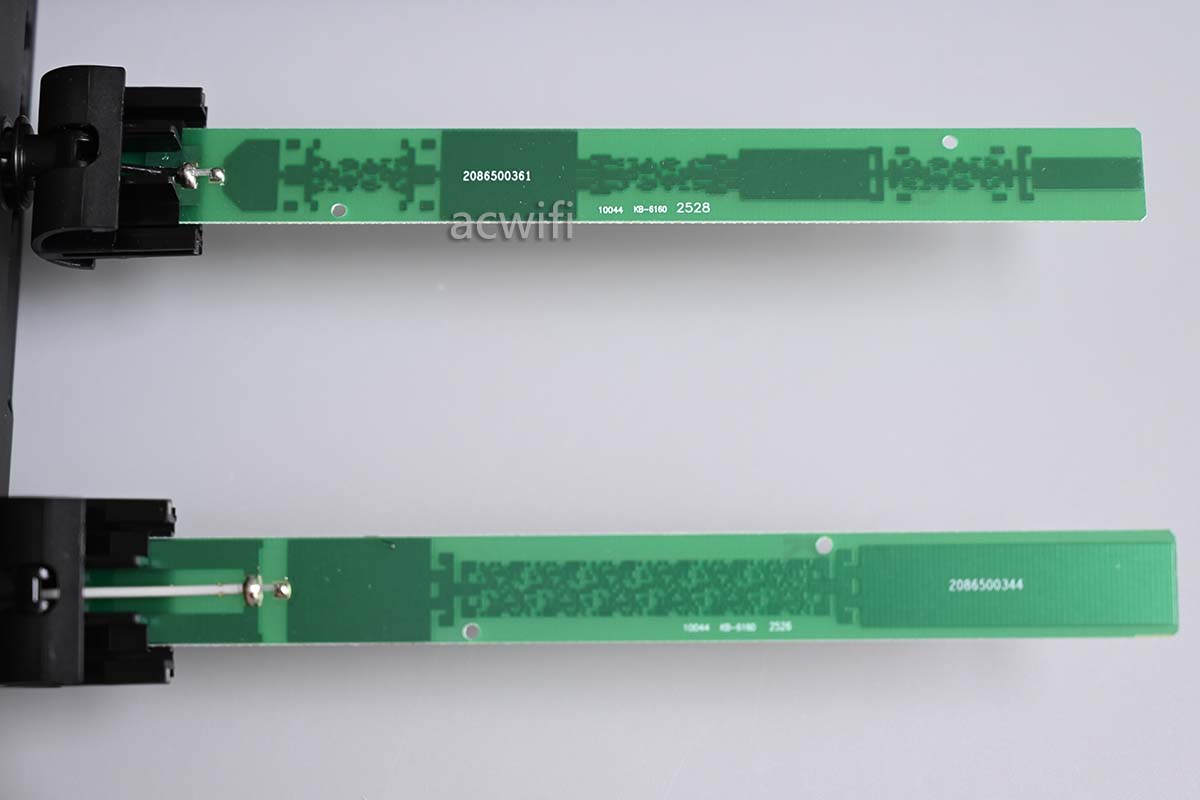

”AI工程师参与研发的全新像素天线，信号覆盖能力得以强力提升！”拆开天线外壳，下图上方那片是5G天线，下方那片是2.4G天线。

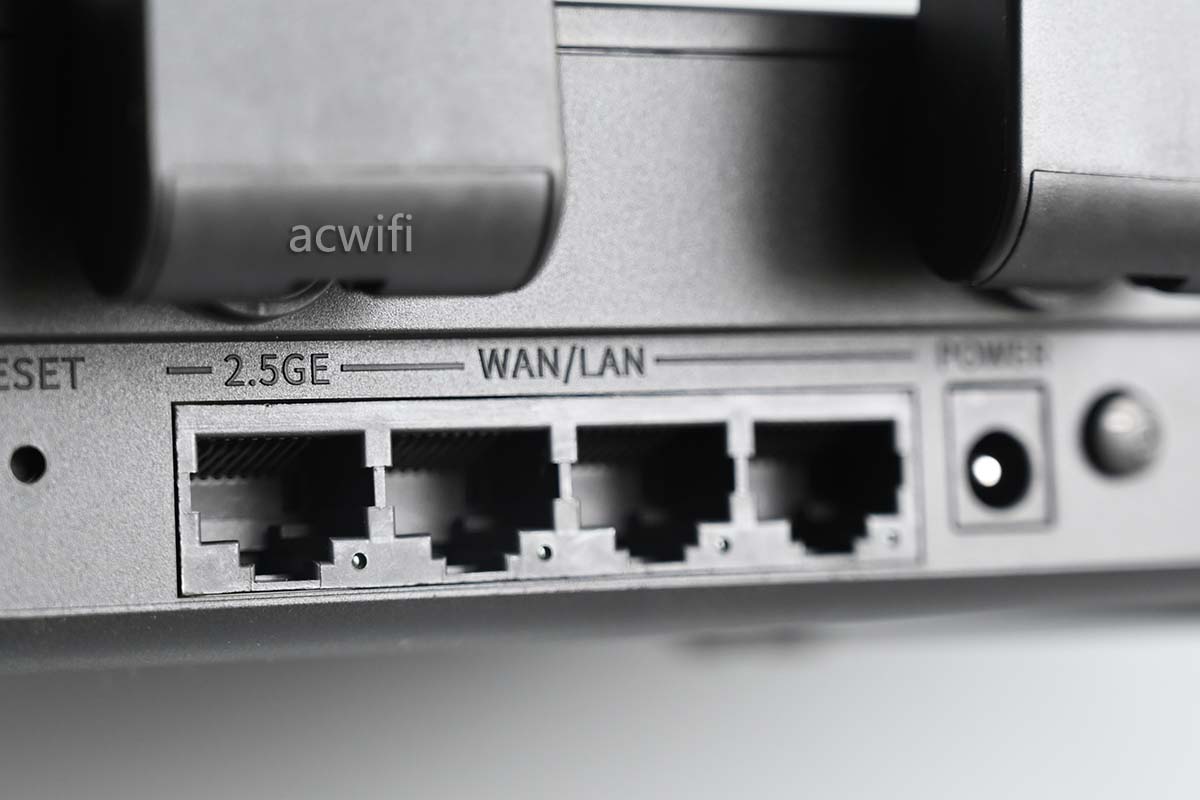

网口方面，有一个2.5G和三个千兆网口。（后面会不会出一款四个2.5G口的呢？型号我都好了，叫7DR6460）

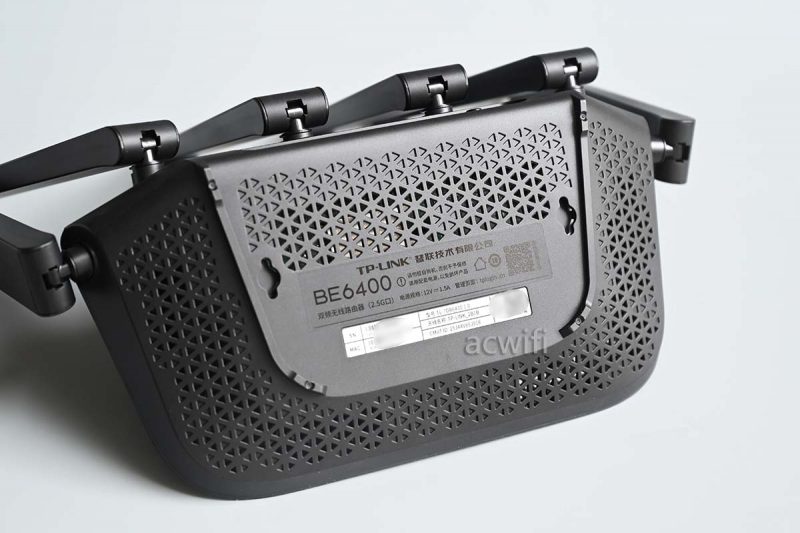

机身底部有好多透气孔：

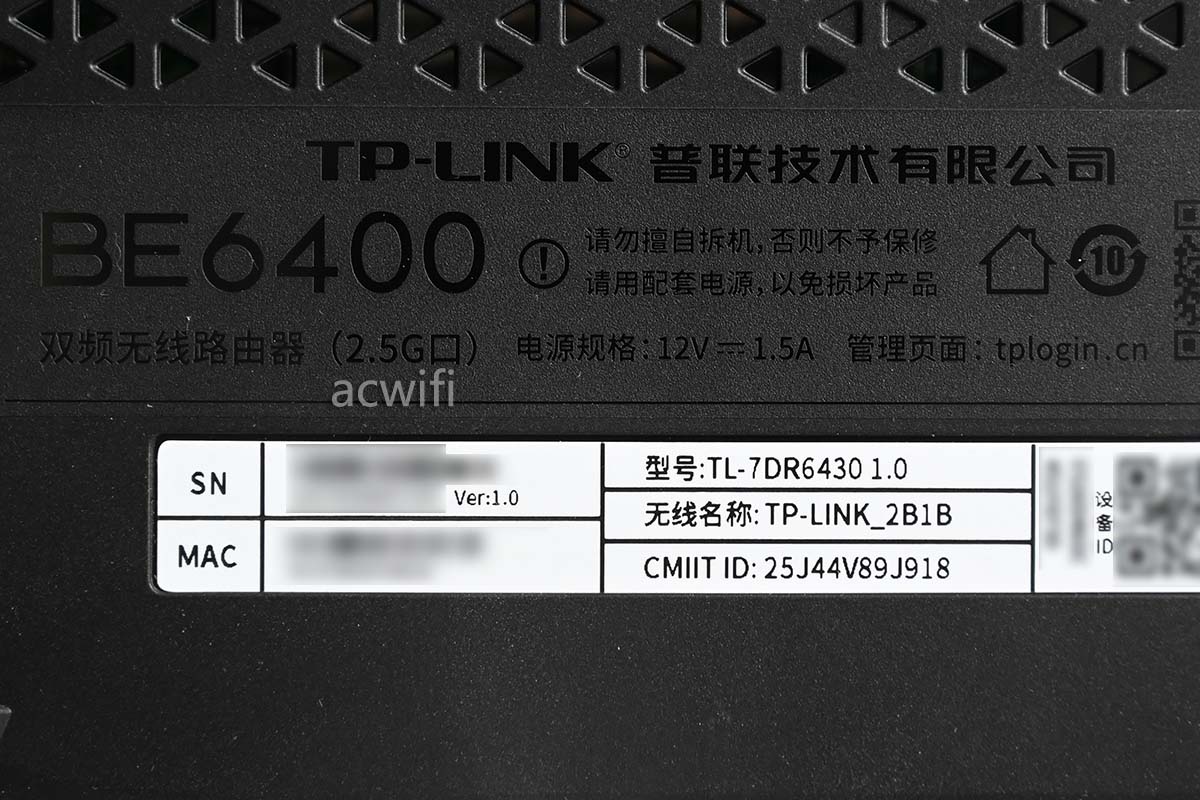

标签信息：型号TL-7DR6430。

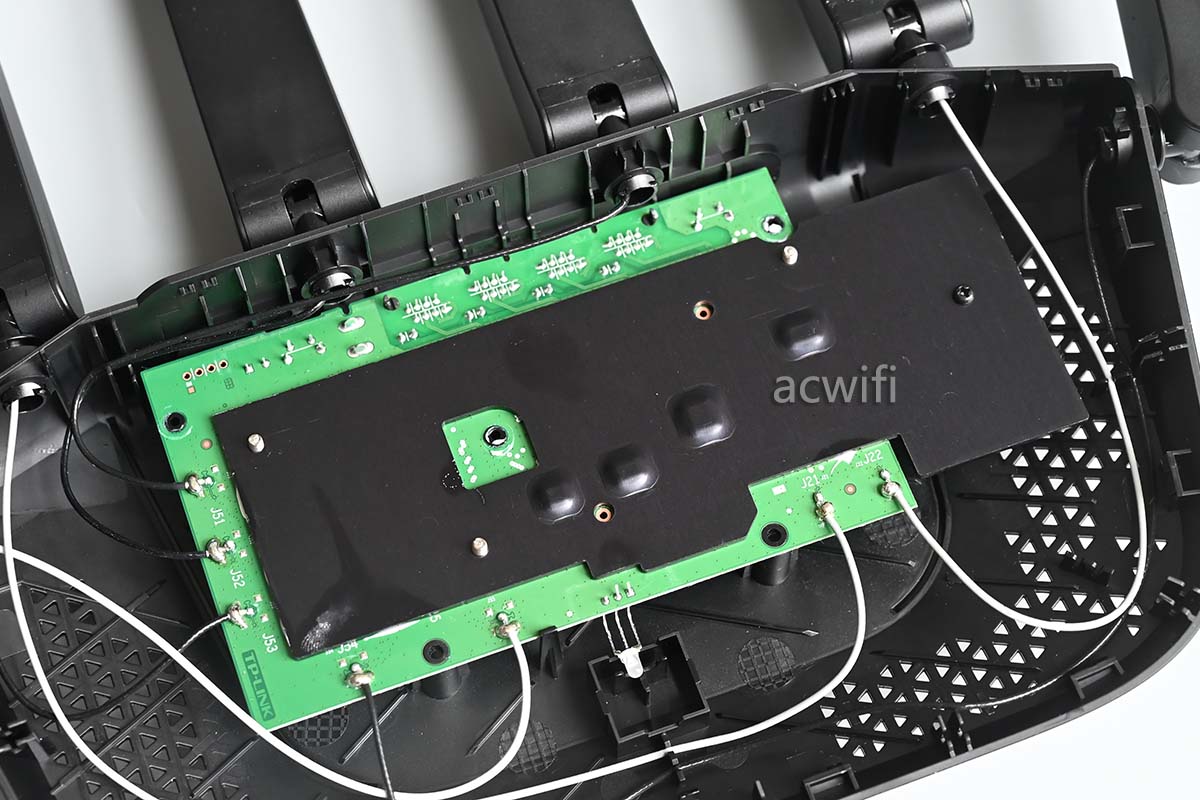

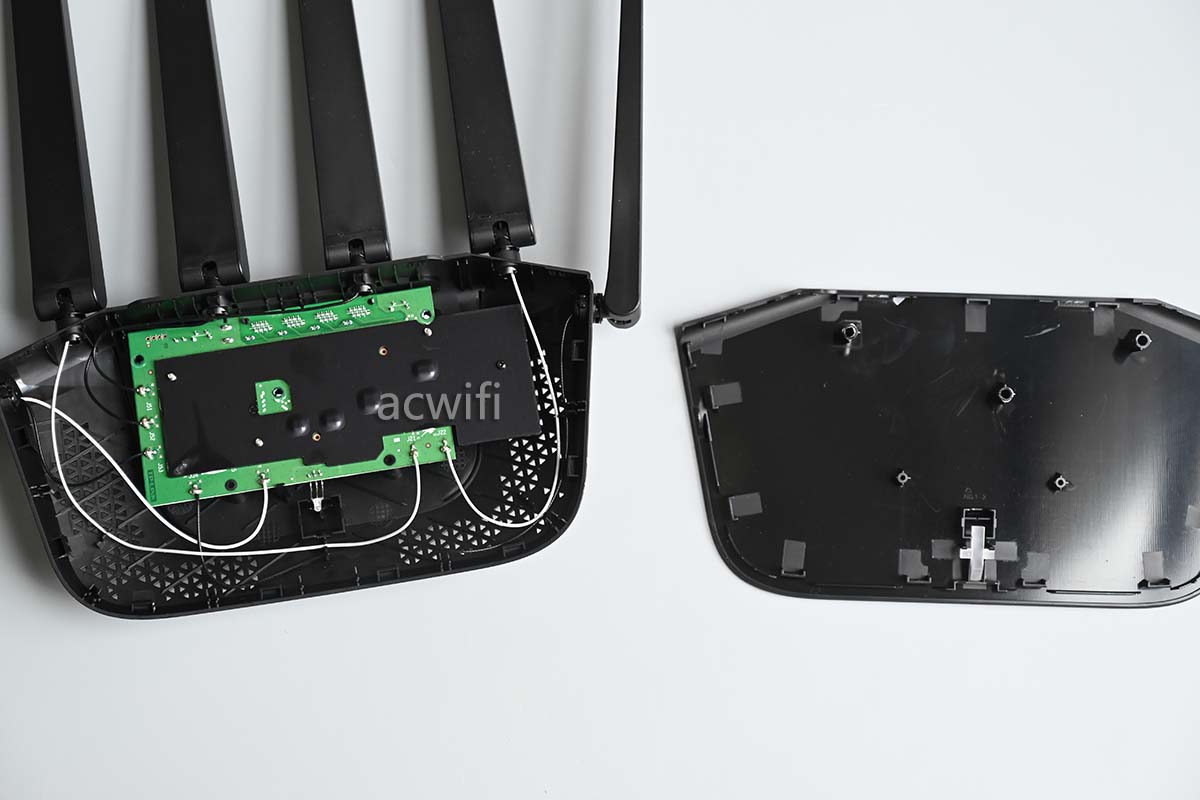

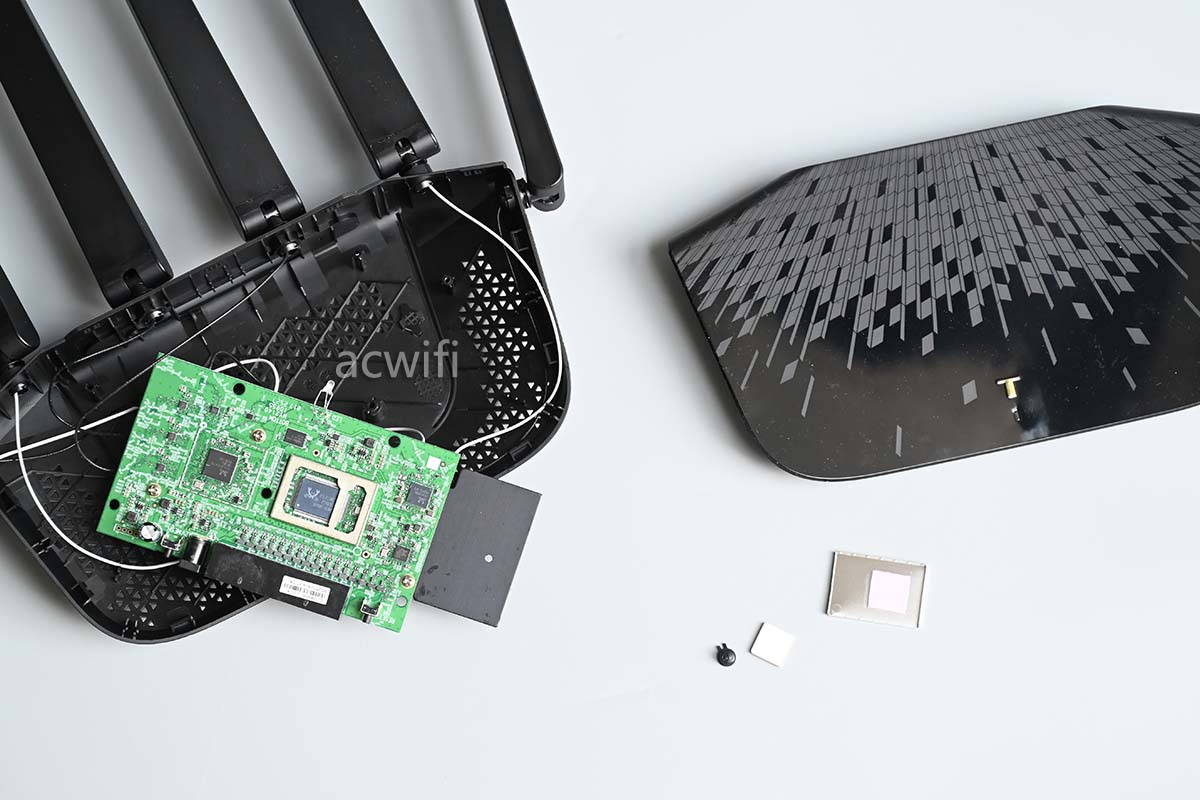

拆开外壳：

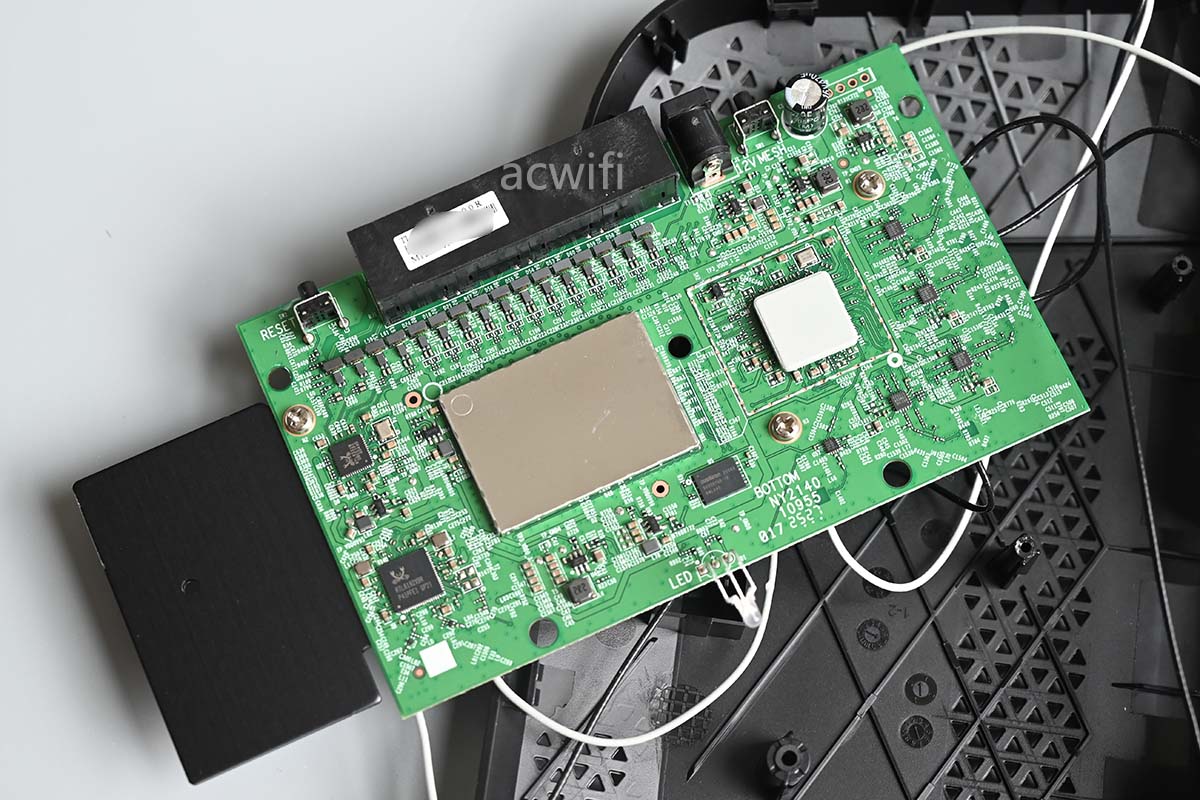

散热铝板比主板还要长：

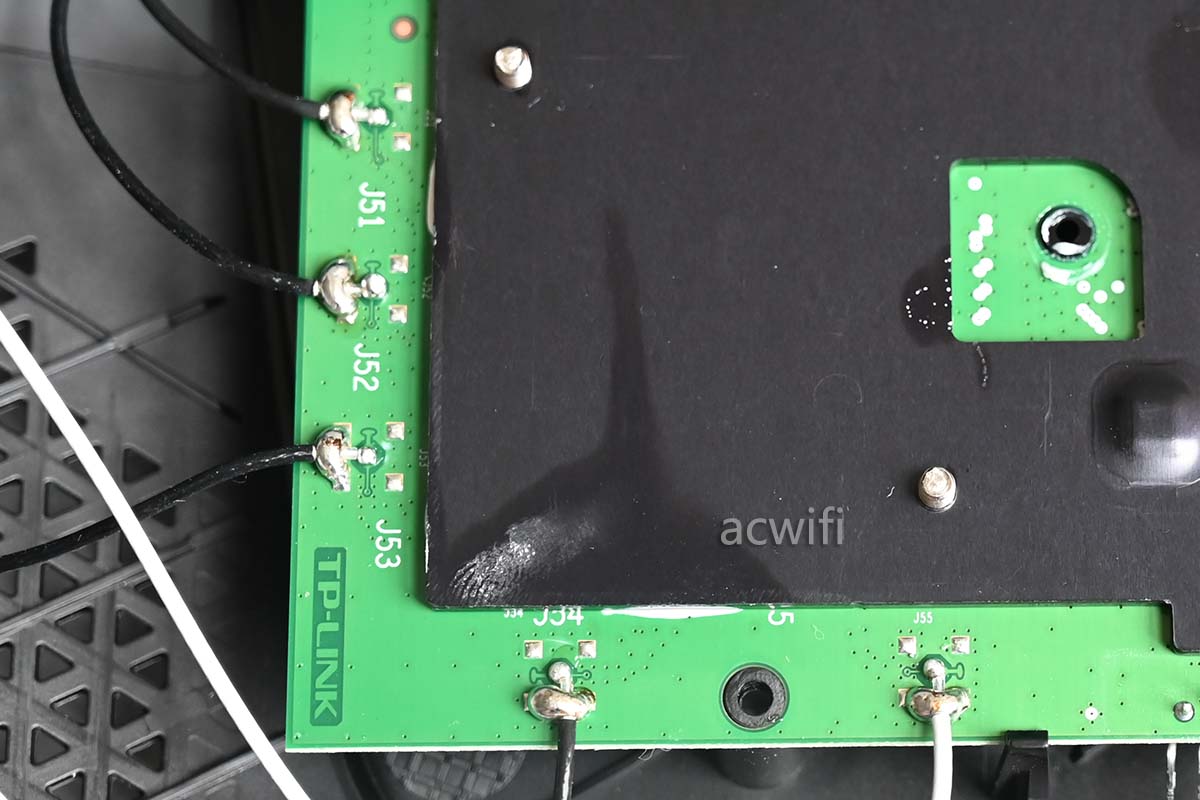

5G有5根天线：

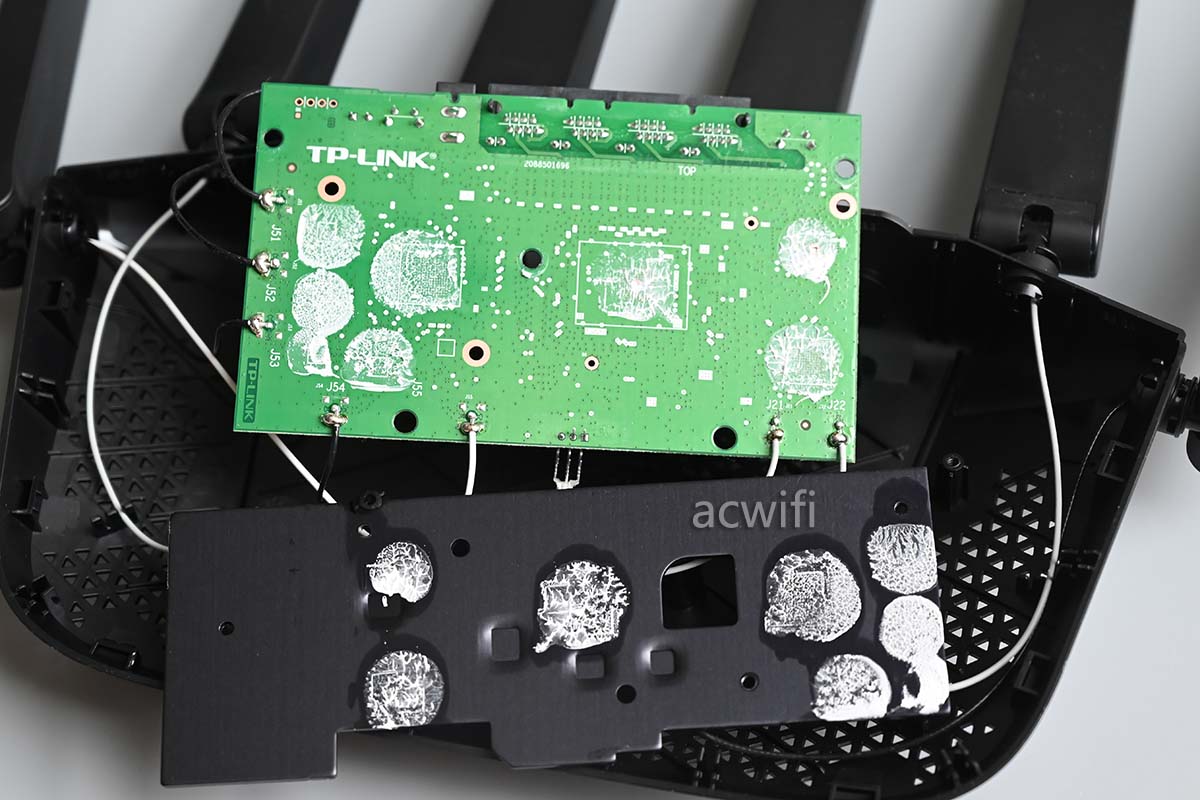

拆下这片长长的散热铝板（或叫均热铝板），

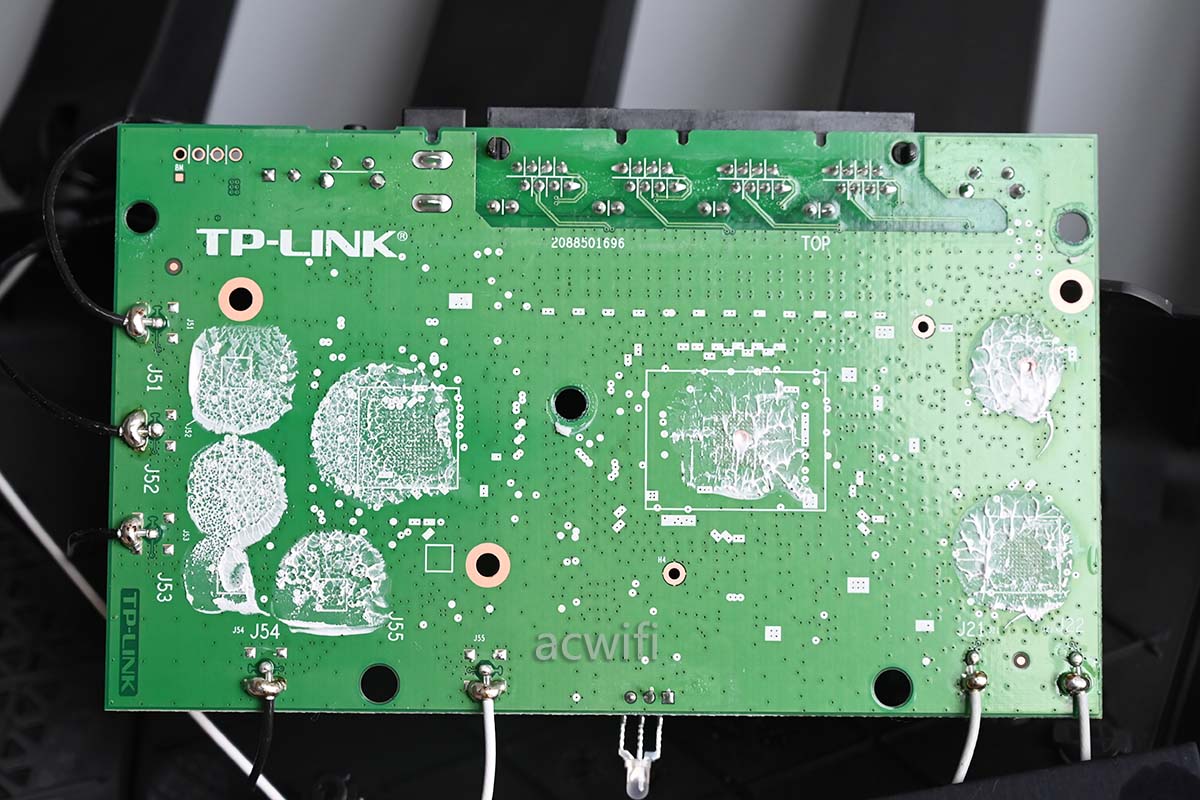

这一面是空的。由于硅胶很多，为避免弄脏，把铝板装回去。

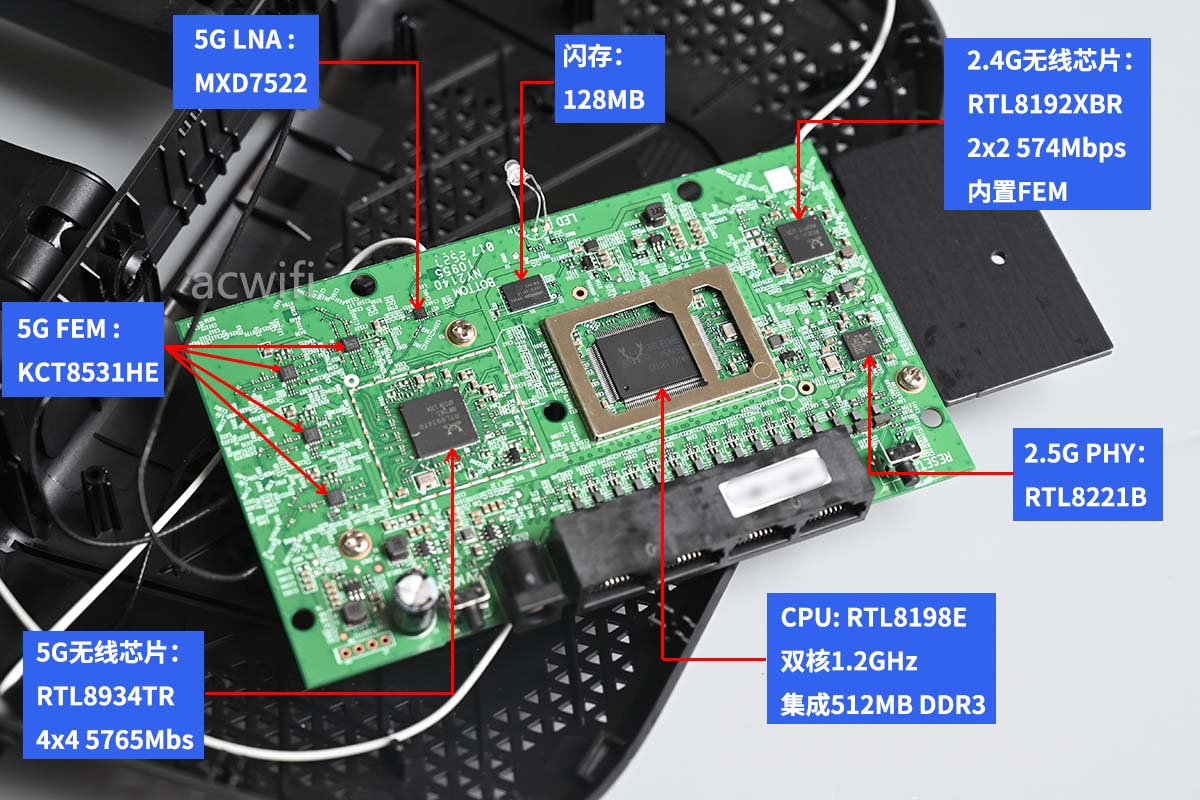

翻转看主板另一面，芯片都在这里。

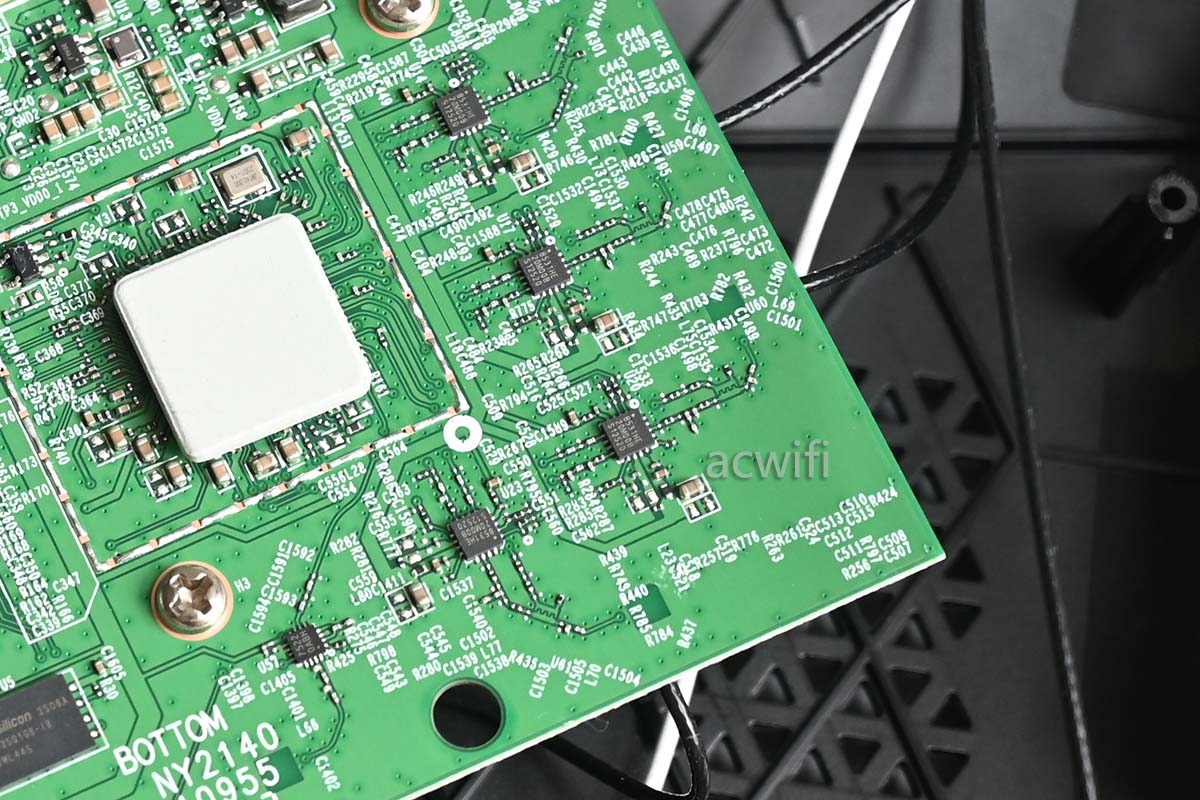

真的有外置独立的FEM呀：

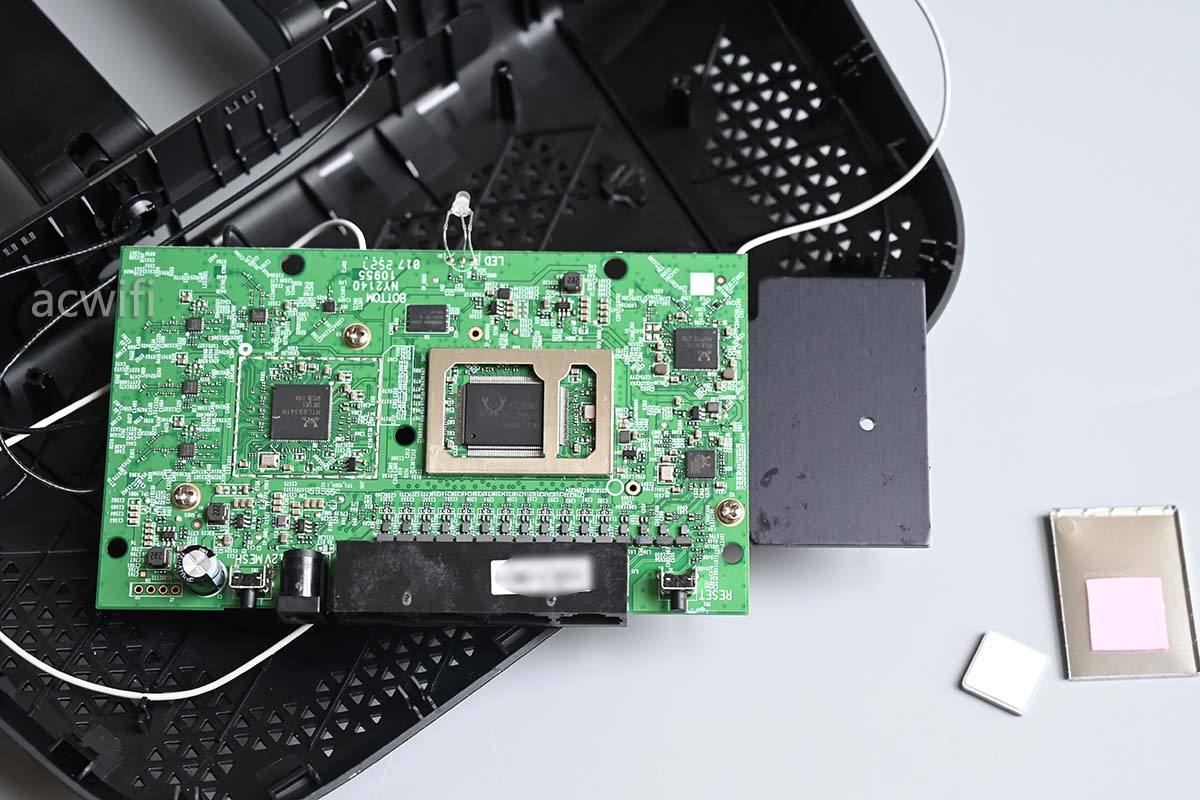

撬开屏蔽罩：

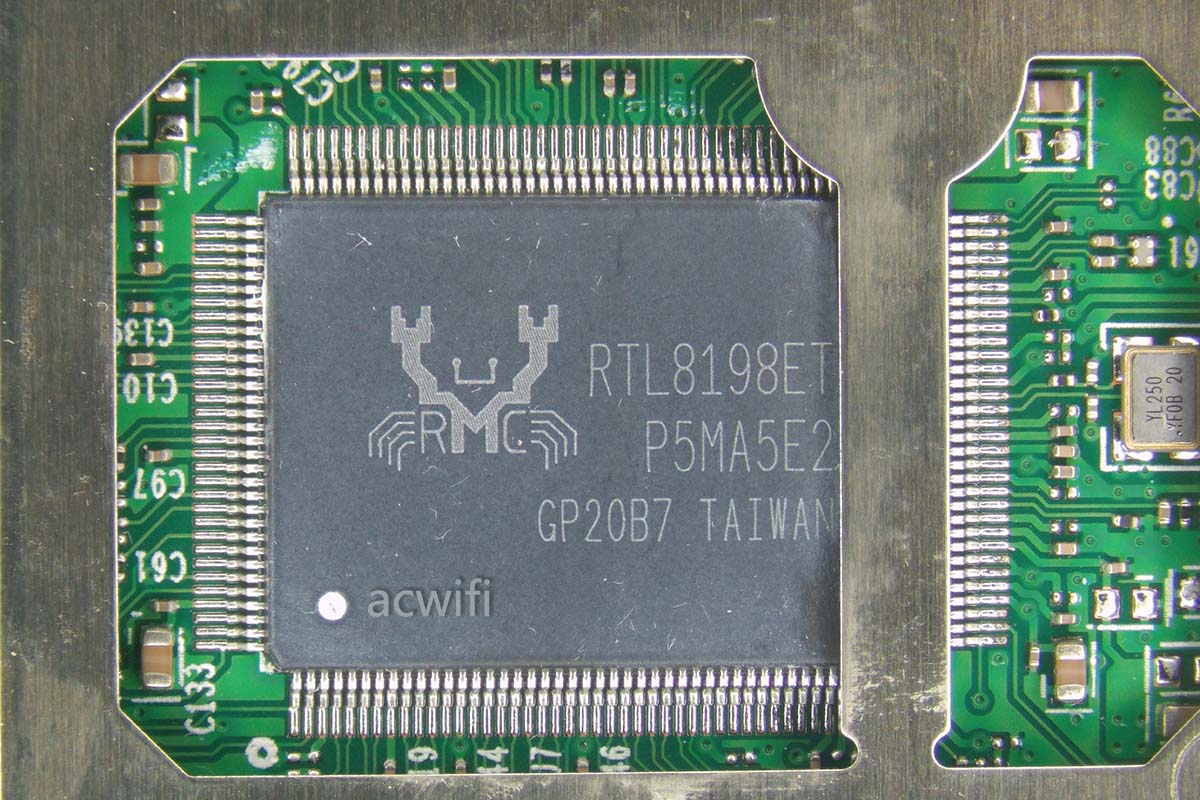

7DR6430的CPU型号是RTL8198ET，简称RTL8198E，双核1.2GHz，A55架构，；还有三核 RISC-V （开源精简指令集架构），用于专门的Wi-Fi 加速，分别对应3个PE（Processing Element）。

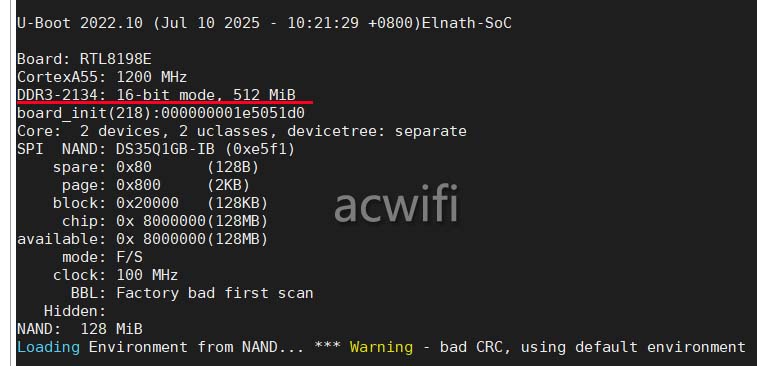

主板上找不到单独的内存芯片，所以CPU集成了内存，从启动信息里可以看见，它集成了DDR3 512MB内存，

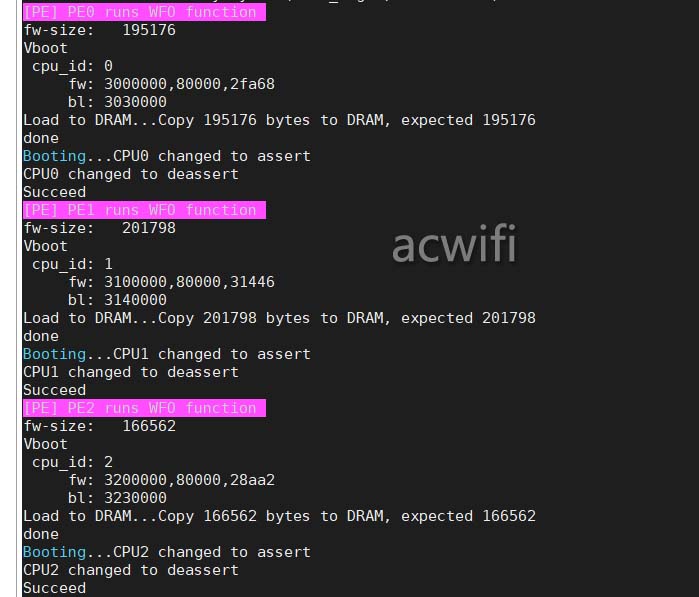

3个PE核：

（CPU集成的交换芯片信息看不见，启动日志里面屏蔽了这些相关信息。）

简单来说，RTL8198E是双核ARM 1.2GHz（螃蟹的无线路由器里面，这款频率比较高了），集成了512MB内存，有Wi-Fi 硬件加速。

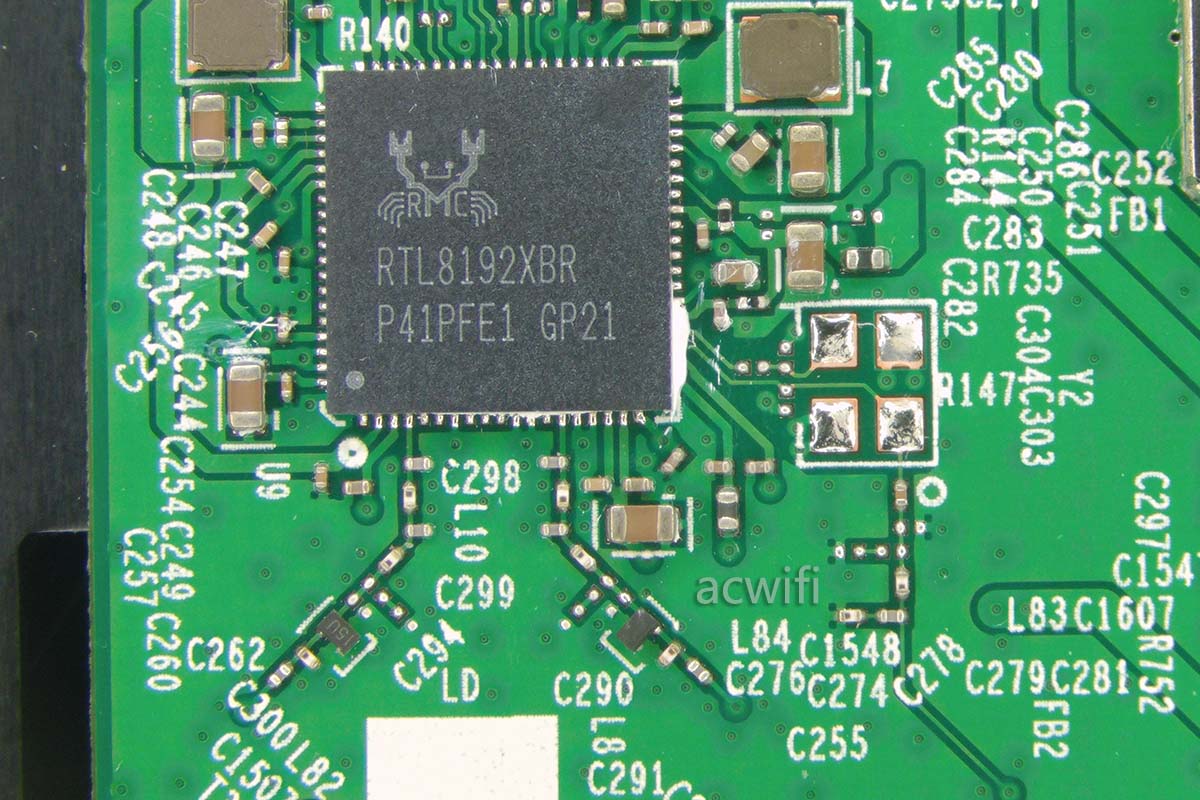

2.4G无线芯片是这颗RTL8192XBR，这颗芯片在一些AX3000的产品上会有，它支持802.11ax协议，即2.4G为Wi-Fi 6 标准。在2x2MIMO和40MHz频宽、1024-QAM下，最高速率为574Mbps：

2.4G用了RTL8192XBR集成的FEM，并没有外置独立的2.4G FEM芯片。

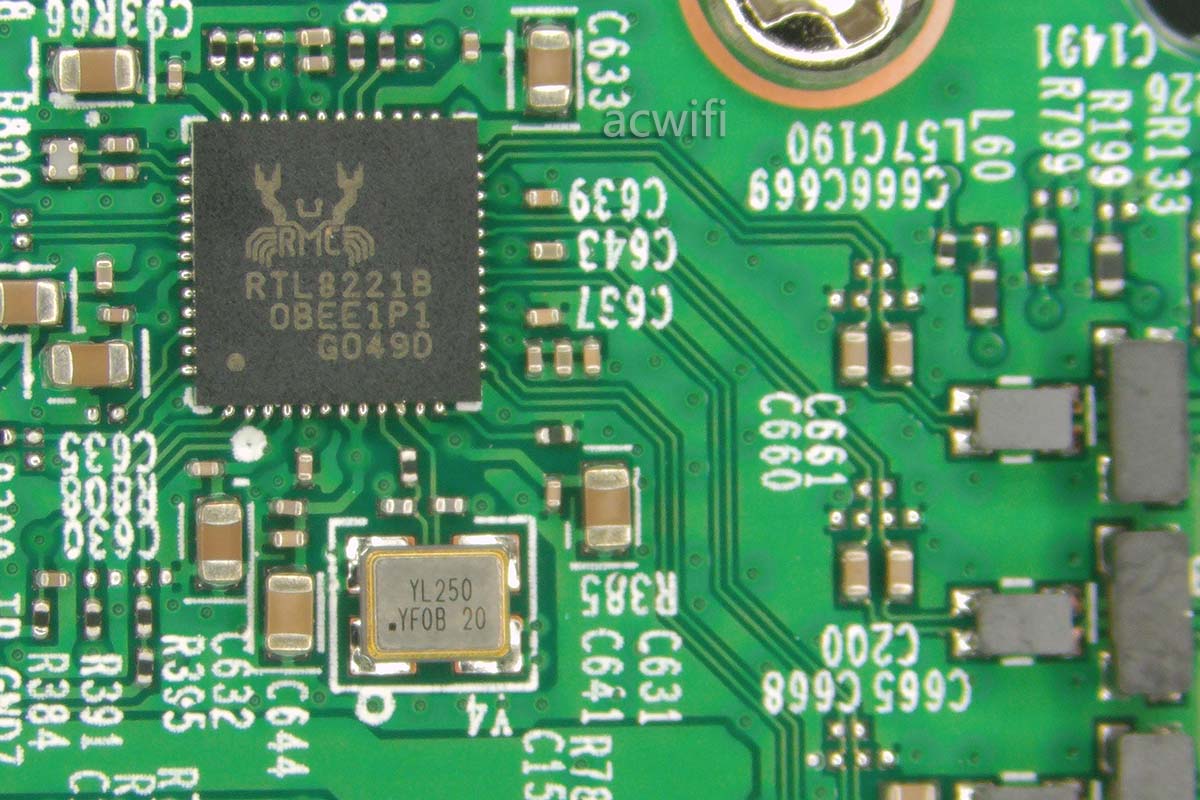

2.5G PHY芯片是这颗RTL8221B：

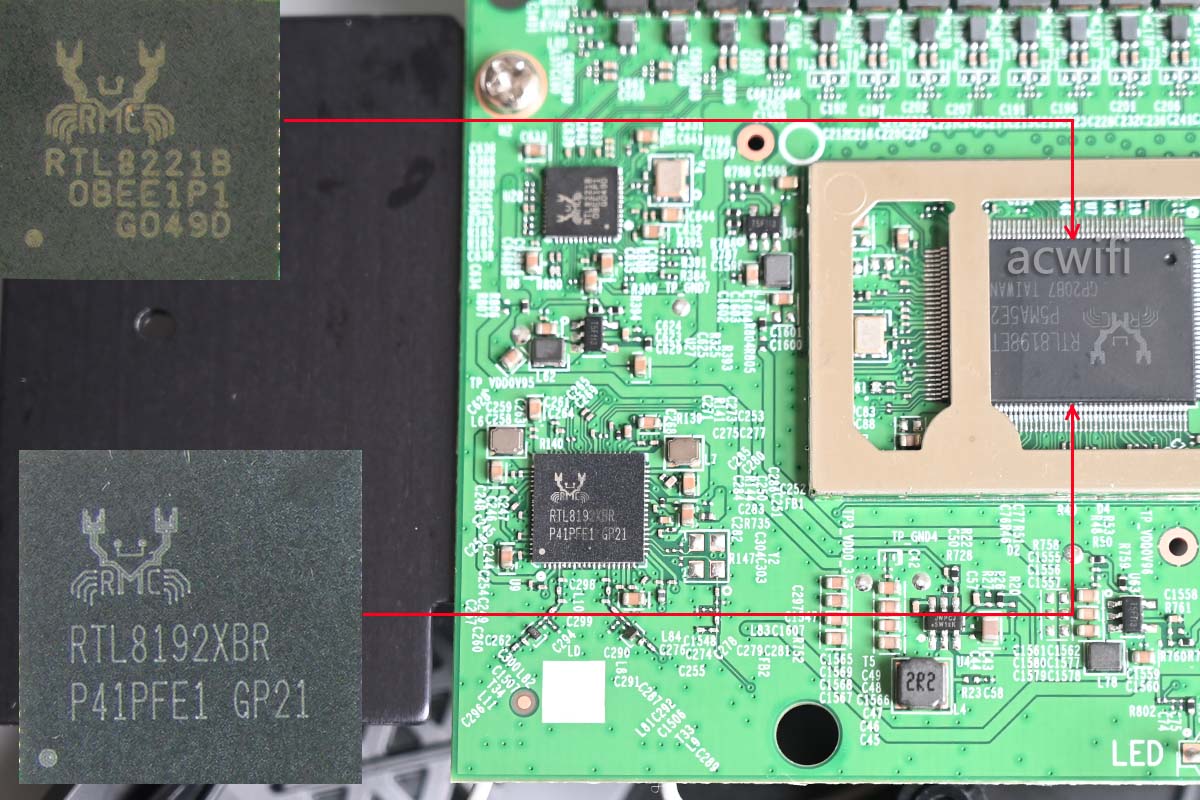

这两颗芯片的位置关系：

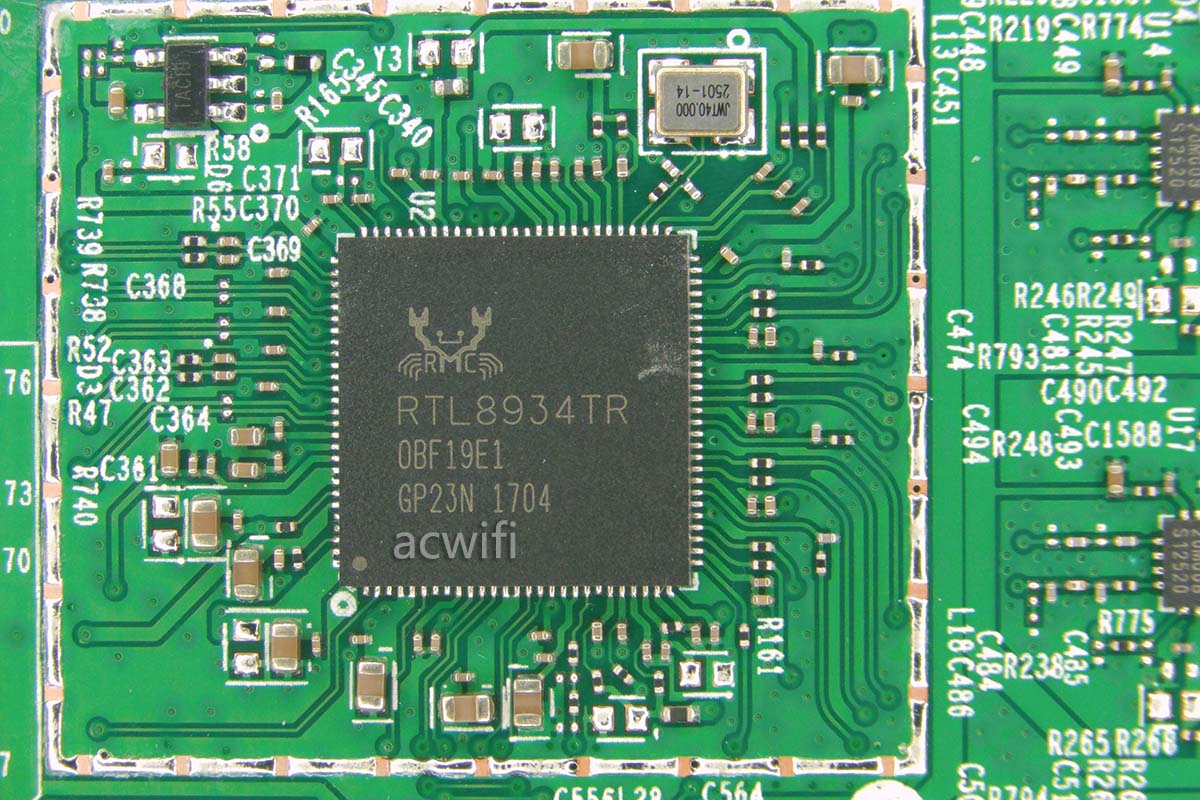

来看5G无线芯片，型号是RTL8934TR，支持802.11BE协议，即Wi-Fi 7 ，它的无线射频支持4T5R；无线基带支持4x4MIMO，在160MHz频宽和4096-QAM下，最高无线速率5765Mbps:

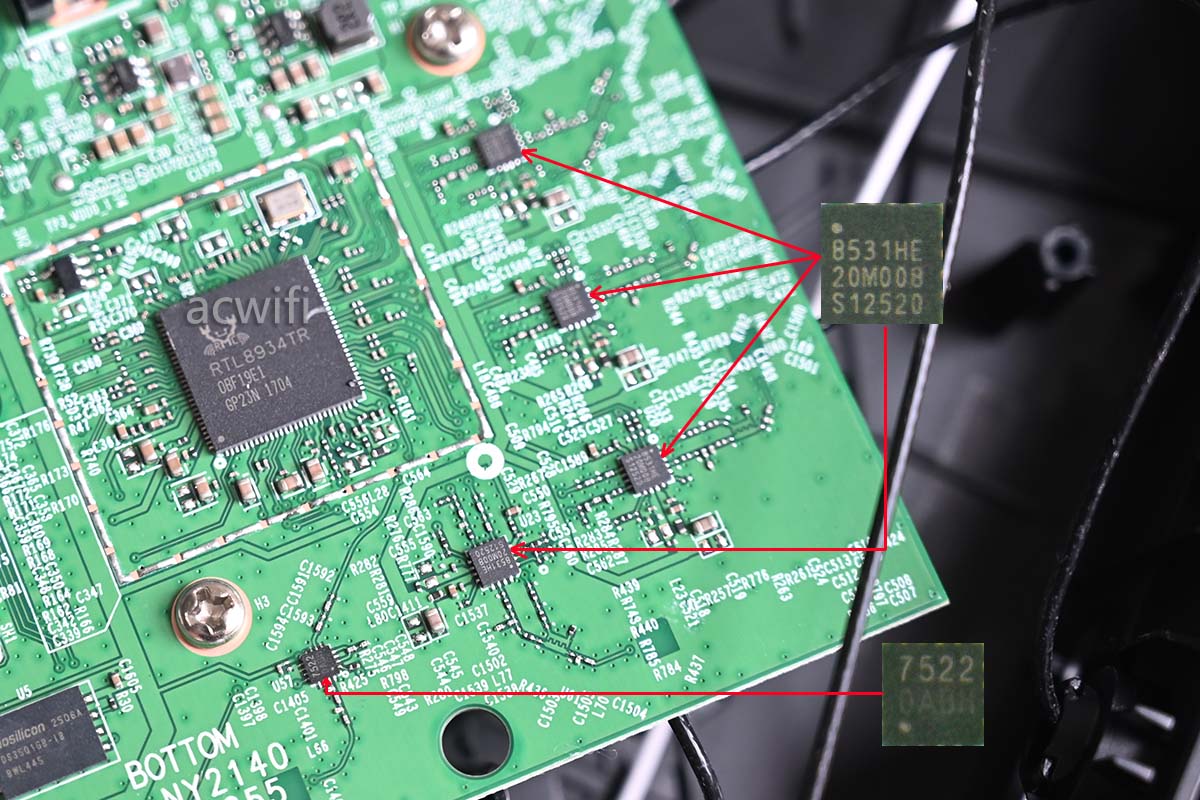

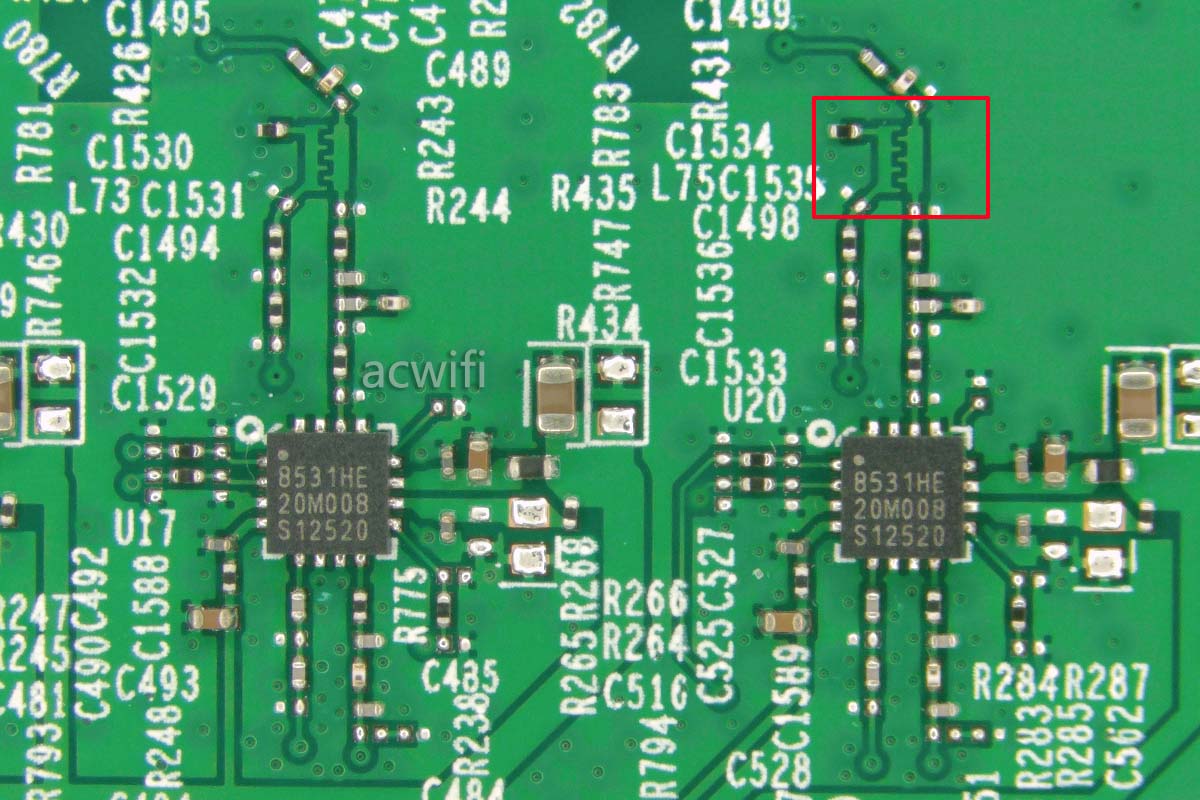

5G有四颗独立的FEM芯片，型号是康希通信的KCT8531HE，下图红框中的应该是耦合电路。

XDR3010 V9.0用的5G FEM也是KCT8531HE。

KCT8531HE的主要性能参数：
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 31.0dB at 5V
Receive gain: 16.5dB at 5V
Noise Figure: 1.7dB at 5V
Output power:

+20.0dBm @ -43dB DEVM, HE160/MCS11, 5V
+21.5dBm @ -40dB DEVM, HE160/MCS11, 5V
+23.0dBm @ -35dB DEVM, VHT80/MCS9, 5V
+24.0dBm @ -30dB DEVM, HT20/MCS7, 5V

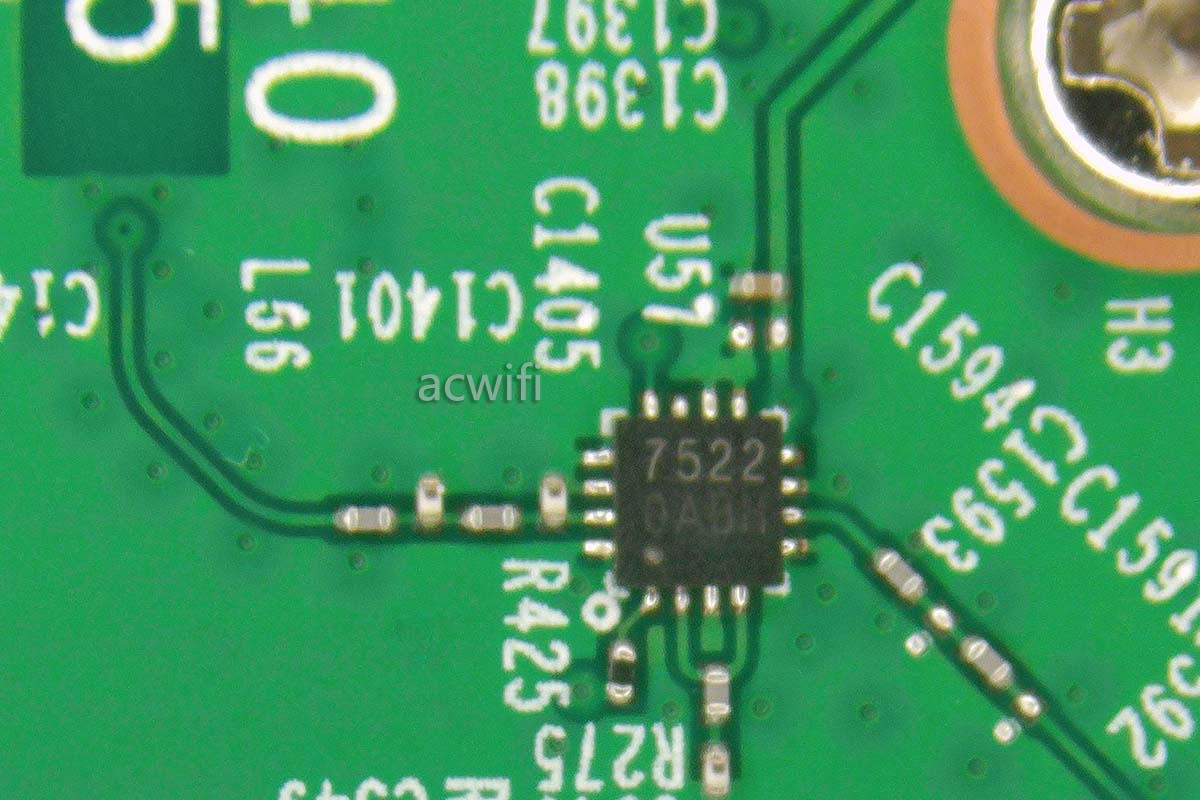

第5路接收用的LNA芯片是这颗卓胜微的MXD7522：
