I225V与RTL8125B两款2.5G网卡的小包转发率实测

I225V买的是双口网卡,价格288元,等于四口的RTL8125B的价格了。两款网卡都装在各款itx主板上面进行测试,本想拿两三款的,后来顺便又顺便直到不耐烦和有恶心感才停止,稍后再说具体硬件。在测试之前先看看这款双口intel的2.5G网卡是啥样的。

越看越喜欢的DIY的东西,换个网卡就可以升级为双口2.5G软路由了,85元买的I350-AM2现在可以卖200元呢。

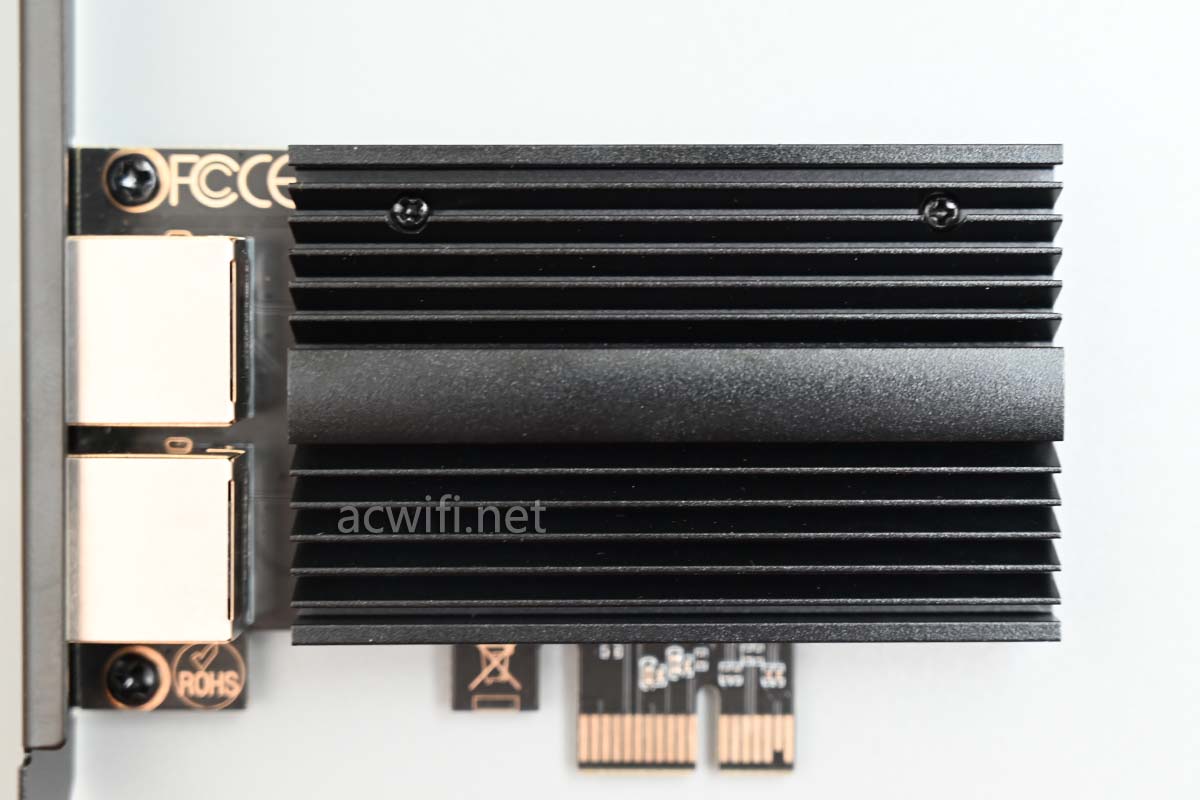

双口I225V的网卡上面有很大的散热器,必须的,因为的确很热,跟双口RTL8125B一样热,比螃蟹还要热点。

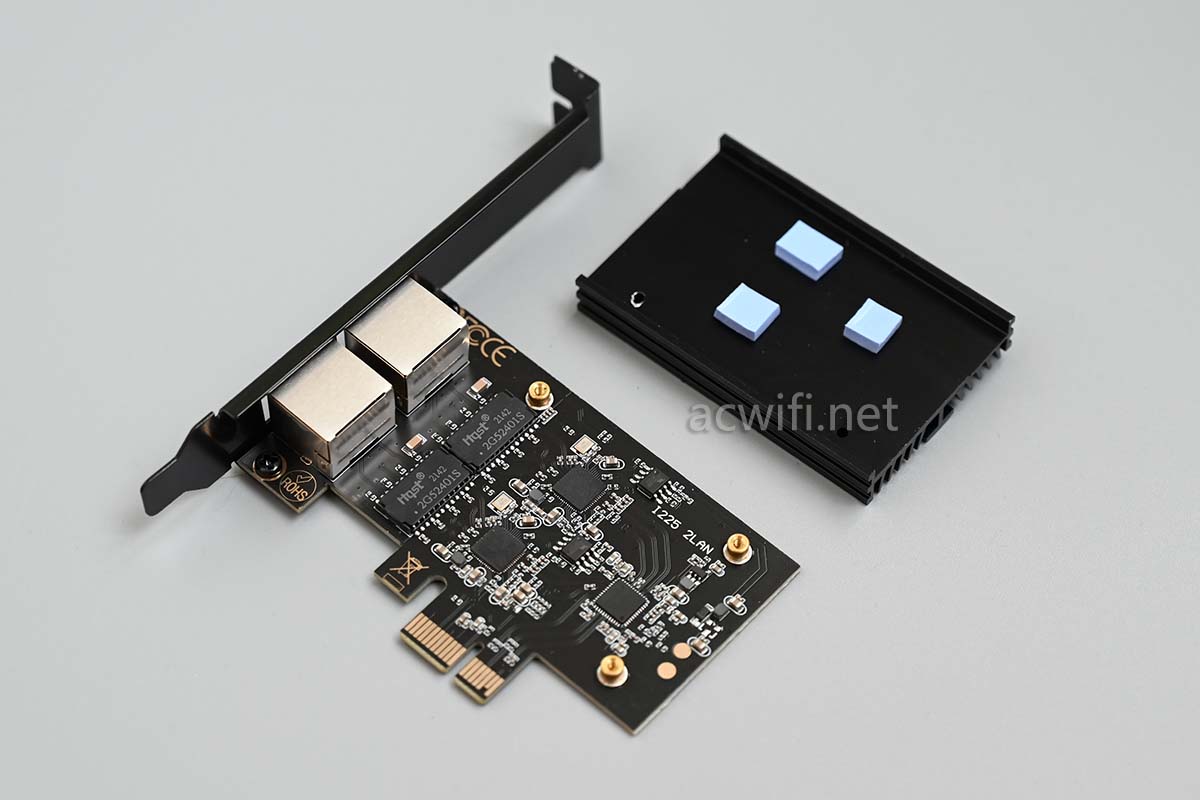

有两颗螺丝固定,拆下散热器:

网卡芯片上面丝印着SLNMH:

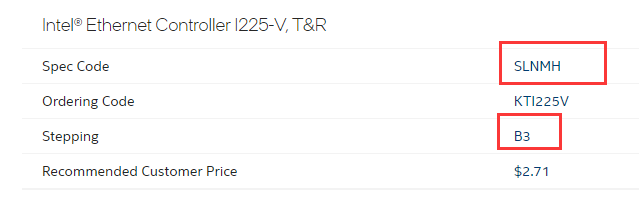

从Intel官网可以查出,这是B3版本的I225V

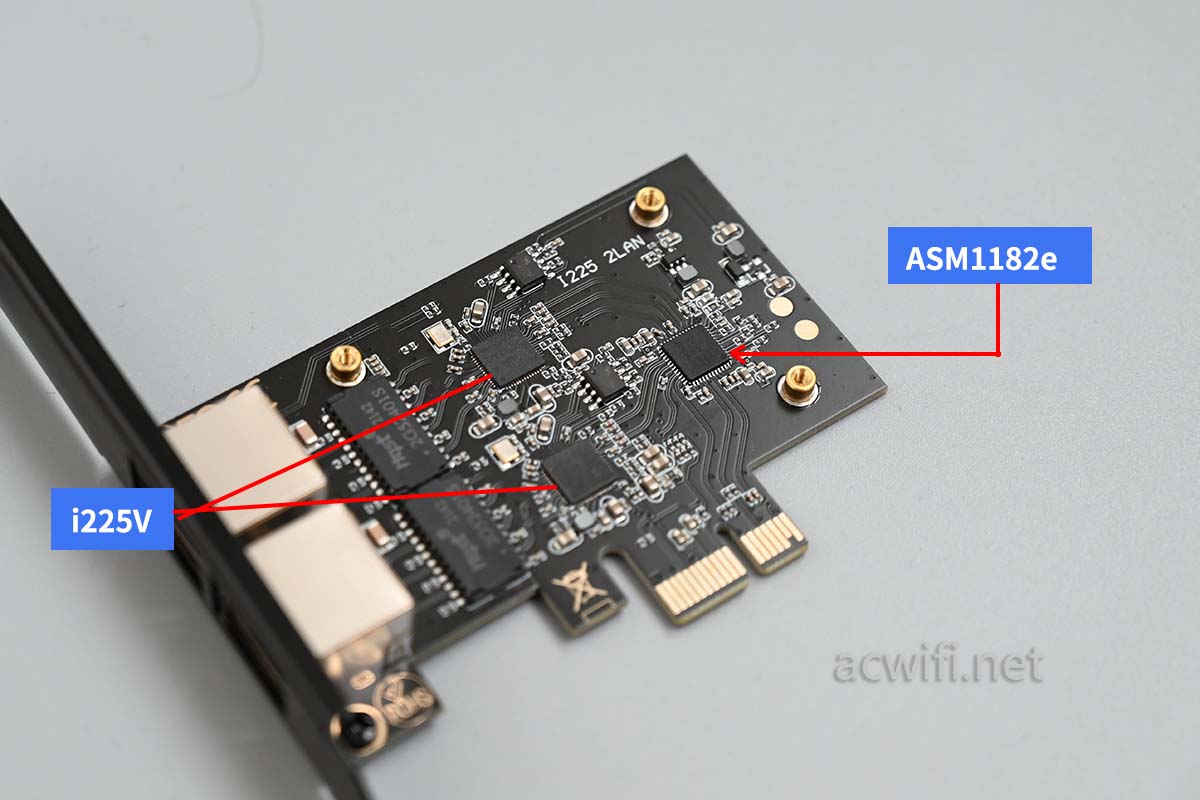

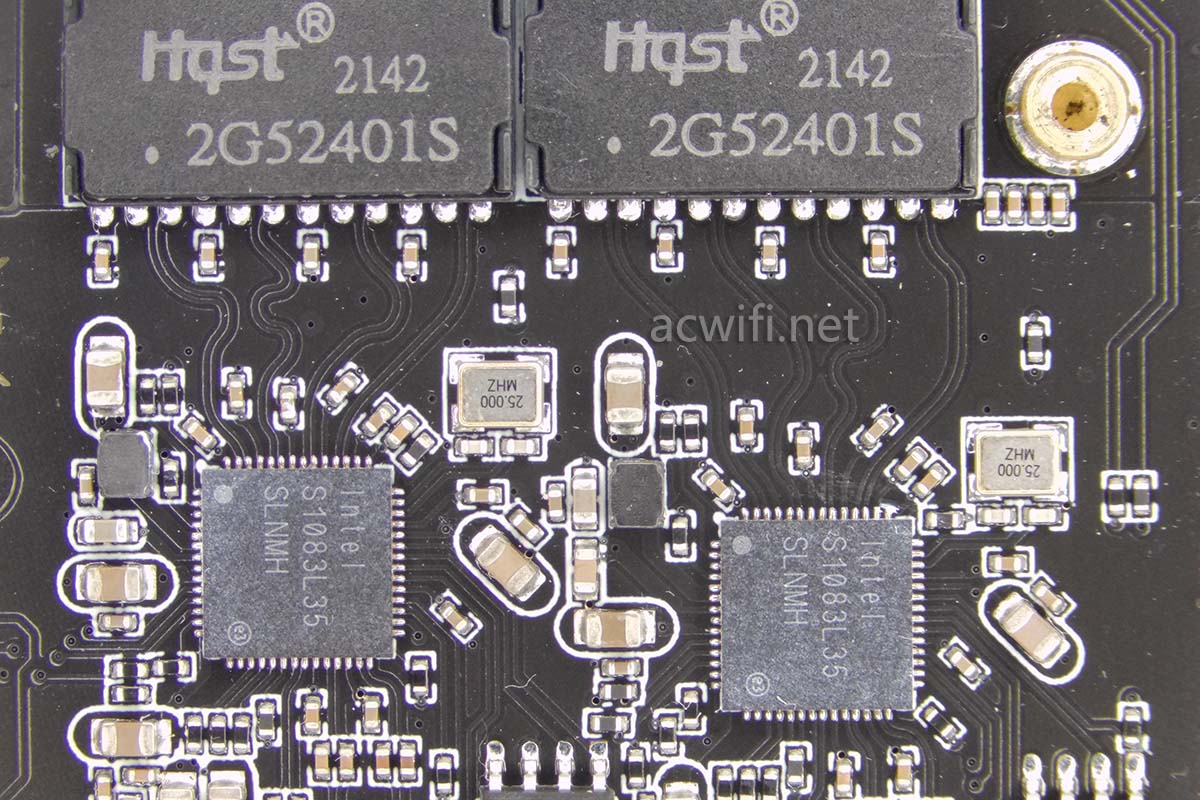

一共有两颗I225V:

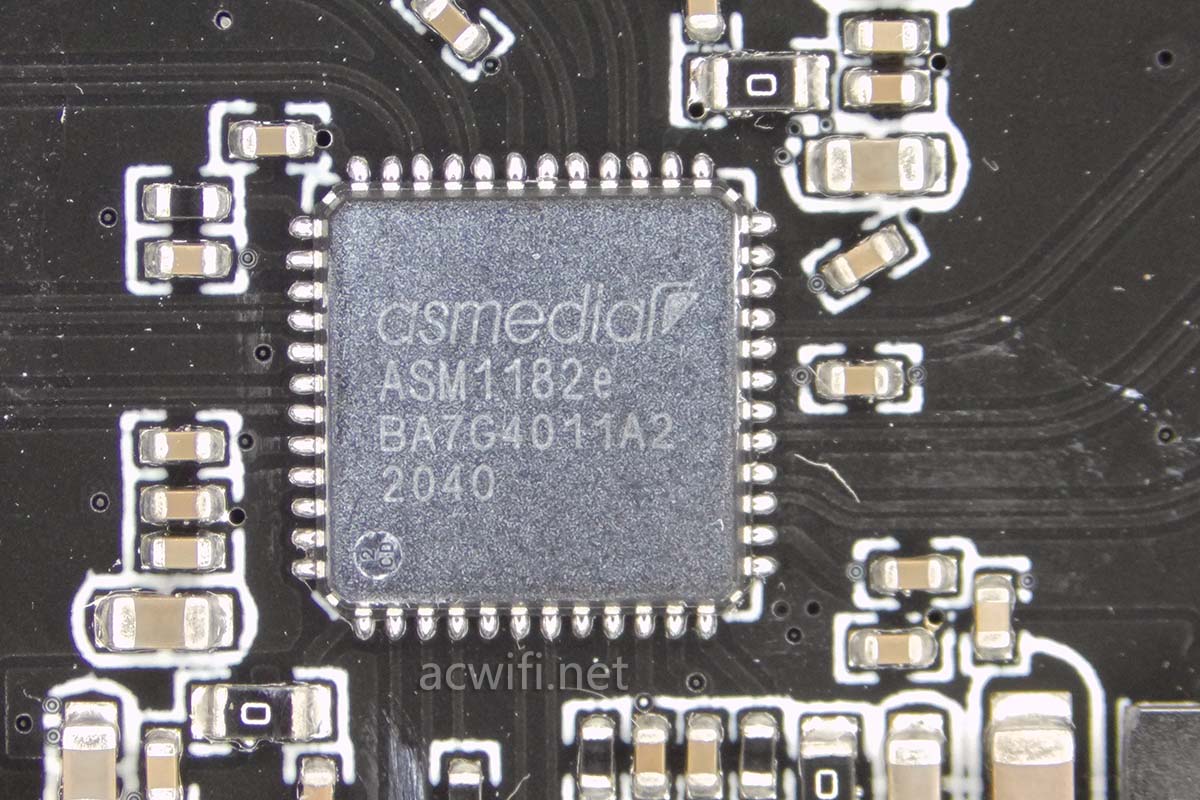

PCIe交换芯片用的是ASM1182e,到底叫的啥?PCIe桥接器?

ASM1182e, PCI express packet switch, 1 PCIe x1 Gen2 upstream port to 2 PCIe x 1 Gen2 downstream ports, enable users to extend PCIe ports on mother board or embedded system. PCIe interface of ASM1182e is PCIe Base SPEC 2.0 compliance.

PCIe x 1 Gen2。

不管了,它的物理接口就是PCIe 2.0 x1,除非是PCIe 3.0 x1才不会有双口同时传输的瓶颈。

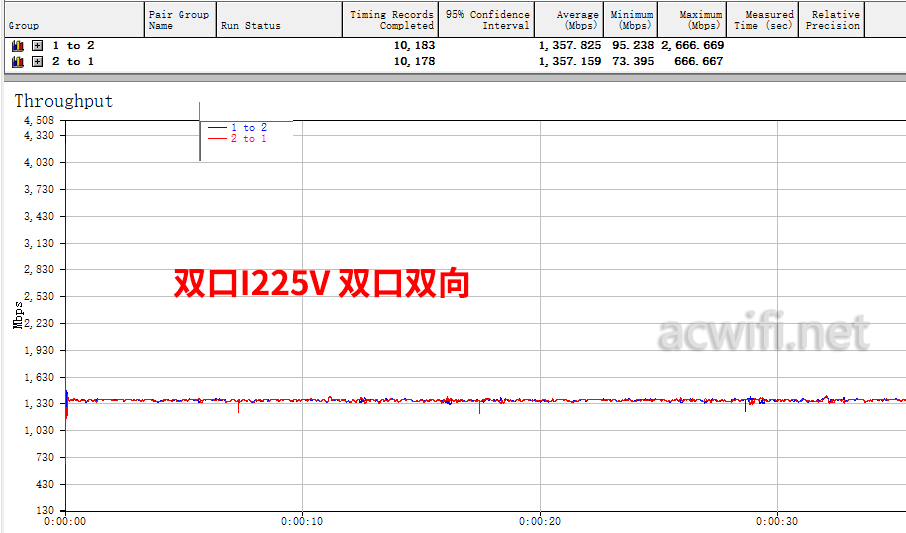

这网卡的双口双向总速度 是1357×2=2714Mbps:

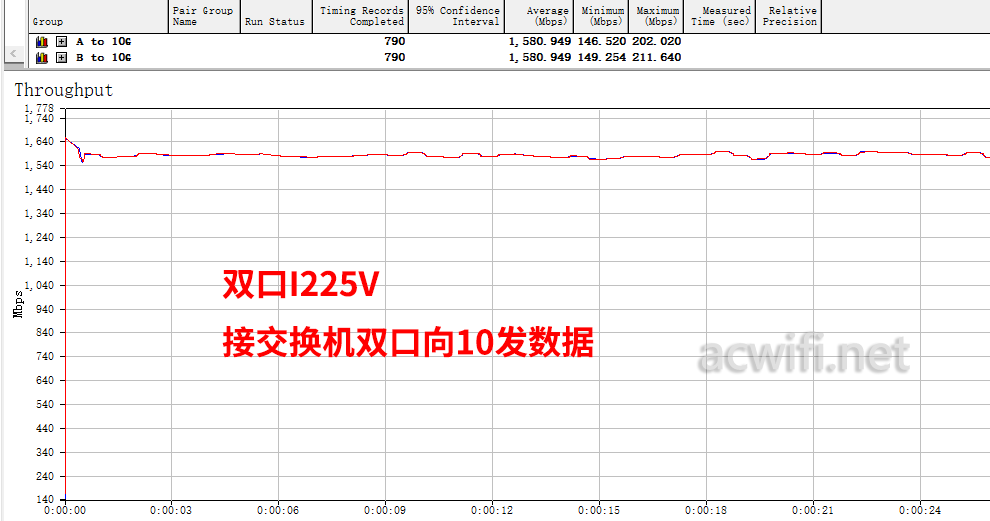

如果接入万兆交换机,同时向一个10G传输数据,一共有1580×2=3160Mbps:

3160是不是到了pcie 2.0 x1的瓶颈了?

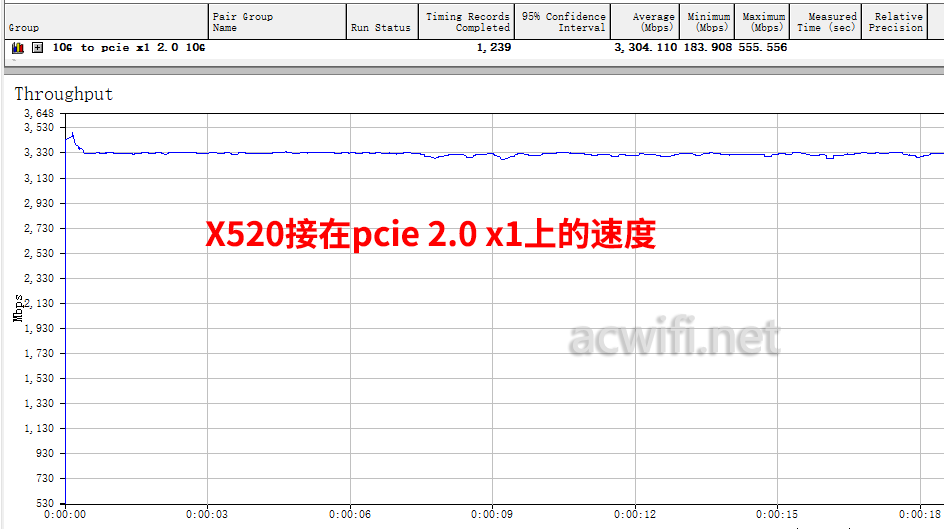

我拿X520万兆网卡通过X1转接线,插到X1插槽上,这时就是PCIe2.0 x1的速度,用X550与它传输,速度是3304Mbps:

这个测试使我想起了IPQ5000系列CPU里用的PCIe就是2.0呀,它与QCN9074连接,物理瓶颈是不是就3.3Gbps? 那么即使用4804Mbps的两台进行无线桥接,它的5G无线速度也受限于3.3Gbps的速度喽????

跑题了呀。

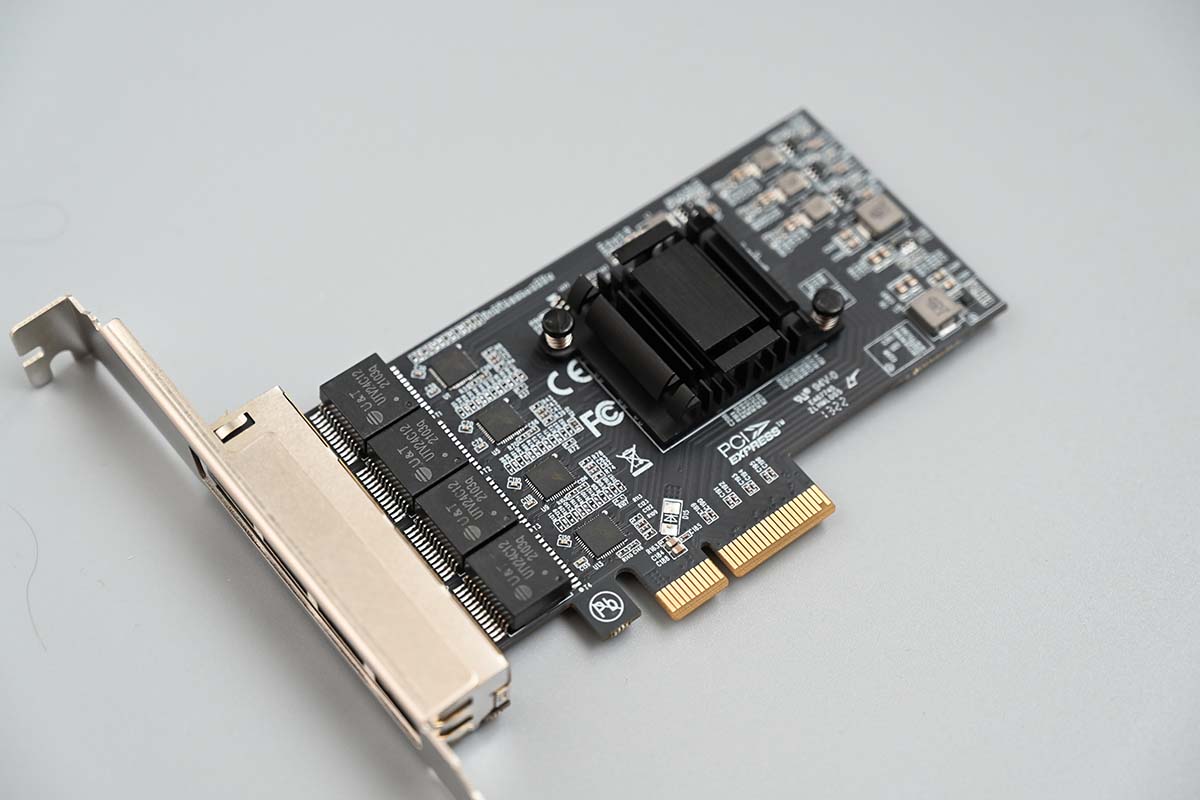

螃蟹的2.5G网卡我只有四口的, 双口的早就退掉了。测试用的是DIEWU的四口RTL8125BG,也就是这张。

这张四口的文章在这里:DIEWU 四口2.5G网卡拆解,简单测试四口速度

乐扩的文章在这里:四口2.5G网卡RTL8125B拆机和瓶颈速度测试

我都帮你们踩坑了。

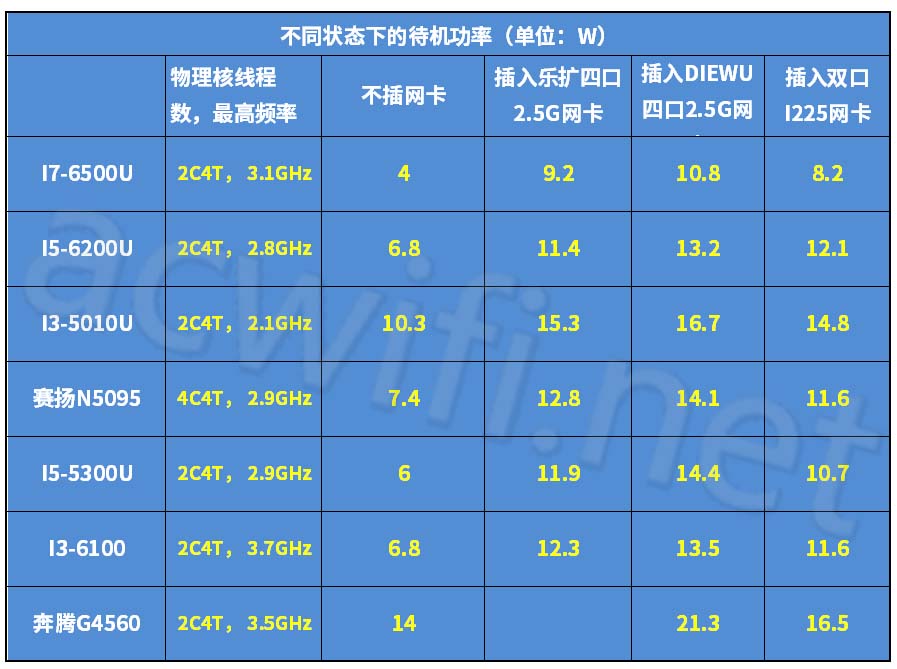

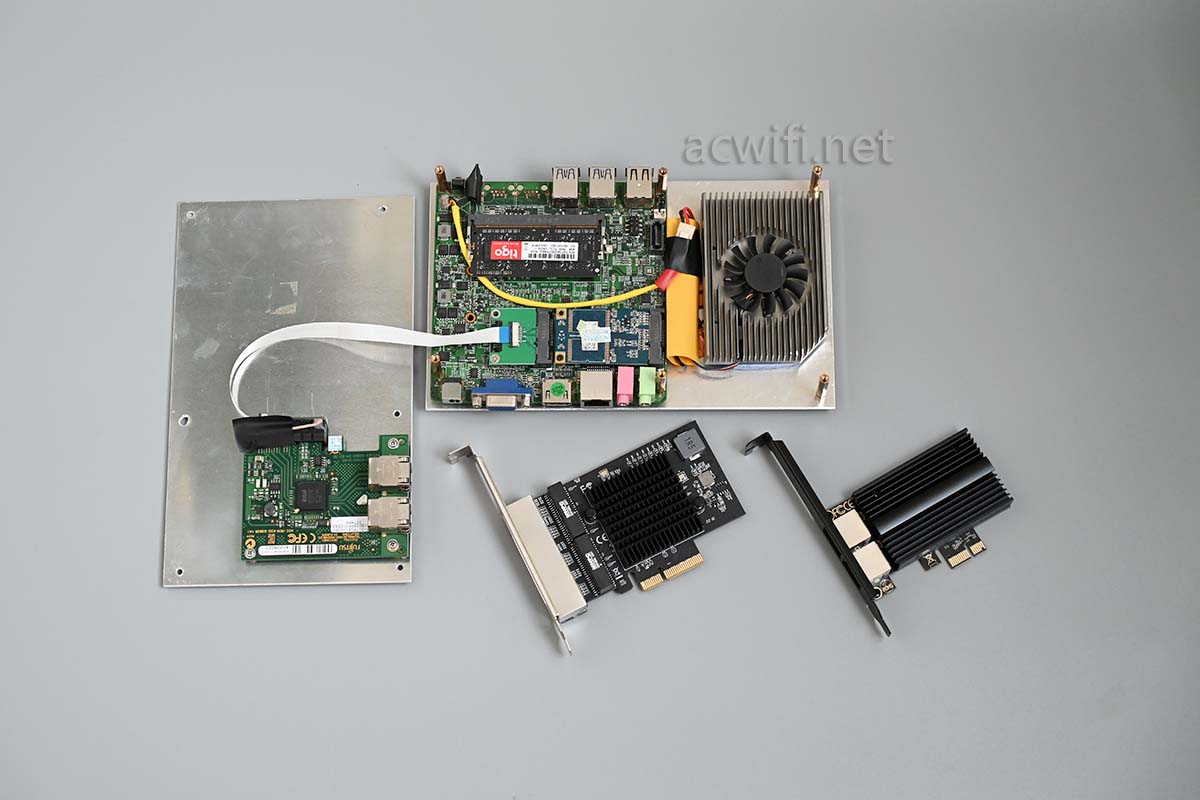

三张网卡我都插上去,各接上2根网线,速率是2.5G,看一下待机功率,可以对比。这是有人留言的要求,我也想看看不同的ASM芯片会否造成较大的差异。

RTL8125B与I225小包性能

不插网卡时的功耗,与插上网卡和2根网线之后的待机功率相减就是这个网卡的大概功耗了,每增加一个2.5G速率的网口就增加07.-0.8W。

除了I7-6500U是nano尺寸,其它都是itx主板。我没有标出最低频率,只频了最高频率,感觉小包的性能就是跟频率高低有关,主观认为的,不代表正确。

除了N5095是四核,其它均是双核。

没有一张说板上面有PCIe插槽,所以要通过minipcie转pcie x1或m2转pcie x1。

但是,但是,但是,intel I225V这张双口网卡,不需要再接12V供电就能用,而之前试过双口RTL8125B是需要再接供电才行。这个有好有不好, 我没想到它成为了缺点。

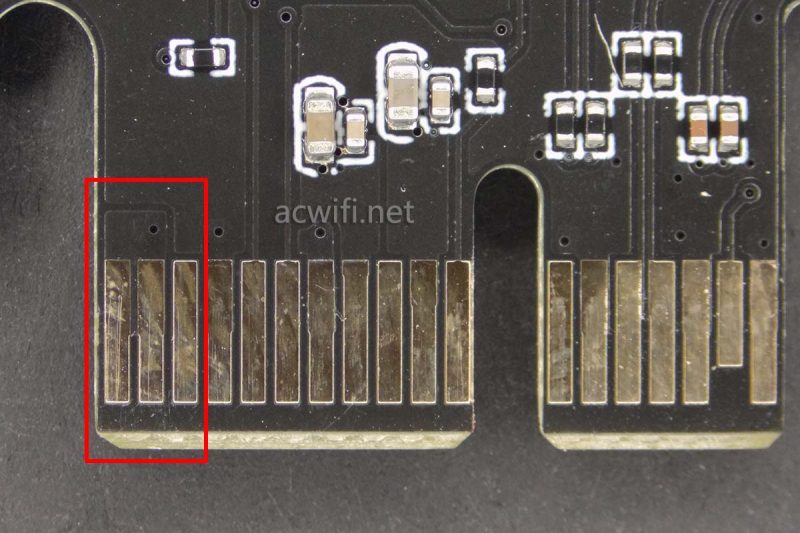

I225V双口网卡的金手指,左边数起三个脚都是空的,没有接入电路,所以不需要再接一路供电就能工作,也就是只需要minipcie的一路3.3V供电就行。可是这网卡功耗比较大,所以导致,我转接后不稳定。会掉网卡。

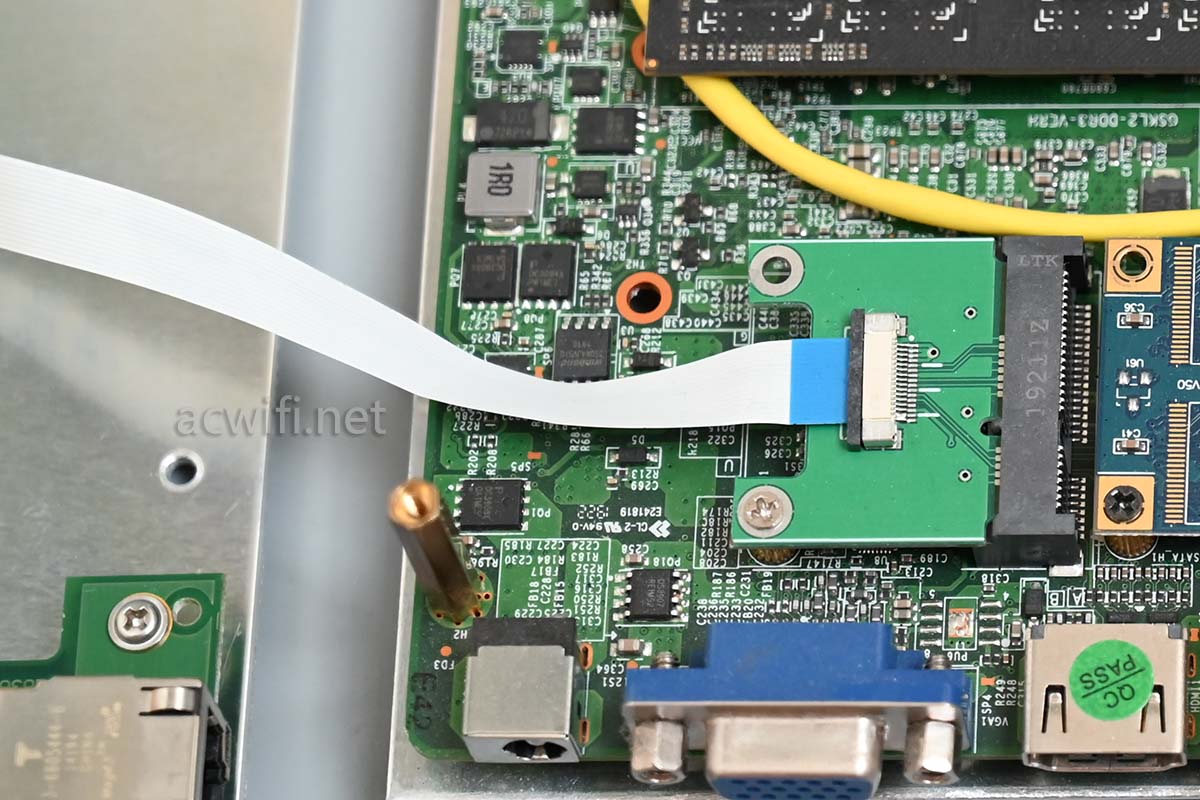

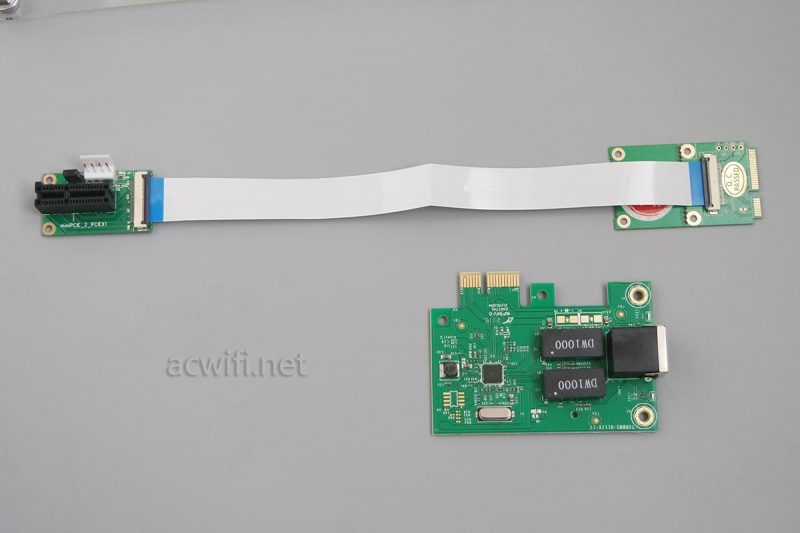

就是这种转接,线材比较细,不是比较细,是很细,千兆网卡是没问题的。

拆腾了我好久,浪费大把的时间,搞到深夜还在搞机,有时排线接错了一面导致不认网卡,却去乱找其它问题。

换成比较粗的均能做完这个测试(没拍照),但最后败在华硕的H110T双网口主板上,所以这个主板我没能完成I225V的测试。大概这种:

华硕H110T(装了G4560)是M2转接卡,一插两个网口就掉网卡,认不了,四口的RTL8125BG时间一长也不稳定,这主板供电真是个问题,或许是个体问题。

小包测试工具用的是MiniSMB。

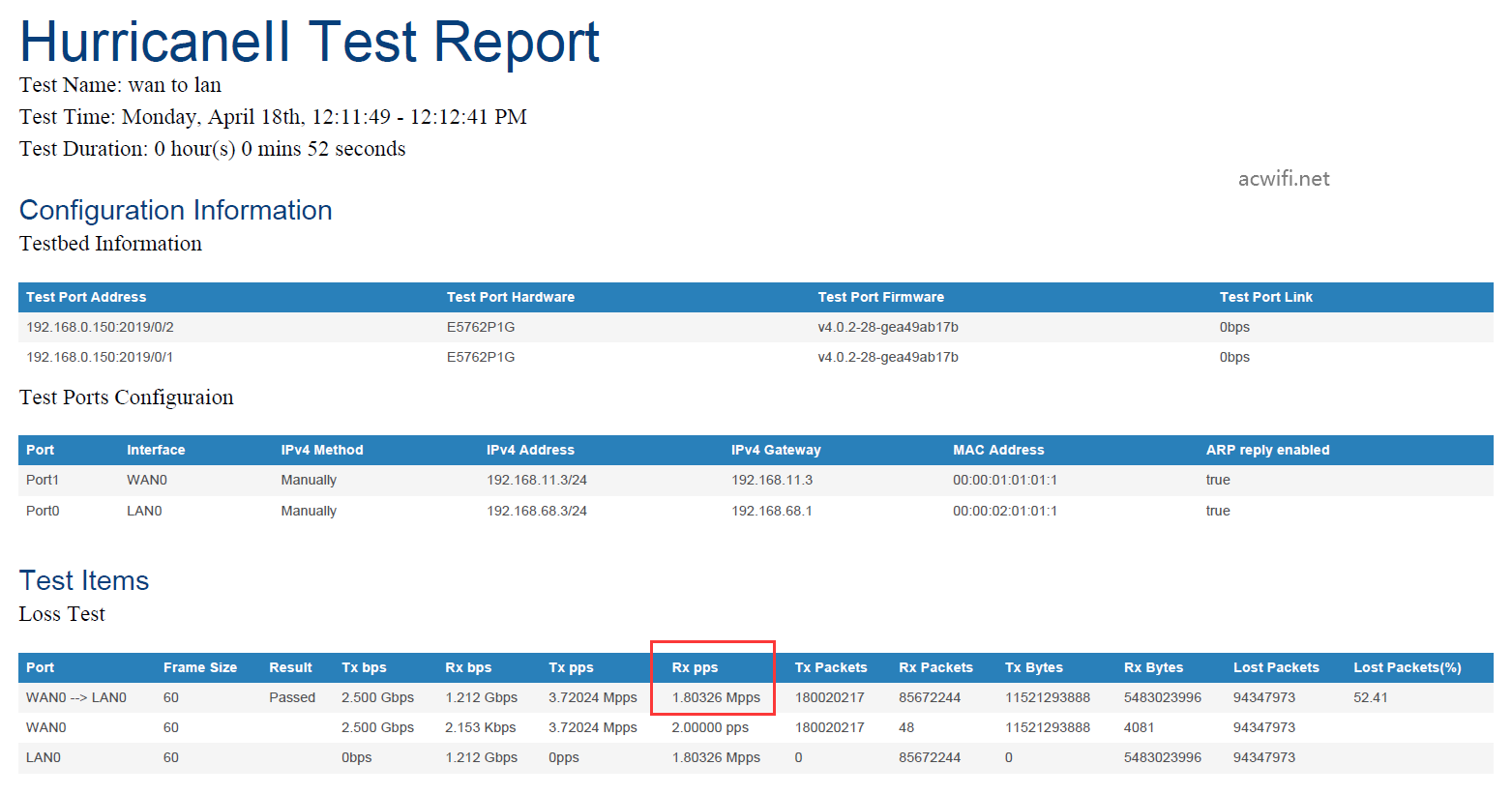

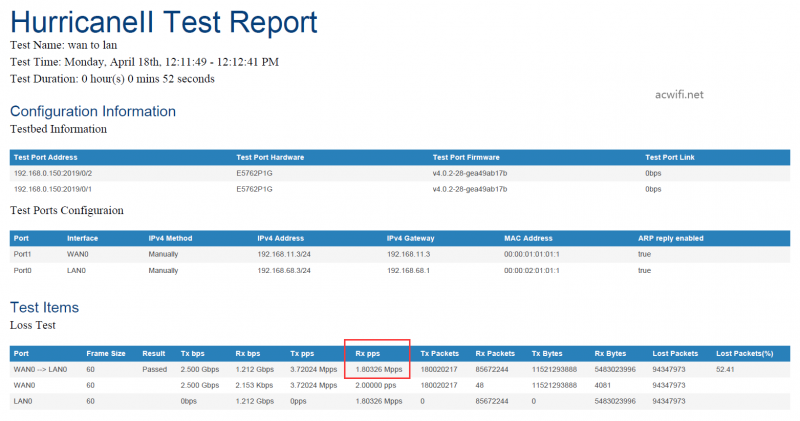

测试报告里面看Rx pps的数据就行。

把跑小包时的实测功率和CPU占用率都记录下来。

所有测试结果如下图:

实测乐扩四口用的RTL8125B与DIEWU用的RTL8125BG的小包性能是一样的,所以我只详细测了RTL8125BG的。

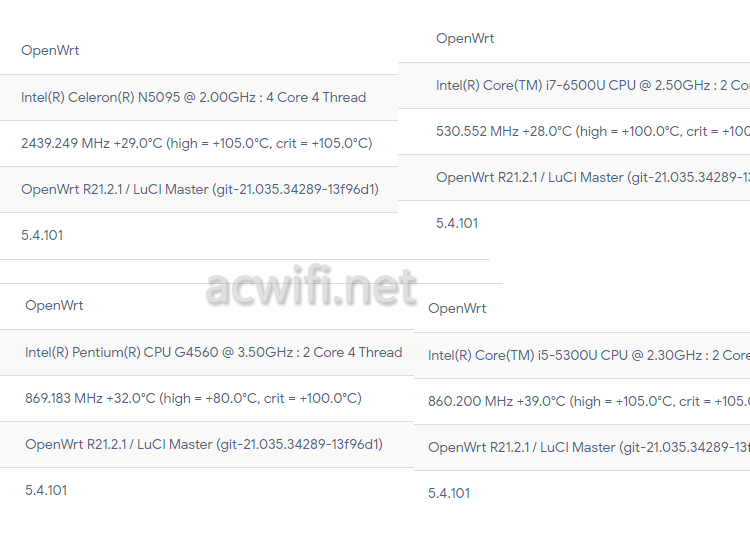

下面是版本号截图:

OP系统对CPU的调度也影响了结果,主板的设置比如节能省电这些也会有影响到最高频率的稳定运行,但我没时间去一一设置好主板BIOS选项。以上结果你们自己看看吧,我不接受复测,我真的想吐。

我也不知道为啥是高的是6200U配I225V网卡,理应I3-6100的频率最高,应该它最佳才对。

那些在纠结RTL8125B与I225V的路由性能的,可以参考这些结果数据。

从结果来看两者差距不大。但总是intel的结果会高一些。除了5010U的结果有些古怪之外。

I225V双口2.5G网卡淘宝链接

若有任何疑问可留言或关注微信公众号acwifi-net, 人工回复!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » I225V与RTL8125B两款2.5G网卡的小包转发率实测
