Velop Mesh用隐形光纤组网达到有线回程

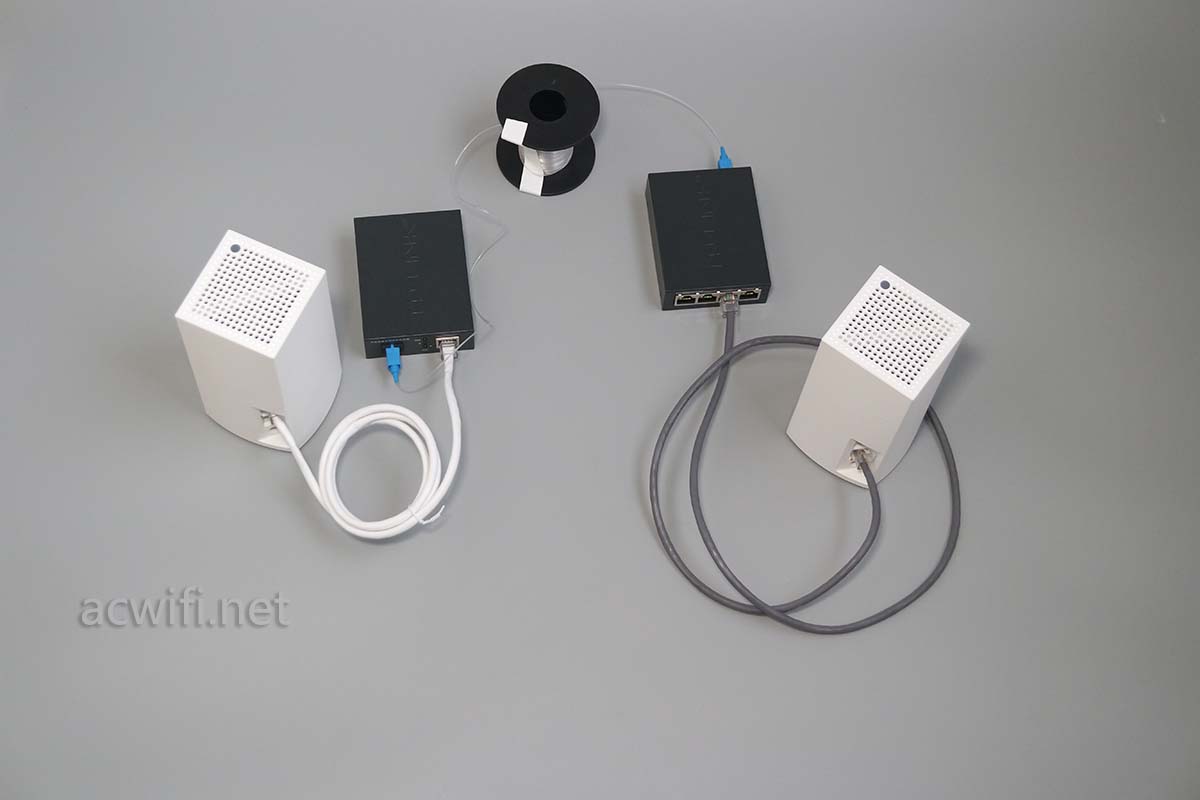

上篇文章提到了隐形光纤,想不到有这么多朋友对它有兴趣,于是下单了些配件回来试试看,先后收到货后就开干了,不过只是测试,并没有布置好一根,因为有点“门槛”。拿了一套LINKSYS Velop AC2600来做组网测试,这套好早前就测试过了,好像也不是很早,也就一年前。各设备连接图如下:

隐形光纤组网

光纤,光纤我在淘宝买了,买了2根,一根30米,一根50米,这家送了些配件 ,就是转角保护器,这东西单独没得卖,淘宝搜索了许久没找到有单独卖的。光纤不能转直角,有个最小拐弯半径,好像是5mm。

隐形光纤组网

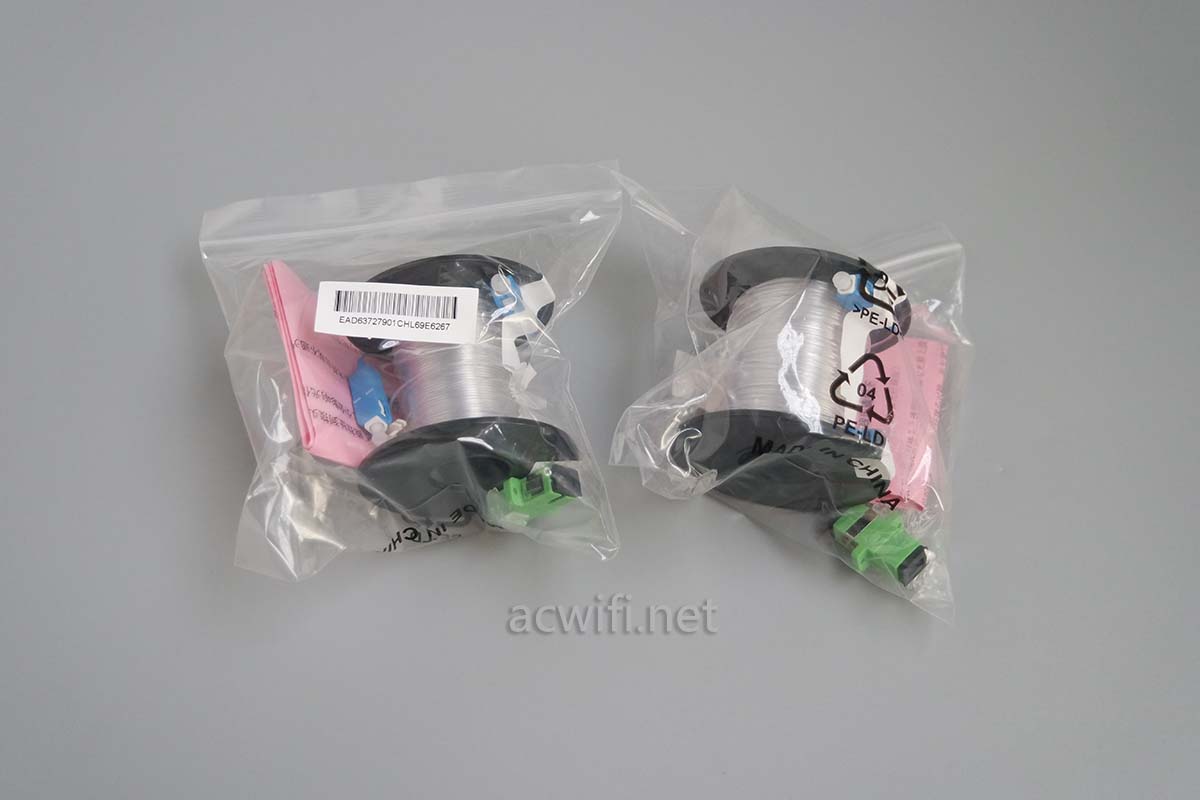

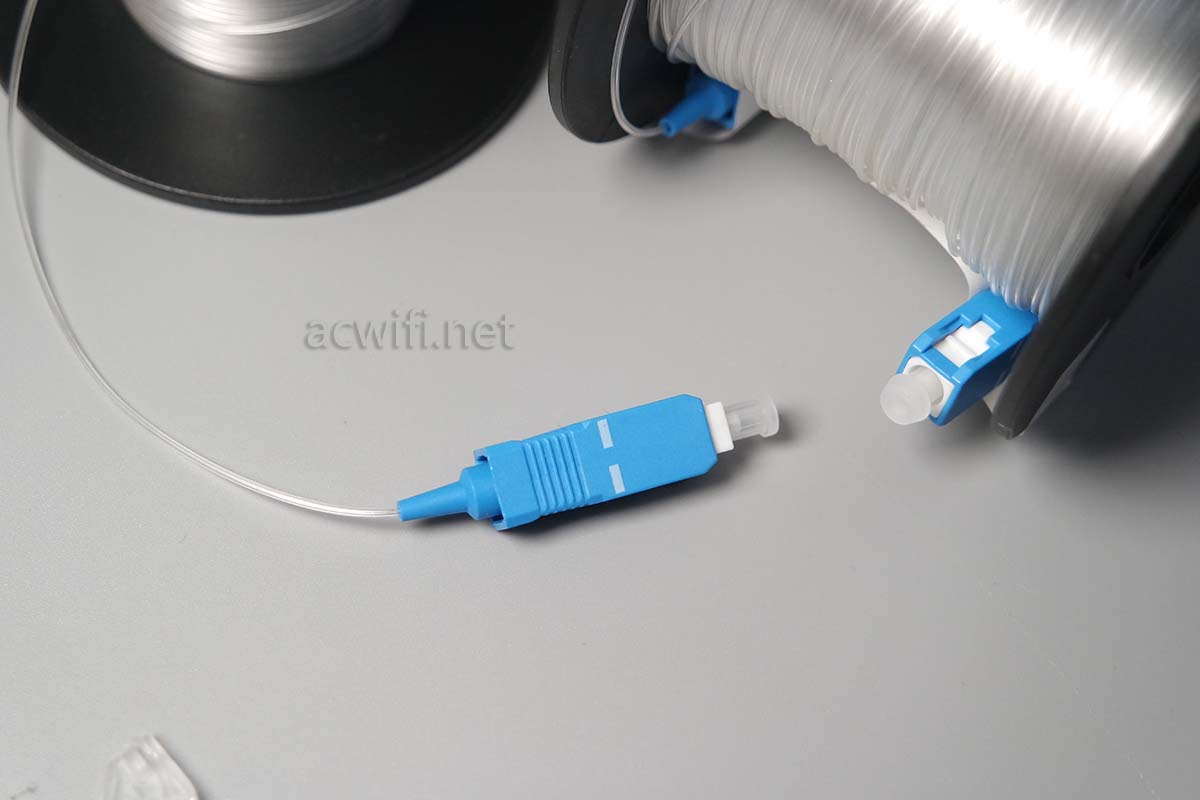

这2袋东西,算上邮费一共83元,80米,83元,比网线还要便宜一点,而且光纤越长,越便宜。也可以当作光猫的光纤延长线使用。卖家做好的接头,接头有个保护套,记得插之前取下来。隐形光纤淘宝链接

隐形光纤组网

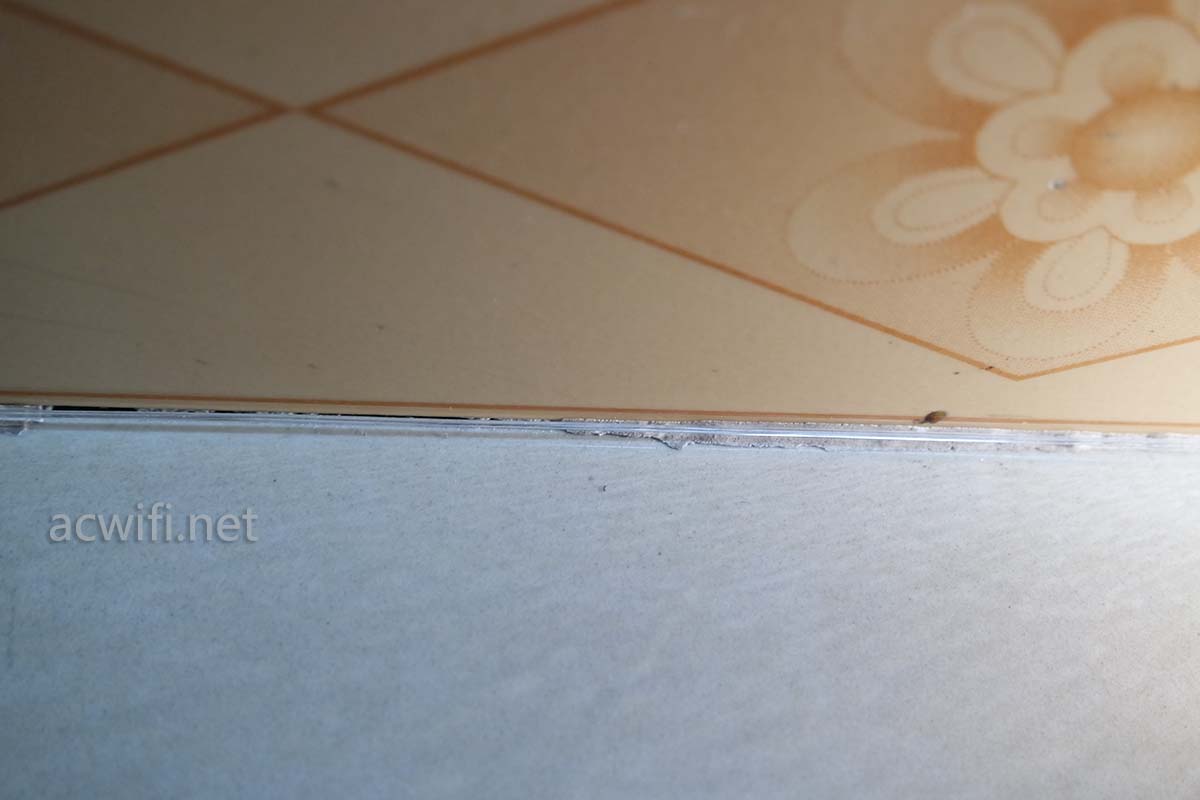

隐形光纤铺在踢脚线与地面之间的图:

隐形光纤

每间隔一段距离可以用热熔胶点一下胶做固定,也有朋友说用玻璃胶效果更好更牢固。

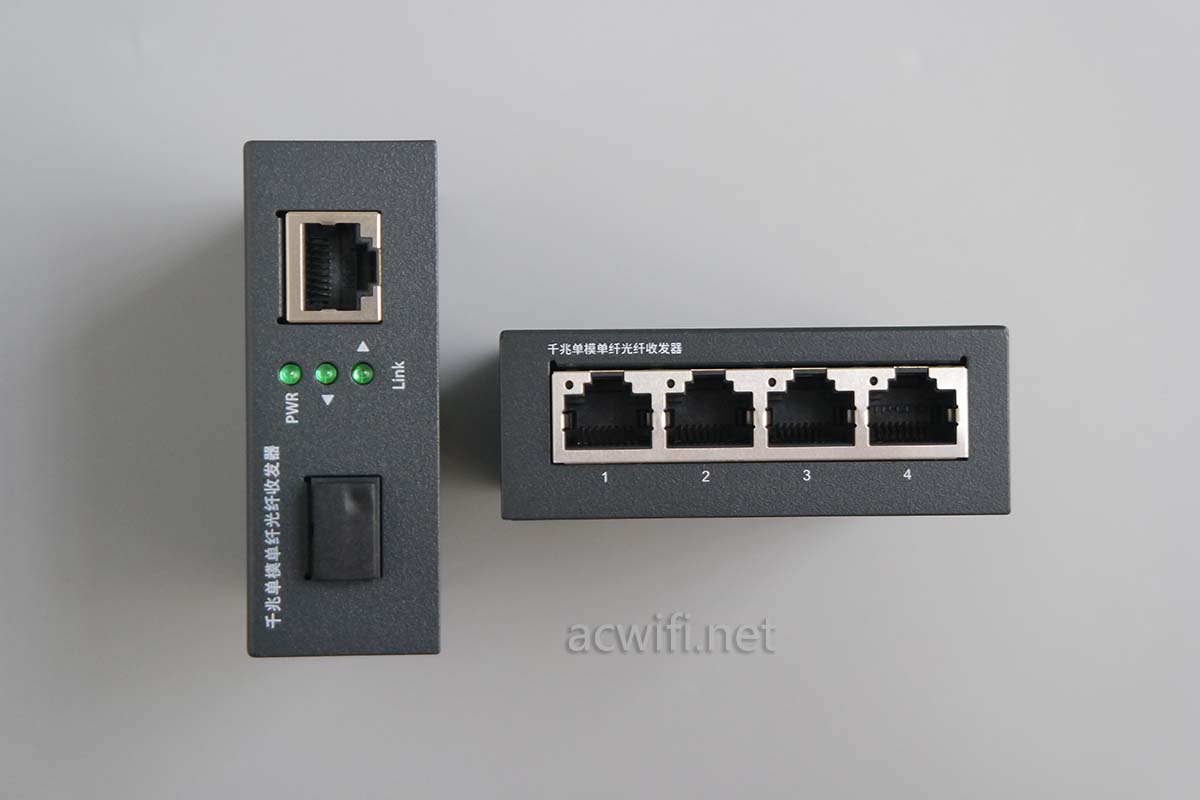

光纤的两端需要连接光纤收发器,也就是千兆光电转换器吧。区分发射商和接收端,淘宝有一对卖的,例如TPLINk的FC311A-3和FC311B-3。这2个型号都是只有一个网口,有一款FC314B-3有四个千兆口,只贵了10元,贪心的我当然选择一个FC311A-3与FC314B-3,一共185元包邮,能省下一个千兆交换机了。淘宝购买链接

光纤收发器

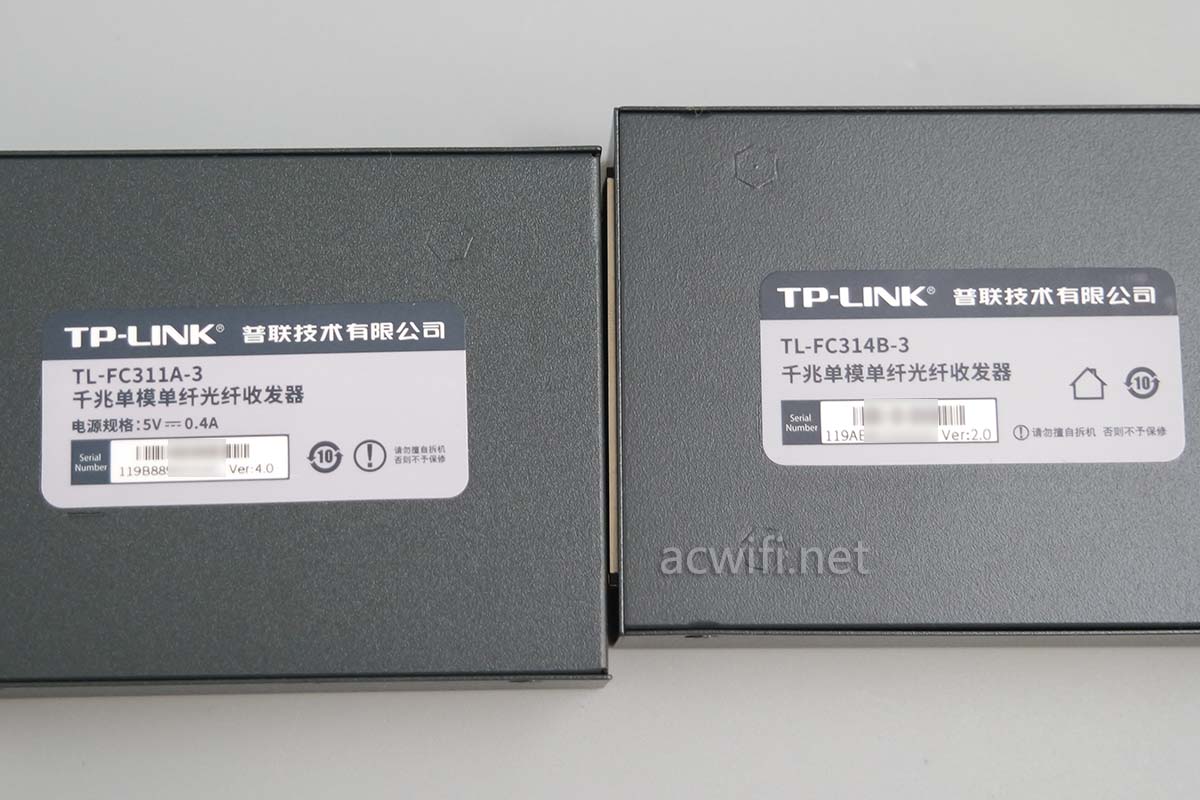

功率很低,就像交换机的功率,FC311A-3的电源规格5V/0.4A,最高功率才2W,FC314B-3的电源规格是9V/0.6A,最大功率5.4W,实测就3W左右。

隐形光纤

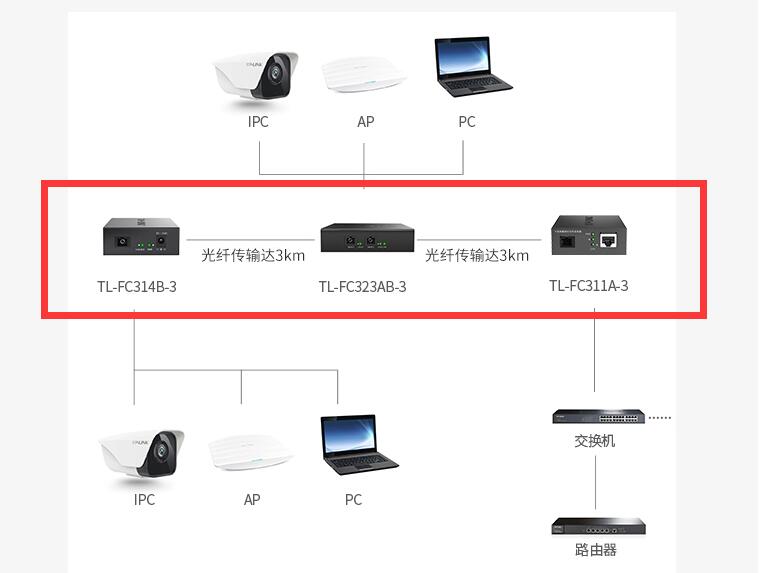

如果要一条光纤串联3个网络节点,怎么办,那就需要中间接一台FC323AB-3,它的价格是一对AB之和。

20200412211504

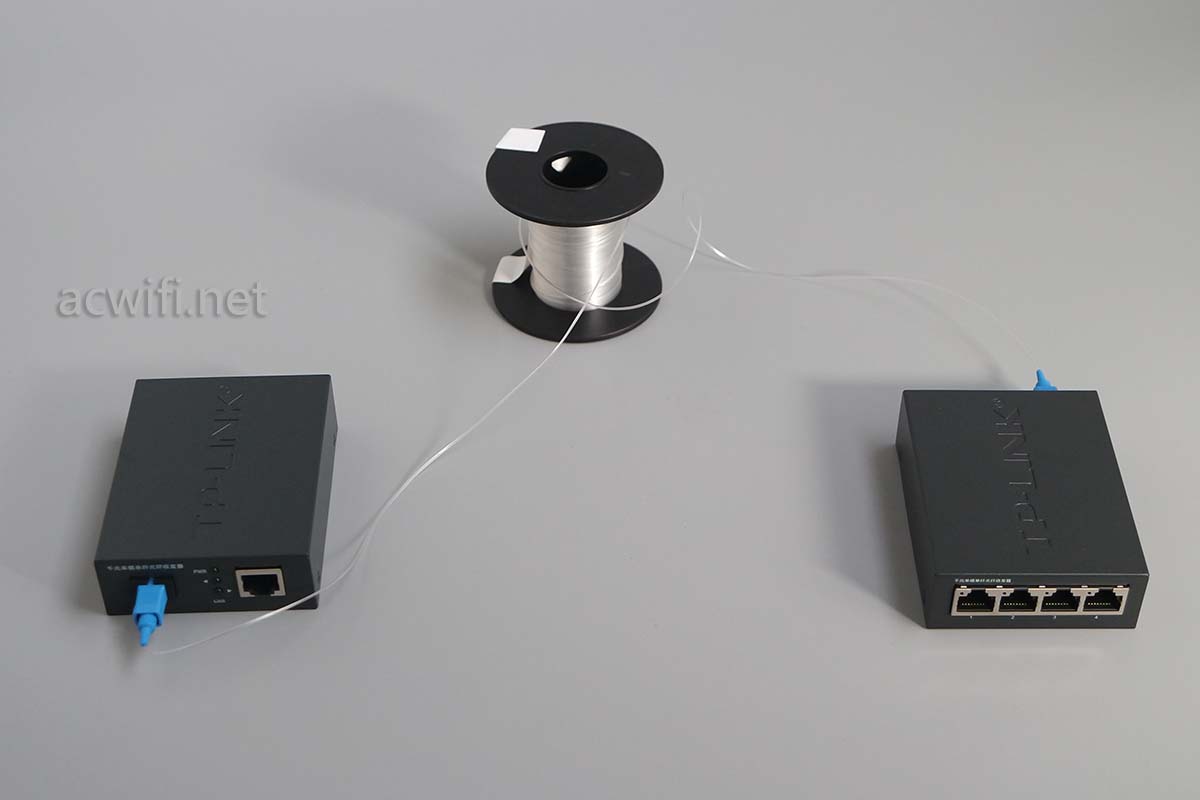

只拿一根光纤做测试,所以一对就够了:

隐形光纤

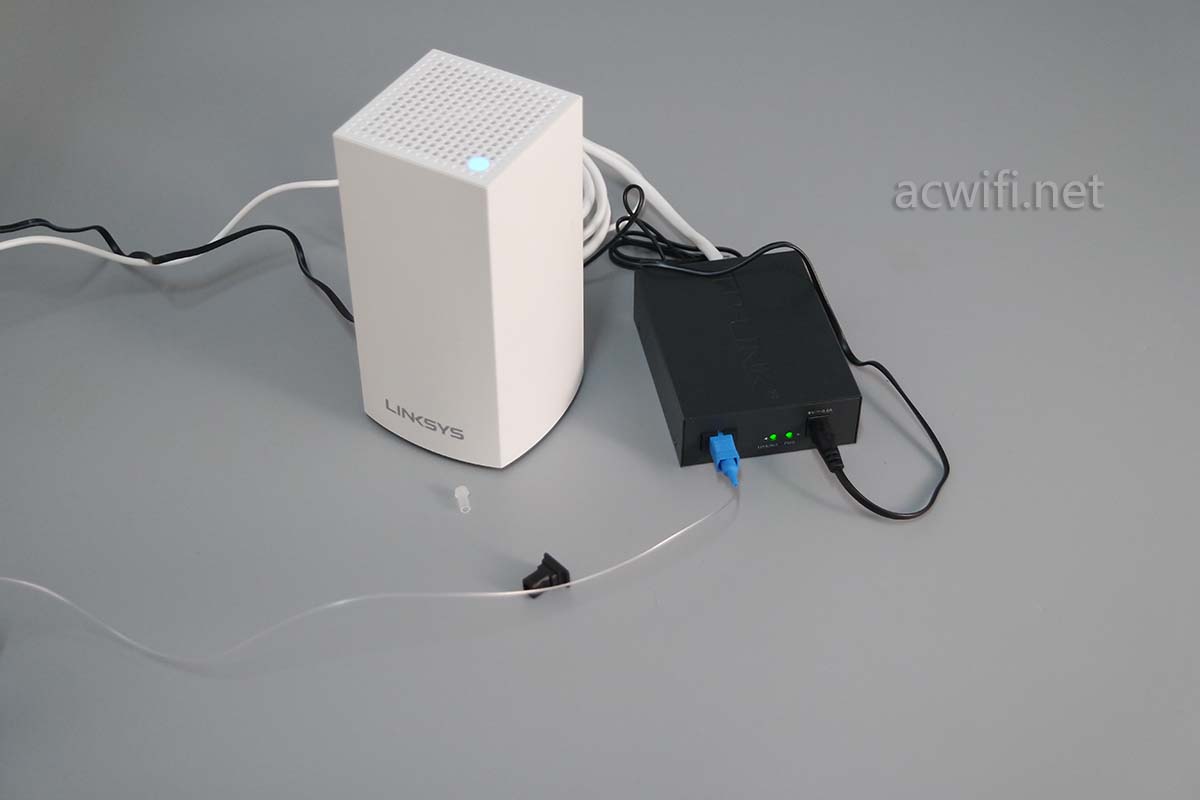

在拍照的地方放一台双频VELOP子节点,网口接在FC314B-3上;

在相距9米远的房间里放着一台双频VELOP主节点,网口接在FC311A-3上,“A”与“B“接上光纤。主节点的WAN口接在自建speedtest服务器上。

隐形光纤

手机小米10放在子节点旁边,连接5G WIFi,测速如下:

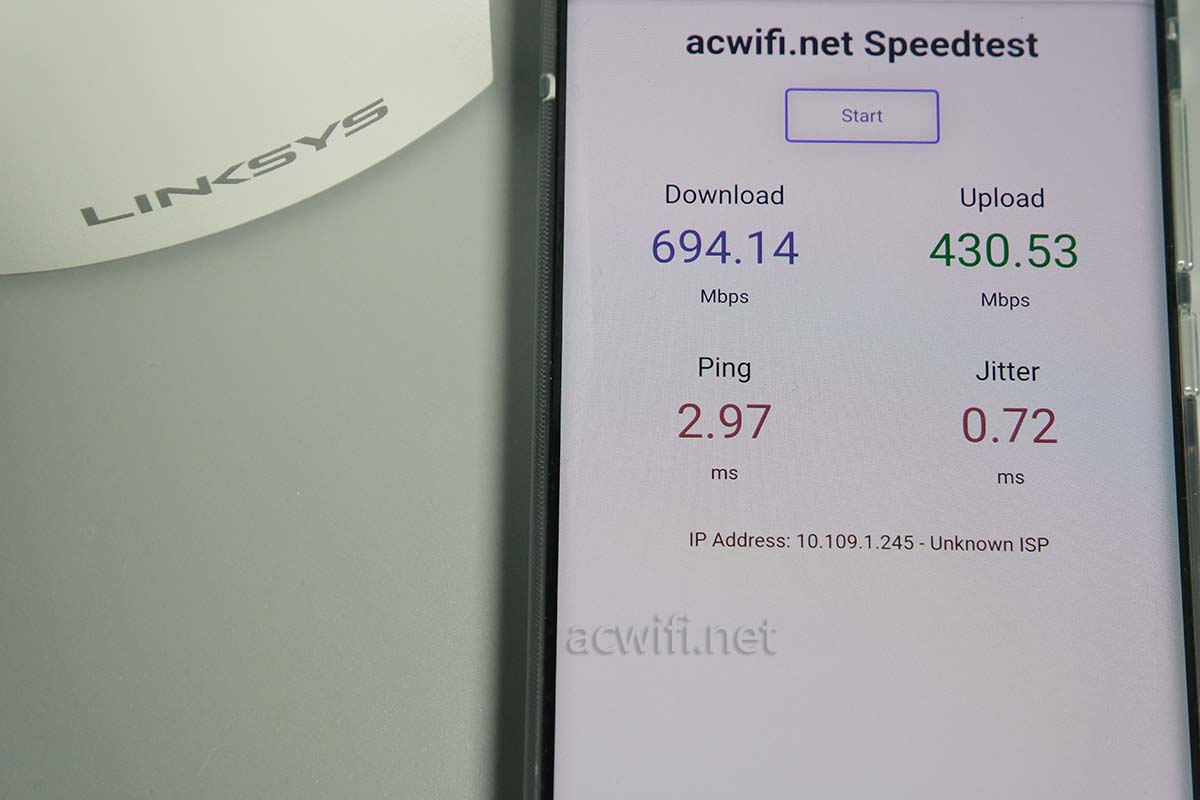

下行694Mbps,上行430Mbps,ping 2.97ms

证明是有线回程组网成功能了。关掉光纤收发器的电源,稍等一会,让VLEOP子节点自动切换成无线回程,测速如下:

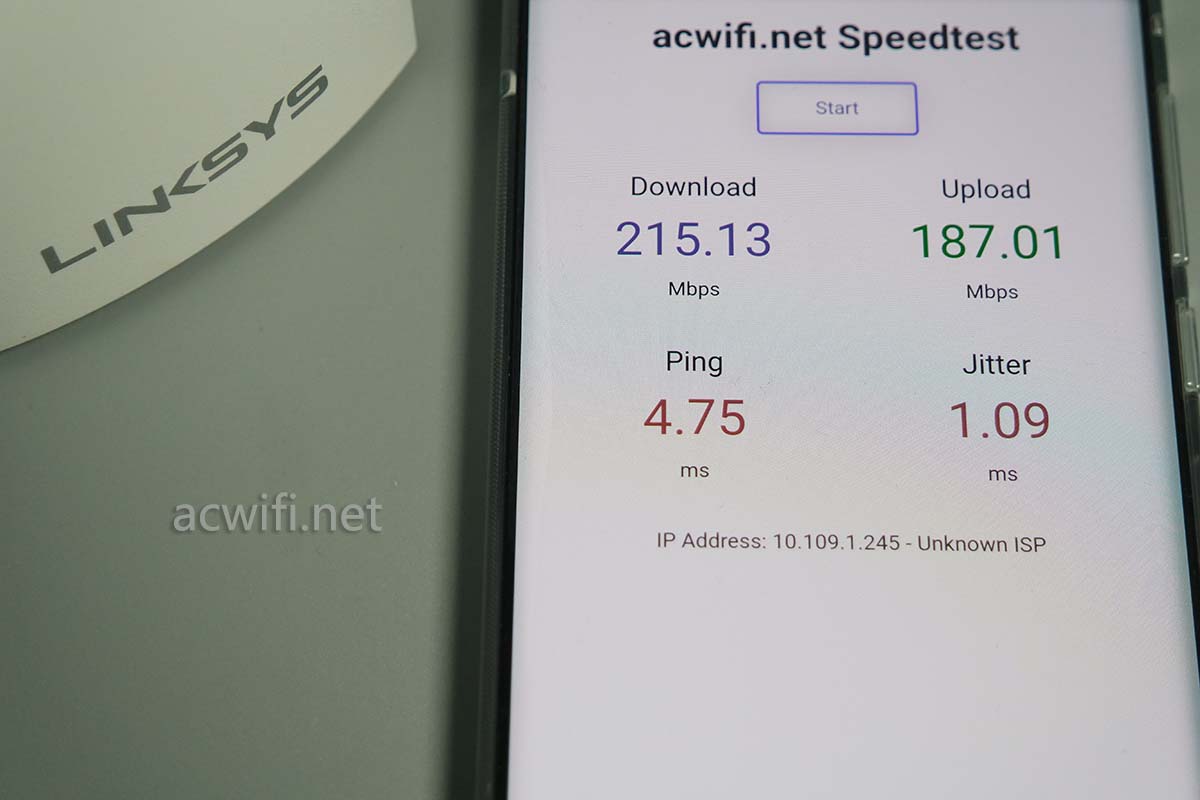

下行215Mbps,上行187Mbps,延时4.75ms。

隐形光纤,重点是前面的”隐形“二字,它可以代替粗壮的网线,通过光电接换,完成网络传输。适合前期没有布置网线,现在又不想拉明线,以后又想达到网线组网的效果。这种裸纤很细,大约1mm,可以见缝可以躺缝里过,但见小洞不能插,因为我不能自己接头。

如果在用velop无线回程的,不管双频三频都可以试一试隐形光纤,成本不算高。

velop京东购买链接

初次接触这玩意,有错误的地方请指正。谢谢

若有任何疑问或留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » Velop Mesh用隐形光纤组网达到有线回程

打赏

81 评论

6+4=

  1. 西门

    隐形光纤有没有2.5G版本? 就是2.5G的光纤收发器?

    回复
    • acwifi.net

      有的。

      回复
  2. 土豆

    谢谢站长的耐心回答,看来只能用路由器无线桥接了,装修房子没有布置完整的网线是最大的失算

    回复
    • acwifi.net

      对。

      回复
  3. 土豆

    博主你发的淘宝链接里面有光纤收发器 一对才80 这个质量怎么样啊 比tp便宜一半

    回复
    • acwifi.net

      一只80吧。一对一百多块钱的

      回复
  4. 土豆

    准备布置隐形光纤25米左右但是要中间要过三道门 转角有点多不知道这光纤抗压怎么样

    回复
    • acwifi.net

      不抗压的

      回复
  5. 猪头一二三

    这两天才买了隐形光纤,不过我是拿来当视频光端机,延长HDMI用的,就是买的自粘型,用热风枪加热固定那种.

    回复
    • acwifi.net

      有直角拐弯的地方没

      回复
  6. xps

    为什么不铺在踢脚线瓷砖的上沿呢?铺在地面可能被踩到或者挤压啊

    回复
  7. 大海

    测速软件是哪个

    回复
    • acwifi.net

      speedtest

      回复
  8. 左岸

    我老家父母的房子离我侄子的房子相距130多米,父母的房子不想申请宽带,用的也是光纤(室外用的钢芯保护光纤)将那边的宽带接过来,用的是汤湖的光纤收发器,用了5年了,效果还不错。

    回复
    • acwifi.net

      谢谢分享

      回复
  9. 路局底子

    做一个光纤头比一根光纤要贵的多

    回复
  10. Mavrick

    这东西我在用, 家里因为结构问题, 我的连接方式是用隐形光纤把一楼书房的猫连到2楼的ax11000路由器上.
    然后用室外光纤从二楼通过阁楼然后从外墙下去到车库.
    隐形光纤和光纤收发器用了3-4个月了,目前为止很稳定, 没出过问题. 隐形光纤和室外光纤我一次性各部了2根, 以防万一断了, 而且2根以后也可以上网络聚合.
    下一步打算从车库部2根cat6从屋外走线到车库, 形成一个闭环回路, 这样万一哪边双路都断了出了问题, 我都还能有备份路径.
    针对光纤, 个人感觉如下:
    1, 不管这种隐形的还是室外的光纤布方难度都比cat6要小不少, 一根以上的cat6穿墙的时候打的孔也不小, 我是直接用14mm钻头在墙上打孔过所有线.
    2, 不怕强电, 管你DC还是AC, 一起走完全没问题
    3, 方便升级, ;理论上换收发器就能升到万兆. 另外线径小, 穿管的话很方便, 以后更换光纤也要方便不少.
    缺点当然就是需要额外设备或者sfp, 当然断了就只能整根换掉,没得补救.
    网线还有个好处是断了能自己接, 或者部分断裂还能当4芯的100m网线用. 网线中间加设备相对容易, 剪断打头然后上个小交换机就能随便在中间添加设备.

    回复
    • acwifi.net

      非常感谢你的经验分享,谢谢

      回复
    • wzc

      之前我就是隐形光纤断了,直接用最简易的光纤切割刀把断的两头重新切一下,再把两端用冷接头做好最后用光纤耦合器(连接器)连起来就可以了,成本很低。因为家里是千兆,用到现在没什么问题。供大家参考

      回复
      • Mavrick

        你这个只能是不是办法的办法, 网线好处是中间随时能加设备, 一个小交换机就行, 还能poe供电, 实用性性和方便性上肯定是网线占优.

        回复
  11. asker1982

    对了想问一下博主,h3c b5mini 139值吗,看过b5拆机,如果缩水不严重也许可以做单做MESH AP

    回复
    • acwifi.net

      值的

      回复
    • asker1982

      谢谢昨天手快已经剁了一对,回头才发现您之前已经拆过了哦-__-, 话说smzdm上面有大佬评测说AP模式(有线回程下)不支持mesh,瞬间心里就凉了. 好在真的好便宜.

      回复
  12. asker1982

    光电转换器这个东西时间长了不稳定延迟高,以前做视频考场工程时下面一些学校用过,两年内换修的不少;光模块好多了,缺点是只能配合光交机用太贵,现在还是老老实实网线比较好吧,超细的超五类现在也很细软了哦,白色的贴墙装不显眼

    回复
  13. ye_wa

    光纤折角是不是这种啊?https://item.taobao.com/item.htm?spm=a230r.1.14.225.43456402mCZFZq&id=555986611495&ns=1&abbucket=15#detail

    回复
    • acwifi.net

      不是呀。这种太粗了,我也没找到有单独卖的

      回复
  14. 画板

    可以用光分器吗 0.0

    回复
    • acwifi.net

      这东西还没有了解过呢

      回复
  15. 画板

    兄弟 水星D121G 千兆双频 3个千兆口 这个很便宜啊,用料怎么样,

    回复
    • acwifi.net

      应该像D12G那样

      回复
  16. 西山听风

    站长,我又来了。请问无线中继K2P后插网线给台式机,水星D191G和荣耀X2增强版 推荐哪一个呀。两个价格差不多。谢谢!

    回复
  17. badcrazy

    简单来说,不得已要拉明线的情况下,光纤比较容易隐藏,这个确实是个好办法

    回复
  18. 西山听风

    您好。有个问题想要请教您。现在家里宽带是300M的,路由器是K2P。但是台式机没有布线,所以想买一个USB的无线网卡来上网,后来看了一下您之前的文章,好一点的EDUP EP-AC1610也要99元。不如买一个便宜的千兆路由来做无线中继,然后网线插在lan口上了。您觉得这个方案如何?顺便有没有便宜的千兆路由推荐呢? 腾达AC10?水星(MERCURY)D191G?还是其他?

    回复
    • acwifi.net

      D191G就行

      回复
  19. gavin1407

    最近买了velop的3900m。家里的网线都是暗线,所有三层楼所有网口的的另一端都和光猫置在只有一个插头的多媒体电箱内,只有一条黑线能一端接光猫,另一端在大厅外接路由器,像组有线回程,怎么都不行,请问该怎么布置好,谢谢!

    回复
    • acwifi.net

      方便 画个图不

      回复
      • gavin1407

        你好,请问我怎么发图给您

        回复
        • acwifi.net

          关注公众号acwifi-net,在公众号里发图给我

          回复
          • gavin1407

            刚刚已发

            回复
        • 一病

          在光猫那里加个交换机就可以了

          回复
  20. posdw

    Velop Ac1300和2200,在用有线回程的情况下,wifi速度一样么?

    回复
    • acwifi.net

      一样

      回复
  21. 魔王麾下大统领

    前阵子请教了站长相关velop3900的问题,后来入手成功有线组网,AC66U B1为主路由拨号,3900设置桥接模式,哎呀稳如老狗,全家幸福,就是linksys这个app和web端做的不行一塌糊涂

    回复
  22. Malakim

    水星m6g mesh路由怎么样,up可以出个测评么

    回复
  23. cookieszhang

    博主 小米10 用的舒服吗?

    回复
    • acwifi.net

      没有用,测速时才开机

      回复
  24. 潜水悍将

    一般光纤收发器用的比较多的都是远距离传输,你这一整还别说,家庭使用新玩法

    回复
    • 無動於衷

      早在几年前 我就和邻居光纤连起来了。主路由器在我家 大家一起共享500M宽带 邻居都是上了年纪的 也就看个网络剧 不下载。

      回复
  25. 白菜

    请问可以把光猫连路由的线通过这个隐形光纤延长吗?这样路由就可以放在正中间了。

    回复
    • acwifi.net

      可以

      回复
  26. 大头蓝天

    手动点赞

    回复
  27. ytf4425

    用起来会瞎眼嘛,会不会有光从里面漏出来

    回复
    • acwifi.net

      不发光的

      回复
      • halou

        能发光可以当RGB来用了( ̄y▽ ̄)

        回复
    • 聖靈契印

      要是漏光那说明信号衰减了,光线在里面全反射,当然不会漏出来

      回复
  28. 乡下人

    其实对于大多数人来说 百兆有线使用感受还可以的。 用细一点的 4芯网线性价比更高。 以前长城宽带就用过这种白色4芯网线

    回复
  29. 冰封骑士

    延长光纤很有用唉,光猫的位置就可以调整了

    回复
    • leonseok

      对的,我现在就是这样用,用隐形光纤把光猫延长到主路由的位置(客厅电视柜),这样主路由到弱电箱只有一根网线的问题就解决了(现在好多家里的布网都是这样的吧),iptv也是光猫直接连接机顶盒用在客厅电视上,也很爽。

      回复
    • leonseok

      收发器都不用买。。

      回复
  30. 超爱美元

    其实现在有的隐形光纤再线上已经涂了热熔胶涂层,只要稍微加热就会融化,不需要胶枪!

    回复
    • acwifi.net

      用热风枪吹行不?

      回复
  31. 小白奇奇

    能不能问一个弱弱的问题:两台Velop可不可以接到光猫路由器的WAN口上组有线回程?

    回复
    • acwifi.net

      光猫只有LAN口。可以全接在LAN口上,光猫拨号就行

      回复
  32. lanmzx

    我也是在这家买的 去年 布线就全军覆没了

    回复
    • acwifi.net

      OMG

      回复
    • Smallthing

      全军覆没什么意思 质量太差吗

      回复
    • Mavrick

      你是干啥了? 全军覆没.
      我家的用了一年了, 都好好的呢.

      回复
  33. 大胖子

    这个只能说透明,不能算隐形

    回复
  34. xcc

    很好奇这种光纤收发器的内部结构,站长能拆解一下吗?

    回复
    • acwifi.net

      就像网卡的光口模块

      回复
    • 超爱美元

      就是光电转换模块, 光模块===芯片===PHY==网口,没啥技术含量的!

      回复
  35. 轨迹

    上的FC311A-3与FC314B-3好像更便宜~~水星更便宜~~~

    回复
  36. 轨迹

    京东上的FC311A-3与FC314B-3好像更便宜~

    回复
  37. peng

    光纤不打死弯没事,不超过90度的弯也可以,有熔纤机就可以接头了

    回复
  38. Shikkoku

    看上去不错

    回复
  39. 失望之鱼

    测一下与网线连接是否有提升?

    回复
    • acwifi.net

      一样

      回复
  40. overclocking

    这种比较适合没布网线又不想拉明线的做补救 花的钱比买MESH少 效果无限接近布网线

    回复
    • acwifi.net

      等于网线

      回复
      • overclocking

        走光电转换肯定要加点延迟的嘛 虽然加不了多少

        回复
        • meow

          你的“肯定”是你想象出来的,至少从我的实际测试,拉长光线的延迟要比拉长网线的延迟低

          回复
