TP-LINK TL-ER3220T万兆企业级路由拆机，几百元的双10G

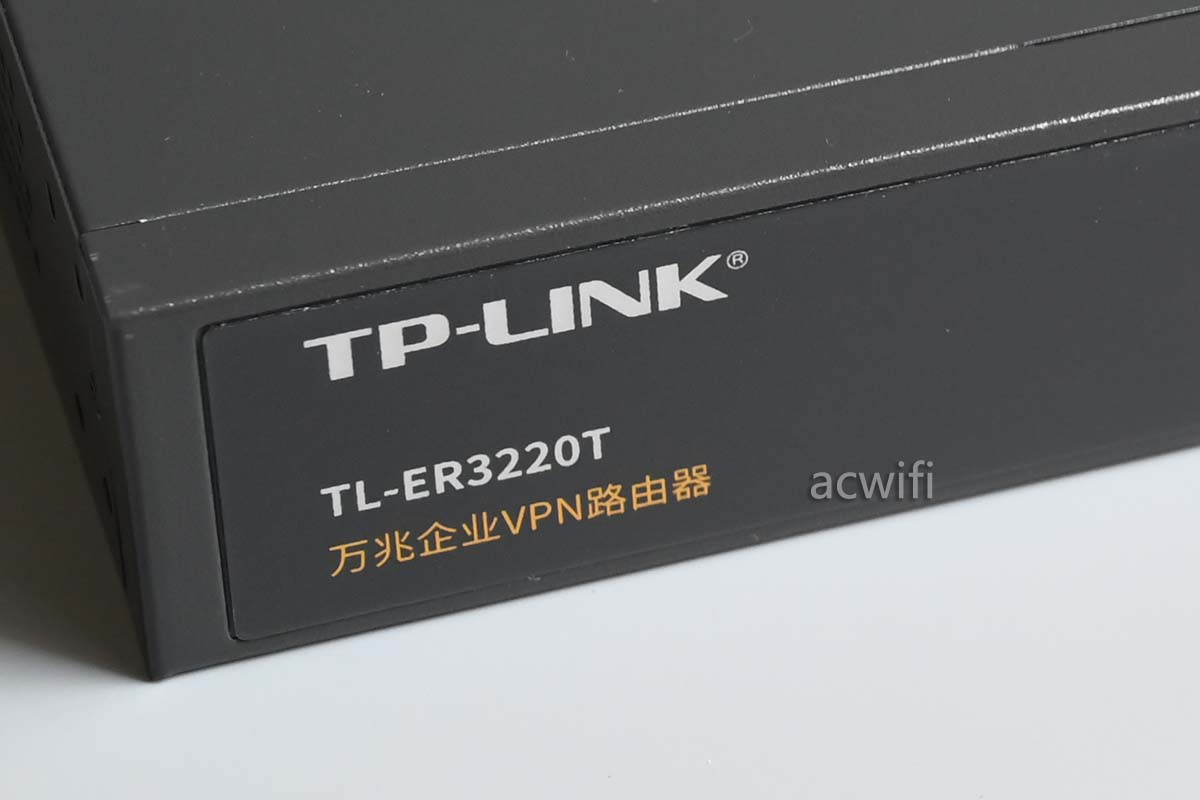

TP-LINK TL-ER3220T以下简单ER3220T。简单点来说，它是ER2260T差不多。

ER3220T的机身比较大，宽44cm。440(w)x180(D)x44(H) mm

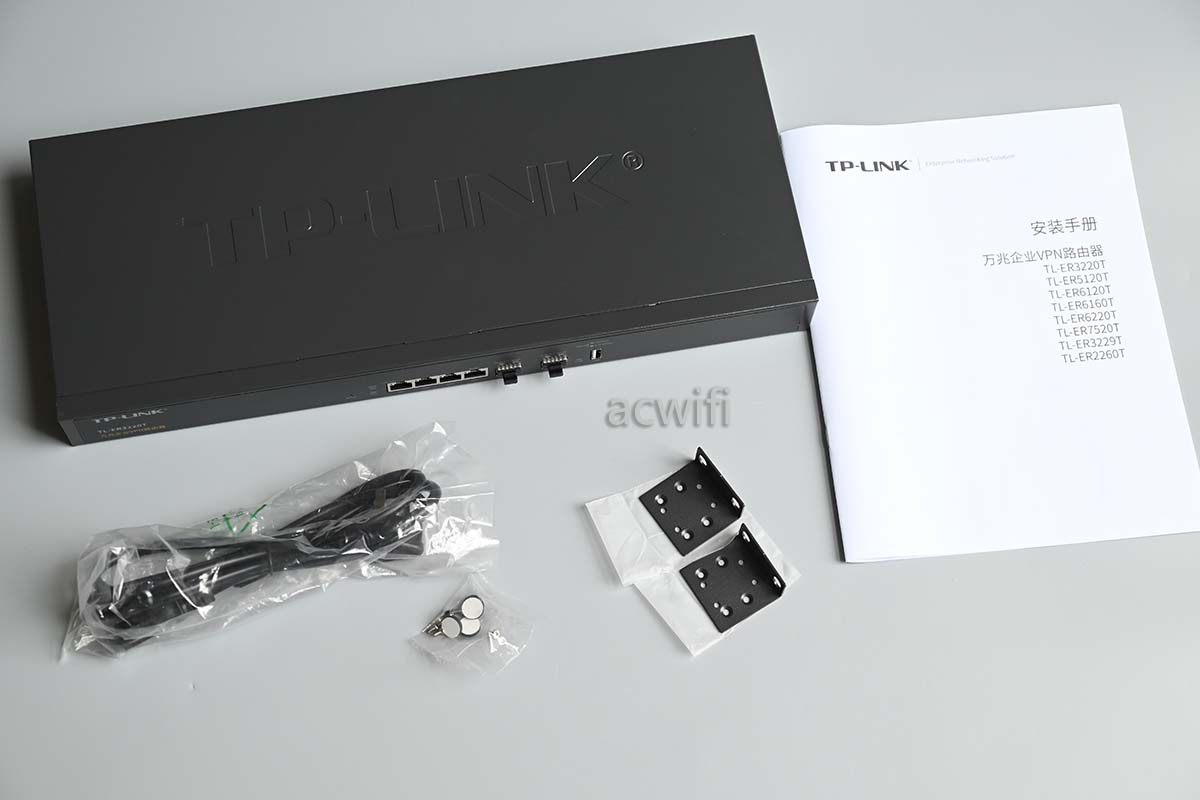

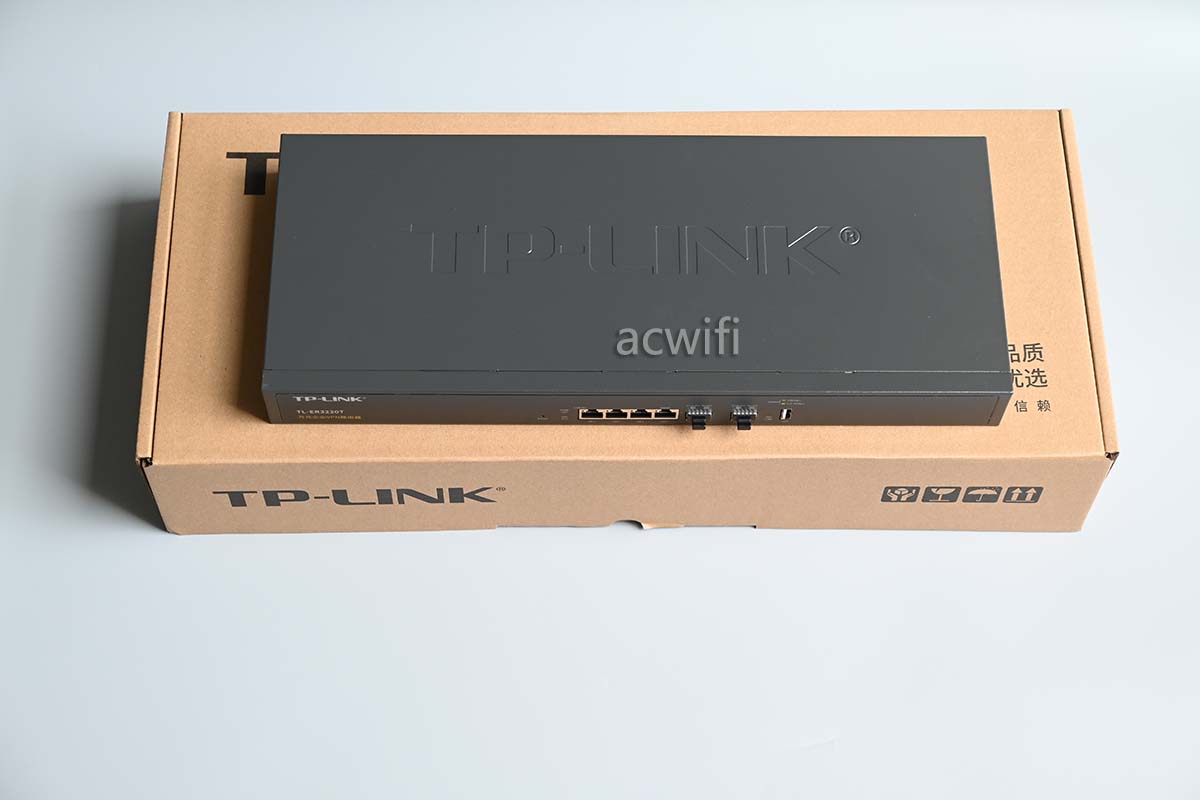

机身和配件：

实测ER3220T空口待机功率才2.8W。

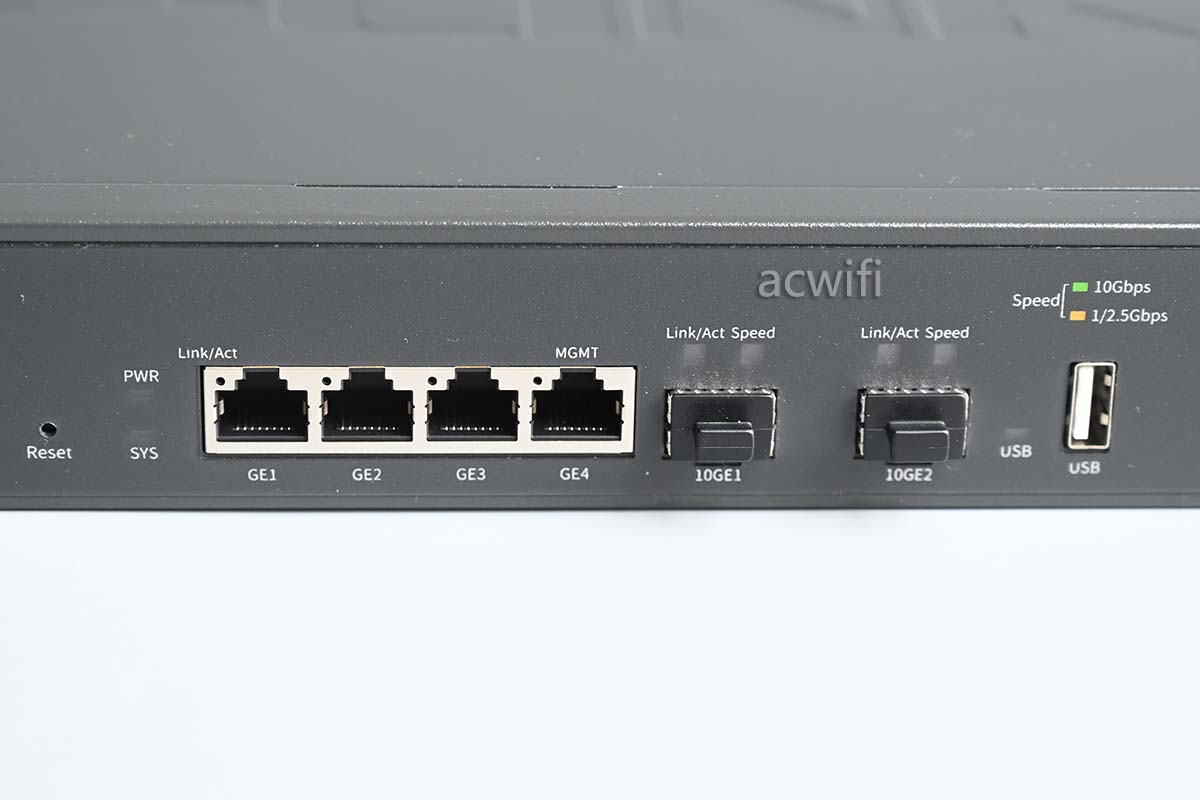

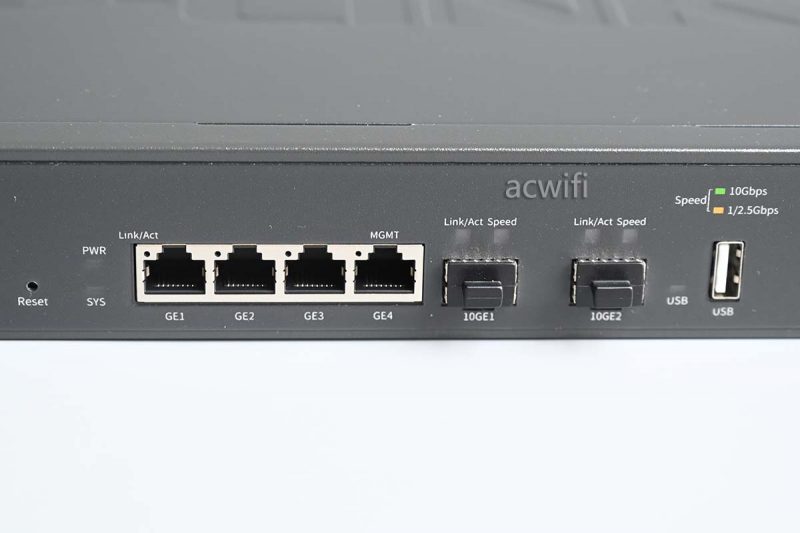

有四个千兆口和两个10G SFP+。

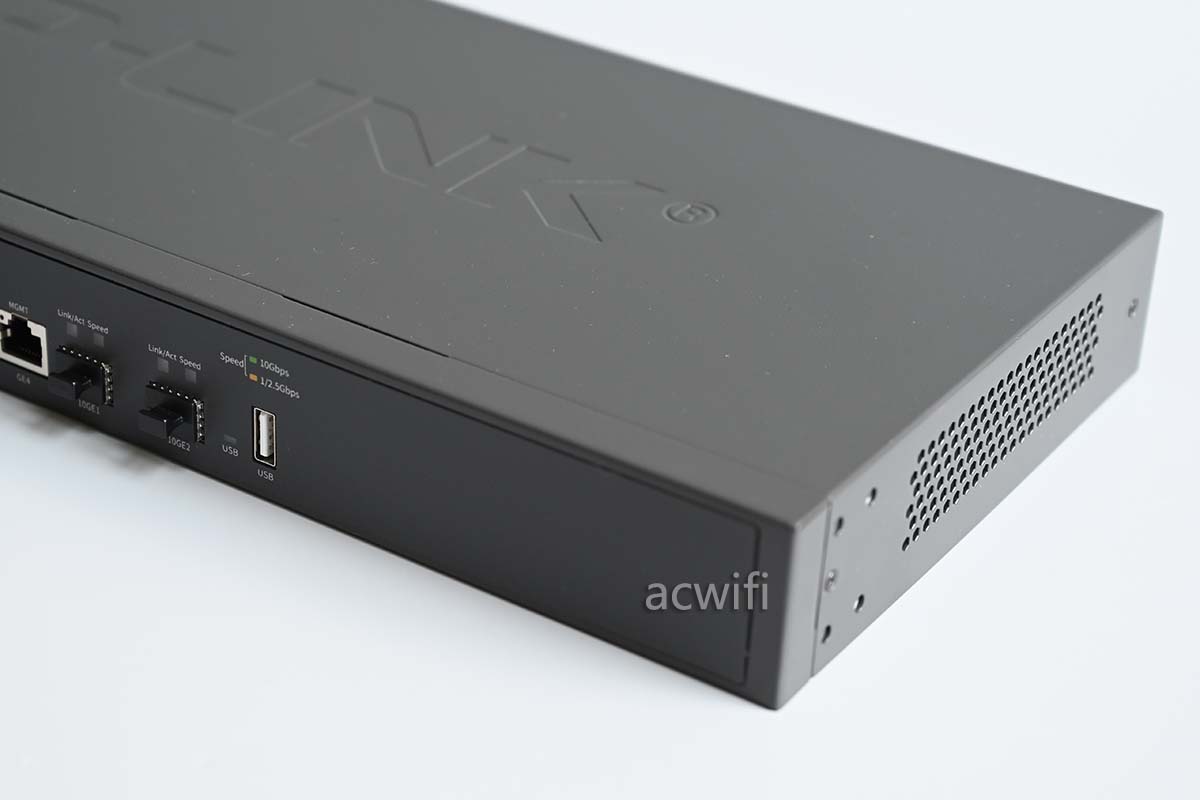

侧面：

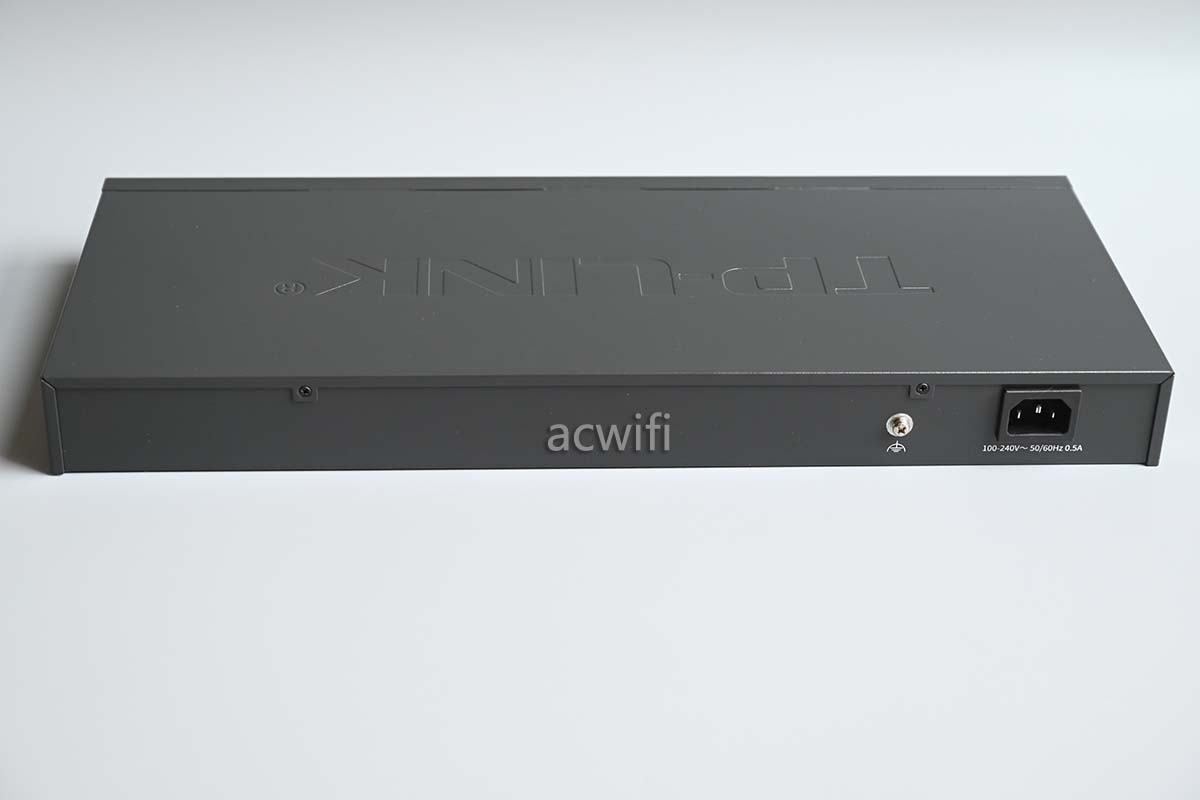

机身背面：

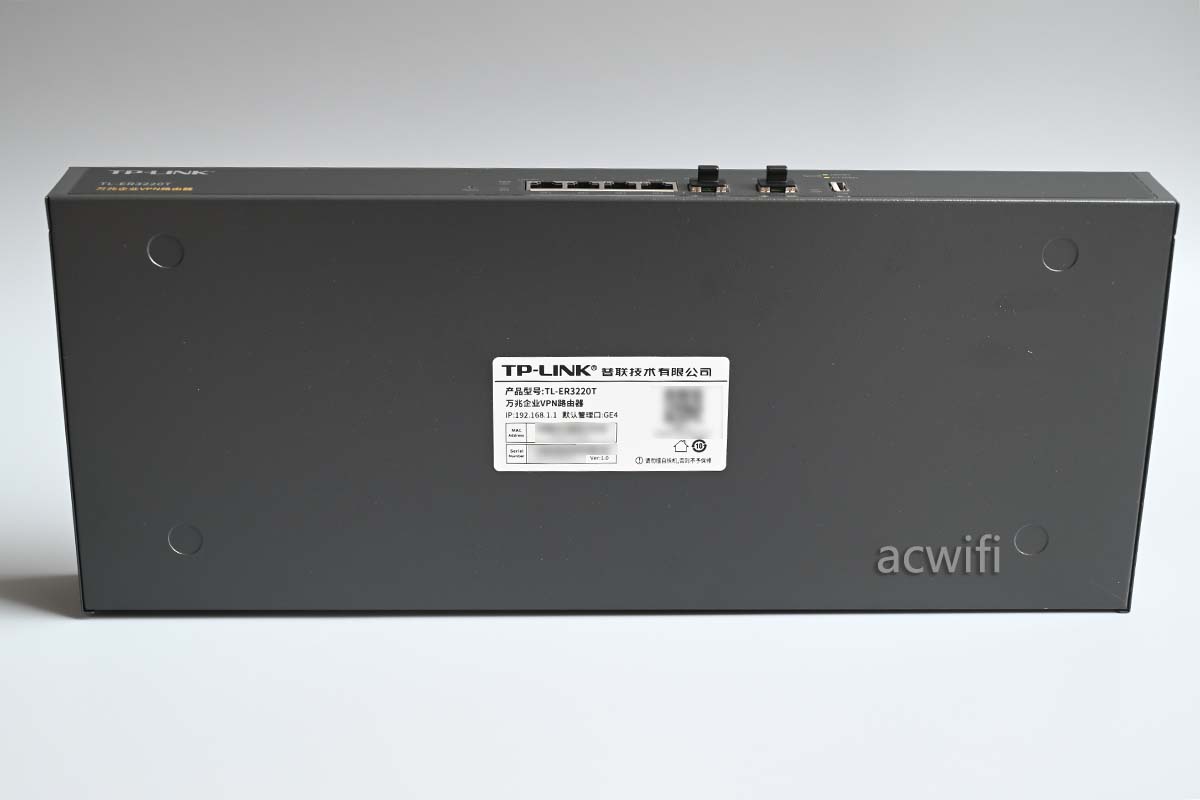

机身底部：

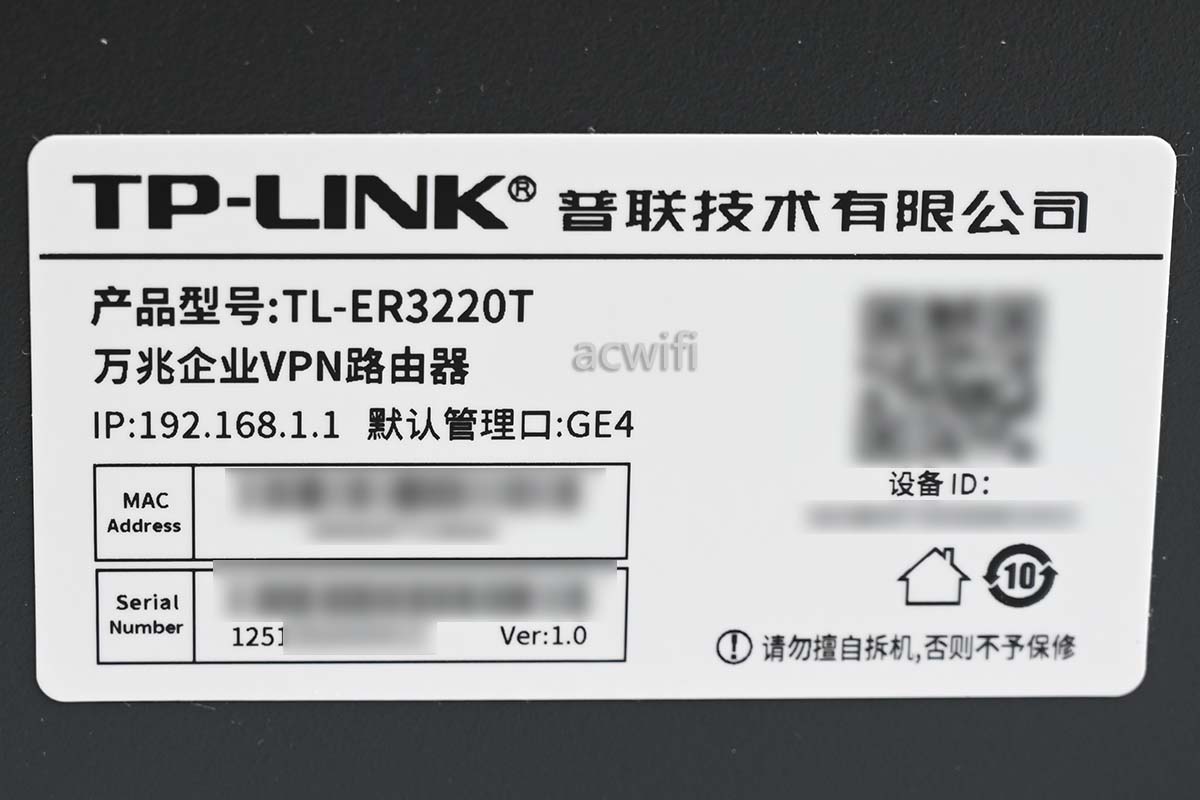

标签内容：产品型号TL-ER3220T，硬件版本号Ver:1.0 。

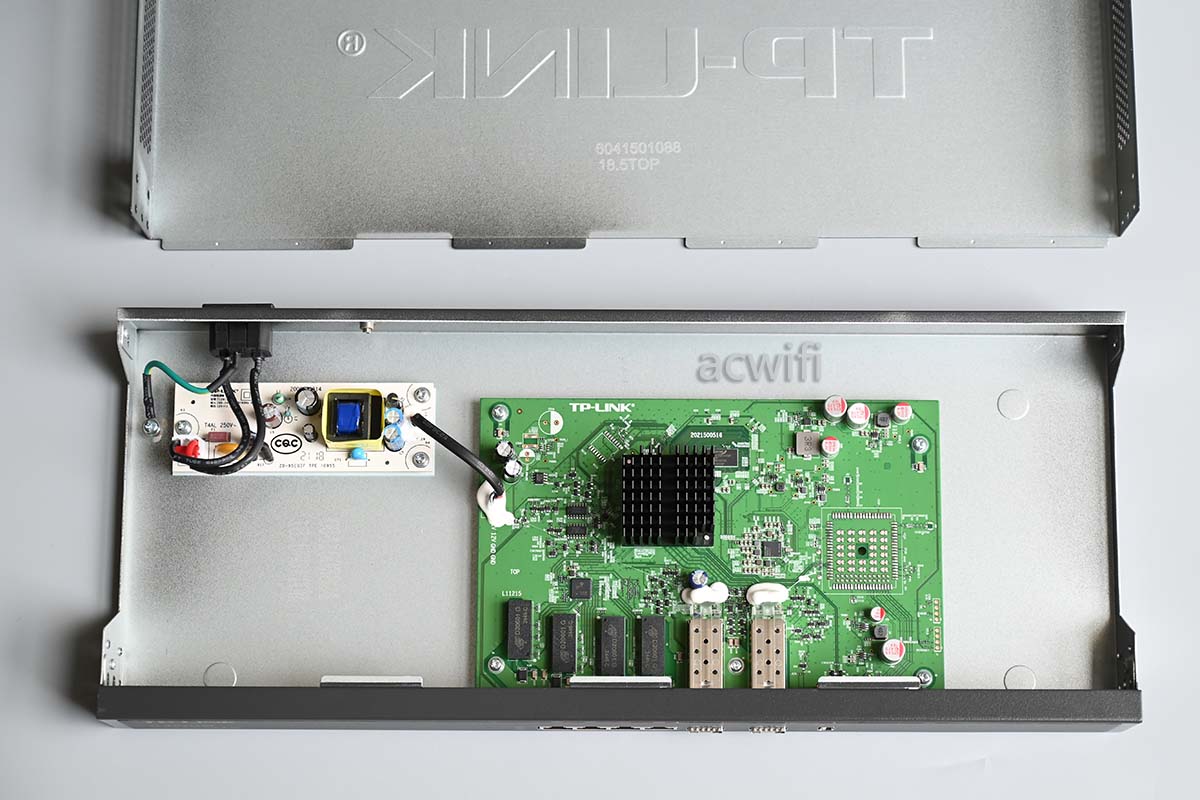

拆开外壳：

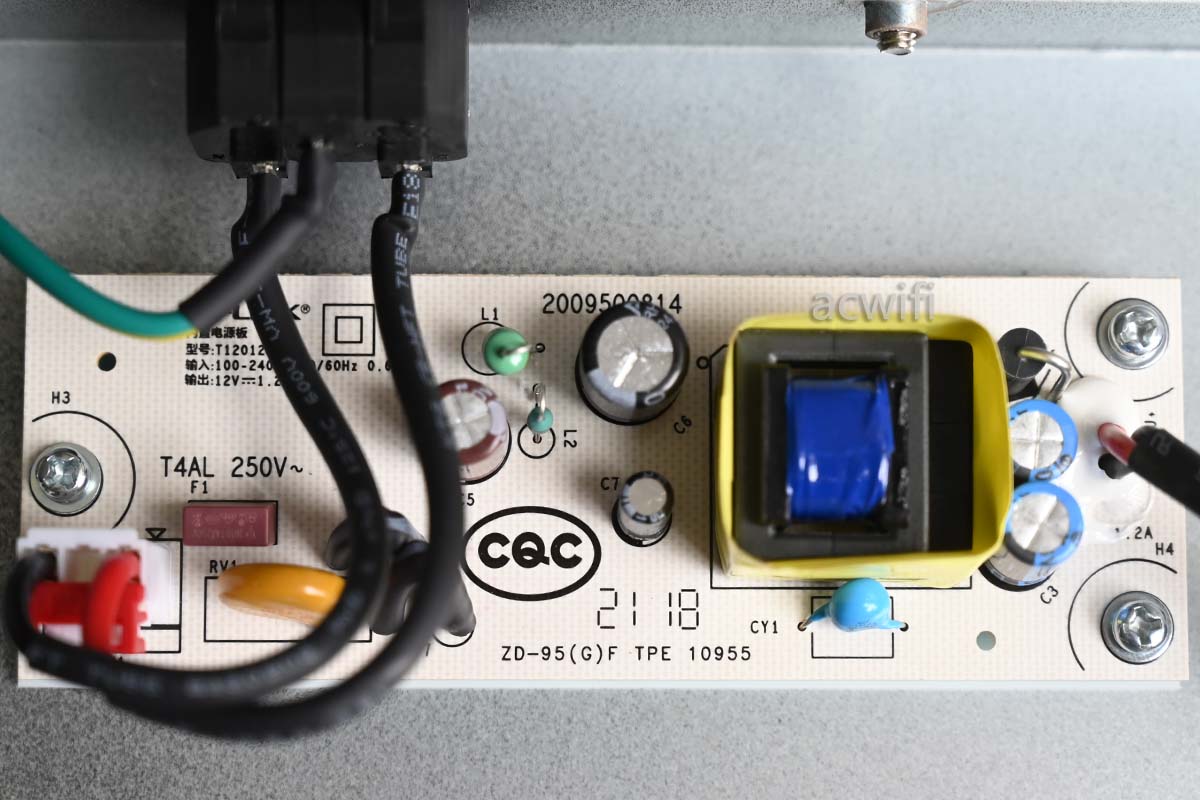

内置的DC电源输出规格是12V/1.2A：

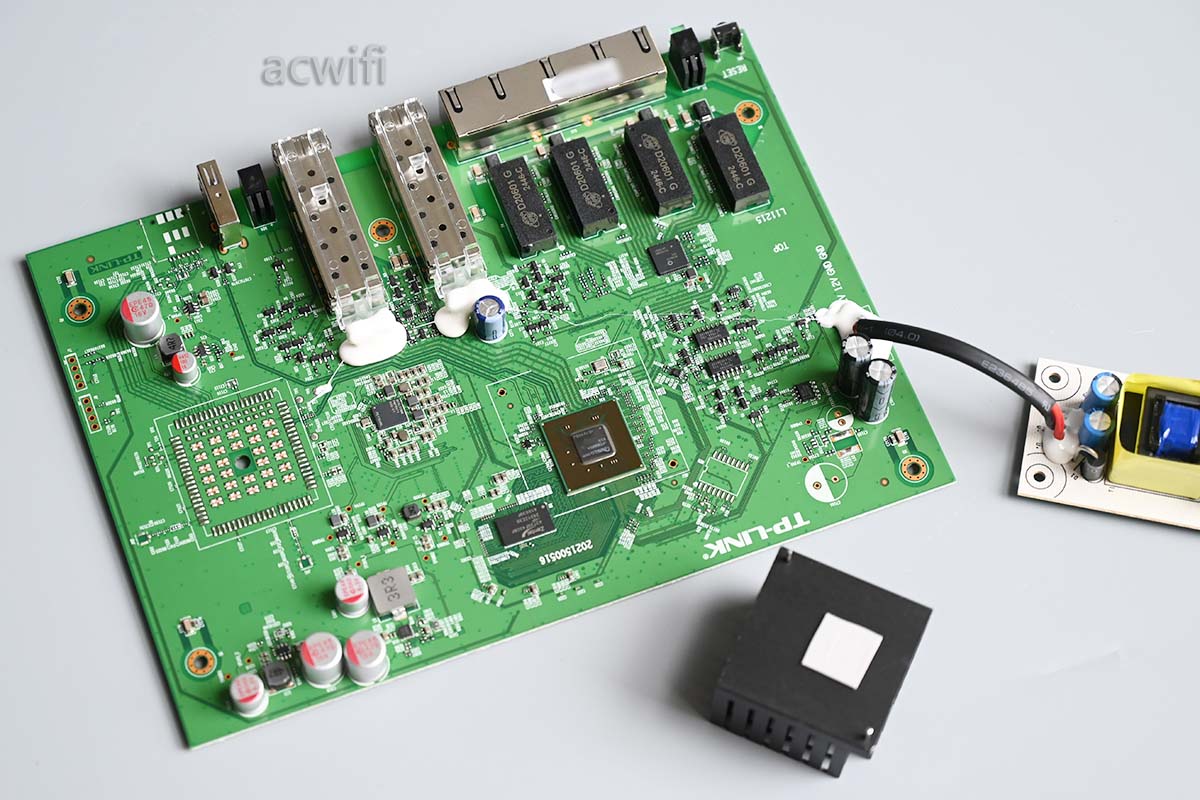

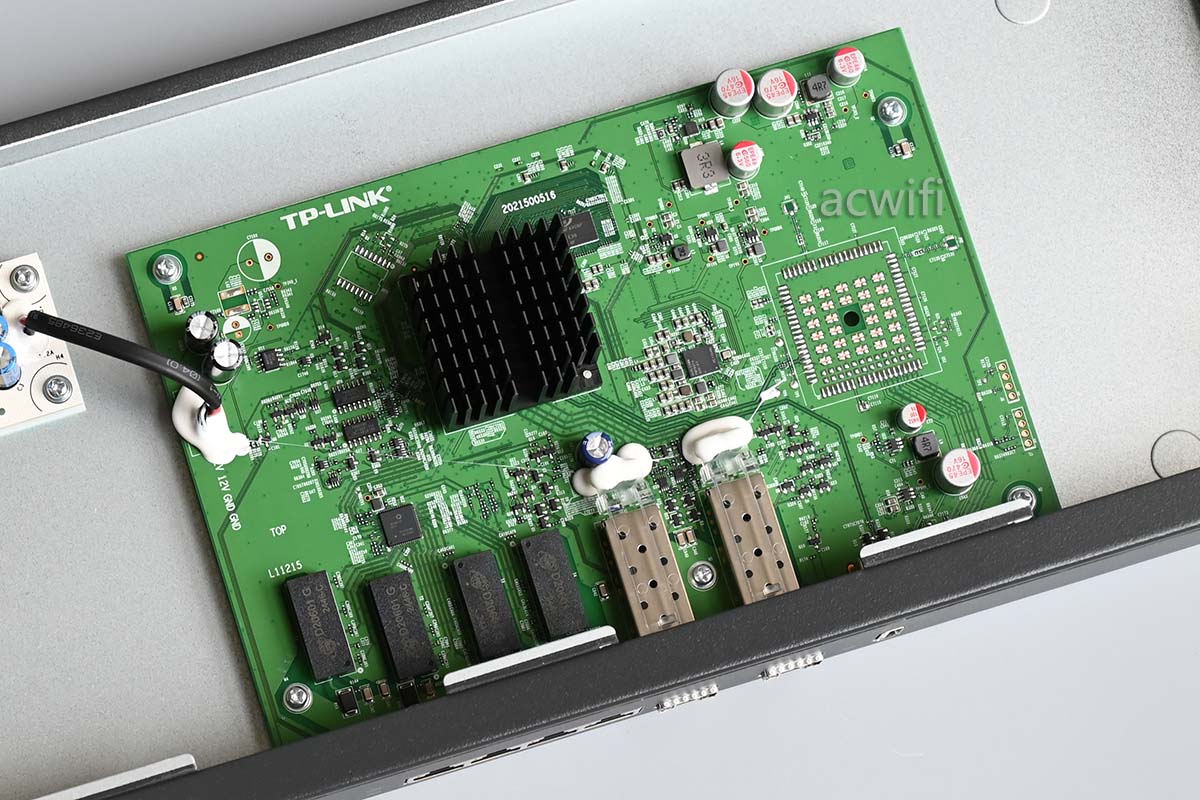

熟悉的主板：

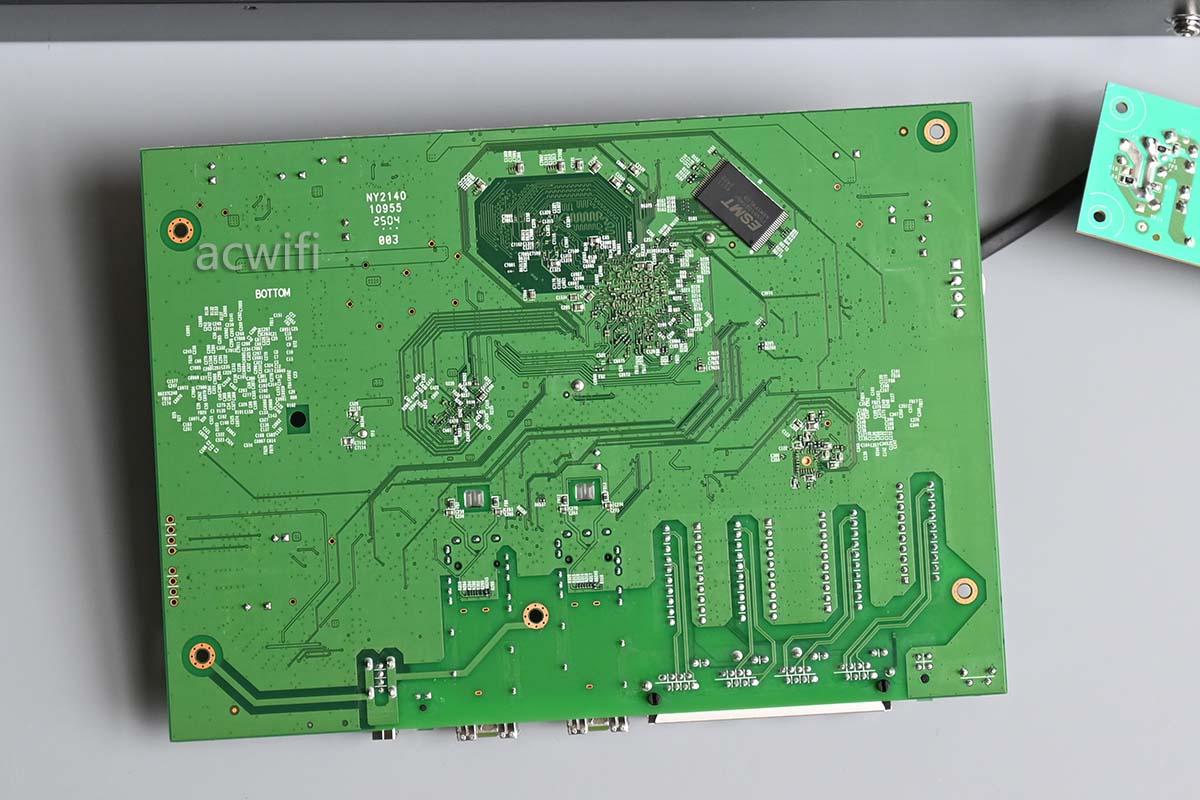

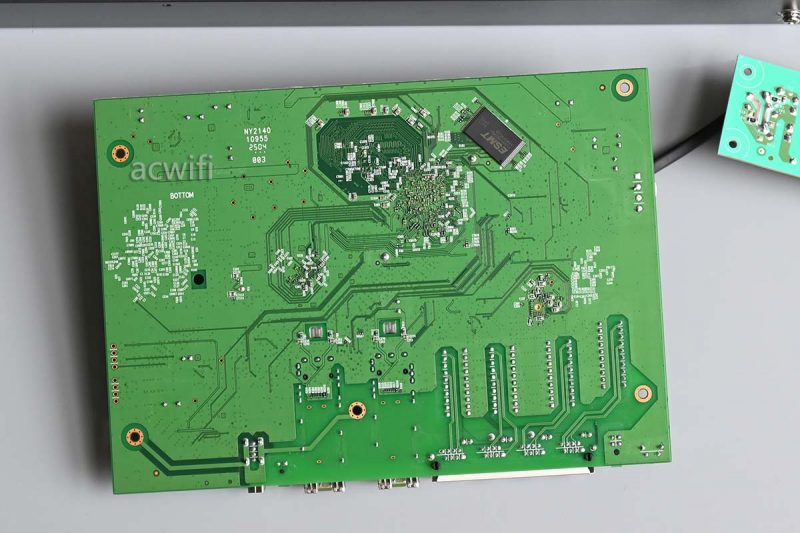

翻转主板背面：

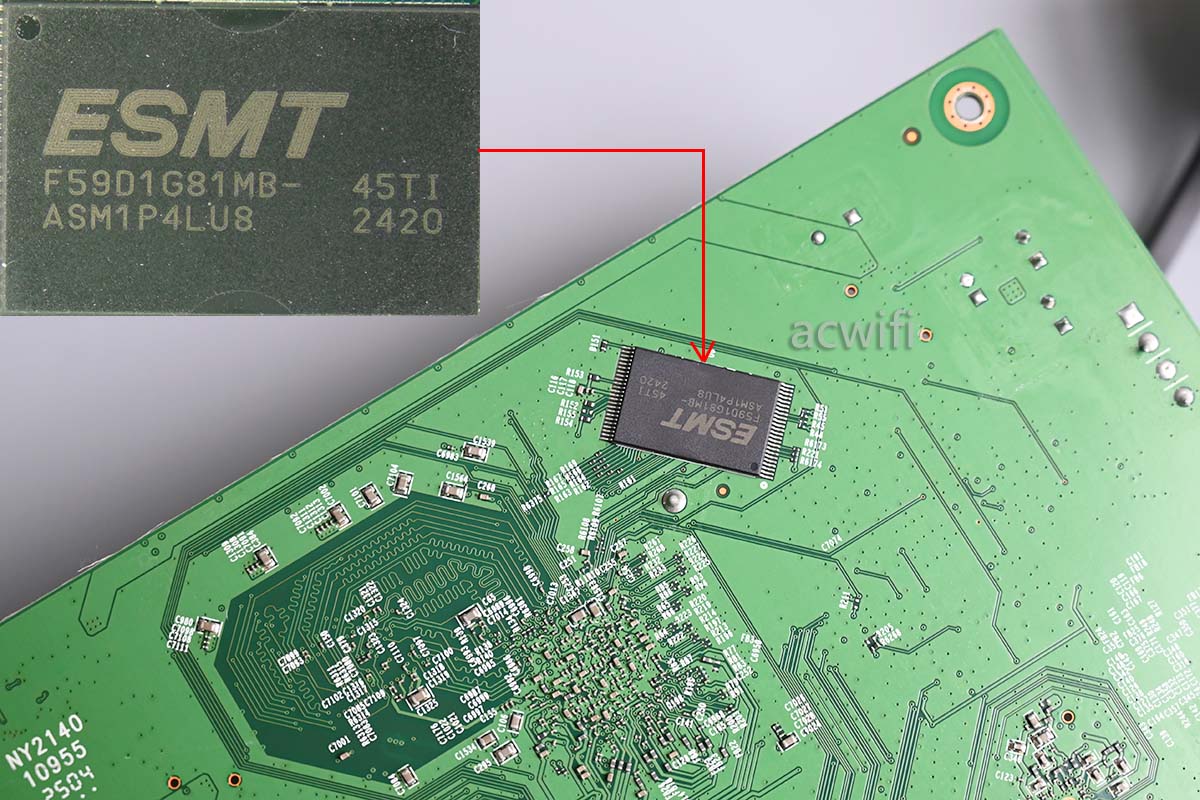

主板背面有一颗闪存芯片，型号是F59D1G81MB，容量128MB:

通过微调高频炳鸡的温度167次，最终选定了温度331度，这样就能做到即使有37.7%的热量流失到铝散热器上，也能保证剩余62.3%的热量能足够熔化散热器针脚上的锡。

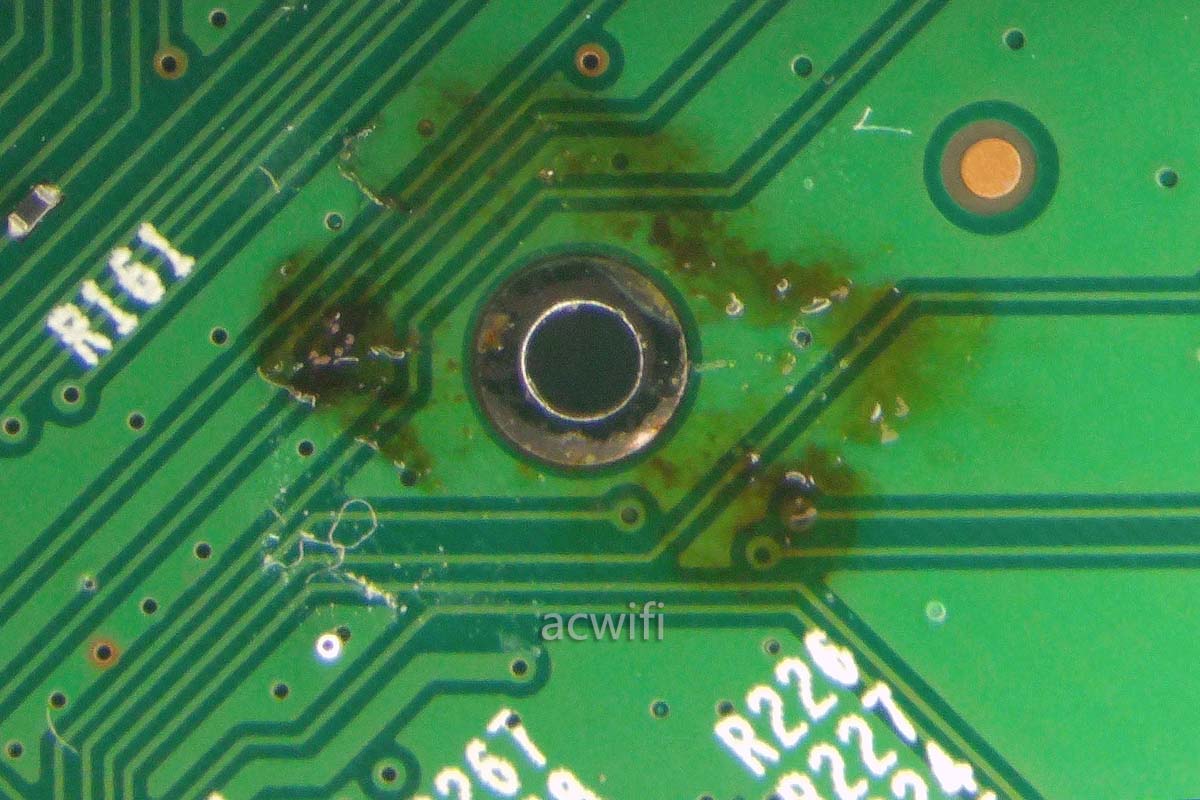

取下散热器后，由于两个安装孔里面有不少残留锡渣，会造成回装阻碍。经过9394秒的翻查各种科学文献，决定使用4种工具和8种不同的工艺组合试验得出终极办法：用吸锡带配合助焊剂来拖锡是最简单高效的，且能清理得很干净，如下图：

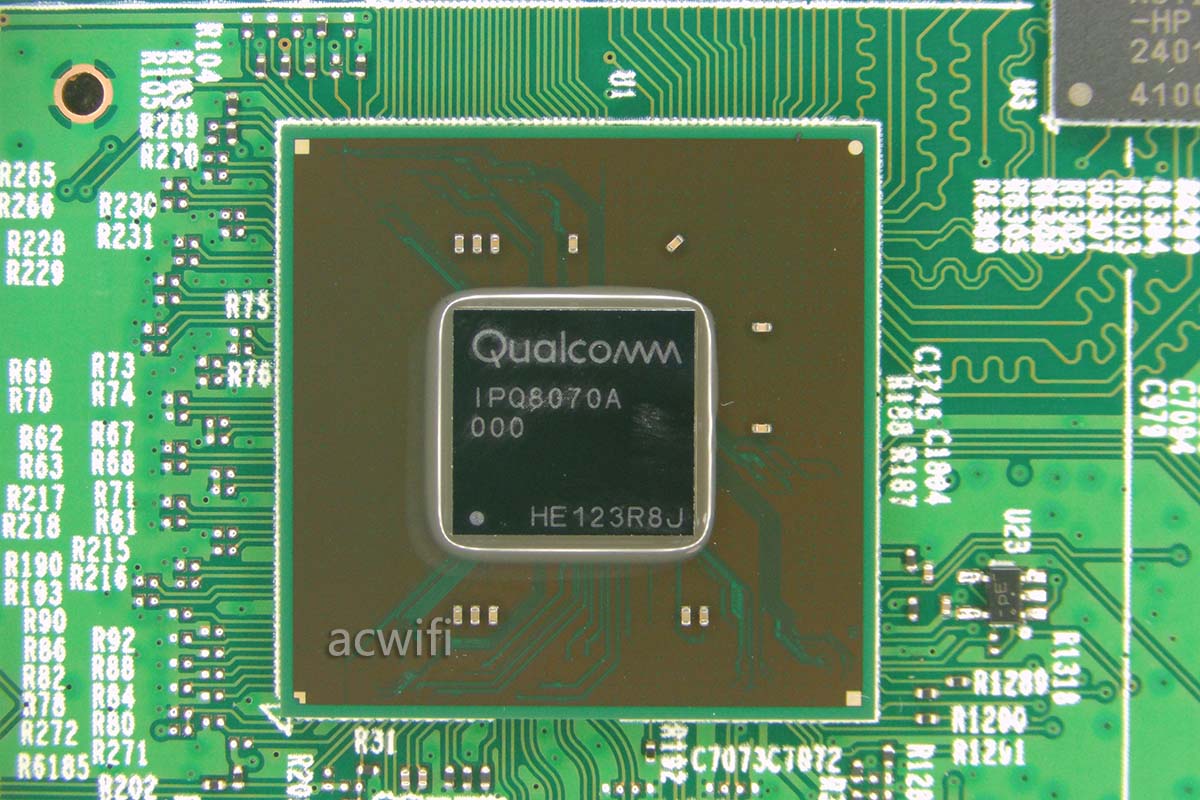

可以清晰看见ER3220T的CPU型号是高通的IPQ8070A，在我拆过机的ER2260T和ER6220T身上，也是这颗IPQ8070A。

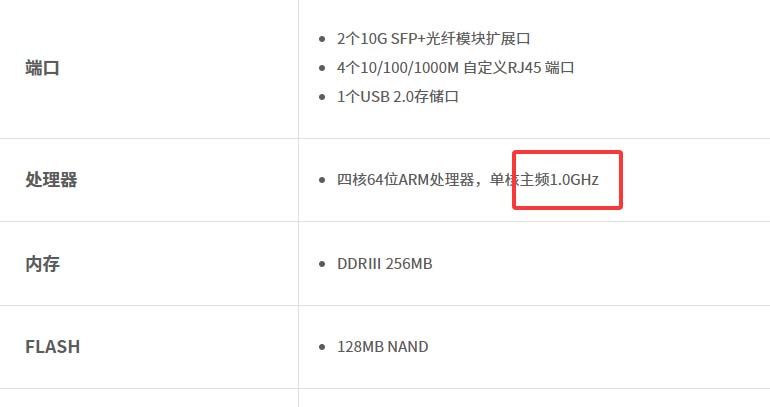

只是在官网的介绍上说ER3220T的主频频率为1.0GHz，而ER2260T和6220T的主频频率为1.4GHGz。

我认为这台ER3220T的CPU采用了默认的主频频率，而ER2260T和ER6220T超频了。

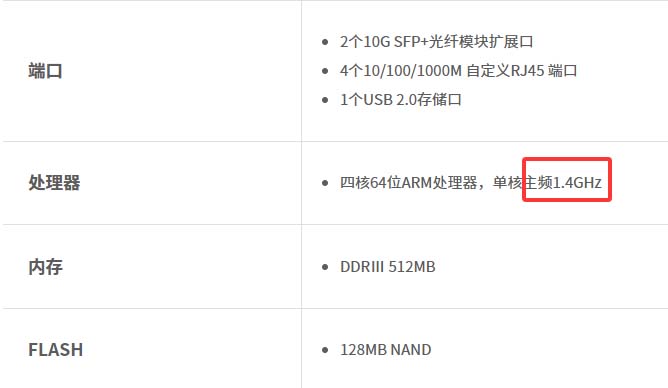

以下是ER2260T的配置：

除了主频上的差别，内存上也有差别。

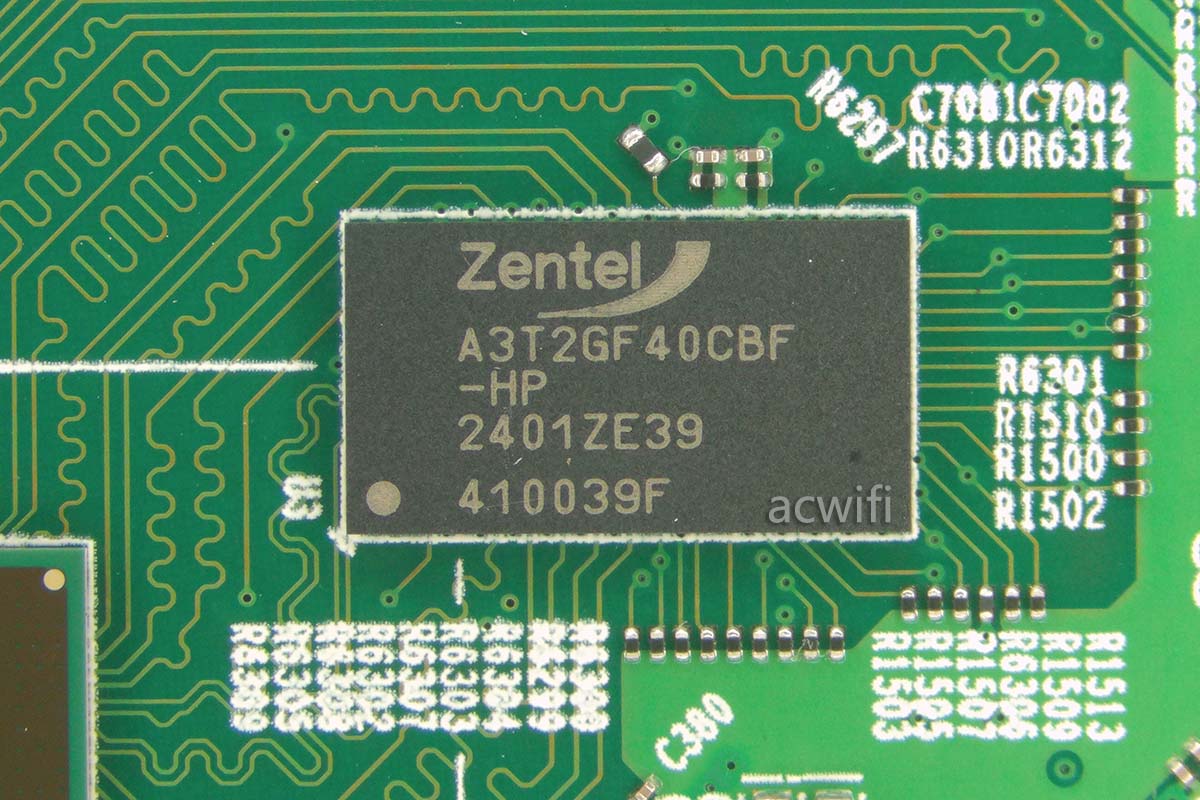

ER3220T的内存芯片是A3T2GF40CBF-HP，DDR3-1866，容量256MB：

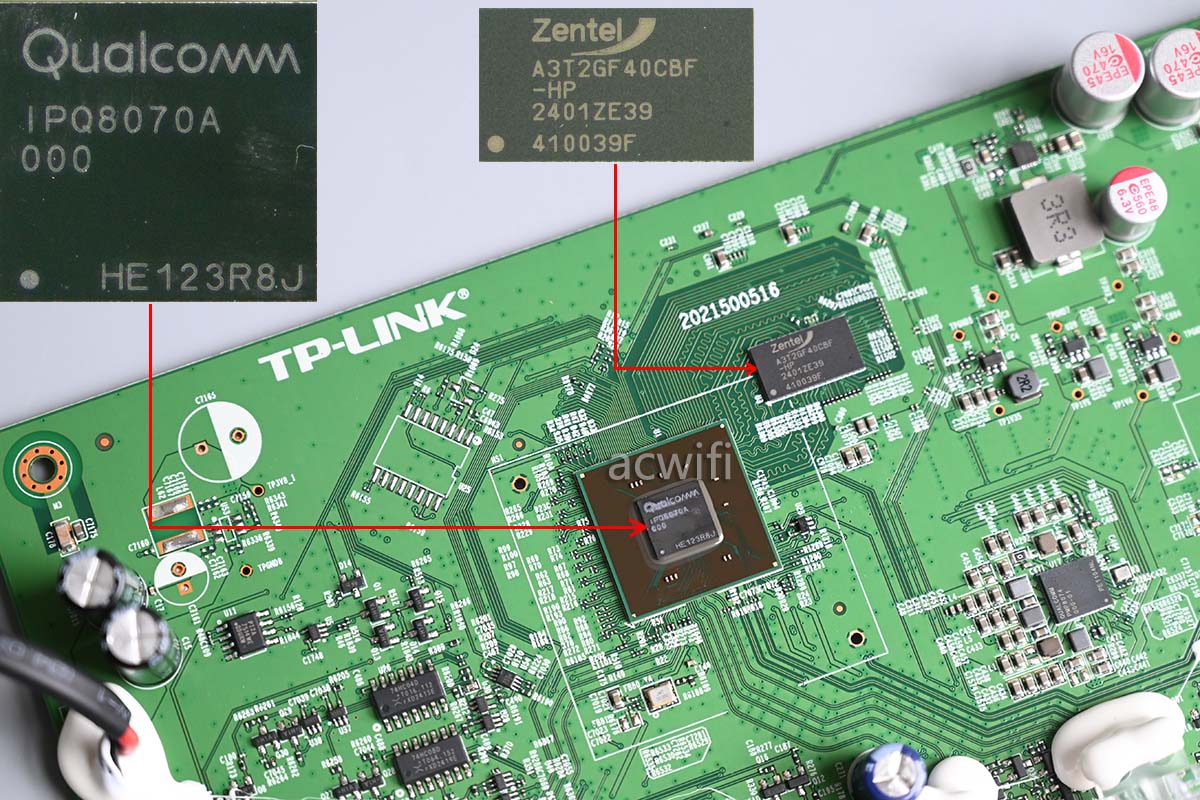

CPU和内存芯片的位置关系：

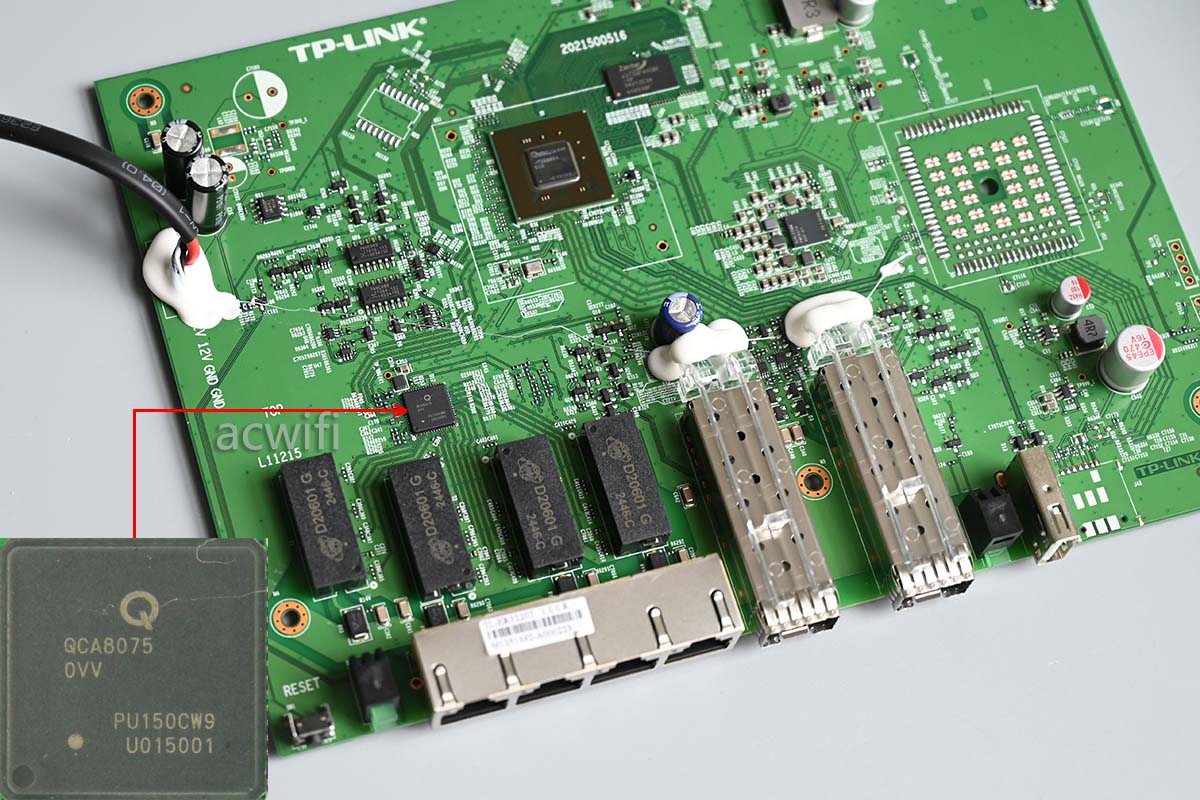

负责四个千兆网口的是这颗QCA8075，五口千兆PHY芯片。

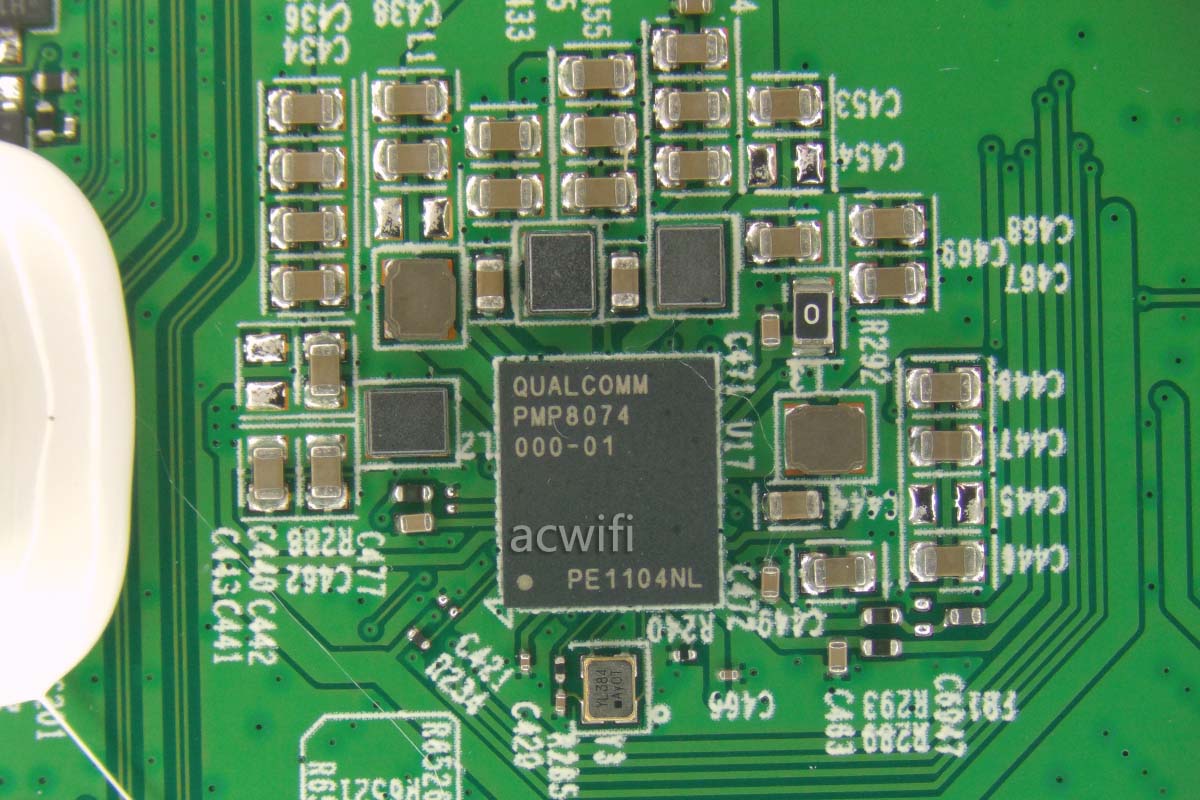

电源管理IC：PMP8074

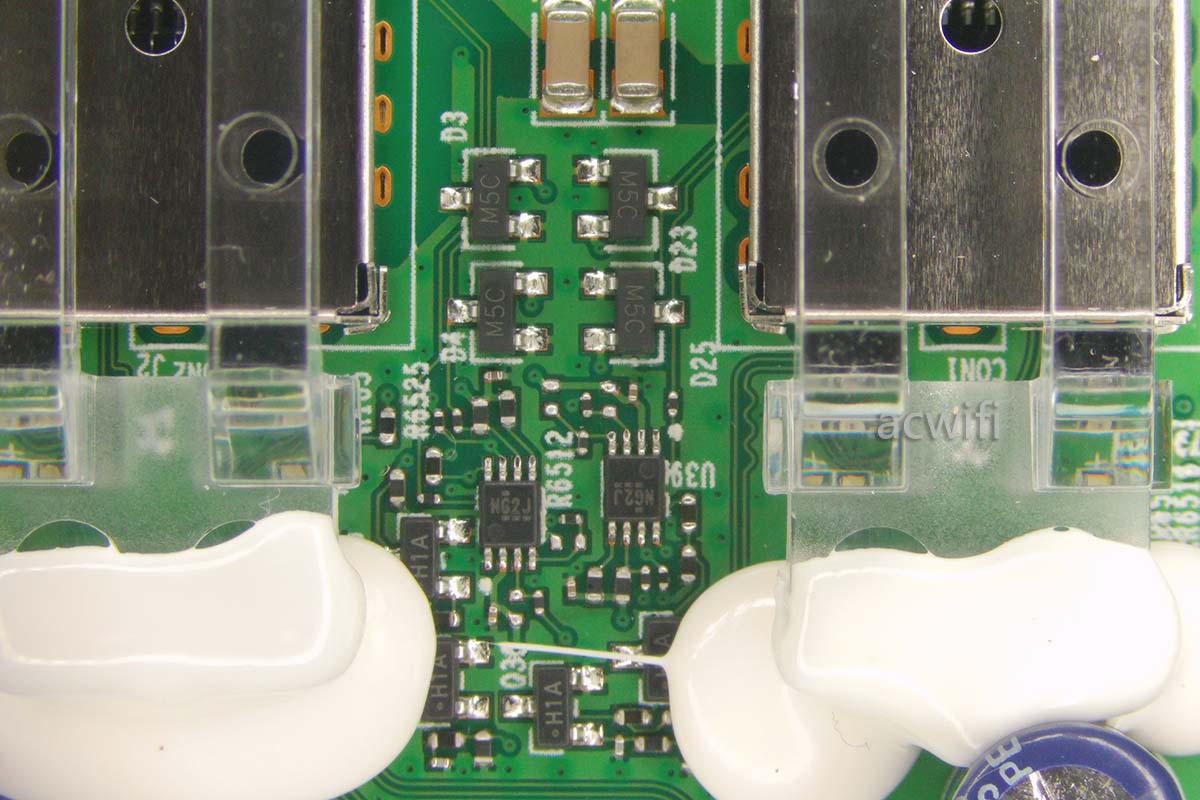

SFP+接口旁边的电路：

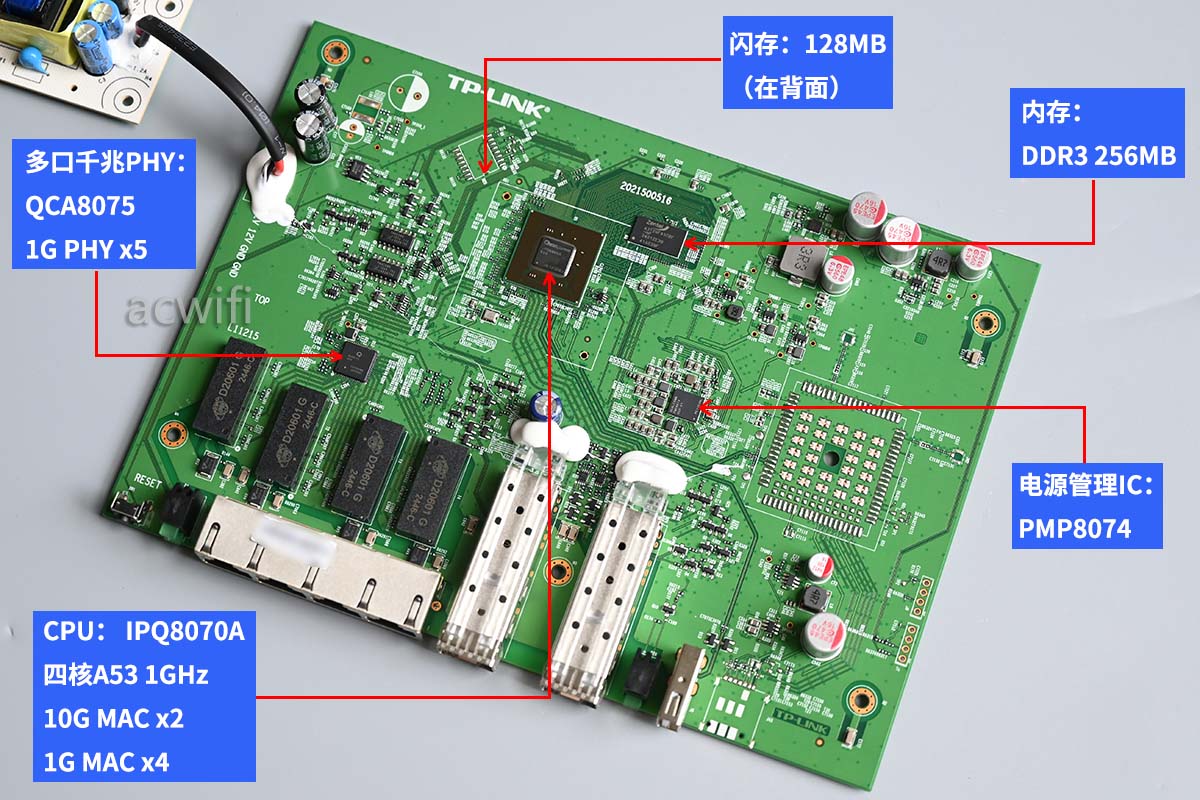

ER3220T的所有芯片型号汇总如下图：

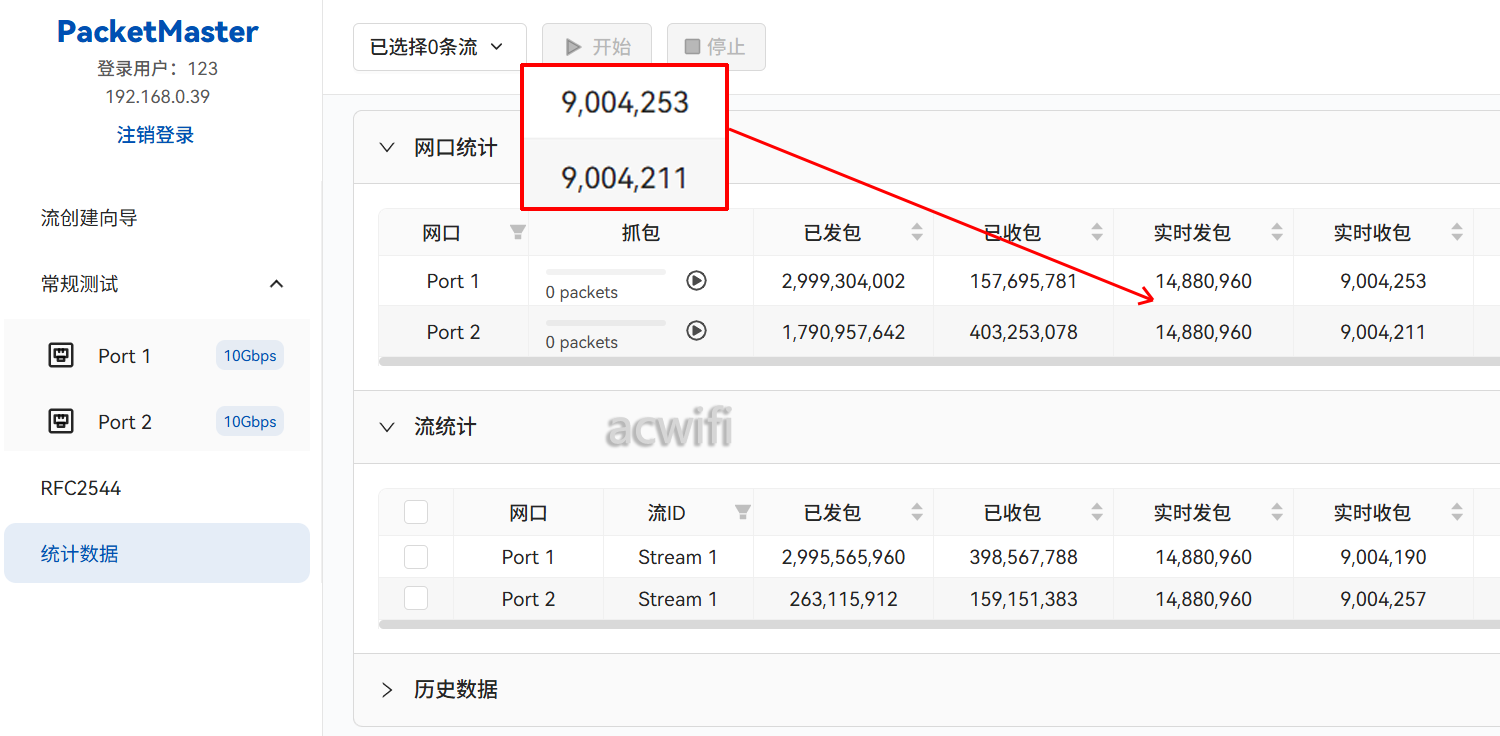

接下来测试一下小包转发率，测试的工具是PacketMaster，直接测试双向同时转发，结果都是9Mpps。跟ER6220T和ER2260T的结果一模一样。

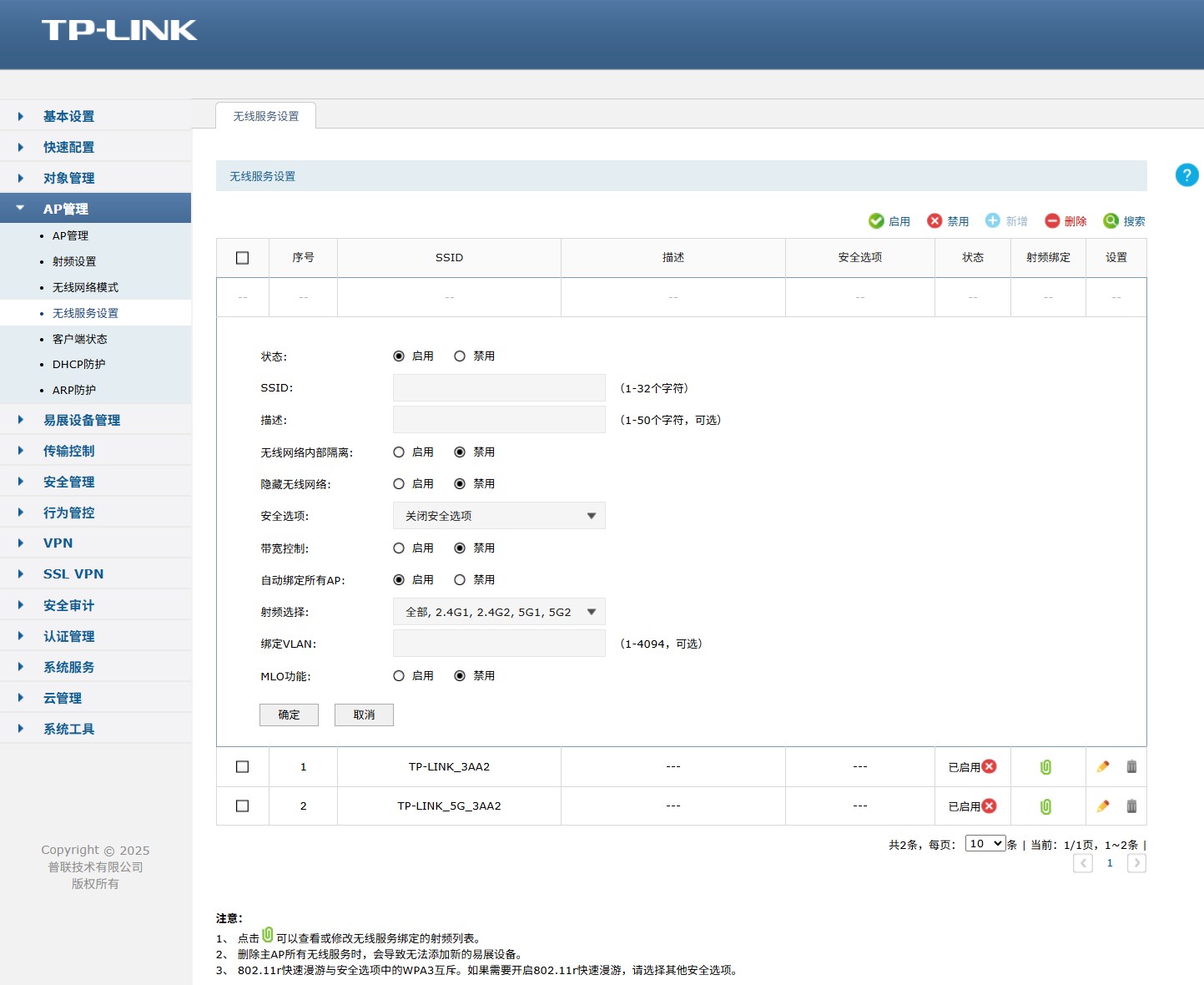

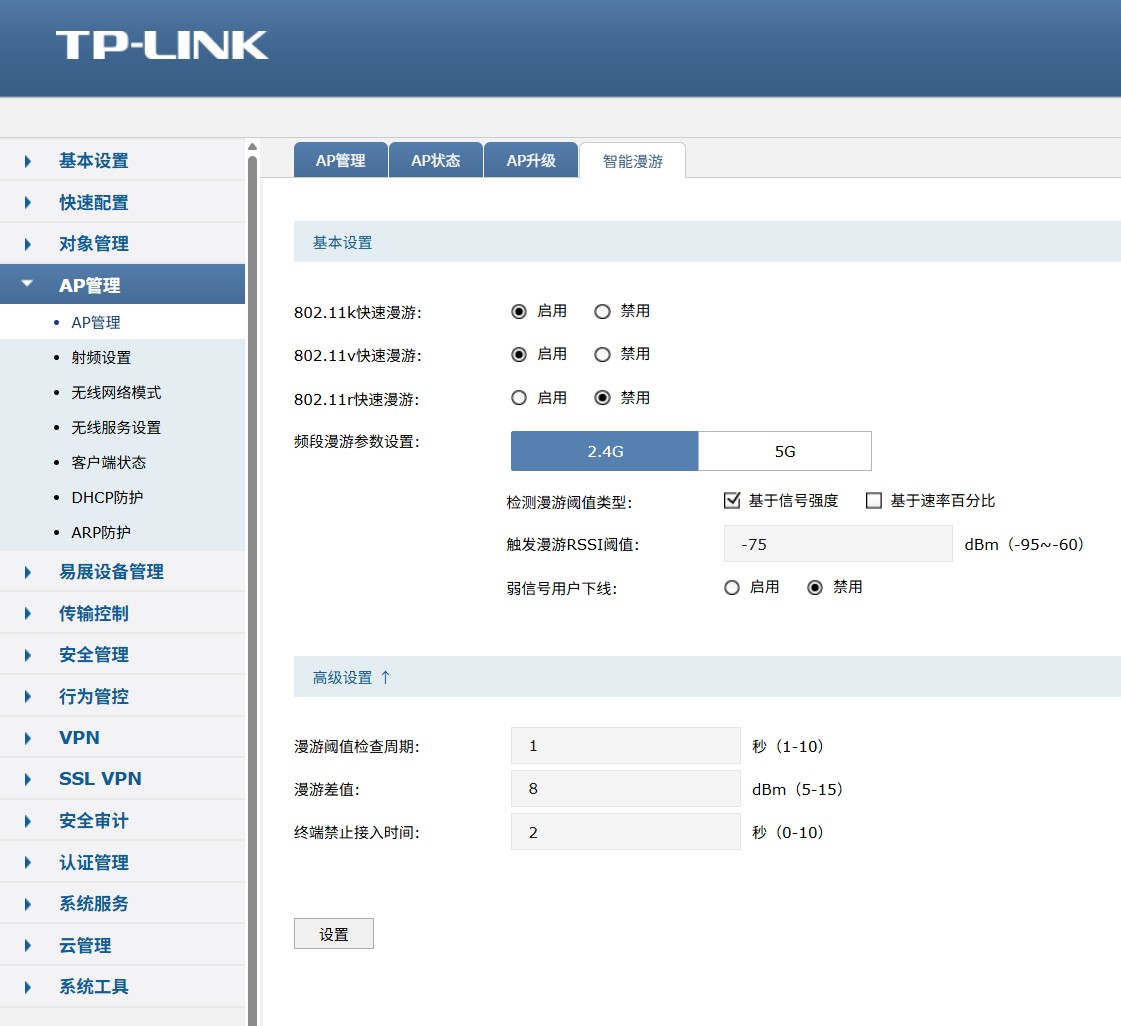

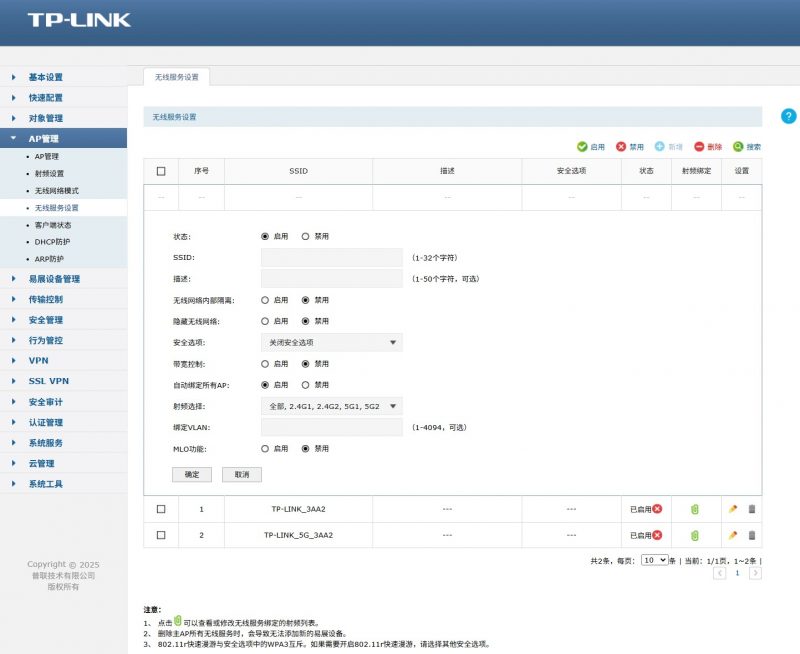

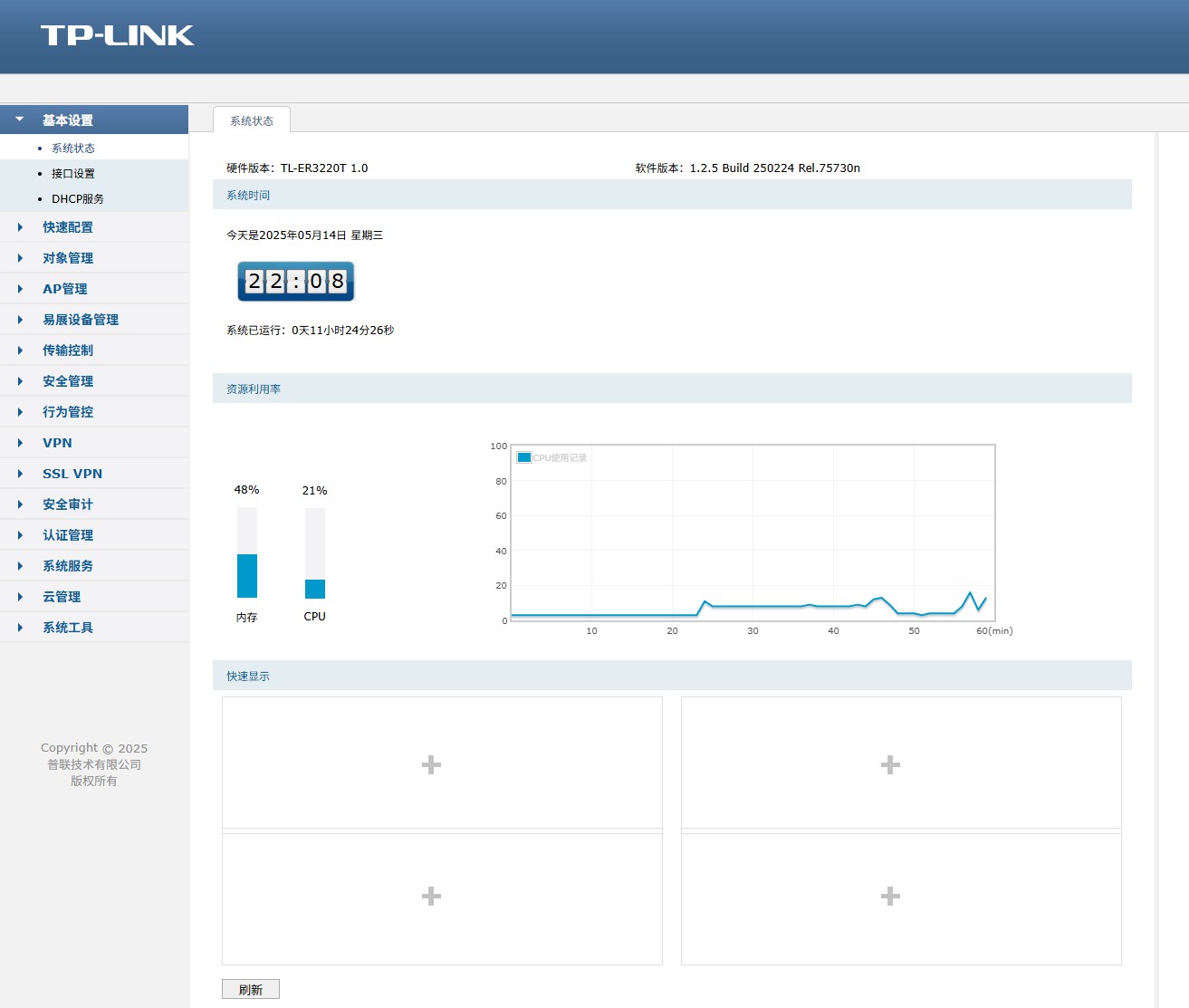

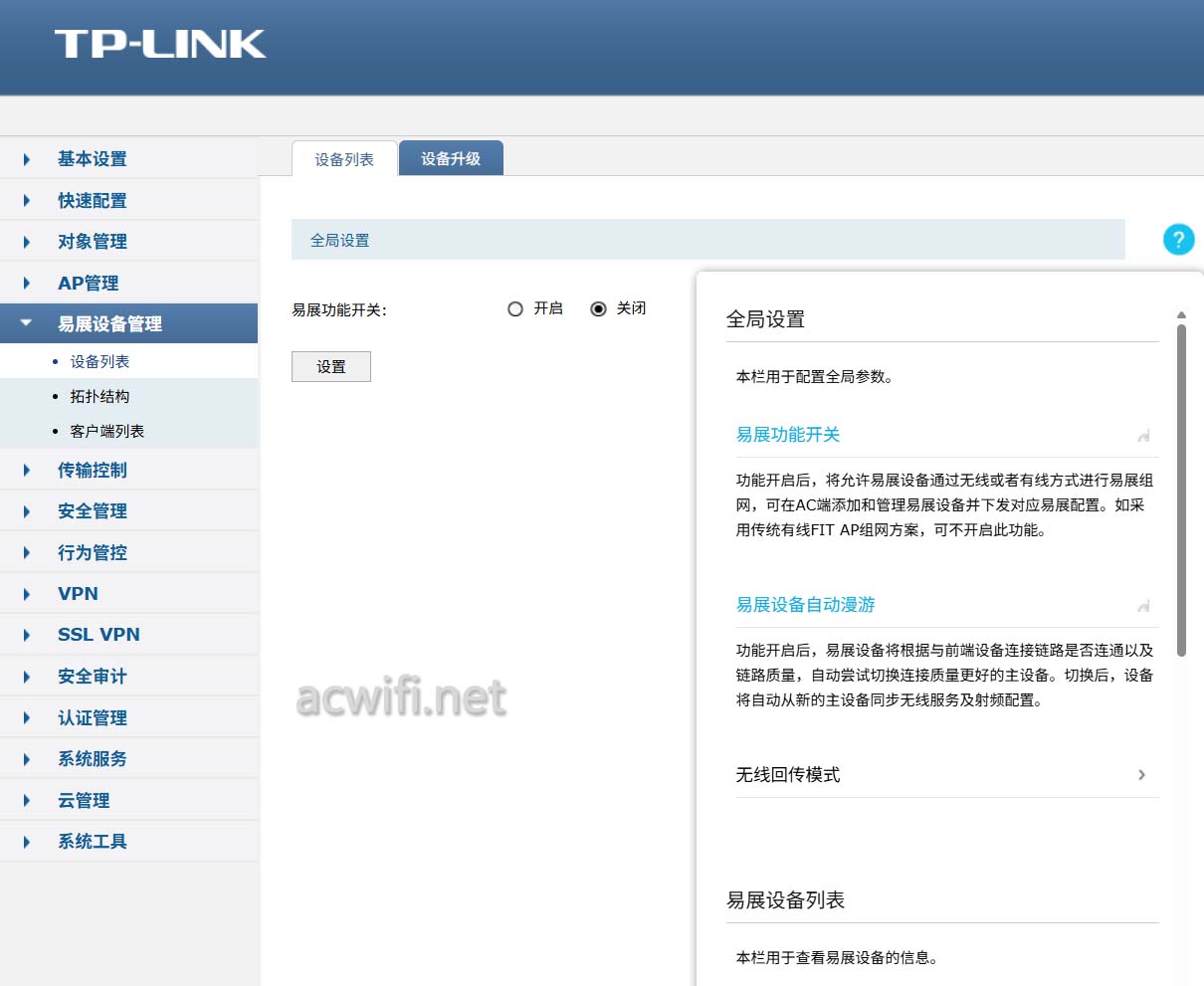

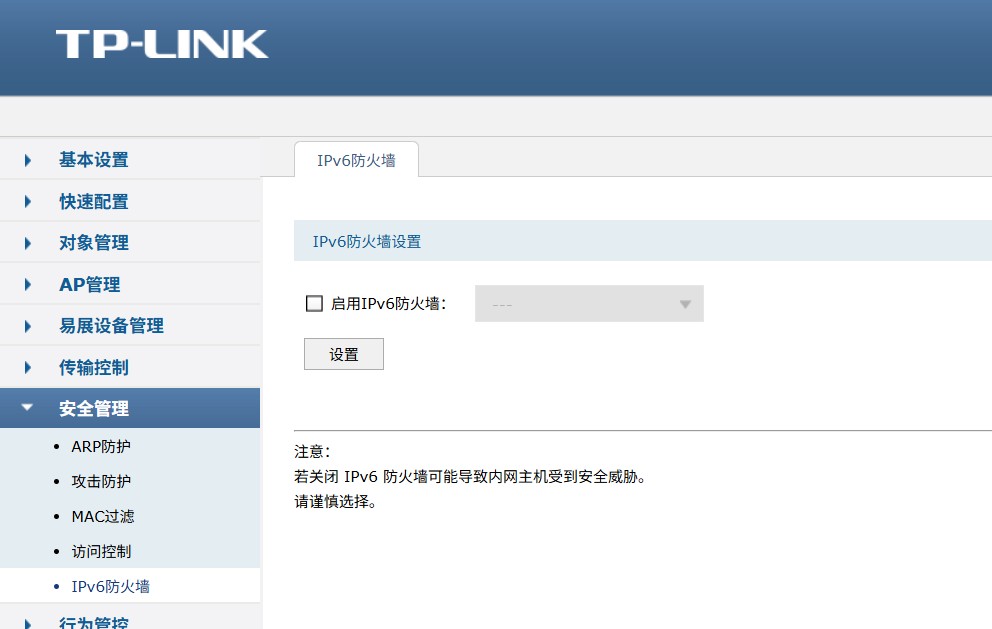

系统界面：

它可以跟易展路由器组网。

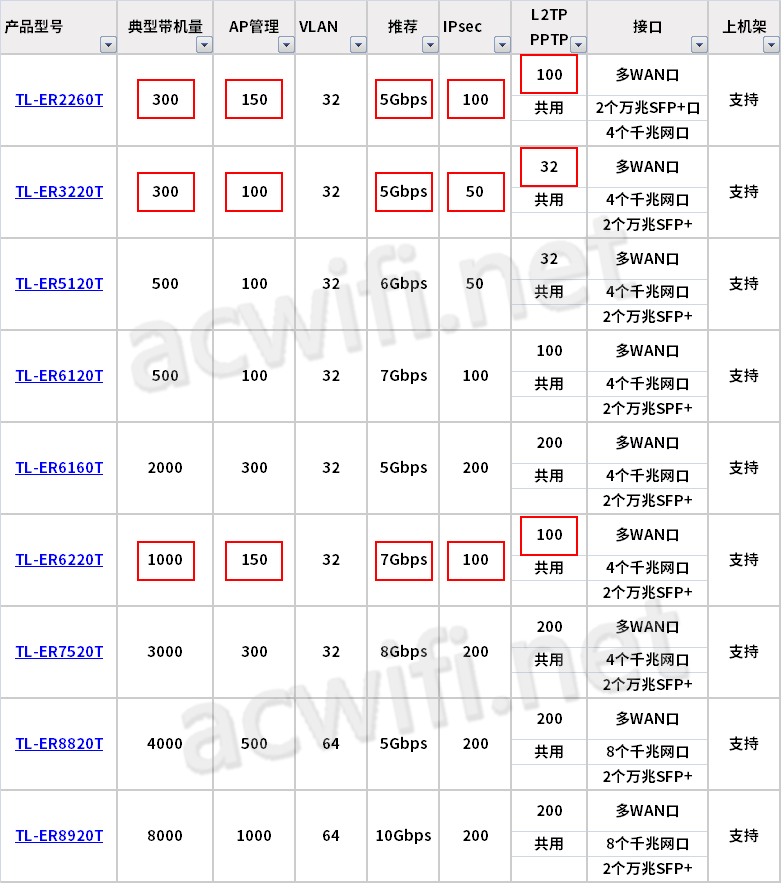

我在TP官网找到了三者的参数比较：

ER3220T比ER2260T便宜了200多元，少了256MB内存，CPU主频低了0.4GHz。实测小包转发率不受影响。两者的带机量均是300台，AP管理相差50台，IPsec和L2TP/PPTP也有差异。按需求选择吧！

就是ER3220T的机身比较大，ER6220T就好接受一些。如果都上机架，没所谓。
