MESH路由器组网指南,各种连接方法

最近促销不断,许多购买了MESH路由器,在连接方面有疑问的。在此简要地说明一下,以供参考!除了问有线回程的连线方式,还有问在AP模式下是否能组MESH的问题,还有一些无线设置的疑问,在这里统一解答。

MESH路由器连接方法

MESH路由组网,必须把其中一台设置成主节点,等把主节点拥有”AC控制器“的功能,而不需要对每台子节点设置无线参数。如果网口不够的,可以通过千兆交换机来连接。例如腾达MW系列只有2个网口,Velop也是两个网口,当用三个组网时,需要添加交换机(交换机也可以用旧的不用的千兆LAN口无线路由器来代替,把它的DHCP服务关闭,还有无线也可以关闭,不过功耗没有交换机低,交换机功率就2W左右)。

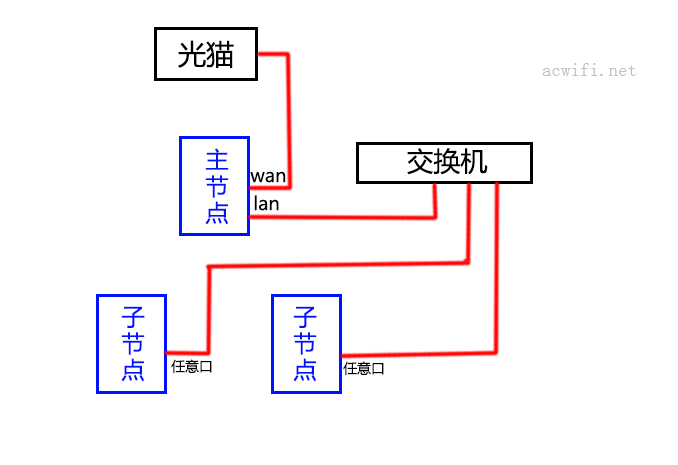

MESH路由器组有线回程的连线方式如下图:

01 M

如果光猫是桥接模式,主节点就设置成PPPOE拨号,如果光猫已经拨号了,主节点就用DHCP方式上网。

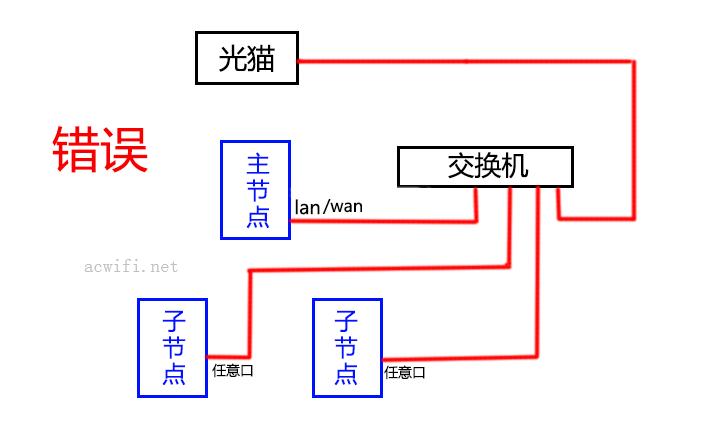

千万不要把光猫也接在交换机上,这样是不对的。如下图是错误的接线:

02 M X



如果已经有了主路由器,那么主节点就要用桥接模式了。目的是让所有设备的IP由主路由器来分配,这样主路由才能控制所有连接设备。没有桥接模式也行,用DHCP方式上网,但是主路由器不能单独控制连接了MESH路由器的连接设备。

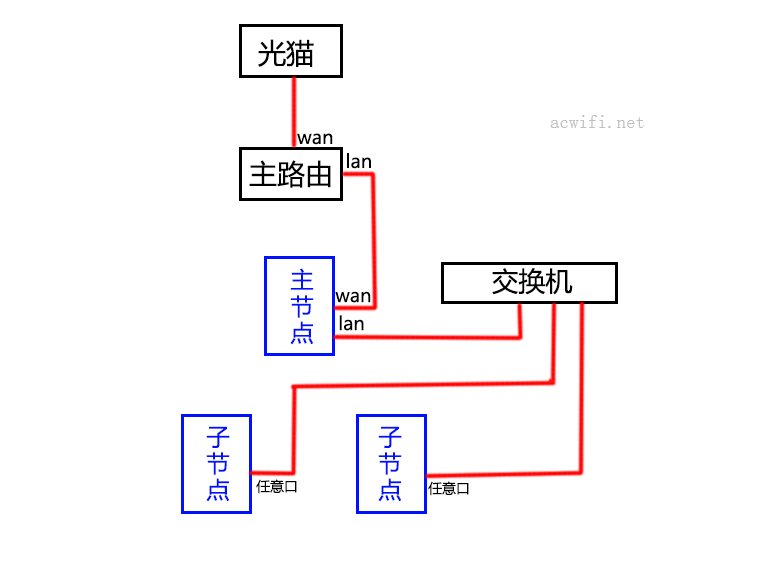

已有主路由器或用其它路由器做主路由,网线连接如下图:





03 M

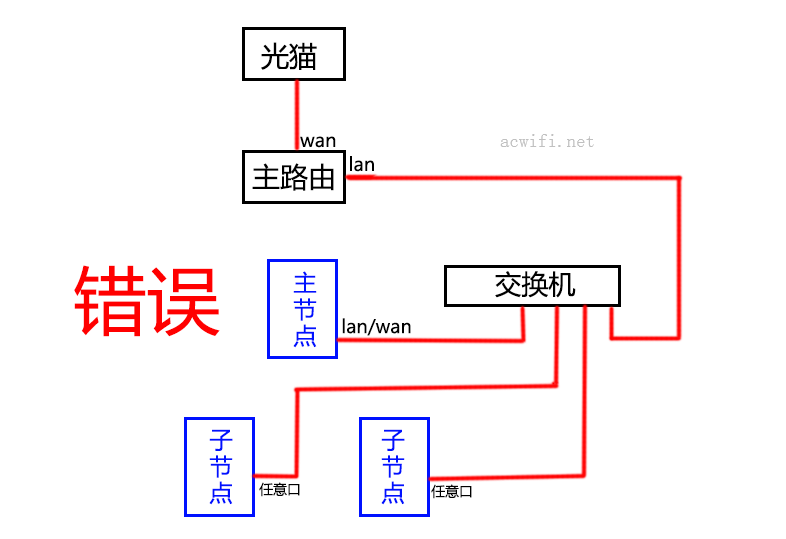

下图是错误的接法:

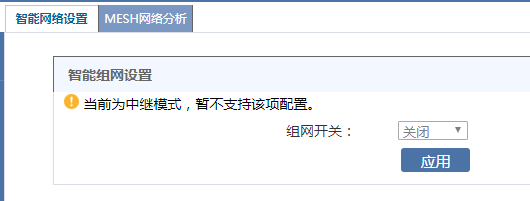

04 M XH3C B5没有桥接模式,而当它在AP模式下,是无法组MESH网络,必须是PPPOE或DHCP模式,希望H3C官方以后可以通过固件更新来添加桥接模式。

ap set 02

不过B5做主路由器功能也比较丰富了,除非你特别需要去广告功能、多拨或不可描述的功能。

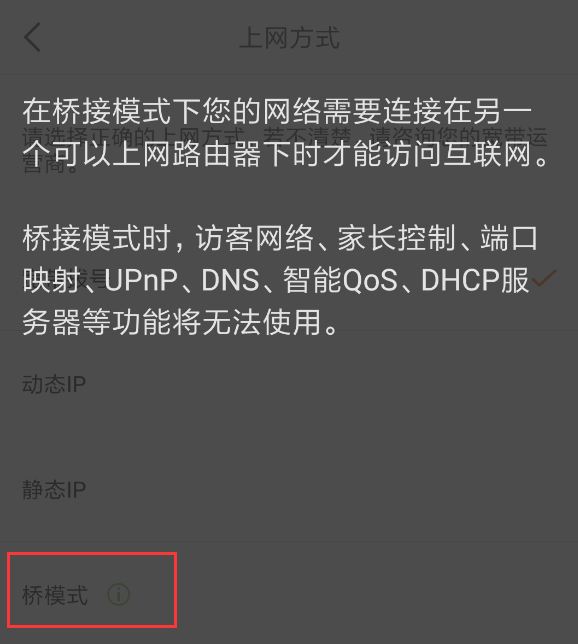

腾达MW系列有桥接模式,可以在此模式下组MESH网络:

07

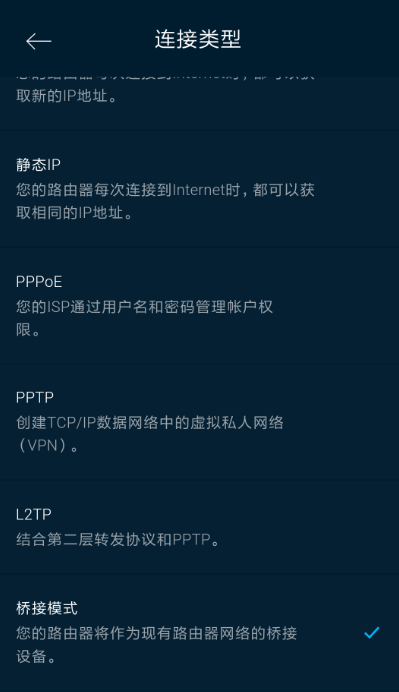

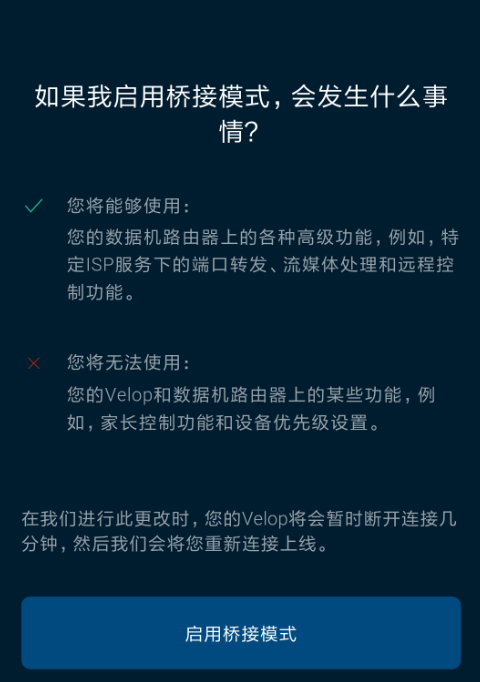

Velop也有桥接模式,最近问Velop相关问题的朋友很多,可能Velop比较受欢迎吧。

05

06

Velop不管是路由模式还是桥接模式下,都可以对单个节点进行无线设置,例如想关闭某个节点的2.4G,在APP里进入Velop管理,找到对应的节点,查看IP地址,用浏览器打开这个IP地址就可以进入节点的网页设置,进入设置界面后再点击最下方的”CA“标志就可以开启高级设置,详细的过程在我Velop的评测文章里找到,在这就不细说了,显乱。领势LINKSYS Velop AC6600M评测(三频版3只套装)

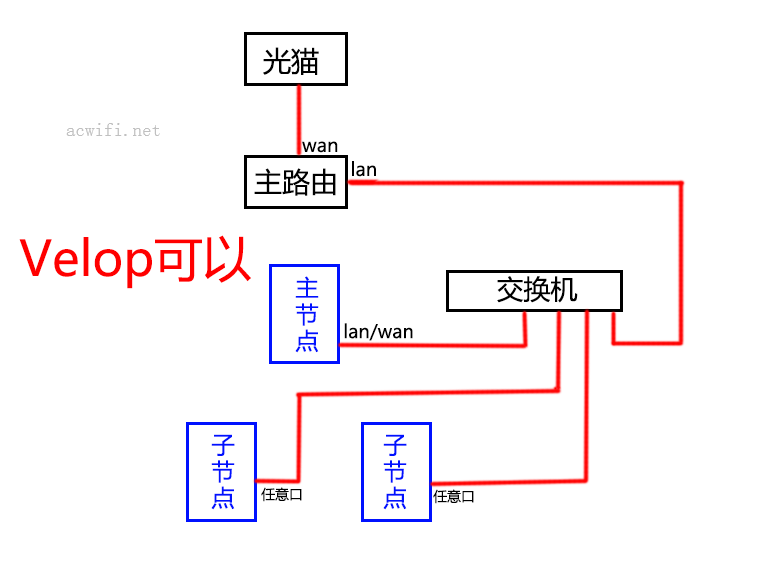

文章发出后,有2个朋友在文章下留言说Velop在桥接模式下,前面的错误的那张图也是可以正常使用,我今天拿了三频和双频的Velop接在交换机上,设置主节点为桥接模式,是可以正常组网使用。如下图:

08 B velop

那么在桥接模式下,非常有利于布线,不需要把一个主节点Velop留在弱电箱里或放在主路由器旁边,自由度高了许多。MW6我已经卖了,不知上述方式是否可行。

在设置MESH路由器或组网之前,我都建议先随便拿一个来设置成主节点,能让主节点上网了,再进行添加节点的操作。而不是组网后才切换上网方式。有了主,才能让主去控制其它的子。

如果是两只装,多数情况不需要用到交换机了。

如果有什么问题的可以提出,我在这里再作修改或添加。如有错误欢迎指正!

点击下方的链接领京东红包,结算时直接抵现,无门槛,每天可以领3次,直至6月20日。

手机端领取红包链接

电脑端领取红包链接

如需转载请注明来源和链接:路由器交流 » MESH路由器组网指南,各种连接方法

评论 49

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
  1. 哇哈哈哈组Mesh时尽量避开D-Link的交换机,因为它不支持IEEE 1905.1,可能会造成无线与有线同时连接进而形成一个loop,最后整个网络系统瘫痪回复
    • acwifi.net谢谢分享回复
  2. Cal本想着H3C B5走桥接模式呢,主路由是软路由带不可描述。现在看来只能Velop了……回复
  3. 站长的小迷笛这么一想H3C B5口还是留着很够用的。 我在VELOP AC3900和 H3C B5 三只装犹豫了很久,之后H3C B5以网口更多和价格更便宜取胜了。 不过预算1000左右(需求3只),是不是H3C B5是最优选?回复
  4. llwenf最后一张图3个节点全部从交换机上接过去的 用velop 桥接模式可以正常使用 体验无任何问题!回复
    • acwifi.net的确是这样,我要修改错误回复
  5. leo最近tplink出了易展,价格便宜才300多,能做一个易展的mesh组网评测吗?回复
  6. henrywuvelop的ap模式要求主副路由全部接在同一个交换机下,而不是velop主路由直接连接节点。回复
    • acwifi.net果然是这样。谢谢回复
  7. adolph838问一个小问题,文章里面说到的交换机,就是最普通的千兆交换机就行了吧,不用那种网管型或其他什么型的吧?回复
    • Aaron.Li可以的,非网管型的,就是所有接口在同一个VLAN,也就是全部接口直接可以相互通讯。回复
  8. Leon Lai可以把三个mesh路由器都连接到光猫上,或者光猫下的主路由下面吗? ps:使用场景,我和父母各住一套房子,类似于大平层的那种,面积大概有350平米,两套房子都有弱电箱,弱电箱之间有预留网线,准备只接入一条光纤到其中一套房子。如果子节点与主节点之间采用无线回程,不管是购买2个、或者3个mesh路由器的都可能会因为距离和障碍物的原因,而导致子节点接收到的信号很弱,影响上网体验。现在的问题是房子刚装修好,而子节点与主节点摆放的位置之间没有预埋网线,如果子节点与主节点都通过网线连接到弱电箱中的路由器下面,那么三个节点是会单独工作,还是会依旧组成mesh网络?回复
    • acwifi.net可以接在主路由下面的。用velop,它支持桥接模式,可以全接入弱电箱回复
      • Leon Lai那意思是,在弱电箱中的光猫下面,还需要买一个主路由器+交换机,像最后一张拓扑图那样?回复
  9. huzi刚刚下单了3只双频的Velop 我现在是这样打算的 光猫拨号 一根网线到主节点 然后主节点的另外一根口擦一根网线接到另外一台子节点1上 然后子节点1的另外一个口网线接电脑 然后在无线桥接子节点2这样可以吗?主节点和子节点1算是有线回程吗?回复
    • acwifi.net算的回复
  10. 阿迪达斯买了Velop双频3套装的 网口不够用才2个口 有什么好的交换机推荐一下吗?家用的 实用不贵的有推荐吗 谢谢了回复
    • acwifi.net腾达水星这些便宜的几十元的就行了。回复
  11. leo站长,第二个错误图片其实是可以的。经询问Linksys客服并实测Linksys velop AC2600m,是可以讲光猫和两台velop连在一个交换机上做mesh组网的。我是用光猫拨号,将两台velop配对好后用有线回程连接,将velop上网方式设置为桥接模式即可回复
  12. 排条想咨询一下,最近也在研究mesh,倾向于有线回程,但是我好几个房间的网线面板这一边是没有家具的,如果买一般的路由器,要拖个变压器,然后把路由器放地上,实在太难看。所以在看墙插的那种。目前看下来就只有ubnt,orbi,还有腾达mw5,前面2个太贵,不知道mw5如何,我要1个主节点+3个子节点,主要就是移动设备的日常应用,子节点百兆也够用了,主要是稳定性如何。希望有机会能测试一下。谢谢回复
    • acwifi.net如果觉得2.4G和5G不能分开,用着没问题。MW5+MW3就可以啦,便宜。腾达MW6测过了,其它MW系列不想测,我还有2只MW3没有动。我是怕测完所有MW系列后,它来个新版本,又缩水,那我测来有什么意思。等于我把你们误导了,因为以后你们有可能买到的是缩水的新版本。我对这事很反感。虽说TP也是缩水王,但它好歹也标明了V多少的版本。回复
      • 排条mw3和mw6没有墙插版本吧?2.4g和5g合并我是不在意,主要是移动设备上网,对速度没要求,稳定就行,然后我还咨询了腾达的客服,mw3全百兆,mw5和mw6的主机好像没区别,区别在于子机回复
  13. 榨菜白米粥请教下,Mesh组网的时候,选择哪个点接入是用户设备根据信号好坏自己选择的还是由mesh 主节点通过判断强制让设备选择到某个信号更好的接入点?若是2个mesh组网的情况下,和一般的有线中继加漫游有啥区别?mesh是不是要3个以上才有意义?回复
    • acwifi.net是根据信号好坏来决定连接哪个节点,由接收设备来判定信号好坏,mesh路由可以缩短切换WIFI的时间达到良好使用体验。mesh组网可以有线连接也可以无线,区别???是问跟普通路由器的中继的区别吗,区别就是不用手动切换较强WIFI信号和切换时间极短。mesh,人家说3个点才有mesh的意义,因为mesh有自我修复的功能,例如一个节点有问题,那么连接它的其它节点会寻找另一个节点来组网,但这个没有意义 ,影响速度。不管2个3个四个,这些我觉得是根据你对信号覆盖的要求来决定,不用介意这种不切实际的实说。稳定的产品,可以勉强这个问题,否则像aimesh那样,偶尔来个节点断开就不好了。回复
      • 榨菜白米粥既然是由接收设备来判断信号好坏,那在mesh组网的情况下若设备和一个接入点连接,随着设备移动到第二个接入点附近,虽然此时第二个接入点信号更好,但设备判断第一个接入点此时信号并没有到不可用的地步,这种情况下,设备不打算切换到第二个接入点,是不是也会一直连着第一个接入点而不会由Mesh主动切换?若是这样,那你的答复提到mesh不用手动切换交强wifi信号,这和第一点由接收设备来判断信号好坏有点矛盾,没太理解。还望再指点下,谢谢。回复
        • acwifi.net但设备判断第一个接入点此时信号并没有到不可用的地步,这种情况下,设备不打算切换到第二个接入点,是不是也会一直连着第一个接入点而不会由Mesh主动切换? 这点说对了,这情况多数会出现在2.4G连接,2.4G信号强嘛,但2.4G信号强些不代表会比5G快,我经常说要的是速度不是要信号呀,所以我建议2.4G和5G分开来用。判断信号的好坏当然是接收端自己来决定的,好坏,是指信号的强度数值,这个在ap也可以读到到的数值,AP也知道接收端的信号强度,无线连接是要双方共同来沟通的,有些可以设置这个信号强度的阀值,例如H3C B5,不过螃蟹芯片的漫游开关,开与没开,效果都差不多。mesh路由,本来就不需要接收设备手动来切换WIFI信号,没有矛盾呀回复
  14. 20090909我家里在装修,准备两个路由器组mesh,预埋了有线回程的网线,想知道h3c的b5和领势的velop双频差距在哪,价格差一倍。 看评测的速度啥差距都不大。 但日常经验告诉我一分钱一分货。回复
    • acwifi.netB5性价比高些,velop性能更高。回复
      • 20090909就是没明白velop性能高在哪,是同时带设备数更多,还是玩游戏延迟更低?或者散热稳定性更好?回复
  15. 哇哈哈为什么一定要用交换机呢?主节点子节点都插在主路由的Lan口不就可以了?省下一个交换机回复
    • acwifi.net如果路由的LAN口够用就不需要啦,但接3个velop,通常来说4个网口不够用。回复
      • 哇哈哈每个velop也可以再接个有线设备吧?如果主路由有无线或者再接个无线路由关dhcp做无线ap,那么这几个设备应该不能组mesh吧?只有velop可以mesh的话,那主路由要关无线了?回复
  16. 11之前3个VELOP 6600M用无线回程的情况下5G能跑满500M的宽带,哪怕跑不满也在300M左右,但是最近使用了有线回程之后,同样的电脑,同样的位置,测速只能跑到6,70M,撑死也就100M的速率,这会是什么情况诶?用VELOP自带的测速软件显示主机是可以跑满500M的.....进入WEB端有时候会看到释放出来的那个5G频段但是偶尔也会没有... 组网是光猫-VELOP主机-千兆交换机-VELOP2(1口插墙,2口连了个电视机但是管理界面竟然显示电视机通过以太网连在了VELOP3上???)-VELOP3(插墙)回复
    • acwifi.net哪个设备做拨号?vleop主机用了什么上网模式?回复
      • 11纯傻瓜连接,光猫直接拨号>VELOP主机,DHCP模式。之前走无线回程的时候无论电脑还是手机跑个300M稳稳的,但是现在就是经常性的小于100M,偶尔能飙到200M然后慢慢回落在150M....有线回程也没设置什么,直接插了网线就用了,网口也用电脑测过有线出来都能跑满速,所以纳闷的不行....和原来走无线回程除了插了网线之外动过的也就是WAN到VELOP主机的网线因为有点短我为了摆放方便所以接了跟6类的转接线,照理说也不会影响,然后第二个节点直接拉了跟网线给了电视机因为墙上网口只有一个,其它什么都没动过回复
      • 11手上还有一只TP的企业路由,如果不考虑“浪费”一个VELOP做主机的话,是不是也没必要把这个多余的企业路由做主路由然后VELOP做桥接?因为我有2套VELOP,覆盖完全够用了-,-!说到这个路由还遇到了妖怪情况,之前VELOP无线组网的时候,把原本TP路由用的WAN线拔了插到了VELOP上,其它一概没动,包括原来插在TP路由上的几根LAN线(其中一根应该是连着海康的监控系统的),但是此时监控一切正常,有没有网我没去证实,但是实时画面一直有,买了新的交换机之后我就把这个TP路由撤了,把LAN都接到了交换机上,然后监控画面没了......回复
        • acwifi.net最好画个图才能容易 理解。如果主velop用了DHCP模式或PPPOE模式,它的一个网口要连接光猫,另一个网口要跟其它子VELOP连接在交换机上。如果只把主VELOP的一个网口接在交换机上,另一个口空着不接,很可能不会识别有线回程而走的是无线回程,回复
    • acwifi.net三频版,无线回程下,5G也能跑500M宽带呀? 是在较近的距离吗?回复
  17. orbi站长,orbi rbk53三只装的组网怎么样比较好?回复
    • acwifi.net1733的无线组网速率,好。就是不能分开双频不好。距离远一些切换成2.4G再回来近的地方不会切换5G,网速就慢了。回复
  18. Neo站长,主路由有推荐吗?只需要宽带拨号稳定的,甚至有线路由都可以。因为我发现我现在家里的路由经常出现外网不稳定,但是一重启就又恢复的情况。回复
    • acwifi.net新路由3,歌华链这些刷第三方固件做主路由是很不错的选择,然后就是便宜的软路由了。回复
      • Neo哪个固件比较好呢回复
  19. 汤米听取您的建议,刚刚买了LINKSYS AC3900三只装,然后买入unet的五口交换机。现在家里光猫拨号,直接接入交换机,交换机连接AC3900第一只,就一直显示无网络。如果光猫直接连接AC3900就可以正常上网,并且在该网络下设置好了第二第三只。 我想通过交换机对三只AC3900进行有线连接,然后无线覆盖家里,那应该如何设置?尝试设为桥接模式,也是显示红灯,无网络。谢谢!回复
    • acwifi.net第一只vleop要设置桥接模式才能上网呀,你光猫拨号了。第一只设置完成后,你对其它两只velop进行无线配对,只需要一只主vleop设置无线桥接模式,它做主节点,其后添加2个子节点,子节点在不插网线的情况下配对,在APP里添加子节点,之后你可以把velop插上网线就自动切换有线回程。回复
      • 小菜头1986大哥微信多少,有问题想问你!回复
        • acwifi.net可以在公众号里问的。我看到消息都会回复回复
  20. mo楼主 是两个velop直接光猫效果好吗回复
