荣耀X2增强版拆机

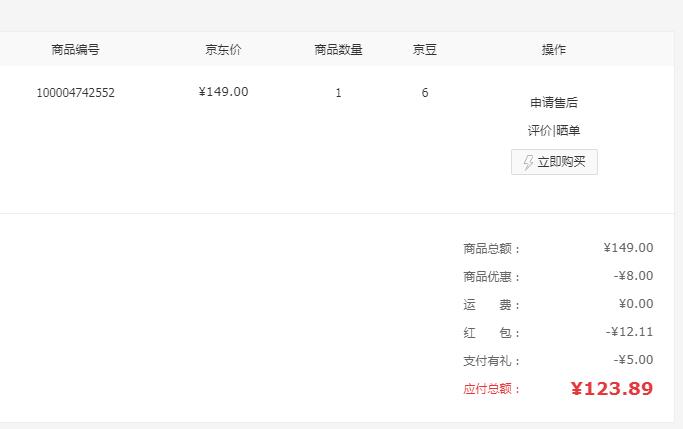

在咸鱼下单付款了129元的荣耀X2增强版,好多天后也没发货,卖家说要等京东备件库有货才可以发,我也没所谓,不急着要。昨天看见京东有149元的价格,加上这些天每天拆京东的红包,还有全品券和白条立减券,最后实付不到125元就买到了。

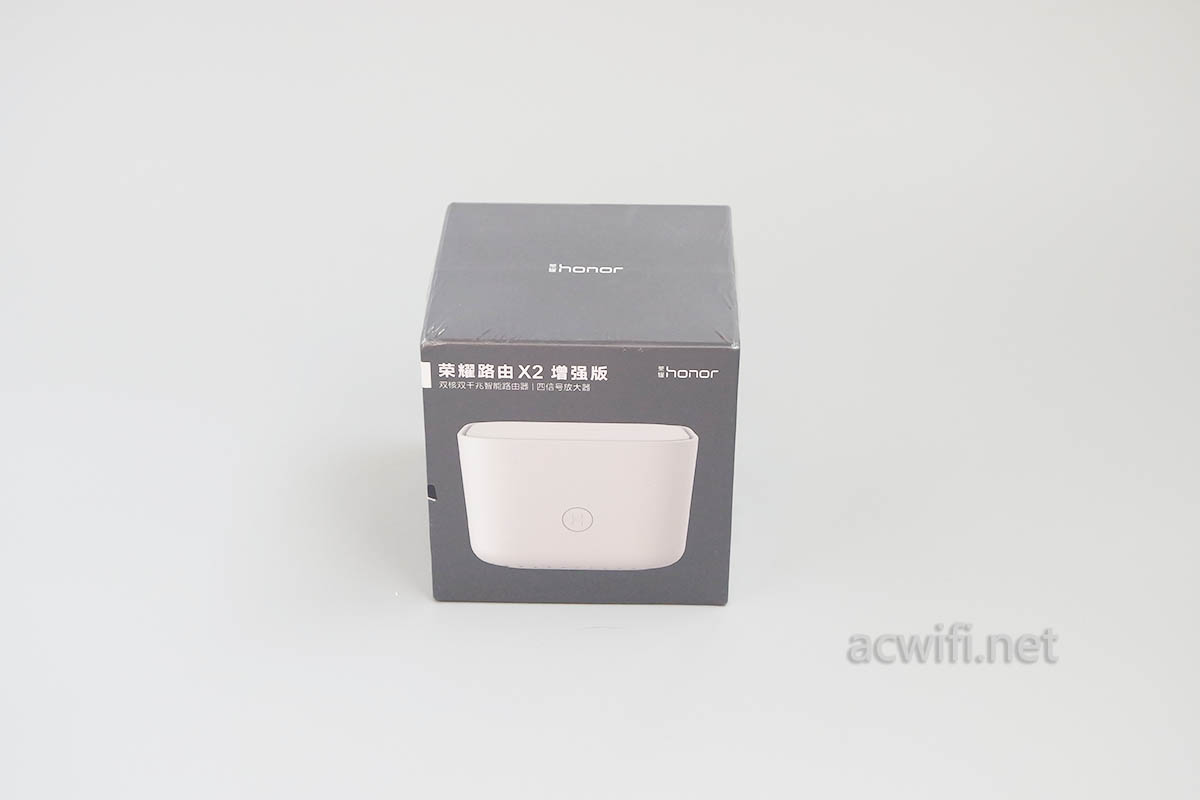

荣耀X2增强版的外包装是黑色:

荣耀X2增强版拆机

20191108140648

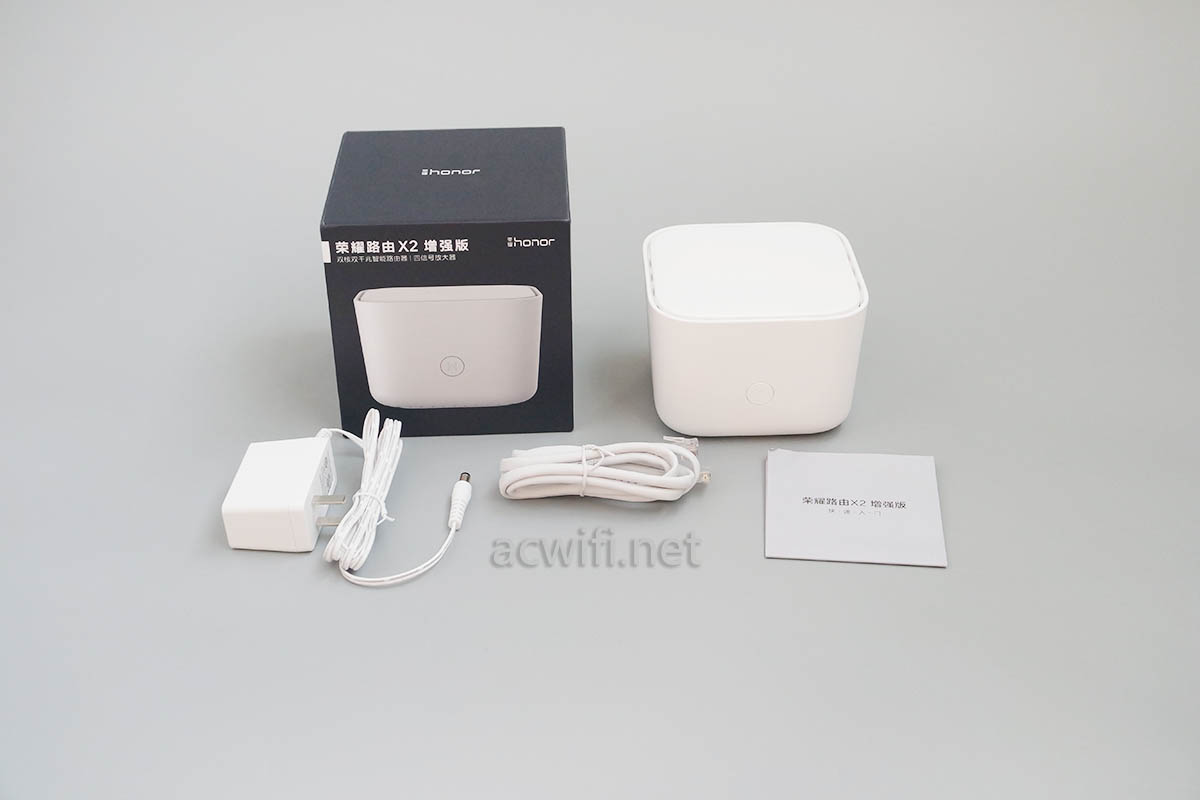

机身外壳啥的都跟荣耀X2一致,增强版就是把2.4G芯片外的独立功放芯片补上。这款真的不用拆机就知道是啥样子。包装和附件如下图:

荣耀X2增强版拆机

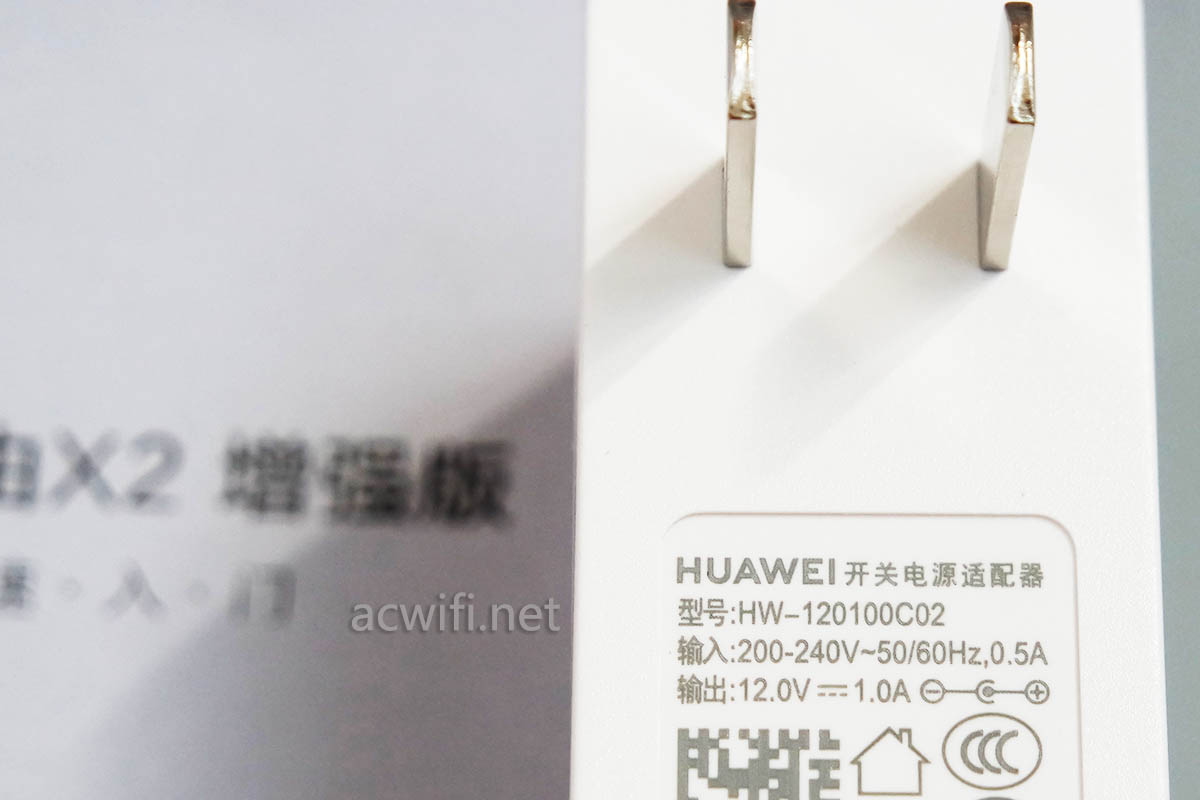

原包装里有一根网线,电源输出是12V/1A,规格有点低。

荣耀X2增强版拆机

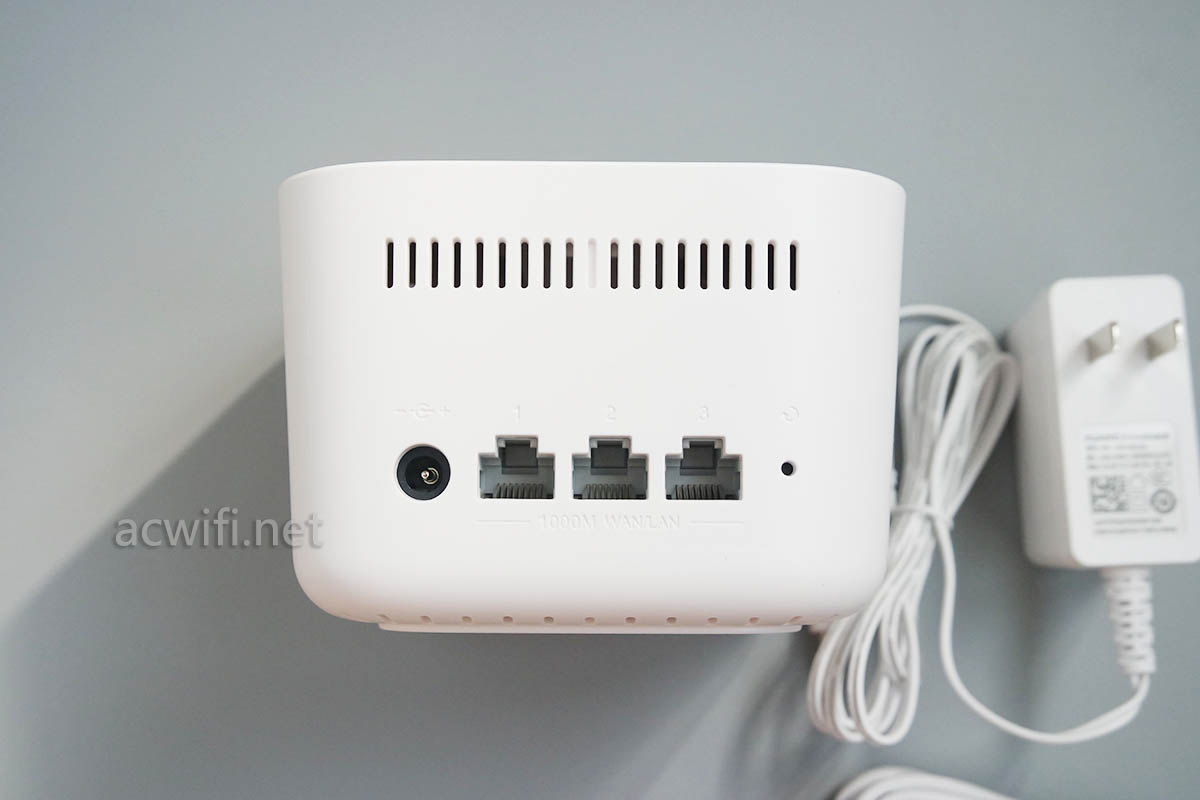

背面3个网口,机身小巧 ,网口就只能少一些,如果对LAN口有2个以上需求的朋友这款不不适合了,或者需要买个千兆交换机才够用。

荣耀X2增强版拆机

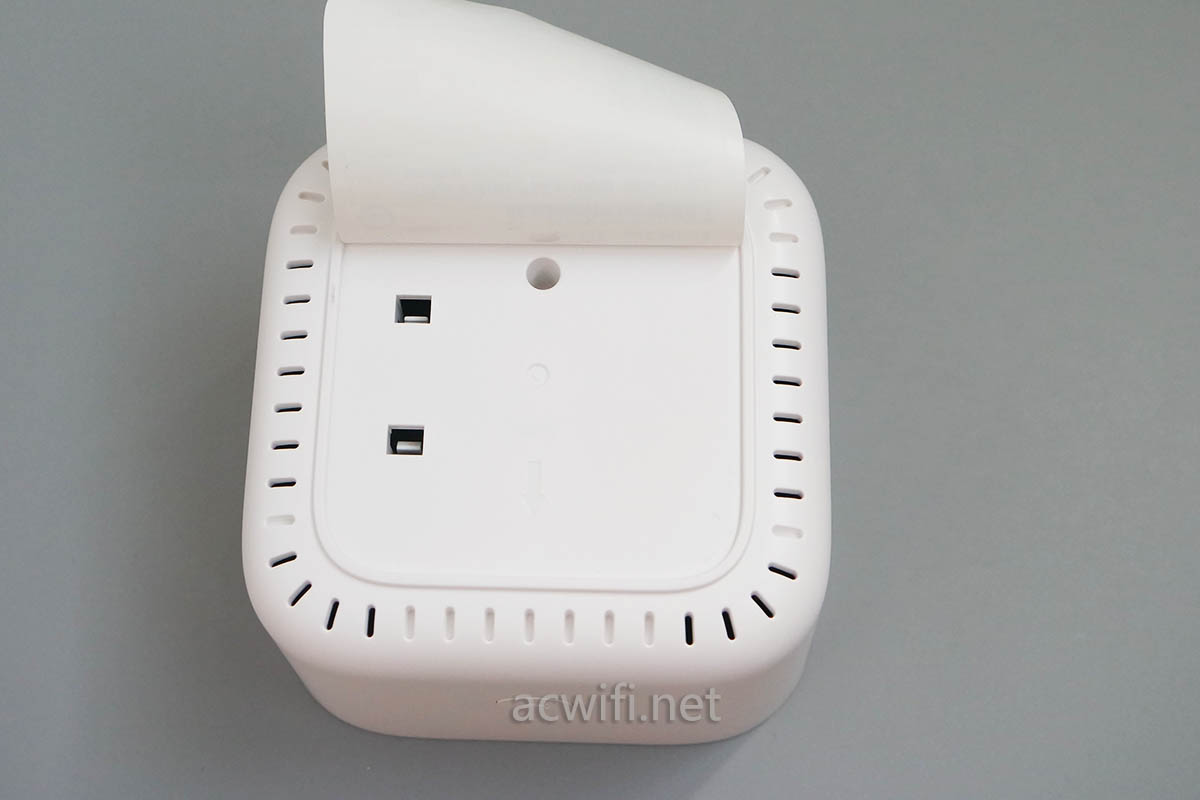

从底部拆了一颗螺丝开始:

荣耀X2增强版拆机

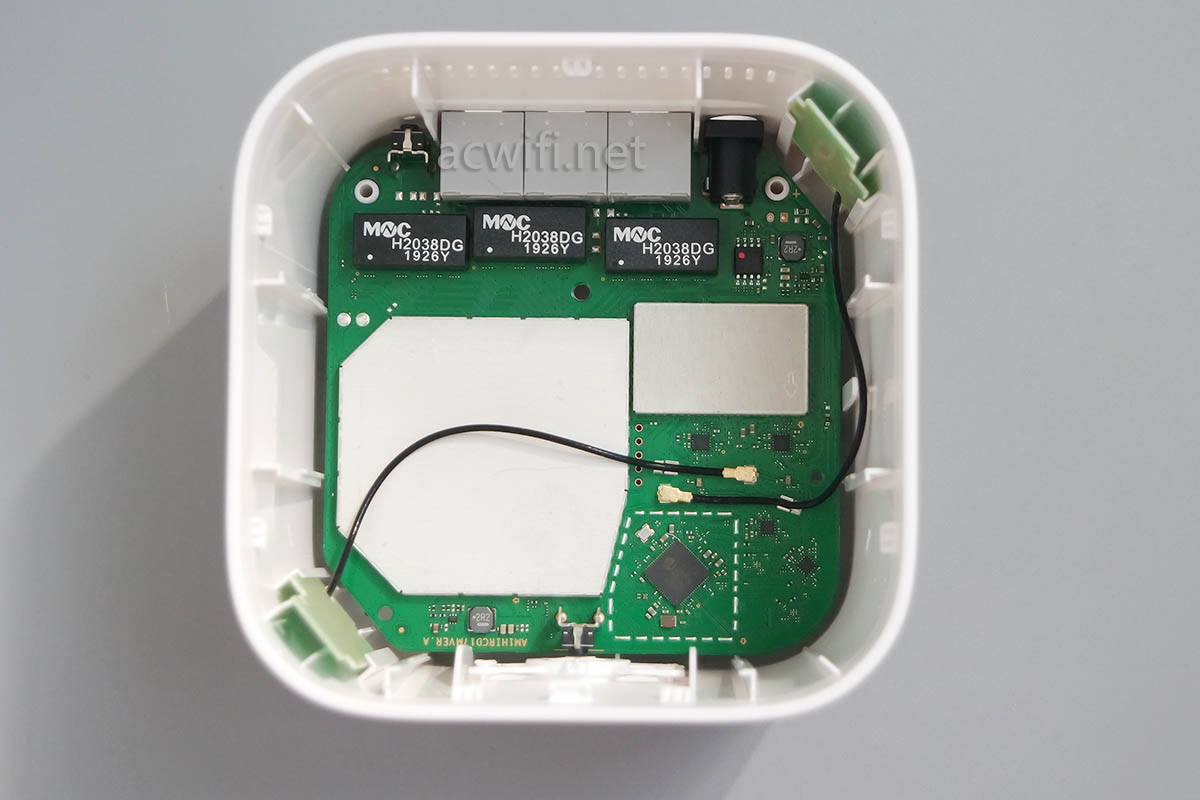

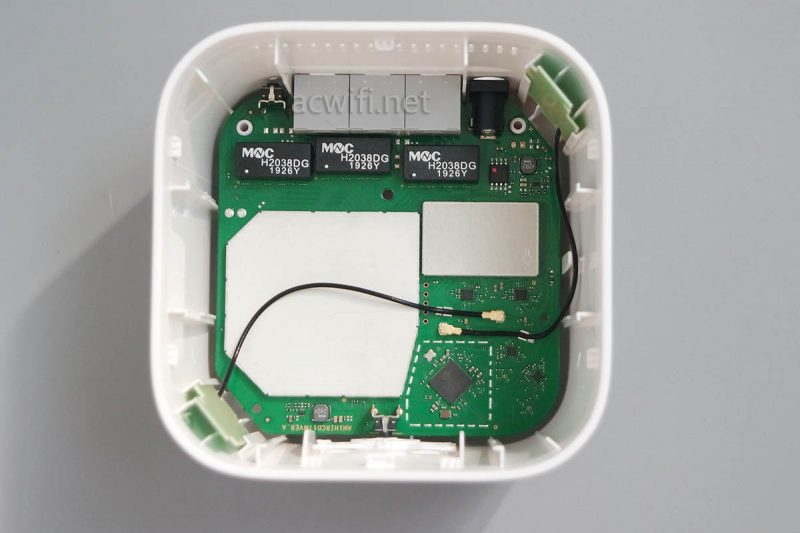

拆出机身顶盖:

荣耀X2增强版拆机

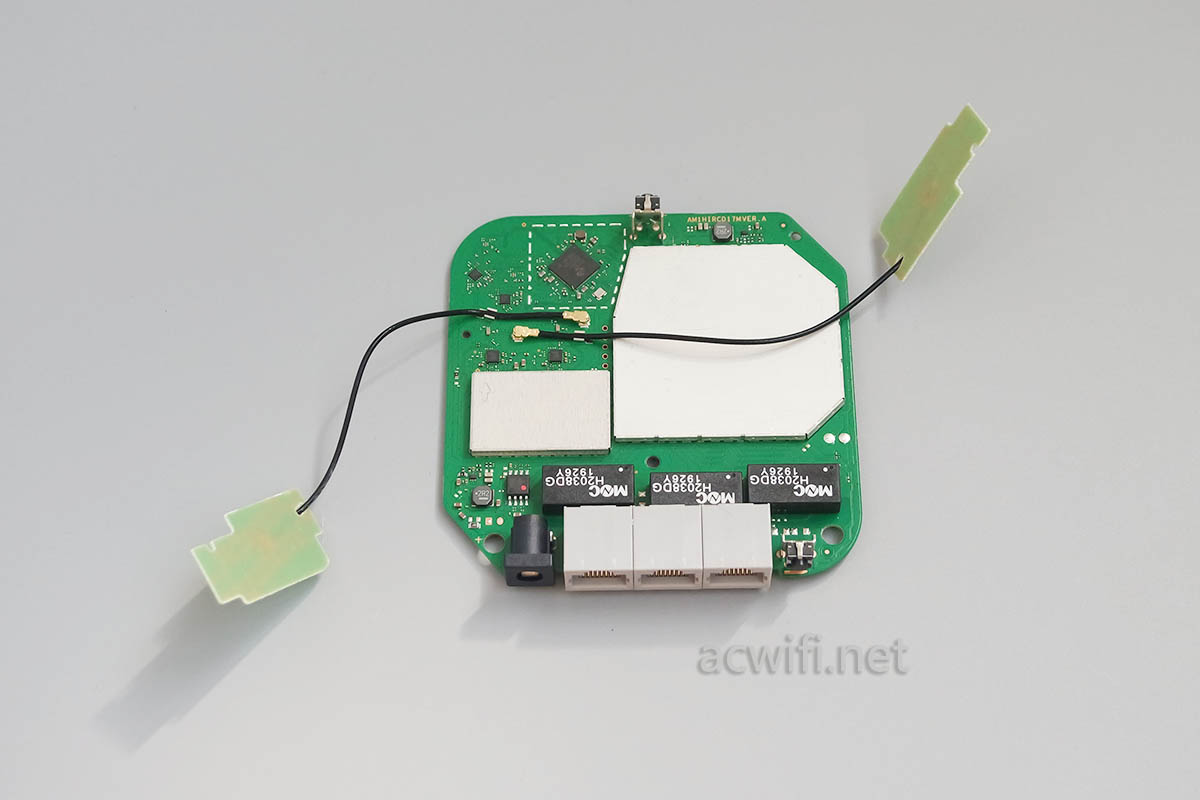

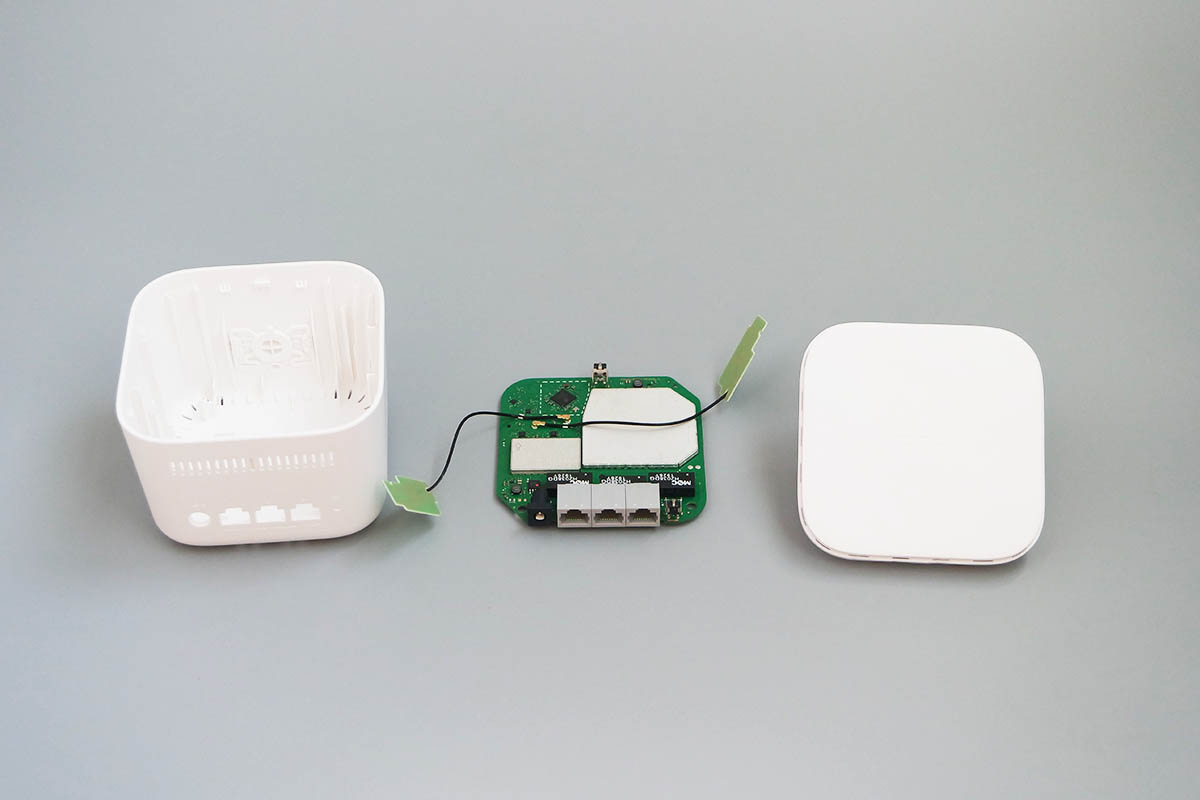

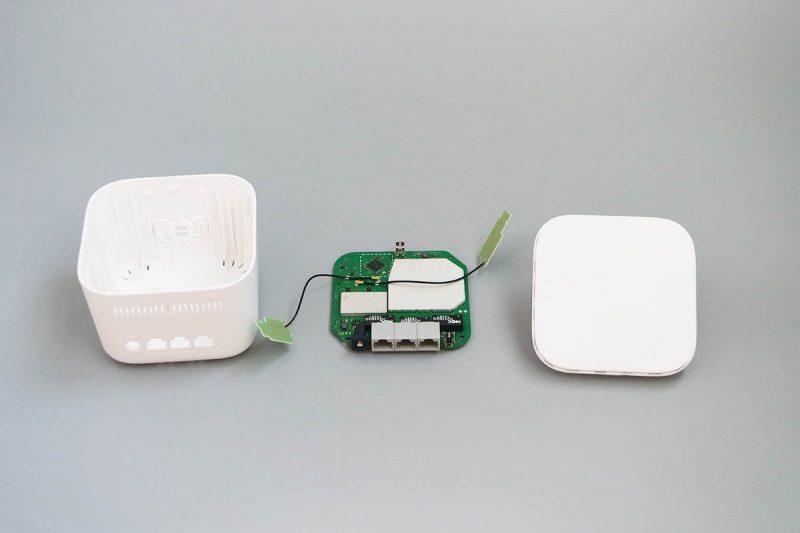

把主板与天线拖出来:

荣耀X2增强版拆机

两根双频PCB天线:

荣耀X2增强版拆机

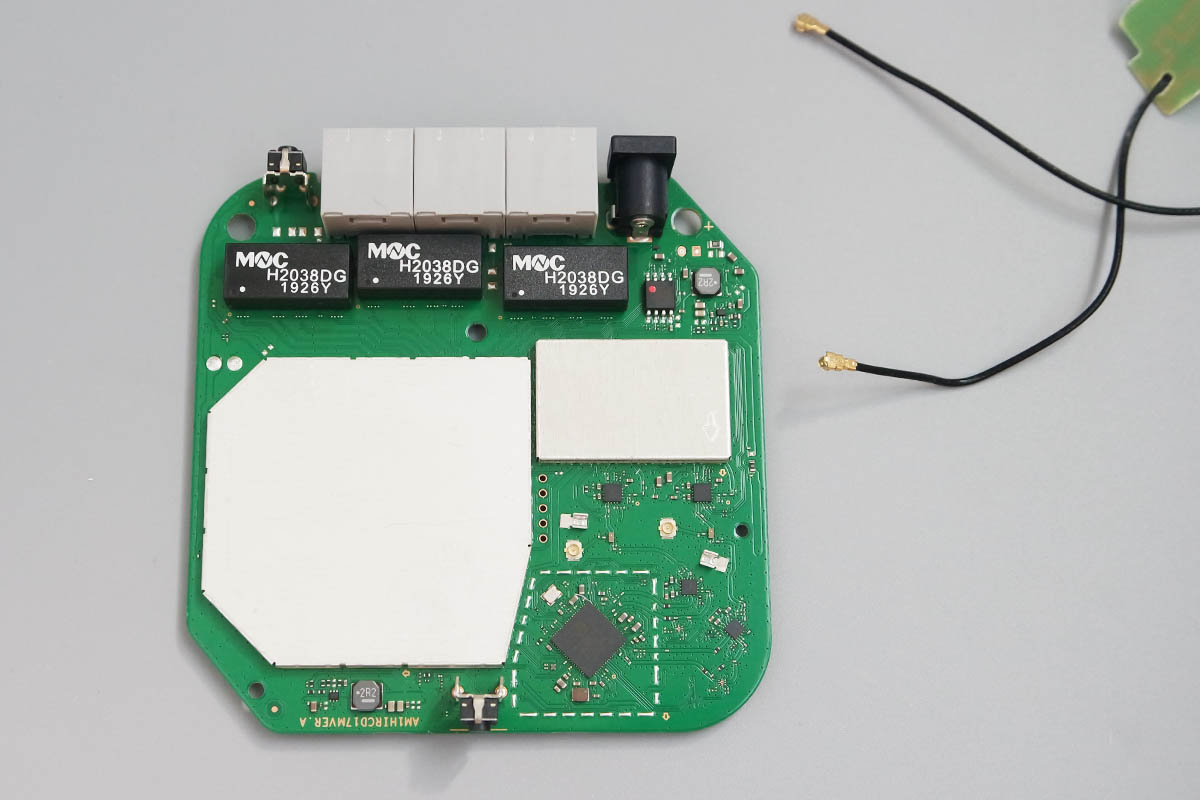

主板正面:

荣耀X2增强版拆机

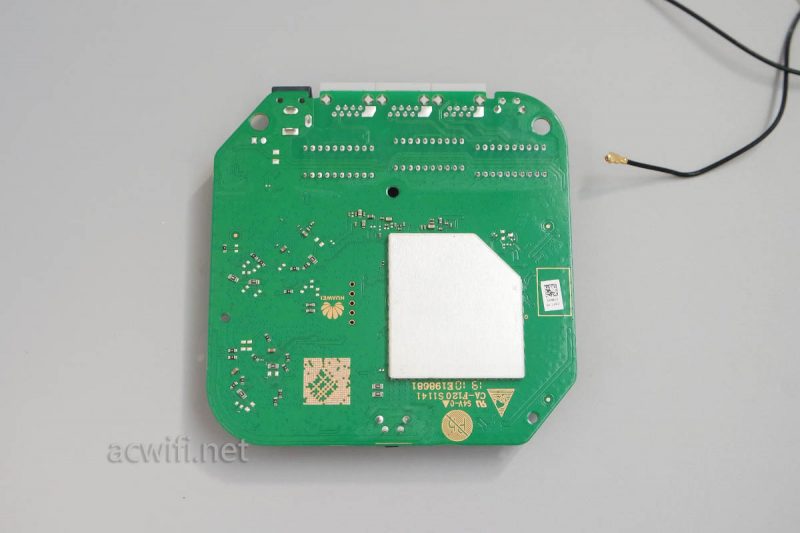

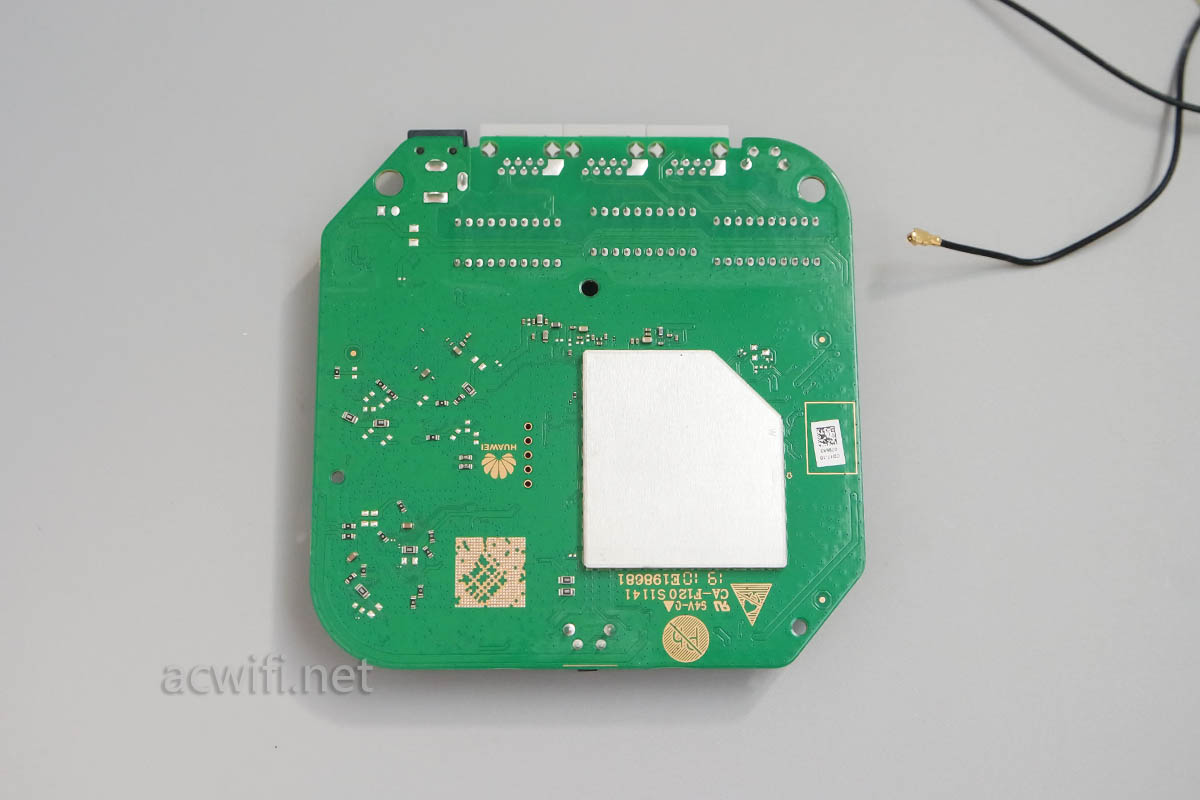

主板背面,背面没什么元件,屏蔽罩里面应该空的,但因屏蔽罩焊死了,所以掀开不了。

荣耀X2增强版拆机

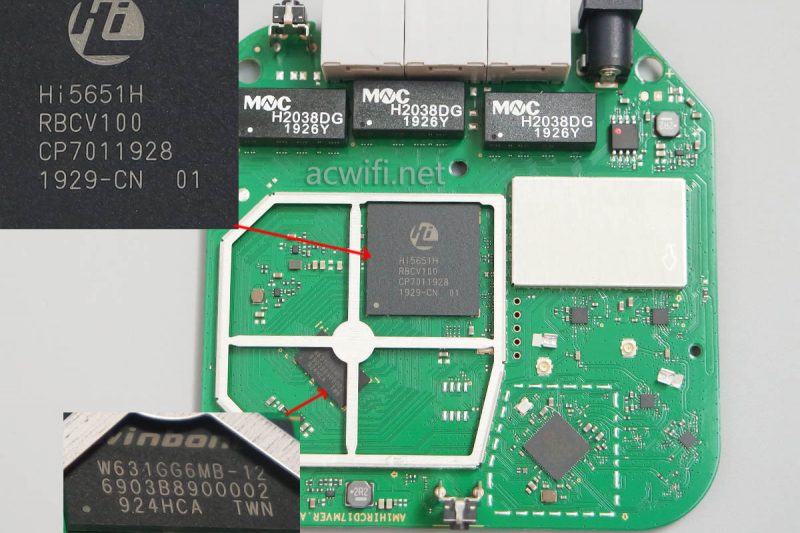

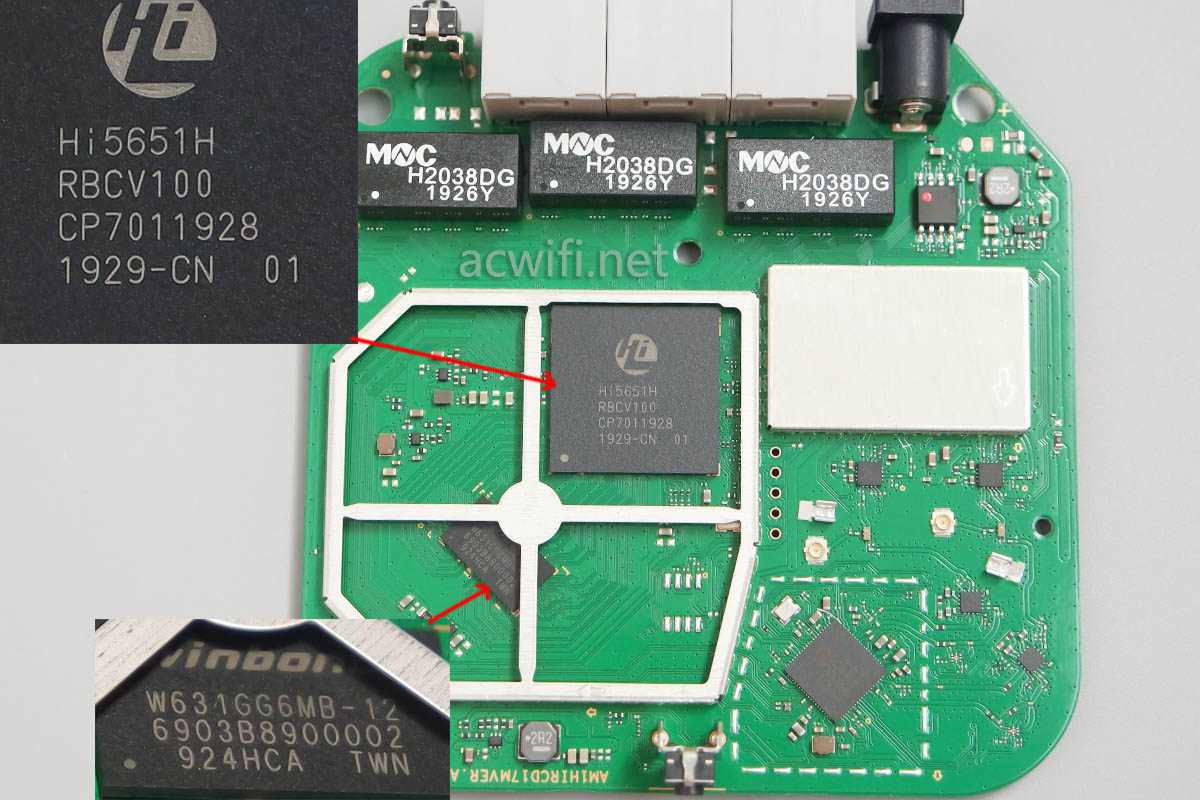

打开CPU上方的屏蔽罩看看:

荣耀X2增强版拆机

CPU型号是海思HI5651H,双核800MHz;内存型号是W631GG6MB-12,DDR3 SDRAM 1Gbit,容量128MB。

无线射频电路局部元件:

首先上方的无线芯片屏蔽罩也是焊死,不能掀开,也不是不能,它周围有很多贴片元件,我怕掀开后,周围的贴片会七零八乱,我手艺不精,不敢尝试。从华为WS5200四核版或增强版已经看出是两颗HJI1151,一颗负责2.4G,一颗负责5G。

华为WS5200增强版等于荣耀X2,2.4G都没有功放

华为WS5200四核版等于荣耀X2增强版,2.4G都被上了功放。但价格相差比较大呀,所以我一直不建议买华为WS5200系列,而建议买荣耀X2系列。

华为WS5200增强版拆机,看看与旧版有什么区别

华为WS5200四核版拆机,凌霄四核

荣耀X2增强版拆机

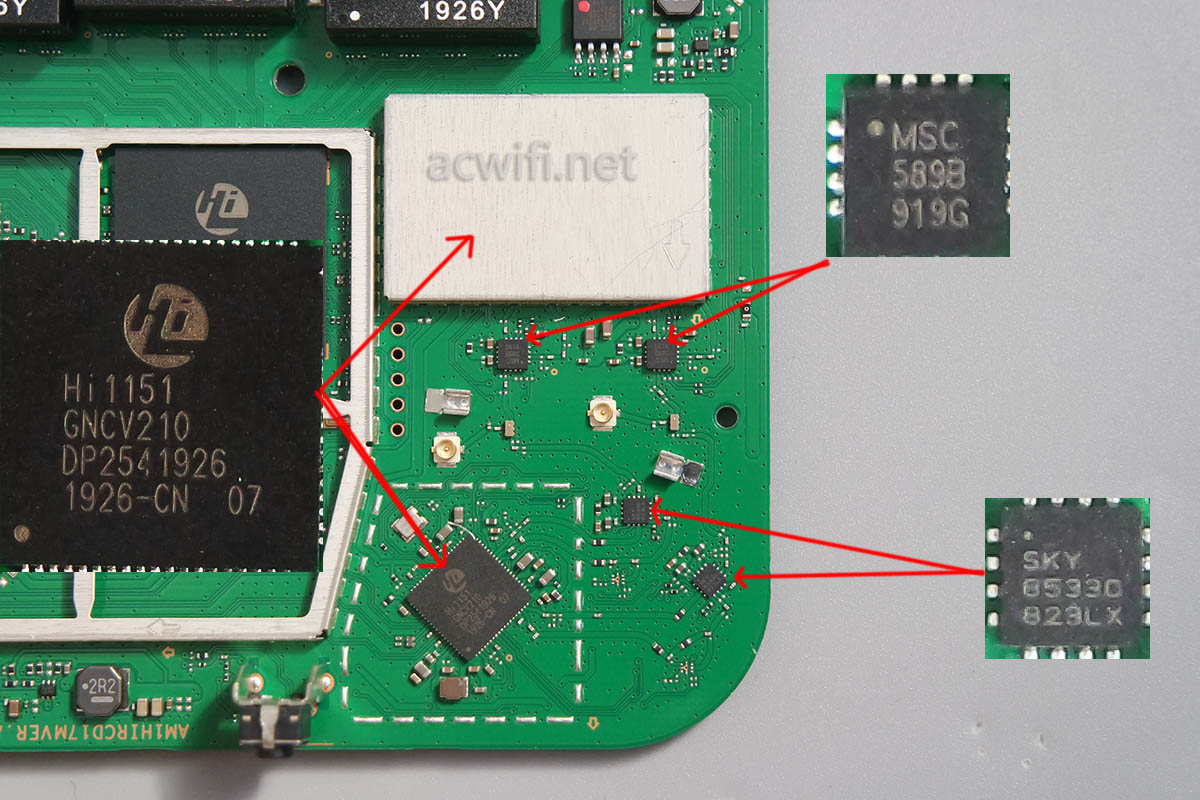

如上图中显示,下方的HI1151是负责2.4G工作,它外置了两颗SKY85330-11

The SKY85330-11 is a complete 802.11b/g/n 256 QAM WLAN RF front-end module (FEM). The device provides all the functionality of a fully matched power amplifier (PA), power detector, low-noise amplifier (LNA), and single-pole, double-throw (SPDT) switch.

参数 :

 Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
Fully-matched input and output
LNA with integrated bypass mode
Integrated positive slope power detector
Transmit gain: 32 dB
Receive gain: 16 dB
Small QFN (16-pin, 2.5 x 2.5 mm) package



屏蔽罩里的HI1151负责5G工作,外置两颗功放芯片,上面丝印着“MSC589B”,型号是LX5589B,集成了PA(功率放大器)和LNA(低噪声放大器),功率在 256QAM 和 80M频宽时,最大输出功率20dBm=100mW。参数:

Features
 5V Supply Voltage
 Integrated 5GHz PA, LNA, and SPDT Tx/Rx
Switch
▪ P
OUT
20dBm (256QAM / 80MHz)
▪ Bypassable LNA
▪ mm x 3 mm QFN package
▪ RoHS2 Compliant & Halogen Free

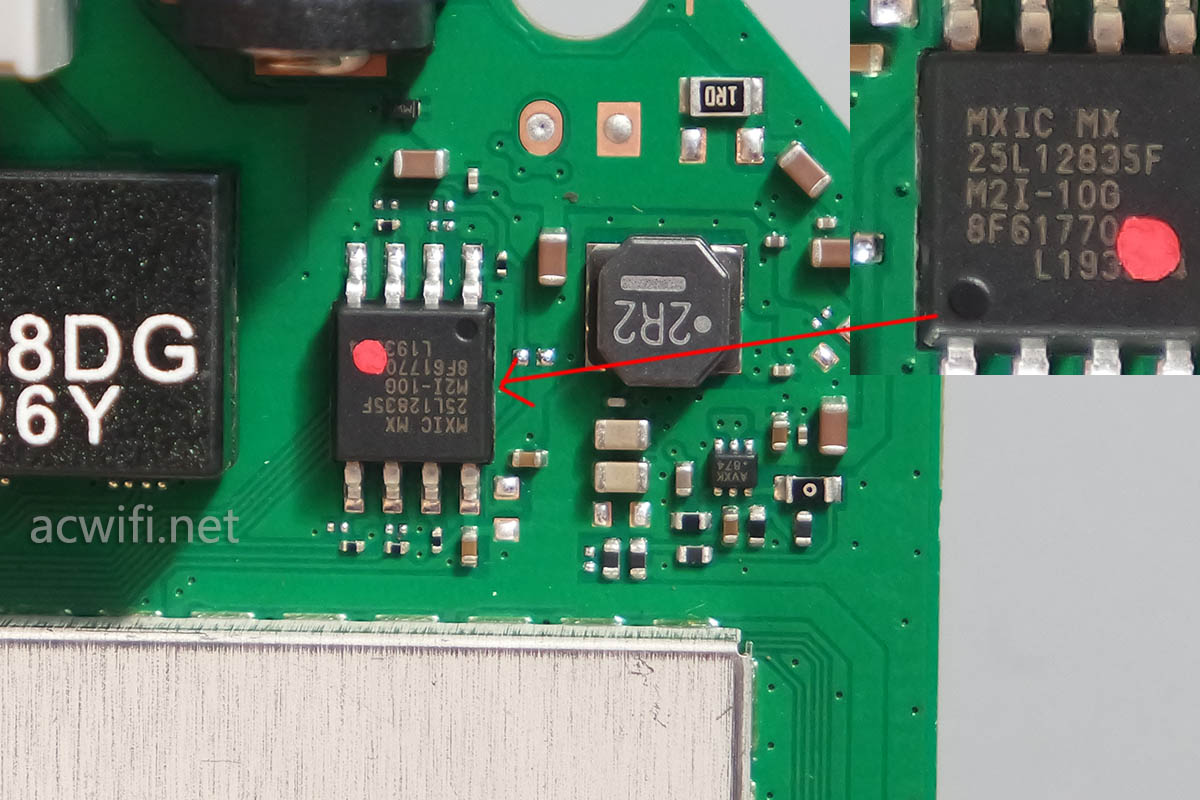

最后是闪存芯片,型号是MX25L12835F,容量16MB

荣耀X2增强版拆机

至此荣耀路由X2增强版就拆完了,它跟华为WS5200四核版基本一致,包括无线芯片与外置功放芯片,就CPU不同。一个双核,一个四核。

我个人认为买荣耀X2增强版比华为WS5200四核版划算。不过外观完全是两个路由,前者是内置天线,显得小巧,后者是外置天线,收起天线可以方便放弱电箱,但这样做没什么好处。

荣耀X2增强版京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net,人工回复!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 荣耀X2增强版拆机
