爱快IK-S3009MT拆机和测试,非网管8口2.5G交换机

爱快IK-S3009MT买来有个月了吧,一直比较忙就没摸它。这款8口2.5G交换机,第一印象就是温度相对低,好可能用的新款芯片方案,而且价格相对也便宜。

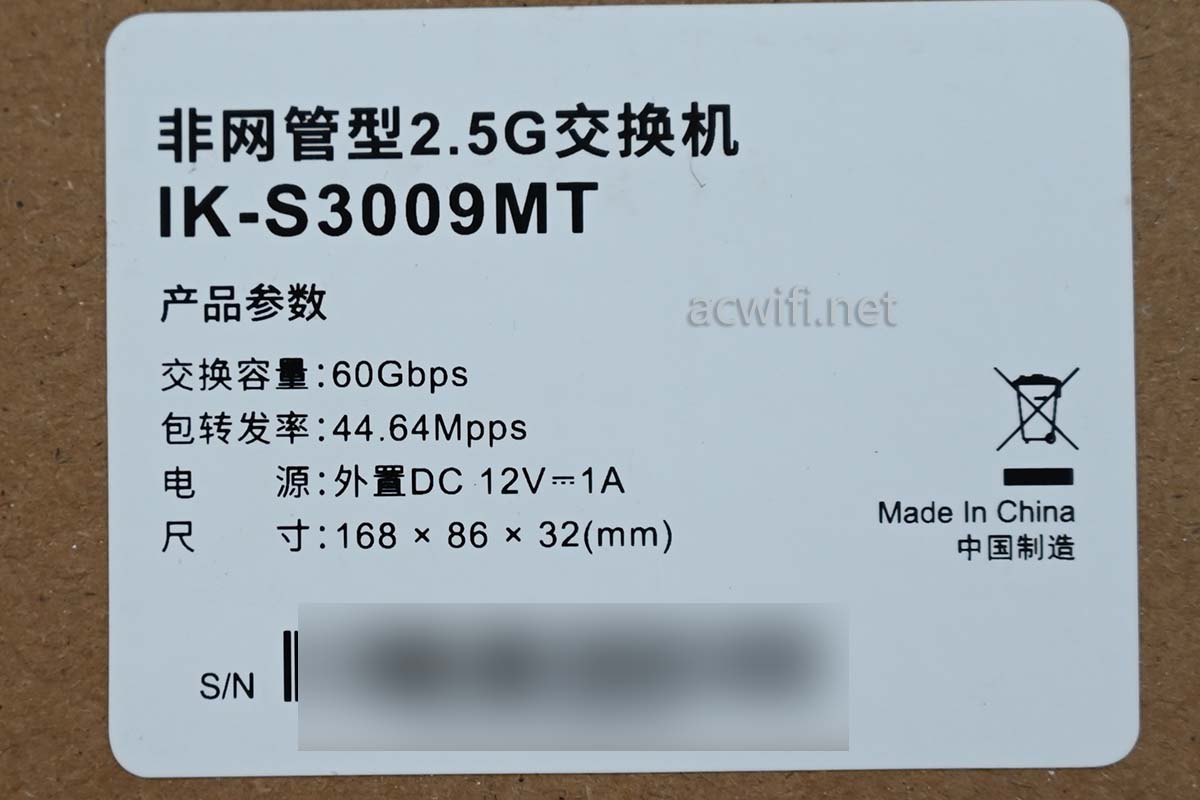

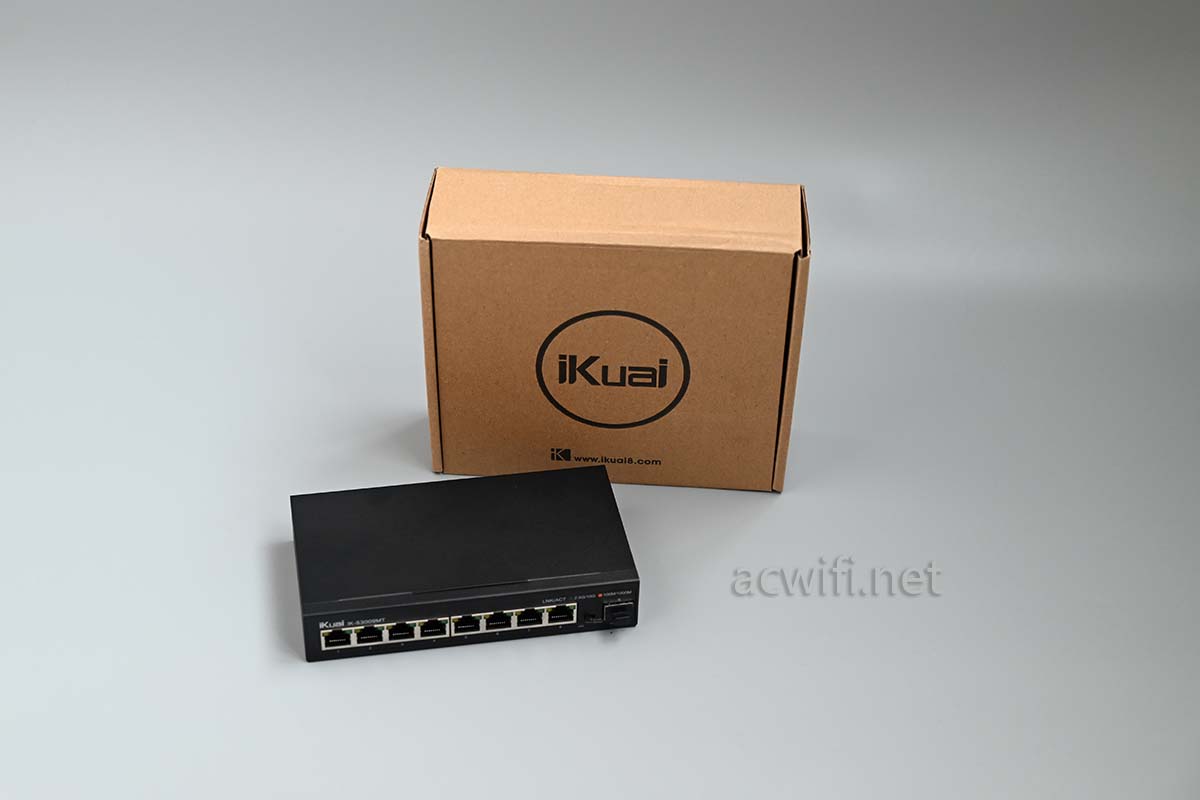

包装盒子上的商品标签:

在拆机之前进行了一翻测试,所以机身上面都有我的指纹。(SFP防尘帽子我可能测试时拿了其它机身上的)

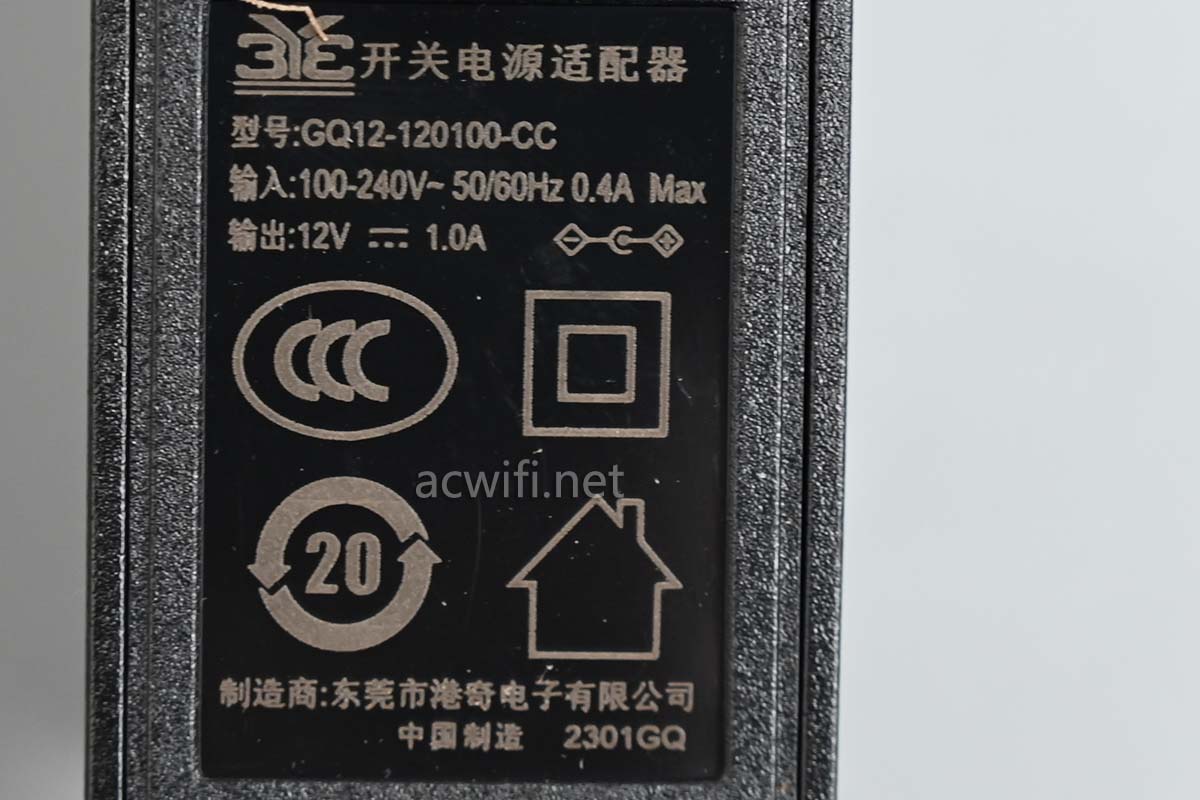

电源输出规格是12V/1A,空口时的待机机率为2.3W,插4个2.5G网口时功率为5W,再插10G SFP+时功率为5.7W,全部插满时的功率是8.6W。功耗相对来说不算高!

同样插4个2.5G网口,爱快这款S3009MT的功率5W,而TP的5口2.5G交换机插4个2.5G网口,已经达到7.9W。两台都插满网口,机身温度要比TP的5口2.5G交换机(SH1005)明显低。

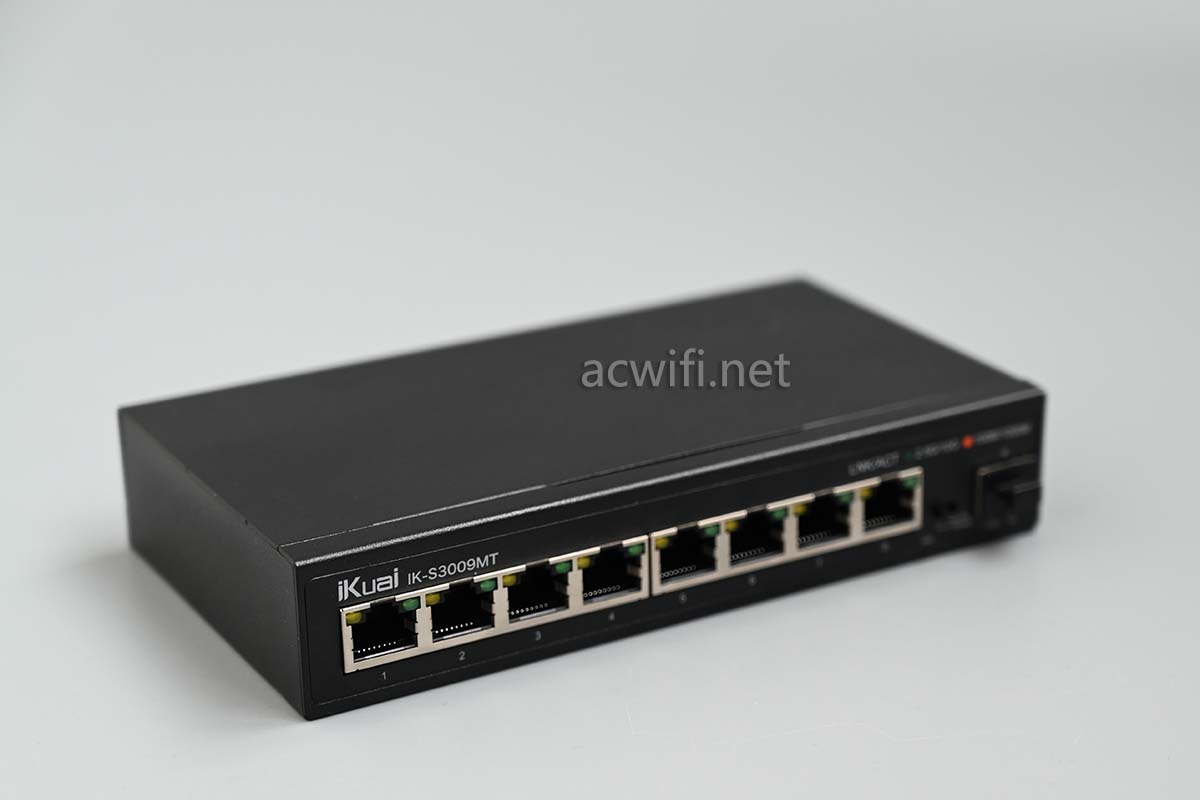

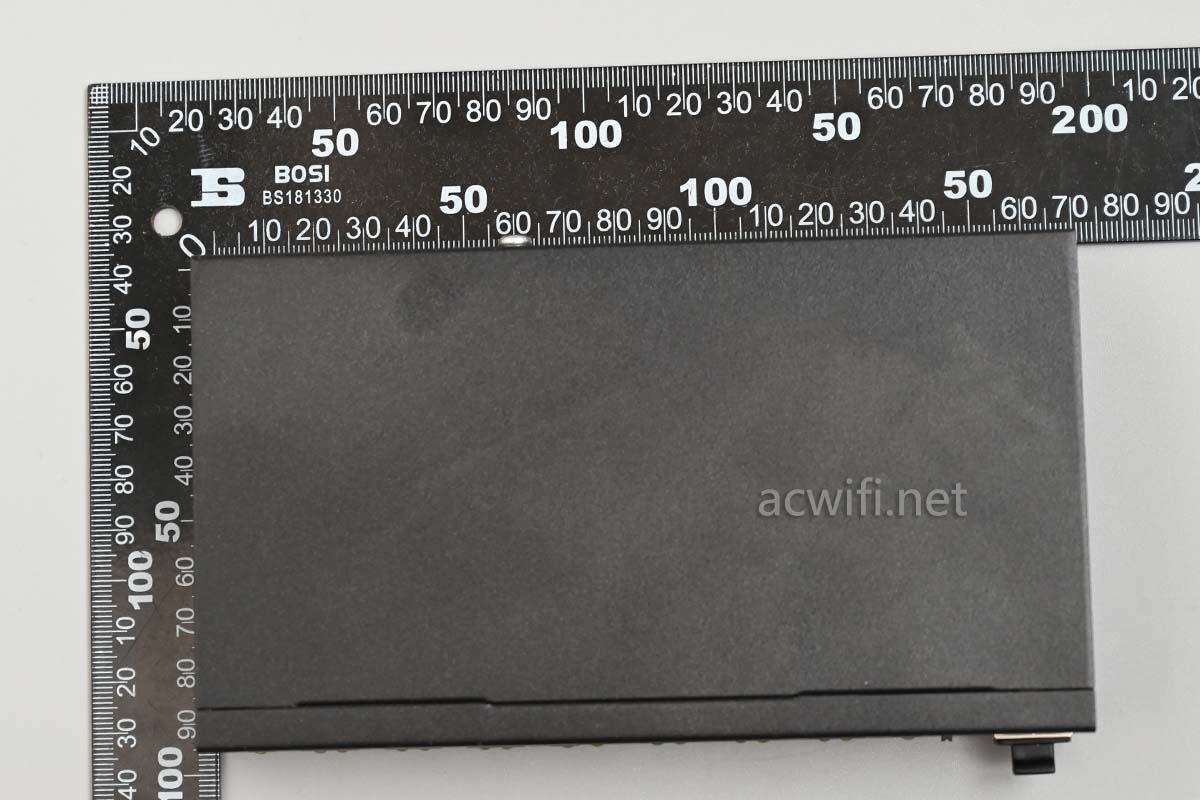

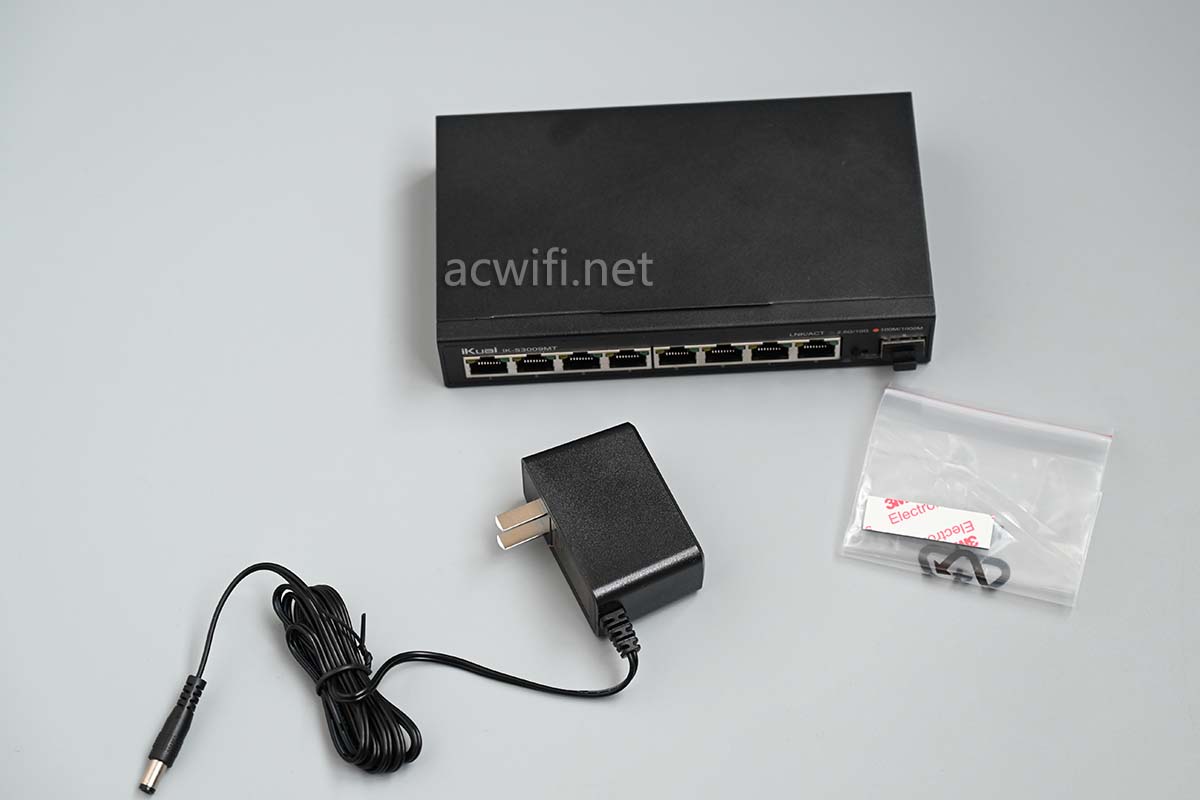

机身小巧 ,长宽大概是17×9.5cm:

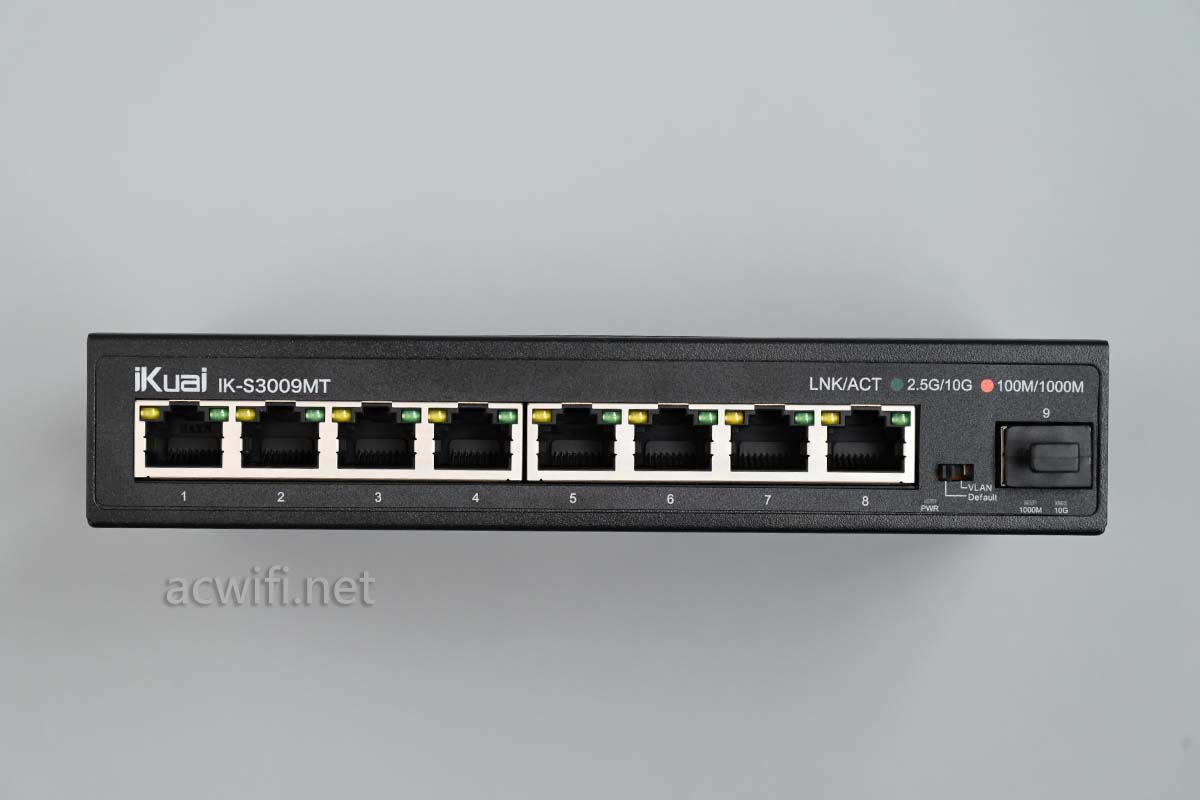

SFP+旁边有个切换键,一键切换到静态VLAN,让每个端口都彼此隔离。

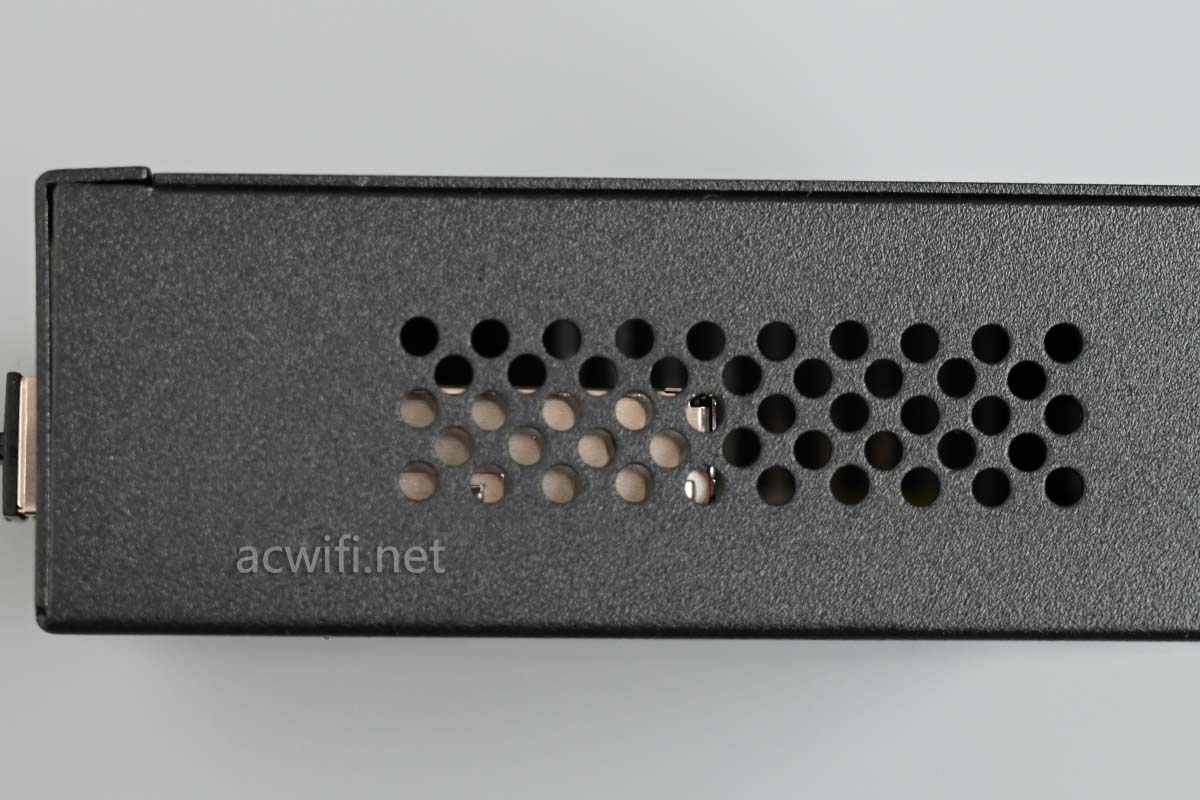

SFP+侧面有散热孔,而另一侧没有散热孔。

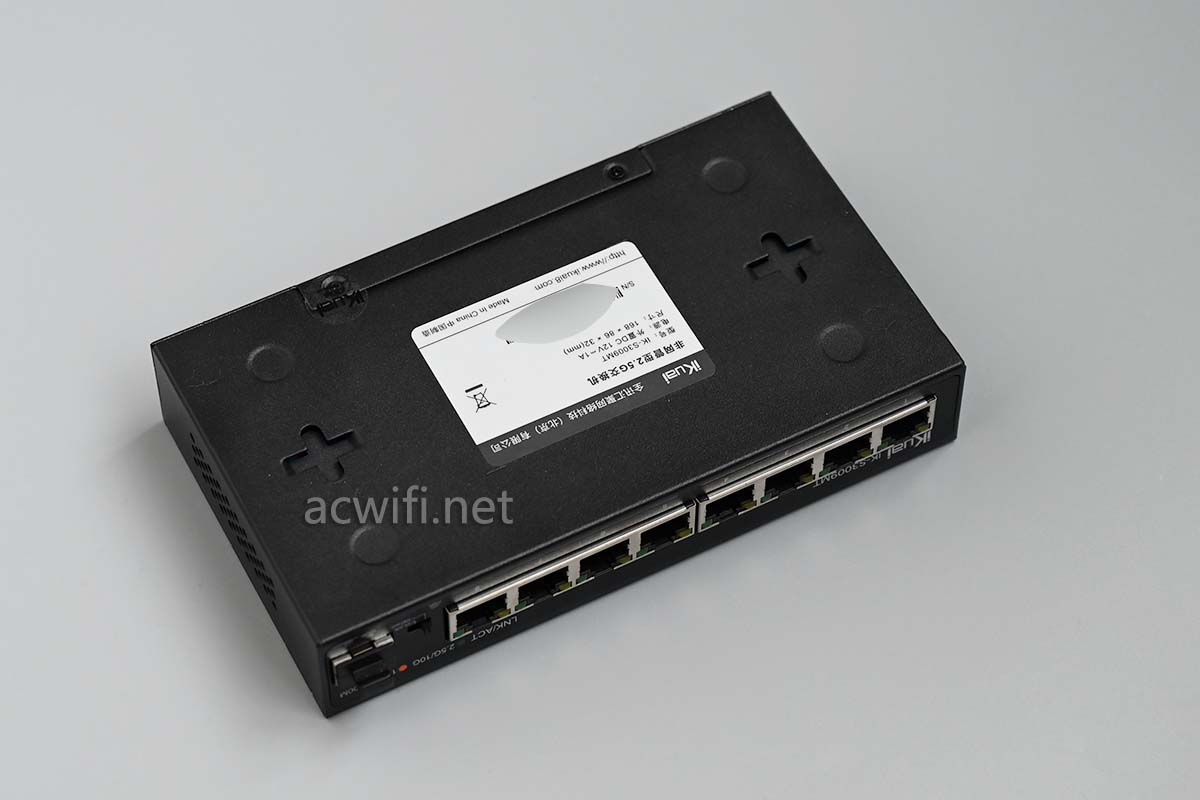

机身底部有挂孔:

IK-S3009MT机身底部的标签忘记拍照了,内容跟包装上的一样。

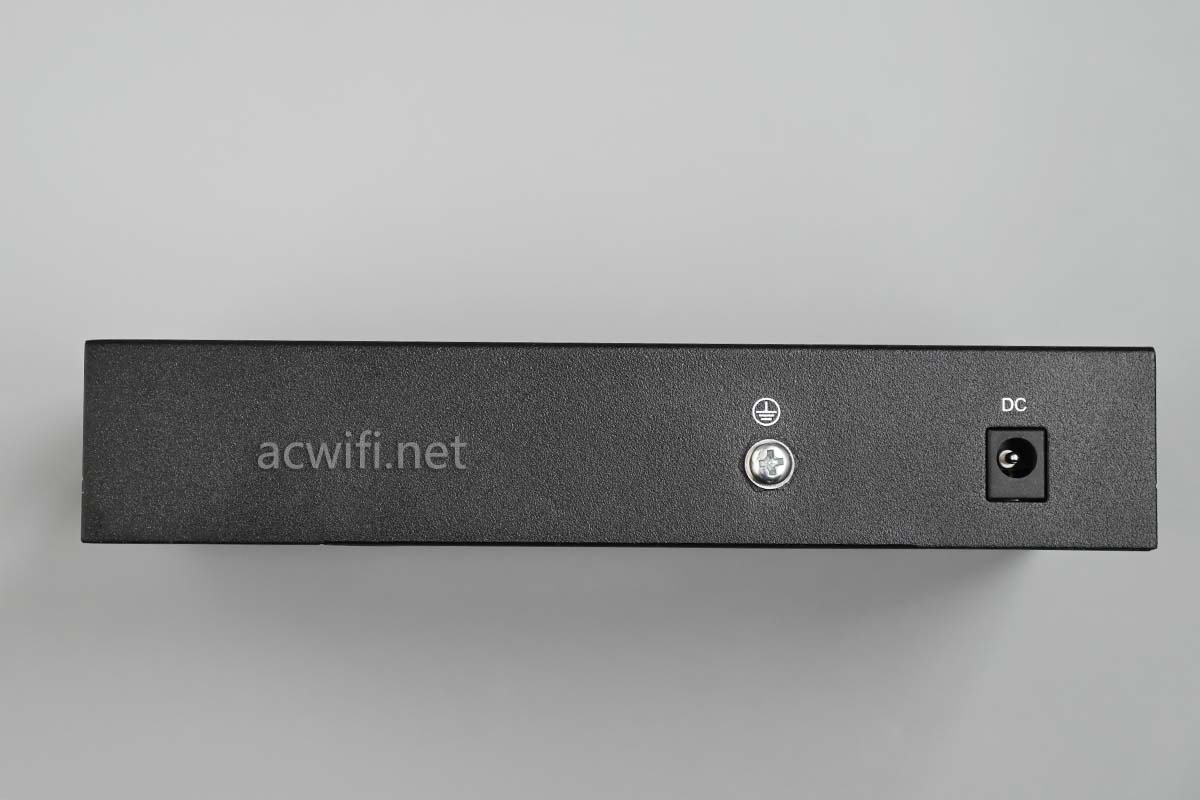

DC接口在背面

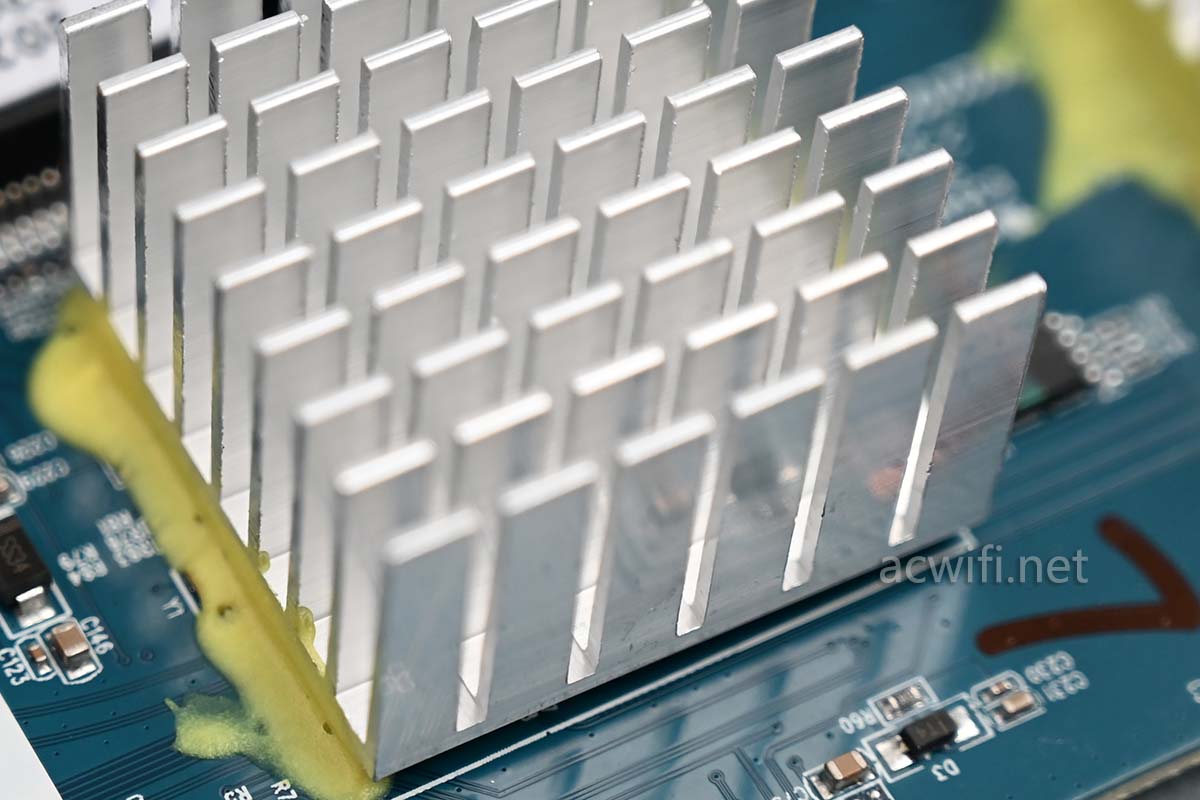

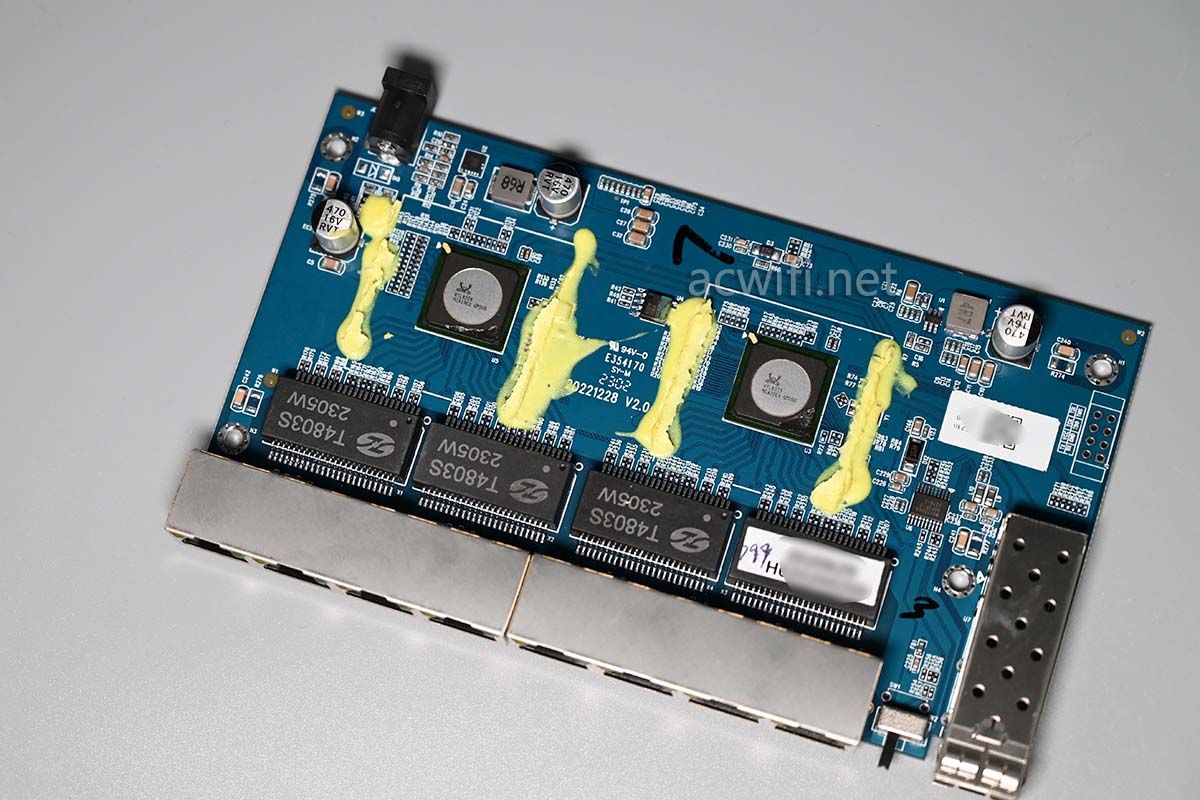

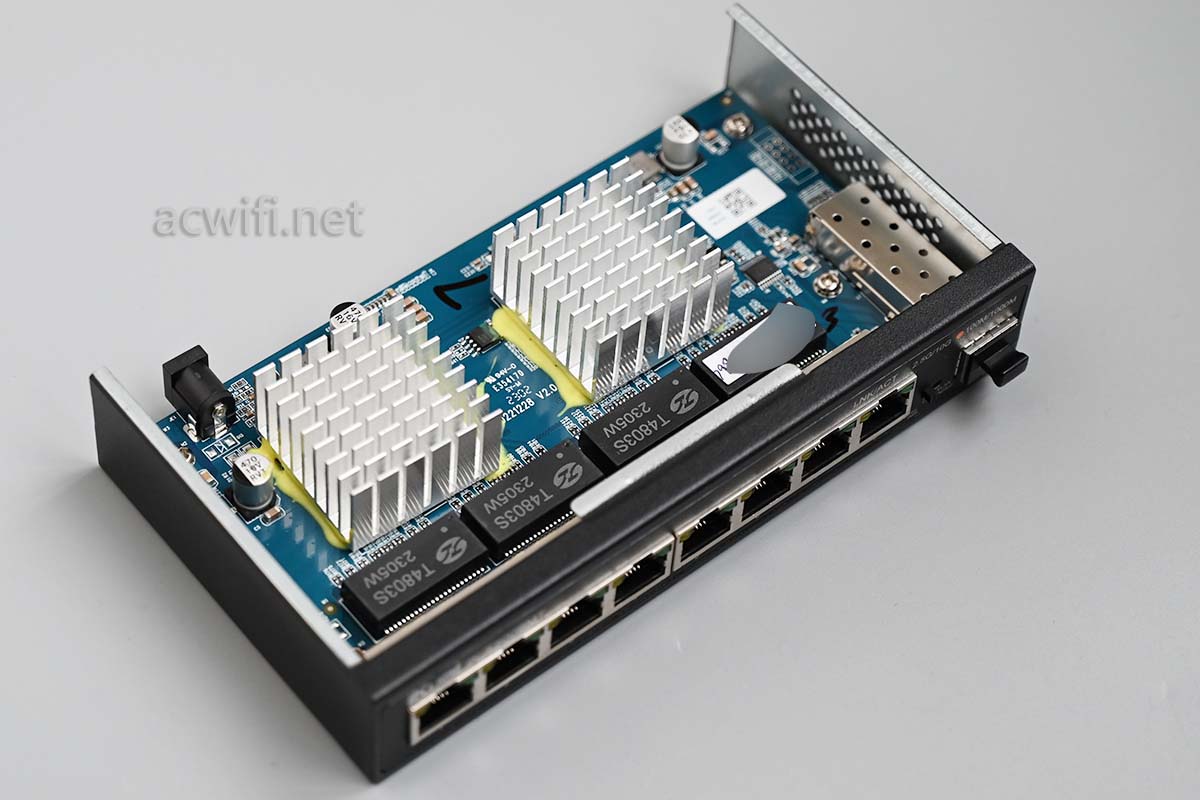

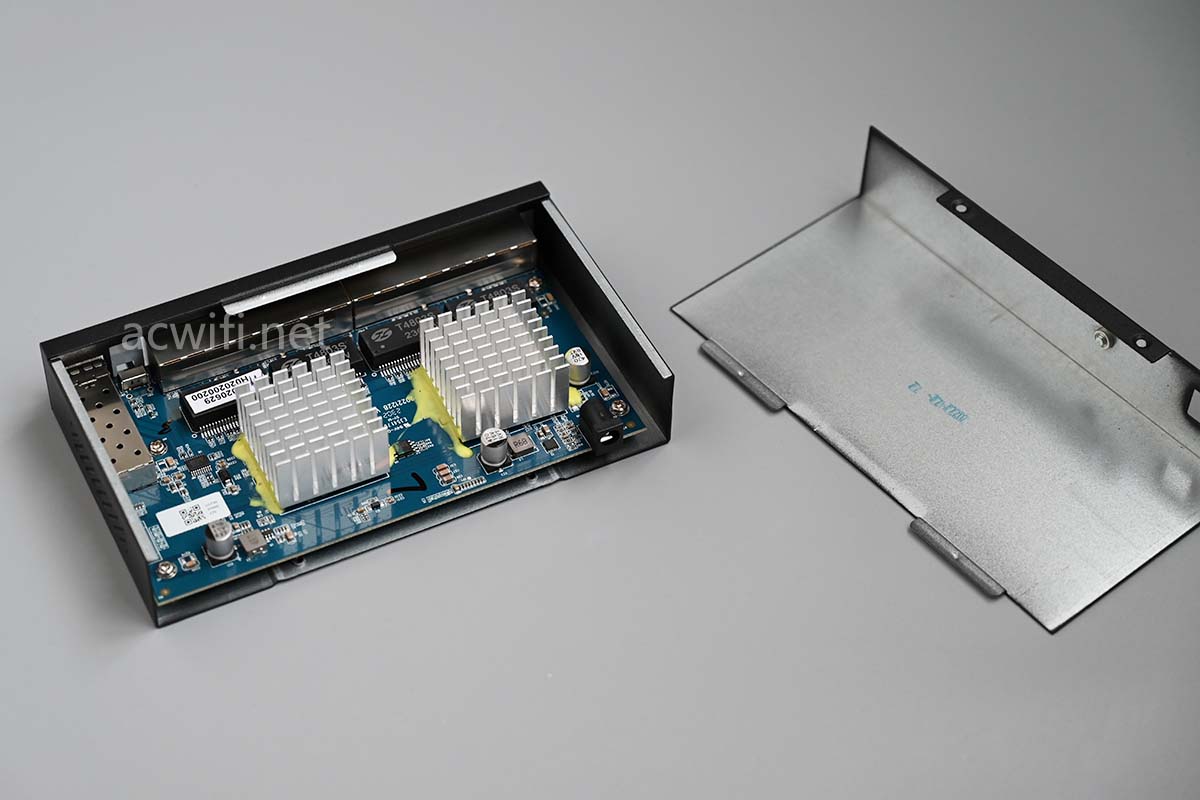

拆开铁壳后看见两块铝散热器耸立着:

但,为毛没有8颗2.5G PHY芯片??莫非。。。。。

散热器不好拆呀,两侧涂上了黄色的胶做固定。要撬开它是比较困难,用蛮力撬开很容易造成芯片虚焊。此时,我决定先装回去,做想做的一些测试,测完后再大胆地拆,即使坏了,也有点价值:至少能让你们看清楚芯片型号。

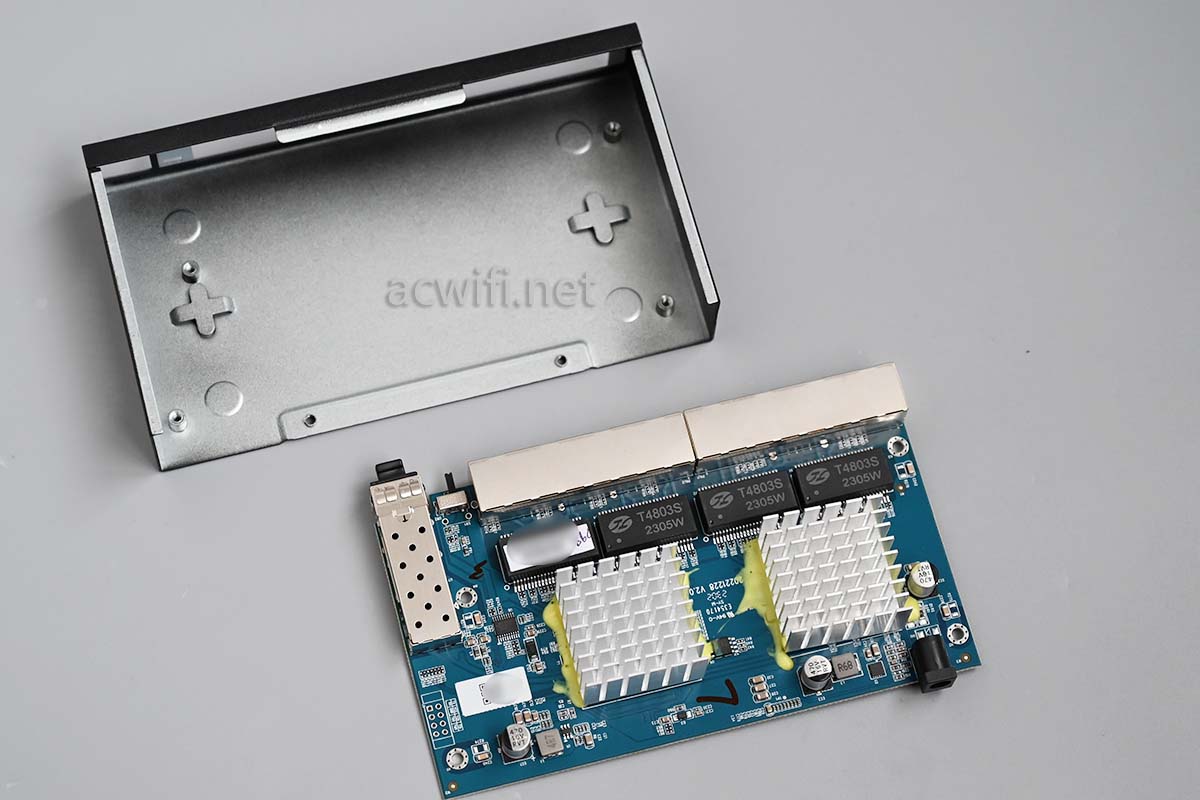

先把主板从底壳拆出来,底部没有导热硅脂垫片,大概是因为发热不严重,所以不用吧?

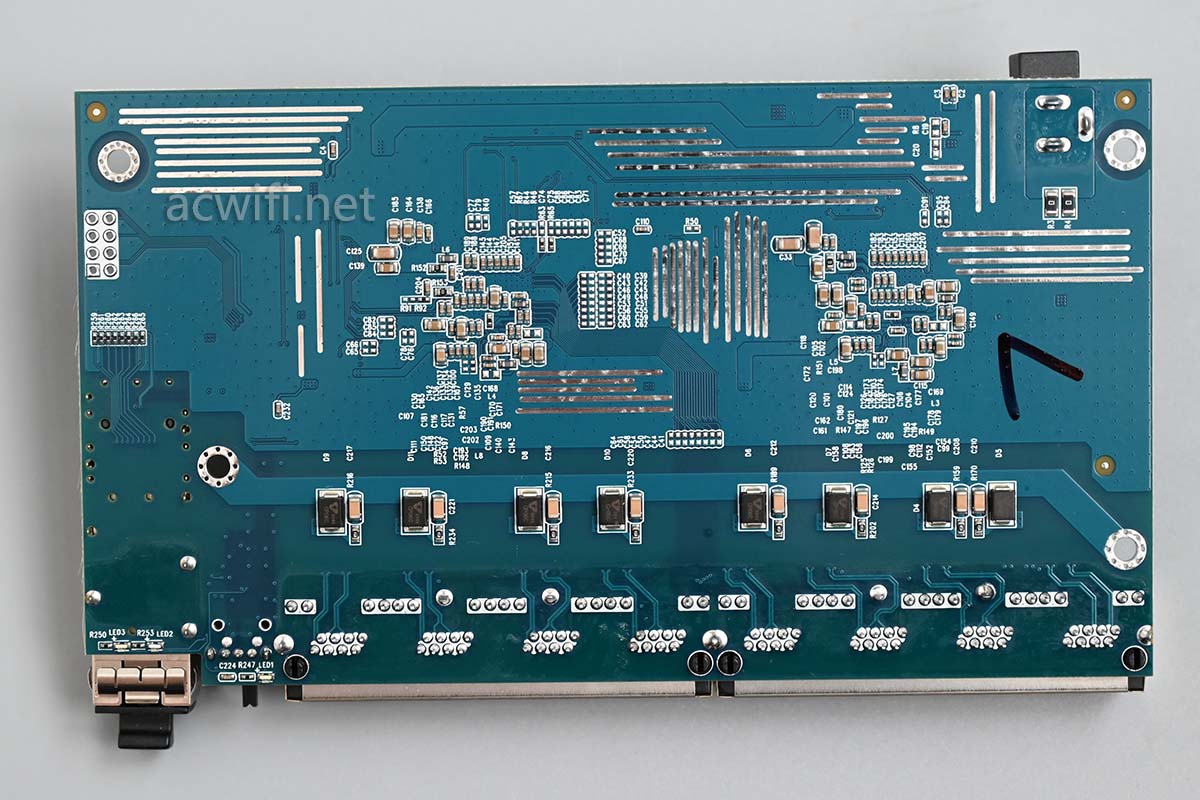

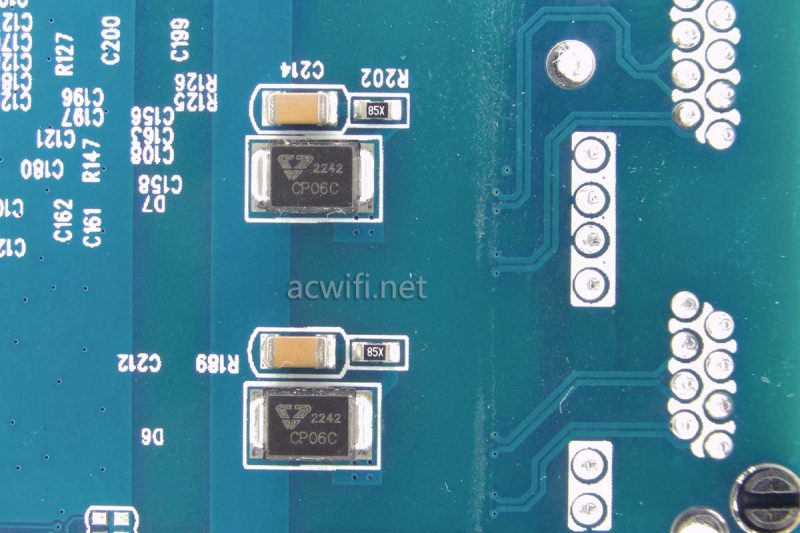

翻转看主板背面:

每个网口对应着的”小黑块“放大图:

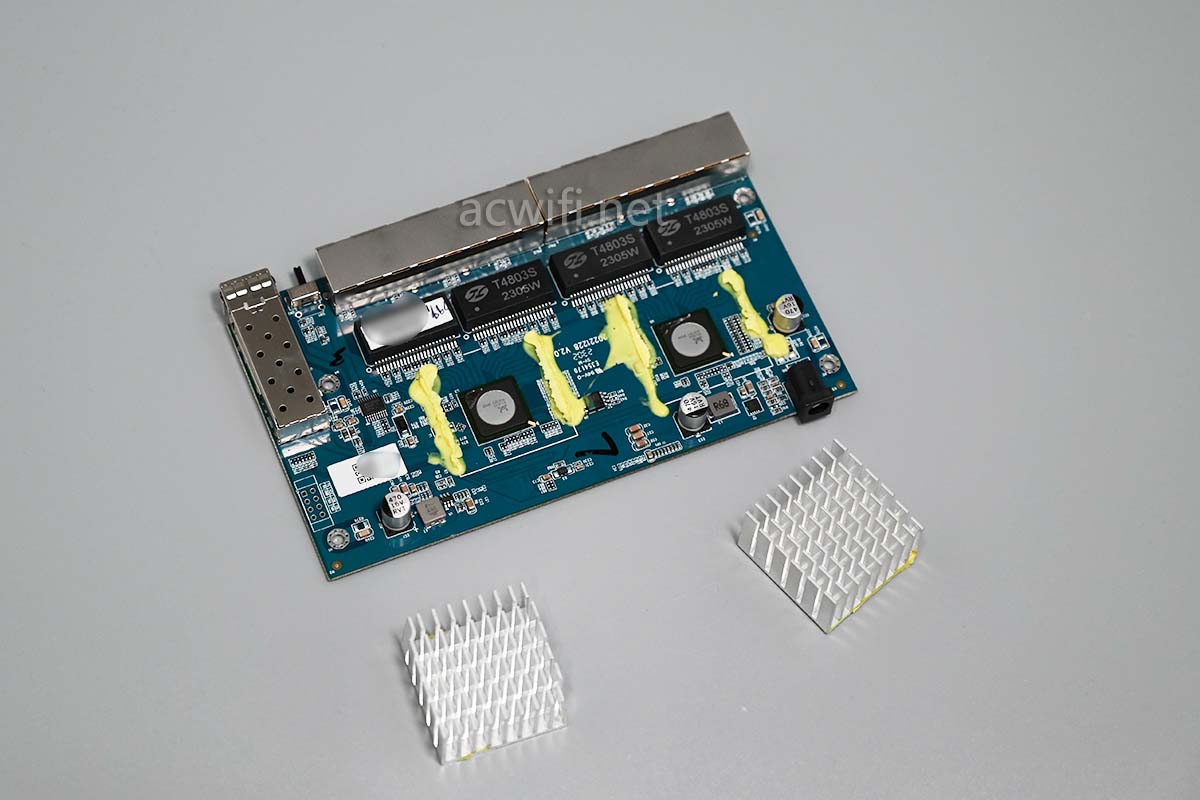

回到主板正面,先让电吹风把散热器吹热,等黄色的胶体变得较软,然后用美工刀,一点一点地切,然后用阴力撬起散热器。终于拆下两个散热器:

散热器下的芯片是螃蟹:

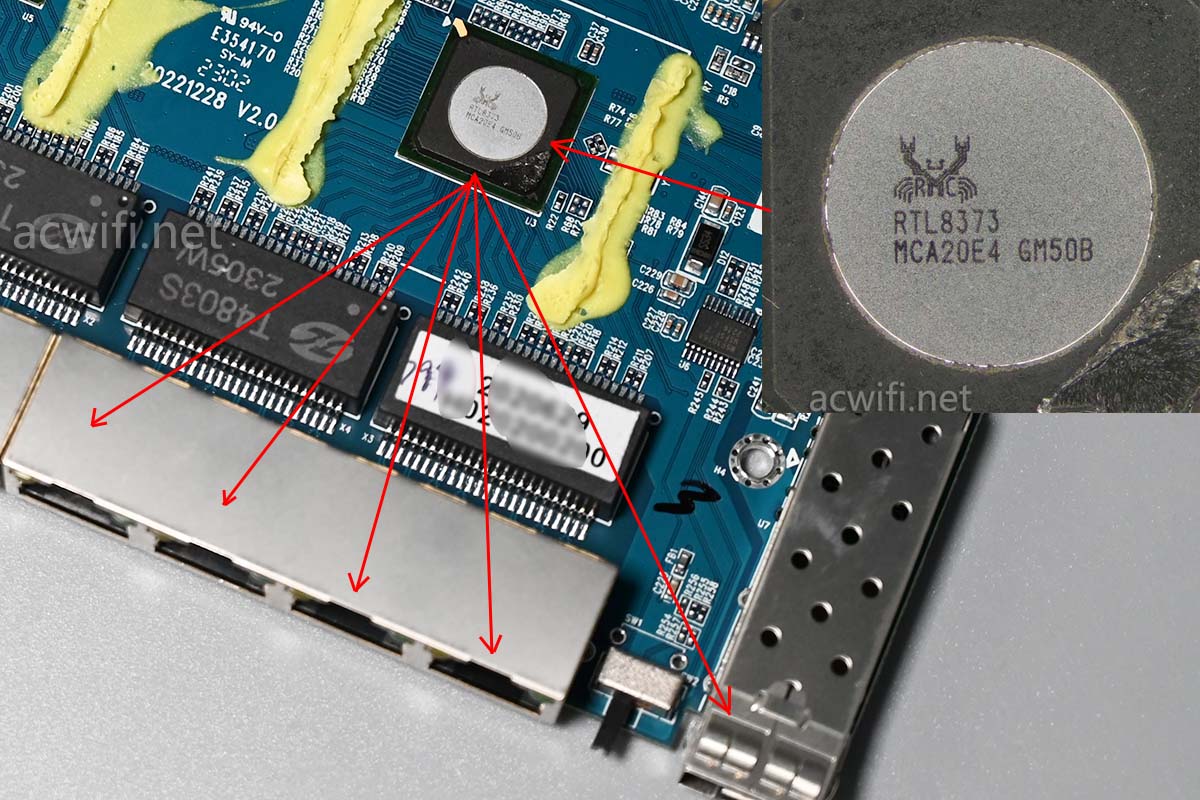

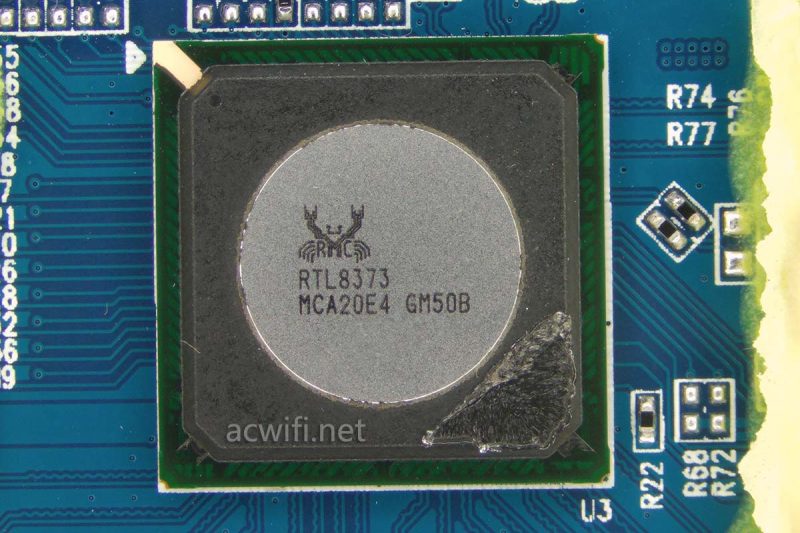

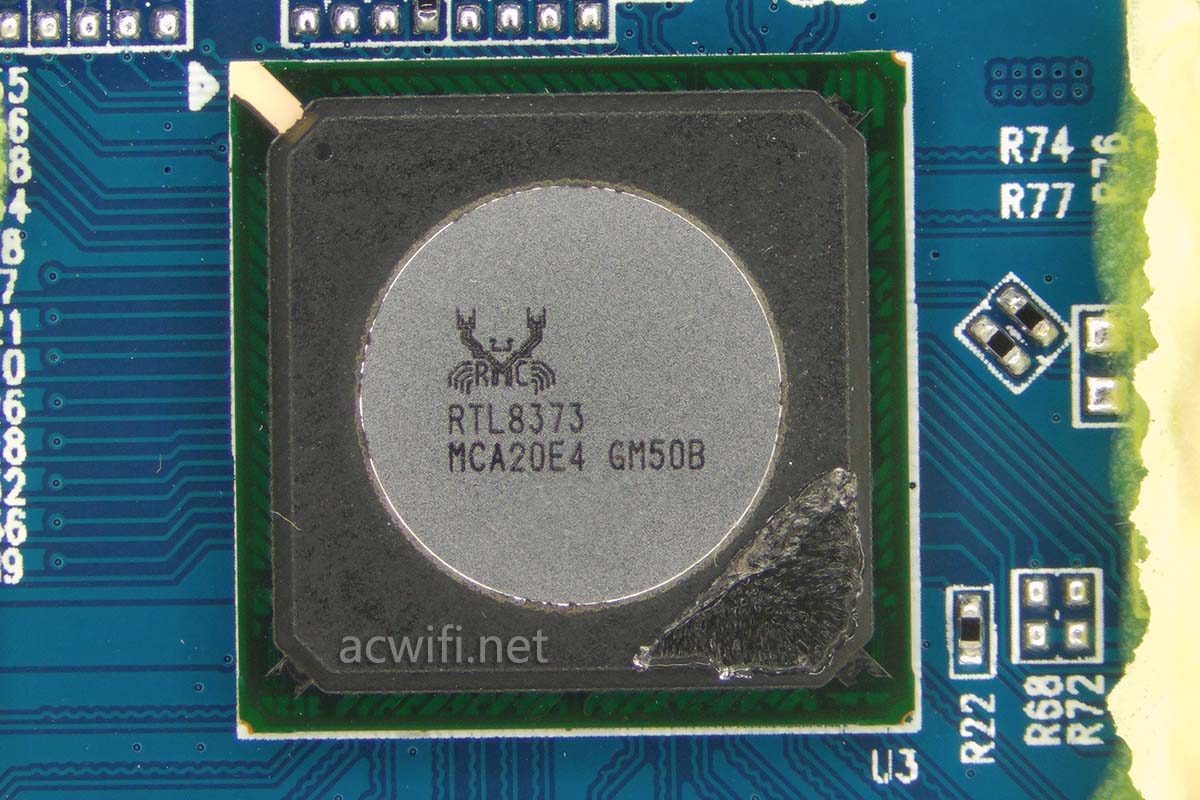

首先找出主控,靠近SFP+的是主控,型号是RTL8373:

这是瑞昱新款芯片,资料很少,毕竟呢要签NDA协议,Realtek才会给详细的资料给厂商。不过呢,我可以从成品的表象来倒推,从而达摸清内在看不见的东西。

即使插满8个2.5G网口,发热量也比老一代的5口2.5G交换机低得明显,有多明显?摸外壳就是烫手与温热的区别。(烫手是指不能拿在手里超过5秒。)

那么,这款RTL8373肯定是采用了更选择的制程。 RTL8373接到了5、6、7、8号网口和10G  SFP+上。

而且呢,看不见有PHY芯片,那么,RTL8373必然集成了4个2.5G PHY(也不奇怪,将来的Wi-Fi 7 SOC里面也集成了多个2.5G PHY。),且拥有2个USXGMII,一个接SFP+,另一个接另一颗交换芯片。

这里我想起了那台便宜的磊科交换机,4×2.5G+2x10G的。。。只用这单颗RTL8373即可做到。怪不得价格这么亲民了!(我已买到手,还没开箱看)

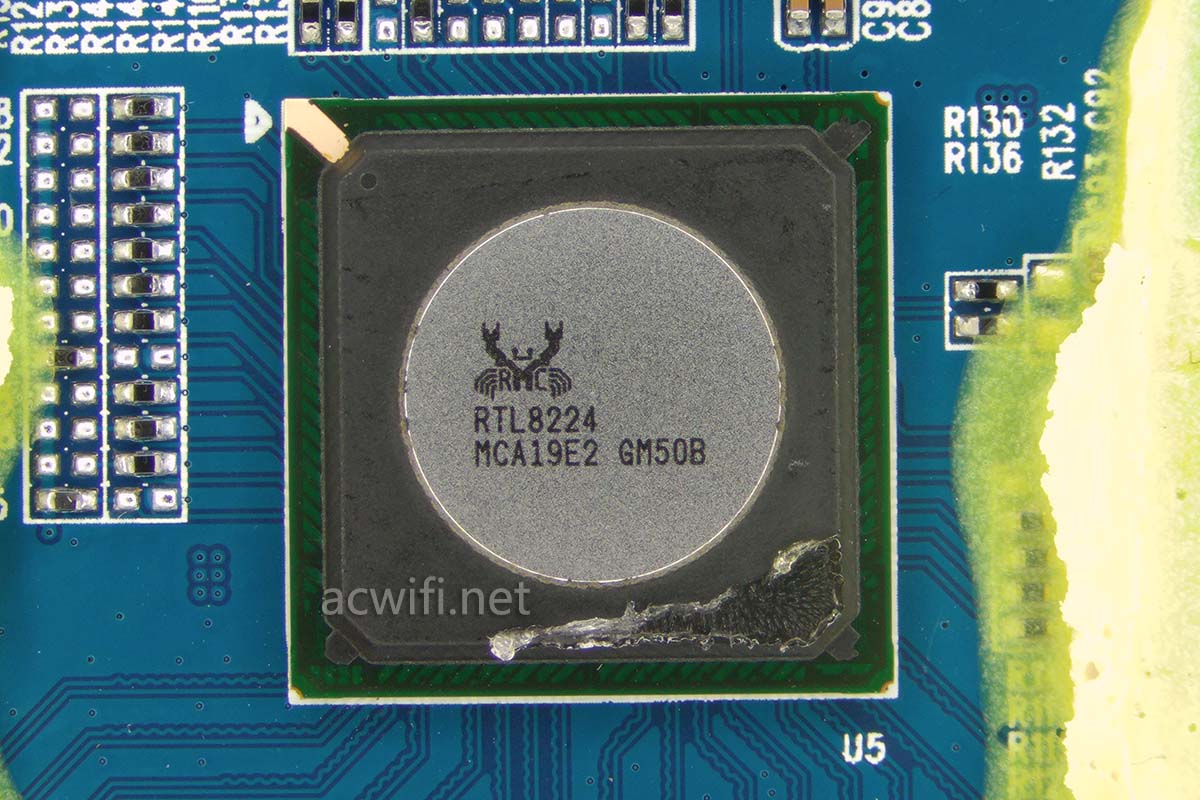

另一颗芯片型号是RTL8224,集成了4个2.5G PHY,是一颗四口2.5G PHY芯片。

RTL8224与RTL8373之间用USXGMII连接,带宽是10Gbps。

高度集成的芯片,可以简化电路的设计 ,降低了成本。

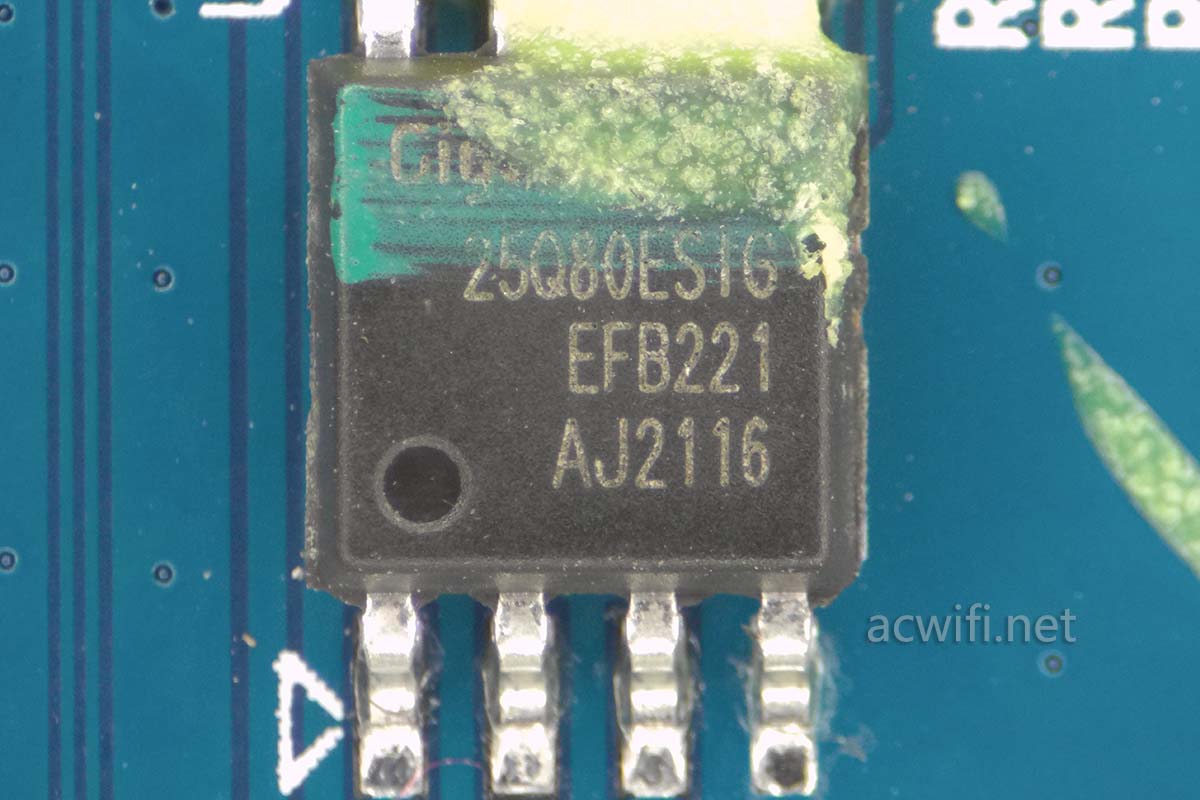

闪存芯片:GD25Q80ES1G,容量1MB,用作交换机的网络寄存器。

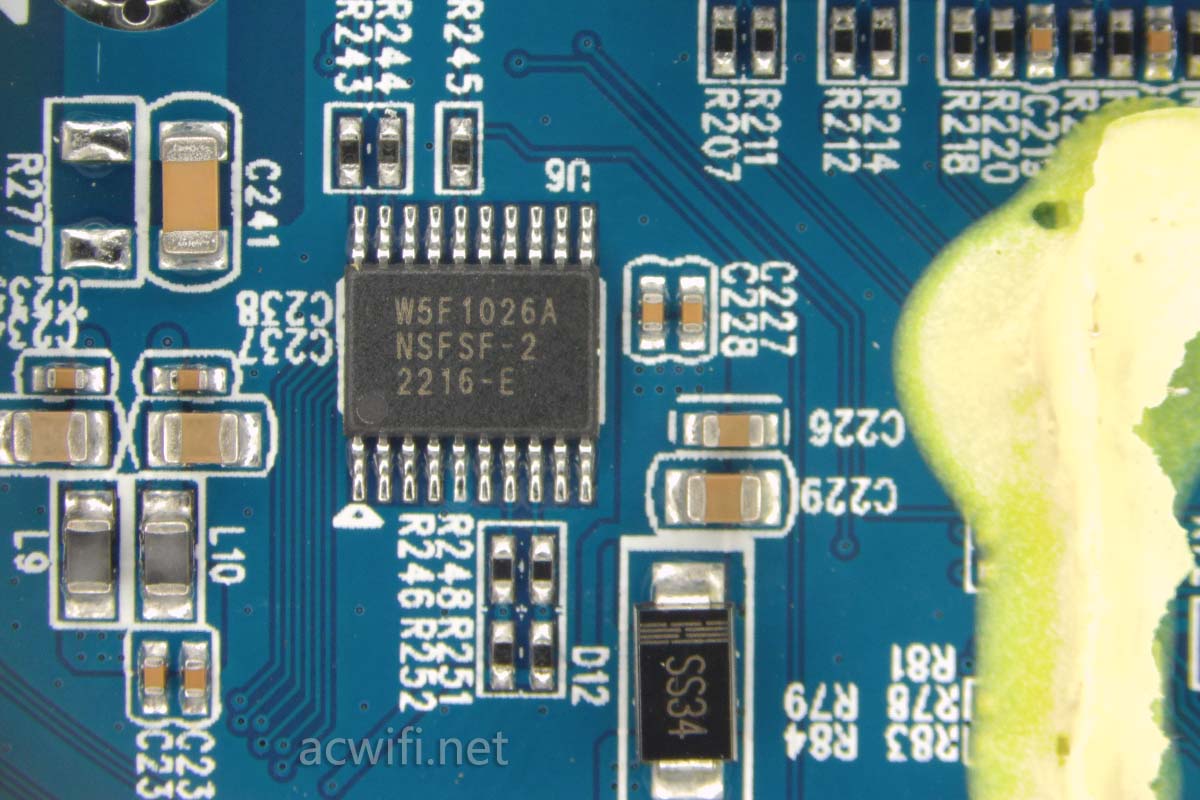

”W5F1026A“,不知是啥芯片,好像跟VLAN开关连接了。

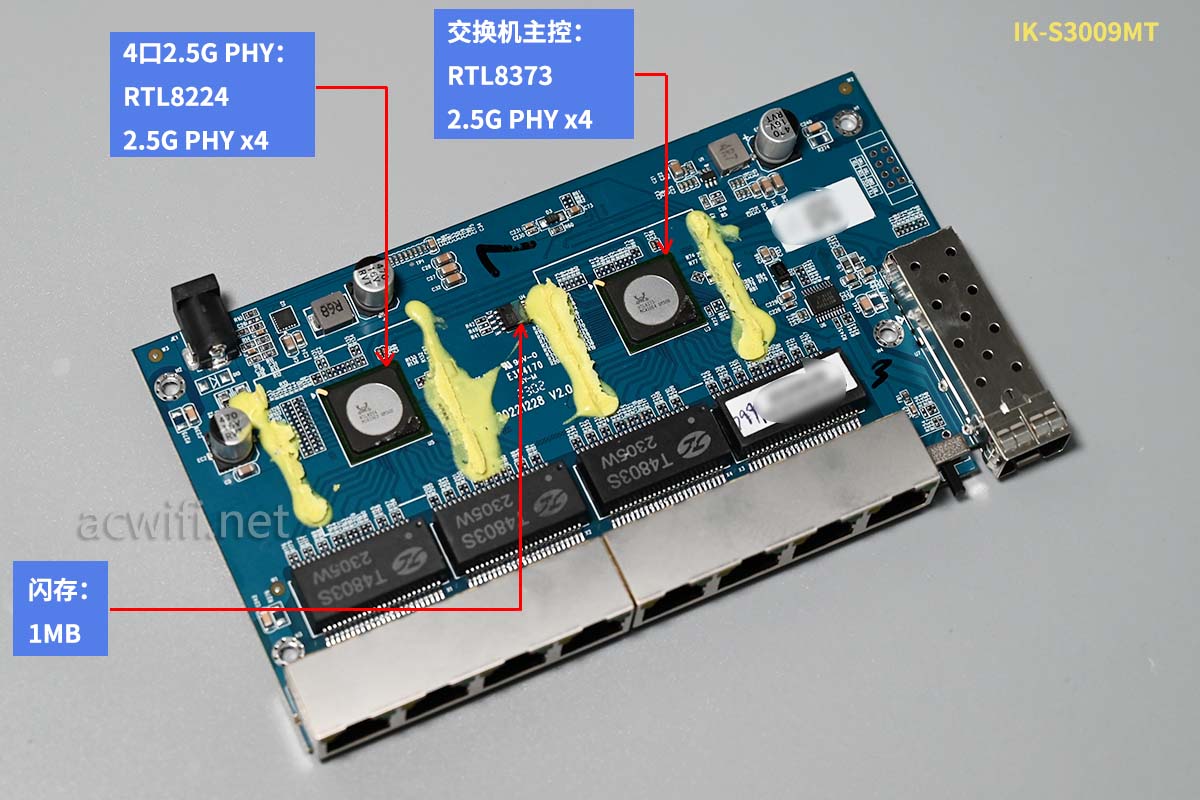

IK-S3009MT的所有芯片型号汇总图如下:

以下是测速部分。

背板带机就是每个口的速率x2就是了。比如这款8个2.5G口就是40Gbps,1个10G SFP+就是20Gbps,所以它的背板带宽是60Gbps,所以产品标签上也写明了背板带宽60Gbps。

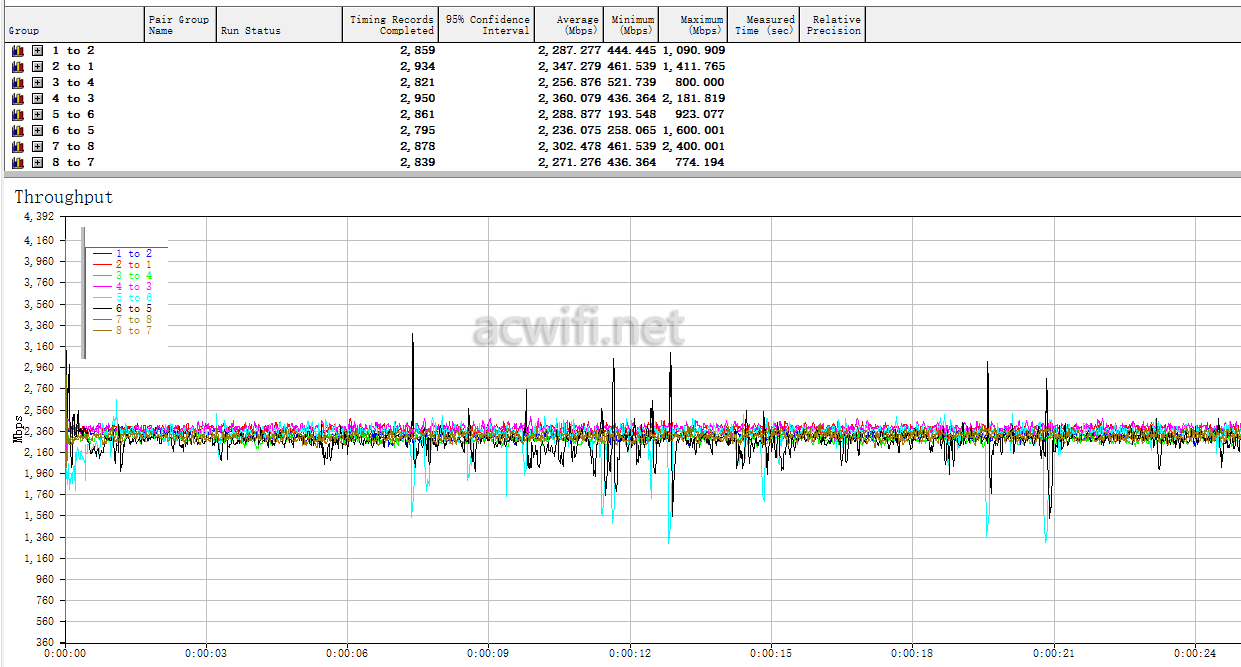

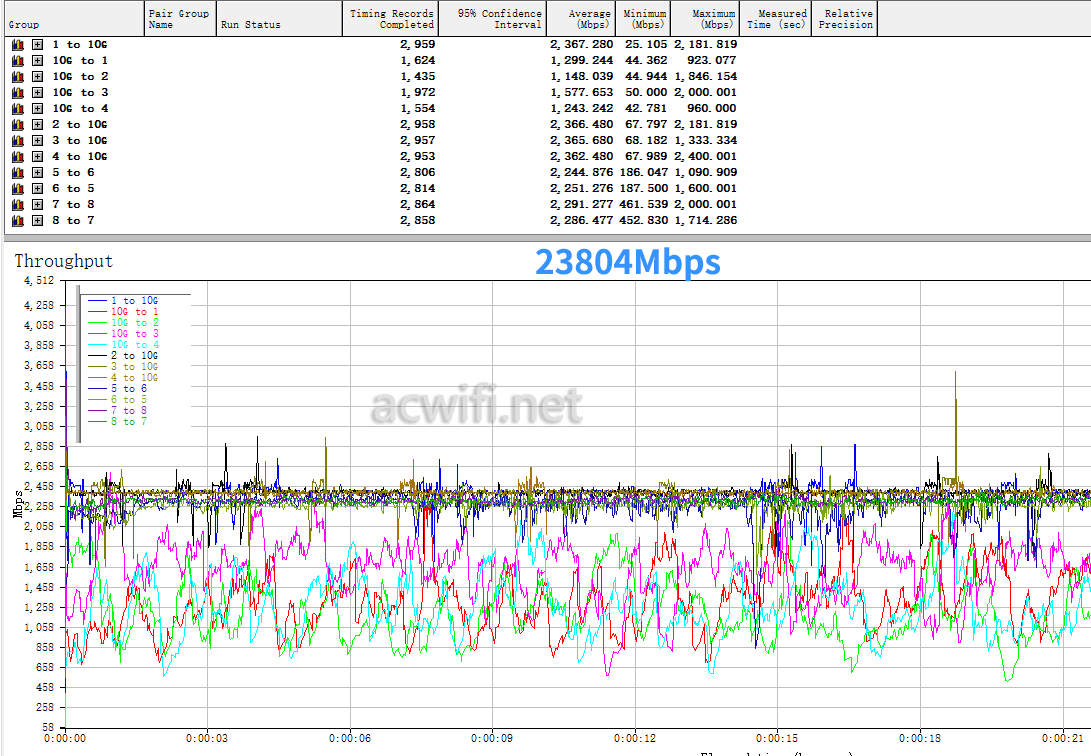

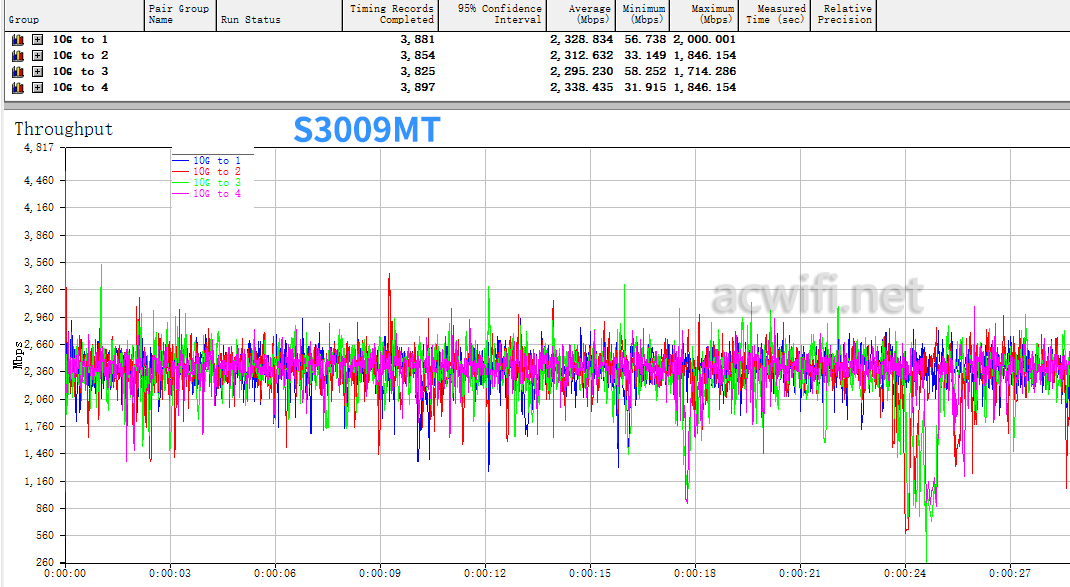

为了庆祝我没撬坏芯片造成脱焊,我拿两台电脑出来把这台交换机的9个网口全部接上来测速。分成两组,1至4网口都与10G口双向,然后5、6双向,7、8双向。用IxChriot打流结果如下:(每条流只用了4线程,我怕电脑卡死,以下所有测试都用4线程)

总和是23804Mbps,剩以2就是47.67Gps。与60Gbps相差有点远是吧。(60Gbps实际跑出来大概是56.5Gbps左右)

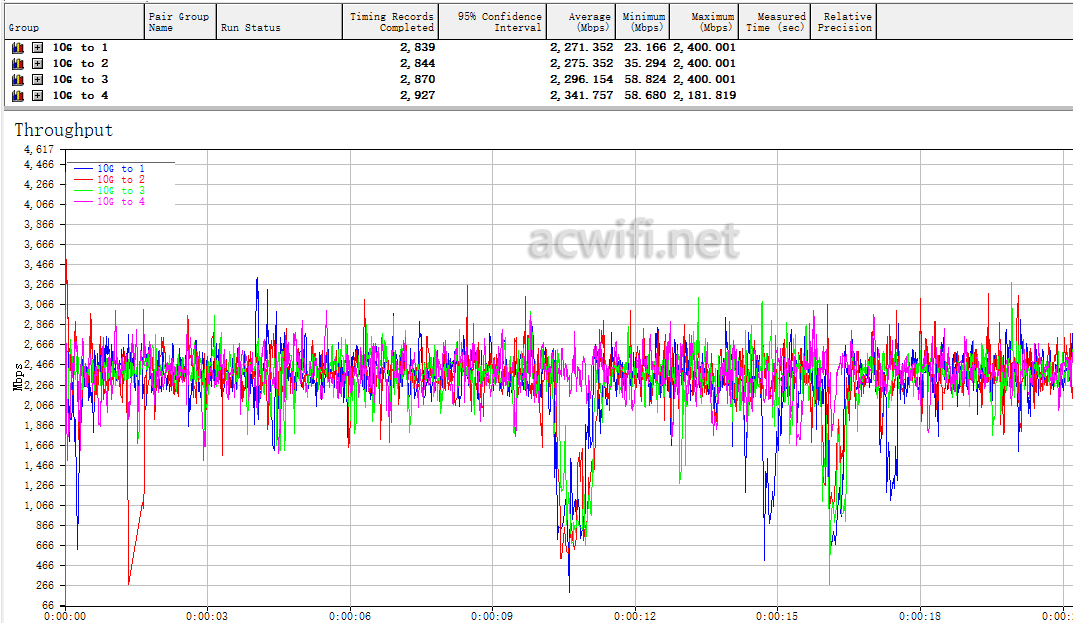

从上图可以看出,从10G口到四个2.5G口的速度掉了一半。这情况只出现在双向同时传输的时候,比如10G与4个2.5G口的单向传输是没有问题的,结果如下图:

以上每个口均达到2.3Gbps左右。不管四个2.5G网口是用哪些口,结果都一样的。

以下是8个2.5G网口的相向,下面结果每个口均达到2.3Gbps左右,可以跑满,没有问题:

补充:

10G口与2个或以上的低速率网口双向传输时,”大口”到“小口”的方向会有堵塞现象,造成掉速,比如之前测试过威联通301W,威联通QSW-2104-2T,还有TP的SH1206。

但是,QSW-2104-2T和SH1206在单向时也会有“堵塞”现象。(这两款均是博通方案)

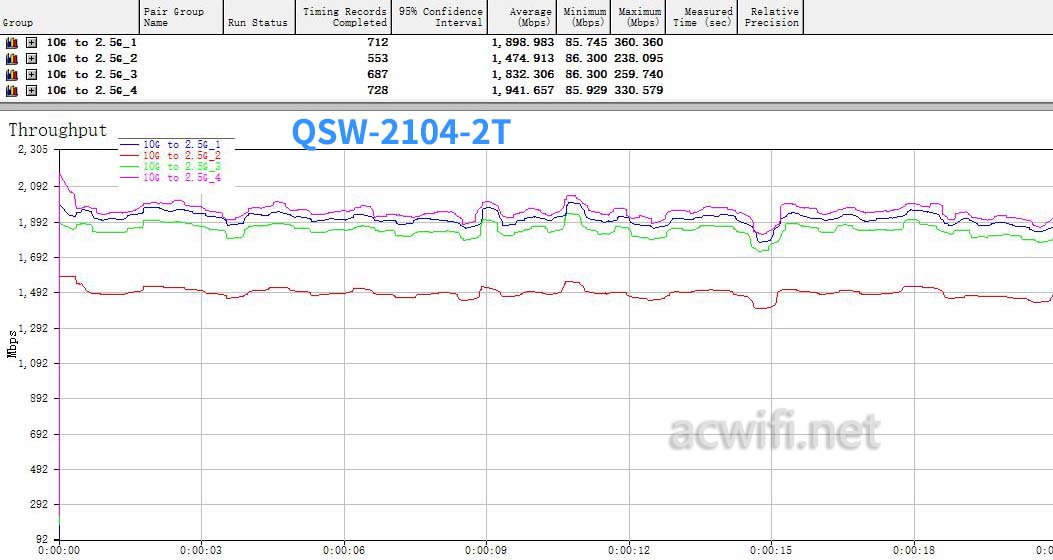

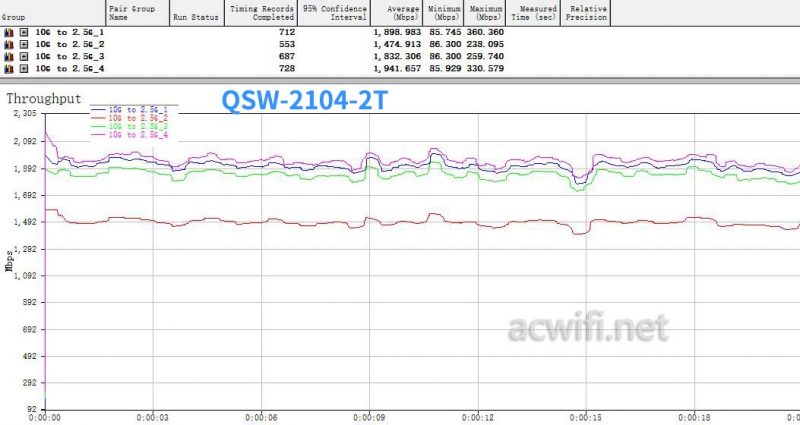

下面是QSW-2104-2T的单向测速结果:

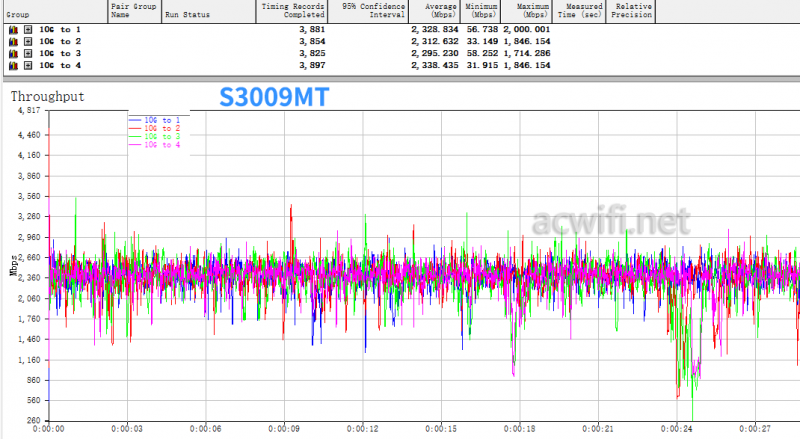

下面是爱快S3009MT的单向结果,4个2.5G口我是随便插的,比如以下是第2、4、6、8口。

以上面两张图可以看出好明显的差距。

5671A猫棒,插入不认。

小小总结一下:

螃蟹新的交换机芯片方案, 在功耗上明显降低了,发热明显少了,比老款的RTL8371低温,这是客观存在的进步,主观上的进步就是价格便宜了。其次,解决了大水管向多根小水管同时射水时的堵塞现象,不会肾亏了。

相对小巧,相对低热,相对便宜,我认为S3009MT比较值得。相认以后会有更多的其它厂商推出对应的产品。
