腾达这台2.5G交换机是我最近买的第三台,我以为三台的芯片方案是一样的!通电后一测待机功率。。。。。

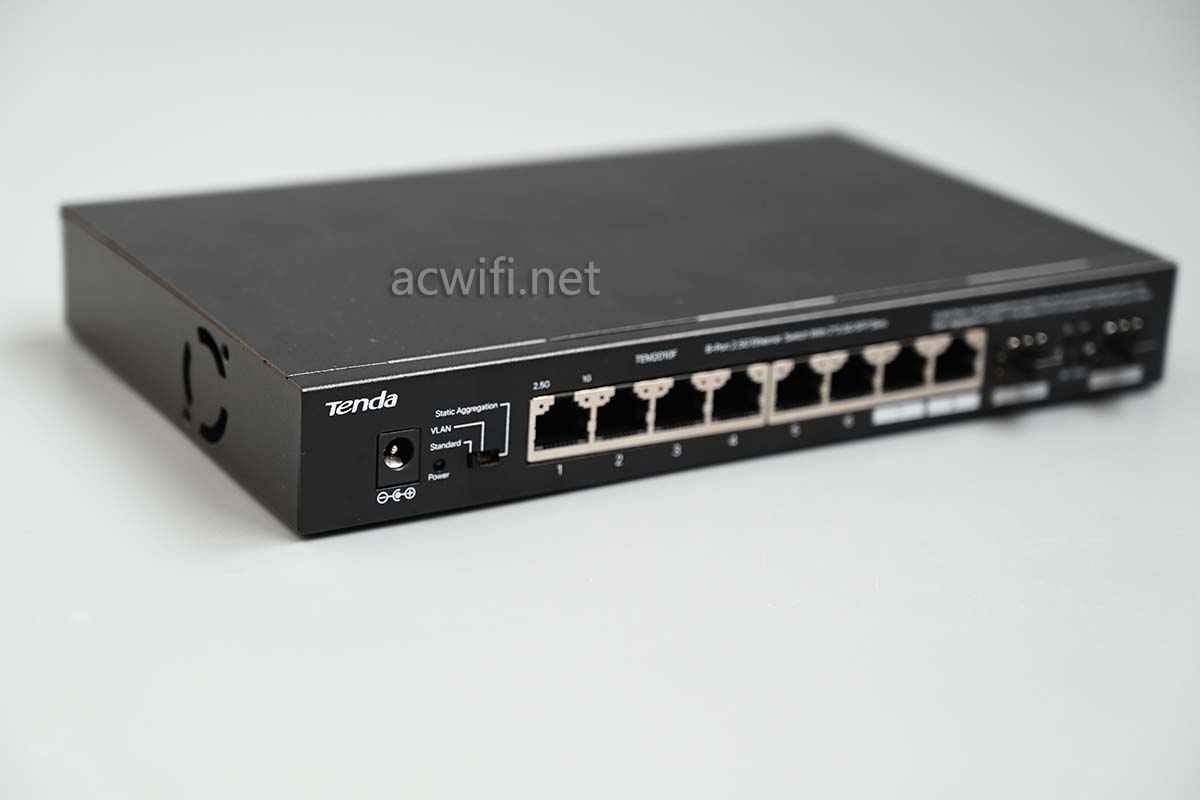

拆机前测试、拆腾了一番,在磨砂质感的外壳上很容易留下指纹。
包外装上的产品说明:(TEM2010F 10口2.5G以太网交换机)

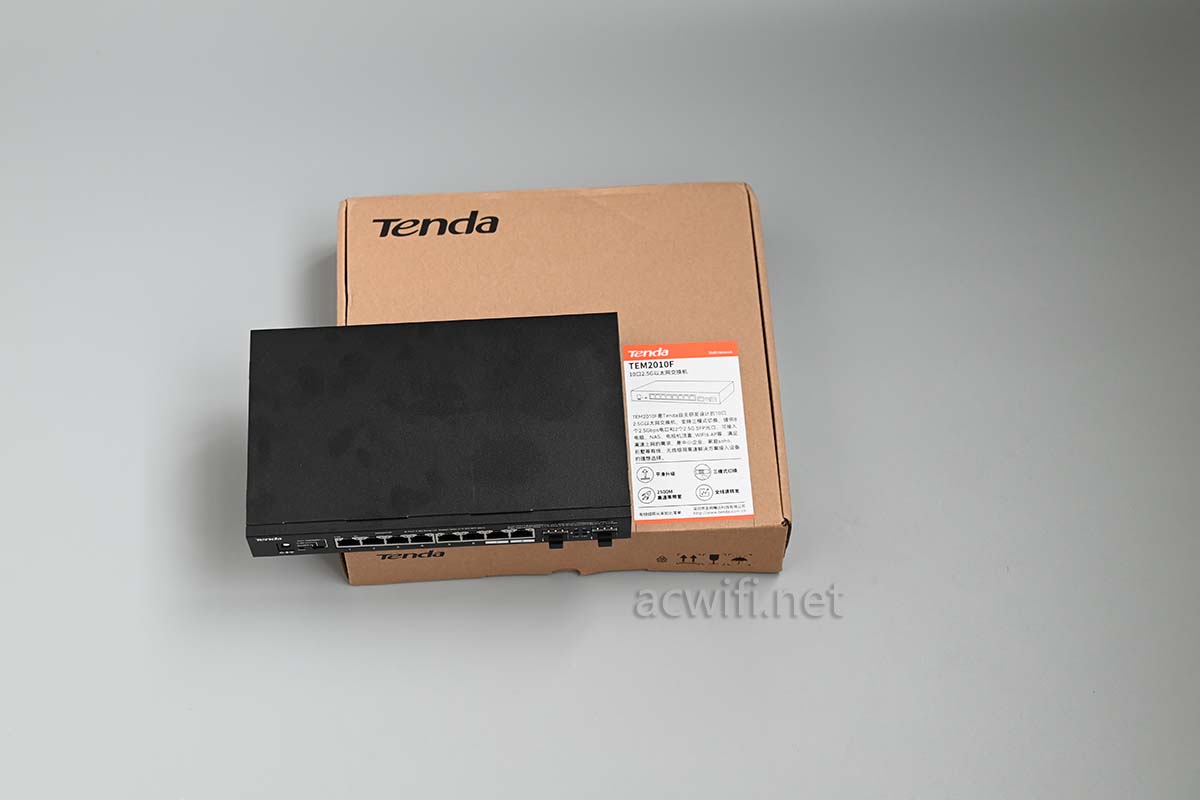

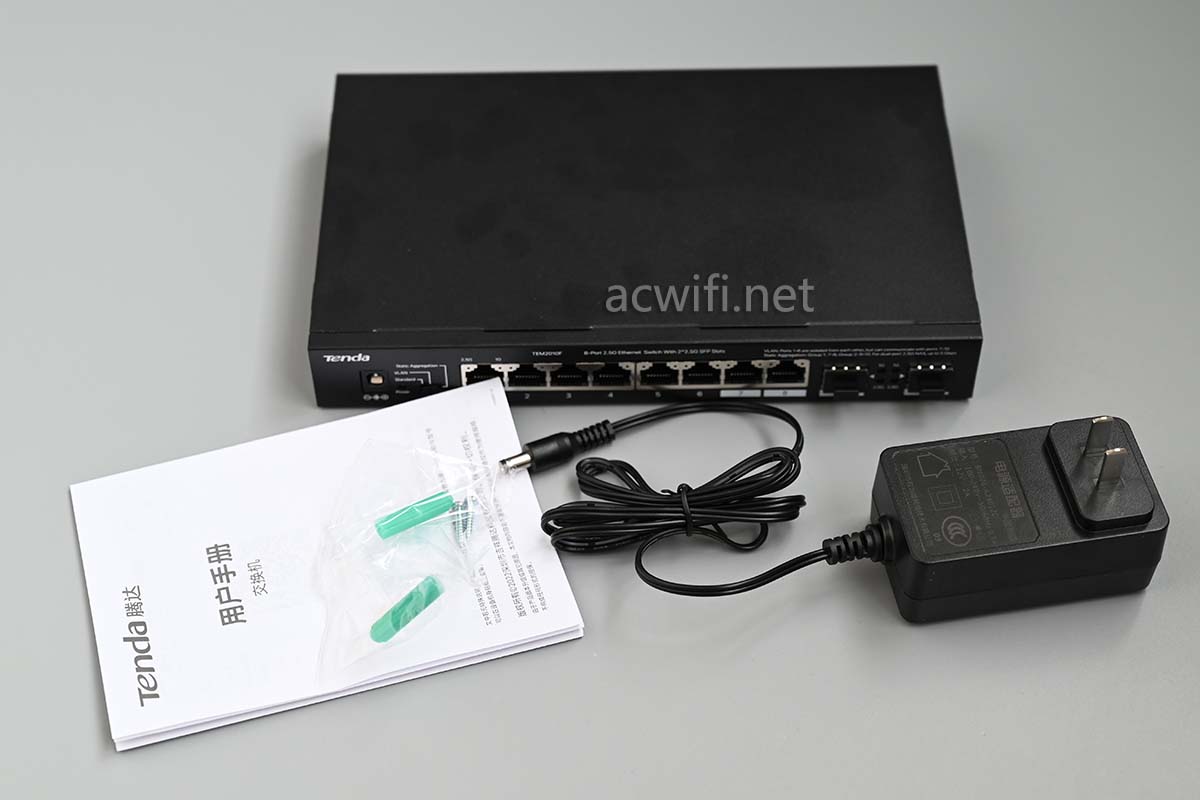

机身和配件 :

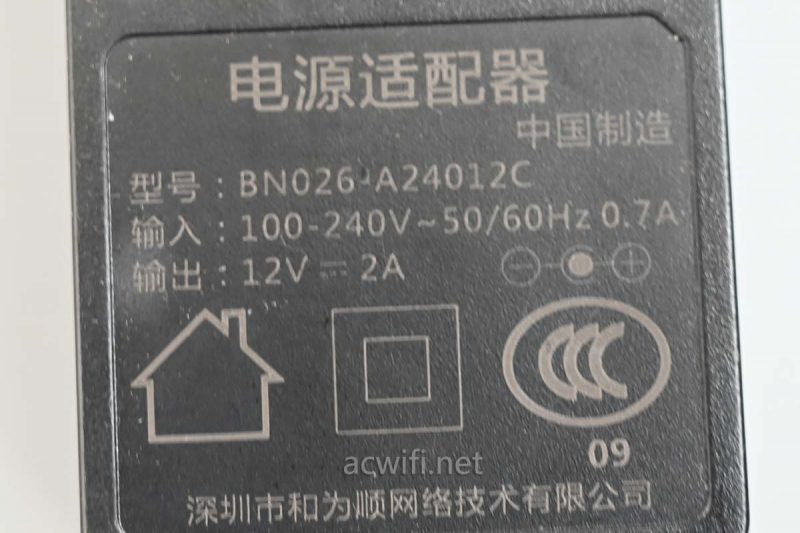

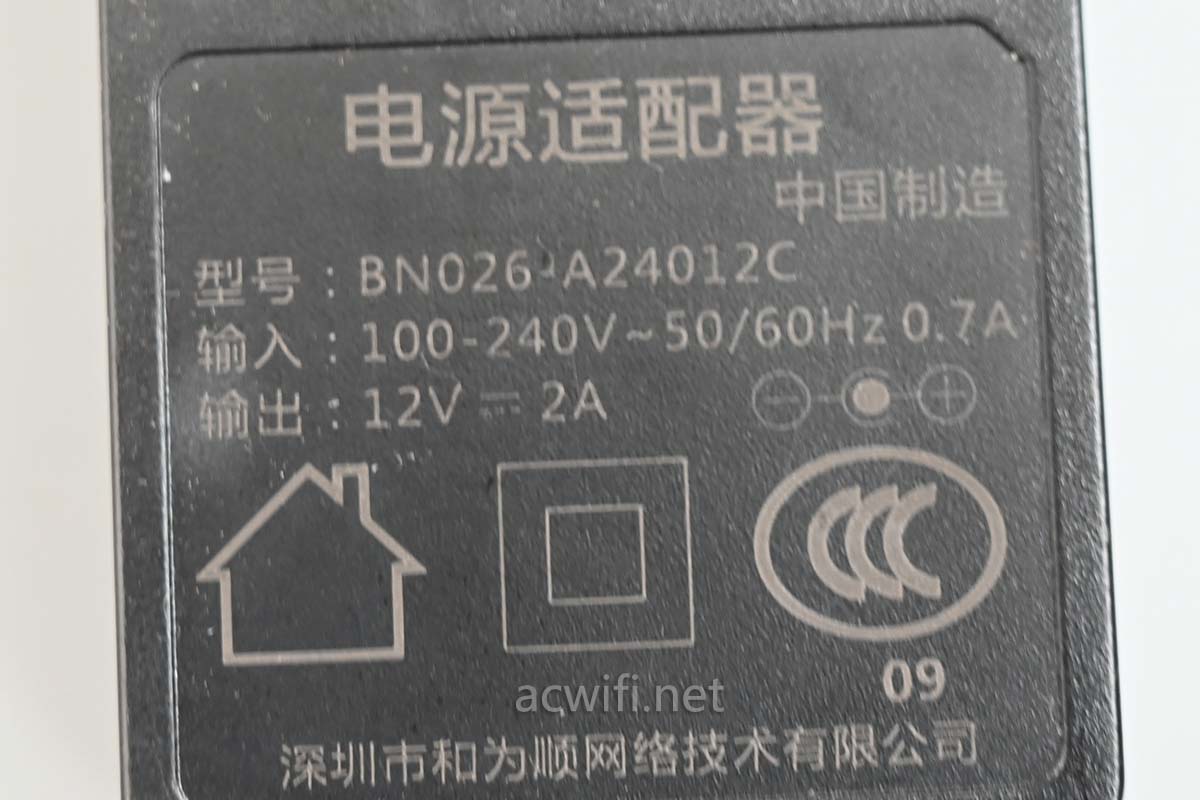

电源输出规格是12V/2A,实测通电后不插任何网口的待机功率是6.3W,明显比爱快那台S3009MT高了一倍多。所以呢,芯片方案肯定不同于爱快S3009MT和磊科GS6。
接四个2.5G网口时的功率是8.9W,插8个2.5G网口时11.7W,继续把两个2.5G电口模块接入SFP口,即全部插满且各口速率均在2.5Gbps,这时功率达到了14.4W。这电源配上12V/2A的输出规格,是很有必要的。

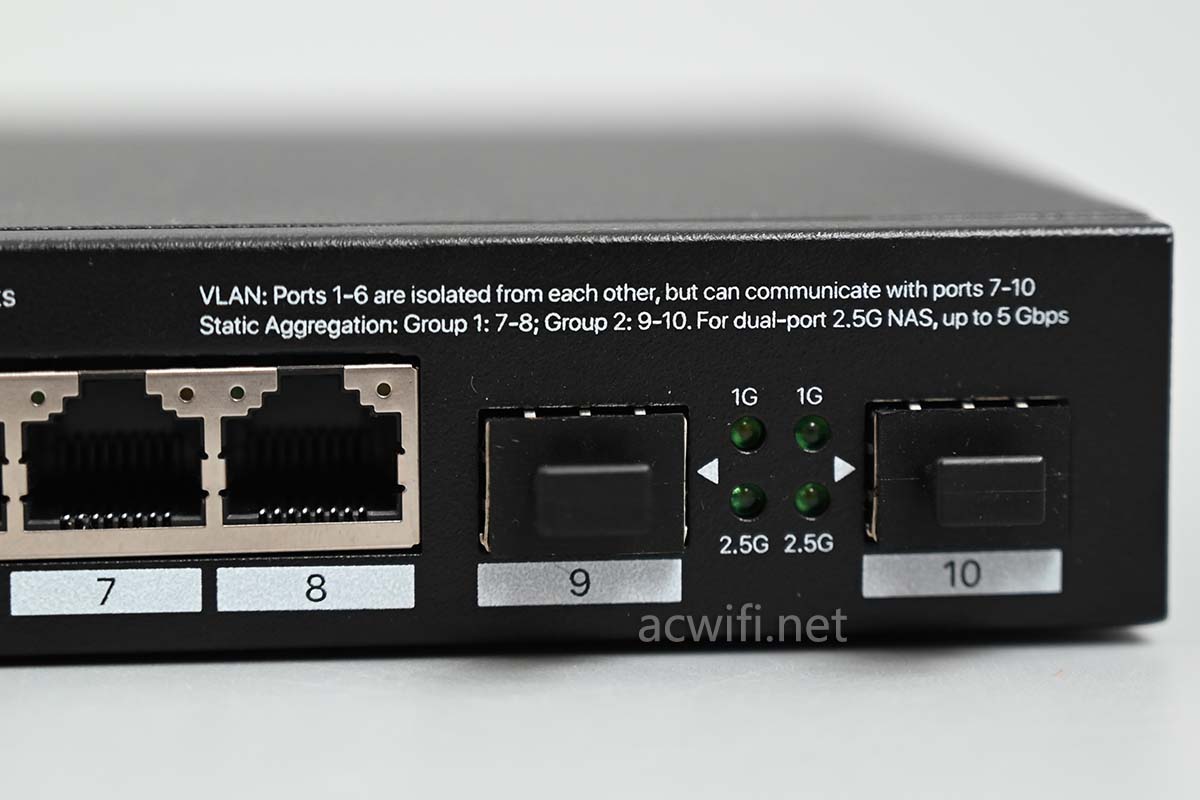

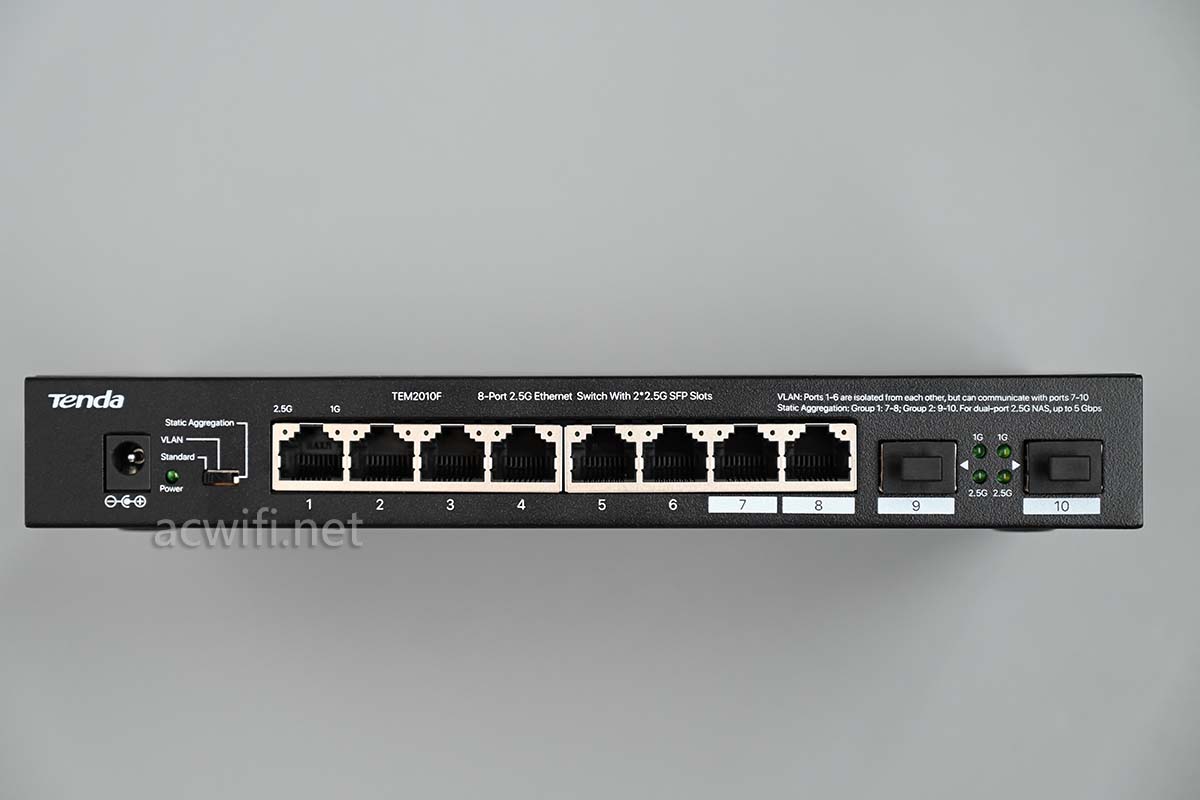

一共10个网口,8个2..5G网口,2个2.5G SFP口:

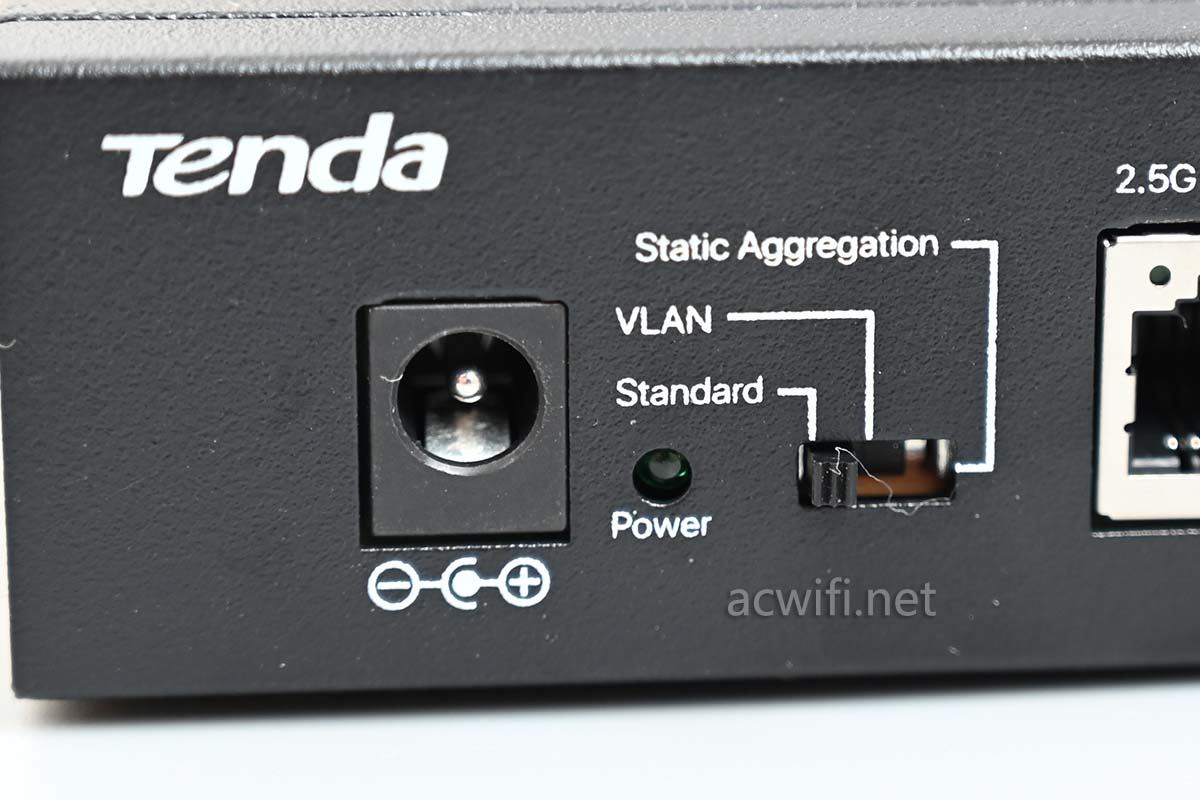

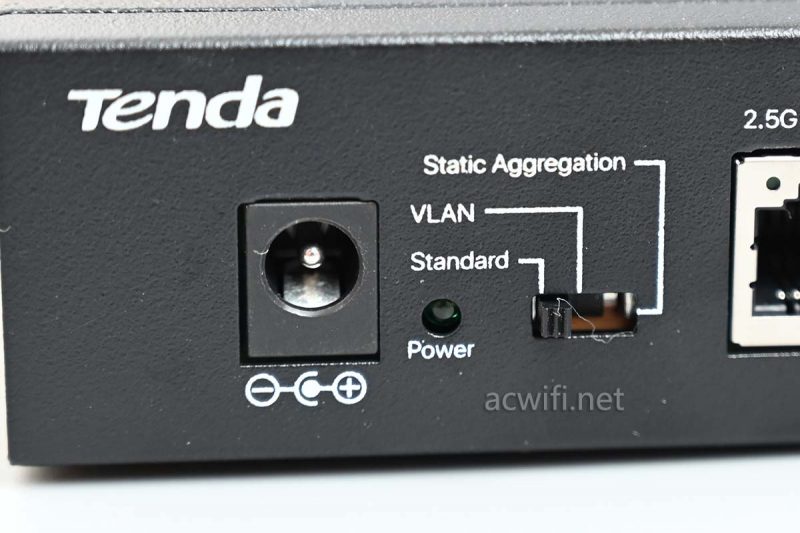

有物理切换开关,对应着三种模模式,我然官网上抄的内容:
模式一:标准共享所有端口均可互相通信,可视为一台标准的即插即用的2.5Gbps以太网交换机
模式二:VLAN隔离1-6口相互隔离,可与7,8,SFP1,SFP2口互通,有效防止广播风暴
模式三:静态汇聚(NAS专用模式) 该模式下端口通过静态汇聚最大带宽可达到5Gbps,轻松访问网络附加存储 (NAS) 设备,实现高效上传下
后面会对静态汇聚进行简单的失败测试。

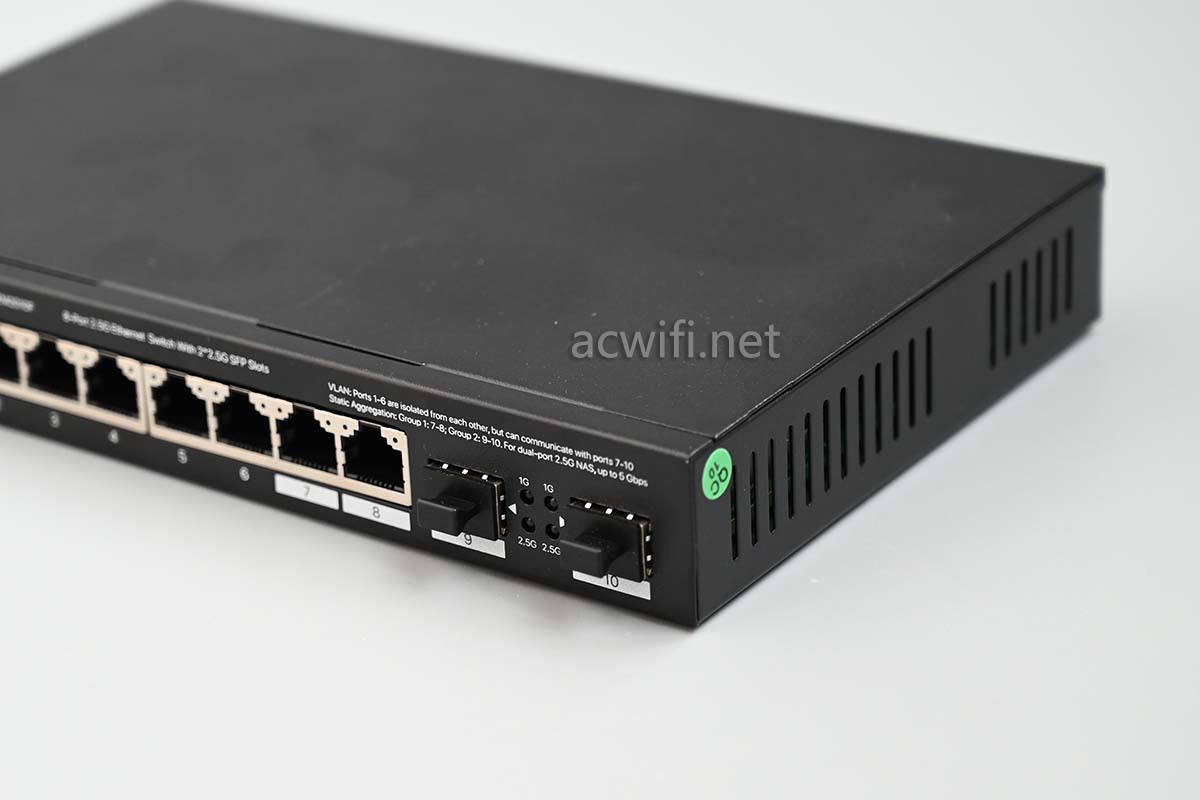

我以为有风扇在里面呢,侧面这样的散热孔:

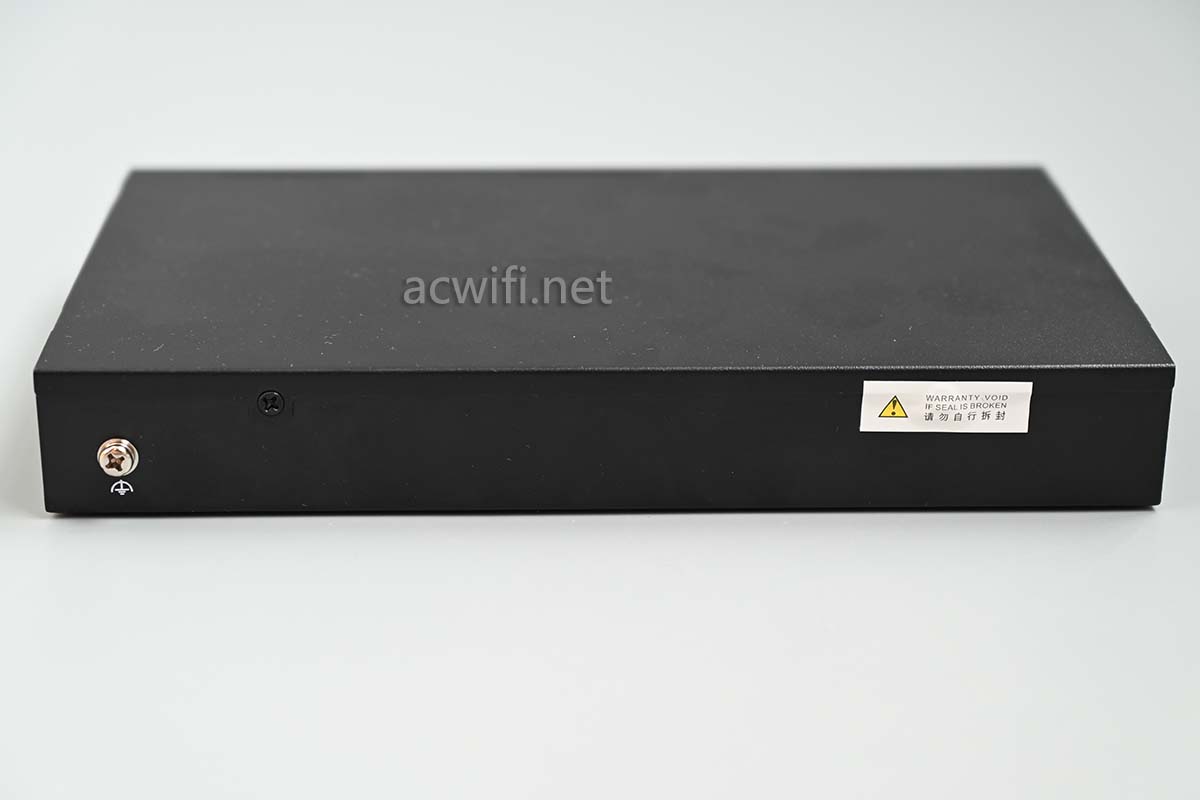

背面有接地线的位置 :

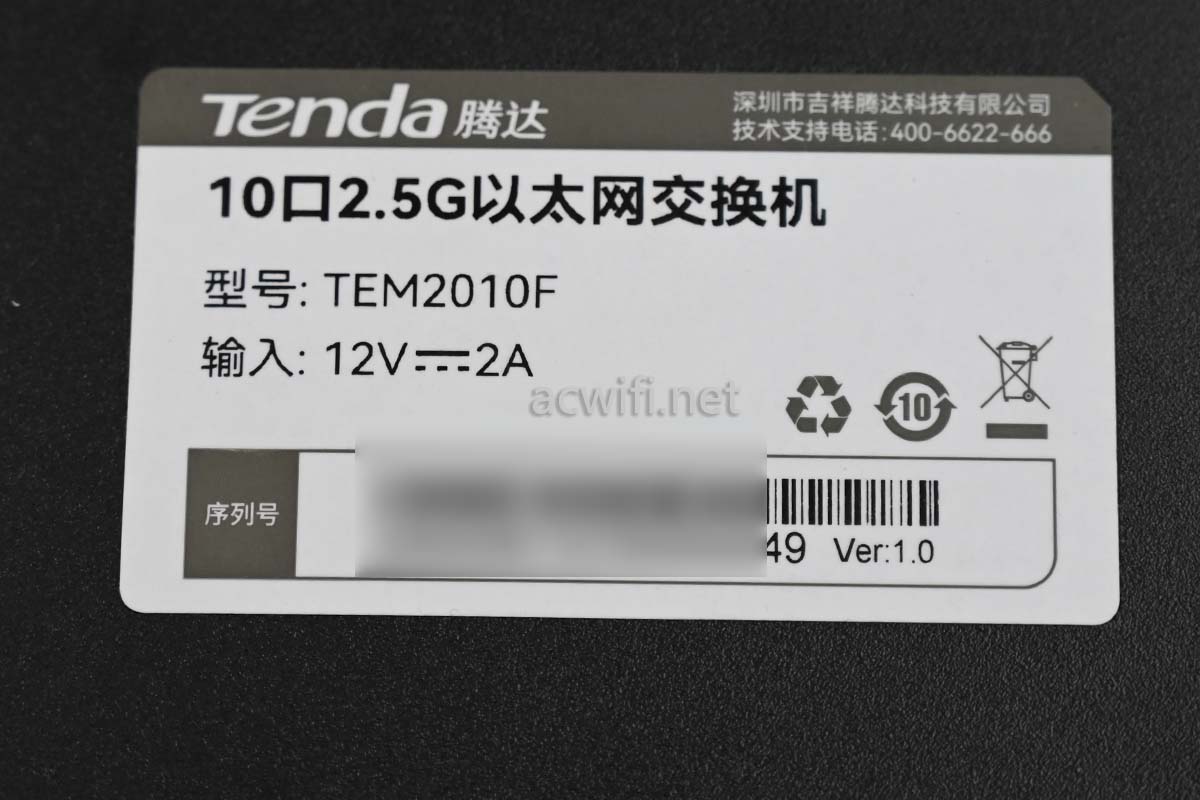

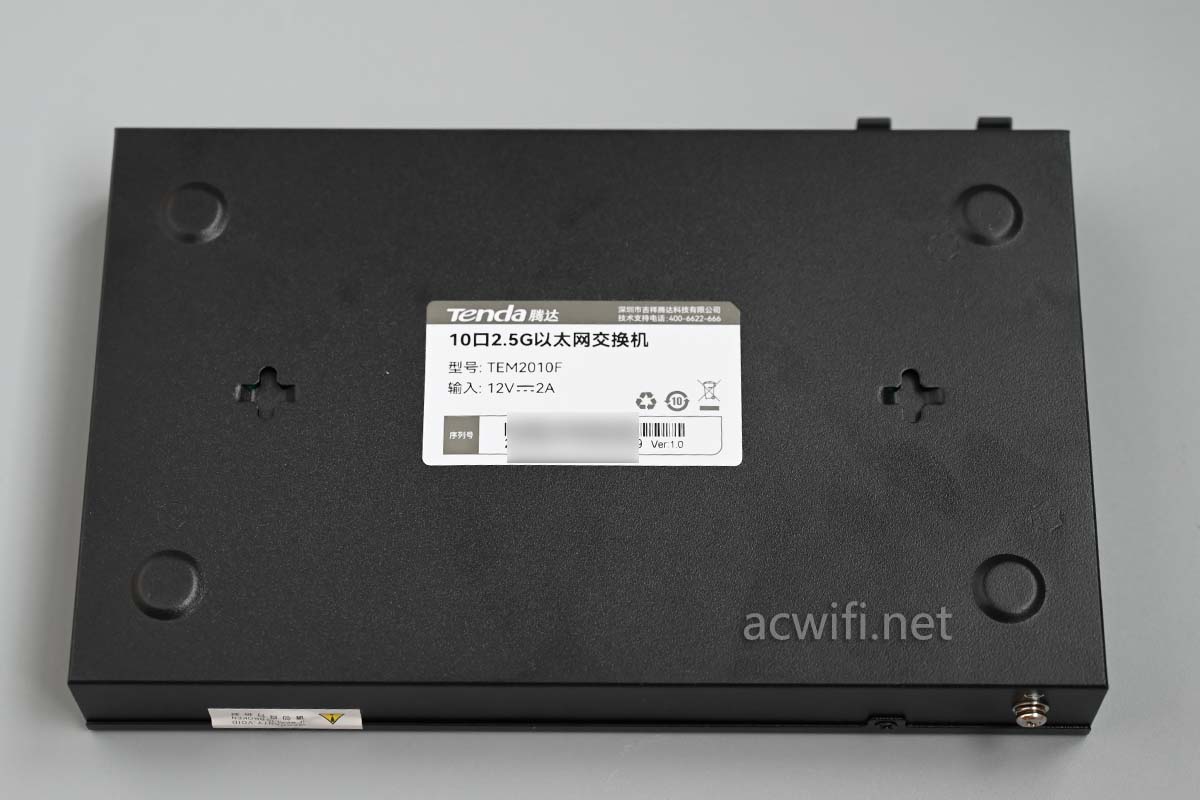

机身底部:

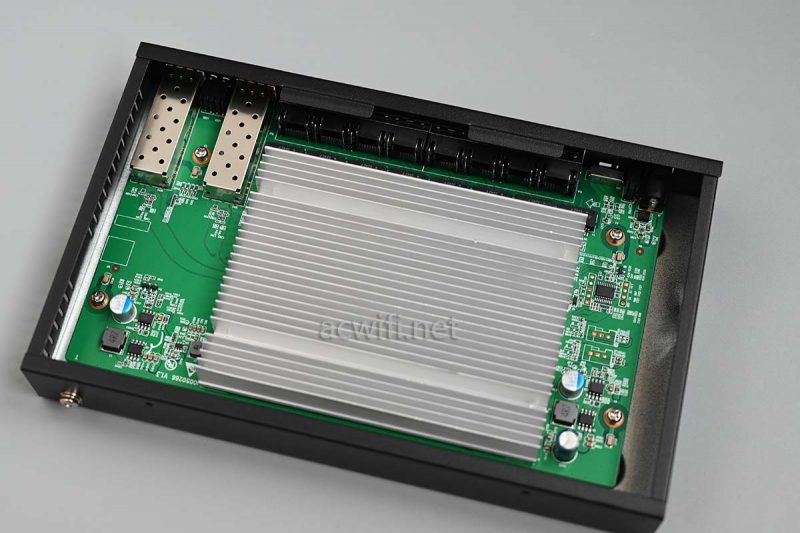

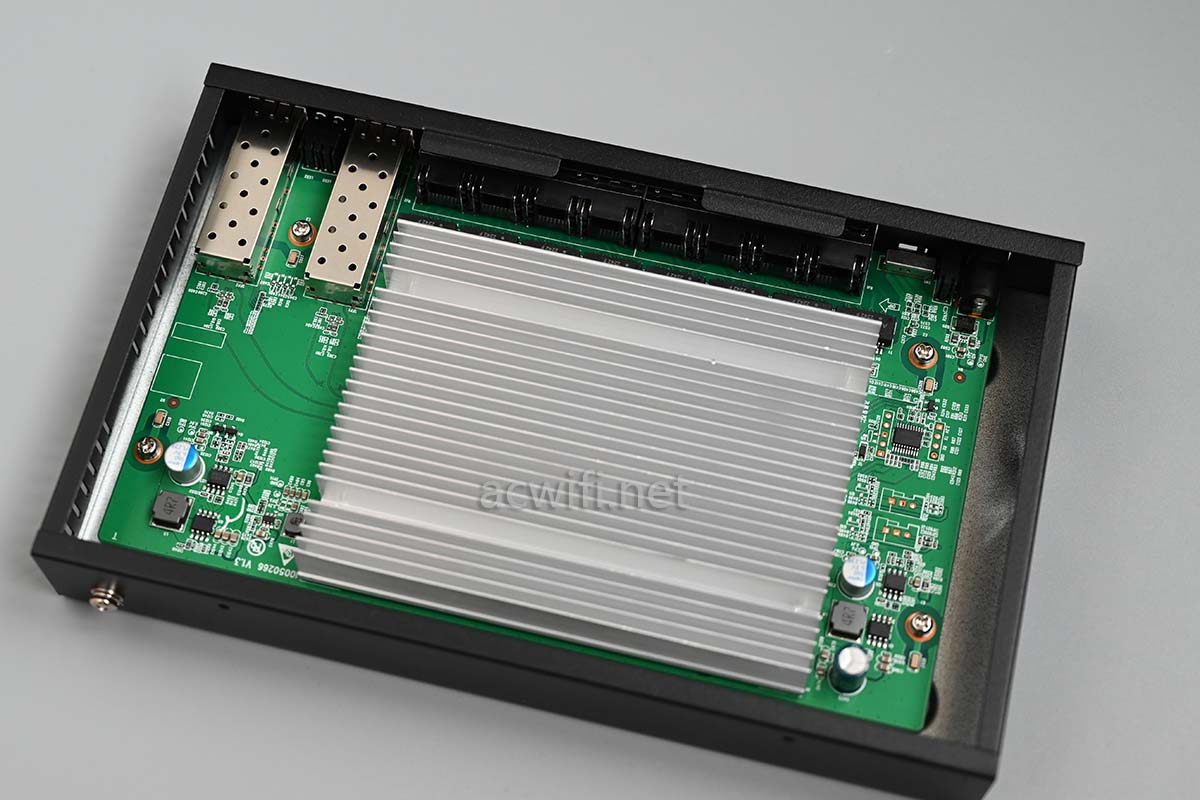

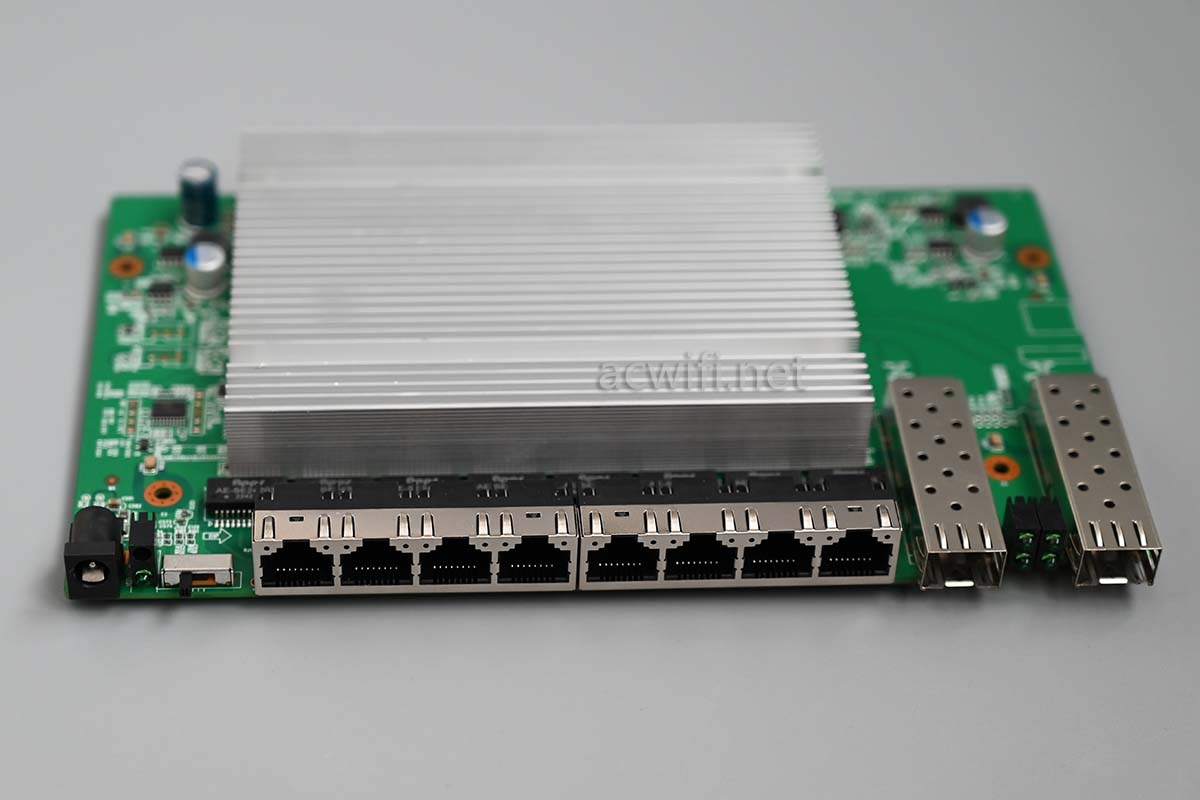

好大的散热器呀,好多无线路由器都没有采用这么大的散热器:

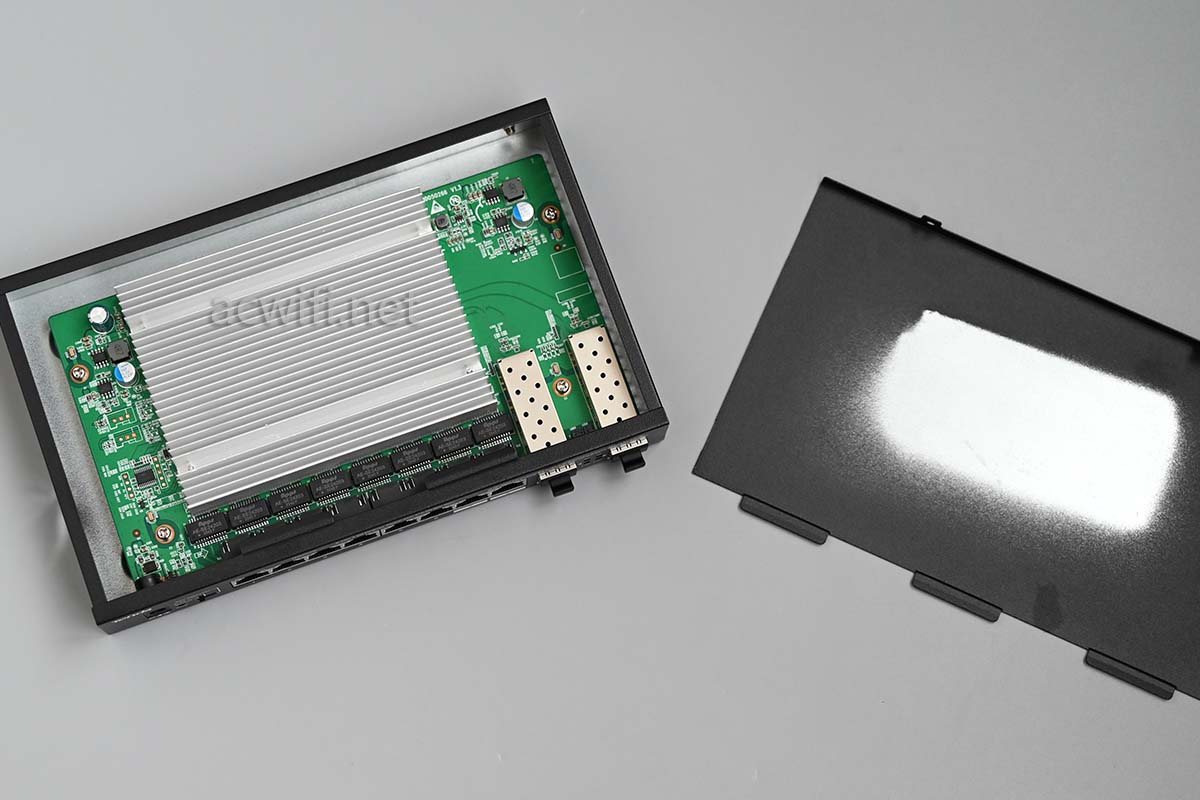

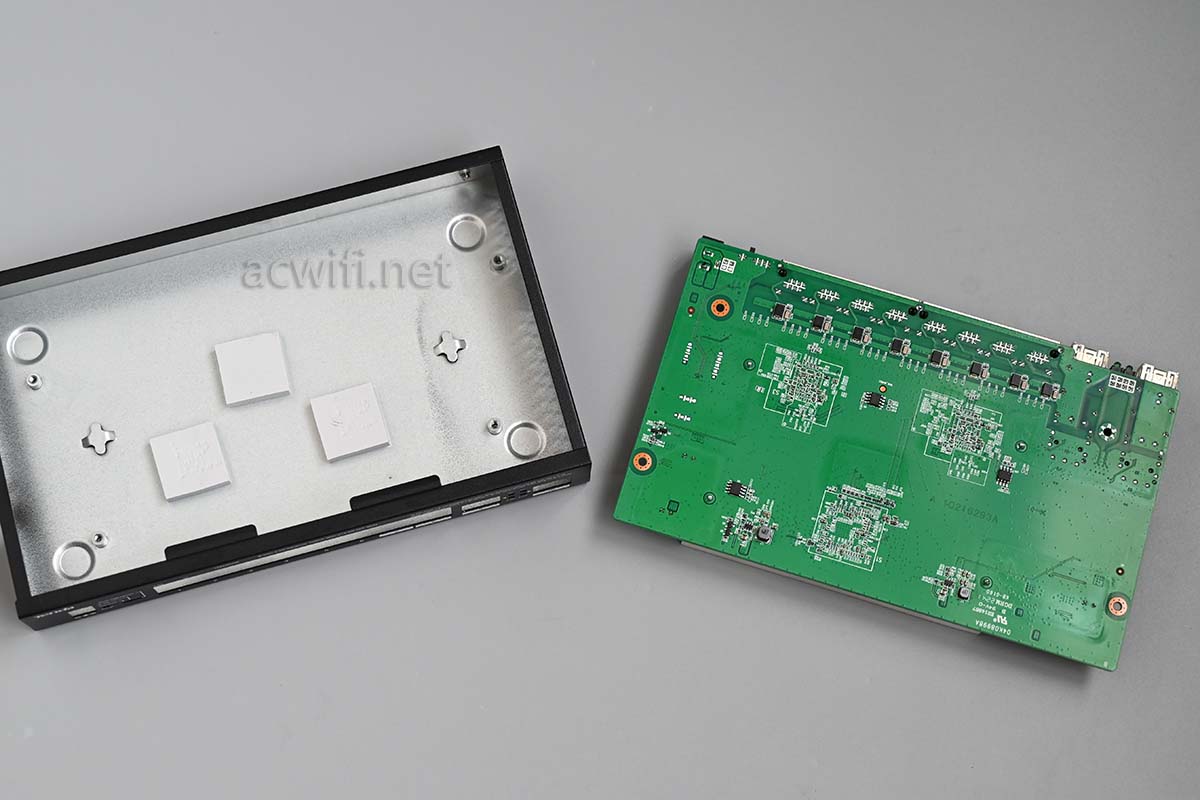

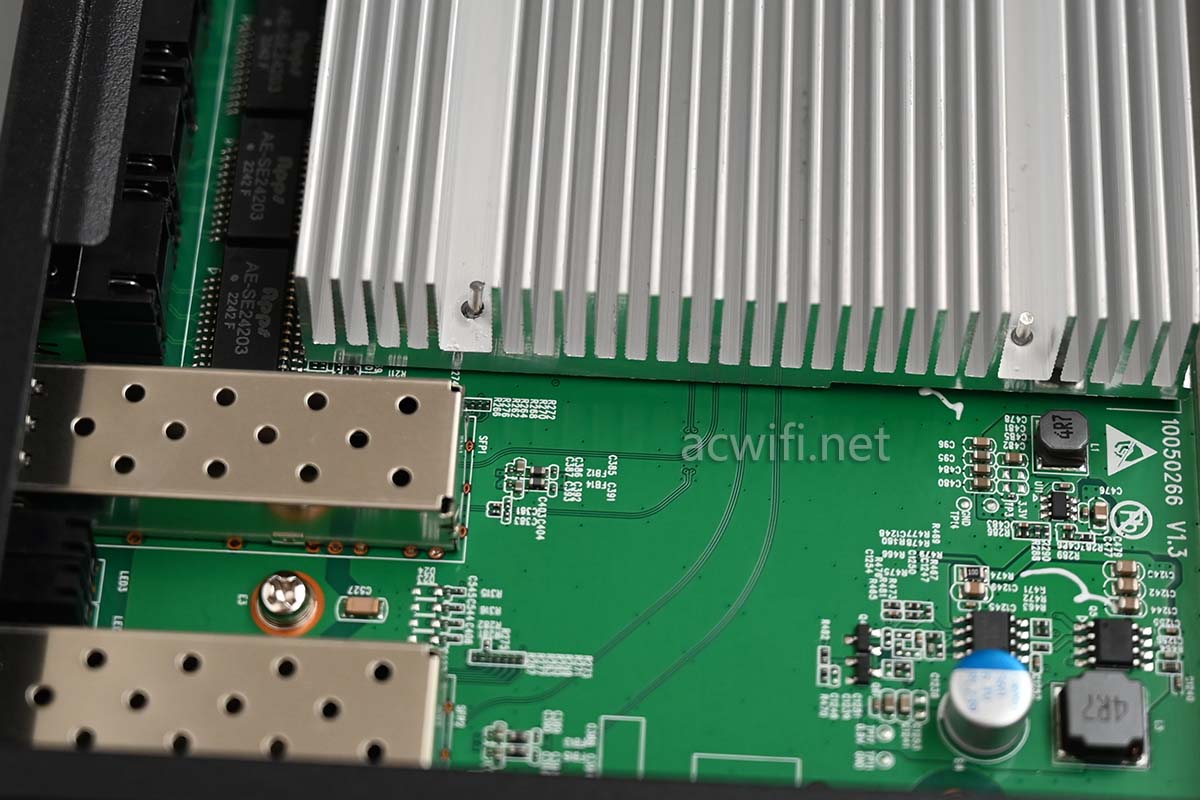

主板几乎塞满了机身:

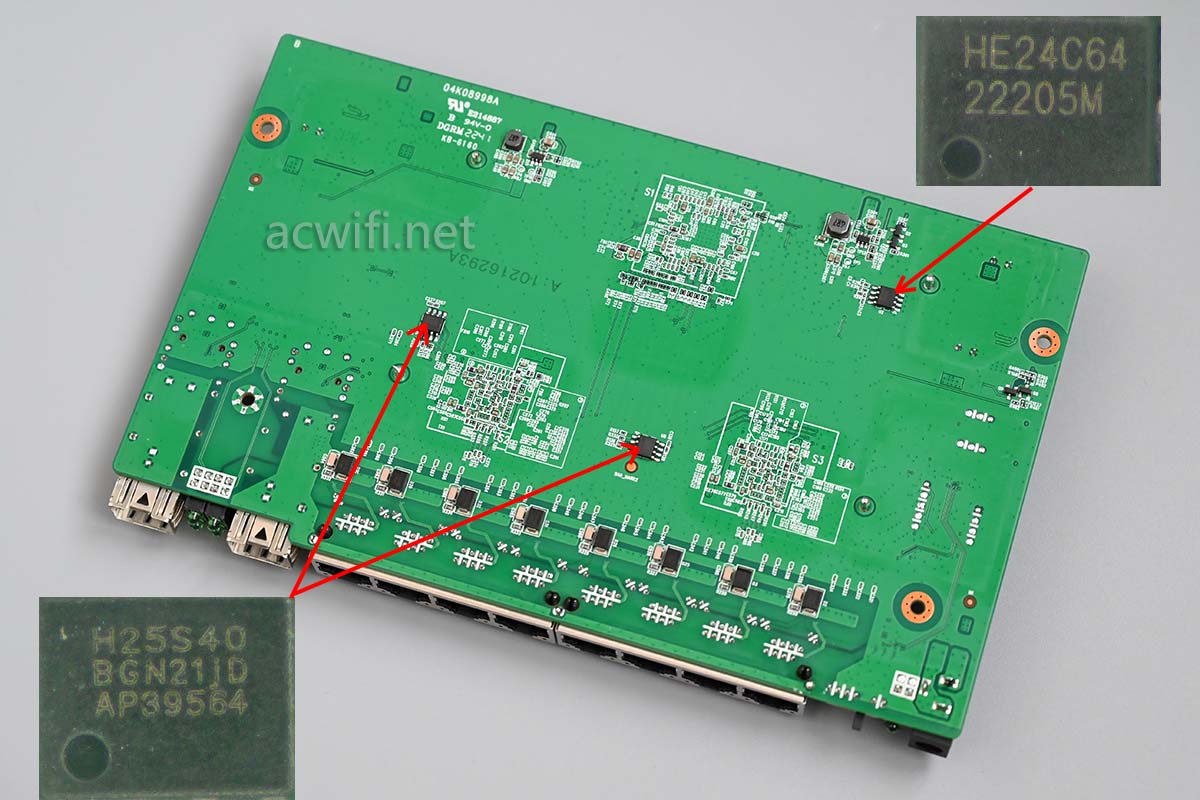

底壳上有三块导热硅脂垫片,表示有三颗主要芯片??”三颗主要芯片“旁边分别有三颗EEPROM,型号分别是HE24C64,容量8KB,另一颗型号是H25S40,这个查不出容易多大。我猜是5MB,哈哈!
翻到主板正面来:
散热器的四个脚焊锡固定,比较难拆。真怕里面的硅脂是带胶水的,幸好不是。

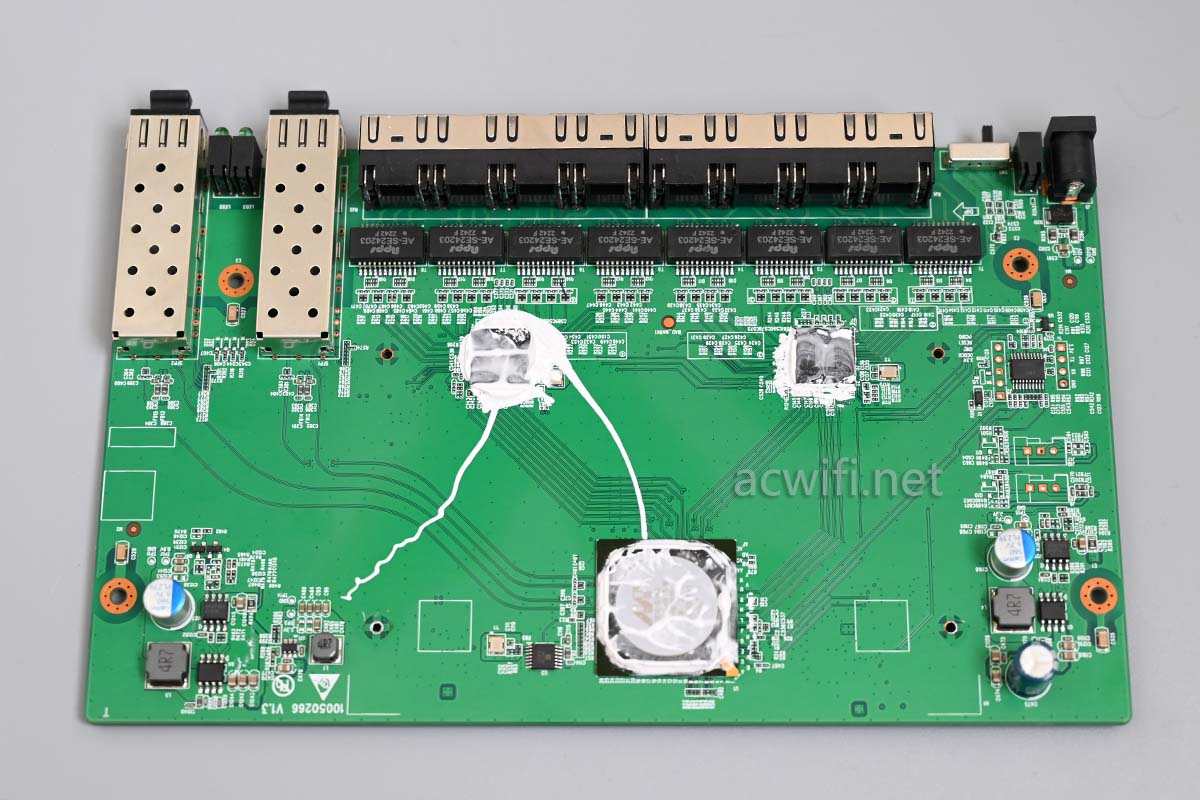

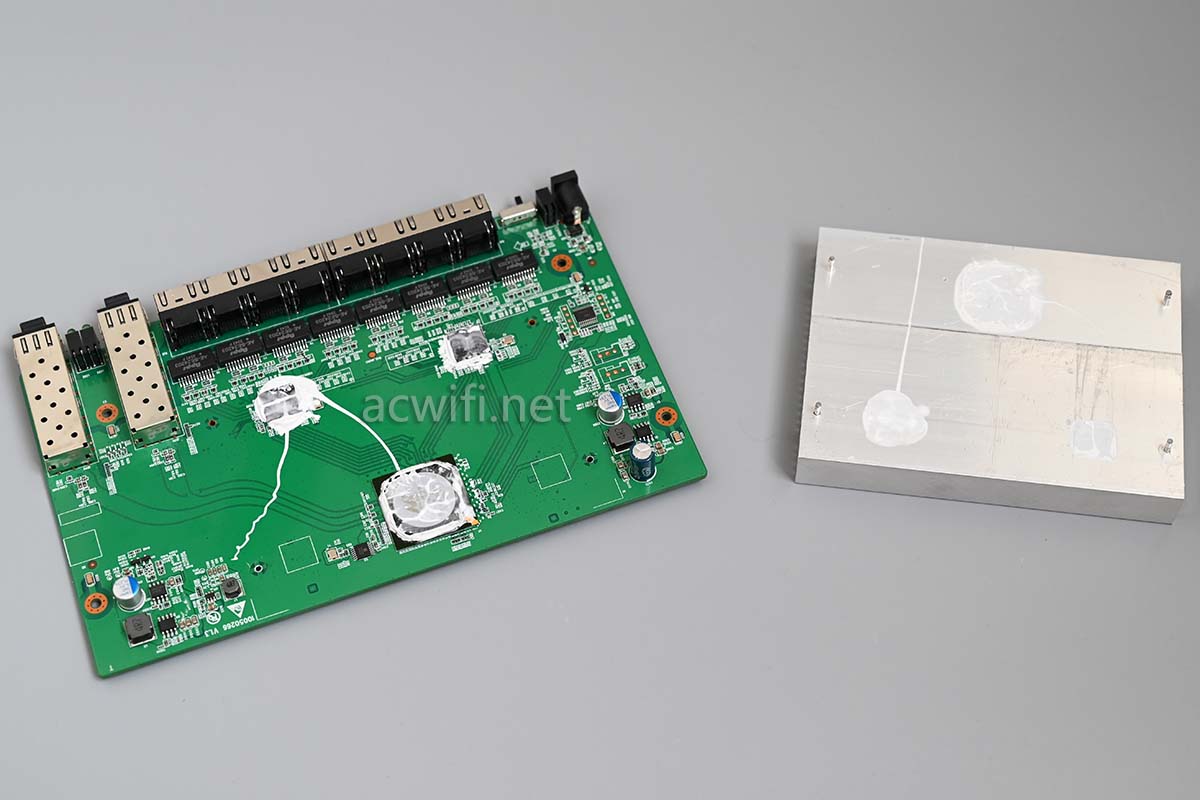

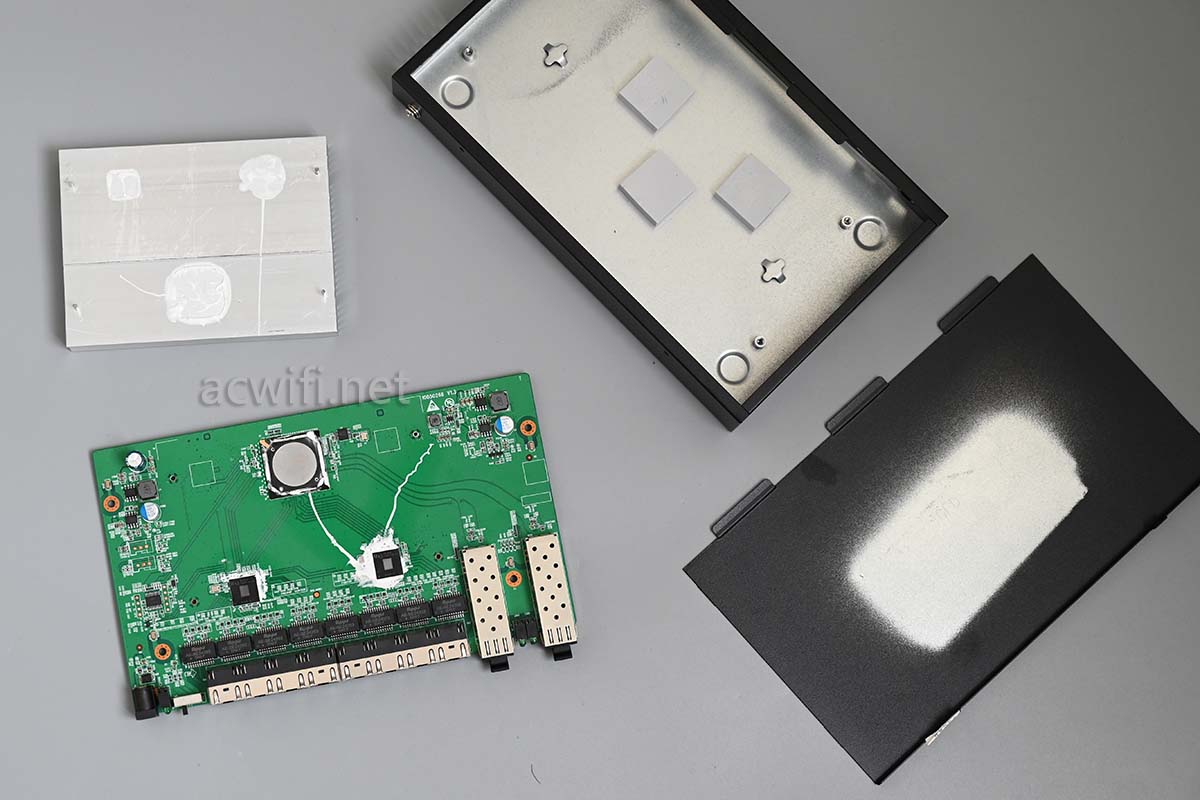

拆下散热器后:

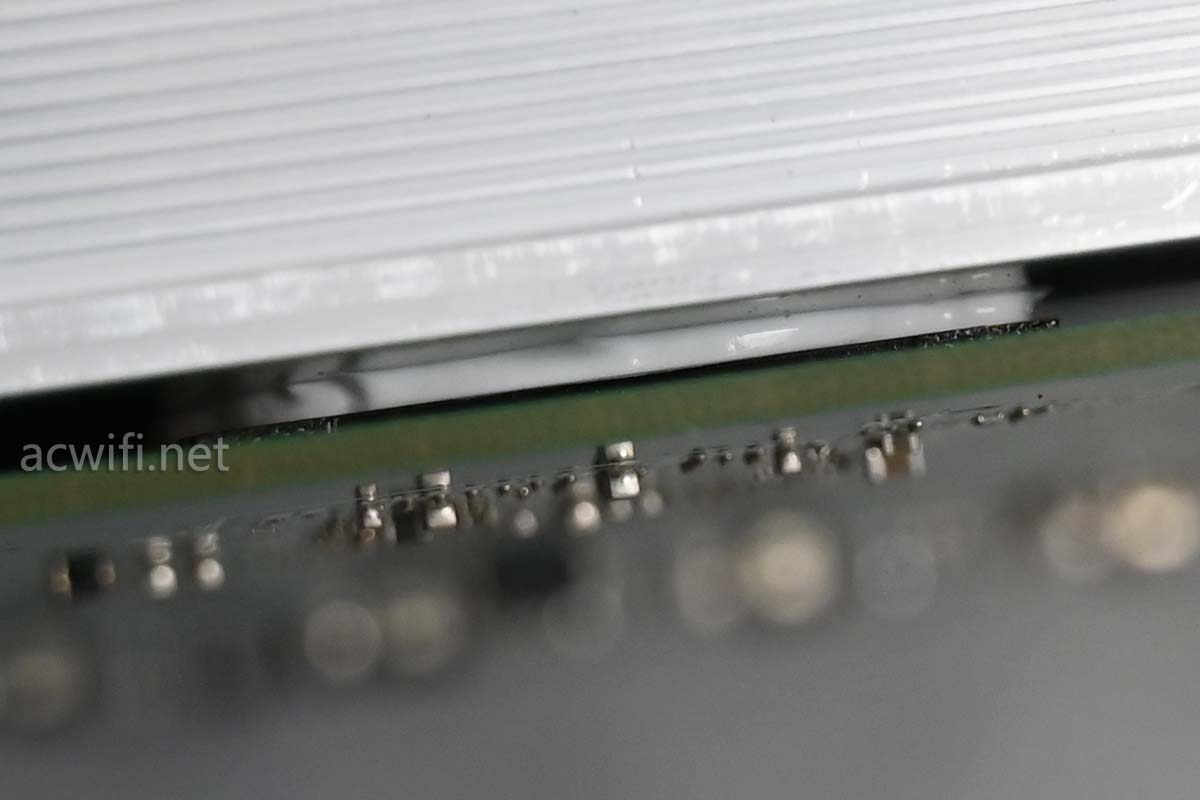

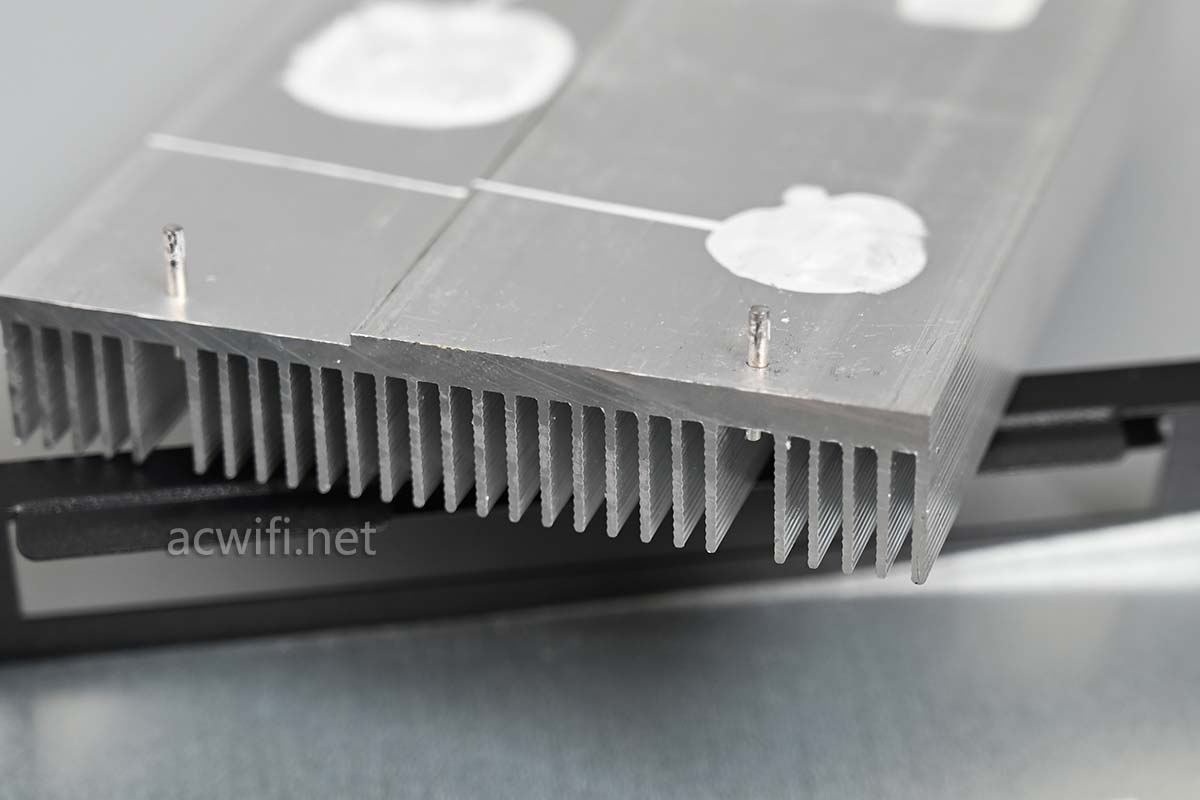

看散热器有有多厚:

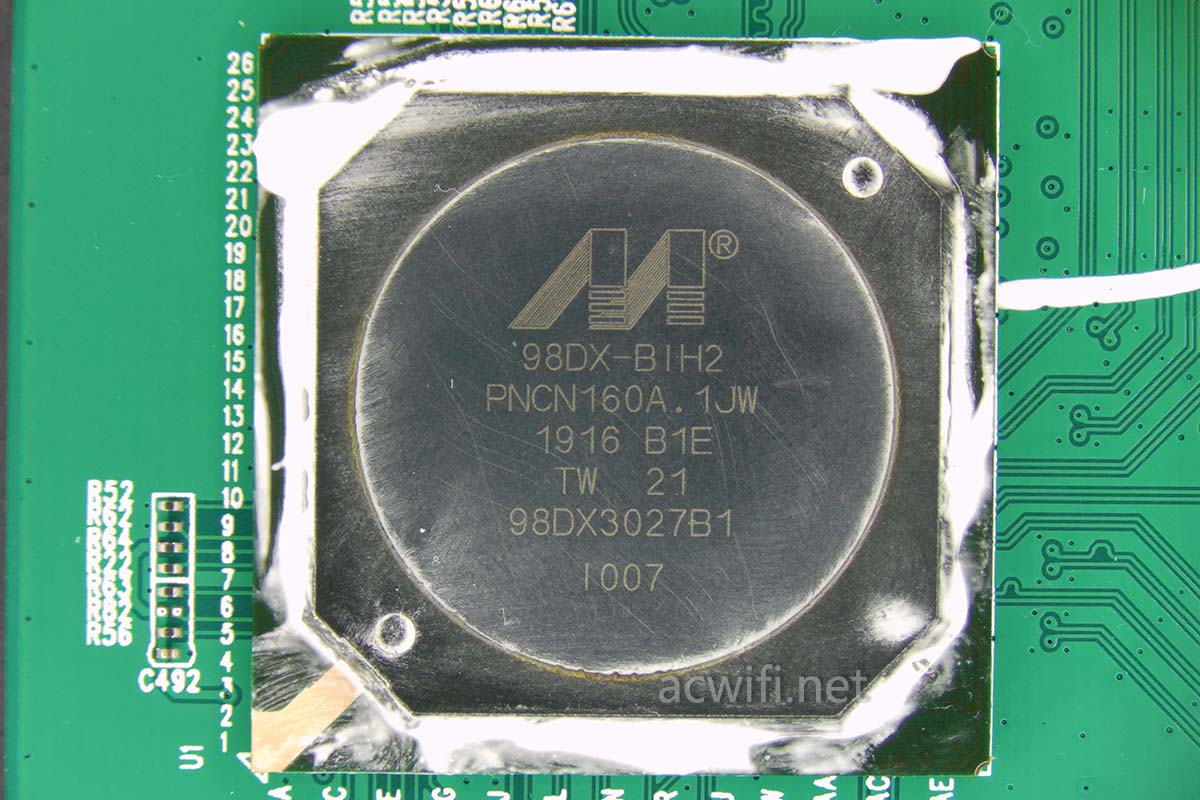

主控芯片不是螃蟹的,M字头:
腾达TEM2010F交换机的主控芯片是马牌的M98DX-BIH2,找不到资料。

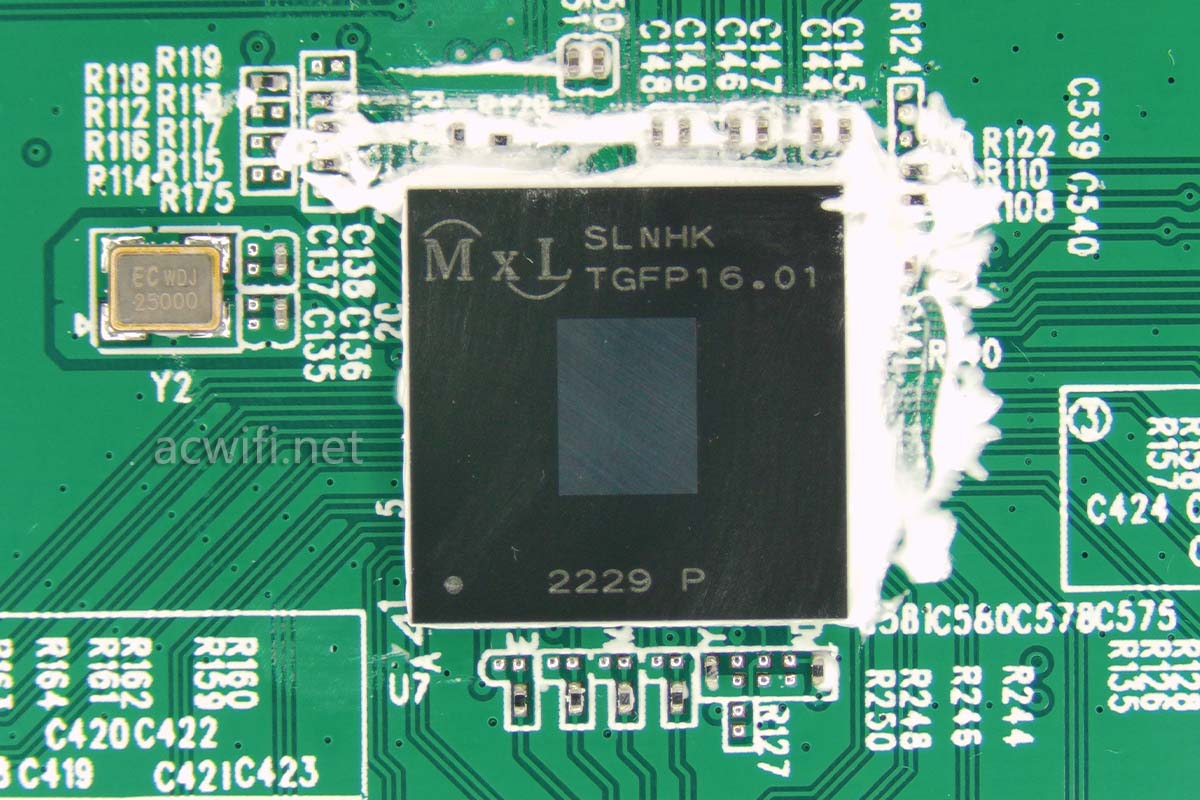

另外有两颗型号一样的芯片,上面丝印着”SLNHK“ ,这种代号很有Intel的味道。(MaxLinear收购了Intel的家用网关业务部门)

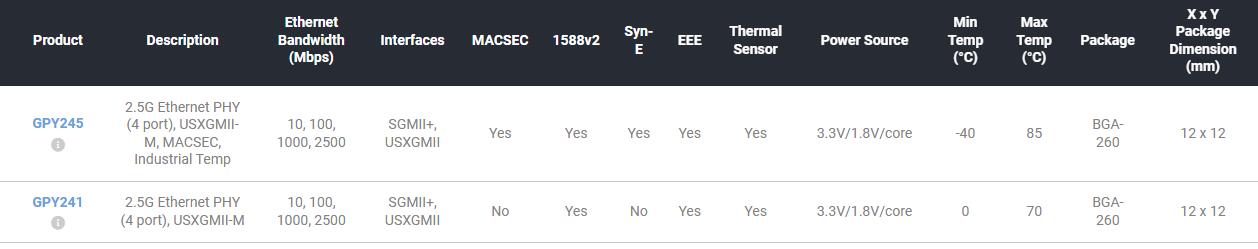

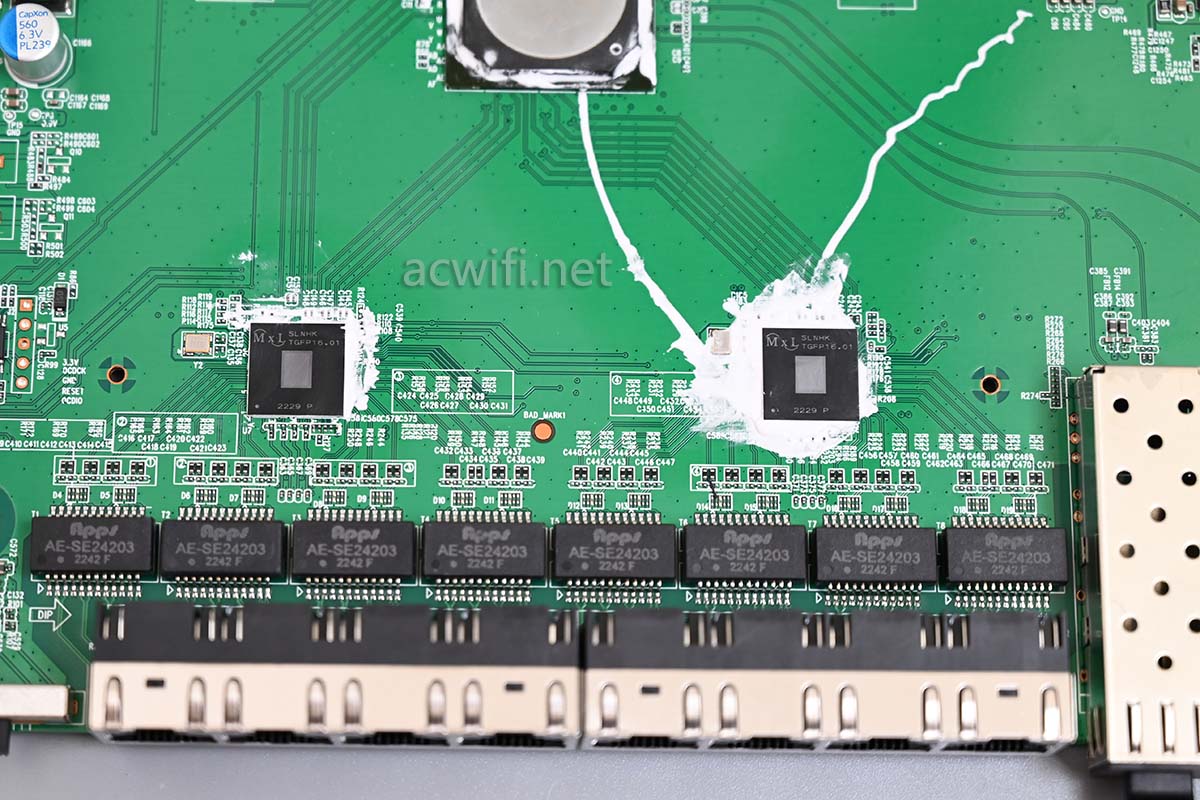

8个2.5G网口,分两组,每组4个网口接到了”SLNHK“芯片上,显然这是四口2.5G PHY芯片,型号不是GPY241就是GPY245,(2.5G Ethernet PHY (4 port), USXGMII-M, MACSEC, Industrial Temp)。从功能和成本上来衡量,GPY241的机率很大
PHY241也很可能会出现在以后的Wi-Fi 7产品当中。

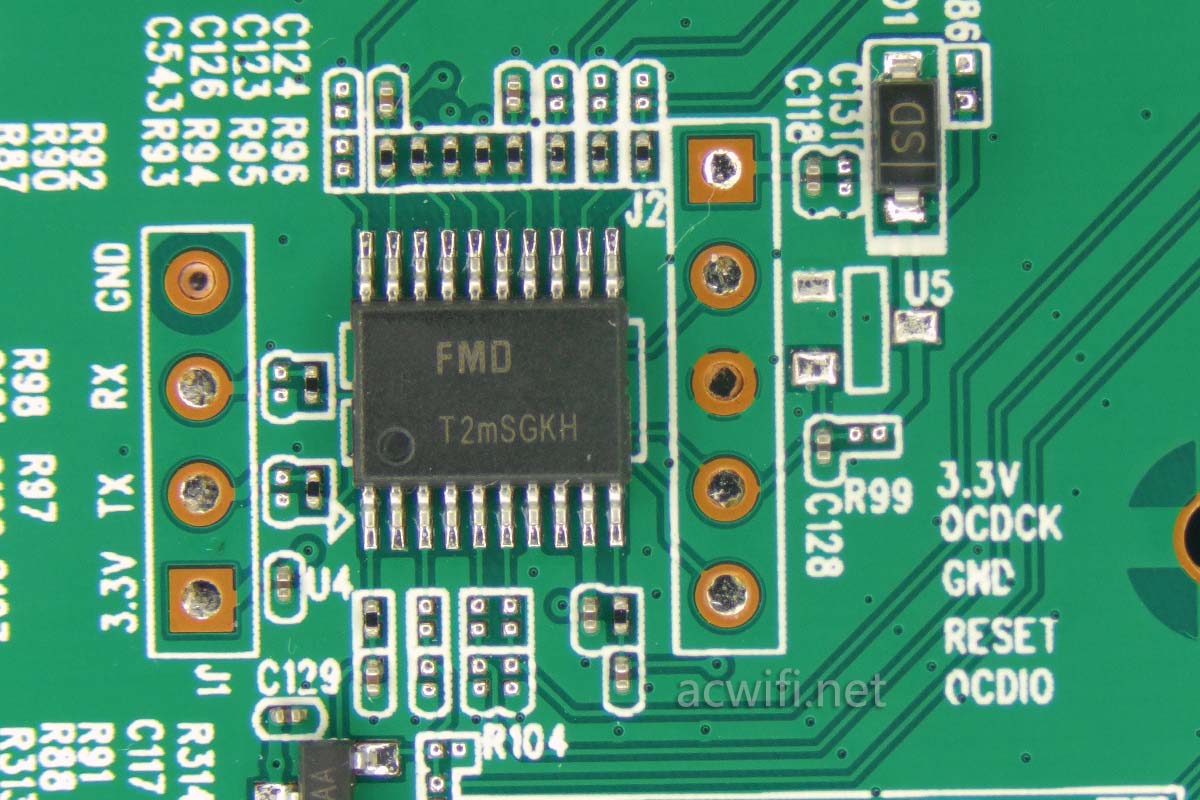

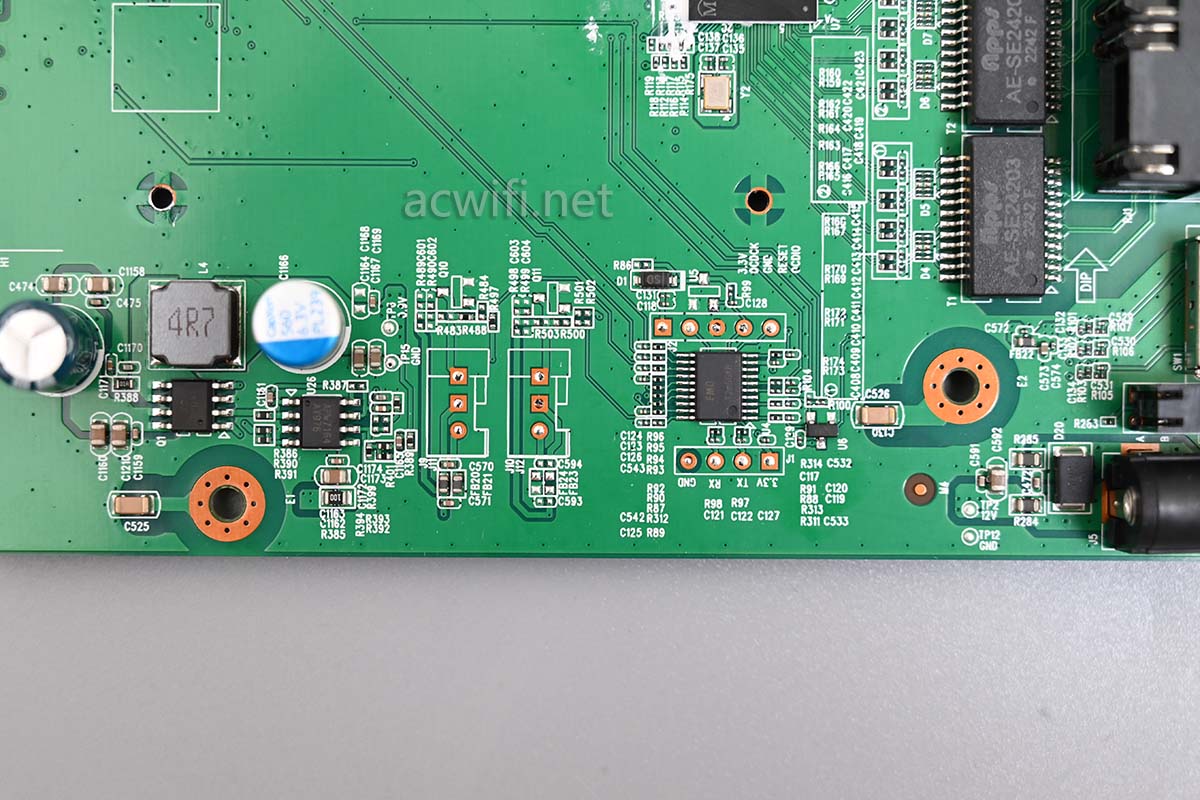

这颗估计是闪存芯片吧,从电路上来看。查不到资料。。
啥都差不多,影响心情。

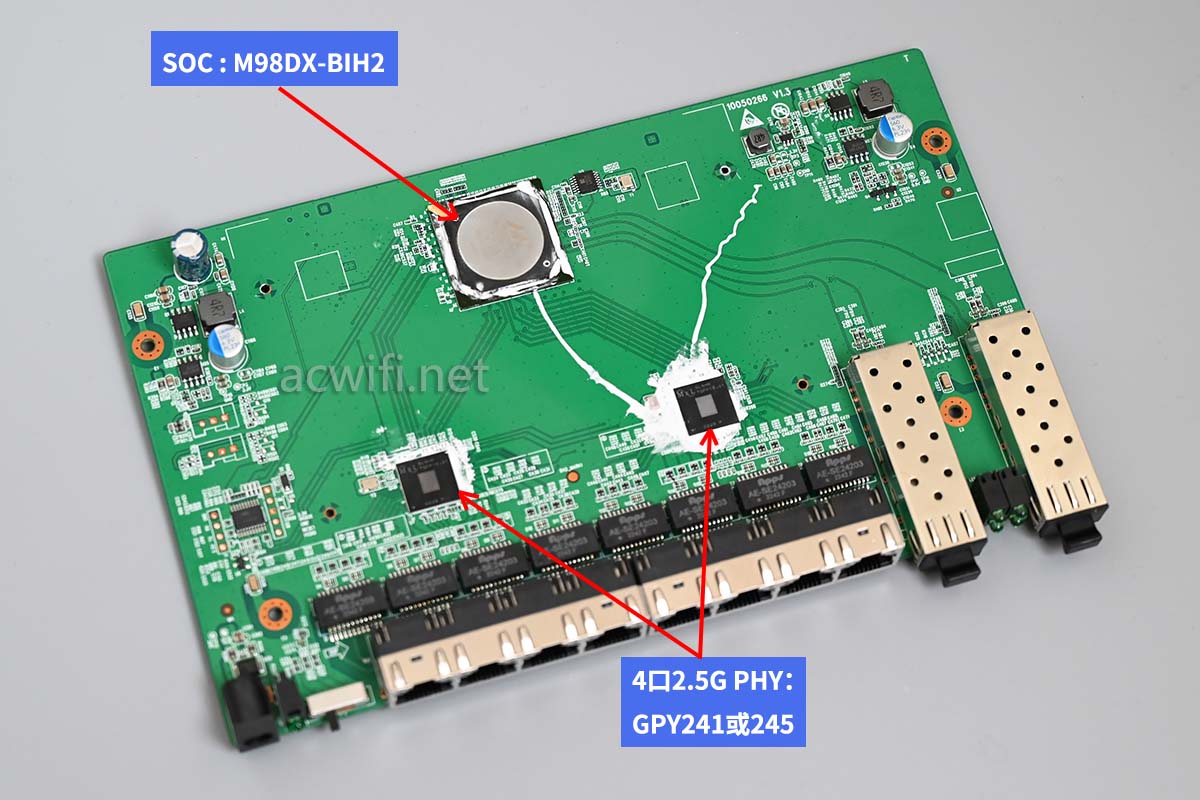

腾达TEM2010F的芯片型号汇总图如下:

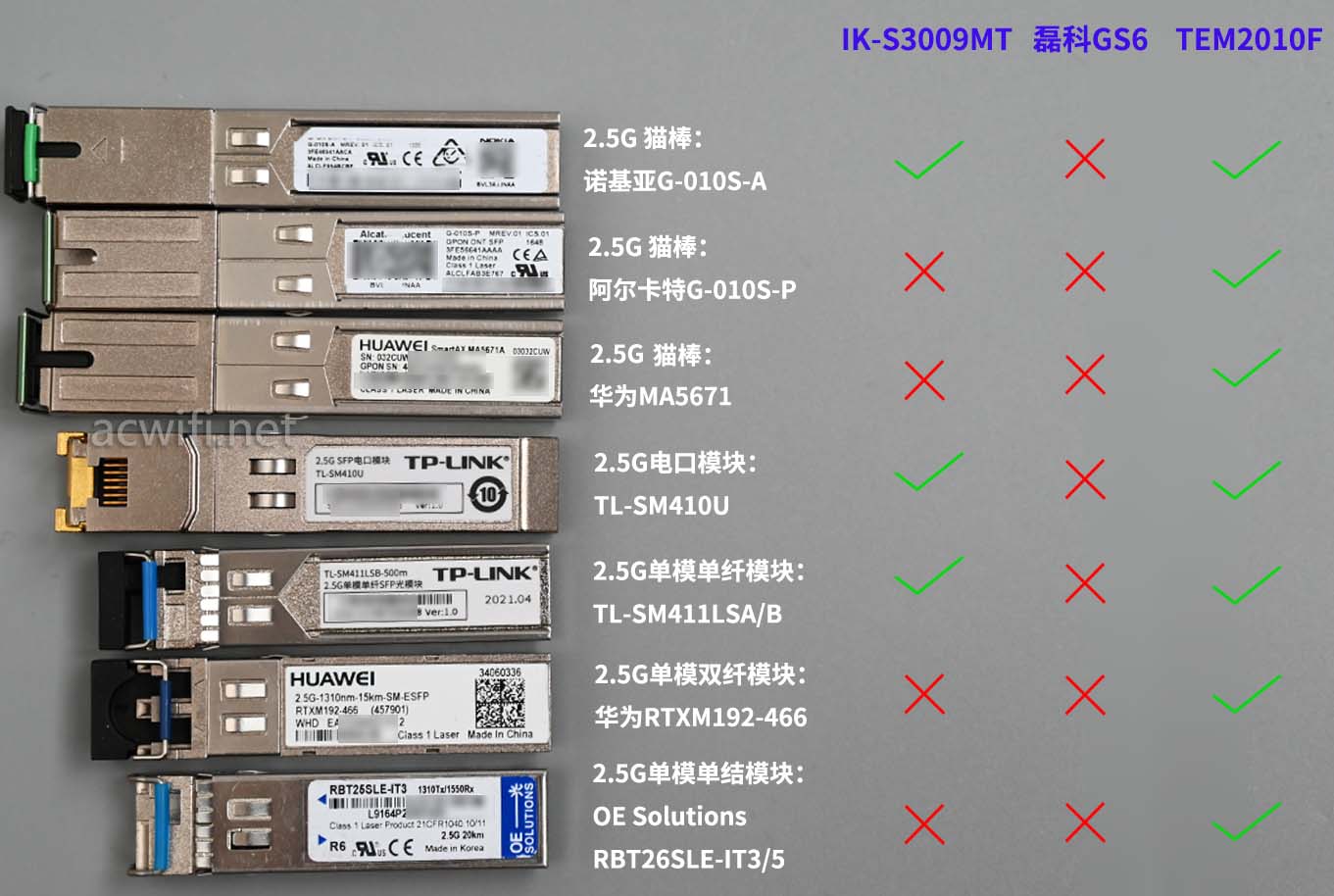

先测一下三款猫棒的兼容性,这款腾达交换机的兼容性挺好的,跟之前的两款2.5G交换机相比是最好的。结果如下图:

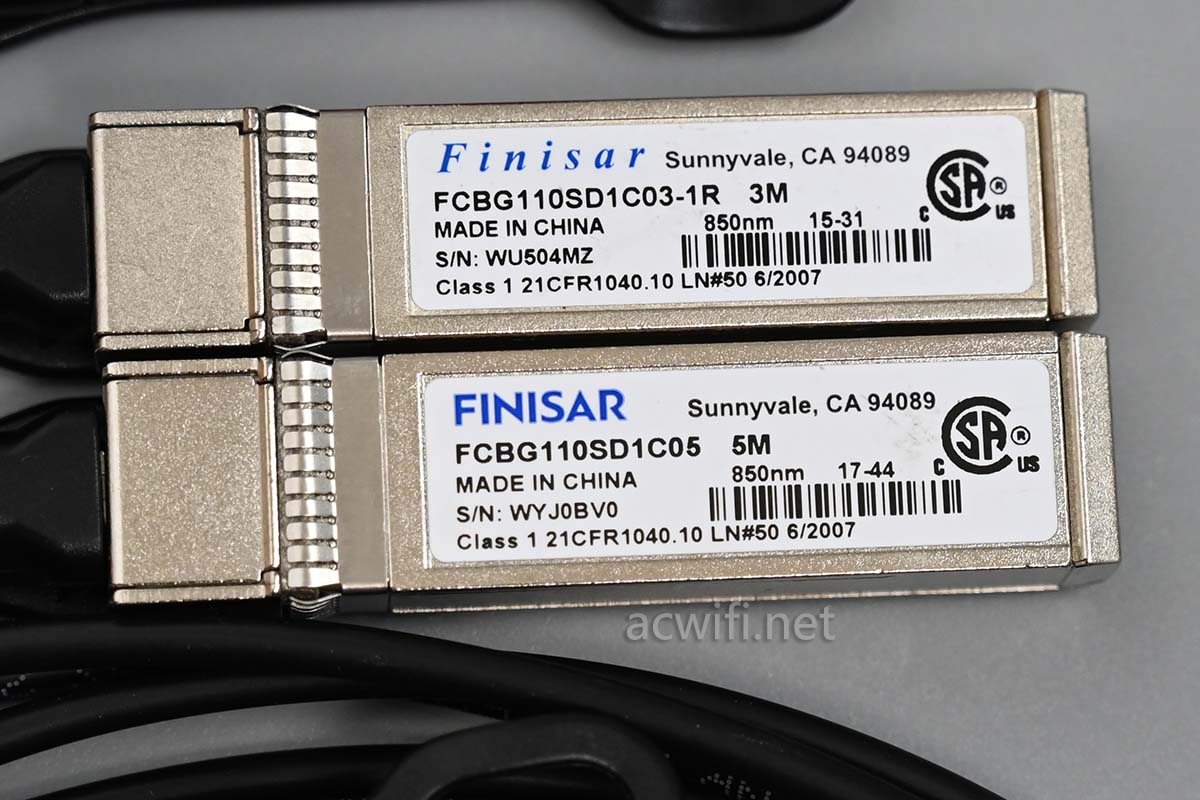

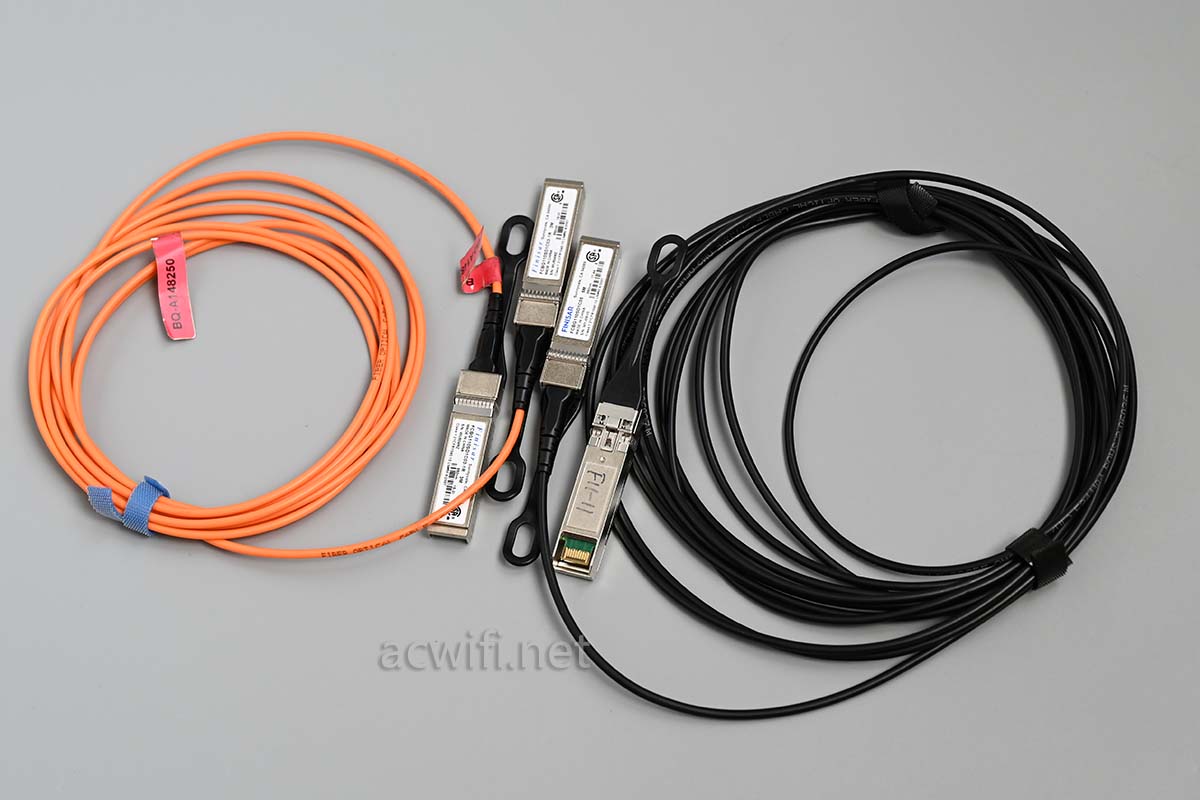

AQC107的光口网卡(TL-NT521F)也能认2.5G速率,但对模块的要求高。上图的所有模块,AQC107均不能识别。偶然拿了一根10G跳线,居然可以识别2.5Gbps。以下两款都可以,差别只是长度上:
这2根跳线,AQC107固定2.5G速率,接在腾达TEM2010F能认,接在XDR6080的SFP口也能认2.5G速率,接爱快S3009MT和磊科GS6不识别。

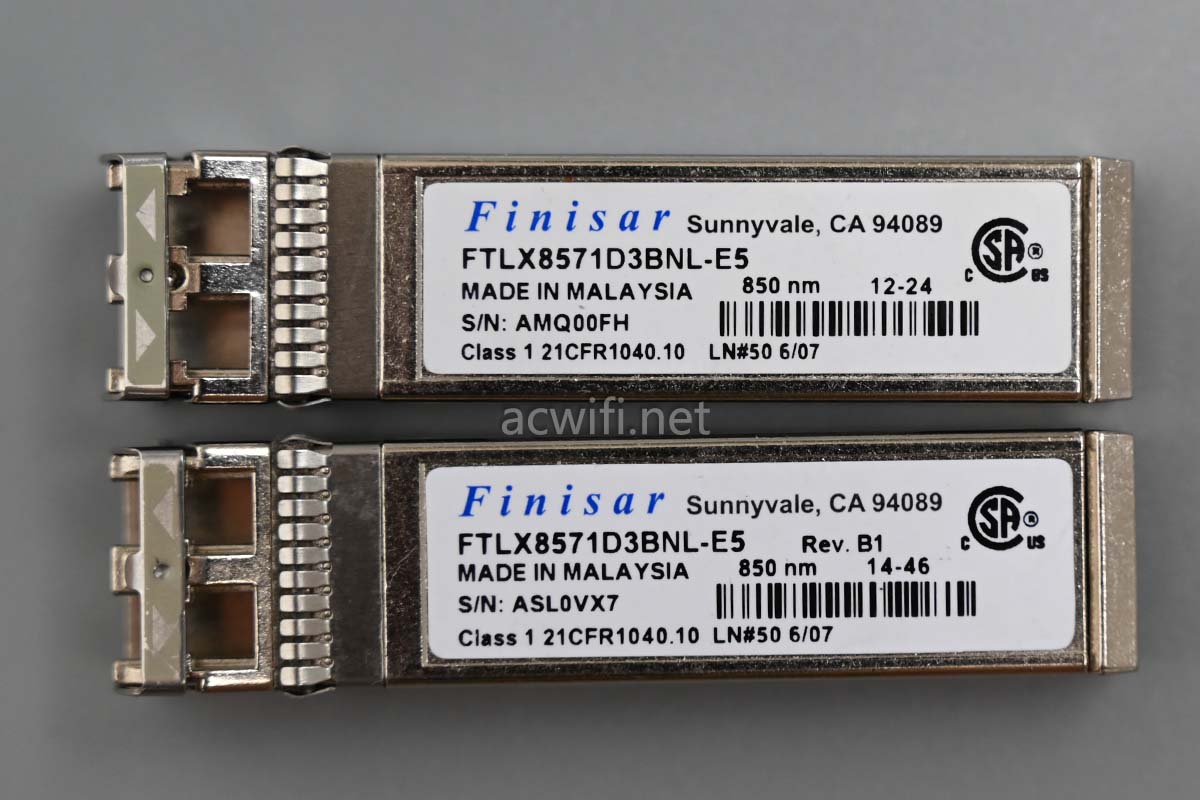

FINISAR的10G模块让我觉得有点神奇,所以我买了两对10G模块回来。结果不认2.5G速率!
要连接电脑,真心建议电脑网卡的对端接个2.5G电口模块就行。。。。不要搞2.5G SFP网卡,没意义。

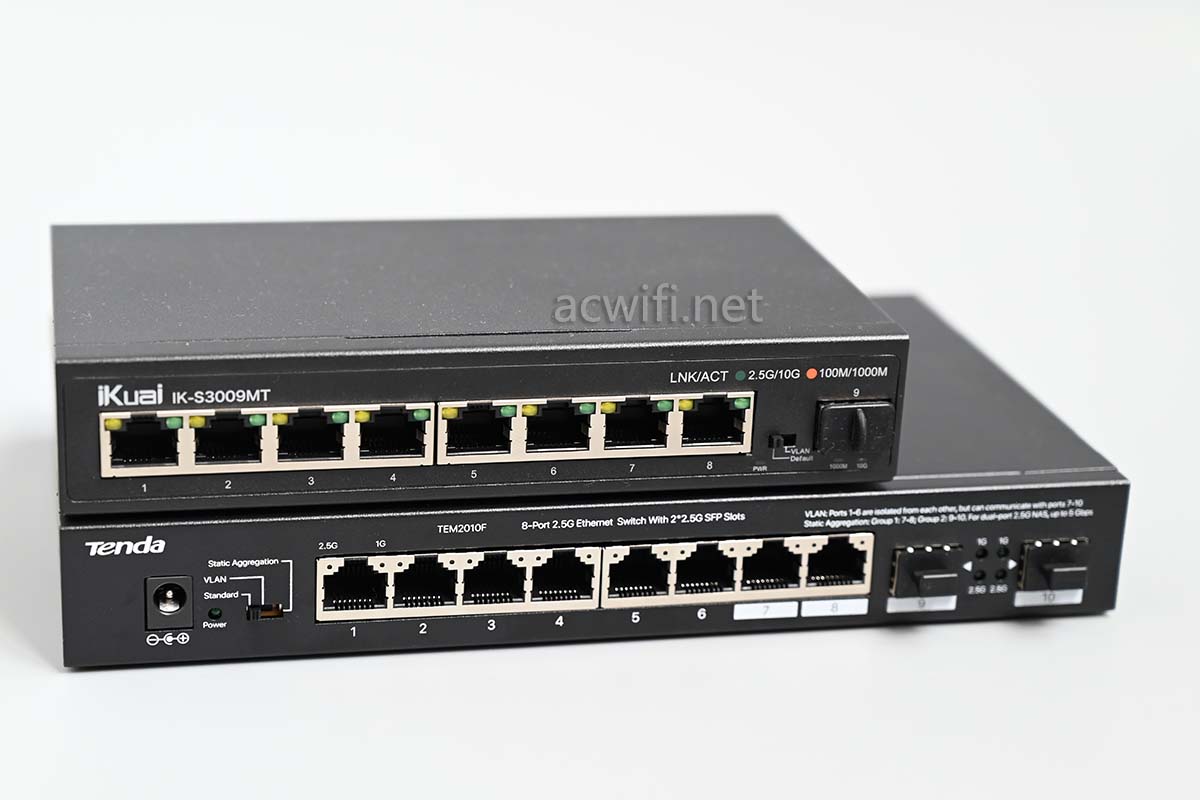

爱快S3009MT与这台腾达的尺寸比较:

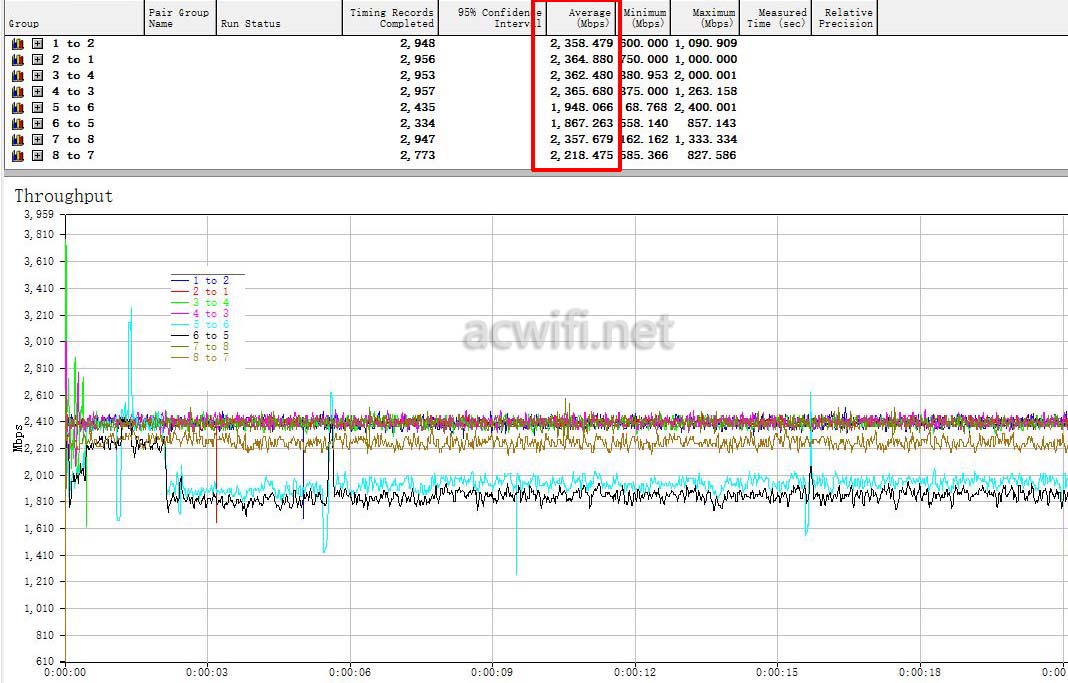

接下来是八个2.5G口的同时双向打流,测试每个口在双向下的吞吐率,结果如下:
从上图来看有2个口跑得差了一点点。其它都满的。

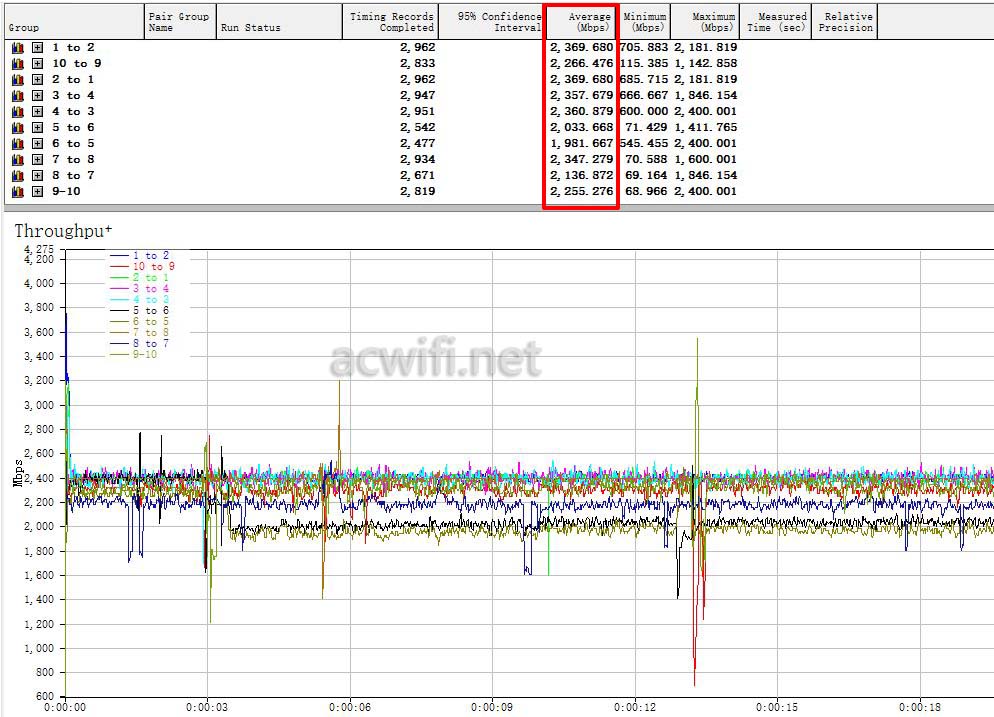

然后是插满10个2.5G口同时双向,2个SFP我接了2个2.5G电口模块。结果如下:
也是第5和第6个网口有点低了点。
总体还算可以的!

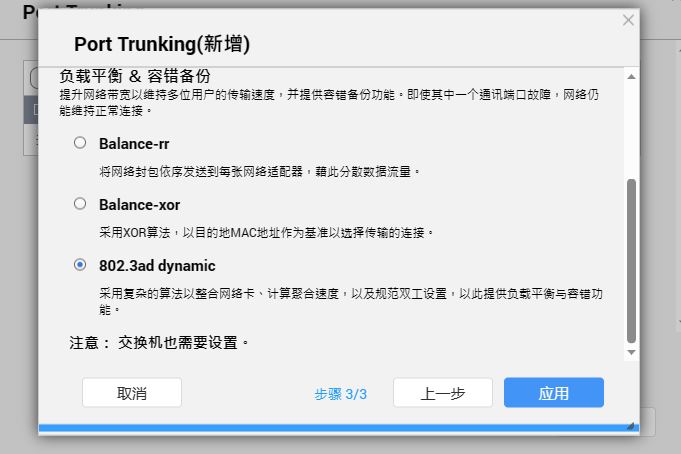

最后测一下静态聚合,威联通464C只支持动态聚合,测不了。哈哈!
Intel X550-T2固定2.5G速率,设置好静态聚合,接在腾达TEM2010F的聚合网口,这台X550-T2的网络就会变得非常慢,不知原因出在哪里。
好了,本篇拆机就这样吧。如果你不喜欢螃蟹,就可以考虑这款马牌+Intel的组合,发热高些。其它没啥!按需选择吧!
