磊科GS6拆机，4x 2.5G+2x 10G交换机

磊科GS6外包装：

包装盒上的标签：2.5G非网管桌面式交换机

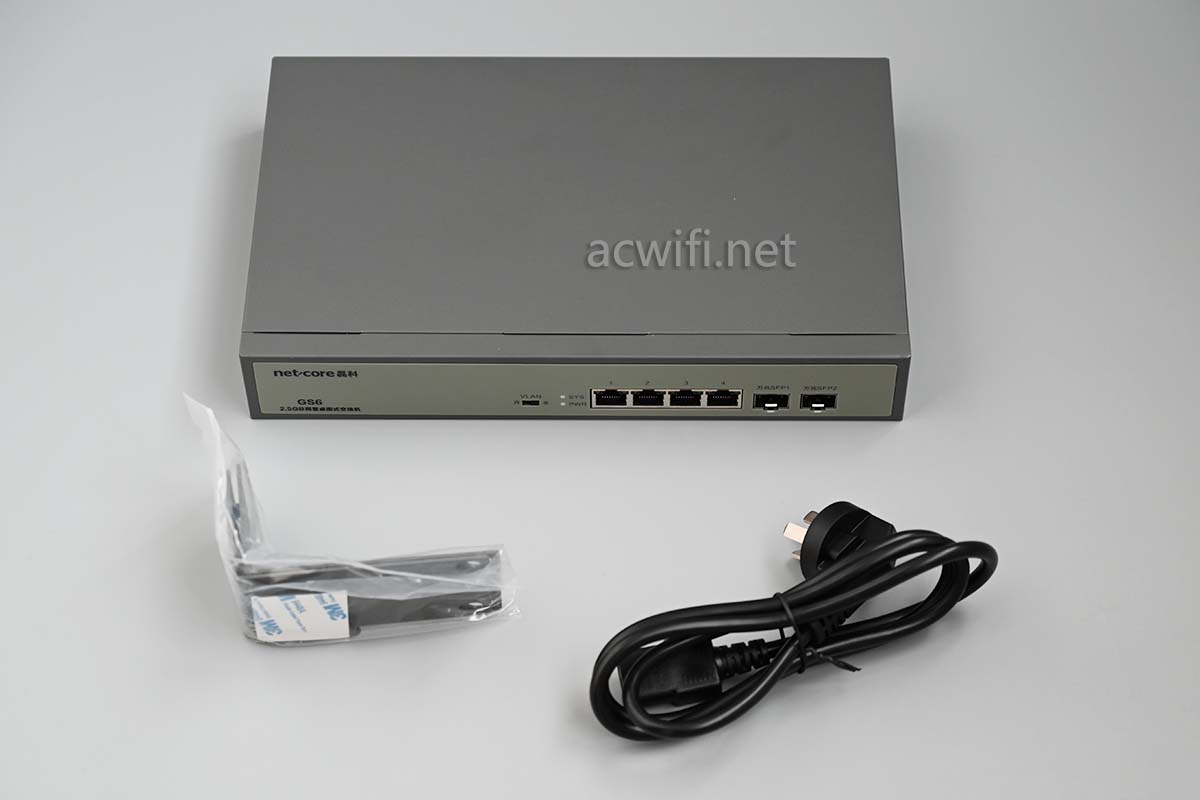

配件里面有挂耳支架，不安装在机柜里，也可以贴上4个脚垫，放在桌面上。

DC电源内置了。实测所有端口空着不插的待机功率是1.3W，插满4个2.5G网口后功率是4.4W ，再加插上2个10G单模模块之后，总功率5.6W。这种大的铁壳配上5.6W功耗，真的凉快 。

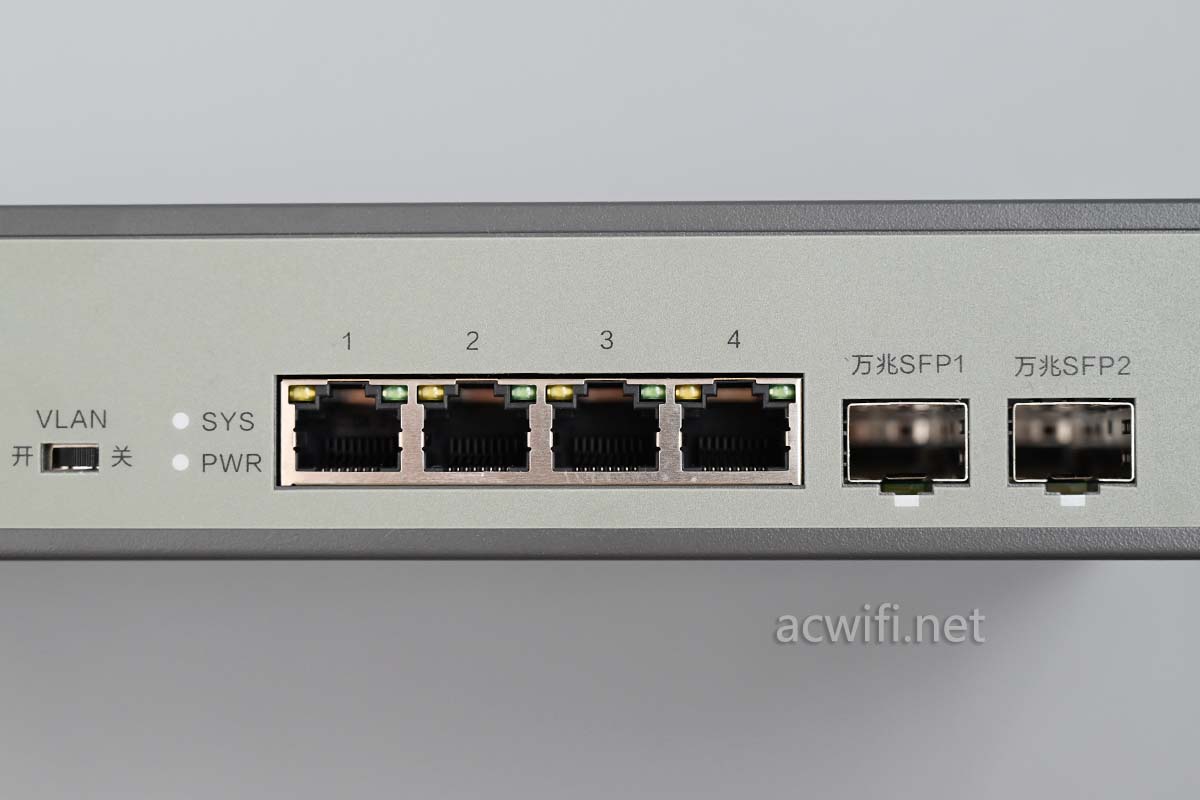

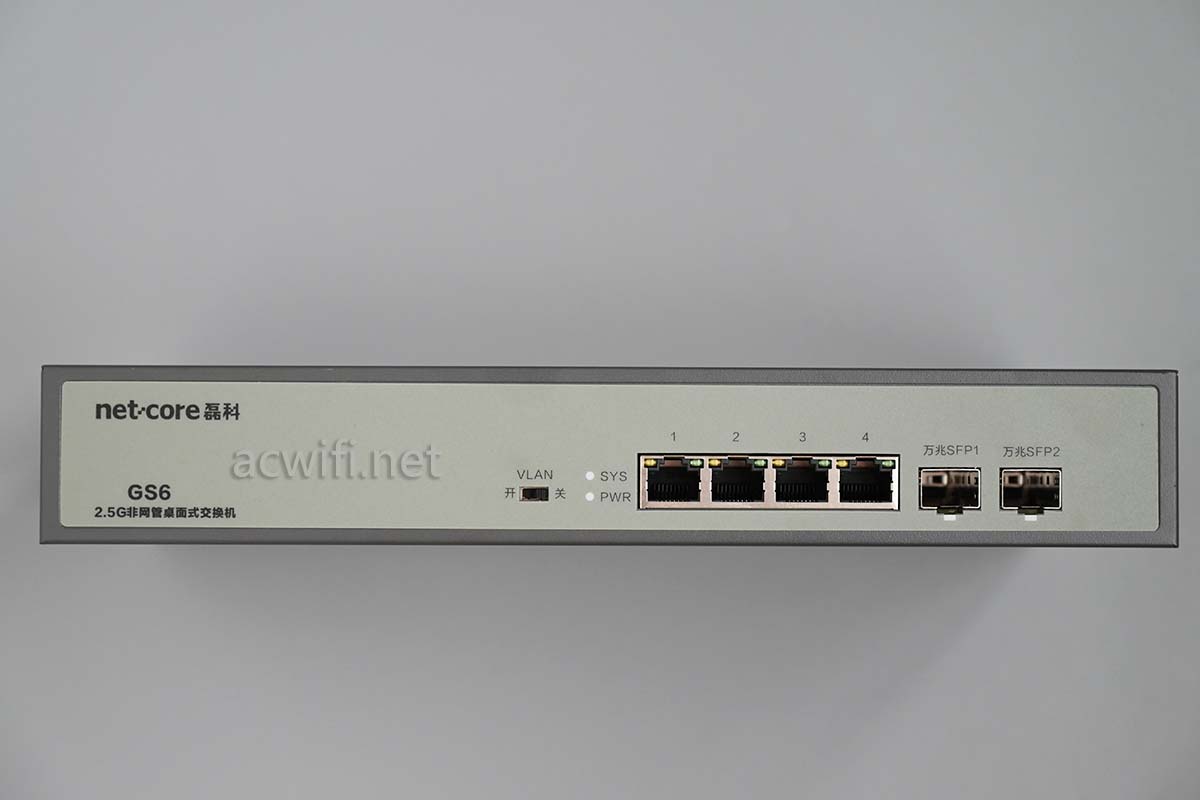

正面：（SFP防尘帽我又不知放哪了）

4个2.5G网口，2个10G SFP+

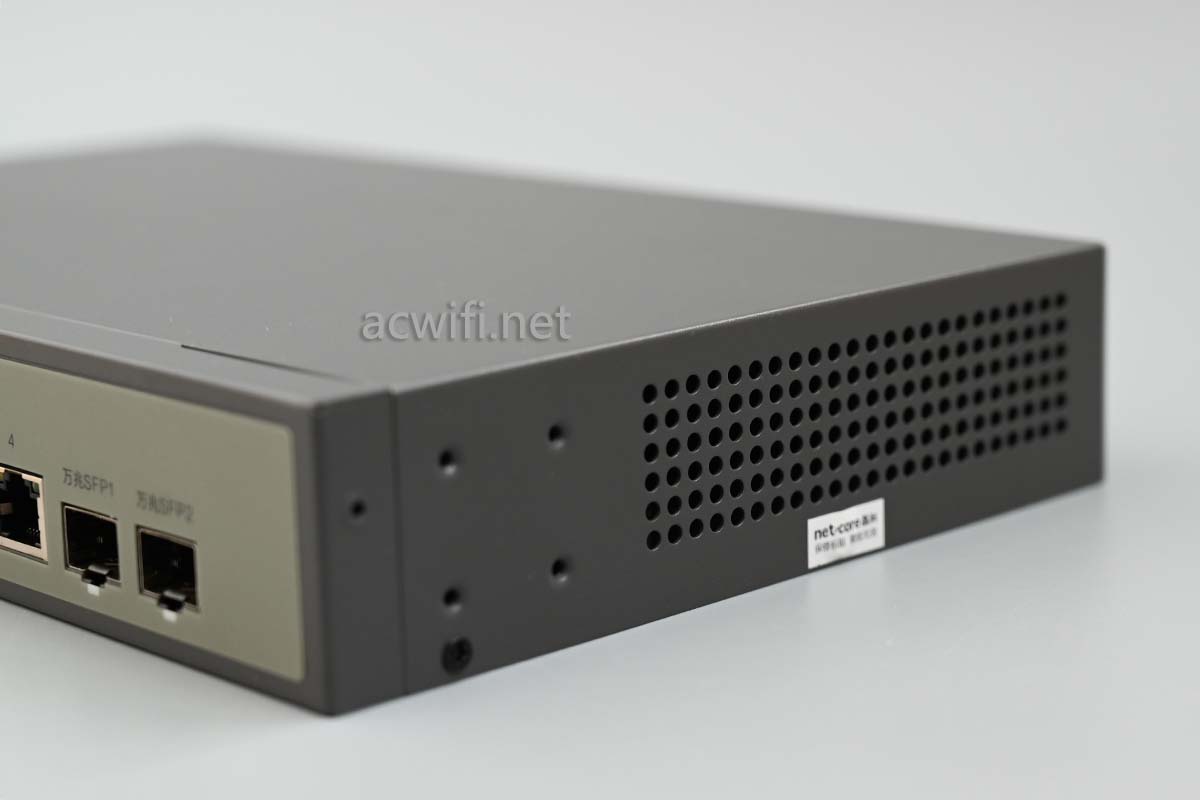

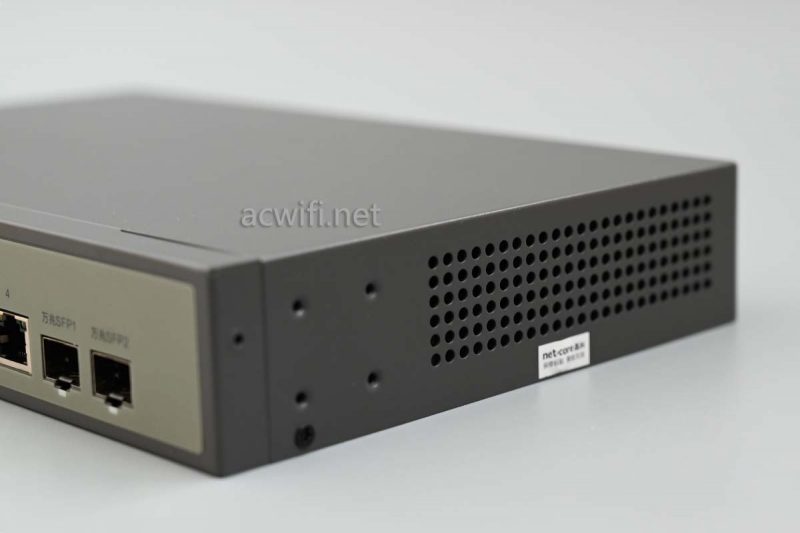

两侧均有散热孔：

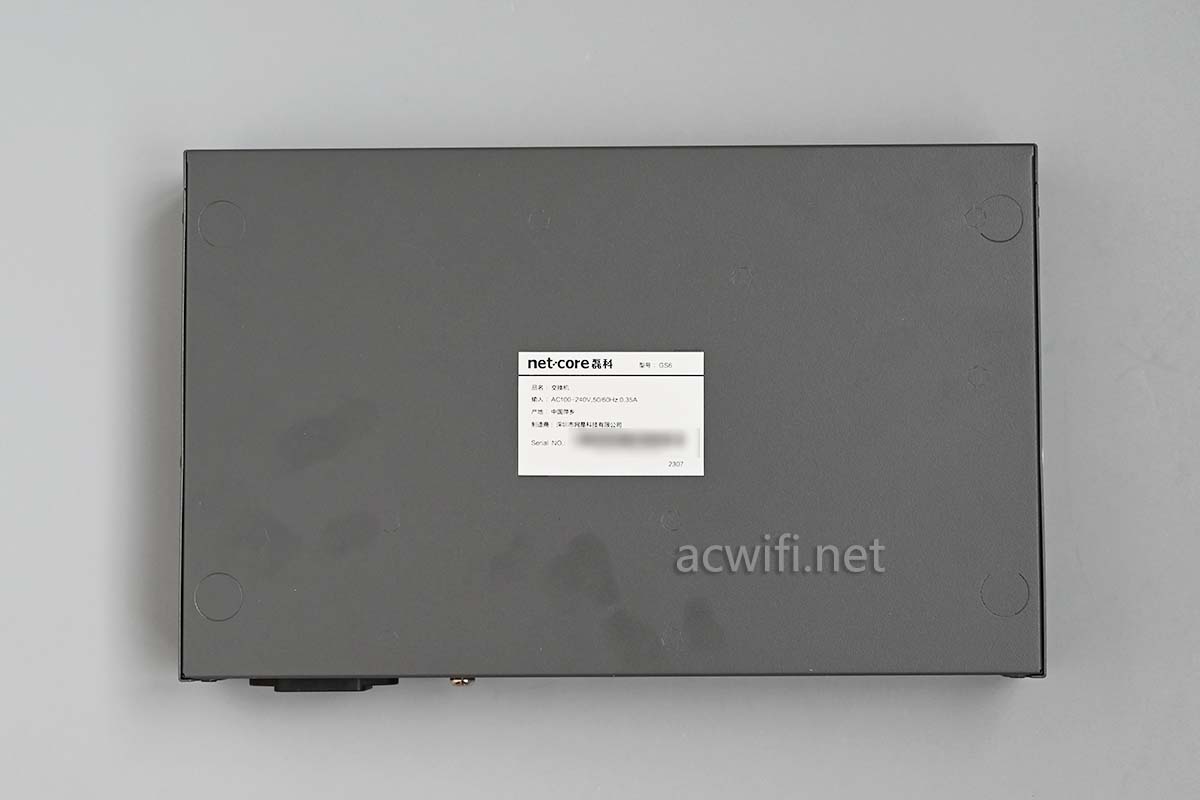

底部：

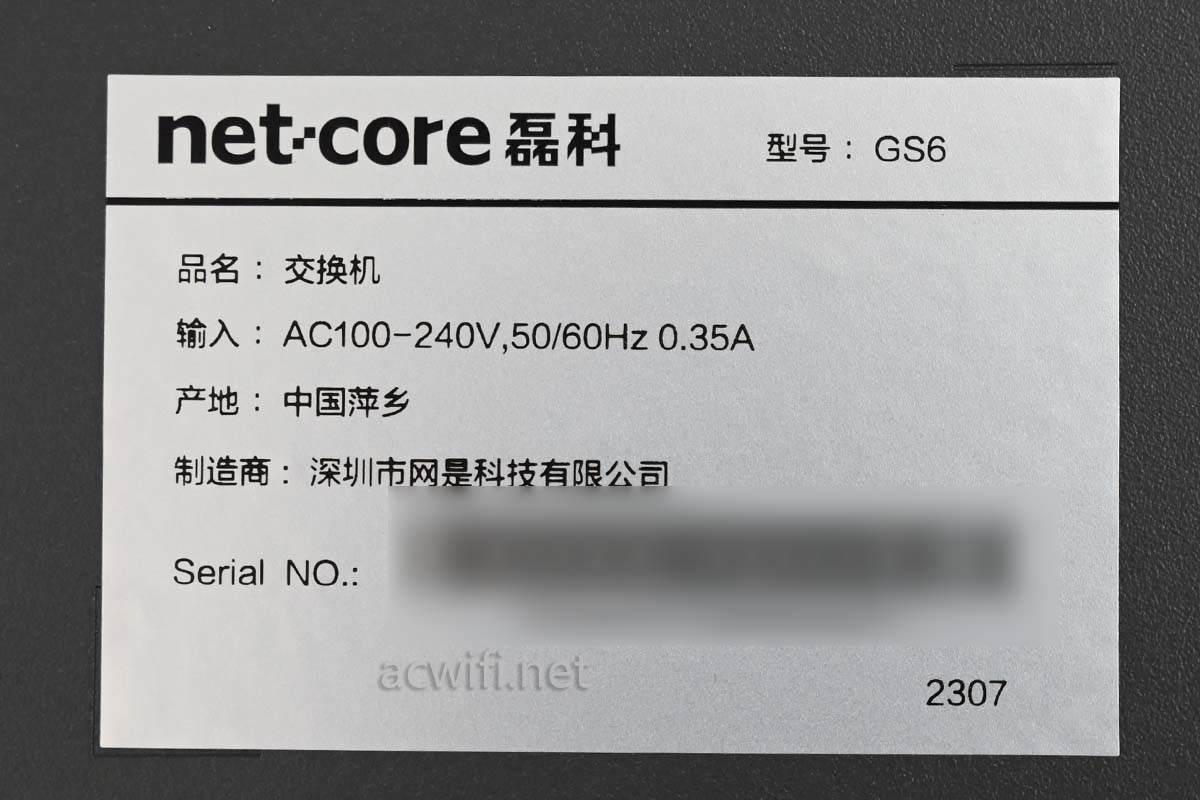

型号：GS6

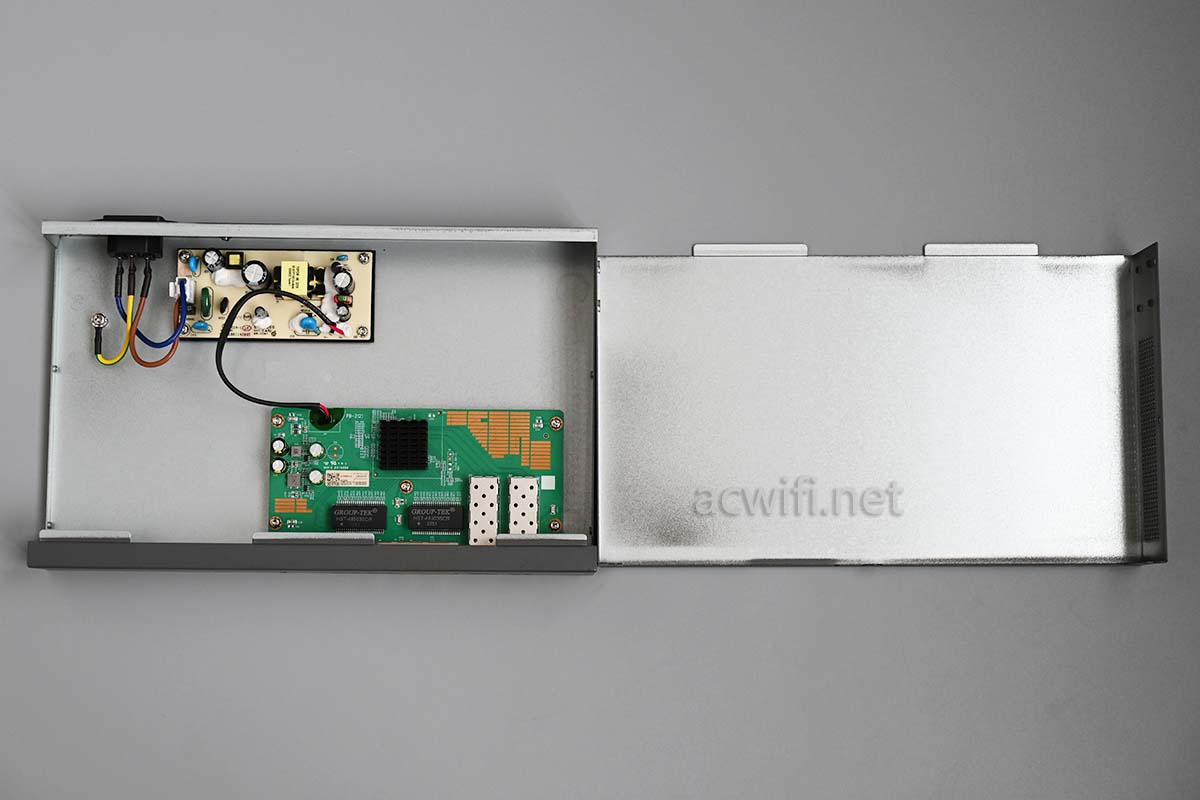

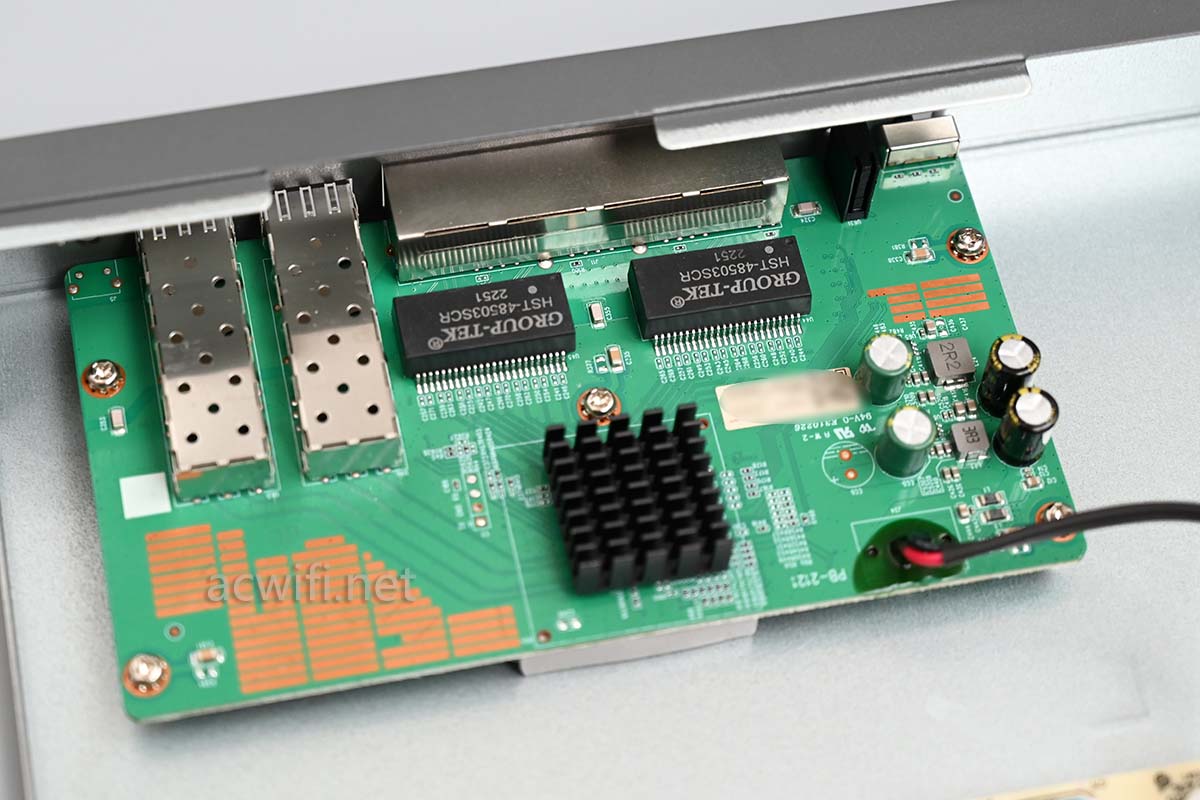

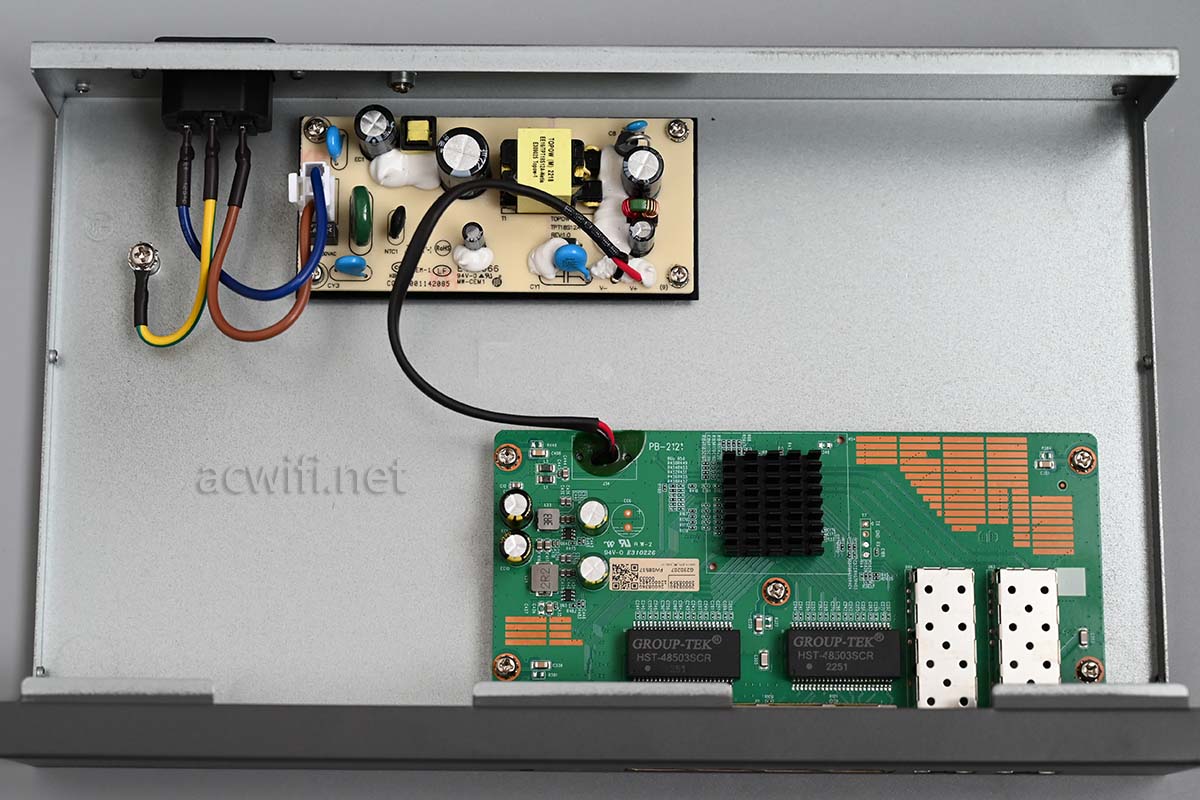

拆开：

主板比较小，集成度很高。

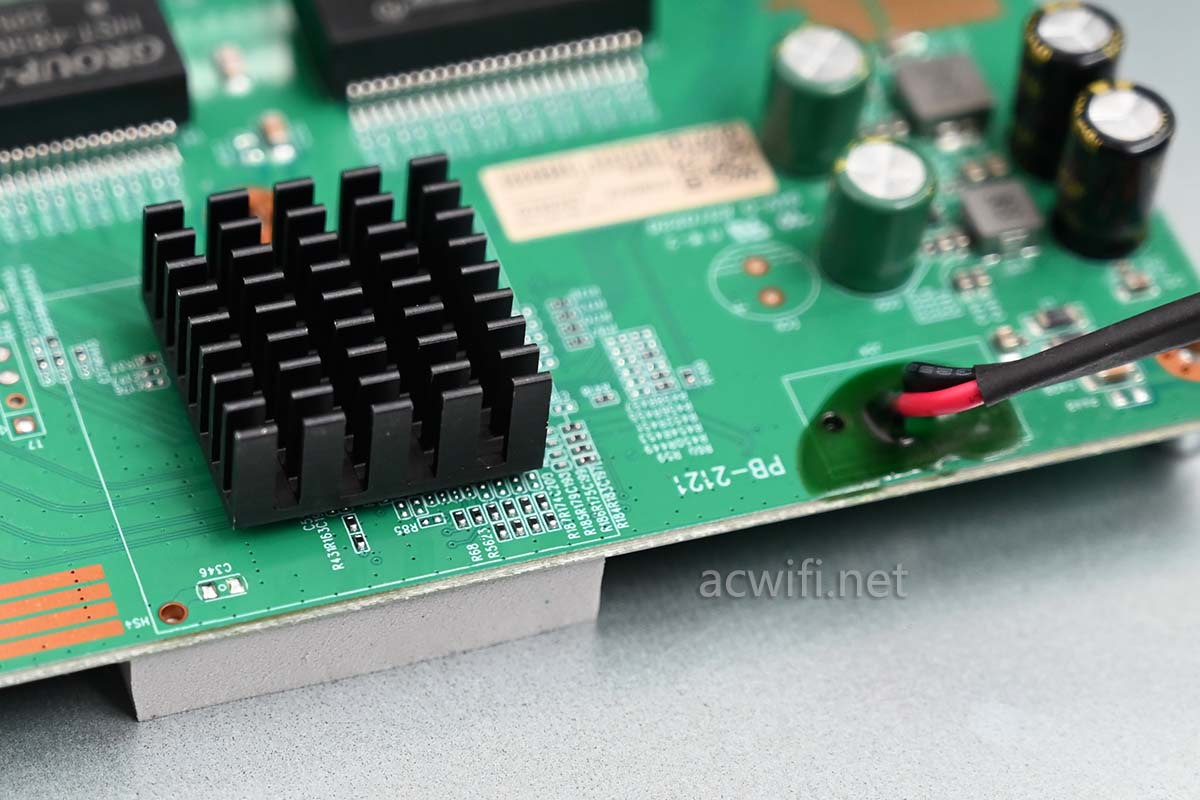

单芯片就可以解决2个10G口，4个2.5G口，而且，还只用了这么点的散热器，问你服未！

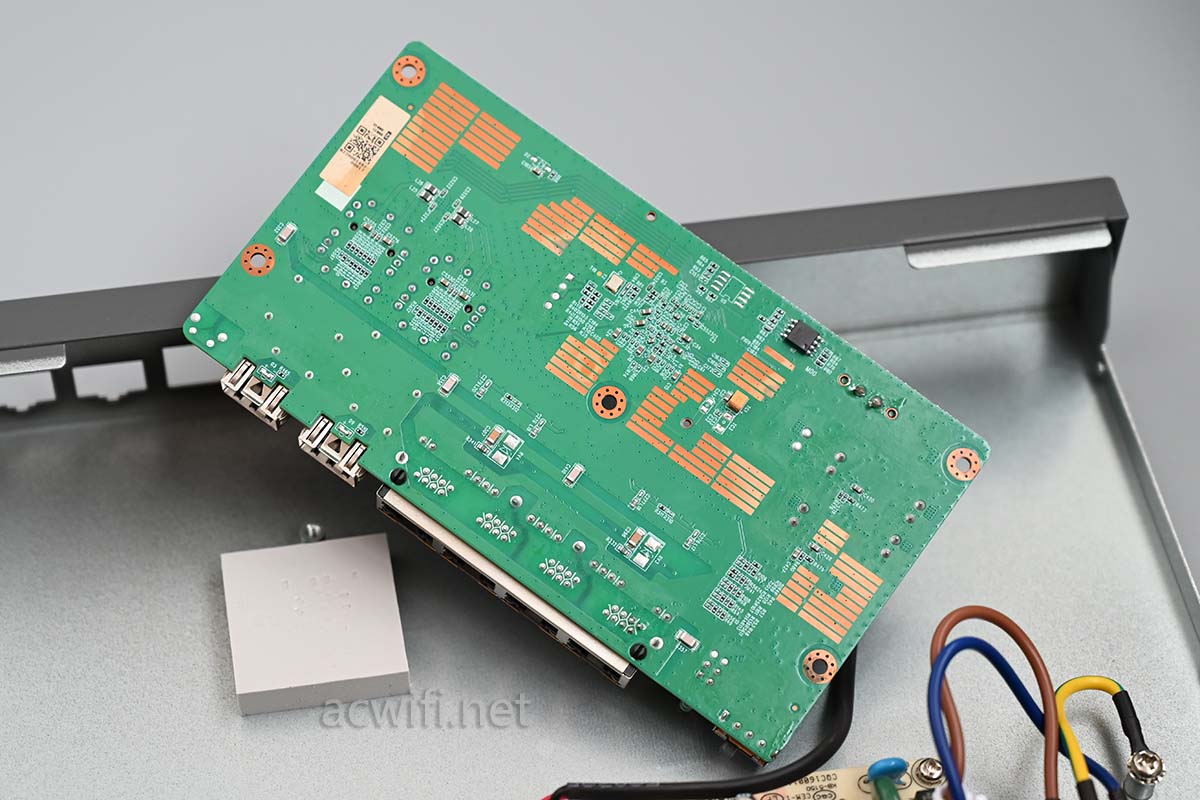

拆出主板并翻过背面看：

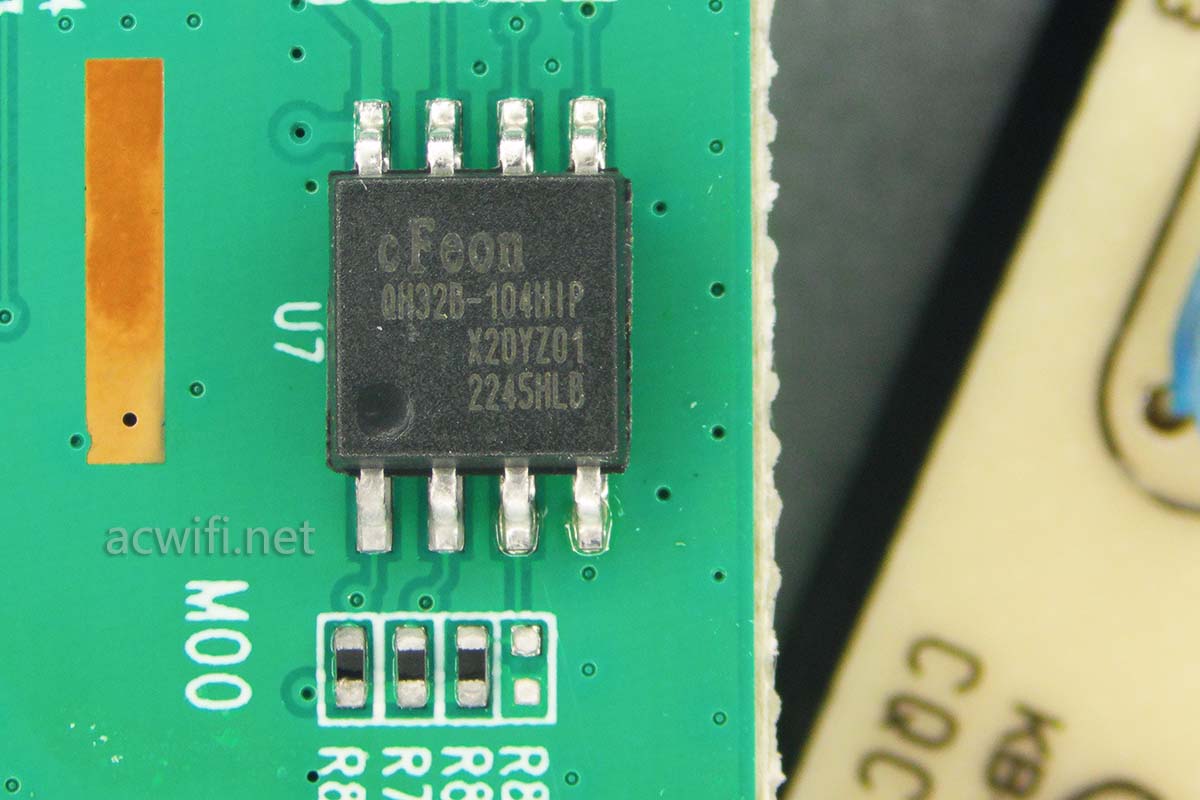

有一颗闪存芯片，型号是QH32B-104HIP，容量4MB：

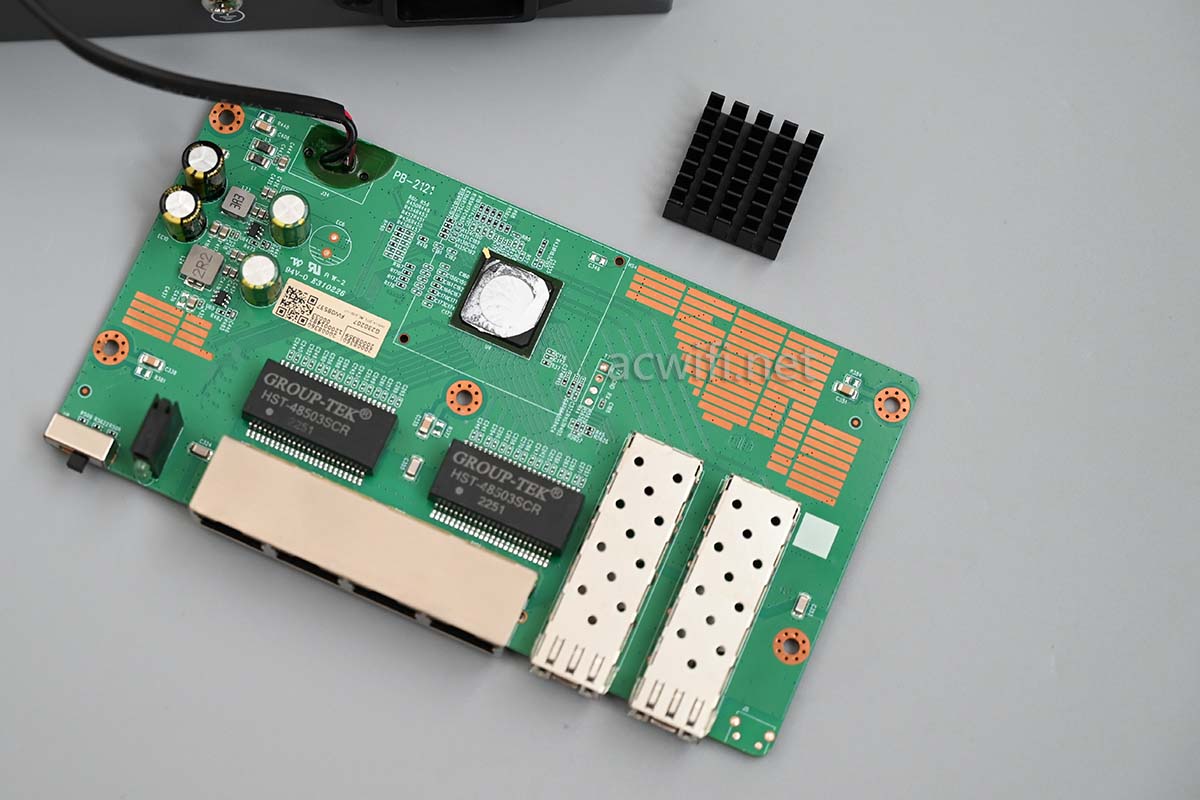

回到主板正面，加热取下散热器：

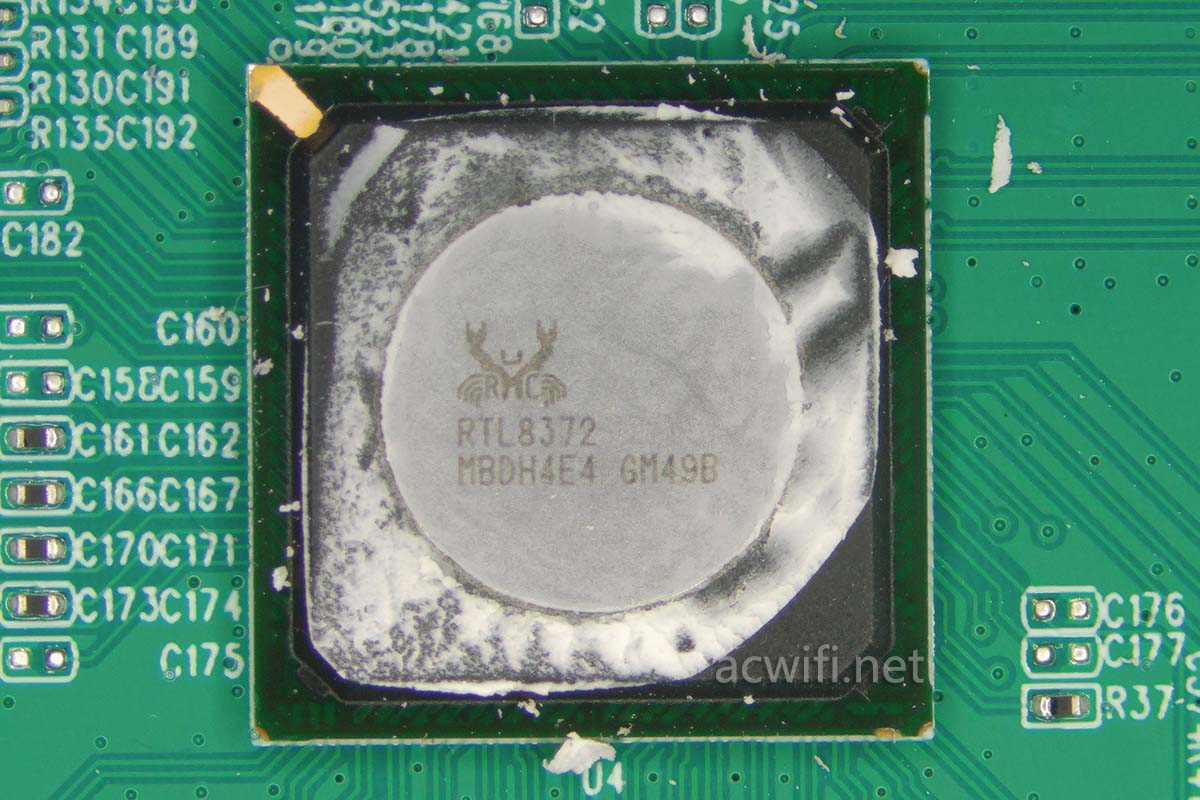

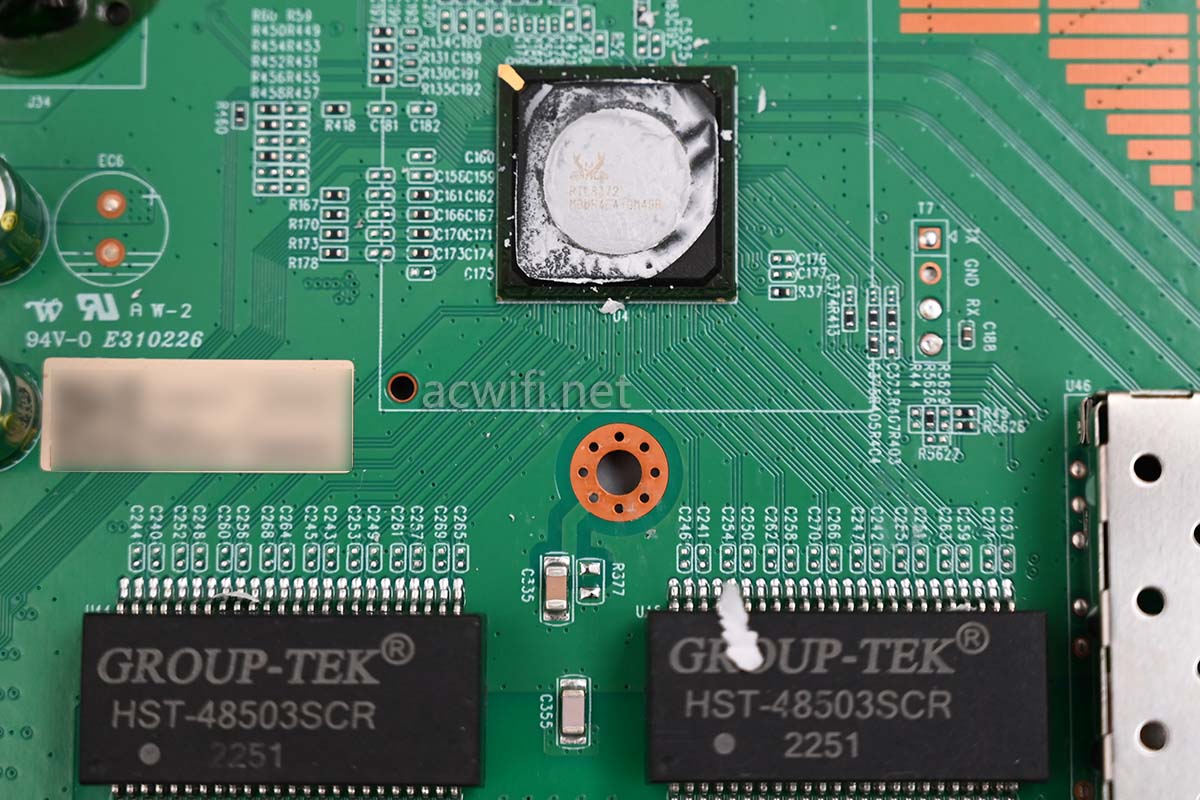

磊科GS6的主控芯片是RTL8372， 刚出的新芯片，是RTL8373的弟弟。具体差别不知道，最大的可能性就是：这颗RTL8372不能接多口PHY芯片RTL8224，等于是比RTL8373少了一个10G MAC。

RTL8372集成了4个2.5G PHY，支持2个USXGMII，可以接2个10G SFP+。

6个端口全接在一颗主控芯片上：

RTL8372功耗低，发热少，可以改个外壳塞进弱电箱的交换机。

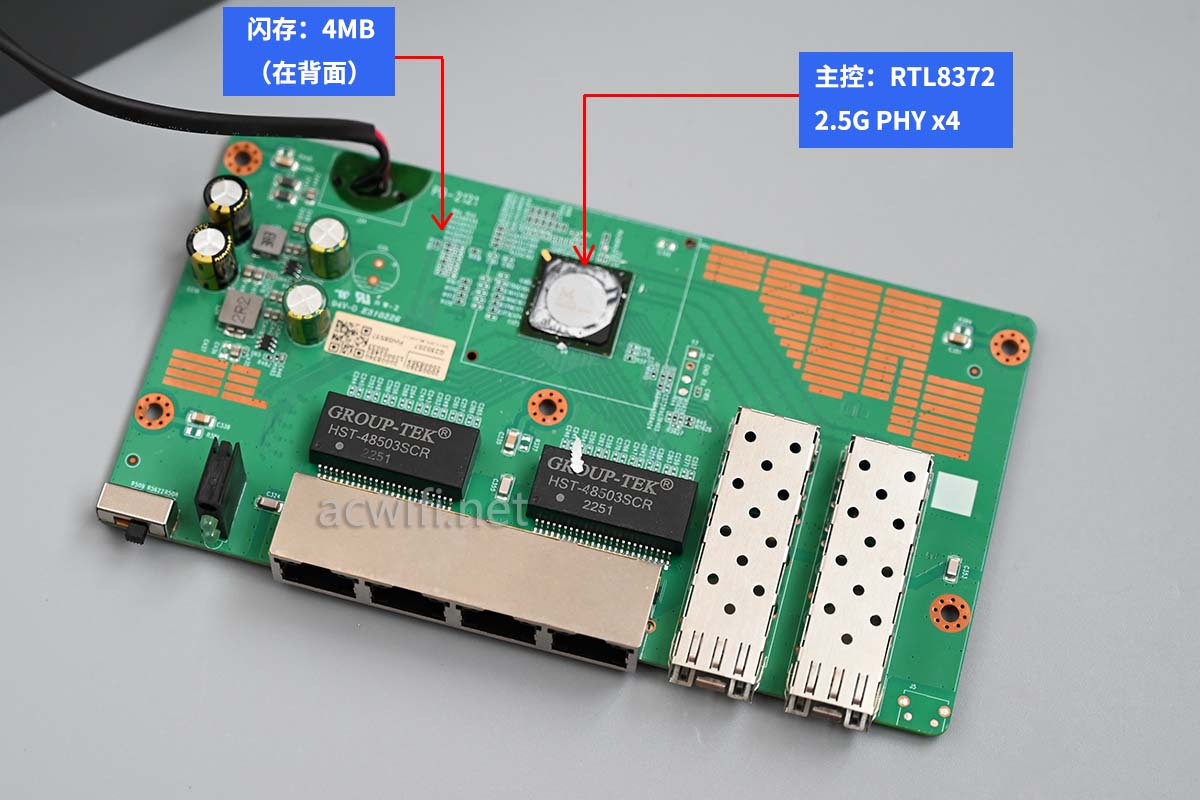

其它没啥好看了，芯片汇总图：

测一下D点速度。。。。。。条毛。。。。它只是交换机。。

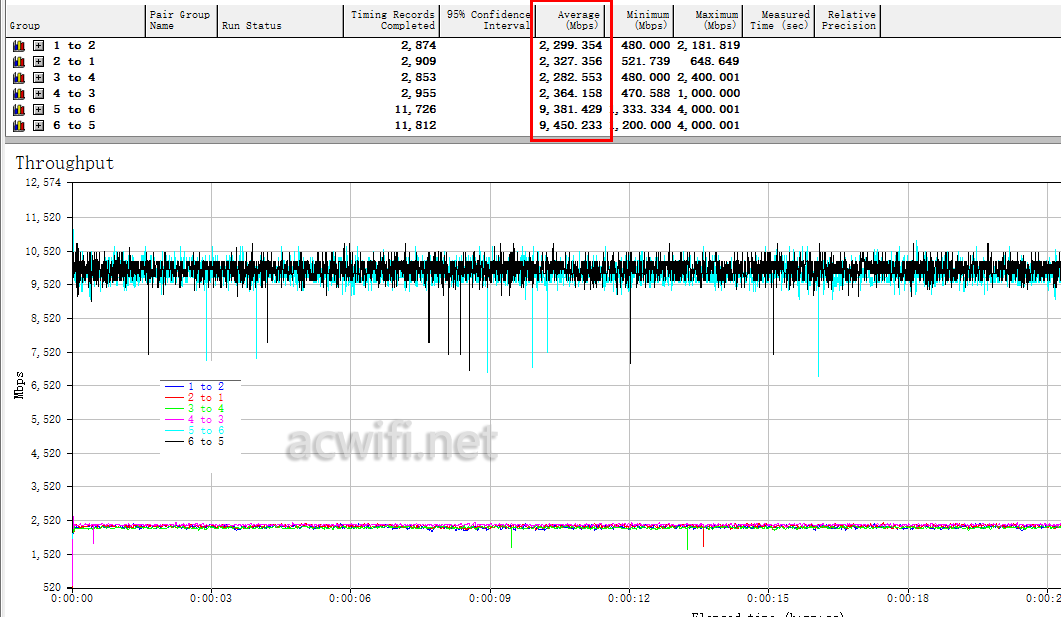

直接测交换机的所有网口双向下的速度，即2个10G双向，4个2.5G口双向，实得结果是满速的。

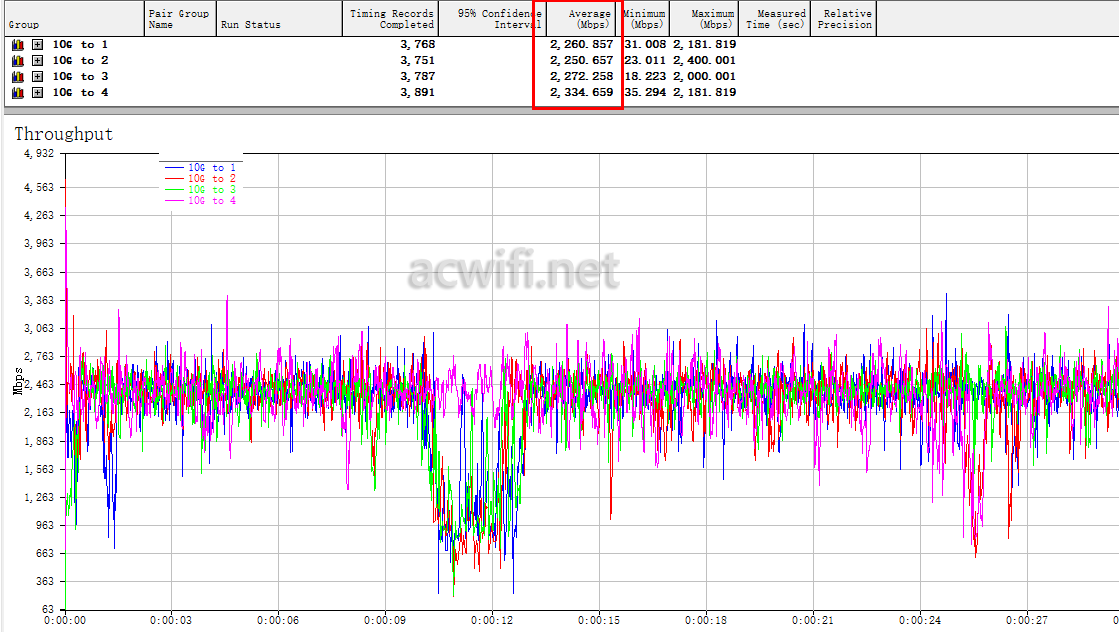

然后，如果一个10G口与多个2.5G口同时双向传输，也会有堵塞现象：

如果只是单向同时传输是没问题的：

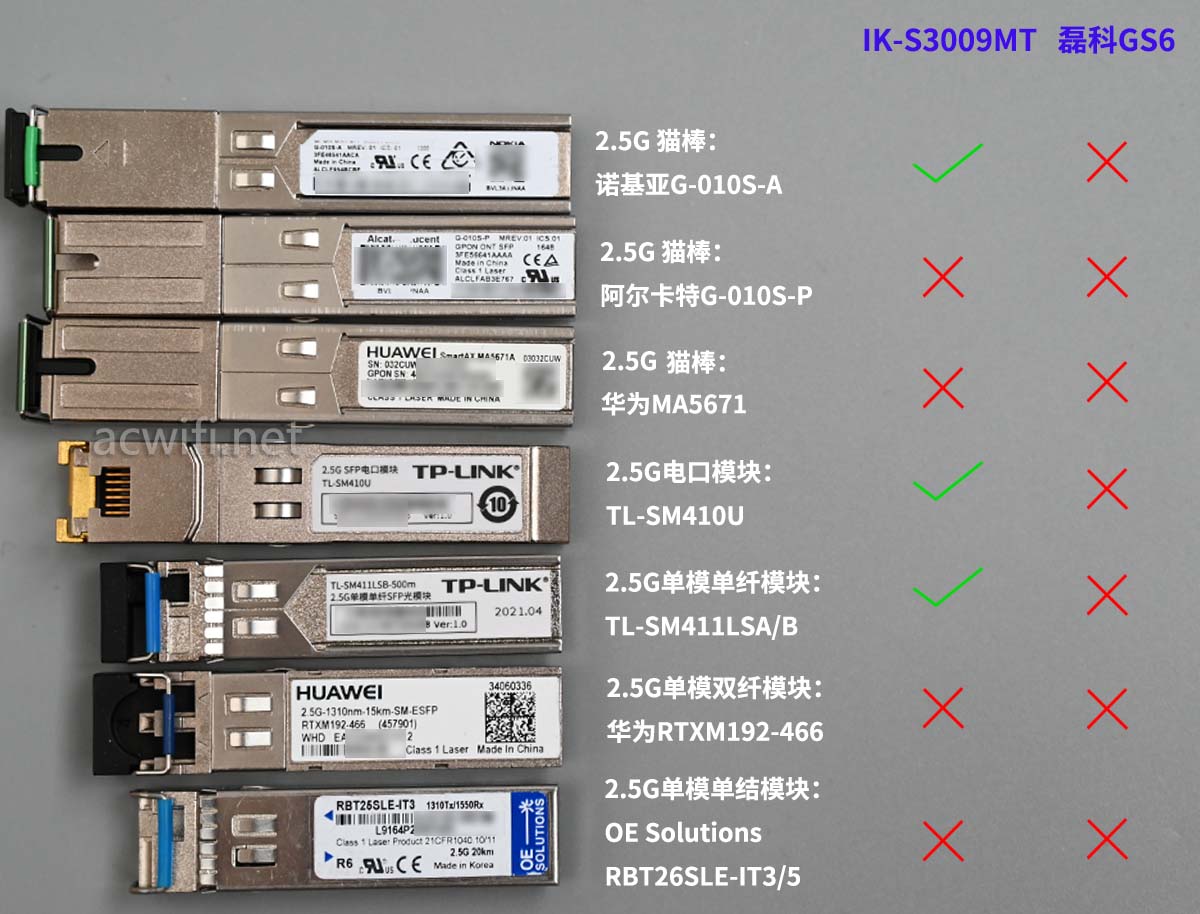

关于猫棒的支持，买来了诺基亚G-010S-A、阿尔卡特G-010S-P、华为MA5671，加上其它的2.5G电口光口模块，兼容性如下图：

支持与否，要看那颗闪存里放的代码。

好了。。299元的磊科GS6真香，期待其它厂商的跟进。

磊科GS6估计没大指生产，不然不会卖一会就没货了。没货卖的链接我就不放了！
