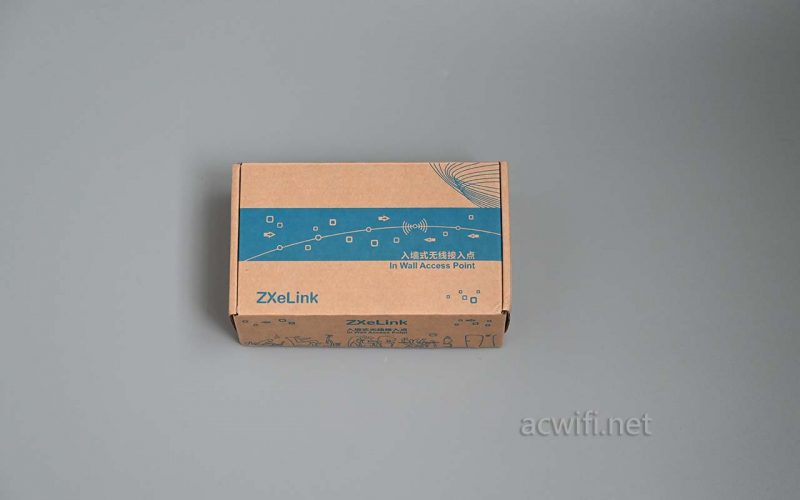

这款弱电箱神器的外包装:

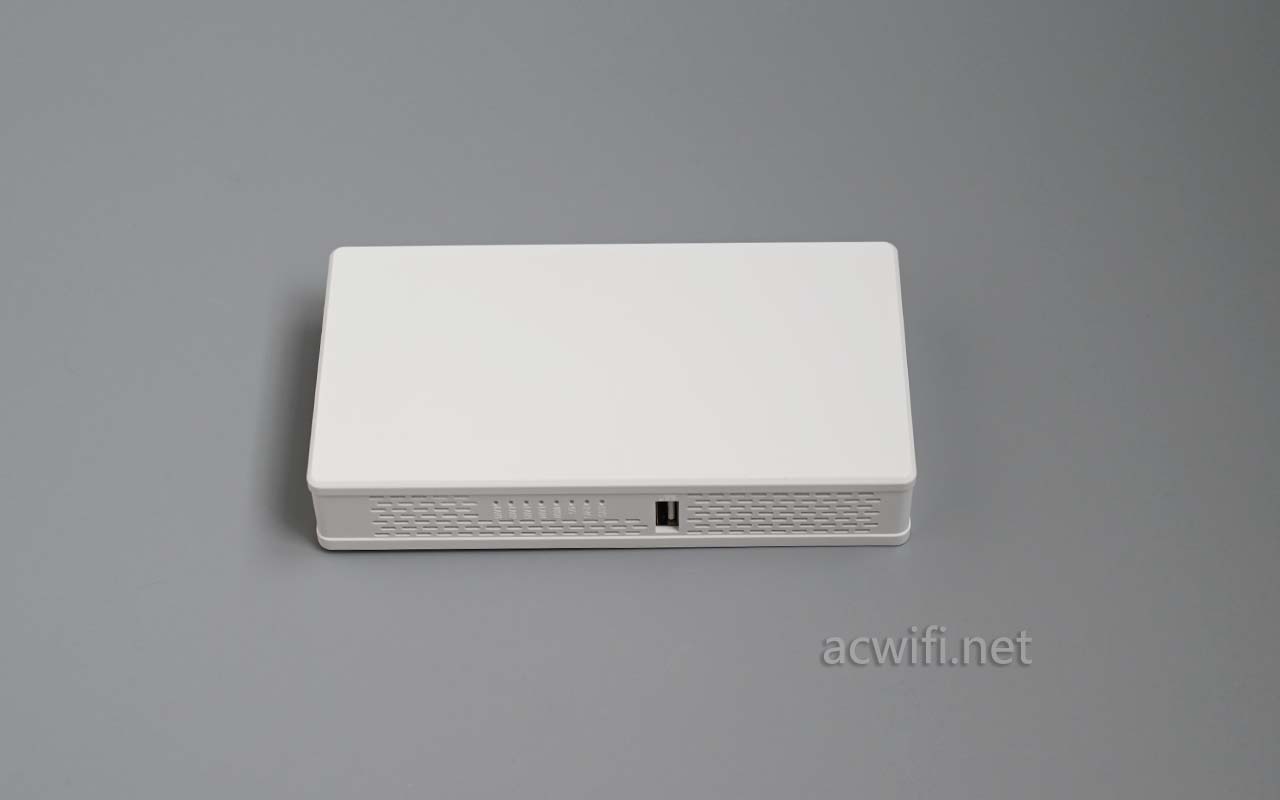

白色的机身:

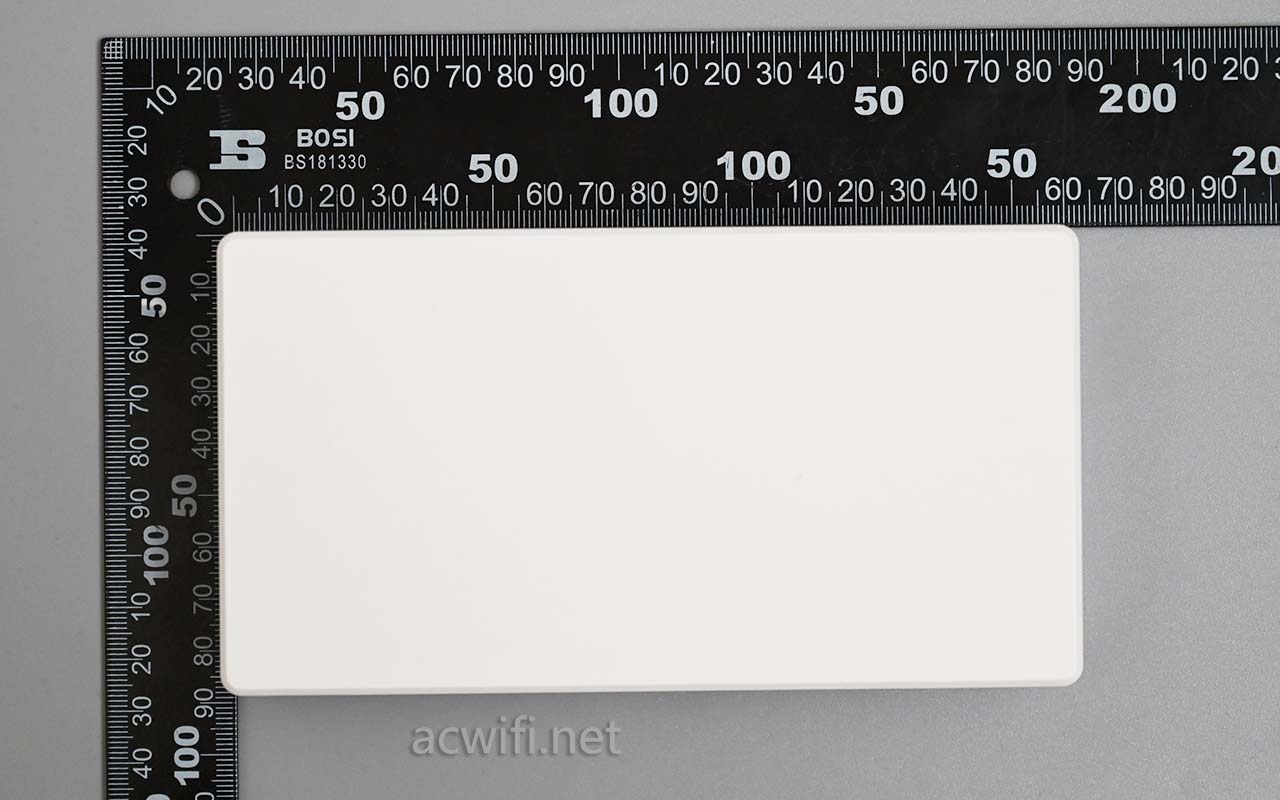

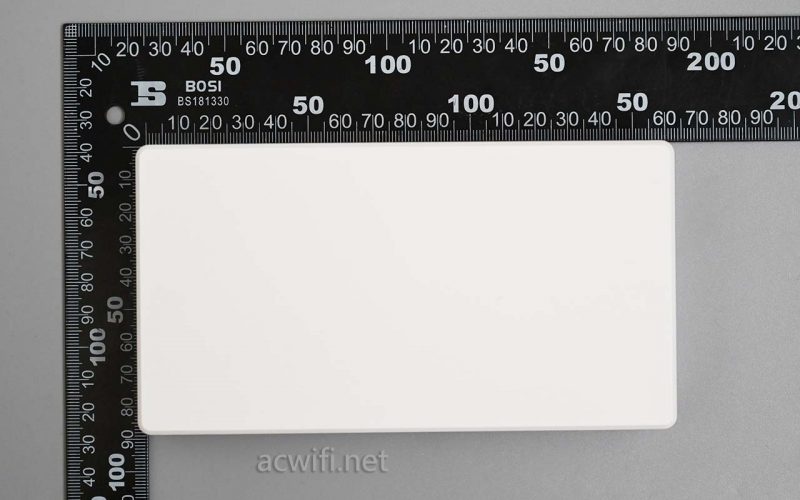

外壳尺寸,大致160mmx86mm,厚度29mm。体积比较小,毕竟是入墙式的无线AP。

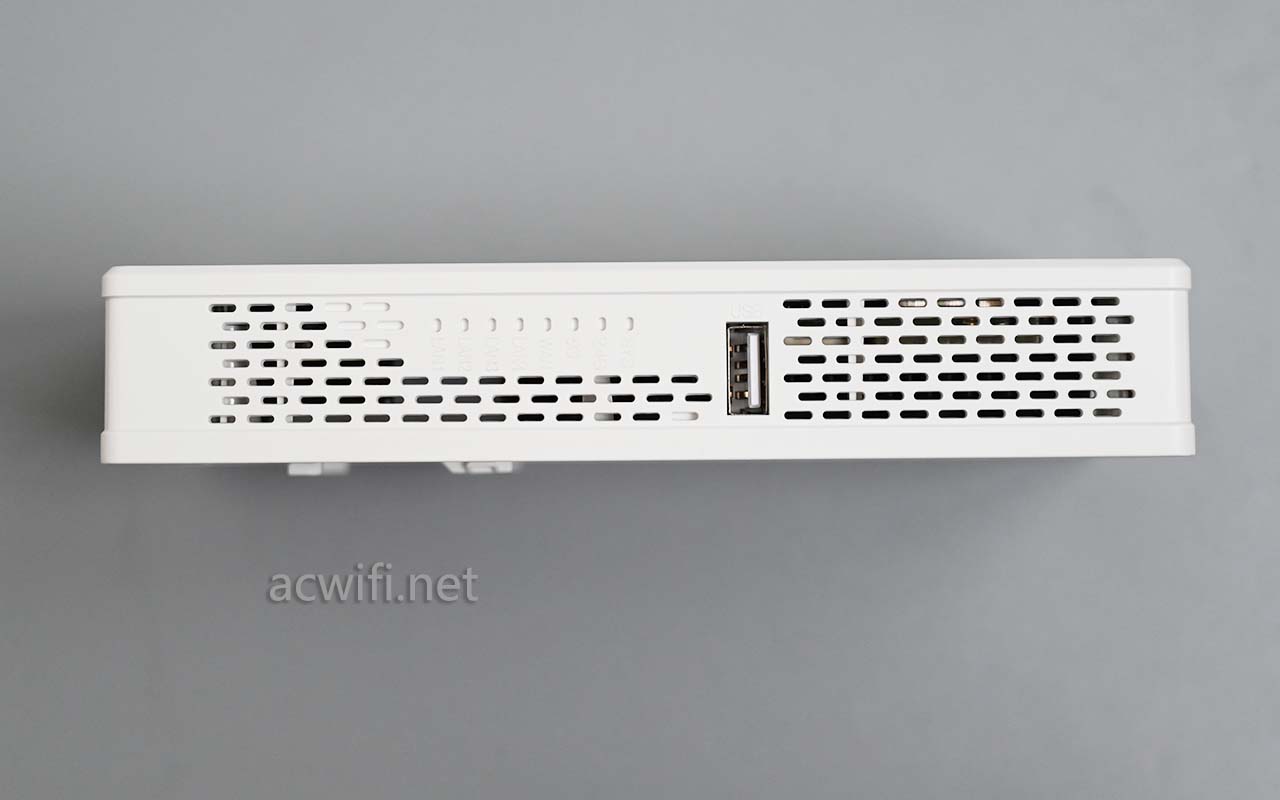

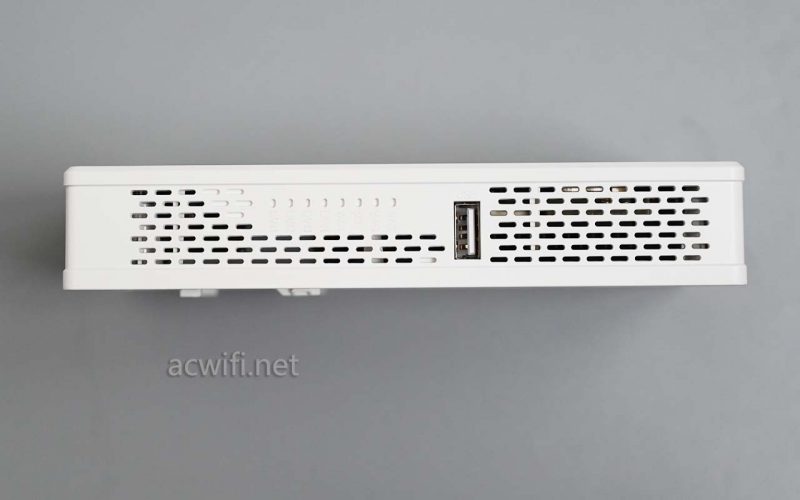

有一个USB接口,不过这个原厂固件里并没有USB的选项。等于用不了!

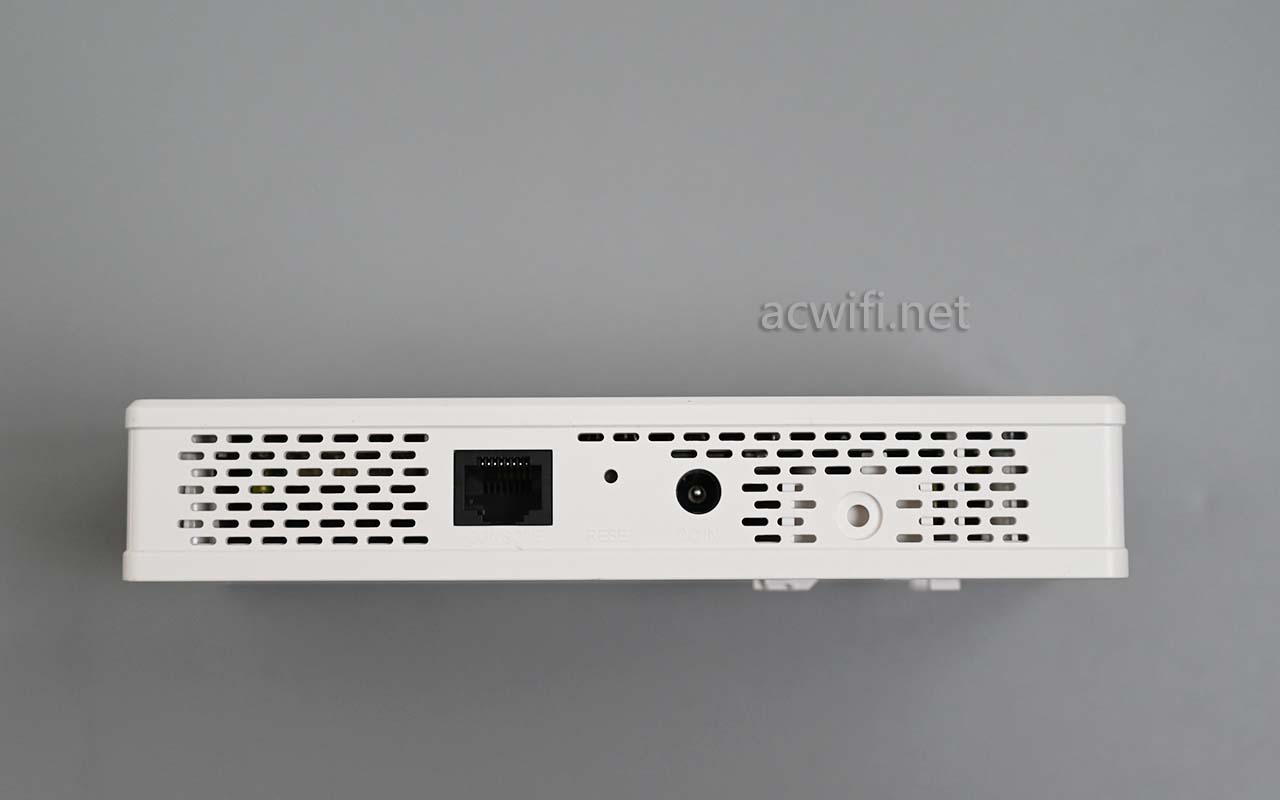

另一个侧面有一个CONSOLE口,有一个DC 12V电源接口:

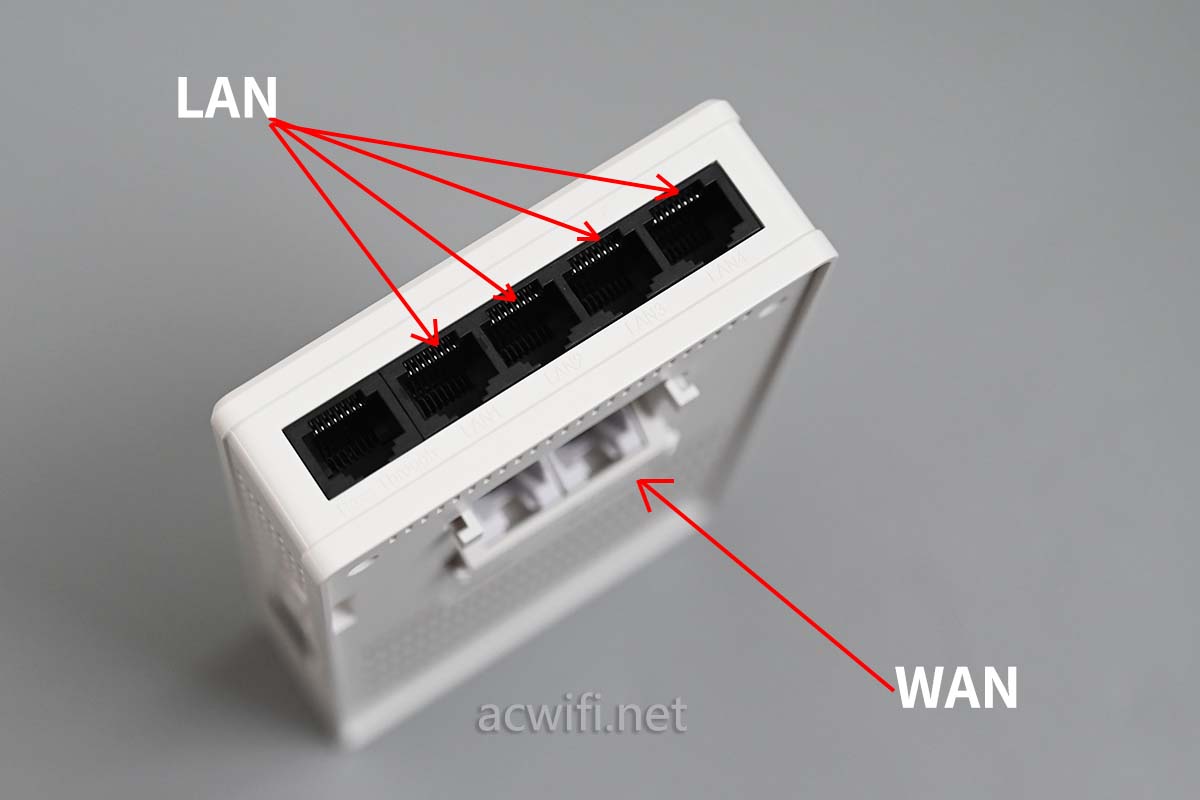

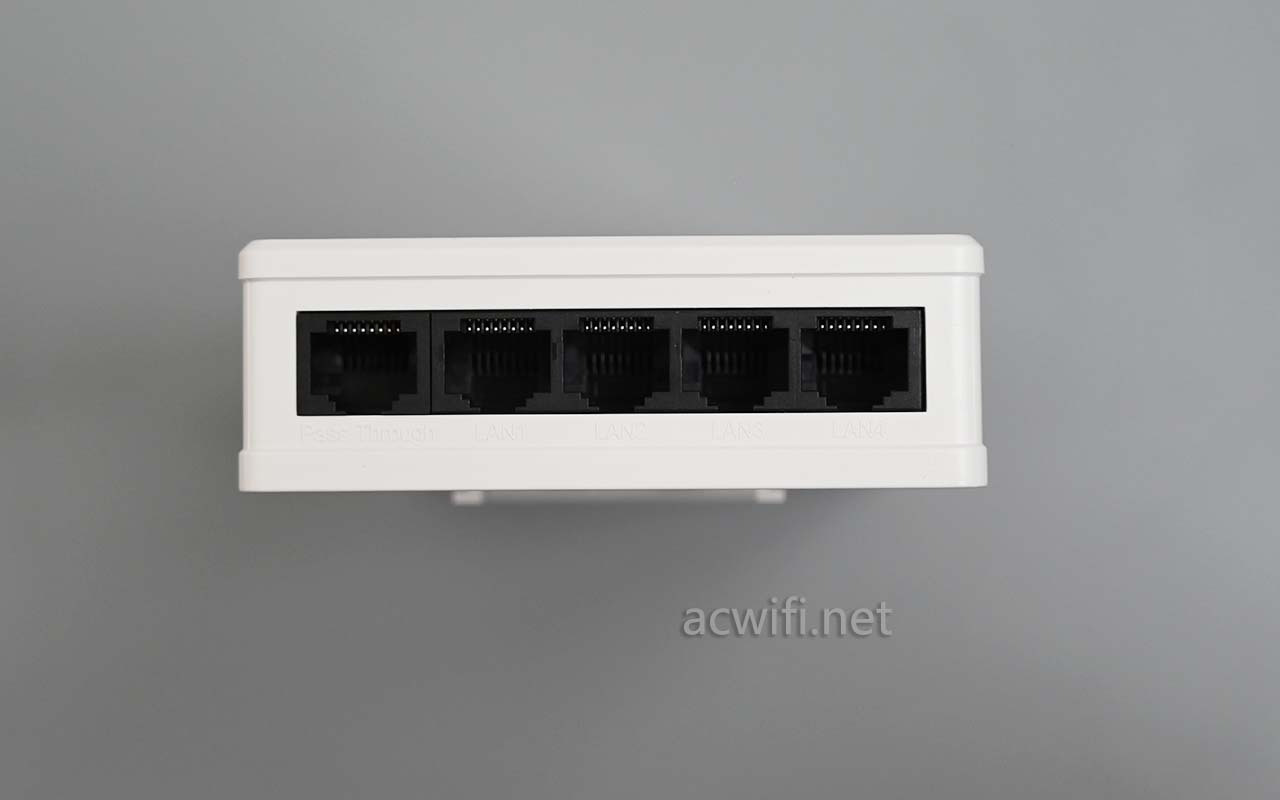

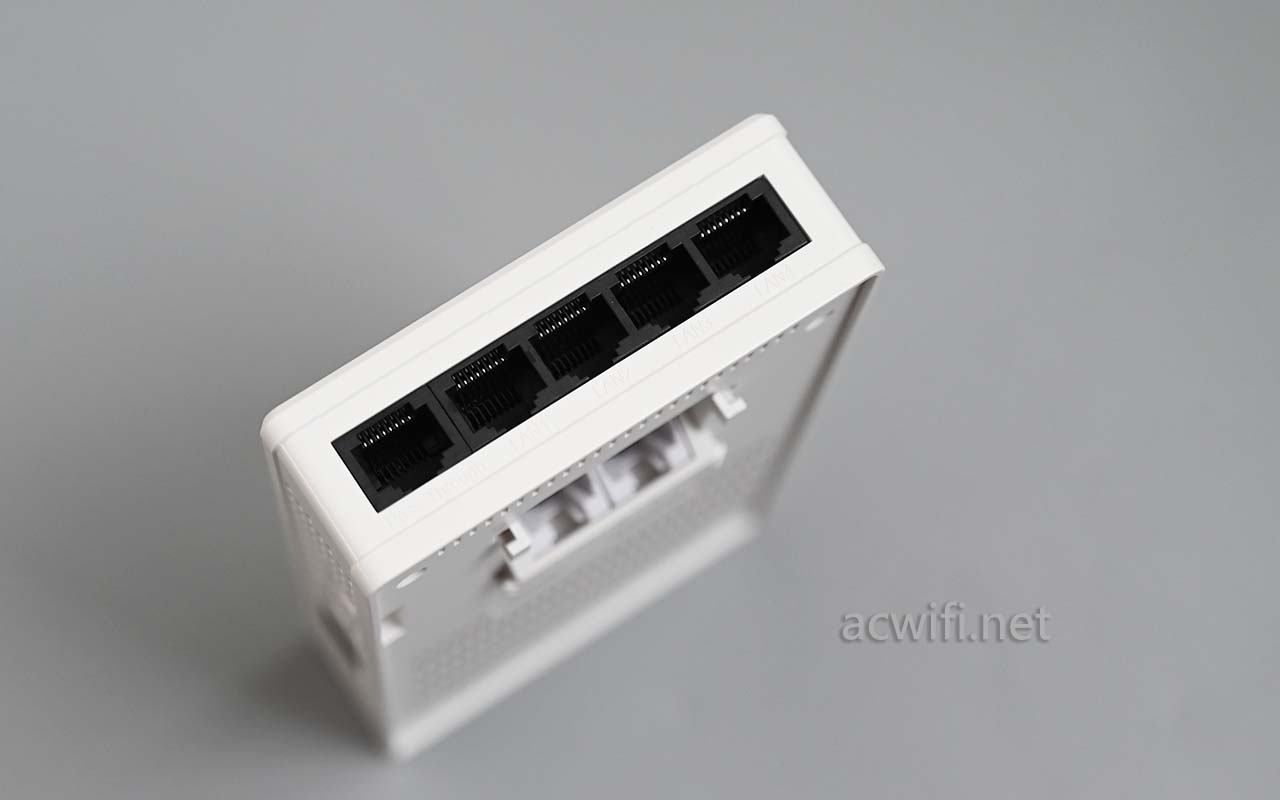

下方一个五个黑色的网口,左边是Pass Through口,右边四个LAN口。全千兆!

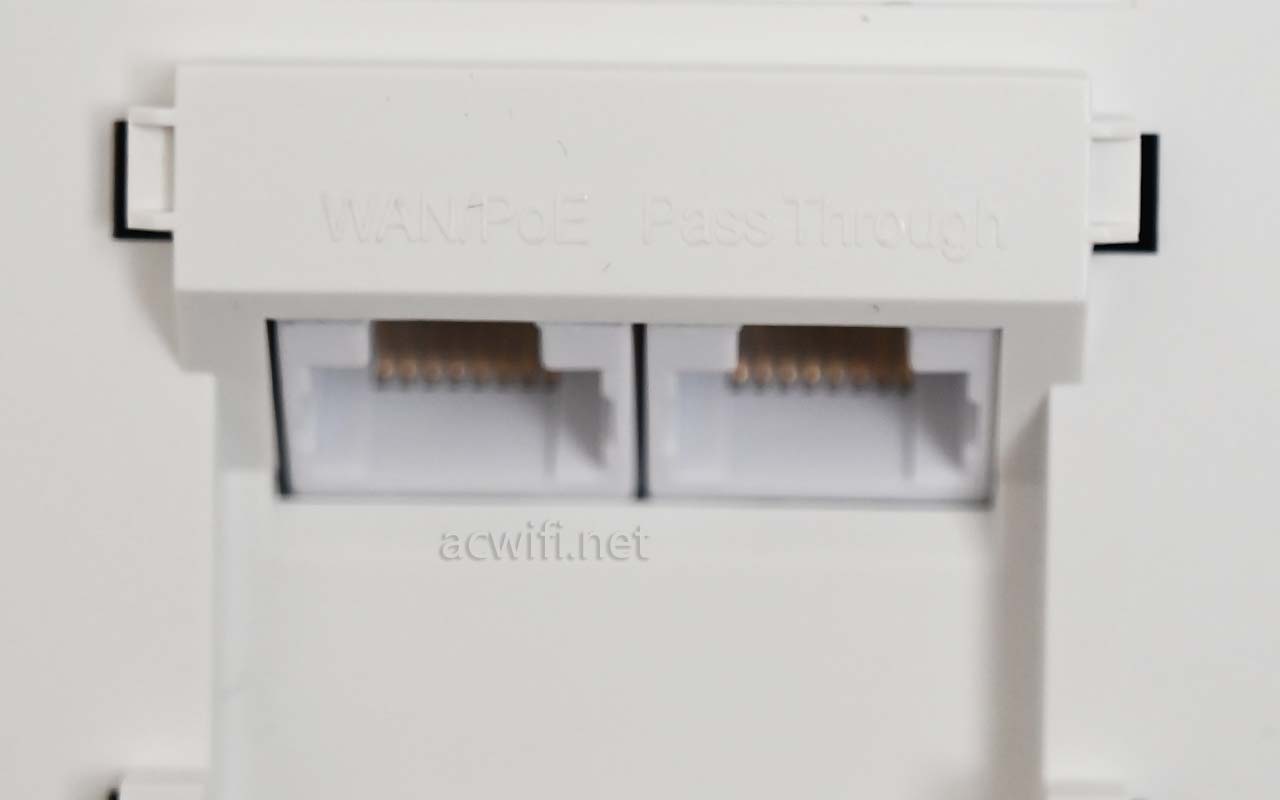

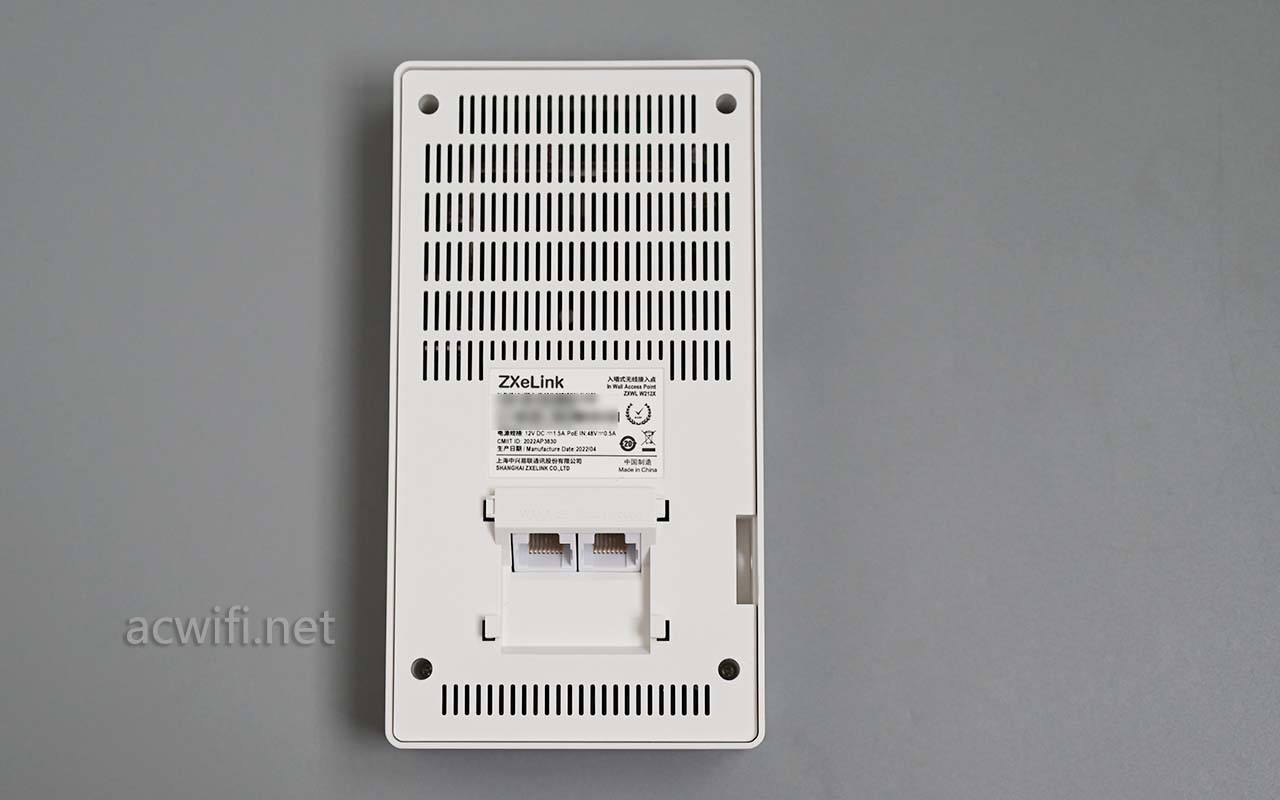

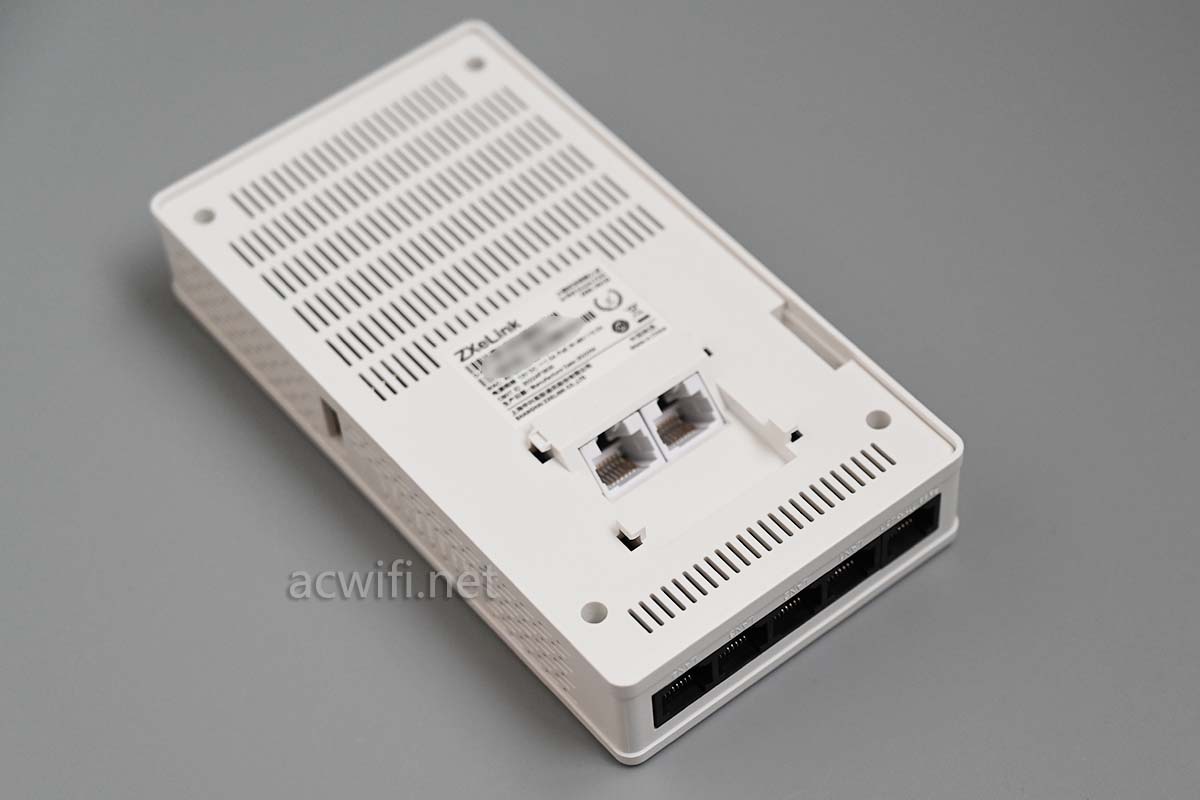

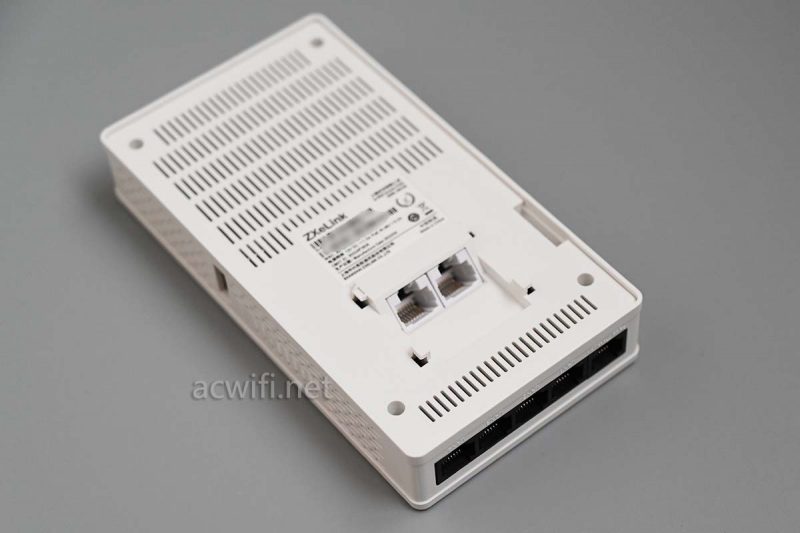

背面还有两个千兆网口,左边是WAN口+PoE供电,右边是Pass Through口
这款AP的网口真多呀。

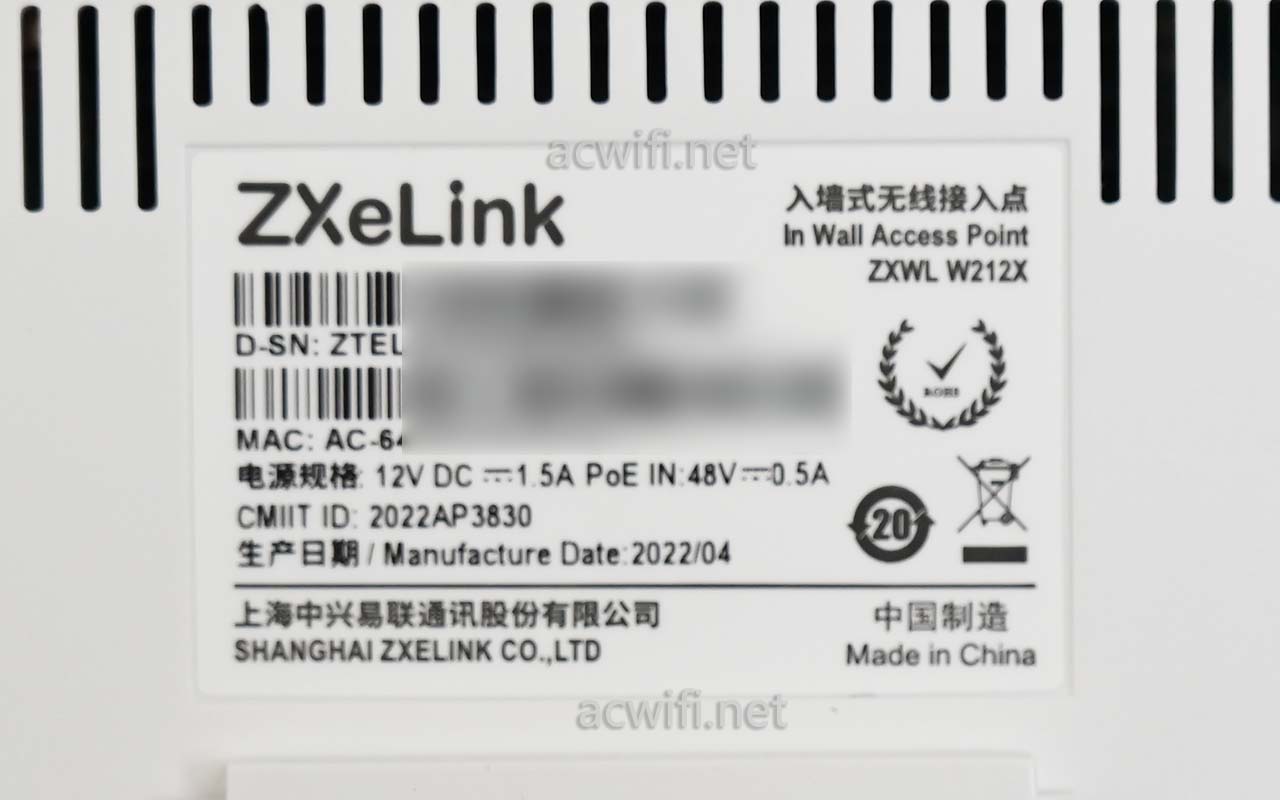

产品标签信息:
DC电源输入规格是12V/1.5A,实测联网后的待机功率是4.8W。不高!

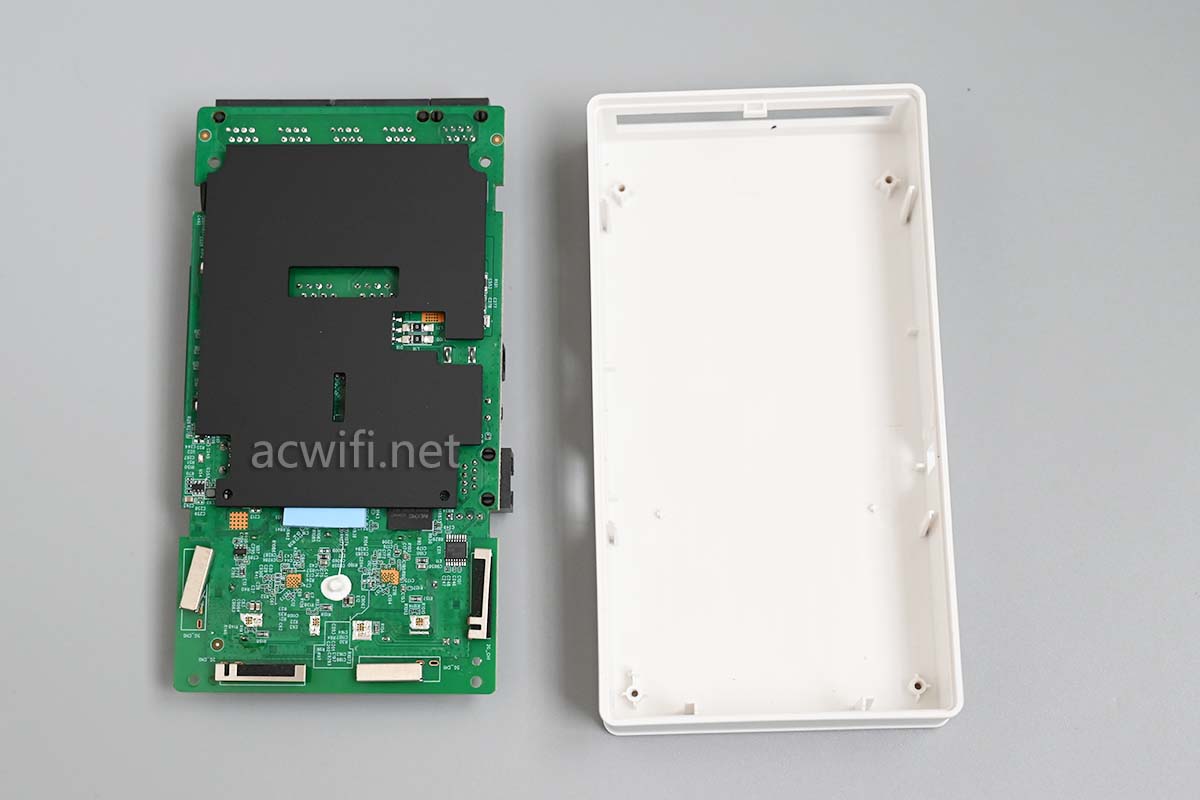

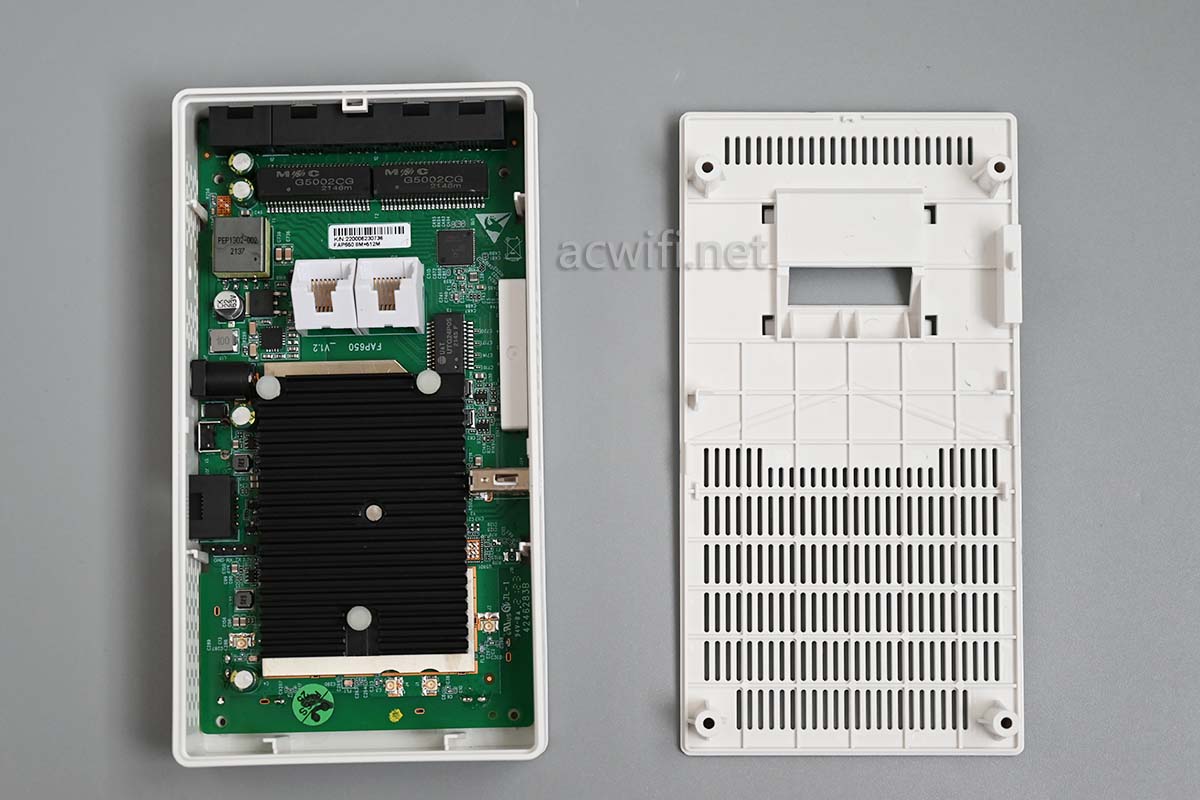

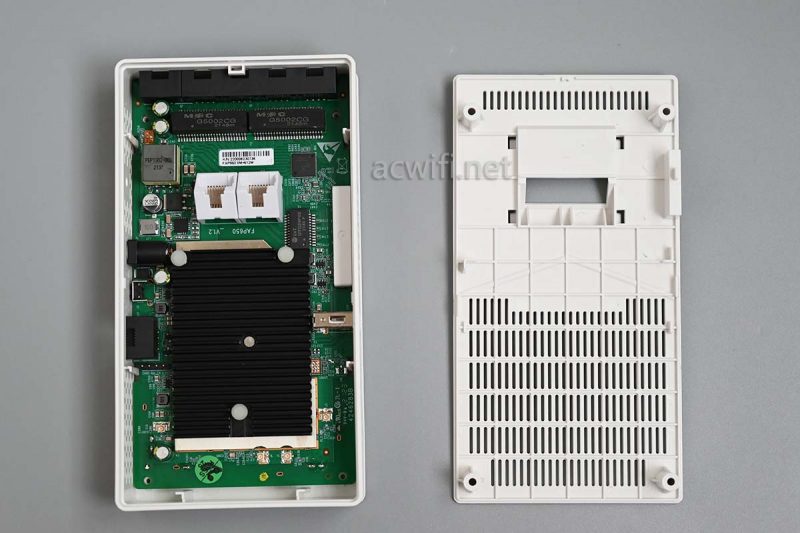

拆开底壳:

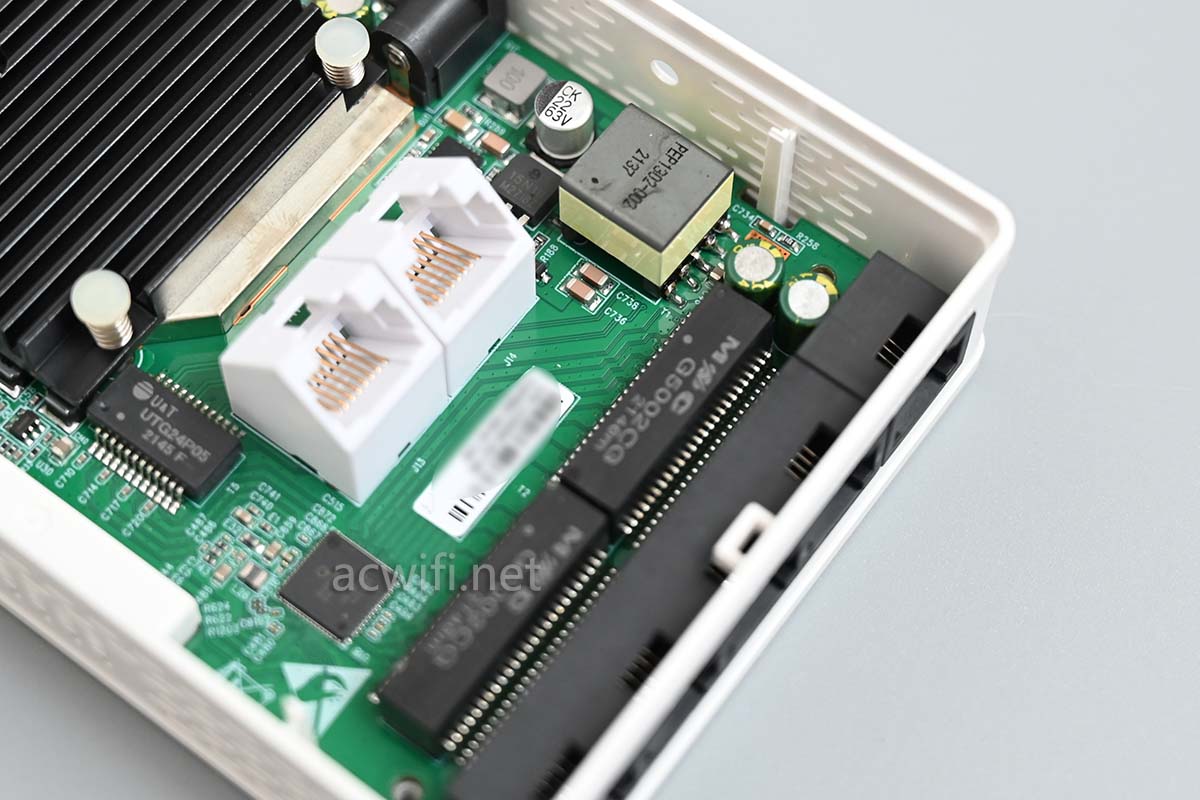

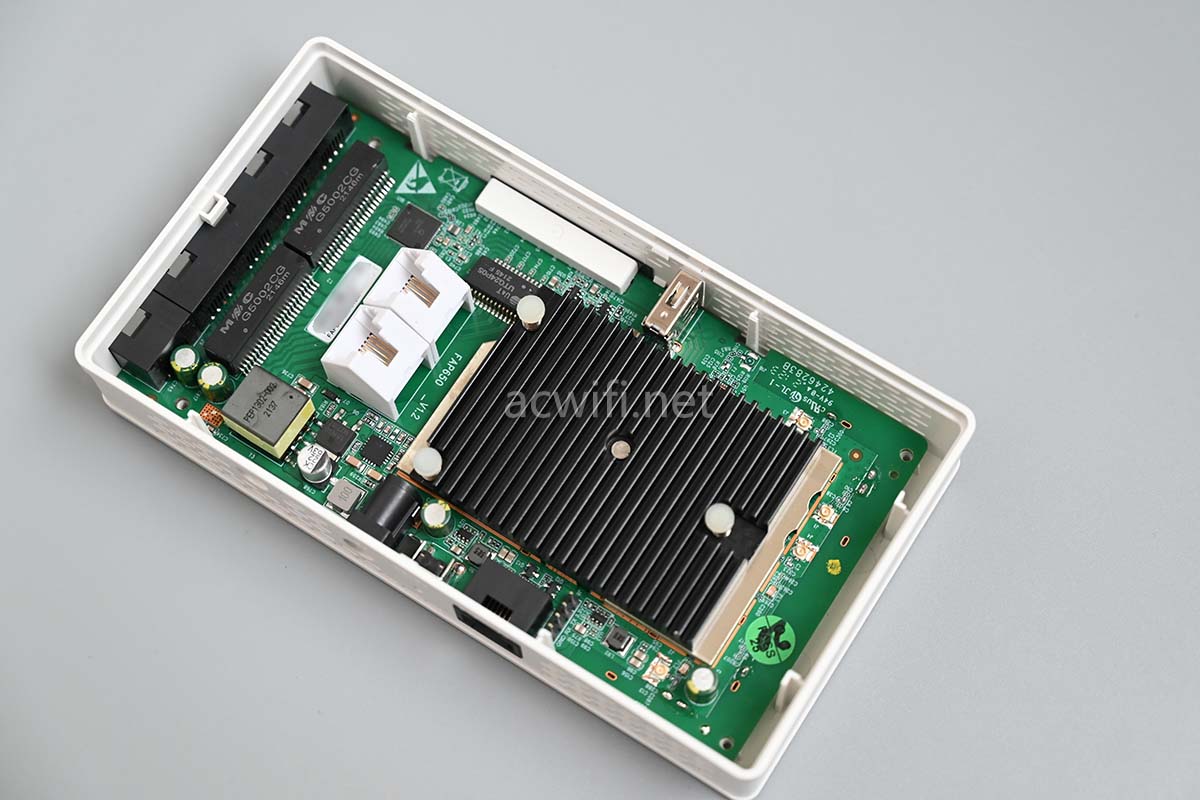

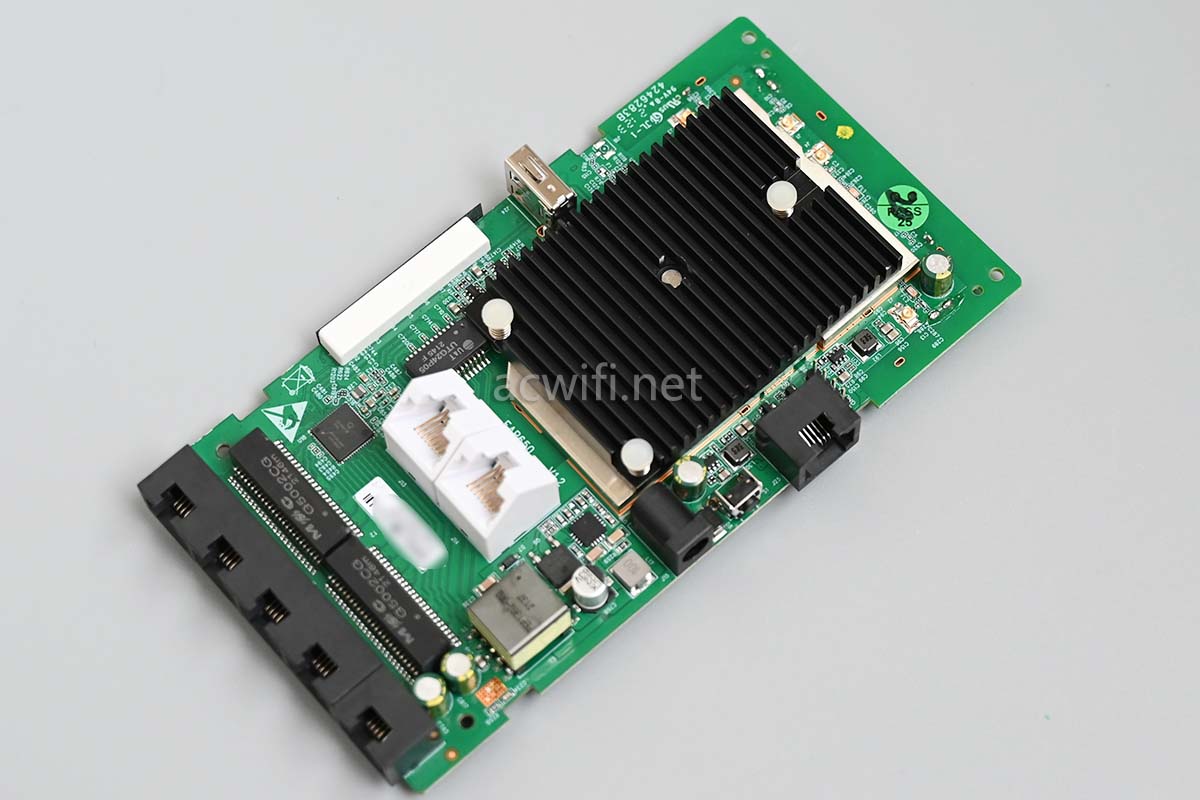

主板中间有个散热片:

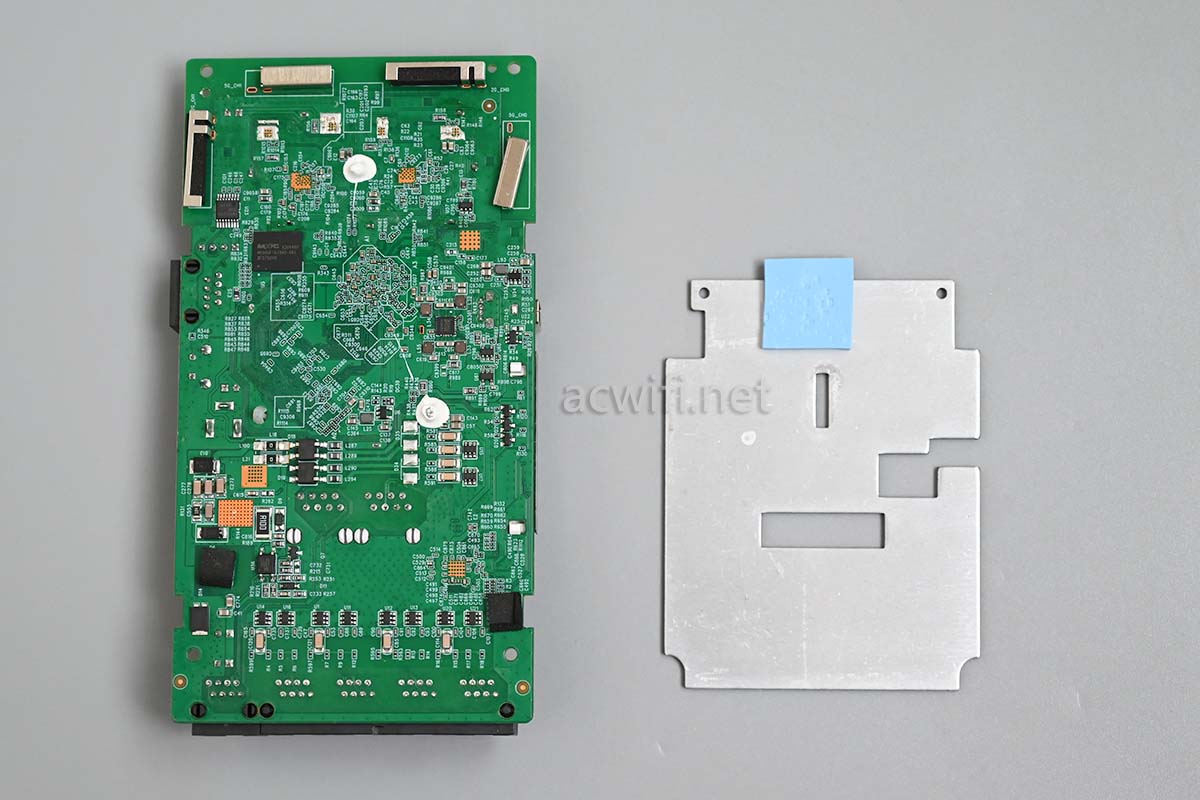

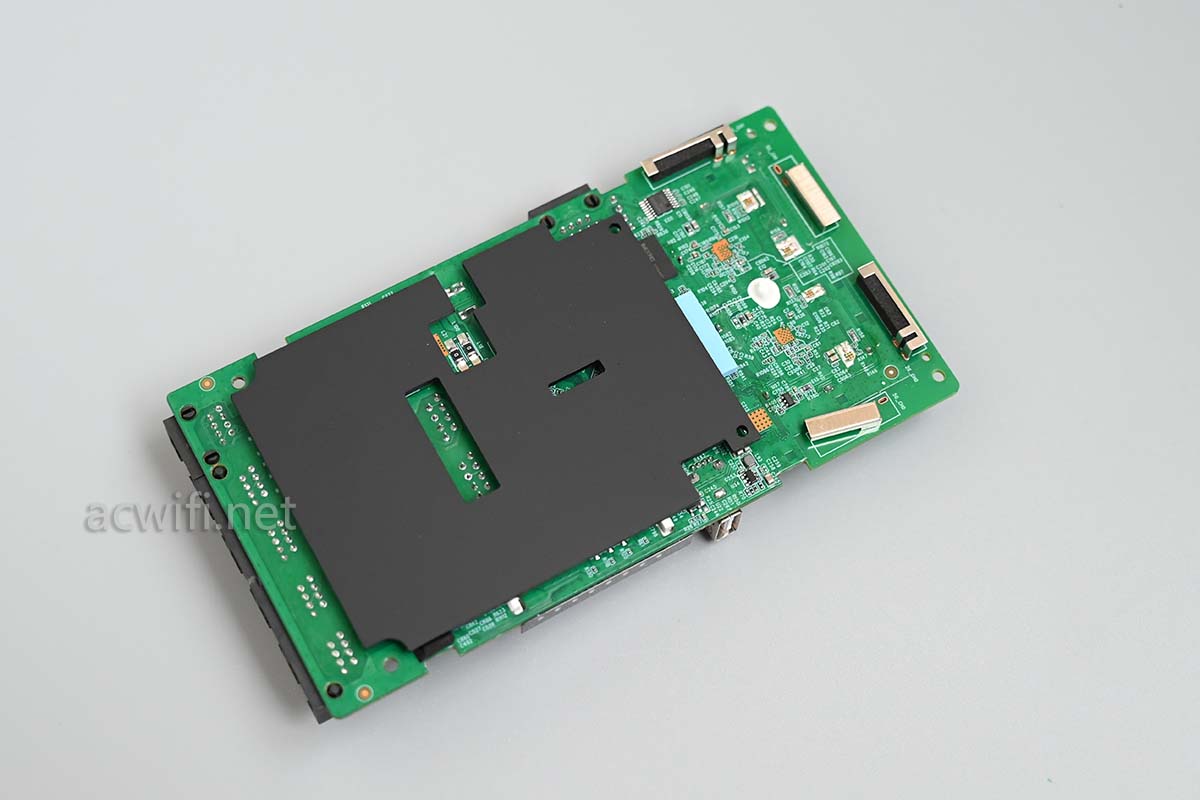

艰难地拆机主板,主板与外壳卡得比较严紧。拆出来后翻过主板背面,也有有一片黑色的散热铝板:

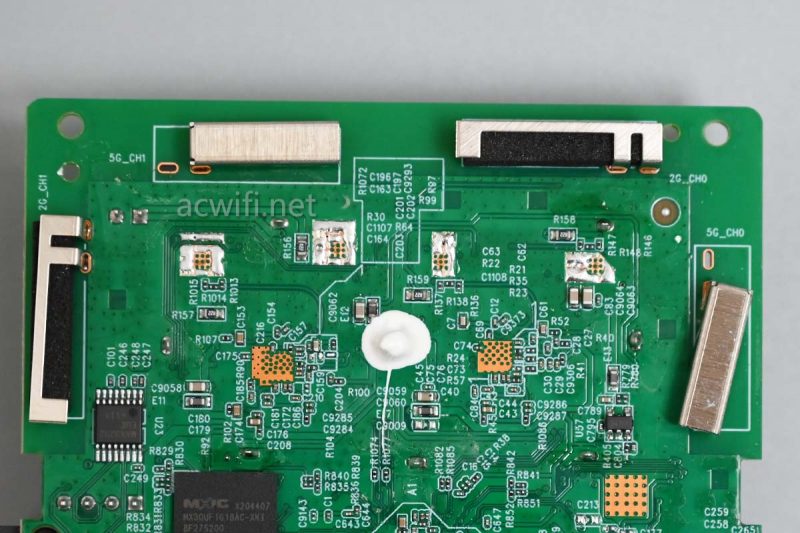

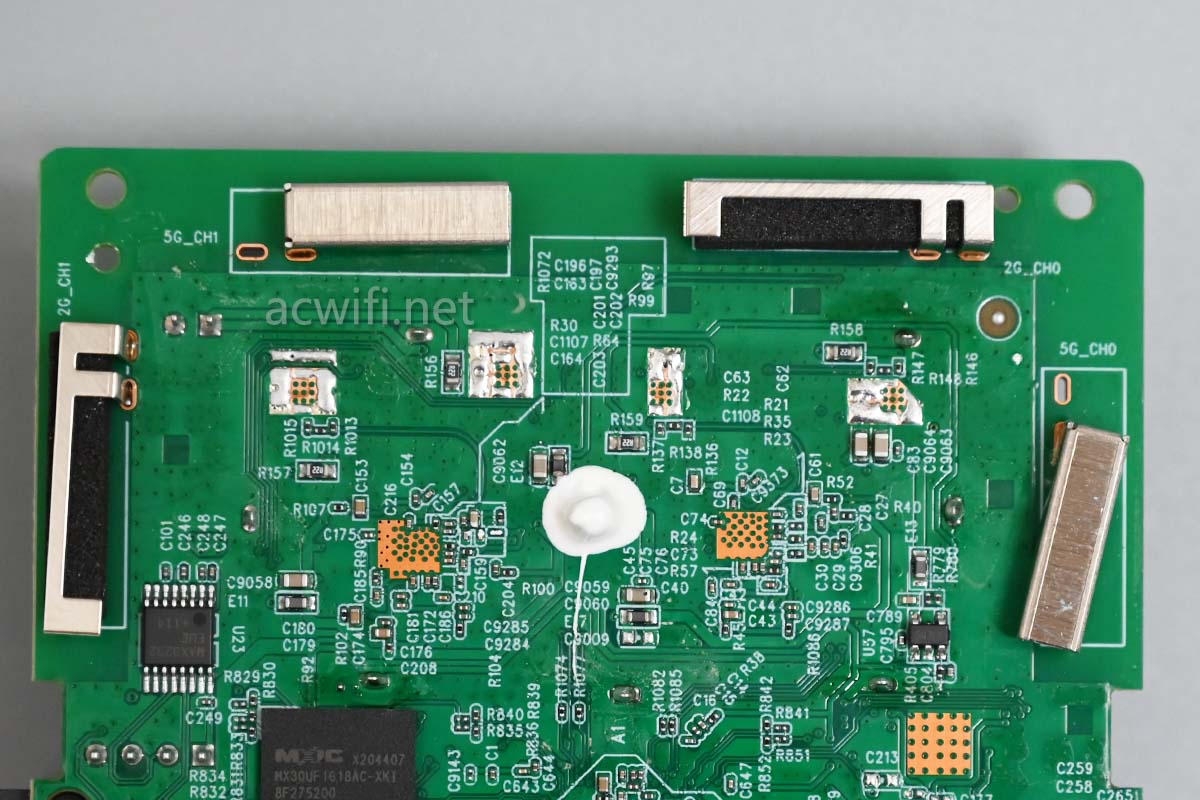

从打开外壳的那一刻就没看见过天线是不?而且IPEx座子也是空的没有接任何天线。 其实四根天线就在主板背面,且焊在主板上:

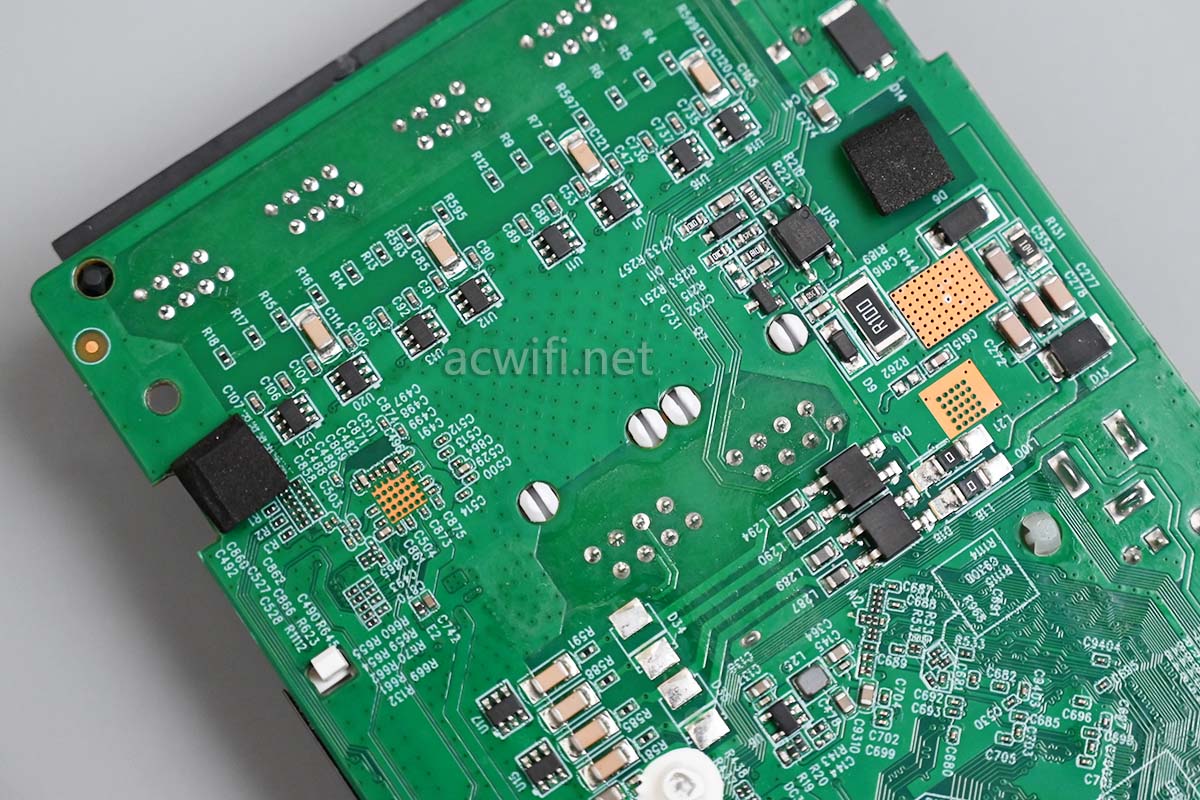

主板背面有那么多元件,我都看不懂。

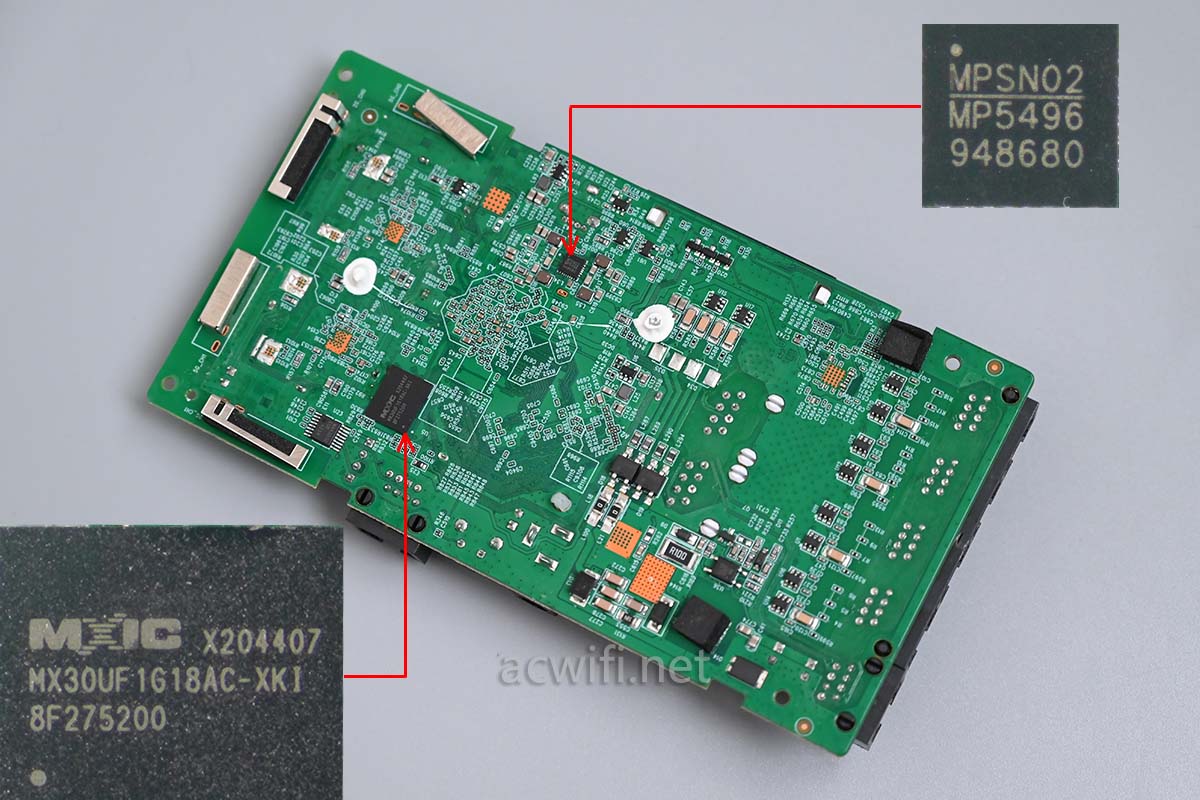

主要有两颗芯片,一颗是电源管理IC,型号是MP5496,另一颗是闪存芯片,型号是MX30UF1G18AC-XKI,容量128MB:

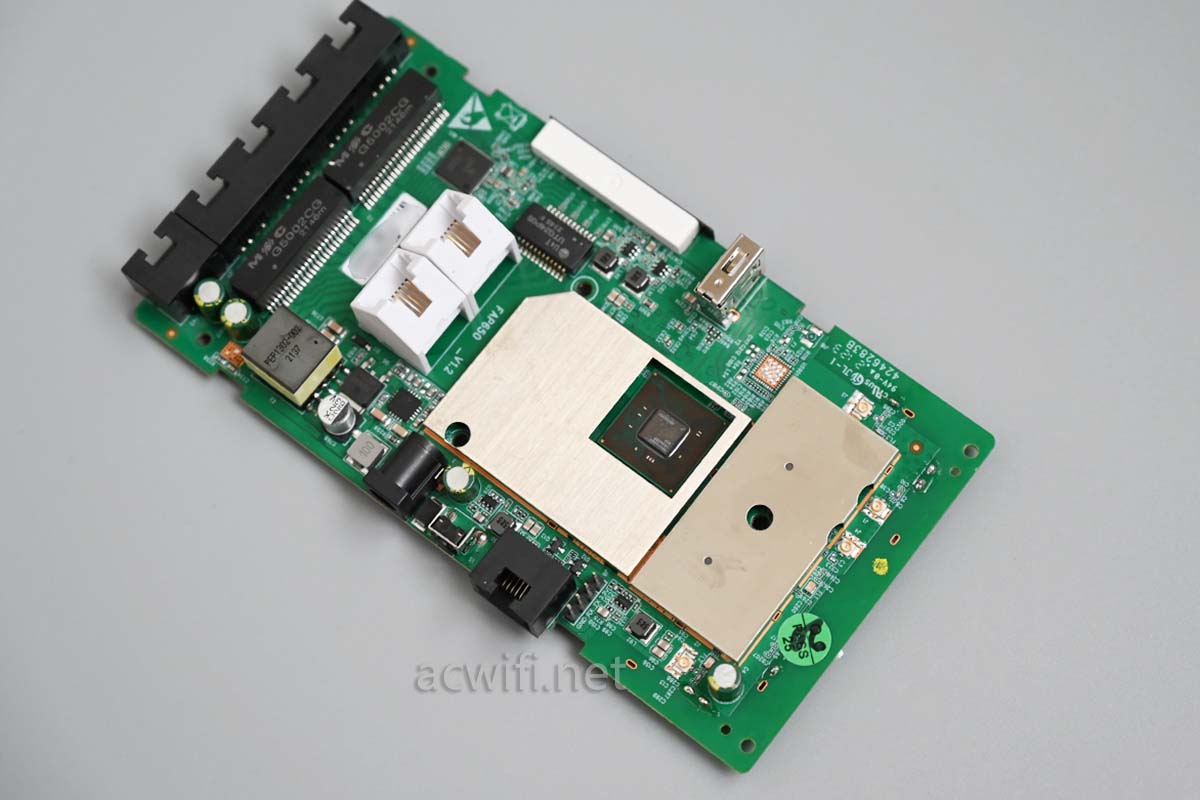

翻过来主板正面:

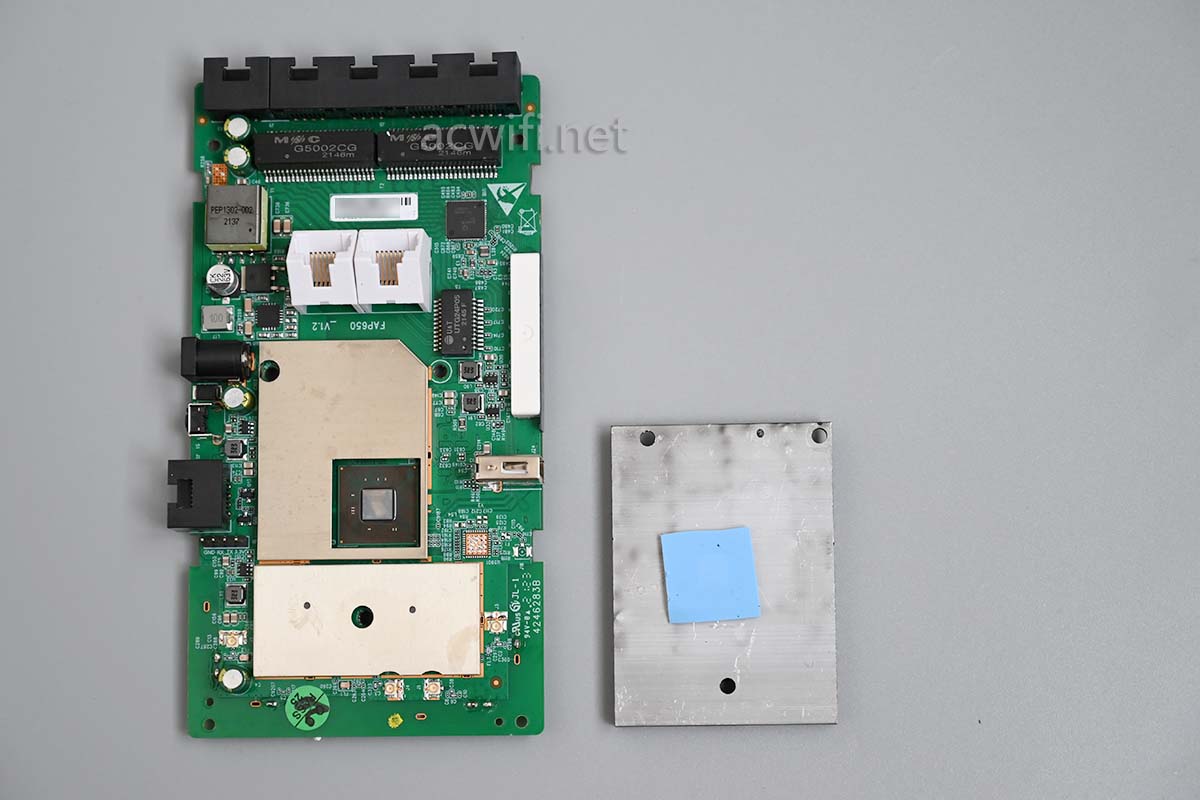

拆下散热器:
有两片屏蔽罩:

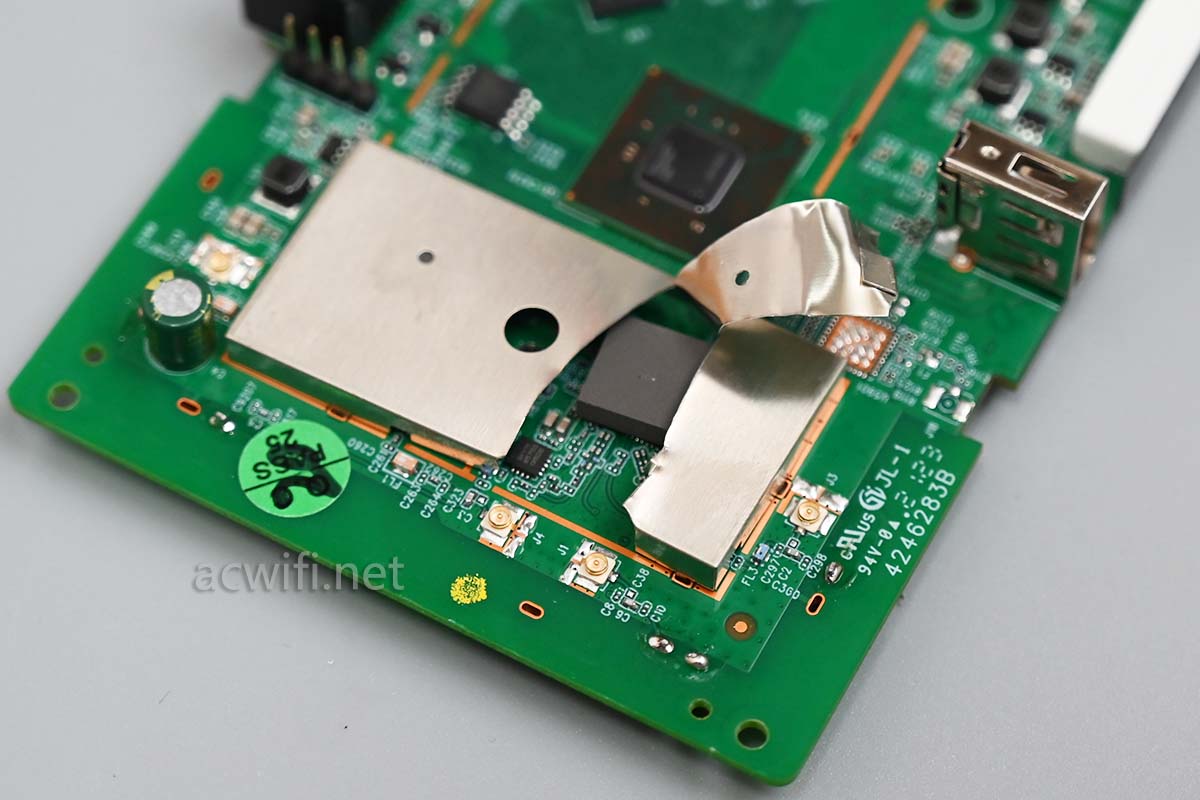

撬开它俩,不是,只能撬开一个,另一个焊接的,只能撕开:

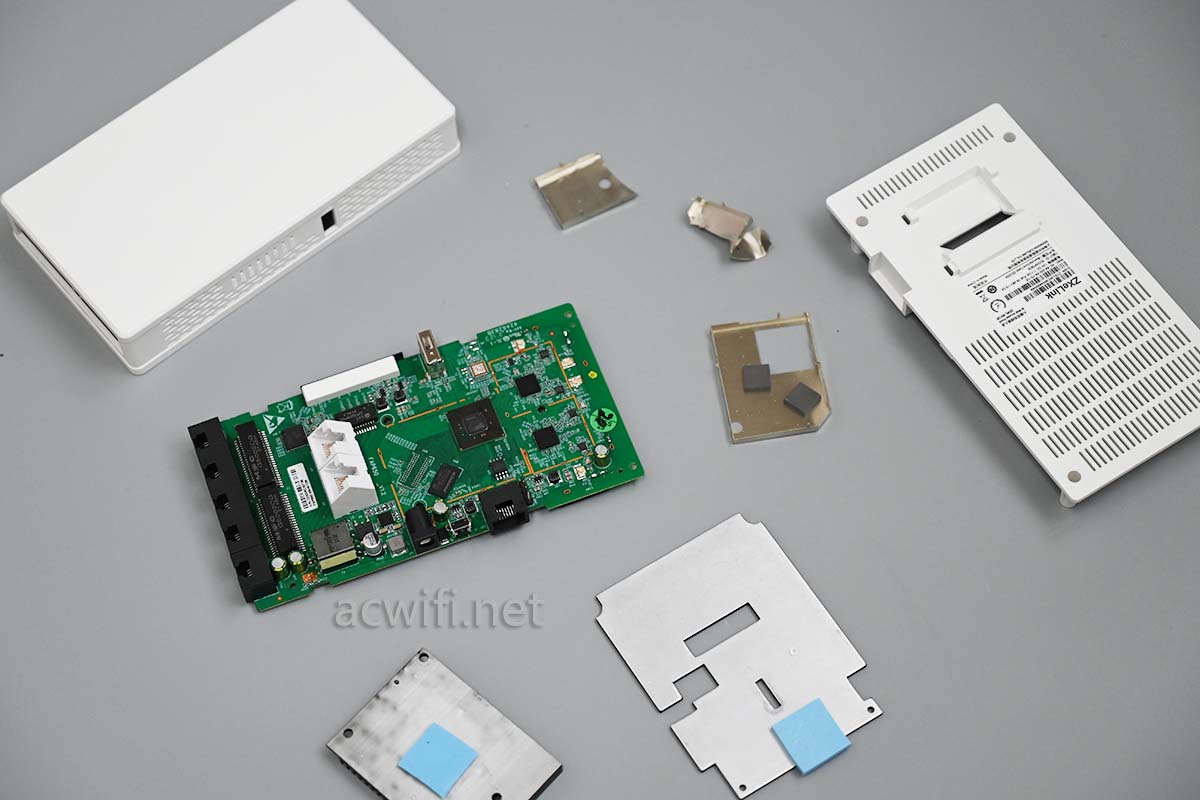

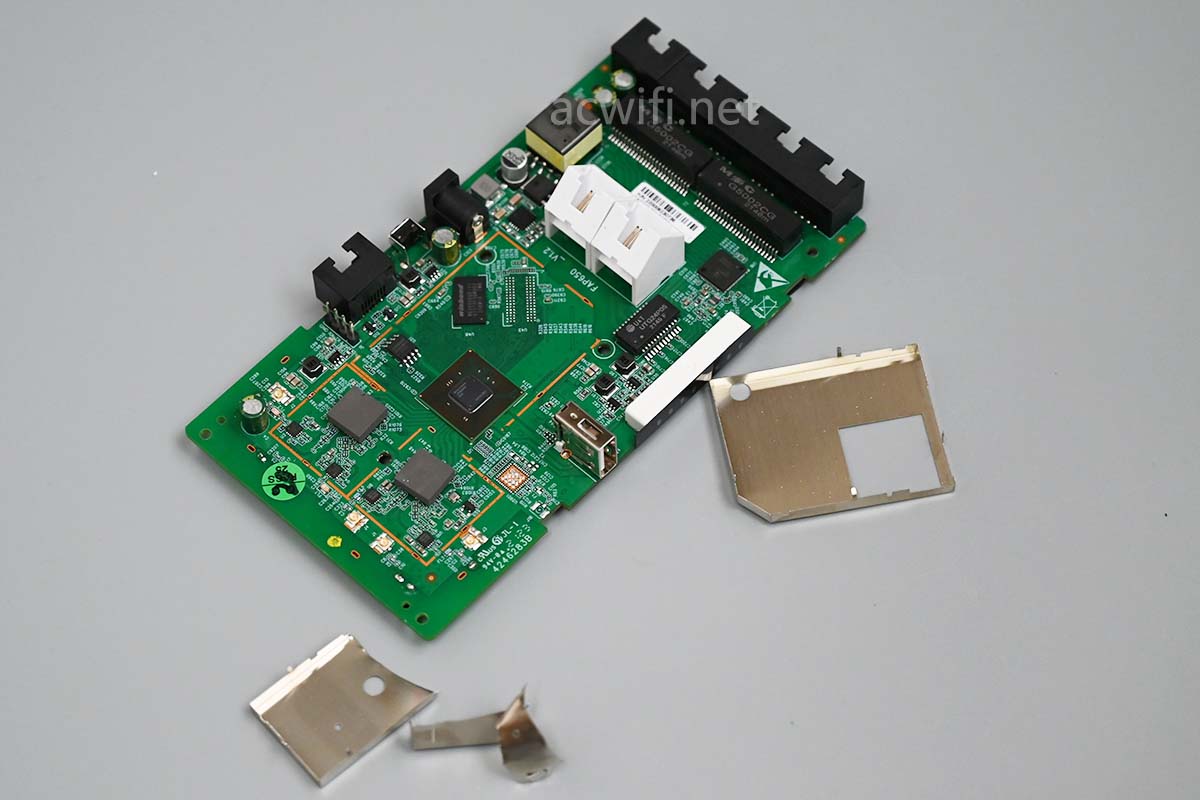

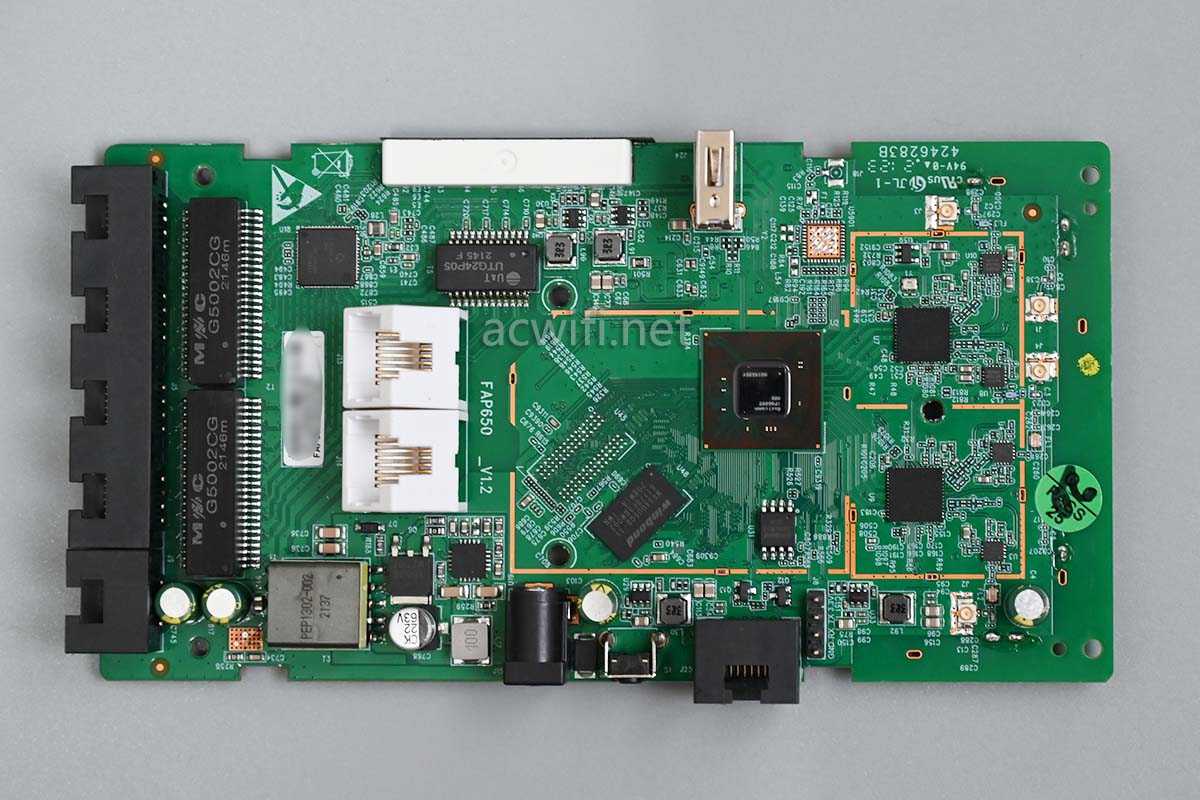

把两个屏蔽罩飞走之后:

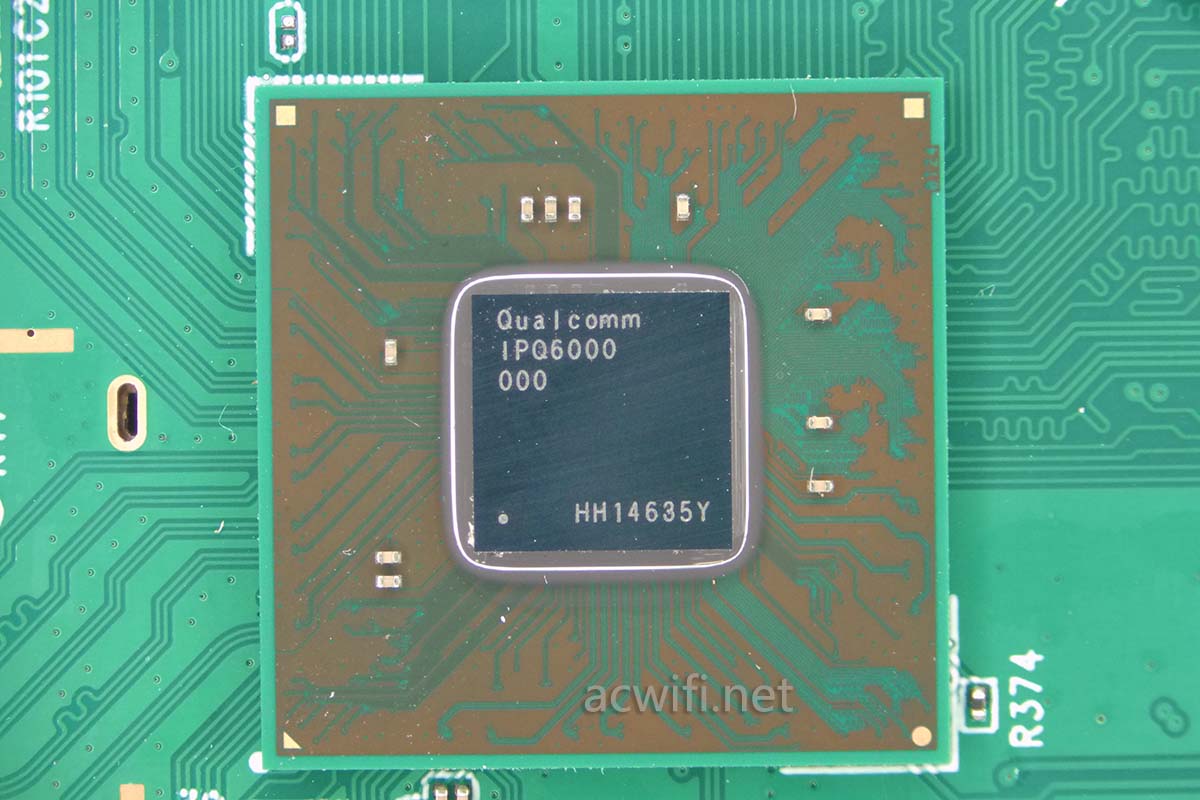

这款无线AP的CPU型号是IPQ6000,四核A53,频率1.2G,集成单核NPU 1.5GHz,集成2T2R的2.4G和5G无线基带,2.4G最高速率574Mbps,5G最高速率1201Mbps。

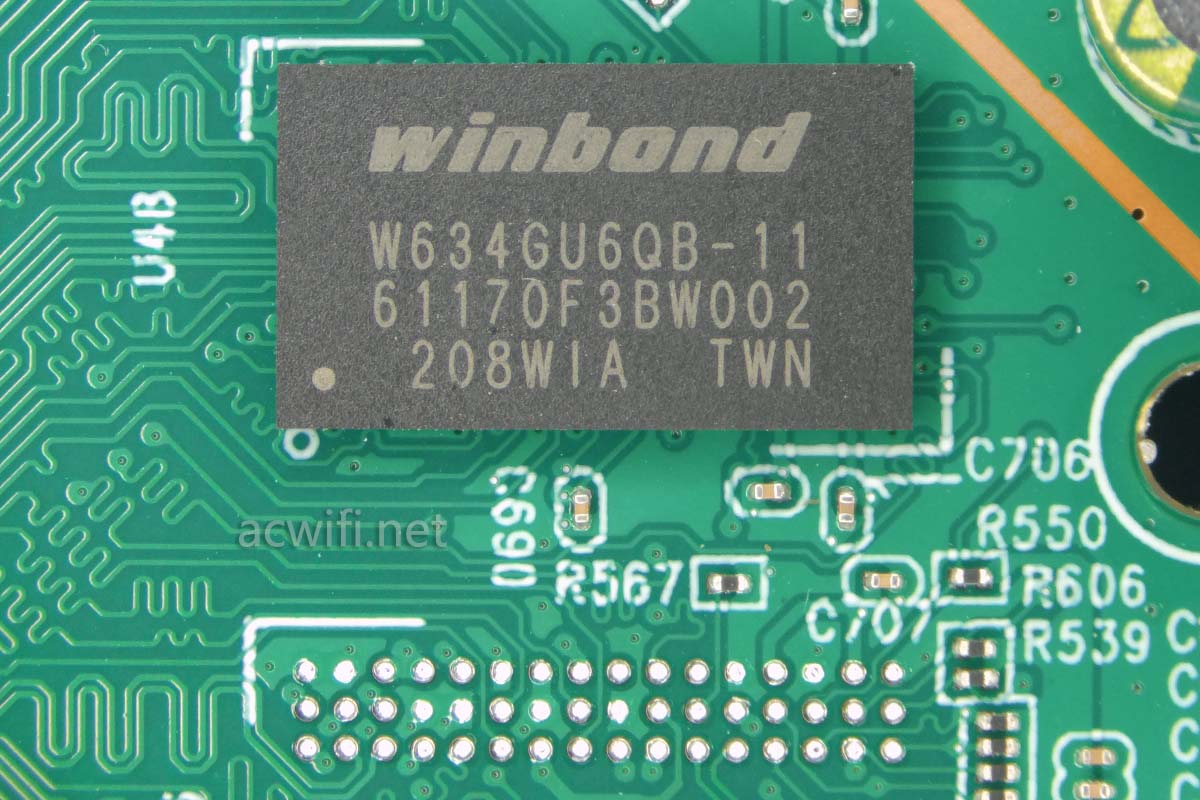

旁边的内存芯片型号是W634GU6QB-11,DDR3L,容量512MB:

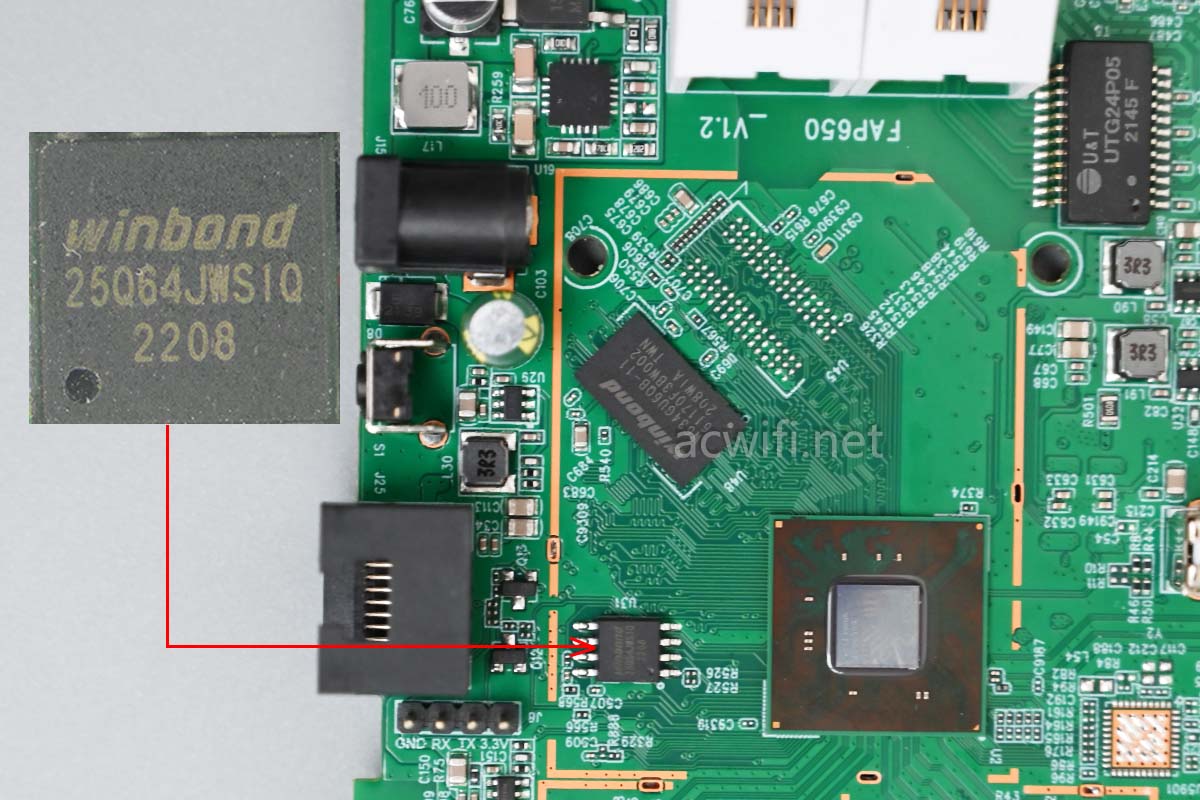

旁边还有粒闪存芯片,型号是W25Q64JWSIQ,容量8MB:

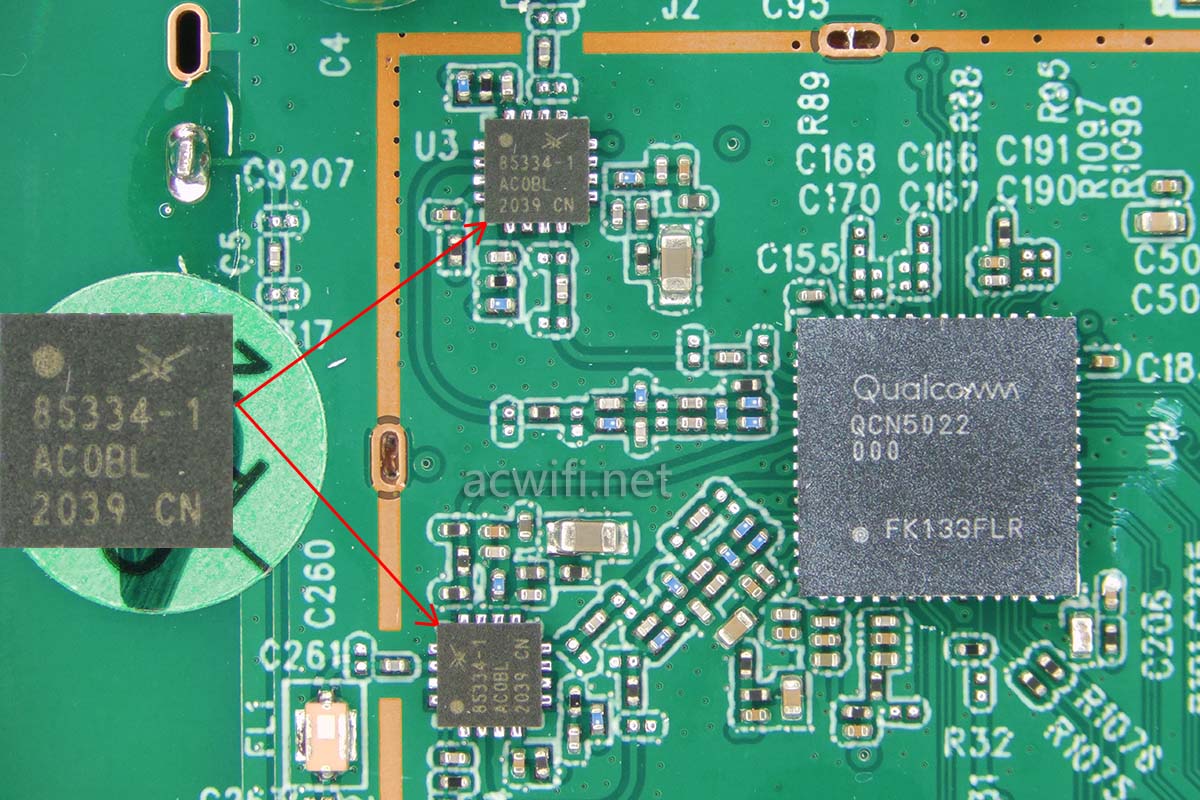

2.4G RF芯片型号是QCN5022,外置了两颗2.4G FEM芯片,型号是SKY85334-11:

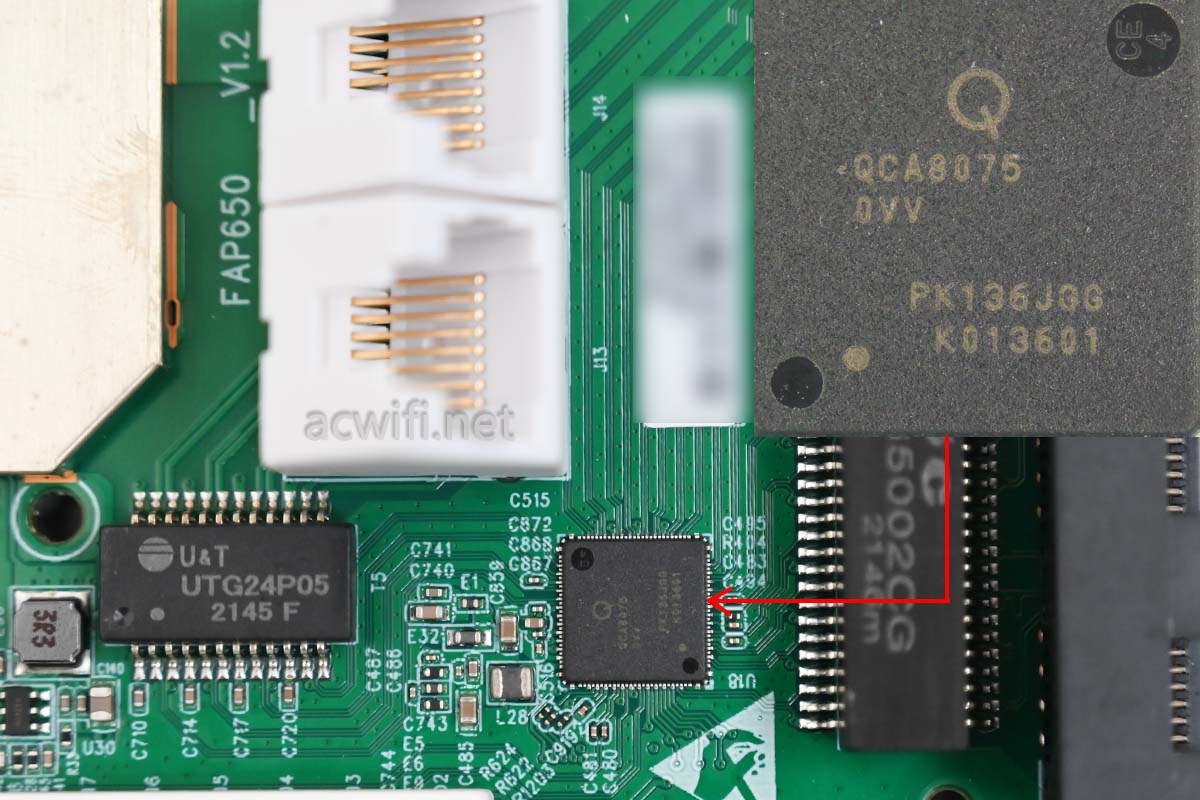

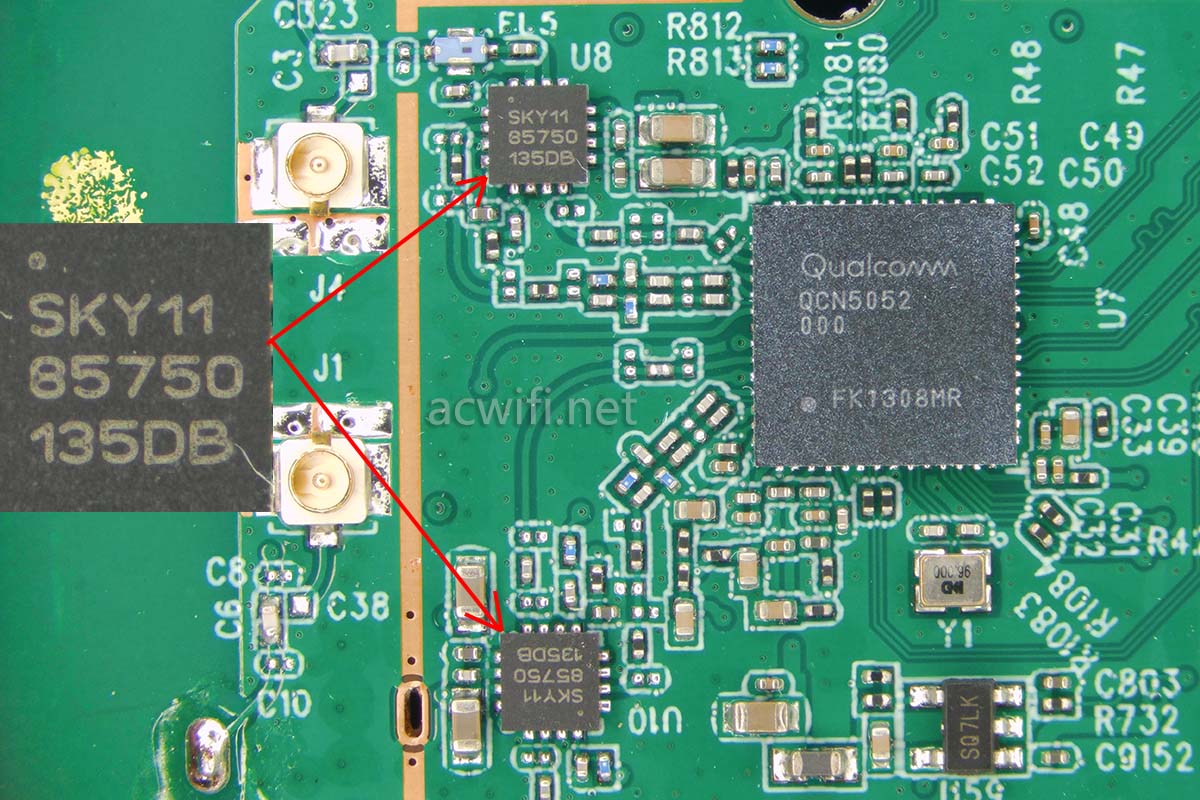

然后是5G RF芯片,型号是SKY85750-11:
SKY85334-11和SKY85750-11都不算高功率。
其它没什么看了,至此,这台这款无线AP拆机完。

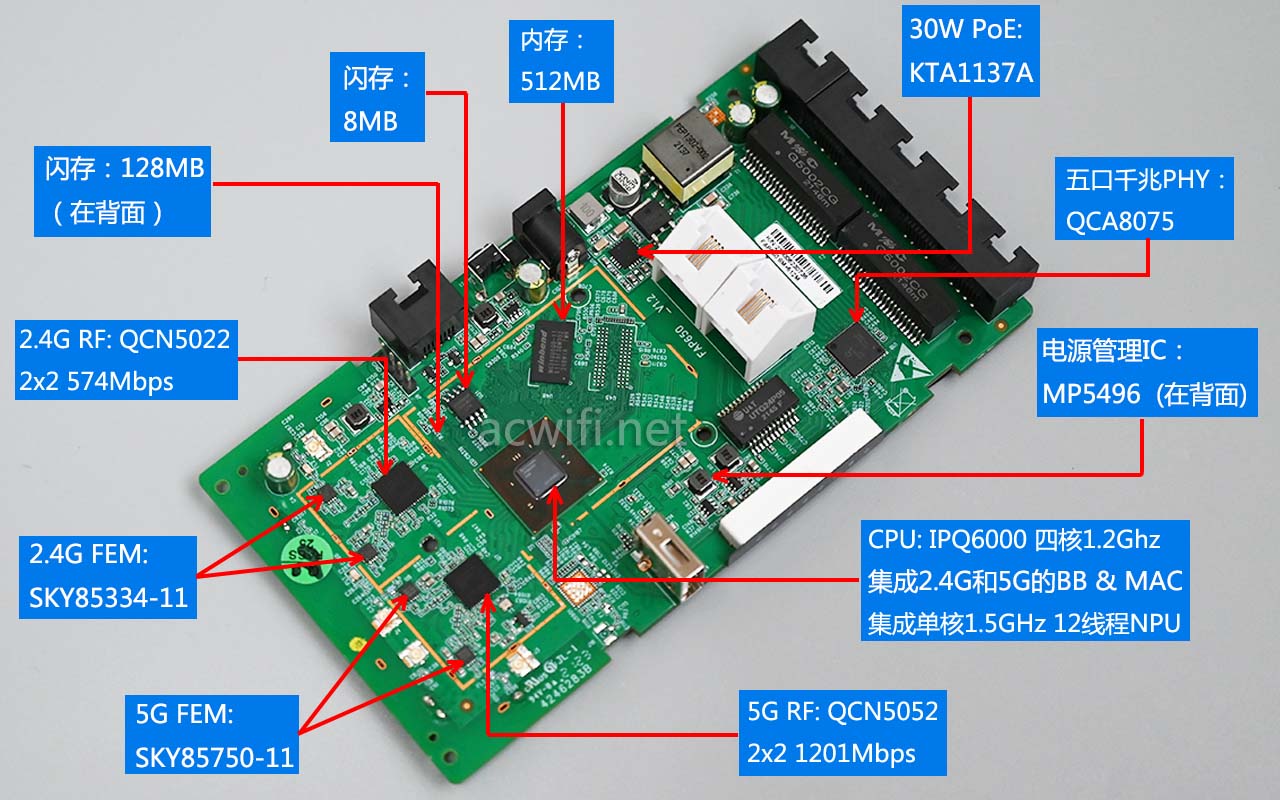

所有芯片型号如下图:
在D点的测速看看。原厂固件在D点,手机11是连接不上的5G Wi-Fi的,太弱了。原厂系统也不能保存一些参数。要刷第三方固件才能好好地用。

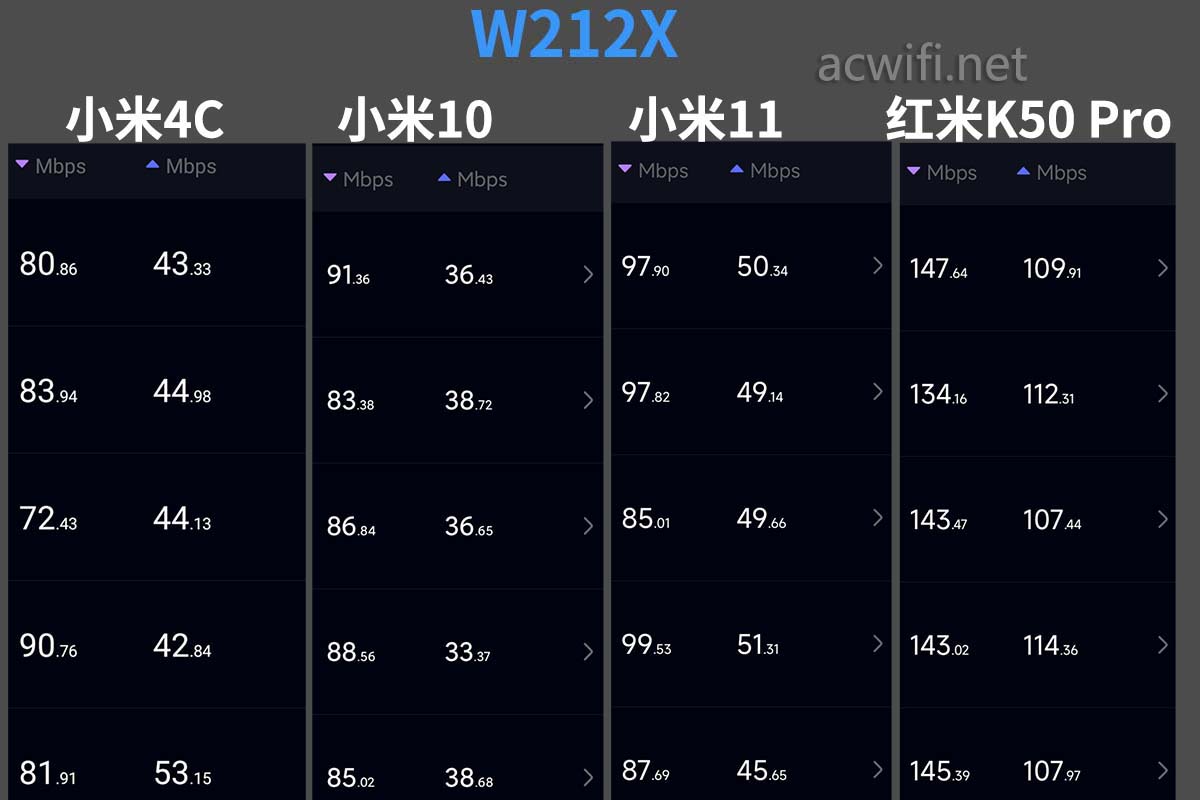

以下D点测速是刷了lean固件后的:(只测5G,信道44)
小米11能连接上,不过测速结果比较一般。
关于K和V的支持:

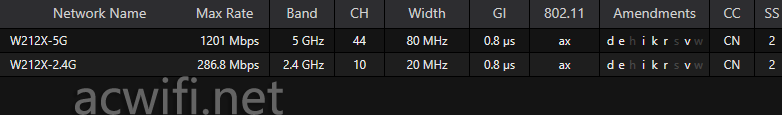

原厂固件和lean的OP固件只支持802.11v,暗云的固件能开启kvr:

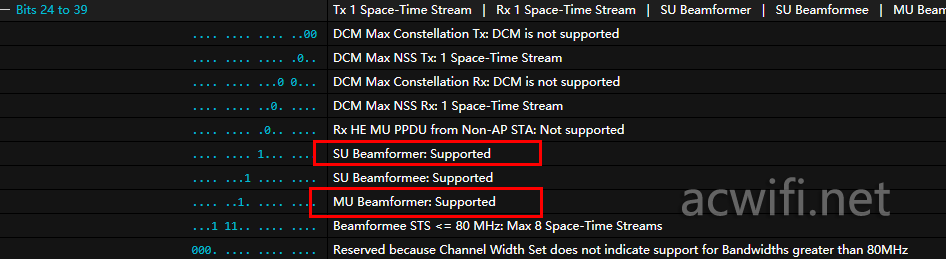

哪个固件都支持MU-MIMO和波束成形:
刷了OP固件之后,有5个网口能用,包括一个PoE网口,刷完固件后默认的WAN口就是PoE口,这些网口也可以自己定义哪个做WAN哪些做LAN。

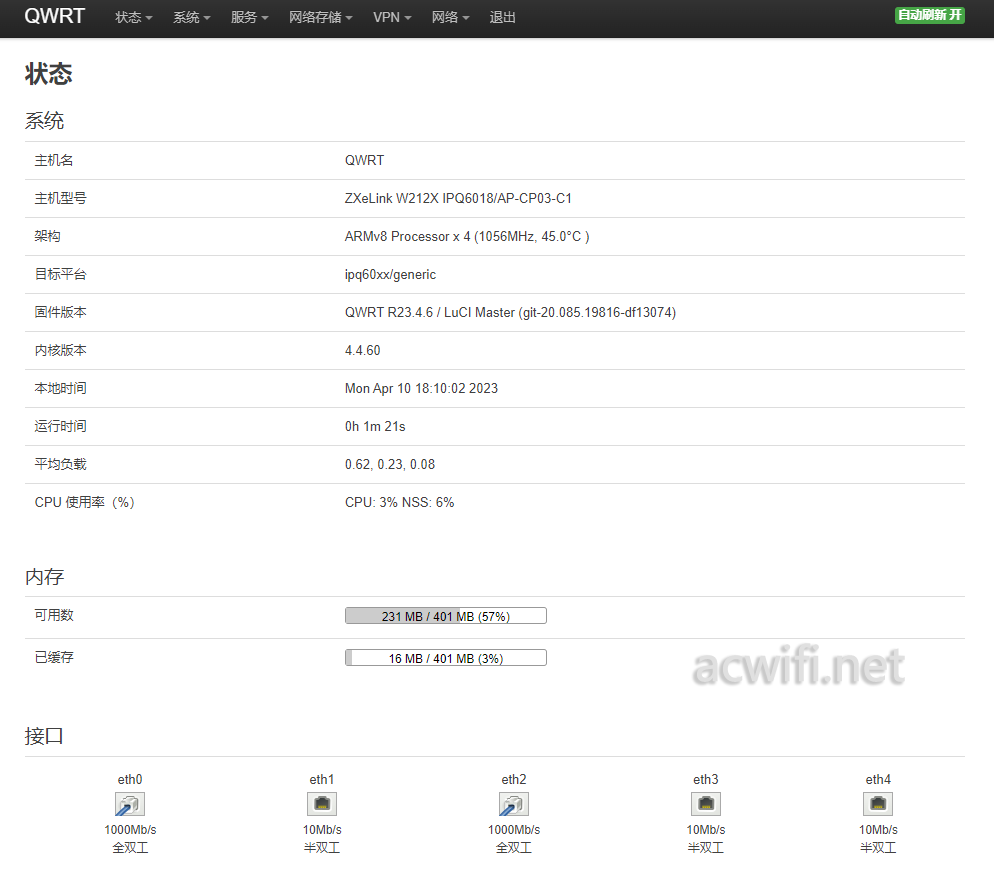

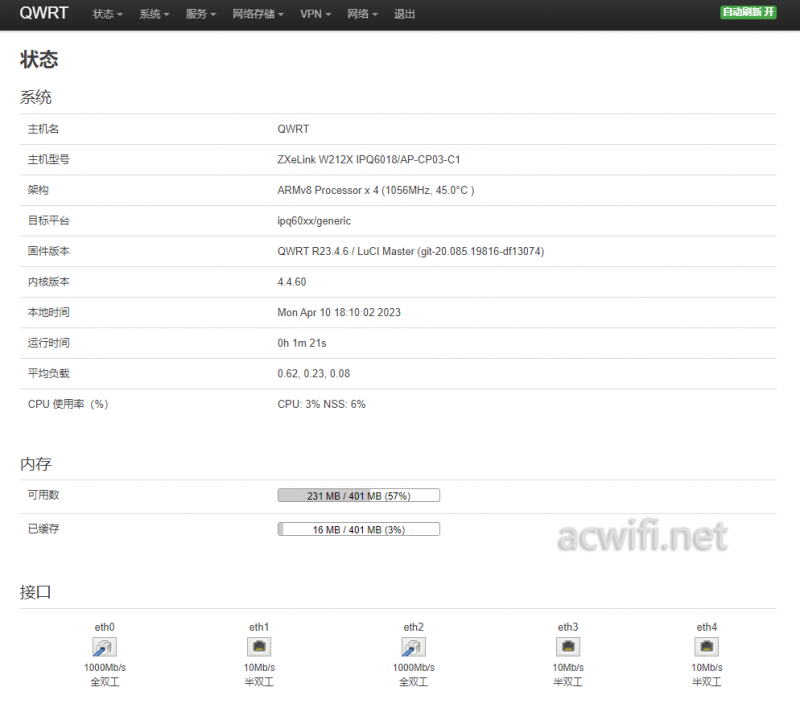

OP界面:

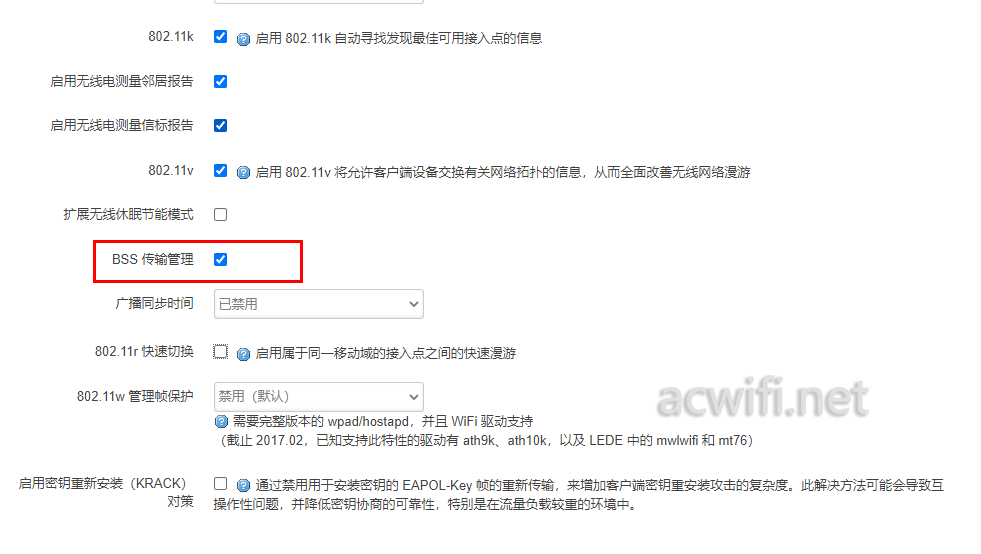

暗云固件里,要打开802.11k,一定要勾选“BSS传输管理”,其它机型的OP系统也是如此。
刷了固件之后功耗提升了一点点,5.1W左右,CPU频率最高在1.8GHz。系统里面有工具可以调节CPU最高频率和模式。即使调低了最高频率,对功耗变化不明显!(因为显示1.8G是4.4的bug,实质最高1.5GHz )

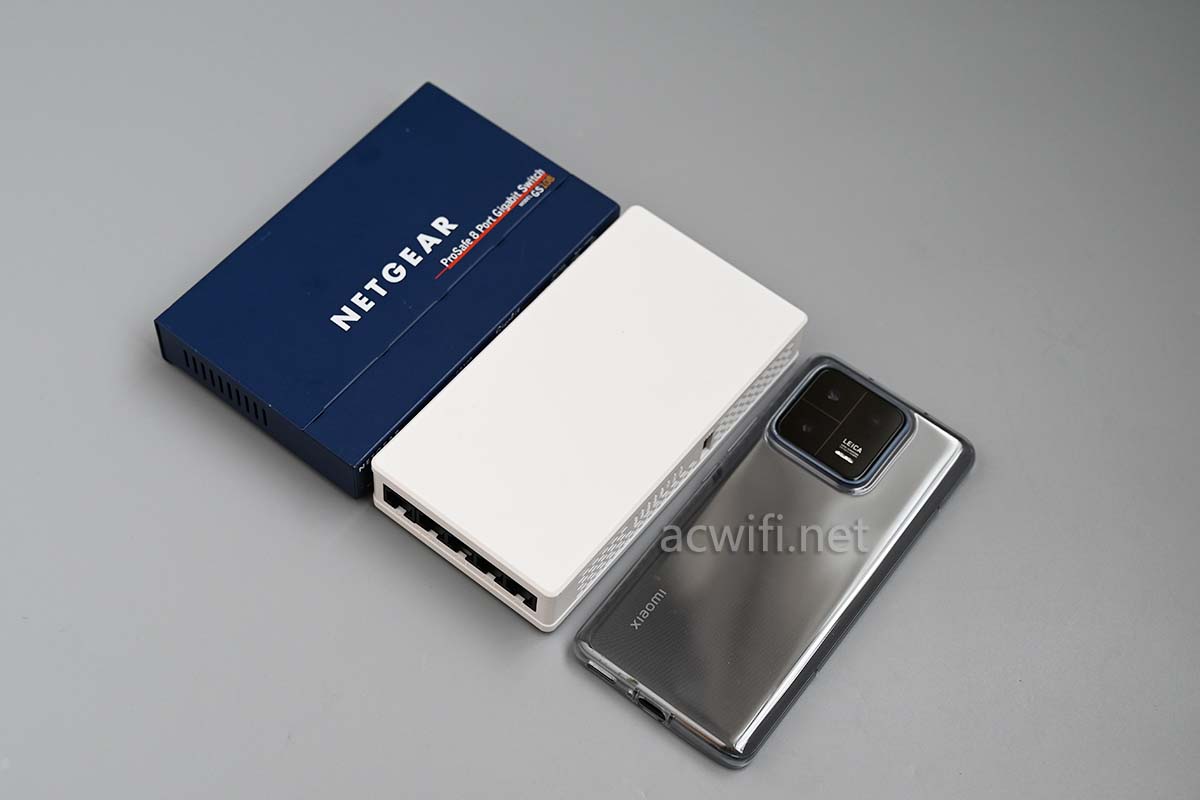

关于发热,IPQ6000本身发热量不大,主板两面均有散热片,加上机身两侧和底部都有散热孔,机身不会有烫的感觉。8口交换机的体积,个人认为它非常适合塞进弱电箱里当主路由使用。下图是跟网件8口交换机和一直闲置的小米13 Pro的合影:
这是工厂的尾货,数量不多。默认带UBOOT,装的纯净版本,根据自己喜好去下载对应的固件刷上就行。按需选择吧!
