华为HN8145XR拆机,FTTR主光猫

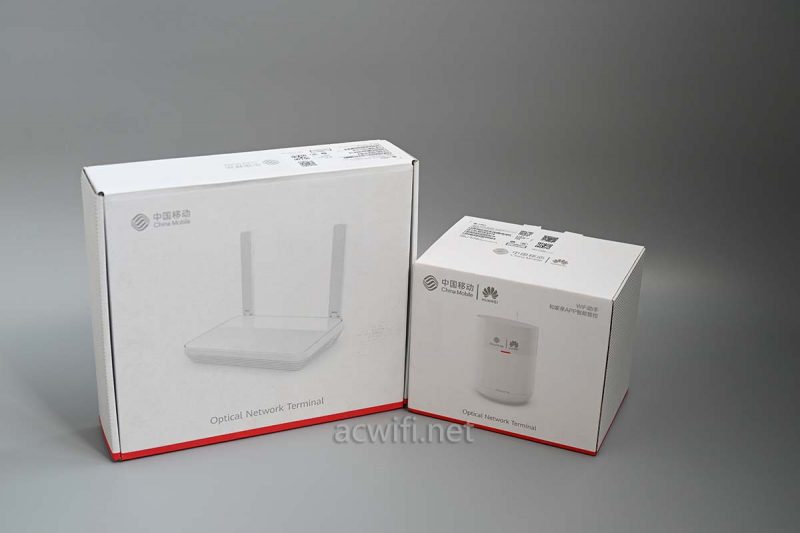

这是一套移动版的华为FTTR套装,包含主光猫华为HN8145XR和子光猫华为K662d,中国移动的版本价格比较低,350元一套收到,上年12月已经收到货。到现在才拆!一直对FTTR的产品不感兴趣,所以迟迟没摸它。两台设备的外包装:

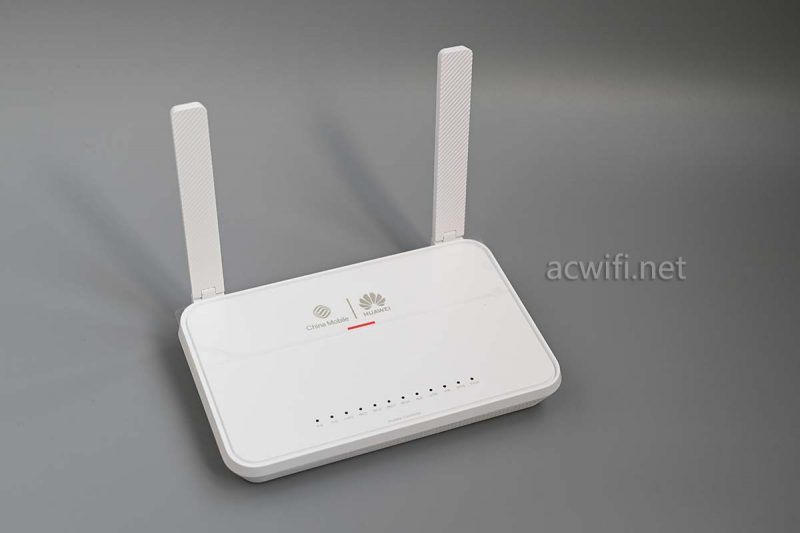

(可以叫它无线路由器,也可以叫它做光猫。)

机身和配件:

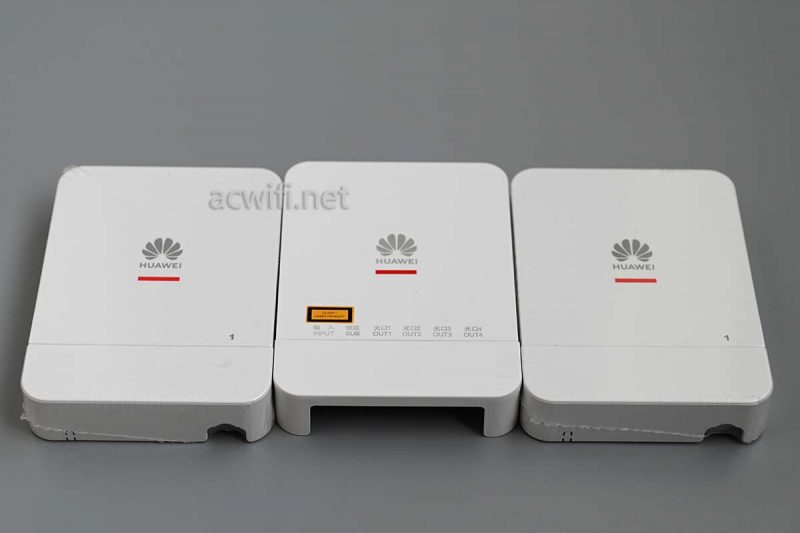

还包含了2个华为的光纤终端盒和1个分光器:

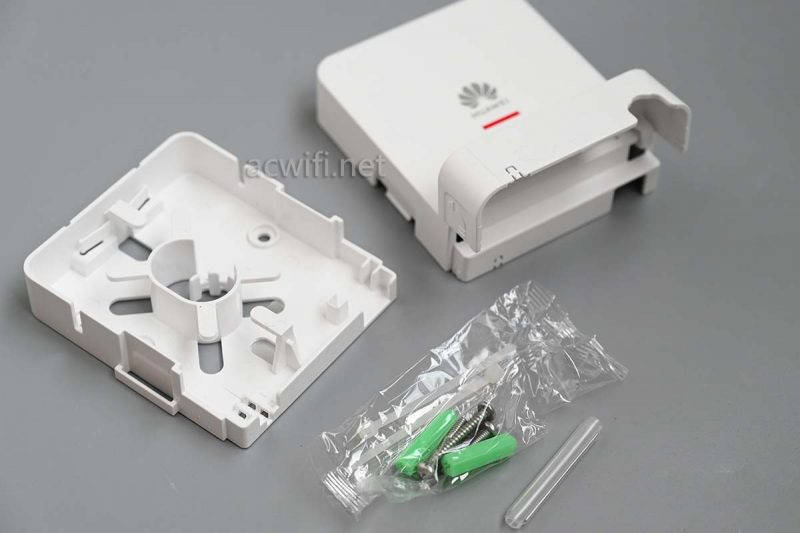

盒子的质感很好,里面除了螺丝配件,还有一条短的光纤热缩管,2条扎带,在闲鱼搜索了价格,才5元一个,

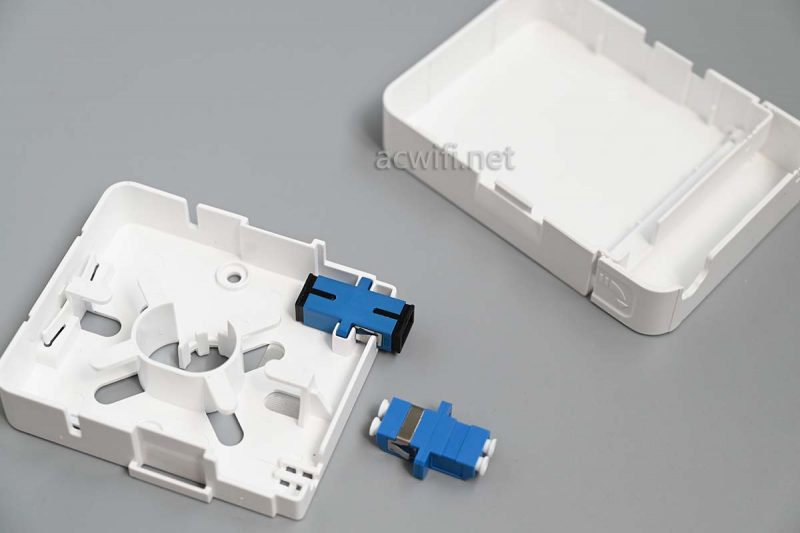

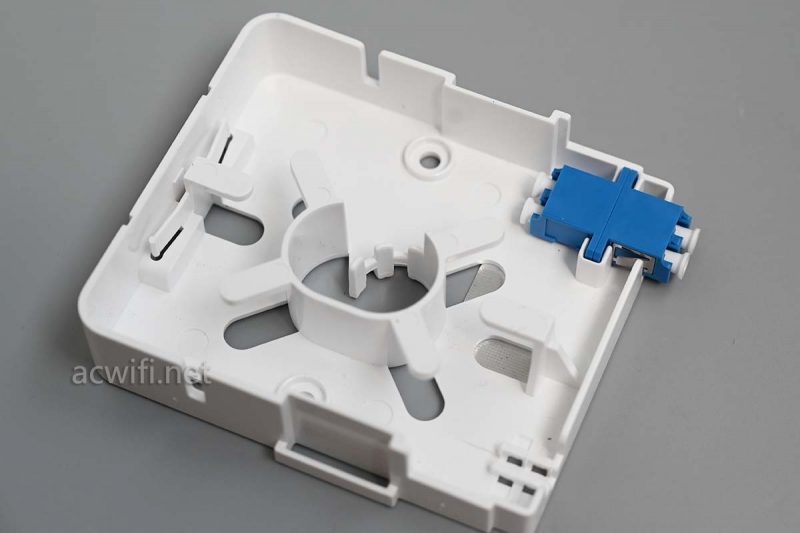

本身是配的SC母座,也可以自己更换成双LC母座:

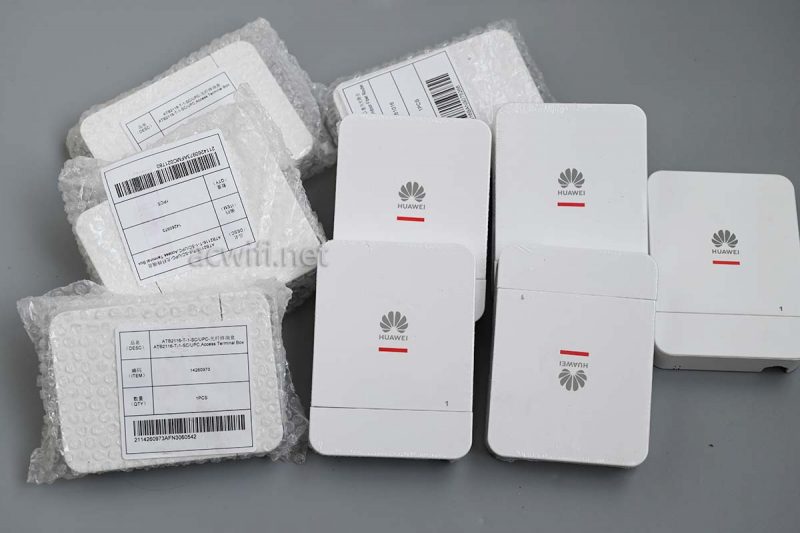

为了平衡邮费,我买了一堆华为的终端盒(也可叫光纤保护盒):

我自己把入户宽带光纤熔接了SC尾纤,装进了这个终端盒,再用一根SC跳线连接到光猫。以后测其它光猫时我不再插拨光猫上的SC口,方便!虽然我很小测光猫!就是为了好看,还有就是开一下机,不让二手熔接机受潮。

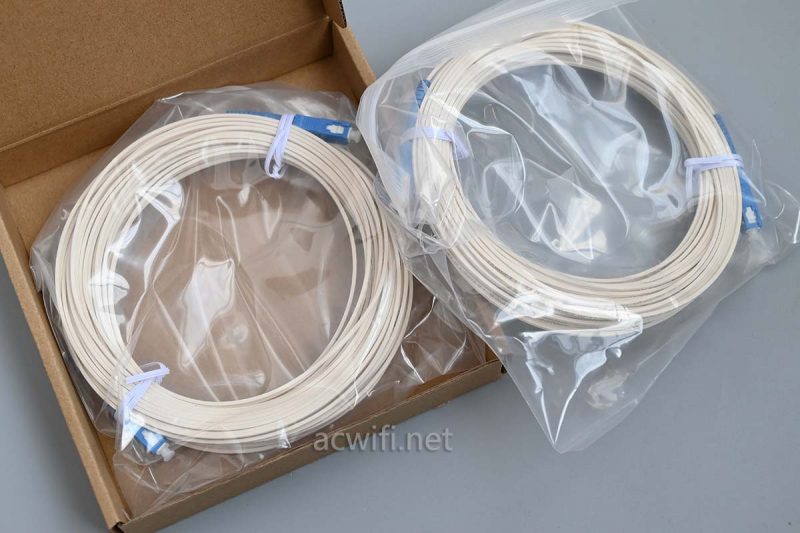

买终端盒的时候顺手也买了两根华为的FTTR光纤(20米),也不贵,买来也没用,就是为了给你们看看的:

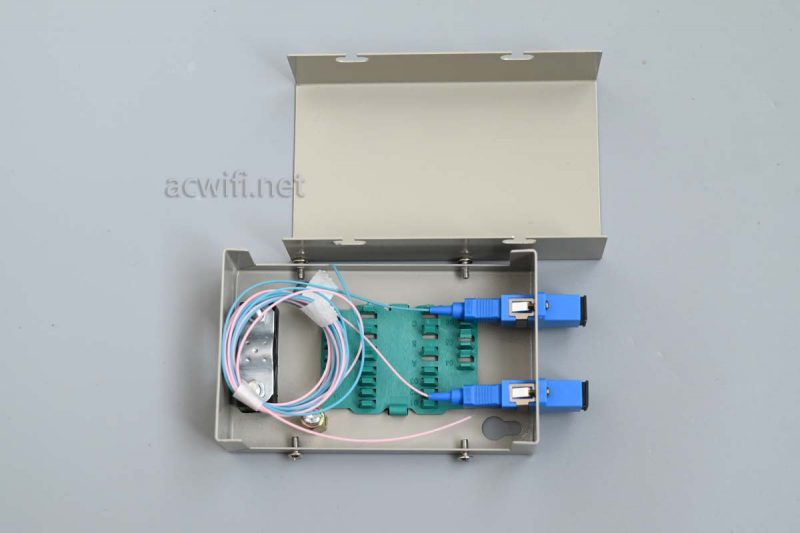

我还买了一个双口SC的终端盒,以后弱电箱想放它进去。放上四颗强磁铁,一吸。。。紧固!

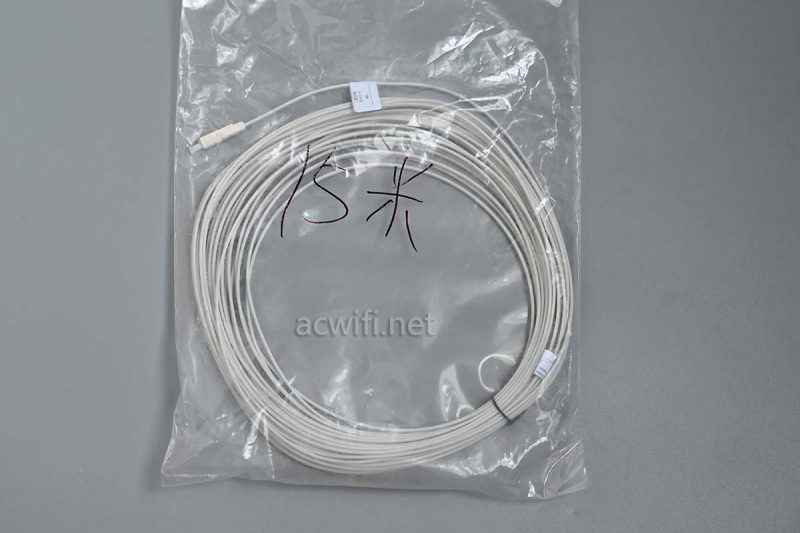

我还买了。。。。。。我还买了一根华为的光电复合缆,这缆贼贵,跟普通的皮线差不多的样子,只是把皮线的两根钢丝换成了铜线。所以贵!15米要50多元!相当于质量很好的六类网线的价格。

插头是这样子的:

等于是POE供电+光纤一体,用于FTTR的面板AP产品。

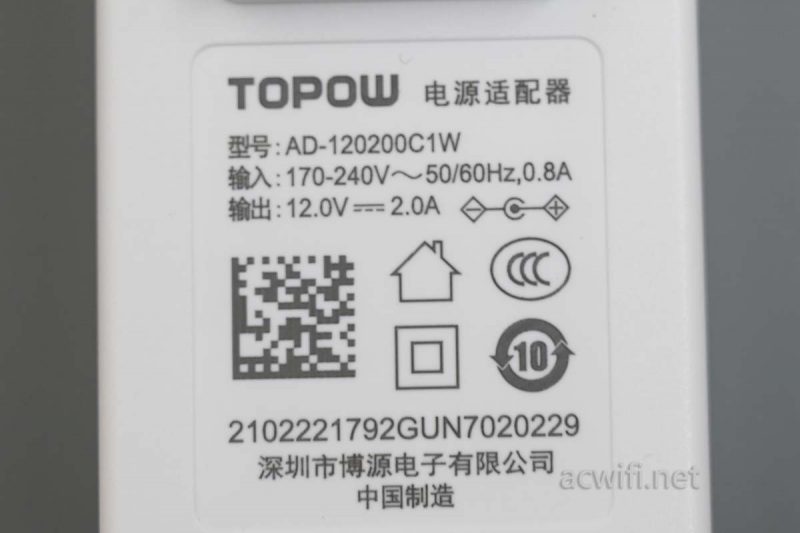

华为HN8145XR配送的电源输出规格是12V/2A的,实测没接光纤只接网口的情况下,待机功率达到了9.3W。。。

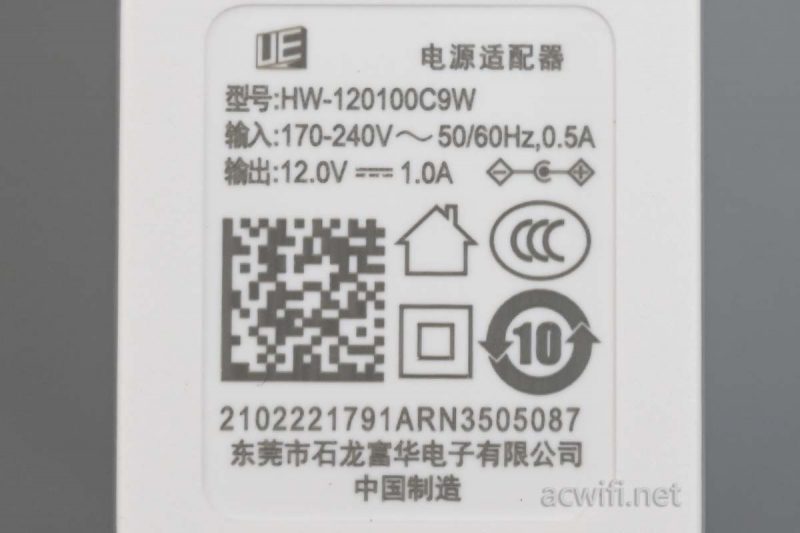

华为K662d配送的电源,它的输出规格是12V/1A,没接光口,只接网线,实测待机功率是4.7W。

先拆这台主光猫华为HN8145XR吧。全白色机身,简简单单的两根天线设置,再怎么好看,也多数是被塞在弱电箱里的命,外观好看不好看不重要,一定要能屈能伸,容易被塞进弱电箱才是一个合格的光猫。

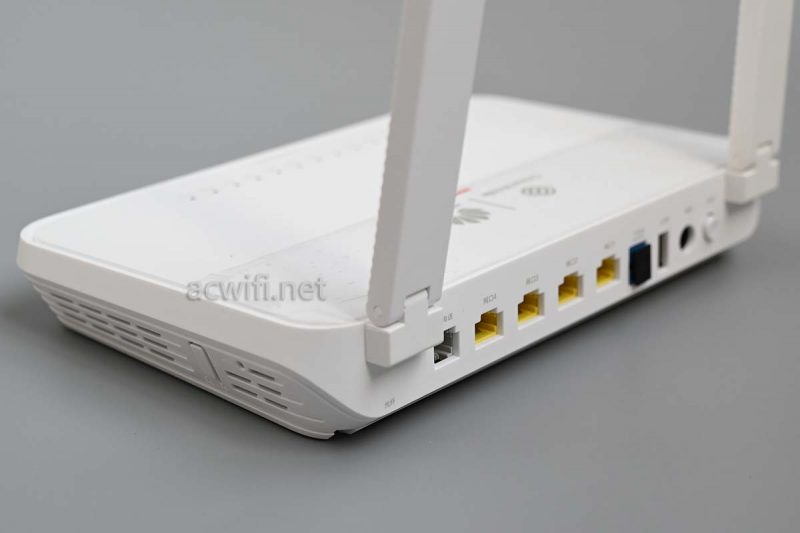

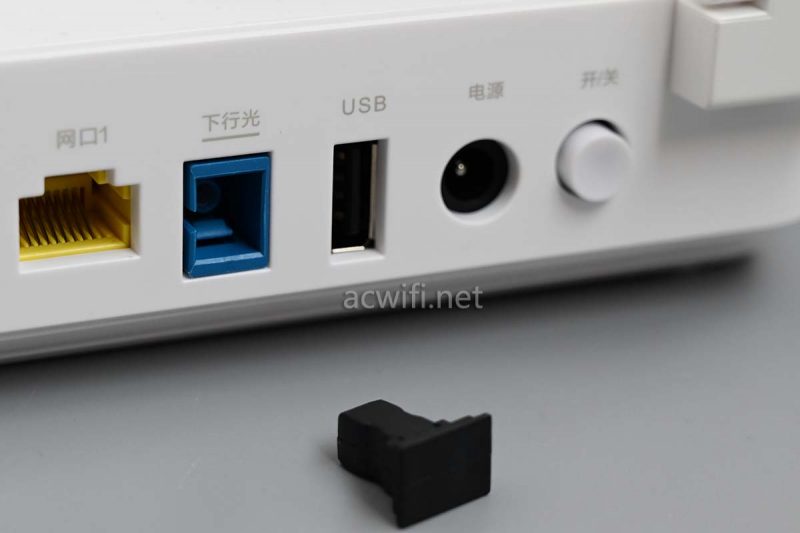

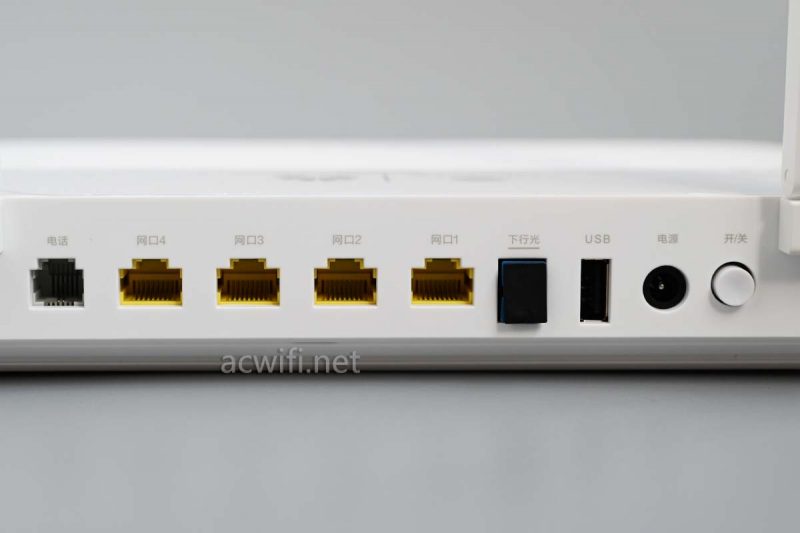

华为HN8145XR除了是一台光猫还是另一台子光猫的主光猫。所以,它除了有4个千兆网口之后,还有一个下行光口:

两侧有散热孔,看9W多的功率,发热是不少的。

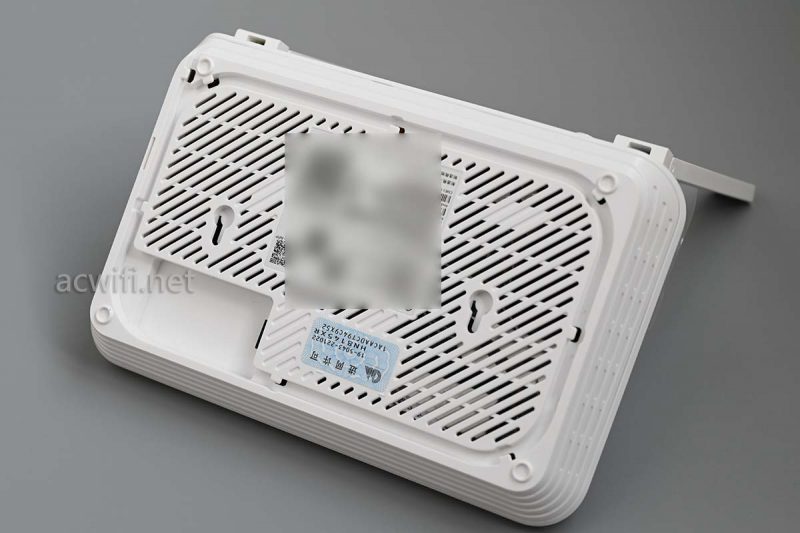

因此,机身底部也布满了散热孔:

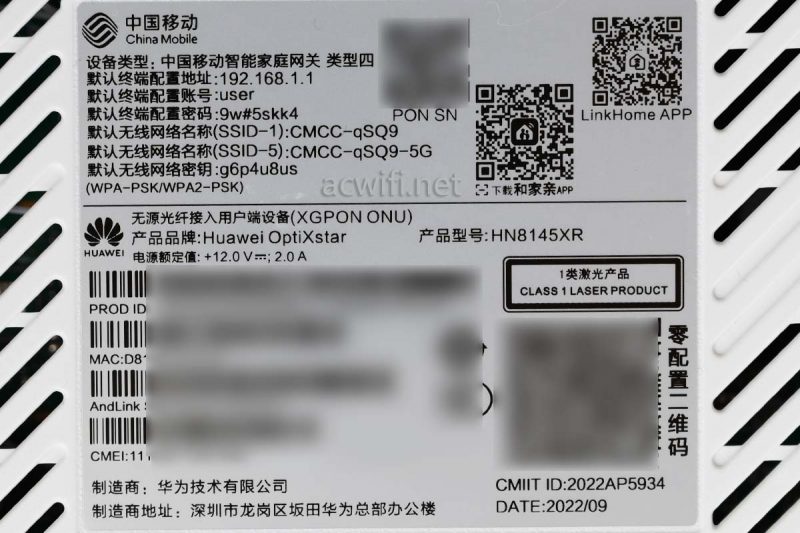

标签上的内容也密密麻麻:

无源光纤接入用户端设备(XGPON ONU),X代表10G,即10G的GPON光猫。是这意思吧!

产品型号:HN8145XR。

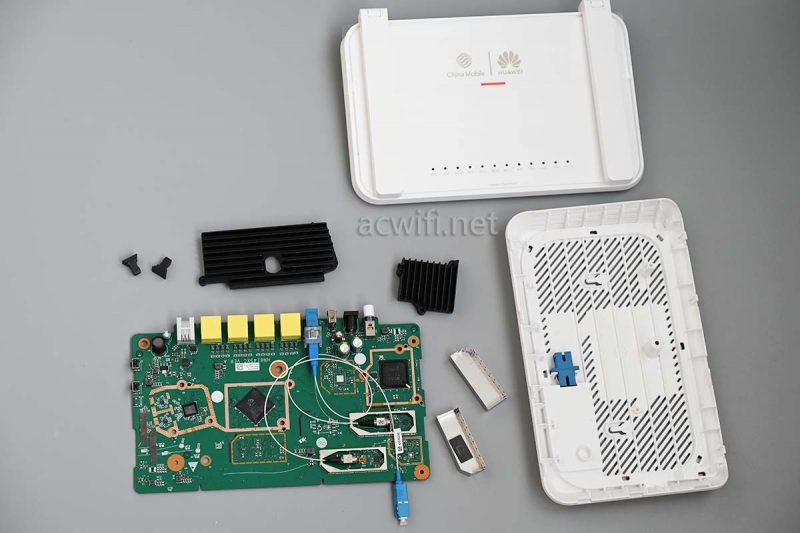

拆开外壳:

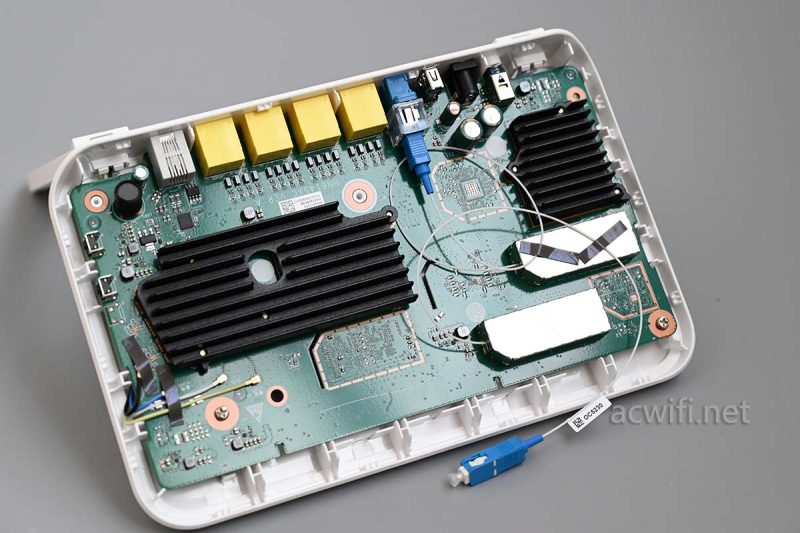

左右两一个散热片:

有两根光纤,一根接宽带上网,一根接子光猫负责组网。

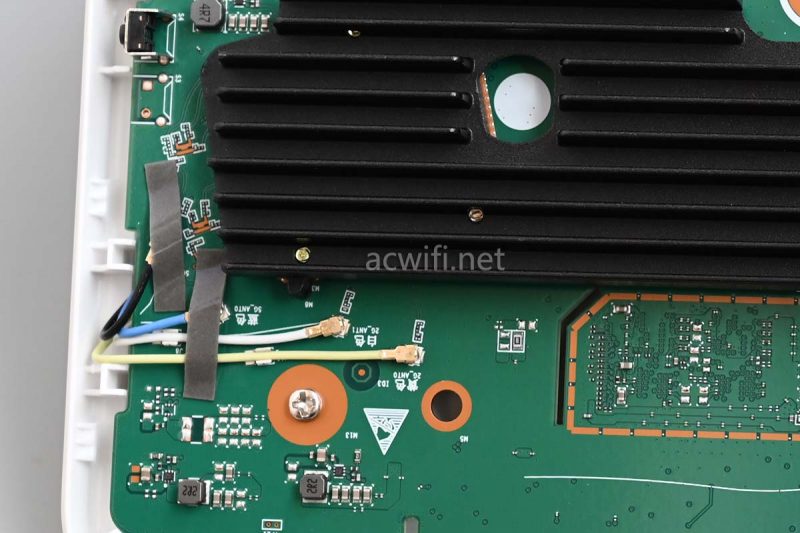

四根馈线:

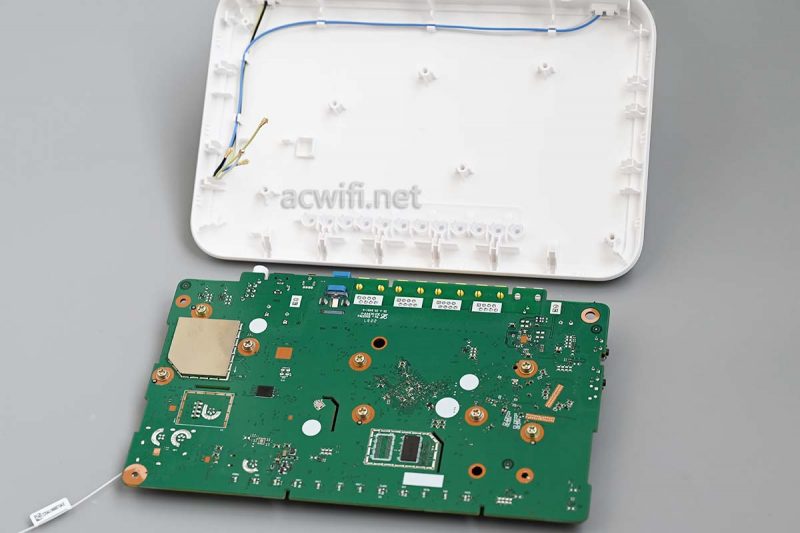

拆出主板并翻过背面:

有一片屏蔽罩,但不能撬开, 我也不打算“剪开”它。

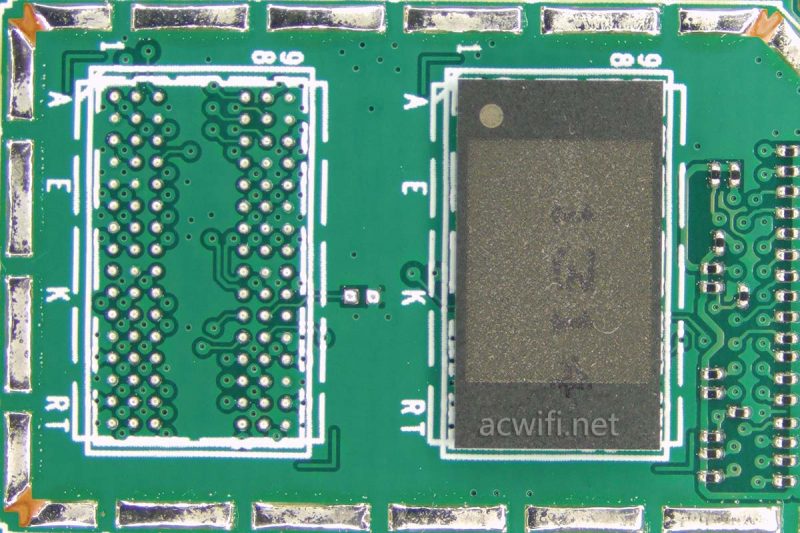

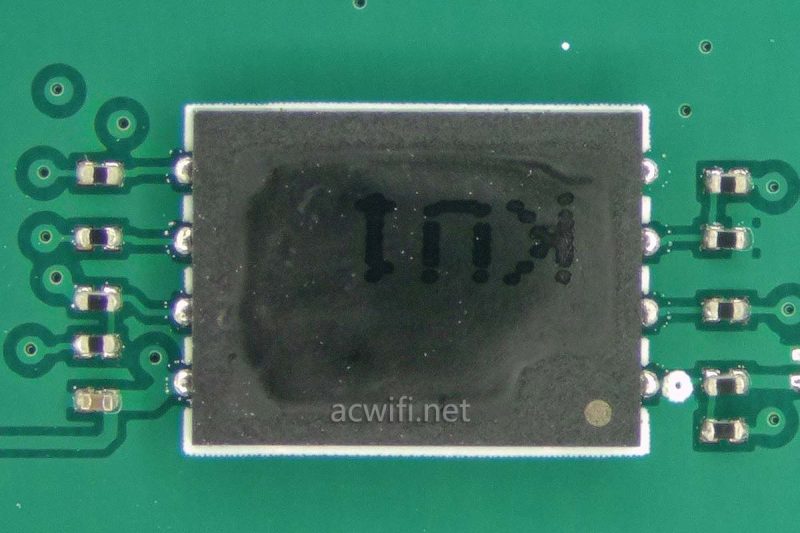

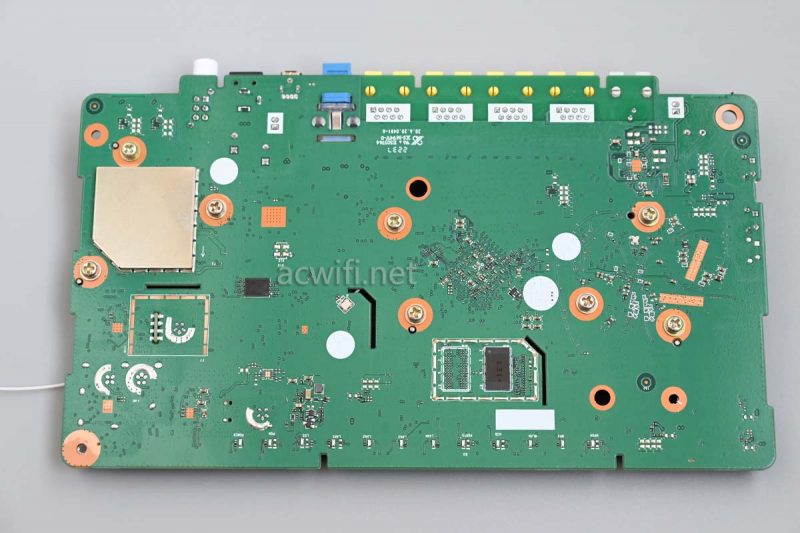

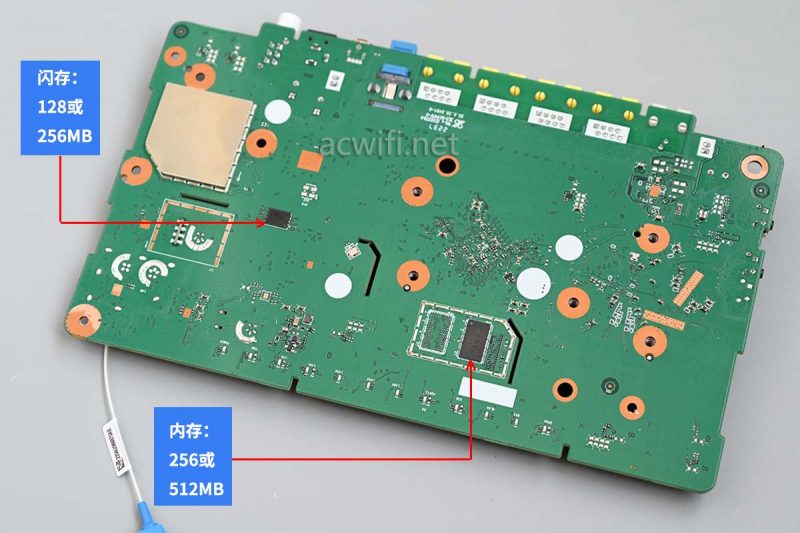

主板背面有一颗闪存芯片和一颗内存芯片,封装上的丝印已经打磨掉了。

为什么要磨掉丝印,大家都明白的吧?

闪存不是128MB就是256MB,内存不是256MB就是512MB。这一面没什么好看了。

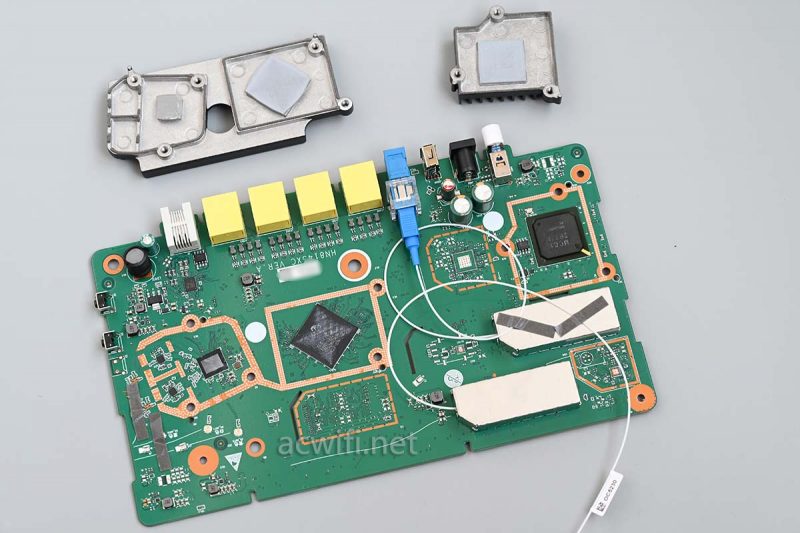

翻过去主板正面,并拆下散热器:

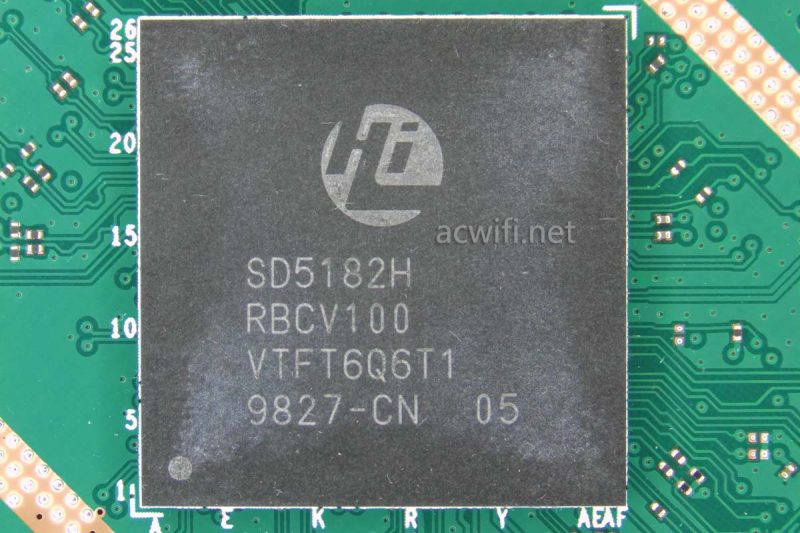

华为HN8145XR的CPU型号是海思的SD5182H,双核1.2GHz,ARM A9架构,内置四口千兆,内置10G/2.5G/1G 光MAC。

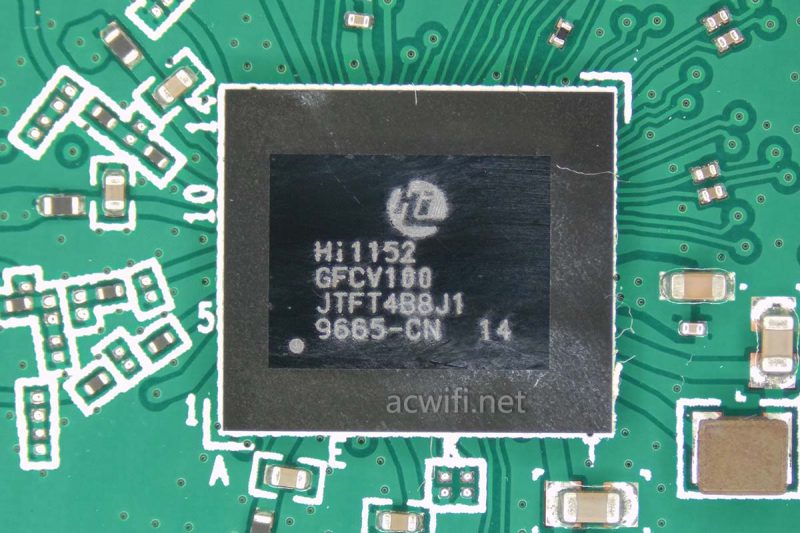

无线芯片型号是海思Hi1152,双频并发,大家都熟悉了吧。2.4G最高速率574Mbps,5G最高速率2402Mps:

5G有外置FEM,2.4G没有外置FEM。

5GFEM芯片型号是KCT8575HP:

KCT8575HP的参数可以参考KCT8575HE的,因为差不多。

KCT8575HE的参数:
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 32dB at 5V
Receive gain: 16.5dB at 5V
Noise Figure: 1.7dB at 5V
Output power:

+20dBm @-43dB DEVM, HE160//MCS11, 5V
+21.5dBm @-40dB DEVM, HE160//MCS11, 5V
+23.0dBm @-35dB DEVM, VHT80/MCS9, 5V
+24.0dBm @-30dB DEVM, HT20/MCS7, 5V
Integrated 2.4GHz Notch Filter
ESD protection circuitry on all PINs
Minimal external components required
Small package: MIS16-pin, 3mm x 3mm x0.55mm (MSL1, 260 oC per JEDEC J-STD-020)
ROHS and REACH Compliant

从-43dB DEVM对应的数据来看,还不错的。

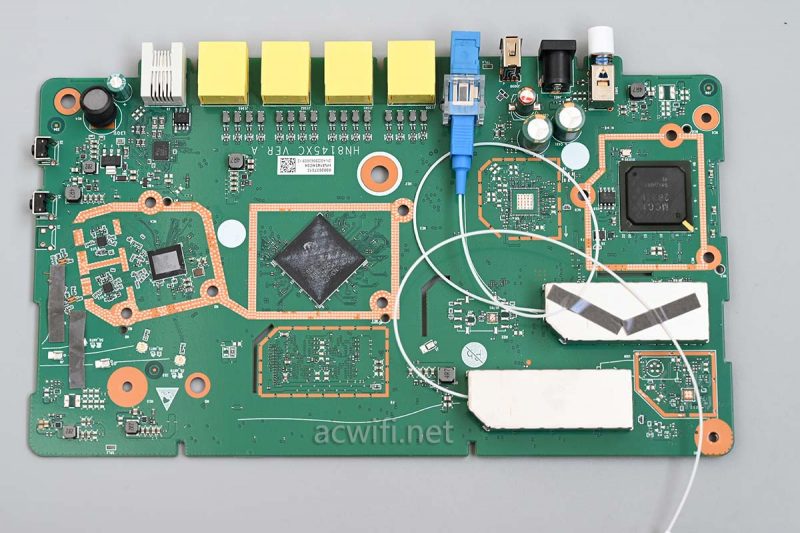

主板的另一端:

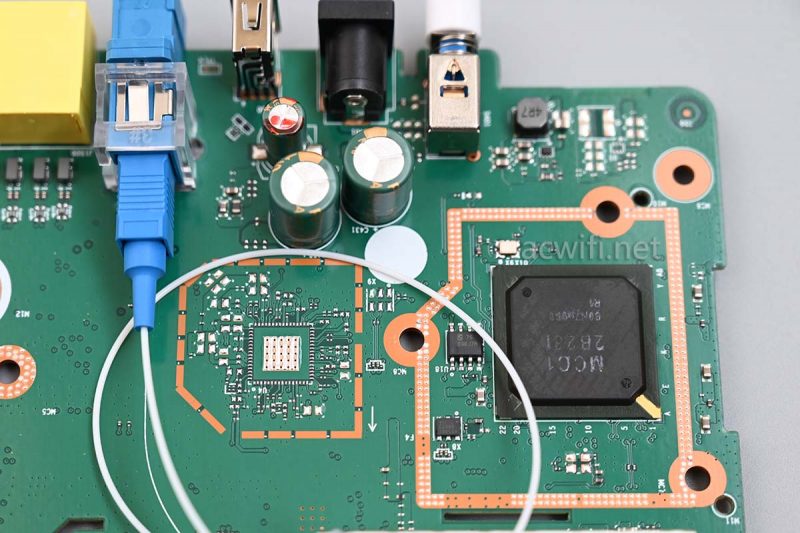

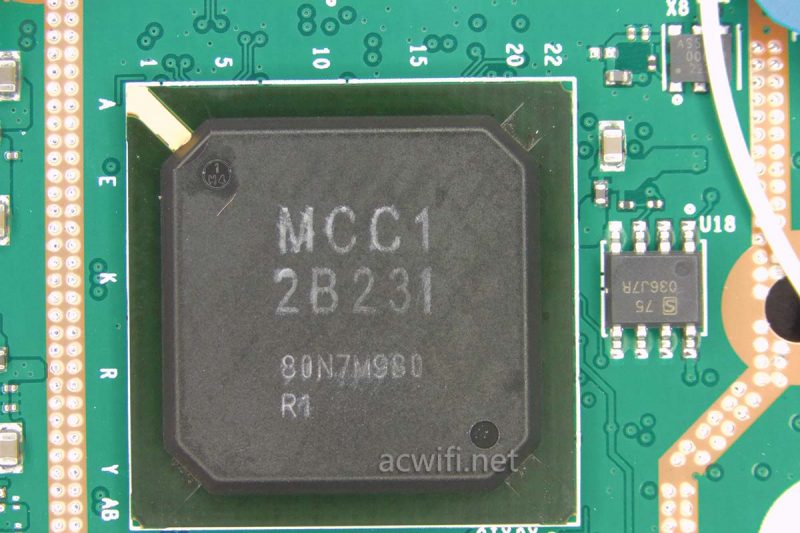

靠边的这一颗较大的芯片,上面丝印着“MCC1 2B231”:

这是一颗FPGA芯片,用它来开发出迷你版的“OLT ”(光线路终端),通过分光器,连接一台或多台ONU(光网络单元)子光猫。这就是FFTR组网。

FPGA芯片成本低,但功耗高,且目前只能做到2.5G下行/1.25G上行,要达到10G下行,几乎不可能,成本非常高。未来能达到10G下行,要寄望于使用ASIC芯片。

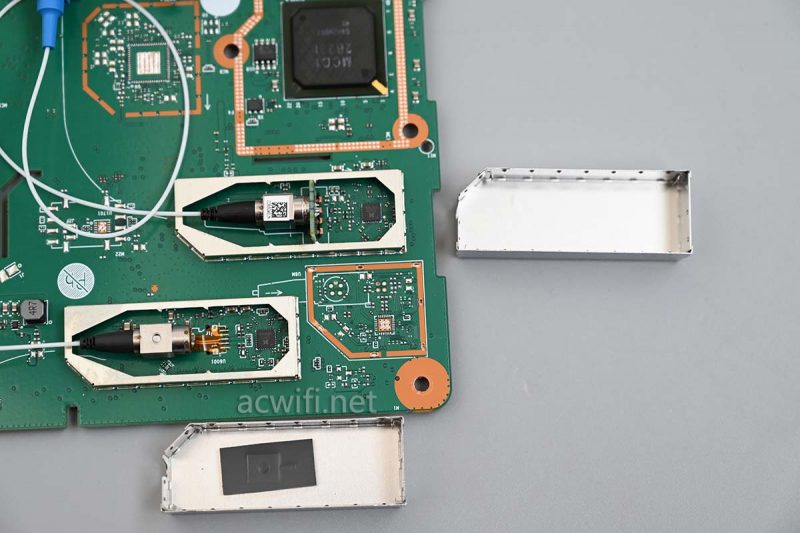

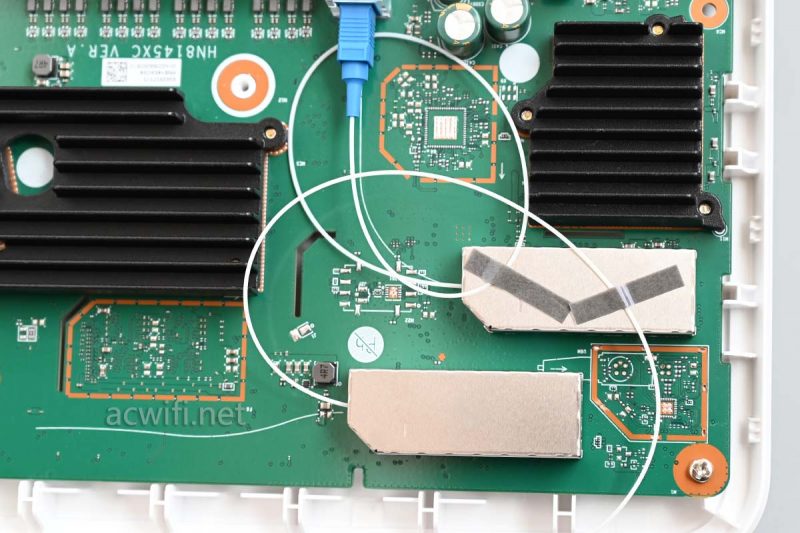

这颗FPGA芯片的下方有两个屏蔽罩,撬开:

这里面是BOSA(光发射接收组件)和光PHY芯片。

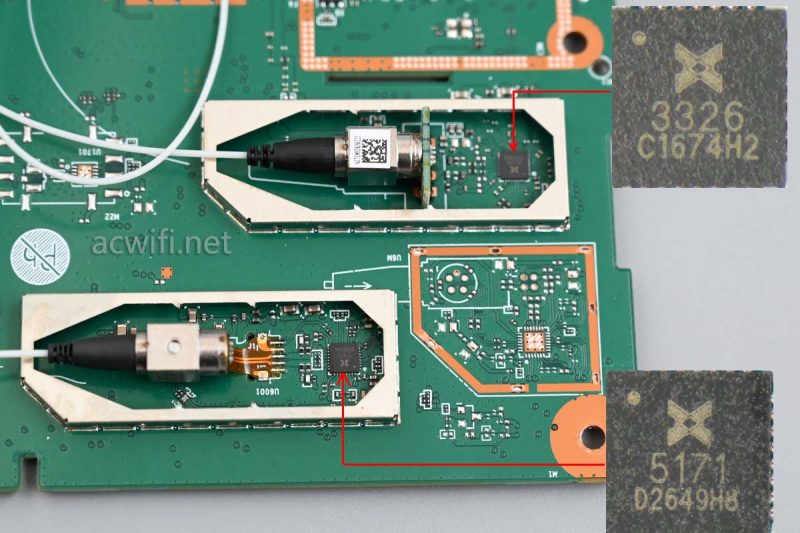

“3326”,这颗是优迅公司的UX3326,GPON,速率:2.5G/1.25Gbps:

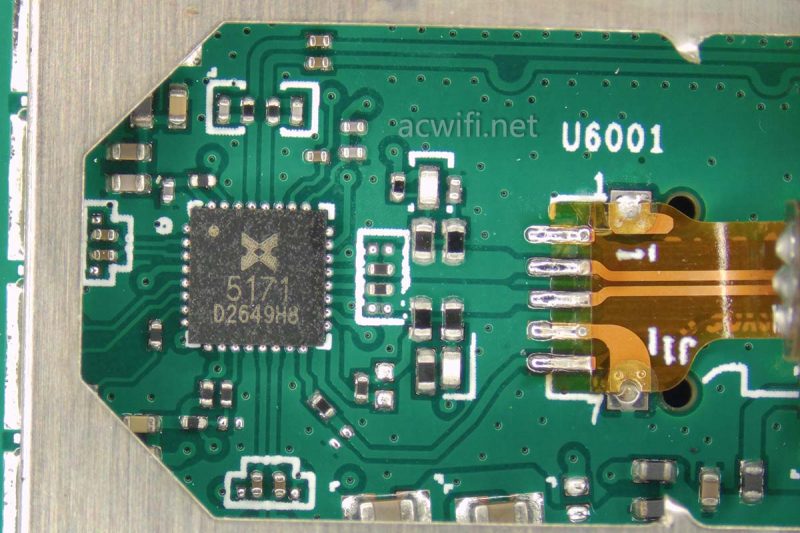

另一个是UX5171,XGPON,速率10G/2.5G/1.25Gbps:

这台华为HN8145XR拆机完。

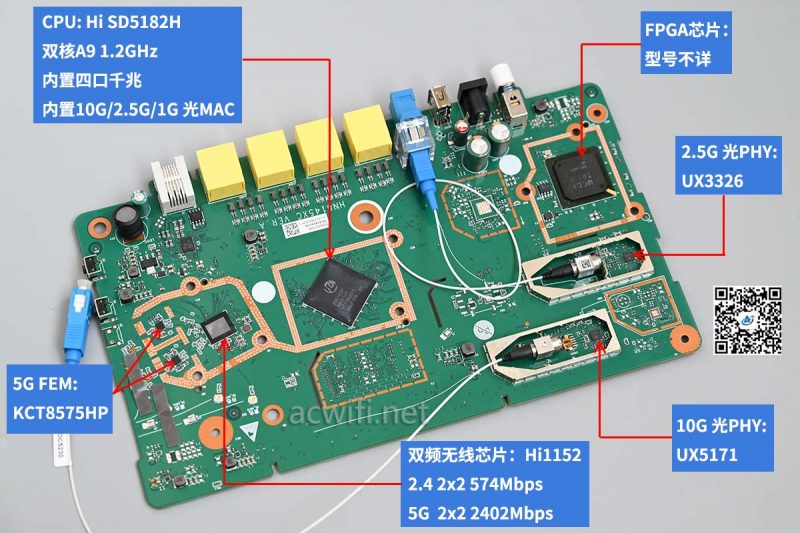

华为HN8145XR的所有芯片型号汇总图如下:

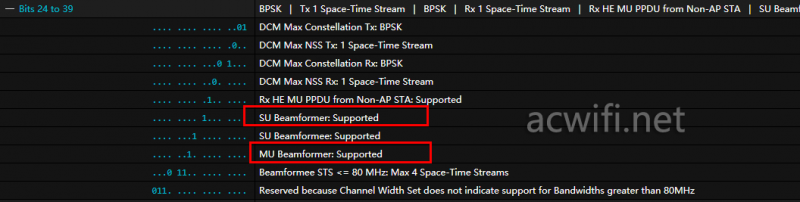

无线方面,用winfi查看,两台都默认支持802.11k和v,

也支持波束成形和没什么用的MU-MIMO。

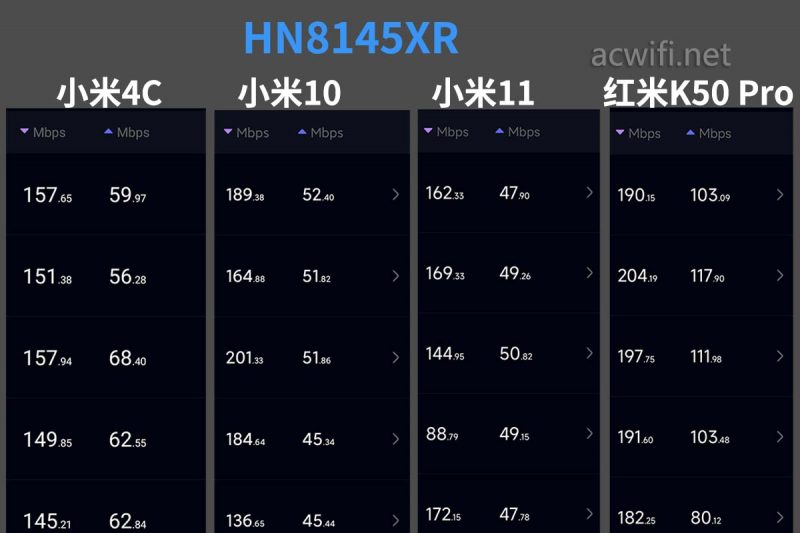

在D点测速如果:

160Hz频宽的表现差些,一般般。

华为K662d留到下一篇。图片太多了。
