兮克万兆交换机SKS7300-12GPY2XGT2XGS拆机，网管交换机2.5G+10G光电组合

兮克SKS7300-12GPY2XGT2XGS，这个型号挺长的，从字表来看，12GPY就是12个2.5G网口，2XGT代表2个10G电口，2XGS代表2个10G SFP+。所以这台交换机一共有16个端口，且支持二层管理。现在618优惠价到手1788元。拆机看看是啥芯片方案！

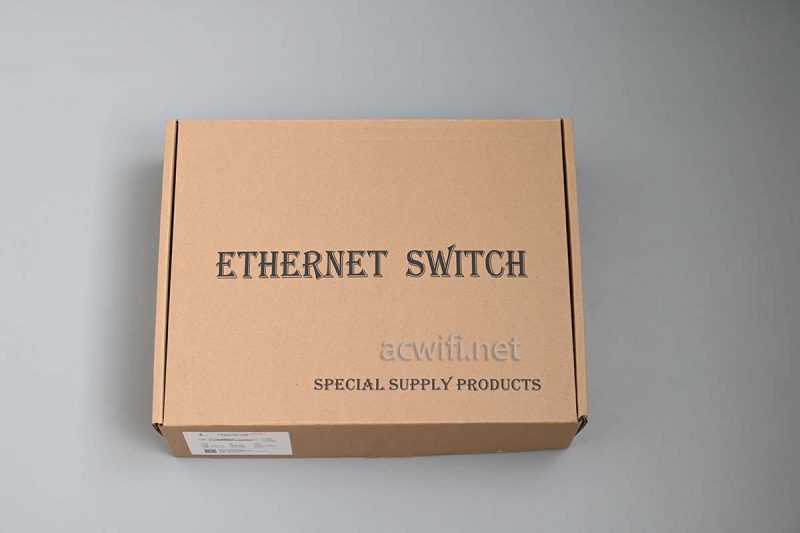

外包装好大：

包装盒上的产品标签：

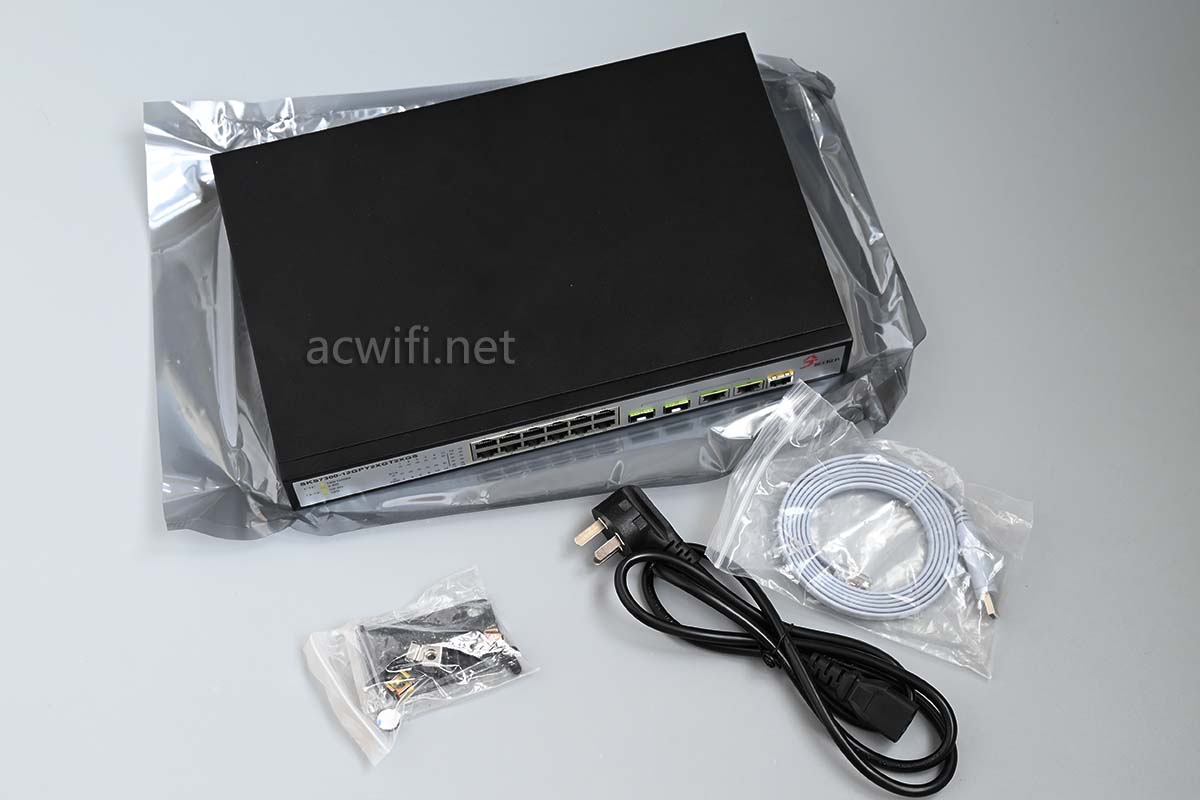

机身和配件：

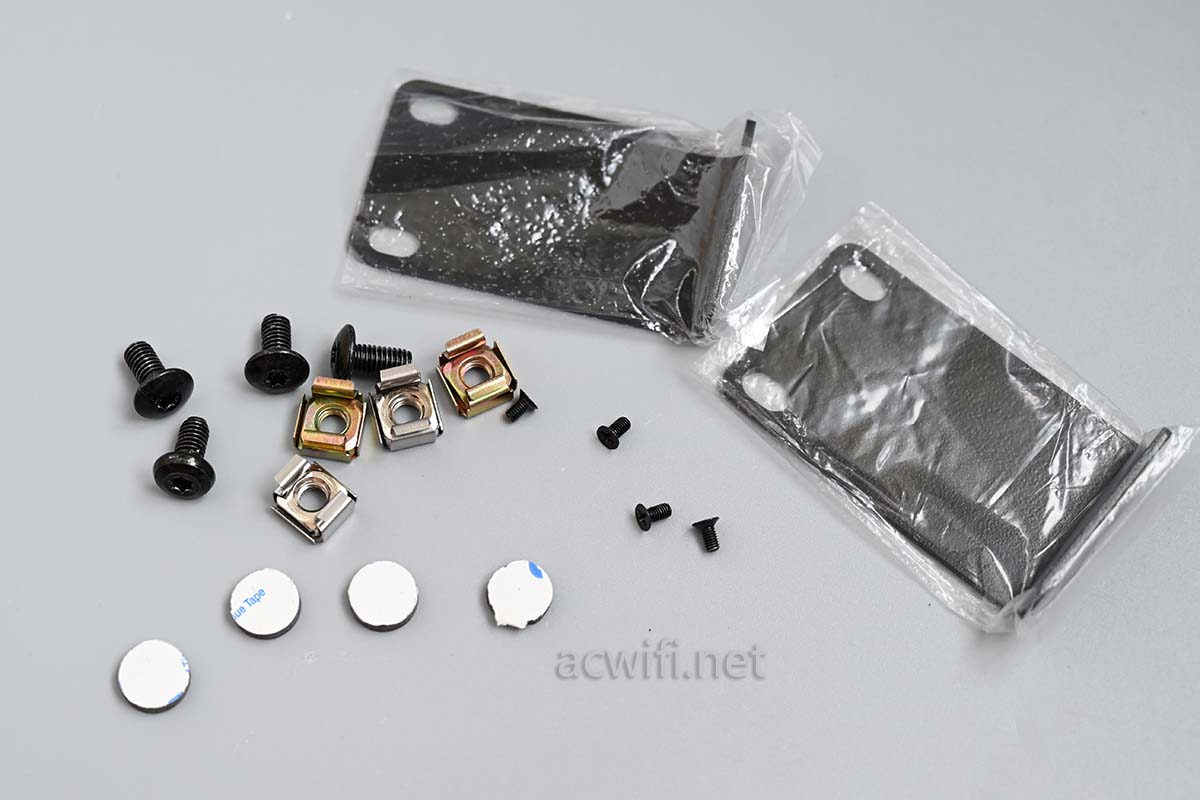

挂耳、机柜螺丝、脚垫：

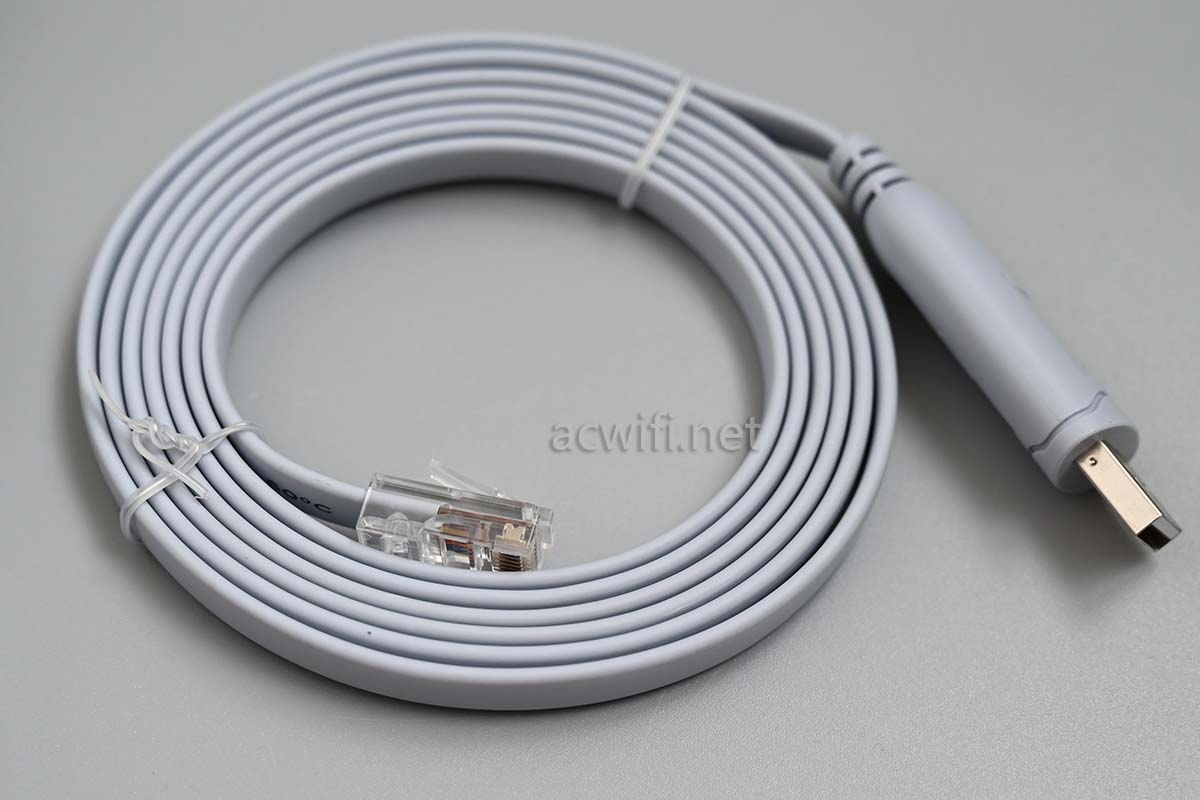

console线：

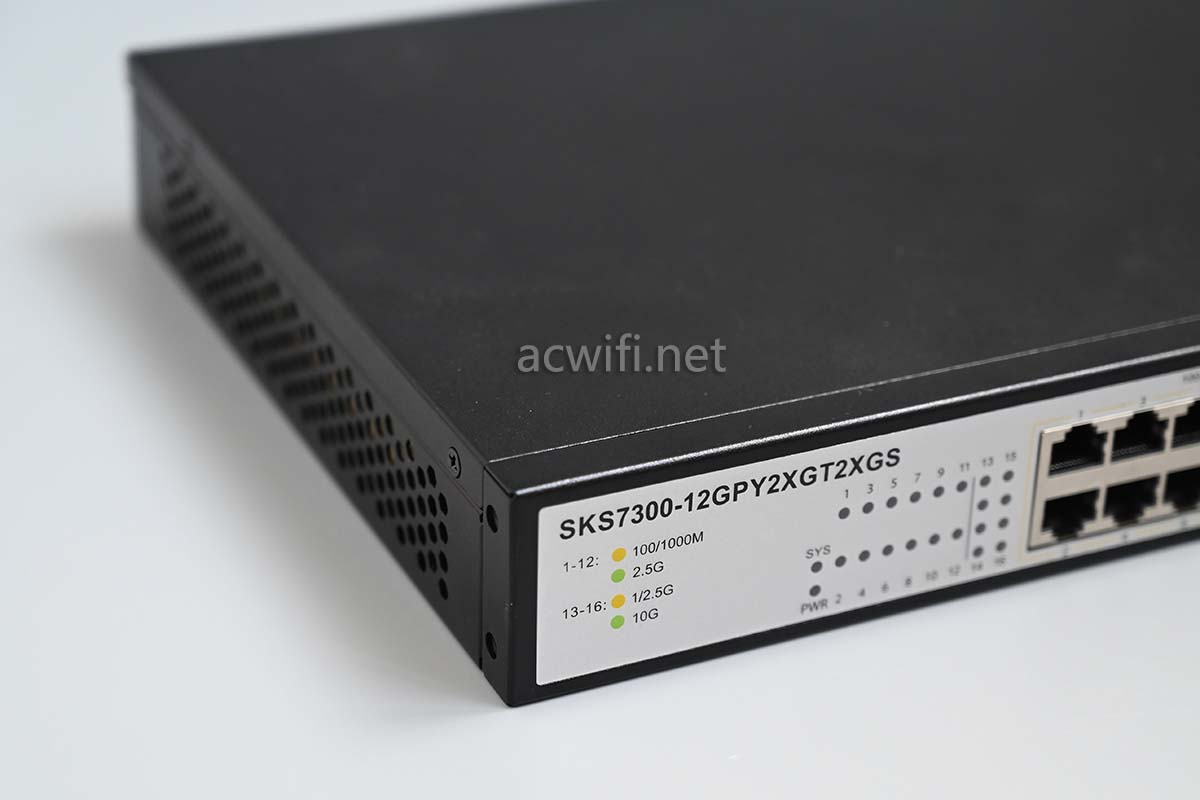

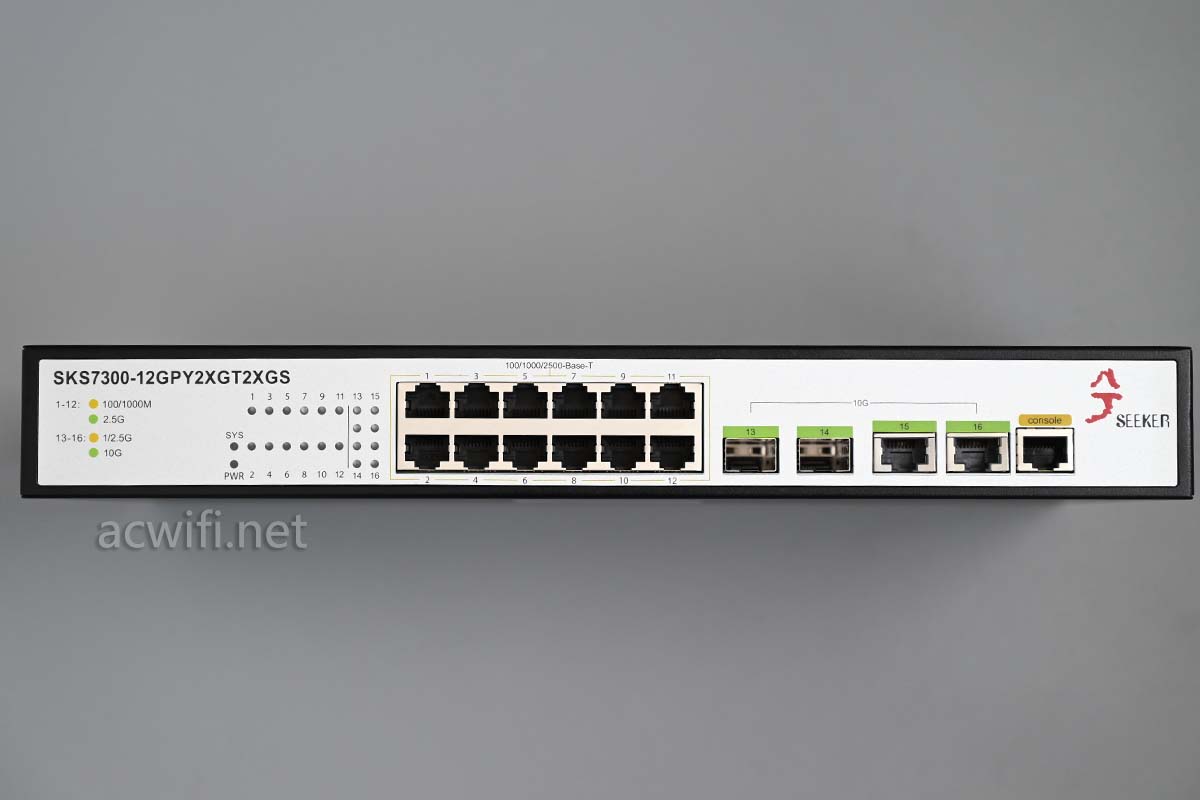

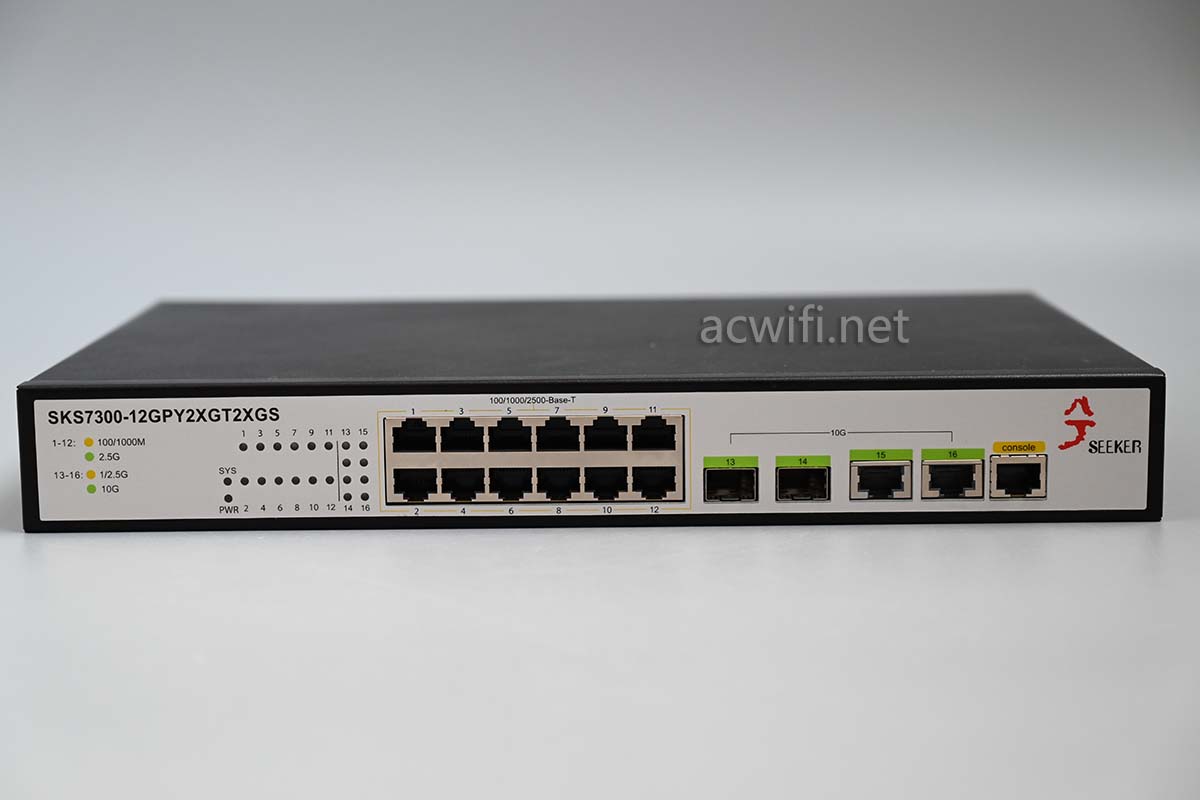

机身正面：

两个侧面均有散热孔：

接口面板：

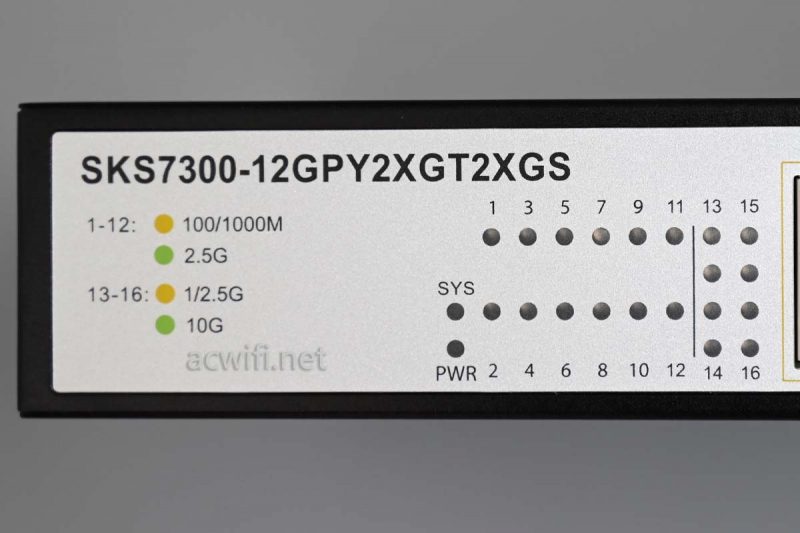

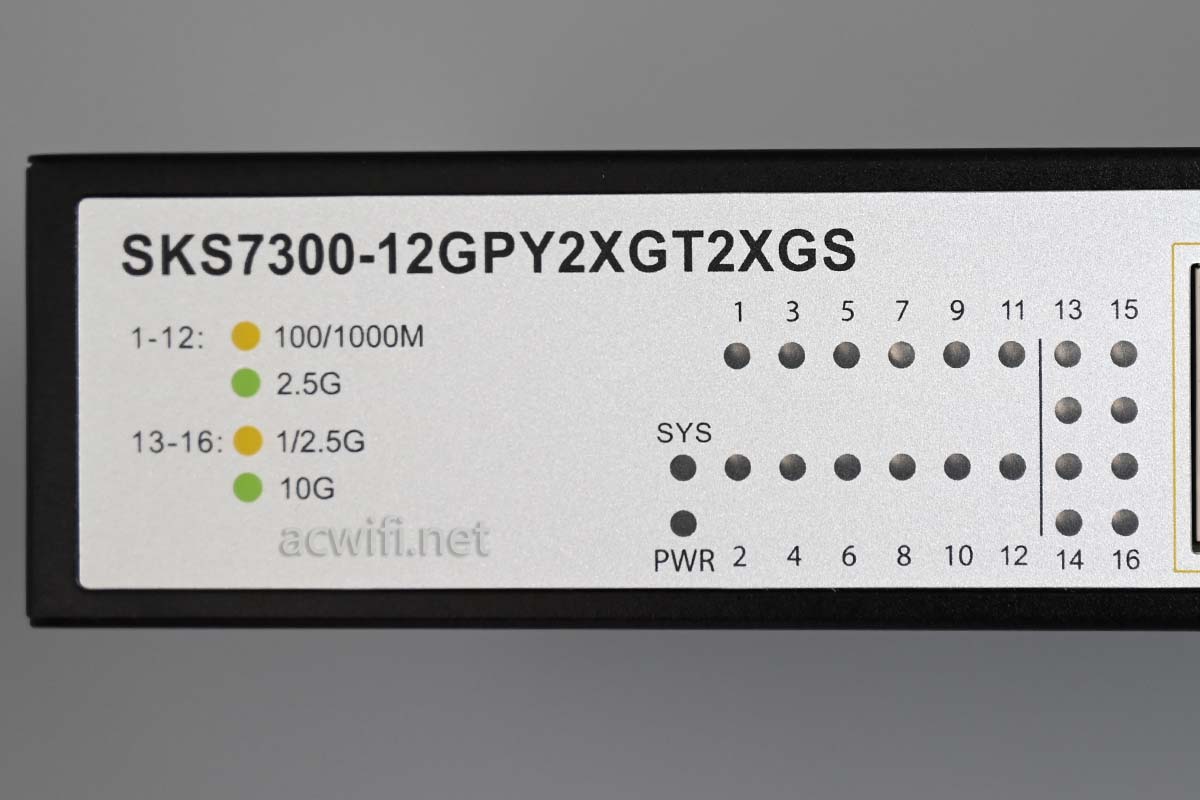

商品指示灯：

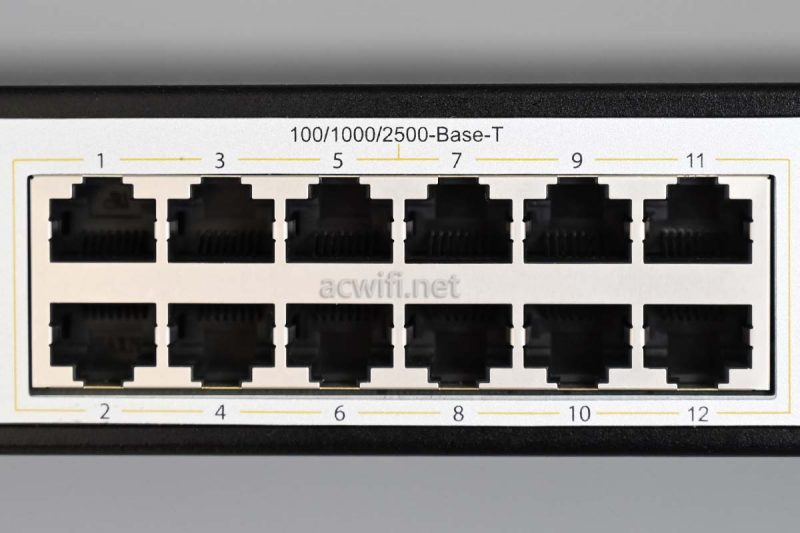

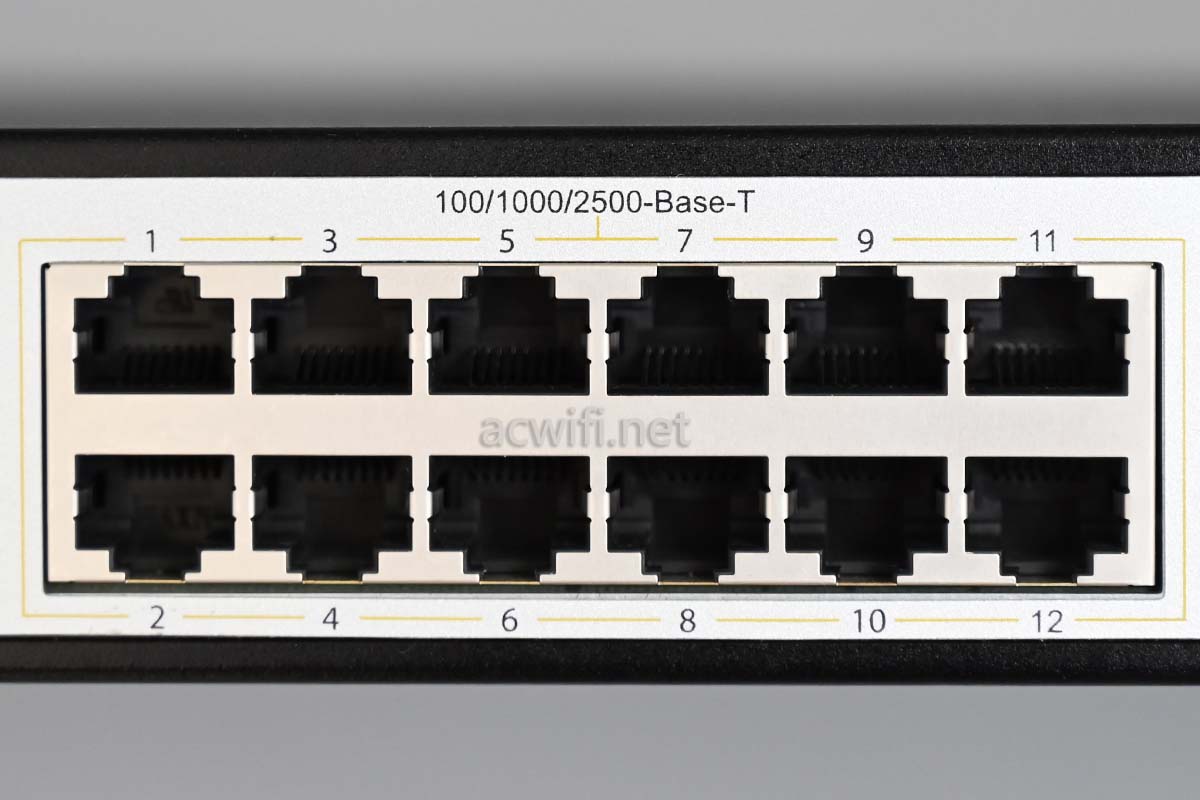

12个2.5G网口：

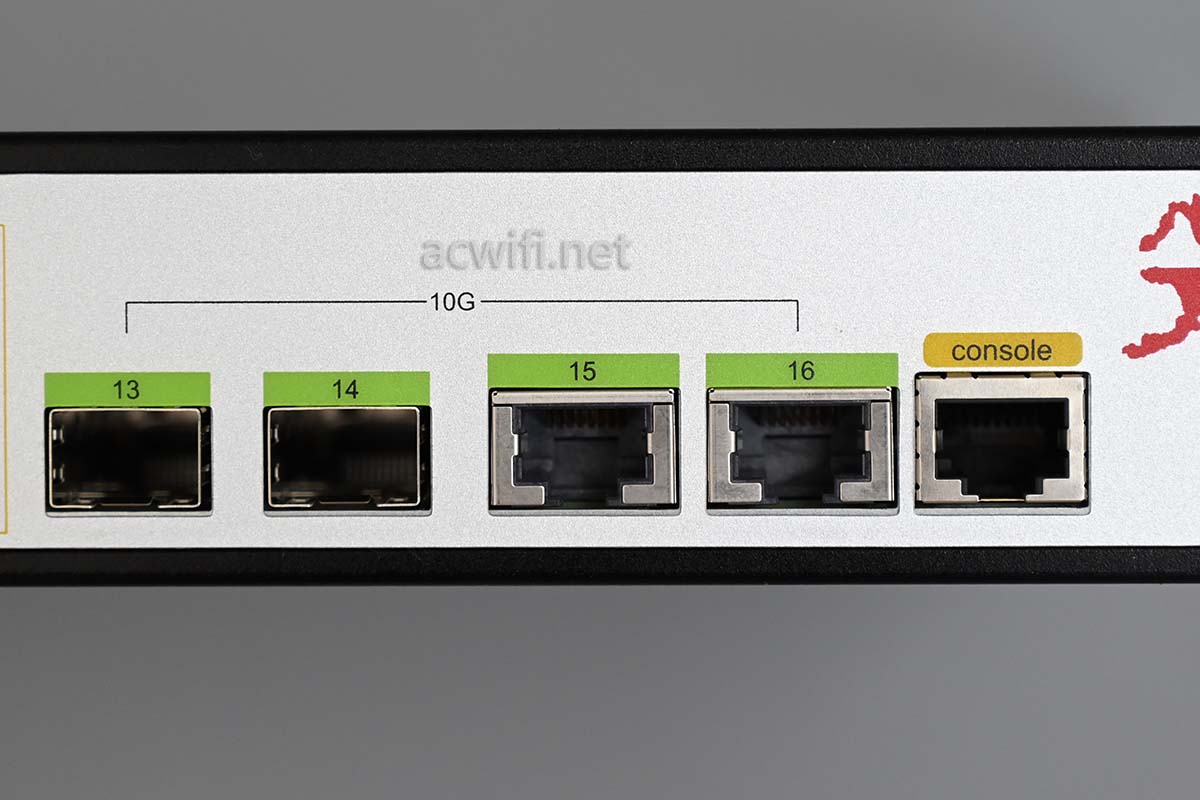

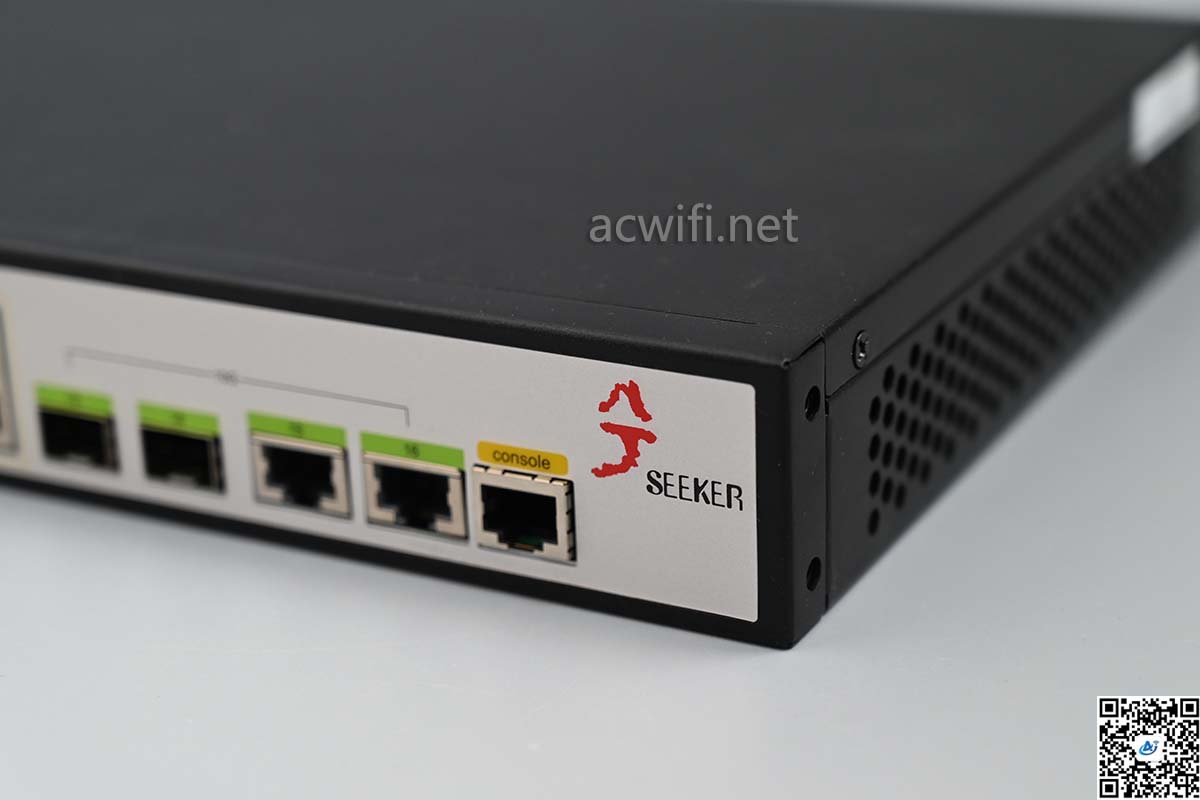

2个万兆SFP+和2个万兆网口：

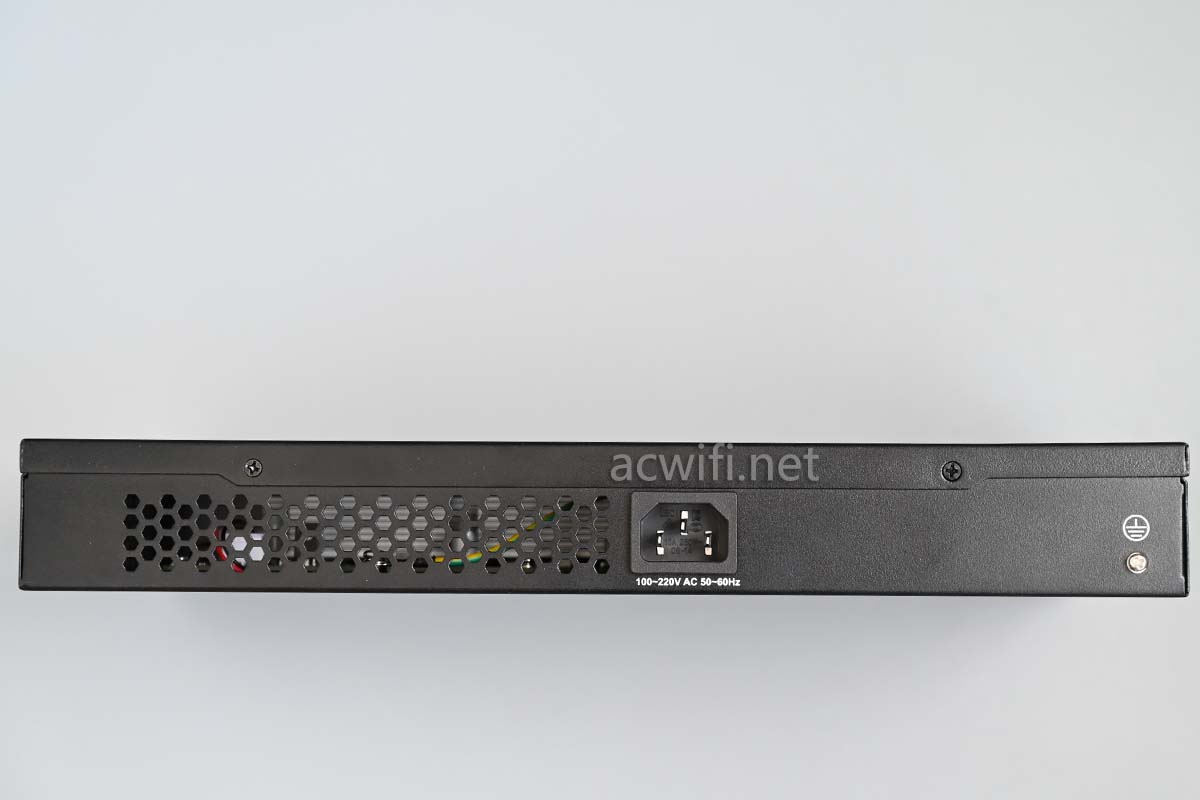

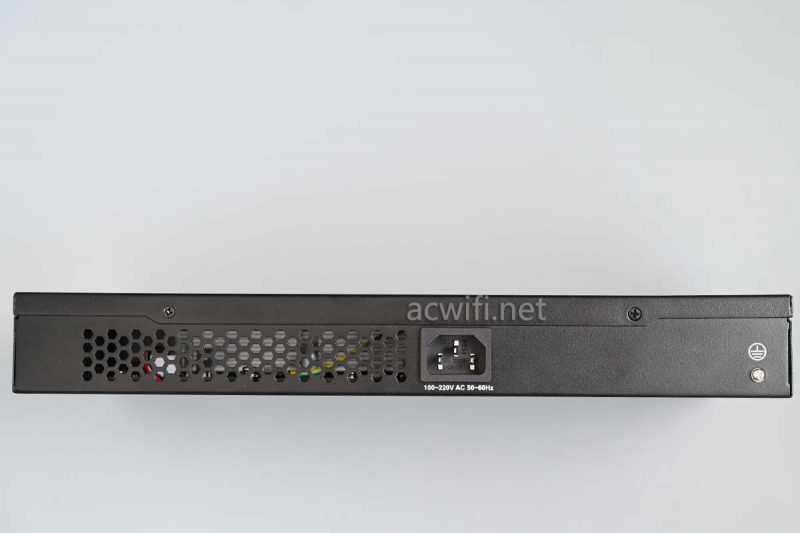

机身背面：

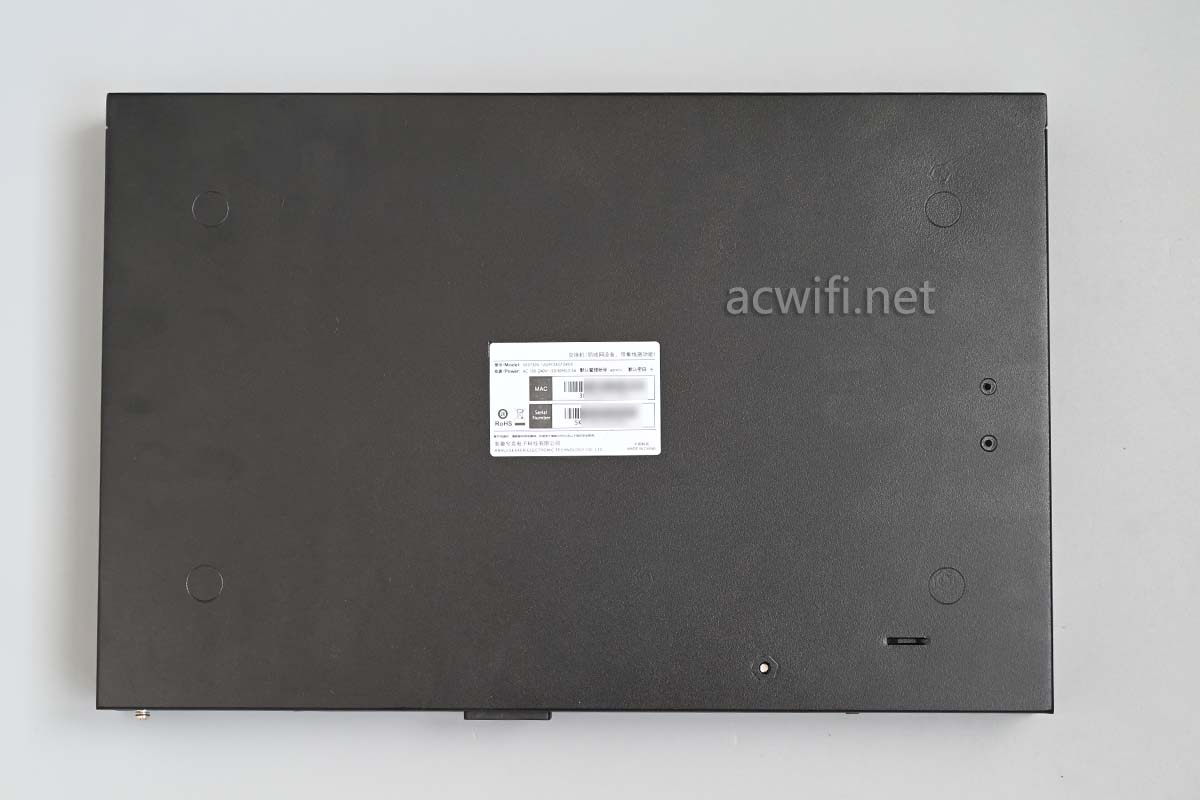

底面：

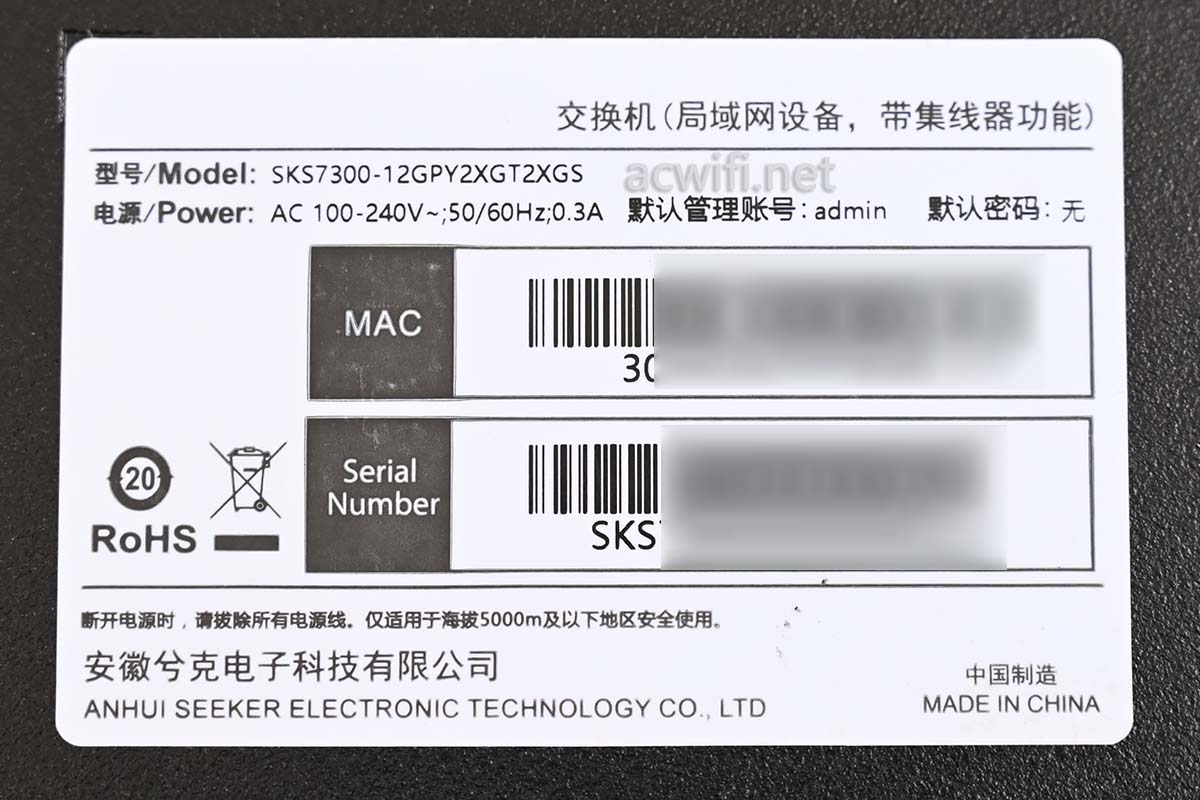

底部标签：

奇怪没有写管理页的地址，网上搜索了一下才知道是192.168.10.12

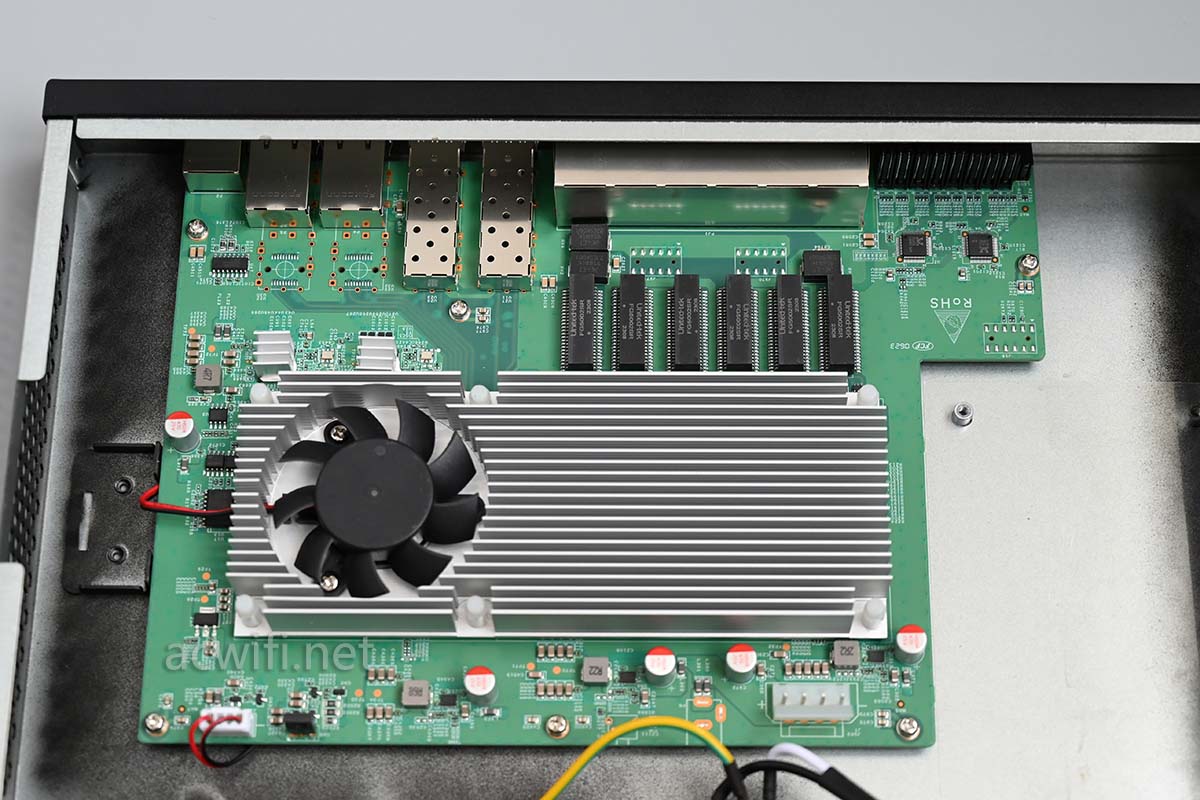

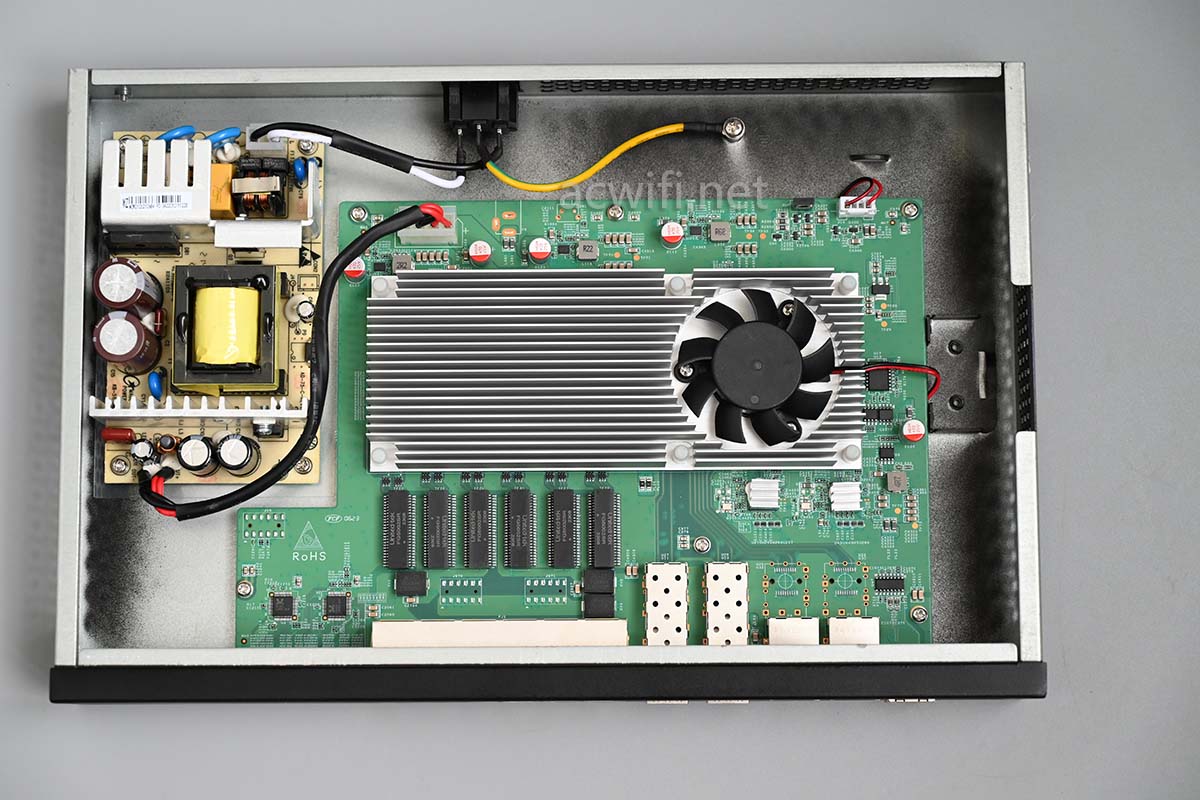

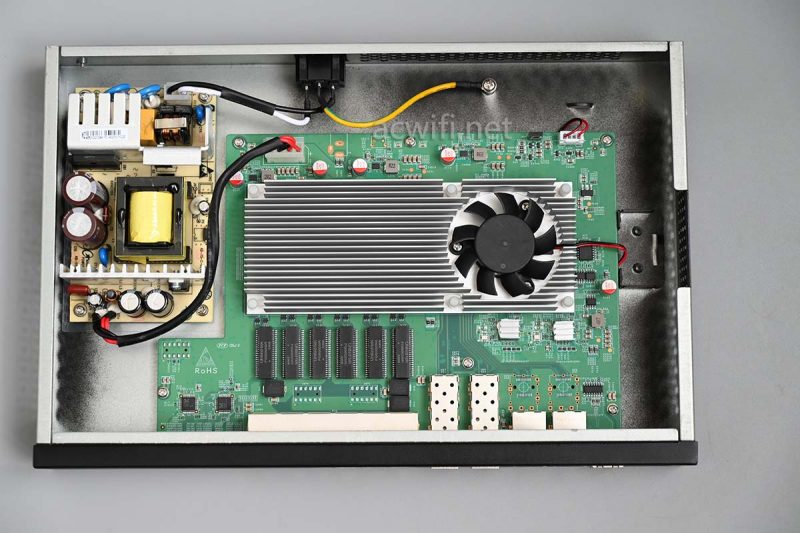

拆开外壳，看见了散热风扇，还有体积比较大的DC电源：

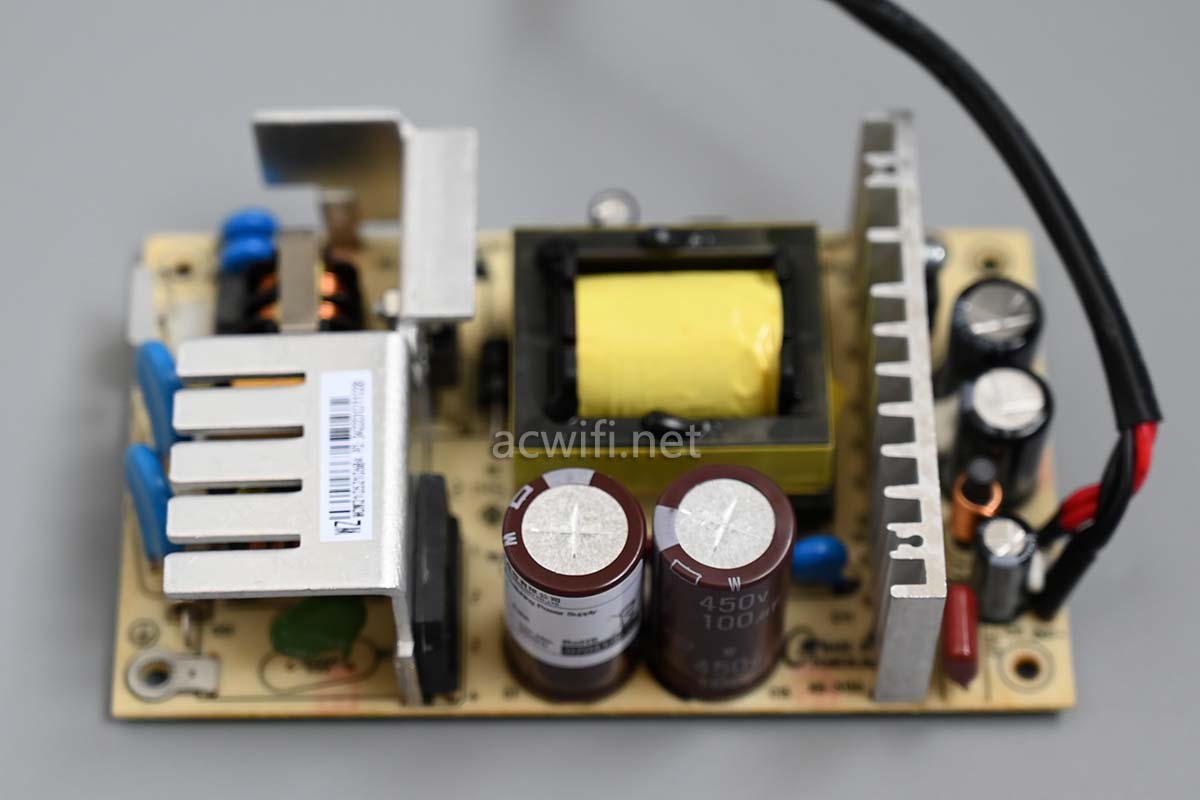

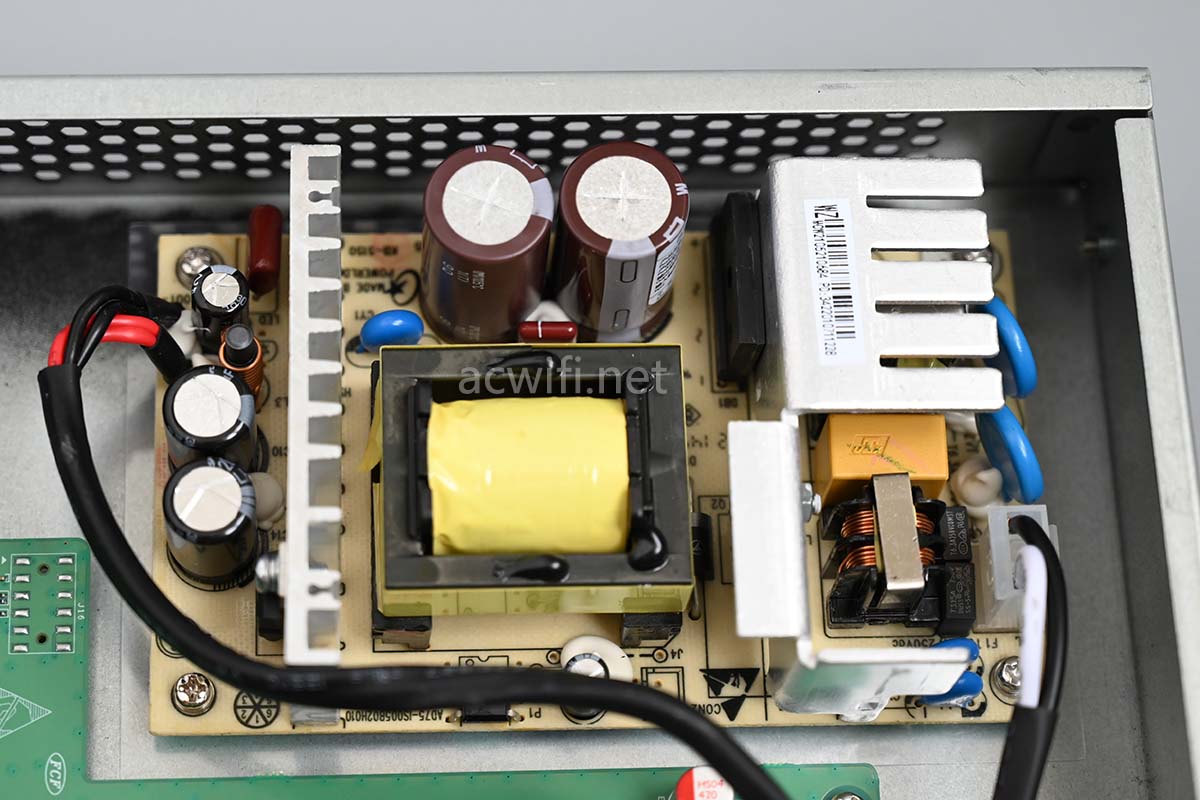

把电源先拆出来看看：

DC电源线正负各有两根。

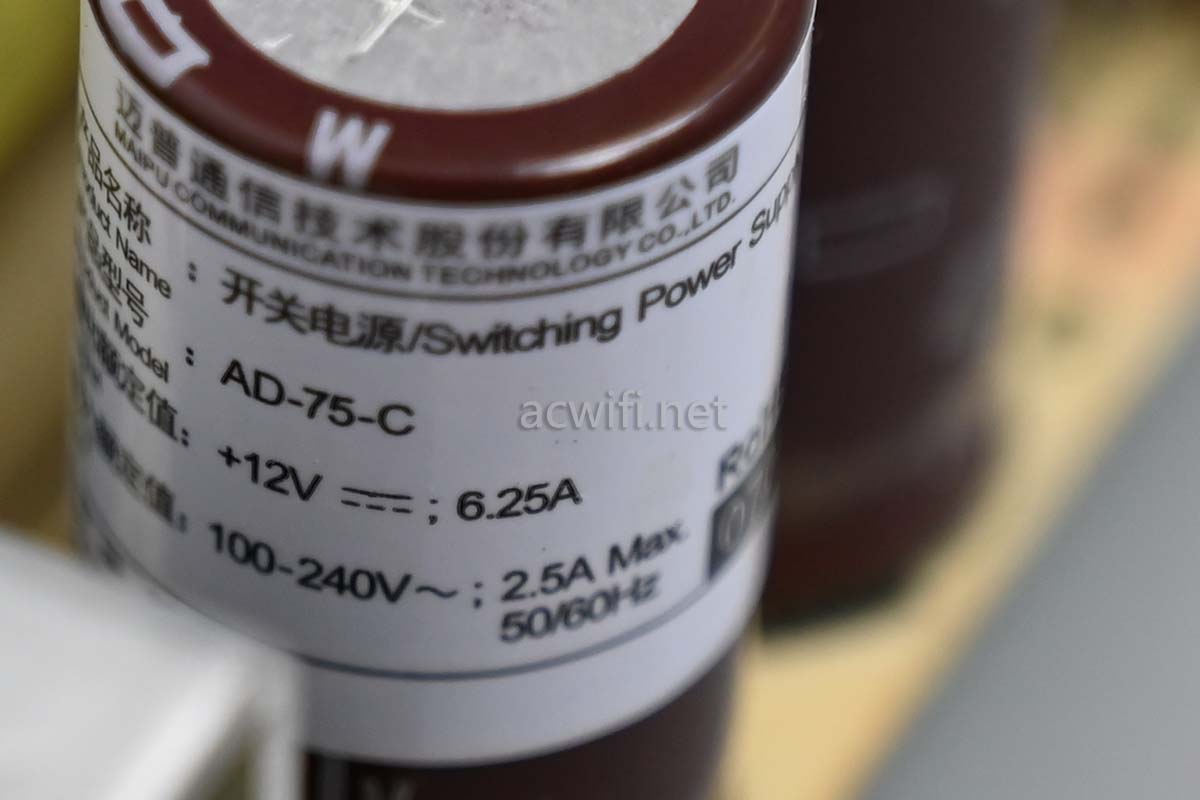

400V 100μF电容上面有产品标签，电源额定输出规格是12V/6.25A，电源功率挺高的，有75W：

准备拆出交换机主板：

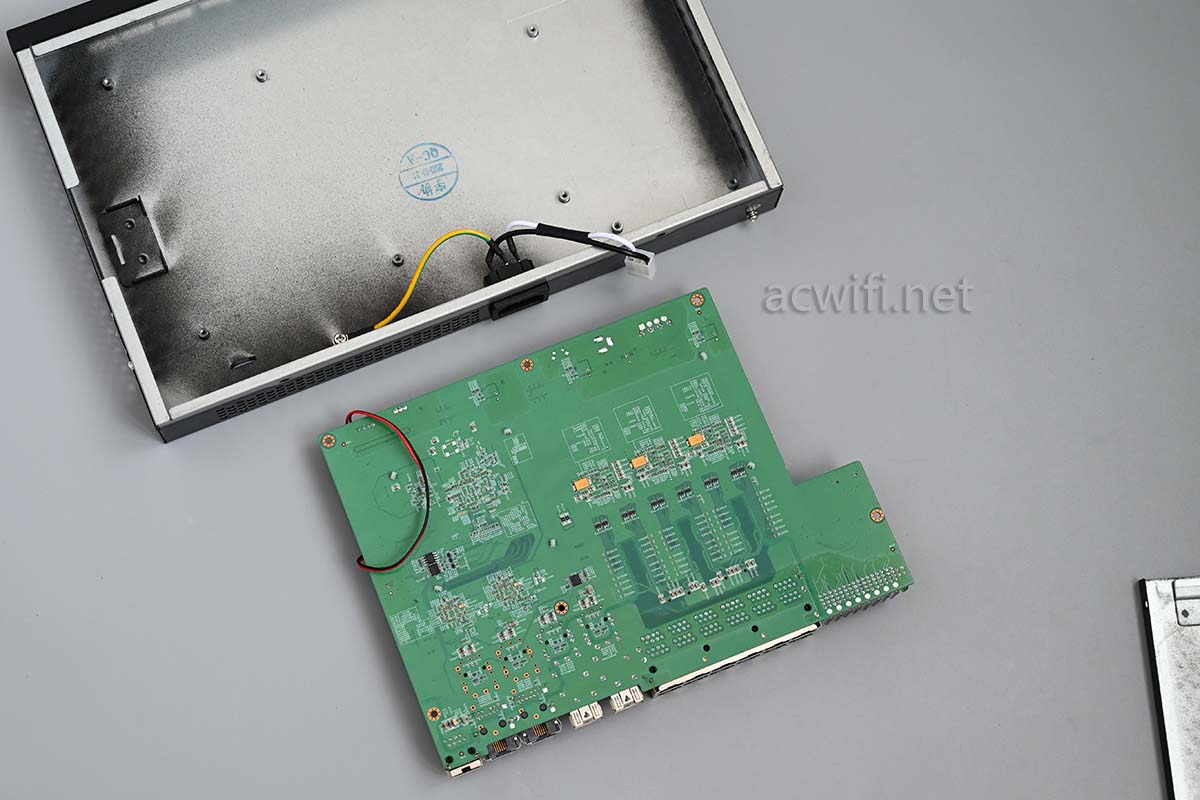

主板从底壳分离并翻过背面：

背面并没有采用硅脂垫片导热，有主动散热风扇已经很足够。

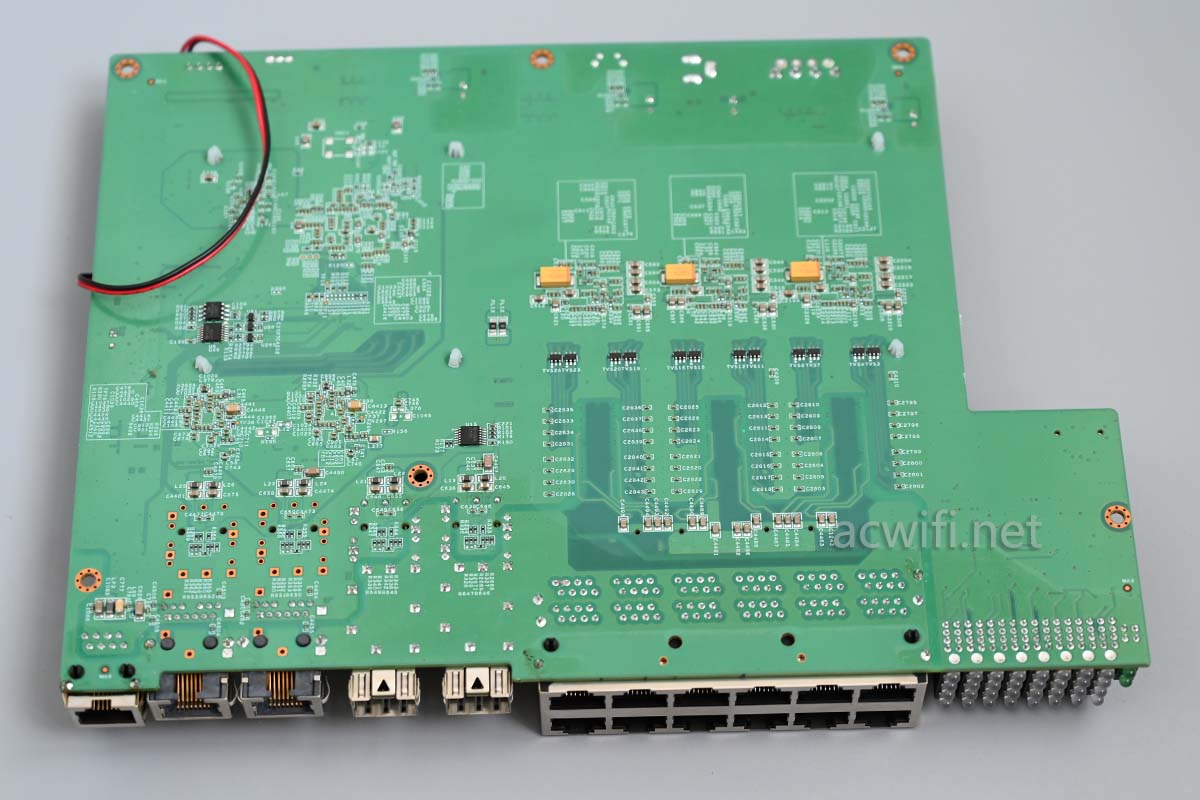

主板背面：

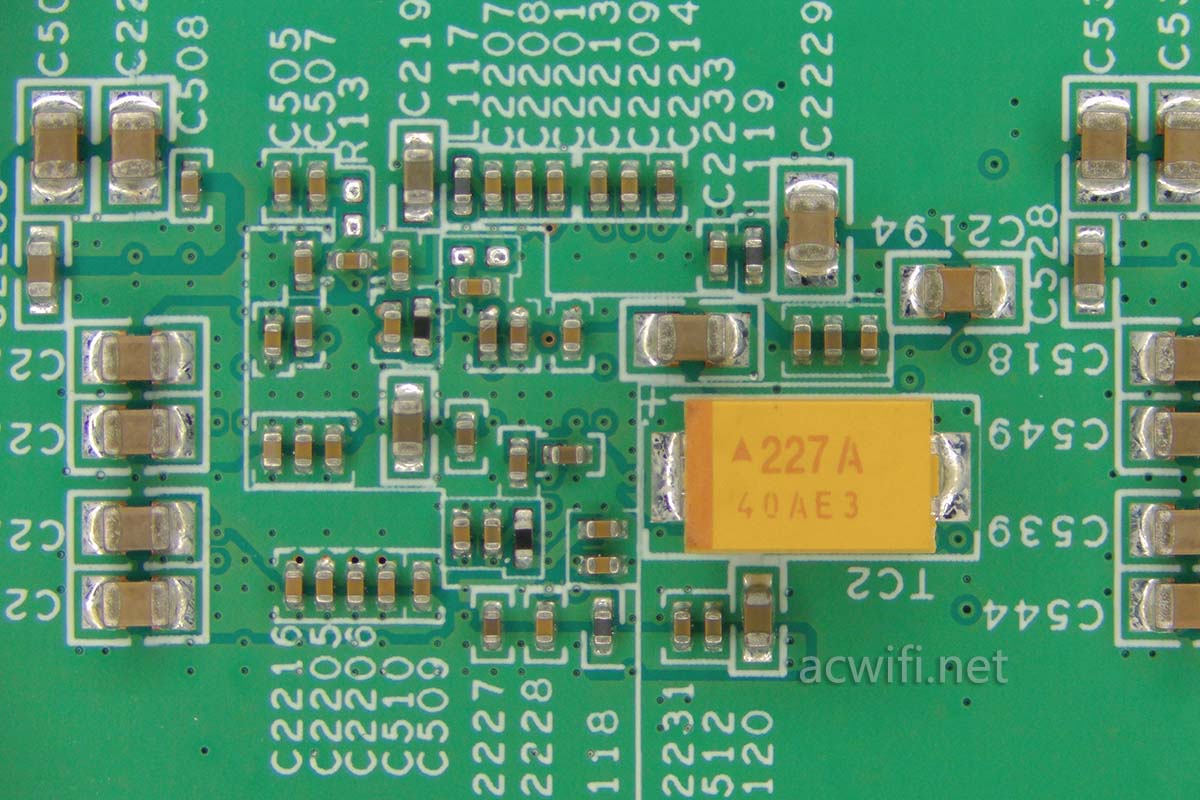

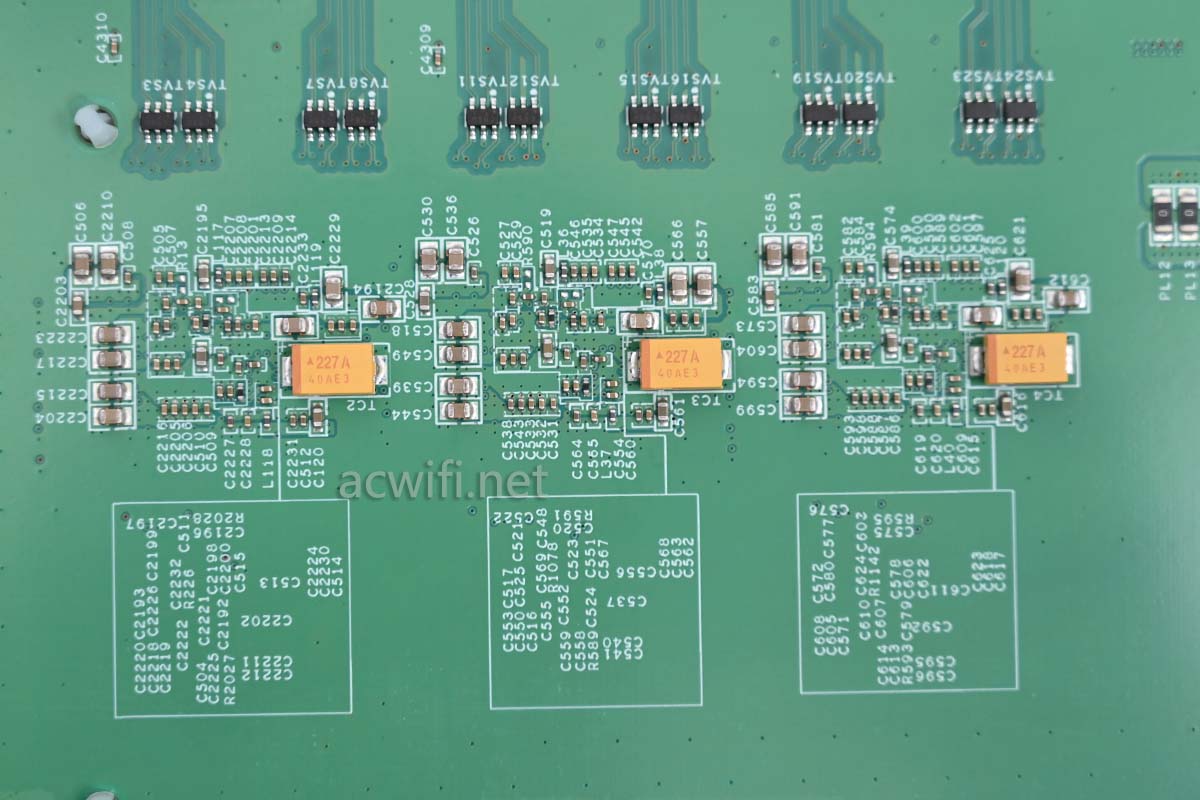

有三颗黄色的钽电容，分别位于三颗多口2.5G PHY芯片的底部：

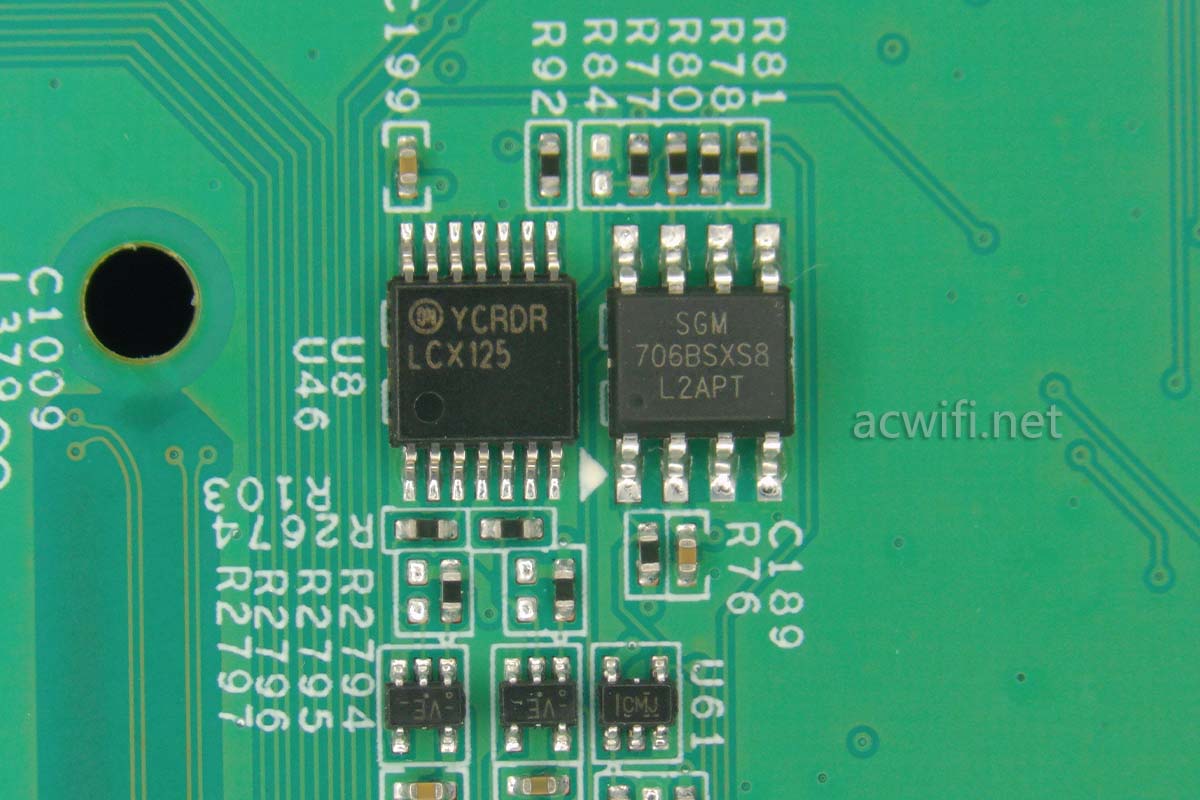

SGM706看门狗芯片：‘

顺手从底部拆下散热器：

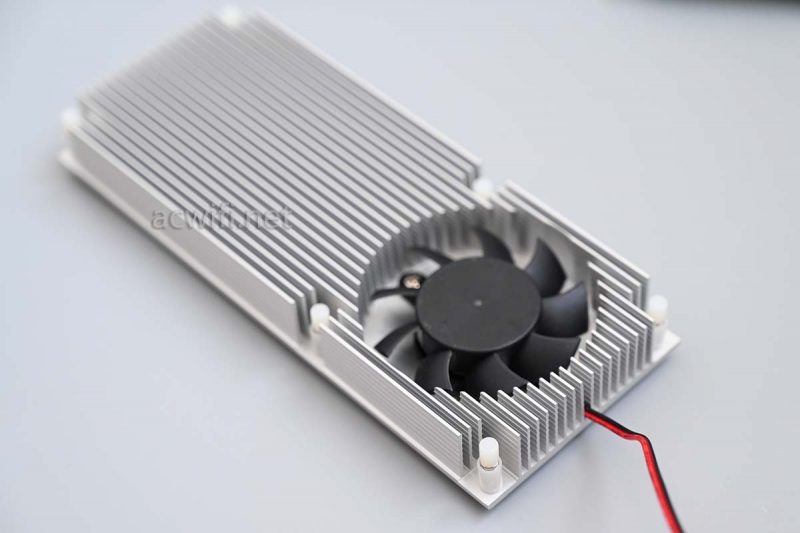

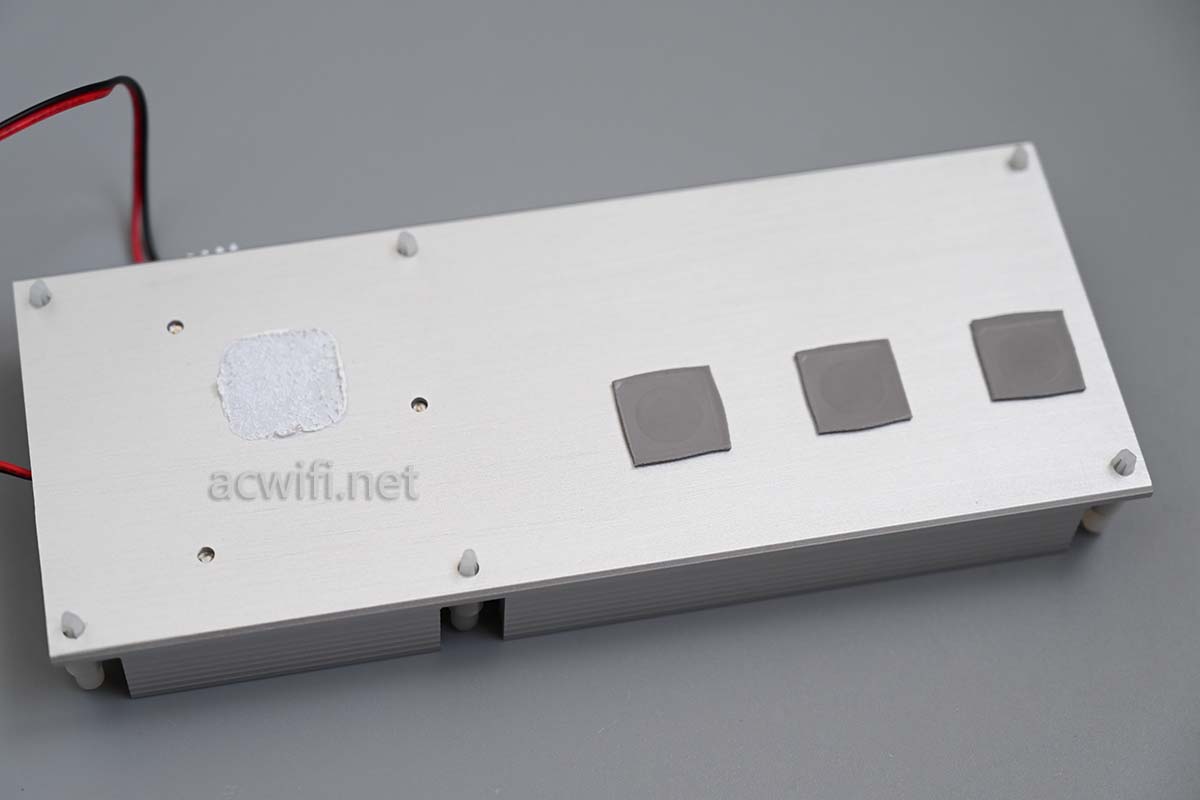

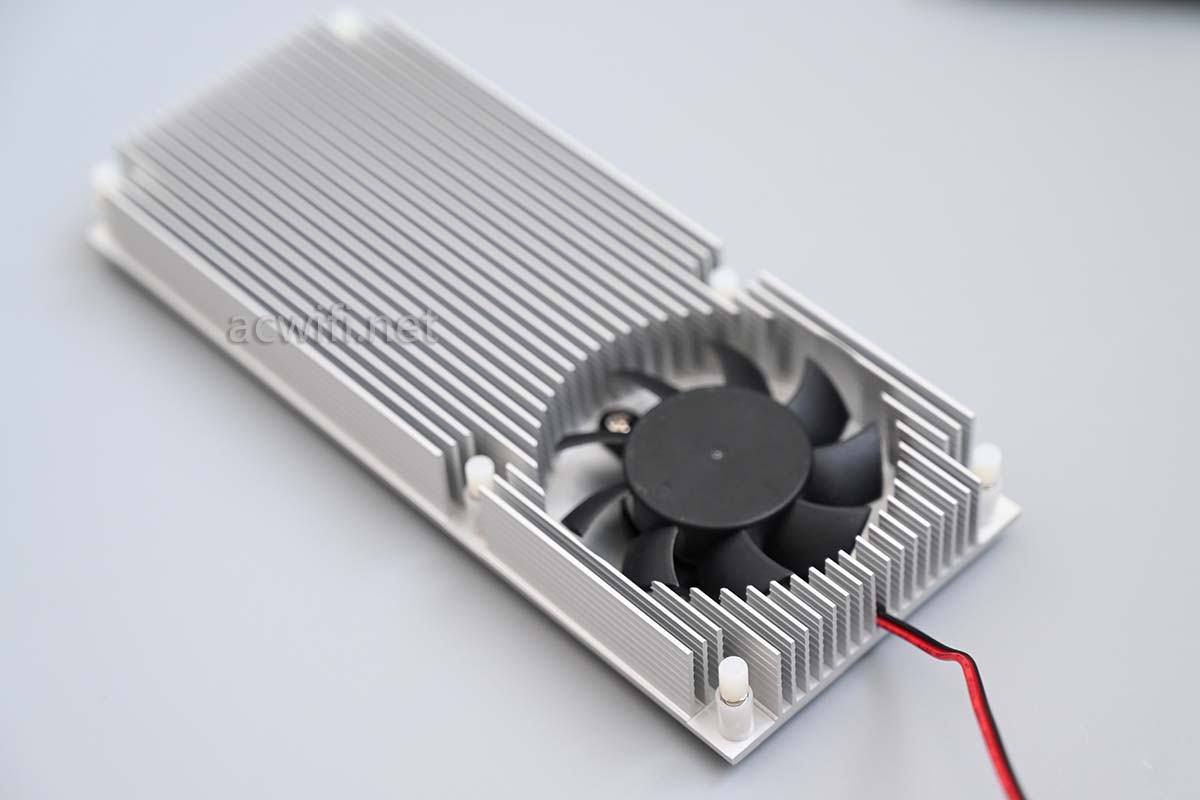

散热器：

这个风扇的噪声不算很大，出厂默认是温度到40度风扇全速运转会有点吵，如果想要静音，可以到兮克官方升级新版固件，也就是温度到50度才会全速运转，一般室内都达不到50度的，所有就不会有噪音啦

固件下载地址： http://112.122.54.162:6555/test2/download.htm

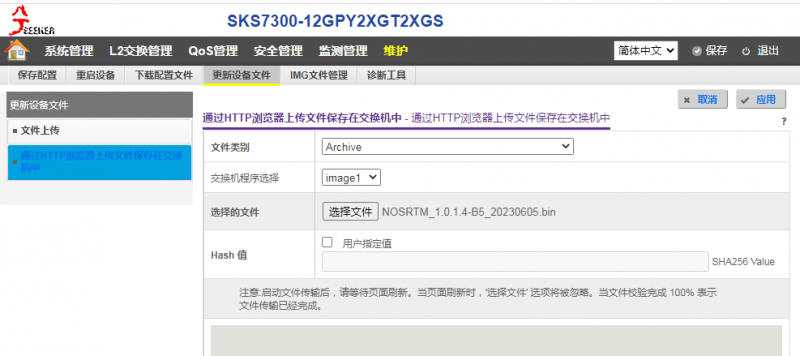

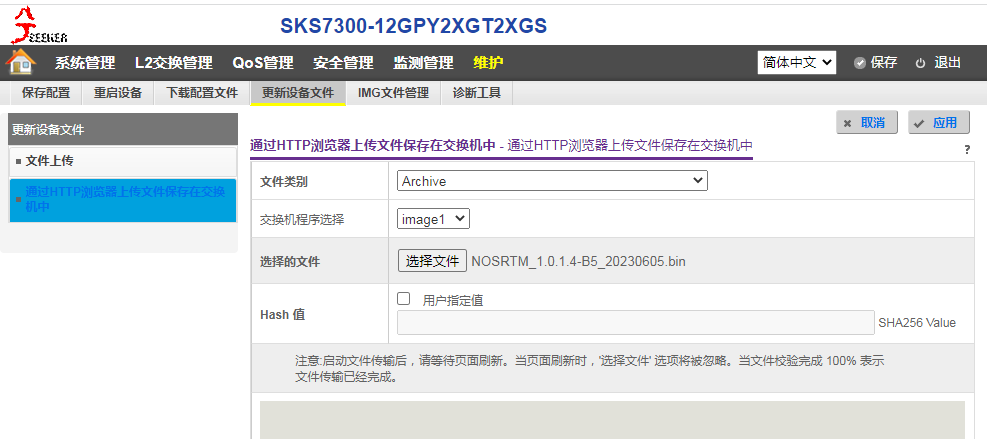

我下载固件回来，从后台这里升级固件：

等提示成功之后，重启交换机，风扇的噪声消失了，安静了许多。实测！

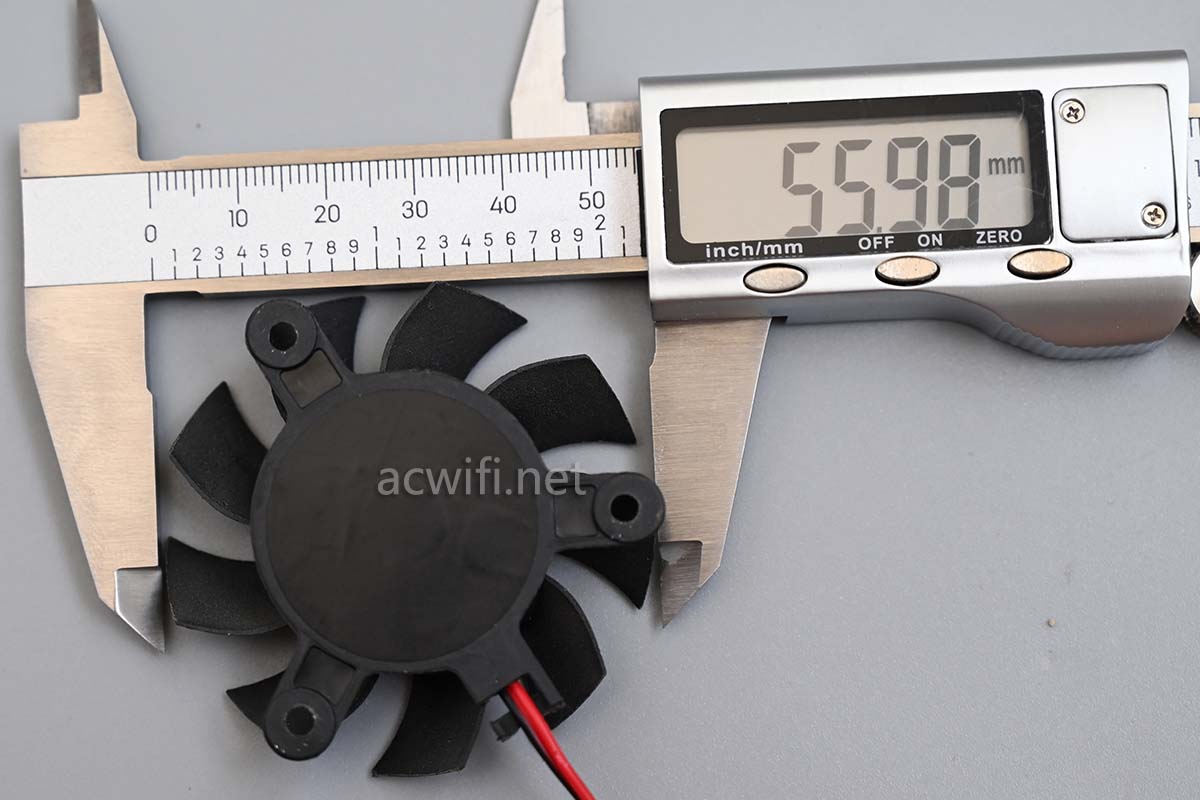

风扇都拆了，就量一下尺寸吧，直径5.5cm：

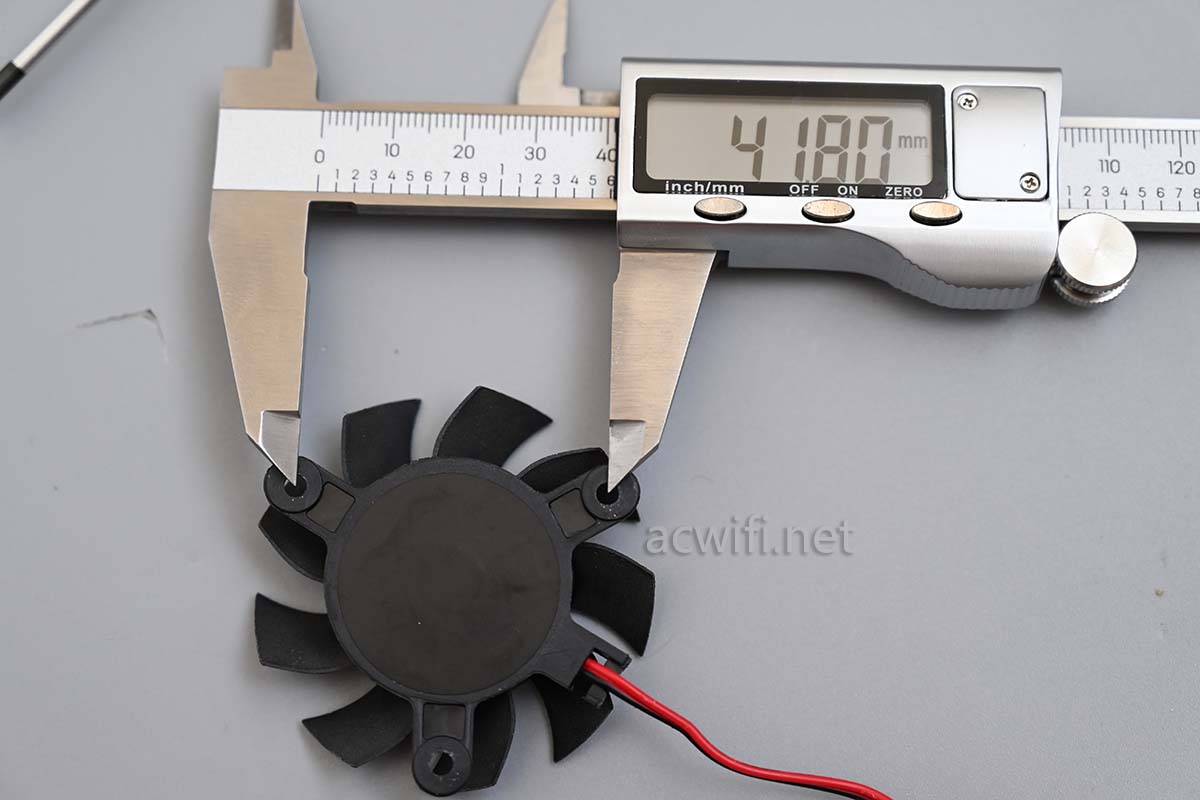

孔距4.2cm：

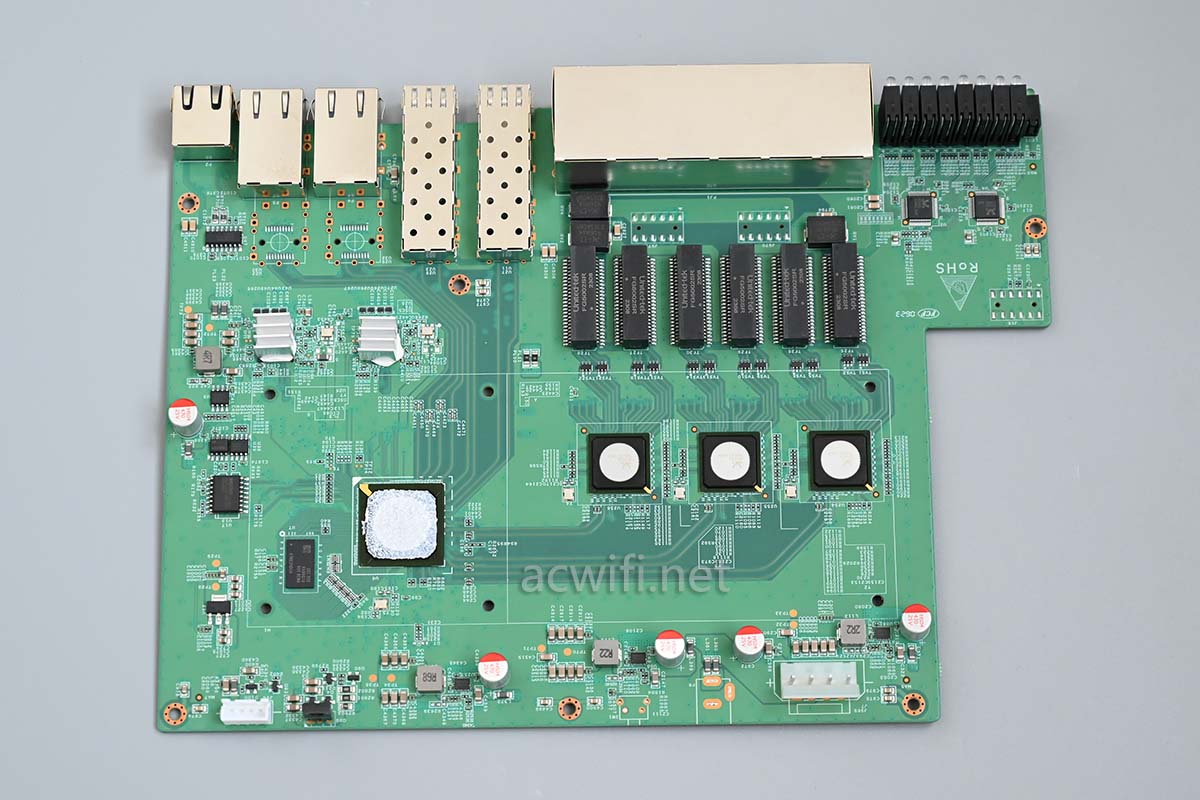

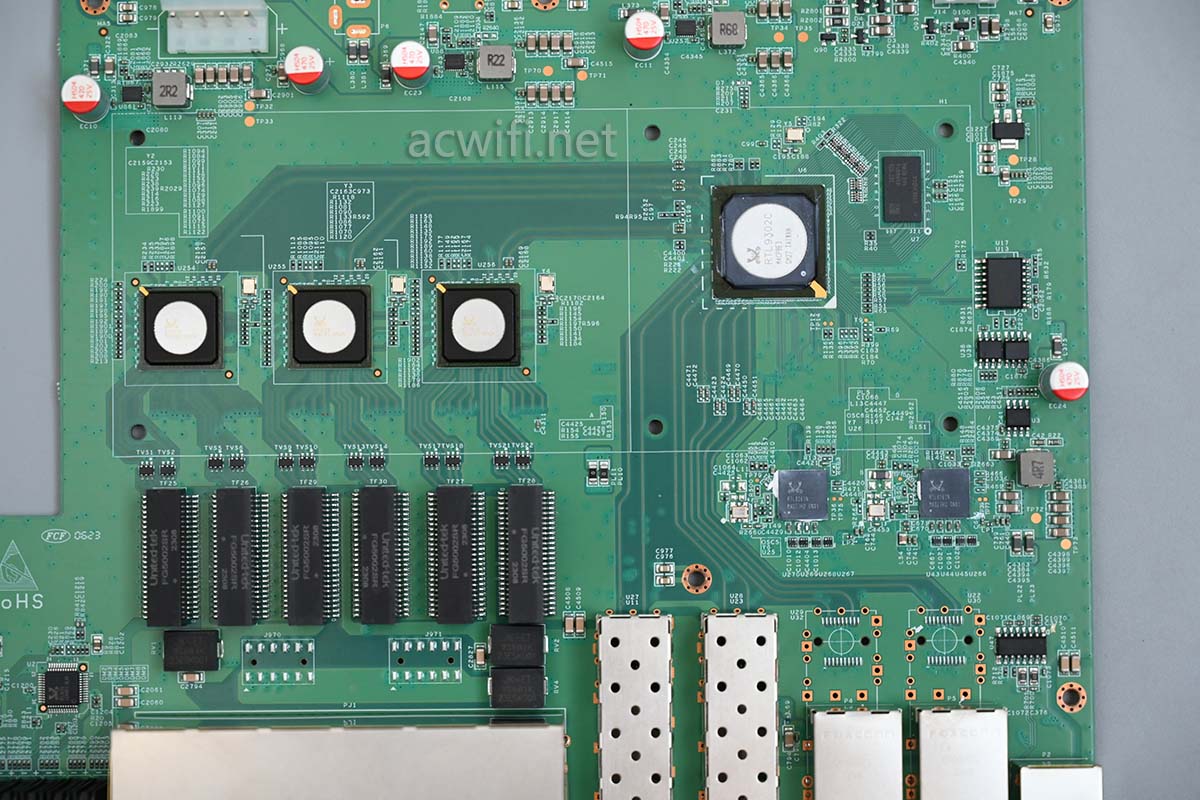

主板正面：

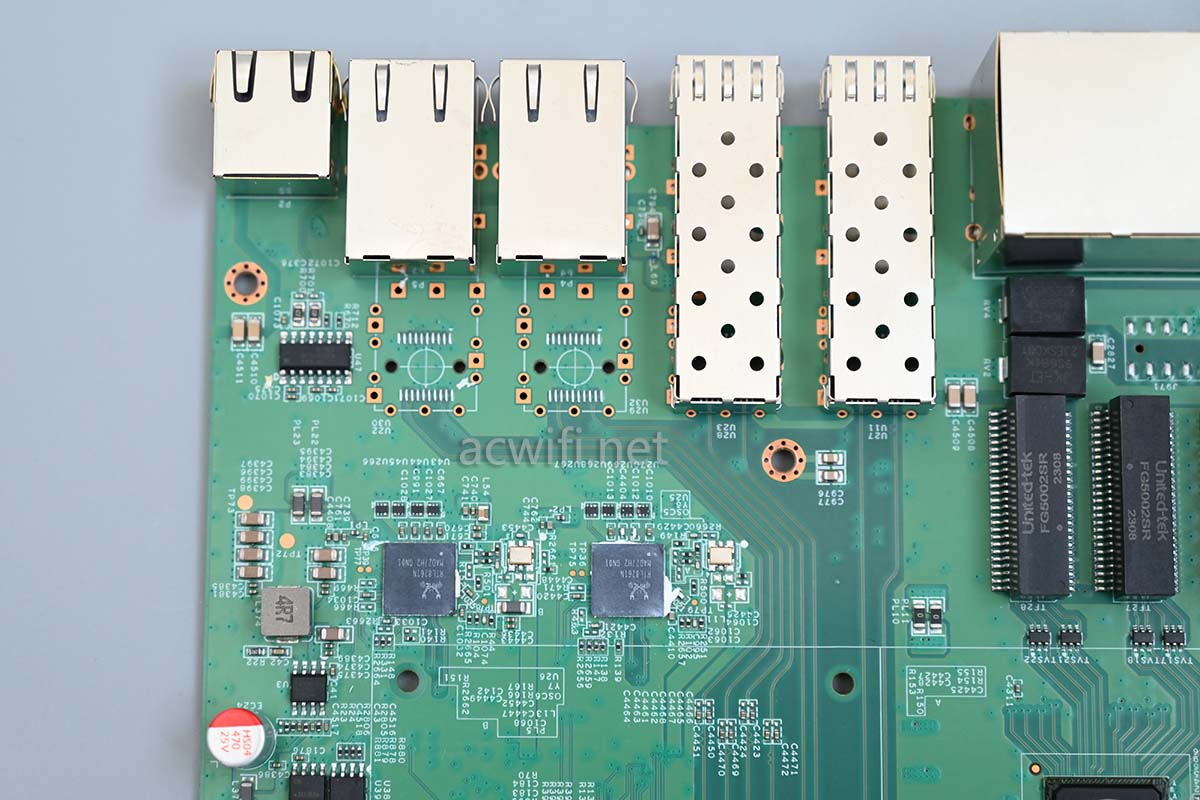

还有两颗很小的散热器，估计就是10G PHY芯片，因为在10G网口的附近。用吹风机加热一会，慢慢拧下来。

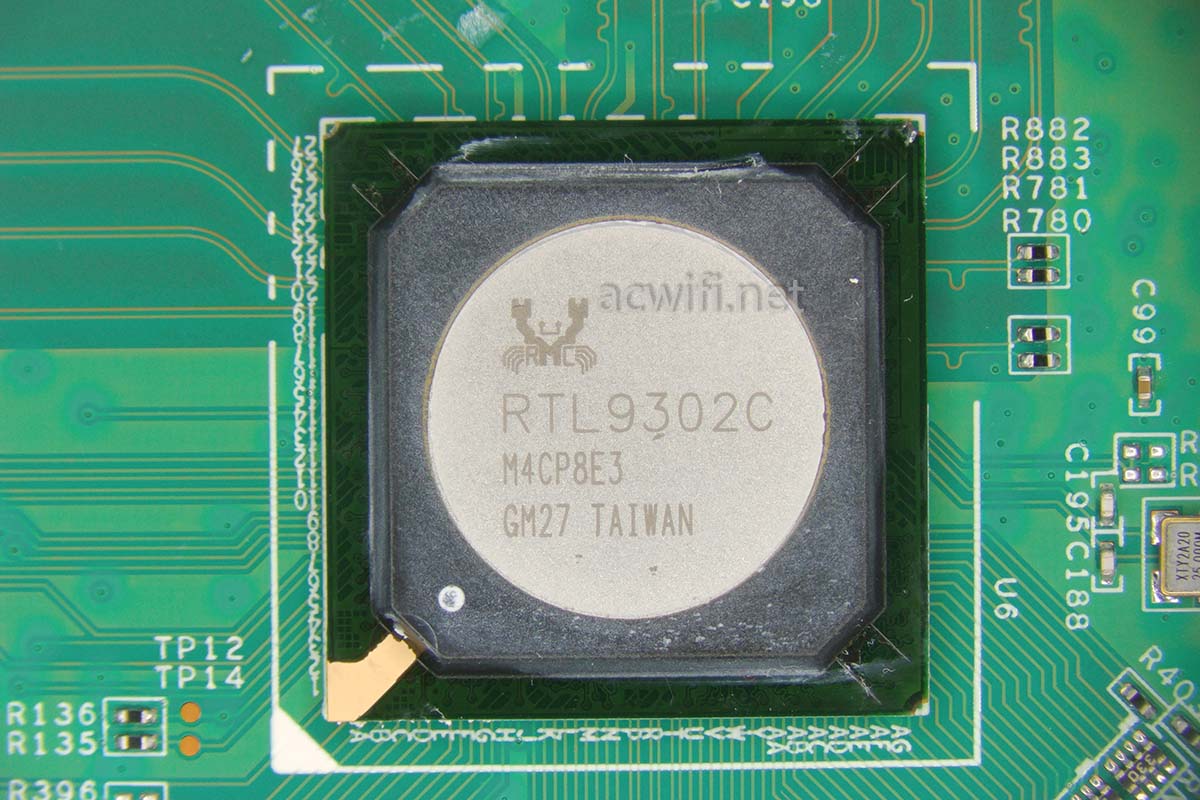

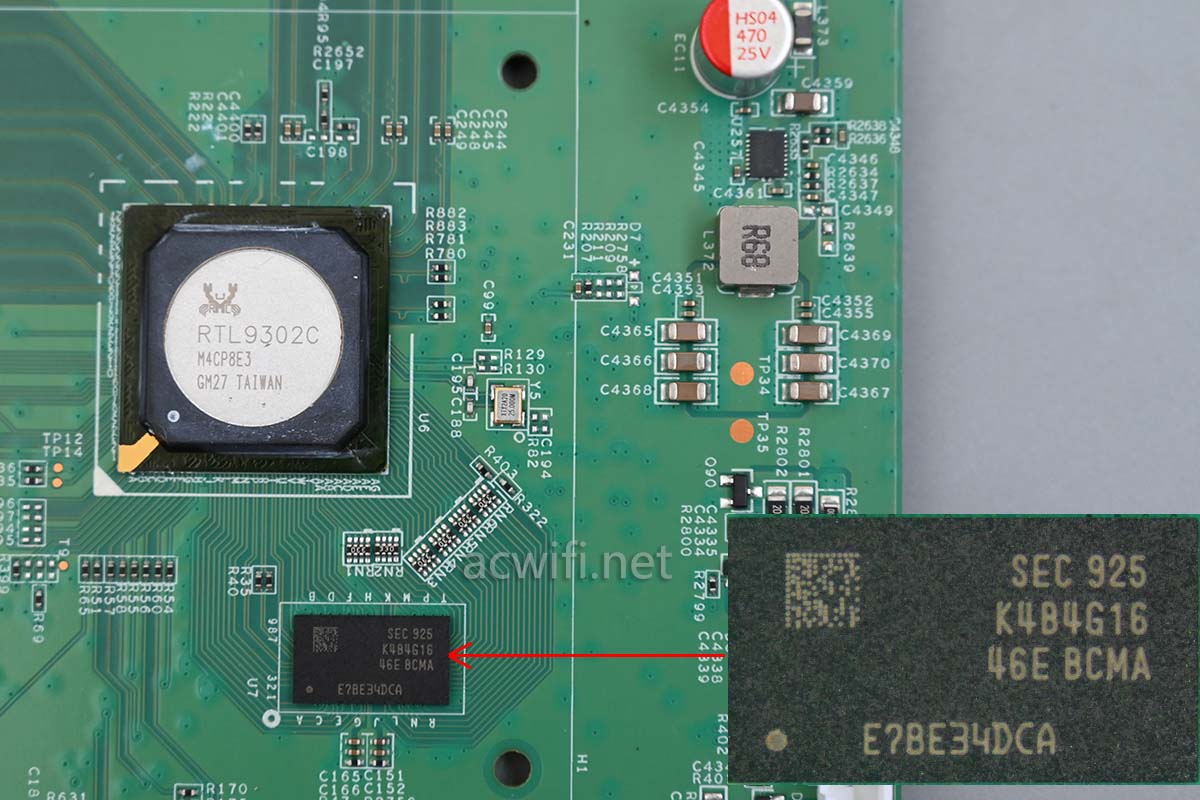

先看这颗主控，型号是RTL9302C：

资料：

RTL9302C-CG
LAYER 3 MANAGED 16*2.5G+4*10G PORT SWITCH CONTROLLER
General Description
The Realtek RTL9302C is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 16-port 2.5G and 4-port 10G Ethernet MAC.

The RTL9302C is embedded with an up to 800MHz MIPS-34Kc CPU. It supports Maximum 64Mbyte SPI NOR Flash, and 1G-Byte DDR3 SDRAMs (maximum). An embedded 64KB SRAM can be used for time-sensitive applications.

Features
160Gbps switch capacity
Maximum 64 Mbyte SPI NOR Flash or 512MB SPI NAND Flash and maximum 1GB DDR3 SDRAMs for internal MIPS-34Kc
Embedded MIPS-34Kc with MMU
Applications
LAYER 3 MANAGED(16*2.5G+4*10G ) Switch



简单点来说，RTL9302C支持4个10G口，16个2.5G口。

RTL9032C的旁边有一颗内存芯片，型号是K4B4G1646EBCMA，DDR3-1866Mbps，容量512MB：

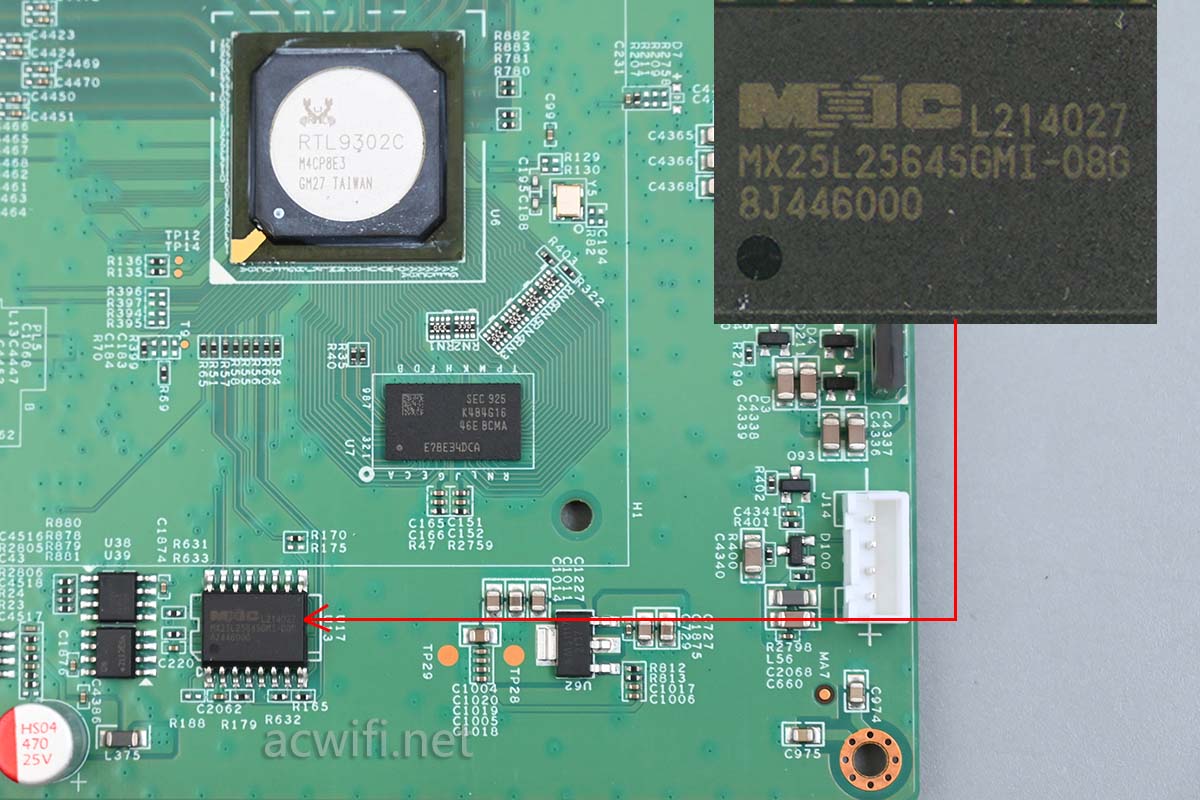

边上有一颗闪存芯片，型号是MX25L25645GMI-08G，容量32MB：

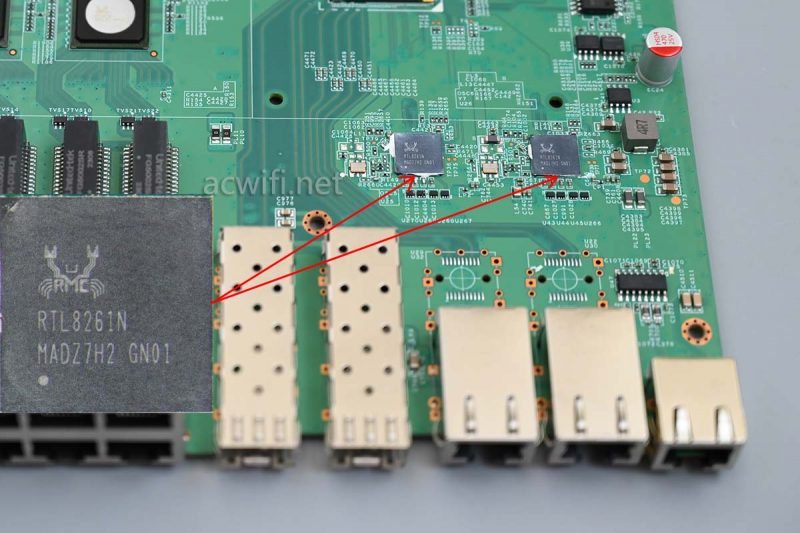

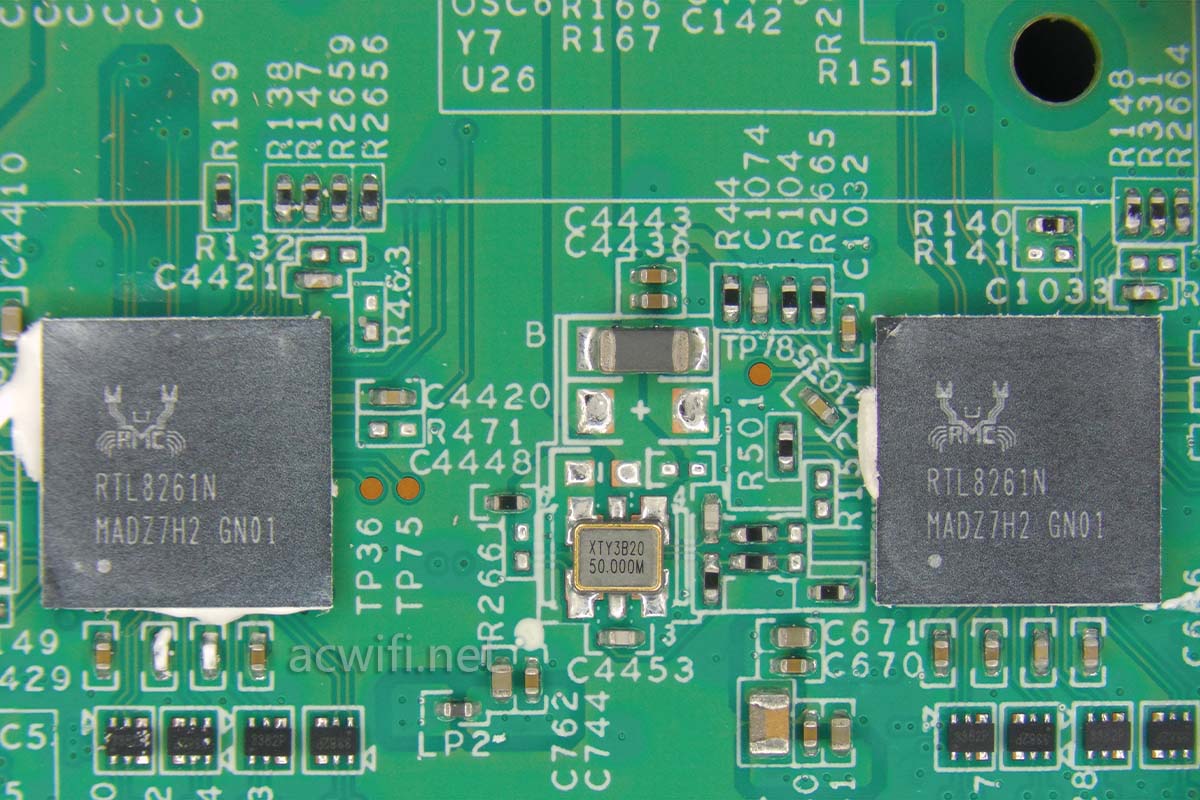

两颗10G PHY芯片型号是RTL8261N：

RTL8261N支持10G/5G/2.5G/1G/100Mbps。第一次见这样封装的10G PHY芯片（aQFN）。用那么小小的散热块，不知是多少nm的制程。

这也是我第一次看见瑞昱的10G PHY芯片。

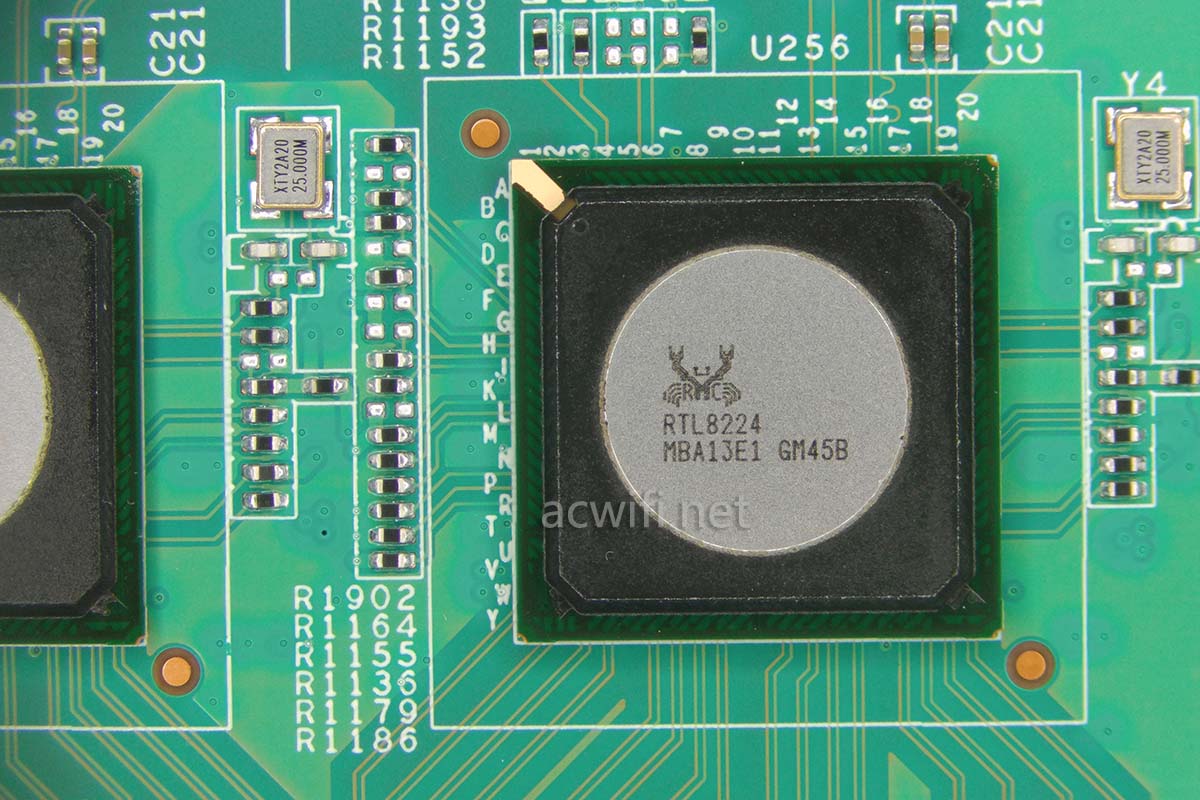

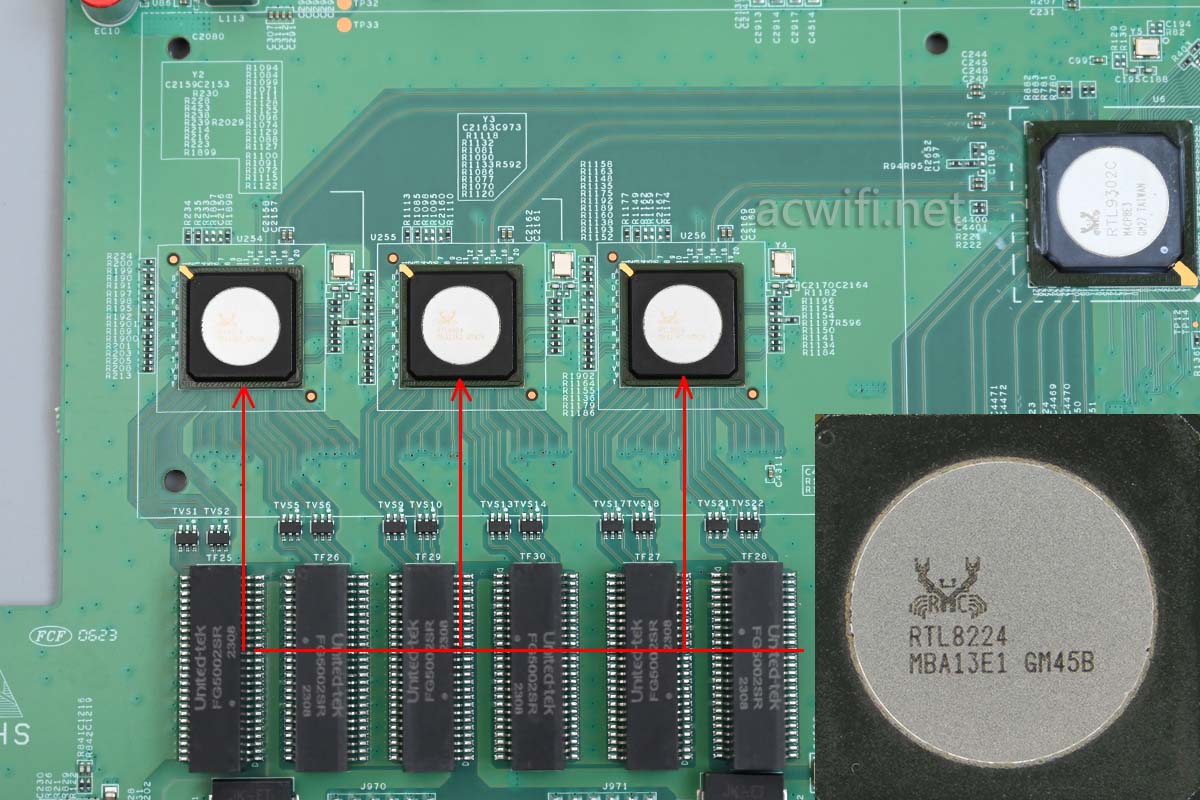

一共有12个2.5G网口，所以需要用三颗4口PHY芯片：RTL8224

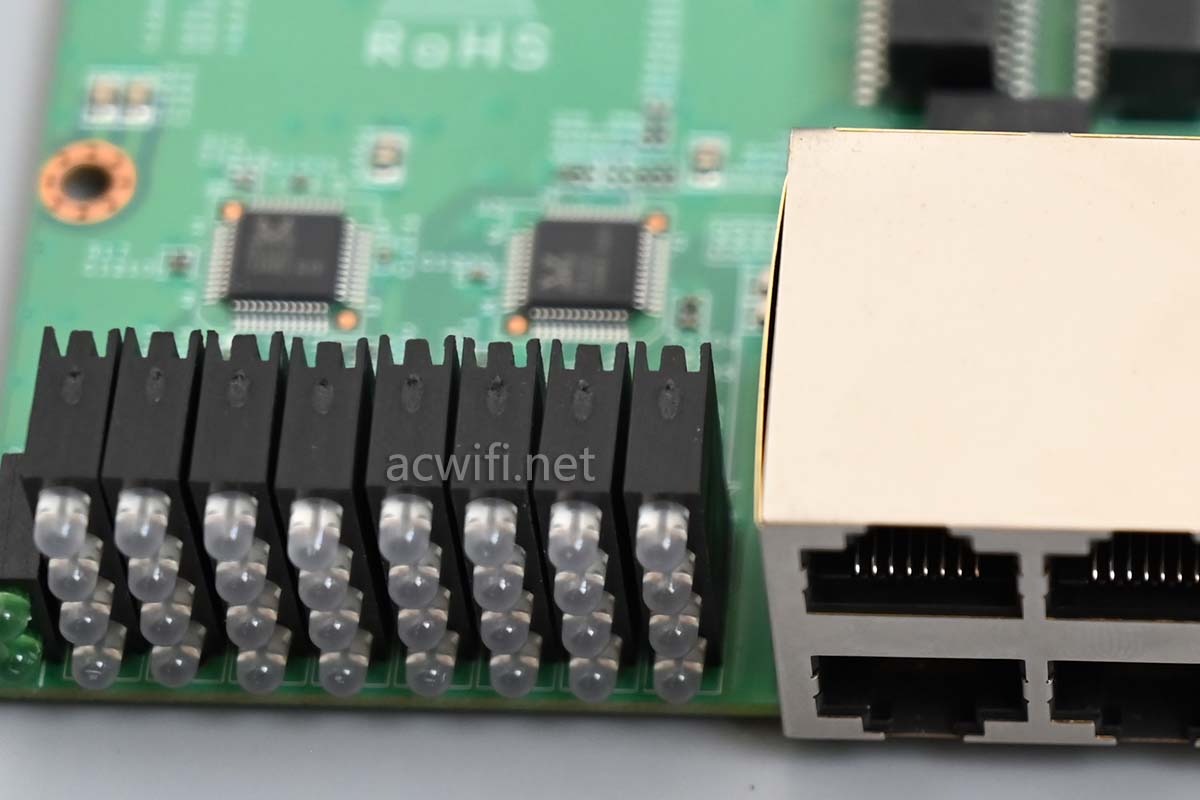

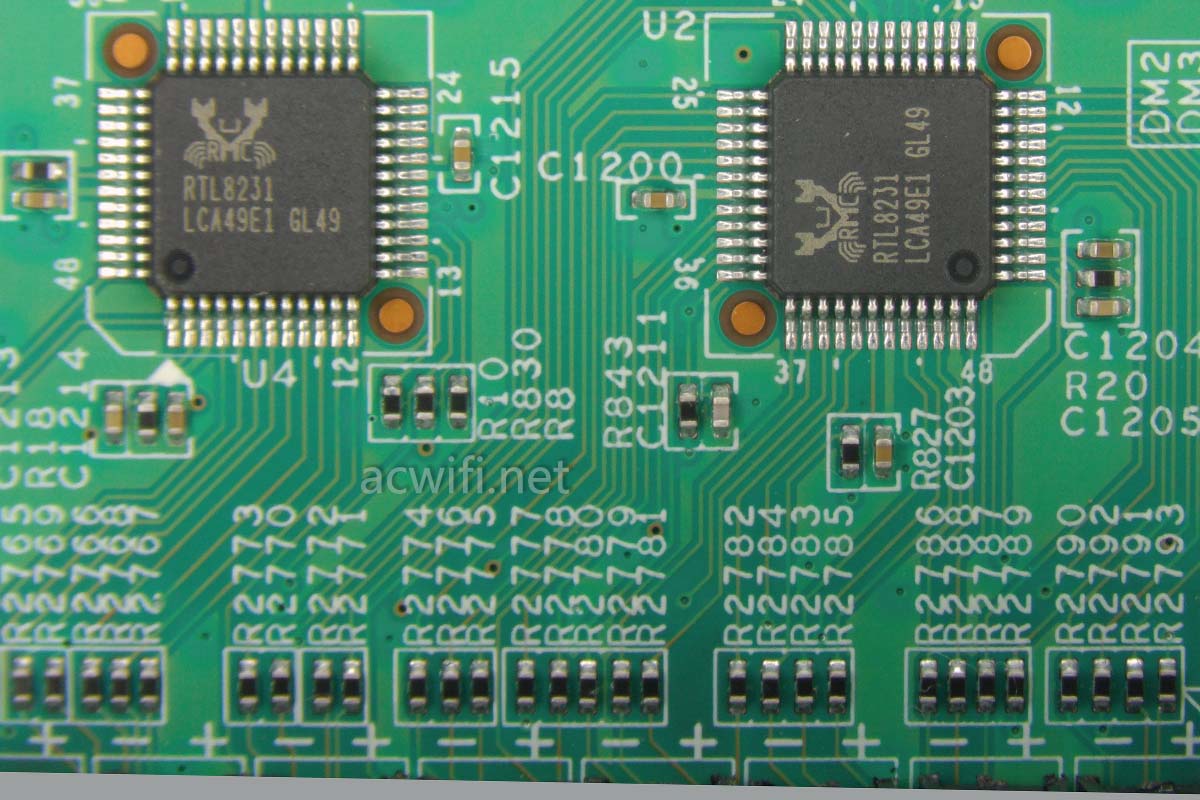

指示灯附近有两颗RTL8231，就是控制网口状态指示灯的IC。

一颗RTL9302C连通16条网络：

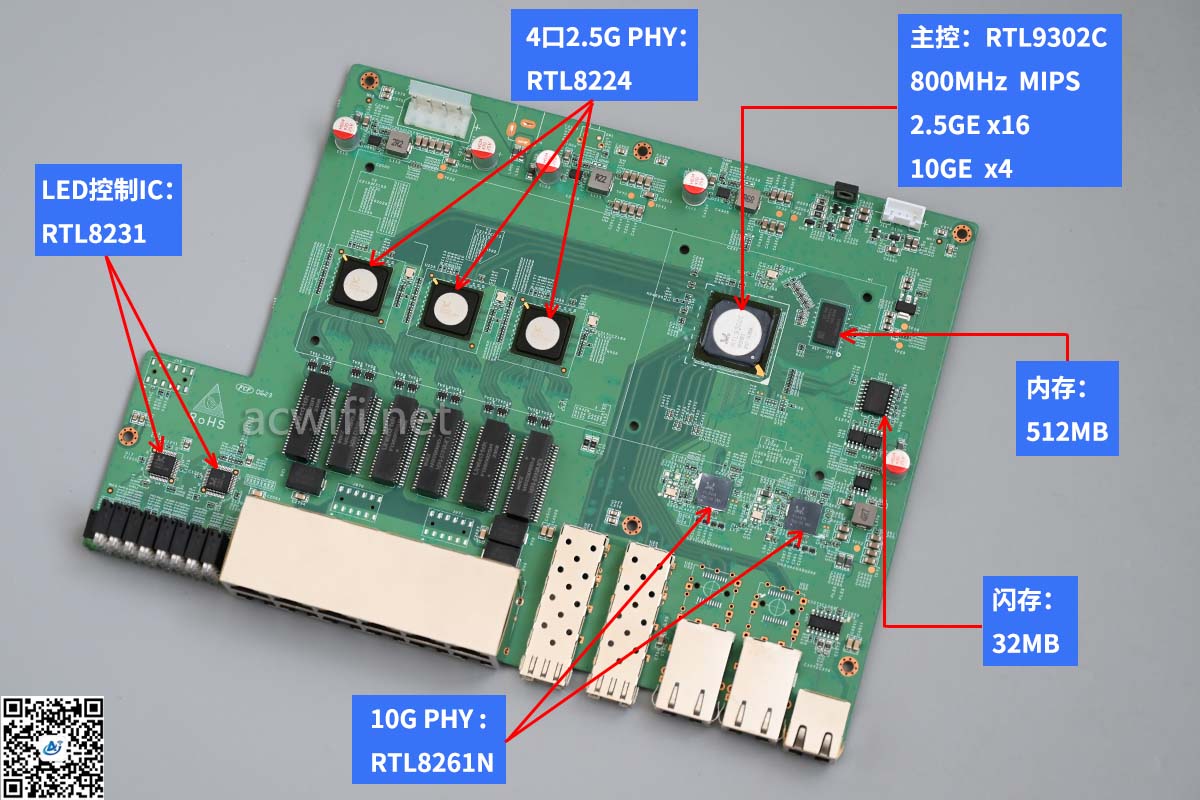

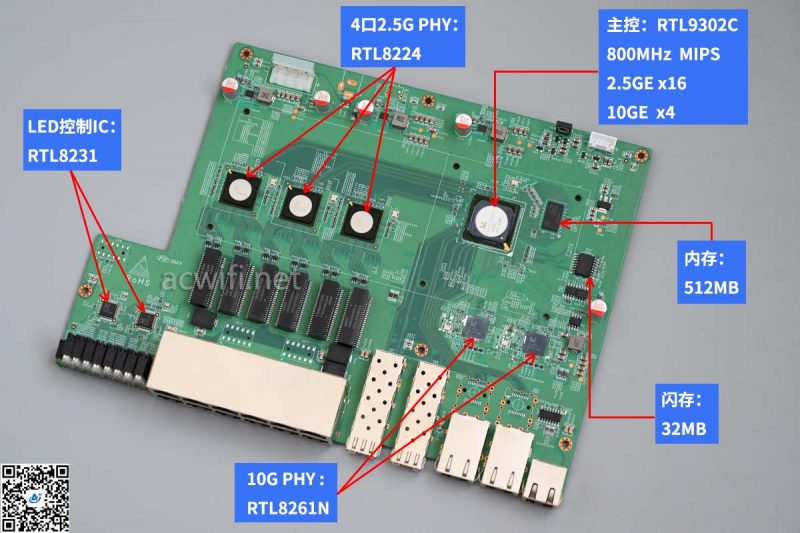

好了，此款兮克SKS7300-12GPY2XGT2XG交换机拆机完成，所有芯片型号汇总图如下：

然后进行简单的测试。

首先是交换机的功率测试，接上不同数量的不同速率的端口，看功率有啥变化。

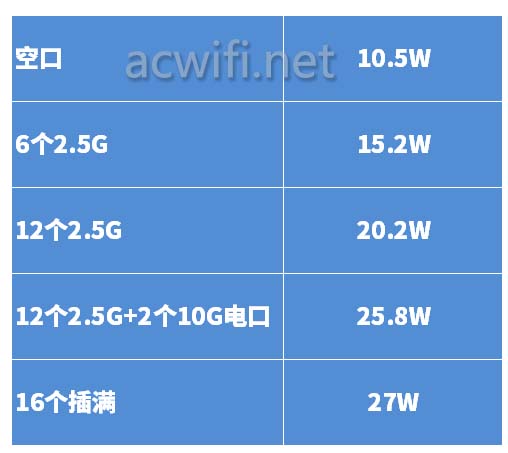

接通电源，所有网口都不插的情况下，待机功率10.5W，插满时的功率是27W：

最大功率不超过30W，75W的电源功率非常足够。

风扇一直在运转，铁的外壳摸上去，并没有烫手的感觉，温度不算高。

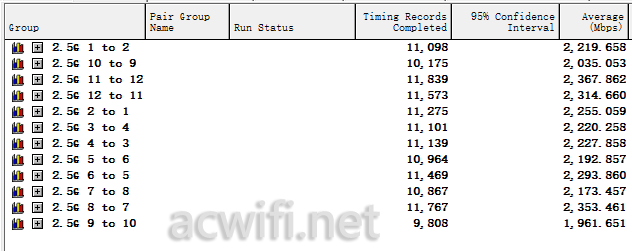

接着测一下背板带宽，网口数据有些多，我需要开4台电脑才能让这台交换机满上。慢慢来吧，先看12个2.5G网口双向时的总吞吐率是多少。

每个网口在2.2Gbps左右，没问题的。

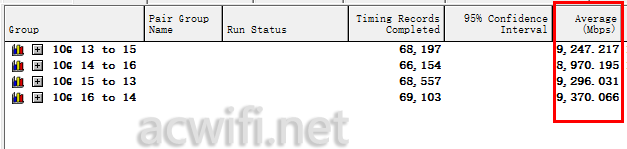

然后单独测4个10G口的双向，两个光两个电，所以我一光一电为一组双向，也没问题的：

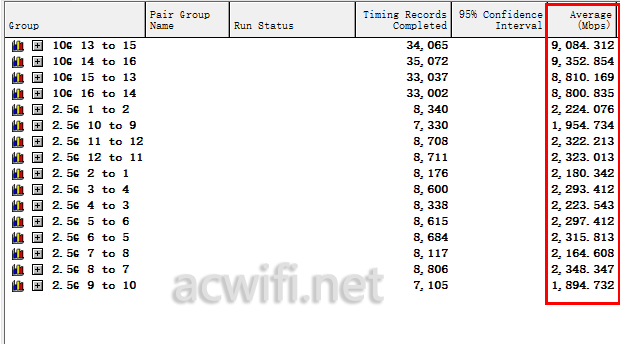

然后把上面两种测试同时进行，即12个2.5G口双向和4个10G口双向打流同时进行。结果也没问题：

交换机的背板带宽没问题。

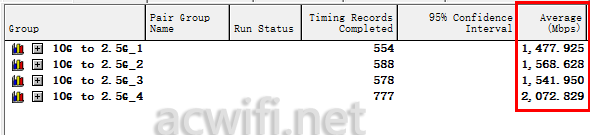

不过，单个10G口同时向多个2.5G进行单向发送数据时，就会出现堵塞现象，比如下图是一个10G口同时几4个2.5G发数据：

10G口向单个2.5G口传输是满的，不用担心。

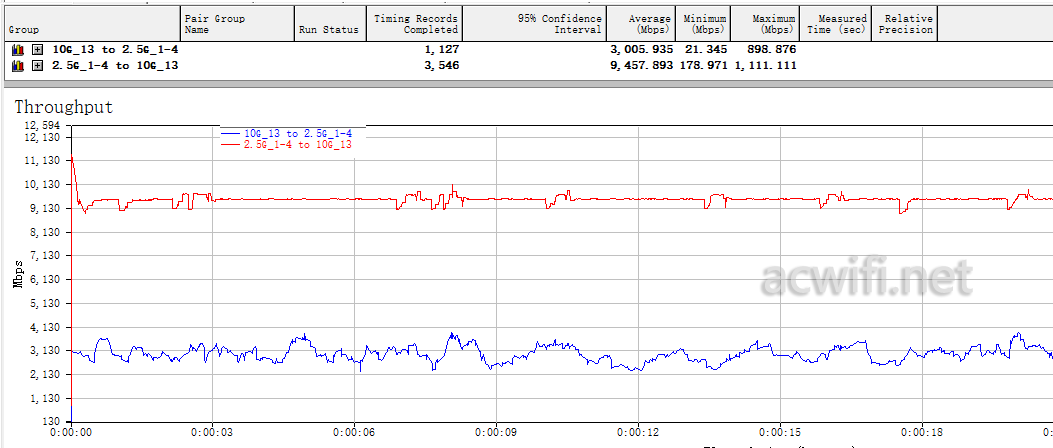

下图是单个10G口与四个2.5G口同时双向的情况 ：

双向同时传输时，堵塞现象会严重一些。也不用担心，因为这是普遍现象。

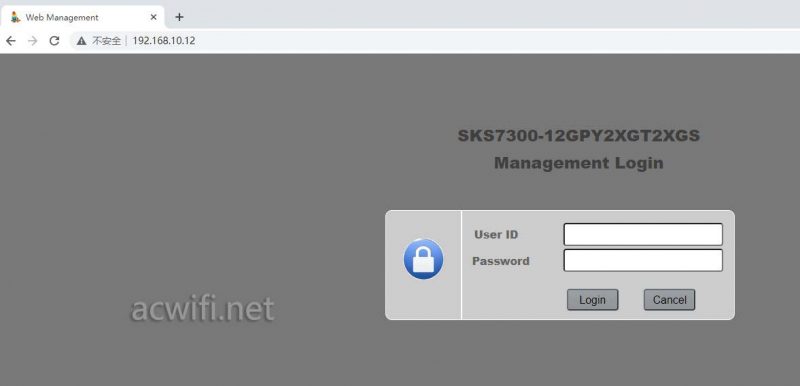

我把电脑网卡的IP设置为192.168.10.2，然后输入192.168.10.12就能登录交换机的后台管理：

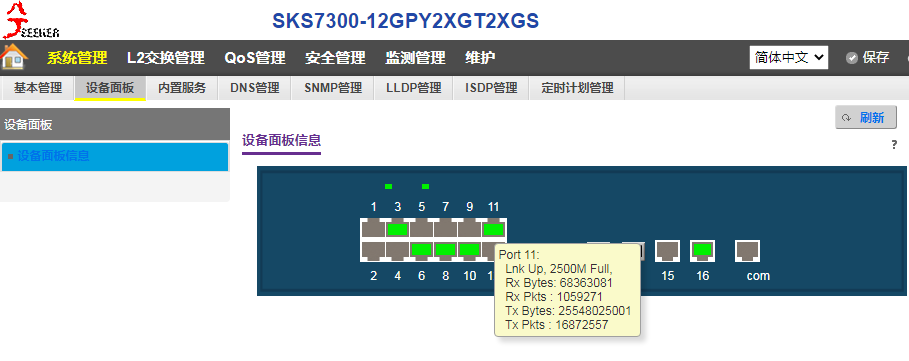

信息面板，把鼠标移到网口上就会显示出详细的连接信息：

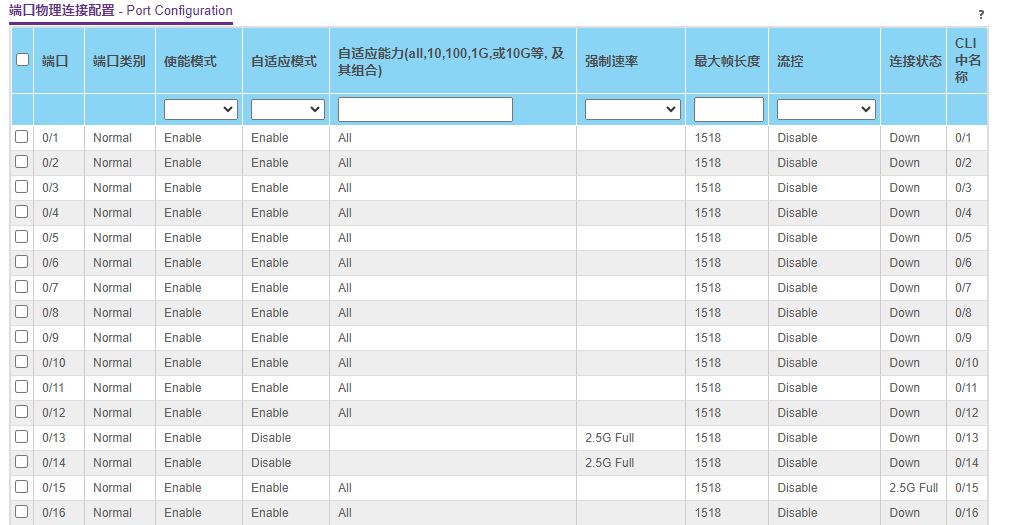

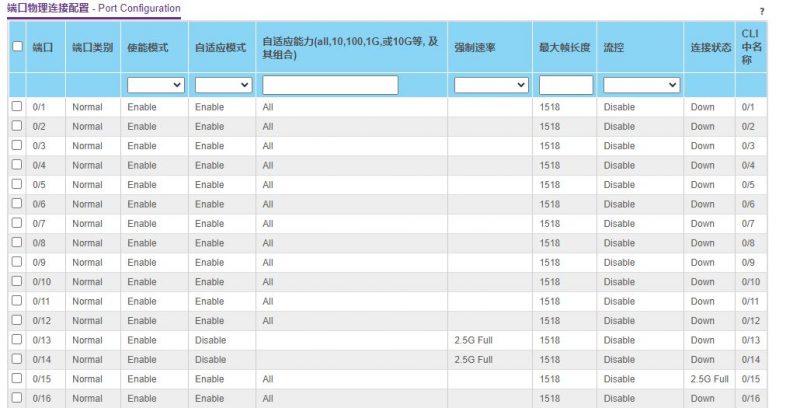

如果要在SFP插2.5G模块，需要在端口管理里指定2.5Gbps速率：

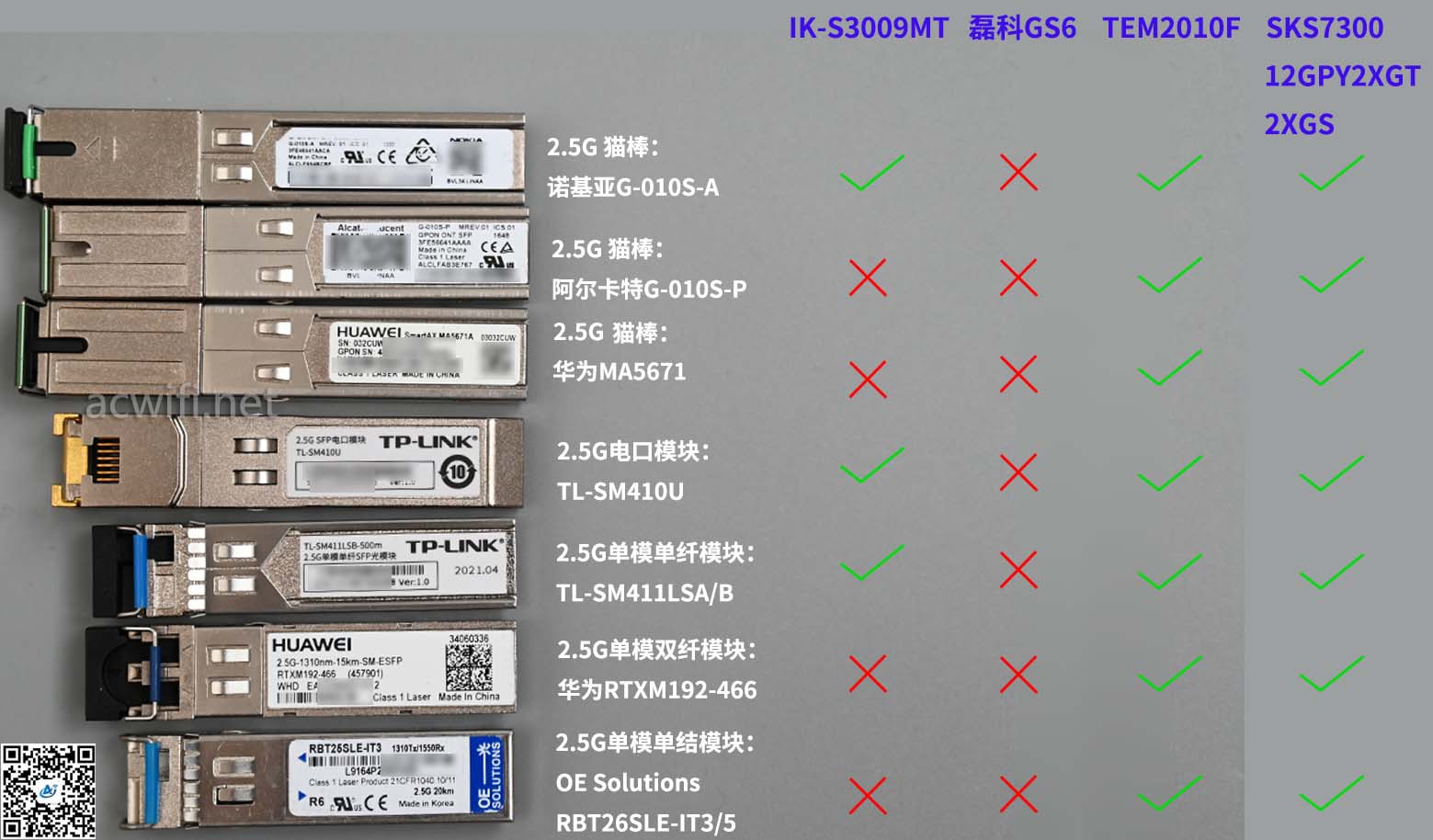

然后我把几款2.5G模块和猫棒都试了，全部都能识别支持：

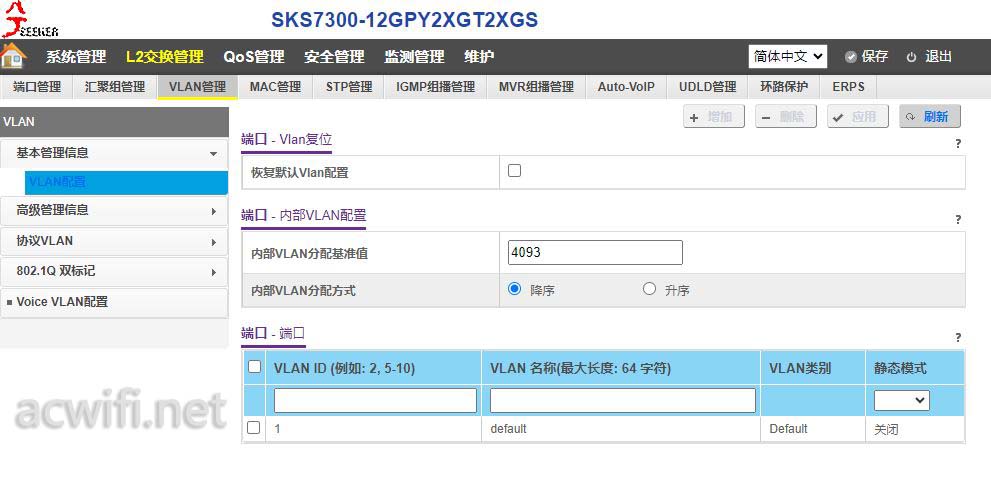

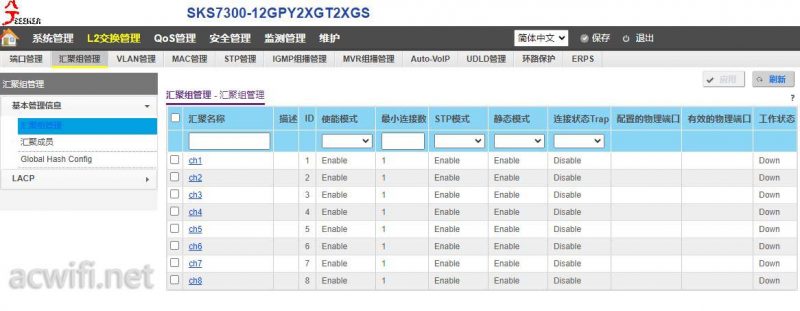

支持聚合和VLAN：

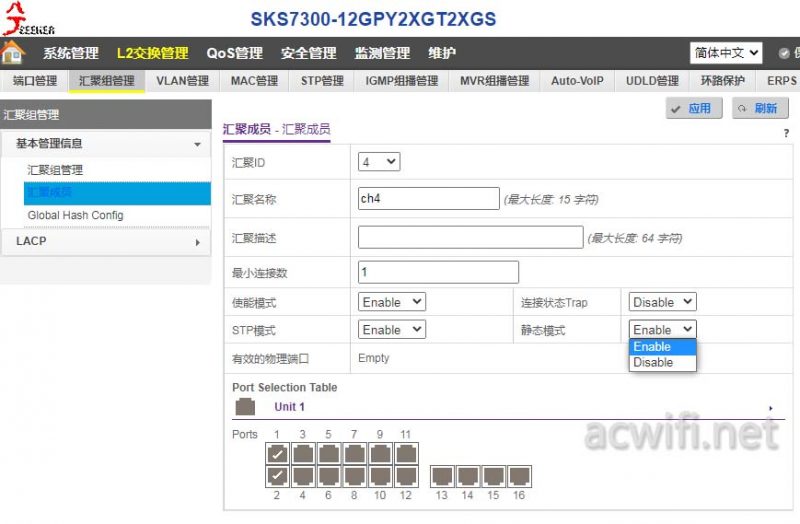

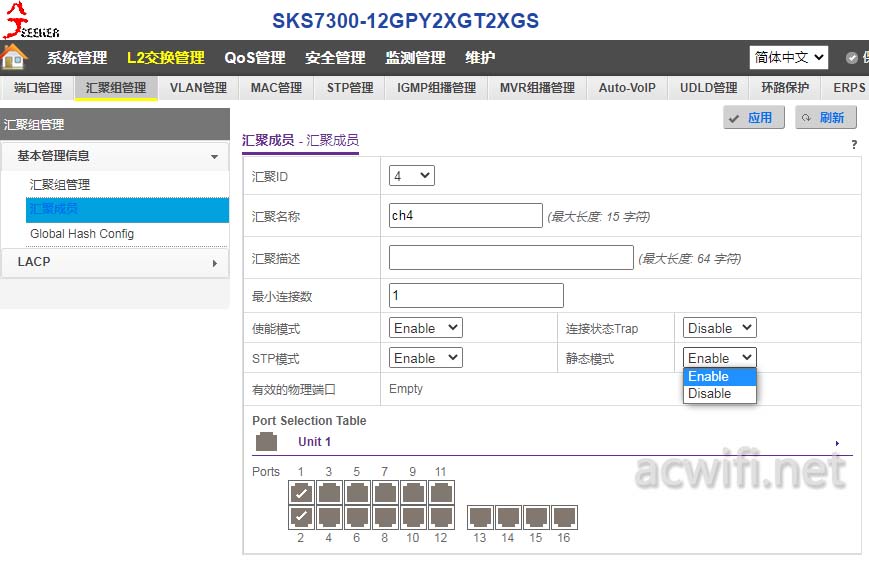

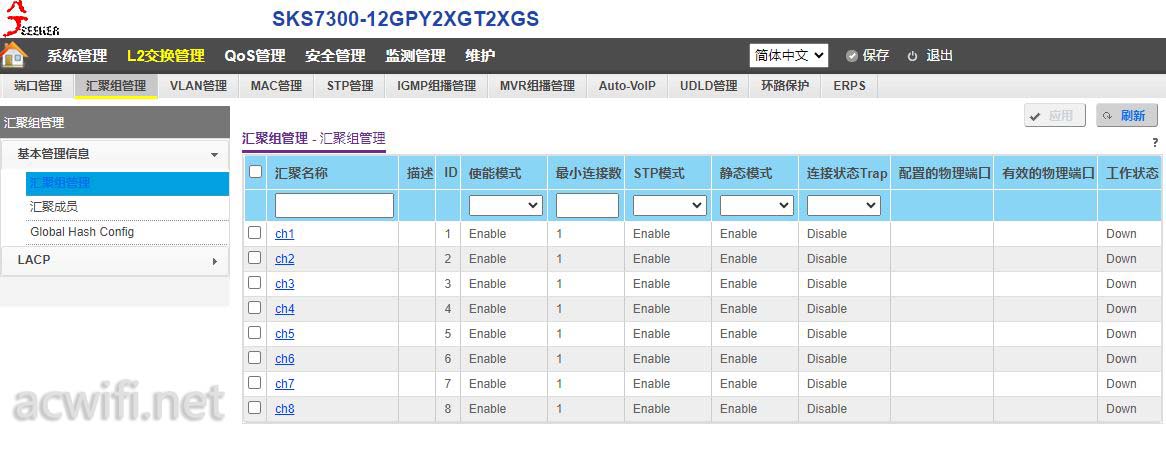

支持动态聚合和静态聚合：

我拿了威联通464C来试双2.5G聚合，不管动态还是静态，用单个10G口读写NAS都突破不了280MB/s，可能我哪里设置错了？有时间再慢慢折腾一下聚合。

1788元，12个2.5G网口，4个万兆口，带网管功能，已经可以满足绝大多数家庭用户了。。我也才拉了11根网线。。除了没有POE供电，其它要啥有啥了。如果不需要两个万兆电口，就可以选择便宜500元的4个万兆光+8个2.5G口的型号。一定要根据自己对网口和网管/非网管的需求来选择交换机，这样才不会浪费钱。
