中兴小方糖AC1200拆机、评测

一、外观拆机

中兴小方糖的外包装:

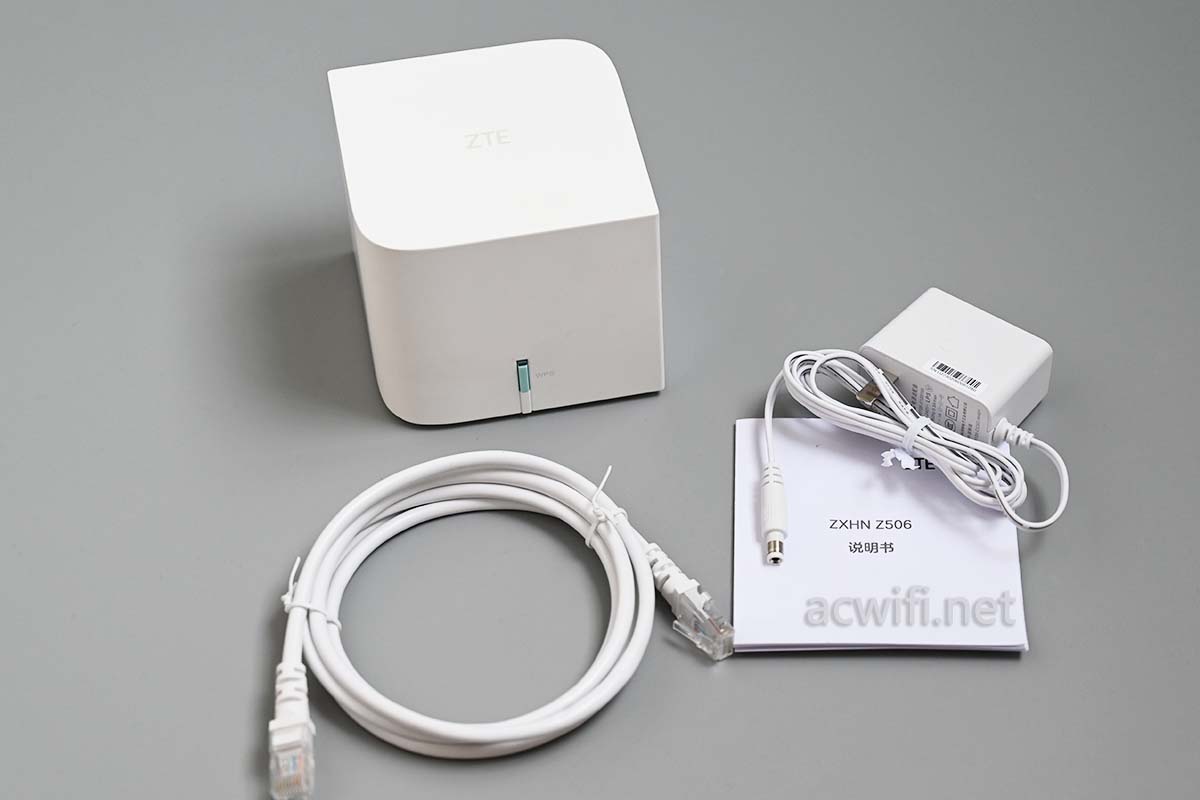

取出机身和配件:

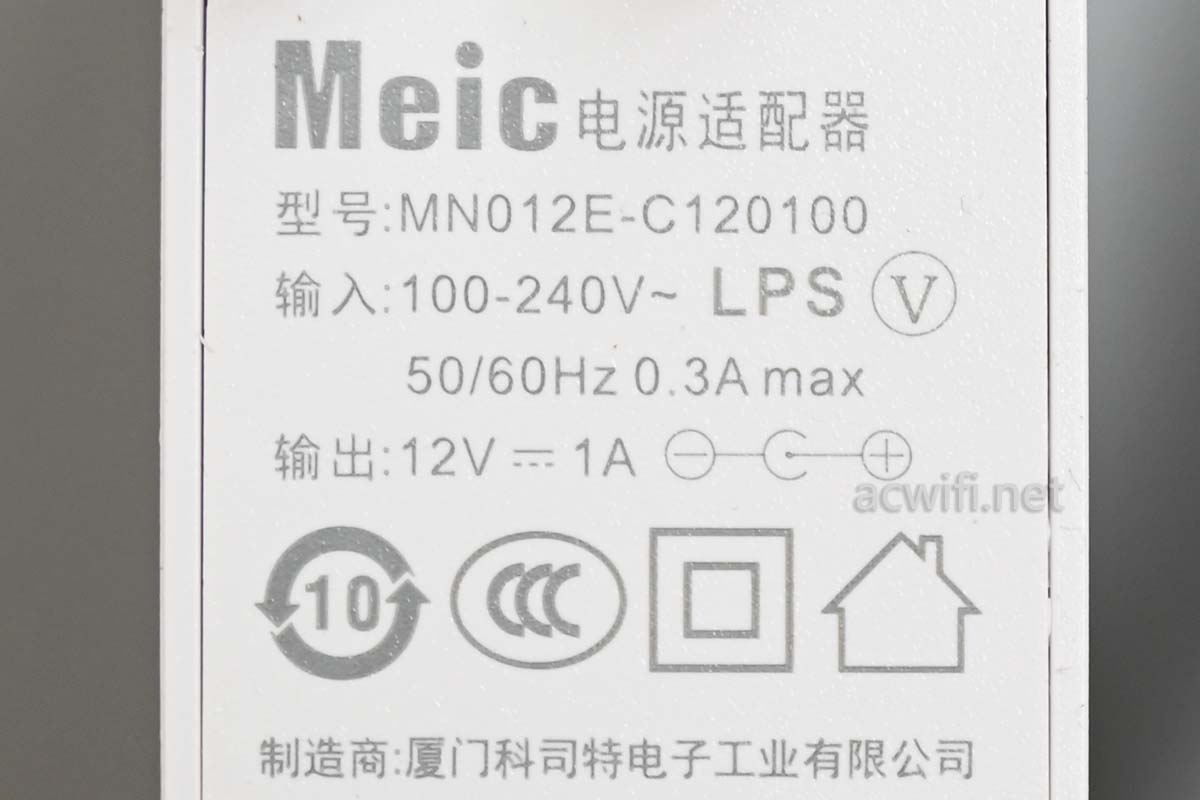

电源输出规格是12V/1A,实测联网后的待机功率是3.4W,不高。

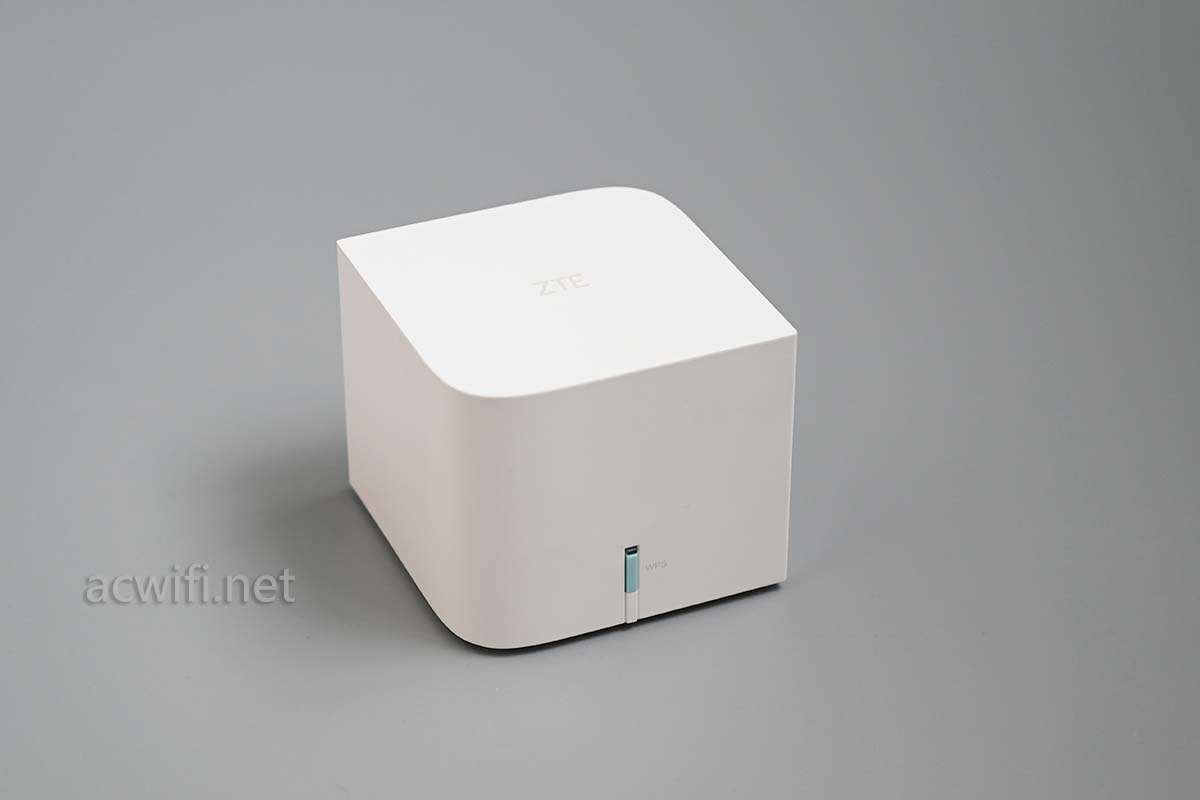

机身外观:

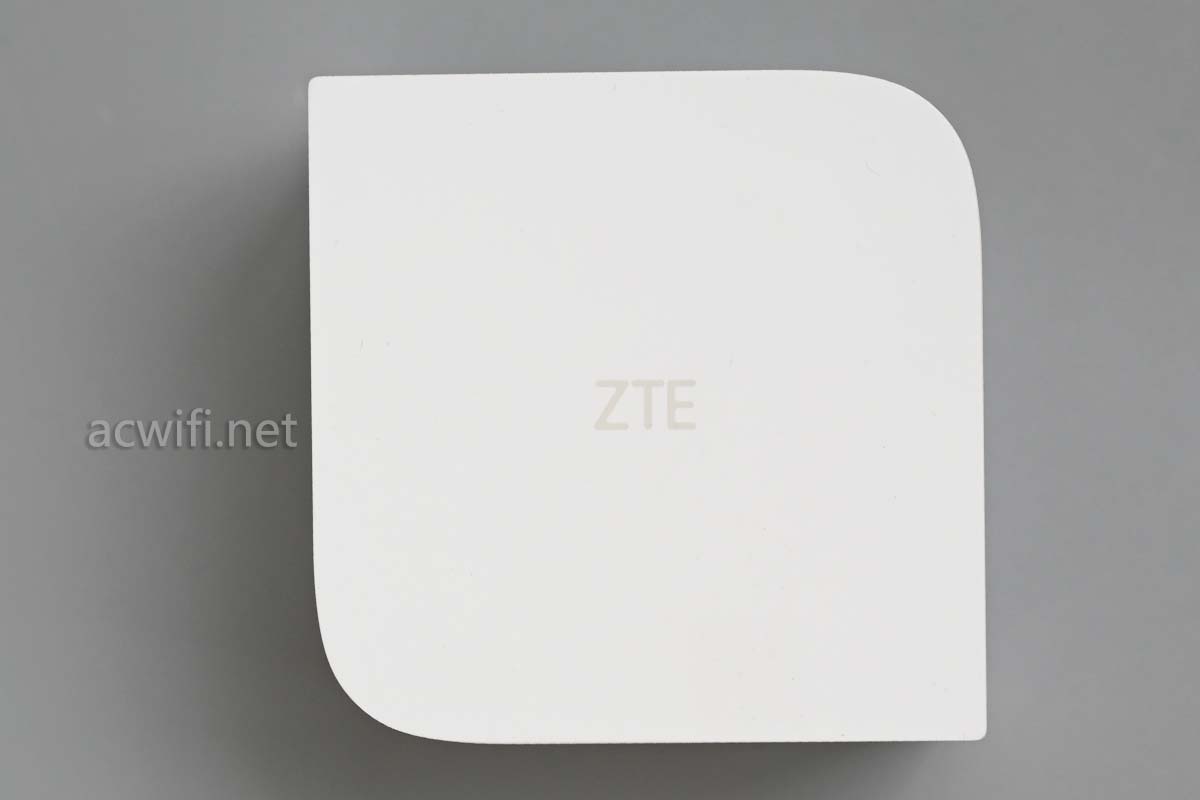

整体方形,但有两个角做了圆弧处理:

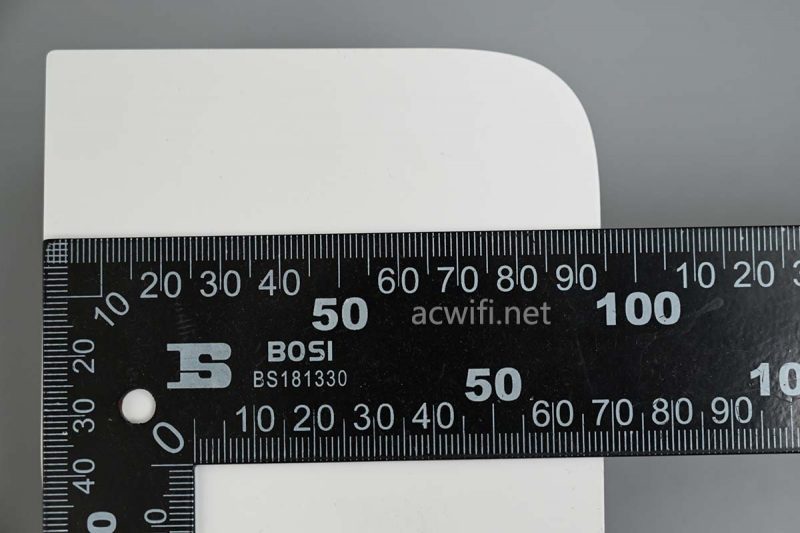

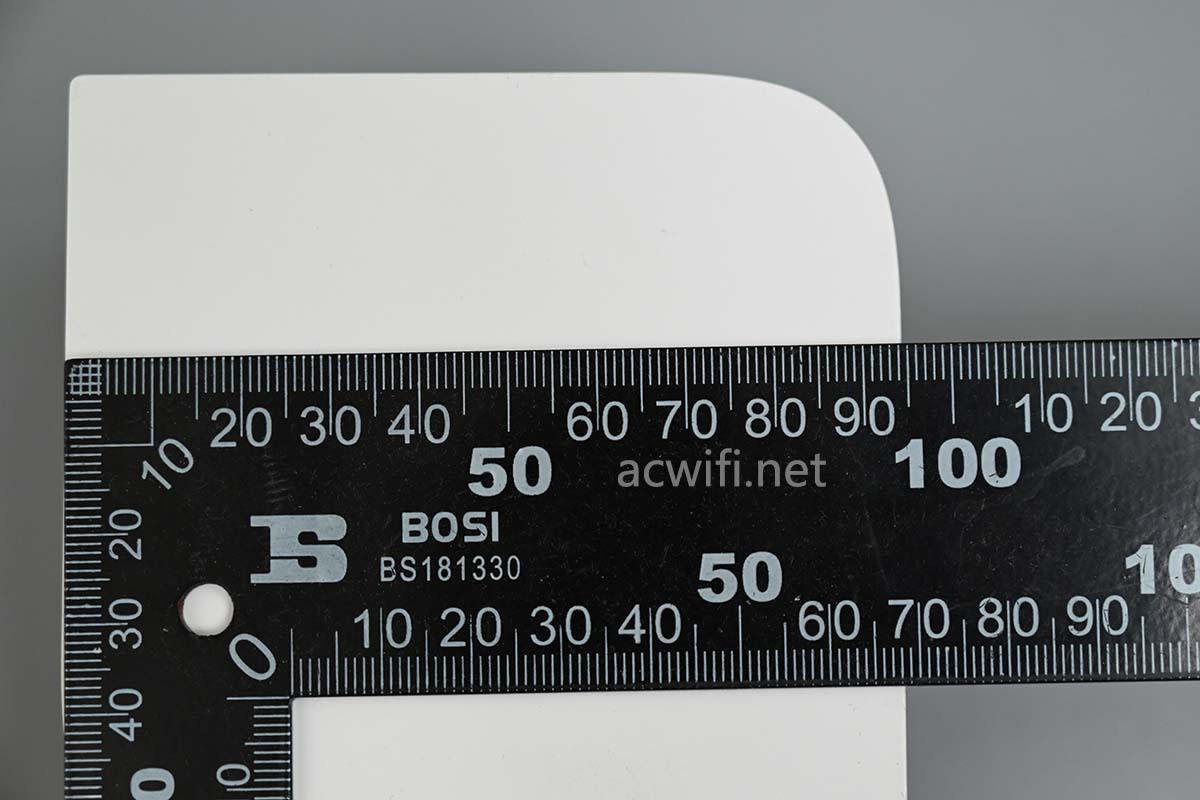

体积比较小巧,边长大约9.5cm:

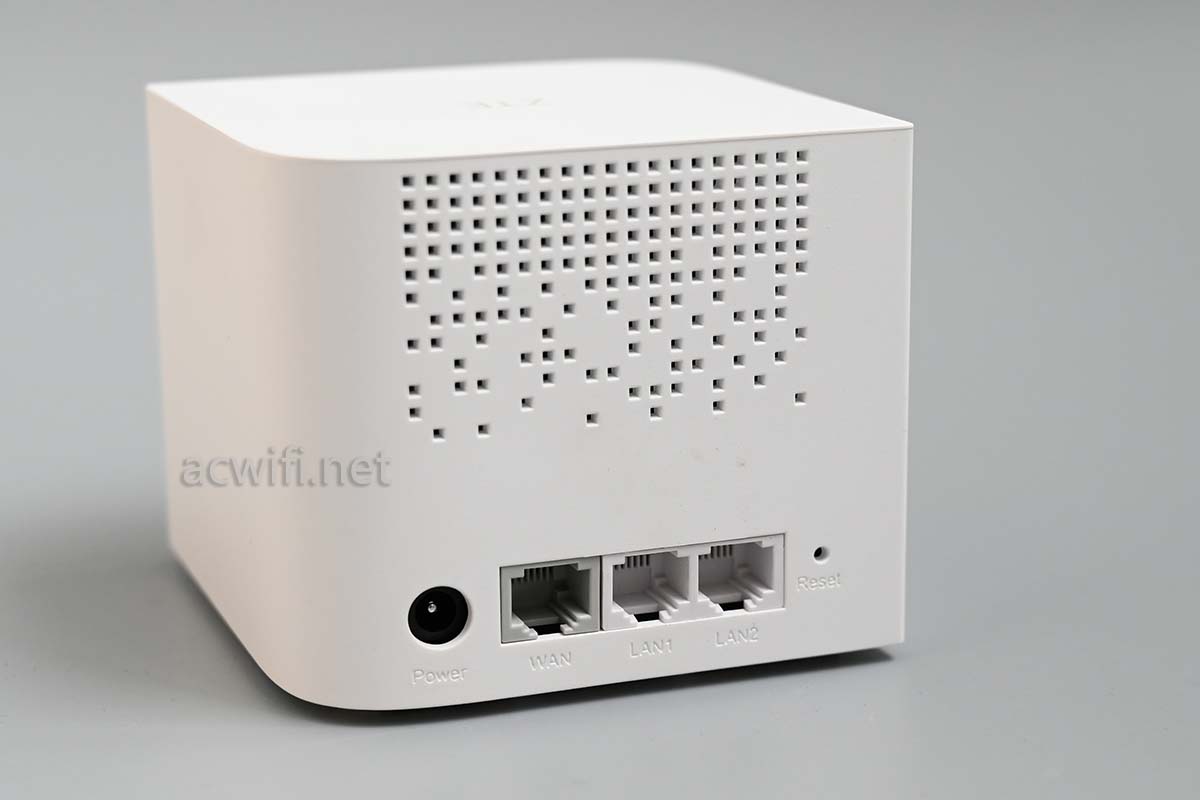

背而有散热孔,网口方面, 一个千兆WAN,两个千兆LAN:

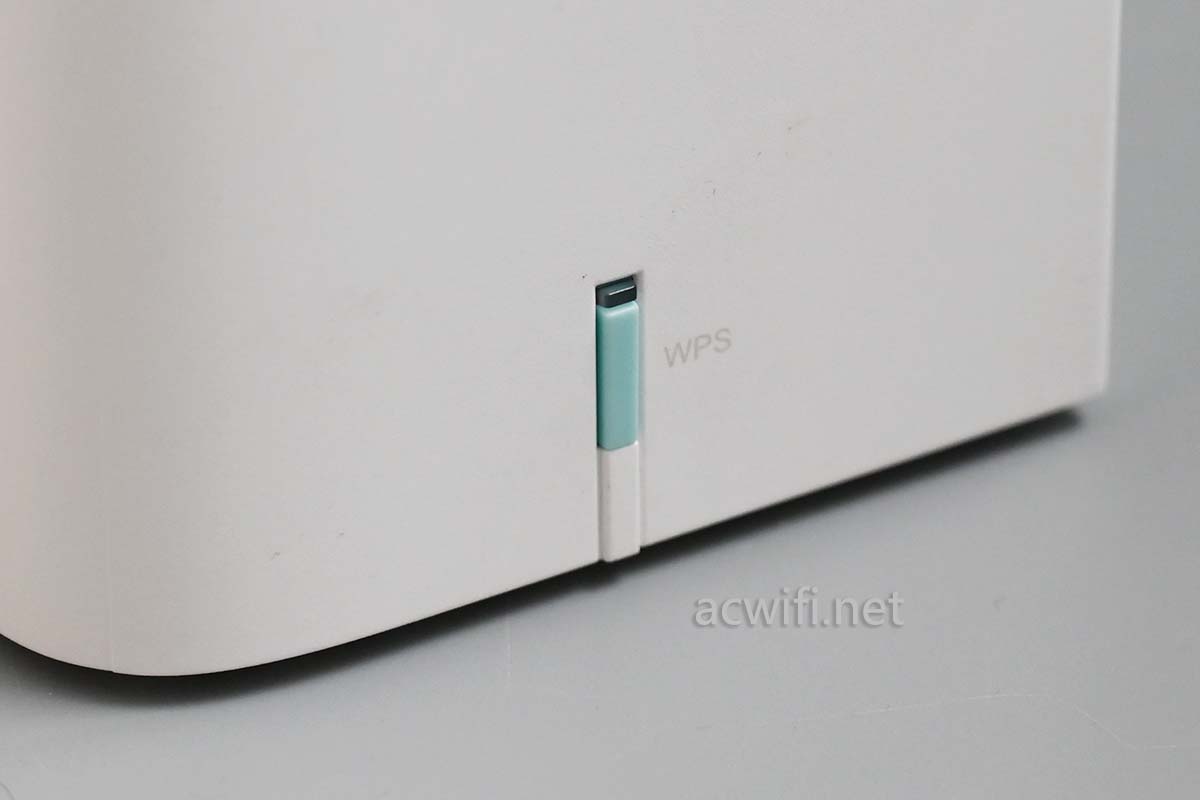

下面是指示灯,指示灯上方有一个WPS按键,同时也是MESH组网按键(短按)。

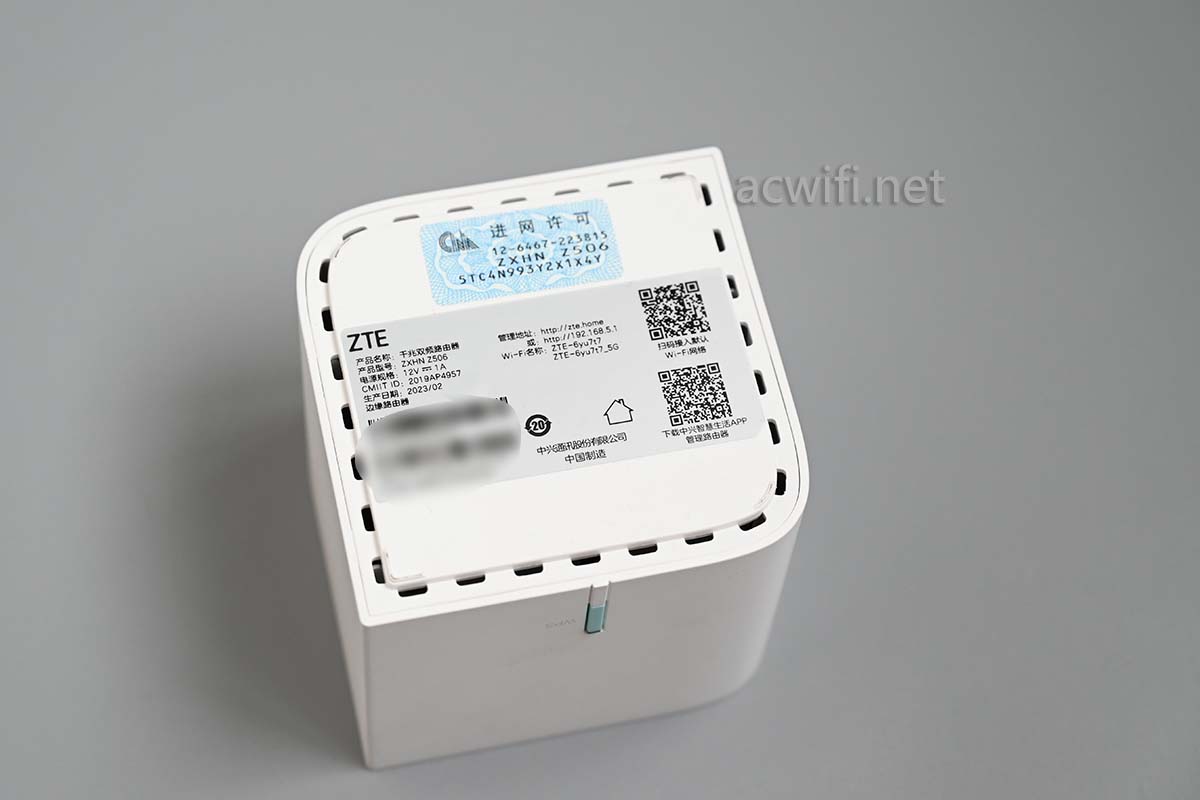

机身底部有一圈散热孔:

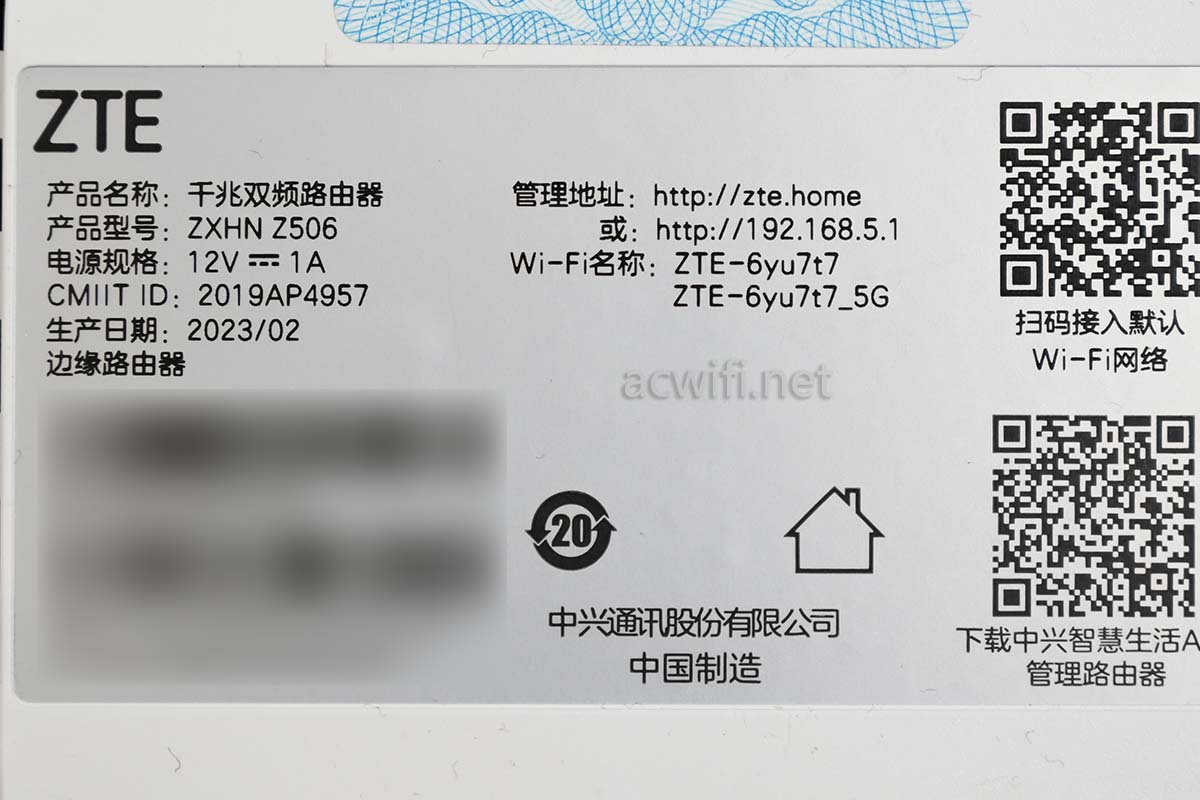

产品型号:ZXHN Z506

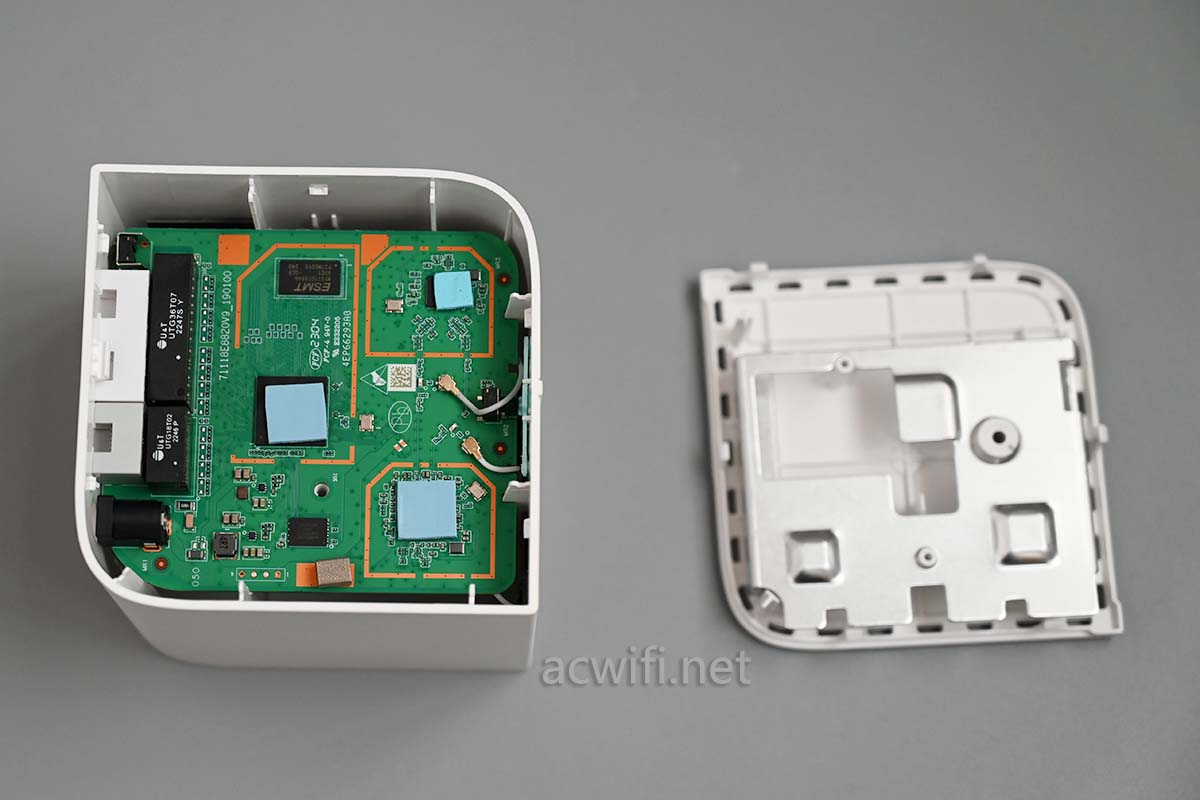

拆开底壳,底壳有一片铝散热板,有三个位凸位,与三颗芯片相接触:

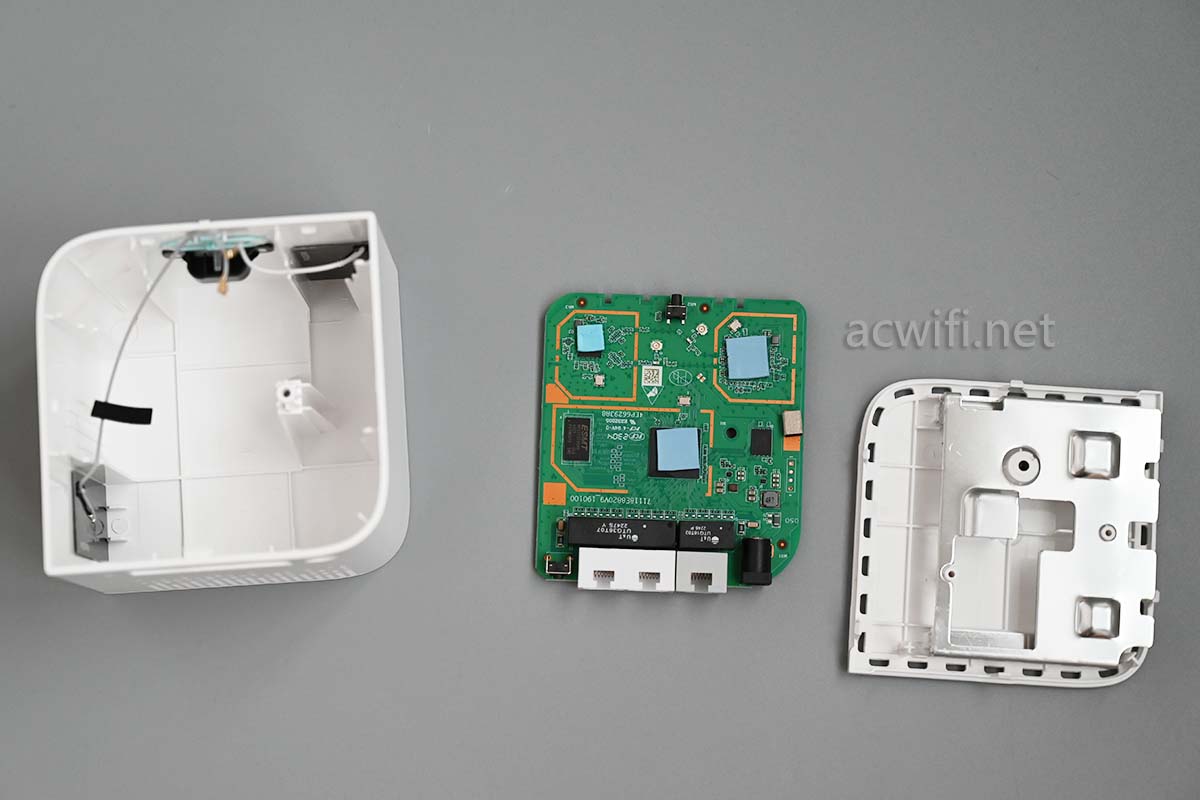

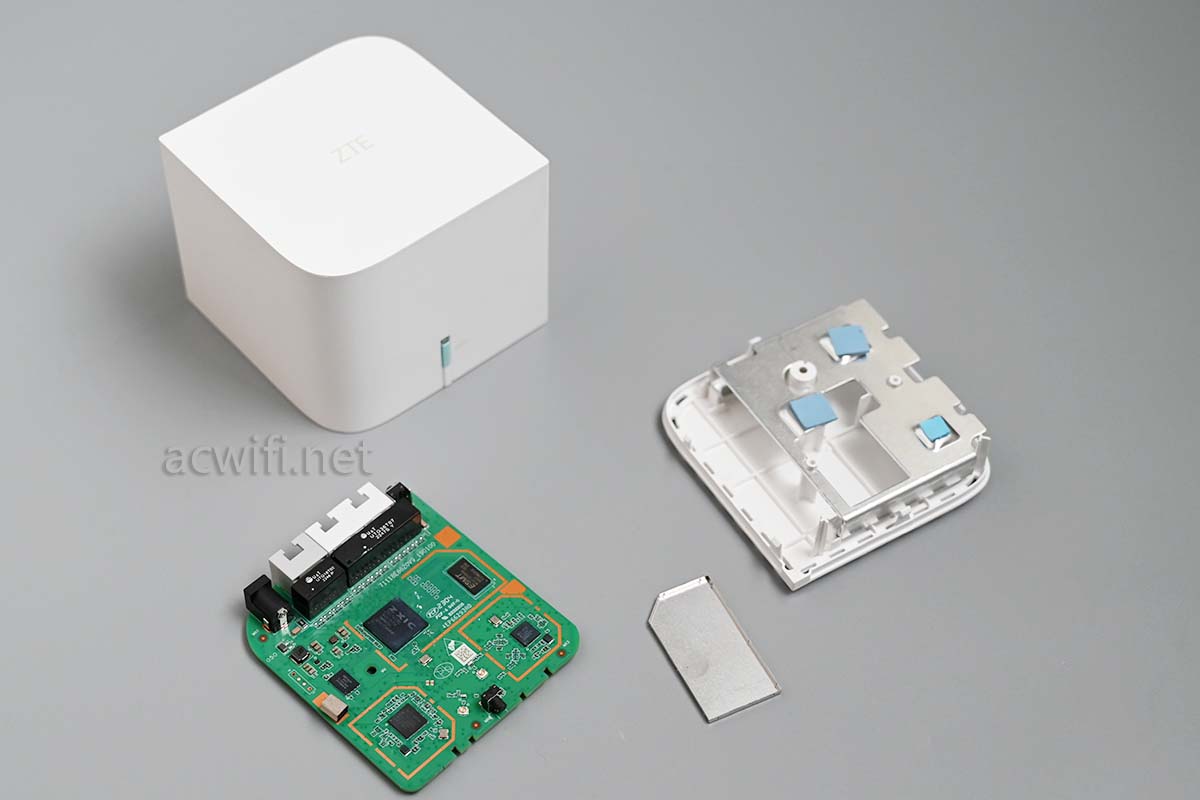

取出主板:

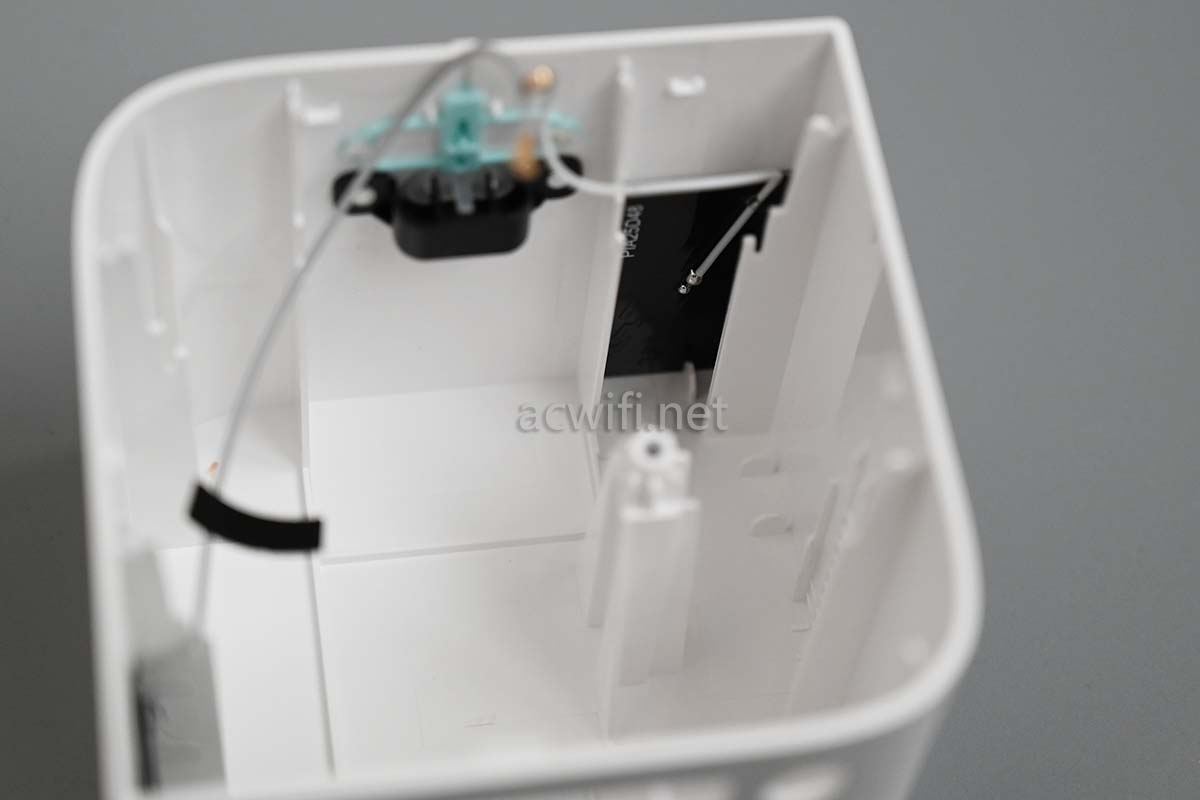

两片双频PCB天线:

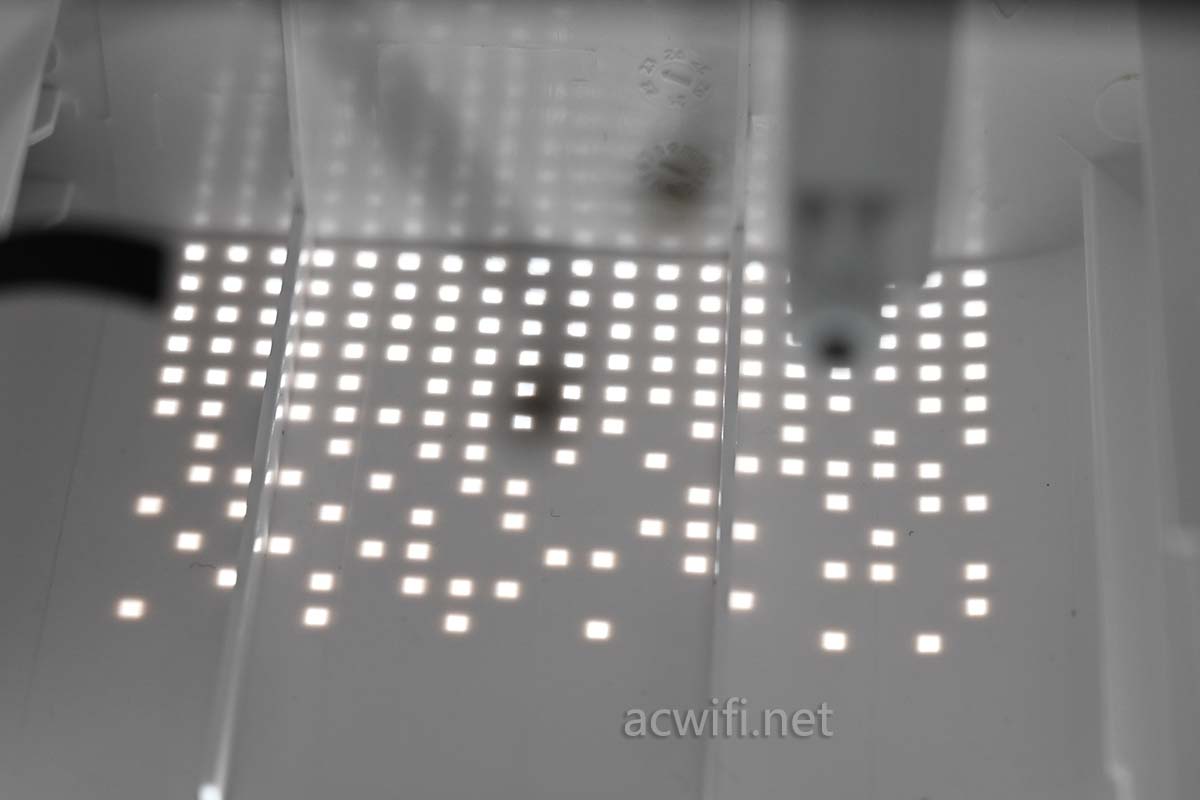

散热小孔:

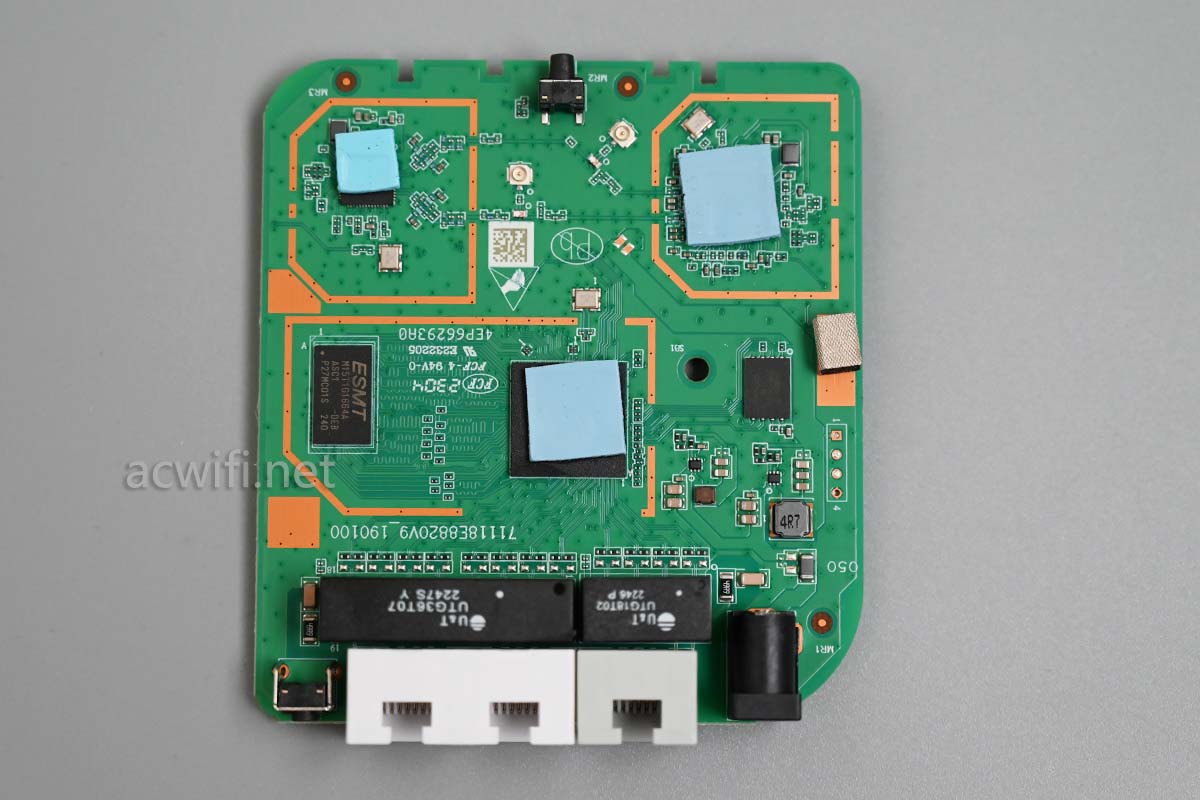

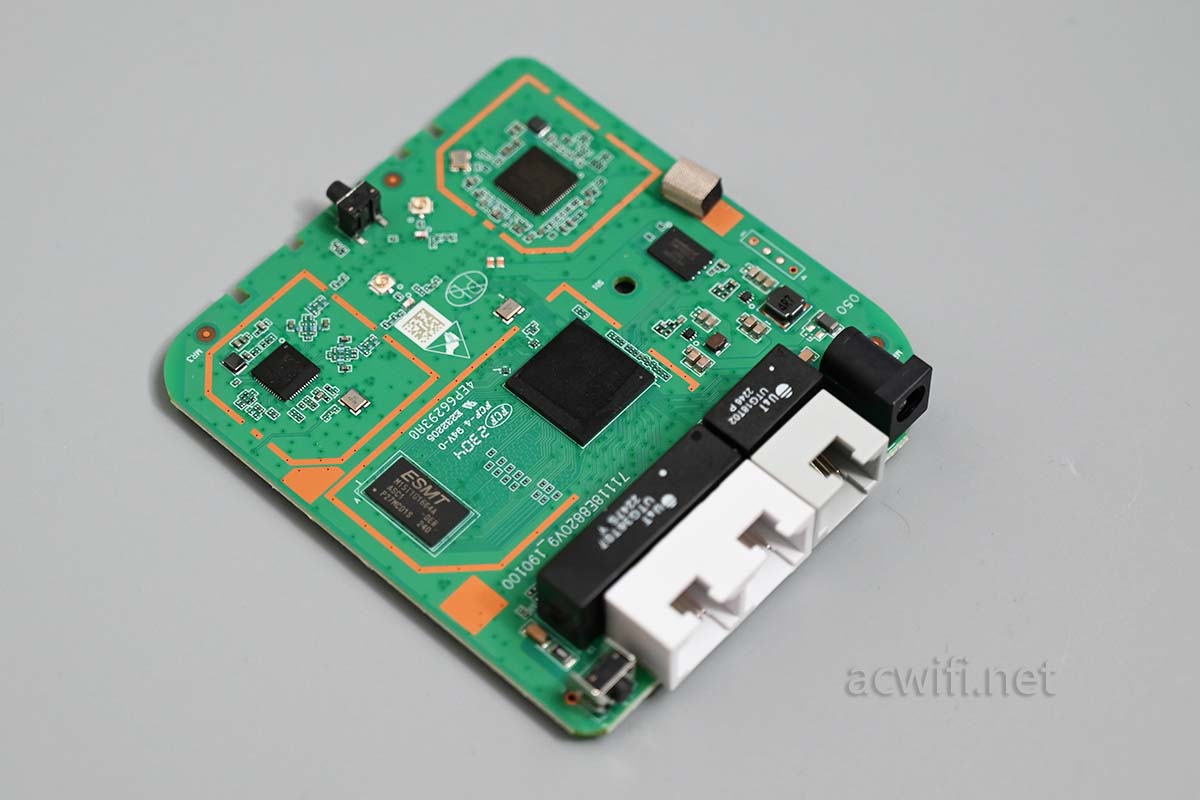

主板正面:

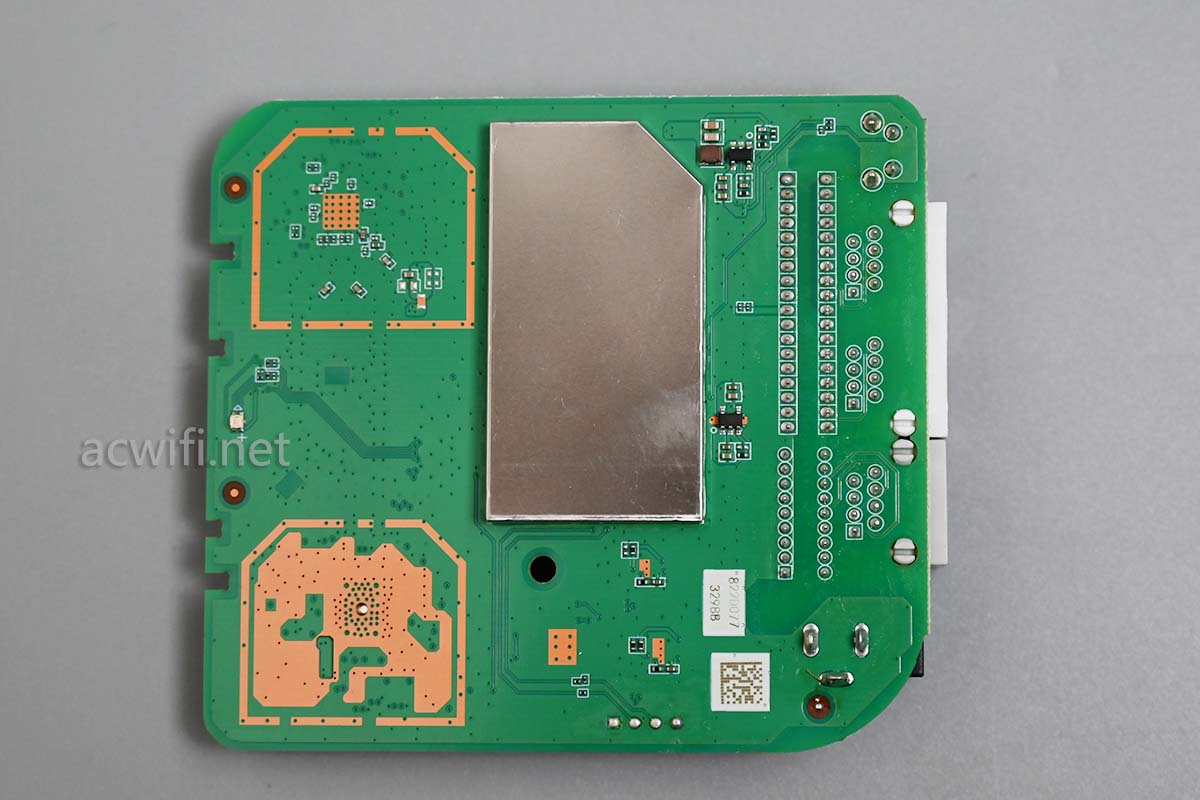

翻转看主板背面,有一片屏蔽罩:(朝向机身顶部)

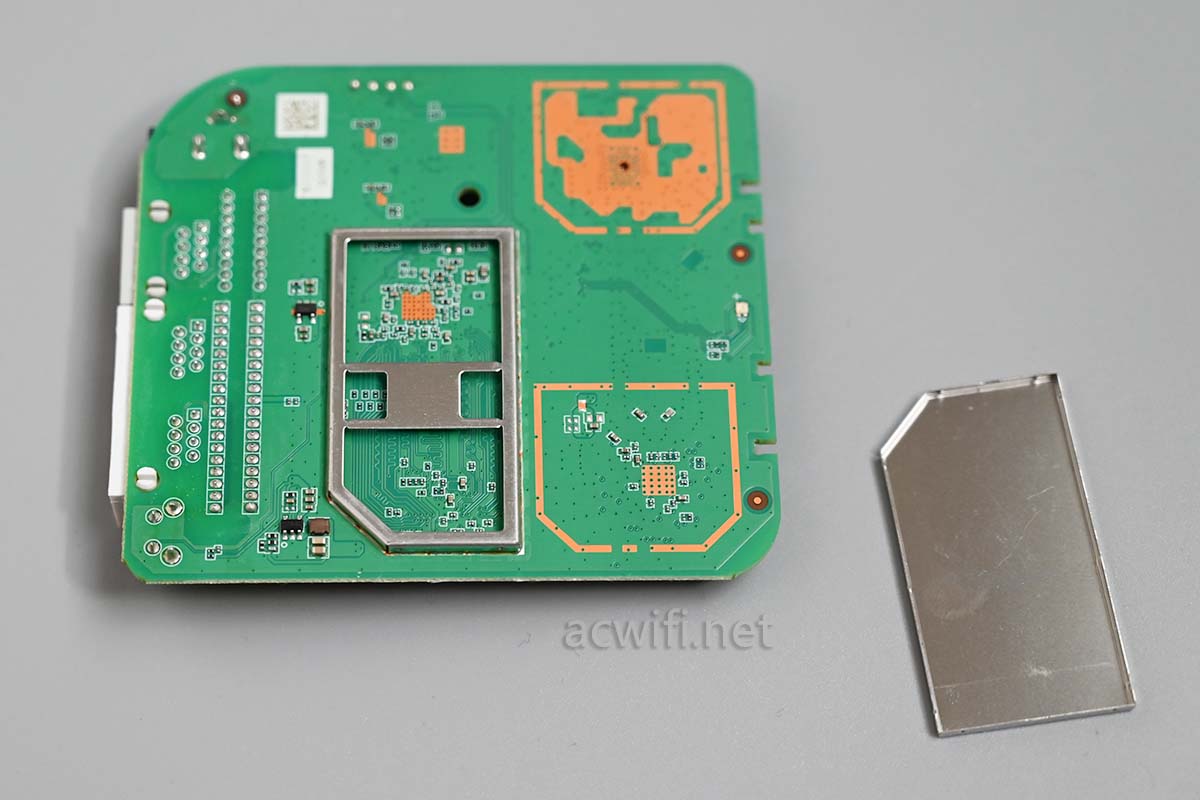

撬开屏蔽罩后如下图所示:

回到主板正面,取走导热硅脂垫片:

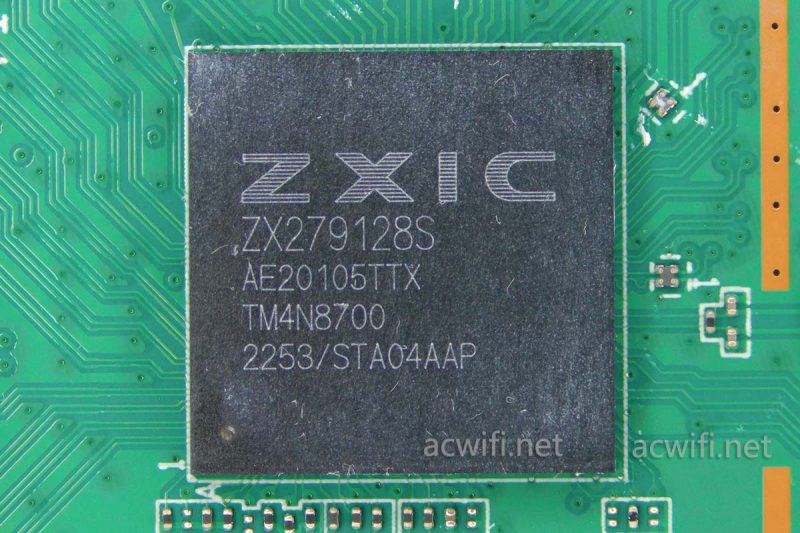

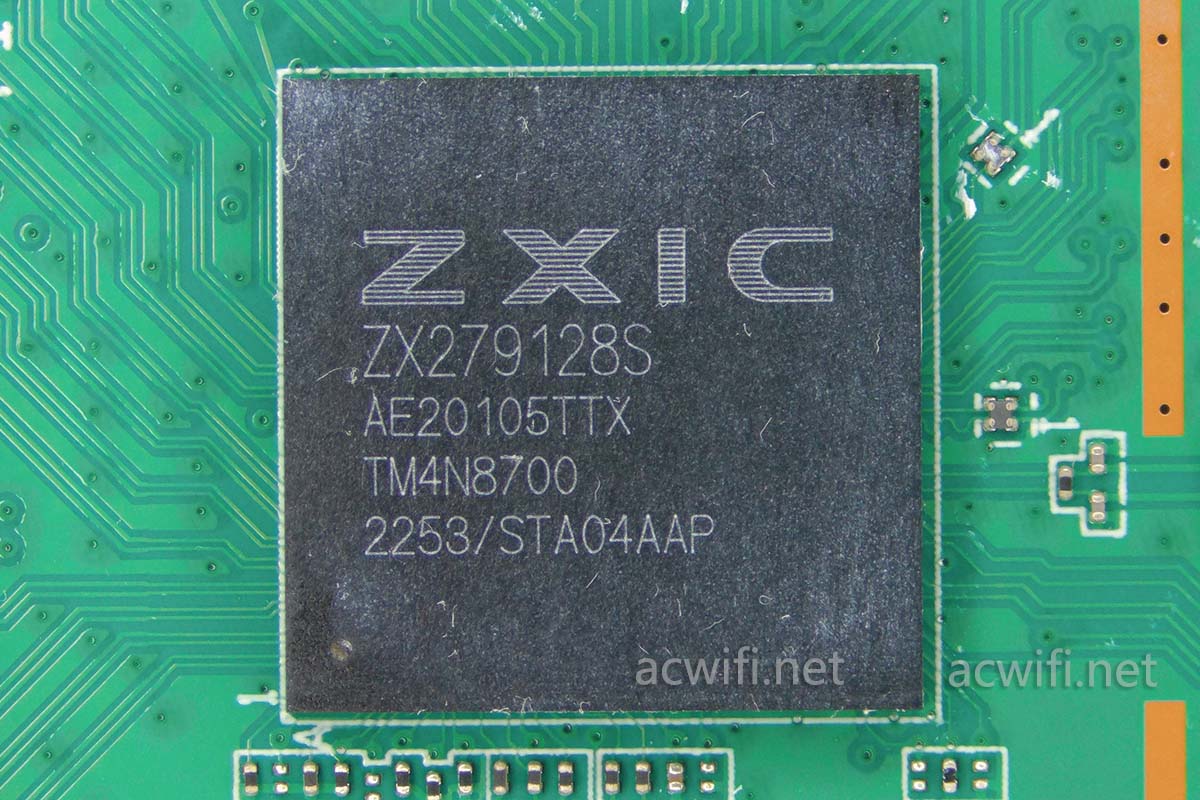

这款中兴小方糖的CPU型号是中兴微电子的ZX279128S,双核A9,频率1GHz,制程28nm,集成4个千兆PHY,预留了支持USB 2.0和USB 3.0的接口,有2条PCe2.0  x1。。

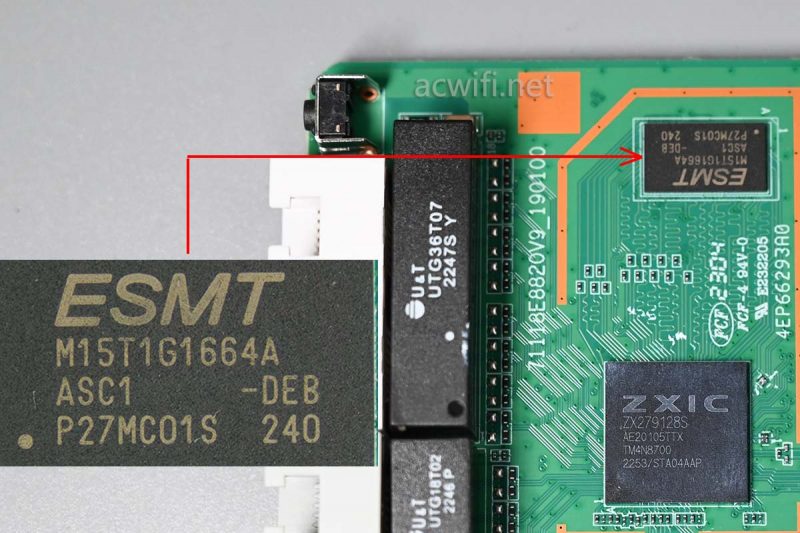

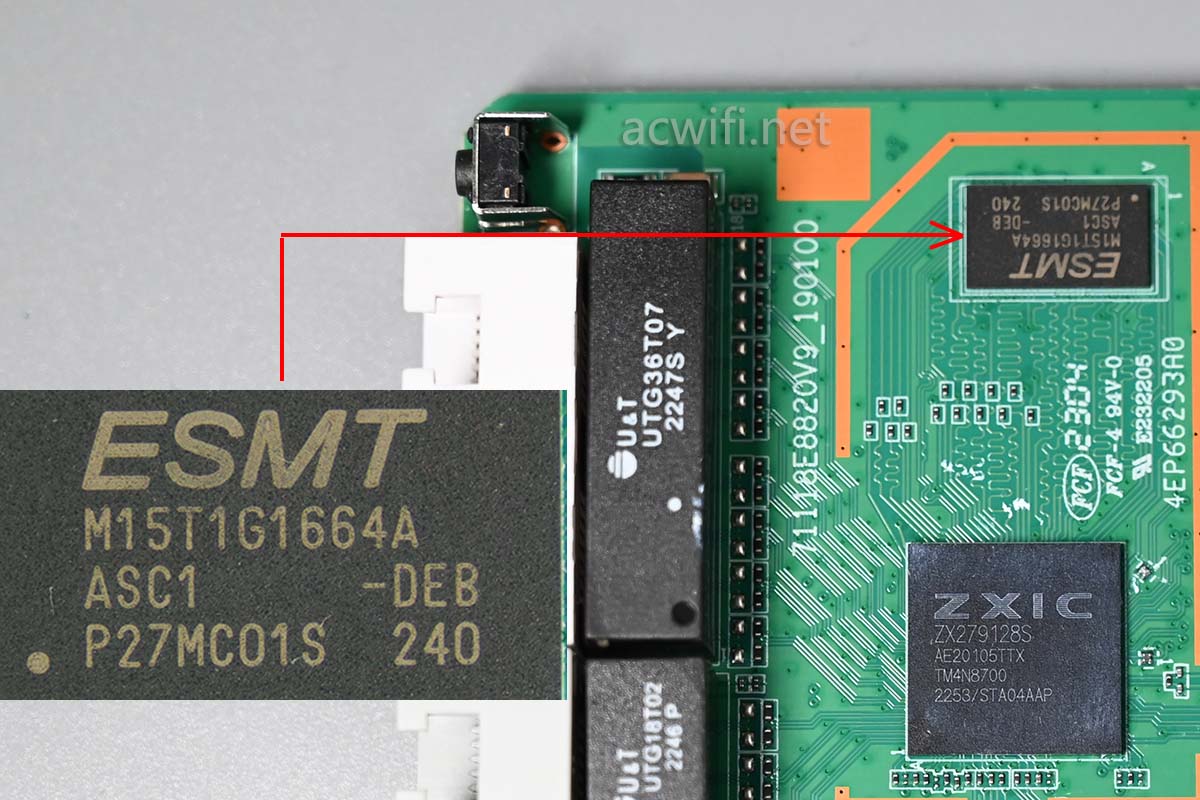

CPU旁边的内存芯片,型号是M15T1G1664A,DDR3 128MB:

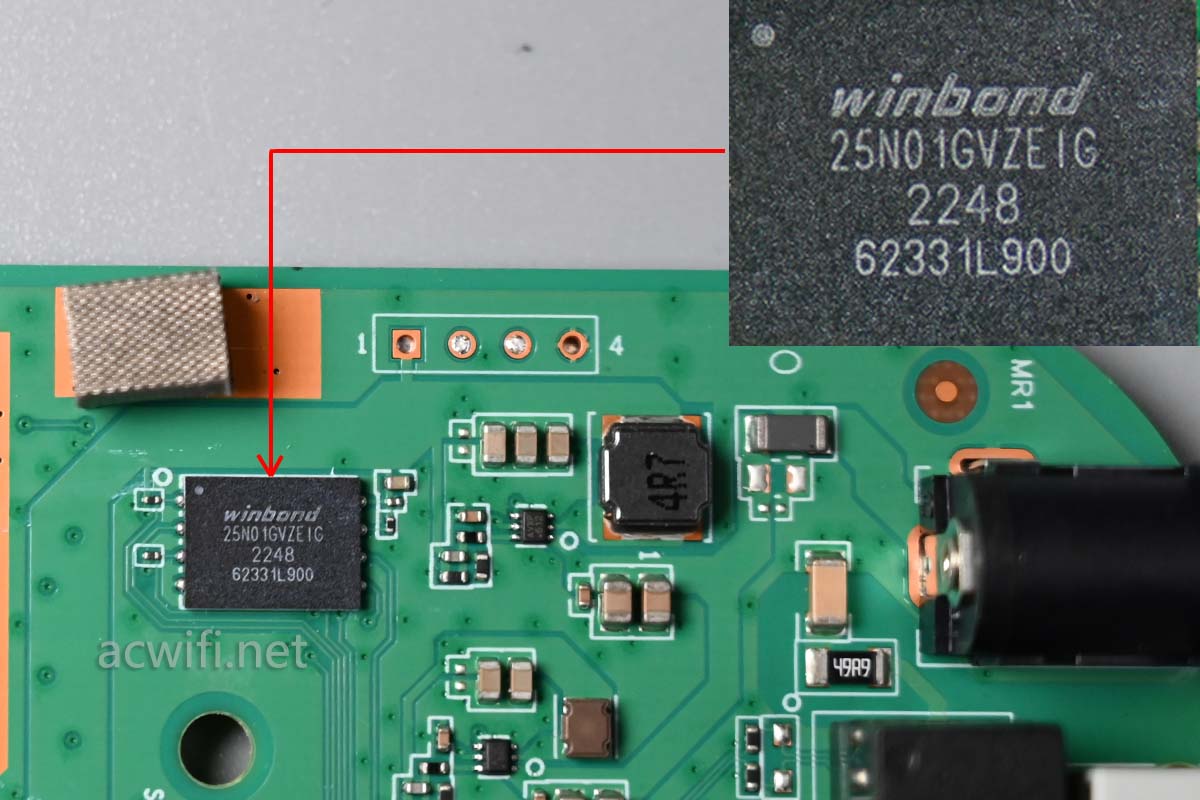

闪存芯片型号是W25N01GVZEIG ,容量128MB:

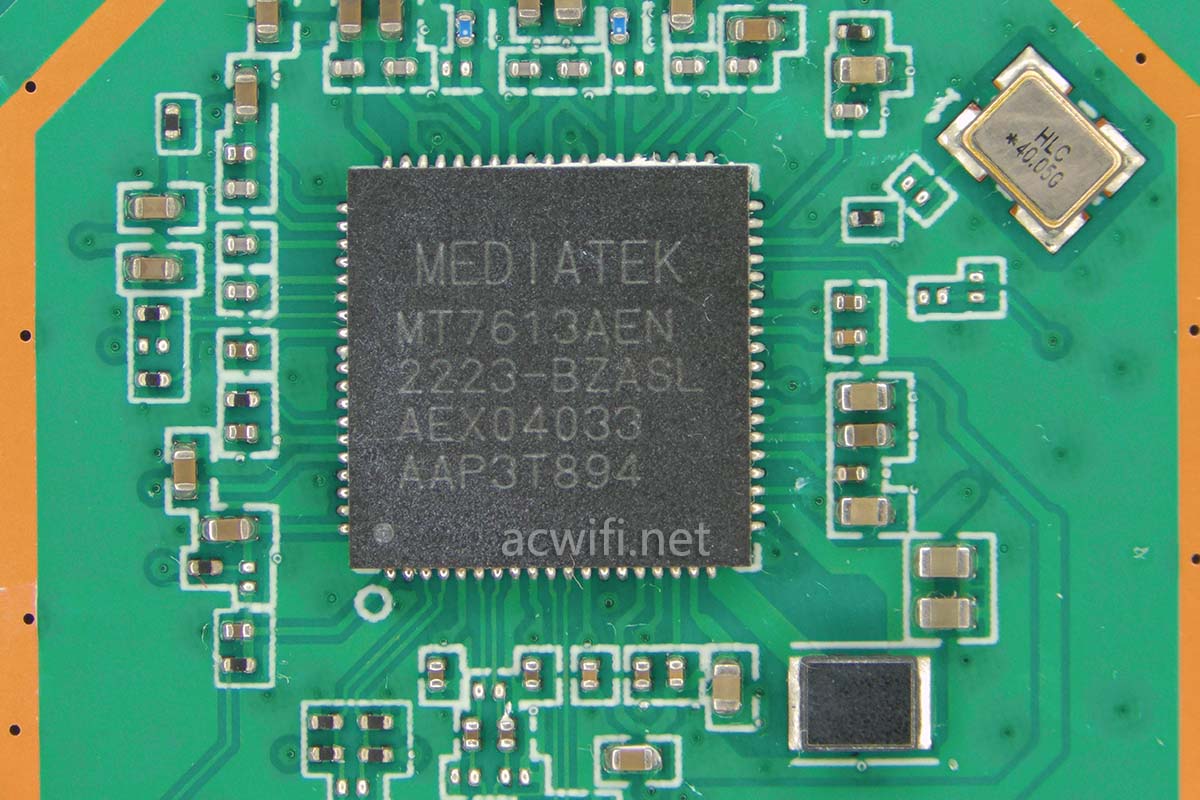

5G无线芯片型号是MT7613AEN,2T2R 802.11ac,支持2x2MIMO,在80MHz频宽下最高速率867Mbps:

MT7613是MT7612的优化版本,集成的PA功率和噪声抑制也加强了一点。

MT7613有两个版本,除了这里的MT7613AEN,还有第二代型号:MT7613AEN,成本会有优势,但相比MT7613AEN,在PA功率上要差一点。即A的功率大于B。

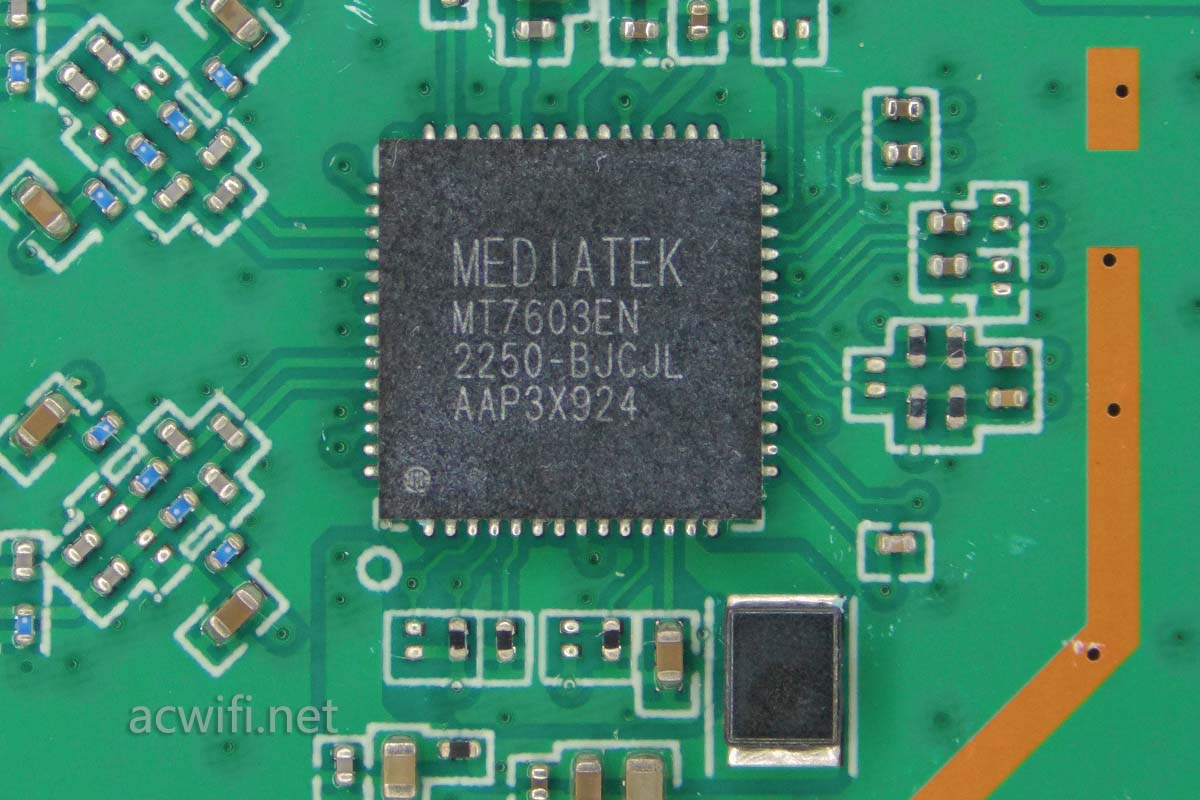

2.4G无芯片型号是MT7603EN,2T2R,支持2x2MIMO,在40MHz频宽下最高速率300Mbps:

其它没啥看了,至此拆机完成:

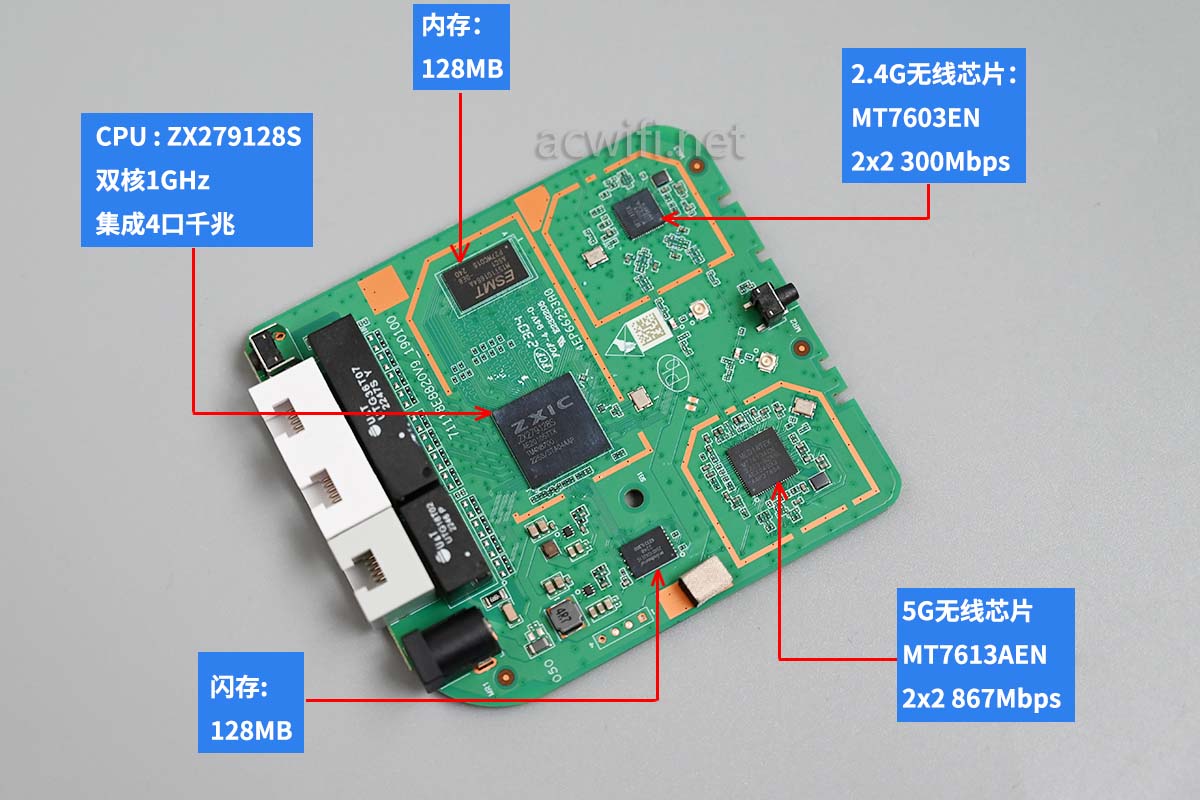

中兴小方糖的所有芯片型号汇总图如下:

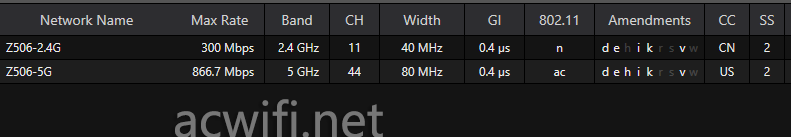

默认支持802.11k和80211v:

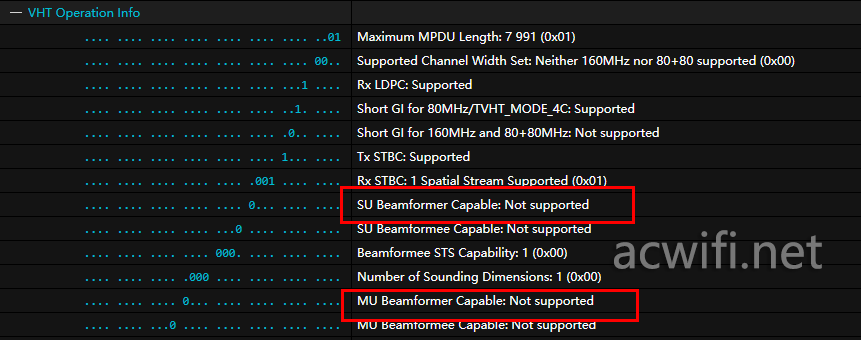

默认不支持MU-MIMO和波束成形。

在我记忆与实践中,2T2R的Wi-Fi 5无线路由器,只有高通才有支持没什么实用价值的MU-MIMO。特别在2T2R的型号中!



二、小包转发率测试

这里主要测试CPU的转发能力。

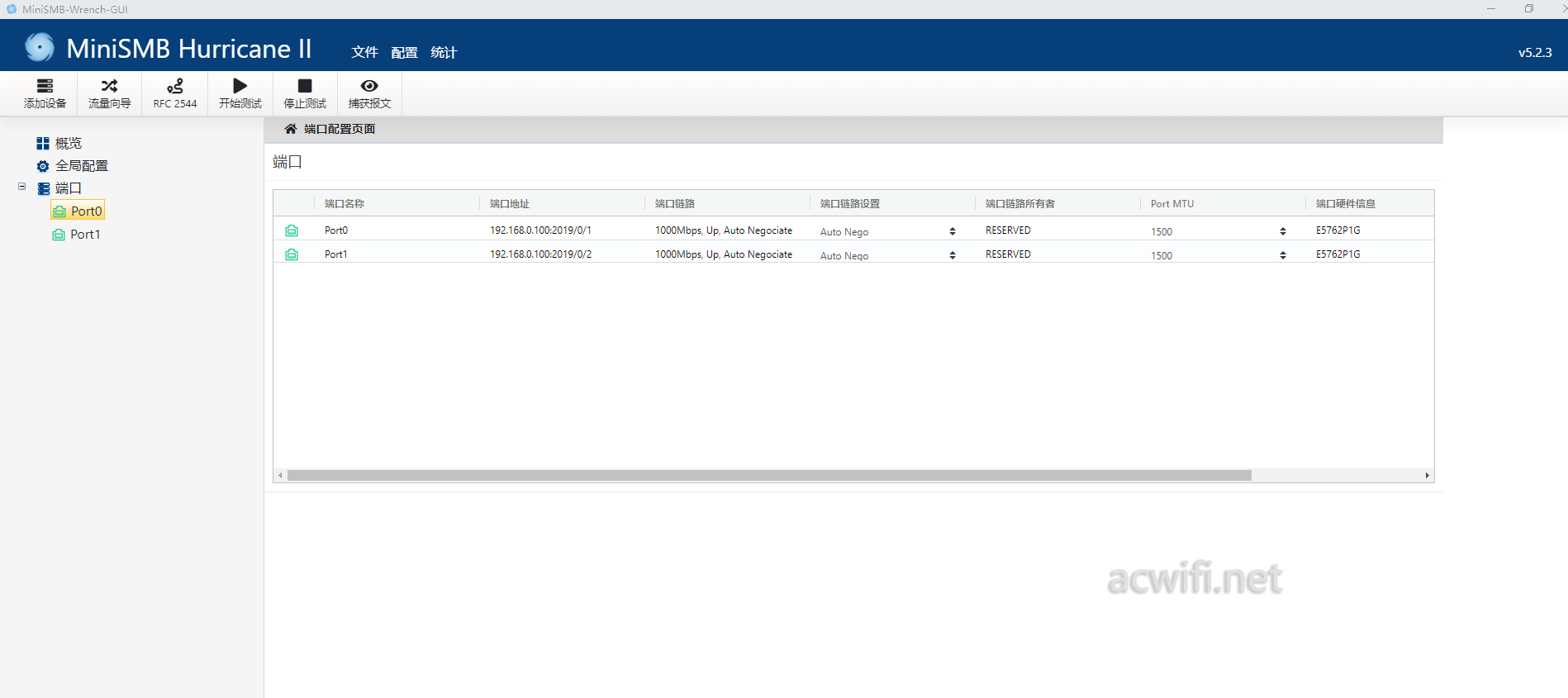

测试的工具是MiniSMB Hurricane II:

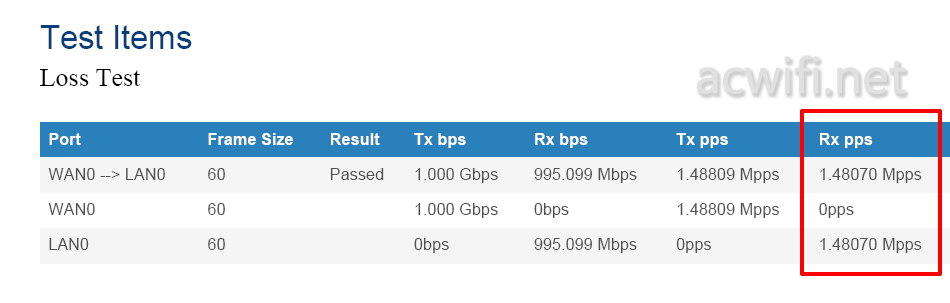

小包(64Byte)转发率是1.48Mpps,跑满了千兆端口。

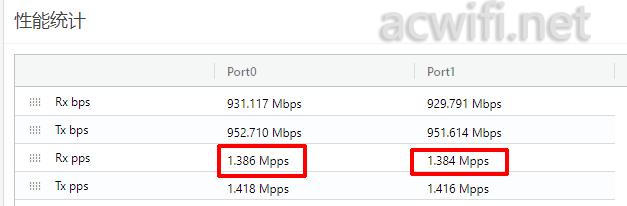

接着测试同时双向转发能力,结果是1.386Mpps,误差很少很少。

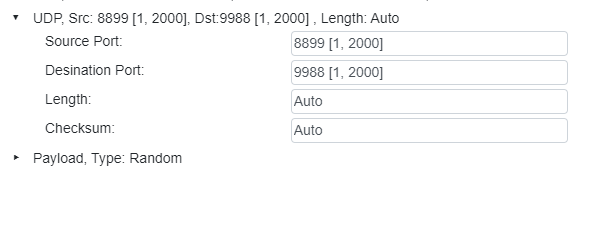

最后设置多条流下的转发性能,看会下降多少。MiniSMB可以设置端口递增,源IP和目标IP不变,只改变源端口和目标端口,实测多条不同的数据流效果:

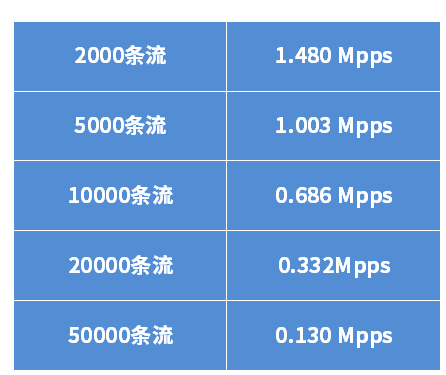

我把结果汇总如下表:

中兴小方糖在2千条流下没有损失,在5千流下,衰减到1Mpps,在一万条流下,下降了一半。(家用日常的连接数大概2千多.)



三、无线信号强度测试

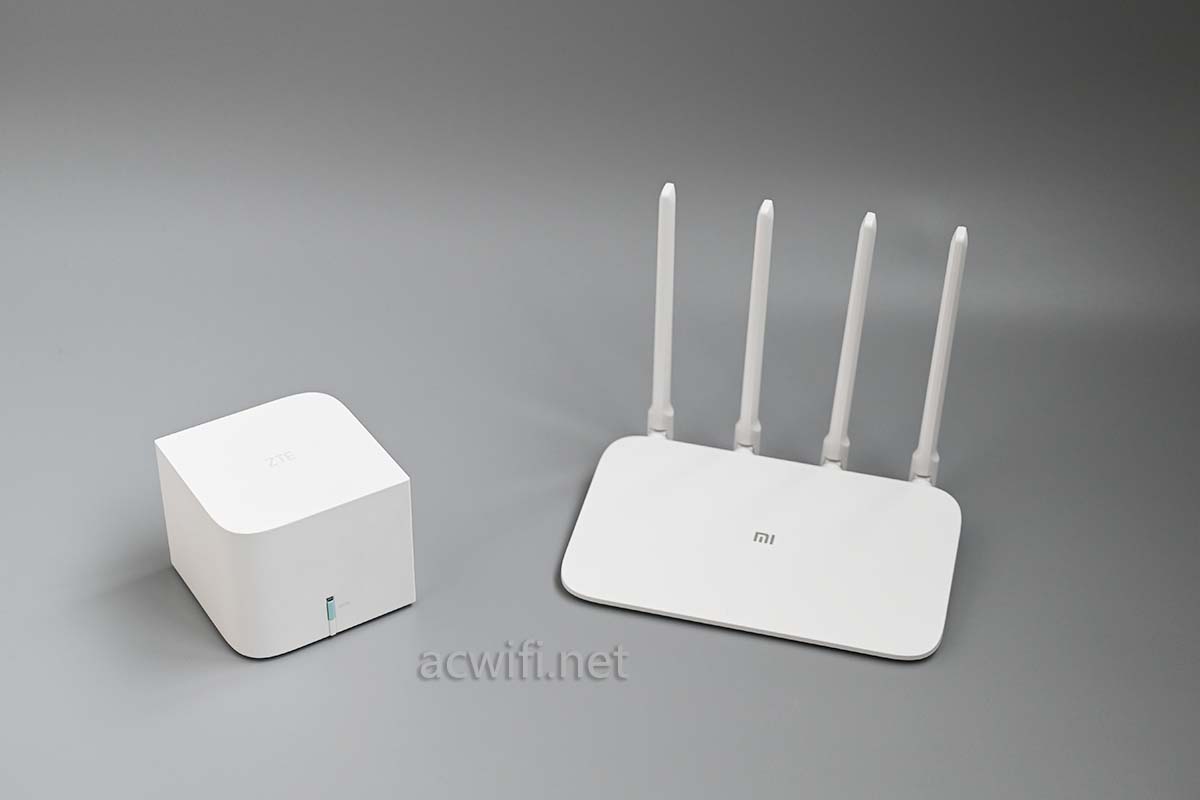

无线信号测试,我喜欢找一台差不多的来做对比,这样看着容易明白些和有趣。Wi-Fi 5无线路由器在我手中没有多少台了,翻箱倒柜之后发现一台外观差不多的而无线规格一样的小米路由4A:

把两台无线路由器的信道设置一致:2.4G为10, 5G信道为44。经常有人问我44信道会有什么特别之处? 没有的,就是为了保持一个可控变量。

把待测的无线路由器放在下图中的”WIFi“位置,用装有AX200无线网卡的电脑分别在下图中的A、B、C、D四个位置进行无线信号记录,记录时间为3分钟,把信号值变成一条曲线,这样能直观对比。为了避免两台无线路由器近距离下产生的相互干扰,测试是分先后进行的。

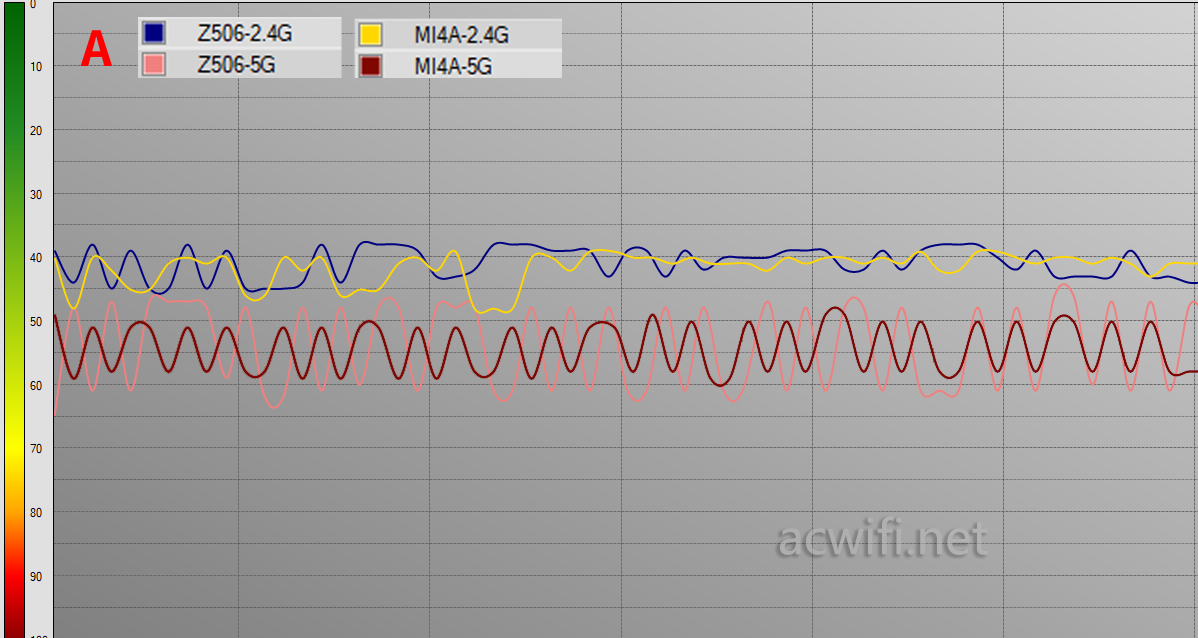

A点测试结果如下 :



在隔了一墙的A点位置里,两者信号强度差不多;

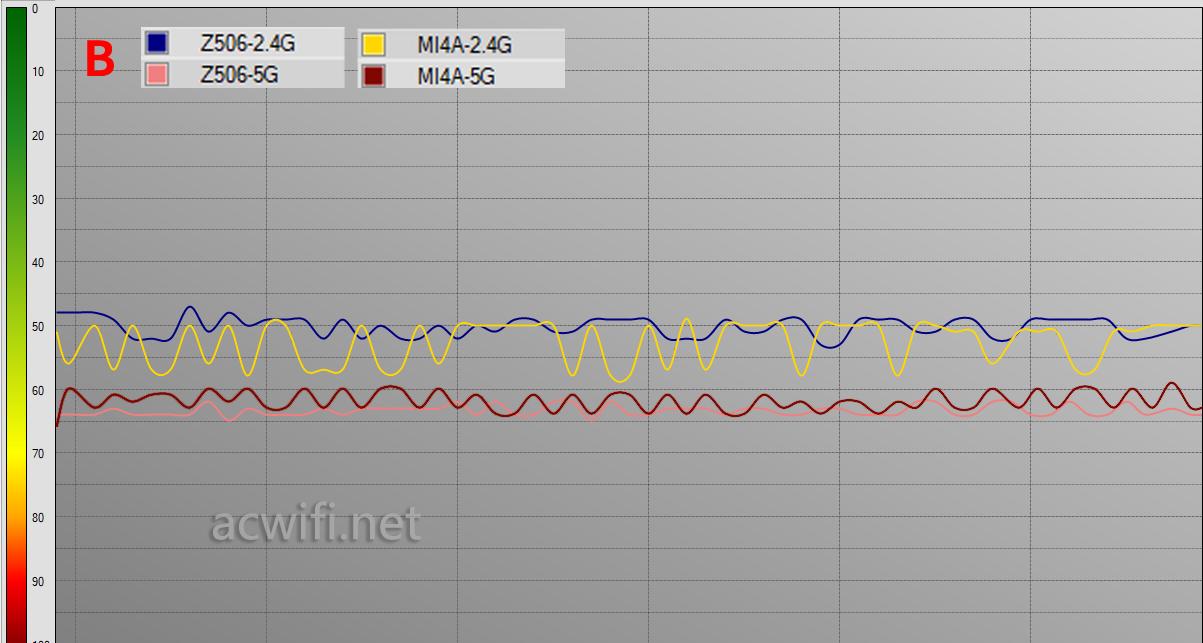

B点结果:

在隔了两墙的B点位置里,极然是信强度差不多;

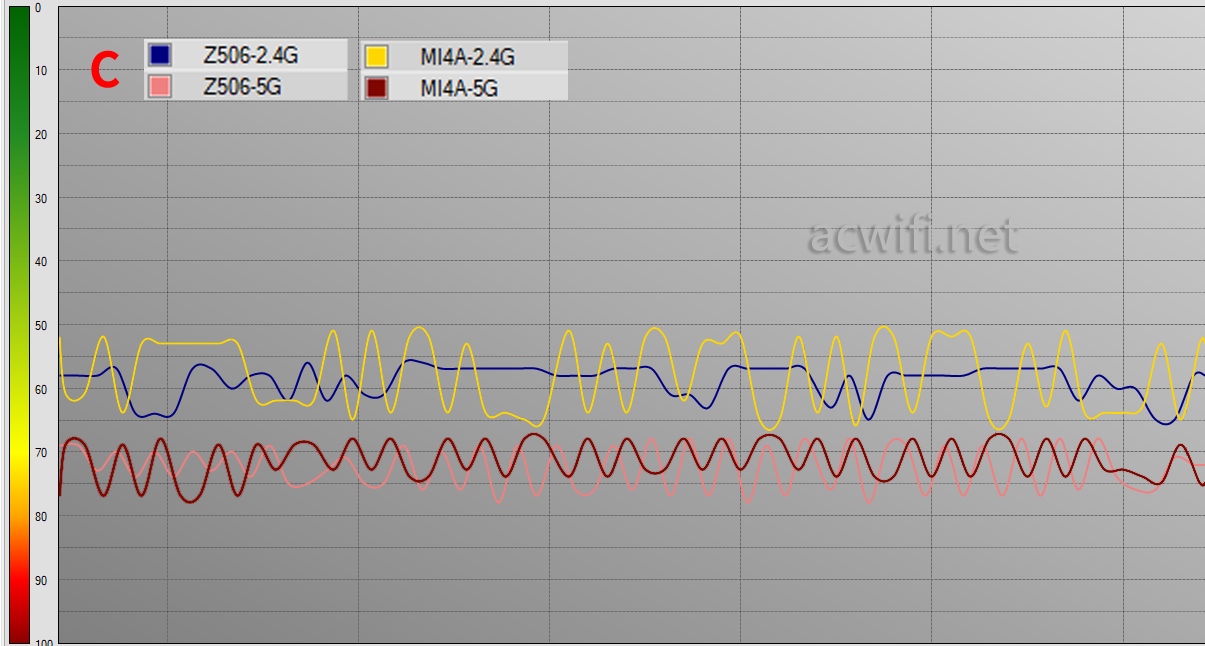

C点位置结果:

在直线距离11米远的C点位置里,小米4A的2.4G好些,5G信号两者差不多;

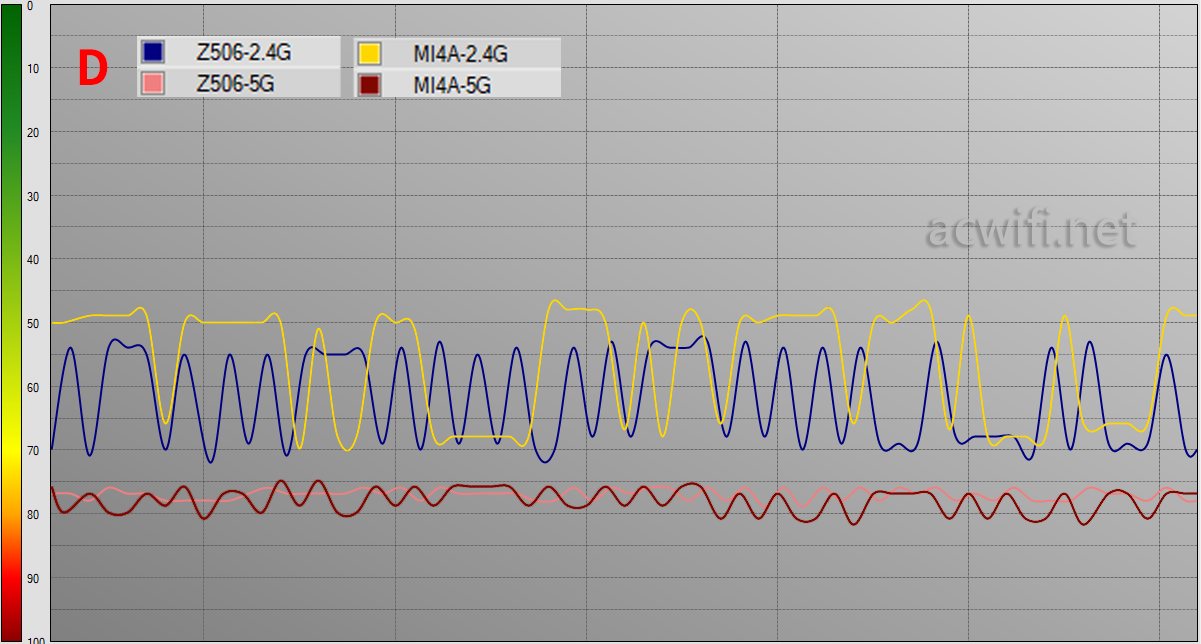

D点位置结果:

楼下的的D点位置里,2.4G信号是小米4A好一点,5G信号仍是相差无几。

接下来测无线速度。



四、无线传输速度测试

跟前面的测试一样,也跟小米路由4A测试做对比,不过这里要加入多几款无线终端来测试,分别如下图:

两台无线路由器都设置静态IP上网的试,接入到自建测速服务器,各设备的连接示意图如下:

每个位置连续测速6次,然后取平均值做对比,最后还会有个总的对比图。通过这次测试,也可以看看Wi-Fi 5路由器还能有多少速度。

无线信道设置跟前面的一样,2.4G只测C点和D点两个位置。

1、用AX210的测速度结果

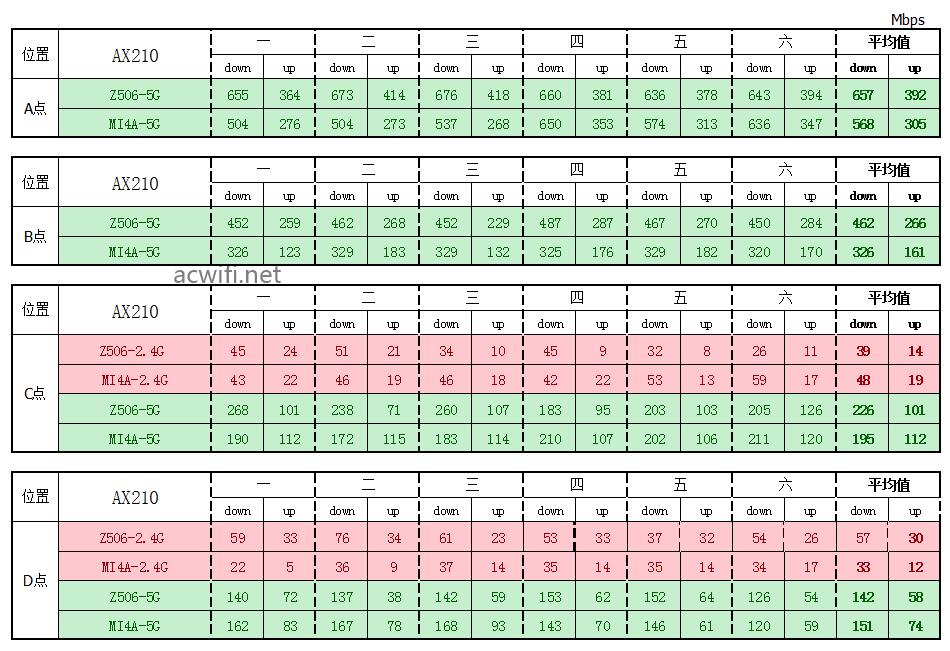

AX210的所有测速结果如下表格:

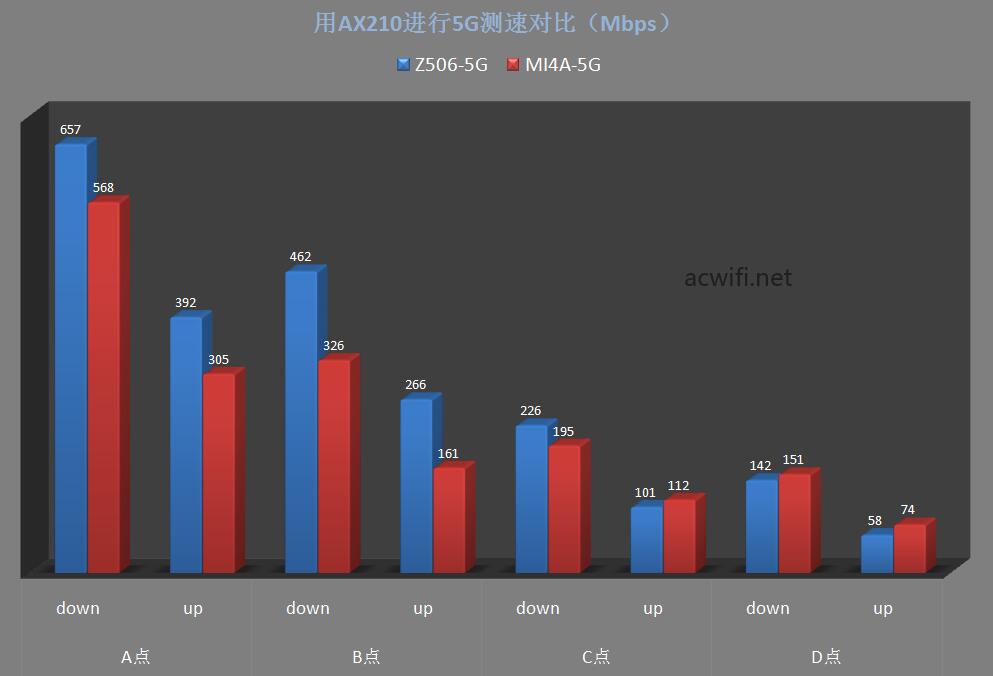

5G平均速度如下图:

5G速度,同一楼层的三个位置里都是中兴小方糖比小米路由4A快,楼下Dhko速度是小米路由4A快一点点,相差不大。

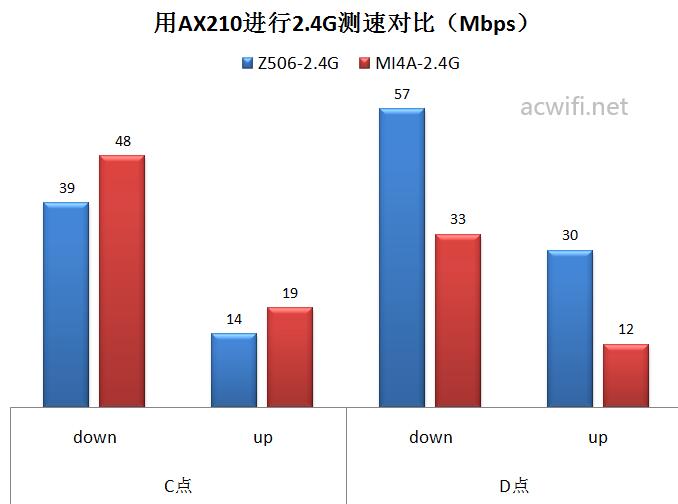

2.4G平均速度如下图:



2.4G无线速度,C点位置是小米路由4A快些,楼下D点位置是中兴小方糖快。

2、用WCN6856的测速度结果

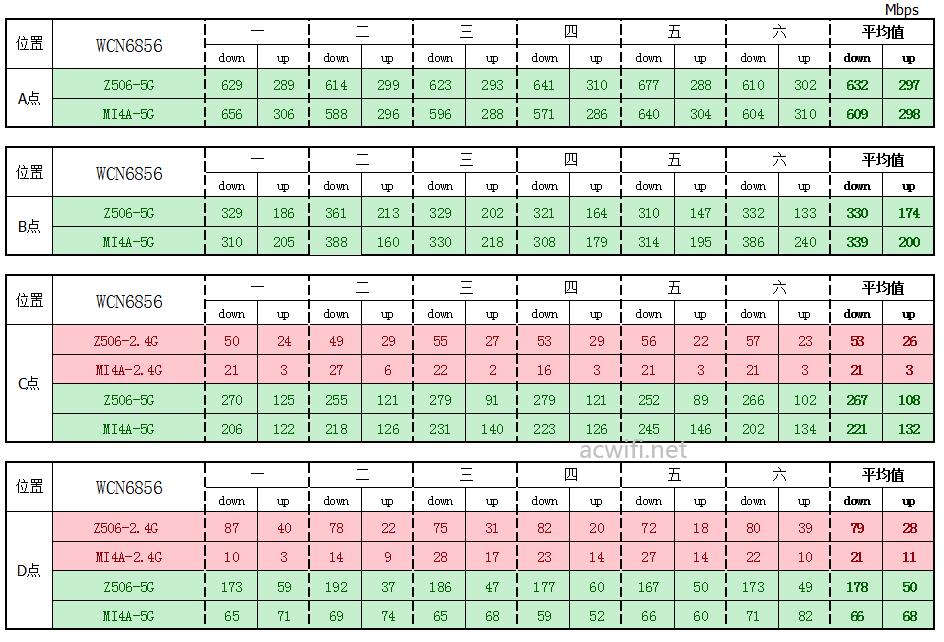

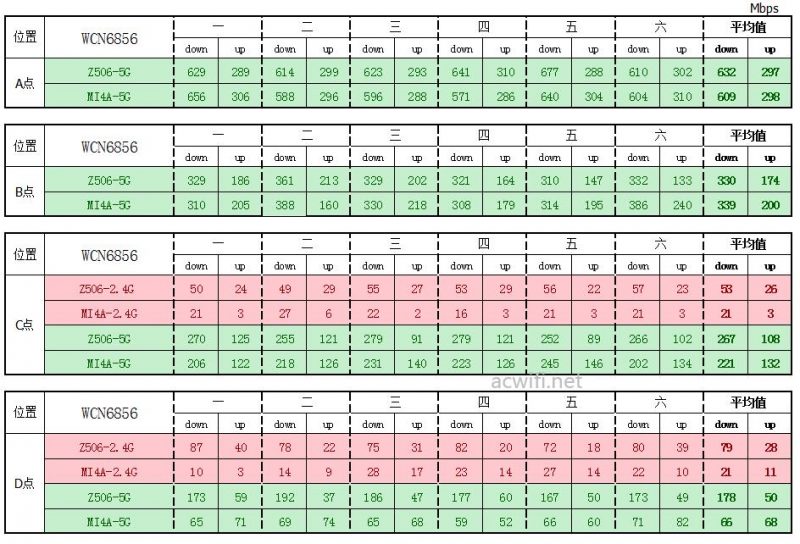

WCN6856的所有测速结果如下表格:

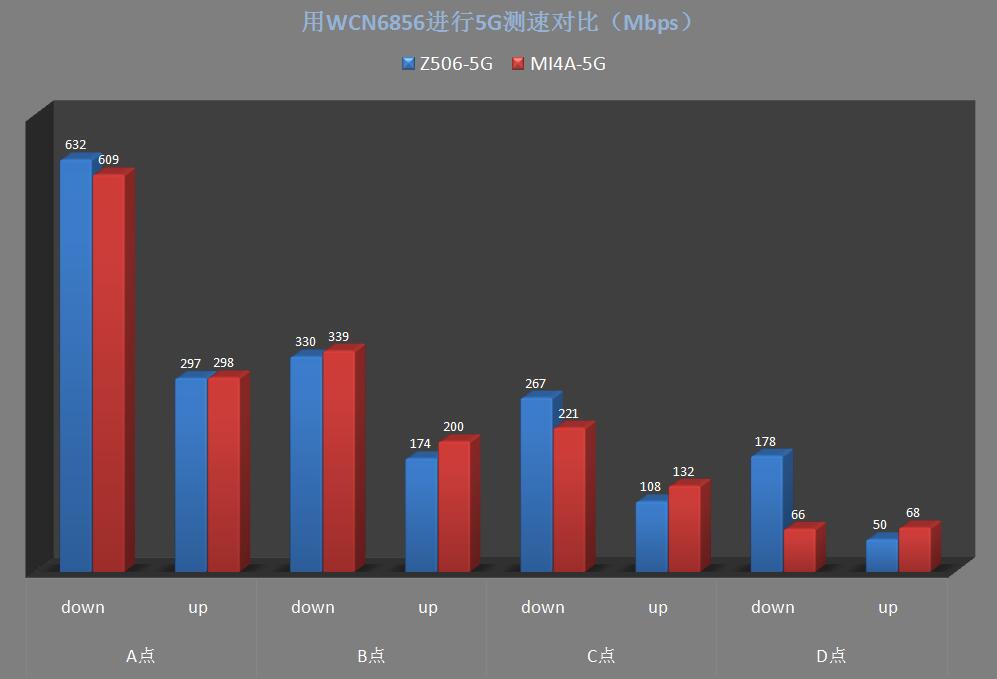

5G平均速度如下

同一个平层的三个位置里相差不大,在楼下D点位置,中兴小方糖比较快。

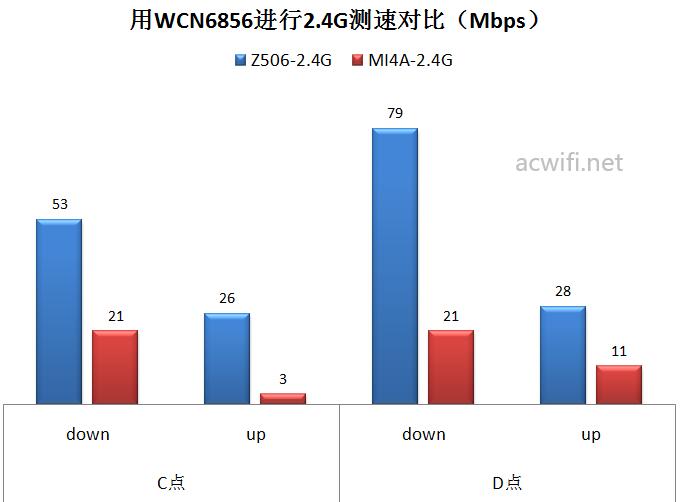

2.4G平均速度如下:



2.4G速度方面,中兴小方糖明显比小米路由4A快。

3、用MT7922的测速度结果

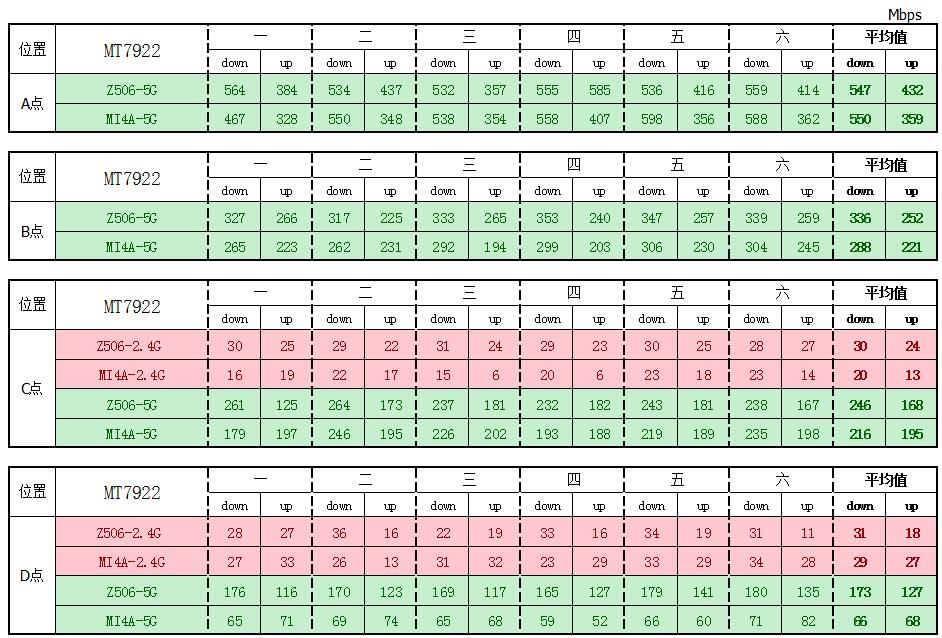

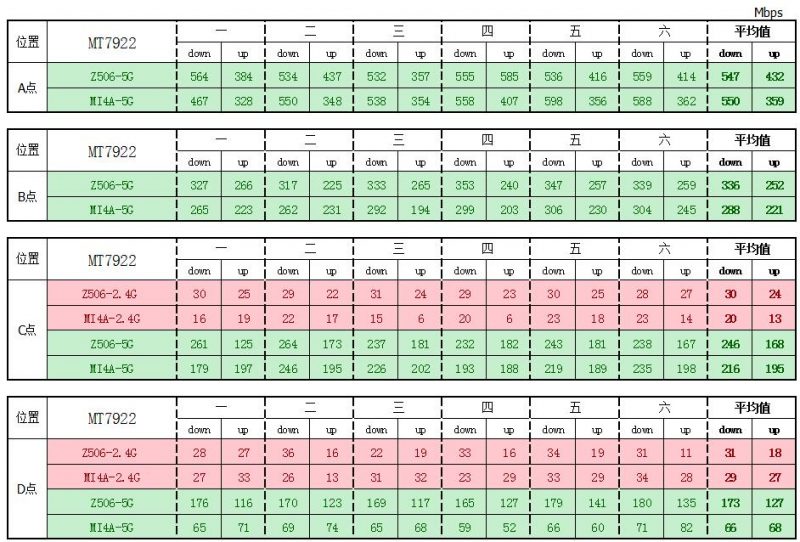

MT7922的所有测速结果如下表格:

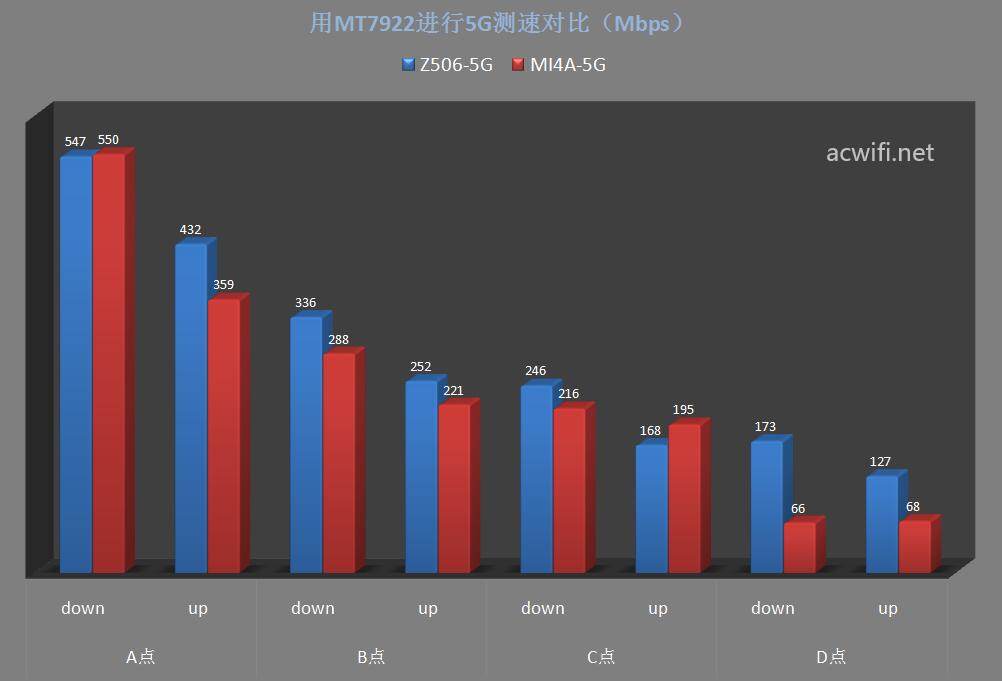

5G平均速度如下:

A点位置的5G平均速度差不多,其余三个位置都是中兴小方糖快些,特别是D点位置。

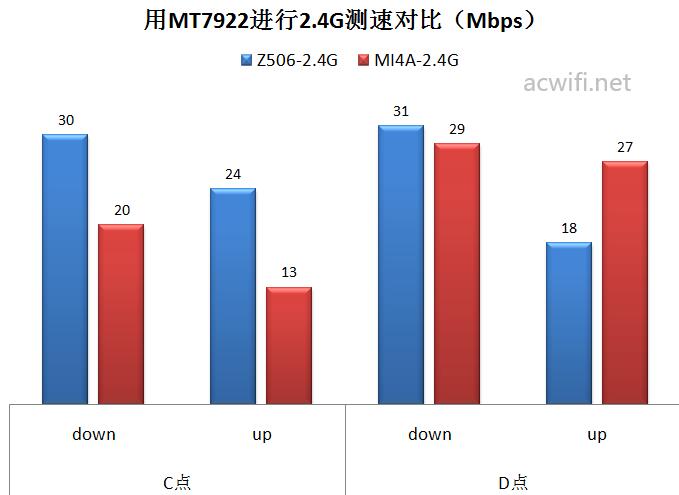

2.4G平均速度如下:

C点位置中兴小方糖的2.4G速度比小米路由4A快,在楼下D点位置的下行速度差不多,上行速度是小米路由4A好点。

4、用QCA6391的测速度结果

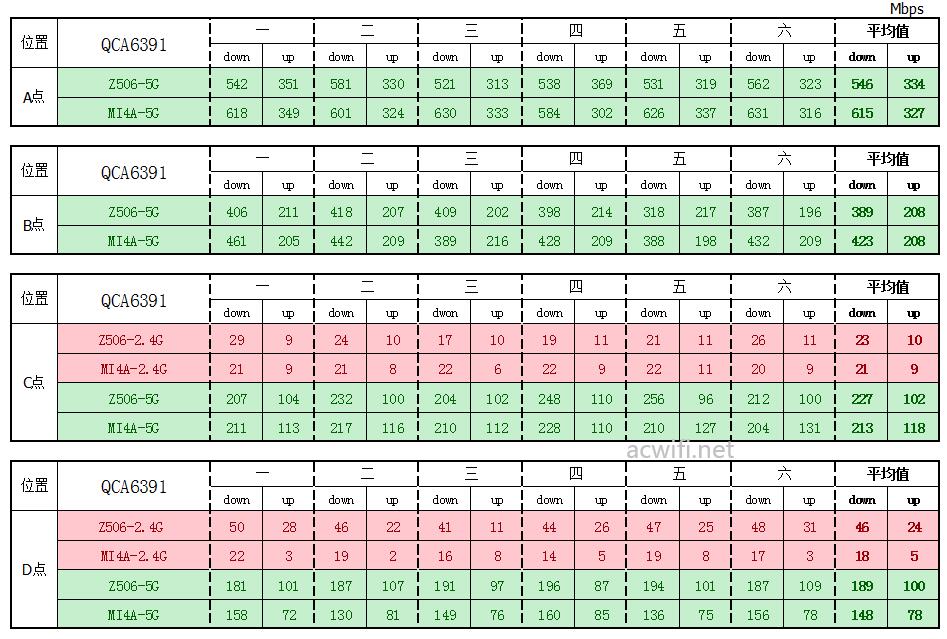

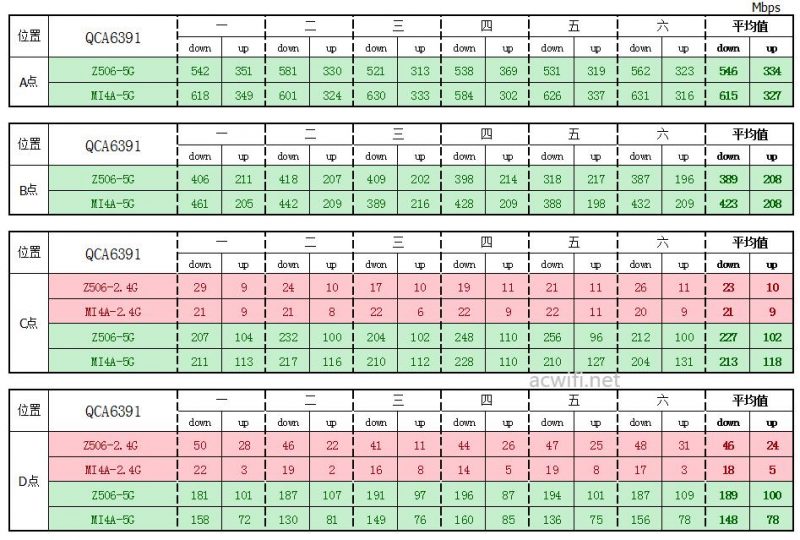

QCA6391的所有测速结果如下表格:

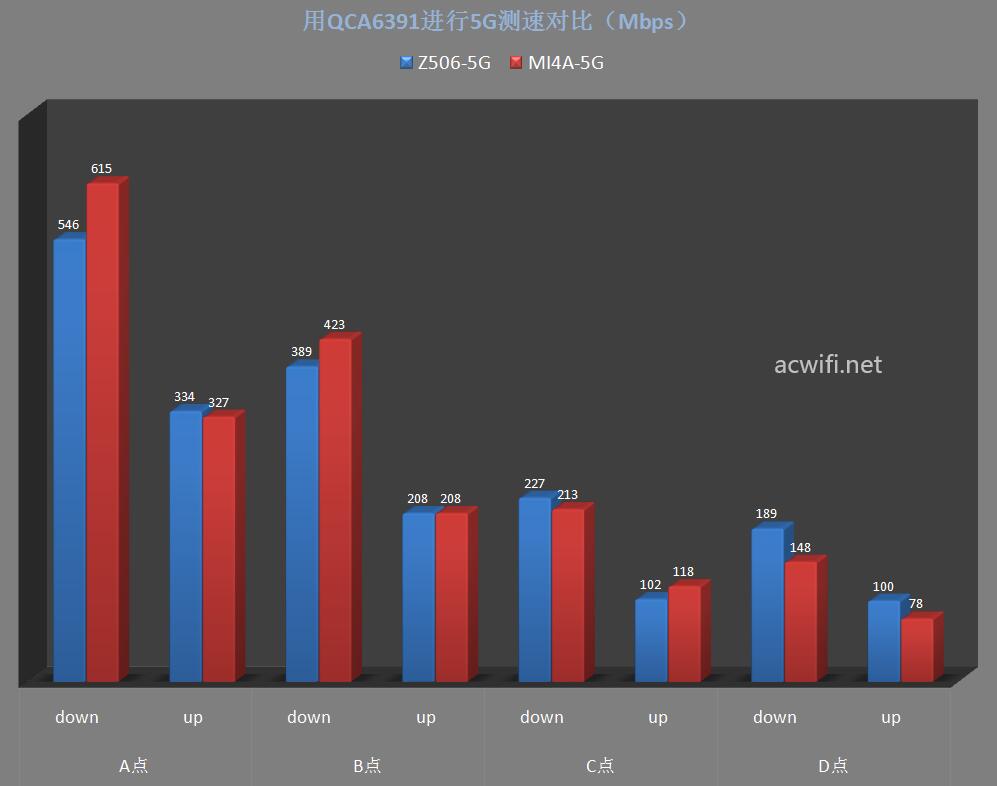

5G平均速度如下:

A和B点两个位置,小米路由4A快些,C点位置差不多,D点位置是中兴小方糖快些。

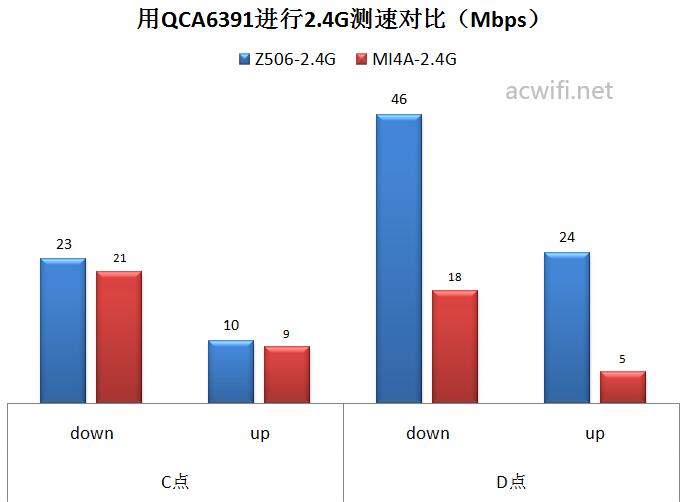

2.4G平均速度如下:

2.4G速度在C点位置差不多,但在楼下D点位置里小方糖4A的表现更好。

5、用QCA6174A的测速度结果

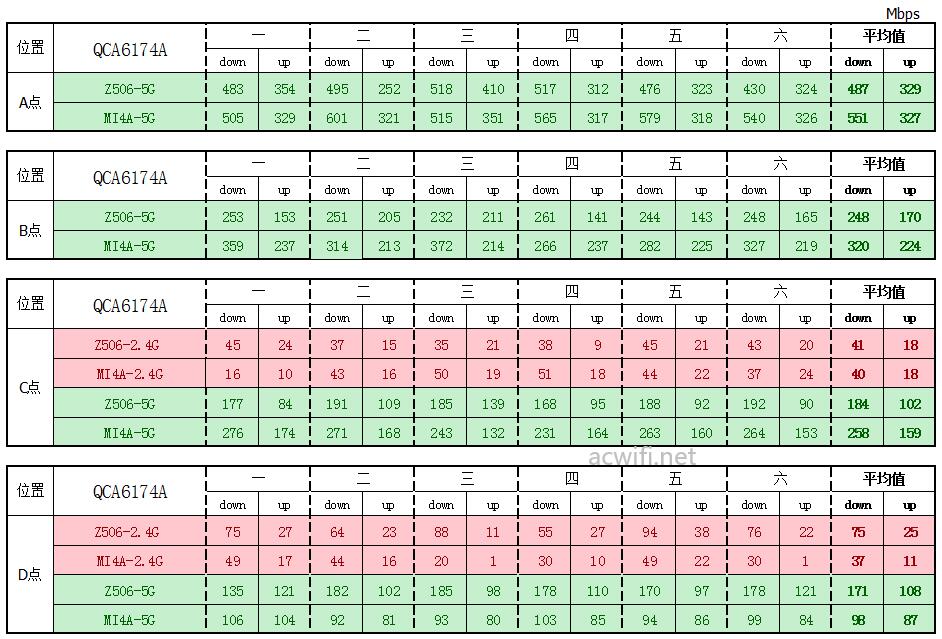

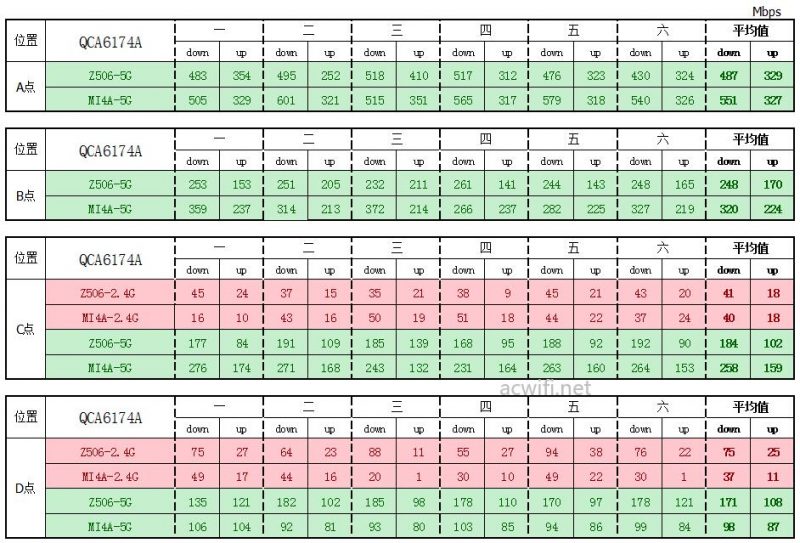

QCA6174A的所有测速结果如下表格:

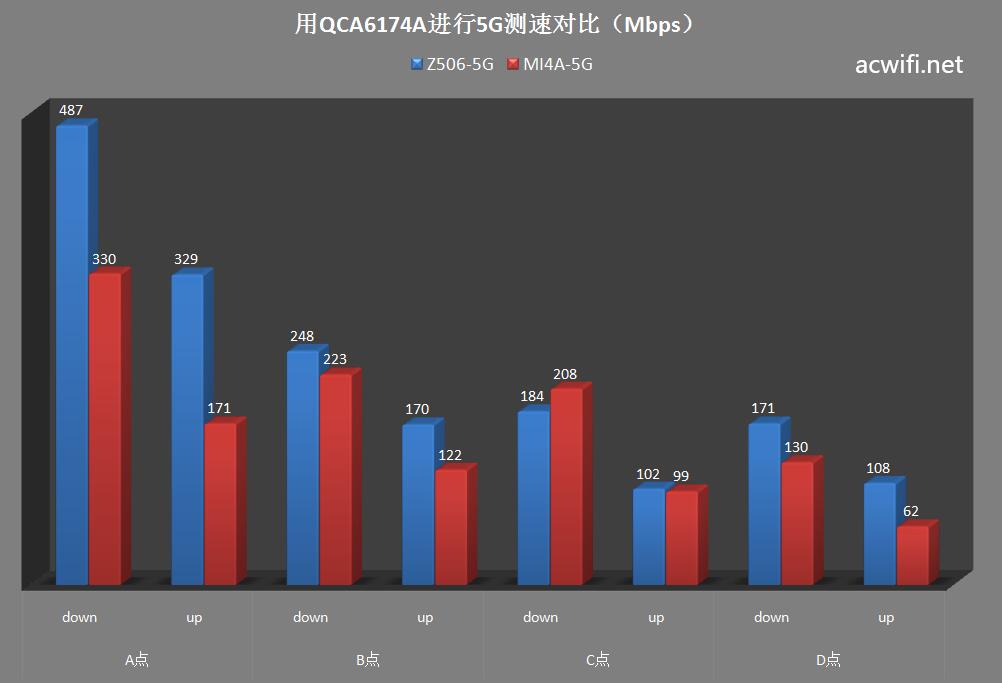

5G平均速度如下:

5G平均速度除了C点,其它三个位置均是中兴小方糖快;

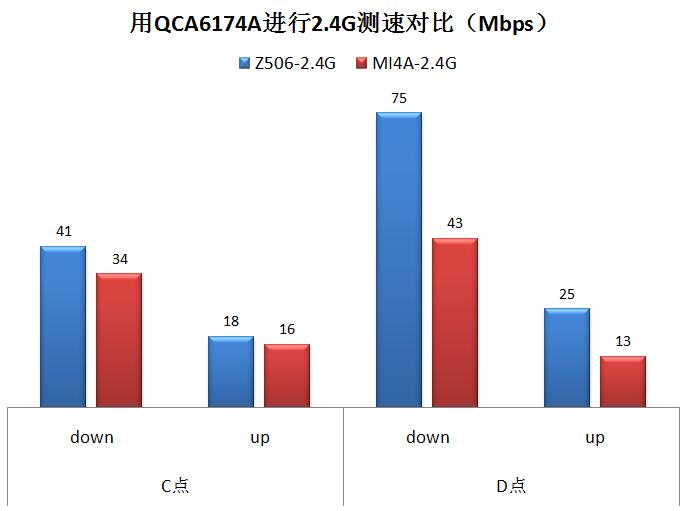

2.4G平均速度如下:

2.4G速度均是中兴小方糖快。

现在把所有无线网卡的所有平均值数据汇总一下吧,这样一眼就可以看出五台终端在四个位置下的两款无线路由器速度对比。

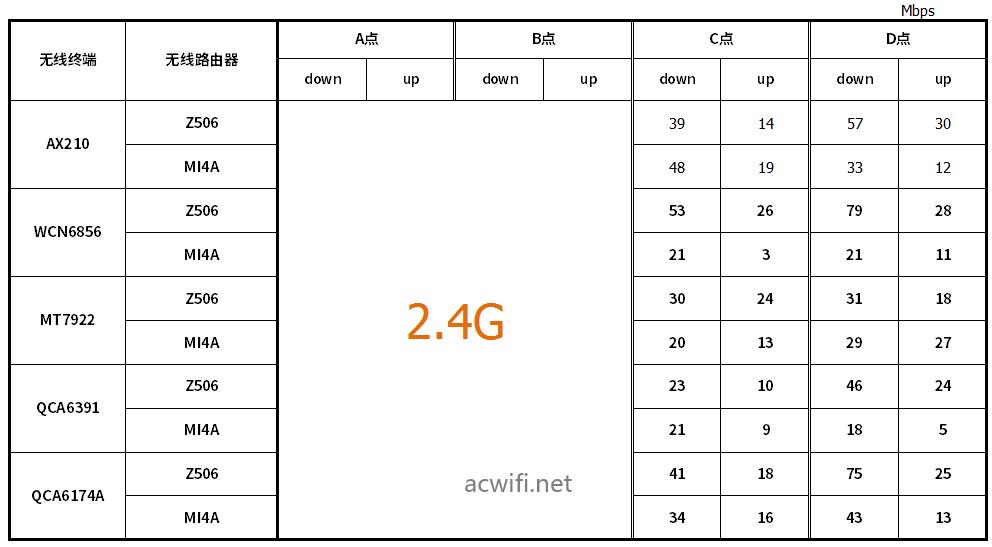

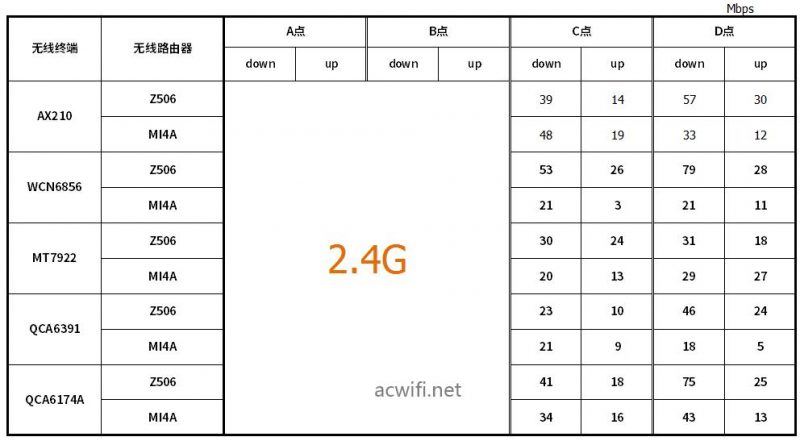

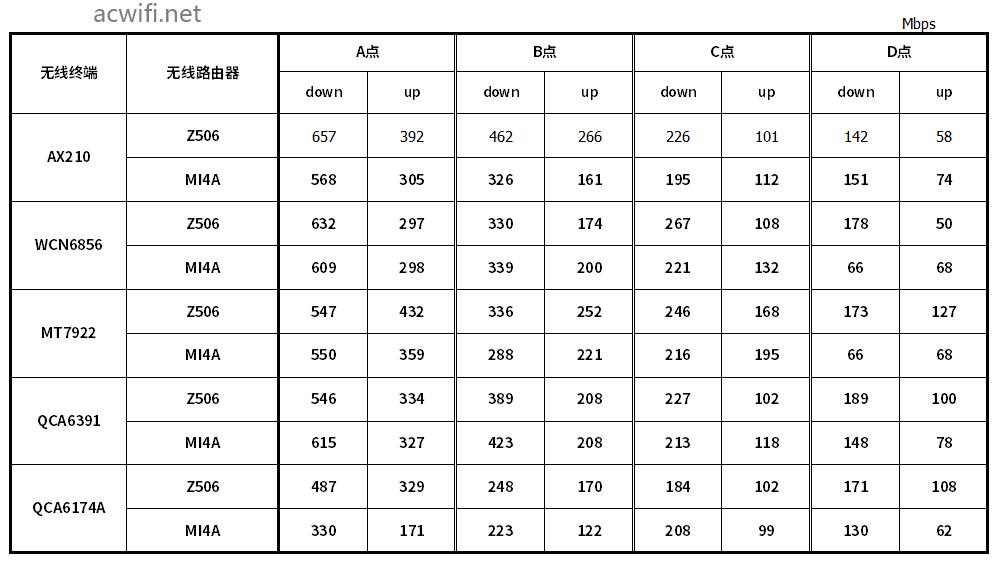

所有无线终端所有位置的5G和2.4G平均速度如下表格:

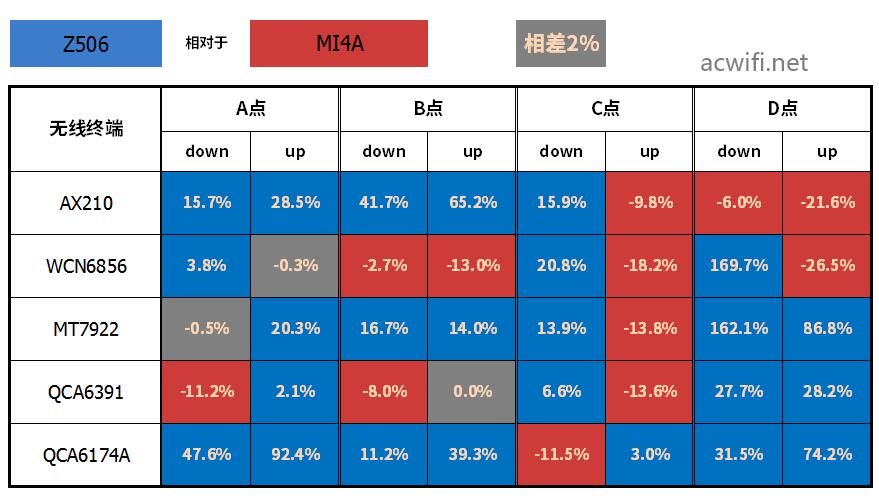

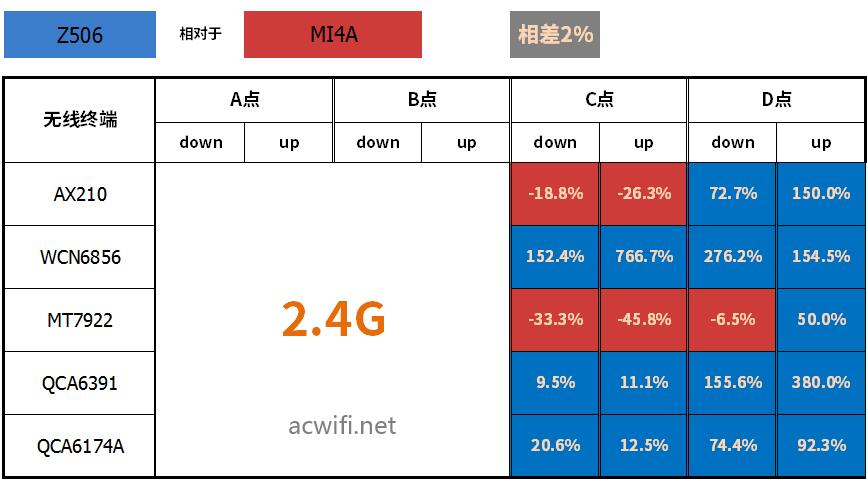

接着做个相比较,在2%内的视为误差不做参照。

5G平均速度,“蓝格”比“红格”数量多,所以中兴小方糖的5G速度表现要比小米路由4A好。

2.4G速度方面,也是中兴小方糖的表现要好。



五 、50个智能插座同时连接测试

用50个智能插座测试是否能在短时间内同时连接上线,且能正常使用:

我觉得这个实测很有必要,50个,这个数量涵盖了绝大多数的用户家里的智能家居设备数量了。。。吧?

50个插座之前已经设置好连接上acwifi这个无线名称,只要把中兴小方糖的2.4G Wi-Fi名称也设置一样的即可。50个插座同时通电,在半分钟内可以同时连接上,且可以正常响应开/关动作。

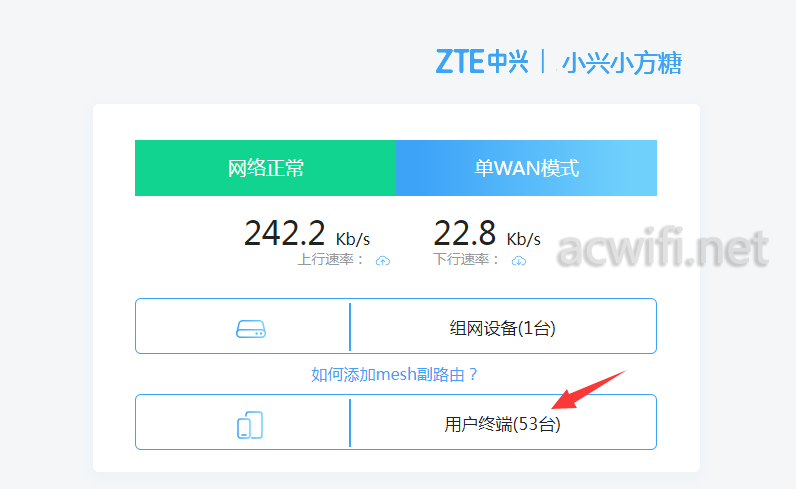

一共53个用户终端,里面还包含了电脑和手机。

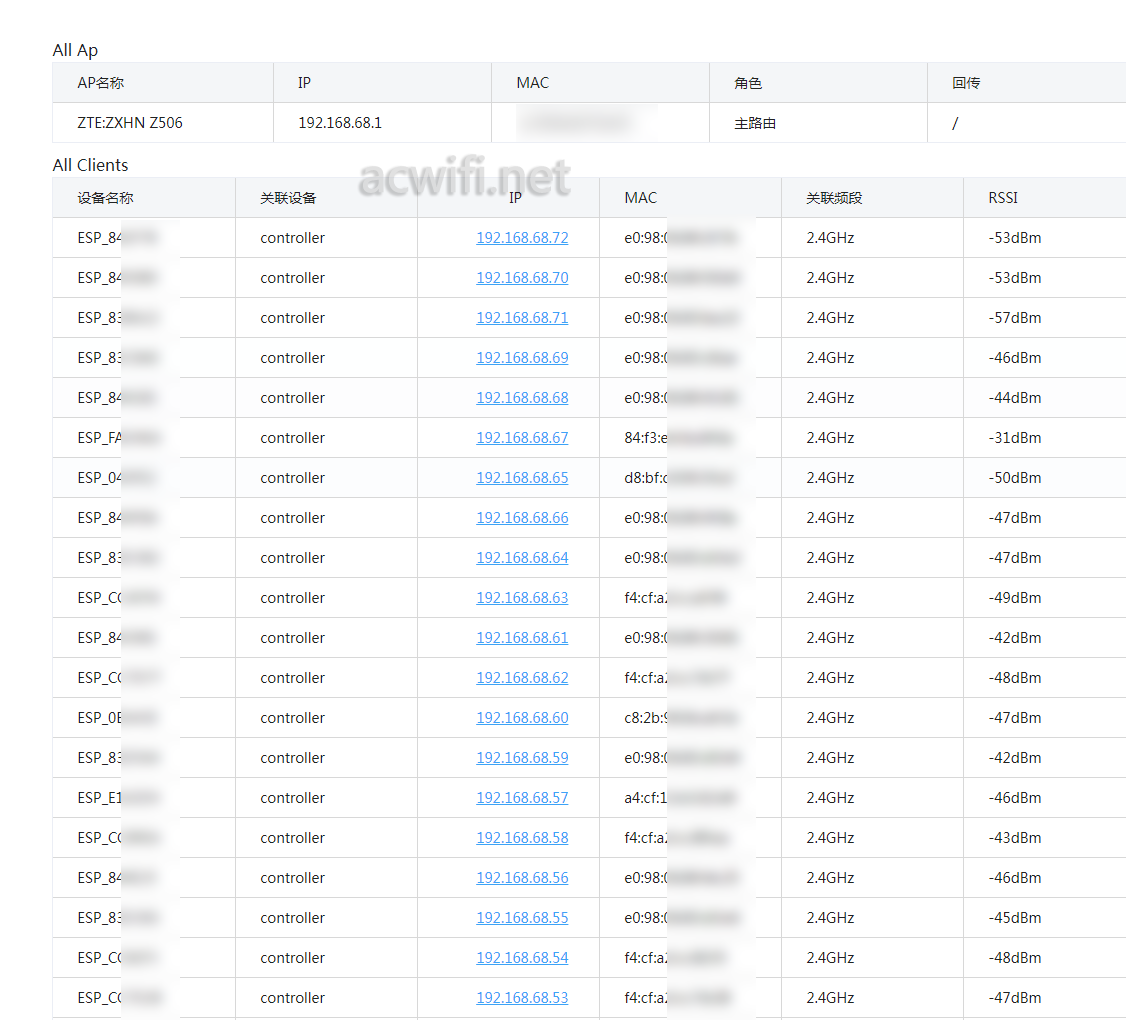

里面终端的详细信息截取一部分:



六、MESH组网测试

中兴小方糖支持MESH组网,属于EasyMesh,也可以跟中兴AX3000巡天版、中兴AX5400 Pro、中兴AX5400 Pro+进行MESH组网,稍后拿这三台组网测试一下。

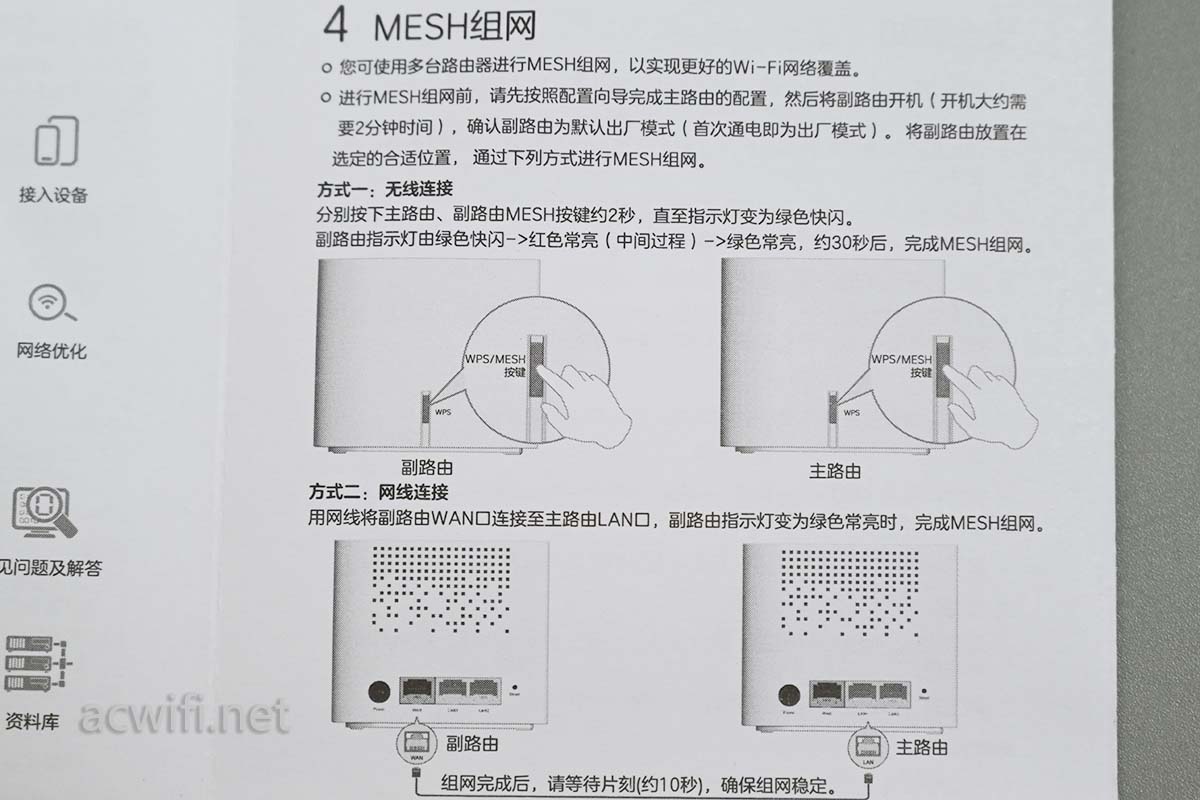

说明书里面有MESH组网教程:

最简单的是用网线连接组网,把网线一头接在主路由的LAN口,另一台装在副路由的WAN口,记住,要接副路由的WAN口。

通常MESH组网副路由的网口是任意插,但有少数是要求接在副路由的WAN口。(EasyMesh通常是这样!)

无线组网,即没有布网线,只能无线组网的,操作也简单,分别按下主路由和副路由机身上的MESH组网按键即可,短按一下之后指示灯会闪烁,不到半分钟即可自动组网完成。

MESH组网最魇优点是全自动化、傻瓜化,简单易上手。MESH跟无缝漫游是没什么关系呀,无缝漫游自动切换Wi-Fi需要用到802.11k和802.11v 。

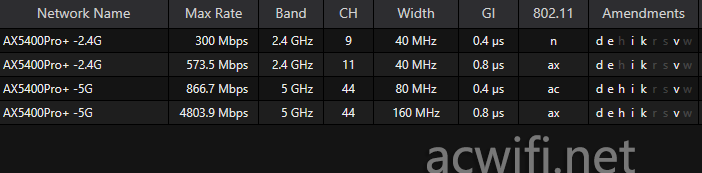

比如中兴AX5400 Pro+跟这款中兴小方糖MESH组网之后,两者都支持802.11k和802.11v了,当然了,在组网之前, 这两款也默认支持k和v的。

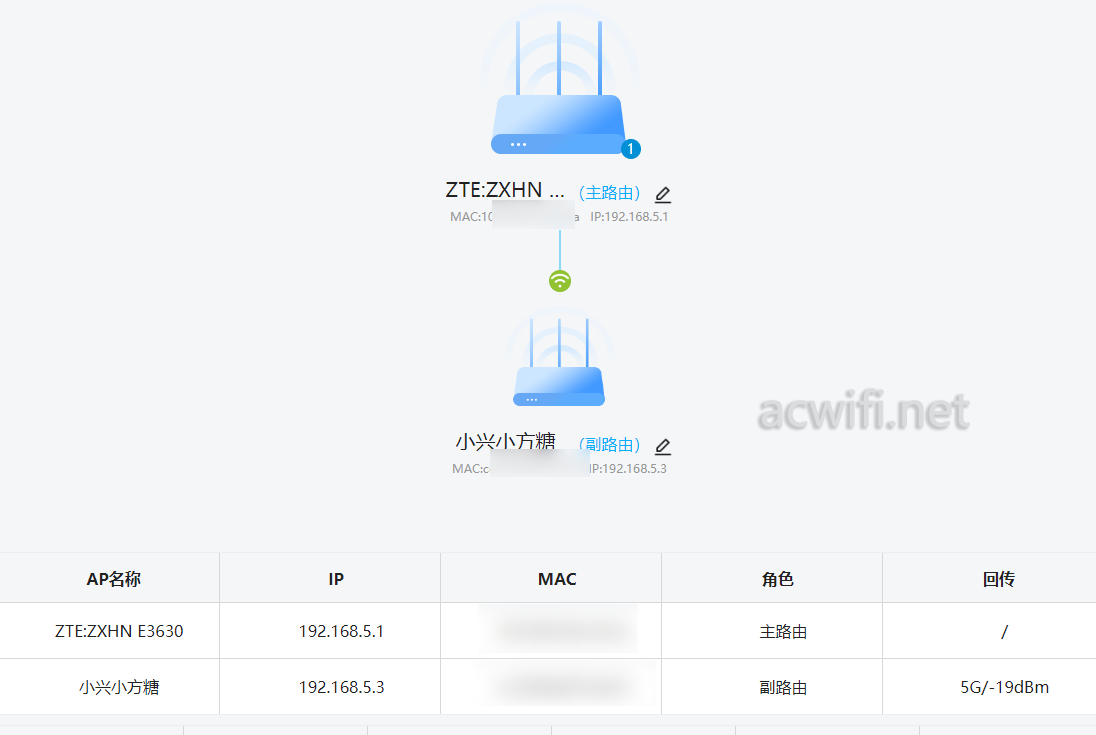

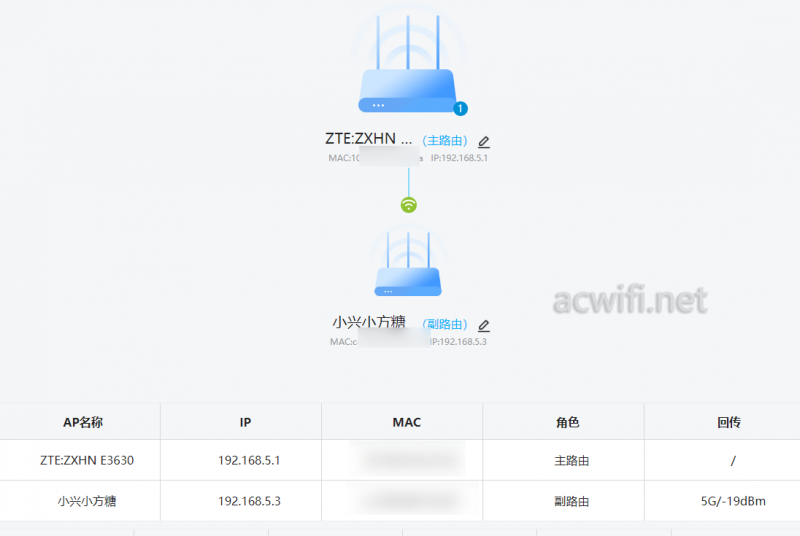

下图是组网成功后的:

上图可以显示出无线组网的方式,两台之间有个WIFI图标就是无线组网,而且”回传“下方写了5G。

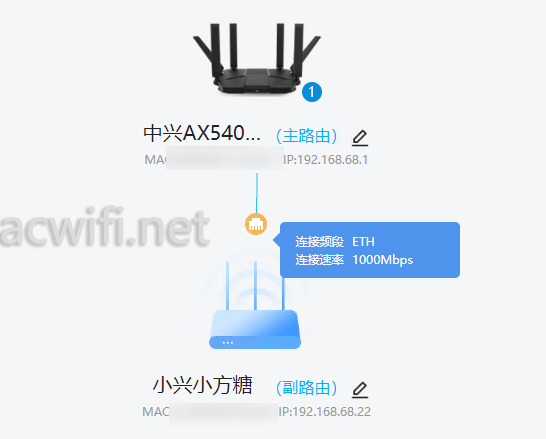

如果有线组网,中间会显示网口的图标,如下图中兴AX5400 Pro也小方糖有线组网成功后:

通过实测,中兴AX3000巡天版、中兴AX5400 Pro、中兴AX5400 Pro+这三款都可以正常跟中兴小方糖进地MESH组网,其它中兴的型号没有试。

(一定要更新固件到新版本)



七、WEB后台管理界面与功能

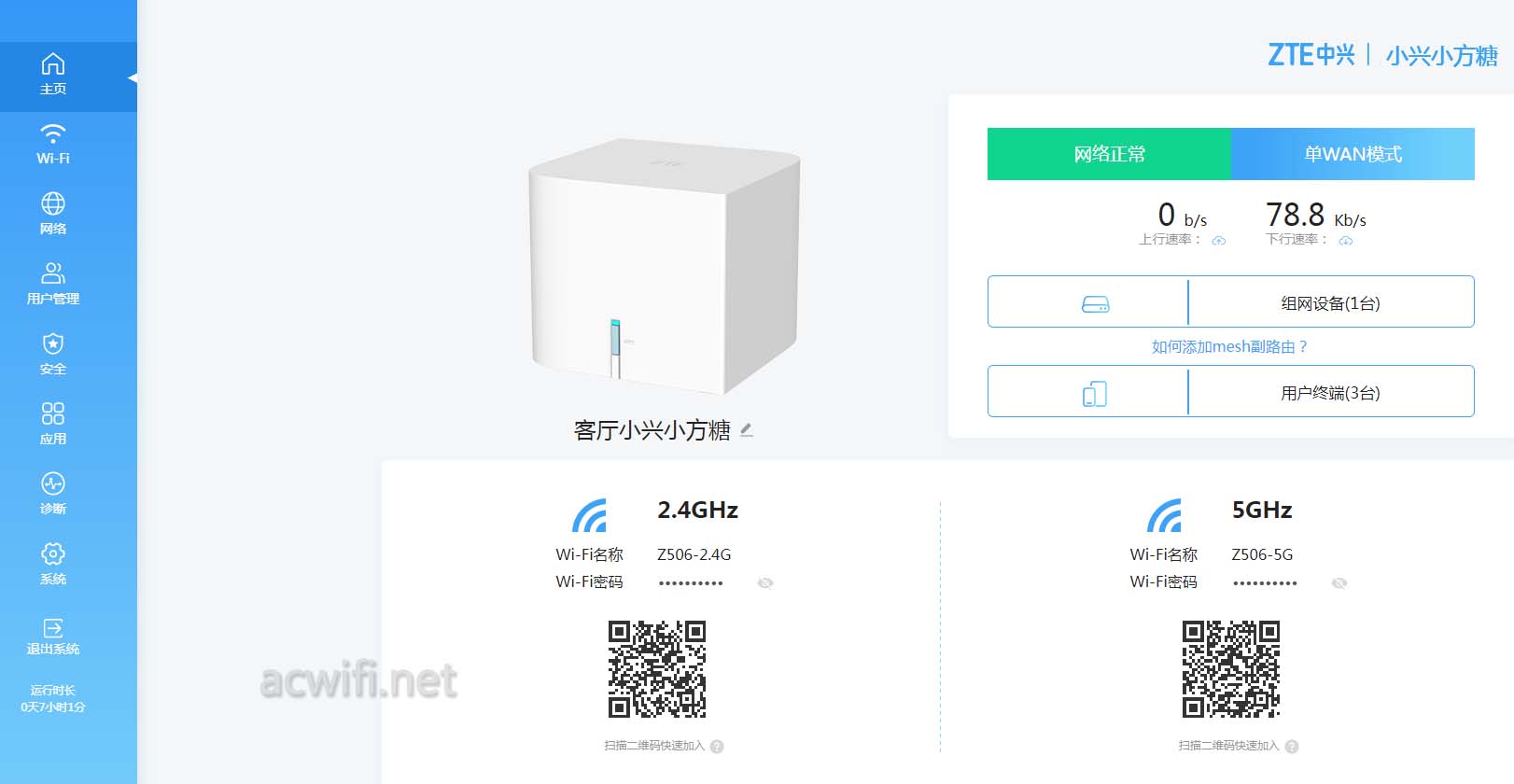

中兴小方糖的主界面:

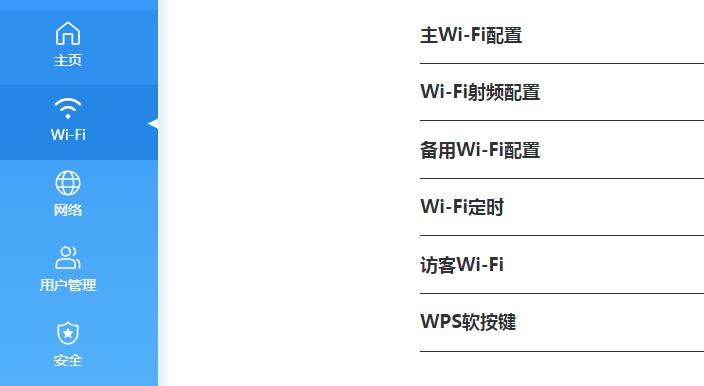

无线设置相关的菜单 :

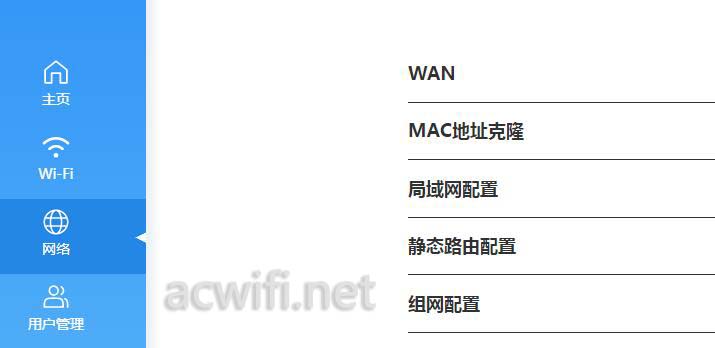

网络设置相关的菜单:

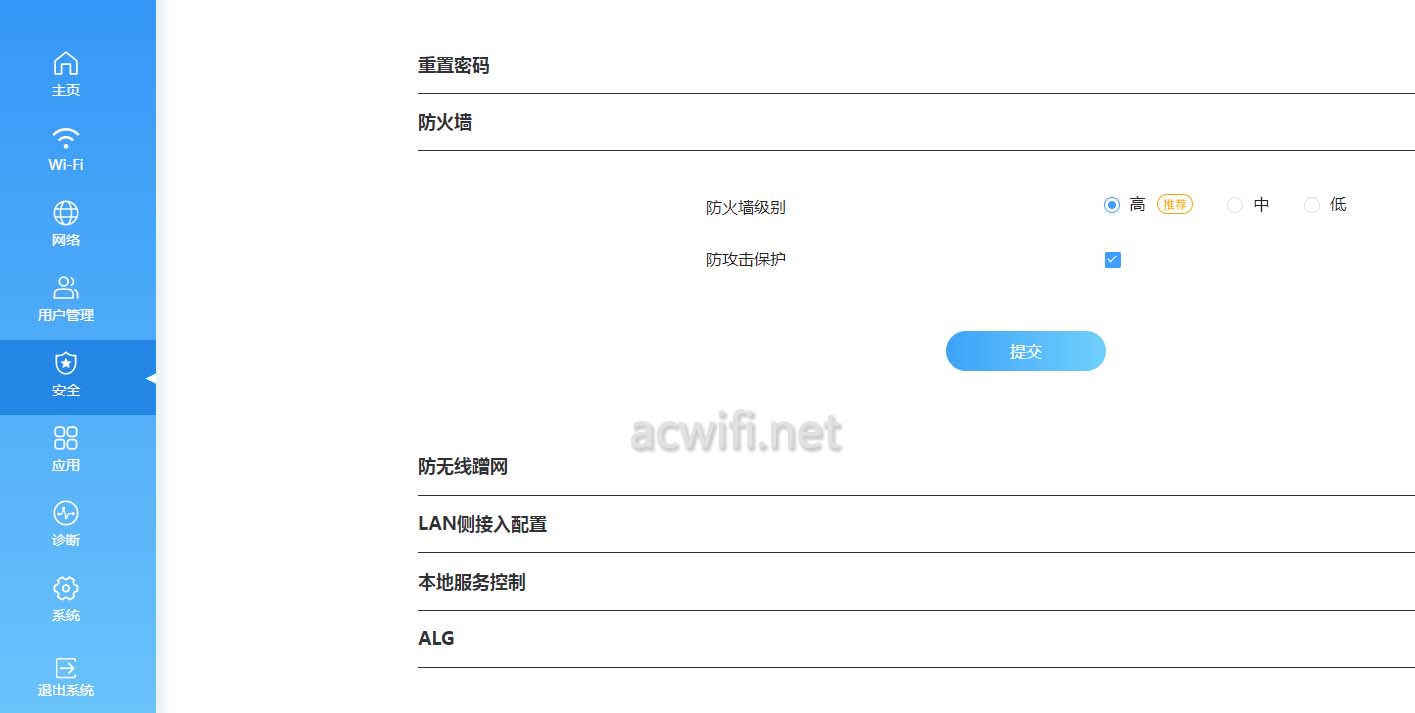

安全设置菜单:

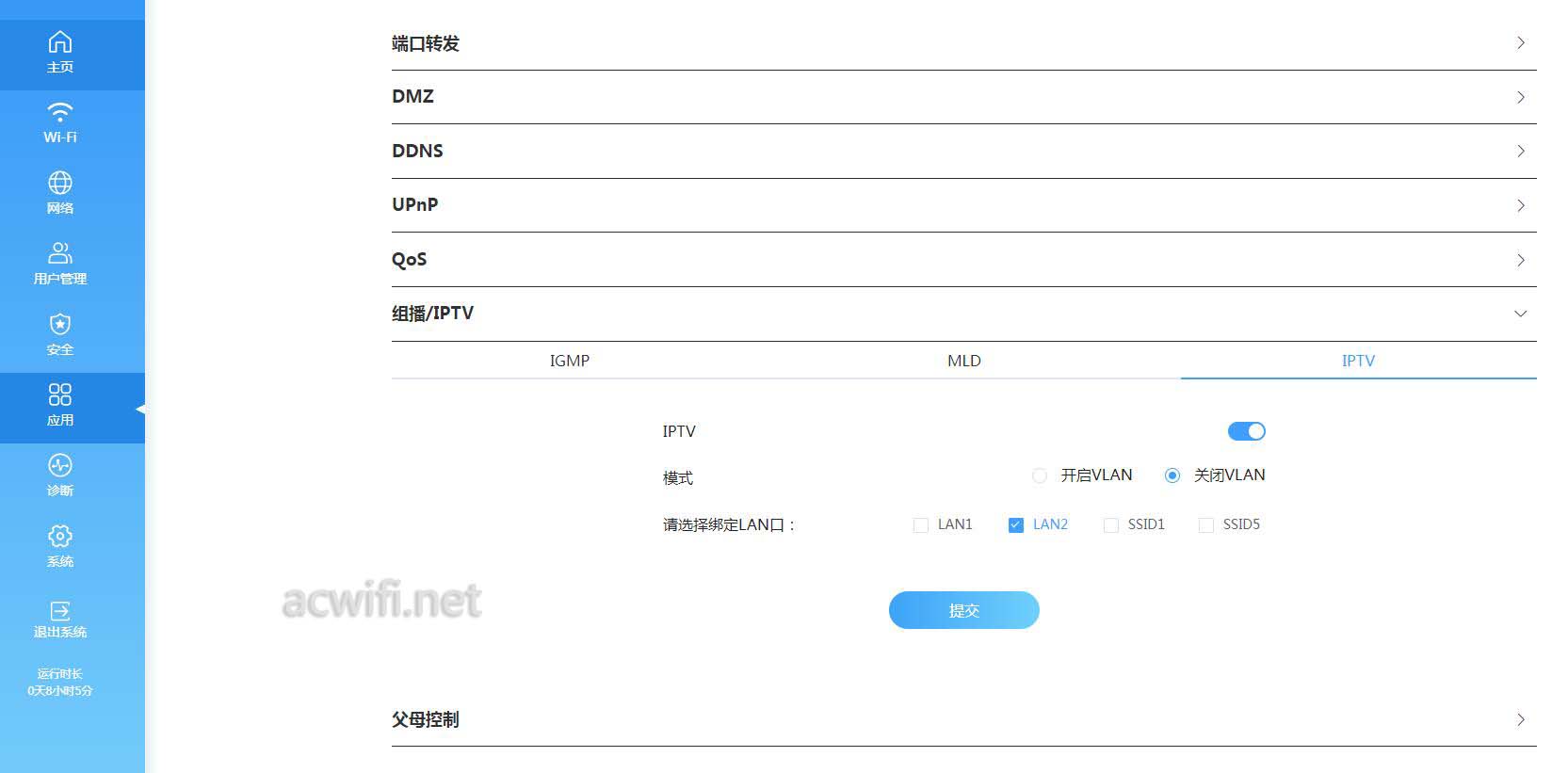

应用菜单 :

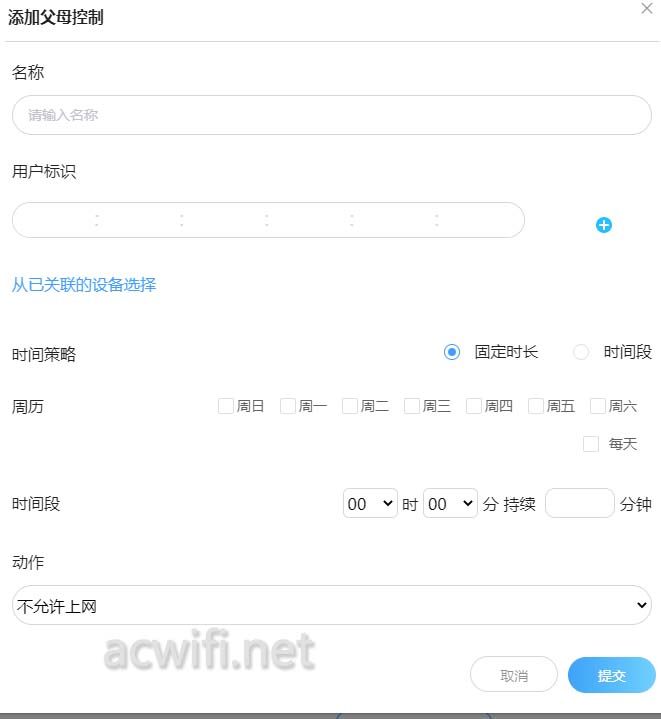

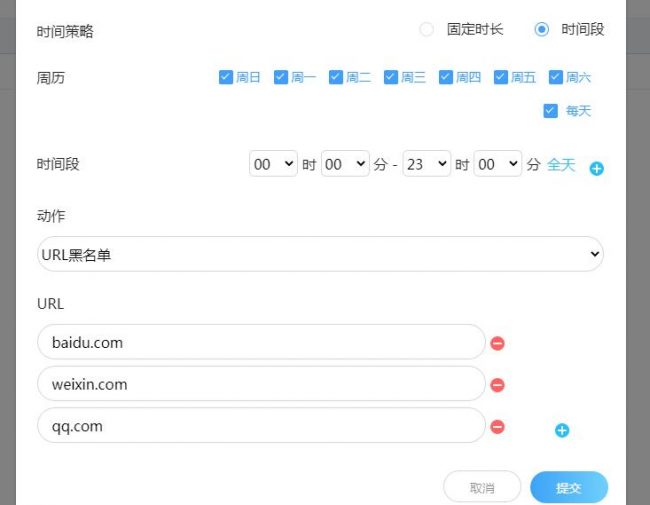

父母控制功能:

控制功能包括设置定时或时间段内允许或不允许上网。

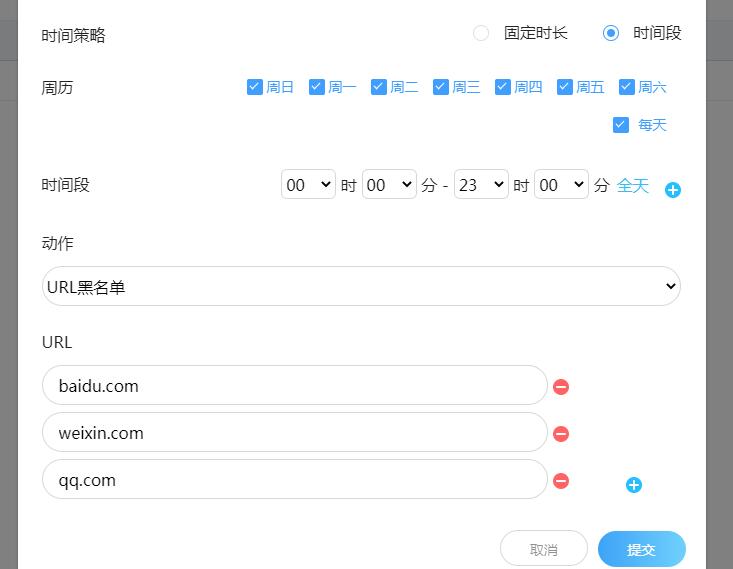

还可以设置网址的黑白名单,实测对浏览器有效,但对APP无效。



八、APP功能

通过二维码可以扫码下载”中兴智慧生活“APP,添加路由器,绑定帐号,可以通过APP远程管理路由器的部分功能。

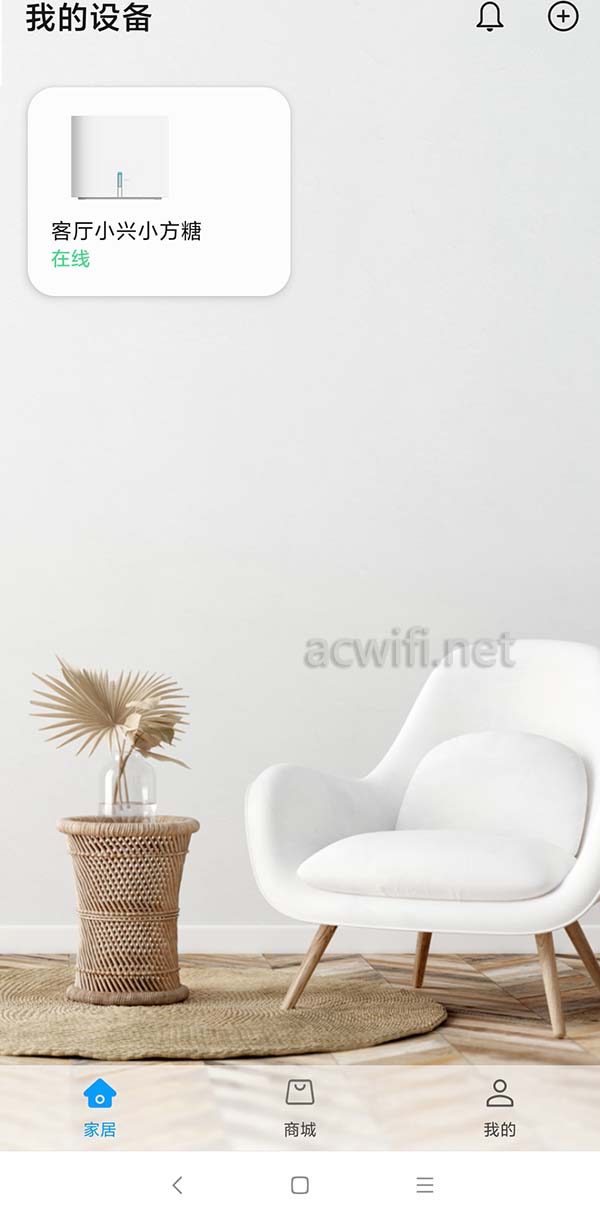

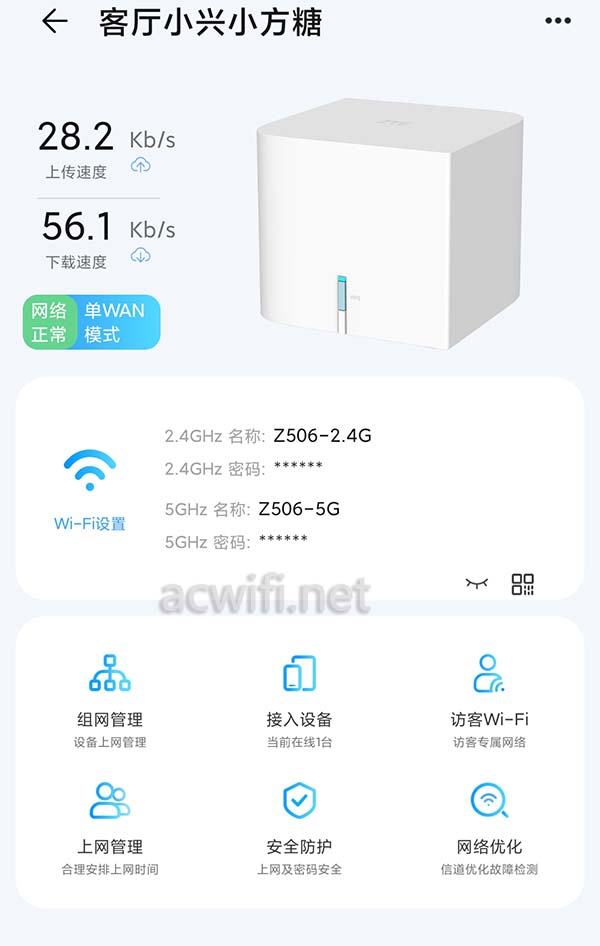

APP里面的功能:

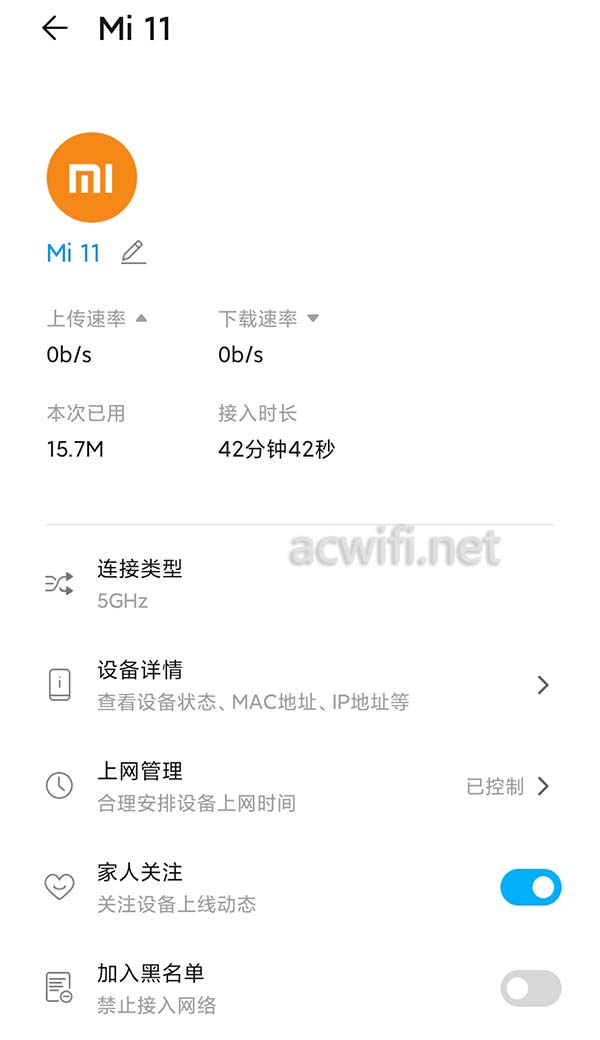

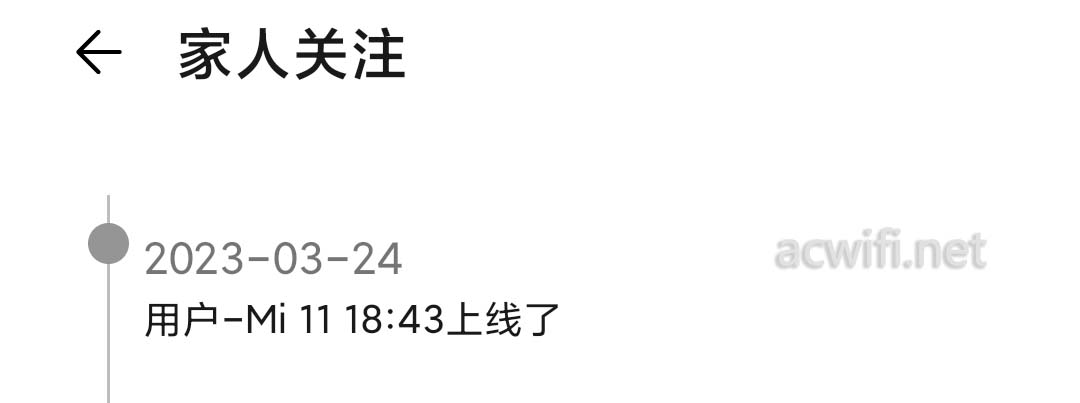

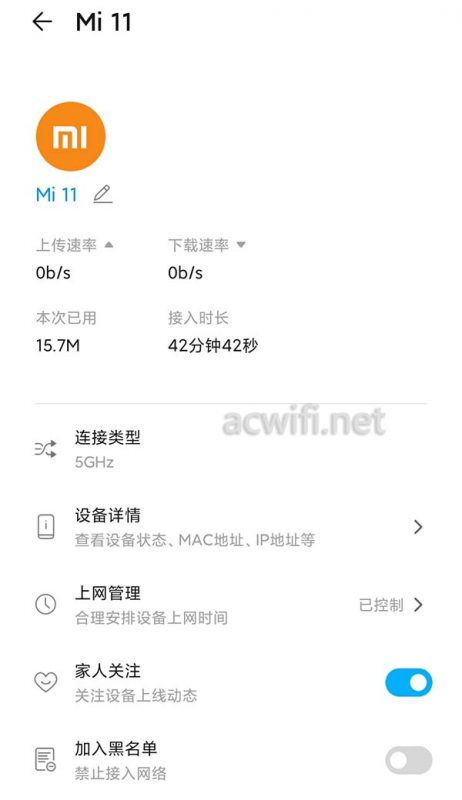

在APP里除了可以设备用户的上网时间,还可以设置“上线提醒”:

把“家人关注”这个选上,当设备连接WFIi后会有个提醒,在APP主界面的右上角,有个小铃铛(看前三张图)



不过呢,如果短时间下线再上线,是没有提醒的,不管手里设置随机MAC或用机身MAC,结果一样。这点可以改进,每次Wi-Fi断开或连接也有个提醒就更好了。

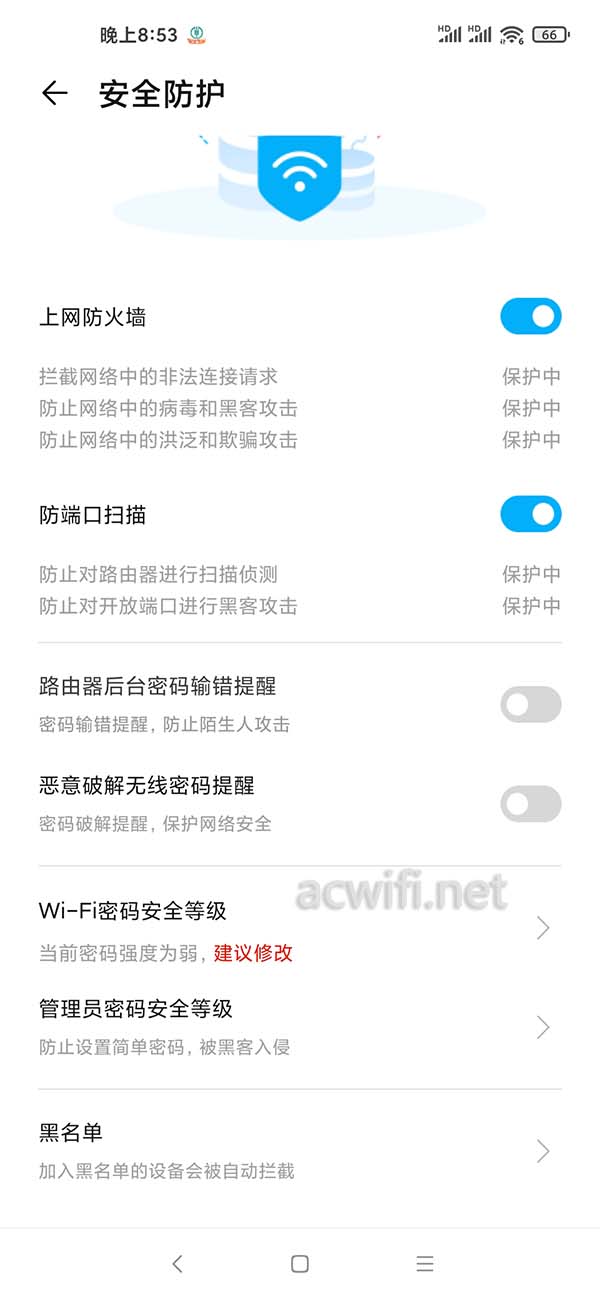

完全设置方面,有个“恶意破解无线密码提醒 ”

还有个“黑名单“,让某些设备永远连不上Wi-Fi。



九、总结

中兴小方糖这款小巧的白色小机身,随便放随便塞,百元的价格可以作为信号的补充,通过MESH组网加入到原有的网络当中(比如中兴AX3000巡天版、中兴AX5400 Pro、中兴AX5400 Pro+),就算不用MESH组网,本身默认支持802.11k和v,也可以用”有线桥接“(WAN里的Bridge模式)接入任意主路由,然后修改相同的无线名称和密码即。因为只有2个LAN口,如果小方糖做主路由,还要考虑网口数量的问题。总的来说,因需选择吧!
