通则ZLT X300 MAX 5G CPE拆机，三频BE19000支持6G和N79

这是一台三频的5G CPE，不过在国内只能当双频来用，而且它拥有一个5G网口，第一次拆有5G网口的CPE。

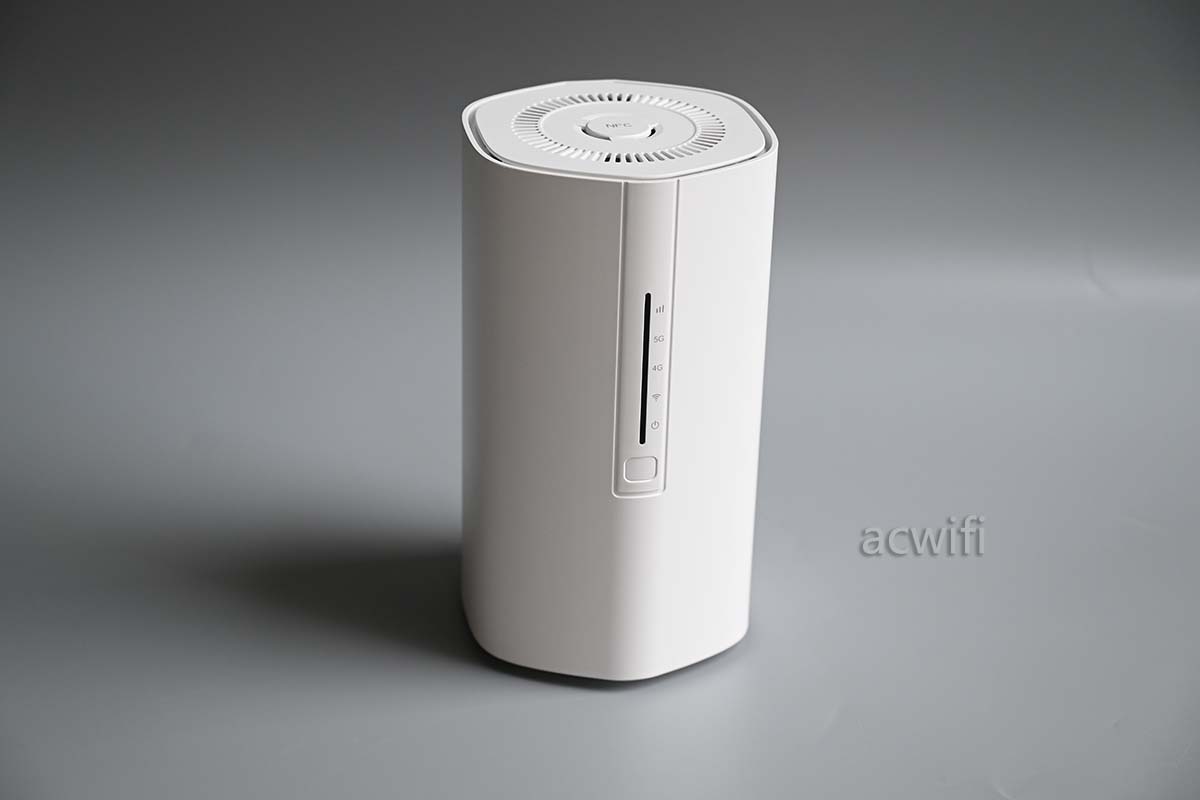

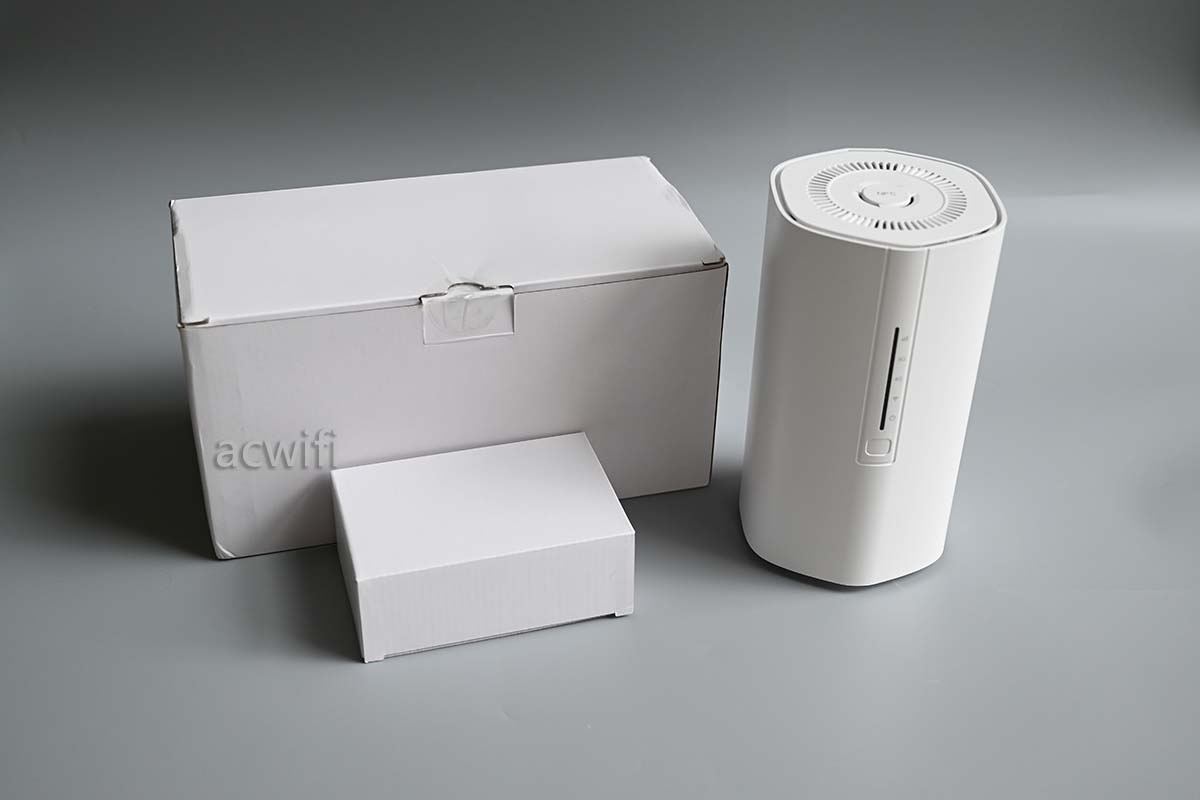

通则ZLT X300 MAX的外包装和机身：

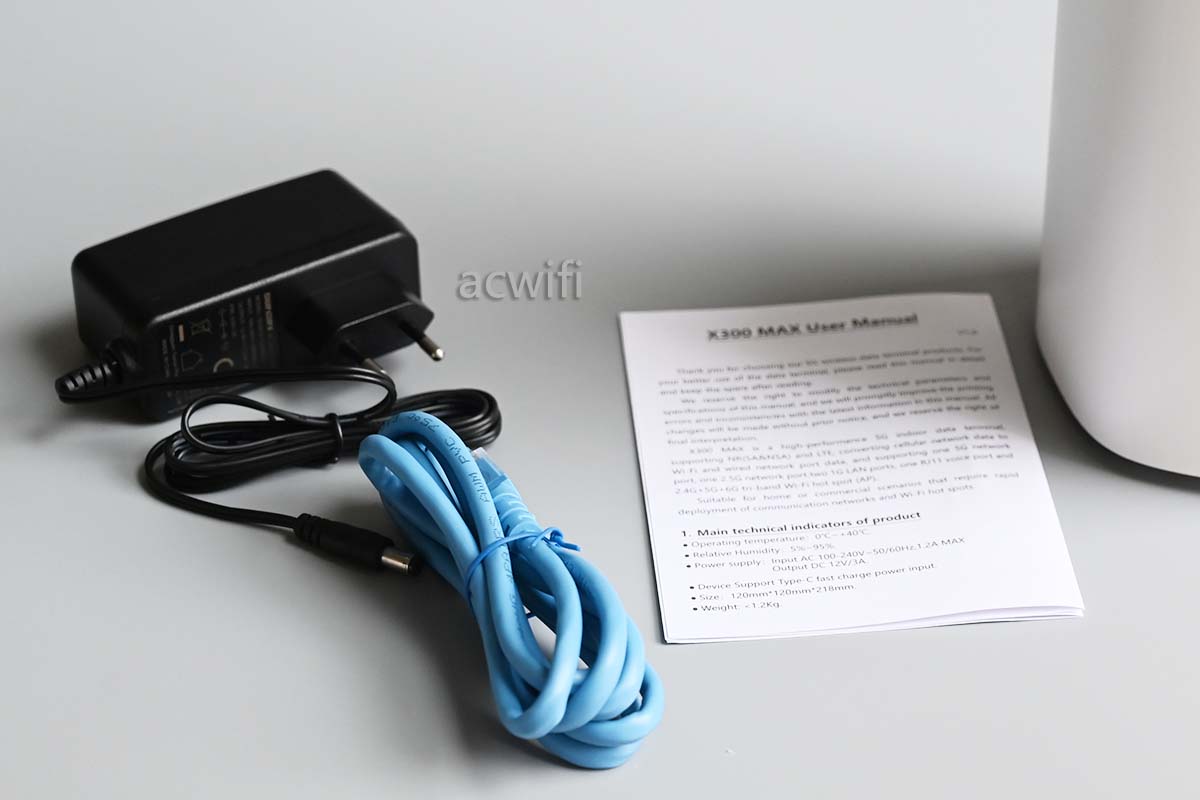

内盒里的配件：

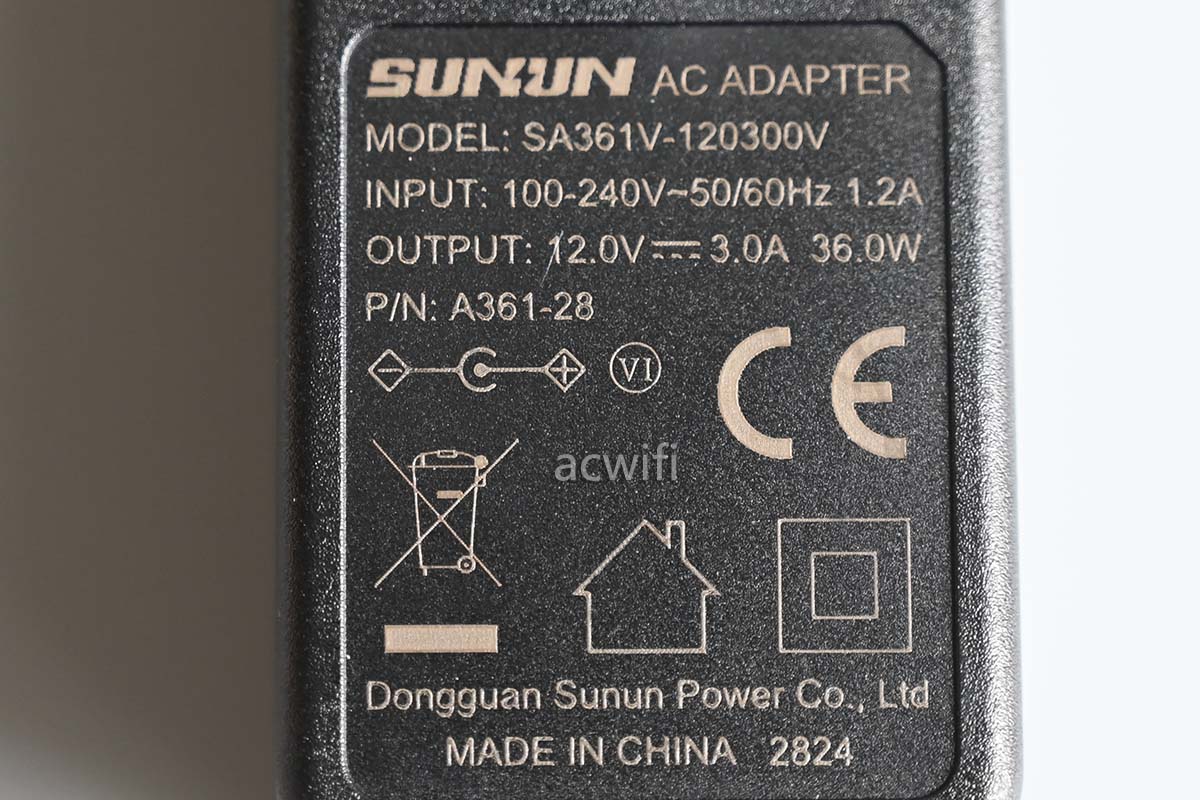

DC电源输出规格为12V/3A，实测空口待机功率为11.7W，插入一个5G网口后的功率为13.6W。

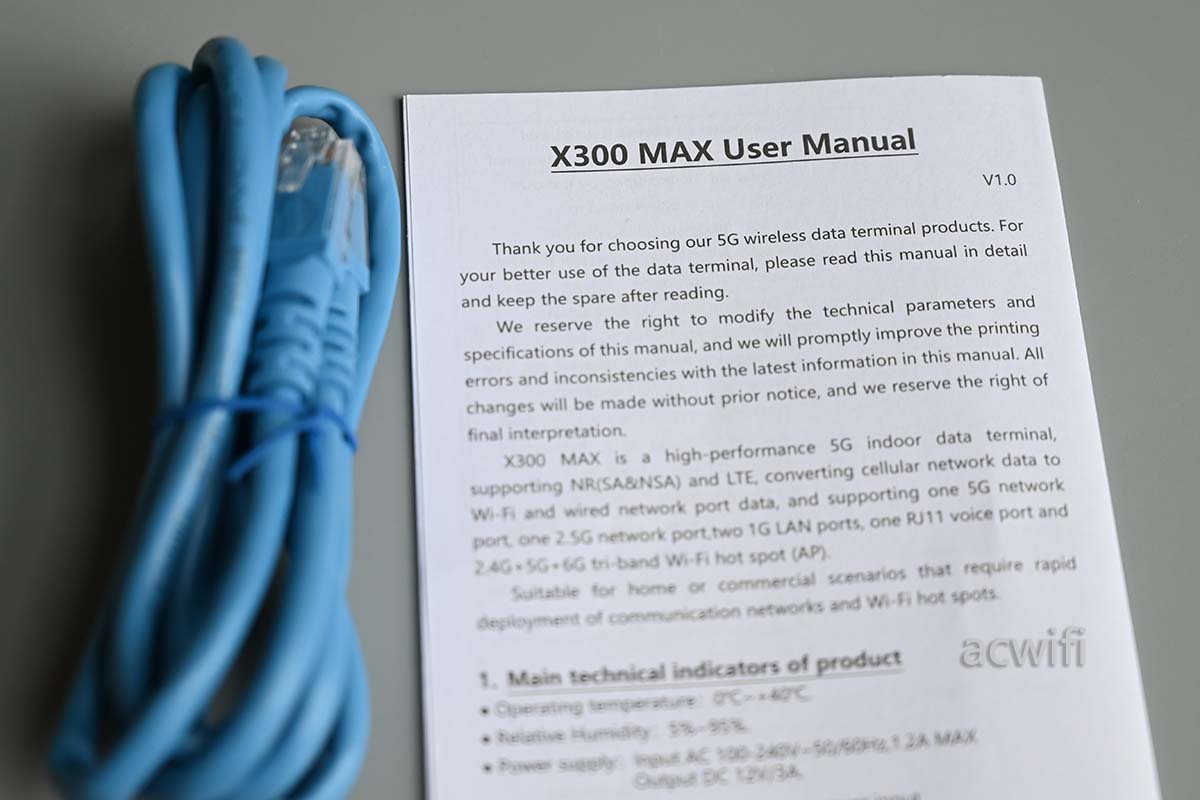

由于是海外版，所以只有英文说明书：

外壳尺寸21.2 x 11.7cm，机身算比较的大。没办法，里面有好多片天线，且散热给得很足。

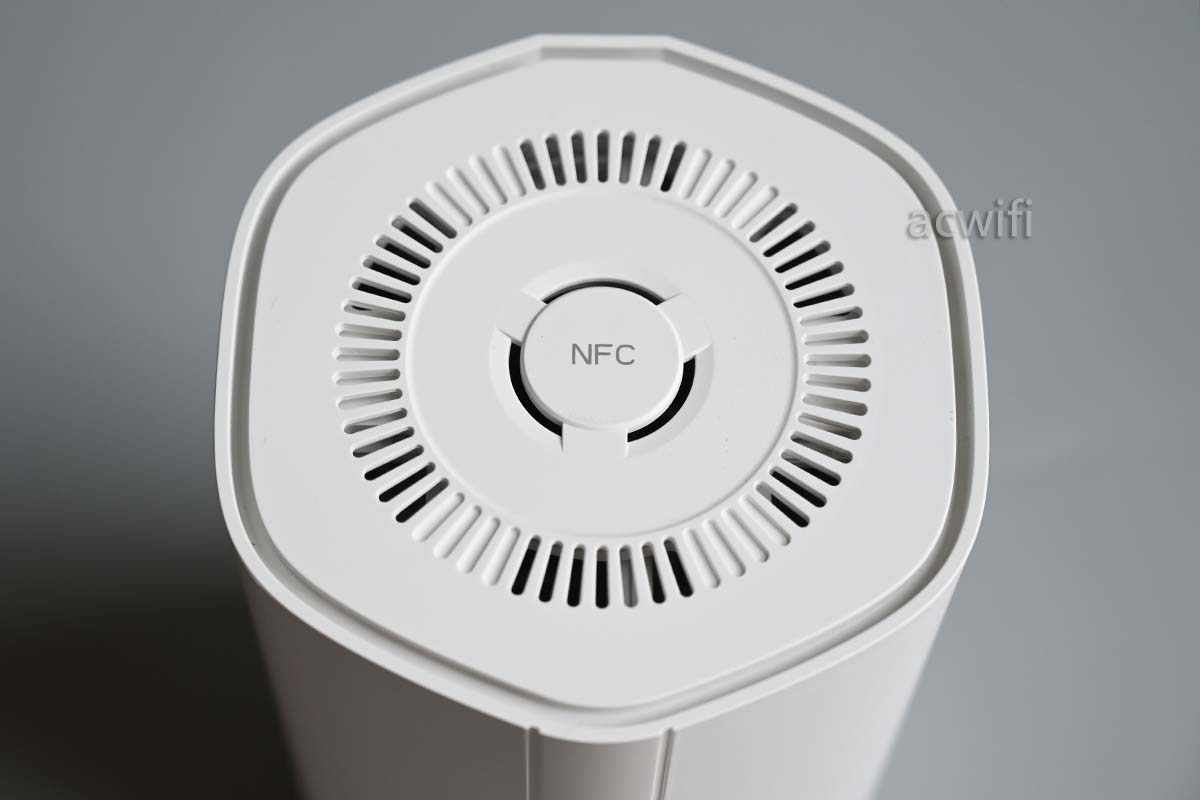

机身顶部有NFC天线，NFC下方有散热风扇：

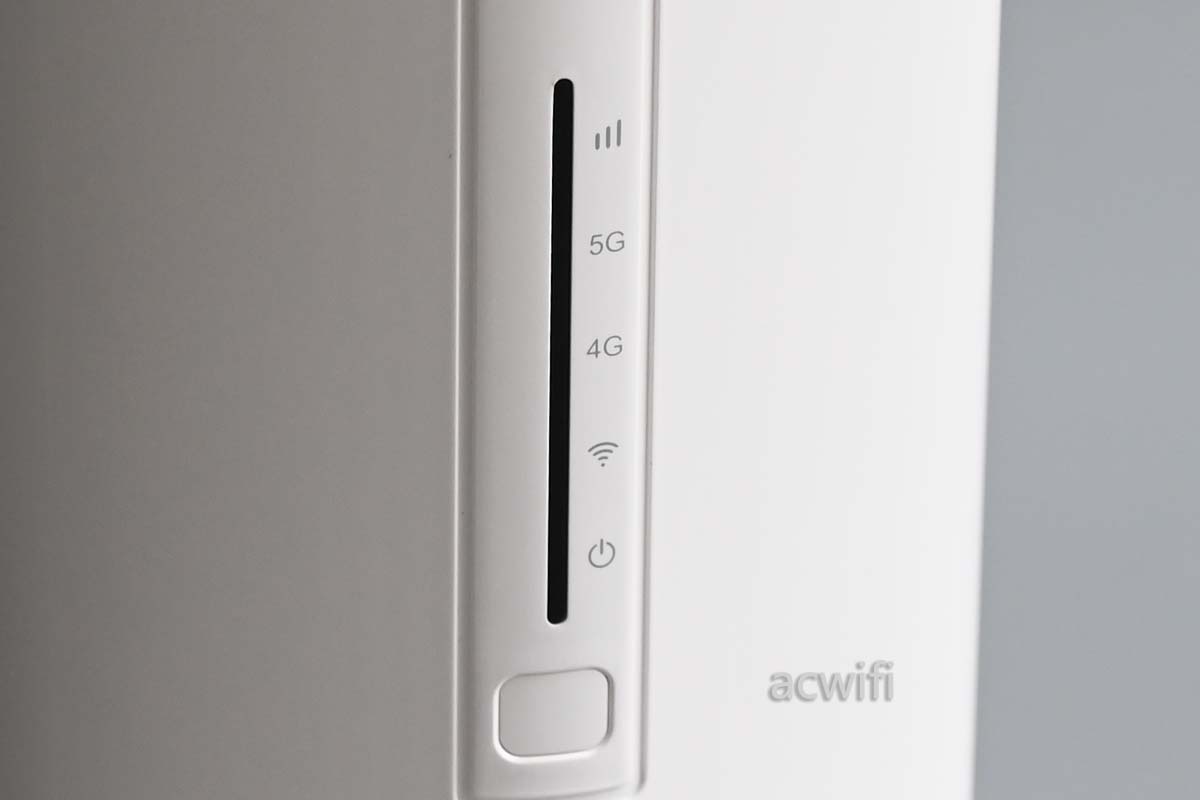

面板指示灯：

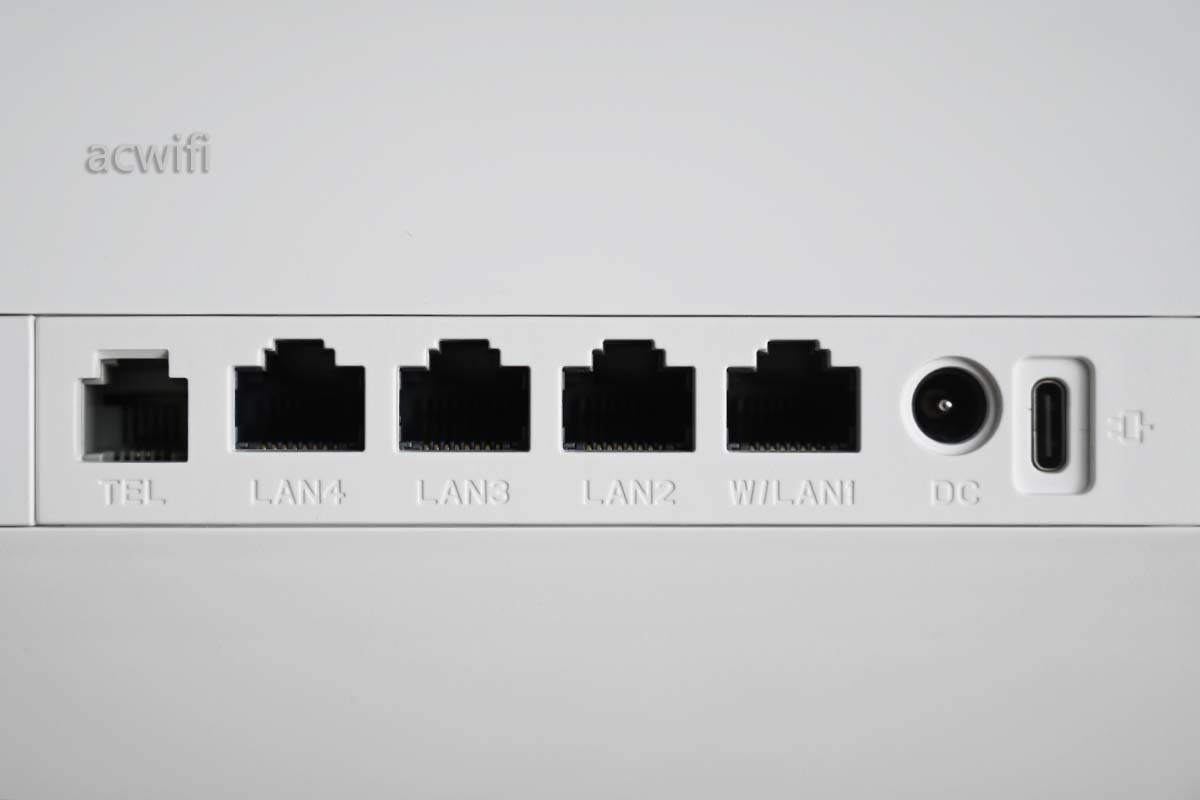

背面的接口有：电话口、LAN4和LAN3是1G网口、LAN2是2.5G网口，W/LAN1是5G网口、12VDC输入口、Type-C电源输入口（支持快充的充电宝可以直接供电）

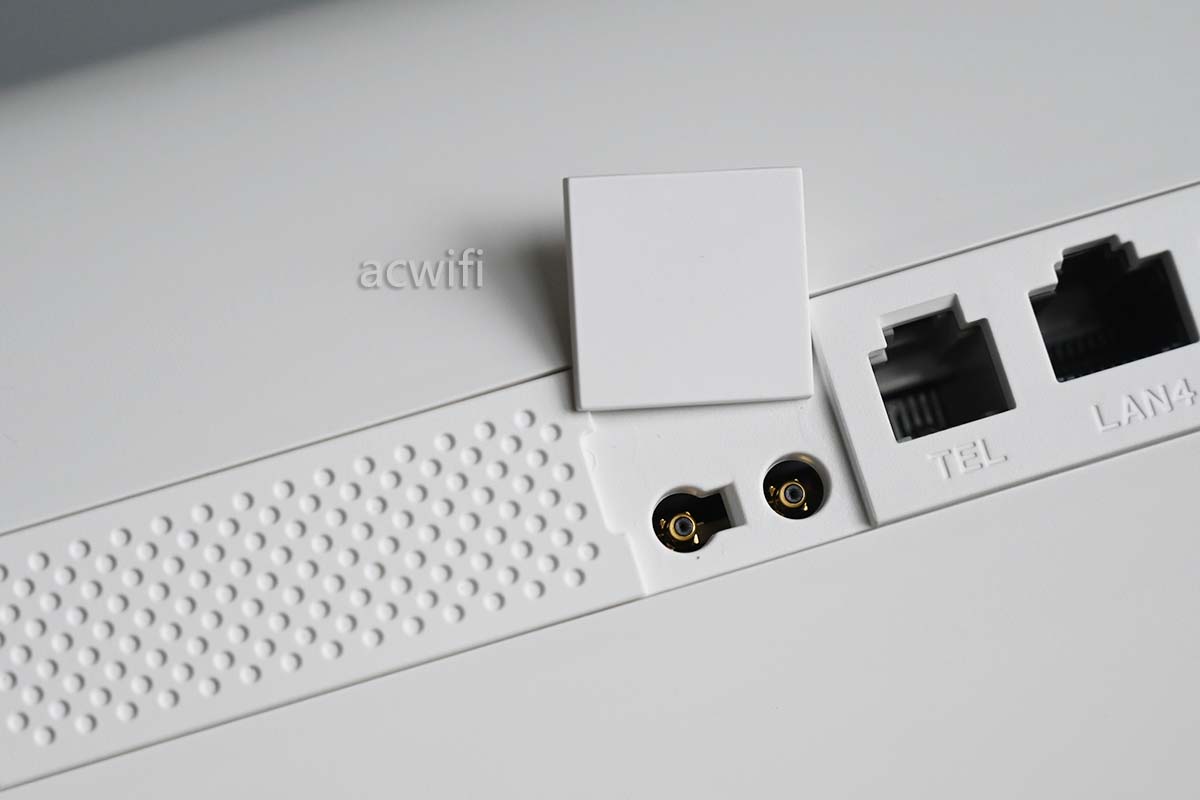

还有外接天线接口：

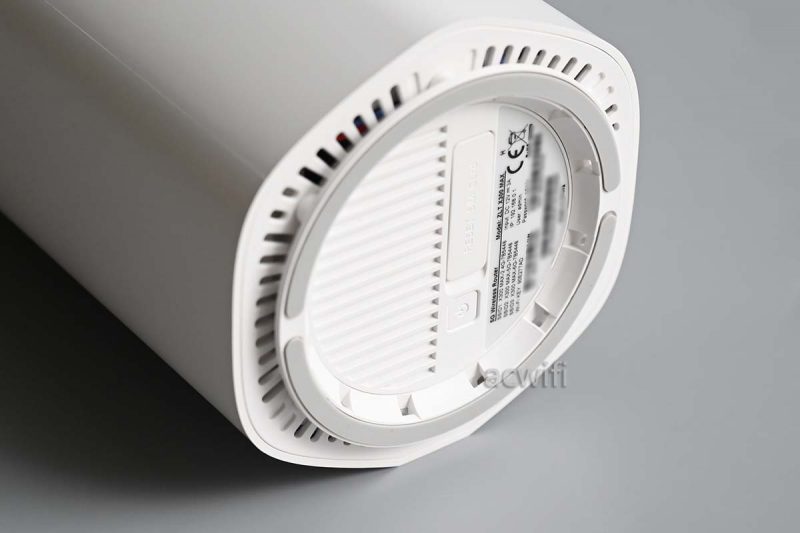

机身底部：

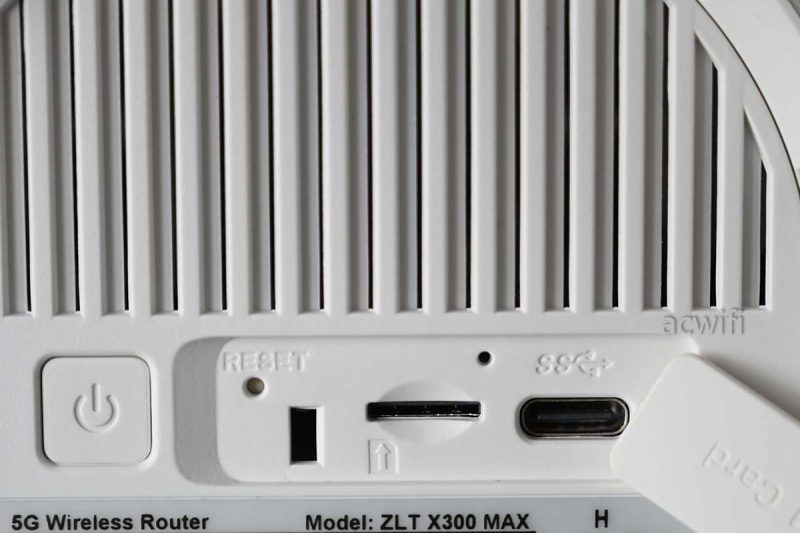

sim卡插槽：

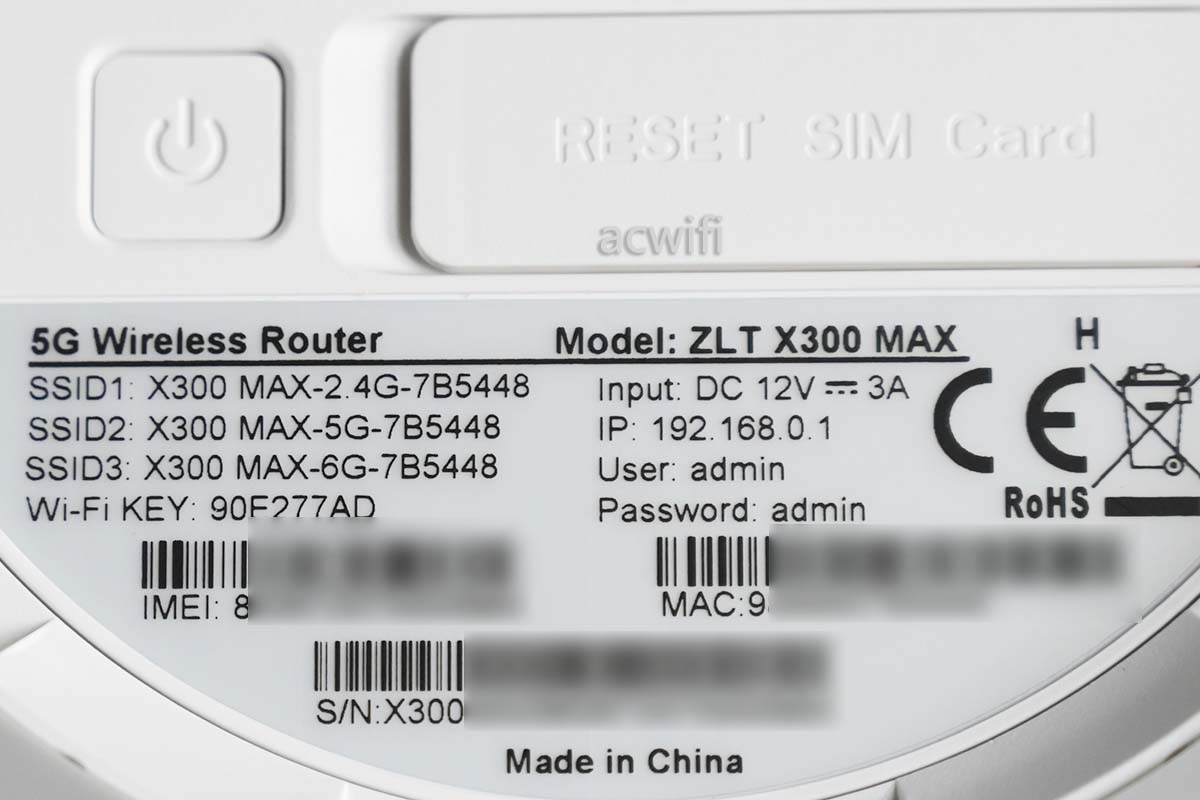

标签内容，型号：ZLT X300 MAX。

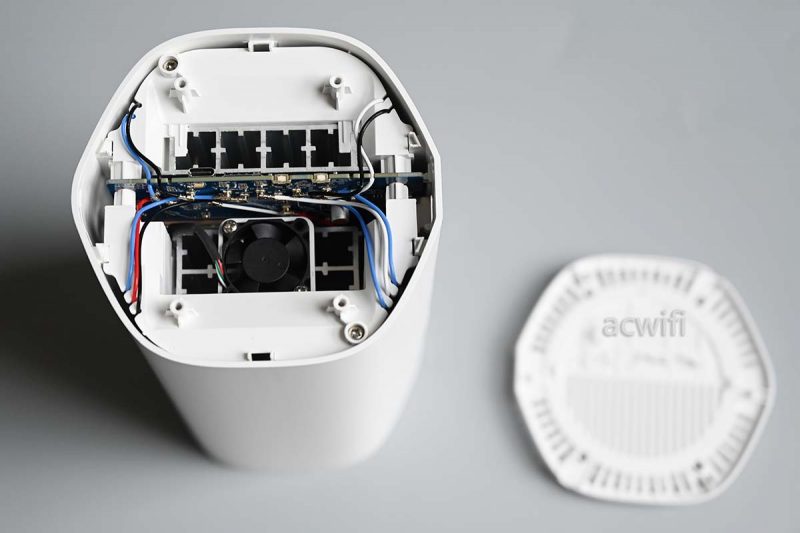

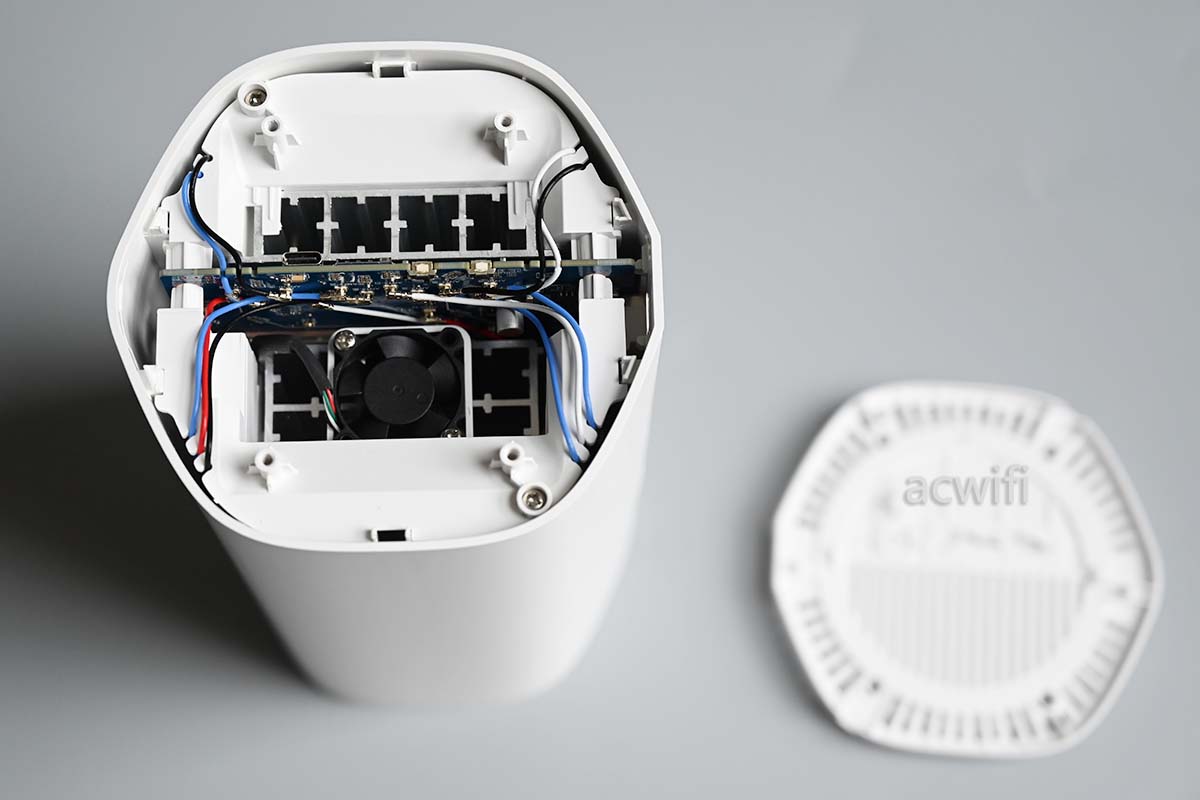

先拆开底盖：

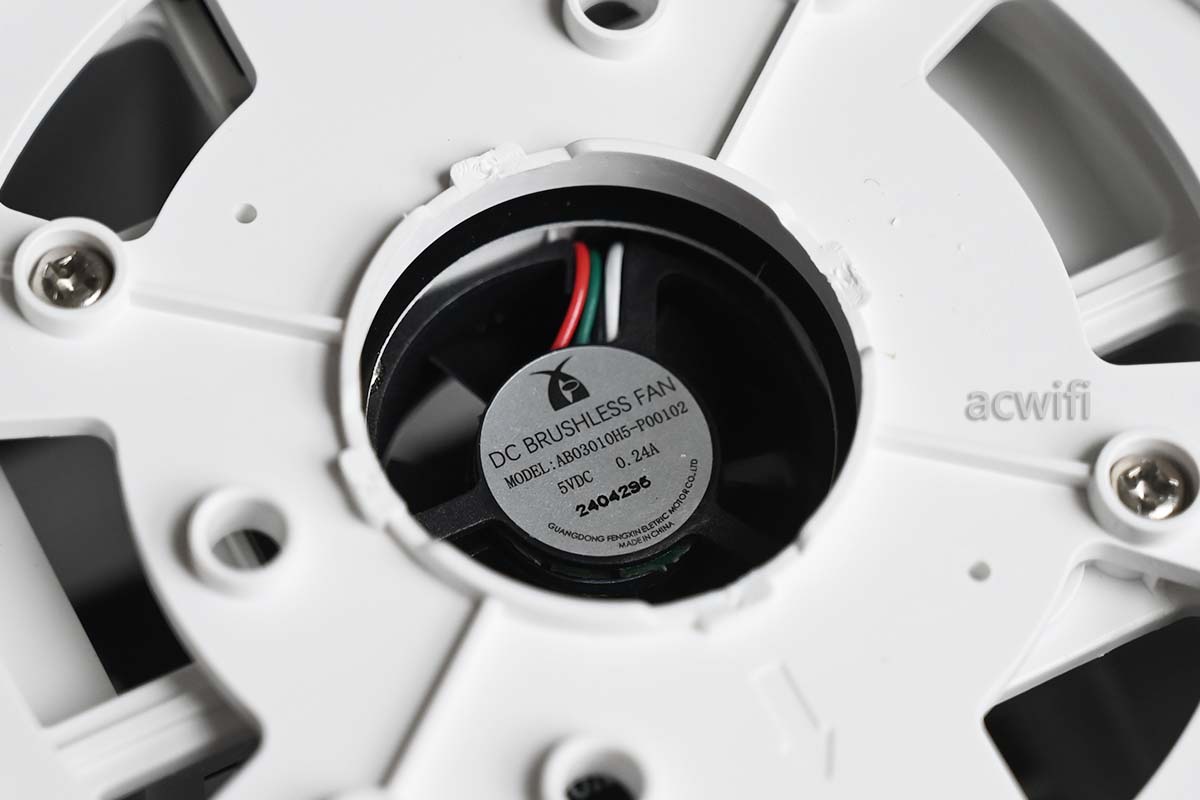

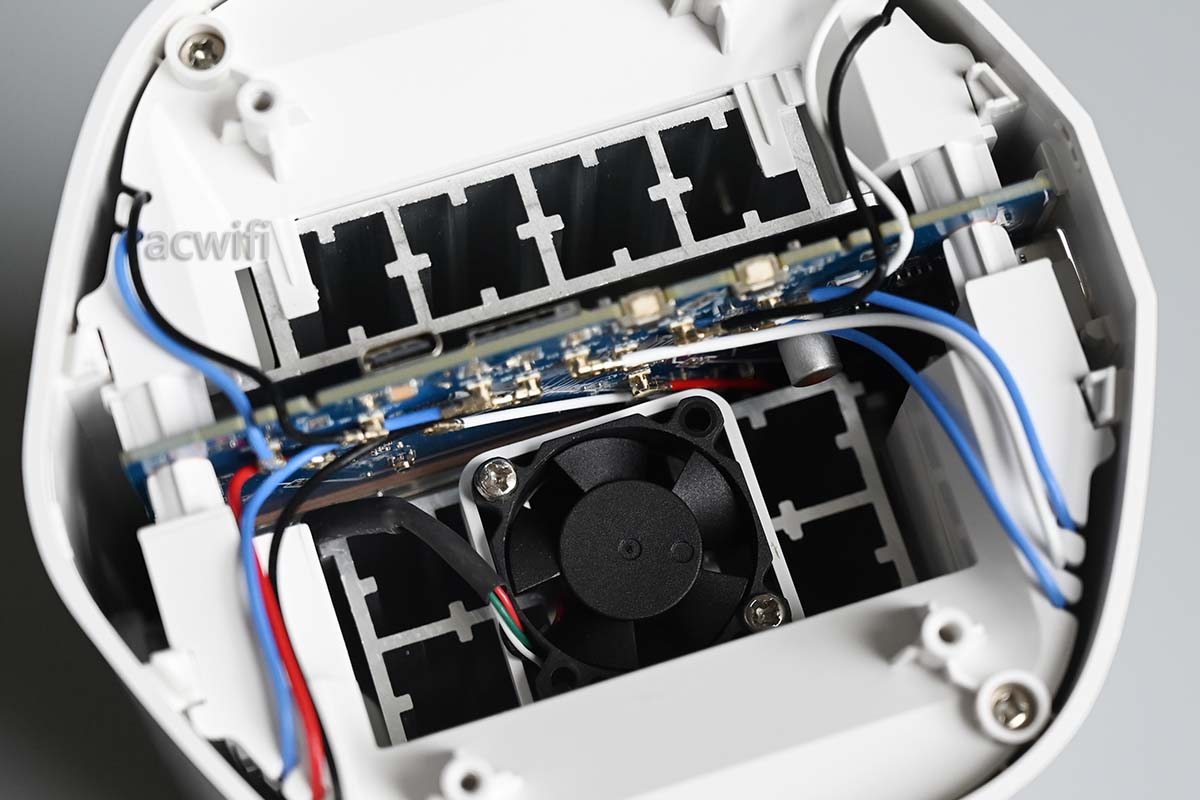

我看见顶部有风扇，就没曾想过底部也放了一把风扇：

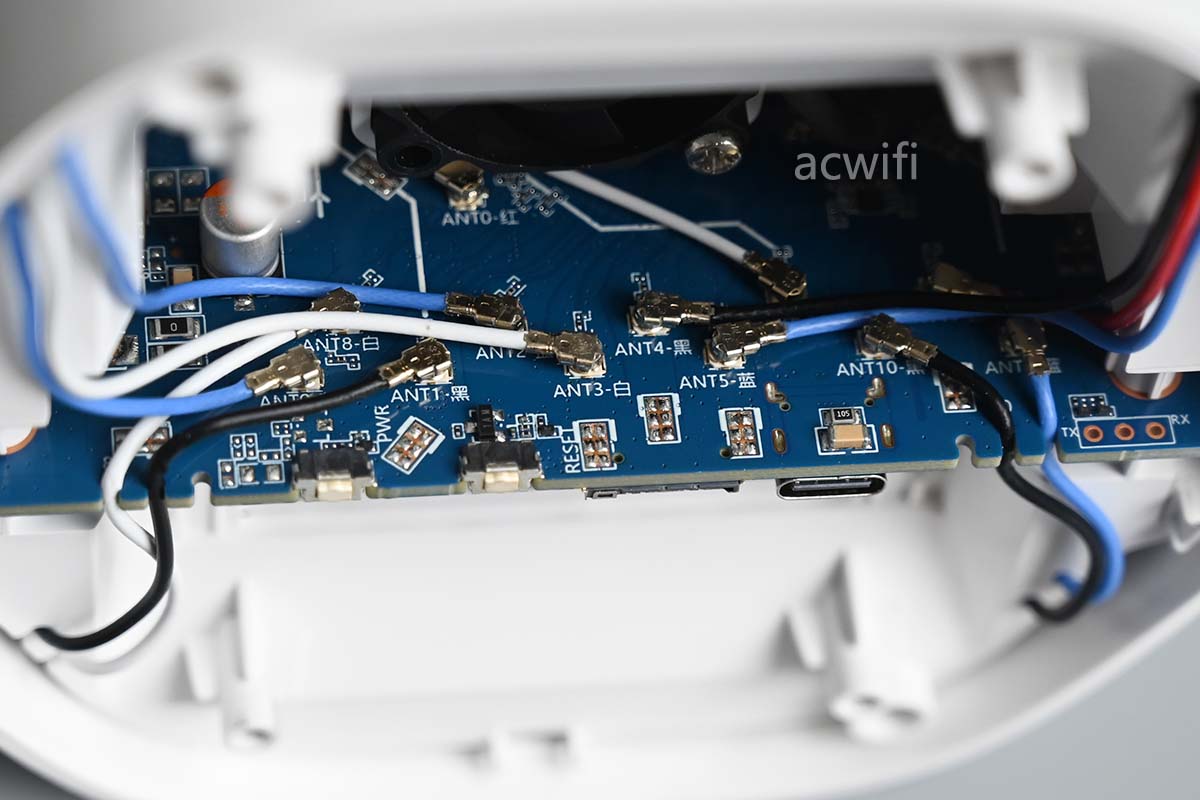

这些都是蜂窝天线接口：

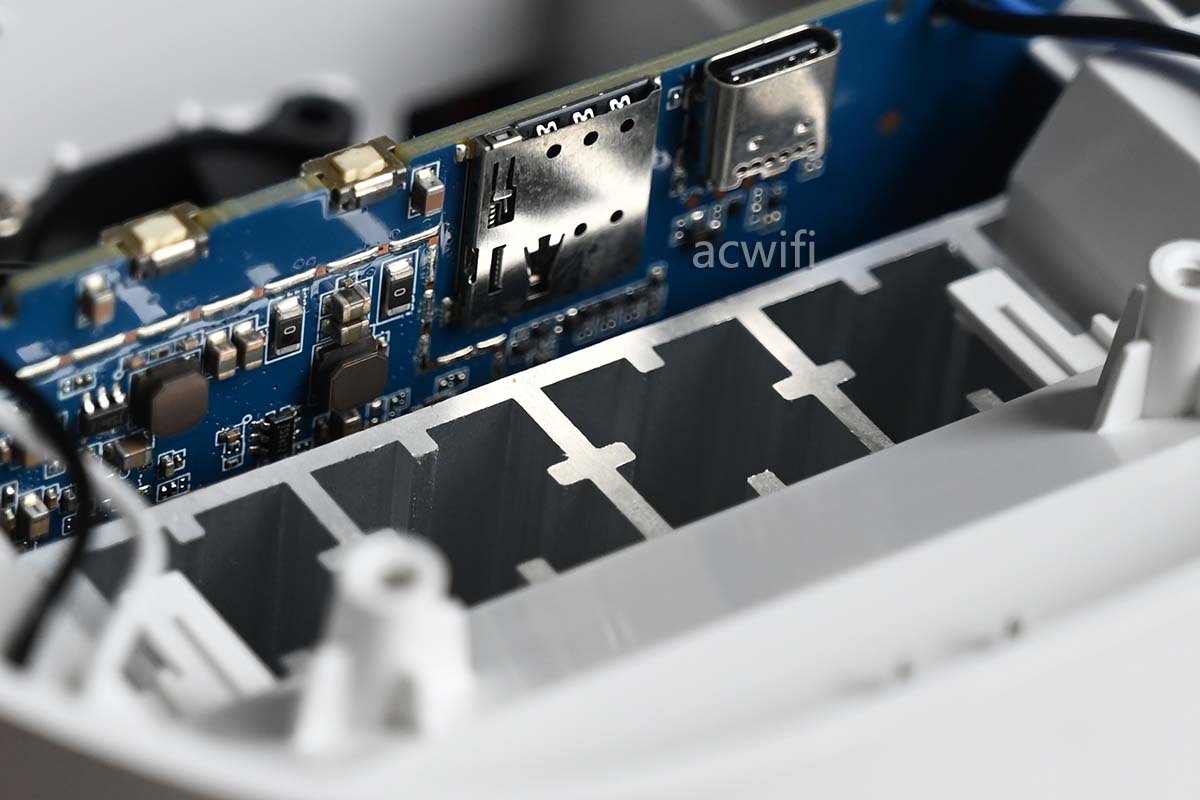

话说这种有对流作用的中空铝型材，加工成本高不？

通常这种柱形或叫桶形的外壳，在顶部也有螺丝固定。马上撬开顶盖：

果然有两颗螺丝。

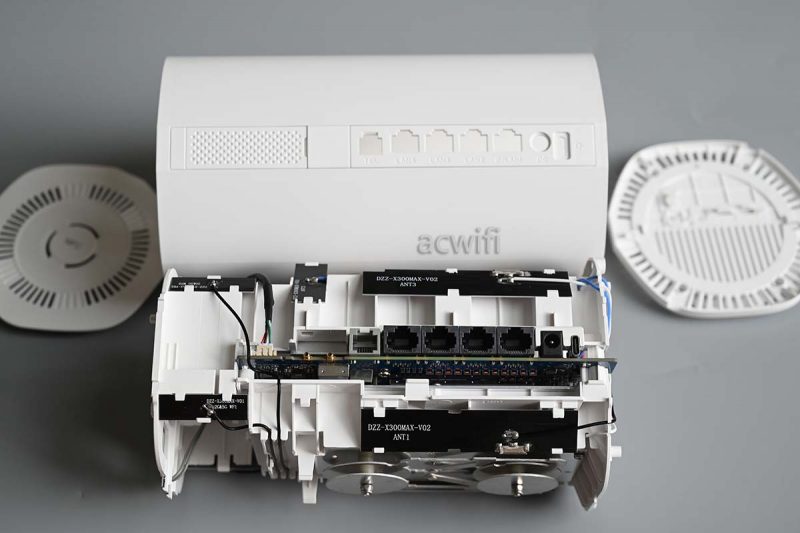

拧出这2颗固定螺丝之后，很轻松的抽出里面的主体部分：

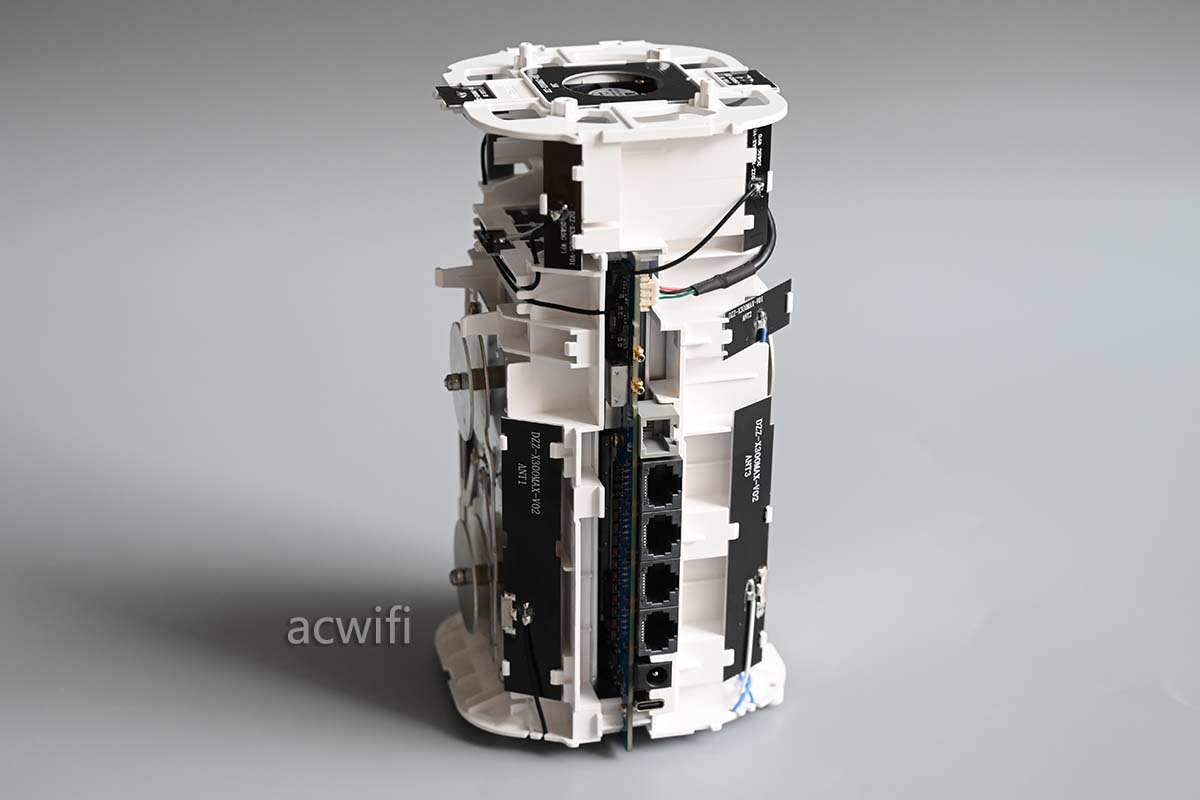

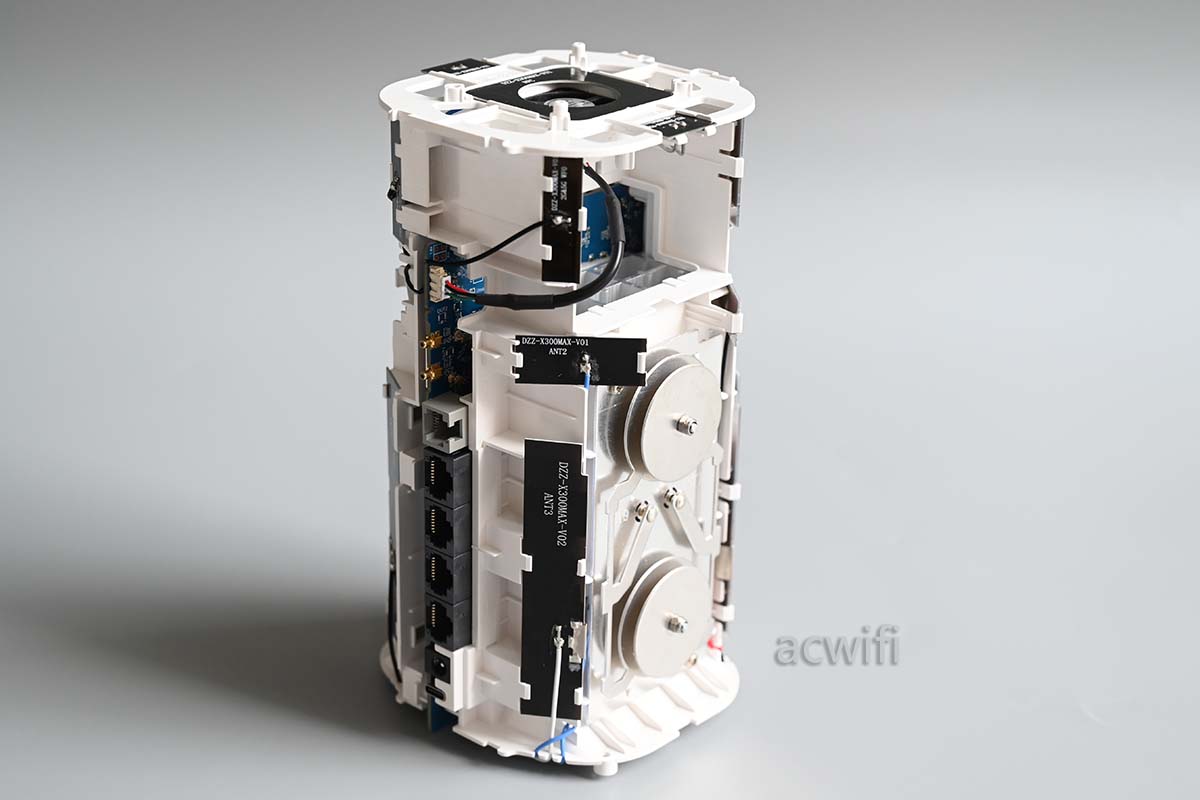

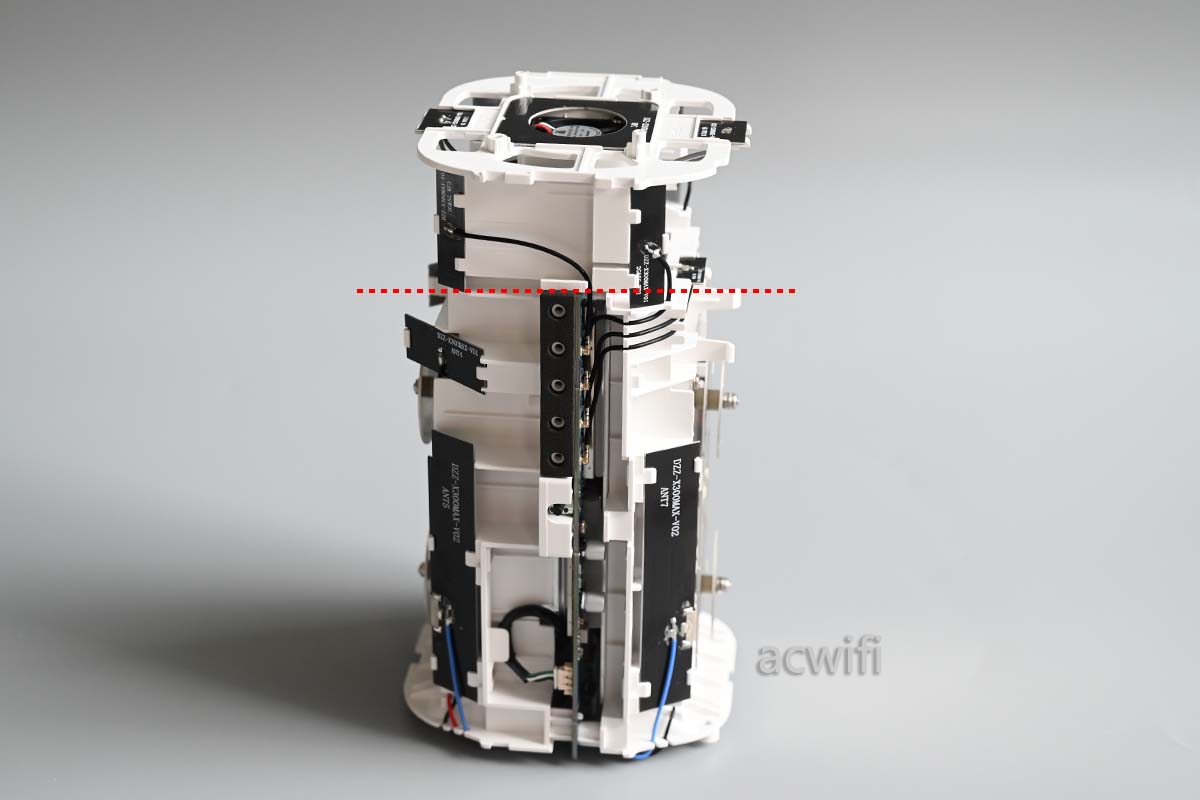

立起来：

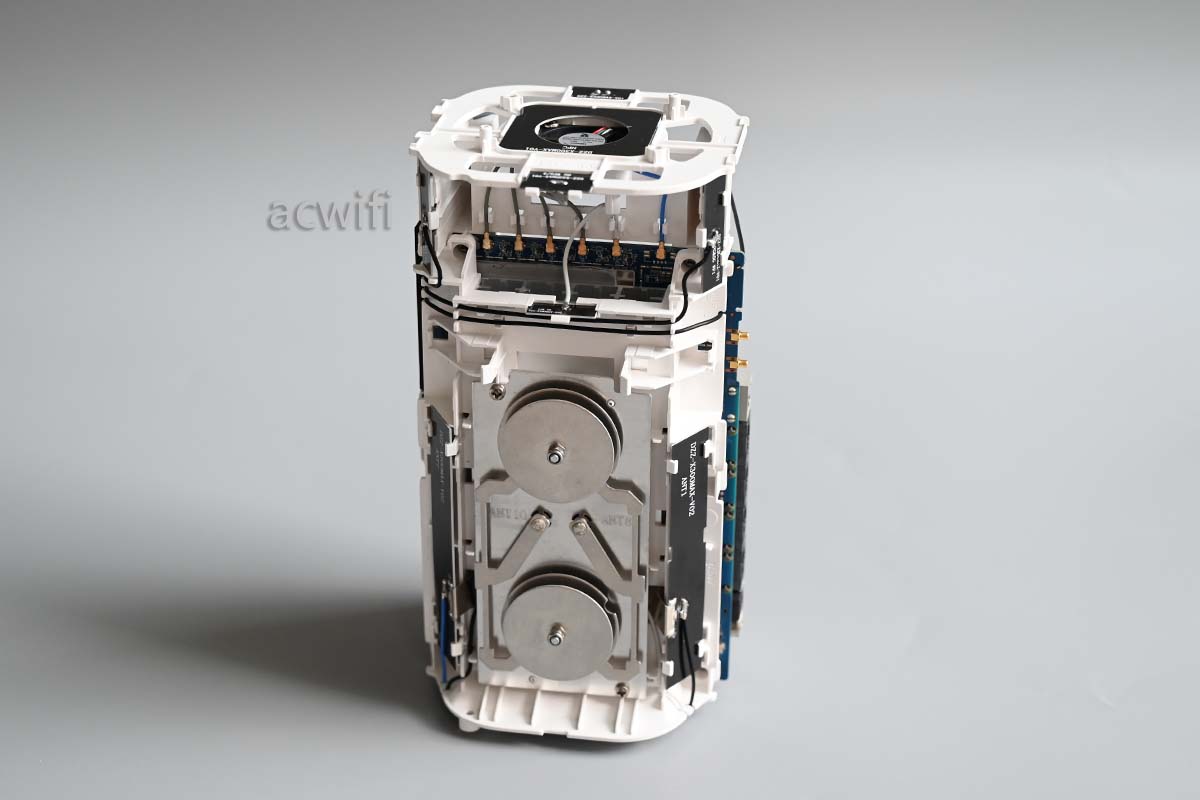

居然有两片定向天线: (蜂窝通信)

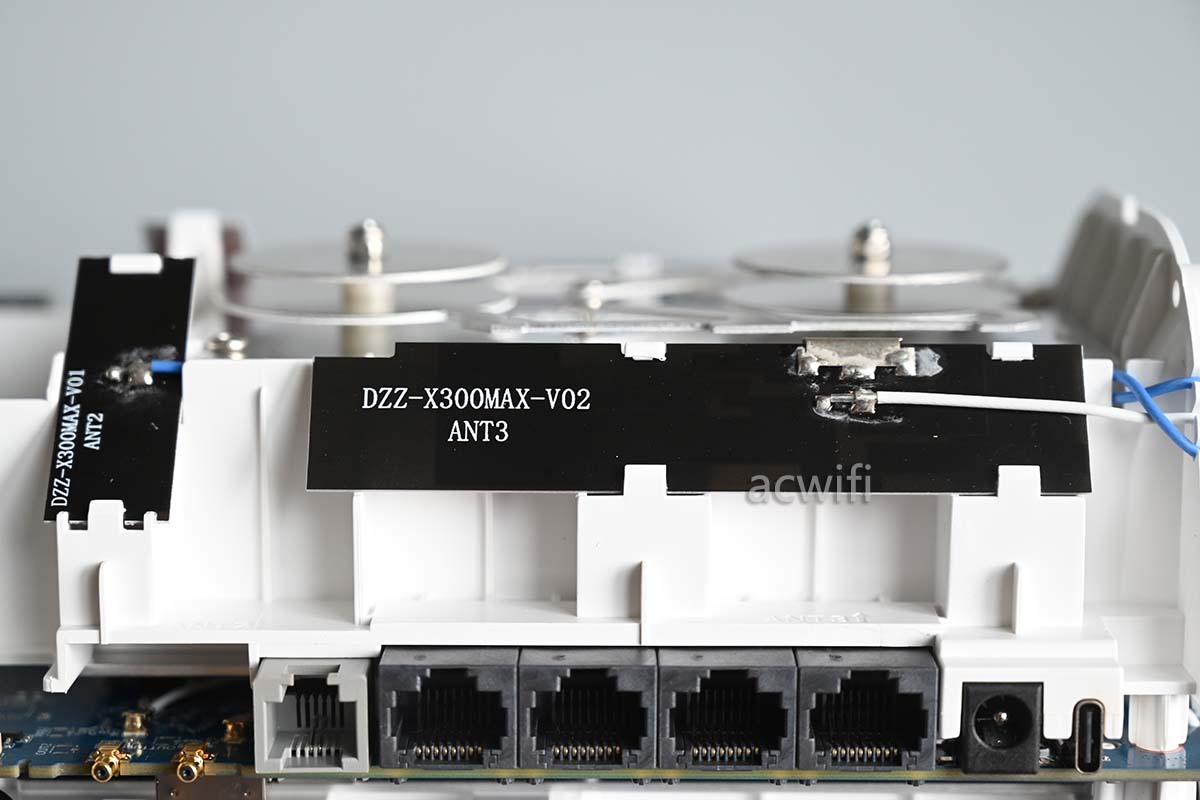

这两片PCB天线也是蜂窝通途用的天线：

顶部竖着的有四片双频Wi-Fi 天线（2.4G和5G），四片双频天线负责4T4R的2.4G和4T4R的5G。

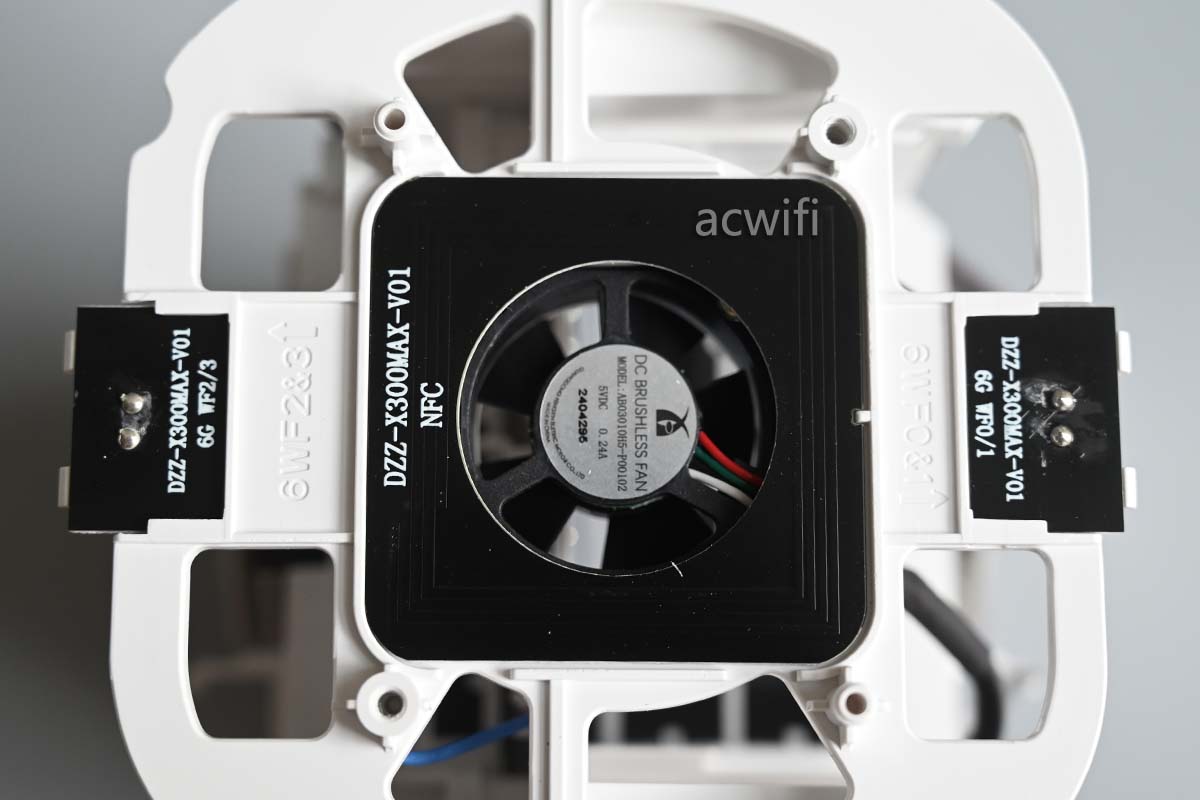

从顶部看下去，中间大片的是NFC天线；然后两侧各有一片6G Wi-Fi 天线：

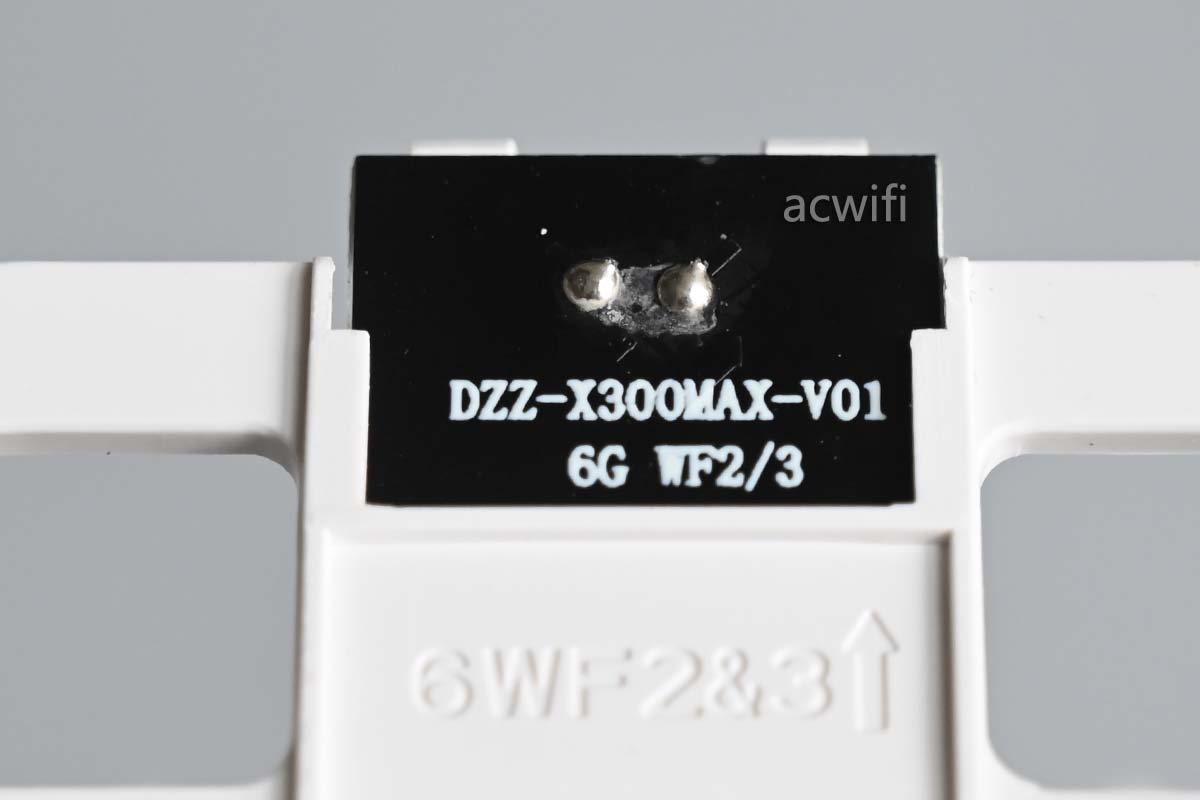

为什么只有两片6G PCB Wi-Fi 天线？

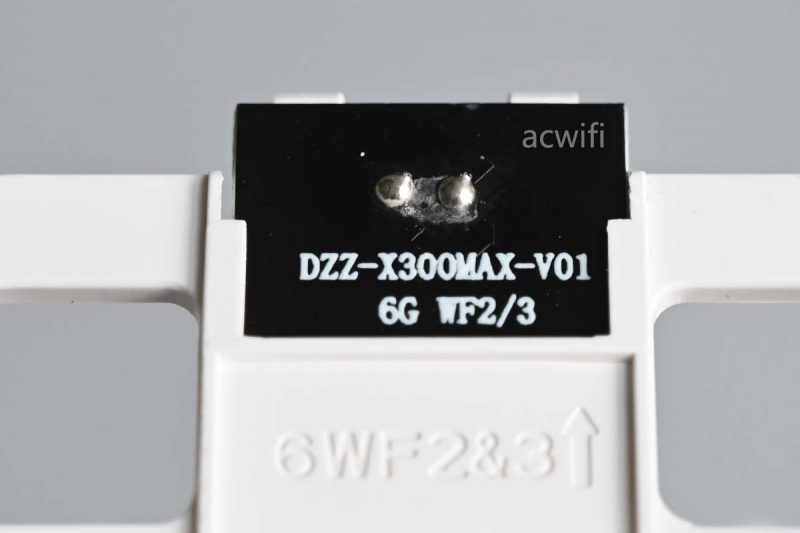

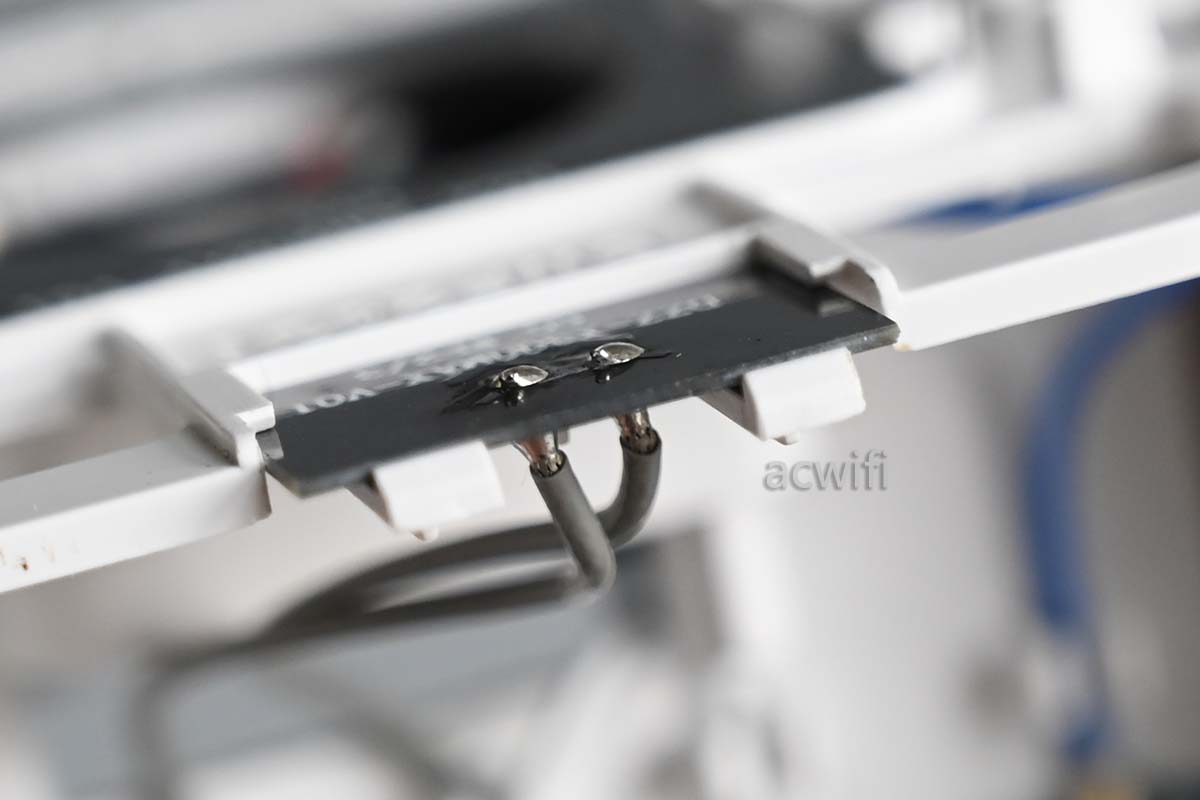

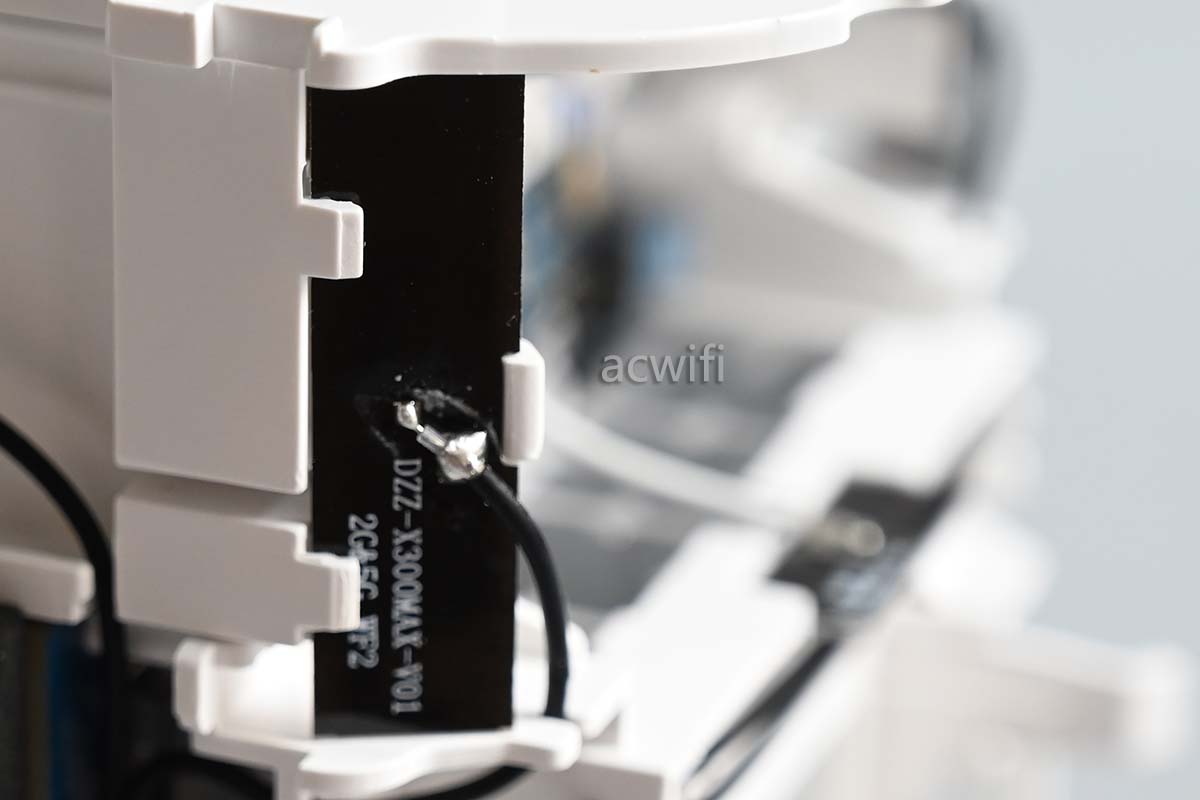

因为一片里面就连接了两根：

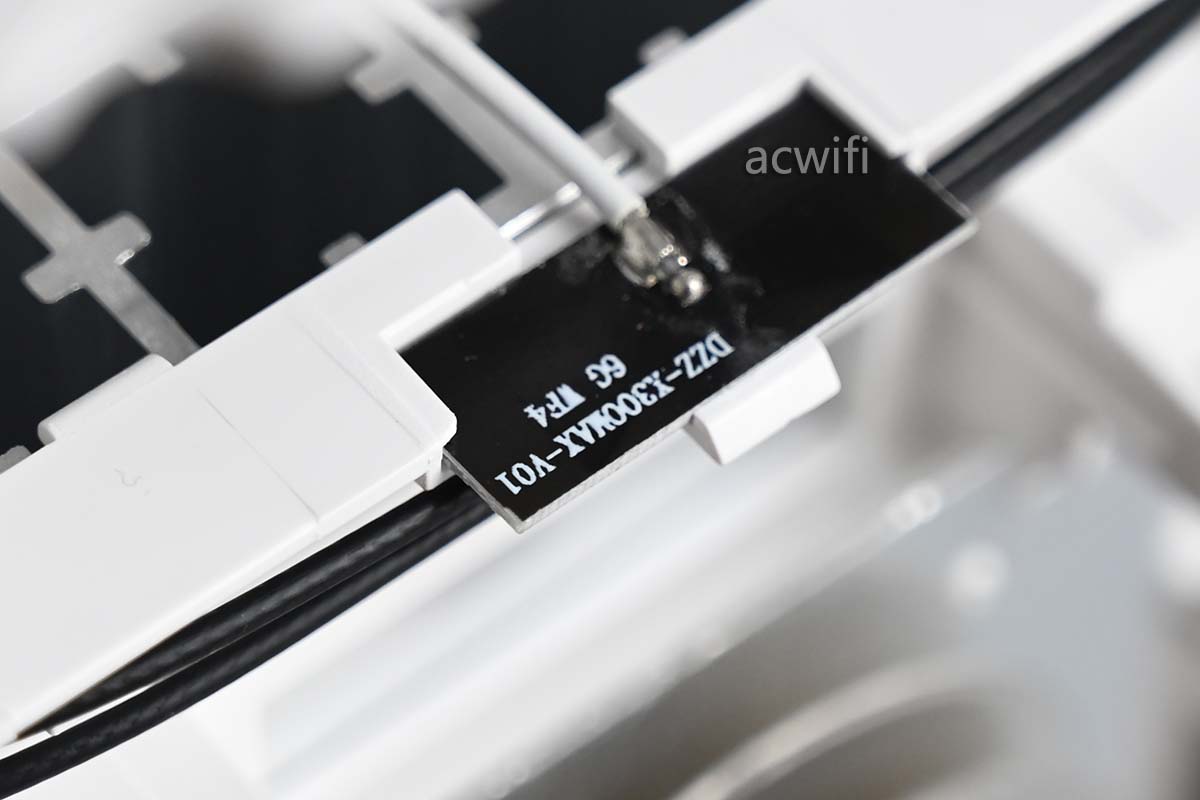

6G还有一片水平放置的PCB Wi-Fi 天线，所以6G一共有5根天线。

若把机身分割成四份，有三份是布置了蜂窝天线：

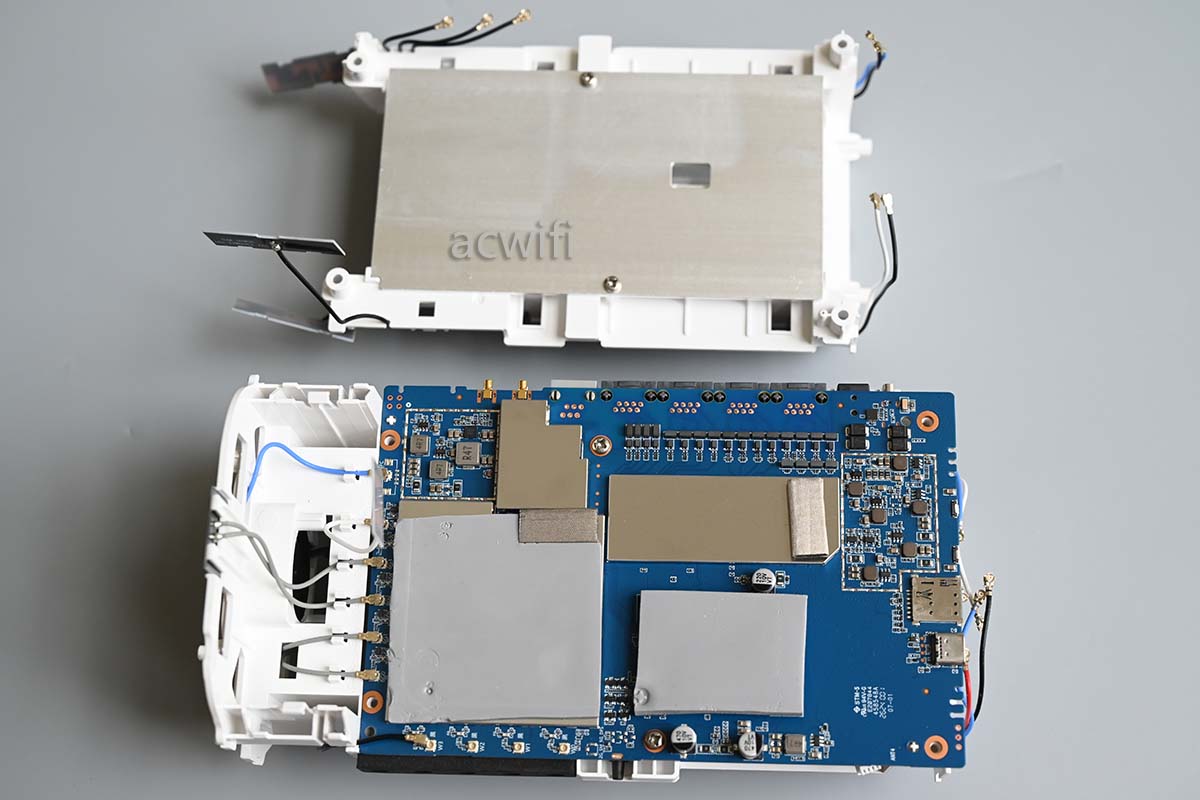

对半拆开：

这一面没看见网口，我定义为主板背面：

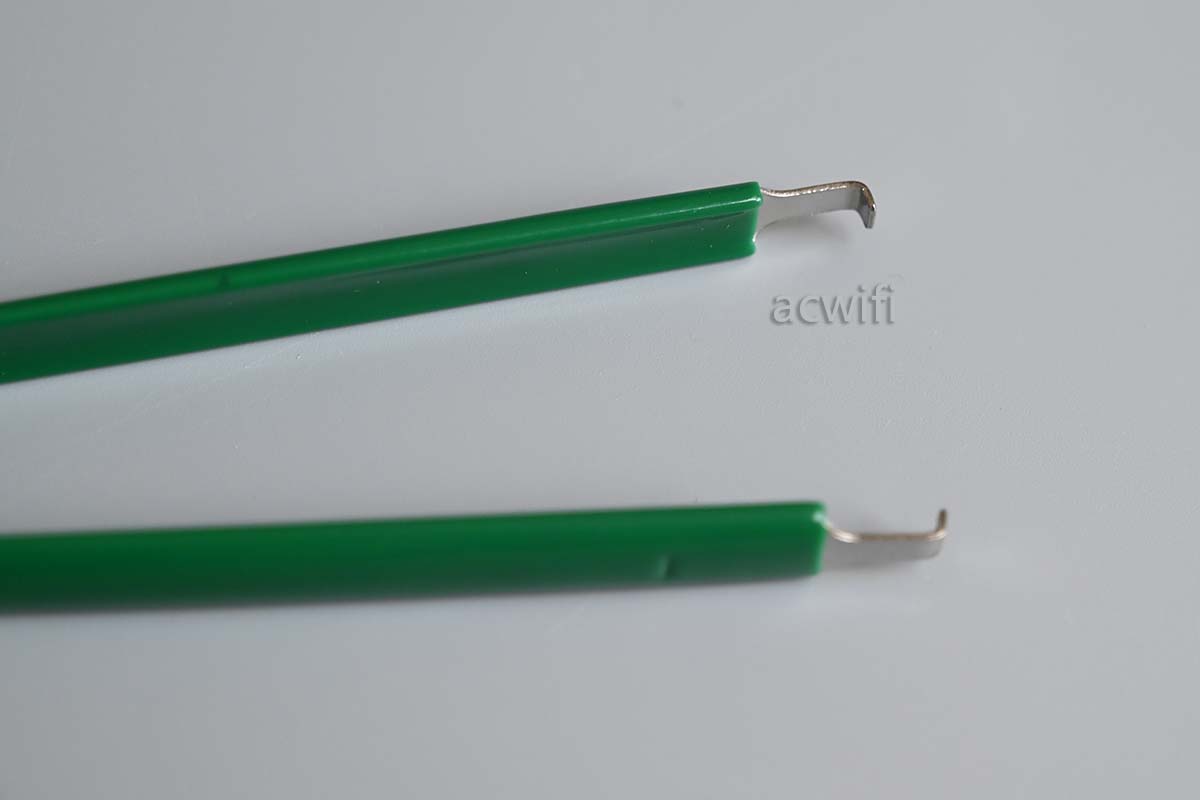

我在刷主板BIOS的时候买了这个夹子，用来夹DIP8芯片，挺好用，想不到用来拨ipex接头也很好用。（不到2块钱）

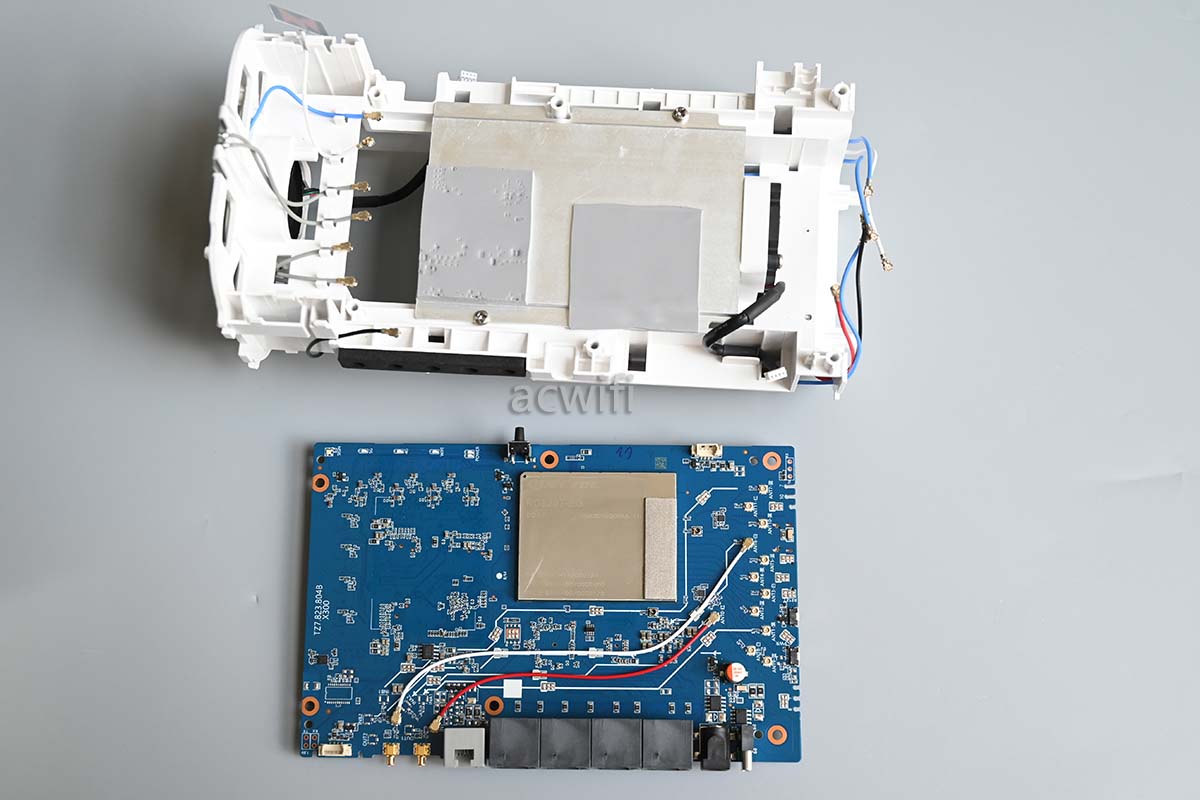

用这个神夹拆开ipex接头后拿下主板，并翻转主板正面：

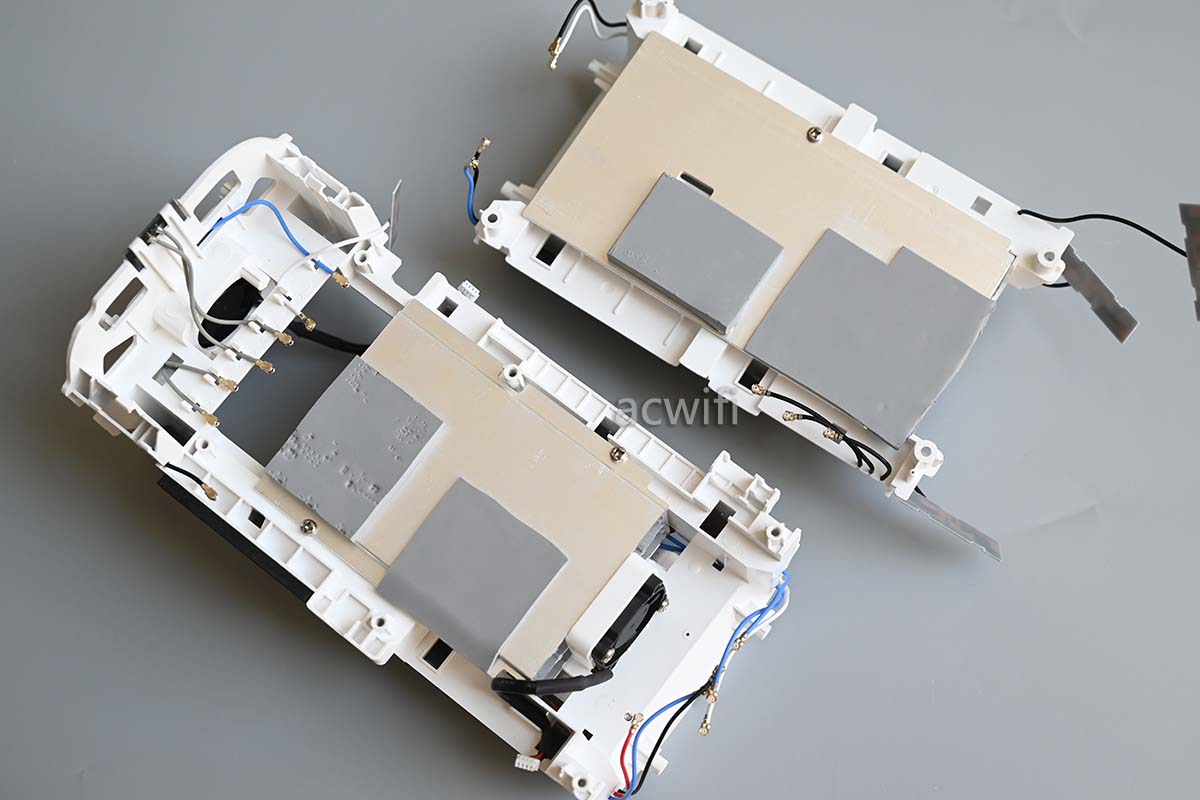

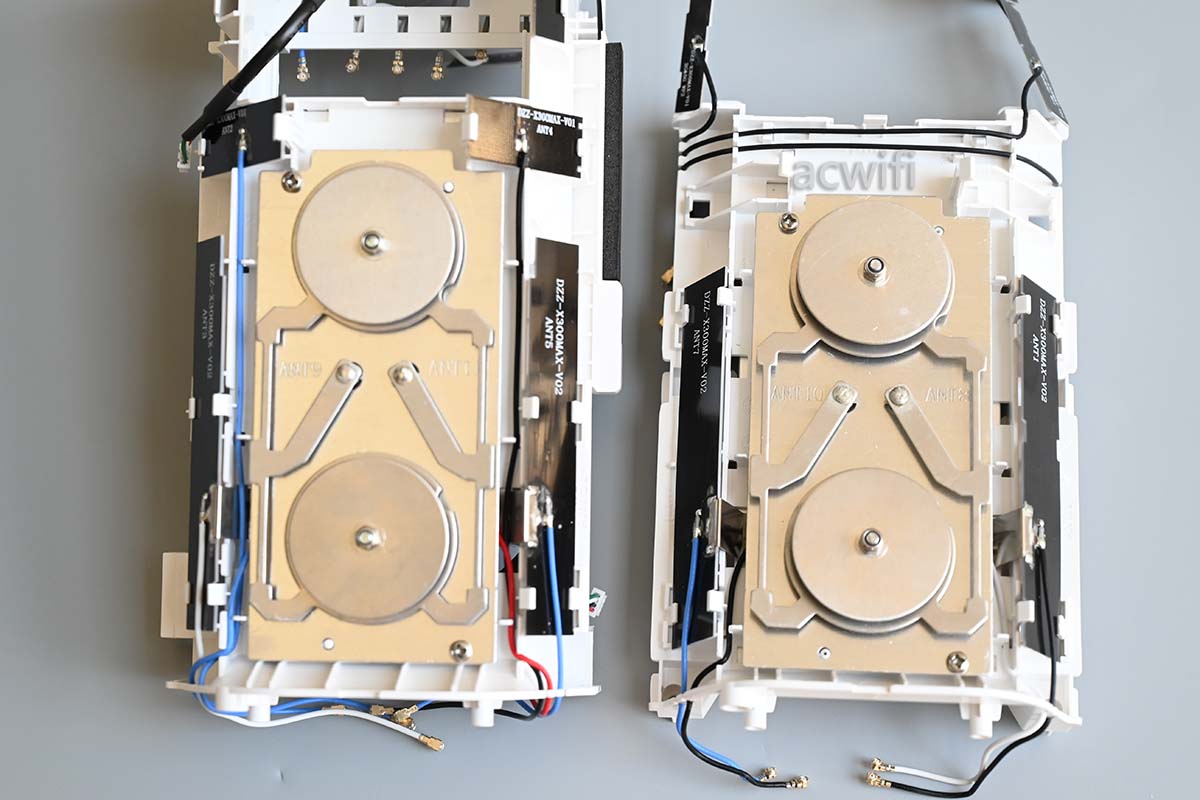

主板被两片中空对流的铝散热器夹着，还让2把风扇主动散热，这机器想过热都冇有可能的。

两片双极化定向天线：

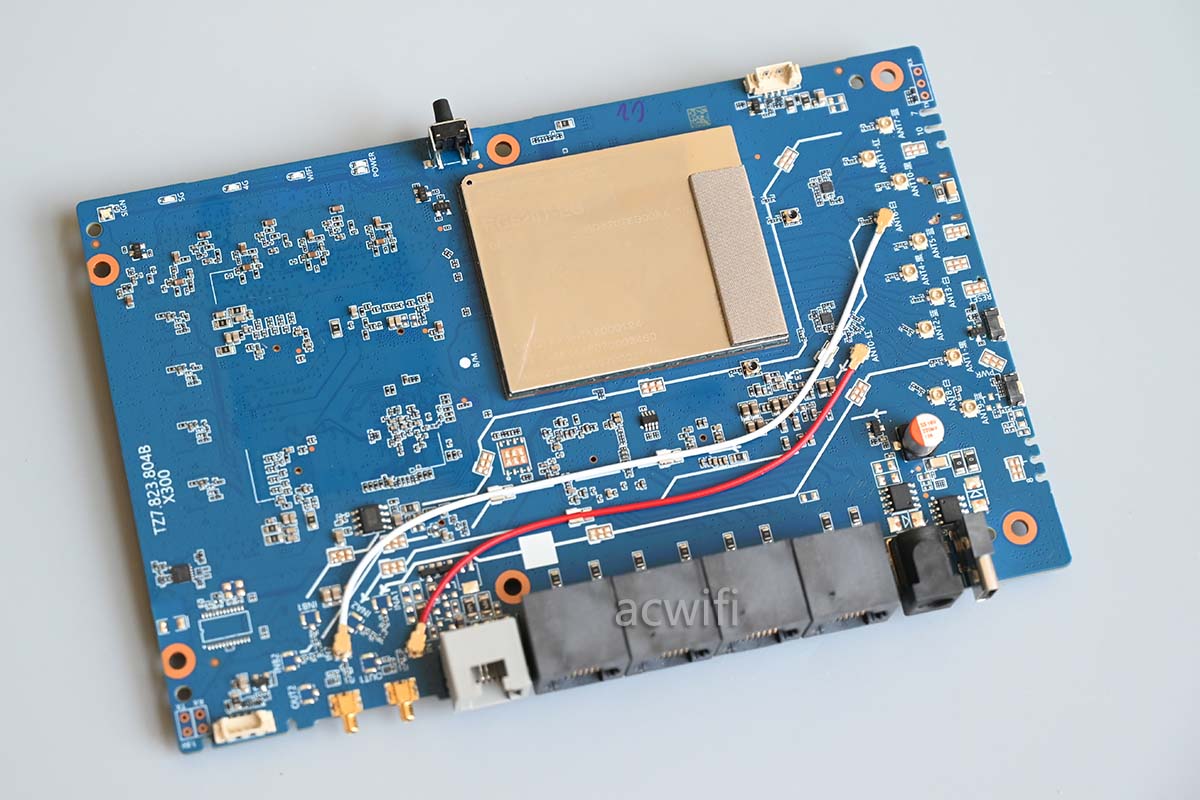

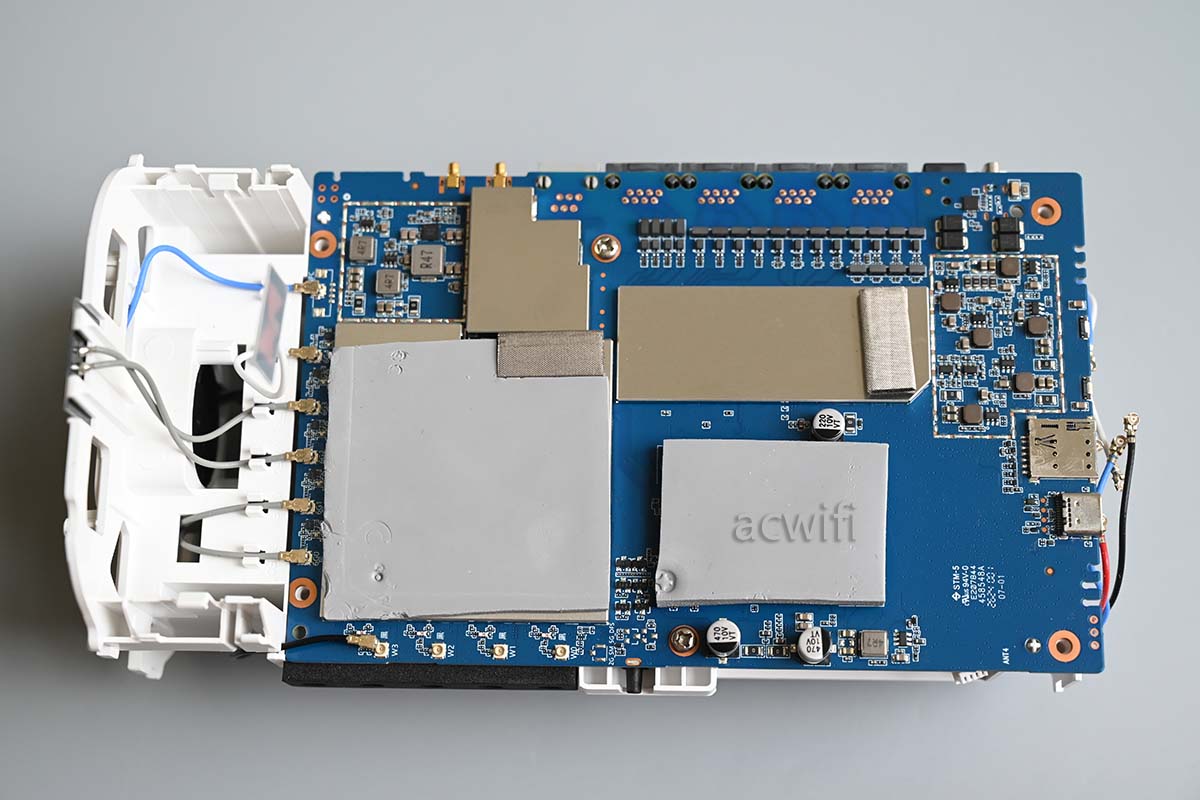

这是主板正面，上面有2根馈线飞线，连接着外接蜂窝天线端子。

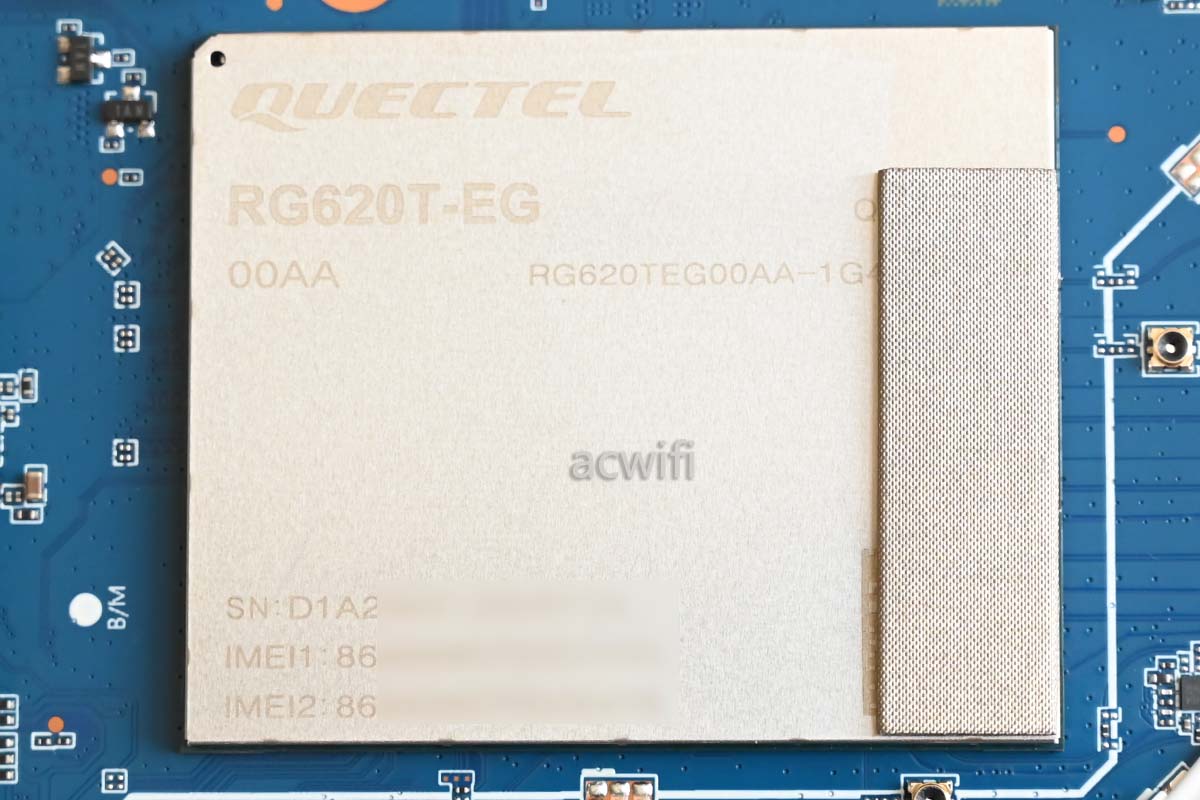

这台通则ZLT X300 MAX 5G CPE用的5G模块是移远的RG620T-EG：

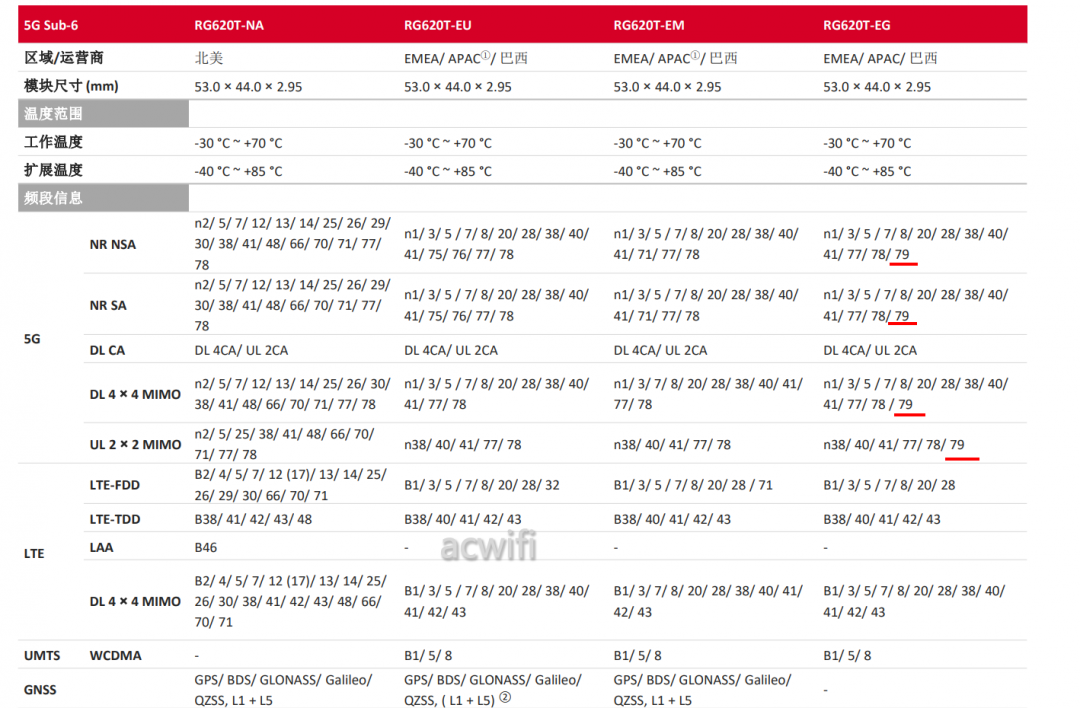

移远RG620T有几个系列，但支持N79频段的只有这个EG版本：

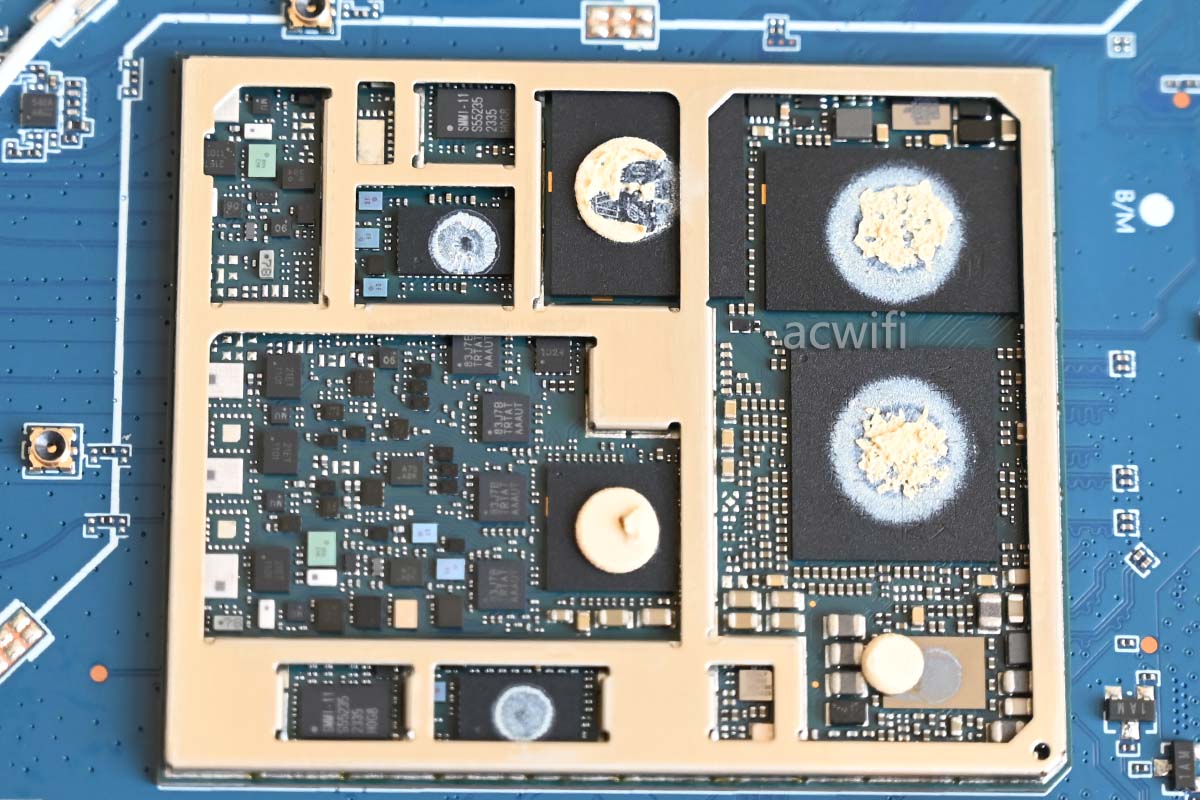

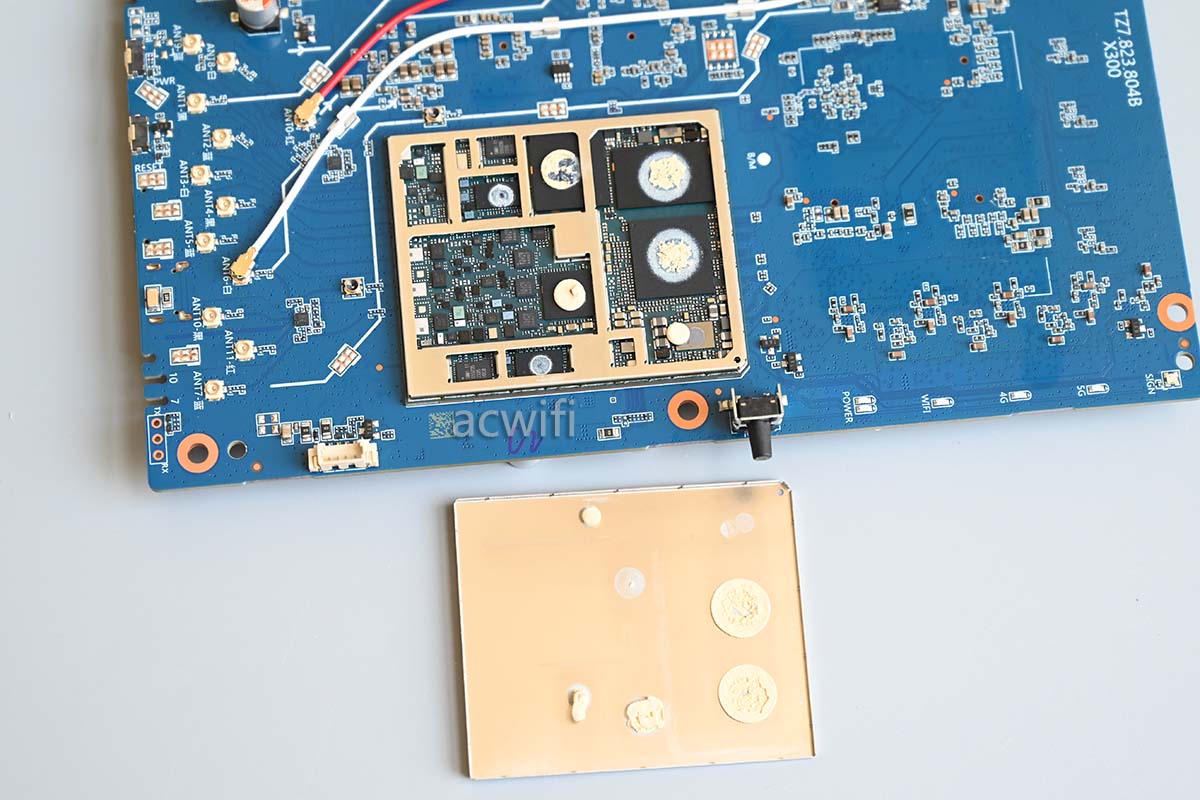

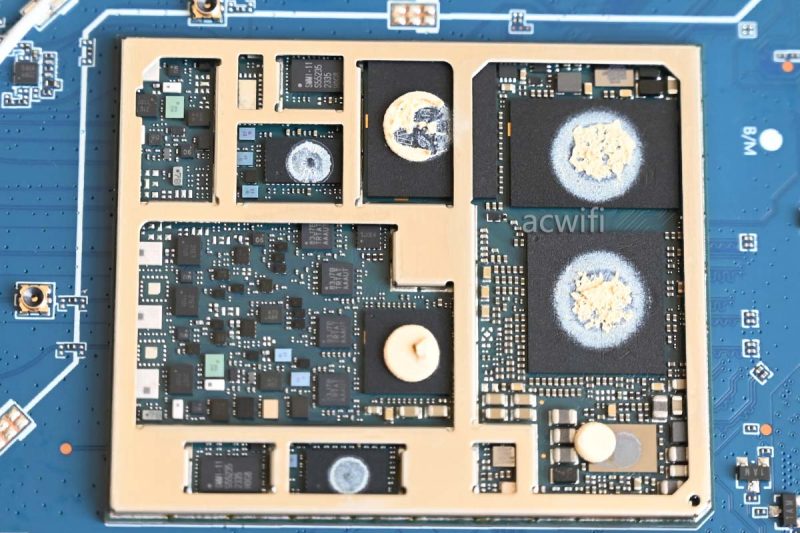

撬开屏蔽罩：

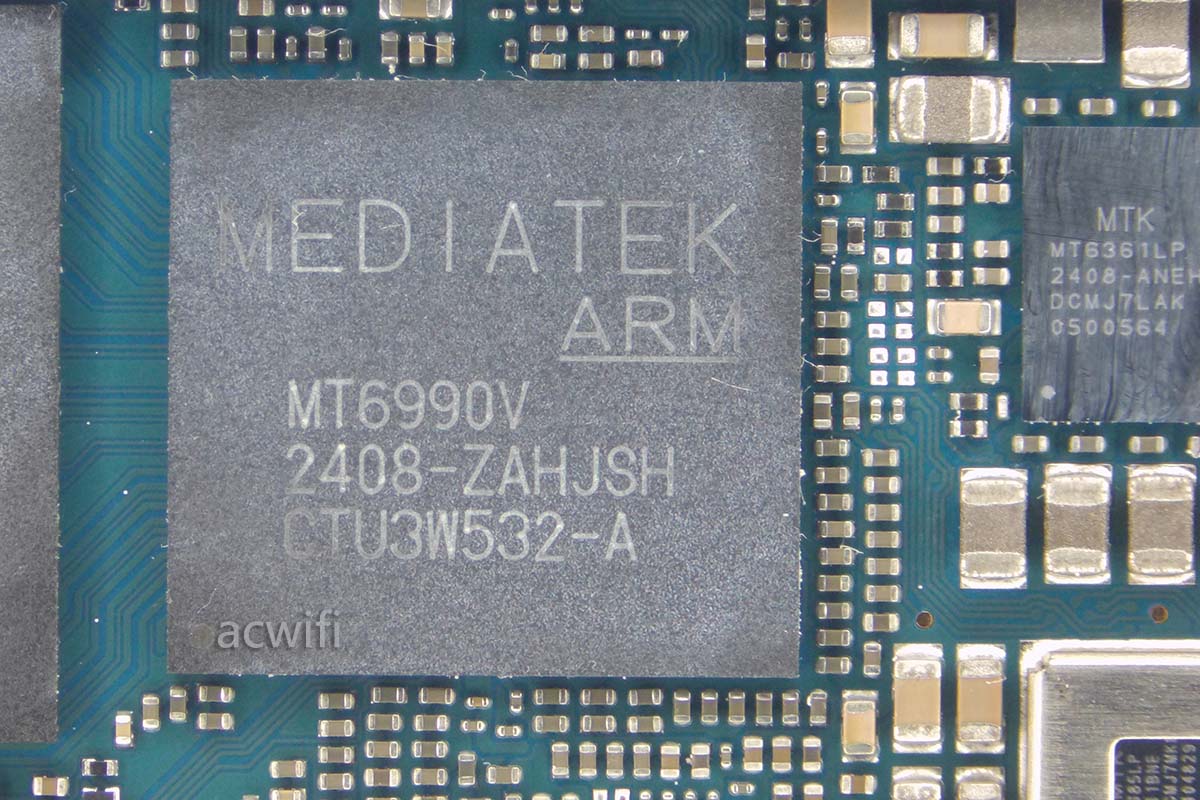

移远RG620T-EG模块里面有众多大大小小的芯片：RG620T-EG模块的SOC芯片是联发科的MT6990V，4nm，四核A55，频率2.2GHz。网络接口方面，支持2个10G速率的USXGMII；一个PCI-e 4.0和两个PCI-e 3.0。它旁边的MT661LP是一颗电源管理芯片。

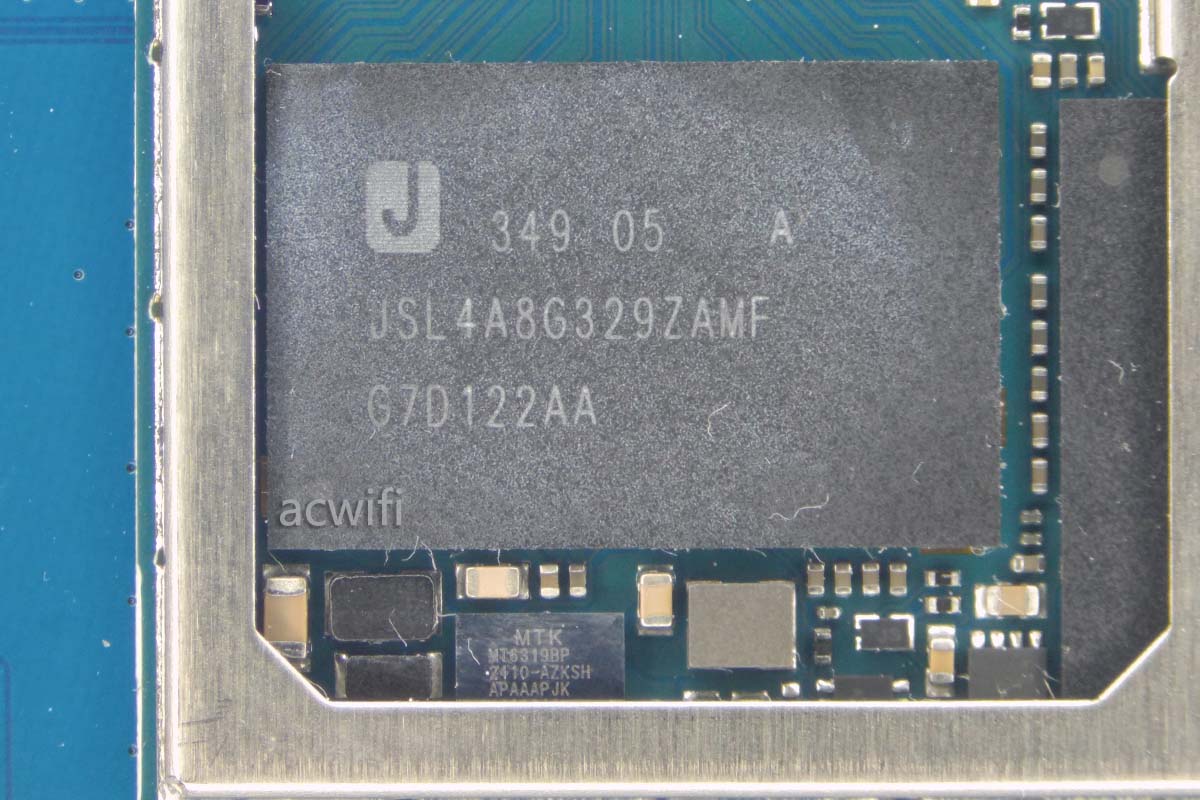

旁边的内存芯片，型号是济州半导体的JSL4A8G329ZAMF-05A，DDR4-2133MHz，容量1GB。

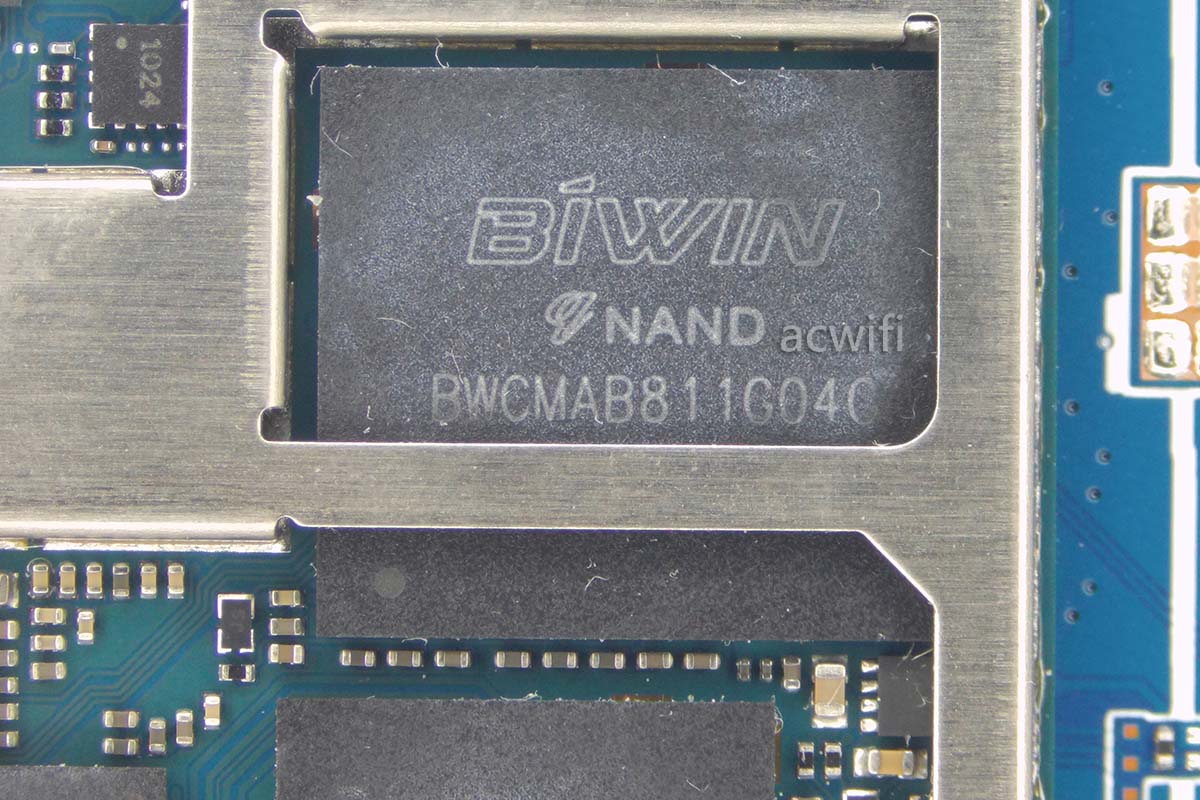

跟挨着NAND闪存芯片，佰维的储存芯片，上面丝印”BWCMAB811G04G”，容量4GB。

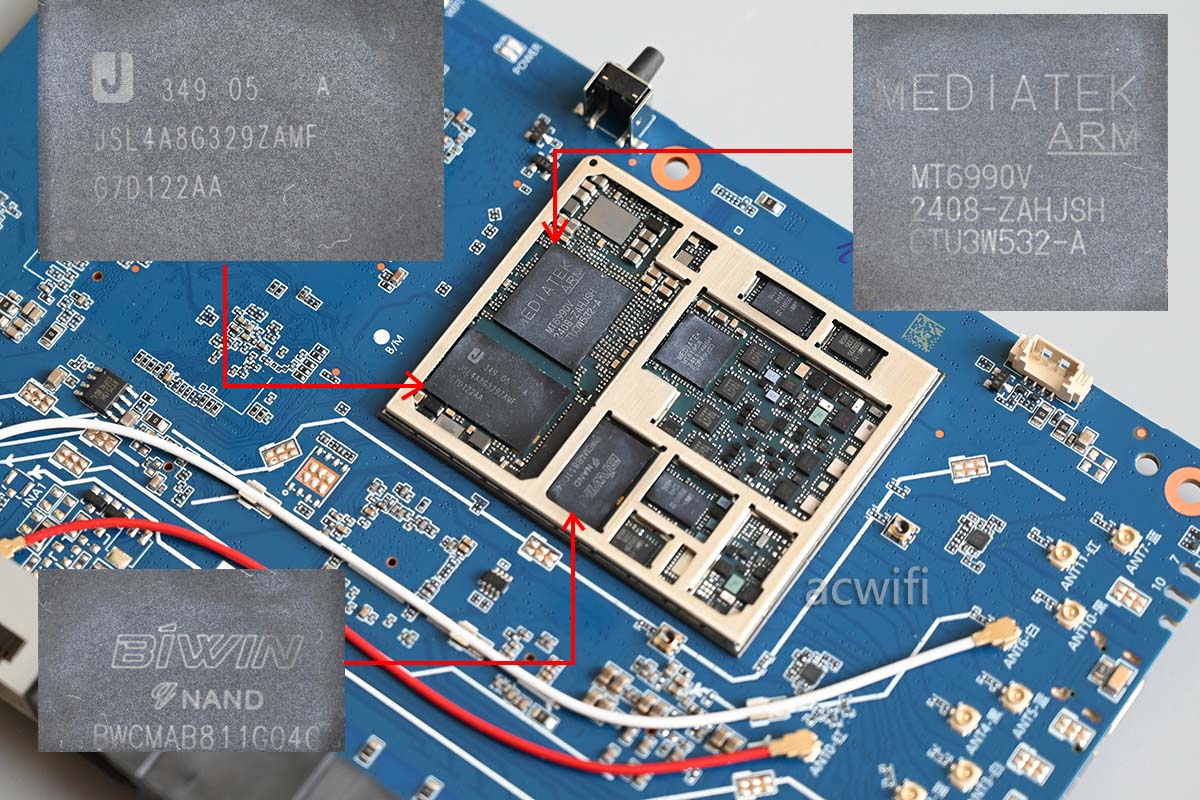

以上三颗芯片的位置如下图：

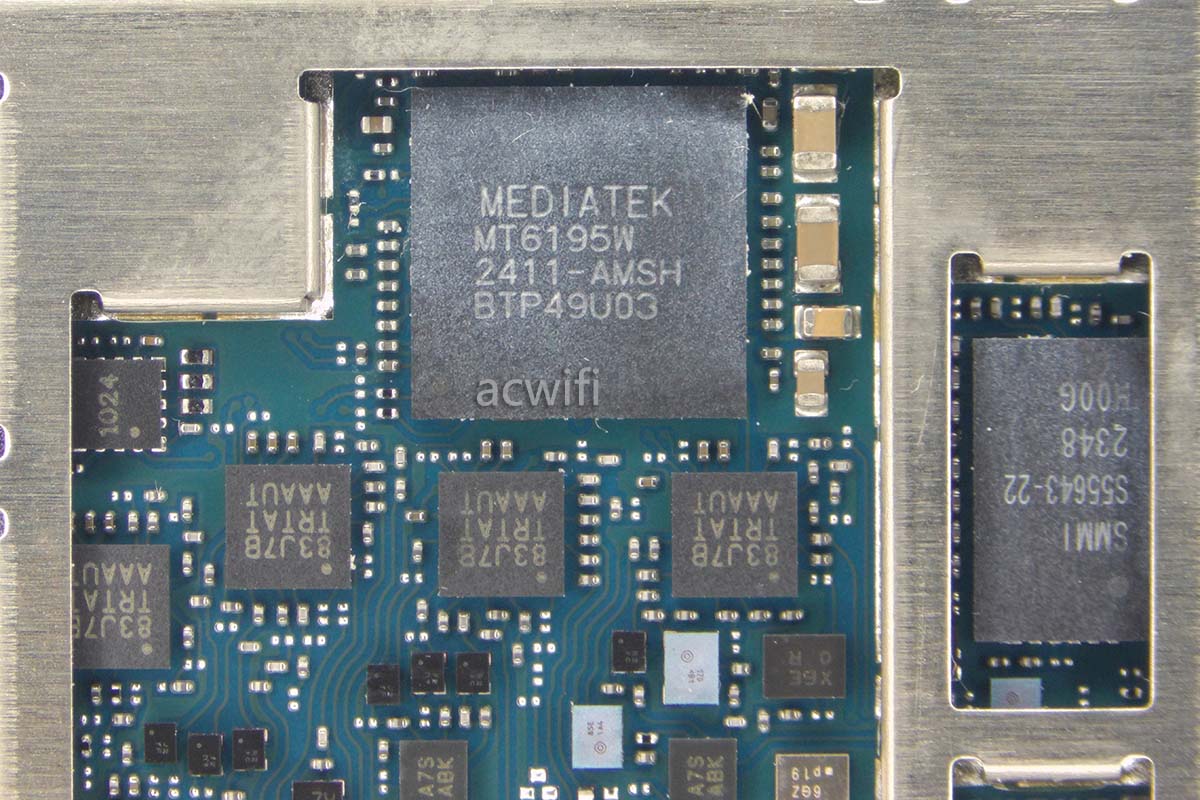

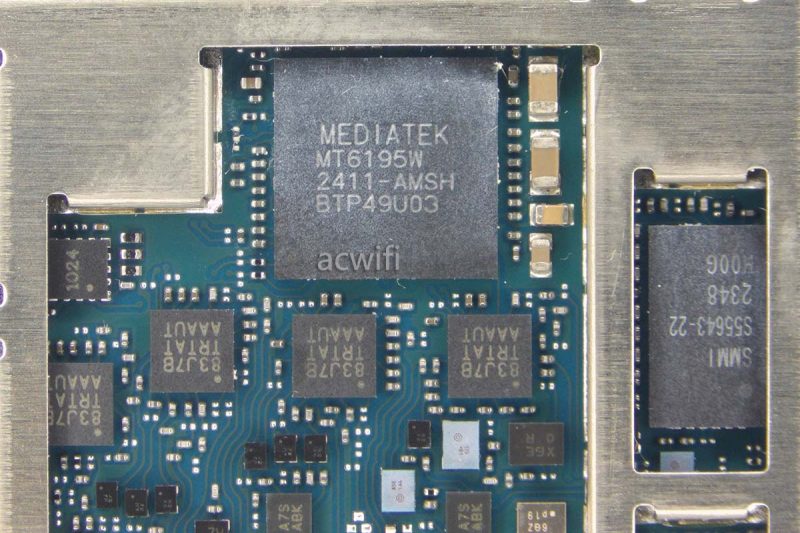

然后是这颗MT6195W，它是一颗5G 蜂窝通信的射频芯片：

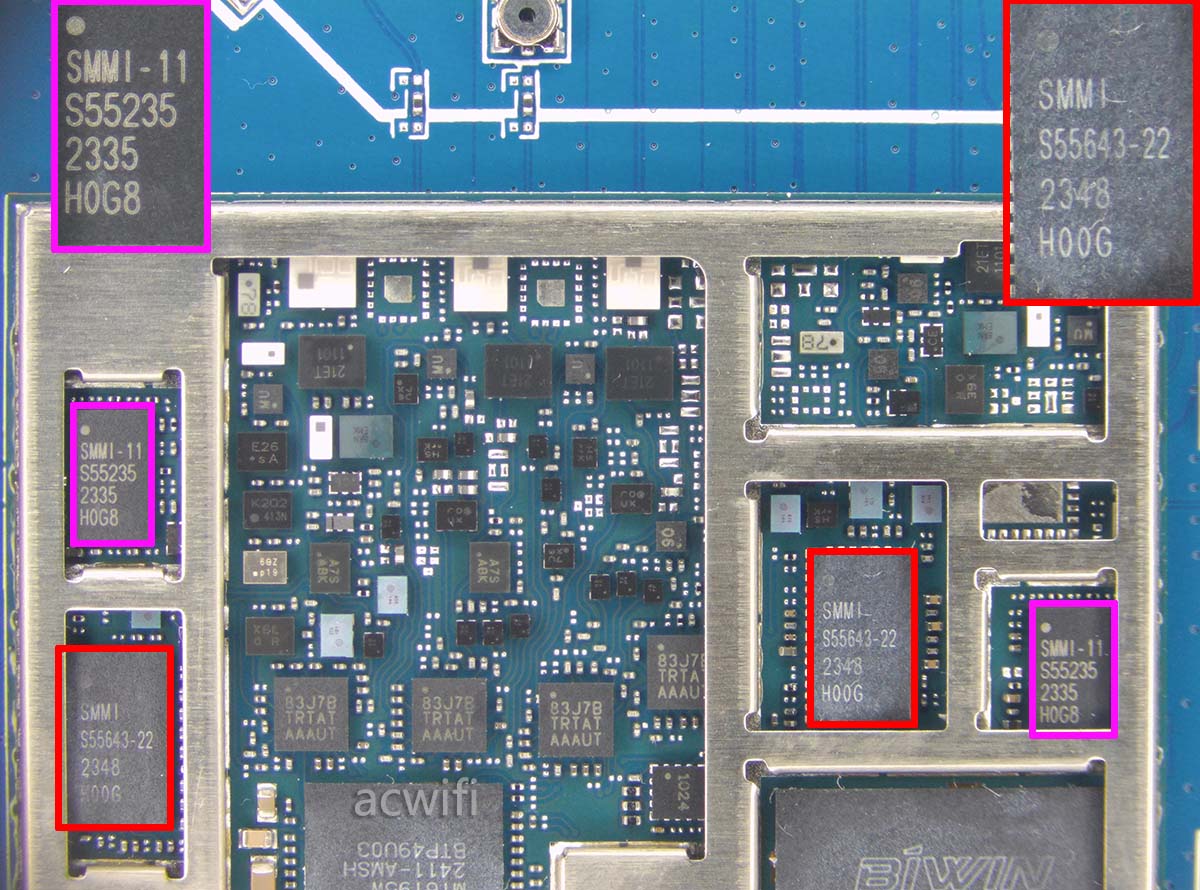

MT6195W的前面有一堆芯片，即射频前端芯片，主要看下图四个框里的两款芯片，一款是S55463-22，另一款是S55231-11，都是慧智微的产品。

S55463-22 集成高性能PA，支持APT性能优化，所有频段支持29dBm线性功率输出；

支持的频段有：LTE/NR B1/2/3/4/5/6/7/8/9/10/12/13/14/17/18/20/25/26/28/30/34/38/39/40/41/44/66/68/71。

S55235-11 支持n77(78)/n79频段，集成滤波器，满足带外抑制需求，以应对复杂的EN-DC场景；集成SRS输出开关，支持SRS快速切换；集成天线切换开关，提高扩展能力等等。

总的来说：

S55235-11 是一款紧凑型（3x5mm）L-PAMiF模组（支持 n77/n79 频段），封装与单 n77 产品兼容，额外支持 n79，助力小型化终端设计；S55643-22  则专攻 Sub-3GHz 5G 频段，采用业界标准 Phase5N 封装。二者组合，即可完整覆盖当前所有主流 5G 发射频段。

(模块里面有S55235-11，等于是支持N79，这也是RG620T-EG与其它版本的不同之处)

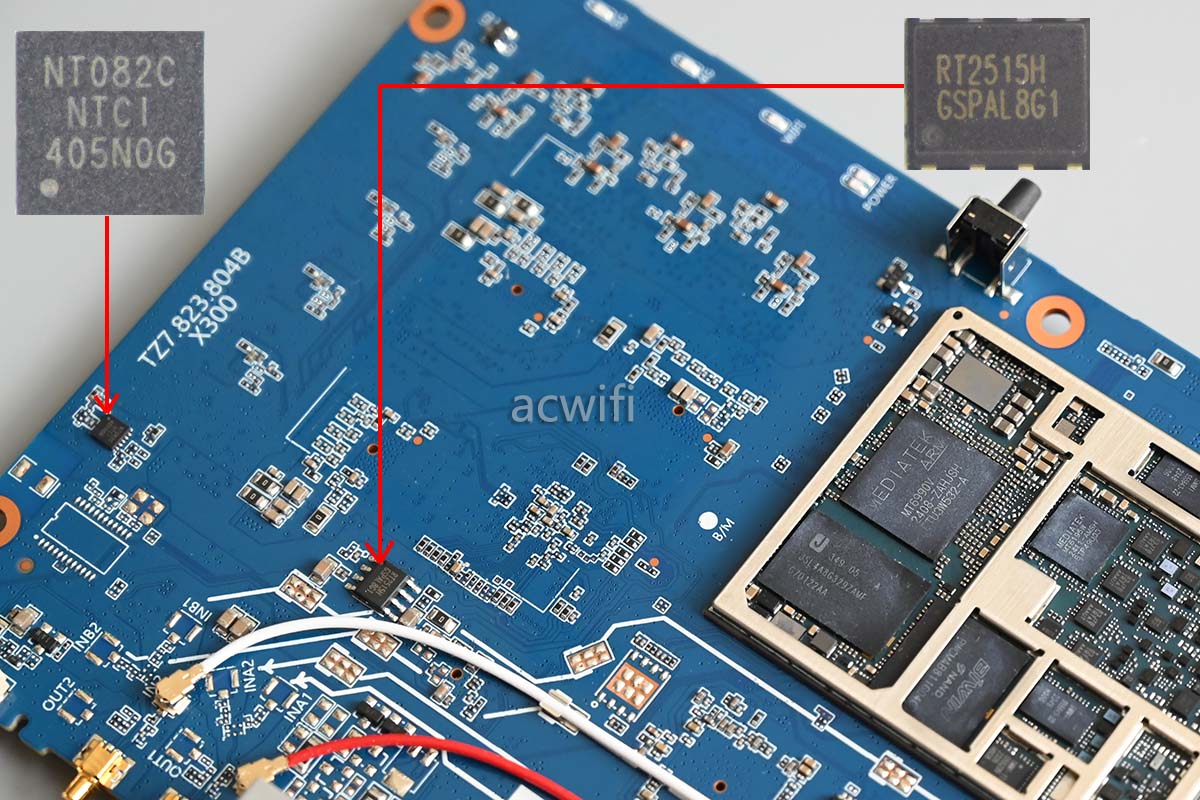

NFC芯片是这颗复旦微的FM11NT082C；RT2515H是一颗LDO芯片：

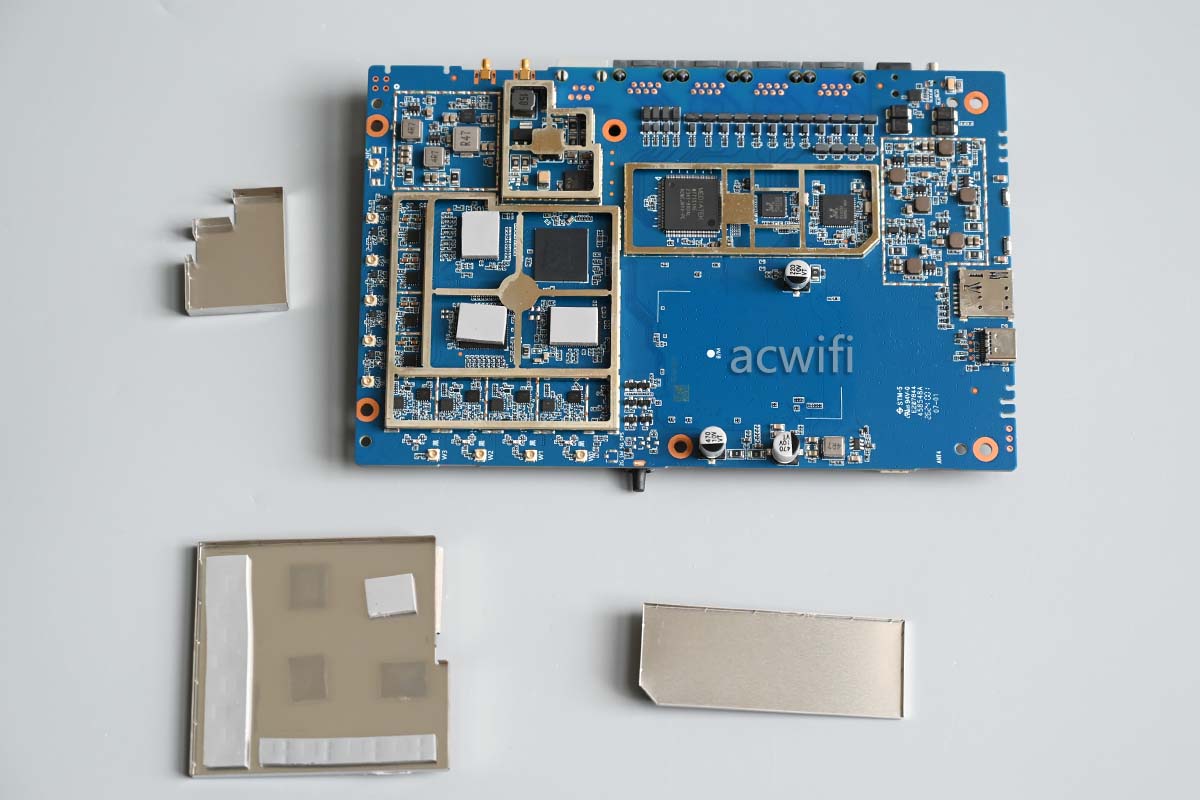

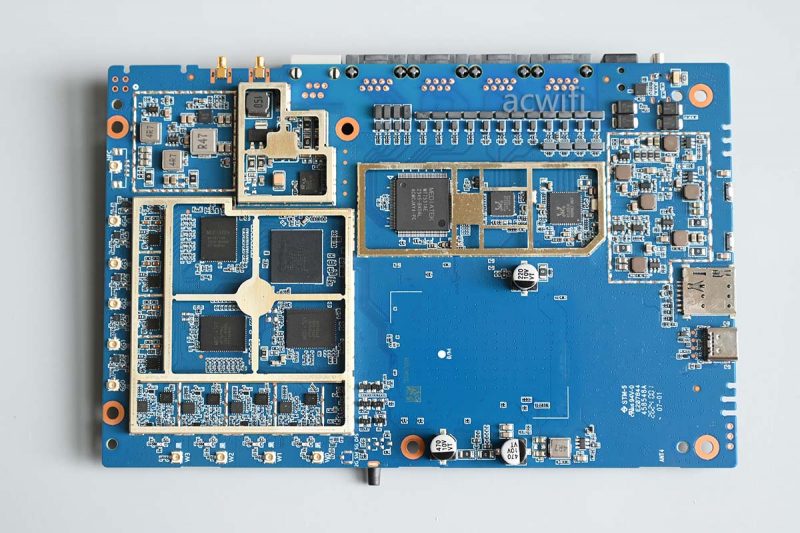

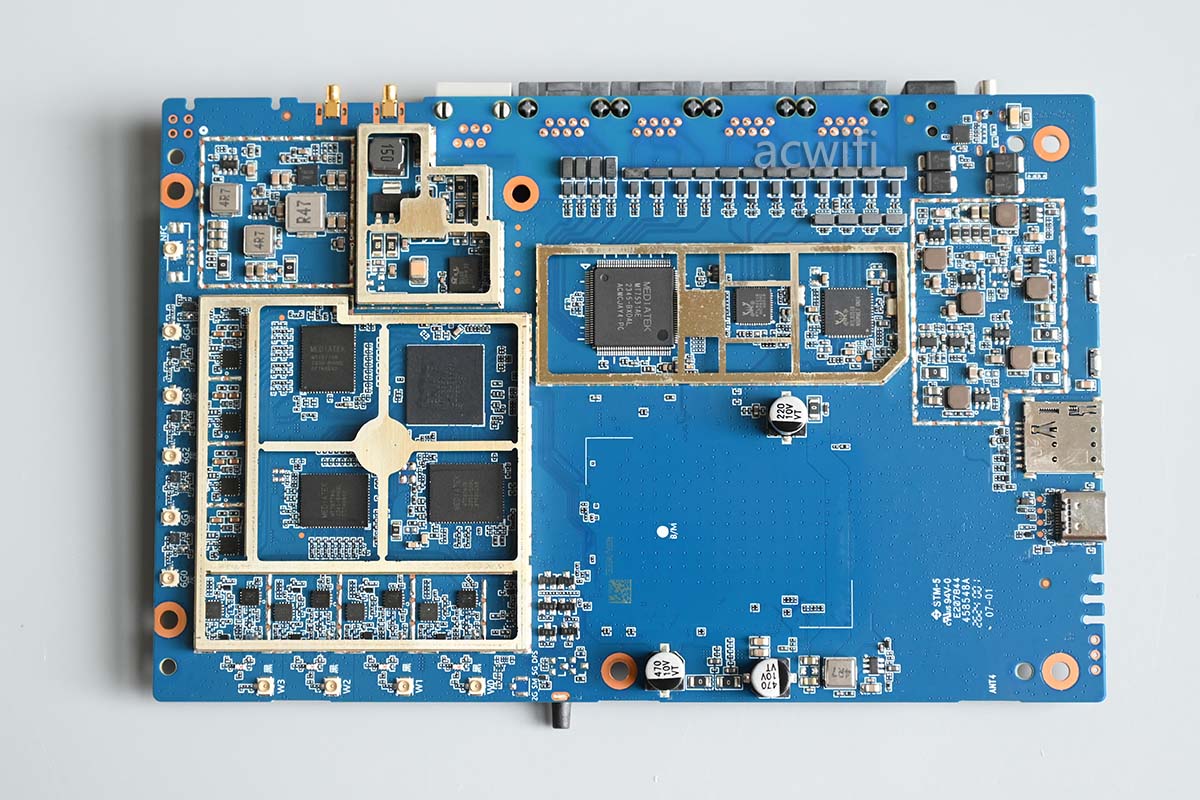

翻过来主板背面，拿下所有屏蔽罩：

这一面的芯片比较多，毕竟三频Wi-Fi，且每个频段独立的外置FEM芯片，用还有5G和2.5G PHY。

先看Wi-Fi 相关的芯片吧。

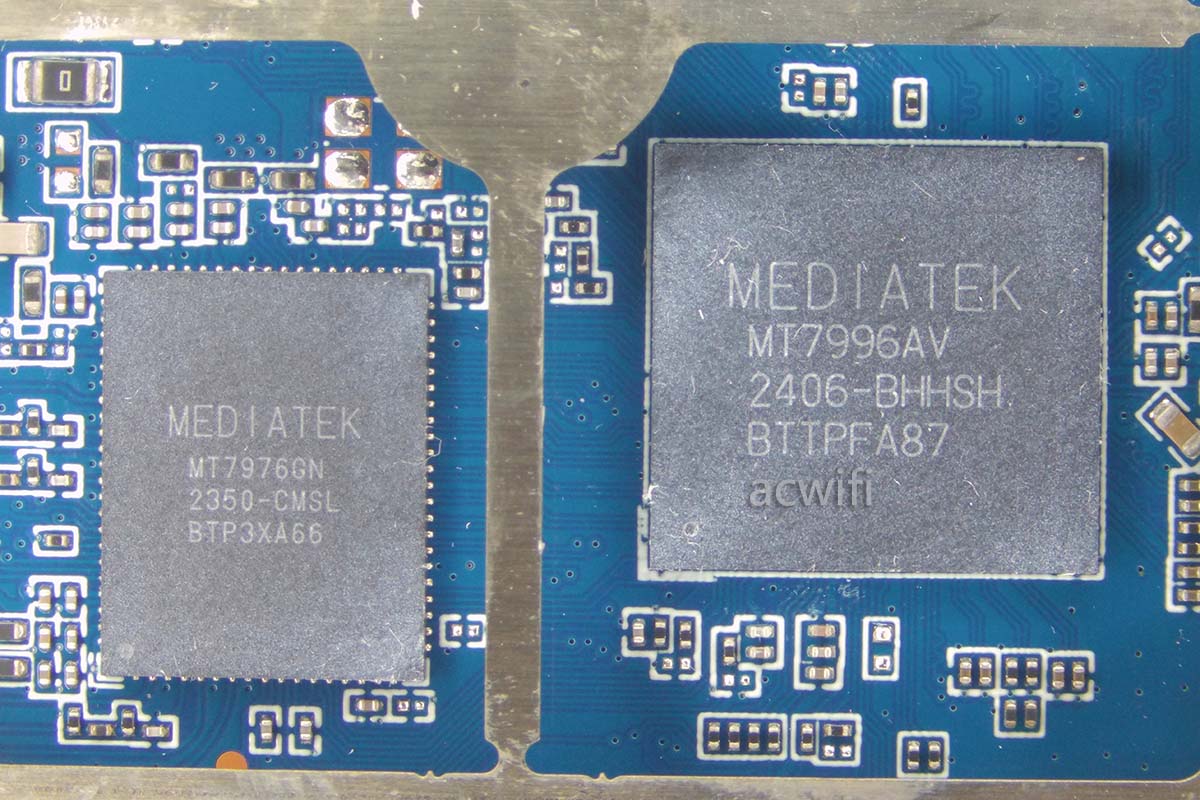

MT7996AV是一款三频BE19000的无线基带芯片，特别是支持6GHz和320MHz频宽，三频均是4x4MIMO，总的无线带机量是1500台。

2.4G支持4×4 MIMO，在4096-QAM和40MHz频宽下最高速率为1376Mbps；

5G支持4×4 MIMO，在4096-QAM和160MHz频宽下最高速率为5765Mbps；

6G支持4×4 MIMO，在4096-QAM和320MHz频宽下最高速率为11530Mbps。

它旁边的MT7976GN是2.4G 射频芯片，支持4T4R：

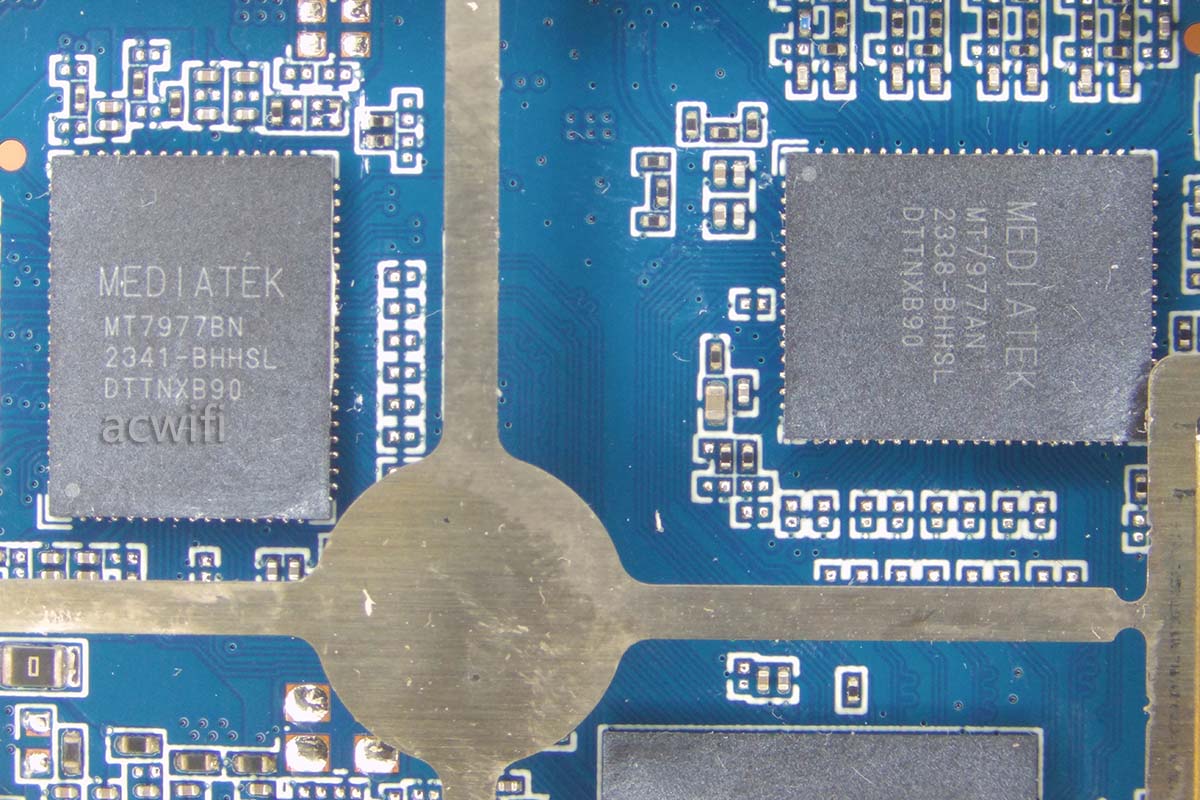

然后是上方的两颗射频芯片，MT7977BN是5G射频芯片，支持4T5R；横着的MT7977AN是6G射频芯片，支持4T5R。

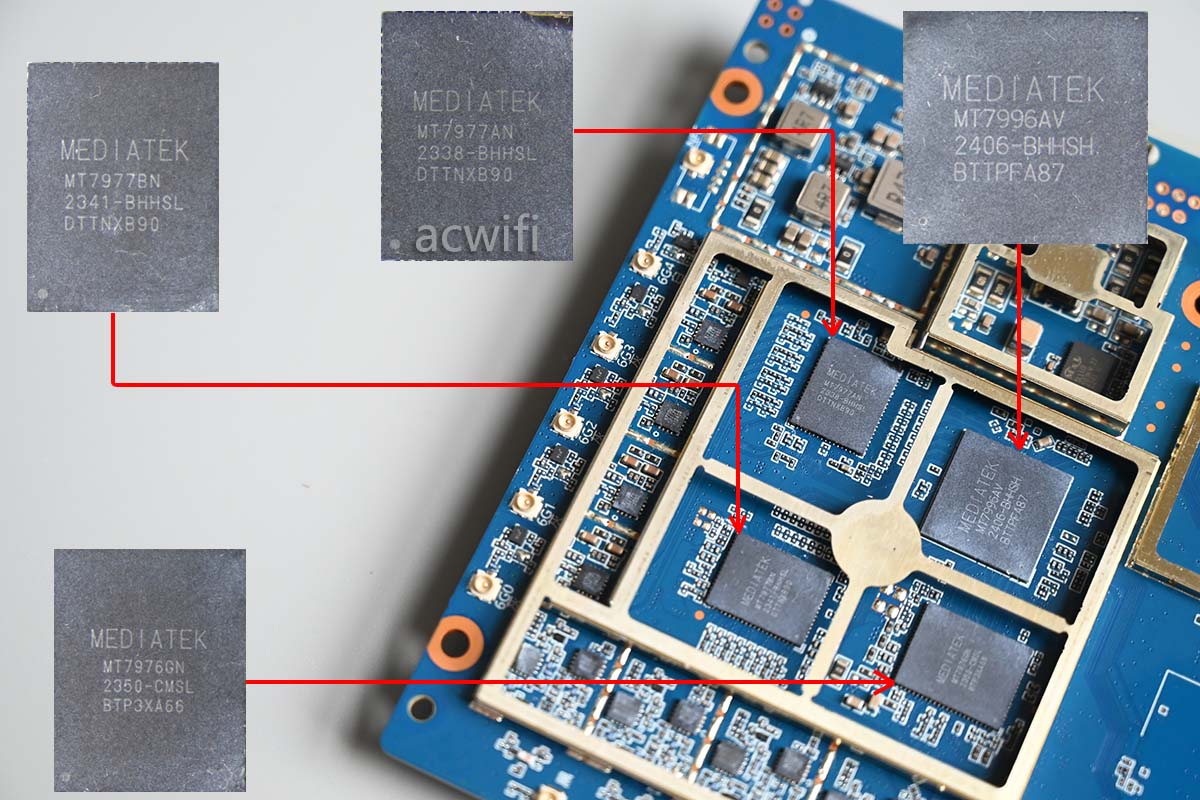

以上四颗芯片的位置关系如下图：

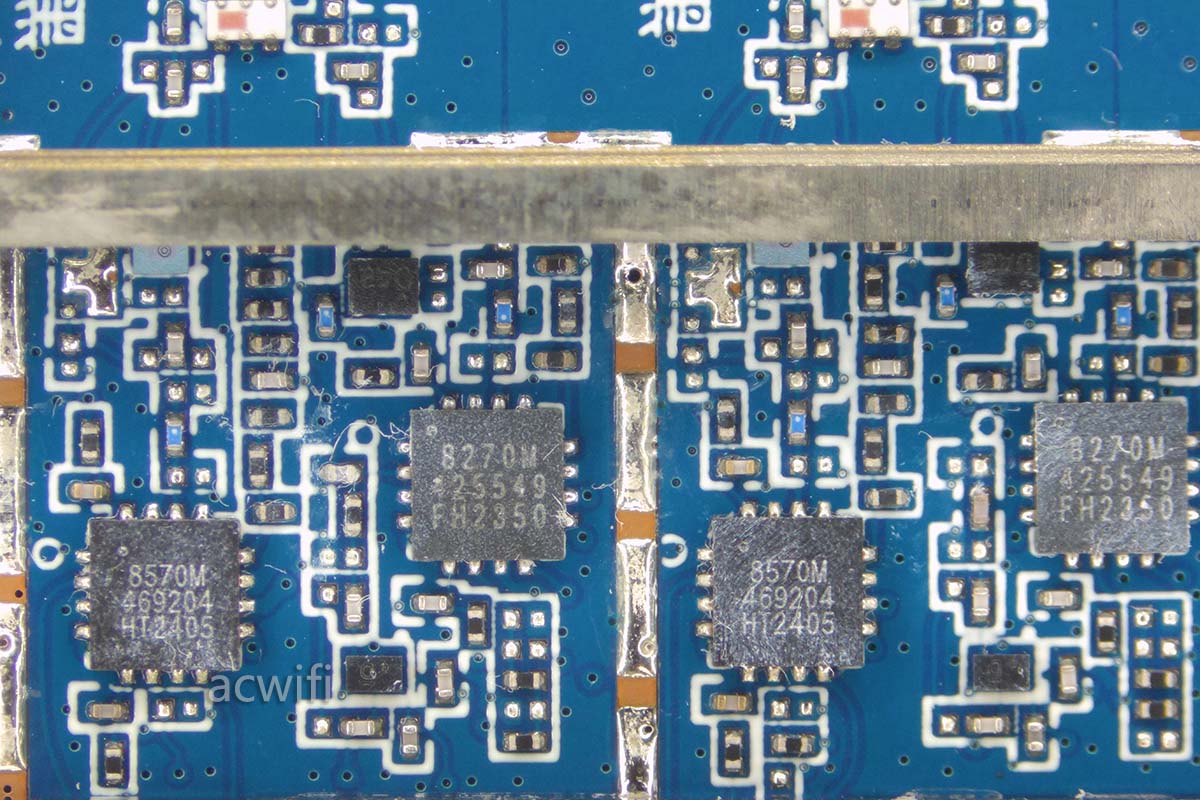

三频均有独立的外置FEM芯片。

其中2.4G和5G用双工器(下图顶部白色的)进行合路了，连接到四片双频天线上面了；5G和2.4G均有滤波器。5G FEM芯片是KCT8570M，2.4G FEM芯片是KCT8570M。奇怪这里5G射频电路没有看见第5路用LNA，难道这里只用了4T4R？？

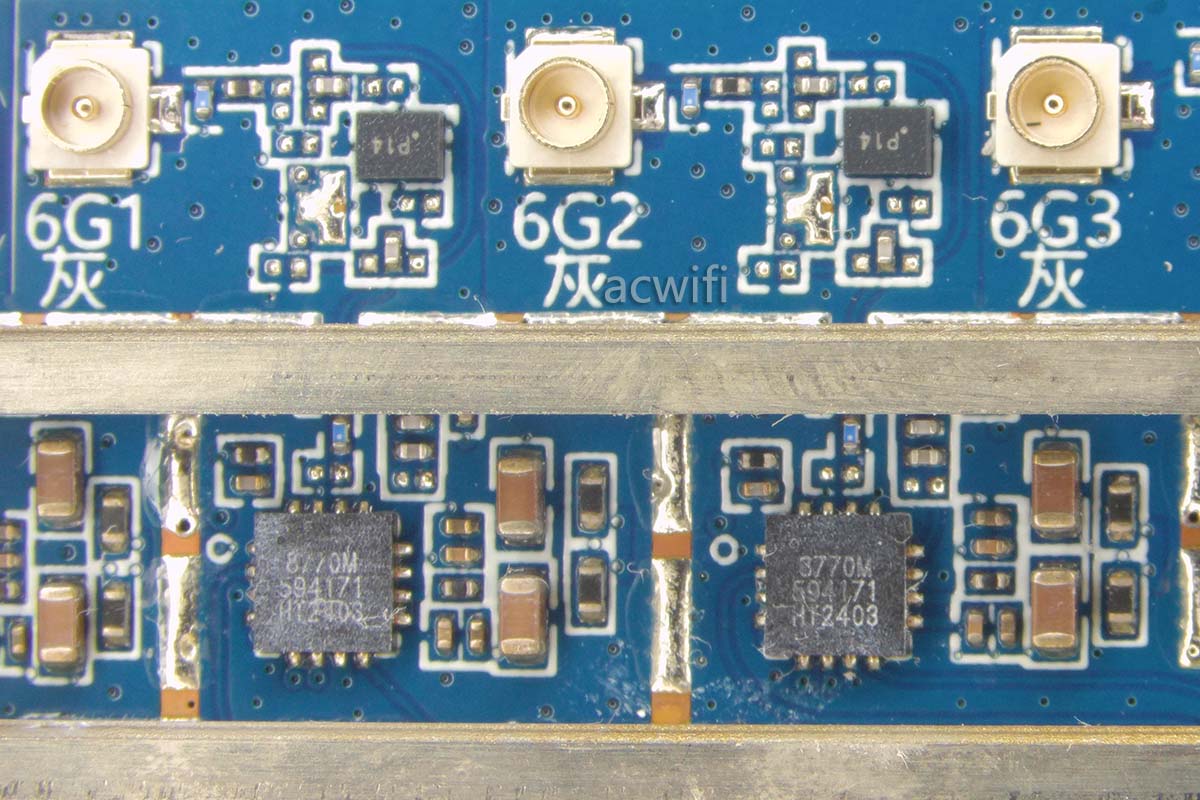

6G FEM芯片是KCT8770M，6G也有滤波器。

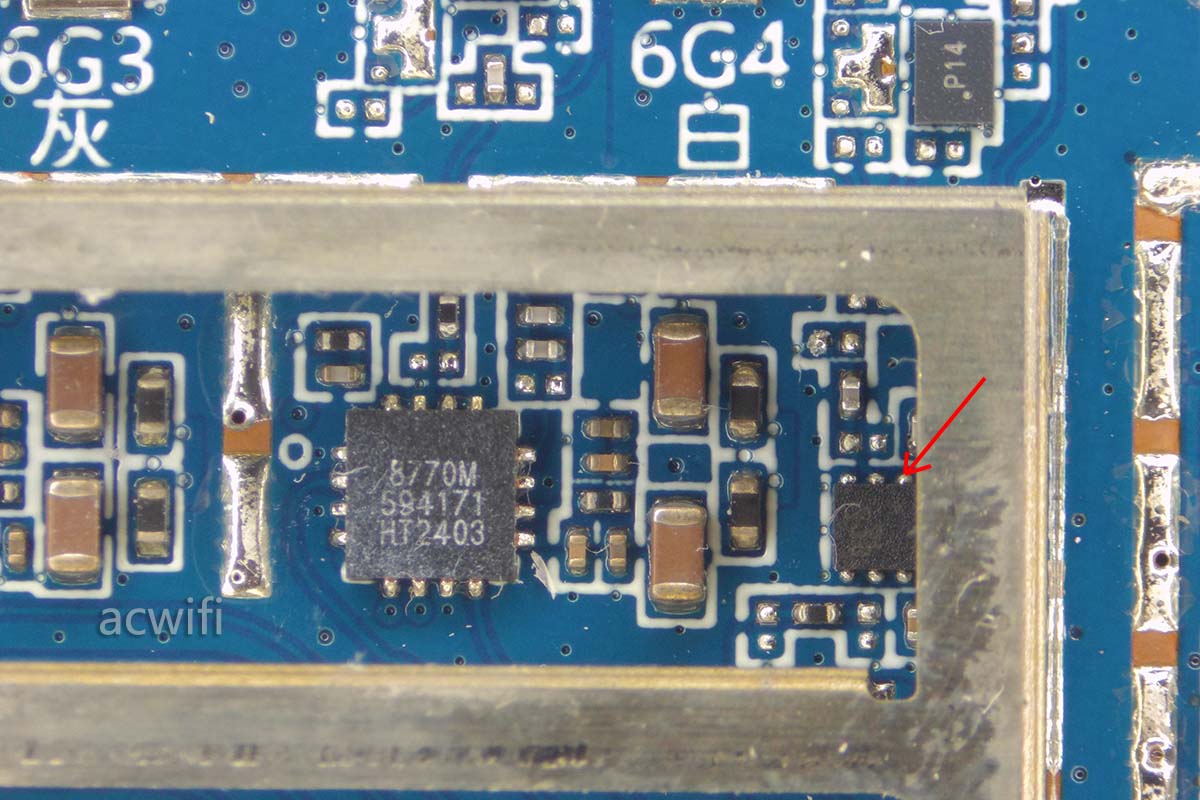

6G射频支持4T5R，第5睡收接用了一颗LNA芯片，型号不详，如下图：

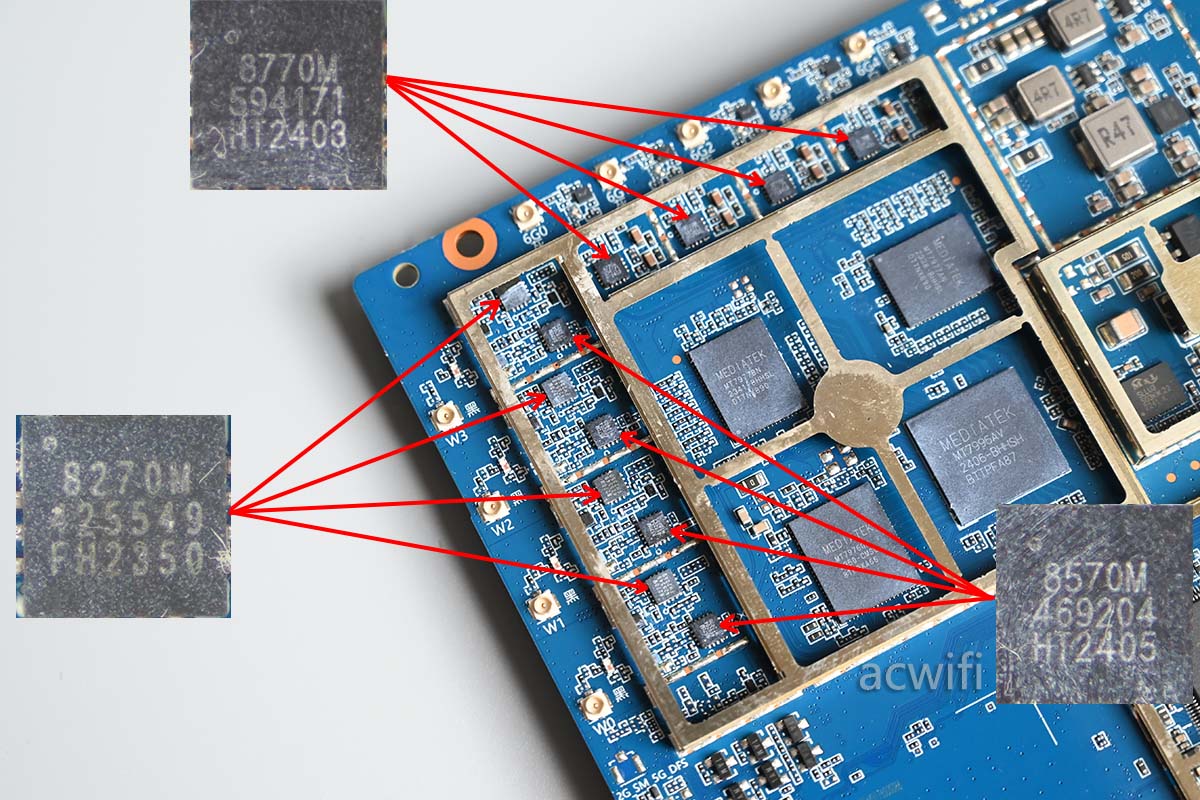

三频12颗FEM芯片的位置关系如下图：

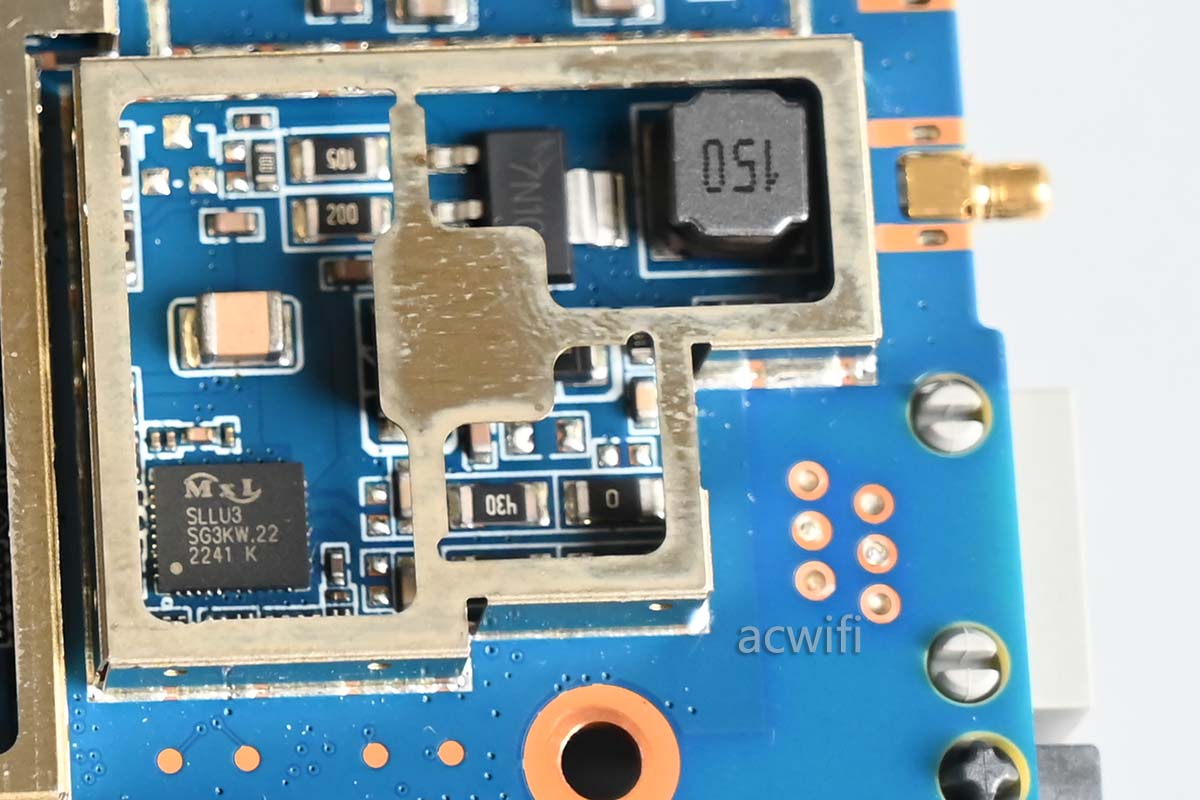

丝印“SLLU3”的是语音网关芯片，连接着电话口。看这代号就知道是Intel以前的产品，被MaxLinear收购了整个部门，所以打上了“Max”。查不了具体型号。

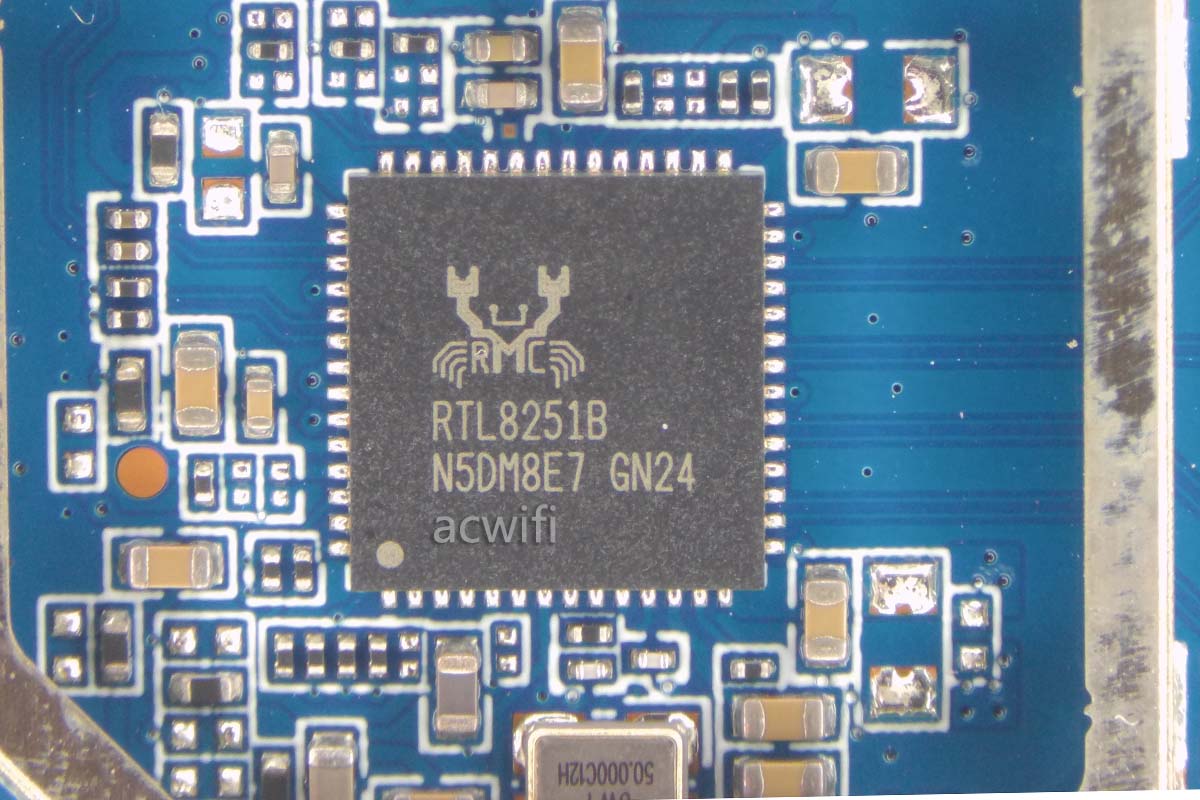

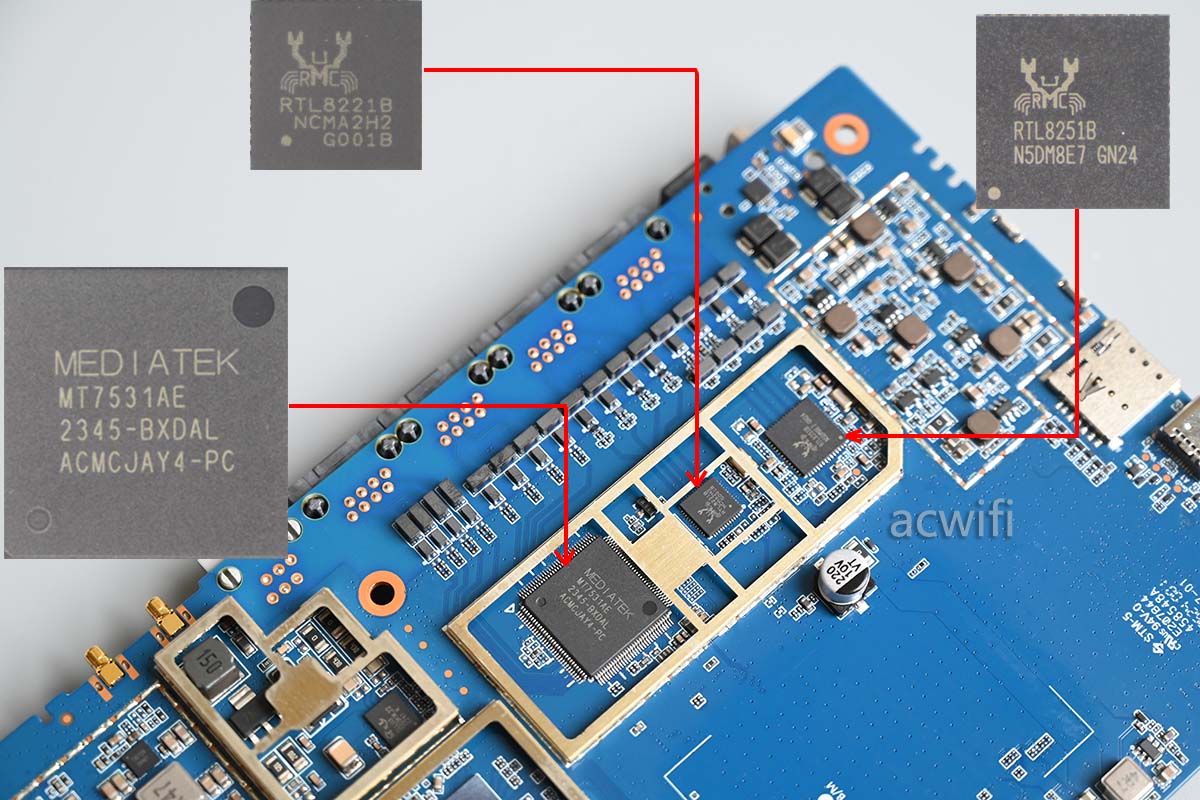

5G PHY芯片是这颗RTL8251B，也是我第一次见。

2.5G PHY芯片是RTL8221B；负责2个千兆口的是这颗千兆交换芯片MT7531AE。

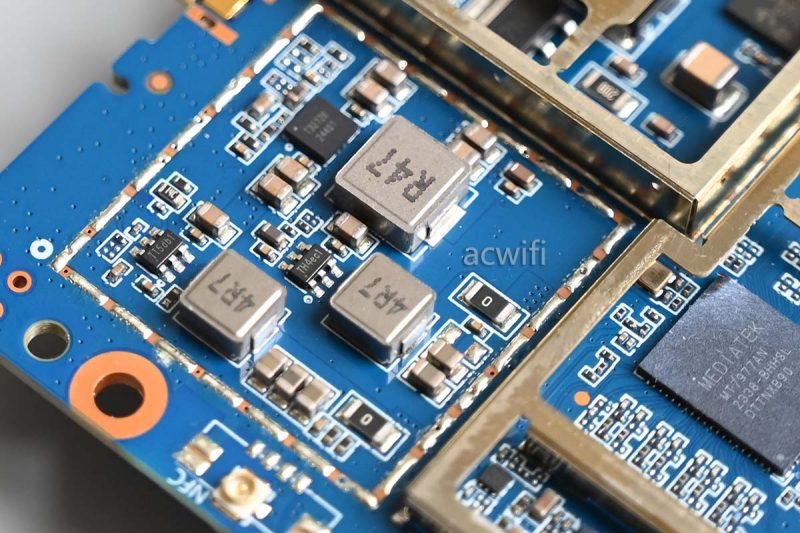

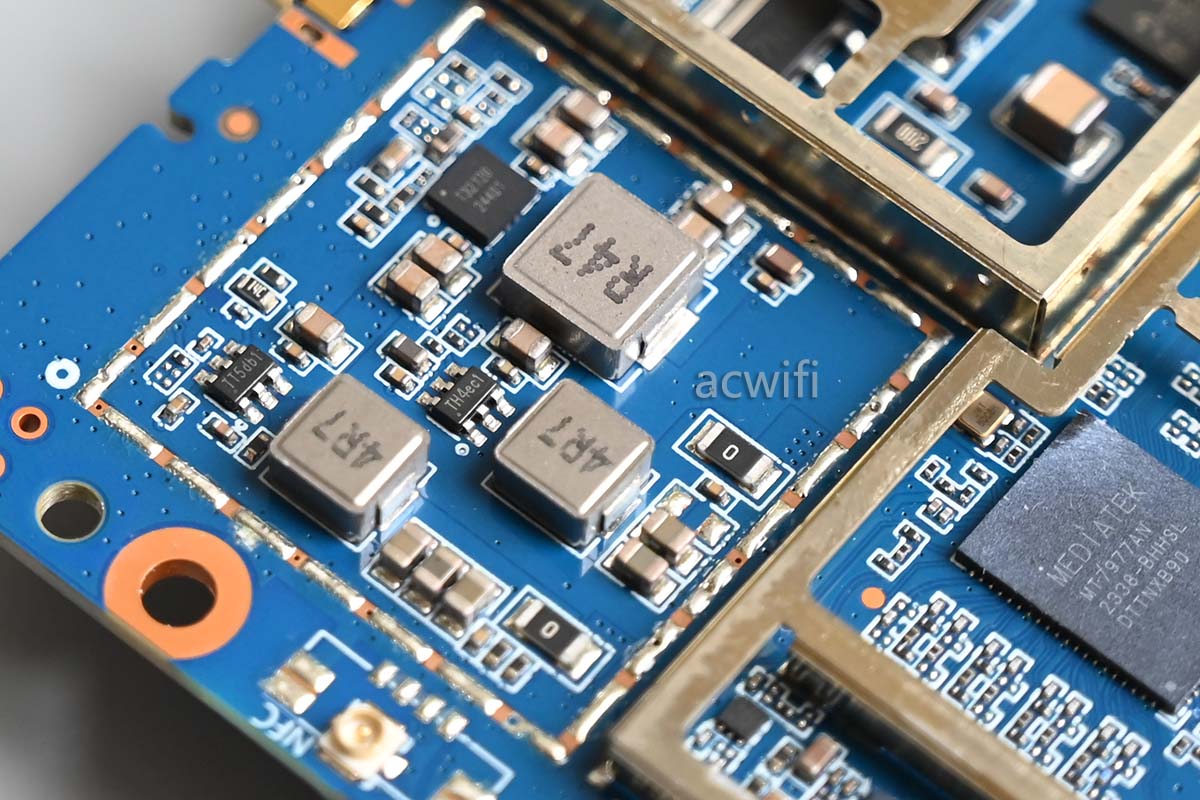

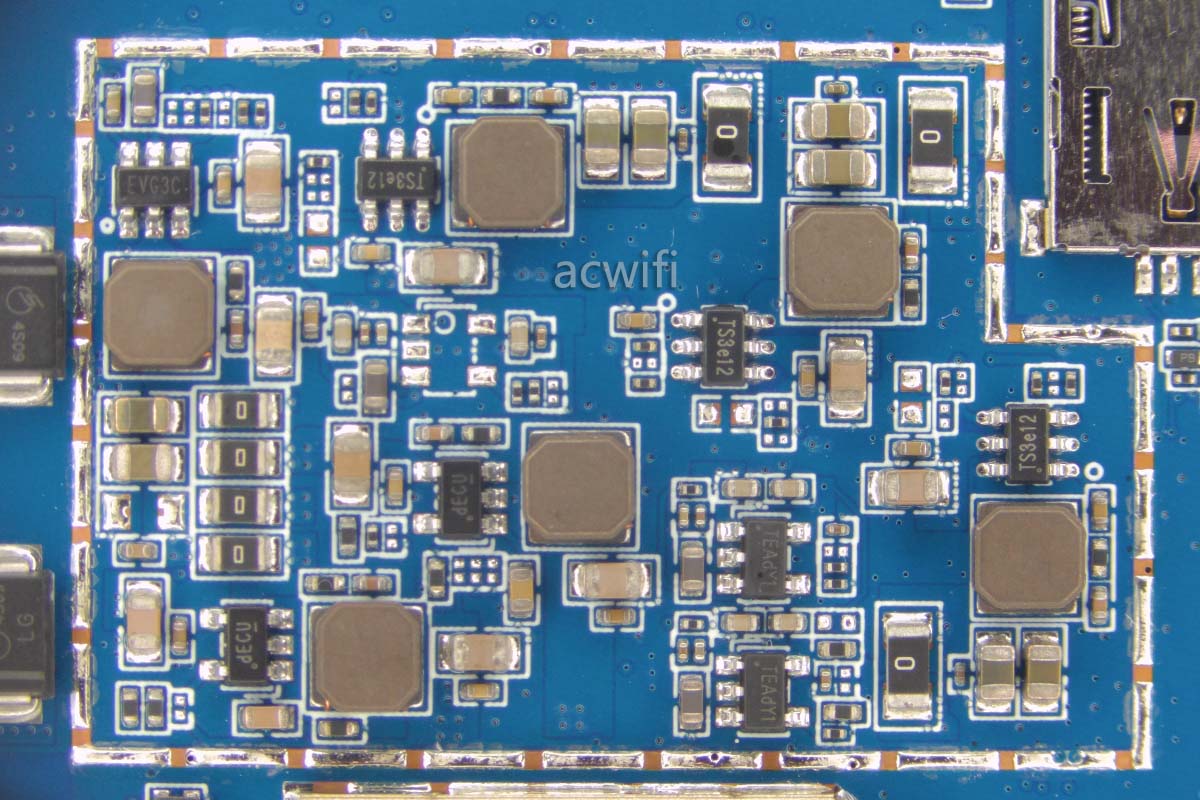

其它地方的一些电路：

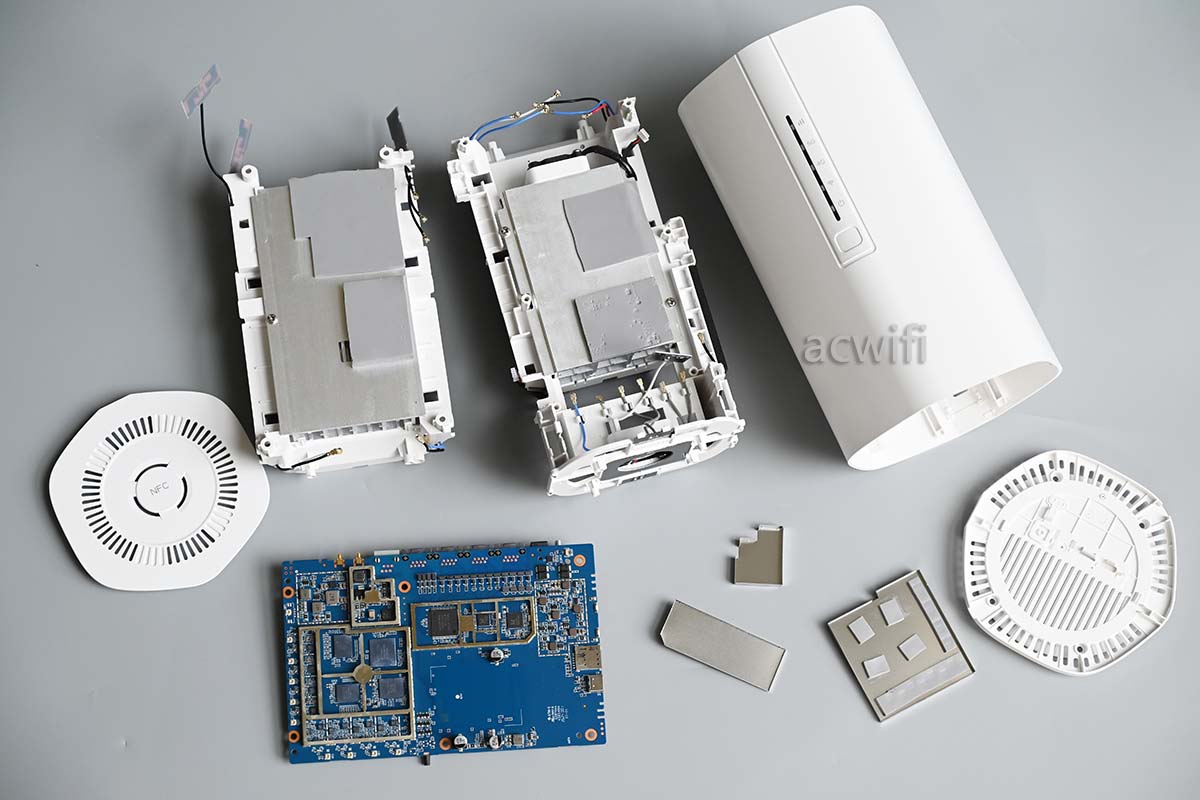

至此，这台通则ZLT X300 MAX拆机完成。

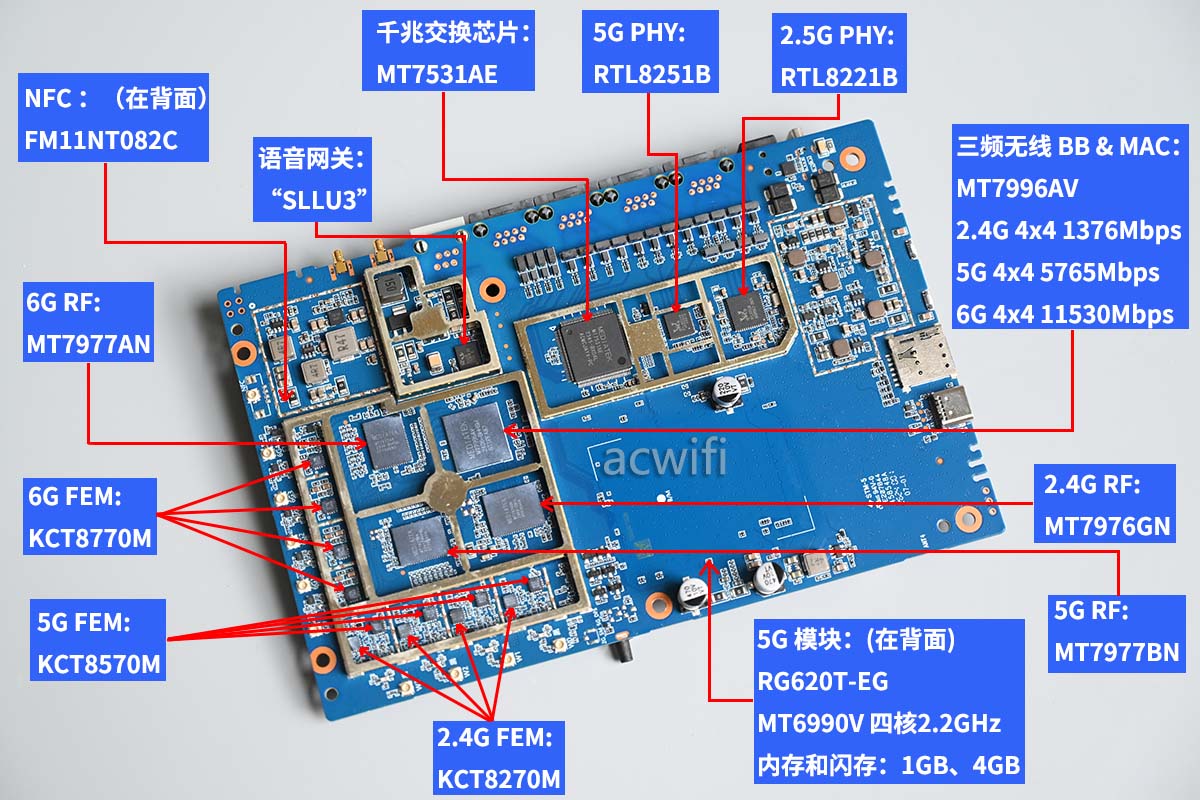

通则ZLT X300 MAX的所有芯片型号汇总如下图：

在快测点K点位置用四台手机测速看看。平面图如下：

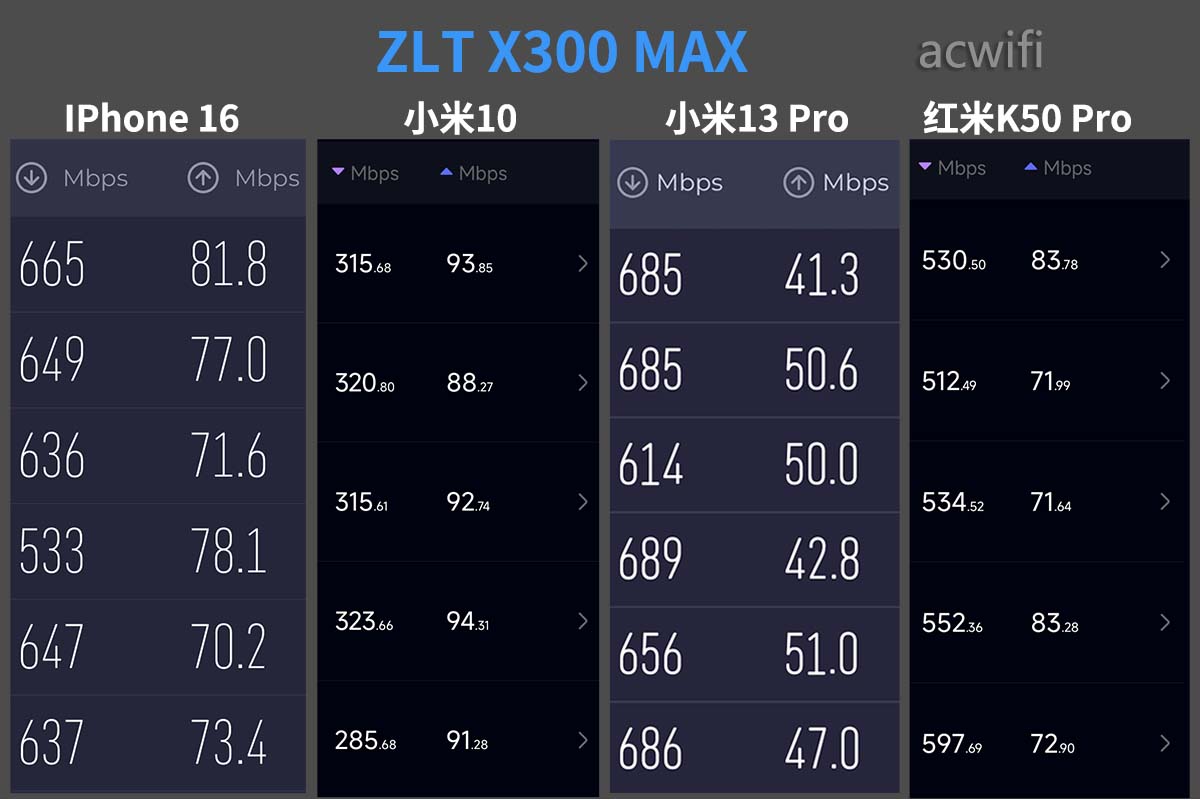

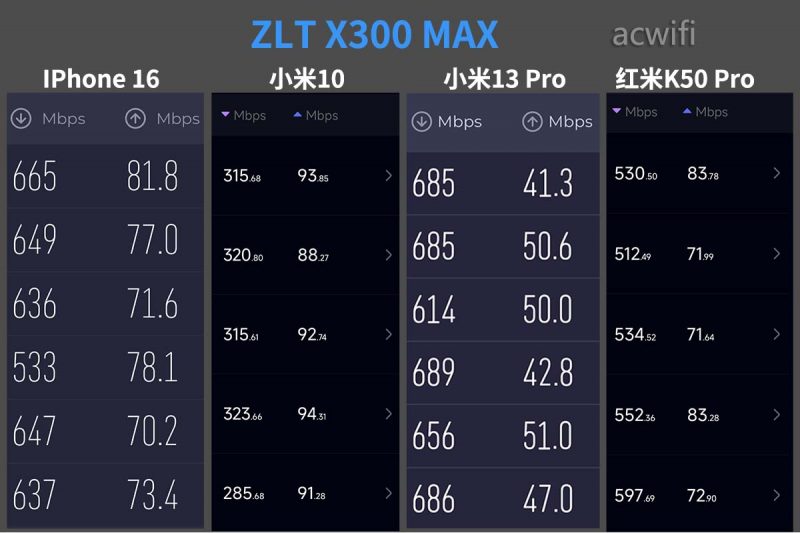

5G信道44，用四台手机测速结果如下：

从结果来看，5G还不错，但不算很强，毕竟是三频，多了滤波器的插损。（只是红米K50Pro很少会比苹果16和小米13 Pro慢的。）

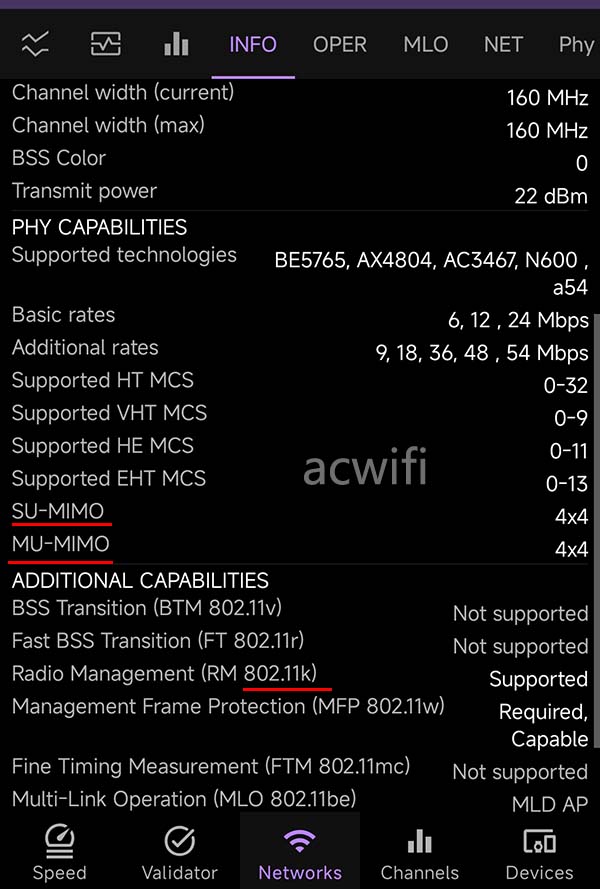

默认支持MU-MIMO和波束成形，默认支持802.11K：

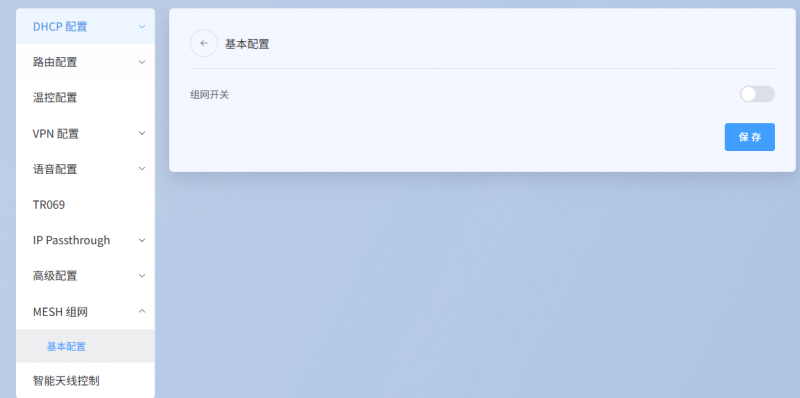

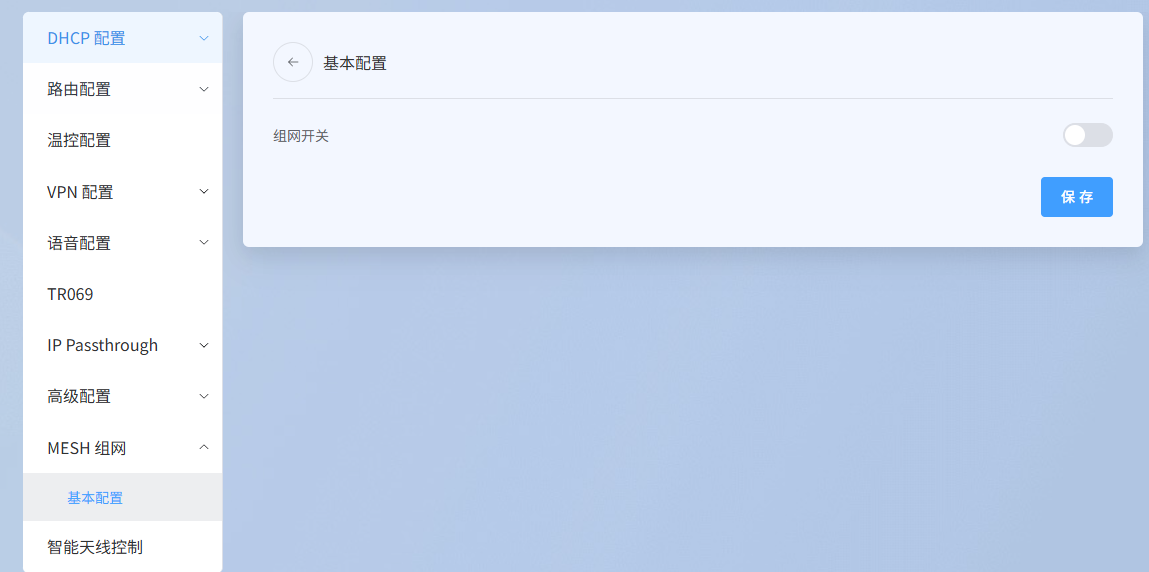

MESH组网默认关闭，手动开启组网功能之后，就有了802.11V，不管当主路由还是当无线AP，建议打工组网开关。

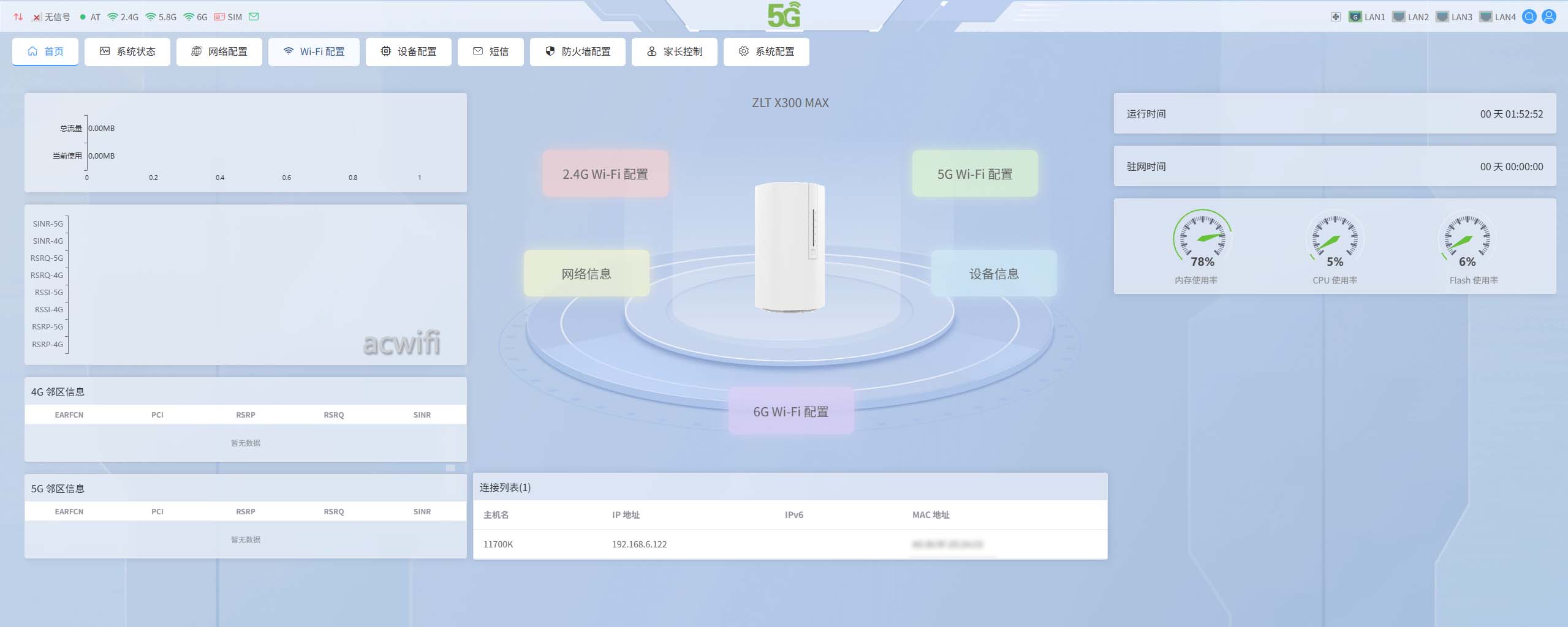

主界面：

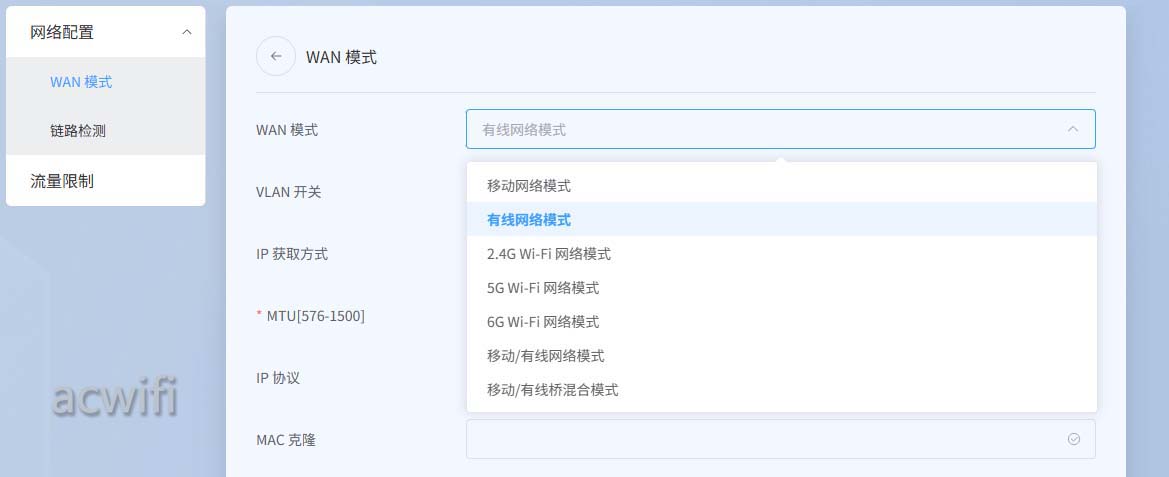

WAN口模式：

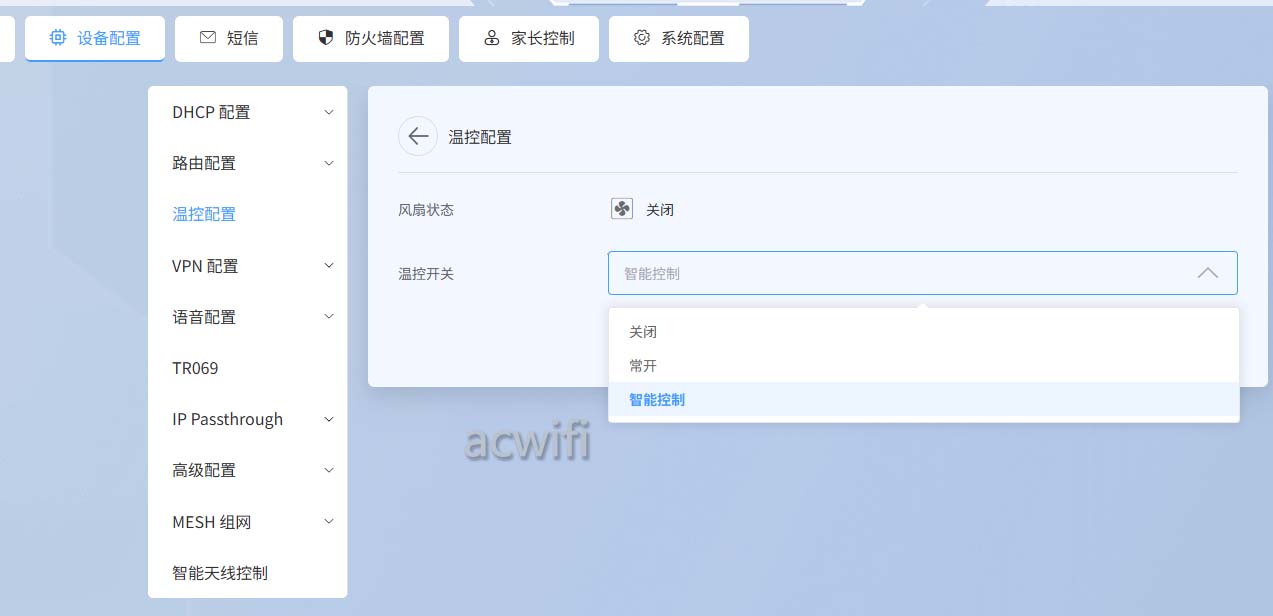

散热风扇声音很小，可以设置运行模式：常开、关闭、温控。

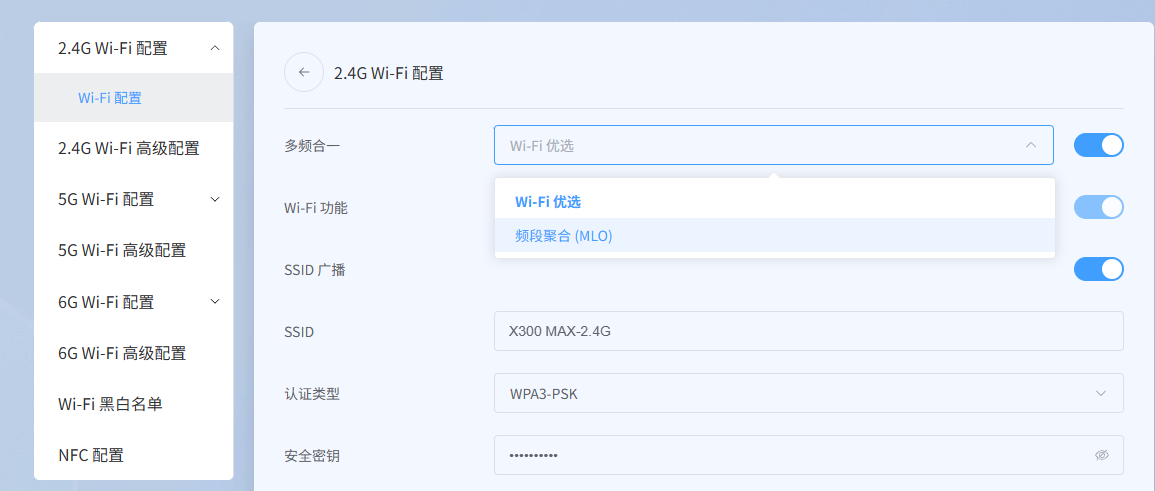

MLO开关在多频合一里面，除了”Wi-Fi 优选“就是”频段聚合”，不能指定两个频段，一定是三频聚合，也不能关闭任意一频段。

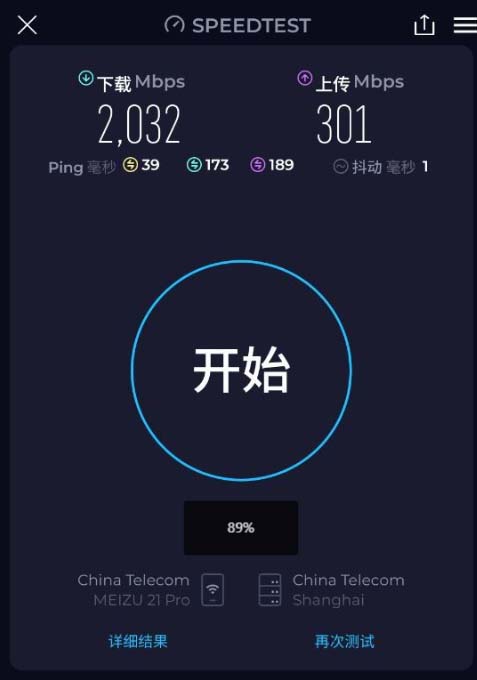

江门找一圈没找到5G-A基站，我看有人用这台在5G-A基站覆盖范围内能测出2000Mbps的网速（这手机卡也牛）。

我把MT7927网卡和这台路由器给香港的朋友测试6G速度。

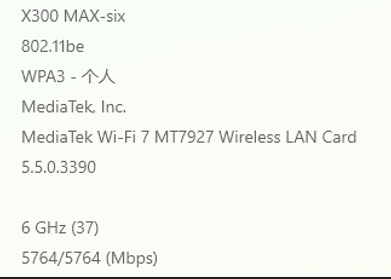

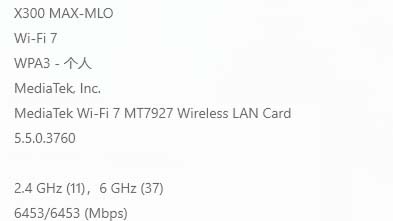

驱动版本和连接速率：

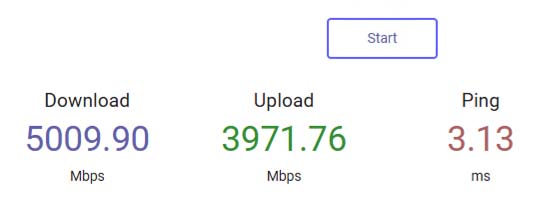

6G连接速率是5764Mbps，用自建speedtest测速居然有5009Mbps的无线传输速度，上行也送不多有4Gbps，发癫喽。（自建speedtest测速程序会有1.06%的开销补偿系数，比实际的传输速度会高一点点）

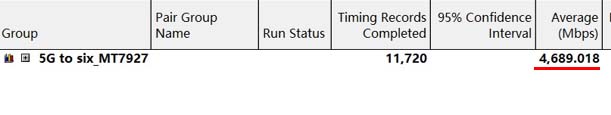

如果用IxChariot来测就会更接近真实的速度，结果是4.689Mbps，差不多是4.7Gbps，上面的5009减掉补偿，也就跟这个数值差不多。

2.4G+6G MLO会超过前面的单频6G的速度吗？

实测不会，结果跟前面的速度基本一致。原因是MT7927的无线PHY速率就是这么多，即5764Mbps。

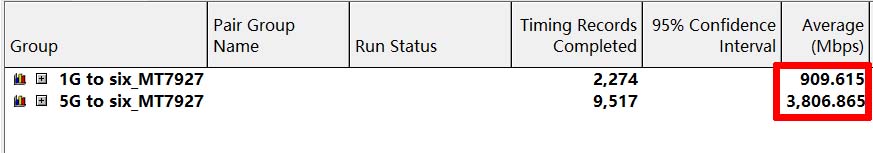

如果你说：5G网口是不是瓶颈？那用1G口和5G口同时传输，这时网口就没有瓶颈，用IxChariot测速还是4.7Gbps左右：

但有资料显示MT7927的PHY速率上限是6453Mbps。

但从测试结果来看，我会相信无线PHY上限是5764或5765Mbps。

隔墙之后6G在无线传输速度上还有优势吗？差不多没有优势，隔一墙后基本跟5G 160MHz差不多（频率越高，传输距离越短）。

这台通则ZLT X300 MAX的从格为2399元。闲鱼购买链接

这台贵在有5G和2.5G网口，支持N79，支持6G。根据需求选择吧！
