TP-LINK TL-R6812TP-AC拆机,万兆有线路由

TP-LINK的TL-R6812TP-AC这台好多人催拆机,所闻也是用了高通的CPU。拥有8个万兆SFP+接口,4个千兆POE网口,算是性能强劲的一体机,闲鱼价格1530元。拆开看看用的啥CPU。

TL-R6812TP-AC以下都简称R6812TP。

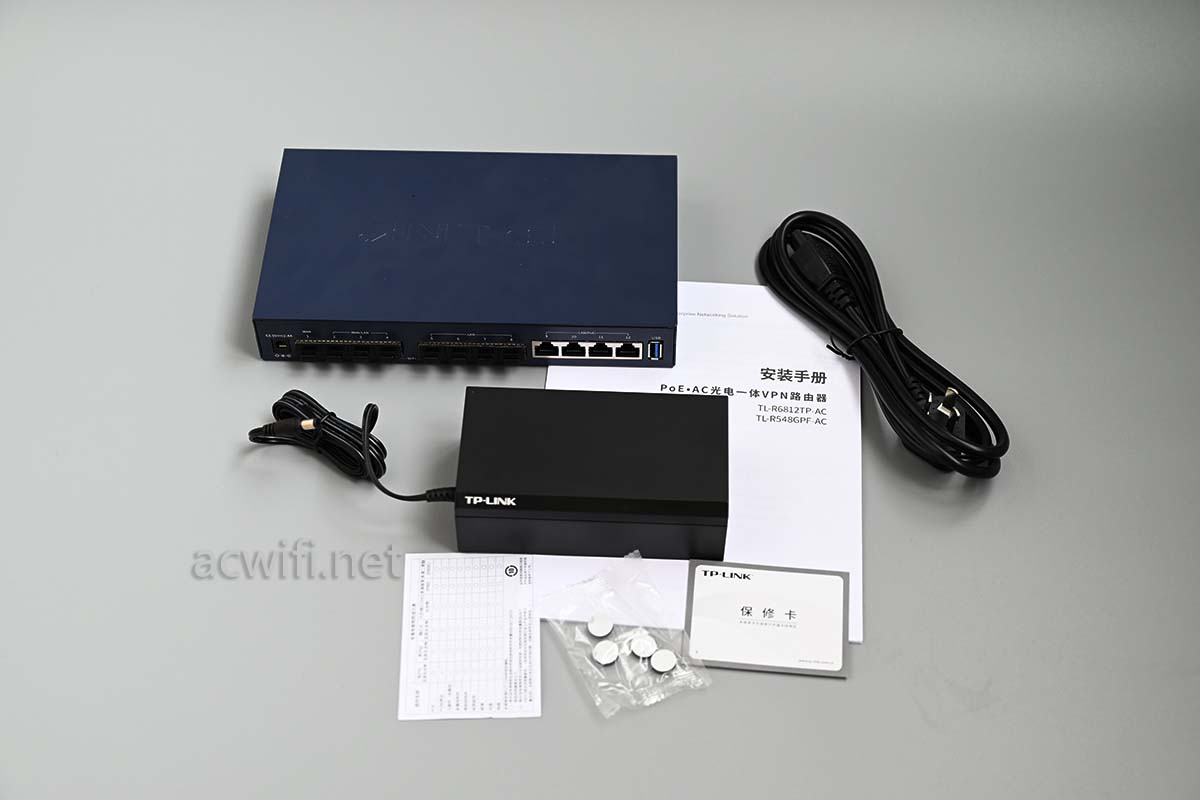

机身和配件:

体积不大,尺寸:226(w)x131(D)x35(H) mm

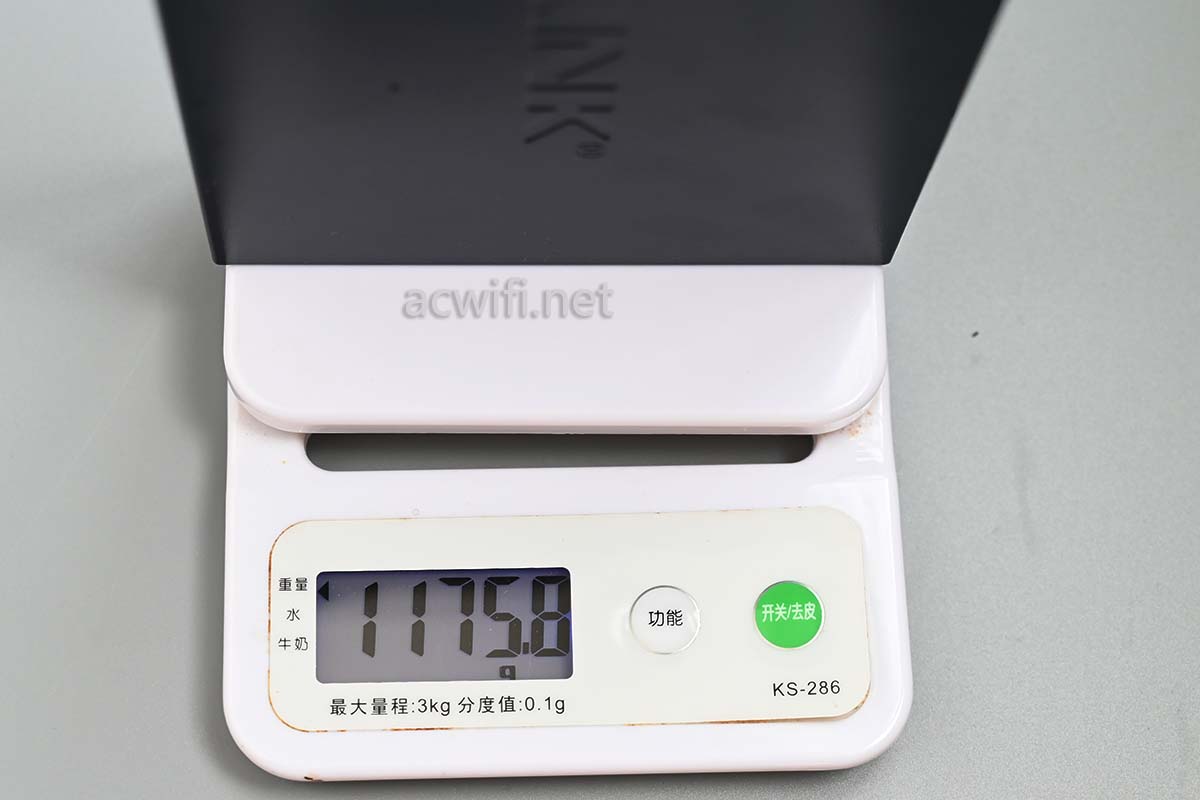

机身非常重,超过一公斤:

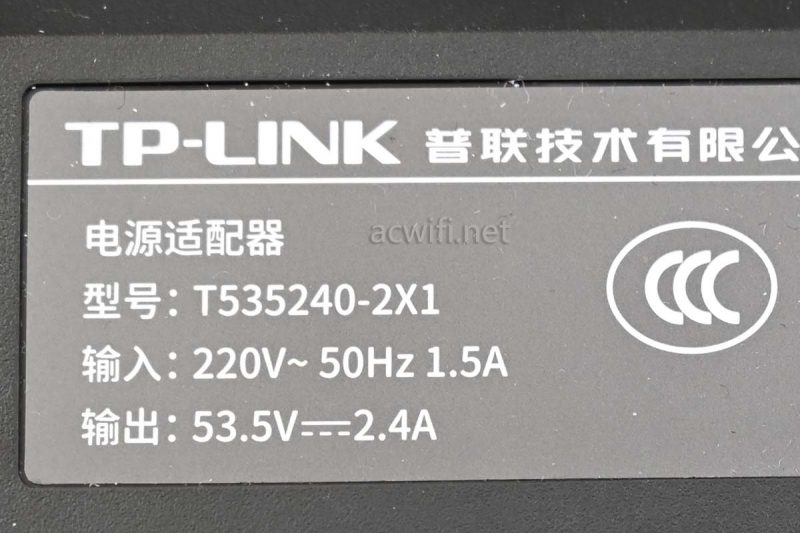

电源输出规格是53.5V/2.4A,电源额定输出功率128W,说明书上写的PoE输出功率98W。那么主机最大功率是30W。

实测待机功率是13.8W,接上2个10G光模块后待机功率14.8W,再上6个10G光模块后功率18W。

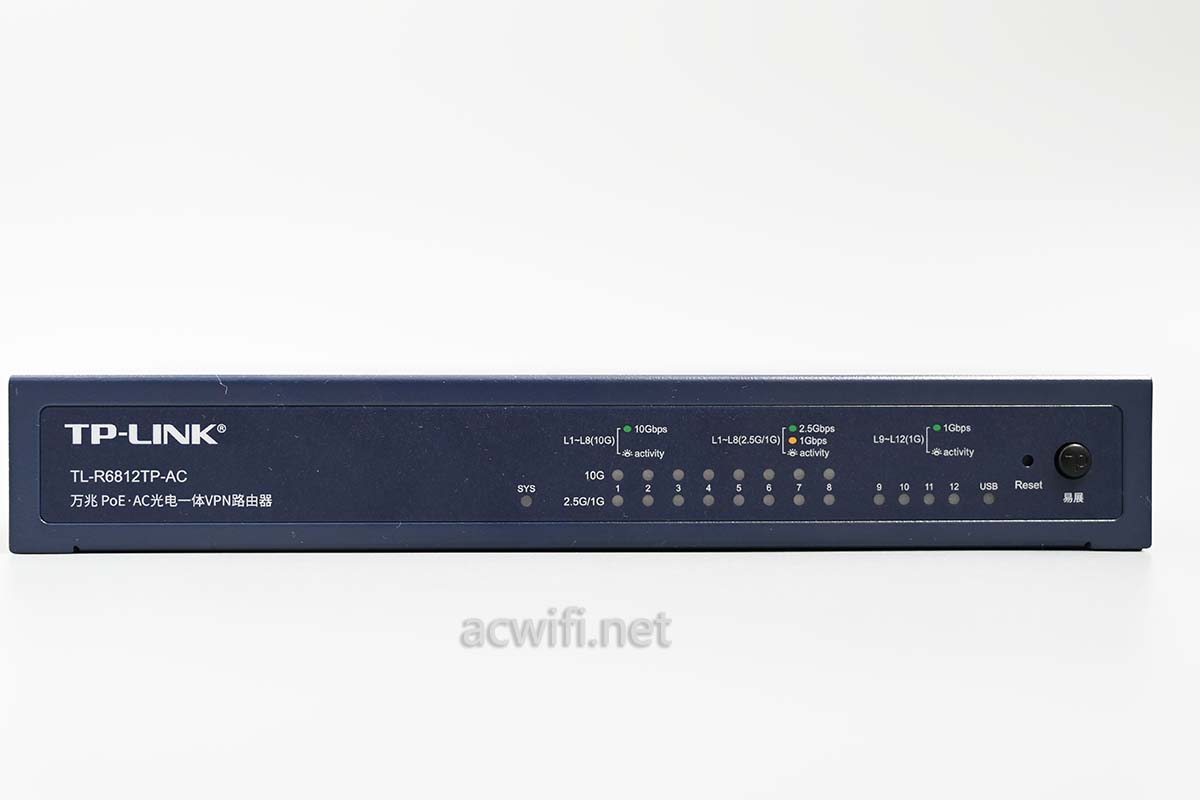

R6812TP机身前面板:

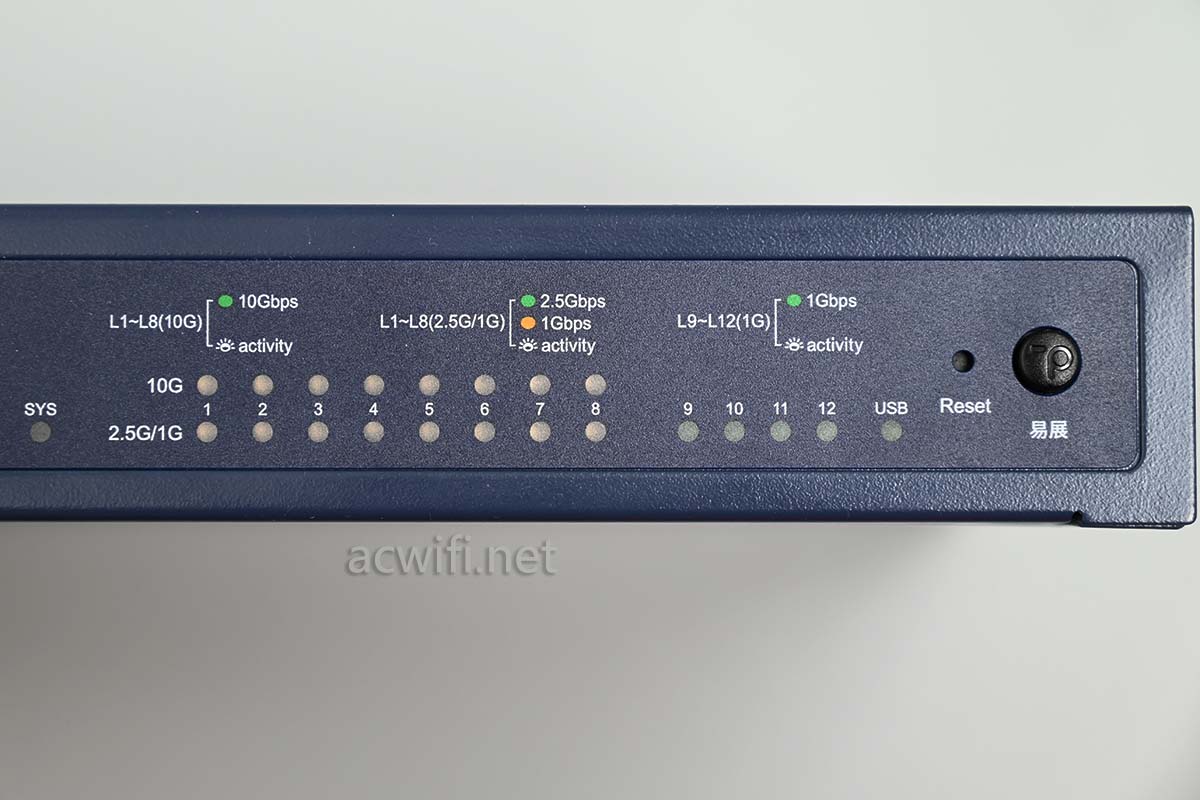

指示灯信息面板如下:

右最右边有一个“易展”按键,它与菜单里的”添加易展设备“是一样的。我把XDR3250固件更新到最新版,用网线连接XDR32050和R6812TP的网口后分别按这两台机身上的”易展“按键,不到10秒就组网成功了,意思是,我都不需要进入系统设置页面,只需要分别按一下就能组mesh。

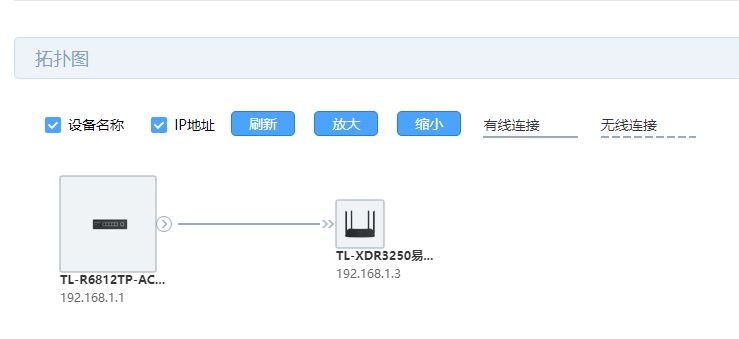

看来之前误会了,找时间要重新找出一体机来用同样的操作方式弄一次,不然误导大家就不好了。从上图可见,XDR32050已经在有线mesh的状态。

不过,不要以为组上了就能让易展路由有弱信号剔除、漫游阈值、802.11r,这些功能在无线路由器上面原先没有的,跟一体机组网之后仍然是没有的,不要误会。

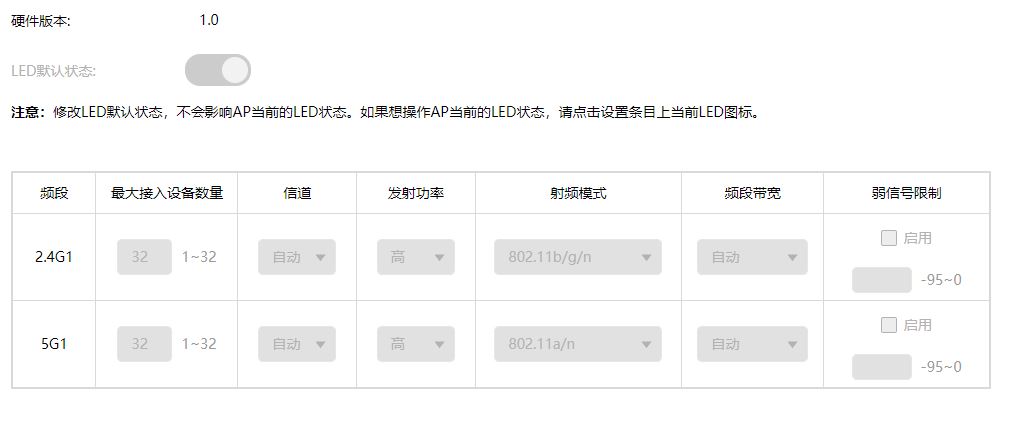

以下是组网后在设备管理里看见XDR3250的选项,全灰的:

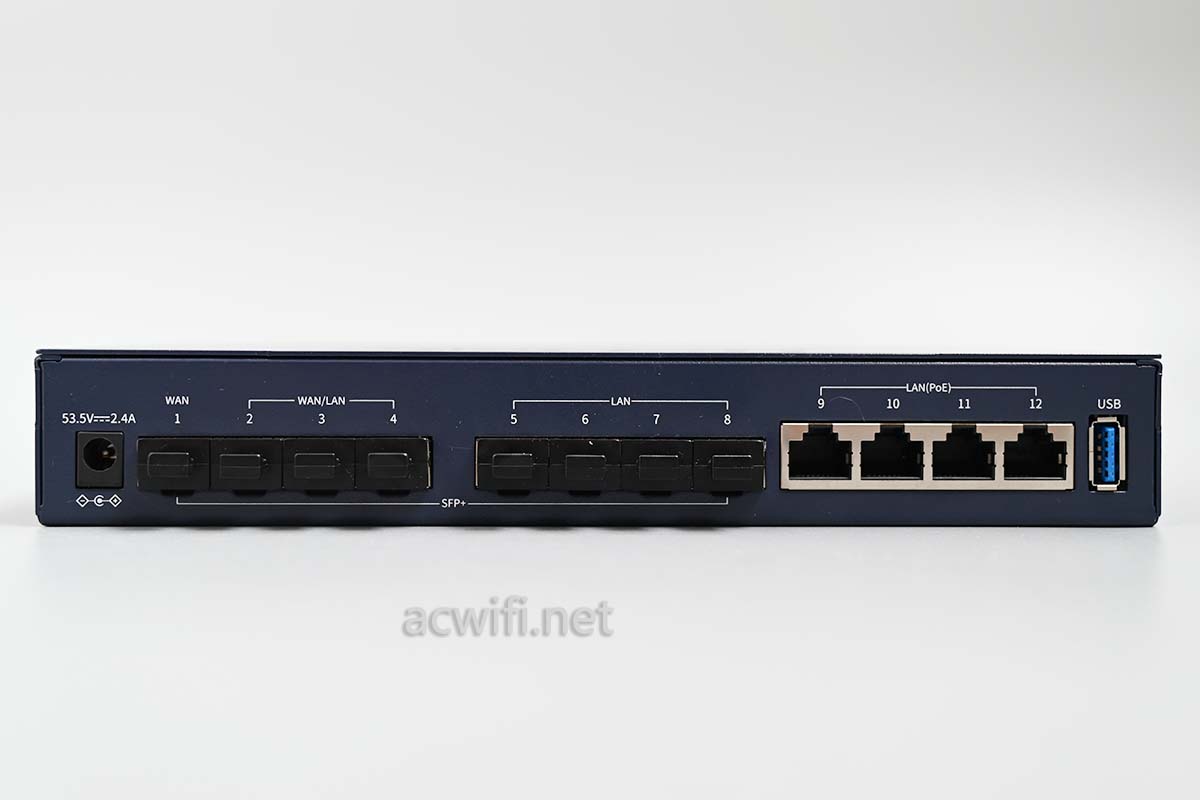

R6812TP的接口面板:

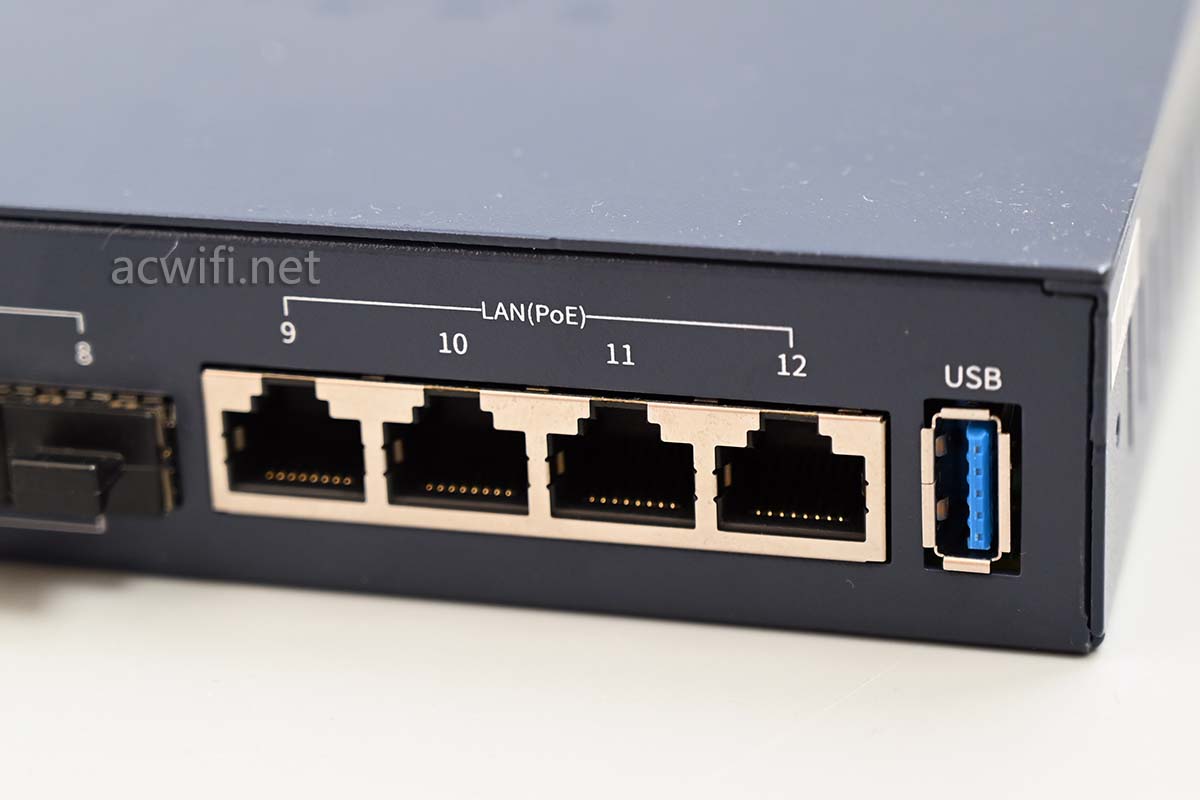

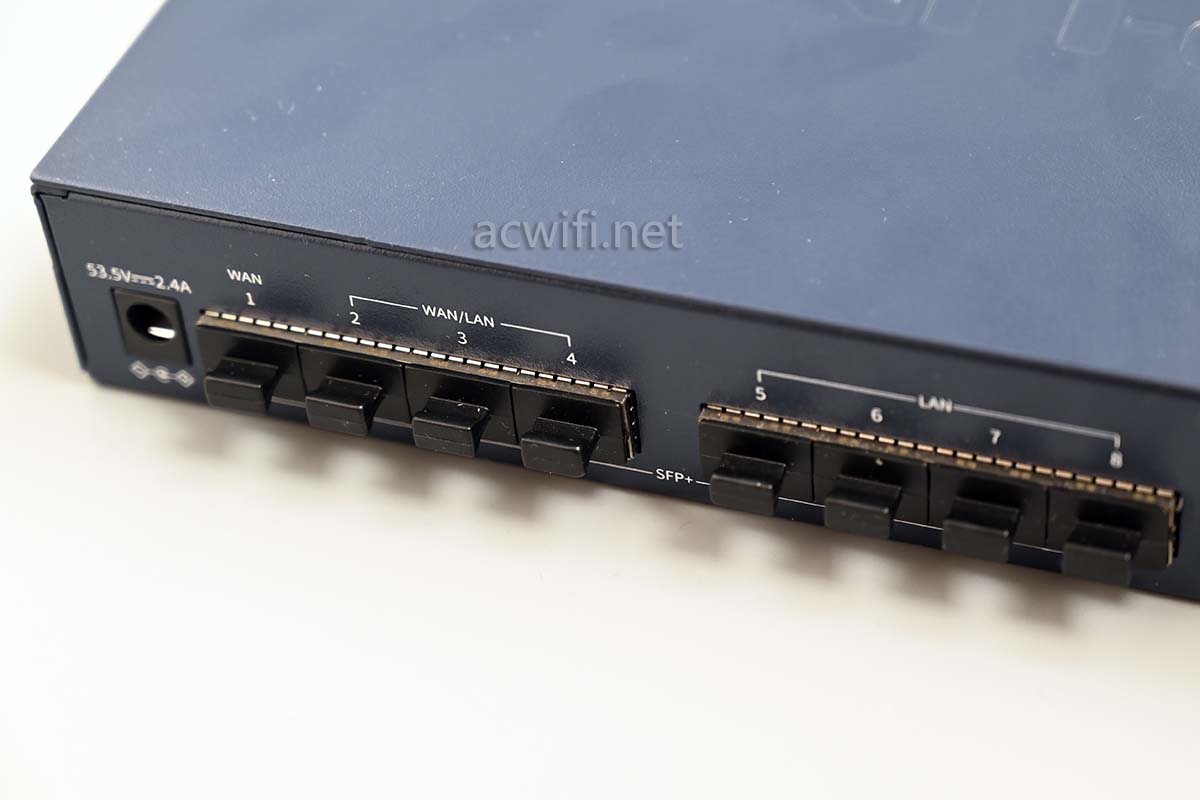

一共有12个网口,其中左边是8个10G SFP+,右边四个是千兆PoE网口。

所以它支持万兆宽带接入。

最右边一个USB3.0,可以设置FTP共享,实测在win10下的读取USB3.0速度是86MB/s,算快了,但写入速度比较慢,只有18MB/s。

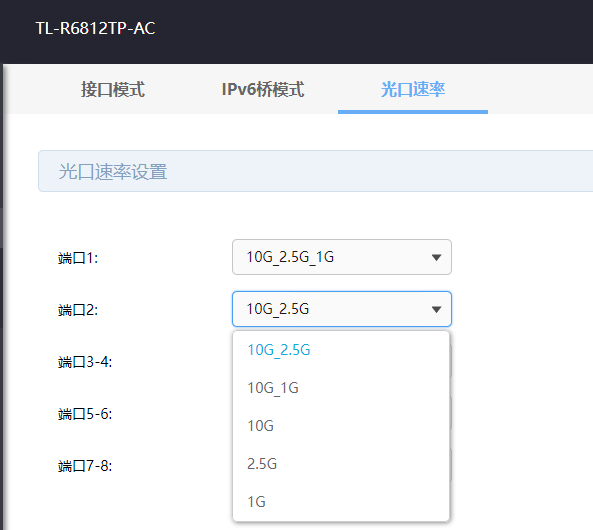

只有第一个SFP+即WAN口默认支持10/2.5/1G,其它默认是10/2.5G,如果你多WAN要接入1G的电口模块,需要去设置一下光口速率。

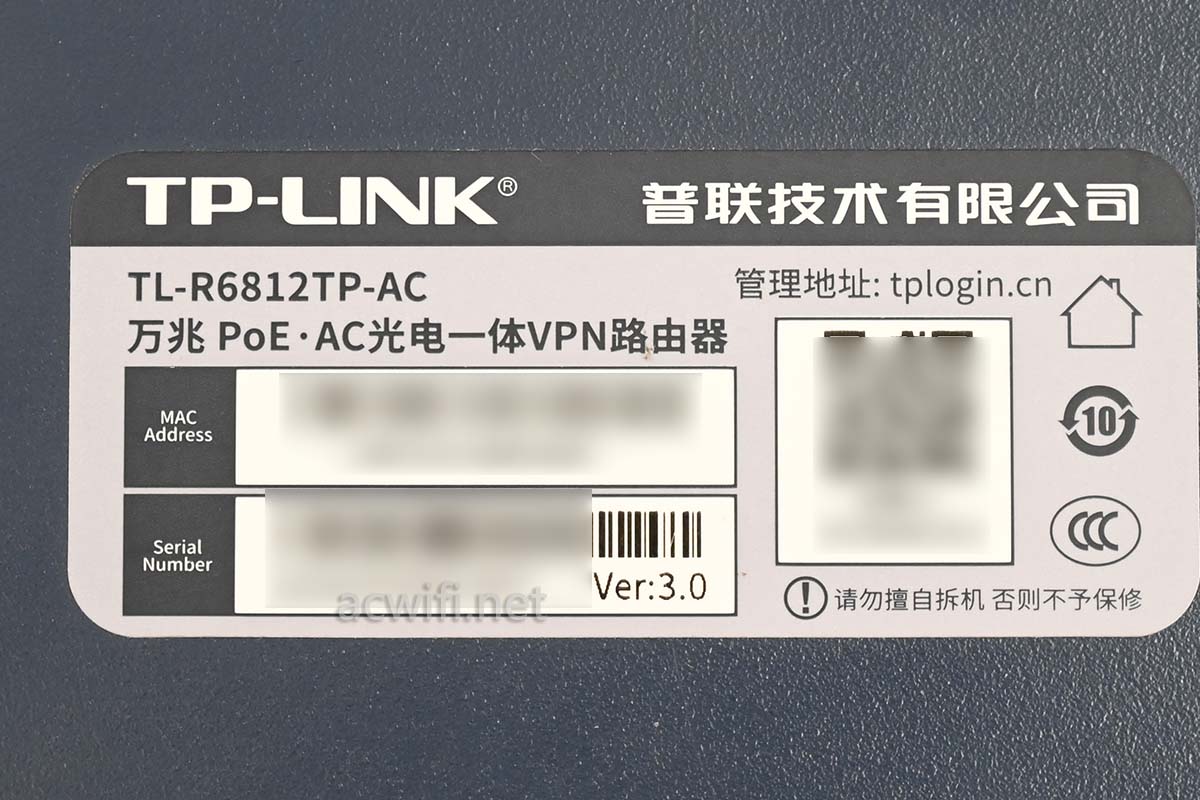

机身底部标签:

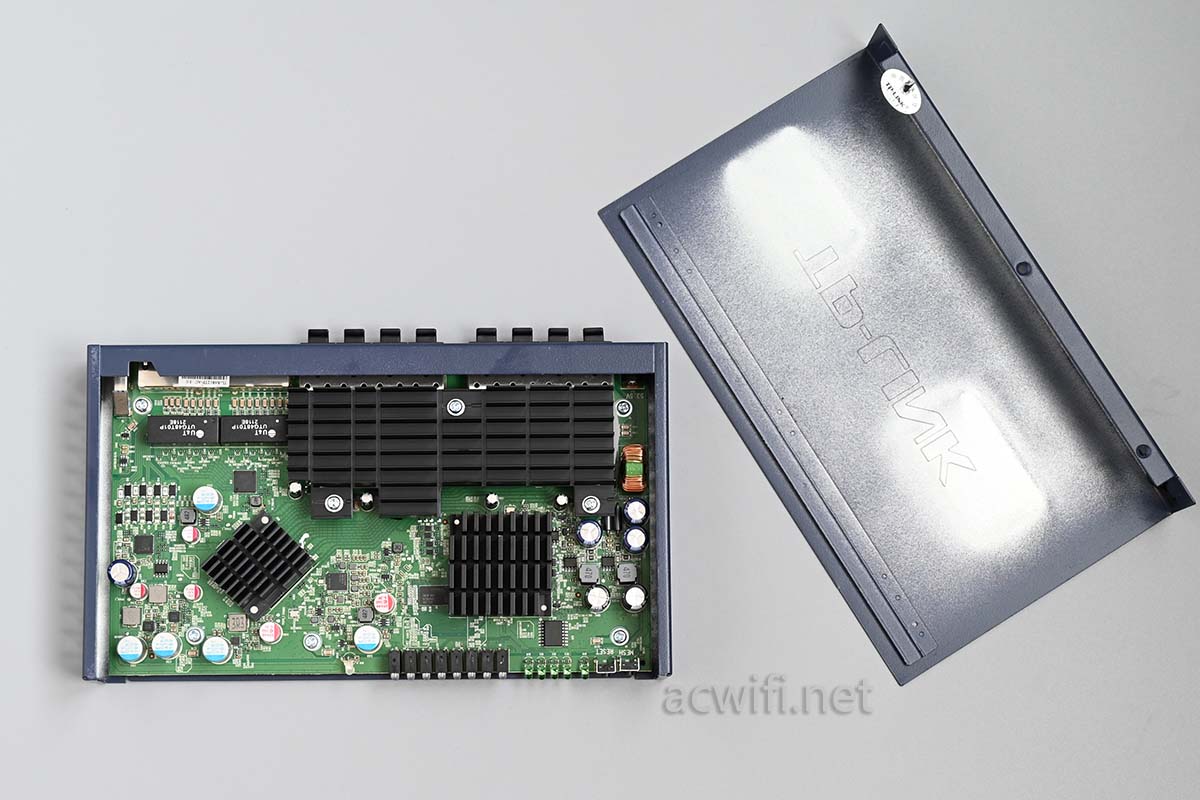

拆开外壳。这铁壳也真是厚重:

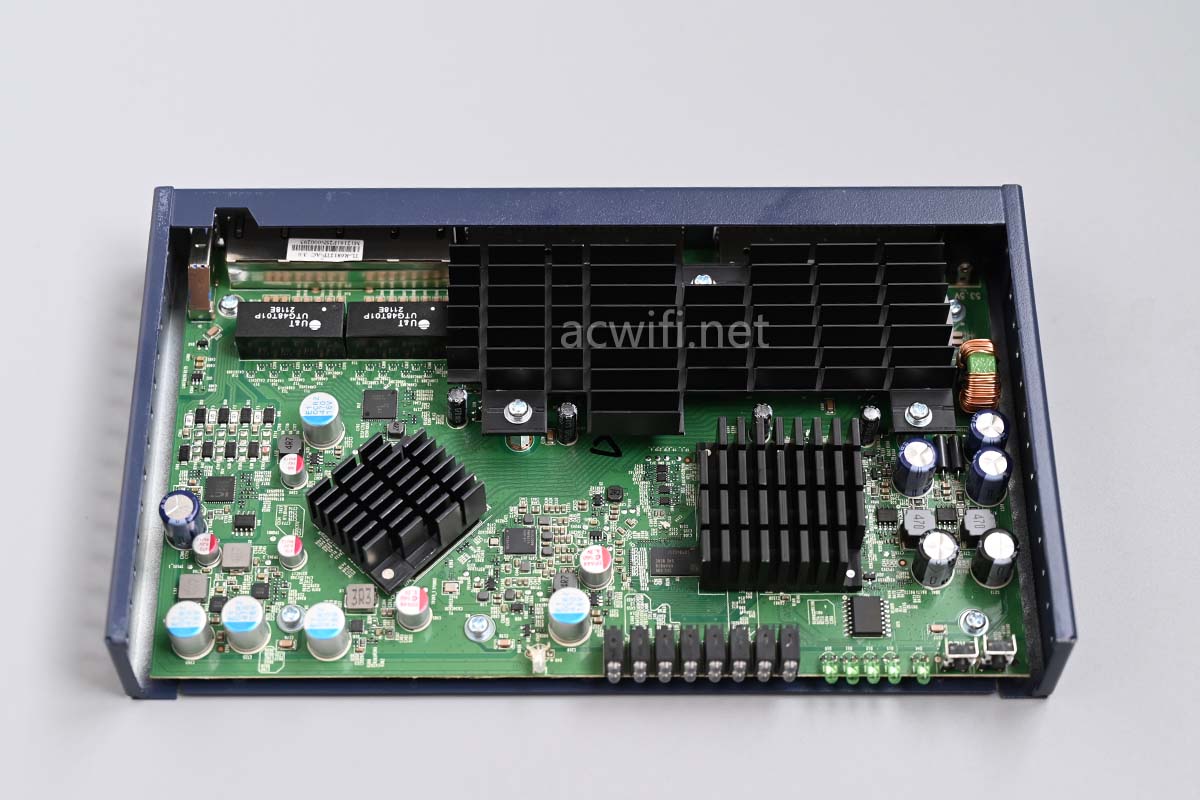

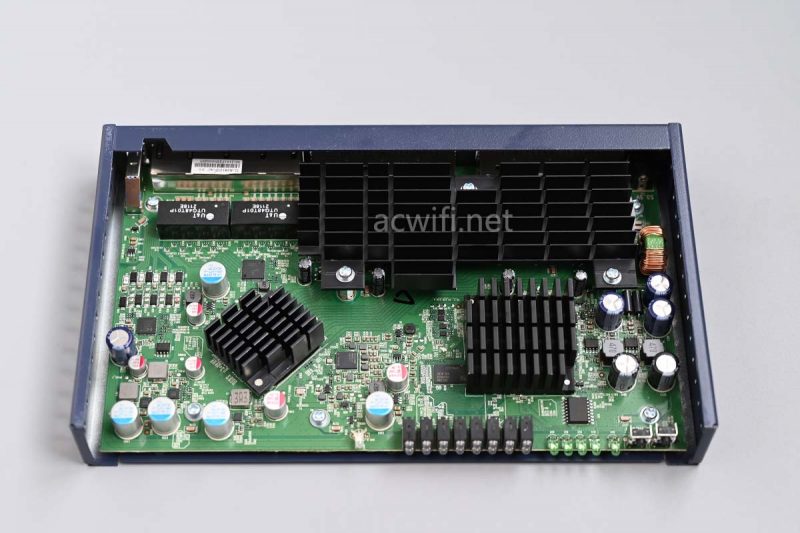

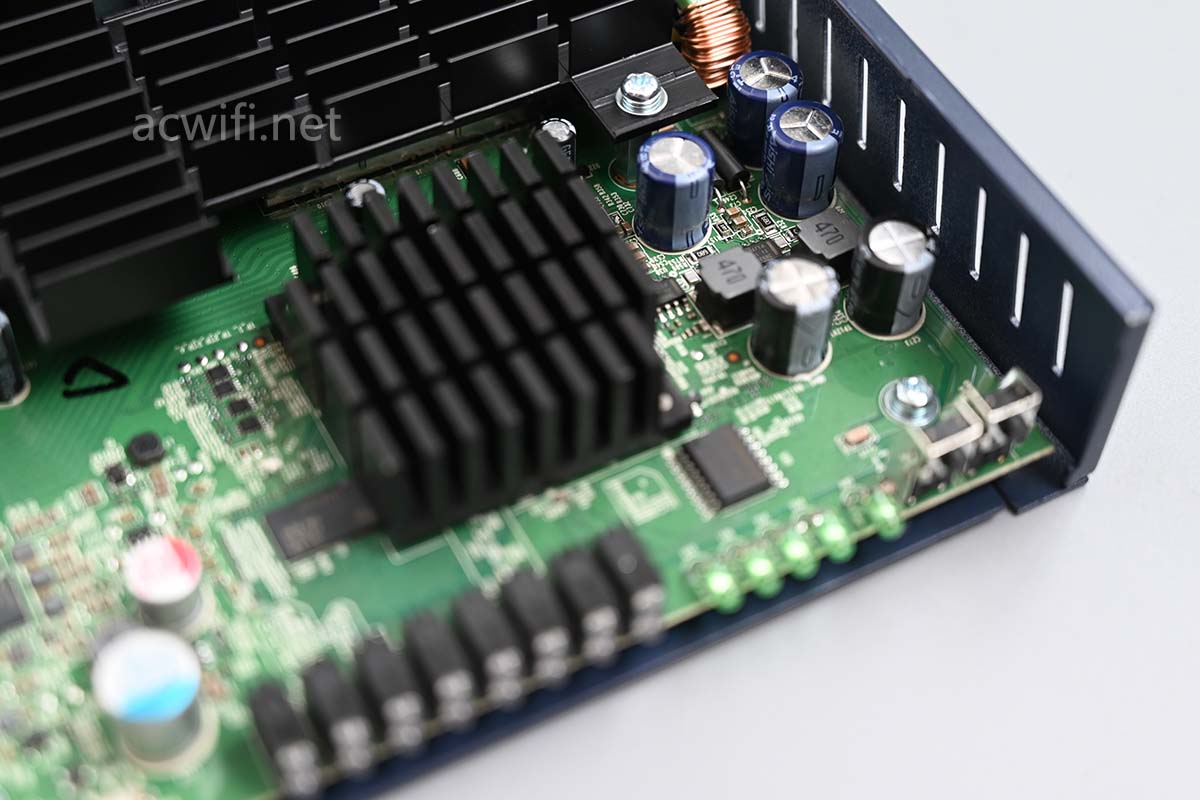

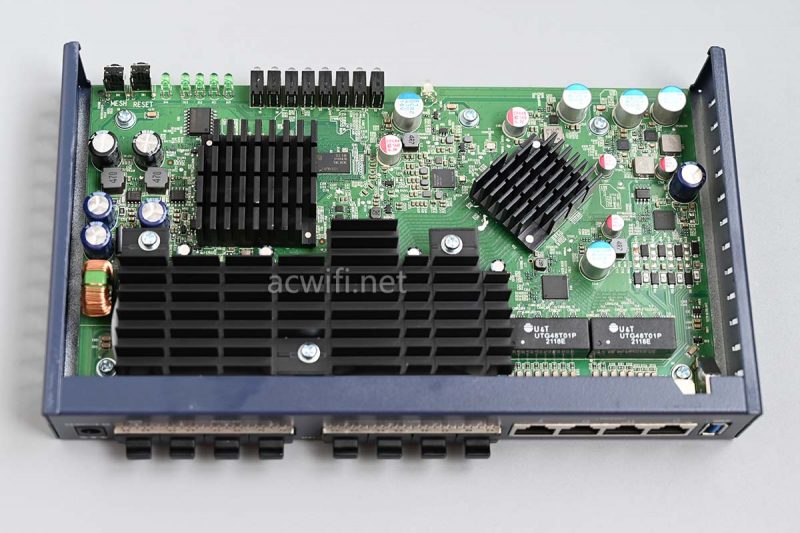

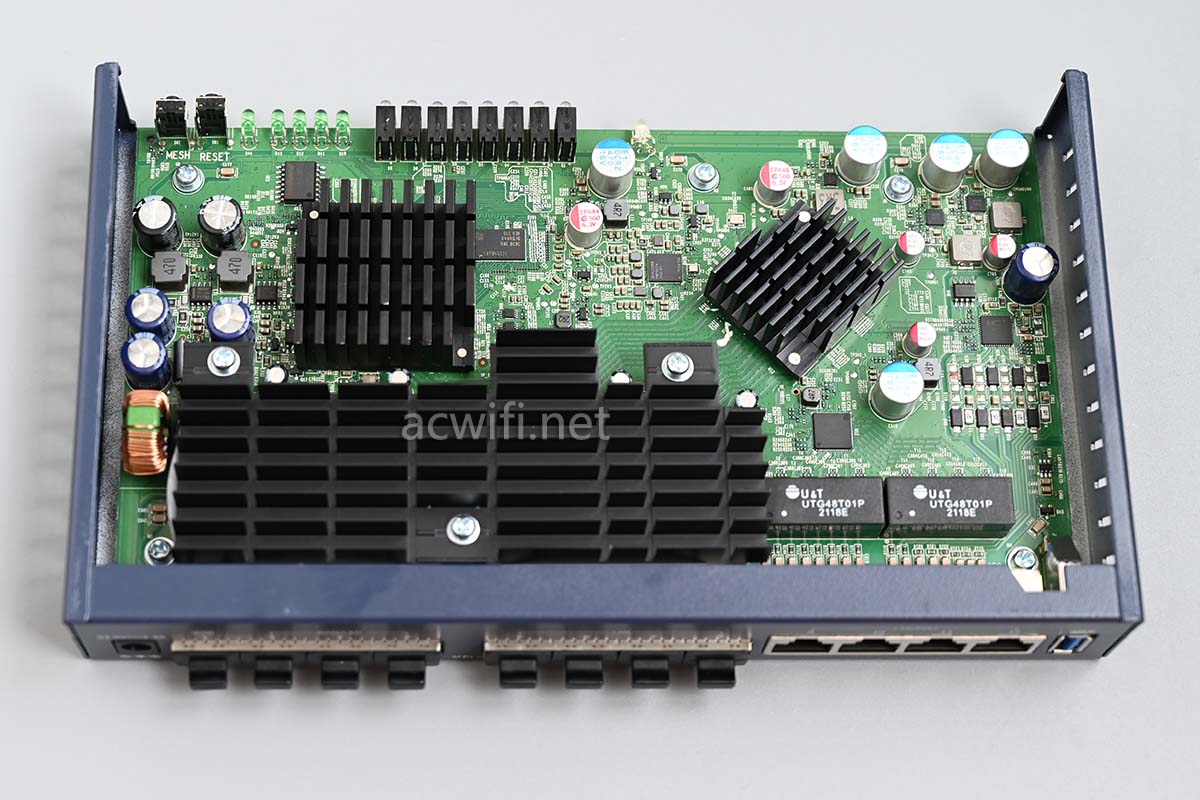

看见有三片散热器,一片较大长条的,另两片较小。

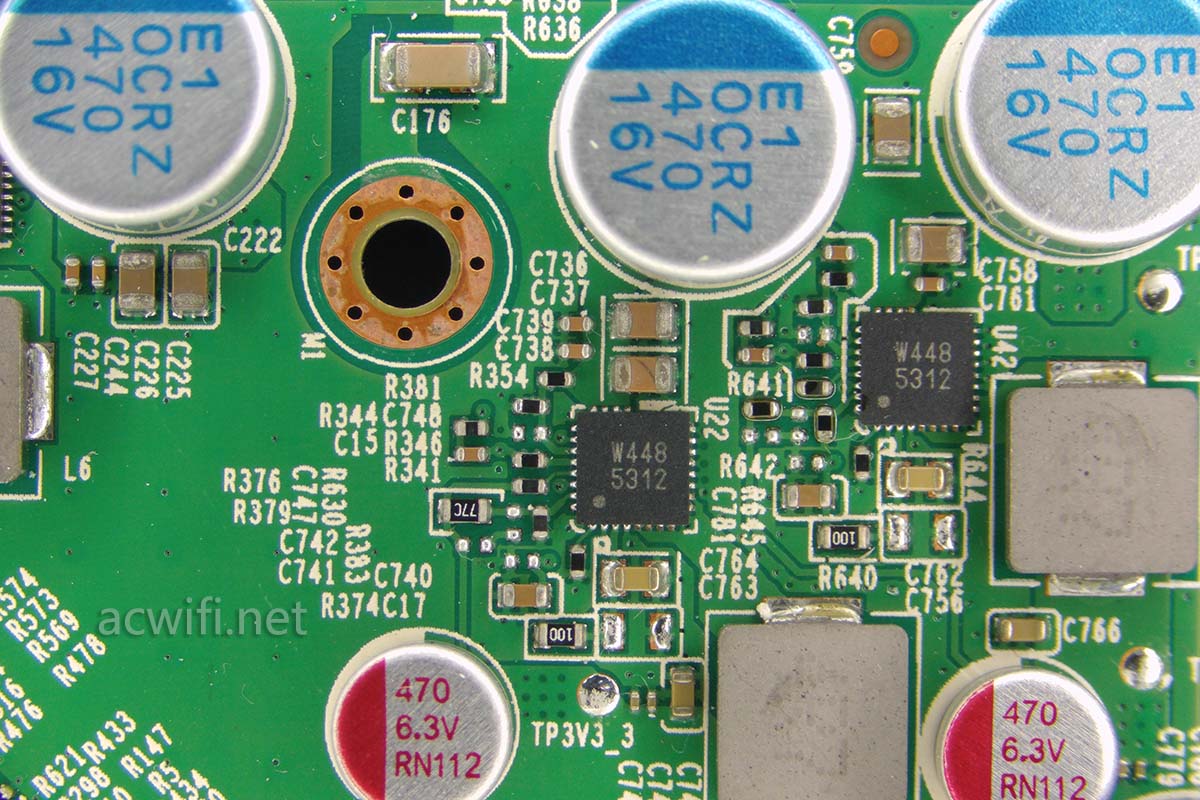

主板两侧均有密集的元件,有不少的电容呢,100V的16V的25V的,我记不清了。

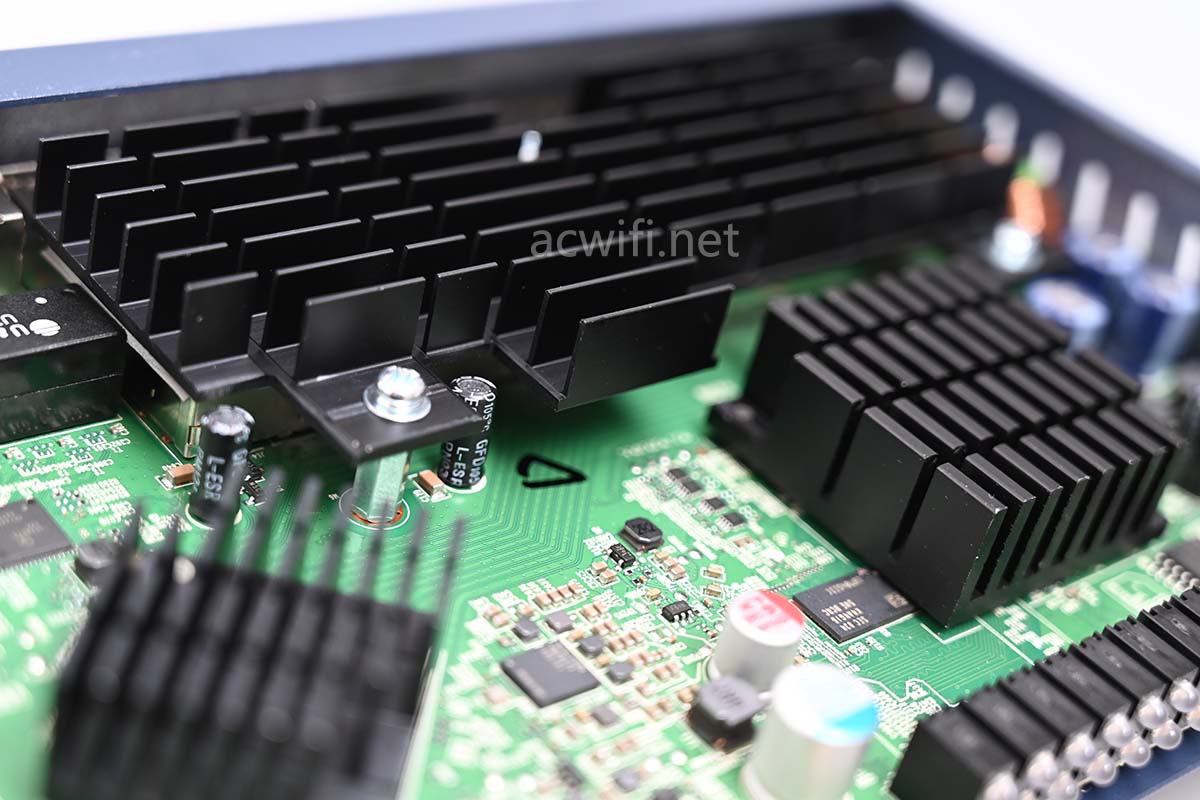

最大的那片散热器位于8个SFP+接口上面,帮助散热,散热器用三颗连接柱与主板固定:

如果插入10G电口模块,功耗和发热量也会明显增加,这款机身不算大,不建议插入过多的10G电口模块,否则会很烫。

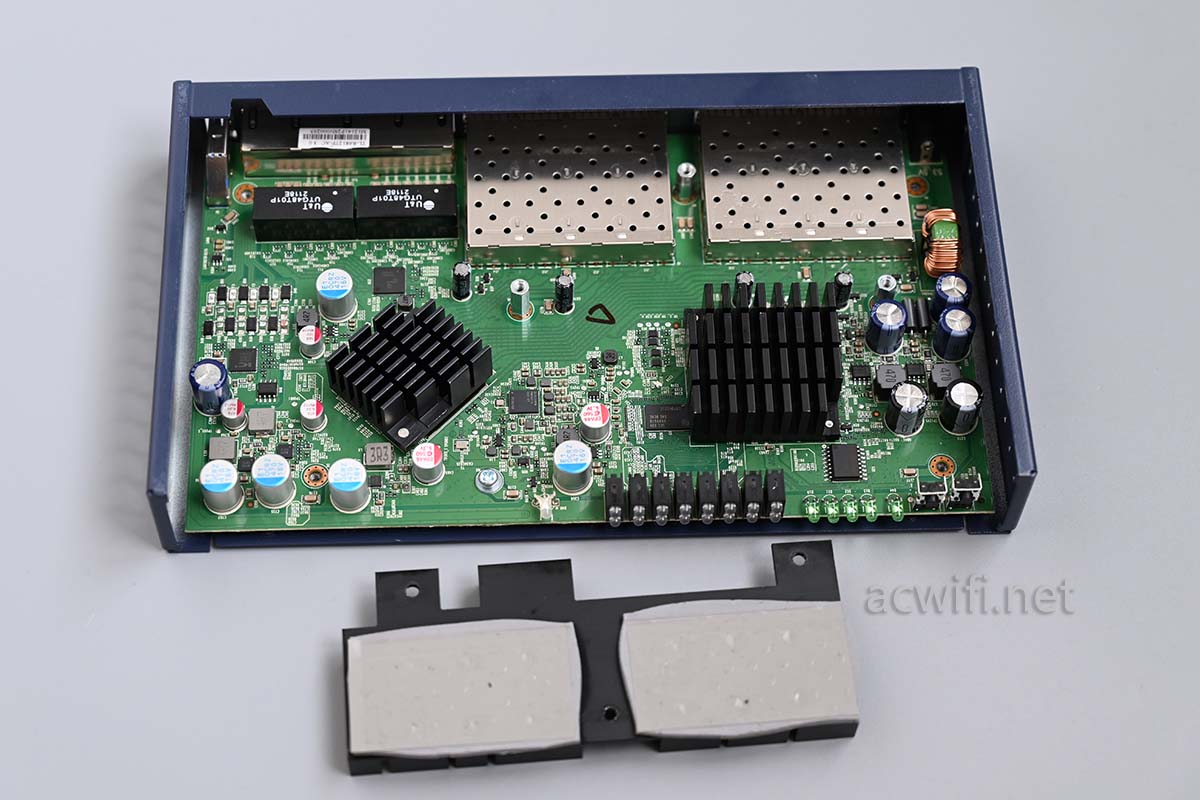

先拆下最大的那个散热器:

SFP+4个为一组,每一组SFP+上面有一片很大的导热硅脂垫片,让散热器与它有充分的接触。

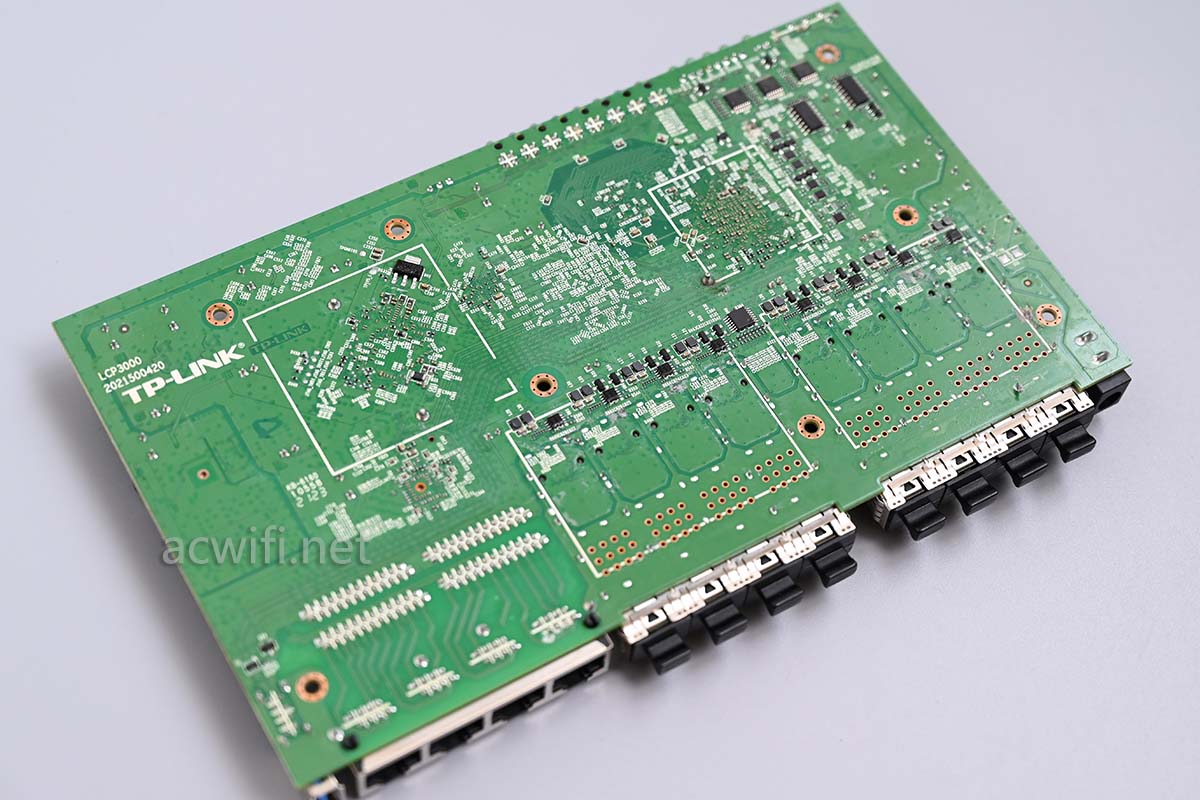

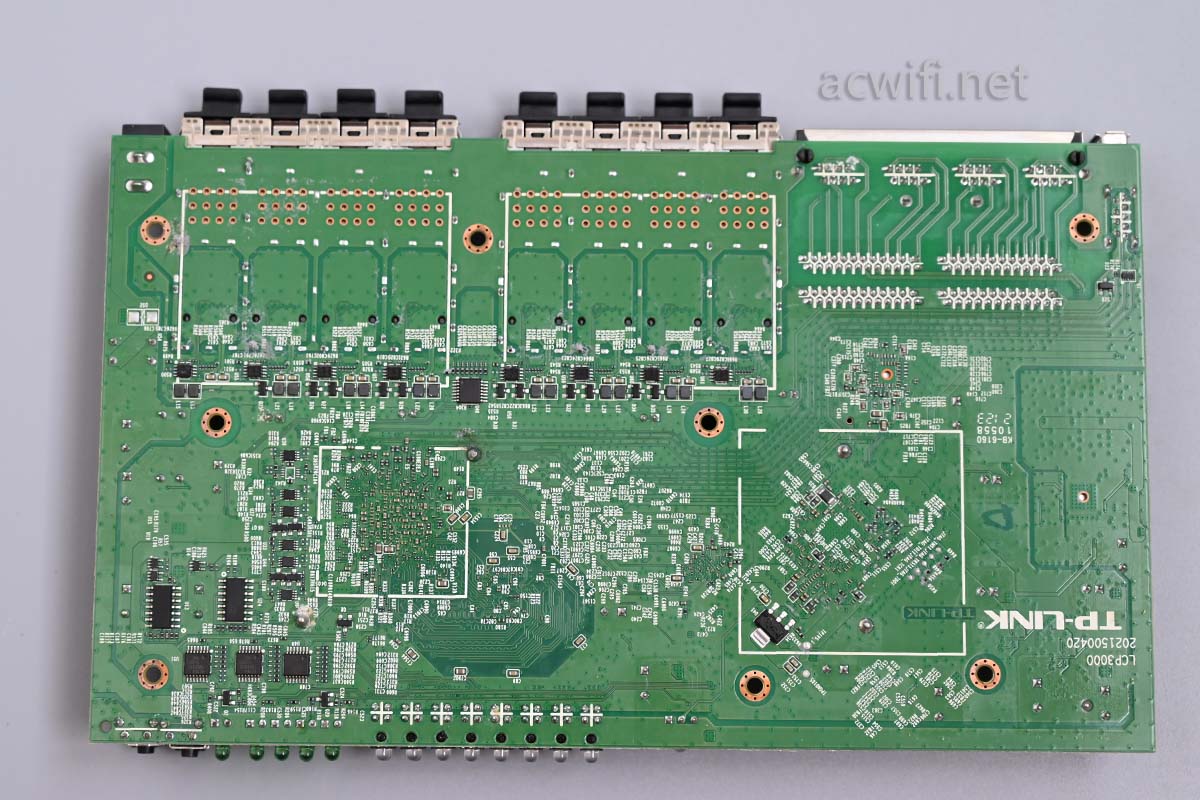

接着拆出主板并翻过背面看:

主板背面也有许多贴片元件,密密麻麻的:

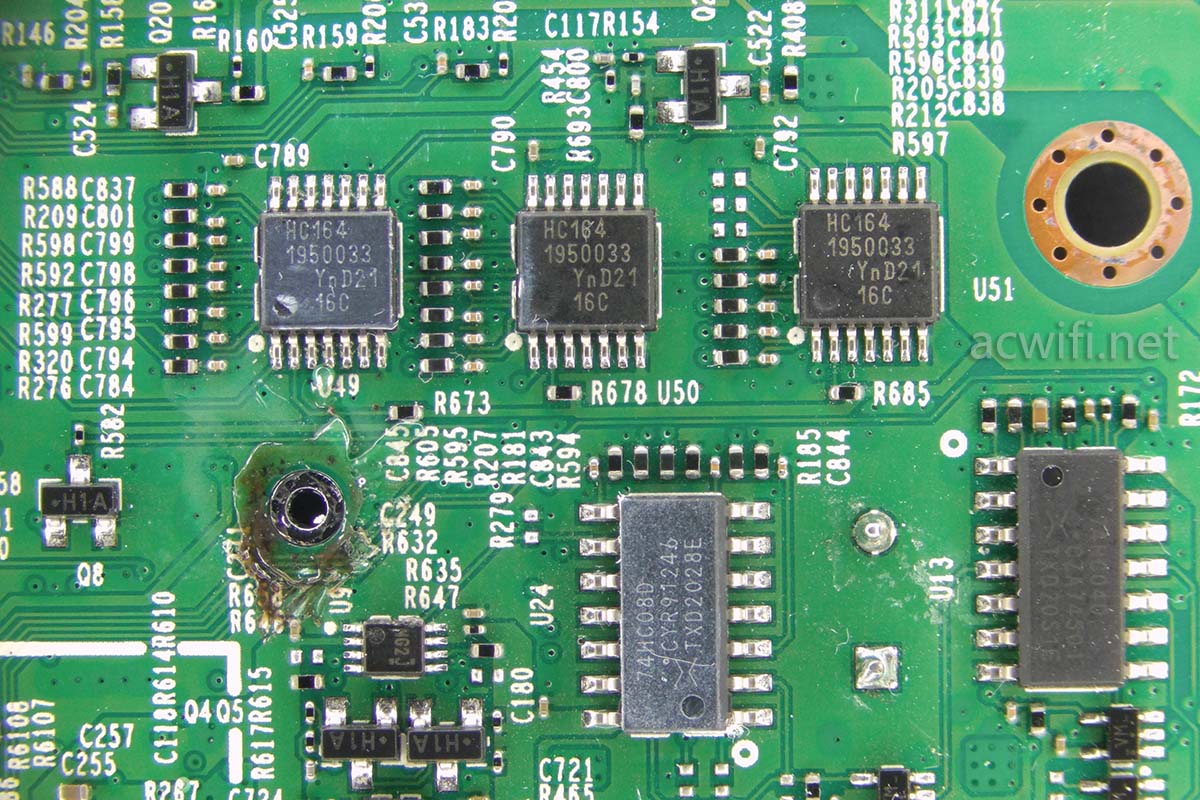

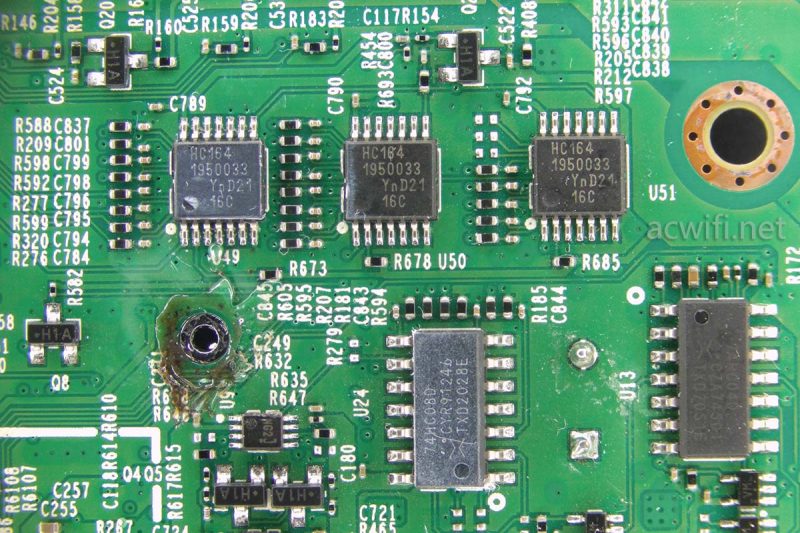

上图左下角有几颗芯片,估计是控制网口指示灯用的。有兴趣的可以放大下图看看芯片型号:

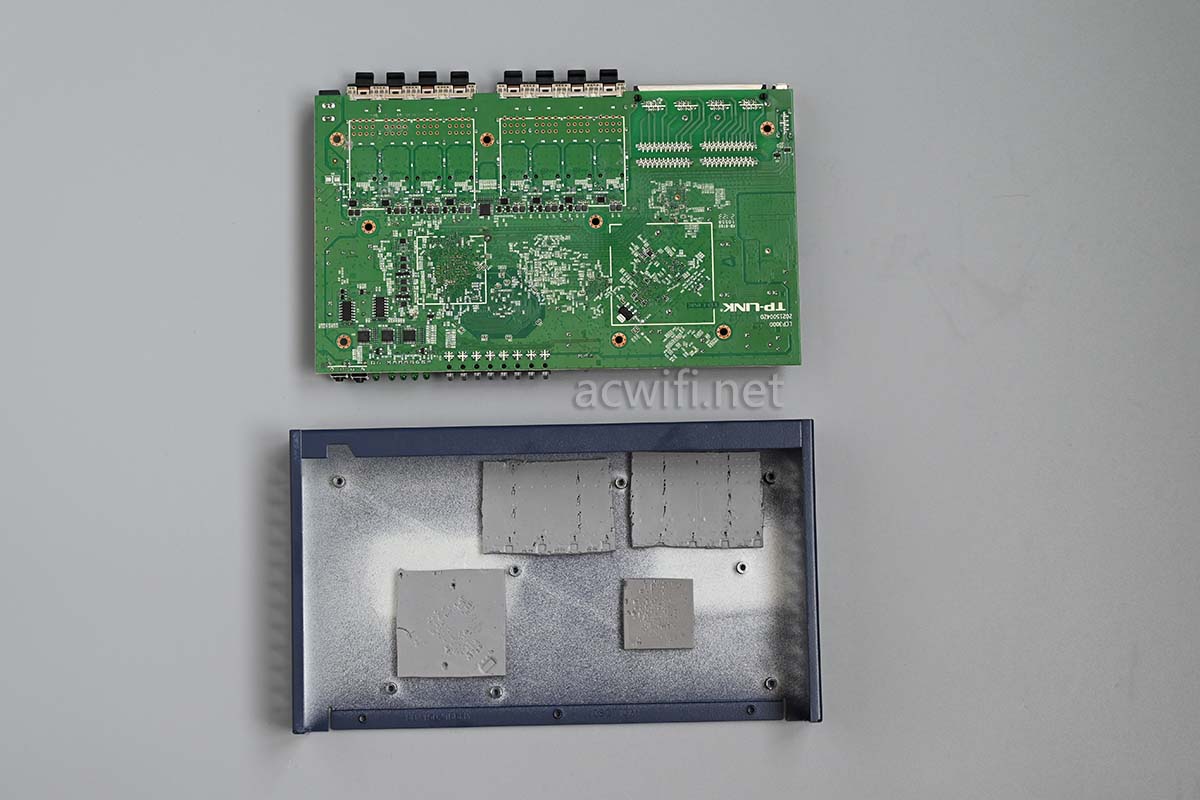

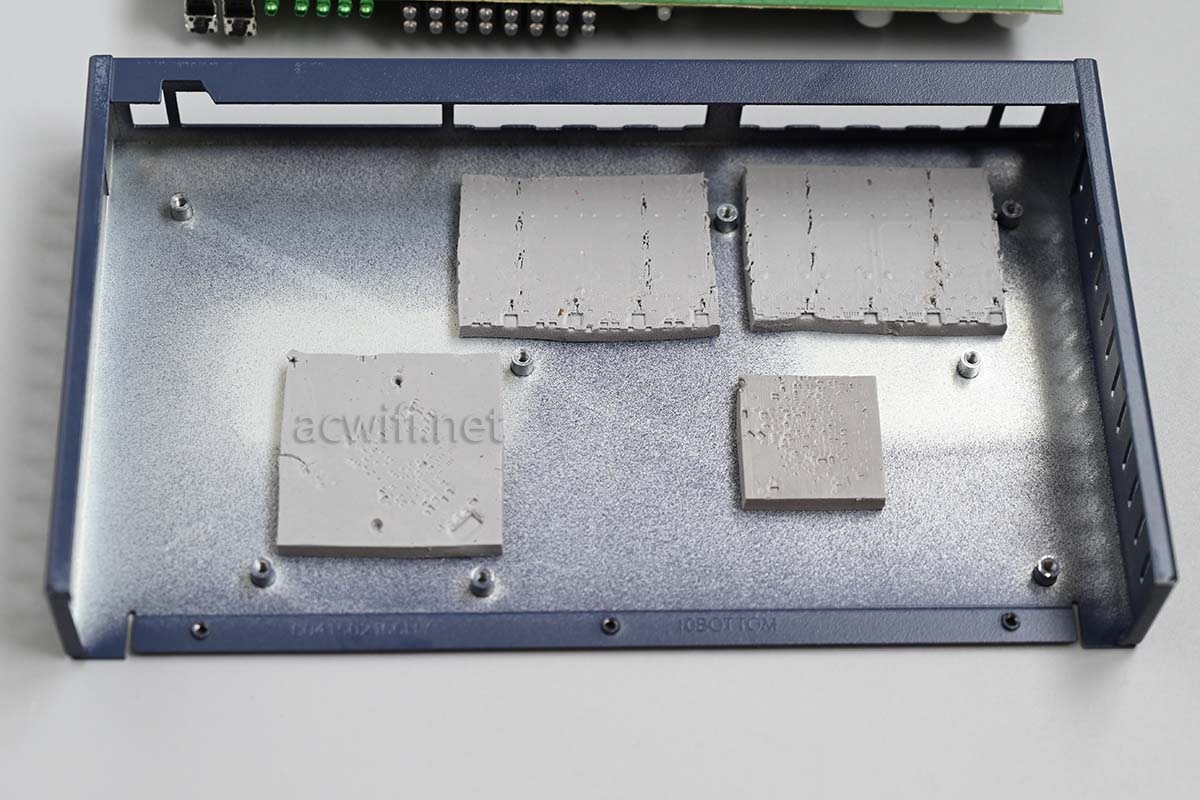

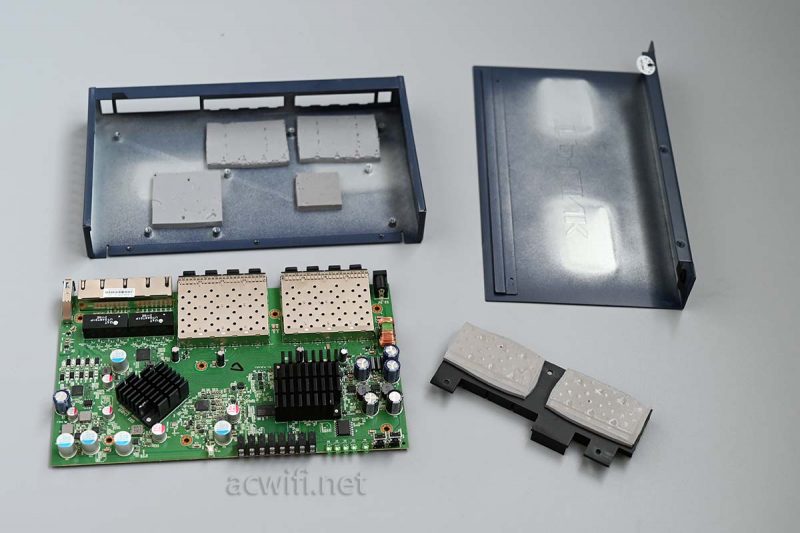

底壳上面有几片大的导热硅脂垫处,分别负责SFP+、CPU、交换芯片导热:

插上电口模块即使是千兆WAN口,这时功率已经15W,所有热量都通过这个铁壳进行散热器,机身发热挺明显的。

如果怕太烫可以在底部垫个铝散热器,淘宝链接

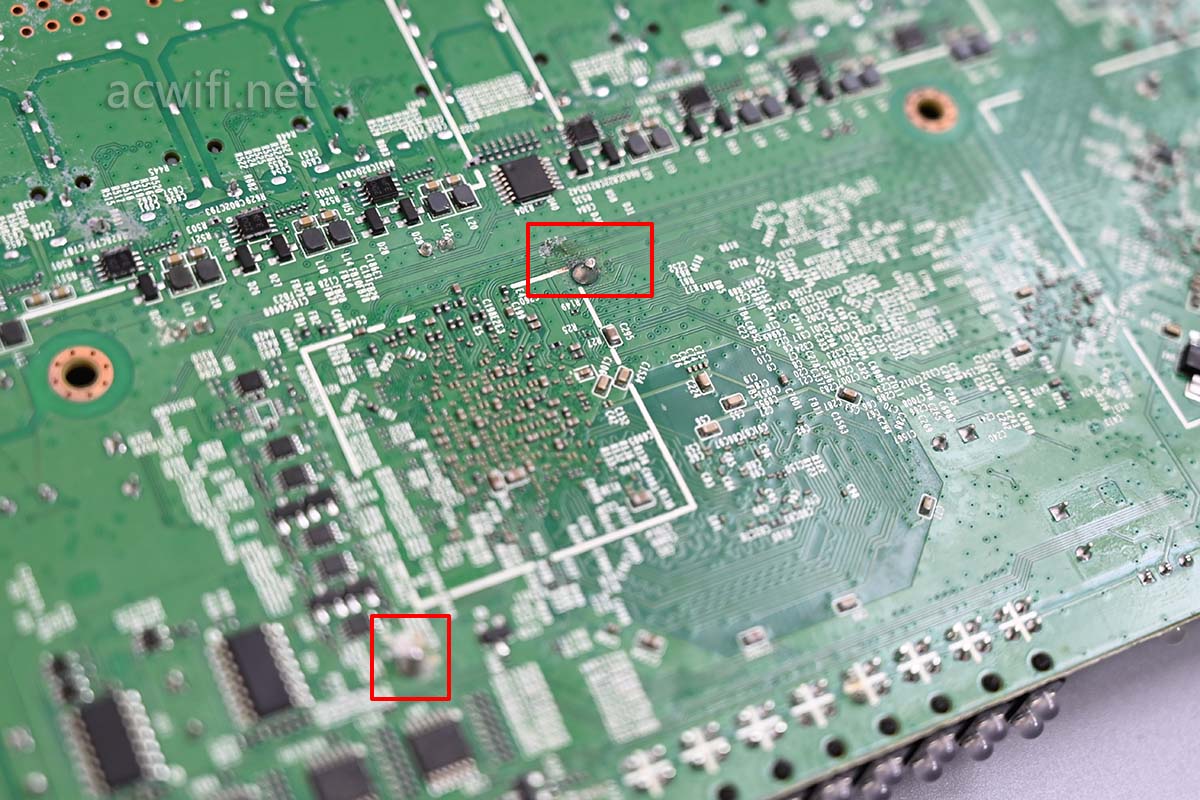

两片小的散热器都焊锡固定在主板上,拆这些散热器又要浪费不少工夫,我本人也没啥工夫!

主板背面就看到这里吧,其它的我也看不懂。

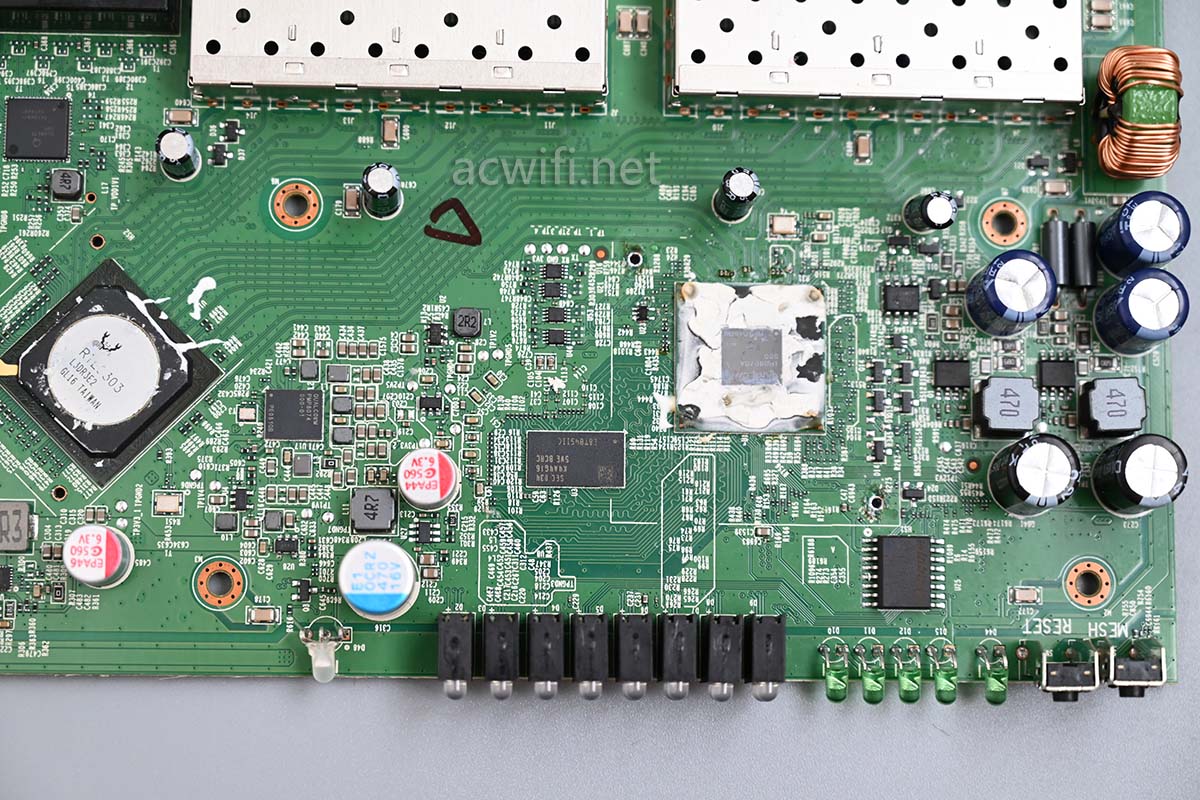

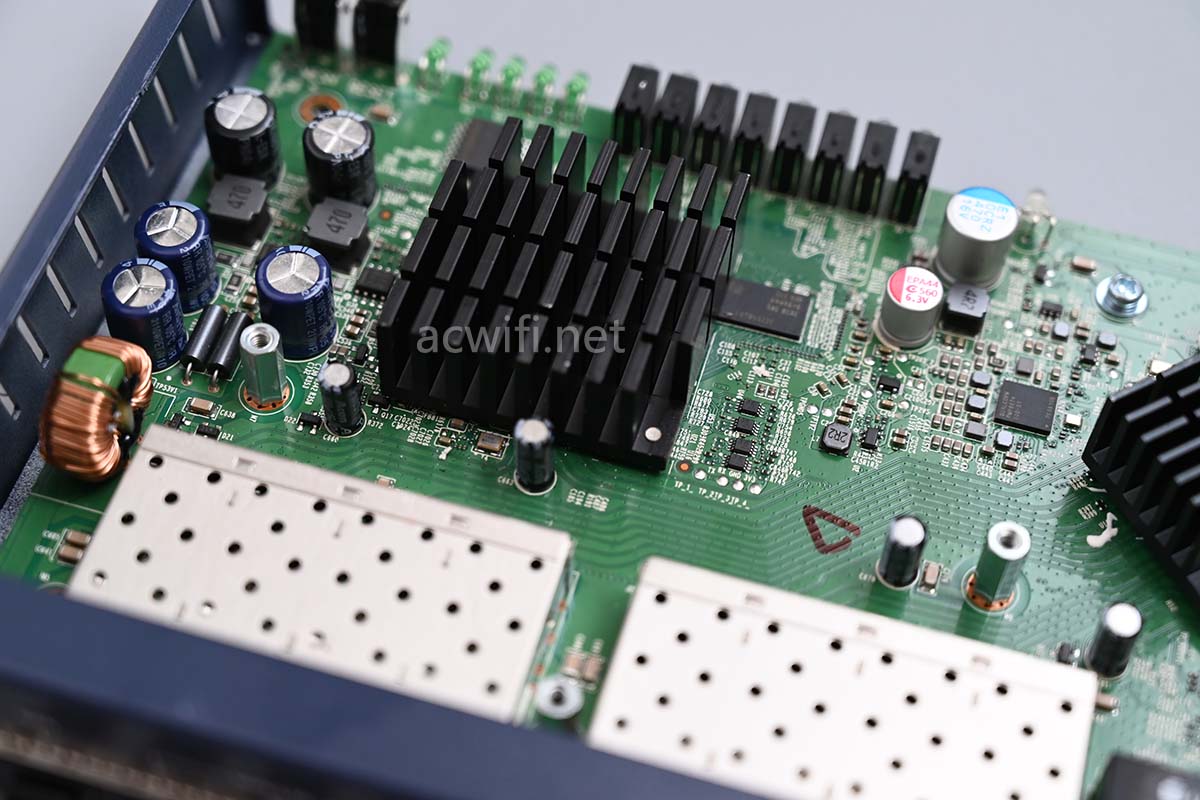

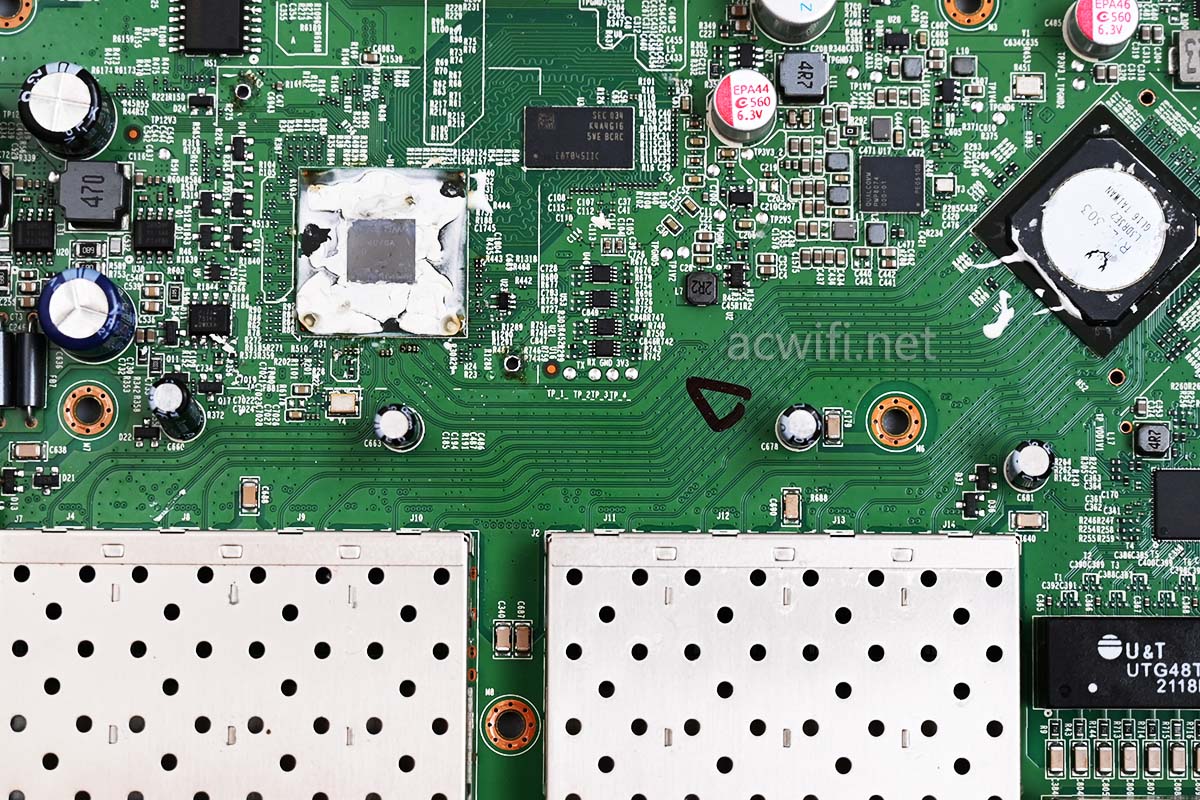

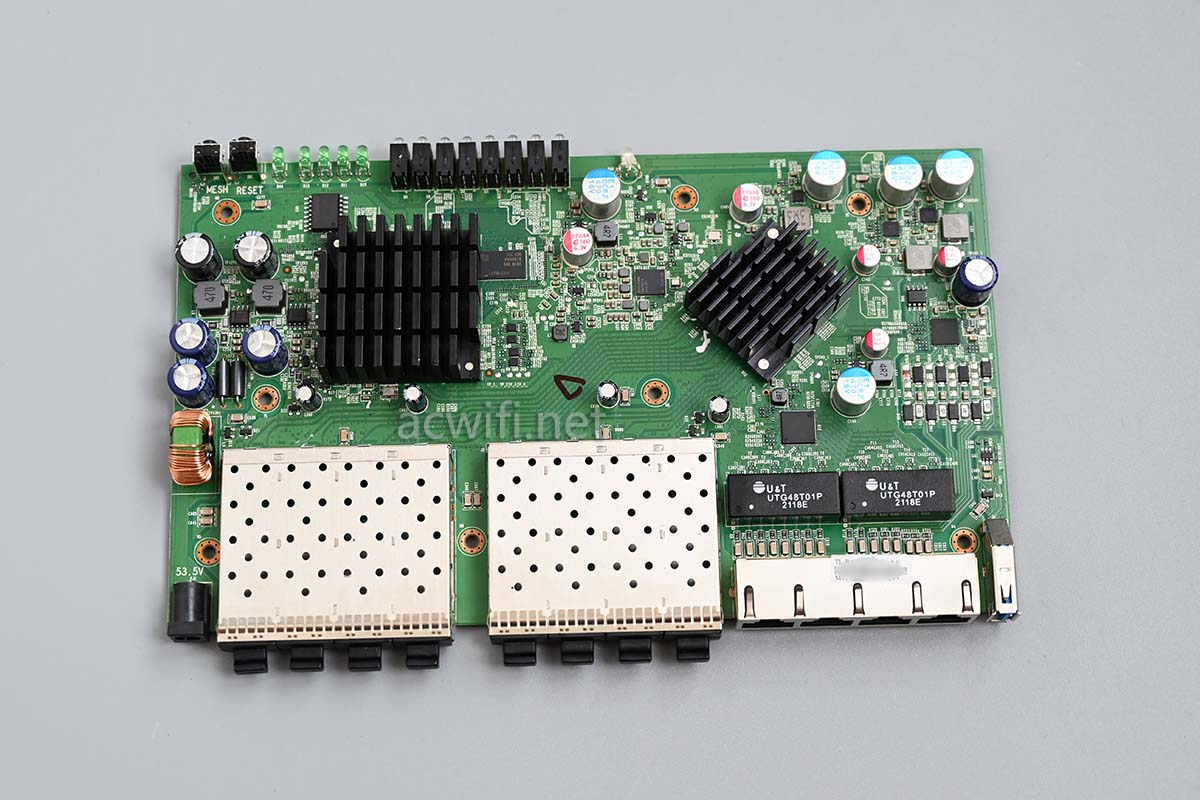

主板正面:

散热器与芯片之间还用了胶水硅脂,所以一边熔锡一边选手拉扯散热器也很难松动。先要电吹风加热散热器一段时间,让硅脂软化一些。

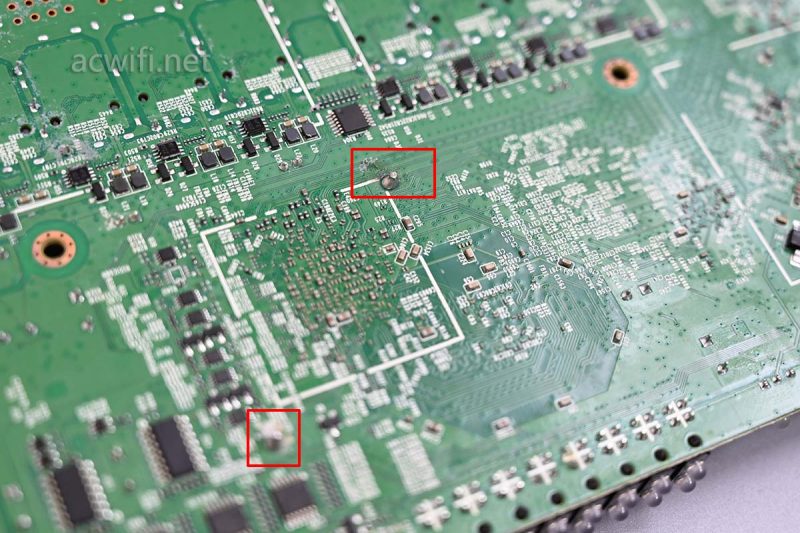

散热器拿下来后,还要把孔上面的锡吸干净,好方便复位安装。

自从上年有人建议用120W高频焊台后,拆这些都变得心应手了。虽然时间长了些!

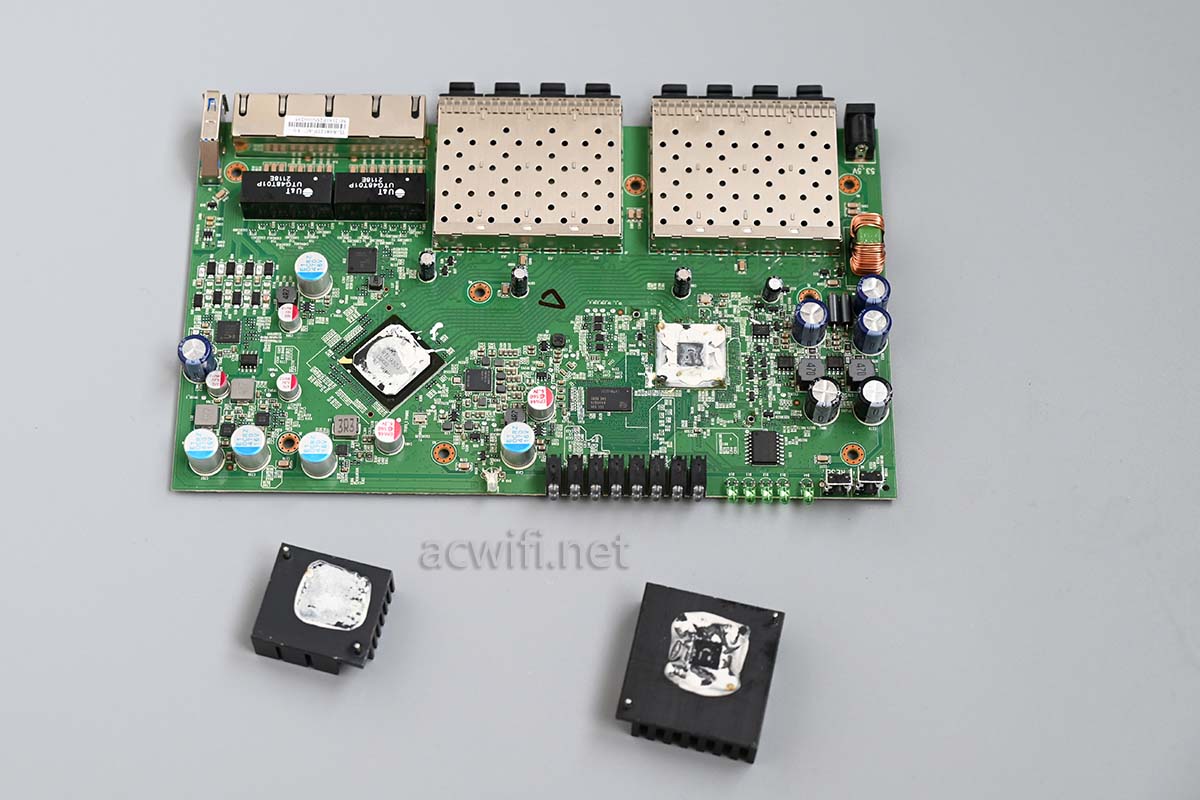

几经波折,拆出来了:

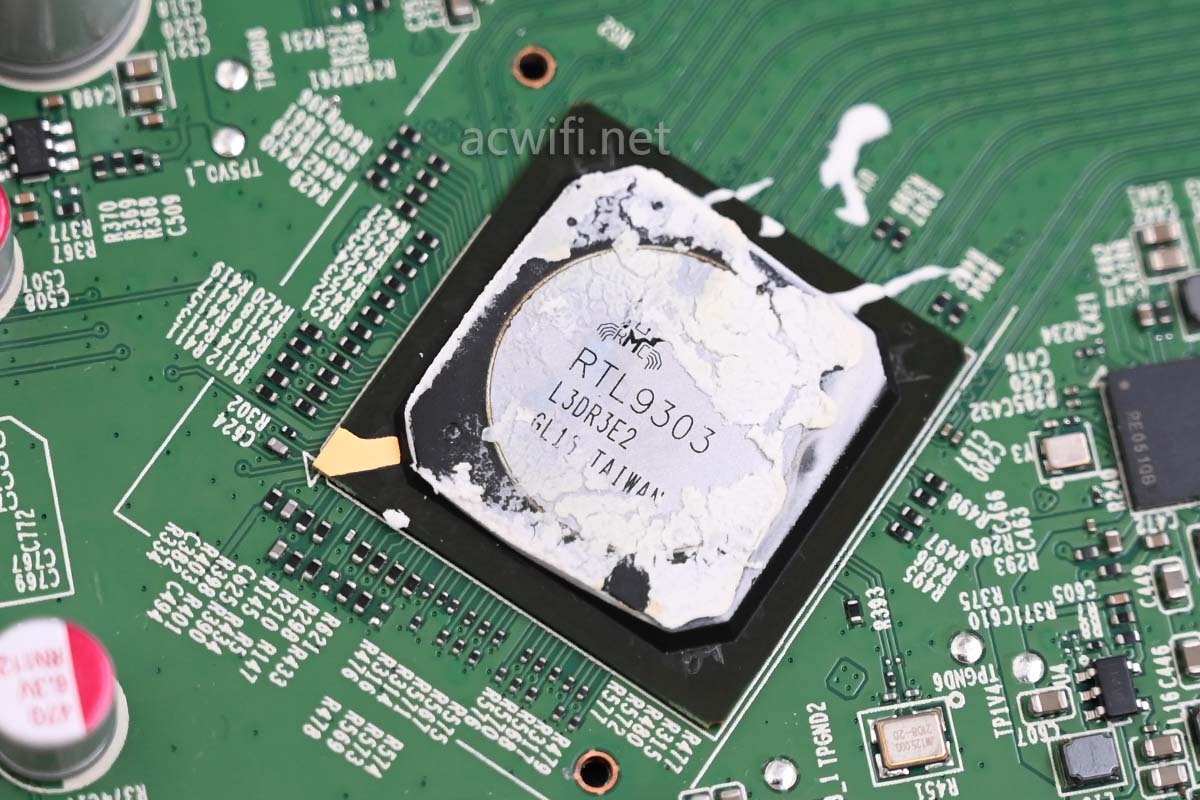

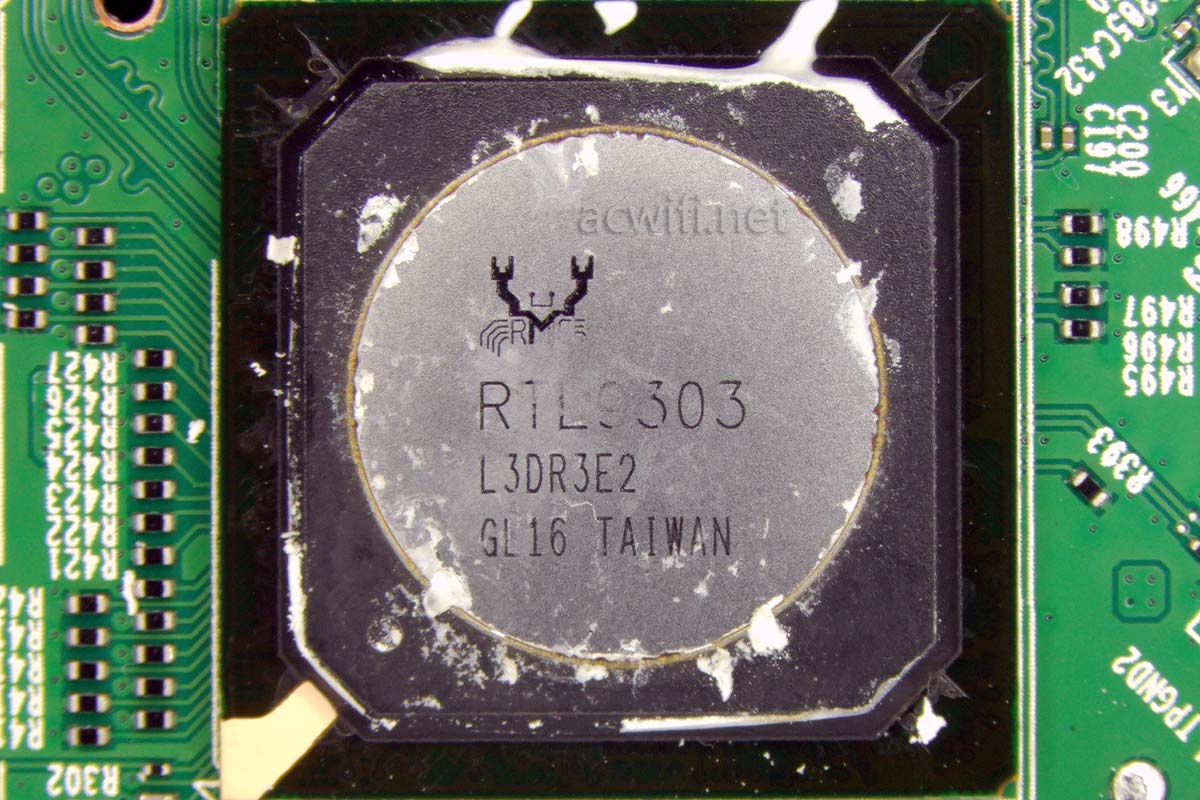

可以看见万兆交换芯片型号是RTL9303:

当我慢慢清洁芯片表面的”胶水“时,把丝印也擦掉了一些:

RTL9303是一颗八口10G交换芯片,背板带宽160Gbps。

RTL9303-CG属性:
LAYER 3 MANAGED 8*10G PORT SWITCH CONTROLLER
General Description
The Realtek RTL9303-CG is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 8-ports*10G Ethernet MAC.

The RTL9303 is embedded with an up to 800MHz MIPS-34Kc CPU. It supports a Maximum 64Mbyte SPI NOR Flash, and 1G-Byte DDR3 SDRAMs (maximum). An embedded 64KB SRAM can be used for time-sensitive applications.

Features
160Gbps switch capacity
Maximum 64 Mbyte SPI NOR Flash or 512MB SPI NAND Flash and maximum 1GB DDR3 SDRAMs for internal MIPS-34Kc
Embedded MIPS-34Kc with MMU
Applications
LAYER 3 MANAGED 8*10G Switch

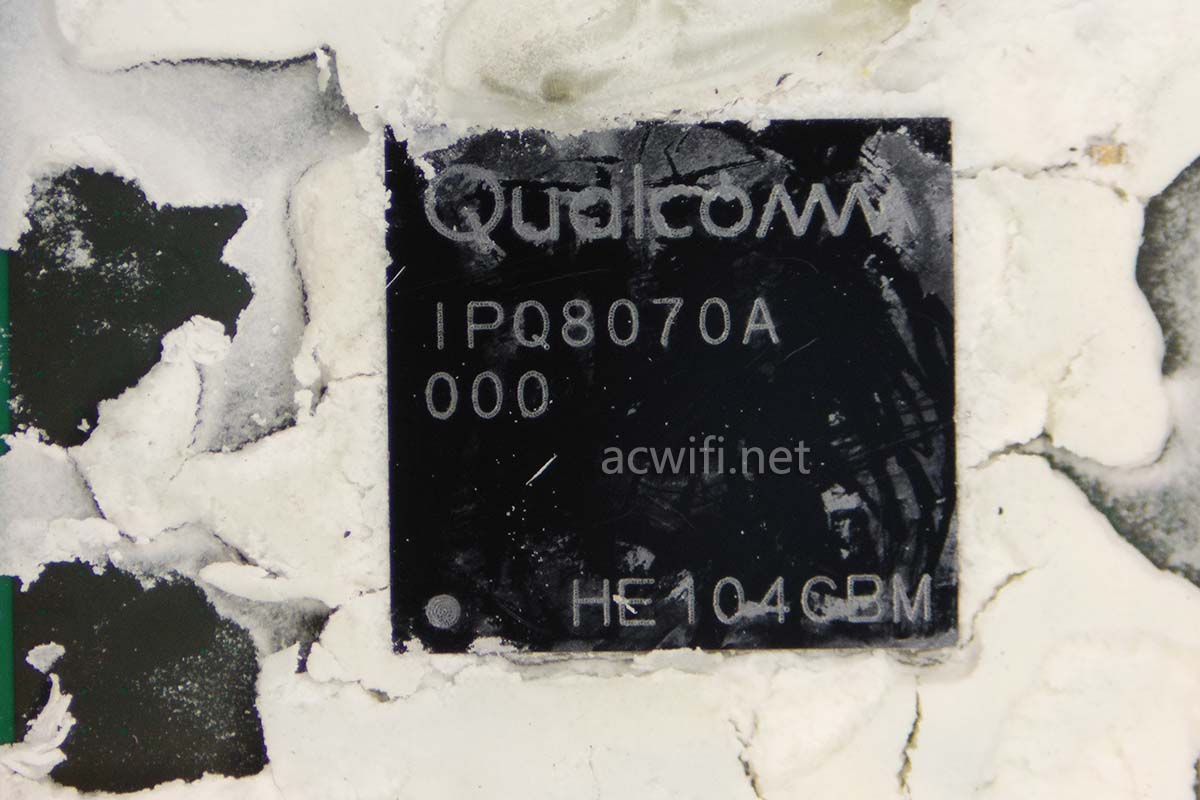

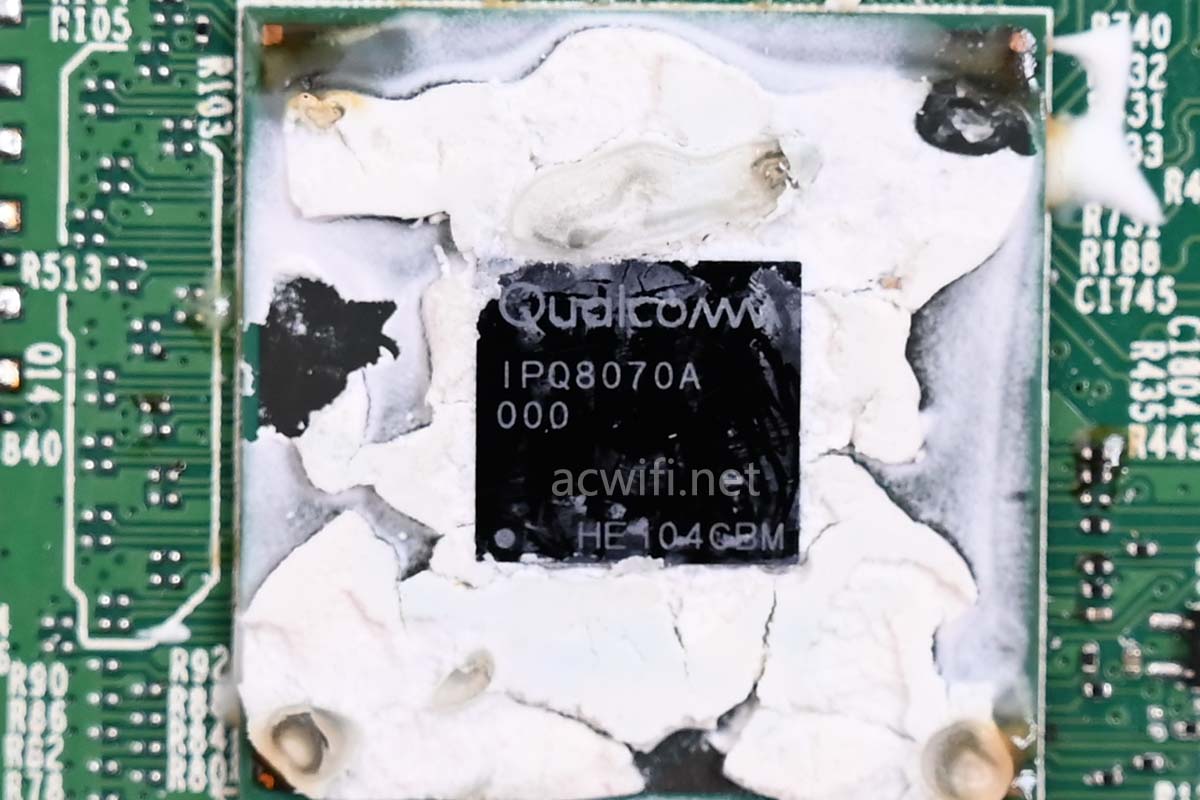

R6812TP的CPU型号是高通的IPQ8070A ,跟上次拆的ER2260T一样的处理器。ER2260T标明的CPU频率是1.4GHz,那就当它也是四核1.4GHz吧。

这CPU的参数好像没有在商品详情页里说明。

我测不了两个SFP+接品的小包转发率,上次用了电口模块,测试的不准确,等弄好光口的测试仪再进行小包测试吧。

IPQ807x系列的小包性能应该是一样的。

不敢割得太干净,怕把芯片弄坏了。

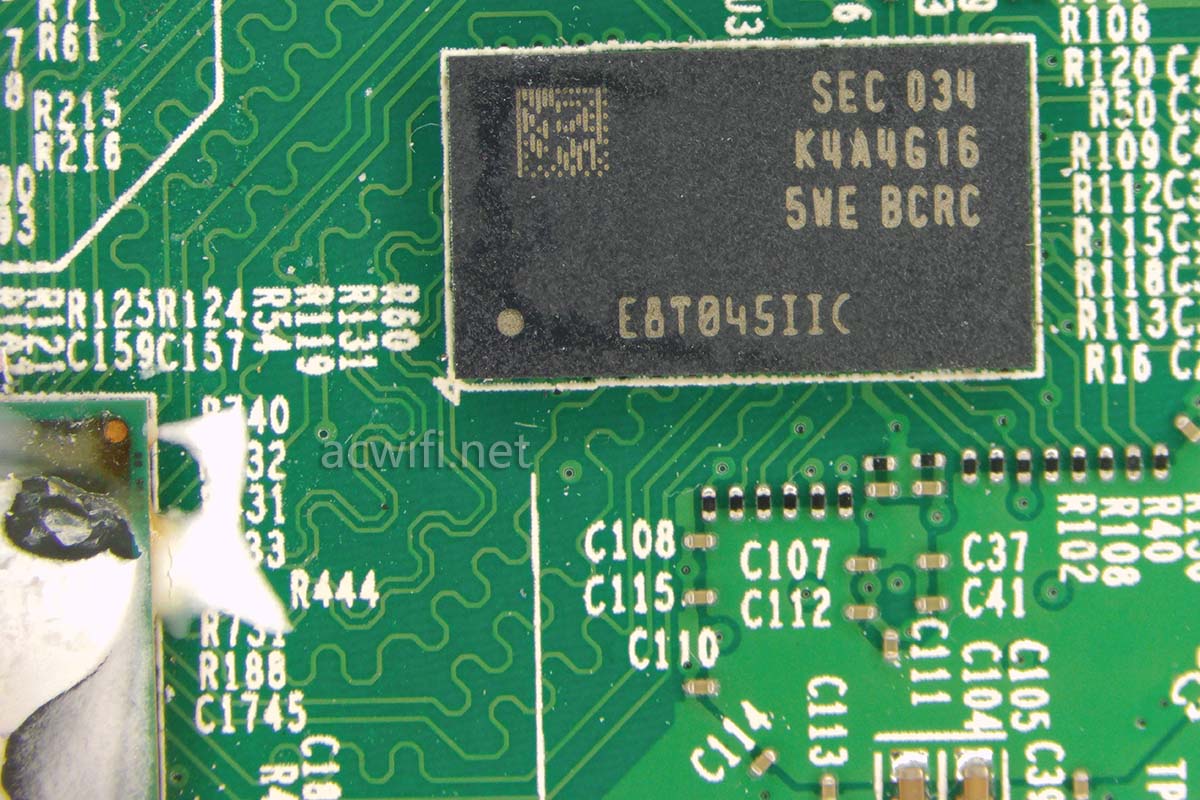

IPQ8070A的旁边有一颗内存芯片,型号是K4A4G165WE-BCRC,容量512MB:

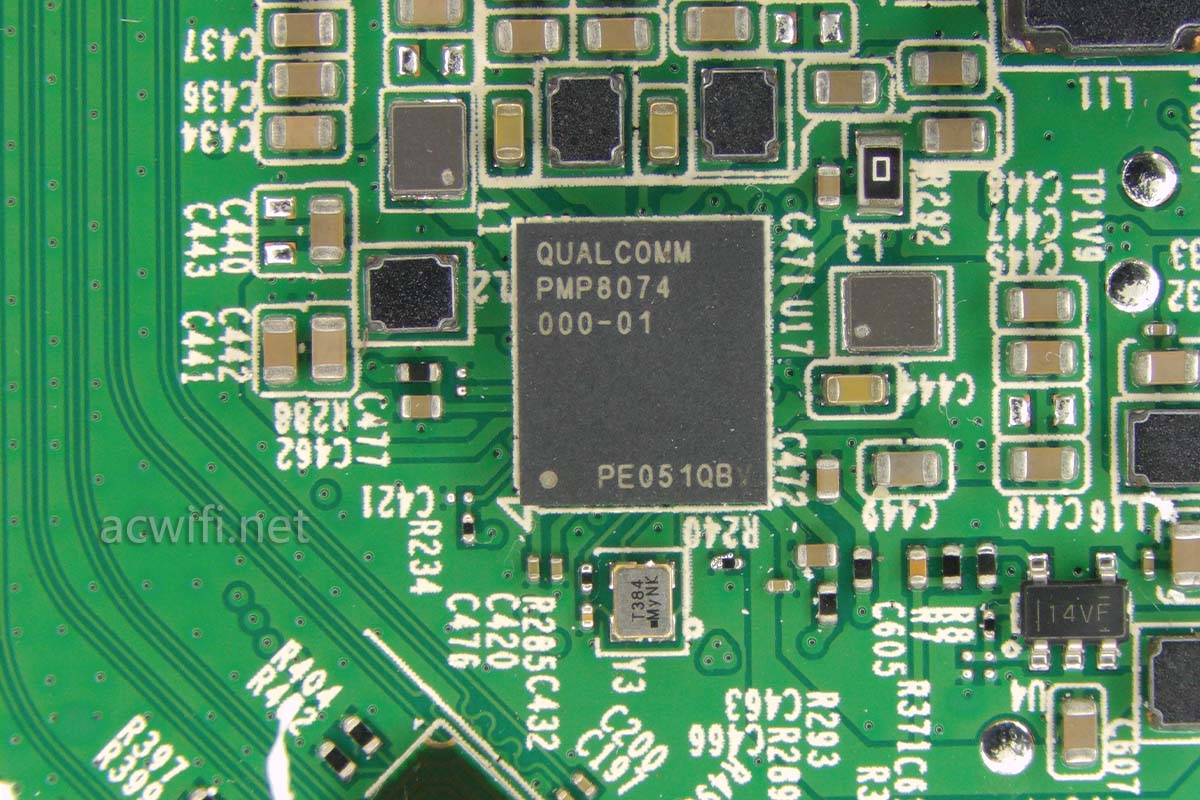

电源管理IC是PMP8074,这芯片反而跟万兆交换芯片靠得比较近。

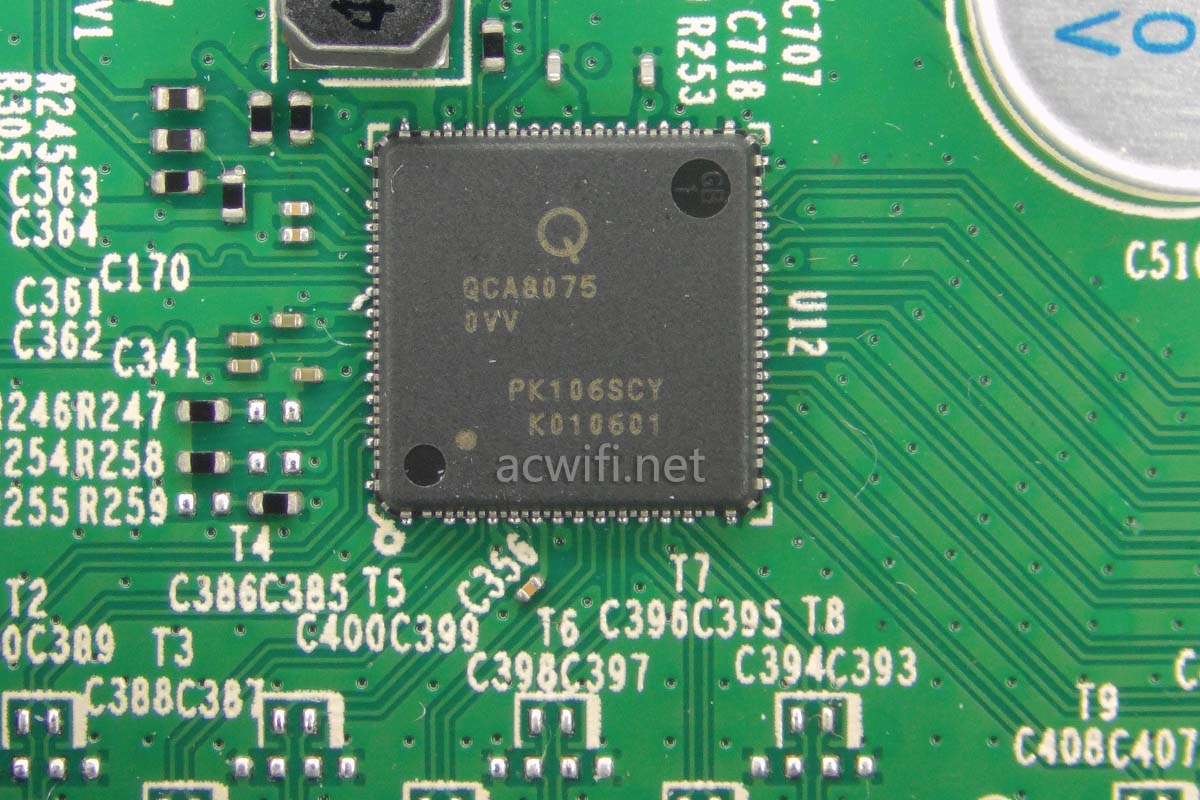

至于负责四个千兆LAN口的是QCA8075(五口千兆以太网PHY芯片):

闪存芯片型号是W25Q256,容量32MB:

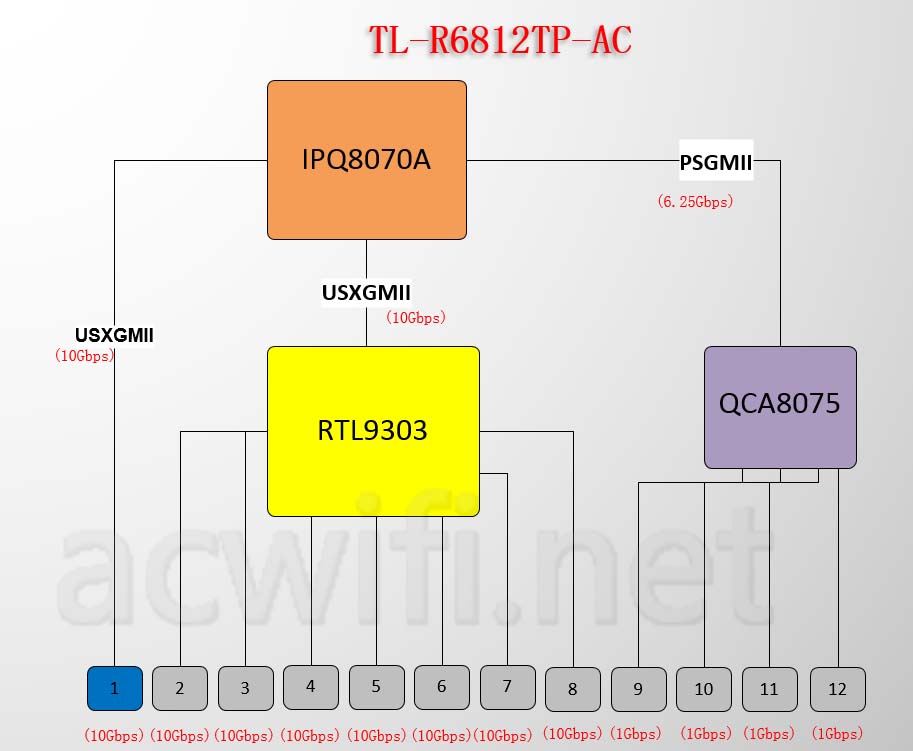

IPQ8070A有两个USXGMII,一个接在WAN(1号口)上,另一个接在万兆交换芯片上,即RTL9303,除了WAN口以外的七个SFP+也全接在RTL9303上。

我猜是这样连接的:

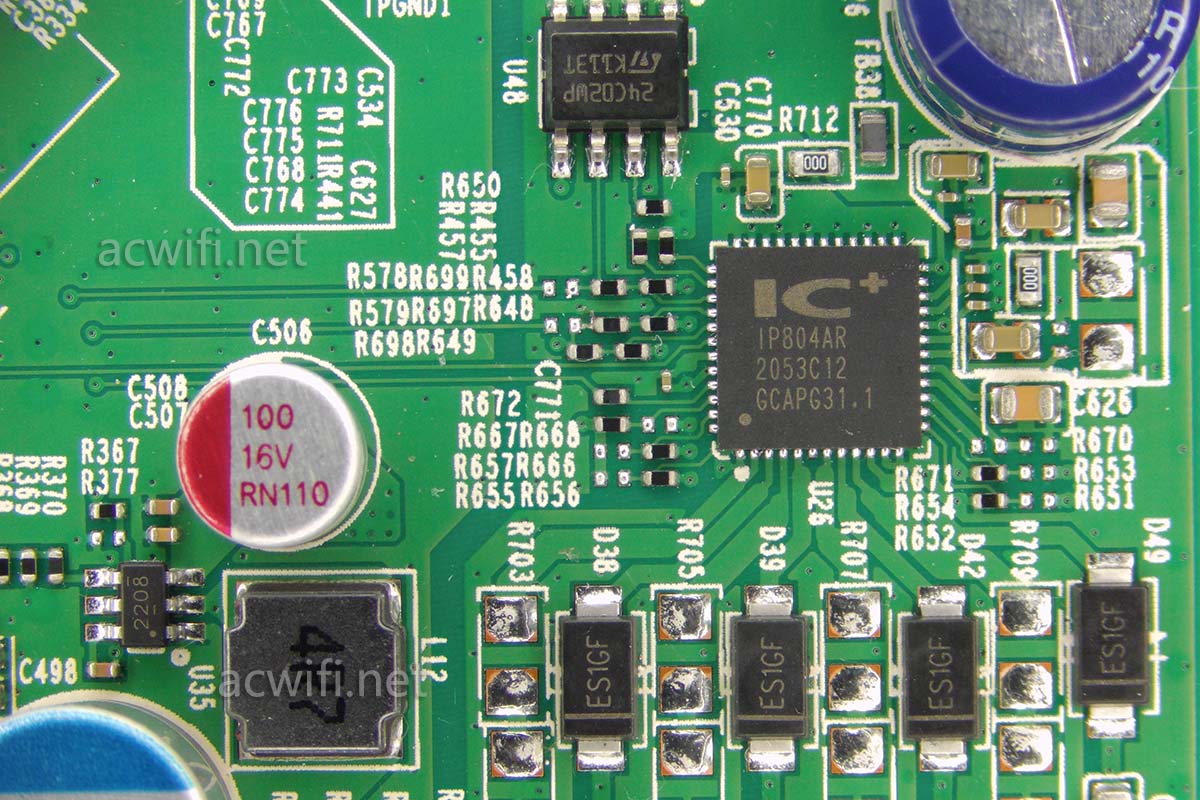

IP804AR负责四口PoE供电,支持802.3AT/AF,电压范围45-57V。

其它没什么看的了。

把散热器粘上带胶水的导热硅脂后,再用用锡焊接固定。

装回去接通电源后SYS指示灯狂闪许久也没其它反应,这时待机功诣9W左右,等了许久也不动就按住RESET键不放,大概10秒后所有指示灯全灯亮,再自己熄灭,大概是重启的状态,SYS指示灯再继续闪烁,再等一会能正常启动了。吓死我!

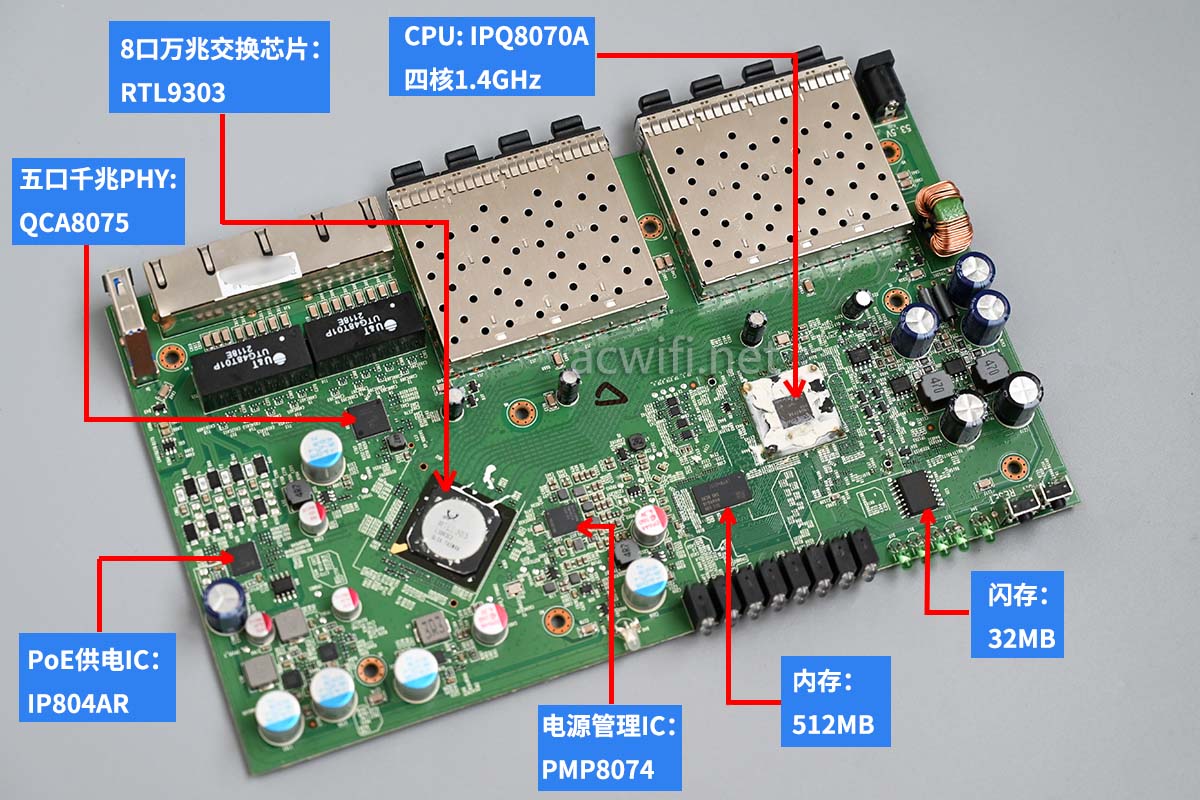

R6812TP-AC的所有型号芯片汇总图如下:

系统界面:

行为管理里面的功能:

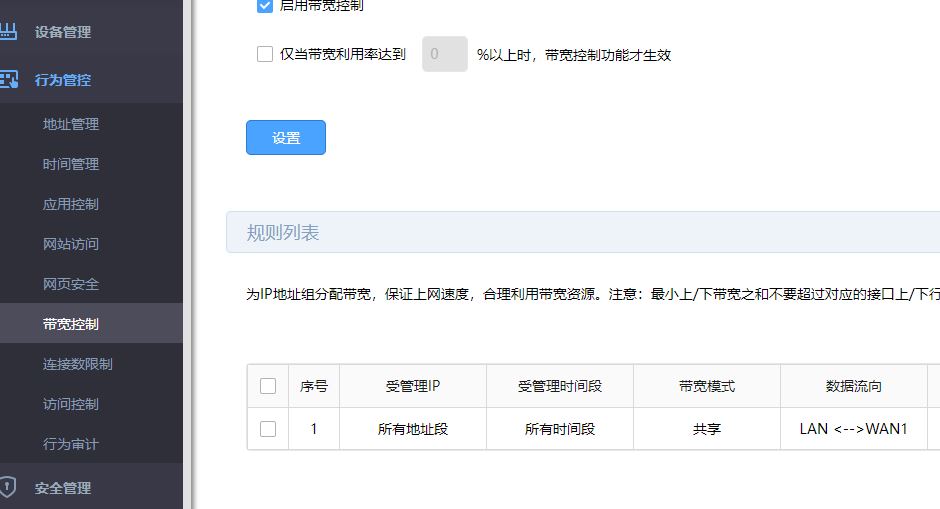

尝试一下带宽控制,控制设备1000Kbps下行,100bps上行,

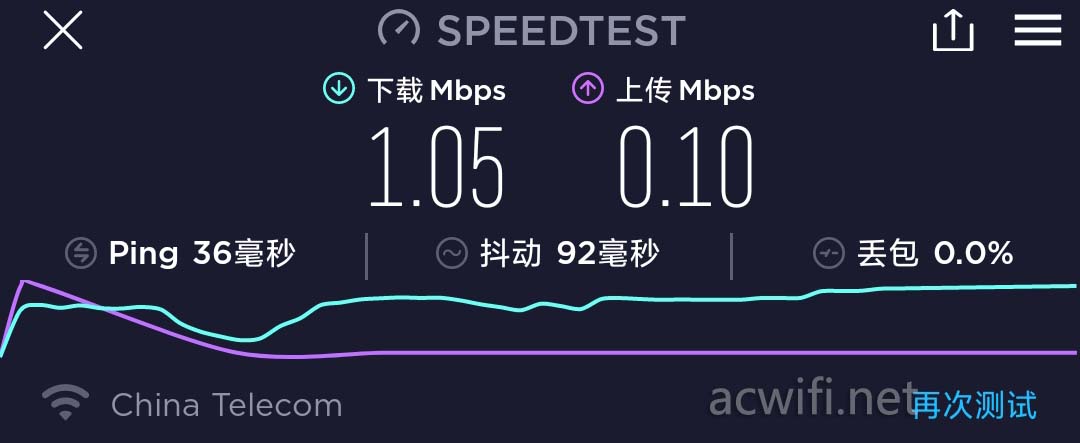

小米11手机连接组网后的XDR3250,测速结果:

还挺准的。

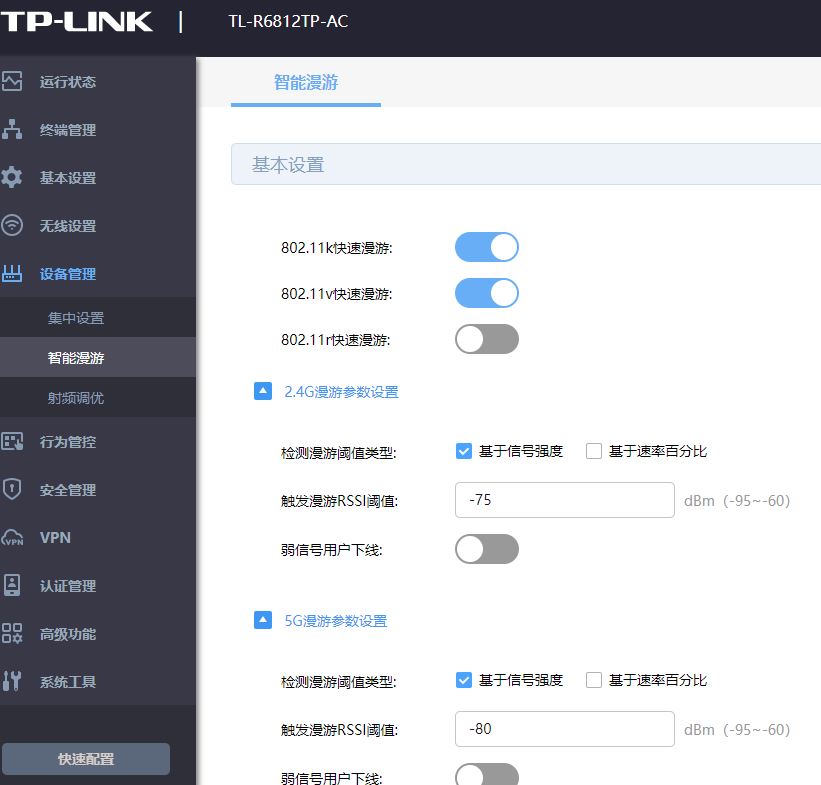

智能漫游设置里的漫游阈值和弱信号剔除功能:

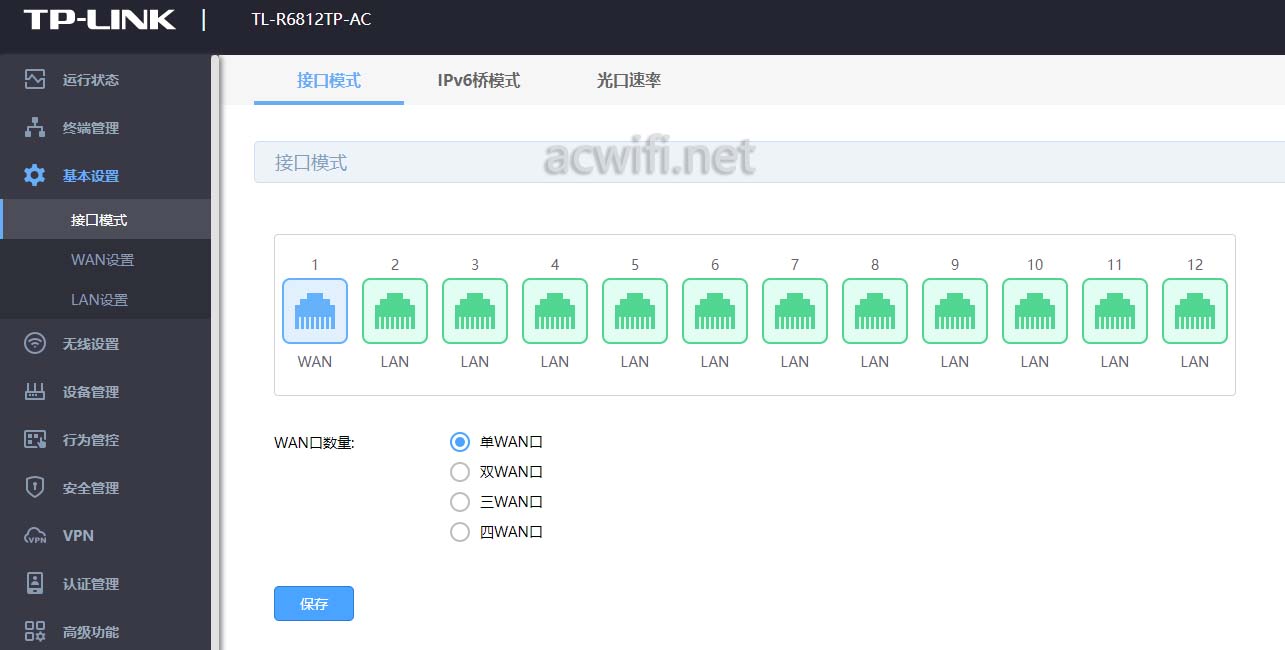

最多可以设置4个WAN,不可以用千兆网口做WAN。

发热挺大,注意散热!

拿来家用的话,性能和功能都强很大了。

好像便宜一半的ER2260T更有性价比。

TP-LINK TL-ER2260T拆机,双10G SFP+,测测小包转发率

补充 : R4010GP也是跟R6812TP一样直接连网线可以跟易展路由有线mesh,但另外的ER2260T和5408PE是不行的,它俩会提示没找到易展主AP。
