全网最详细华为X1拆机11根天线的无线路由器

我个人认为华为X1 Pro 跟拆机的这台华为X1在CPU和无线芯片上是一样的，所以没打算买Pro的版本来拆，钱不是大风刮来！

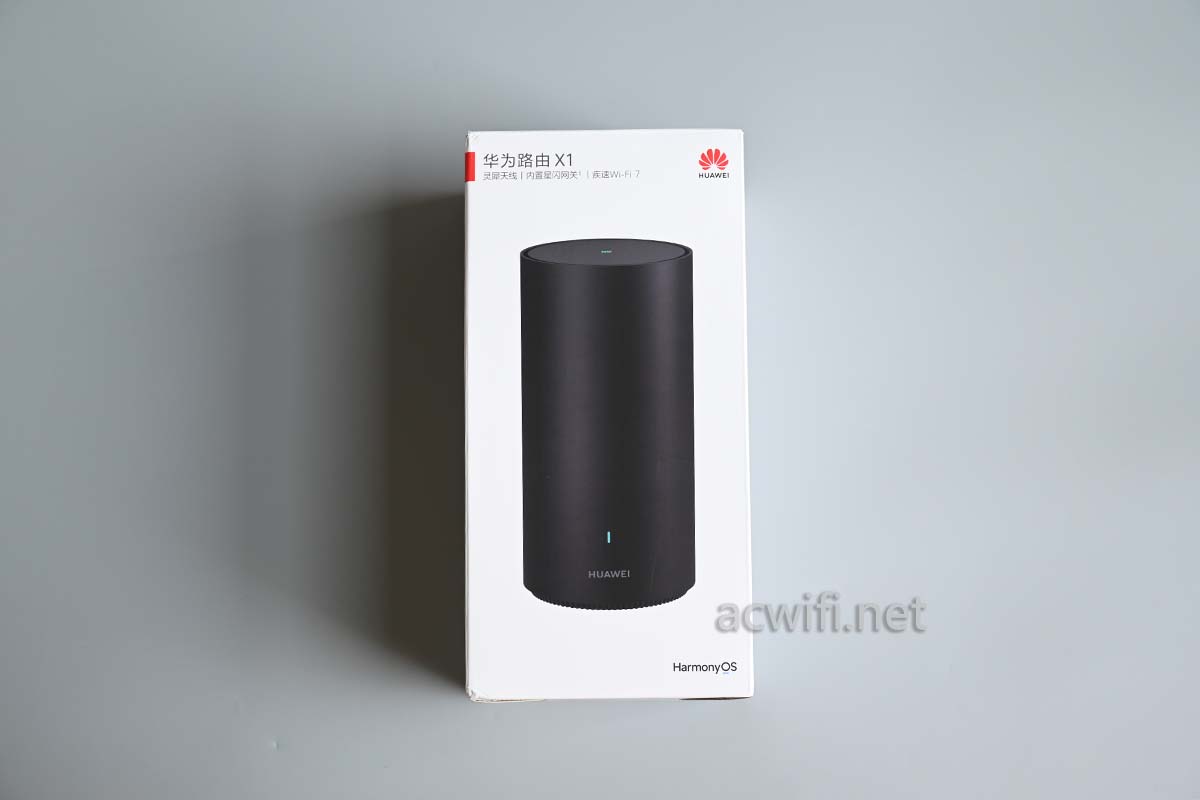

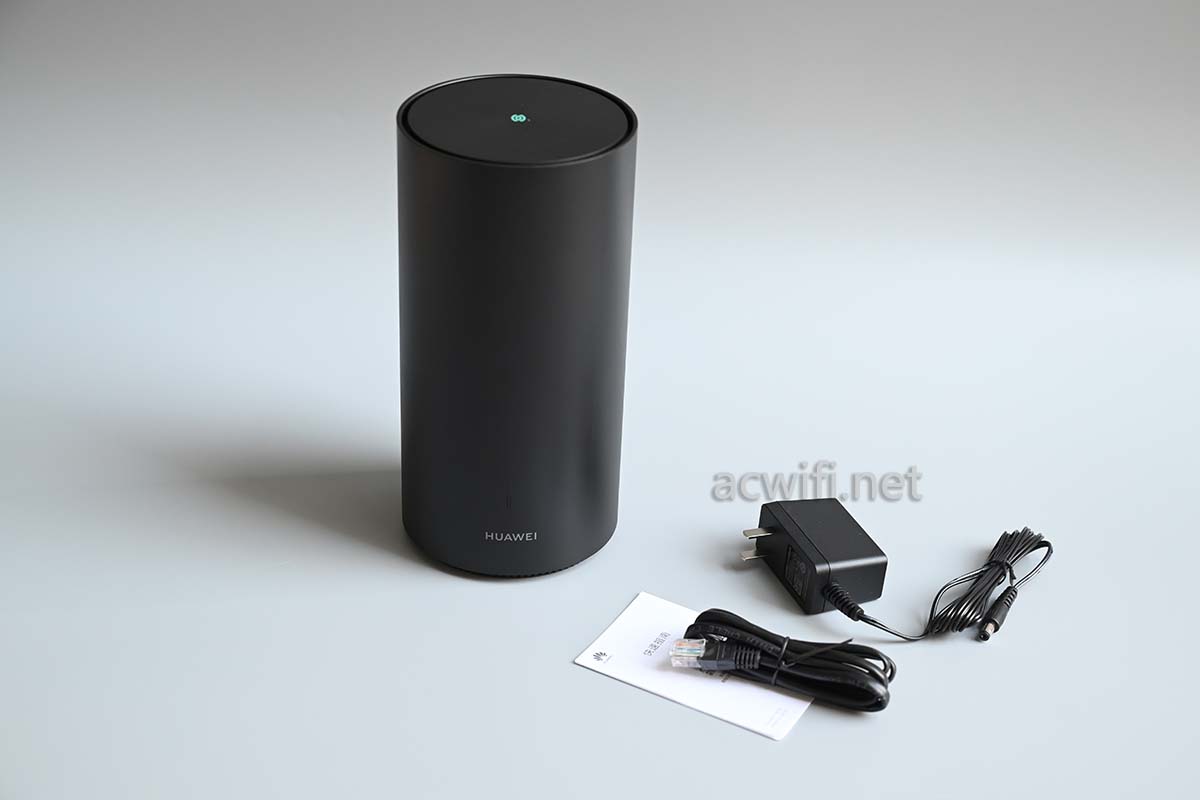

华为X1的外包装：

机身比预想中的要粗大，机身高度有22cm。

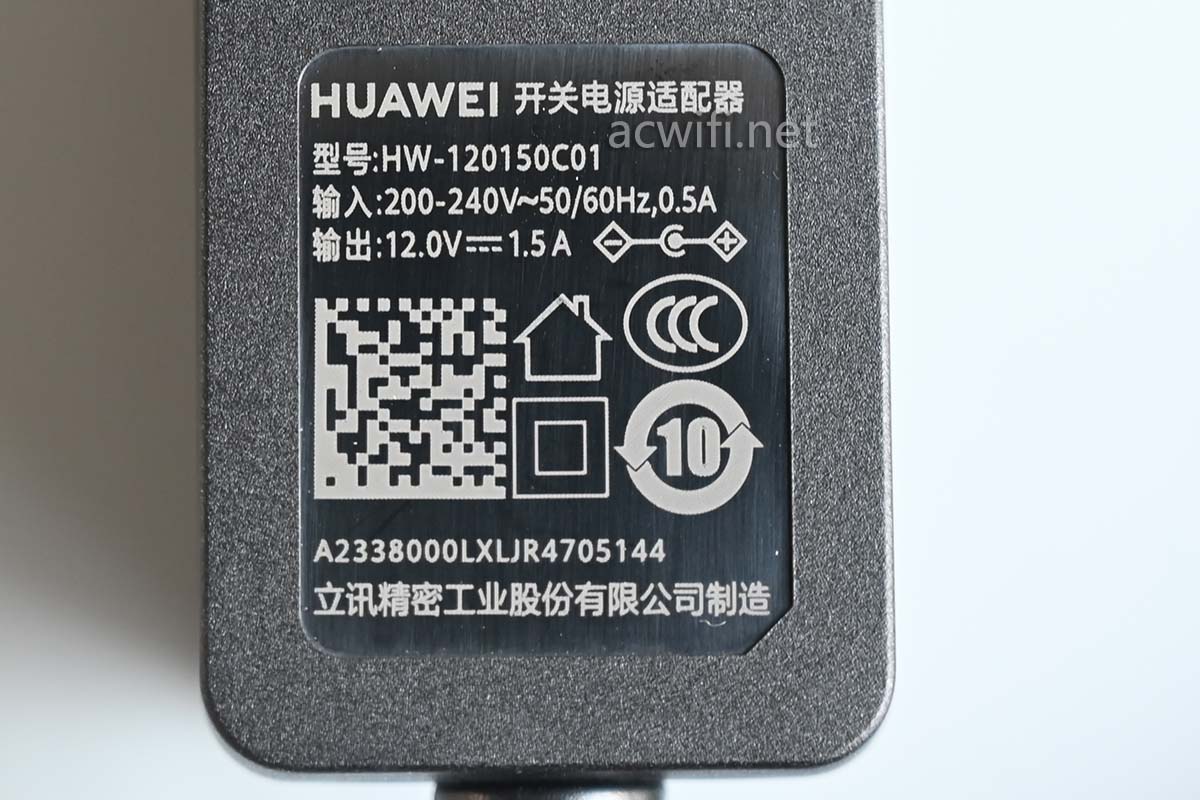

立讯精密代工的电源，输出规格为12V/1.5A，实测空口时的待机功率为4.7W，接入中兴F7015TV3光猫联网后的功率为6W：

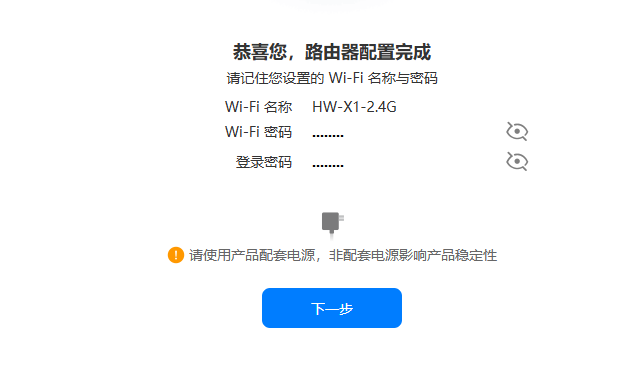

请问是怎么做到，发现你插的不是原装的电源？之前的华为路由器也会有这样的提示：

好Hi奇怪。

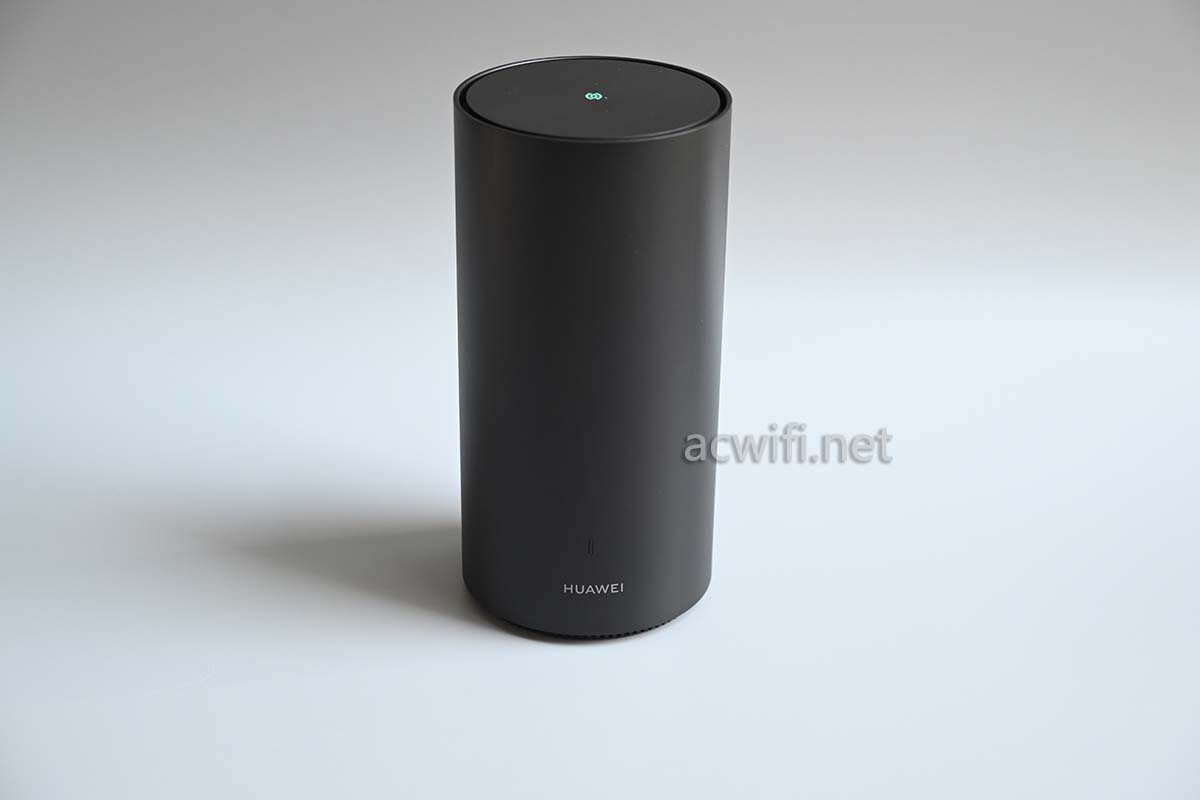

机身正面有”HUAWEI“的LOGO：

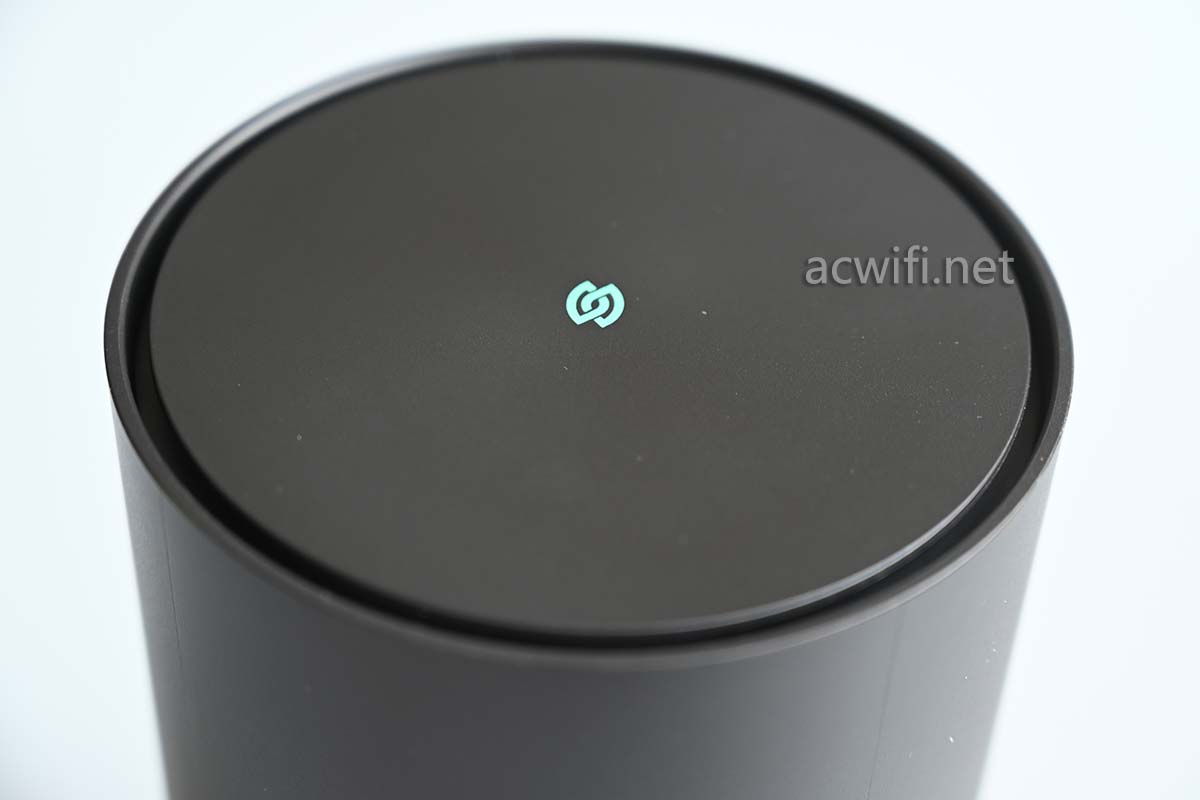

顶部有星闪LOGO，顶部有一圈的缝是透气的。

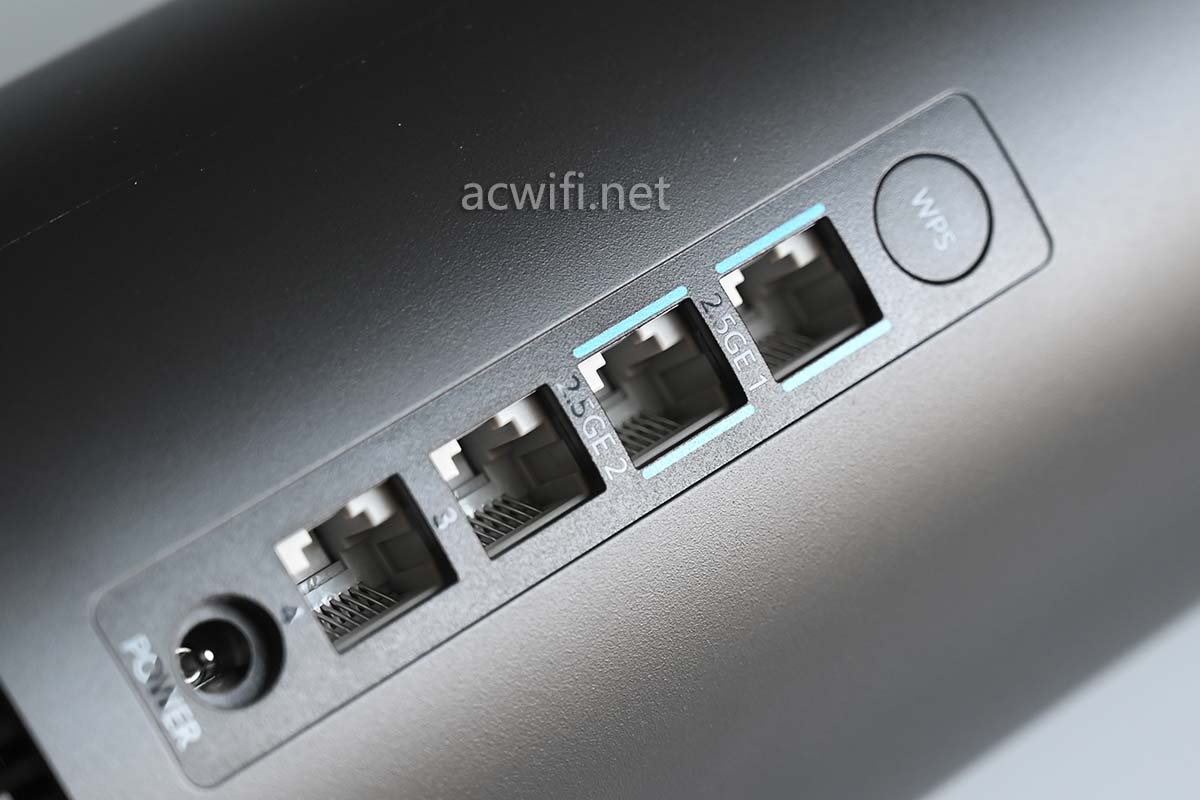

一共有四个网口，非Pro版本的华为X1有两个2.5G口（华为X1 Pro就有四个2.5G网口）。

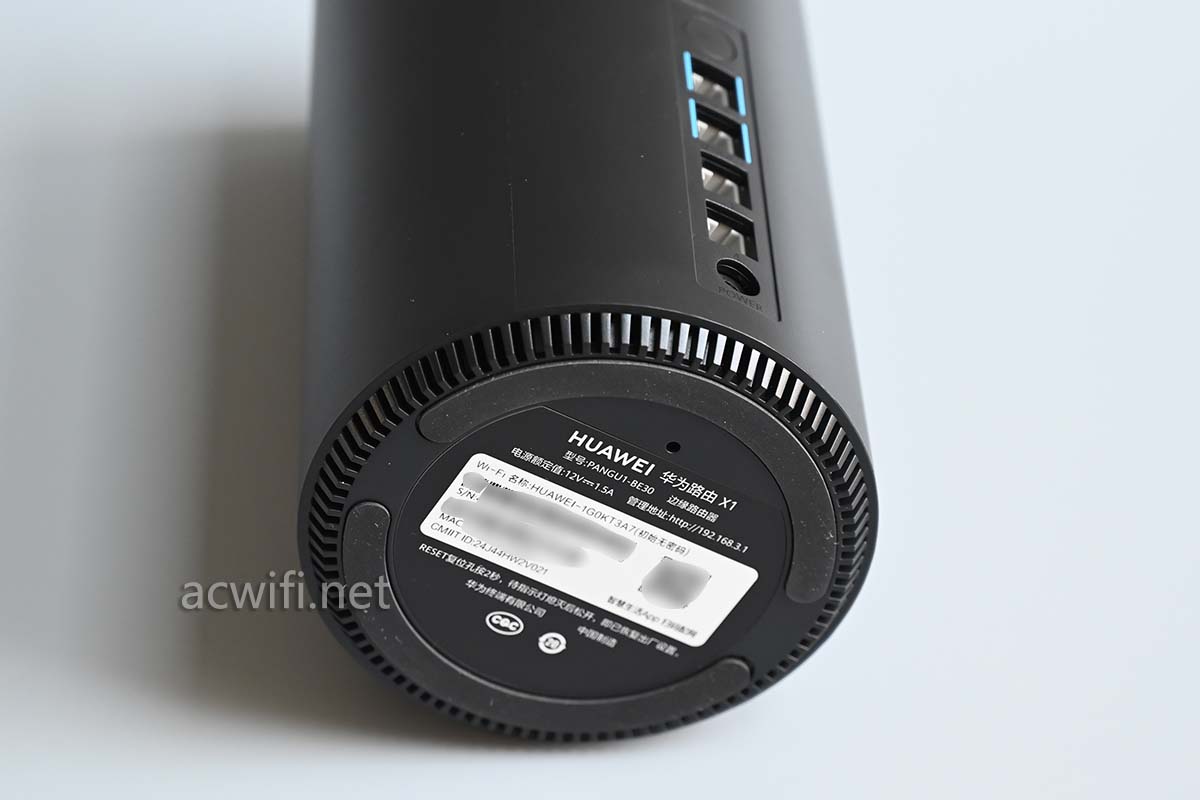

底部一圈透气孔：

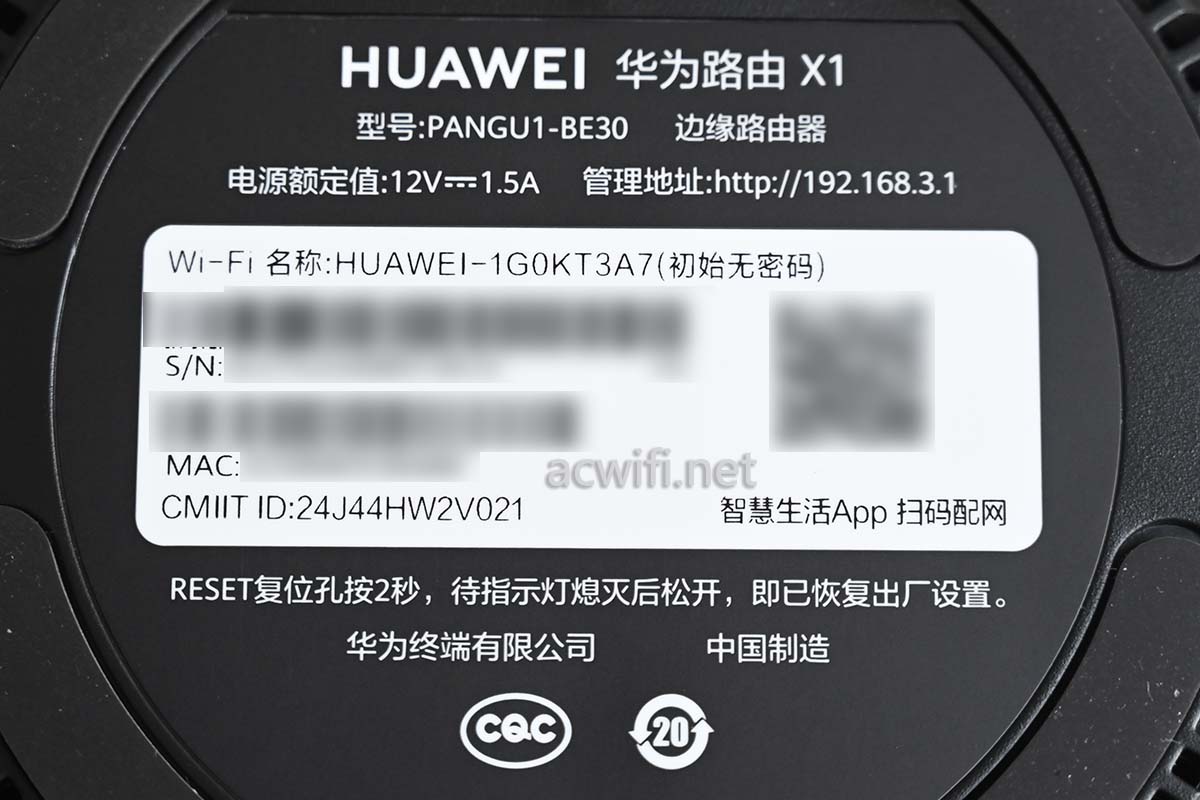

底部标签内容：型号PANGU1-BE30。

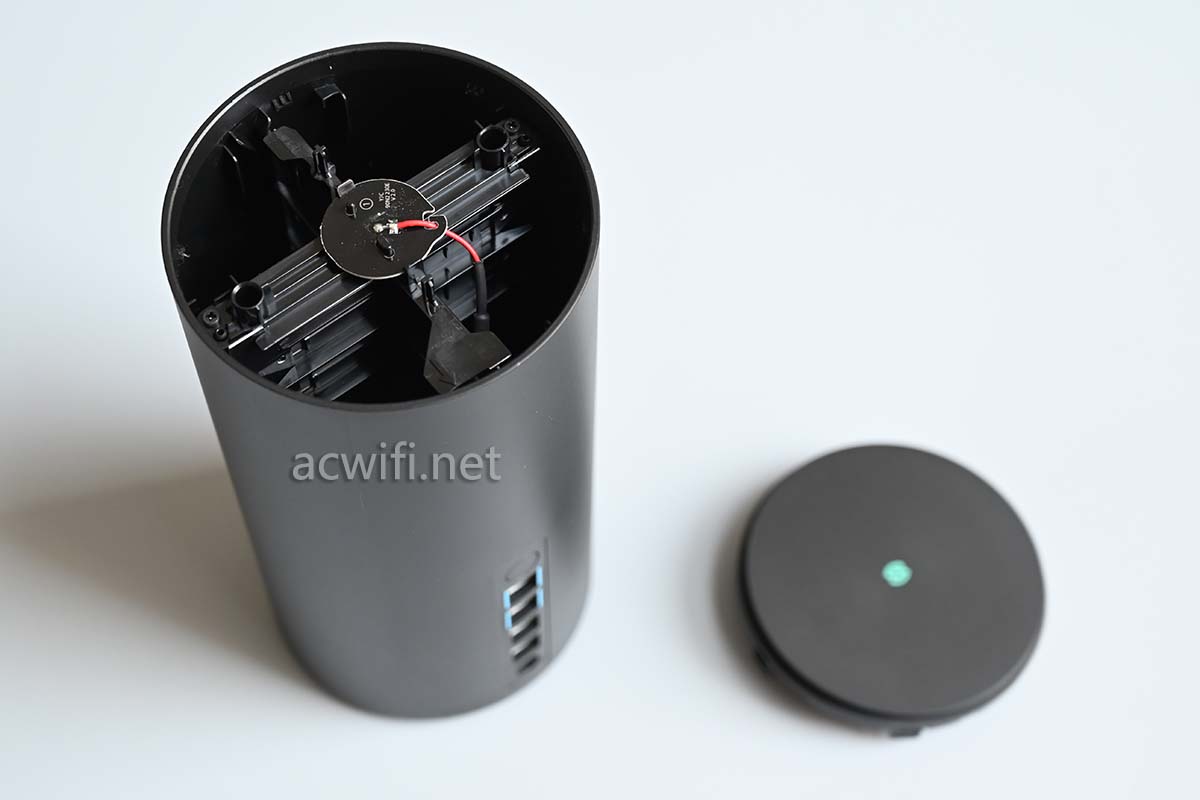

通常这种筒状的机身，上下盖都可以撬开的，然后拧出固定螺丝就可以抽出里面的主体。

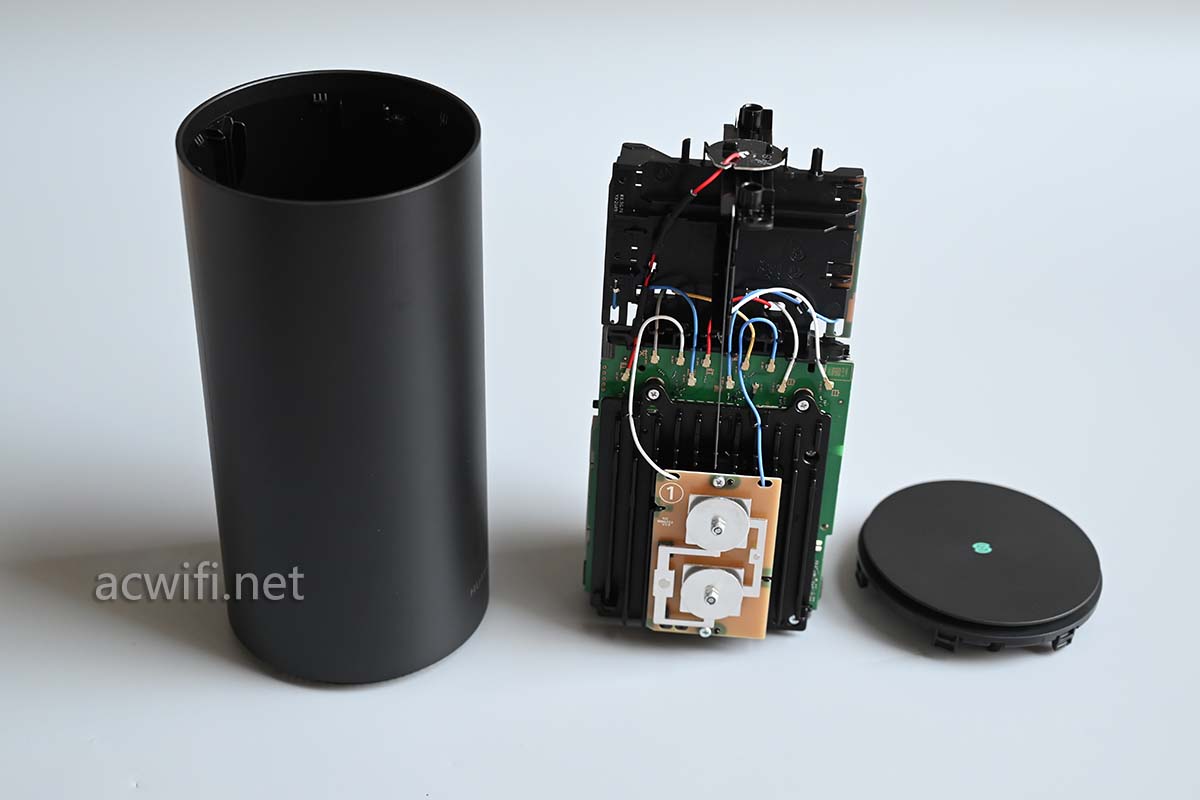

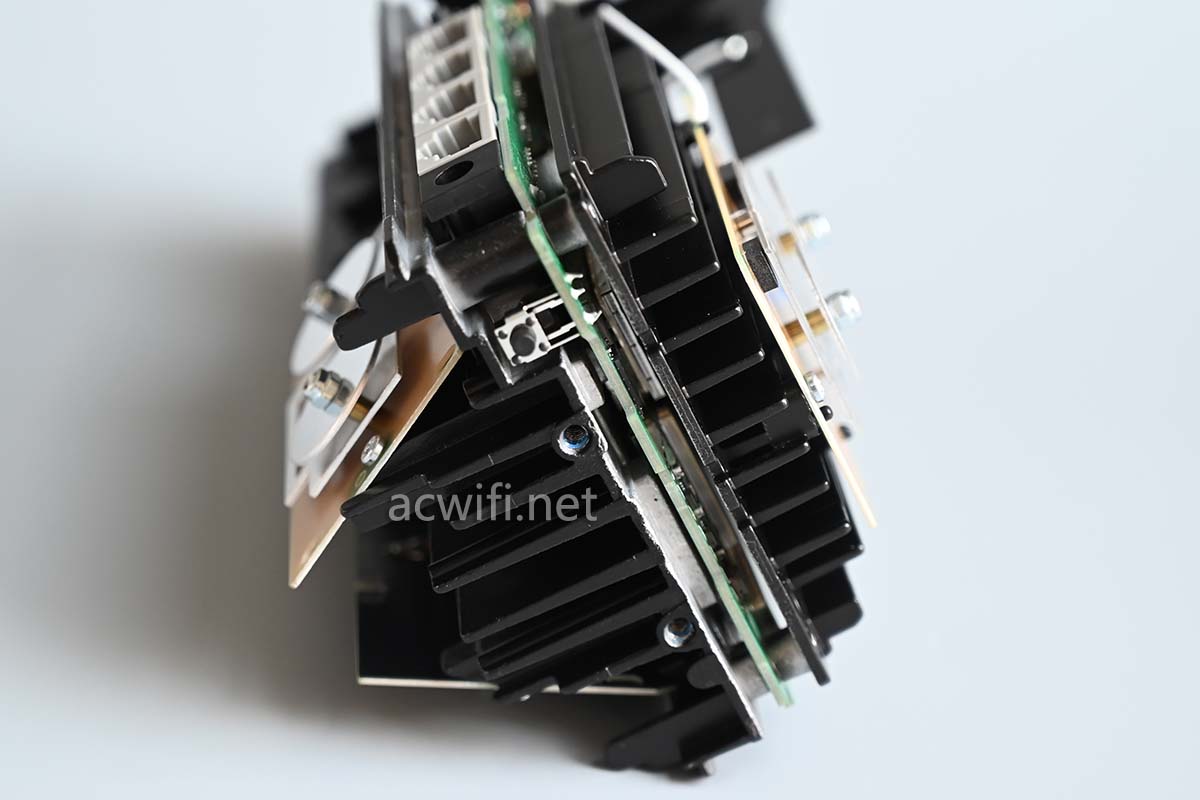

华为X1底部是一体的没有底壳，撕开贴纸后有2个螺丝，拧出来之后，就能把里面的主体抽出来：

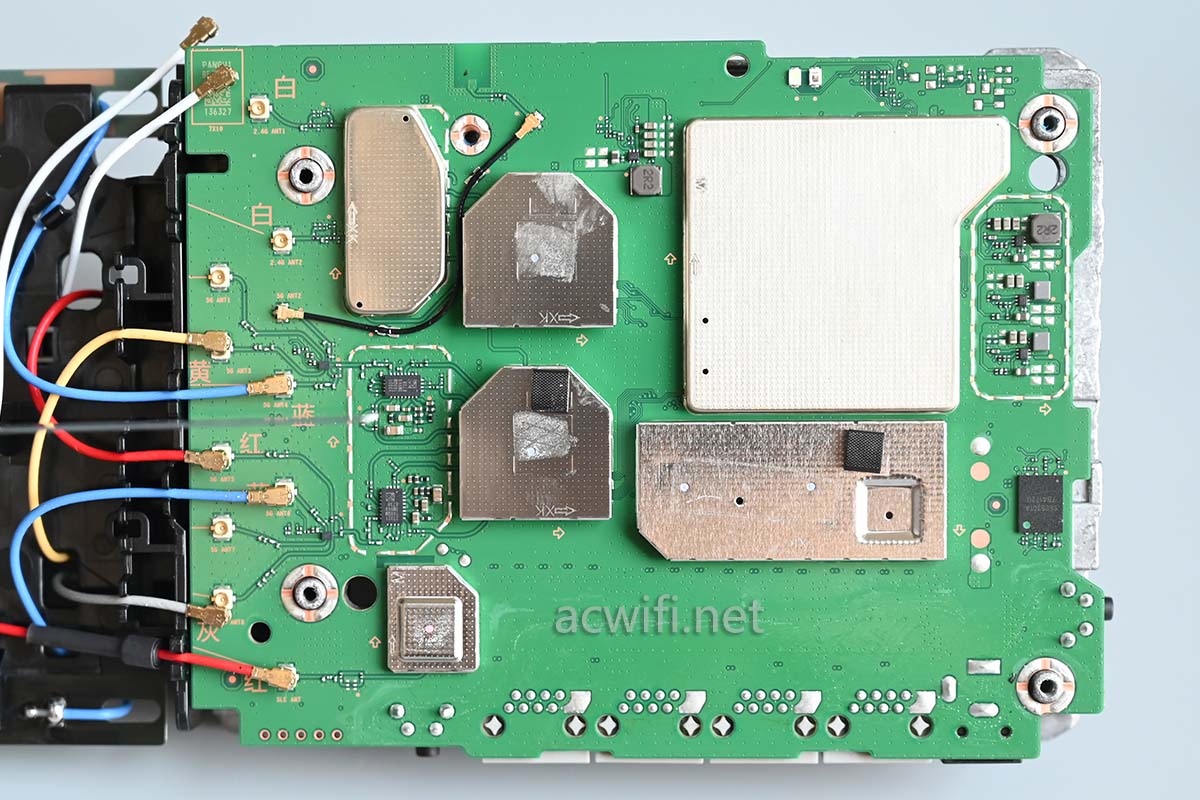

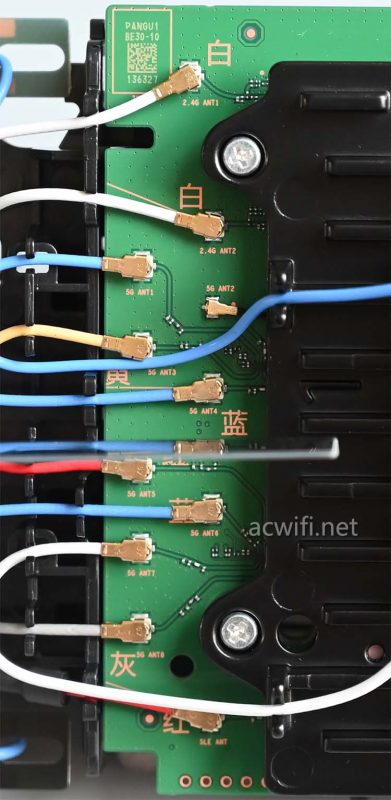

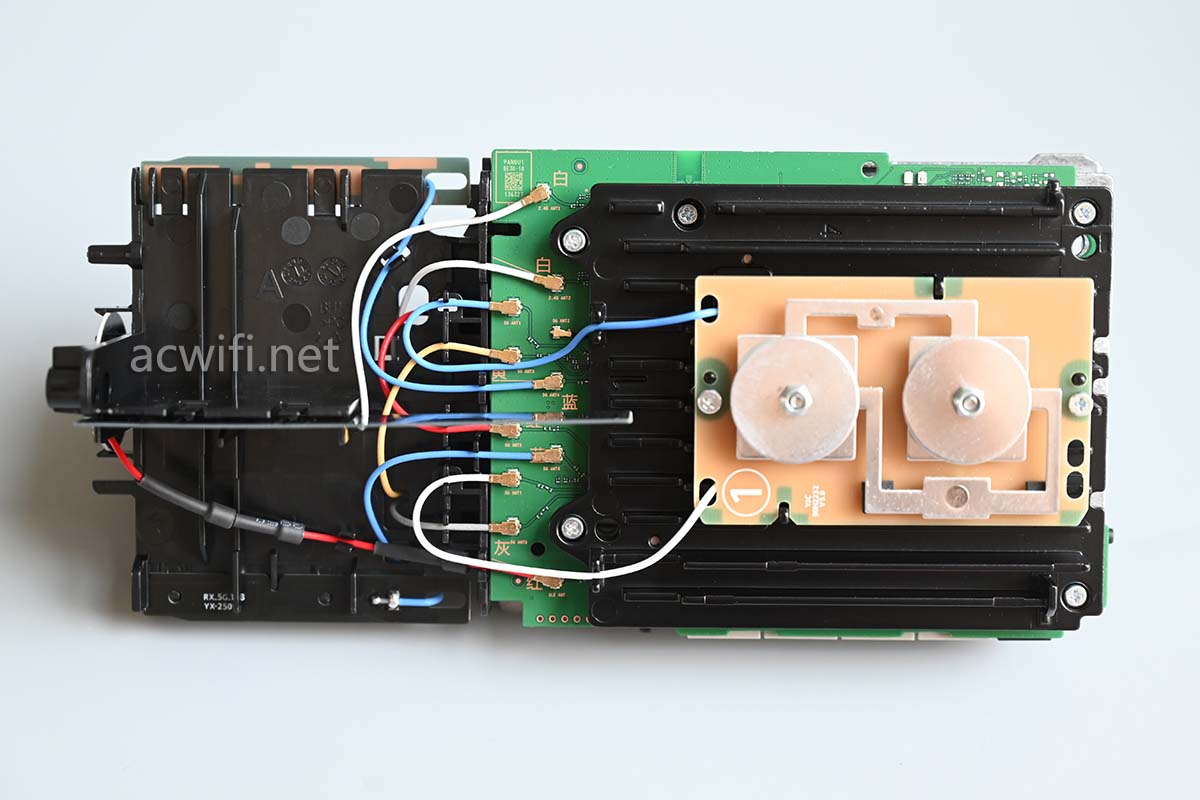

一共有11个ipex座子扑面而来，其中有一小小的ipex4。11根里面有八根是连接5G射频，只有两根白色的是连接2.4G，剩下一根是给星闪用的。

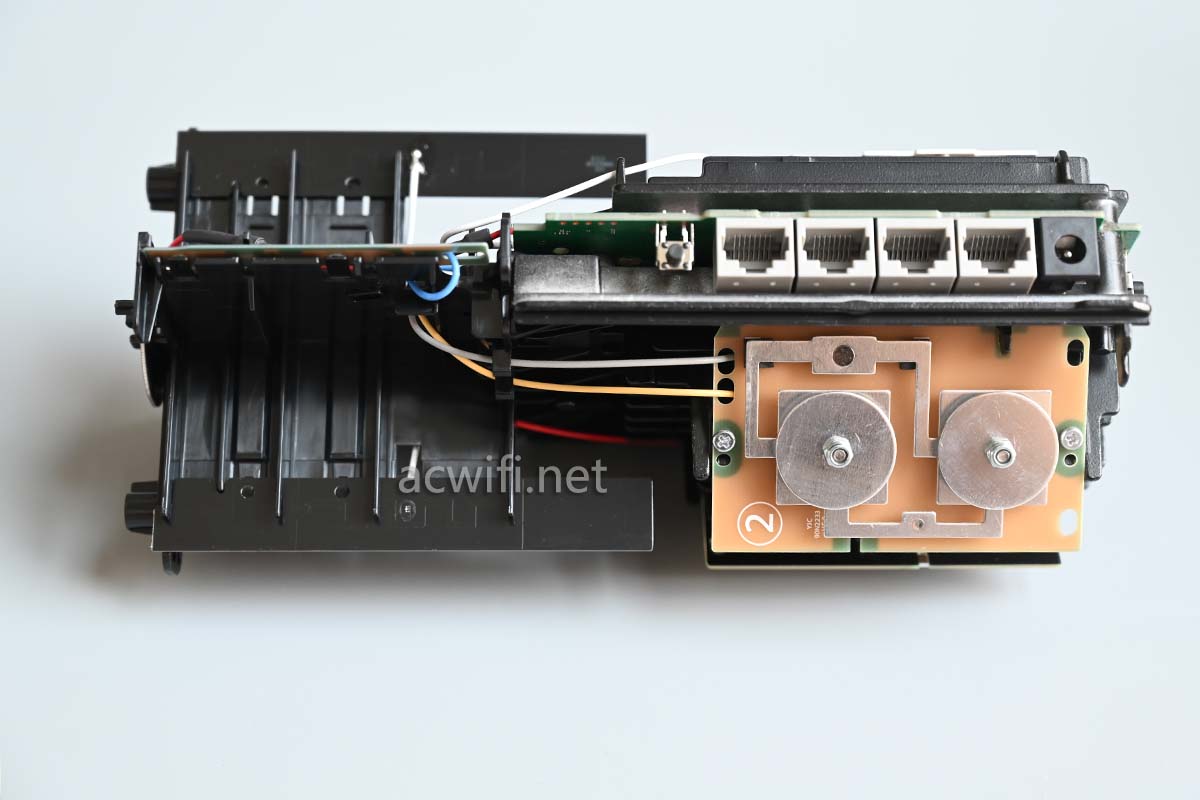

散热器上有一片定向天线：

旋转到另一个侧面，也有一片定向天线：

继续旋转到另一面：

由于不需要负责背面的覆盖，所以定向天线直接贴在金属散热器上面。（废话）

换一个角度看，这三片定向天线各负责120度的覆盖范围，这样看很丰满。

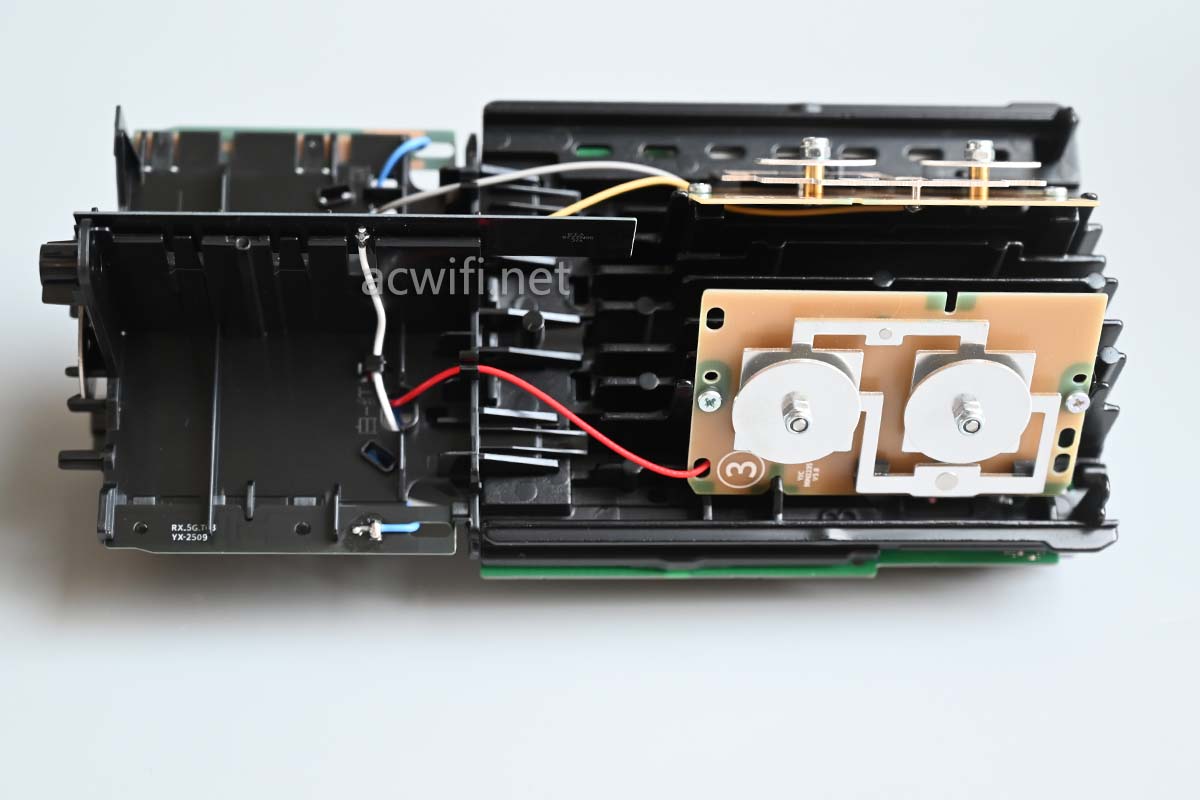

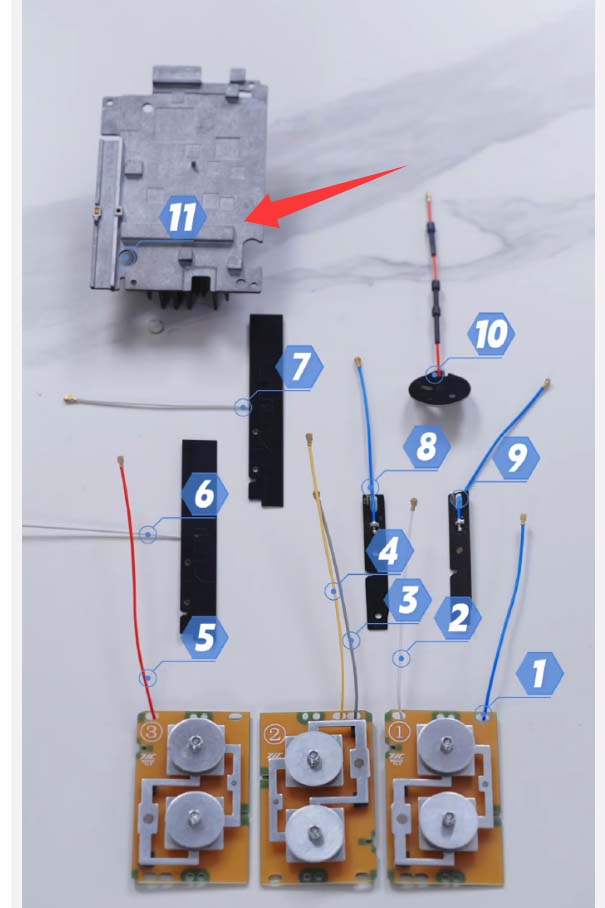

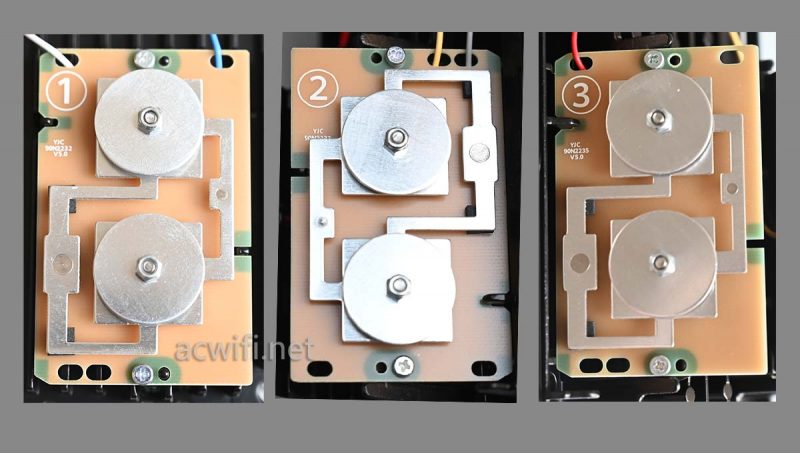

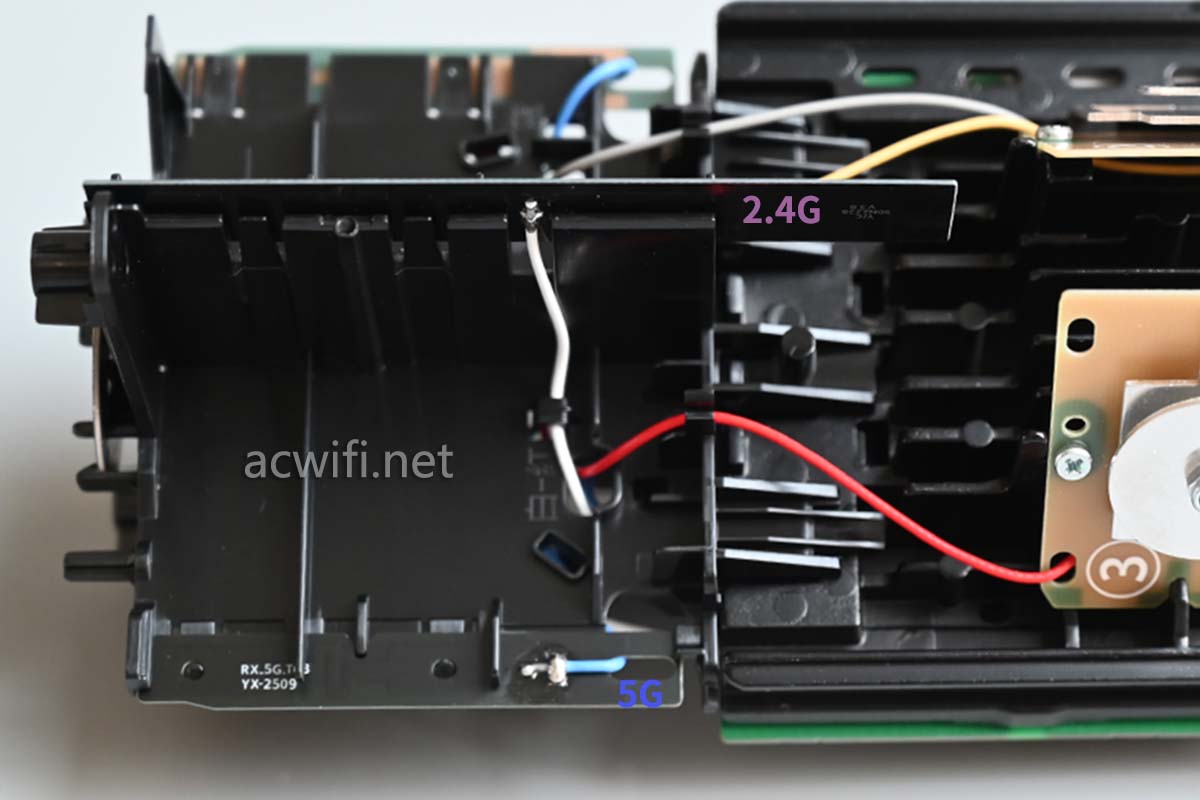

把华为X1的三片定向天线放在一起，3号天线只接了5G的一根红色馈线：

3片定向天线一共连接了5根5G天线。

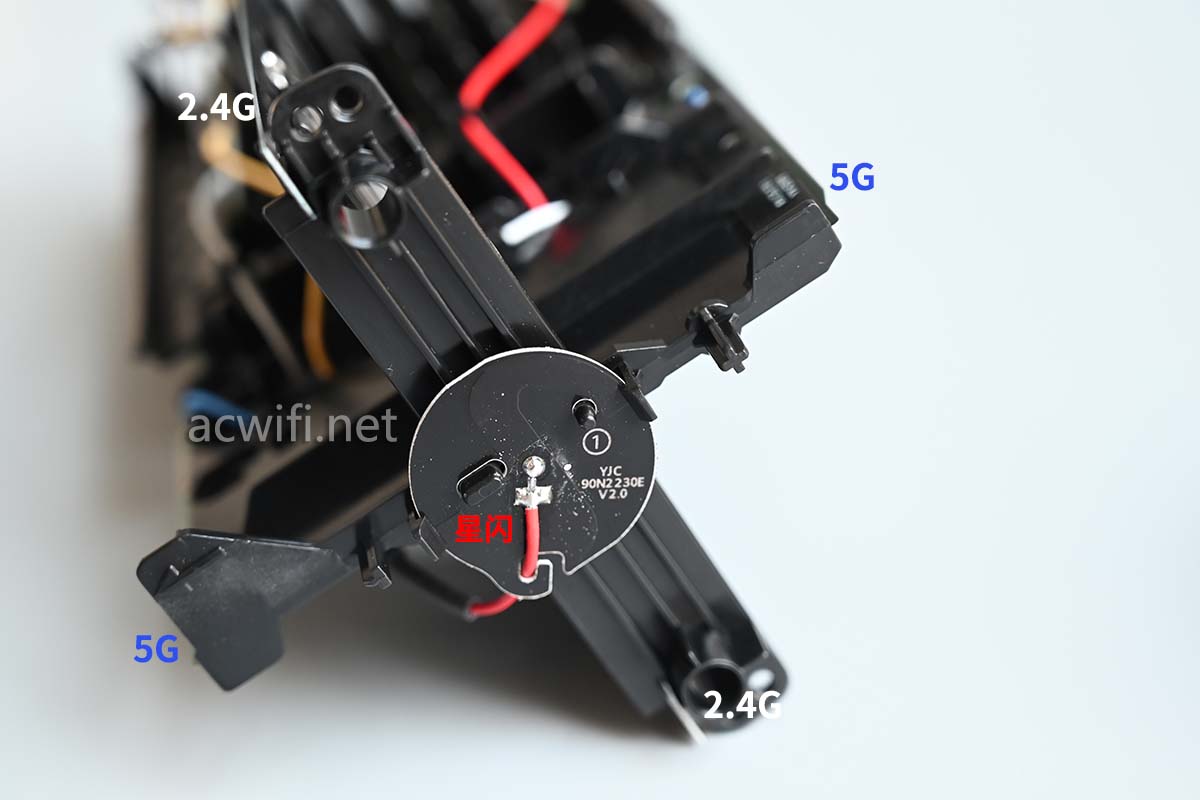

机身上半部空间里一共有5片天线，最顶端的水平放置的圆盘是星闪天线；然后是十字布局的四片垂直的PCB天线，对应着两片2.4G和两片5G，分布情况如下：

长的那片就是2.4G天线：

到这里为止，5G天线一共看见了7根，还有一根去了哪里？先继续拆吧！

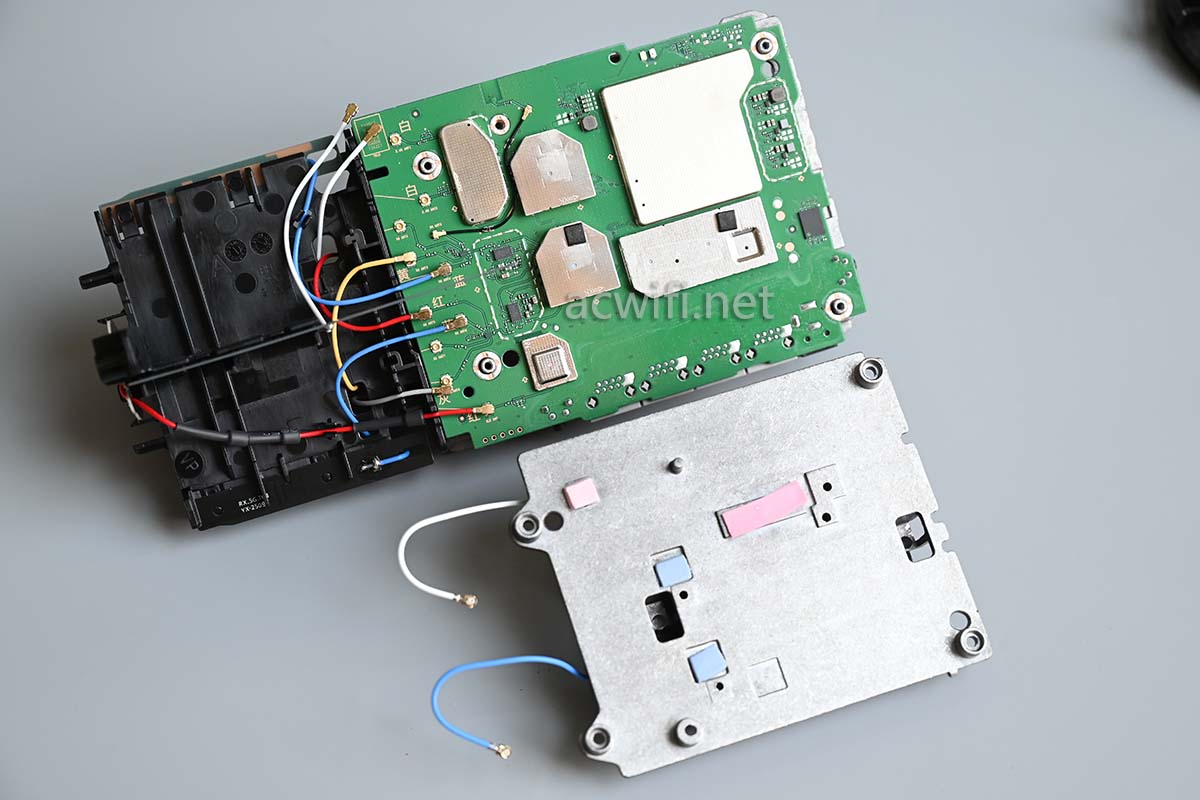

拆开散热器：

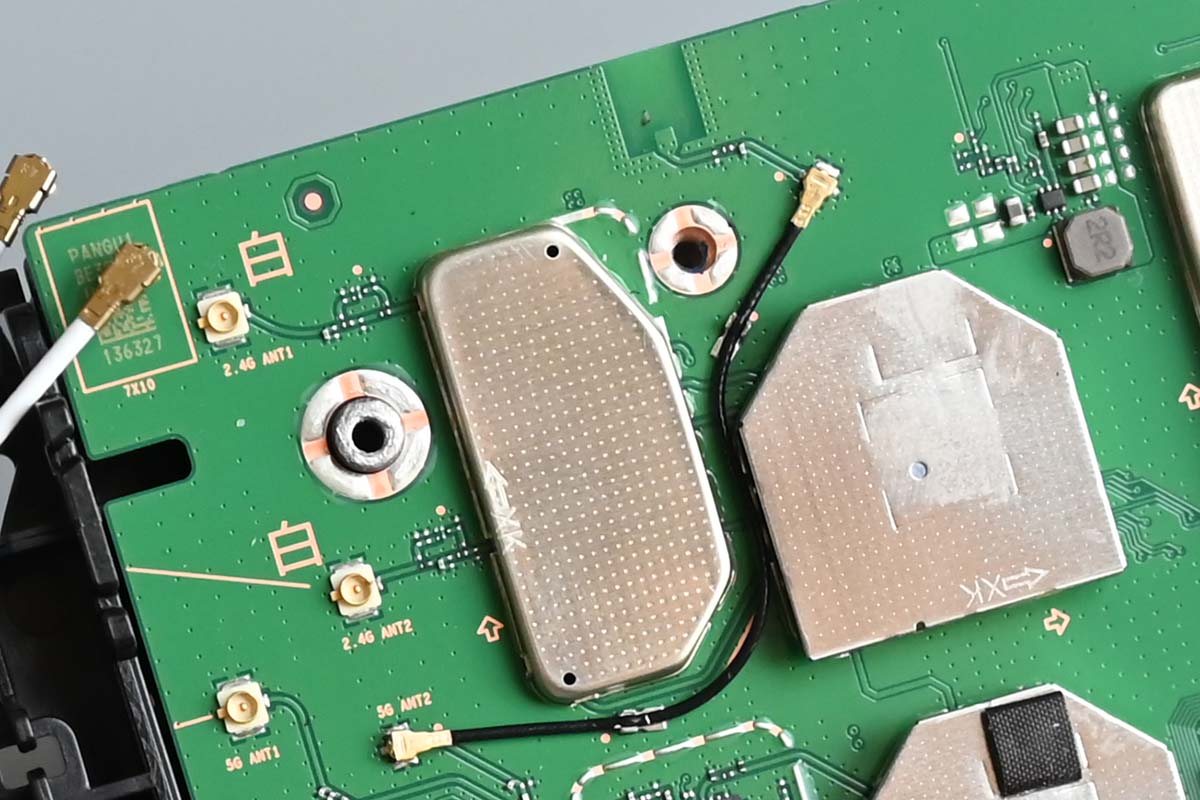

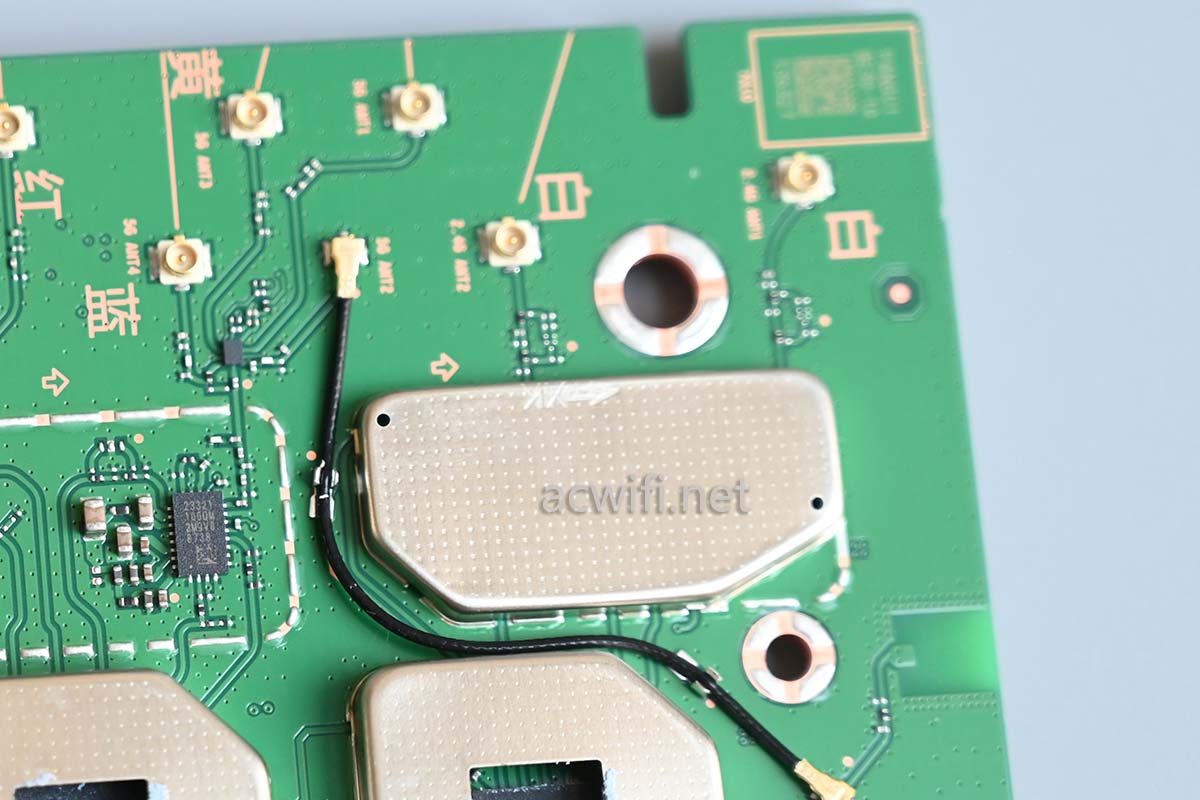

有看见一根黑色的飞线吗？

这就是5G的第8根天线：

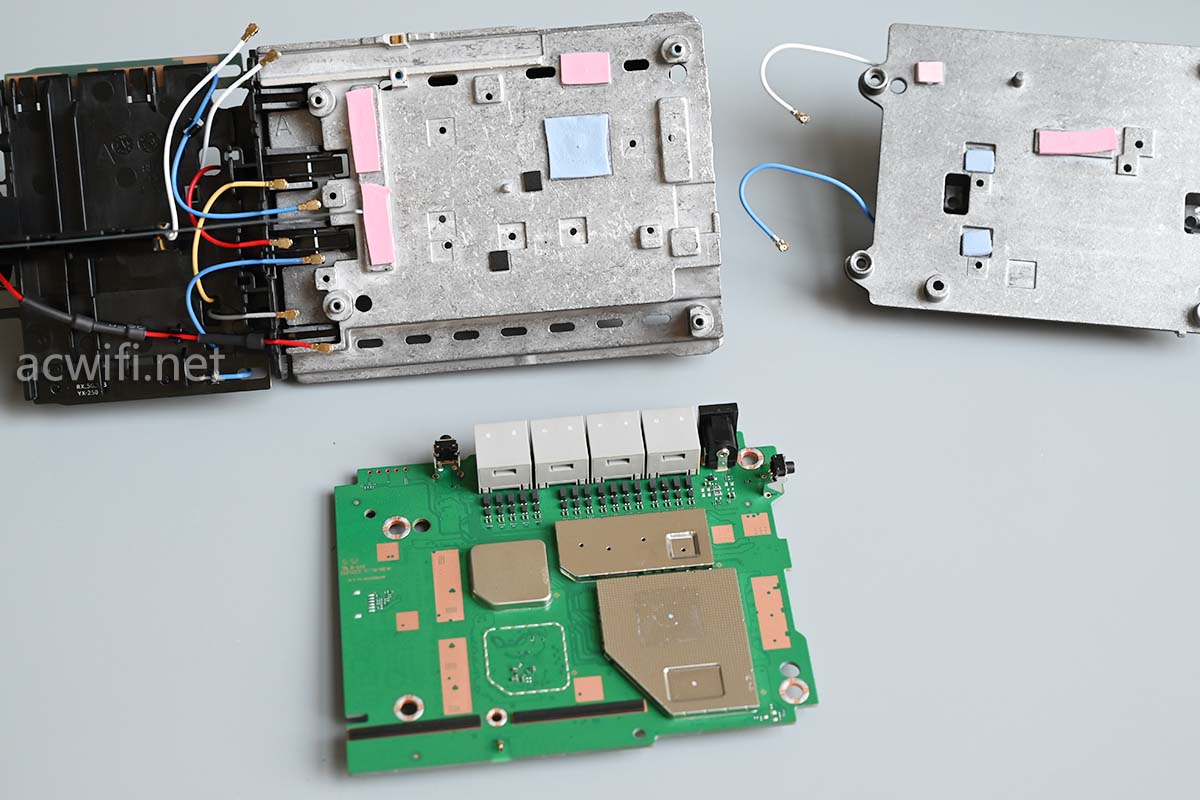

飞去哪里了呢？继续拆出主板：

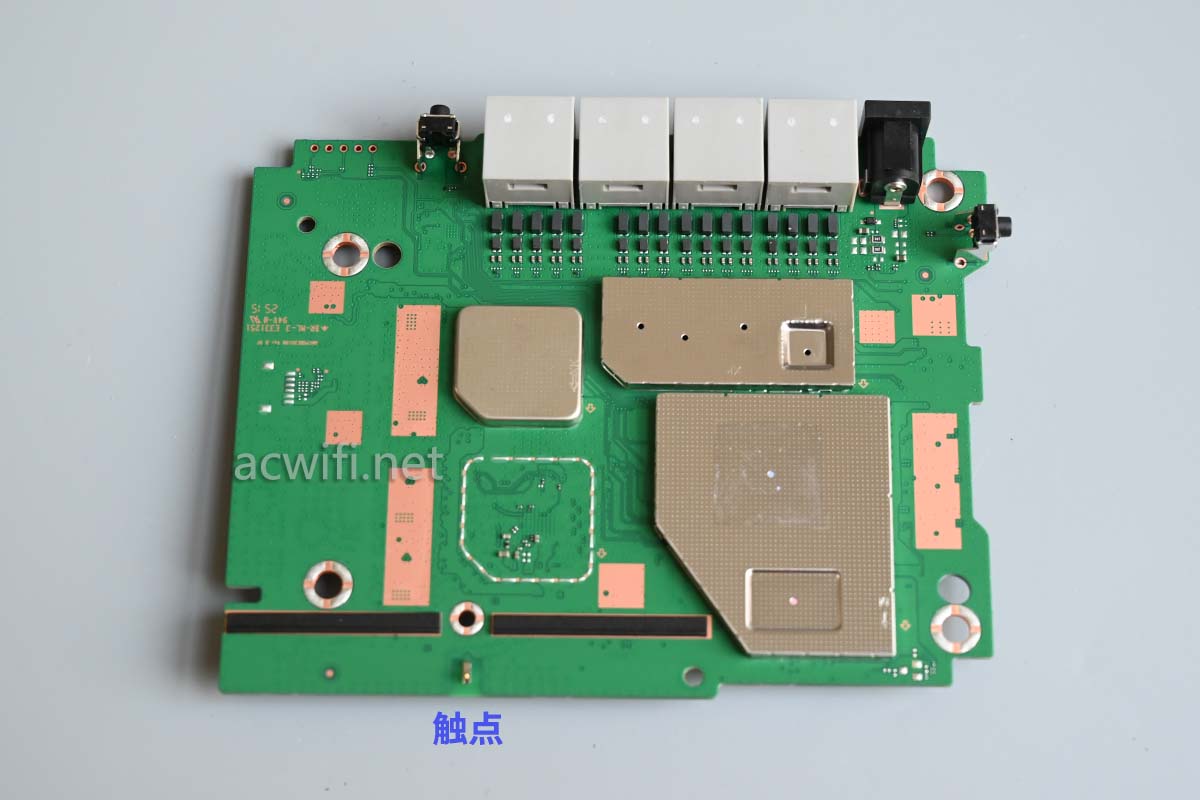

这一面能看见网口，我定义为主板正面，下方有一个触点，就是从黑色跳线跳过来的地方：

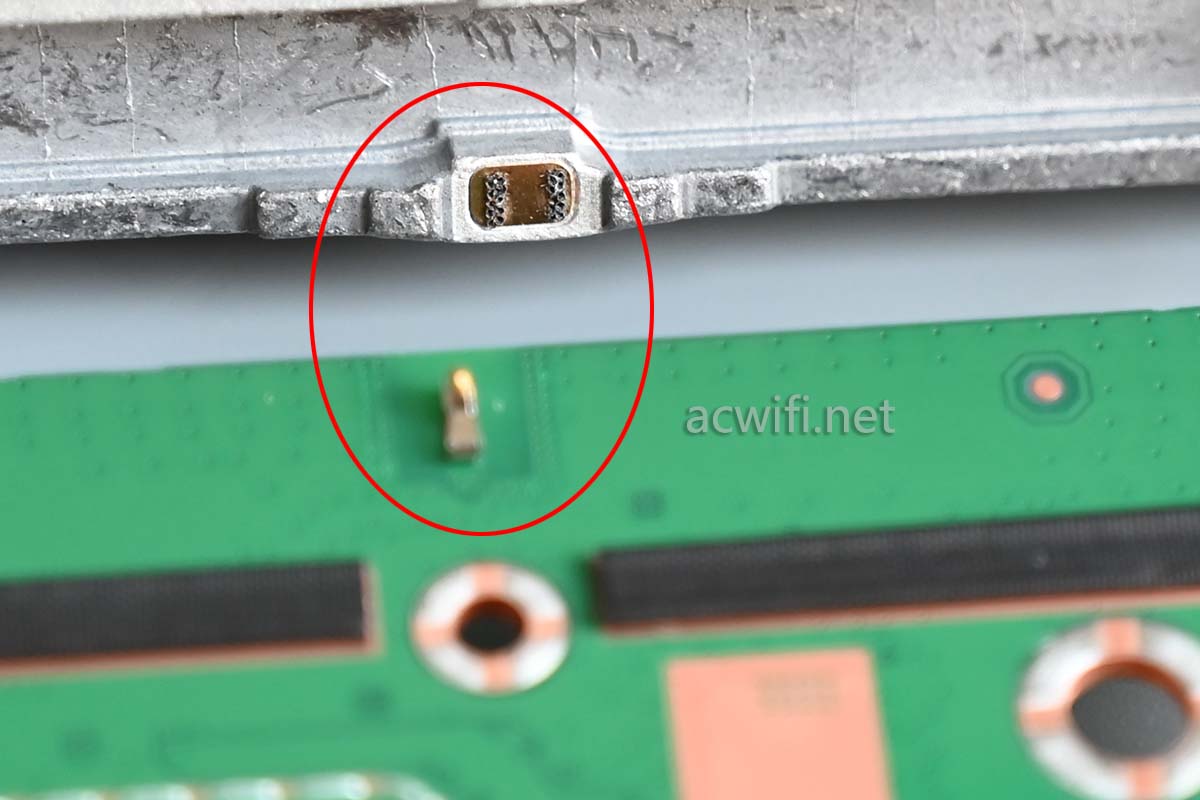

散热器的边上也有一个触点，与黑色跳线的触点相连，意思是这个散热器也成了5G天线。难以相信！

但人家公布的视频里，的确把散热器当做天线：

很有可能是让散热器作为定向天线的反射面。

继续拆，先从主板背面开始，因为屏蔽罩最多的一面。

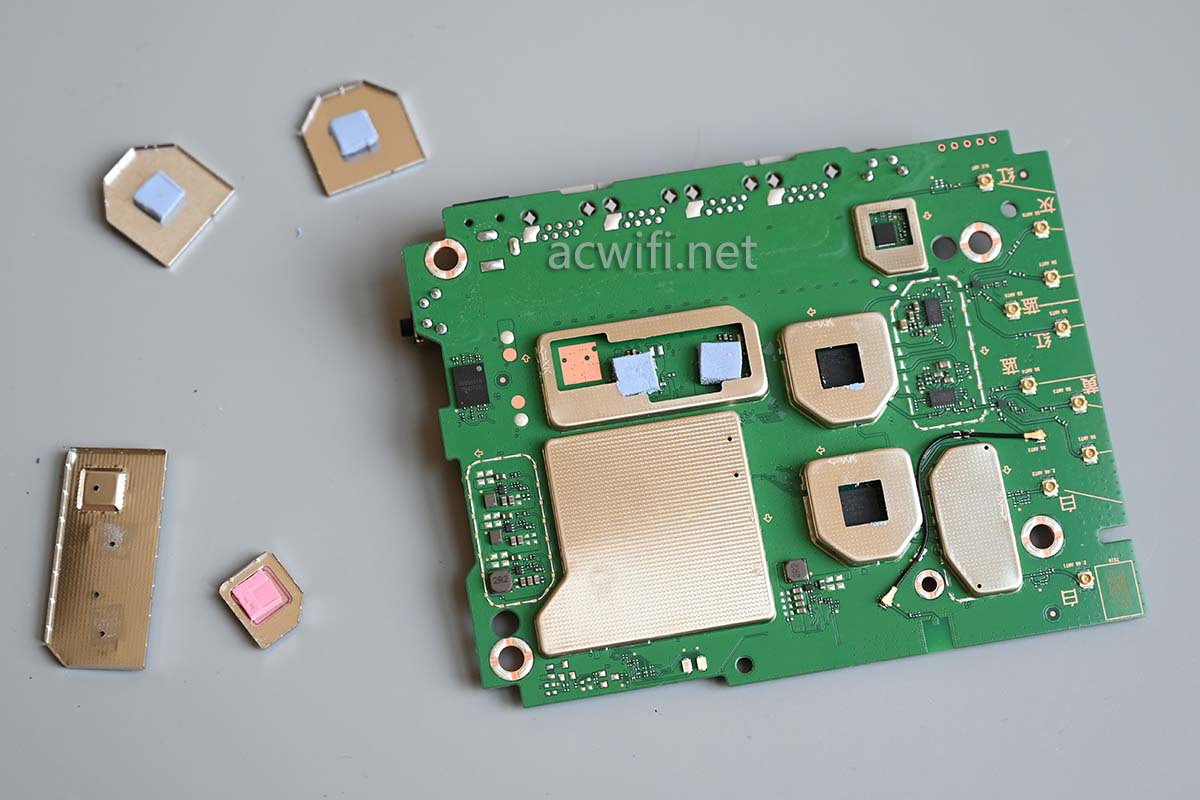

撬开所有能撬开的屏蔽罩，最大的那片屏蔽罩是焊死的，还有右下角的那片长形的罩子也是焊锡固定死。一看这种屏蔽罩就很有华为路由/光猫的味道。

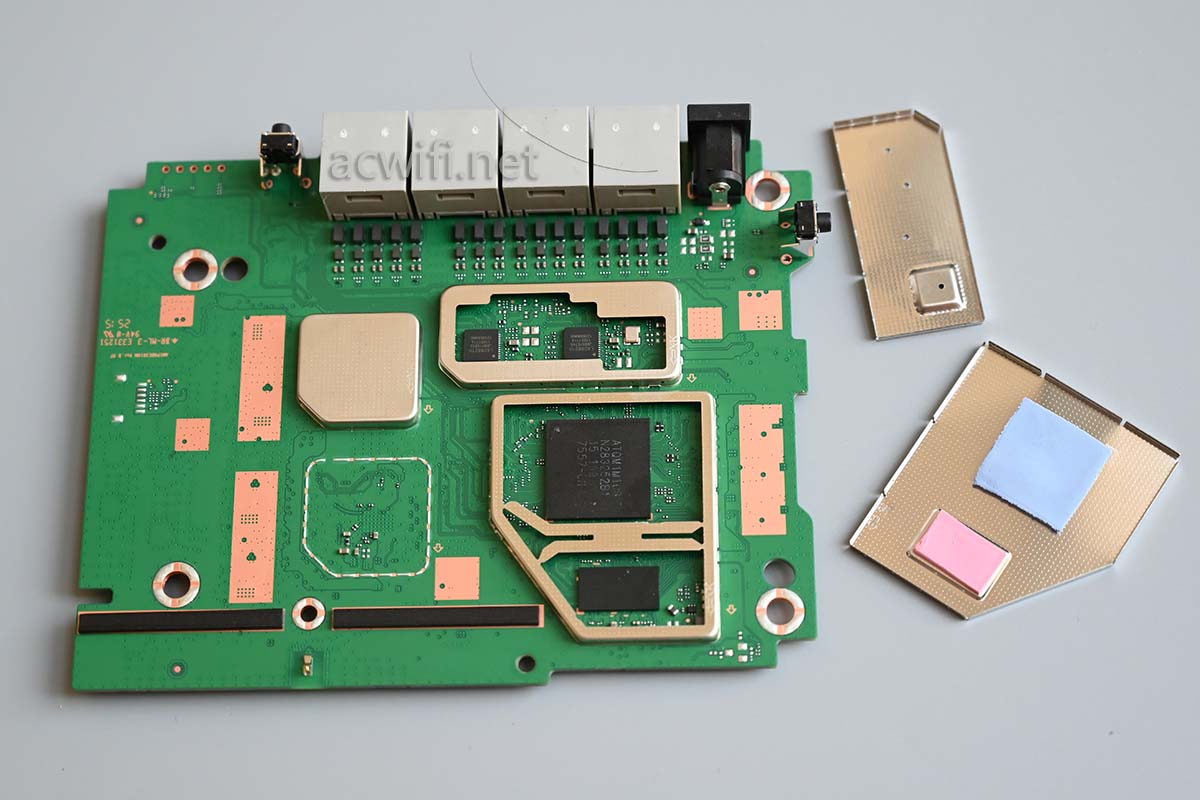

如果大的屏蔽罩的背面是有芯片的，那么这一面就没有芯片，只是纯的屏蔽。那就翻过来撬开主板正面的所有屏蔽罩，大的屏蔽罩里面就是CPU和内存，所以主板背面那边大的屏蔽罩我就不动了。而主板这面也有一片屏蔽罩焊死了，位玩无线芯片的背面，所以这个屏蔽罩我也不弄。

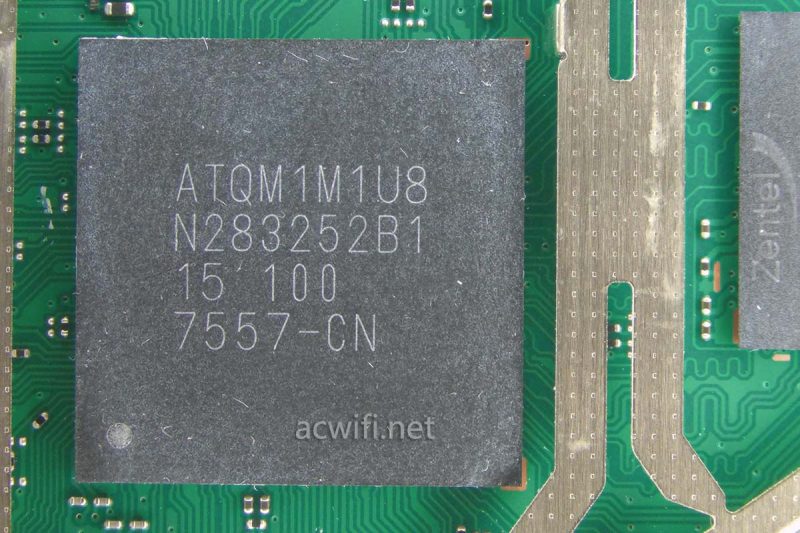

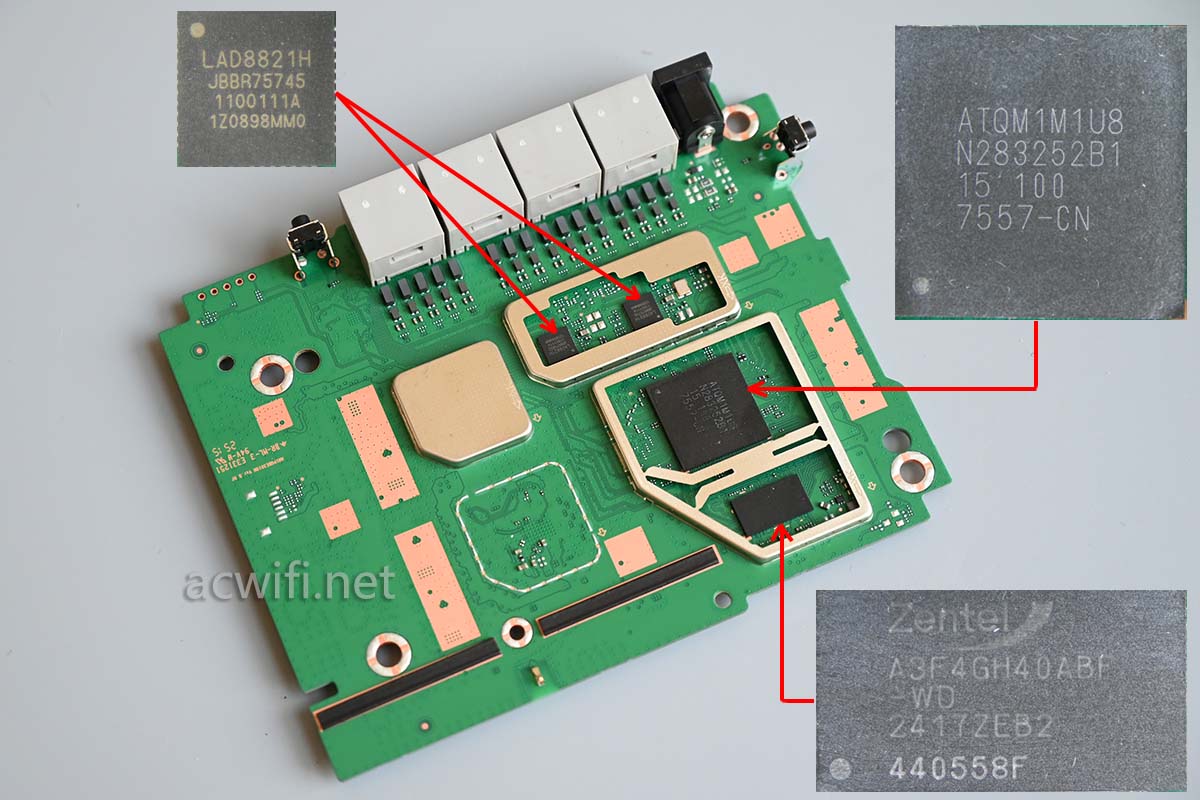

先看华为X1的CPU是什么吧，上面丝印着”ATQM1M1U8 N283252B1“，有用的信息应该是”N283252B1“，因为我在拆机华为TC7620和华为Q7时用的CPU，上面的第二行丝印也是这段一模一样。

根据我以往拆过的三款相关海思BE3600产品来看，这颗就是CPU的型号是海思Hi5671Y V700，双核1.15GHz，支持星闪和AI。这是区别于以往的V100和V300产品。

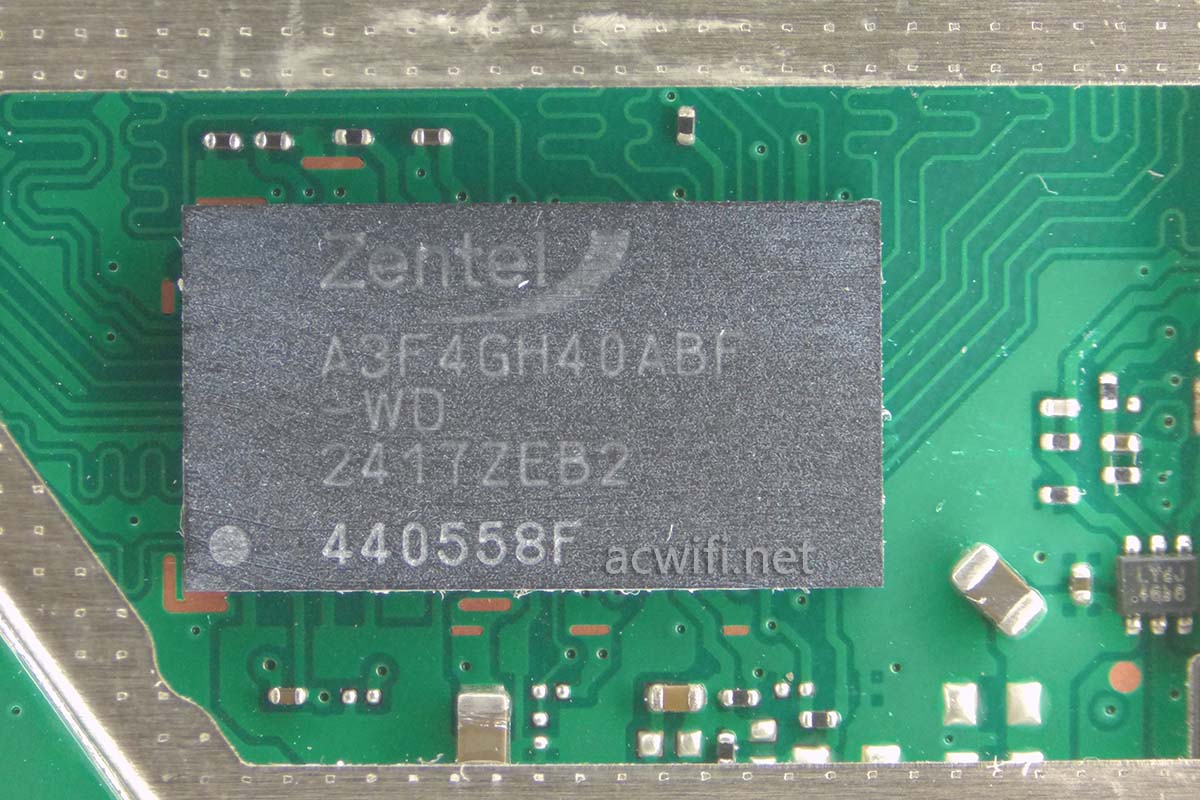

CPU旁边的内存芯片，型号是A3F4GH40ABF-WD，DDR4-2666,容量512MB：

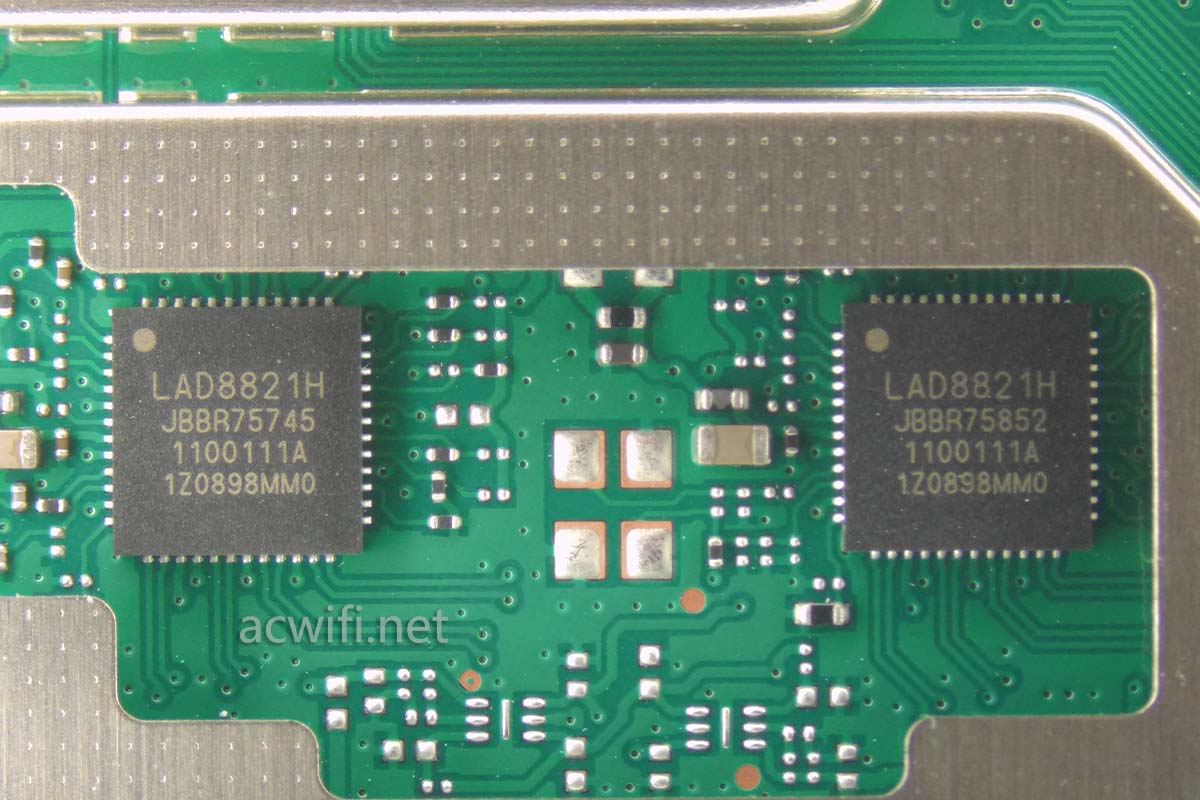

两颗 2.5G PHY芯片，是LAD8821H，可以看作是裕太微YT8821改了丝印。华为TC7620和华为Q1主路由和子路由都用这颗2.5G PHY：

主板正面的芯片就看完了。左边的屏蔽罩内没有芯片，不暴力拆它了。

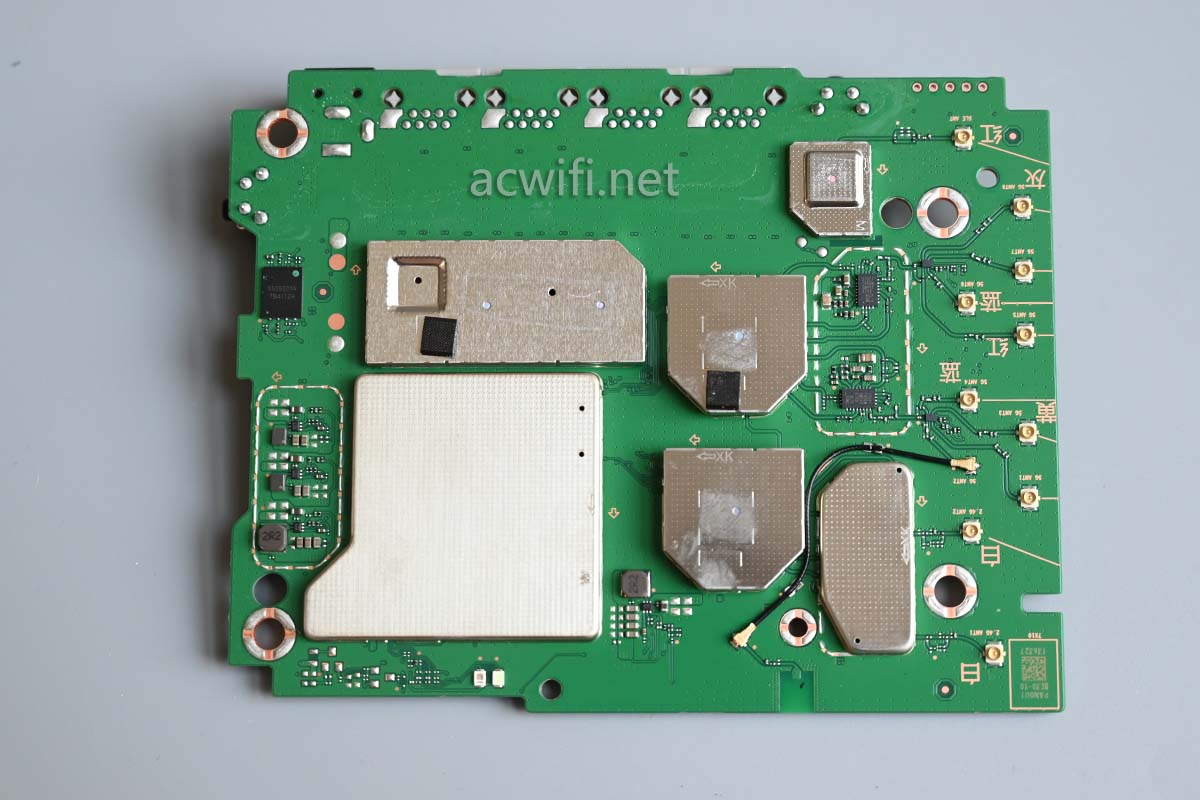

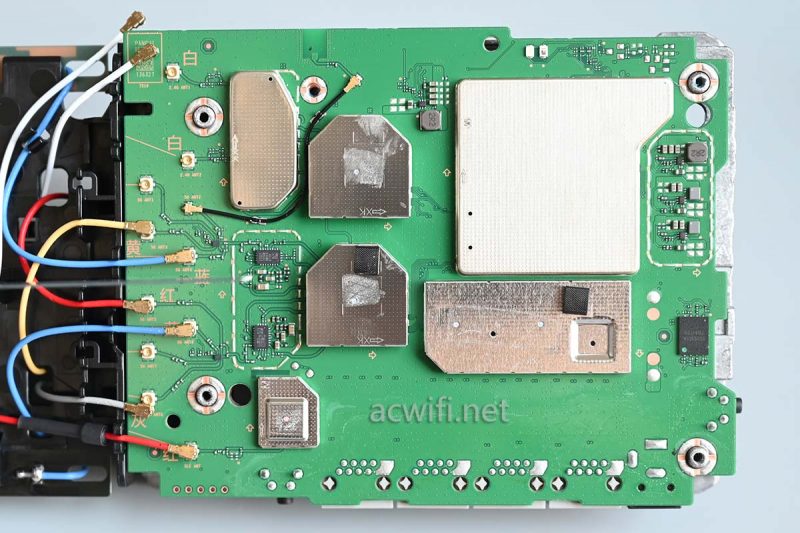

翻转主板背面来看无线射频电路。

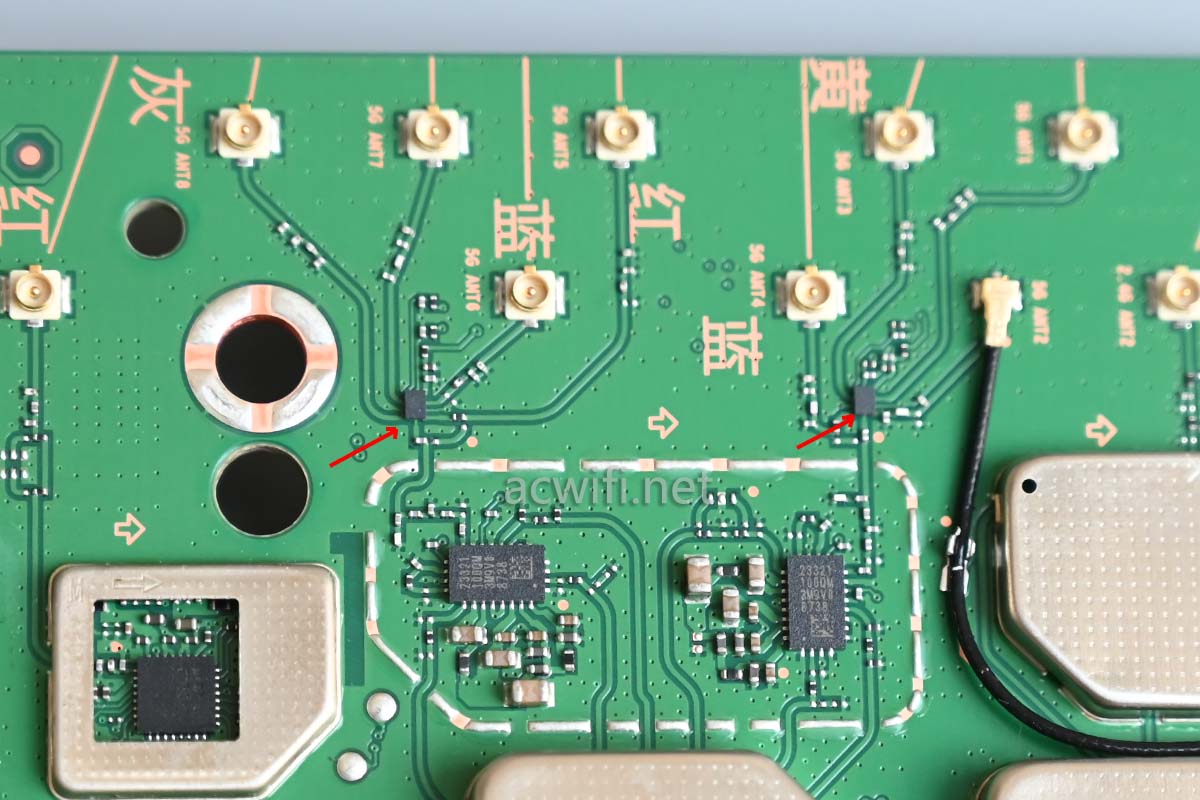

先来看8根天线的5G射频，5G支持2T2R，每一路收发都通过一颗小小的黑色SP4T进行切换，通过算法比对，自动切换最优的一路。SP4T的有插损的，大约0.8dB。

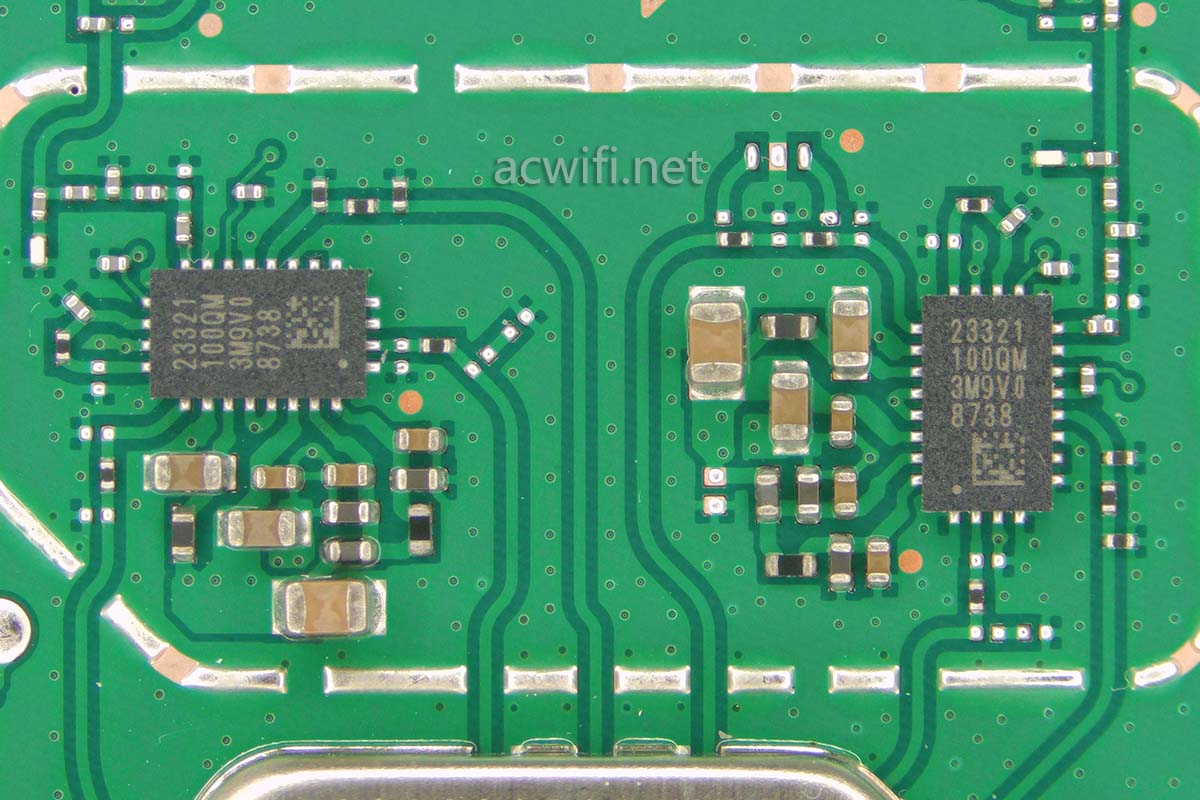

有两颗外置的5G FEM芯片，上面丝印着”23321 100QM”，

下图是九联UNR050H用的5G FEM芯片，是不是跟上面华为X1用的一模一样，前段的丝印也一样：23321 100FM，pin定义也一样，华为X1周边的用料更狠一些。

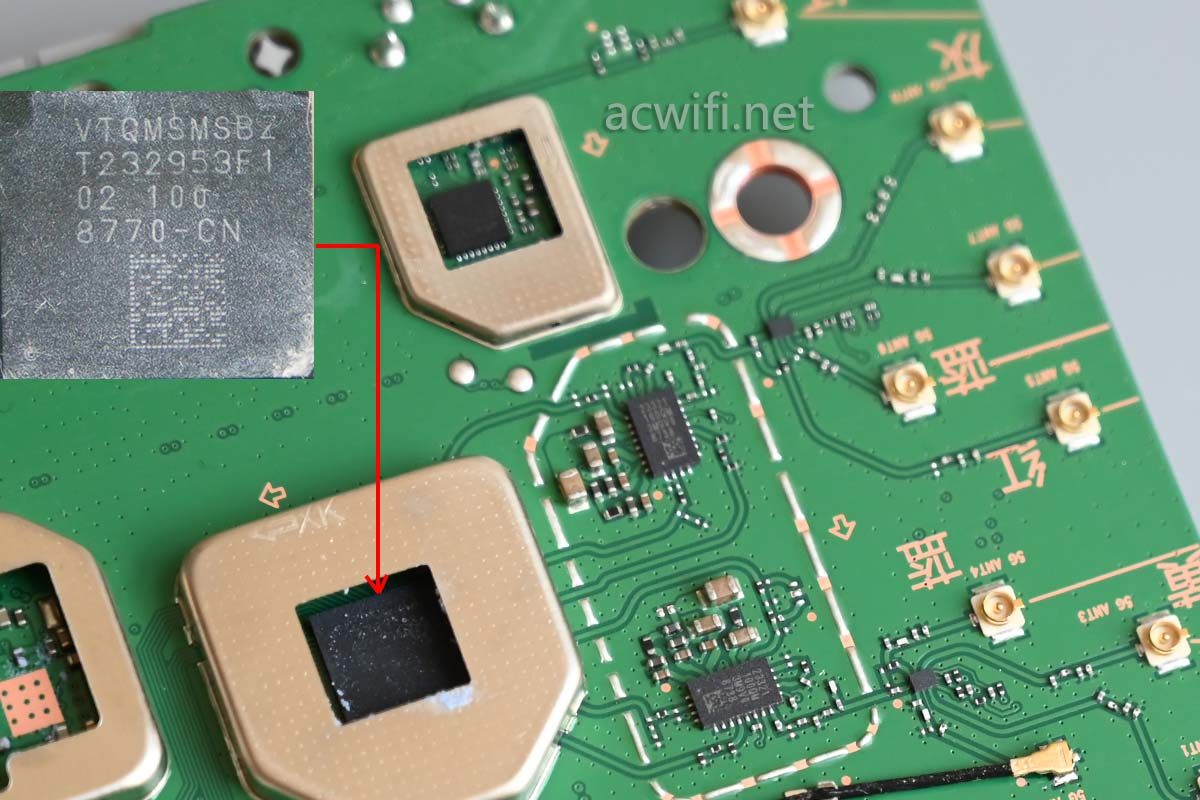

华为X1的5G无线芯片是这颗”T232953F1″，型号是海思的Hi1155，跟九联UNR050H、华为TC7620、华为Q7子路由用的是同一颗5G无线芯片，支持2x2MIMO，在4096-QAM和160MHz频宽下的最高速率是2882Mbps。

2.4G射频电路上有一个焊锡固定的屏蔽罩，如果没有外置FEM，压根不需要屏蔽罩，既然用了屏蔽罩，里面应该有FEM芯片的。你说是不？

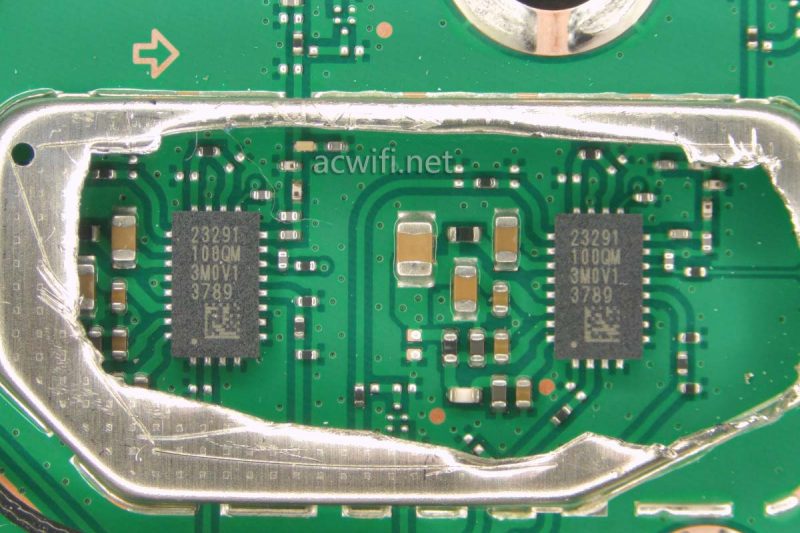

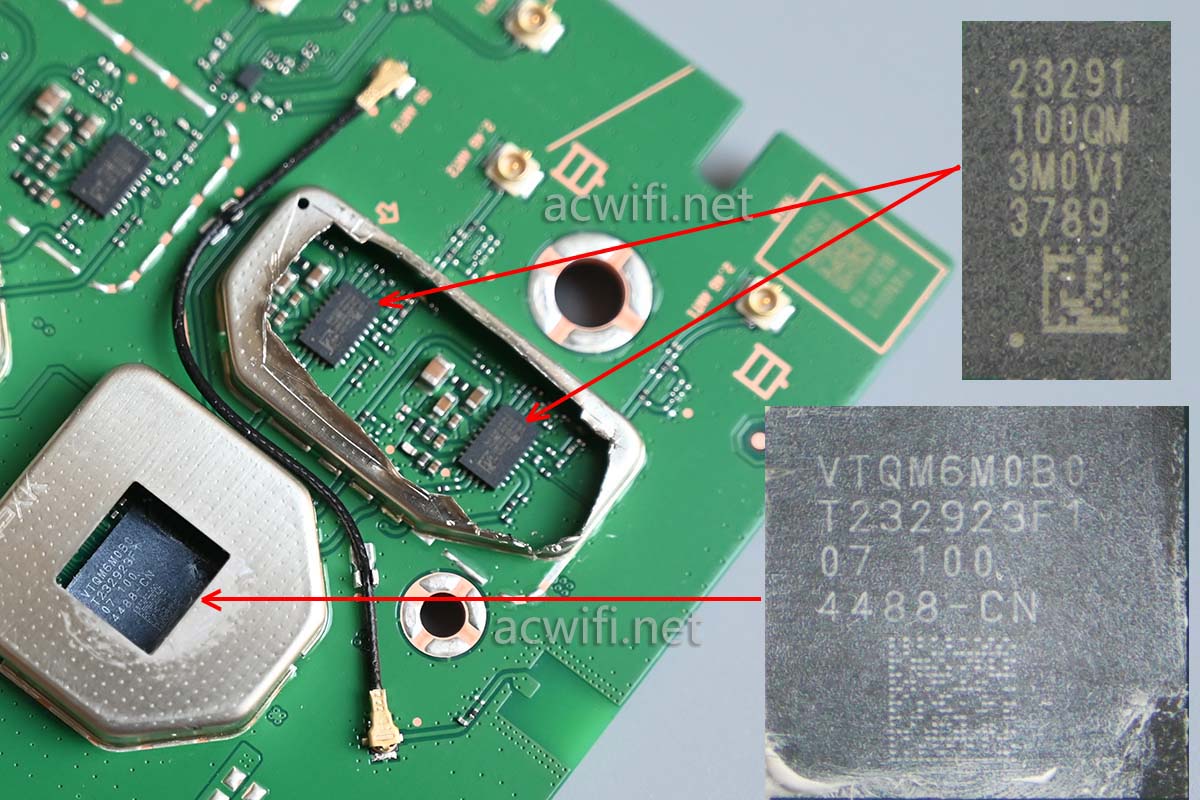

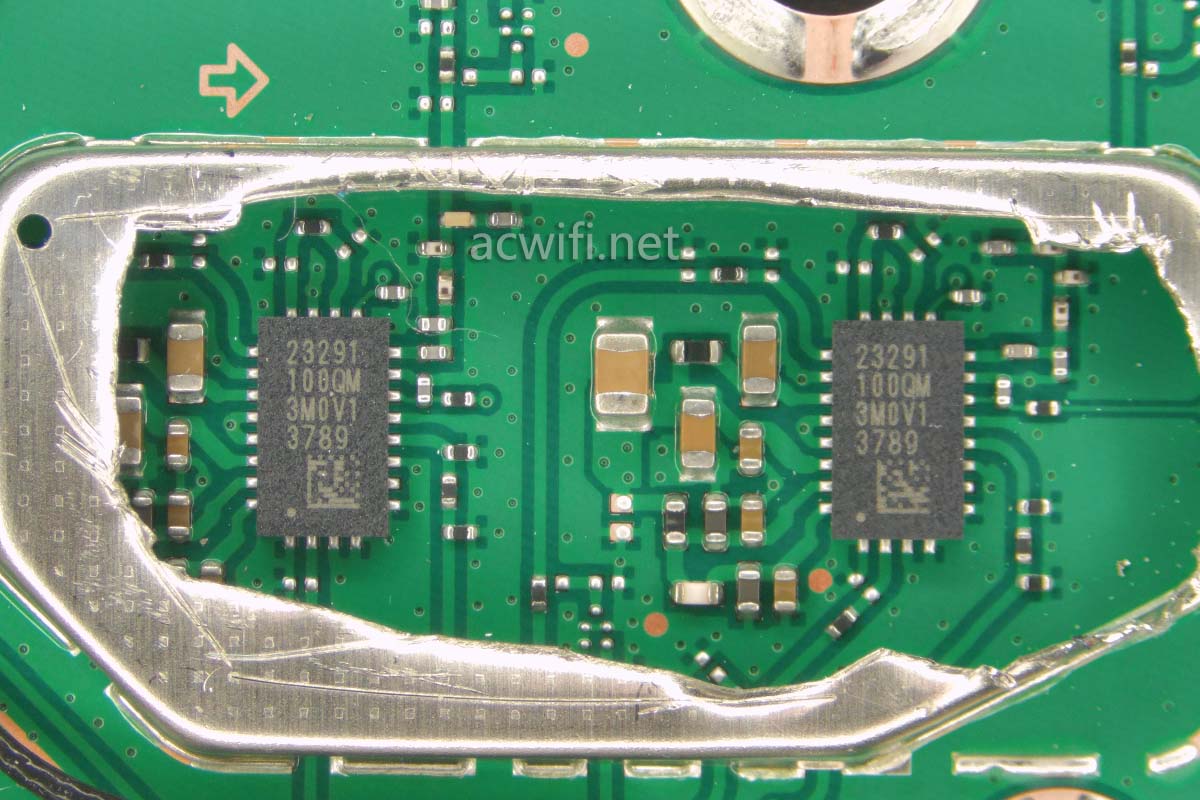

剪开屏蔽罩，里面果然有两颗2.4G  FEM芯片，跟5G一样的尺寸:3x5mm。上面丝印着”23291 100QM“。

5G FEM和2.4G FEM也是海思自己的。（猜的，不一定准确）

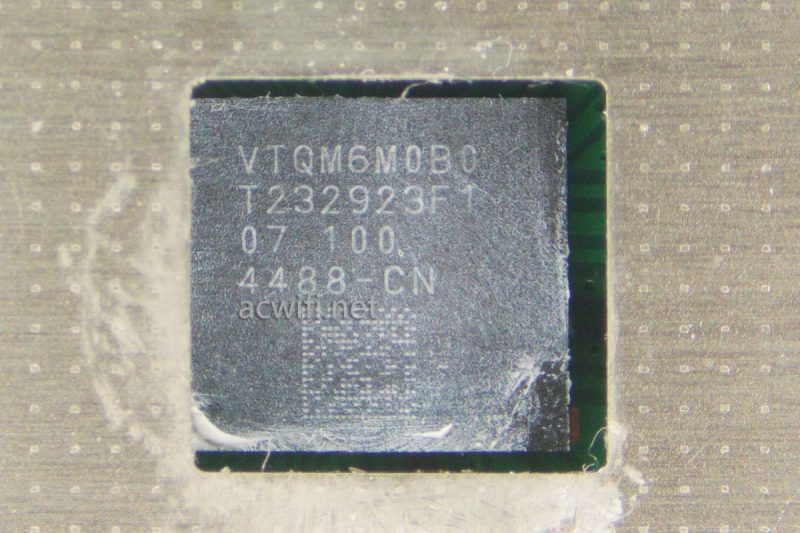

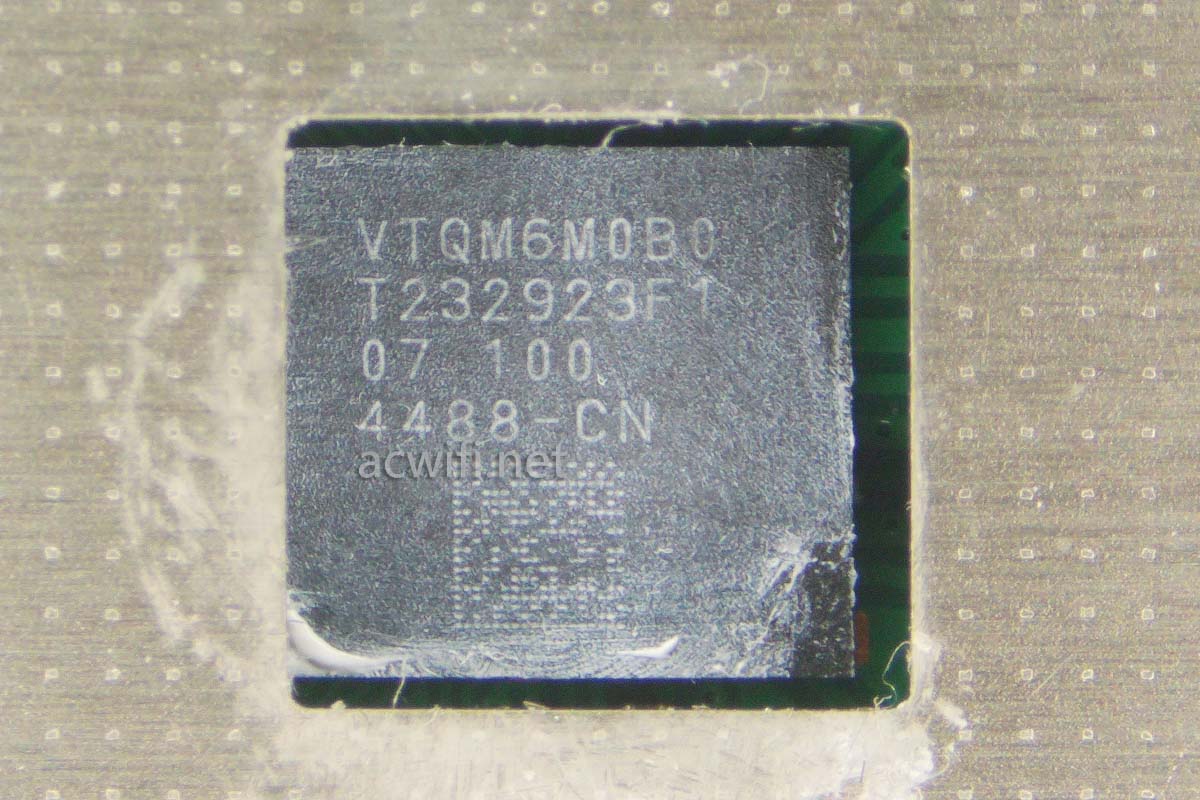

2.4G无线芯片是这颗”T232923F1“，型号也是Hi1155，支持2x2MIMO，在4096-QAM和40MHz频宽下，最高无线速率688Mbps。

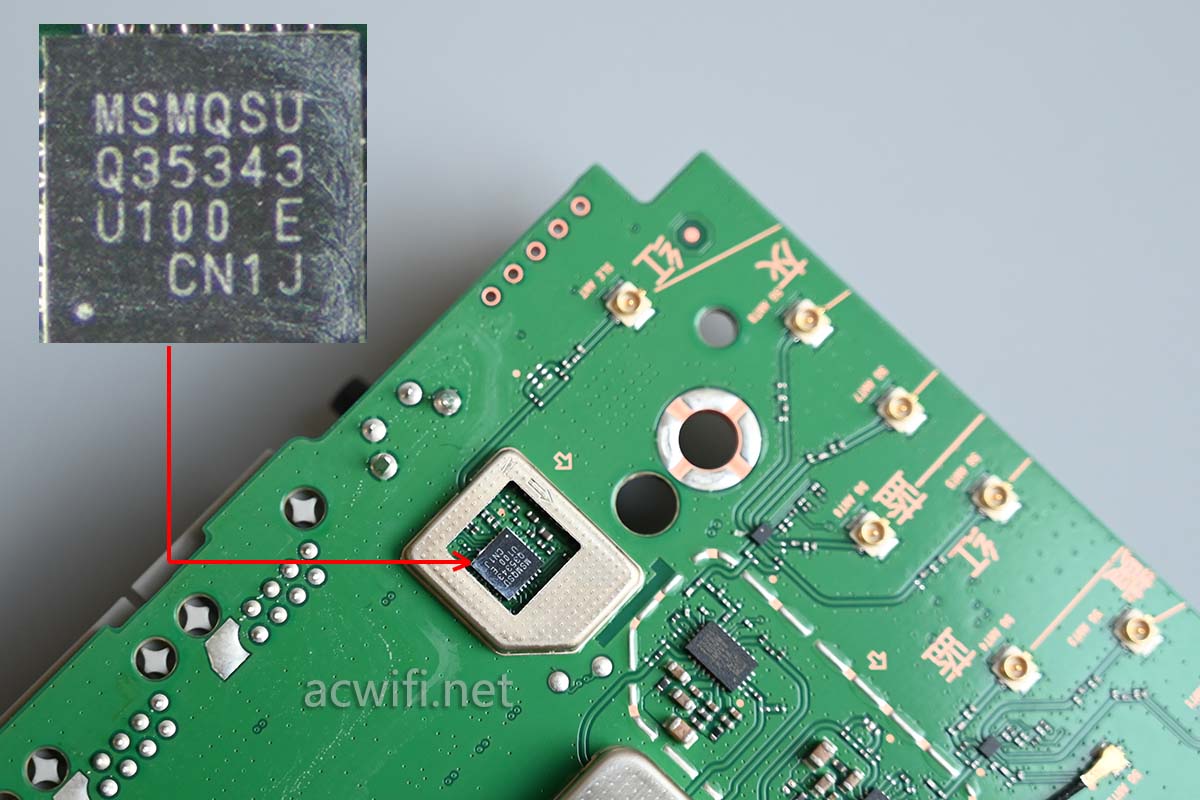

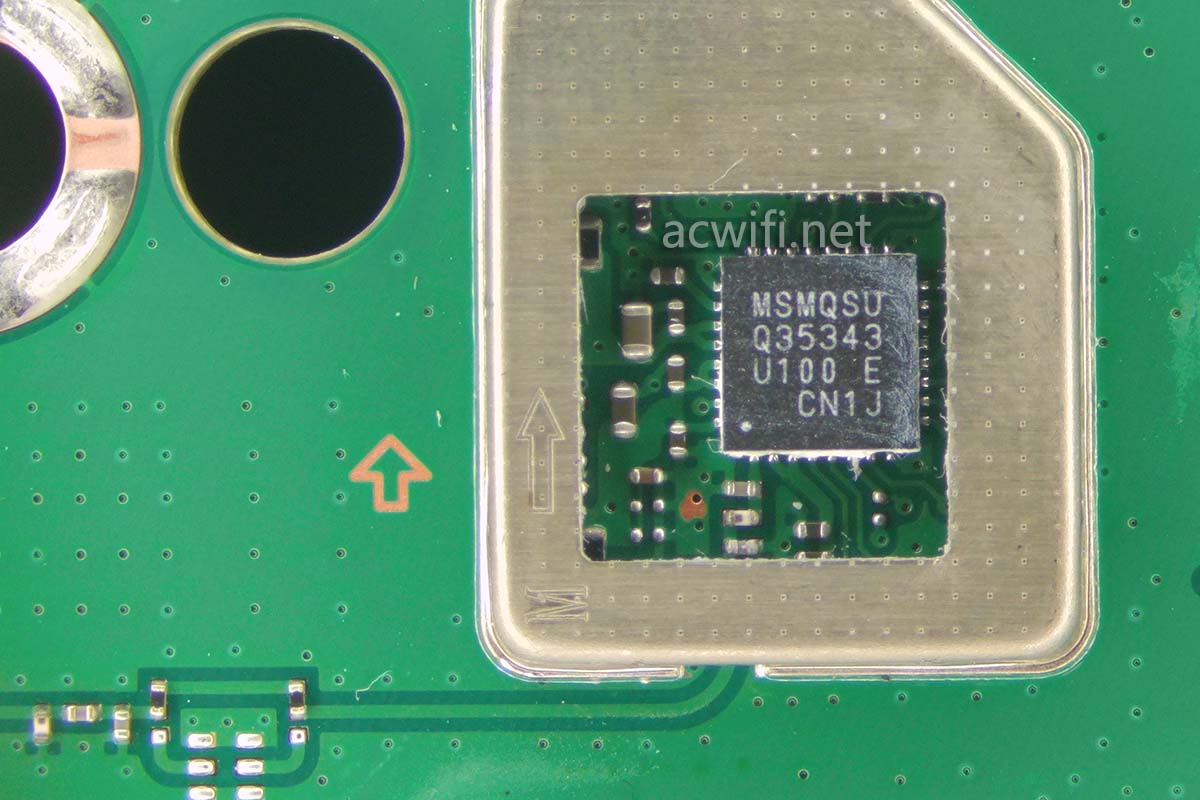

5G无线芯片上方的星闪网关IC，上面的丝印”MSMQSU Q35343 U100 E“，华为Q7子路由上的那颗星闪芯片丝印是”M4Q5L3 Q35343 U180 E“，共同的部分就是”Q35343 “，型号不详。

以上海思Hi5671Y v700、Hi1155、和这颗星闪芯片”Q35343“组成了凌霄760套片。

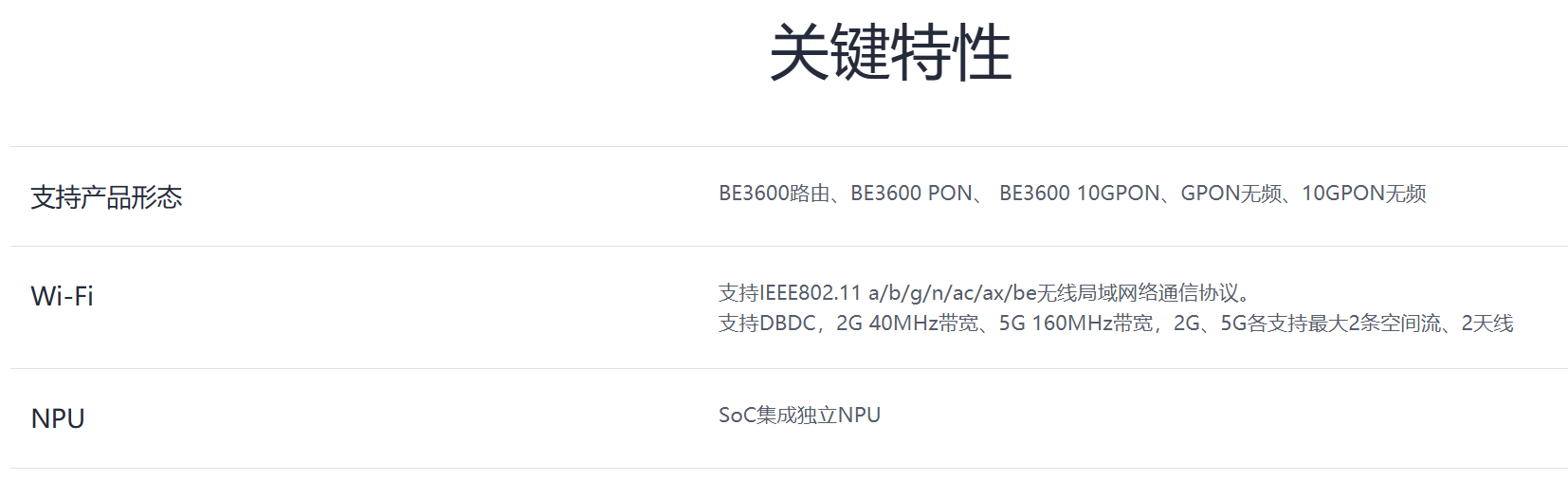

凌霄760是一套全栈式家庭光纤宽带接入和全屋Wi-Fi 7+星闪覆盖解决方案，包含路由器和PON多产品形态。支持GPON和10GPON光纤接入，支持Wi-Fi 7 +星闪异构网络融合。融合了本地AI能力和AI抗干扰算法，Wi-Fi越用越好用。具有可高效交付的SDK包，PON/路由共软件平台，一次开发多产品受益。

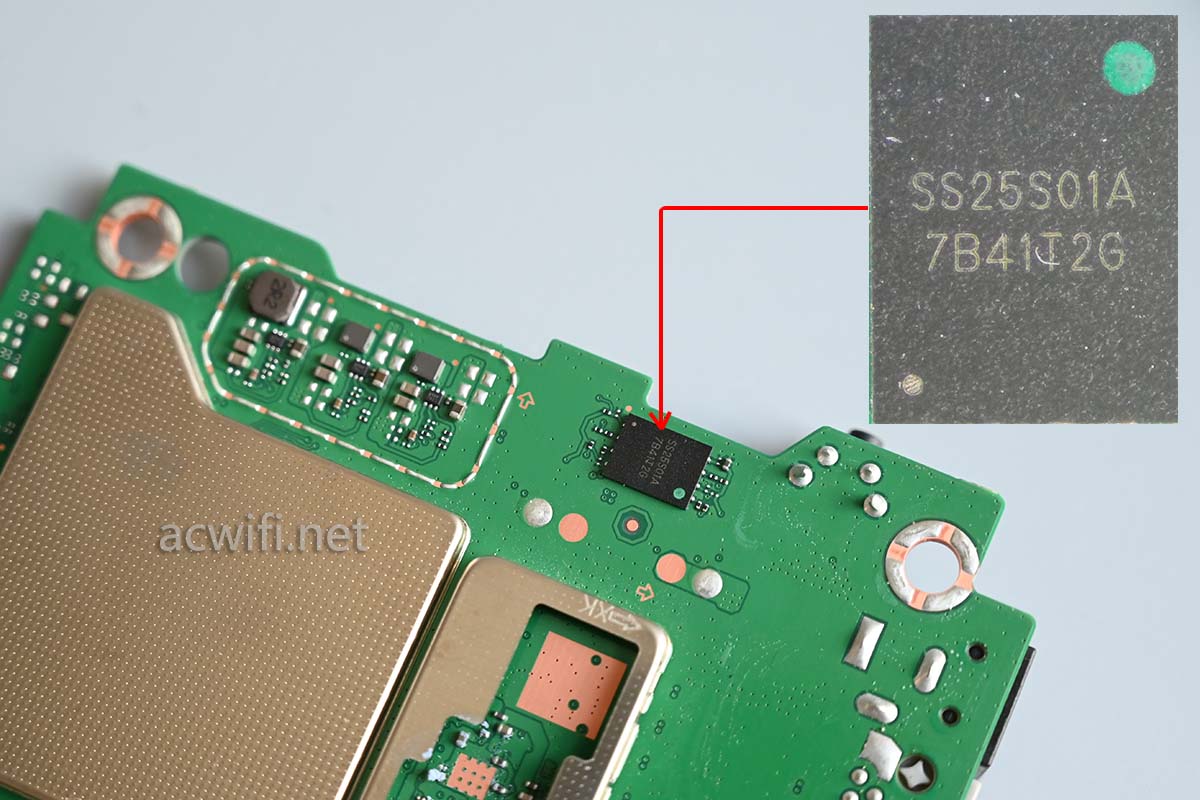

闪存芯片，型号不详，商品参数是128MB。

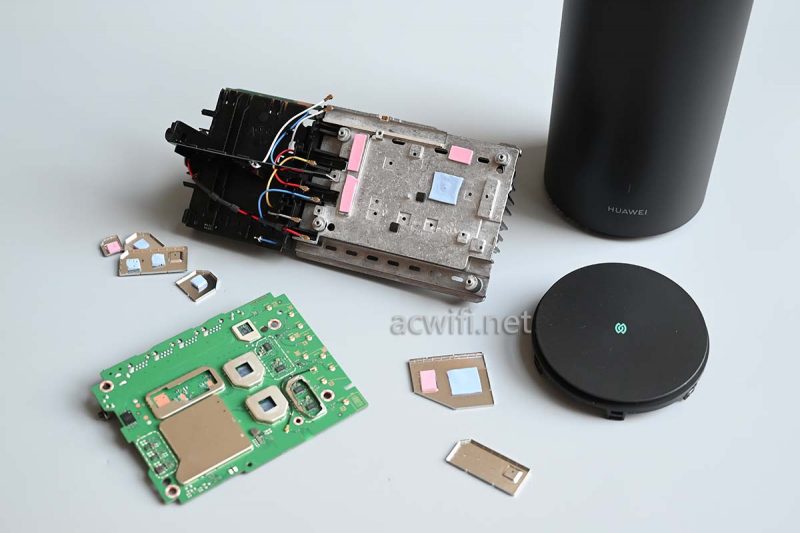

至此这台华为X1拆机完成。

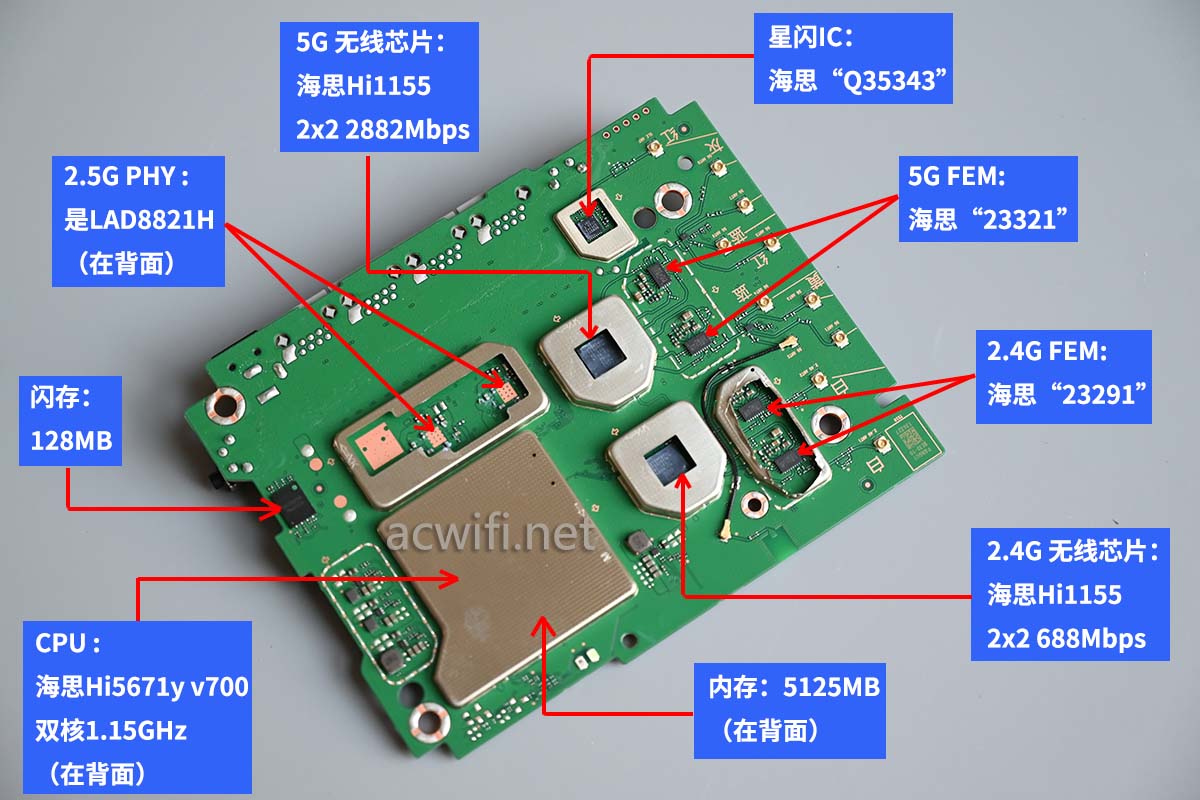

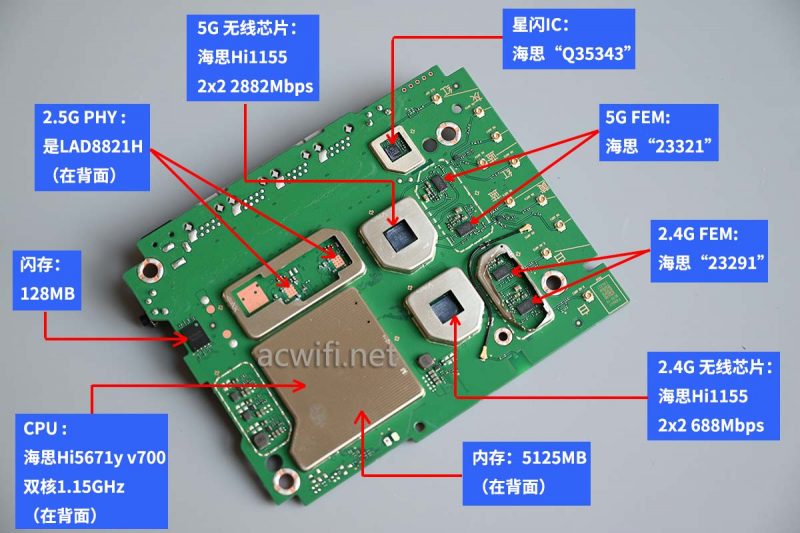

华为X1的所有芯片型号汇总如下：

以上信息并不保证准确。都是以之前三台的拆机资料做参考。分别是：

全球首拆:华为Q7网线版拆机

华为TC7620拆机，又一海思的Wi-Fi 7

全球首拆:华为Q7网线版拆机

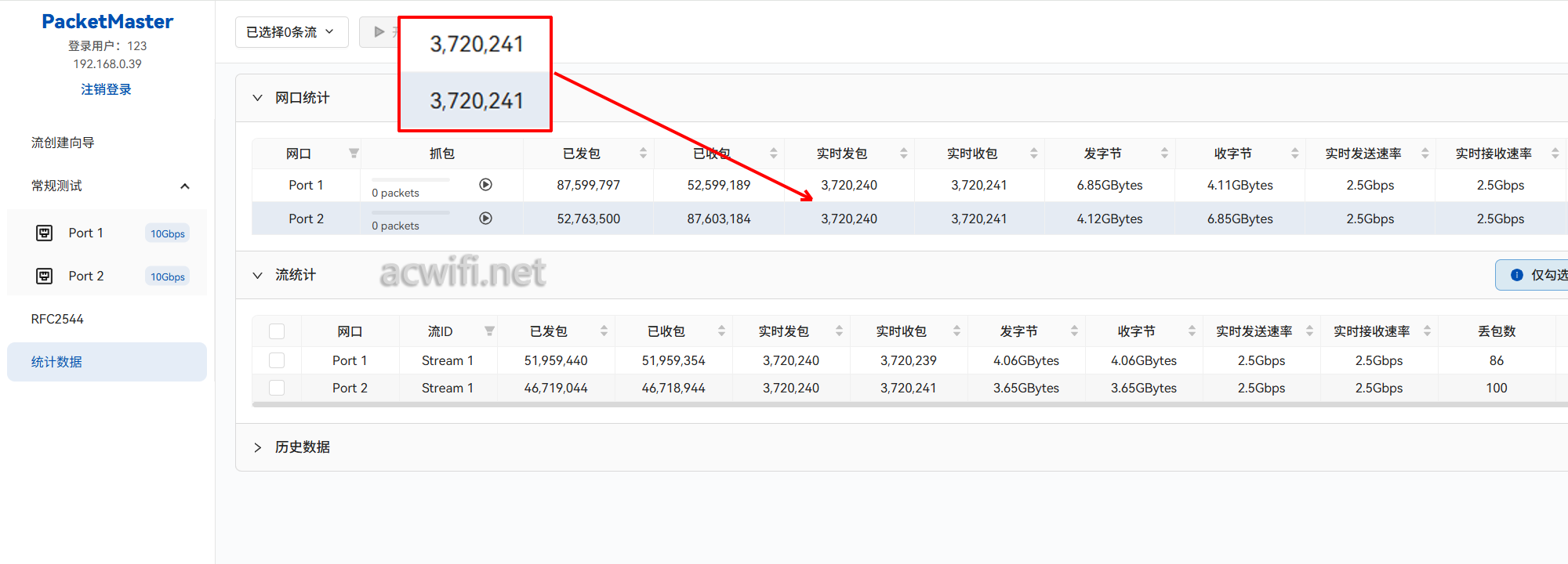

测一下小包转发率，使用的工具是PacketMaster，用64字节包打流，直接双向能跑满2.5G端口：

简单测一下海思Hi1155的4096-QAM效果，它不是第一颗支持4096-QAM的无线芯片，在华为AX6上的Hi1152 v110上就有支持。我拿联发科、高通和Intel的Wi-Fi 7 无线网卡做测试。这三都能协商到2882Mbps。

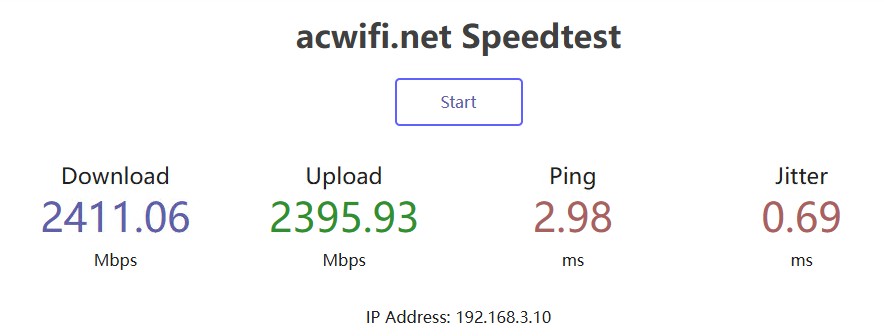

下图是Intel BE200连接华为AX1的5G 44信道的0距离测速：

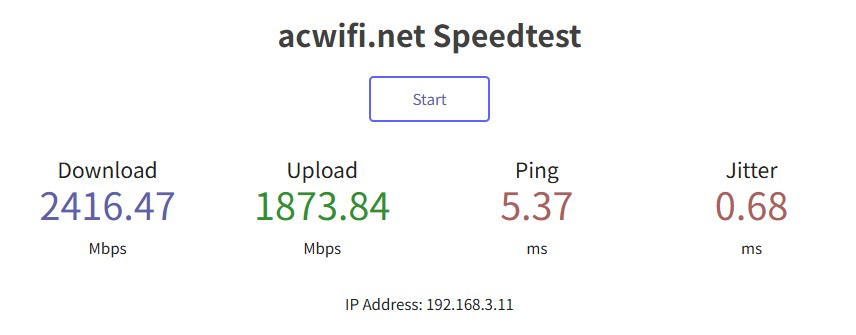

下图是高通WCN7851连接华为AX1的5G 44信道的0距离测速：

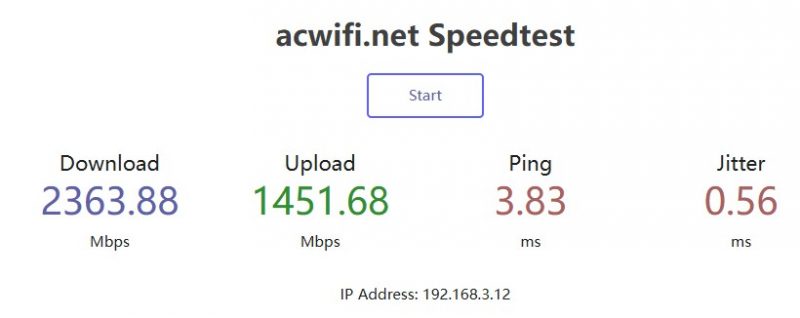

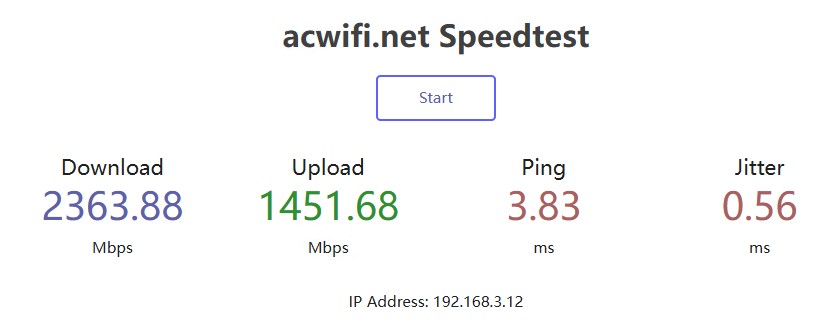

下图是联发科MT7925连接华为AX1的5G 44信道的0距离测速：

都超过了2300Mbps，所以4096-QAM有效，BE200很随便就能上、下行跑出高速度。

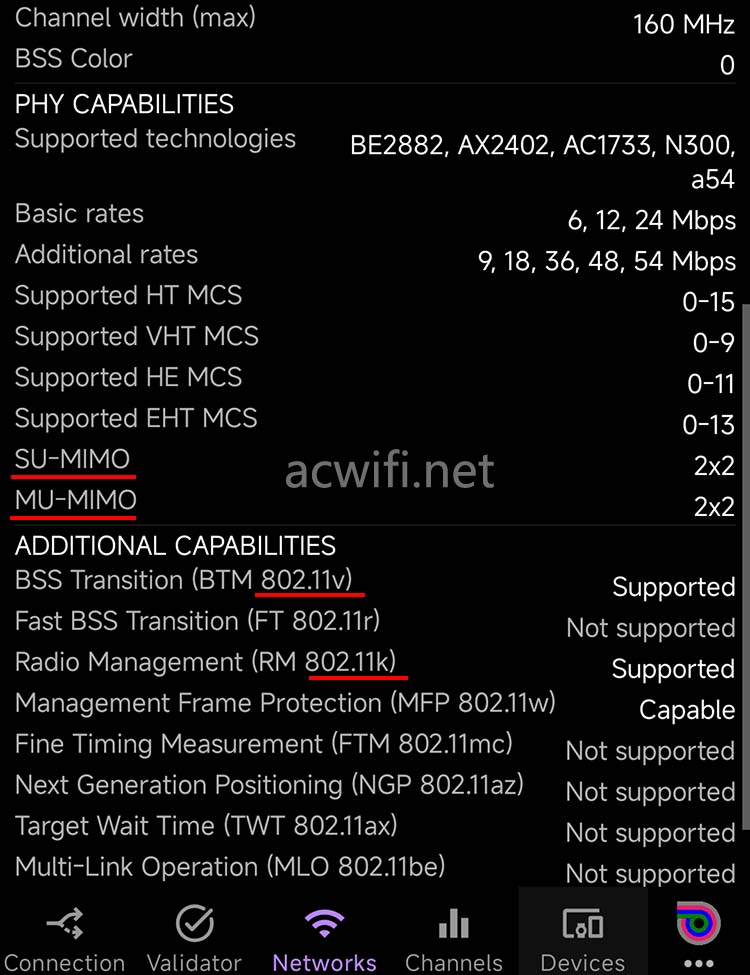

默认支持802.11k（生成邻近的AP信息报告）和802.11v（AP给终端一个漫游建议）；默认支持MU-MIMO，也就默认支持波束成形。（在公众号发送消息ana即可自动回复下载地址，请别更新。）

在快测点K点位置的测速，之前已经发过了。再发一次吧，K点与路由器摆放位置平面图：

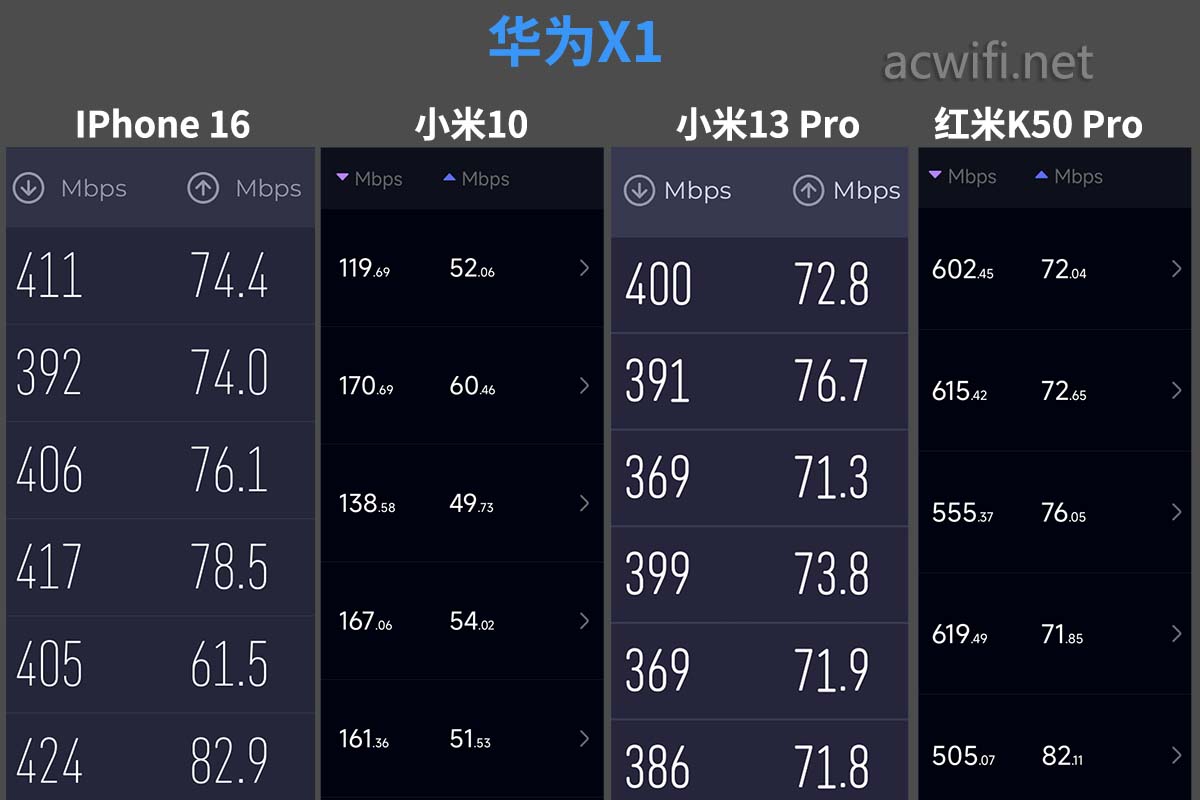

华为X1的测速结果：

然后放一些华为的其它型号在同样参数下的测速结果：

华为BE3 Pro，这台也是双频BE3600，高通的方案，K点位置测速结果：

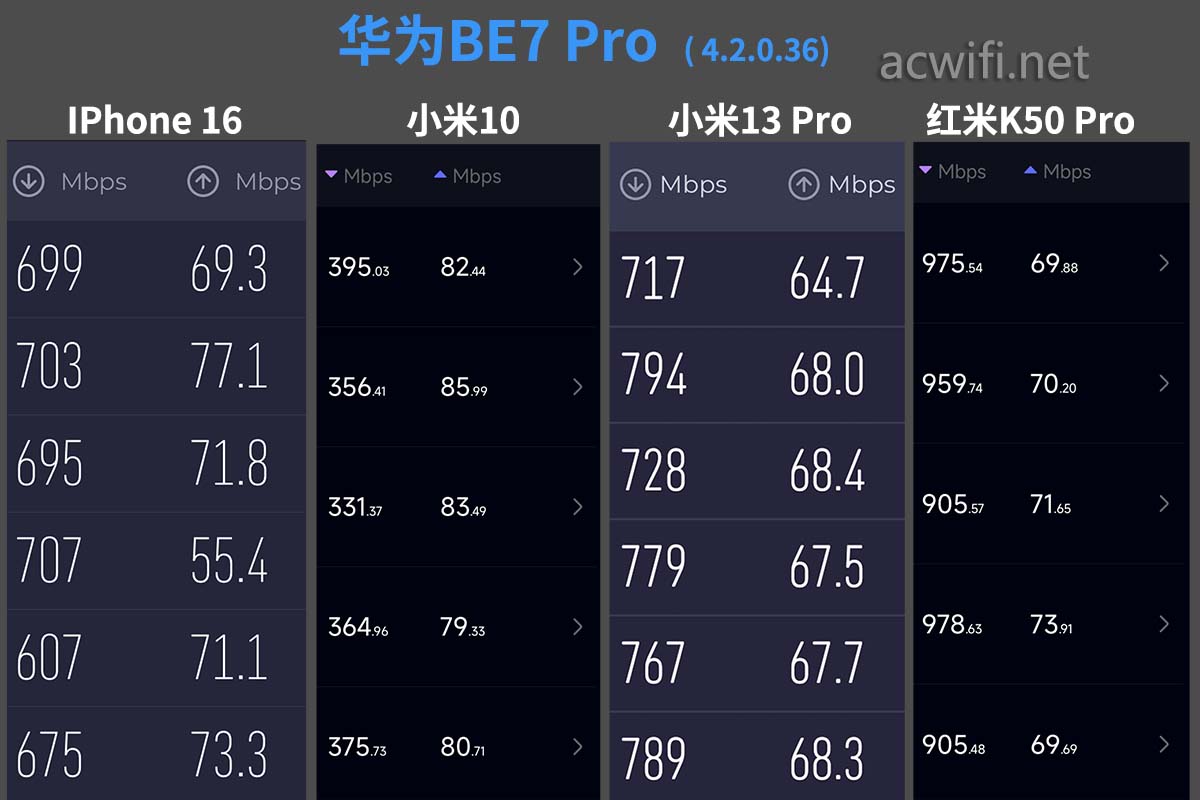

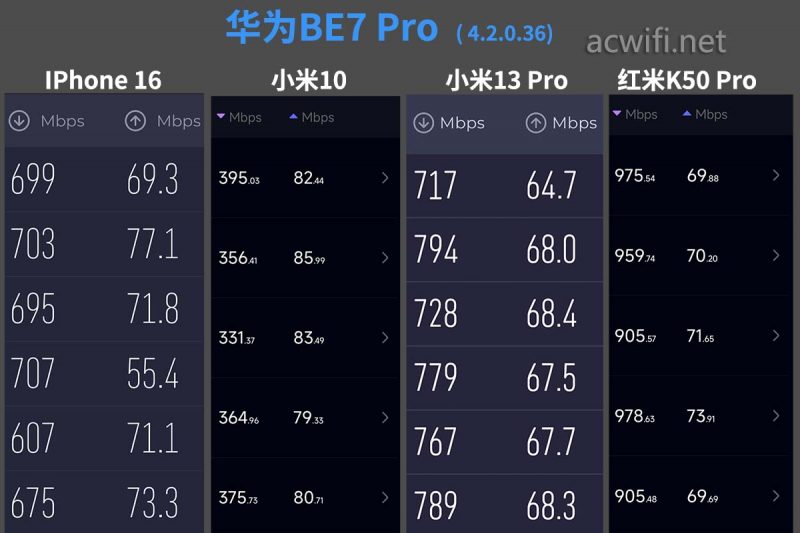

华为BE7 Pro，双频BE6500，也是高通芯片，5G是 4x4MIMO，它的K点测速结果：

华为X1相对华为BE７ Pro来说没有优势。这是物理上的客观结果。如果你说，都不是海思的芯片，没可比性。也是！放上海思H1155的三款测速结果。

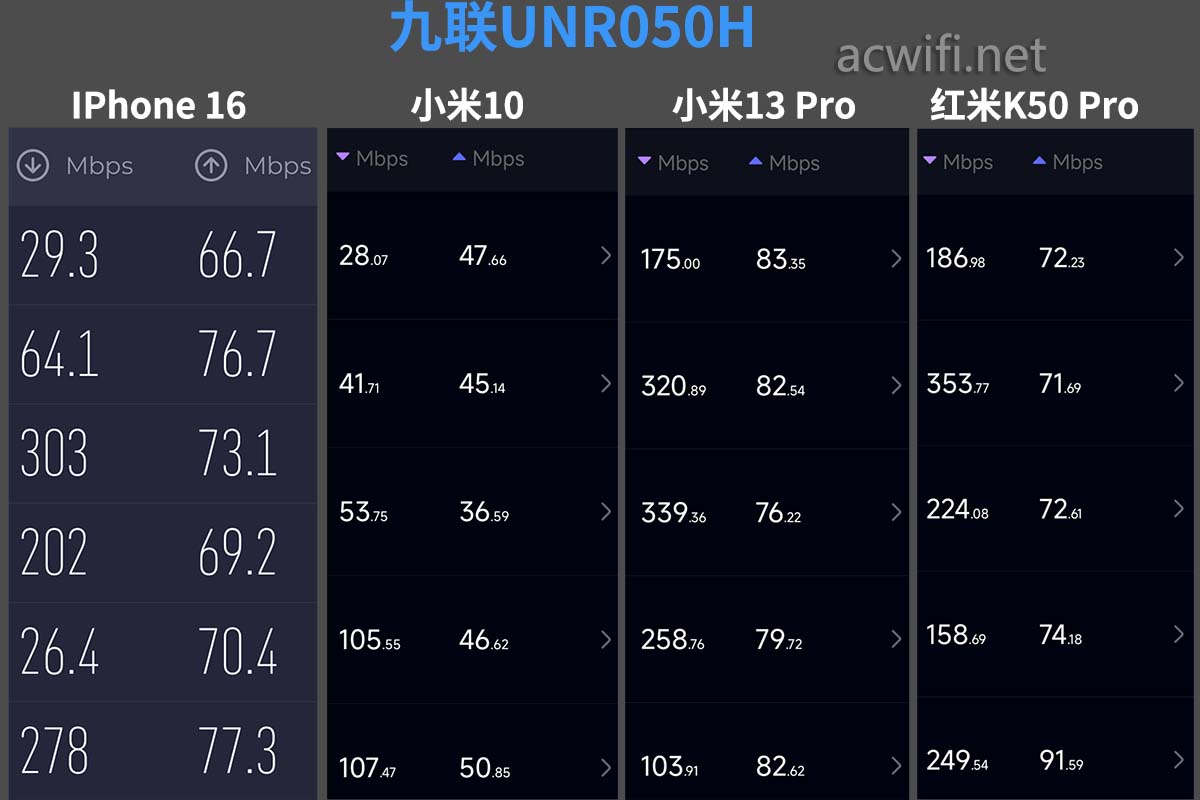

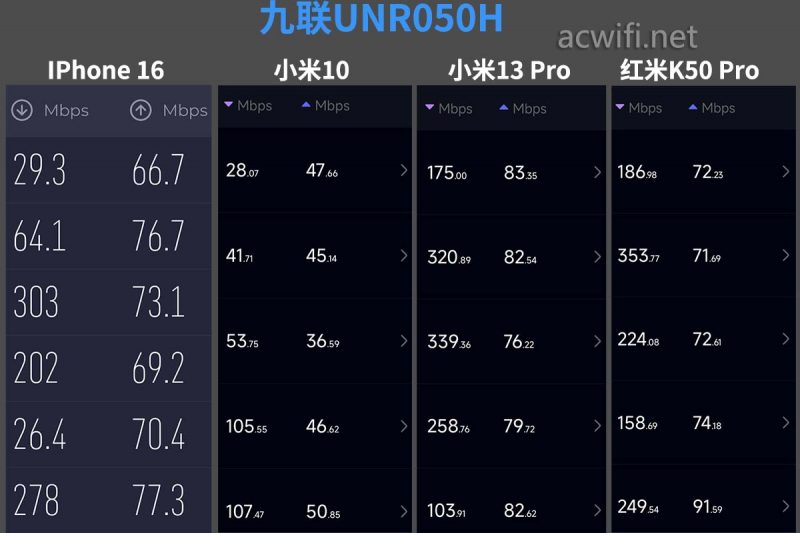

下图是九联的测速结果，这款没有在近期重新测，拆机时的旧数据。当时就觉得，，比较差，特别是80MHz频宽的表现。

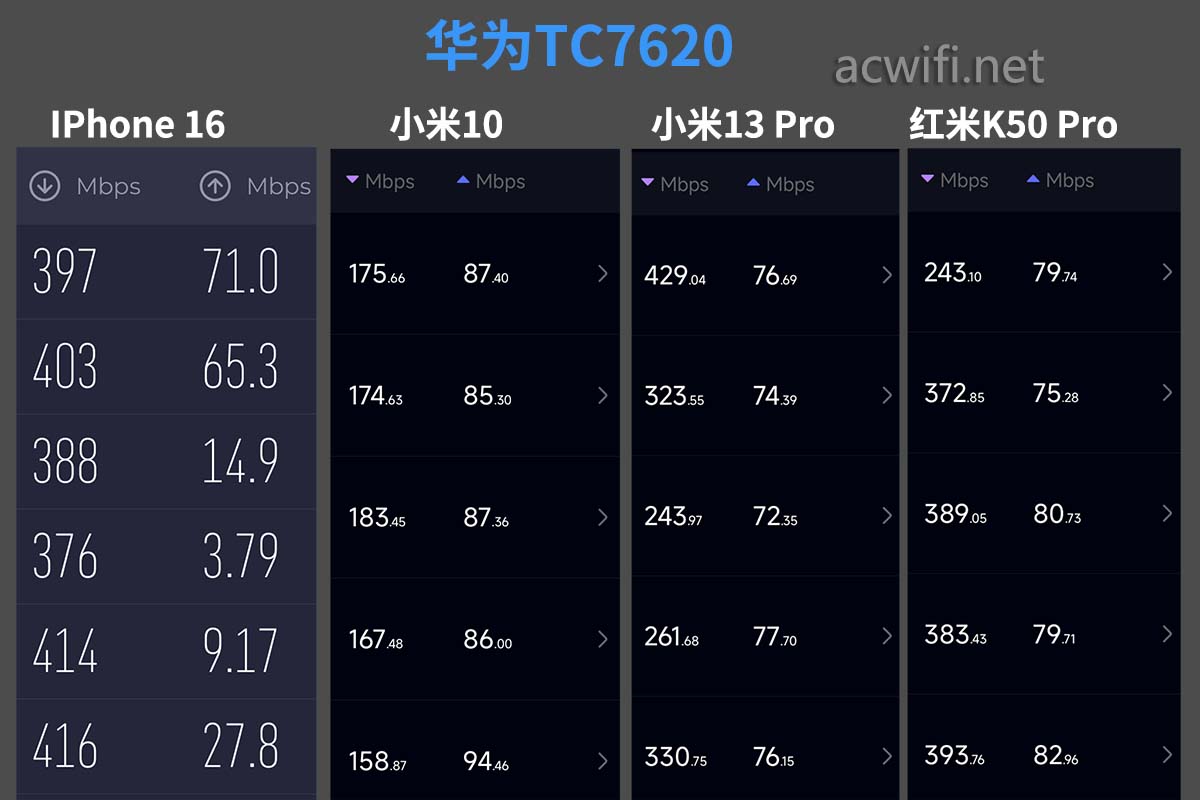

另一款海思Hi1155是华为TC7620，K点测速结果如下。这款测束就正常多了。

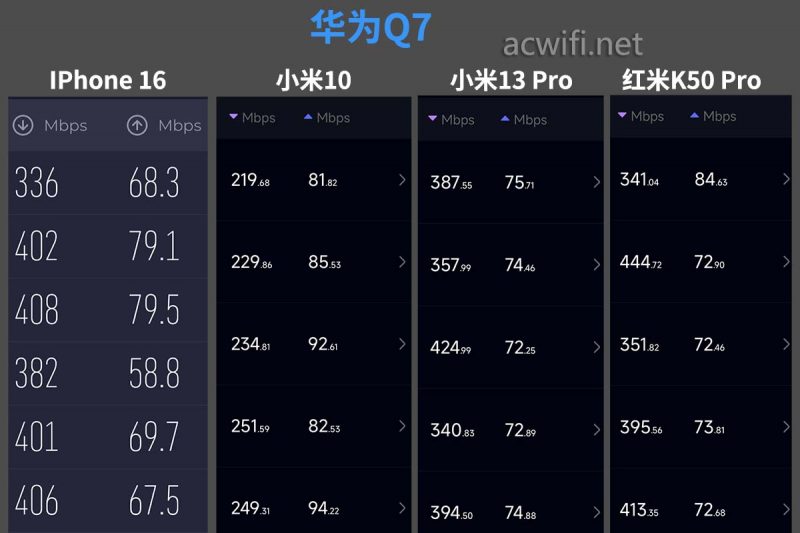

最后就是大家熟悉的华为Q7，子路由的测速结果：

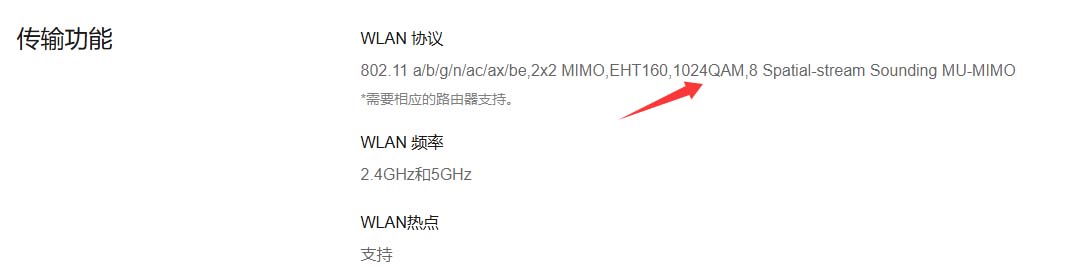

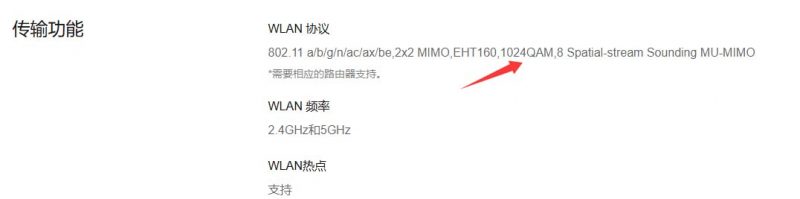

又人会说我怎么不用华为手机测。你们说多几次，我真想买，但看了华为Mate70Pro+才支持Wi-Fi 7 ，且不支持4096-QAM。

朋友抓的华为Mate70Pro+手机的空包，的确如此。

不管如何啦，华为X1用了一大片铝散热器，两颗2.5G PHY芯片，三片定向天线，四颗5x3mm的独立FEM芯片，五根PCB天线，还内置了星闪网关，成本就有点高，而且作为上游供应商，价格也不可能太低。

对了，三片定向天线各负责120度（大约数）， 非常适合放房子的中央位置，只是呢，2.4G没有接定向天线，所以只支持2.4G的智能家居产品只能眼光光的看着5G定向天线。

经常有人问华为X1和BE7或华为BE7Pro哪个穿墙效果好？请看本篇的数据吧。

如果不需要星闪网关，我喜欢相同介格的华为BE7 Pro，至少有4个2.5G口和散热风扇摆在这里，而且5G还是4×4的。
