TP-LINK TL-ER2260T拆机,双10G SFP+,测测小包转发率

TP-LINK TL-ER2260T,拥有两个10G SFP+,全部端口可自定义,即用哪几个做WAN口你说了算。因为这个自定义第一次接触,所以我花了一个多小时才能设置上网,没办法啦,好多东西都是“我识条铁咩”。开机后就要先去设置也LAN口,先动其它设置就又要恢复出厂设置才可以指定LAN口。

有人跟我说它可能是高通的方案,且价格800多元。所以拆机看看吧!

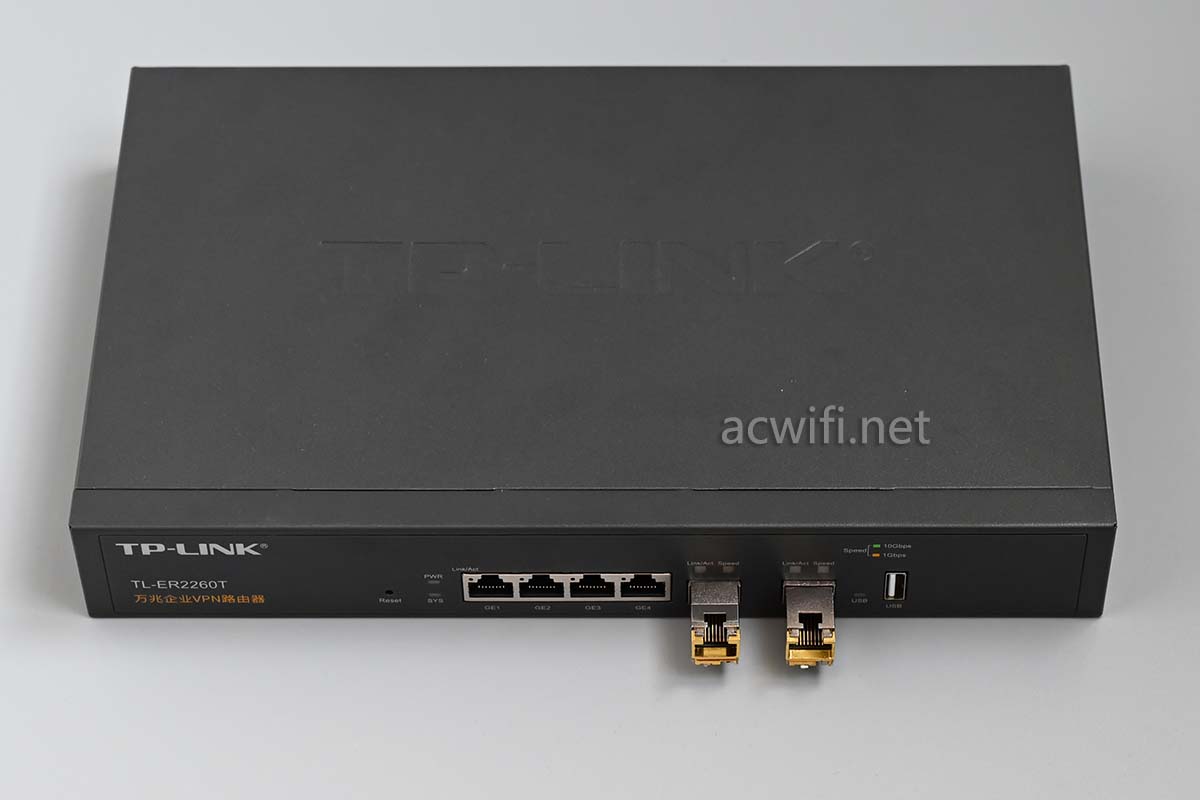

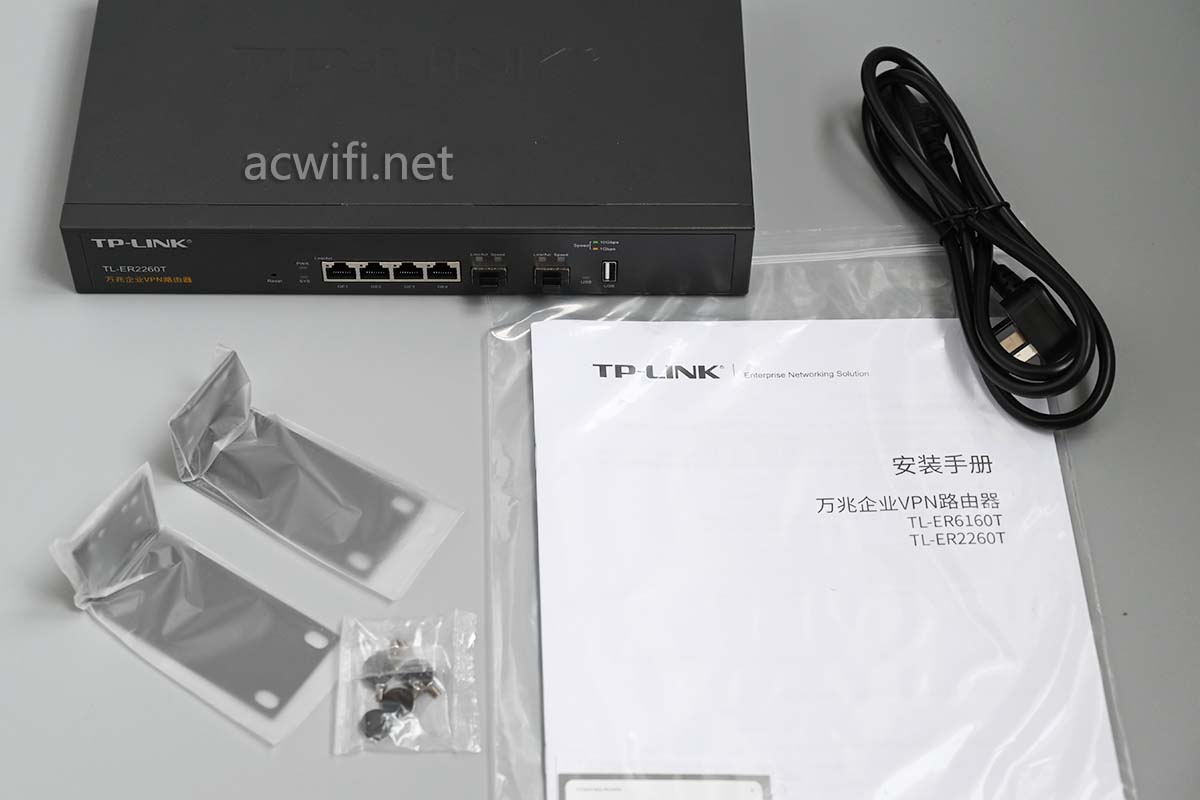

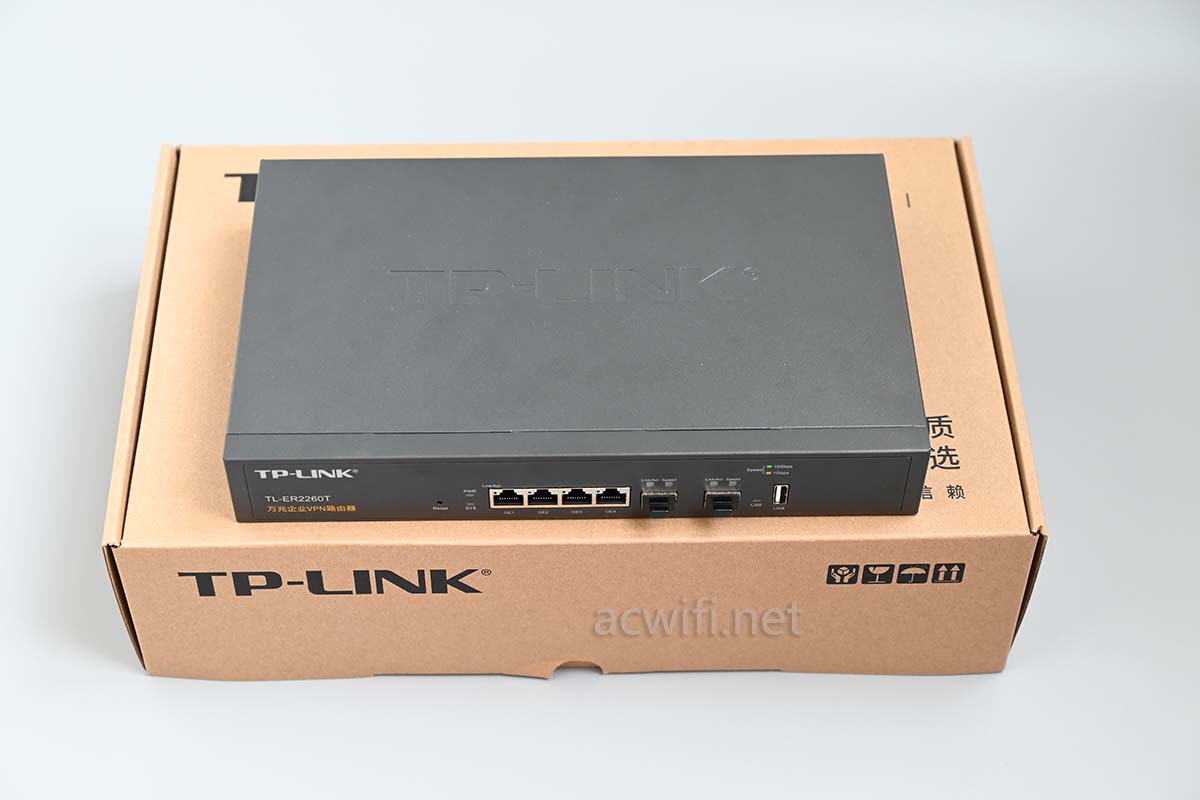

机身和配件:

机身是比较大的,跟八口万兆交换机ST1008一样的尺寸。

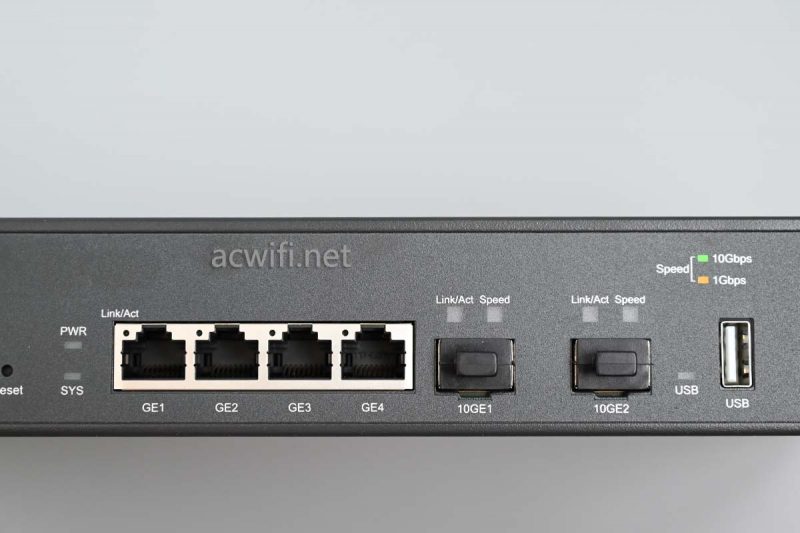

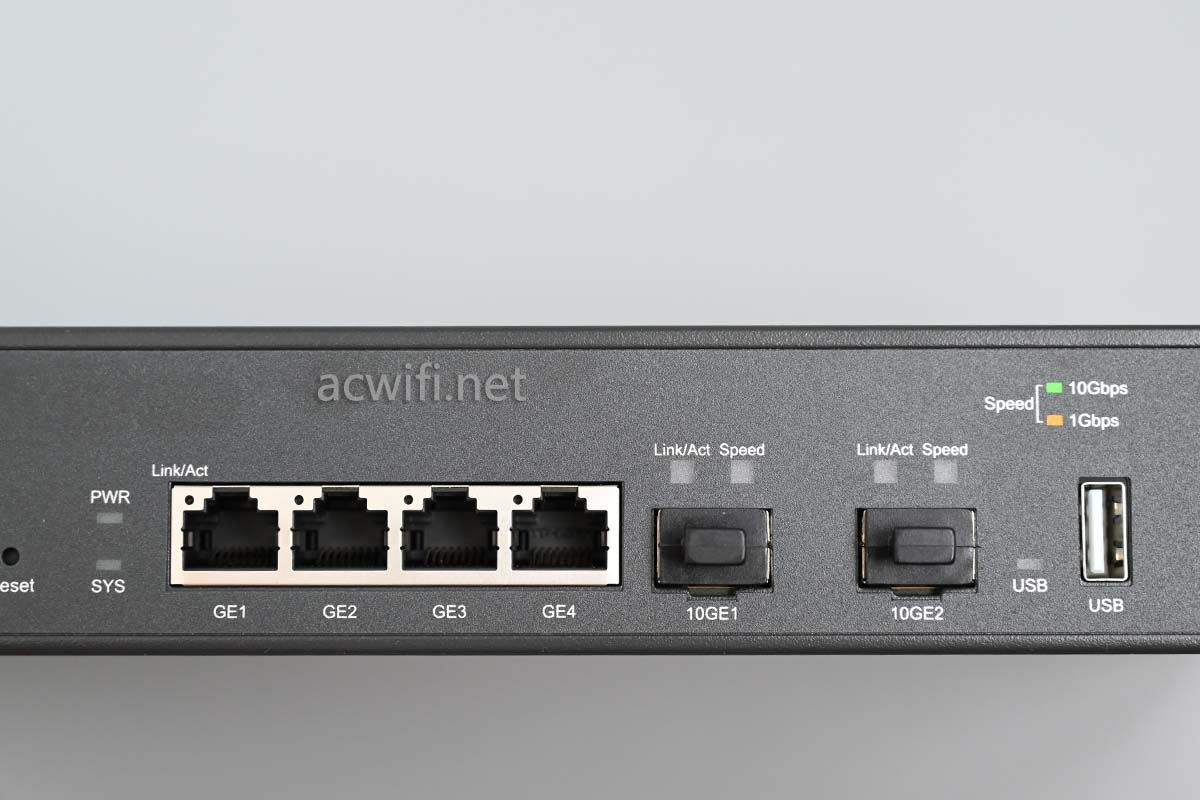

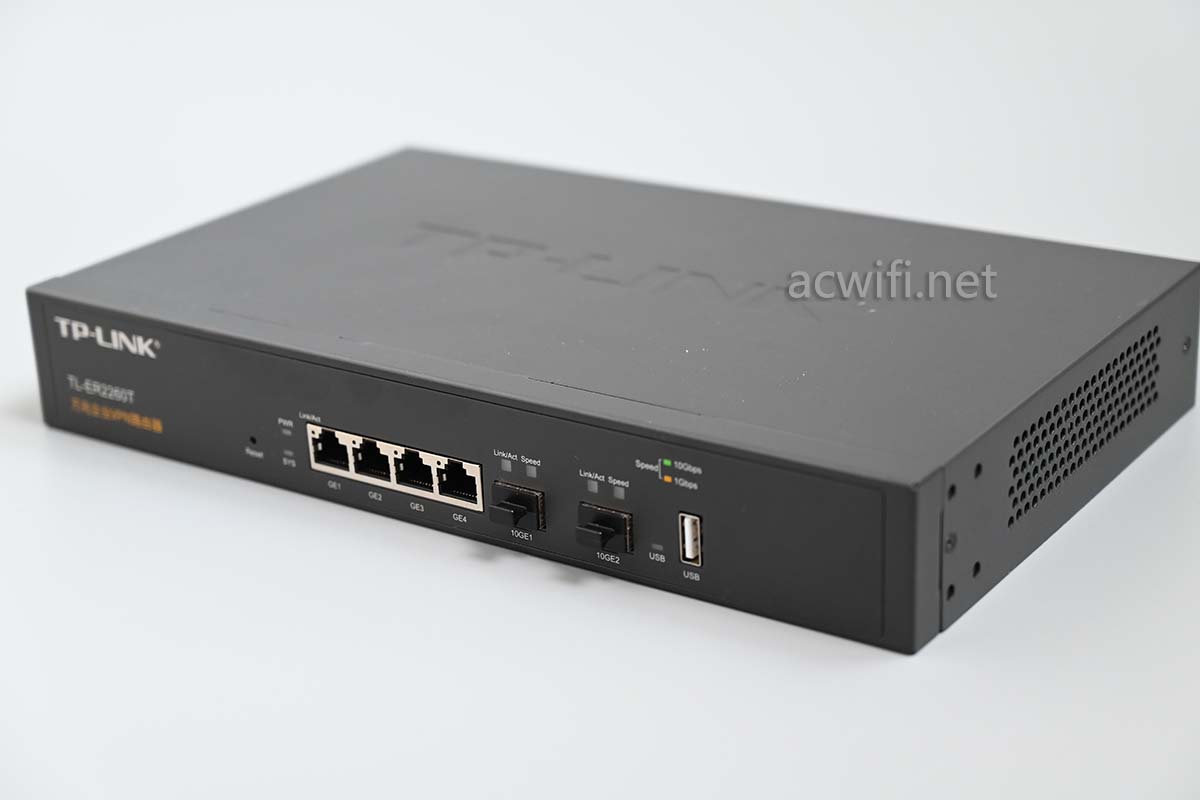

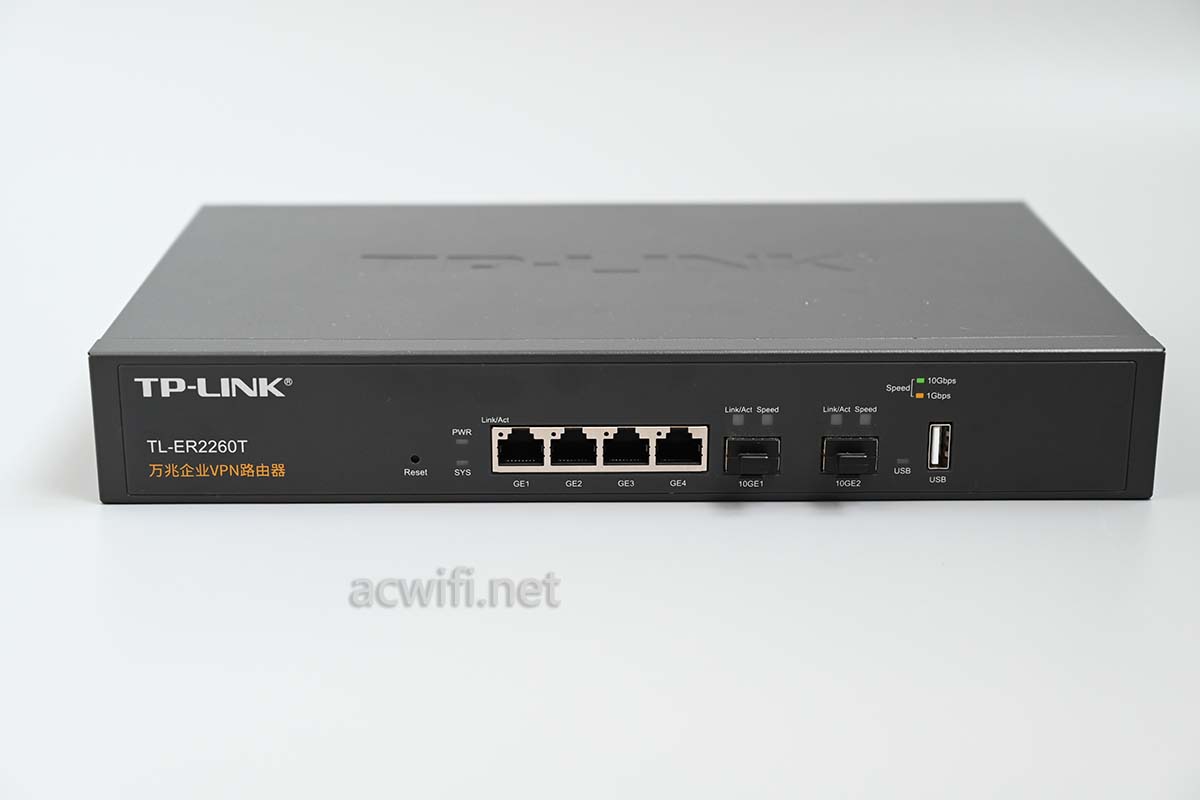

左边四个千兆网口,右边两个10G SFP+,还有个USB2.0口。

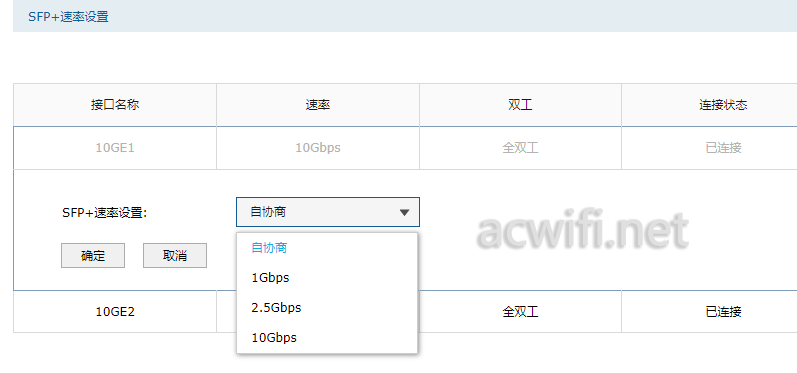

玩猫棒的有福了,它的两个10G SFP+可以支持2.5G速率:

用TP的2.5G电口模块也可以识别为2.5Gbps速率。

两侧有散热孔,不过没孔也没关系,这台路由器真的真的真的功耗太低了吧。不插网线不到4W待机功耗,插上电口模块,接上2个2.5G速率的网卡待机功率才5W多,接上2个10G速率的网口,待机功率才10W。

外壳真的没啥温度。如果你的路由器温度高,可在底部垫个铝散热器,淘宝链接

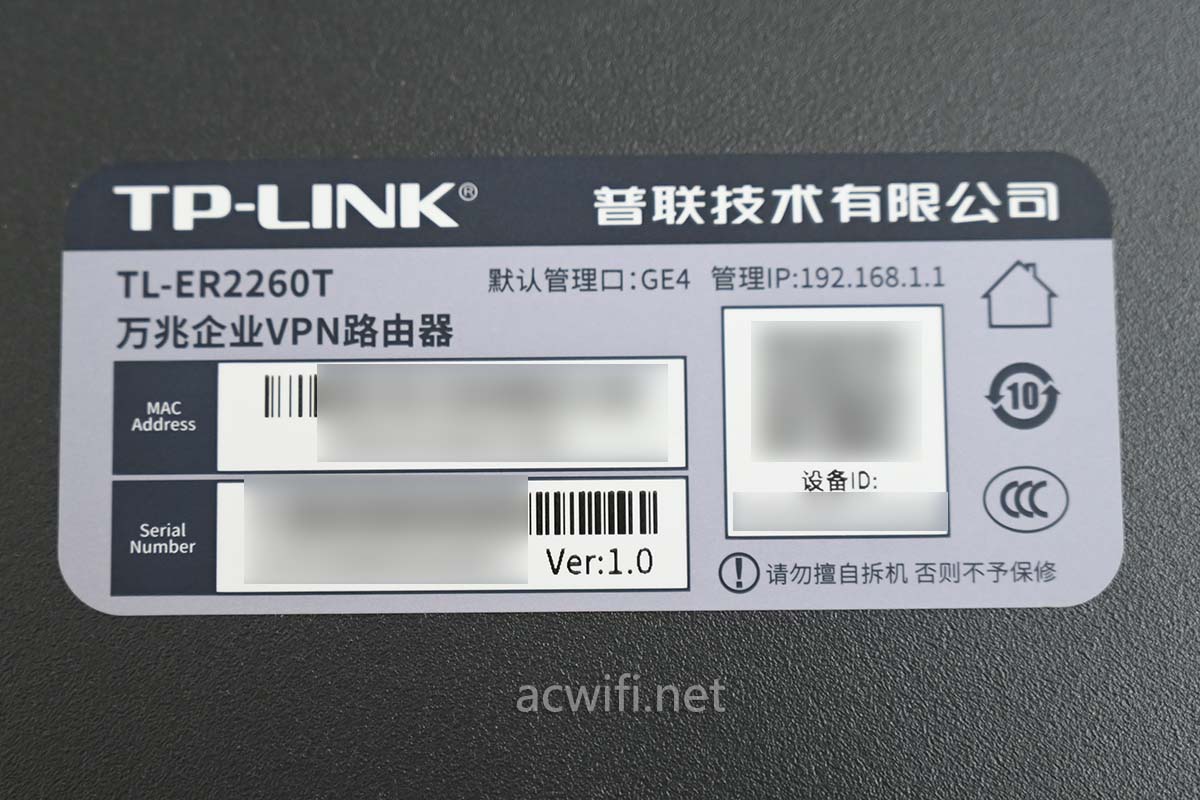

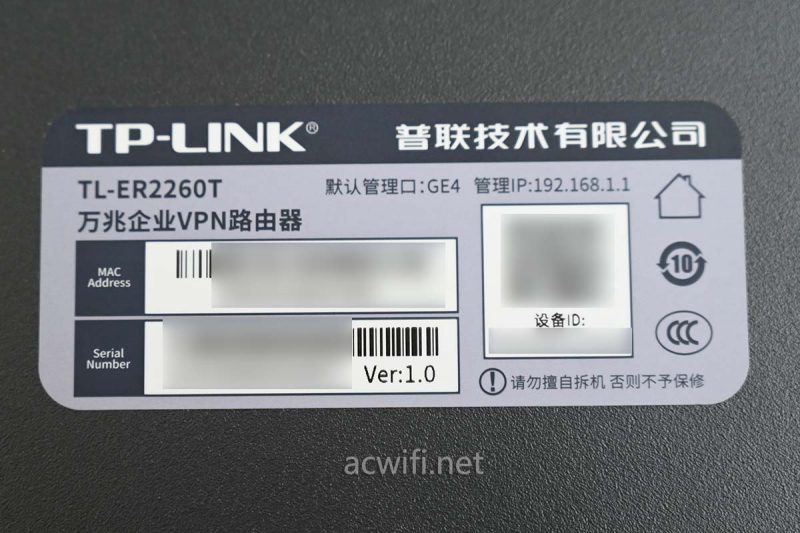

底部标签内容:

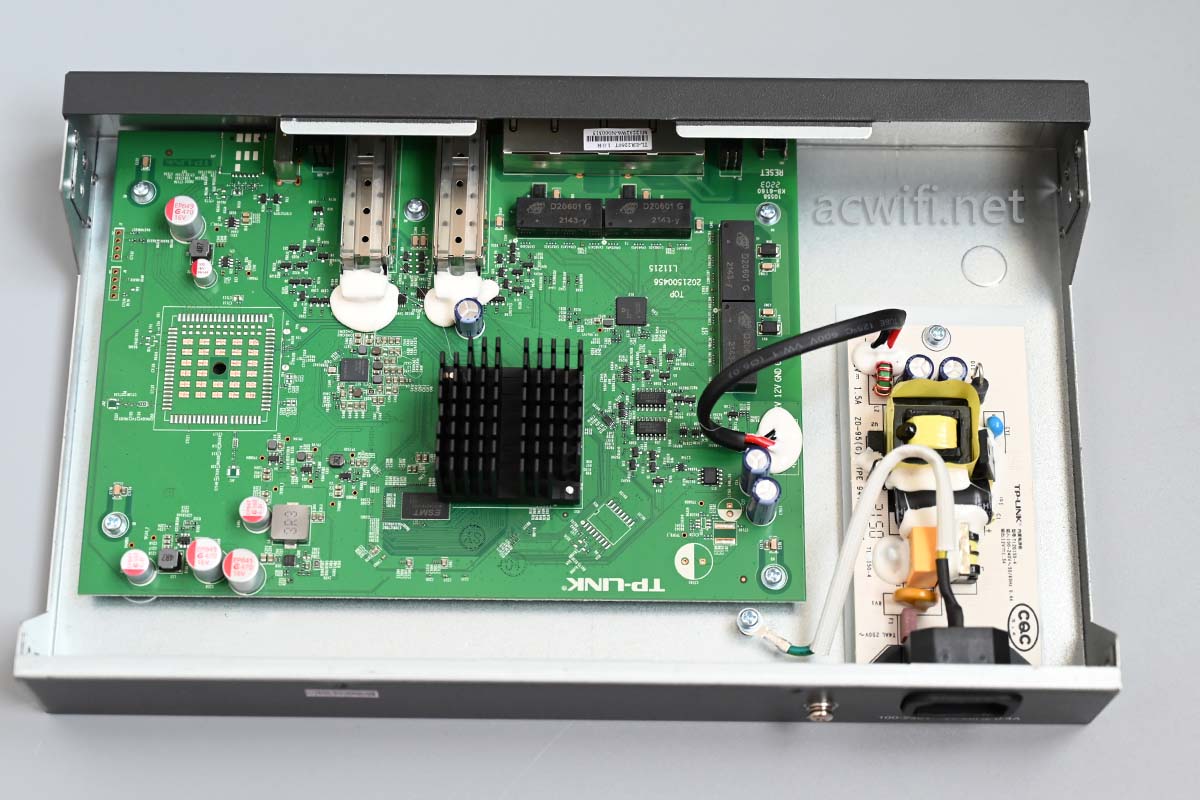

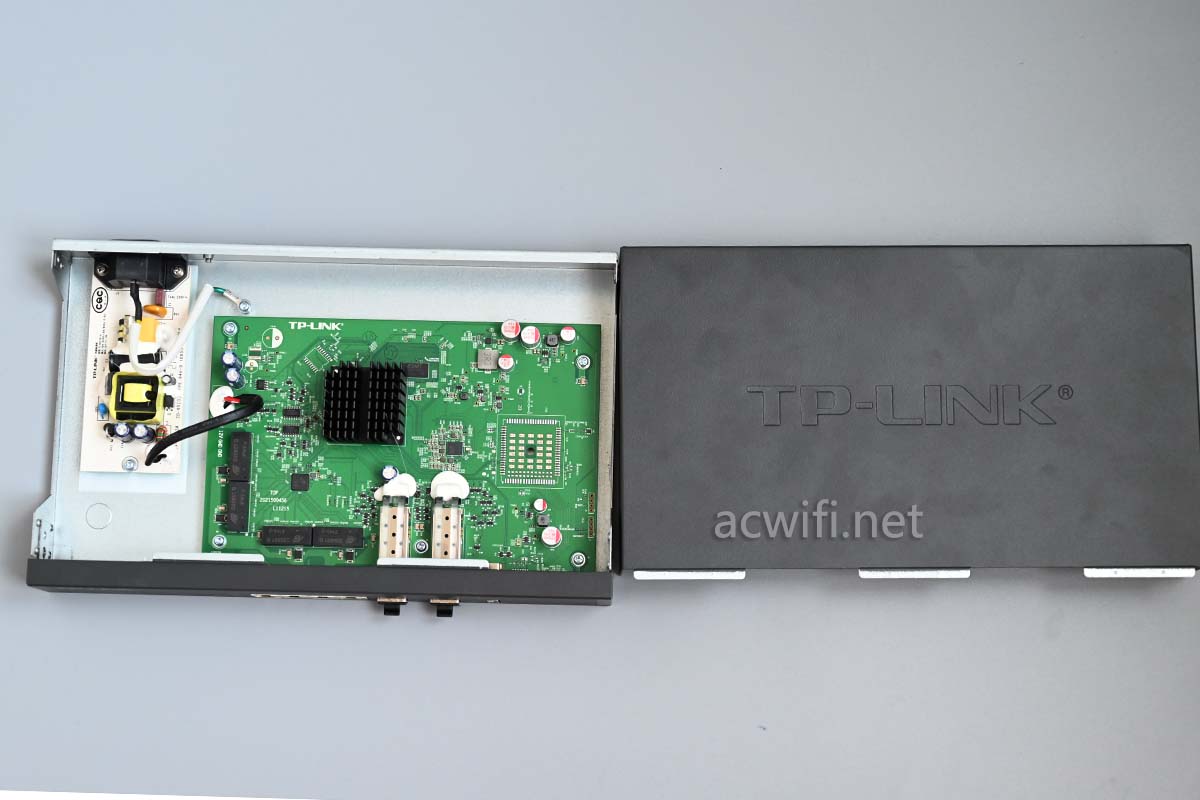

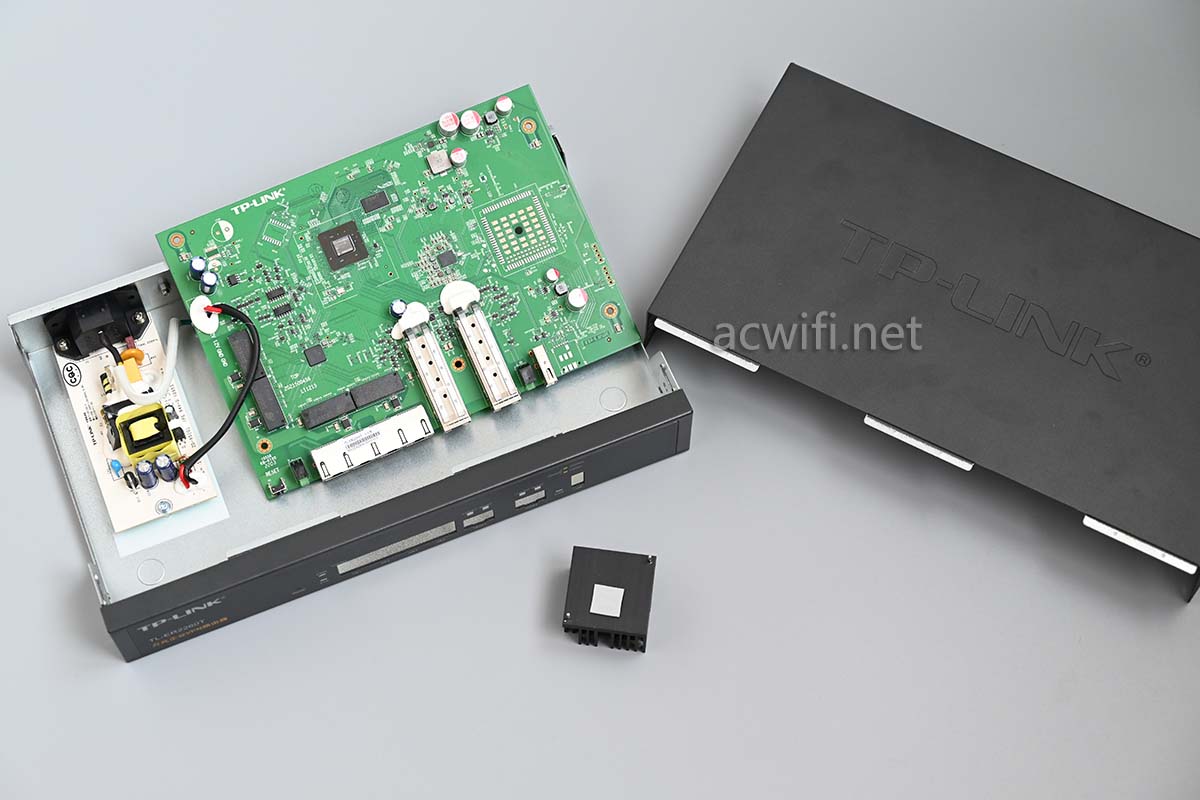

拆开铁壳:

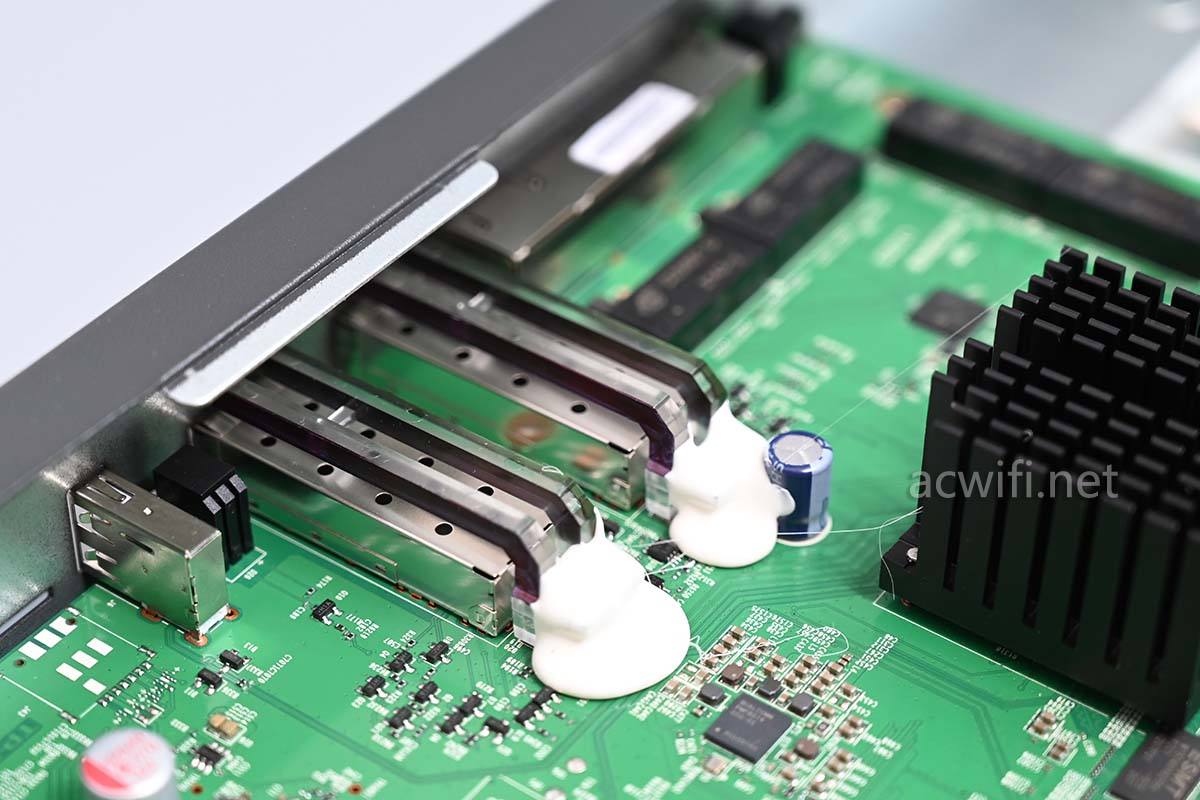

有一个较大的散热器,且通过焊锡固定在主板上,稍后再想办法拆下散热器,一定要拆,否则看不清楚CPU是啥样子,所谓不到黄河心不死。

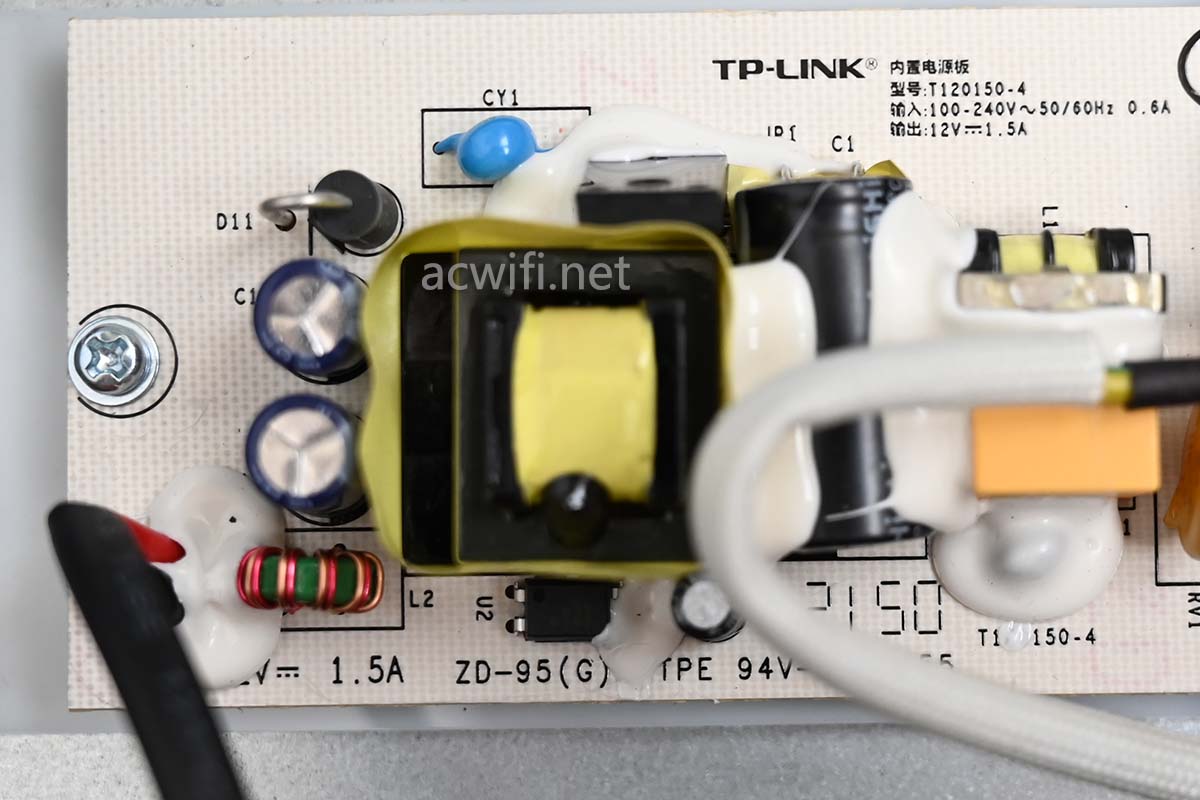

内置的电源DC输出规格是12V/1.5A,非常足够啦,测小包时,它才11W,接上所有千兆网口后也不超过12W,这已是满截的功率了。其实转发满载只增加1W功耗,因为走的是专用硬件加速,CPU核心都不需要动。

两个SFP+上方的指示灯导光条:

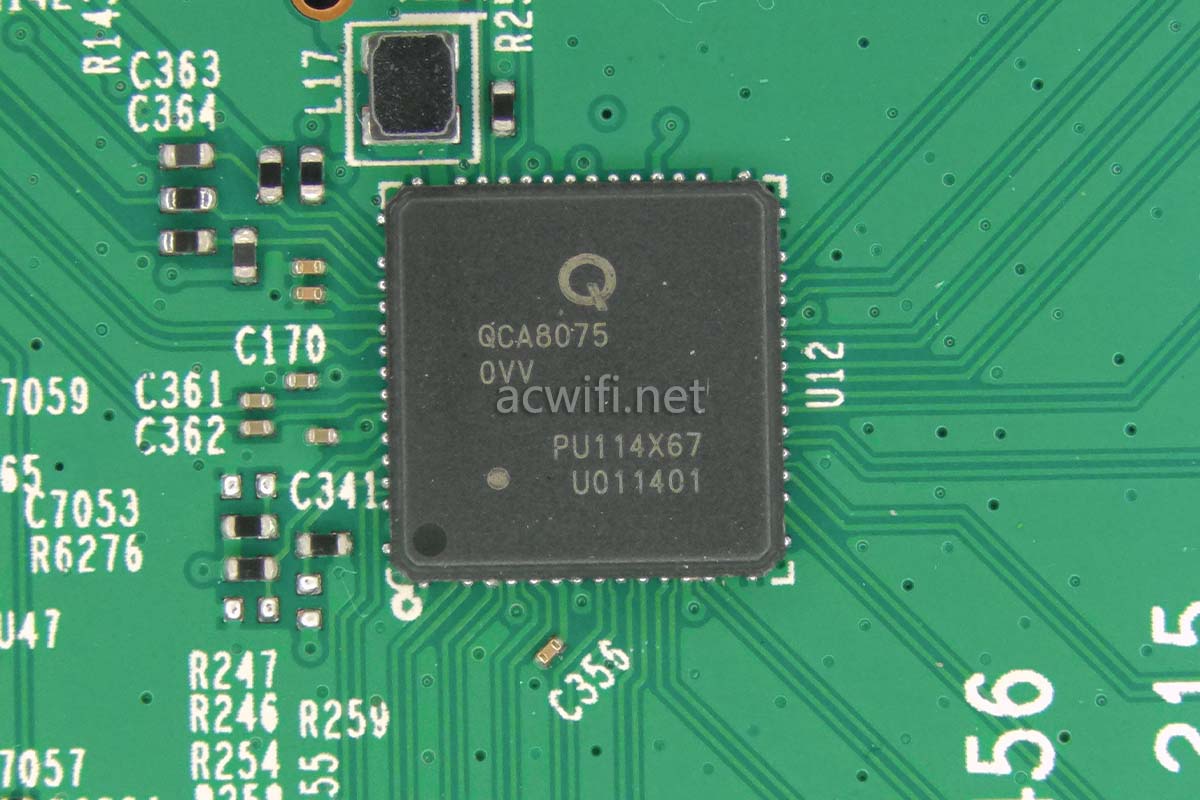

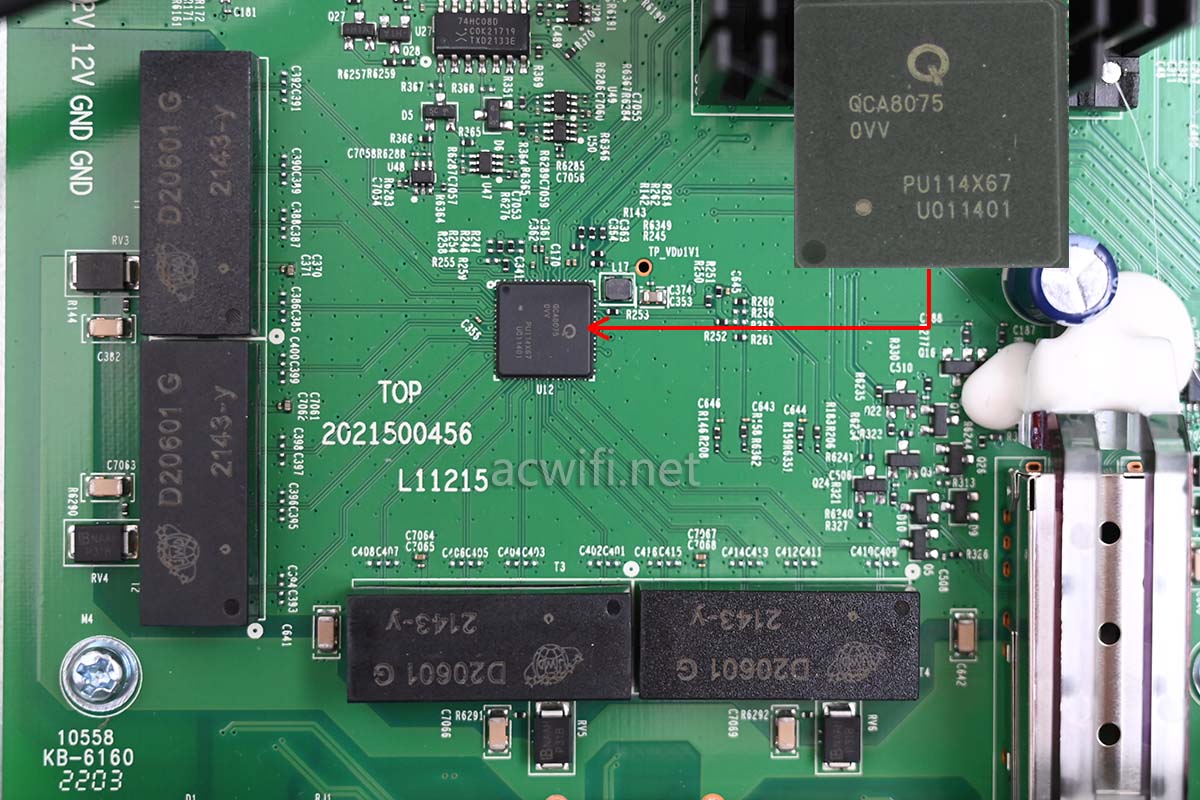

连接四个千兆网口的是一颗五口千兆PHY芯片:QCA8075

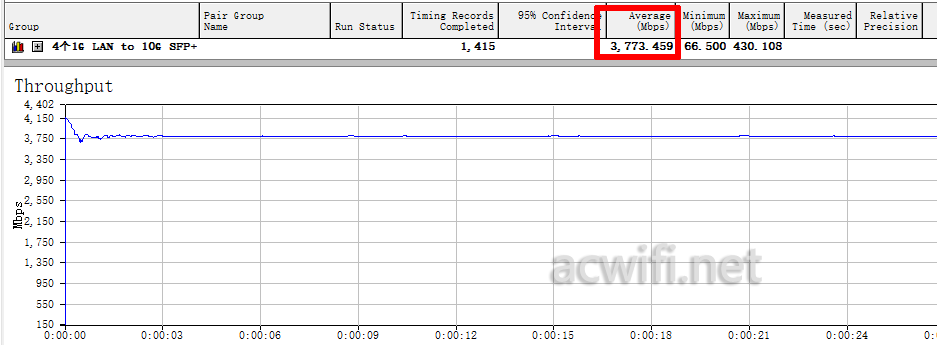

但凡看见QCA8075的,多个LAN口都不会有1G瓶颈。实则4个LAN口到10G SFP+的总速度为3.77Gbps,满的。

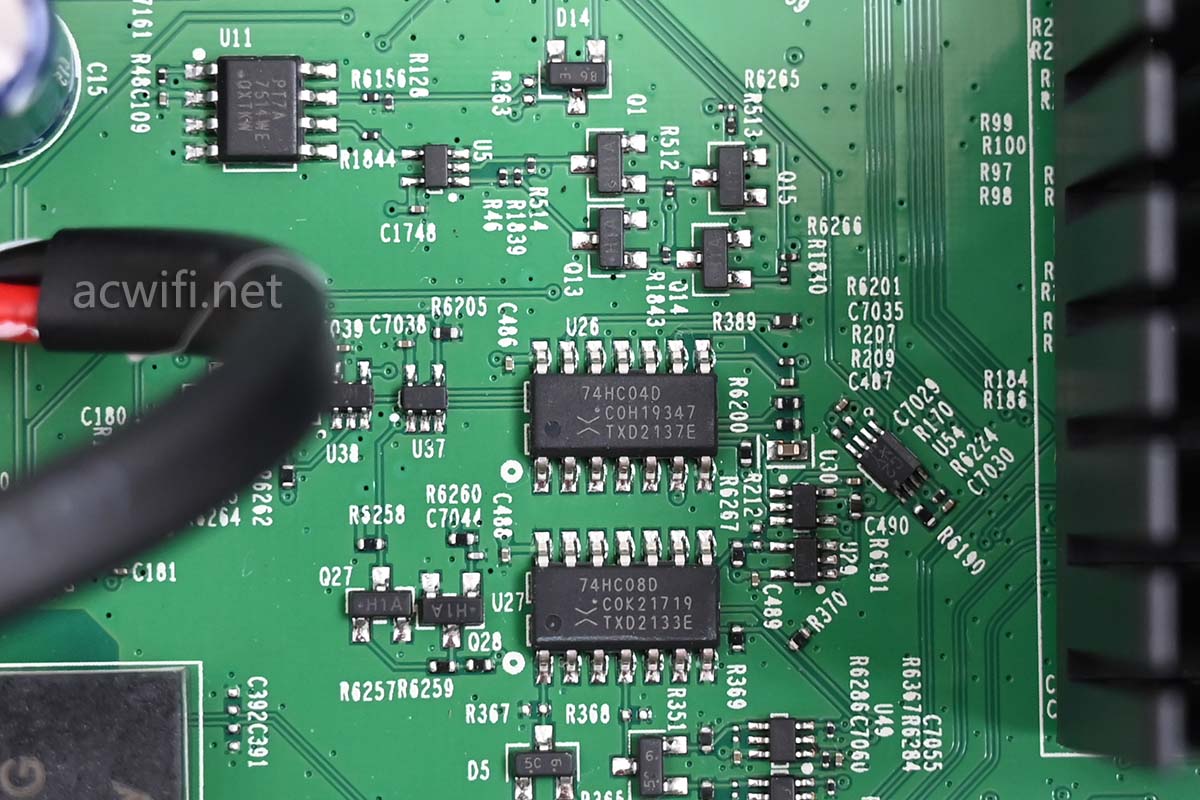

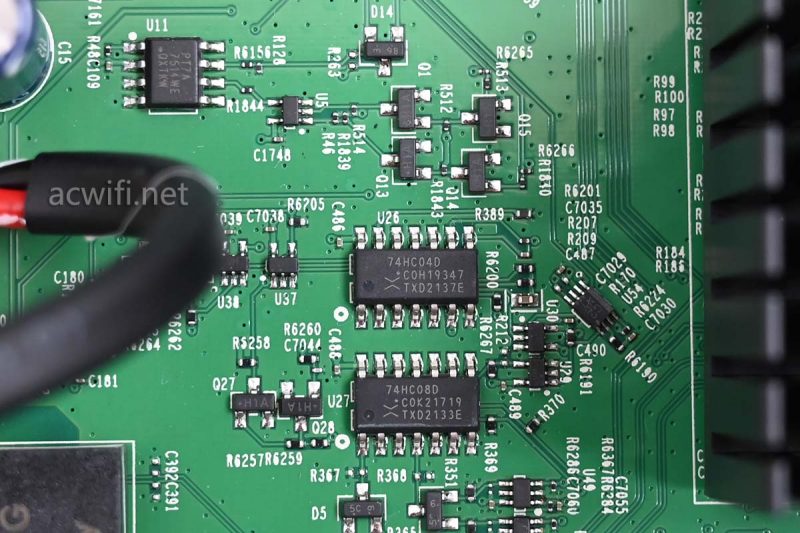

据说这些芯片是控制网口指示灯的状态:

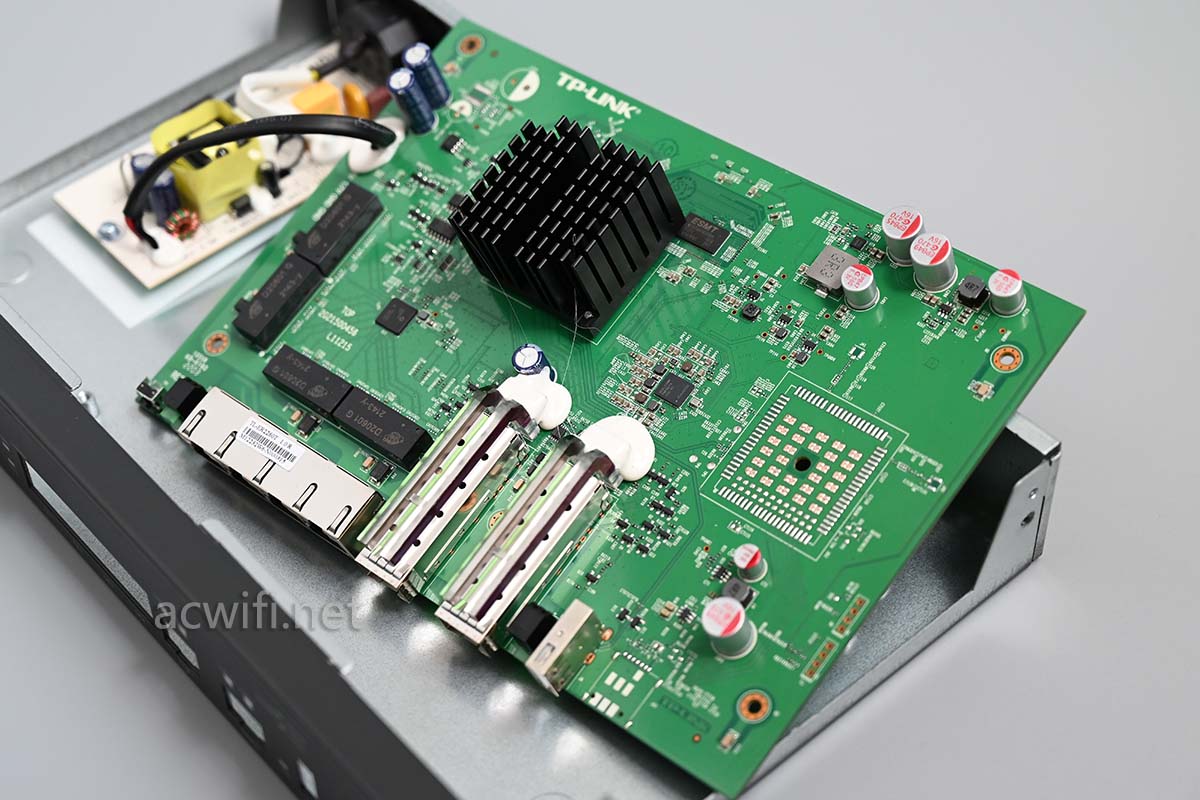

把固定主板的螺丝拧出来,松绑主板,准备翻过来:

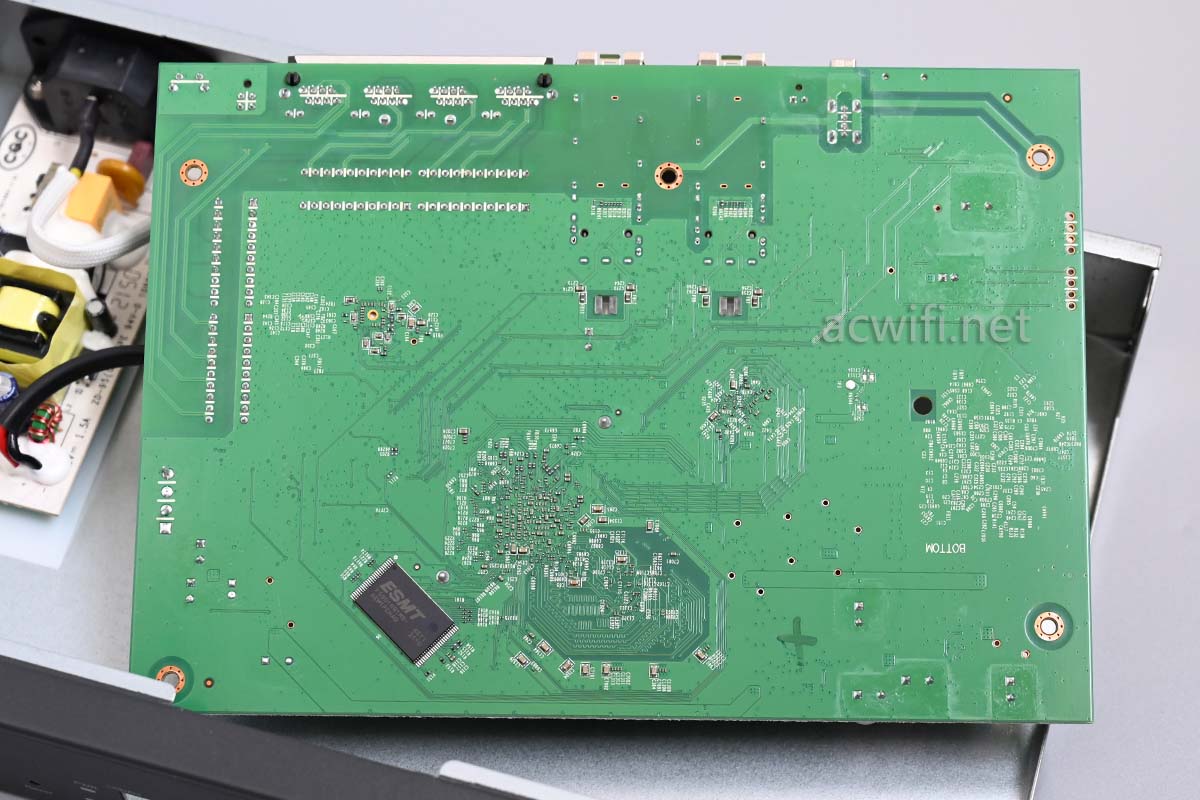

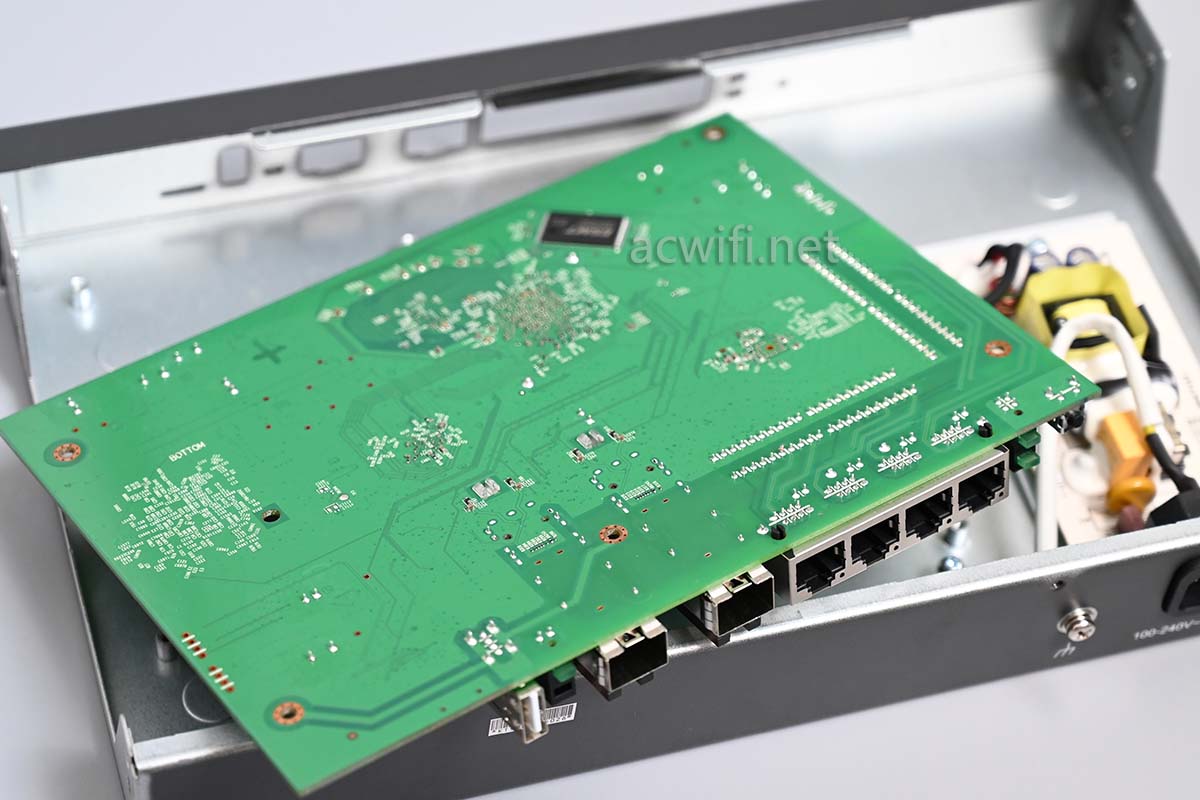

主板背面是这样的:

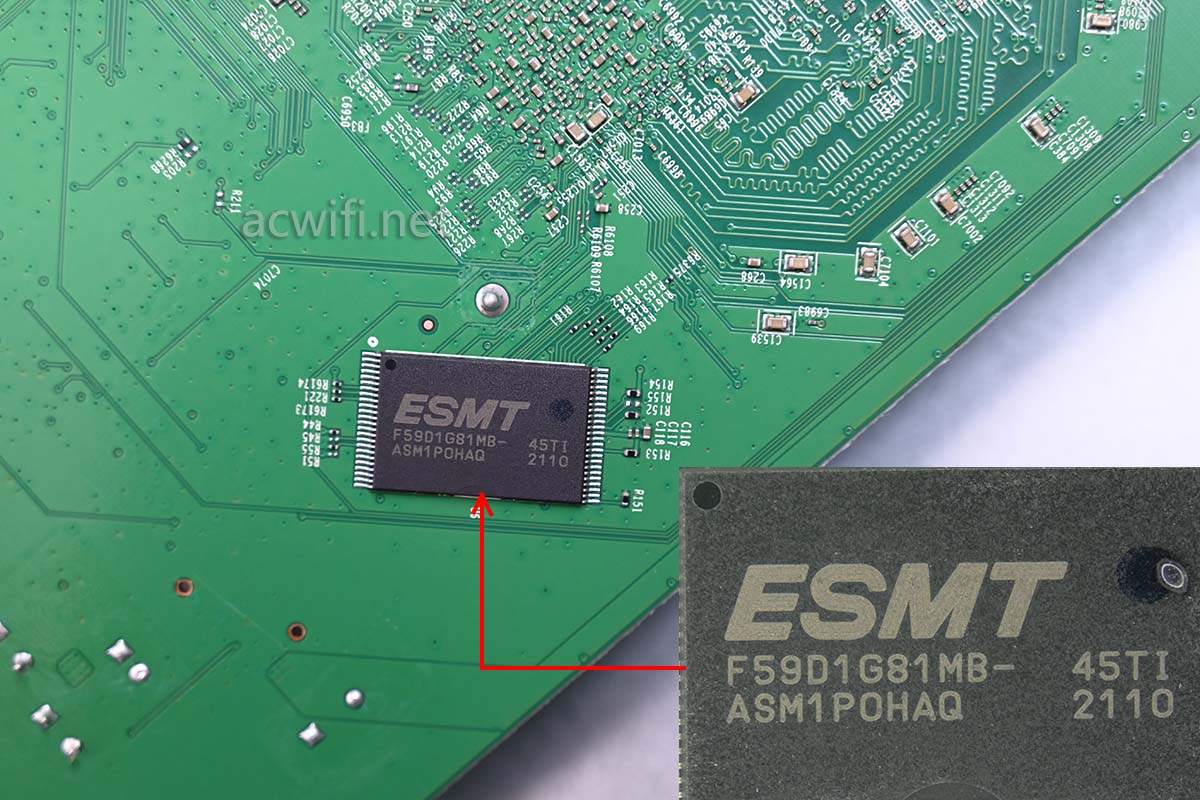

有一颗闪存芯片,型号是F59D1G81MB,容量128MB。

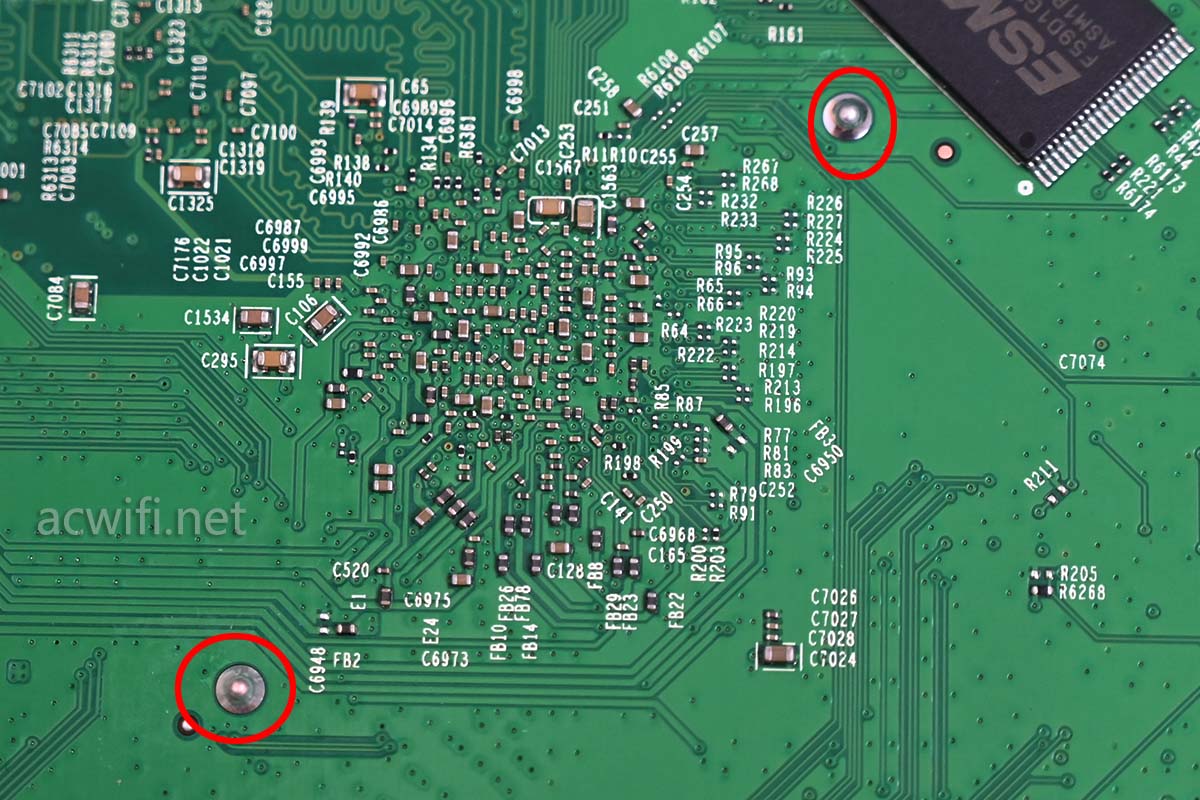

CPU散热器两个固定针脚的焊锡点:

”高手“出场,好快就会收场,经过一轮反反复复的上锡吸锡神操作,终于拨出了:

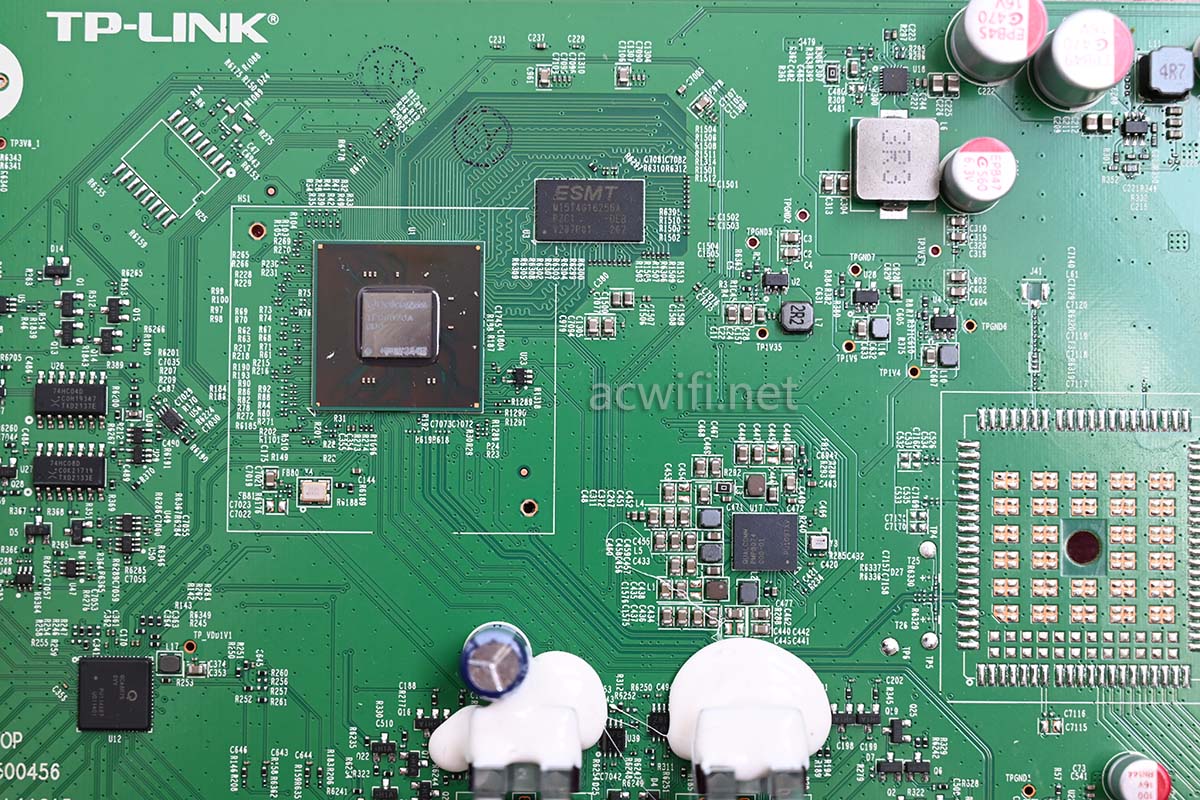

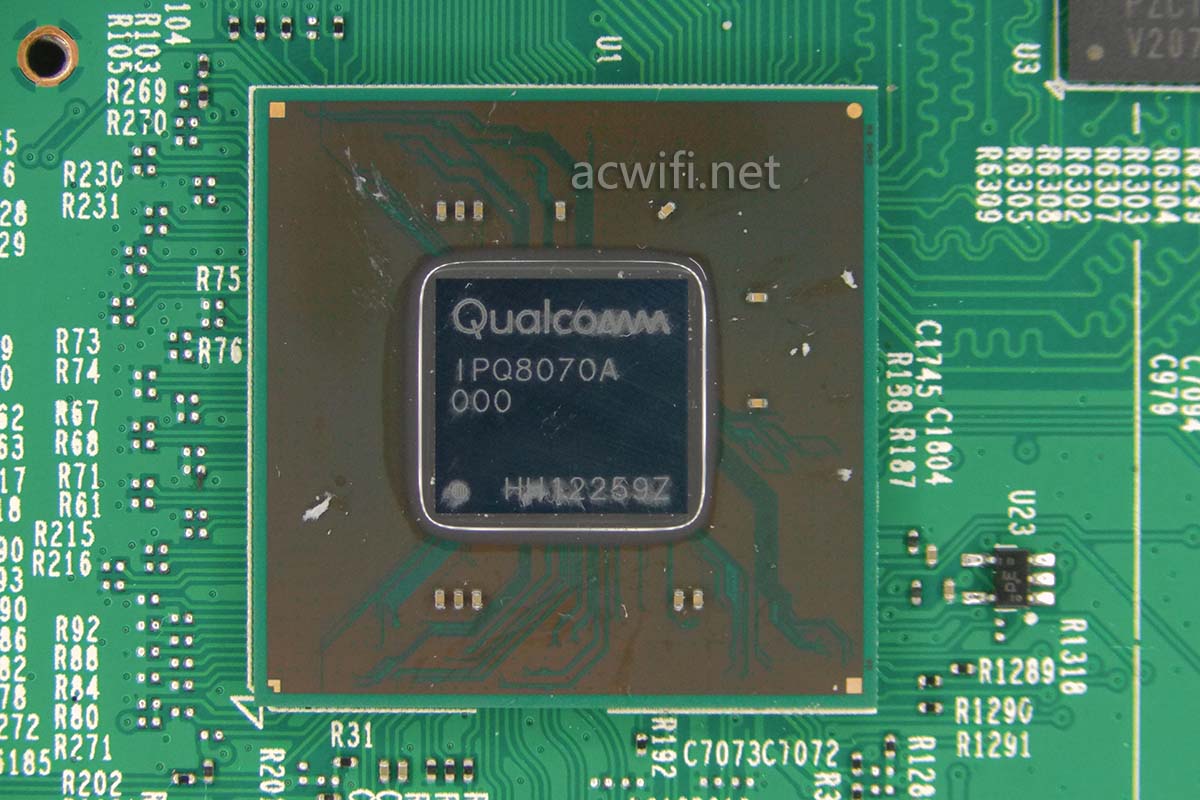

TL-ER2260T的CPU型号是IPQ8070A:

TP-LINK官网上的参数是写着四核1.4GHz(莫非超频了?),从百度查到的是四核1GHz,集成两核1.0GHz NPU。

有两个USXGMII(10Gbps),分别接了两个10G SFP+

有一个PSGMII(6.25Gbps),连接了五口PHY芯片:QCA8075.

IPQ807x这些不同型号的芯片,封装出不同的扩展接口,不同的频率,不同的NPU核心就有不同的价位,任君选择!满足不需的市场需求!

当市场上没有竞争对手或已经把竞争对手踢出市场之后,刀法会变得更丰富!

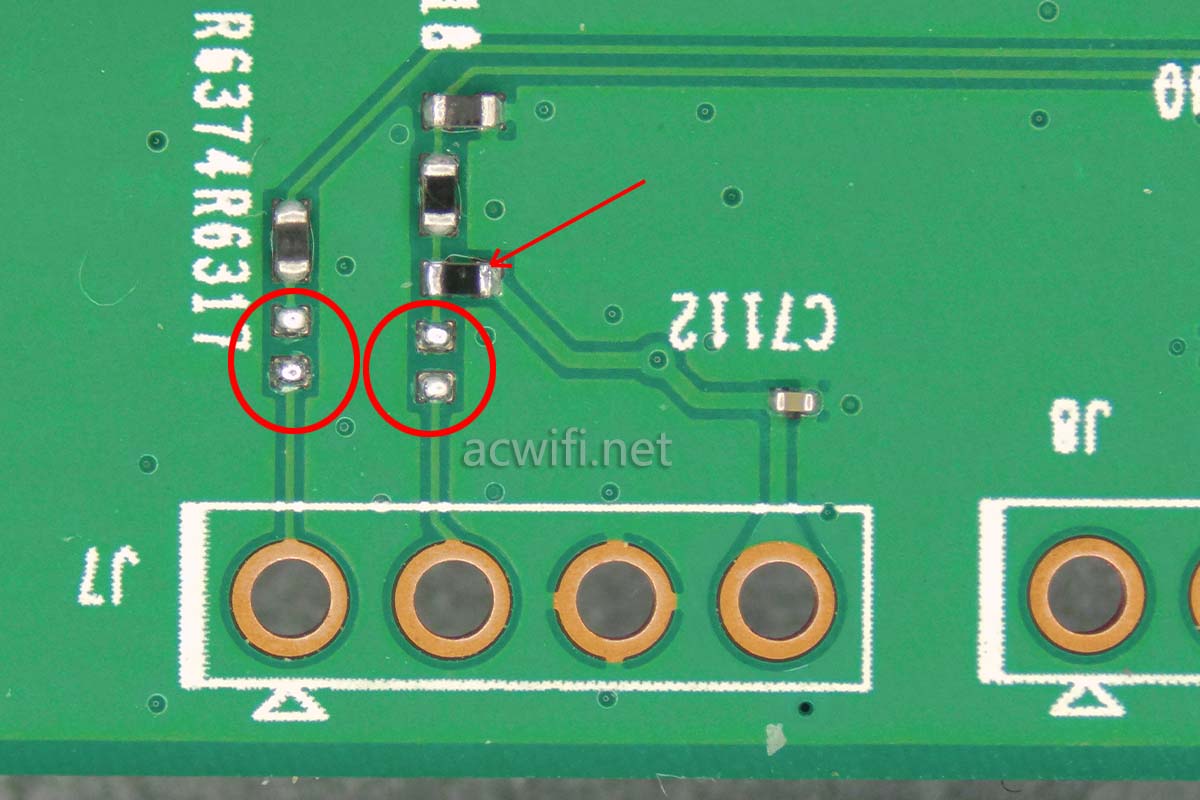

我本想接TTL读取启动信息看一下处理器信息的,但路行不通呀,两条路都断了,而且Vcc还搭了过去。

IPQ8070A第一次见,正好有2个10G口,测一下小包转发率能有多少吧! 我用的测试仪是电口的网卡,这是SFP+,所以要插两个10G电口模块:

测试仪用的MiniSMB,测试小包性能一直用它。

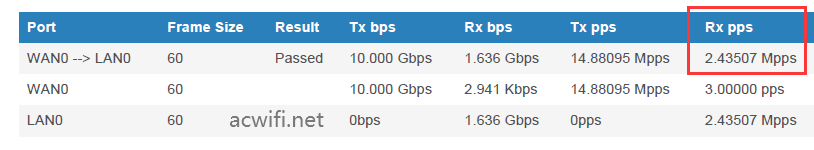

测试结果如下图:

ER2260T的小包转发率是2.43Mpps。因为超过了0.9Mpps,所以可以跑满万兆宽带的。

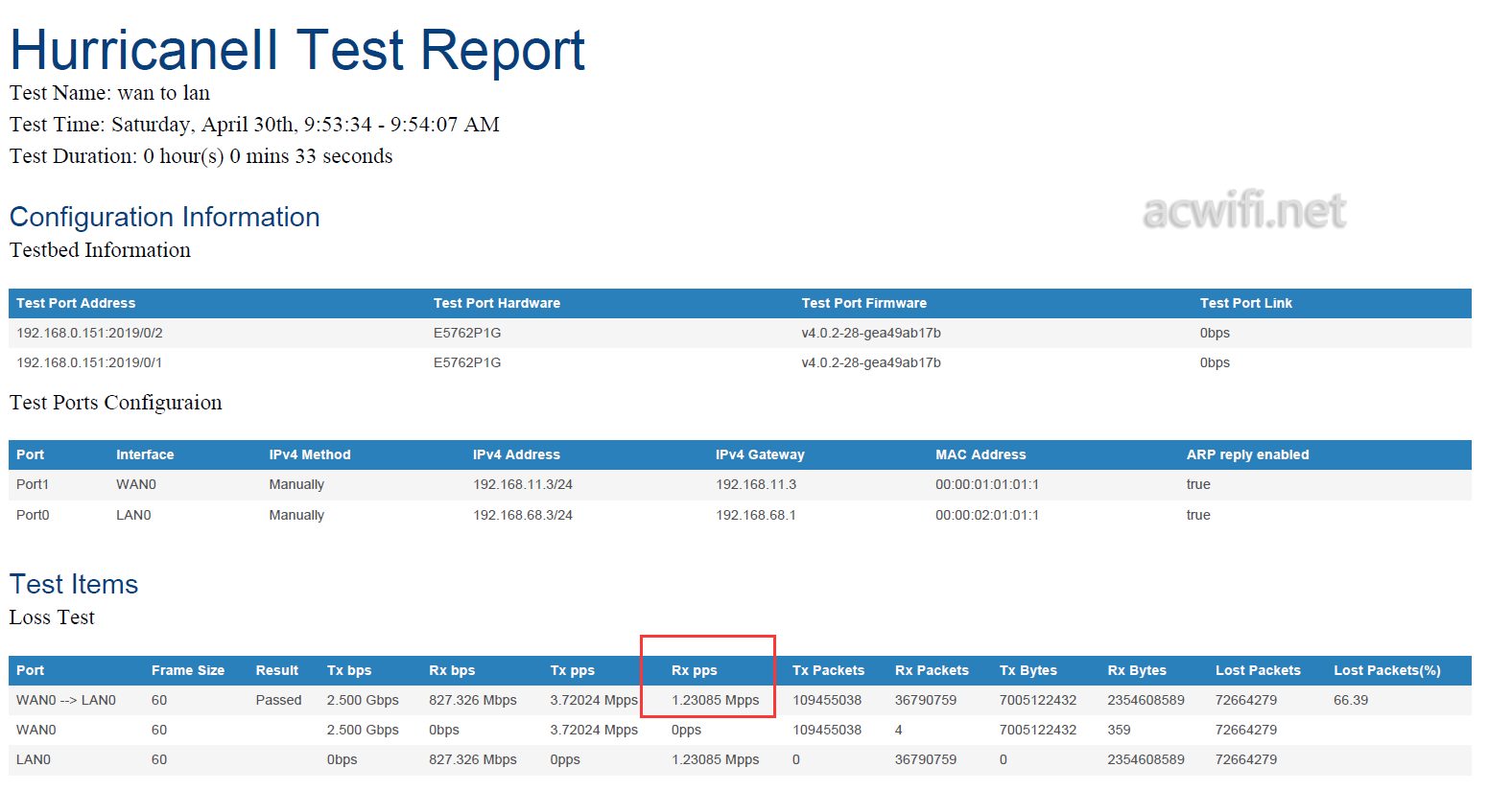

如果WAN和LAN都接2.5G电口模块,小包转发率是1.23Mpps。

难道WAN和LAN同时使用转换模块会造成明显的损耗?

4月30日补充:有人在公众号留言,同样的这台路由器在专业的测试仪思博伦上测试双向能达到18Mpps,即单向9Mpps,这也是IPQ8078A、IPQ8074A、IPQ8072A的成绩。但测试时不能满速发包,否则触发流控。而我设置50%速率发包,结果也一样,可能跟测试工具有关。

只是相比IPQ6010来说,这转发率比较低一些。

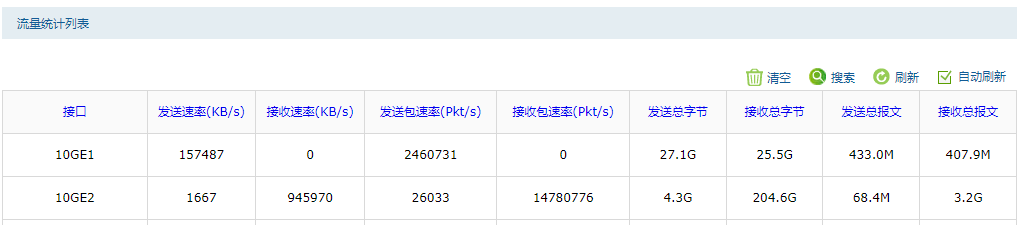

它的流量统计里也能看出实时的包转发率:(Pkt/s)

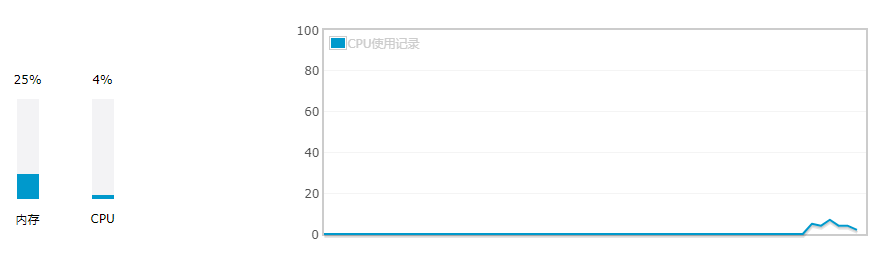

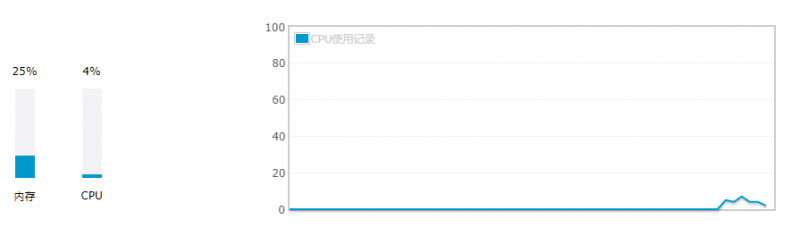

测试小包时的CPU占用率低到可以忽略不计同,只有4%。

附上双2.5G网口的软路由小包转发率实测数据:

以上软路由都比ER2260T低了一截。正常的!

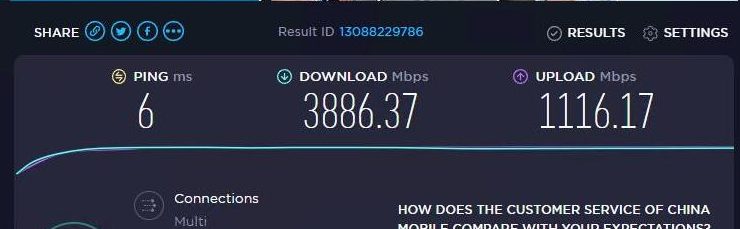

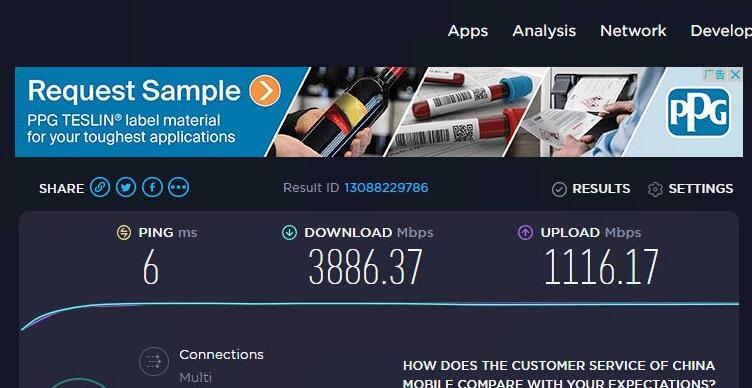

群里有人用它多WAN拨号后的测速:

不是我的,我的宽带端口限速,即使支持双拨,但不叠加。

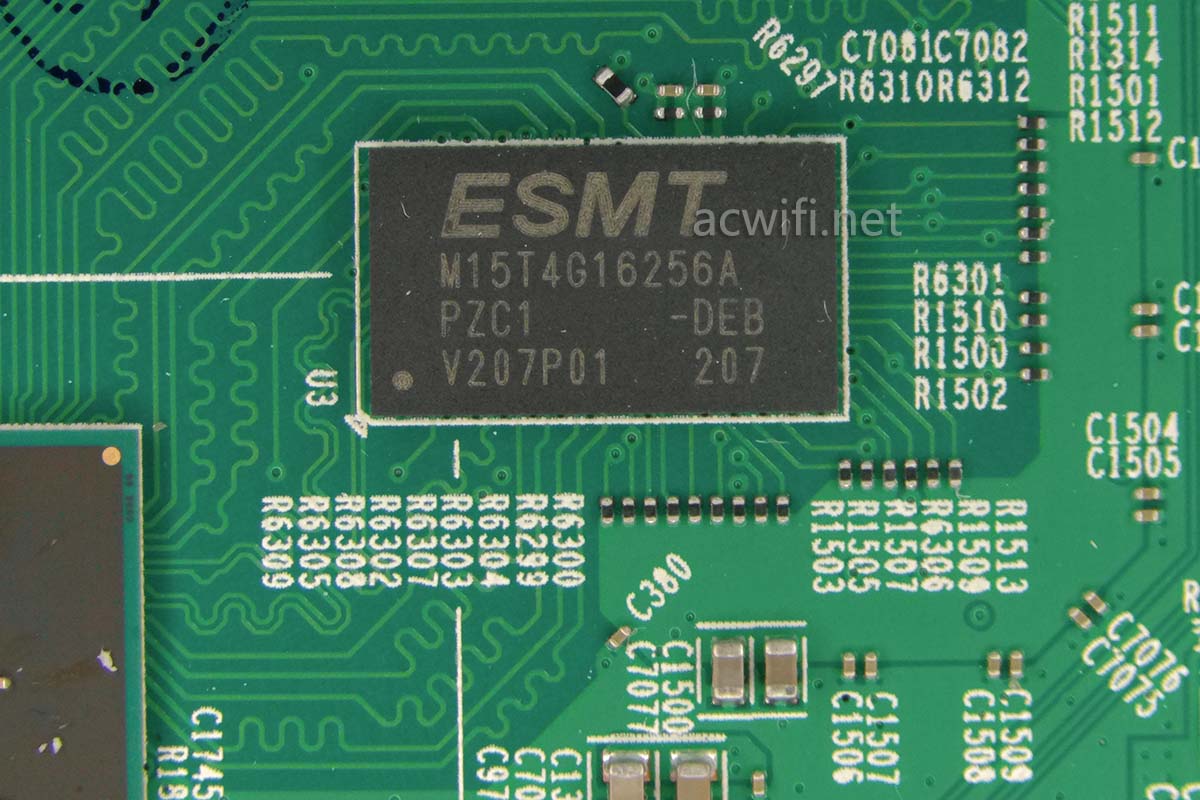

IPQ8070A旁边的内存芯片,型号是M15T4G16256A,容量512MB。

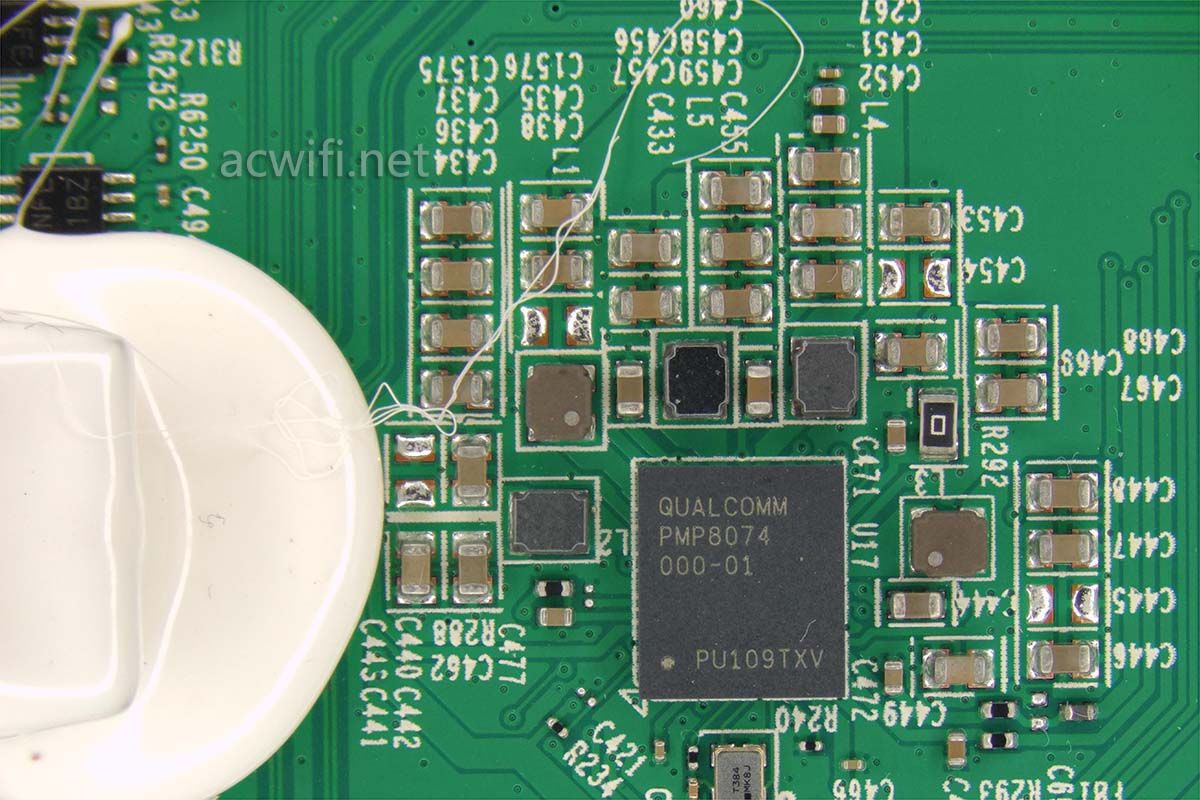

CPU电源管理IC:PMP8074。

放大图:

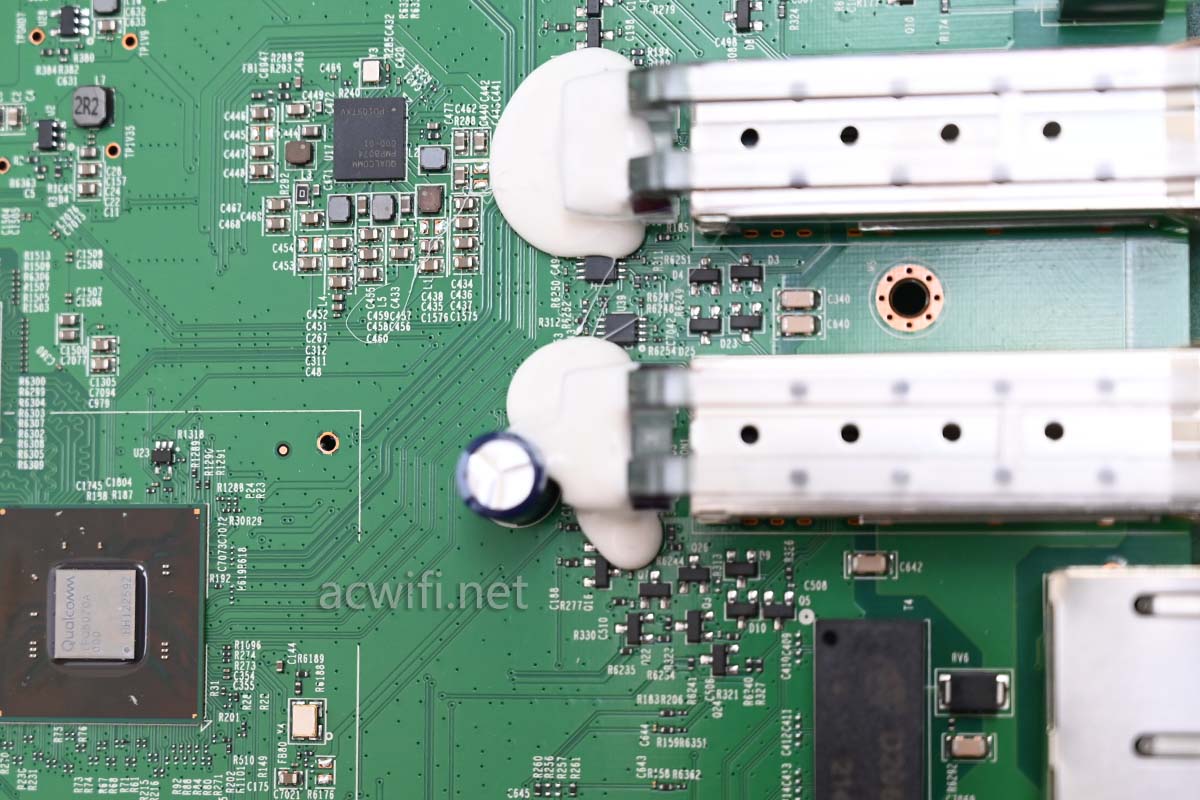

IPQ8070A与两个10G SFP+的连接电路:

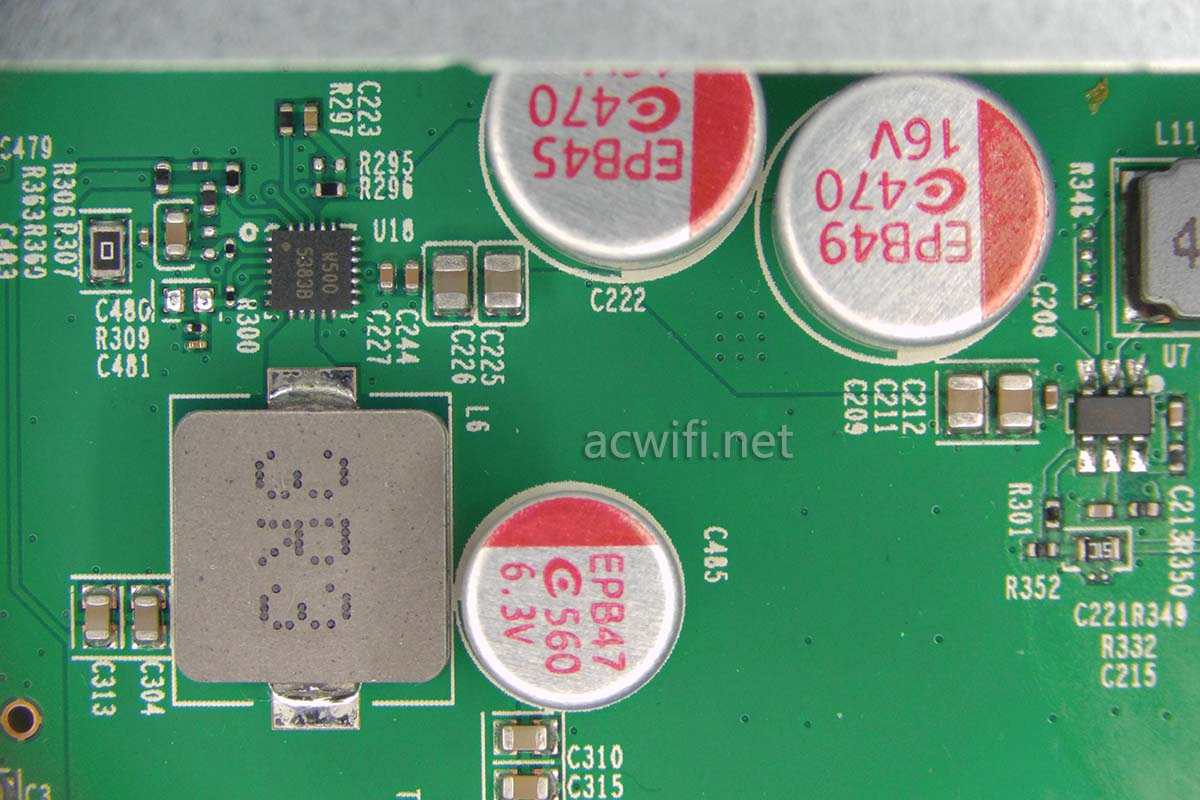

供电电路:

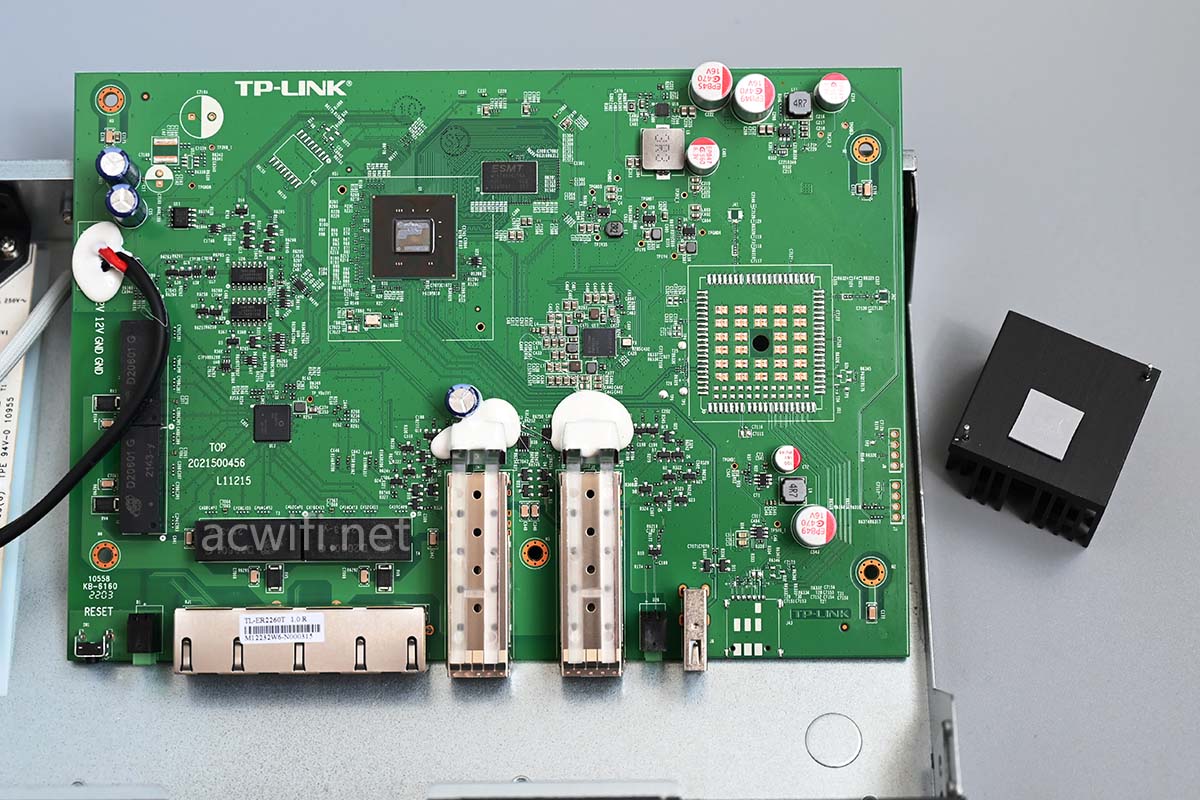

至此,ER2260T拆机完成了:

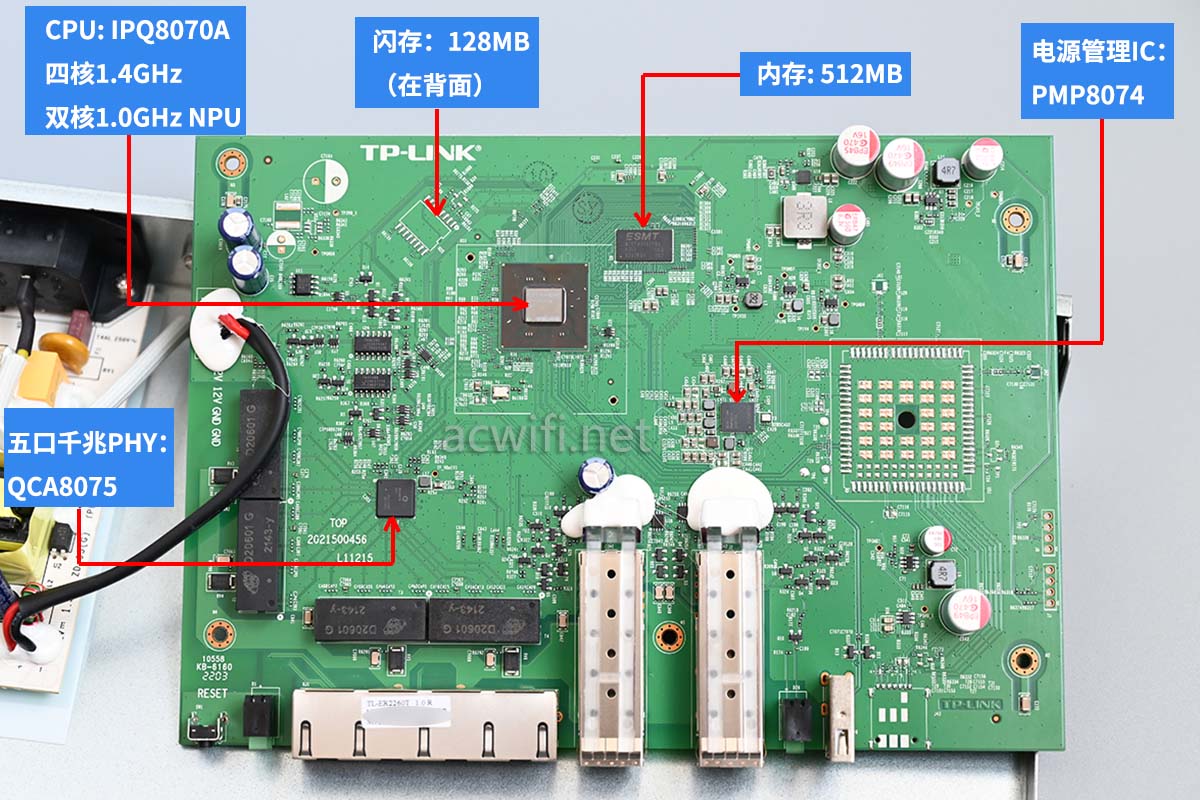

ER2260T的所有芯片汇总图如下:

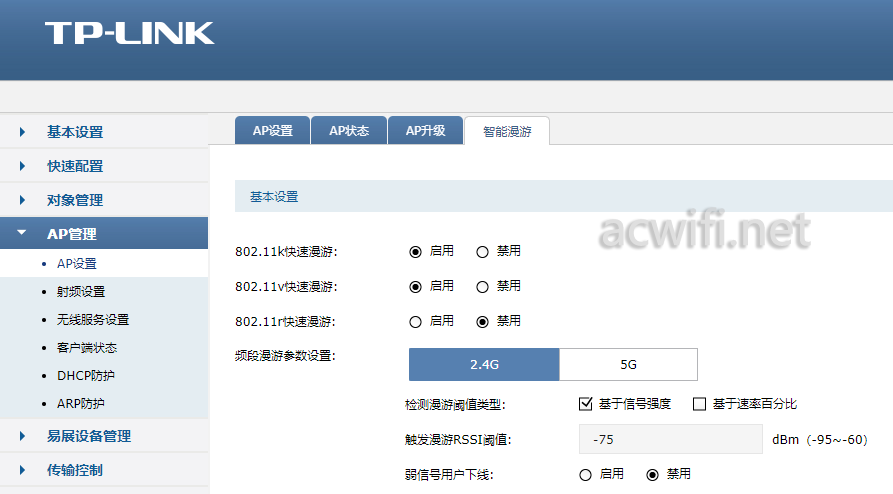

ER2260T还集成了AC控制器功能,可以管理无线AP和易展路由:

作为企业级路由器,少不了行为管理:

家用的话,绰绰有余了吧!

支持VLAN、支持2.5G和10G的SFP+,集成AC控制器,集成行为管理,缺点是体积大了点,不太适合塞进弱电箱里,可它的设计就是为了上机柜面向企业用户呀。

还有比这款更便宜的双10G硬路由不?
