TP-LINK WMA301拆机

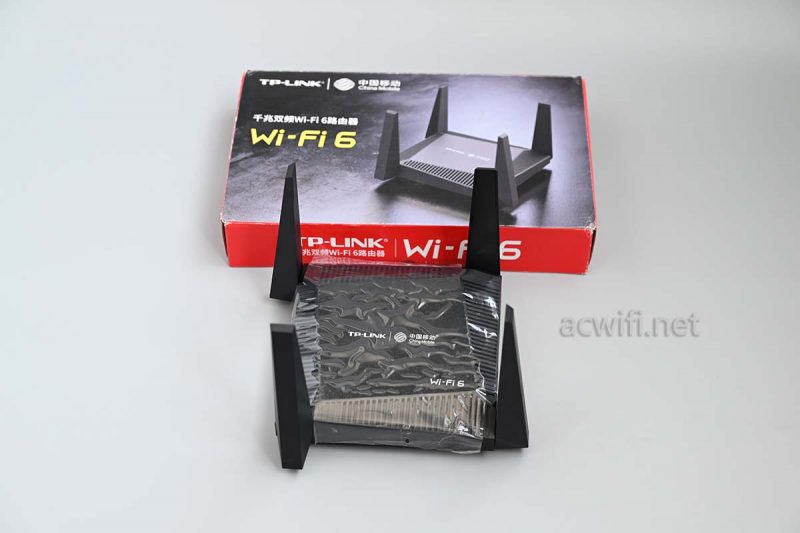

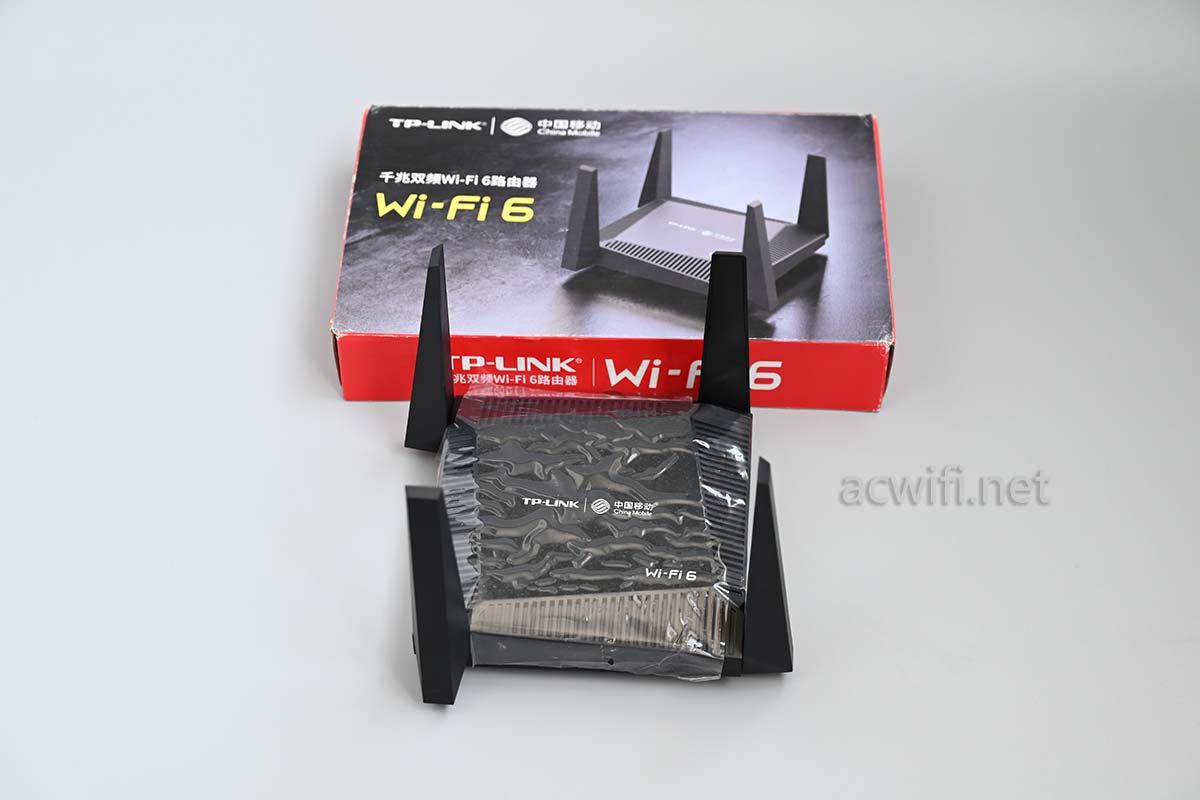

这台WMA301是中国移动运营商定制机,我一直以为我买的是WTA301,价格不记得了,反正是百来块钱的东西,不知跟哪台路由器一起买的。买来已有一段日子,包装齐全,虽然外包装破旧了点:

因为天线可以完整收起,包装盒比较小。这个外观,比较多人喜欢,一是不怎么占地方,二是散热效果也不错。

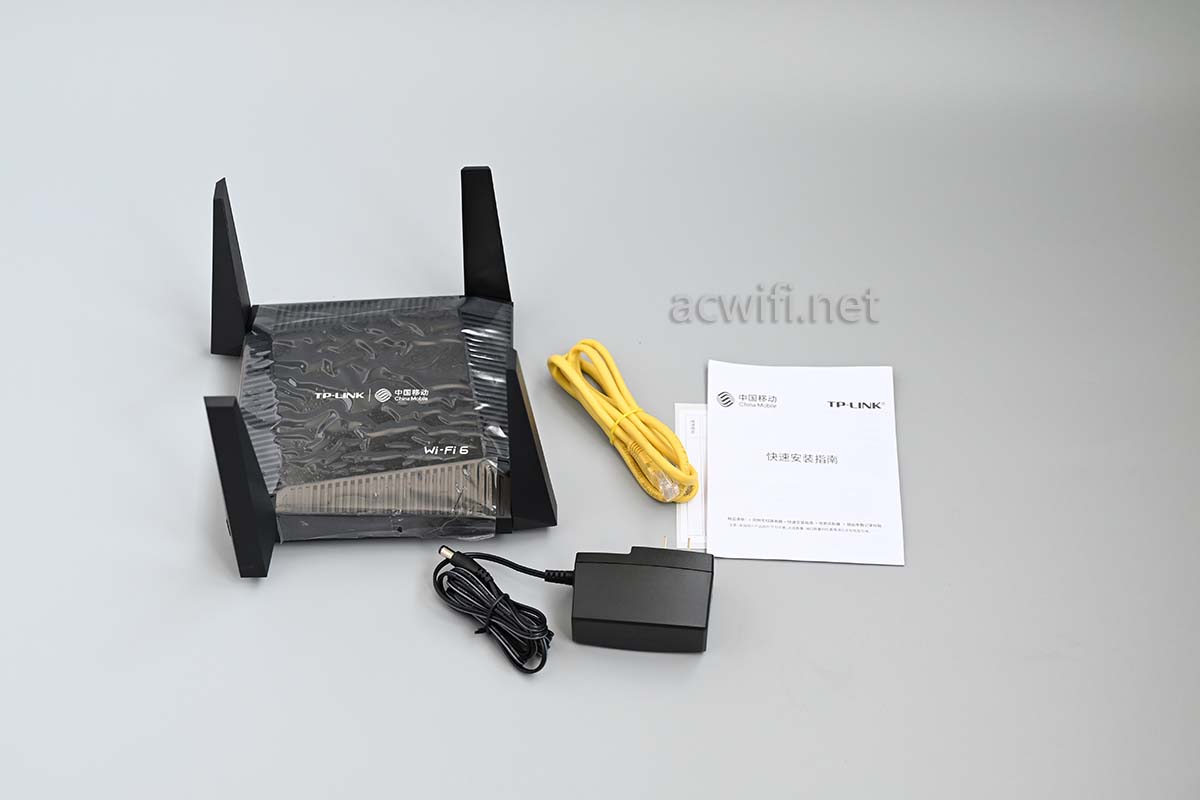

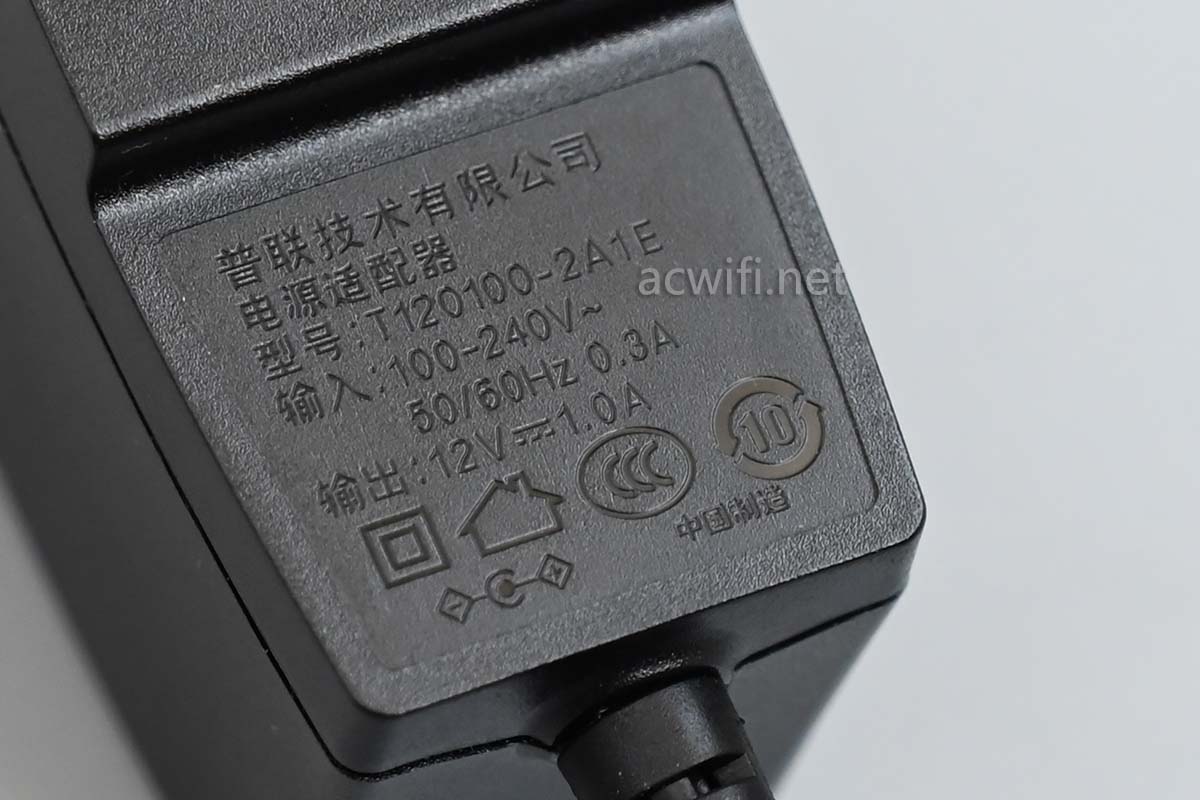

电源输出规格是12V/1A,接上网络后实测待机功率是5.8W,不高。

今天风和日丽,拍照时也不用拉高ISO,照片质量高了点。下了一星期的雨终于停了,雨后的阳光加上泥土的清新气息=盛夏的味道 !广东可以盛夏好多个月。

在午后的阳光下,来一件手工红豆饼,是多么的惬意!

你们饿不?

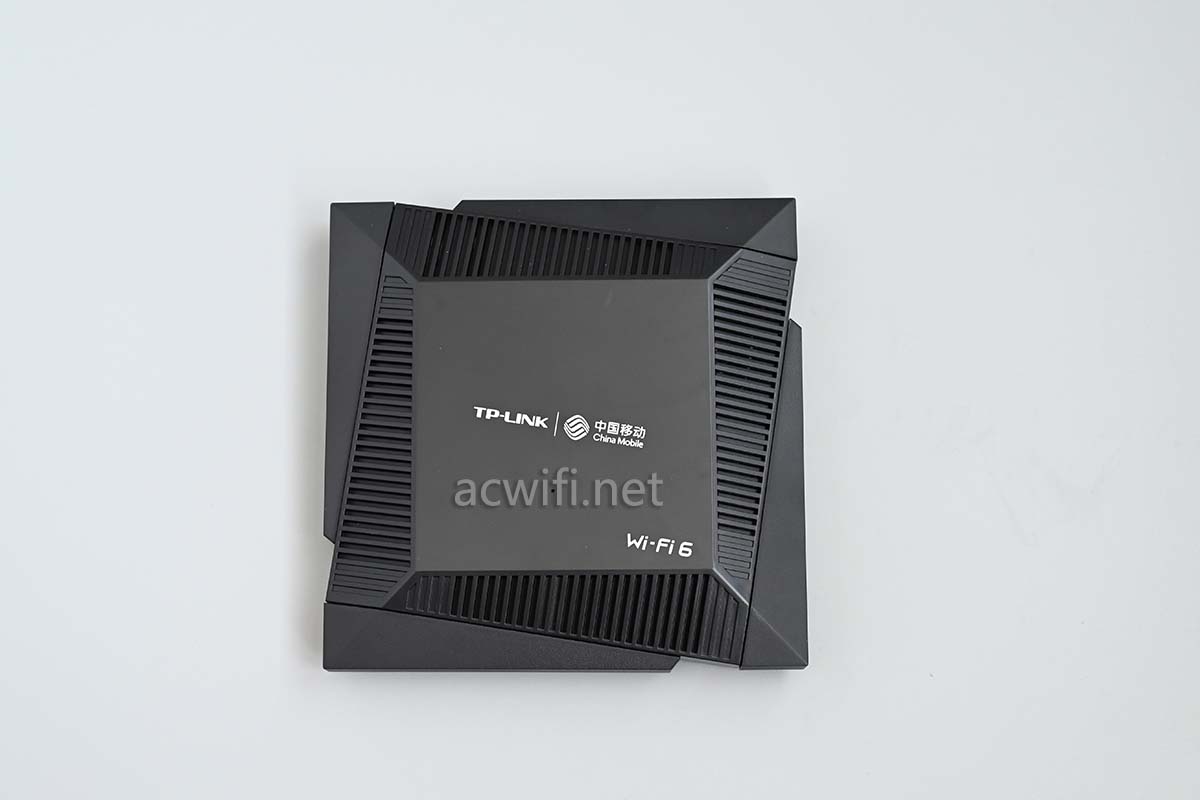

天线收起来的样子:

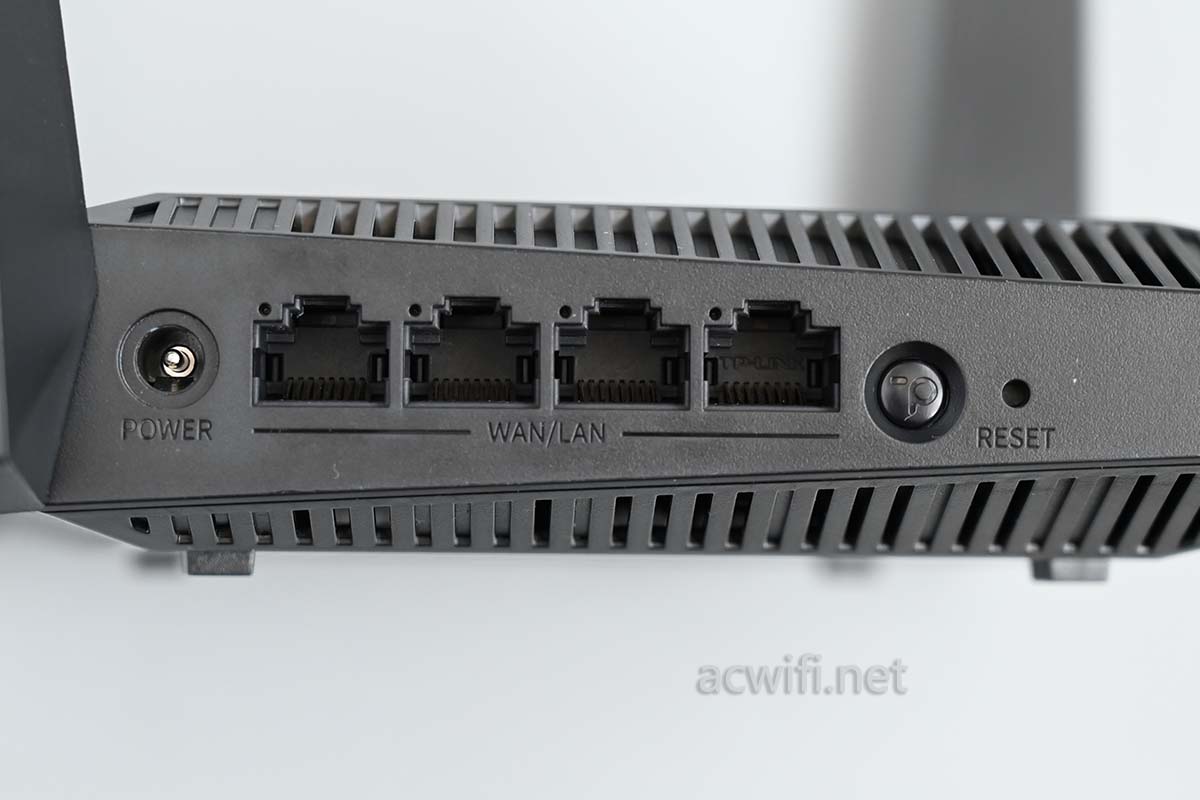

小小的机身也有四个全千兆网口,支持盲插:

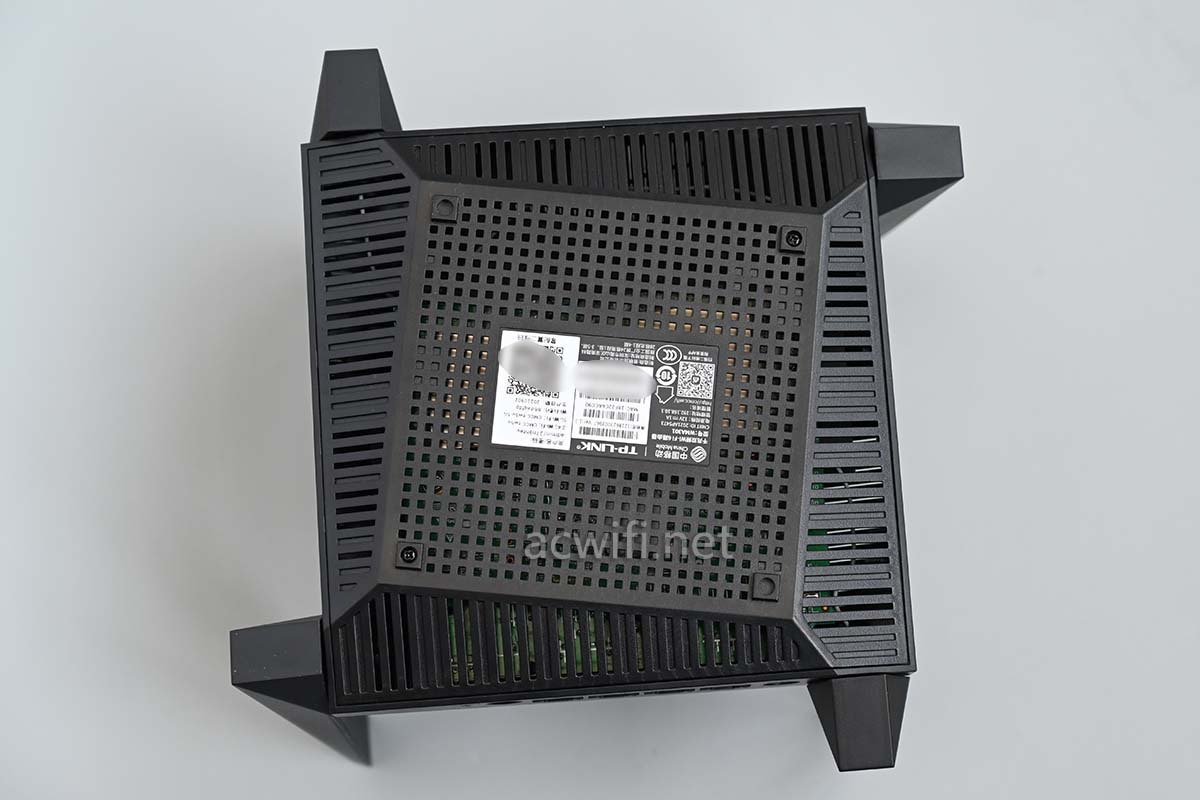

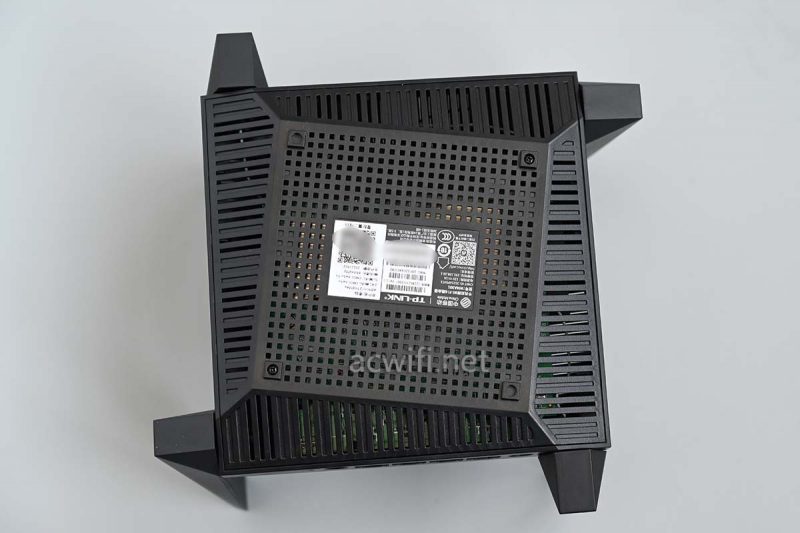

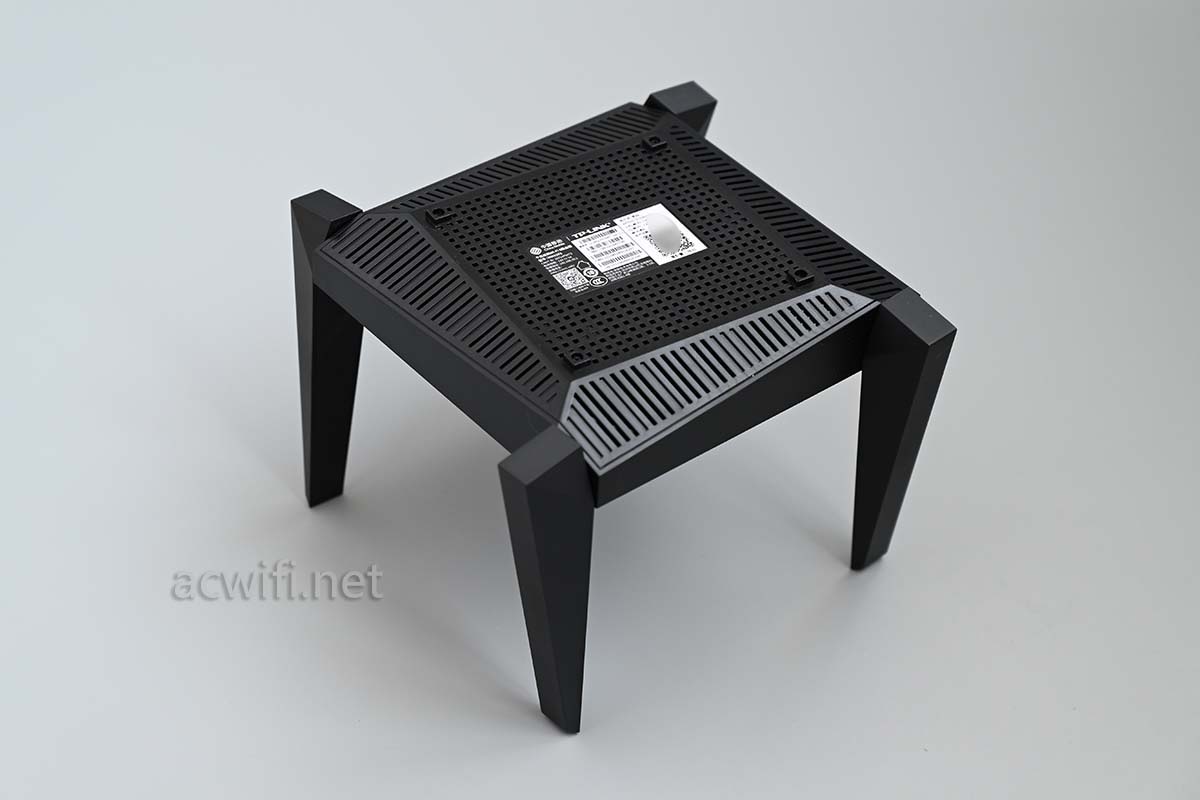

又是一款可以等报废后能拿去摸鱼的底壳:

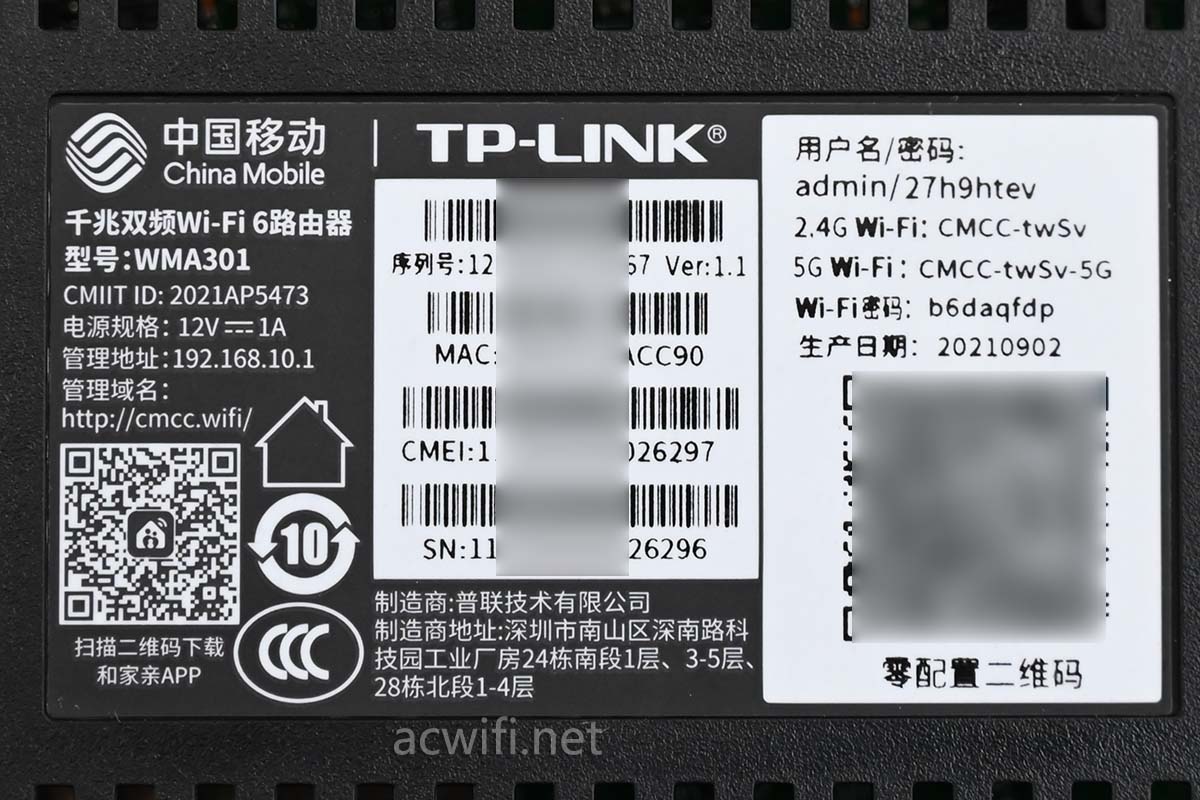

标签内容。型号:WMA301

好讨厌这种运营商定制机,非要预设一个管理密码(绝大多数运营商机型都这样),说是为了安全。这种讨厌仅次于非要用APP才能设置路由器。

标签破损或沾污了看不清默认的管理密码,这台路由器就不值钱了。

如果不介绍影响一些信号质量,可以这样倒放,上面可以放一些装饰物:

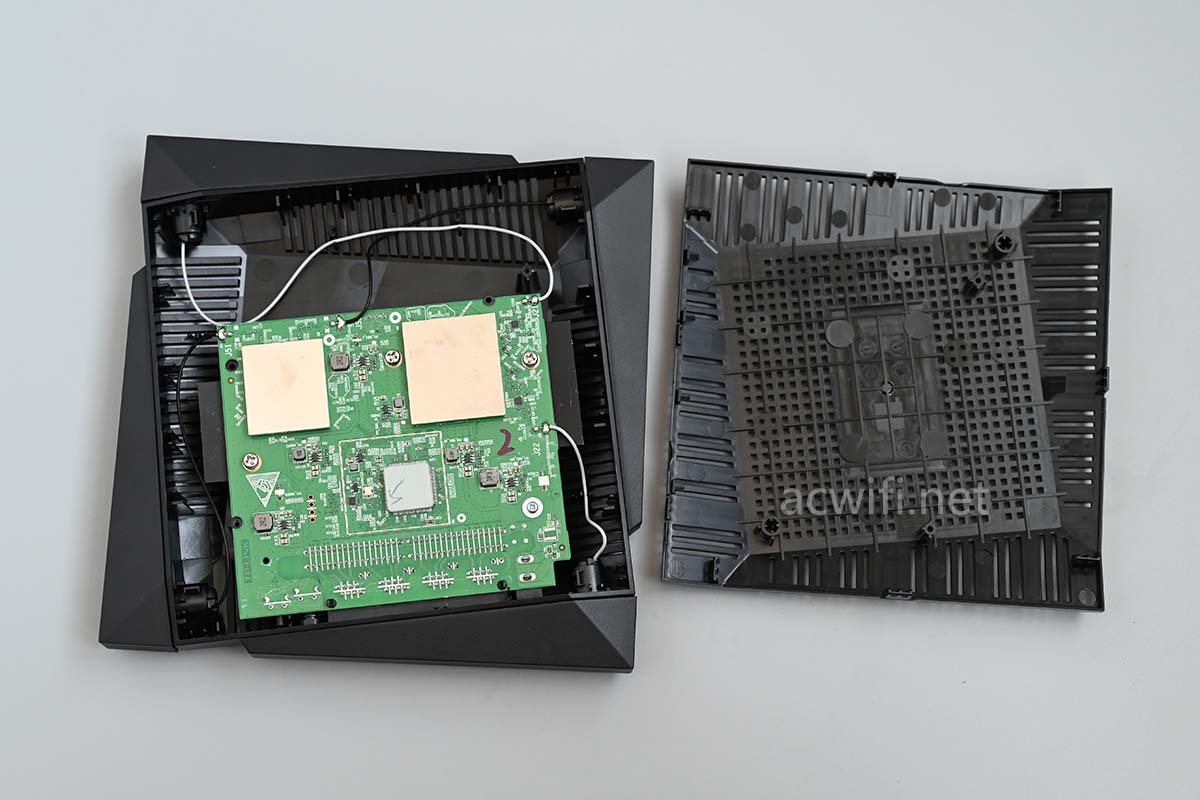

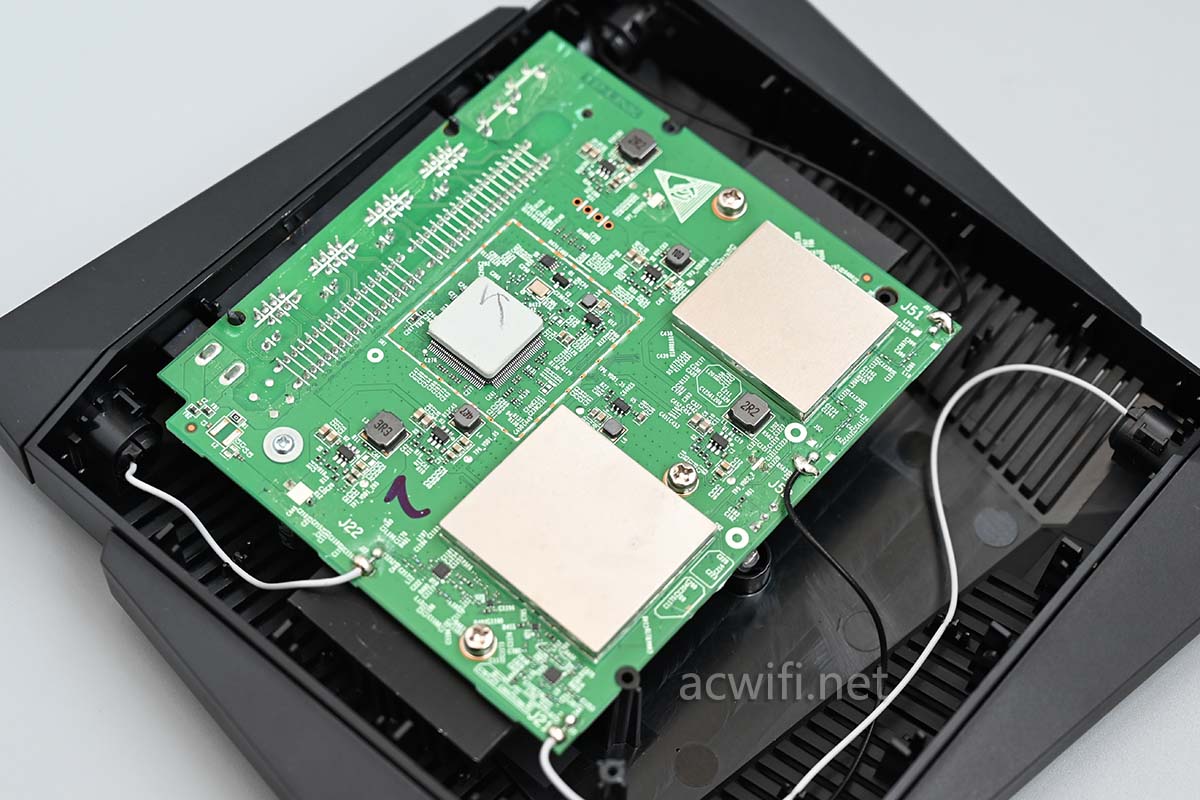

底部有2颗螺线,拧出来之后就可以撬开底壳了。你看见的这一面主板是朝向机身底部。

四根天线焊在主板上,主板不能移出来看了。

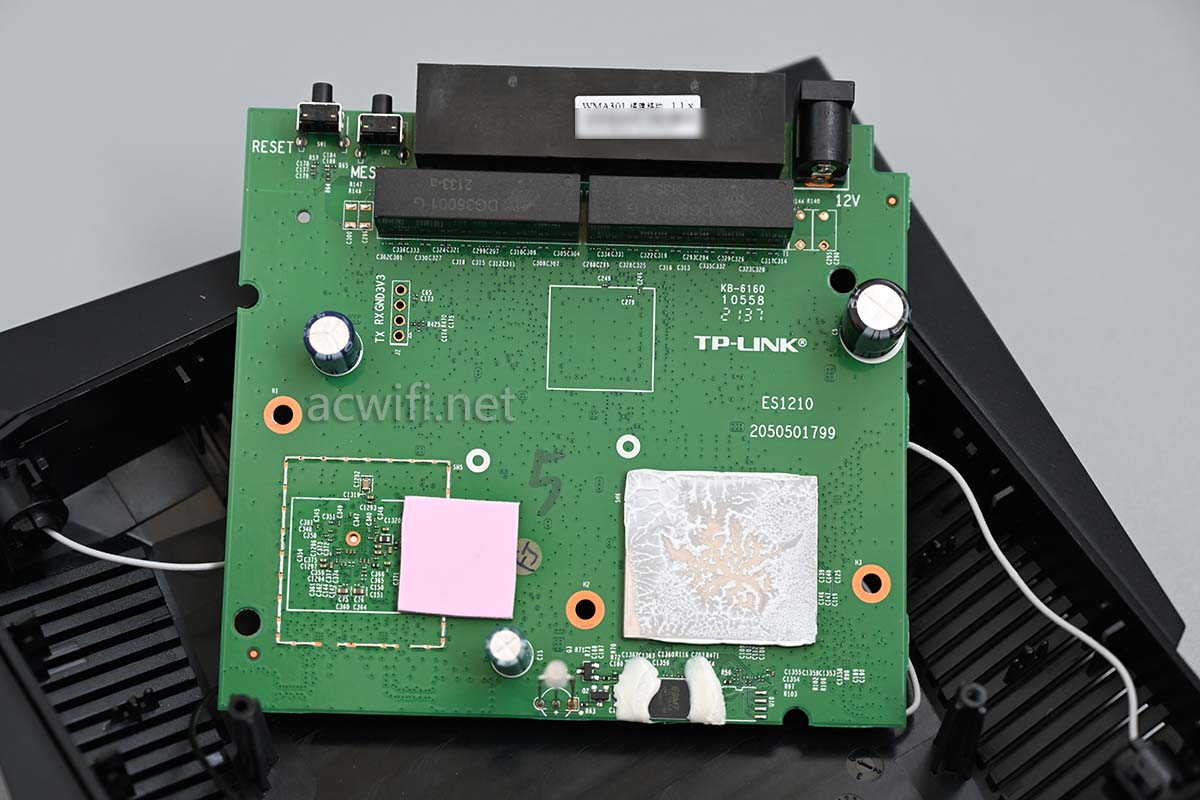

只有一颗螺丝固定了主板,拧出来就翻转看主板另一面。你看见的这一面是朝上的。

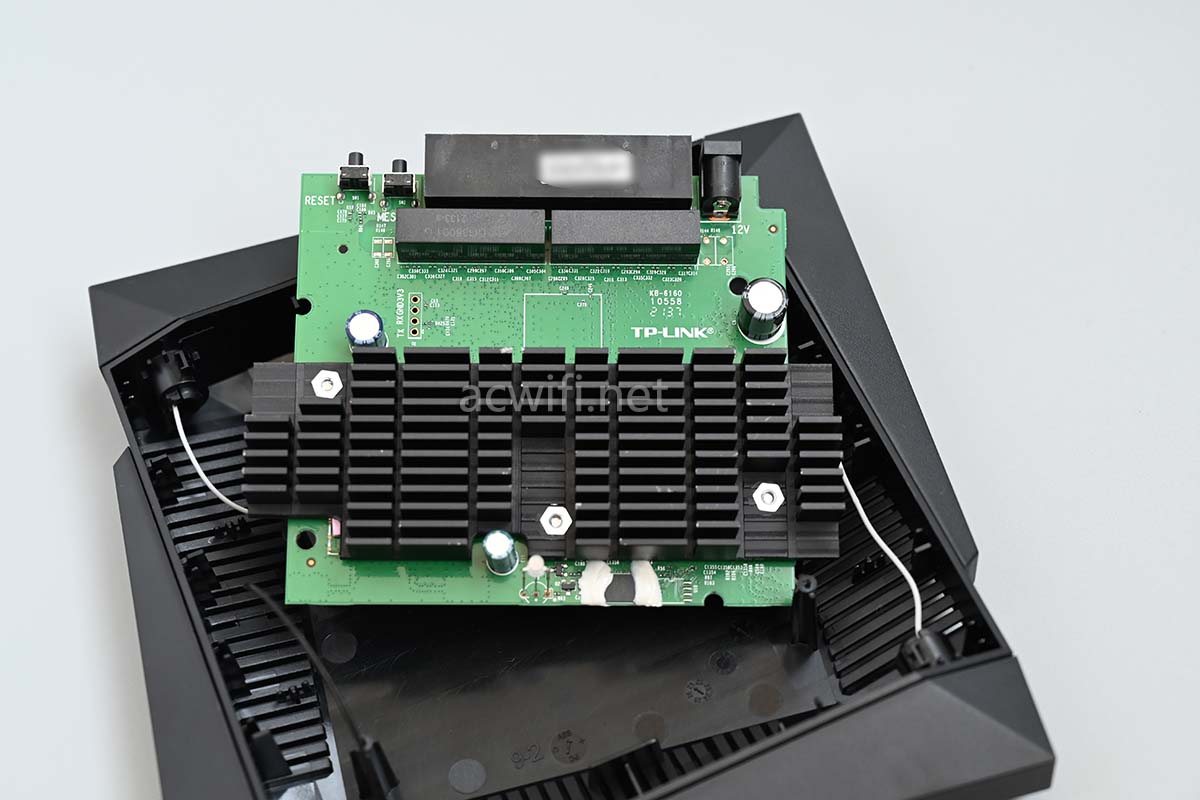

因为看见网口,所以我定义为主板正面。这一面有大大的散热器,有一定的高度:

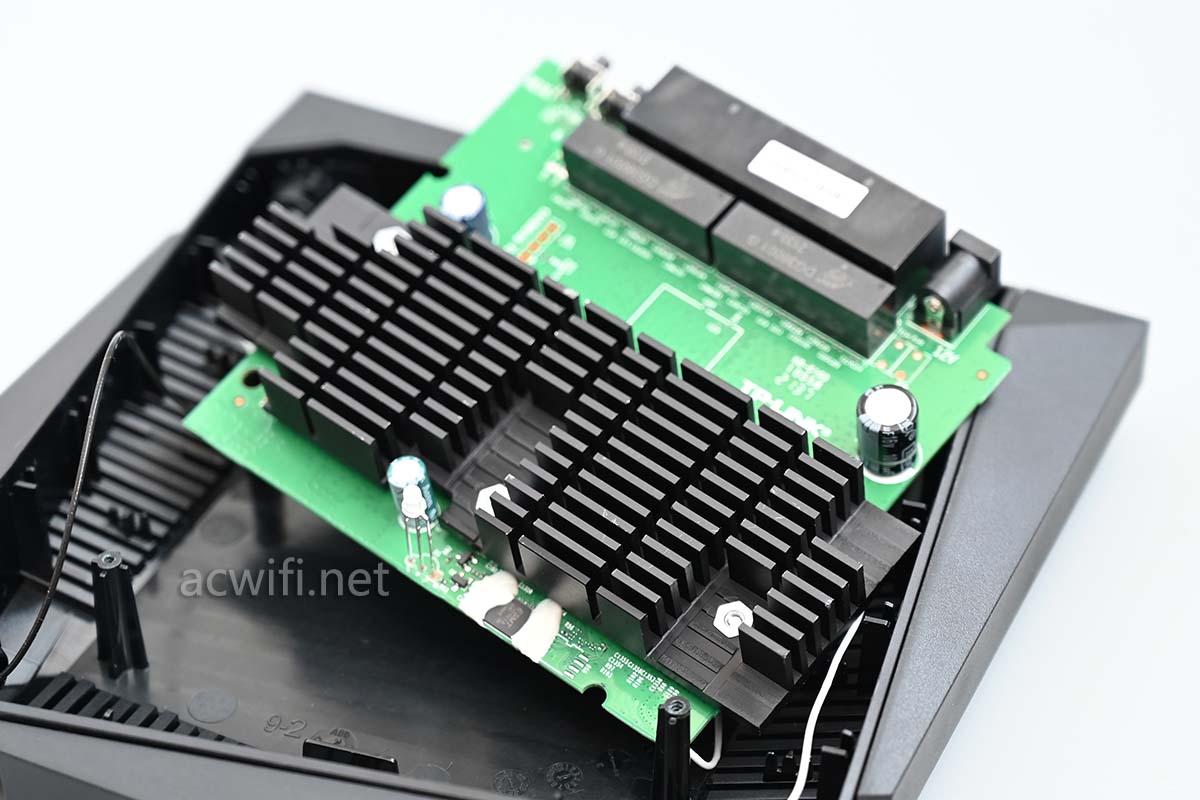

较大的散热器,使得机身顶部没什么温感,底部温度反而会高些。

如果你的怕由器烫可以在底部垫个铝散热器,淘宝链接

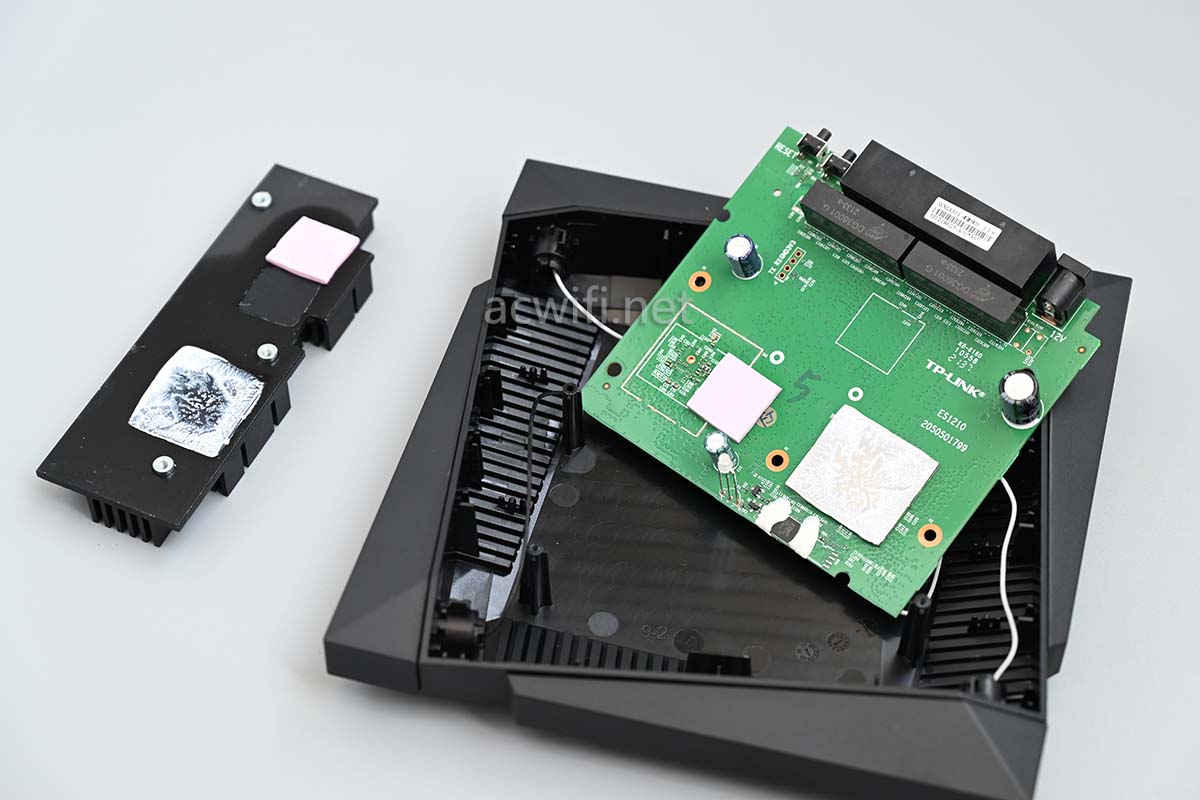

把散热器拆下来:
有一片屏蔽罩:

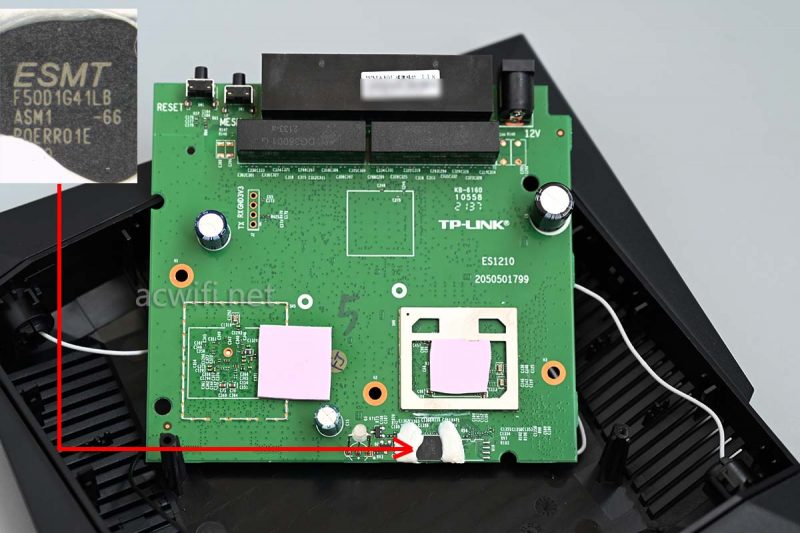

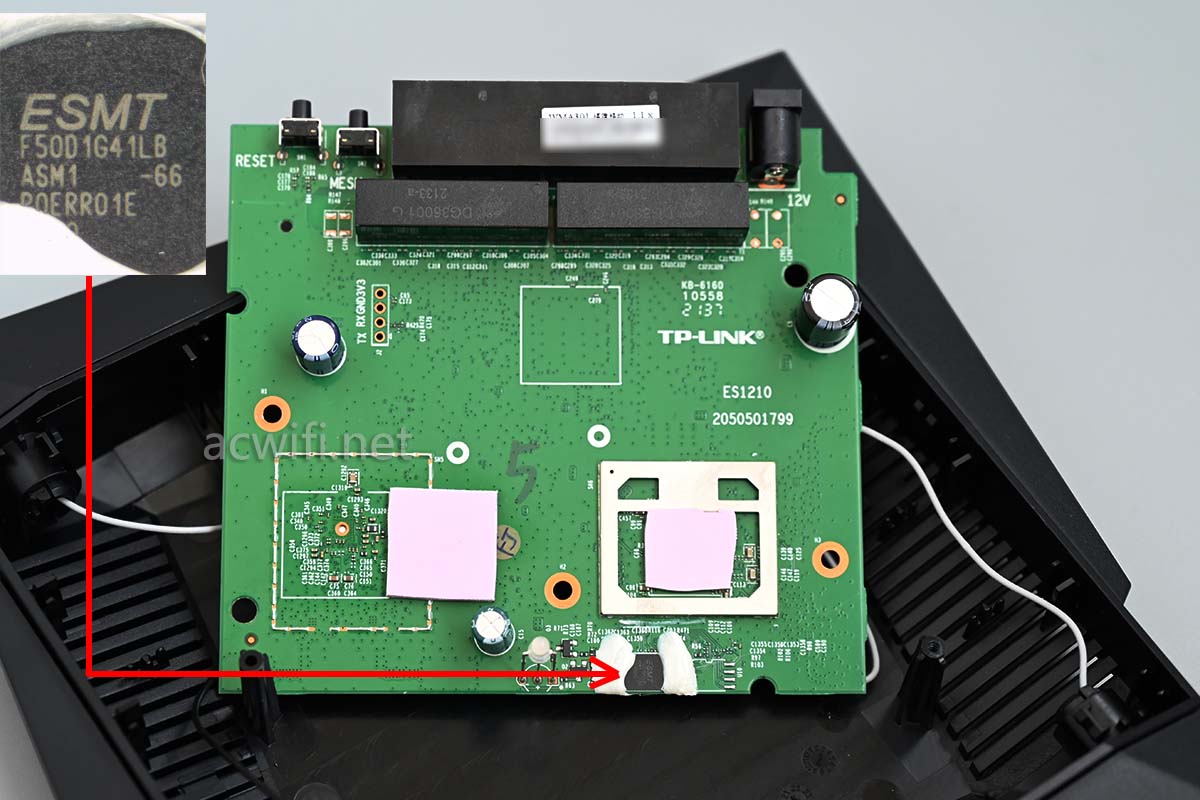

撬开屏蔽罩之后,里面有一片导热硅脂垫片,没有芯片,屏蔽罩下方有一颗闪存芯片,型号是F50D1G41LB,容量128MB。

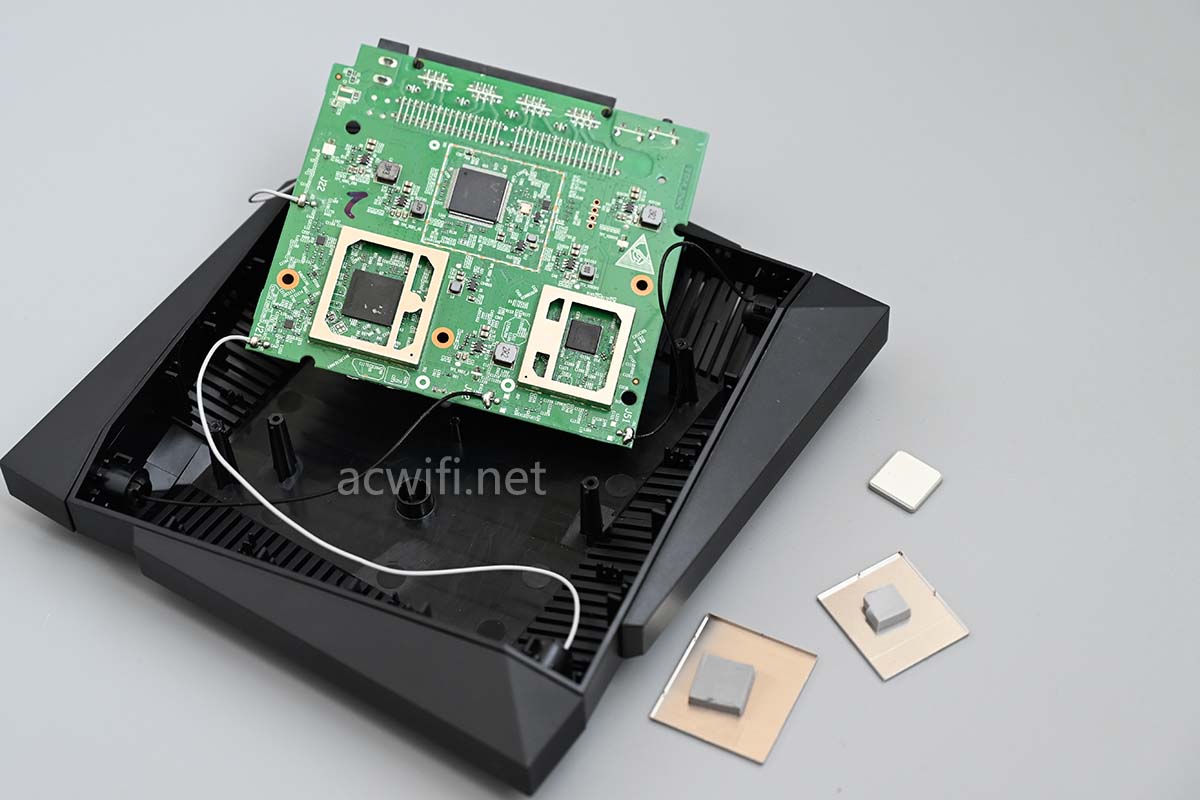

翻过去看主板背面,并把屏蔽罩也拆下来了:

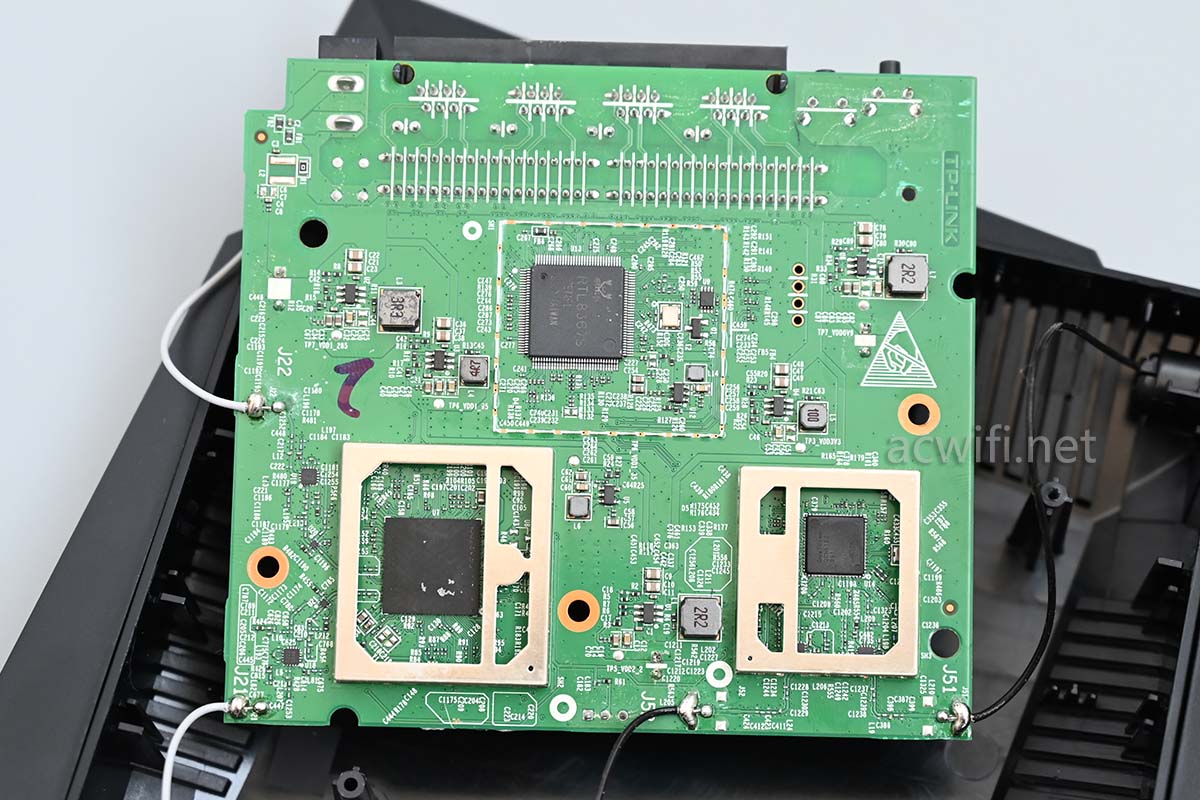

全貌:

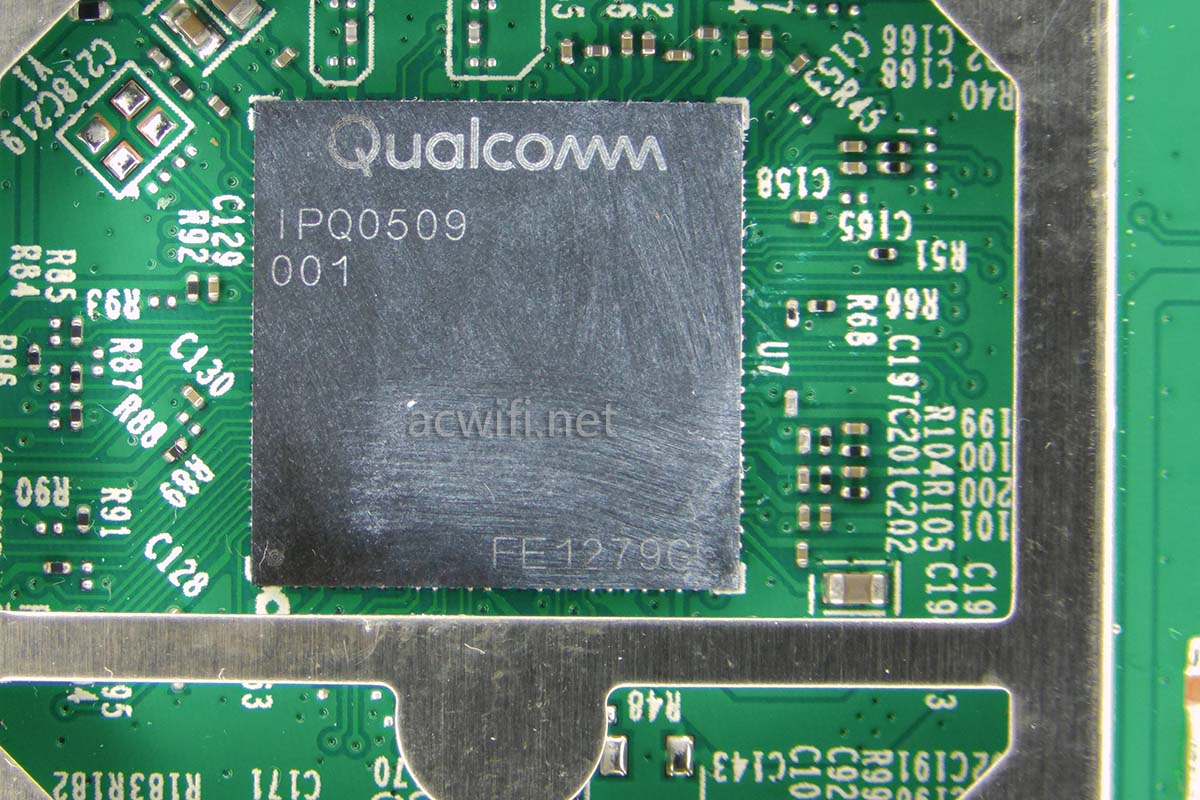

WMA301的CPU型号是IPQ0509,等同于高通IPQ5010,双核1GHz,集成单核12线程NPU,集成2.4G Wi-Fi 6,在40MHz频宽下最高速率是574Mbps。

还集成了256MB内存:

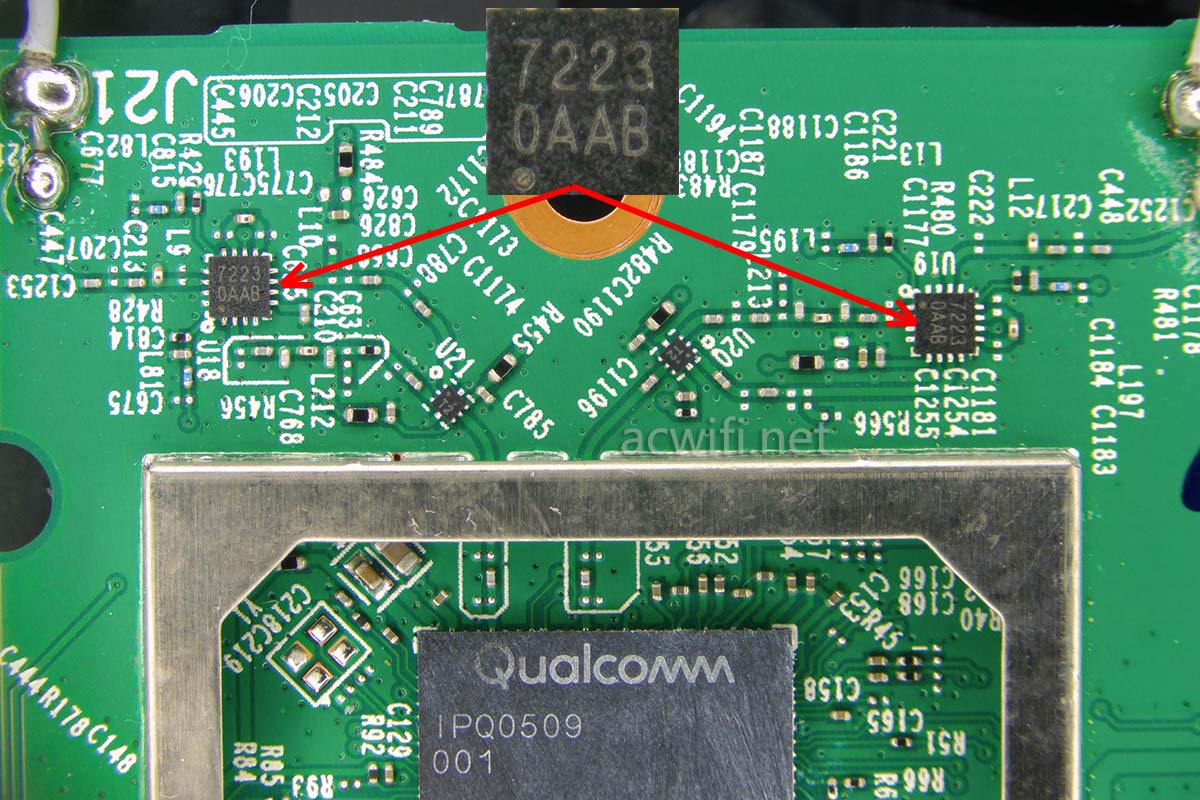

外置了两颗FEM芯片,上面丝印着”7223“,嗯熟悉吧,前不久拆过小米的CR8806里面就有它。型号是MXD7223,但它没有PA,只是LNA+SPDT(收发切换开关)。

因此MWA301的2.4G没有用独立功放。小米CR8806也是!

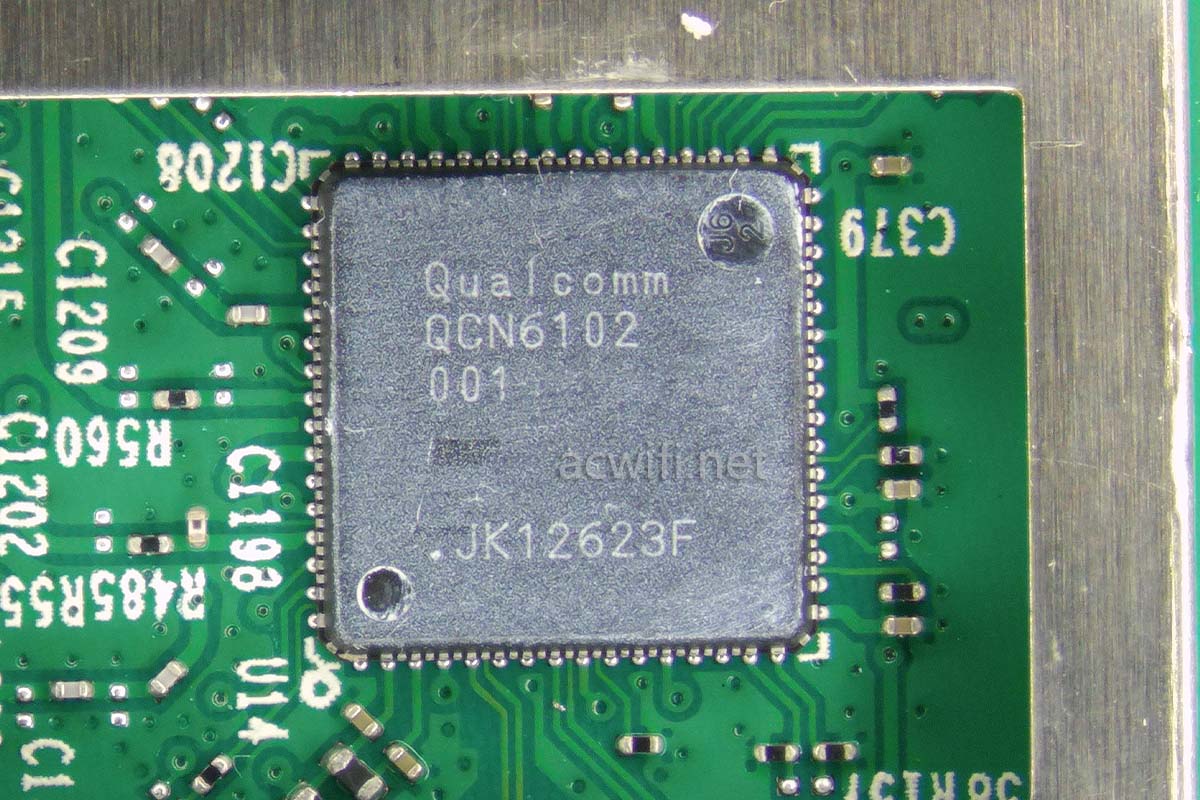

5G无线芯片型号是QCN6102,支持两条空间流(2x2MIMO),支持160MHz频宽,最高无线速率2402Mbps。

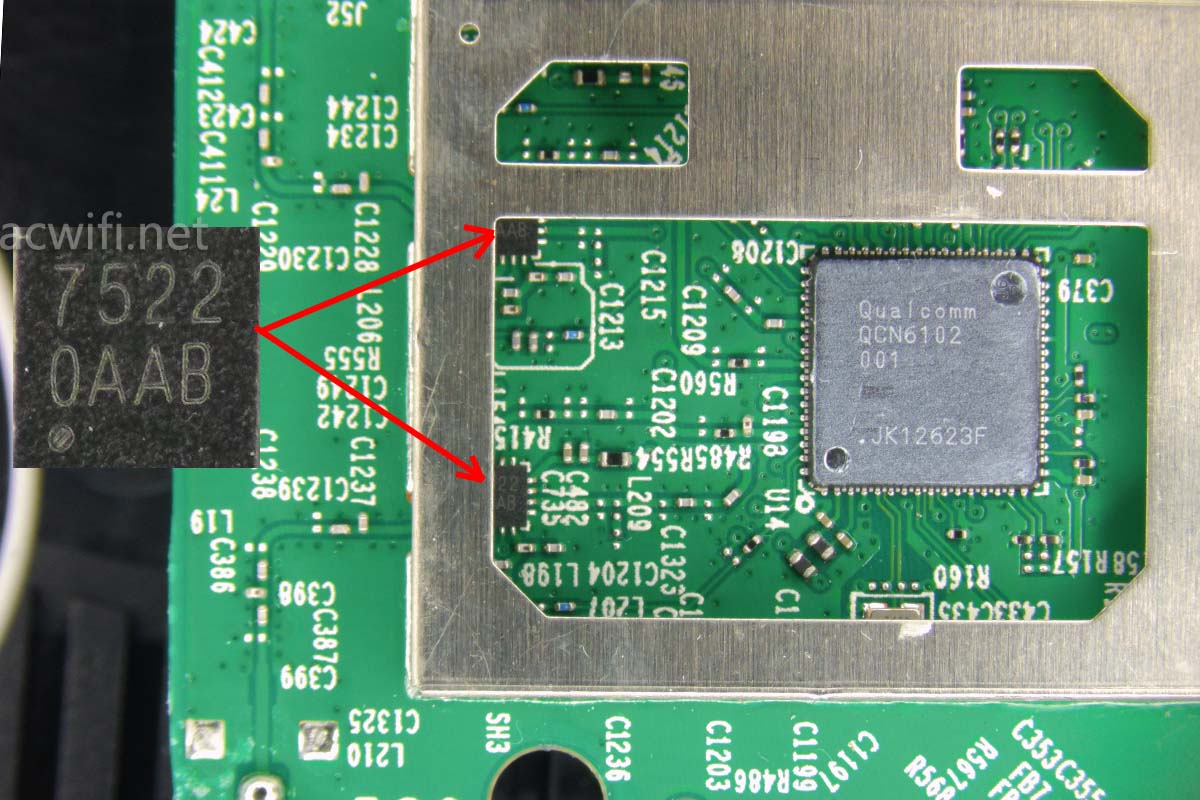

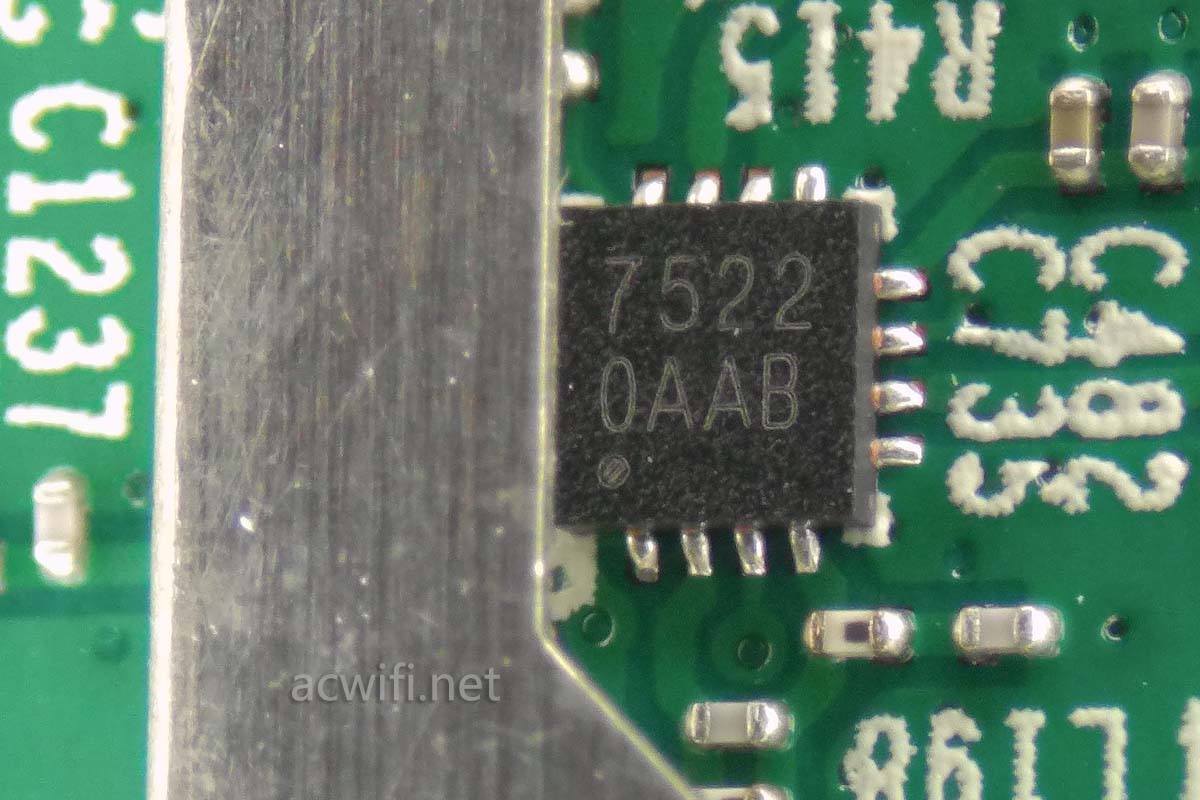

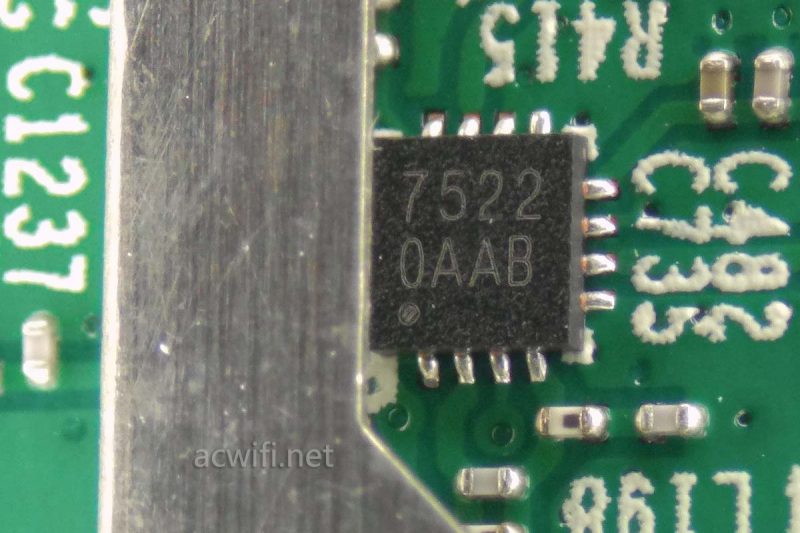

同样外置了不含PA的FEM芯片,型号是MXD7522,江苏卓胜微电子股份有限公司的产品。

5G射频电路:

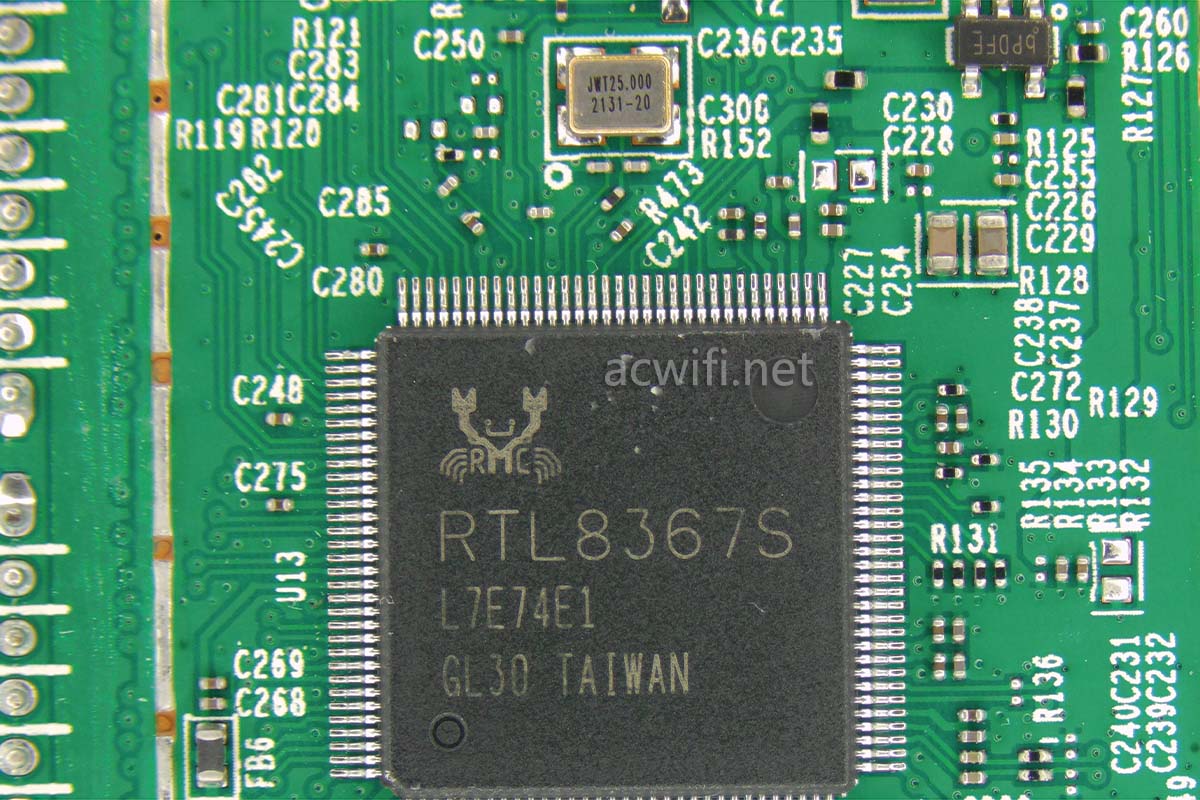

千兆交换芯片型号是RTL8367S:

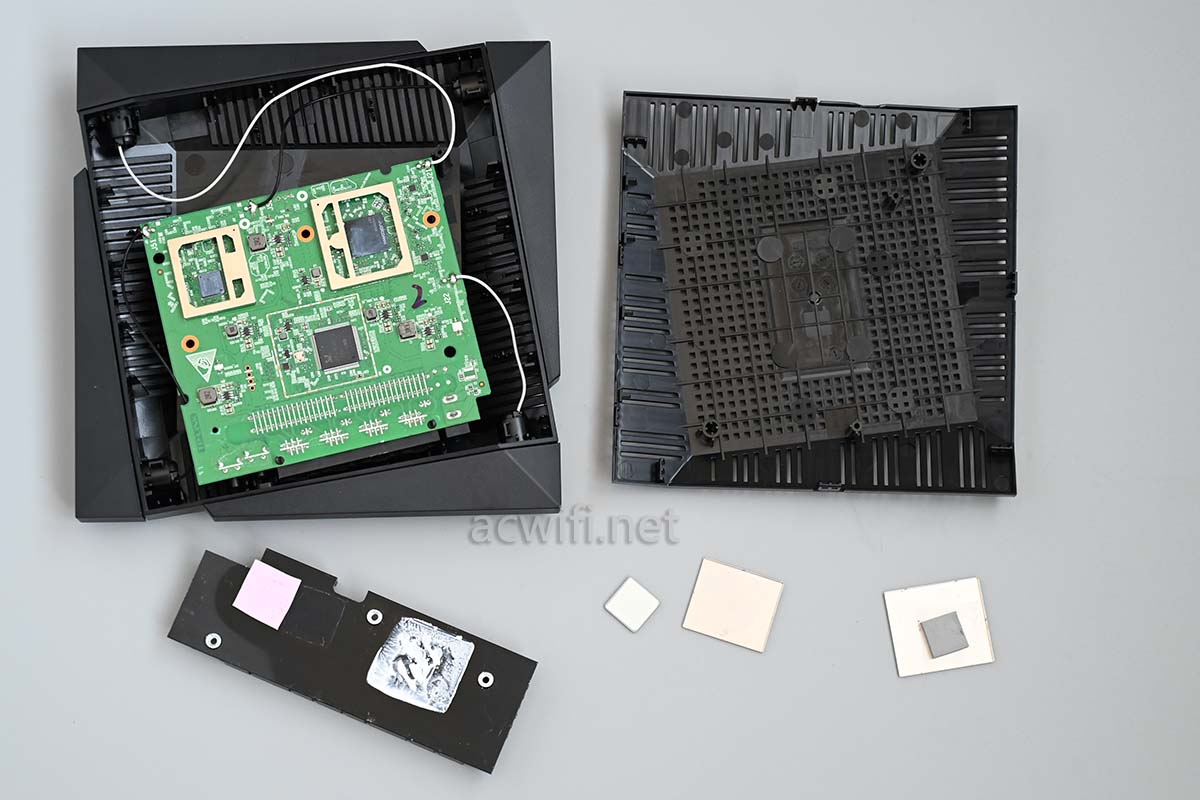

WMA301拆机完成:

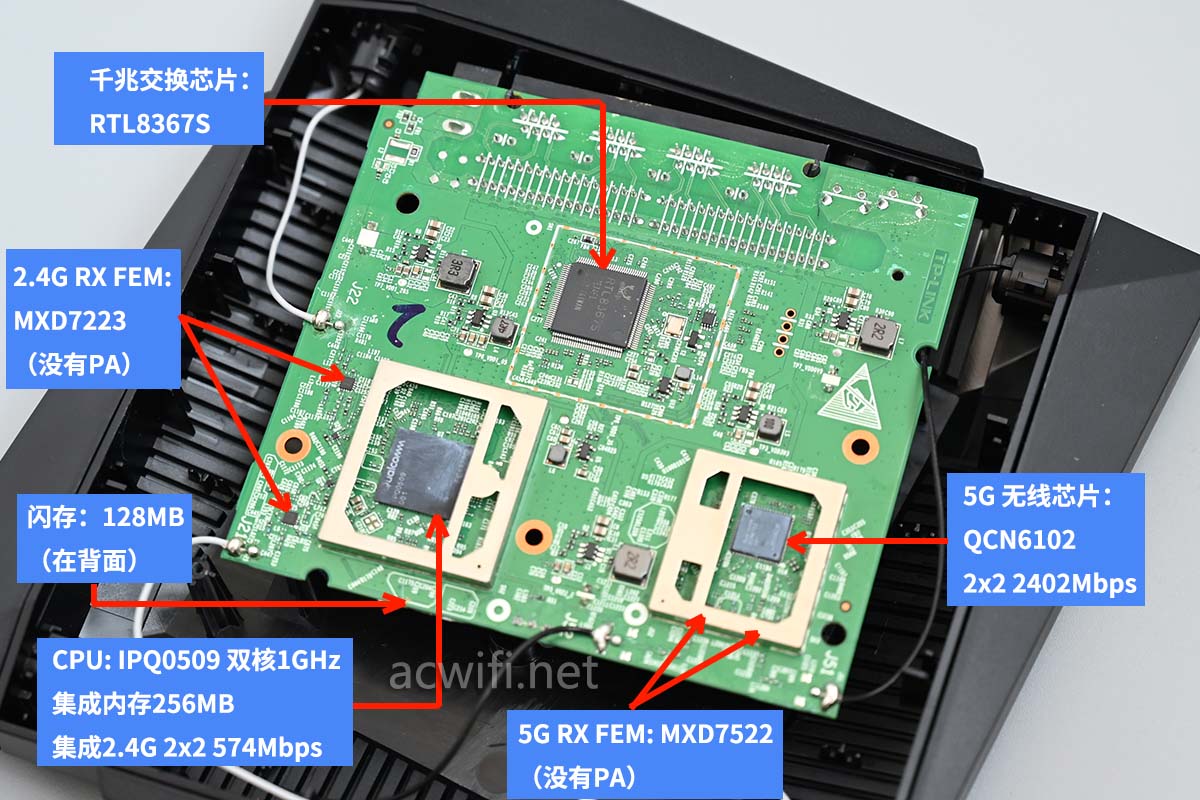

所有芯片型号汇总图如下:

在楼下D点位置测速看看。电信宽带1000下行100上行,只测5G,信道44,开160MHz频宽。

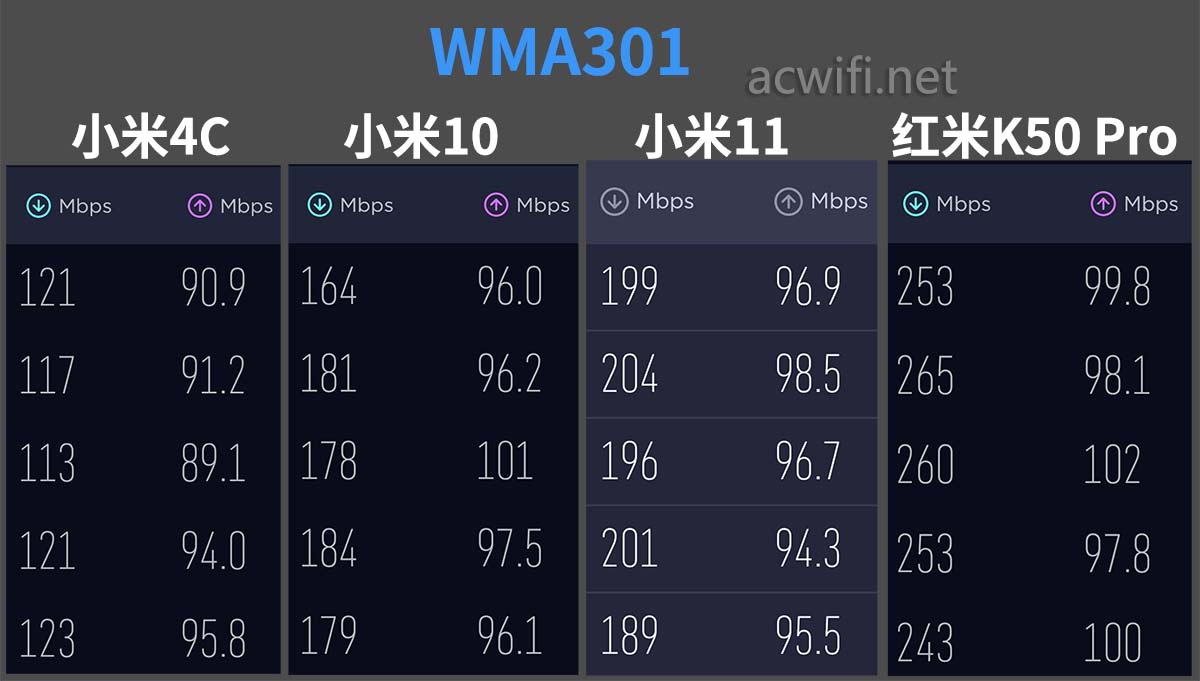

4台手机的speedtest测速结果如下图:

看小米4C就知道一般了,跟小米CR8806差不多,红米慢点。不过小米CR8806的5G有外置功放。

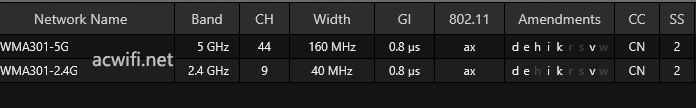

默认就有k和v:

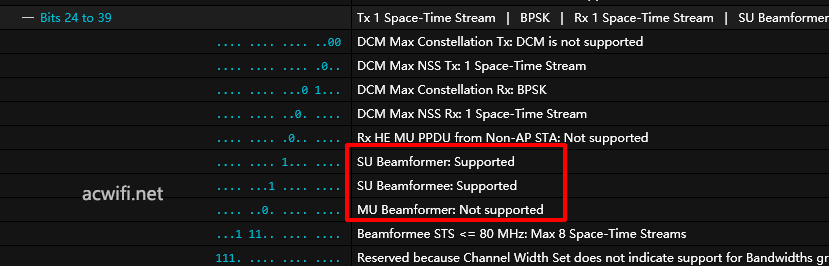

支持单用户波束成形,不支持MU-MIMO,不过两条空间流的无线路由器支持MU-MIMO也没什么用。N年前就这么说了!

小米CR8806不支持单户波束成形。

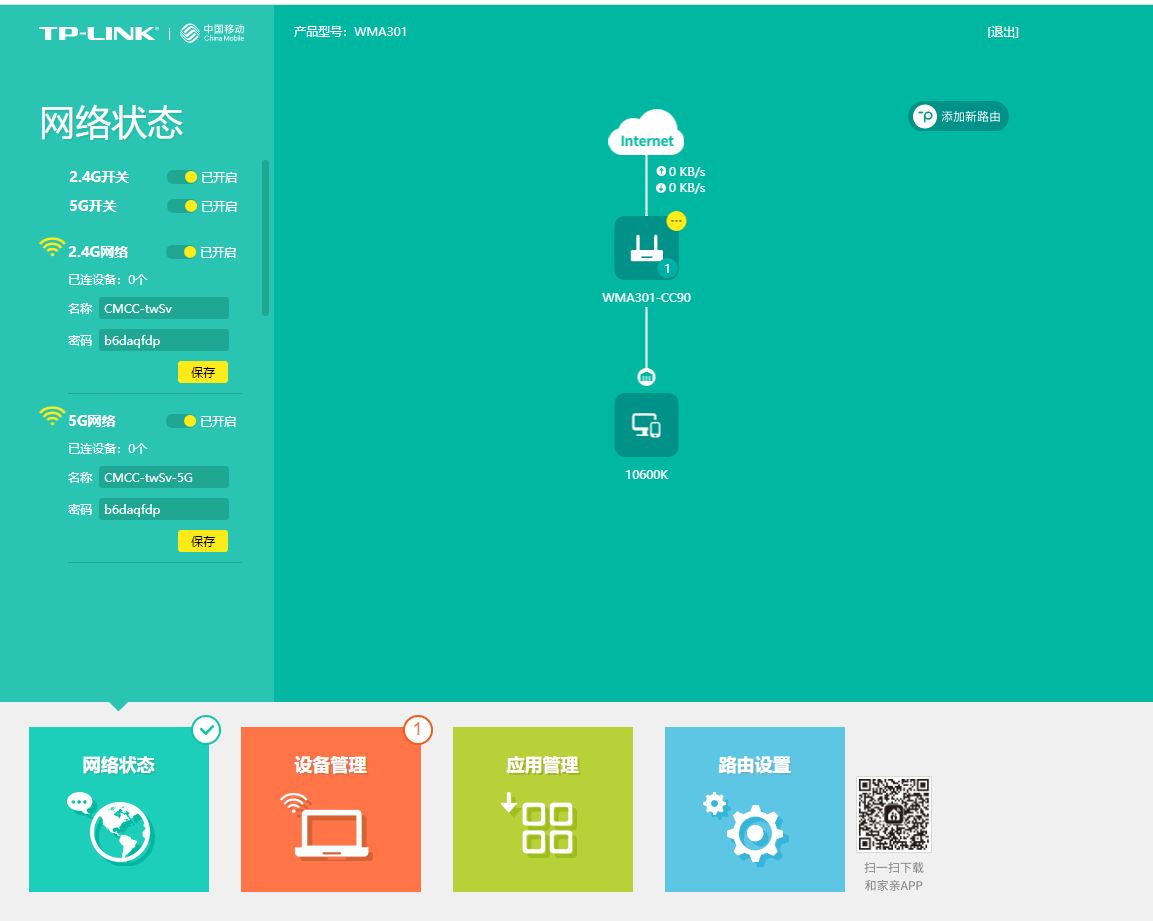

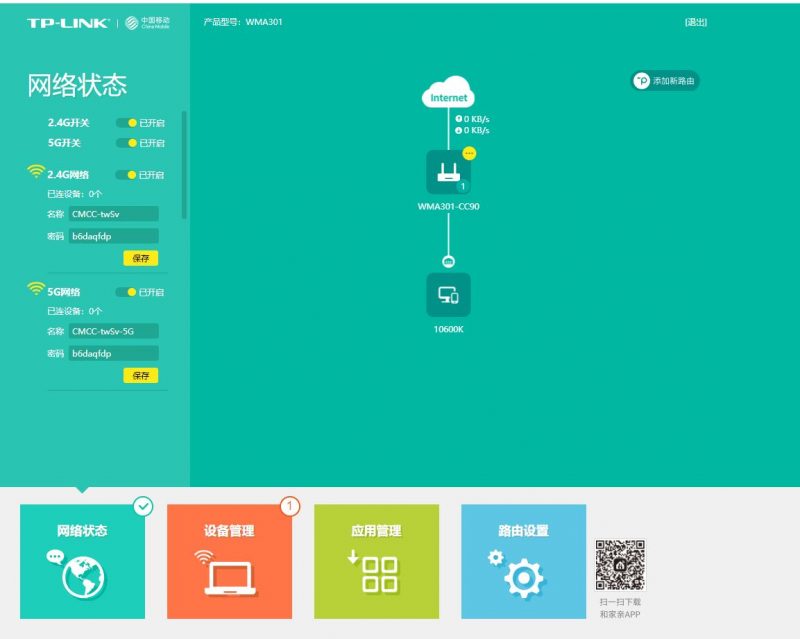

MW301的界面:

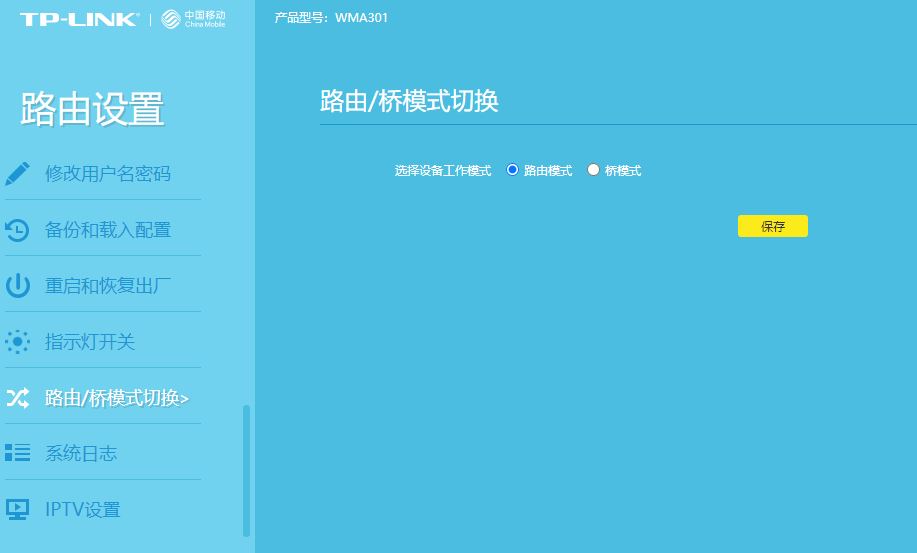

有桥接模式:

百来块钱的东西,买两三台来组网使用,也不需要多强的无线。

胜在相对便宜,体积小,也不难看。5G信号一般!

估计跟WTA301相同的配置,面向不同的运营商渠道而已。

要不要买台WTA301回来看看?都是160元左右。

补充: 能跟易展路由组mesh
