400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

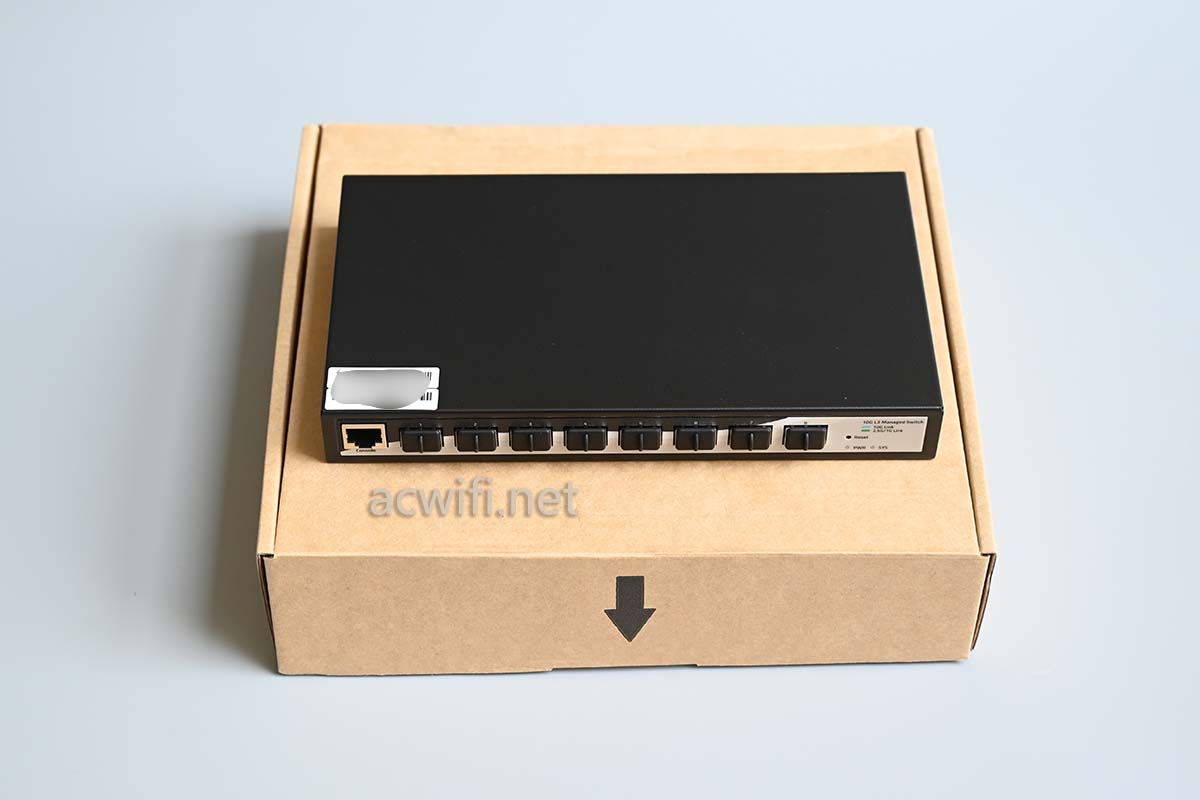

联果这台万兆三层交换机的外包装：

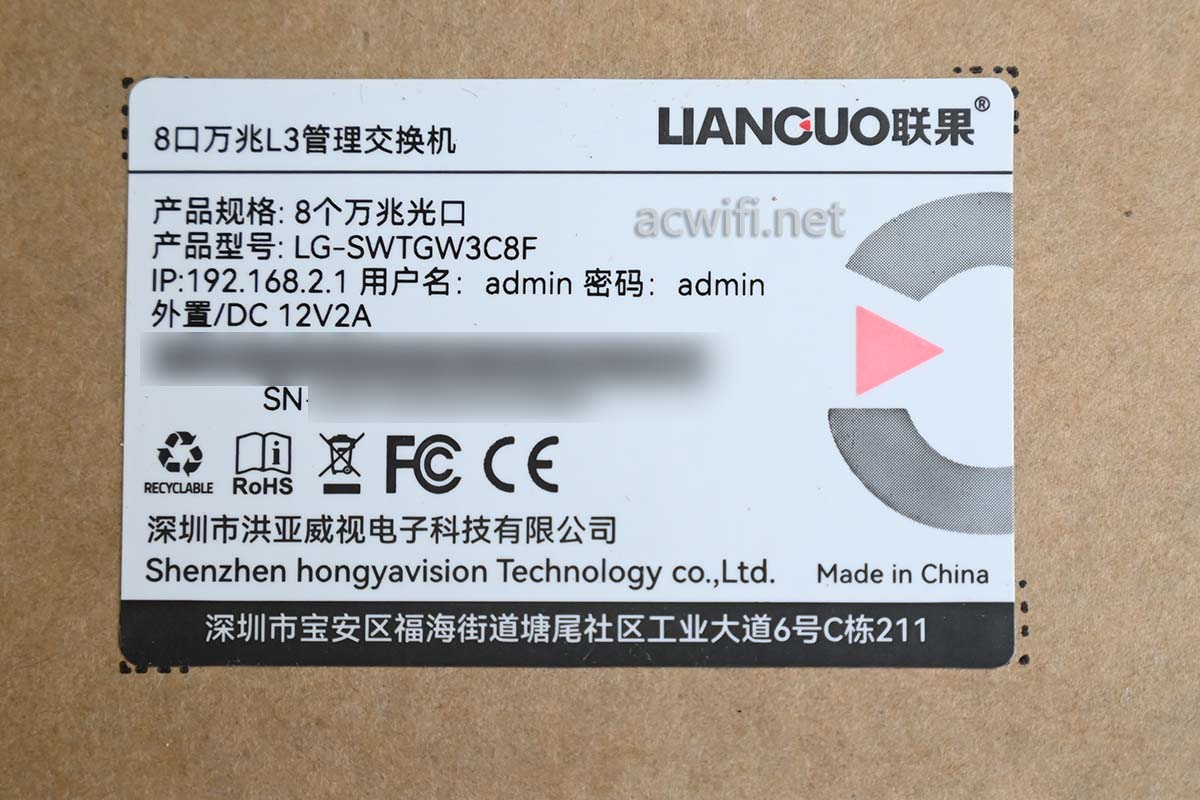

外包装上的标签：

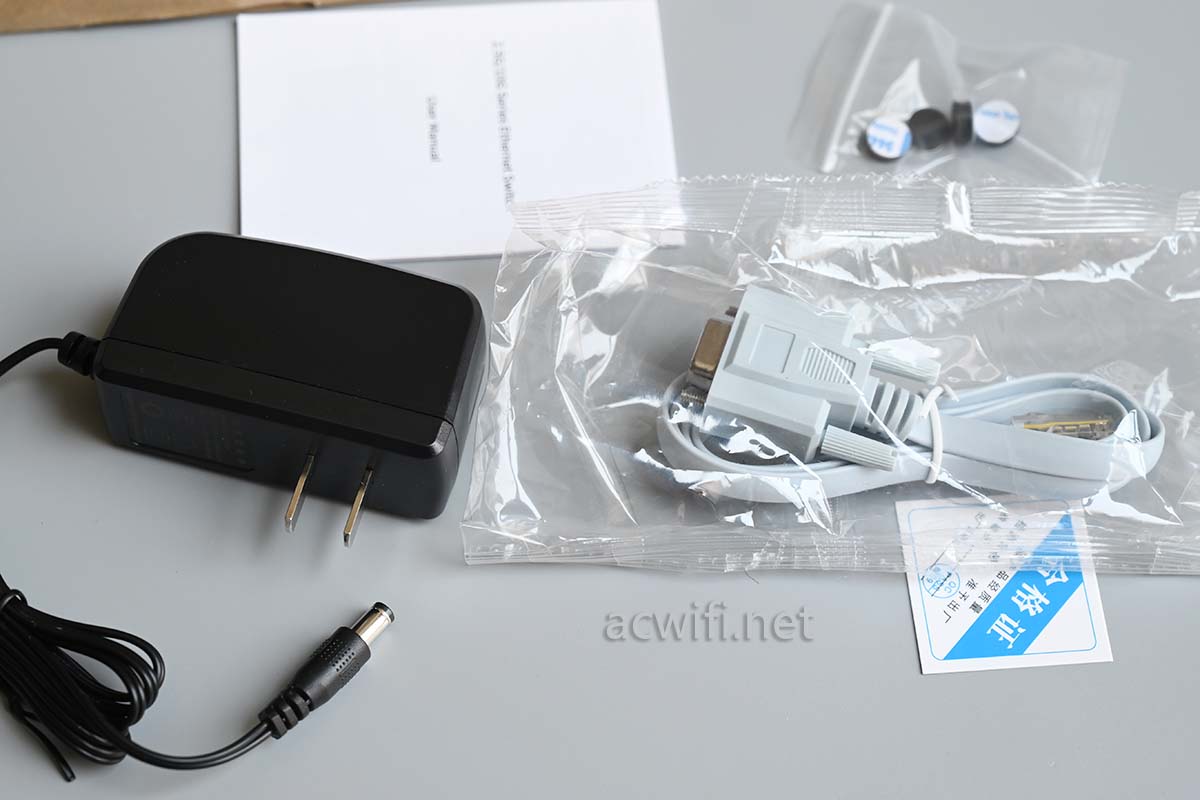

配件：

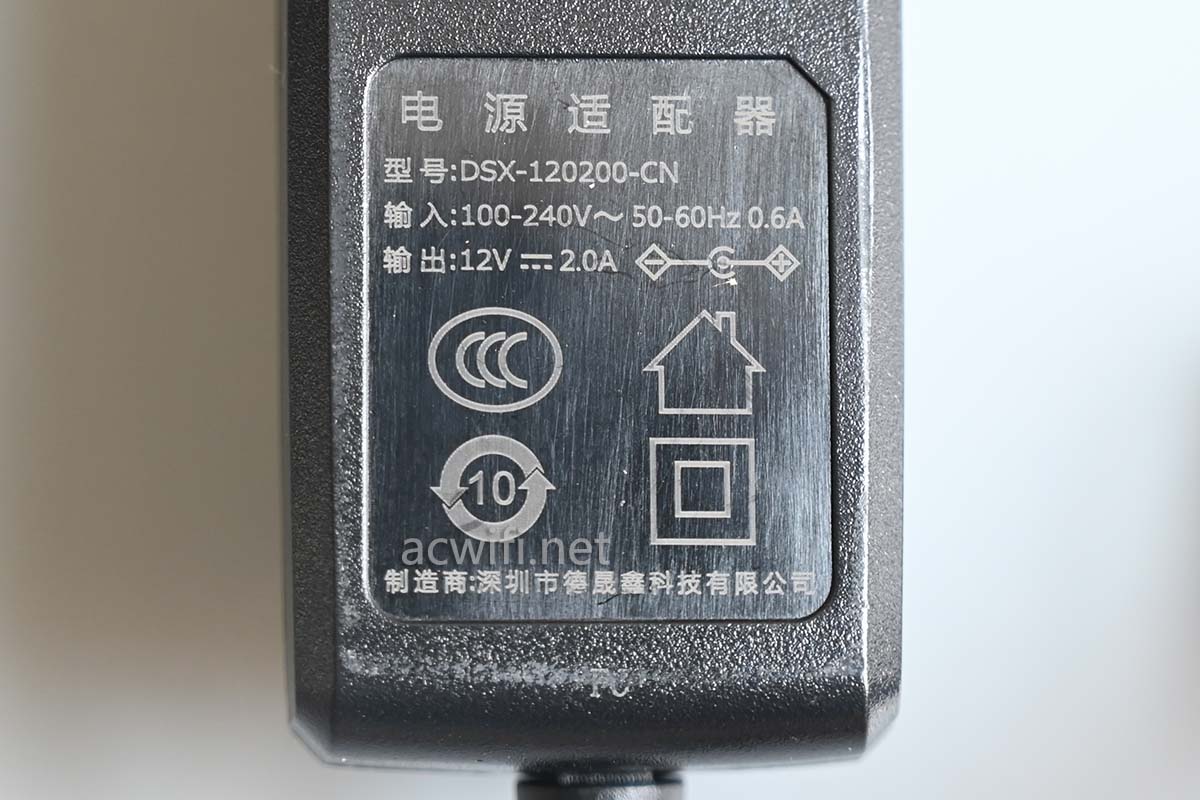

电源输出规格是12V/2A，实测交换机在空口时的待机功率为3.9W，插满8个10G口时（4个单模和4个多模）总功率为14.2W。

桌面式的交换机，机身尺寸大约是22.2×12.5×2.9cm：

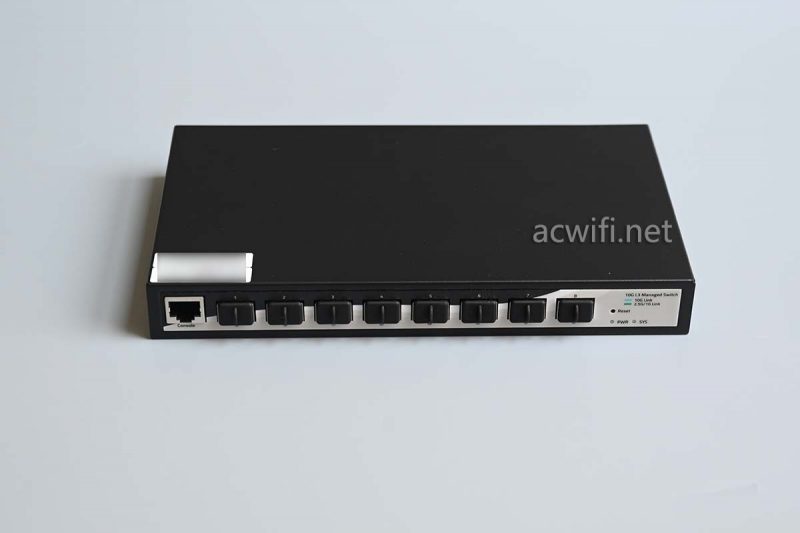

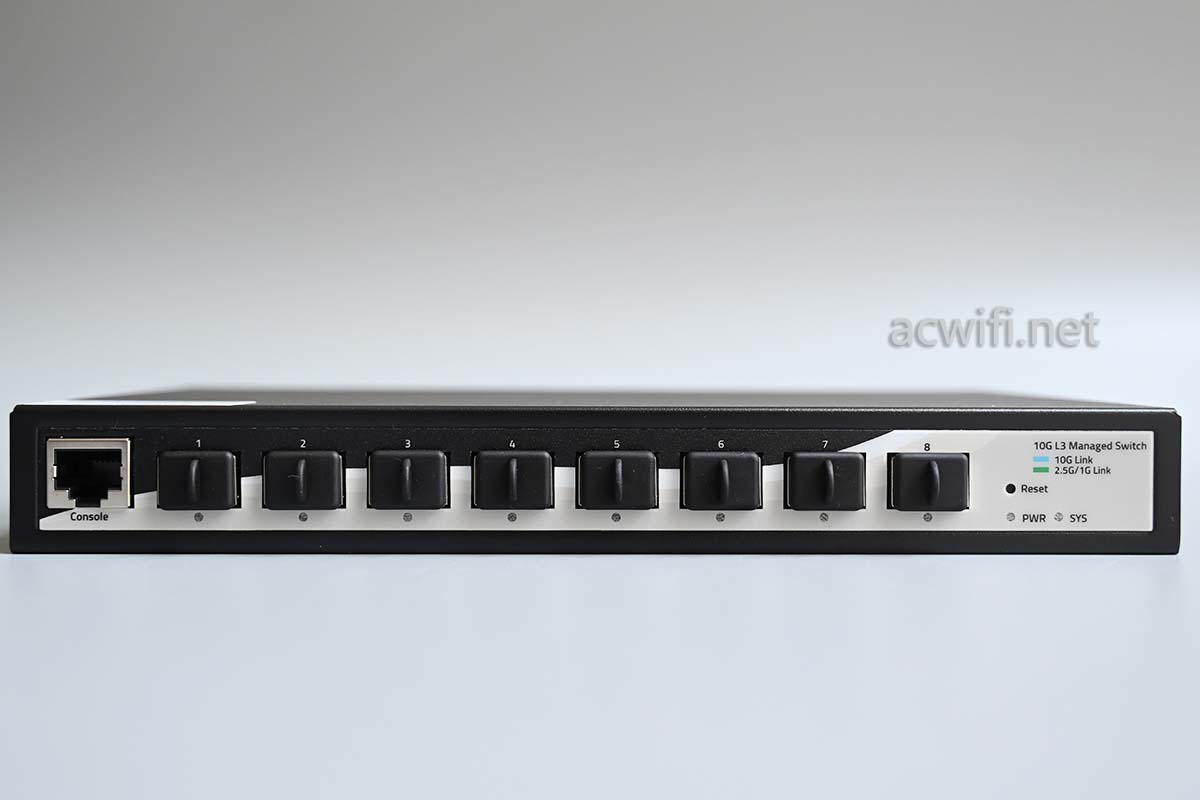

正脸：

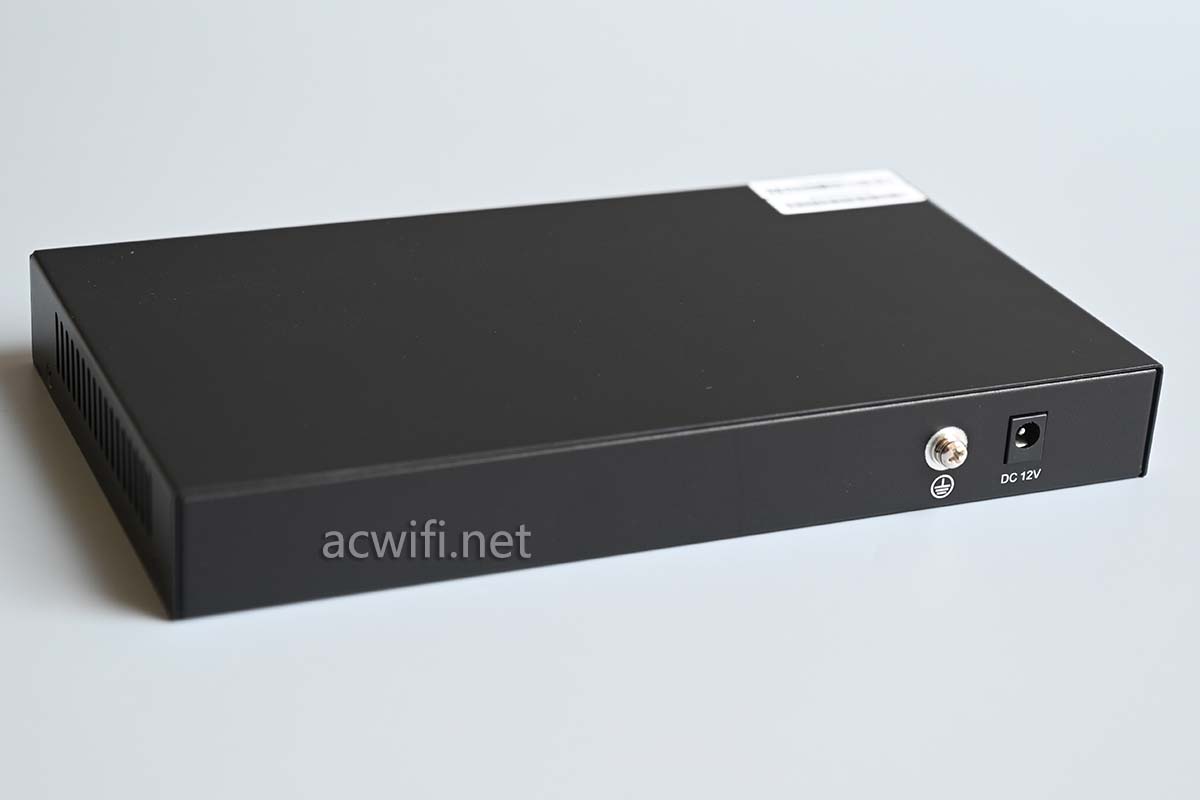

背面：

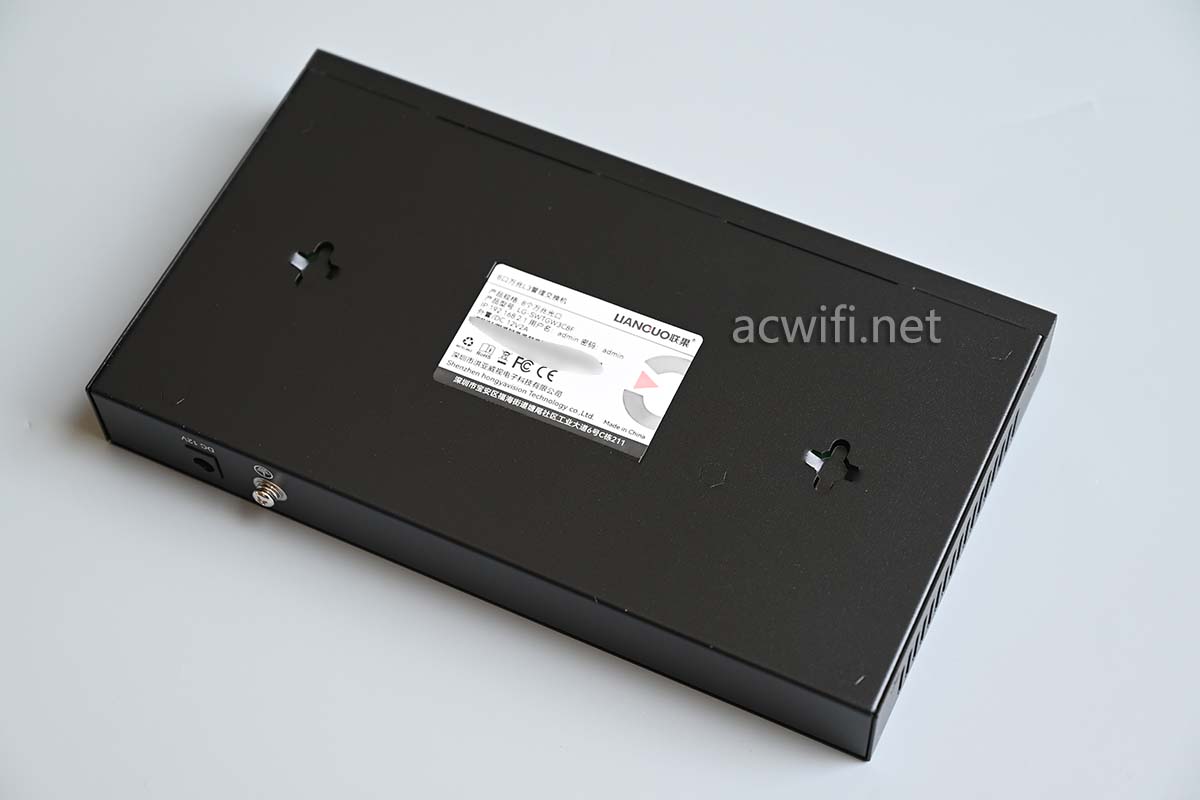

底部：

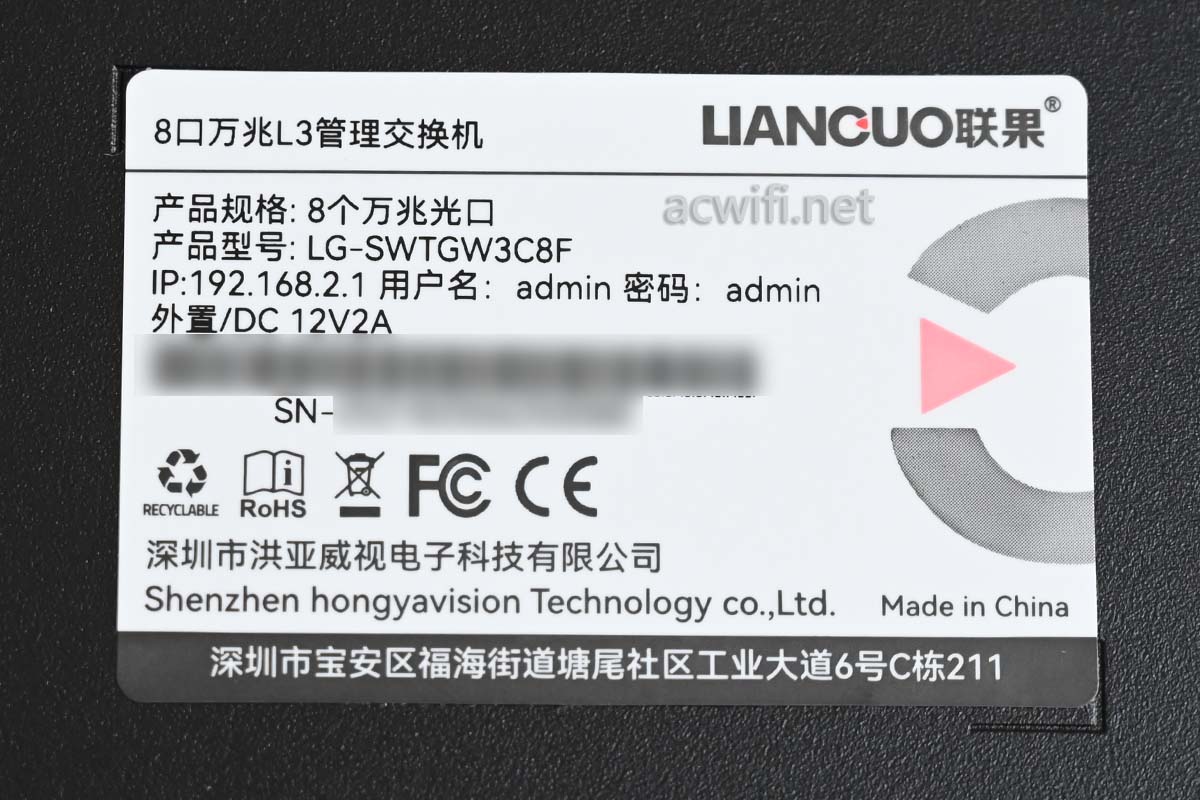

标签内容：产品型号LG-SWTGW3C8F。

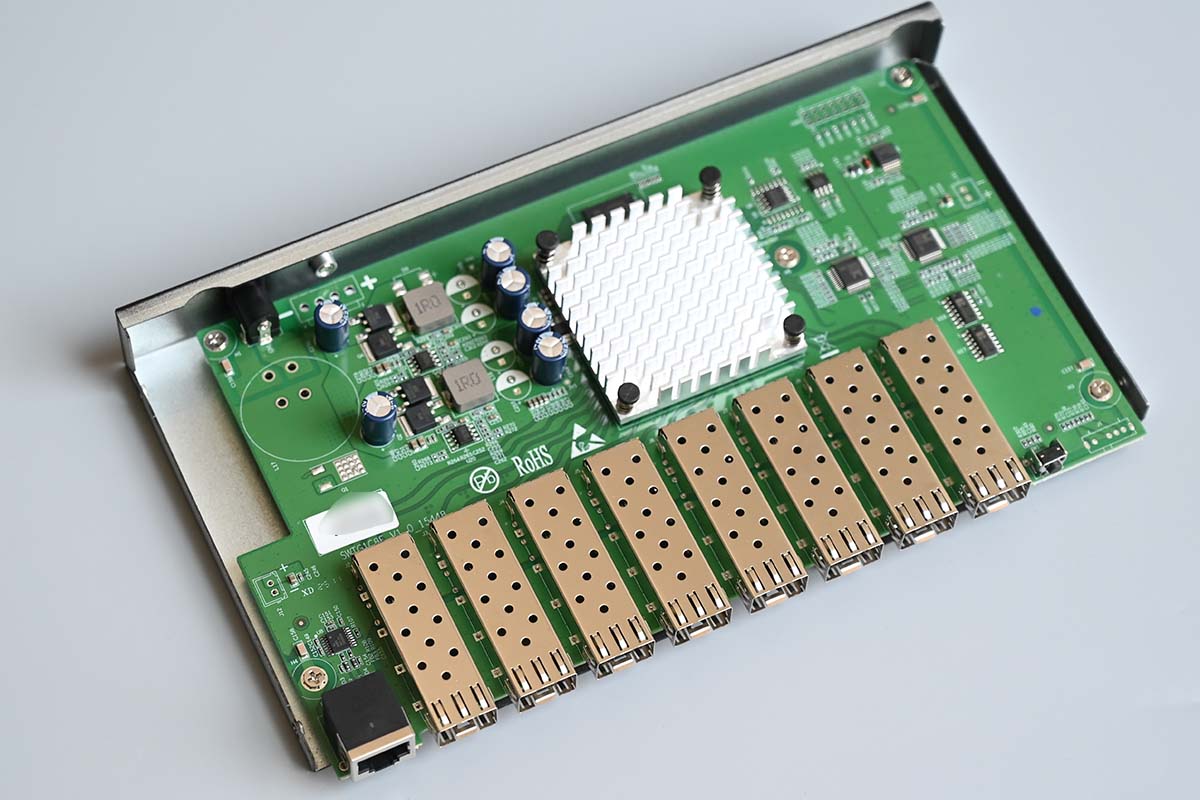

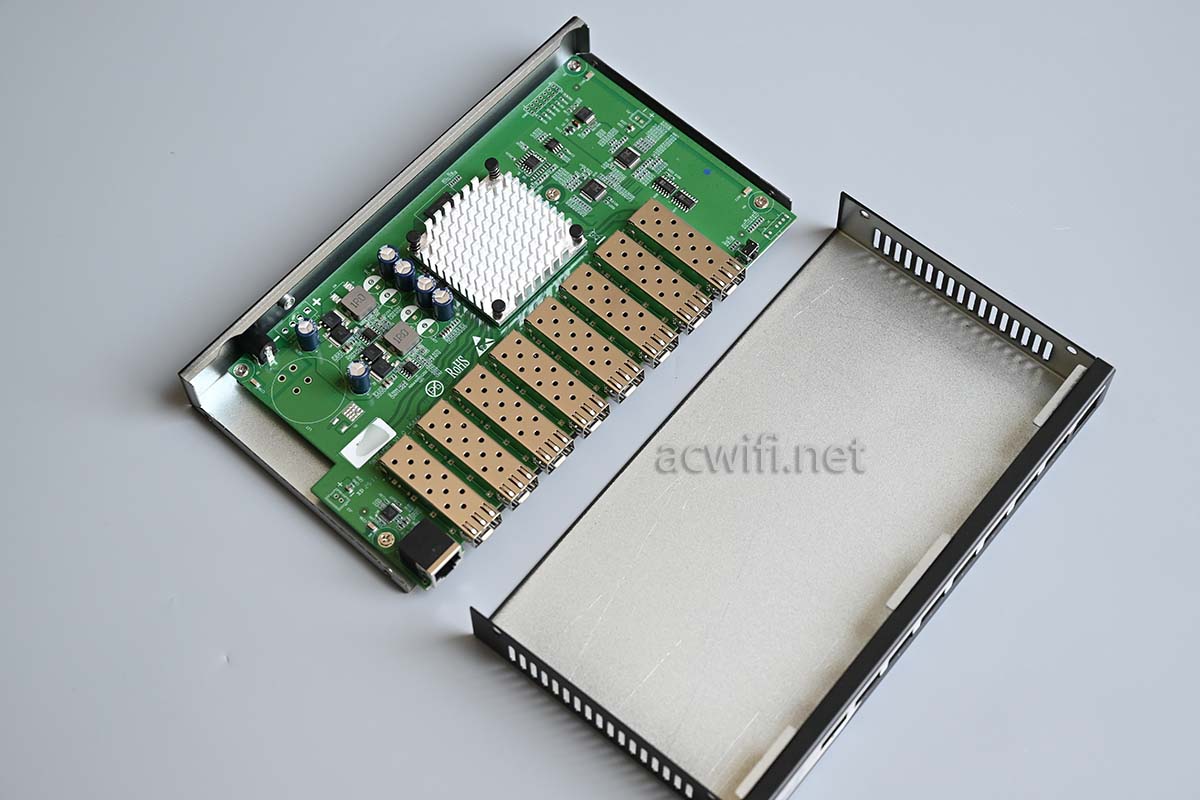

拆开交换机的外壳：

拿出主板并翻转背面：

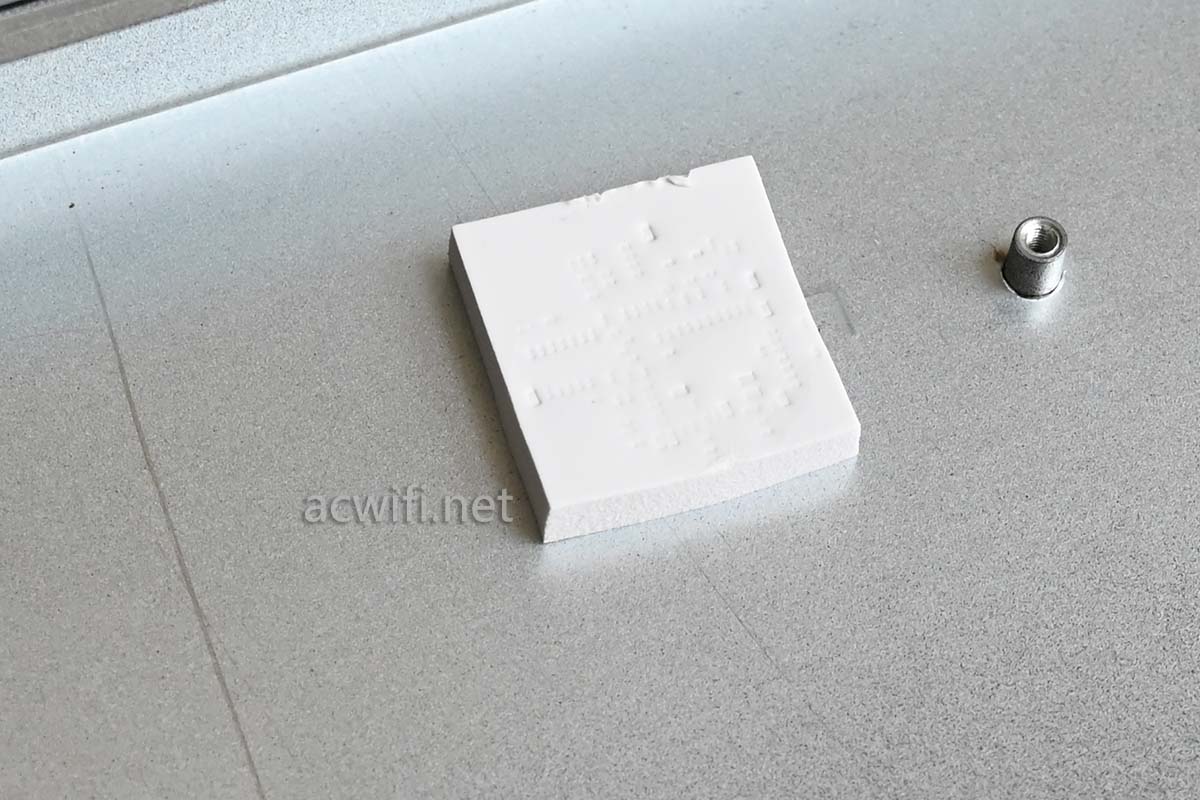

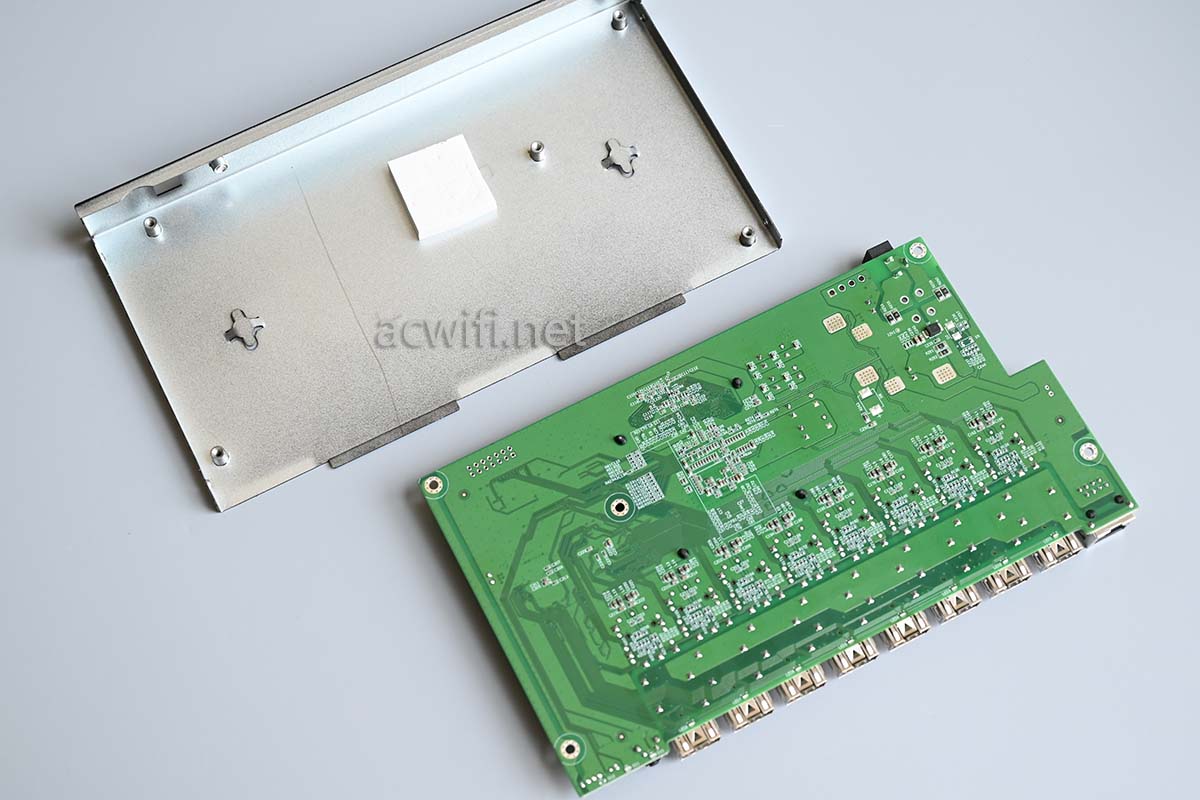

底下有一片导热硅脂垫：

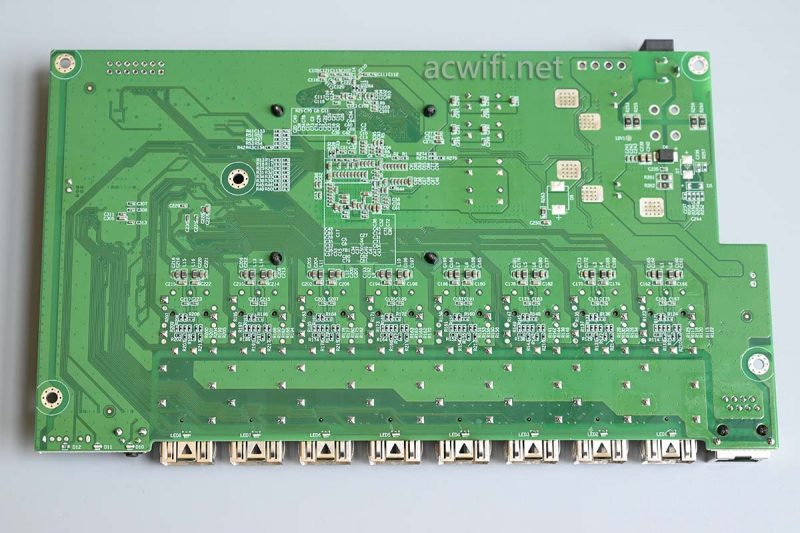

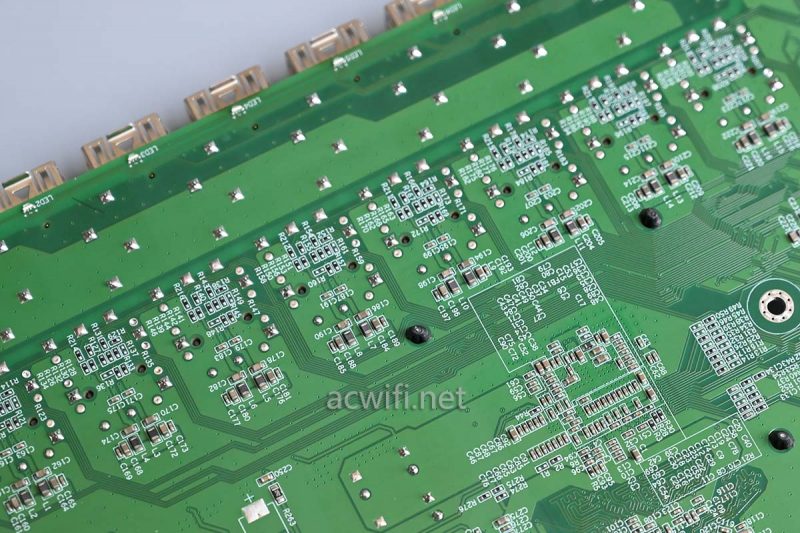

主板背面：

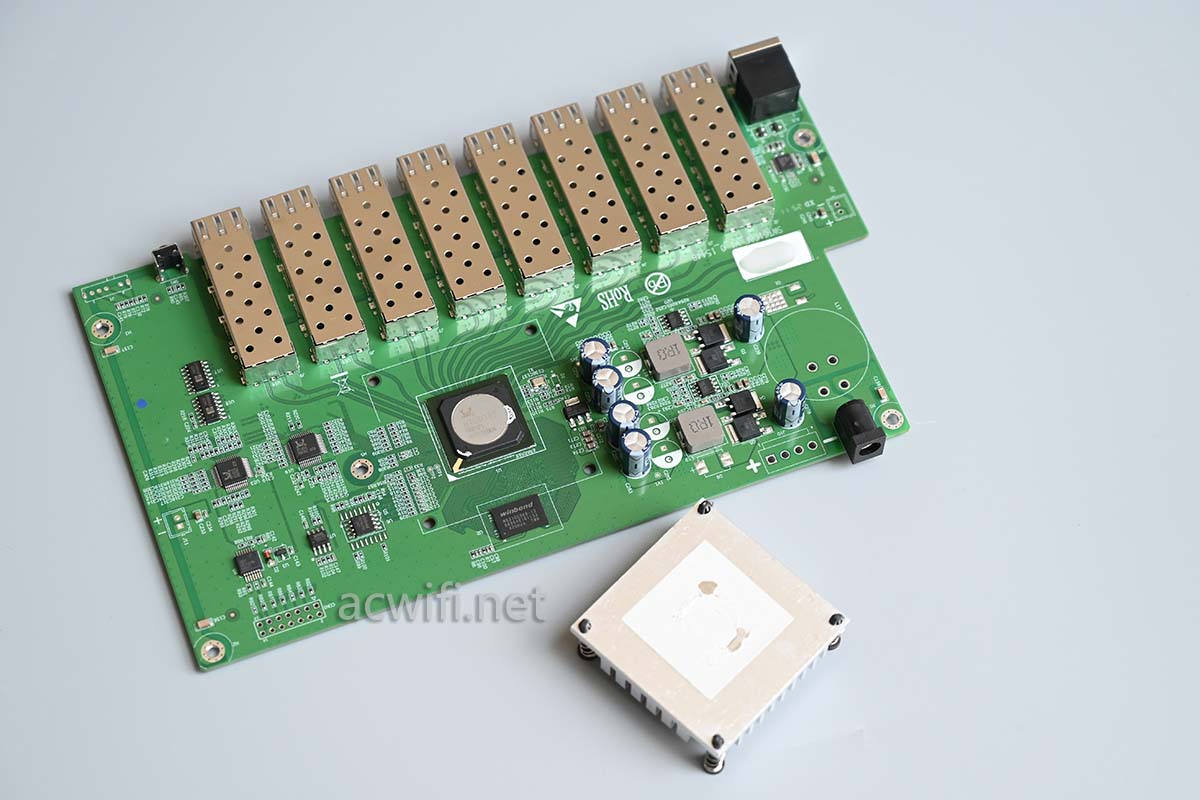

拆下主板正面上的散热片：

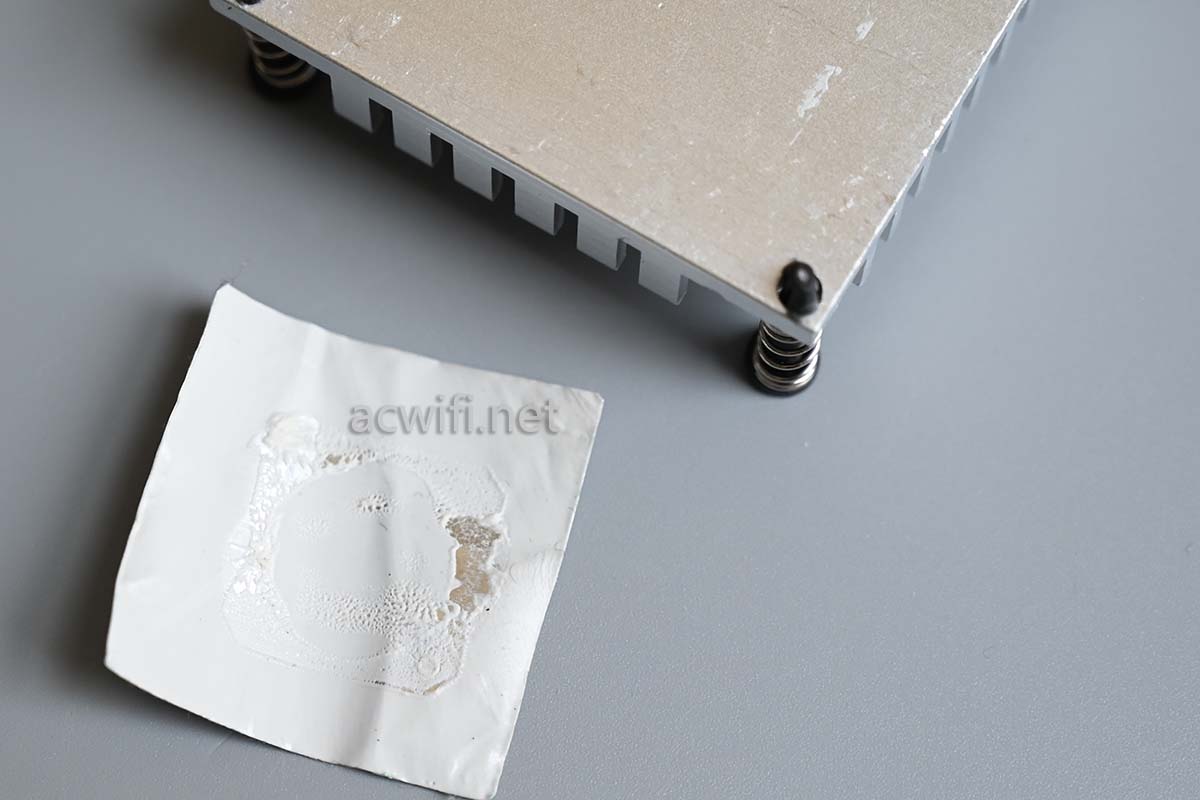

以为只是一层带粘性的导热硅脂，撕下来发现中间一层金属片，感觉是镀镍的铜片：

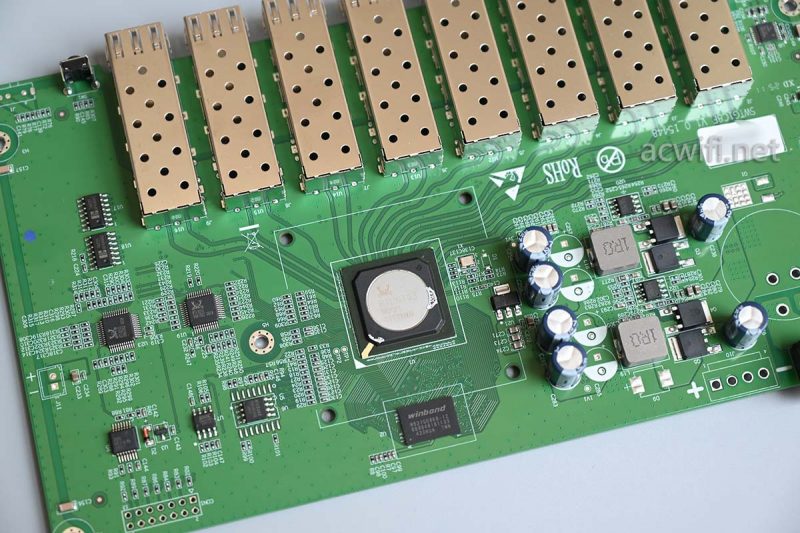

先看交换机的主控芯片吧。

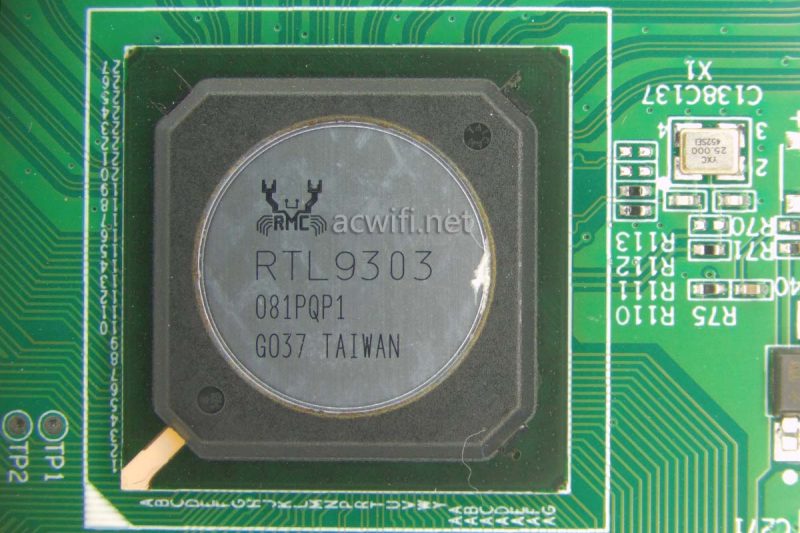

联果这款8口万兆三层交换机的交换芯片是RTL9303，集成了8个10G MAC。（The Realtek RTL9303-CG is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 8-ports*10G Ethernet MAC.）

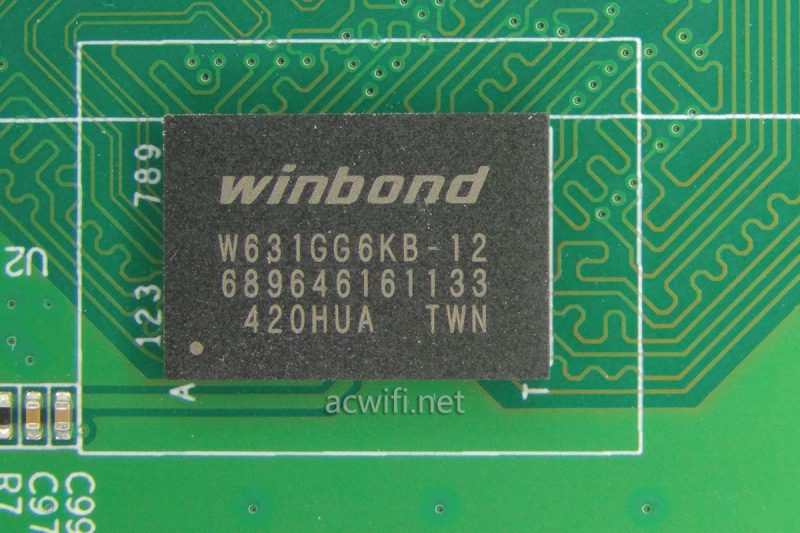

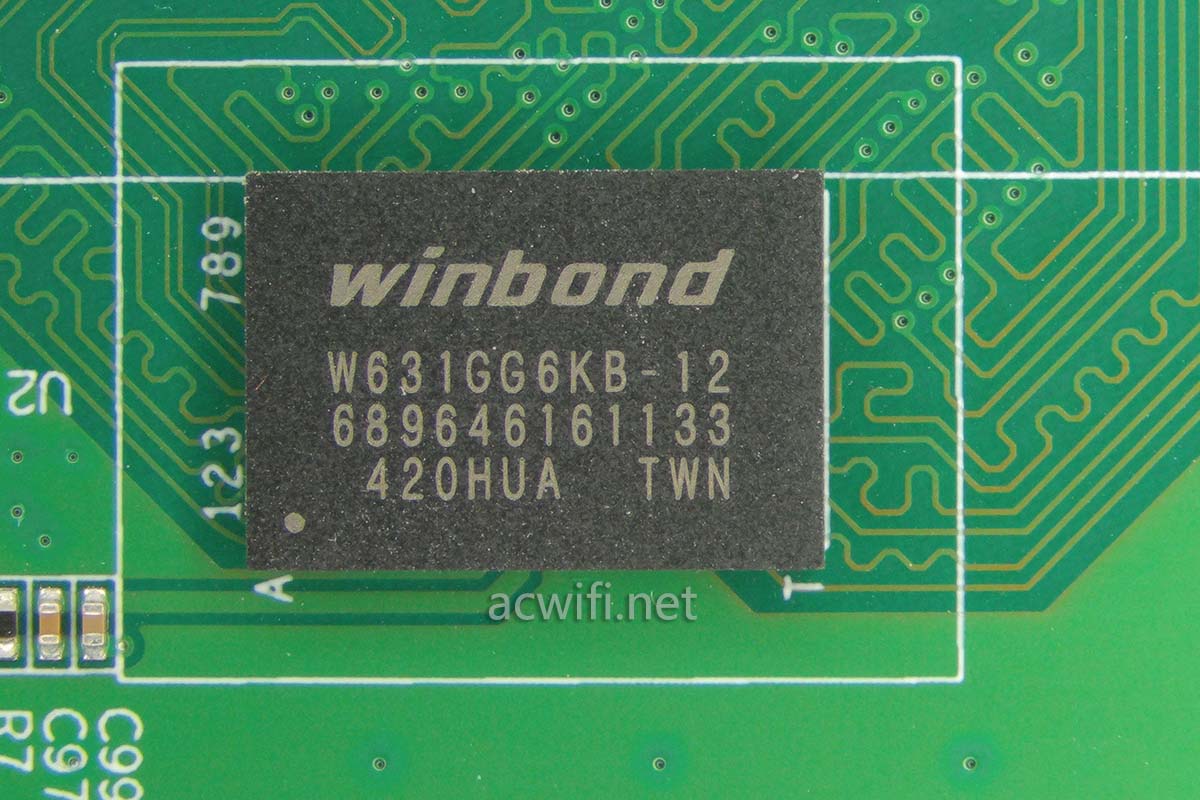

内存芯片是W631GG6KB-12，DDR3内存，容量128MB：

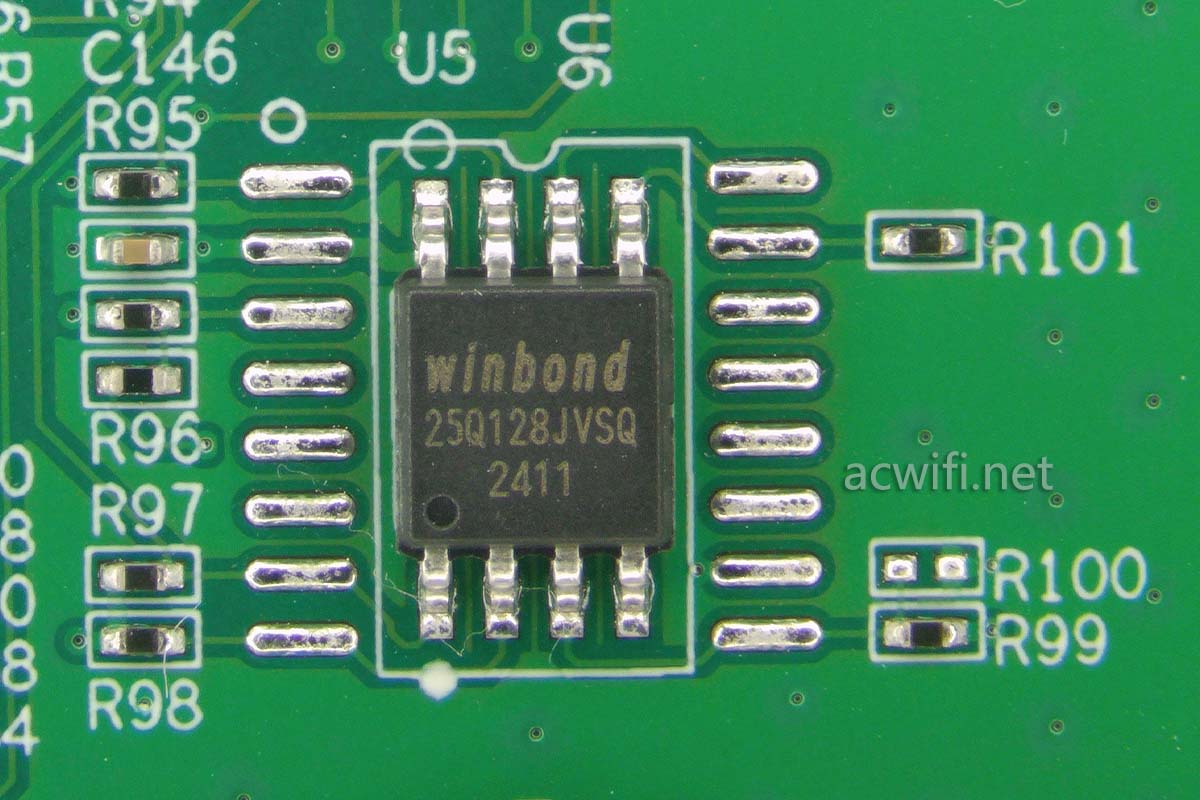

闪存芯片型号是W25Q128JVSQ，容量16MB：

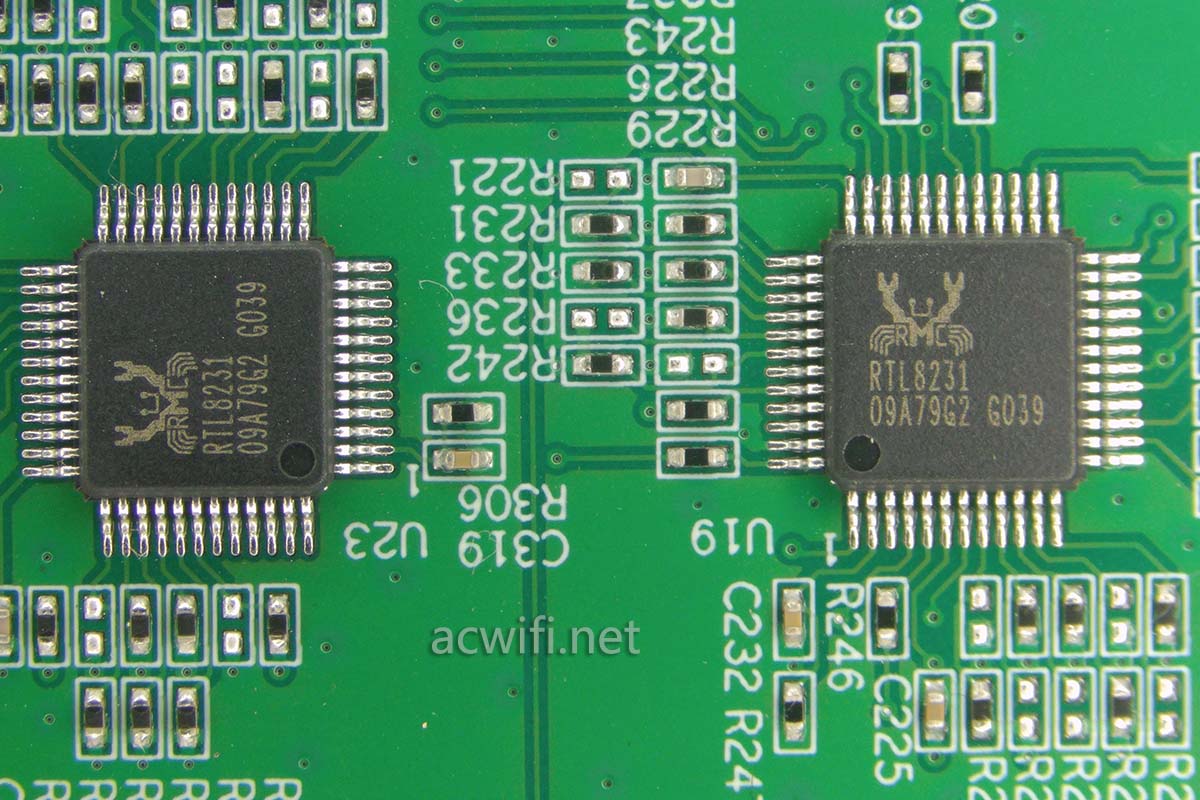

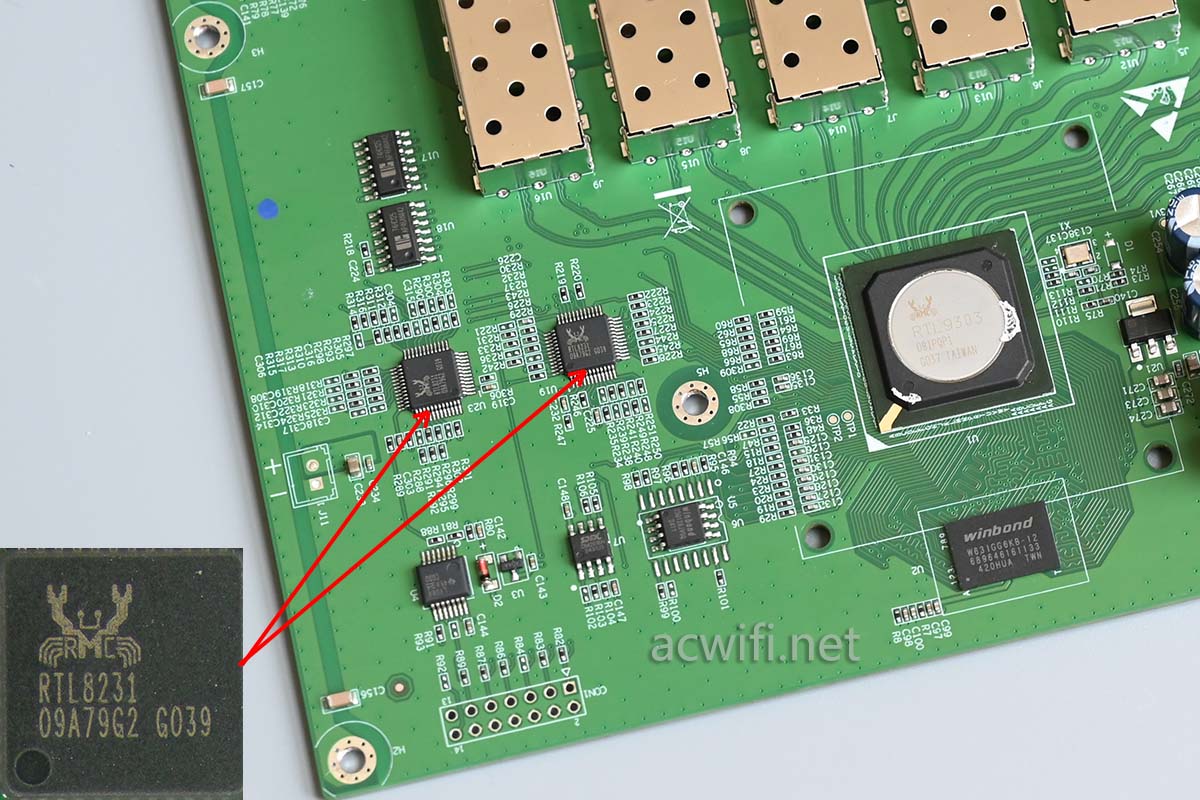

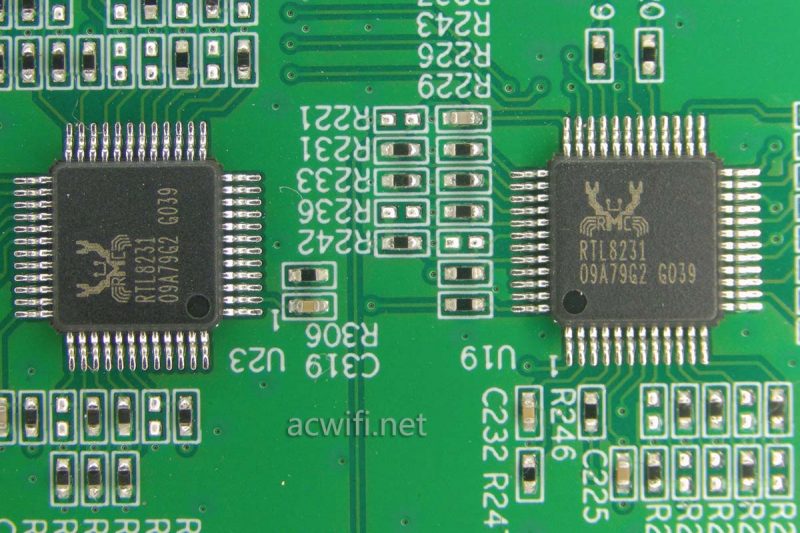

这里有两颗 RTL8231，LED驱动控制IC，负责网口的状态显示。

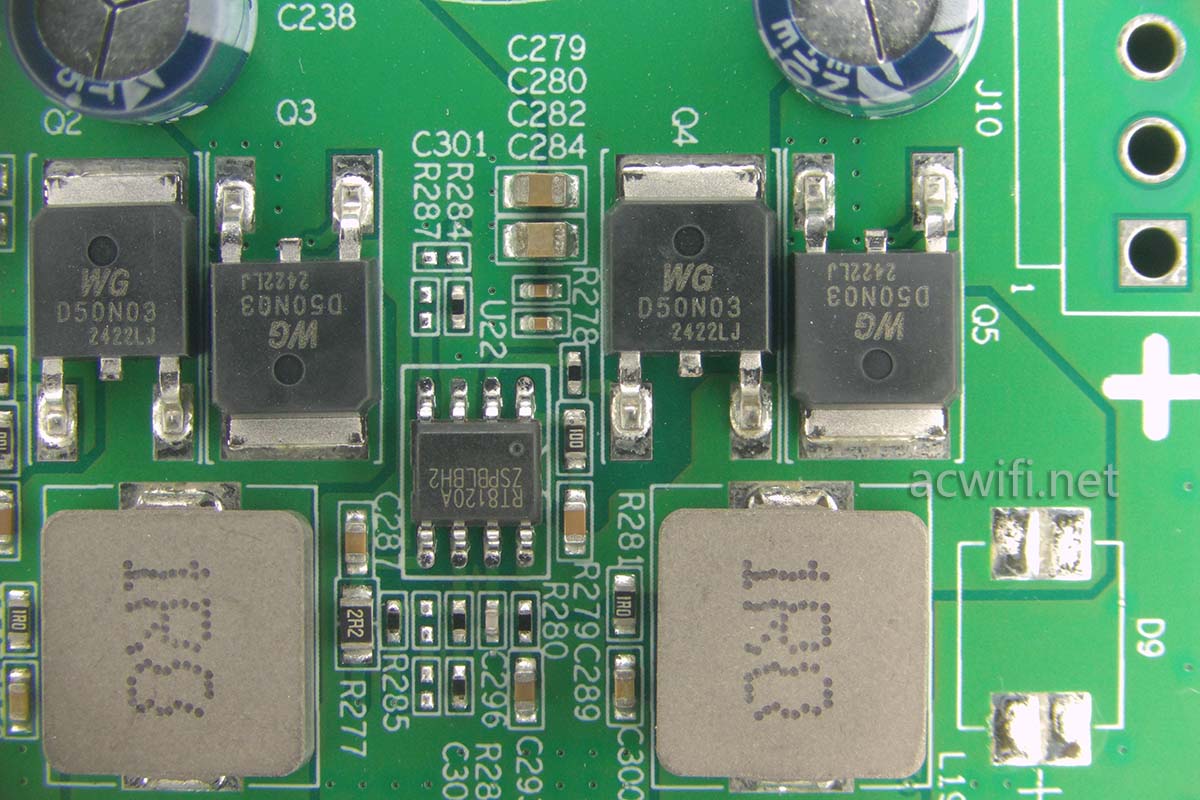

DC-DC电路：

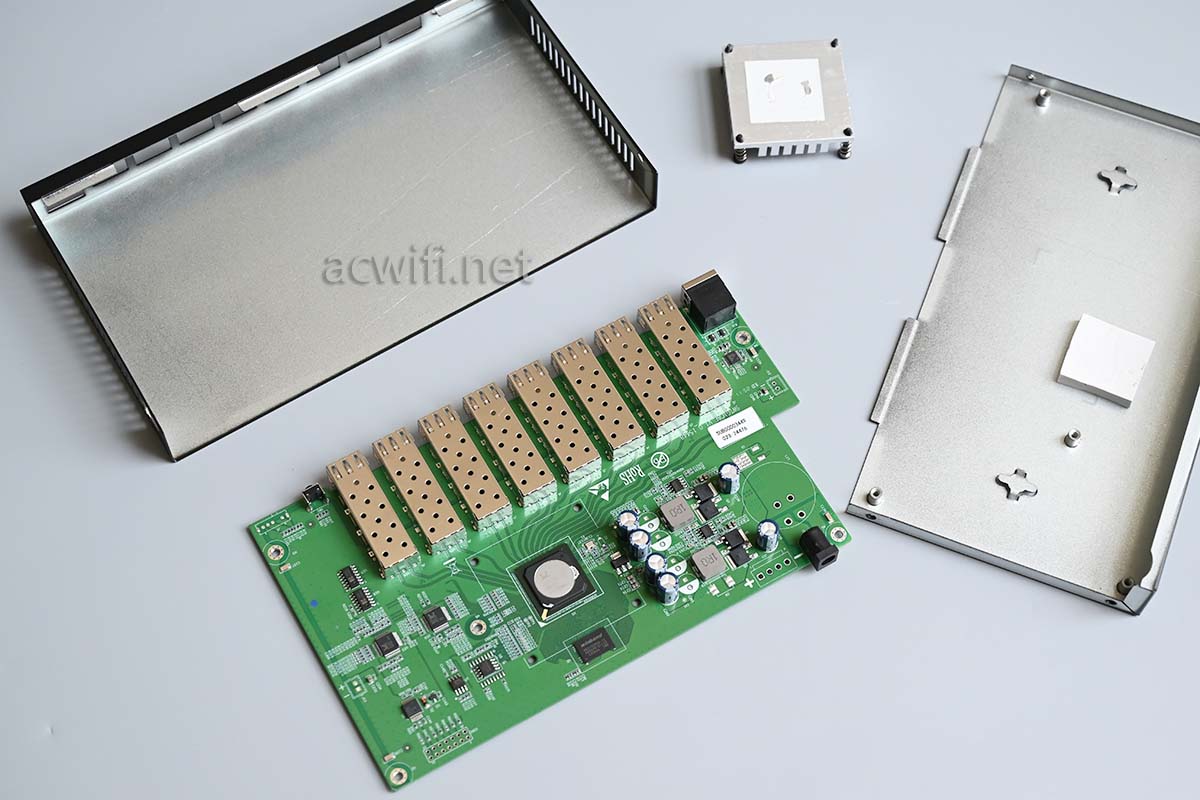

拆完了。

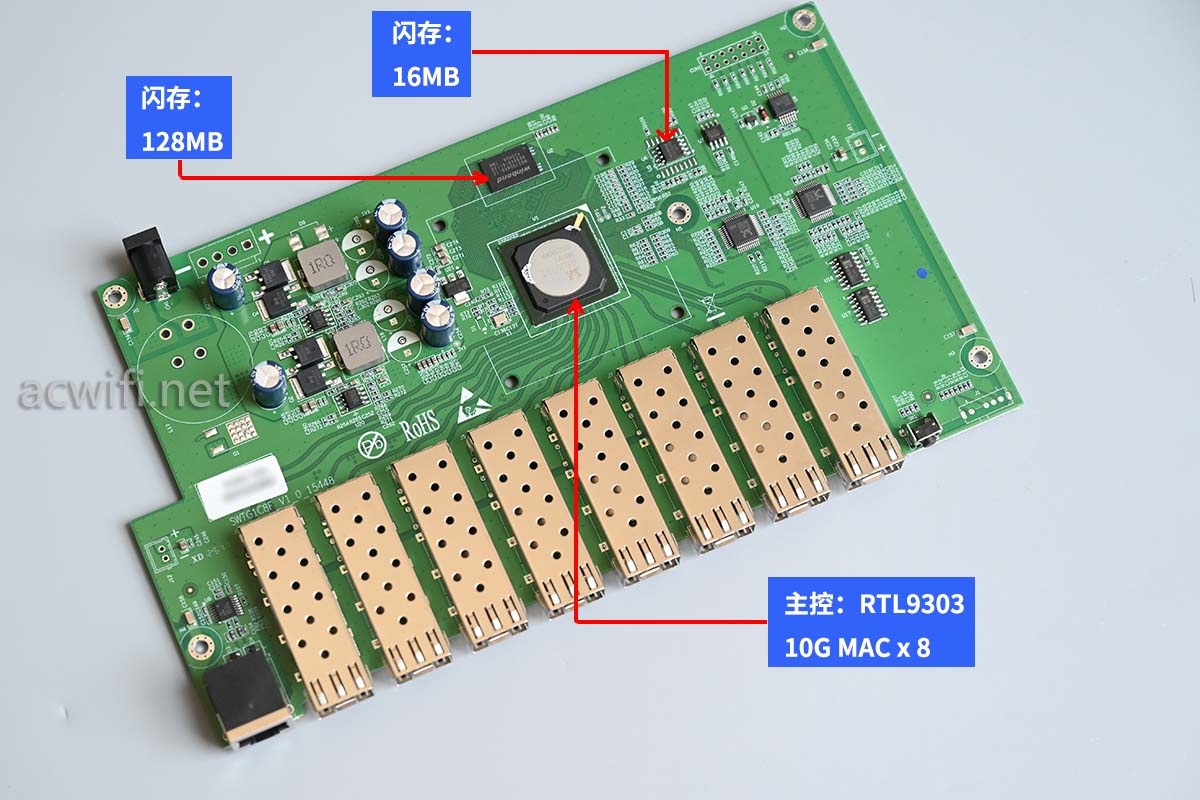

LG-SWTGW3C8F交换机的主芯片汇总：

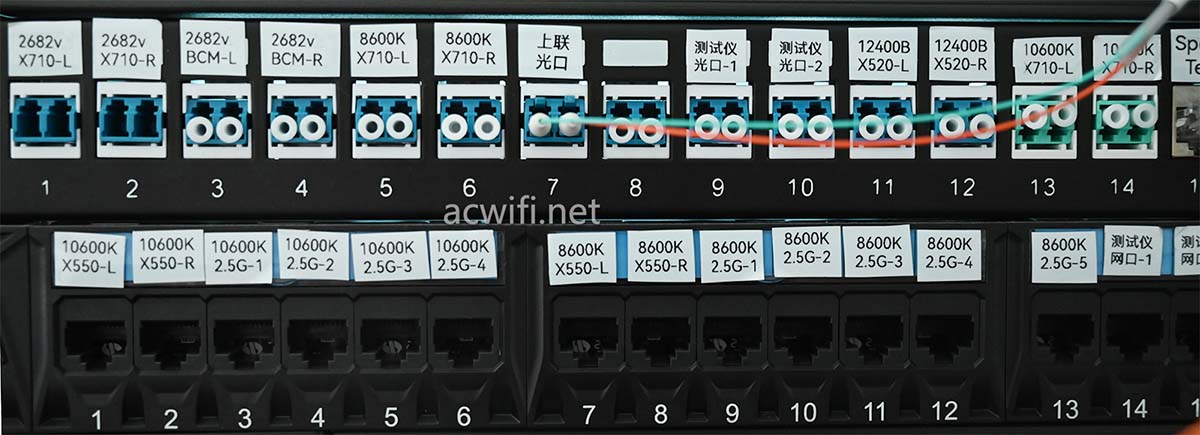

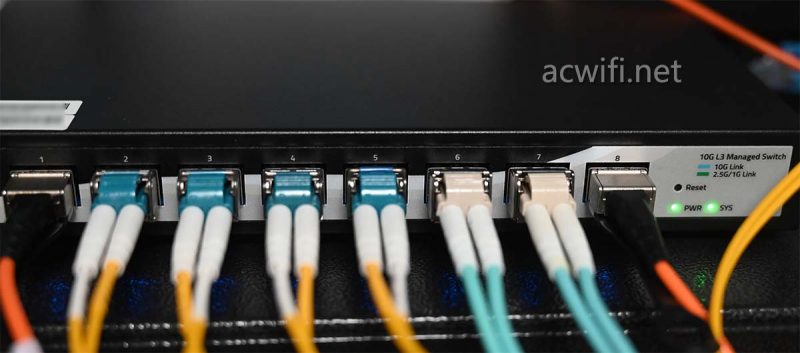

简单用3台电脑测一下这台交换机的8个10G 光口的背板带宽，接了4个单模和4个多模：

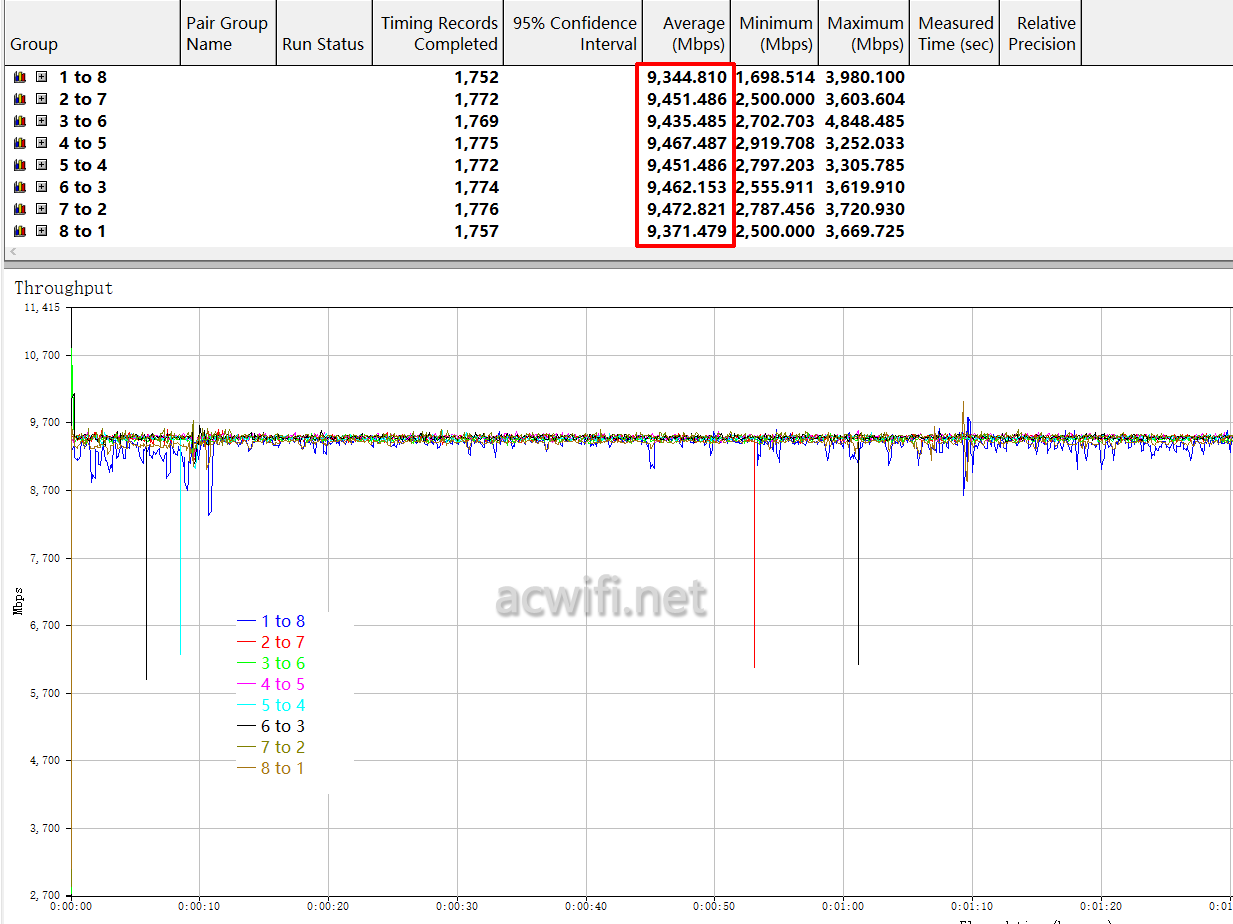

用ixchariot工具测试每个口的双向传输速度，实测结果显示，每个方向都超过了9.4Gbps左右，即每个口都跑满了10G，那么八个口双向总和就是160G（背板带宽）。

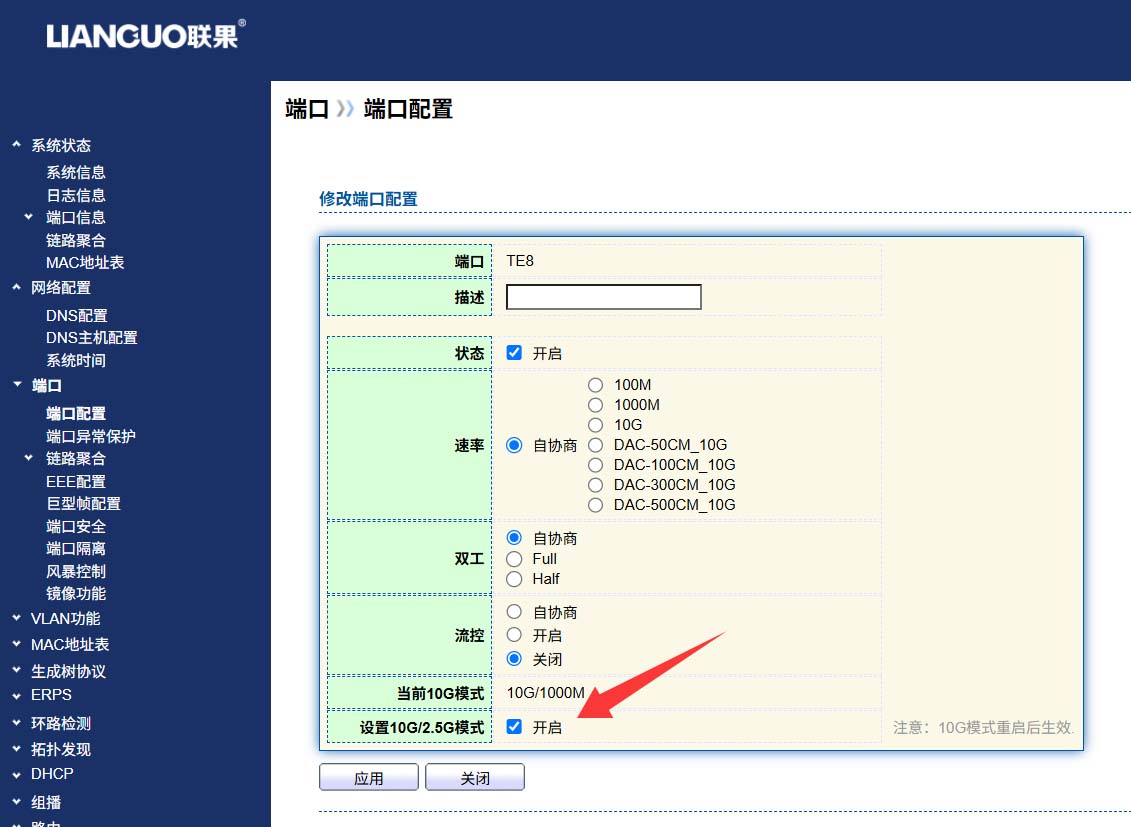

把端口速率切换为10G/2.5G模式并重启生效，就能识别诺基亚G-010S-A和阿尔卡特 G-010S-P猫棒。

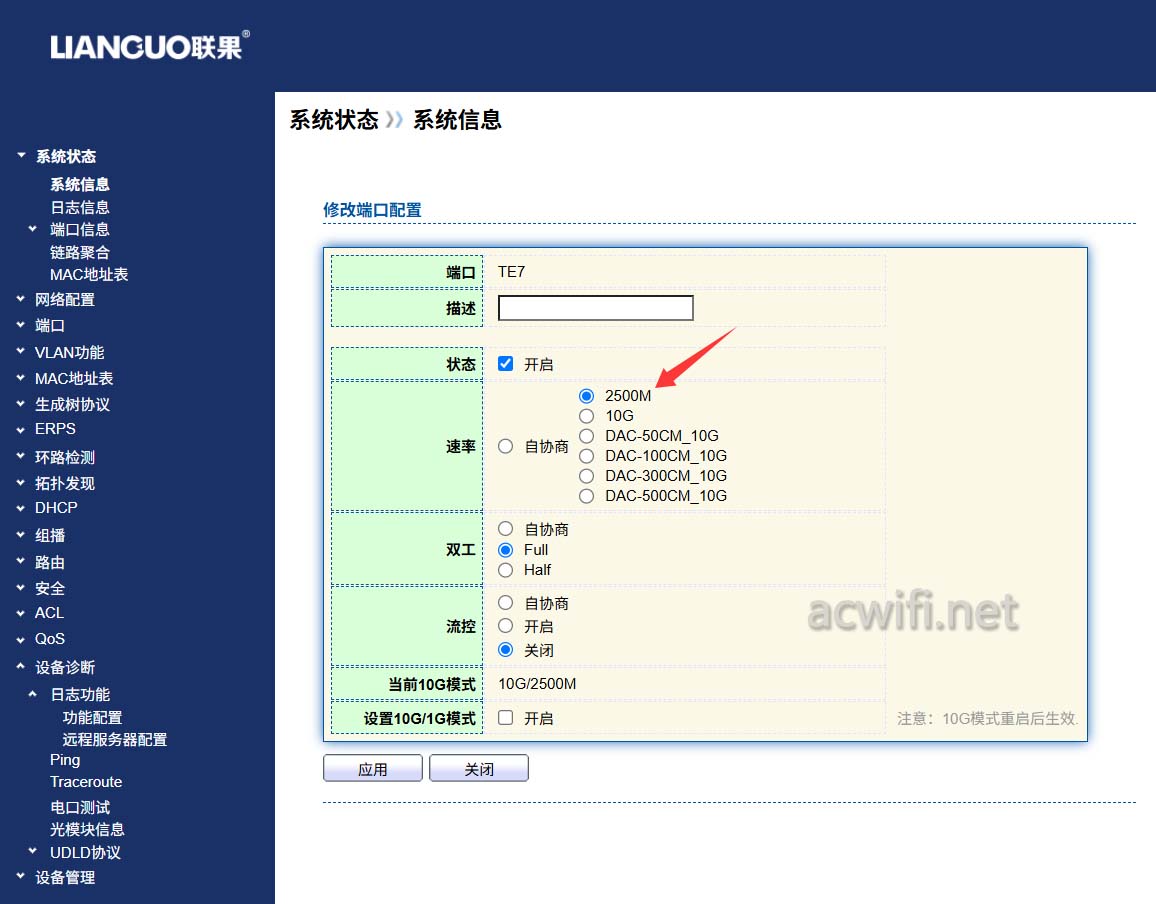

华为的MA5671A猫棒，需要再把端口速率由自协商设置为固定的2500M，才能识别它：（前面两款猫棒不需要这样操作）

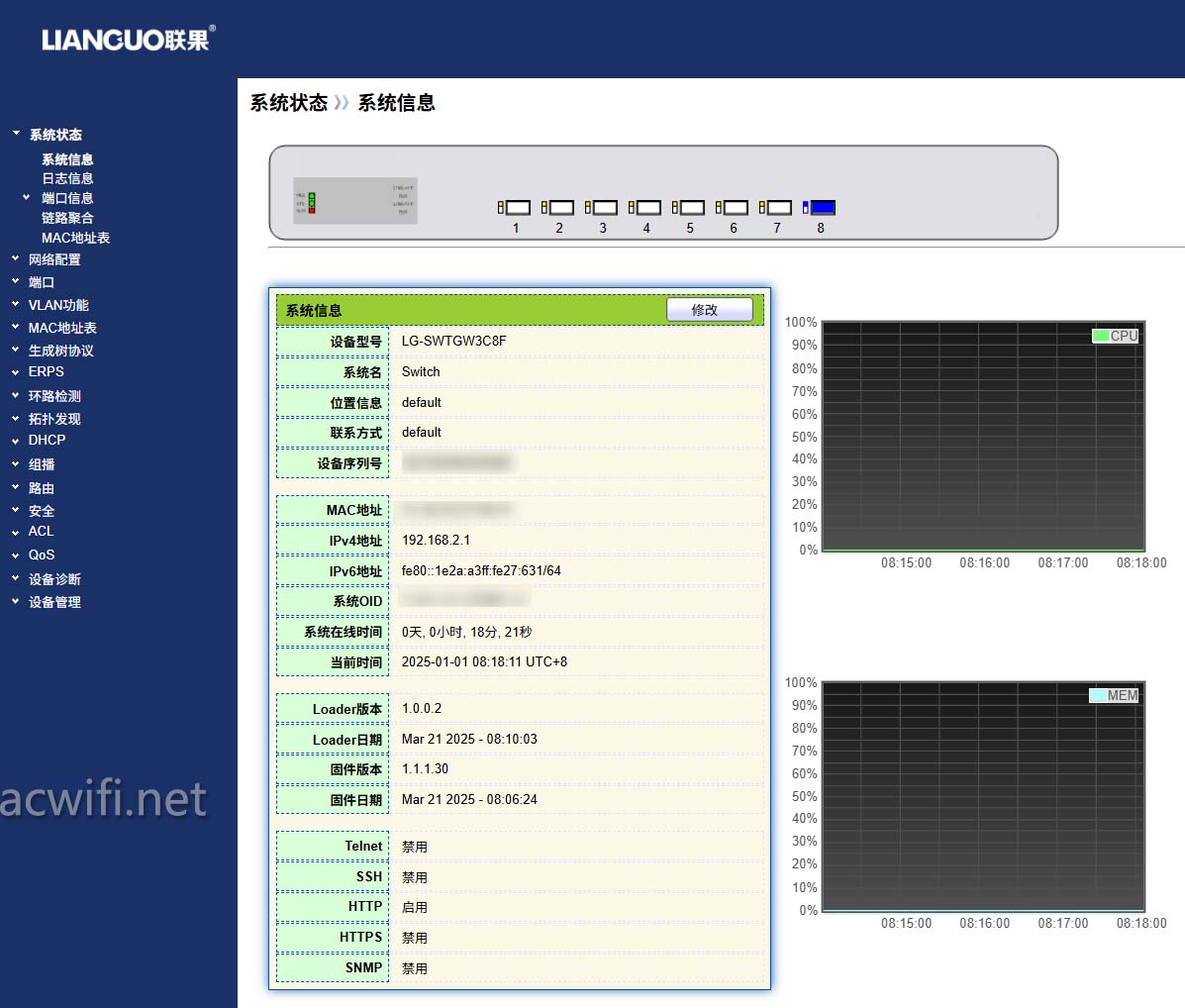

系统主界面：

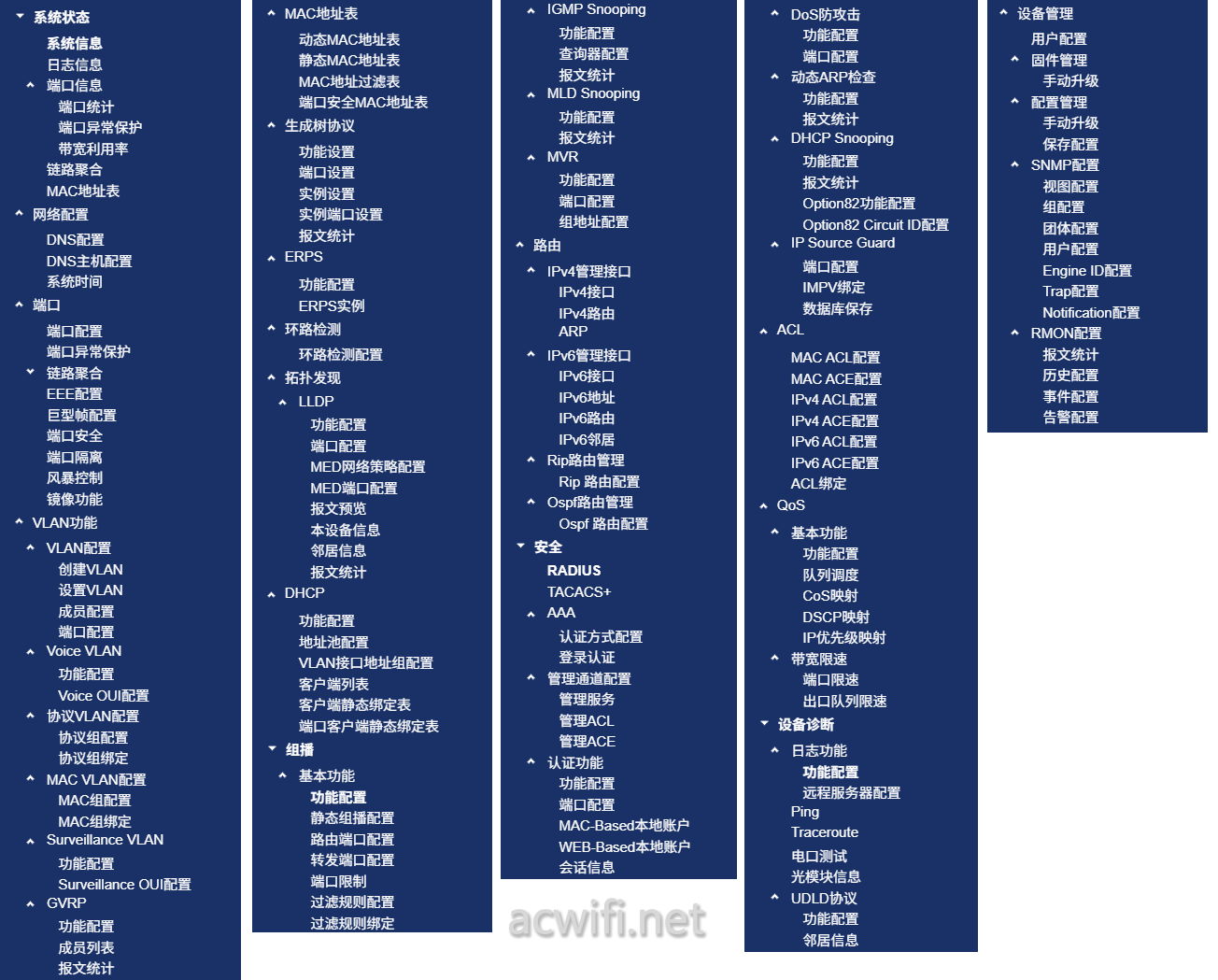

所有功能菜单集合：

470多元的价格就能买到三层的8口万兆全光交换机，性价比不错。如果SFP+电路背面也有导热硅脂垫片就更好了。
