TP-LINK K73套装即7DR5150拆机

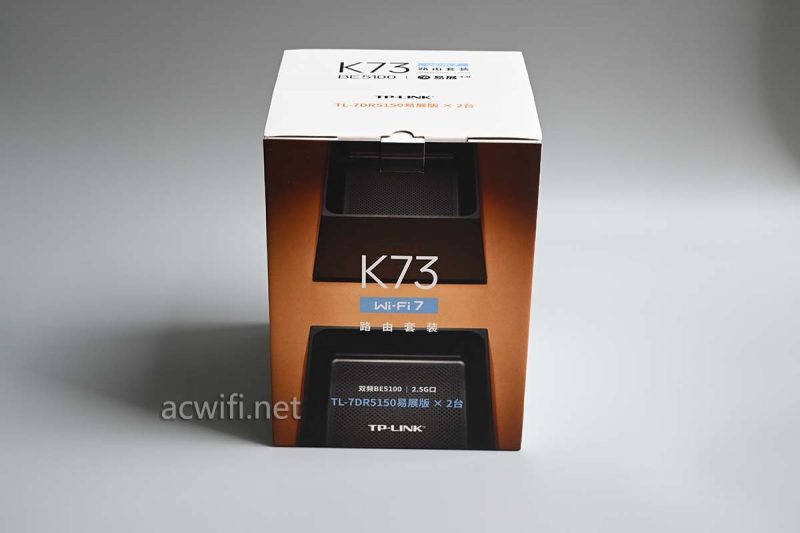

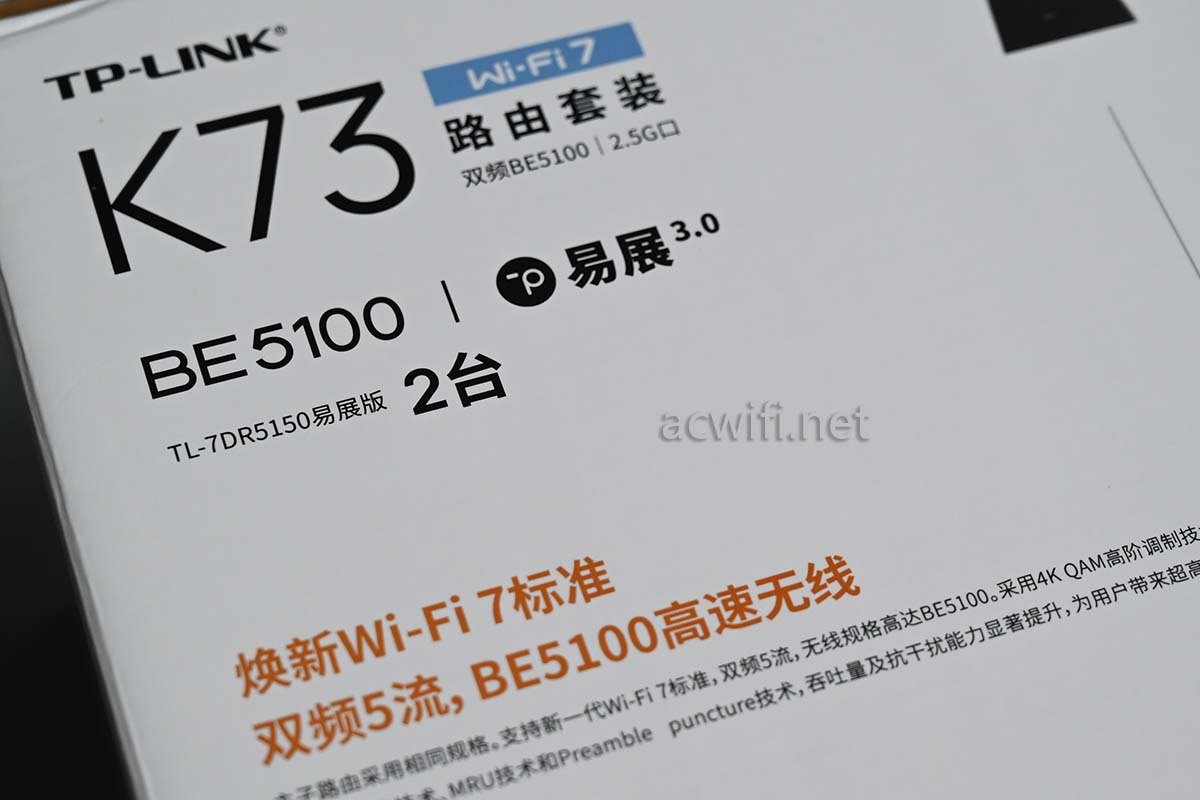

TP-LINK K73套装的外包装：

K73套装里面包含了两台7DR515易展版：

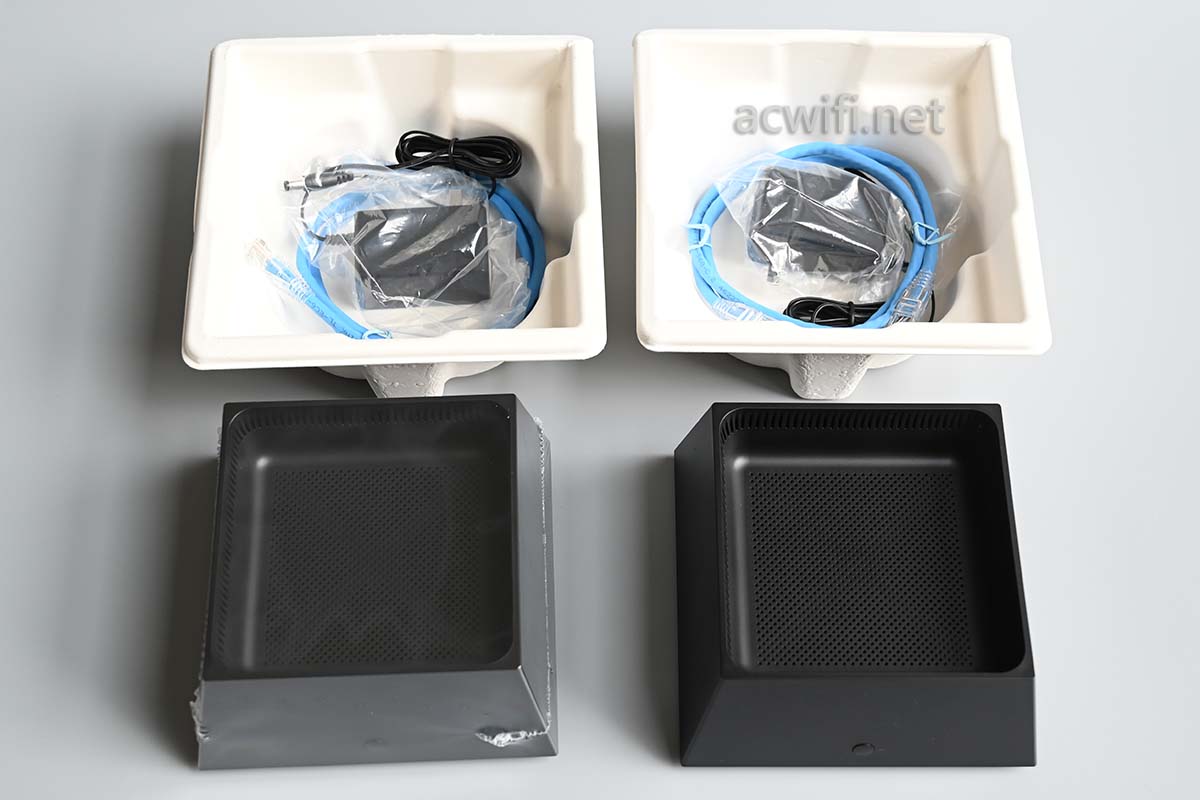

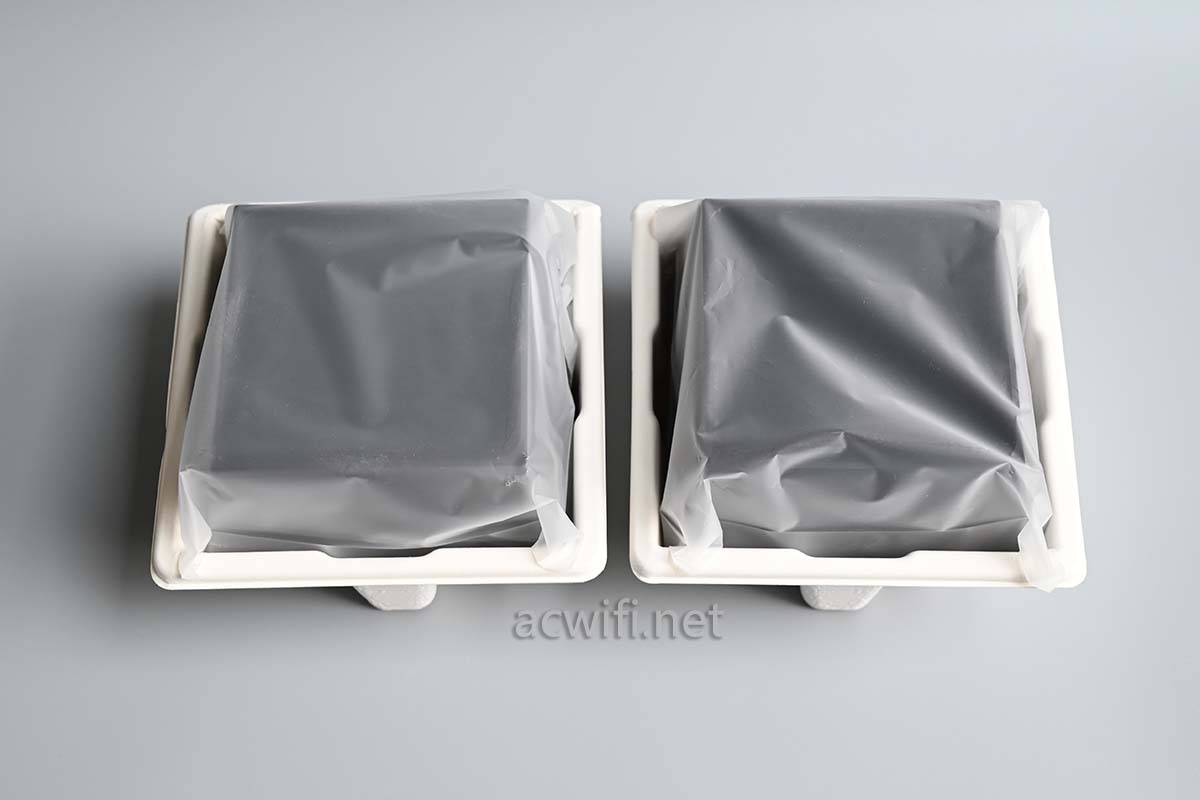

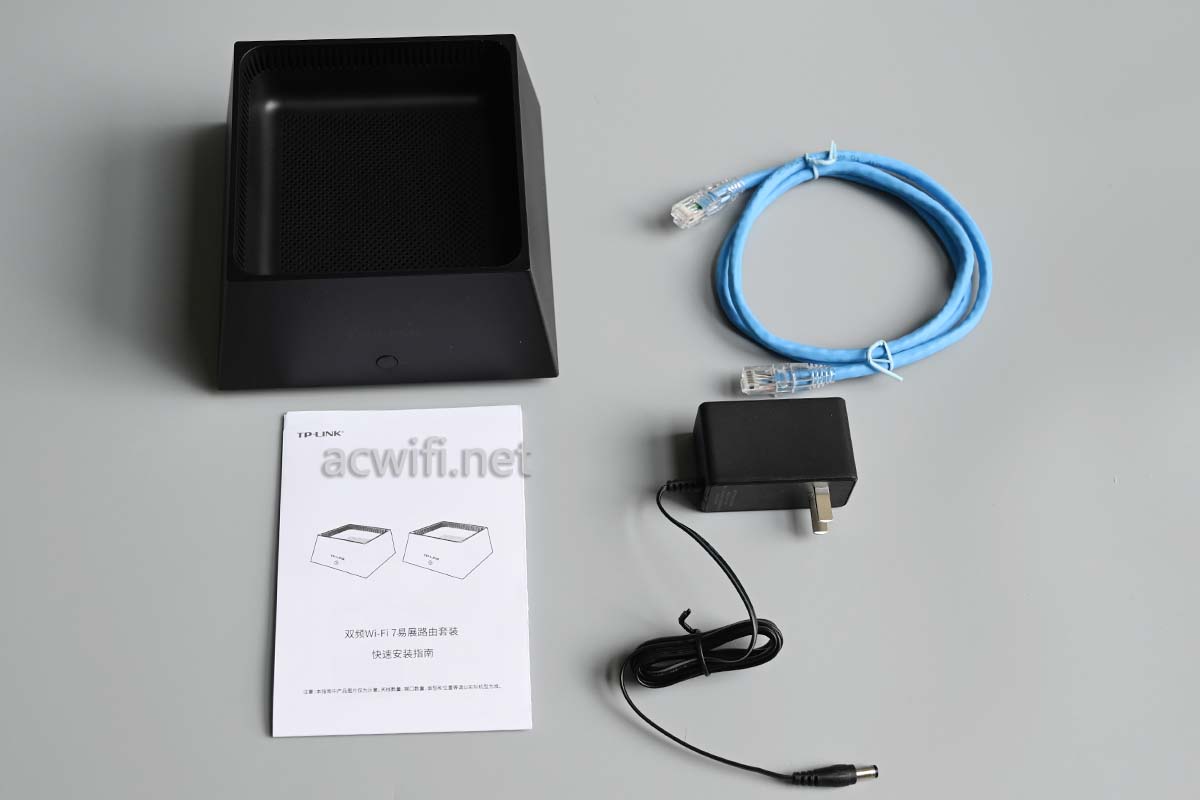

把两台7DR5150从包装里面拿出来：

两个机身都有封塑膜（我提前撕了一个用来测速）

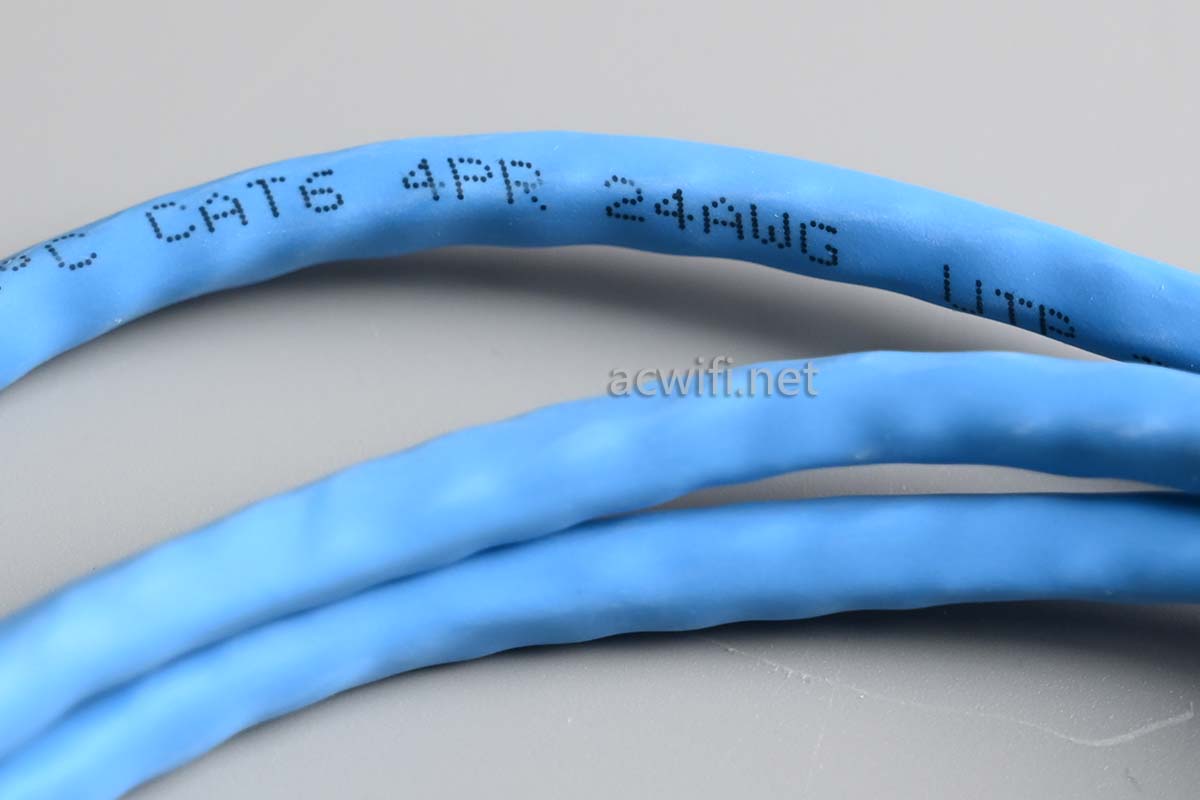

网线是6类单股AWG24，TP自家产的网线。

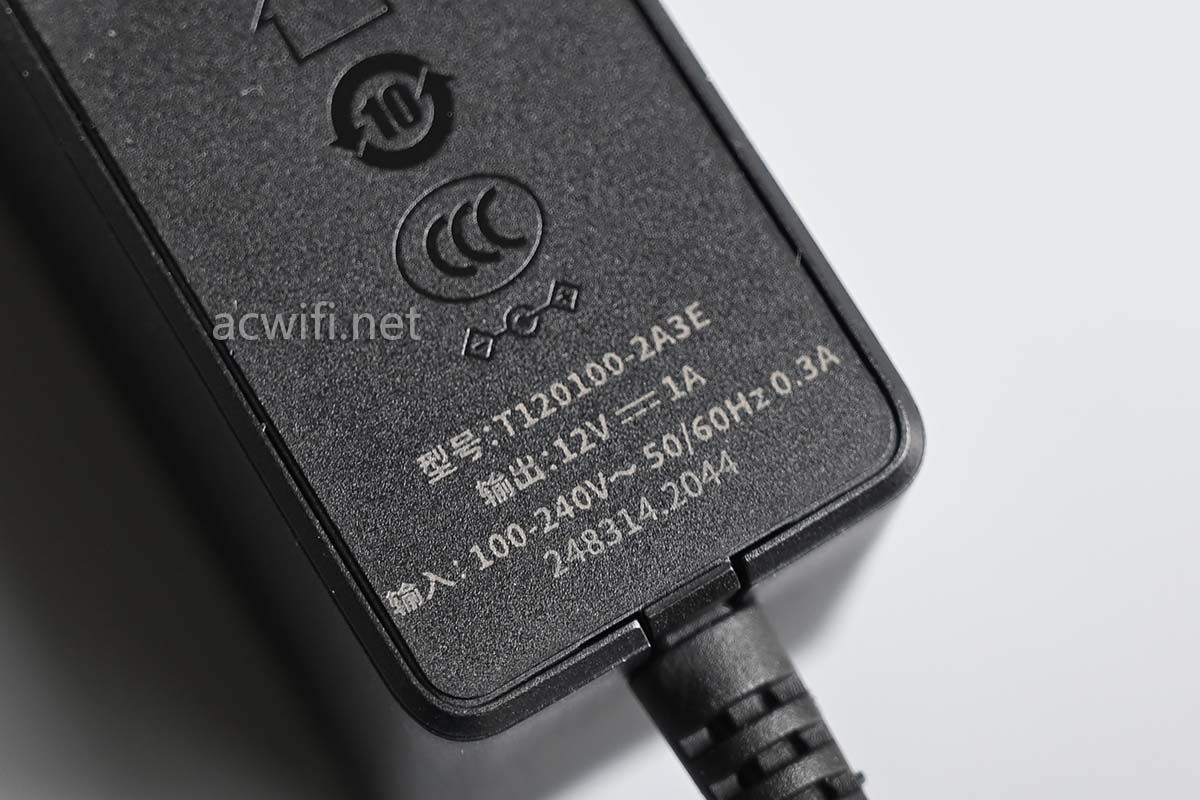

电源输出规格是12V/1A，实测空口待机功率为5.7W，插2.5G口联网后功率为6.6W：

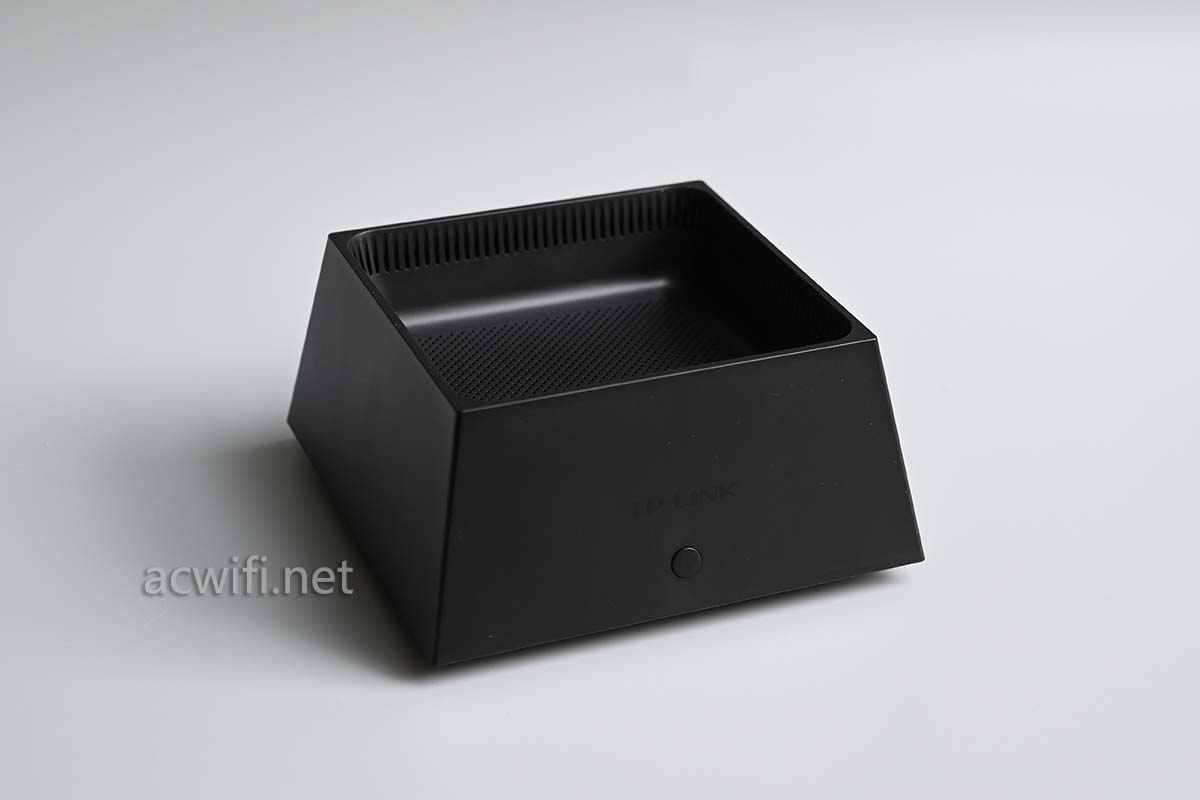

外壳就如之前的XDR5450，也是被别人称为烟灰缸造型。

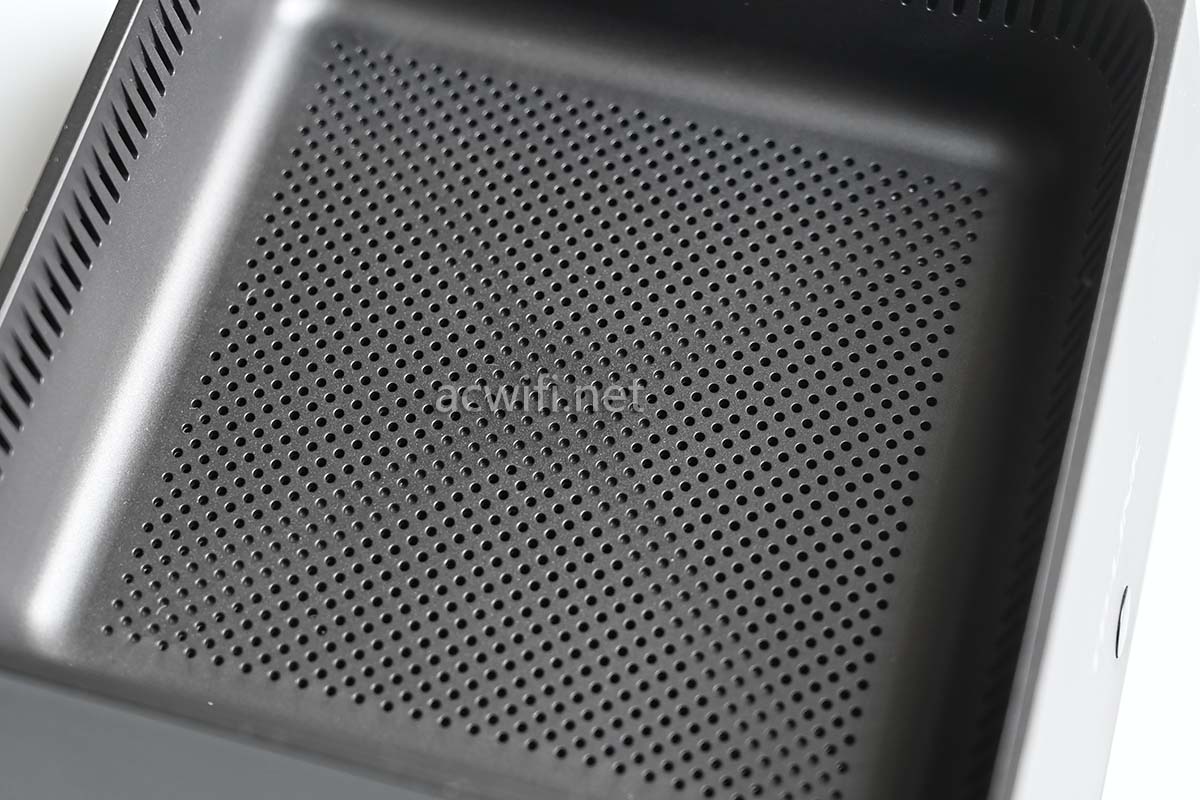

非常多的透气孔：

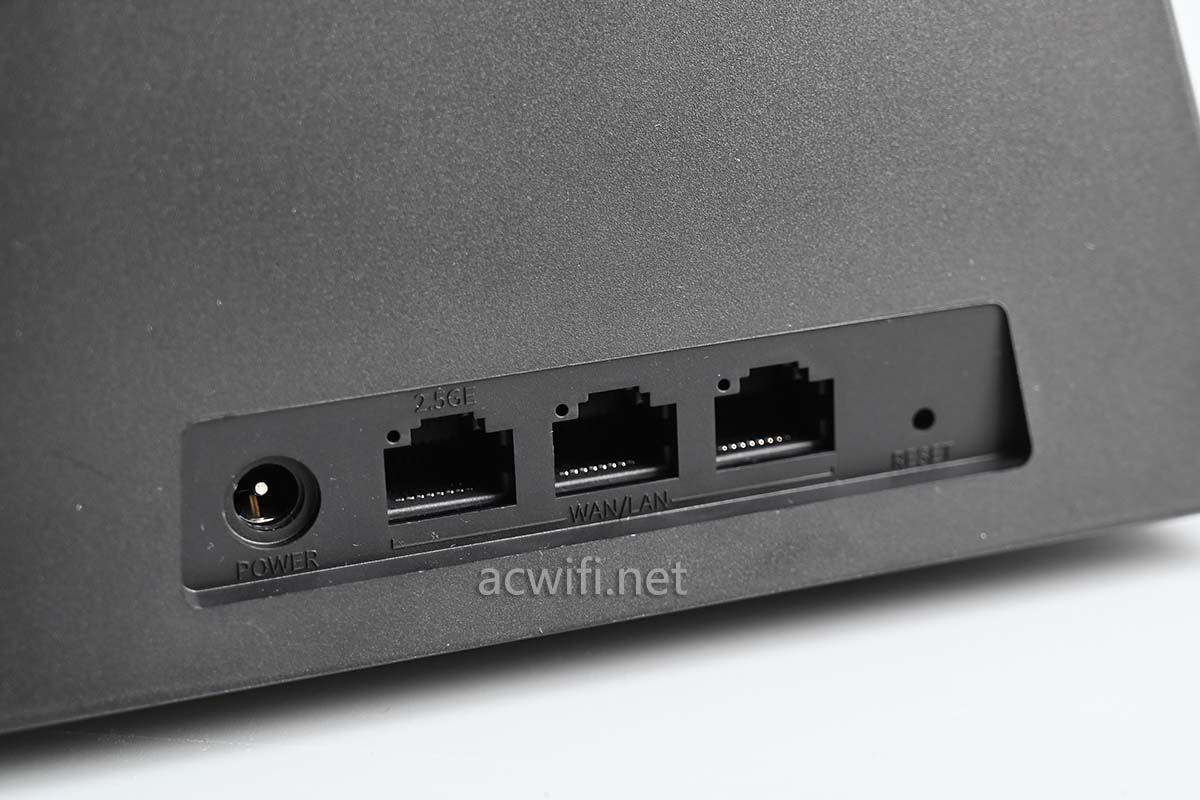

7DR5150一共有三个网口，其中一个2.5G网口：

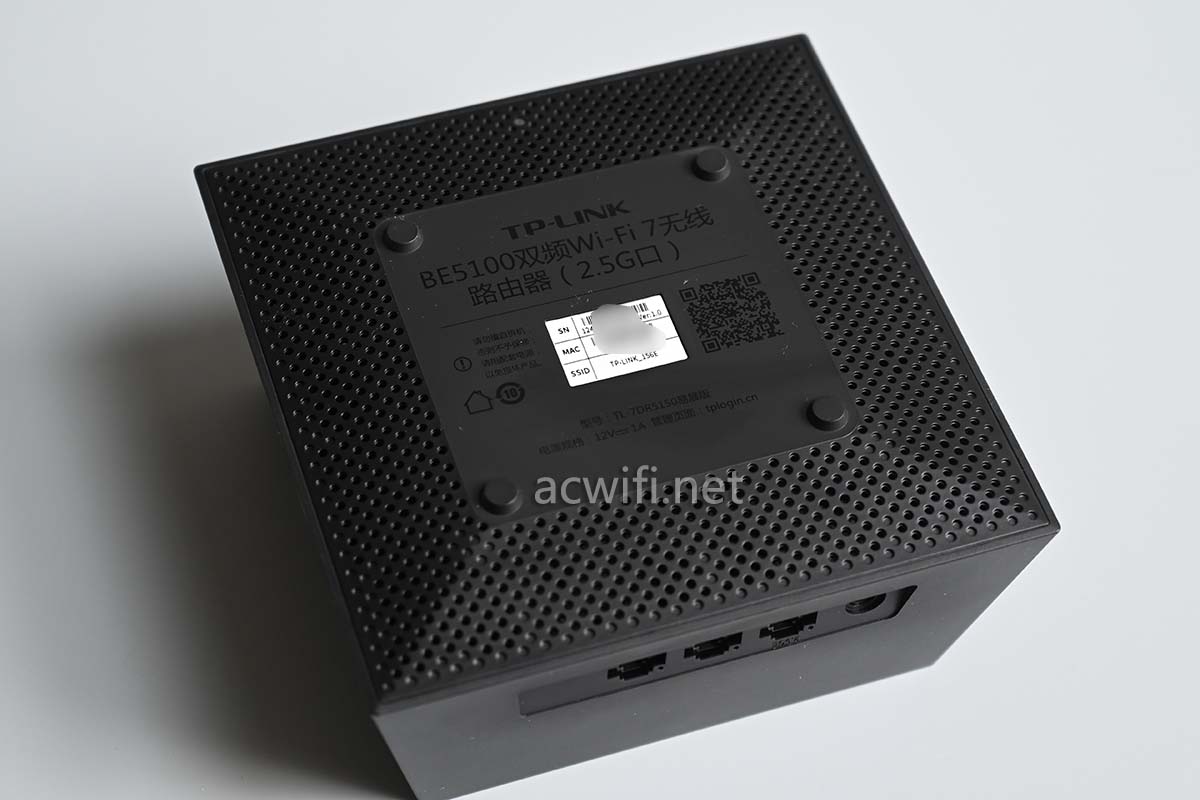

机身底部：

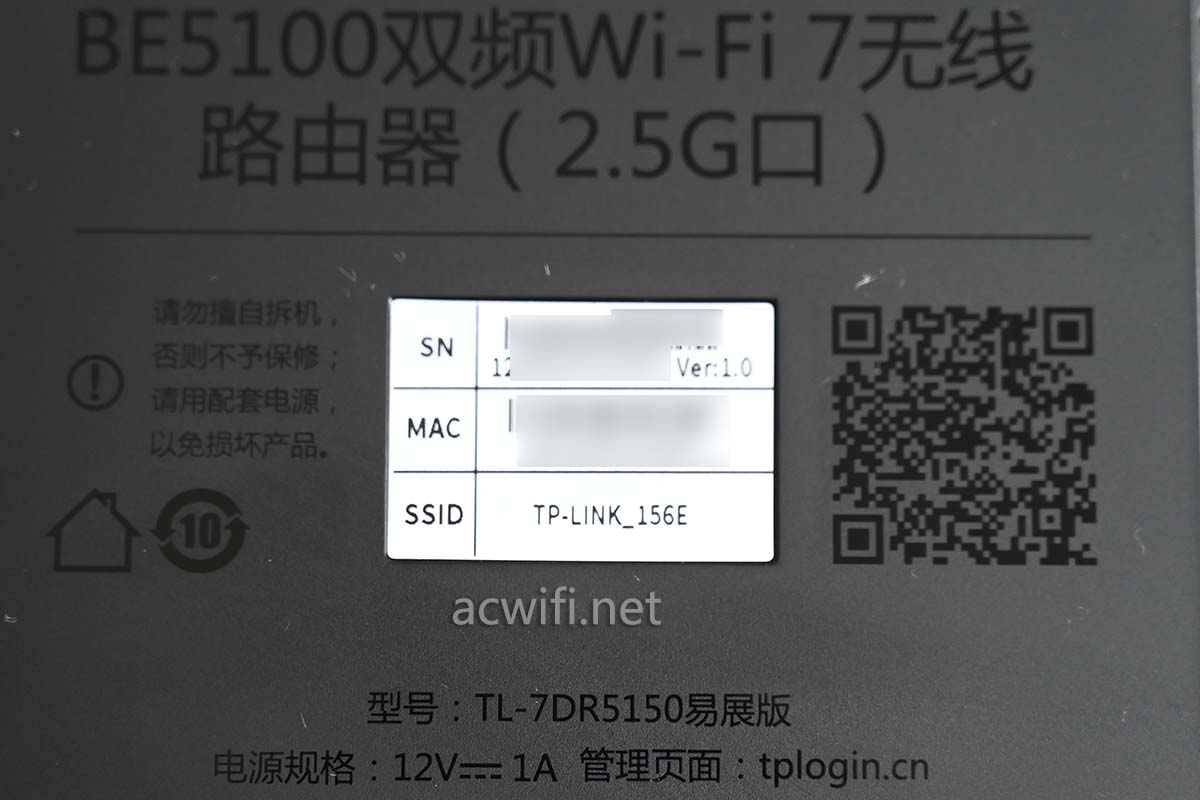

型号：7DR 5150易展版，硬件版本号ver:1.0。

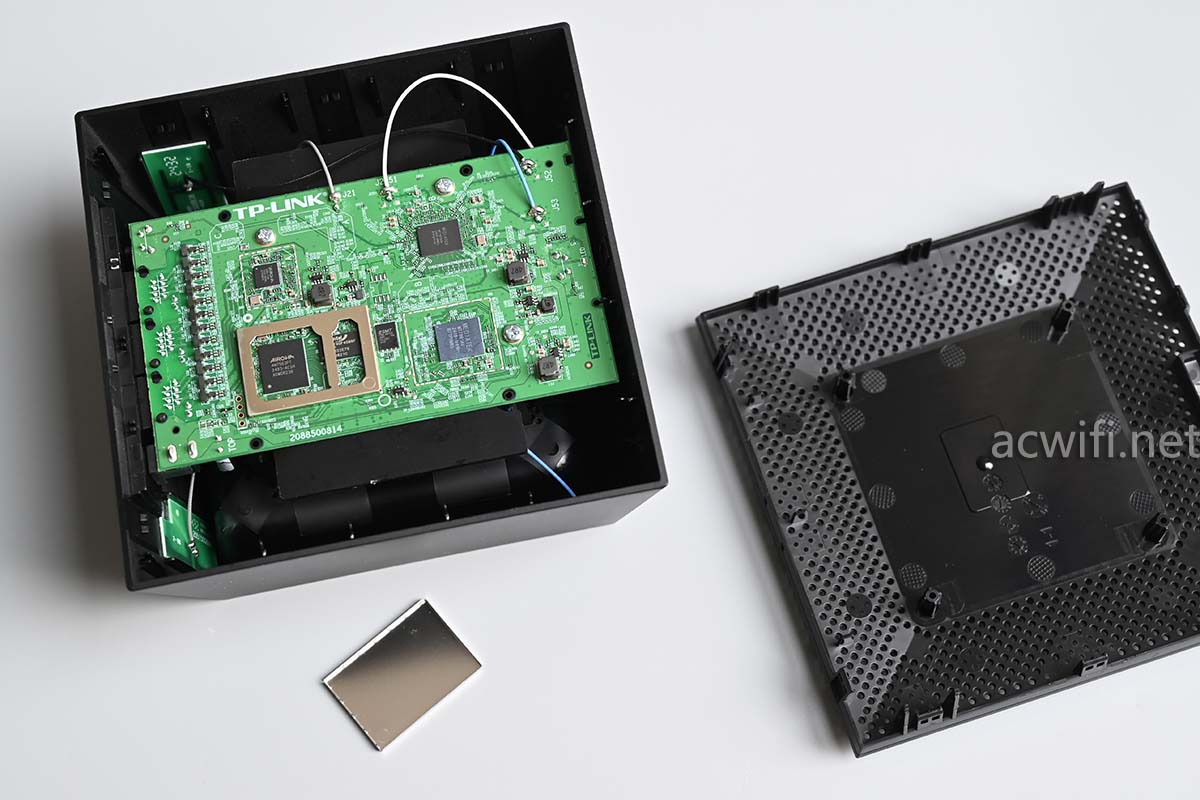

没有螺丝，慢慢撬开外壳：

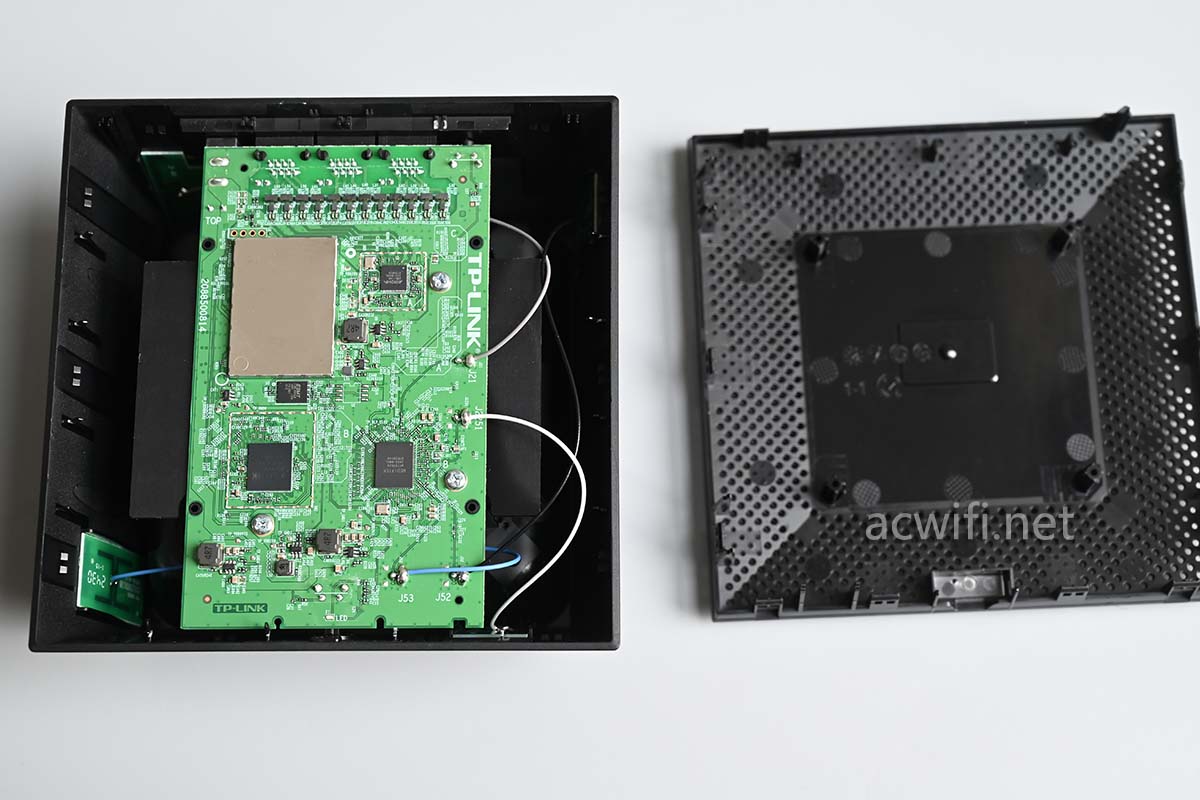

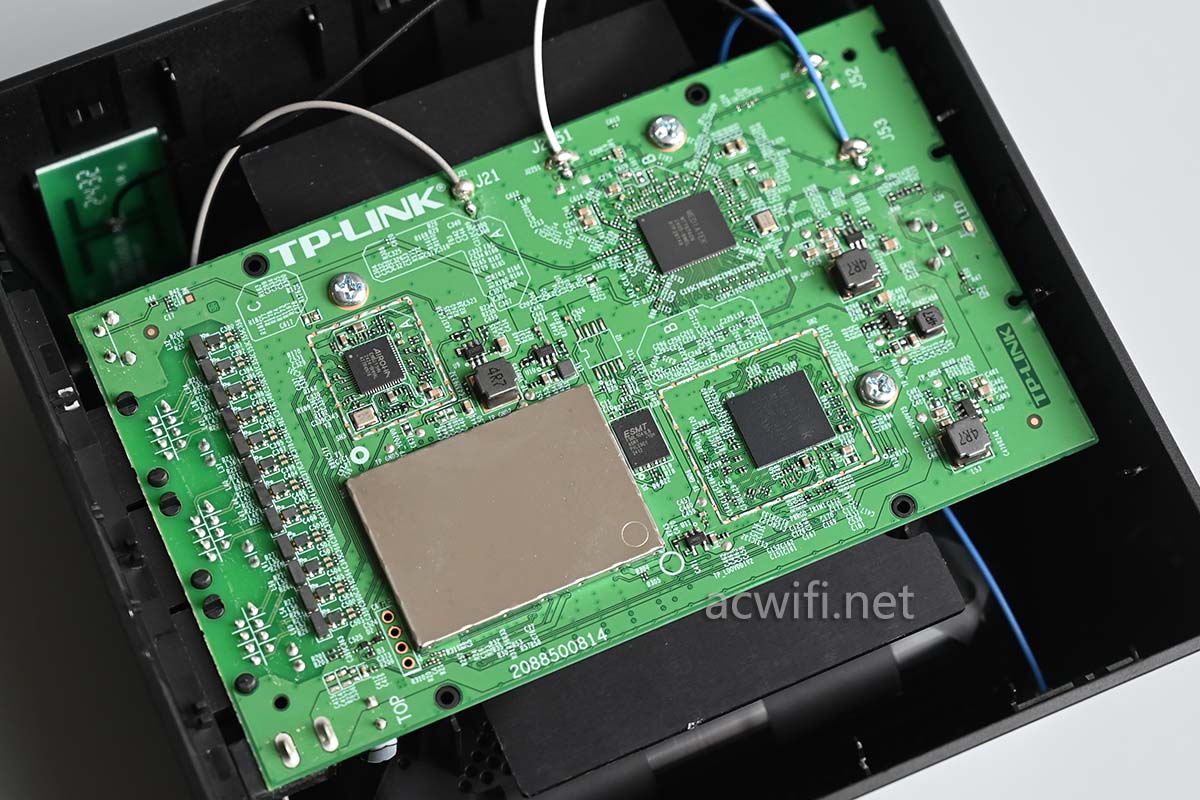

长方形的主板：

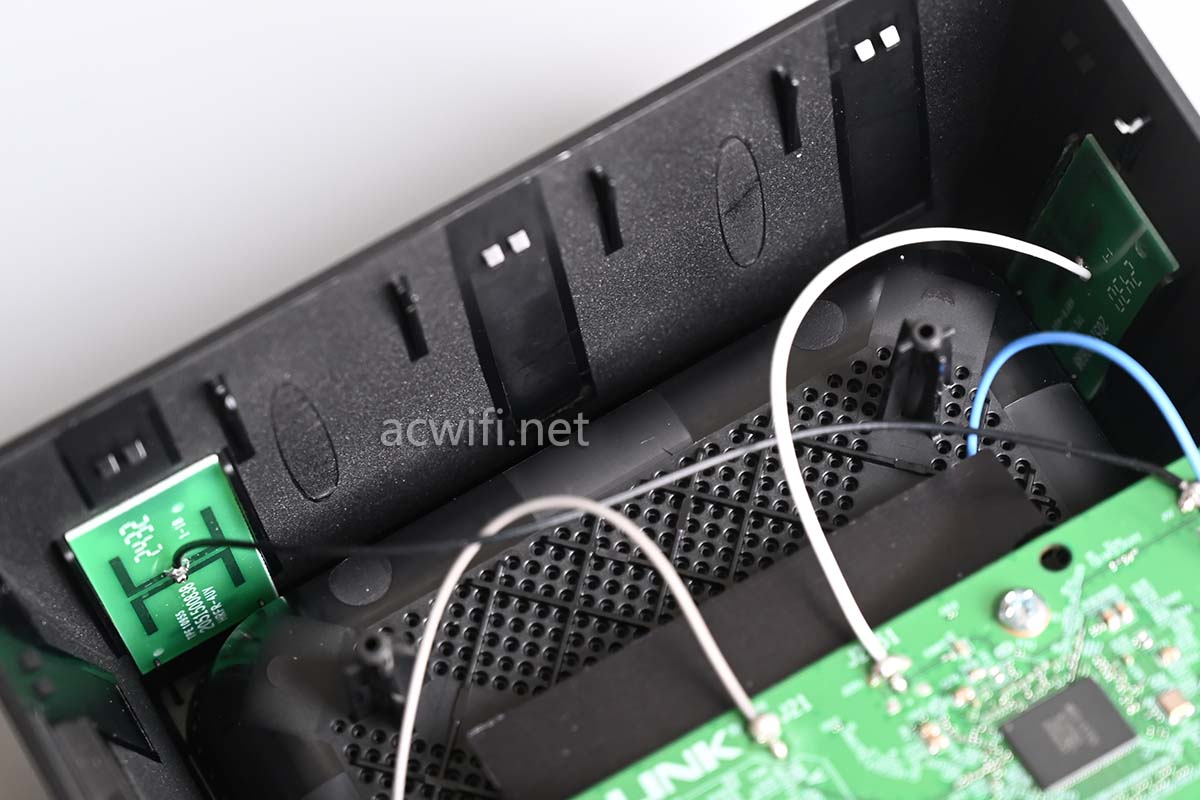

PCB天线：

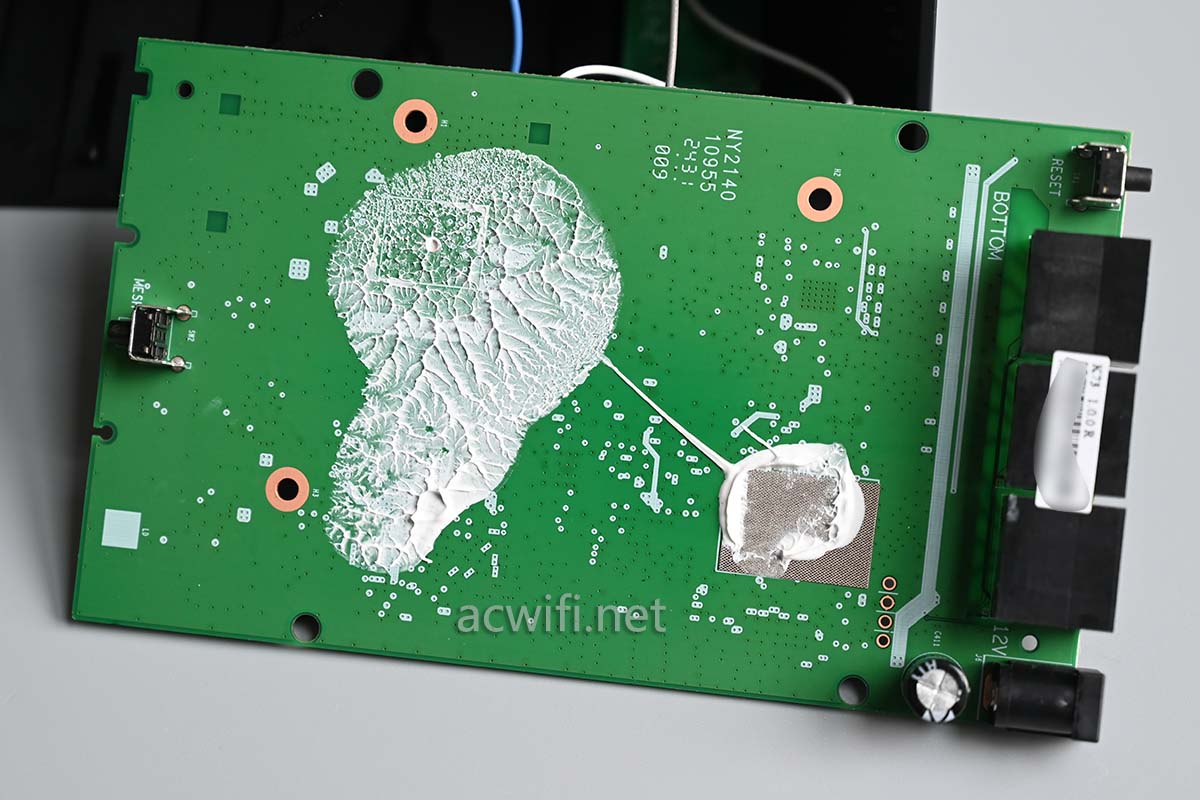

翻转主板，这一面能看见网口所以自定义为主板正面：

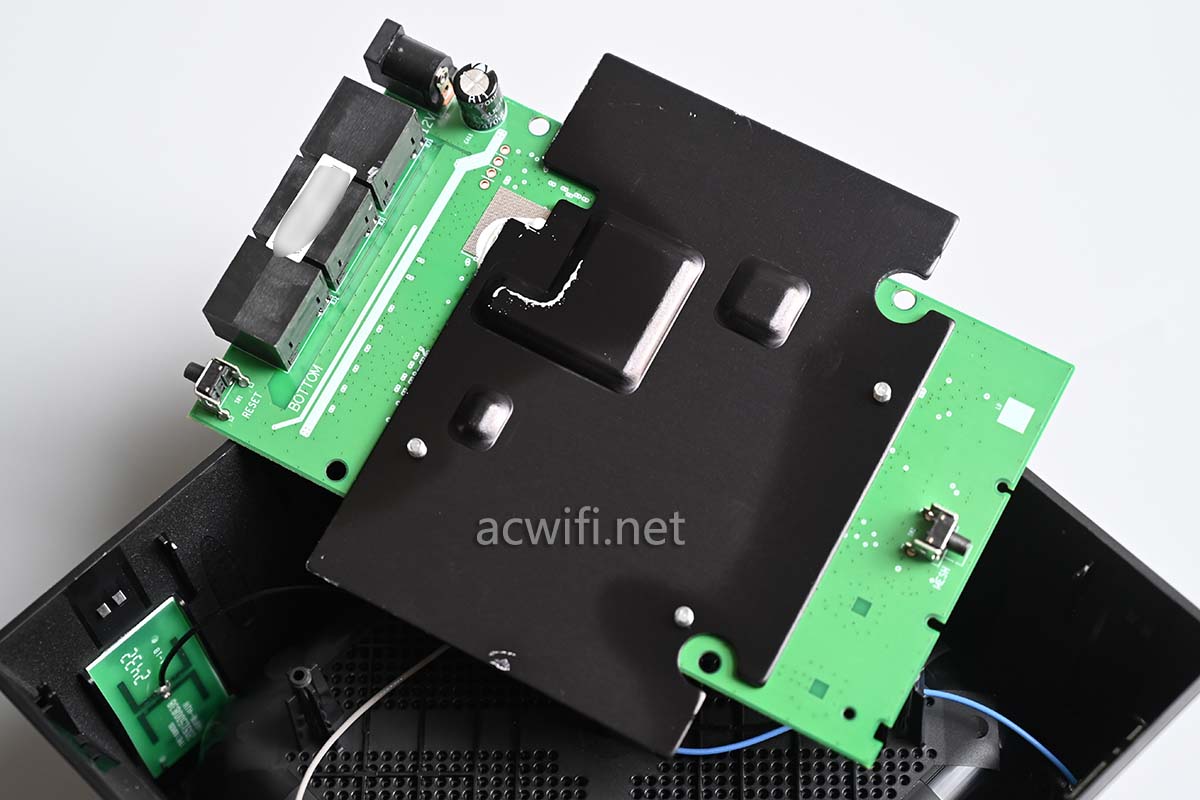

拆开主板正面上的均热铝板：

有一片EMI屏蔽胶带：

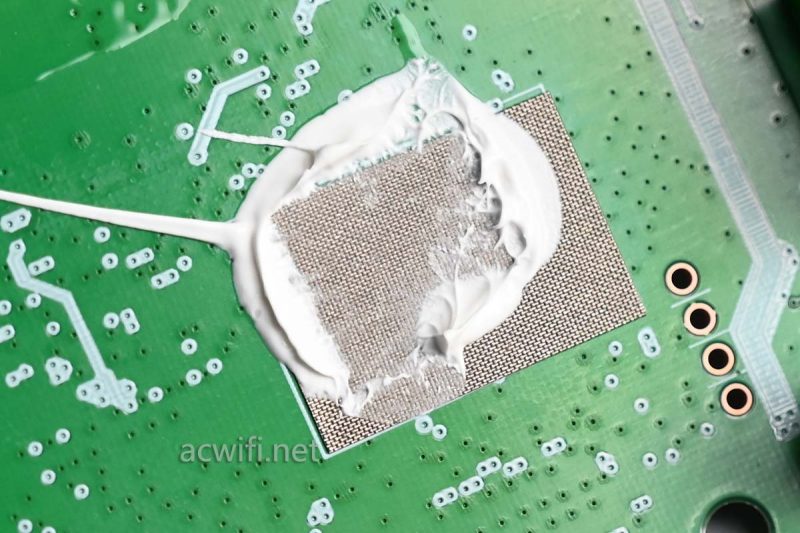

我把均热铝板装回原位，防止导热硅脂弄到四处都是。

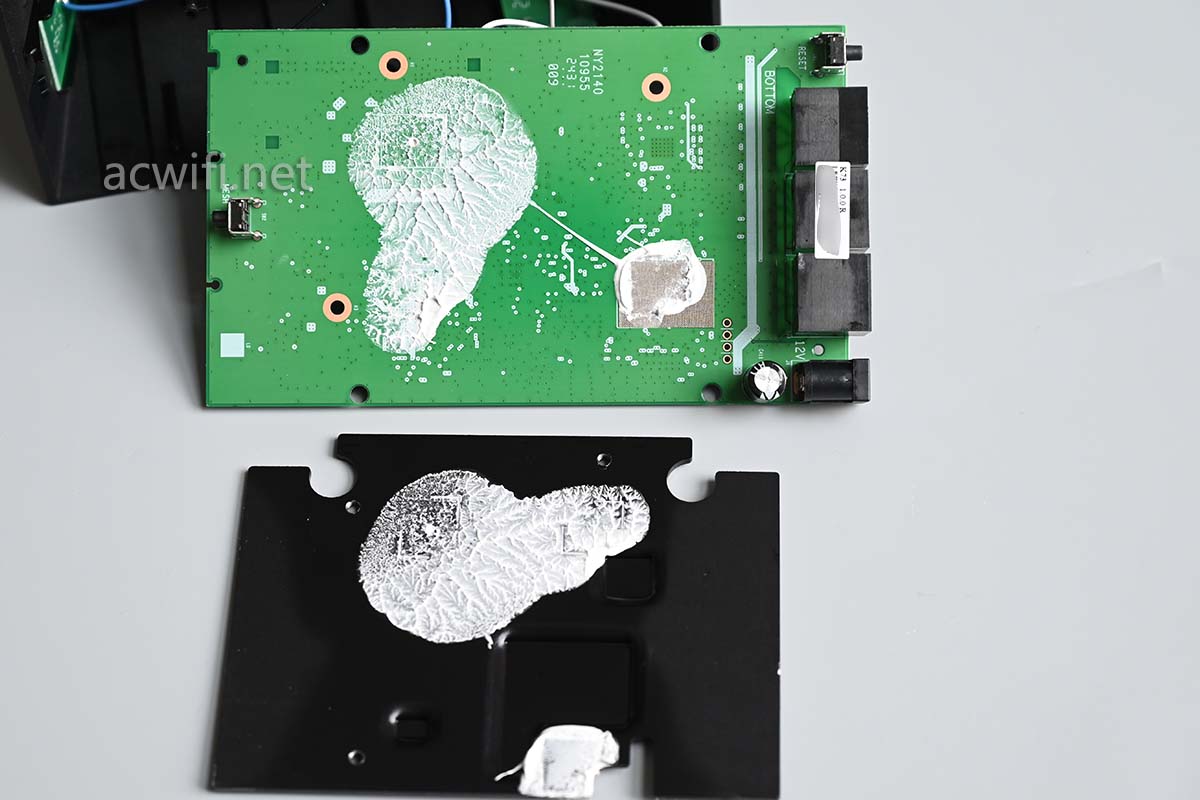

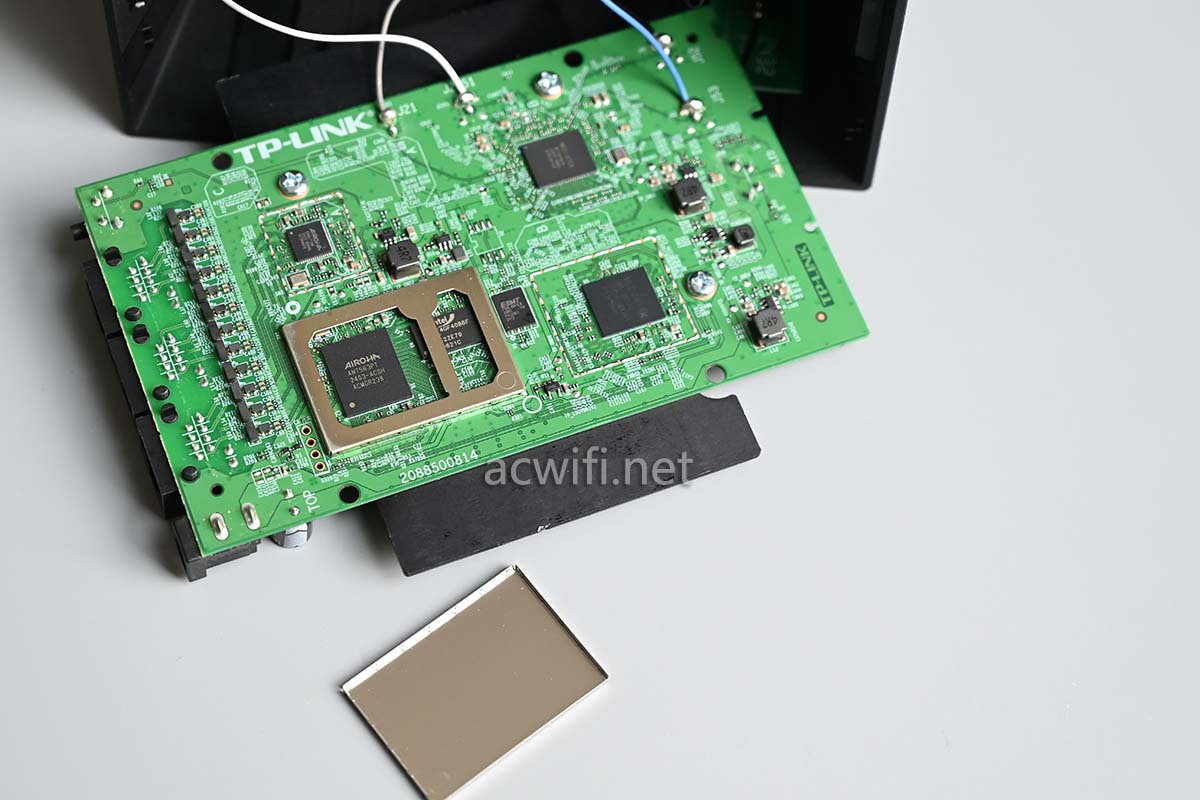

翻转看主板背面，也就是一开始拆开底壳所看见的那一面。撬开唯一的屏蔽罩：

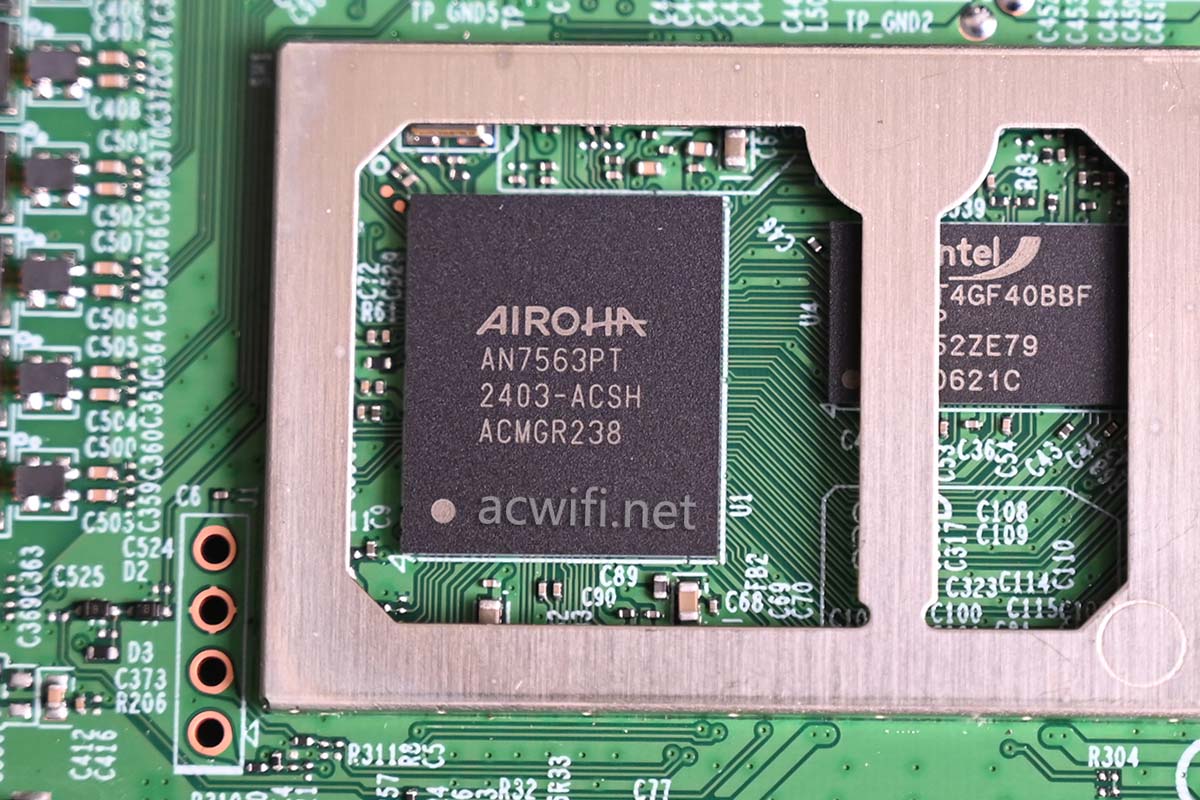

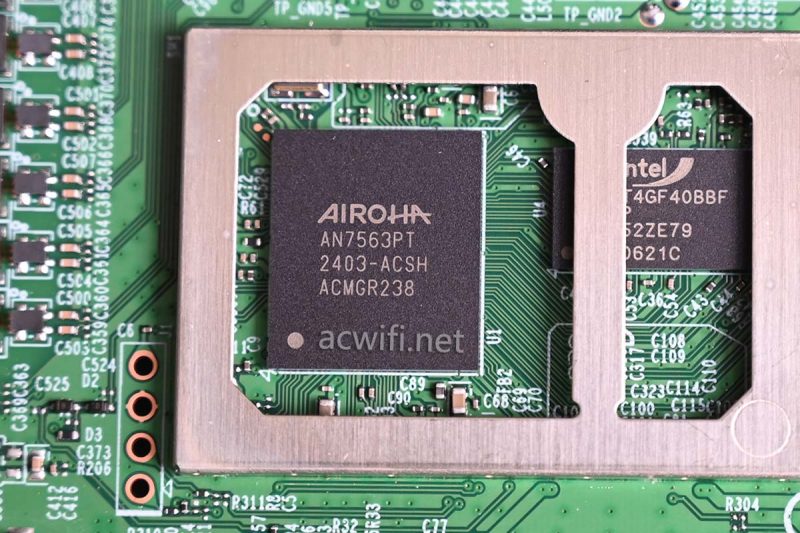

7DR5150的CPU型号是AN7563PT，双核1GHz，应该是A53架构，有NP offload。旁边的内存芯片型号是A3T4GF40BBF-HP，容量512MB：

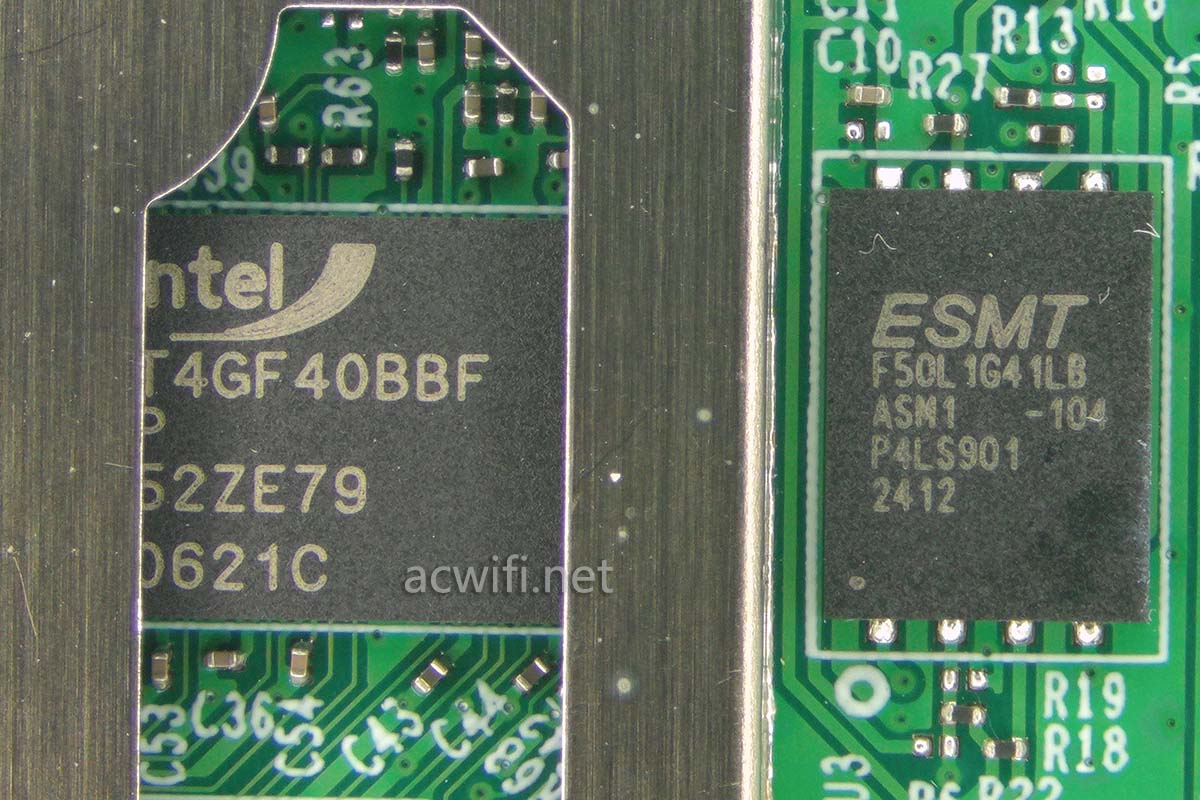

内存旁边的闪存芯片，型号是F50L1G41LB，容量128MB：

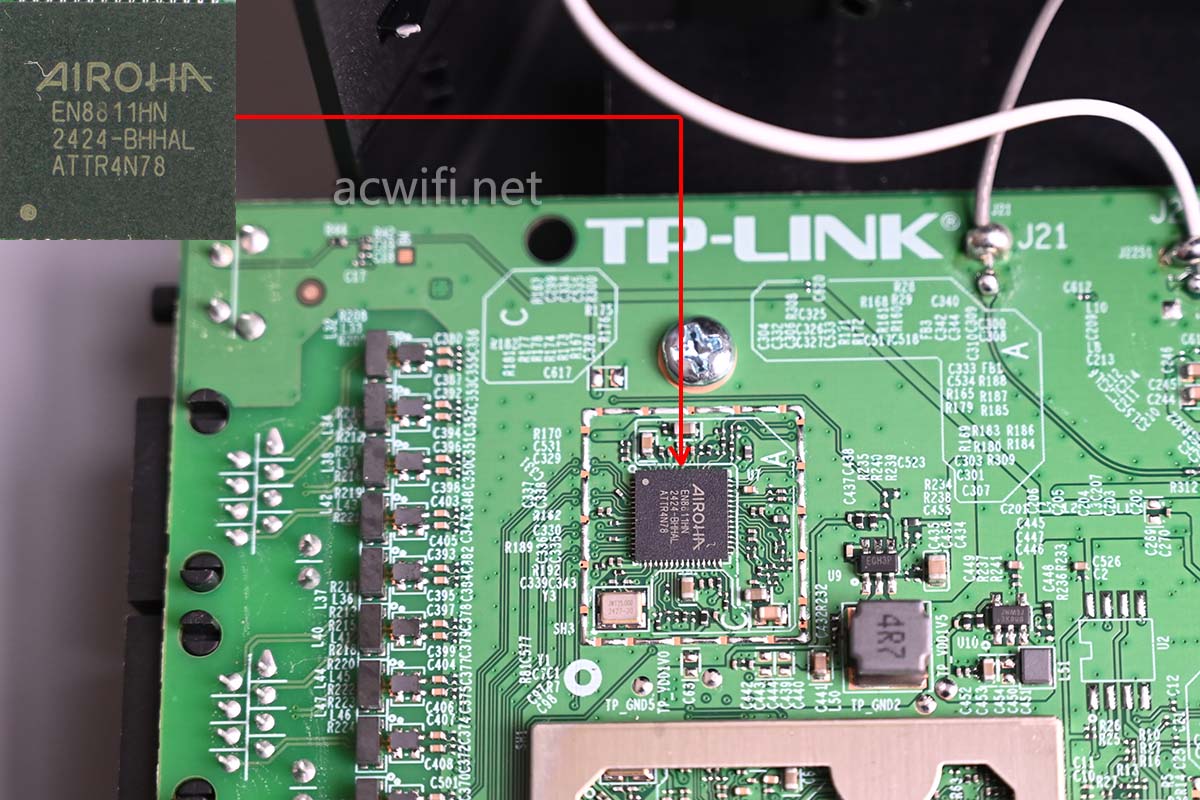

2.5G PHY芯片是这颗EN8811H：

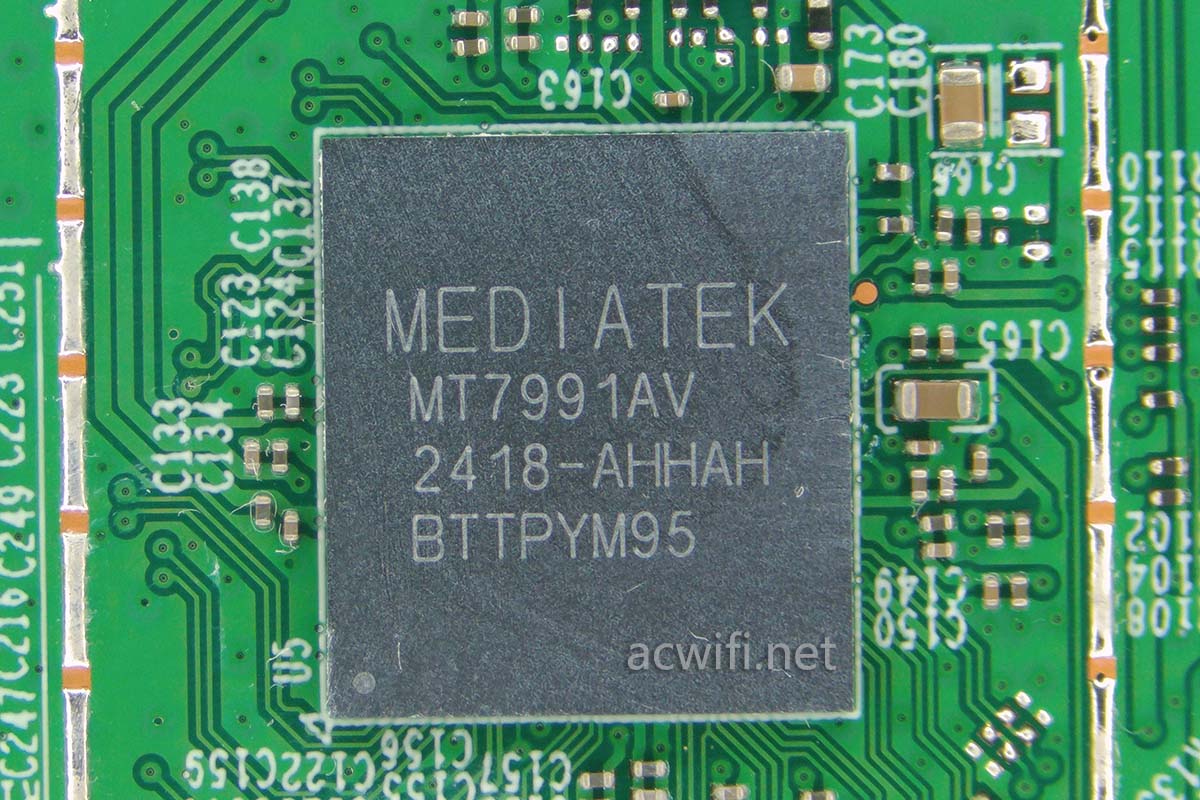

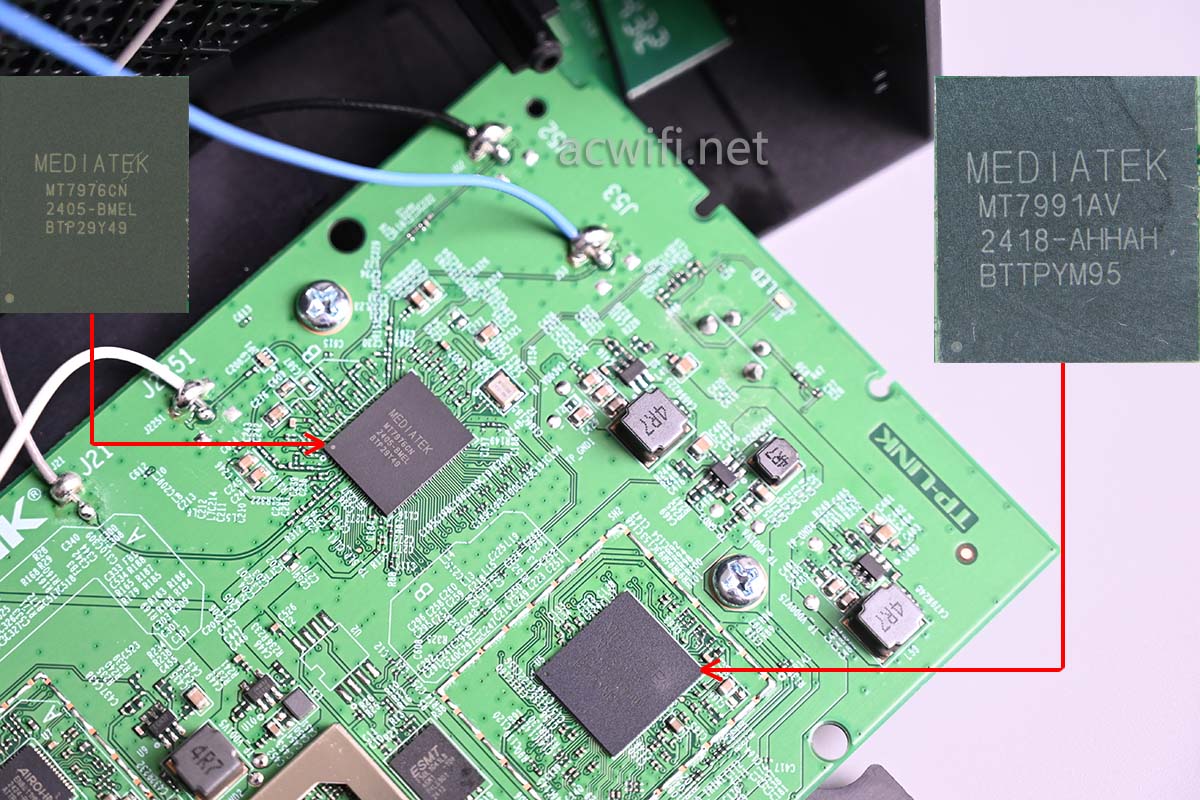

双频无线MAC和基带芯片是这颗MT7991AV，它是6nm制程，所以功耗很低。2.4G支持2x2MIMO，5G支持3x3MIMO。2.4G在4096-QAM和40MHz频宽下，最高无线速率688Mbps，5G在4096-QAM和160MHz频宽下的最高无线速度是4323Mbps。MT7991A的无线带机量最高可以达到512个（双频总和），OFDMA用户数量方面，2.4G最多8个，5G最多16个。

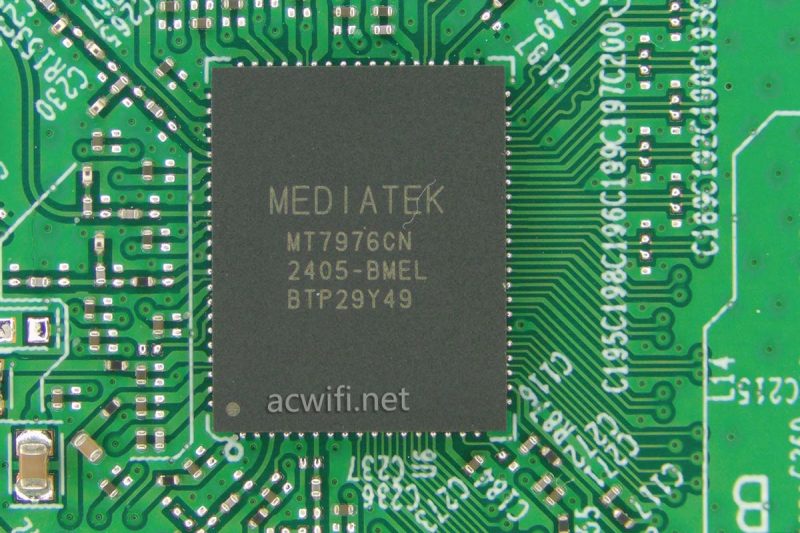

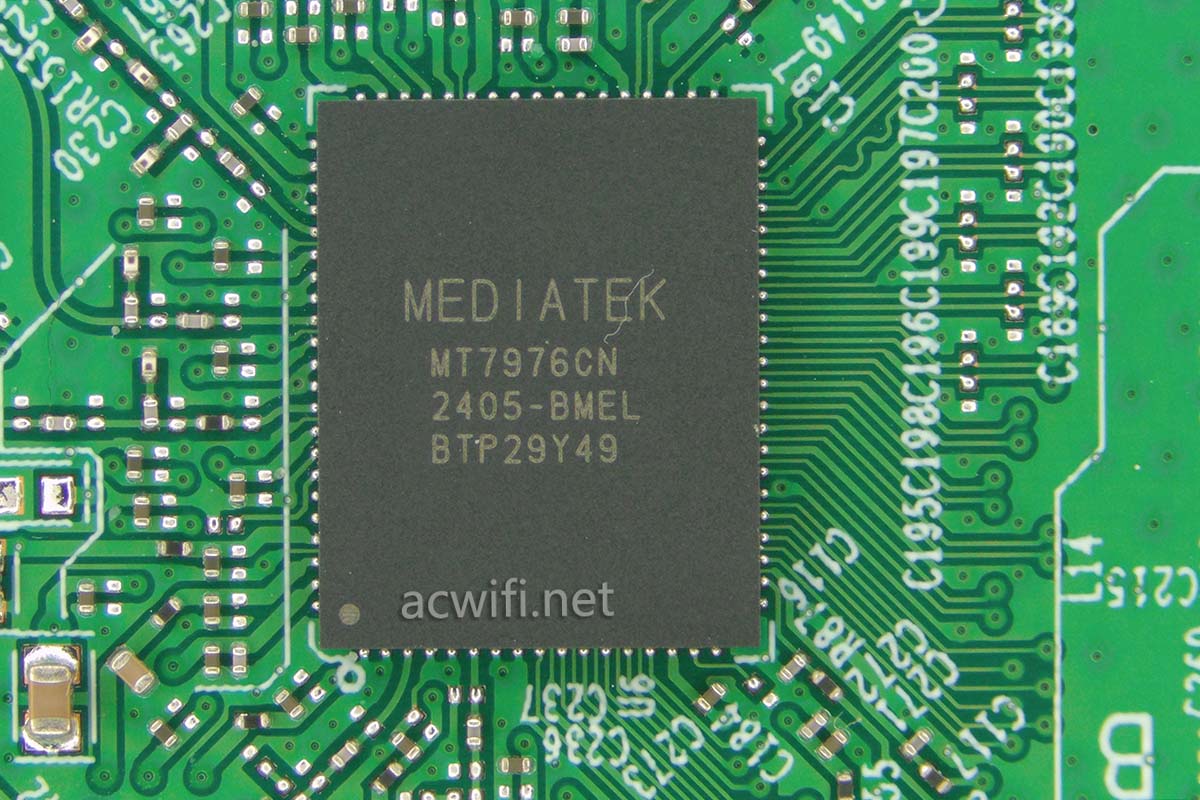

无线射频芯片是这颗MT7976CN，2.4G支持2T2R，5G支持3T3R，内置2.4G FEM和5G FEM。

比较简单，很快就拆完。

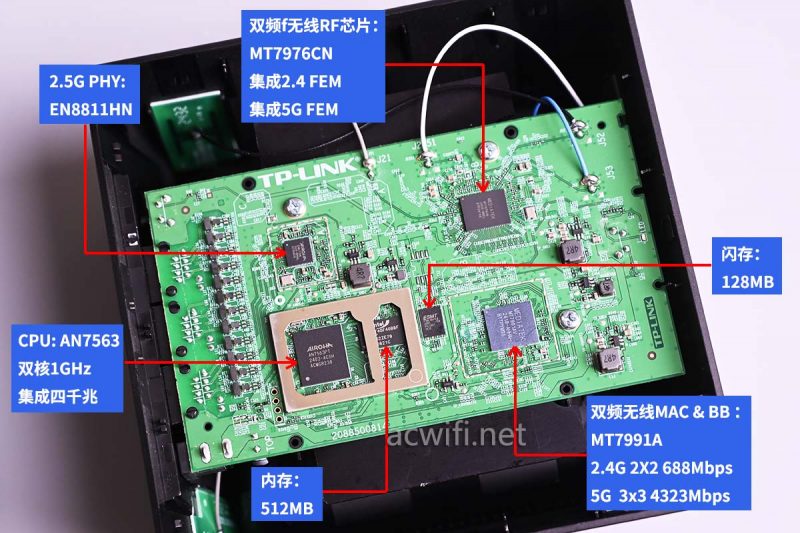

7DR5150的所有芯片型号汇总图如下：

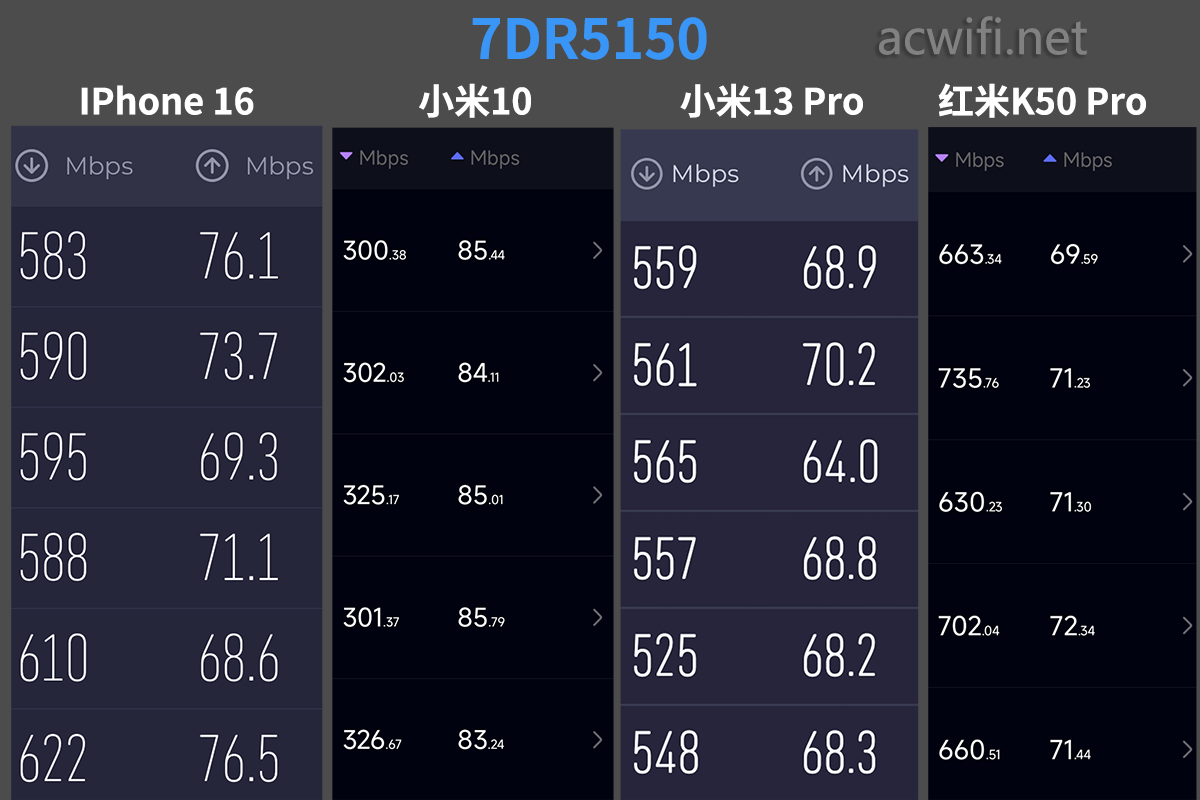

四台手机在快测点K点位置的测速结果如下：

从结果来看不错。

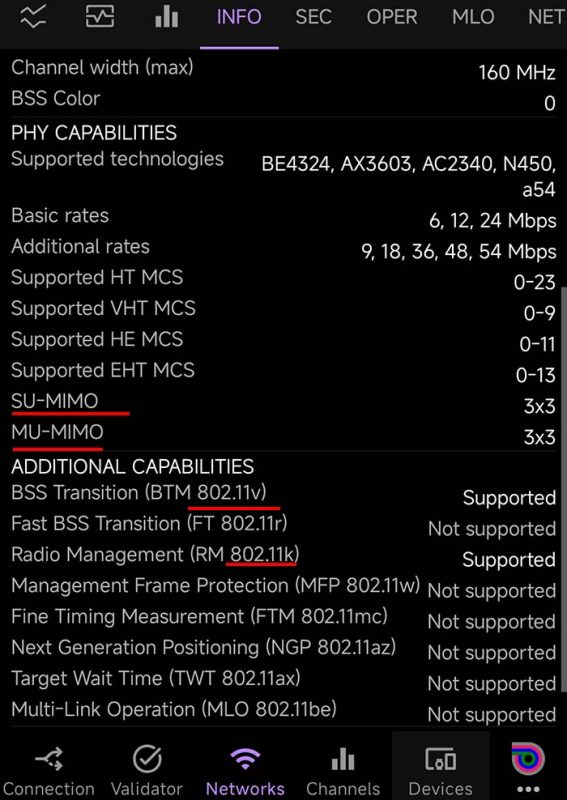

默认支持802.11k（生成邻近的AP信息报告）和802.11v（AP给终端一个漫游建议）；默认支持MU-MIMO，也就支持波束成形。

（以上app可以在acwifi公众里发送ana即可获得，安装千万不要更新。）

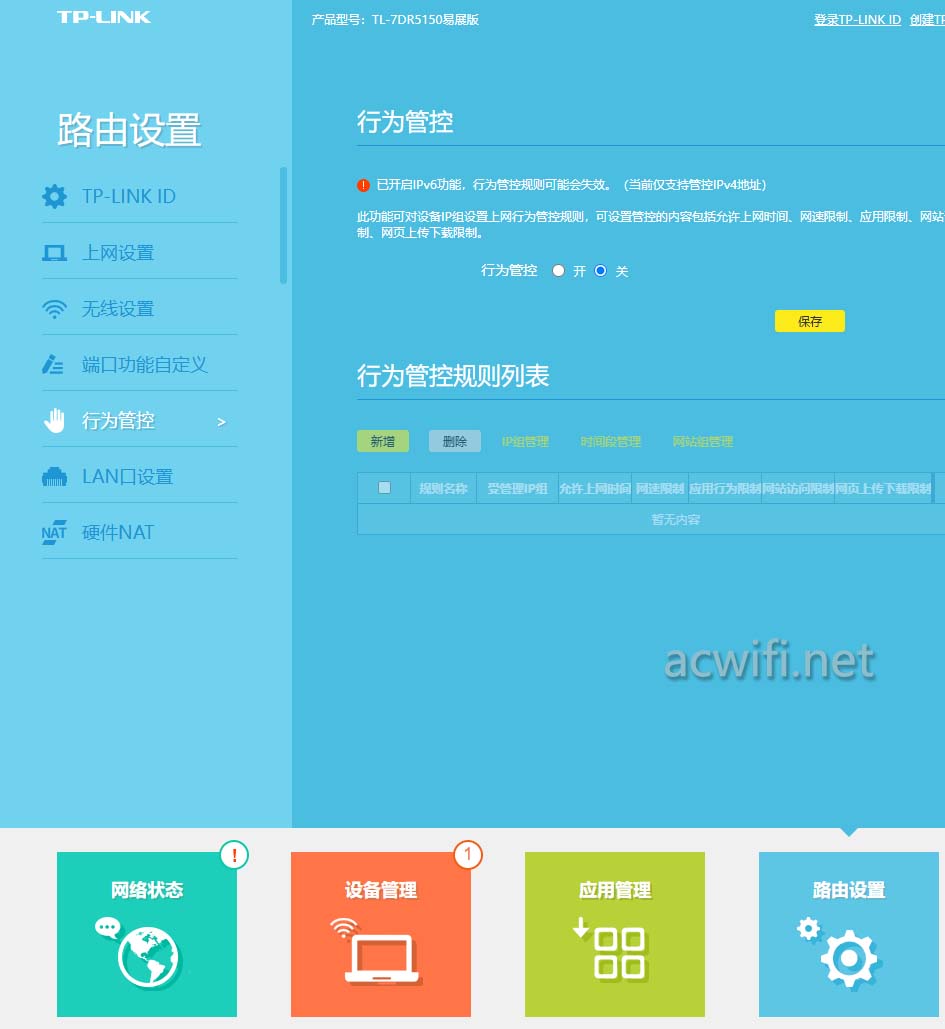

界面：

随便拿一台出来设置上网，然后插上另一台就自动MESH组网了，非常简单非常快速。

两只7DR5150的套装叫K73，价格599元，三只装的叫K76，价格888元；还有两只7DR3650的套装叫K72，价格549元，三只装叫K75，价格819元。（都是国补前的售价）

根据自身需求选择吧。
