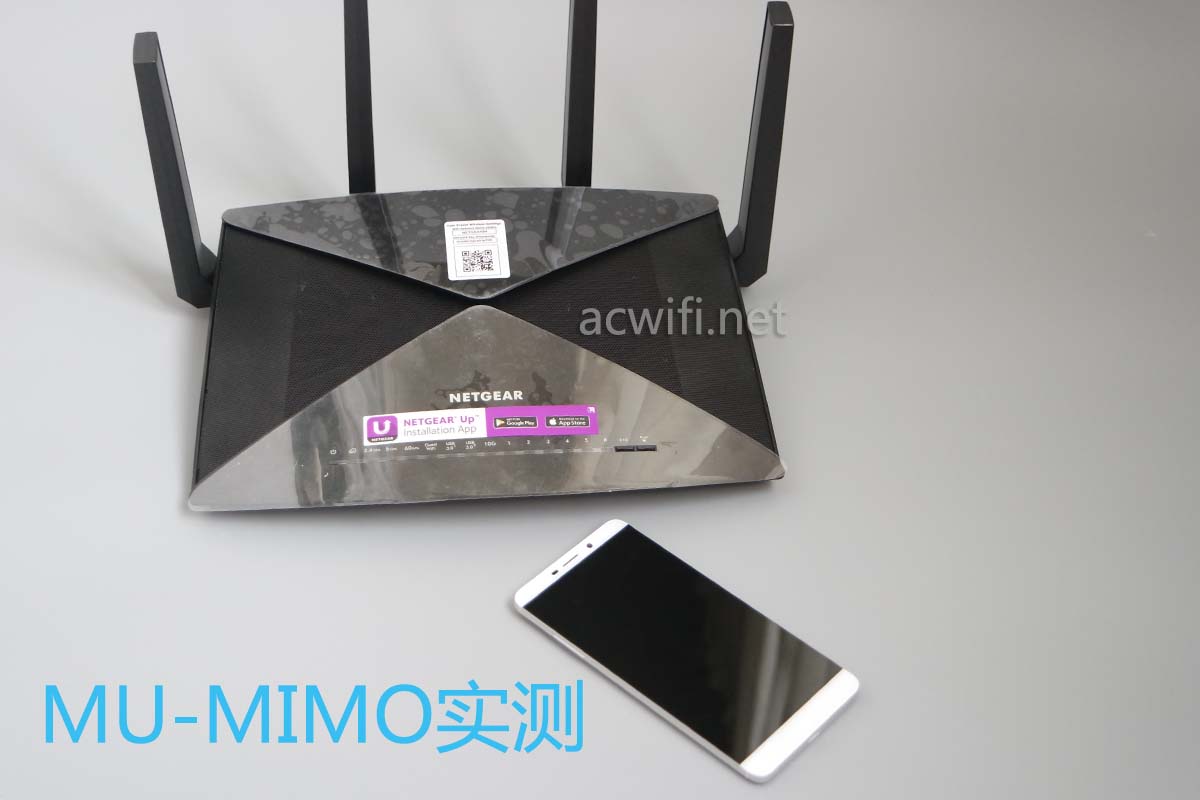

用网件R9000的万兆口来测试MU-MIMO效果,苹果手机不支持

入手网件R9000只是偶然,因为想测试802.11ad 60GHz无线,继而入手了乐视Max Pro就成了必然,然后就顺水推舟产生了这篇第N次MU-MIMO的实测文章。第N次是因为之前已经测试过几篇,这篇就不作过多的名词解释。j如果有不懂的可以翻这篇旧文章看看:史上最全面的MU-MIMO实测,多种设备混合测试

网件R9000因为有个10G光口,所以在测试两台2x2mimio的接收设备时能突破千兆而不受限,不需要像其它千兆口的路由器那样要用到2个LAN,而且也不确定交换机芯片与CPU之间的接口是否受限于千兆速率。这次侧重于使用2x2mimo接收端做测试。

网件R9000 MU-MIMO测试

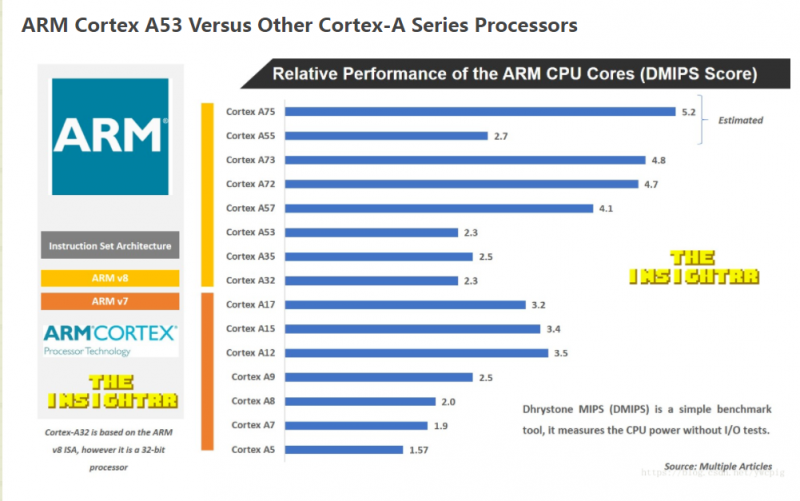

网件R9000从网上的拆机文章得知,CPU型号是Alpine AL314,四核1.7GHz,Cortex-A15架构。相对于现在中高端所用的Cortex-A53架构似乎有些落后。但性能落后不?找了张鸡肠的对比图:

ARM Cortex A53 Versus Other Cortex-A Series Processors 01

不懂这些分数的含义,只知道Alpine AL314这颗CPU里集成了10G网卡,所以我觉得这颗CPU很强。有没有反对我说的?没有人反对我就继续说了。网件R9000的无线芯片全套是高通方案,包括60GHz,它的5G芯片是QCA9984,在以往测试过的网件R7800、华硕ACRH17、TP的WDR8500也是它。

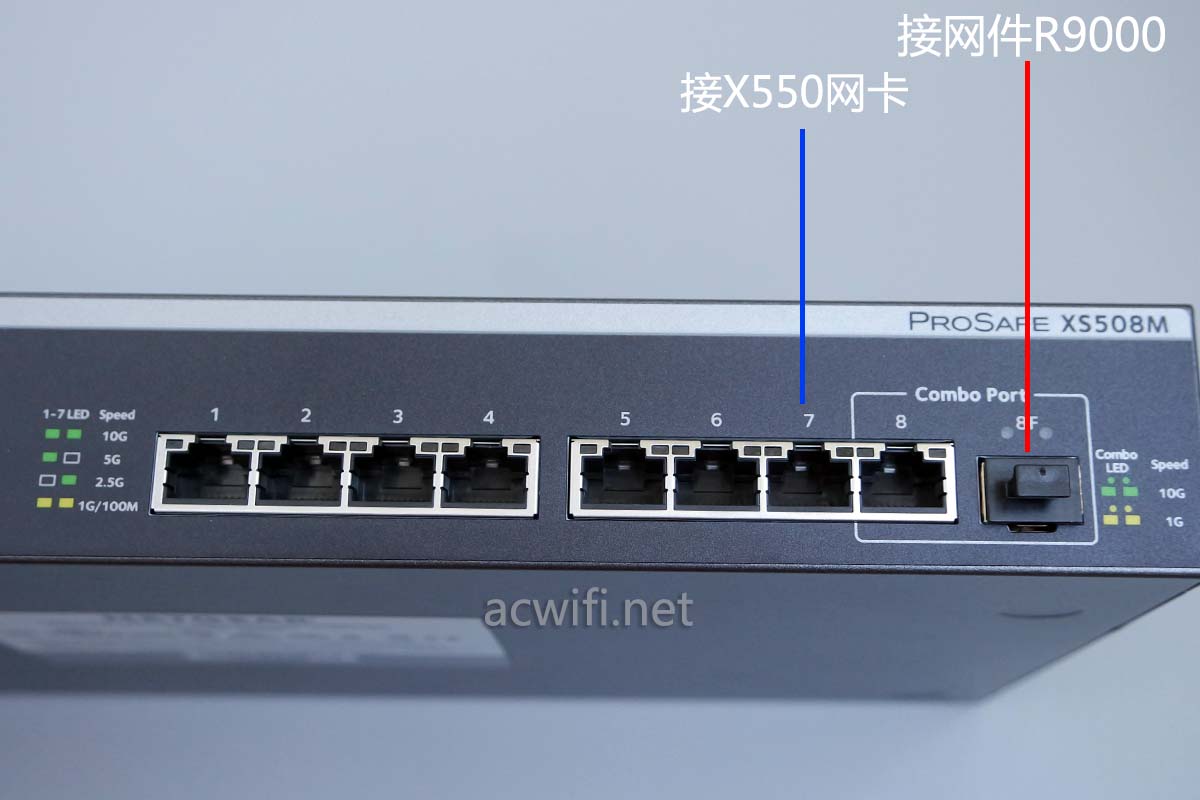

我买的山寨光口intel万兆网卡已经不识别坏了,当时199元貌似,闲鱼买的就所以没有然后了,就成了垃圾。所以我要用电口网卡接到网件MS508M交换机的电口,再用交换机的10G光口接到网件R9000的光口。关于网件XS508M这款万兆交换机的购买历程,可以在acwifi网站上搜索型号就有,或看这篇简单的测试文章:网件XS508M评测,一款五速万兆电口交换机,但没什么好测的

简单的链接图如下:

网件R9000 MU-MIMIO测试

那块坏的intel光口网卡,找个时间1元包邮秒杀掉,秒杀时间在公众号里公布。网卡挡板都要3块钱呢,1元买不了上当。

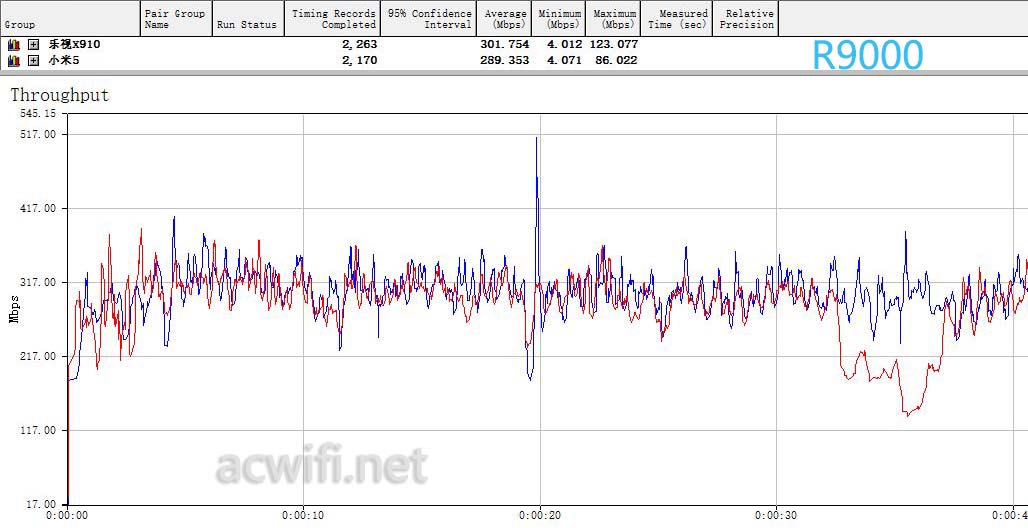

先从乐视手机开始吧,买它是为了测试60GHz,可惜并不支持链接,发现它的5G是433Mbps速度,跟小米5一样,所以乐视MAX Pro(型号X910)小米5一起当作前菜,热热身。测试结果如下:

R9000 MU-MIMO测试

从上图中的数据可以看出这是一个很好的MU-MIMO效果,小米和乐视X910都是1x1mimo 433Mbps速率,单台最高无线速度在330-340Mbps左右,如果是SU-MIMO,不管有多少台,总的无线速度不会超过单台的这个数值。上图测出R9000总的无线速度是591Mbps,因为时间关系,我没有单独分别测试关闭MU-MIMO(SU-MIMIO)的数据,如想了解还是要转到之前测试的那篇,里而且详细的数据,虽然是旧的,但也非常有参考价值,看R7800的数据就可以了。史上最全面的MU-MIMO实测,多种设备混合测试

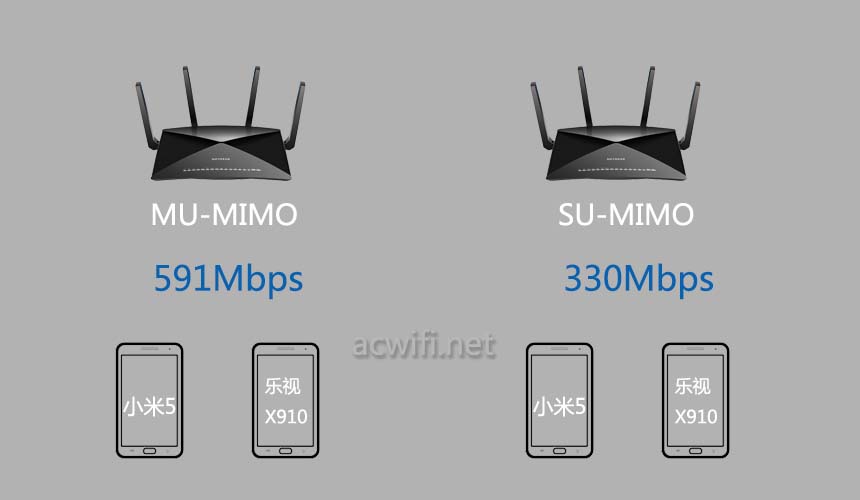

为了让数字更直观一些,我画了以下图示:

MI5+X910 02

如果随着接收设备数量的增多,不管是MU-MIMO还是SU-MIMO,无线路由器总的无线速度会下降。

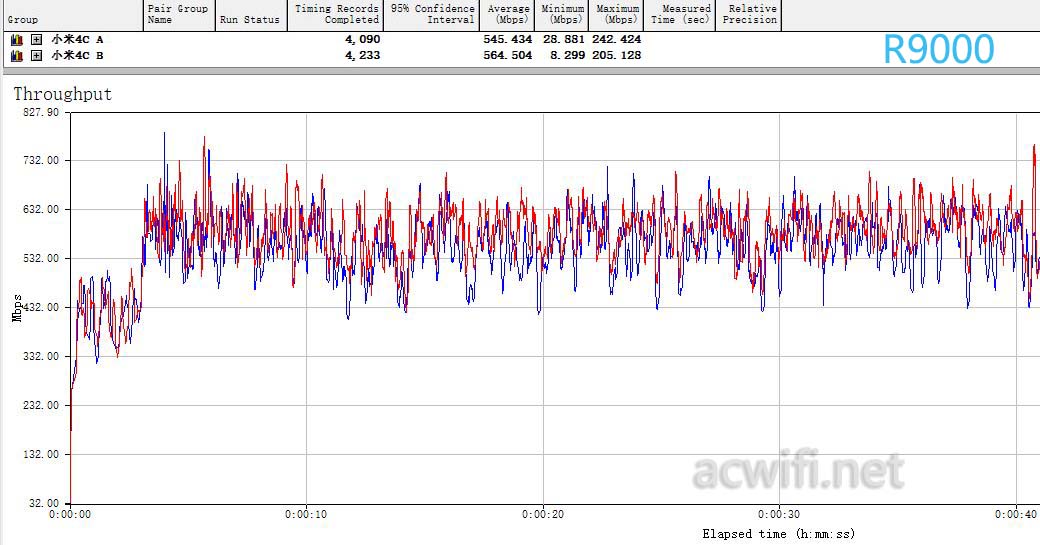

热身完毕了,现在要准备测试两台2x2mimo的接收设备,就拿神机小米4C吧,我有两台,一台当作备机,万一坏了也可以马上顶上不浪费时间,通常也只在拆机时简单测试用了。两台小米4C的测试结果如下:

R9000 MU-MIMO测试

如上图所见,在一开始的时候两者的无线速度是不高的,在4秒后两台手机均增加到了500多Mbps的速度,前4秒可以看作是SU-MIMO,上图的速度网线已经是很好的信息反馈。由于10G光口突破了千兆的瓶颈,以往只测出两台总速度是900多Mbps,现在总的无线速度达到了1110Mbps。

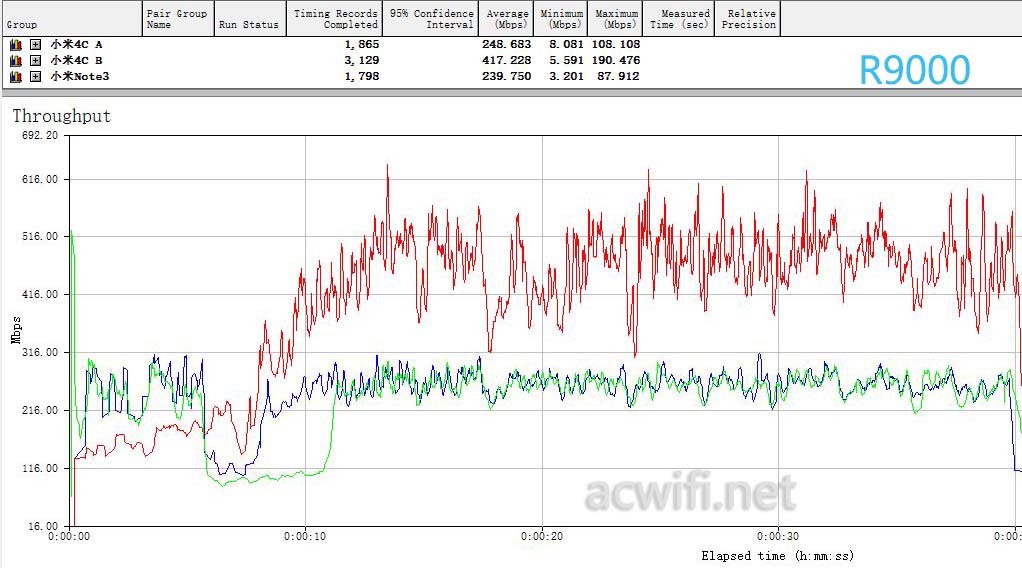

那么,现在增加多一台进去一起测试,效果会如何呢? 增加一台小米Note3吧,也是2x2mimo,效果如下图:

R9000 MU-MIMO实测

接入三台后,网件R9000的无线总速度是905Mbps,而且三台的无线速度有明显差异。单台2x2mimo 866Mbps的无经速度大概是660Mbps,这时三台的总速度比单台时660要高出200多Mbps,我觉得是有MU-MIMO效果了。但是,这三台设备的测试数据,要经常好多次测试才有这个好成绩,821这个结果来之不易,可能是三台设备的匹配难度高许多。

简单示意图如下:

R9000 MU-MIMO测试

以上接收设备都是高通芯片,有人怀疑不同品牌之间就不能让MU-MIMO生效。不是的,早前那篇史上最全的测试已经说明了不同品牌是可以兼容的。我也想知道Intel AX200在WIFI5下能不能支持MU-MIMO ,所以这里就用四台装有AX200的电脑来测试,(我用于测试无线的电脑很多,大概10多台,大的小的中的微的均有,懒于来回装网卡所以有多台电脑会很方便)

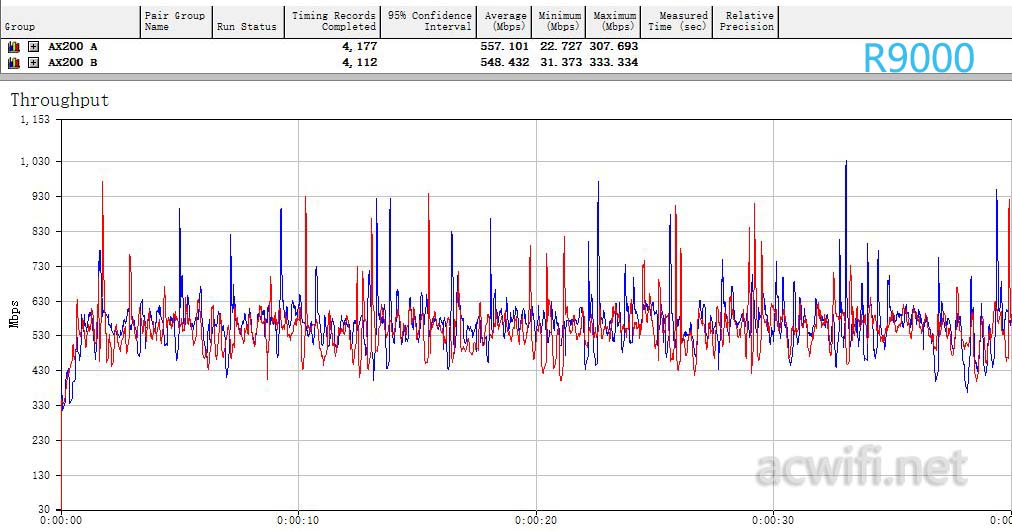

两台AX200测试结果:R9000 MU-MIMO测试

从上图可以看见,网件R9000接两台AX200时总速度是1115Mbps,跟两台小米4C手机的测试结果很相近。

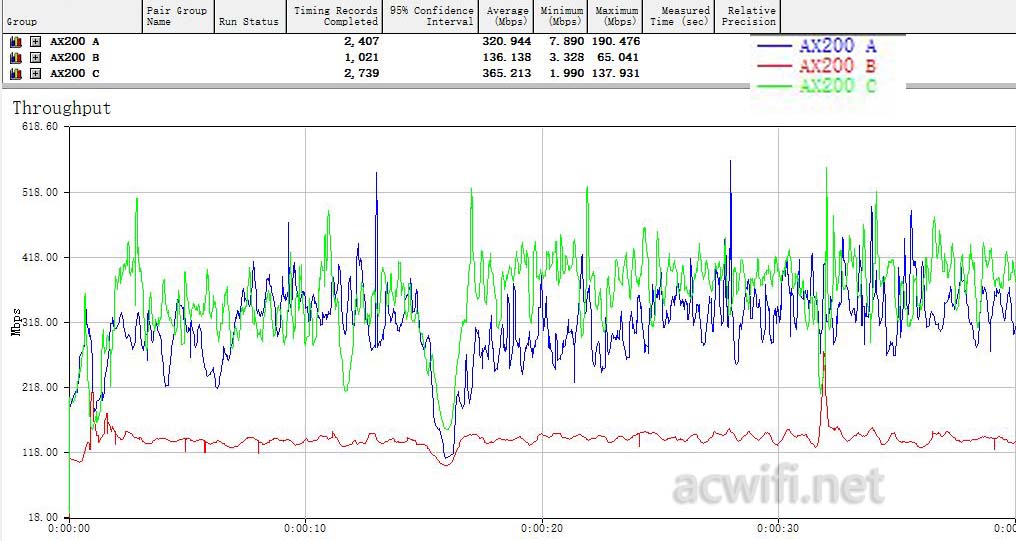

三台AX200测试结果:R9000 MU-MIMO测试

三台结果:822Mbps,跟前面三台手机测试也很接近。这个结果也是测试了很多次才得出的最佳成绩,来之不易呀!

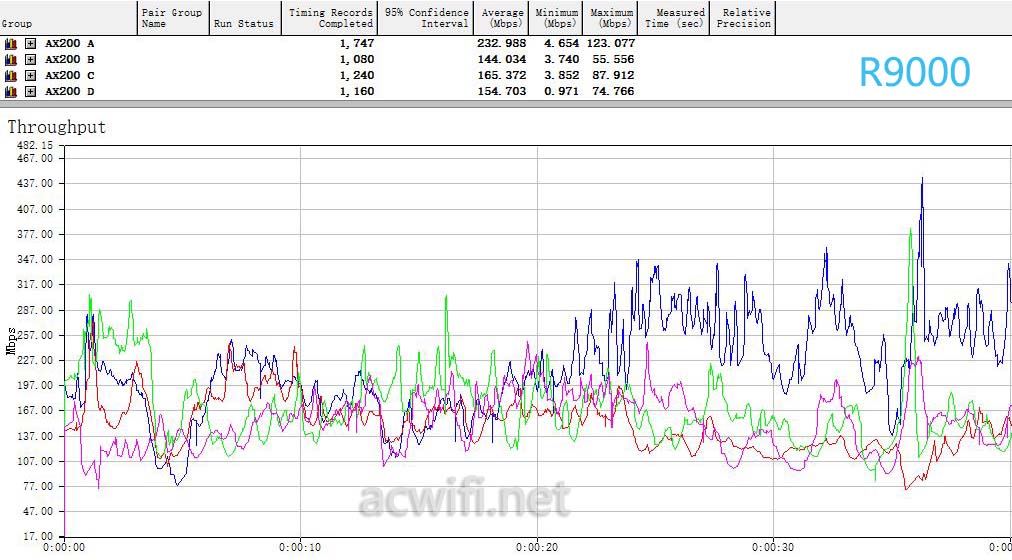

再加多一台又会如何?4台2x2mimo的设备能不能支持MU-MIMIO,四台AX200测试结果如下:

R9000 AX200 Mu-MIMO

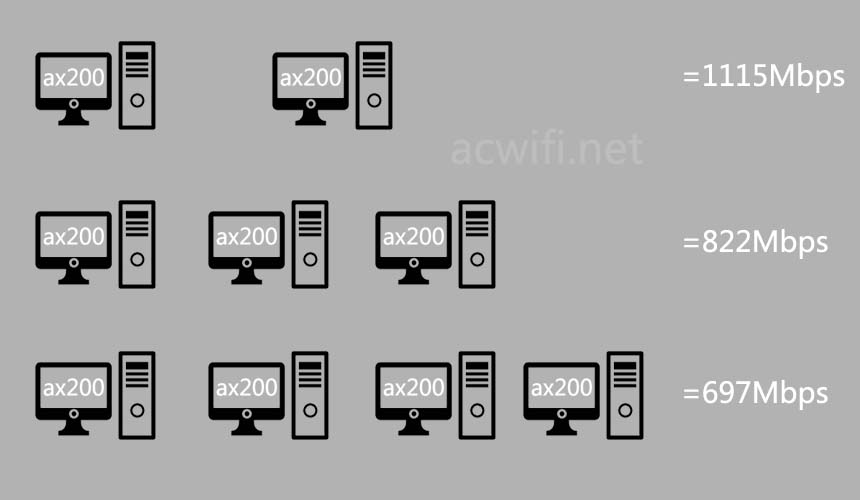

四台结果是697Mbps,所以前面说了,随着数量的增加,MU-MIMO的效果也会明显下降。不是只从本次测试得出的结论,而是以往旧的测试也能验证这一点。4台设备这时的速度已经没有什么意义了,提升不大。总结一下两台至四台的数据:

R9000 4x AX200 02

只要有提升,我也会觉得是有MU-MIMO效果。这是我的观点!三台2x2mimo肯定是支持MU-MIMO,四台的话,我不肯定。



现在要测试一下苹果SE2,当初我知道它支持WIFI6,心里会默认它会支持MU-MIMO,现在测试一下苹果SE2在WIFI5下是否支持MU-MIMO。要测试是否有效,先要有个参照物,拿小米10和小米4C测试一下,然后把小米4C手机拿走,把苹果SE2放在小米4C的位置上。

小米10+小米4C的测试结果如下图:

R9000 MU-MIMO 小米10

从上图中看出两台手机总的无线速度是1141Mbps,比660Mbps要高出不少,这很明显是支持MU-MIMO的。

小米4C拿走,换上苹果SE2,SE2+小米10的测试如果如下:

R9000 MI10+SE2

从上图看出结果是645Mbps,两台的总速度才645Mbps,IPhone SE2 肯定是不支持MU-MIMO了,小米10手机不支持,当不支持MU-MIMO的设备一起传输时,MU-MIMO就失效,就等于是SU-MIMO。明白不?如果不明白,我也不知道怎么解释了。

总结一下小米10和苹果SE2的示意图,下图也可以简单理解为MU-MIMO与SU-MIMO的分别:

R9000 MI10+SE2 02

结论是苹果SE2在WIFI5下不支持MU-MIMO,因为它跟IPhone 11也是同样的硬件所以断定为IPhone 11也不支持WIFI5下的MU-MIMO,在WIFI6下也不支持,当初用小米10和苹果SE2连接过WIFI6的无线路由器测试过也是不支持。除了实测之外,网上找到这一段话:

“三星s10,note10系列,iPhone11系列都是搭载了bcm4375 28nm 2tr @80mhz的Wi-Fi6网卡,最高1.2Gbps,但是注意iPhone11截止iOS13.4仍然不支持关键特性之一的MU-MIMO,可以看成是假wifi6”

有WIFI6下的MU-MIMO,我用小米10、AX200网卡也测试过,暂时没有发现有支持的,日后还需要继续对WIFI6的MU-MIMO做测试。本篇是在WIFI5下的MU-MIMO测试的, 所以到此结束了。

之湔没有做3台2x2mimo的设备测试现在补上了,发现是支持的,只是比较难有好的测试结果,四台的话有所保留。总的来看不实用,因为需要接收设备也要支持MU-MIMO,且对位置有些要求。

本篇文章希望让大家对MU-MIMO有一些认识。
