网件XS508M评测,一款五速万兆电口交换机,但没什么好测的

领取淘宝双12超级红包,最高1212元

网件XS50M亚马逊直邮含税价格2400多元,是我买过最贵的交换机,甚至要比大多数无线路由器还要贵。为什么要买它?没啥原因,就是想拥有!(五速是指100Mb/1G/2.5G/5G/10G,电口是相对光口来说的)

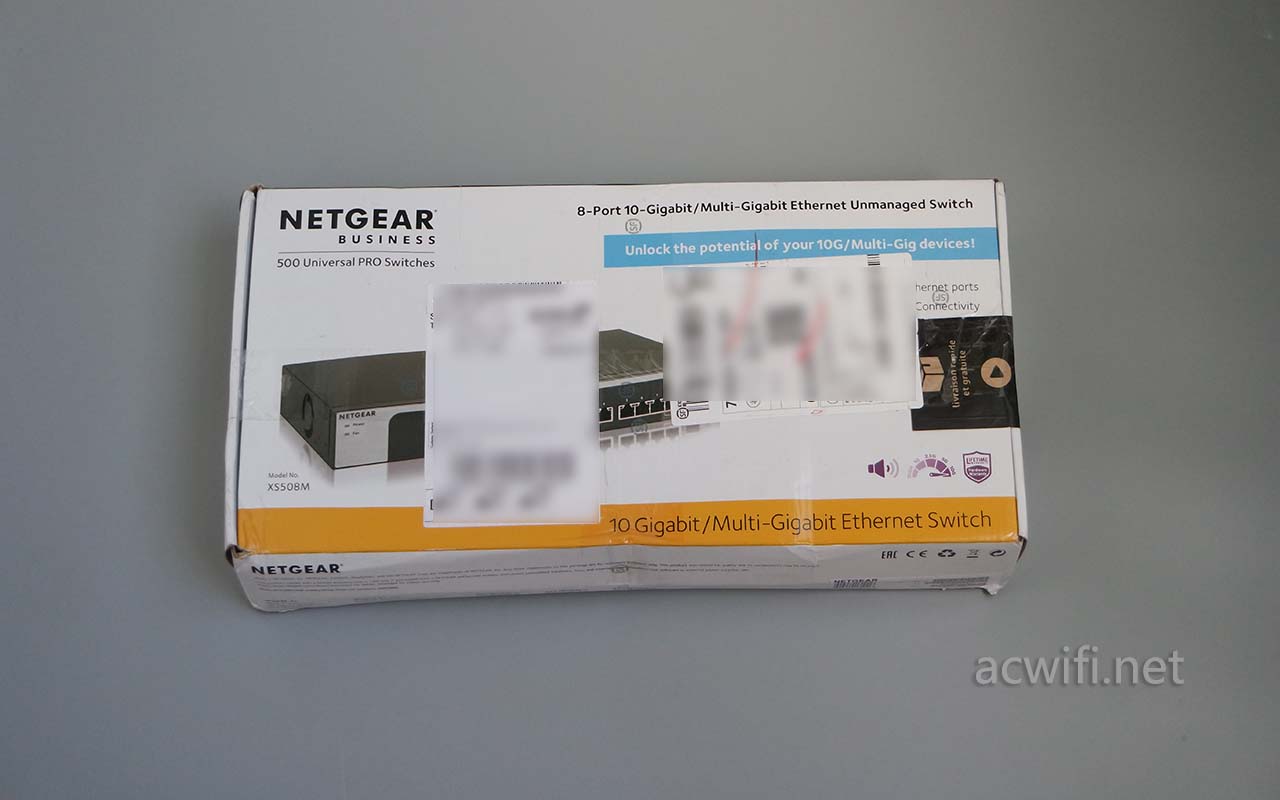

外包装,包装外粘有两张快递单,其中一张是顺丰的单子,没错,清关后转顺丰发过来的,速度不错。没有别的包装箱子了。

网件XS508M评测

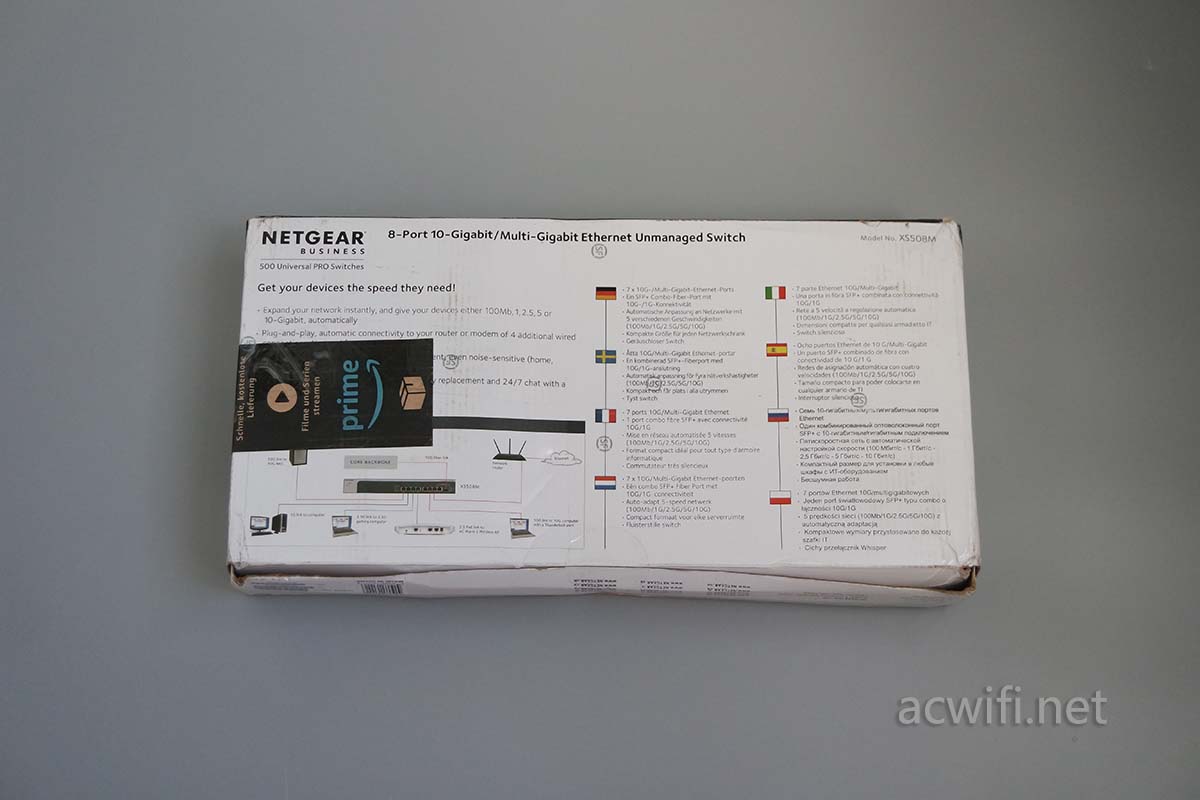

盒子底面:

网件XS508M评测

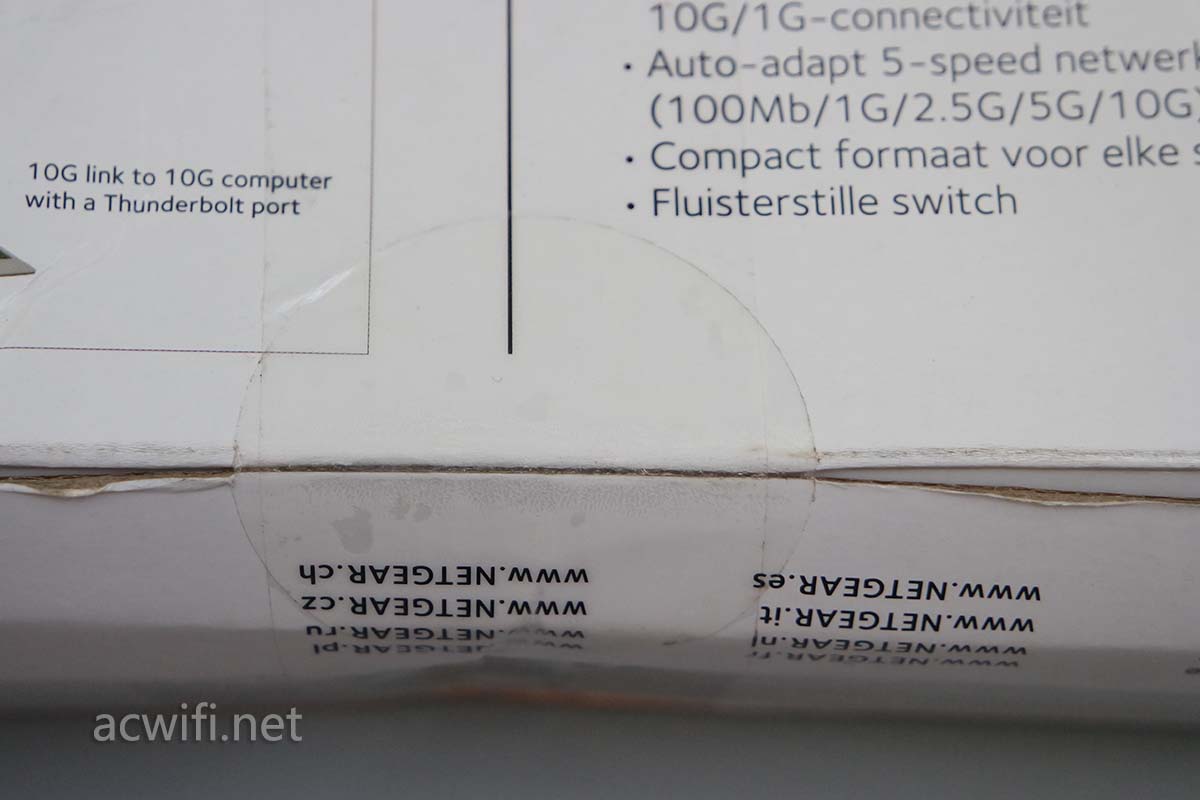

我担心是二手的,但看见网件的万年透明封箱贴纸:

网件XS508M评测

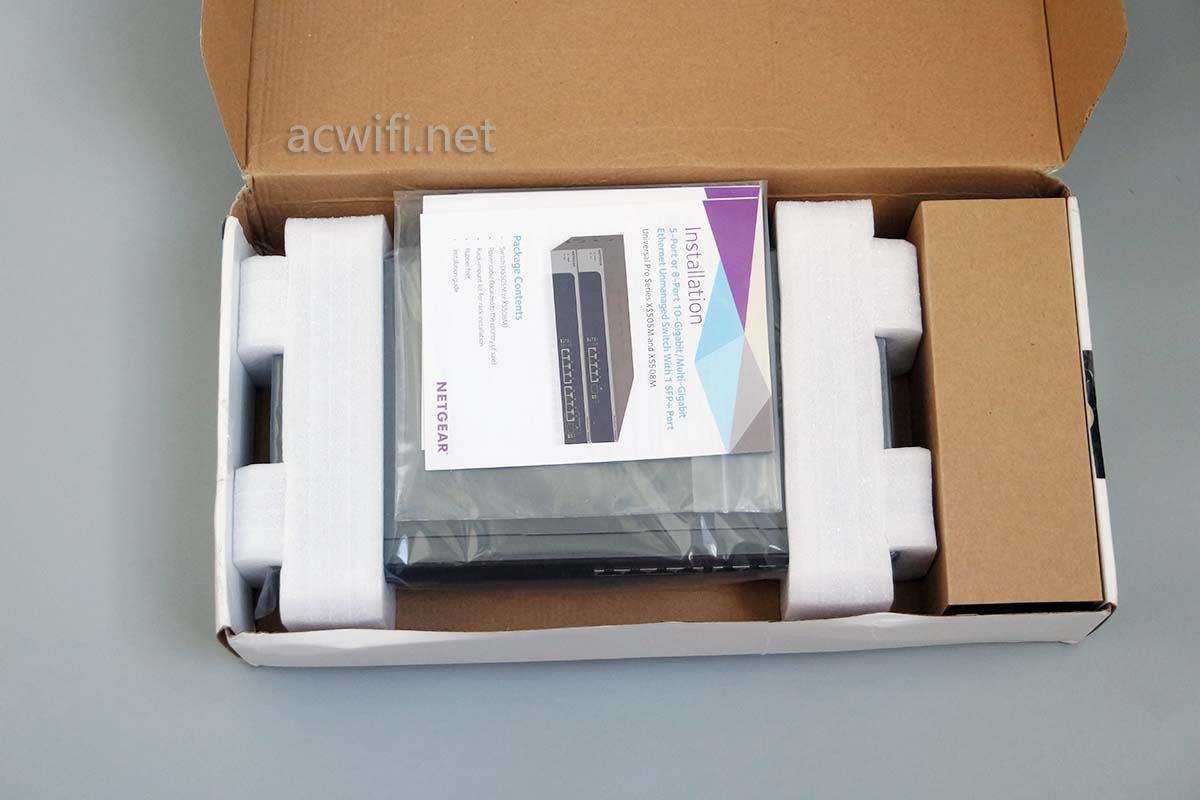

打开包装:

网件XS508M评测

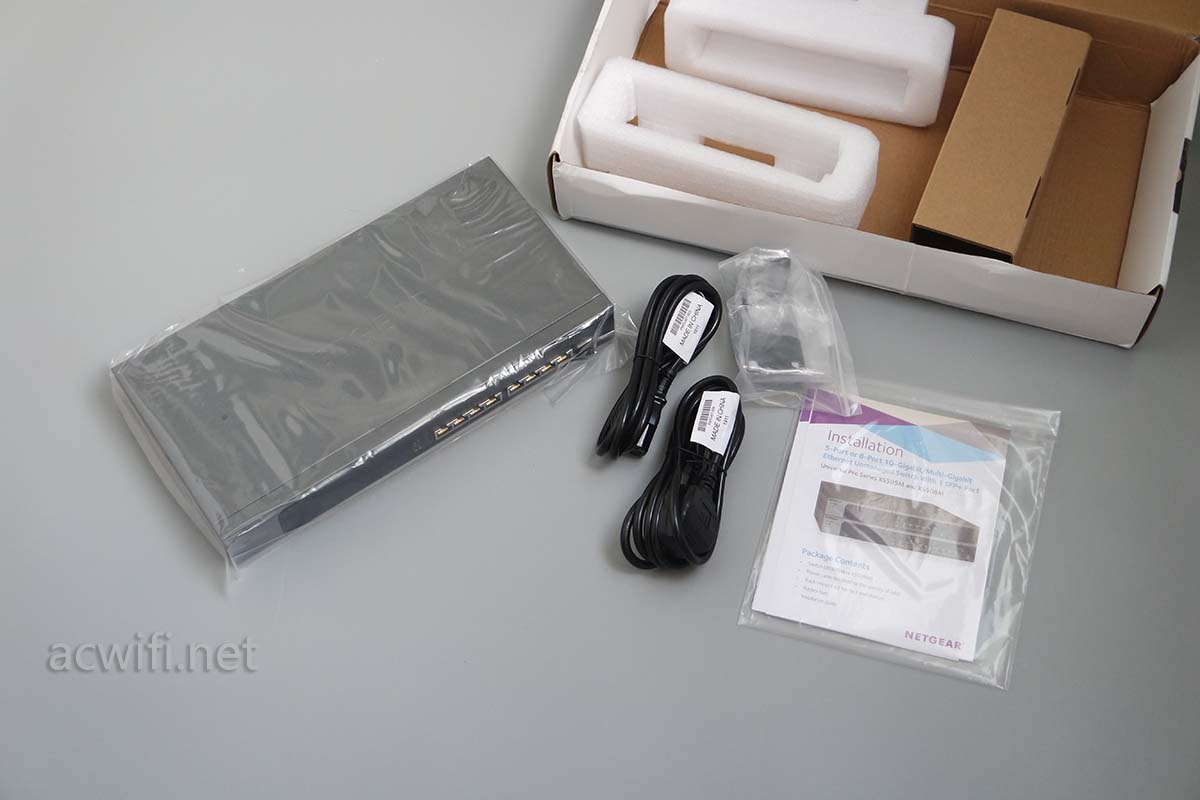

所有东西取出来:

网件XS508M评测

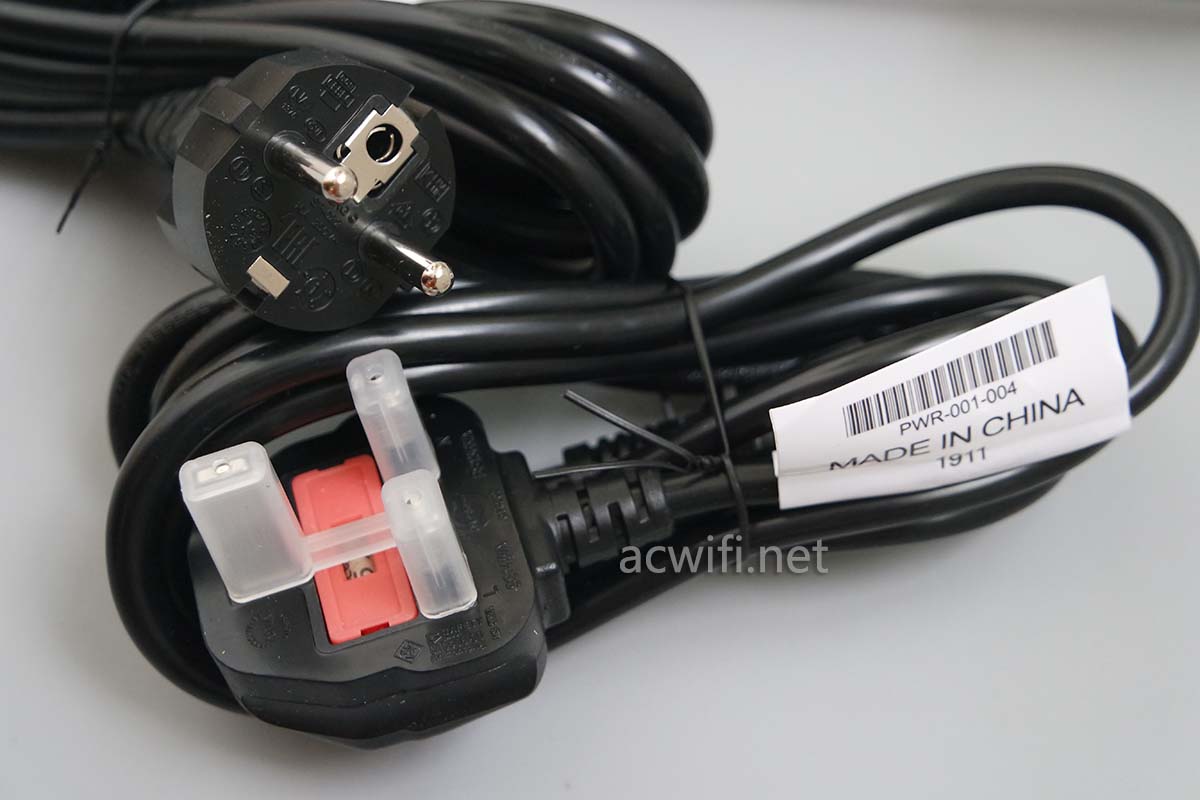

有2根电源线,一根欧式,一根英式:

网件XS508M评测

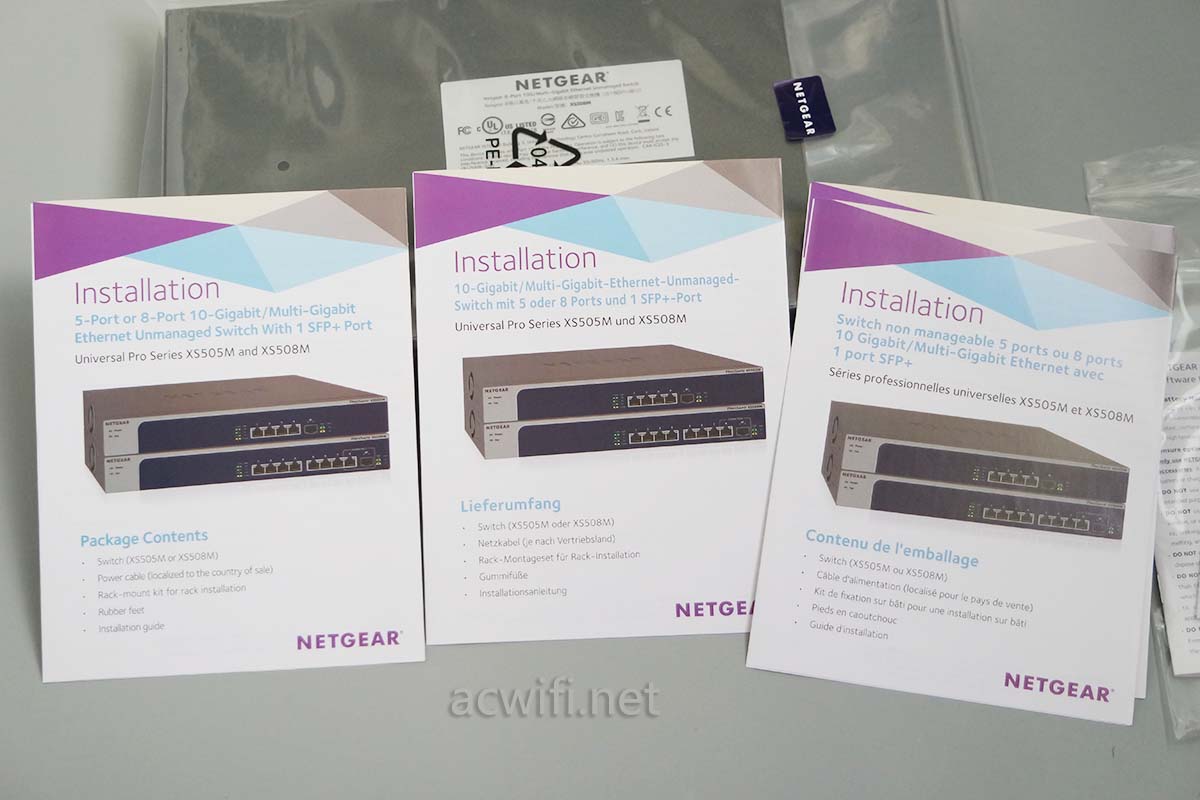

五张不同语言的说明纸片,包括两个系列,5口的XS505M和8口的XS508M。

网件XS508M评测

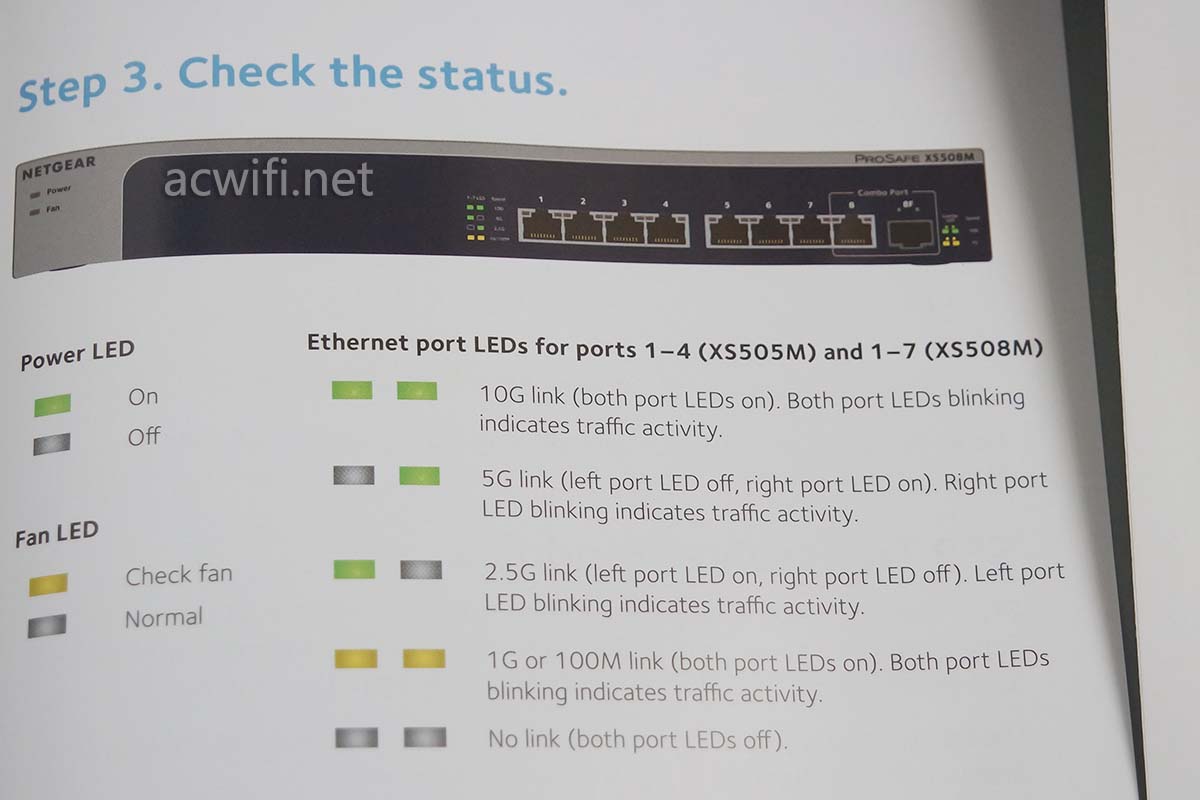

其中对网口工作指示灯的说明页,不同的组合代表不同的工作速率和工作状态:

S网件XS508M评测

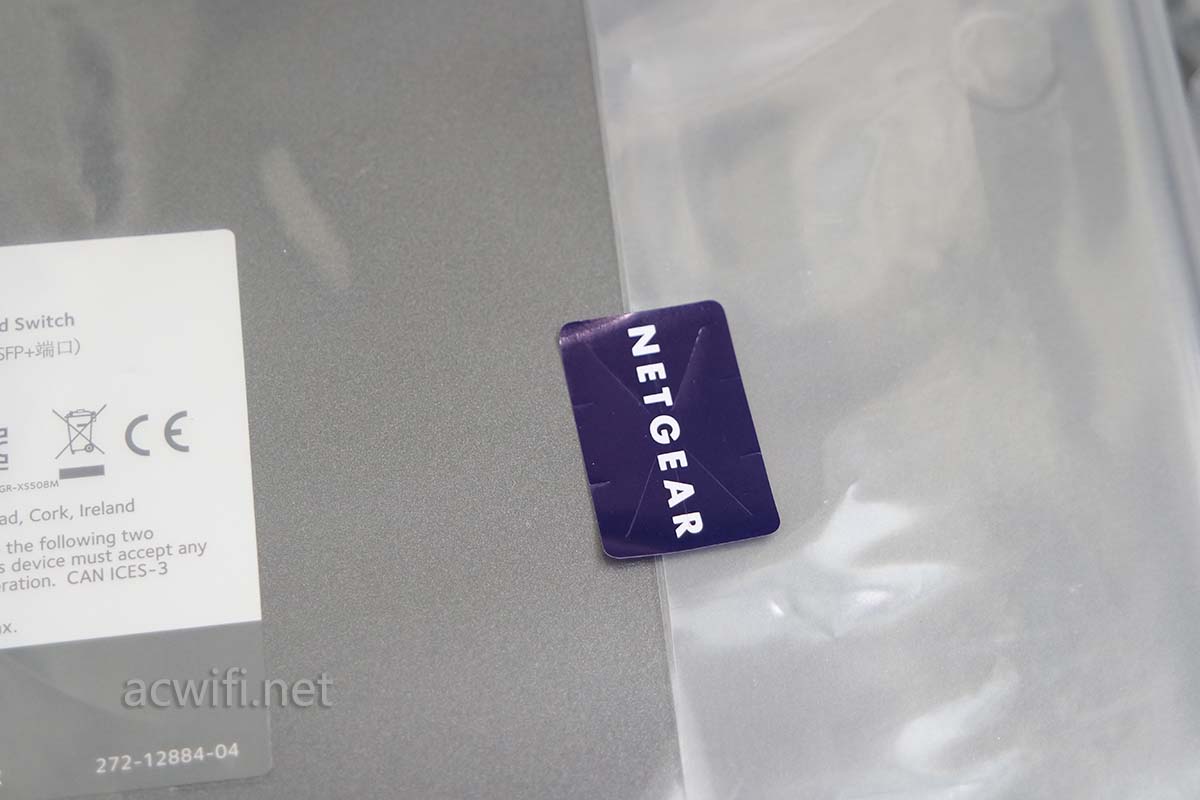

塑料包装袋上的网件来干胶贴纸:

网件XS508M评测

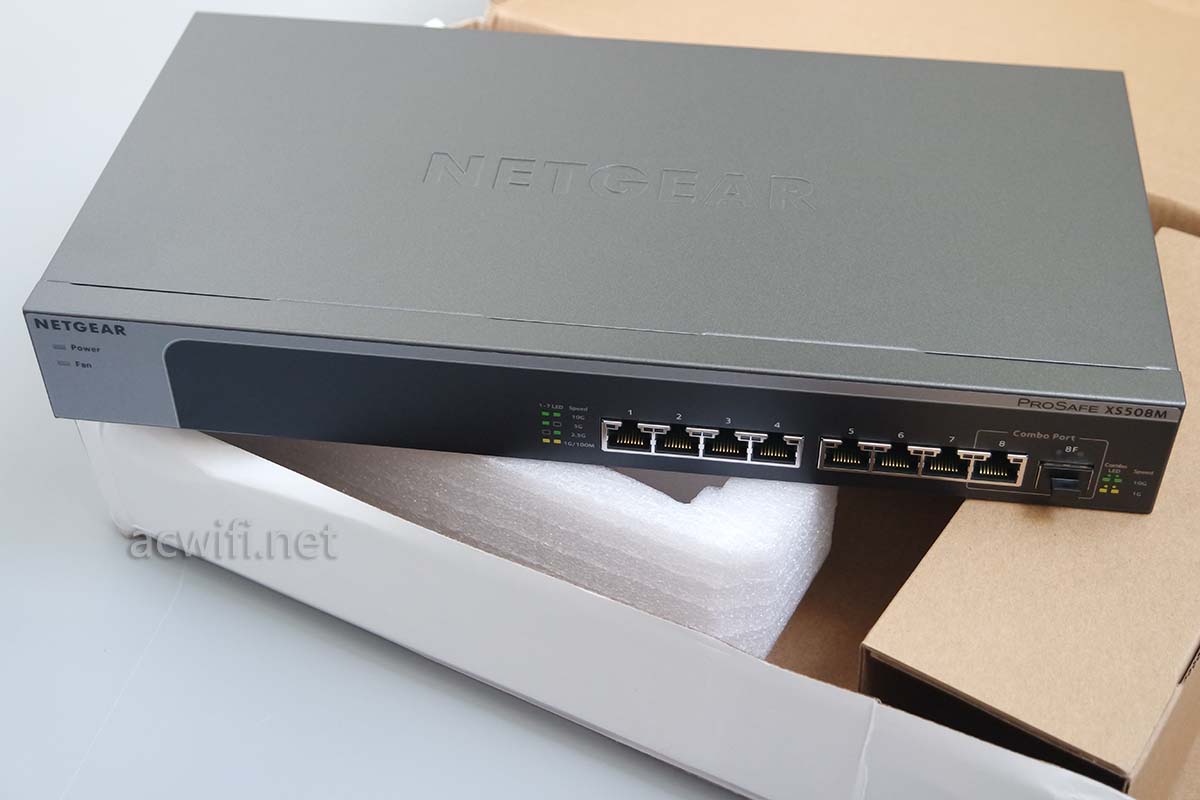

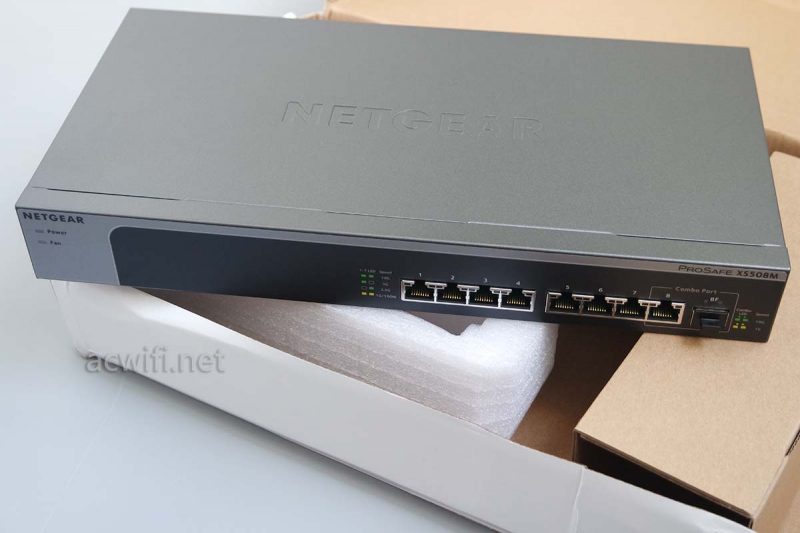

交换机机身:

网件XS508M评测

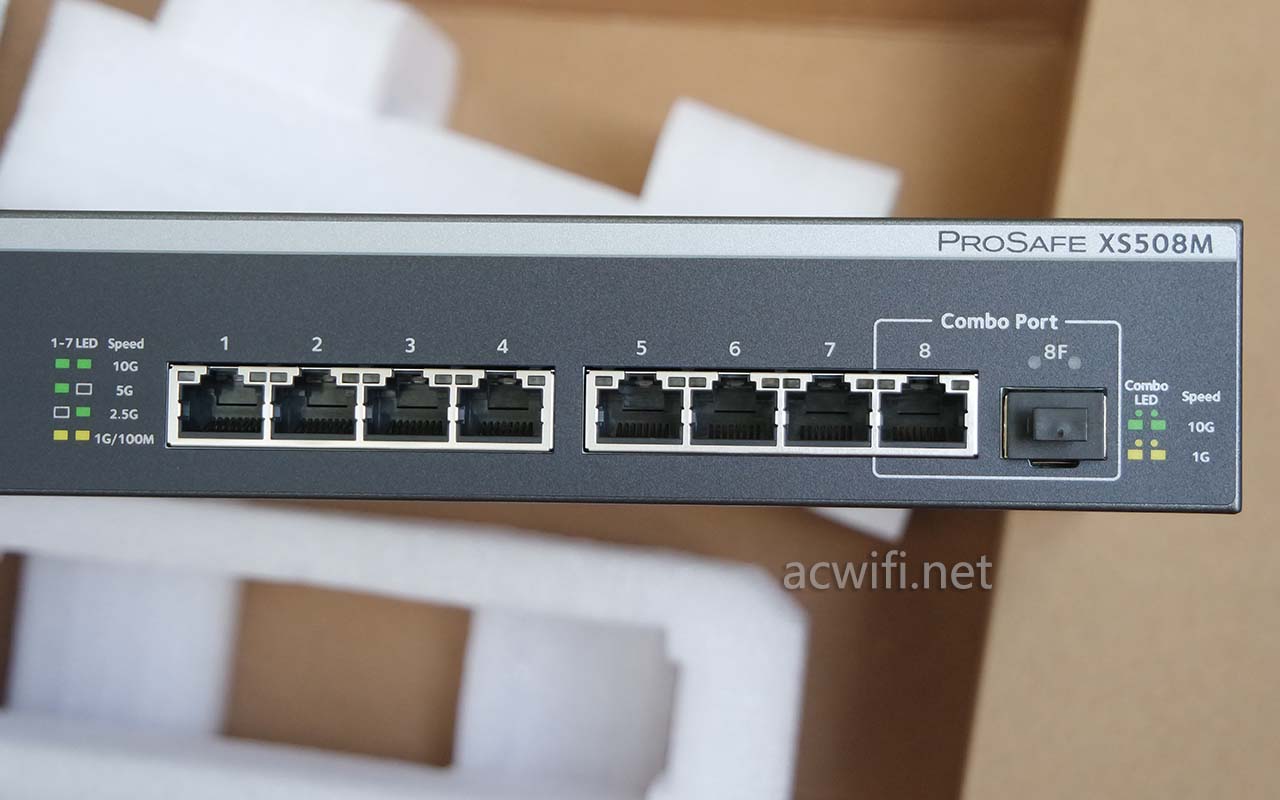

接口面板,一共有8个RJ45网口,我以为第8个电口跟光口一样只是1G和10G两种速率,实测是跟前面7个网口一样的支持五种速度,Combo Port,是8号电口与8F光纤口共用一个端口,意思是两个口只能用其中一个。

网件XS508M评测

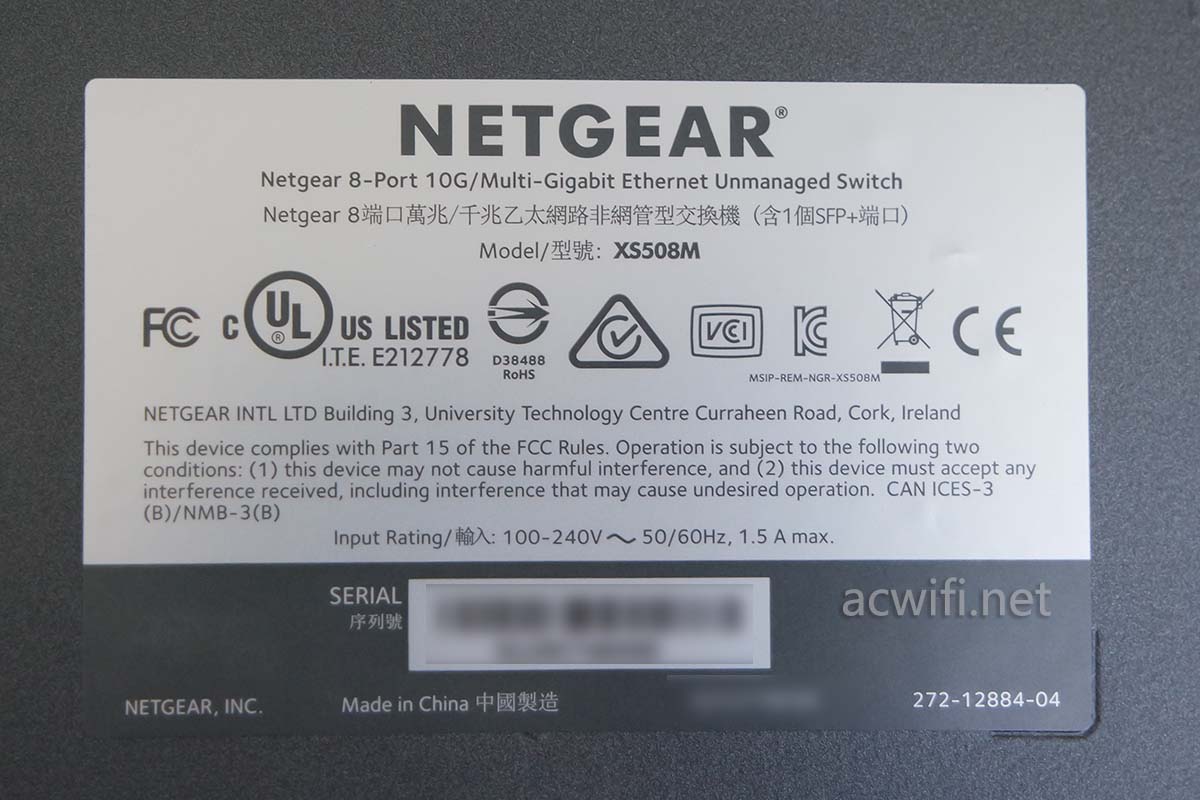

机身底部铭牌,有繁体中文,中国制造。

网件XS508M拆机

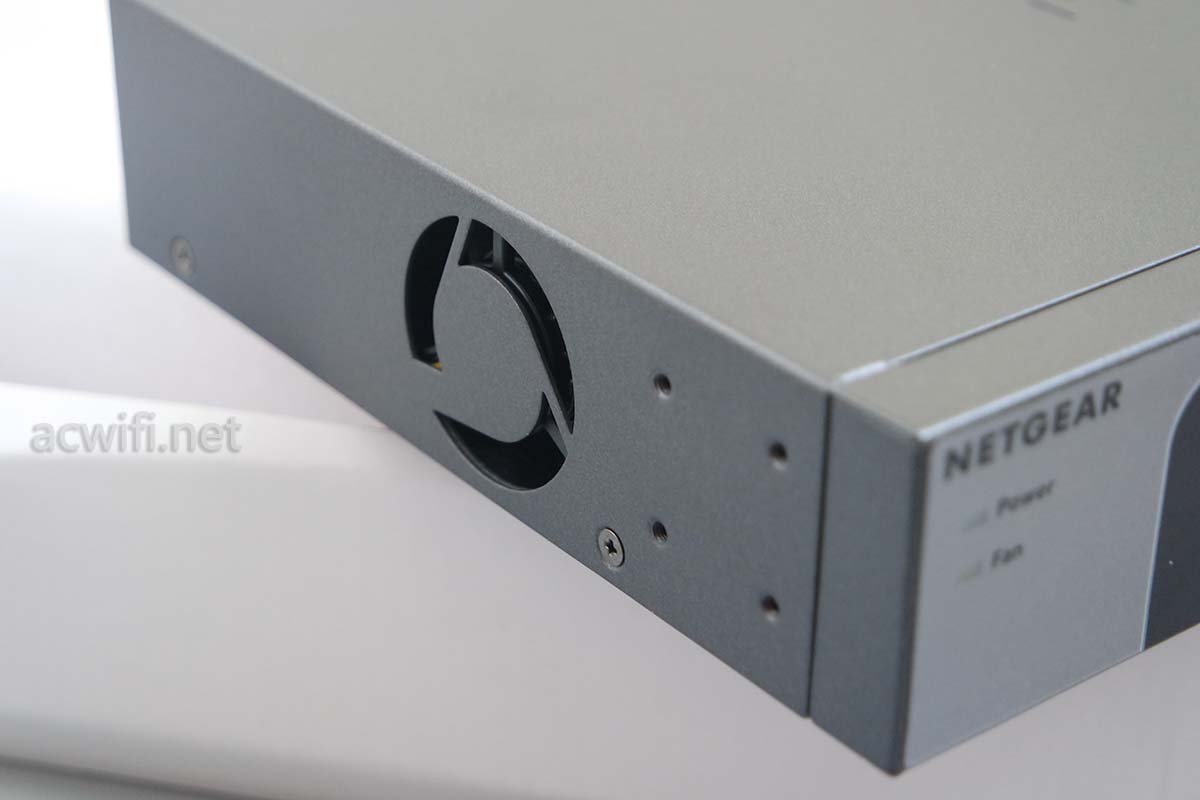

机身的一个侧面带有风扇散热口,通电后就自动运行,安静。感觉不是温控,因为做功率测试时,没感觉转速有改变。

网件XS508M评测

配件里有角铁和螺线,是上机柜用的,忘记了拍照。为了安置它,我刚下单了9U机柜,不能就这样平放在桌面上。除非接的万兆设备不多才可以放桌面上。扣面有说原因。

网件XS508M评测

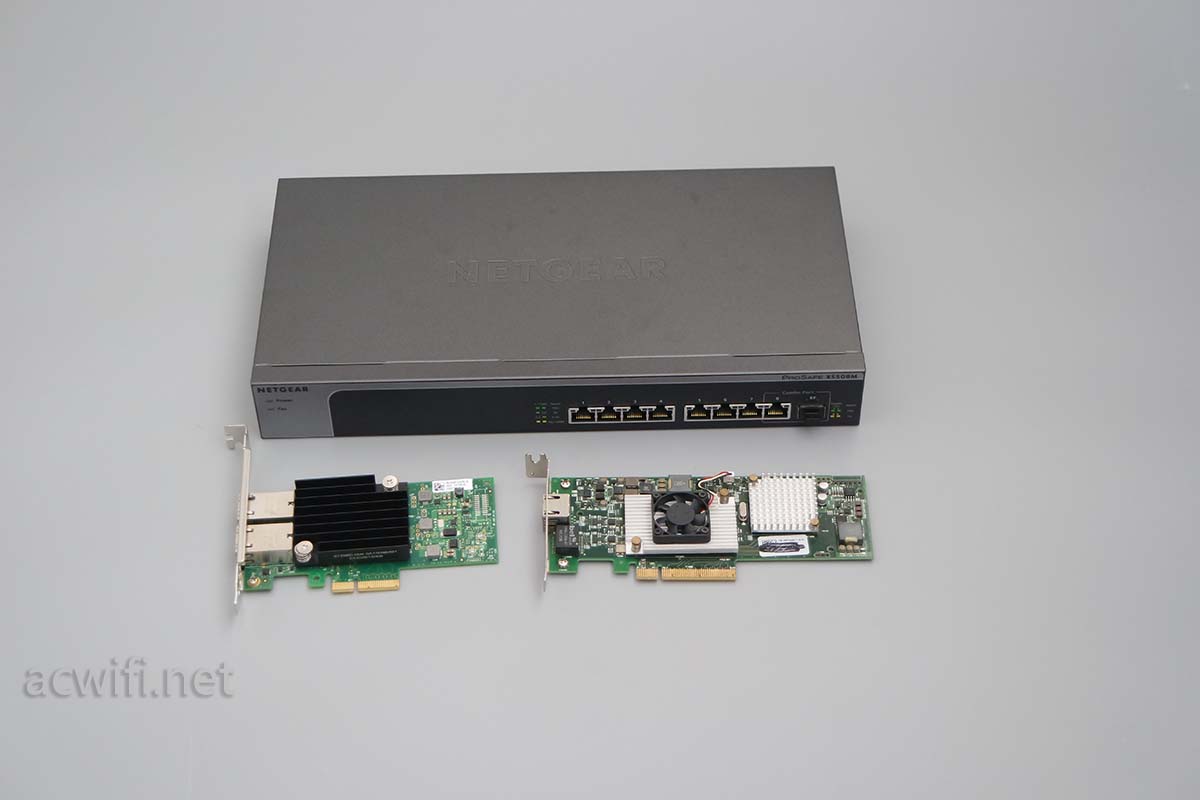

多张万兆网卡安装在机箱里就不拆了,只拆一张X550-T2出来拆照,这张是山寨卡,原装的intel网卡买不起。下图左边是X550-T2,是一张五速网卡,支持1G/2.5G/5G/10G,功耗低发热少,就是贵,淘宝价800多元。X520/540也是10G网卡,但不支持2.5G和5G。右边那张是BCM95771S,是单速万兆网卡,只支持10G速率,1G都不认,且有点问题,有时不能开机,有时会蓝屏,被我雪藏的状态,性能不差,双向能跑满20G。

网件XS508M评测

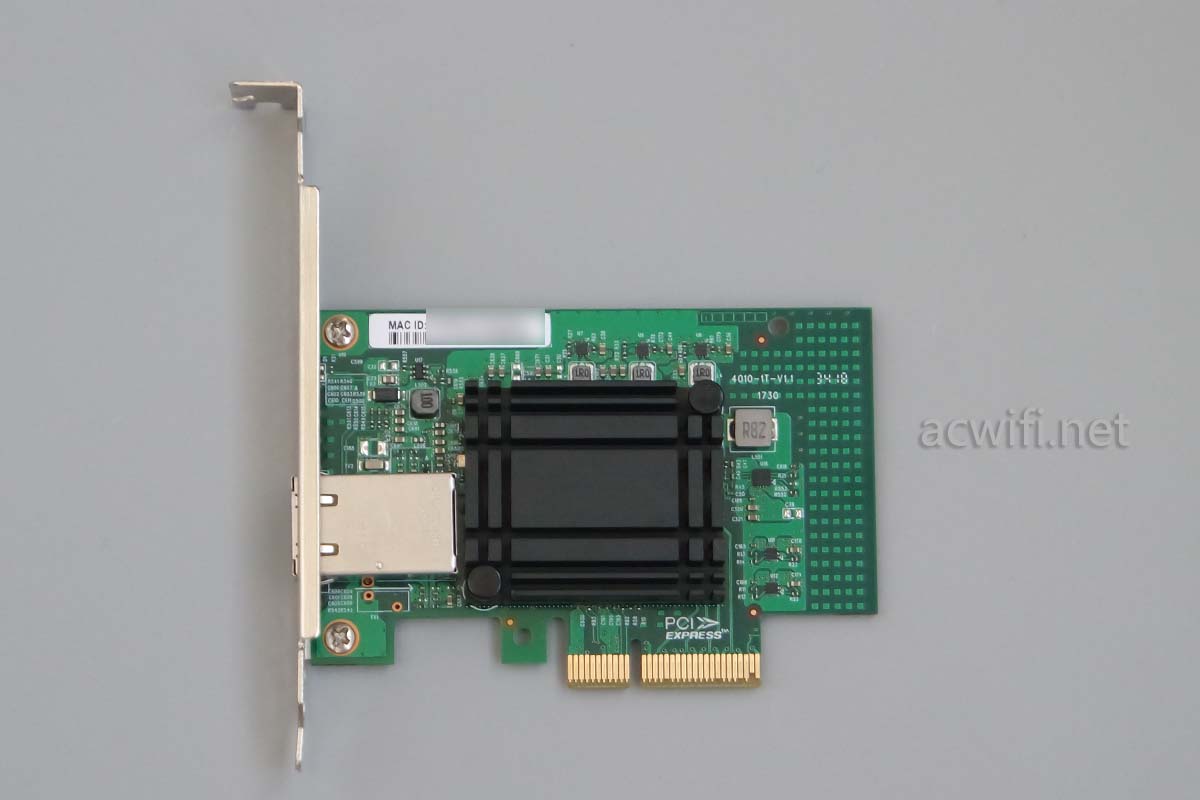

有必要说说以下这张,我真的不建议买它,估计也没得卖了吧,300多元算是浪费钱,它有一个方向跑不满速,6Gbps左右的速度,让商家换过一张新的还是这样,但它可以手动设置连接速率1G/2.5G/5G/10G。

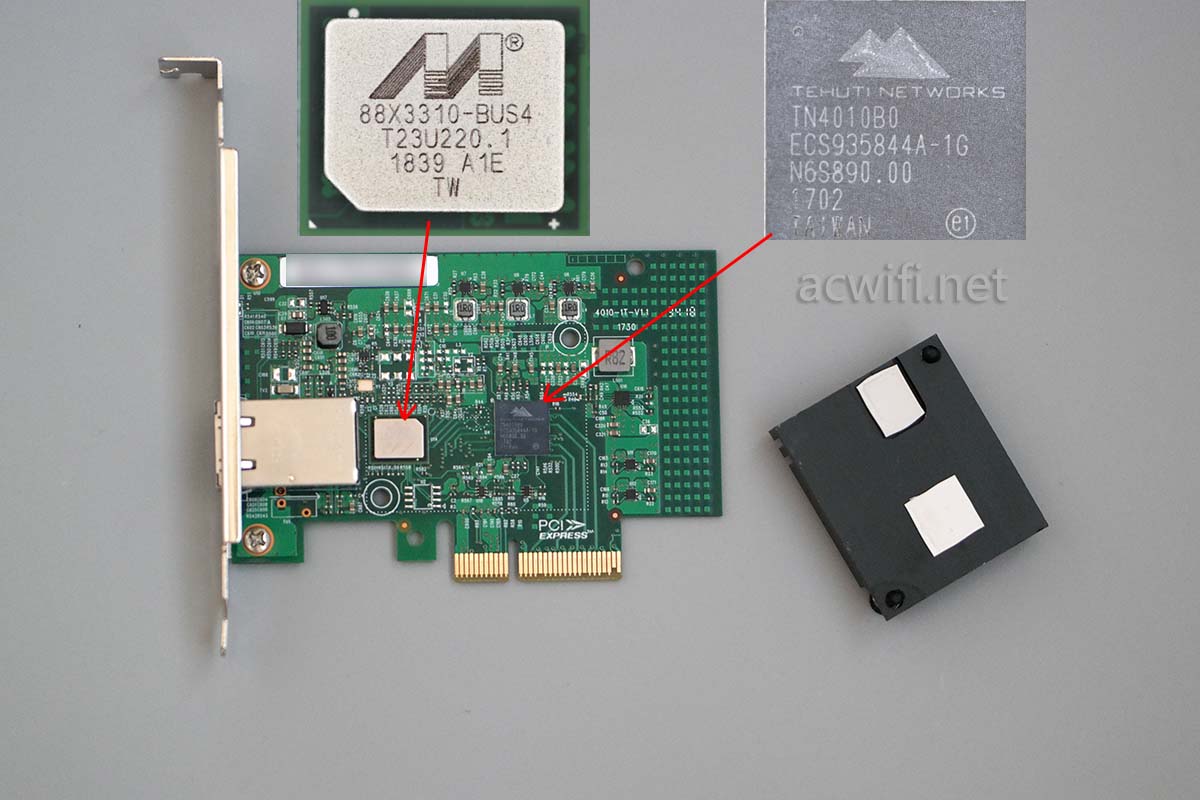

网件XS508M评测取下网卡上的散热器看看是啥芯片:Marvell 88X3310,是一颗PHY芯片。The Marvell® Alaska® X 88X3310/40P is a new family of Ethernet transceivers that is fully IEEE 10GBASE-T standard compliant and also compliant with the NBASE-T Alliance specification for 2.5G and 5G operation over Cat5e cables. Manufactured with 28 nanometer (nm) lithography, the Marvell Alaska X 88X3310/40P enables a lower cost, low-power dissipation 1G/2.5G/5G/10Gbps Ethernet design

网件XS508 M拆机

TN4010B0是一颗MAC网络主控芯片。

此网卡的资料如下表:

Specifications
Controller Tehuti TN4010B0 + Marvell 88X3310
Cable Copper cable
Cable Types CAT-6a — 10G up to100m (328ft)
CAT-6/CAT-5e — 5G up to100m (328ft)
Bracket Low profile and Full-height Bracket
Power consumption(max) 10G speed — 6.1W
5G speed — 3.6W
2.5G speed — 3.0W
1G speed — 2.7W
100M speed — 2.5W
Support OS System Windows Server 2003 R2, 2008, 2008 R2, 2012, 2012 R2, 2016 R2
Windows 7, 8.1, 10
Linux Stable Kernel version 2.6 x / 3. x / 4.x
Red Hat Enterprise Linux 5, 6
SUSE Linux Enterprise Server 10, 11
FreeBSD 9
Connector 1 * RJ45
PCIe slot PCI Express v2.0 (5.0GT/s) x4, compatible with x8, x16
Connector Rate 10 000 Mbps (Copper cable)
Power Power by PCIe +3.3V ±9%
Certifications CE, FCC, Rohs, ISO 9001:2015
Warranty 2 years

此卡不建议买,二手山寨的IIntel X550-T1也就贵几十块钱。

下面对网件XS508M做功率测试,让它插满1G和10G时的功耗,2.5G插不满,5G也就只有上述一个网卡能手动指定。X550在WIN下只能自动协商不能手动指定速率。2.5G网卡我有三张,加上路由器AX86U和TP的XDR6060,还有上面那一张不建议购买买的,一共可以插6个2.5G速率。光口就不插了,只测8个电口。网件XS508M的空载待机功率是13.2W,这待机功率比斐讯K3还要高一点点。

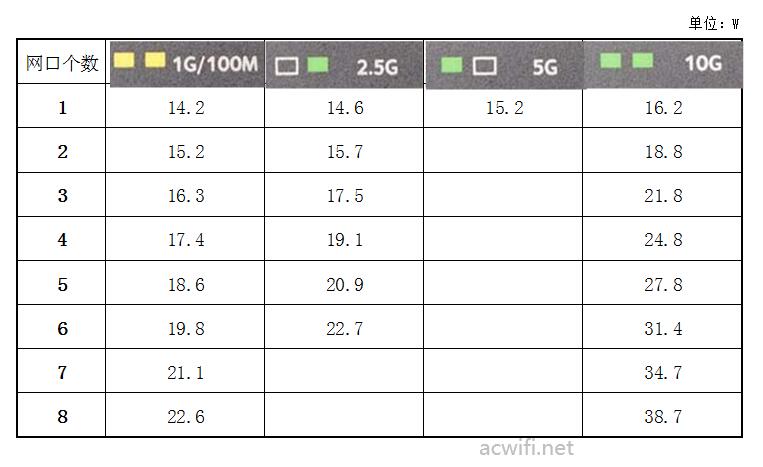

所有结果如下表:

网件XS508M 功率测试

用1G速率插满8个网口,最大总功率是22.6W,减去待机13.2W后除以8,每个1G网口功率红1.1W;

用10G速率插满8个网口,最大总功率是38.7W,减去待机13.2W后除以8,每个万网口的功率红3.1W;

用2.5G速率插其中6个网口,最大总功率是22.7W,减去待机13.2W后除以6,每个2.5G网口的功率约1.6W;

用一个5G速率插其中1个网口,最大总功率是15.2W,减去待机13.2W,单个5G网口的功率约2W。

此机型的参数里面列表的最大功耗是39W,通过实测也是如此。

温度怎么样?我平放在桌面上,当时机身底部垫了泡棉,摸了顶部不觉得热,摸了机身底部,非常热,比华为AX3 Pro还要热,用手接触不能停留3秒。虽然风扇是不停地转,所以如果万兆网口数量用得多,就要上机柜,这样利于底部散热。

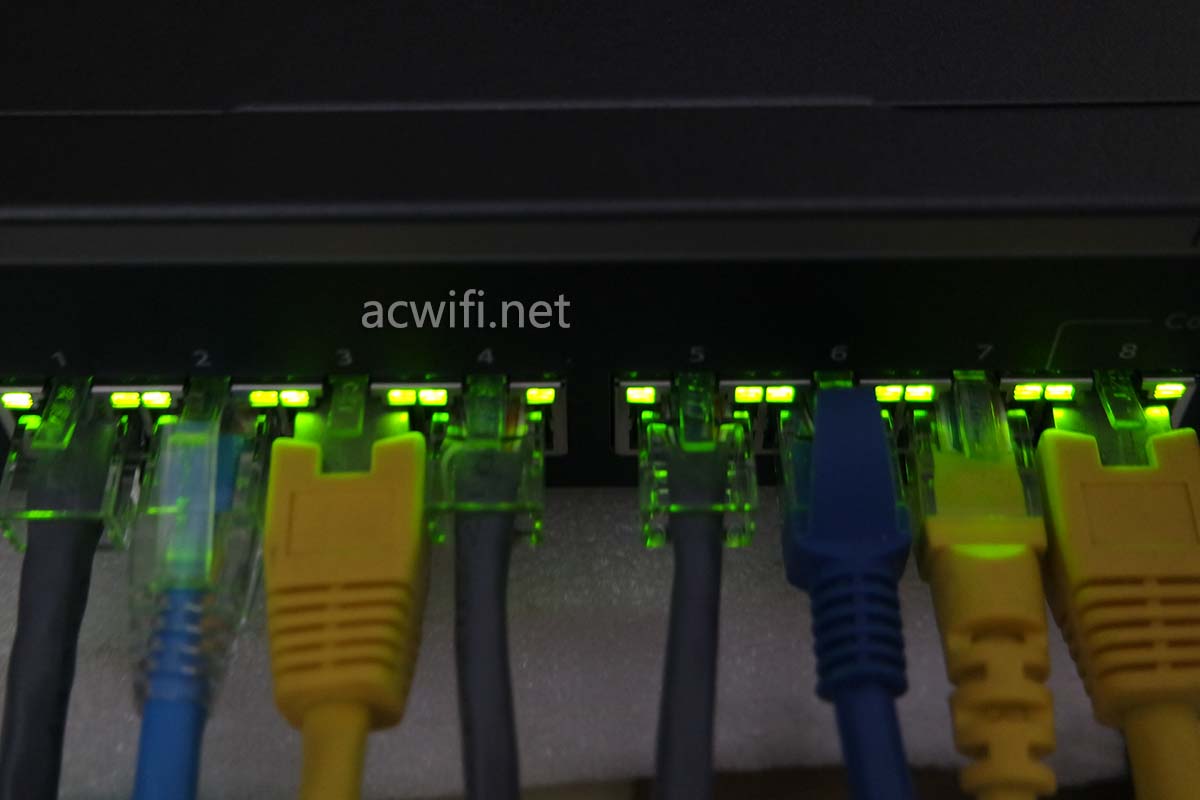

插满8个万兆网口时的指示灯:

网件X508M评测

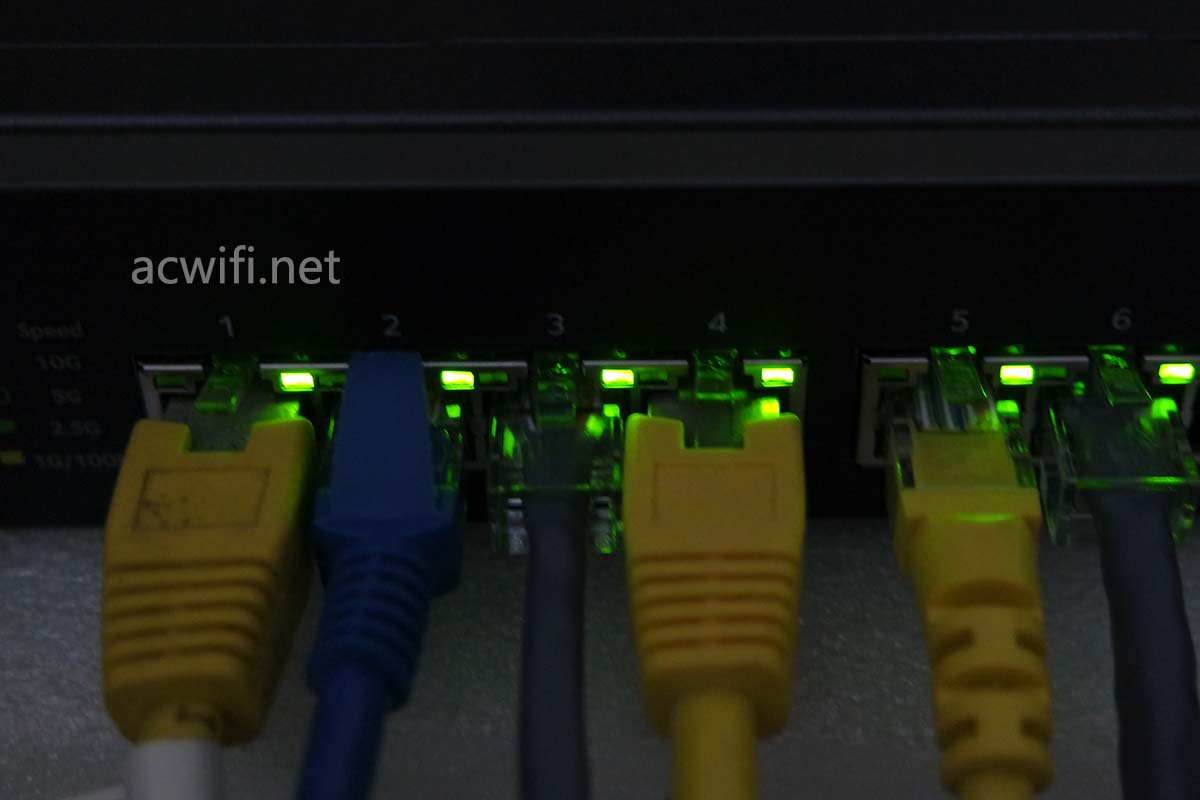

插了6个2.5G口时:

网件XS508M

当交换机功率在20W左右时,温度不算高。

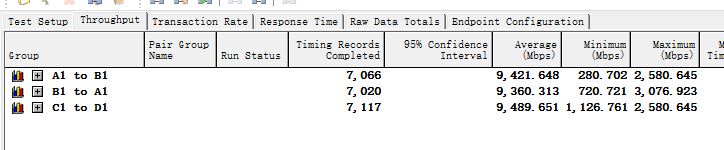

XS508M背板带机是160Gbps,这个不用质疑,只怪自己没有足够好的电脑来测试它的背板带宽极限值。

网件XS508M评测

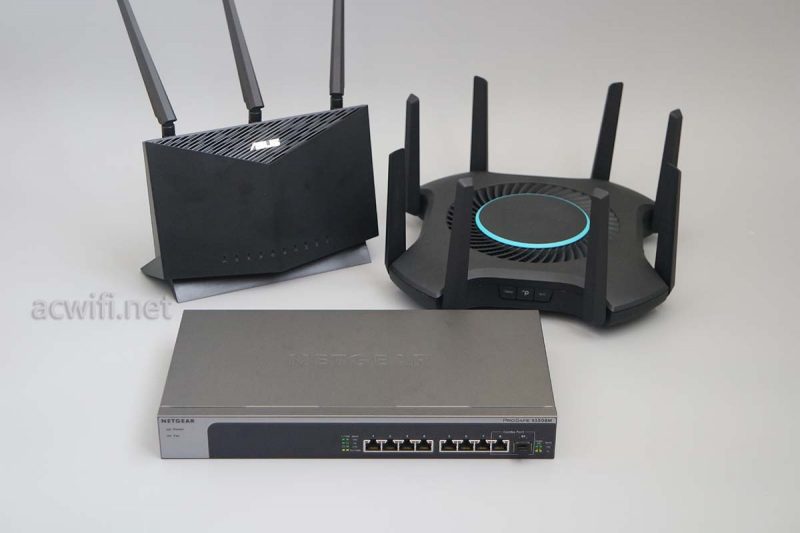

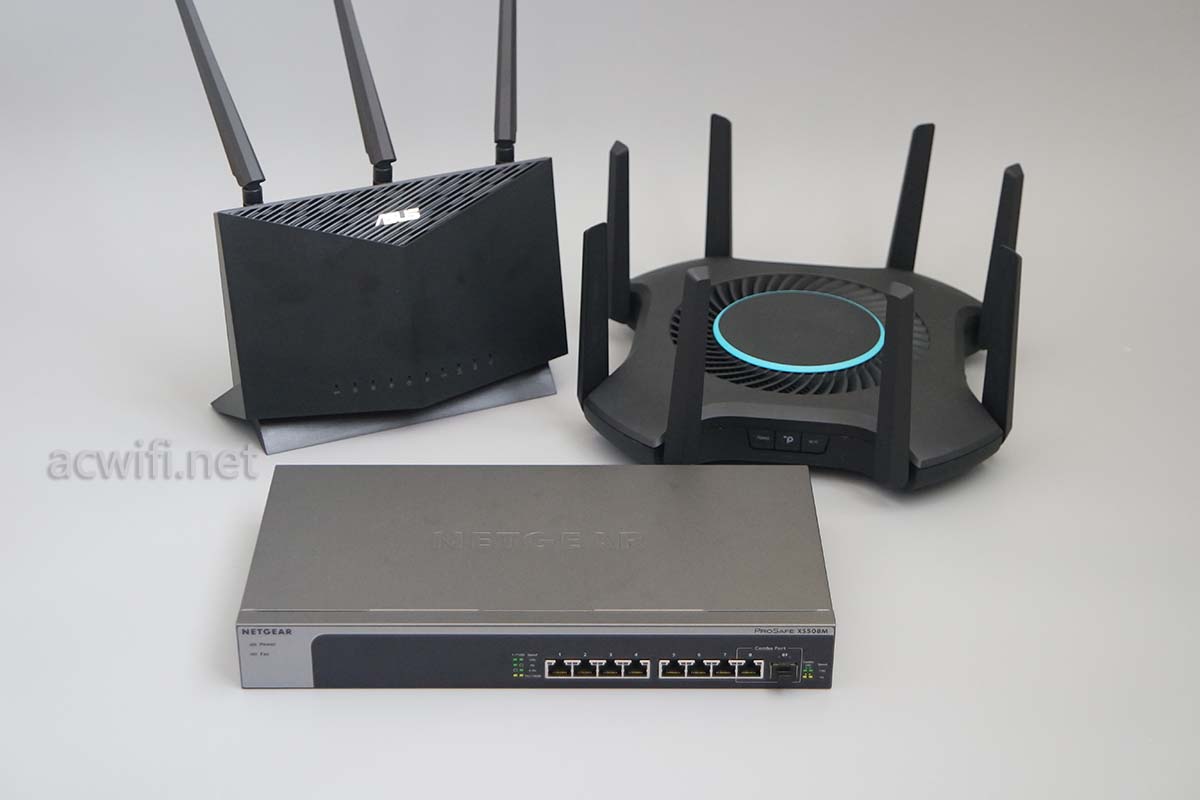

接华硕AX86U的2.5G网口有点问题,接在交换机上能识别2.5G速率,但接在交换机上的电脑设备,有时无法获取路由器分配的IP,而接TPLINK的XDR6060就完全没有这个问题。AX86U跟intel X550网卡也有兼容问题,会不停地反复掉线重连,最后稳定连接在1Gbps速率下。XDR6060也没这个问题。 我真是对华硕的产品很无语,华硕AX6600M也是如此。网件XS508M评测

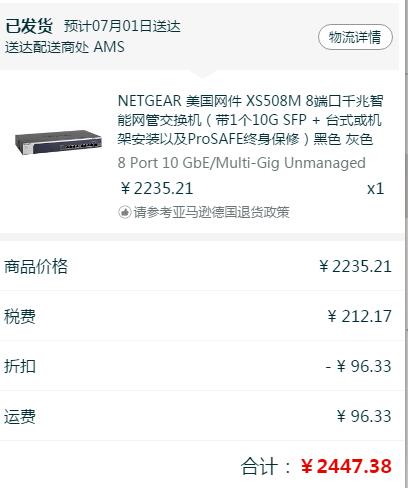

网件XS508M在亚马逊上有2个链接对应不同的价格,我买的这个是德亚,价格不含税时2200多元,税费200元多一些,另一个价格2600元不含税,如果德亚没货会跳转到2600元的英国亚马逊链接。价格经常有浮动,我下单的价格是2235元,含税2447元,微信小程序可以领免邮券:

网件XS508M 02

当时用不了满1000减60元的优惠券,收到货扣联系了客服退了60元给我,等于不到2400元买了。这台万兆交换机在国内也有得卖,就是你看了价格会马上关闭页面的那种,行货价格6999元。

网件XS508M德国亚马逊链接

不急的可以等特价,现在价格2500多元不含税,估计到年底才会再有优惠。我买得比较及时,不过差价10%不算很大。

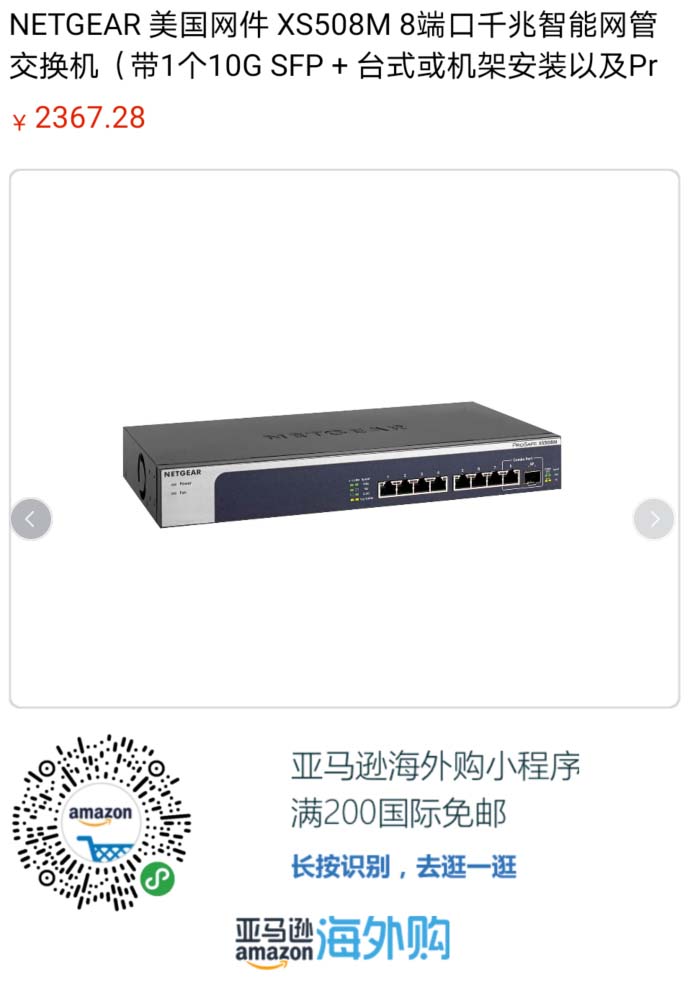

在微信的亚马逊海外购小程序可以领取免邮券,直接用微信扫描下方二难码直可直达。

网件XS508M

也可以 复制这句话€cp1.B07554MF44.adav838-23€后在WX搜一搜亚马逊打开小程序

有人留言回复我说TPLINK有一款电口万兆网卡,性价比高,我一看价格,果然比华硕便宜许多,不到500块钱。上TPLINK官网下载了驱动,查看了INF文件内容,是AQC107芯片。我现在下单,买回来看看吧,我不入地狱谁入。

TL-NT521

万兆速率
TL-NT521支持10G/5G/2.5G/1G/100Mbps速率、全双工半双工自适应,是实现万兆网络到桌面、提升网络性能的理想选择。

PCIe接口
TL-NT521支持新一代PCIe 3.0总线接口,数据传输更高效,占用空间更小。
良好兼容性
TL-NT521兼容常见操作系统,兼容Windows 7、8、8.1、10 32/64位,Windows Server 2008、2012、2016、2019 32/64位,Linux系统,FreeBSD,并提供相应的驱动程序。

TPLINK TL-521万兆网卡天猫链接,领40元优惠券

若有任何疑问可留言或关注微信公众号acwifi-net。

如需转载请注明来源和链接:路由器交流 » 网件XS508M评测,一款五速万兆电口交换机,但没什么好测的
