acwifi大战adwifi,失败收场

802.11ad,严格上来说不属于WI-FI标准,是WIGIG,照字面的意思是:无线千兆比特,在近很近的距离下达到很高的无线传输速度,前提是很近的距离。本篇不说那么技术上的指示,因为我连实测的门都没有摸着,没实测数据就没有发言权。

网件R9000,缘于有一个群友纠结R7000还是R9000,有一台二手的卖900元,我说买R9000回来用,不喜欢我900收了。然后就转到我手上了。君子一言,四台宝马都难追。

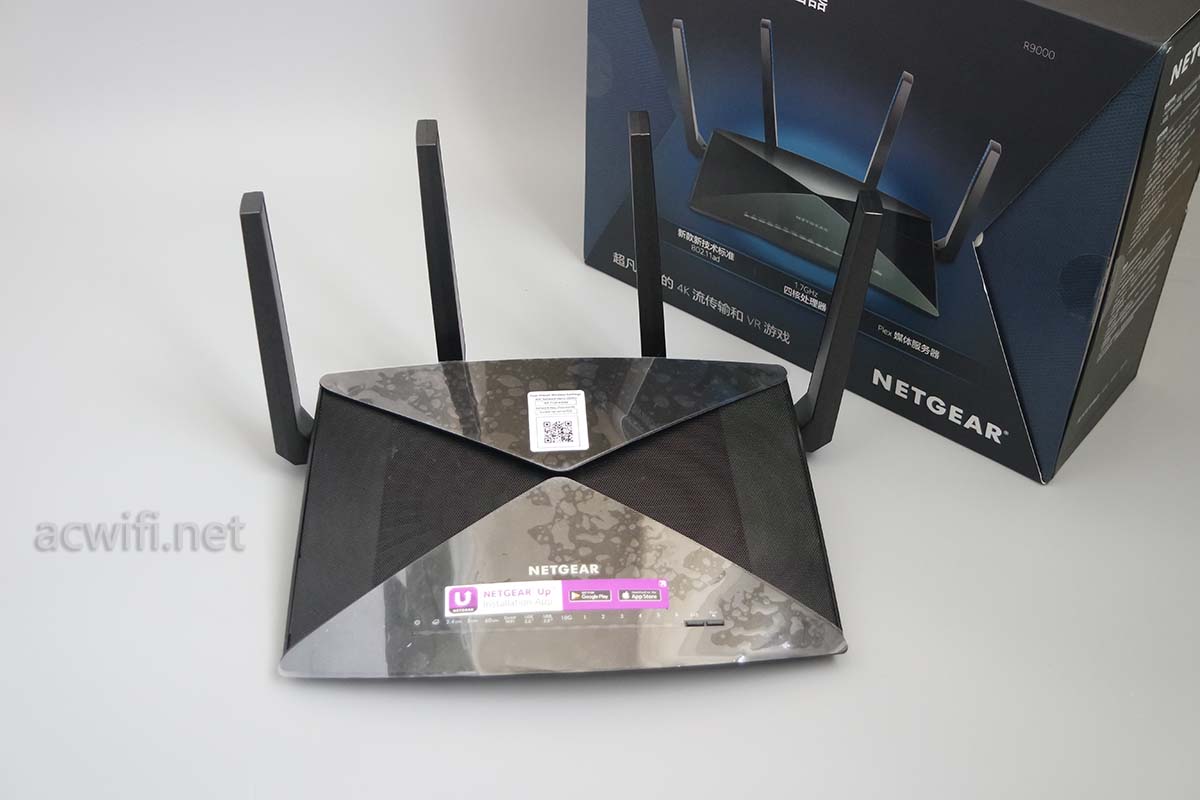

网件R9000 60G WIFI 802.11ad

网件R9000,在R7800的5G无线上,加上了802.11ad的60GHz无线,换上NAS用的CPU,加上一个万兆光口,大概就组装成了这台R9000。

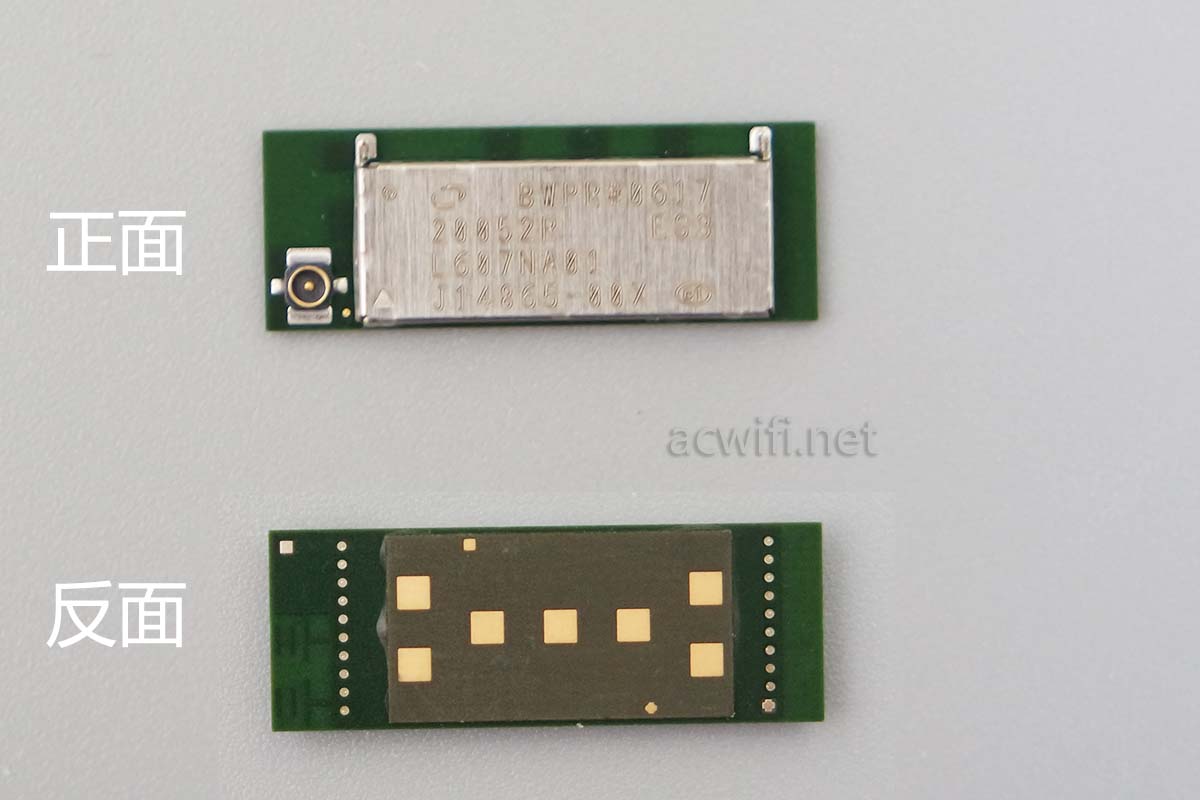

我最想测试一下它的60GHz无线,这就要先从一切802.11ad无线网卡来入门,否则怎么测试呢。从拆机可以得知,网件R9000的802.11ad芯片型号是高通自家的QCA9008,我想测试完再拆机的,为了满足大家对路由器上的这颗无线网卡的好奇心,我花上重金30多元从汕头那边买回来了一块它的“料板”,料板一词,垃圾佬应该都知道。如下图:

网件R9000 60G WIFI 802.11ad

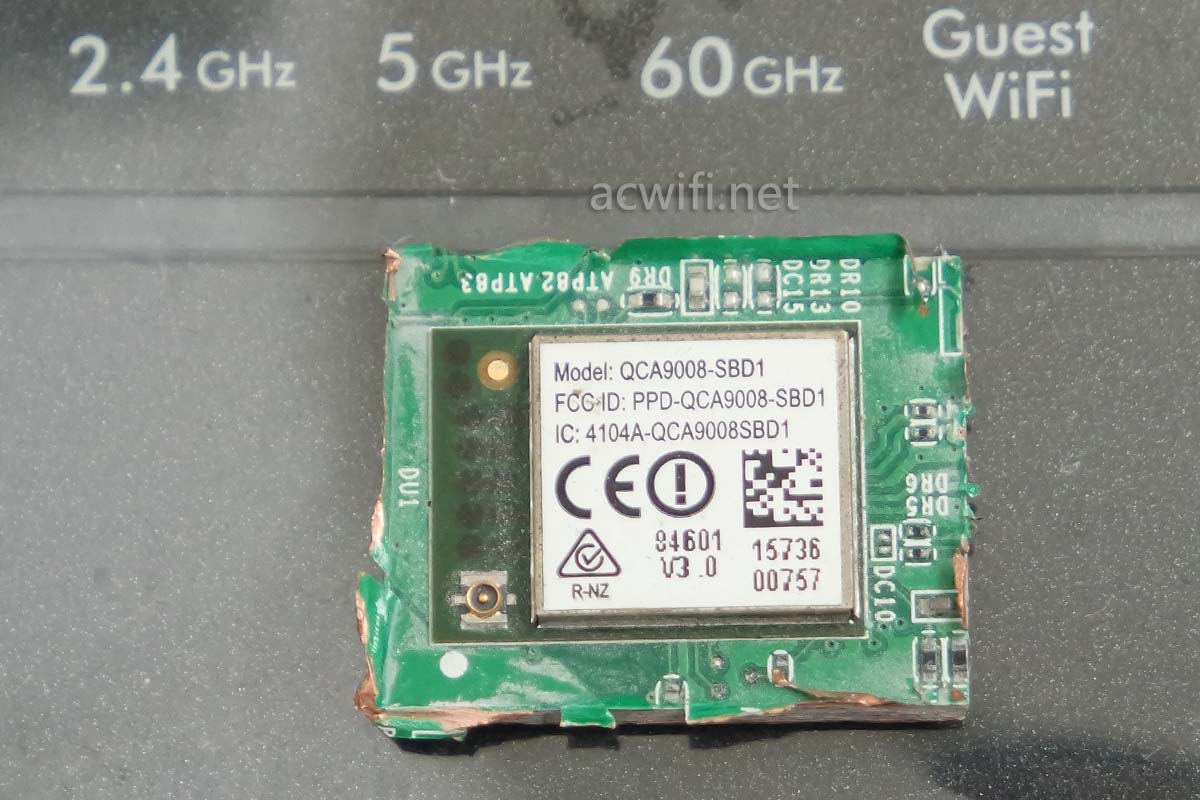

这料板,老板说是从一百多台路由器上剪下来的,型号是QCA9008-SBD1,我看网上的拆机图,型号是QCA9008-TBD。QCA9008的屏蔽罩焊死了,我拿不掉,以后对R9000拆机时,再对它暴力拆机看里面的芯片。

我先在淘宝买了2款无线网卡,均带天线的。一百多元一套,有用还好,最惨是买回来没作用,最后亏运费退掉。

第一款是这样的,卖家说是QCA9008,实质不是,装上后ac网卡的名称是AR开头的,型号忘记了,可能是QCA9005的m2接口版本,猜的。插上电脑只认出ac网卡,没认出ad网卡。而且这个卖家给的天线连接线的一端,插不上60G天线。

网件R9000 60G WIFI 802.11ad

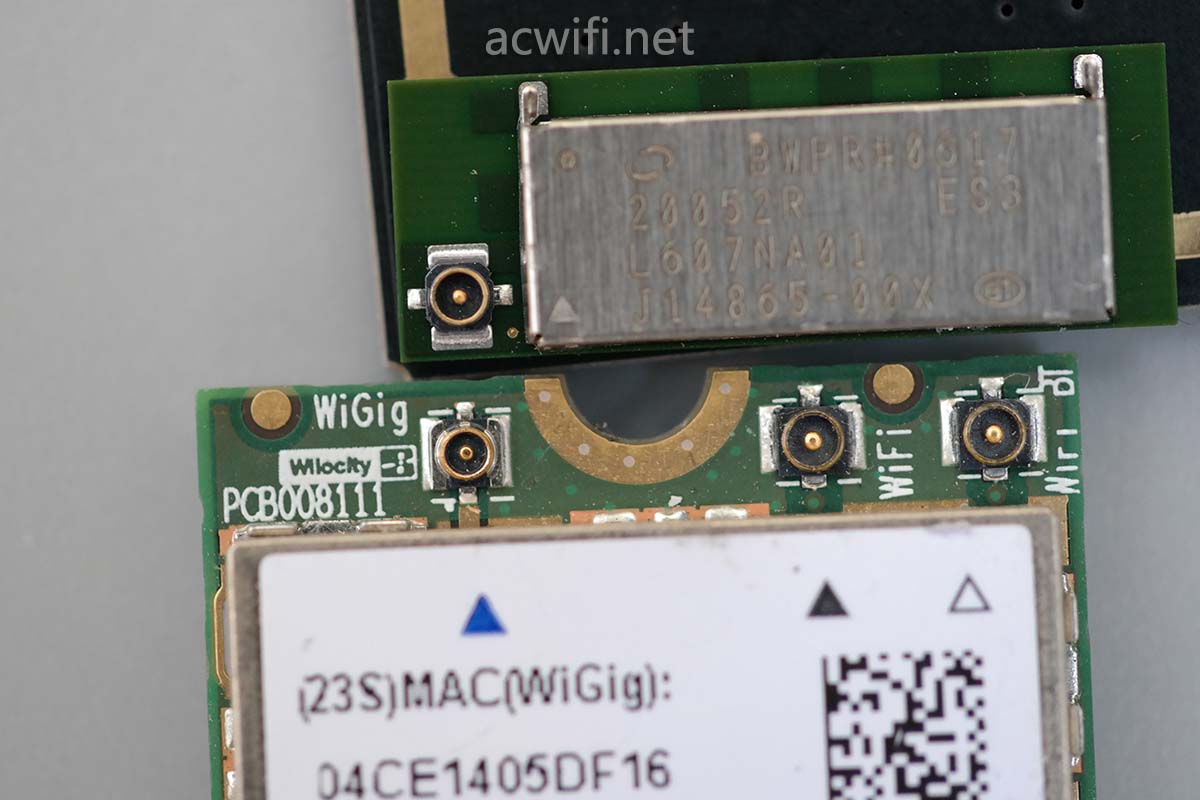

60G天如很小,网卡上的60G天线接口明显小一圈,型号可能是ipex5。天线的型号是20052R,后来查询了资料,是Intel的60G天线。我猜这天线与网卡不匹配。
网件R9000 60G WIFI 802.11ad

网卡的标签:

网件R9000 60G WIFI 802.11ad

天线的两面:

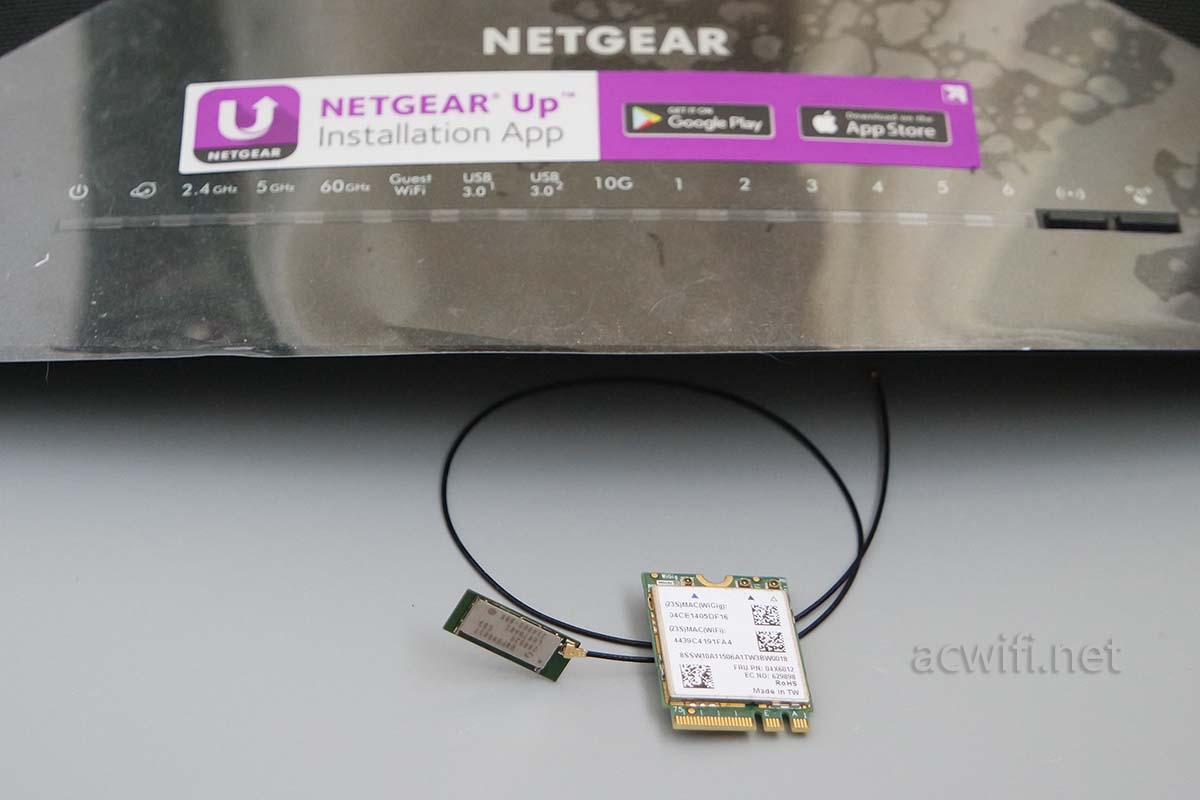

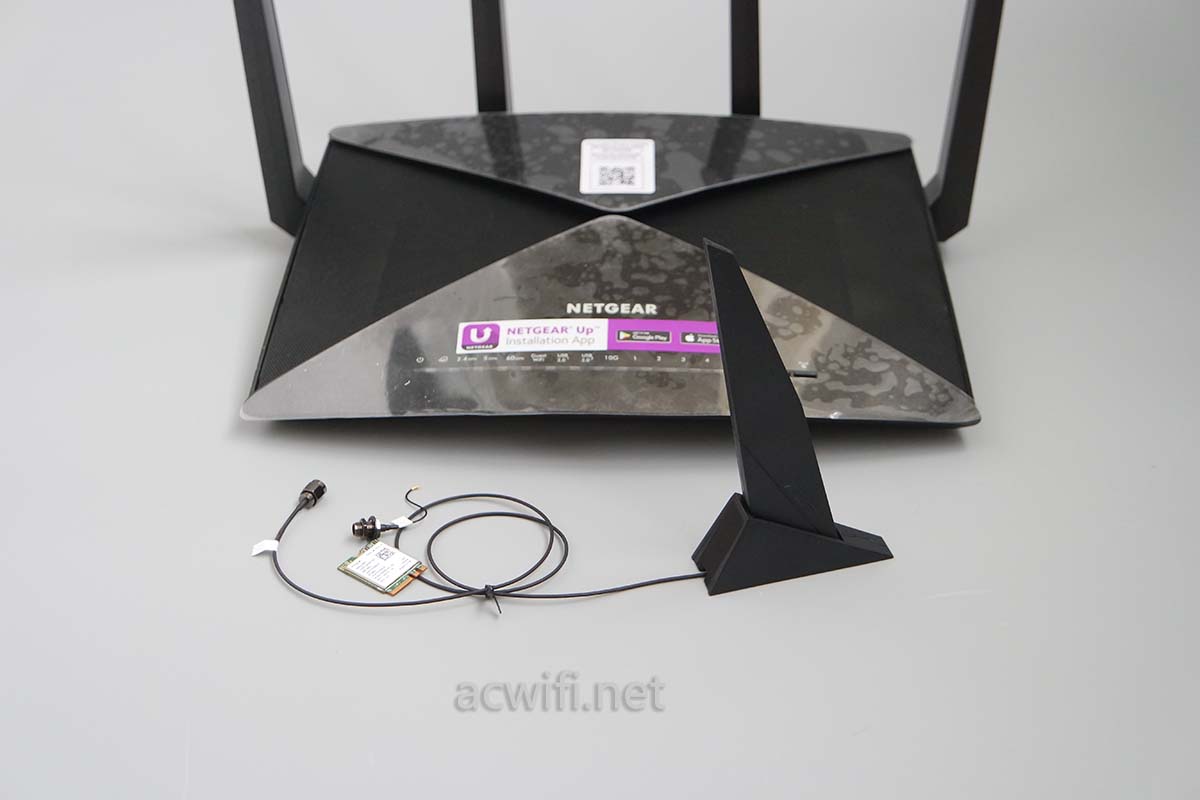

第二款网卡和天线如下(180元):

网件R9000 60G 802.11ad

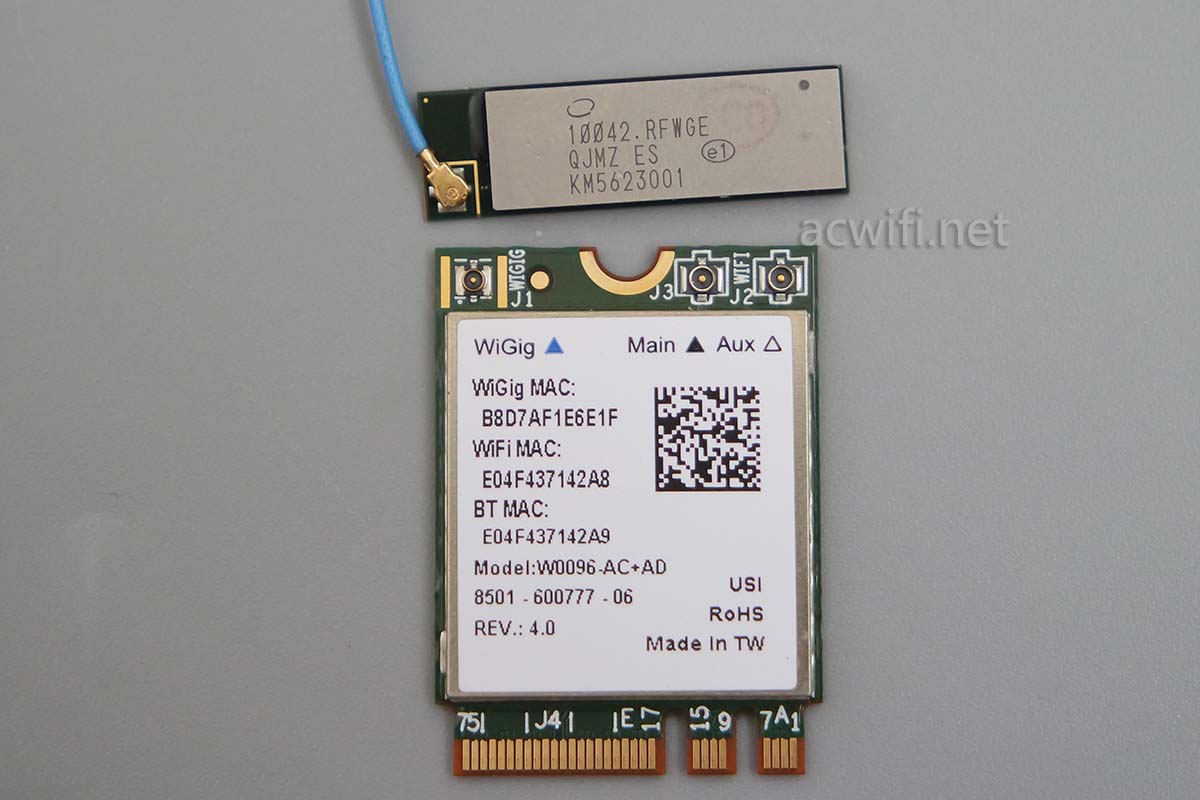

网卡标签上的型号是:W0096-AC+AD。60GHz天经是10042.RF,这也是Intel的天线。

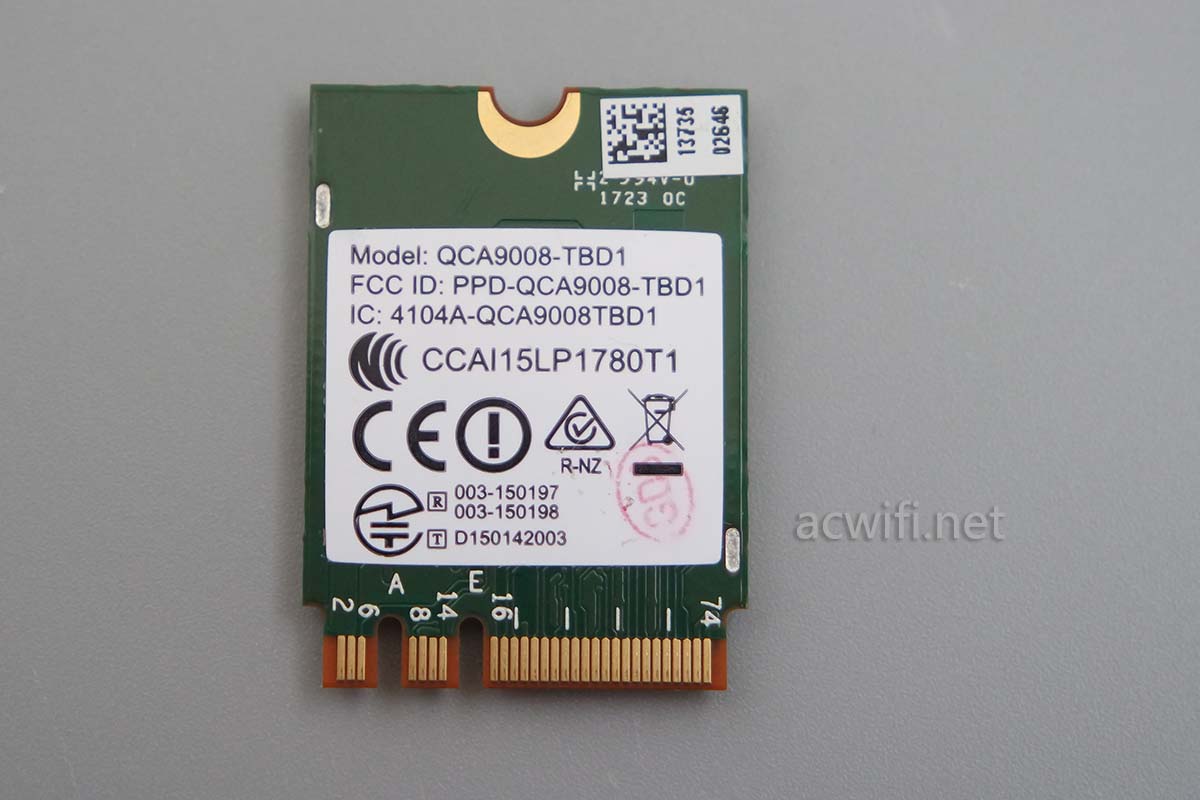

网卡背面写着型号:QCA9008-TBD1,嗯,没错就是它了。跟网件R9000用的802.11ad网卡是同一款芯片。但装在Z270、Z170主板上只认出QCA6174A这一个ac无线网卡,并没有认出ad无线网卡。不得已,亏了邮费退货回去。

QCA9008

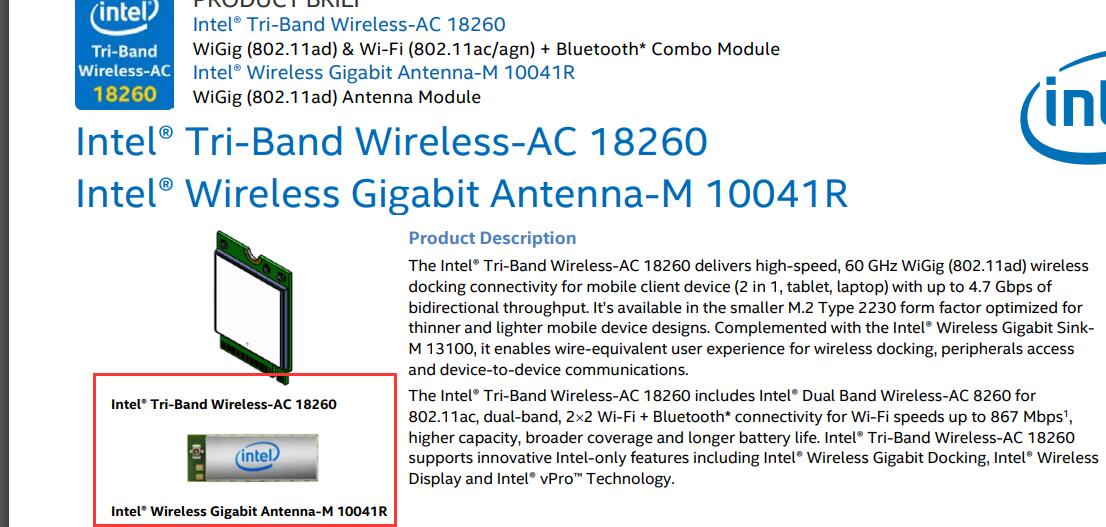

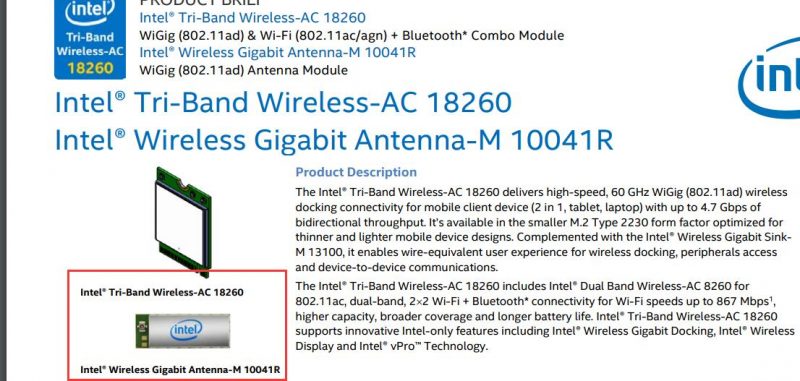

关于Intel的天线问题,如下图,AC18260的WIGIG天线整理是M10041R。

18620

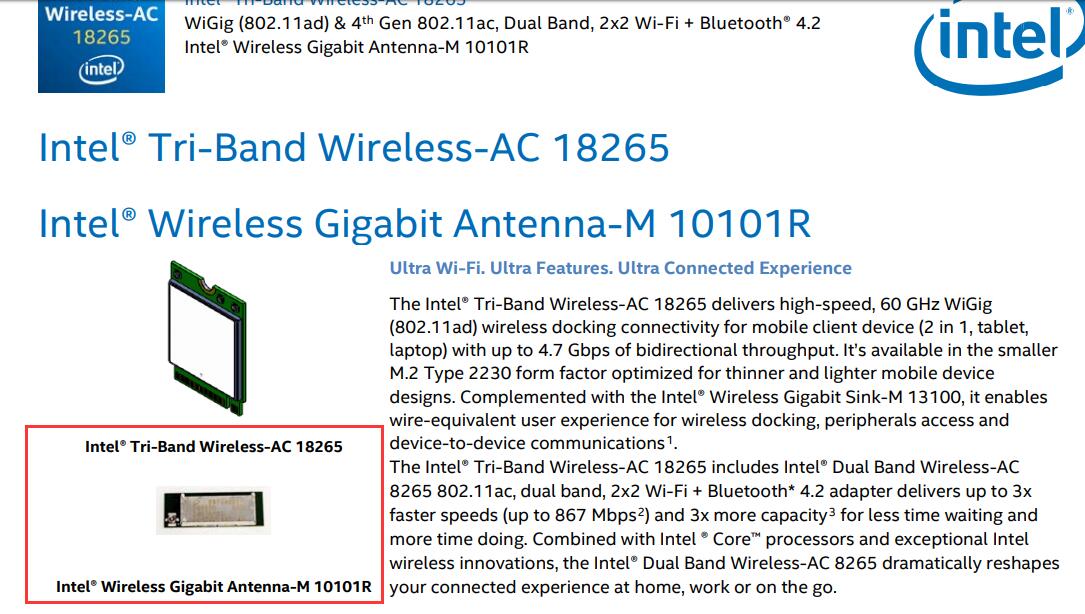

AC18265的WIGIG天线型号是M1001R。

18625

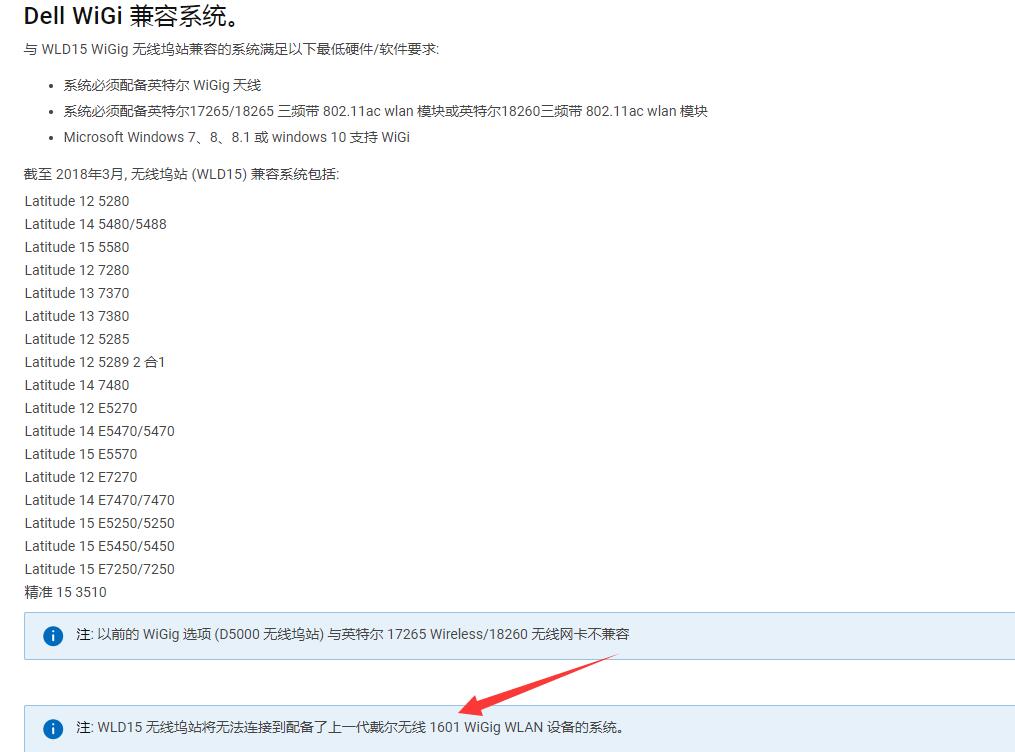

所以我判定我买的2款高通无线网卡配套的天线是intel适用,可能高通不适合用。再查DELL的资料,看下图的红色箭头部分,注明了WIGIG扩展坞WLD15将无法连接到配备上一代戴尔无线1601 WiGig WLAN设备的系统。很复杂,就是,802.11ad因芯片不同,要用不到的天线,就存在彼此不兼容的问题。所以我并没有买intel的无线网卡来使用。

dell WLD15

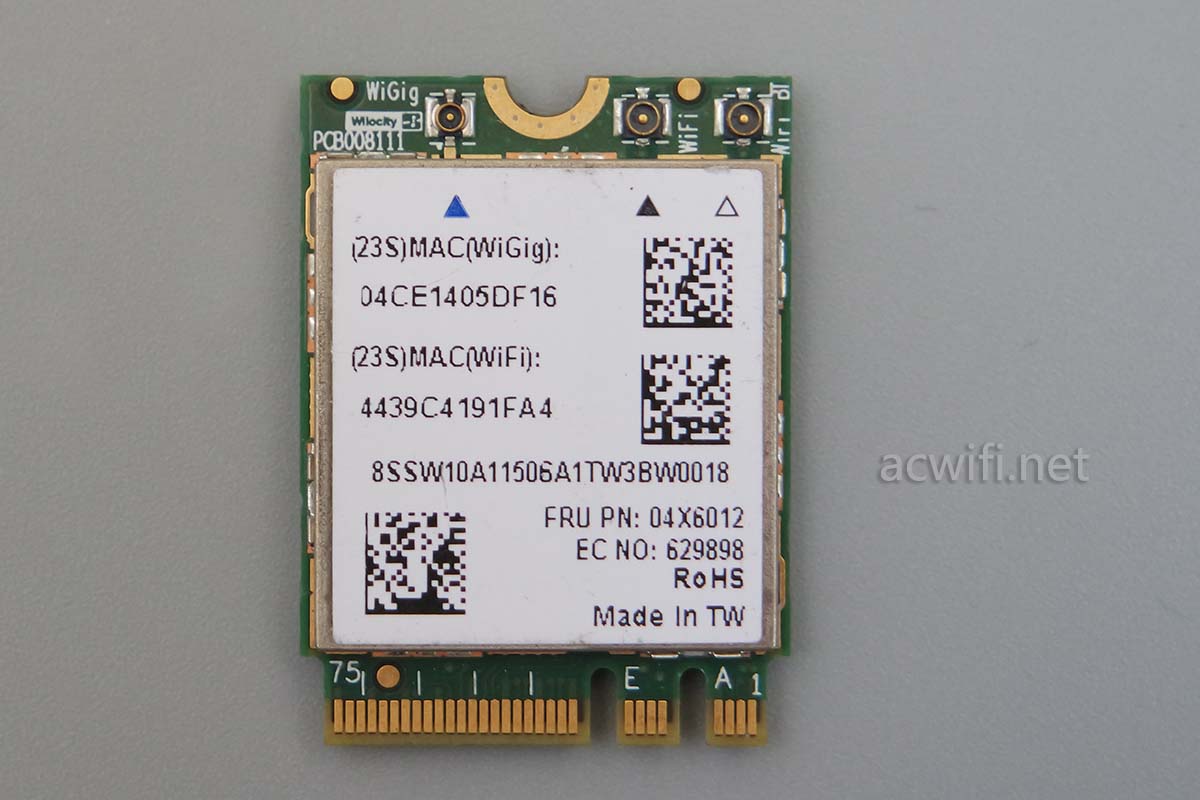

上图中提到的DW1601无线网卡我也买来了,很便宜,30元包邮。芯片型号是QCA9005。DW1601的正反面如下图:

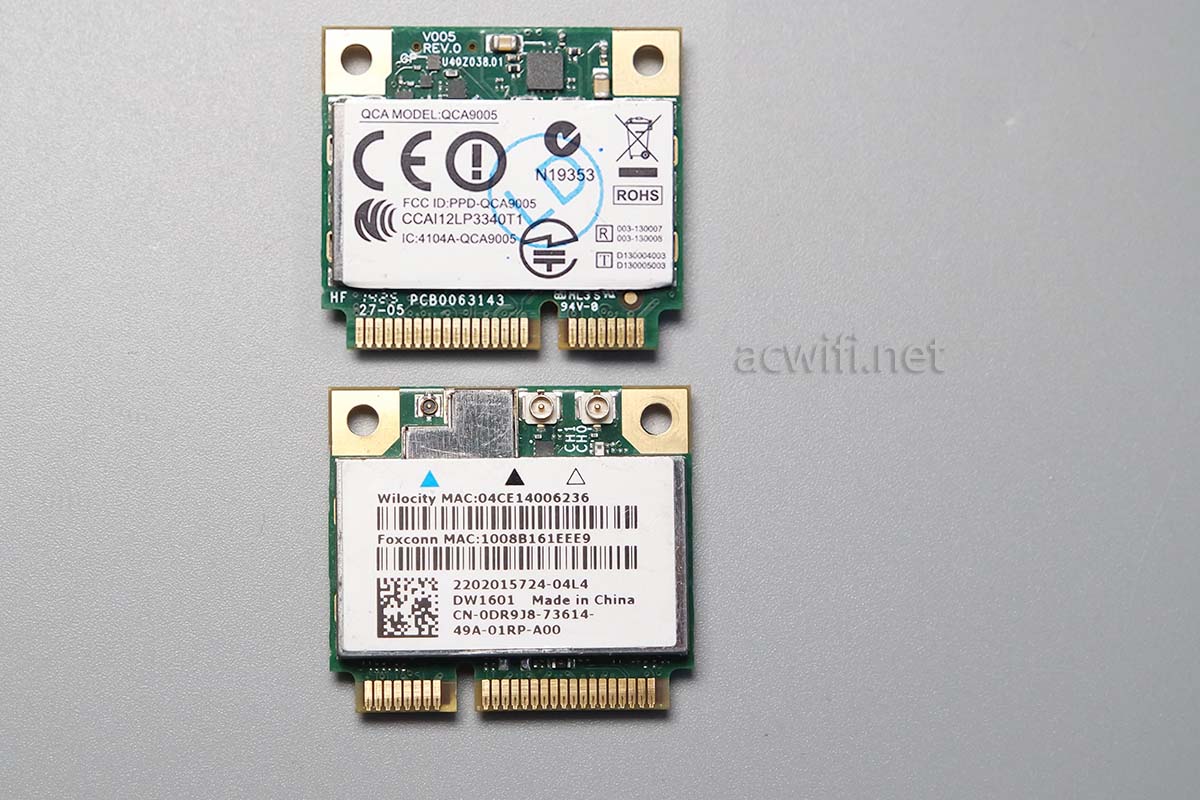

DW1601 QCA9005

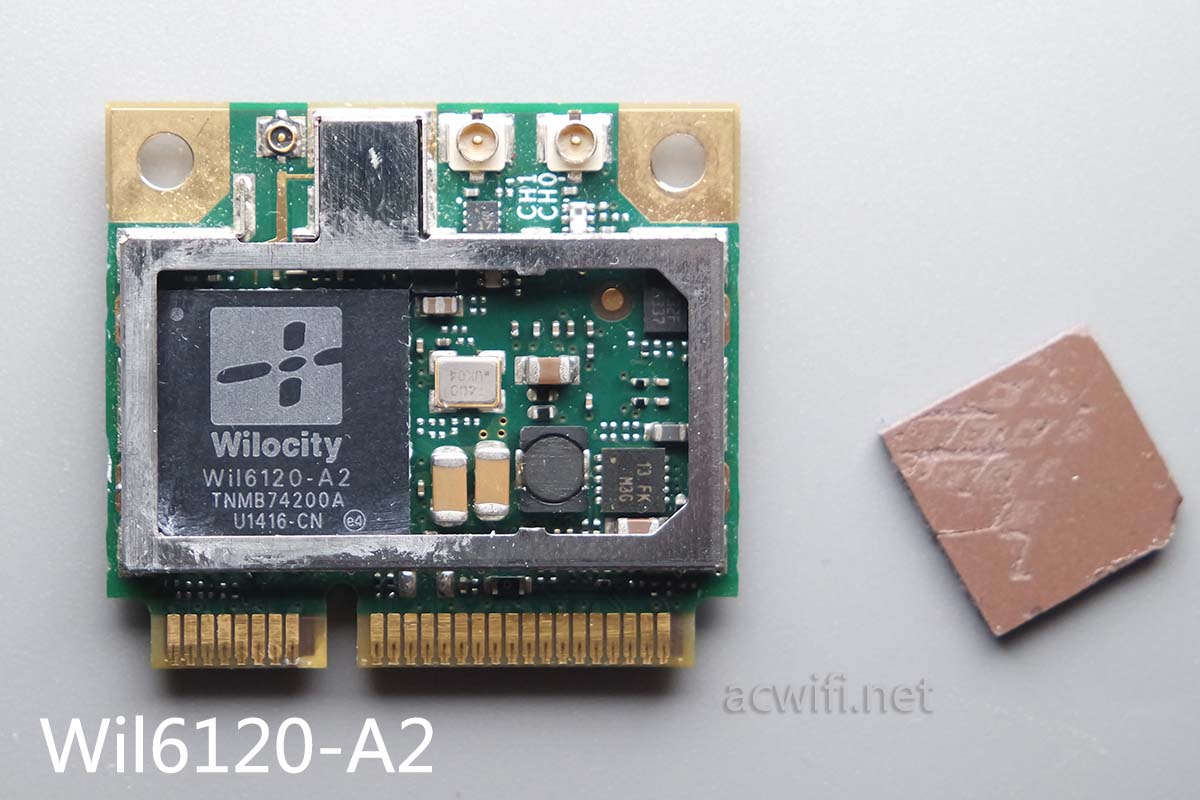

拆开一个可以拆的屏蔽罩,看铜陵一颗Wilocity公司的芯片wil6120,它与AR9642组成了这一张三频的无线网卡DW1601,也就是QCA9005。可惜把它装在我的DELl E6230上也只识别出AR9642,没有识别出另一个ad网卡。(DW1601是Latitude 6430u的拆机卡)

WIL6120-A2

我看网上测试R9000的60G是用了华硕x299 deluxe主板上的自带的QCA9008无线网卡,然后我在闲鱼找了这个网卡和原装天线,一共170元包邮。

QCA9008 TBD1

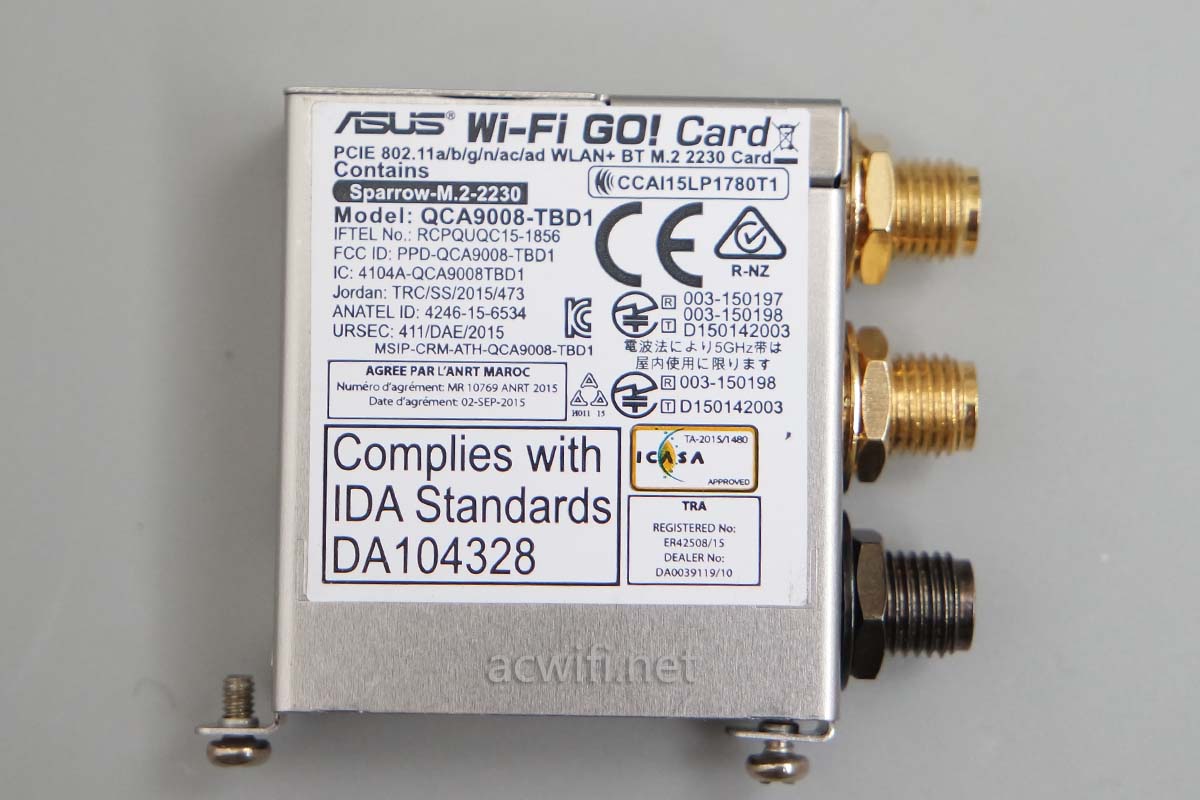

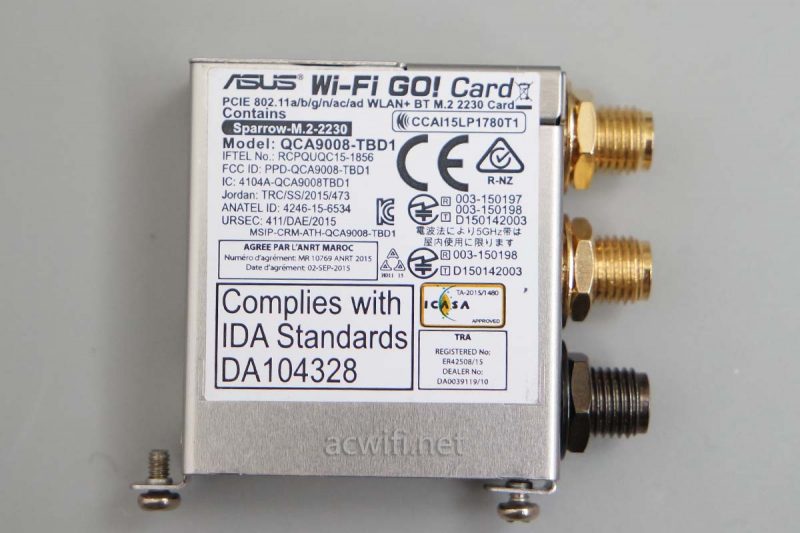

PCIE 802.11a/b/g/n/ac/ad WLAN+BT M.2 2230 Card,型号QCA9008-TBD1

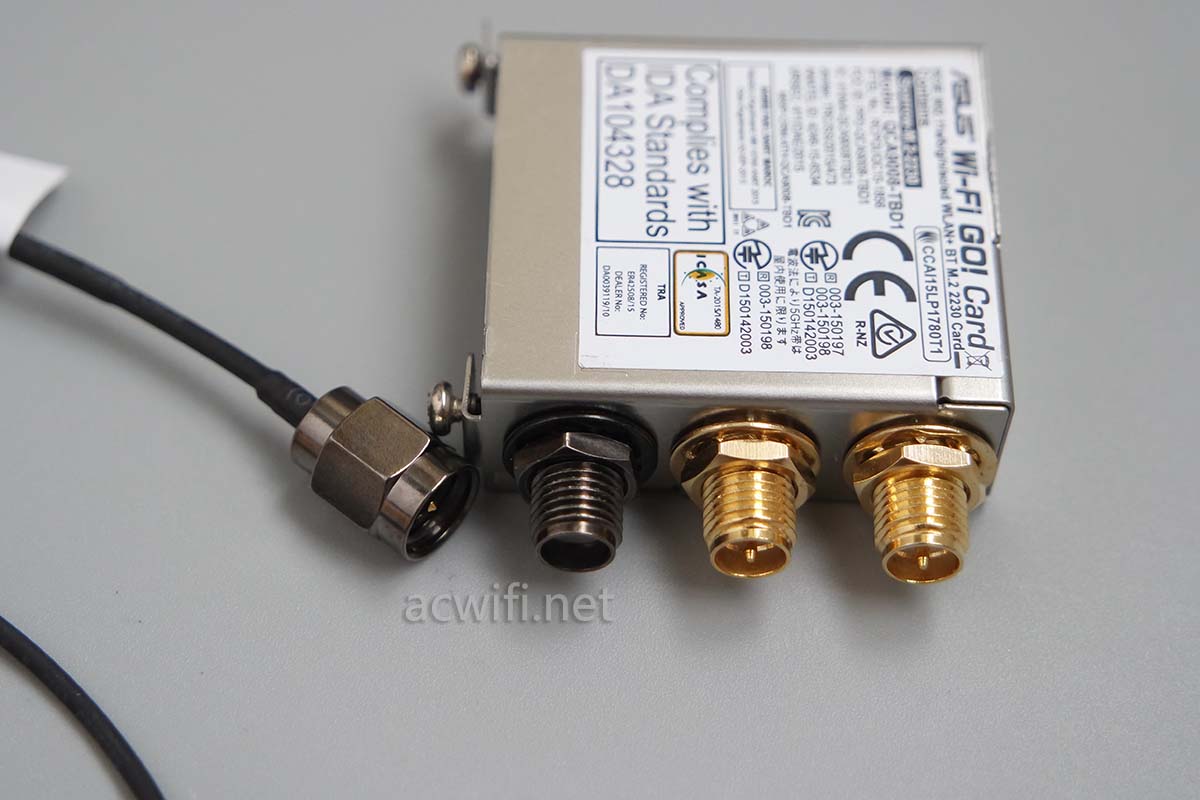

QCA9008 R9000灰黑色的接头是接60G天线,跟另外2个接头采用反针设计,互相插不进去。

QCA9008

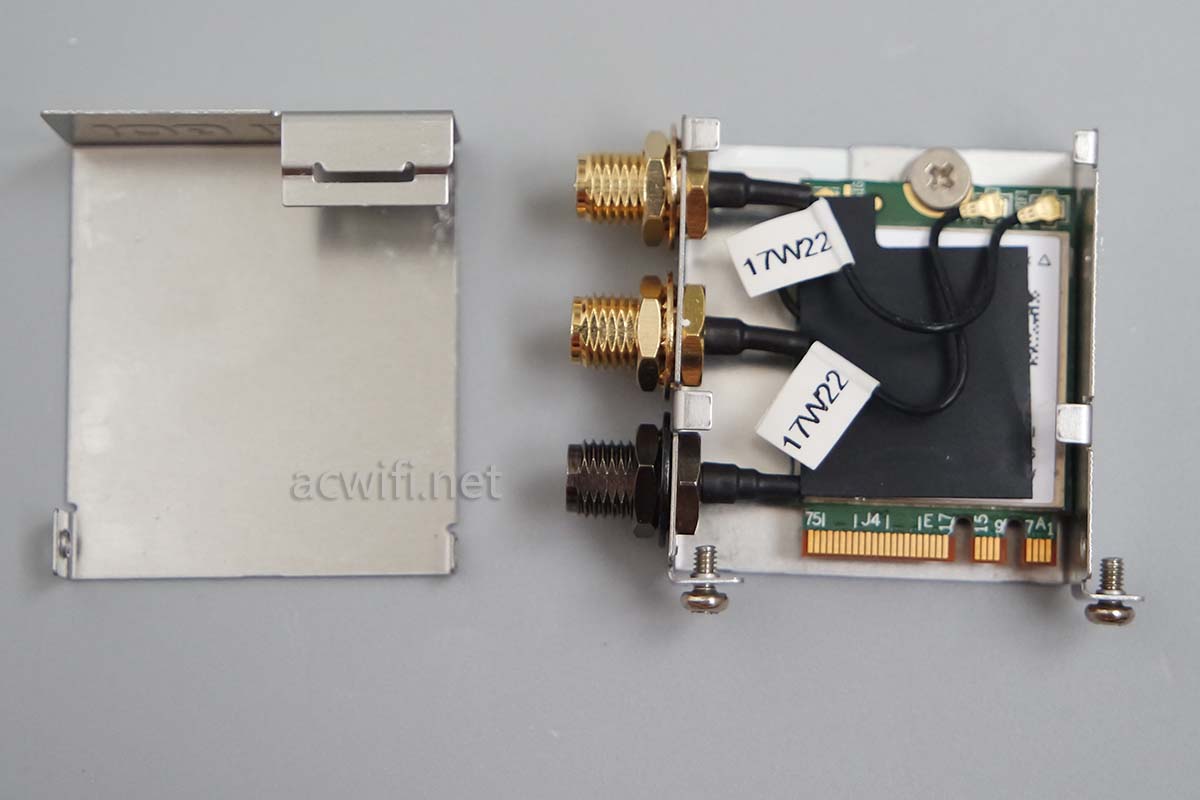

拆开壳子:

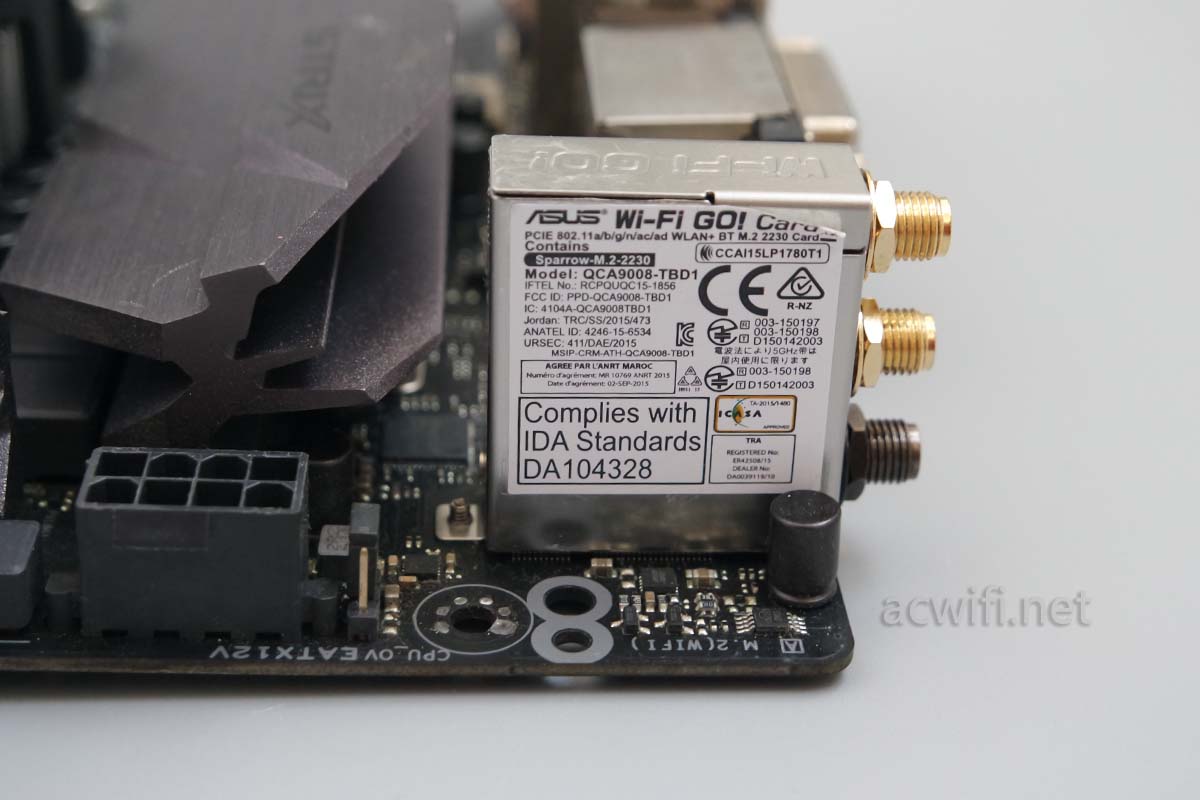

QCA9008 R9000 X299

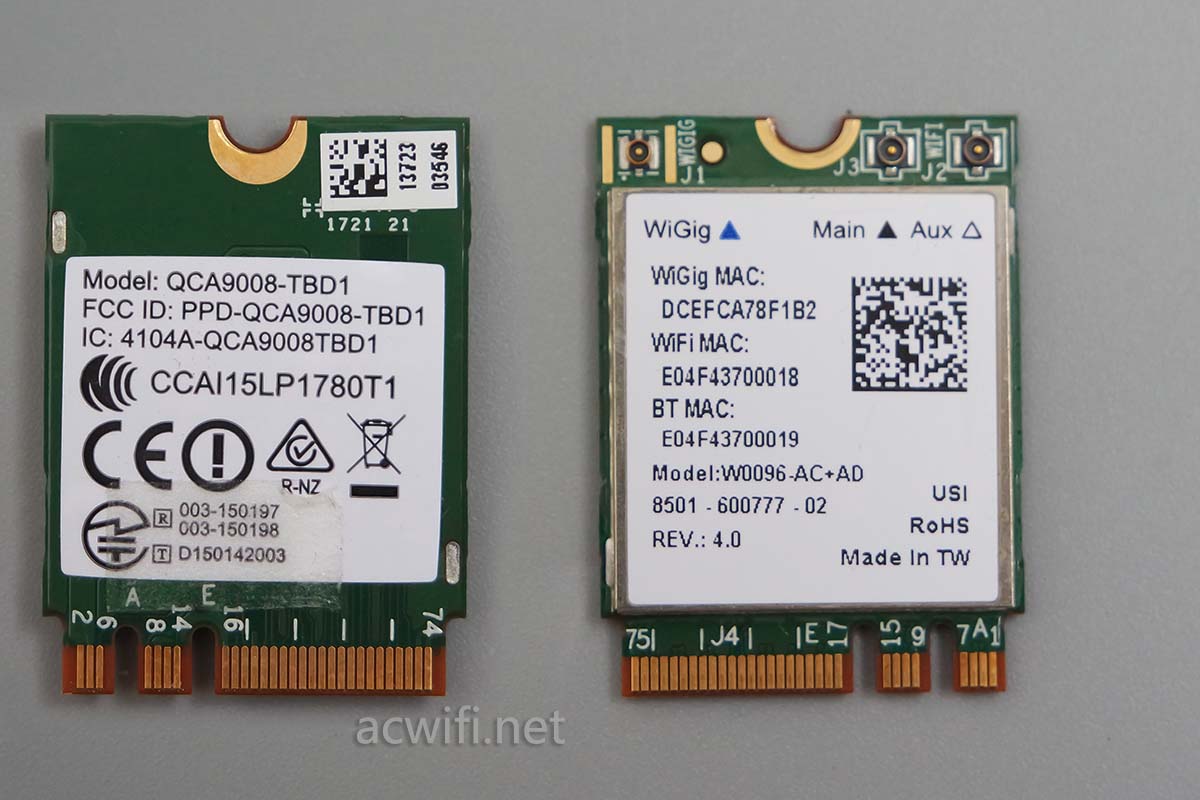

取出无线网卡来,也就是QCA9008-TBD1,跟我买的第二张买的一样。

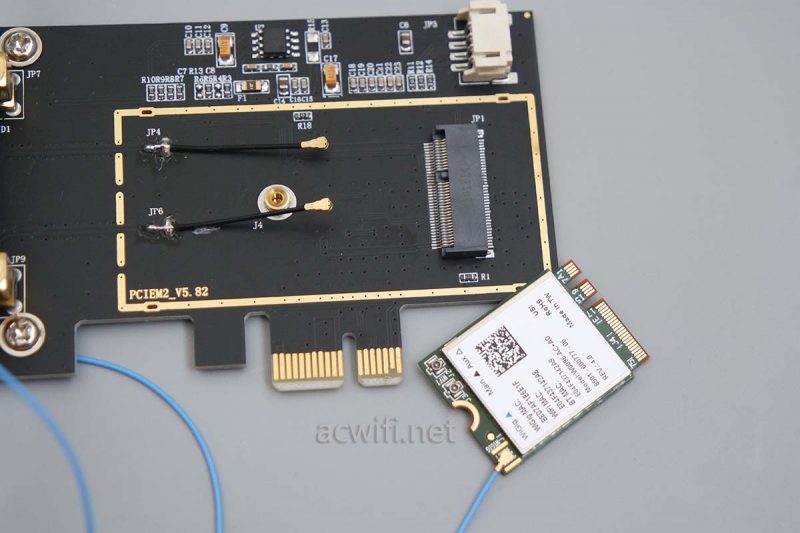

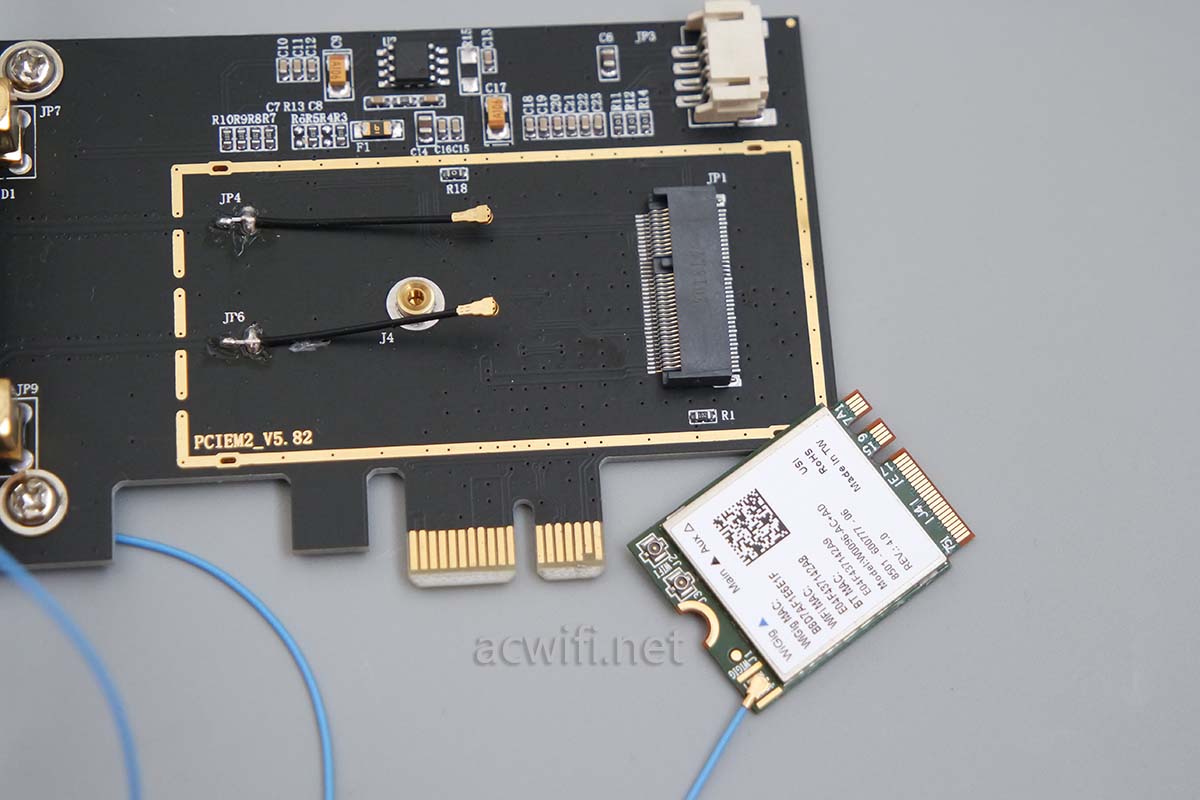

插到主板上还是认不出ad网卡来。好烦燥。。。。无线网卡我都是用pcie转接卡插在主板上的,会不会出现在转接卡的问题上?

网件R9000 60G WIFI 802.11ad

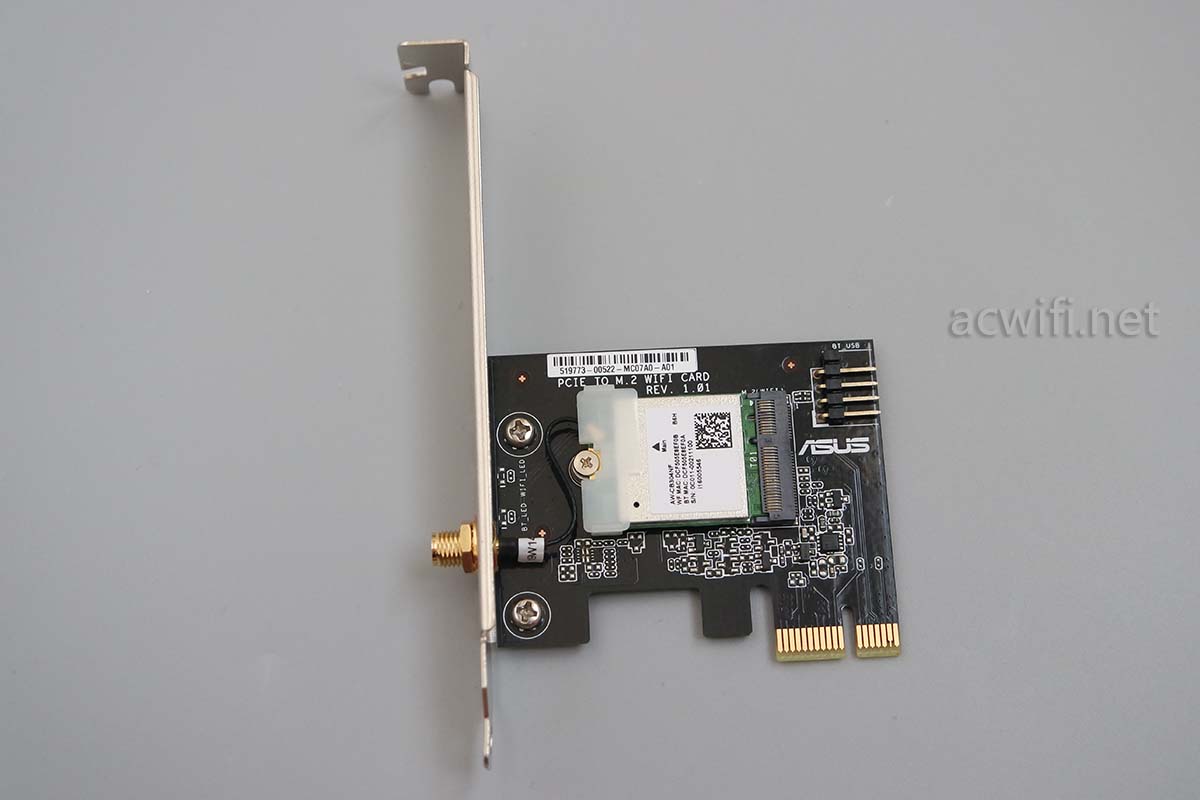

找了一张华硕原装转接卡,不贵,30元包邮,结果一样,不行。但这卡看上去不错,改装一下,在挡板上打一个6.5mm的孔就可以装上AX200来用了。

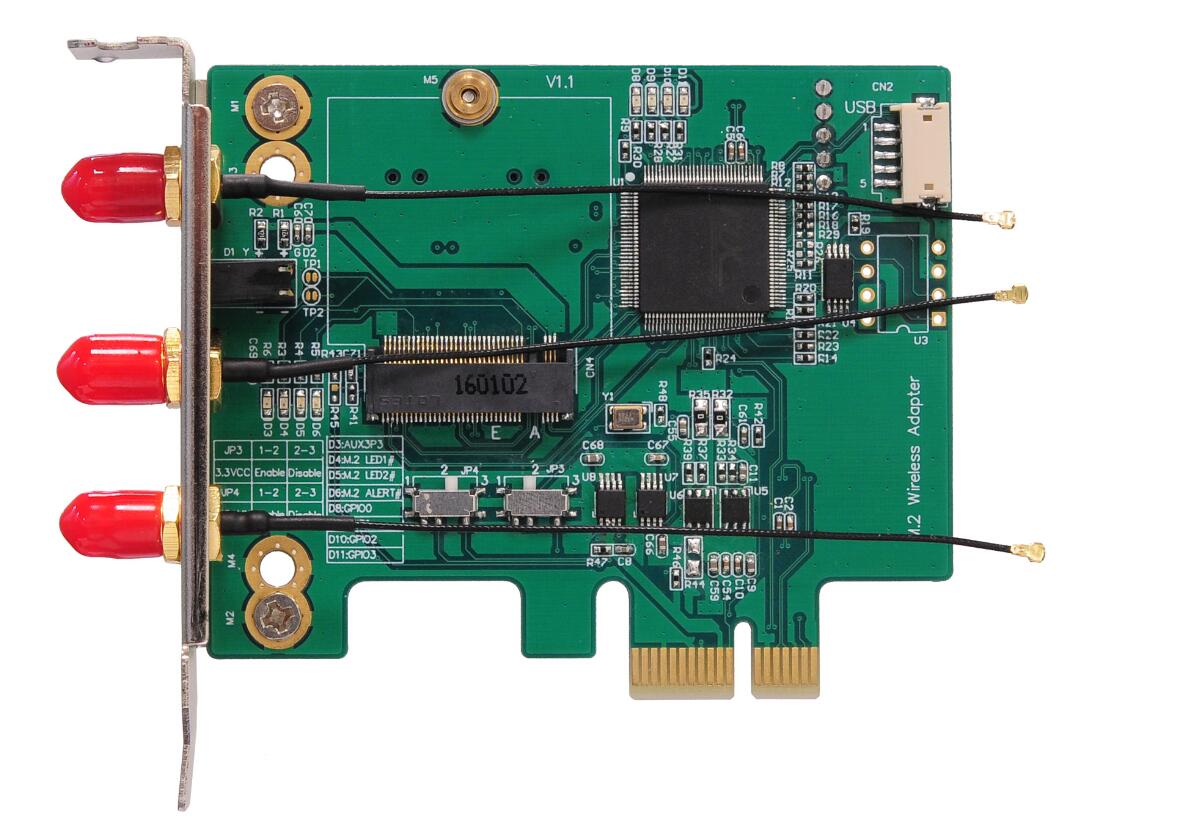

再搜索了一会,找到了这个转接卡:MP8605A

MP8605A_1

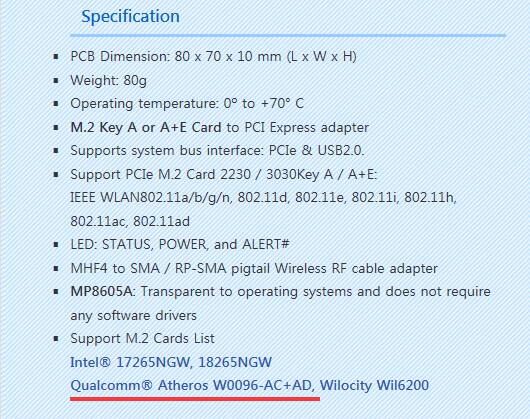

产品说明,在下图的红线位置,支持列表里面有:

Intel 17265NGW,18265NGW

Qualcomm Atheros W0096-AC+AD,Wilocity WiL6200。

MP8605A_2

W0096-AC+AD就是QCA9008-TBD1。

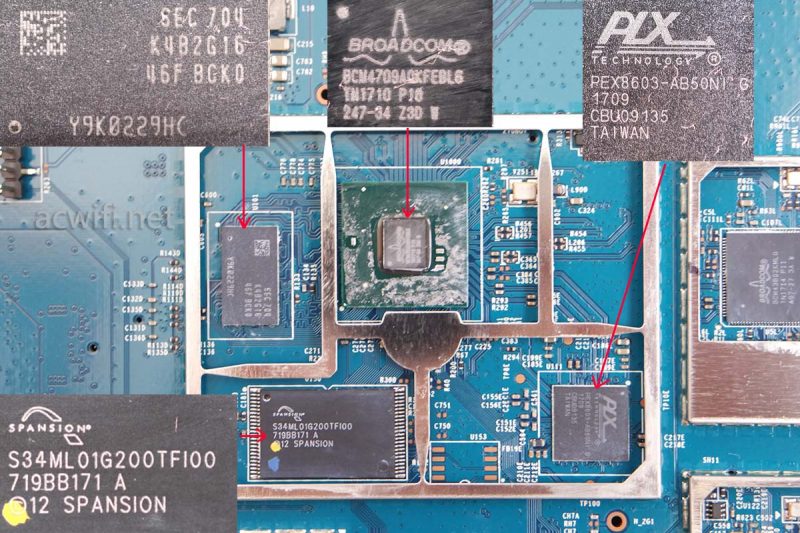

看MP8605A转接卡上除了有M.2插槽,还有一颗芯片,很像我前些天拆机R8000时看到的PEX8603,把一条pice通道分成两条来使用。给ac和ad两个无线网卡来用。

网件R8000拆机

可惜 在淘宝和闲鱼上都没有找到这个MP8605A转接卡卖。

我想,在华硕x299 deluxe主板上的无线网卡接口,肯定有些特别的设计,例如会有一颗PEX8603或其它的pice切换器连接在一起。不然,只能永远只能识别出一条通道上的ac网卡。但我闲鱼看了看X299 deluxe主板再加上便宜的LGA 2066CPU,也要4000元。。”食左我只车呀。。。。“

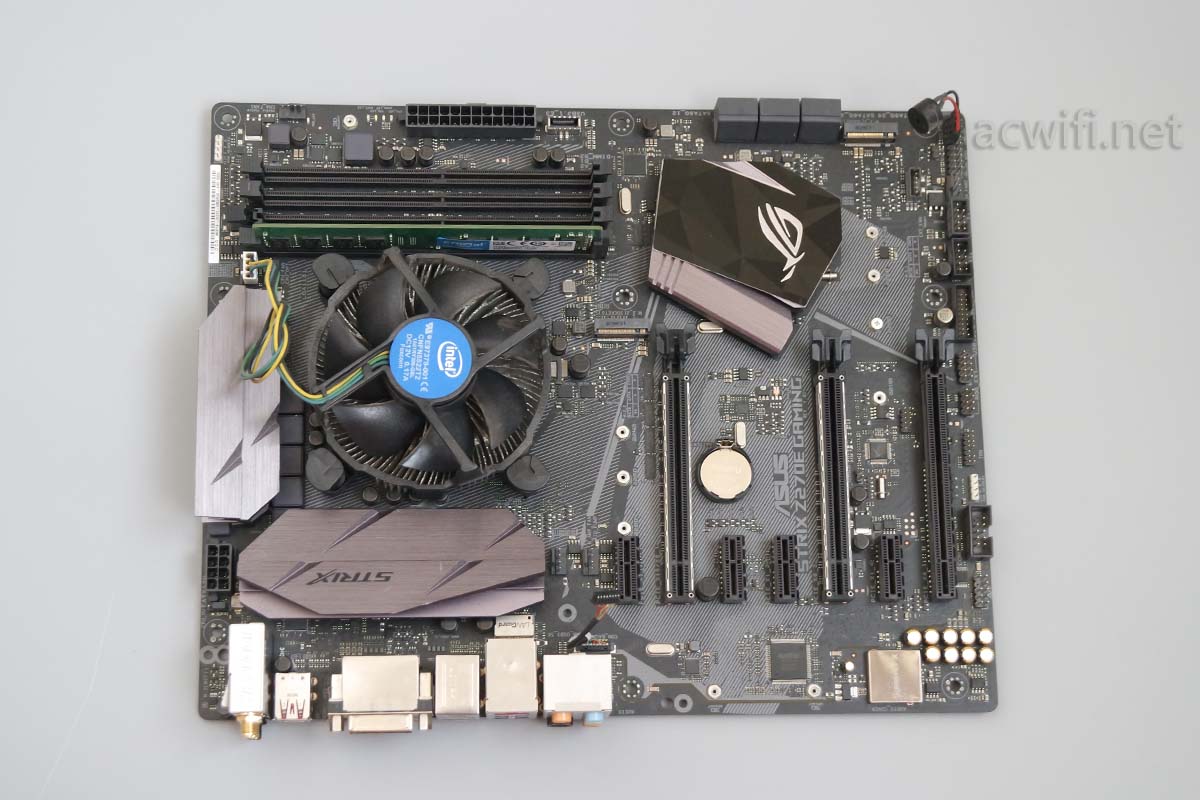

我想呢,华硕的Z270系列主板也有集成了无线网卡的,买回来试度吧,或许柳暗花明又一村呢,,结果证明了真是又一蠢。380元包邮收了这片华硕Z270E主板,CPU插座上还少了一根针,卖家说没有问题的,我收到装上果然没有问题呀,那可能断的是一根GND。

R9000 QCA9008

把QCA9008装在上面,替换掉原来的QCNFA364A无线网卡,也就是QCA6174A无线芯片。

Z270 E QCA9008

开机,也只是认出QCA6174A。一次次的绝望,唯有acwifi能顶得住,也只有adwifi才会这么无聊拿旧的玩意耍,结果被耍。

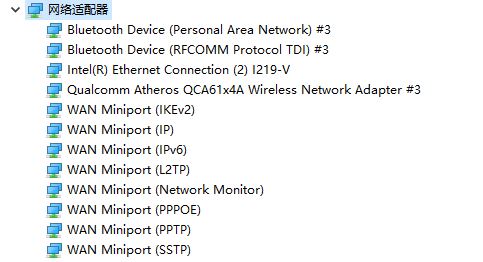

设备管理器截图:

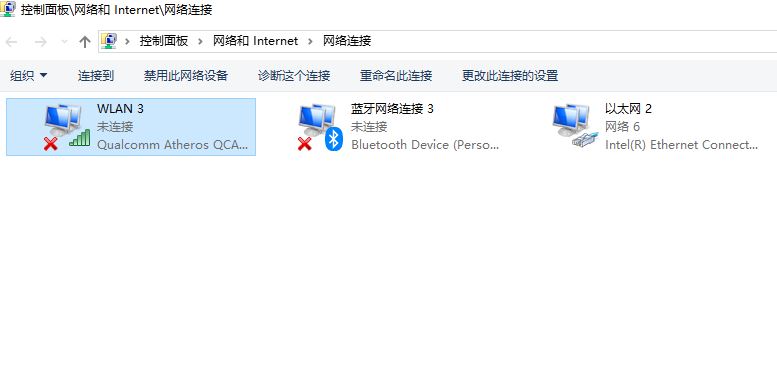

网络连接:

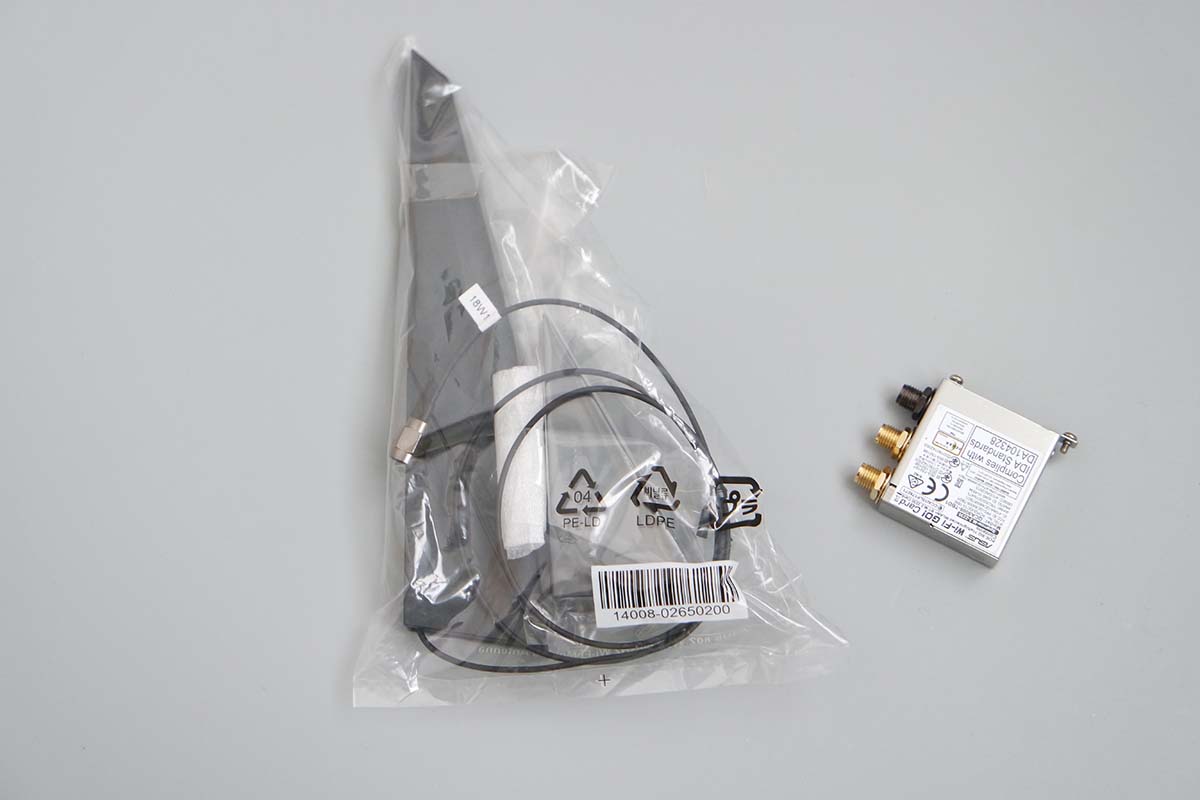

天线的造型还真不错,只是好看,没别的好。

就这样子结束吧,不再折腾它了。
