华硕AX86U、TP XDR6060测试MU-MIMO效果,AX86U无效果

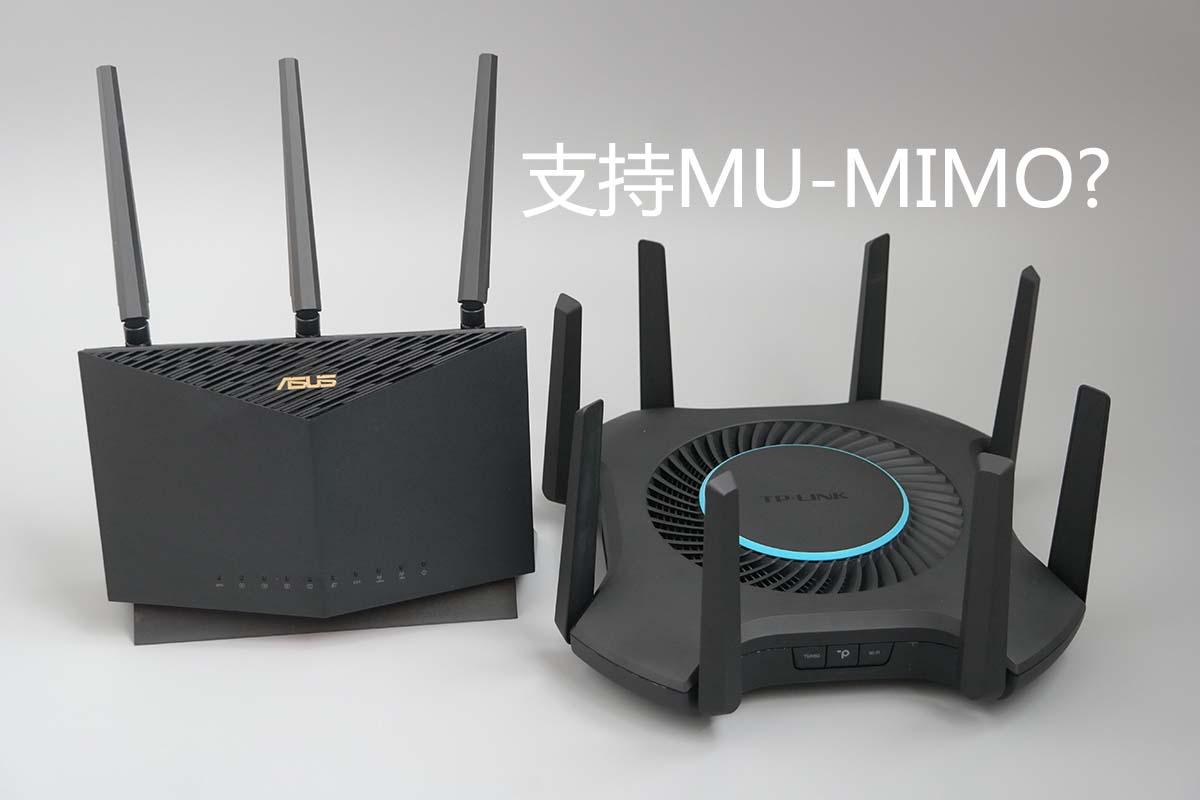

这篇是承接上一篇用网件R9000的万兆口来测试MU-MIMO效果,苹果手机不支持。然后这次拿华硕AX86U和TPLINK的XDR6060来测试MU-MIMO,看有怎样的效果。这两台路由器的5G无线芯片都是BCM43684,参数一致,也带有2.5G网口。

AX86U XDR6060 MU-MIMIO

AX86U的固件版本:3.0.0.4.384_9298

XDR6060的固件版本:1.1.12

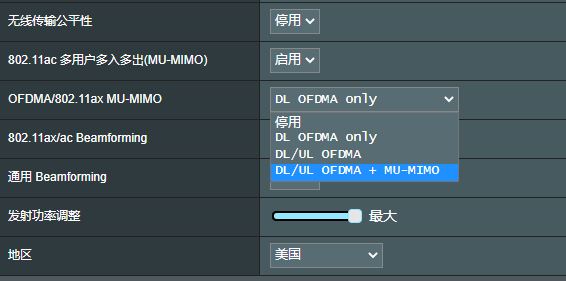

华硕AX86U的MU-MIMO对应802.11ac和802.11ax均有独立的开关。我把802.11ax的MU-MIMO也启,如下图设置:DL/UL OFDMA + MU-MIMO,而默认WIFI6柜式下是没有开启MU-MIMO。

mu-mimo设置



首先是拿两台1x1mimo的接收设备来做热身准备,分别是小米5和乐视X910,这两台手机的5G最高速率均是433Mbps,单台测试速度340Mbps左右。

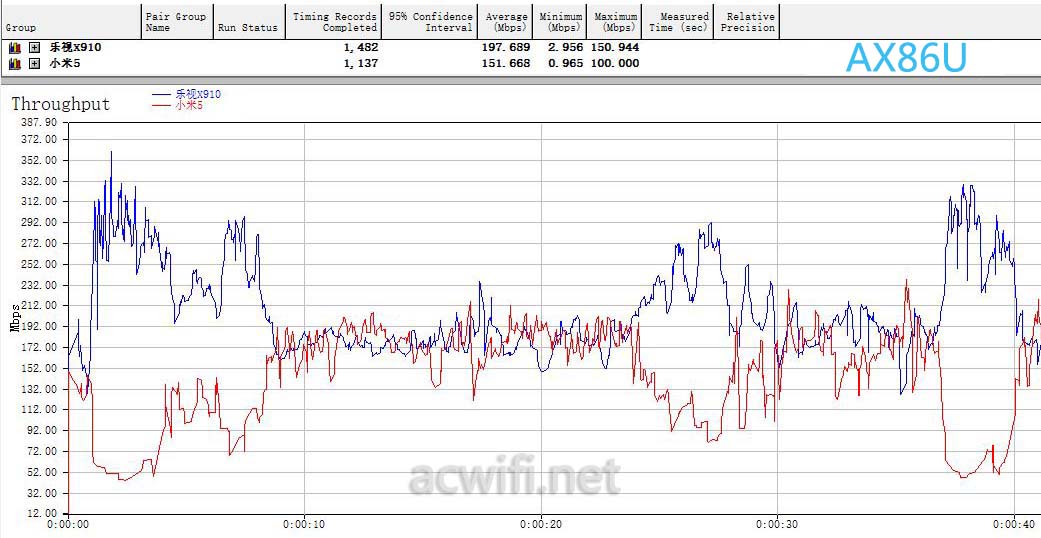

AX86U测试结果如下图:AX86U 小米5+乐视X910 1



两台加一起的无线速度才349Mbps;

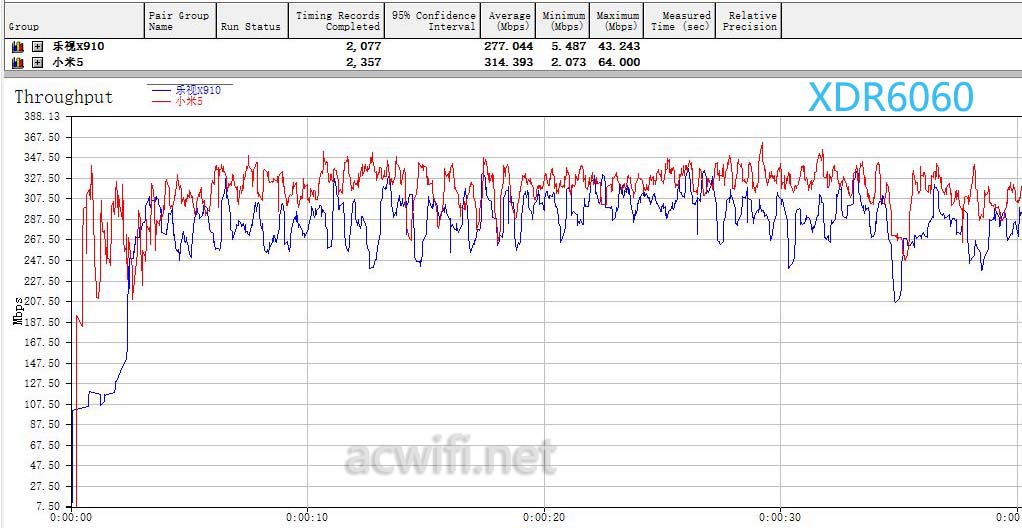

XDR6060测试结果如下图:

XDR6060 MU-MIMO

两台手机总无线速度是591Mbps,跟上次用网件R9000测得的数值一样。

从上面AX86U的曲线图和总的无线速度就可以看出,它不支持MU-MIMO。居然两台1x1mimo的设备都不支持,很让我失望,旧型号AC86U是支持两台1x1mimo的呀!想不通,想不通,想不通。

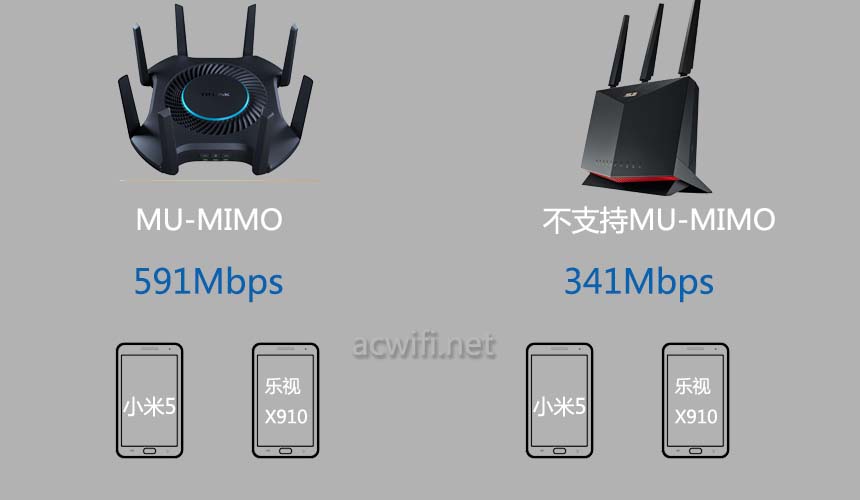

两台1x1mimo WIFI5 MU-MIMIO测试数据示意图如下:AX86U XDR6060 对比测试

现在用2x2mimo的两台小米4C测试一下,理论上两台1x1mimo的接收设备都不支持MU-MIMO模式,那么2x2mimo的更加不会支持了。看看结果吧:

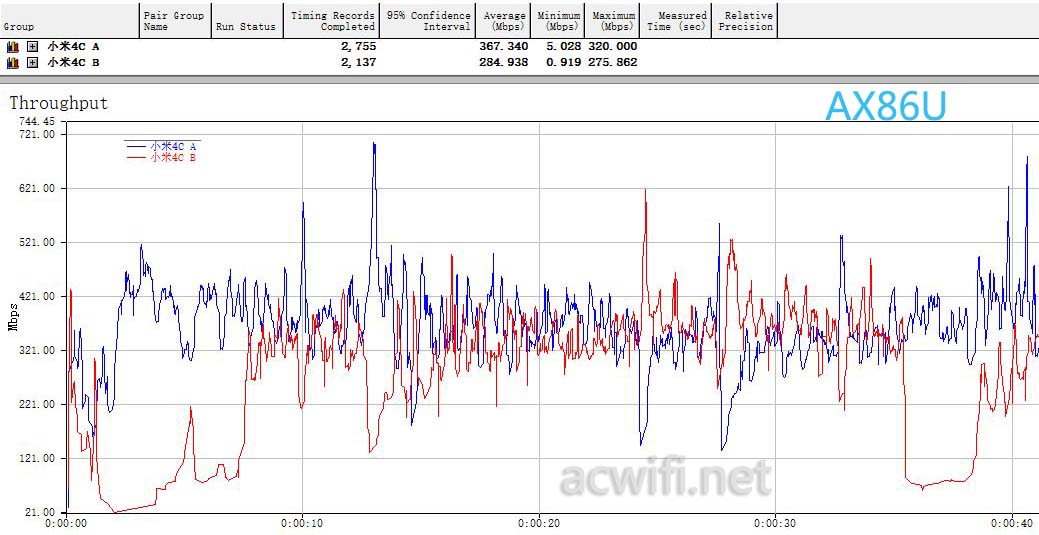

AX86U测试结果如下:

AX86U XDR6060对比测试

两台小米4C的总无线速度是652Mbps。

XDR6060测试结果如下:XDR6060 对比AX86U两台小米4C两台小米4C的总无线速度是702Mbps。说它支持嘛,又与与有效果时的1100Mbps相差甚远,说支持嘛,这MU-MIMO能力也太低了点。

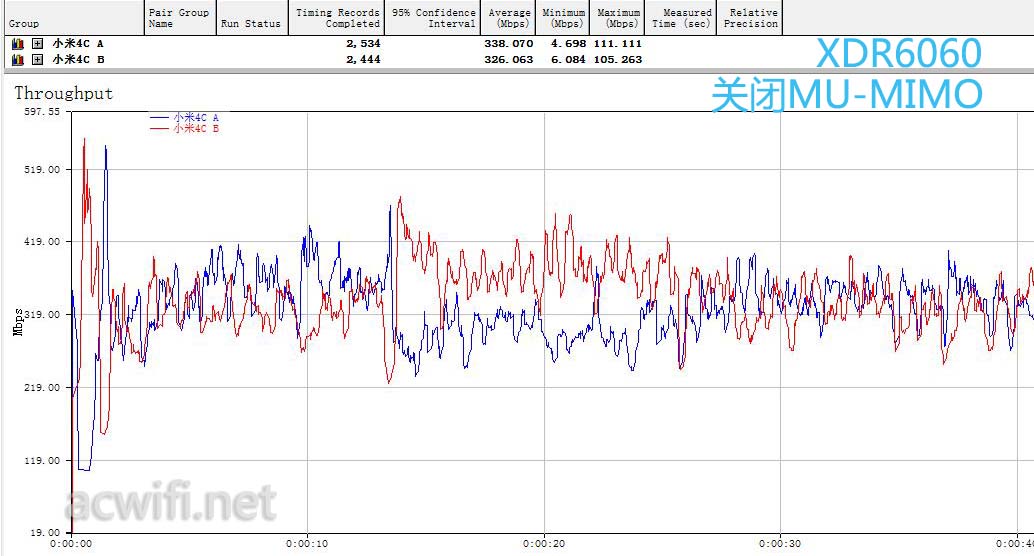

马上测试一下关闭MU-MIMO后的两台小米4C,看看相差不明显。如下图,关闭后两台小米4C的总速度是664Mbps。

XDR6060 小米4C+小米4C 关闭

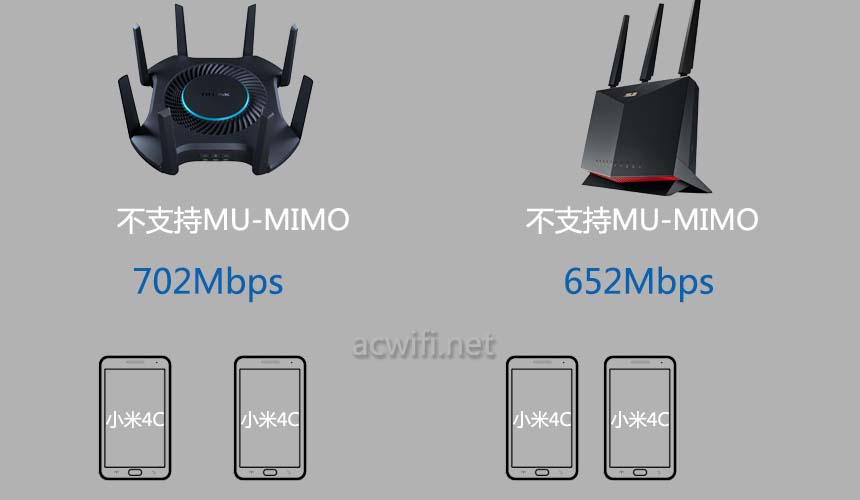

两台小米4C手机测试MU-MIMO效果示意图:

AX86U XDR6060 02

我认为XDR6060和AX86U均不支持两台2x2mimo的WI-FI 5 接收设备运行在MU-MIMO模式。

现在测试一下WI-FI 6的接收设备如何,只有AX200了,2x2mimo。我都不想继续测,因为以上小米4C都不支持了。WIFI6必定也不支持的acwifi直觉!

因为AX200和这两台路由器均支持160MHz频宽,为了从简入手测试,所以先固定使用80MHz频宽,如果支持了,再设置160MHz,如果80MHz都不支持了,就不折腾160MHz。

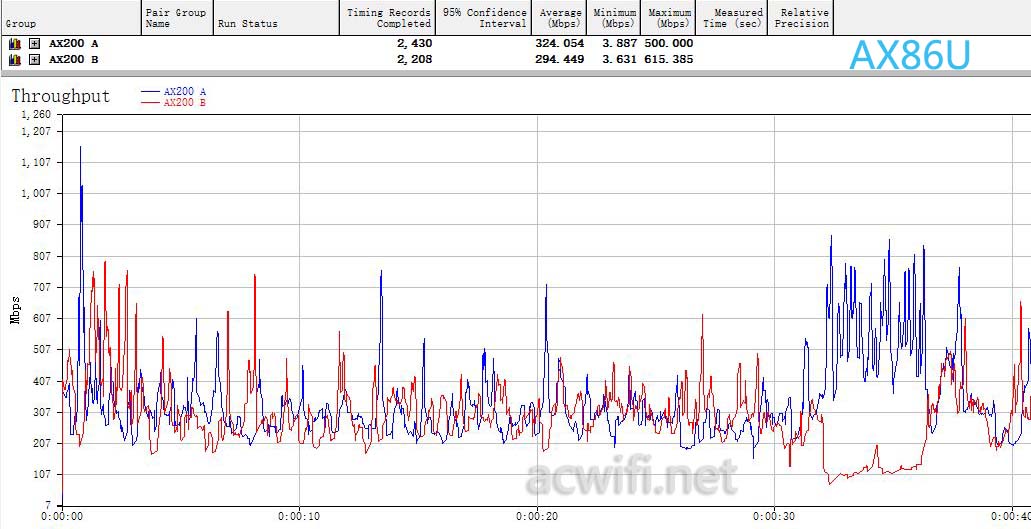

AX86U的测试结果如下:

AX86U AX200+AX200 80

两台AX200的无线总速度是618Mbps。我可以确定的是已经开了WIFI6模式,每台AX200的无线连接速率检查过是1.2Gbps,不知为何跑出来这么低。

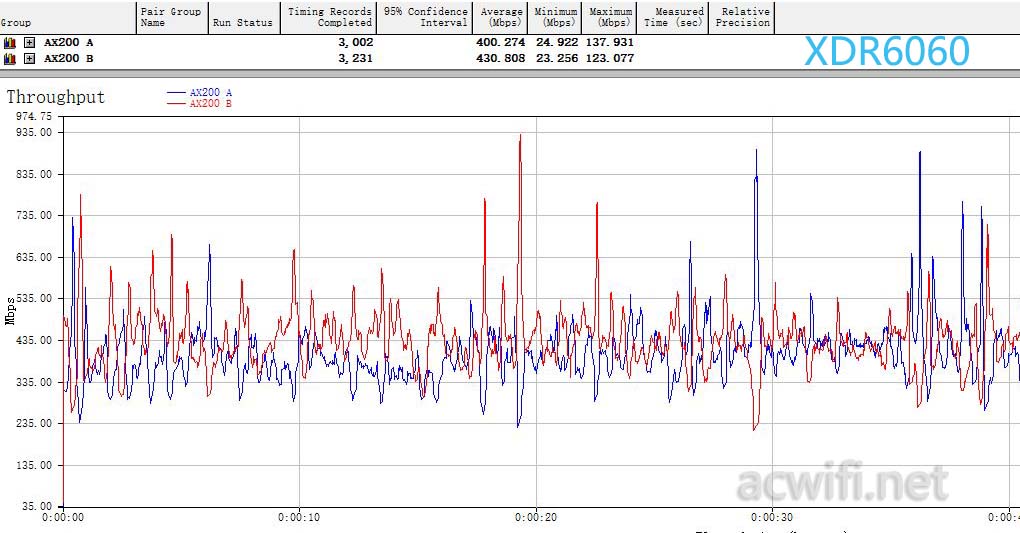

XDR6060的测试结果如下:

XDR6060 AX200+AX200 80

两台AX200的无线总速度是831Mbps。

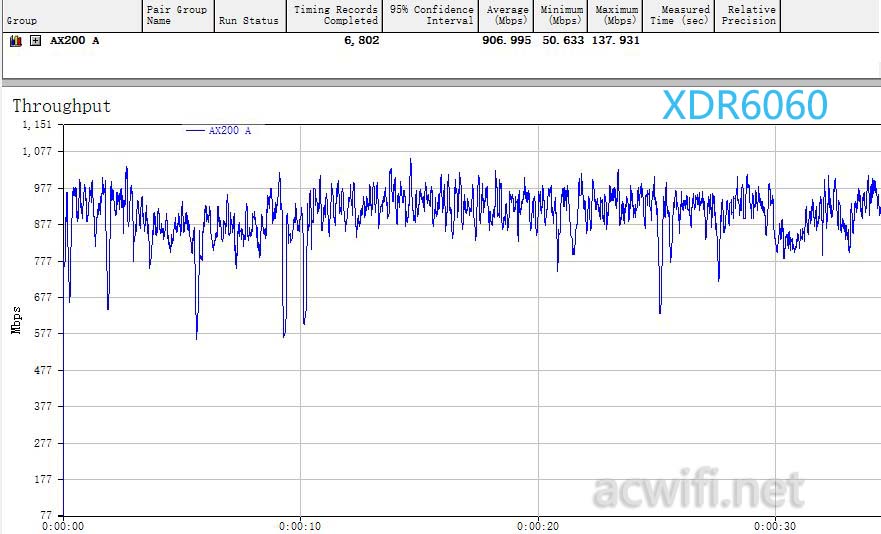

为了有个对比,测试单独一台AX200时的无线传输速度,如下:

AX200 单台 80

单台测速906Mbps,均比之前测试两台总速度要明显高。所以断定两台路由器都不支持MU-MIMO。

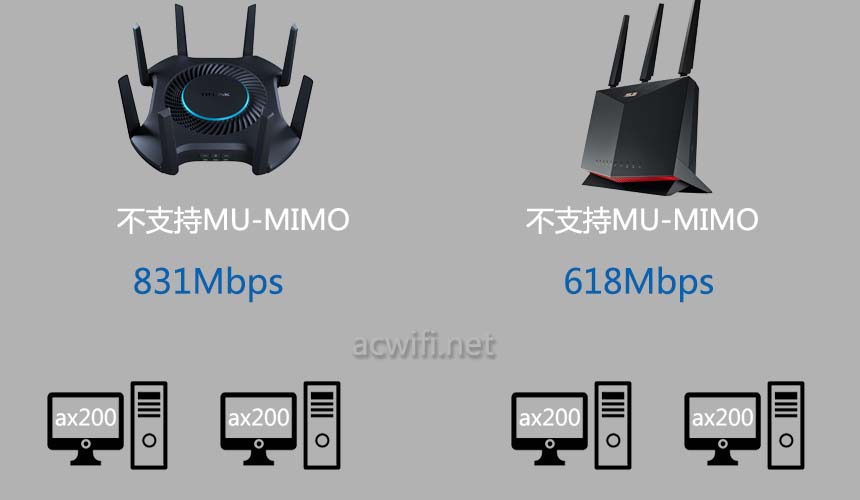

两台AX200测试MU-MIMO效果示意图:

AX86U XDR6060 03

也有可能是Intel AX200本身也不支持WIFI6下的MU-MIMO,会有个可能性。可惜我手里只有一台高WIFI6的小米10手机,而苹果SE2更不支持MU-MIMO。我也曾经在高通的WIFI无线网卡上努力过,可惜失败了,失败的原因是,高通QCA6391 M2接口的无线网卡不卖给个人。QCA6391也是小米10手机的WIFI 芯片,如下图:

QCA6391

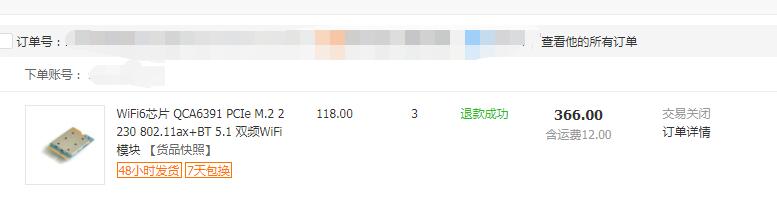

如果有三张QCA6391无线网卡,本篇测试就能完美地总结。可惜了:

QCA6391 m2

不对哟,我曾经用两台小米AX1800当作2x2mimo的接收设备来测试过小米AX3600的MU-MIMO,也是没有MU-MIMO效果的。旧文章:用小米AX3600和两台小米AX1800测试一下MU-MIMO

这也只能说是小米AX3600不支持而已,不代表这两款也不支持。是吧??马上拿出两台小米AX1800设置5G无线桥接来测试这两台的情况。两台小米AX1800先后无线中继这两台无线路由器的5G,然后用丙公路电脑分别接在这两台小米AX1800路由器的LAN口,就充当于无线网卡来用了。

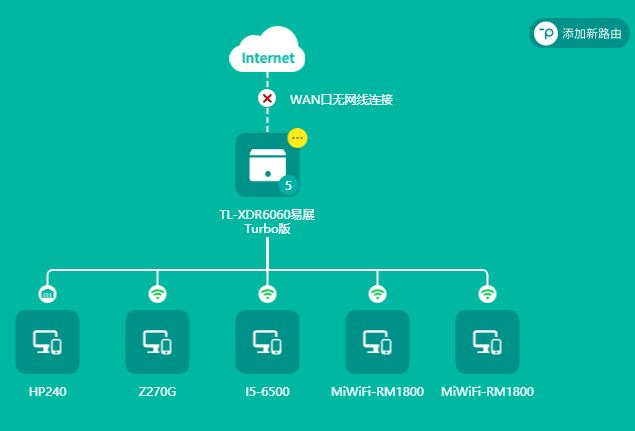

XDR6060显示这样的连接图:

MI AX1800 01

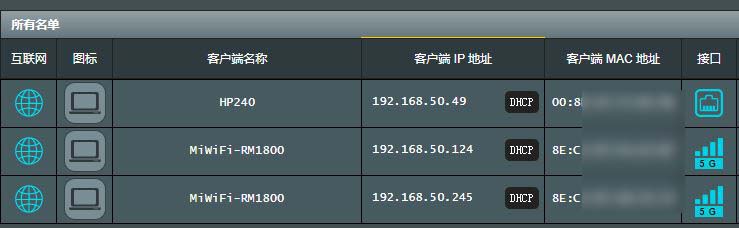

华硕AX86U显示两台小米AX1800连接了5G

MI AX1800 04

小米AX1800无线中继后要记得进去设置页,打开MU-MIMO选项,默认是关闭的。

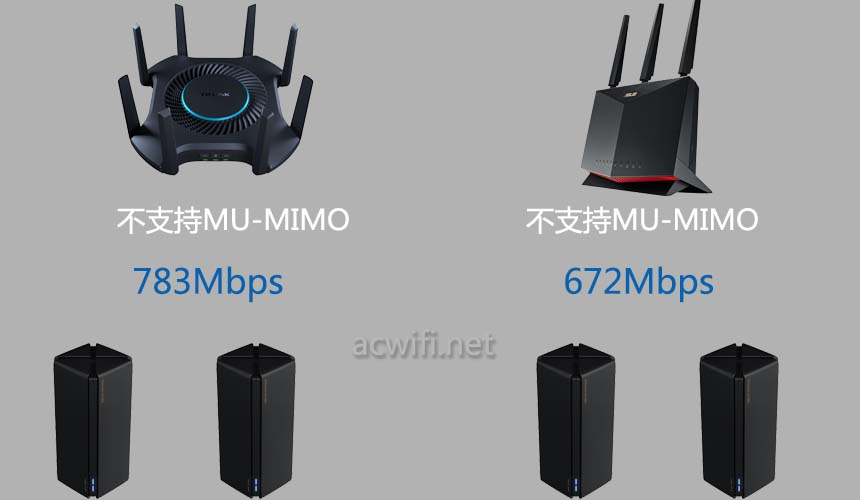

测试数据图就不发了,图片太多,直接发示意图了:

AX86U XDR6060 04

结果都是不支持的。

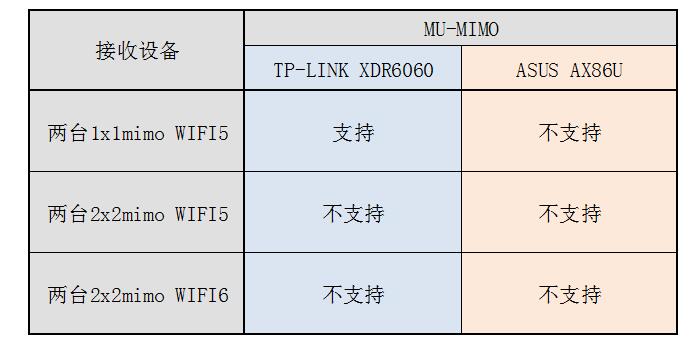

为了显得我专业一点,做个汇总表装B一下吧。

AX86U XDR6060 05

不过呢,华硕AX86U居然不支持两台1x1mimo运行在MU-MIMO模式。我是想不通呀!

近距离下AX86U的数据有点不好看,可能跟天线角度和距离有关,只是可能,所以在此不作性能上的优劣参考。留待以后XDR6060和AX86U的对比评测时,再作具体的多台2x2mimo设备并发测试,那时的数据才作准。
