一、拆机

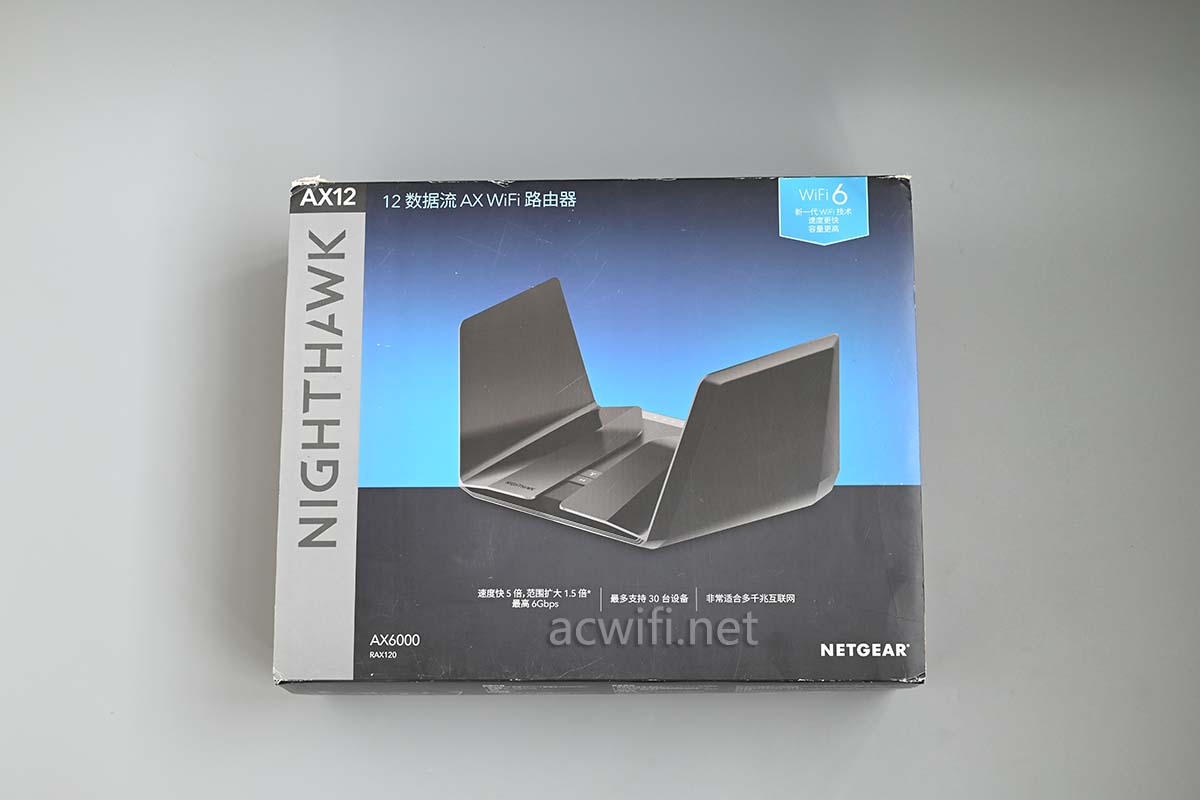

这台网件RAX120是官翻版本。外包装尺寸挺大的：

红框里的这句话有点意思，但这些字面上的描述，让人难以理解当中的意思，而用我的话来说就是：8x8MIMO可以让MU-MIMO来得更猛。后面会用实测来说明！8x8MIMO，也是这台网件RAX120的亮点。为啥现在多数无线路由器都很少采用8x8MIMO呢？我的个人理解是成本过高了！绝大多数场景也用不上。

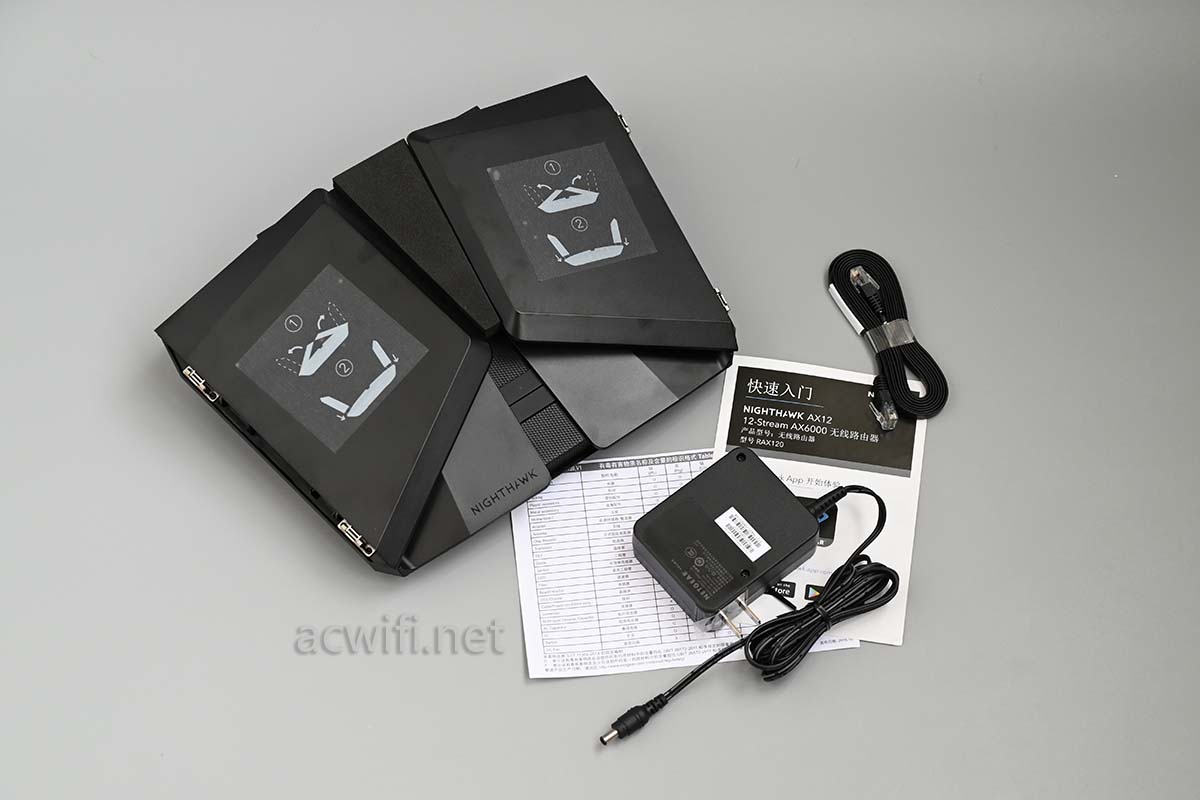

机身和配件：

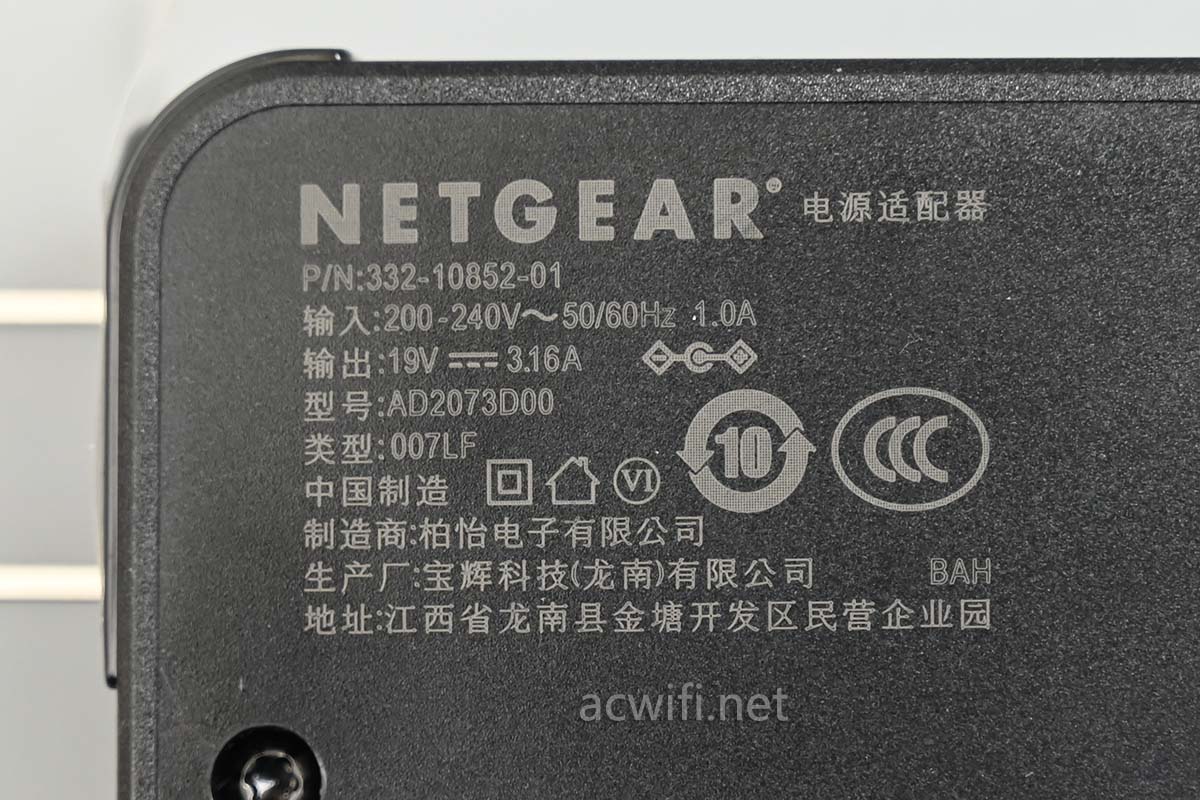

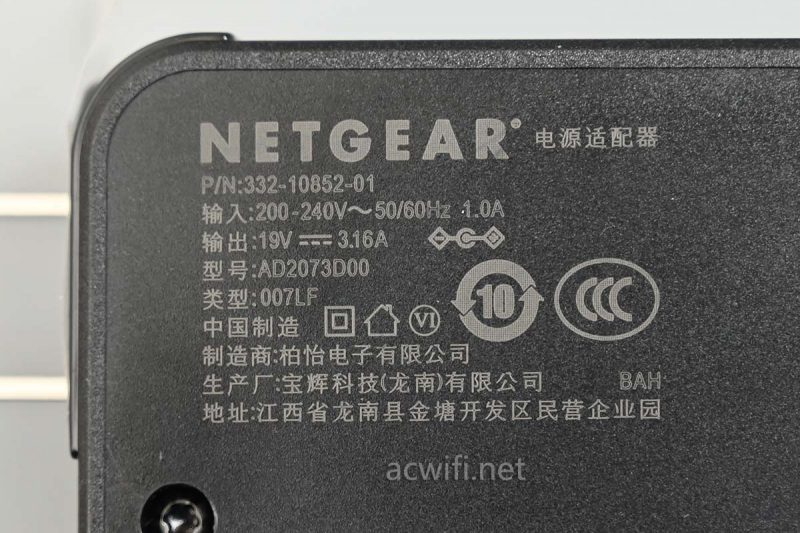

电源输出规格是19V/3.16A，实测联网后的待机功率是13.3W。功耗比普遍的AX6000高，毕竟多了4路FEM。

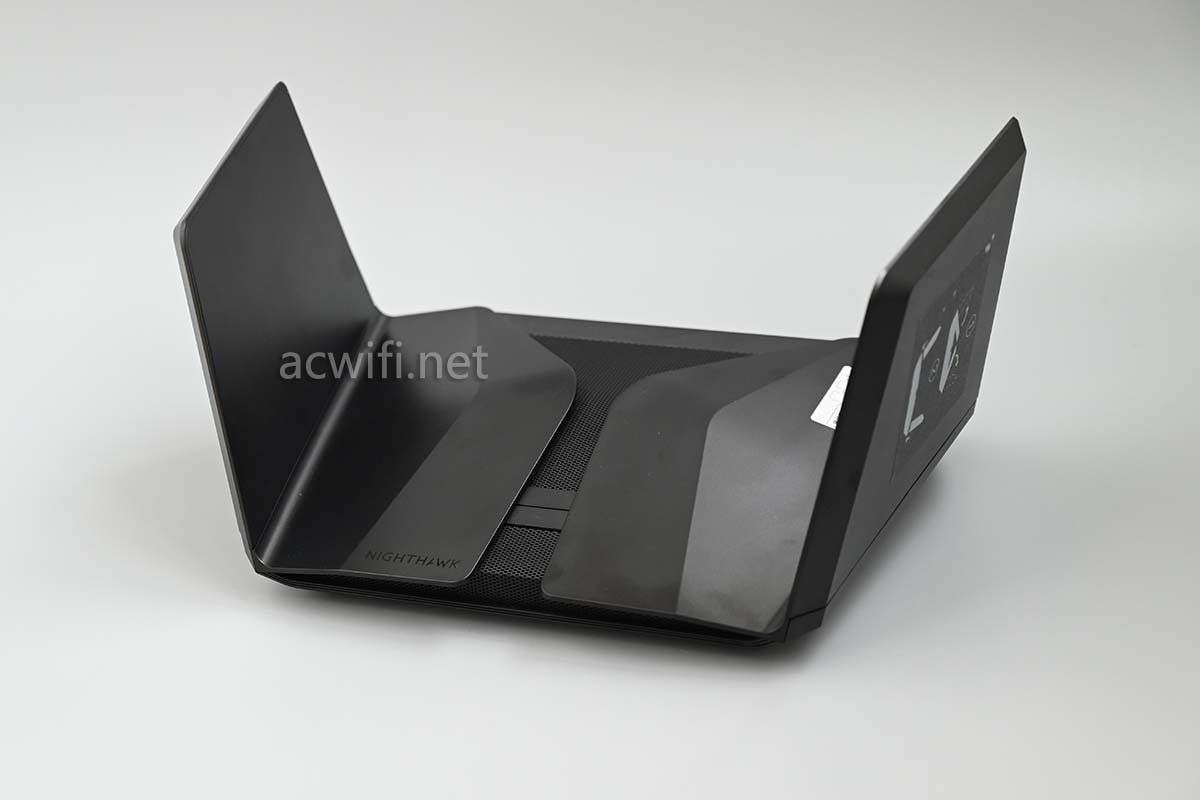

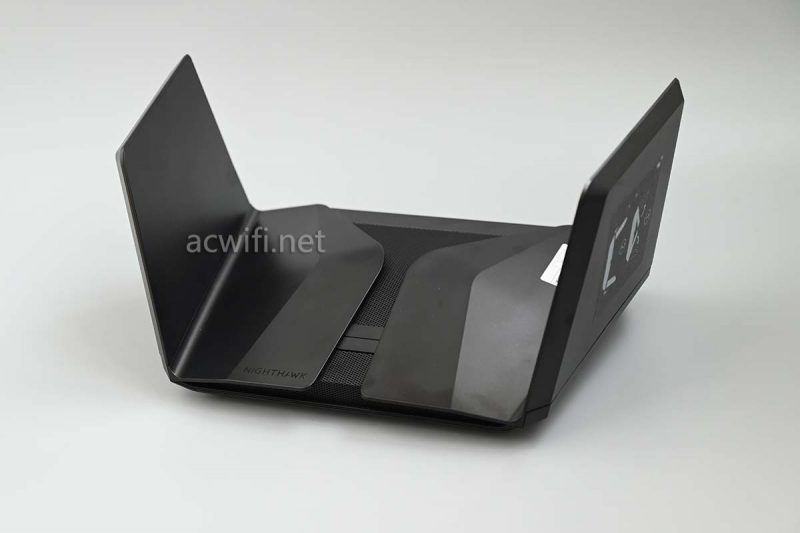

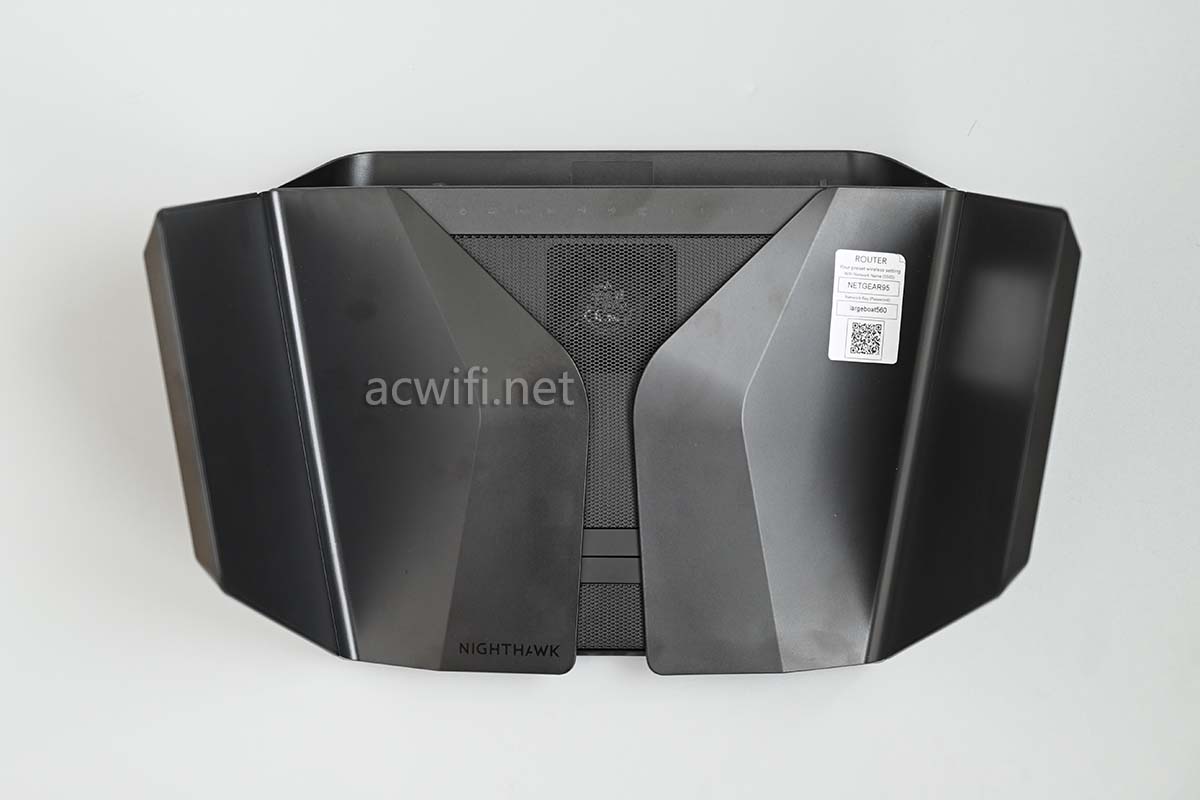

网件RAX120的外观很前卫，很有科技感：

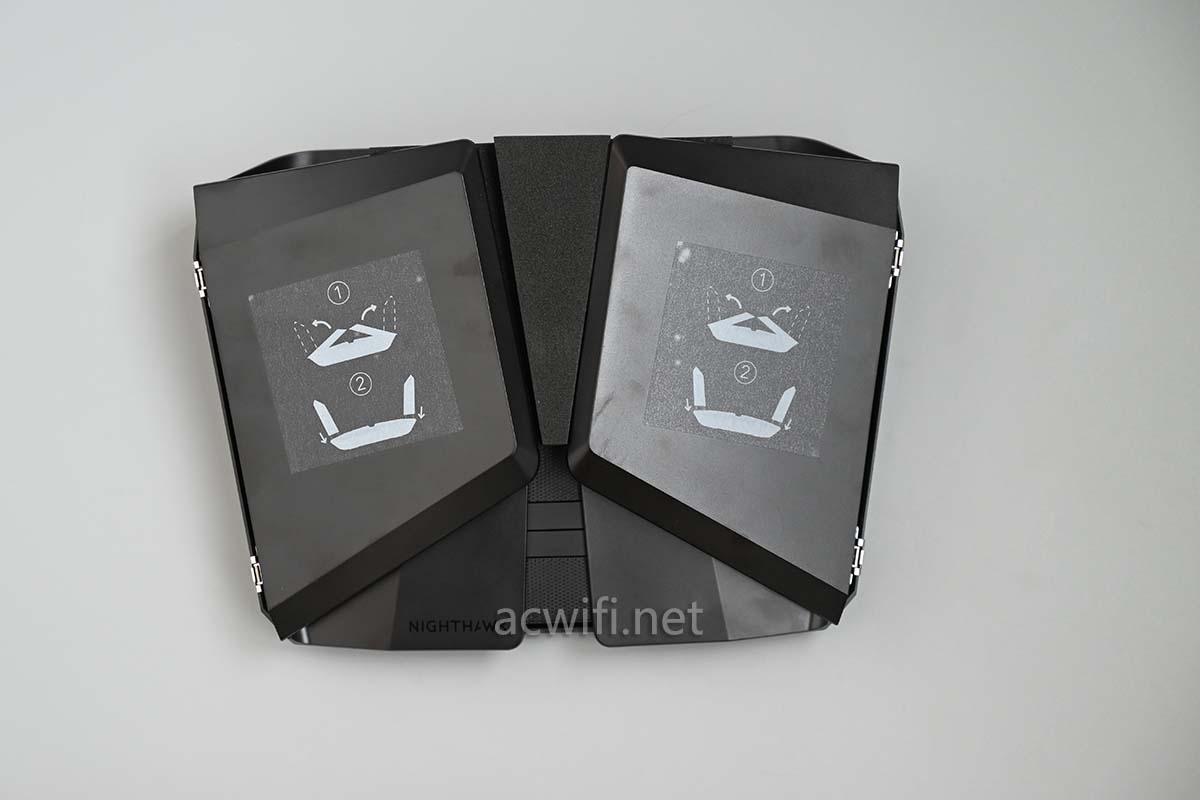

两片大天线可以折叠收纳：

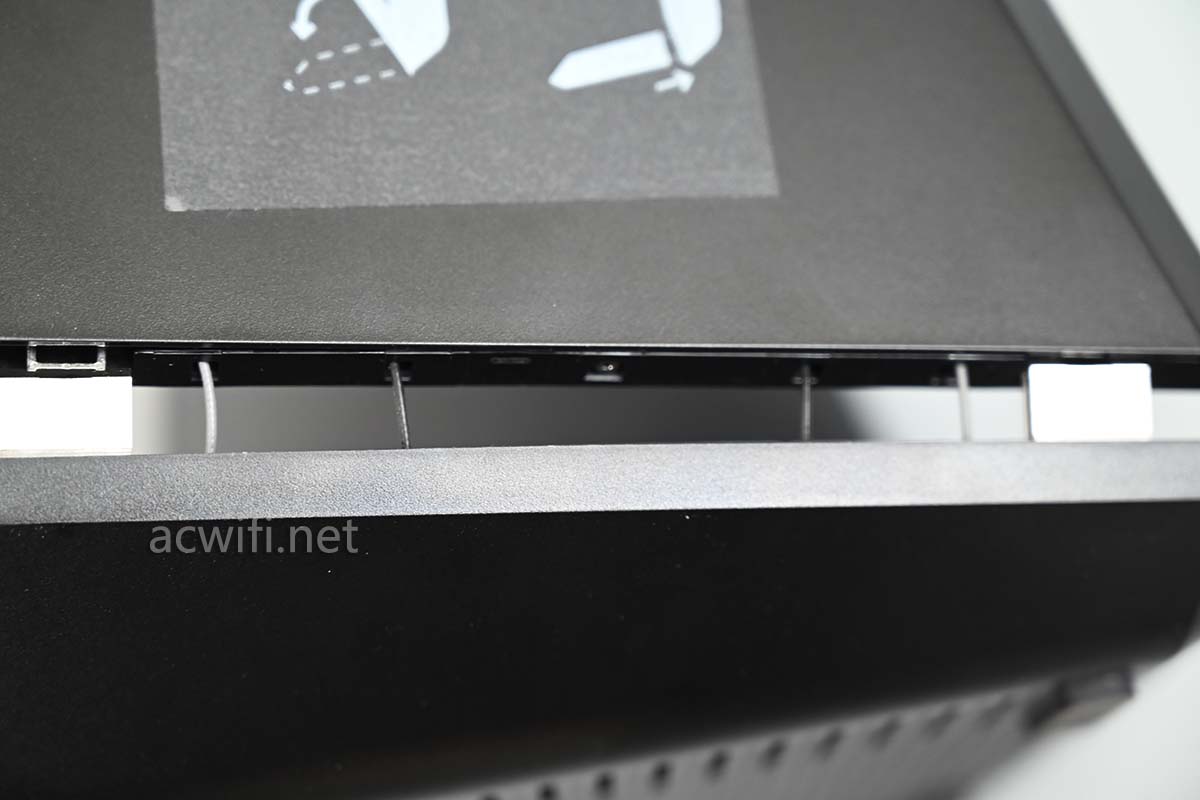

两处金属铰链之间的四根同轴馈线：

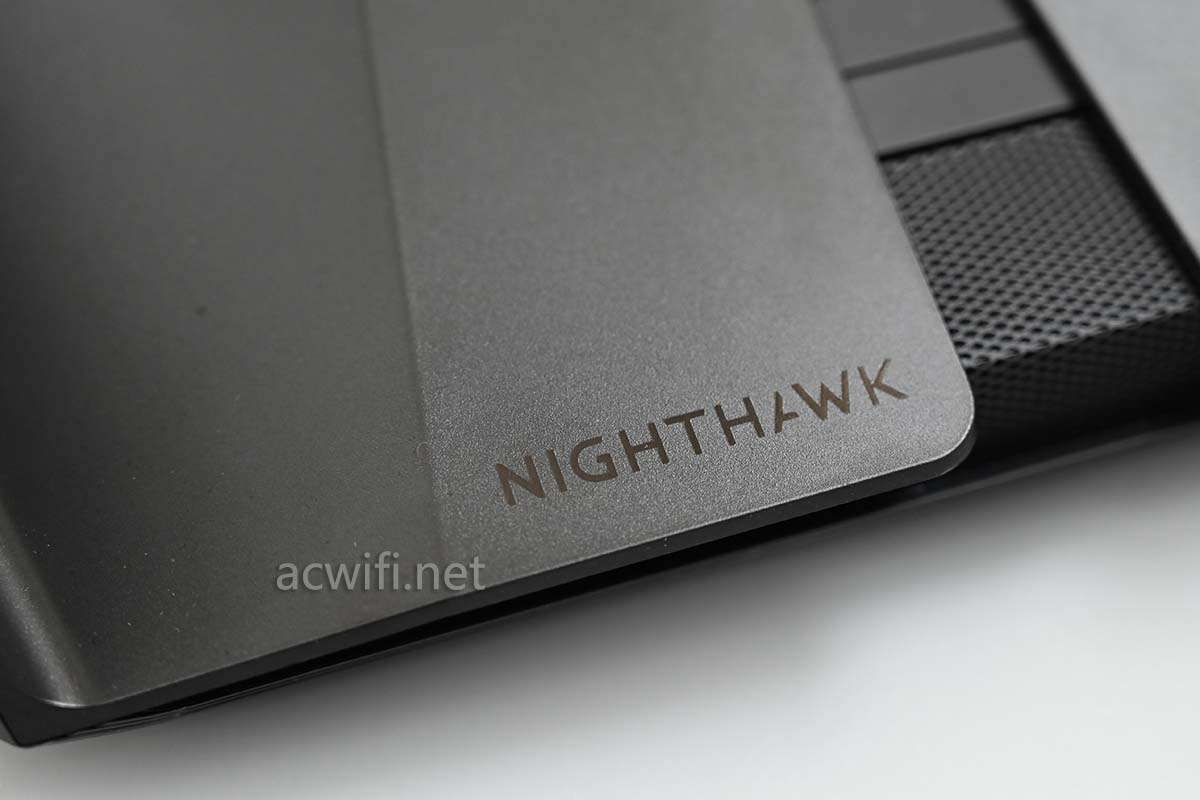

机身上方的“NIGHTHAWK”，代表Nighthawk 夜鹰产品系列。

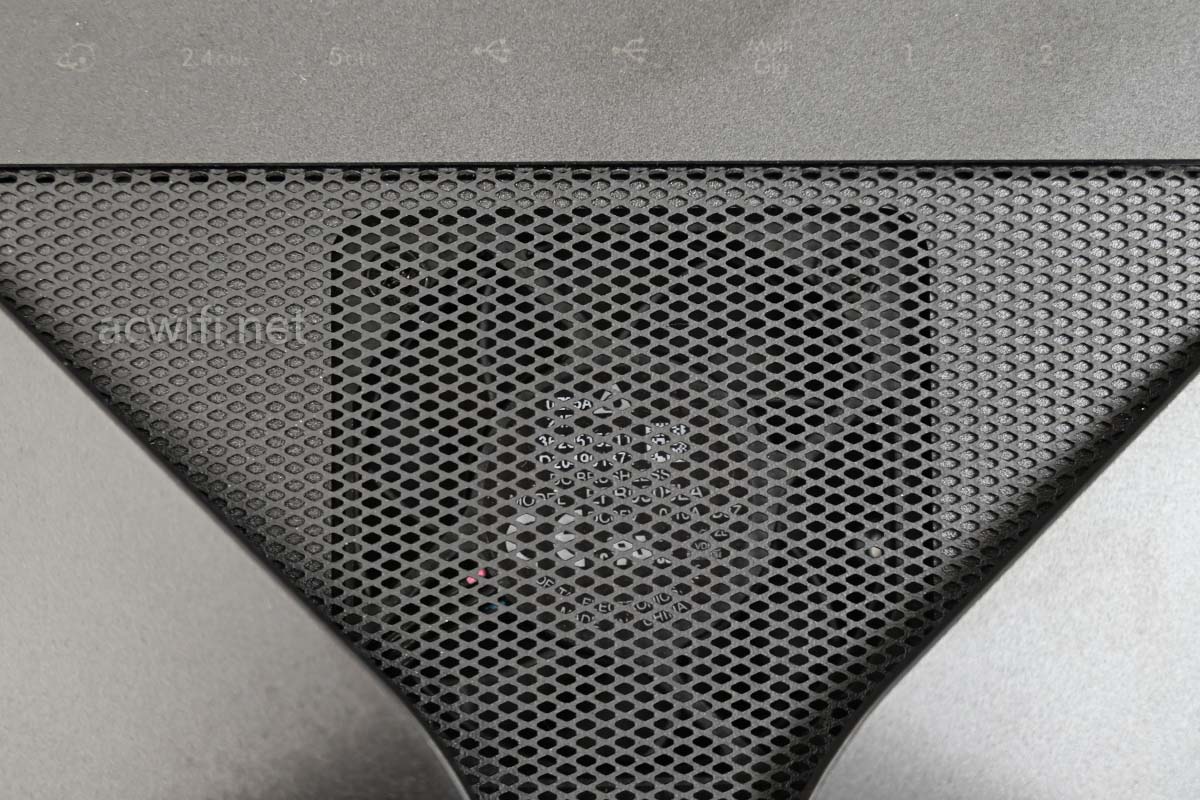

机身顶部有个5cm的散热风扇：

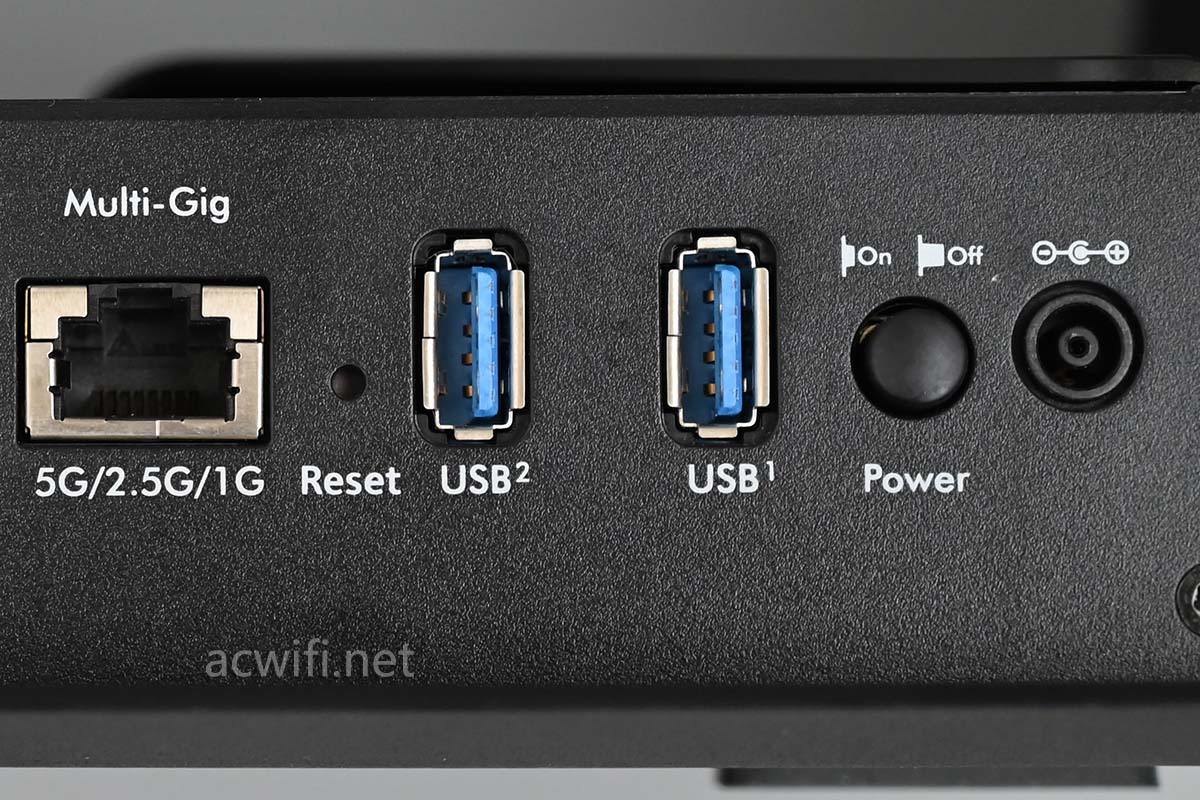

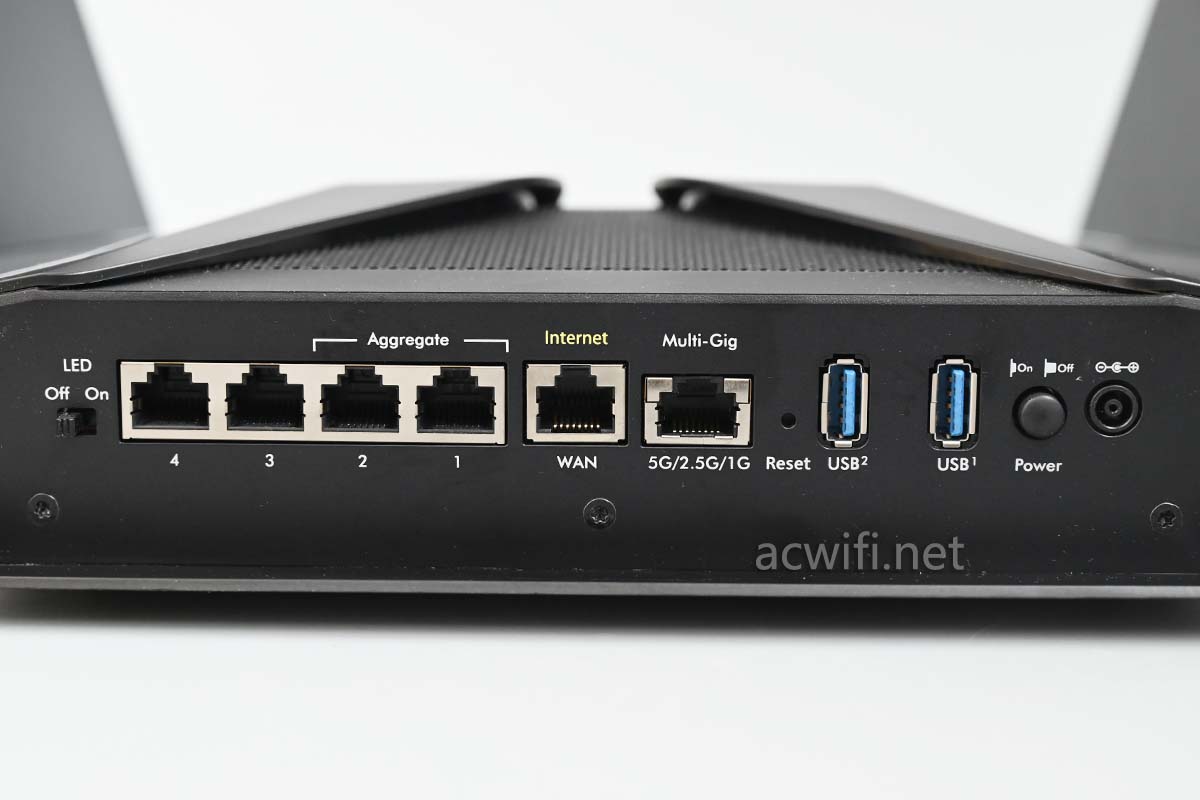

背面的接口比较丰富，包括4个千兆LAN口，1个千兆WAN口，一个最高速率可以运动5G的网口，它可以做WAN也可以做LAN。两个USb3.0。最左边有个LED开灯，喜欢这种实体键控制灯光的开关。

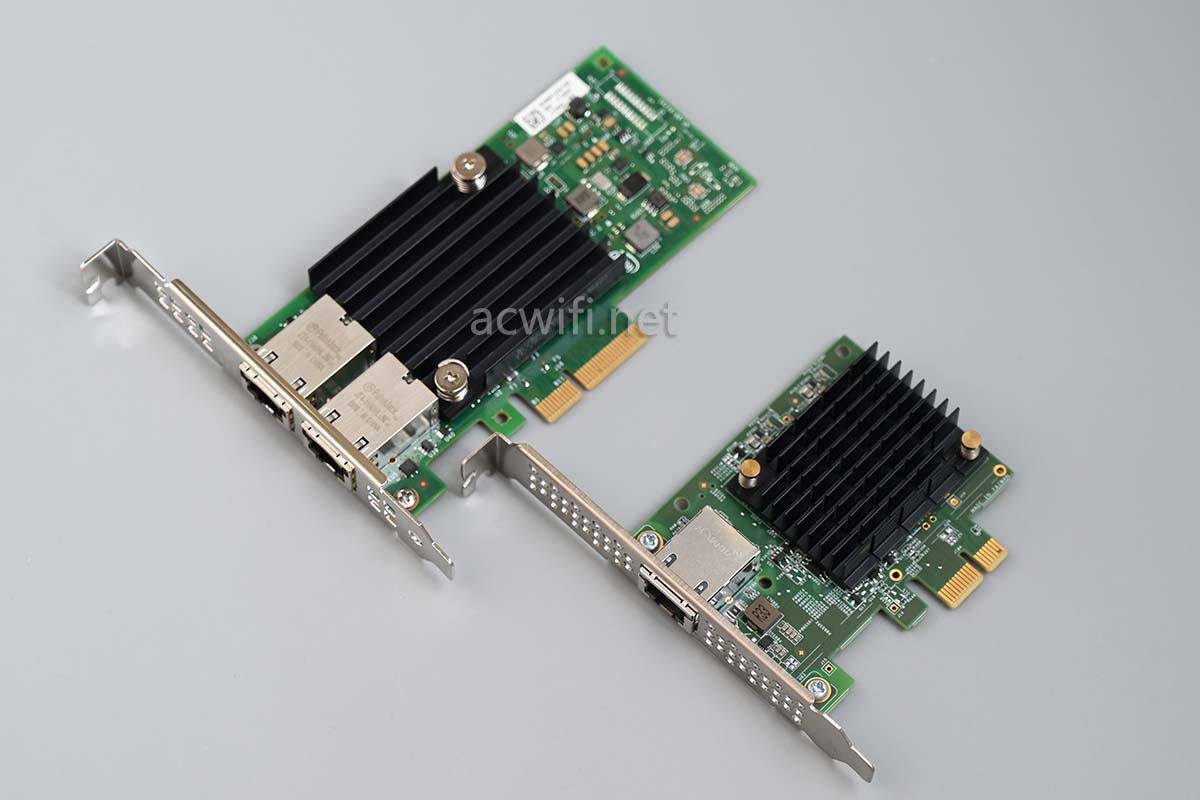

目前能支持5G速率的有线网卡是X550和AQC108：

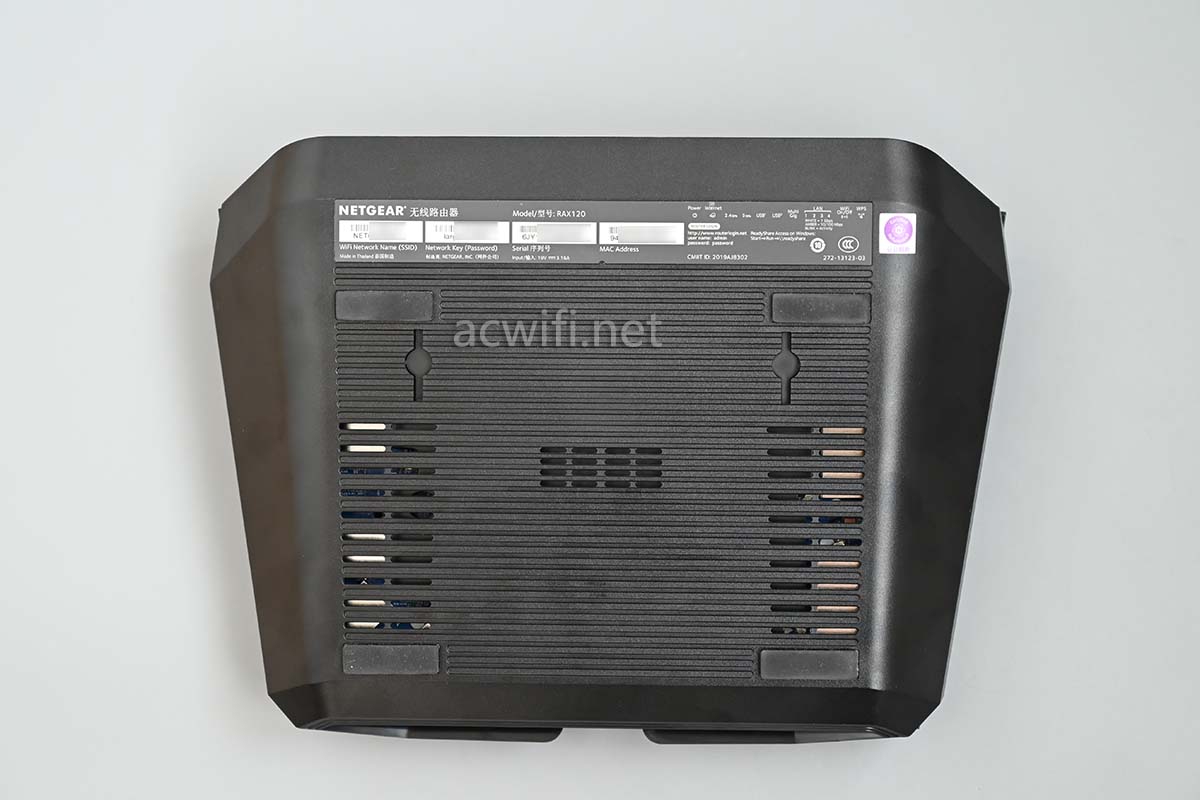

机身底部：

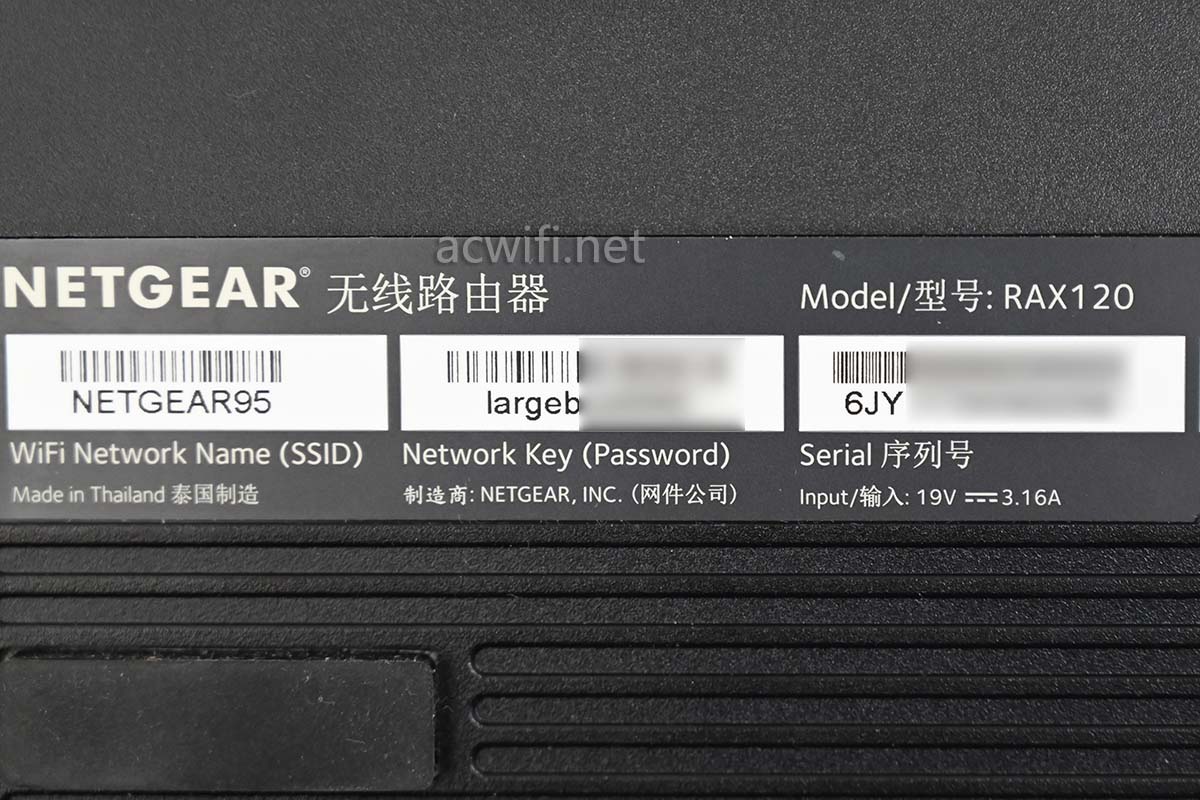

型号：RAX120

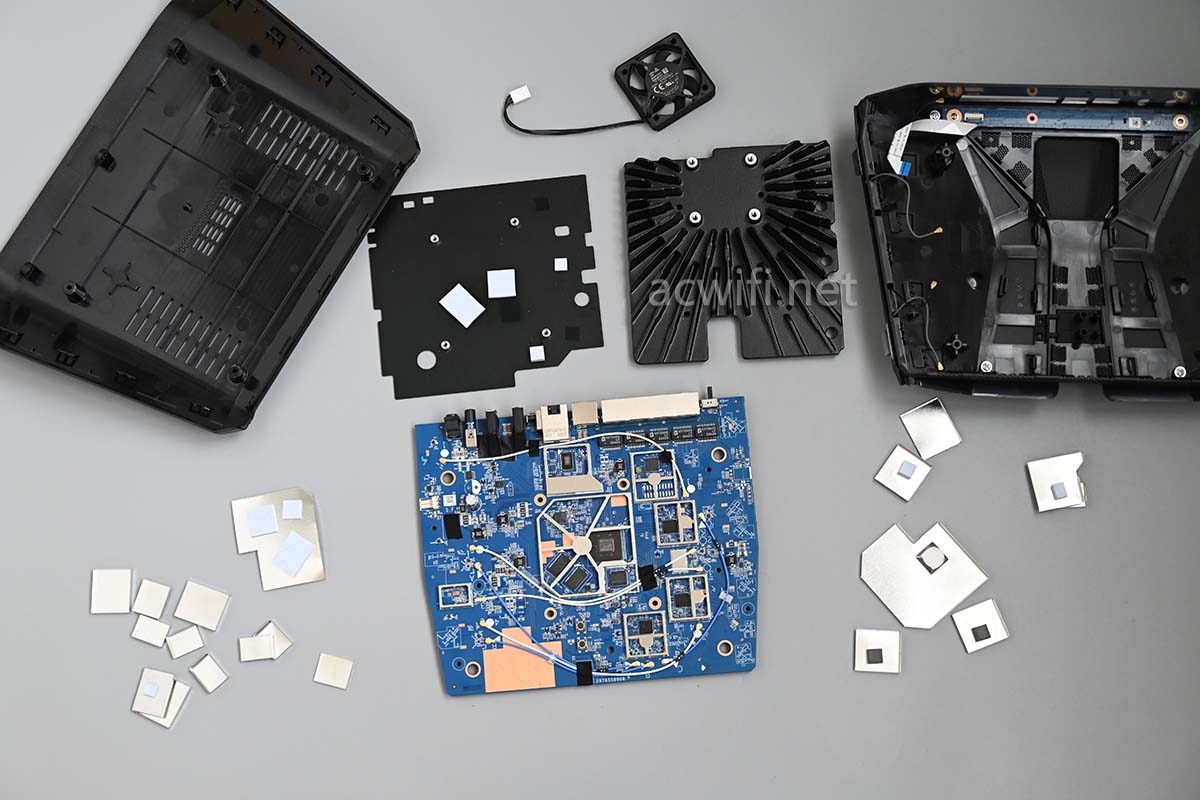

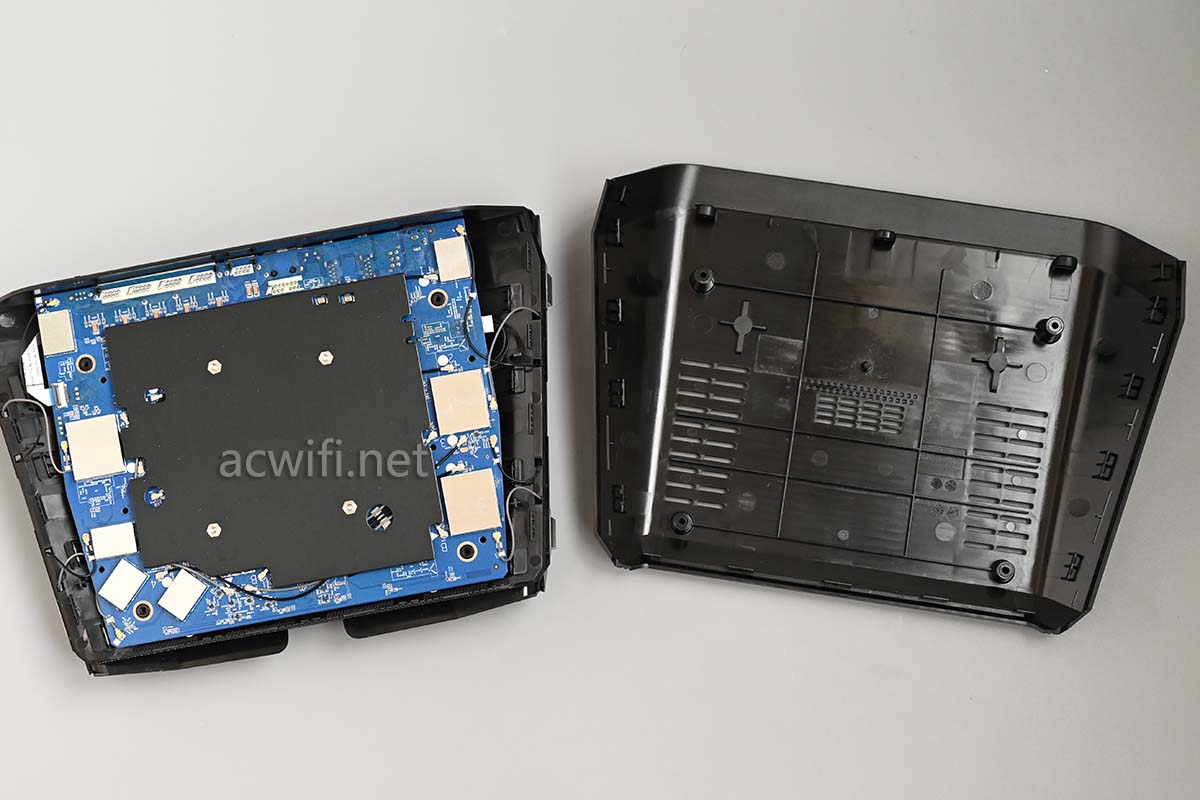

拆开外壳：

你看见的这一顶是朝底面的。

所下IPEX插头，拿出主板并翻转：

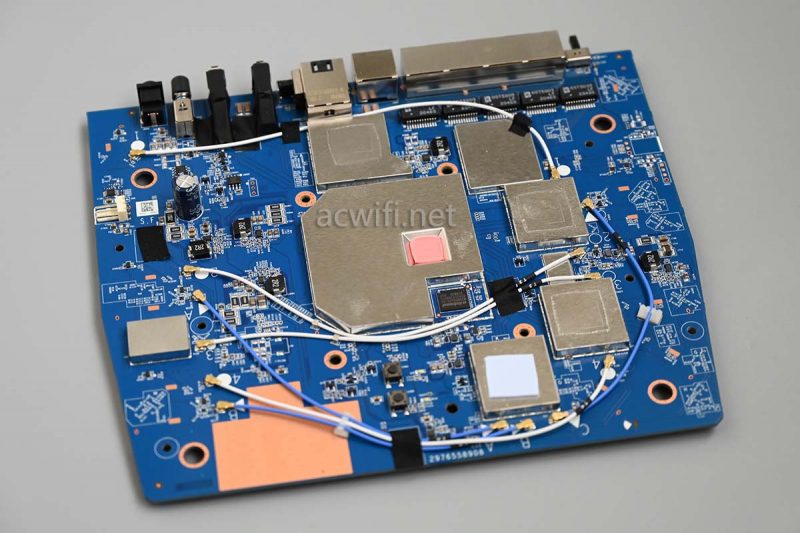

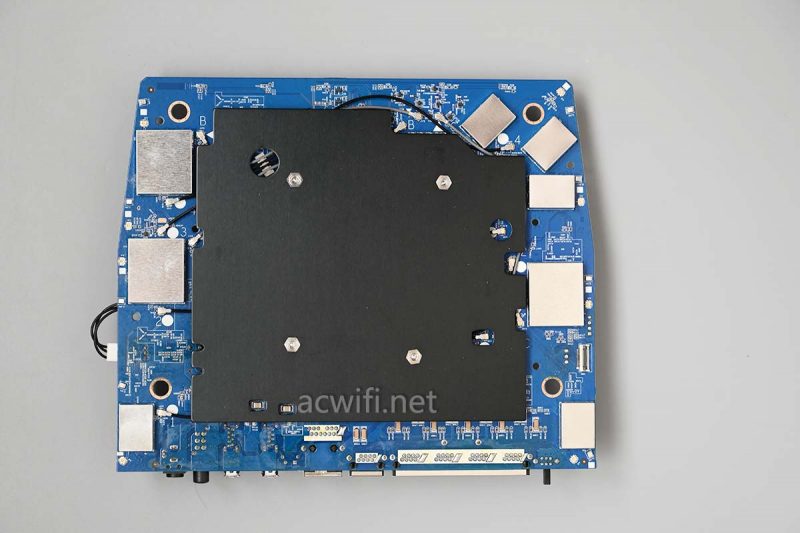

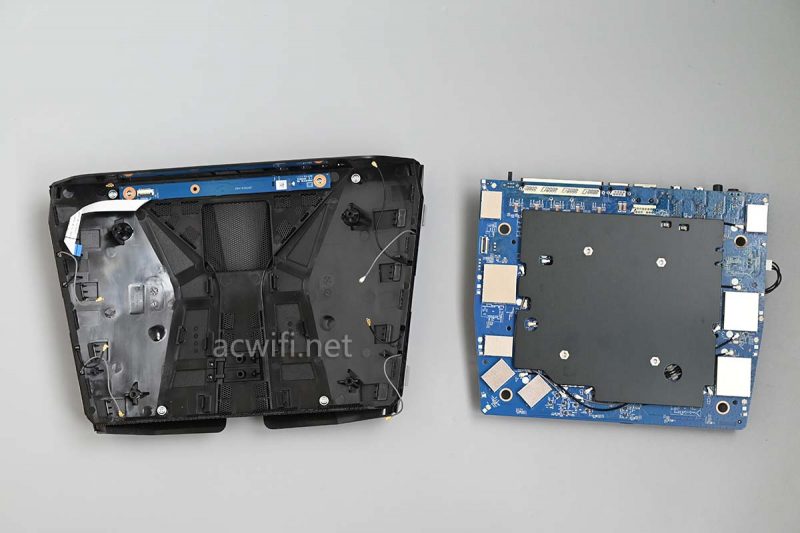

迷一面看不见网口，我定义为主板背面。主板背面有一片均热铝板：

要拆这块铝板，就先从主板下面拧出螺丝。

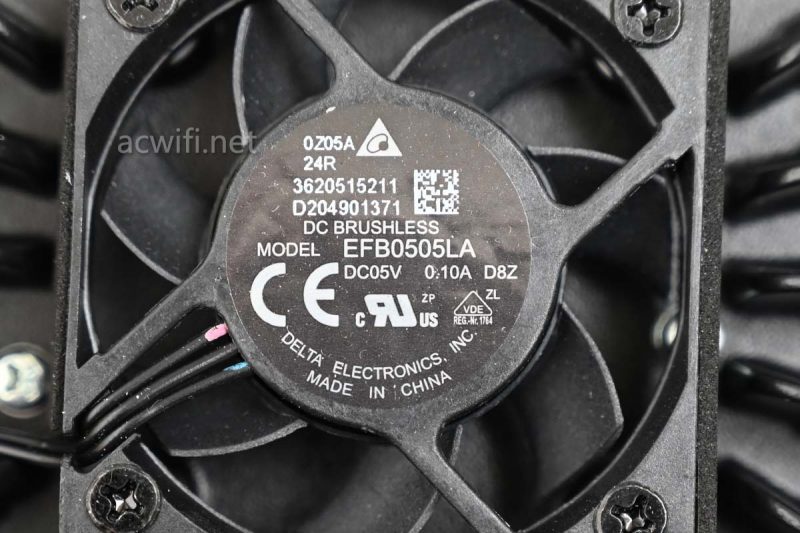

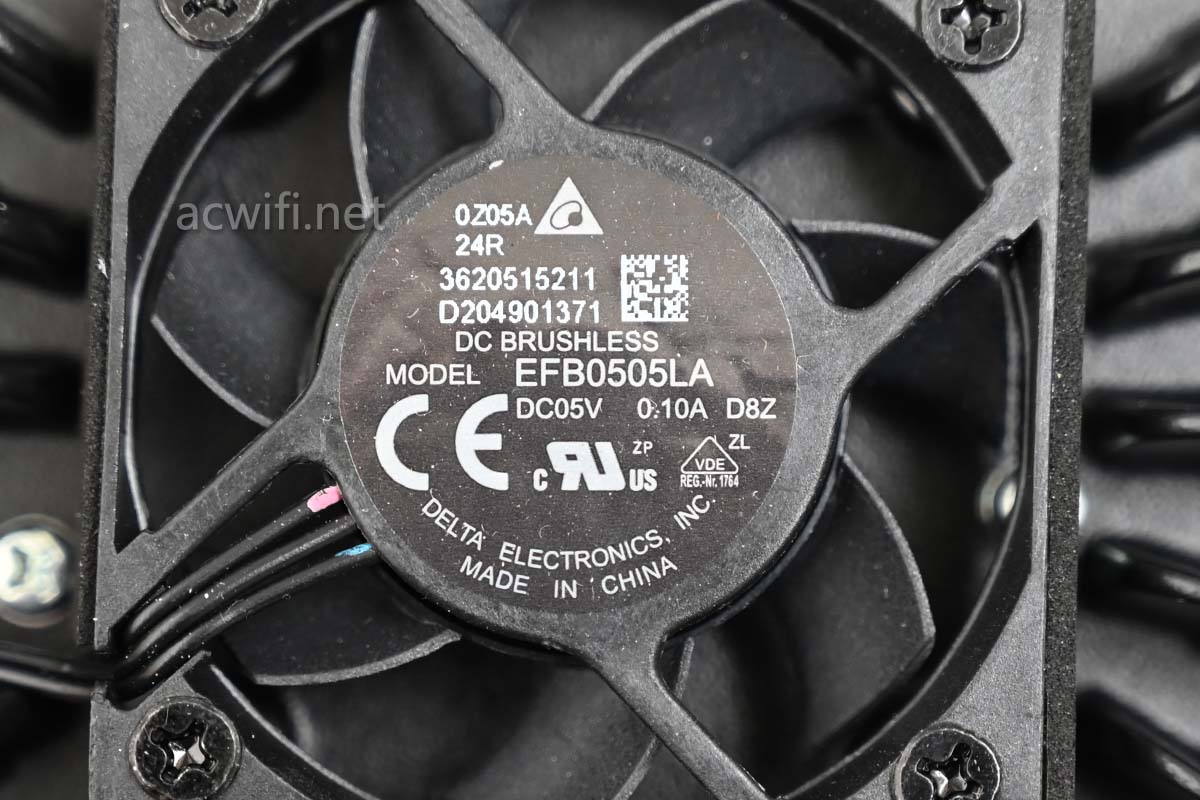

要拆散热器螺丝，先要拆出这个散热风扇，挡住了2颗螺丝。台达5010风扇，5V/0.1A，最高转速3500 RPM，风量7.5CFM，最大噪音18dB，比较静音的温控风扇，低温时不运转。

拿下散热器，好多屏蔽罩：

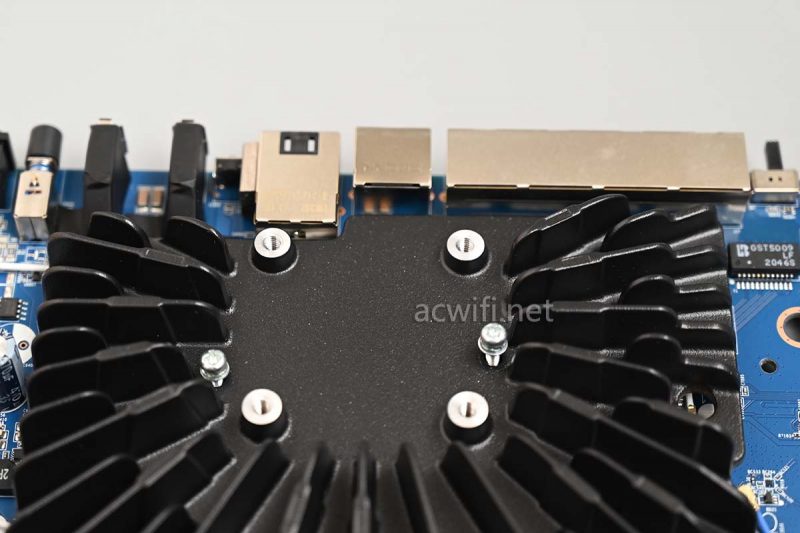

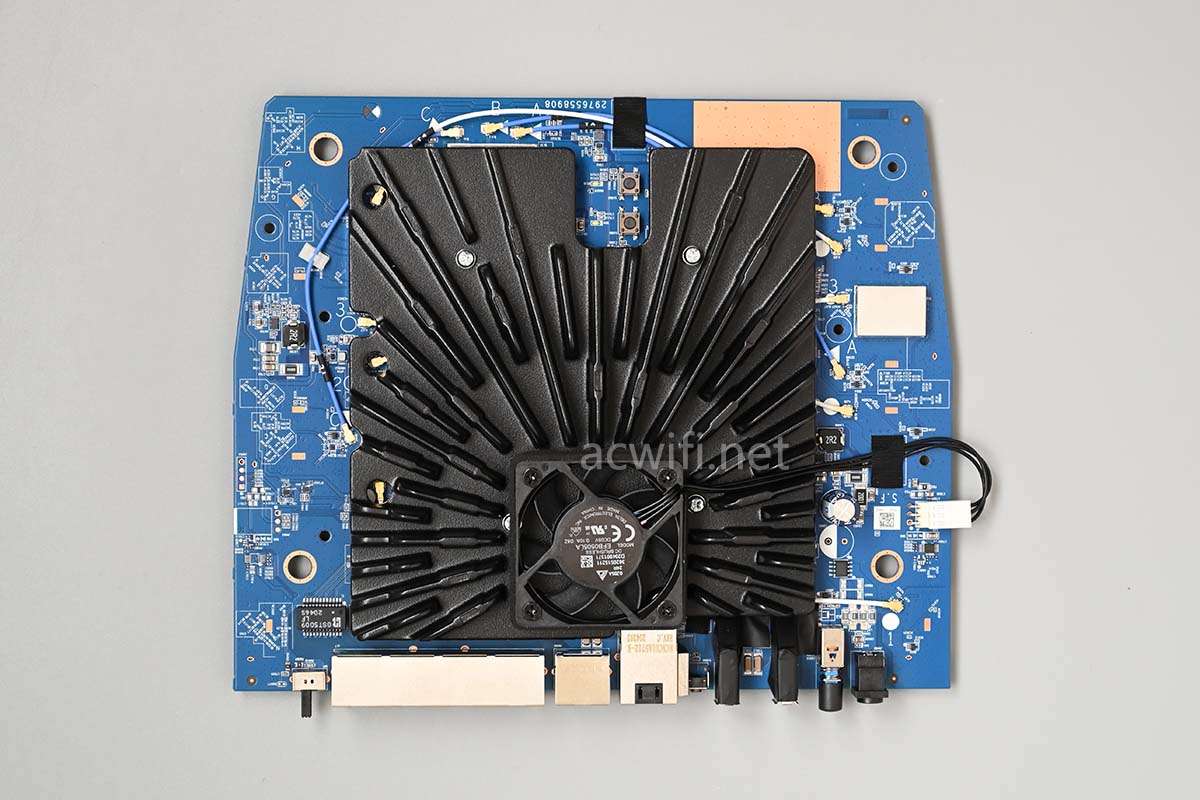

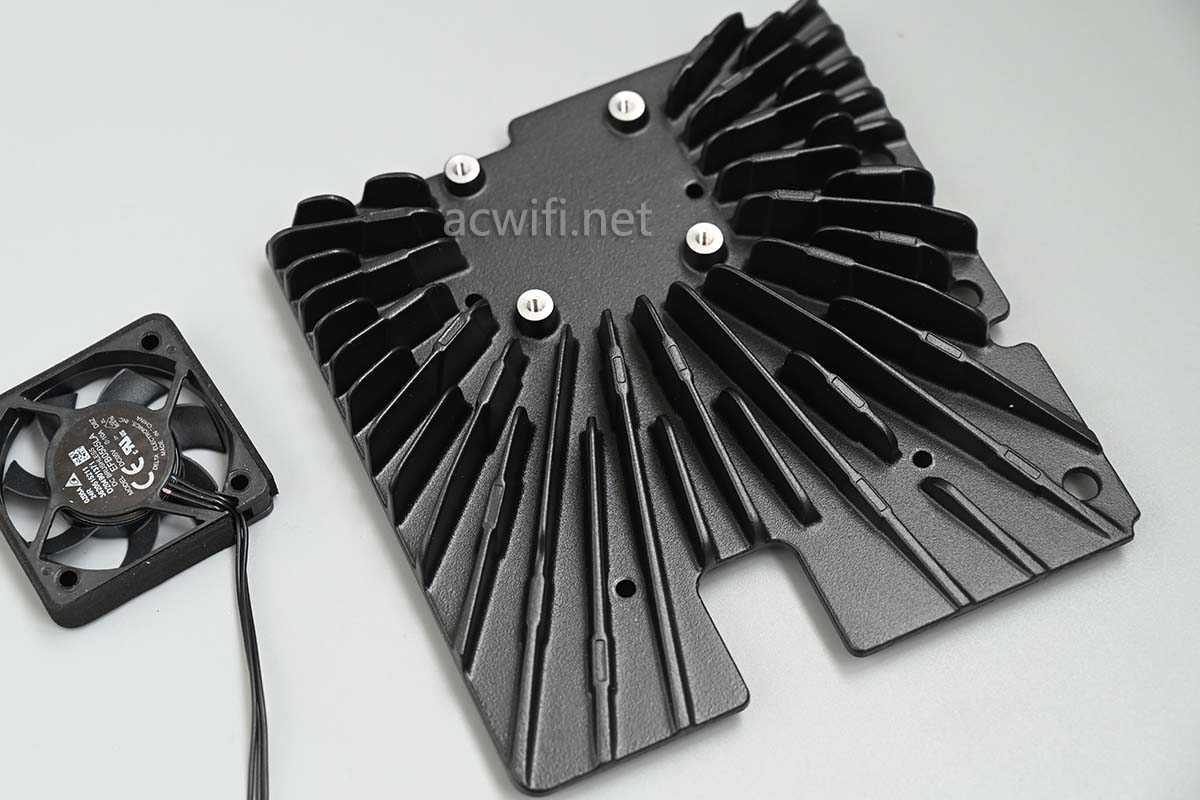

散热器和风扇：

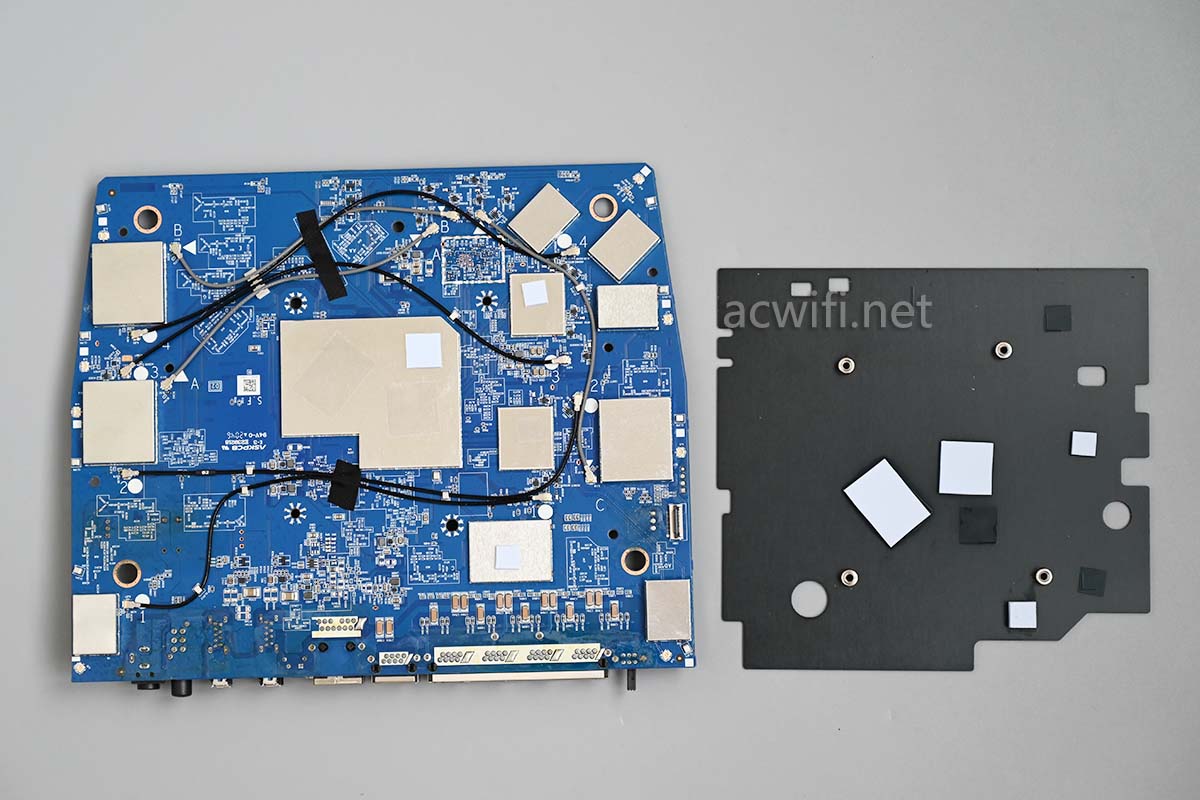

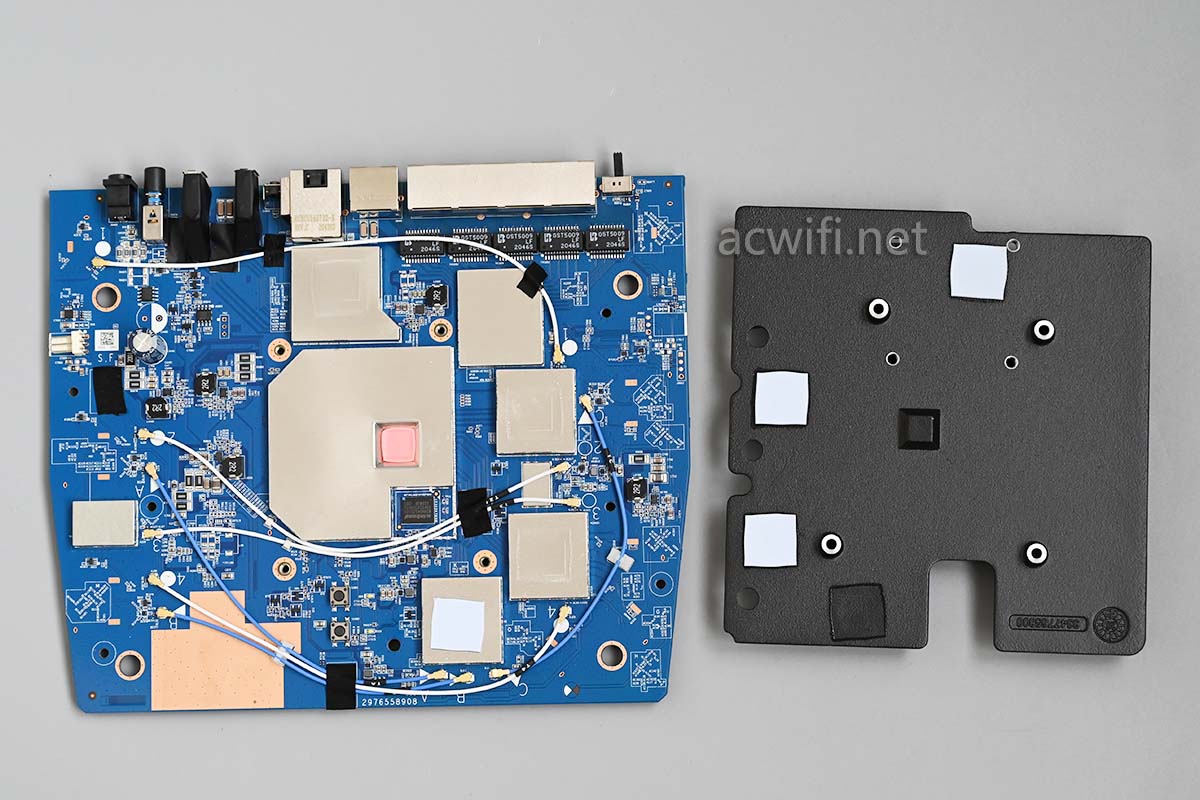

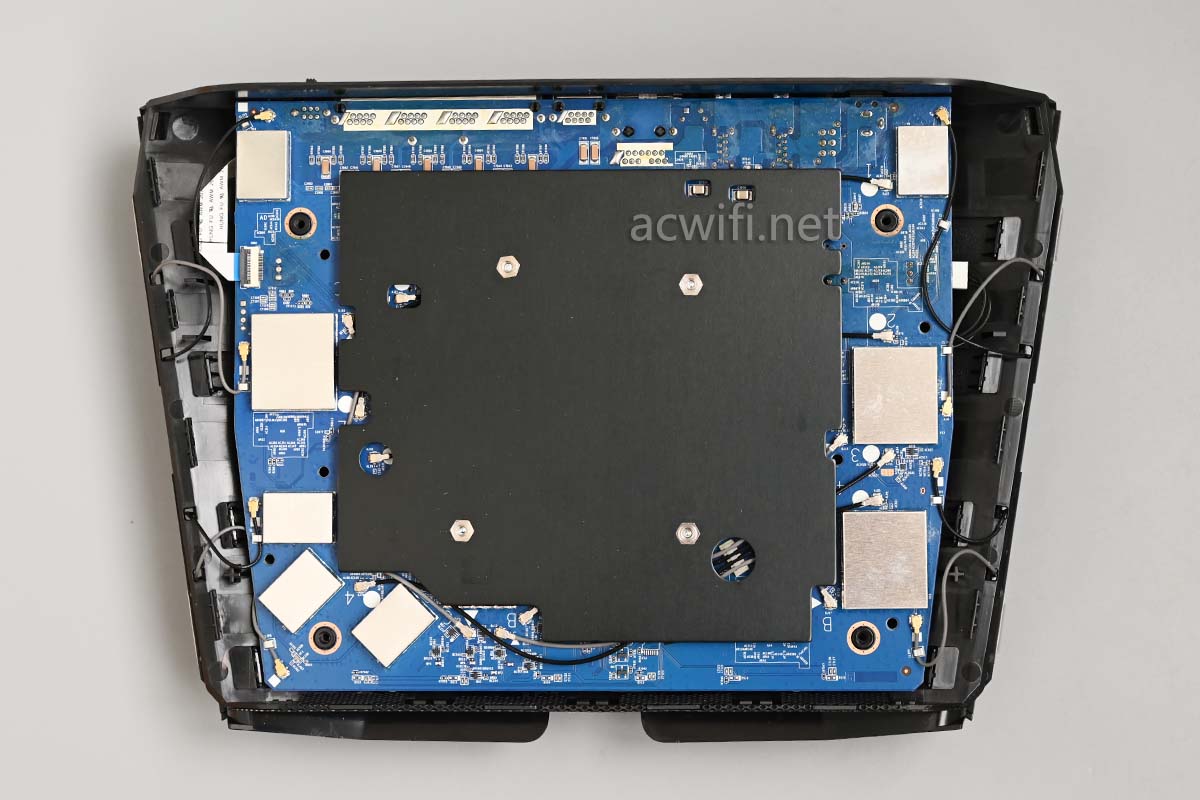

顺便拆了主板背面的均热铝板：

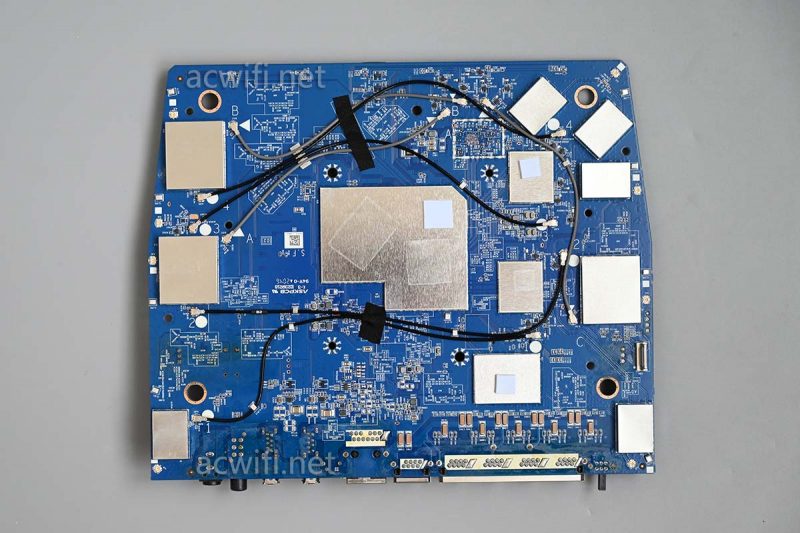

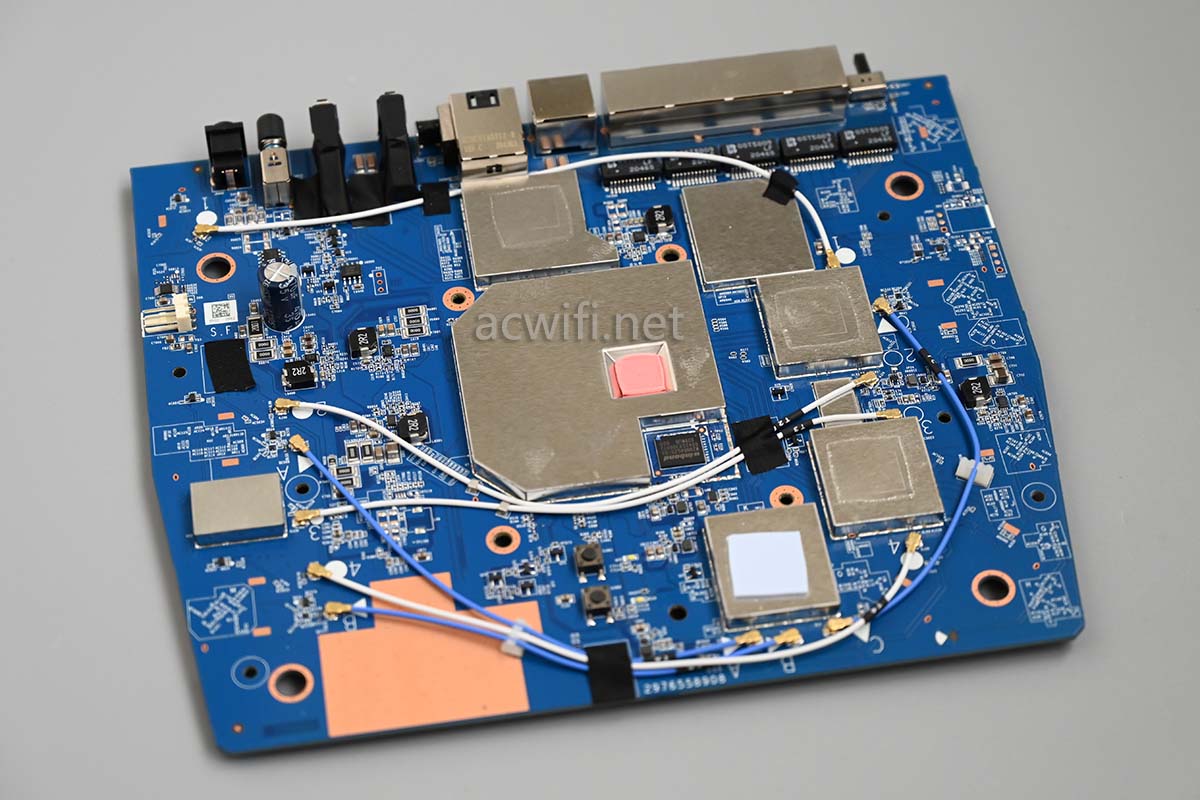

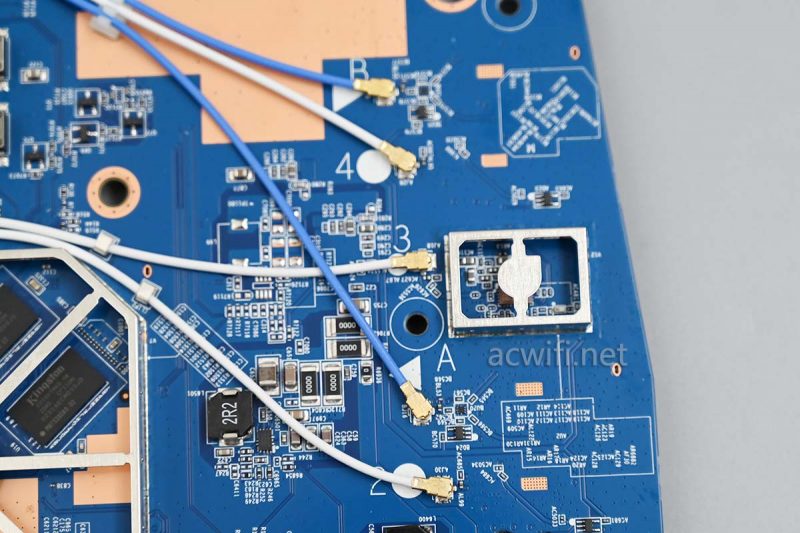

背面跟正面一样：都有好多屏蔽罩和6根射频同轴跳线：

先从主板正面搞起吧。

撬开所有屏蔽罩：

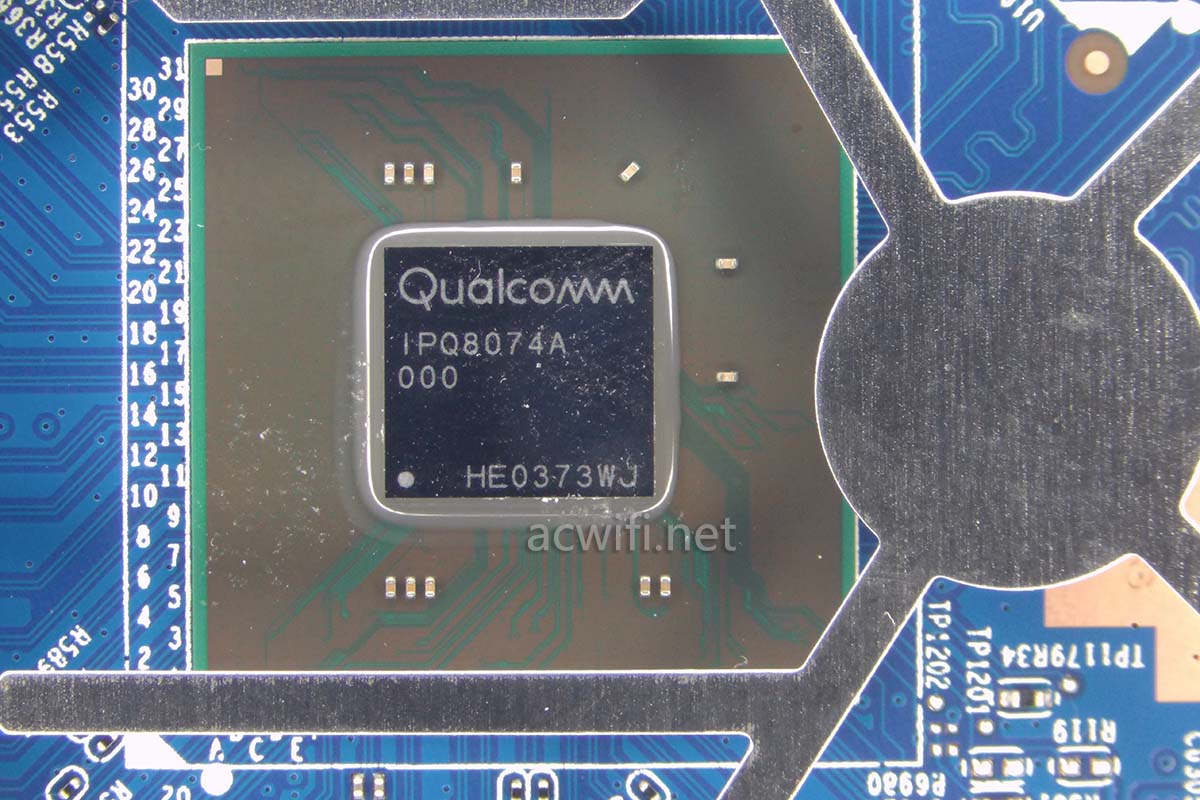

先看CPU。这台网件RAX120的CPU型号是高通的IPQ8074A，四核A53，频率2.2GHz，14nm制程。

IPQ8074A集成了2.4G和5G的无线MAC和BB(Baseband，基带)。2.4G支持4x4MIMO，而5G有两种模式：4x4MIMO@160MHz和8x8MIMO @80MHz。双频无线总速率6000Mbps。所以这是一台AX6000无线规格的Wi-Fi 6 无线路由器。要实现8X8MIMO还要依靠无线RF芯片的硬件配置。

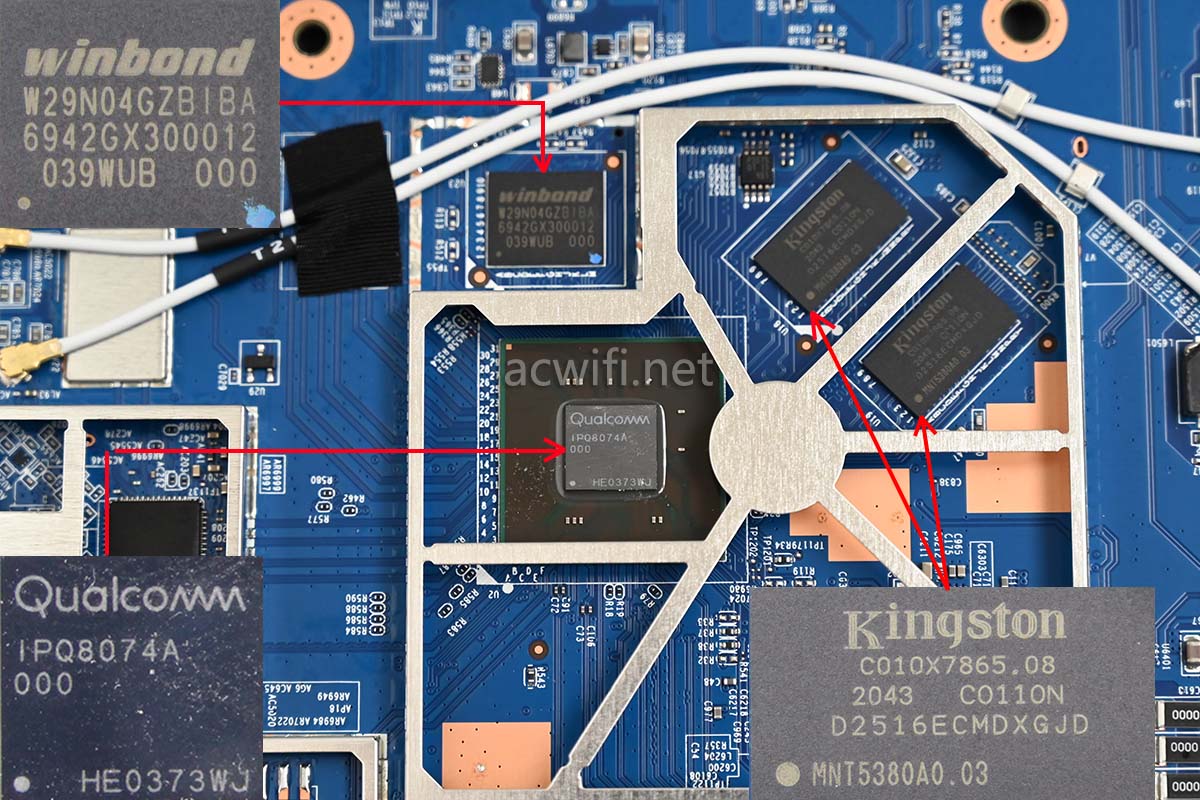

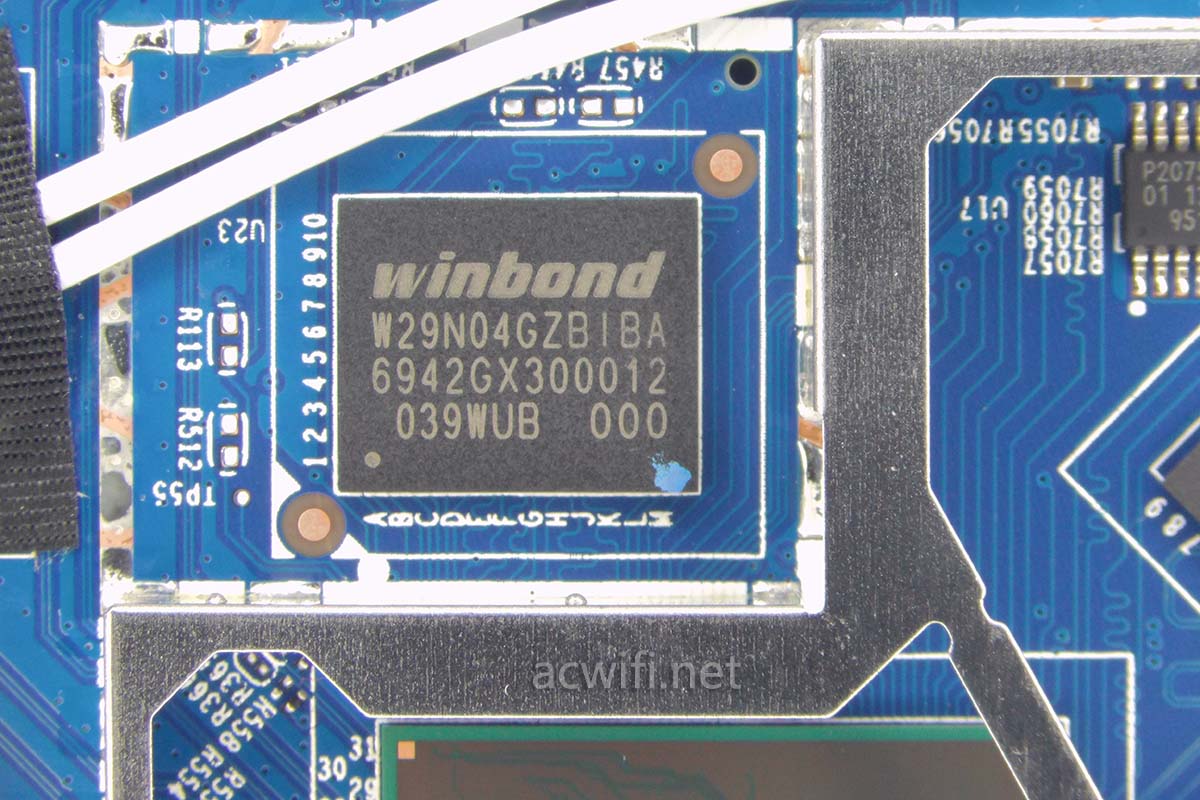

CPU旁边的闪存芯片，型号是W29N04GZBIBA，SLC NAND Flash，容量512MB，闪存的容量真大。

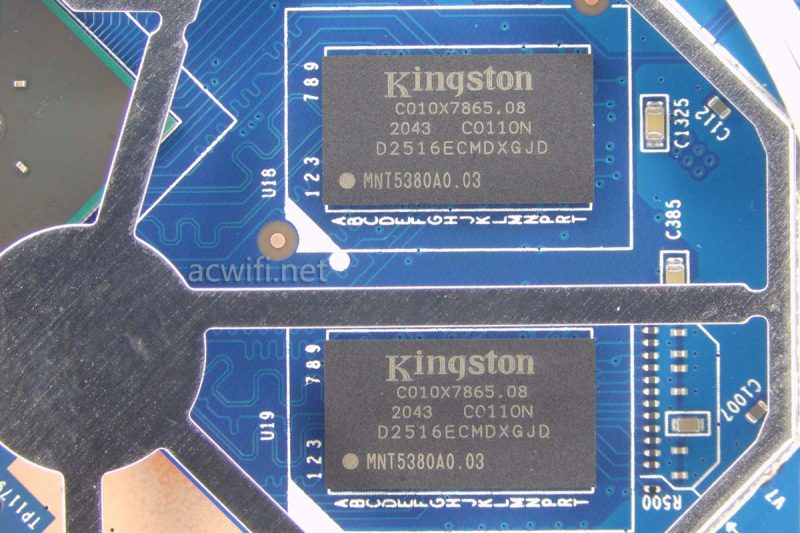

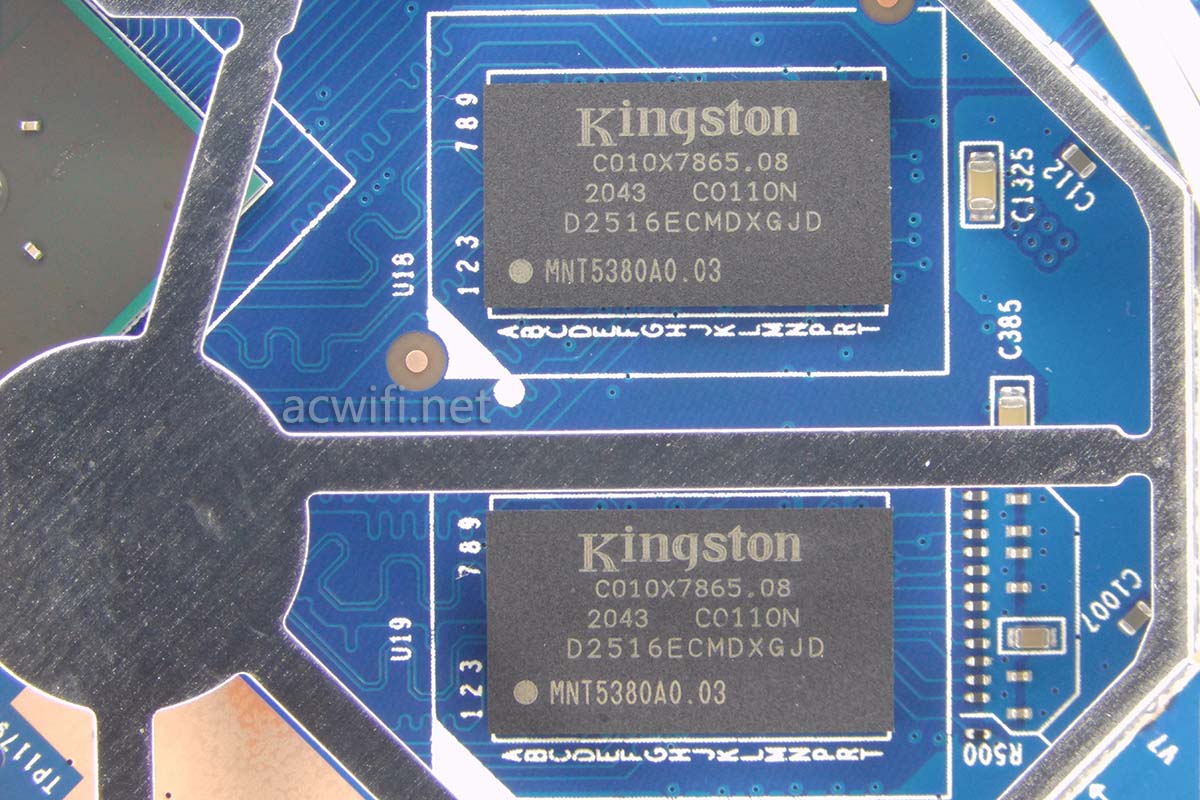

旁边有两颗内存芯片，型号是D2516ECMDXG-JD，DDR3-1866，容量512MB，两颗一共1GB容量：

CPU、闪存、内存三者的位置关系：

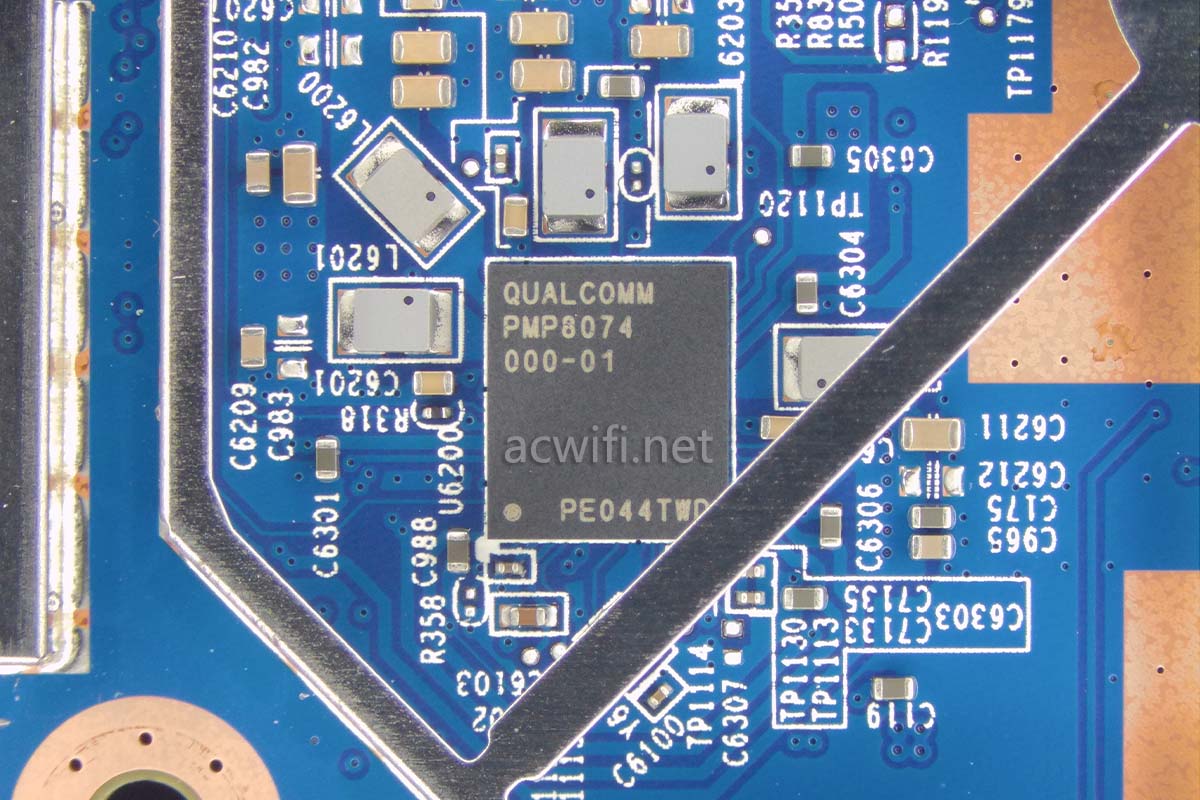

CPU的一角有一颗电源管理IC：PMP8074。

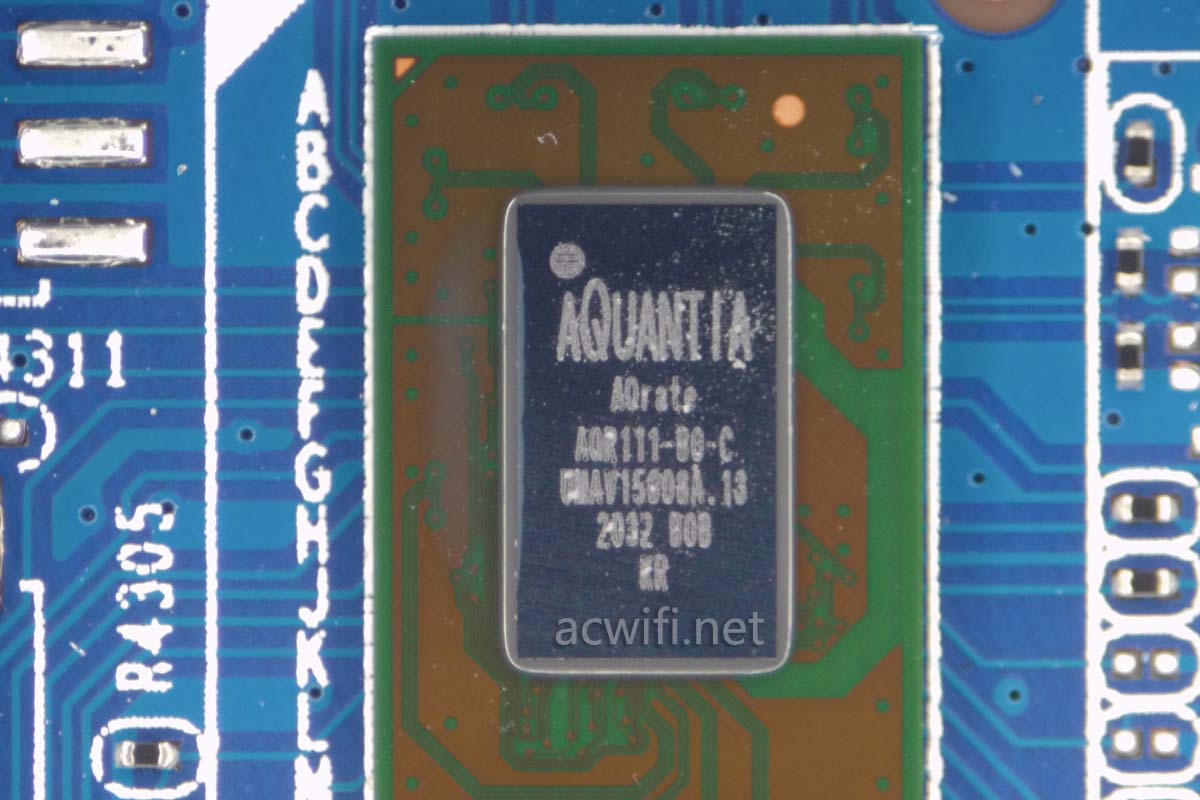

5G PHY芯片上面丝印着“AQR111-B0-C”，型号是AQR111。“The Marvell® AQrate GEN3 PHYs are low-power, full-reach, Multi-Gig (5GBASE-T/2.5GBASE-T/1000BASET/100BASE-TX) Ethernet PHY transceivers. ”（Marvell收购了Aquantia）

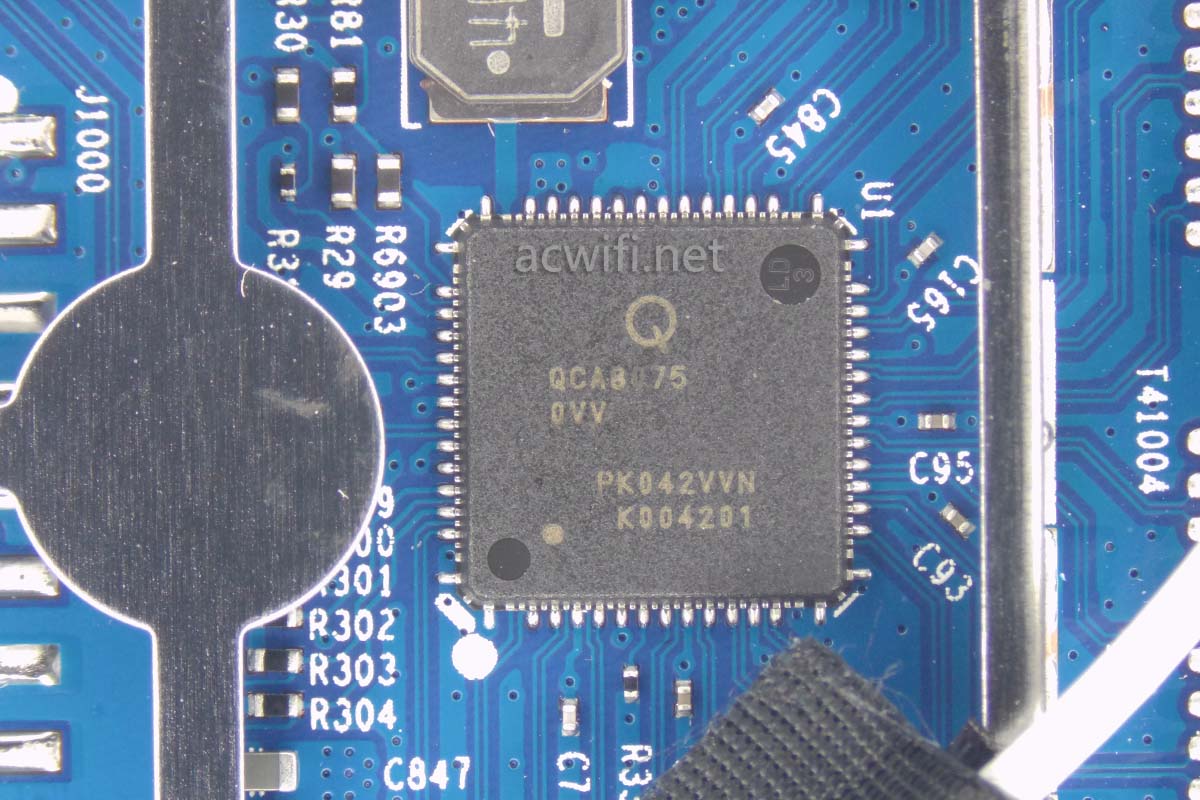

连接五个千兆网口的PHY芯片是QCA8075。“The QCA8075 Ethernet transceiver is a 5-port, 10/100/1000 Mbps tri-speed Ethernet PHY”。它是一颗五口千兆PHY芯片。

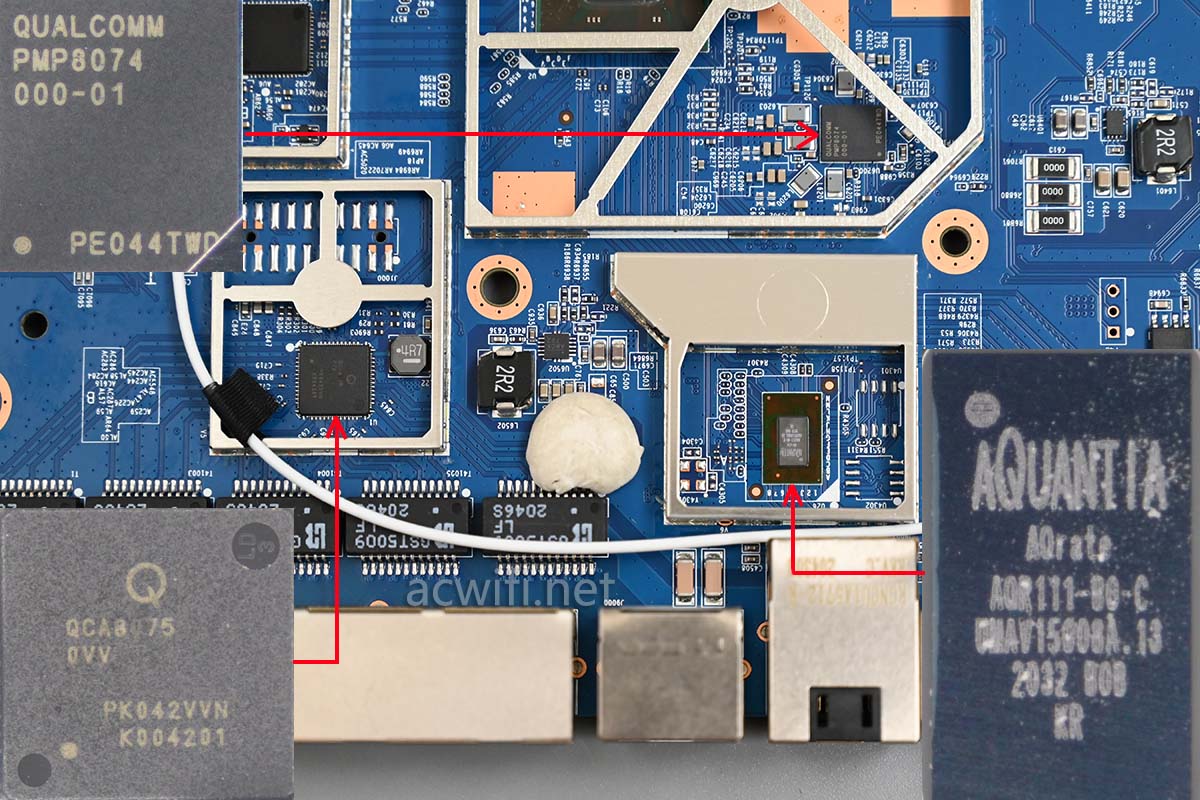

以上三颗芯片的位置关系：

现在来看三颗无线射频(RF)芯片。

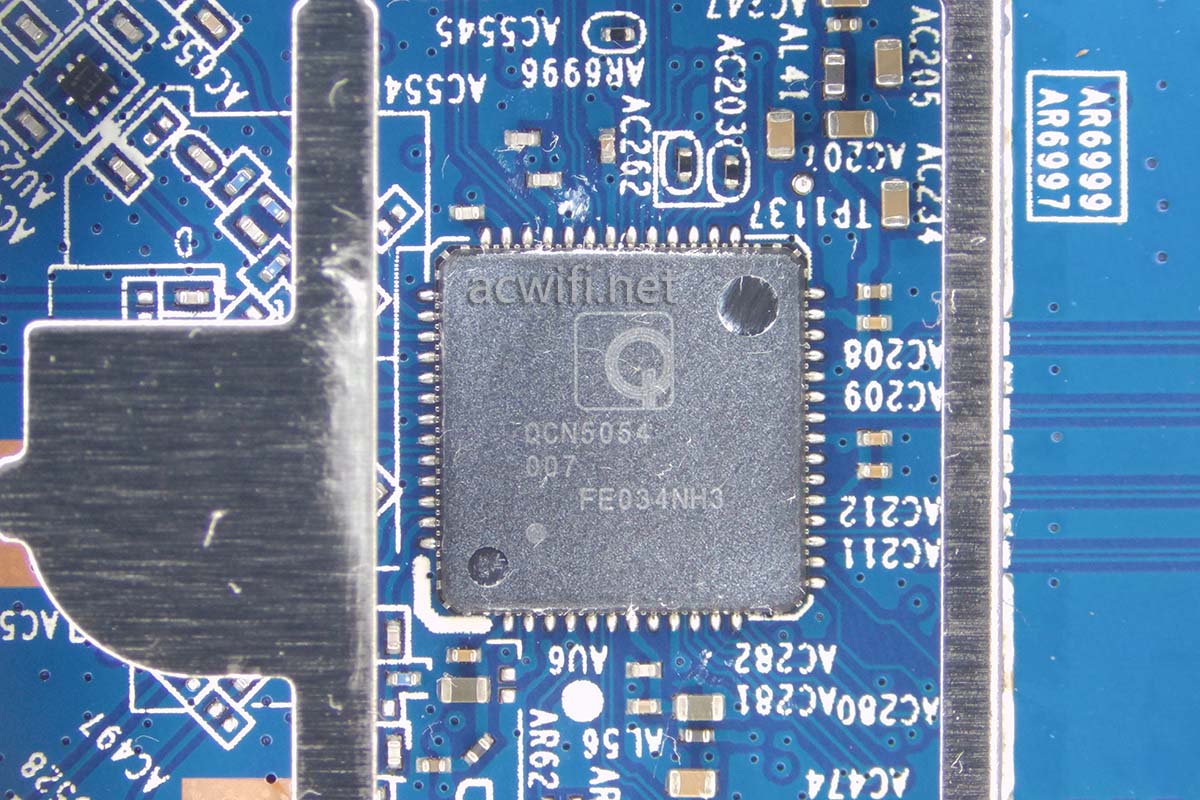

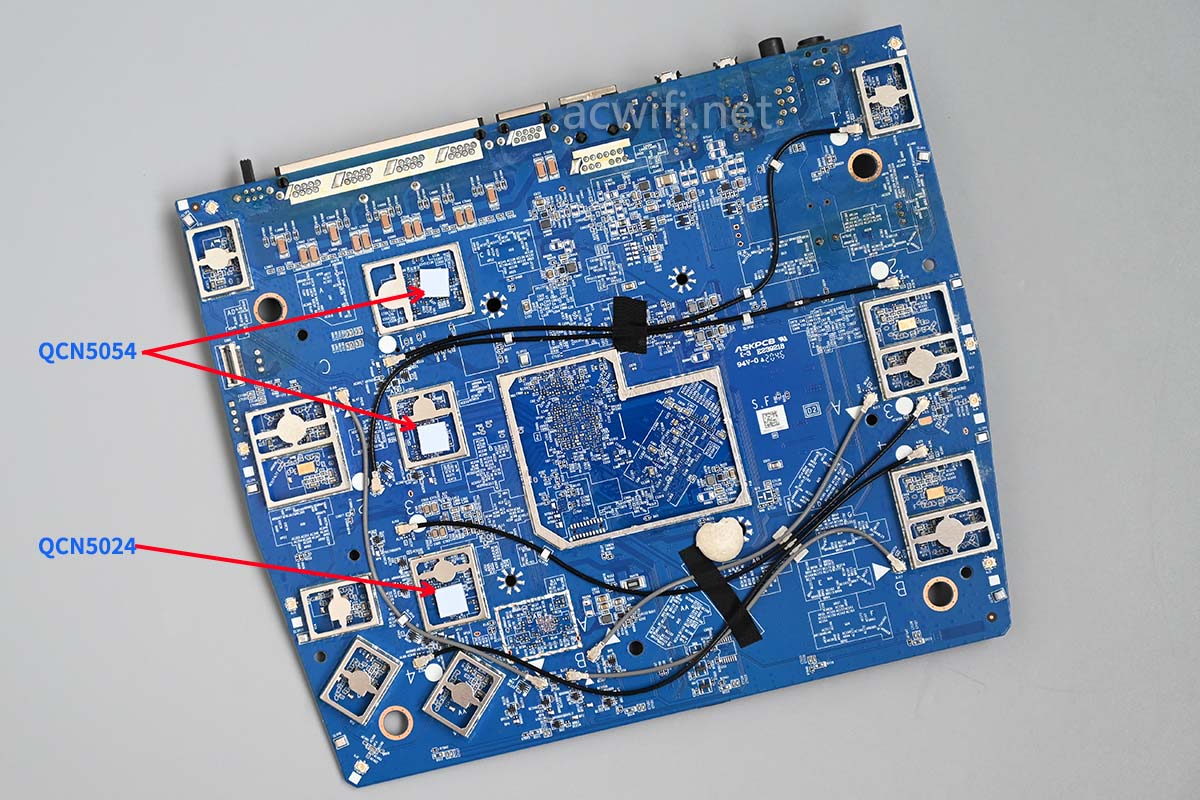

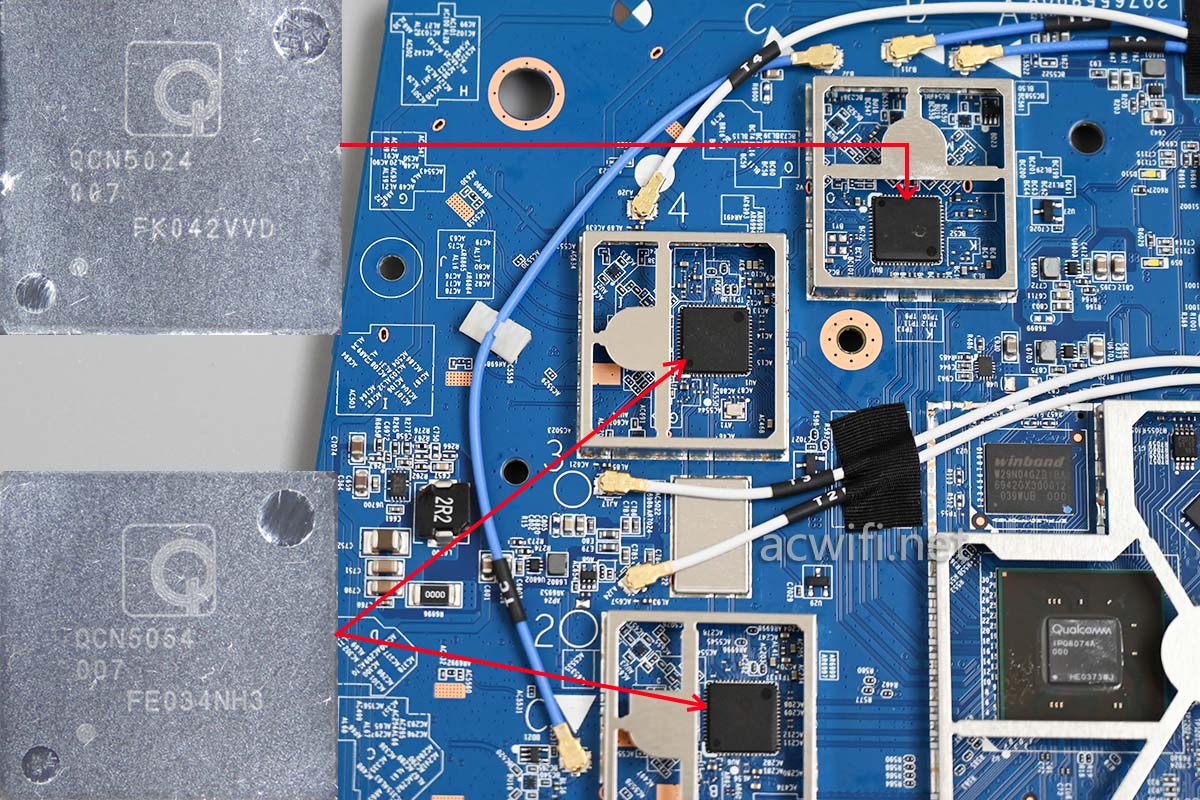

5G无线射频芯的型号是QCN5054，一共有两颗：

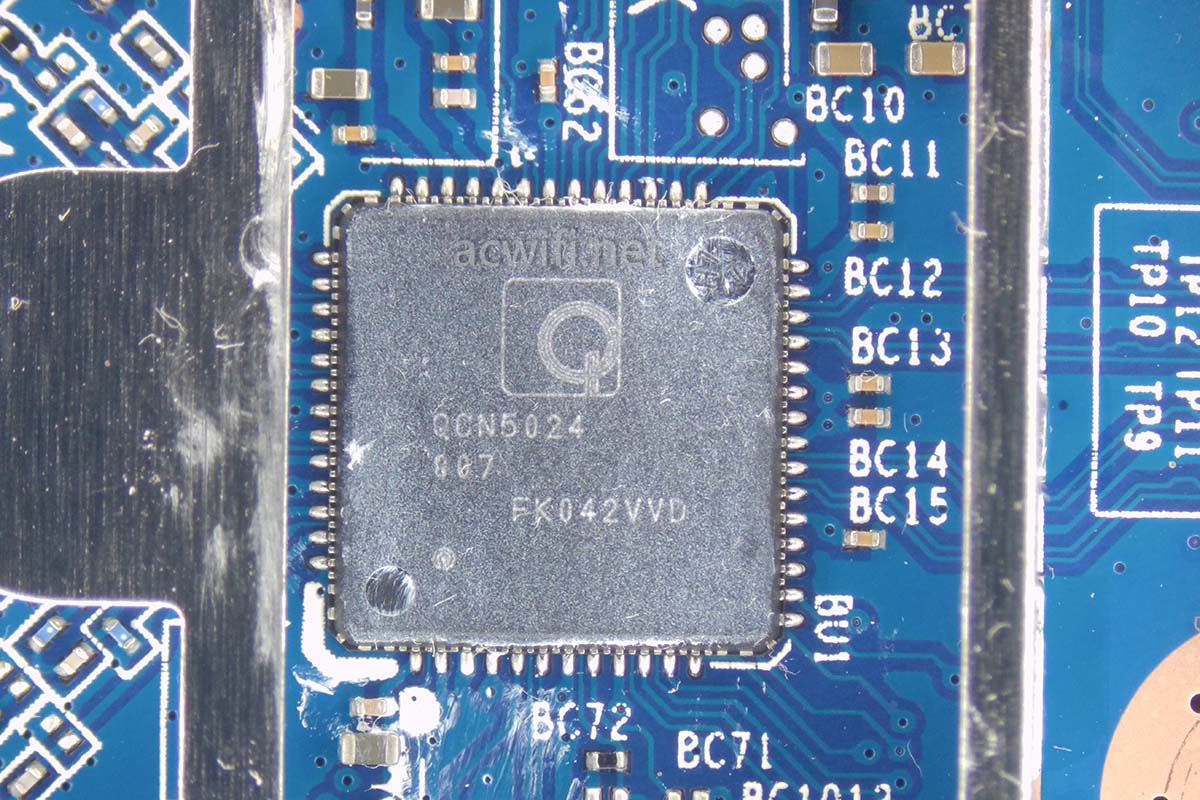

2.4G无线射频芯片型号是QCN5024：

单频段5G要用上两颗QCN5054，因为它需要达到4x4MIMO@160MHz和8x8MIMO @ 80MHz的效果。这两项属性是可以同时支持的，并不是二选一的选项。处理器有足够的性能同时处理和自由切换这两种种无线帧。

主板的另一边，只有一颗FEM，其余11颗在主板背面。

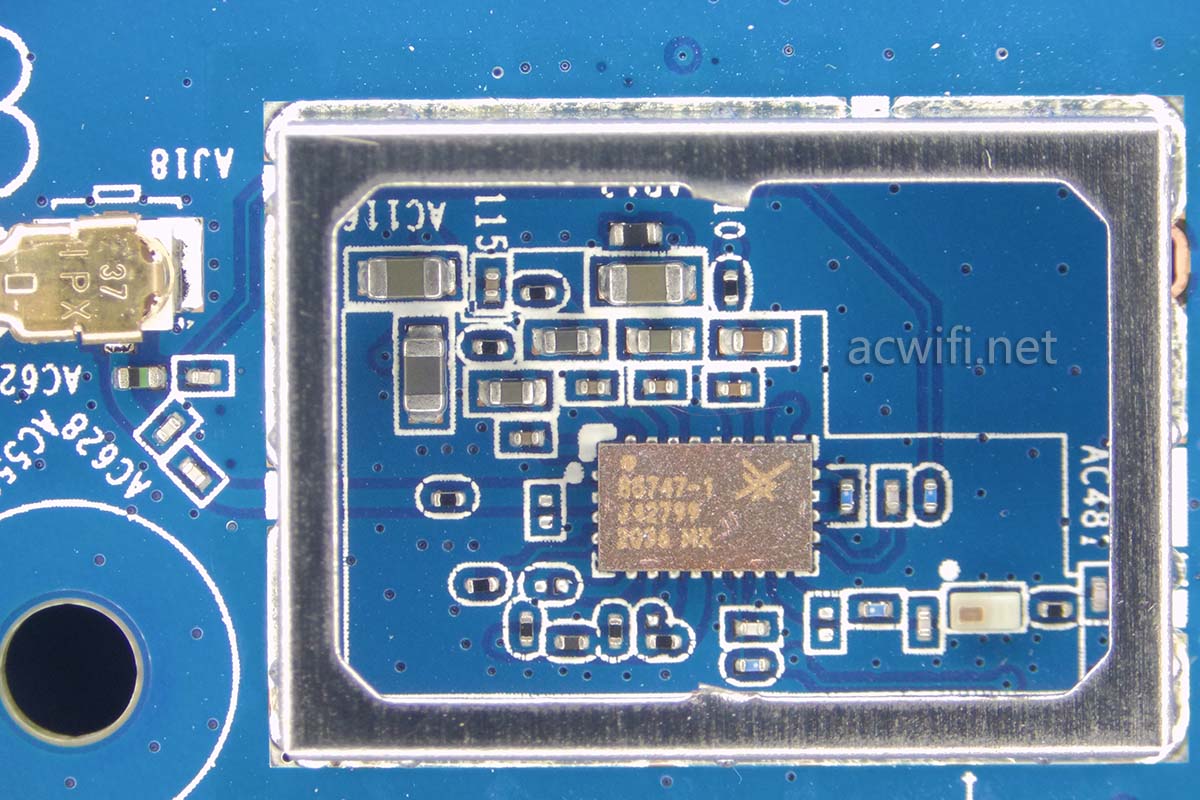

把挡板剪掉，让你们看清楚芯片，这是一颗5G FEM芯片，型号是SKY85747-11，这颗算是在Wi-Fi 6里面性能数一数二的5G FEM。

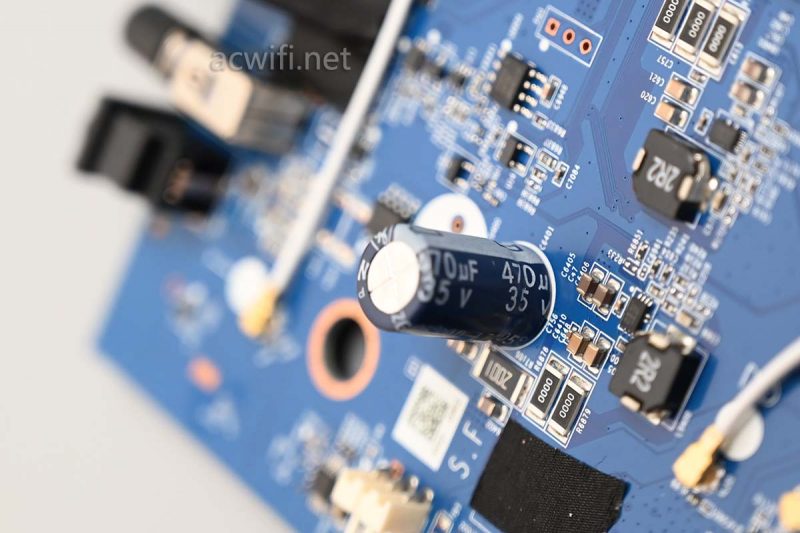

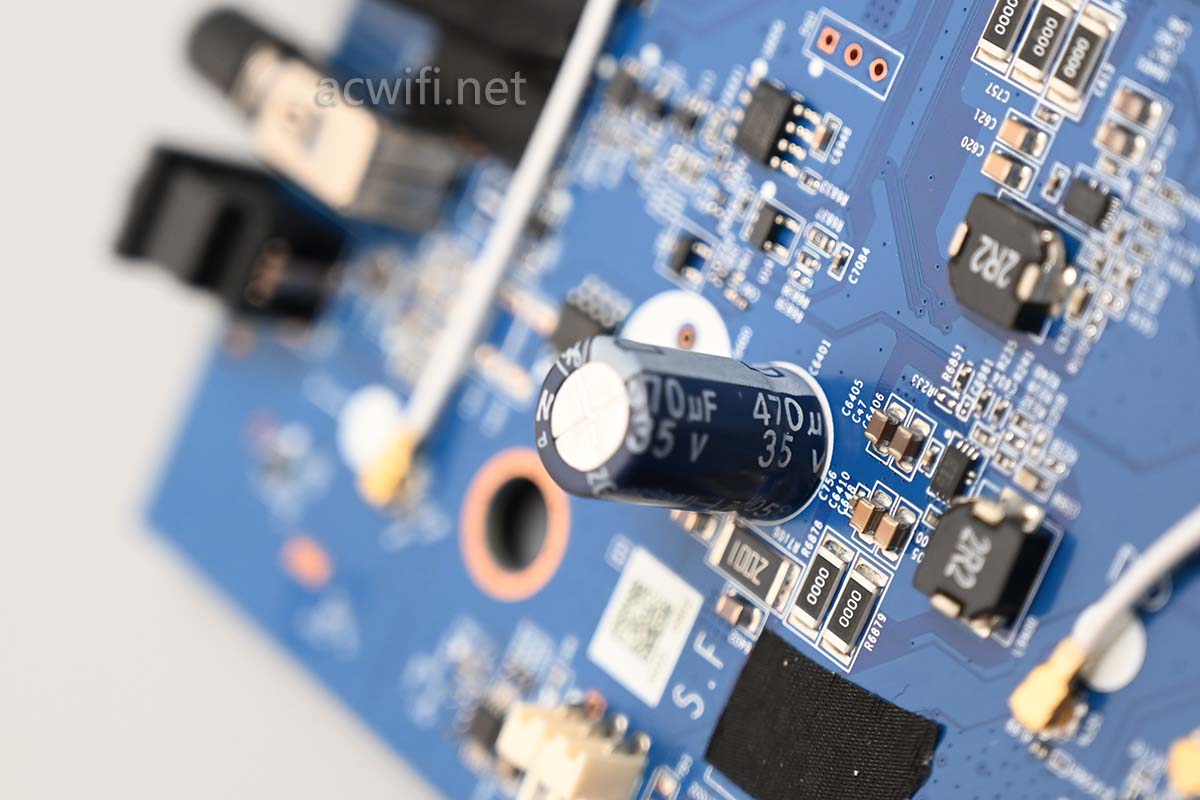

电源输入口附近的电路：

主板正面先不做汇总，拆完再两面一起汇总。

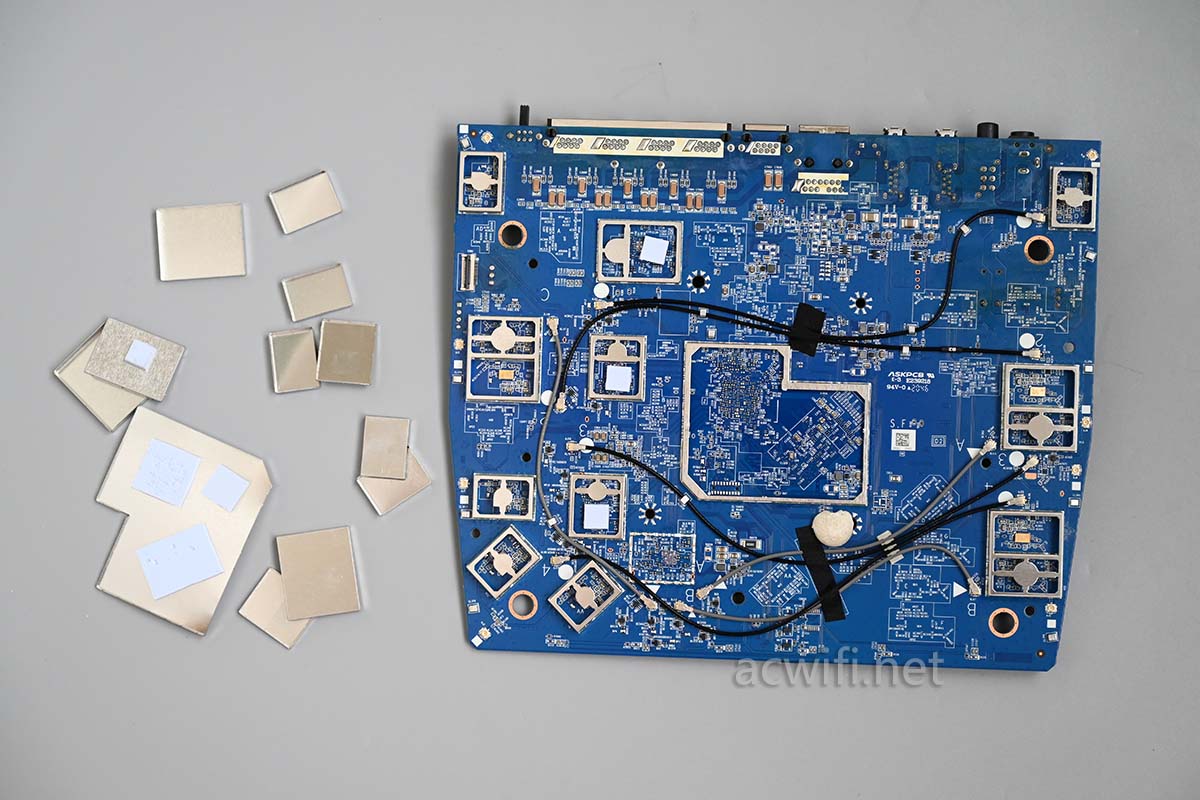

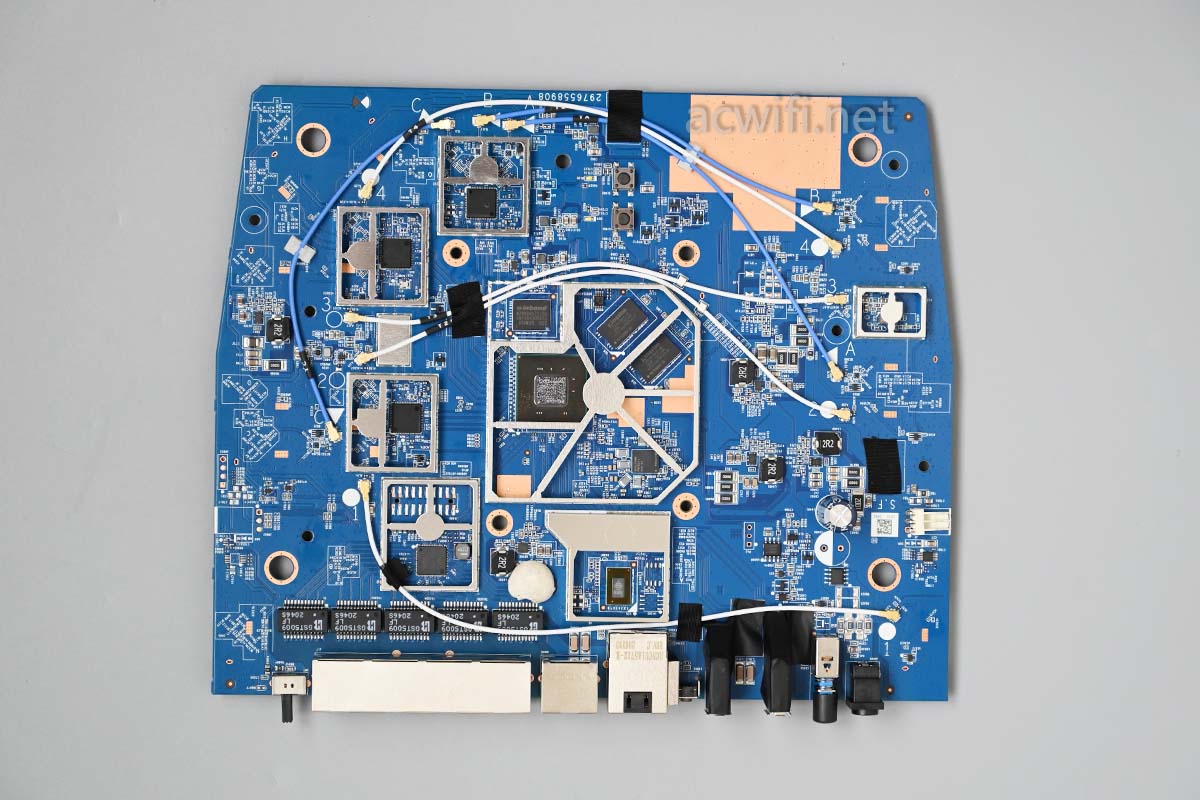

翻转主板背面，并撬开所有屏蔽罩：

三颗无线射频芯片底面均有导热硅脂垫片，三片大的屏蔽罩下方放了2.4G和5G FEM。

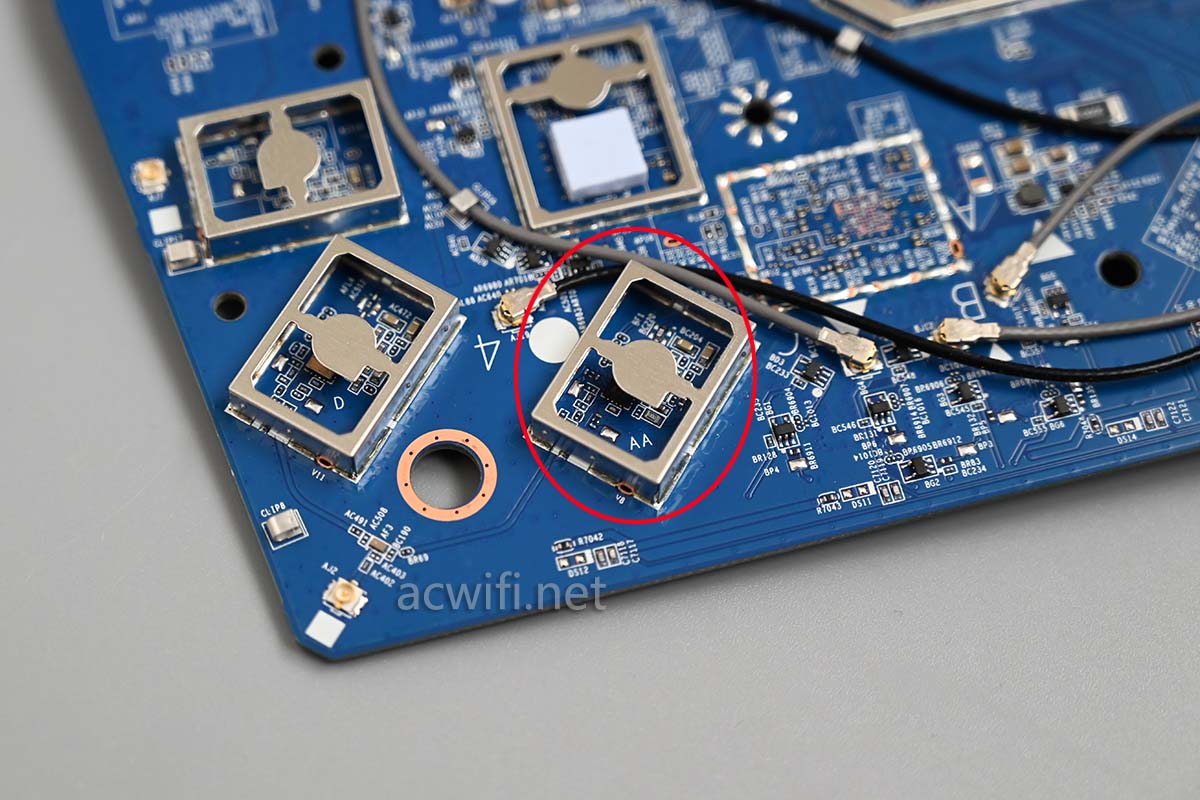

下图红框里面是一颗2.4GFEM芯片：

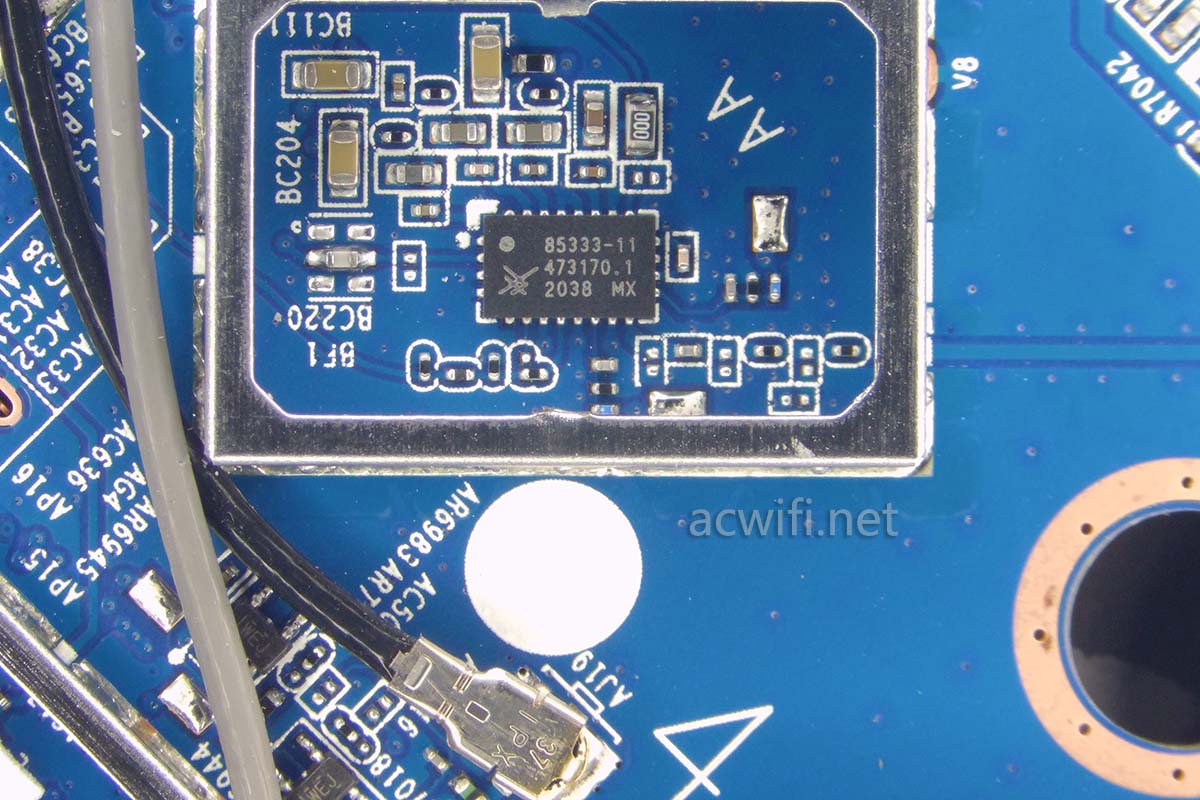

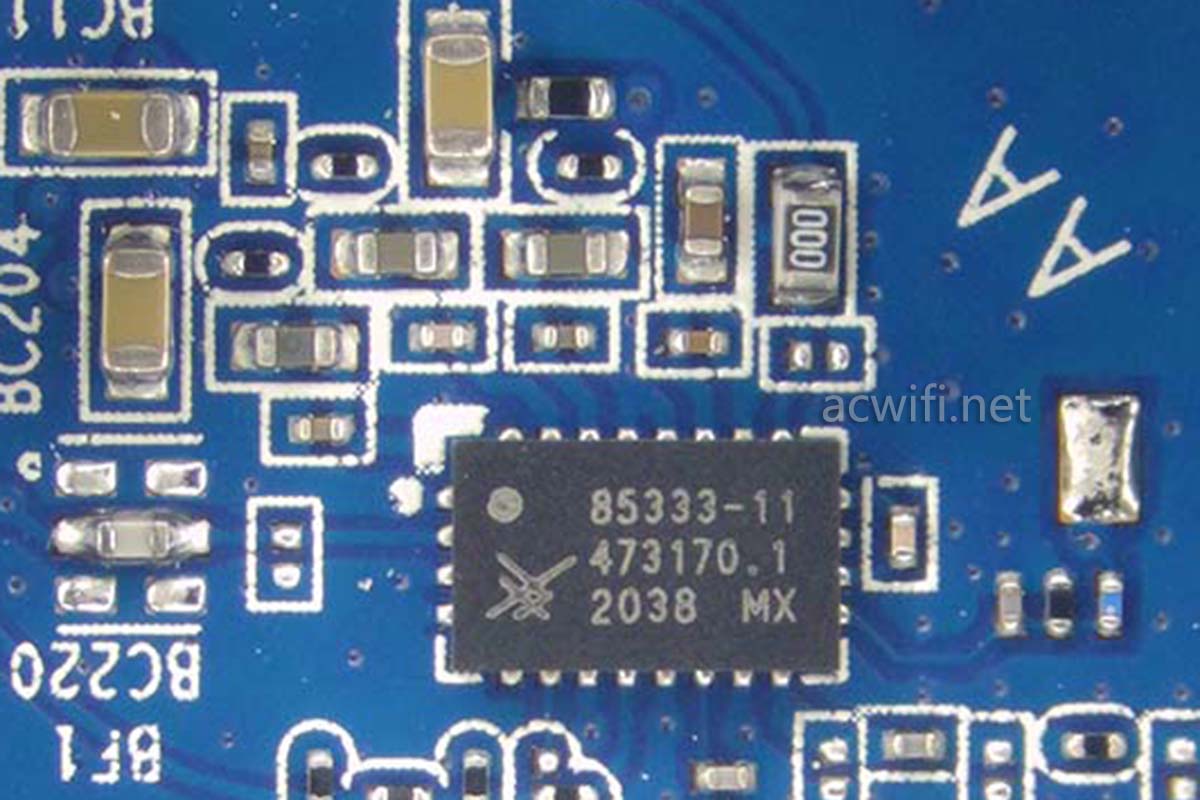

为了让你们看清楚型号，也剪掉了金属挡片，可见型号是SKY85333-11，也是一颗很强的2.4G FEM芯片。

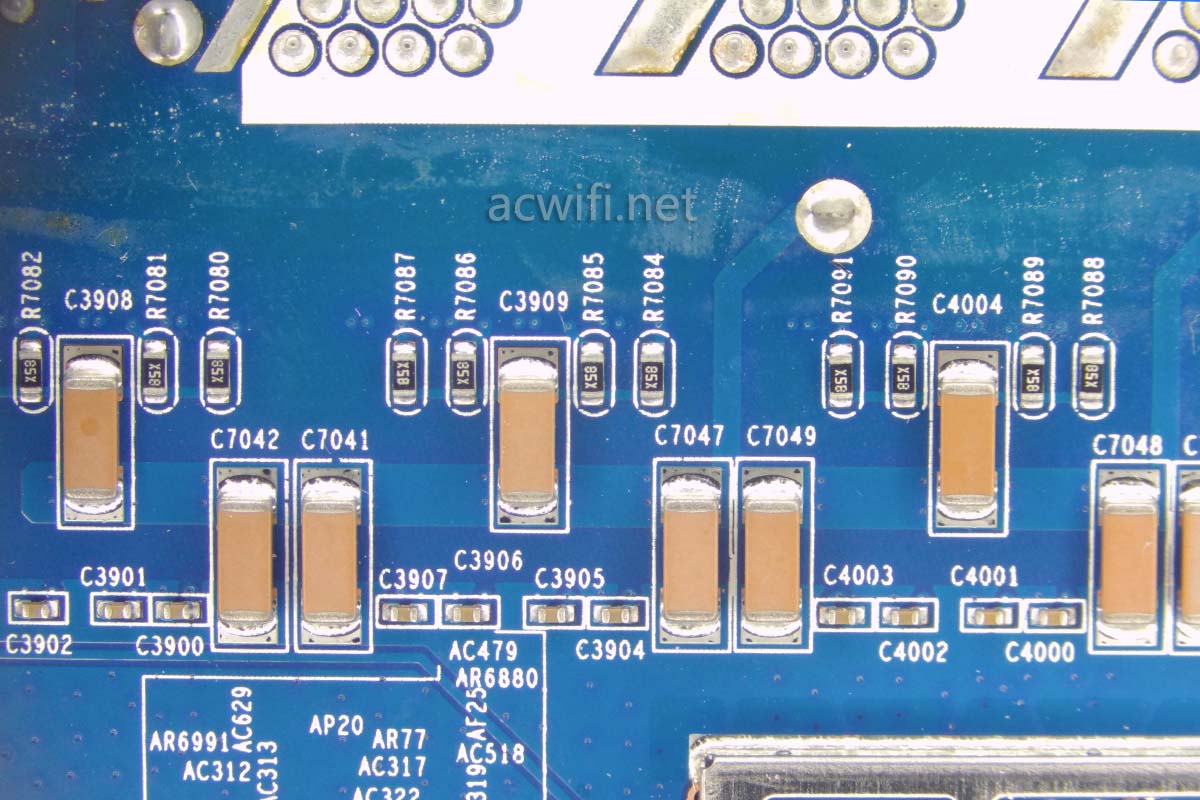

这一面主要是FEM芯片，其它没啥了。网口旁边的电路：

至此，这台网件RAX120拆机完成。

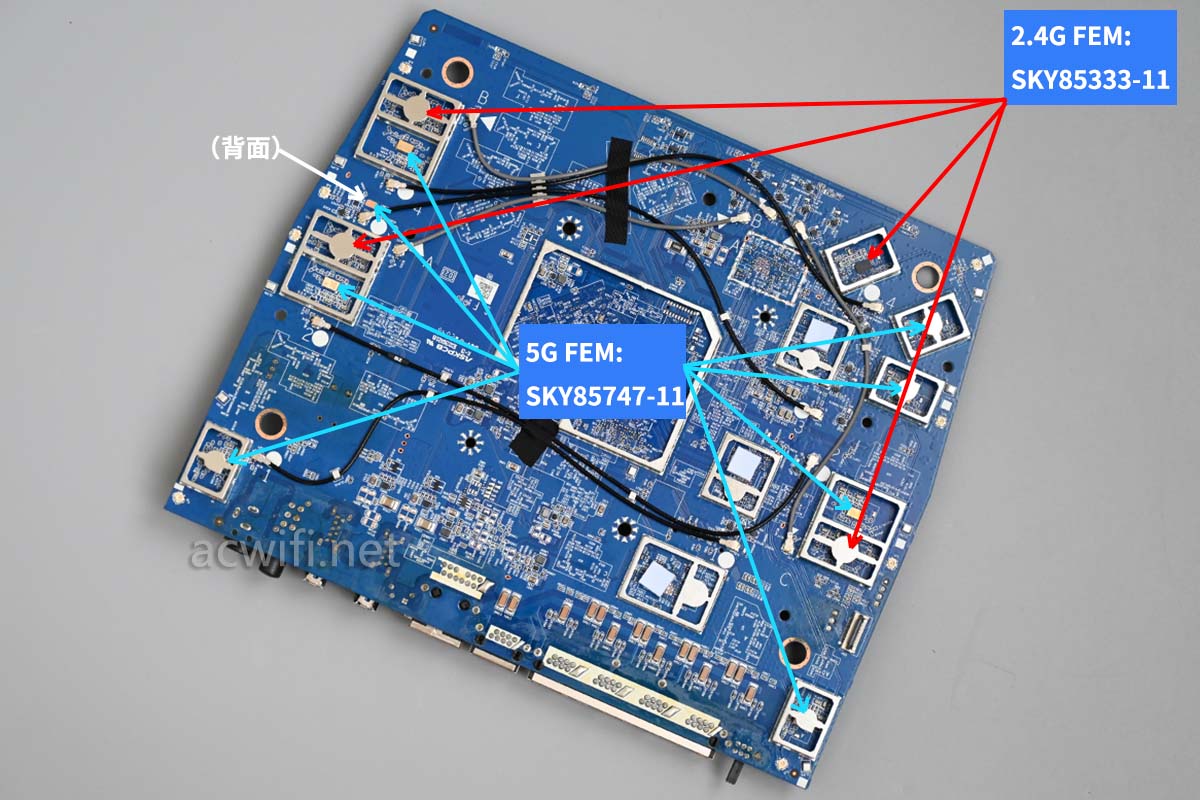

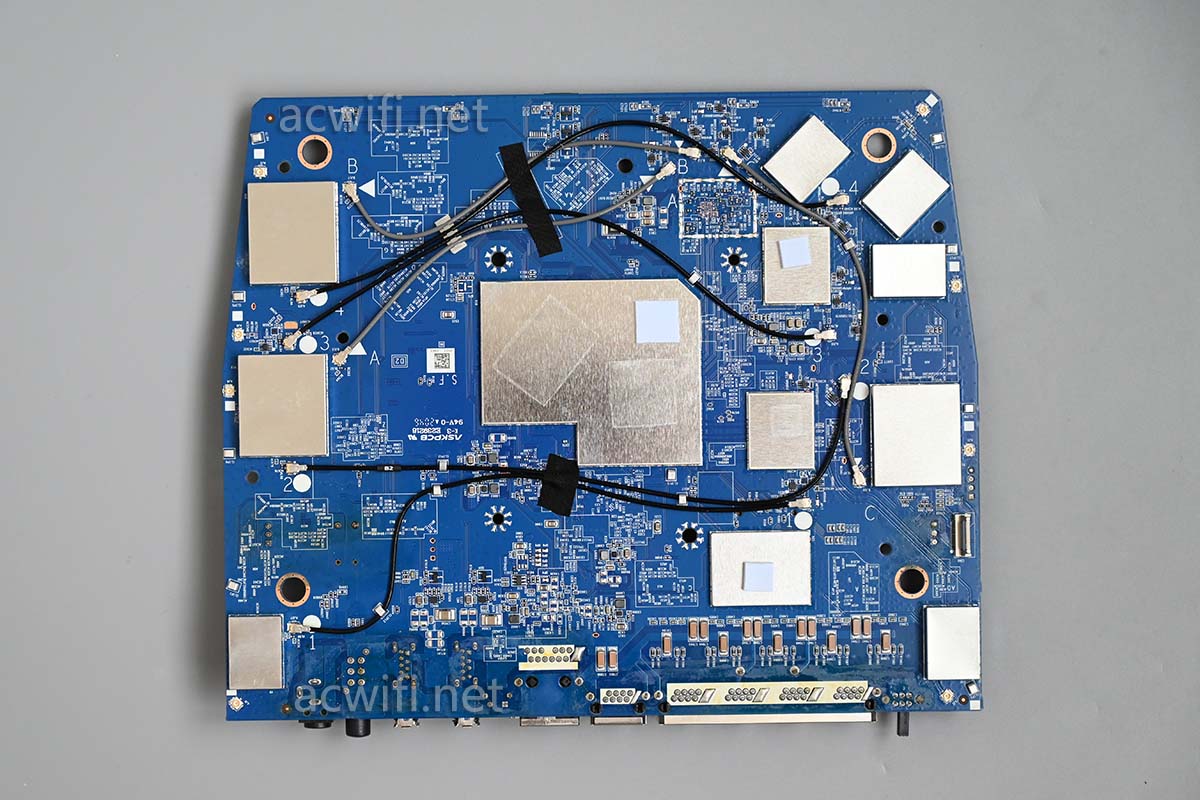

主板背面的芯片型号汇总图如下：

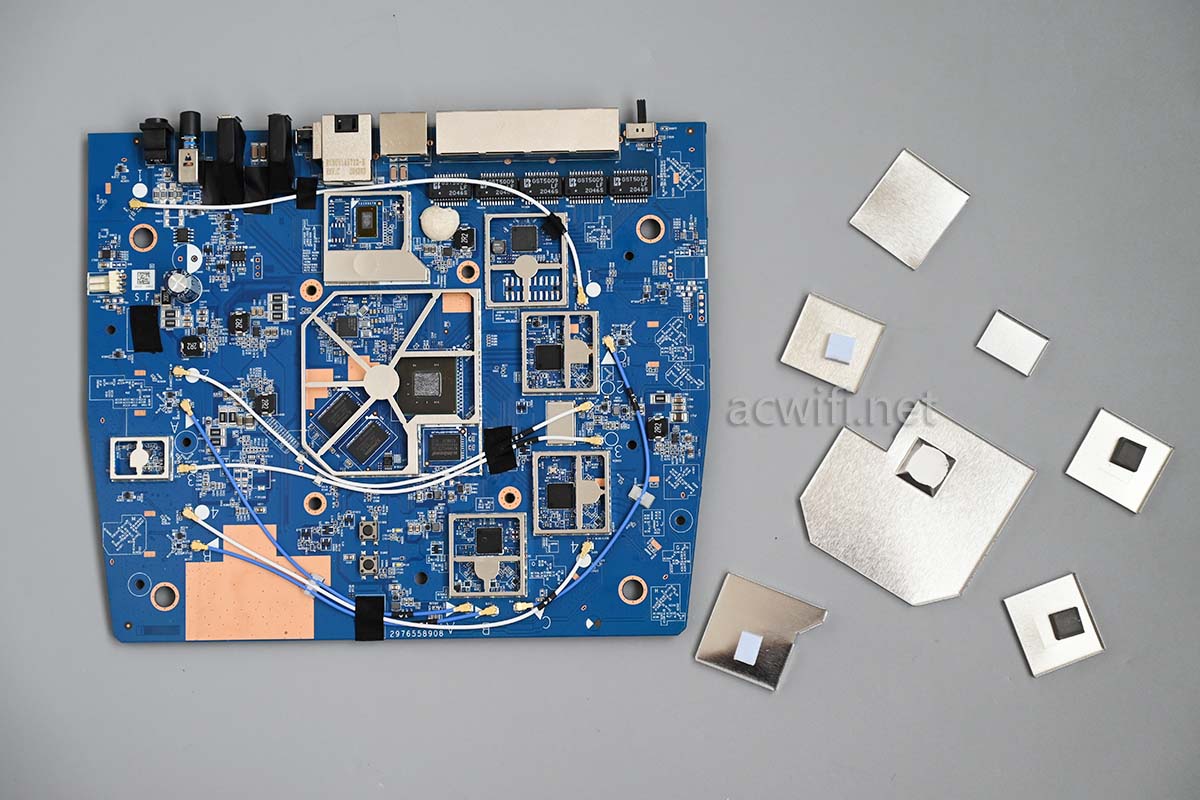

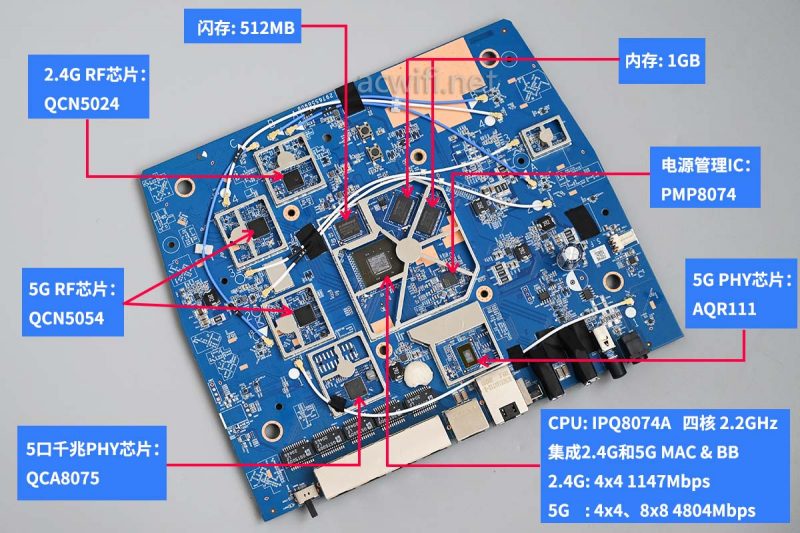

主板正面所有芯片型号汇总图如下：

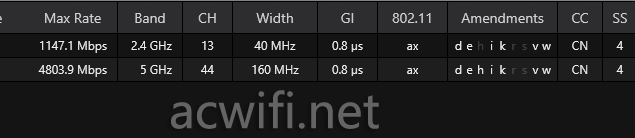

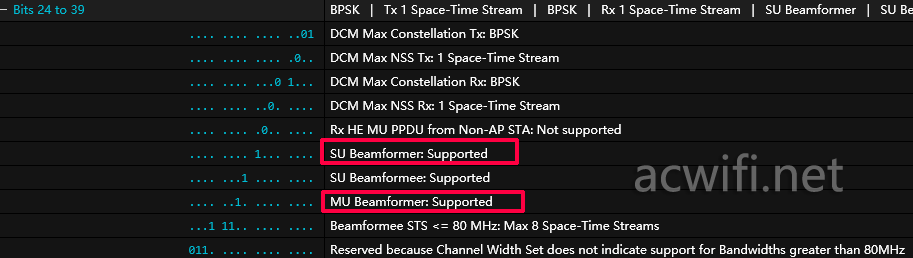

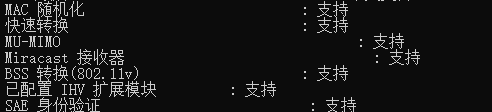

无线方面，默认支持k和v，也默认支持波束成形和MU-MIMO。（用winfi工具查看）

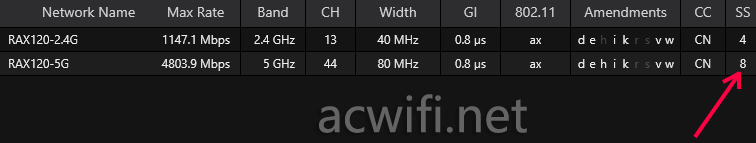

在5G无线设置里，把频宽设定在HT80，winfi这个工具就会显示8条空间流（8x8MIMO），可能是软件本身的限制。

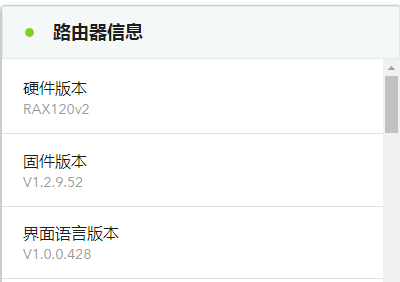

这台是RAX120硬件版本是v2，v2代表CPU是IPQ8074A。不带V2的就是用了IPQ8074，两款处理器的差别在于无线MAC里面的一些特性，比如上行OFDMA的支持。

二、无线信号强度测试

在进行测试之前，先要搞清楚在无线设置里的改区，对无线信号的影响。不过国行固件是不能修改地区，默认就是中国地区，灰色的不能动。但可以在页上右键，选择“检查”，找到下图右边有红线的那一段。

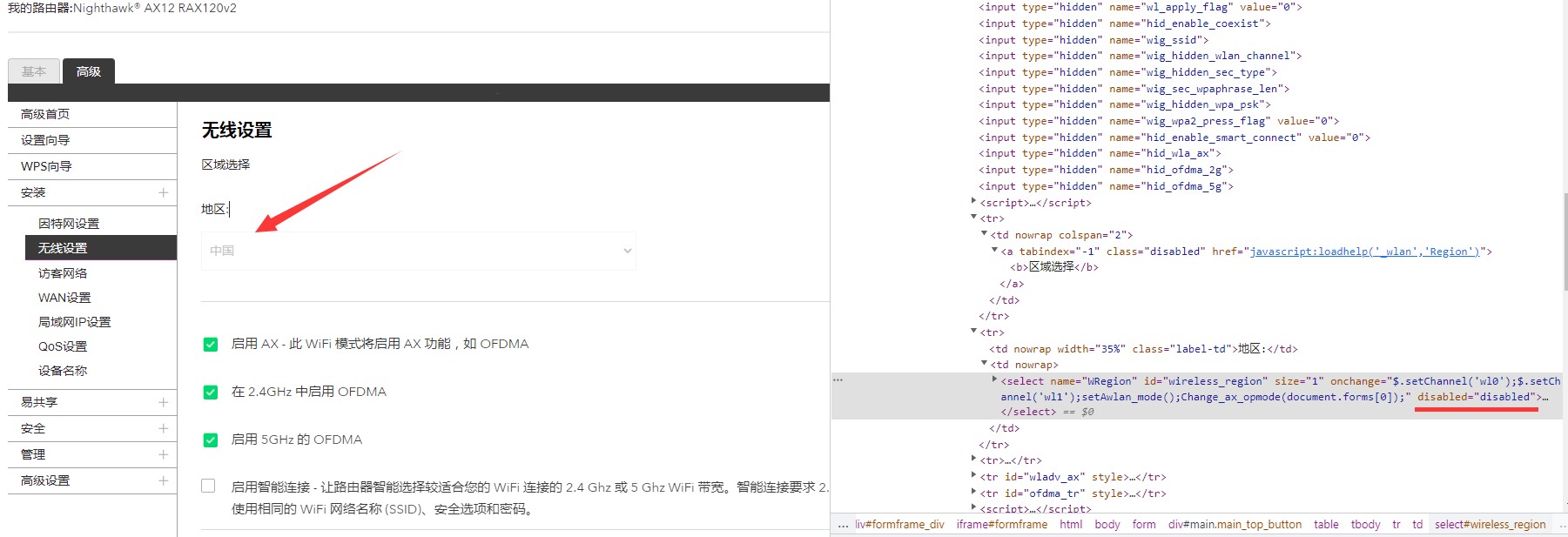

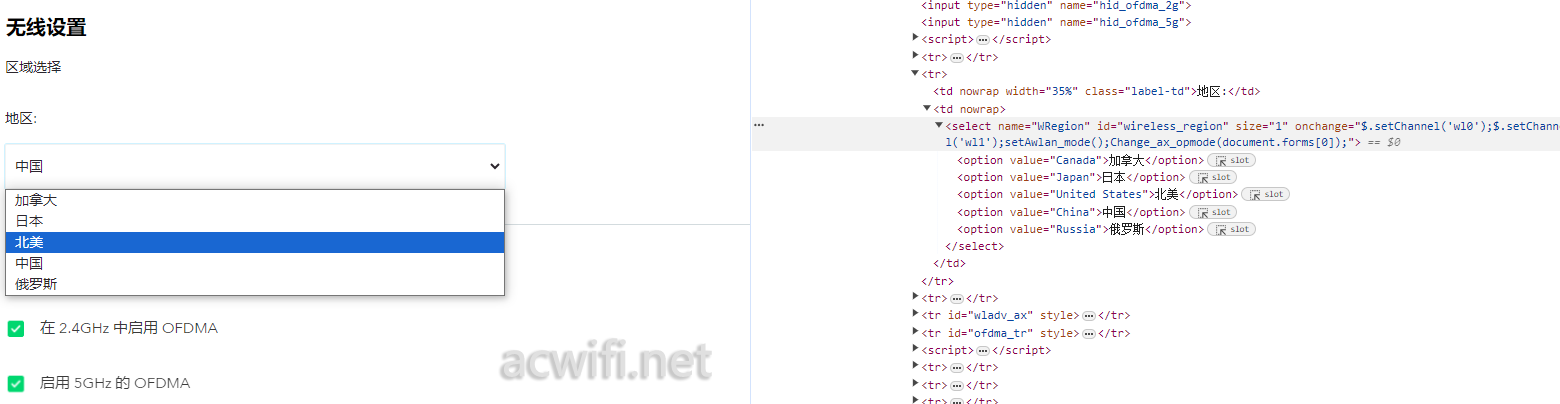

把红线标注的这一串内容删掉后按回车（disabled=”disabled”）

选择想要改地区后，点下面的保存就行了。不过呢，这个无线设置页面，如果以后要改里面的其它参数，也会变回默认地区，需要再操作一次。不过这操作也不麻烦。（这页面就是设置无线和密码，还有信道设置的地方。）

改完地区之后，用软件查看是确实修改成功了。

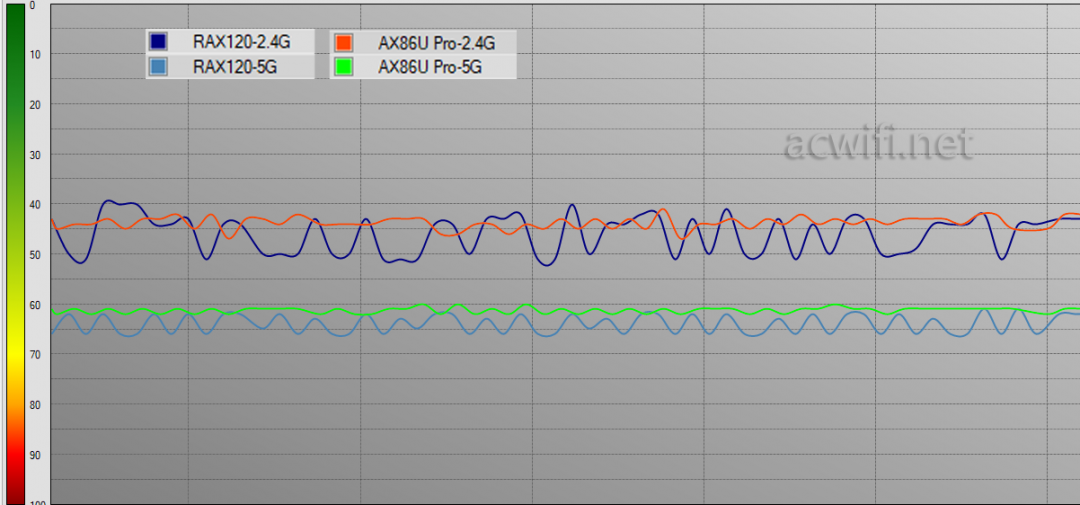

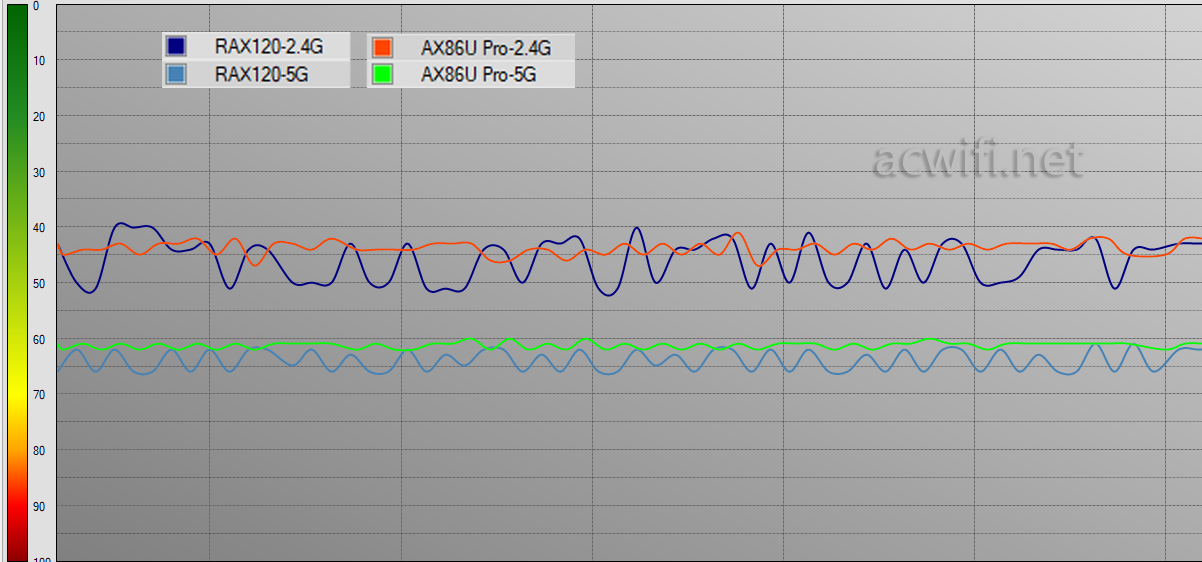

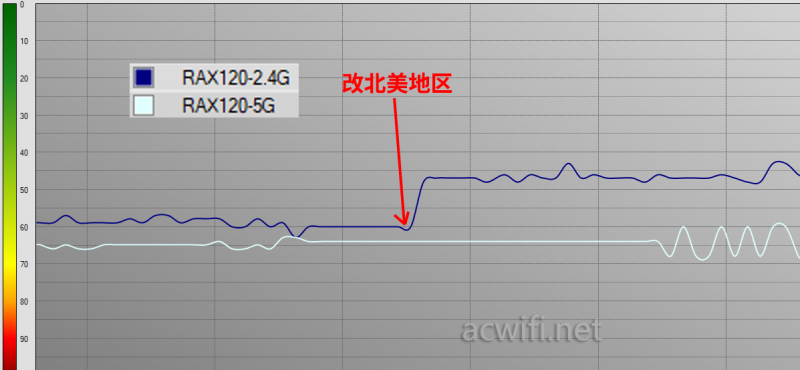

我修改“北美”地区后，查看2.4G和5G的无线强度的实时变化，情况如下图：（左侧是默认中国地区，右侧是改北美地区后）

改北美地区（us）后，2.4G信号明显变强，5G信号强度不变。如果你要2.4G信号很强，可以改北美地区。

加入一台华硕AX86U Pro来做无线测试对比，固件版本号是3.0.0.4.388_24199。华硕改美国地区(us)，网件RAX120也改北美地区(us)，由于这个地区的2.4G信道不能用13，所以2.4G选择11这个信道，5G用44信道，均开启160MHz频宽。

把待测的无线路由器放在下图中的“WIFI”位置。把装有无线网卡AX200的电脑分别放在A、B、C、D四个位置。每个位置记录信号强度时间3分钟。

测试结果如下：

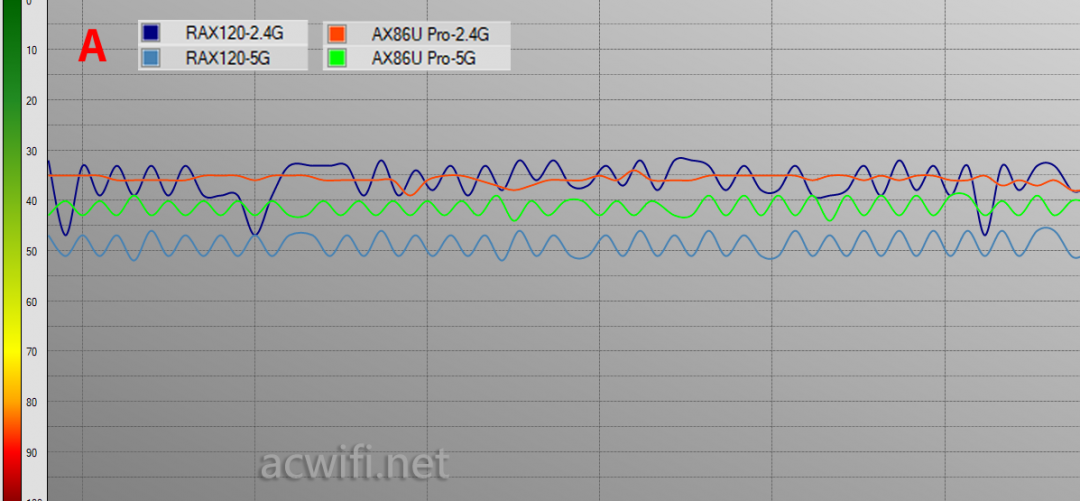

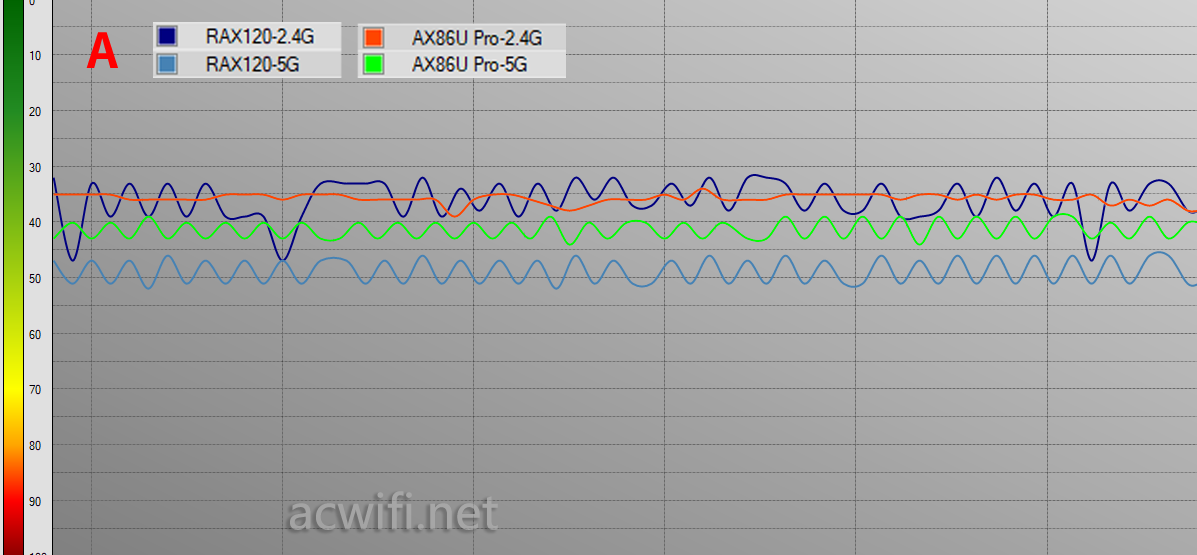

在A点位置里，2.4G信号强度两者差不多，5G信号强度是华硕AX86U Pro强些；

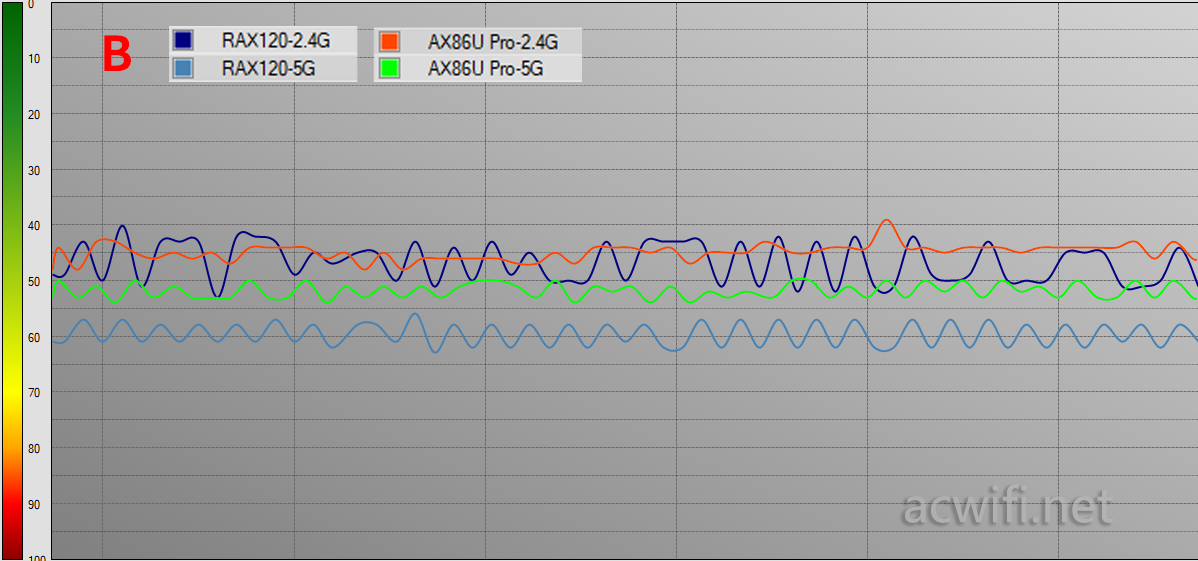

在B点位置里，2.4G信号强度也差不多，5G信号强度仍然是华硕AX86U Pro强点；

在直线距离11米远的C点位置里，2.4G信号强感觉华硕好一点点，5G差距收窄了一些；

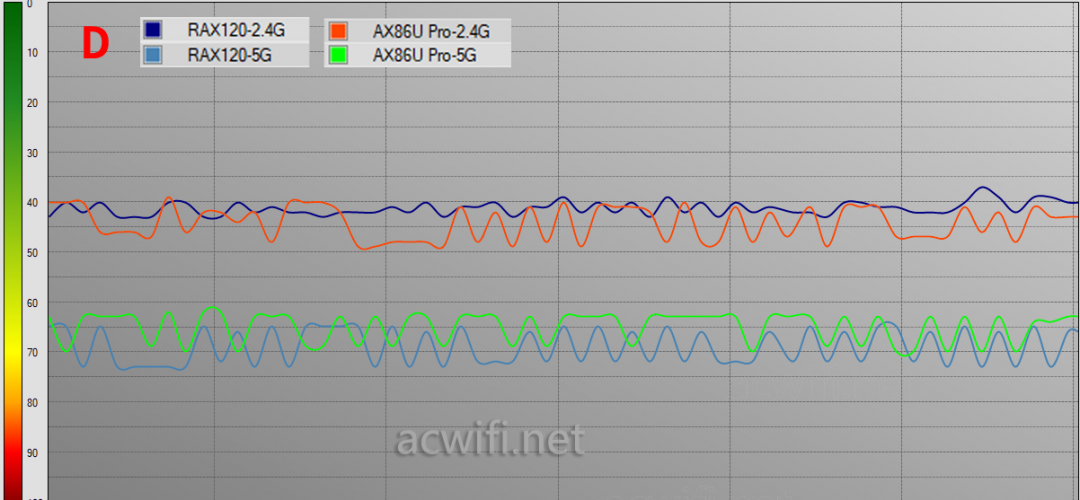

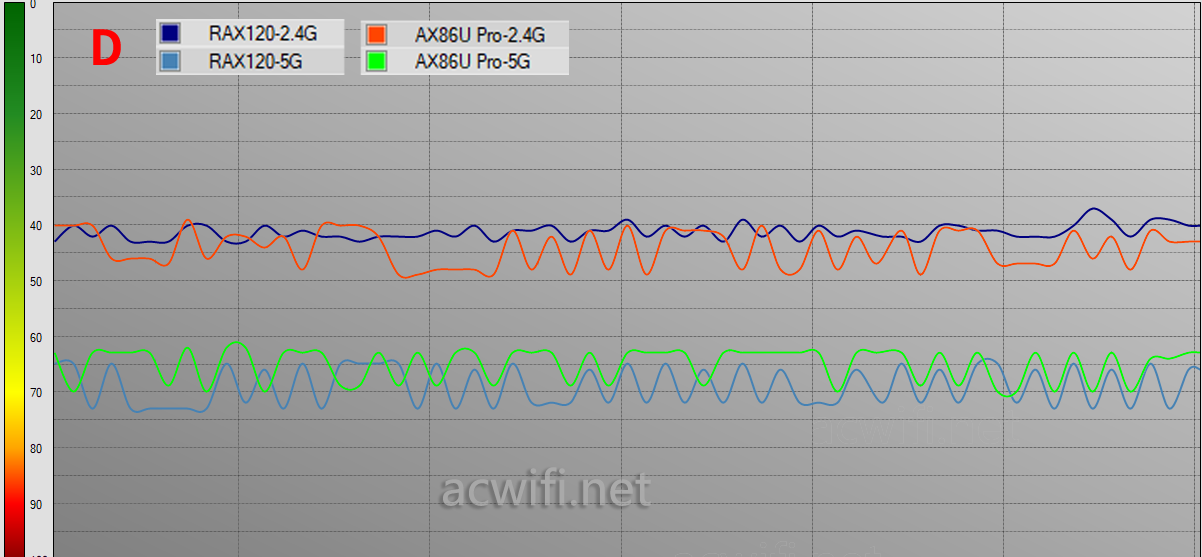

在楼下的D点位置里，2.4G难分难解，5G强度仍然是华硕AX86U占优一点点。

华硕AX86U Pro的天线位置比较高，这一点也有利。

接下来是无线速度测试。

三、无线传输速度实测

由于华硕AX86U Pro的网口最高速率是2.5Gbps，所以我把网件RAX120的5G网口降为2.5G速率（X550网卡网口自定义速率）。测试的方式比较简单，使用一台自建speedtest测速服务器，接在路由器的WAN口，采用静态IP上网的方式，用五台不同的无线终端接入无线，放在前面的四个位置分别进行测速。2.4G测速只测C和D点两个位置。

五台无线终端如下图：

1、AX210的测速结果

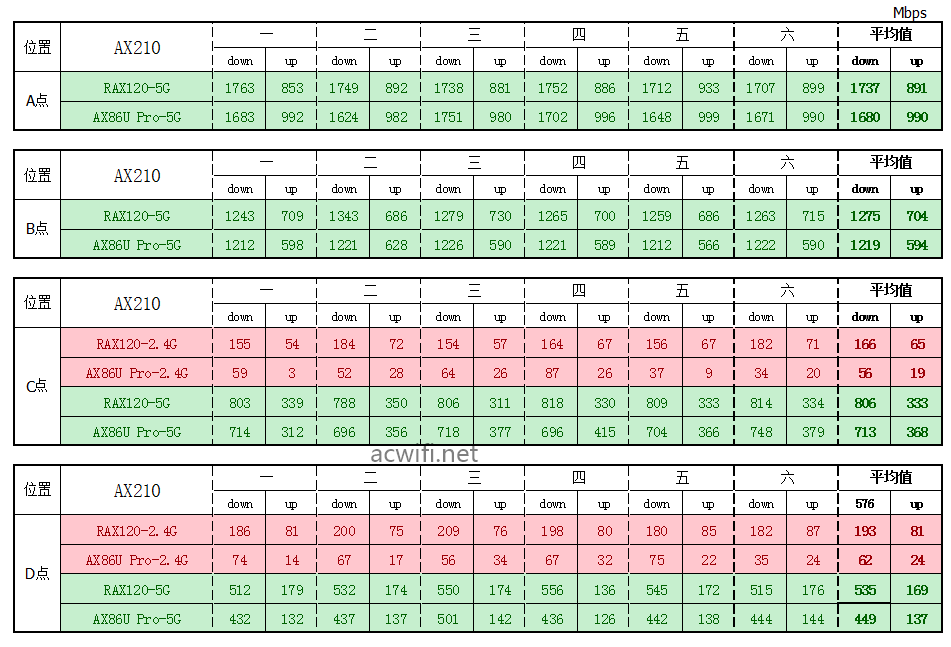

有AX210测速的所有结果如下：

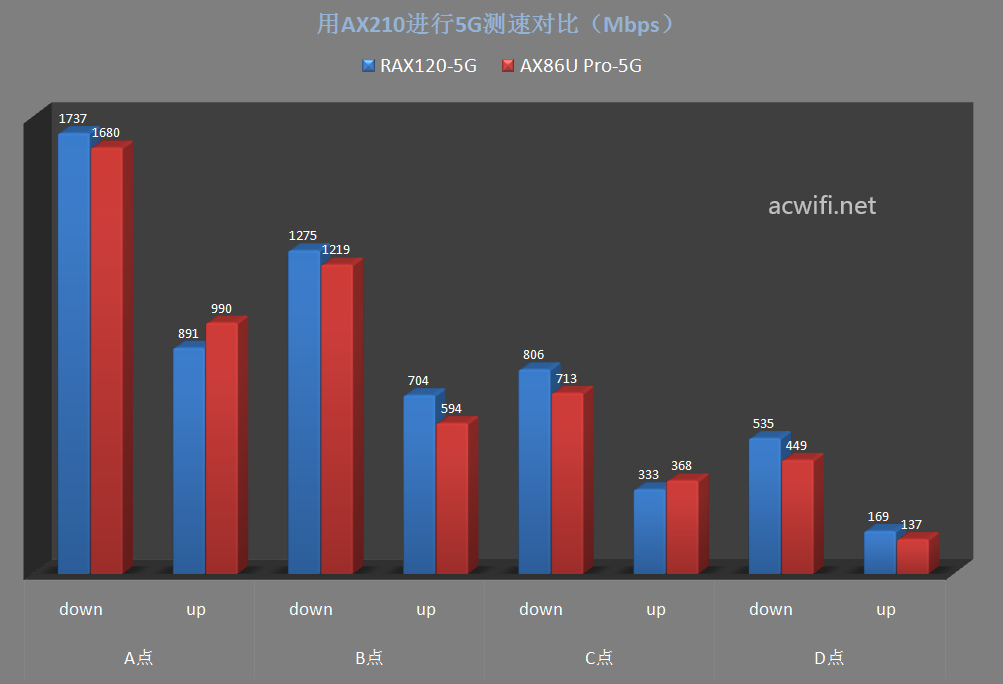

5G平均速度如下图表：

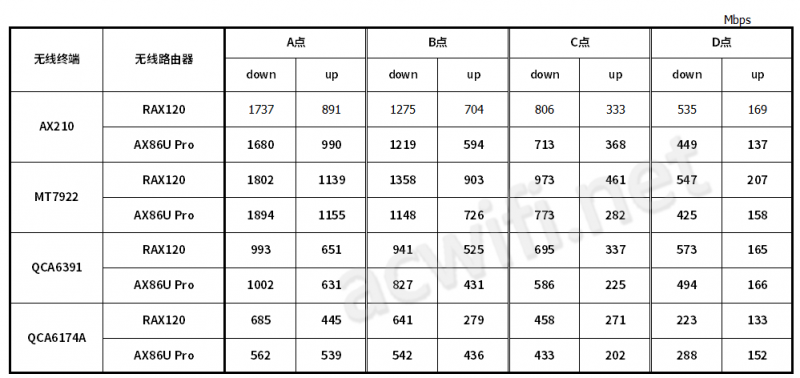

RAX120比AX86U Pro在各个位置的下行速度都要快一些，在A和C点上行速度是AX86U Pro快。

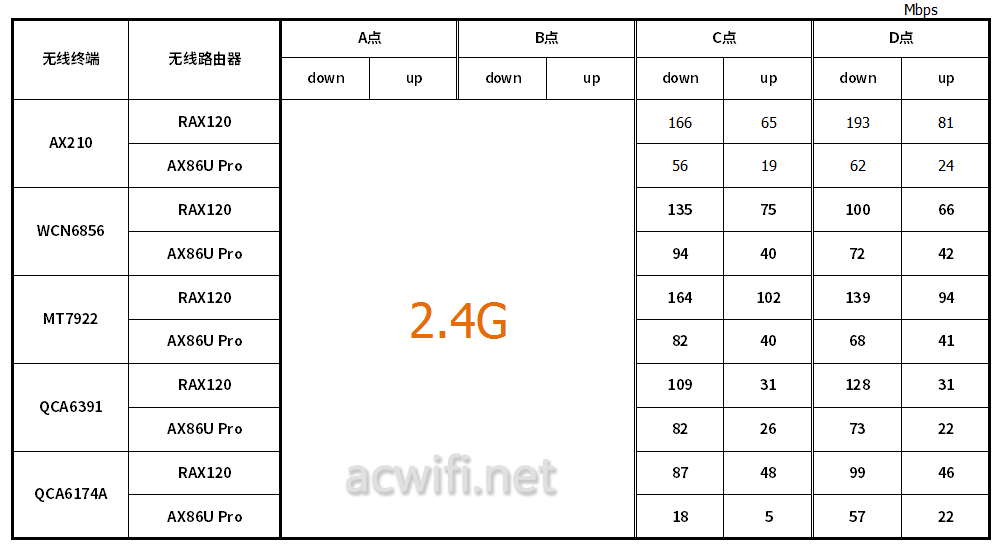

2.4G平均速如下图标：

2.4G速度表现，网件RAX120占优。

2、WCN6856的测速结果

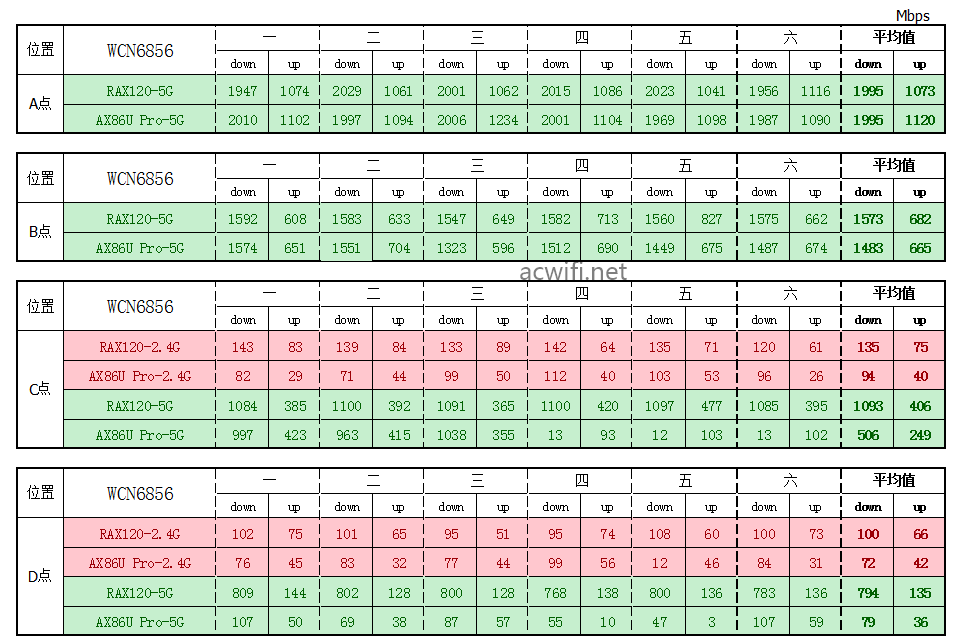

用WCN6856测得的所有结果如下表格：

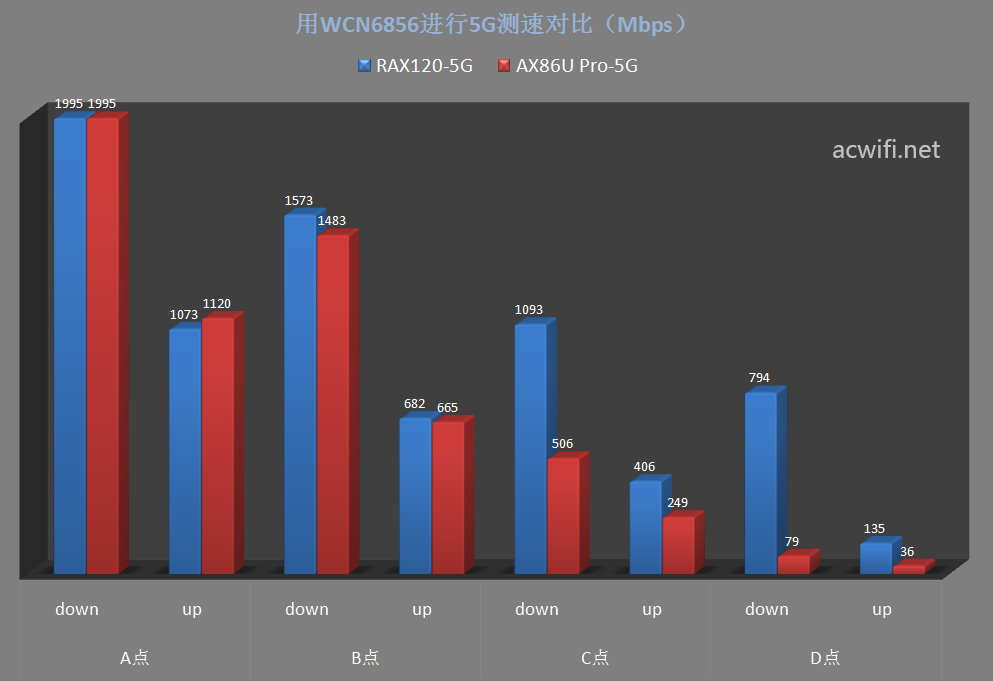

5G平均速度如下图表：

用高通个WCN6856测华硕AX86U，在中远距离，它会掉频宽很严重，有时掉gc80MHz，有时掉到40MHz，甚至掉到20MHz，因此非常地影响连续测速的数据，我不得不进行多次的重启AX86U Pro。

其它四款无线网卡也偶发生这情况，不过没这个频繁。所以我在测速华硕AX86U Pro时，要盯着频宽是否还在160MHz频宽上。在D点位置上，没办法让它稳定在160MHz频宽。所以这个5G测速不作参考了吧。

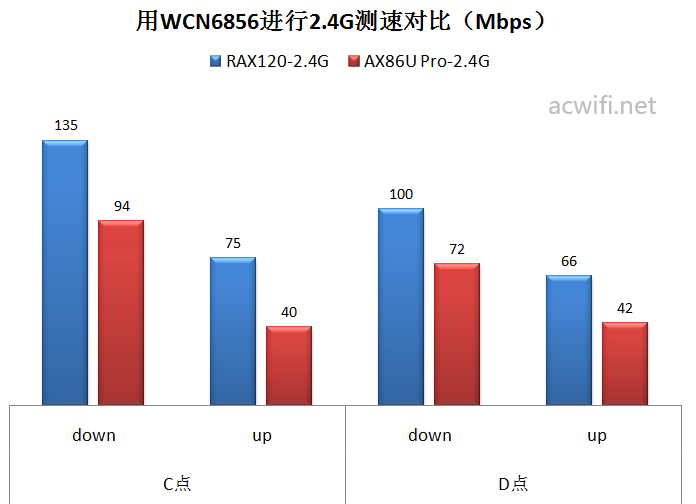

2.4G平均速度如下：

网件RAX120的2.4G平均速度比AX86U Pro快。

3、MT7922的测速结果

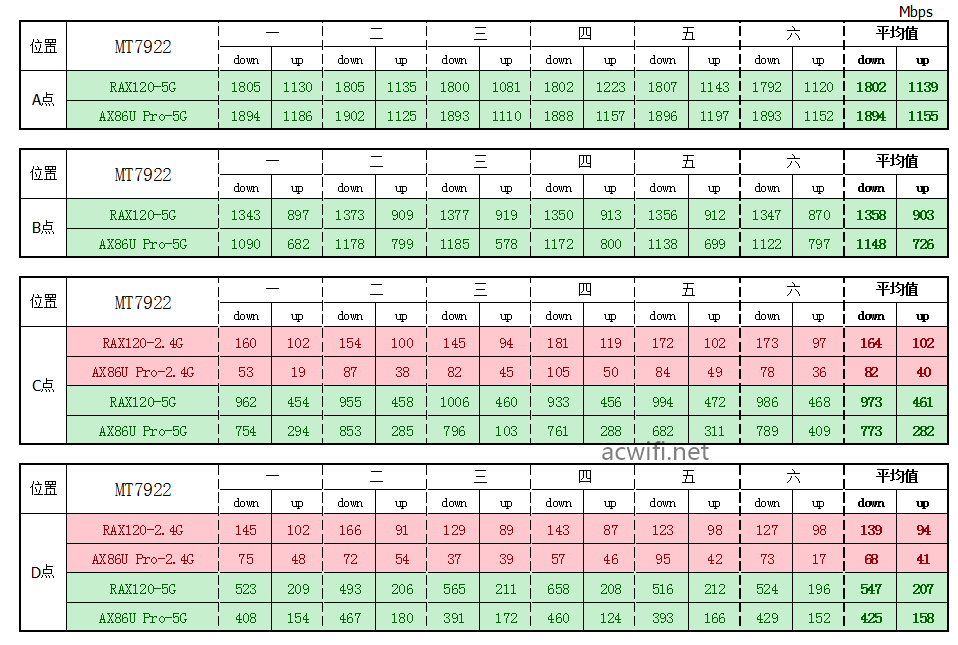

用MT7922测得的所有结果如下表格：

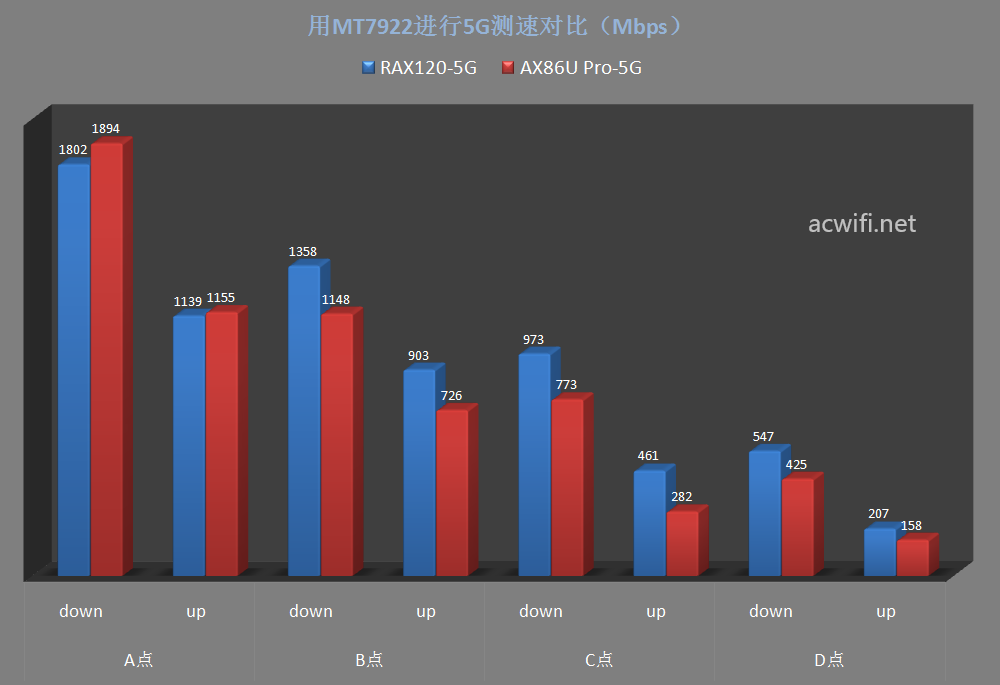

5G平均速度如下图表：

在A点位置，华硕AX86U Pro快一点，在B、C、D三个位置是网件RX120快些。

2.4G平均速度如下：

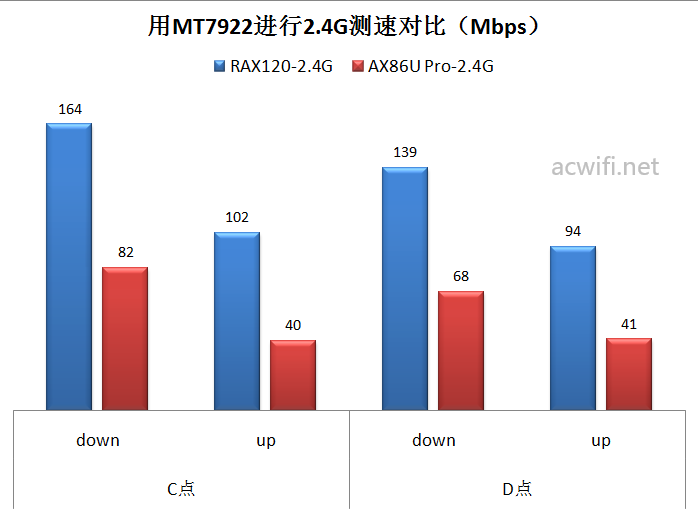

2.4G平均速度也是网件RAX120快些。

4、QCA6391的测速结果

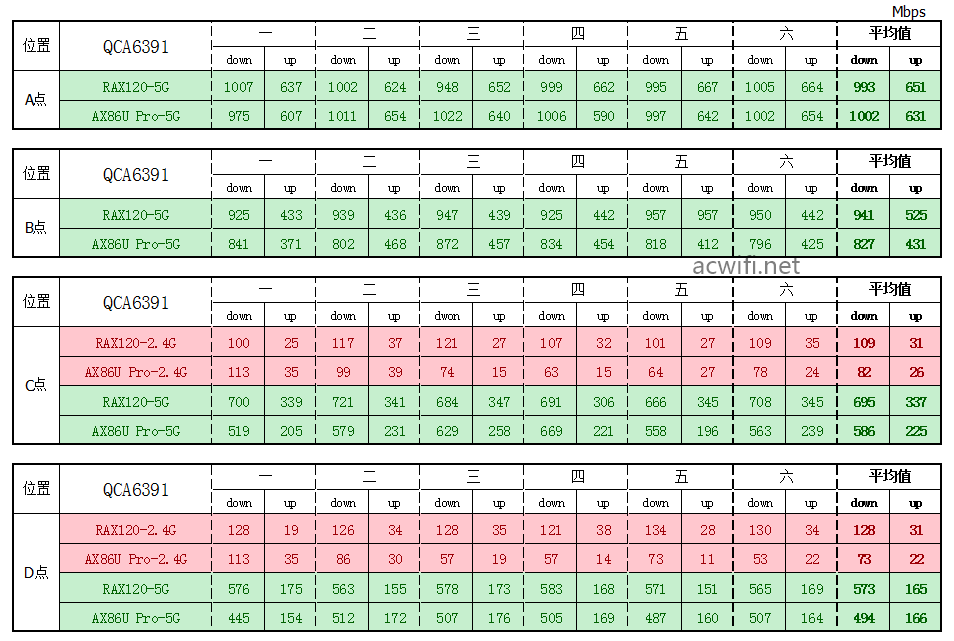

用QCA6391测得的所有结果如下表格：

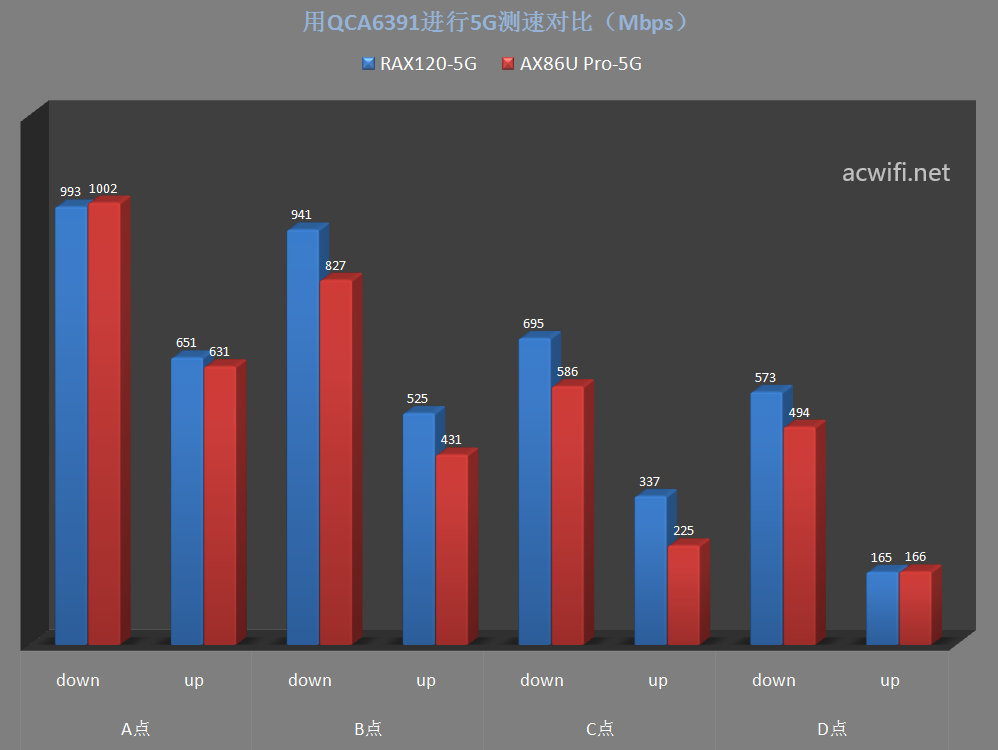

5G平均速度如下图表所示：

由于QCA6391只支持80MHz频宽，所以呢速度都不如前面三款的高。

在A点位置里，华硕AX86U Pro快一点点，其它三个位置是网件RAX120 Pro快一些。

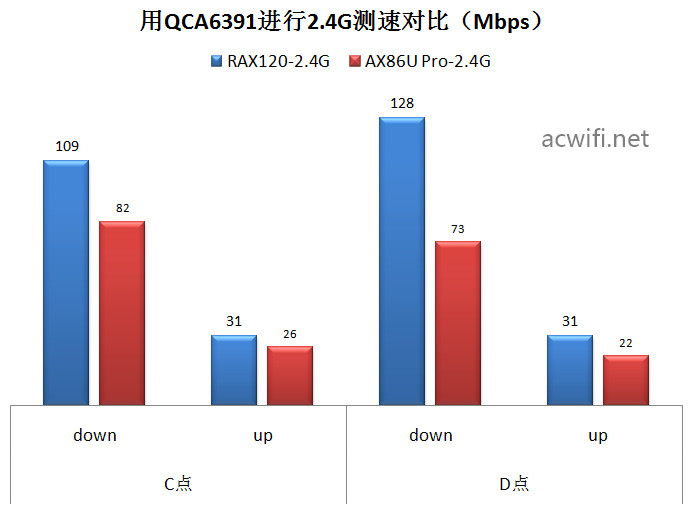

2.4G平均速度如下图表：

2.4G速度是网件RAX120快。

5、QCA6174A的测速结果

用QCA6174A没得的所有结果如下表格：

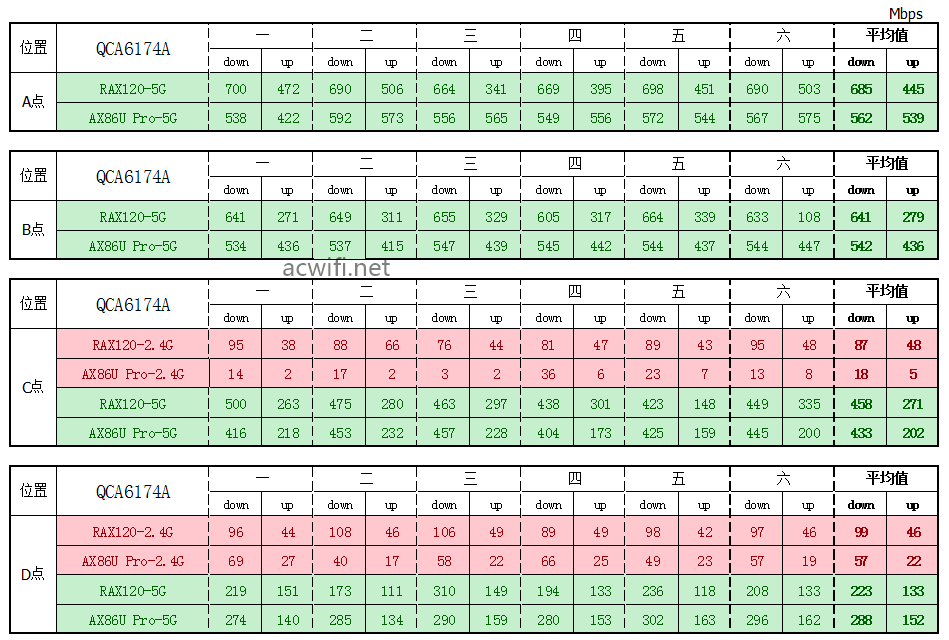

5G平均速度如下：

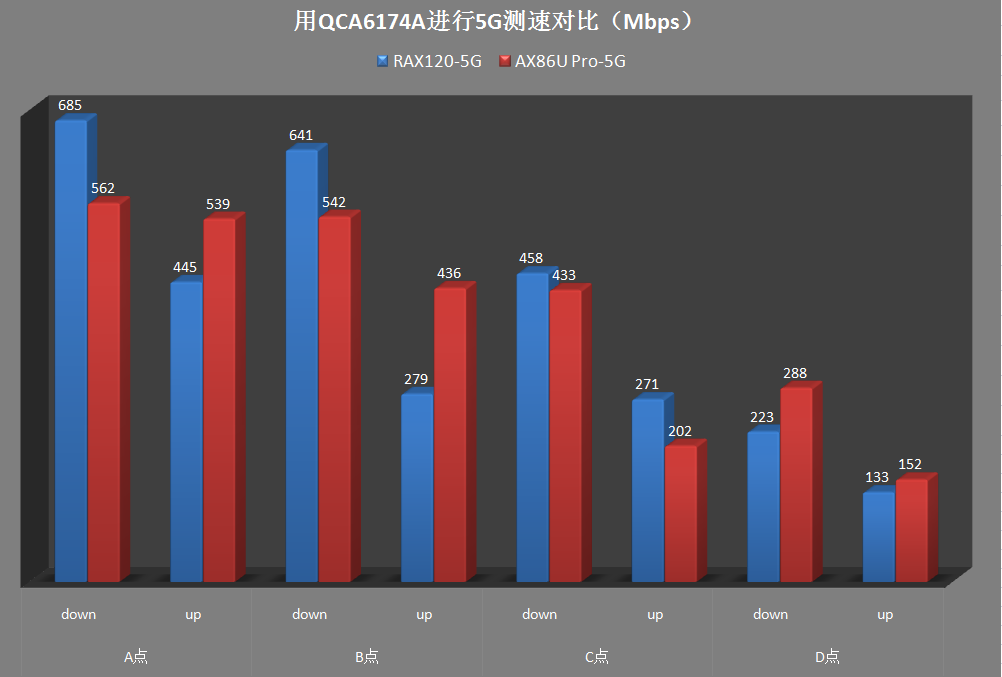

在同一夹层的三个位置晨里，网件AX120比华硕AX86U Pro快，楼下的D点位置反之。

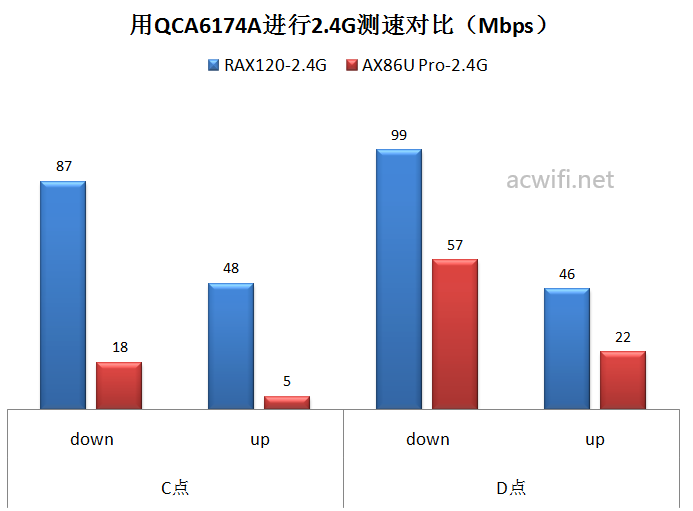

2.4G平均速度如下：

2.4G速度仍是网件RAX120快。

可能是AX86U Pro的2.4G只支持3x3MIMO，所以在中远距离有点亏。

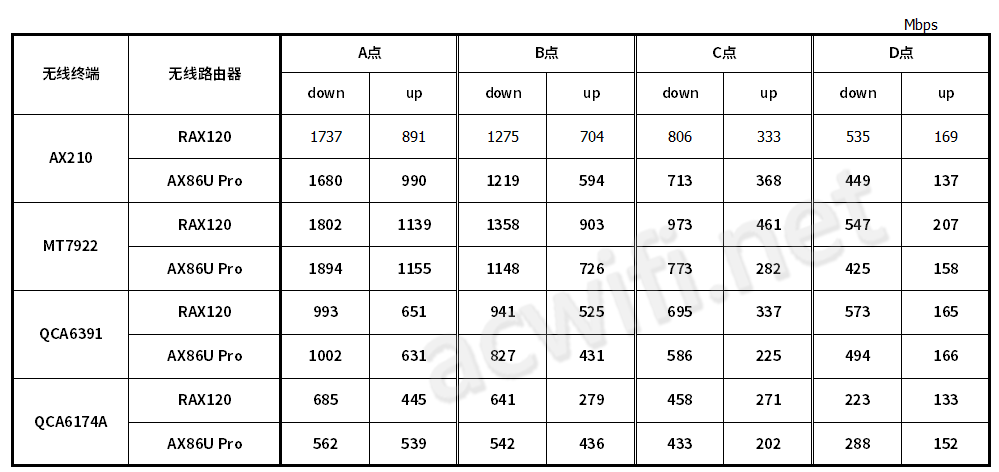

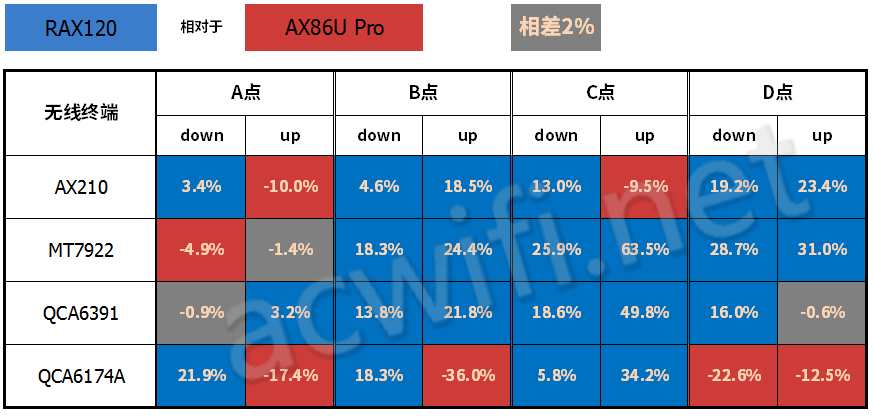

以下是所有无线终端的测速汇总。5G就不拿WCN6856做参考了。

相差2%以前的我定义为误差。

蓝色多，所以，5G速度是网件RAX120表现好。

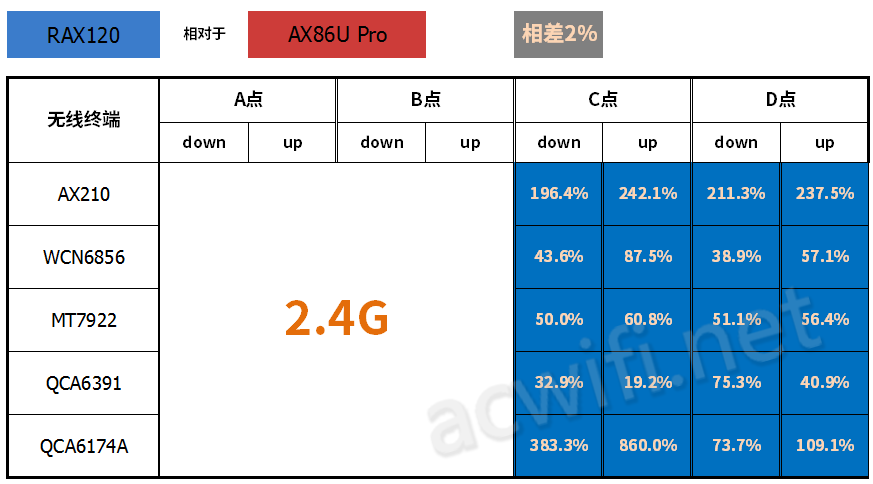

2.4G的汇总情况：

2.4G是网件RAX120完胜。

四、USB3.0读写速度

有两个USB3.0，我随便挑一个口来测试。找来一个读写速度一般的U盘（读写340+）。

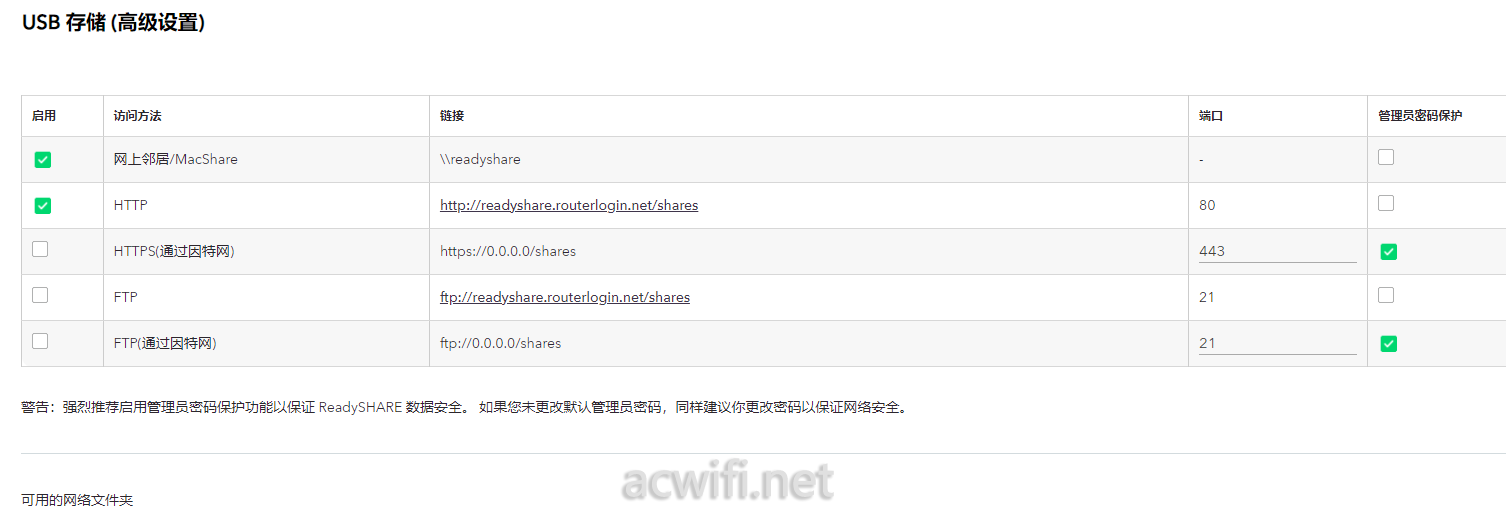

USB选项设置：

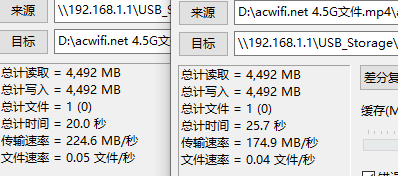

除了局域网共享，还支持远程共享。我也把华硕AX86U

用Fastcopy软件测试网上邻居的USB3.0速度，FTP共享就用FlashFXP软件测速。

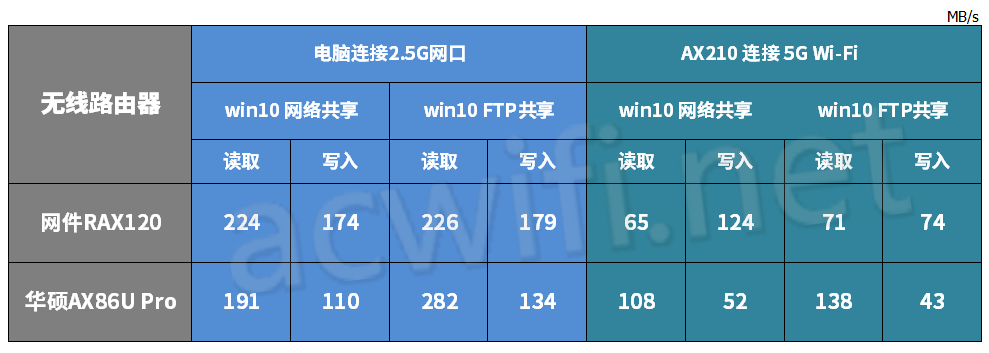

测速的结果如下表格：（NTFS格式）

网线连接方式，FTP共享，读取USB3.0速度，华硕AX86U Pro到达了2.5G风口的极限了，其它方式，不如网件rAX120。

无线网卡AX210读写方面，读取速度是华硕AX86U Pro快，写入速度是网件RAX120快。

各有千秋。

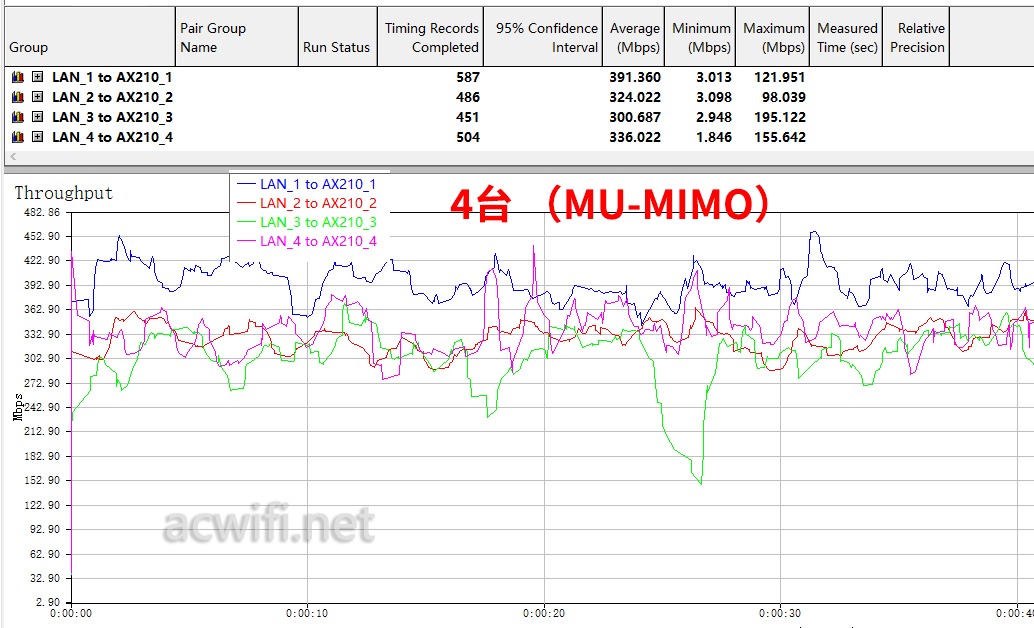

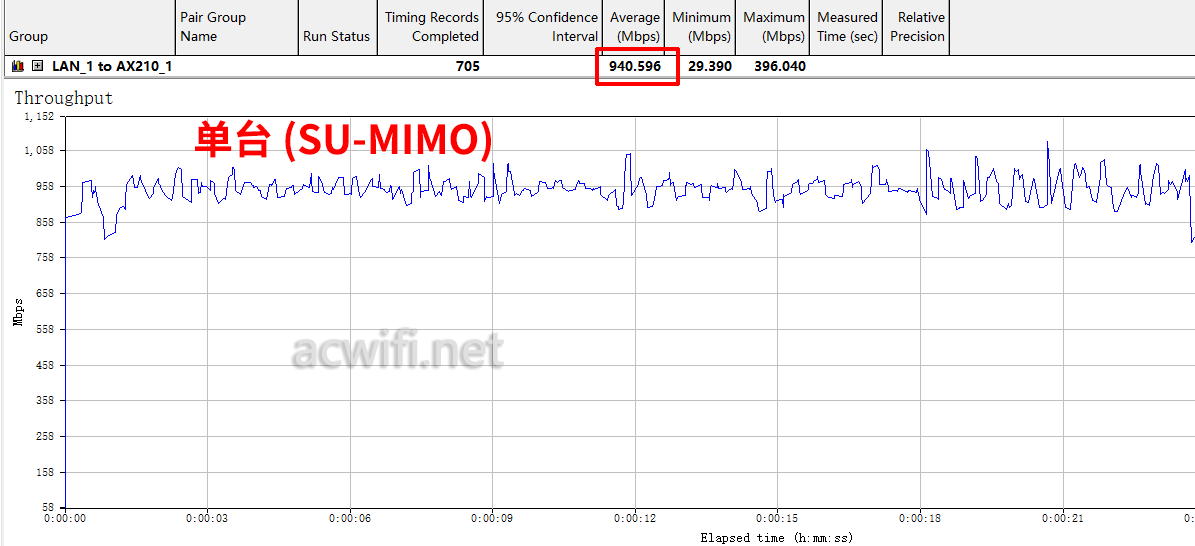

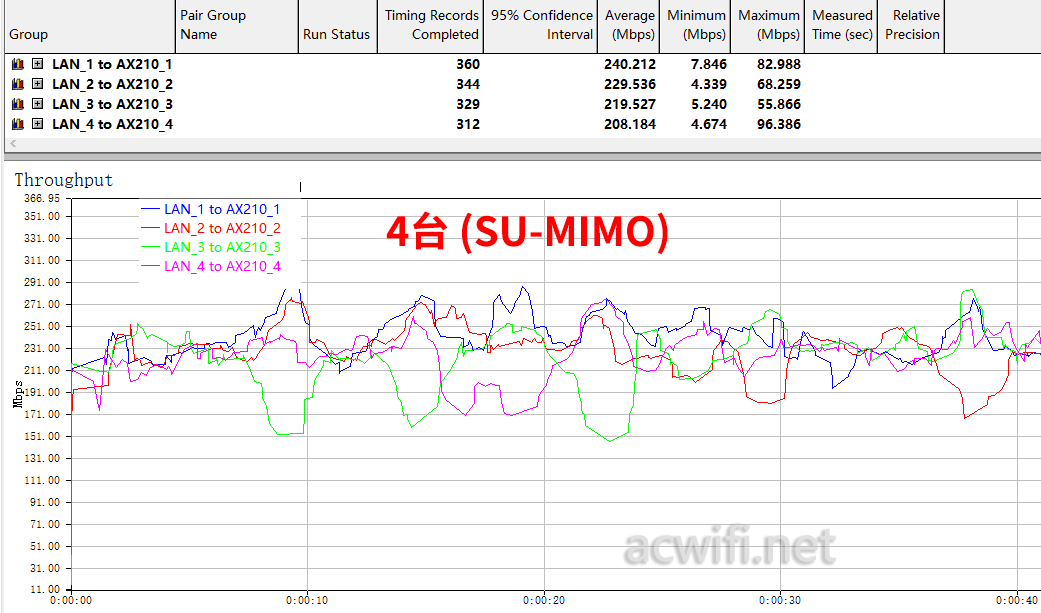

五、MU-MIMO实测

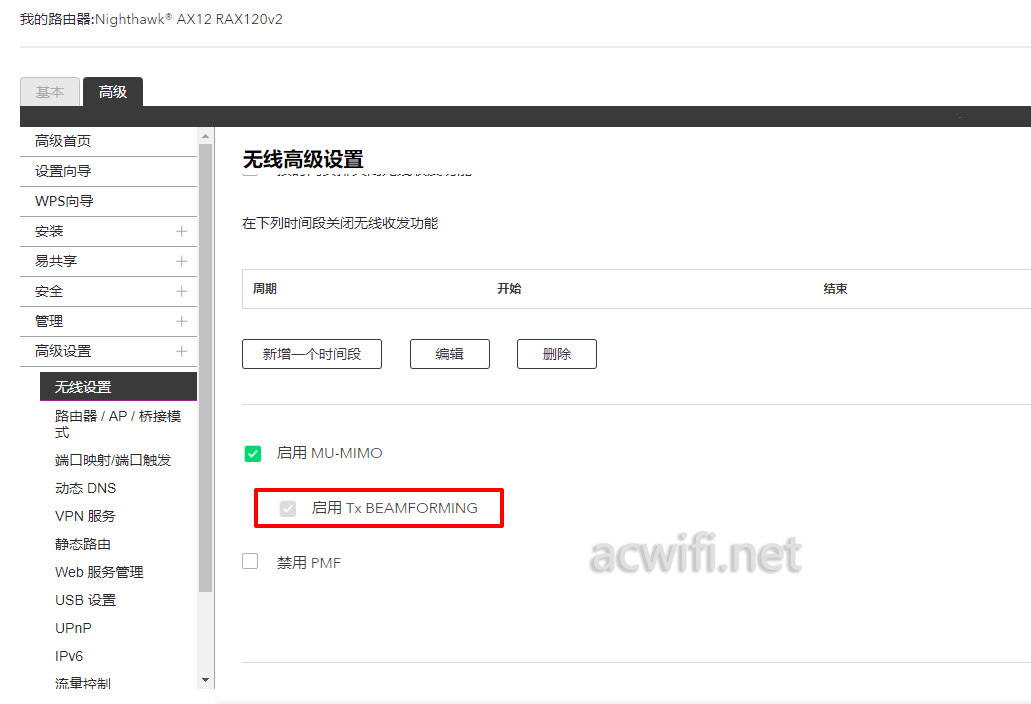

有些朋友还把MIMO和MU-MIMO搞混了，这2个词不是同一个东西。也不是把无线路由器的天线分组给几台终端连接使用，要是这样工作，总的无线带宽是上不去的。MU-MIMO是利用波束成形技术，能让多台终端并发时的吞吐率提升。因此，开启了MU-MIMO就等于开启了波束成形技术，在网件设置里，MU-MIMO勾选后，波束成形不能取消勾选的，也是这个道理。
