TP-LINK BE3600 7DR3610拆机

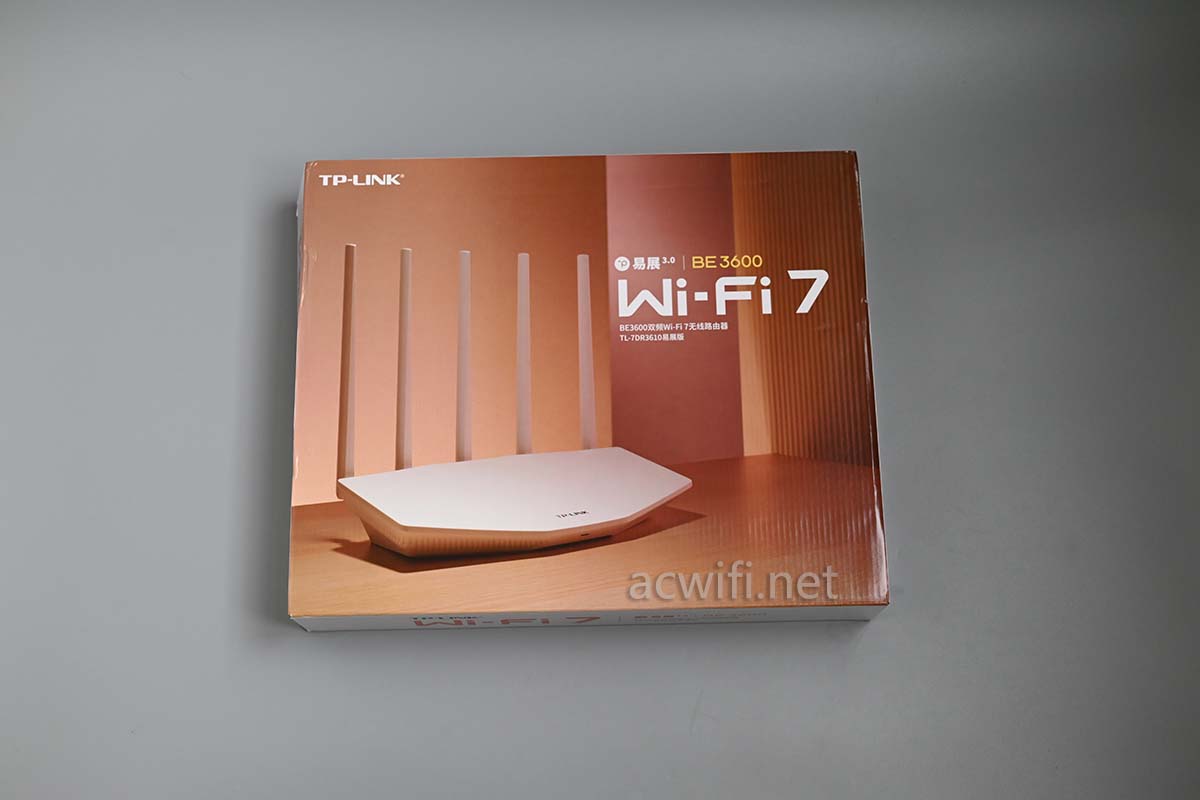

7DR3610的外包装盒:

支持易展3.0:

产品特点:

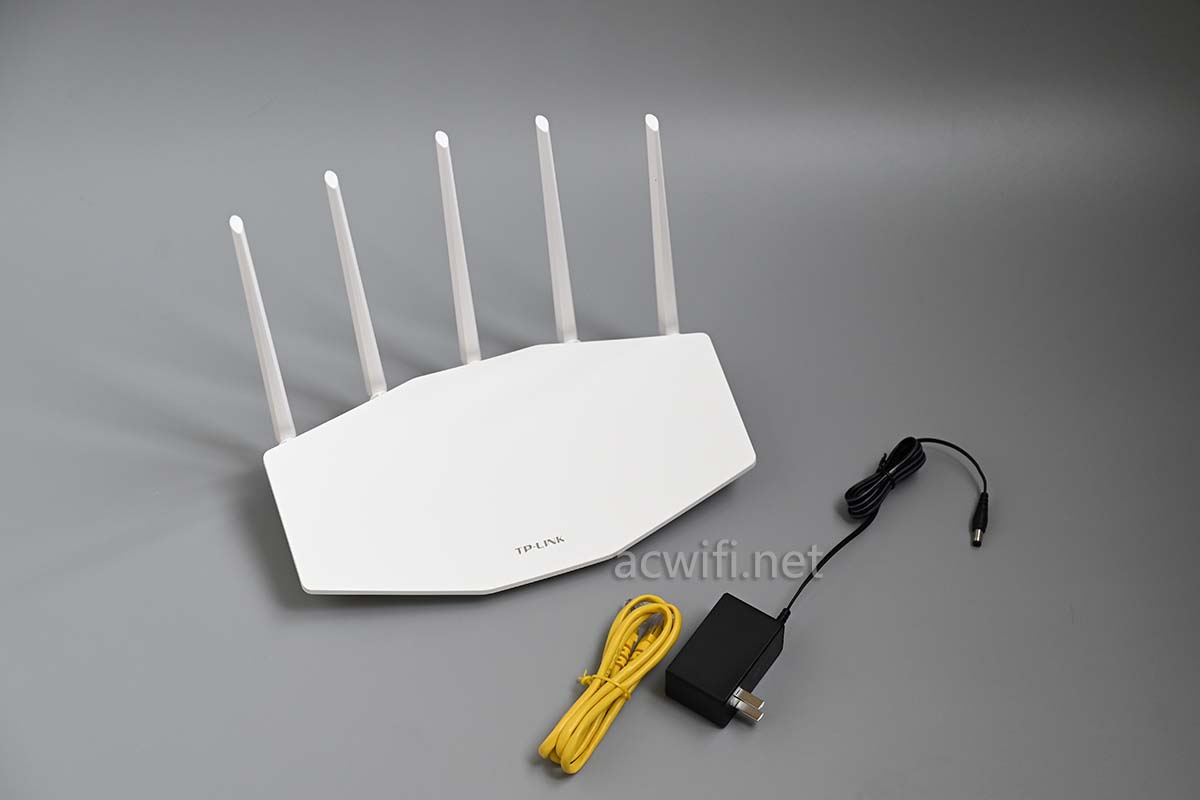

机身和配件:

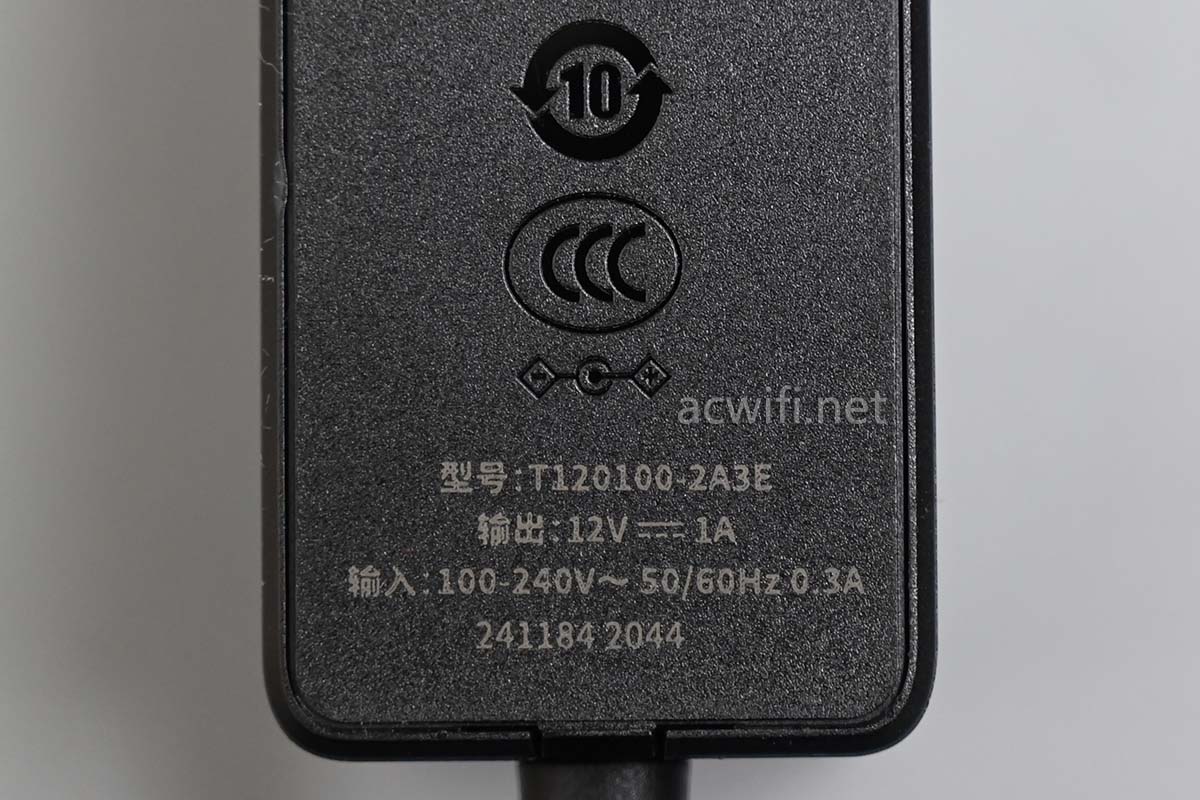

电源输出规格是DC 12V/1A,实测联网后的待机功率4.4W:

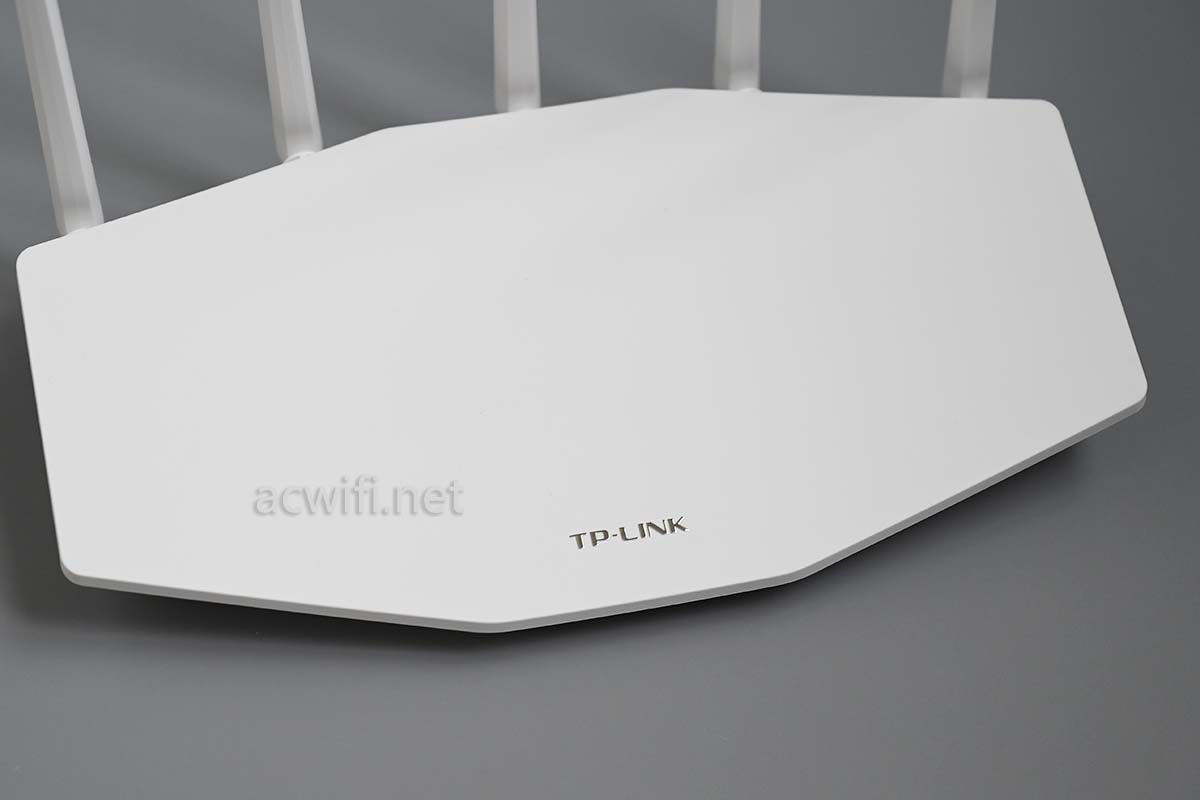

白色机身:

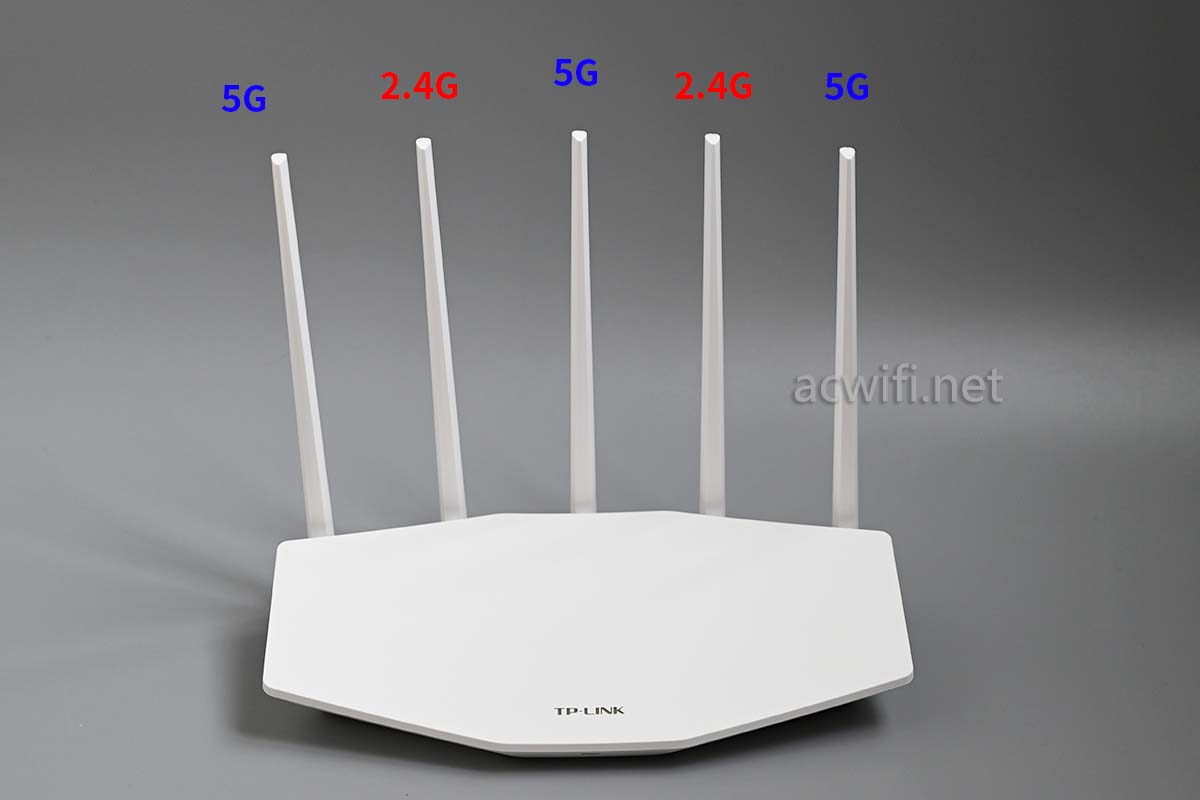

双频均是2x2MIMO,用了五根天线,可以断定是联发科的芯片方案了。各天线布局如下图:

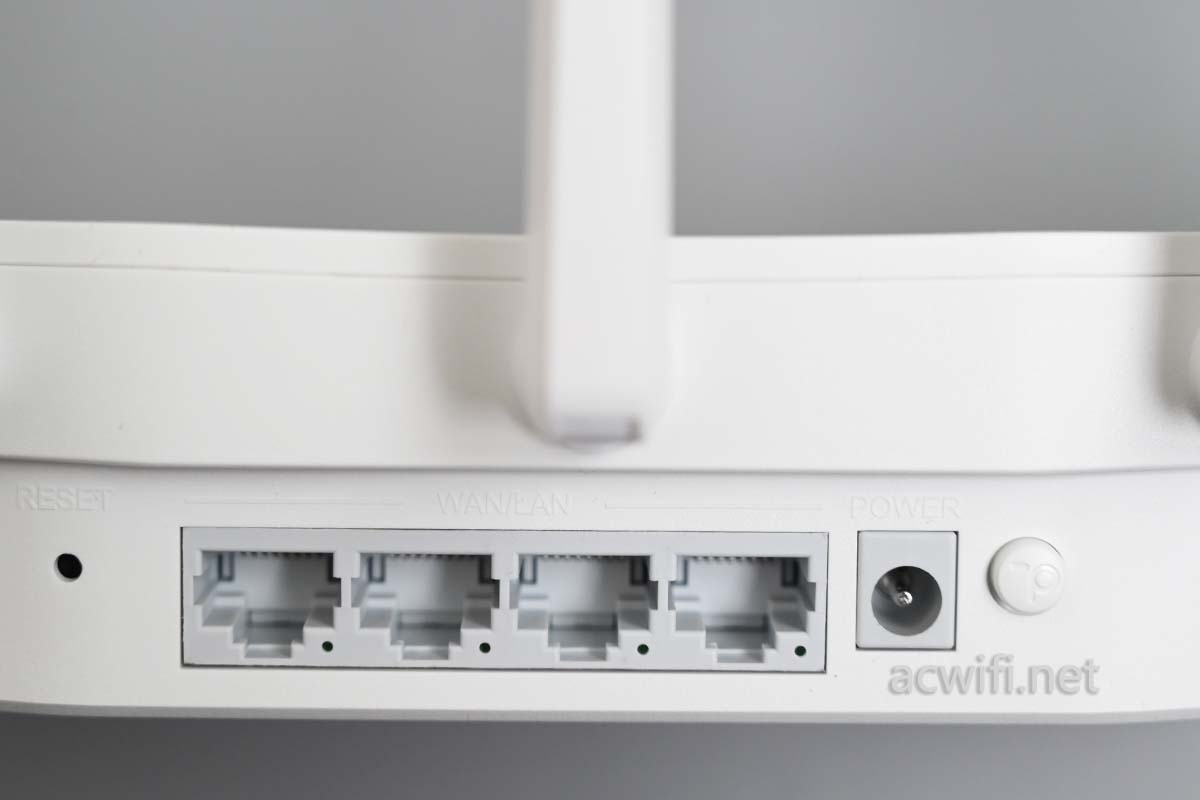

背面四个千兆网口:

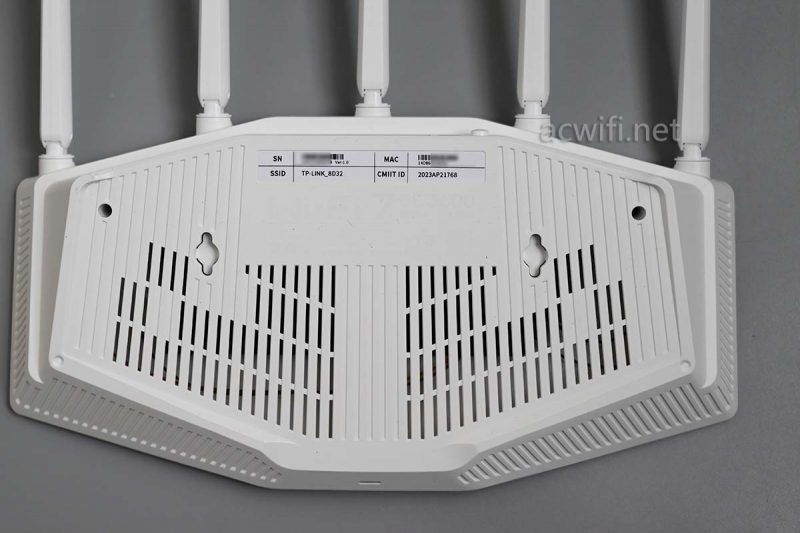

机身底部:

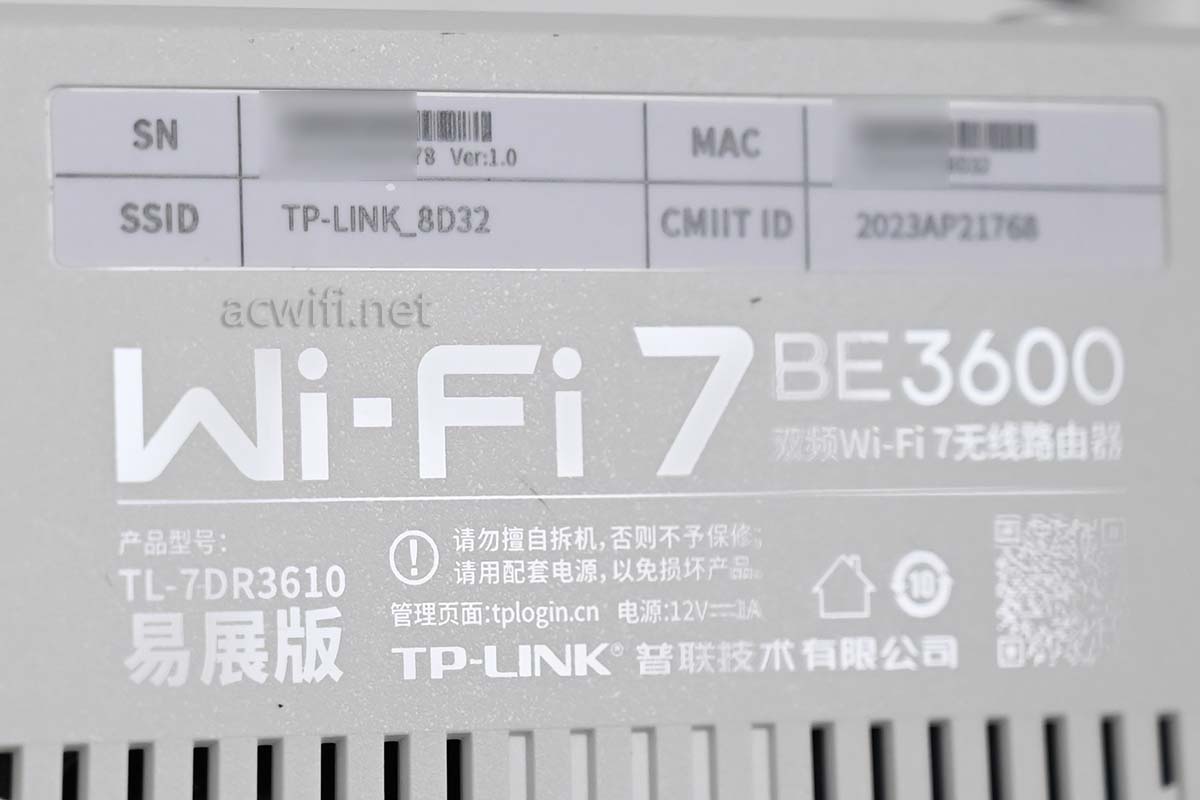

产品型号:TL-7DR3610

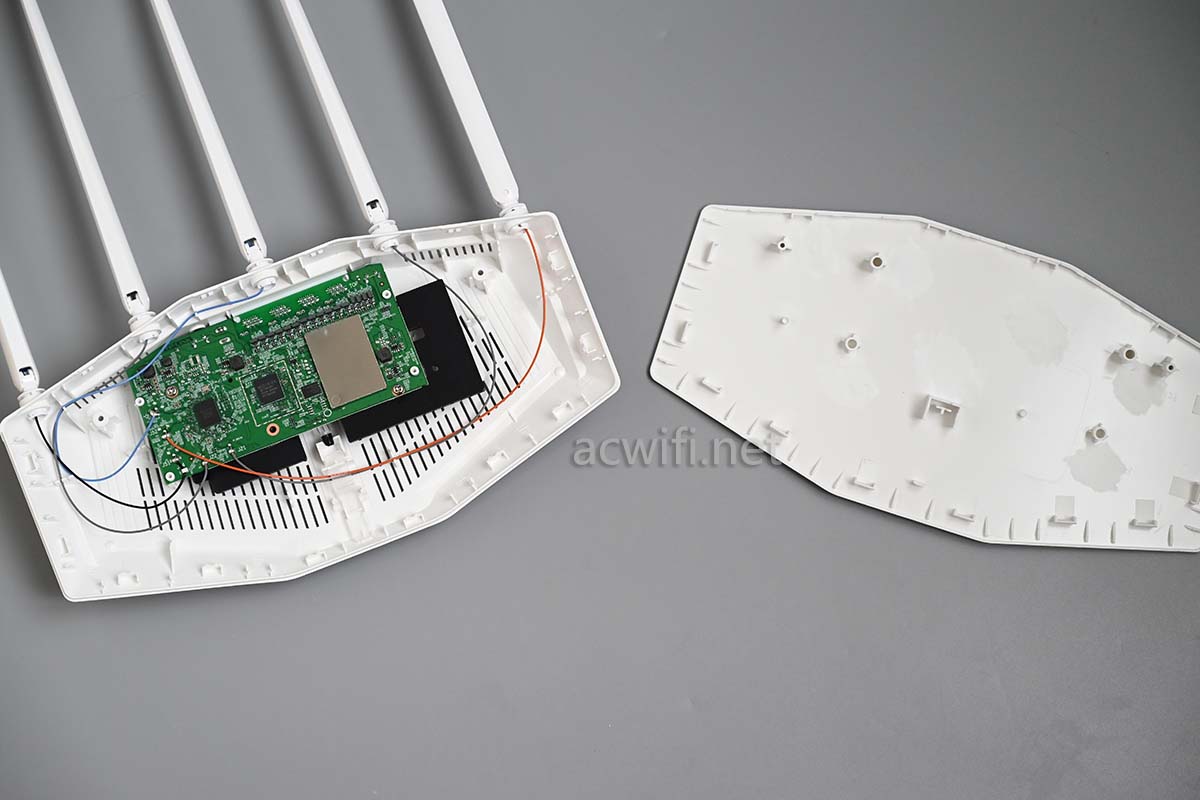

拆开外壳:

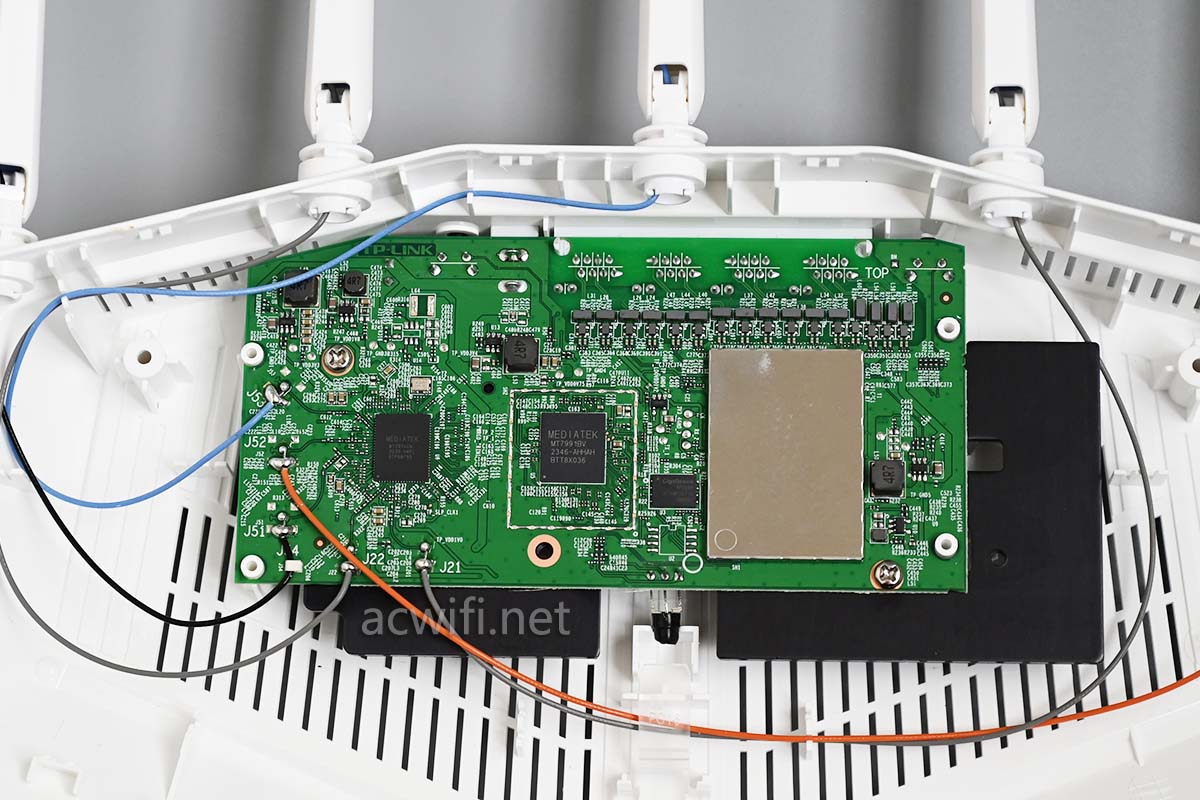

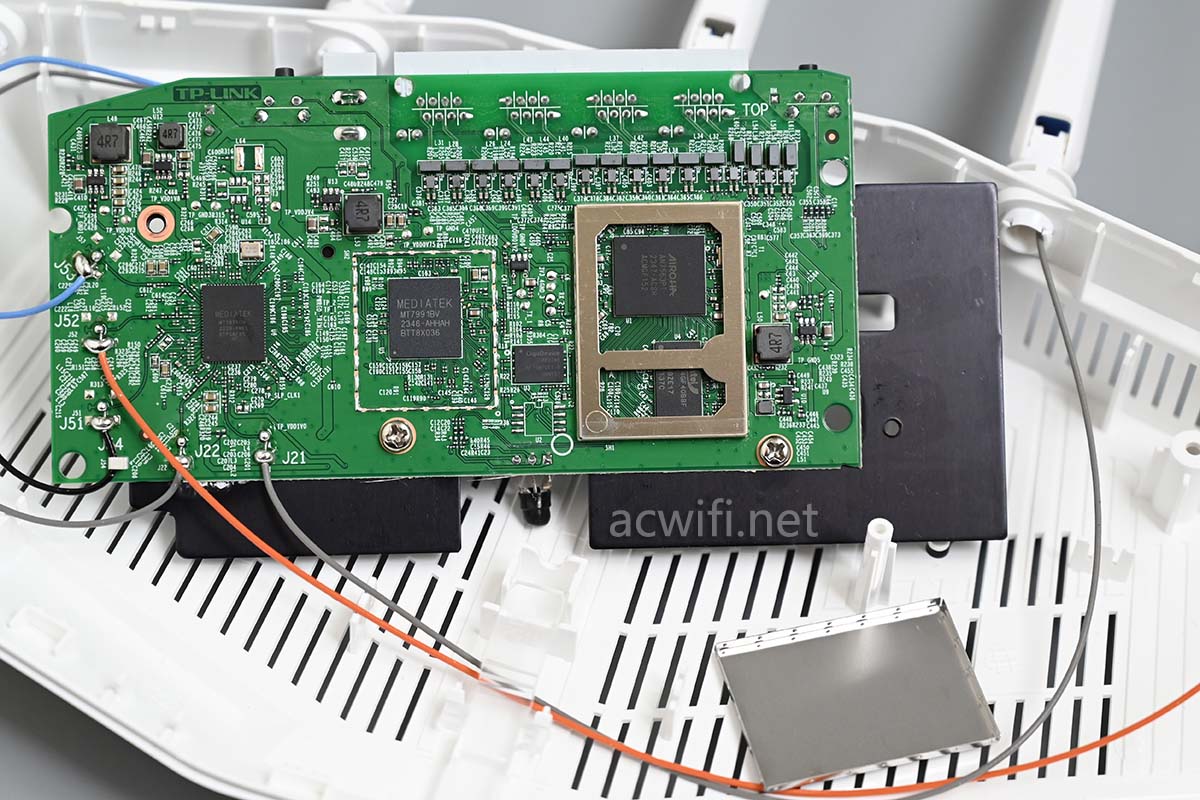

主板尺寸不大:

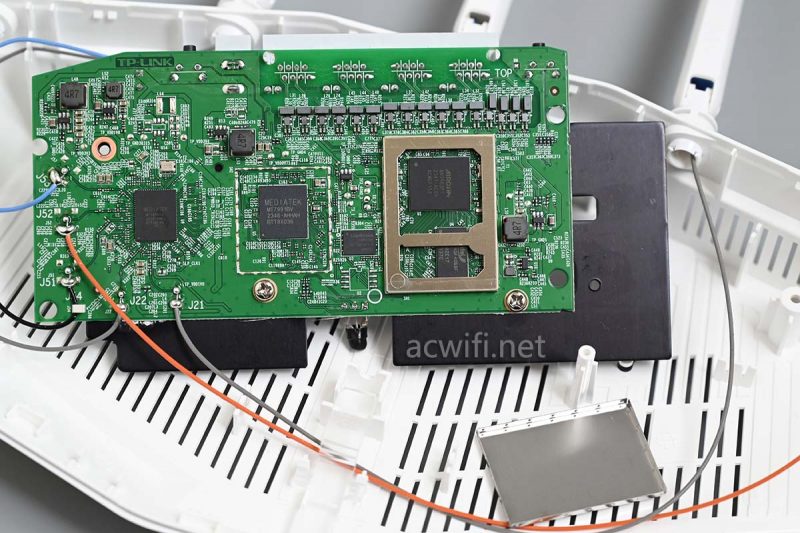

联发科的无线方案:

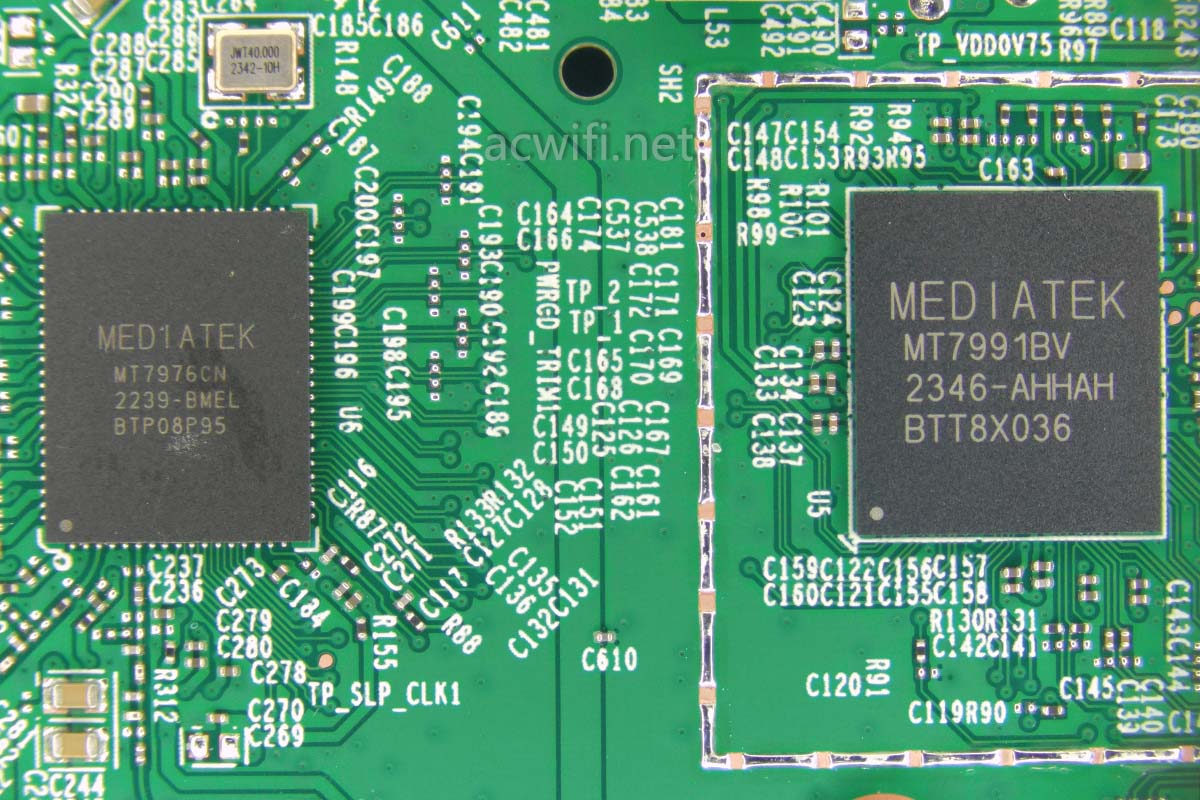

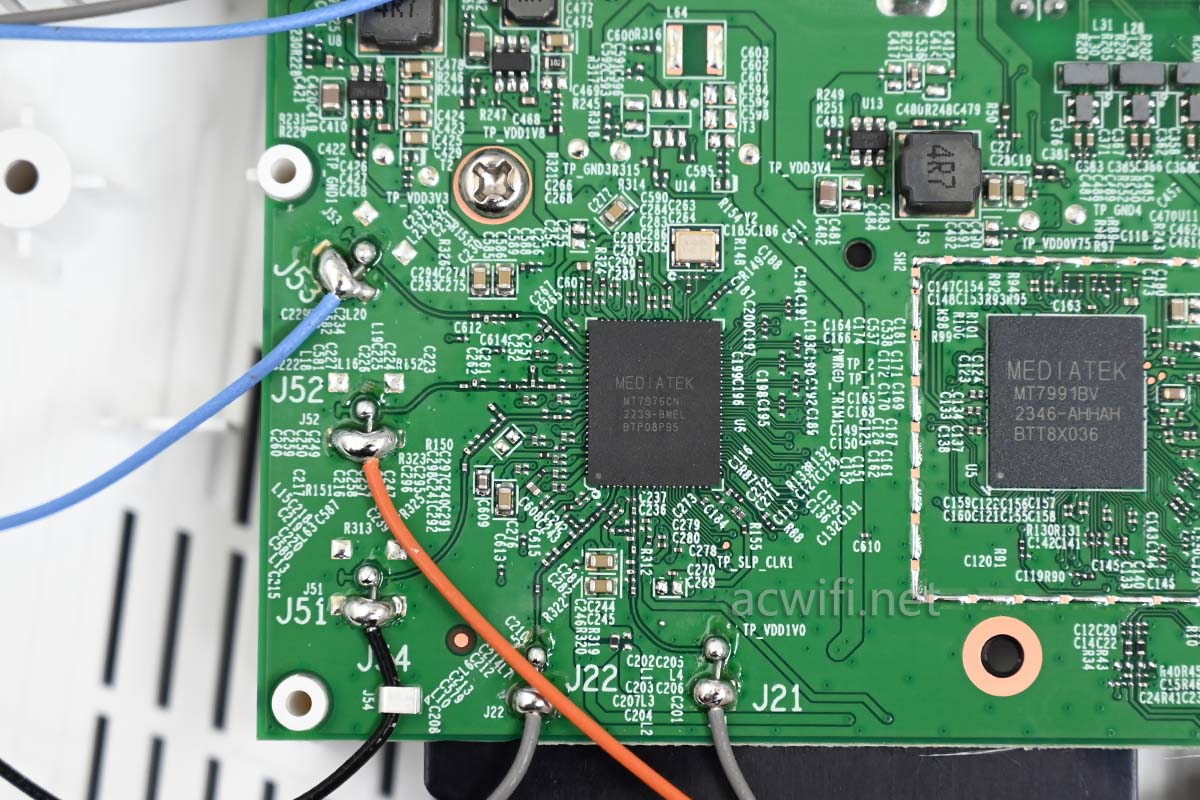

无线基带芯片是MT7991B,无线射频芯片是MT7976CN:

之前拆过7DR5130,它用的MT7991A,是支持3x3MIMO,而这台7DR3610用的MT7991B是支持2x2MIMO,“A”和“B”差别就是这里。

无线射频芯片,两者都是用了同一款:MT7976CN,它支持3T3R,所以接MT7991B和MT7991A都可以。

撬开屏蔽罩:

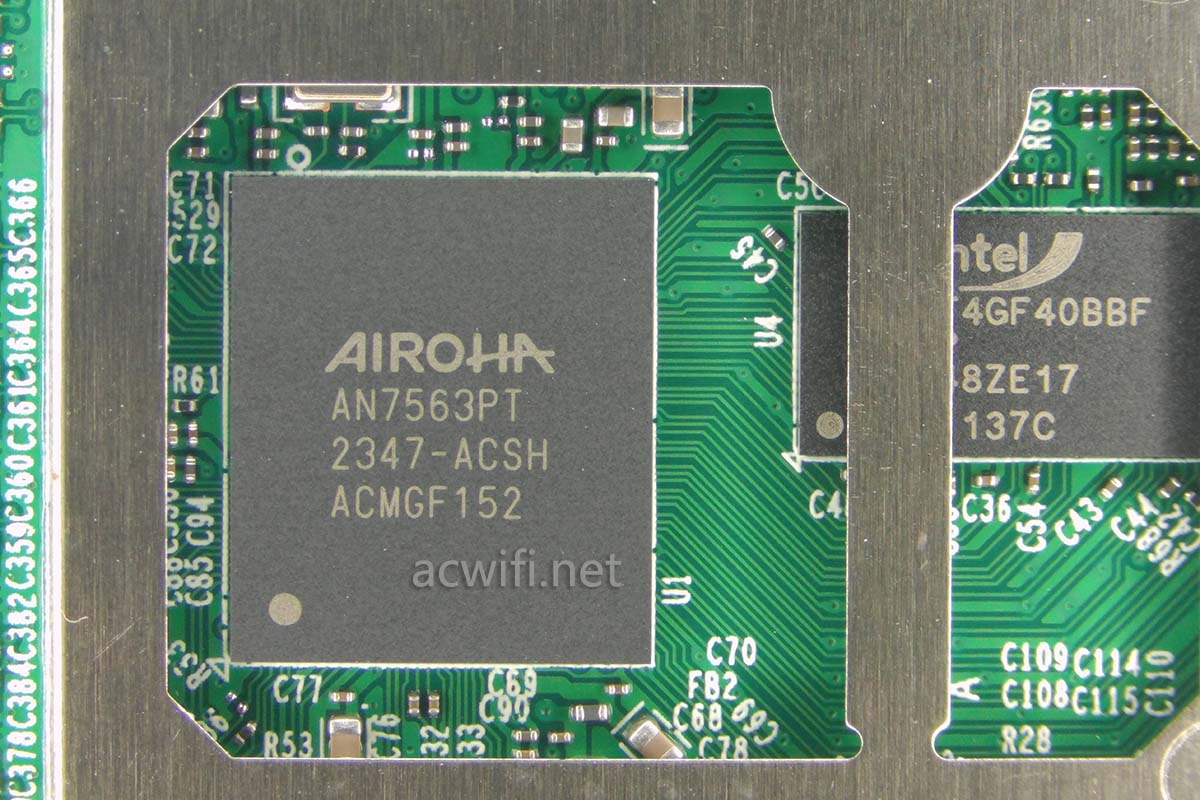

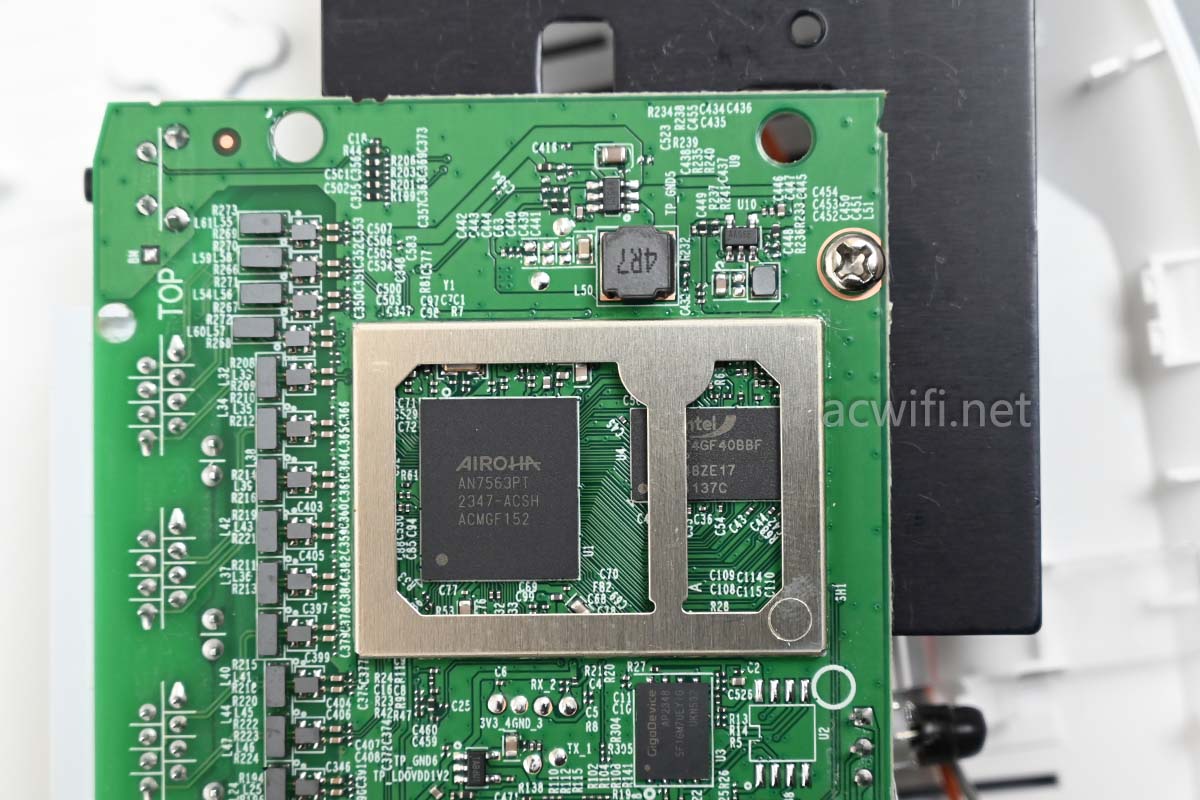

屏蔽罩内是CPU和内存芯片:

CPU型号是AN7563PT,跟7DR5130用的一样。

TP-LINK BE5100 7DR5130拆机,新的6nm芯片

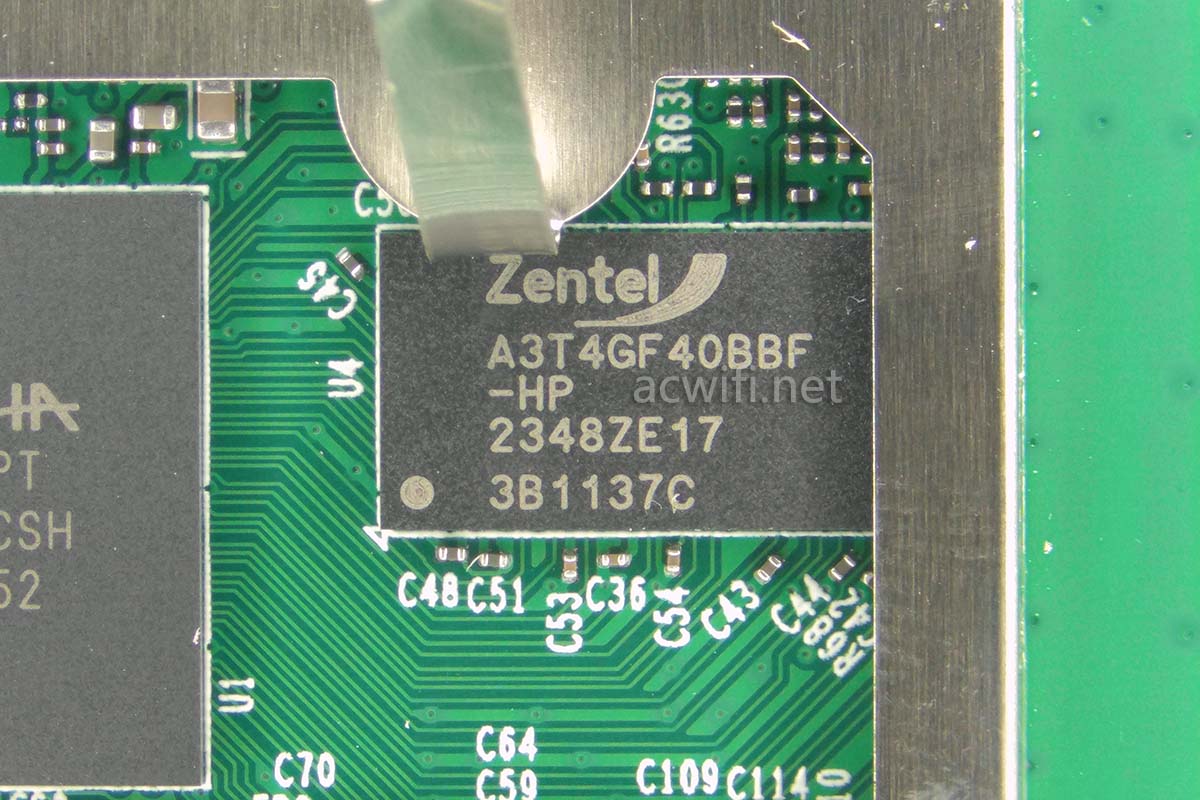

CPU旁边的内存芯片型号是A3T4GF40BBF-HP,DDR3-1866,容量512MB。

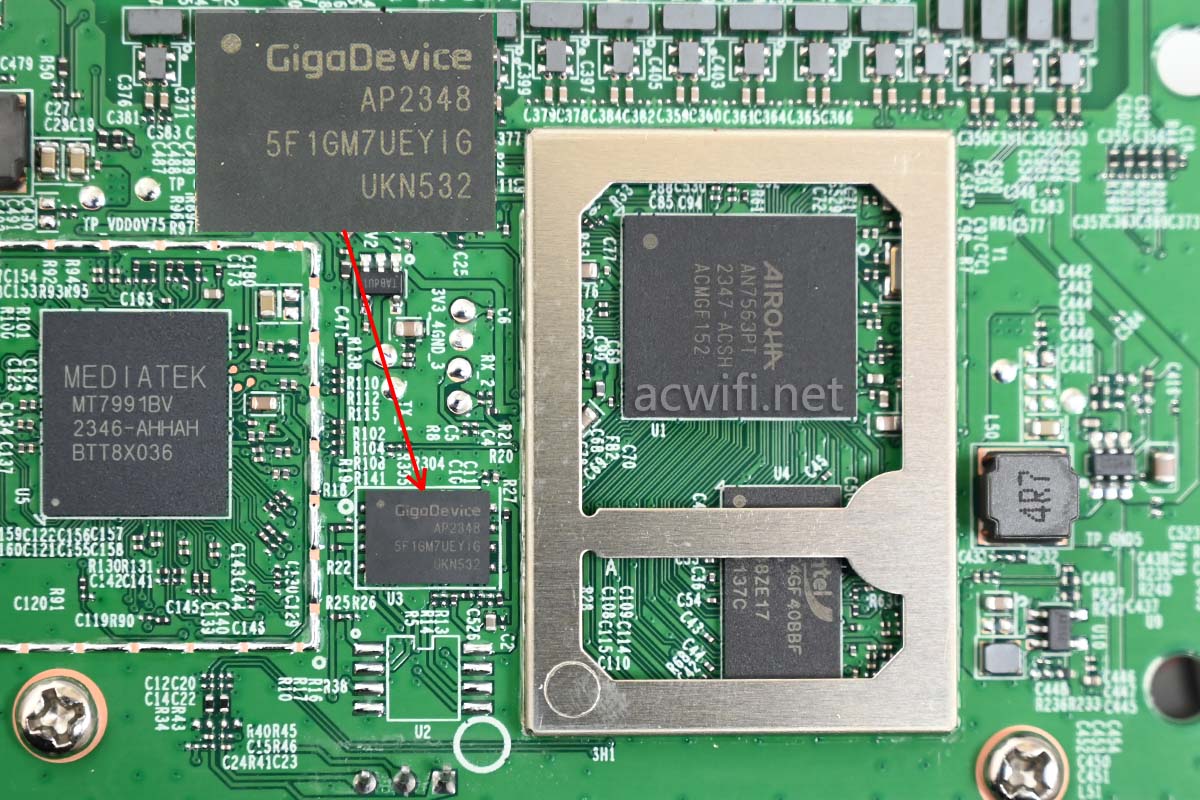

闪存芯片型号是GD5F1GM7UEYIG,容量128MB。

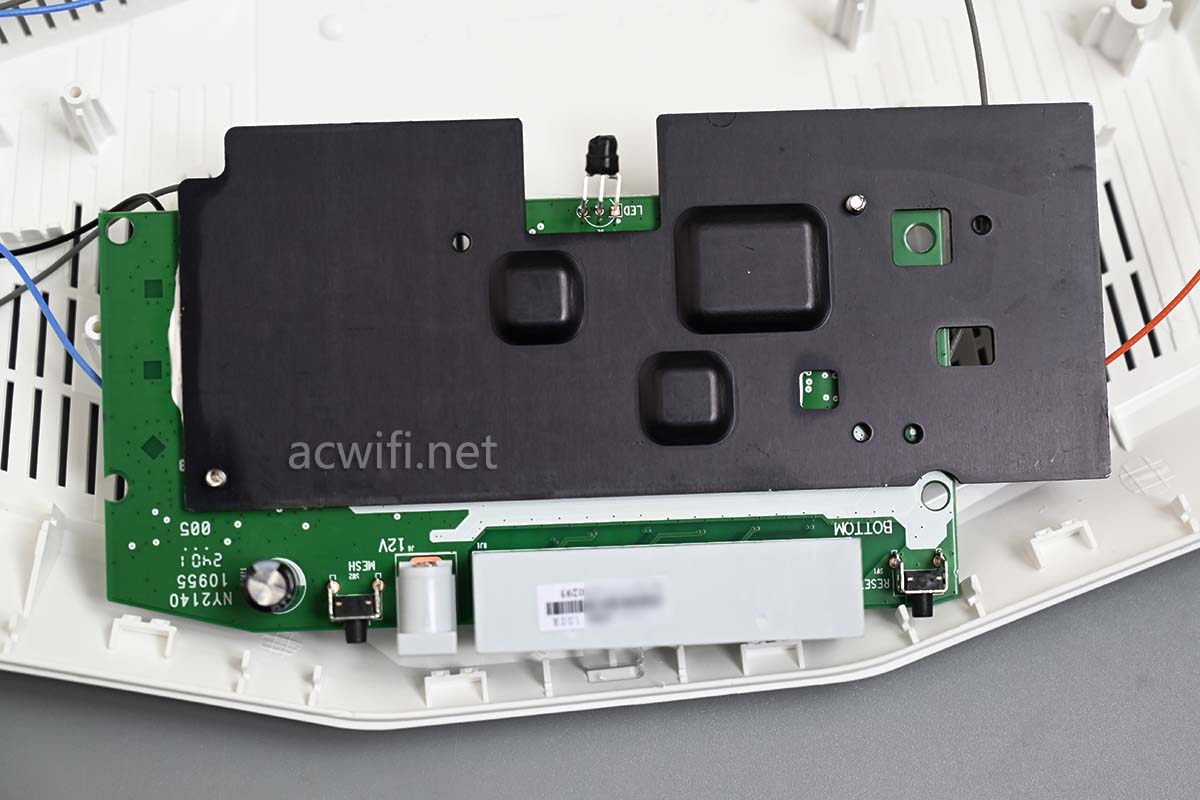

翻过主板另一面:

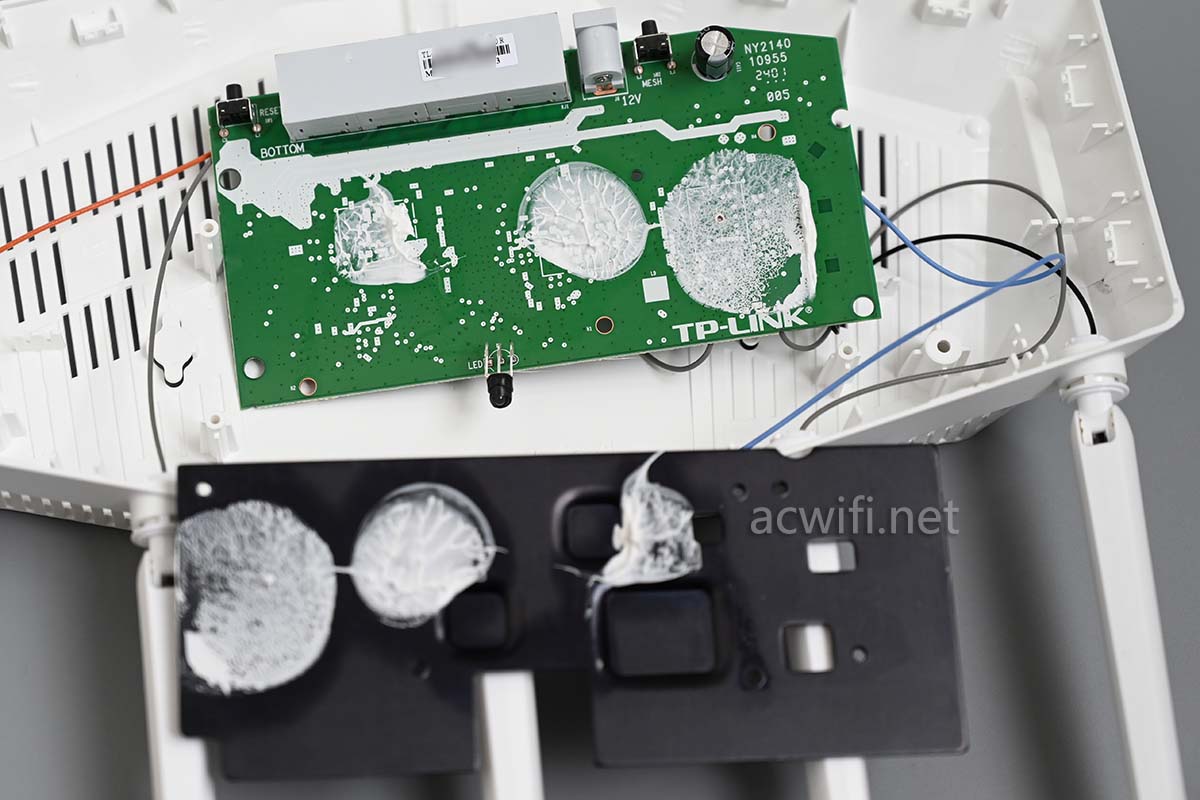

拆开黑色的均热铝板,底下“空”的。

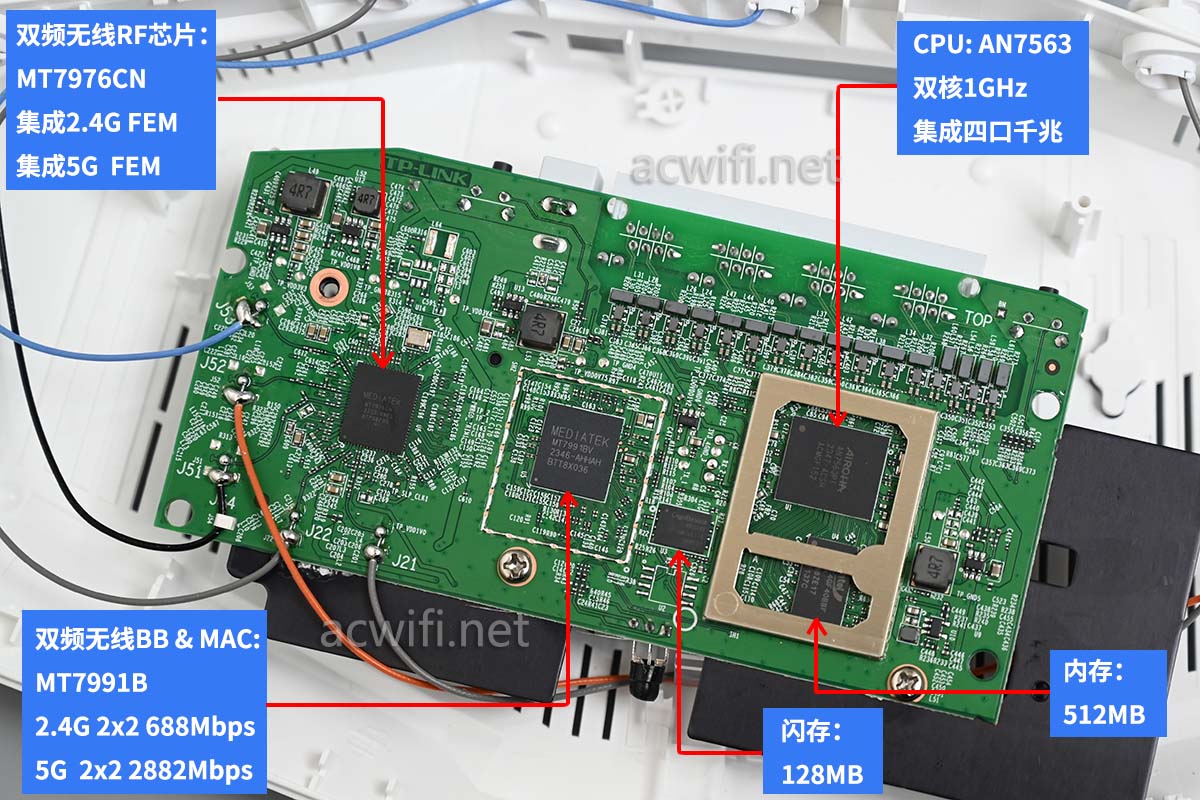

拆完了。7DR3610的所有芯片型号汇总图如下:

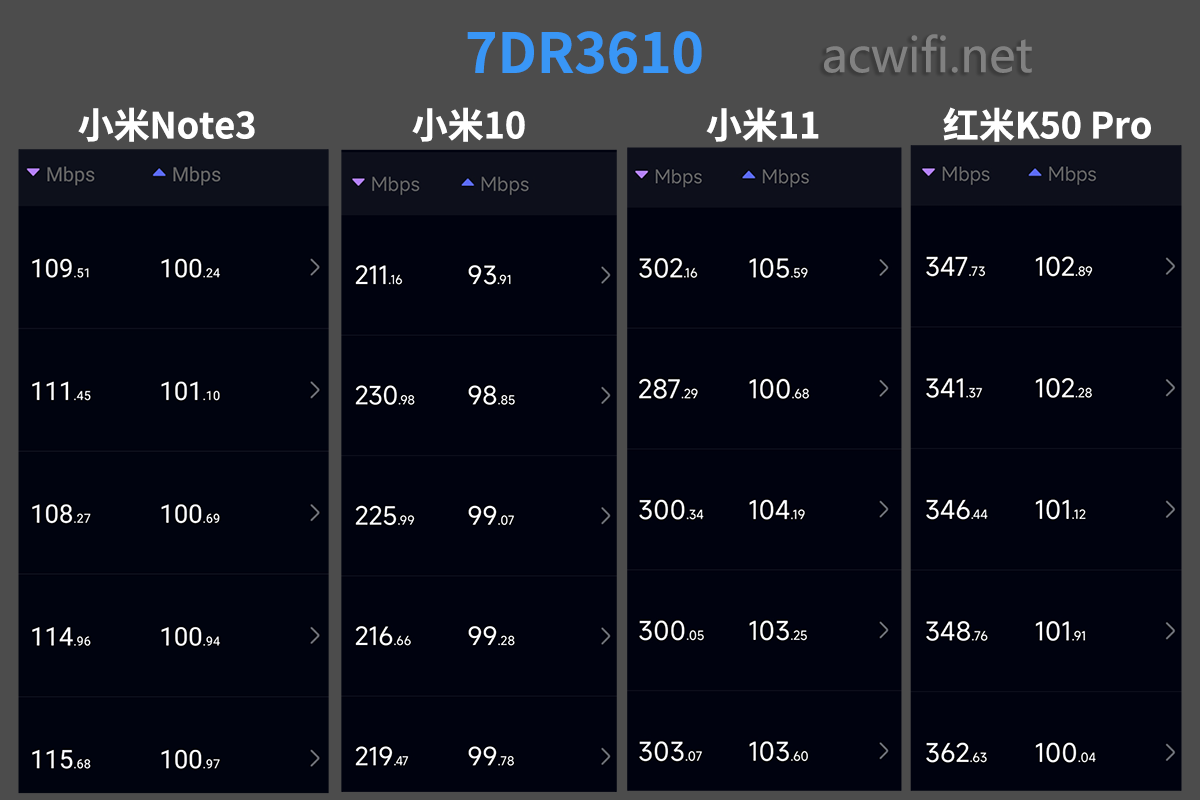

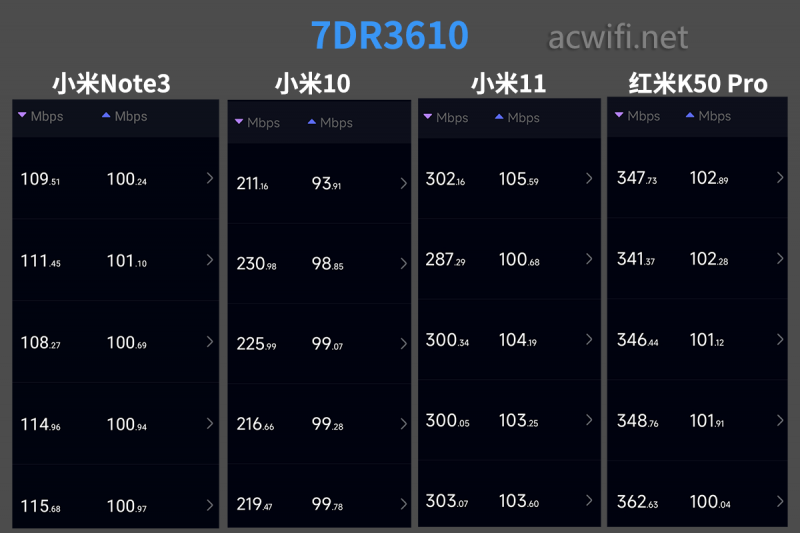

在D点的测速情况:

这。。。跟7DR5130的结果很接近。不强。

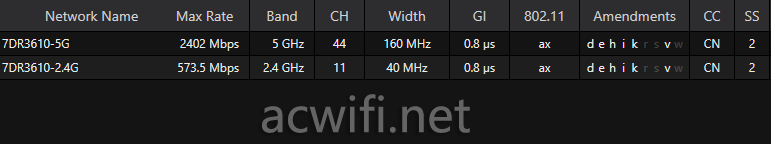

默认支持k和v:

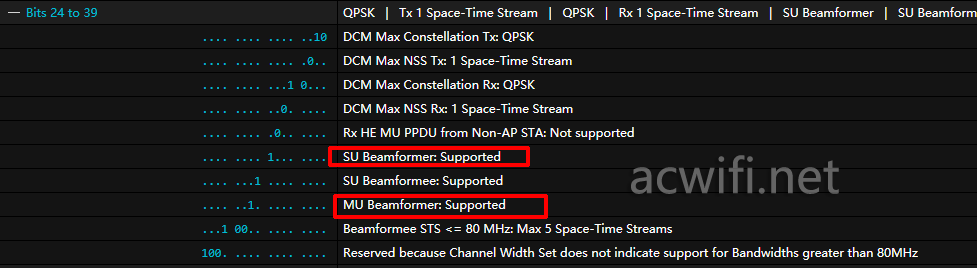

默认开启MU-MIMO和支持波束成形:

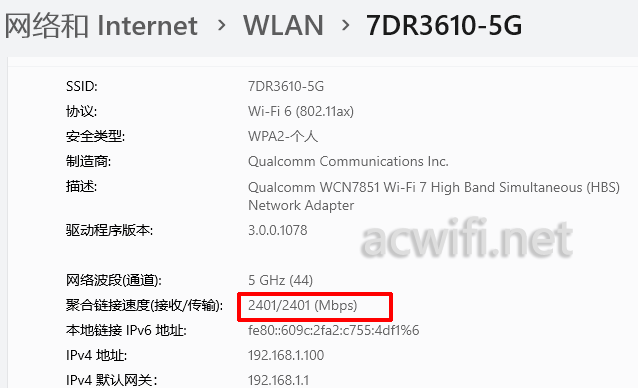

高通终端连接,对4096-QAM不生效:2401mbps。

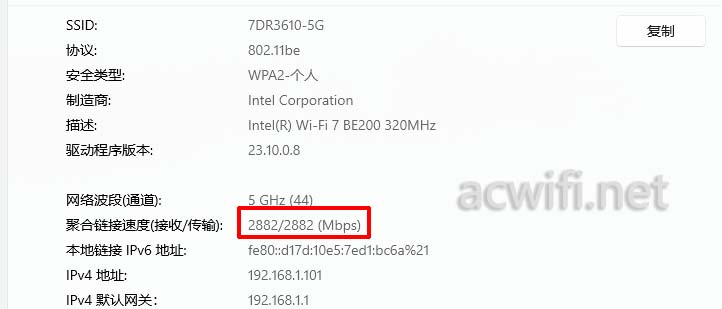

不过Intel BE200可以生效:2882Mbps。

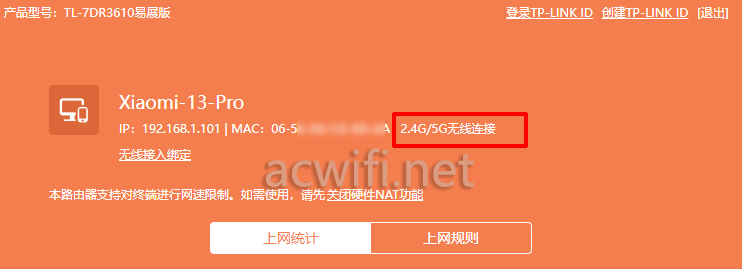

可以支持2.4G+5G MLO:

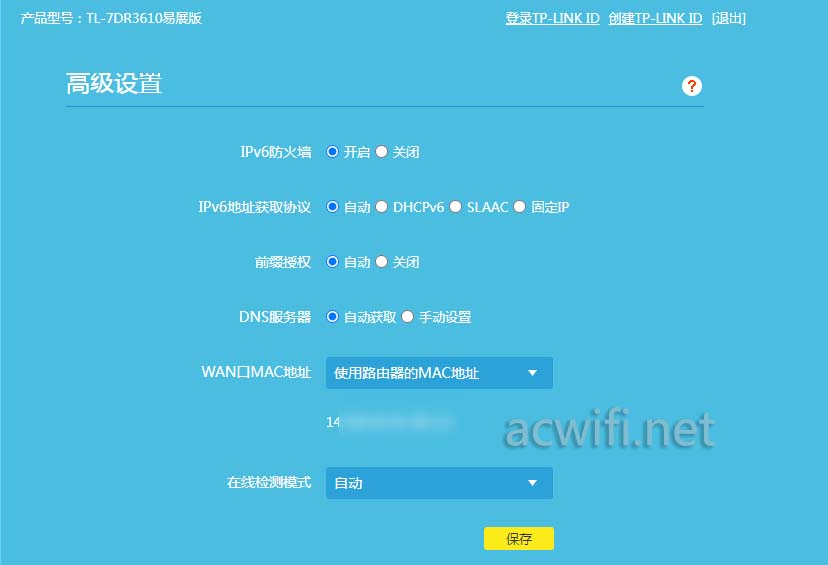

IPv6防火墙开关:

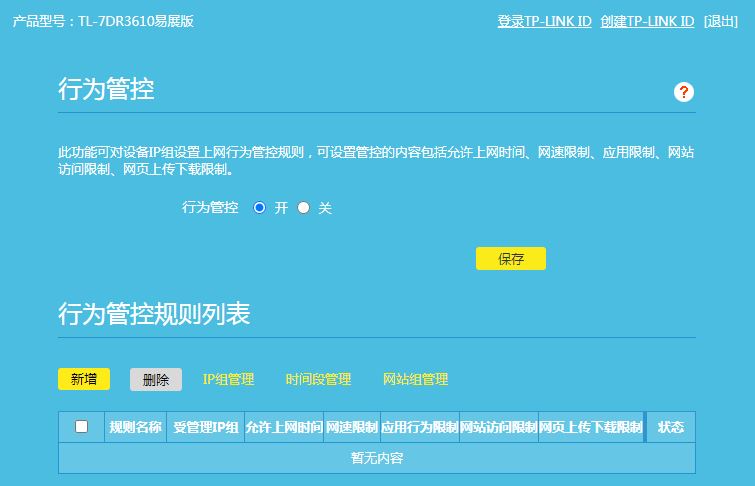

7DR3610也有行为管控功能,非常实用。

有了这个功能,那些需要增加一台做覆盖的,可以买这台回来做主路由了。因需选择吧。
