四口2.5G网卡RTL8125B拆机和瓶颈速度测试

一张网卡有四个2.5G网口，接口是PCIe 2.0 x4，有多款，有款乐扩四口2.5G网卡，卖299元，价格不贵，且在京东也有卖，有个15元的全品券，到手284元，平均一个2.5G口71元。很合理！

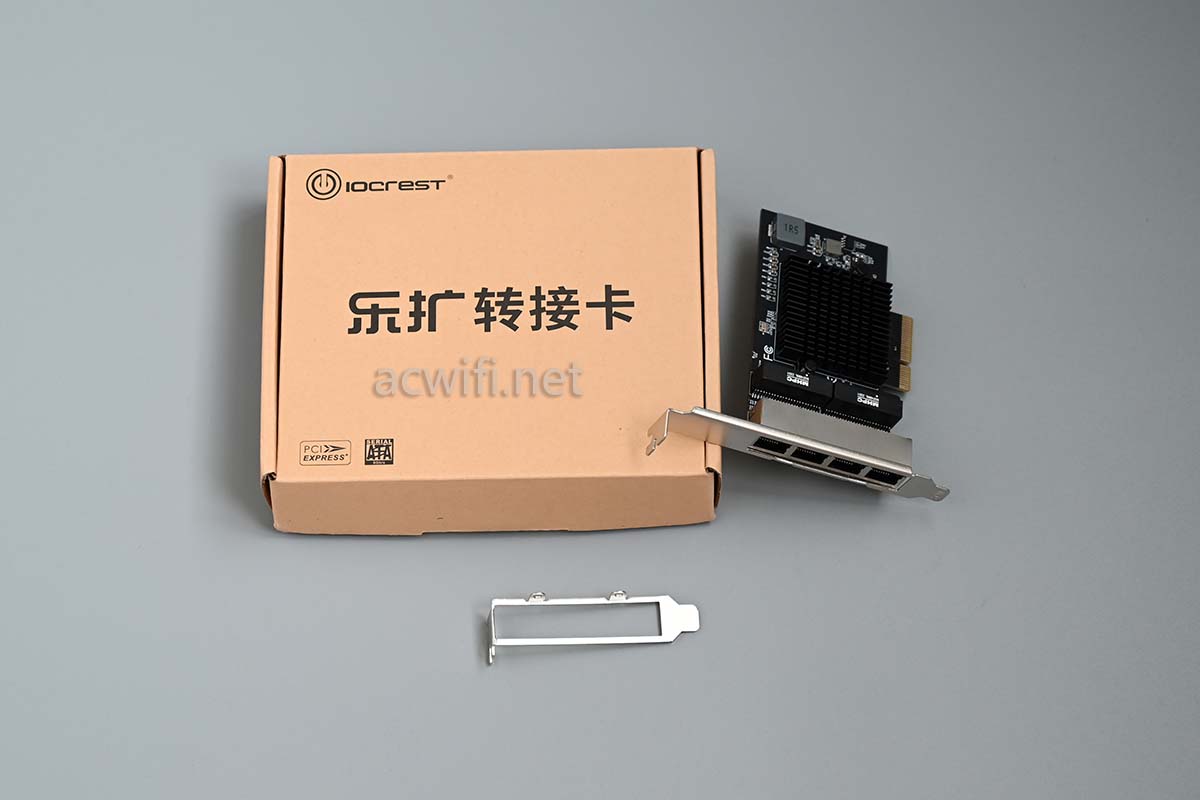

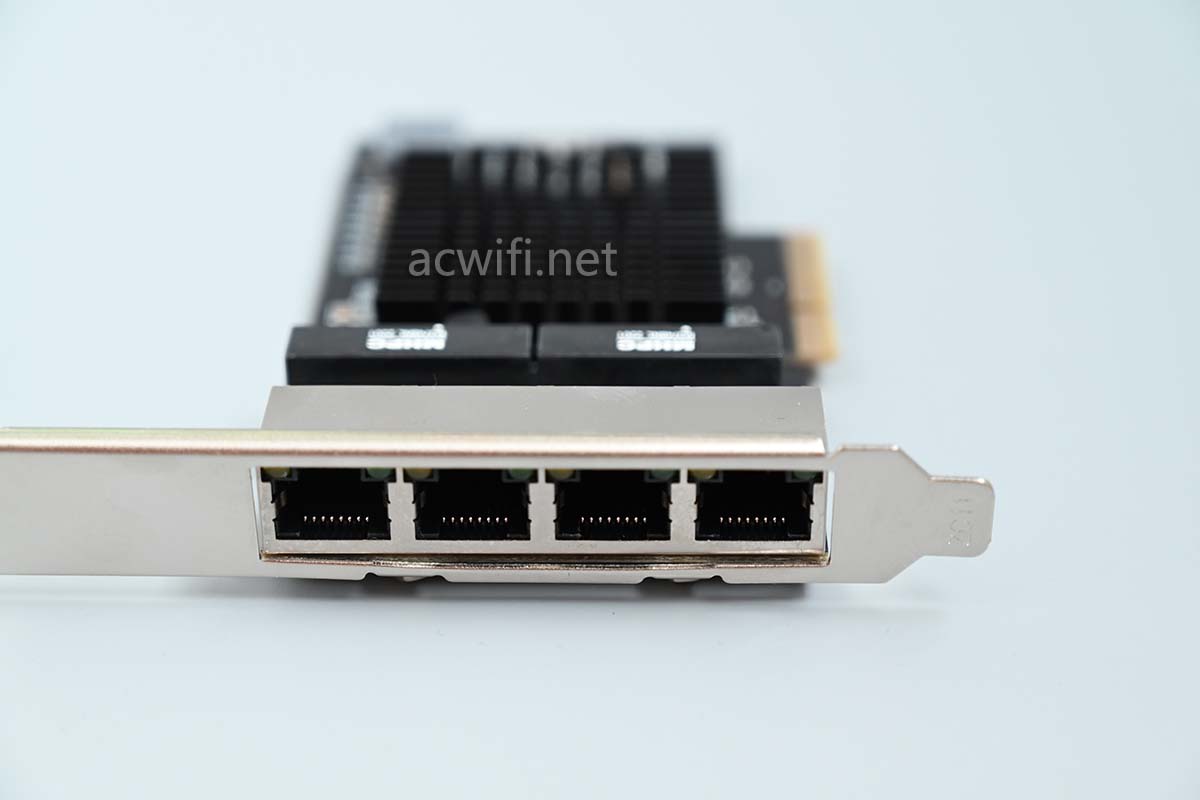

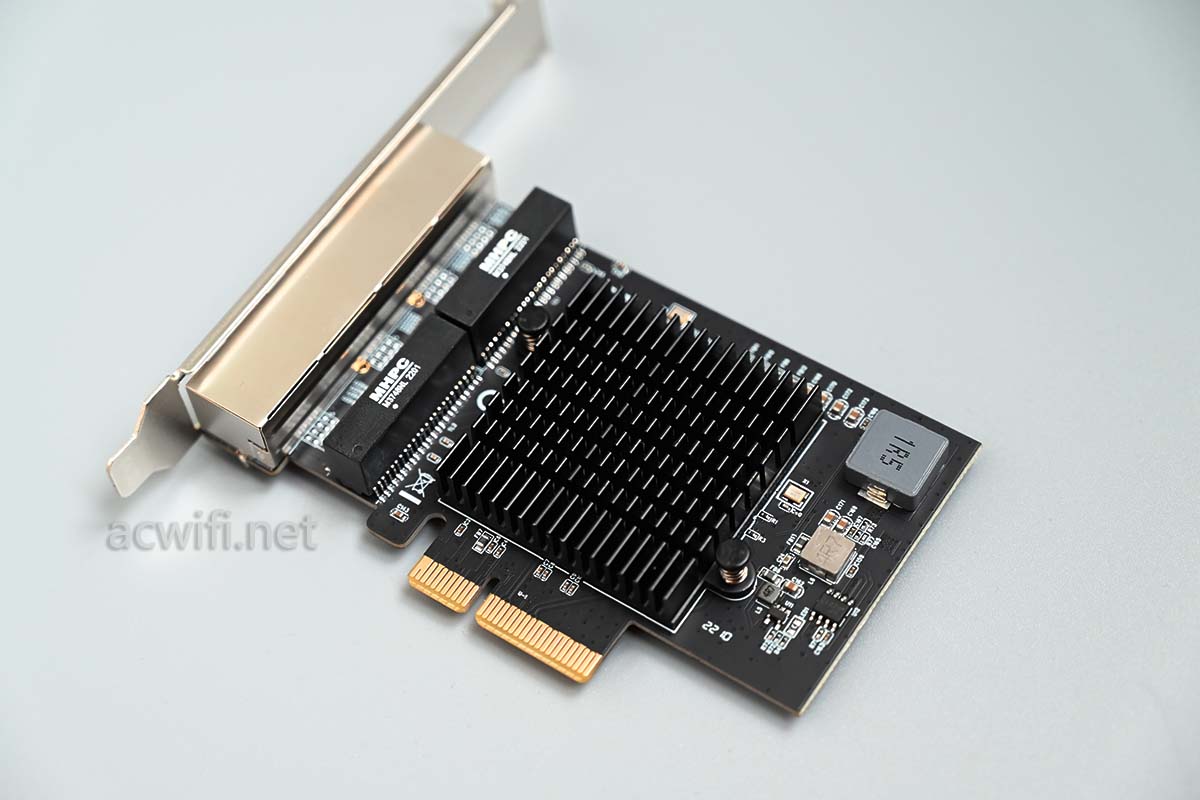

配有短挡板：

先拆开看看，从硬件上来看后面测试结果，会让你容易明白一些。硬件是基础嘛!

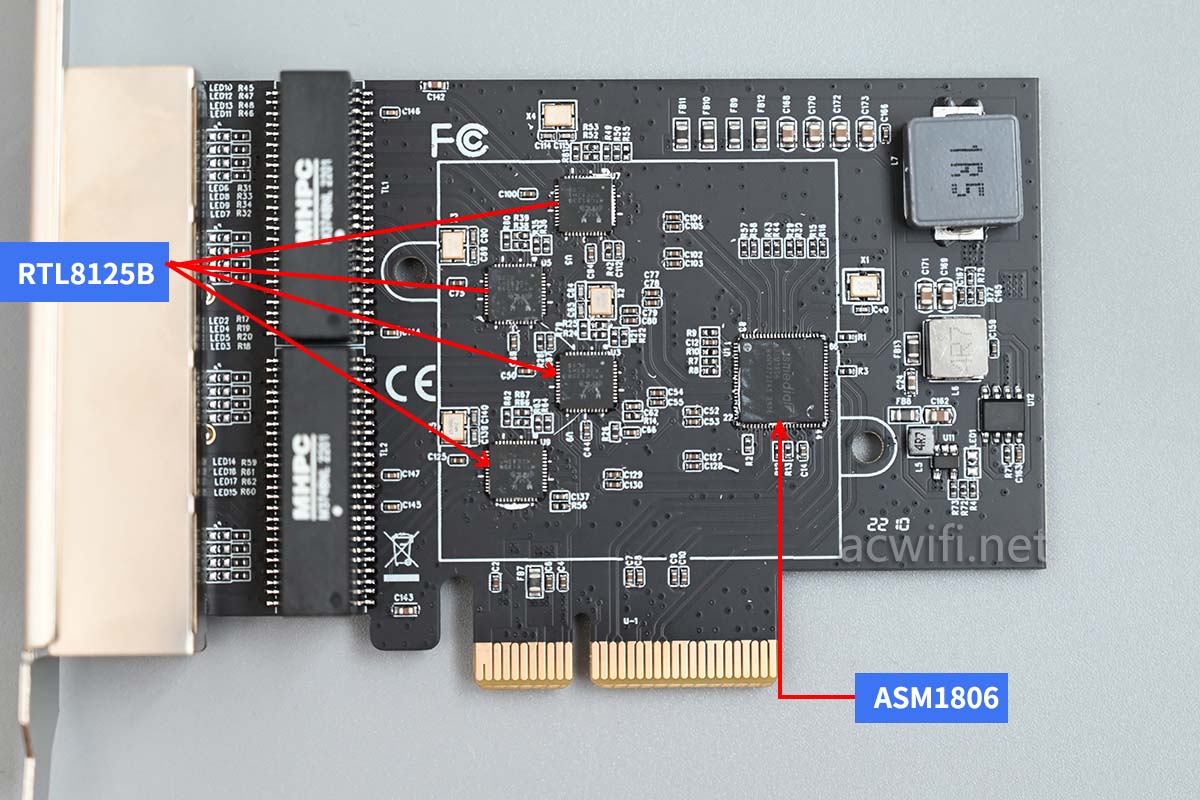

一片正方形的铝散热器，覆盖了所有芯片，其中四颗是2.5G芯片，还有一颗是PCIe通道拆分器，或者叫pcie 交换芯片？？

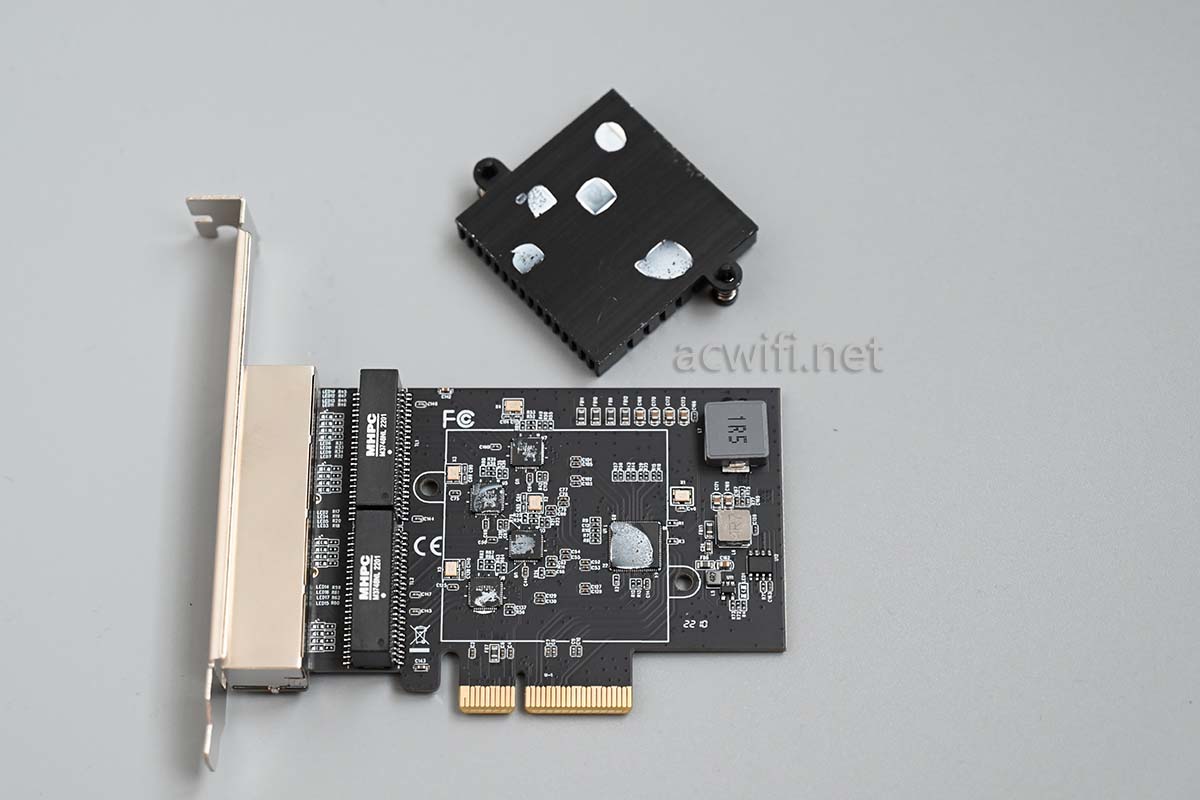

芯片与散热器之间用了带粘性的导热硅脂，所以要捭开散热器就要先用电吹风对它进行加热，然后用力撬起它，要有不怕死的精神。拆东西多了，你就知道要用怎样的手感，专业地说要用多少N·m的力矩。都是心中有数的，要么烂要么不烂，拆不坏的成功是概率很大的，足足有50%之多。

标题都告诉你2.5G网卡芯片是RTL8125B了。

The Realtek RTL8125BG/RTL8125BGS 10/100/1000M/2.5G Ethernet controller combines a four-speed IEEE 802.3 compatible Media Access Controller (MAC) with a four-speed Ethernet transceiver, PCI Express bus controller, and embedded memory.

Supports PCI Express 2.1
Supports 1-Lane 2.5/5Gbps PCI Express Bus

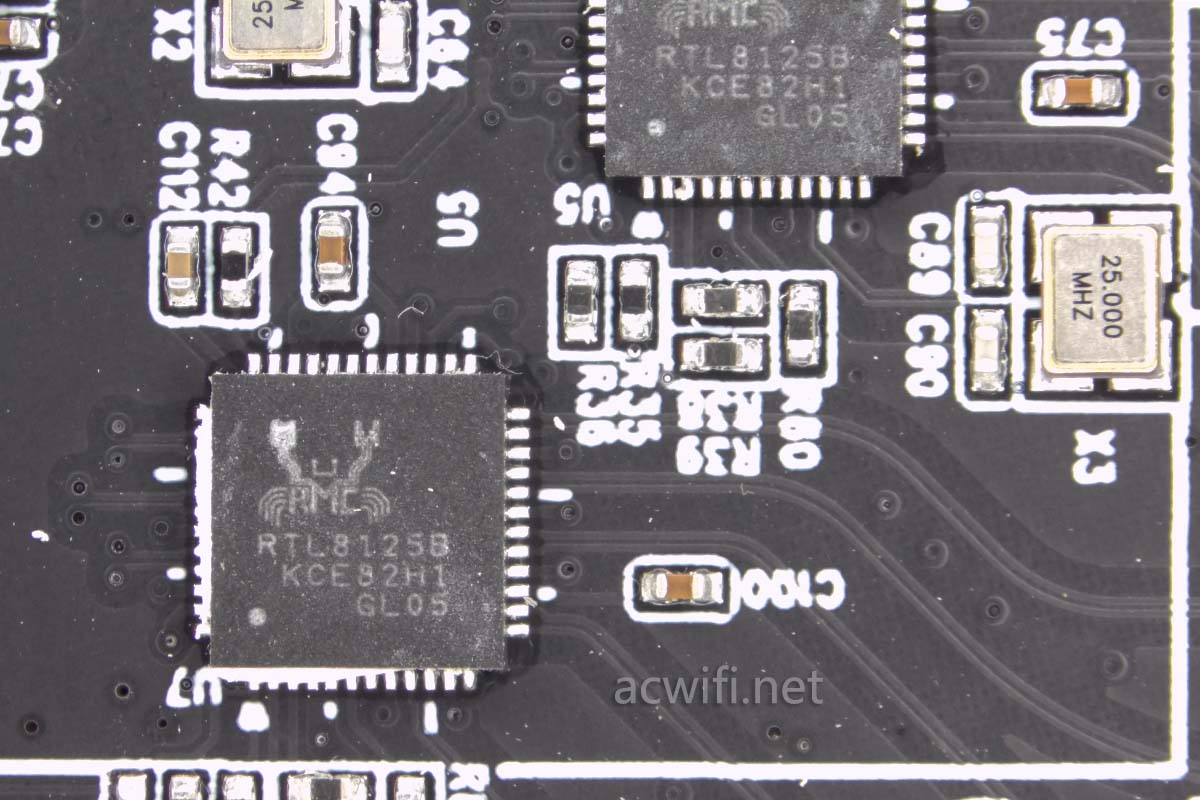

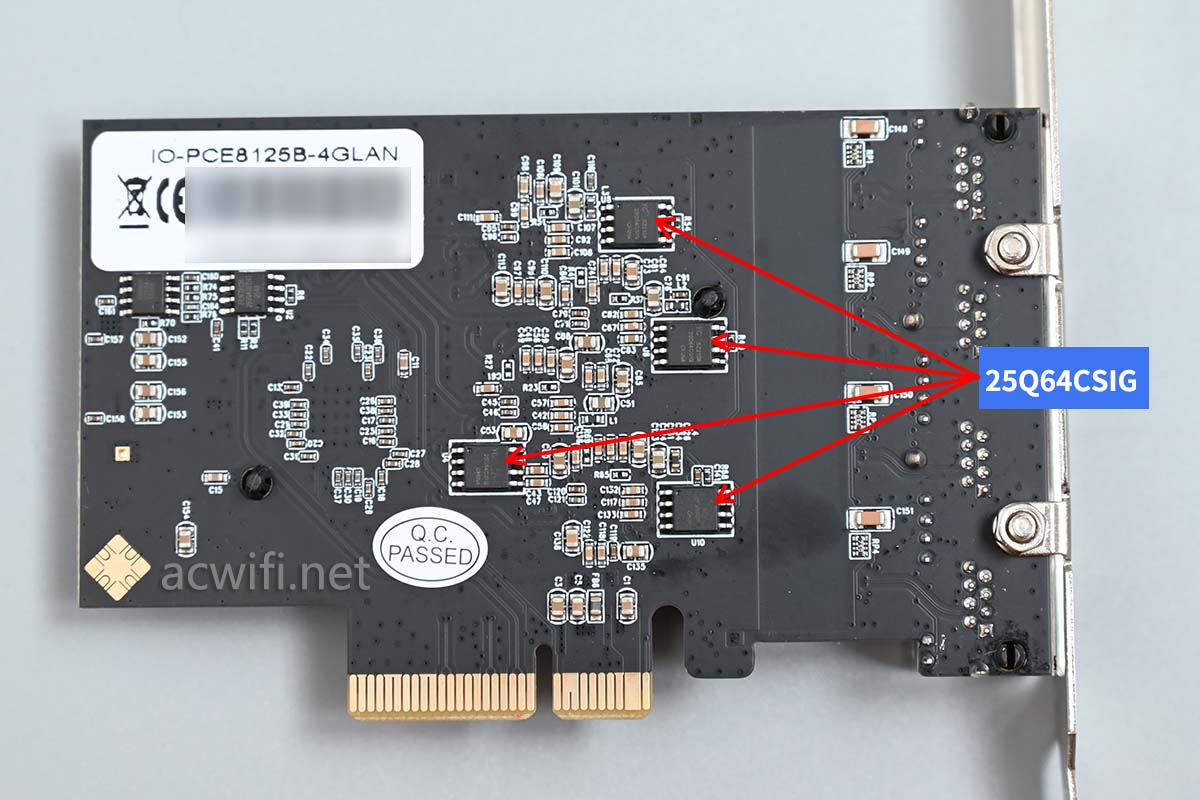

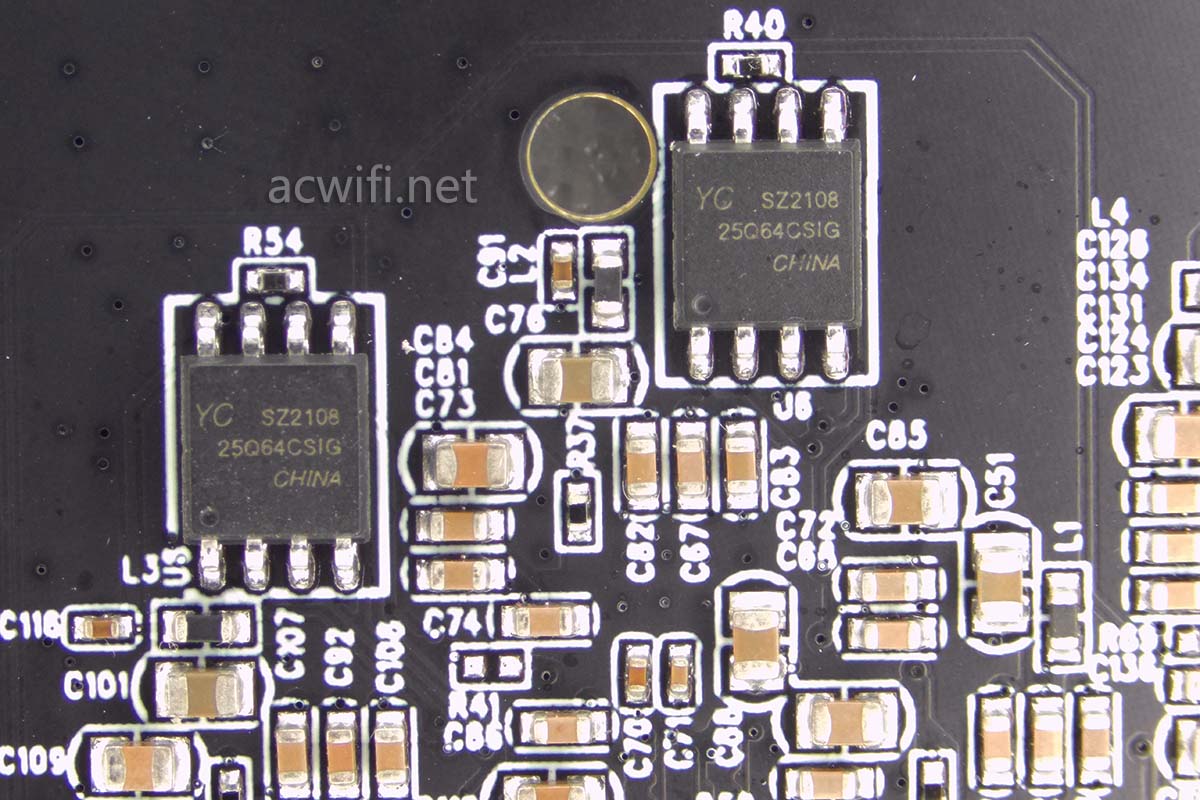

一共有四颗RTL8125B，网卡芯片的背面也有各对应的25Q64CSIG，对应着每颗RTL8125B，所以一共有4颗8MB SPI 闪存，是闪存还是寄存器？

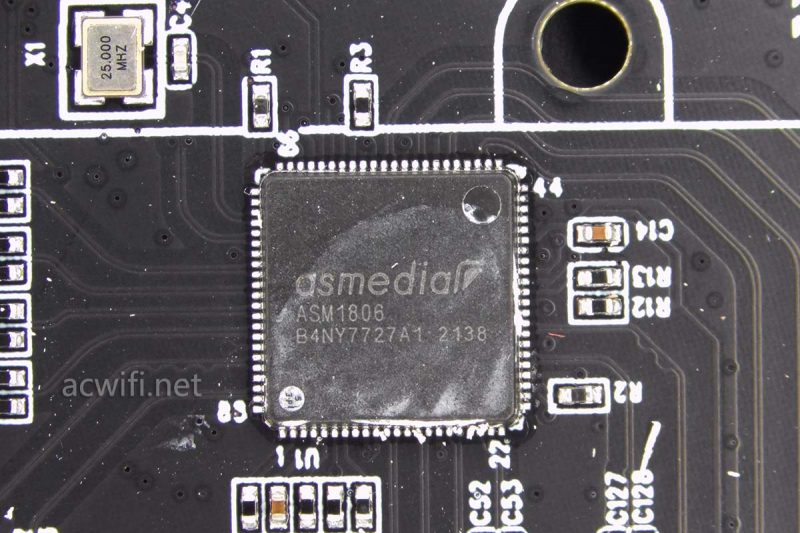

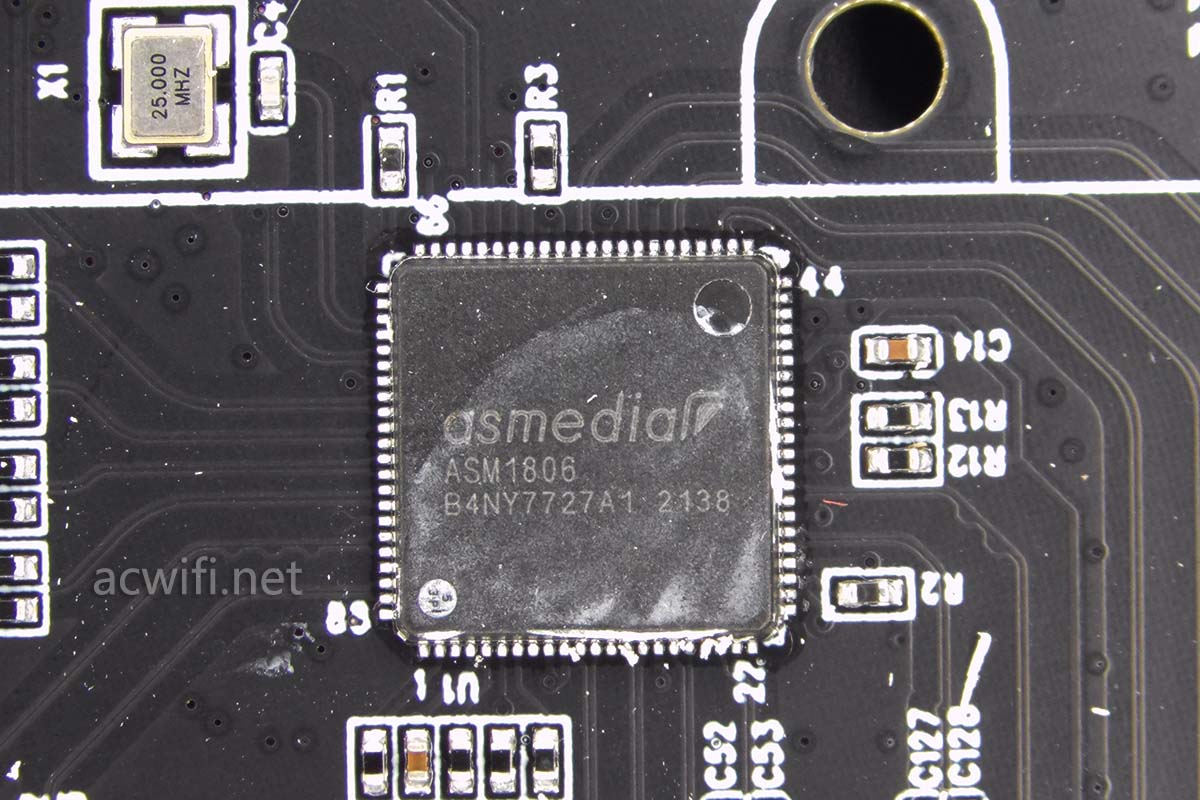

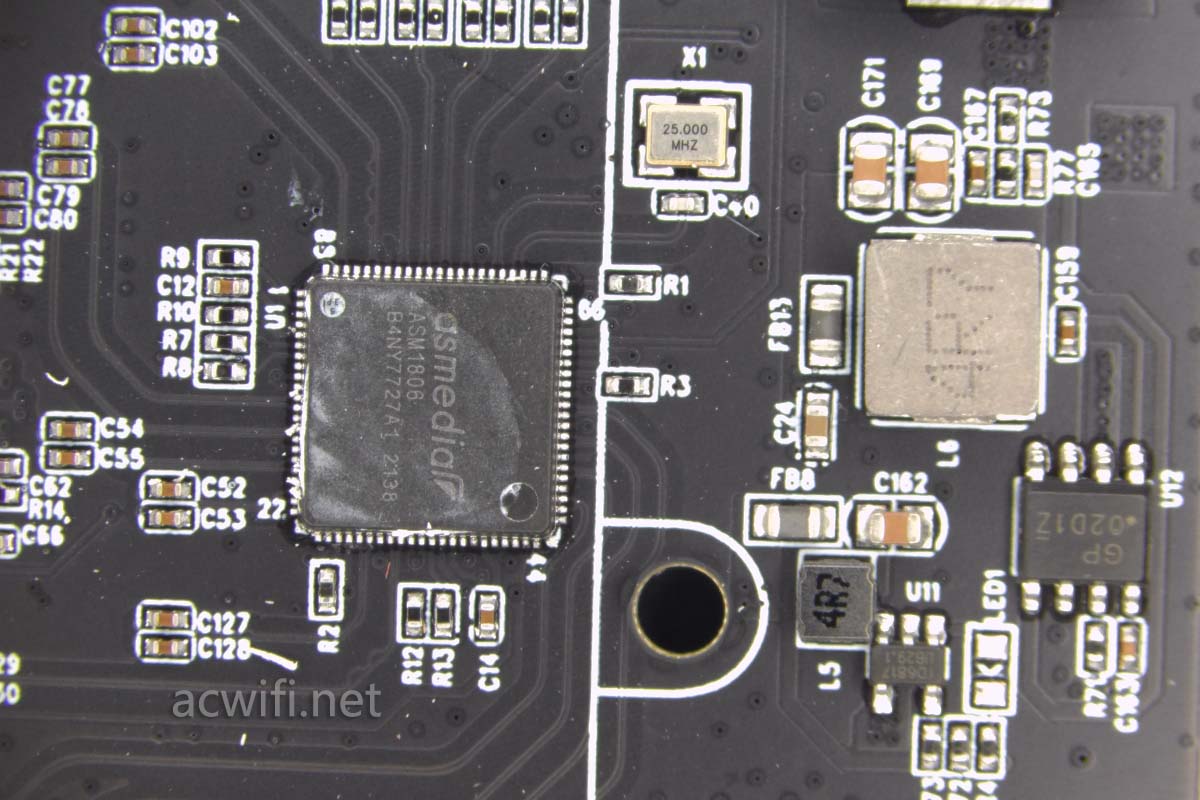

四颗RTL8125B连向这一颗ASM1806：

ASMedia PCIe product ASM1806, a low latency, low cost and low power 6 lane , maximum 4 downstream ports packet switch. With upstream PCIe Gen2x2 bandwidth，ASM1806 can enable users to build up various high speed IO systems, including server, system storage or communication platforms.

参数：

Upstream PCIe interface：

1-, 2- lane PCIe® connecting with root port
Automatic detection of lane configuration on boot-up
Supporting transfer rate of 2.5Gb(250MB/s), 5Gb(500MB/s) per lane



Downstream PCIe interface
4 lane PCIe® 2.0 interface supporting up to 4 PCIe® ports
Support L0s/L1/L23/L3 power saving states
Support L1 substate deep power saving mode
Support wake up function in S3/S4
Support port disable by individual control
Support LTR
Support AER
Support SRIS on both upstream and downstream ports.
Max Payload Size = 512Byte
Support hot-plug, surprise remove

从“With upstream PCIe Gen2x2 bandwidth”这里得知，这颗芯片的瓶颈会是PCie 2.0 x2，即500MB/s x2=1GB/s。换算成Gbps就是8Gbps，是这样换算不？我是参考以下资料的。

PCIe 吞吐量（可用带宽）计算方法：

吞吐量 = 传输速率 * 编码方案

例如：PCI-e2.0 协议支持 5.0 GT/s，即每一条Lane 上支持每秒钟内传输 5G个Bit；但这并不意味着 PCIe 2.0协议的每一条Lane支持 5Gbps 的速率。

为什么这么说呢？因为PCIe 2.0 的物理层协议中使用的是 8b/10b 的编码方案。 即每传输8个Bit，需要发送10个Bit；这多出的2个Bit并不是对上层有意义的信息。

那么， PCIe 2.0协议的每一条Lane支持 5 * 8 / 10 = 4 Gbps = 500 MB/s 的速率。

以一个PCIe 2.0 x8的通道为例，x8的可用带宽为 4 * 8 = 32 Gbps = 4 GB/s。

原文链接：https://blog.csdn.net/s_sunnyy/article/details/79027379

四口2.5G网卡的芯片汇总图如下：

背面：

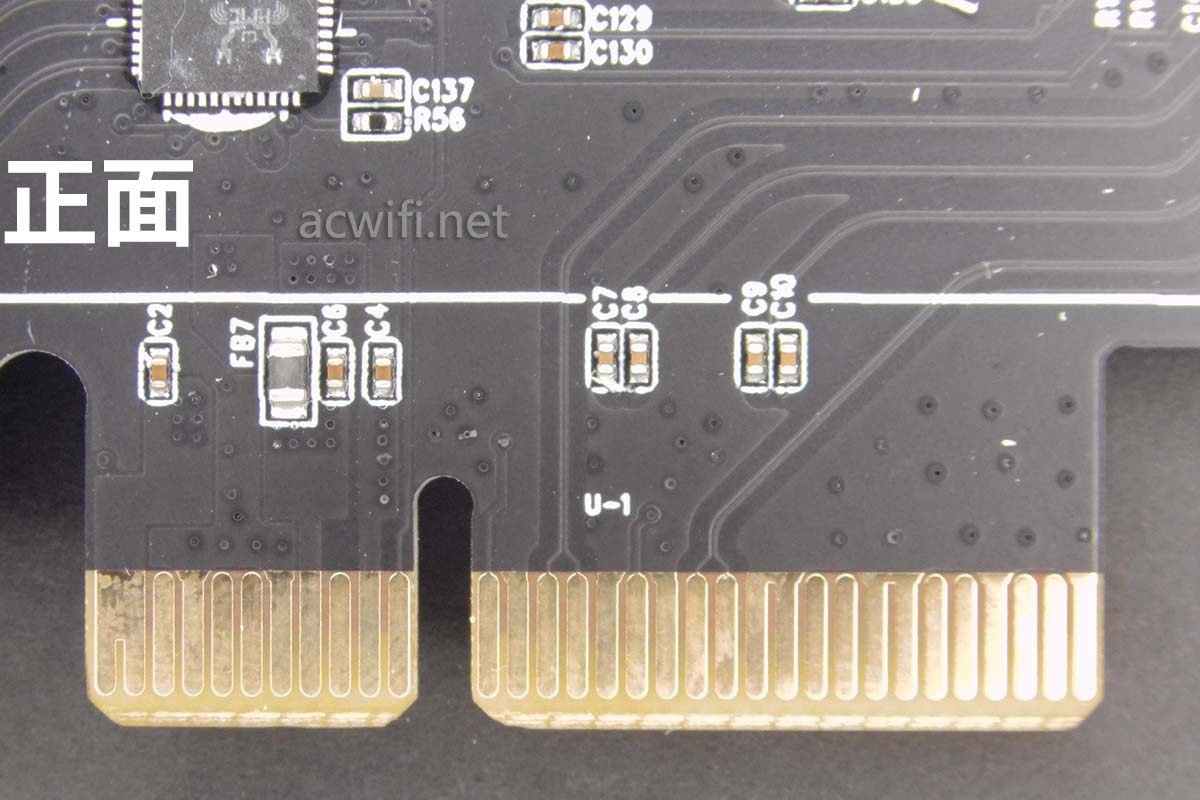

把引脚放大看看，正面：

看上图，最左边的脚有接电路，所以如果你要玩转接，这网卡是需要再接12V供电的。继续看，右边的一排引脚只接了一般呀，

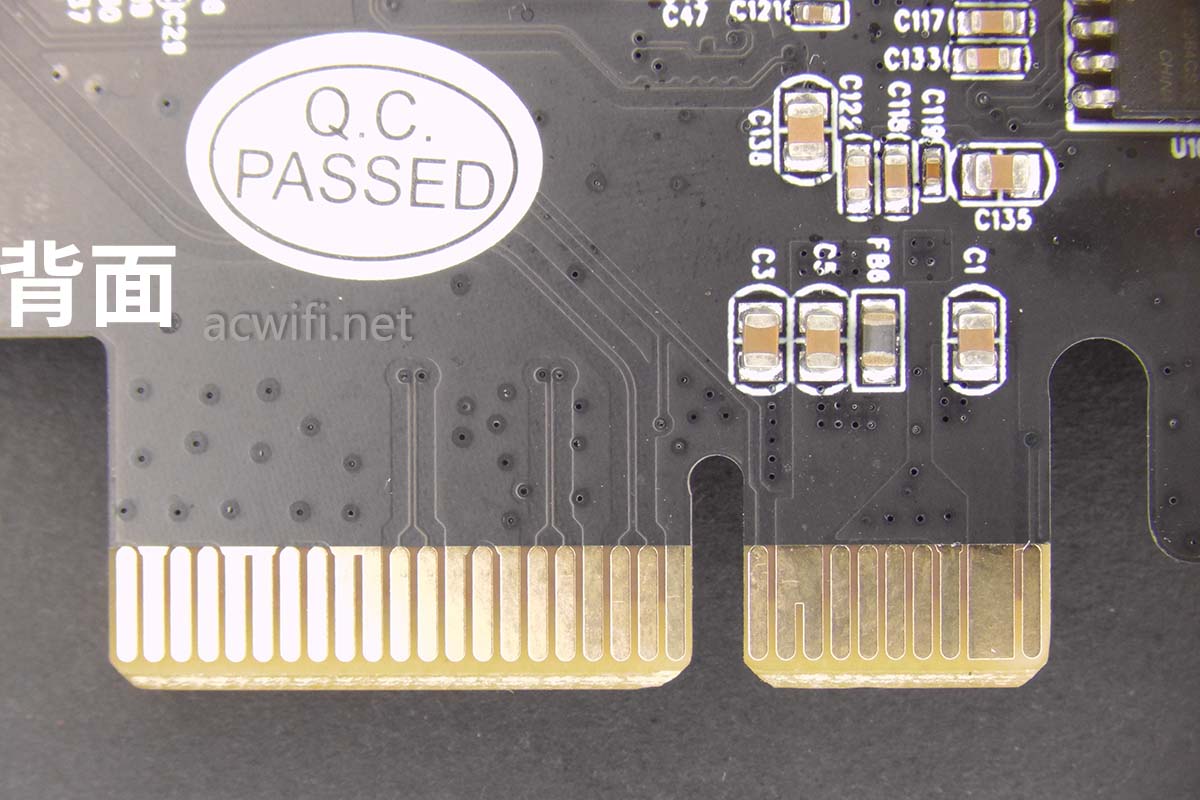

背面：

看上图左边一排也有一半也是没接线，所以这个是物理x4插脚，但实质只是x2的带宽。

不过从ASM1806的参数来看，它也就是x2而已。。。

以下是简单的测速，测速都是使用IxChariot软件进行。乐扩四口2.5G网卡插在I5 6500的主机里面。

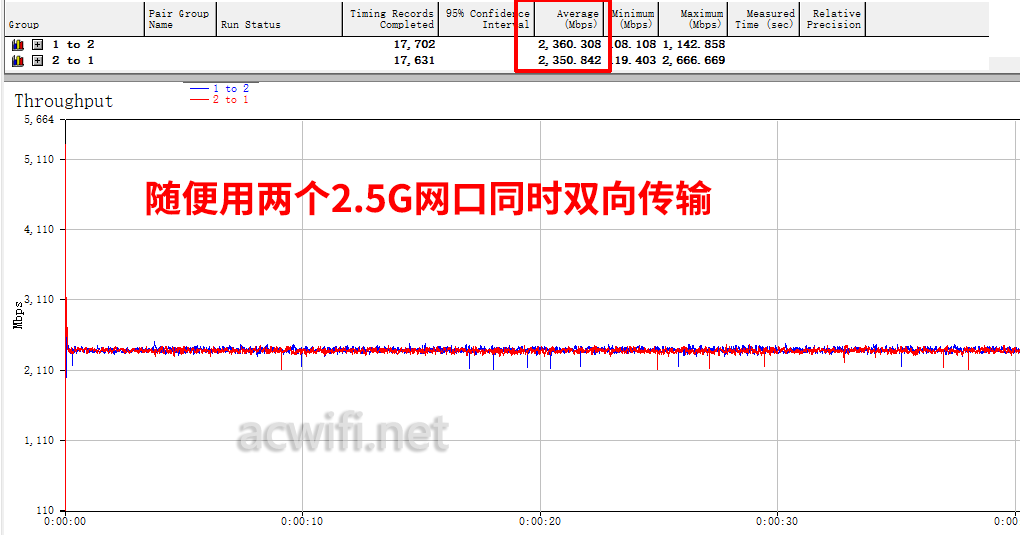

直接来个双口双向：

两个网口双向都没问题，跑满各自的端口速度，双口一共是4710Mbps，极限了。

（1Gbps端口的极限传输速度是945Mbps左右，2.5倍就是2362Mbps左右。传输数据包 有损耗的，因为每个数据封包里面要插入一些代码）

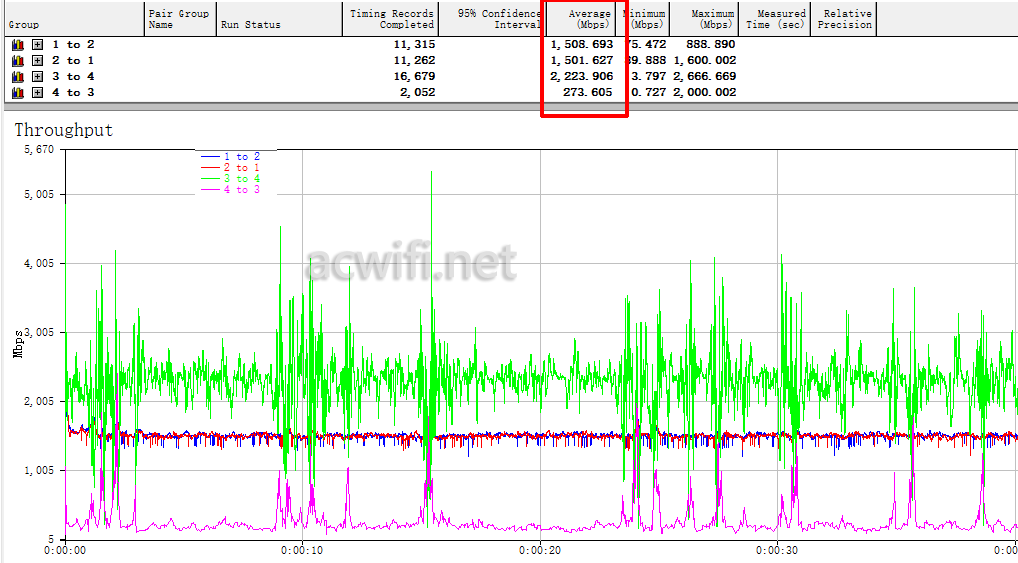

以下是四个网口同时双向传输，结果如下：

把以上四口相加就是这网卡的总带宽了：5.5Gbps。

以上测速看不懂？那么把四个2.5G网口都接入一台万兆交换机，交换机每个端口自动识别为2.5Gbps速率，再把一个X550网口接入这台交换机，识别为10Gbps，接下来是四个2.5G网口与一个10G网口之间的传输速度测试。

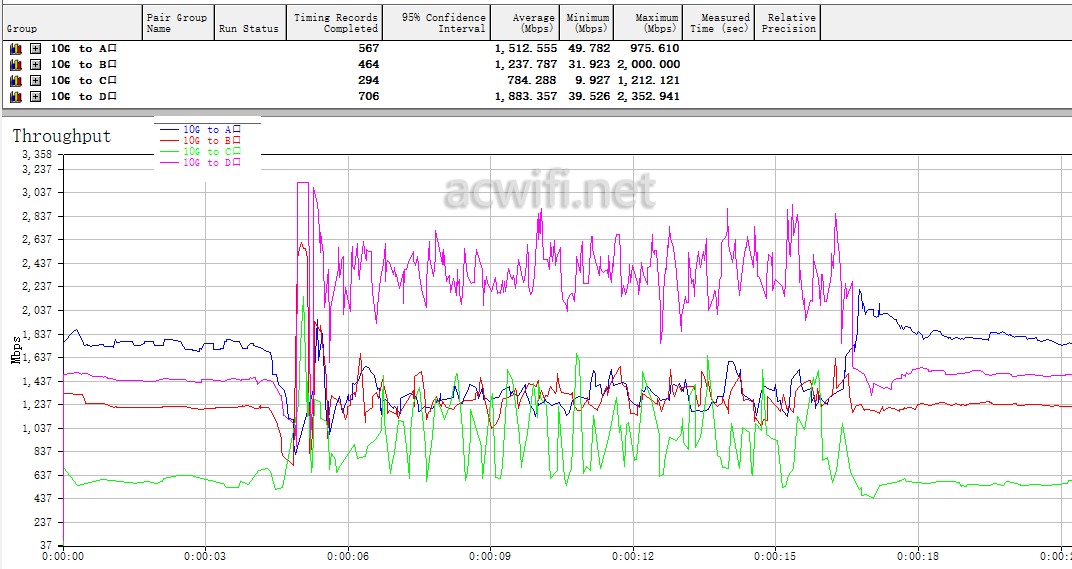

10G同时向4个2.5G网口发送数据，结果是5.4Gbps：

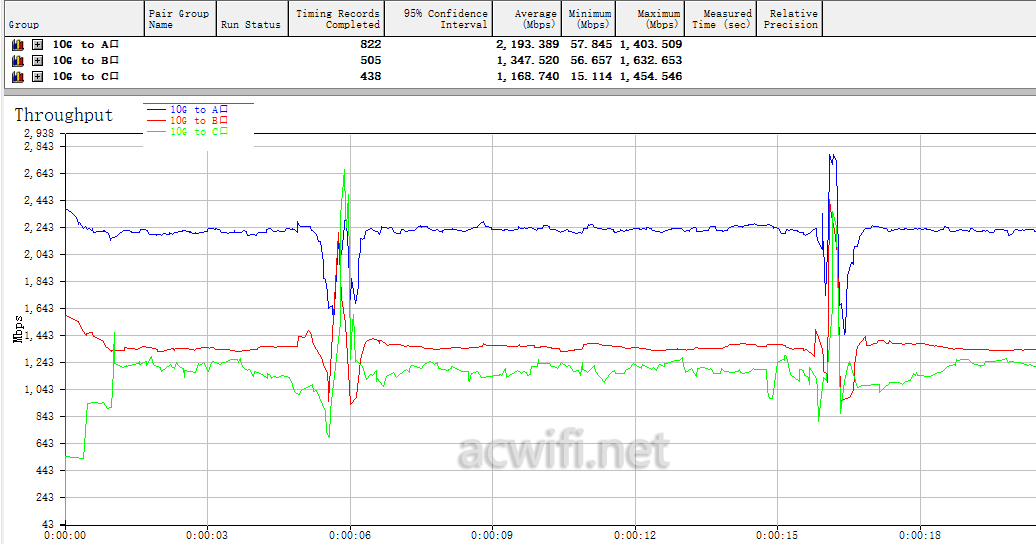

10G同时向3个2.5G网口发送数据，结果是4.7Gbps：

想不到三个网口之和没有达到5G多bgps。

以下是反向。

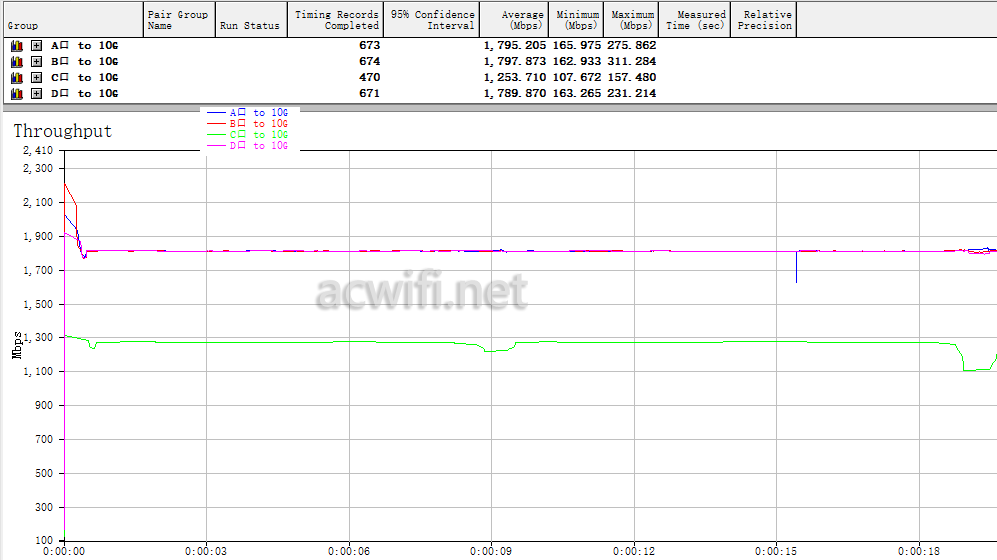

4个2.5G网口同时向一个10G网口发送数据，结果是6.63Gbps：

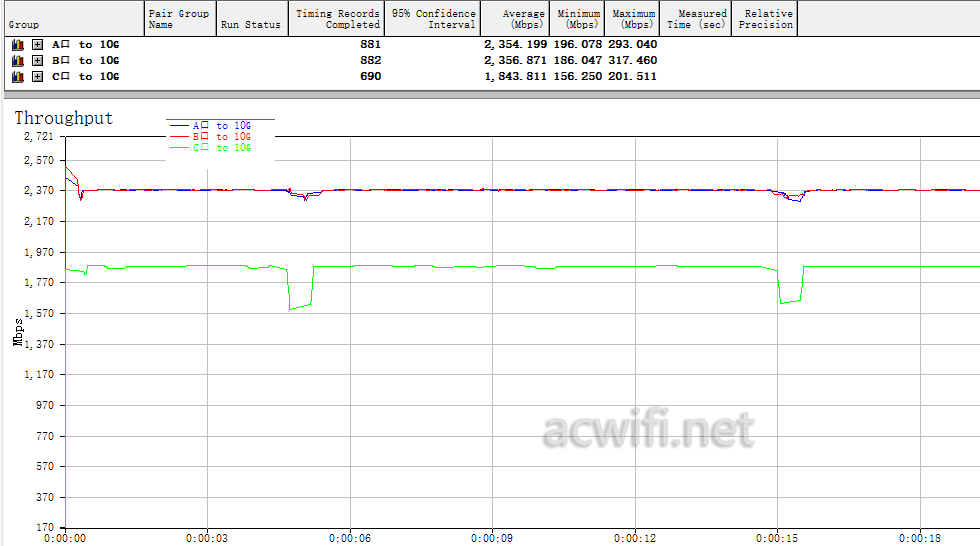

3个2.5G网口同时向一个10G网口发送数据，结果是6.55Gbps：

发送数据的总带宽比接收的明显要高呀。

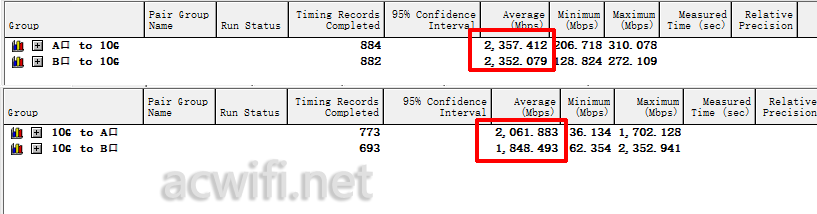

2个网口的放一起看了：

两个网口也是发送速度比接收速度要快。不知道是不是交换机问题，还是不对等的网口传输就会这样！

把以上所有测速结果里面，挑一个最大值，就是6.63Gbps。四口2.5G总速度应该是9.45Gbps，这网卡的瓶颈是6.63Gbps，只能满足双口同时传输达到满速，三口不行，四口更不行。

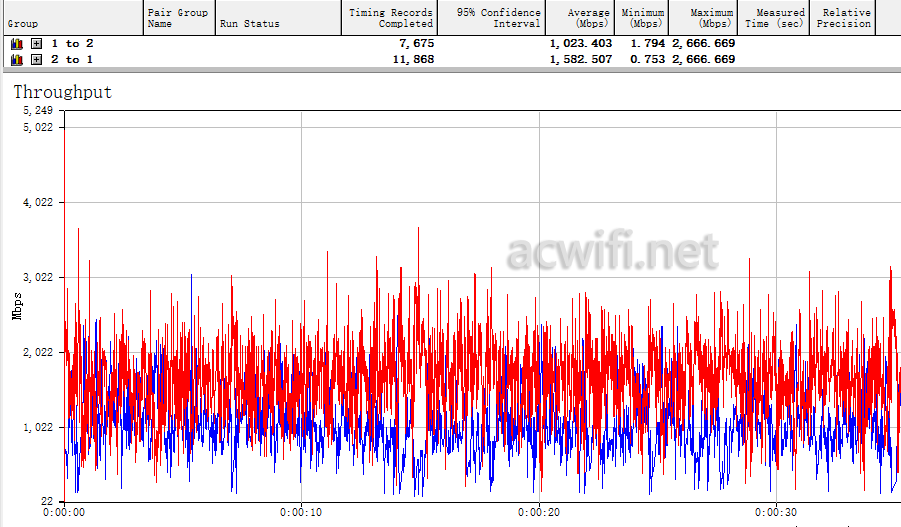

RTL8125B还有双网口的，我也买回来了，但简单测试后就退掉了，只留了这张四口的。因为双口是pcie 2.0 x1，不过，它双口只有2.6Gbps：

双口2.5G网卡的单个网口传输是是没有问题，可以有2372Mbps，跑满了。要购买双口的朋友是要谨慎了，但是，如果是买来DIY双2.5G软路由的，这就不成问题了，我们的宽带嘛，不对等的，2千兆宽带也只可能给你50M上行。。。。

不过双口的要220多元呢，加多60多元就可以跑满双口了，还多2个2.5G口用。

今天就到这里吧，最近没啥时间。

等做完2.5G网卡的小包转发测试再把以上数据做个汇总。
