DIEWU 四口2.5G网卡拆解,简单测试四口速度

这张DIEWU的四口2.5G网卡是在淘宝买的298元,跟乐扩一样的价格,但有好大差别:PCIe x4与PCIe x2。

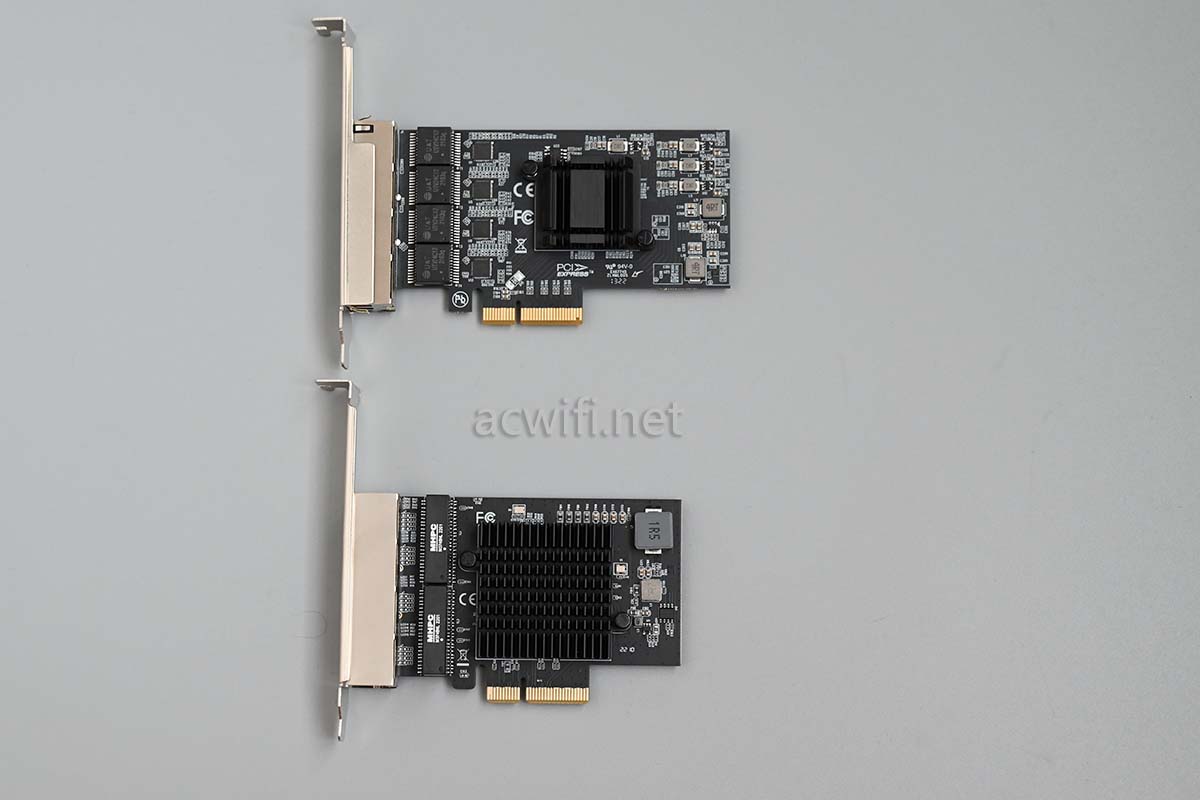

两张放在一起:(上方是DIEWU,下方是乐扩)

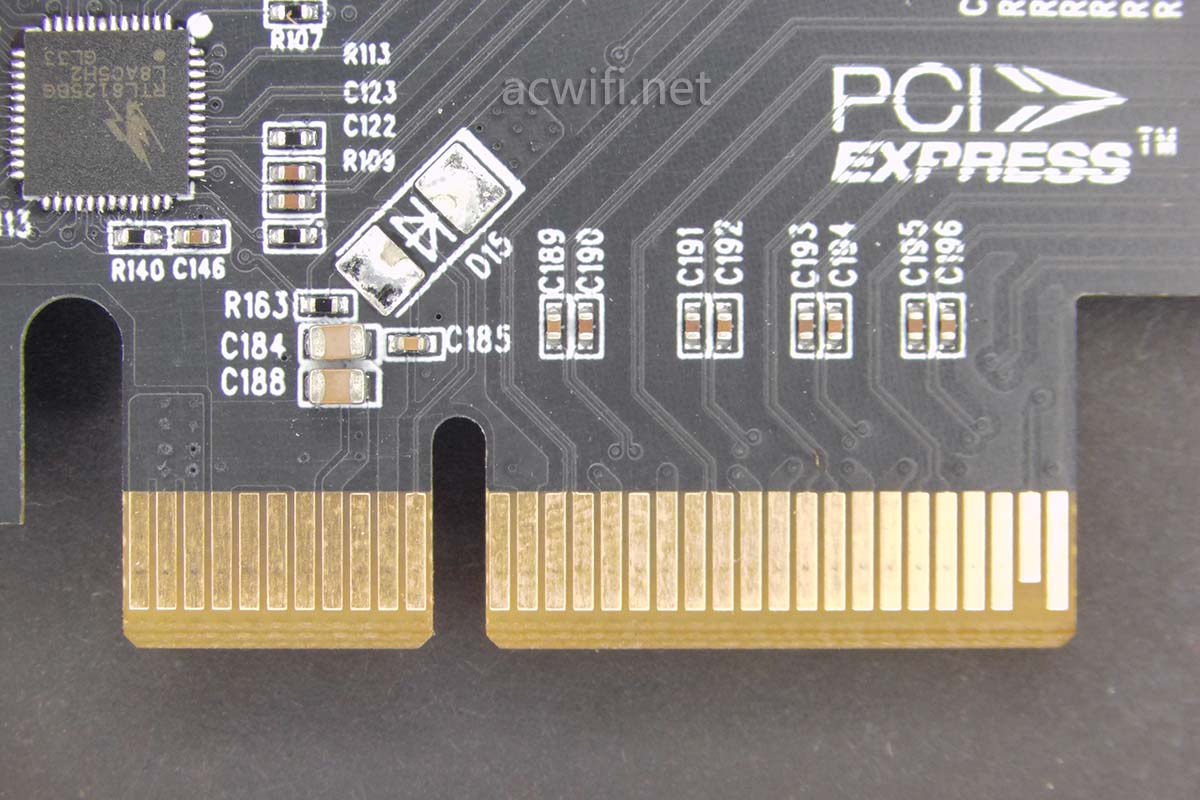

把DIEWU这张网卡的金手指放大放大看看,全部接上了线路,是PCIe x4。

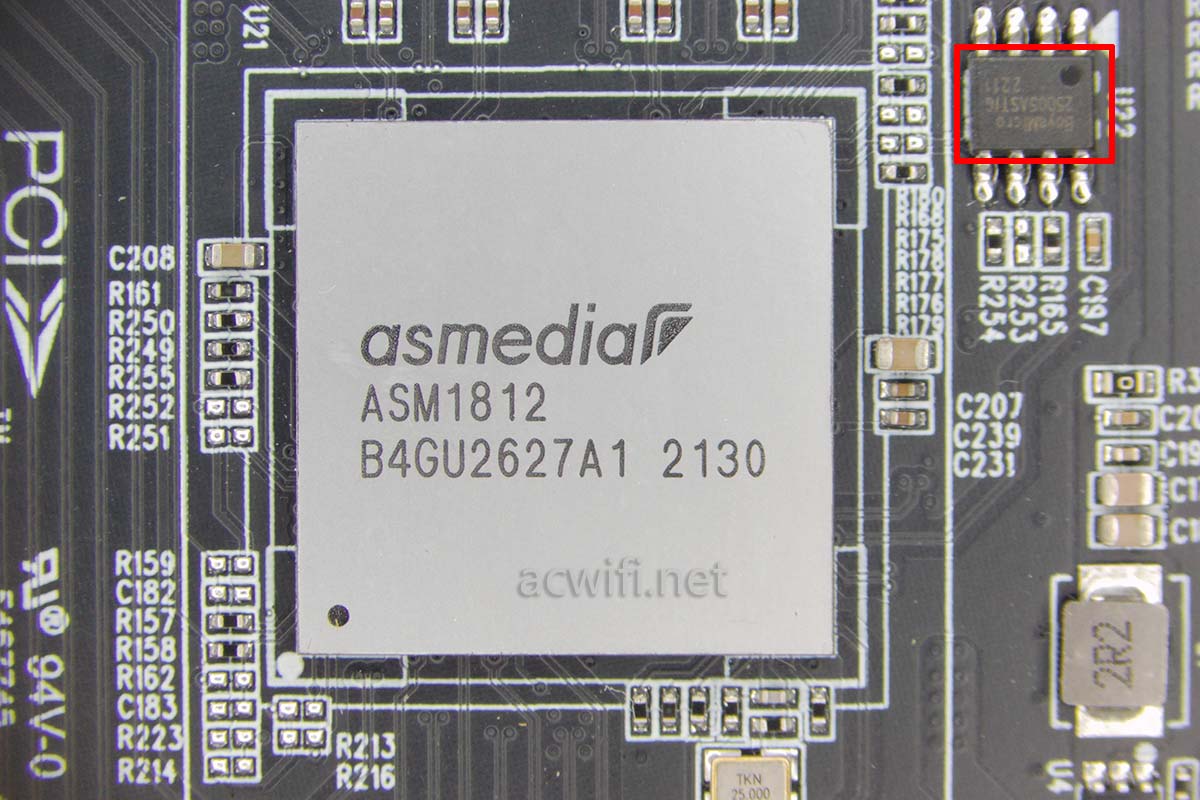

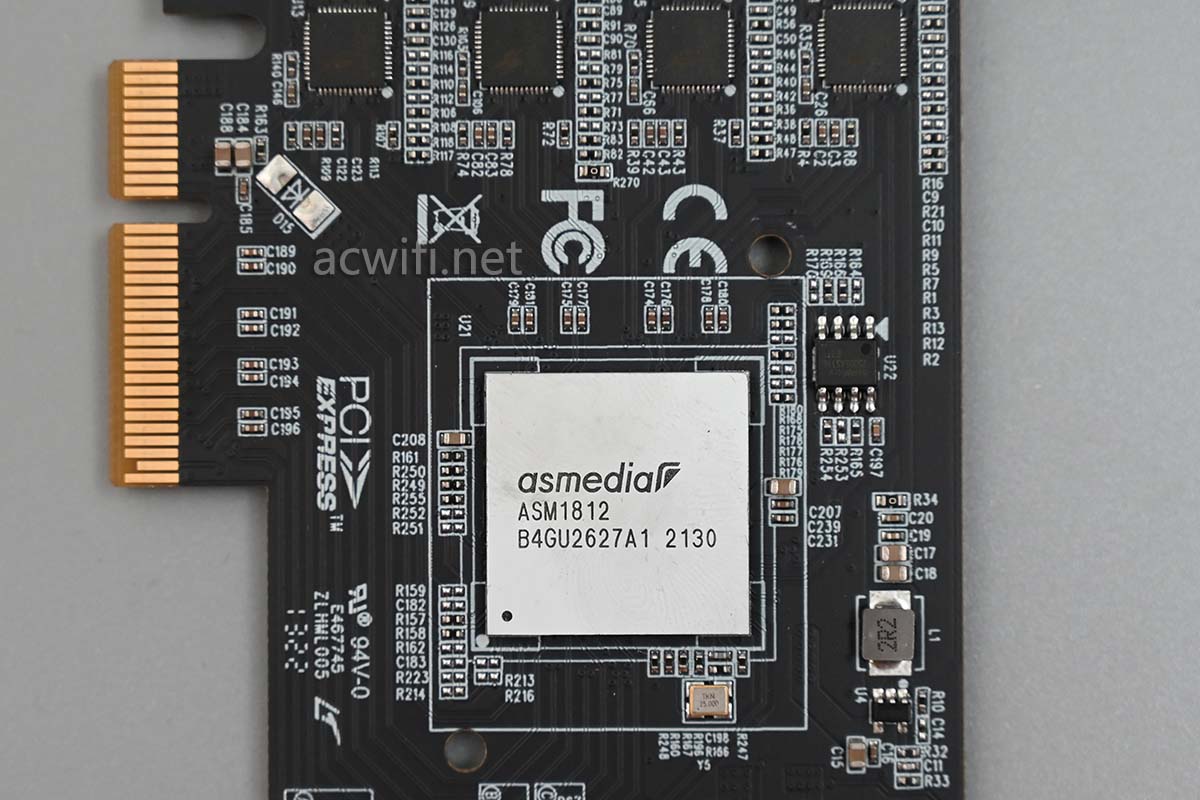

拿走散热器,PCIe交换芯片用的是:ASM1812。

“ASMedia PCIe product ASM1812, a low latency, low cost and low power 12 lane , maximum 6 downstream ports packet switch. With upstream PCIe Gen2x4 bandwidth, ASM1812 can enable users to build up various high speed IO systems, including server, system storage or communication platforms.”

看这句就行了:”  PCIe Gen2x4 bandwidth“,即PCIe 2.0 x4。比乐扩用的AS1806强多了吧。

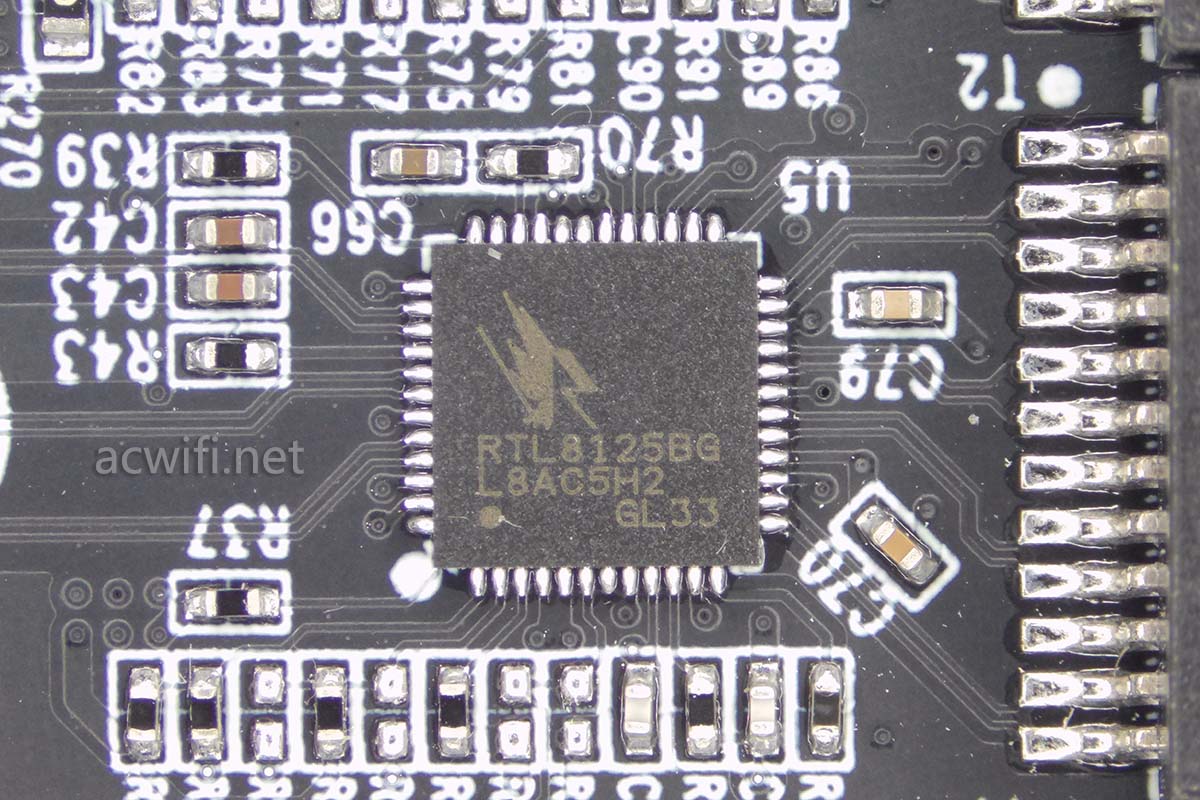

2.5G网络芯片是RTL8125BG,为啥没有螃蟹在上面呢?不知抹位的这个G代表啥意思。

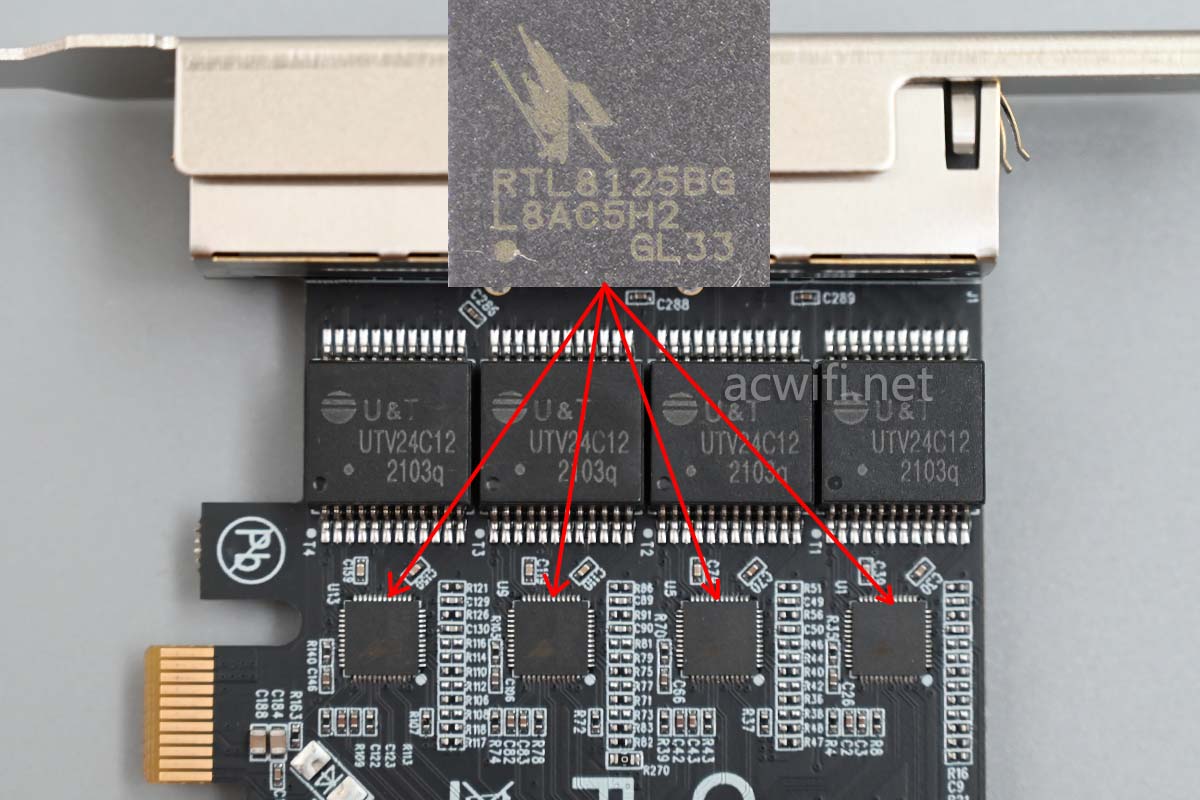

四个网口,所以一共有四颗RTL8125BG芯片:

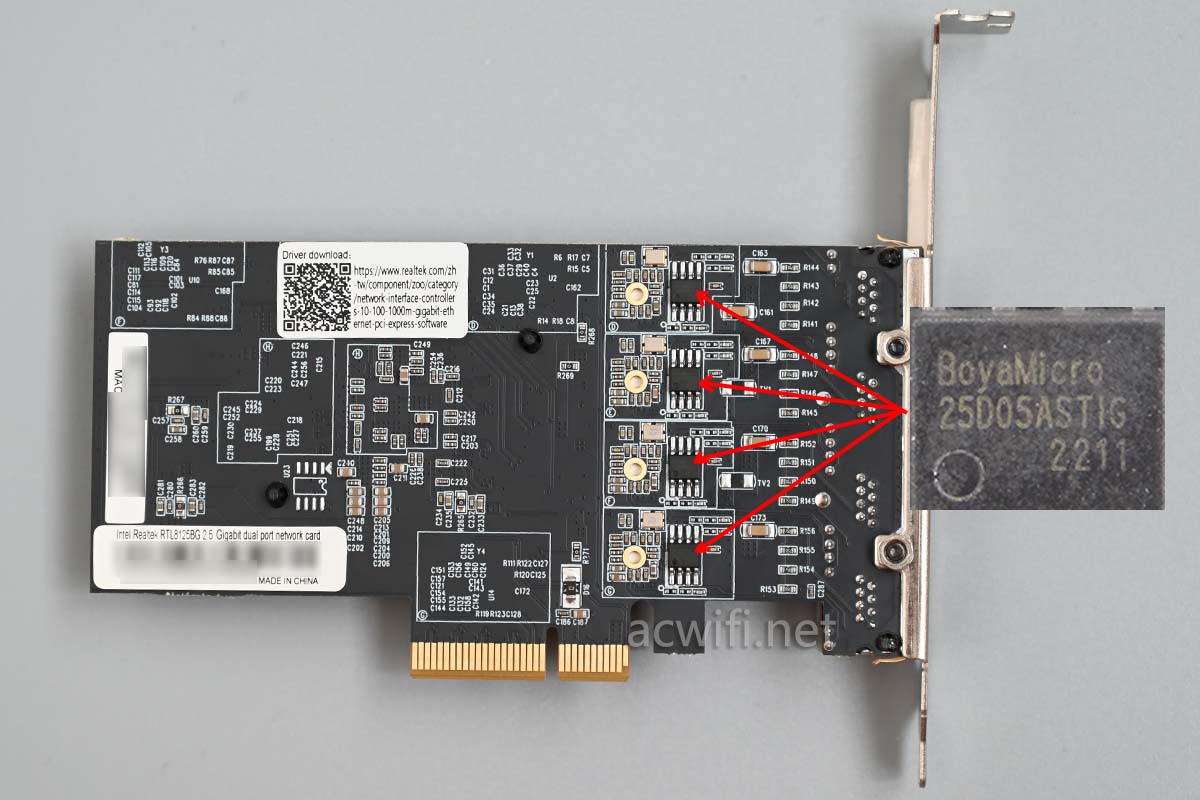

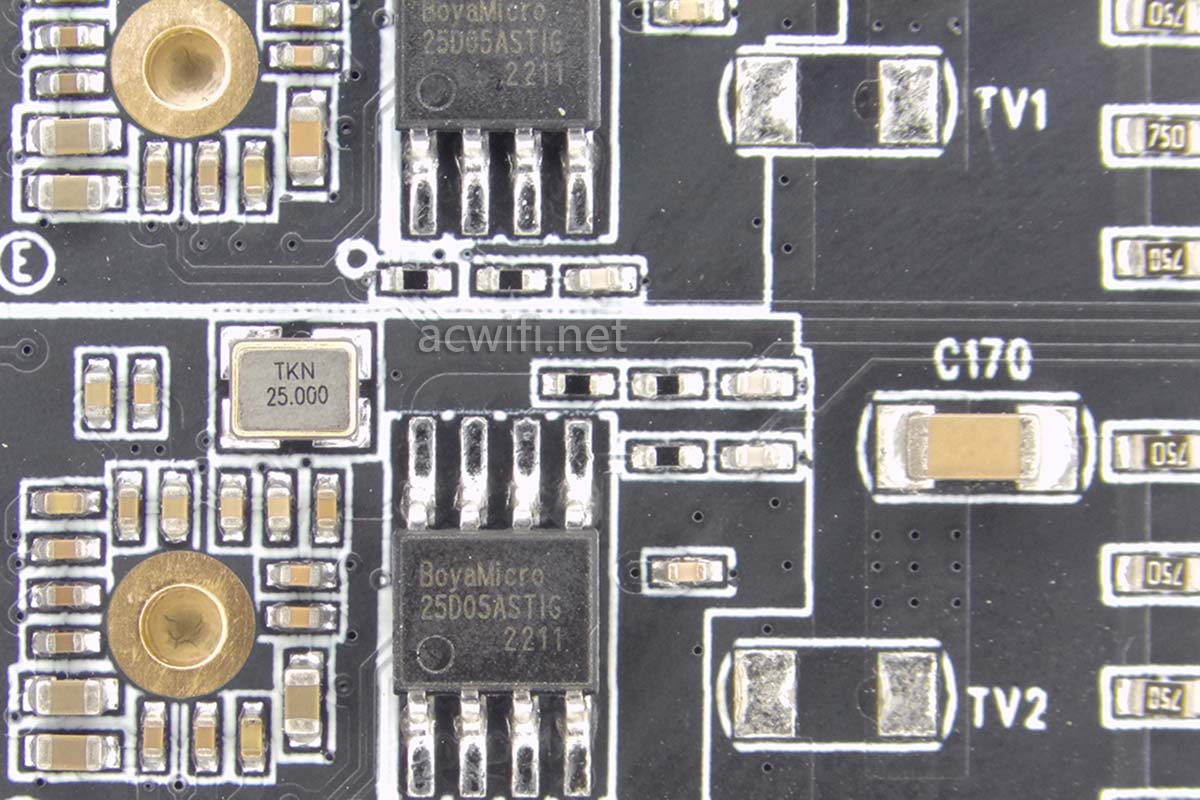

主板的背面有对应着四颗EEPROM,型号是BY25D05AS,存储器容量64KB吗? 作用就是保存网口配置信息。

每个网络芯片对应一颗EEPROM:

ASM1812旁边也有一颗BY25D05AS:

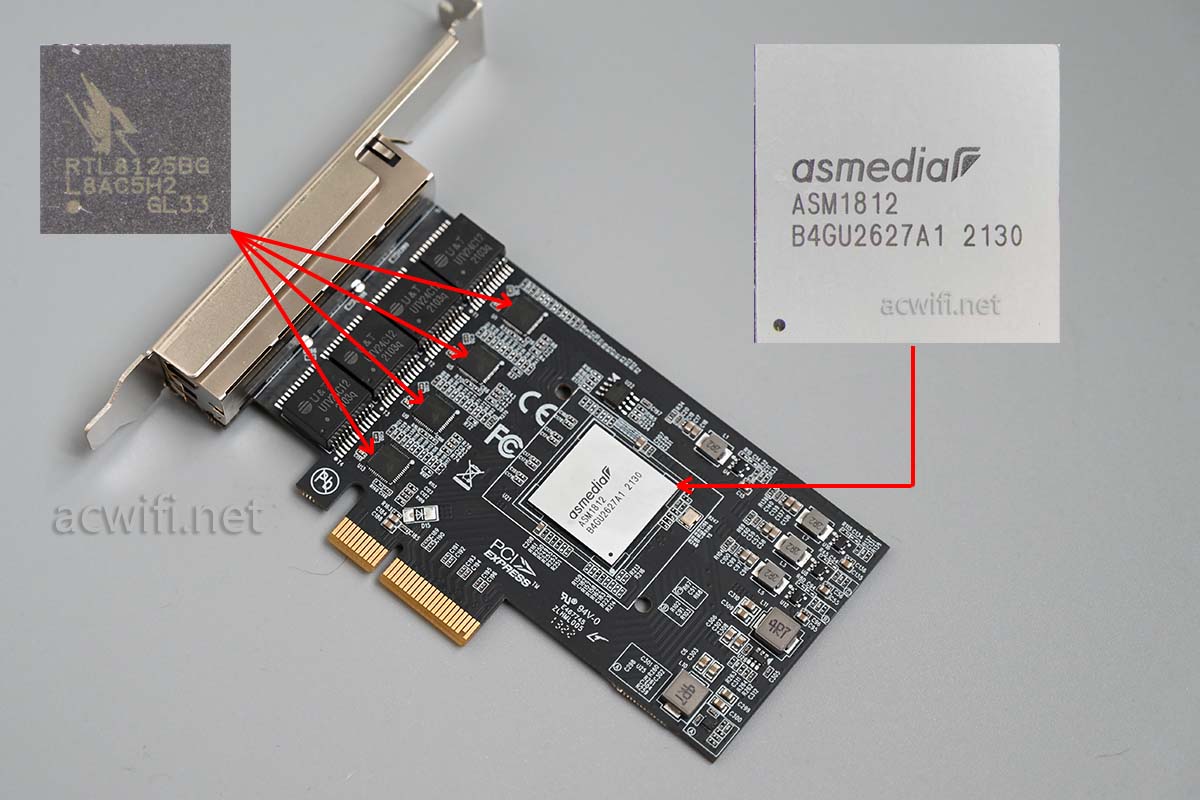

简单地说,DIEWU这款四口2.5G网卡的方案是ASM1812+4个RTL8125BG ,PCIe 2.0 x4

用硬件查看软件可以看出有7个ASM812,不知为何是7个

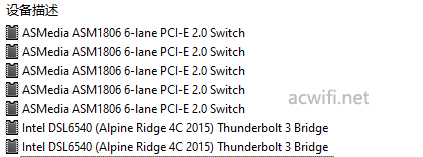

插入乐搞的四口网卡,会显示5个ASM1806,也不知道为何是5个。

以下是简单测试,直接四口双向,看看有没有瓶颈。

我一台电脑上装了X550-T2,板载有RTL8125B网卡,还插了一张Intel 225V网卡,刚好可以接上这款网卡的四个网口。

但是X550-T2要设置固定2.5G速率才行,如果用自适应,只能认出1Gbps,我认为是intel这款网卡的问题,因为它与好多2.5G网口的路由器也是这个问题。

测试软件是IxChariot,界面式的,所以我喜欢用它。iper我不懂!看见代码就头痛!

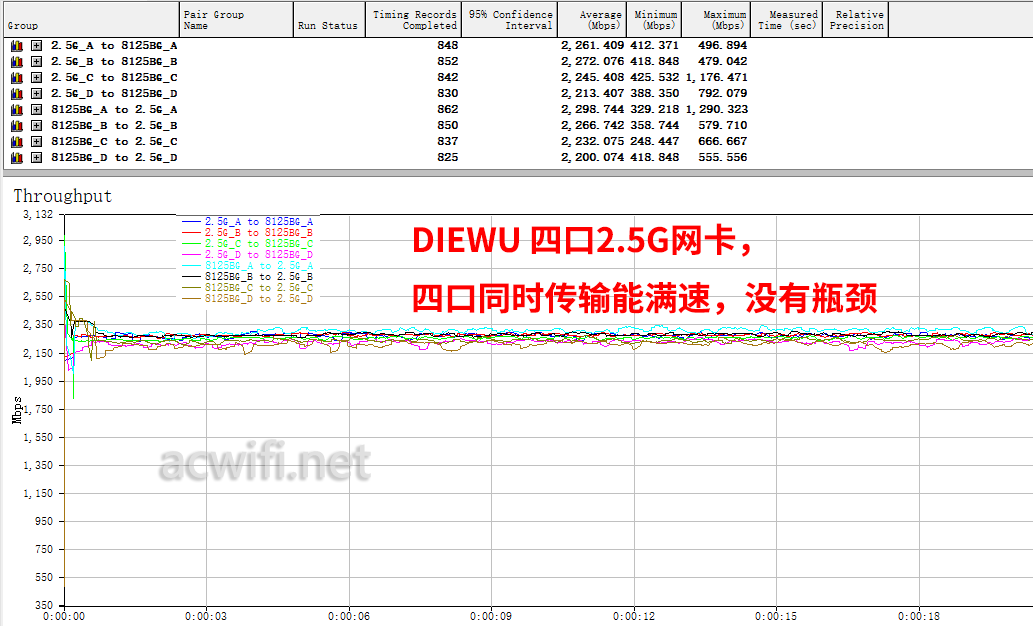

以下是测试结果,每个口每个方向均能保持有2.2Gbps以上。

以下是在测试时查看任务管理器里的网卡的流量情况 :

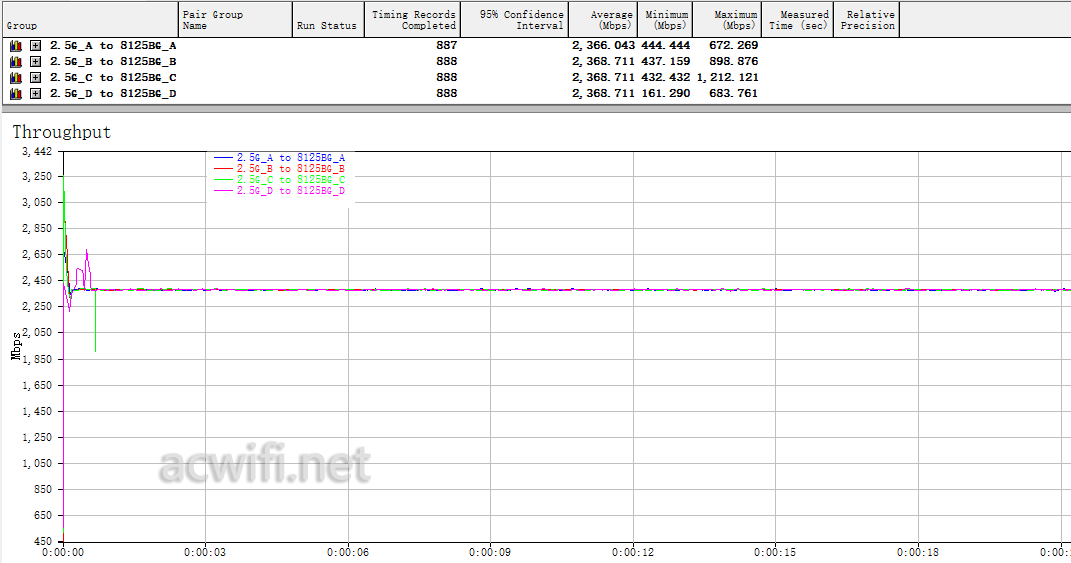

因为双向,所以比单向要低一点。如果四口同时单向,就能达到2.366Gbps的极限。以下是四口同时单向传输的结果:

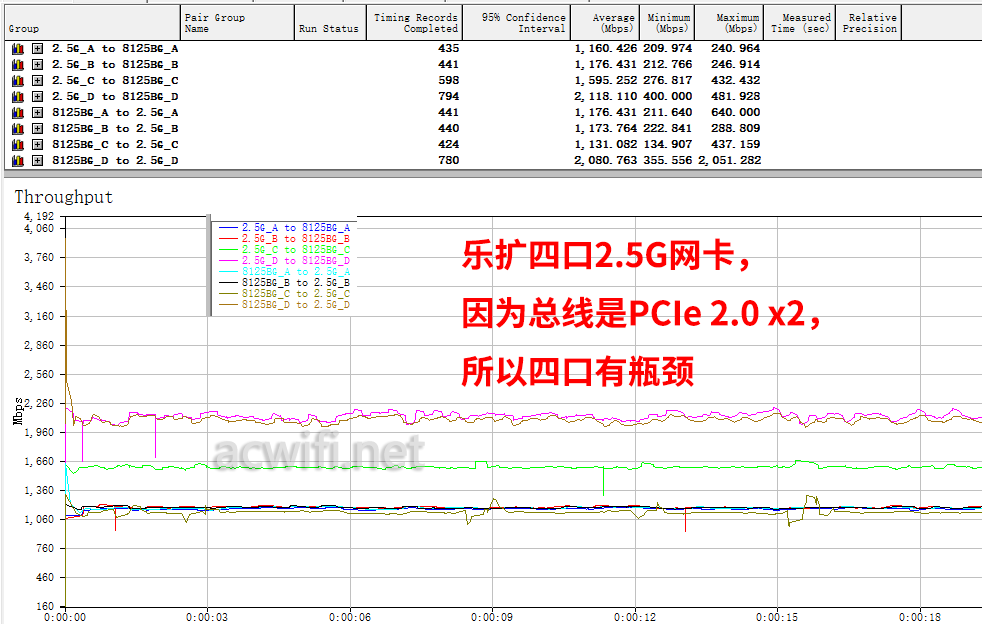

以下是乐扩四口2.5G网口,用相同的方式测试四口双向的结果:

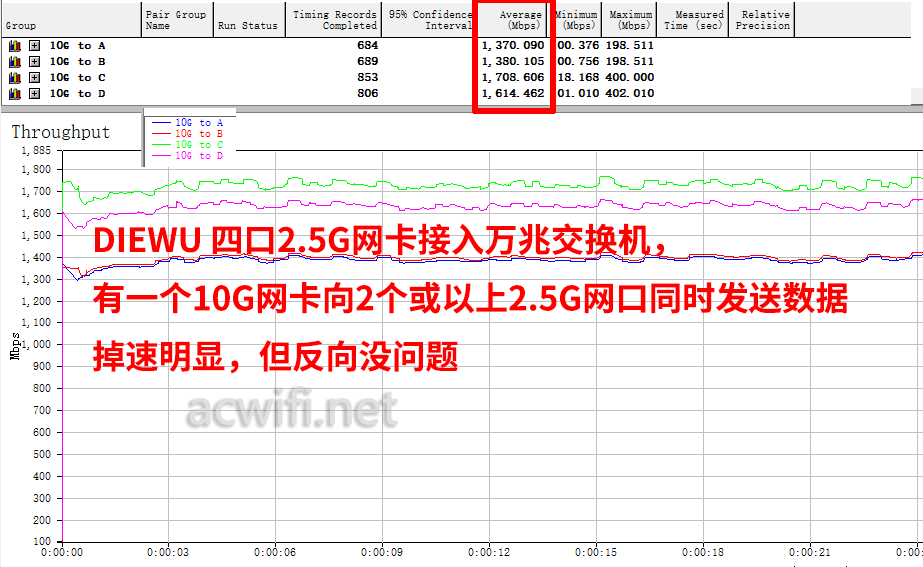

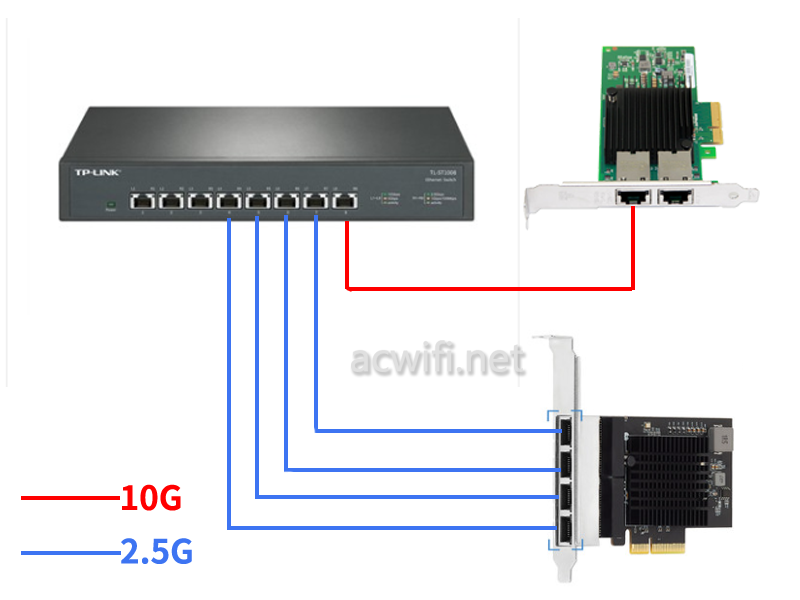

上次测试乐扩网卡的时候,遇见了接入万兆交换机(TL-ST1008)且用10G网卡向2个或以上2.5G网口同时发送数据时会造成总速度下降的现象。连接示意图如下:

以上同样的测试方式,用在这张DIEWU 四口2.5G网卡身上也出现。

方向反过来,即四个2.5G网口同时向一个10G网口发送数据,是可以满速的,没有掉速现象。

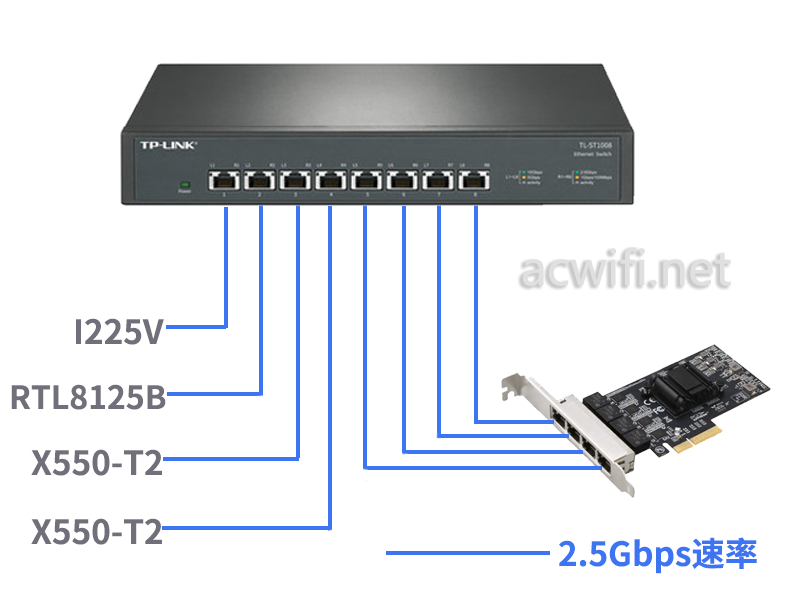

跟万兆交换机不兼容吗?好像不是的,因为交换机8个口都接入2.5G速率,双向也是没问题,比如这样的方式:

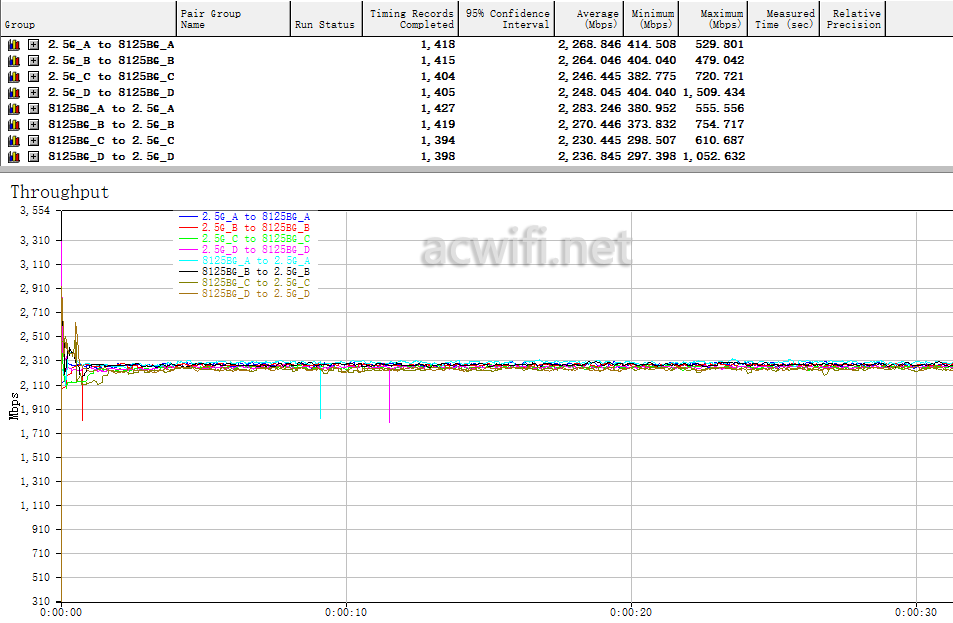

四口网卡与另外四个2.5G速率的设备接入万兆交换机,双向传输结果如下:

上图每个口每个方向均达到2.2Gbps以上,与网卡与网卡直连的效果一致。这样看来与万兆交换机没兼容问题呀!

因为网件的万兆交换机太热了,早就卖掉,手里没有其它型号的八口万兆交换机可以试试,我怀疑其它型号也是这样。当一个10G口这么大的流量突然塞向多个“这么小”的2.5G口时,会出现数据流挤逼效应。。我胡说的!!

懂的话欢迎留言告之。谢谢。

与乐扩同价,当然选这款PCIe x4的啦,4个口同时传输没瓶颈呀。

双口的I225网卡也买到了,所以下篇将会是与RTL8125B在小包性能上的测试对比。由于时间关系,参与对比的主板不会多,虽然我有好多。

这双口网卡的价格与这四口的差不多,所以我看见那些四口的软路由,顿时觉得便宜。
