华硕AC88U链路聚合和5-6网口共享1G带宽测试

国庆之前收了一台坏的华硕AC88U,卖家说是无线不能用,300块钱我收回来了,以为刷固件即可解决,心想还是美滋滋的。但刷了还是没有2.4G,5G可以用,但5G在1.7G连接速率下,无线传输速度死活过不去60MB/秒,手机连接5G测速可以满足家里100M宽带使用。刷了梅林7.9固件就一直放着了。然后看着一张山寨的intel82576双口网卡便宜又买来,据说可以双网口链路聚合,因此有了这篇测试。

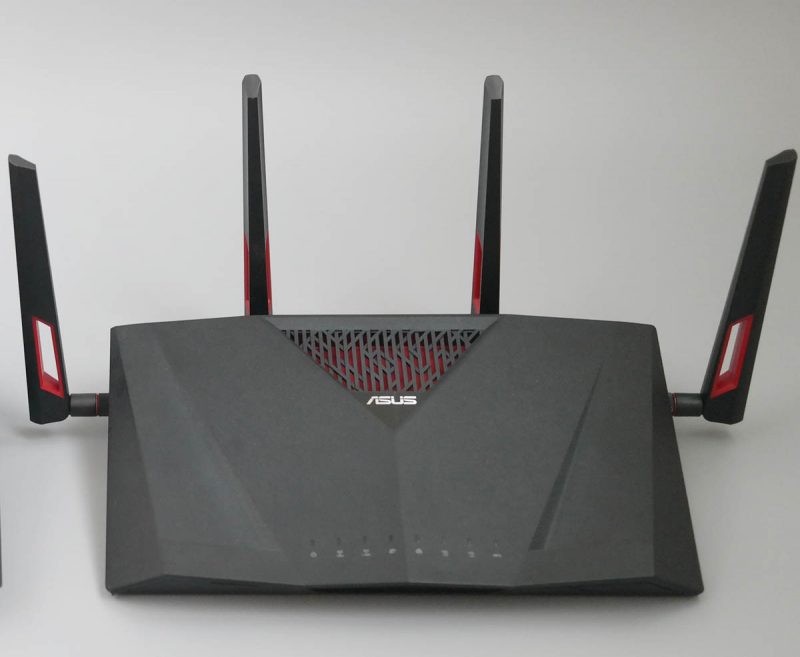

AC88U

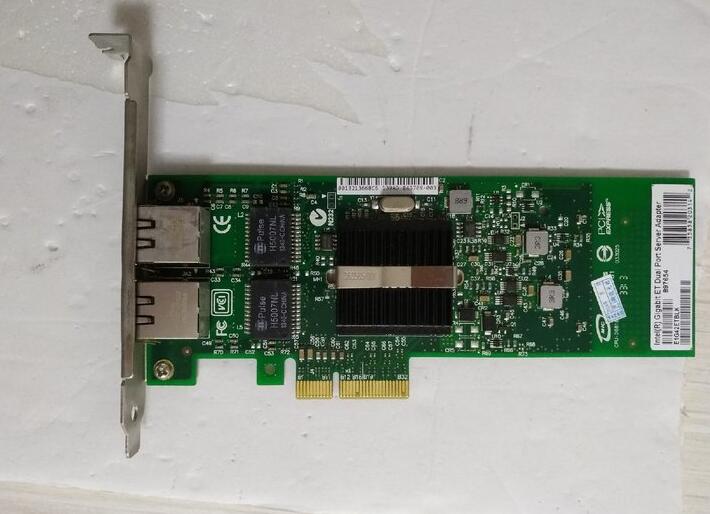

网卡已装进机箱就不拆了,直接发卖家的图片。几十块钱的东西,毕竟是山寨的,找到相应的驱动有点困难,最后找到了这个安装好了“SSU_Intel-chip_network_20_0_driver.rar”,不装也能用,但不装就没有intel全面的功能,例如需要用到的“分组”功能。

intel82576

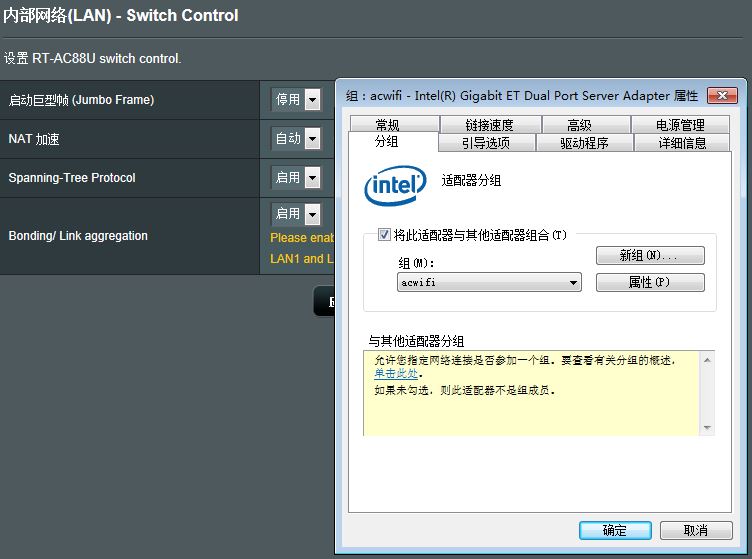

安装好后是这样的。然后AC88U里面设置一下,启用那个Bonding/ Link aggregation选项就可以了,黄色的文字提示支持802.3ad动态聚合系统,在网卡里设置也要选择这个模式就好了。网卡上面设置端口聚合也很简单,选择其中之一个网络连接点开属性,在分组选项里添加一个分组名称,勾选上另一个网口绑定即可。

01

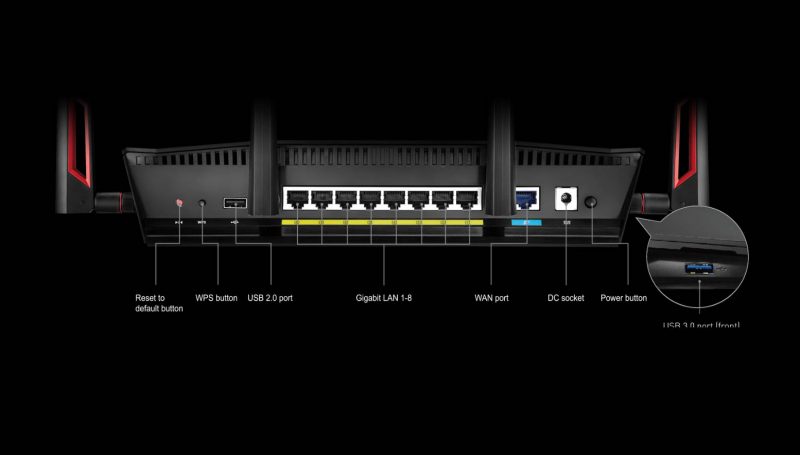

我的测试电脑使用的系统是WIN10,结果到最后不能启用聚合后的那个2G的网络连接,百度了半天没找到解决办法,不得已把系统装了WIN7,同样的安装驱动,同样的设置,马上就能正常工作了,显示连接速率2Gbps。(网卡的2个网口连接AC88U的LAN1和LAN2串口,只有这2个口才有链路聚合功能。)

02

010

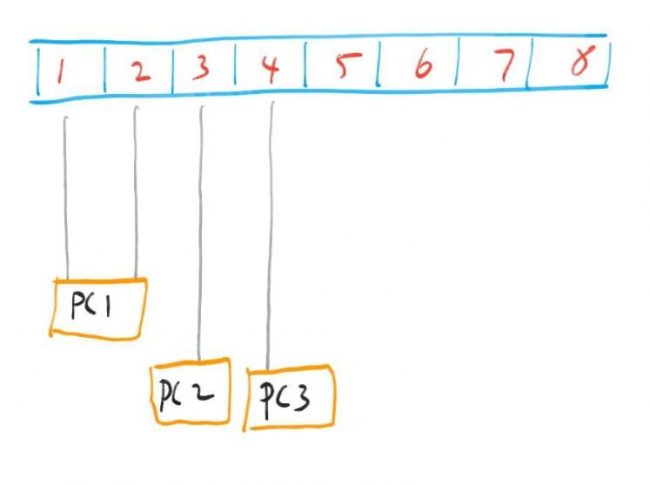

简单地画一张网线连接图,做个吞吐率测试。PC1是双网卡,2个网口分别接到华硕AC88U的LAN1口与LAN2口,然后另一台电脑PC2接线到路由器的LAN3口,还有一台电脑PC3接到LAN4口。PC1同时向PC2和PC3发送数据包。

011

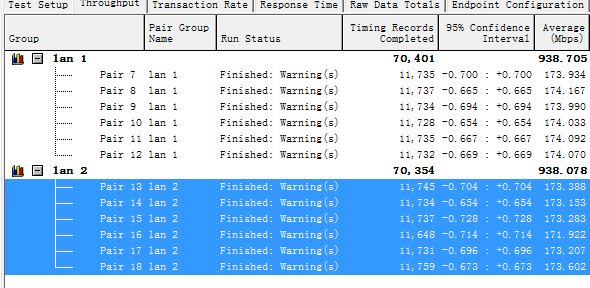

lan 1代表PC1  to  PC2,lan 2代表PC1 to  PC3。接收的两台电脑都达到了938m吞吐率,加起来接受2G了。假设PC1是一台NAS,那么在多设备传输数据时可以不受于1G网口速率的限制,这就是它的作用。就好像双拨在迅雷下载等多线程任务时才会有叠加带宽效果一样。



04 lan 4-5

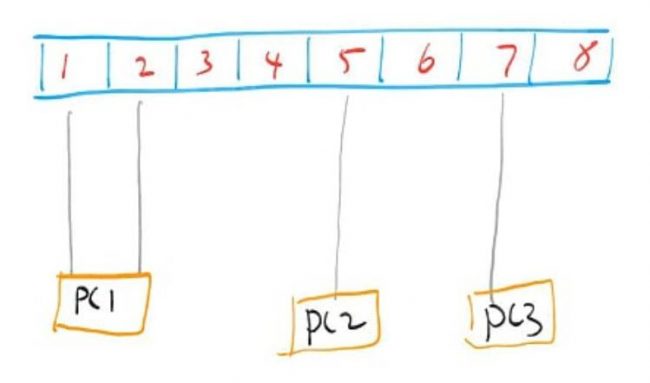

据说负责Lan5-8口的交换机芯片是RTL8365MB,它只是独享1G带宽,意思是接在LAN5、6、7、8上的所有设备同时下行或上行数据的总吞吐率是1G。那么我把PC2和PC3分别接在lan5和lan7口,然后做同样的测试看结果如何。

012

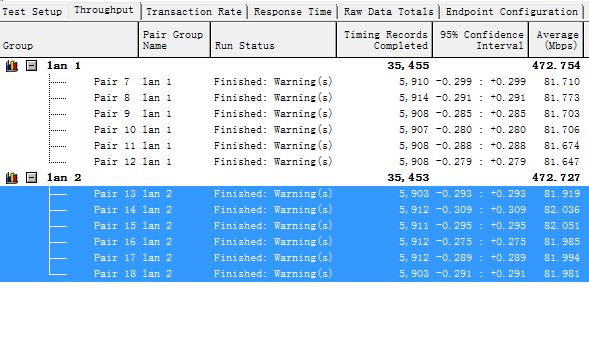

结果如下图,2台电脑分别只是472m,加起来一共是944m,果然受到1G独享带宽的限制。

03 lan5-6
