小米AX9000三频无线路由器拆机

如果不参与首发时的定金预售，我可以省下20元，还多了包牙签或橡皮刷。唉！好大的包装盒，天线没法完全收起来所以这个包装，带不得已吧！但，不考虑一下环境问题吗？用那么多泡沫。

抽内内盒，有点像核武器的远程遥控发射密码手提箱。

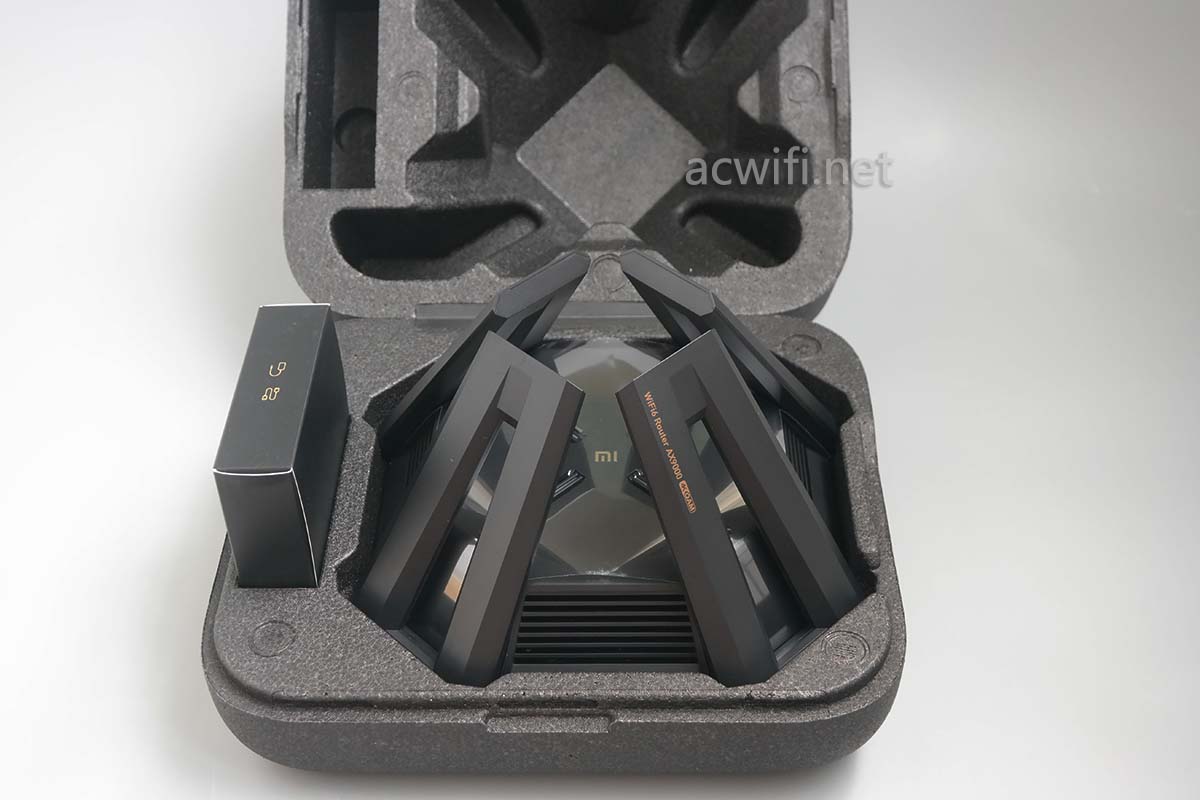

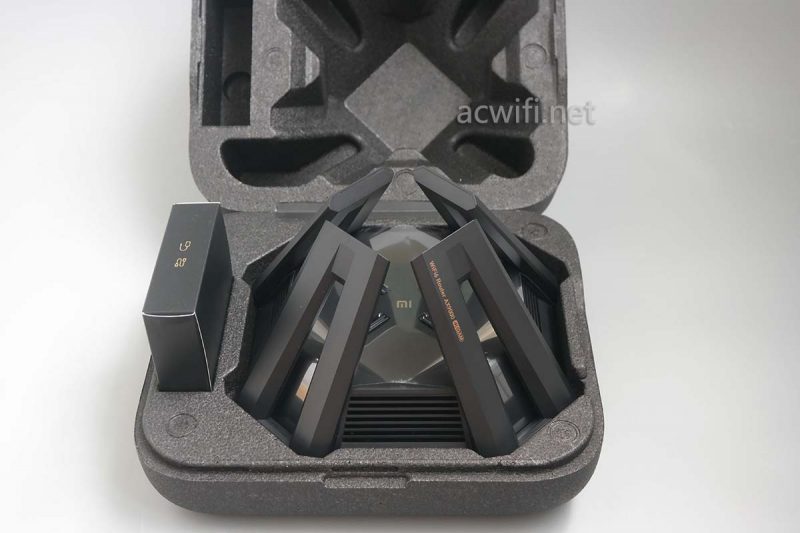

打开密码手提箱后可以看见一个发射核武器的遥控器，只要把五只手指放在四根遥距天线的正中央就能。。。。。把牛吹上天了！按完手印后顺便拿起旁边小纸盒，里面装有酒精消毒湿纸巾，擦干净。

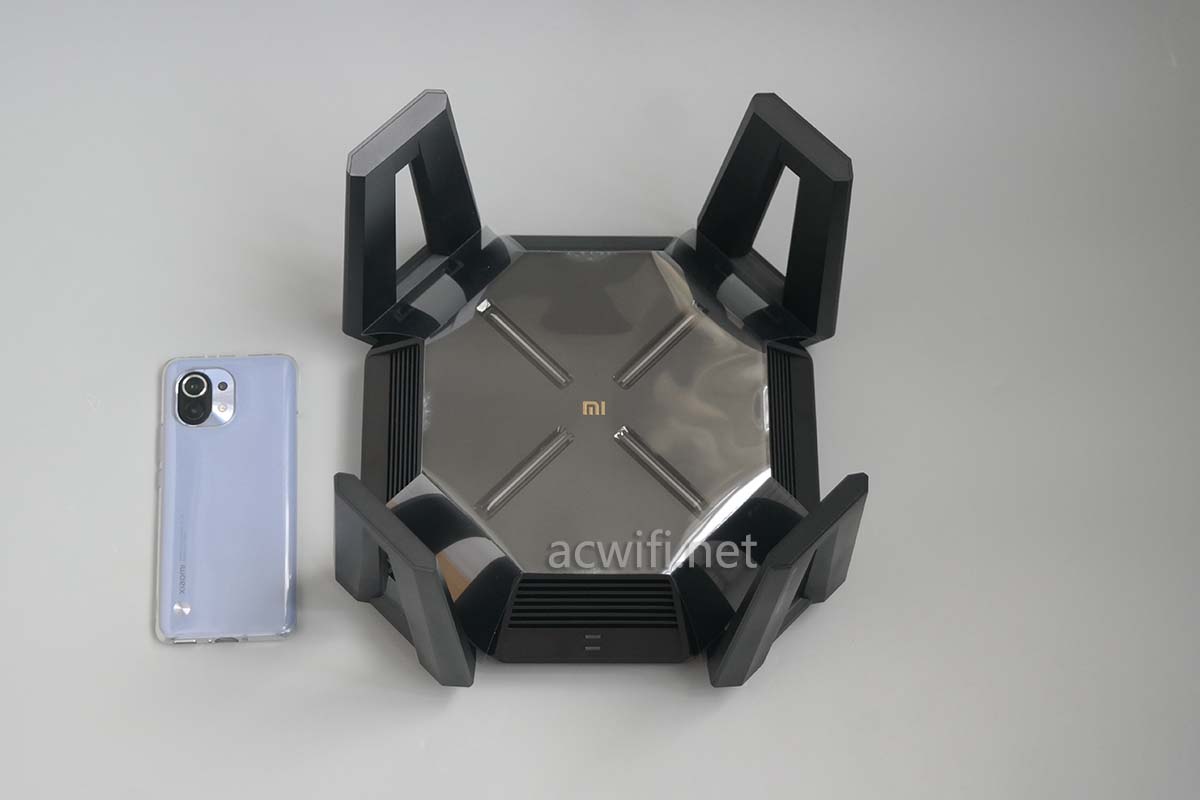

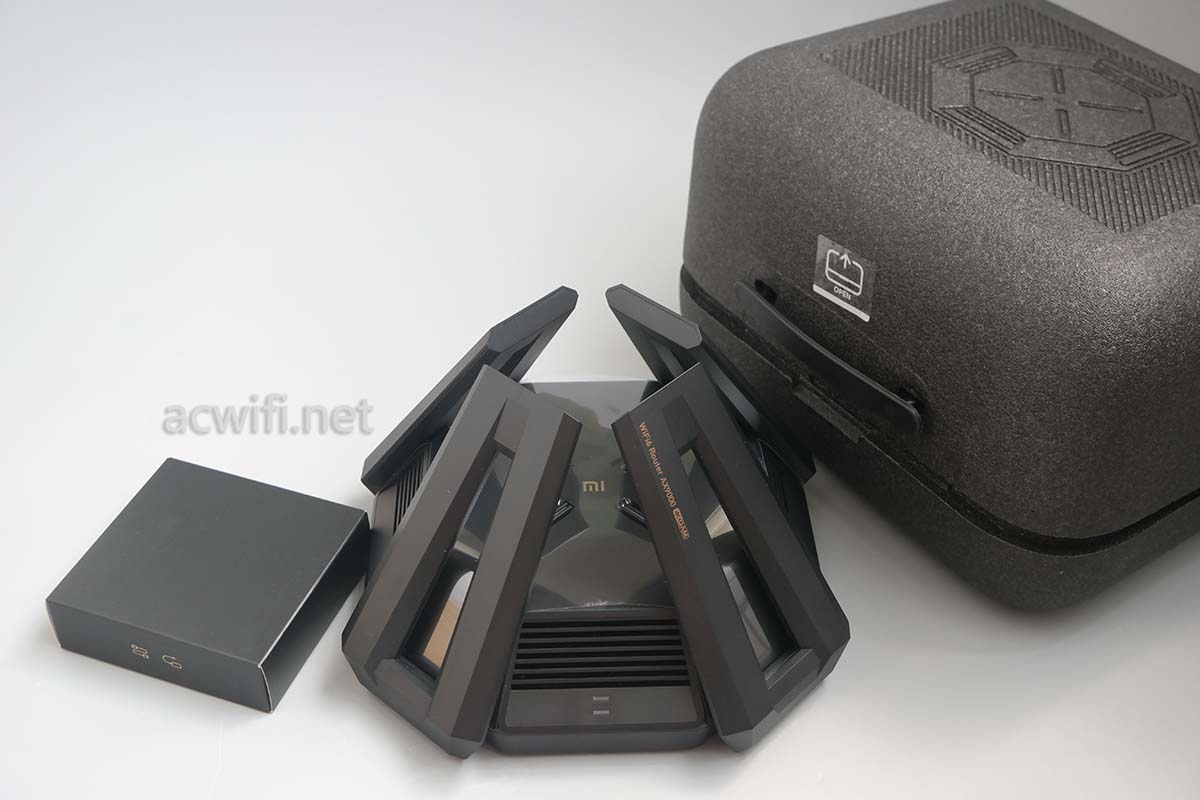

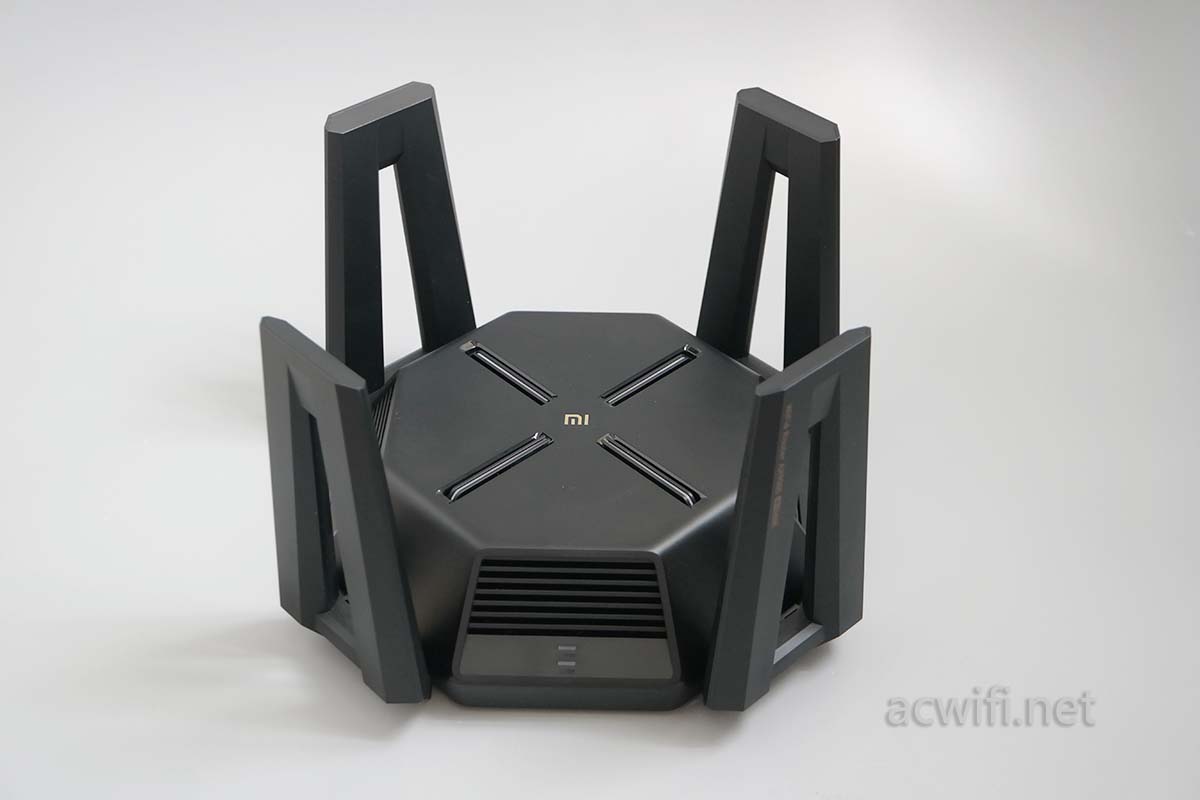

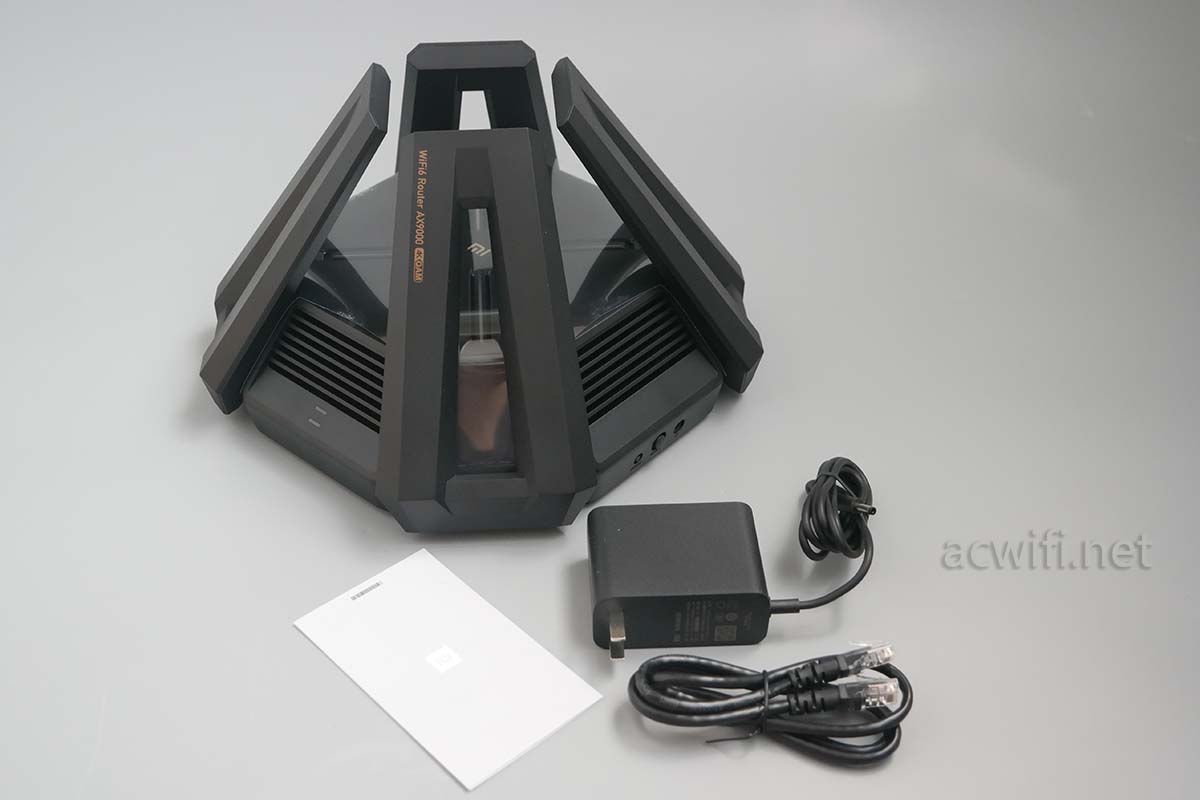

把机身和配件取出来。实物看这台小米AX9000，并没有效果图那么难看，实物看着还OK，所谓”真人靓过上镱“，正是如此。

这个比机身还要大的泡沫箱不要扔吧，你卖二手时，你要怎么包装它才能保护好这4组天线。扔掉这么大的泡沫，也不环保呀。

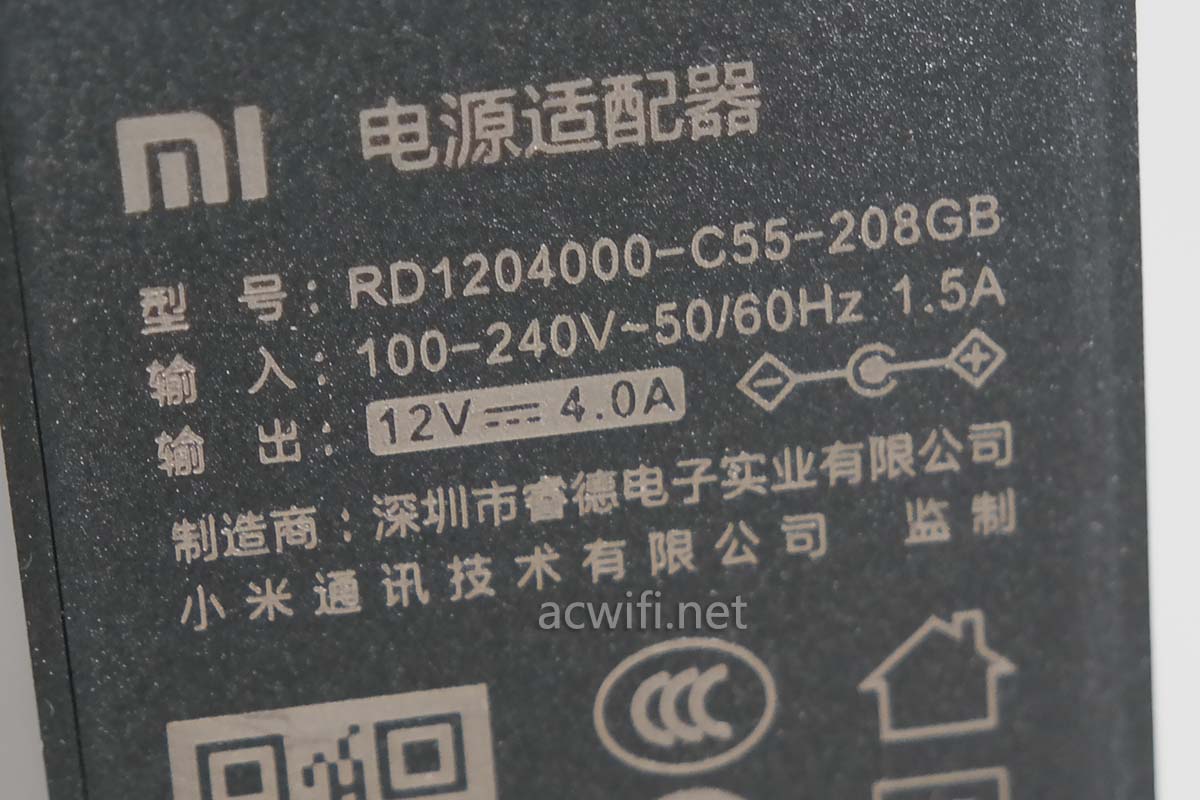

包装里有个斐讯K3那么在的电源：

电源输出功率12V/4A，很有必要，三频嘛，而且这小米AX9000待机功率12.6W了。如果三频高速传输，必然超过20W，具体多少还不清楚，没实测！我猜不会超过30W。电源功率预留多一大些，发热就少一些些，输出稳定些。

小米AX9000的体积真的好大，展开天线边长达到了28.5CM。

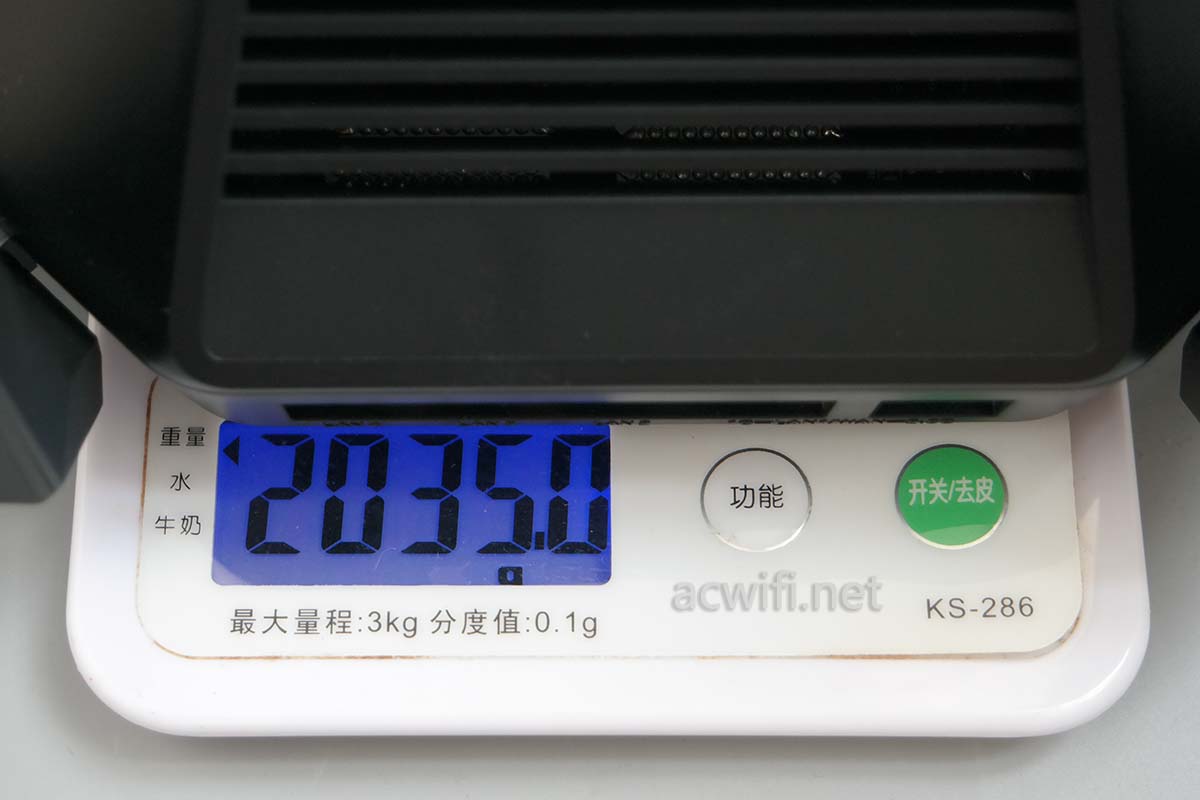

机身很重，达到了2KG。

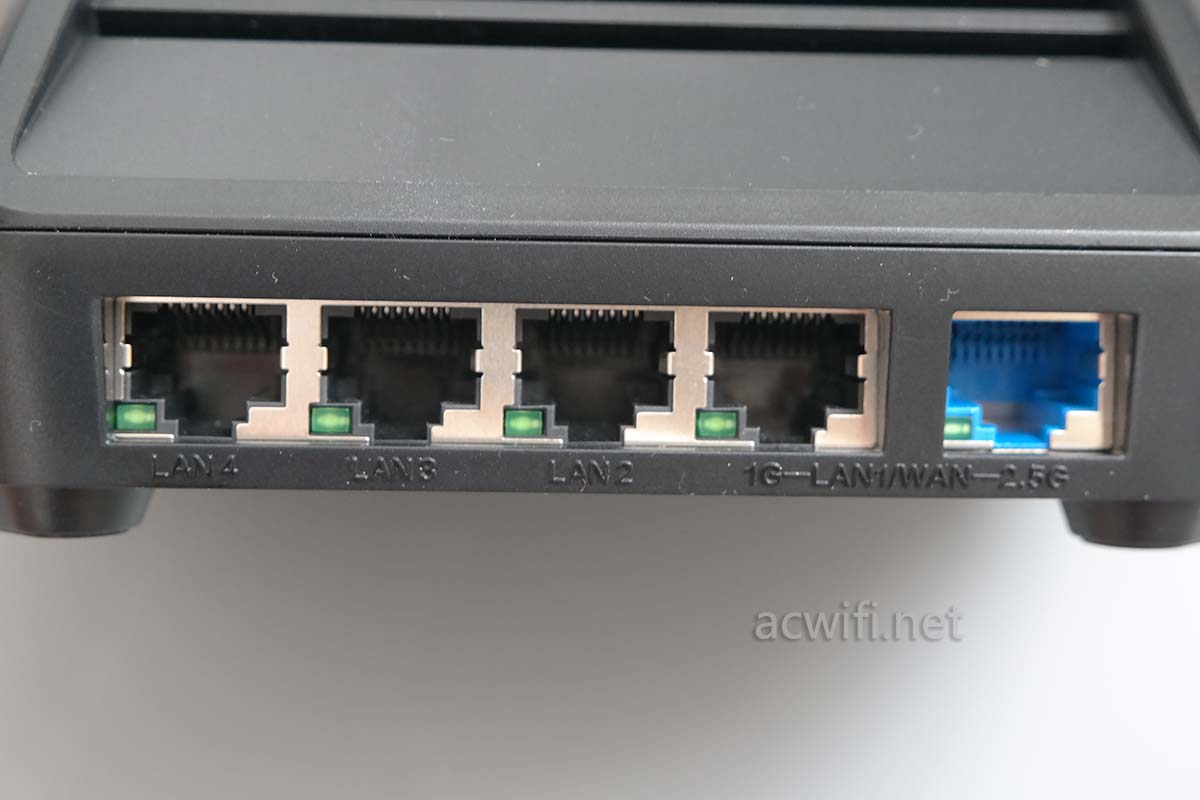

有4个千兆网口和一个2.5Gbps网口(蓝色)。

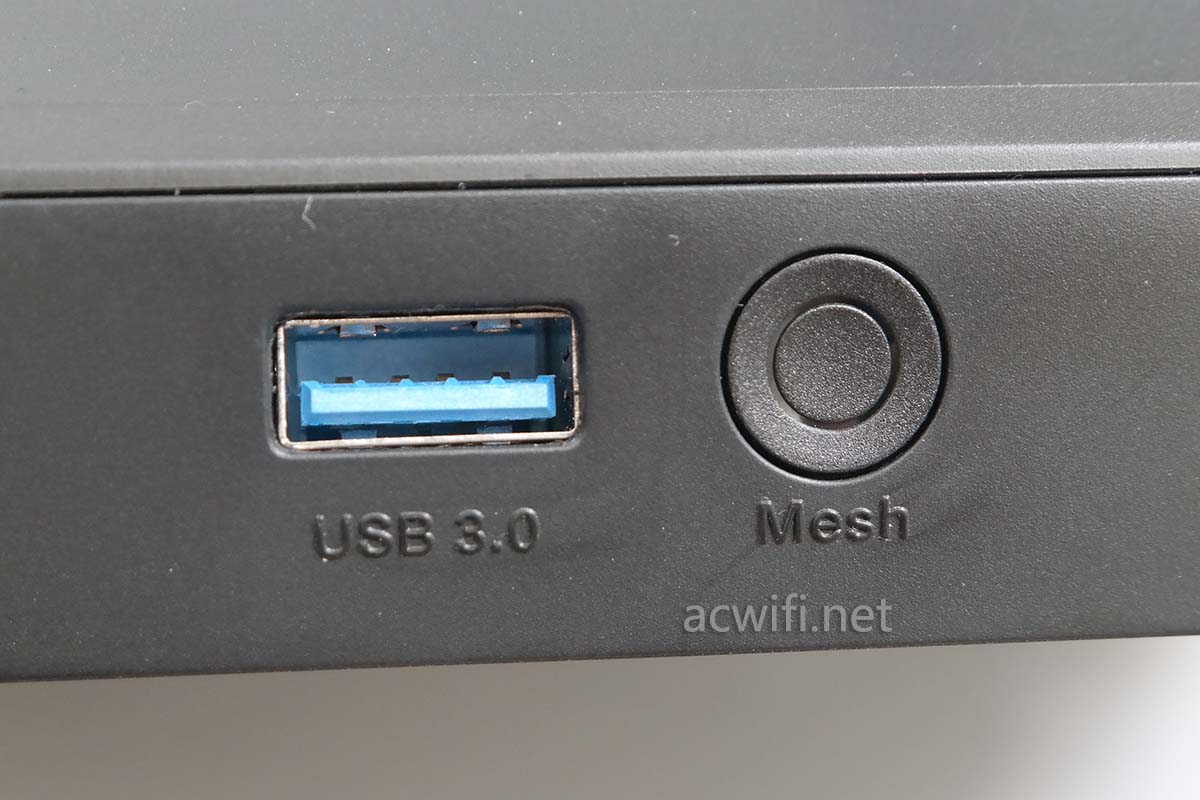

有一个USB3.0接口和MESH按键：

一会简单测USB3.0口的读写速度能有多少。

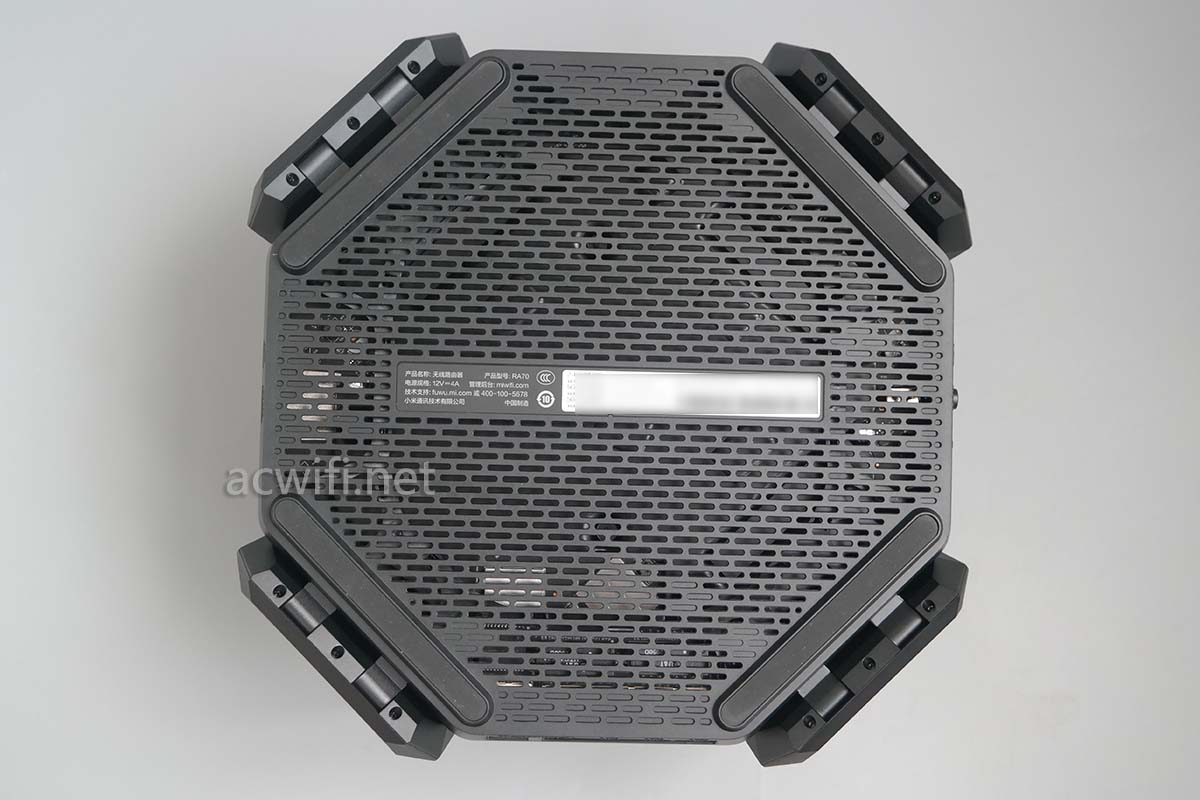

机身底部：

这个角度比较难看：

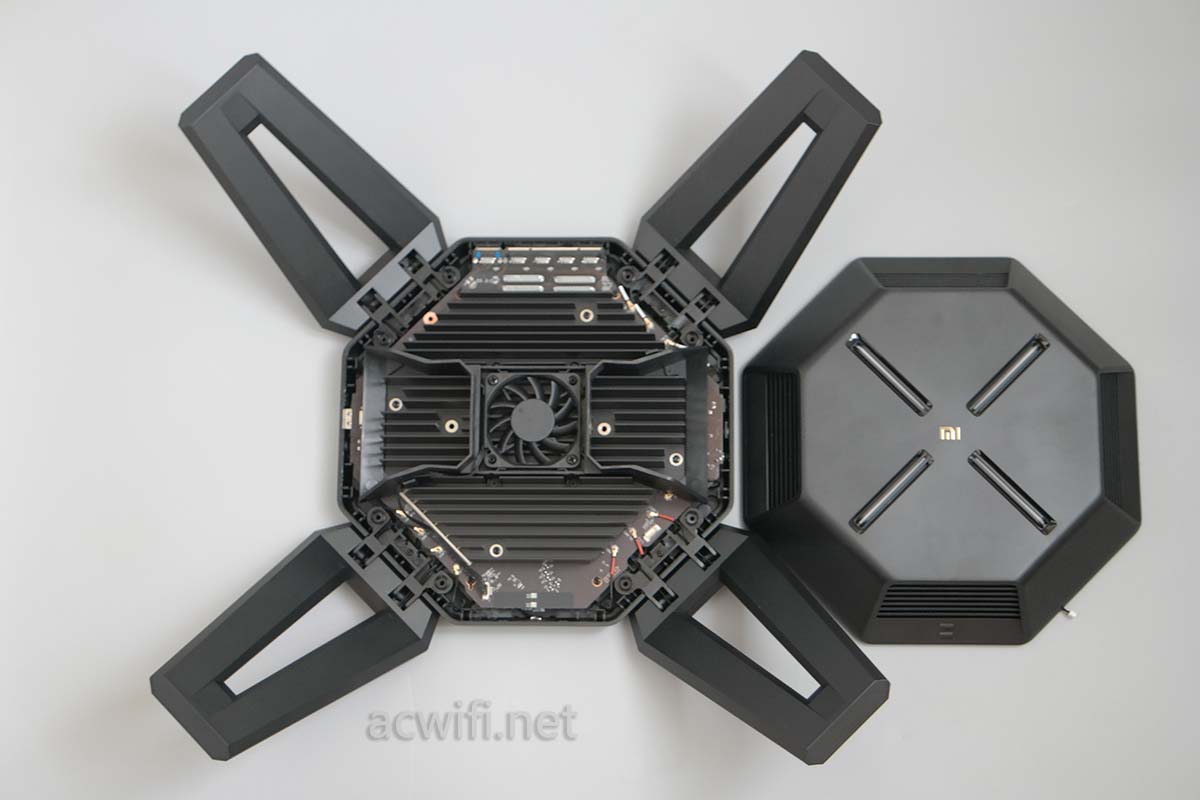

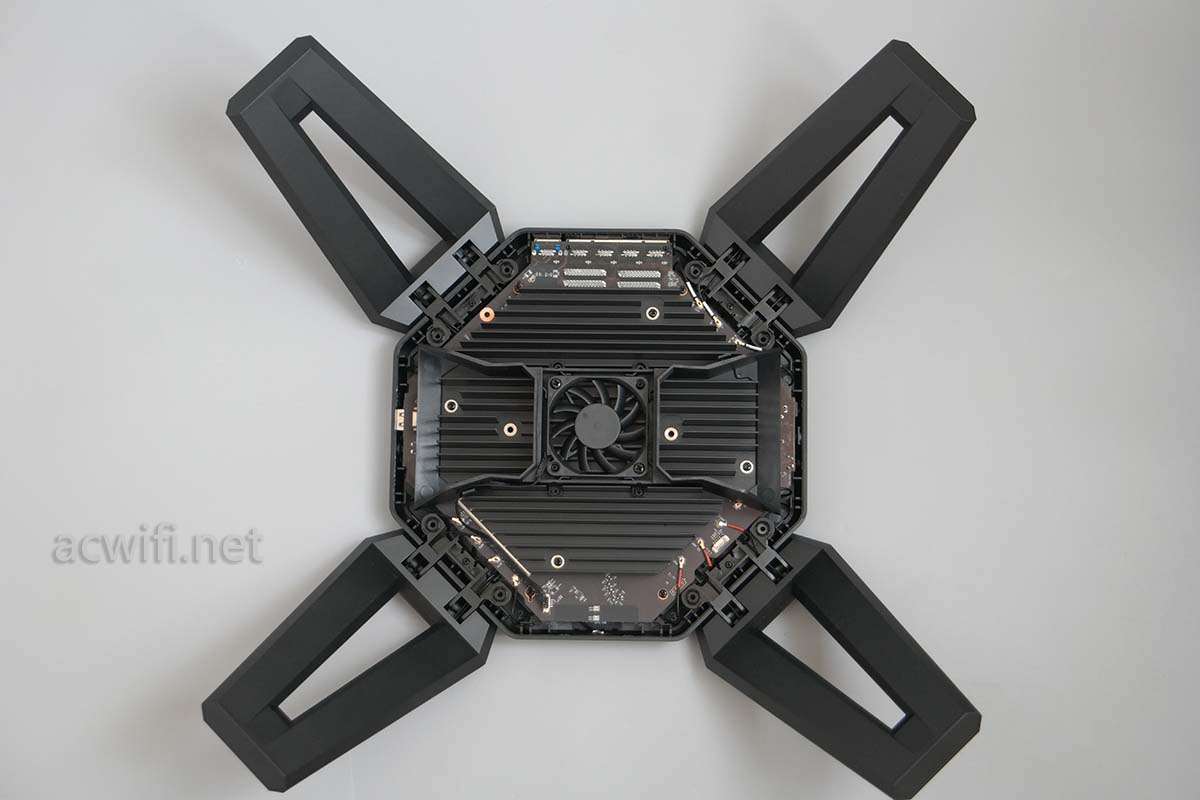

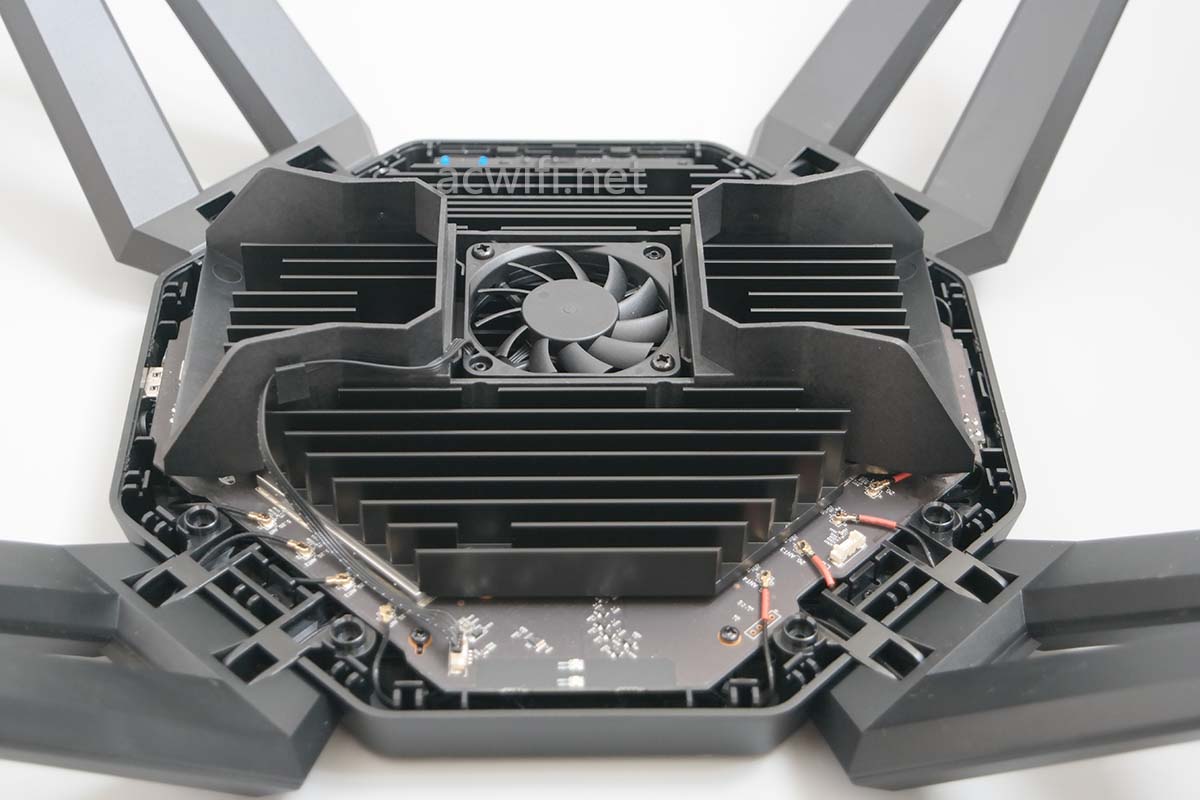

底部的脚垫撕开，标签也撕开，一共10颗螺丝，取出后就能撬开外壳了，看见有一把散热风扇在正中央，6CM的风扇。

这样看，像不像食人花？

散热器体型也比较大，增加被动散热的能力，风扇不至于经常启动，保持静音，我DIY软路由也是这样的想法。

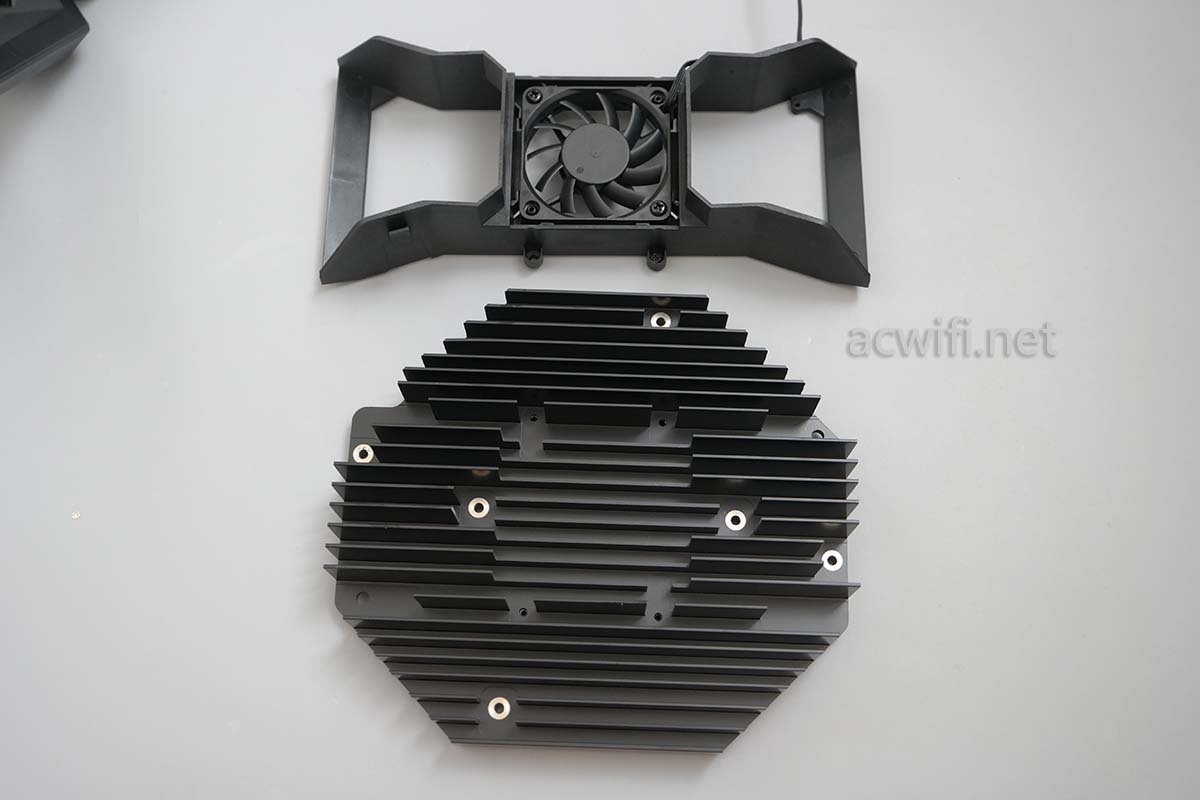

先拆出这个体型巨大的散热器，也把风扇固件支架拆下来了，目的是要量一下这散热器的重量。

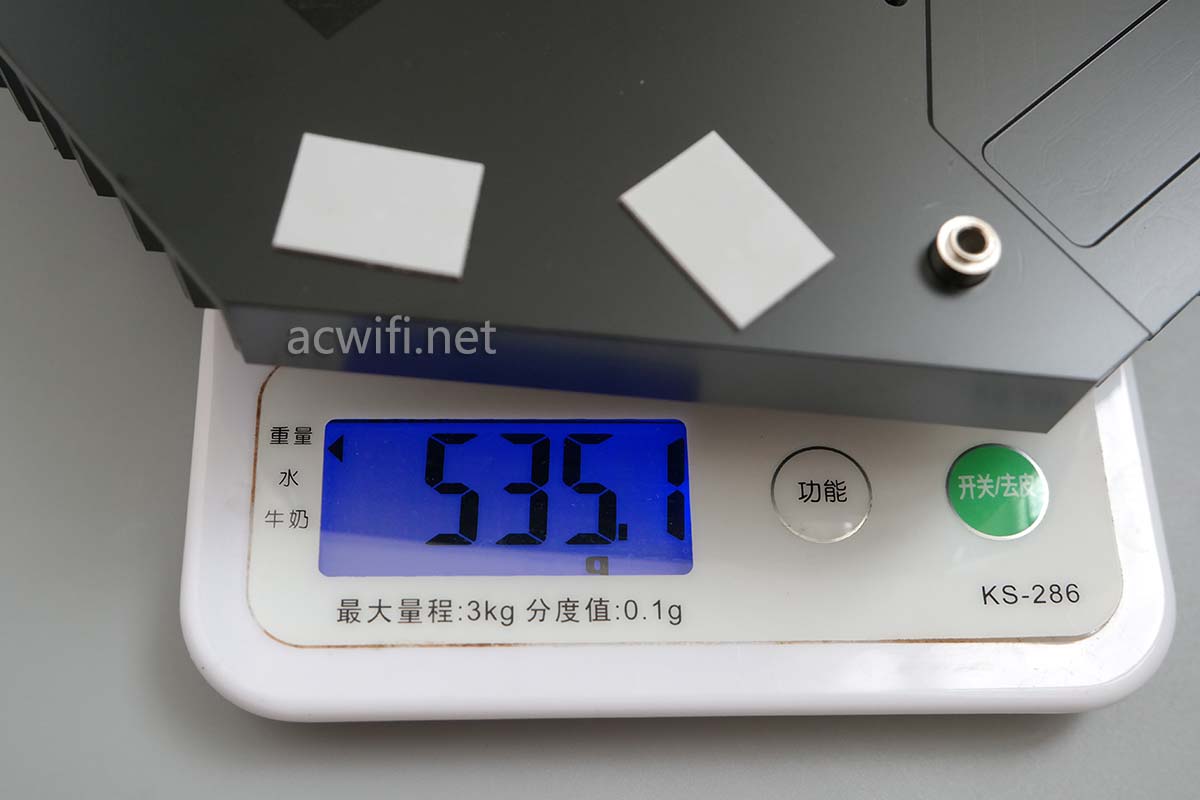

称了一下，足足有一斤重，占了整个机身重量的四分之一。

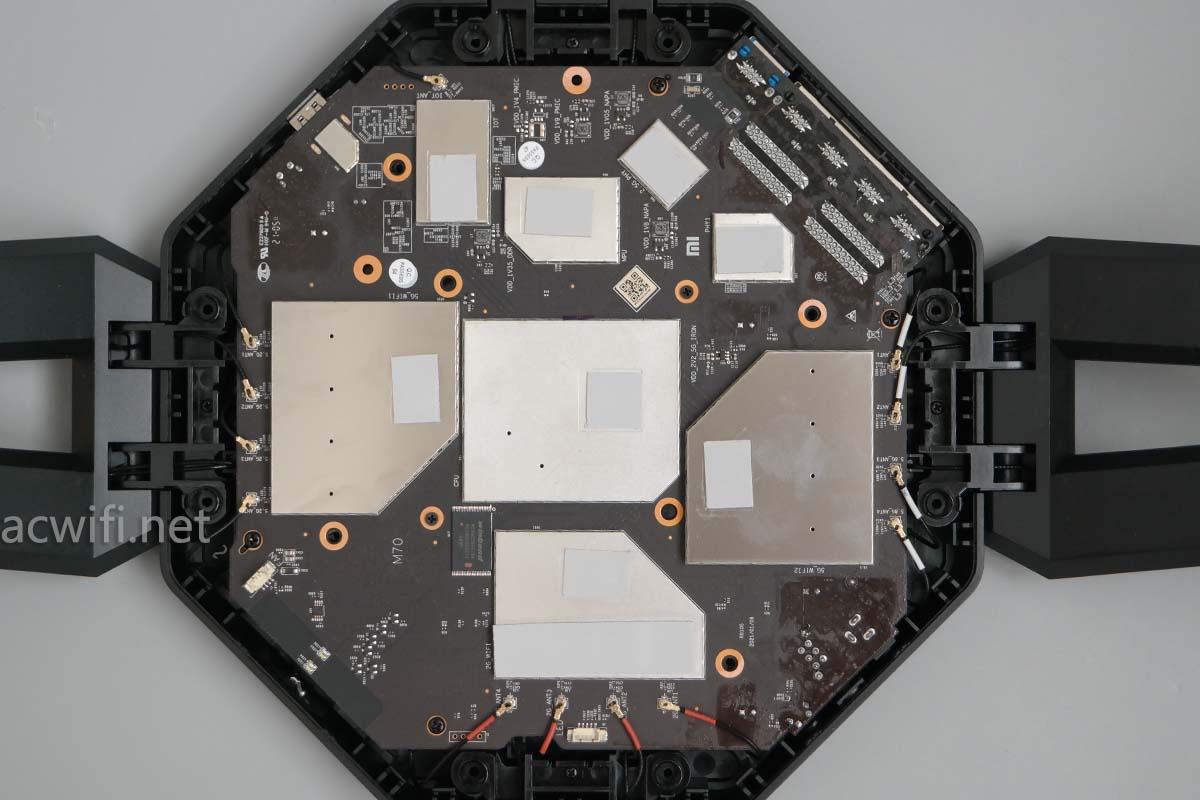

拿掉散热器后可以看见主板了：

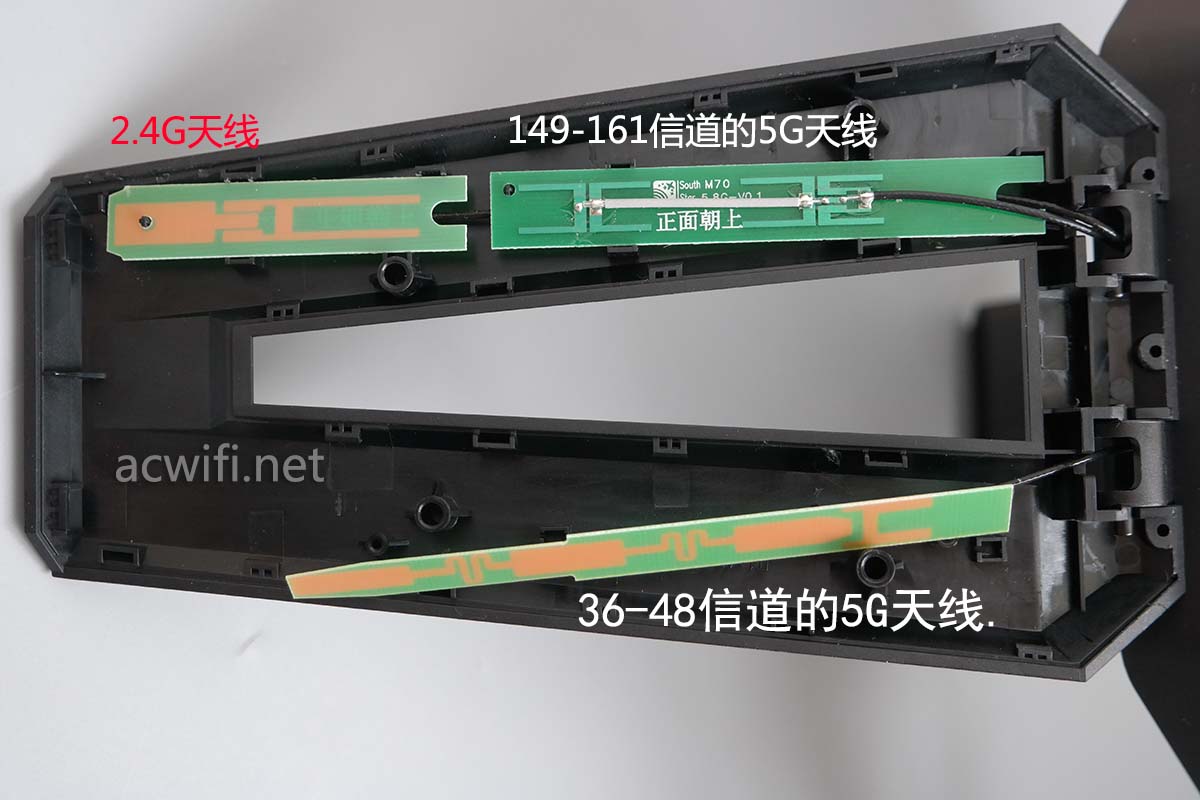

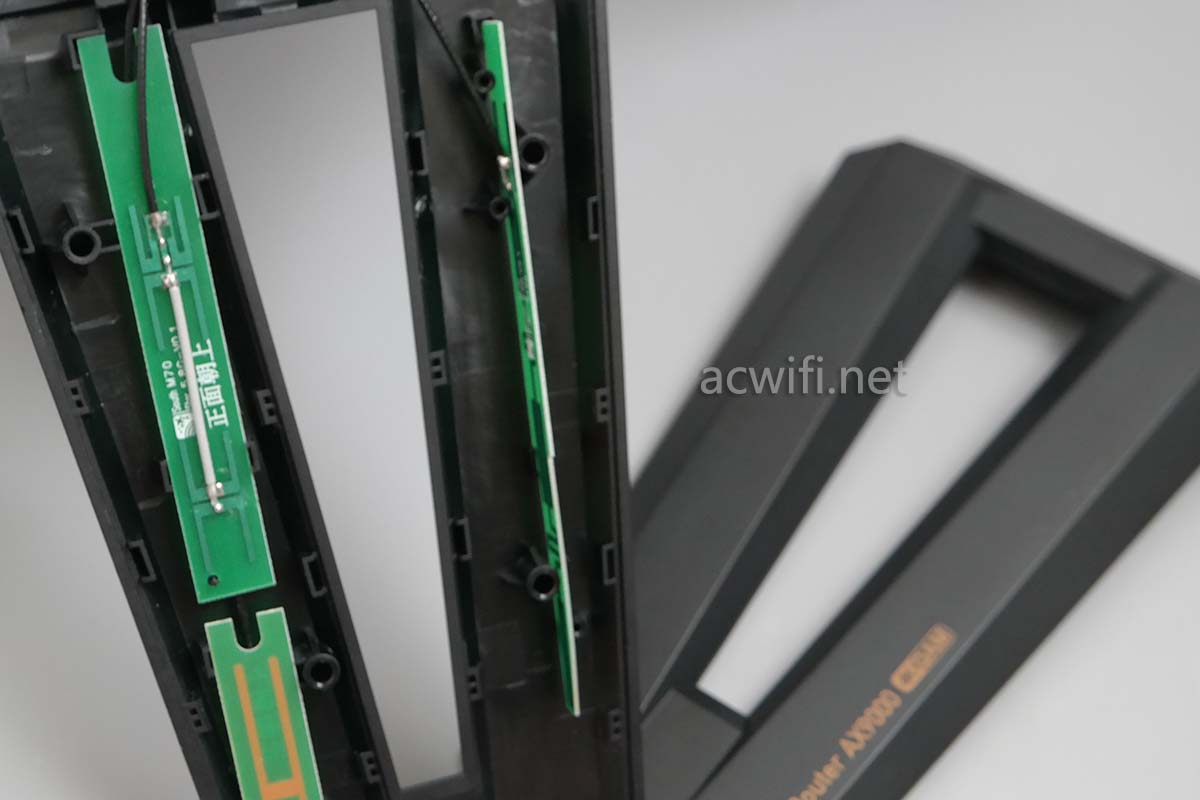

天线外壳也可以拆的，先看看天线吧。三频都是4x4mimo，每组天线里肯定有三种频率的天线。如下图所示：

2.4G天线旁边的高频段的5G天线，下方的5G天线是低频段，也就是支持160MHz的那个所谓电竞专用的5G。按照小米的逻辑，所有三频都可以叫做电竞。但事实也是如此，你把家里所有设备连接在高频信道上，你自己一个手机连接到低频5G，这样其它设备传输时不会影响到你。这正是三频路由的一个好处，你会问，我拿两台双频的行不？行的，但距离不要放太近了，重点是要两台的5G分别设置在低信道和高信道，效果跟一台三频差不多了。

三频无线路由器里的两个5G频段，可以说是0距离了，如果不做任何措施，会互相干扰的。说得好专业的样子。。。我也不知道对不对呀，不对的请提出。

注意看这两根5G天线，PCB天线的平面是相互垂直的，如下图所示：

这样的设计也许是防止互相干扰的其中之一的物理措施。另一个物理措施，请继续往下看吧。

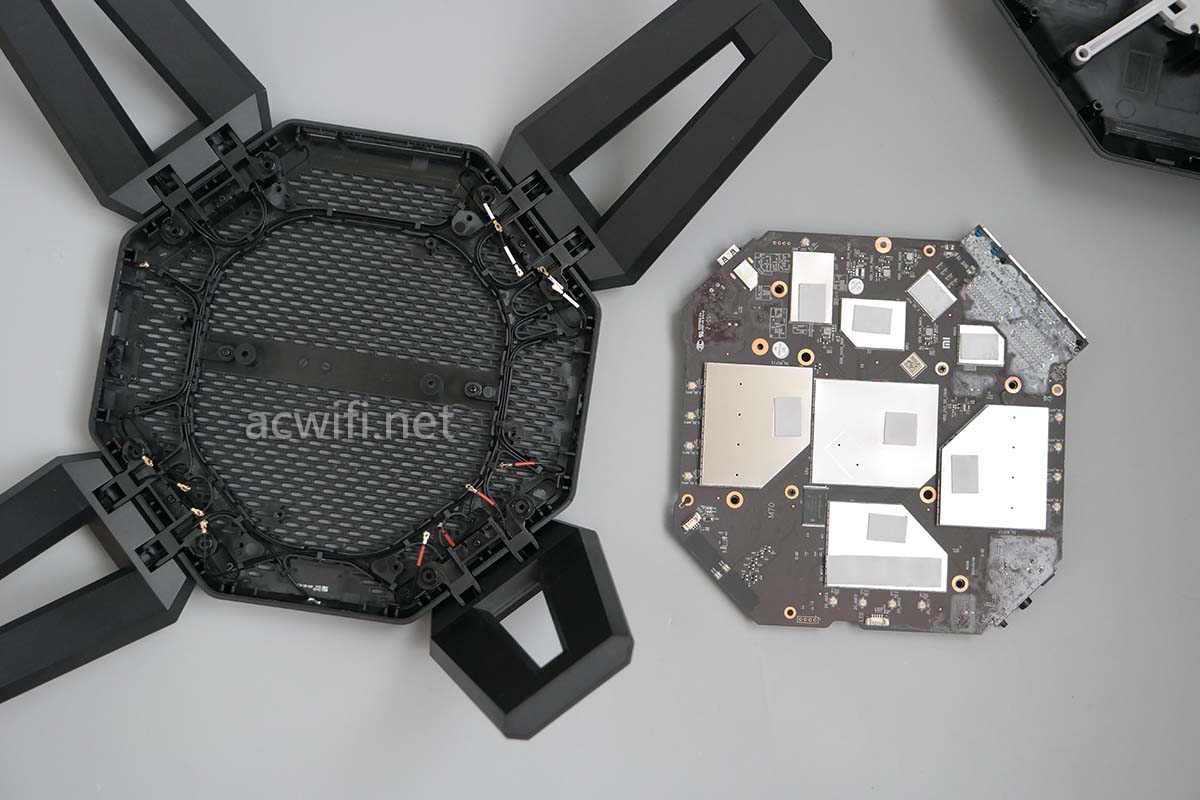

把主板从食人花的口中救了出来：

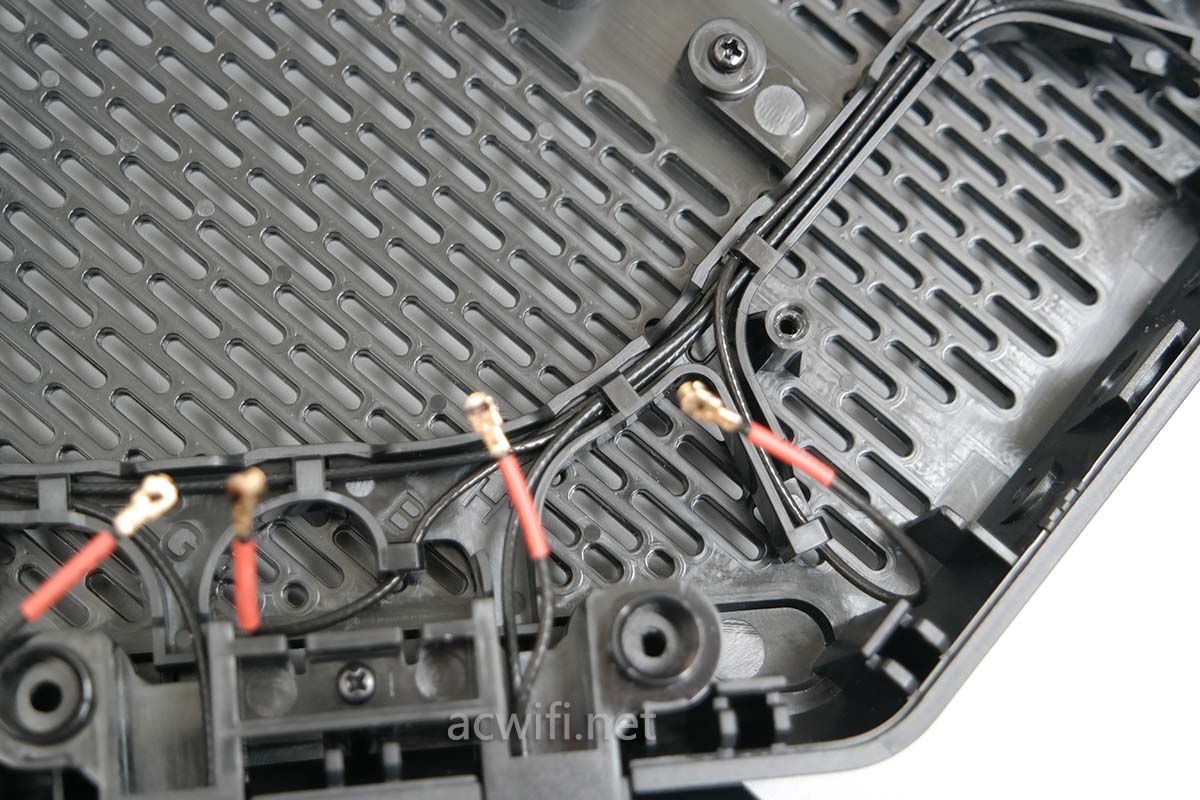

机身底部布满了天线馈线，因为外壳尺寸巨大，有部分馈线的长度过长，可能导致了信号的衰减，理论上馈线越短越好的。但这个体积，没办法避免之。但走线很整齐，而且三频均用不同的颜色注明。

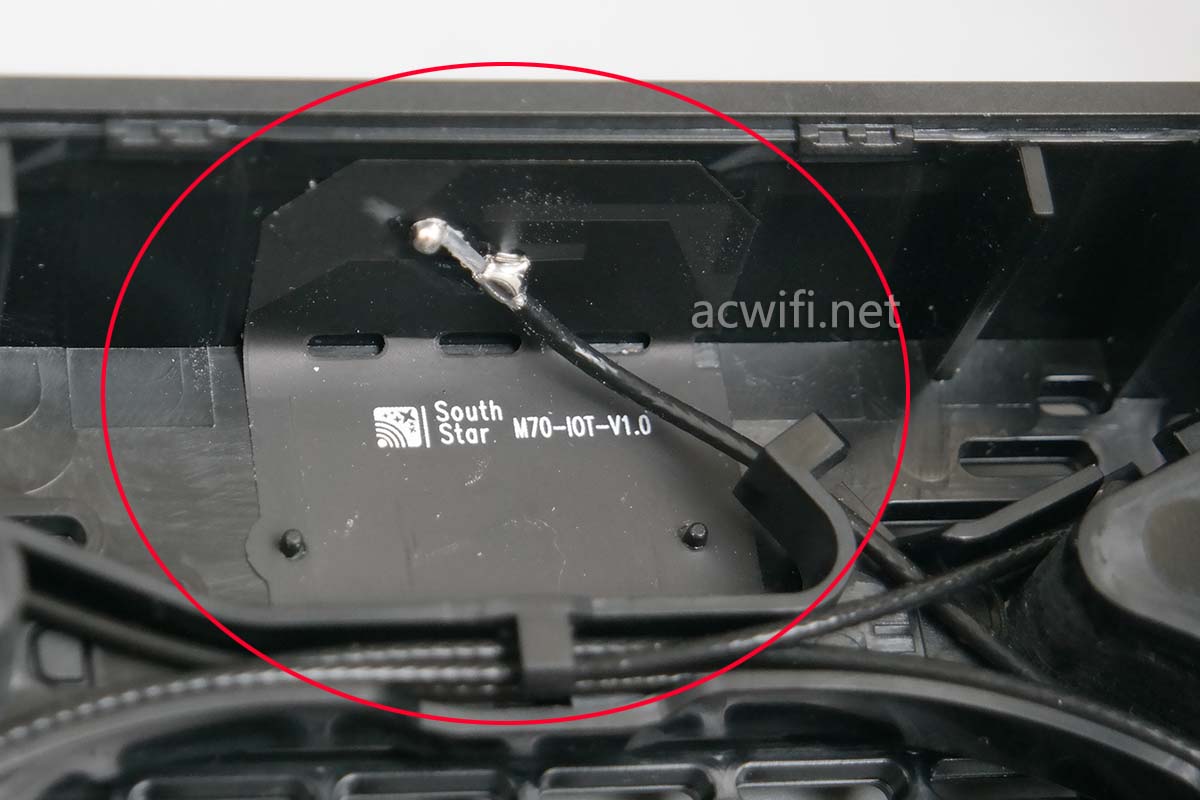

下图红色框里的是AIoT天线，贴在机身内侧，是双频天线。它的位置也有讲究，与相邻的2.4G不能近于15CM，与5G不能近于7CM。。。。。。说得好像真的似的。

翻过主板看它的底部，我定义为主板背面：

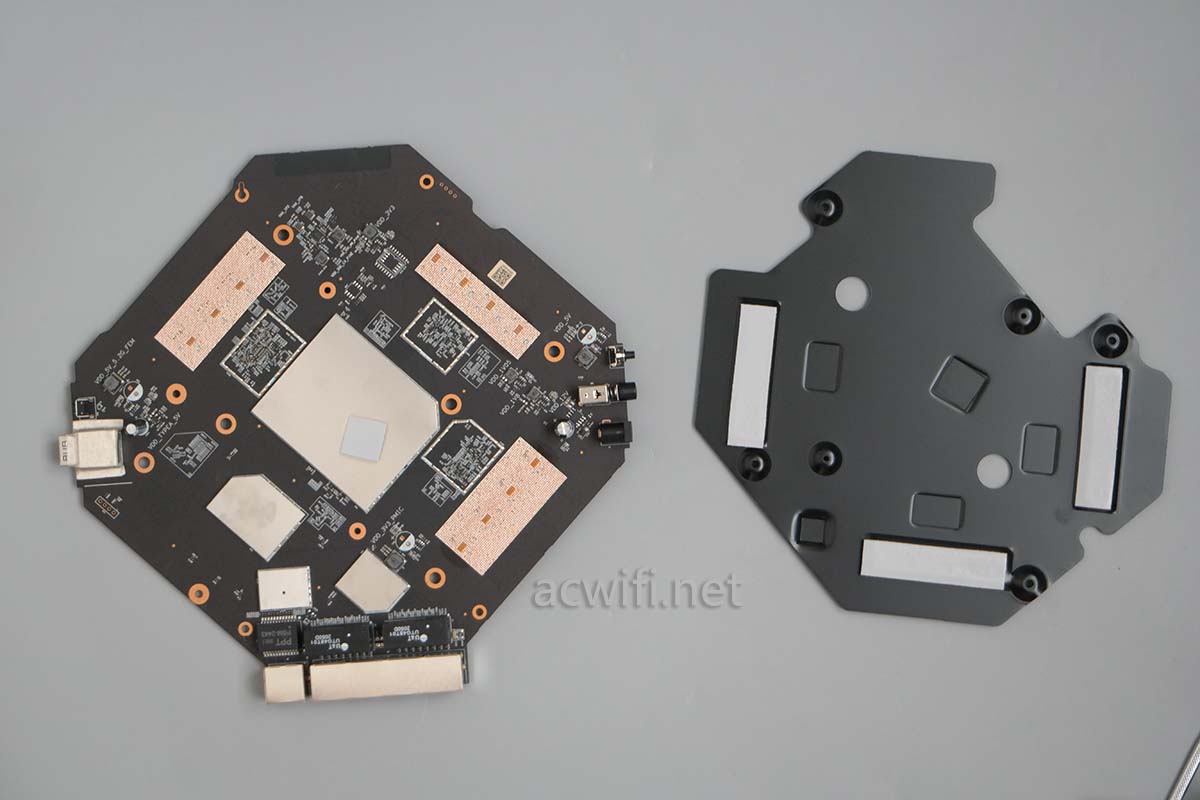

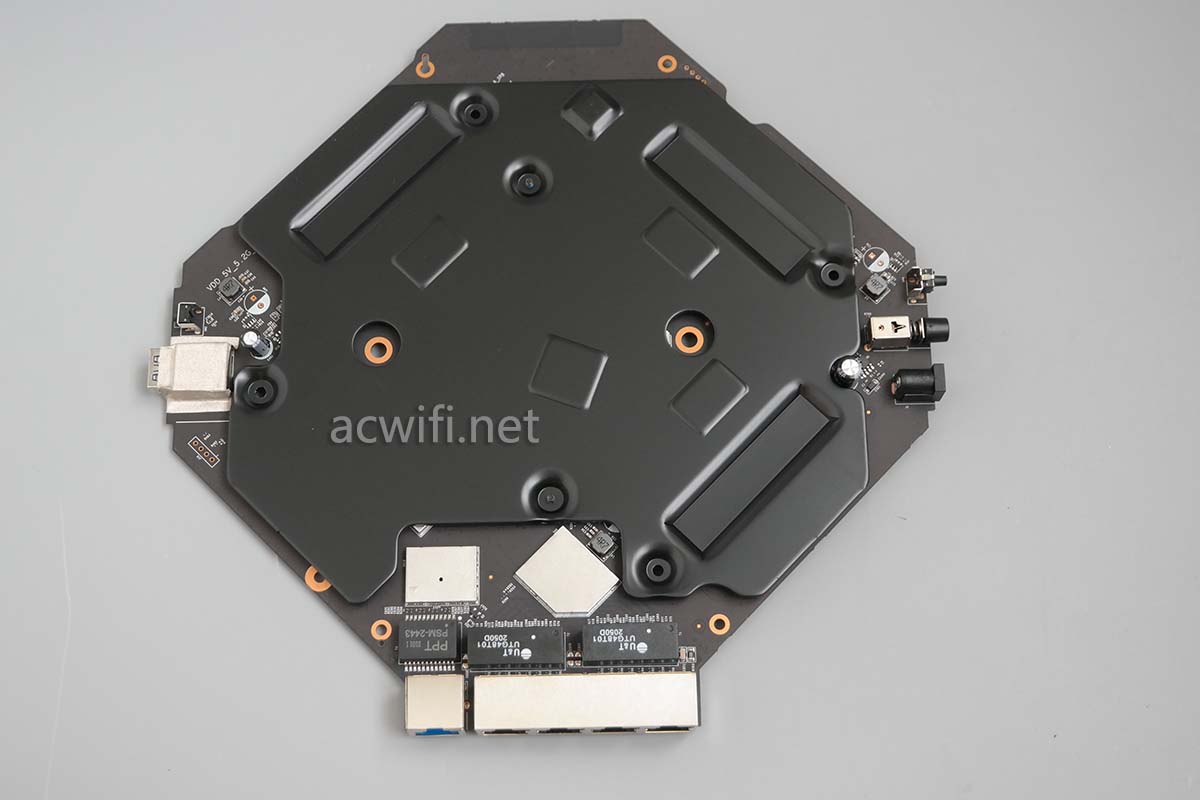

可见主板前面也有一大片的散热铝板，拆下这片铝板：

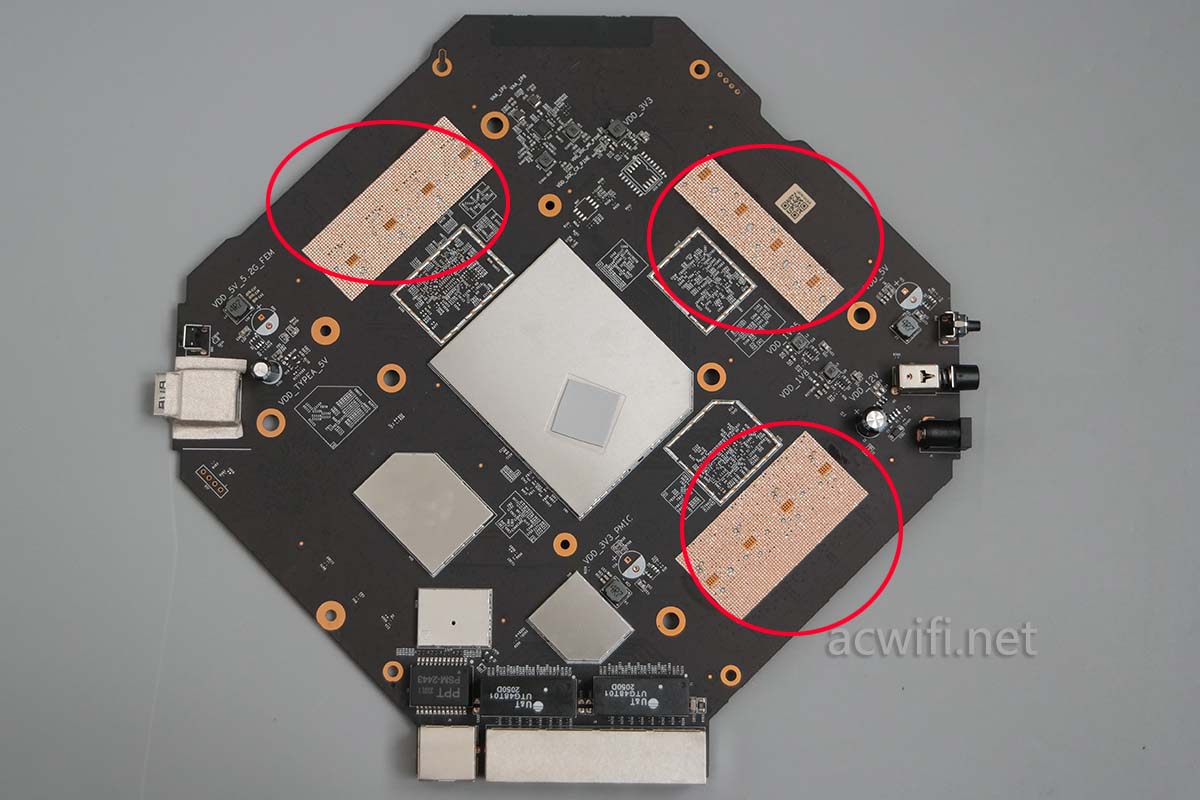

背面也有好几个金属屏蔽罩。下图红圈中的黄色区域，有密集的突点，作用是加强主板局部区域的散热。

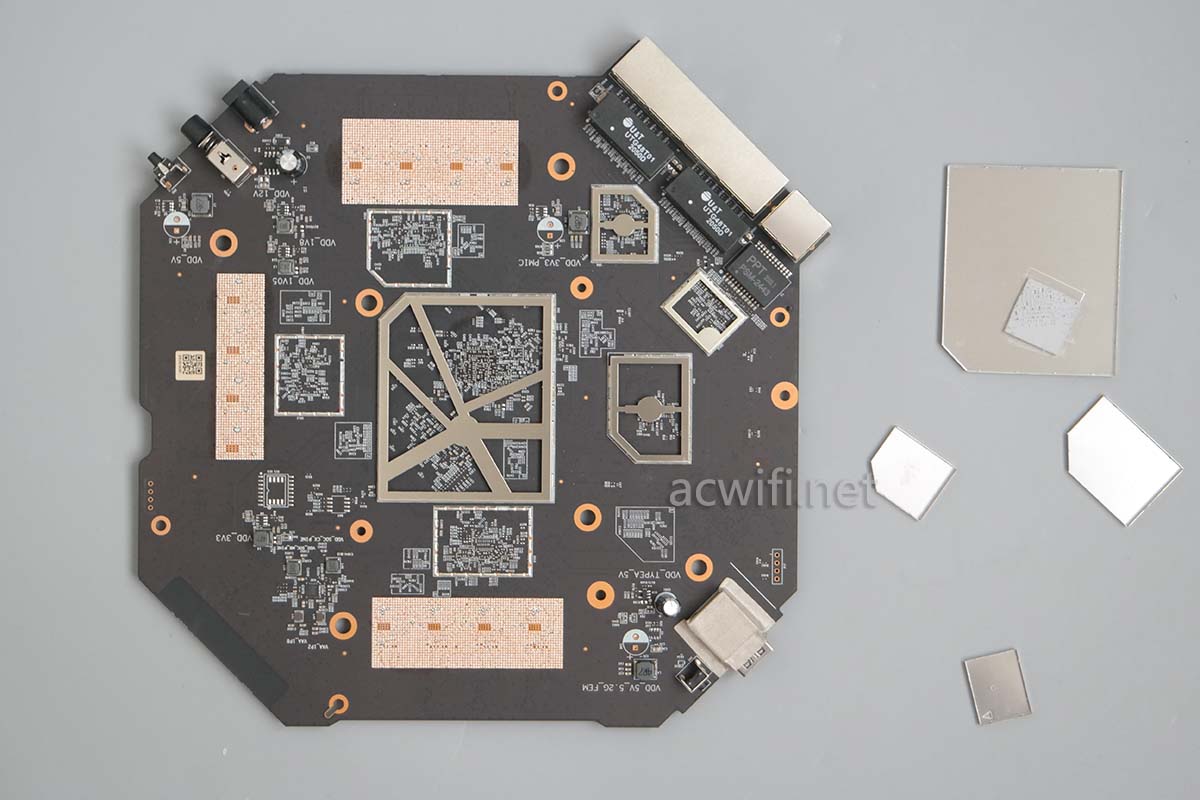

所有屏蔽罩取下来之后的样子：

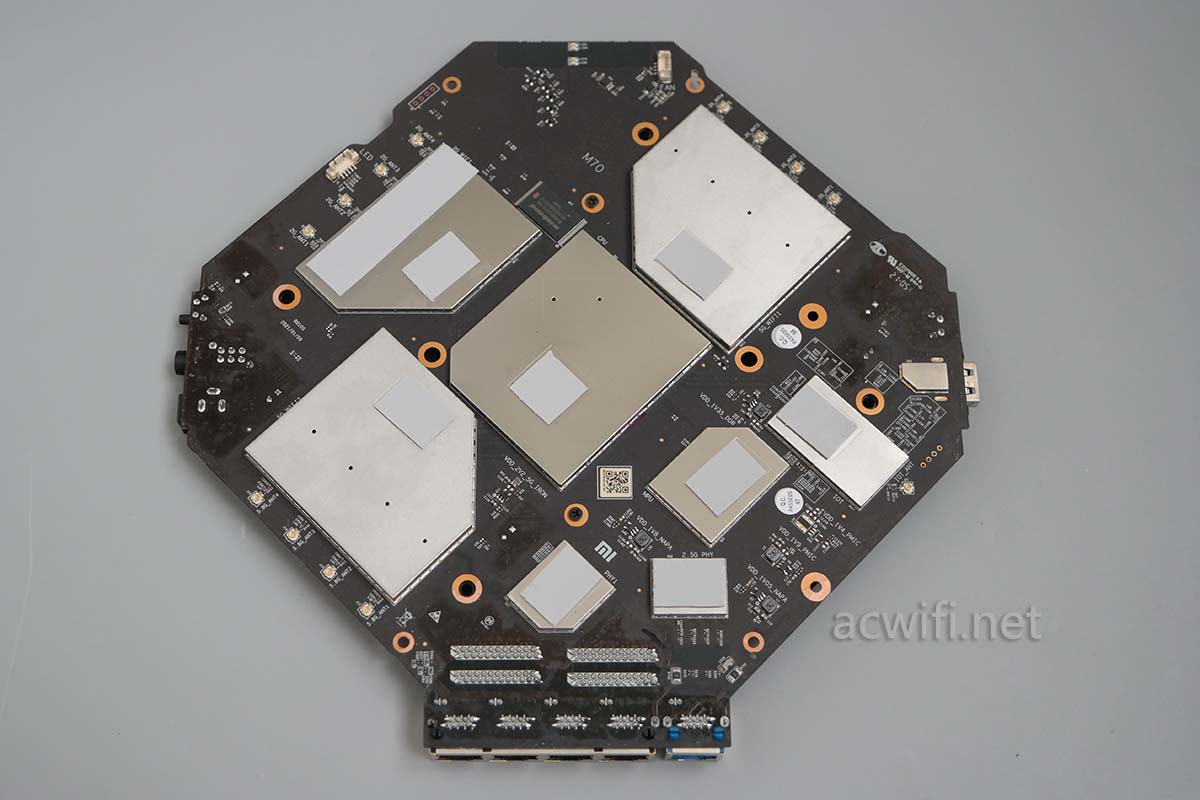

整个主板背面并没有主要芯片，把屏蔽罩和散热装回去，现在专心看主板正面。屏蔽罩上方贴有导热硅胶垫片，垫片的正下方就是主要芯片的位置。

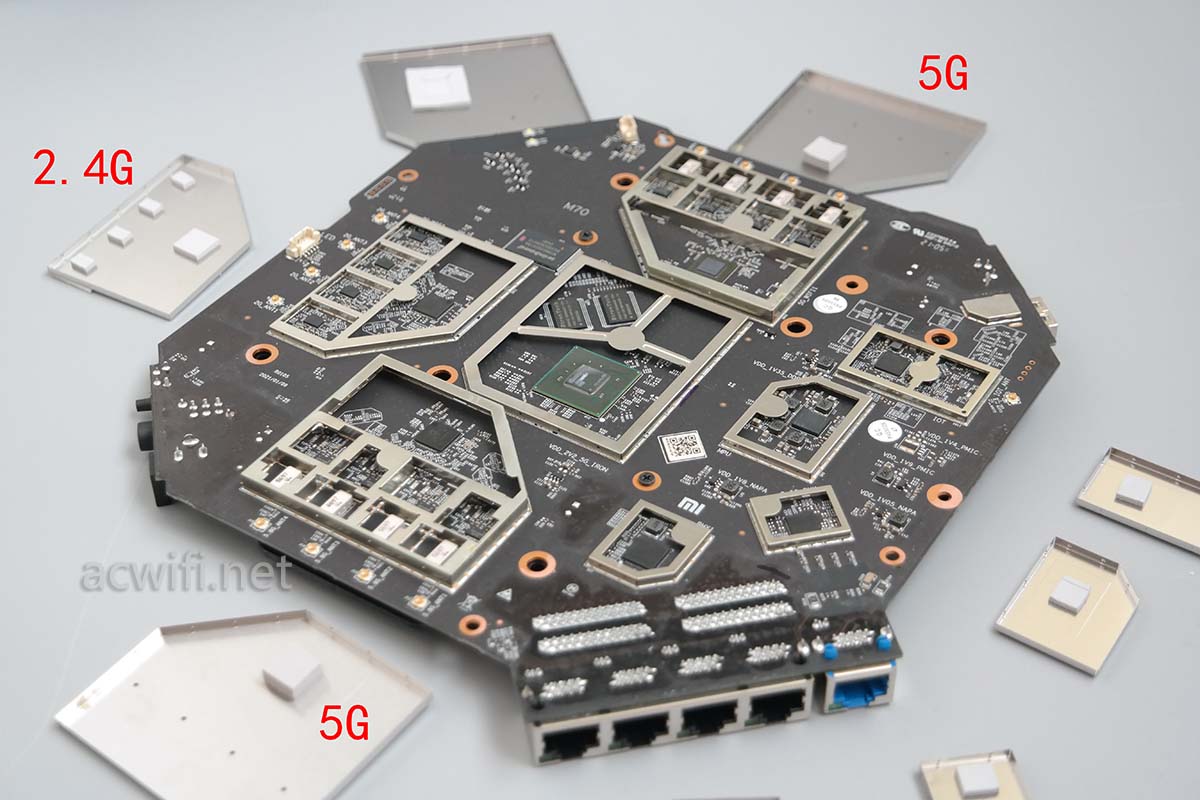

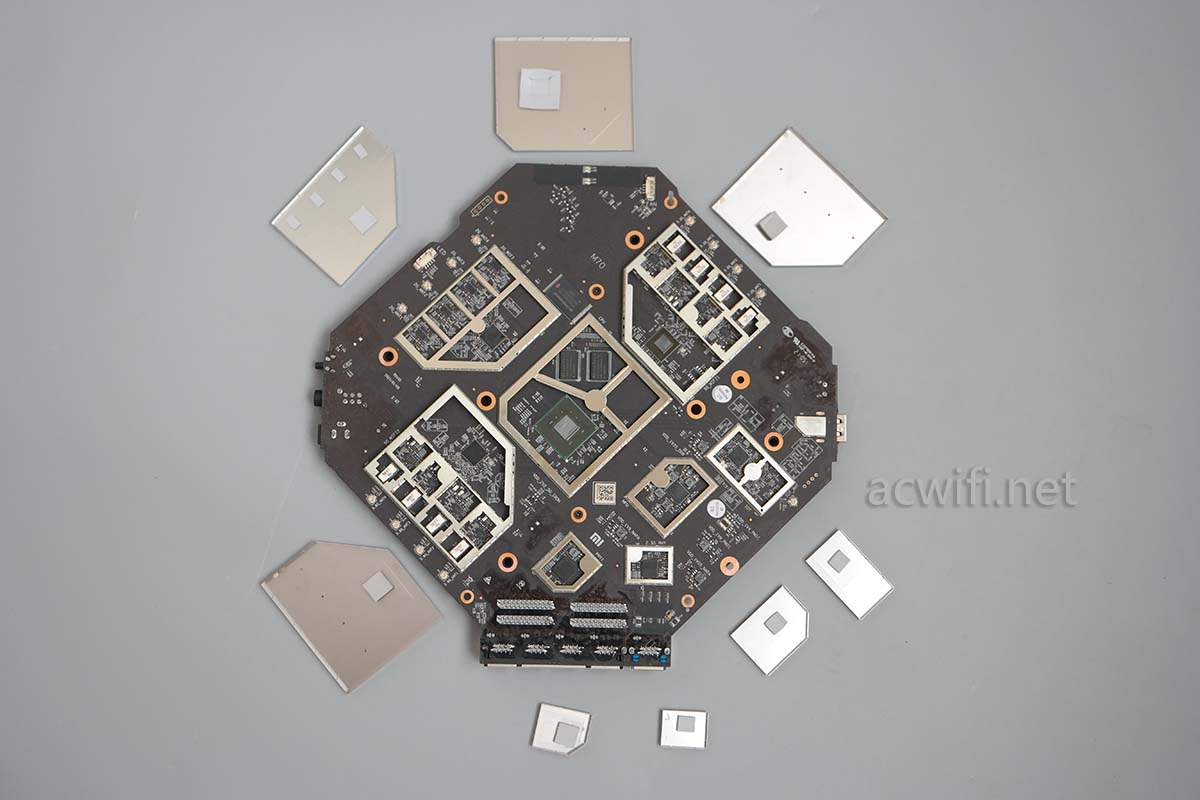

把屏蔽都取下来，可见每片屏蔽罩下方也有导热垫。

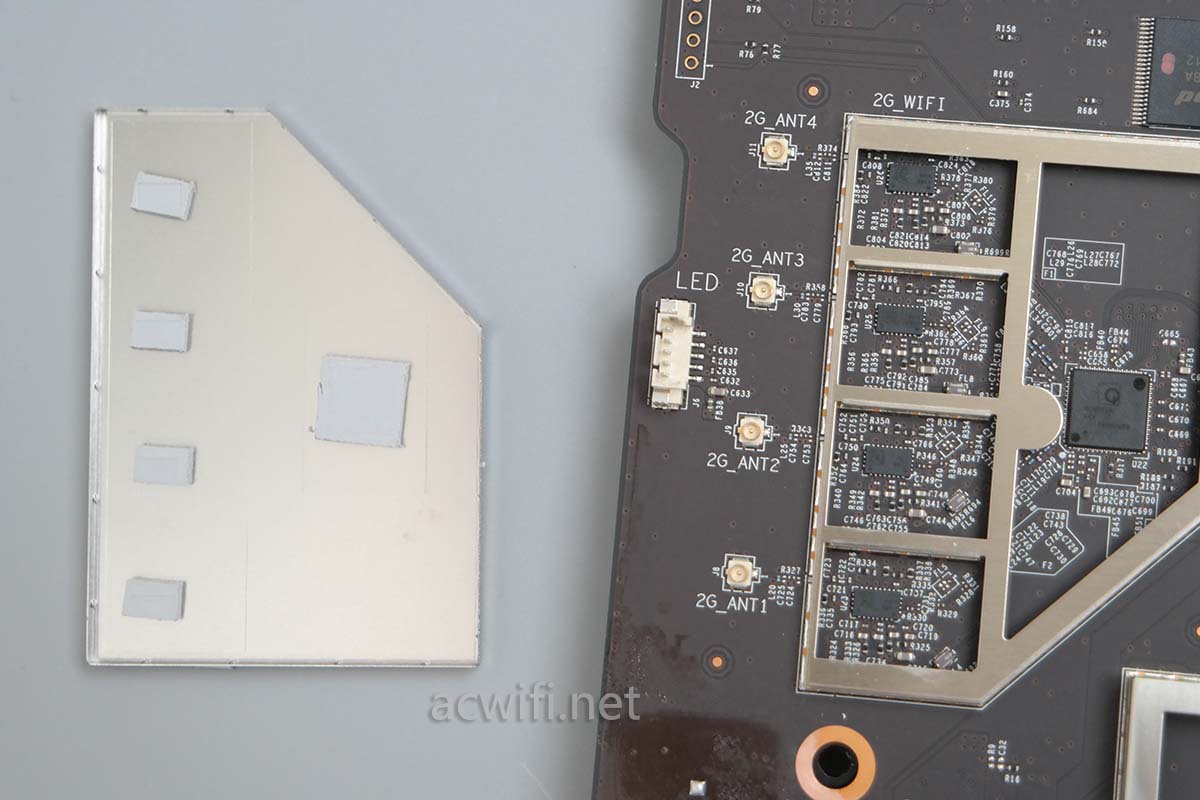

可能你留意到三频之中，只有一个屏蔽罩下方有四颗小的导热垫片，让FEM芯片加强散热。看天线接口，是2.4G。FEM芯片上方是不能随便贴东西的，会影响FEM的效果。

所以要在FEM芯片背部进行散热。可能2.4G影响少一些吧，两2个5G FEM芯片上方并没有贴上散热垫片，并不是偷工减料的做法。

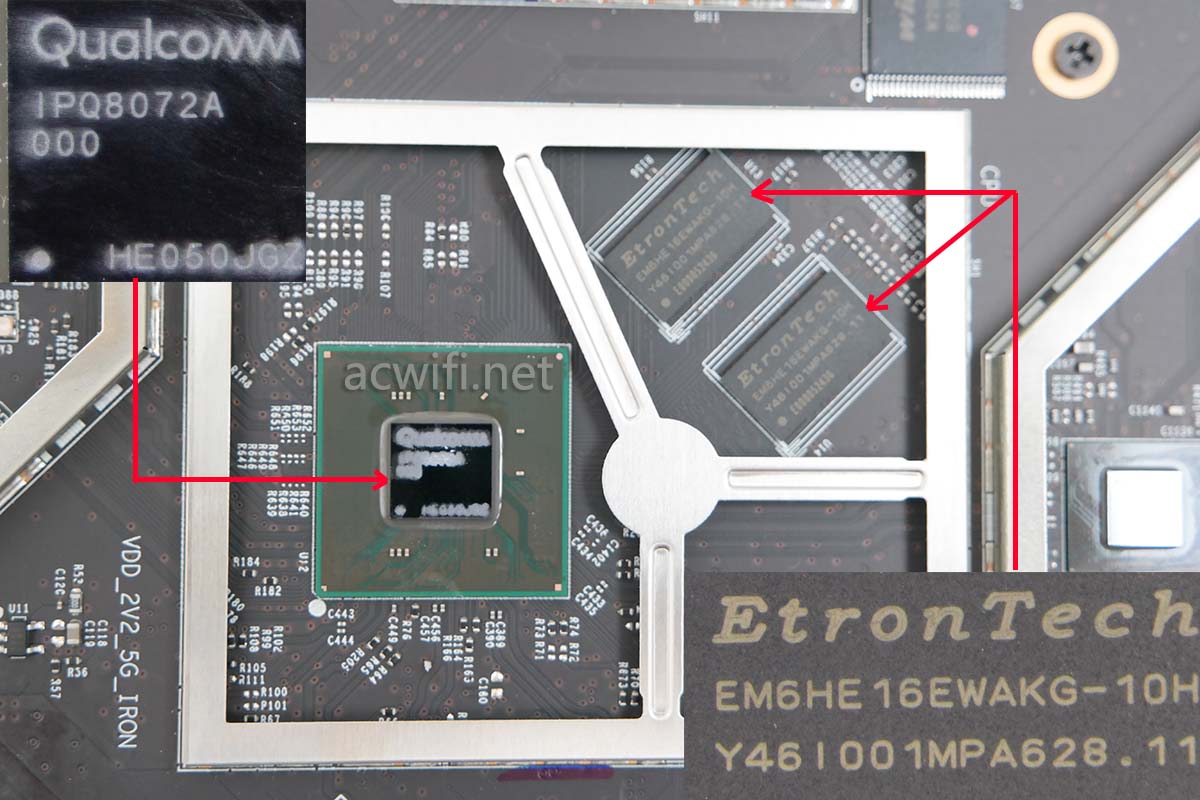

先从看CPU看起吧，小米AX9000的CPU型号是高通的IPQ8072A，四核2.2GHz，A53架构，14nm制程。内建双核1.7GHz NPU，这颗NPU可以达到2.2Mpps的包转发率。（我没实测过）

有2条USXGMII总线（最高带宽10Gbps），可以接出2个万兆口，如果有钱的话。

如果钱不够，可以把USXGMII变成速率低一点的SGMII+（最高带宽2.5Gbps），例如接出2.5G网口。

有1条PSGMII总线（最高带宽6.25Gbps），通常拿来接QCA8075（五口千兆以太网PHY）。

CPU旁边有两粒内存芯片，型号是EM6HE16EWAKG-10H，DDR3L，容量512MB，两颗组成1GB。是小米路由历史以来内存最大的一款了吧？

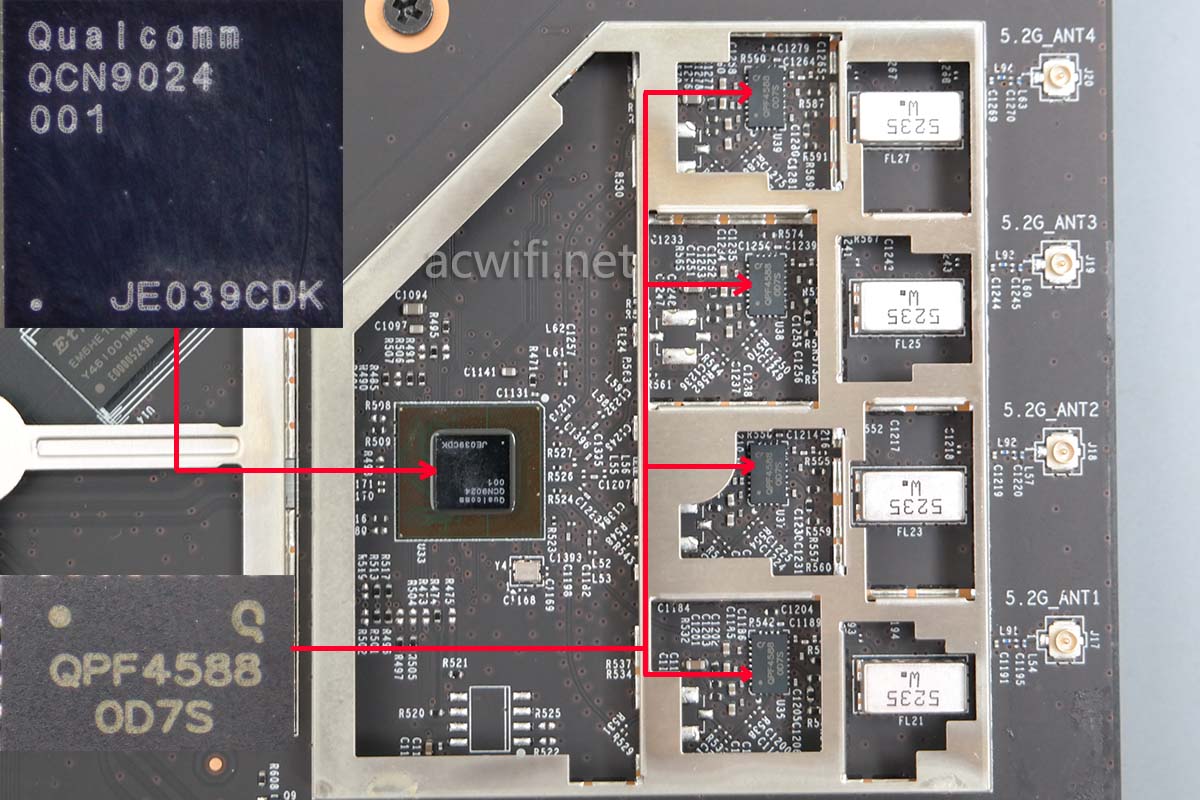

内存的一侧是工作在低频的5G芯片，型号是QCN9024，小米AX6000也是用了这颗较新的5G芯片，支持4x4mimo 160MHz，最高速率4804Mbps，在2x2mimo 下支持4096-QAM，使得小米11的最高速率能达到2882Mbps。然并L，小米11的WiFi信号质量差。

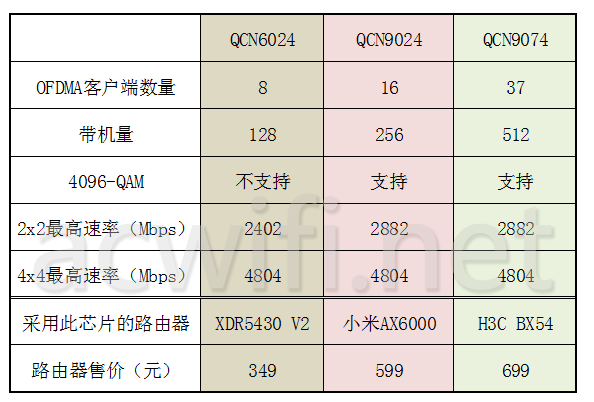

QCN9074、QCN9024,、QCN6024三款5G芯片的差异在下方表格里：

小米说OFDMA用户最高37个，可能另一颗5G芯片所支持的。这颗QCN9024最多支持16个OFDMA用户终端，家用的话，，，绝对够用了，五个人在家里开黑都有鱼。

外置了四颗FEM芯片，型号是QPF4588。小米AX3600和小米AX6000都是用它。

QPF4588的参数如下：

5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power Detector

相比H3C BX54所采用的SKY85747-11，在 -47dB Dynamic EVM下低了1dBm，QPF4588也算是高功率的。

在WiFi5模式下的放大功率+23dBm=200mW，不算特别的强。

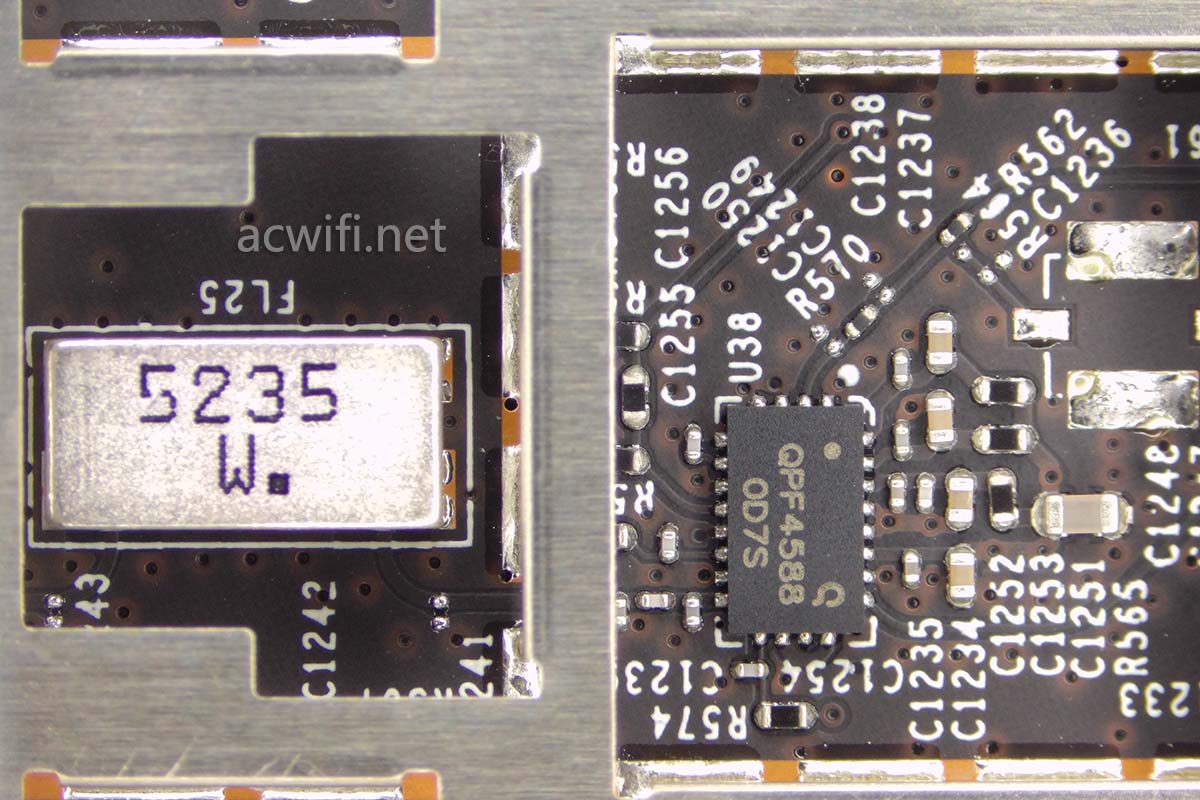

下图左边这颗丝印着”5235″的是介质滤波器，一共四颗。三频无线路由器的两个5G射频电路，必定要有滤波器，防止两个5G互相干扰，双频路由器就不需要用它。

波波器有个缺点，就是造成信号衰减，大概2dB左右。所以相同芯片方案的三频路由较双频的5G信号弱些，举个玉米吧， 网件R8000普遍都反应比R7000信号弱一些。

如果你觉得小米AX9000的信号有些不如小米AX6000和小米AX3600，请不要意外，这是合理存在的事实，物理损耗呀！除非优化得当，把PA输出增大，但会加大矢量失真，让1024-QAM变得不稳定，握手速率变得很飘忽。说得好像真的似的！！！

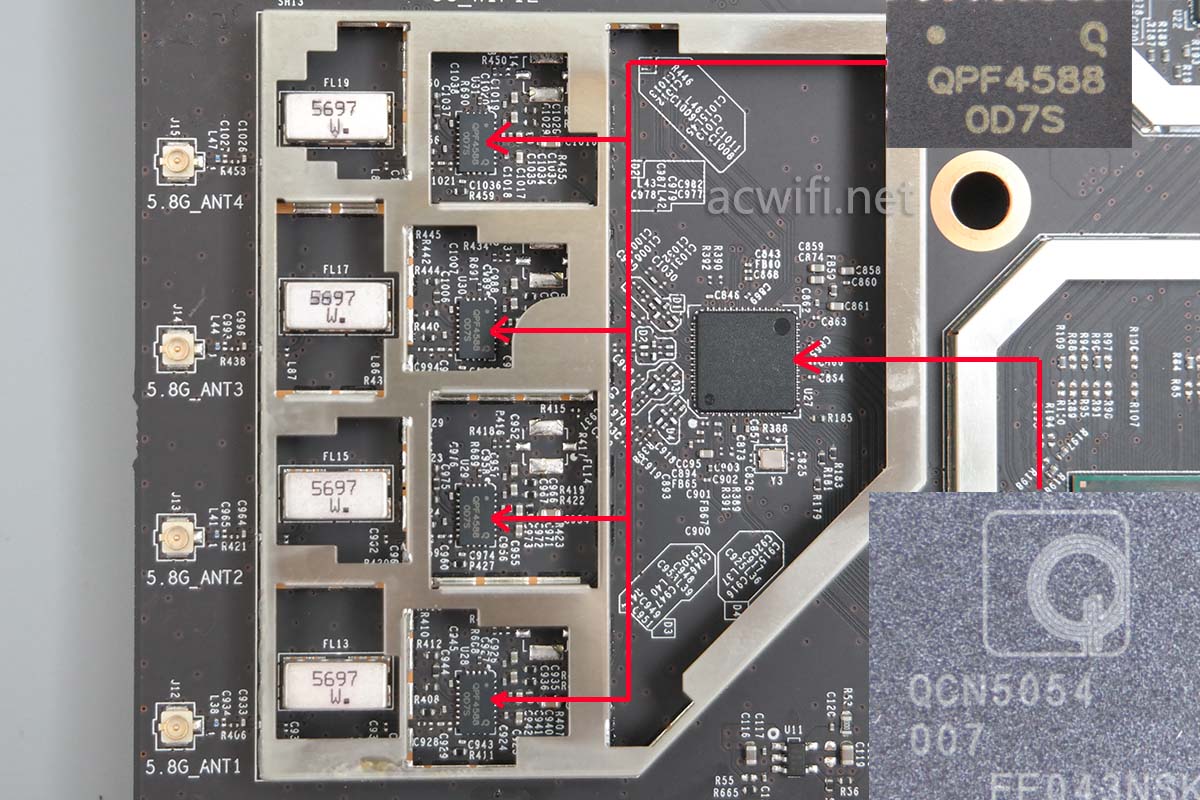

看另一颗5G芯片吧，也就是负责高频5G的芯片，型号是QCN5054，支持4x4mimo 80MHz或2×2 160MHz，但在149-161的频信道里，只能支持80MHz。

外置的FEM芯片也是QPF4588，不再重复说它；

丝印着”5697“的是介质滤波器，前面也说过了，不再重复。

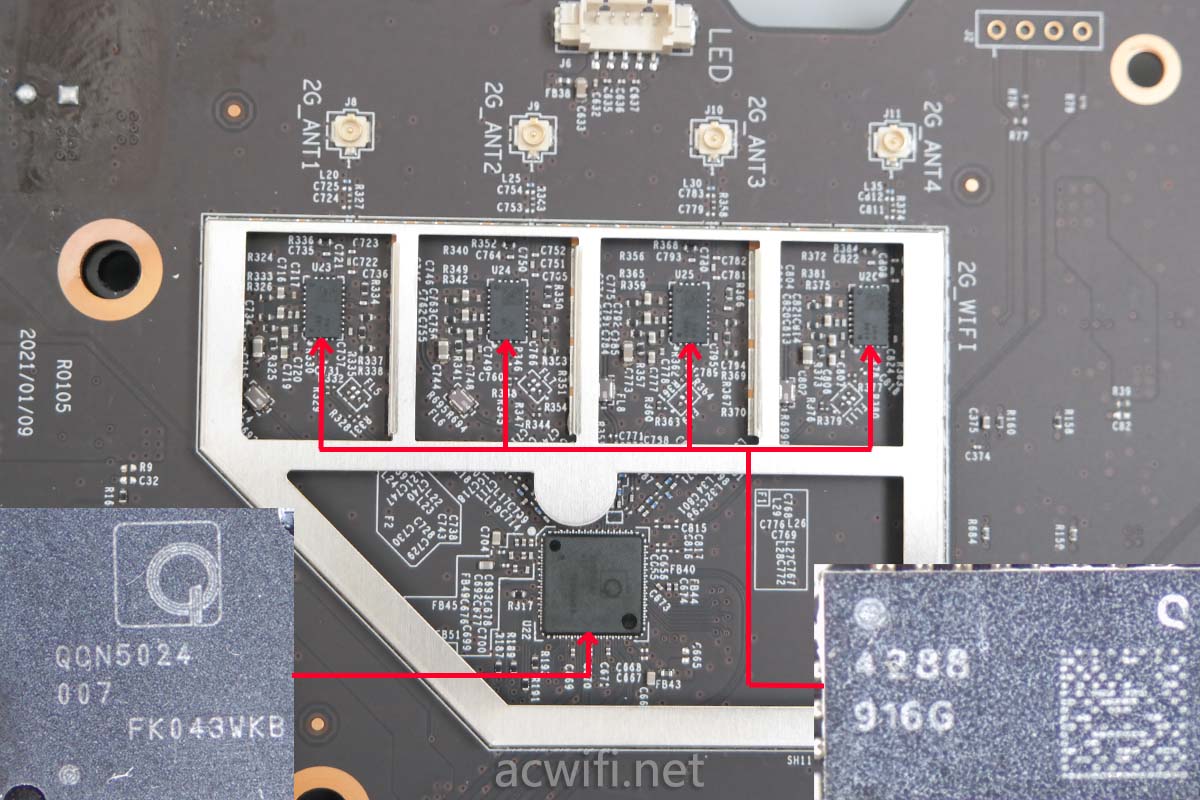

2.4G无线芯片型号是QCN5024，支持4x4mimo 40MHz，最高速率1157Mbps，手机最高2x2mmo，所以手机的2.4G速率最高573.52Mbps，如果手机最高只支持20MHz，速率最高就减一半到286.76Mbps，如果环境中存在较大的干扰，2.4G的传输速度只有几十兆，甚至更低。这也是我劝大家能用5G就用5G的原因。

2.4G的FEM芯片型号是QPF4288，也是小米经常用的型号。

QPF4288的参数如下：

2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power Detector

功率算高的了。

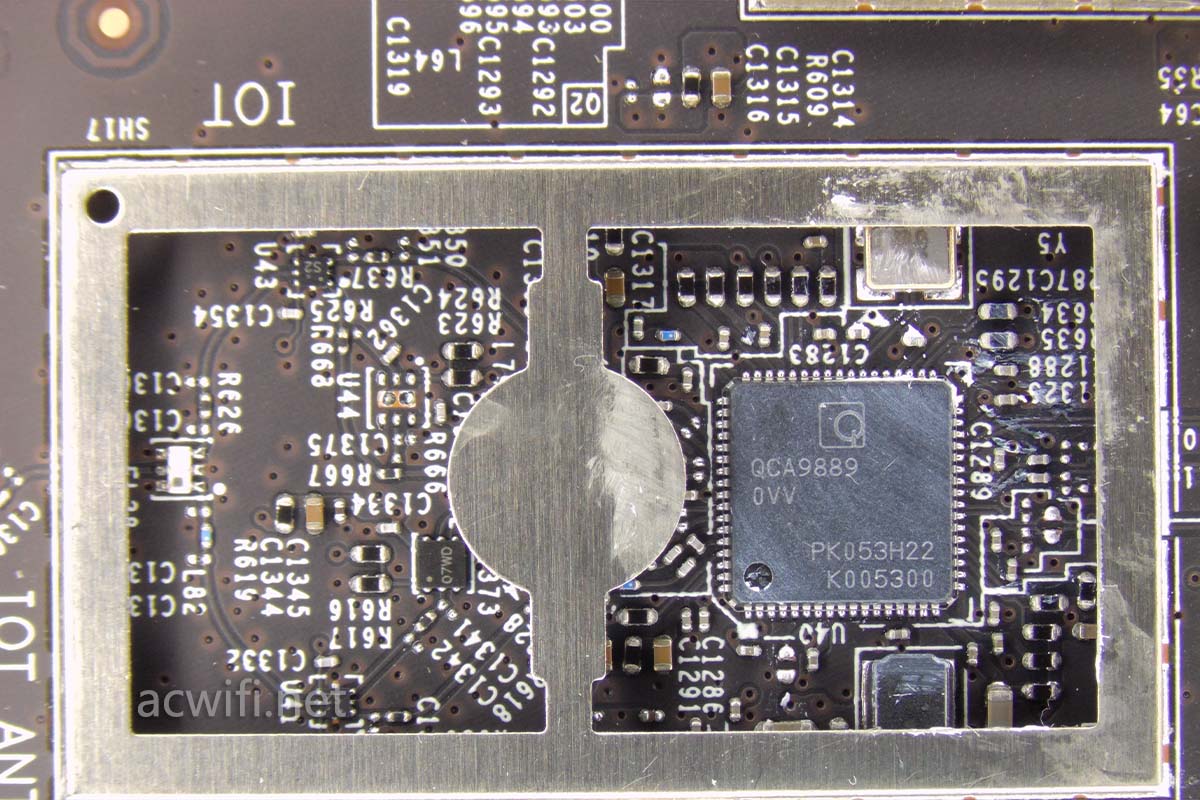

还有第四颗无线芯片，负责米家智能设备的自动接入和同步资料，其它品牌的智能产品不兼容。米家对米家，买家笑哈哈！

这颗笑哈哈芯片的型号是QCA9889，支持1x1mimo和802.11ac，所以2.4G最高速率150Mbps，5G是高速率433Mbps。QCA9889不只是专门负责AIoT，还负责把AX8400变成AX9000，在表面参数上功不可没，没有了它就没有了AX9000和AX6000和AX3600，没有了它就会变成AX8400、AX5400、AX3000，这样就显得大众了，不是Das Auto那个。是普罗大众的那个大众！

的确可以方便你新买来的米家智能设备，即使家人不会操作，你也可以用APP远程帮家人操作加入到米家APP中来，如果有小爱同学，也可以只动动嘴就可以了，不用动手。但为啥小爱同学设置成粤语后，还是要用普通话来喊”小爱同学“才能认呢？

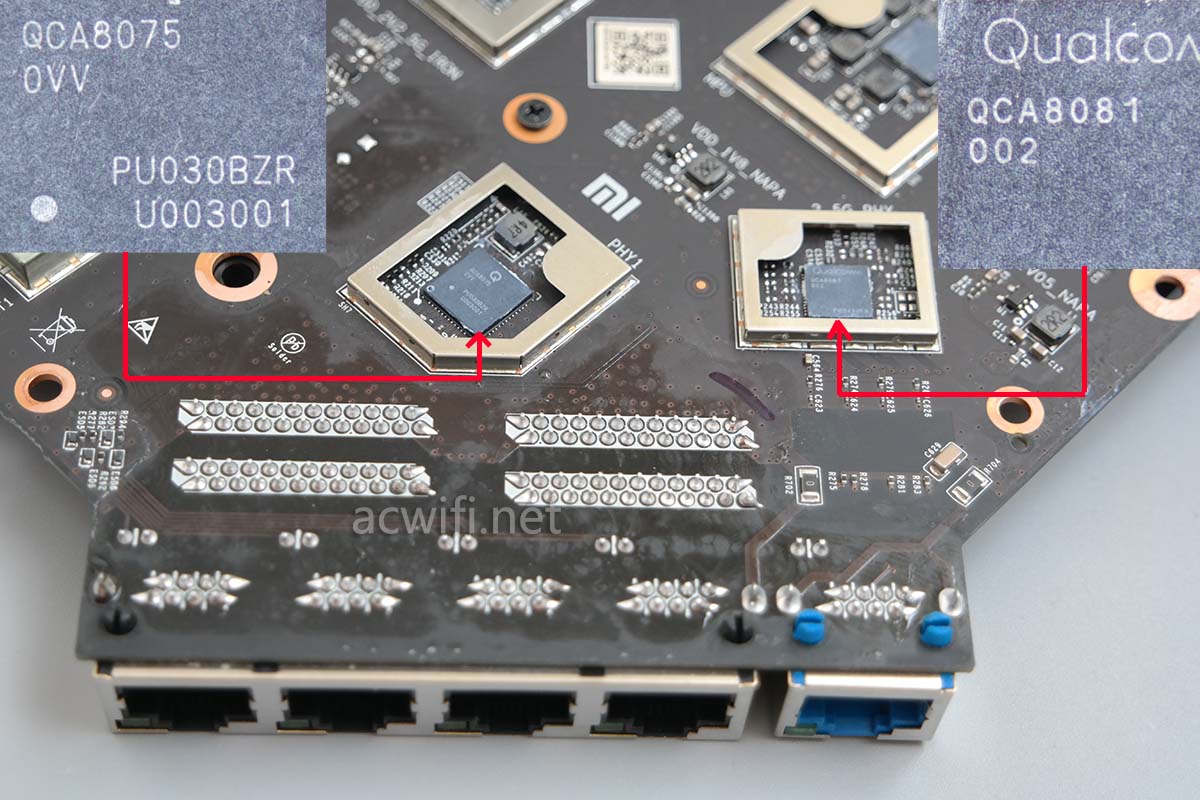

现在来到了网络接口电路部分，IPQ8072A通过PSGMII接口与这颗QCA8075(五口PHY芯片)连接，所以网口不像小米AX6000那样只有1G的共享带宽。小米AX9000像小米AX3600一样，不需要担心这个瓶颈问题！

IPQ8072A通过SGMII+来连接2.5G PHY芯片，型号是QCA8081，这颗芯片也用在小米AX6000上。它可以做WAN也可以做LAN，二选一，由用户来决定。

在当前没有2.5G LAN口光猫的情况下（除了几千块一台的那个华为光锚，型号不记得了）2.5G WAN没啥用；我认为更地的应用还是在2.5G LAN口上。

给了你一个2.5G口，也有人埋怨少了点，应该至少有2个2.5G口才好。这不无道理呀，但这只是999元呀。能给一个5G口更好了，两个5G，这2.5G显得不够用。真的！我说真的！

小米留了一条活路给TP呀，TP有些型号支持5G和10G口。但还不知道价格贵多少！

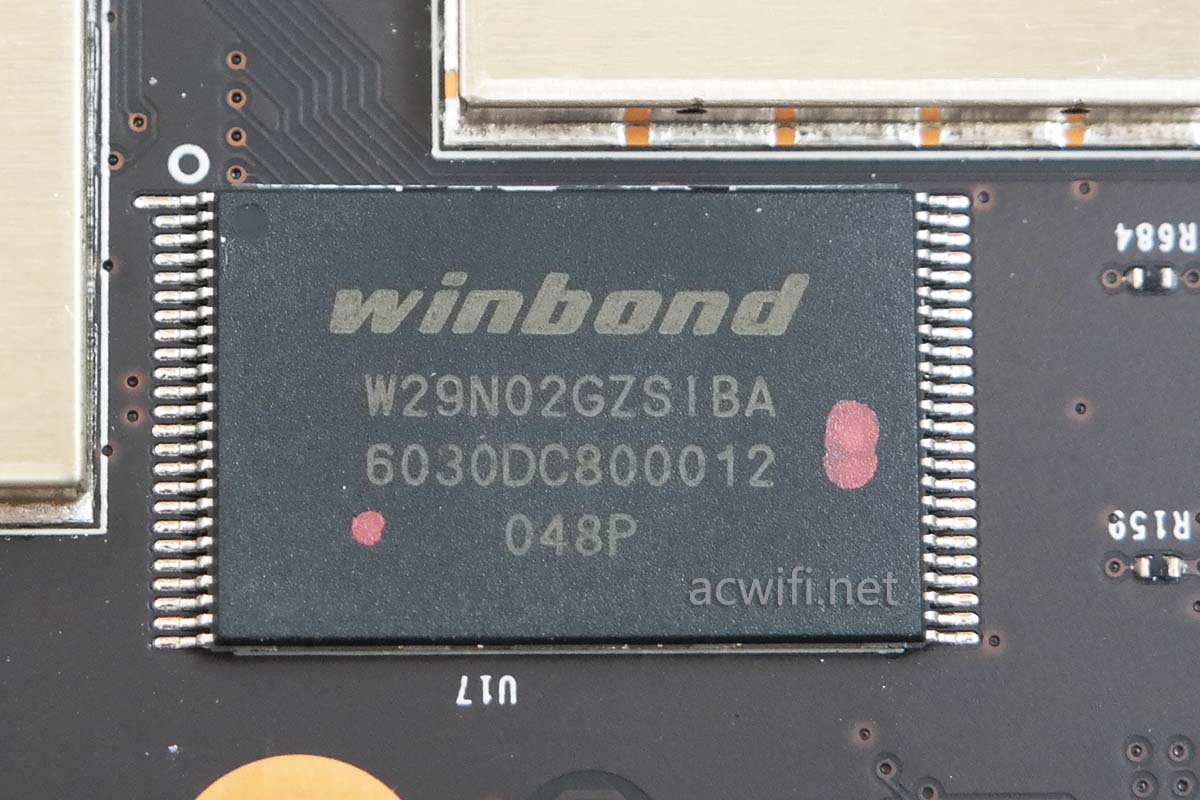

还有，内存附近有一颗闪存芯片，型号是W29N02GZSIBA，容量256MB。

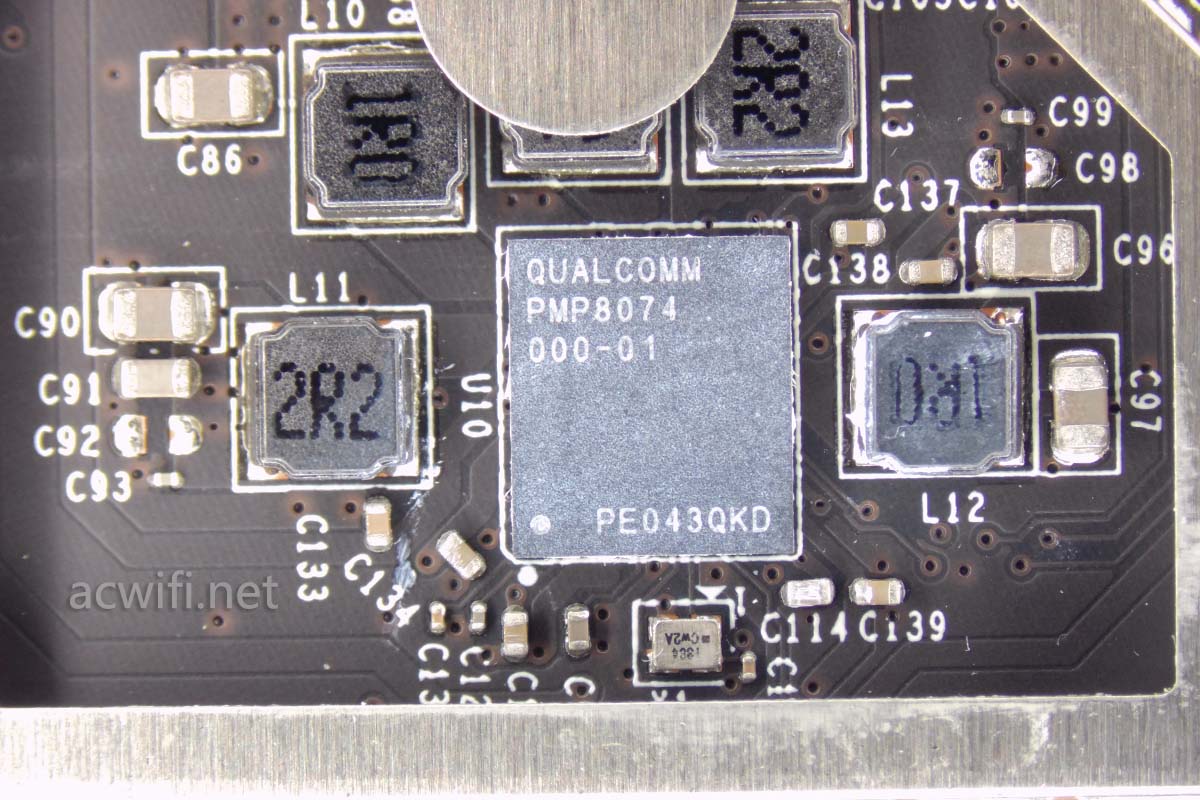

高级电源管理芯片，高通PMP8074（PMIC），管理CPU的供电。

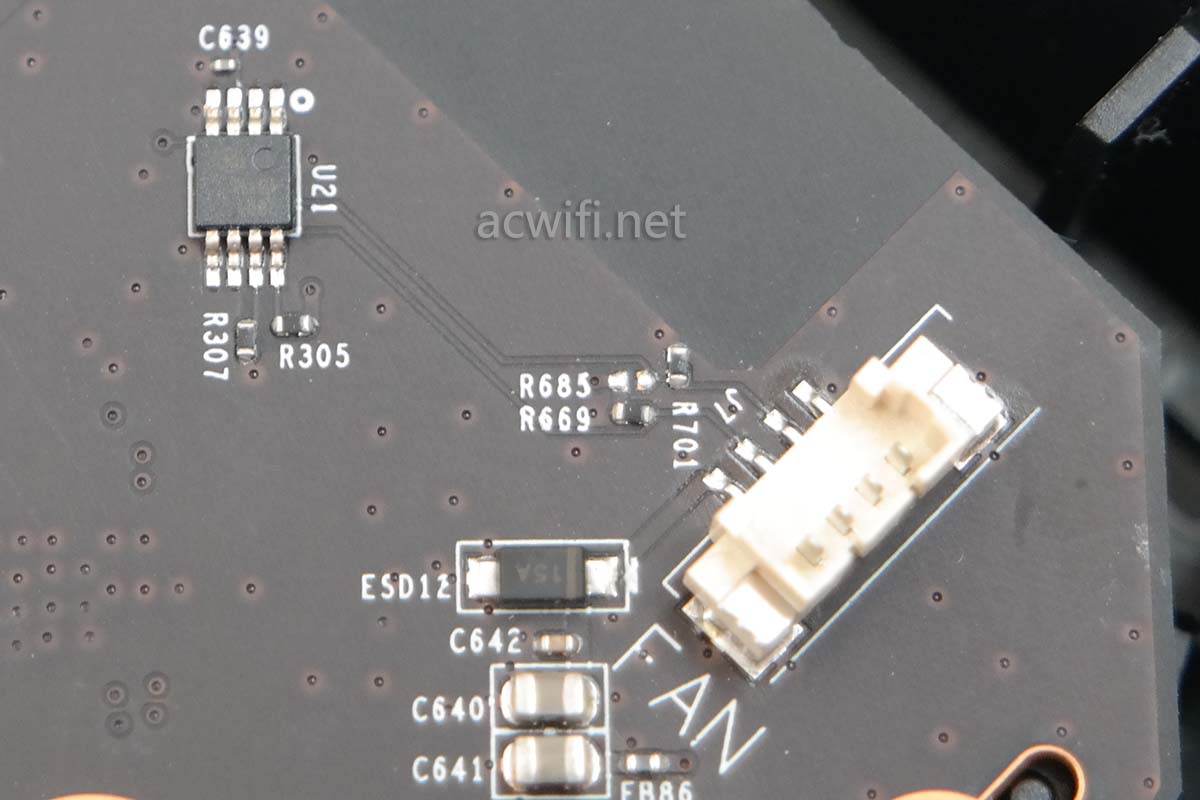

风扇电源是四线，接口规格是1.25mm 4P，不知是PH还是SH。下图左上角是一颗负责风扇调速的芯片，也可以看作是风扇电源管理芯片吧。前几天我买的温控小板子上也有类似的小芯片。15块多！

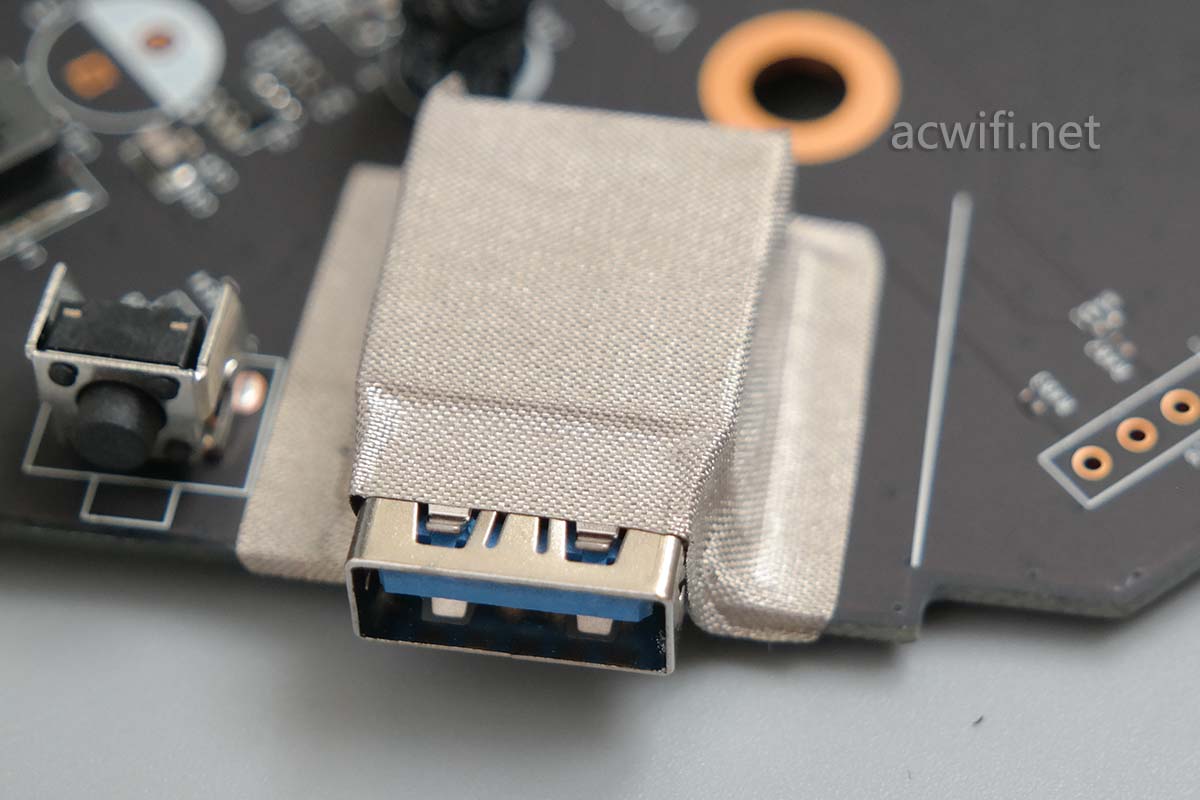

USB3.0接口的屏蔽措施，一张EMI屏蔽胶布，以前在网件的一些型号上常见。在USB3.0模式下工作，会产生2.4GHz的频率，对外扩散会影响到2.4G WiFi和蓝牙，所以要在接口位置进行屏蔽，但并不能完全屏蔽，例如你的USB3.0设备是否也做了相应的屏蔽，好多时候你所买的便宜U盘，造成的干扰更严重。

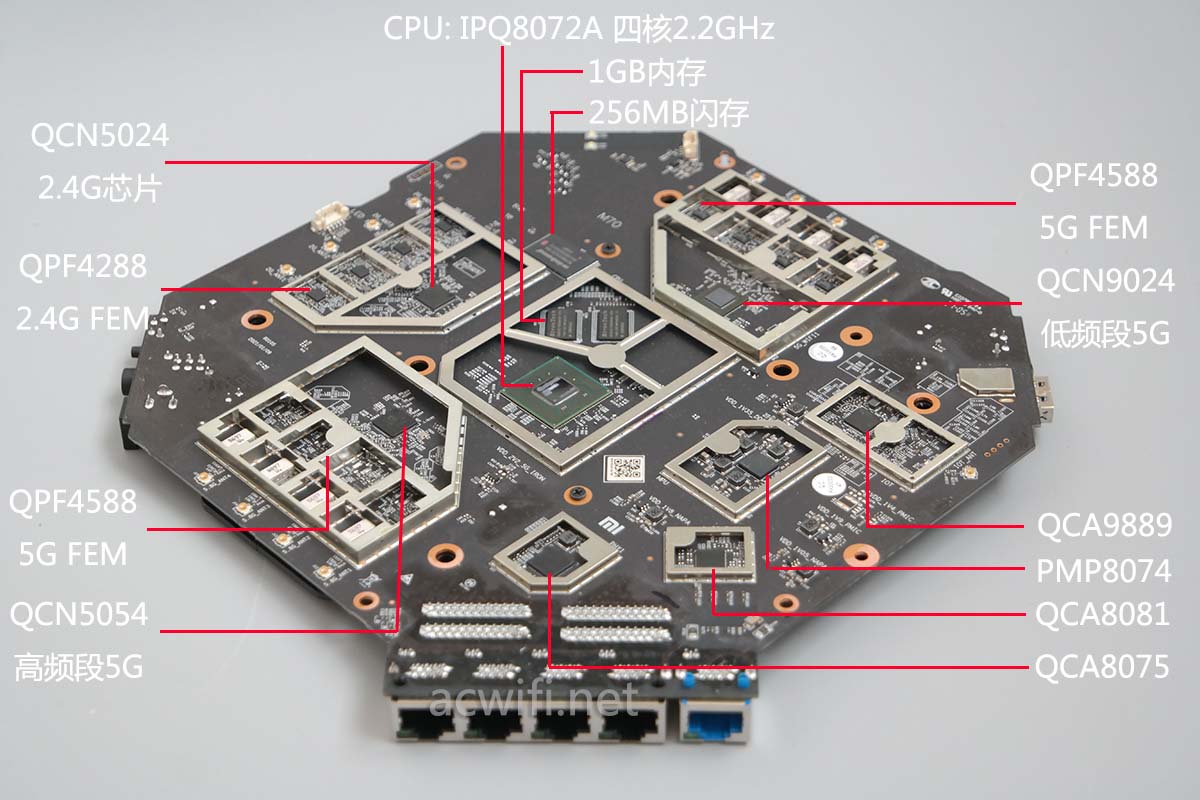

最后做一下芯片型号汇总图：

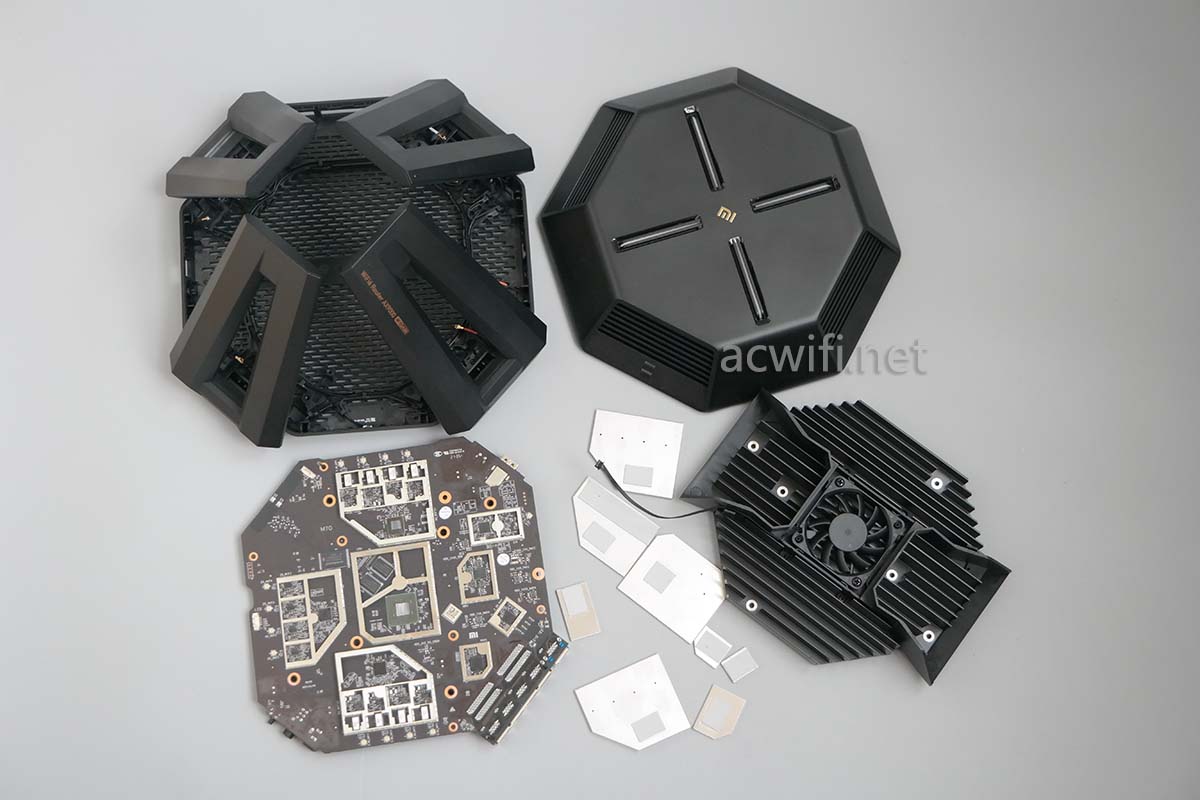

到此，小米AX9000拆机成。

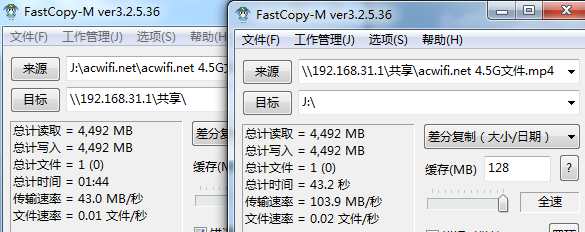

我最想知道它的USB3.0接口，在四核2.2GHz的带领下，能有多少的读写速度。于是我拿出了高价买来的M2移动硬盘盒，插上山寨的SM961 256GB。有一台电脑装有AQC107的网卡，接在小米AX9000的2.5G LAN口上，直接用fastcopy软件拷贝单个大文件，速度如下：

读速103.9MB/秒，写入速度43MB/秒，这个速度与我预想的反差很大，很失望，非常失望！

999元还想怎样呢？？

999元不便宜呀，这是小米第一款加入了USB接口的WiFi6无线路由器，而且CPU是IPQ8072A呀，频率2.2GHz呀，你给我的写入速度只有网件R7000的水平呀？？

是不舍得花钱买授权吗？还是觉得用户有个43MB/秒的写入速度，看个蓝光就OK了？

同样是采用了IPQ8072A的MX5300，虽然只是千兆口，也有111MB/秒的写入速度呀，频率低一些的IPQ8174（四核1.4GHz），MX4200，写入速度也有111MB/秒。

读取速度也不满意 ，读写都比不上华硕AX86U和XDR6060。

三个字：离晒谱

最后了，路由器放楼上，在楼下D点位置测速，拿小米4C、小米10、小米11这三台手机进行测速看看，宽带是电信的300兆。三频分别连接测速三次！  这只是拆机文章，不是评测文章，所以这只是为了拆机的收尾工作。小米4C一直是作为判定信号强度的第六感，在acwifi里是神一般的存在，换过屏换过电池还继续战斗。

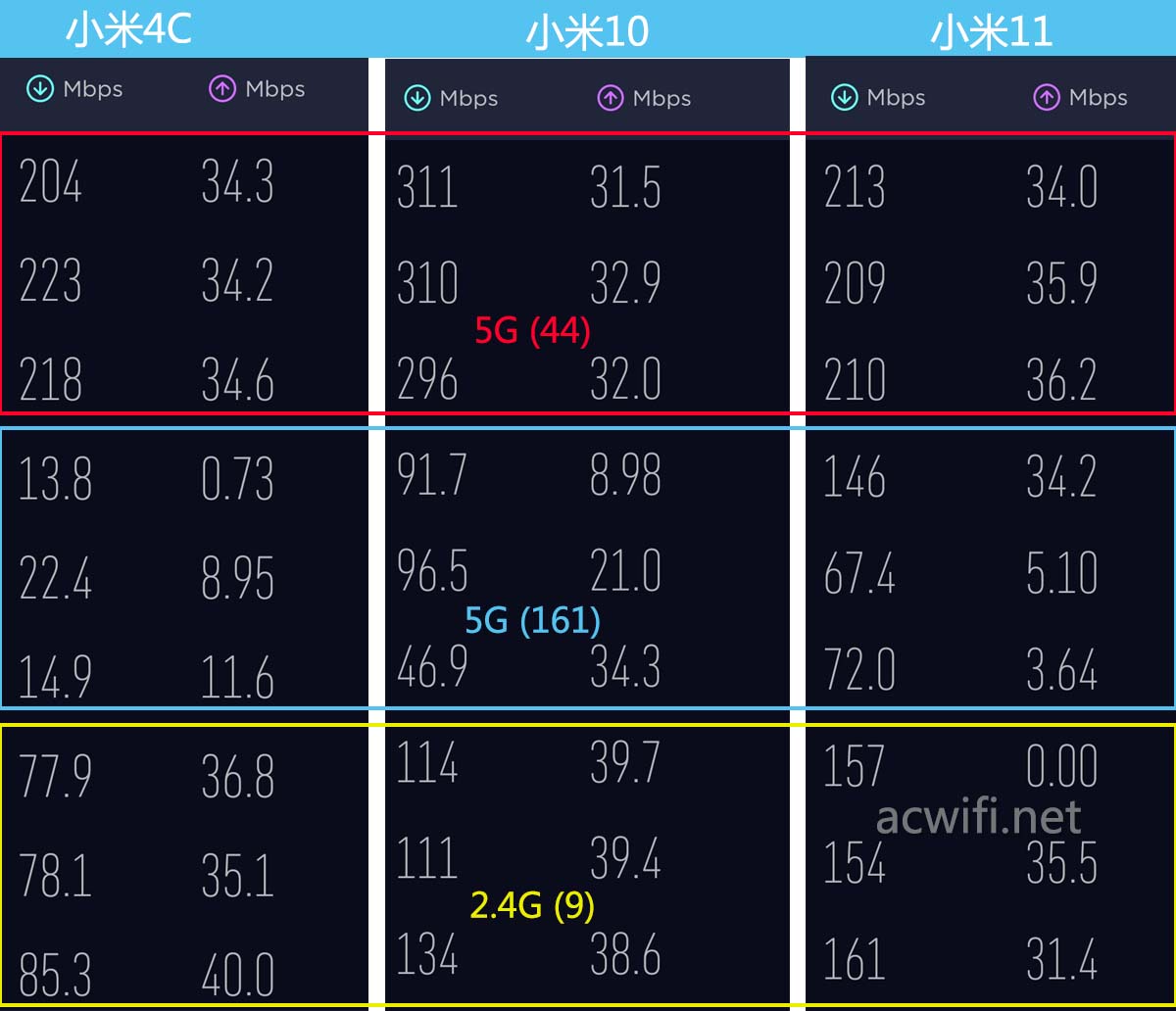

D点是属于中远距离了，测速结果如下：

从小米4C的测速来看，5G game频段，也就是低信道44，测速度220左右，这相当于红米AC2100的水平，比小米AX6000慢一点点；

小米10测速度在300左右，最高311，平均值比小米AX6000也低了一点点；

小米11测速，嗯。200，我说过无数次了，小米11比小米10的WIFI弱，小米11已经换过一台新机了。仍旧如此！

2.4G不看了

高频5G（161信道）表现差。如果你发现5G不好用，可能你连的正是这个5G频段，不建议两个5G名称相同，建议分开来用，要高速就能低频信道的那个5G，特别是在中远距离。

小米AX9000并没有采用2.4G和5G合在一起的天线，这样就要用到双工器，双工器也会造成信号衰减，这里避免了，但两个5G不可避免要用到介质滤波器，信号衰减一点点，也是正常的，高频的那部分衰减多一些。可能有3dB损耗。

小米4C在D点测信道149以上的5G，有时会掉线，通常信号差的才会有这情况 ，小米4C很少会弱到掉线，在D点。

总结：

小米AX9000是能买到最便宜的采用IPQ8072A的机型，而且还是三频的，还给你2.5G网口和USB3.0，999元购买这样的硬件不亏。除非以后有比小米更便宜的出现！通常这可能性很少。如果你不需要U口不需要三频，小米AX6000就行，如果2.5G口也不需要，AX3600就能满足，所以你现时用的AX3600和AX6000，要考虑清楚需求才会考虑AX9000，不要期望AX9000在信号上带来的改变，不会的！

USB3.0接口，读写速度好让我失望，优化问题还是成本的问题？

高频5G明显弱的问题，需要优化。但你不能拿高频5G的速度去比低频的，这样不公平，多数环境和多数机型下，低频5G是明显快的，所以我一直用44信道来测试，也建议大家用40和44信道，以获得较好的信号质量。

低频5G我认为没问题，比小米AX6000差一点点，是合理的。

要5G明显强的可以看看H3C BX54。

人家问我选购问题，我先反问需求和预算，没有这2个前提，一切都是空谈。

什么时候有详细的评测，不知道，有空再慢慢测它。我自己一个人，好多事情都忙得不可开交，比如文章都是写完就发，没时间检查，还要你们帮我检查错别字呢！谢谢你们！
