MIFON X1攀升联名版电竞路由器拆机

领取淘宝双12超级红包,最高1212元

之前公众号有人问我MIFON X1是什么芯片?我看了一下商品描述,三频总速率AX6600M(573+1201+4804),带2.5GbE网口,CPU四核1.8GHz,我马上想到不就是BCM6755+BCM43684+BCM4908吗,BCM4908就是四核1.8GHz。BCM4908+BCM6755+BCM43684,这组合怪怪的,怎么一台路由器上用了2颗CPU?是我想多了?为了寻找答案,京东下单了一台回来拆机看个明白。

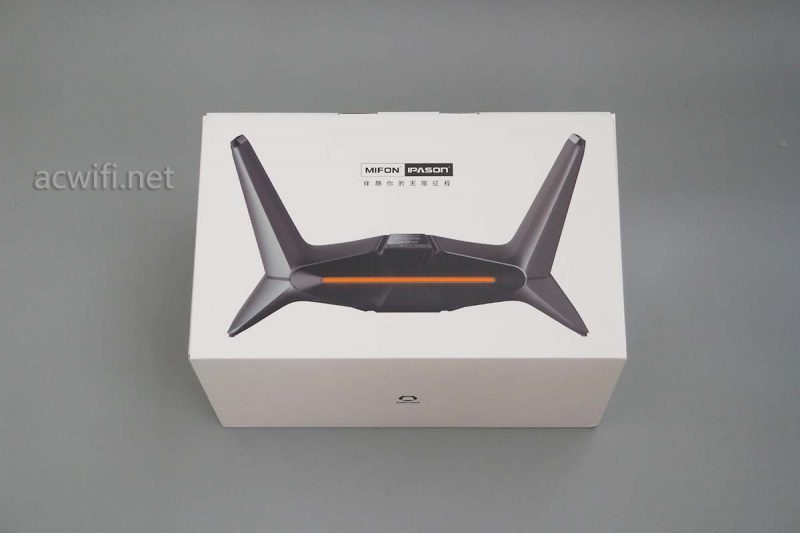

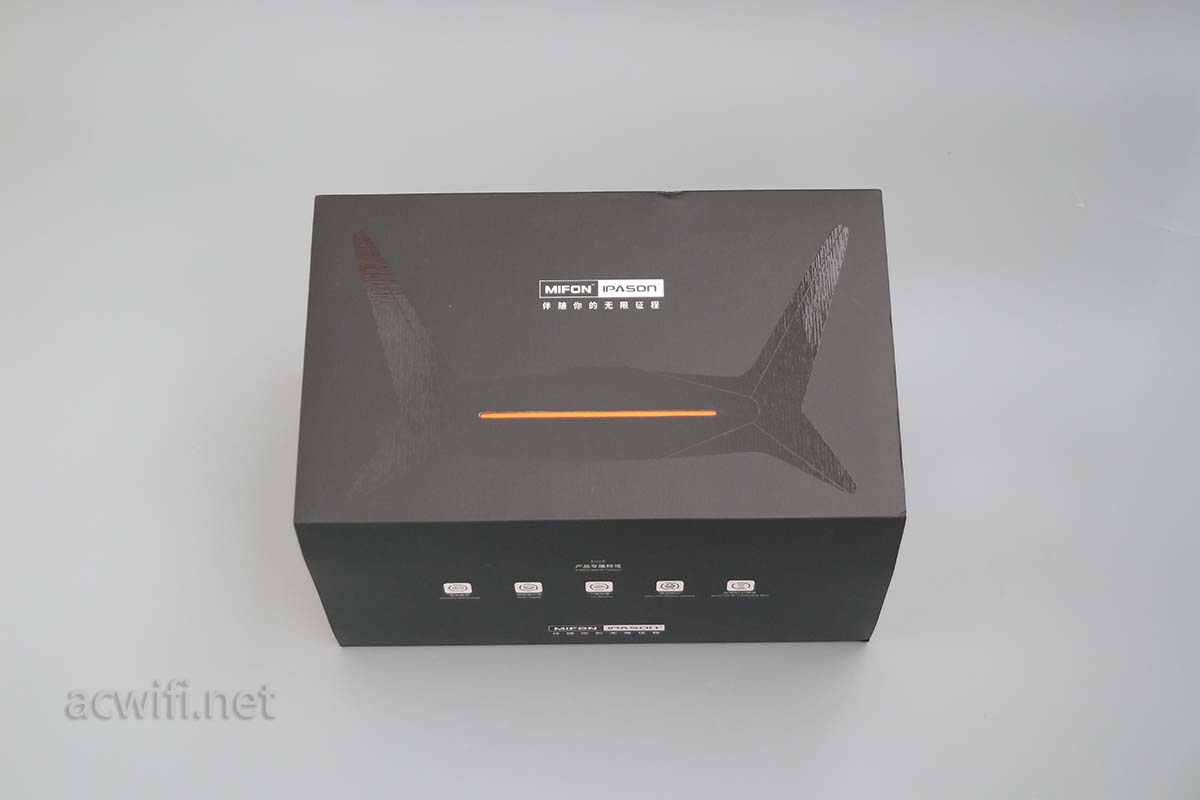

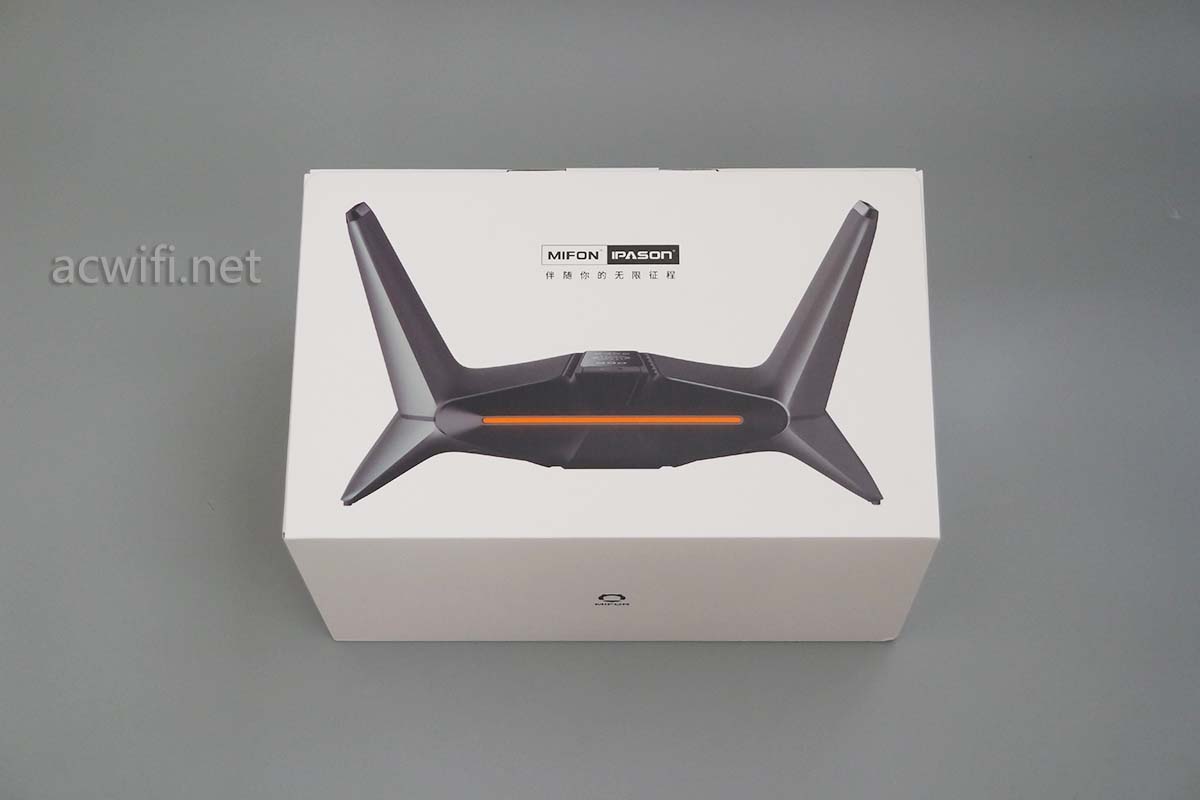

外包装:

MIFON X1拆机

再打开:

MIFON X1拆机

再再打开:

MIFON X1拆机

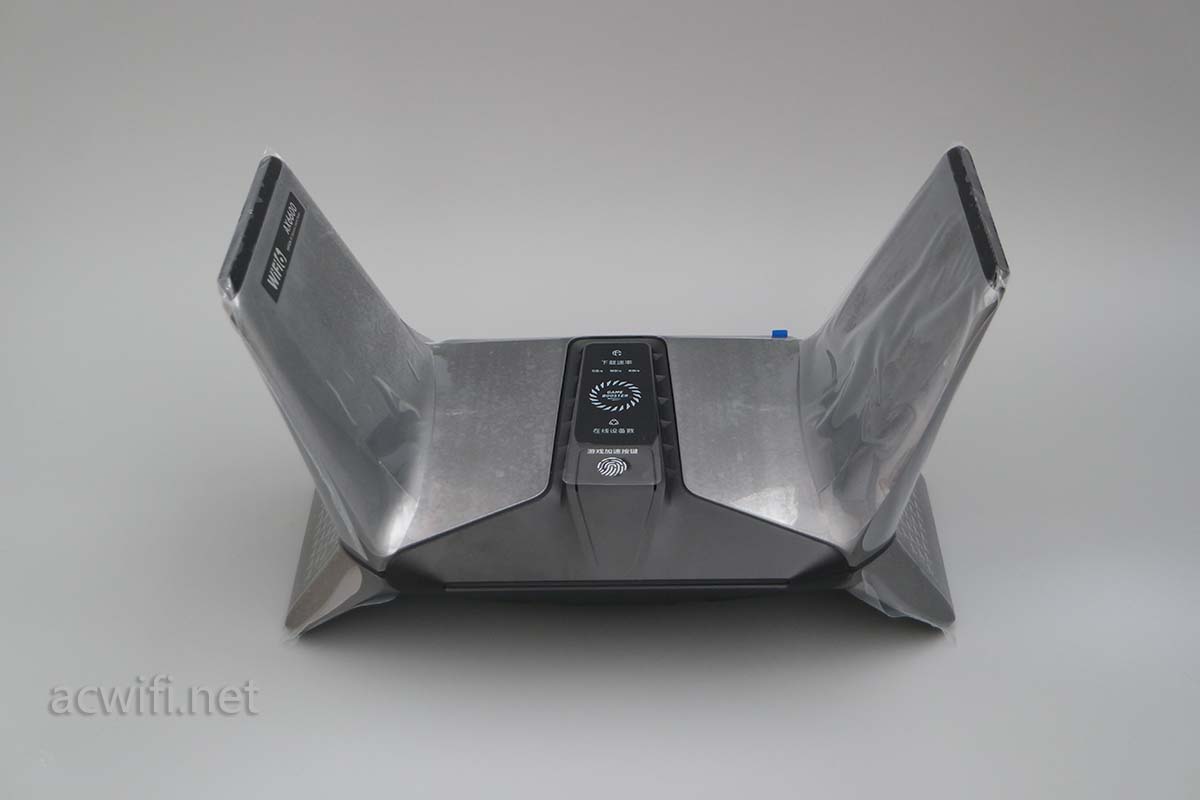

再再再打开,终于看见机身了,有点像UFO。

MIFON X1拆机

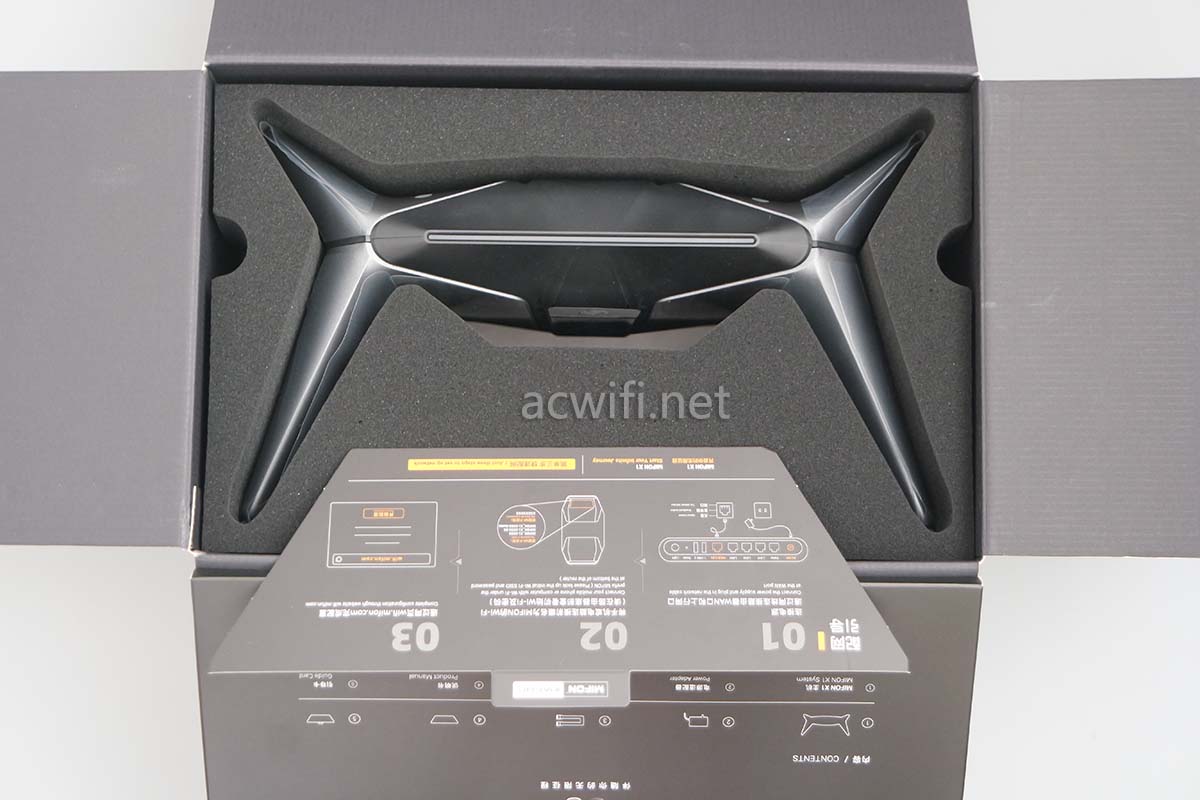

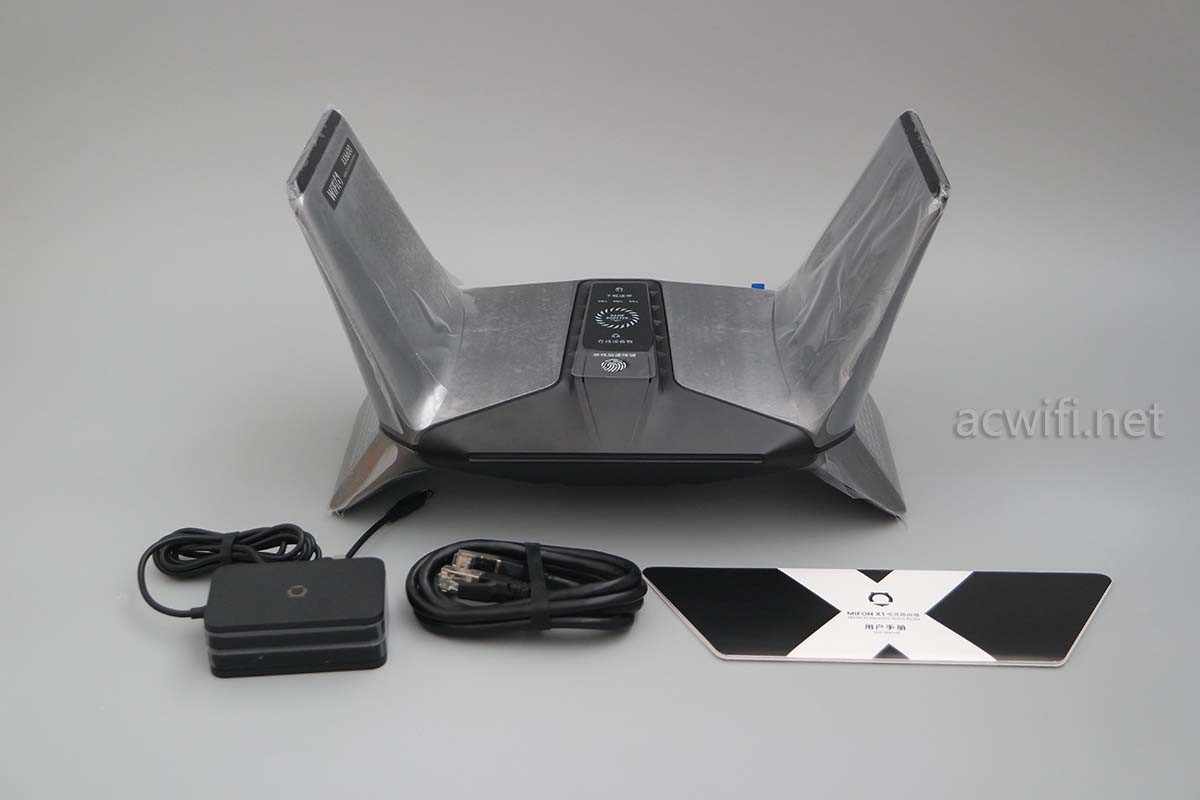

拿出机身和所有配件:

MIFON X1拆机

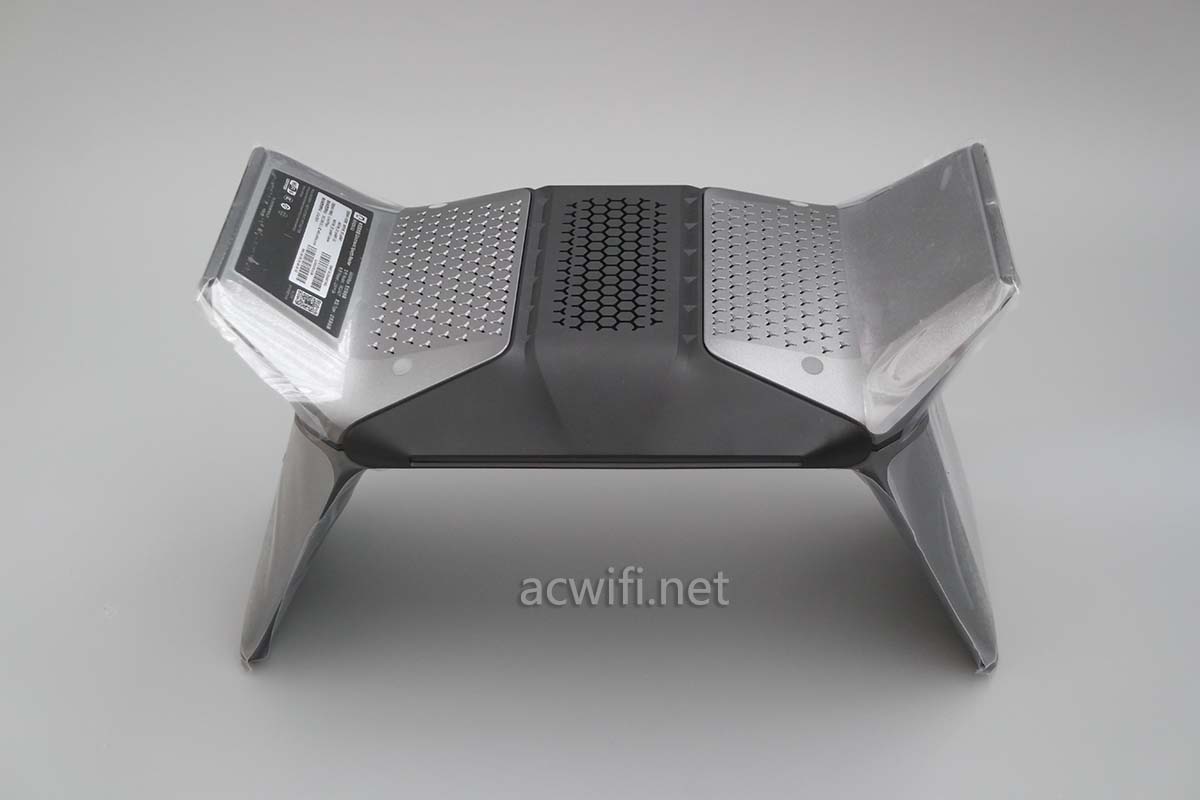

MIFON X1的外观有点像网件RAX80、RAX120、TP WDR8600。机身底部有两只脚,撑起机身,有利于底部散热,事实上散热片就是向下。

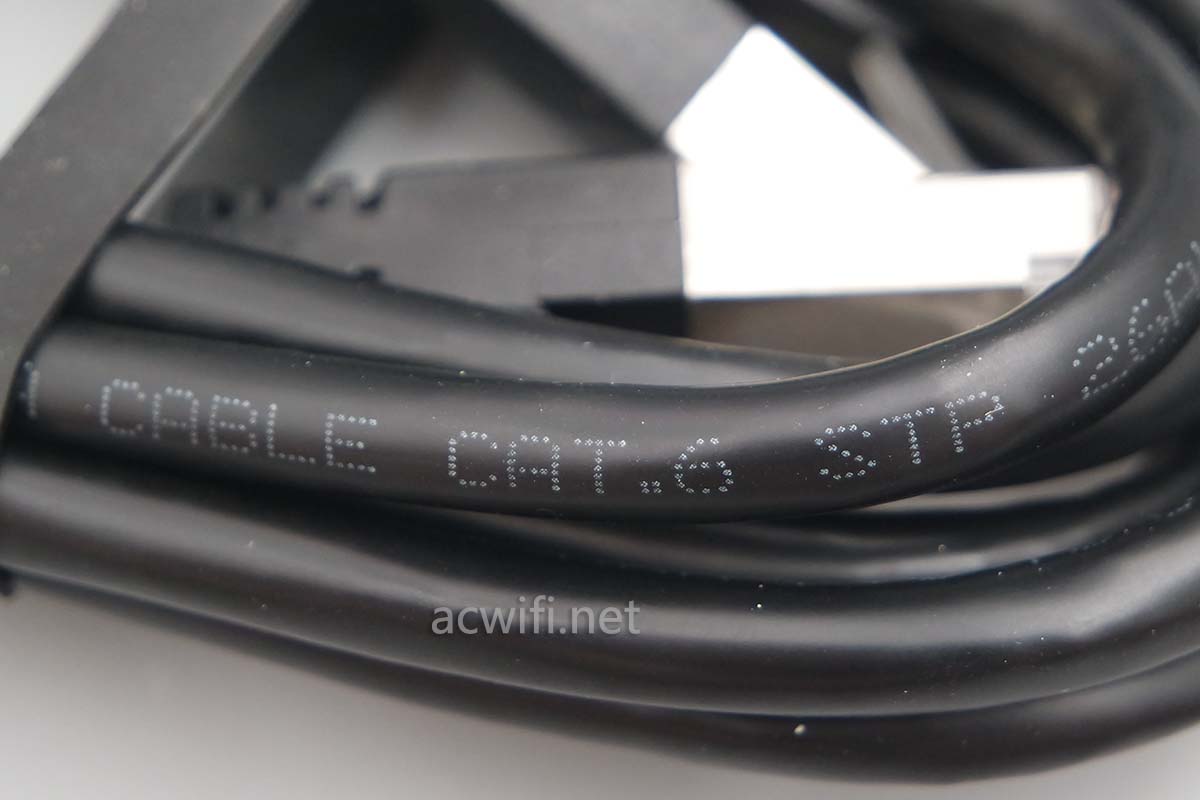

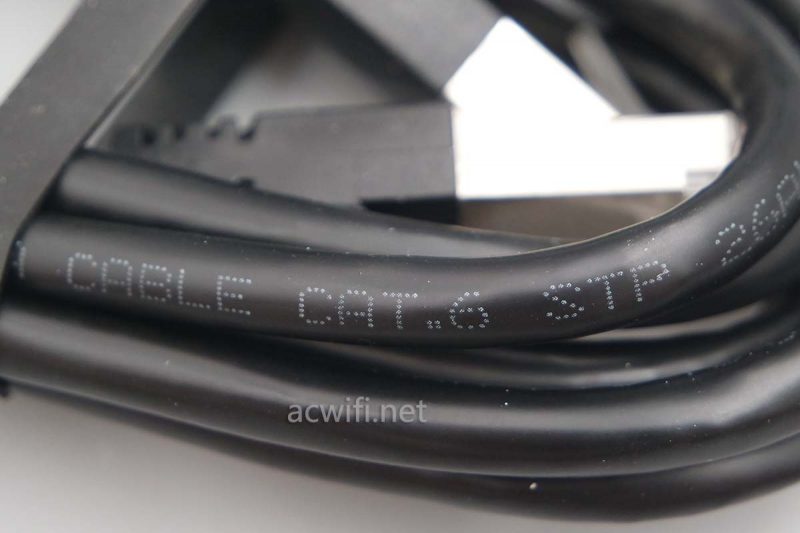

网线很粗,细看是CAT6,六类网线:

MIFON X1拆机

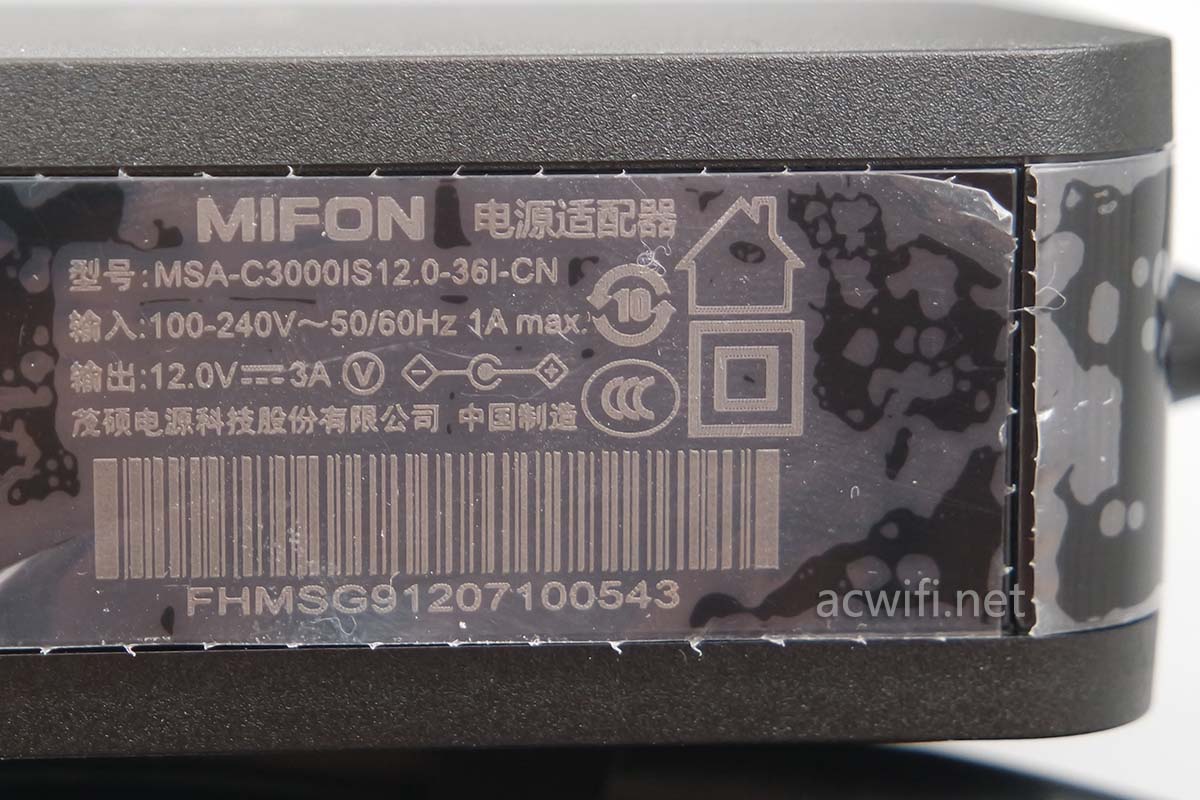

电源个头也很大,而且输出规格是12V/3A,茂硕电源,很好。实测这么无线路由器的待机功率是11.9W,把机身前面的LED灯条关闭后待机功率11.1W。

MIFON X1拆机

机身正面如下:

MIFON X1拆机

机身倒过来:

MIFON X1拆机

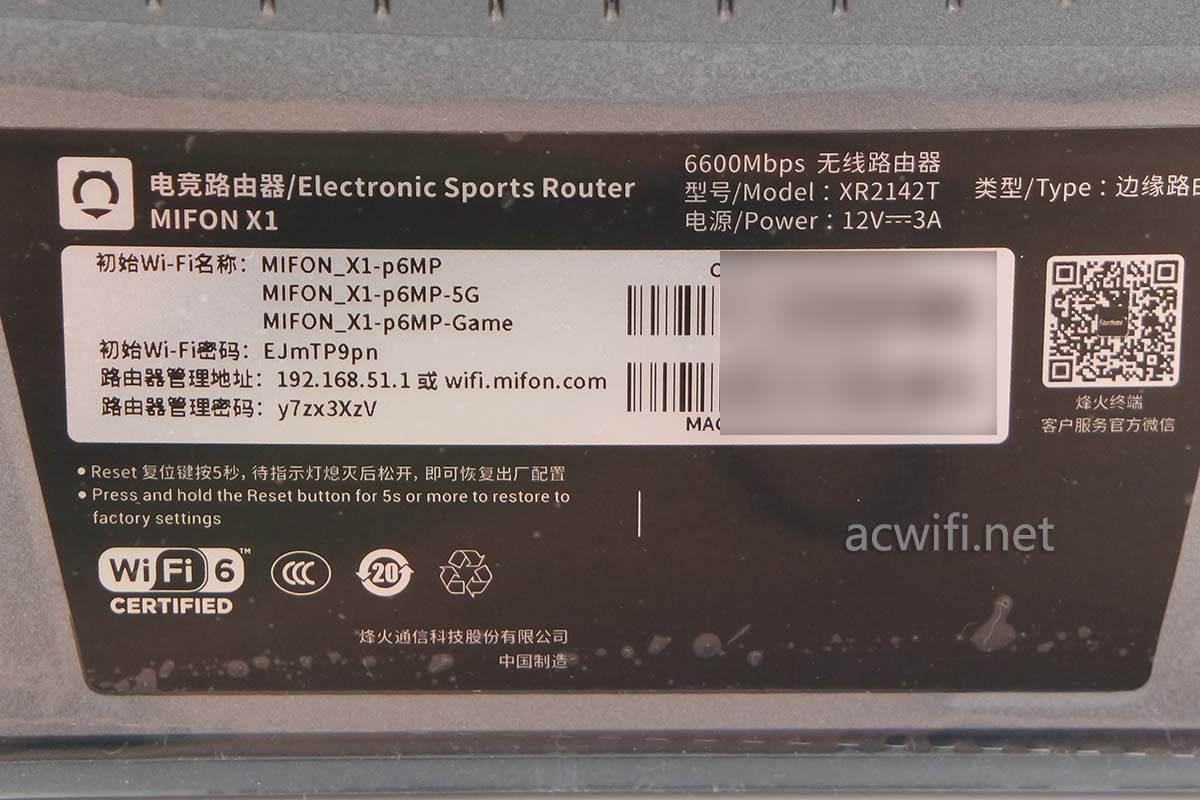

铭牌标签:

MIFON X1拆机

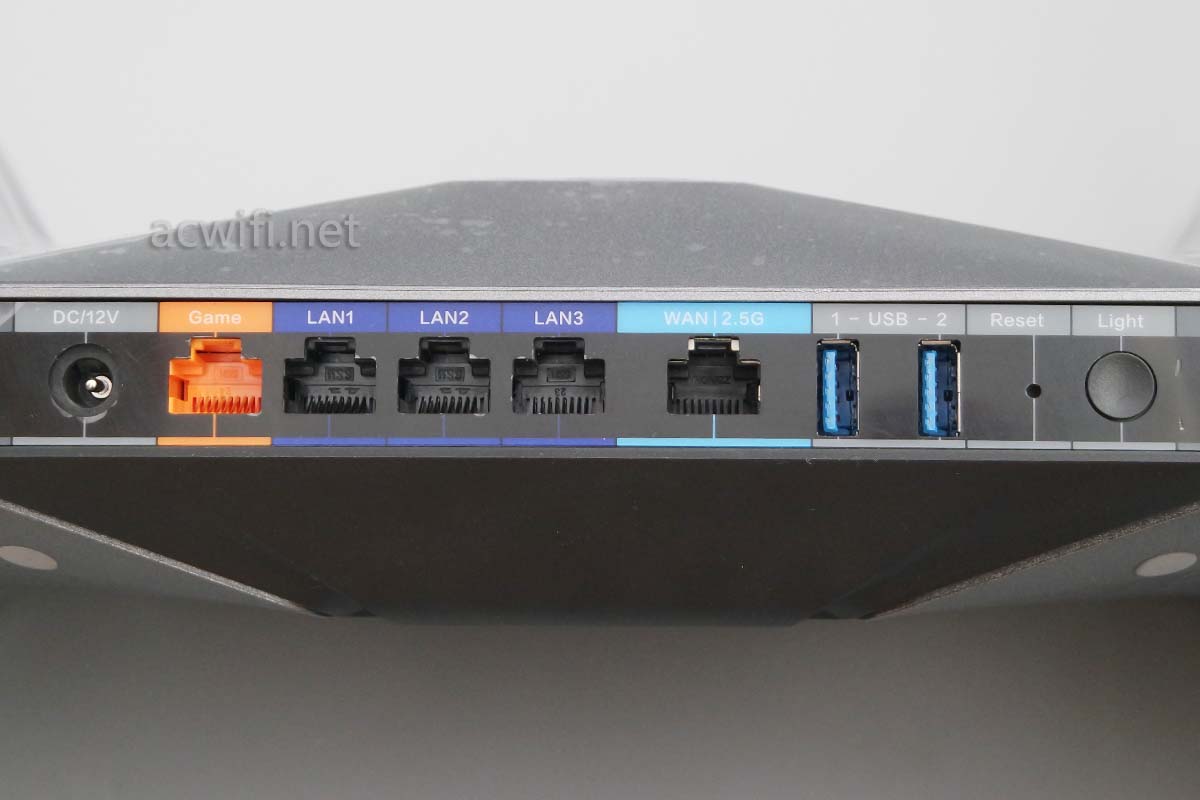

机身背面的接口,有一个橙色的Game口,3个普通LAN口,这4个是千兆口,一个WAN口速度是2.5Gbps。居然有2个USB3.0接口。最右边是机身上的LED开关。

MIFON X1拆机

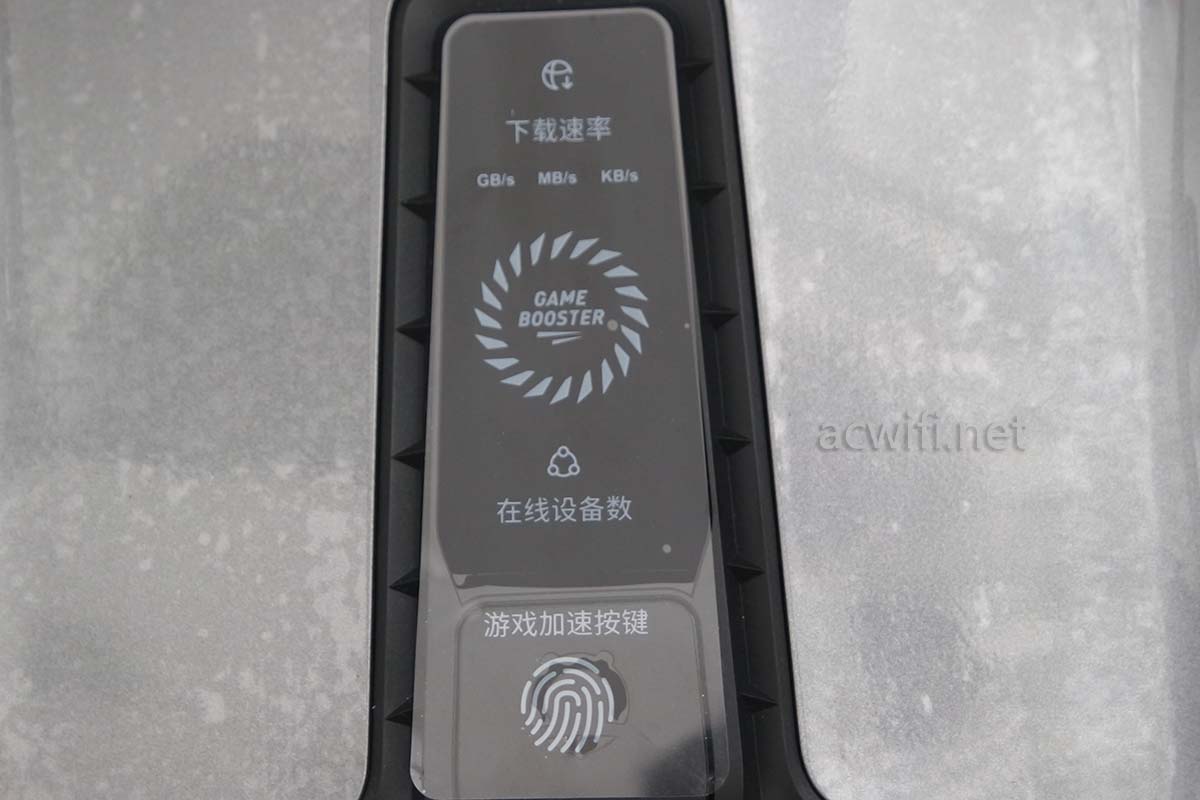

机身顶部有一片显示屏,显示下载速率,在线连接设备数量,游戏端口开/关。这个设计在哪里见过?斐讯K3吧,上面可以显示速度。

MIFON X1拆机

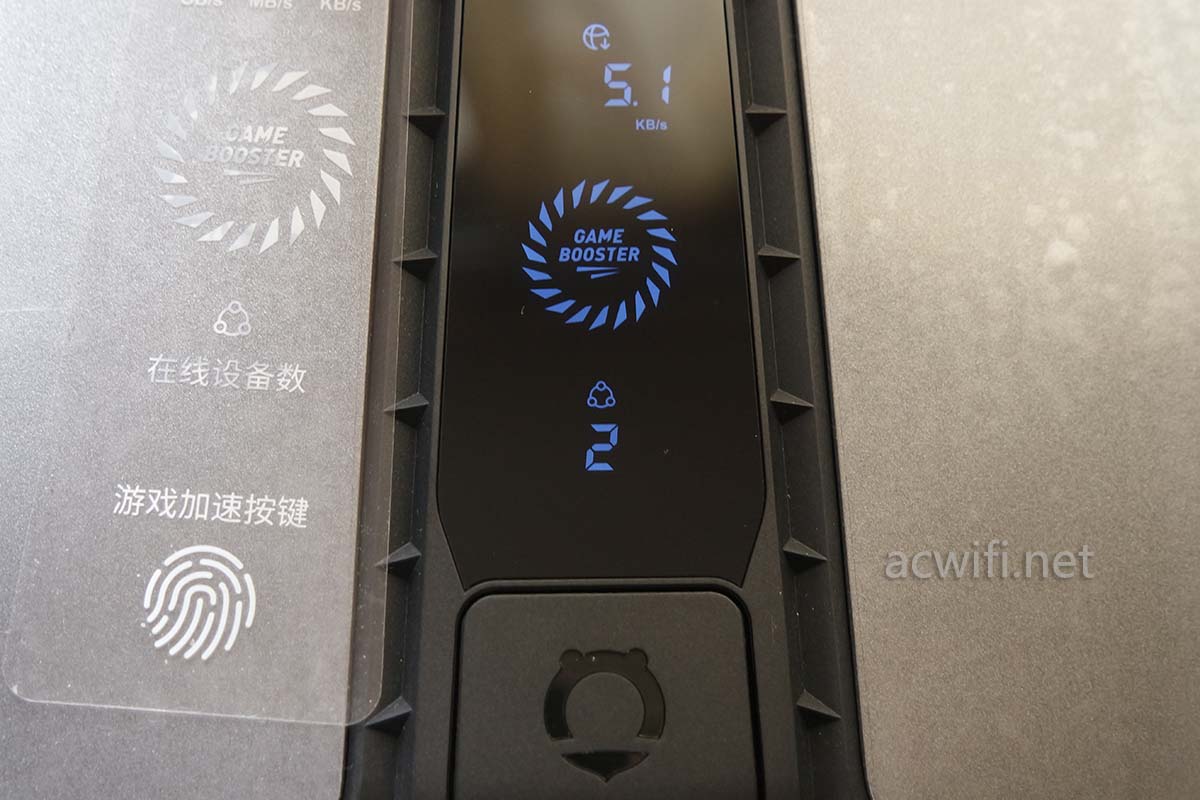

显示效果如下图。如果各频段的连接数量也显示出来就丰富了。MIFON X1拆机

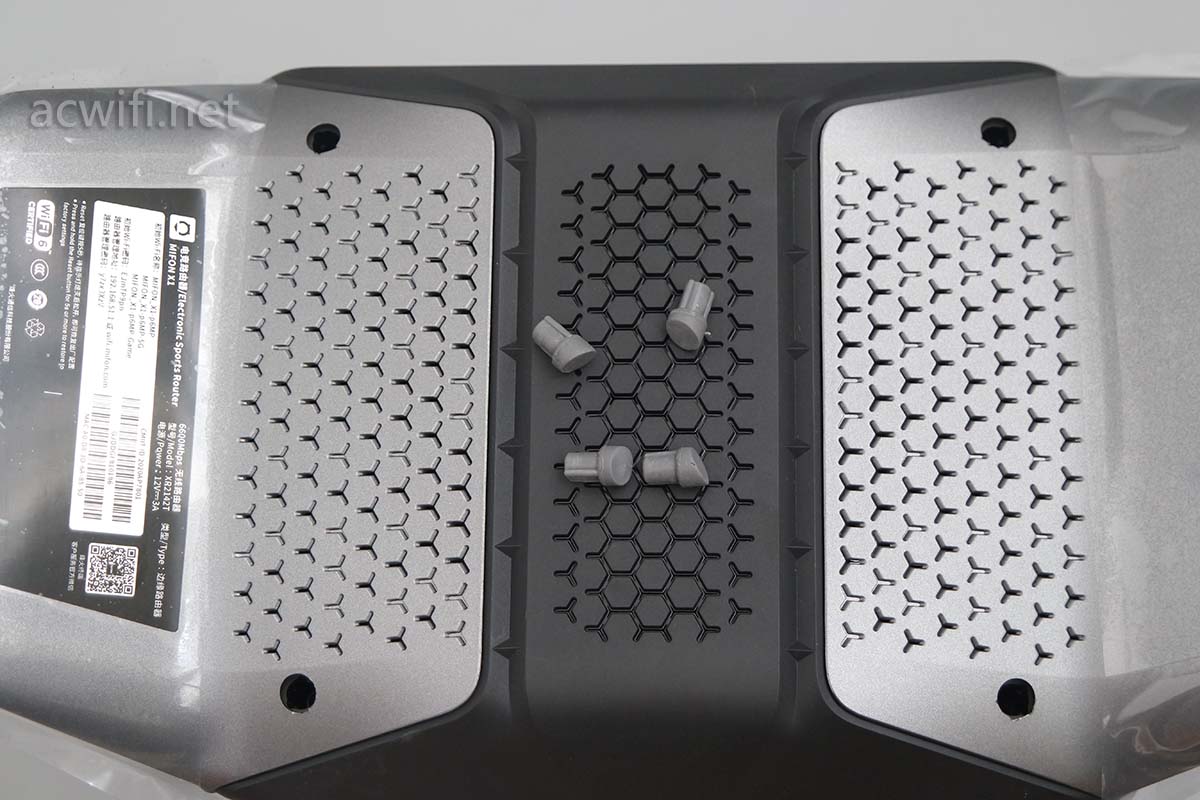

现在开拆,机身底部有四个软胶塞,用力撬出来,底下有螺丝,比较深:

MIFON X1拆机

取出四颗螺丝后,习惯是找网口附近位置开始撬开。卡口很多的,也比较紧密。

拆开分成上、下两部分了:

MIFON X1拆机

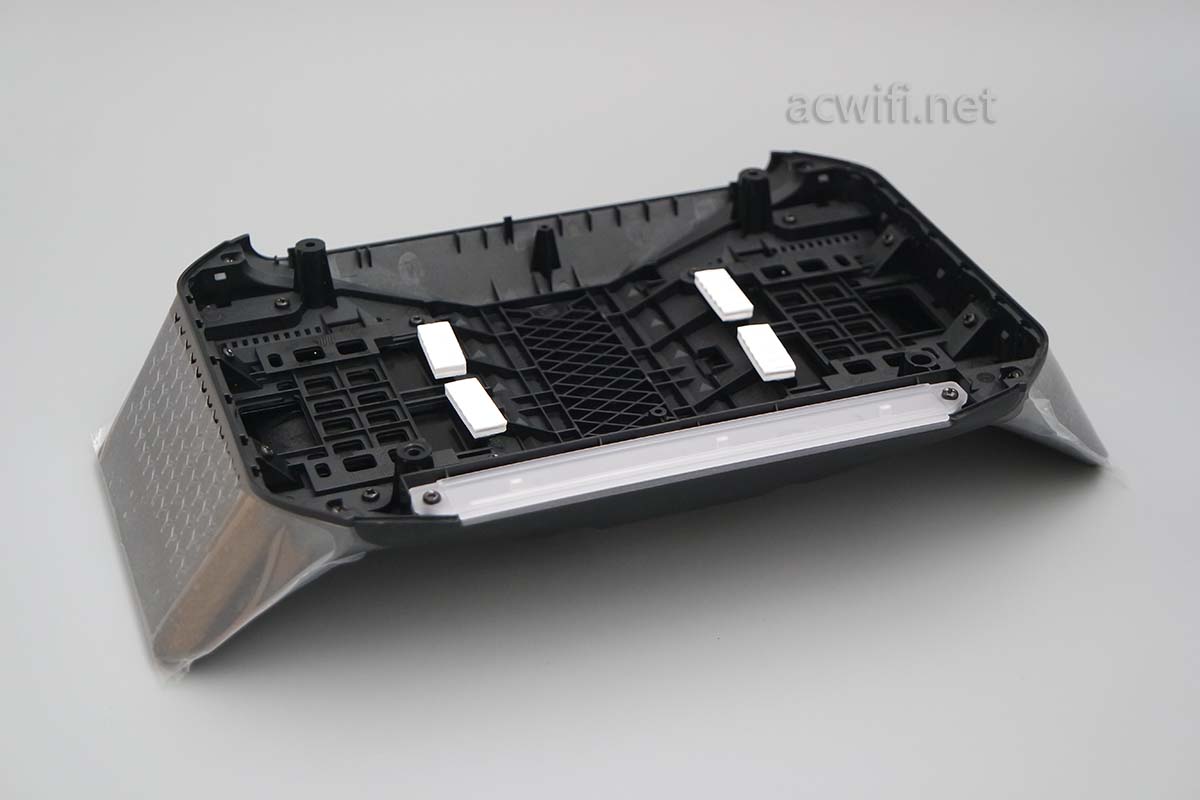

下半部分有四片导热硅胶,与主板上的散热器相连。

MIFON X1拆机

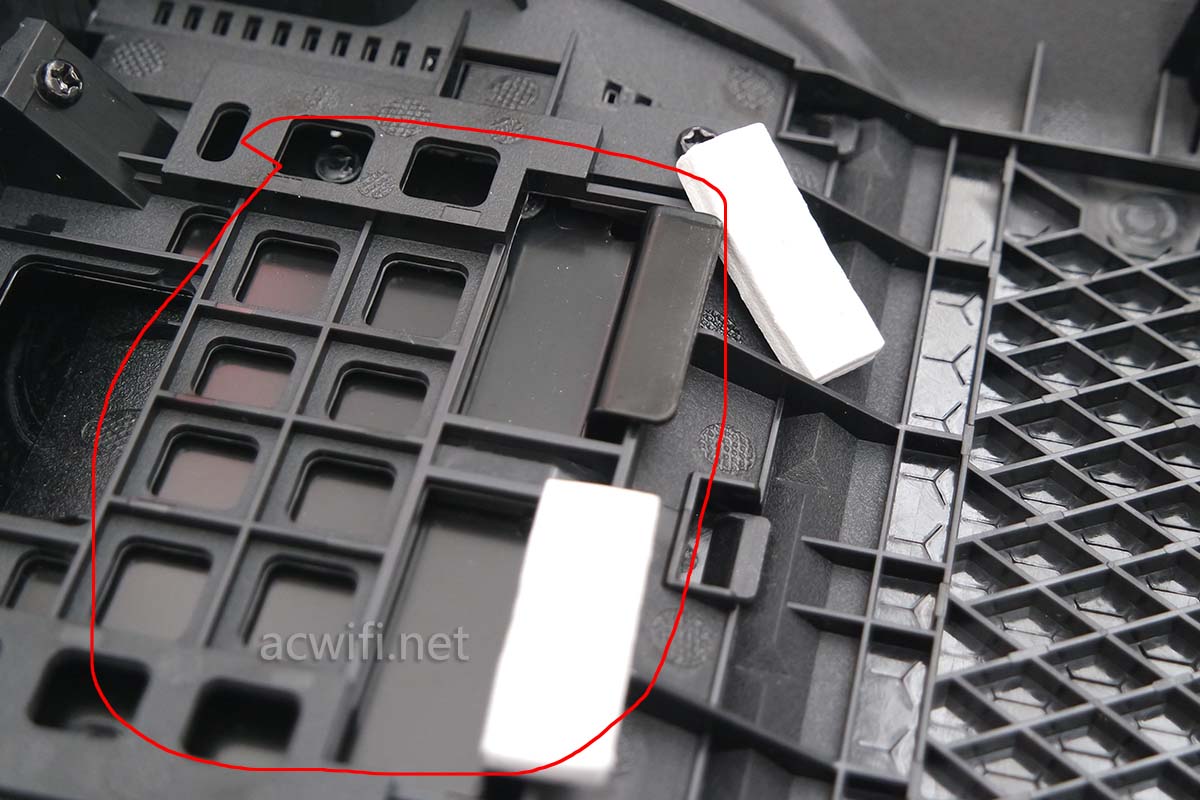

下图红圈中的是铝片:

MIFON X1拆机

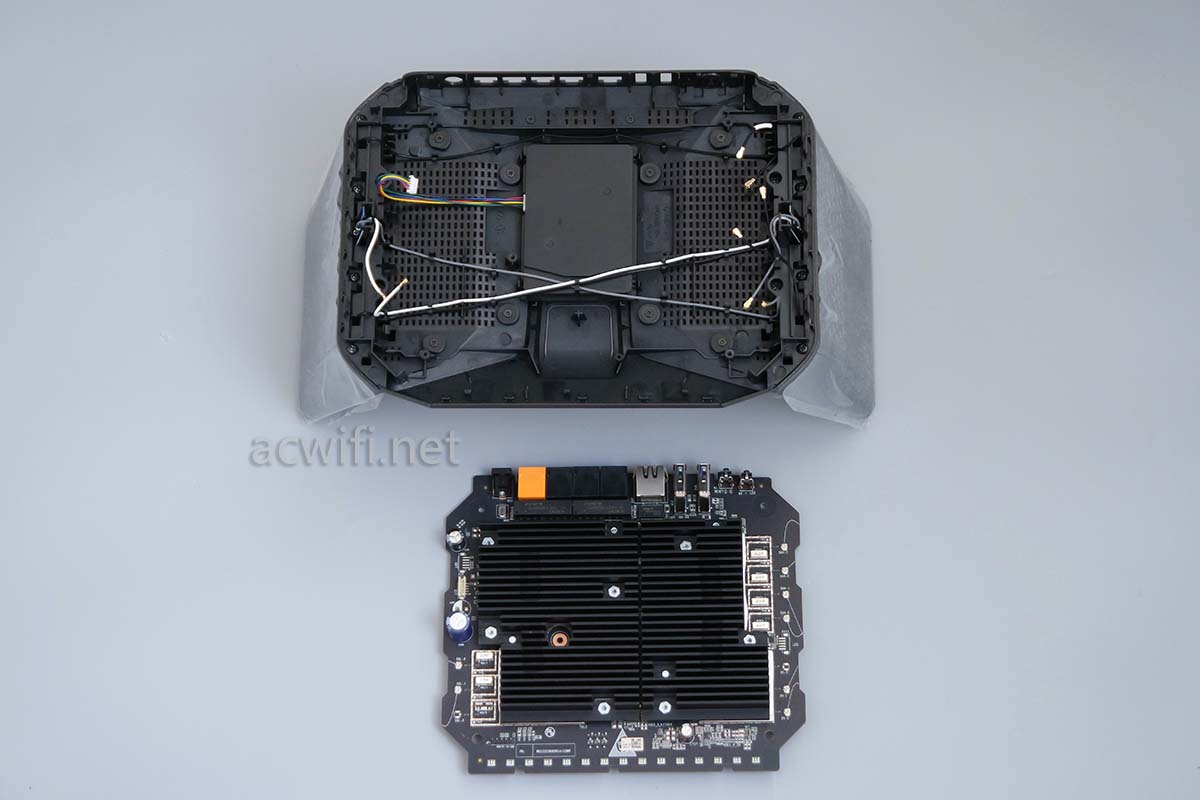

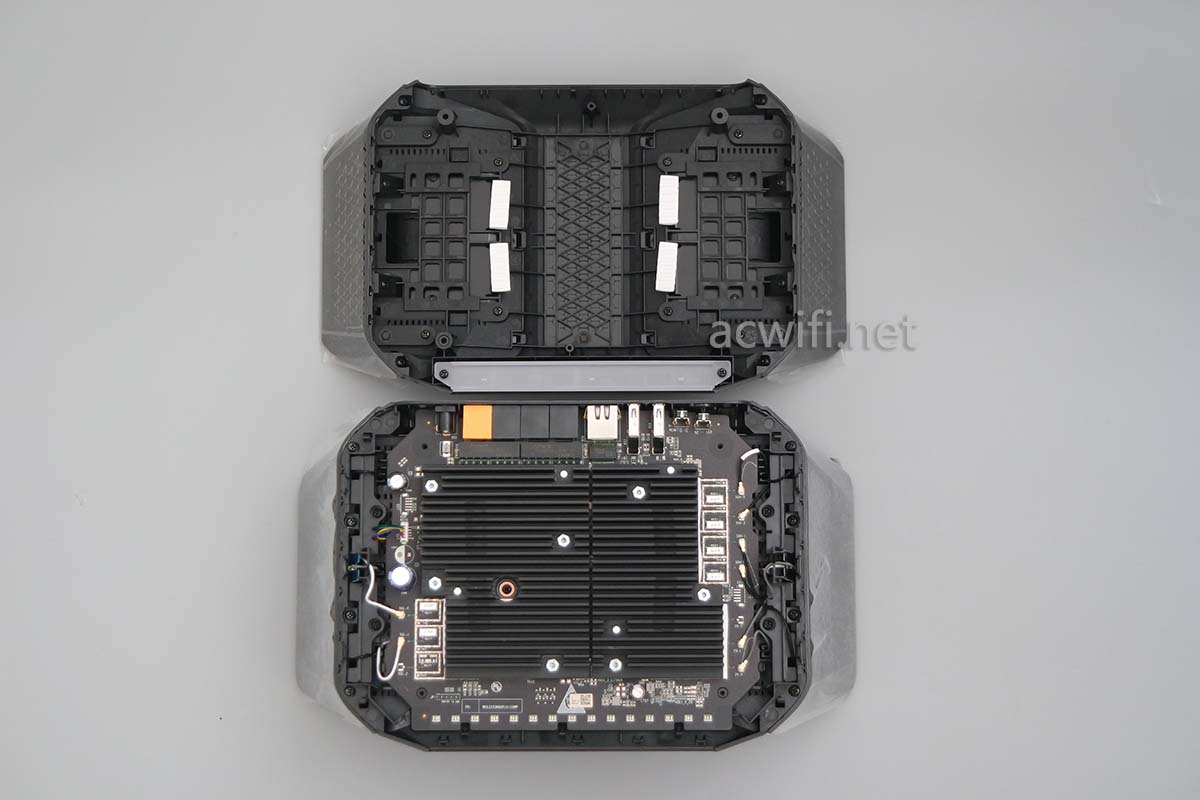

主板在上半部分机身里:

MIFON X1拆机

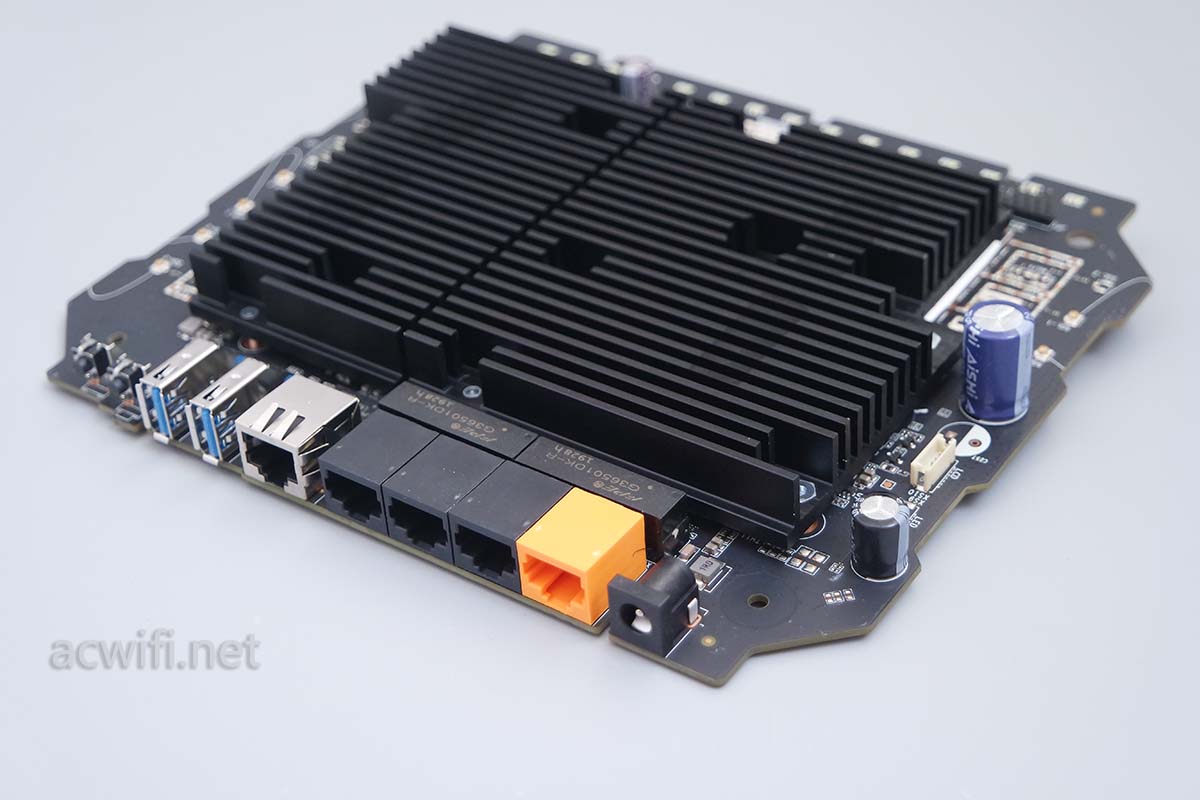

主板上面有一片很大的散热器,不是一片,是两片,中间有条缝。

MIFON X1拆机

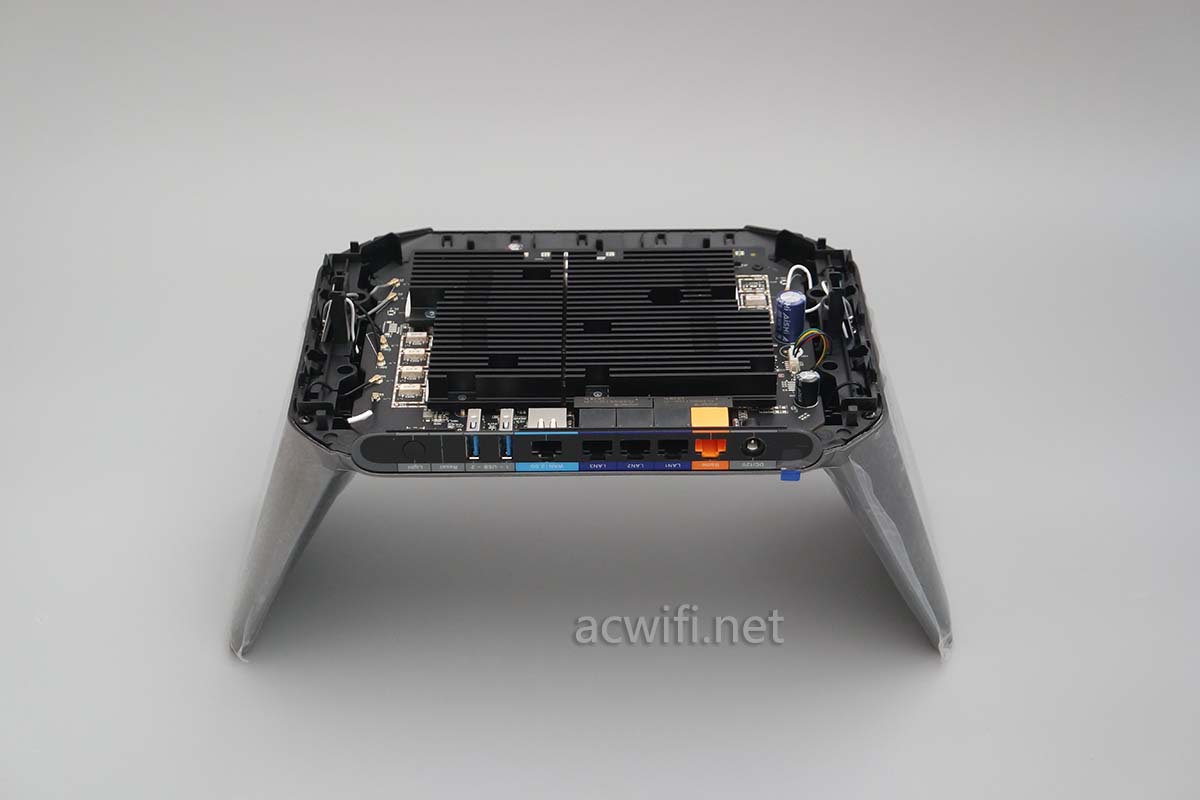

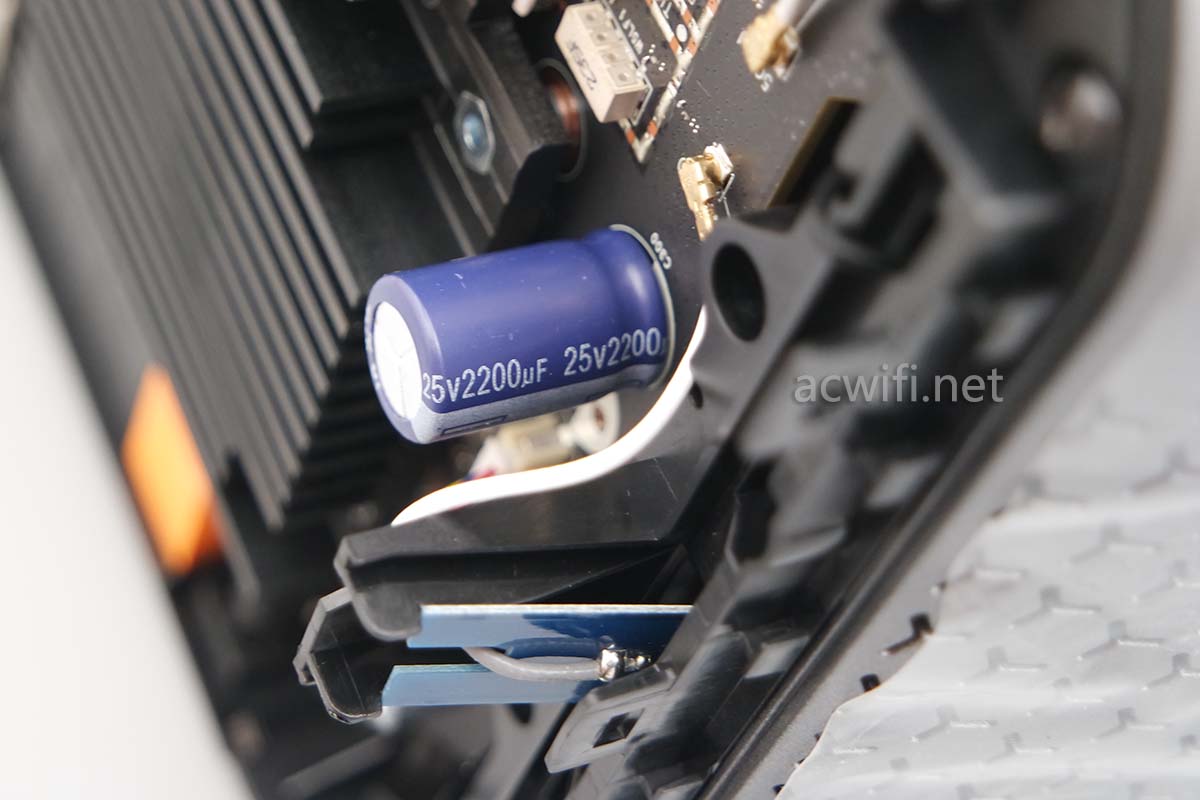

主板的一侧,看见有好大的一颗电容,拆的路由器不多,第一次看见25V 2200μF,2200μF呀。我猜它是为机身上方的显示屏供电的。

MIFON X1拆机

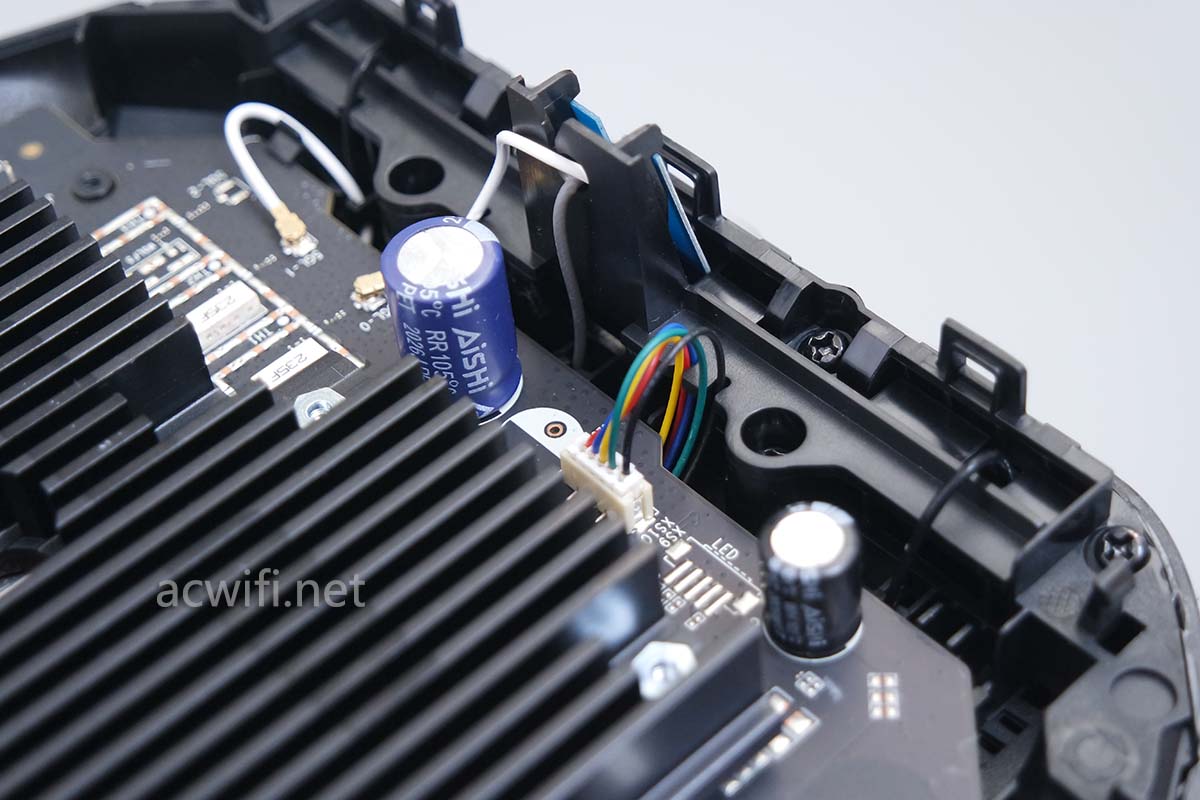

还有一颗黑色的电容25V 470μF。有一排线插头,是连接显示屏的。把它和所有天线插头拨下,准备取出让板了。 天线都是藏在机身两边的“翅膀”内,是PCB天线,天线就不拆了,主要看主板。

MIFON X1拆机

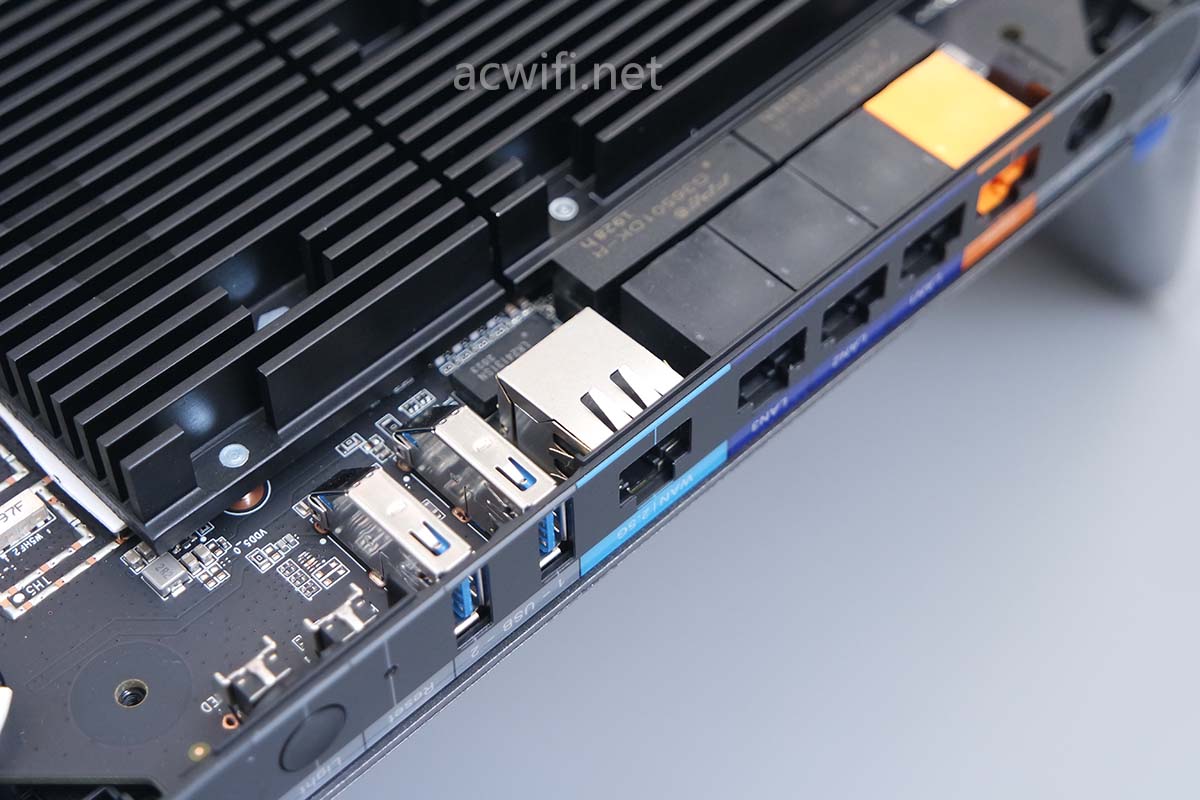

两个USB3.0接口,没有做屏蔽。

MIFON X1拆机

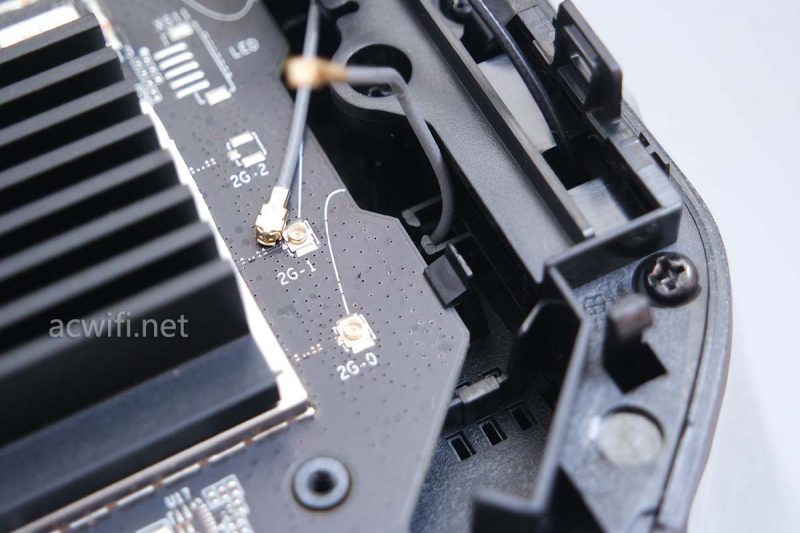

2G-0、2G-1、2G-2。do、re、mi,一、二、三,不像是BCM6755呀。从电路上来看无线芯片是支持3x3mimo,但只用了2x2mimo。

MIFON X1拆机

快点拆开看个究竟吧。MIFON X1拆机

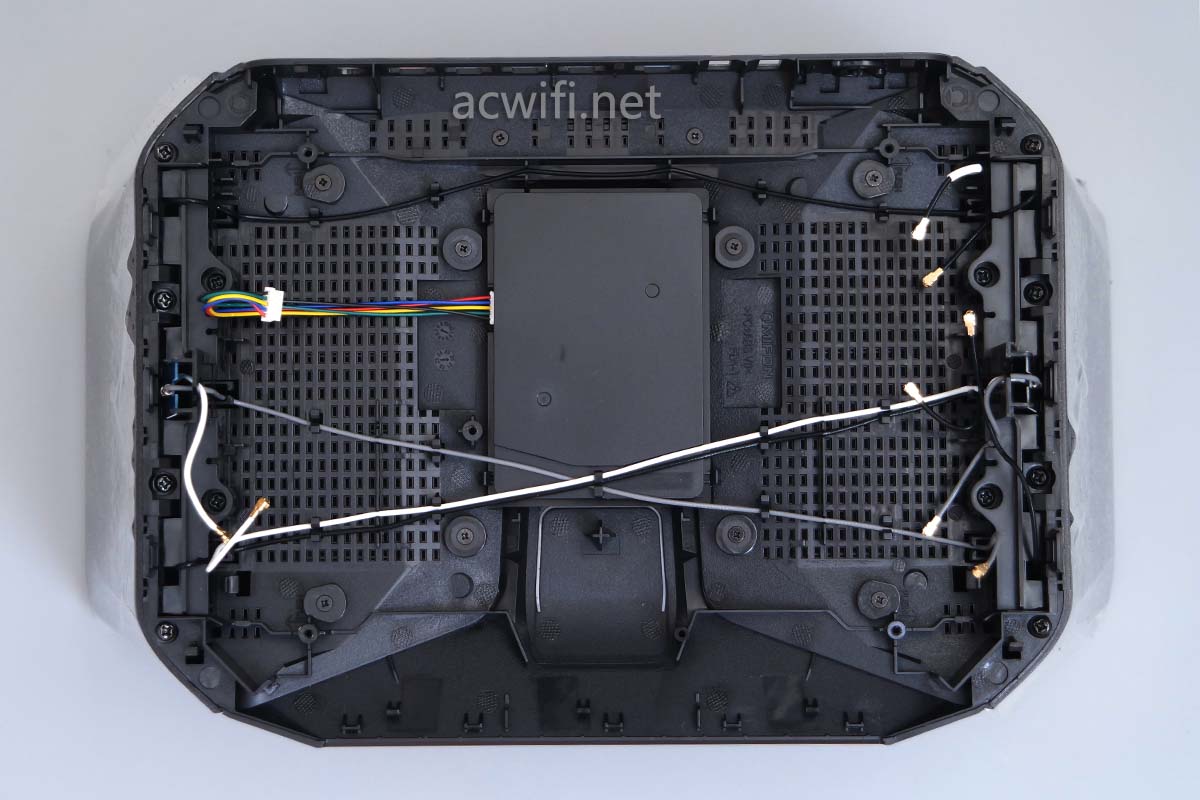

这是上半部分机身:

MIFON X1拆机

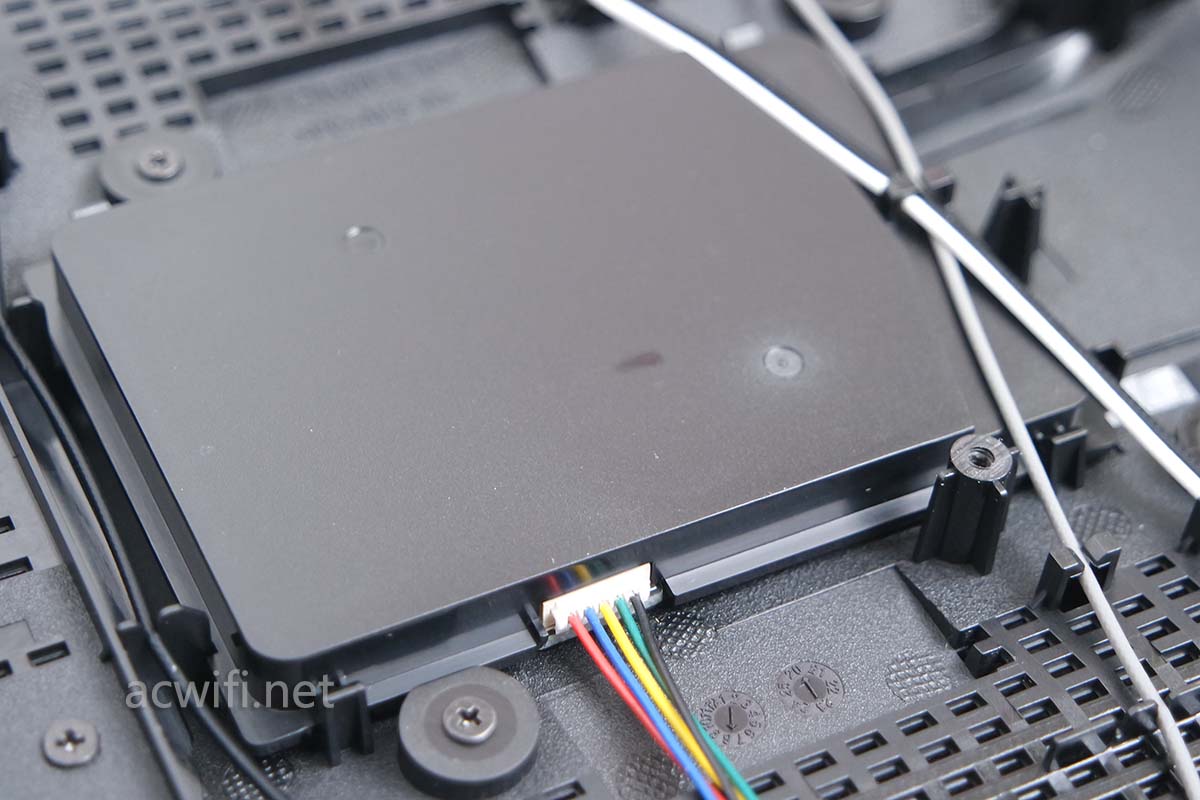

中间一块显示屏,不拆了。

MIFON X1拆机

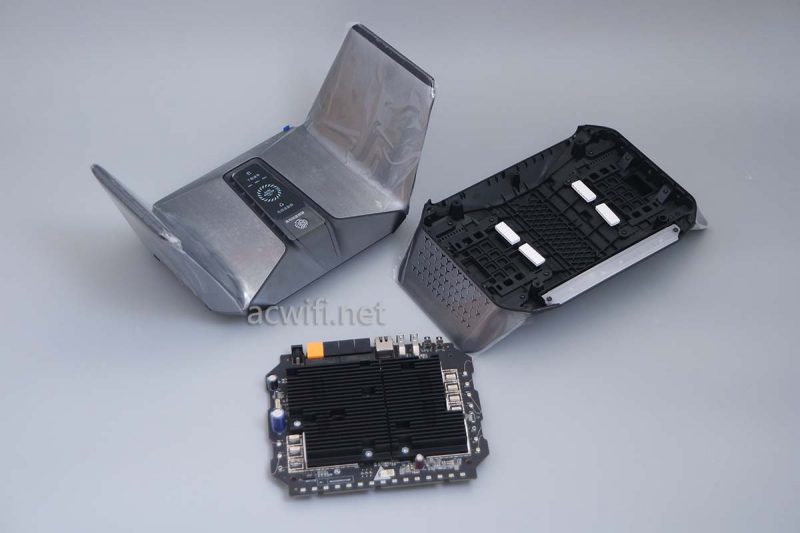

三件套如下:

MIFON X1拆机

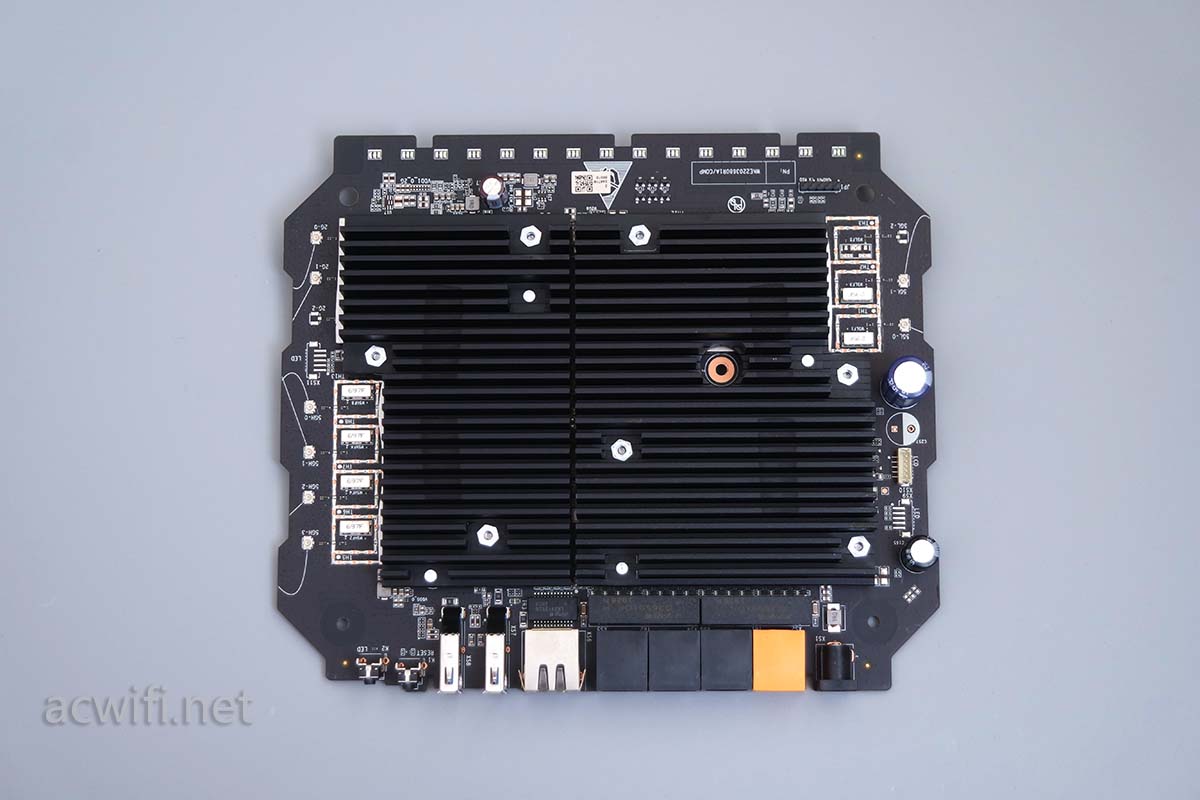

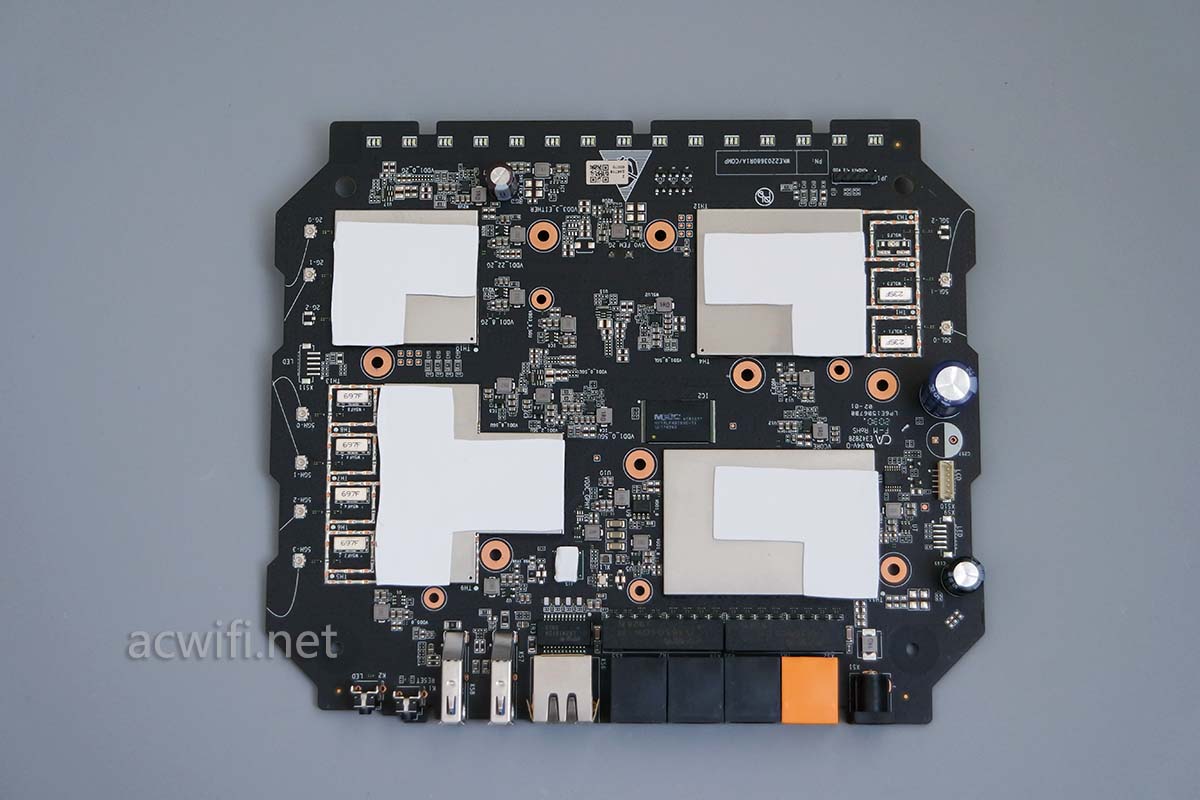

主角出场了,主板正面:

MIFON X1拆机

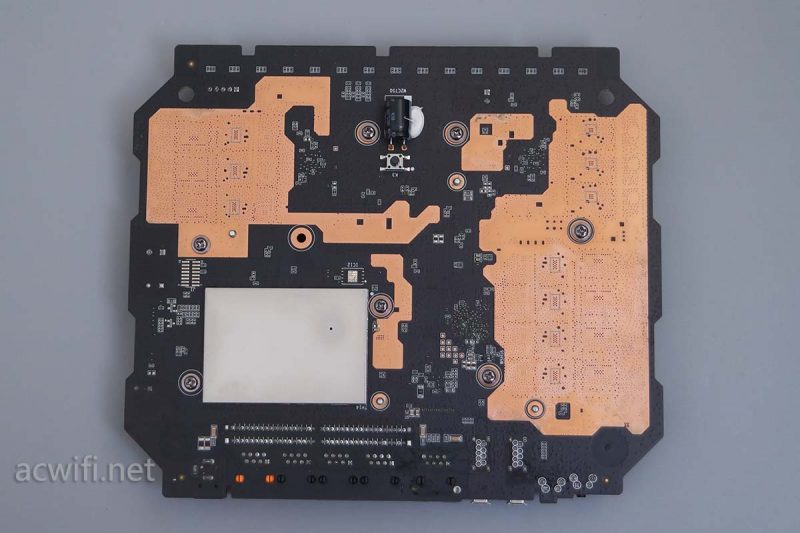

主板背面:

MIFON X1拆机

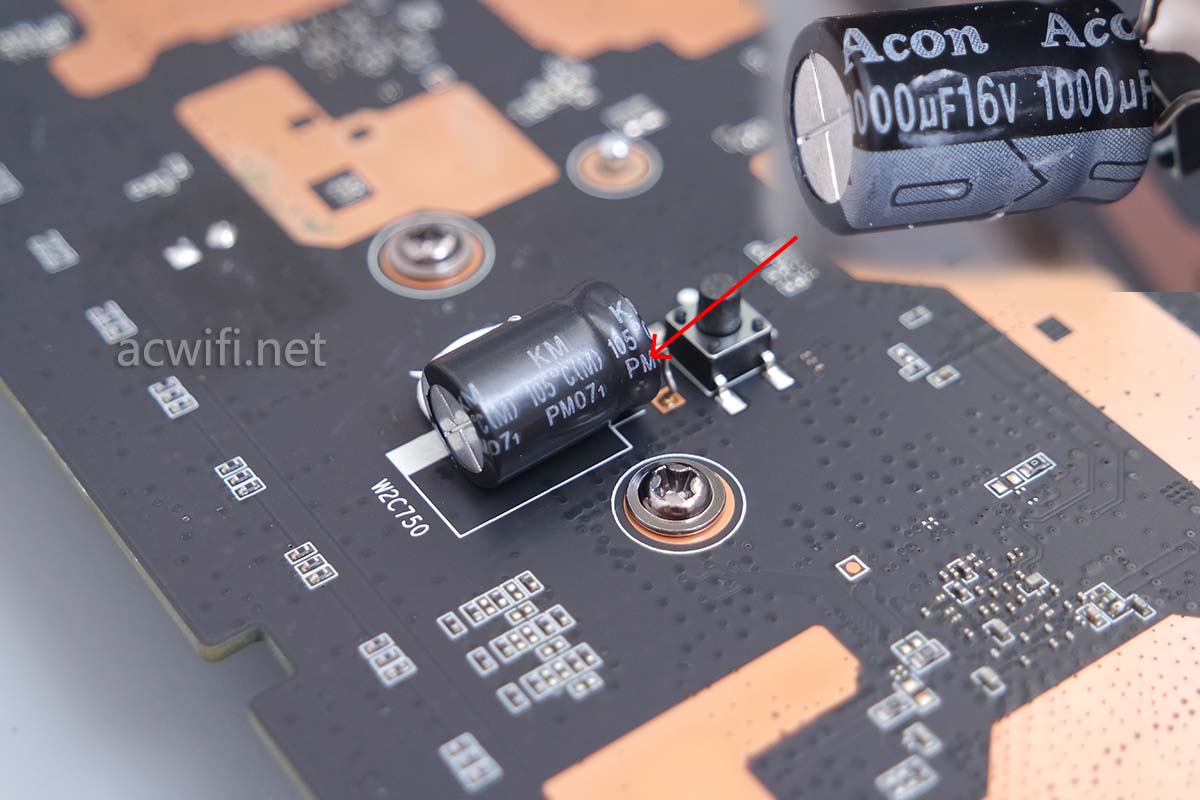

又看见一颗电容,但看不见参数,有固定胶,慢慢抠开,让它立了起来,看见16V 1000μF,我猜是为了机身前端的LED灯条供电的。

MIFON X1拆机

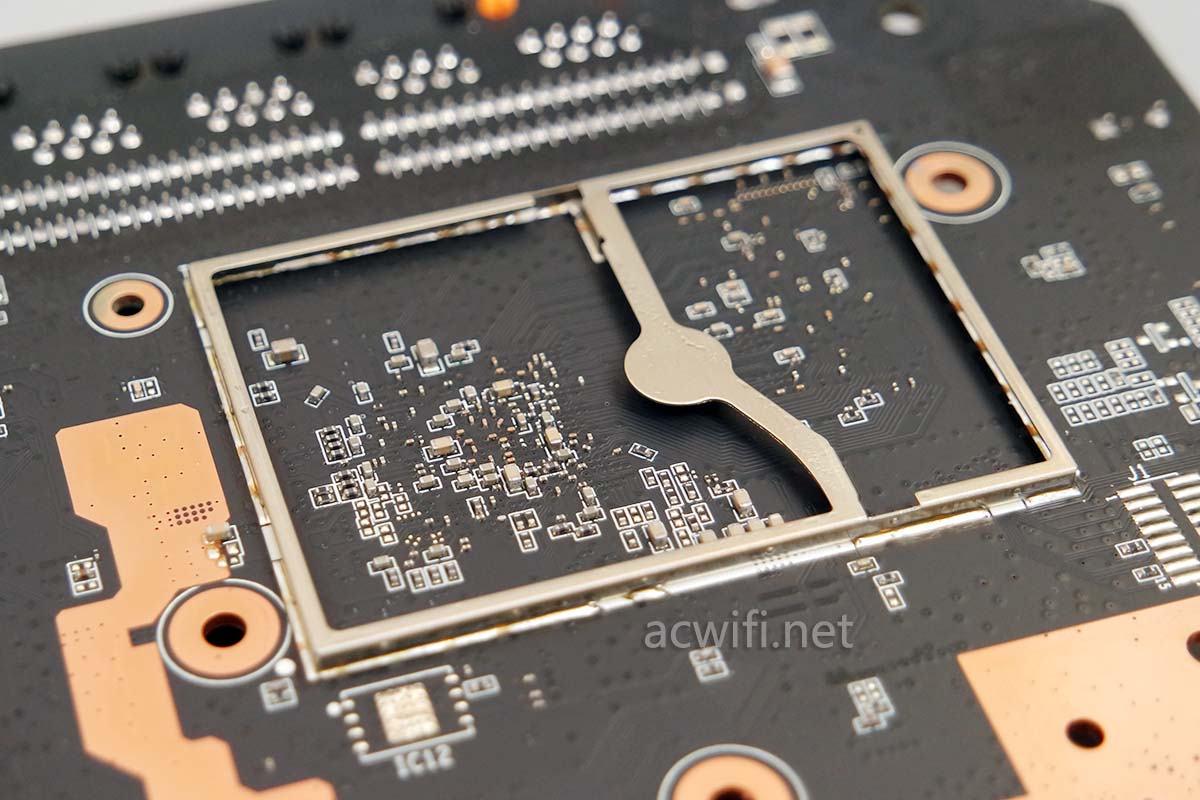

主板背面上有一个屏蔽罩,掀开它,里面没有芯片,有密集的贴片电容 ,这个位置估计是在CPU下方,为CPU电路做屏蔽。

MIFON X1拆机

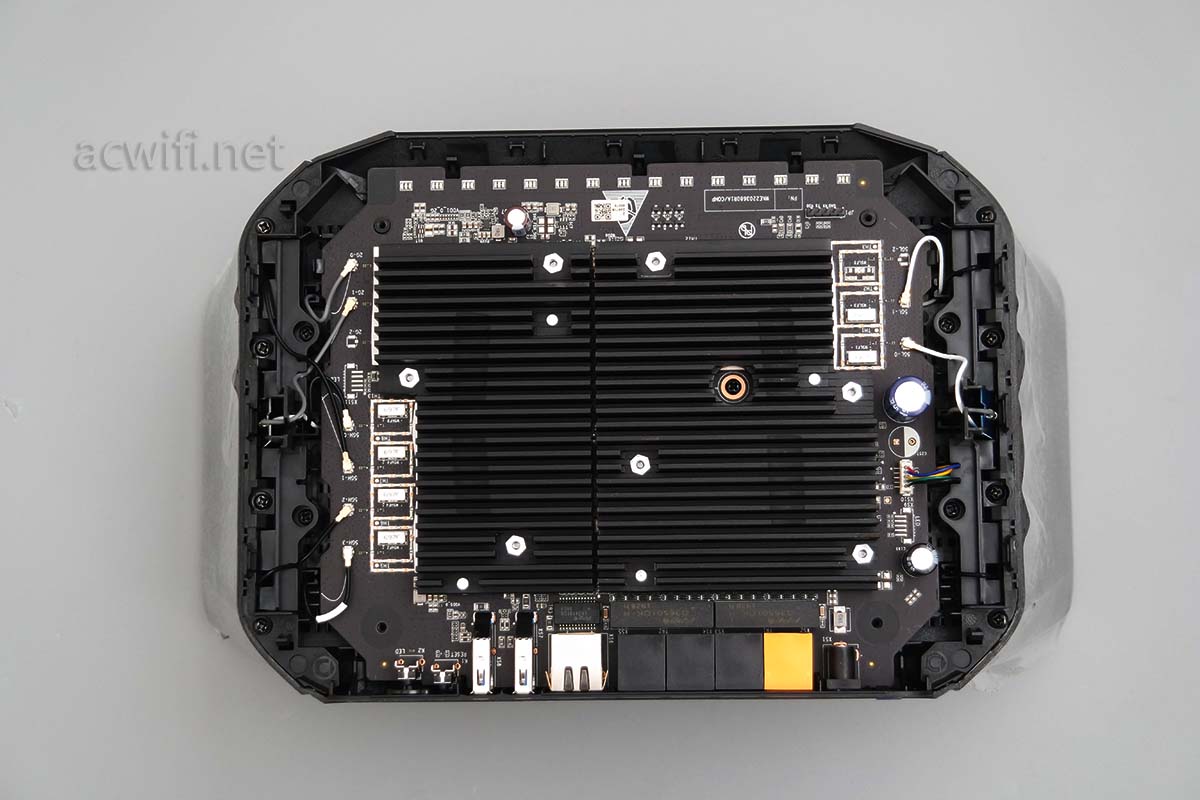

翻过来主板正面,拧下散热器上的所有螺丝,准备扯下两块散热器。

MIFON X1拆机

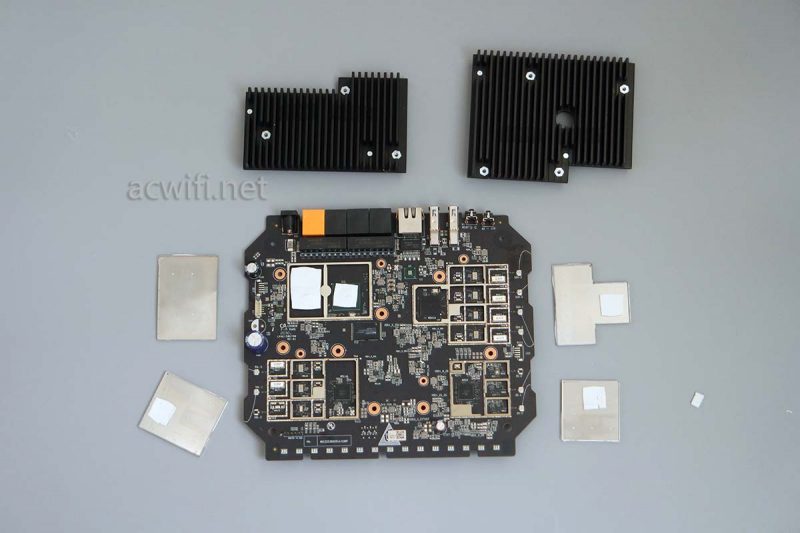

两片散热器与主板分离:

MIFON X1拆机

屏蔽罩与散热器之间有大片的导热硅胶垫,粘力不少,所以前面用“扯“这个字。

SMIFON X1拆机

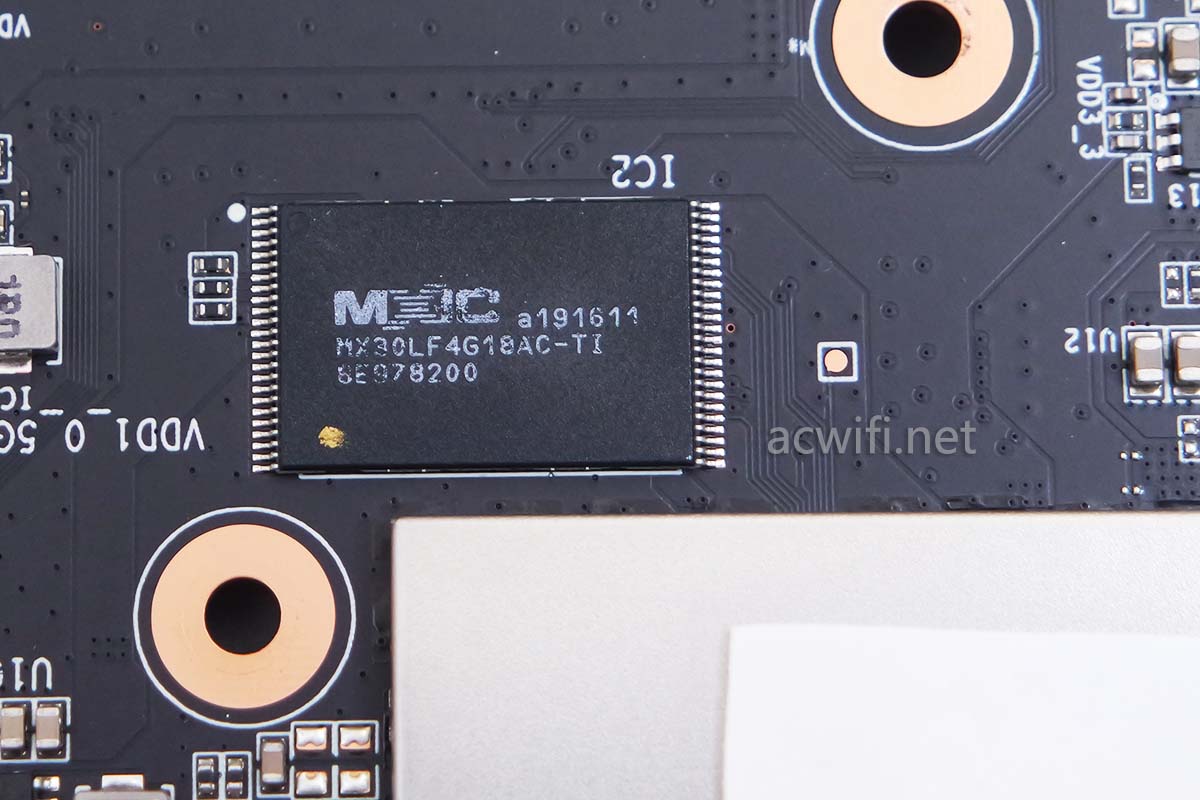

主板中央位置有一颗闪存芯片,型号是MX30LF4G18AC-TI,容量512MB。

MIFON X1拆机

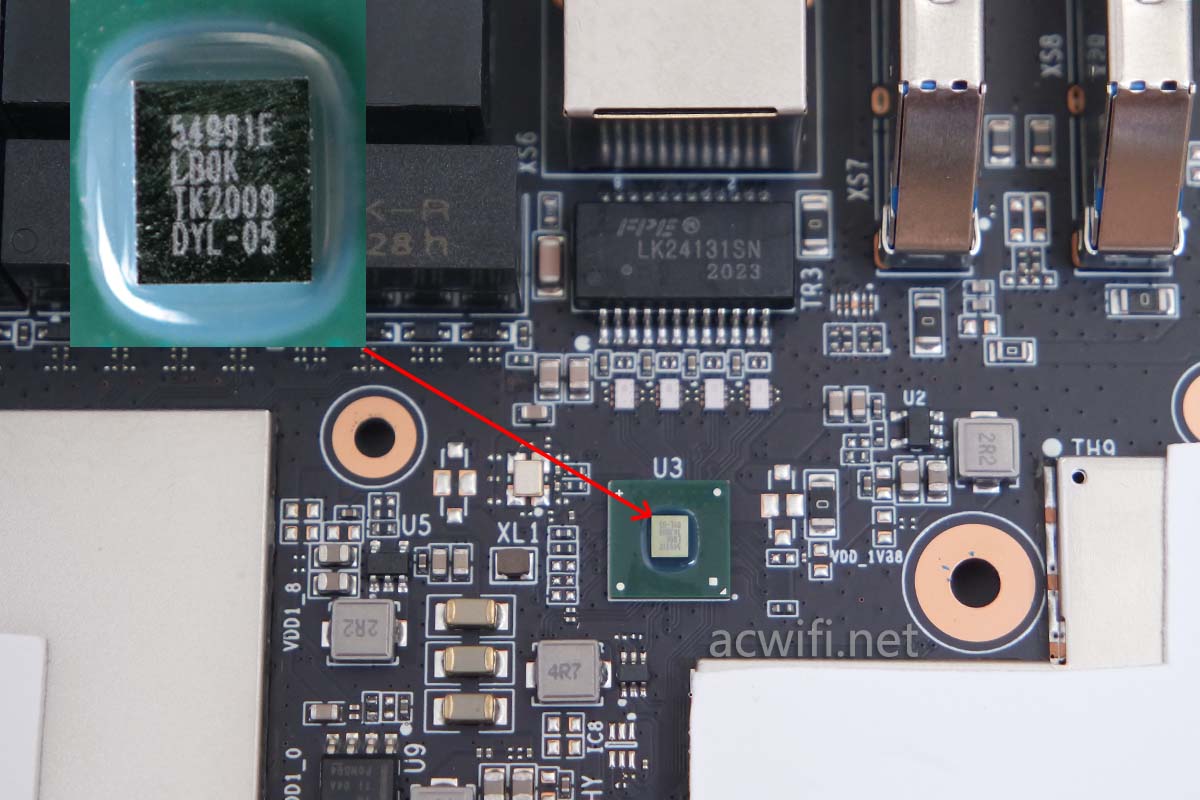

2.5G网口下方、有颗网络芯片,型号是BCM54991E,博通2.5G网络芯片。

MIFON X1拆机

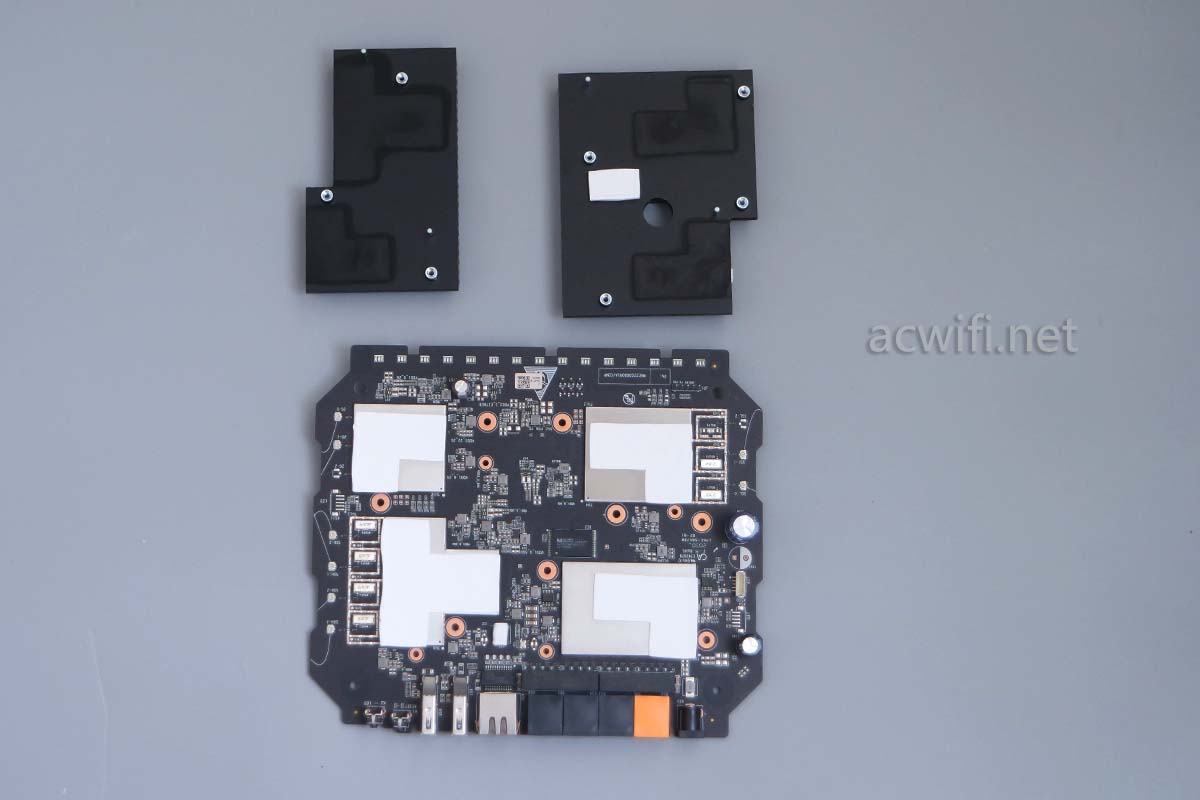

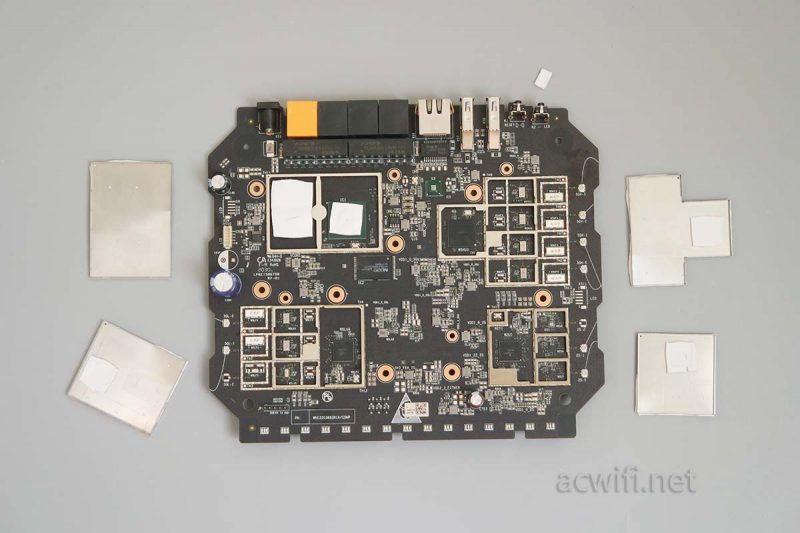

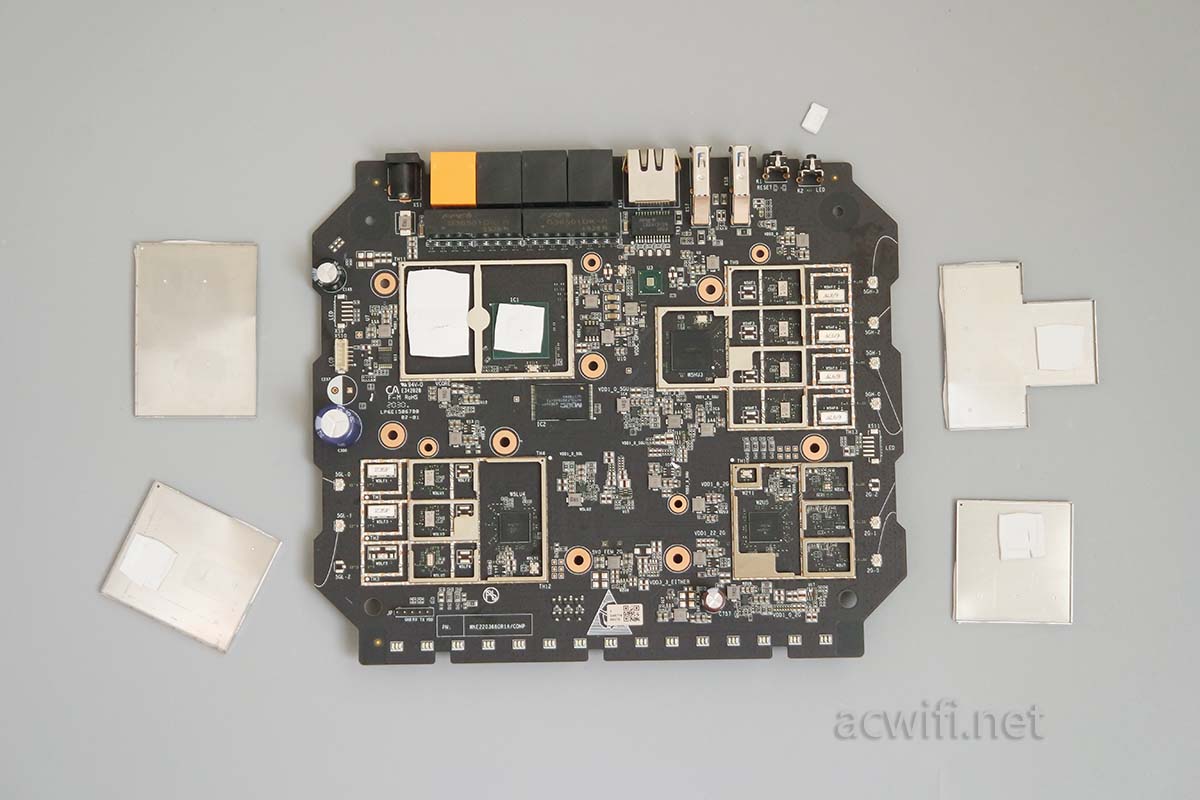

经过半小时的努力终于拆开了四片屏蔽罩:

MIFON X1拆机

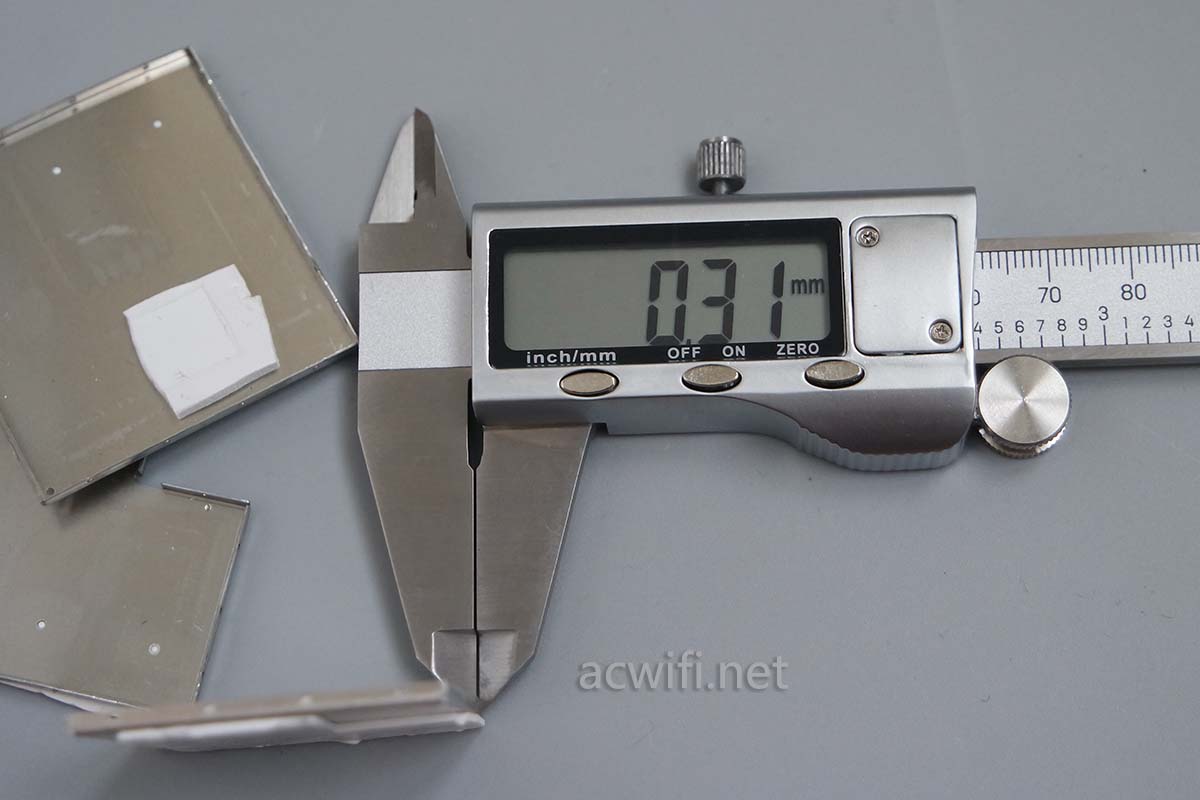

屏蔽罩比较厚,所以很难撬开,也担心着力点损失电路板。

MIFON X1拆机

左上角是CPU和内存,均有导热硅胶垫,余下三颗均是无线芯片,无线芯片上有导热硅胶垫。FEM芯片上没有导热硅胶垫。

MIFON X1拆机

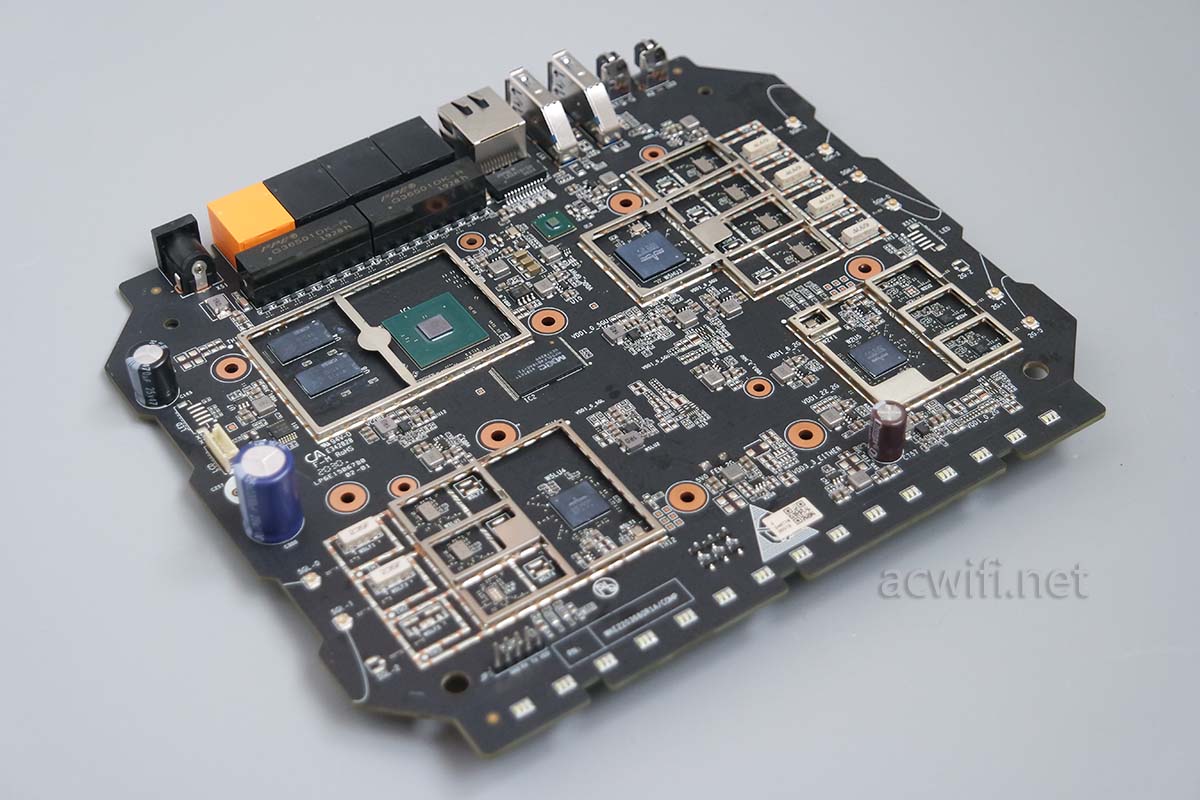

这个角度看下去比较有美感:

MIFON X1拆机

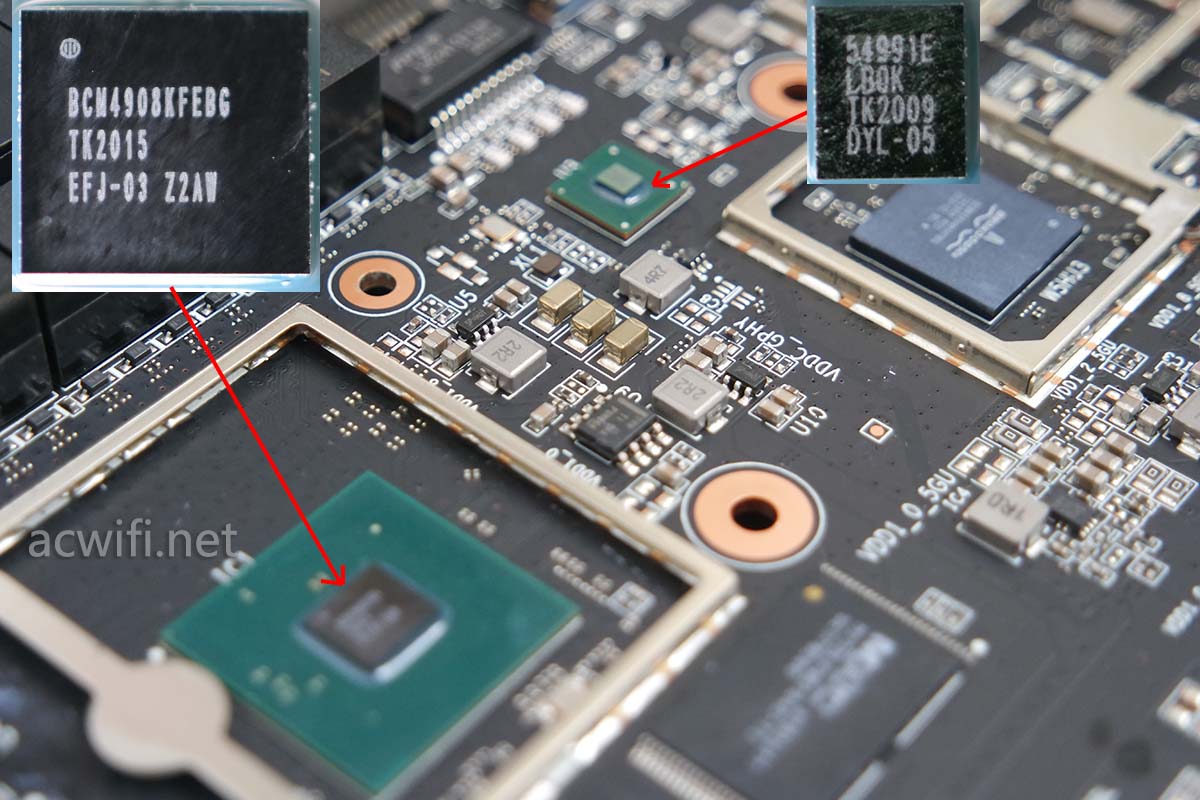

先从CPU开始吧,型号是BCM4908,四核1.8GHz,与之前说过的2.5G网络芯片BCM49914E用”SGMII+“接口总线相接。SGMII+的带宽是SGMII的2倍,也就是2.5Gbps。

MIFON X1拆机

BCM4908的简单参数:

Low power quad core B53, 64-bit ARM @ 1.8 GHz
1MB shared L2 cache w/ ECC
IPSEC Crypto support
32-bit DDR3-1600
3x PCIe Gen2, USB3, SATA3
2.5G-phy support (SGMII+)
5 Integrated GE PHYs and switch

还集成了5口千兆交换芯片。

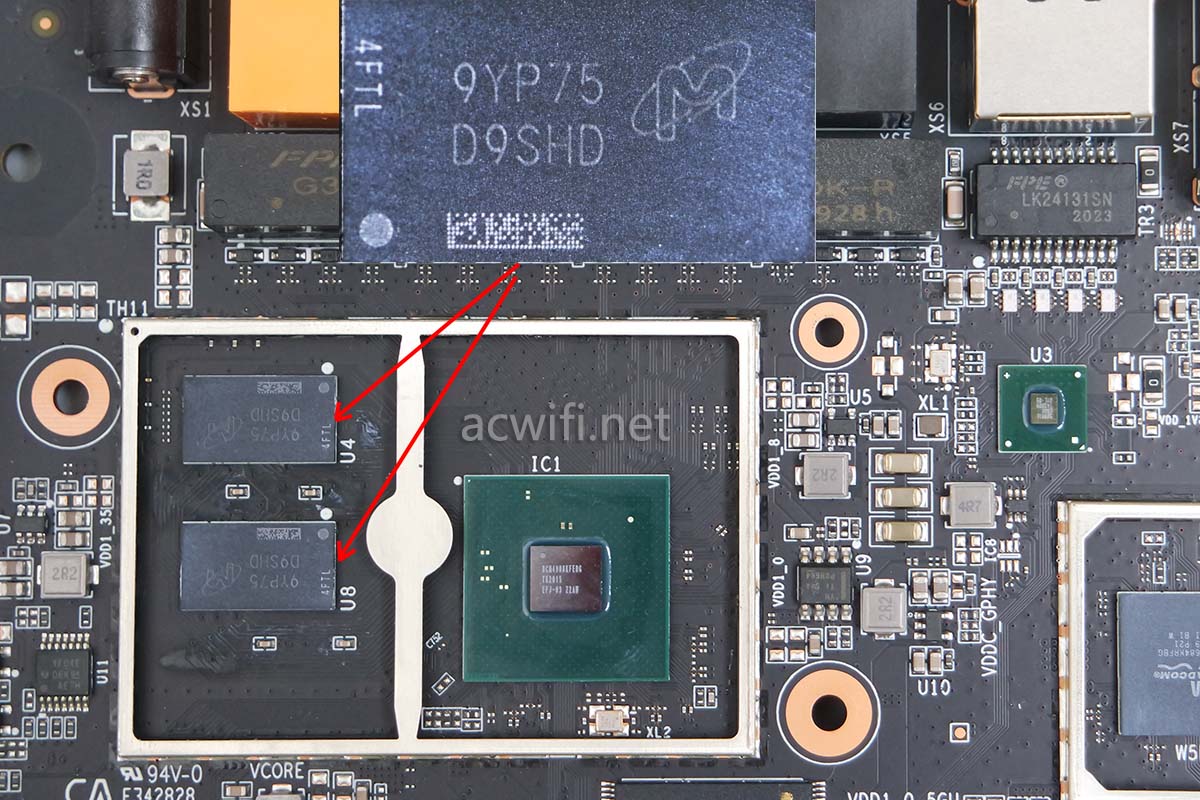

内存型号是。。。镁光的内存颗粒,,要先查一下丝印上的代码D9SHD,得知型号是MT41K256M16TW-107:P,DDR3L 512MB,两颗组成1GB RAM。

MIFON X1拆机

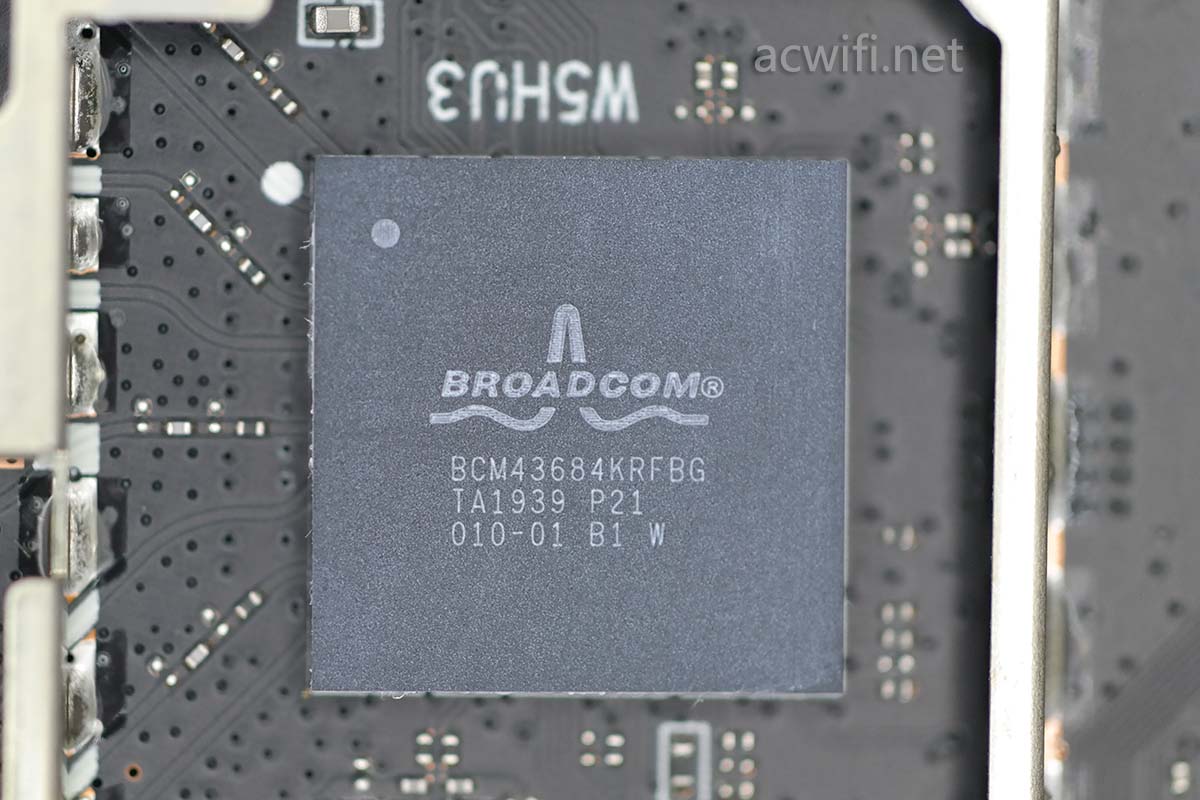

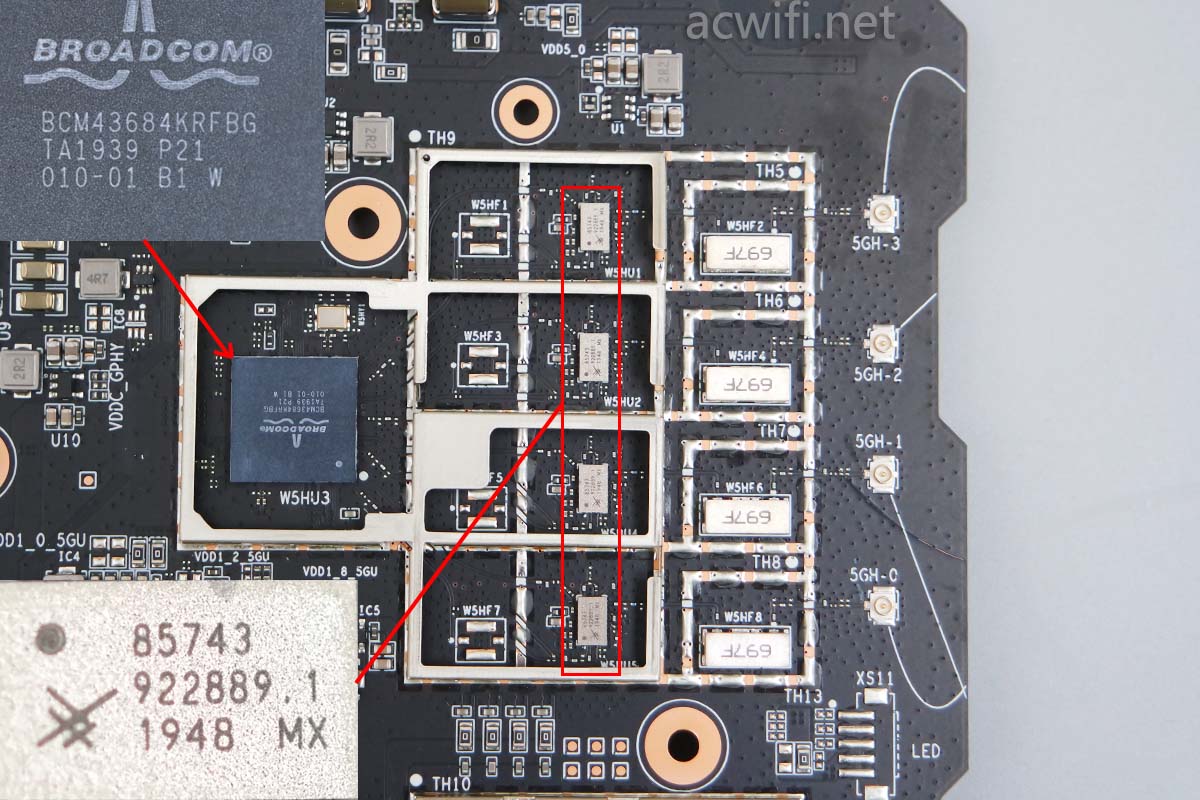

看4x4mimo的5G芯片,型号是只能是BCM43684,4x4mimo,支持160MHz频宽,最高无线速率4804Mbps。外置四颗独立的FEM芯片,型号是SKY85743-21,只要芯片上的丝印没写85743-11,我都认为是SKY85743-21,不知我说的有没有错。从拆机经验来看是这样子。如果有错的,欢迎在下方留言指正。

FEM芯片的右边是介质滤波器,三频必备,防止两个5G互相干扰。看上面的数字是694F,代表高频段5G,那么BCM43684工作在5G2上。

MIFON X1拆机

SKY85743-21的参数如下:

 Integrated high-performance 5 GHz PA, LNA with bypass, and T/R switch
Fully matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB typical
Supports 802.11ax: output power:
+21 dBm, -43 dB DEVM, MCS11
+22 dBm, -40 dB DEVM, MCS11
+24 dBm, -35 dB DEVM, MCS9
Conformally shielded part
Integrated, temperature-compensated log detector
Highly sensitive, jammer-tolerant (> +10 dBm IIP3),high gain (16 dB) LNA
Small (24-pin, 3 x 5 mm) conformally shielded package (MSL3, 260 C per JEDEC J-STD-020)

Wi-Fi 6模式时的功率放大参数:+21 dBm, -43 dB DEVM, MCS11

这样一看是很大的功率,通常我喜欢参数里分开160Mhz频宽时的功率和在80MHz频宽时的功率,而且这2个状态下功率相关2个 dBm,进一步查找资料:

SKY85743-21

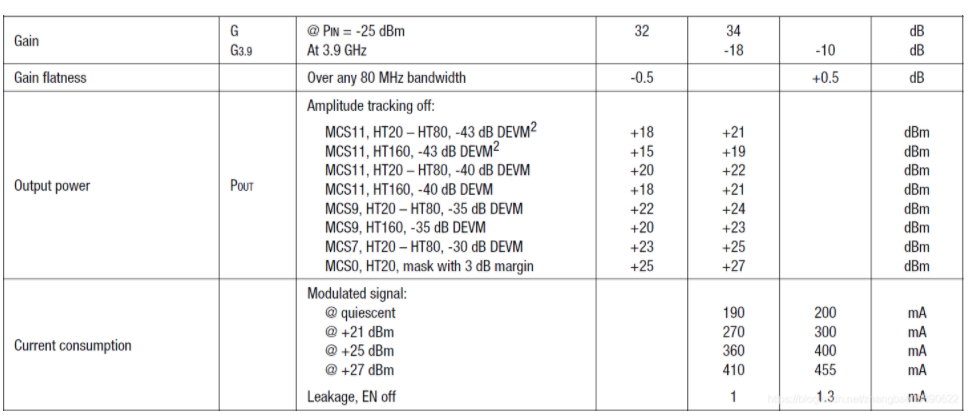

得出结果,在160MHz频宽时放大功率+19 dBm,在80MHz频宽时放大功率+21 dBm。SKY85743-21是高功率放大器。

普及一下知识:看下图左边,一共引出了8条射频电路,其中有4条负责发射,4条负责接收,所以是4T4R,每一组1T1R组成一条空间流,1x1mimio,4条就是4x4mimo。BCM43684

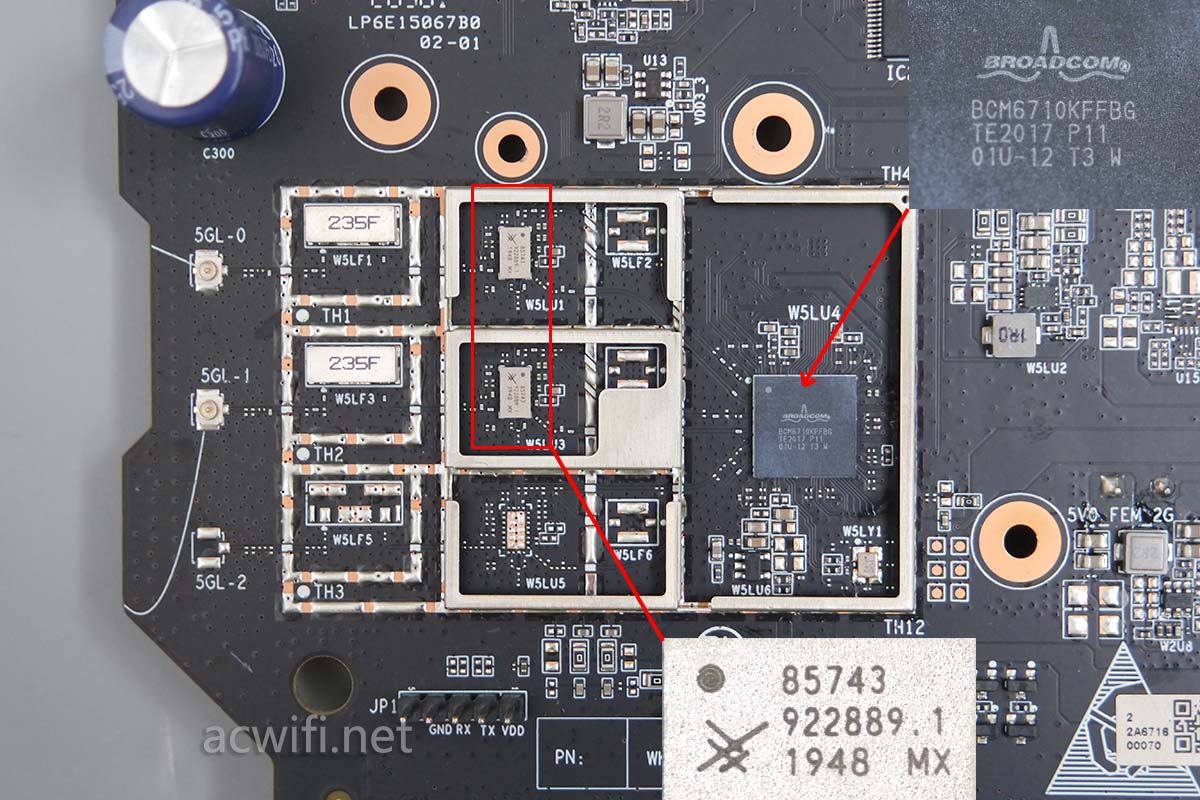

看另一颗5G芯片,为什么觉得它一定是5G芯片了?因为有滤波器呀。滤波器上显示的数字是235F,代表低频5G,代表5G1,无线芯片型号是BCM6710。不是BCM6755,是BCM6710。



MIFON X1拆机

BCM6710是我第一次见,华硕AX86U用的2.4G无线芯片也是用BCM6710。没错BCM6710可以是2.4G也可以是5G。简介:

The BCM6710 is a 3×3 IEEE 802.11ax Wi-Fi 6 MAP/PHY/Radio system-on-a-chip (SoC) device. The device can operate in 2.4 GHz, 5 GHz and 6 GHz bands selectively. Taking advantage of multiuser technologies such as downlink and uplink OFDMA, the BCM6710 delivers better throughput and reach to consumer devices in a home network.

BCM6710支持3x3mimo,而这台MIFON X1只使用了2x2mimo,最高速率1201Mbps。外置了两颗独立的功放芯片,型号跟BCM43684所采用的一样:SKY85743-21。

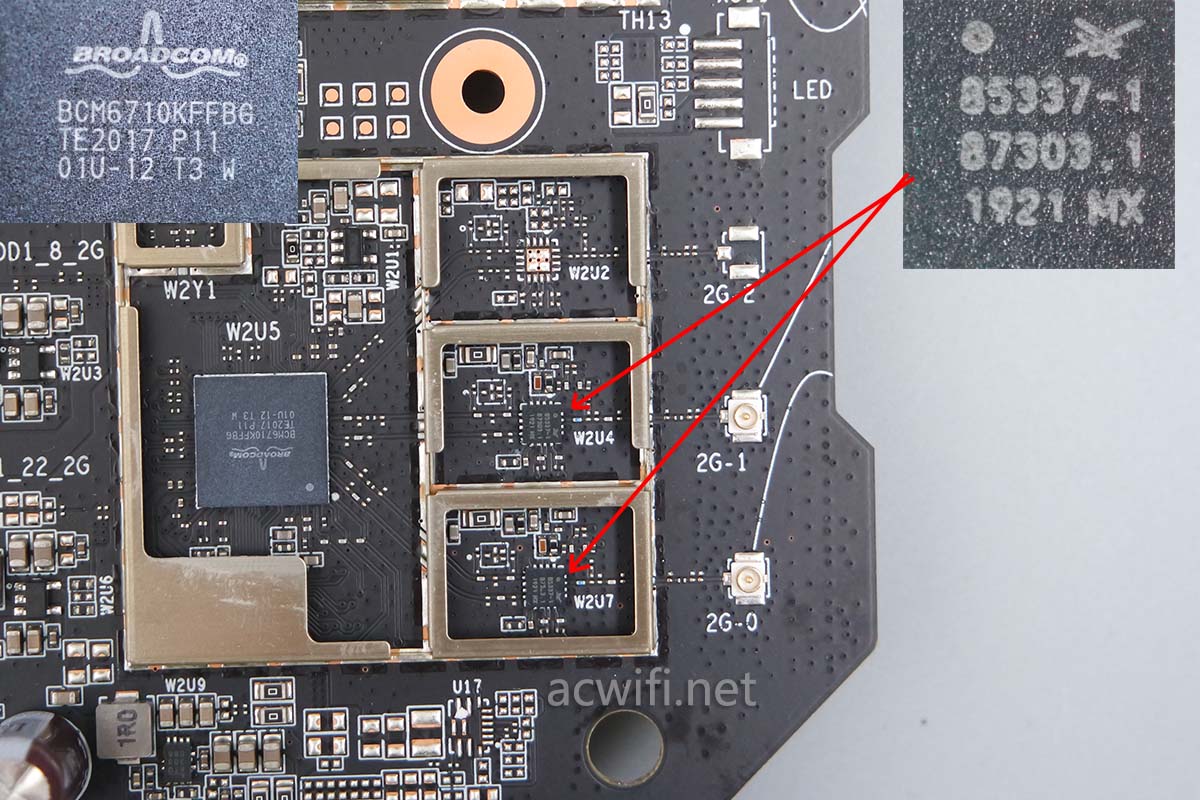

那么呢,2.4G芯片也会是BCM6710,也只设计了两路射频,2x2mimio,最高速率573Mbps,前提是你的手机要支持40MHz的WIFI6才会有这样的速率,例如小米10,苹果11的话就是286Mbps。外置了独立功放芯片了,型号是SKY85337-11。集成了PA、LNA和收发切换开关。

MIFON X1拆机

SKY85337-11参数如下:

 Integrated high-performance 2.4 GHz PA, harmonic filter, LNAwith bypass, and T/R switch
Fully matched input and output
LNA with integrated bypass mode
High-performance SPDT switch to support Wi-Fi functions
Integrated positive slope power detector
Transmit gain: 33 dB
Receive gain: 14 dB
Small 16-pin, 3 x 3 mm laminate package(MSL3, 260 °C per JEDEC J-STD-020)

Wi-Fi 6模式下的输出功率:MCS11,HT20-HT40,-43 dB DEVM  +21dBm,属于中高功率。

如果设置了中国地区是不能超过20dBm,5G不是这个限制值。

至此,MIFON X1拆机完成了。

SMIFON X1拆机

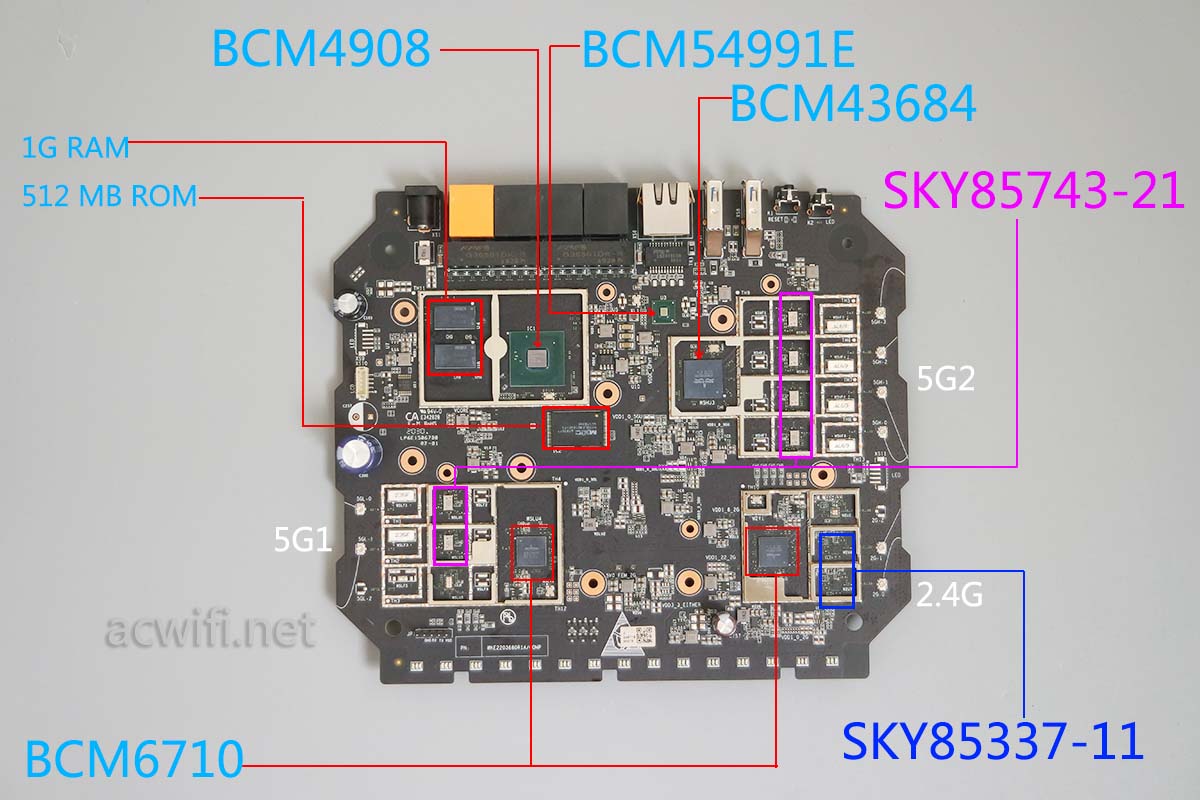

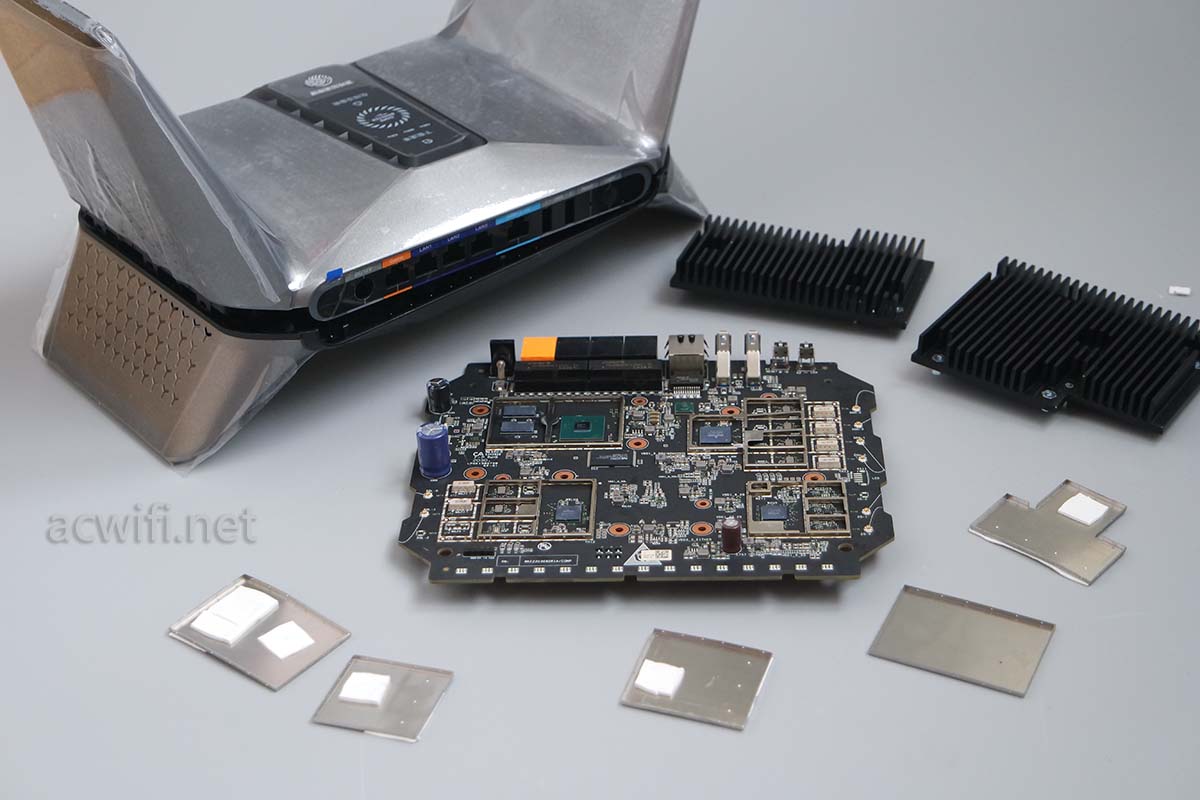

把所有各芯片汇总大图如下:

MIFON X1拆机

MIFON X1使用了两颗 BCM6710负责2x2mimo的2.4G和5G1,有点惊喜。5G全用了高功率FEM芯片:SKY8573-21,也是下足了成本。对得起一千多元的价格。

同样是三频AX6600M的华硕AX6600,它的2.4G和5G1采用BCM6755。

MIFON X1可以看作是华硕X86U补多一颗BCM6710。

MIFON X1的2.5G网口只能作WAN口使用,不能自动切换WAN/LAN。

由于支持160MHz频宽的BCM43684用于5G2高频信道上,需要设置100信道才能用160MHz频宽,这导致有些国产手机不能看见5G2。还好这机型支持地区设置,设置美国地区,就可以设置100信道。

MIFON X1电竞路由

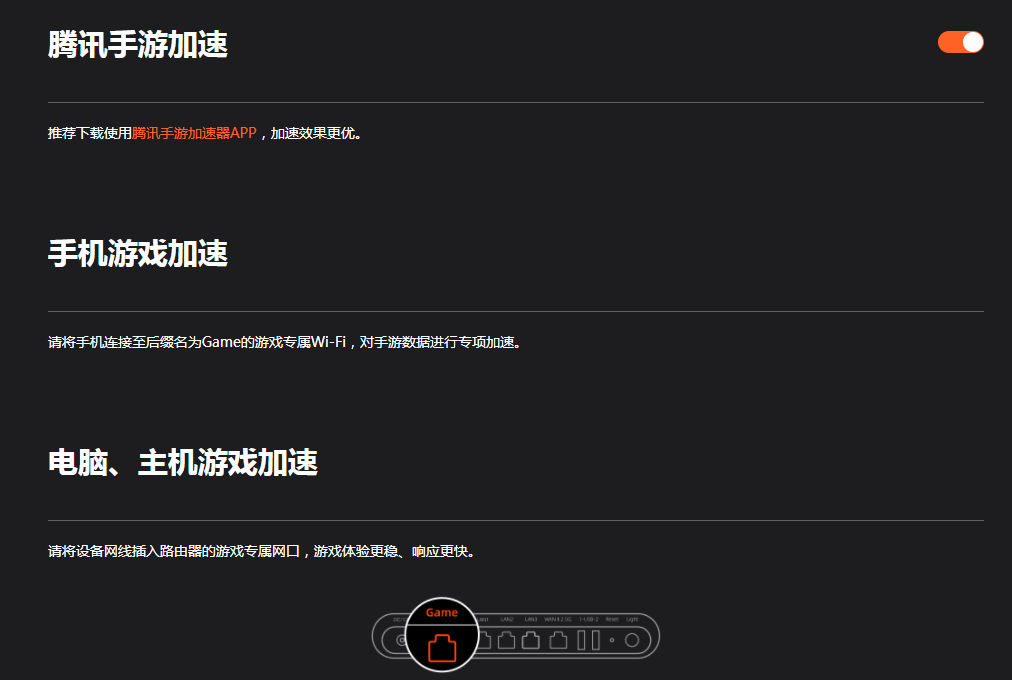

5G2作为专门的游戏加速通道使用,橙色的网口也是针对游戏加速,所以这款叫电竞路由。

需要游戏加速服务,要额外购买相关服务。路由器使用游戏加速服务的好处是,一份的事,多份共享使用。

三频本来就适合玩游戏的用户,其中一个5G玩游戏专用。

MIFON X1攀升联名版京东购买链接
