LINKSYS MX4050拆机(也就是MX4200)

港版LINKSYS MX4050早已经开卖了,售价1499港元,换算成人民币是1290元左右。我的直觉是认为国行MX4200的硬件跟MX4050是一样的, ;因MX4200最快也要11月1日才能买不到,所以拆机港版MX4050可以早些让大家知道硬件配置。

MX4050外包装盒上描述的无线参数是AX3000,也就是2+2+2(600+1200+1200 Mbps),但我觉得真实的是600+1200+2400 Mbps才对,在香港的一些网站上也看见有不少人说MX4050的两个5G只是2×2,所以拆机后我用实测来证明MX4050有一个5G是4x4mimo 2402Mbps。随便也测试一下它的USB3.0读写速度。

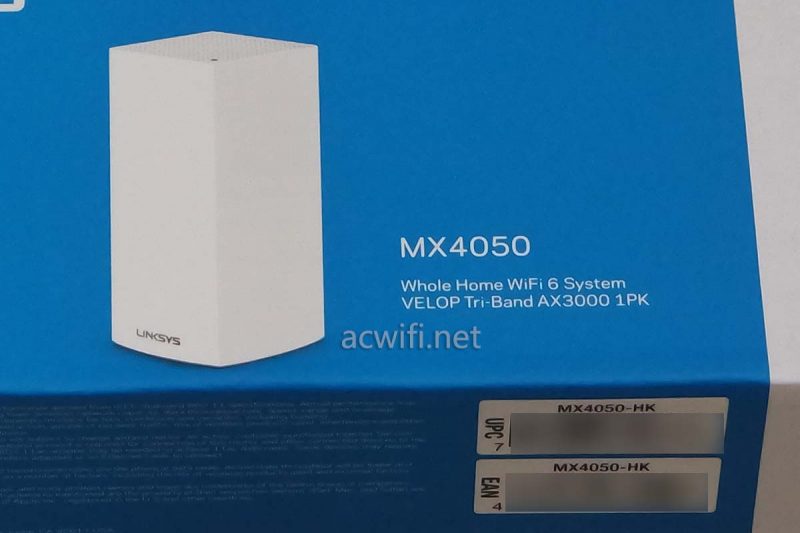

(MX4050-HK)

MX4200拆机MX4050



MX4050跟MX5300外观和构造一样,非常复杂和精致,整个拆机过程感觉很愉悦,拆机也能带来快感,很少有。图片和文字说明会很多,不想看的可以直接拉到最低看总结,如果你不想浪费精力拉到底也想知道总结的,那我现在可以告诉你:国行MX4200才1159元,值得。

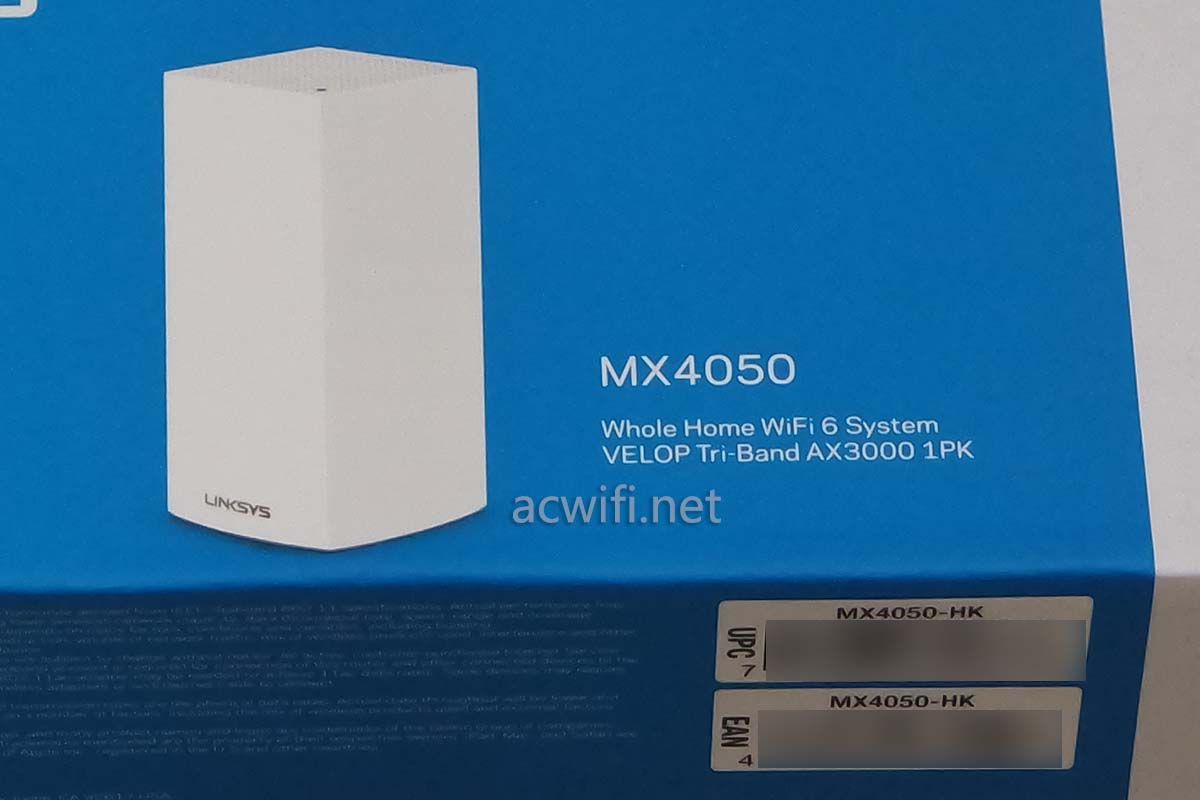

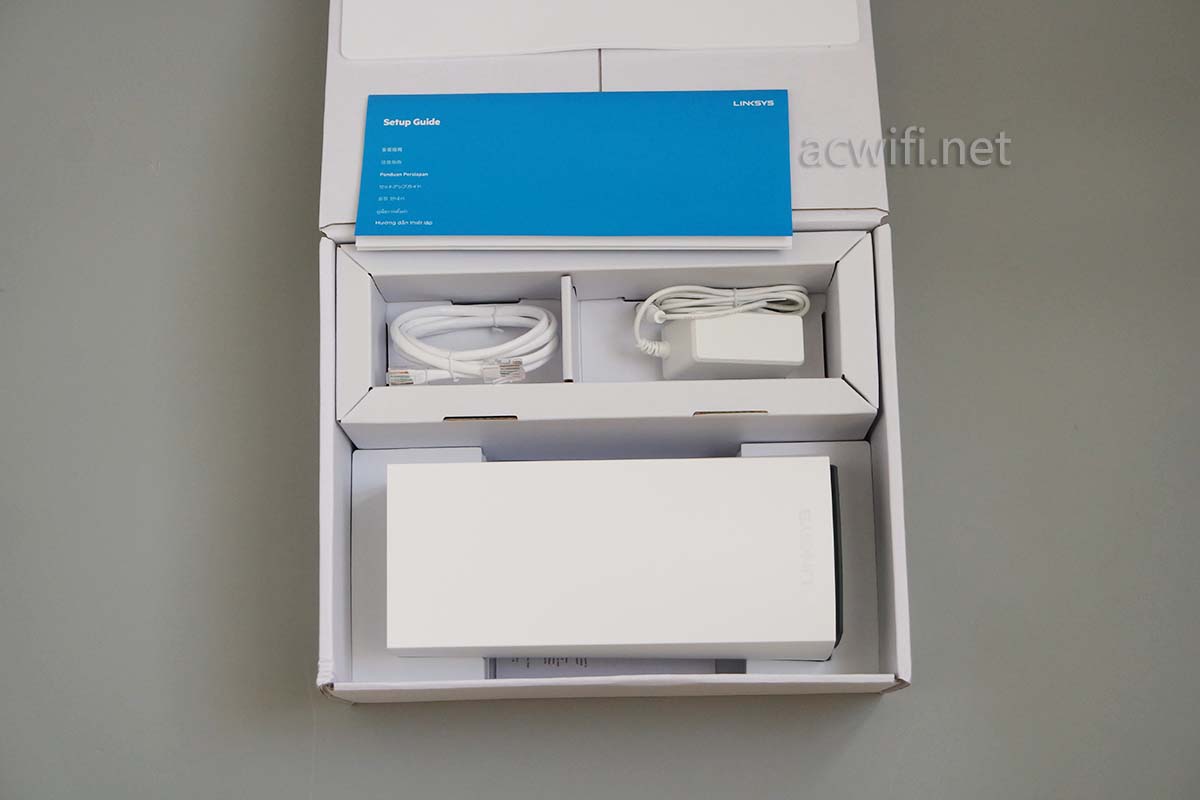

打开MX4050的外包装:

MX4200拆机MX4050



包装盒跟MX5300一样大,但重要会比MX5300明显轻,轻多少?稍后称一下。

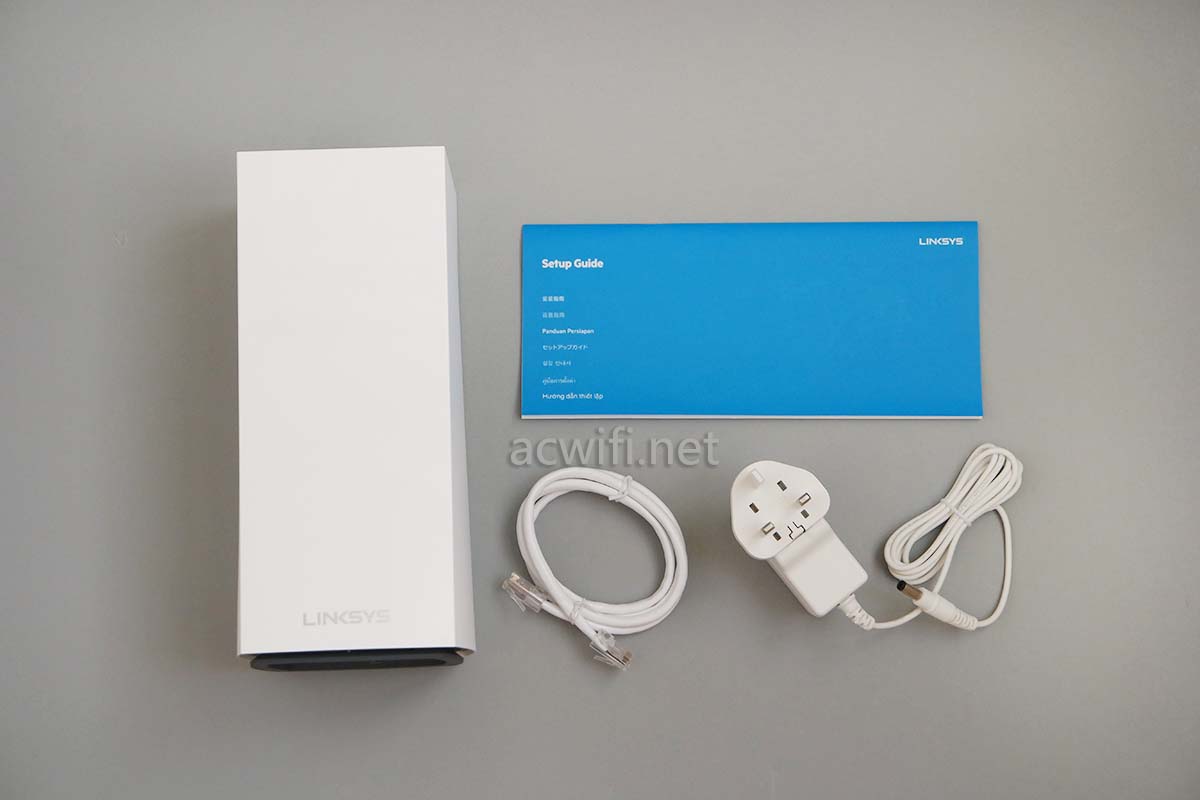

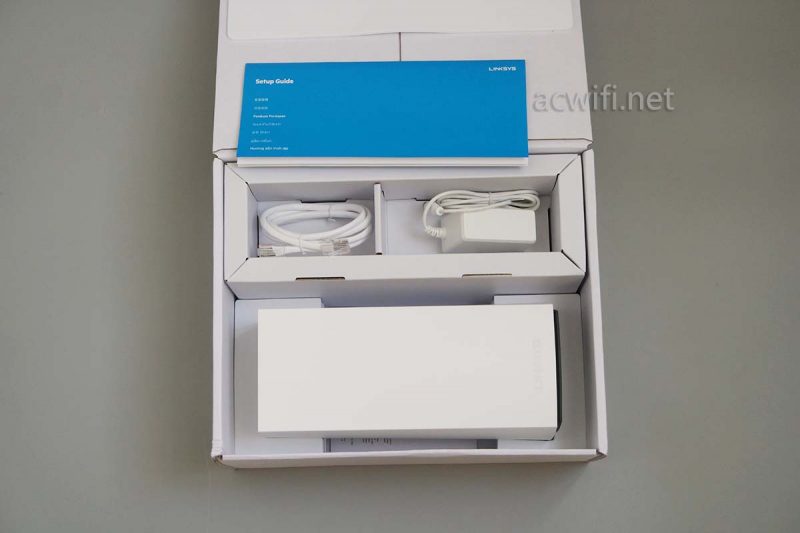

拿出机身电源和网线:

MX4200拆机MX4050

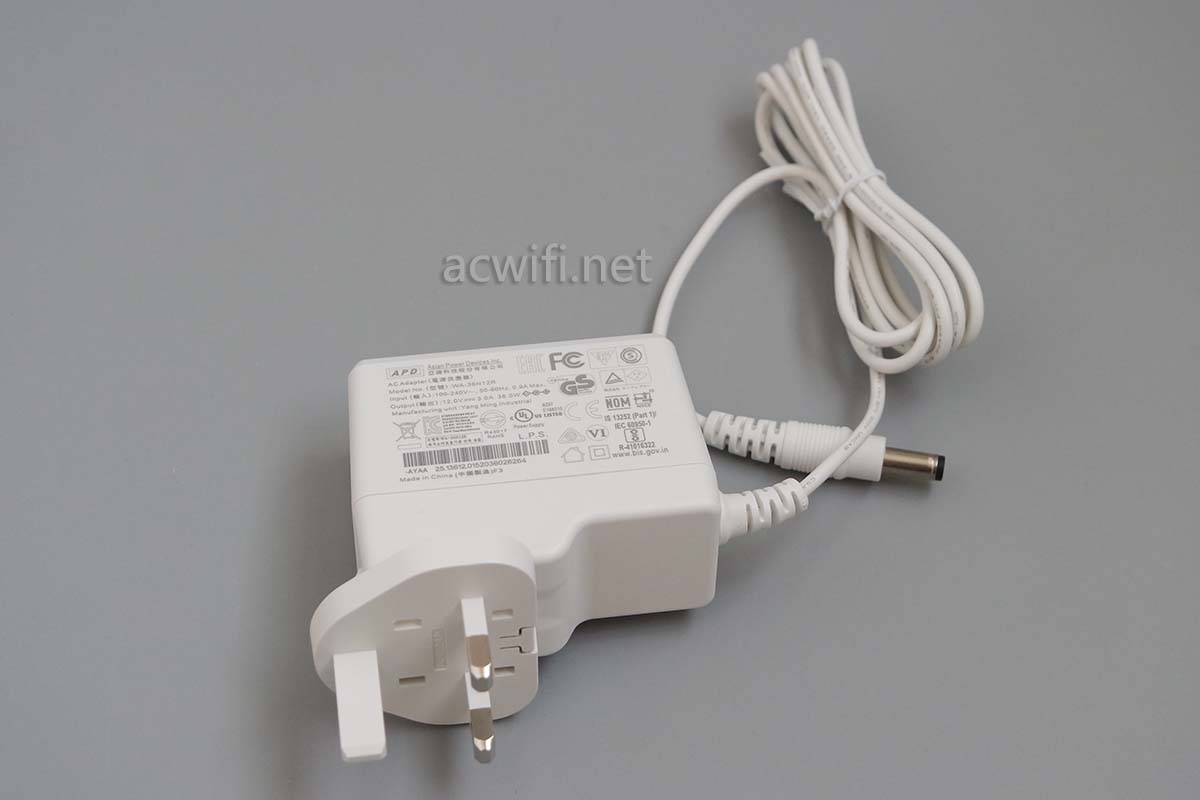

英式电源插头,没关系,我有转换头(买打蛋器附送)。没有也没所谓,DC插头是常规的5521规格。

MX4200拆机MX4050

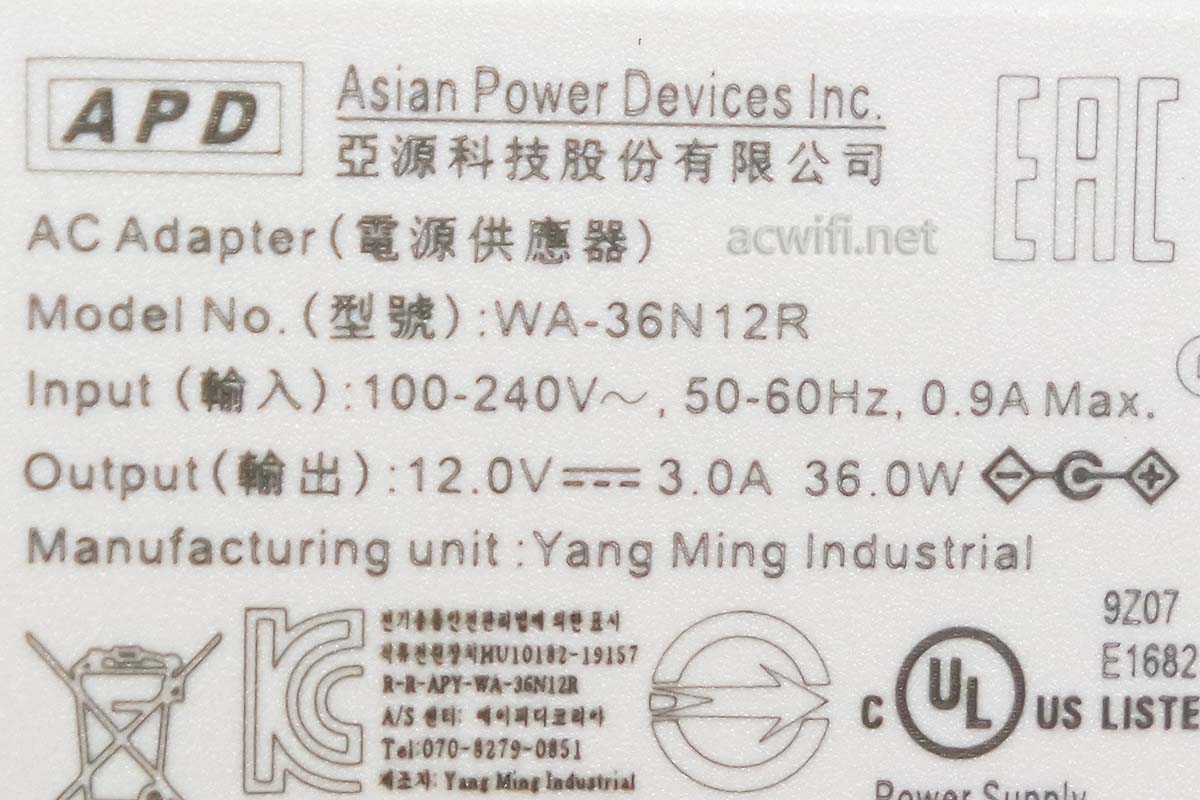

电源输出规格12V/3A,非常充足的功率输出。

MX4200拆机MX4050

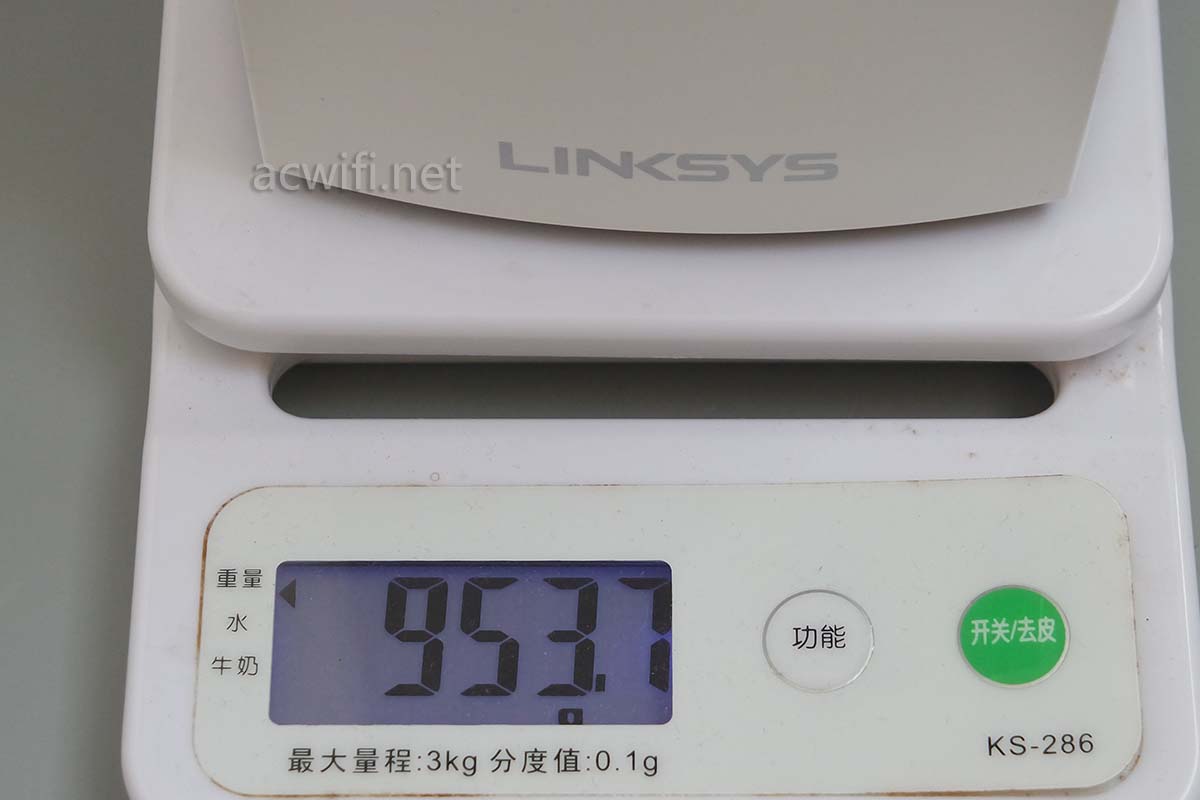

对MX4050机身称重,953克,MX5300重1163克,相差210克。对比MX5300是轻了,但比比其它多数无线路由器来说是满满的手感。

MX4200拆机MX4050

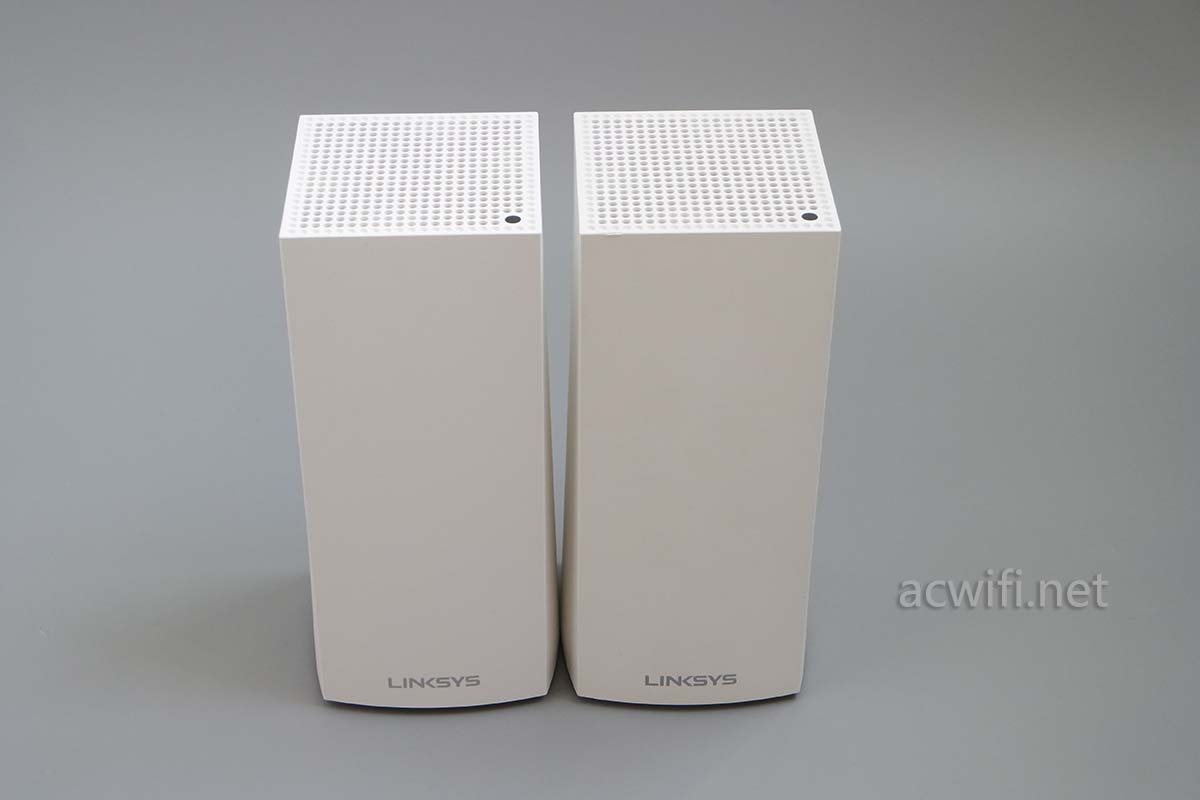

拿出MX5300来比对外观,分得清不?

MX4200拆机MX4050

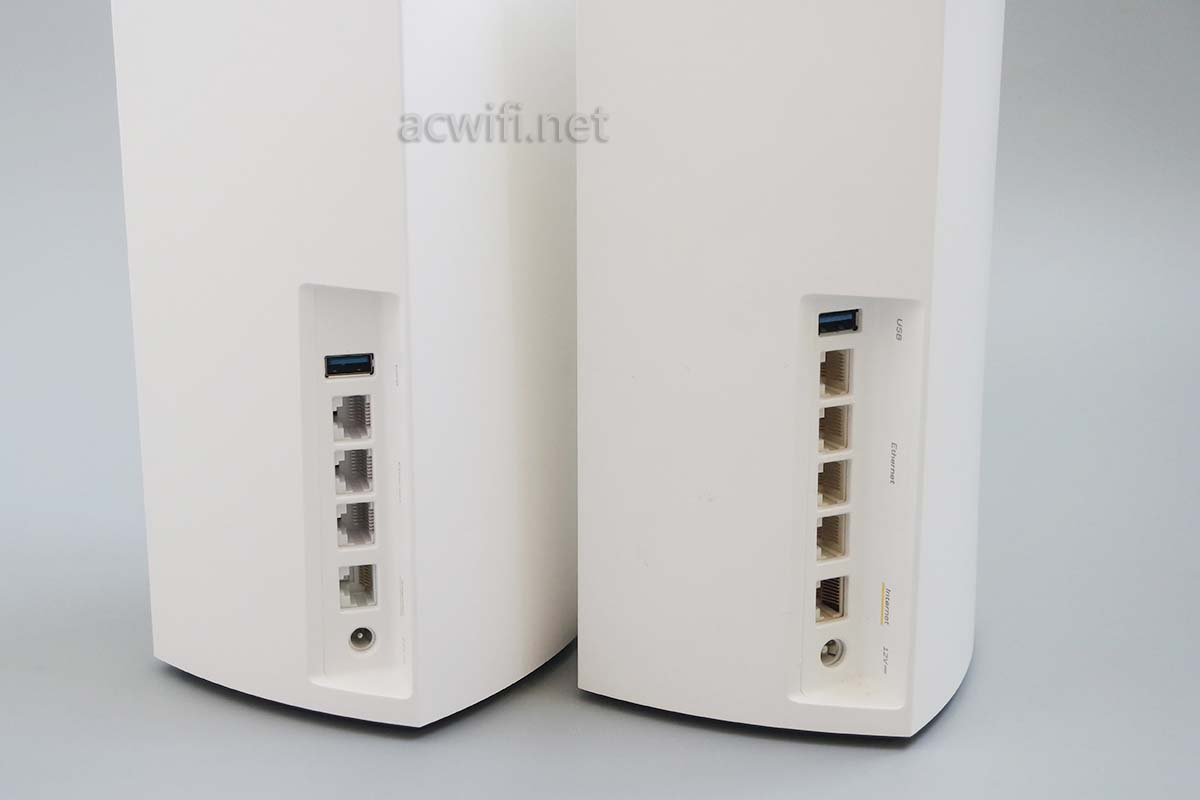

不看背面接口是分不清的,比MX5300少了一个LAN口:

MX4200拆机MX4050

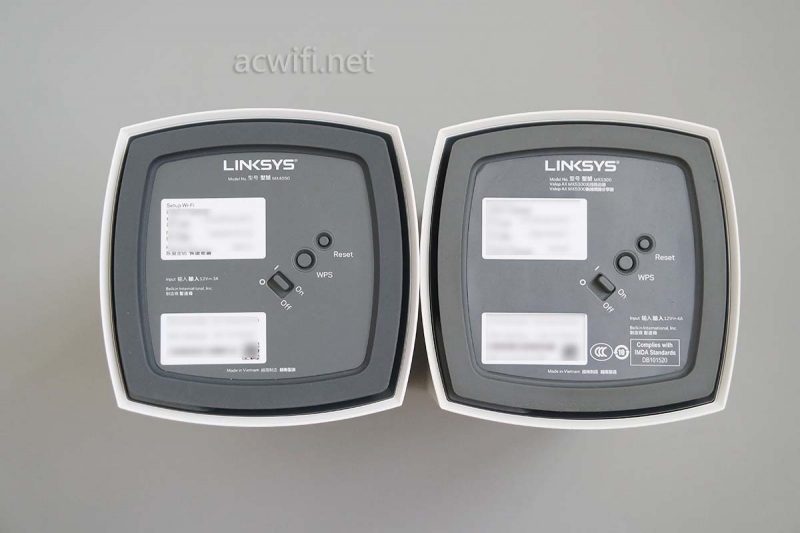

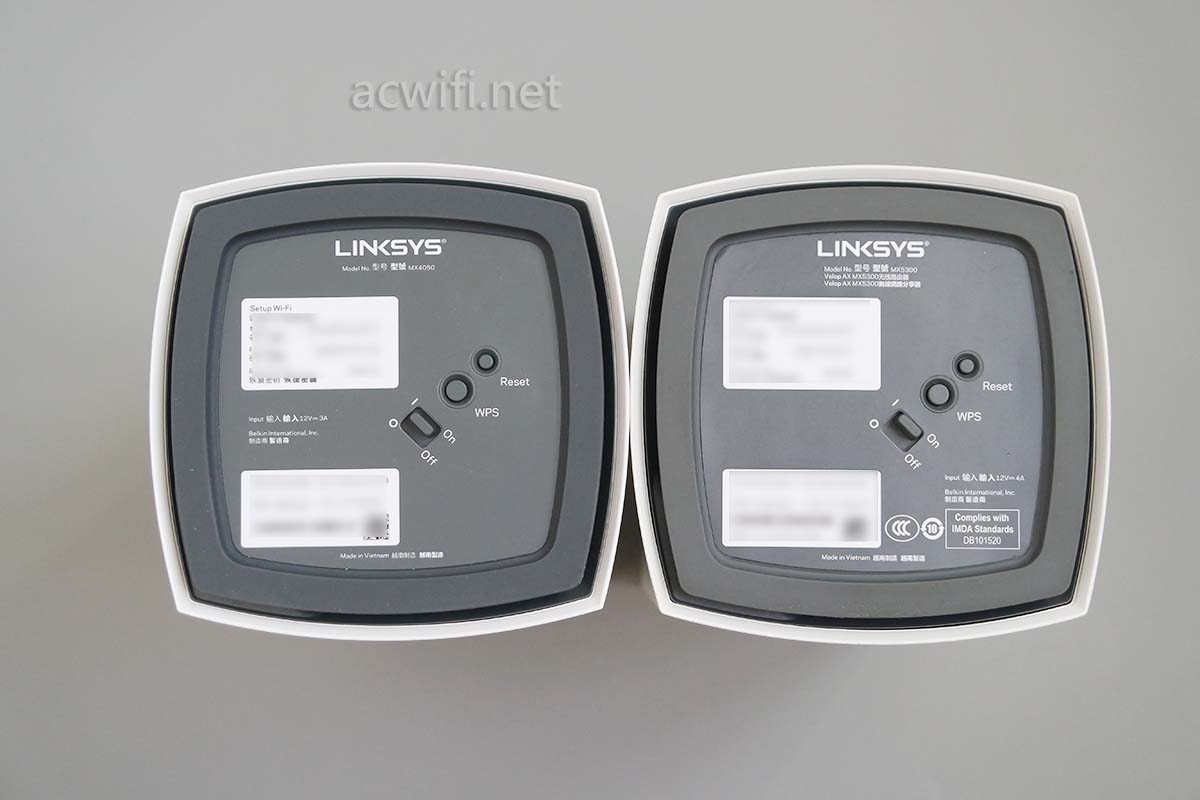

底部对比:

MX4200拆机MX4050

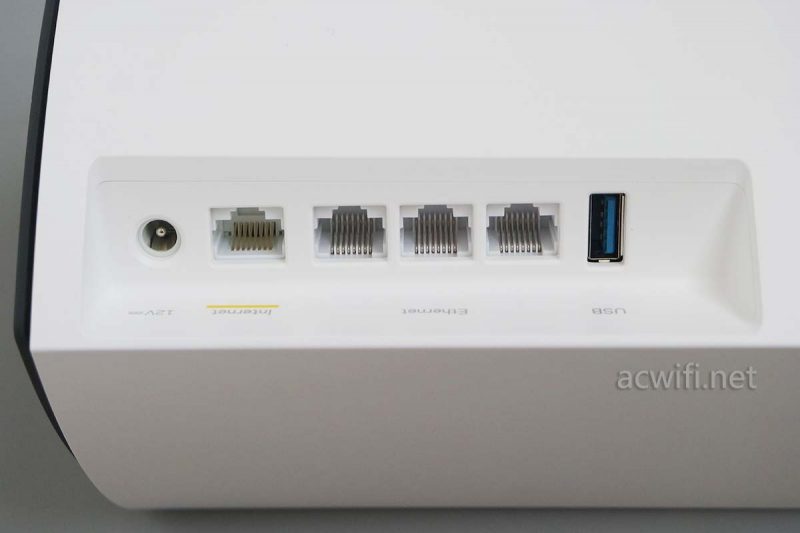

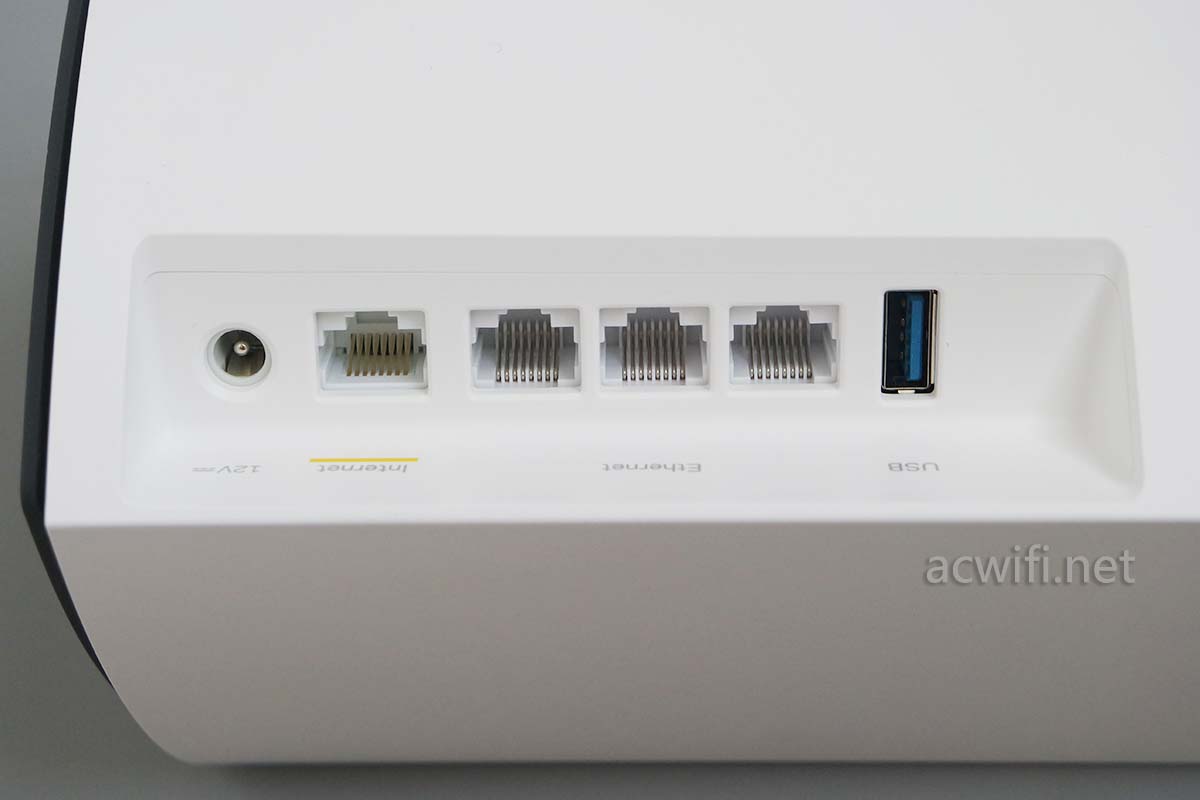

接口:1x WAN+3x LAN,全千兆,1x USB3.0。

MX4200拆机MX4050

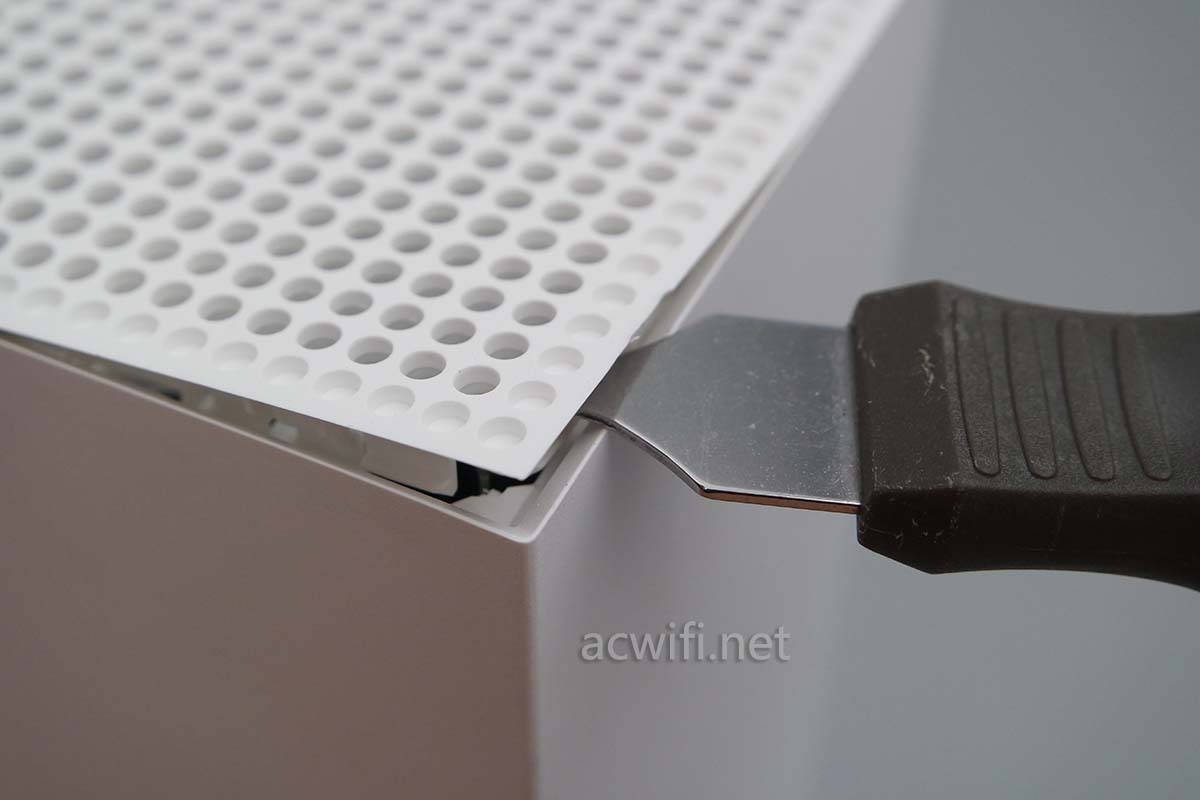

开拆,根据MX5300拆机经验,先拆开机身顶部的散热孔盖板。用力插进去撬开:

MX4200拆机MX4050

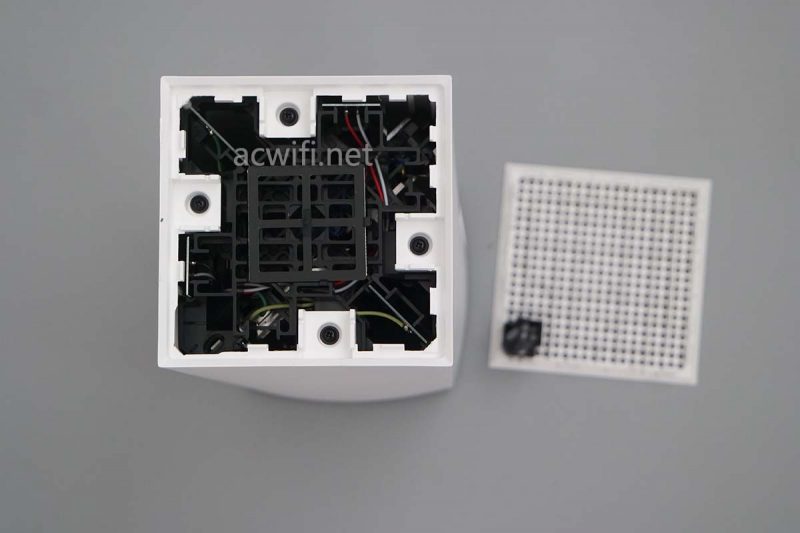

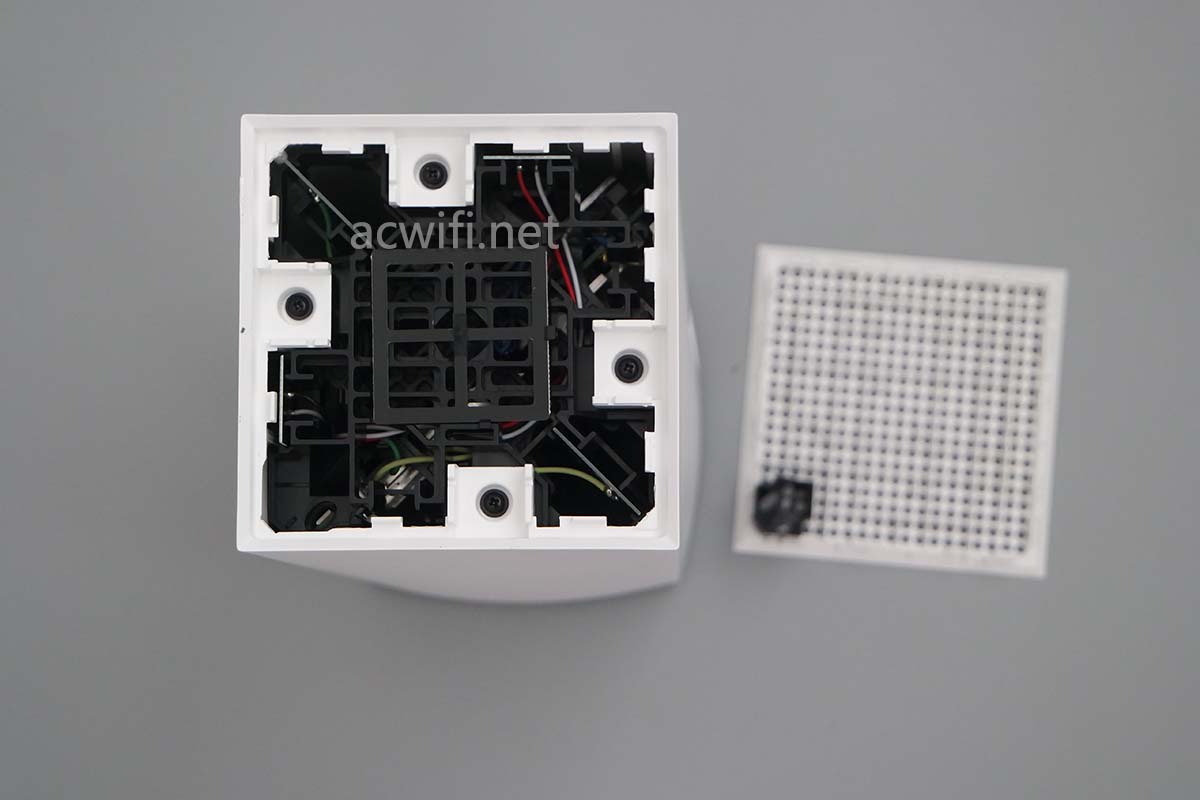

顶盖取下来了:

MX4200拆机MX4050

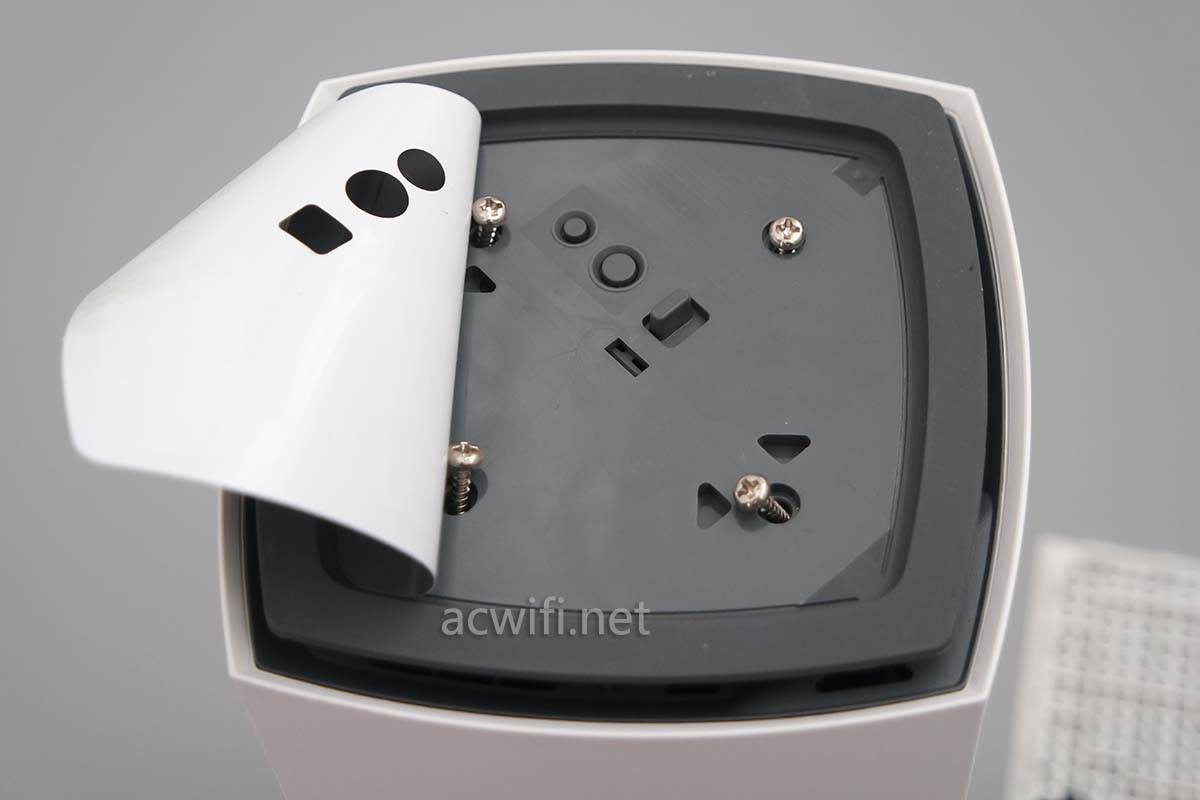

顶部有四颗螺丝,先不拧下,现在去拆底部,底部的标签撕开,露出四颗螺线,取出螺丝:

MX4200拆机MX4050

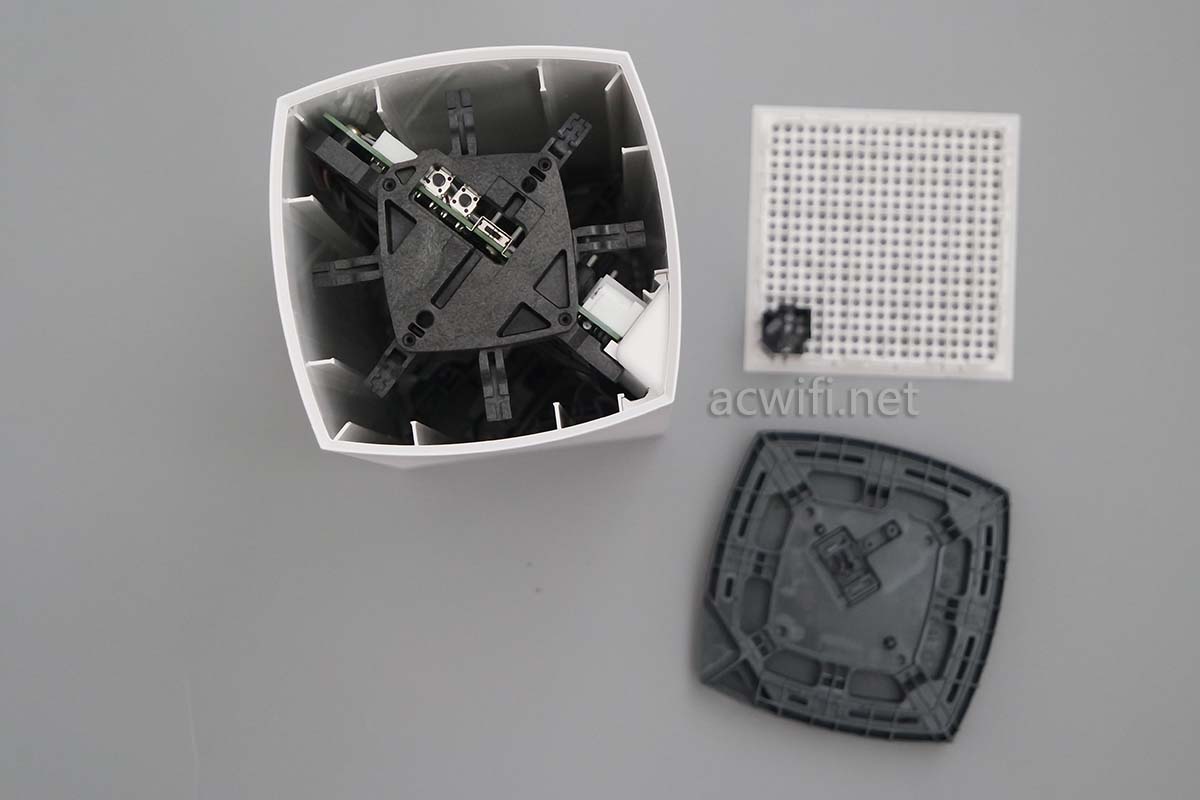

底盖就可以轻易拿走:

MX4200拆机MX4050

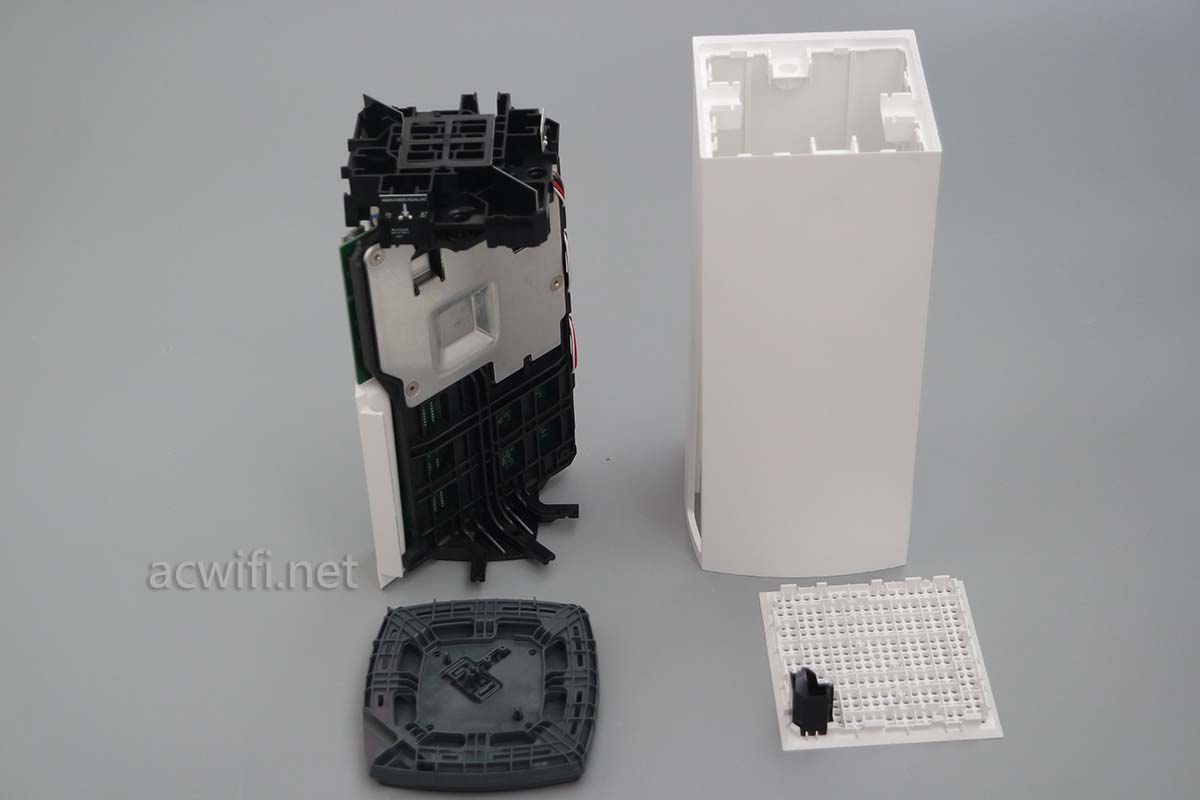

这时摆正机身,把顶部的四颗螺丝拧下来,单手扶着白色的外壳往上提,这样就分离出外壳与主体构件:

MX4200拆机MX4050

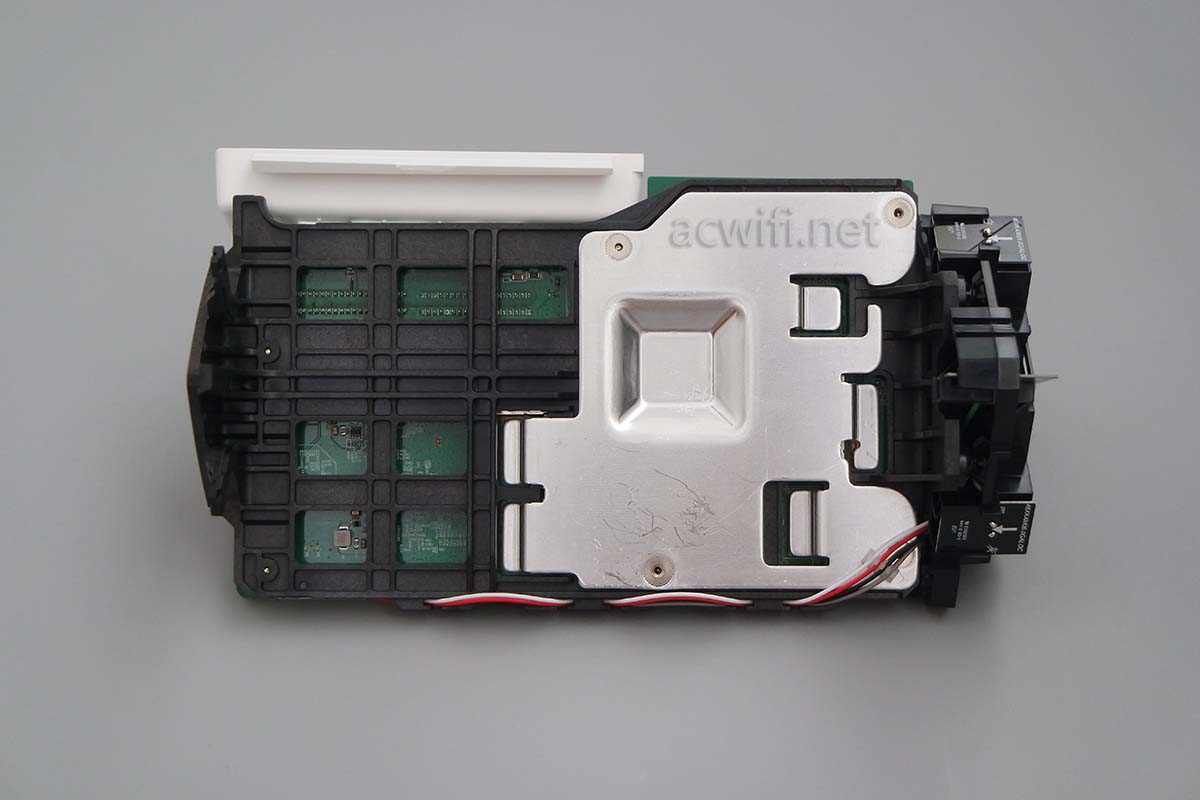

主体其中一面:

MX4200拆机MX4050

另一面:

MX4200拆机MX4050

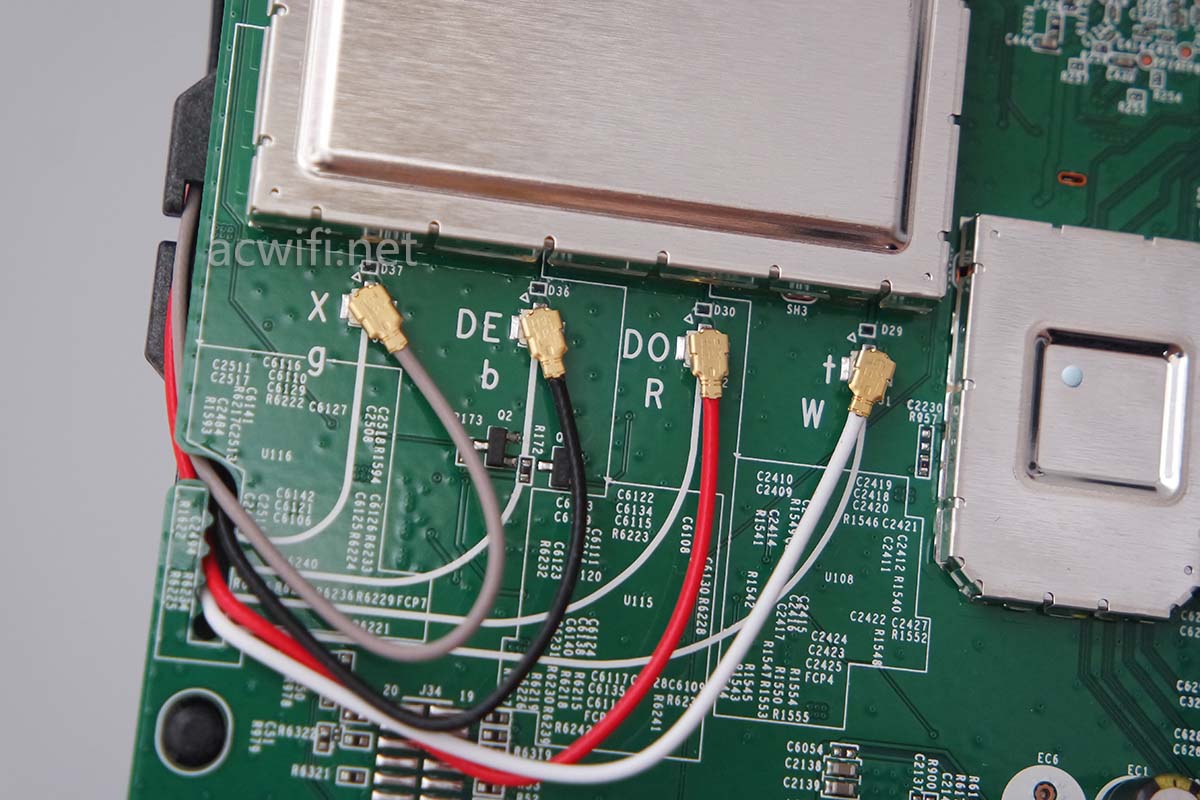

这里有四根天线,主板上印有颜色的英文首写字母,g灰,b黑,R红,W白。安装回去时不怕搞错。

MX4200拆机MX4050

顶部还有三根天线:

MX4200拆机MX4050

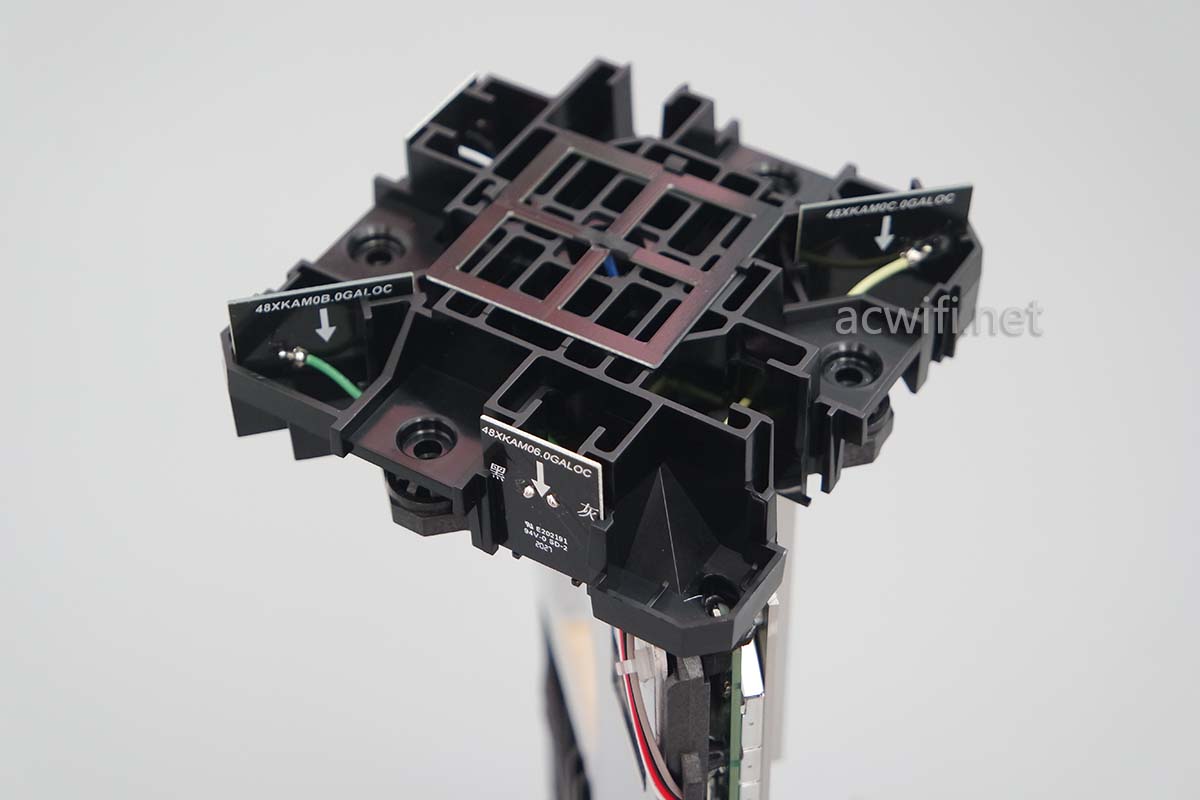

最顶部的天线结构体:

MX4200拆机MX4050

上图中间位置的田字形天线是单独的蓝牙天线,其它天线在拆机后面会分别说明哪根是哪根。

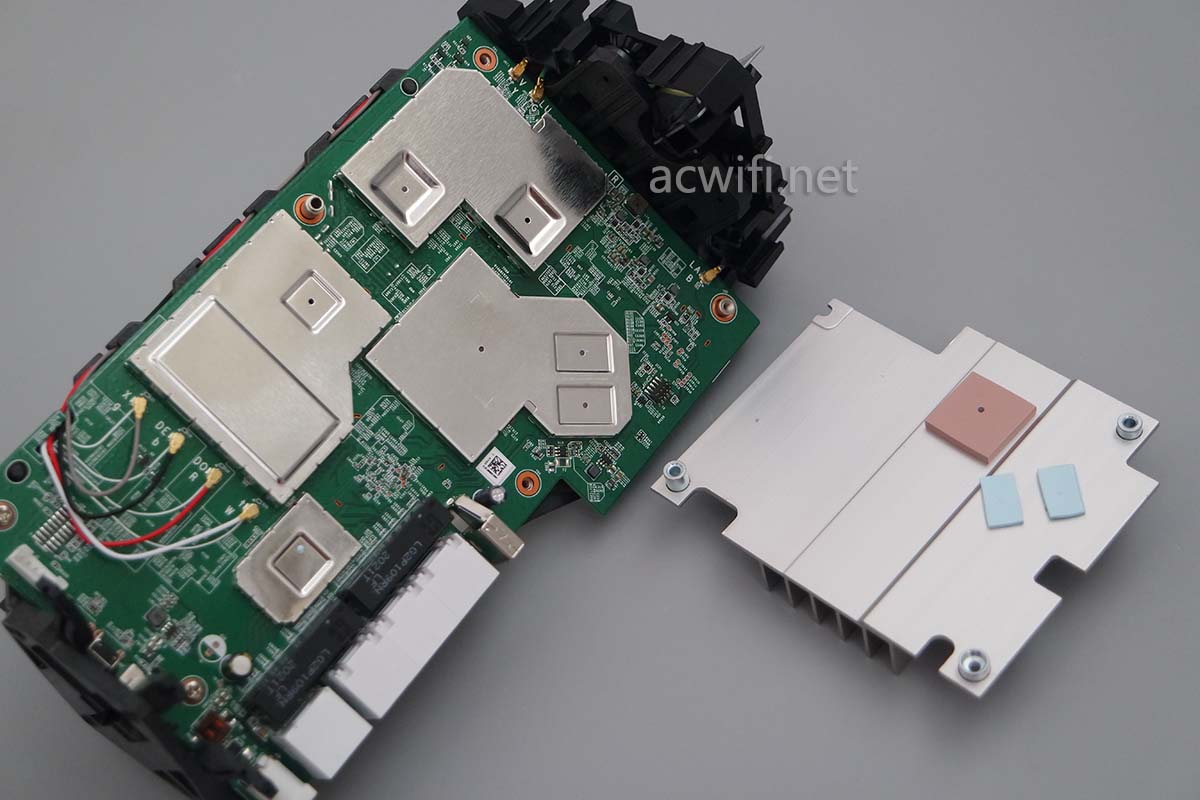

最大的铝散热器上有四颗螺丝,拧下螺线后散热器与主板分离。下图中的散热器有三片导热硅胶垫,正方的是CPU,两个小长方形肯定是内存了,看形状就很像。

MX4200拆机MX4050

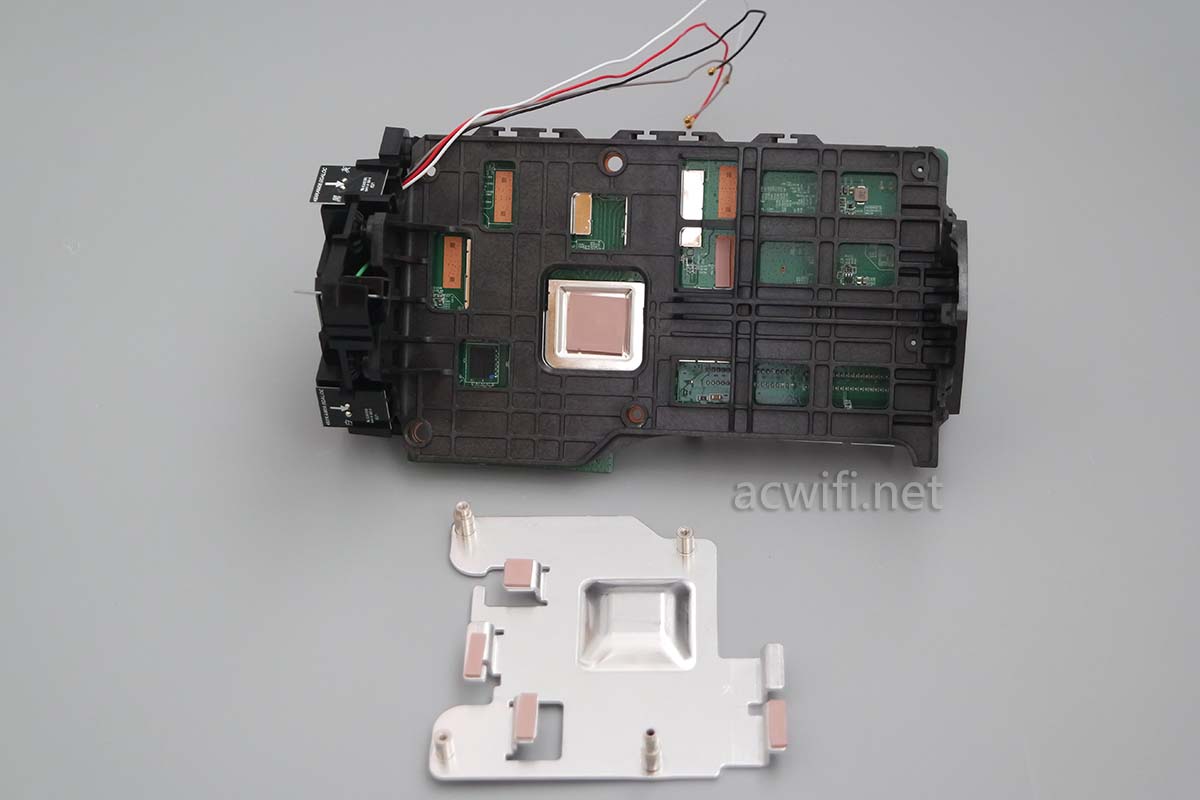

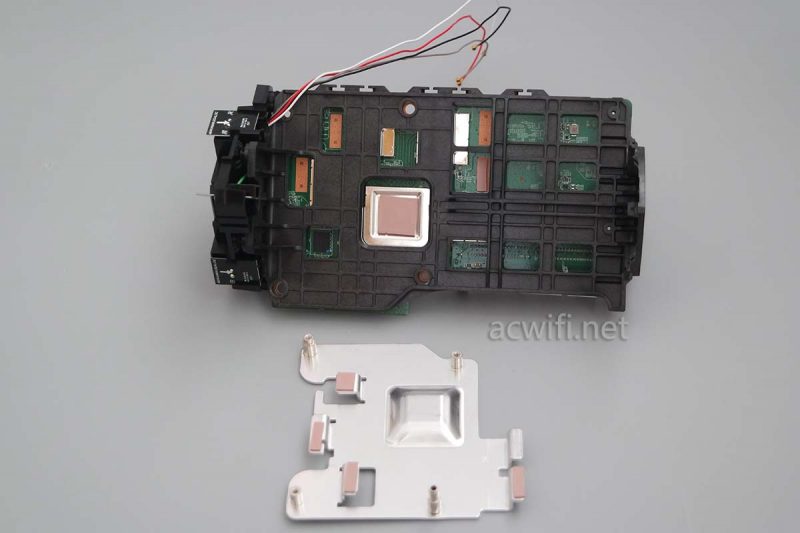

转到另一面,还有一片散热器,用力撬开,使之与主板分离。下图这片散热片与主板有多处用导热硅胶垫接触,最大的硅胶垫位置就是CPU底部。这样看来,CPU的两面均有良好的导热与散热。

MX4200拆机MX4050

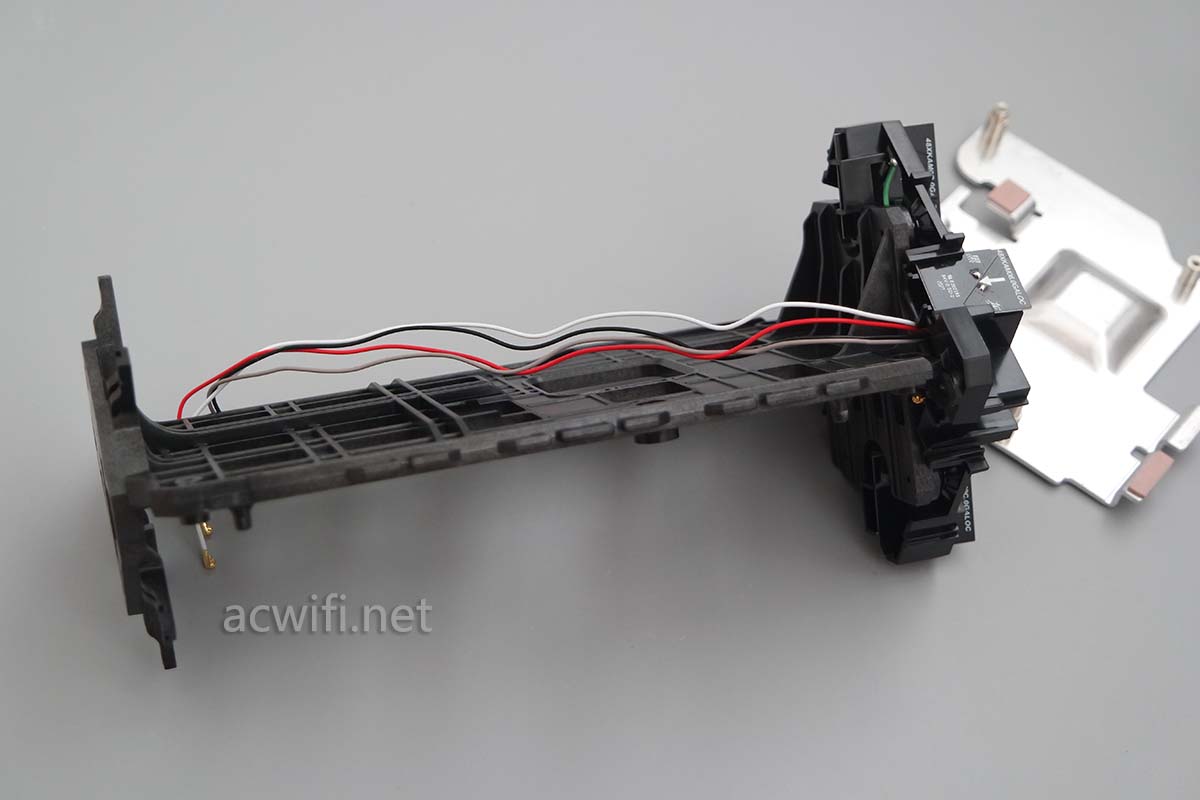

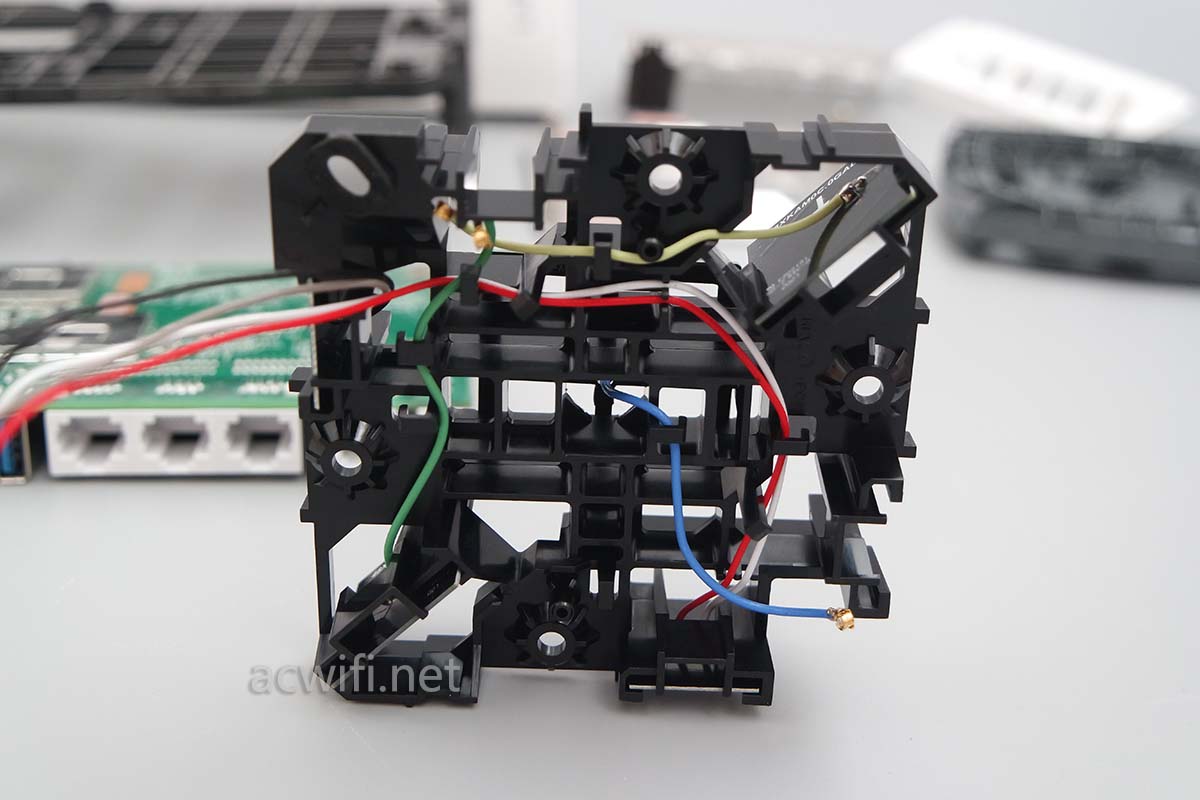

主板与下图中的主体框架分离,我这一步顺序搞反了,应该先拆顶部的天线结构件。不然,主板被两头卡住很难取出来,折腾许久才取出了主板。主体框架,MX5300用的是铝合金,这款用的不像是金属,很轻盈又很坚硬。

MX4200拆机MX4050

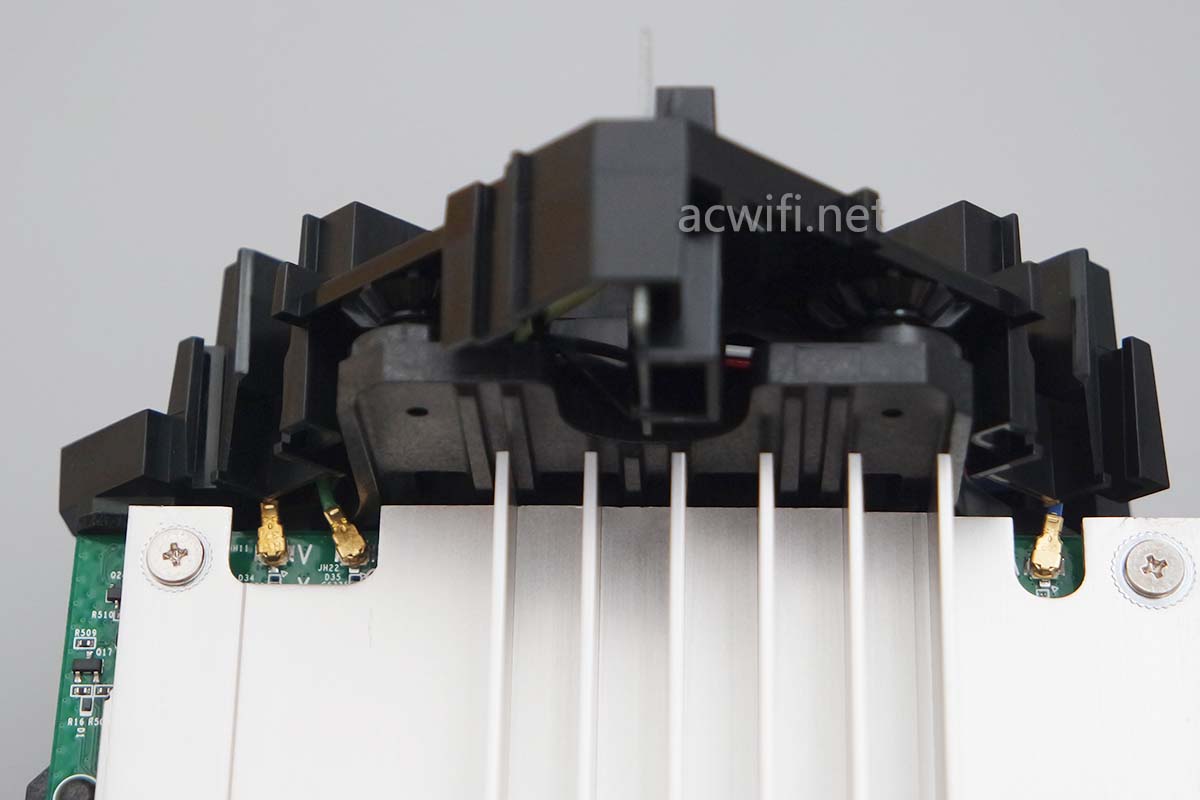

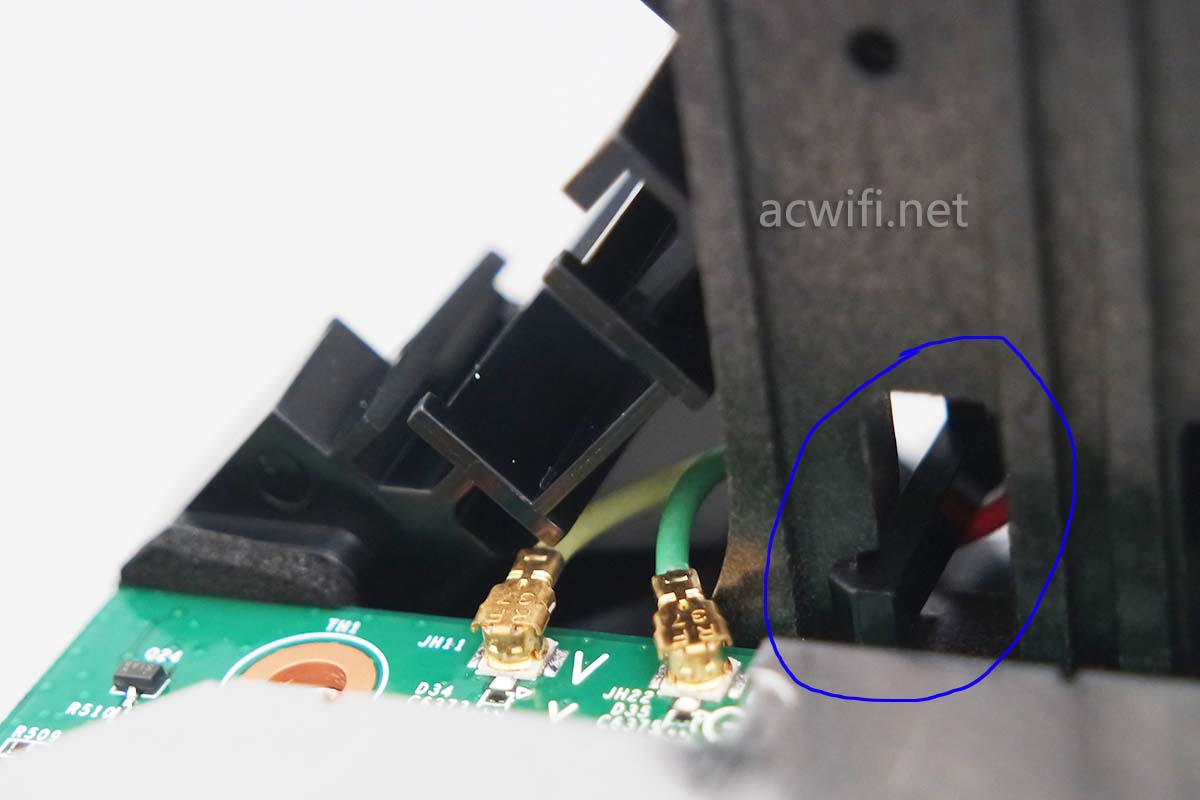

其实顶部的天线结构件与主板由两个卡口紧密连接,一边一个。

MX4200拆机MX4050

取下来了天线结构件:

MX4200拆机MX4050

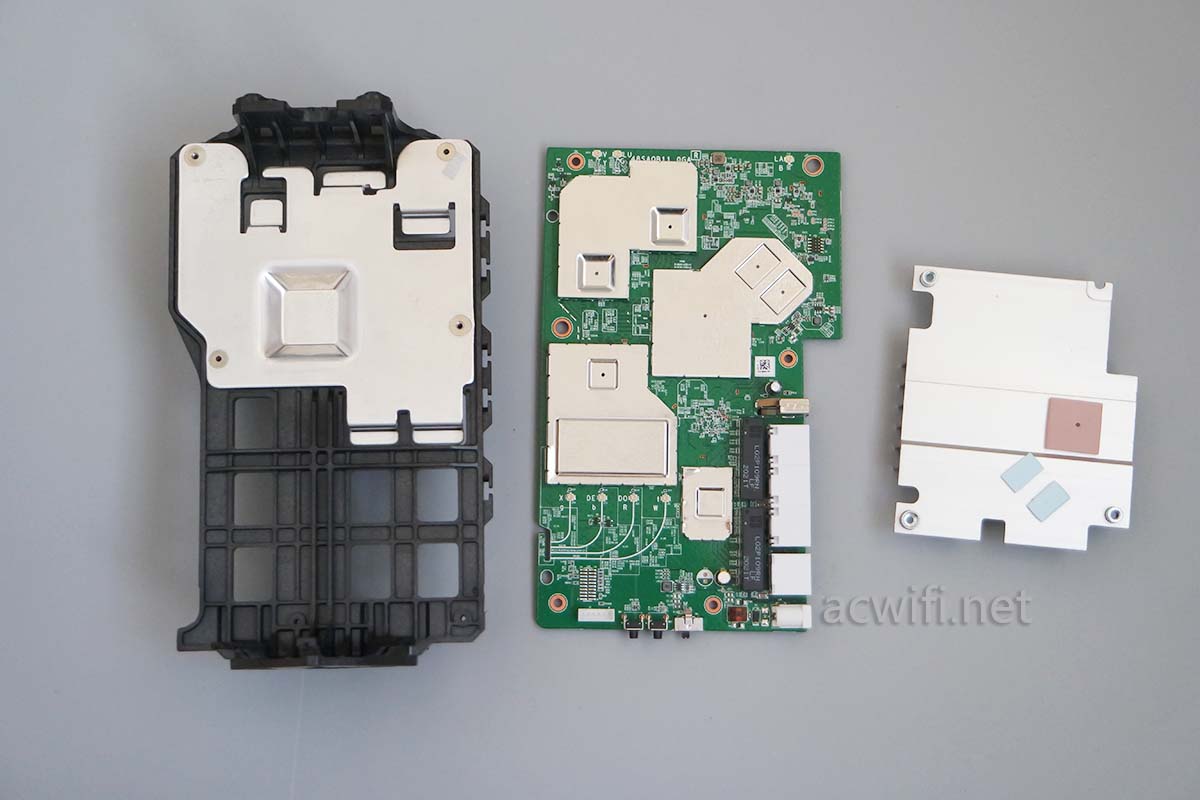

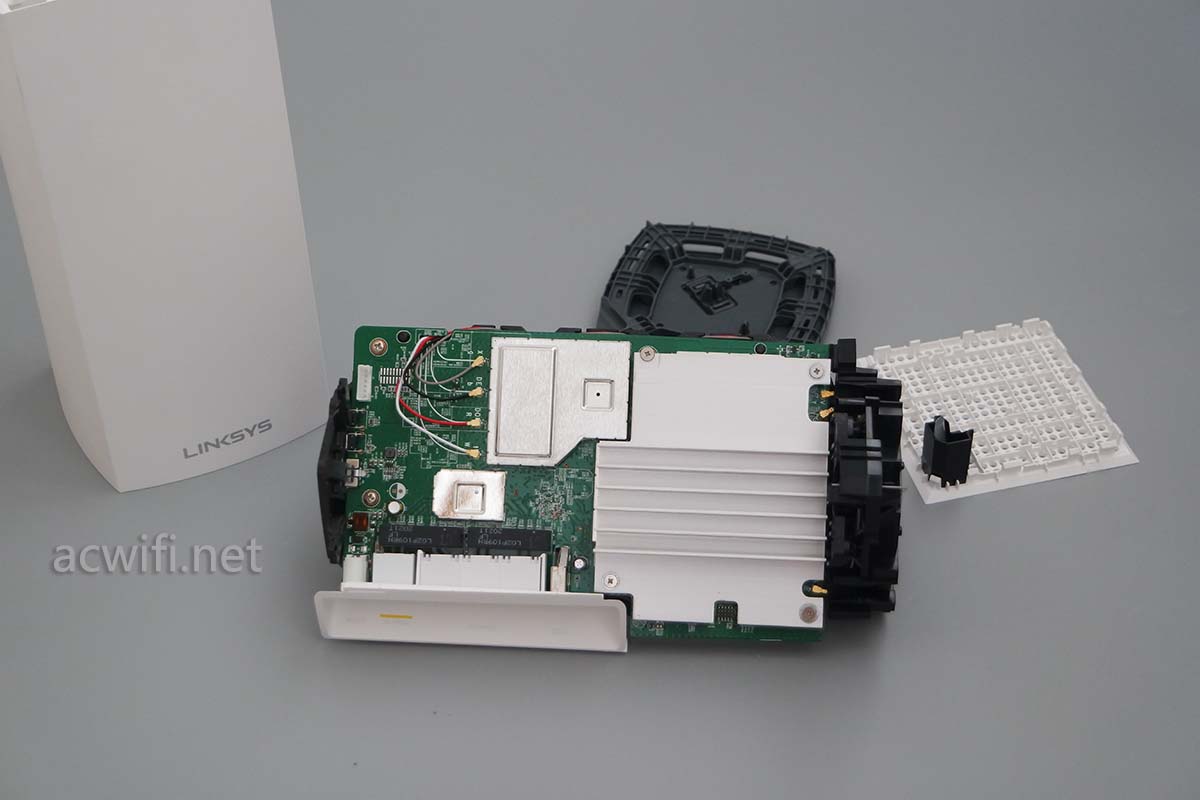

暂时拆解成这样:

MX4200拆机MX4050

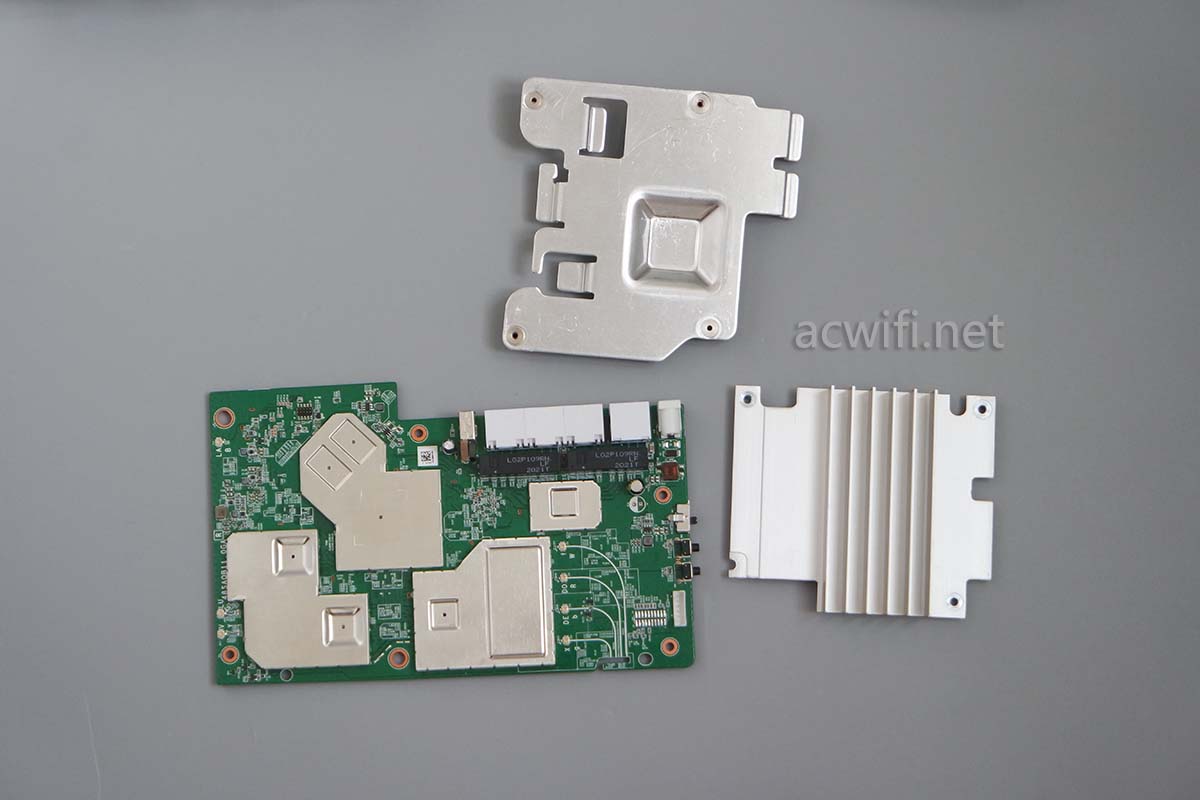

主板两面的两片散热器:

MX4200拆机MX4050

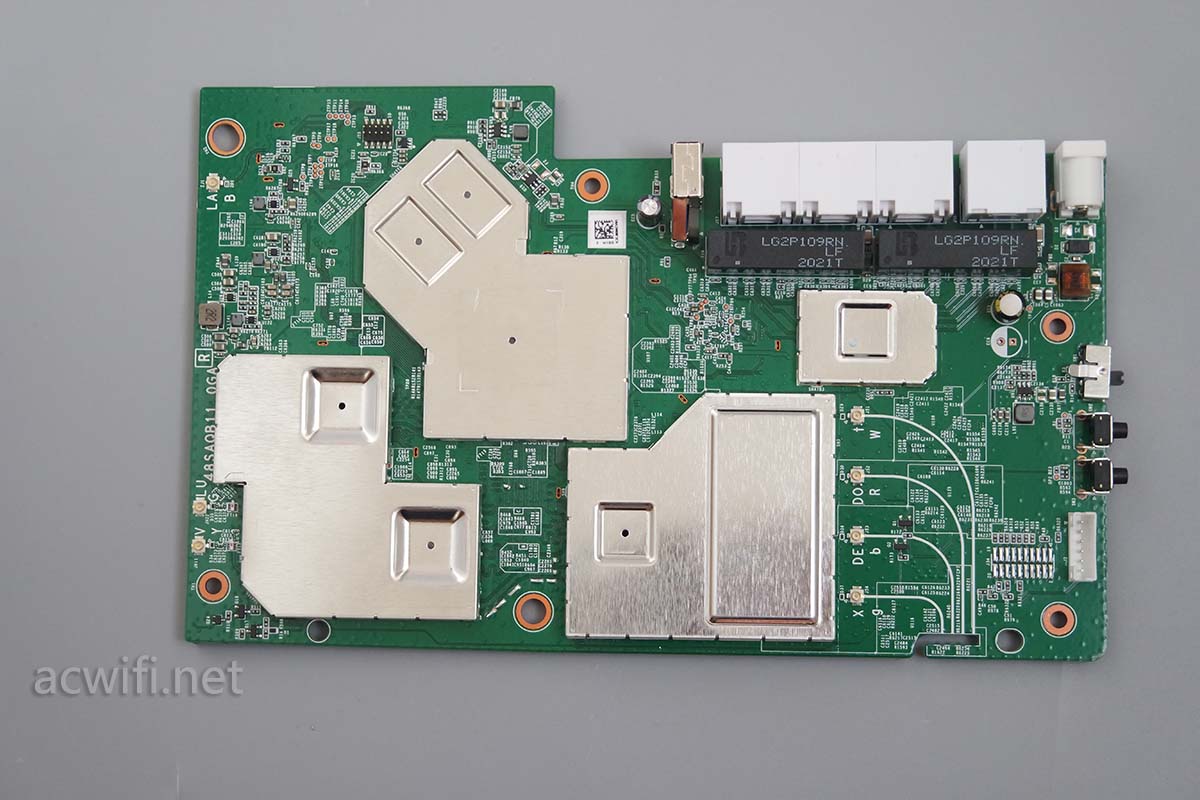

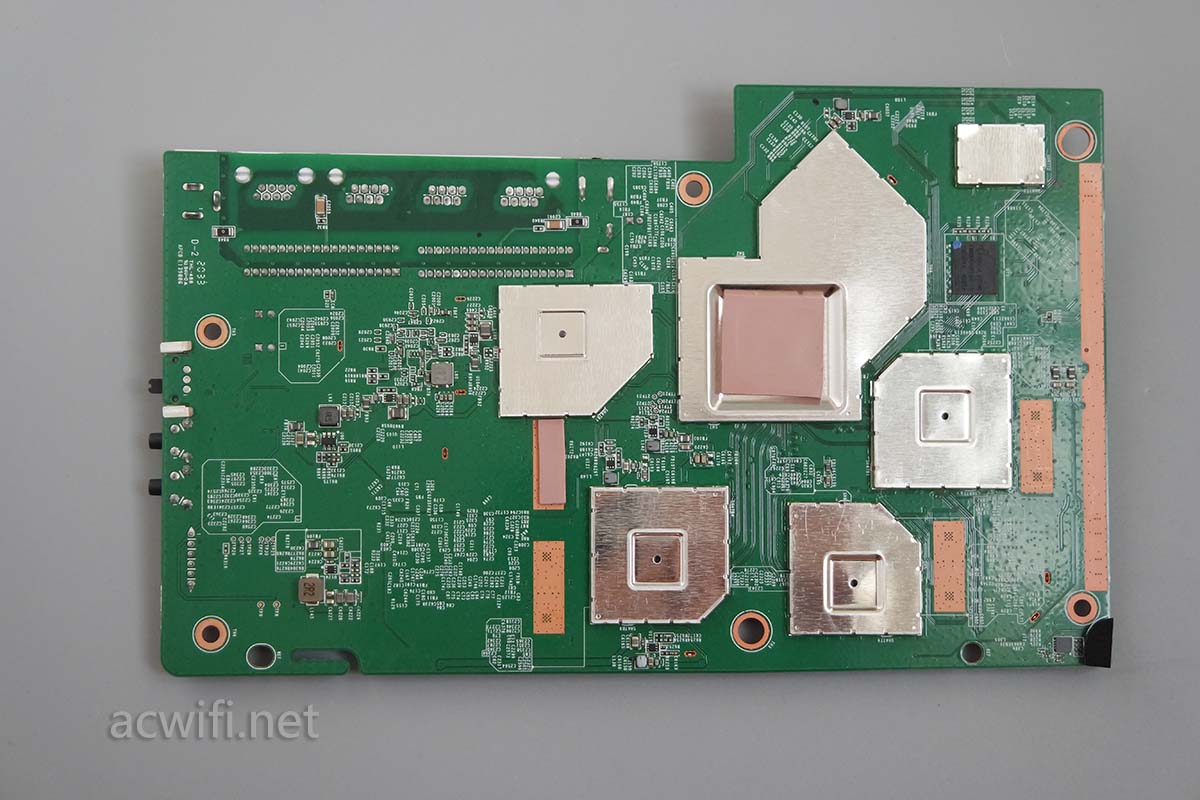

能看见网口的一面我称为主板正面:

MX4200拆机MX4050

另一面是主板背面:

MX4200拆机MX4050

可见主板两面均有多个金属屏蔽罩。忘记了量主板尺寸。

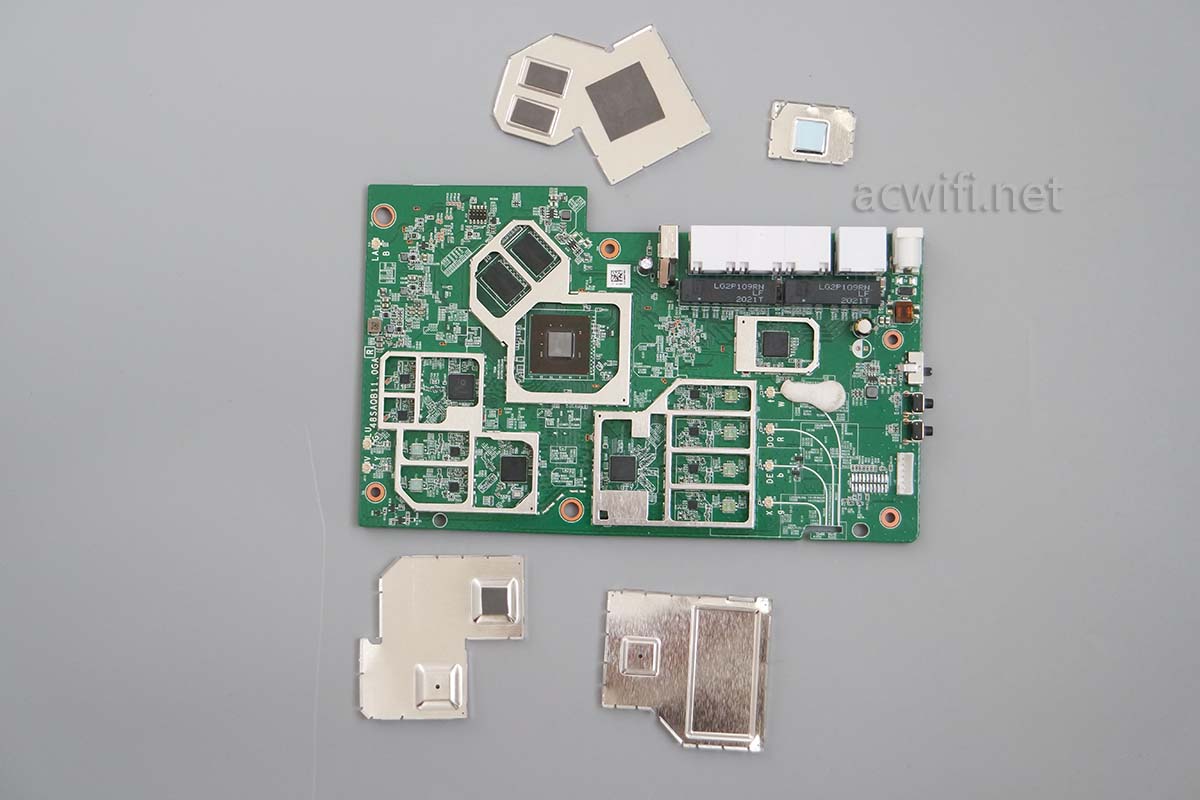

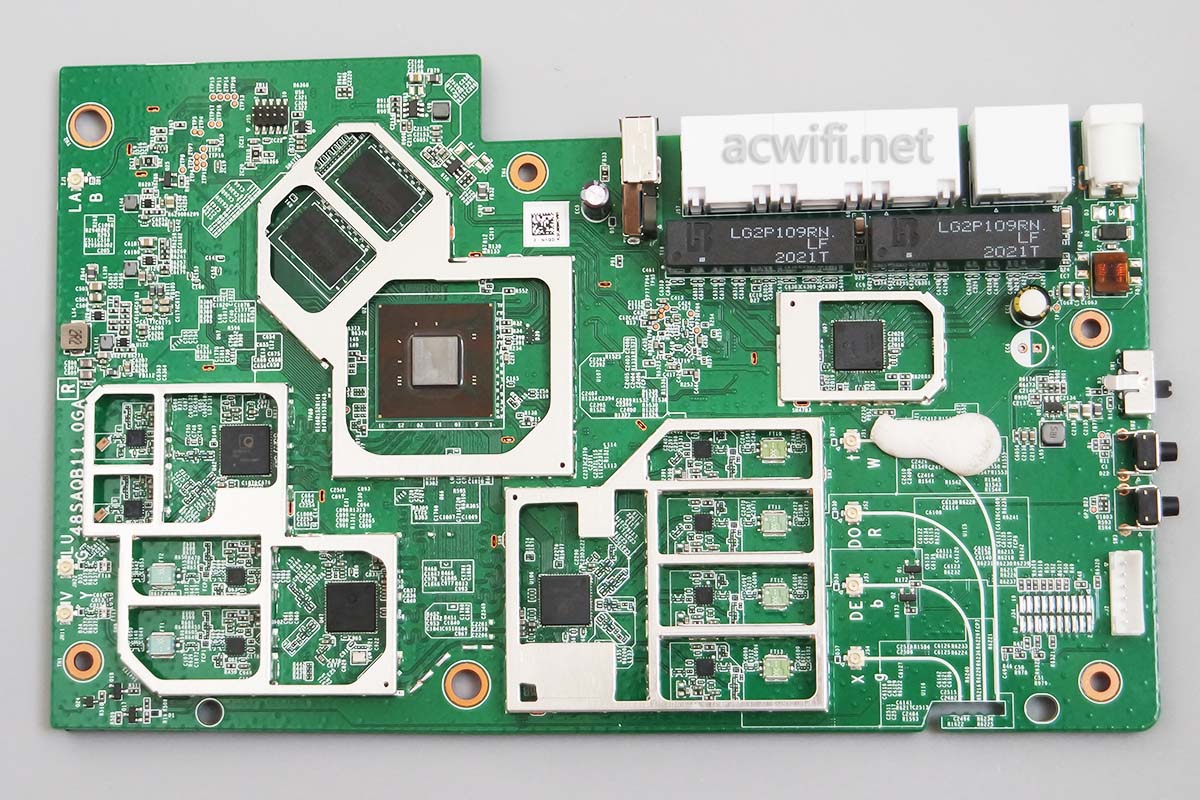

从主板正面开始看硬件芯片,撬开屏蔽罩之后的样子:(问一下大家: 有没有专门拆屏蔽罩的工具?)

MX4200拆机MX4050

CPU和两颗内存芯片上还有导热硅胶垫,必然要有的,不然怎么导热到散热器上。

CPU、内存、三颗无线芯片、交换机芯片均在这一面,接着来细看各芯片型号。

MX4200拆机MX4050

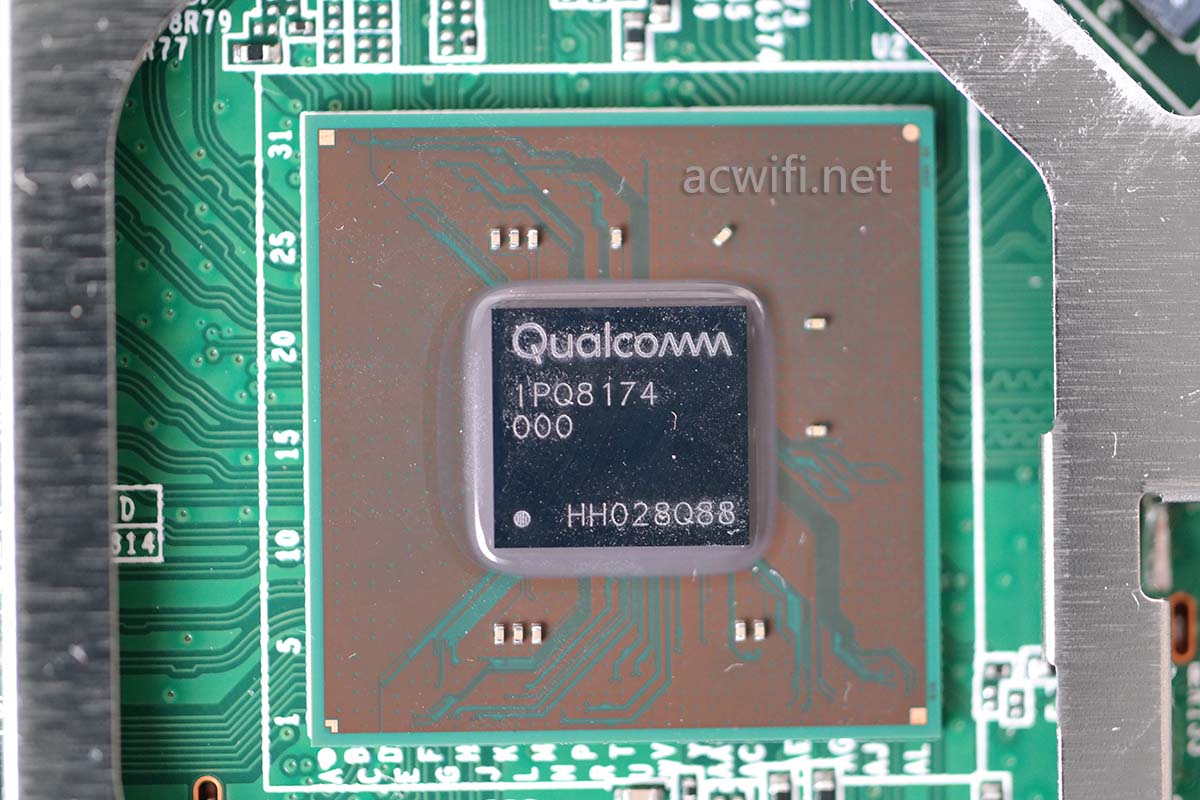

CPU型号是高通的IPQ8174,四核A53架构,频率1.4GHz,最高支持8条空间流(8×8),如果是三频无线,就可以这样分配:2x2mimo 2.4G+2x2mimo 5G1 +4x4mimo 5G2。

IPQ8174

IPQ8174的参数:

CPU Clock Speed: Up to 1.4 GHz
CPU Cores: 4x ARM Cortex A53
Process Technology: 14 nm FinFET
Wi-Fi Standards: 802.11ax, 802.11ac, 802.11a/b/g, 802.11n
Wi-Fi Spectral Bands: 2.4 GHz, 5 GHz
Spatial Streams: Up to 8
Peak speed: 4.1 Gbps
Wi-Fi Features: 1024 QAM, Advanced QoS, MU-MIMO,
OFDMA, Uplink scheduling, TxBF,
Qualcomm® Wi-Fi SON

支持高通私有协议:Wi-Fi SON。它可实现设备的自动配置、自动管理、自动检测以及修复Wi-Fi连接,同时可以优化Wi-Fi网络中端到端的性能,并为用户提供更出色的连接体验。简单地说支持MESH组网。

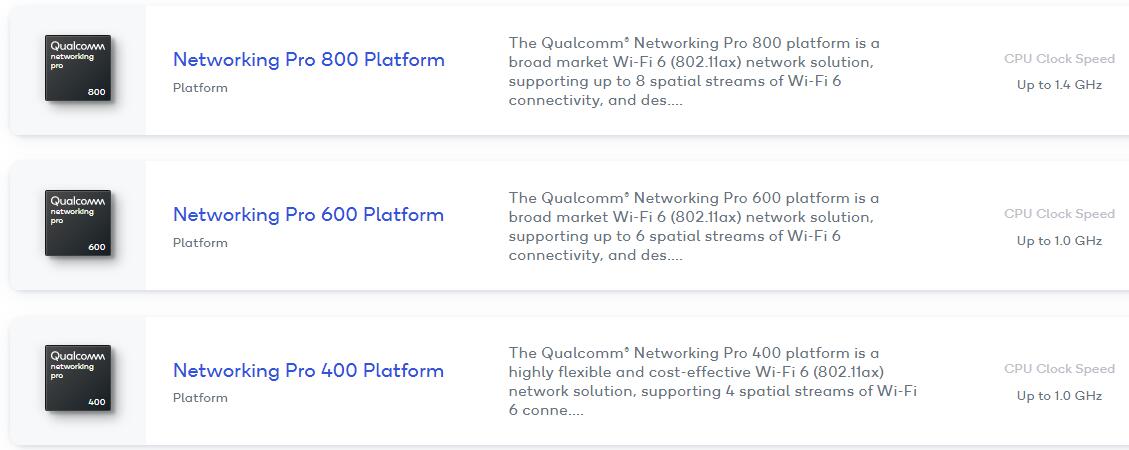

IPQ8174属于Networking Pro 800 Platform系列:

Networking Pro 800 Platform

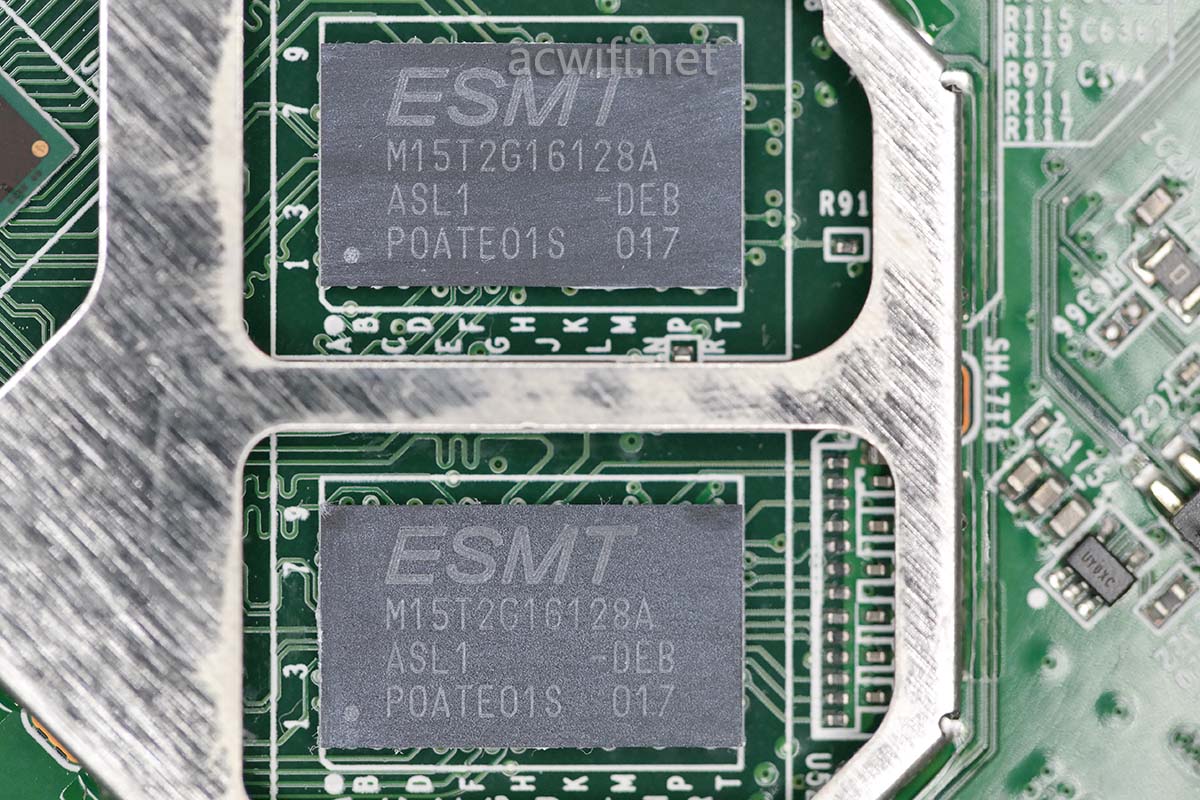

内存型号:M15T2G16128A,容量256MB,有两颗组成512MB RAM。

MX4200拆机MX4050

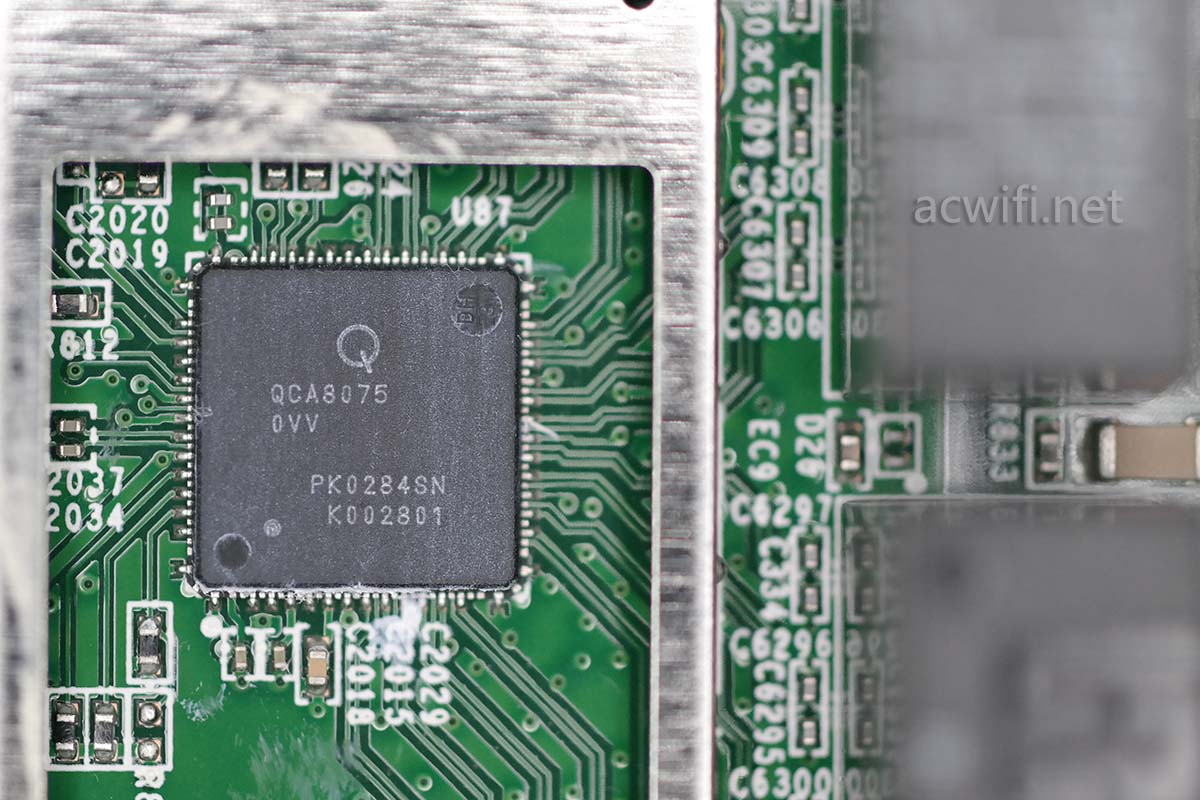

网口下方有一颗千兆交换芯片,型号是高通的QCA8075,支持五口千兆速率。CPU IPQ8174与QCA8075用PSGMII接口连接,PSGMII的接口带宽是6.25Gbps,即使五个网口同时向CPU发送数据也没有瓶颈。(网口内部的数据交换不需要用接口。)

MX4200拆机MX4050

现在看三颗无线芯片。

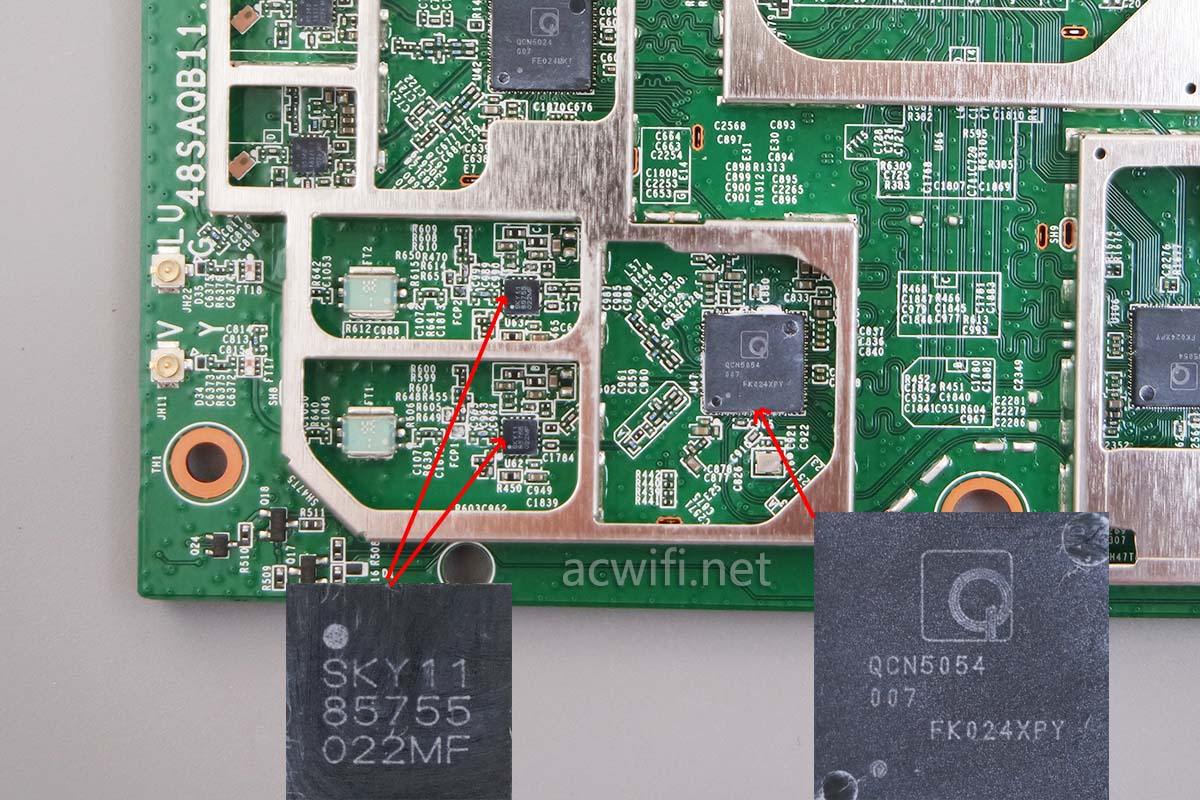

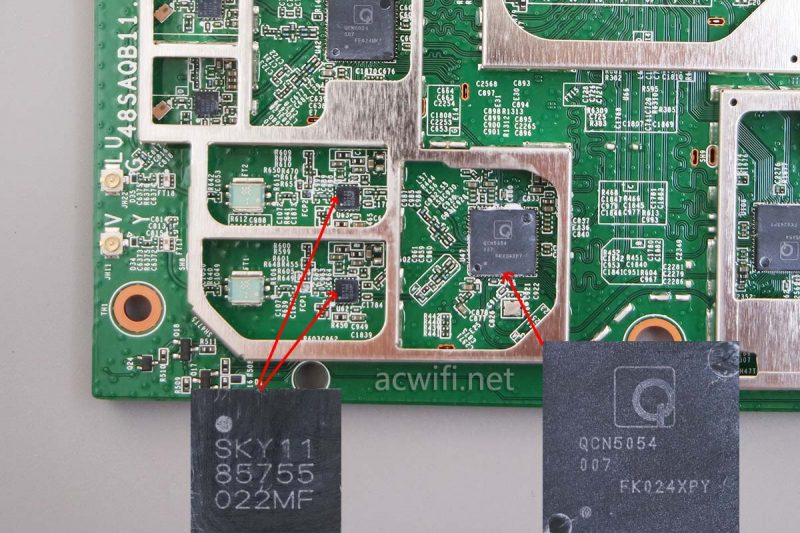

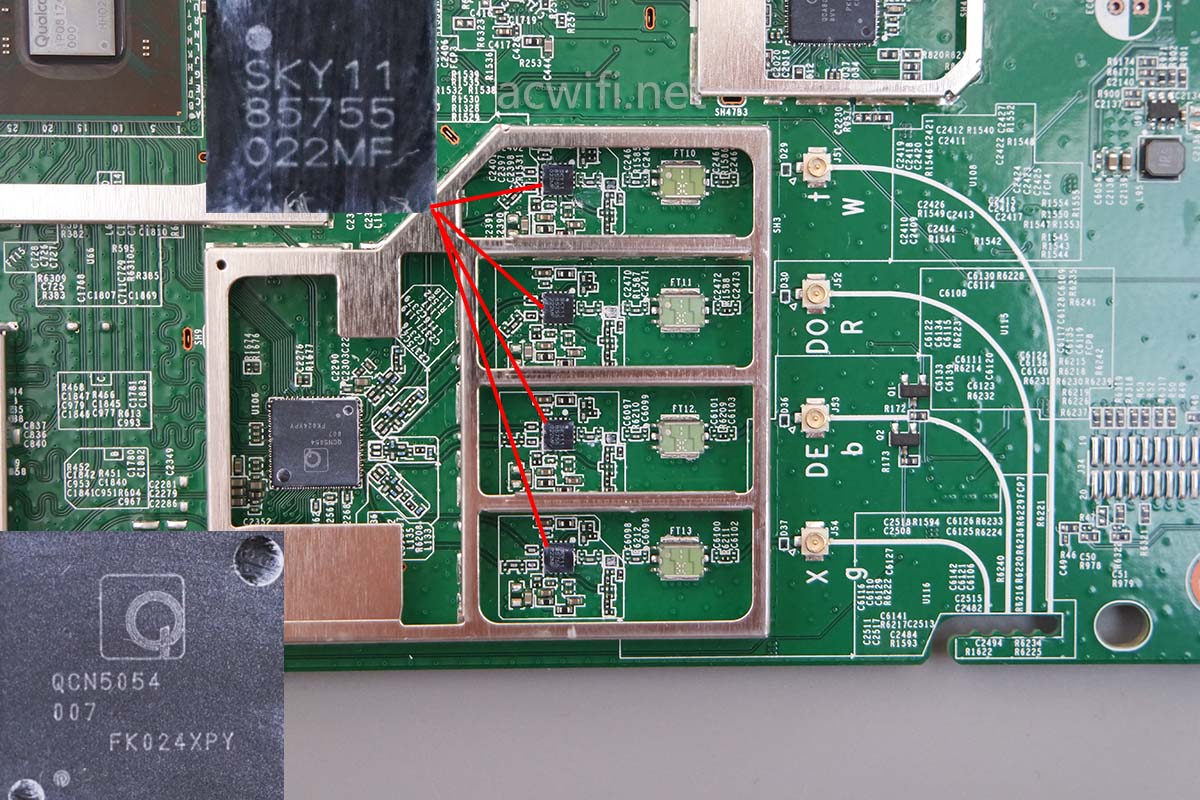

下图是其中一个5G射频电路,无线芯片型号是QCN5054,”54″中的“5”代表5GHz,“4”代表4x4mimo。最高速率2402Mbps。它在系统里属于5G2。芯片外有四颗独立的FEM芯片(功放)。功放右边有绿色的小方块,是滤波器。

MX4200拆机MX4050

FEM芯片型号是SKY85755-11,集成了PA和LNA。

SKY85755-11的参数如下:

  Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/R
switch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM

Wi-Fi 6模式下功率放大参数:+18 dBm, –43 dB EVM

另一边还有一颗5G无线芯片:LQCN5054,功放芯片也是SKY85755-11,也有滤波器。这里QCN5054只设计了两路射频,支持2x2mimo,5G最高速率1201Mbps。它在系统里属于5G1。

MX4200拆机MX4050

为什么三频无线路由器的两个5G都需要有滤波器?因为它可以防止一个5G频段的信号干扰另一个5G频段,两个5G互不干扰。

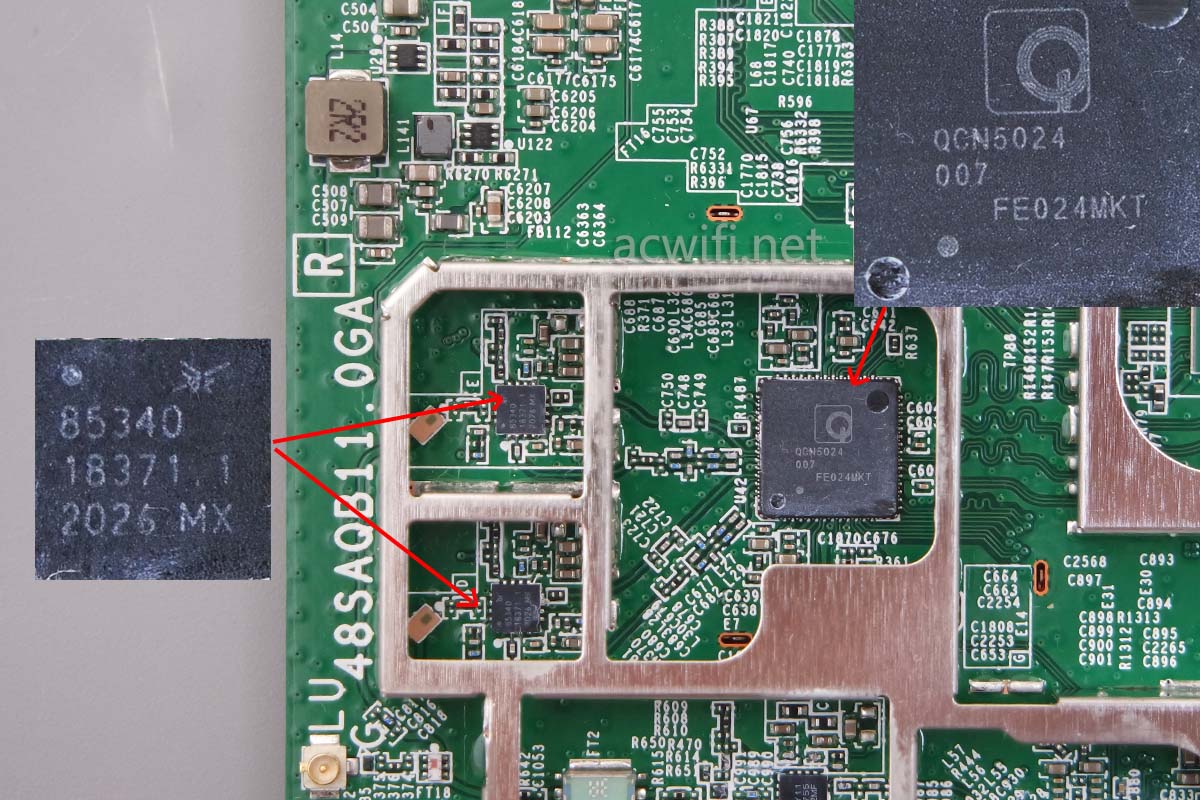

2.4G无线芯片的型号是QCN5024,“24”前面的2代表2.4GHz,后面的4代表4x4mimo,这里只设计了两路射频,所以2.4G是2x2mimo,最高速率573Mbps。外置了两颗FEM芯片,型号是SKY85340-11,集成了PA和LNA。

MX4200拆机MX4050

SKY85340-11的功率输出参数如下:

MCS11,HT20-HT40,-43 dB DEVM +21 dBm
MCS9,HT20-HT40,-40 dB DEVM +22 dBm
MCS9,HT20-HT40,-35 dB DEVM +23 dBm

Wi-Fi 6模式下的输出功率+21 dBm -43 dB DEVM

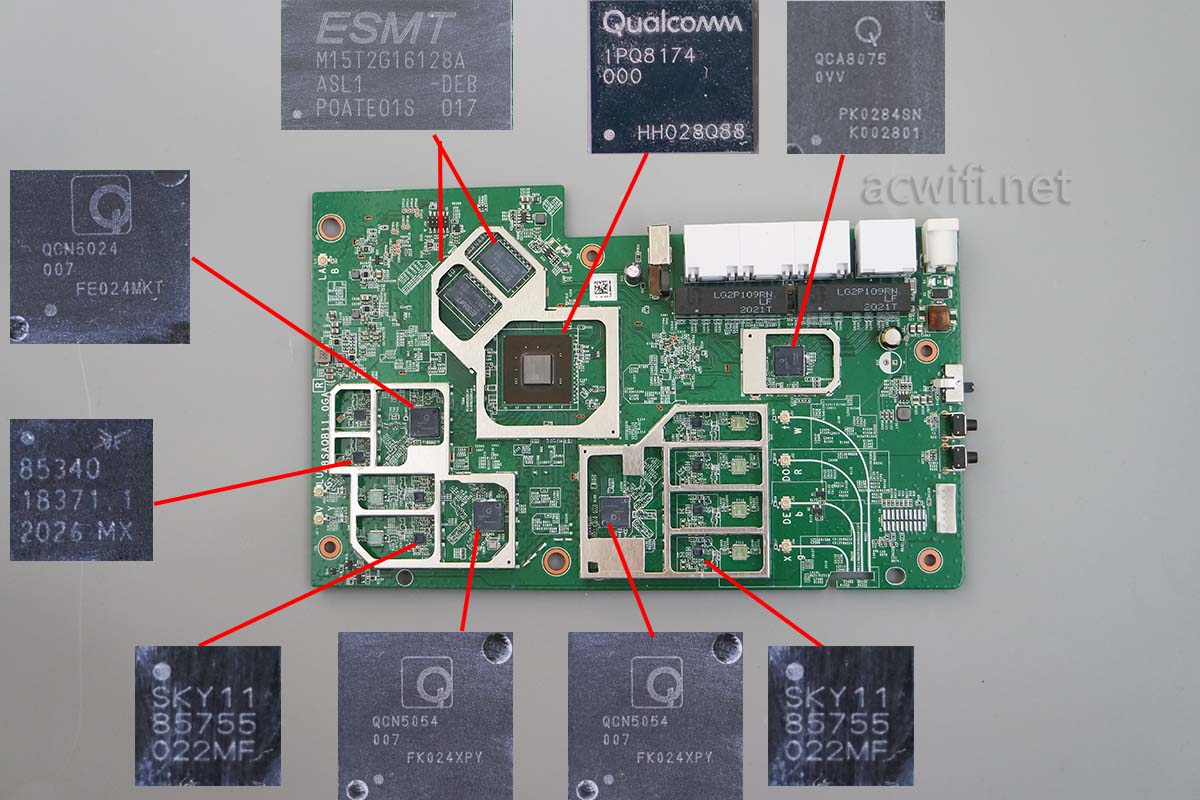

主板正面的所有芯片汇总图如下:

MX4200拆机MX4050

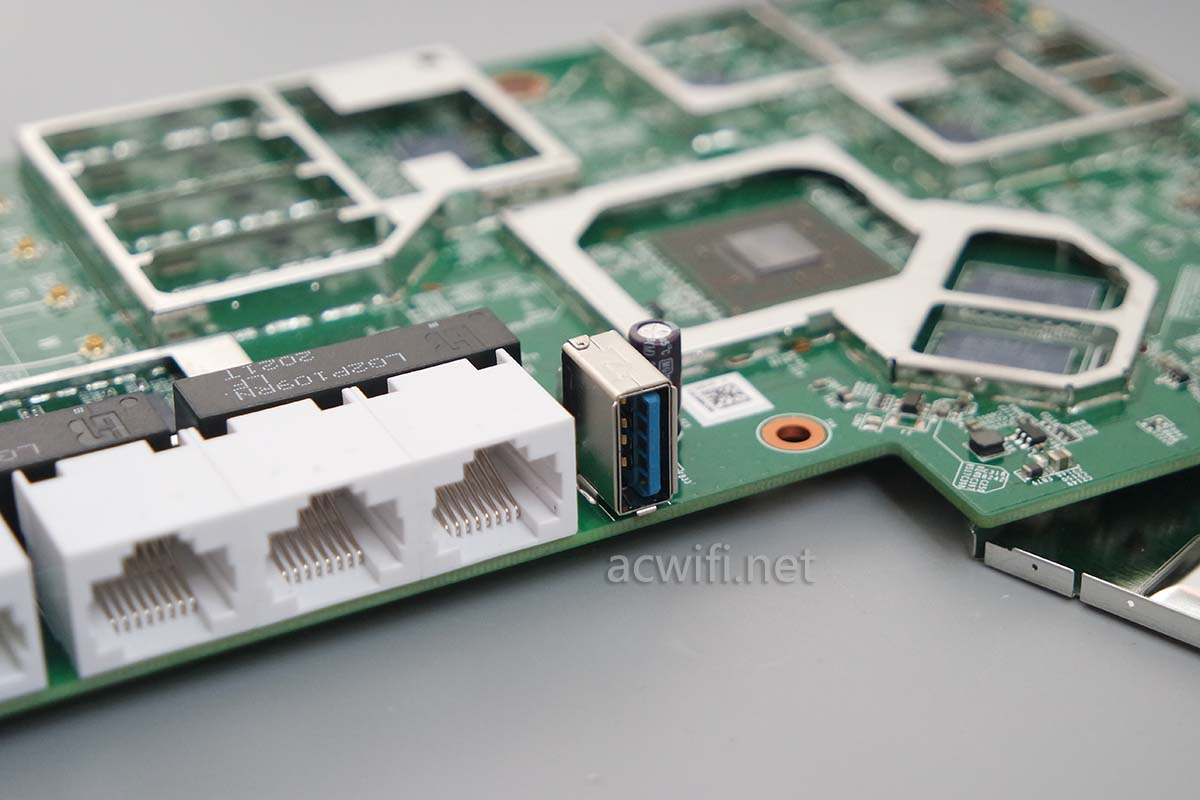

网口旁边有一个USB3.0接口:

MX4200拆机MX4050

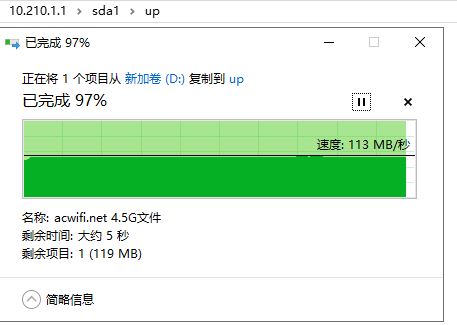

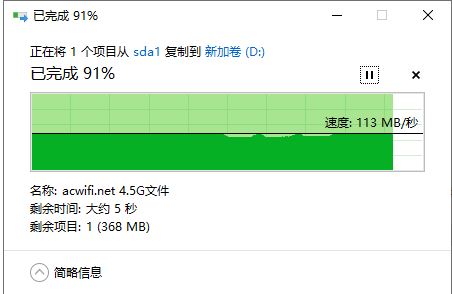

USB读写速度如下图:

USB 读速 USB 写速

测试的是32G SLC山寨U盘,直接在win共享下动单一个文件,读写速度均是113MB/秒,达到了千兆网口的极限。这个读、写速度很适合充当私有云、NAS、蓝光影音共享播放、文件备份。

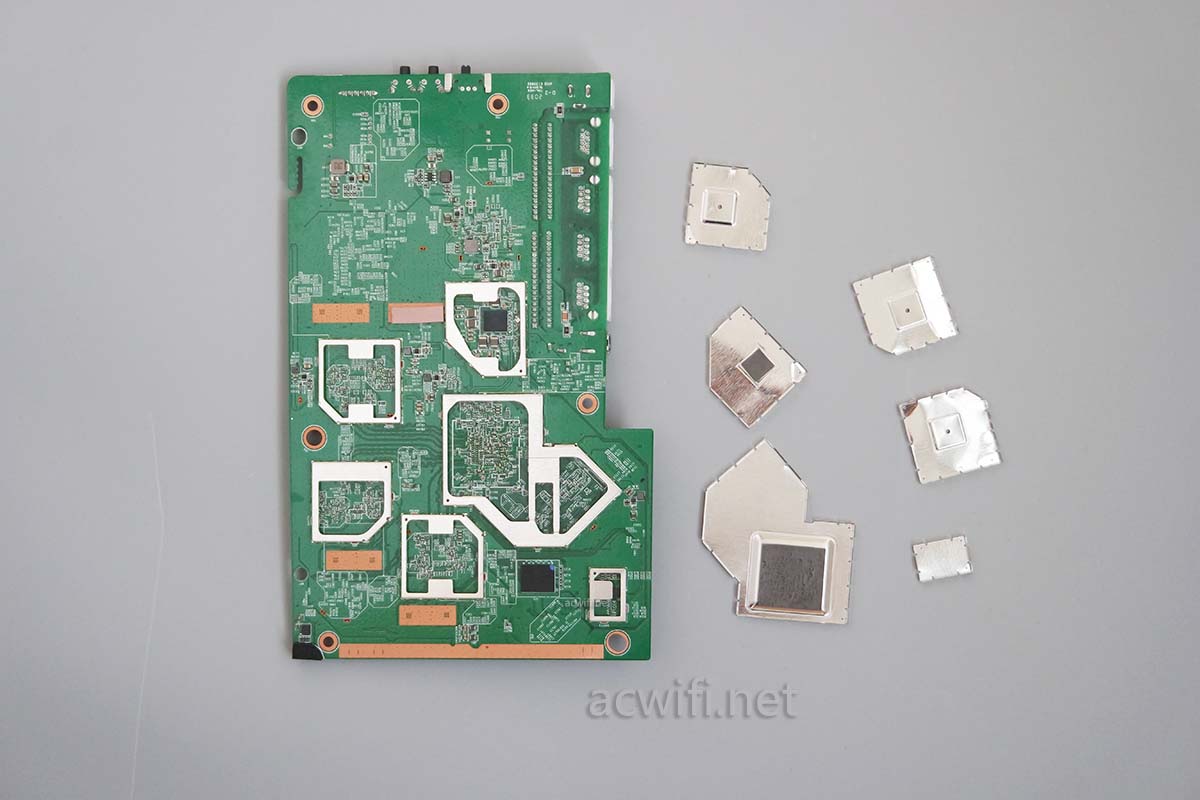

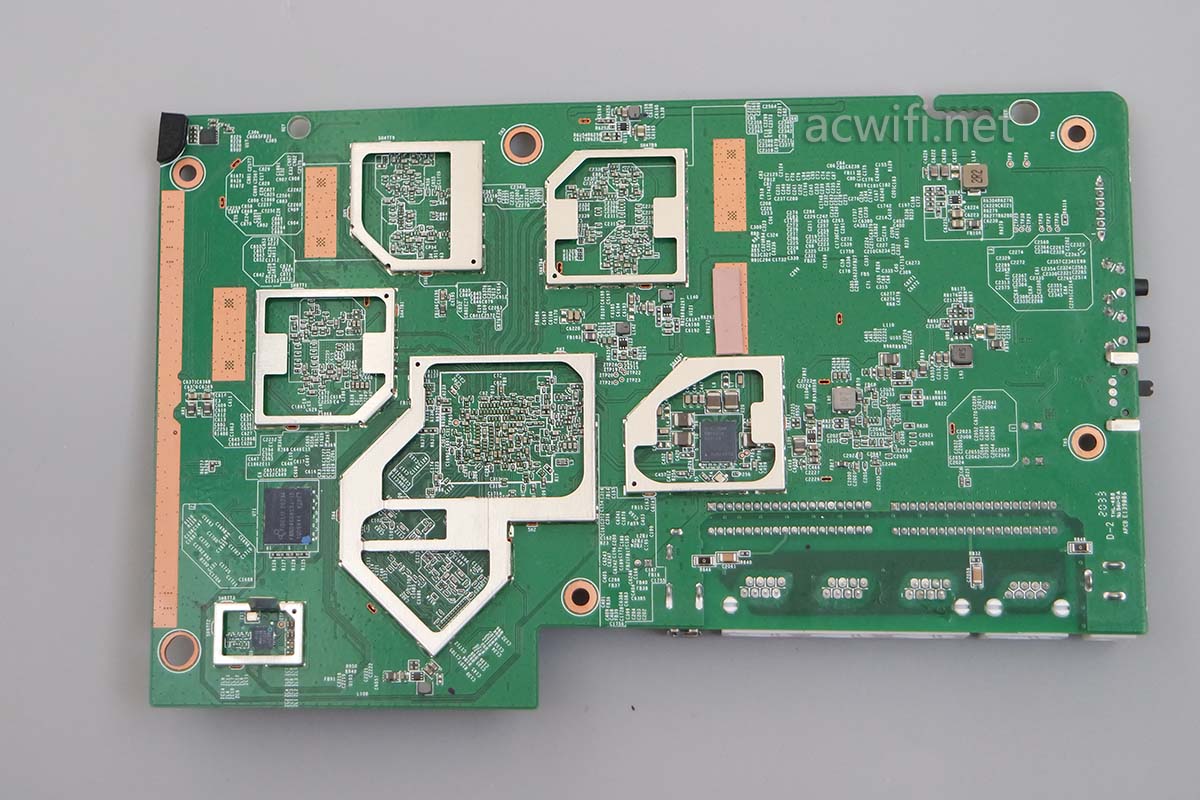

现在可以翻过主板看背面的芯片情况,屏蔽罩都撬开之后的样子:

MX4200拆机MX4050

放大看一下,有三颗小芯片。

MX4200拆机MX4050

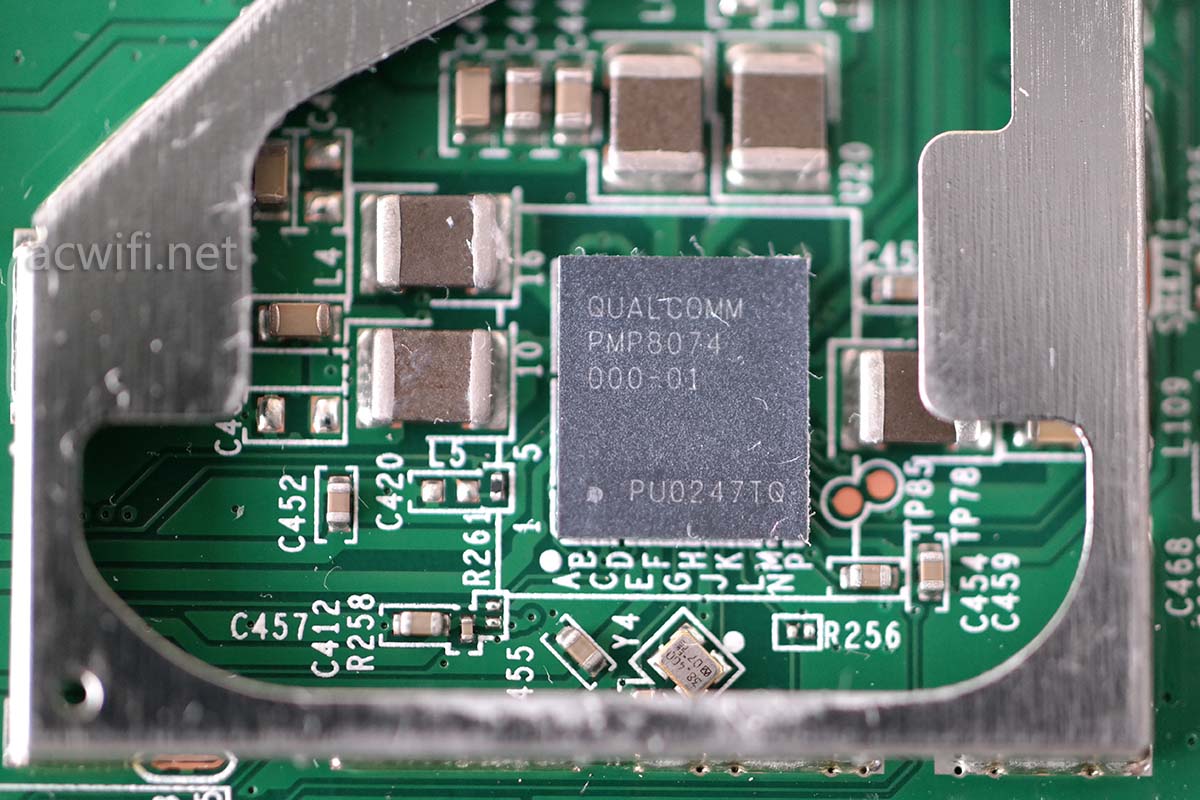

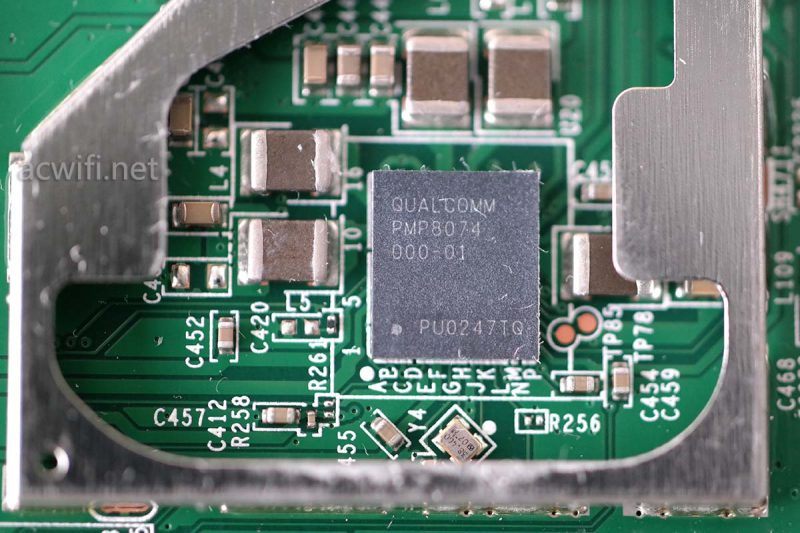

中间有一颗电源管理芯片,型号是高通的PMP8074,主要负责CPU的供电。

MX4200拆机MX4050

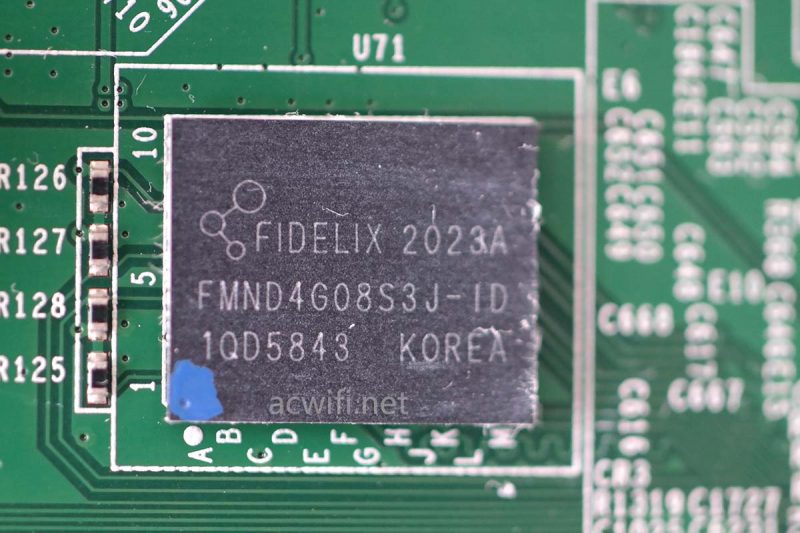

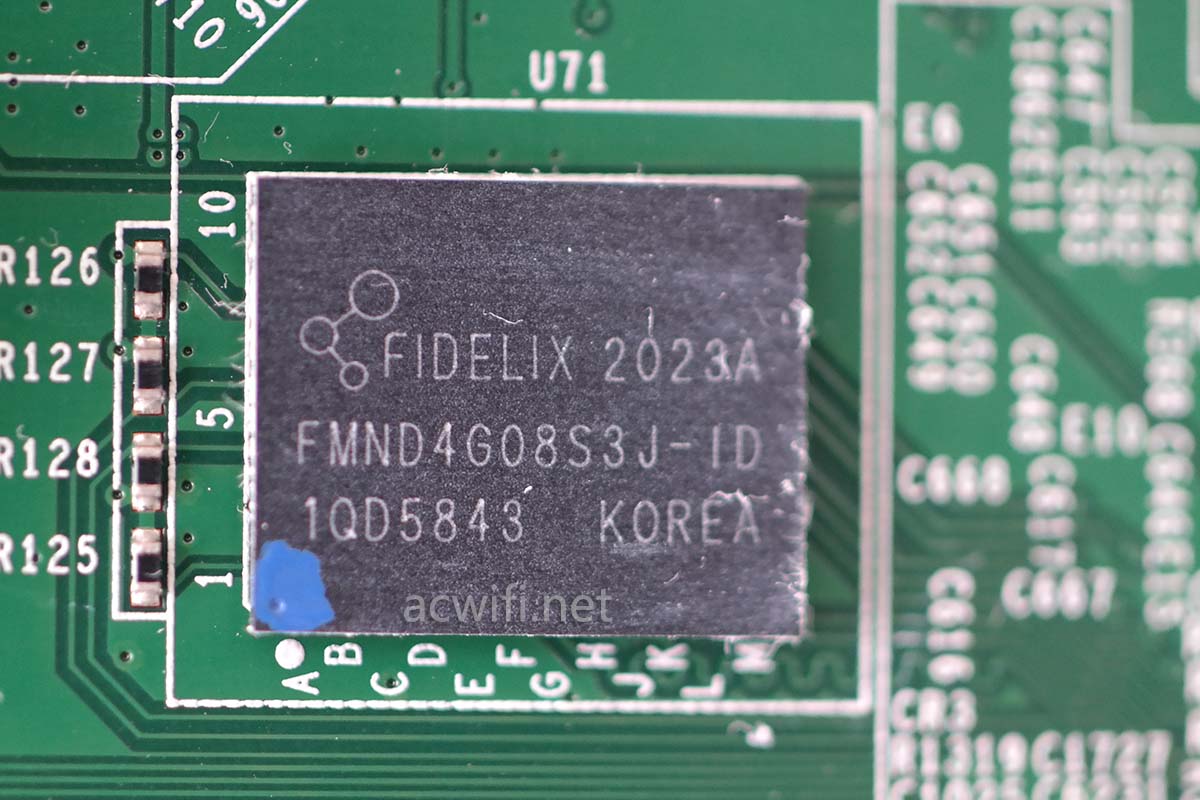

左边有一颗闪存芯片,型号是FMND4G08S3K-ID,容量是512MB。

MX4200拆机MX4050

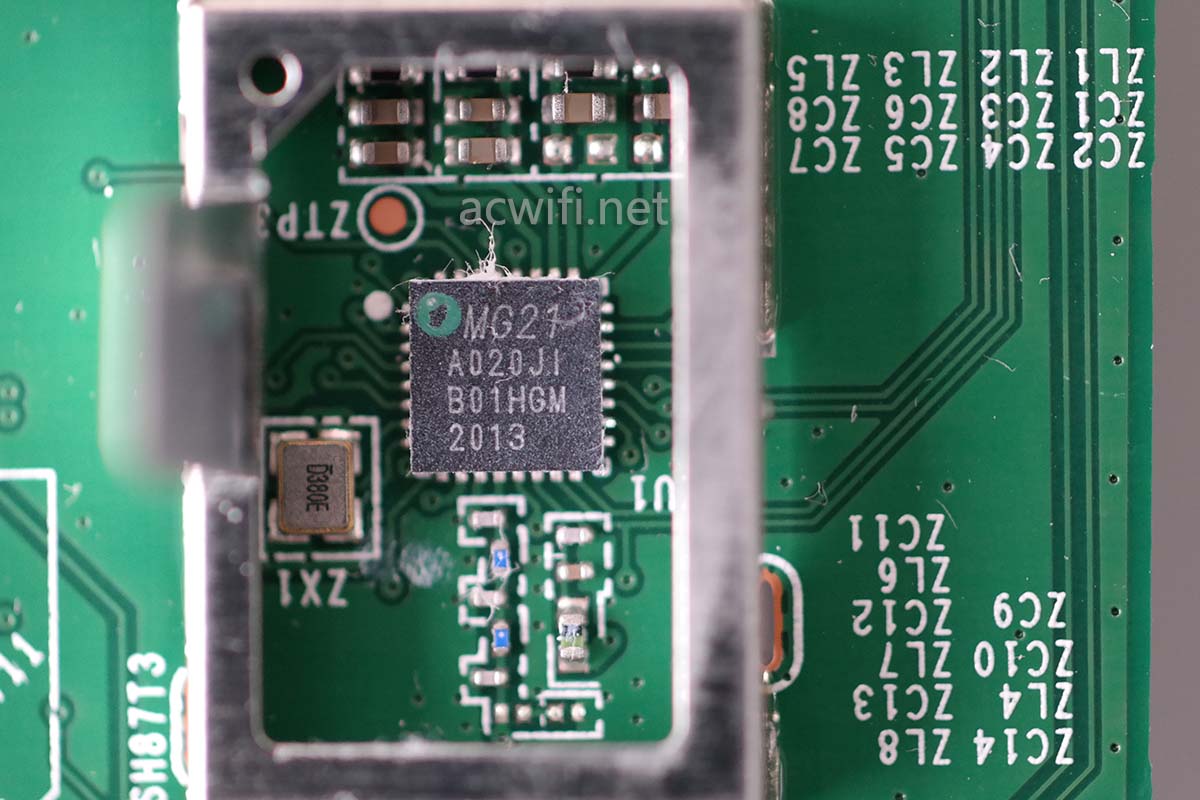

还有一颗小小蓝牙芯片,上面丝印着“MG21 A020JI B01HGM”,型号可能是EFR32MG21,MX4200拆机MX4050

EFR32MG21资料:

低功耗无线片上系统
高性能32位80MHz ARM Cortex®-M33,带DSP指令和浮点单元,用于高效信号处理
高达1024kB的闪存程序存储器
高达96kB的RAM数据存储器
2.4GHz无线电工作频率
TX功率高达20dBm

蓝牙的作用,一是手机设置新设备时使用,二是多台路由组网时沟通使用。猜的。

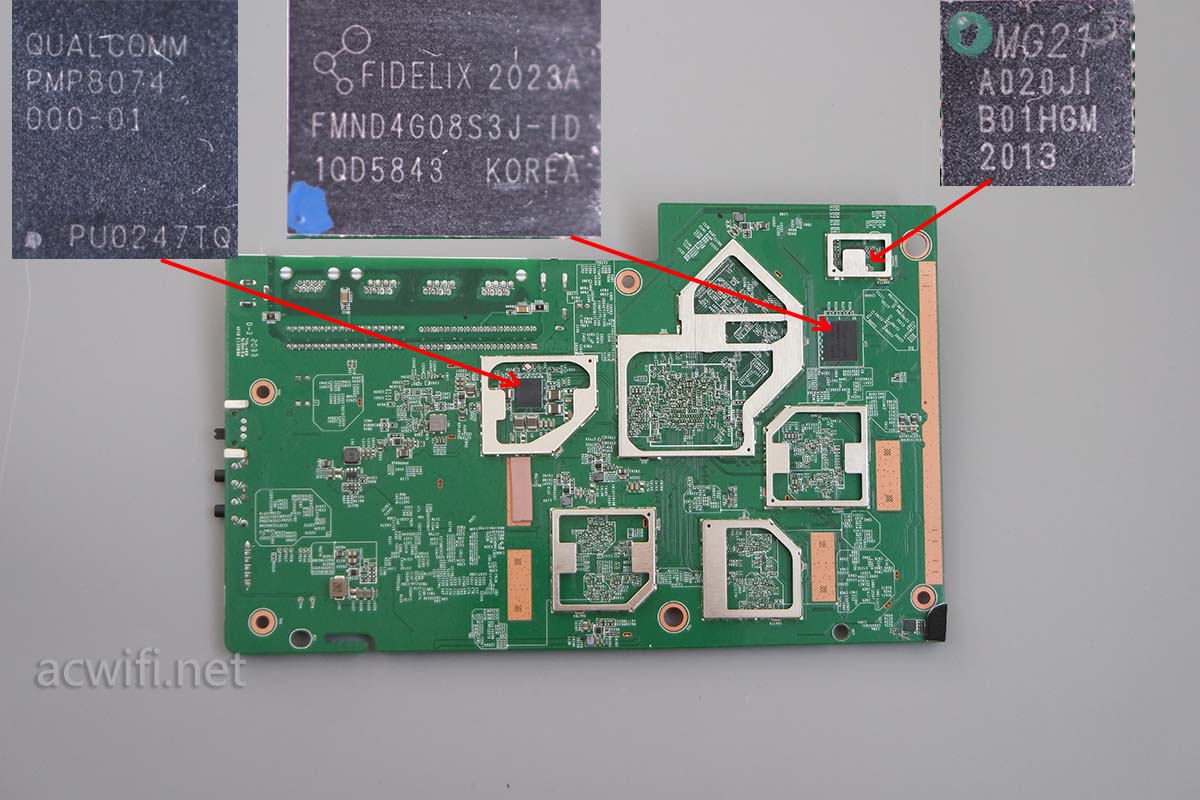

主板背面芯片汇总图:

MX4200拆机MX4050

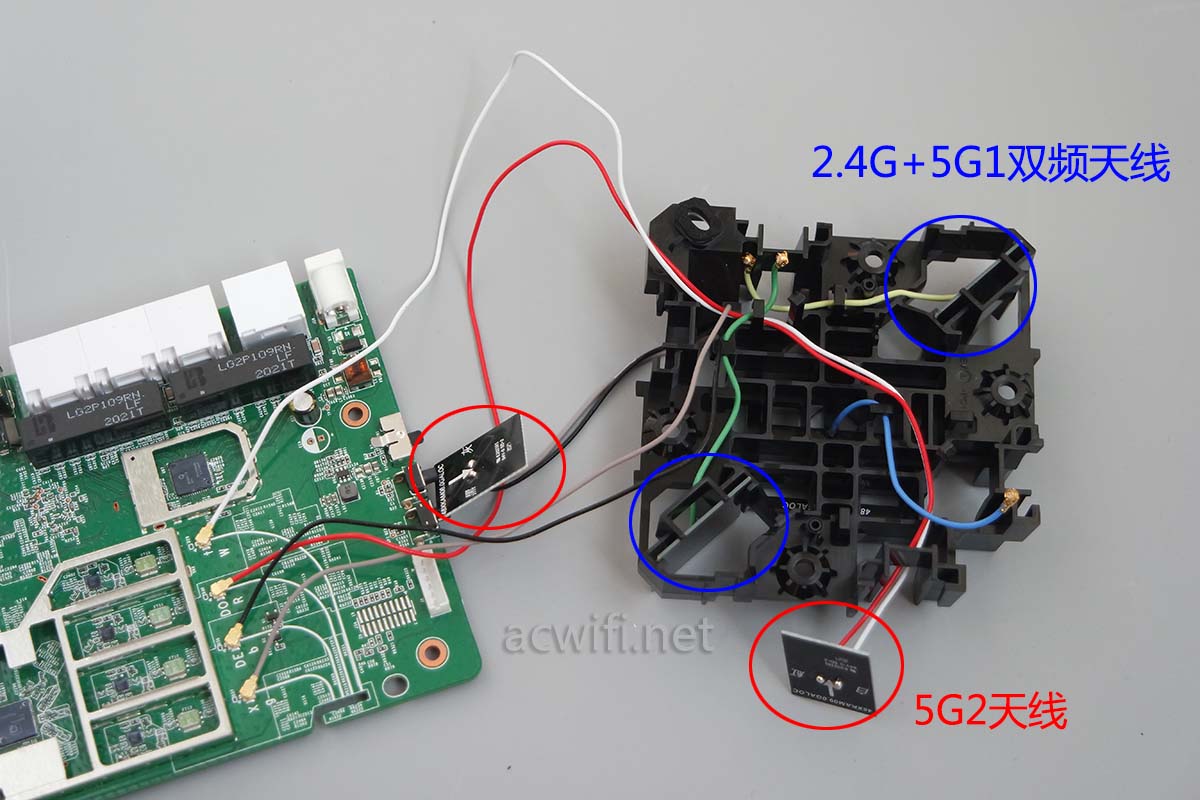

基本拆完了,现在可以去理解天线的分布,

MX4200拆机MX4050

蓝圈里面是双频天线,有两片;

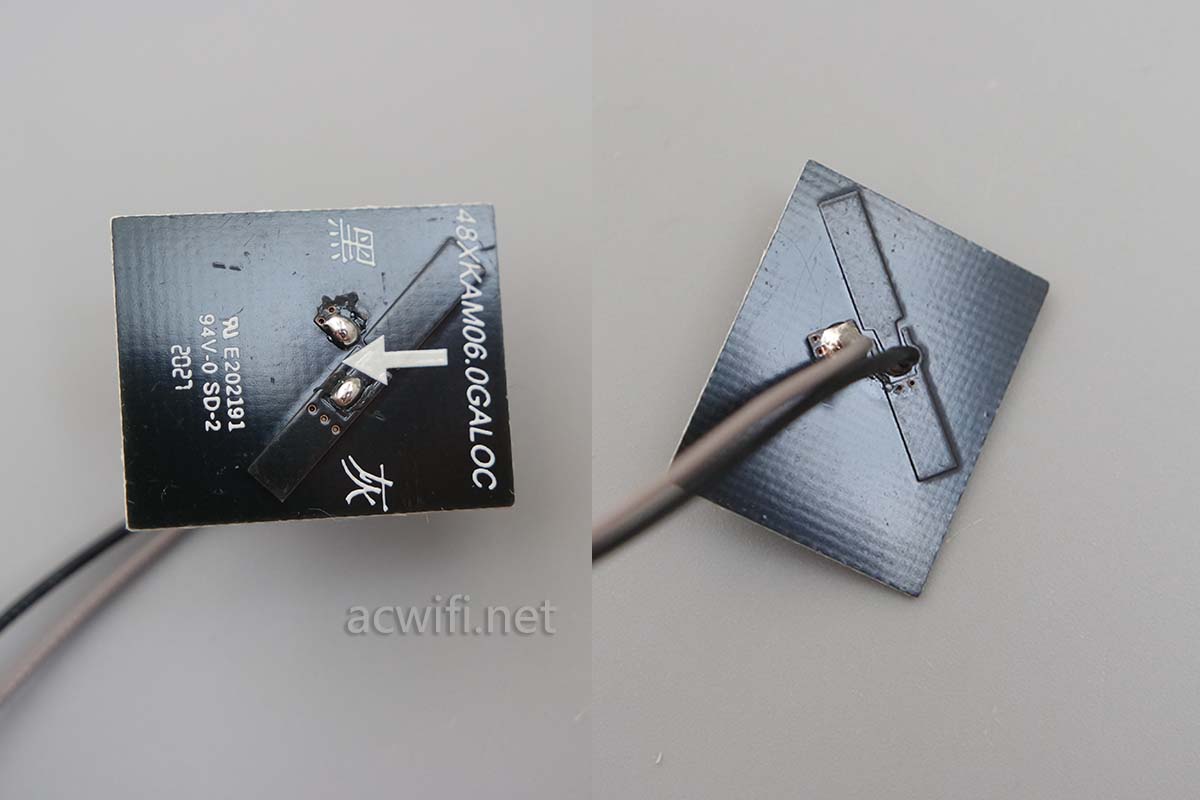

红圈里是5G2的单频5G天线,有两片,但每片的正反面均有一根PCB天线,所以这两片天线组成了4T4R天线。如下图,组成了X天线。第一次见这样的设计。

MX4200拆机MX4050

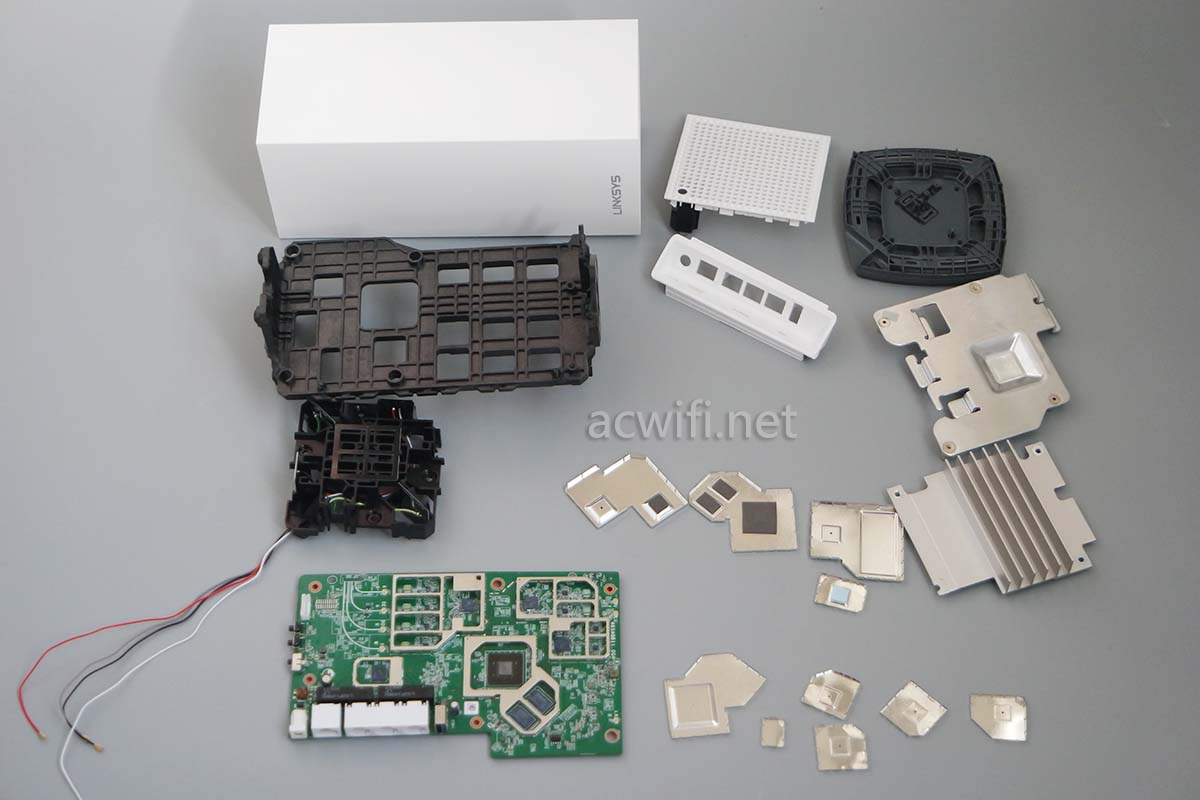

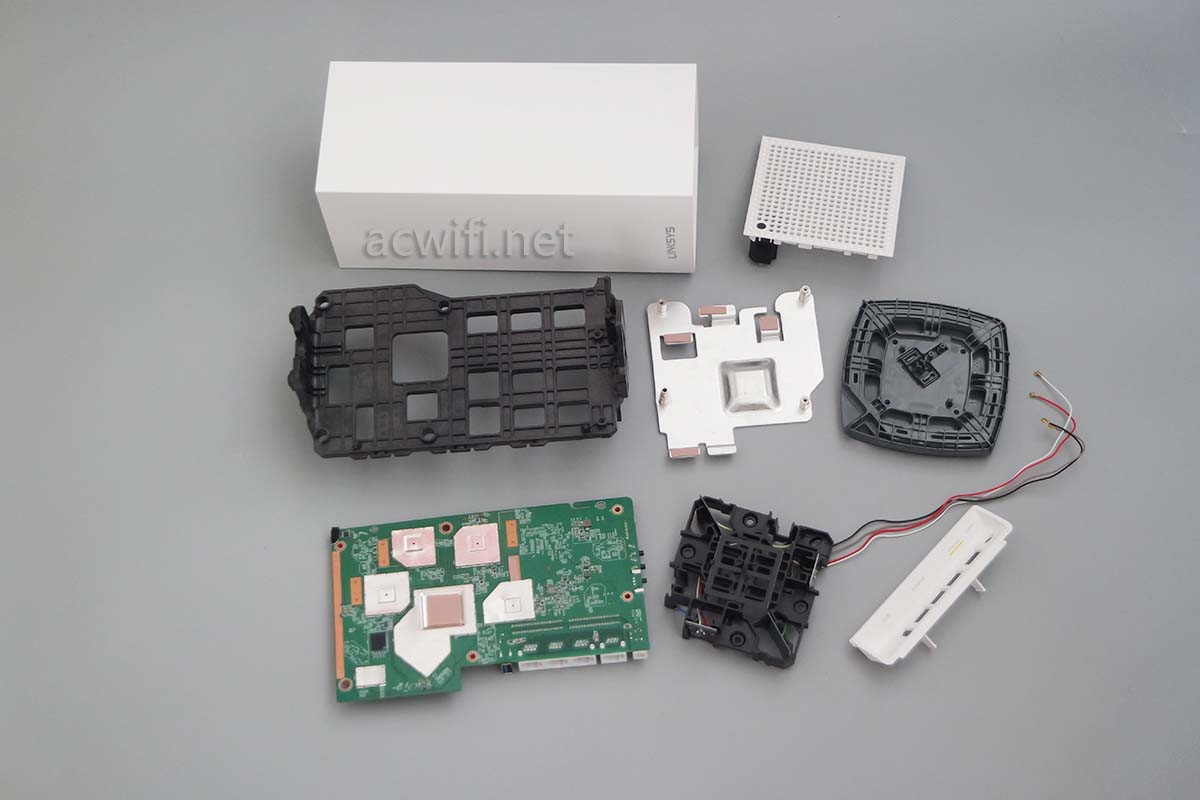

所有东西:

MX4200拆机MX4050

它跟MX5300有一样的外壳,一样的结构,210克的重量来自于MX5300两片大型散热器与铝合金主体框架。IPQ8174不像IPQ8072A那么高频率,发热量自然少了许多。

MX5300的拆机文章:LINKSYS MX5300拆机

慢慢花2小时装回去。

MX4200拆机MX4050

到此,MX4050拆机完成了,硬件配置是IPQ8174+QCN5024+QCN5054+QCN5054+512MB内存+512MB闪存。

从硬件上来看5G2的确是4x4mimo,最高速率是2402Mbps。总的速率是4176Mbps。现在来证明5G2不是2x2mimo。

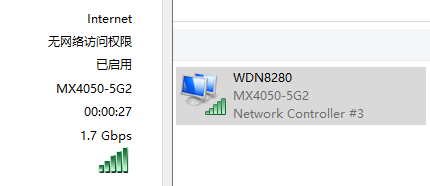

用4x4mimio的无线网卡,WDN8280,802.11ac,连接MX4050的5G2,显示的速率是1.7Gbps:

MX4050 5G2速率

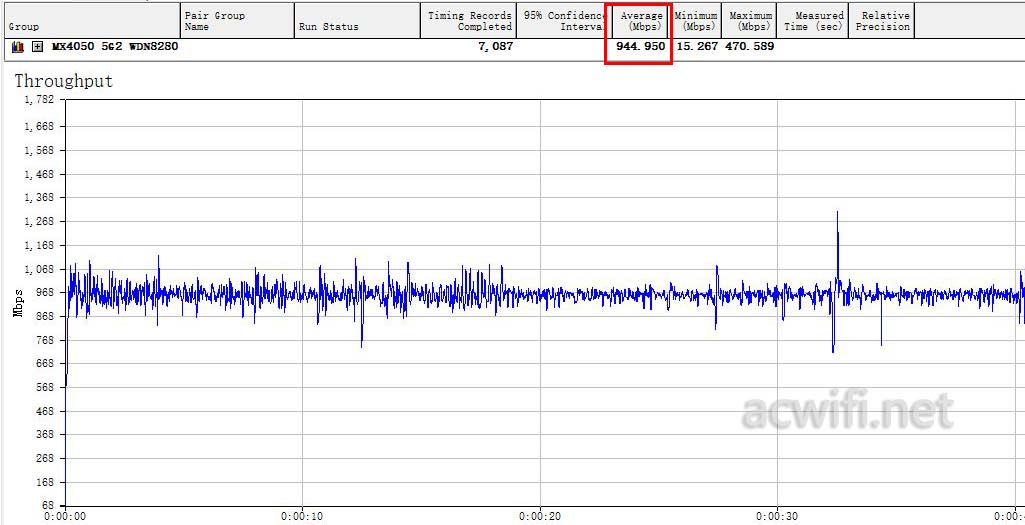

1.7Gbps连接速率已经说明是4x4mimo了,用IxChariot跑个速度看看,结果如下图,非常平稳地跑出了944Mbps的速度,这可是网口的瓶颈了。

5G2 wdn8280 速度

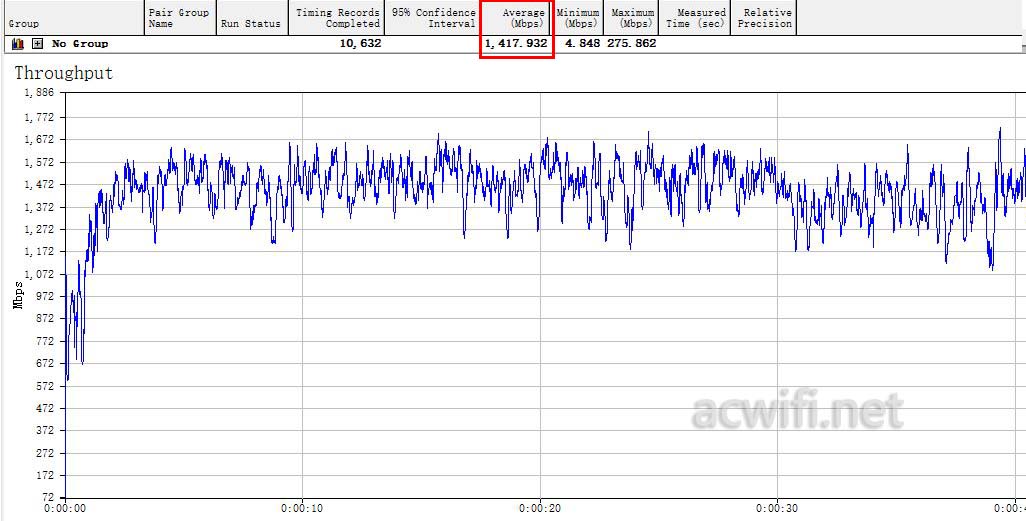

接着用XDR6060无线桥接MX4050的5G2,测速结果有1417Mbps,如果5G2只是 2x2mimo 1201Mbps 的话,根本不会有这个速度跑出来。

5G2 to XDR6060

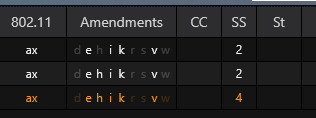

用winfi看了无线的NSS,就是2+2+4,5G2绝对是4x4mimo。

MX4050 4x4mimo

我下结论,港版MX4050就是MX4200,硬件一样,无线参数一样,5G2均是4x4mimo 2402Mbps。

MX4050比MX4200还要贵,MX4200预售价才1159元。这样的用料和做工,加上3年质保,值得。

MX4200京东购买链接

三频路由器的好处,除了常规的有利于无线组网速度之外,还有一个很大的好处:两个5G分类连接使用。

你可以把一些WIFI5设备连接到一个5G,WIFI6设备连接另外一个5G,这样的话WIFI5的设备不会拖慢WIFI6的设备;

你也可以把你玩游戏的设备连接到一个5G,家里其它设备连接到另一个5G,这时没人干扰你的5G WIFi,玩游戏更稳定。

这些前提是要能自由地设置无线名称,5G改两个不同的名称,才方便归类连接,那些不能分频的会很D疼。。。。所以我一直都不建议双频合一。
