网件R6400拆机

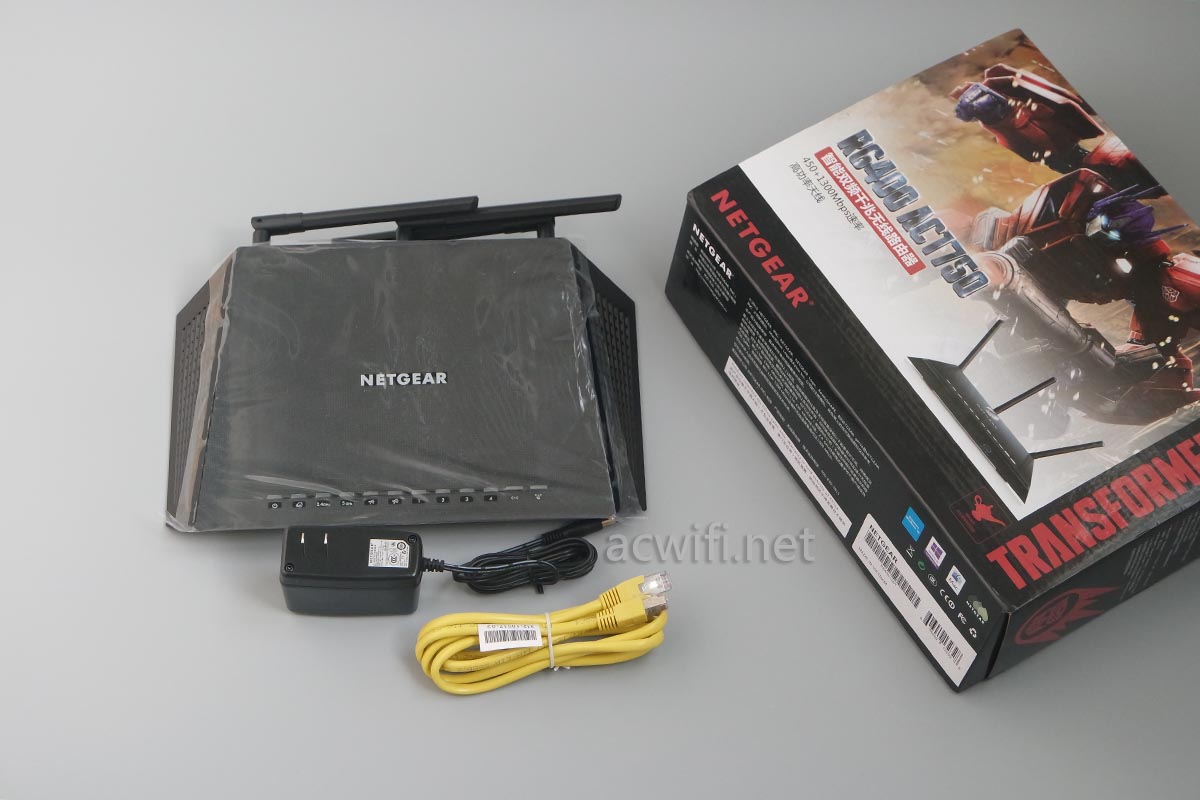

网件R6400购于2018-03-06,因为是变形金刚版保修只有一年,早已过保了,可以放心拆机。当时经常有399元的特价,加上20元全品券,379元就能买到。所以当时我经常说400元内,网件R6400是较佳的选择,还有网件R6800也是。现在这价格是一去不复还!

网件R6400拆机

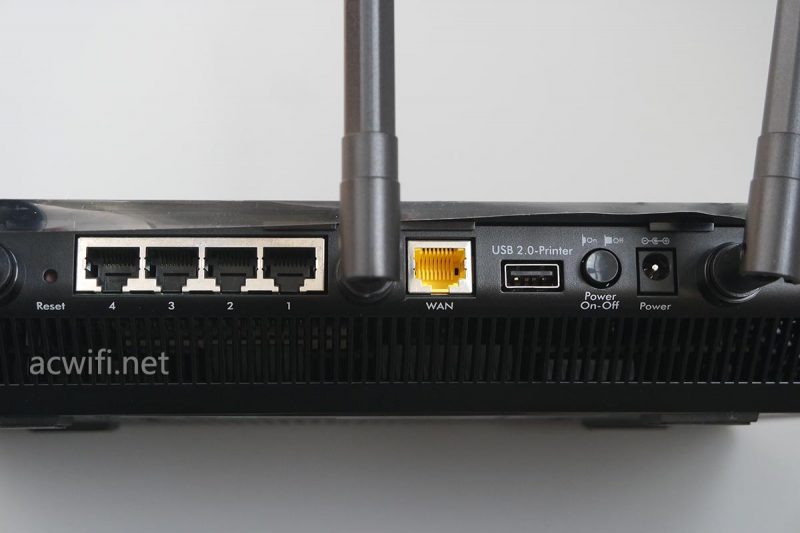

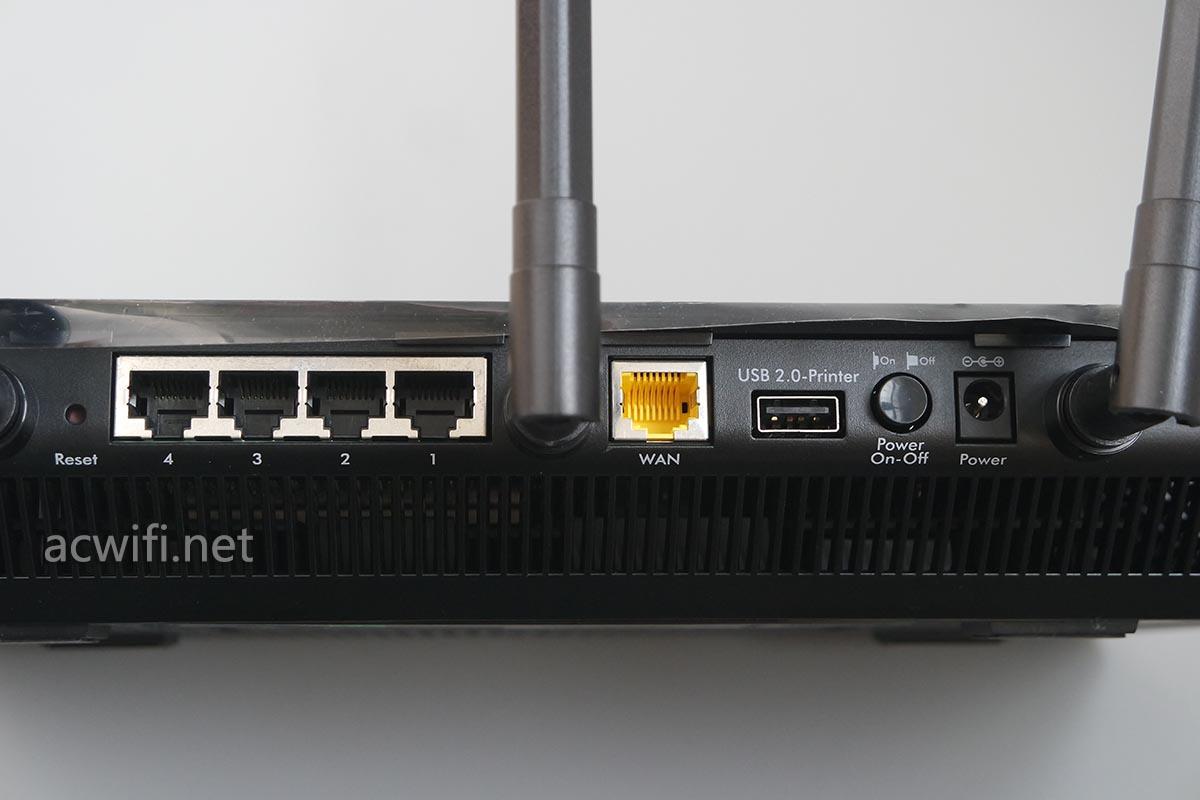

网件R6400采用了不可拆天线设计,这样的天线有点拉低档次的感觉!机身后面接口如下:

网件R6400拆机

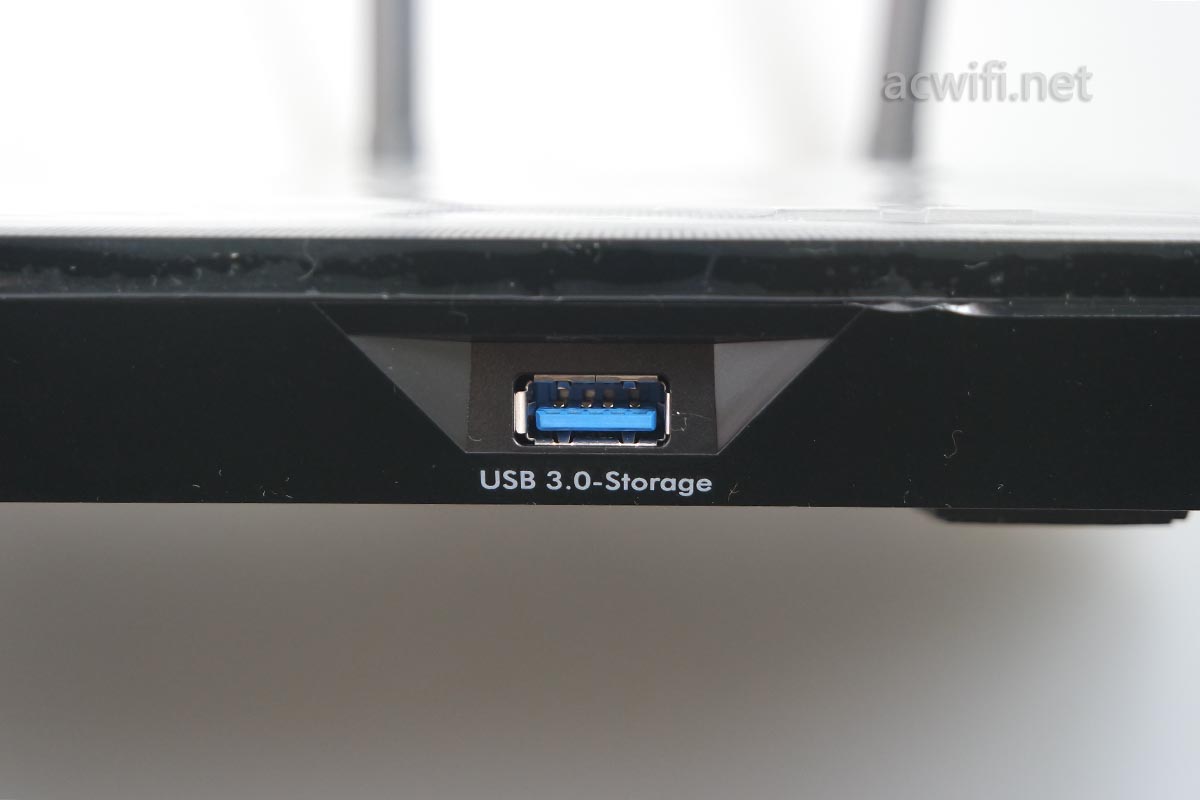

然而网口会比R7800显高档些,有金属包边。一个USB2.0口,五个全千兆网口。另一个USB3.0口在机身前方。

网件R6400拆机

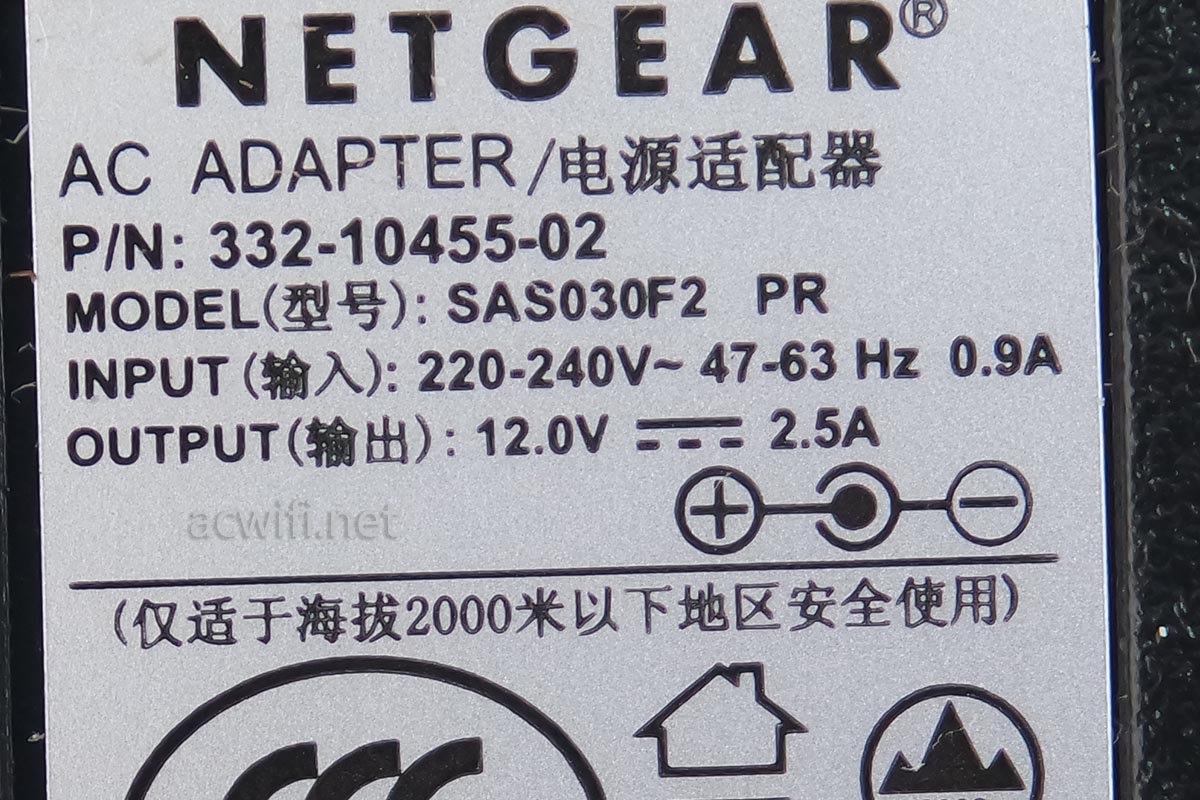

电源是12V/2.5A,会比R7000这类的少一点功率。

网件R6400拆机

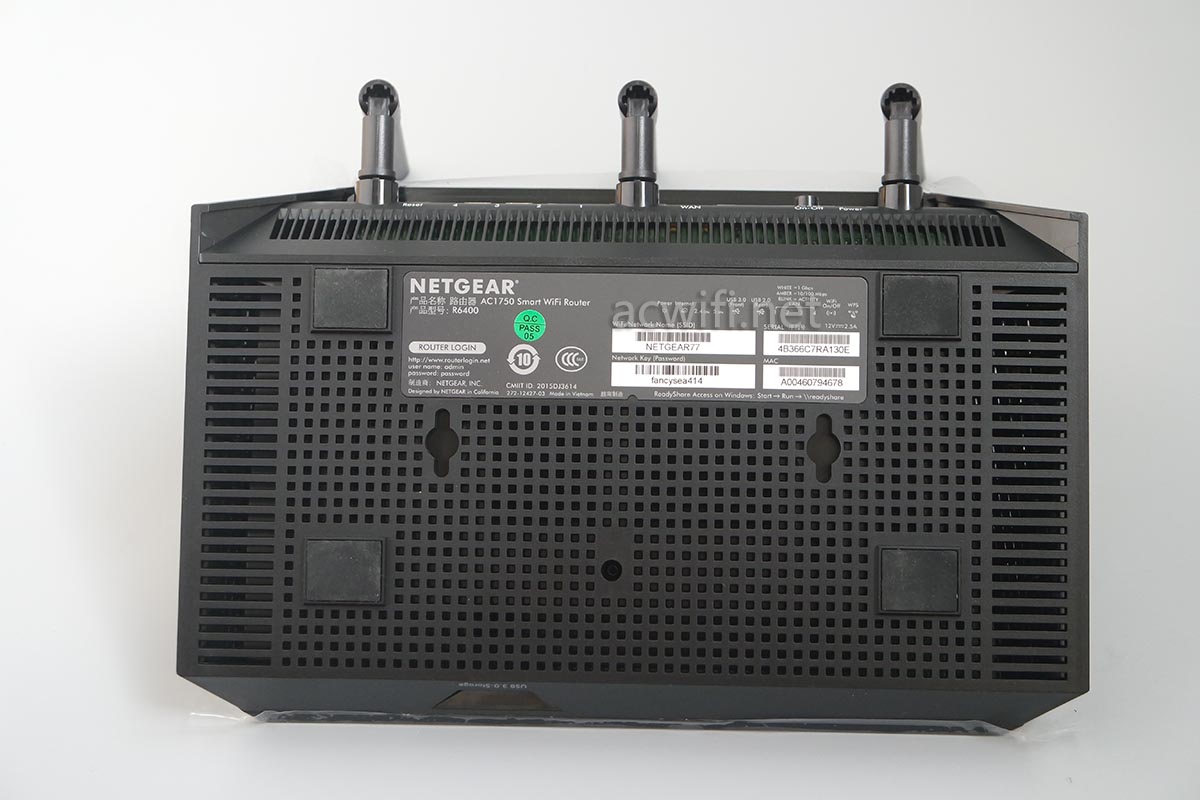

路由器底部:

网件R6400拆机

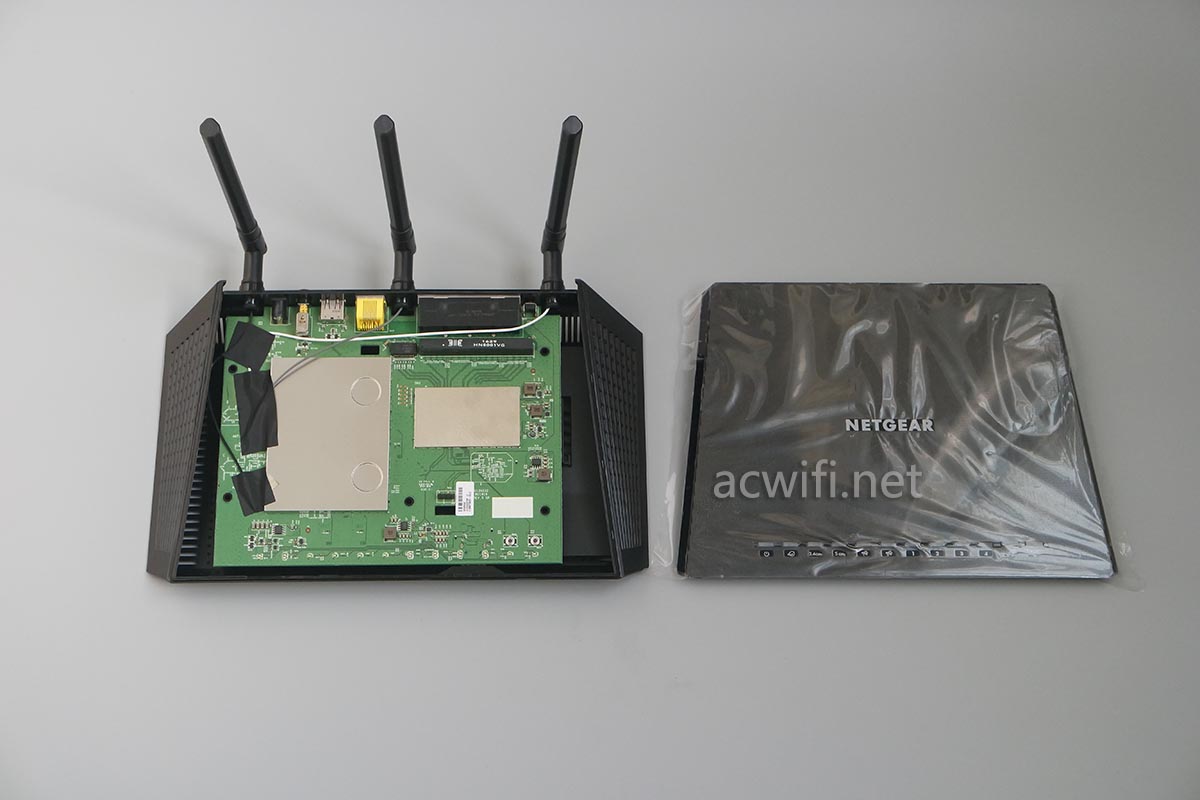

拆开上盖:

网件R6400拆机

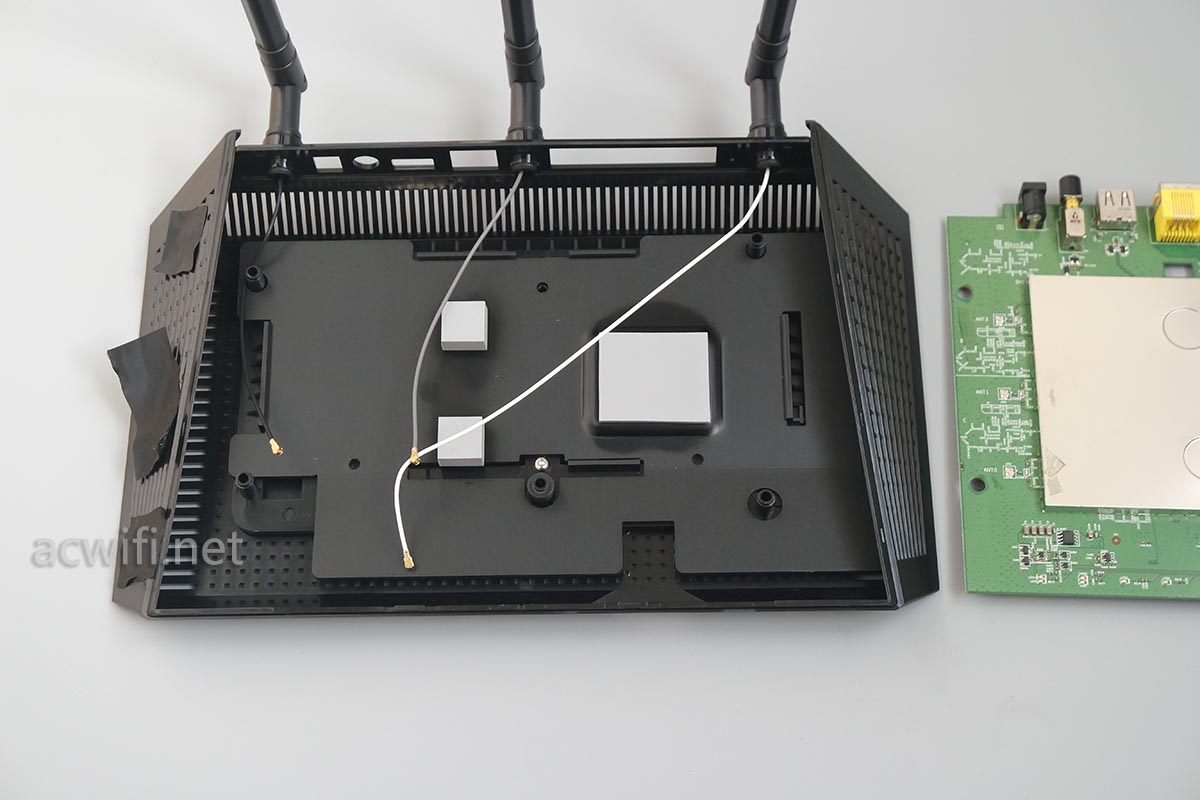

取下天线接头,抽出主板:

网件R6400拆机

显然有一大片铝散热器在主板底下帮散热,网件多数采用这样的散热设计。

主板正面与尺寸:

网件R6400拆机

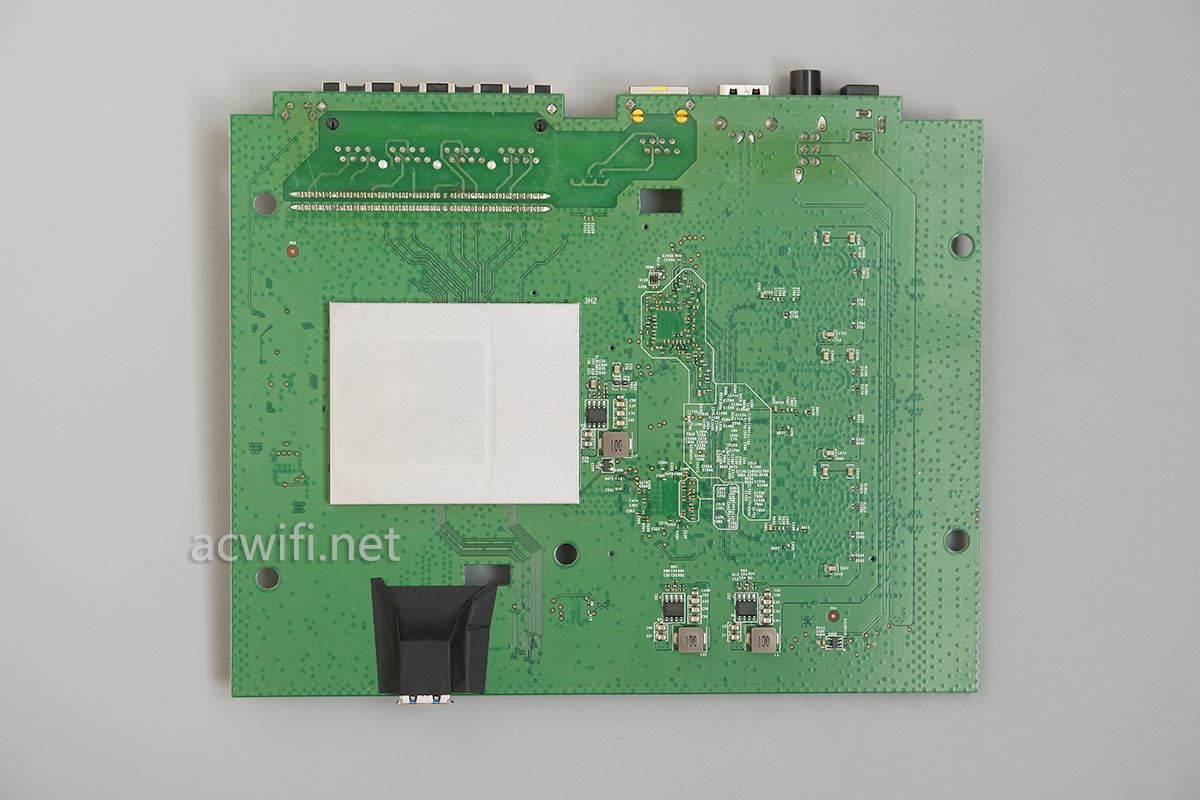

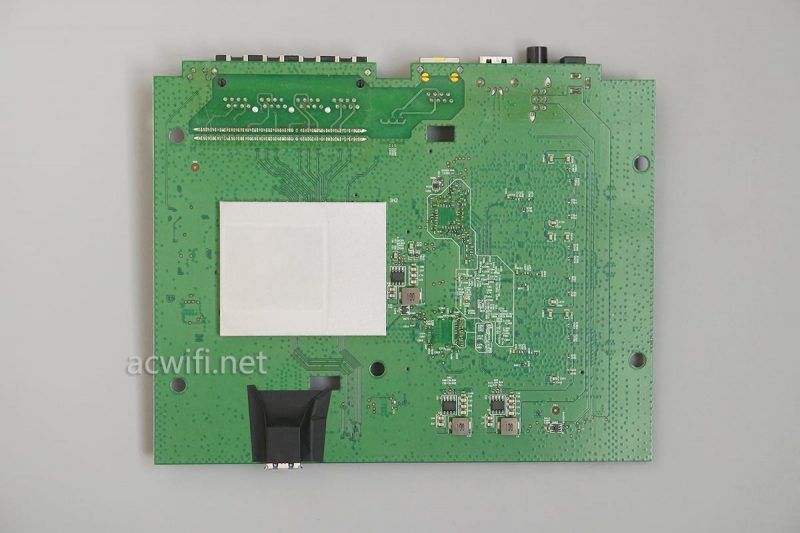

主板背面:

网件R6400拆机

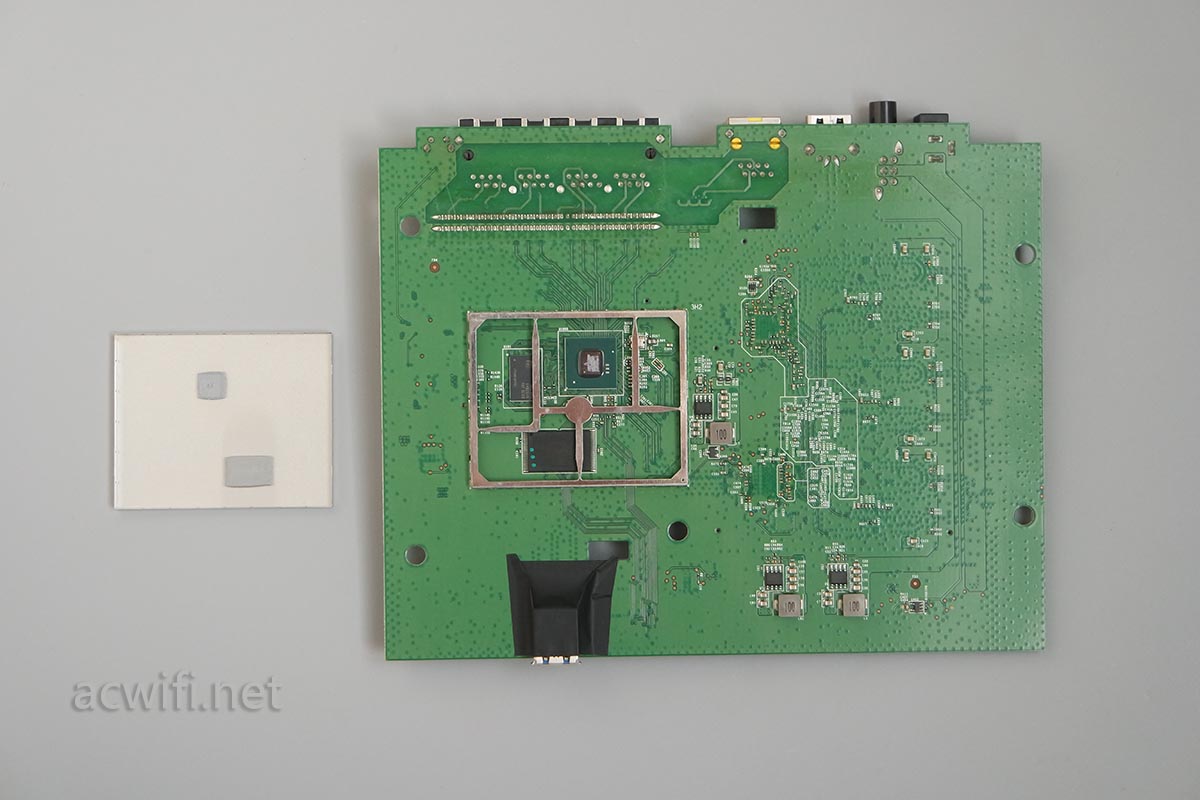

既然背面有些东西,就先拆它吧,取下屏蔽罩看看,原来CPU是收藏在主板背面。(这句有点废话,R7000系列也是这样子的。)

网件R6400拆机

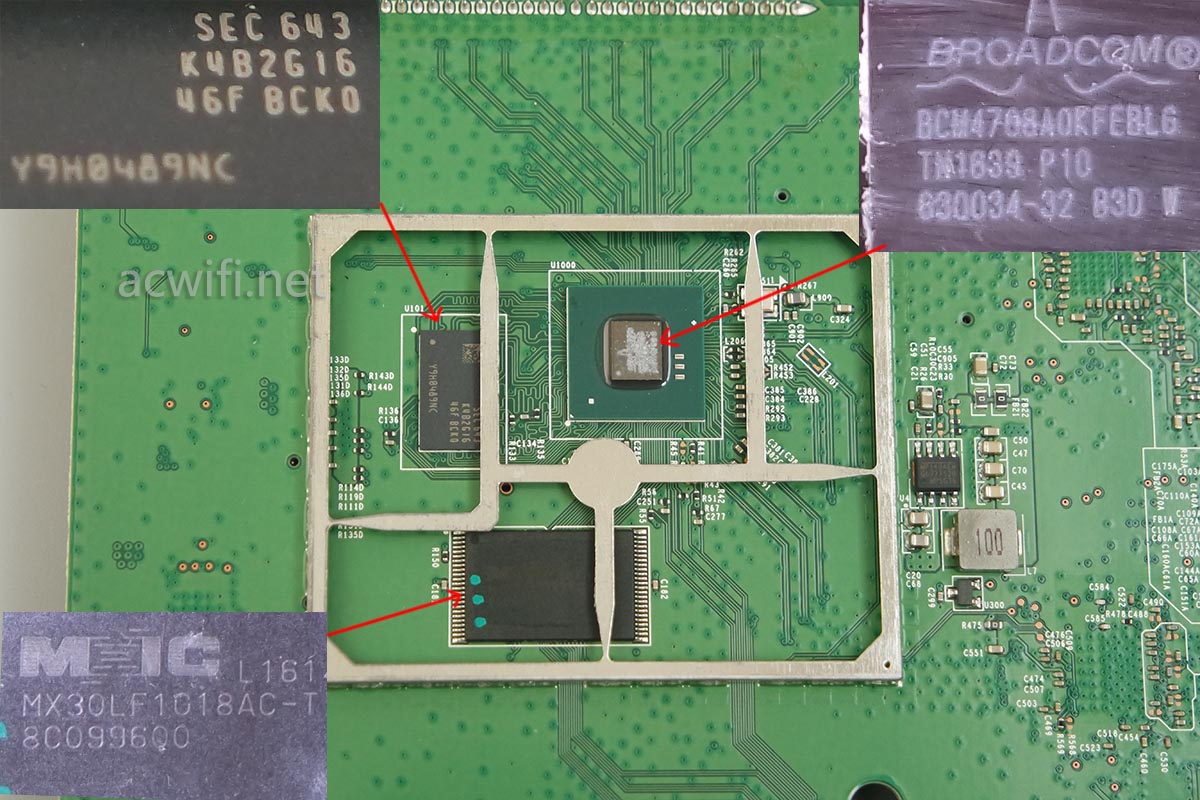

芯片型号如下图所示:

网件R6400拆机

CPU型号是BCM4708A0,双核800MHz,后面的A0应该是代表步进吧,还有BCM4708C0这个型号,频率是1GHz,网件R7000P、华硕AC66U B1、华硕AC1900P也是BCM4708C0。CPU集成了5口千兆交换,因此不需要外接千兆交换芯片。

CPU的旁边是三星内存芯片,型号是K4B2G1646F,容量是256MB;下方是闪存芯片,型号是MX30LF1G18AC,容量128MB ,NAND FLASH。

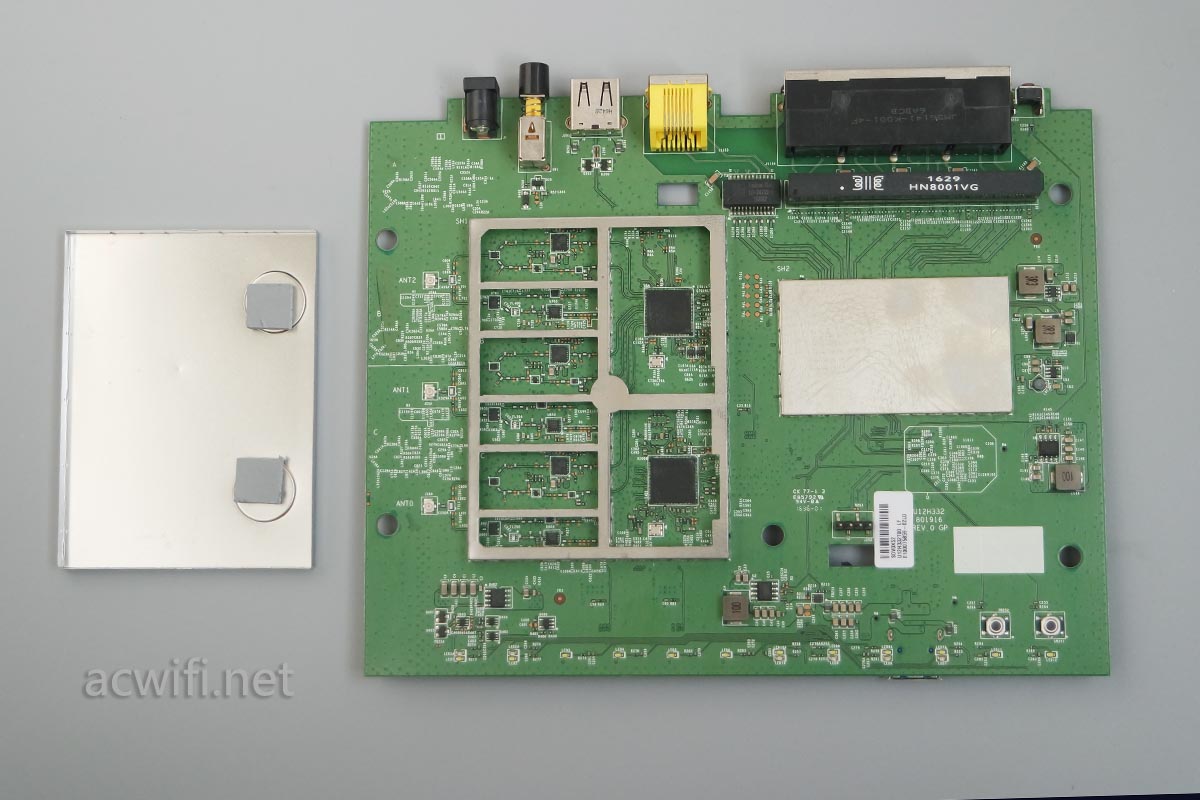

撕开主板正面的屏蔽罩:

网件R6400拆机

右边还有一个屏蔽罩没有掀开,并不是我瞧不起它而不理它,而是TMD居然焊死了,果真是它瞧不起我的手艺,有热风枪却不敢对它使用。我是怂了~~,但我看死它里面只是空巢,就像R7000V1那样,如下图:

网件R7000V1拆机

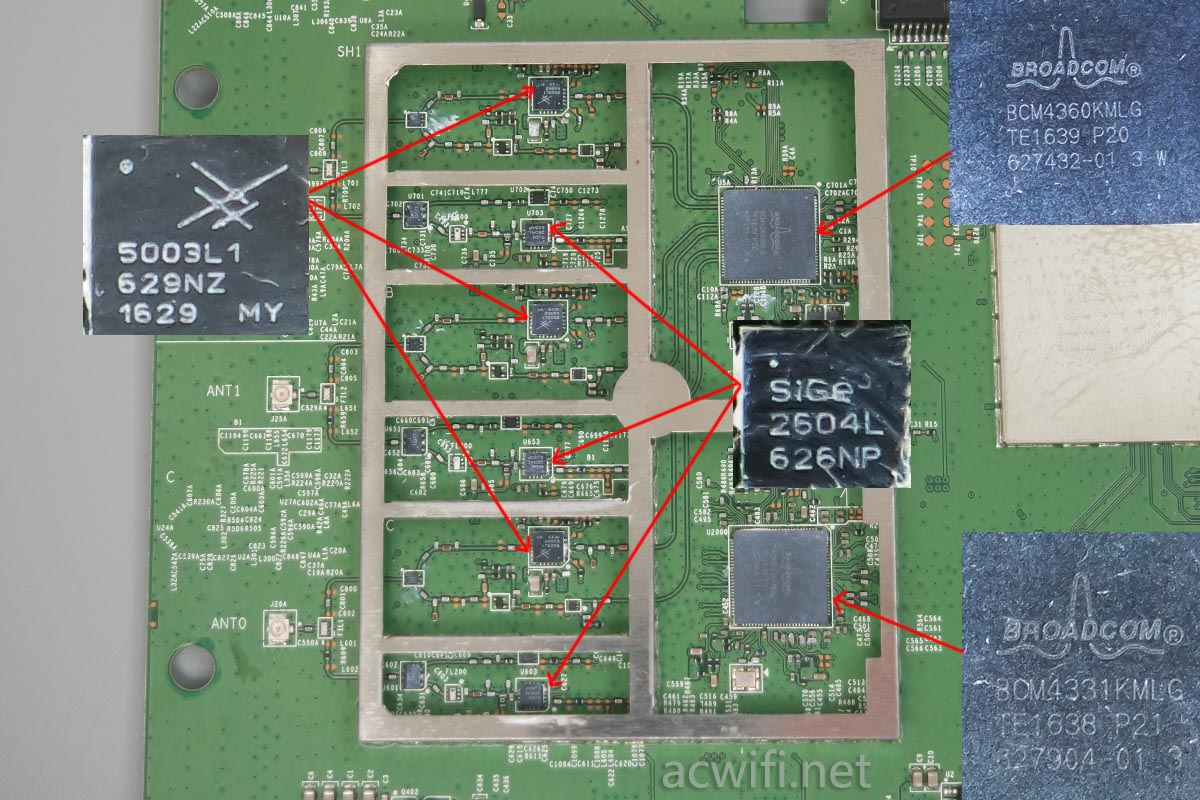

网件R6400无线射频电路具体细节如下:

5G无线芯片型号是BCM4360,3x3mimo,在256-QAM和80MHz频宽下无线速率最高1.3Gbps;

2.4G无线芯片型号是BCM4331,3x3mimo,在64-QAM和40MHz频宽下无线速率最高450Mbps,不支持256-QAM,所以2.4G无线速率不像R7000那样达到最高600Mbps。(如果是手机只支持20MHz频宽的话,2.4G速率就是144Mbps与173Mbps的区别。)

所以网件R6400的无线规格是AC1750M。

网件R6400

双频都外围了3路独立的功放芯片:

首先丝印着5003L的芯片型号是SE5003L,是一颗5G 功放率放大器。The SE5003L is a 5GHz power amplifier offering high linear power for wireless LAN applications。它的参数如下:

Features
High output power amplifier
– 23dBm at 5V
External Analog Reference Voltage (VREF) for
maximum flexibility
Buffered, temperature compensated power
detector
3% EVM, @23dBm, 64 QAM, 54 Mbps
32 dB Gain
Lead Free, RoHS compliant and halogen free
package, MSL3

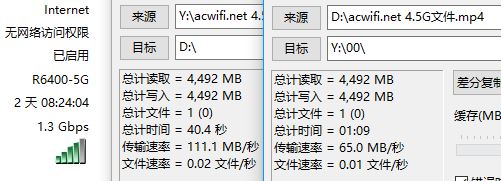

在64-QAM时最大输出功率+23dBm=200mW,但没给出256-QAM的数据。从测试中可以体出网件R6400的5G信号是很强的,有时会比2.4G还强。用便宜的黑苹果无线网卡连接它的5G,在近距离下lan to 5G传输文件会有100MB/秒的稳定速度。如果用华硕PCE-AC88无线网卡,则有惊人的下行传输速度:(2018-04-28)

5G speed

当然不会每次都达到几乎千兆网卡的速度,多数会有102-104MB/秒。

丝印着SiGe 2604L的芯片型号是SEL2604L,是一颗2.4G功率放大器,The SE2604L is a high power 802.11bgn WLAN power amplifier module providing。它的参数如下:

Features
Dual Mode IEEE802.11b, IEEE802.11g,
IEEE802.11n
23 dBm, EVM = 3%, 802.11g, OFDM 54 Mbps
26 dBm, ACPR < -32 dBc, 802.11b
Integrated PA, Input Match, 2.8V reference
voltage generator
Integrated Temperature Compensated, Positive
Slope Power Detector
Pb-free, RoHS compliant and Halogen-free
3 mm x 3 mm x 0.6 mm QFN, MSL 3

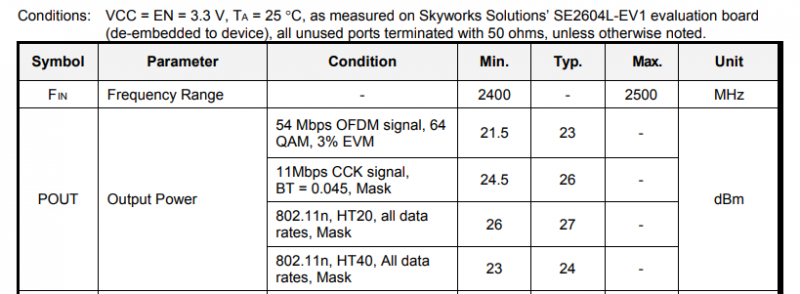

还有这个表:

SE2604L

在64-QAM,但不知多少频宽,输出功率+23dBm=200mW。 我总是觉得在20MHz频宽下的无线功率会比40Mhz时的要明显高些(如上面的图表显示,两者相差了250mW(27=500mW,24=250mW)),你们都可以试试,特别是针对博通芯片的无线路由器。(5G必然要用80MHz,否则失去了5G WIFI的高速优势)

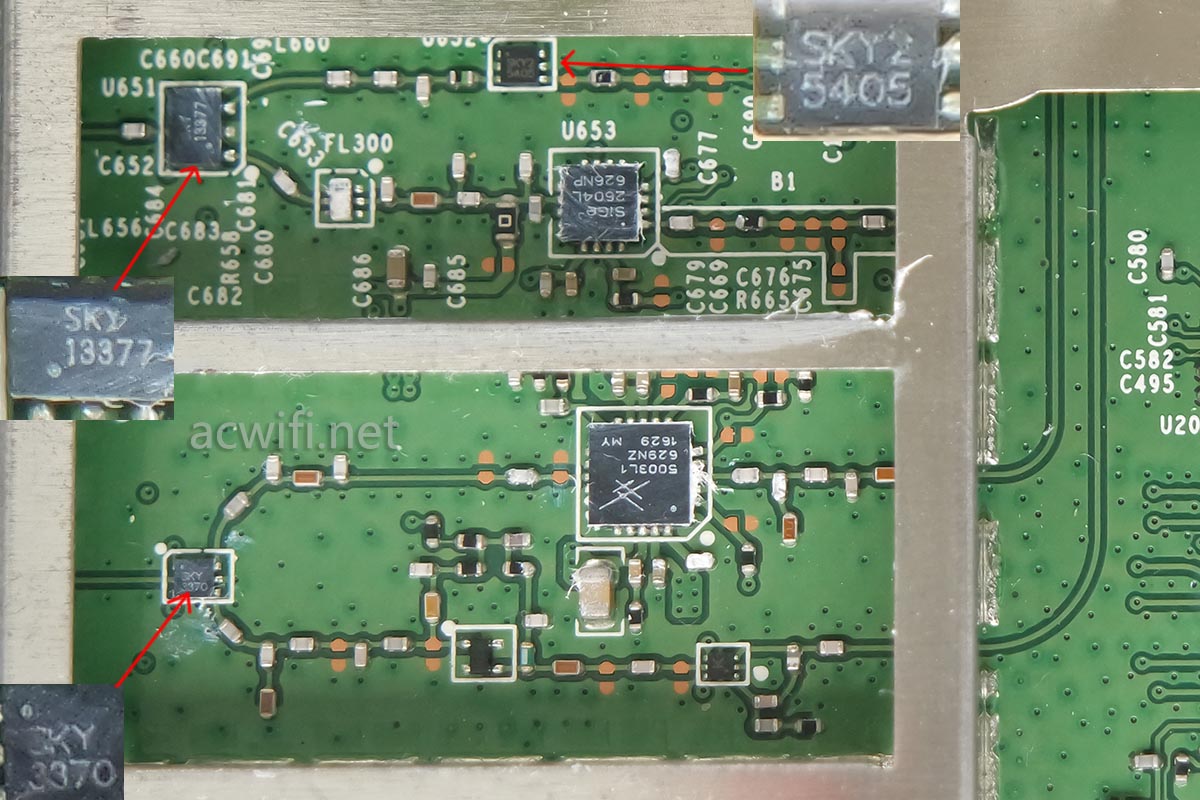

除了PA还有LNA芯片,如下图:

网件R6400拆机

SKY13377和SKy13370都是一射频收、发切换开关。

丝印着SKY24505的芯片型号好像是SKY65405-21,是一颗2.4G LNA(Low Noise Amplifier,低噪声放大器)

5G的LNA芯片没看清楚是啥。

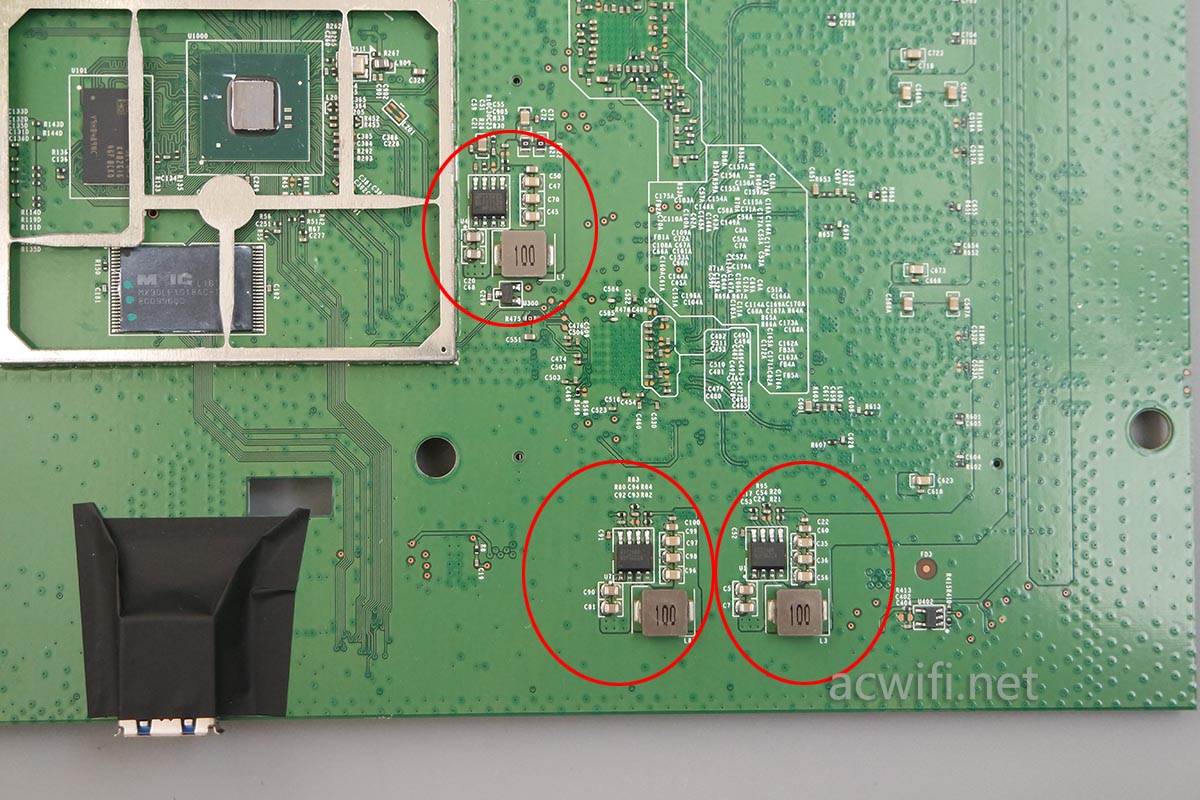

在主板背面的供电电路,分别有负责CPU、2.4G功放和5G功放:

网件R6400拆机

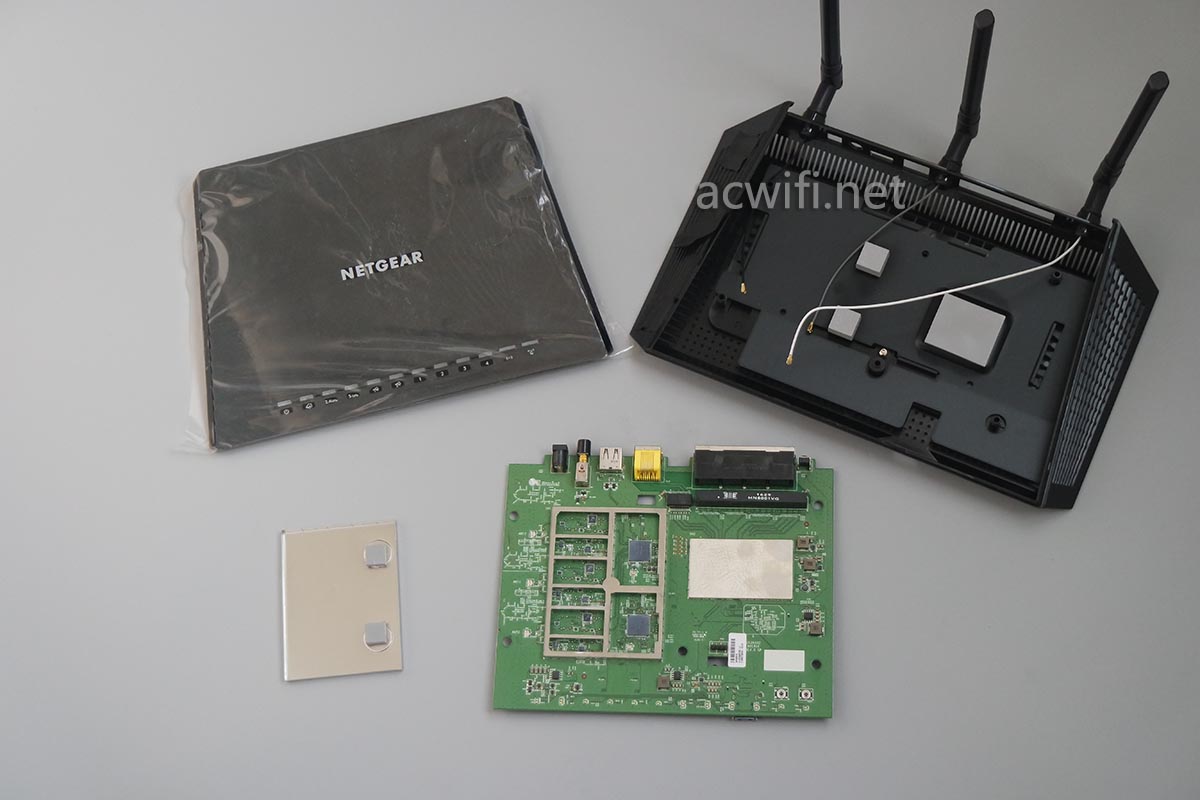

至此网件R6400拆机完毕。

网件R6400拆机

网件R6400可以刷梅林,只是价格要499,跟现时599的网件R7000来比,就不是那么值得买了。除非降到399。我觉得博通的这些老的802.11ac应该在2020年降价才对。但博通的不会这么大方!但,如果与之合作的厂商越来越少的话,不由它不降。

网件R6400现在京东好像也没卖了。看见有399元的官翻版本卖,但没有货。淘宝有卖,R6400购买链接

从2019年6月开始基本只是路由器拆机而没有路由器评测,为什么呢?我在一年前就想过一个小目标,让acwifi网站的日访客过万,但经过半年的努力还一直维持在6千不到,朋友说我网站的文章和关键词太少了,不利于SEO,我不懂SEO,但朋友说只要多写文章就行。当时我就学着”一休和尚在脑袋上划了几个圈圈“,果然马上想出法子来了,多搞拆机文章就行了,因为评测太费时间了,一个月也搞不了3-4篇 ,拆机的话可以一天一篇。所以才有了这个现象。

不过到现在,也就只能达到8千多访客,还是没达到目标,算了吧,我不是”一休“,难道是我的脑袋不够光?

拆机的冲动到此为止了,回归路由器评测中来吧。

网件R6400京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 网件R6400拆机
