京东云无线宝路由器BE6500,它可以双频也可以切换成三频,切换成三频后可以支持双5G MLO了,从目前549元的价格来看,是最便宜的三频Wi-Fi 7 路由器了。主要看看硬件和无线性能如何。

一、折机

外包装:

天线可折叠,所以外包装箱可以做得紧凑一些。

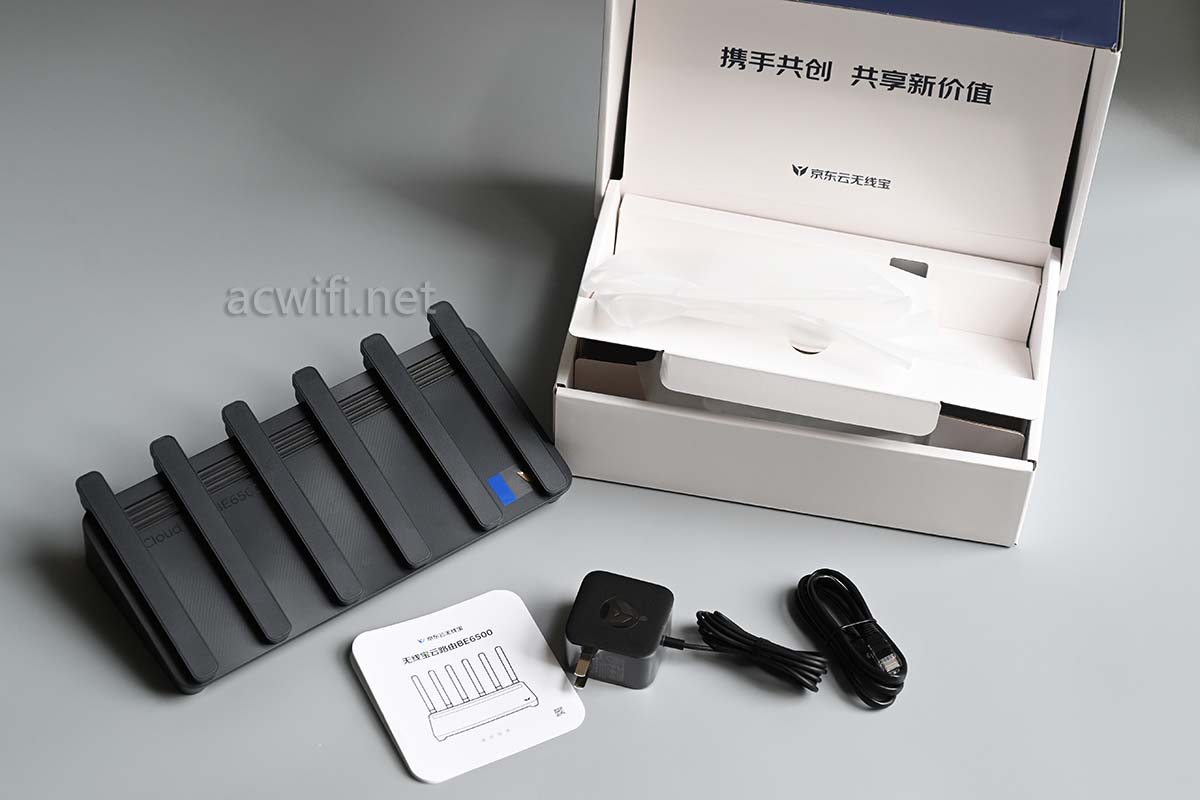

机身和配件:

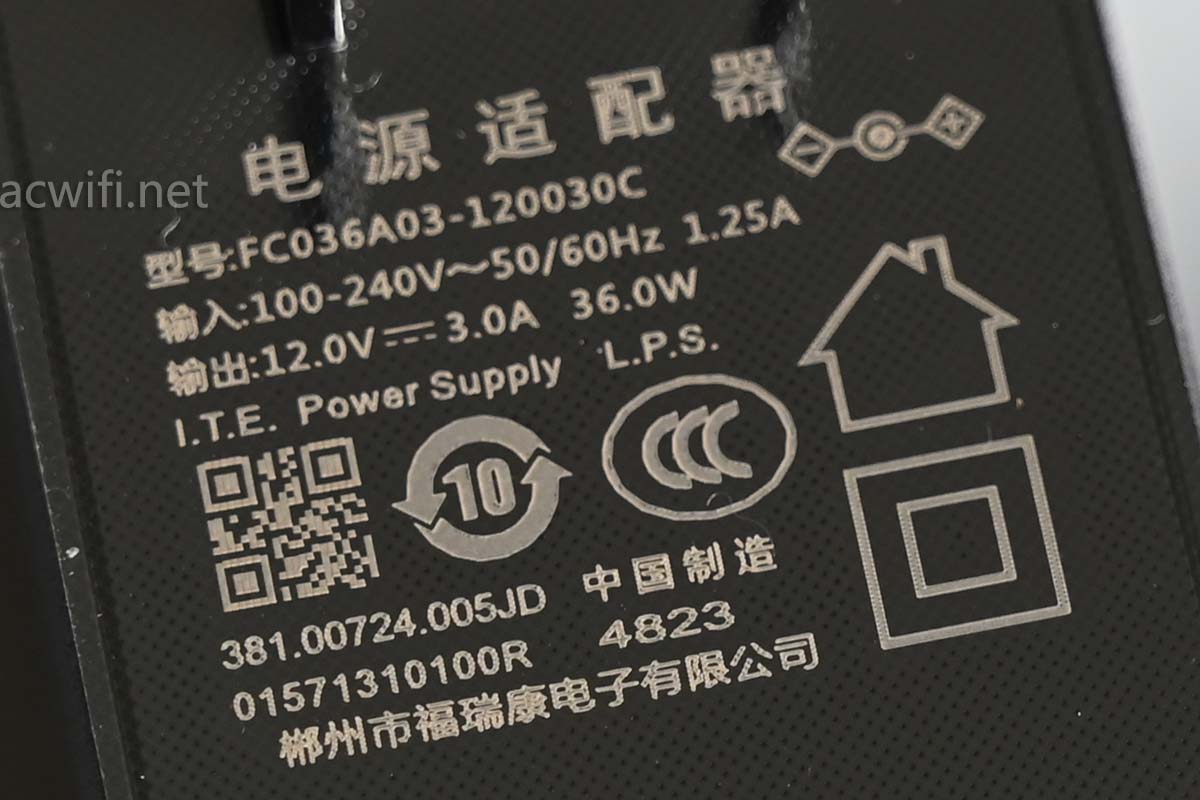

电源输出规格是12V/3A。实测只接2.5G WAN口联网后的待机功率为 9.3W,如果四个2.5G网口都插满,些时功率是12W。功耗不算低(采用这套高通芯片方案的产品都差不多)。

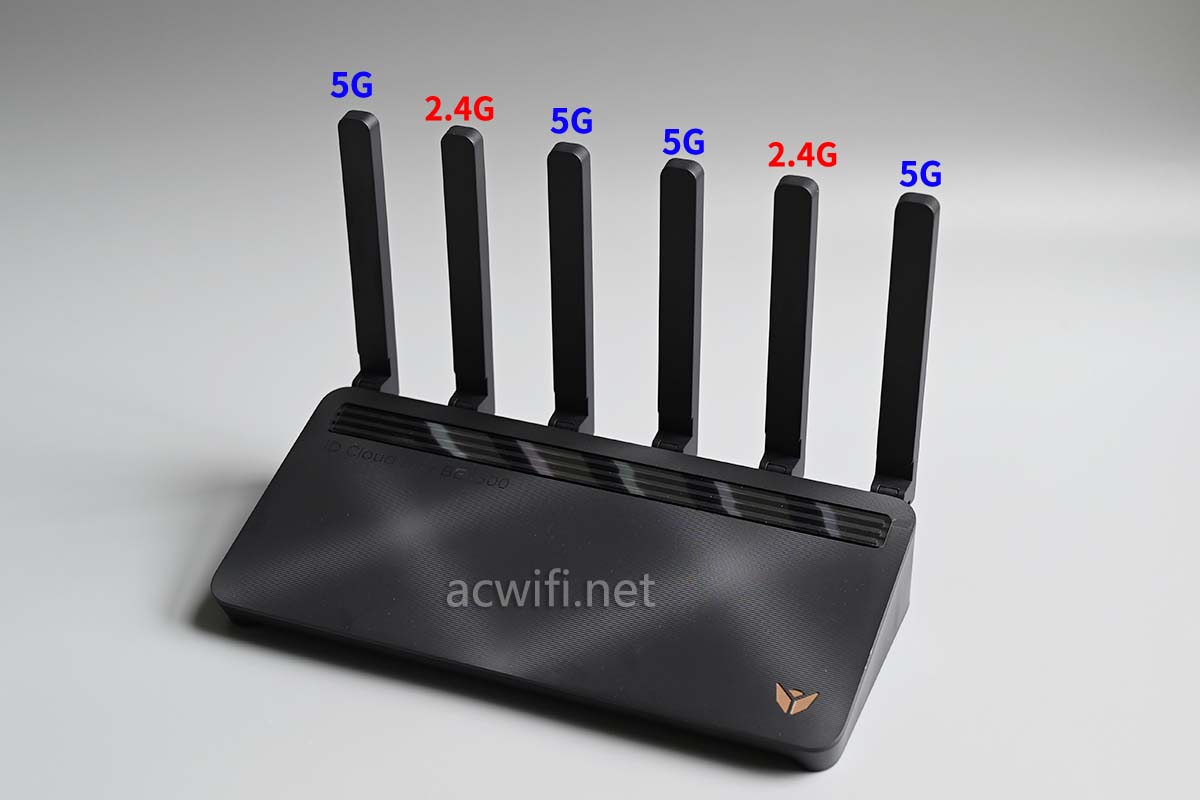

各频段天线布局如下:

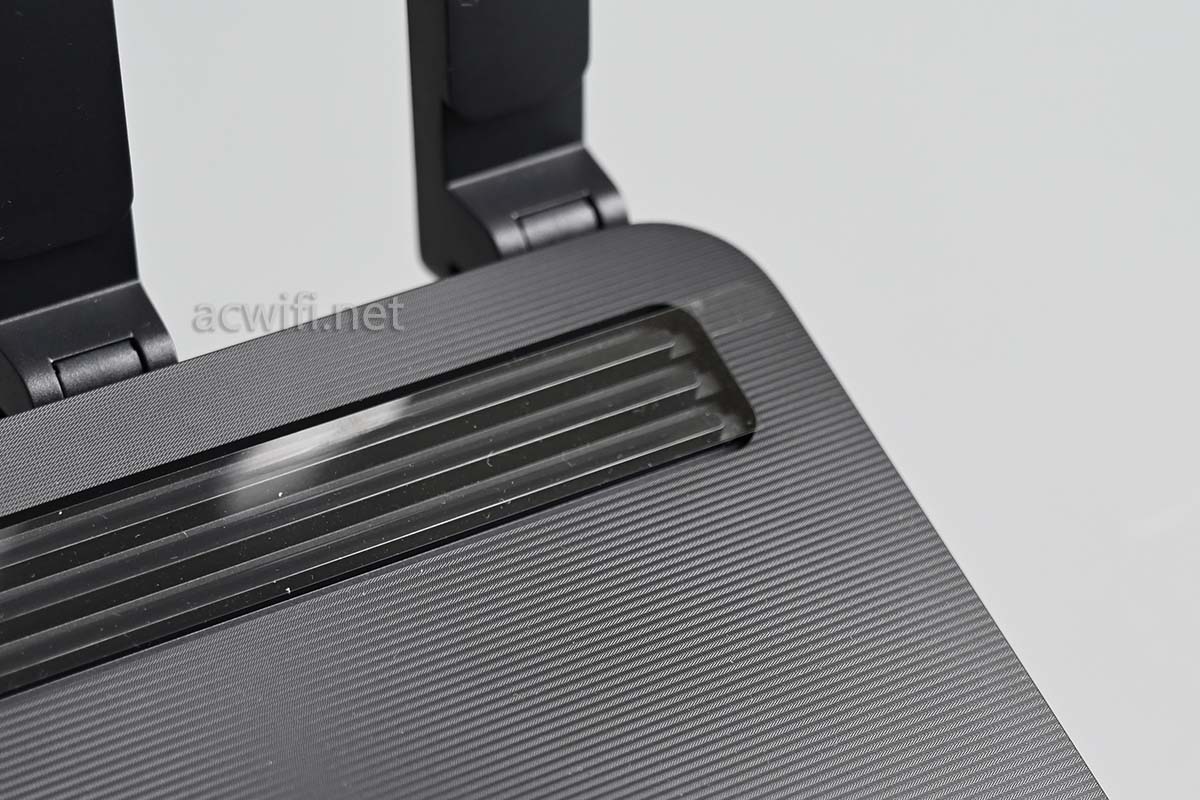

机身表面有横条纹:

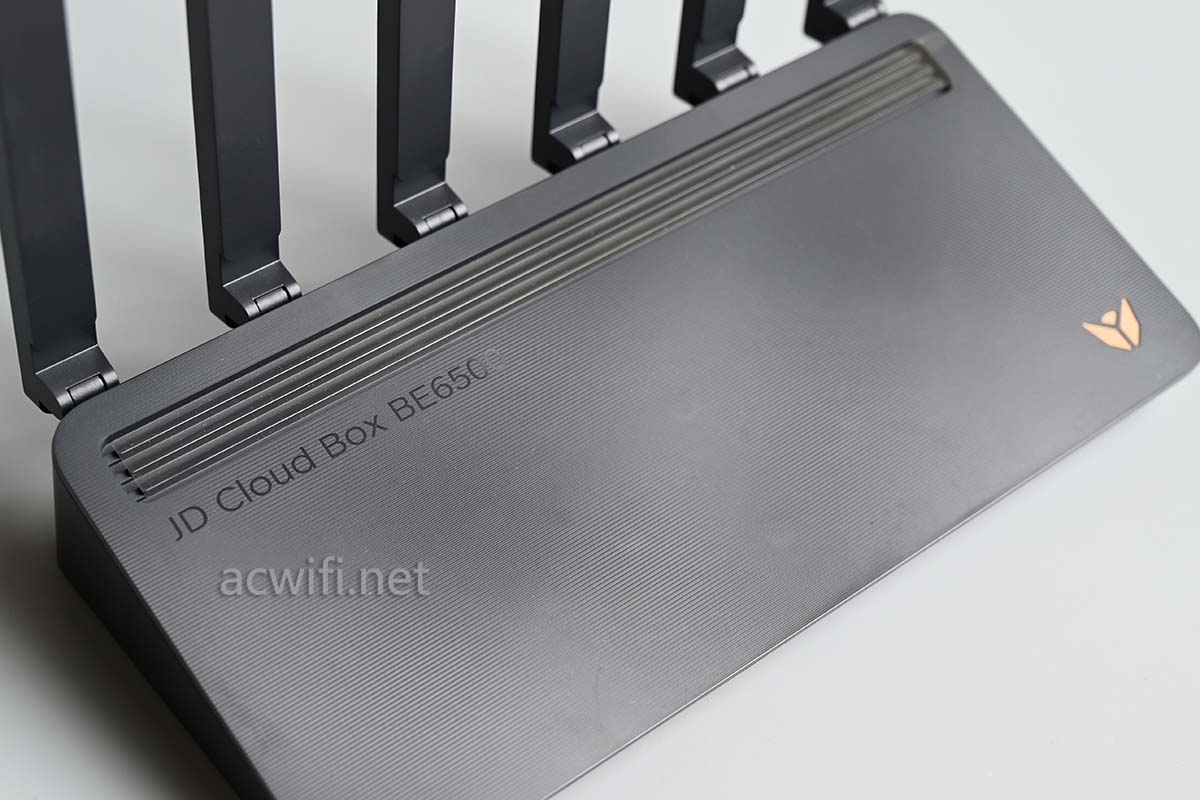

机身上的“JD Cloud Box BE6500”

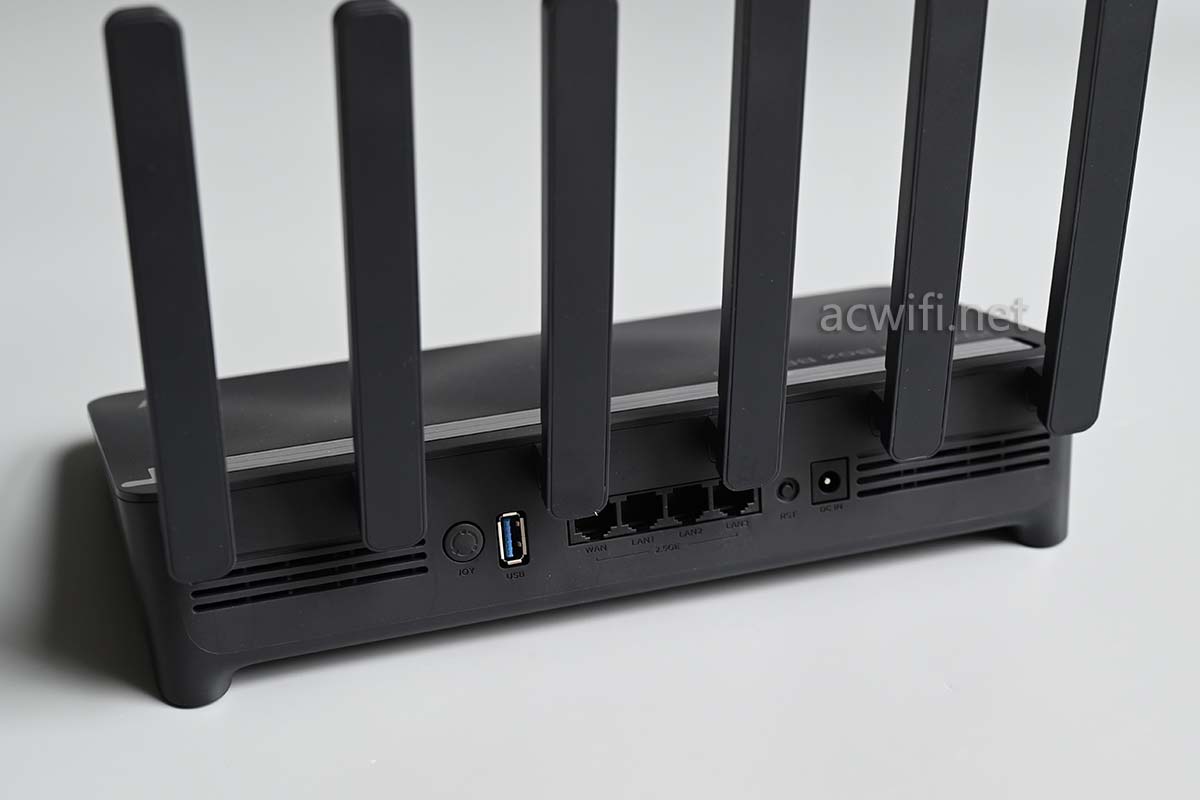

机身背面:

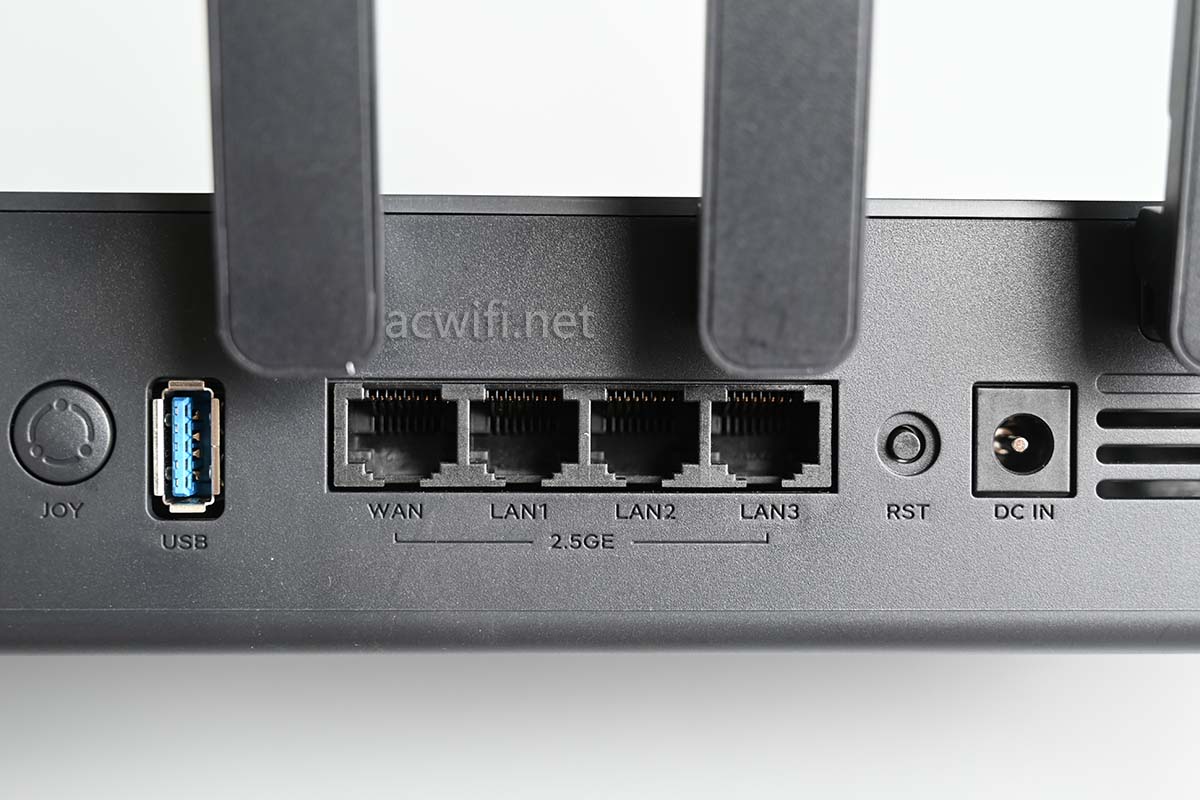

四个2.5G网口和一个USB3.0口:

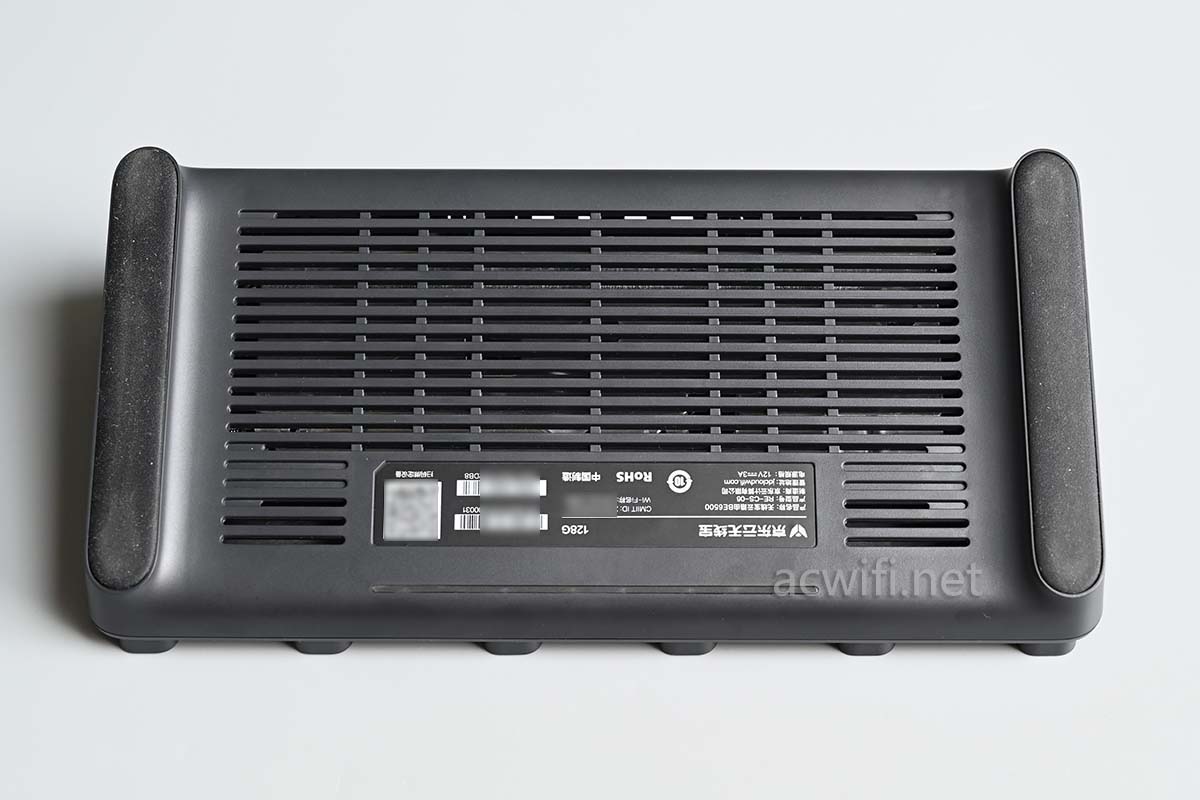

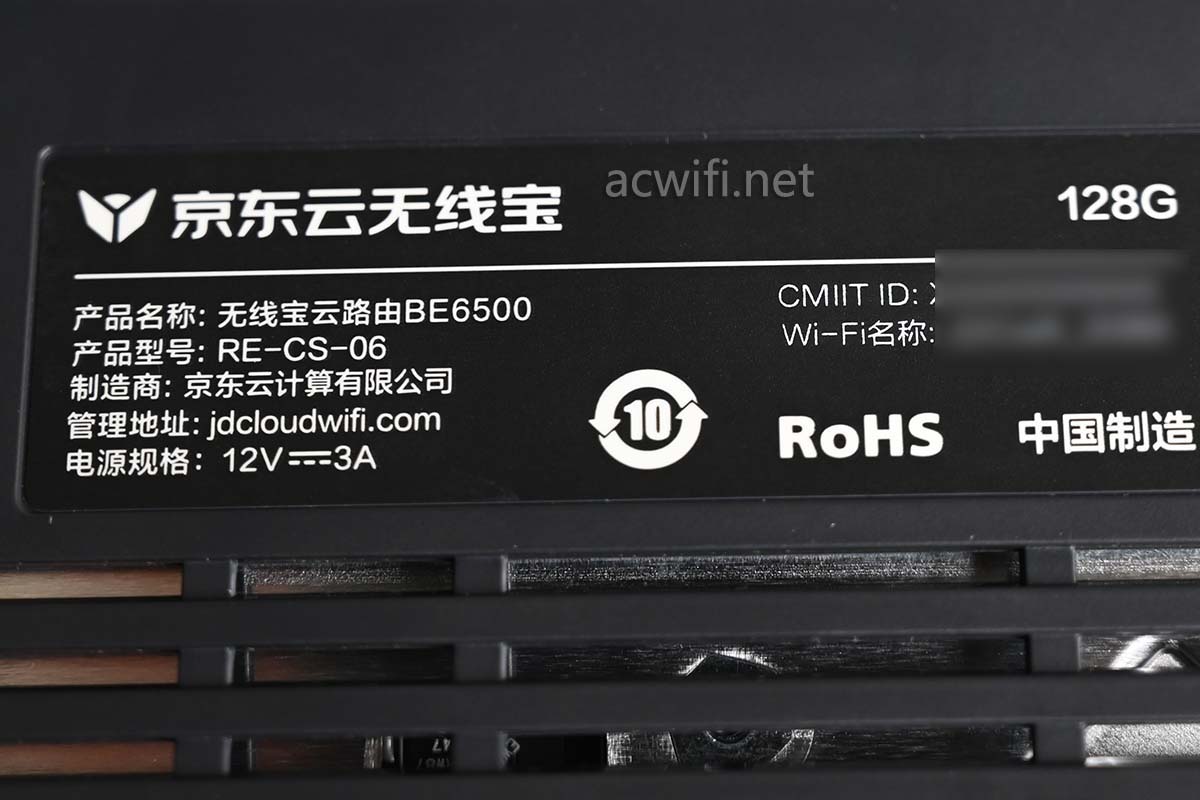

机身底部:

型号:RE-CS-06

拆开外壳:

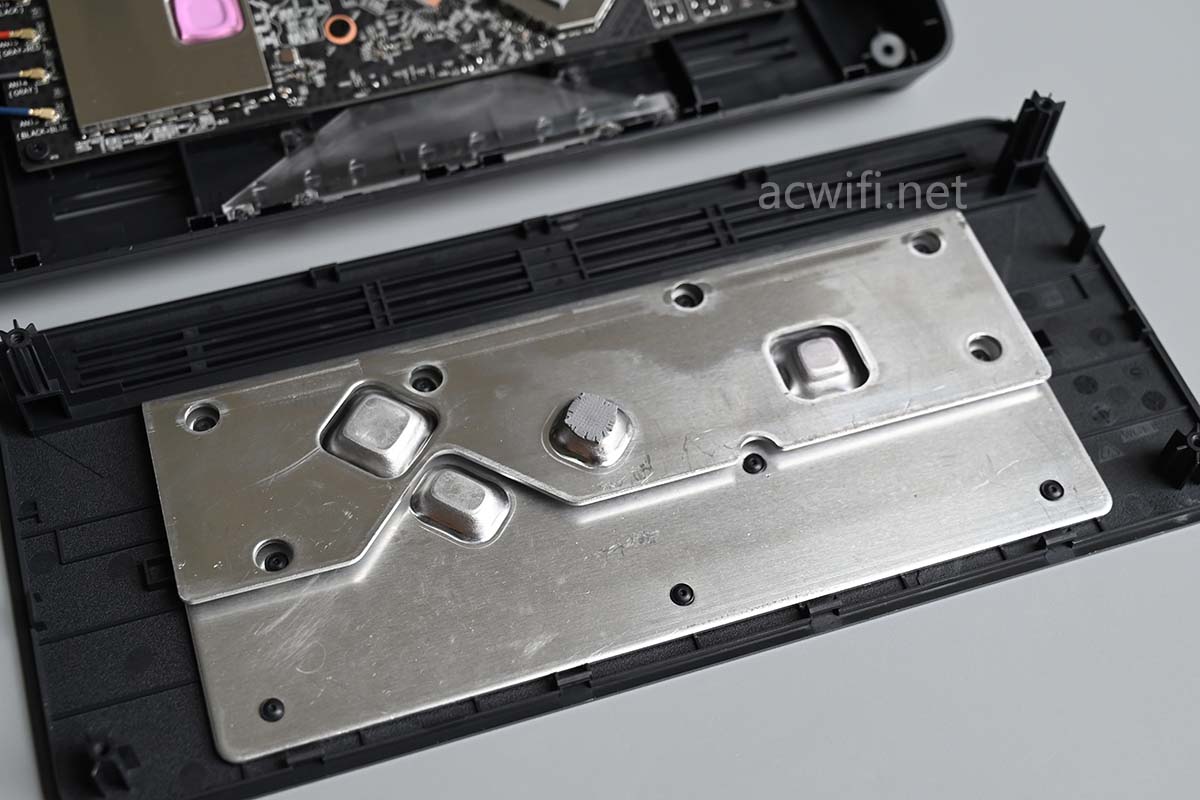

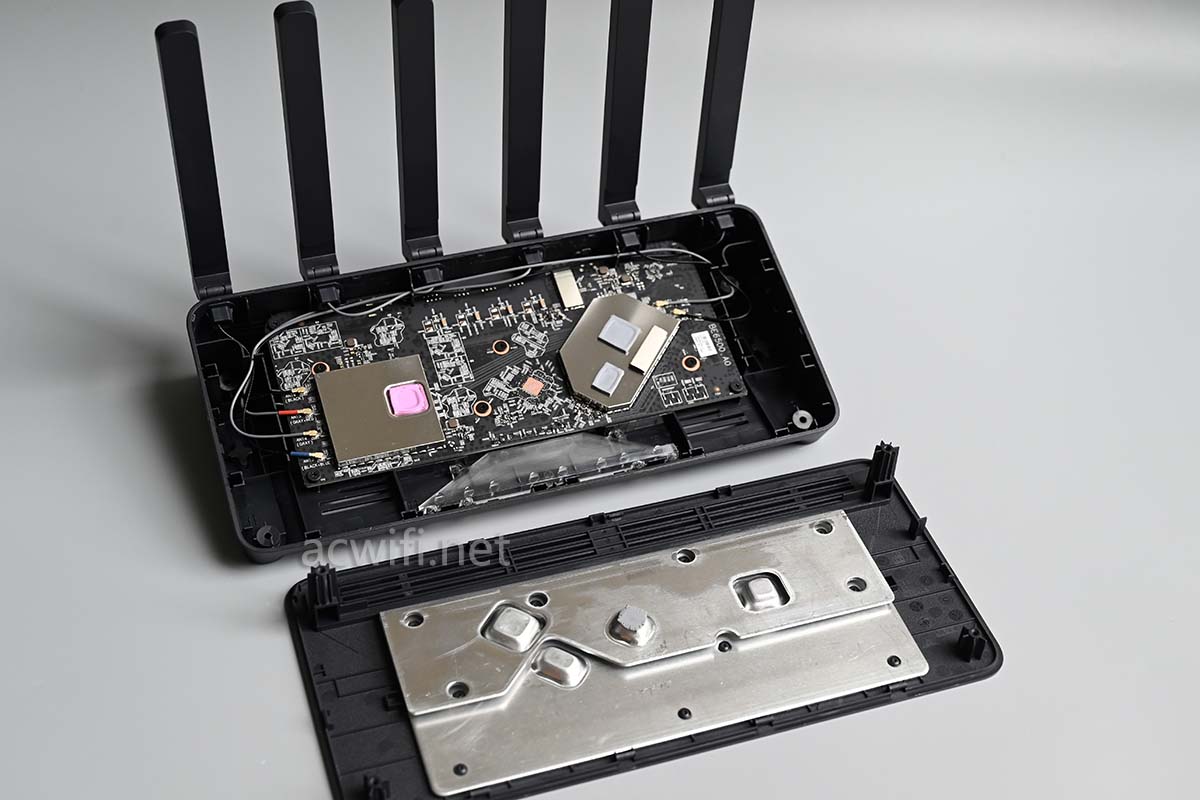

散热铝板与顶盖粘连:

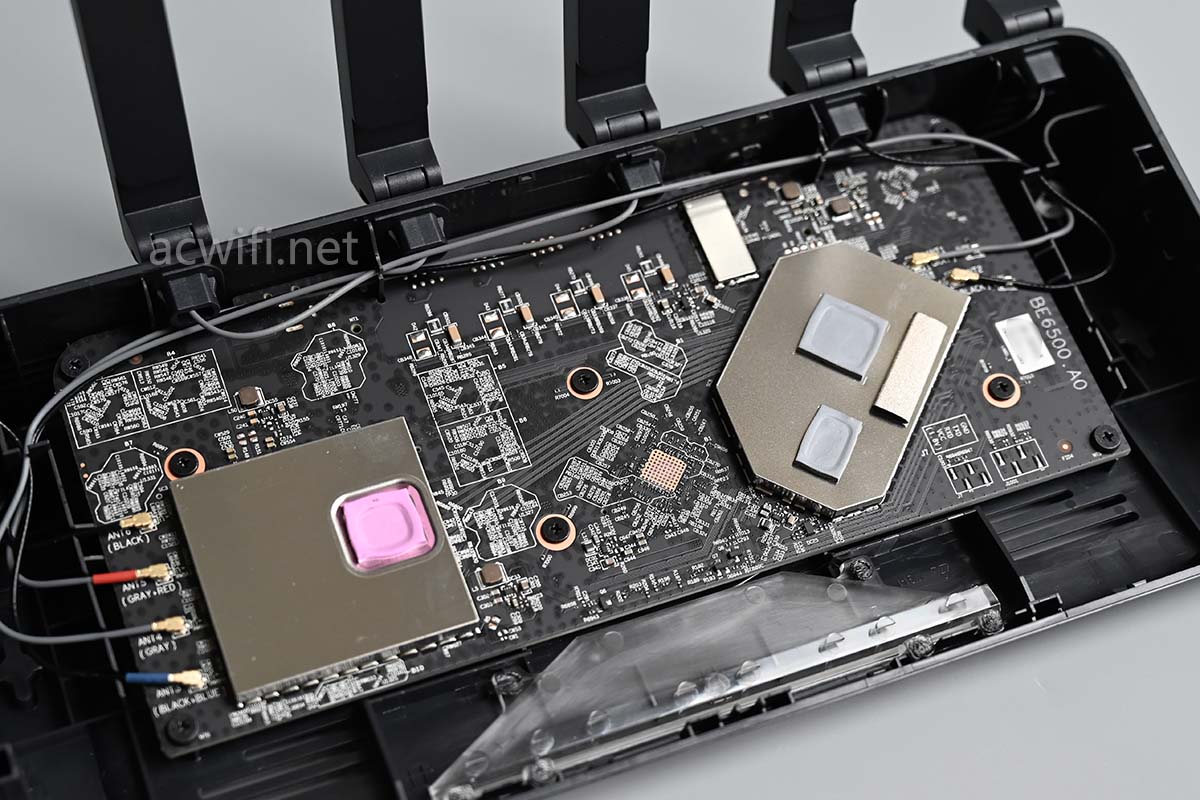

左边5G电路,右边2.4G电路:

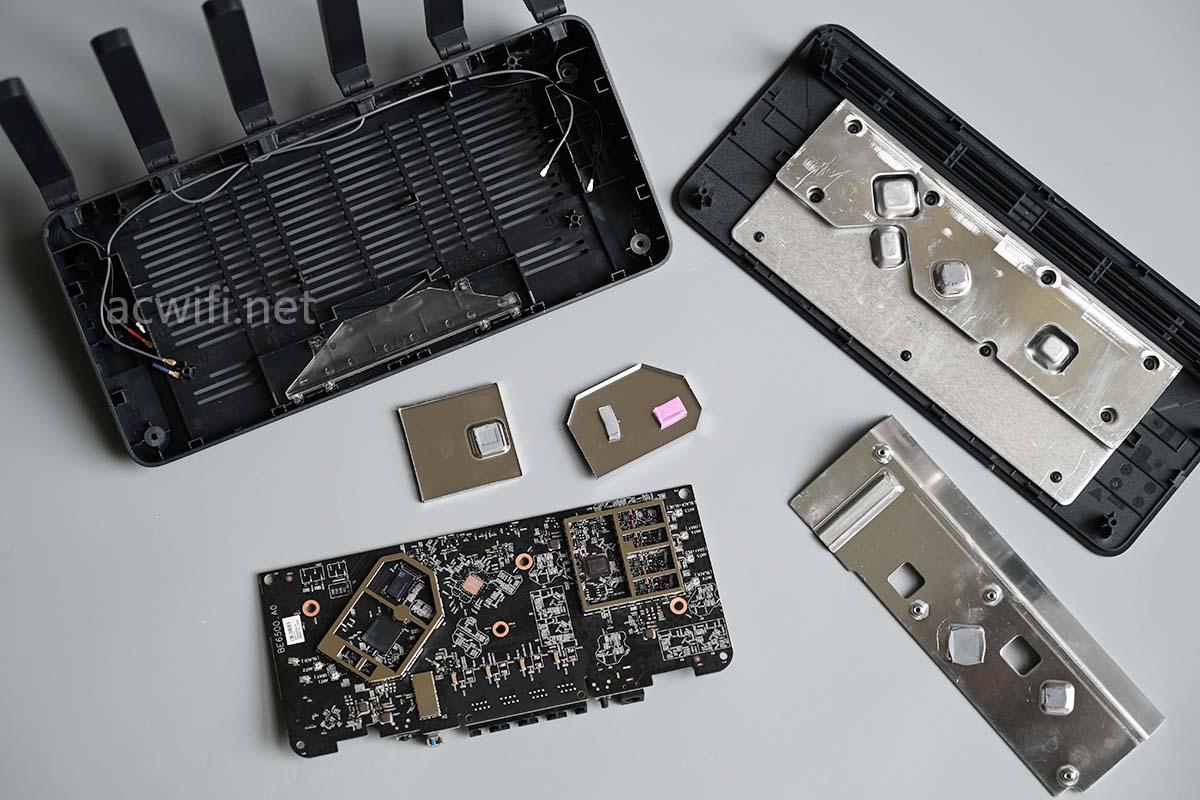

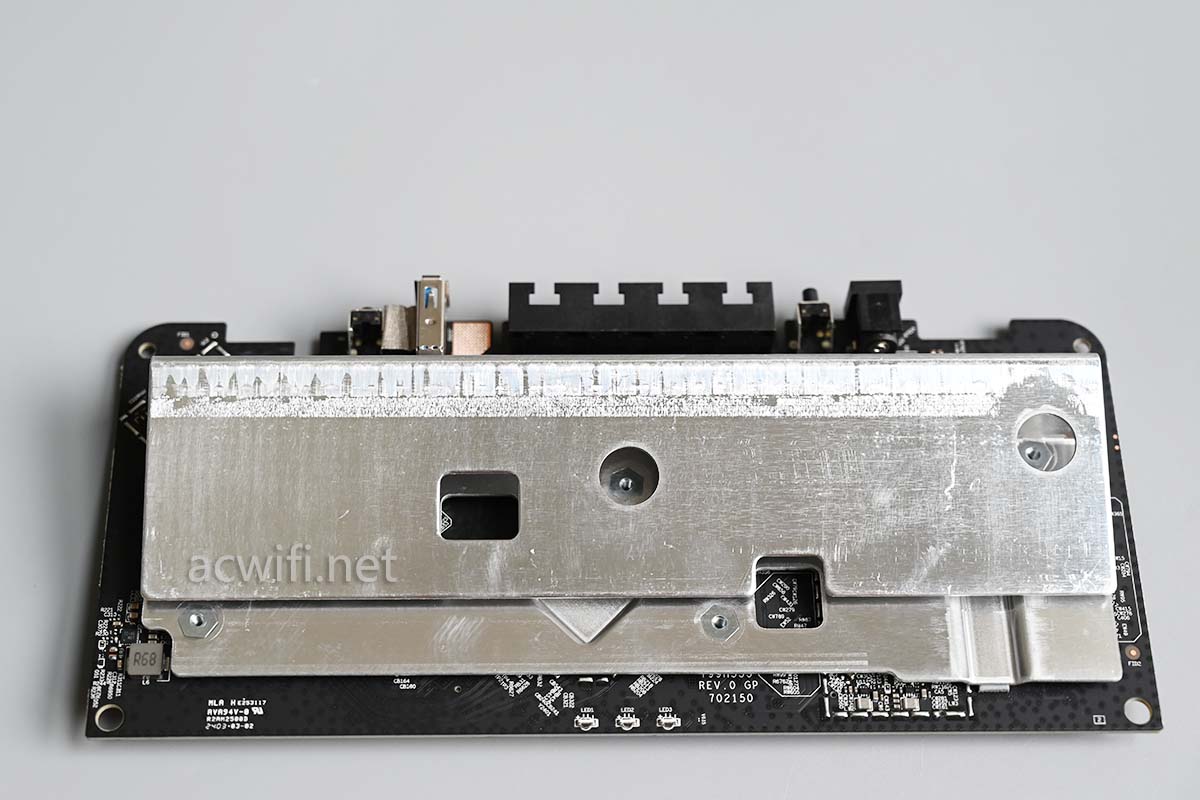

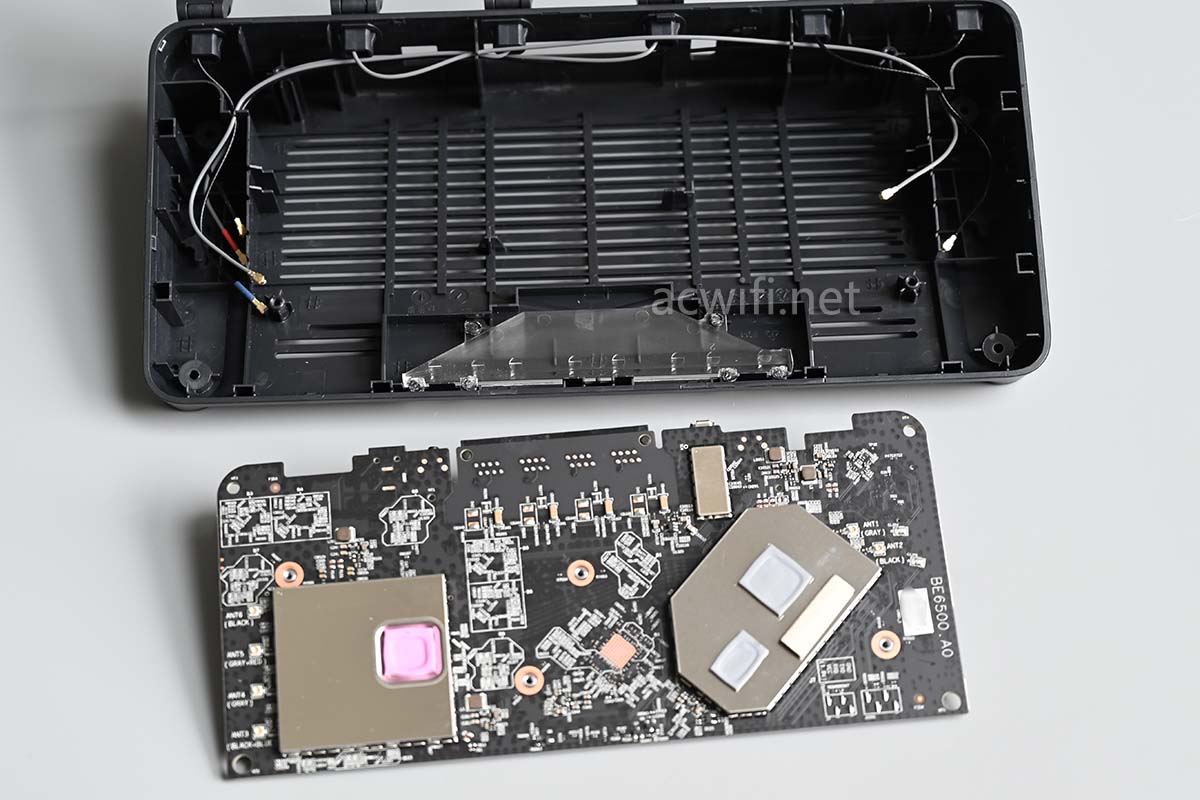

拧下所有螺丝后拆下主板:

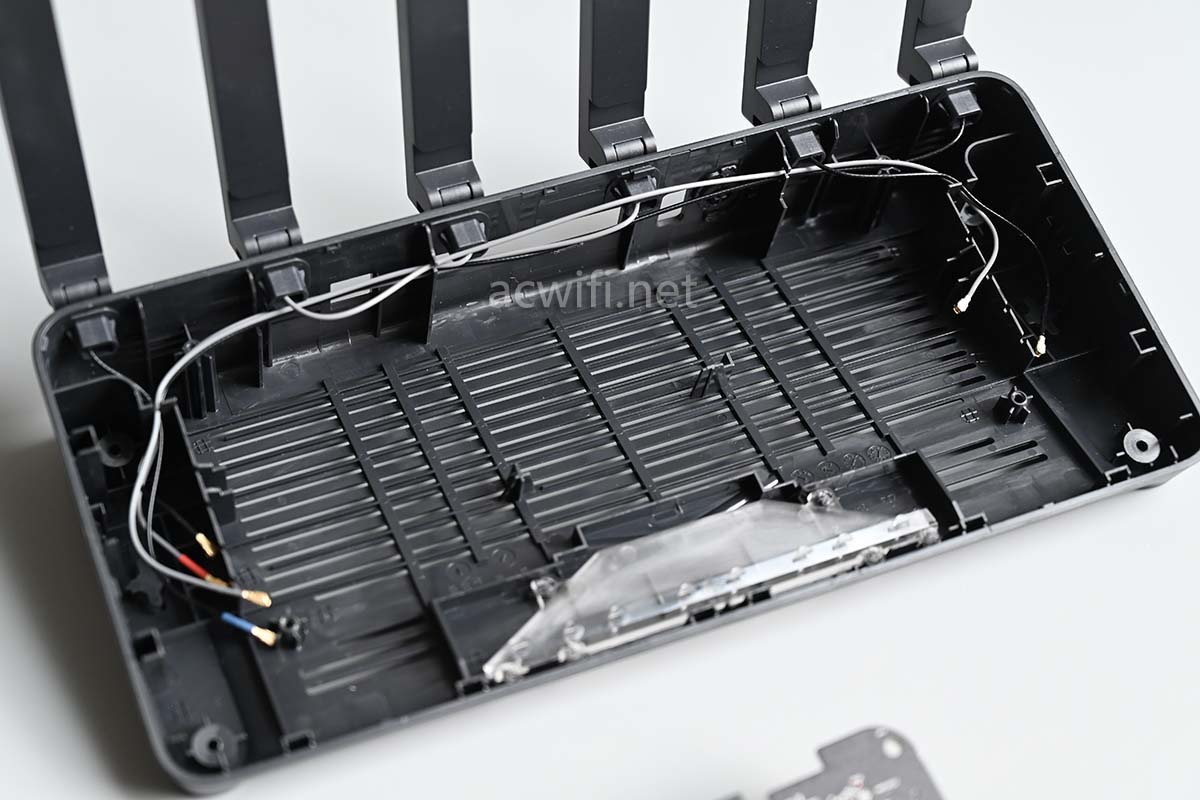

底壳好多透气孔:

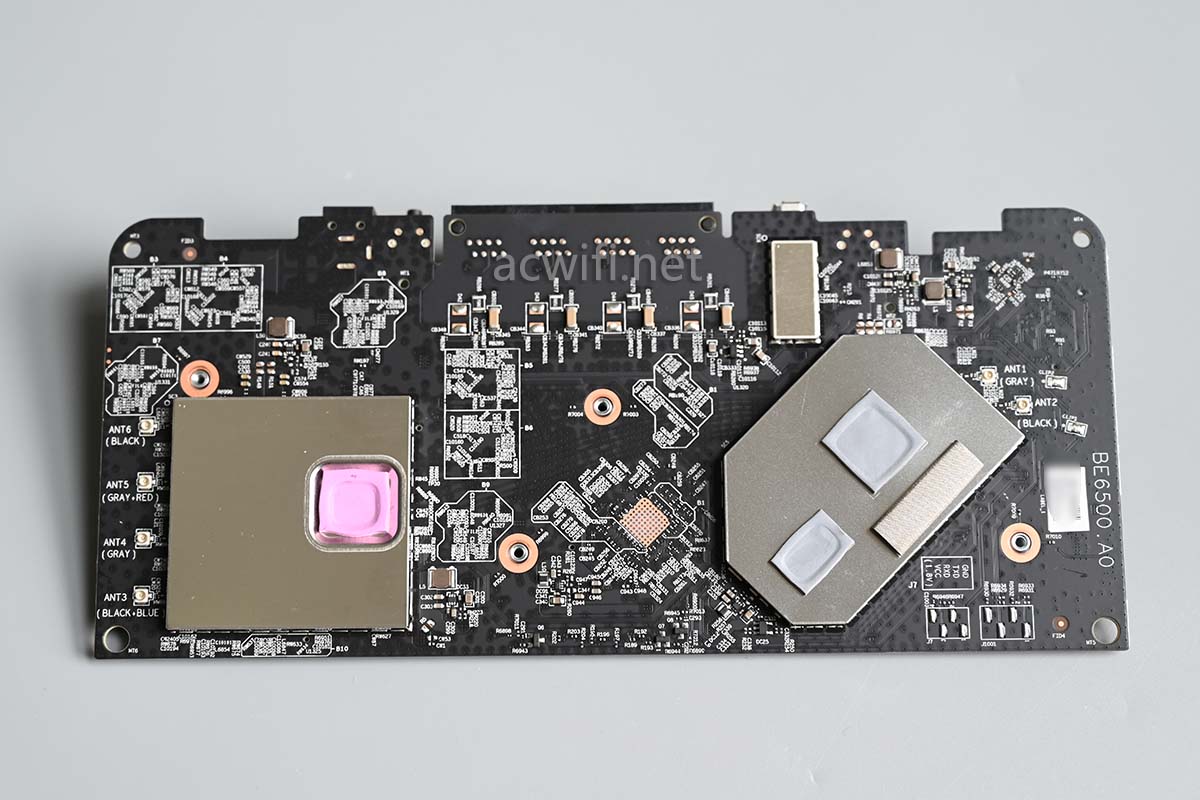

这一面看不见网口,我定义为主板背面:

主板正面:(朝向机身底部)

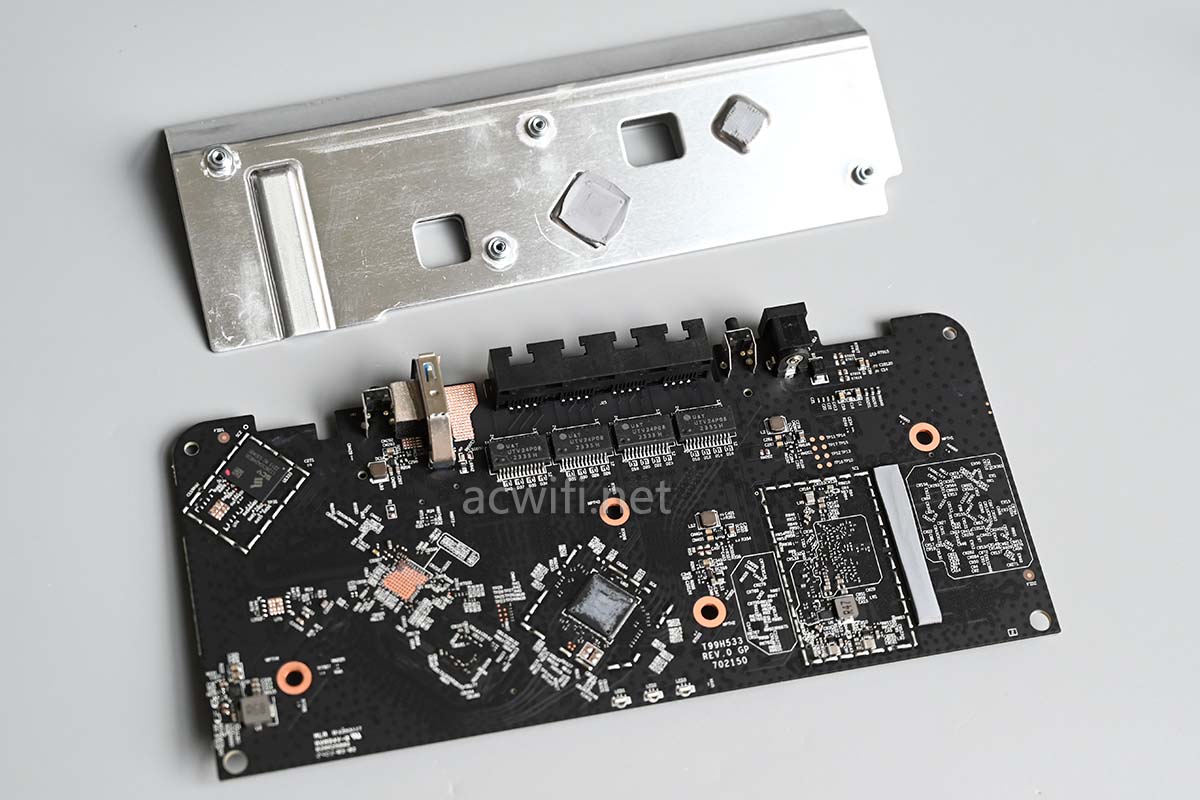

把铝均热板取下来:

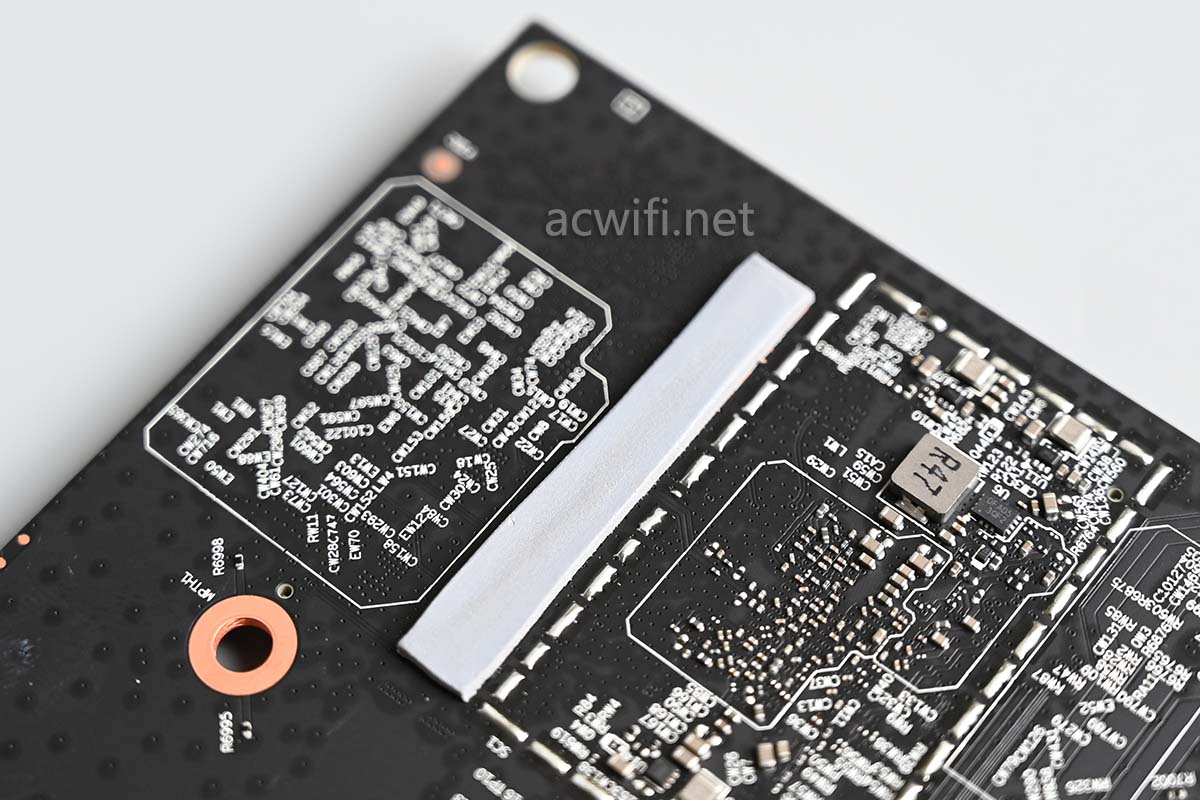

帮助在5G FEM芯片背面导热的硅脂垫片:

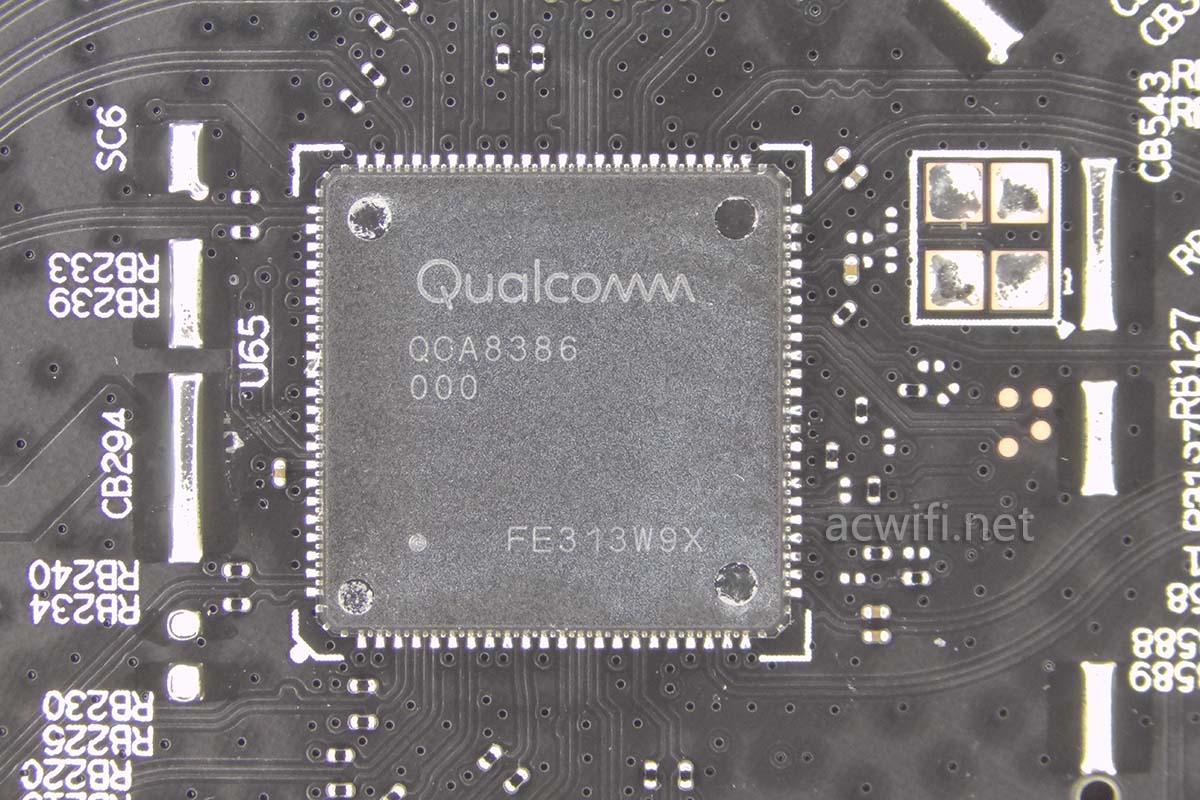

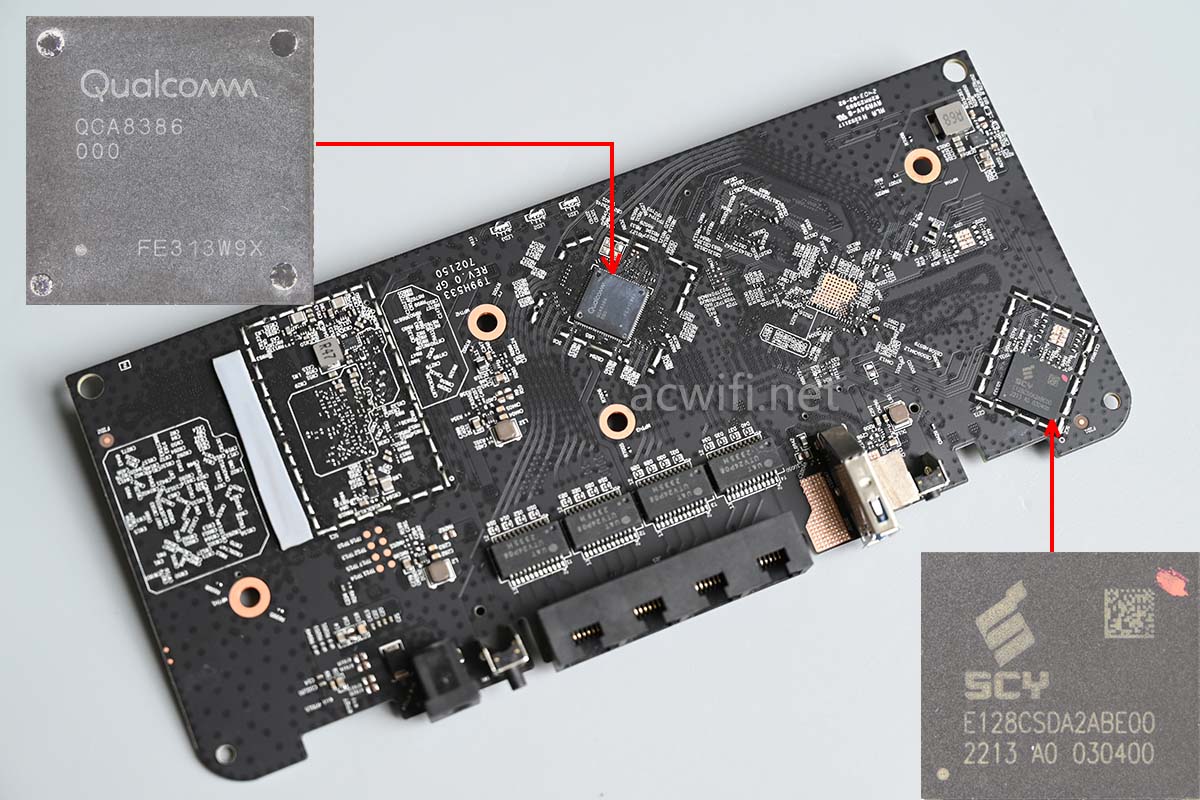

主板中间位置有一颗四口2.5G交换芯片:QCA8386

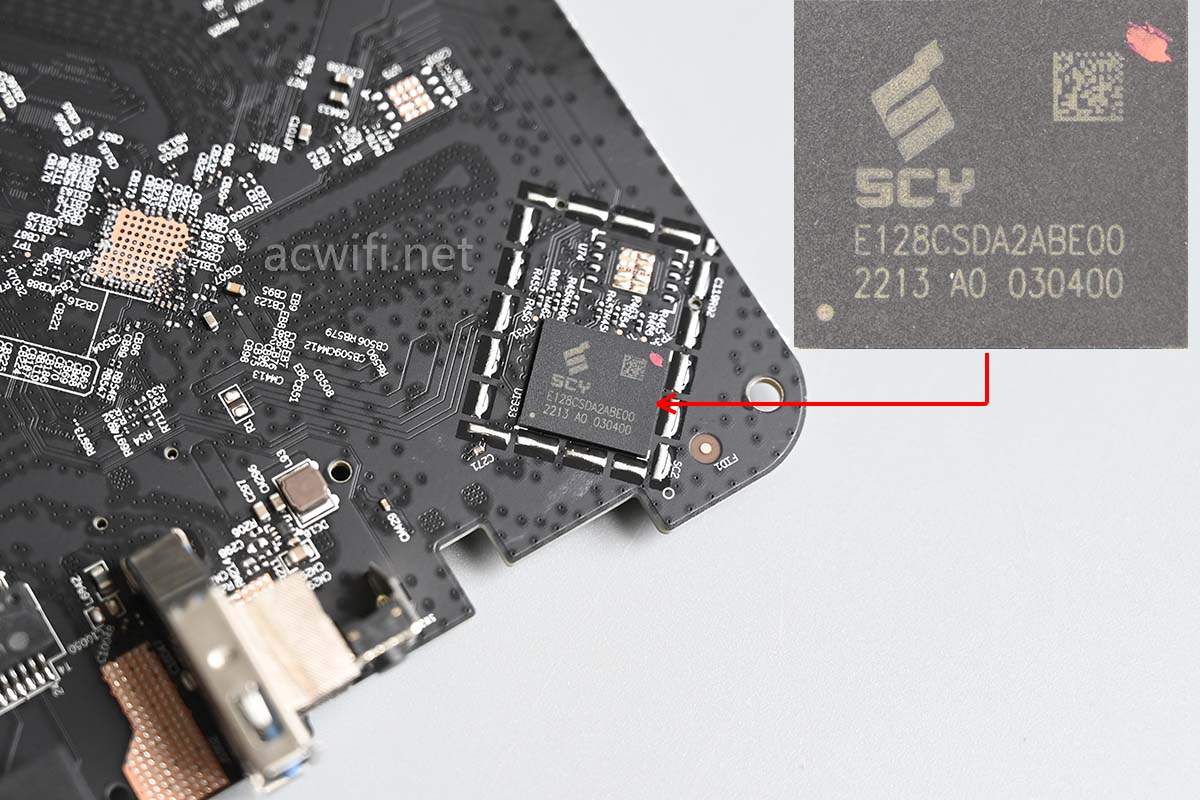

主板的角落有一颗eMMC芯片,上面丝印“E128CSDA2ABE00”,深圳市时创意电子有限公司的产品,容量128GB。

这一面就看完了:

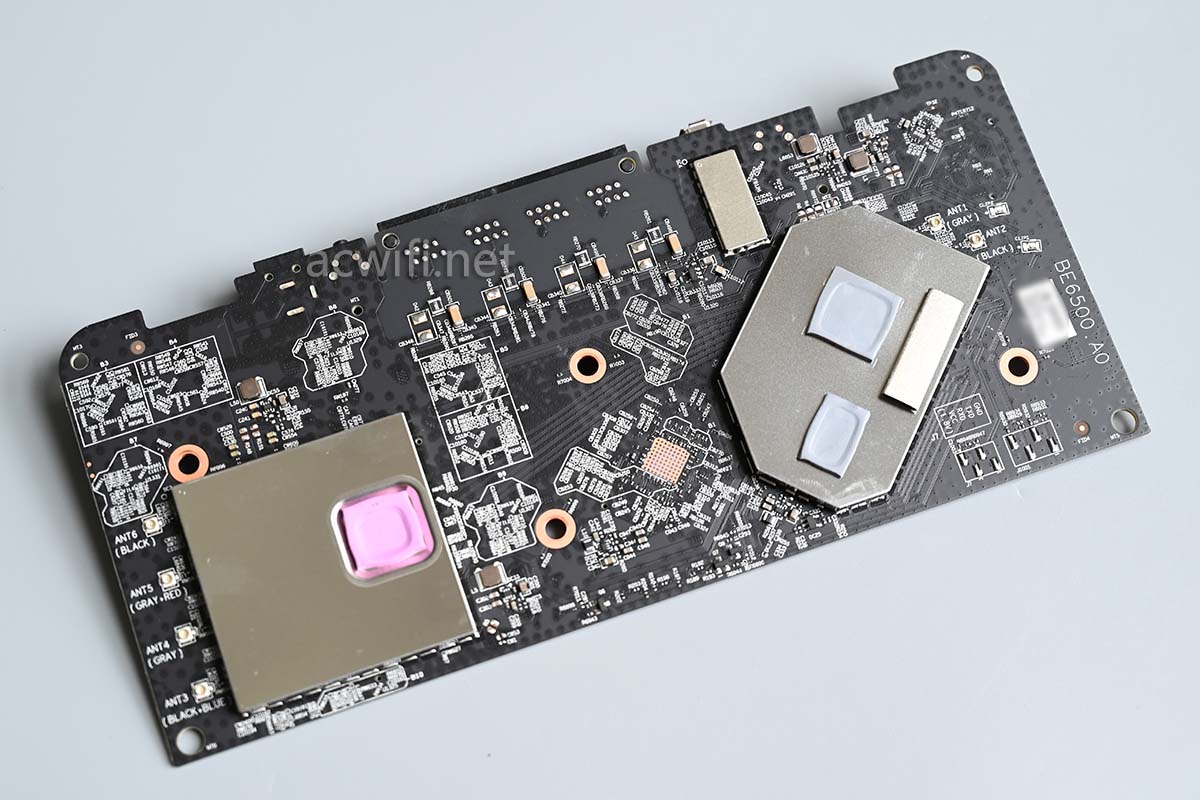

翻转主板背面(朝向机顶盖)

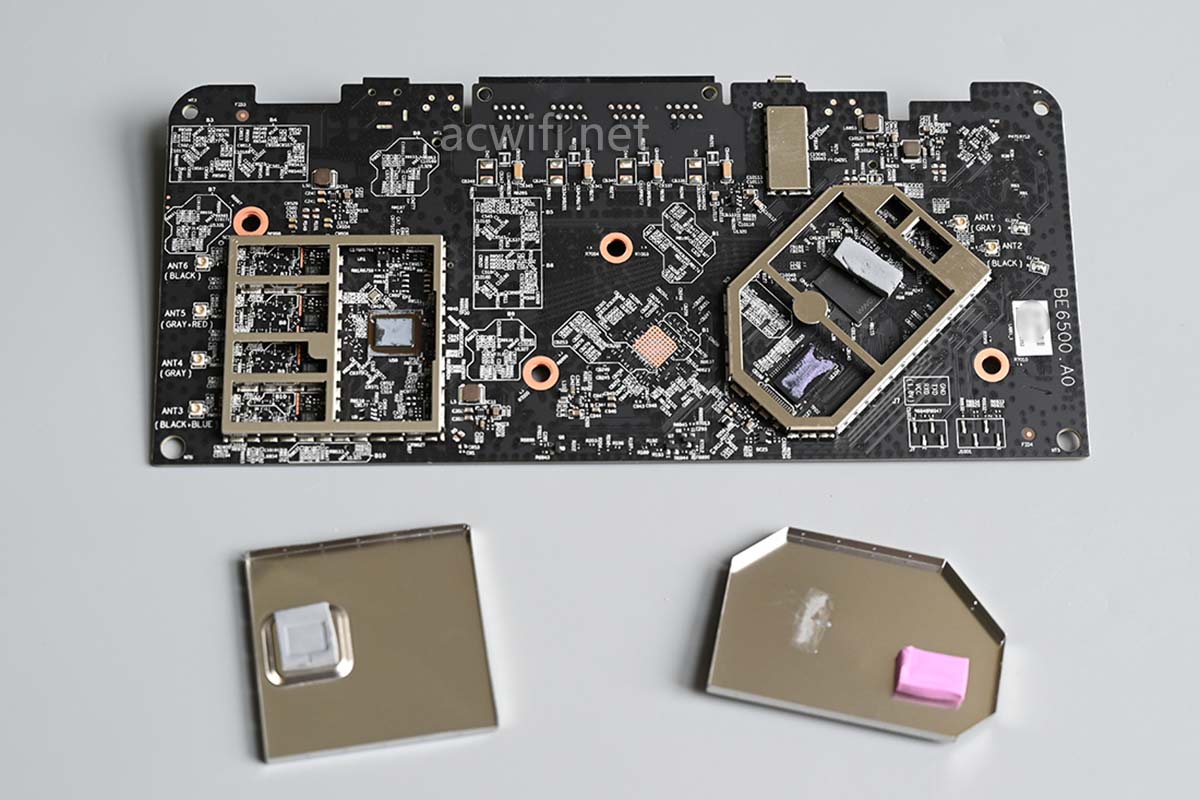

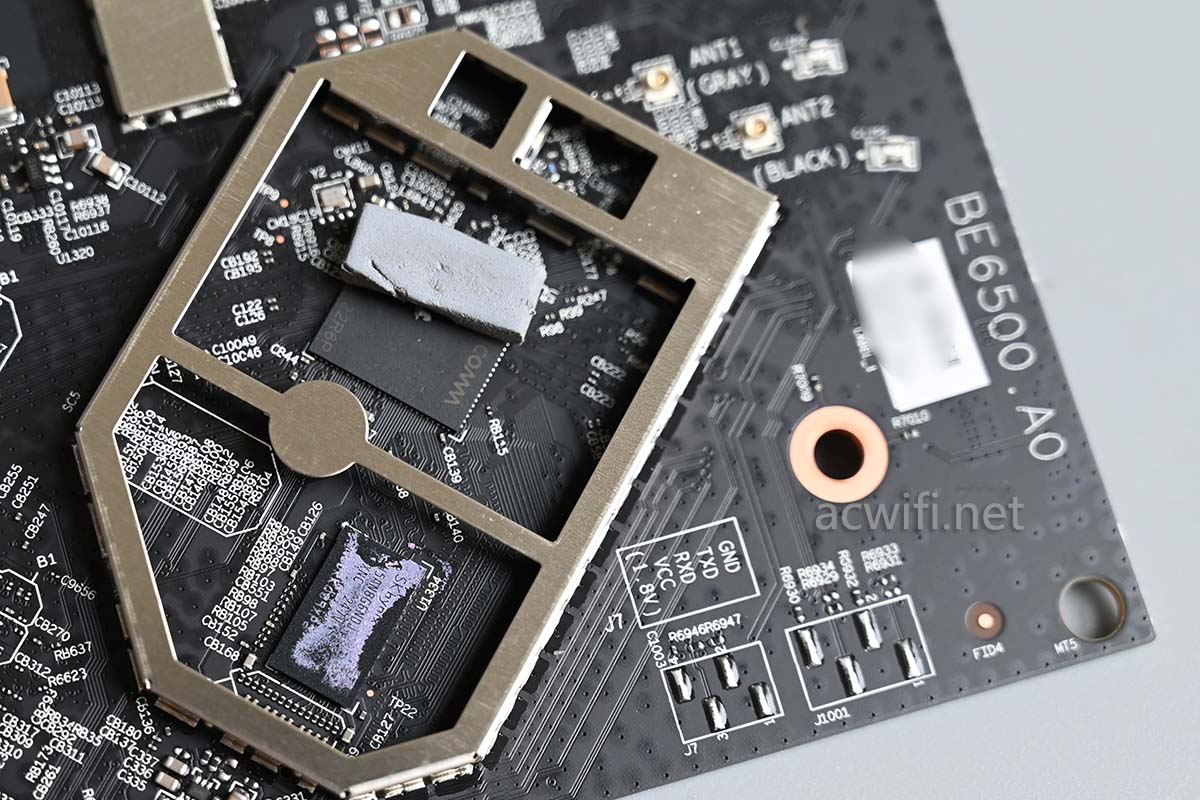

撬开屏蔽罩:

CPU上面有一半不到的导热硅脂垫片,是破的还是省料? 都不是,如果看见过IPQ50xx的路由器,也是这样的设计。以前我说过,芯片内有无线射频电路,导热硅脂垫片压在这上面,会造成干扰。所以这是一种规避射频干扰的做法。

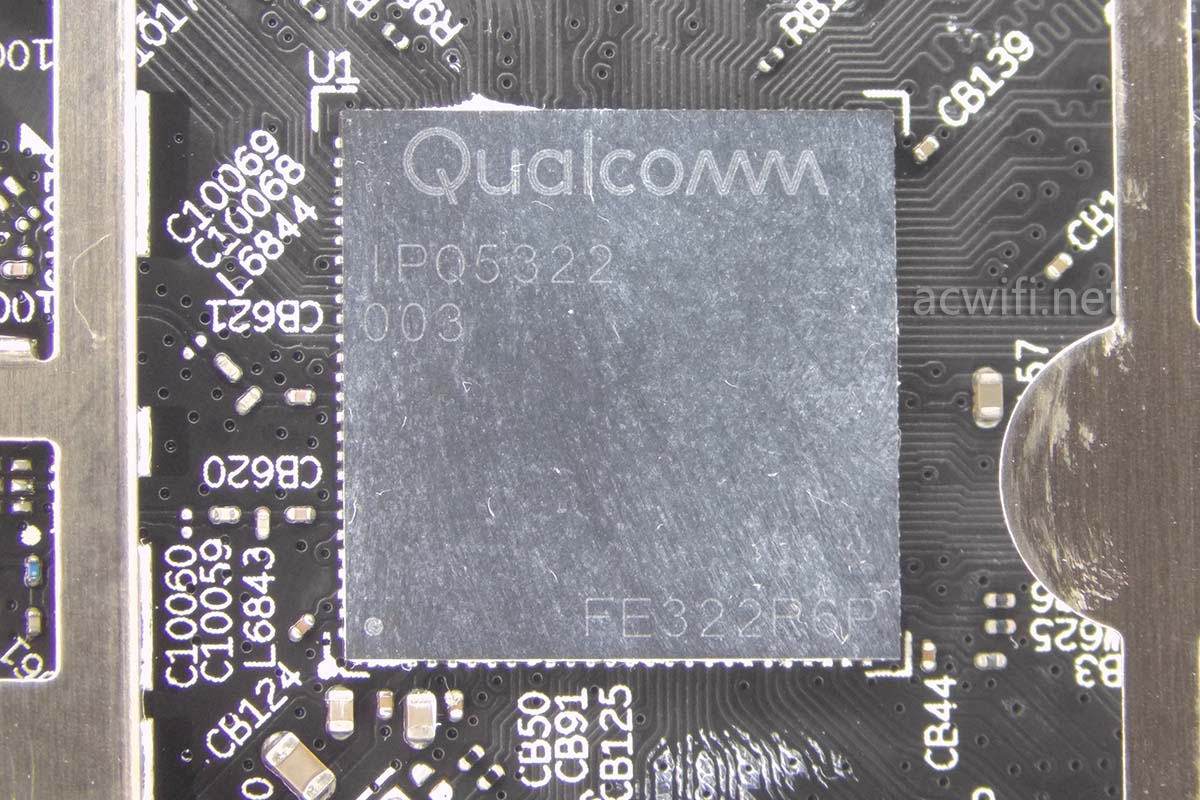

这台京东云无线宝BE6500的CPU型号IPQ5322,四核A53,频率1.5GHz;集成了2.4G Wi-Fi 7,支持2x2MIMO,在40Mhz频宽和4096-QAM下,最高速率688Mbps。

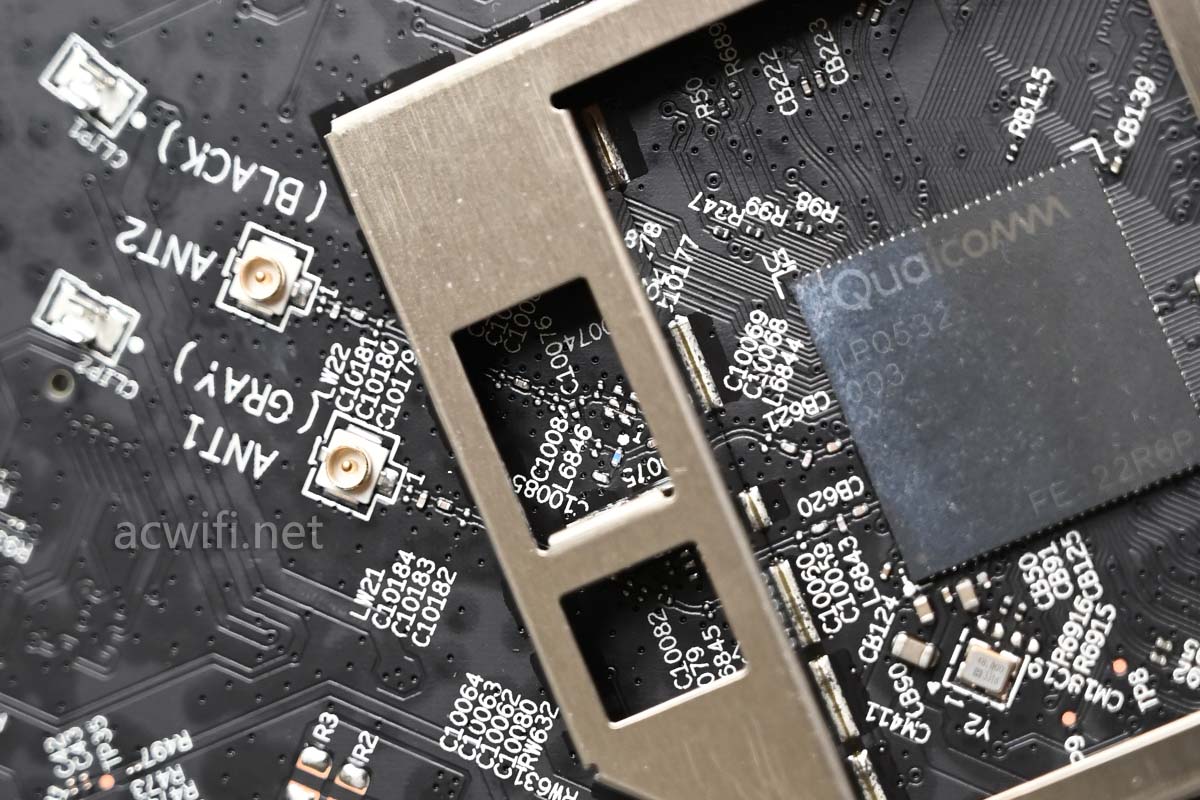

CPU没有外置独立的FEM芯片:

放大图:

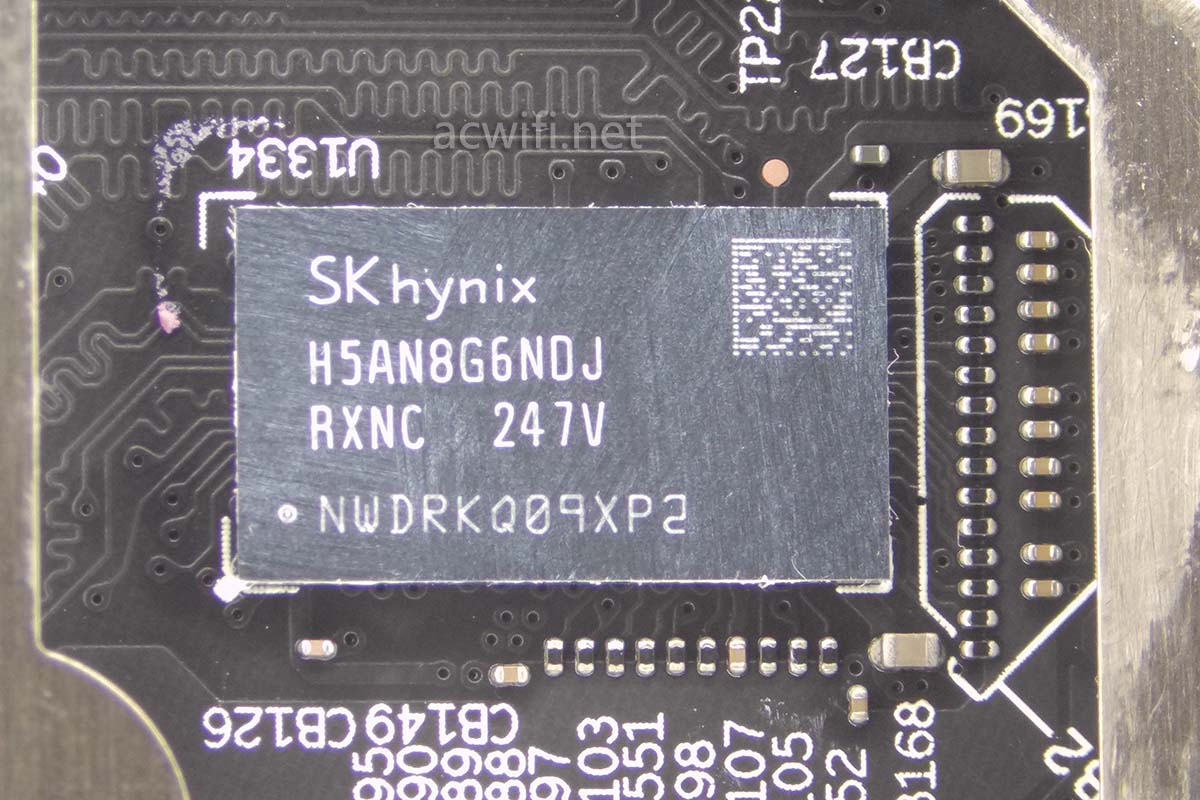

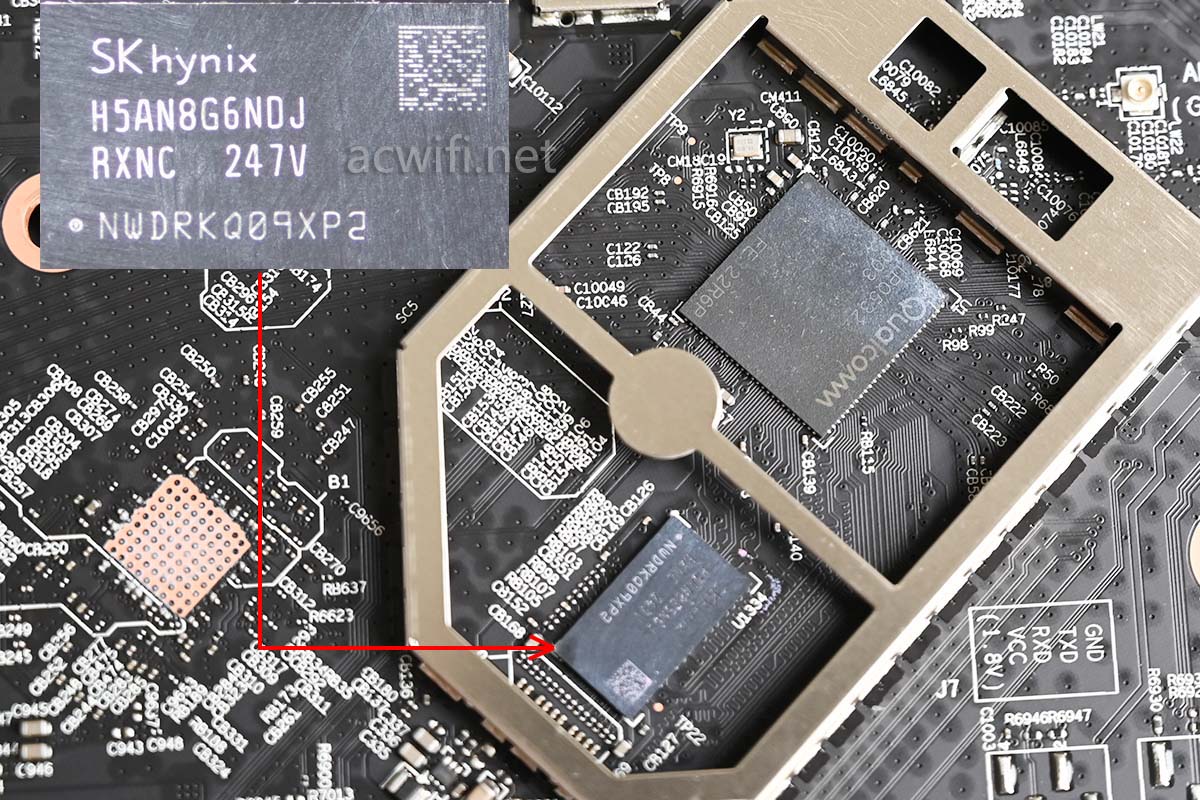

CPU内存芯片是海力士的H5AN8G6NDJRXNC,DDR4 1GB:

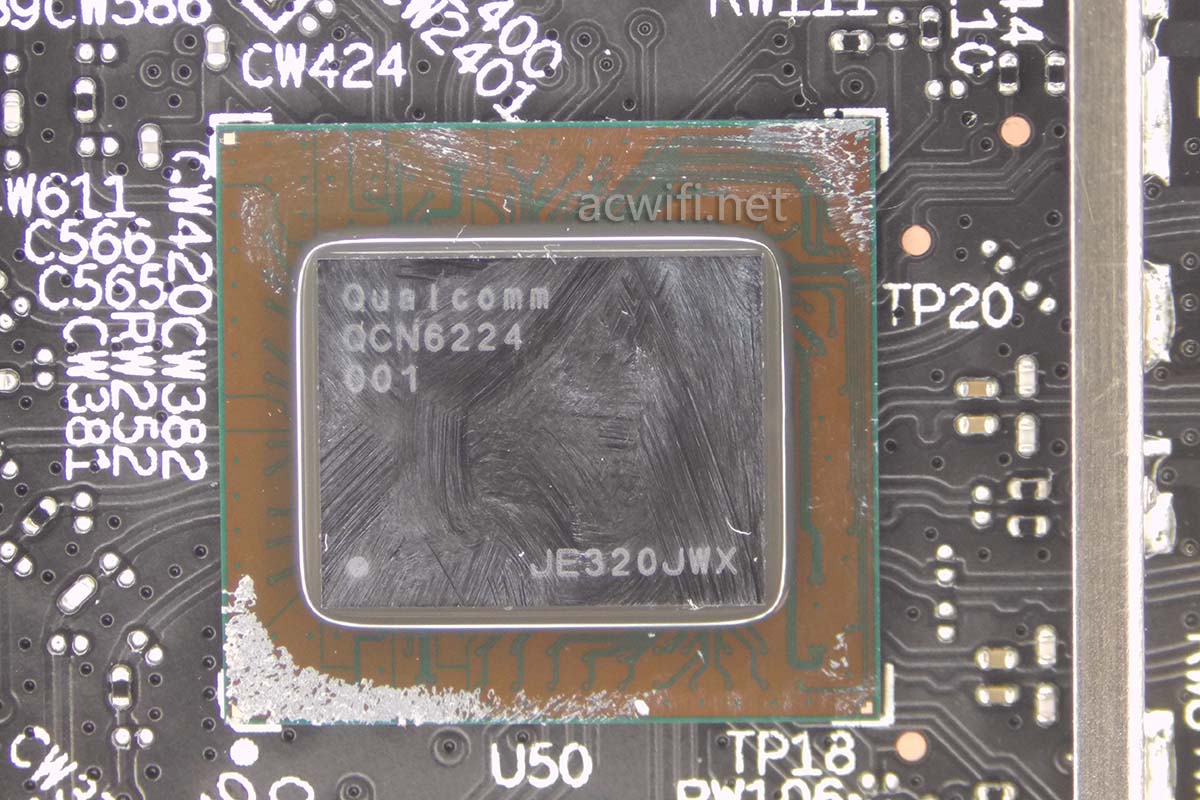

京东云无线宝BE6500的5G无线芯片型号是QCN6224:

QCN6224的无线带机量是128台,OFDMA用户数量是8,在4x4MIMO和160MHz再配合4096-QAM,最高无线速率是5765Mbps。可以拆分为两个2x2MIMO的频段。(QCN6224这颗芯片不支持6GHz)

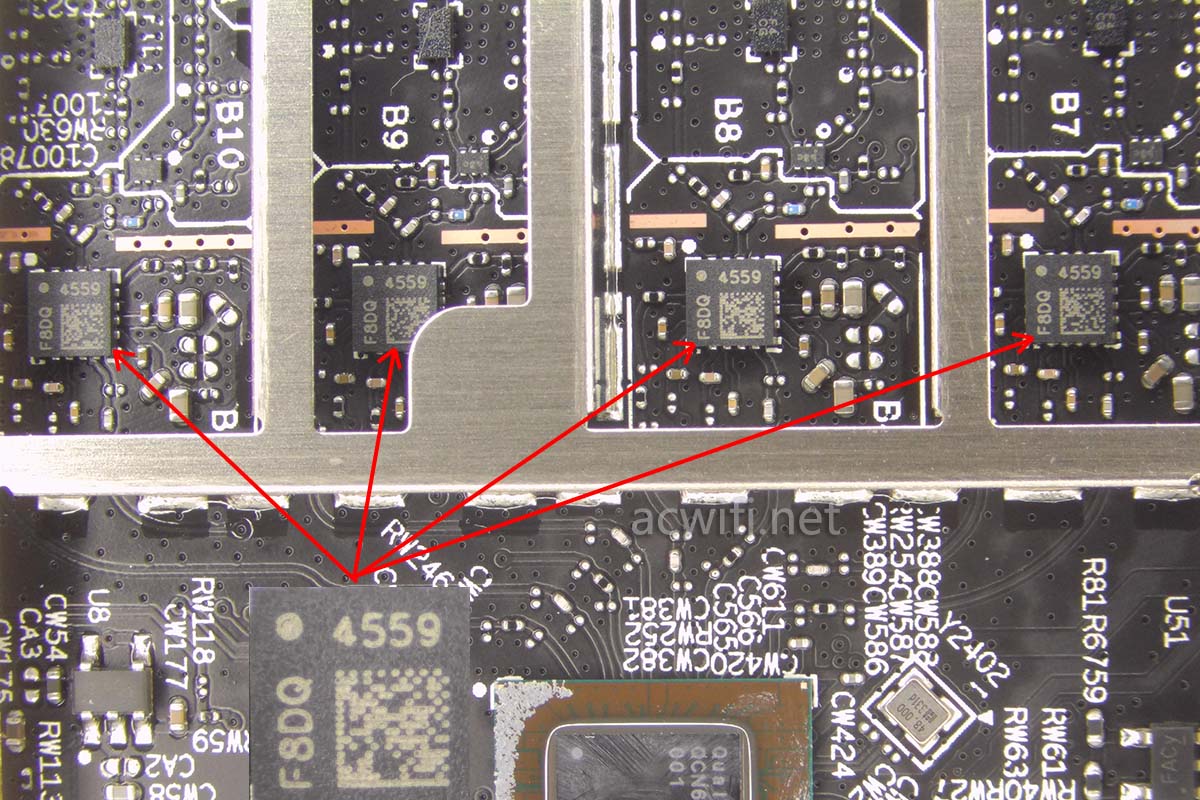

5G外置有四颗独立的FEM芯片,型号QPF4559:

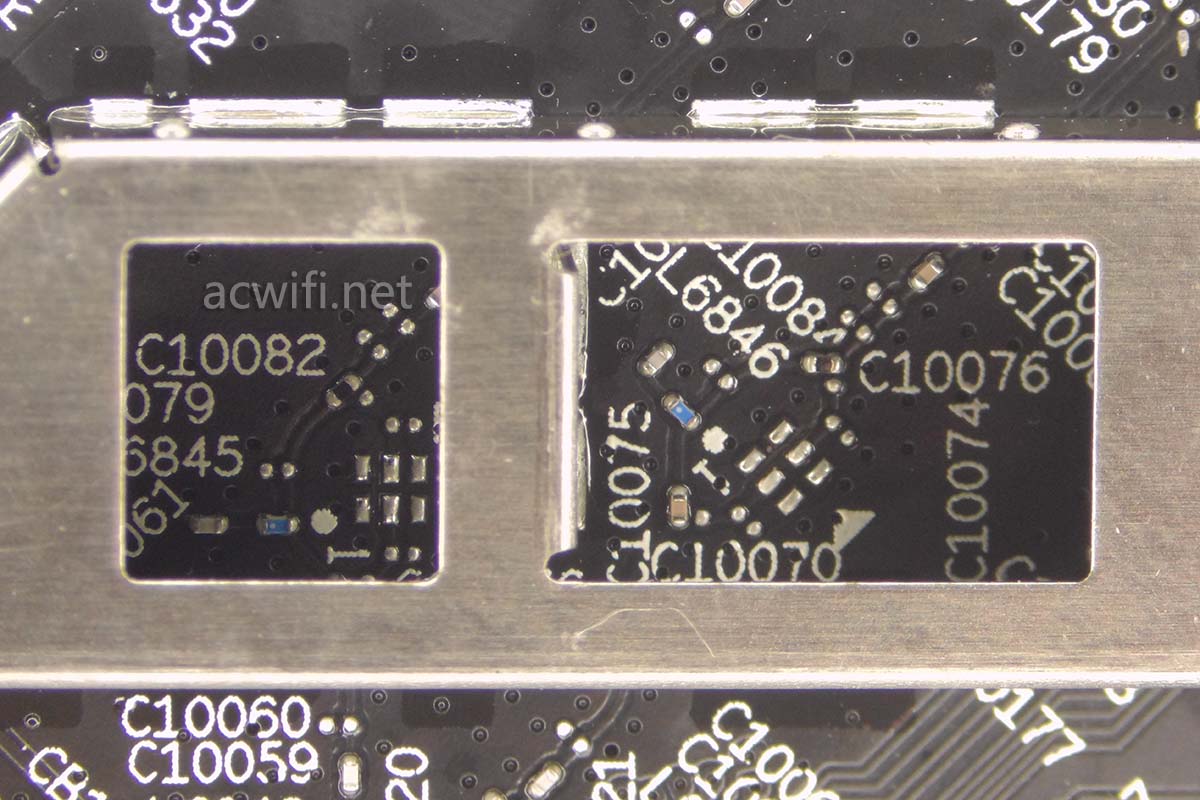

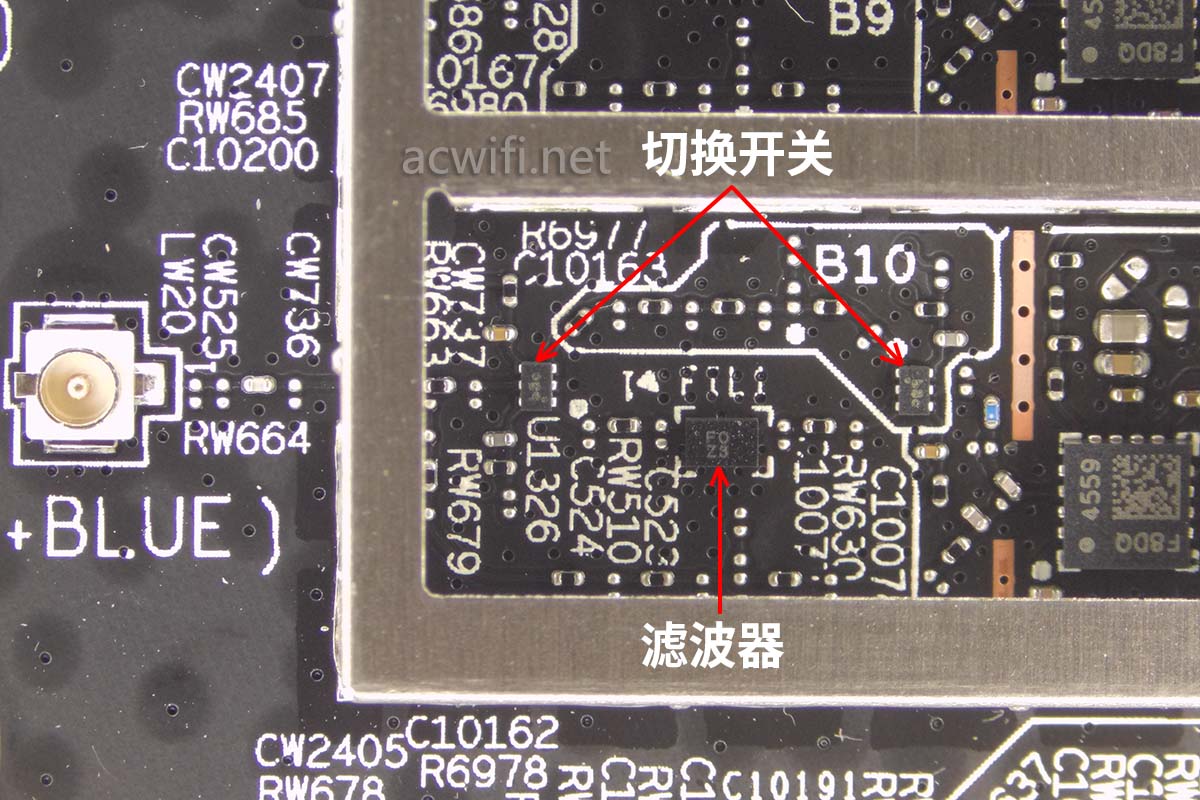

由于京东云无线宝BE6500可以切换成三频模式,而切换成三频后,需要用到滤波器,双频不需要接滤波器。因此需要有个切换电路来控制这个需求。每条射频电路路都由两个切换开关来控制是否需要走接通滤波器,为什么要用两个?上次有人告诉我,我忘记了。

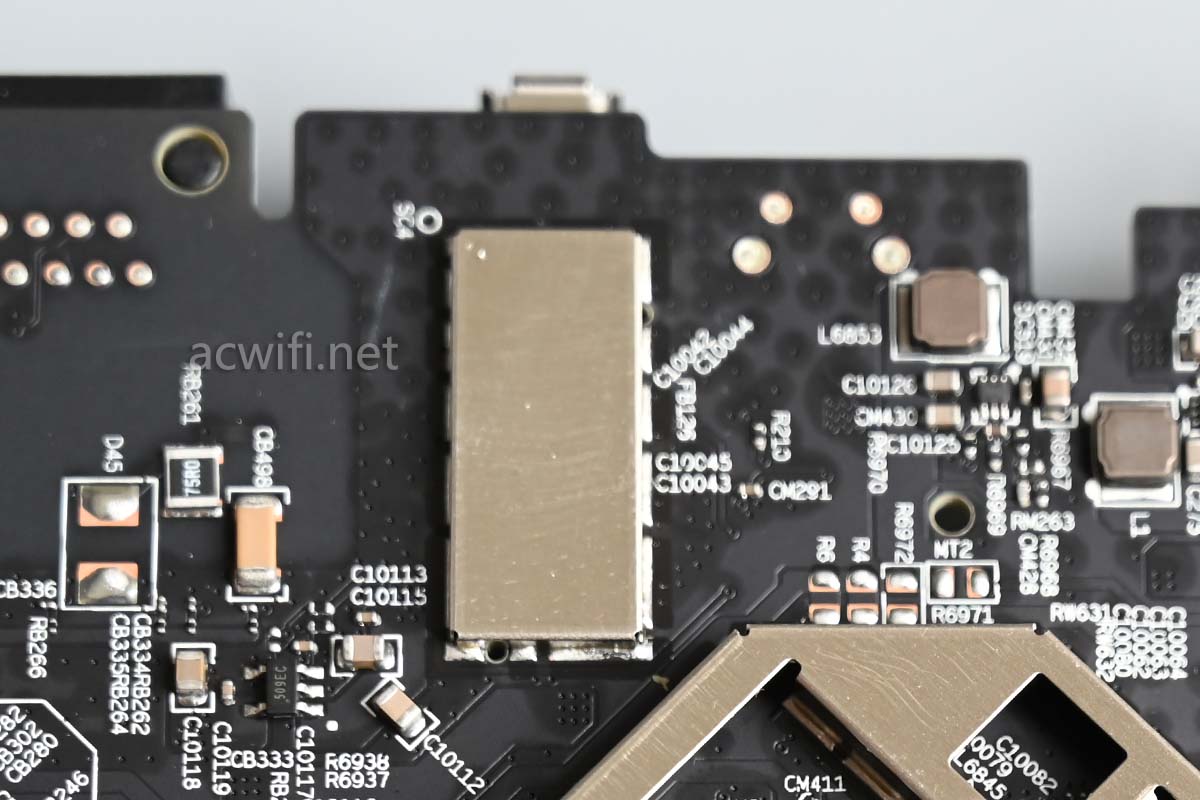

USB背面的屏蔽罩焊锡了,拆不开:

至此,这台京东云无线宝BE6500拆机完成。

所有芯片型号汇总图如下:

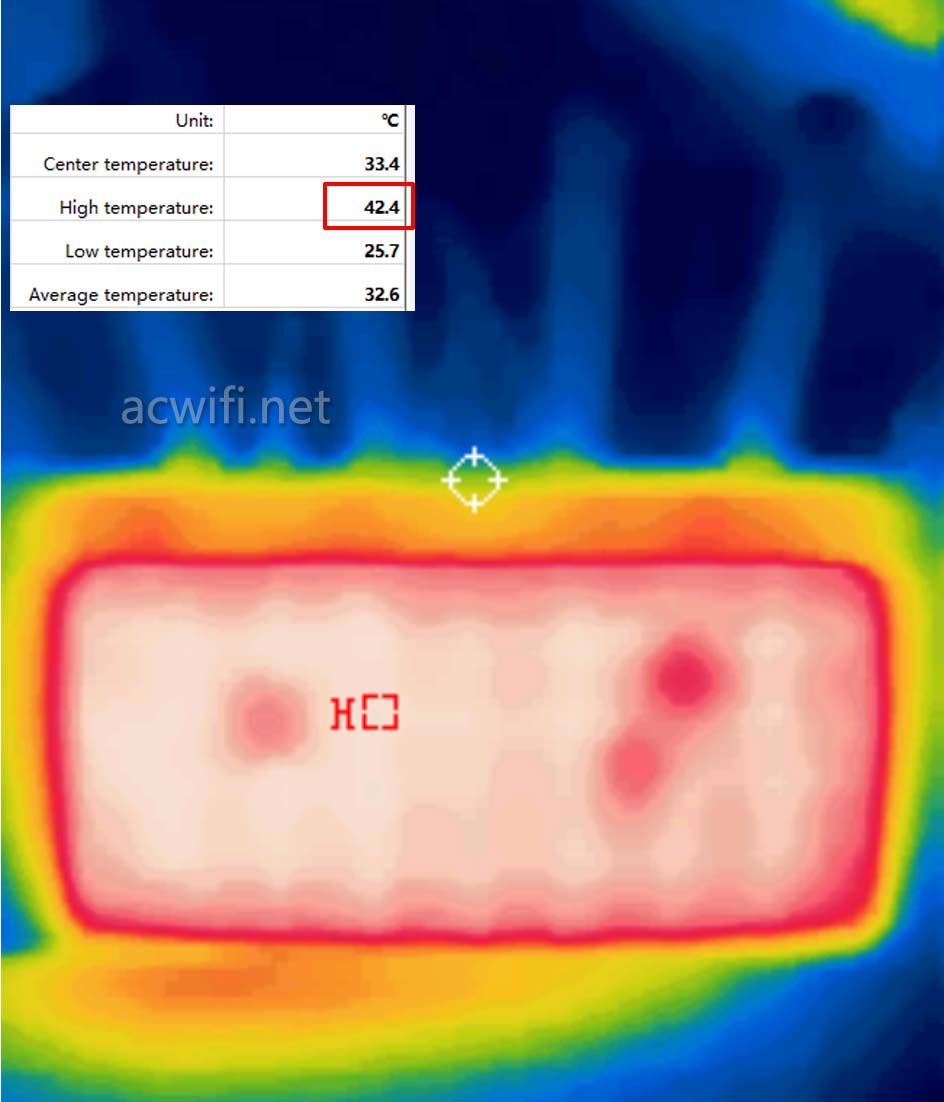

在室温28度内通电3小时后测得的外壳温度如下:

最高温位置42.4度。

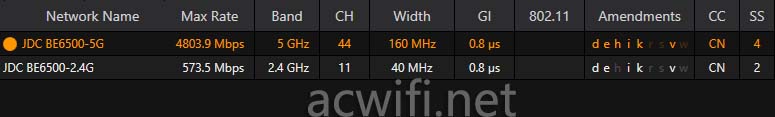

默认支持k和v:

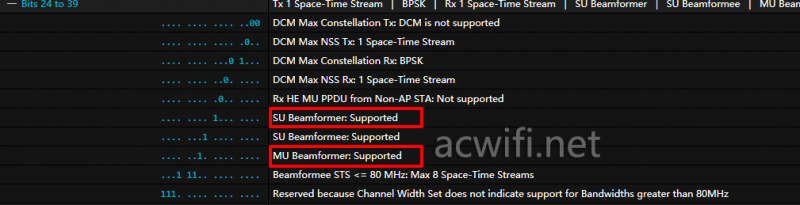

默认支持波束成形和MU-MIMO:

(以上可用winfi软件查看,如果找不到软件下载,可以在我的公众号里输入“winfi”即可。)

二、小包转发率测试

测试小包转发率用的工具是PacketMaster(江门市云争科技有限公司设计)。

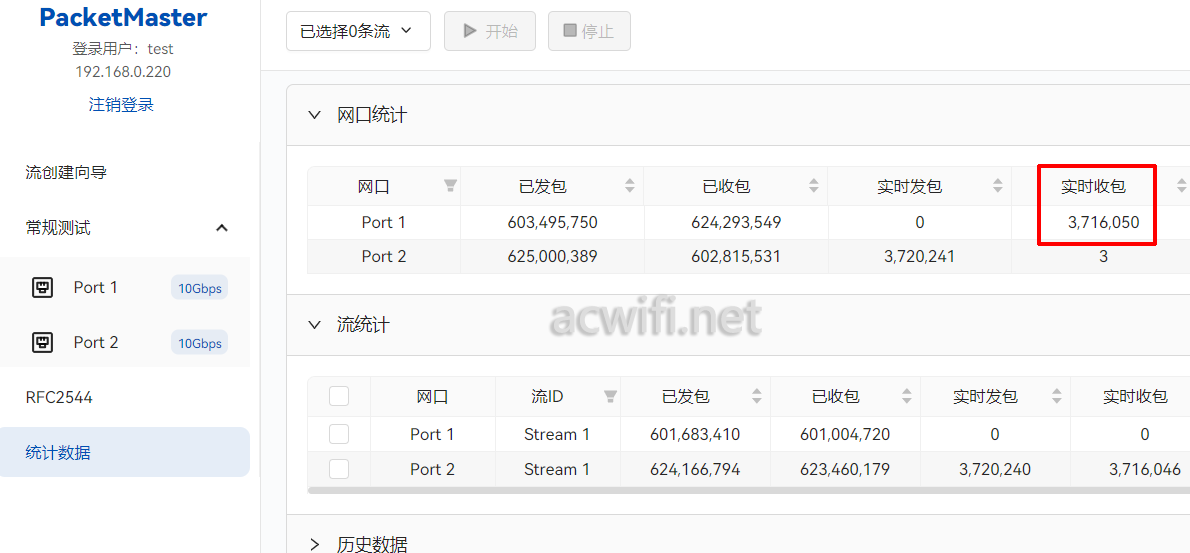

实测WAN to LAN的64byte包转发率是3.716Mpps,这是跑满了的。

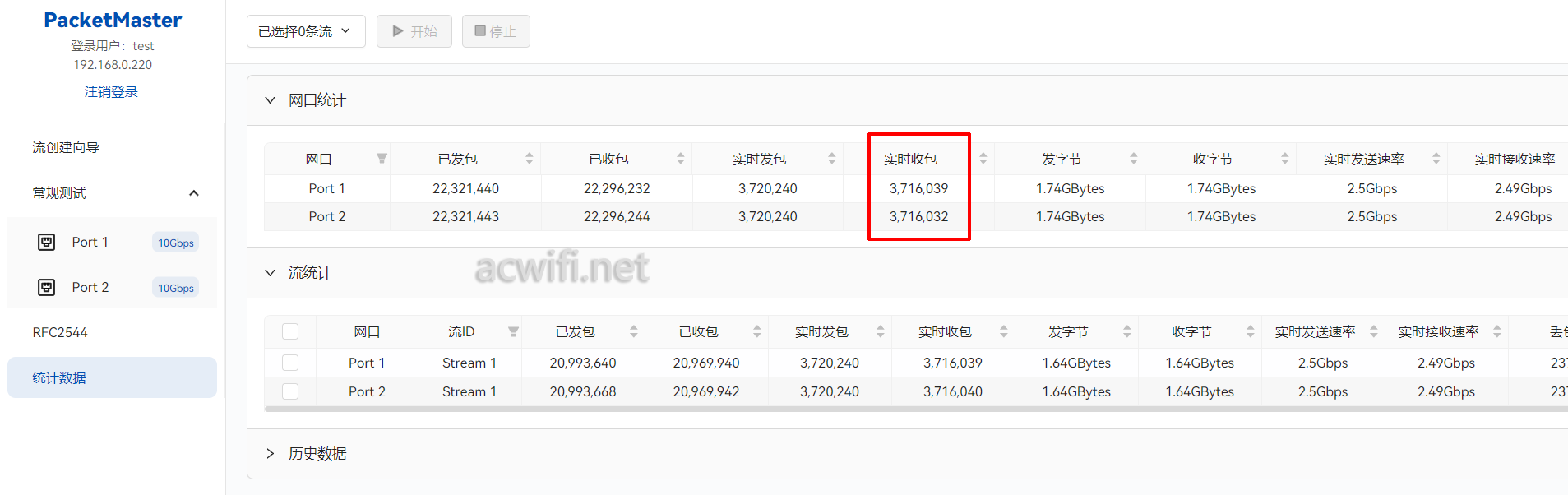

然后测试双向同时转发,结果双向也是满的:均是3.716Mpps。

有人说如果以PPPoE方式,小包性能下降许多。我倒认为现在的硬件芯片,对于PPPoE来说,损耗很小。找来一台ER2260充当PPPoE服务器,通过各种设备和连接方式,终于打通了。

在此说一下,ER22260在我N久之前测的小包转发率很低(2.43Mpps),是不正常的低,当时就觉得不正常。现在用这个重测了,测得ER2260T的小包转发率为8.98Mpps。所以,拿ER2260T来测试2.5G口,是没有瓶颈的。

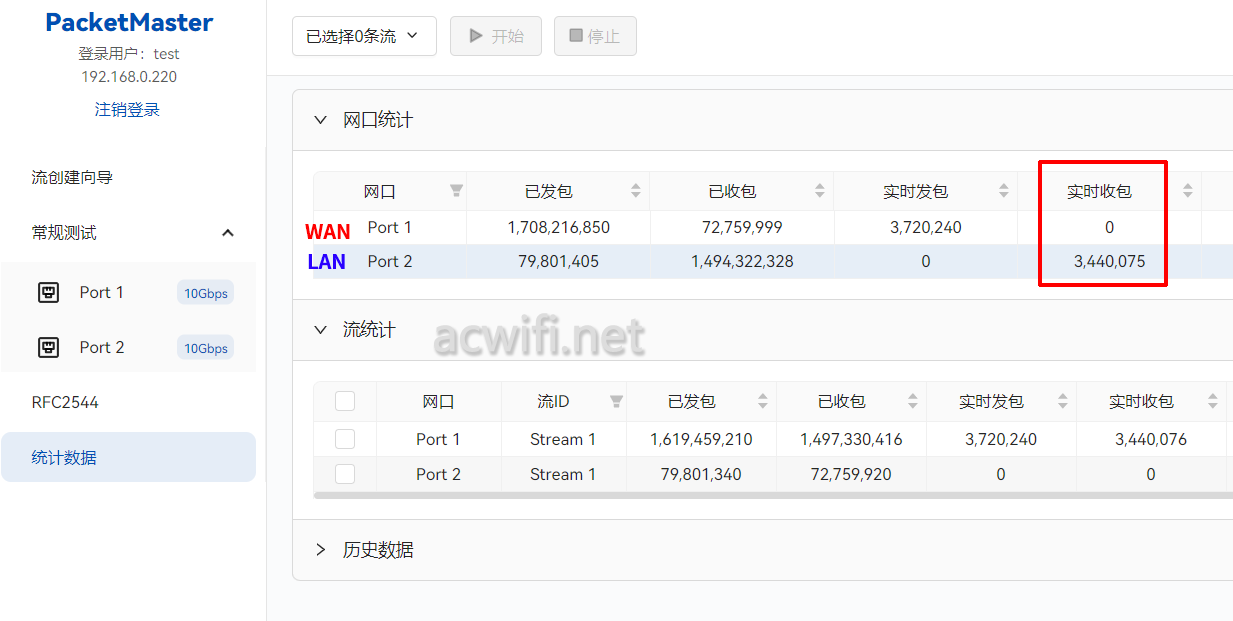

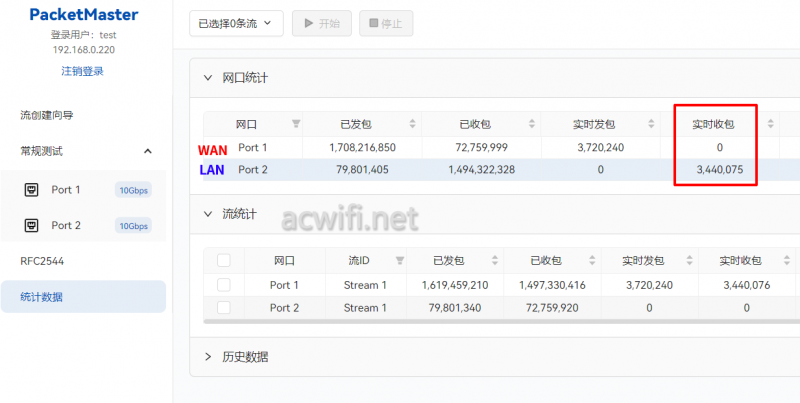

京东云无线宝BE6500用PPPoE上网模式时,64字节包转发率为3.44Mpps。对比前面的3.716Mpps,即PPPoE比静态上网方式,小包转发率只下降了7.5%。如果我找台更强转发的来当作PPPoE服务器,转发会更高些。

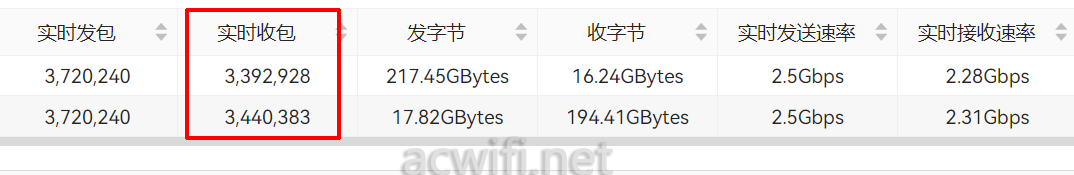

双向同时转发时,也差不多:···

三 、USB3.0速度

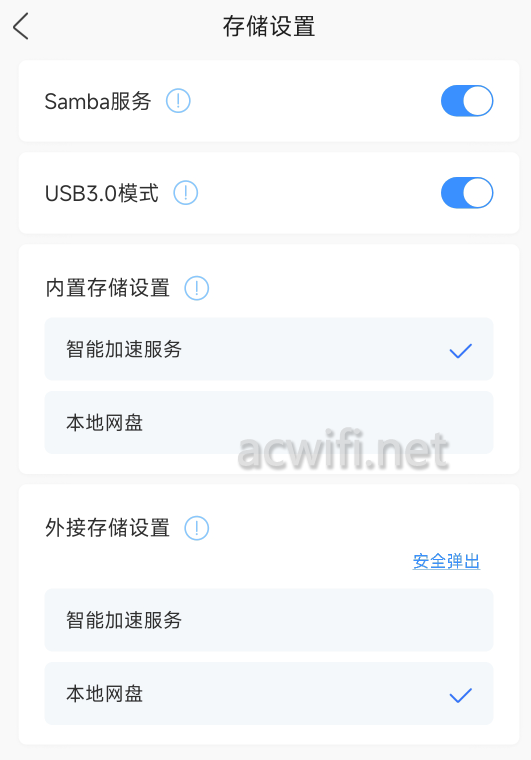

WEB界面没有设置USB的地方,要到APP里开启smb共享,选上USB3.0模式,把外接存储设置为本地网盘。

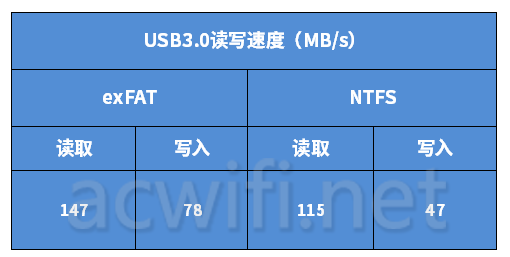

拿一个读写均是300多MB/s的U盘,格式化不同的格式,分别测试USB3.0读写速度,结果如下:

四 、4个2.5G网口的总带宽

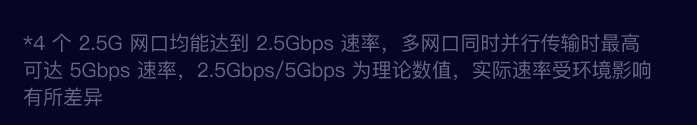

商品是这样描述了:

“多网口同时并行传输时最高可达5Gbps速率。” 其本上采用高通IPQ5322的无线路由器产品,均有这一句!现在实测一下。

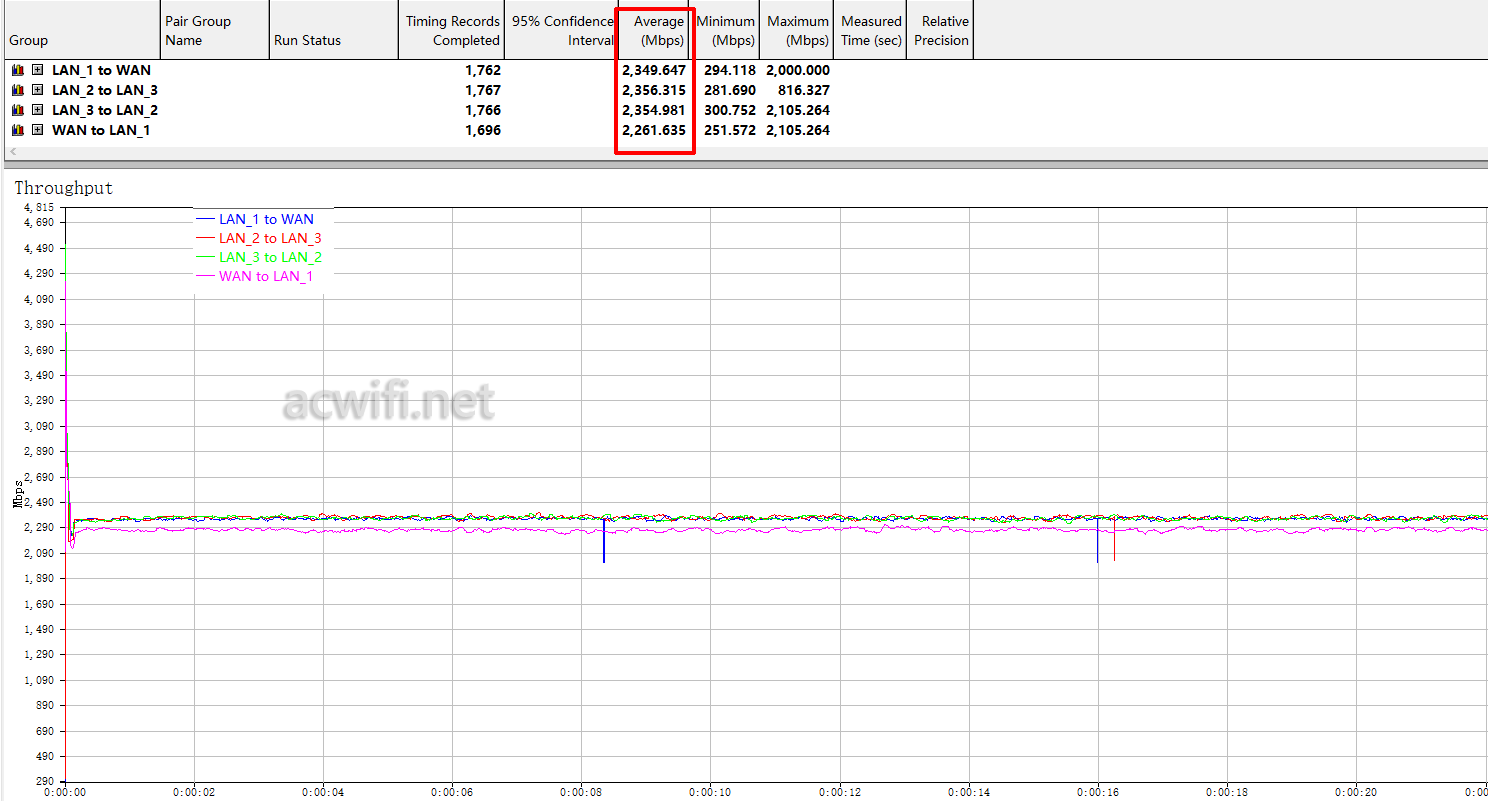

假设是这样的应用场景:LAN1与WAN口同时上传和下载,LAN2和LAN3同时互相发送和接收对方的数据。实测结果是9.322Gbps:

以上测试说明四个网口的双向总带宽是10Gbps,如果按单向流量来算就是5Gbgps。

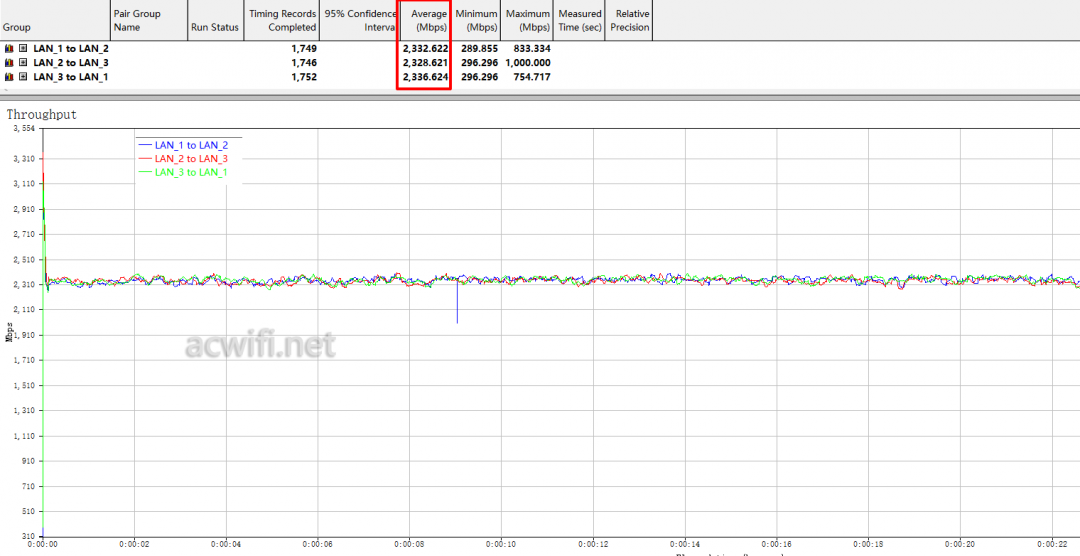

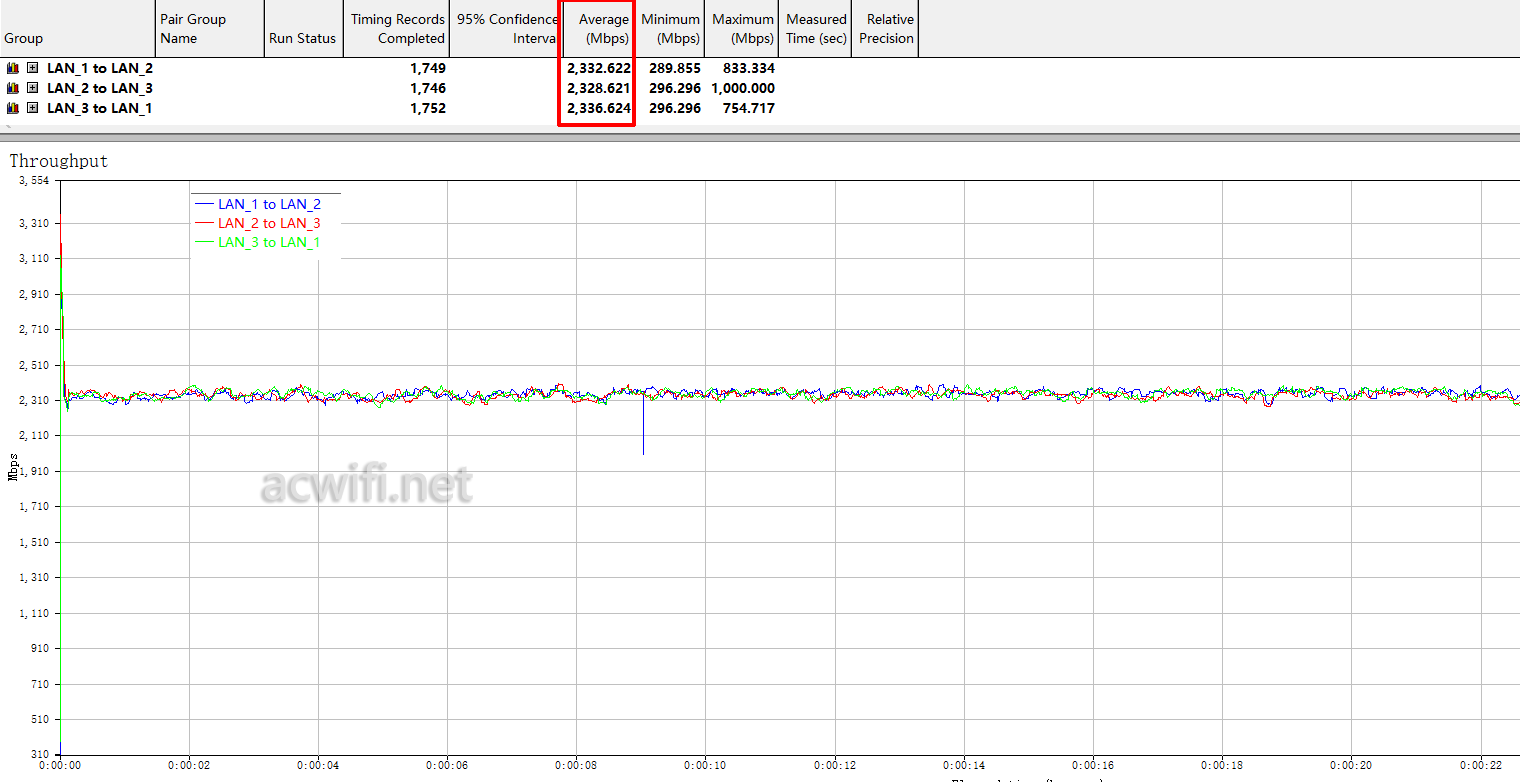

接着只测3个LAN口同时发送和接收数据,比如:1 to 2、2 to 3、3 to 1,这样的结果会是:

上面三个网口都同时传输数据,每个商品双向均跑满2.5Gbps。

但为什么采用一样的CPU和交换芯片的小米BE6500 Pro(IPQ5322+QCA8386),用同样的设置打流,结果会相差很大呢?

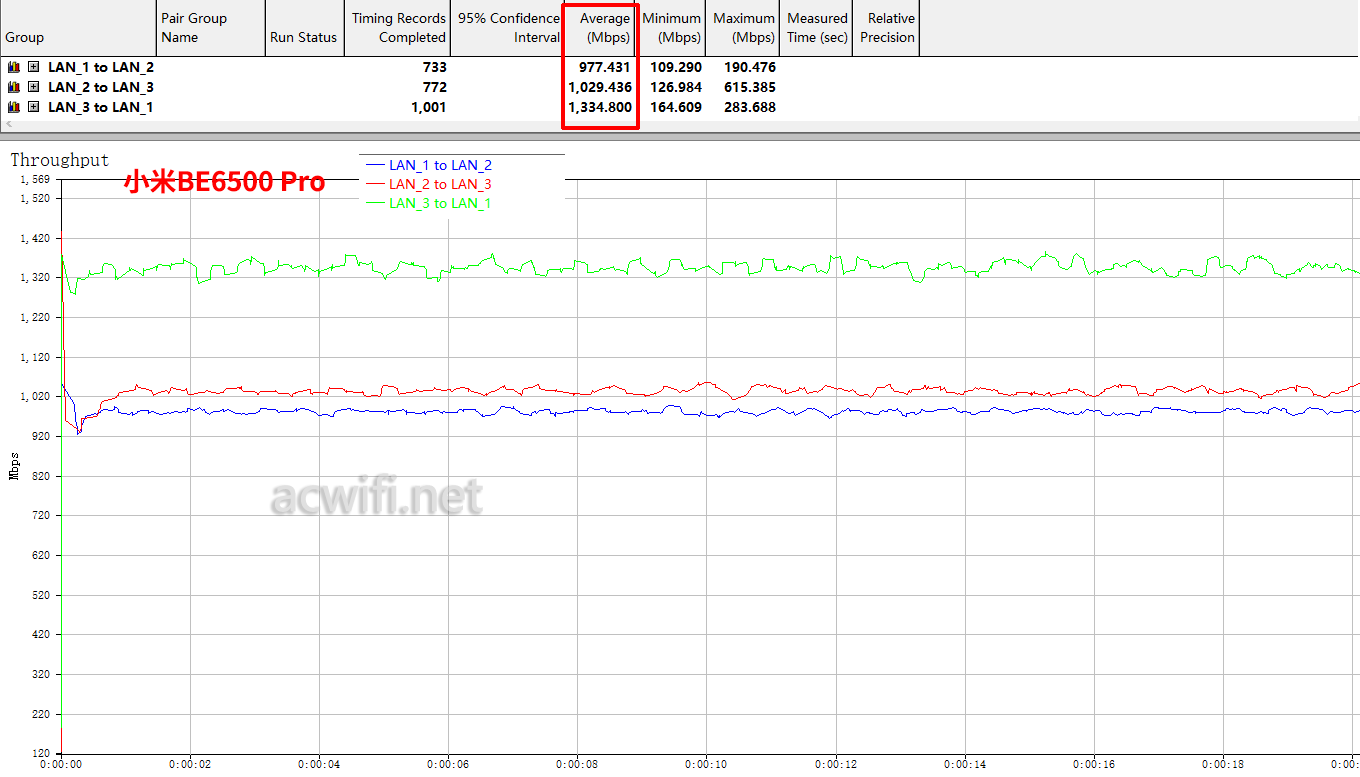

实测结果是各个网口低了一半速度。(小米支持盲插,反正任意三个LAN口测试,双向总和均是2.35Gbps左右。)

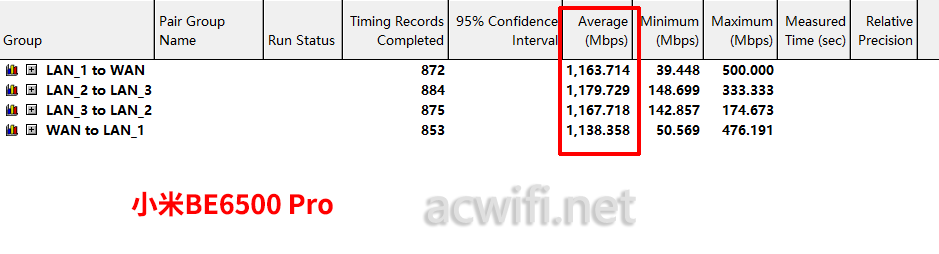

假设小米BE6500 Pro的LAN4为WAN口,实测结果双向才4.649Gbps,比京东云无线宝BE6500低了一半:

为什么这两台BE6500用的一样的CPU和2.5G交换芯片,而四个网口的双向总带宽会有一倍差别呢?很可能是小米的所有LAN口流量都经CPU走。



五 、MLO效果实测

MLO就是两个频段在无线MAC层进行了聚合,当支持MLO的无线终端=连接开了MLO功能的无线路由器时,会自动连接了两个频段,比如2.4G和5G,或5G1和5G2,由于在MAC层进行了聚合,因此,这个无线终端只有一个IP地址。这是跟以往“双Wi-Fi”连接有着本质的区别。

京东云无线宝BE6500可以切换到三频模式,这时就可以支持双5G MLO(5G1+5G2)。(默认的双频模式就可以支持2.4G+5G的MLO)

我只测双5G MLO(我只有小米13 Pro能支持,其它无线网卡因为驱动问题,现时都没办法支持。)

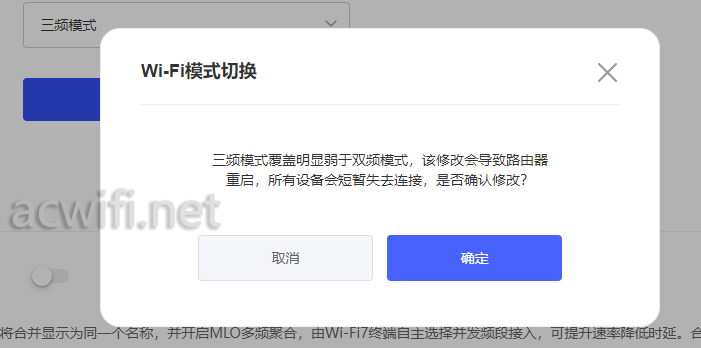

当你要切换三频模式时,系统还会提醒你“三频械覆盖明显弱于双频模式,……”。是的,很贴心的提示。的确切换三频后的无线覆盖要差于双频。因为四路射频均经过了滤波器,多多少少有一点点“插损”,而且由4x4MIMO变成2x2MIMO,也会造成中远距离的5G速度下降。(波束成形的效果差异)

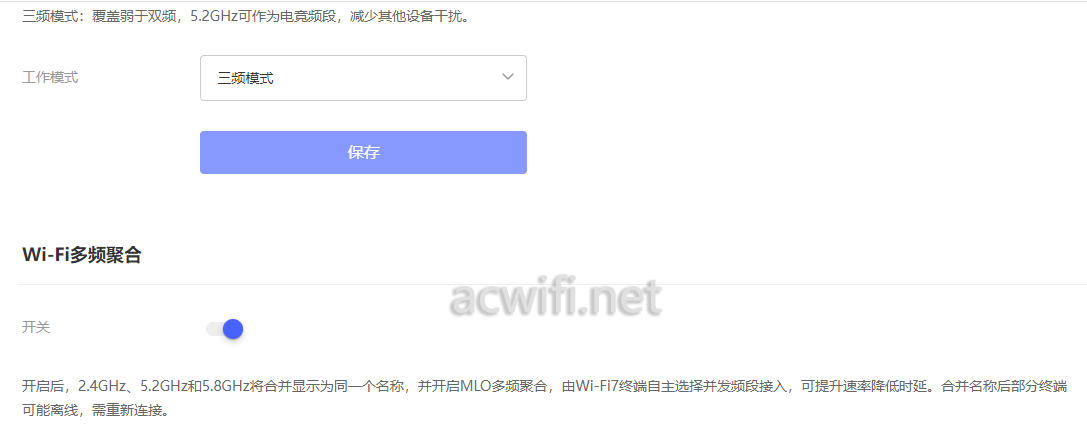

切换三频后,还要把下面的多频段合一勾选,也就是MLO开关。这是强制三频合一,把三频的名称设置成一样的。不能手动改!MLO也是必须无线名称一样。但如果我只用双5G MLO,2.4G名称就没必要跟5G一样,这样会影响到家里的弱智家居设备的连接的,这是兼容性问题。我是希望可以让用户选择是否把2.4G加入MLO当中。

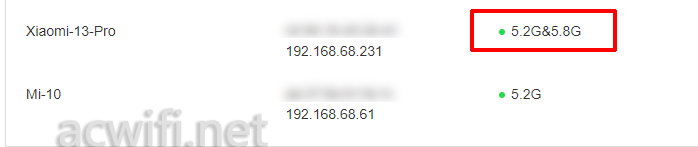

设置好之后,小米13 Pro连接Wi-Fi ,在终端列表里就可以看见它同时连接了5G1和5G2了。

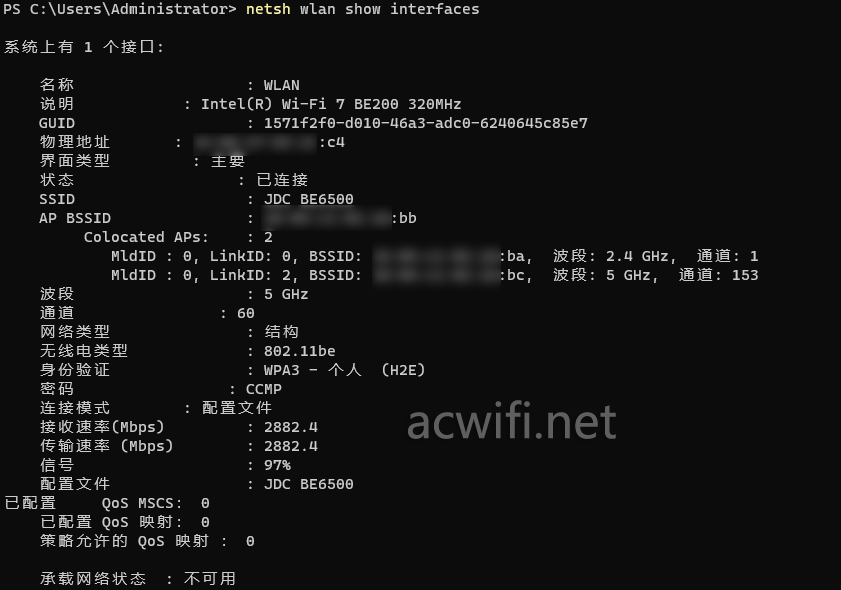

如果有BE200装在最新版的win11下,可以在cmd窗口里输入这行命令,用以查看此时无线路由器有没有开启MLO:netsh wlan show interfaces

上图信息里面,BE200无线网卡已连接了一个频段,且上面有2个MLDID,说明三个频段已经开启了MLO。你的终端支持2.4G+5G MLO就是2.4G+5G MLO,如果双5G MLO也支持,就会优先双5G MLO,比如小米13 Pro。

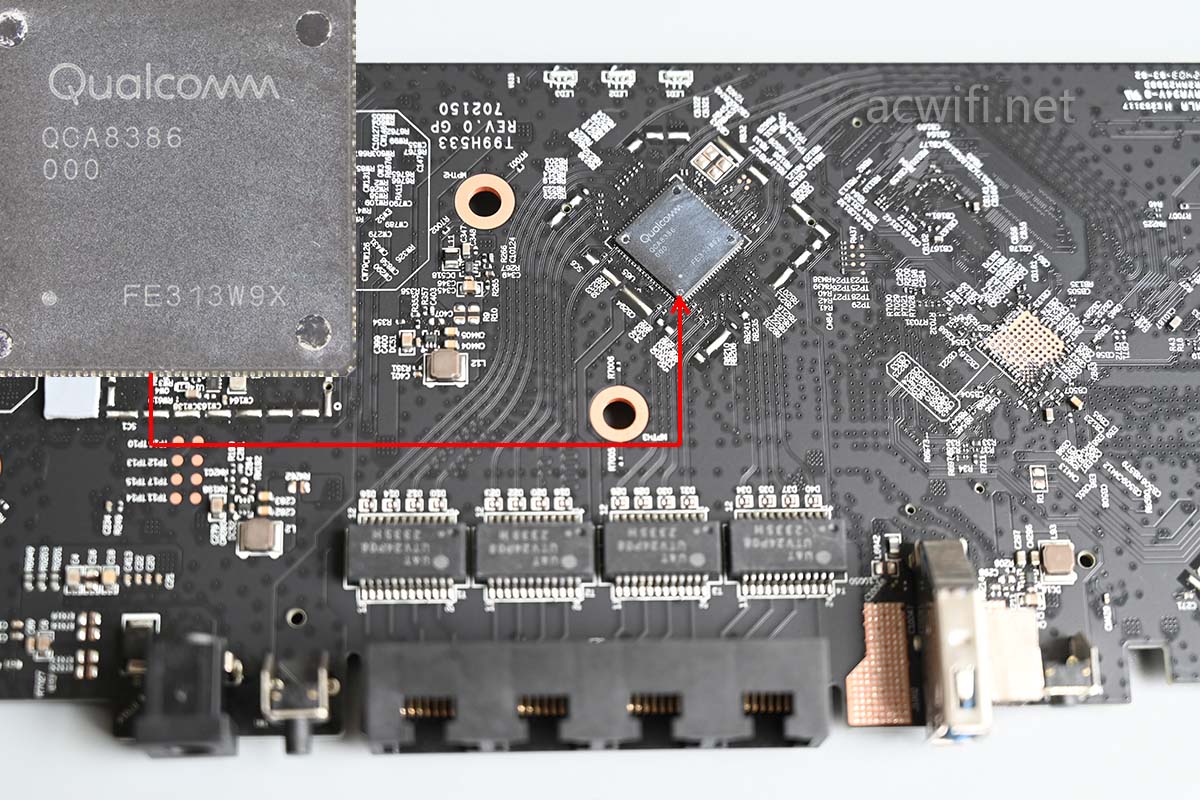

由于双5G MLO的速度会高于2.5G网口的速率,因此,在测试之前,先要了解无线芯片QCN6224到交换芯片QCA8386的带宽会是多少。为什么我要强调“先”,因为我“后”了呀。。我后面才知道后果,所以我来告诉你们一定要“先”。

在普通的三频模式下(关MLO),3台无线终端各连接三频无线,然后有三个LAN口分别向三台无线终端传输数据。分别在路由模式和AP模式下测试20次,结果都差不多。得出的结论是三个LAN口到无线芯片的速度是2.35Gbps左右,等于三个LAN口到无线芯片(其实就是到CPU)有2.5G上限。

所以所以呢。不管是用路由模式,还是AP模式,三个LAN口到无法突破2.37Gbps,也就是发挥不出双5G MLO的实力。怎么办呢?

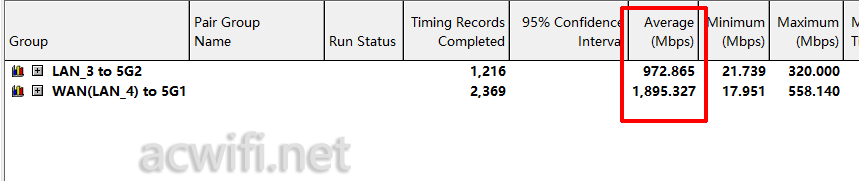

把WAN口也利用上吧,在AP模式下,WAN口也变成了LAN口,然后其它三个LAN口取其中一个,分别连接2个5G Wi-Fi 。实测超过了2.5Gbps了,双5G(非MLO)同时传输速度为2868Mbps:(经常数十次调速位置后的最佳数据)

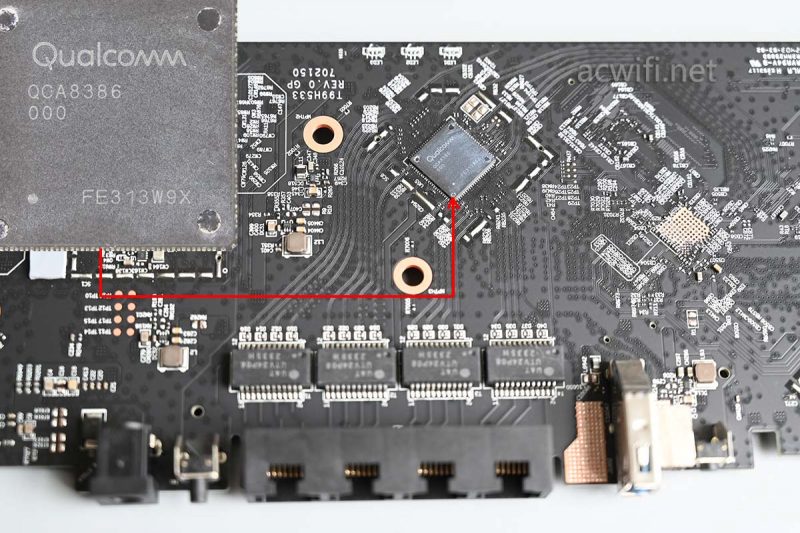

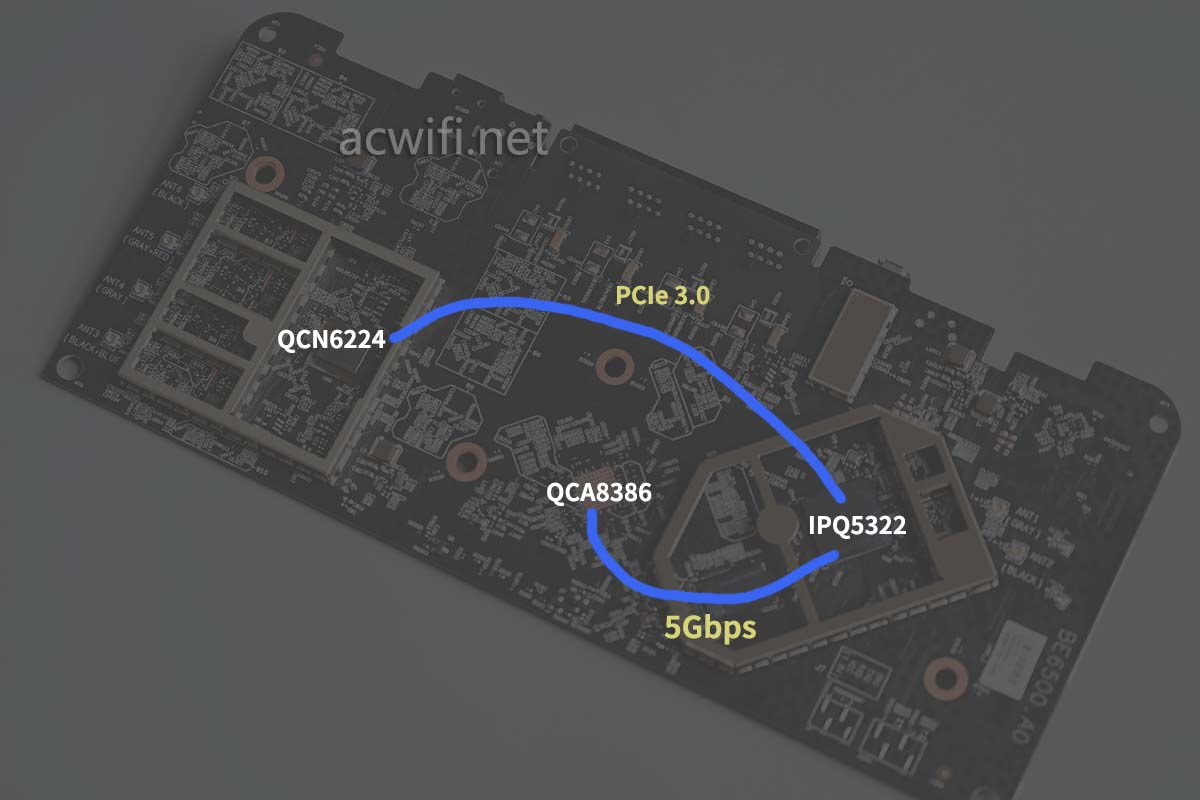

从以上测试,可以得出,WAN口到CPU的带宽为2.5Gbps,三个LAN口到CPU的总带宽为2.5Gbps,所以四个网口到CPU的带宽为5Gbps,那样回看商品页里面的描述,好像又吻合,说得没错。最后我得出这张图:

有了前面的测试2868Mbps数据,在测MLO的时候就心中有数了,应该会很接近这个数。

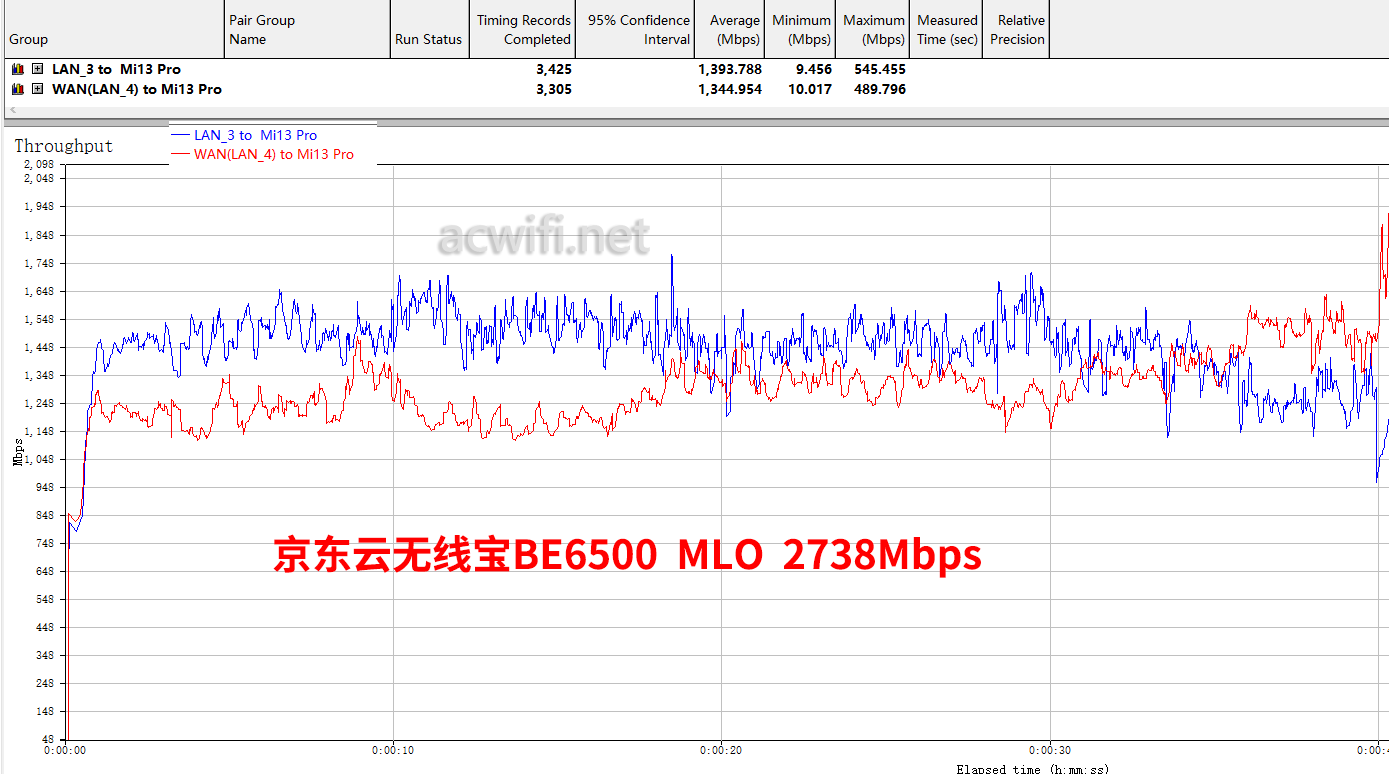

开启MLO后,用小米13 Pro测速双5G MLO,结果是2738Mbps:(经过几十次的调整测速的最佳结果)

之前用小米7000测得的MLO数据是2757Mbps。两者都是用QCN6224分两个5G频段,两者实测数据很接近。


4月23日补充:

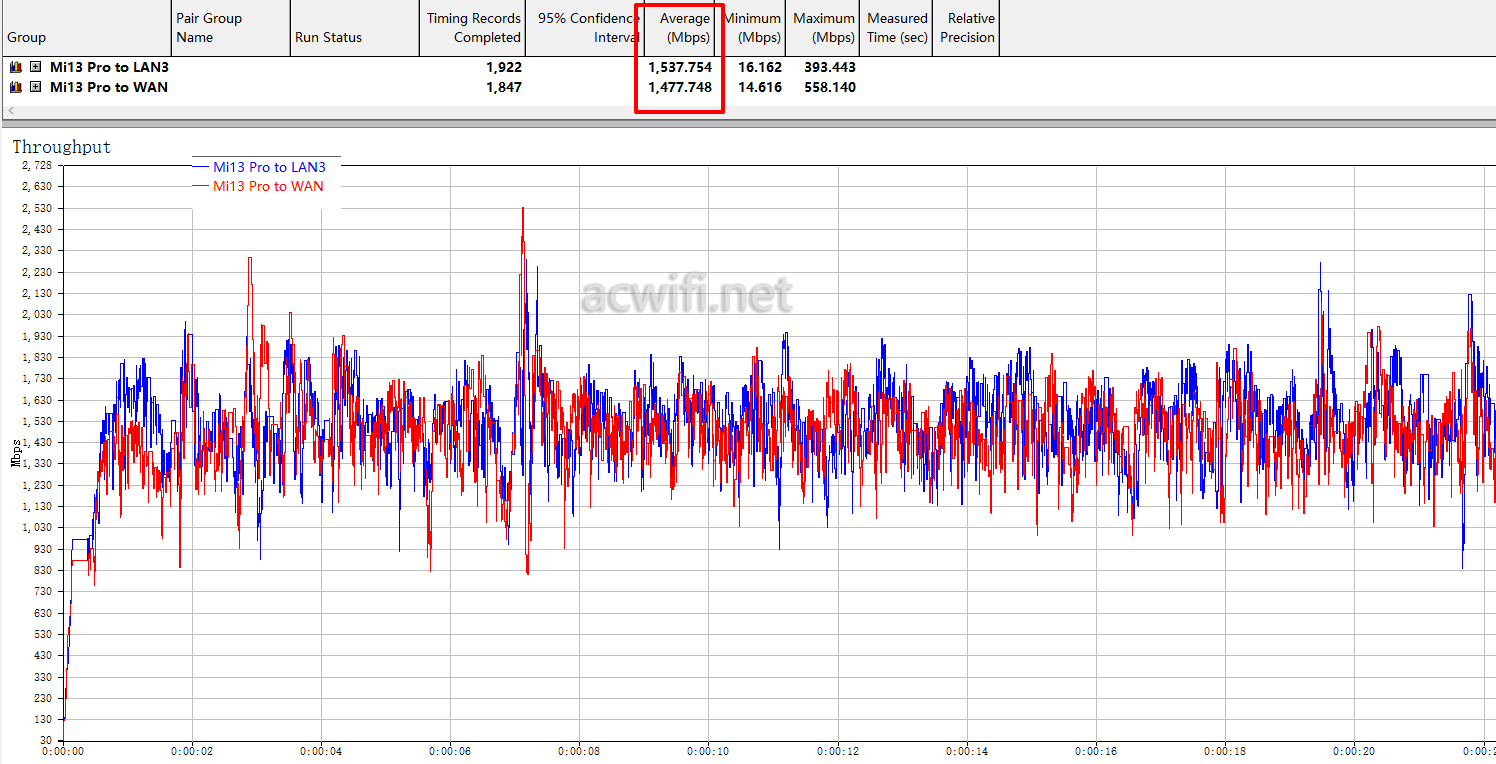

重测了5G上行MLO,居然可以超过3000Mbps,达到了3015Mbps的无线传输速度:






六 、无线信号强度实测

测试信号强度用的无线网卡是AX200,放在下图中的E、F、G、H(为了区别以前的ABCD)四个位置进行无线信号强度记录。无线路由器放在“WIFI”位置。每个位置点记录信号强度时间为3分钟,因此,信号强度数值为是一条连续变化的曲线。注:测试时把全屋所有窗户关闭,所有房门打开。

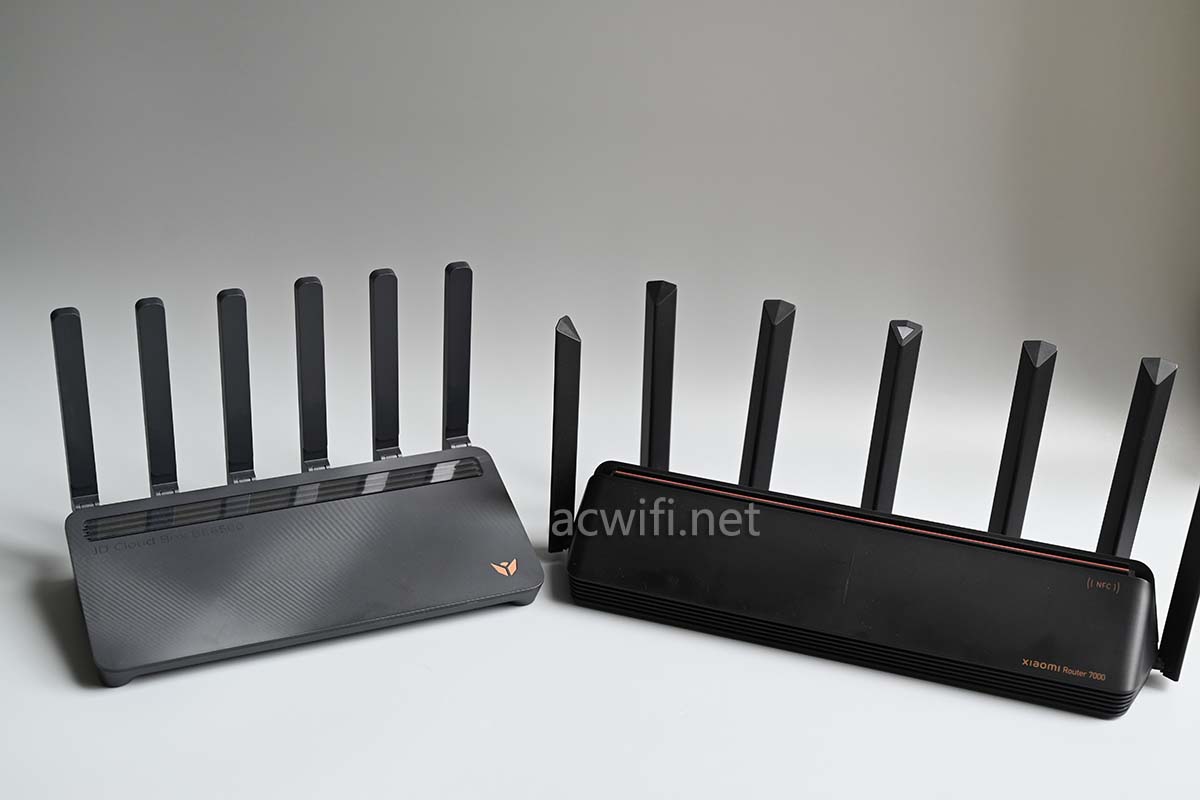

为了有些对比性,加入了小米7000来做无线对比。两者的5G无线芯片是一样的,但2.4G有很大的差别,所以2.4G的对比是有些不公平的。(小米是4x4MIMO的2.4G)

两者均是双频模式,2.4G信道11,5G信道44。

信号强度测试结果如下图:

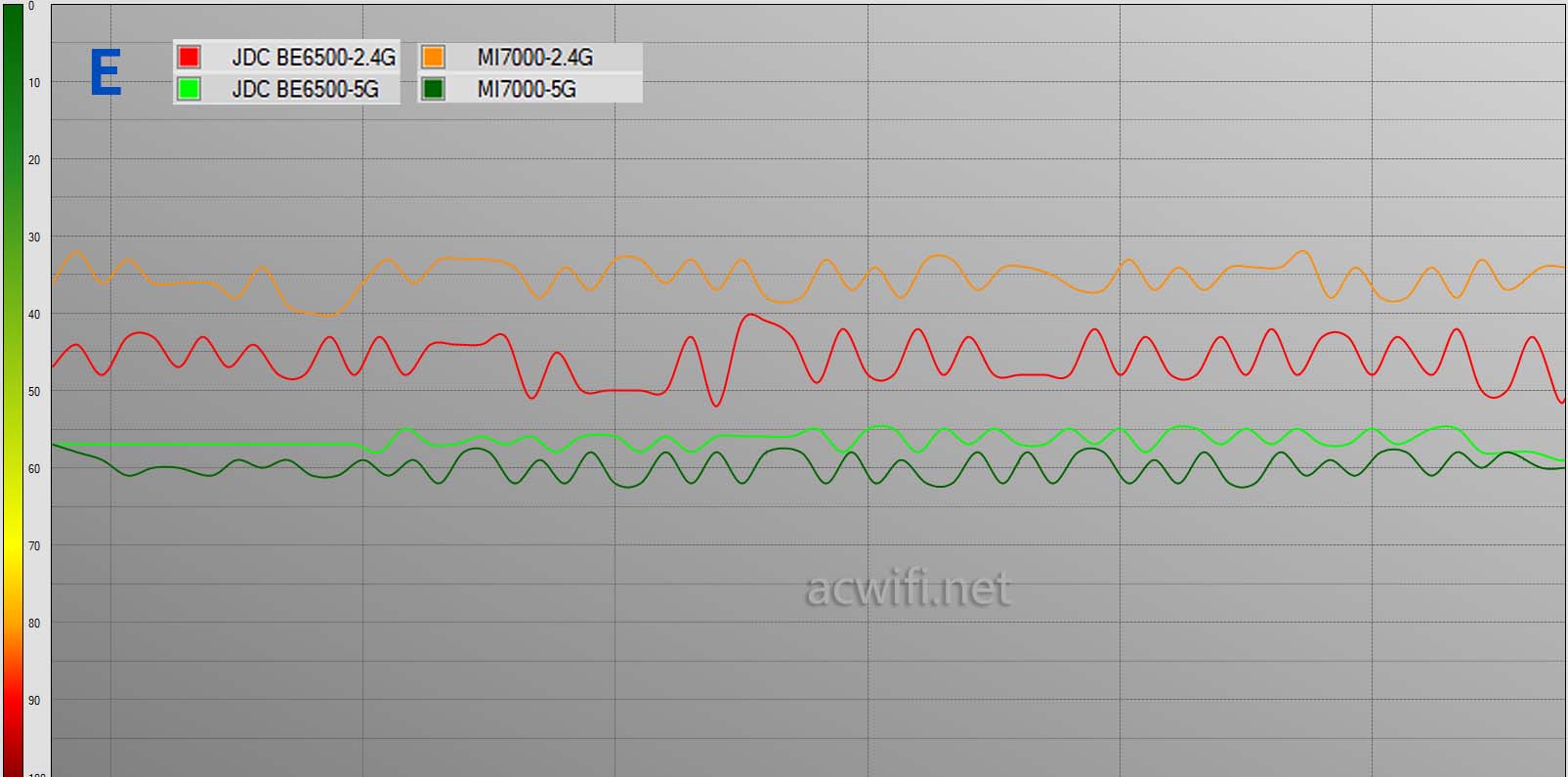

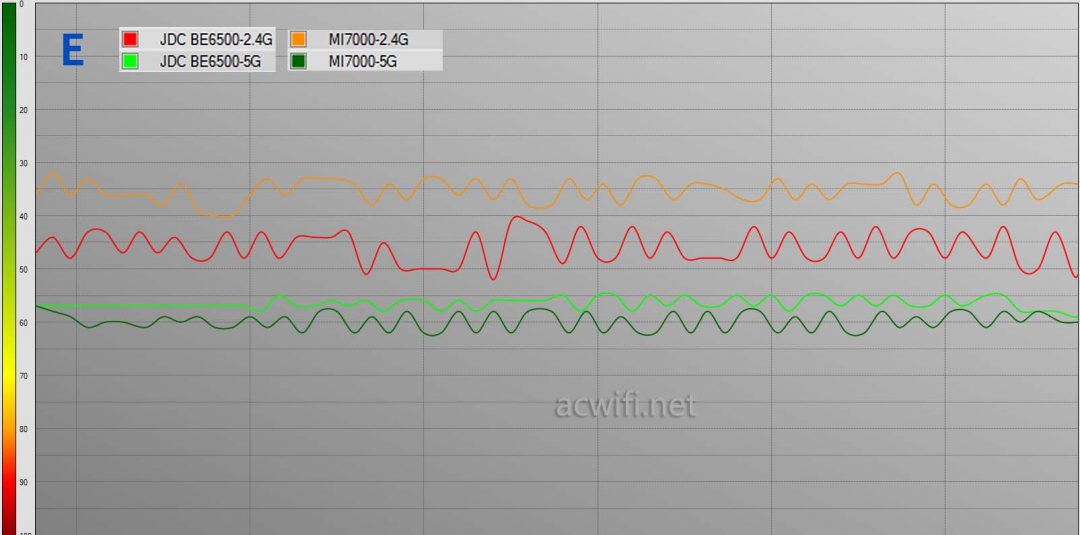

在隔了一个承重墙的E点位置里,2.4G信号是小米7000明显强;5G信号是京东云BE6500强些。

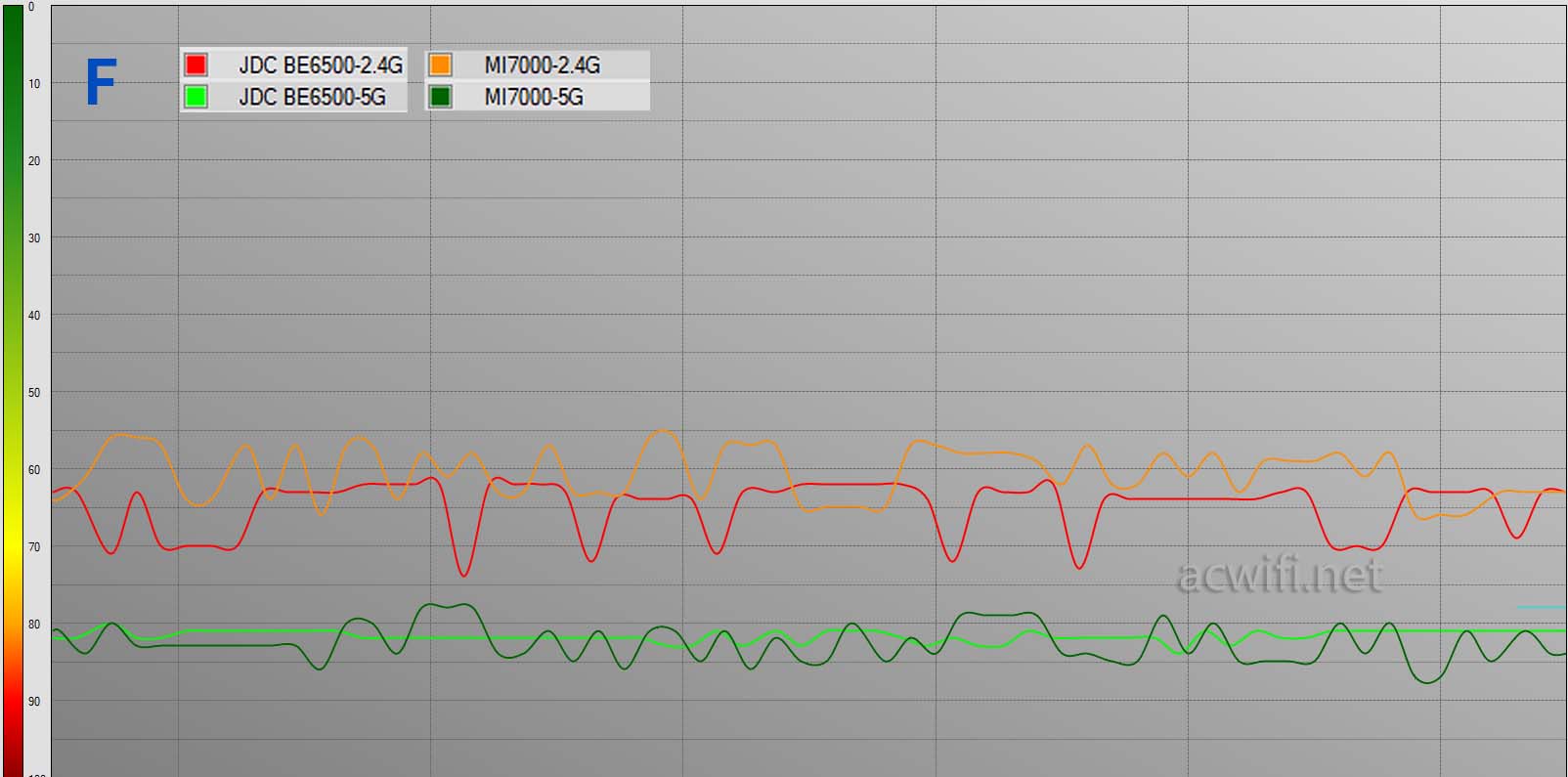

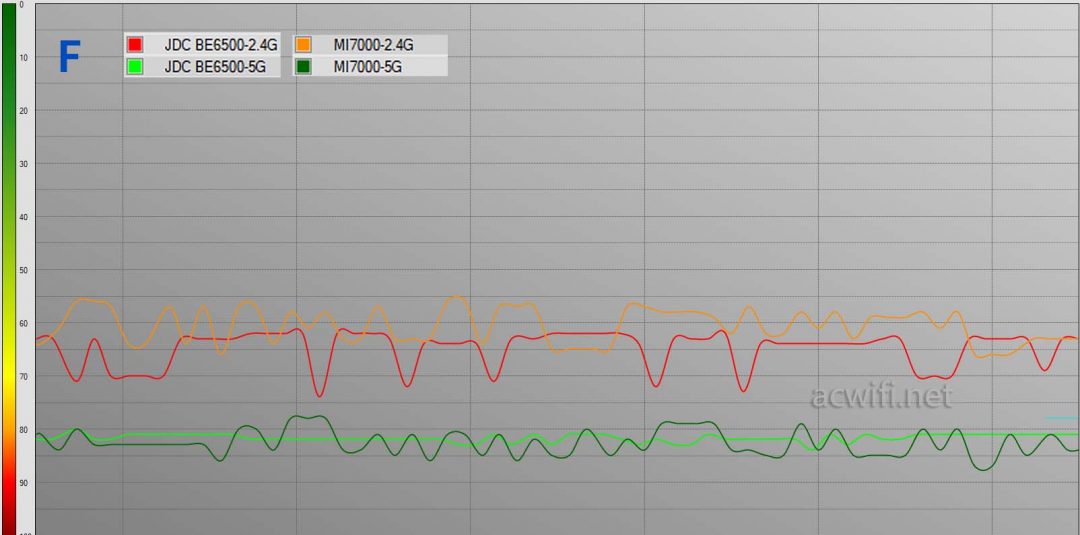

在隔了两个承重墙后的F点位置里,2.4G和5G都衰减严重。2.4G仍是小米7000强;5G信号强度两者很贴近。

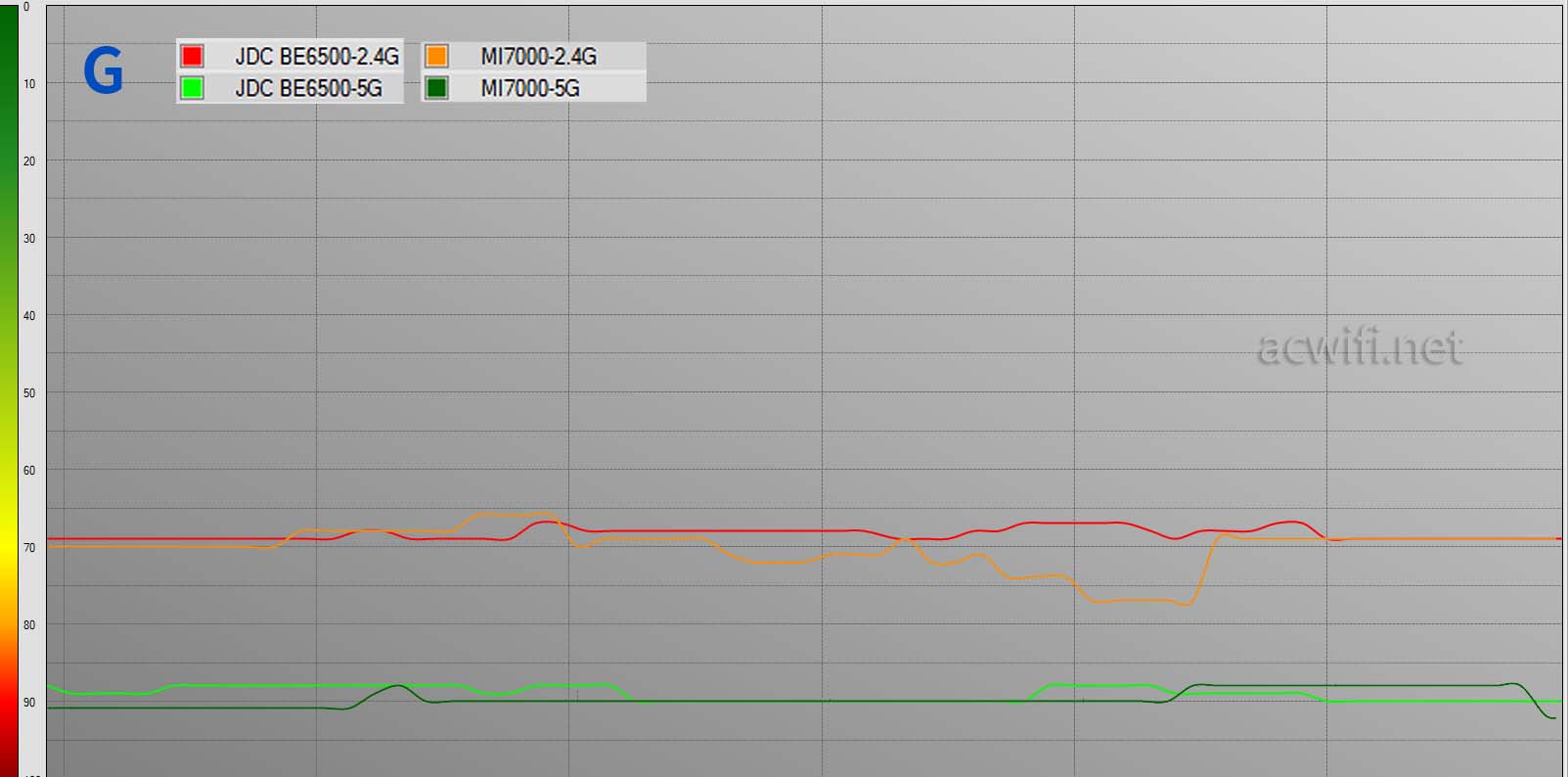

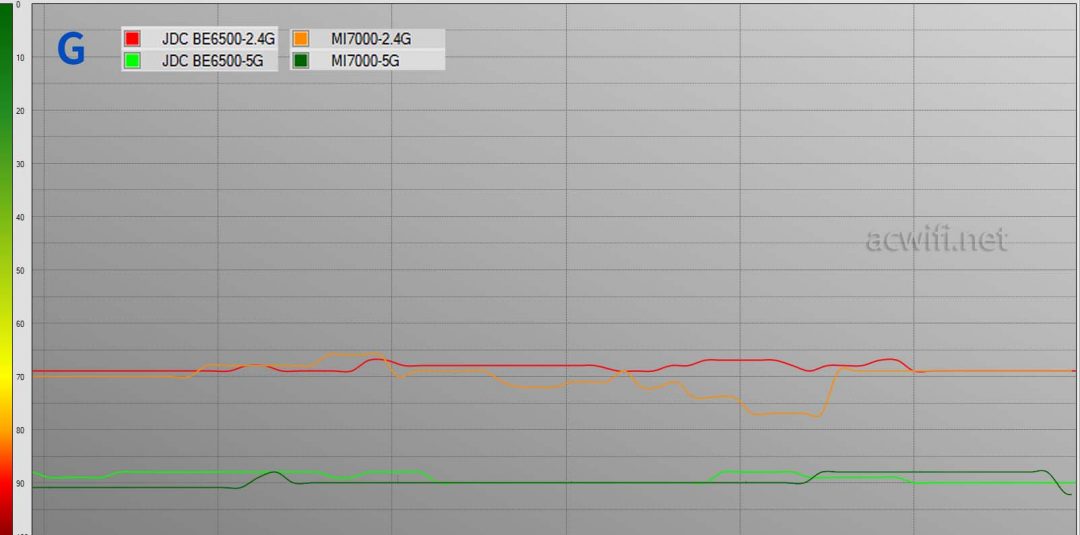

在G点的位置,2.4G已经弱到互相贴近;5G信号方面,如果撇除较大的波动那部分,两者的信号强度是一致的。

最远是H点,但最弱的却不是这个位置,最弱的是前面的G点。因为G点是经过了卫生间一面承重墙,且墙上安装了不锈钢浴室柜,更加挡绝了Wi-Fi 信号。

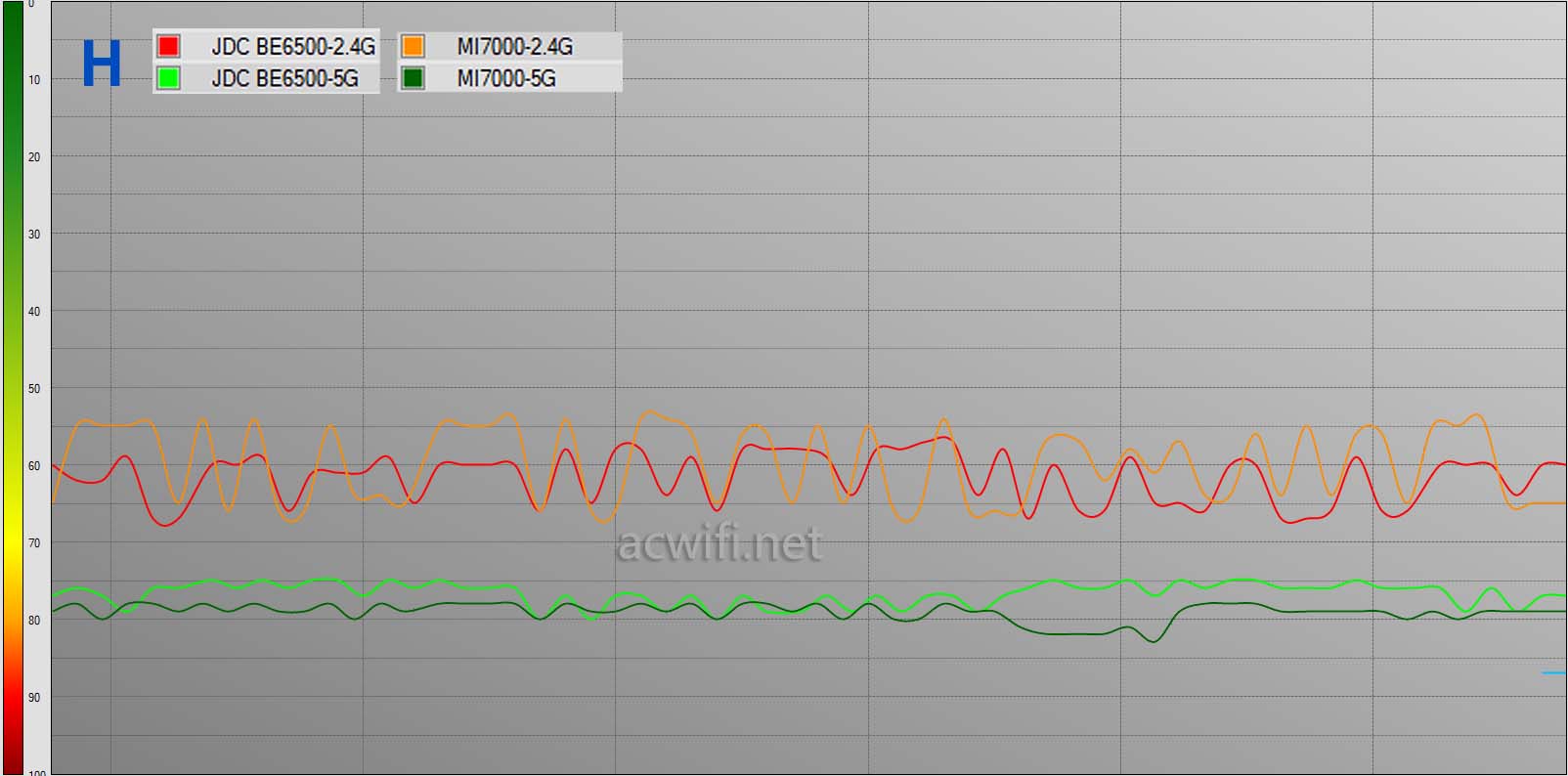

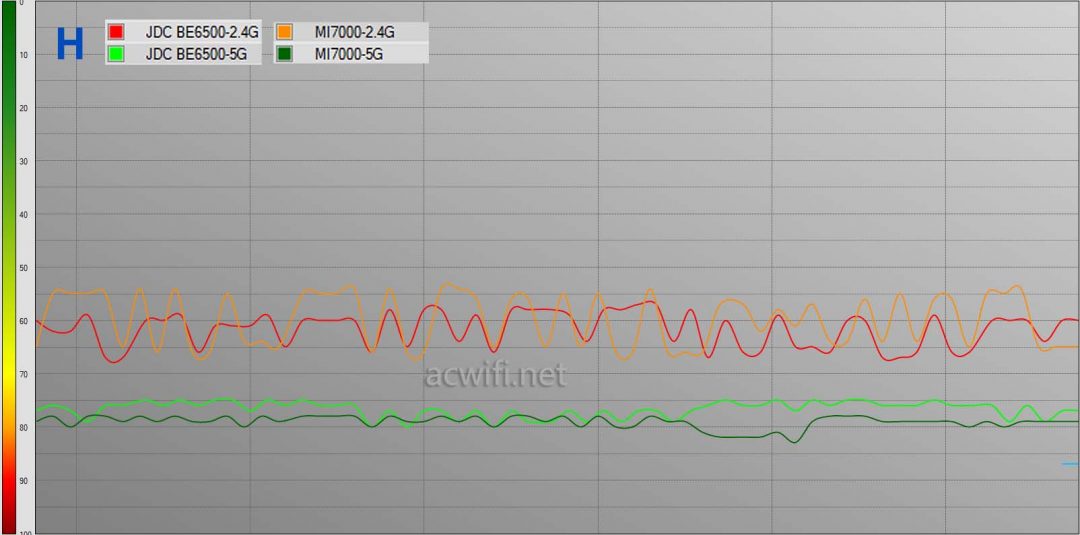

在H点位置,2.4G信号是小米7000强一些;5G信号是京东云BE6500强一点点,不明显。



七 、无线传输速度实测

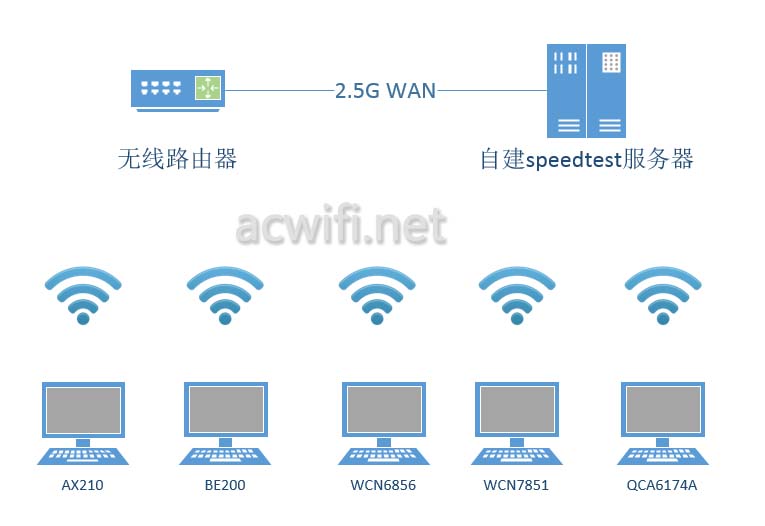

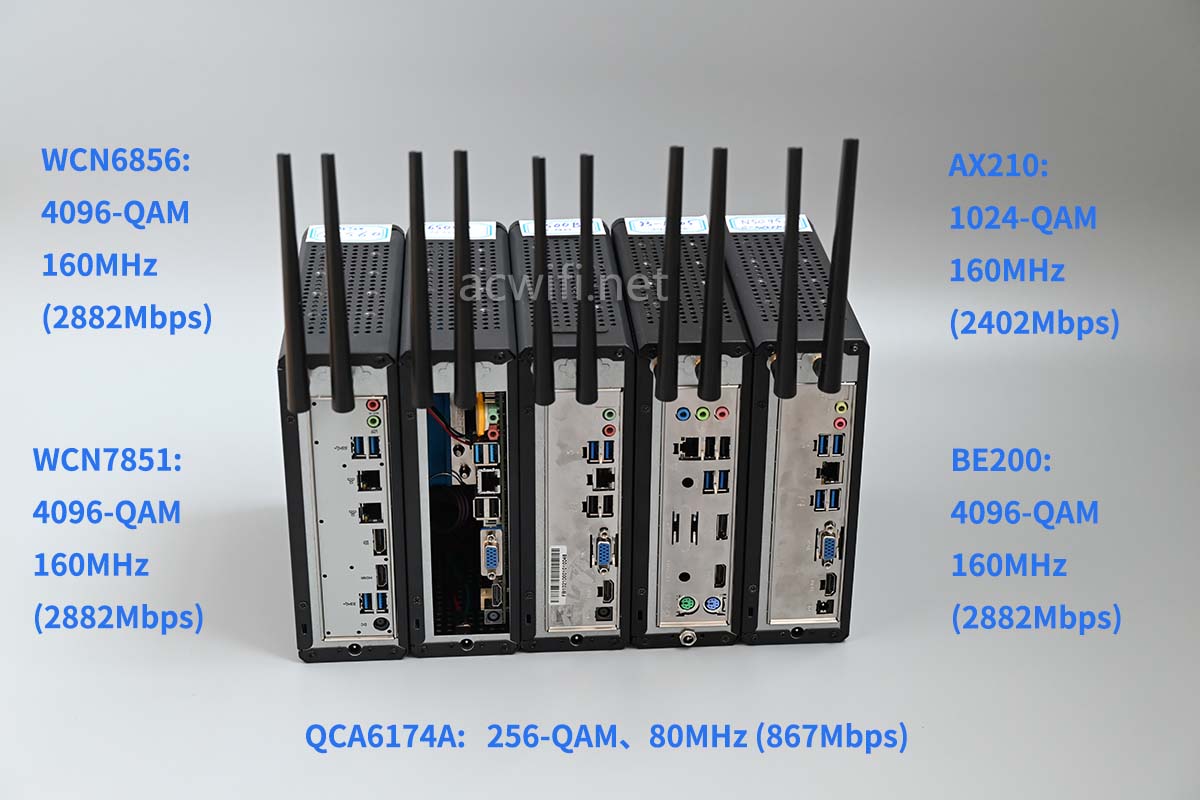

测试的位置还是前面的,但只测前面的E和F点,因为G点和H点已经没啥信号强度了,很难测出速度。测试用的无线网卡一共有五款,如下图:

用自建speedtest测速服务器连接待测路由器的WAN口,静态IP上网方式。

每个位置连续测速6次,最后取平均值做对比。

1、用AX210测速的结果

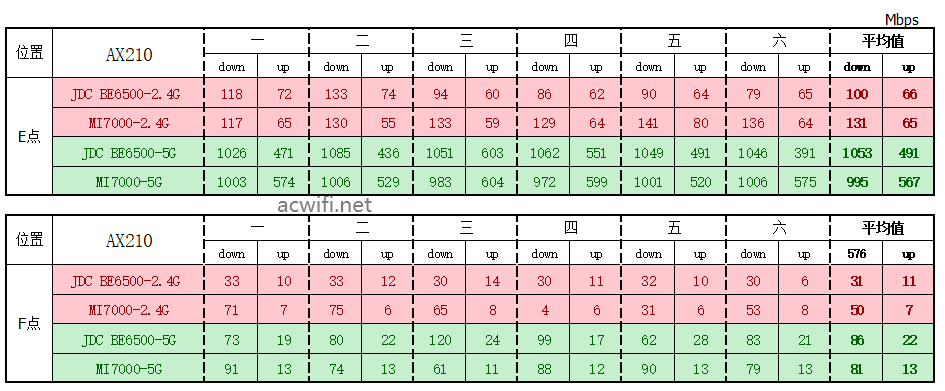

用AX210测速的所有结果如下表格:

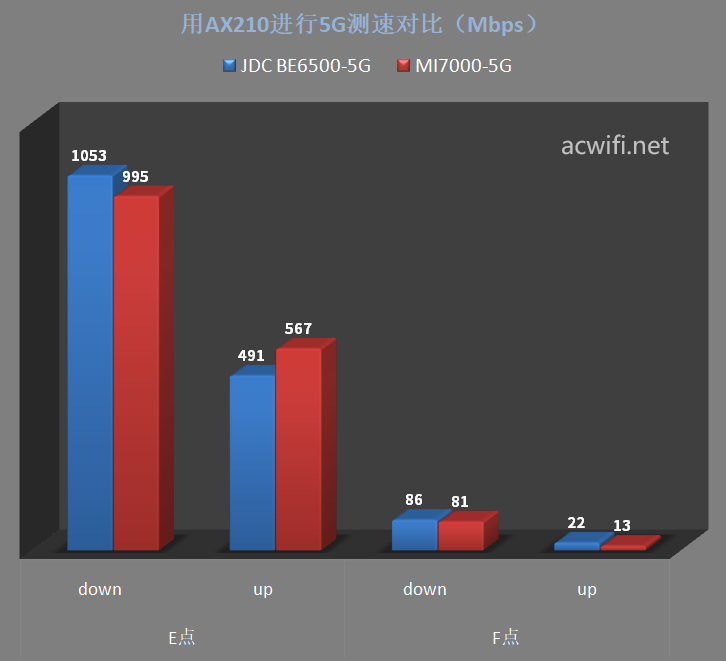

5G平均值如下:

隔一道承重墙(水泥钢筋)不算衰减很严重,严重的是承重墙上还挂了一台电视,电视有玻璃有金属背板,导致背面的F点位置衰减严重,我觉得这剩余的无线速度是从门口走进来的。

在E点位置,京东云BE6500快一点点,但上行速度是小米快些;F点位置,两者相差不明显。

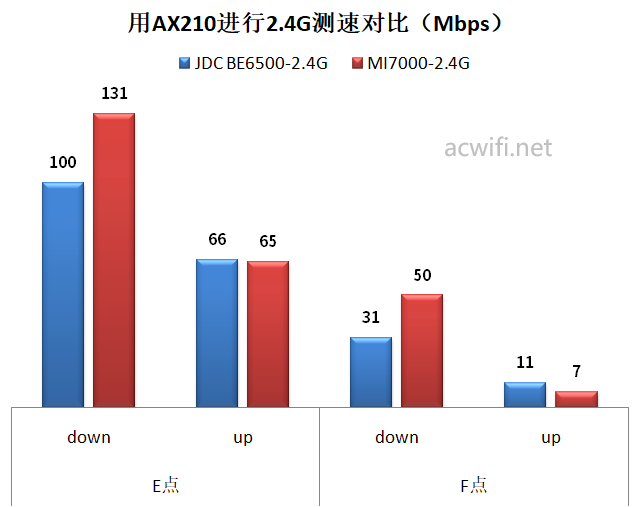

2.4G平均值如下:



两个位置,2.4G下行速度均是小米7000快些。

2、用WCN6856测速的结果

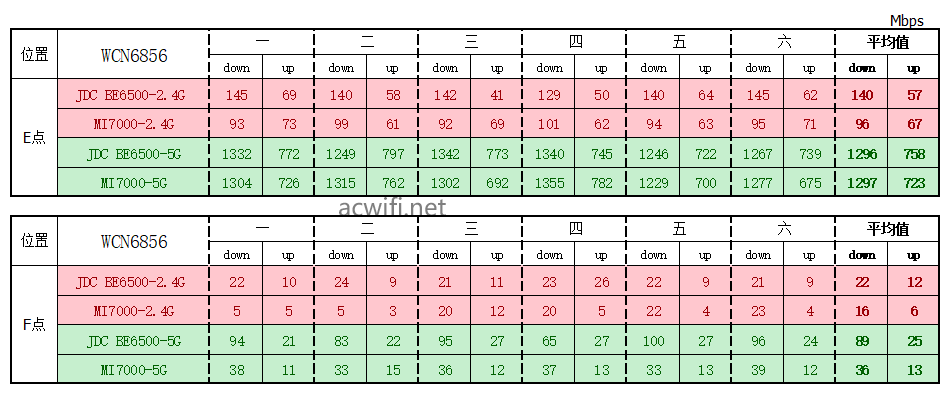

用WCN6856测速的所有结果如下表格:

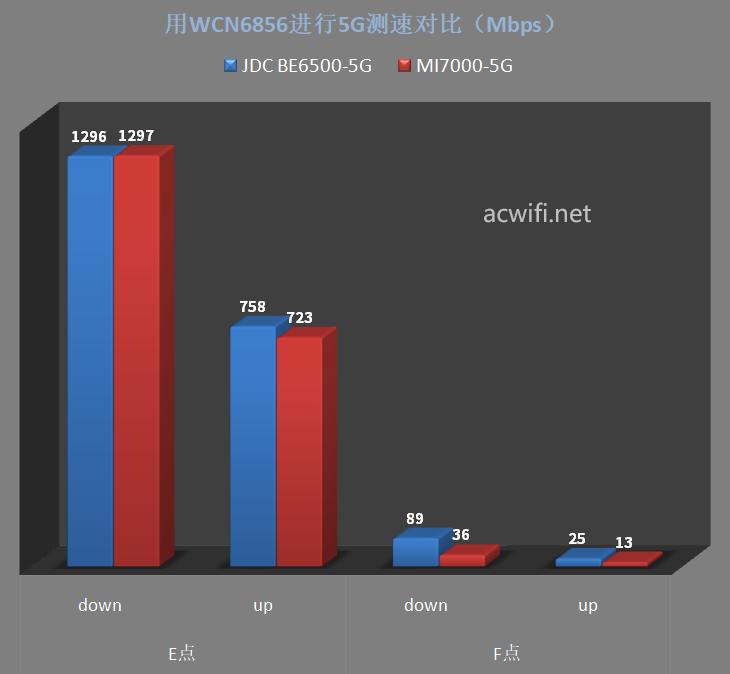

5G平均速度如下图:

5G在E点位置两者差不多,下行速度可以看作一样的。在F点的位置里,京东云无线宝要快。

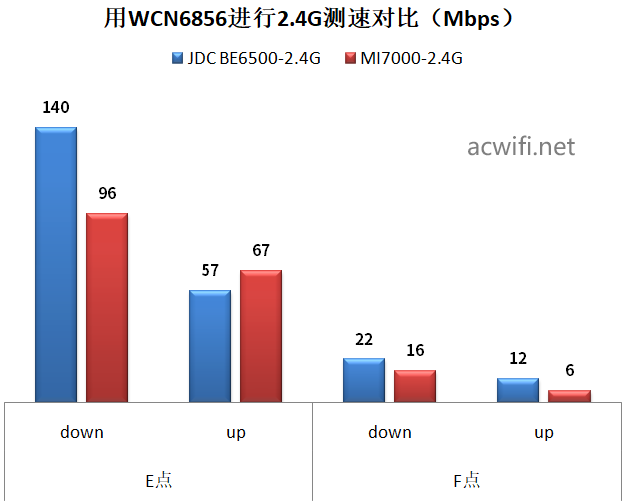

2.4G平均值如下:



2.4G速度,京东云BE6500表现好些。

3、用WCN7851测速的结果

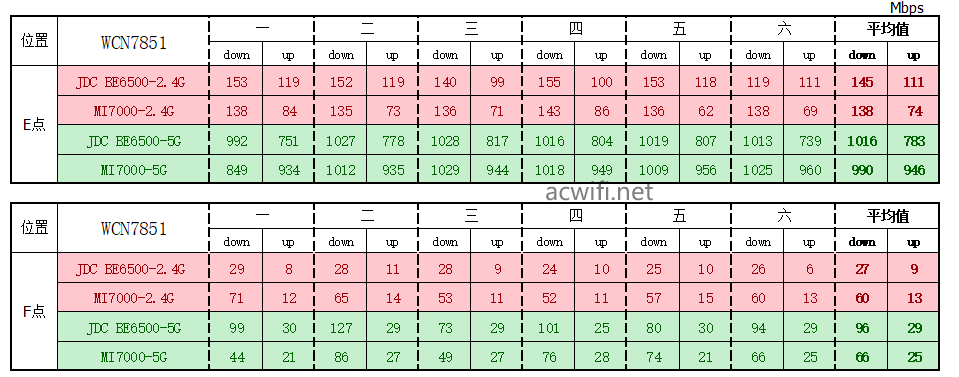

用WCN7851测速的所有结果如下表格:

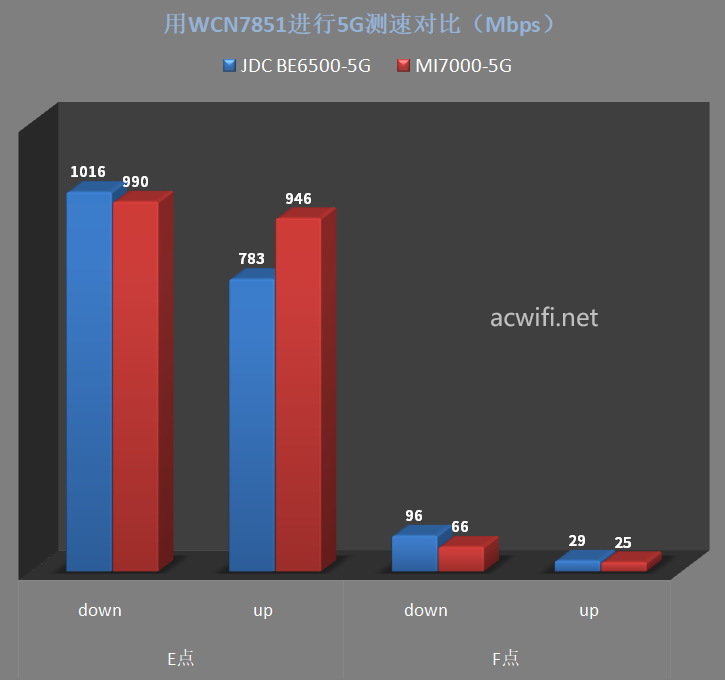

5G平均速度如下:

在E点位置,小米的上行速度要好些。在F点,京东云无线宝要一点。

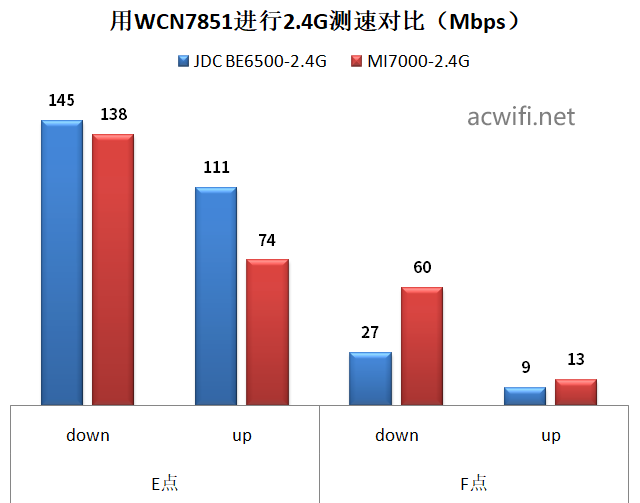

2.4G平均速度:



在E点位置,京东云无线宝要好一点点,F点是小米好些。

4、用BE200测速的结果

用BE200测速的所有结果如下表格:

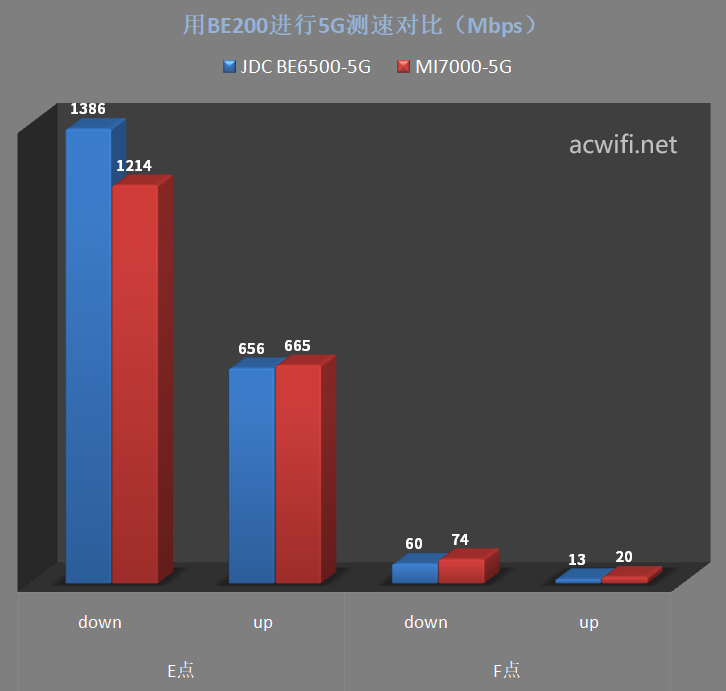

5G平均速度如下图:

在E点位置里就京东云无线宝BE6500的5G速度要明显快些,在F点是小米快些。

2.4G平均速度如下:

在两个位置里,2.4G速度都是小米7000表现好。

5、用QCA6174A测速的结果

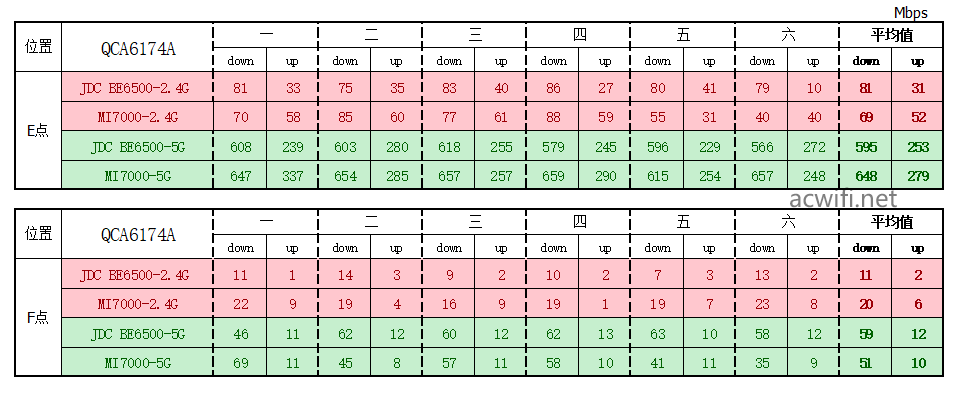

所有结果如下表格:

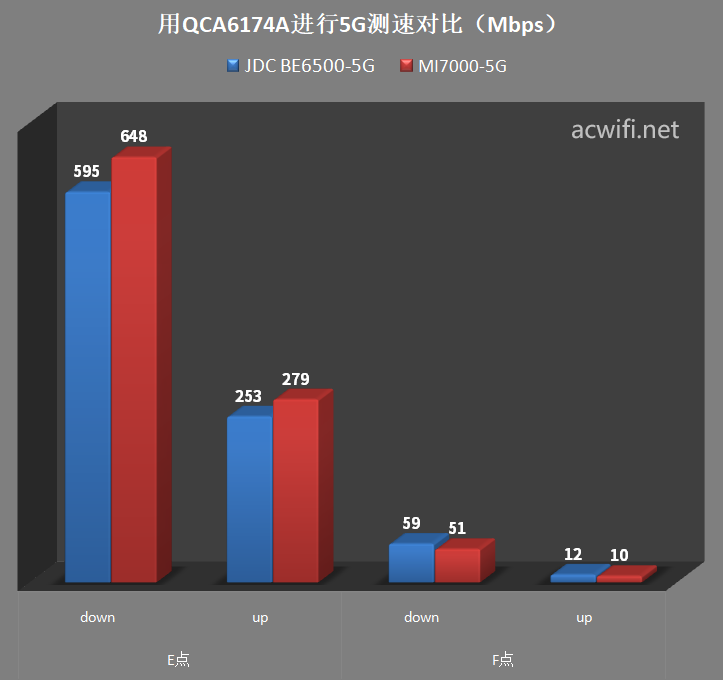

5G平均速度如下图:

QCA6174A是Wi-Fi 5无线网卡,所以在E点速度明显不如前面的。不过在F点的速度还不错的。。。。

在E点位置,小米的5G速度快些,在F点,京东云快些。

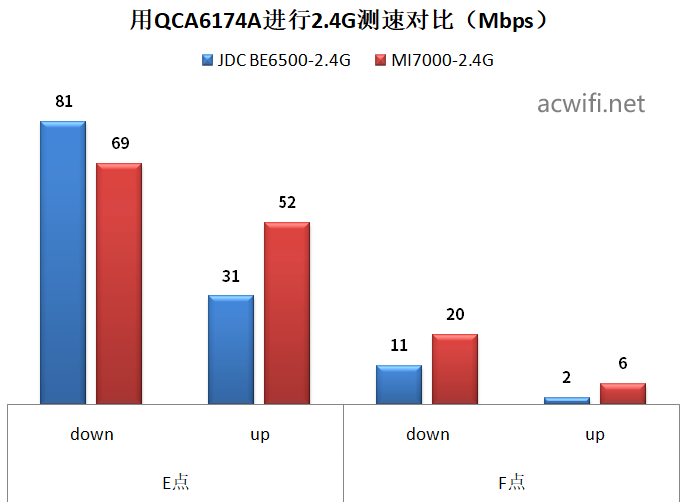

2.4G平均速度如下:



除了E点的下行速度是京东云快些,其它是小米快。

好了,现在进行所有五款无线网卡测速平均值的汇总表。

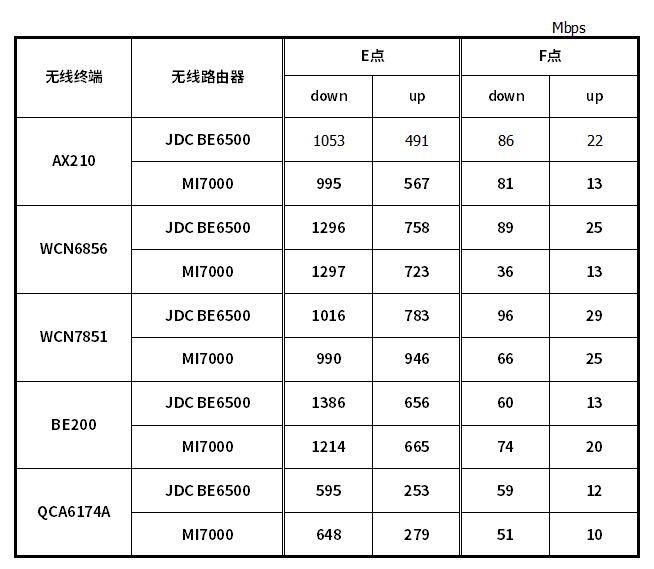

5G平均速度汇总:

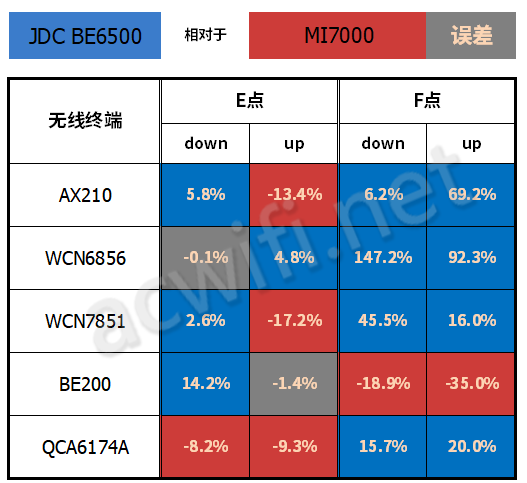

5G平均速度的相比值如下:(把相差2%以内的自定义为误差不做对比)

蓝色格较多,所以5G测速表现是京东云无线宝BE6500好一些,

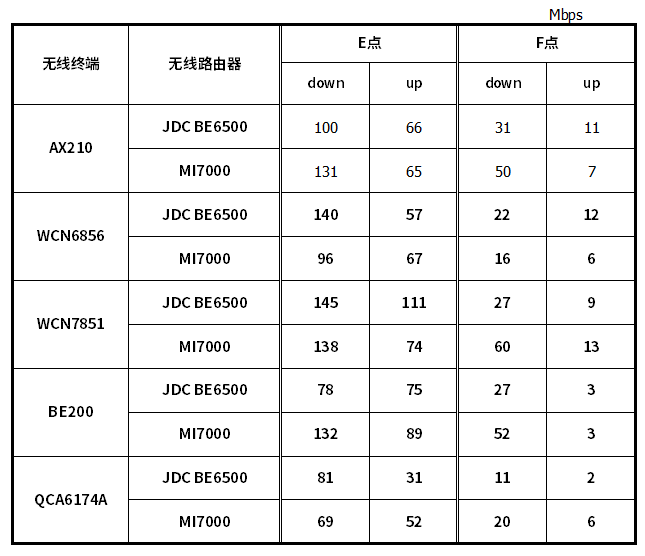

2.4G平均速度汇总:

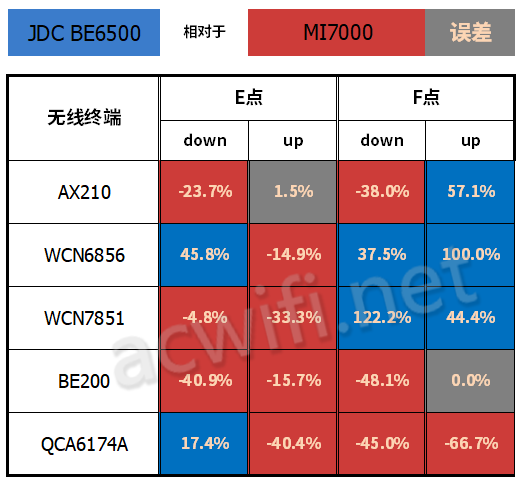

2.4G平均速度的相比值如下:(把相差2%以内的自定义为误差不做对比)

红色格多,所以2.4G测速是小米7000表现好。也合理,毕竟米7000的2.4G是4x4MIMO的,在波束成形(利用多天线形成高功率波束,有一定指向性)的性能上是优于2x2MIMO。但如果一些智能家居的2.4G Wi-Fi 4,多数不支持波束成形,那么在速度上并无前面所测的那么明显。



八、50个智能插座测试

50个智能插座原先已经配网了连接acwifi的无线名称,把京东云无线宝BE6500的2.4G无线名称改为acwifi之后,把50个智能插座同时通电开机,不到半分钟就全部连接上了。

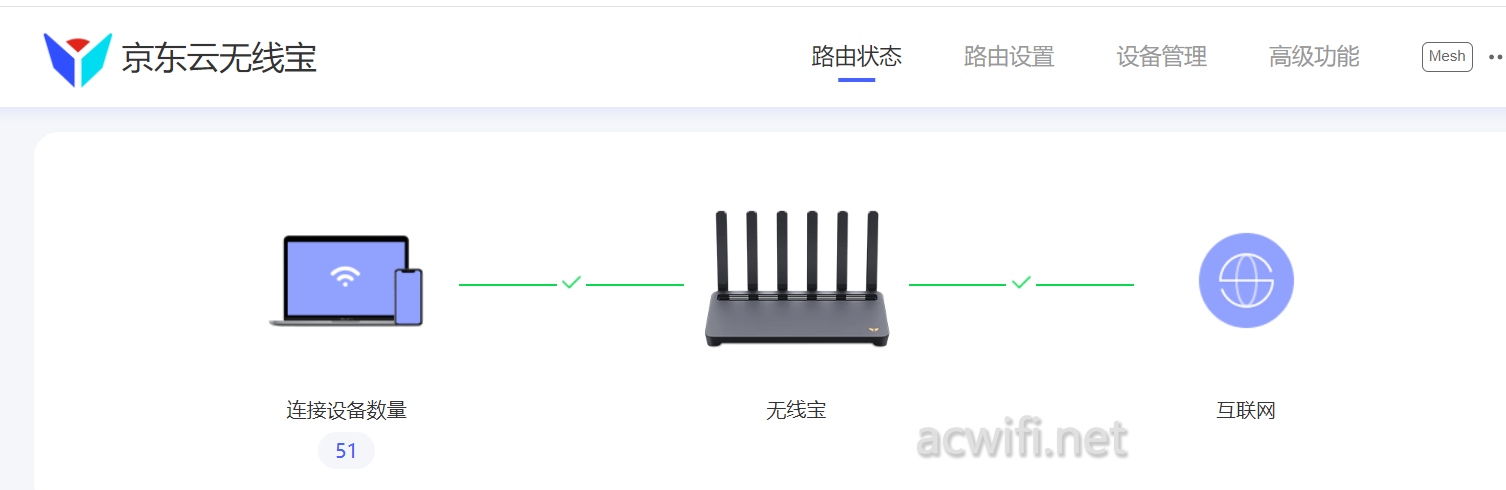

界面已经显示已连接了51台,其中一台是电脑。

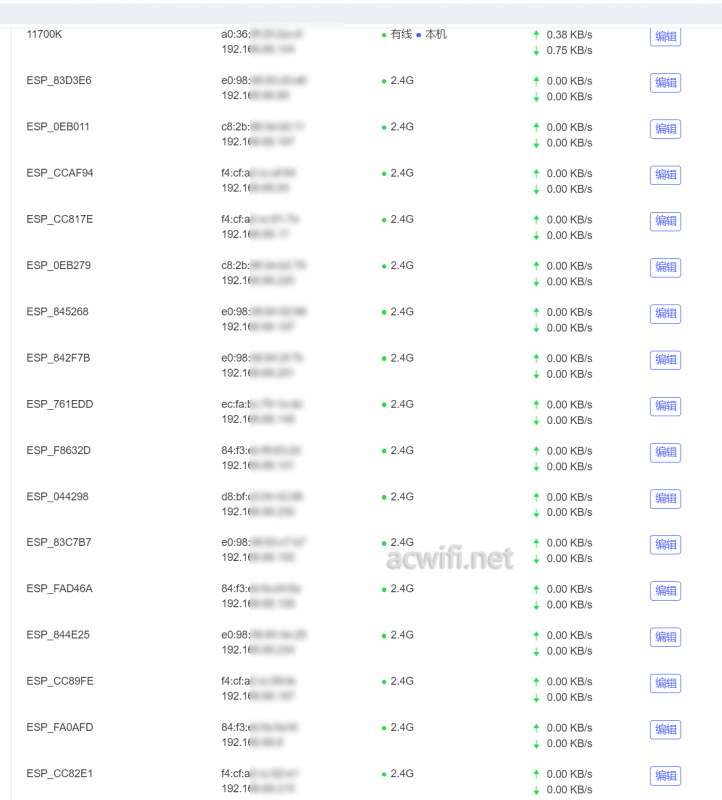

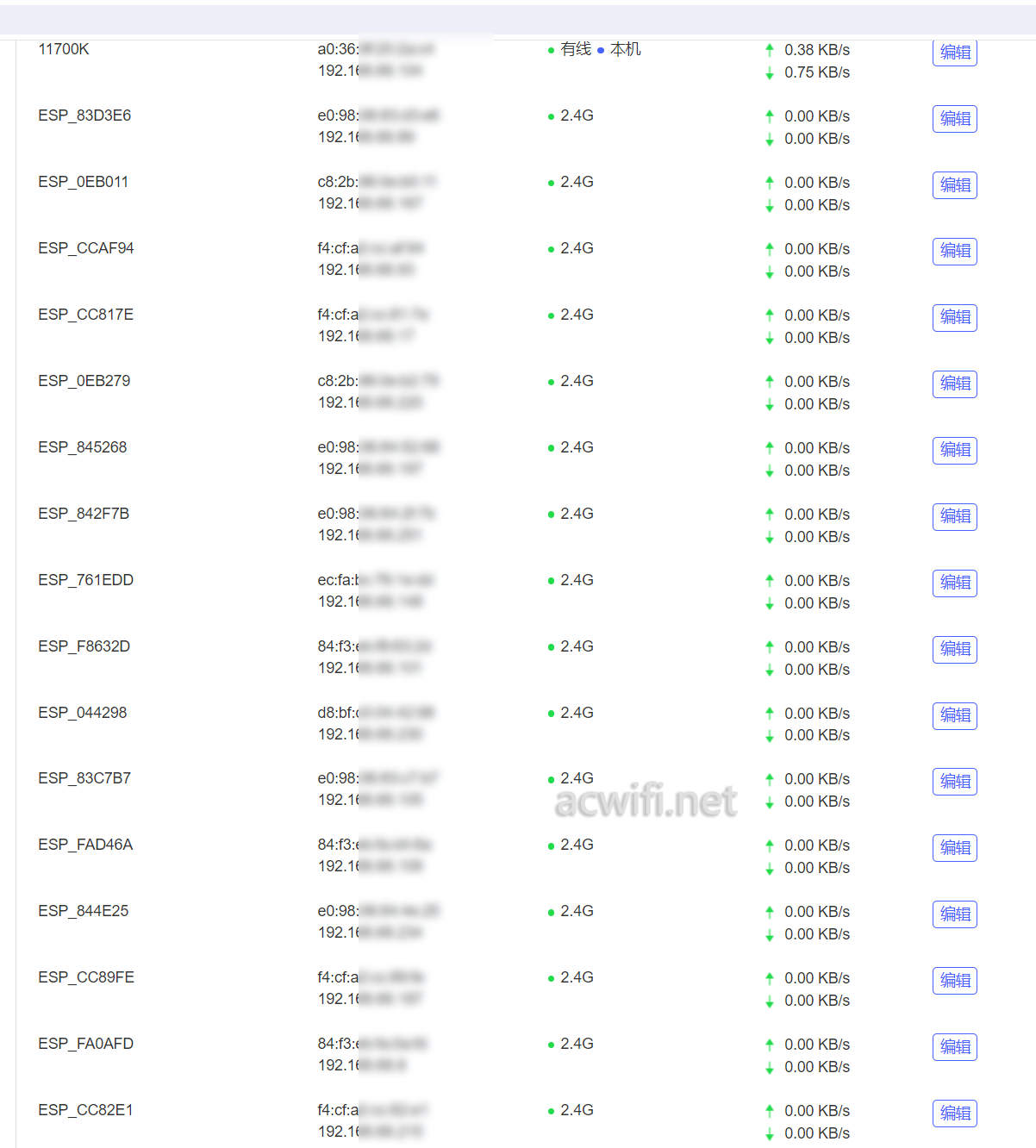

已经连接设备列表里面的一部分:

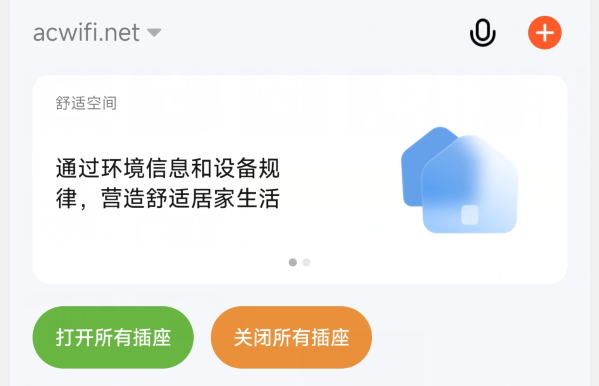

连接按几次统一开关,插座的开关都反应迅速。

附带测试一个话题:“Wi-Fi 7或6会因为4或5的设备连接得多,而降为Wi-Fi 4或5的吗?” 其实这问题挺无聊的。你是什么无线协议连接到无线路由器就是什么无线协议,不受吃瓜群众设备影响。

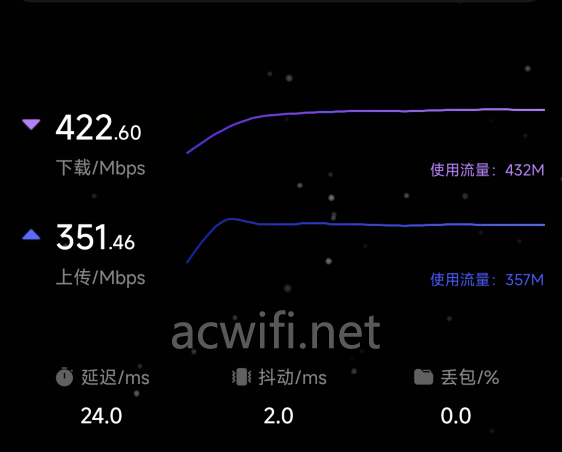

50个智能插座(2.4G Wi-Fi 4 )已经连接上了。这时我用手机连接2.4G(连接速率688Mbps),随便测速看看吧!真是随便测几次都有300多兆的速度,认真测就会有400多点。

为啥上行速度这么高??我也不知道呀,广电宽带,可能走的是“大内网”的节点吧。



九、APP功能

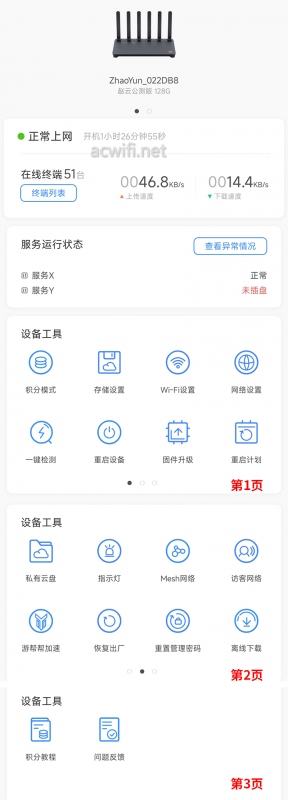

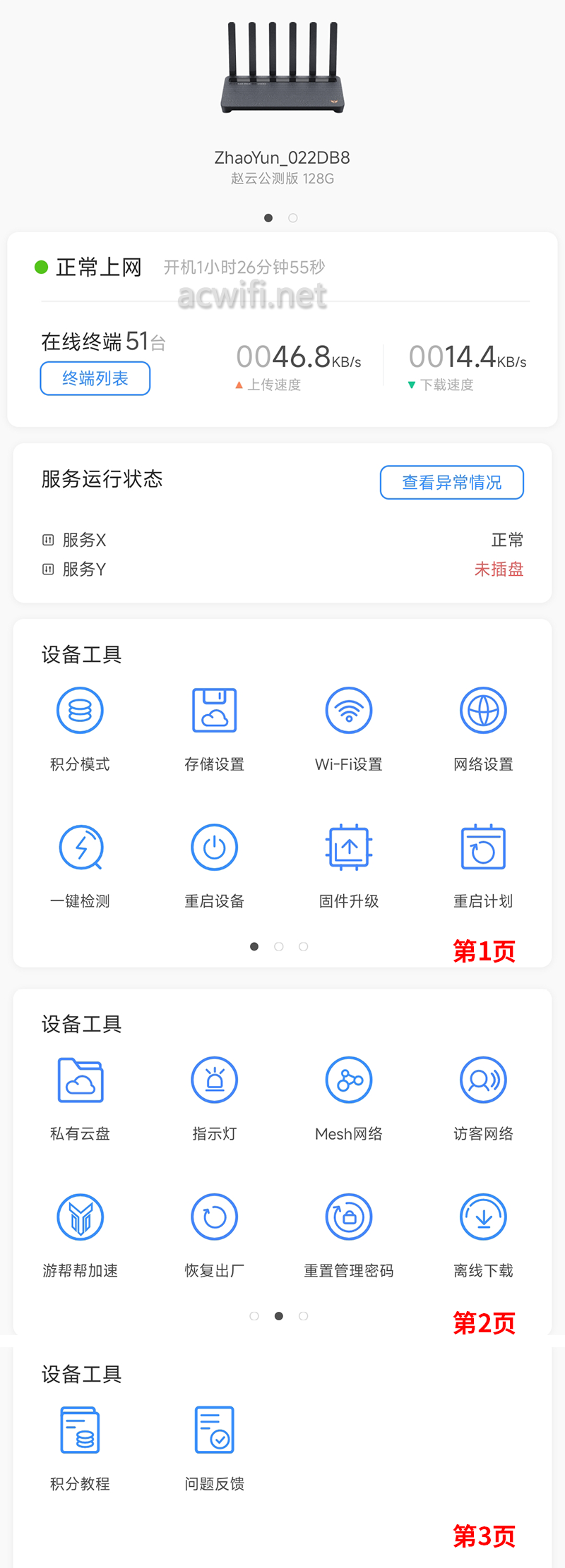

APP首页:

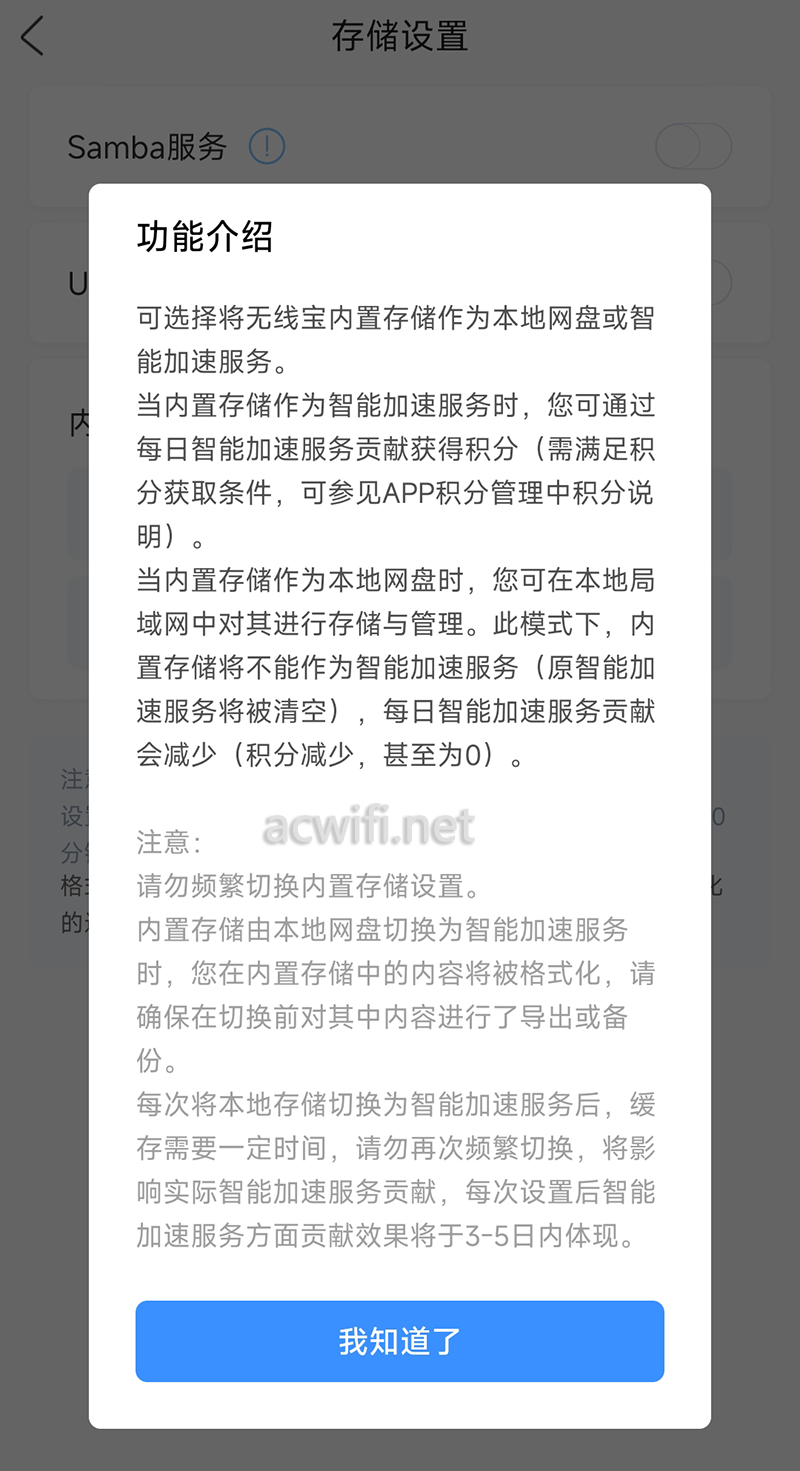

在“储存设置”里,可以关闭内置存储的“智能加速服务”,这个功能是你帮别人加速,用这个服务来换取积分的。如果关闭了,积分很少很少甚至为0。如果你不想跑这个服务,好像不行,这个智能加速服务的协议期是2年。如果一直用加速,而达标的话,一年可以得到19900积分,积分可以换京豆或E卡,等值199元。

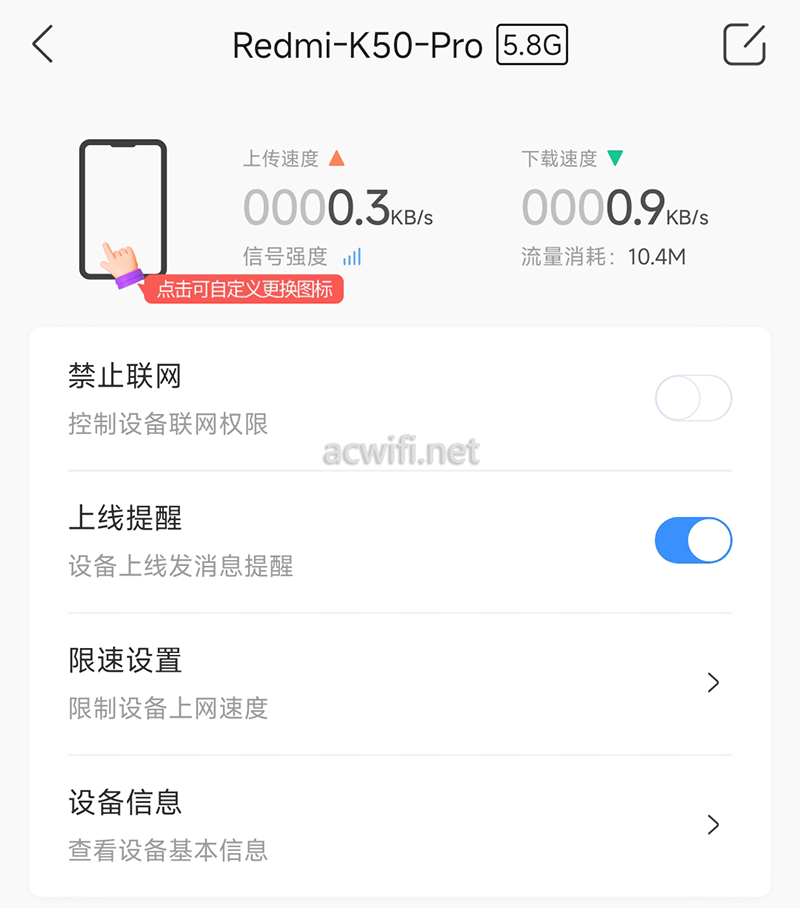

终端管里面有个上线提醒和限速设置。但没找到“儿童上网保护”功能。在京东商品页里注明在2024年8月31前经过固件升级来支持这个功能,即现在没这个功能。



十、总结。

京东云无线宝BE6500的硬件对得起当前549元,毕竟可以切换到三频,实现双5G MLO,这是其它双频给不了的,千元以内,就它和小米7000能做到(将来难说);还有一个USB3.0接口。2.4G没有采用外置FEM,不过主要是为了智能家居的无线连接,且实测在远距离下,与用了外置FEM的相比,差距不大,除非与高功率的FEM相比才会明显些(个人认为)。赚积分可换京豆、E卡,但收益和风险是并存的。占了上行带宽,多多少少对日常上网有点影响。因需选择吧!

还有,本篇无线测试内容,验证了,再强的无线路由器也敌不过承重墙。摆放位置很重要!
