最便宜的2.5G PoE网管交换机（8+1光）拆机S1100WP-8GT-1SX-SE

这款S1100WP-8GT-1SX-SE在京东的价格中399元。如果它不带POE也不带网管功能，这个价就不值得一提，一般价嘛。但它带了PoE供电，且还带网管（二层），还有一个重点，它的1号网口居然支持802.3bt，且是Class 8，即单口最大输出功率90W。太适合接一些高性能的AP了，比如XAP6000GC和7HDAP13000TCS，因为需要802.3bt才可以发挥出AP的满血性能。

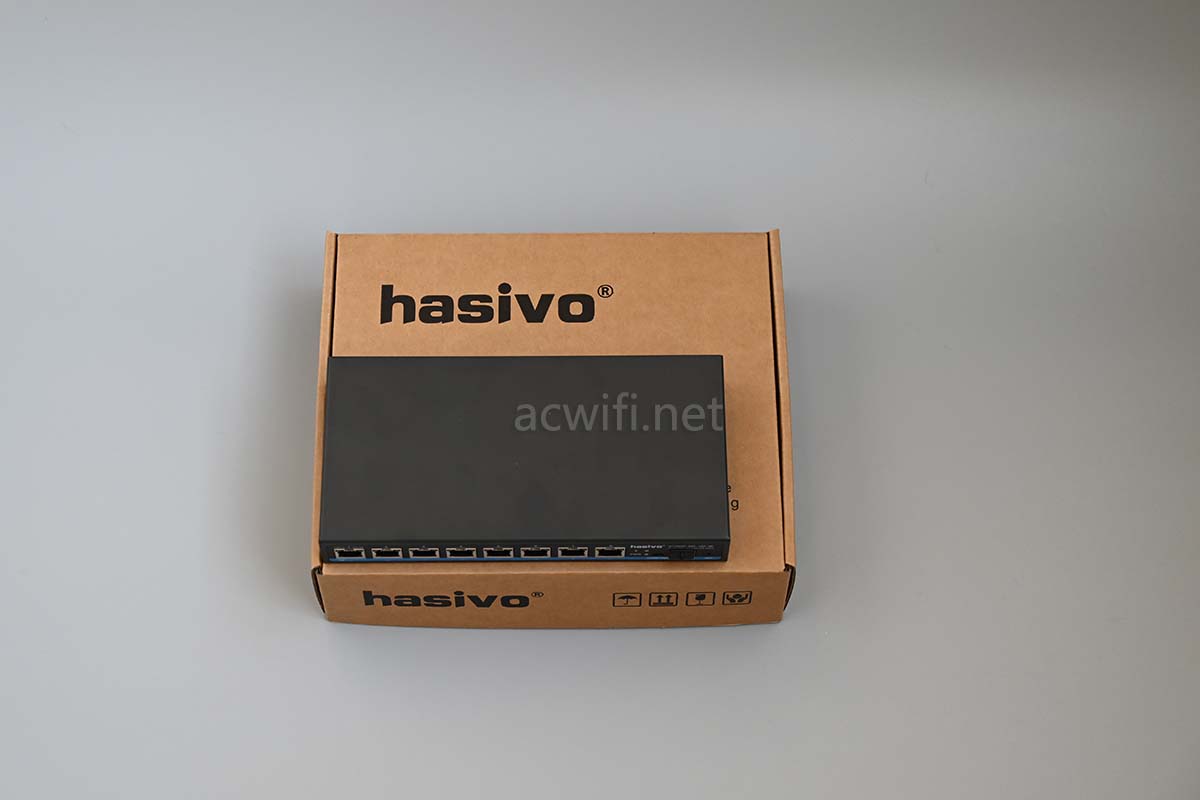

海思视讯（hasivo） S1100WP-8GT-1SX-SE的外包装和机身如下图：

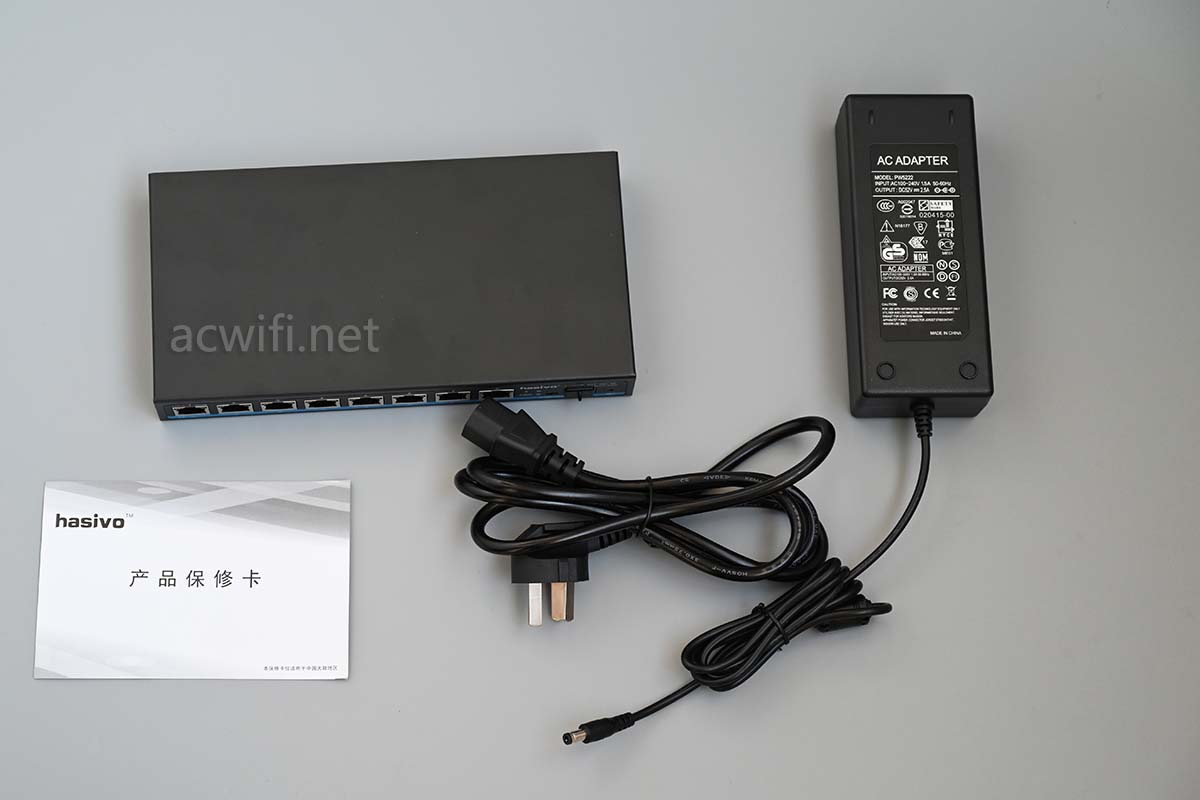

机身和配件：

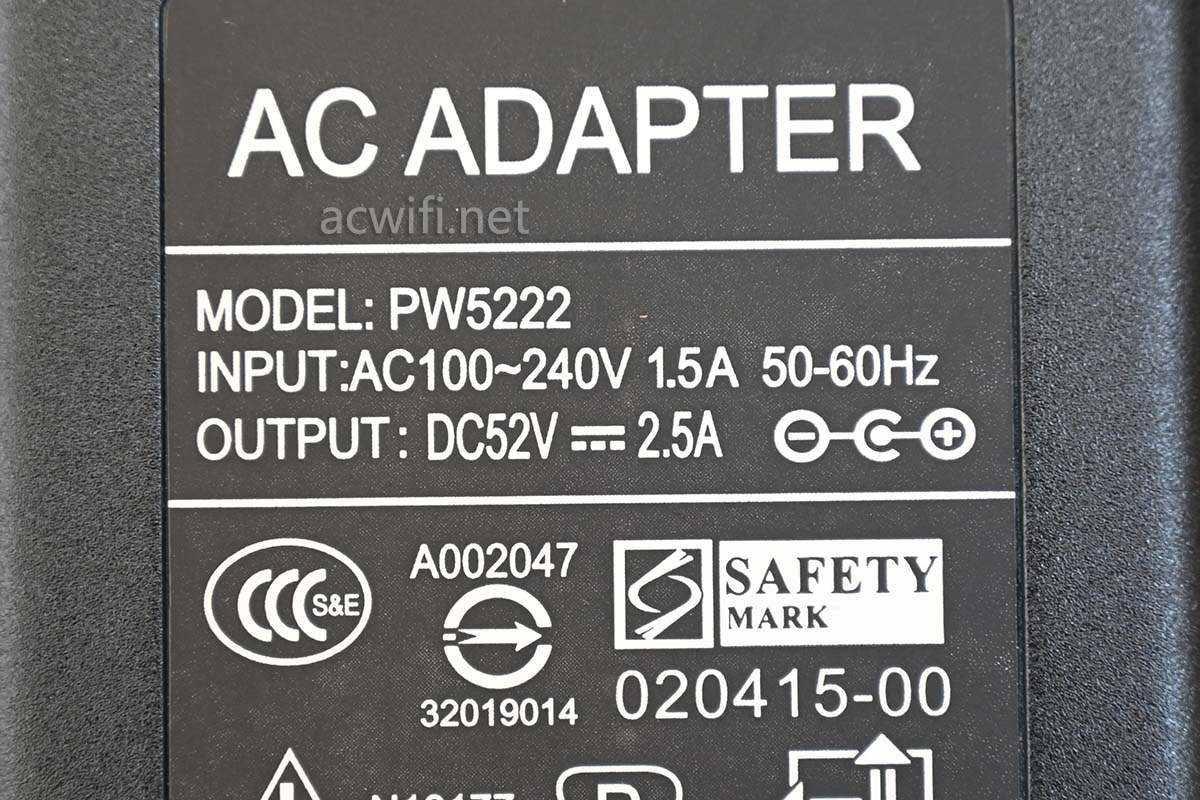

电源输出规格是52V/2.5A：

实测空口时的待机功率是3.7W，插四个2.5G网口时功率7.5W，插满八个2.5G网口时功率10.6W。

铁外壳：

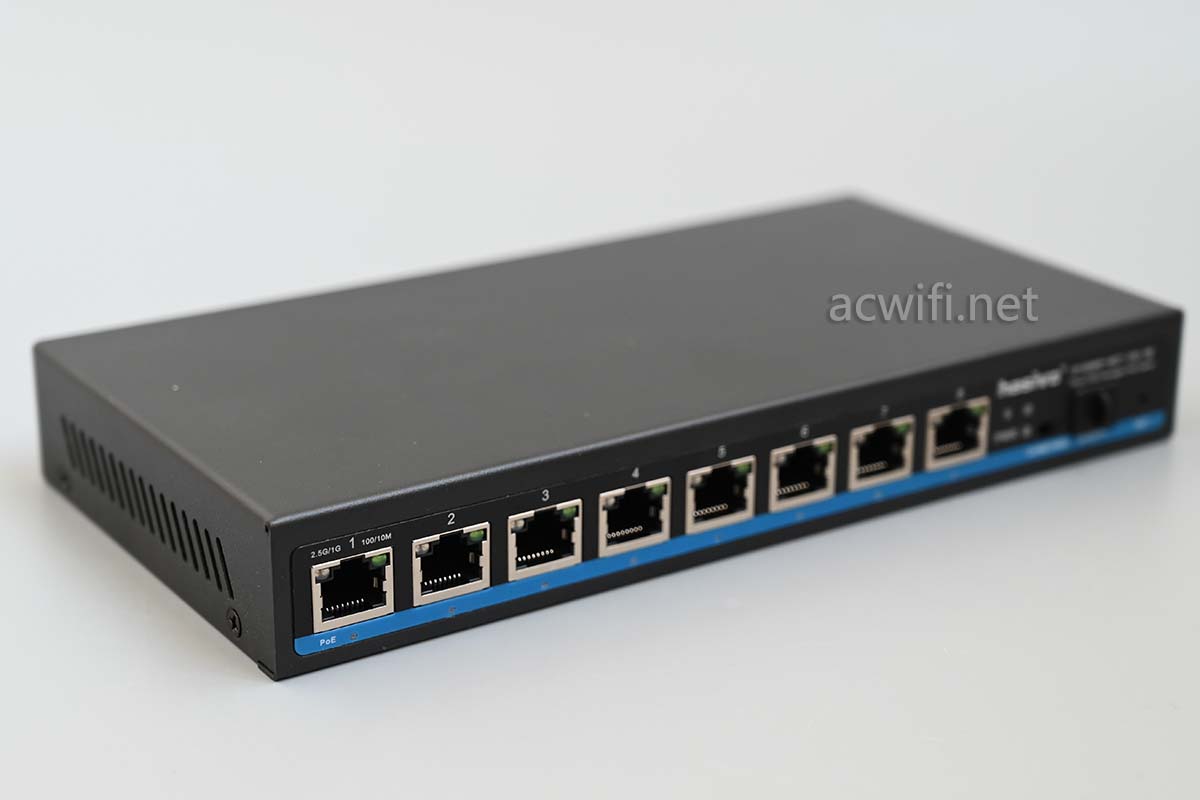

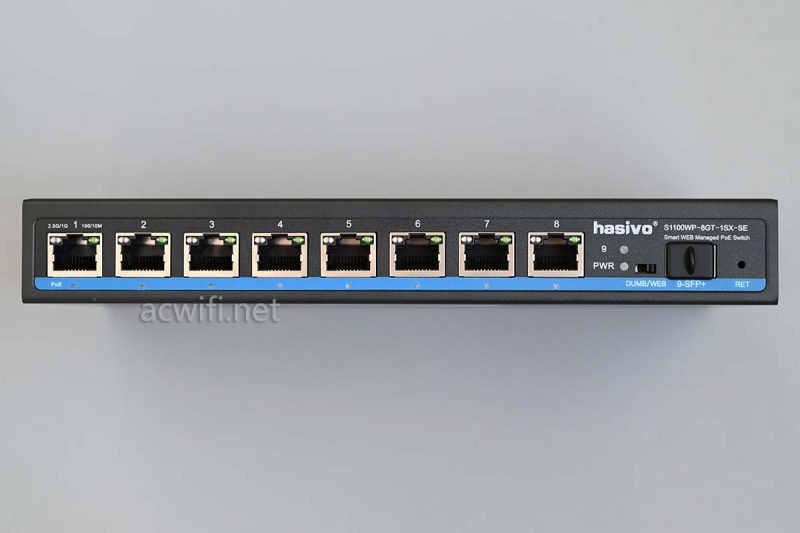

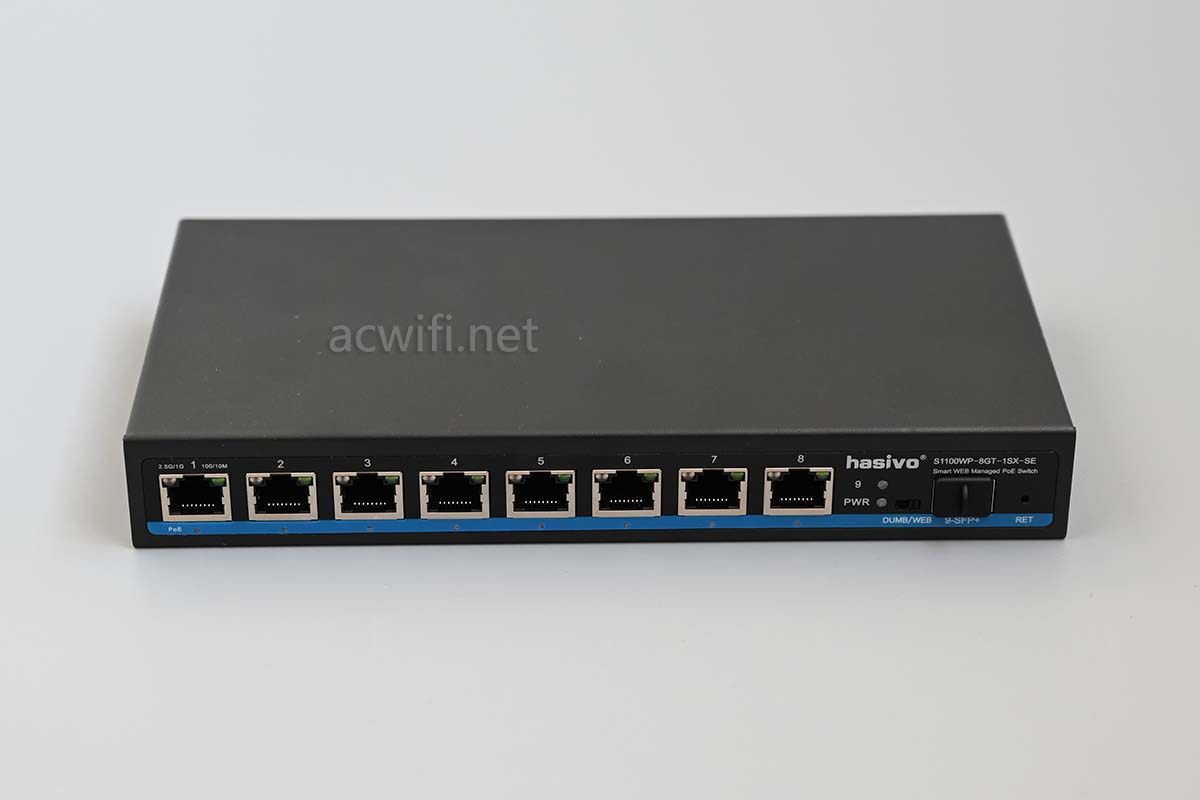

一共有8个2.5G网口，一个10G SFP+：

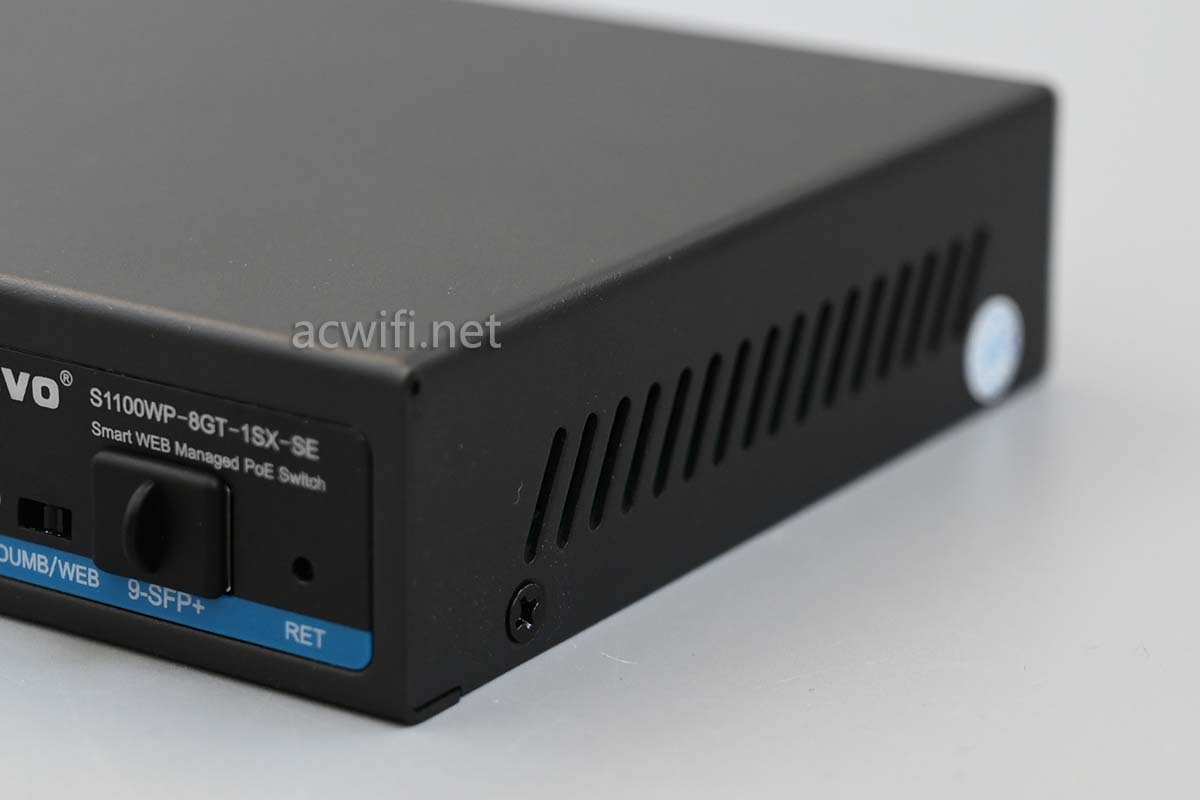

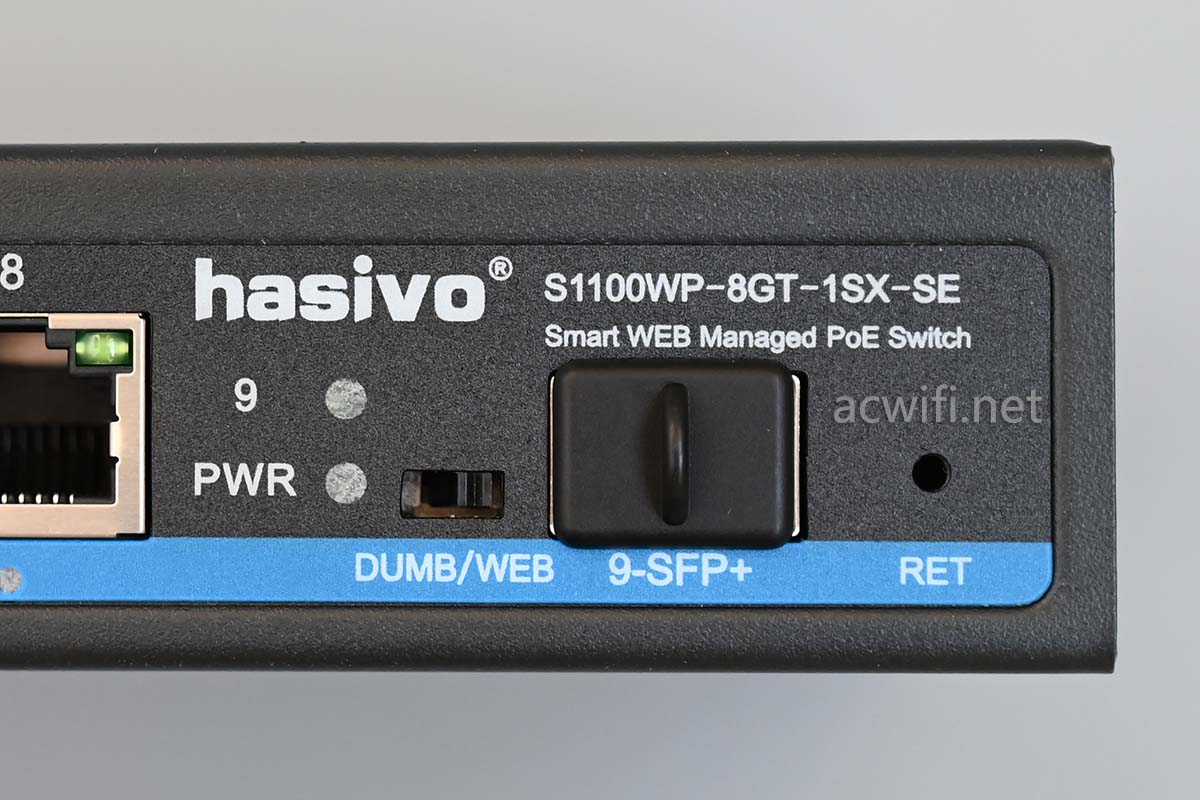

WEB管理和傻瓜交换机模式的切换键：

两侧有散热孔：

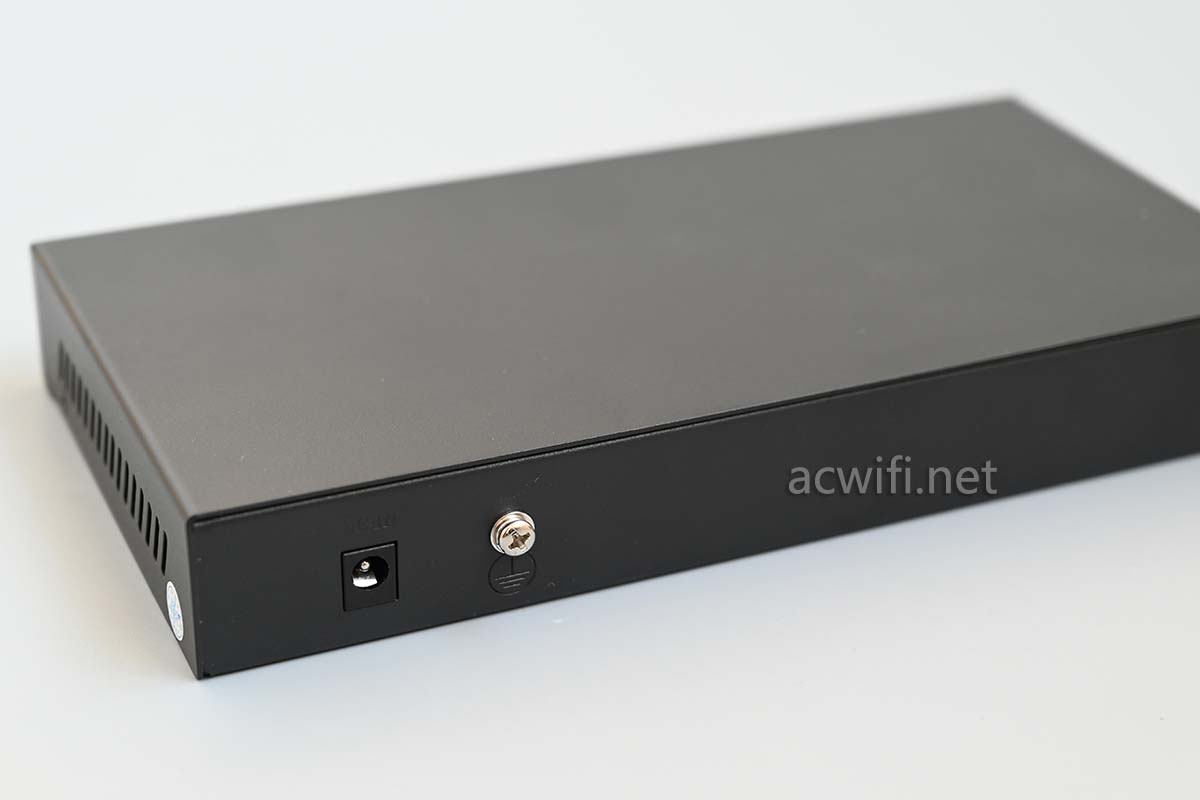

机身背面有52V DC电源输入口，螺丝是外壳接地。用屏蔽网线的朋友，交换机金属外壳就要接地线。

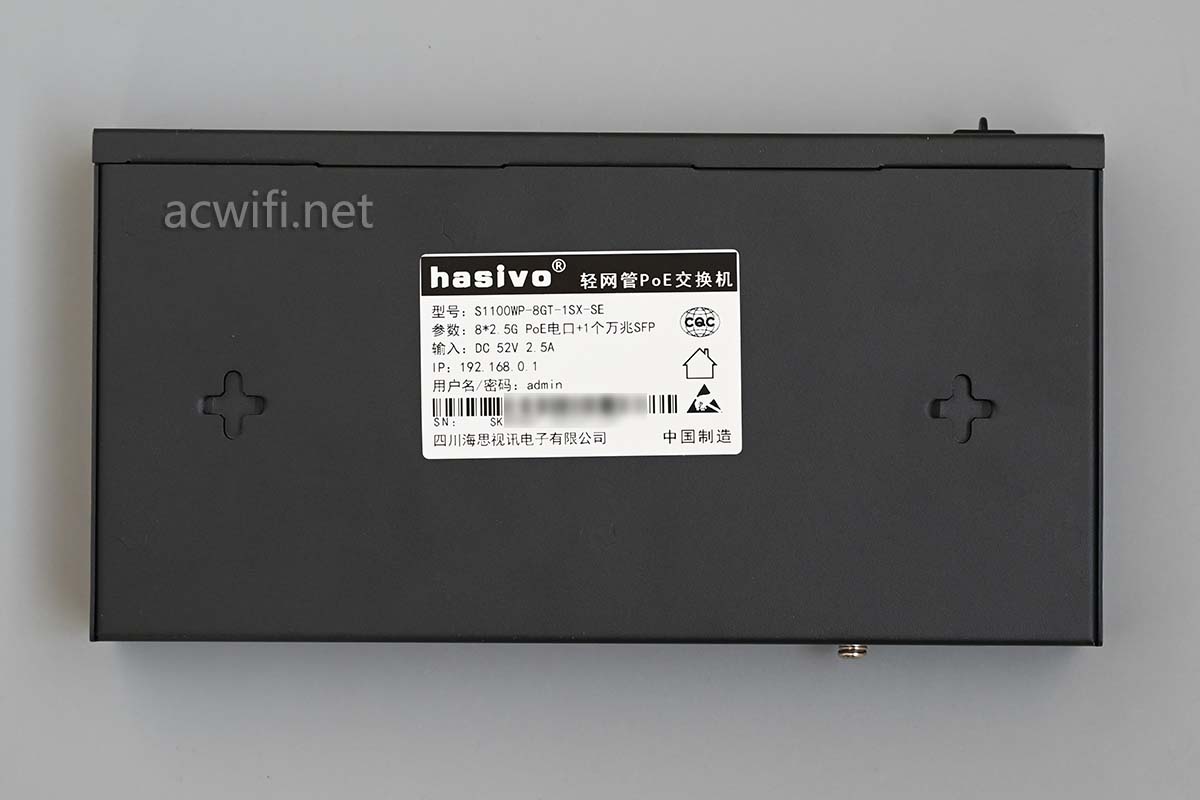

机身底部有挂孔：

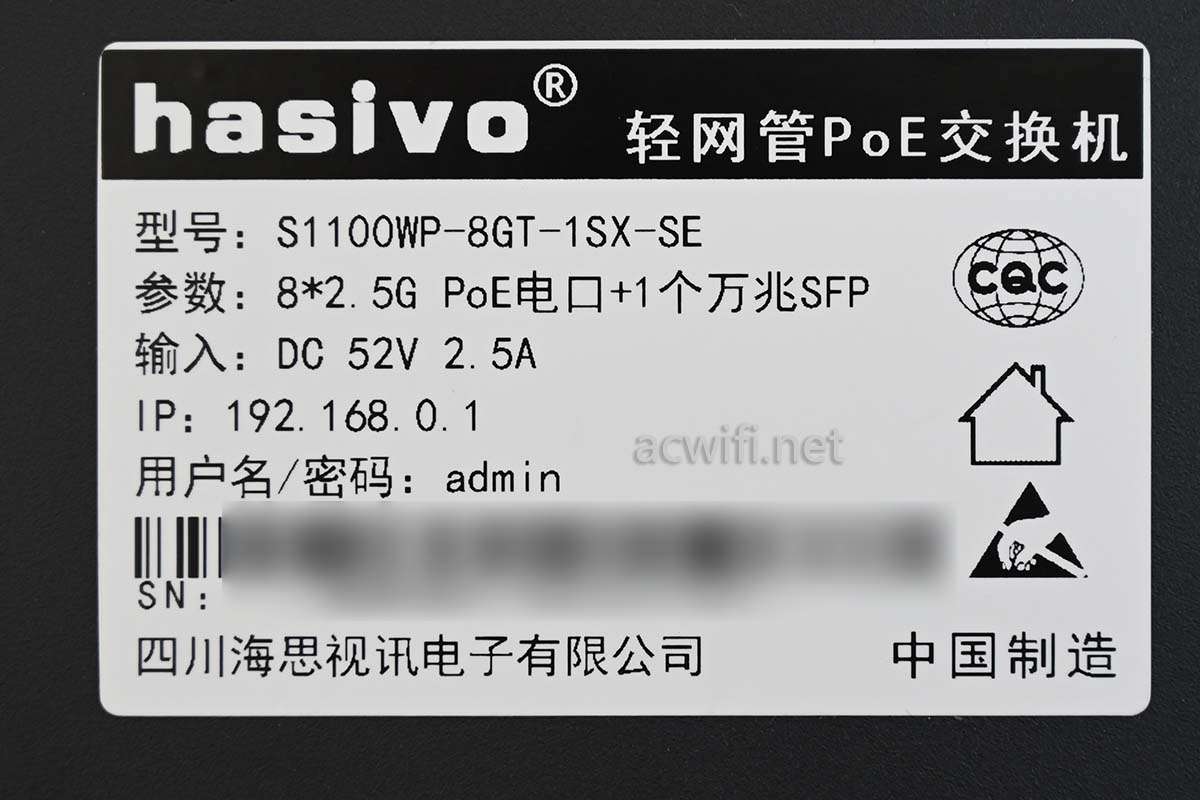

型号：S1100WP-8GT-1SX-SE，8个2.5G PoE电口+1个万兆SFP

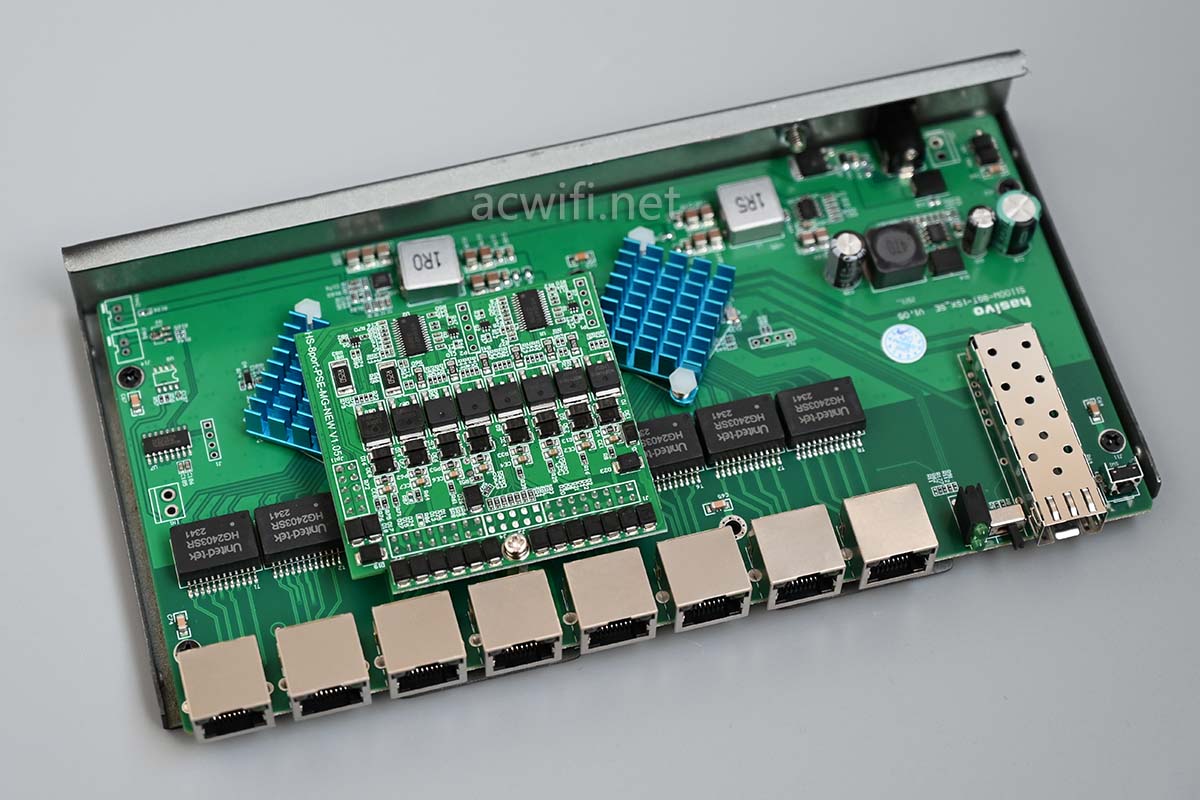

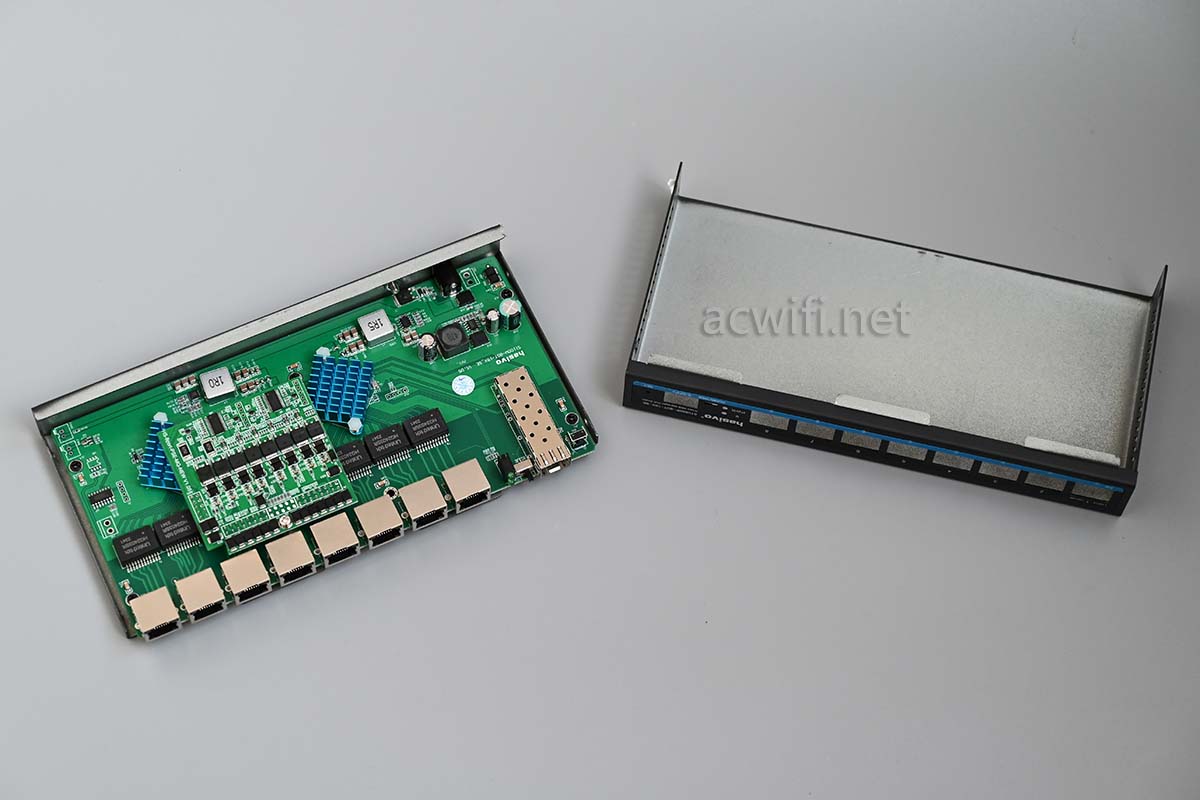

拆开外壳：

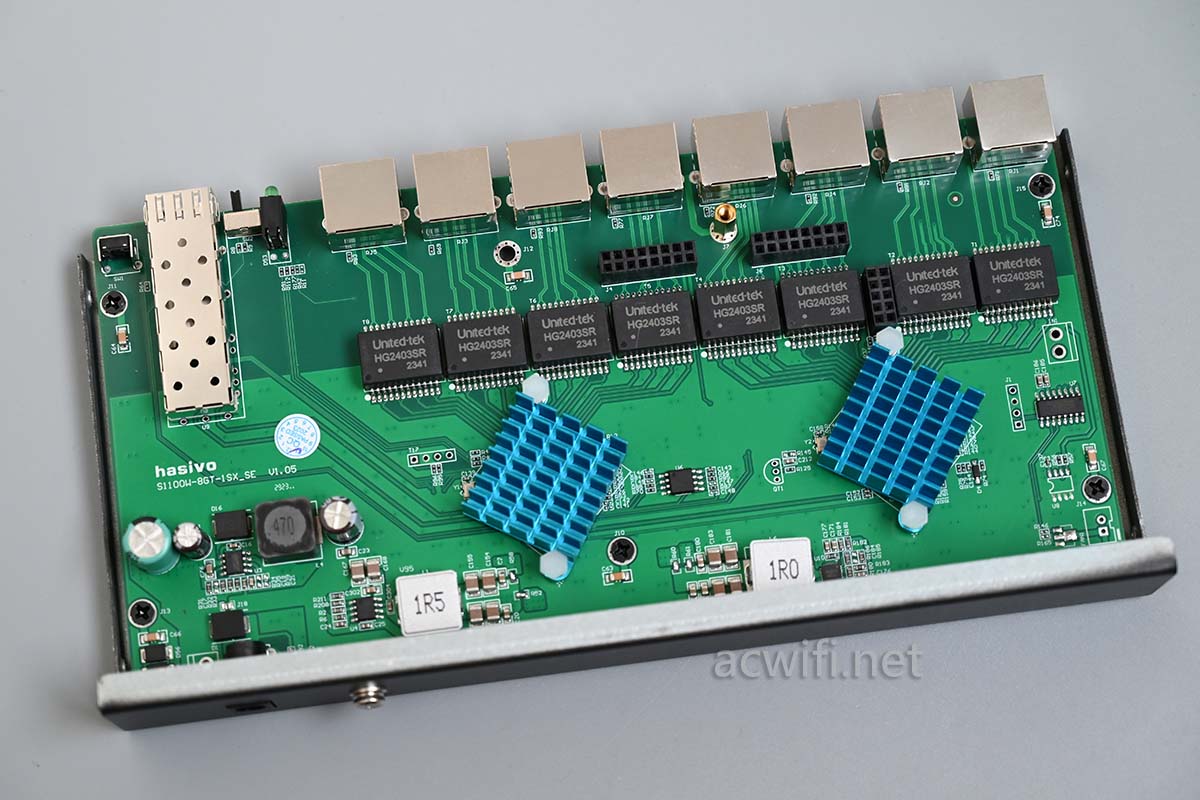

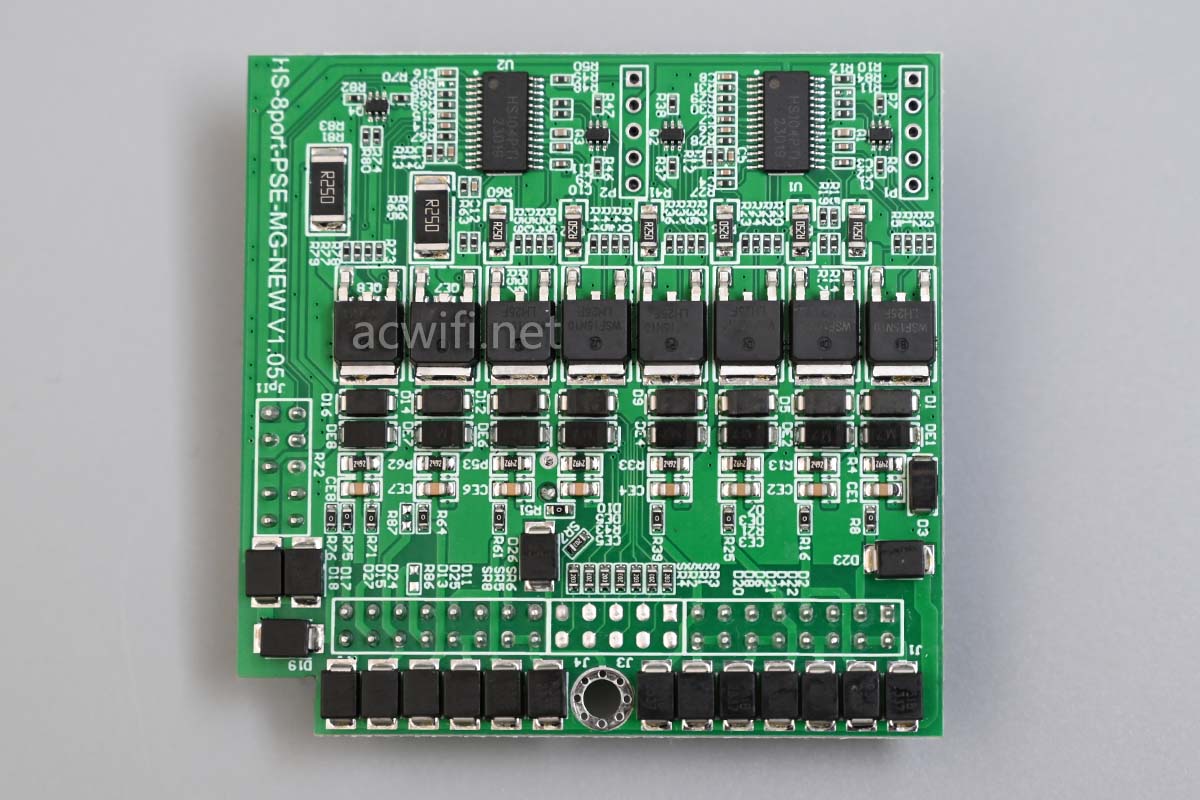

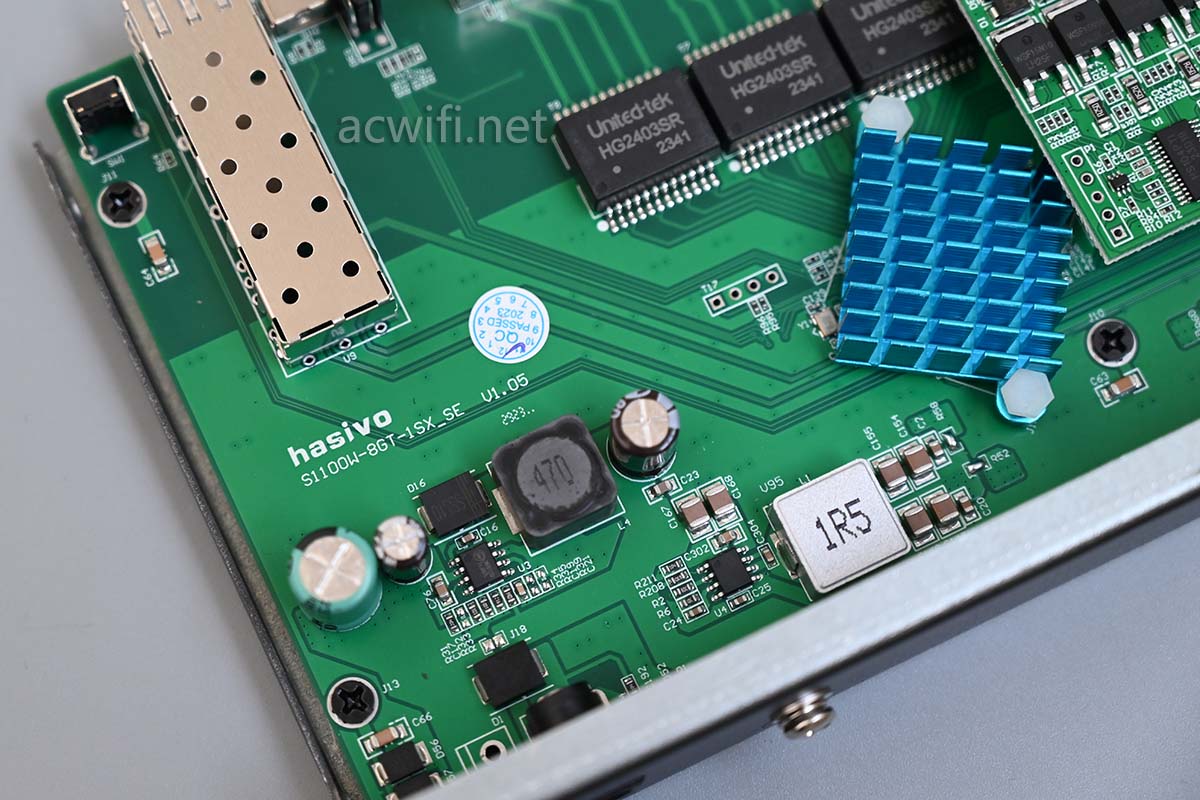

有一片小的电路板，看电路是PoE供电相关的东西。

板子上丝印的型号：S1100WP-8GT-1SX-SE

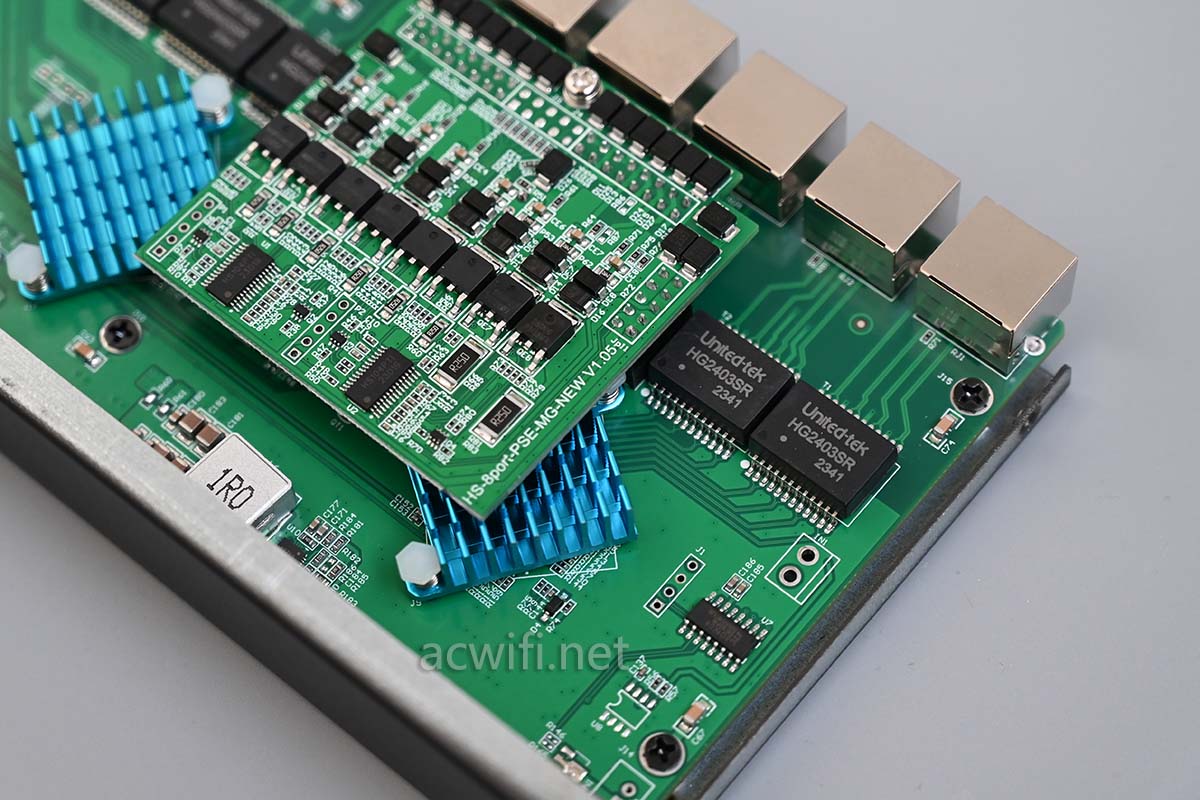

要拆大板，先要解决这小板：

拿下：

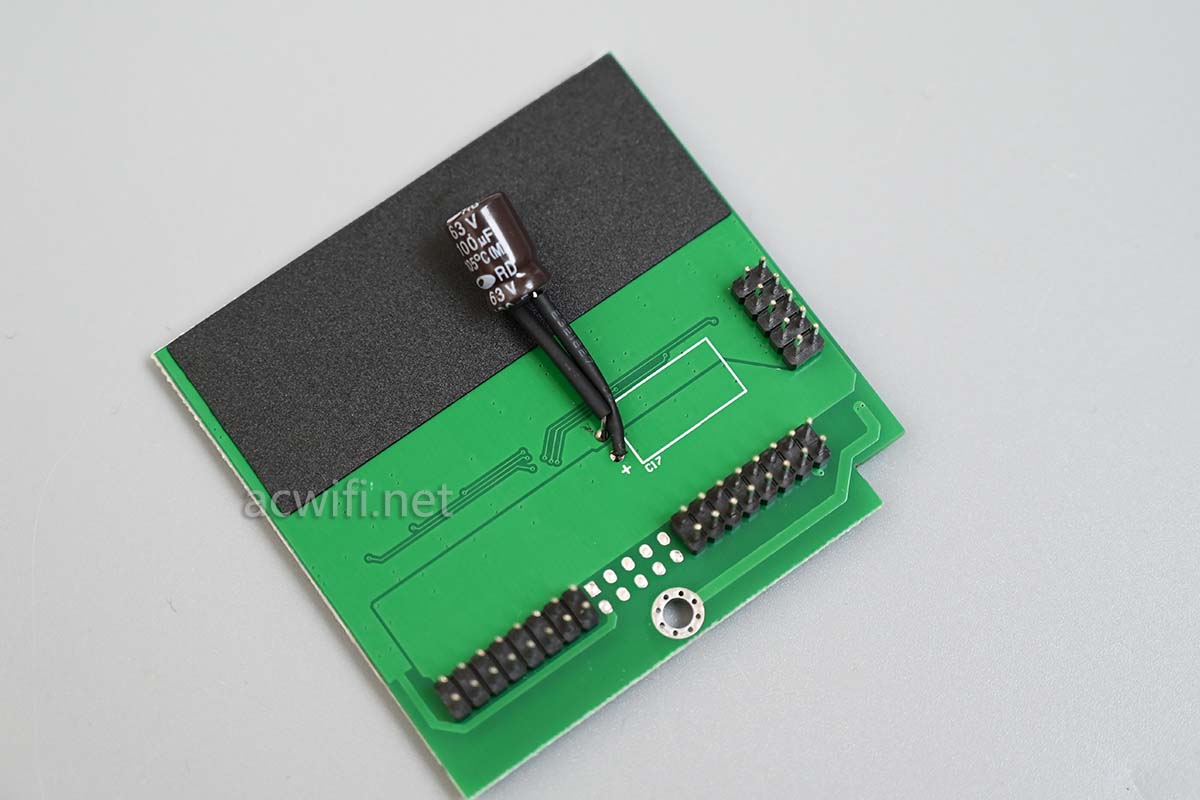

背面有颗63V电容：

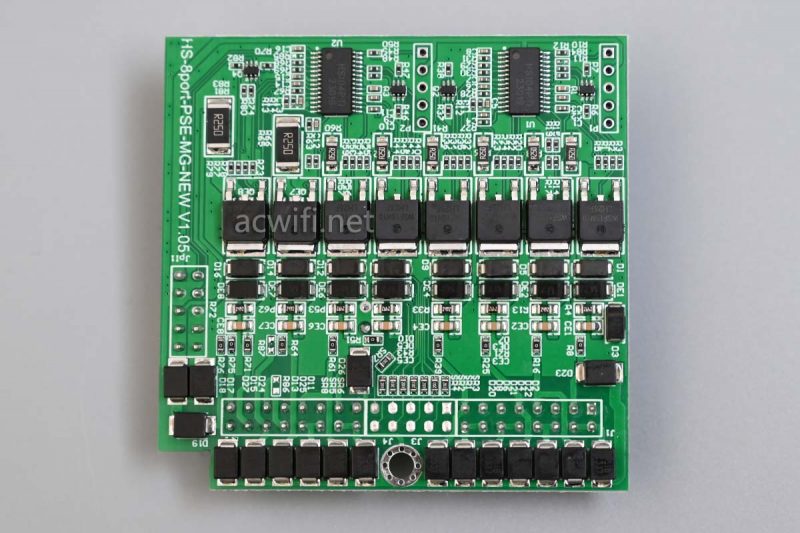

回到正面，我以为这一排的8颗MOS管是同一个型号：

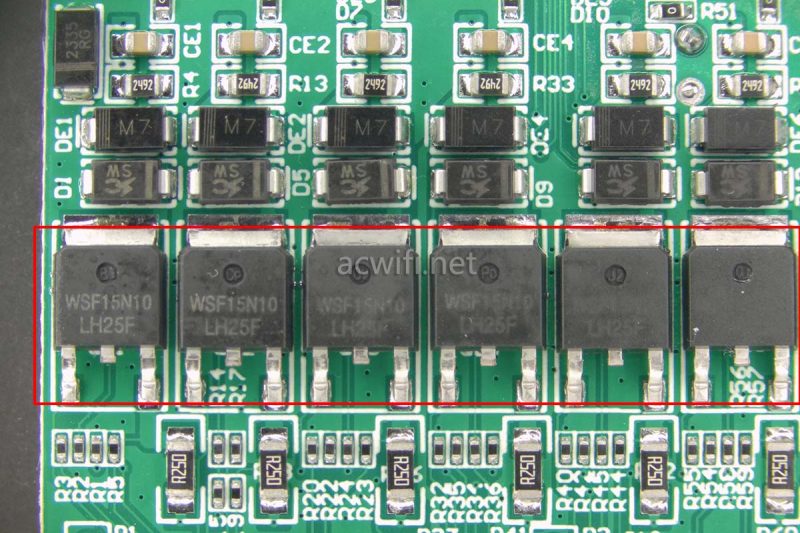

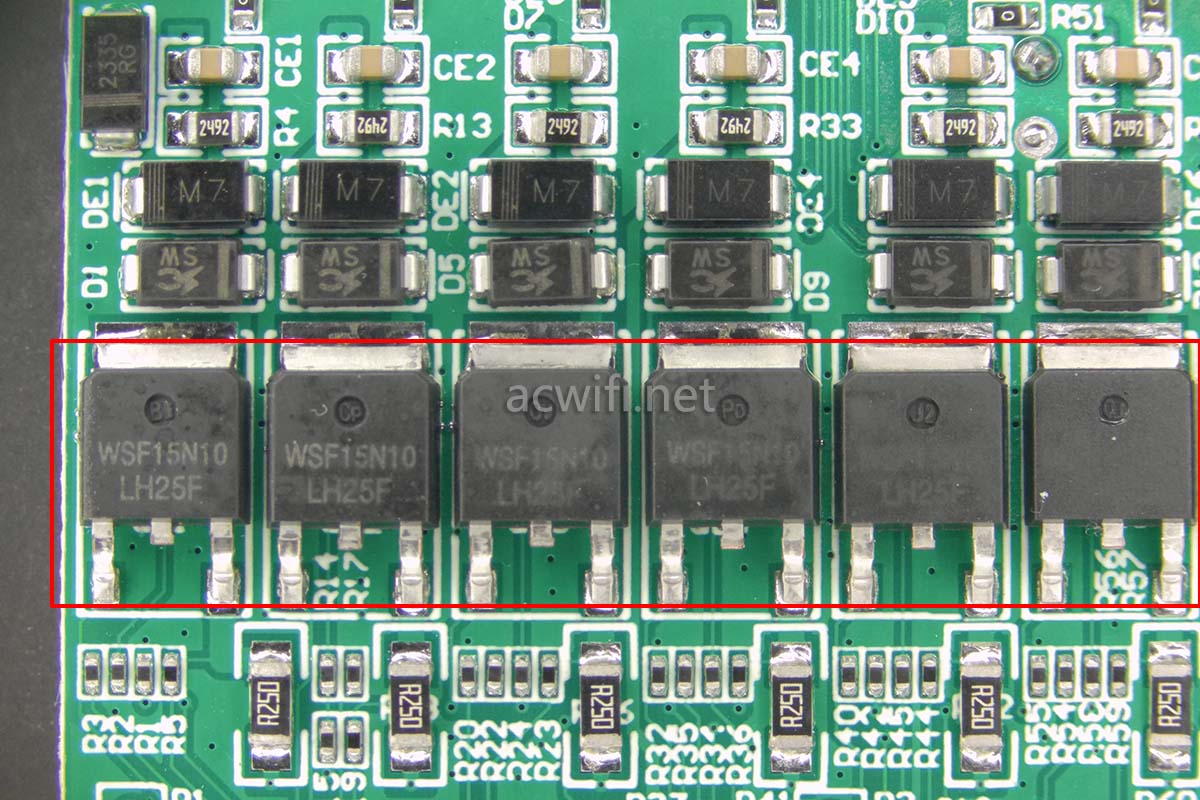

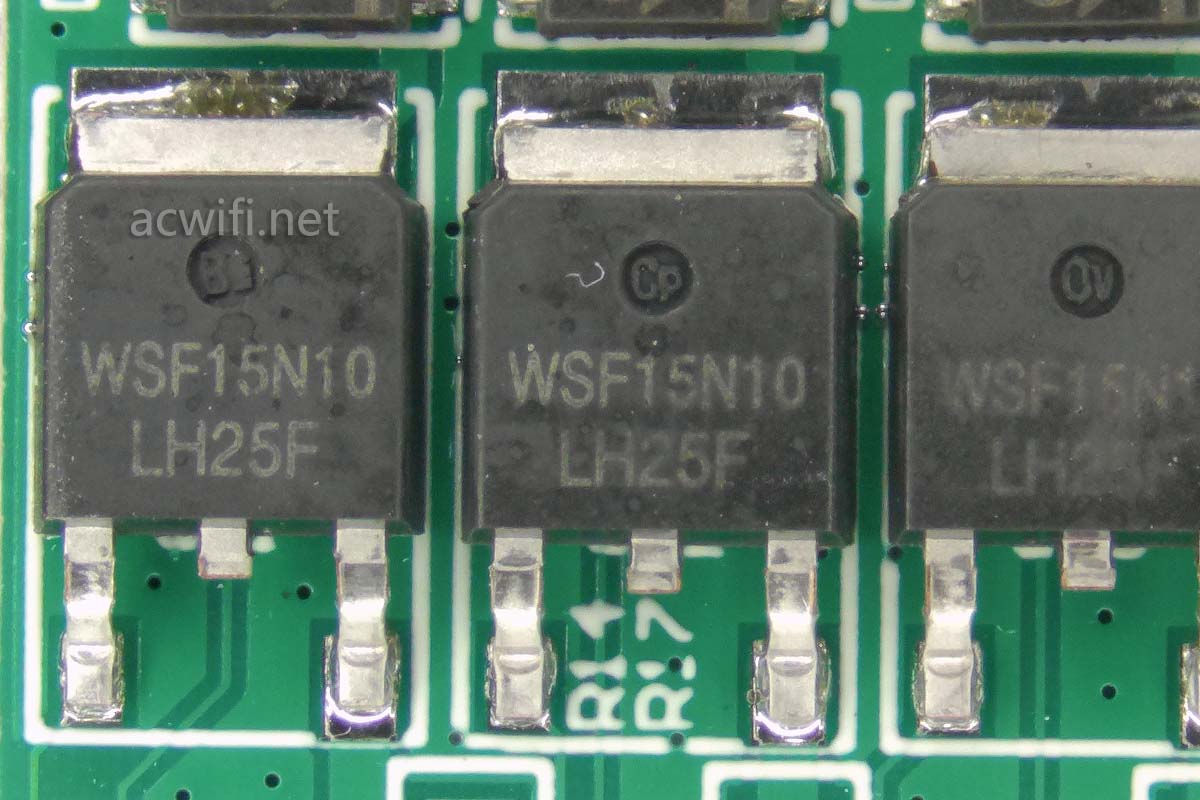

有6颗WSF15N10:

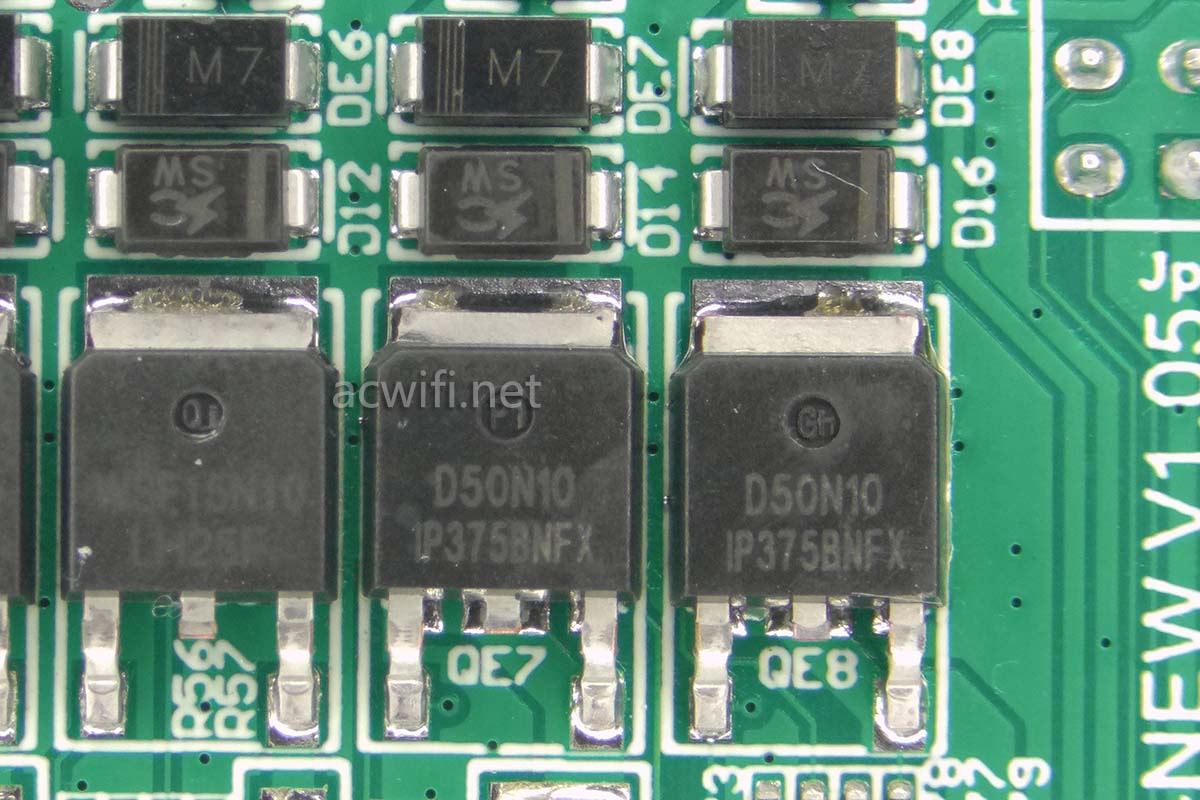

另一侧的两颗型号是IPD50N10：

WSF15N10和IPD50N10都是100V   MOS管，前者最大功率60W，后者100W。

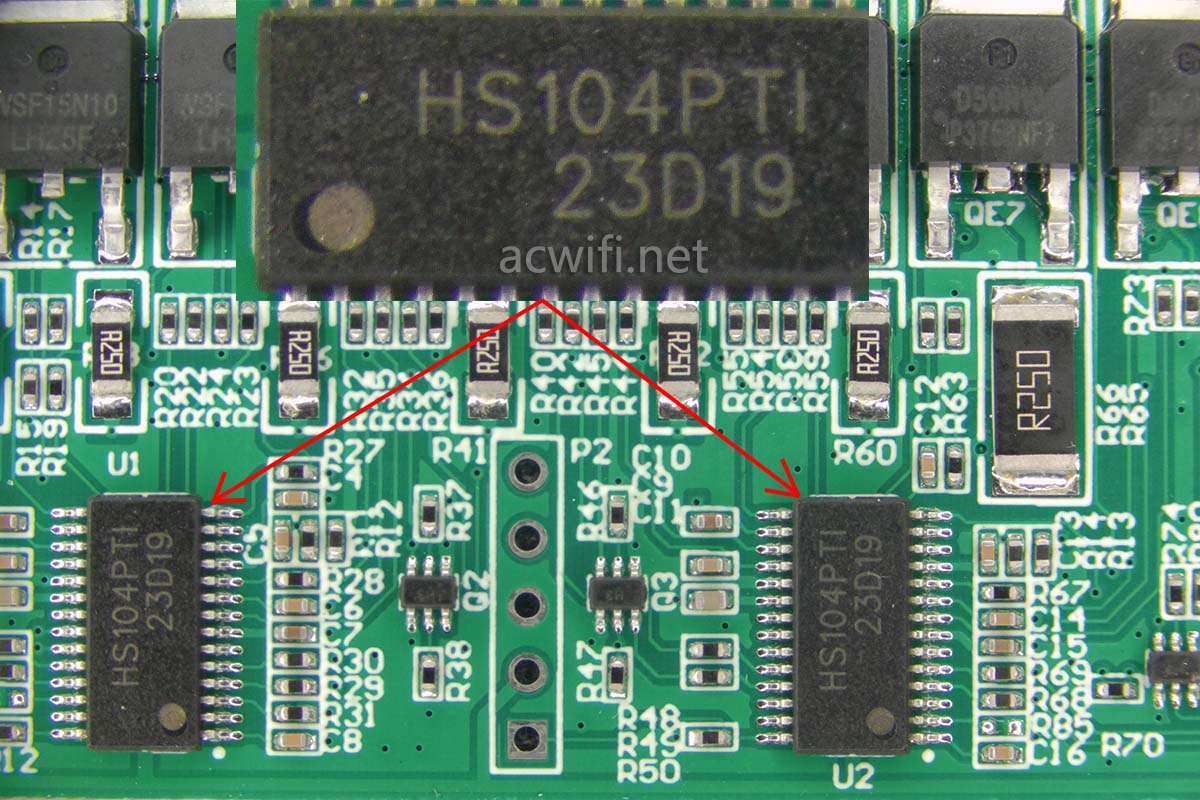

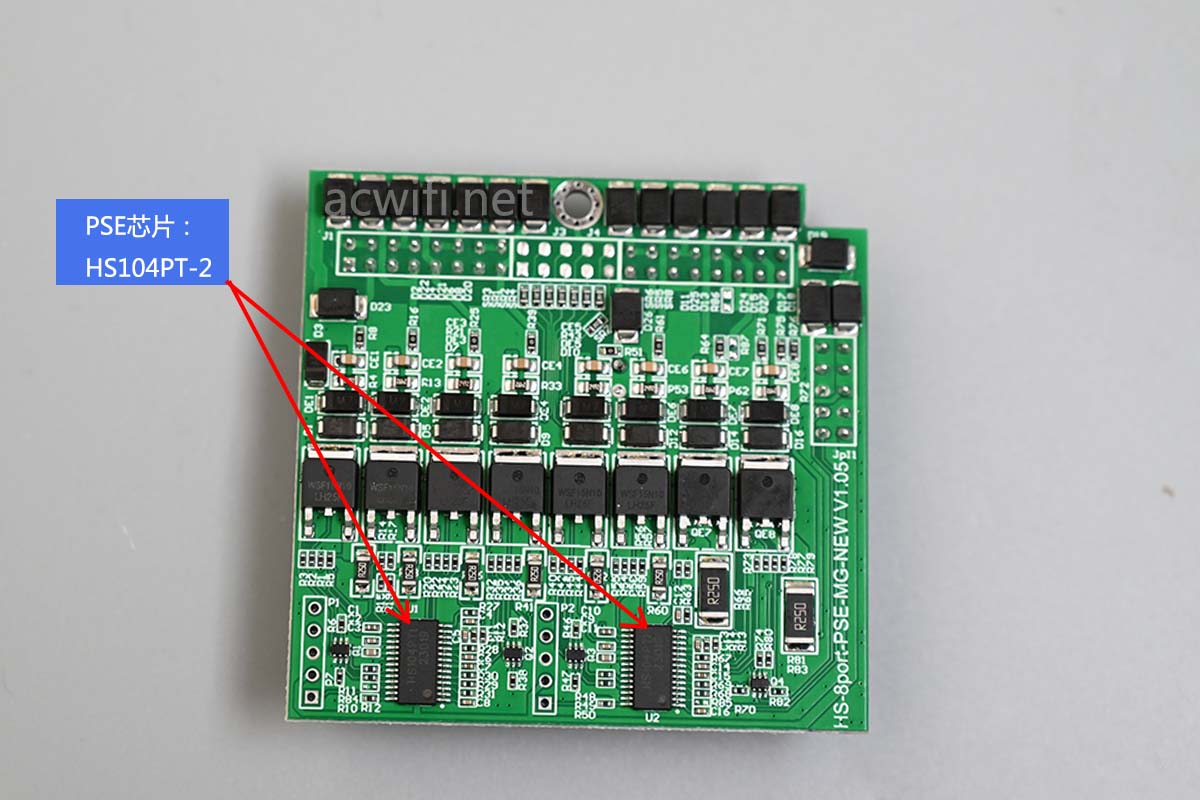

下方有两颗PoE供电控制芯片HS104PT-2：

HS104PT-2是海思视讯（hasivo）自己设计的芯片。

HS104PT-2可以有两个配置，一种是全部4路802.3at（30W），另一种是3路802.3at（30W）加上1路802.3bt（90W）。所以这台S1100WP-8GT-1SX-SE的第一个网口可以支持802.3bt。

为什么用了两颗100W效应管？那就有可能，这台的硬件可以搞出2（bt）+6（at）的PoE交换机。

现在来看主板：

拆出固定螺丝后取出主板，并翻过背面：

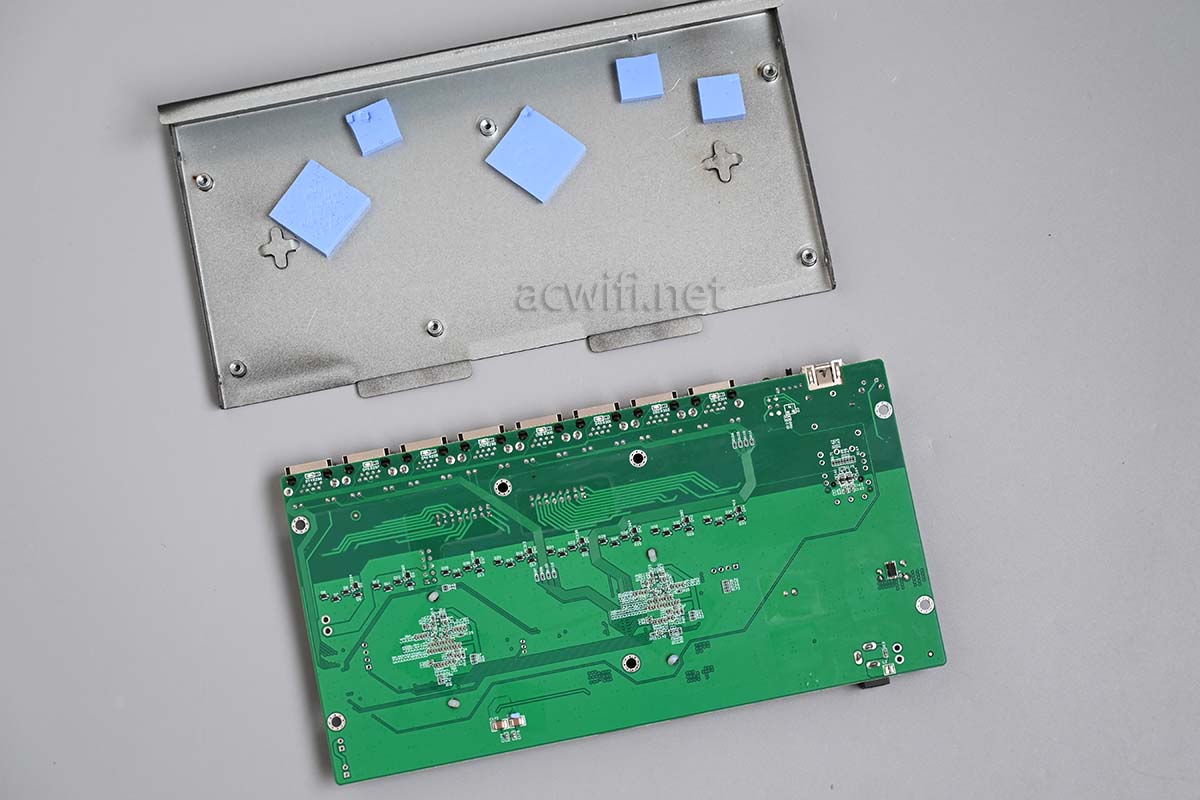

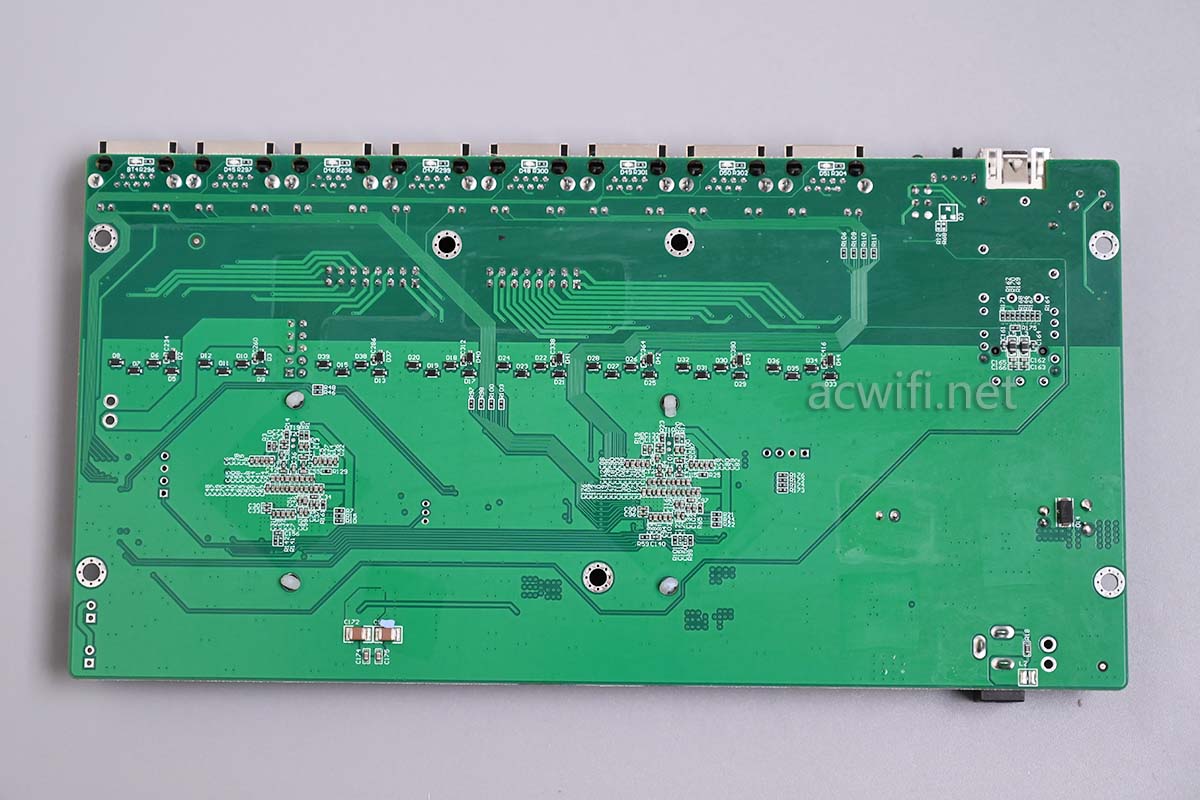

主板背面的样子：

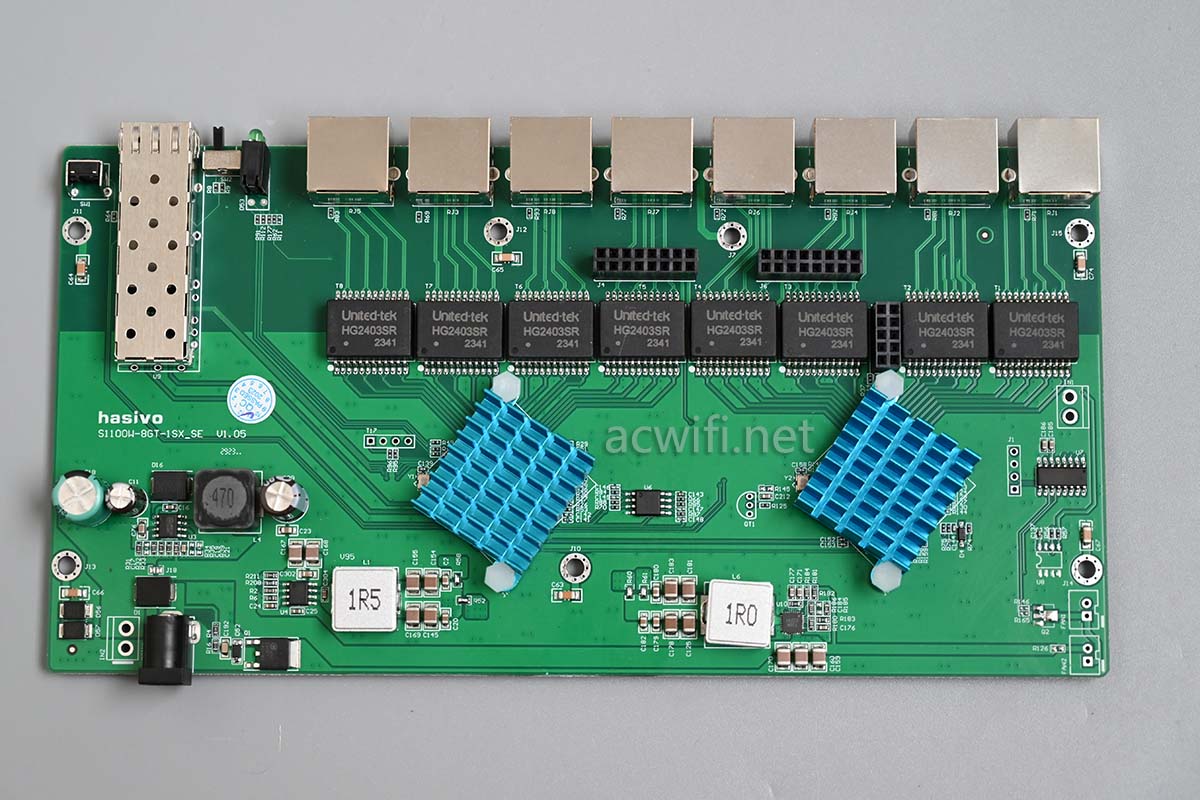

翻回主板正面：

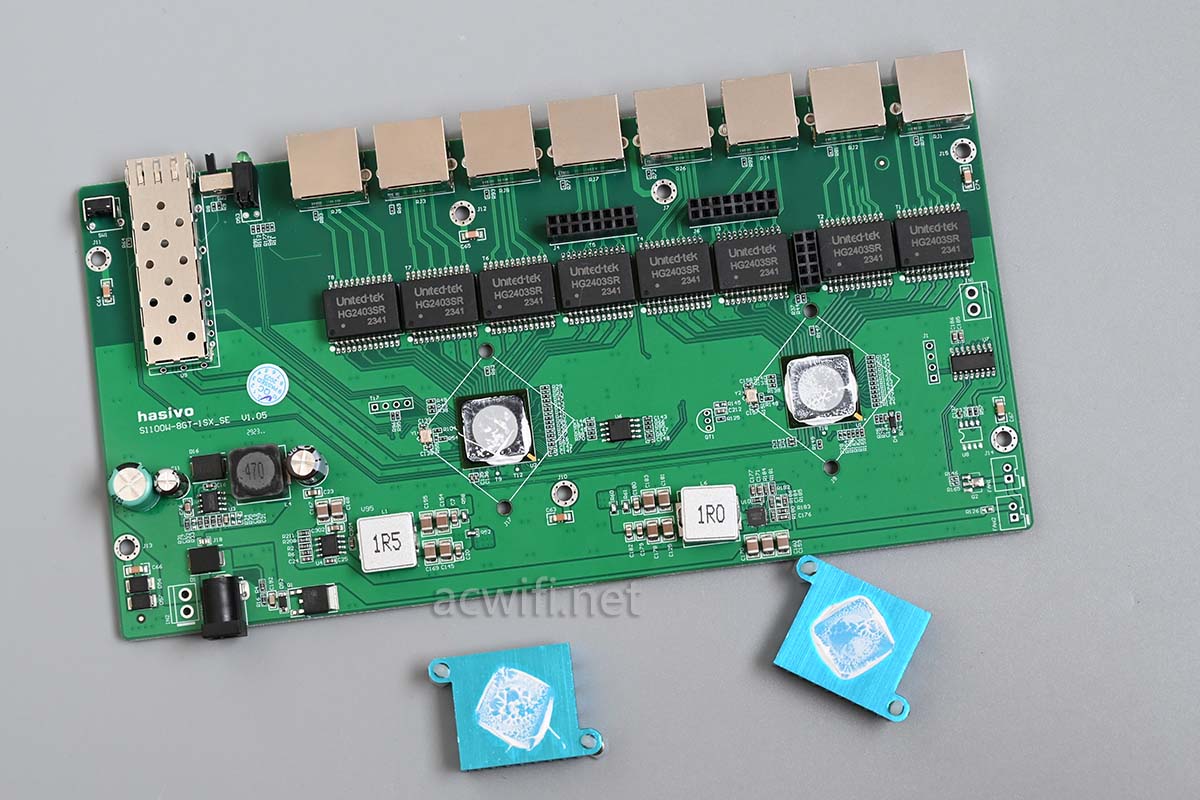

两片散热器是活动的卡扣，很容易就拆下来了：

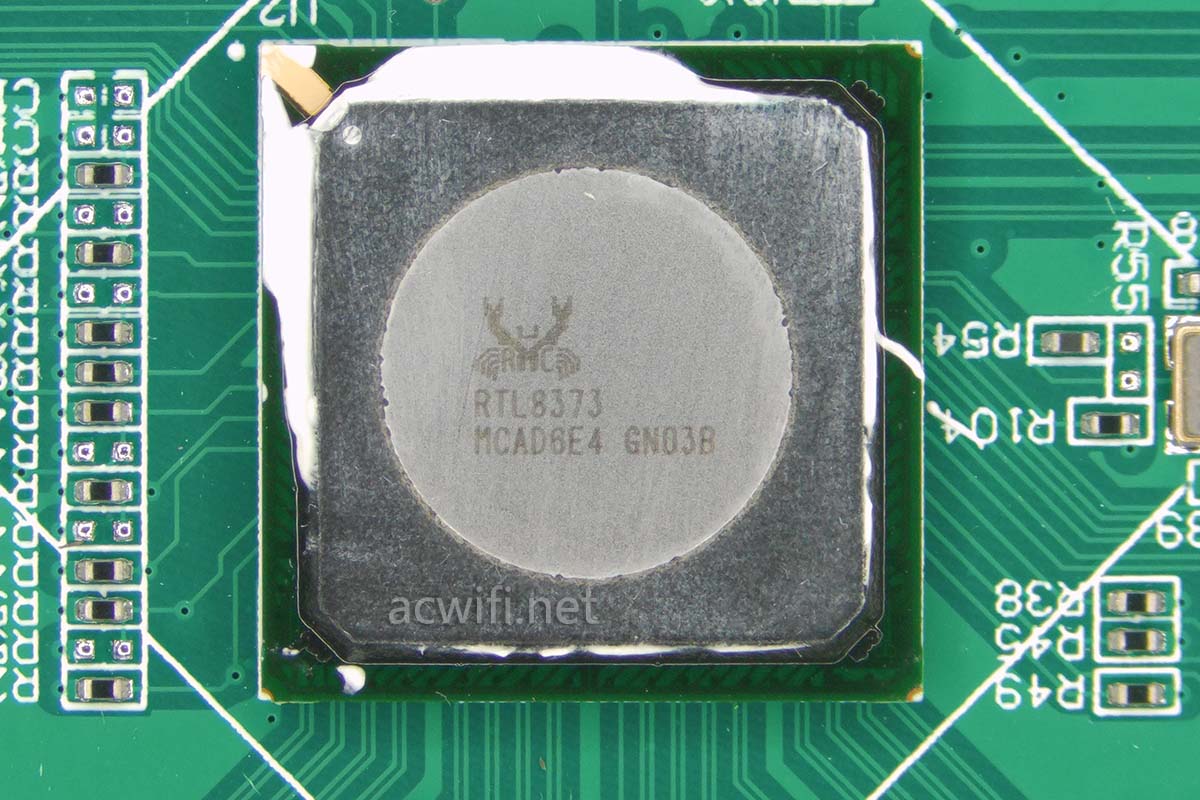

这台交换机的主控芯片主是RTL8373：

RTL8373和RTL8372，两者都是集成了4个2.5G PHY。芯片制程的升级，使得在相同的面积内能放入更多的东西，除了能集成度的大培，还有功耗的降低。

这两个型号的差别，我不沫。但可以看作一样的东西：都是集成了RTL8371+4个2.5G PHY。

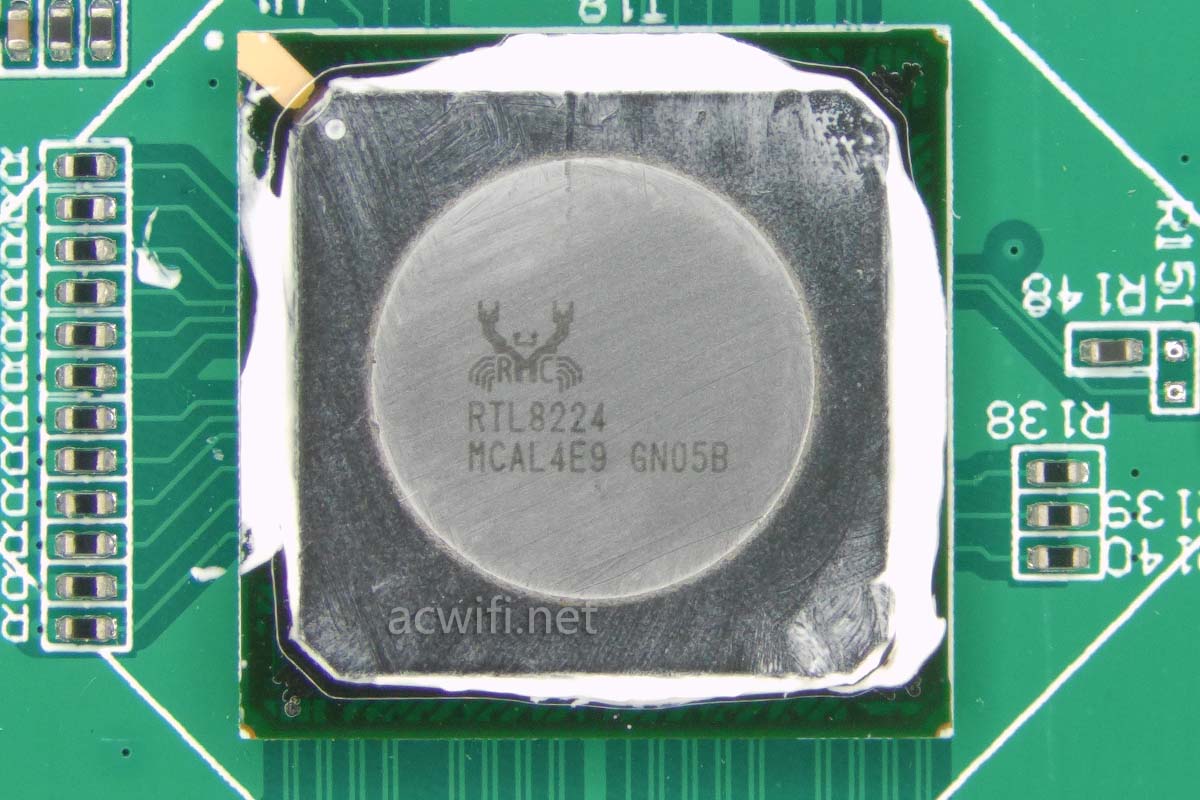

另外一颗是四口2.5G PHY芯片：

今年以来只要在8口或“8+1”的型号里面，都可以看见RTL8224的存在。

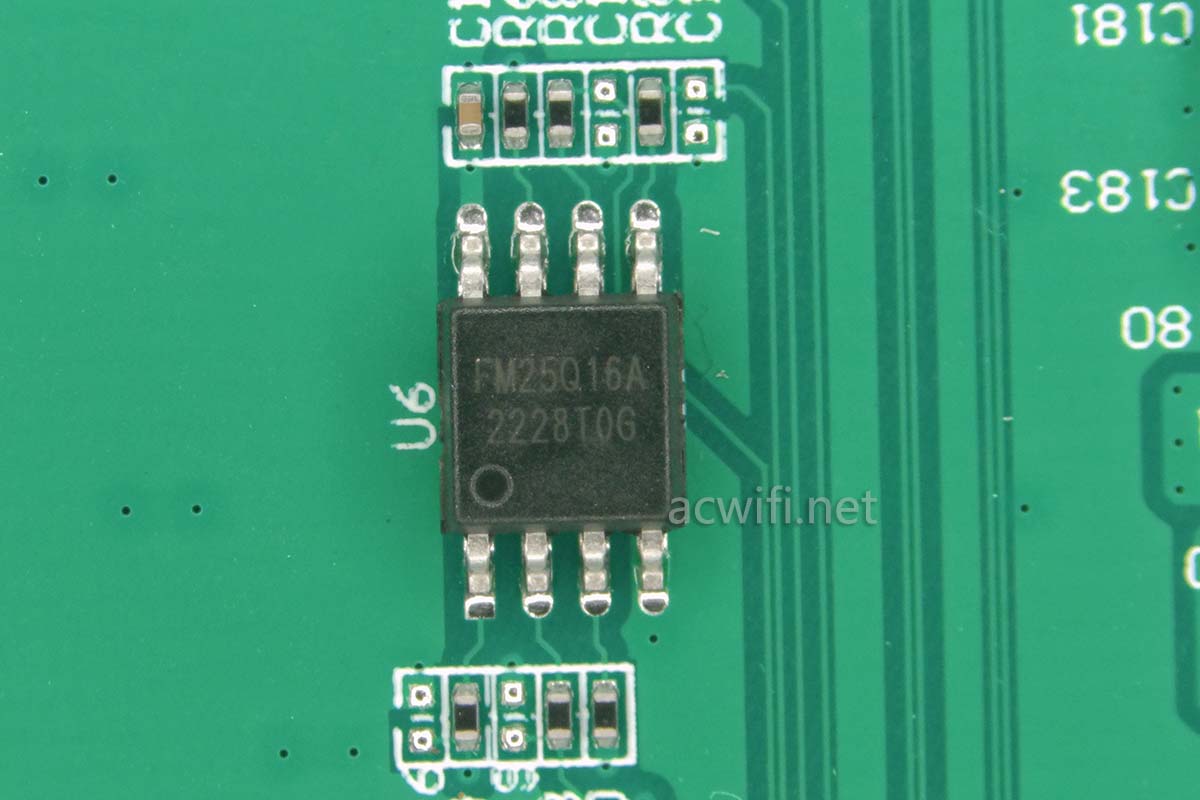

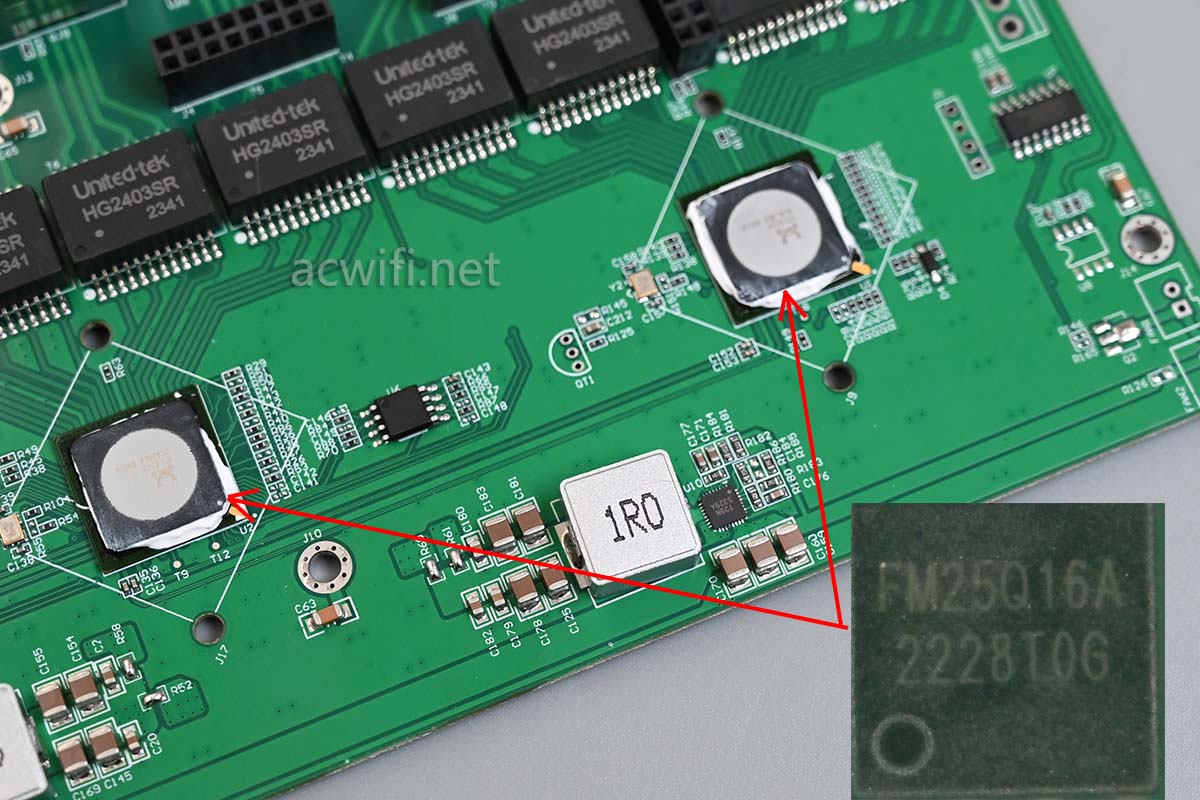

夹在RTL8373和RTL8224之间的闪存芯片，容量2MB：

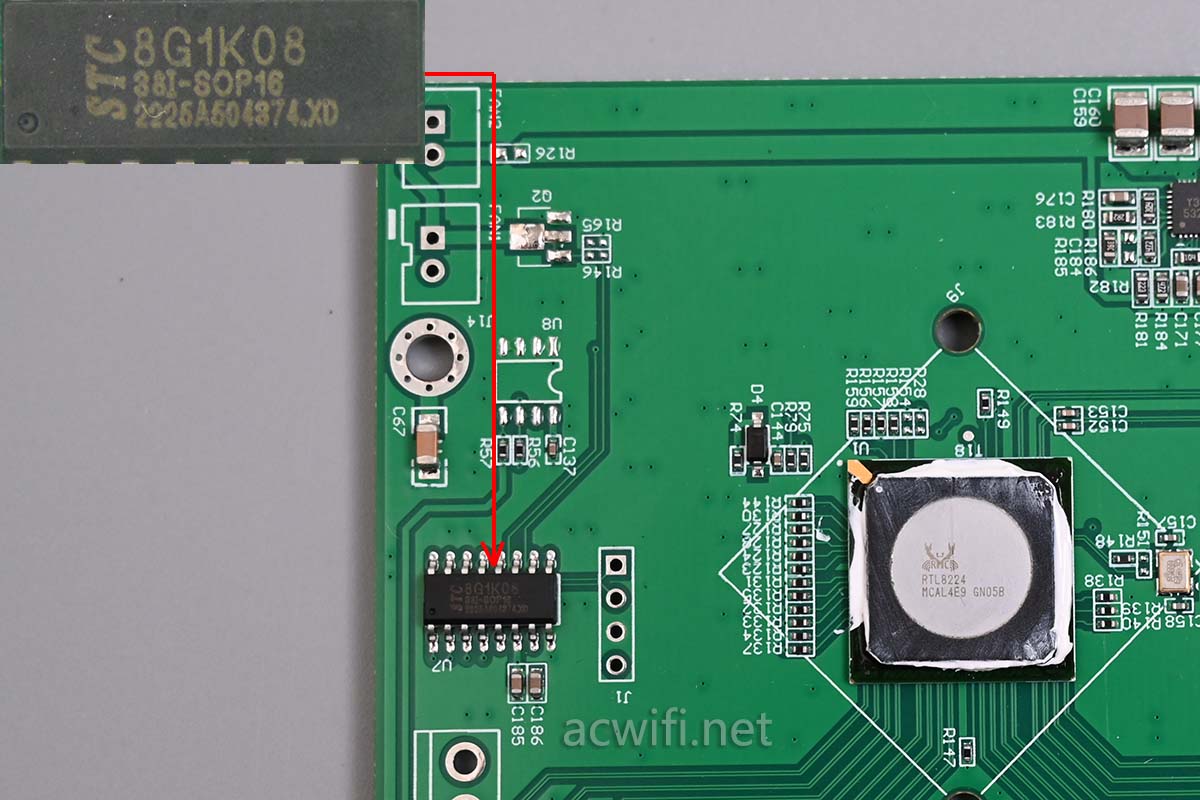

RTL8224的一侧有一颗单片机：STC8G1K08-38I-SOP16

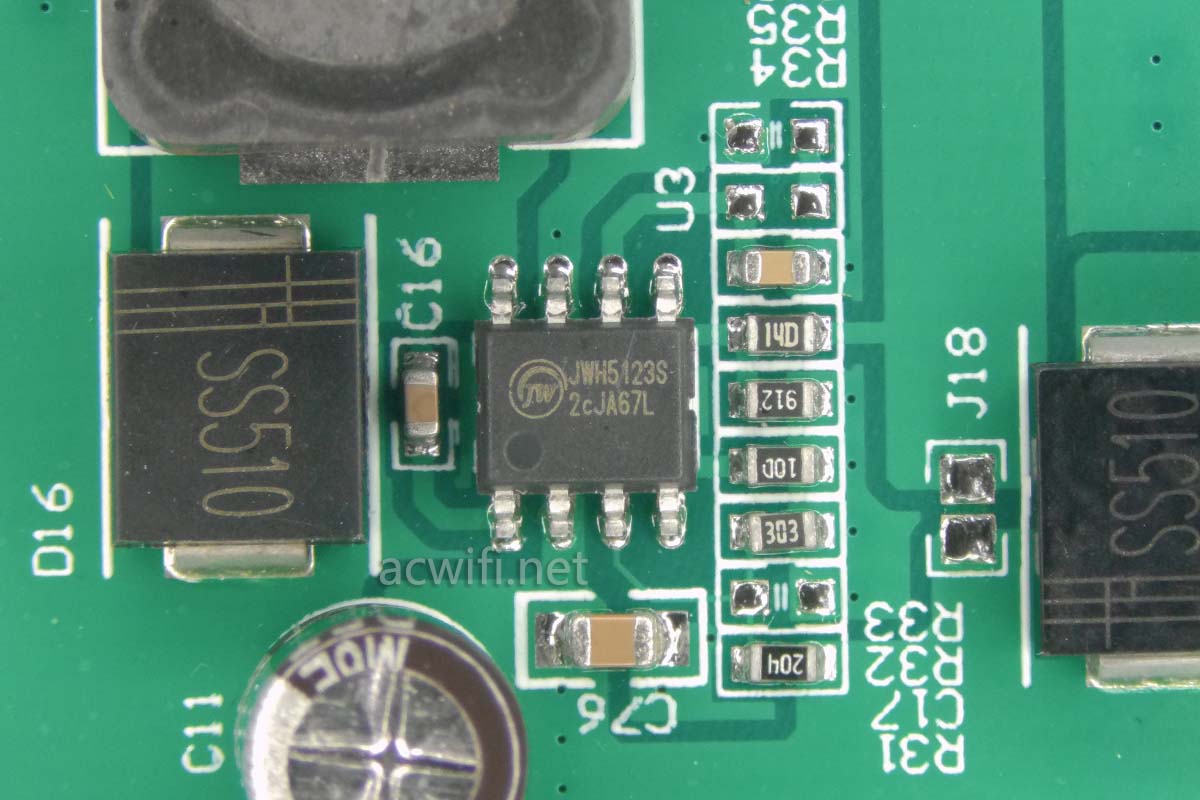

降压开关隐压器：JW®H5123，输入电压范围4.5-65V，输出电流3.5A。

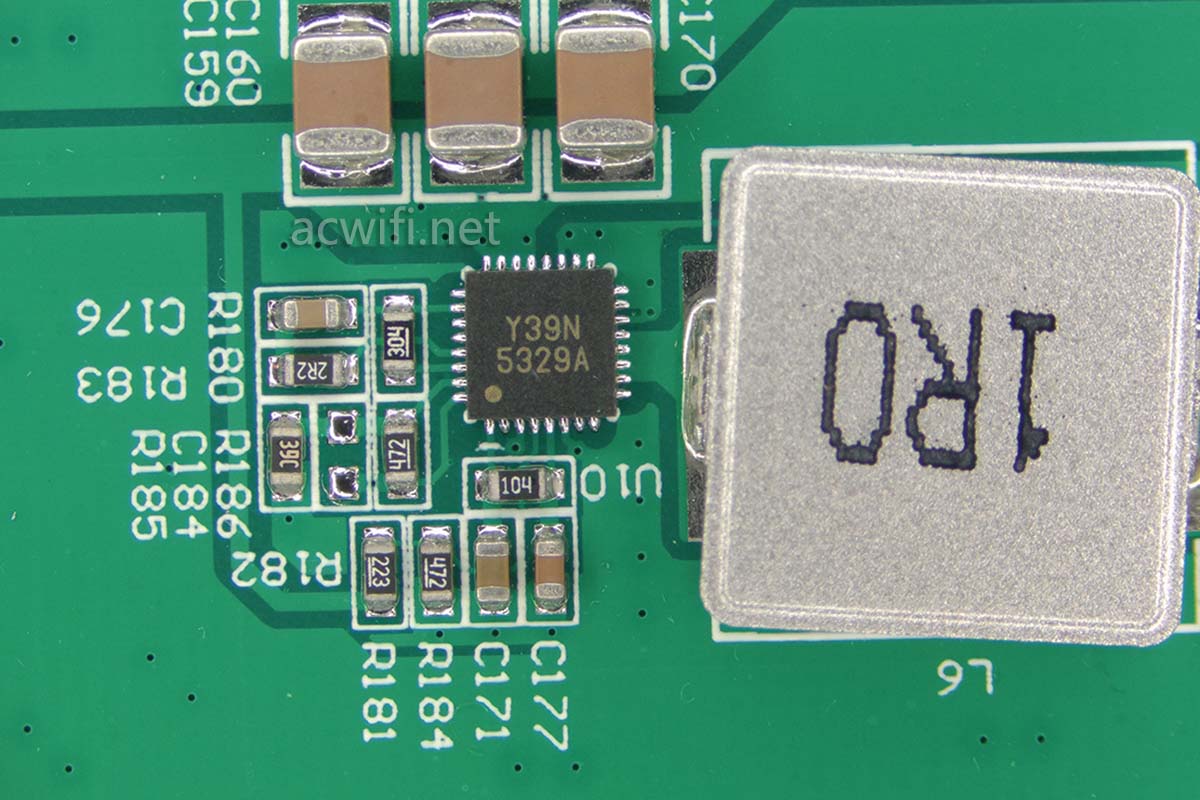

高效12A同步Buck变换器（DC-DC）：G5329A

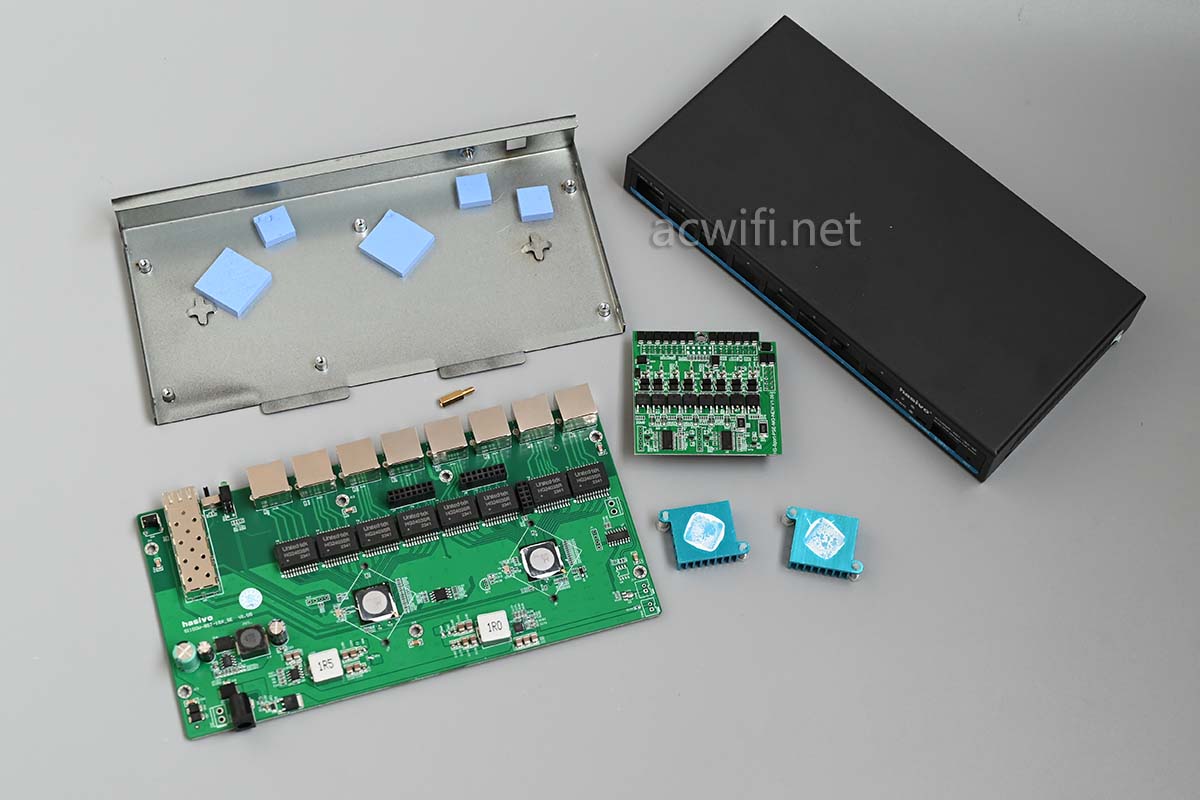

拆完了。

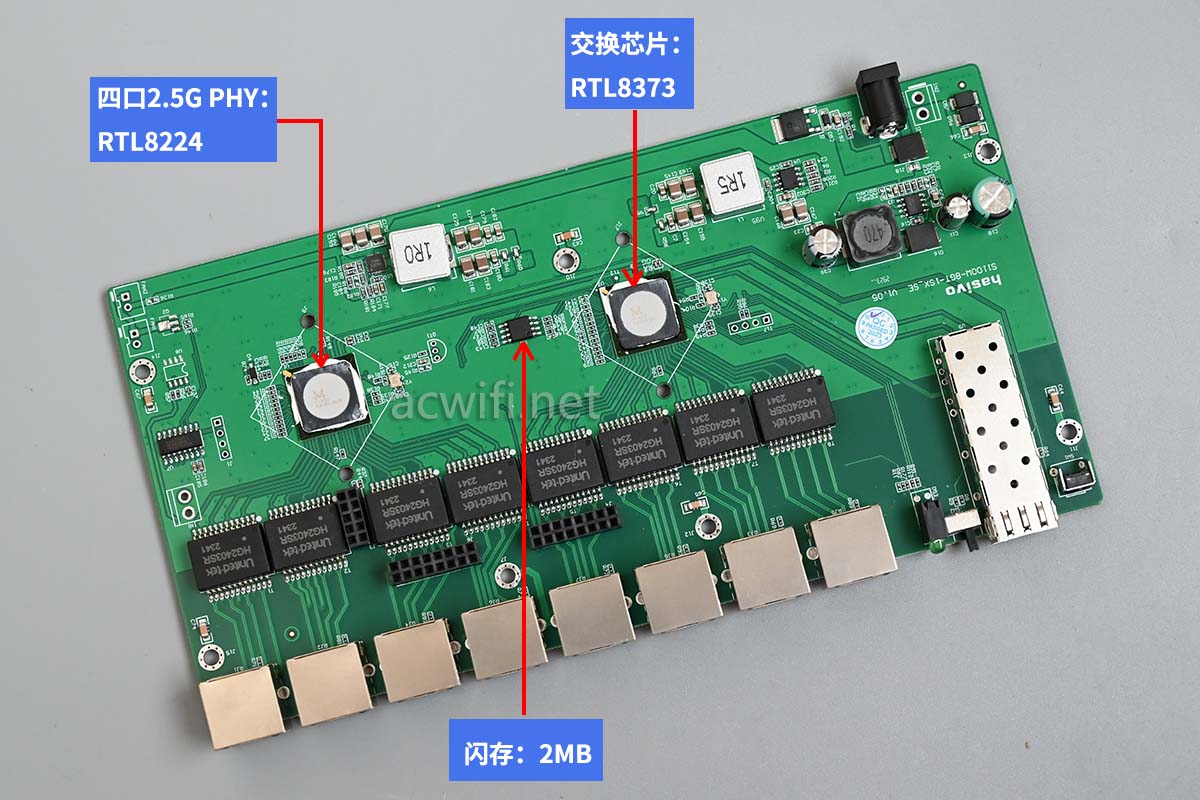

S1100WP-8GT-1SX-SE的主要芯片型号汇总图：

交换机的管理IP默认是192.168.0.1，由于我的主路由也是这个IP，所以先用电脑连接交换机改了它的IP，改完一定要到“工具”菜单里点击“保存配置”，否则断电后不生效。

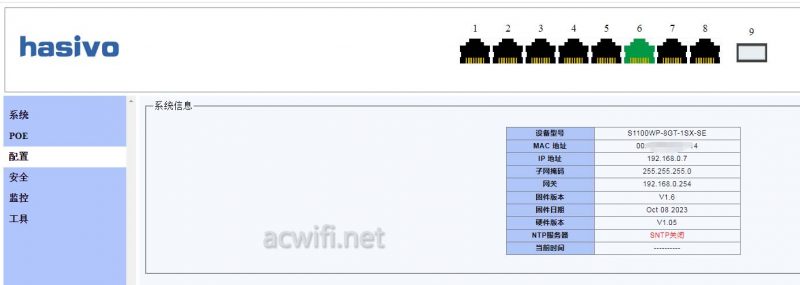

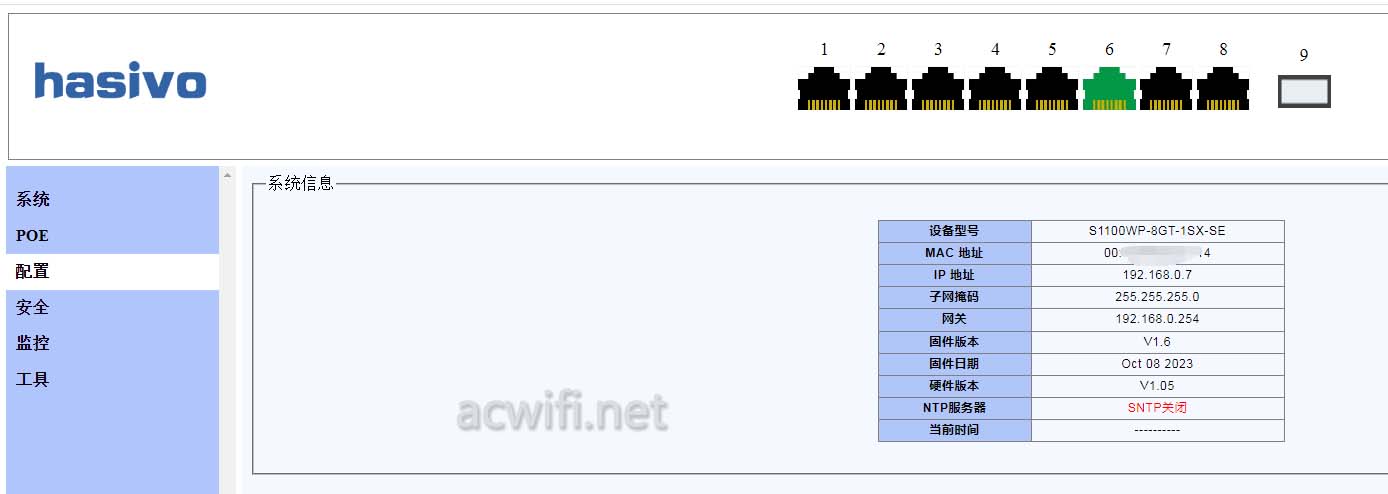

WEB管理界面：

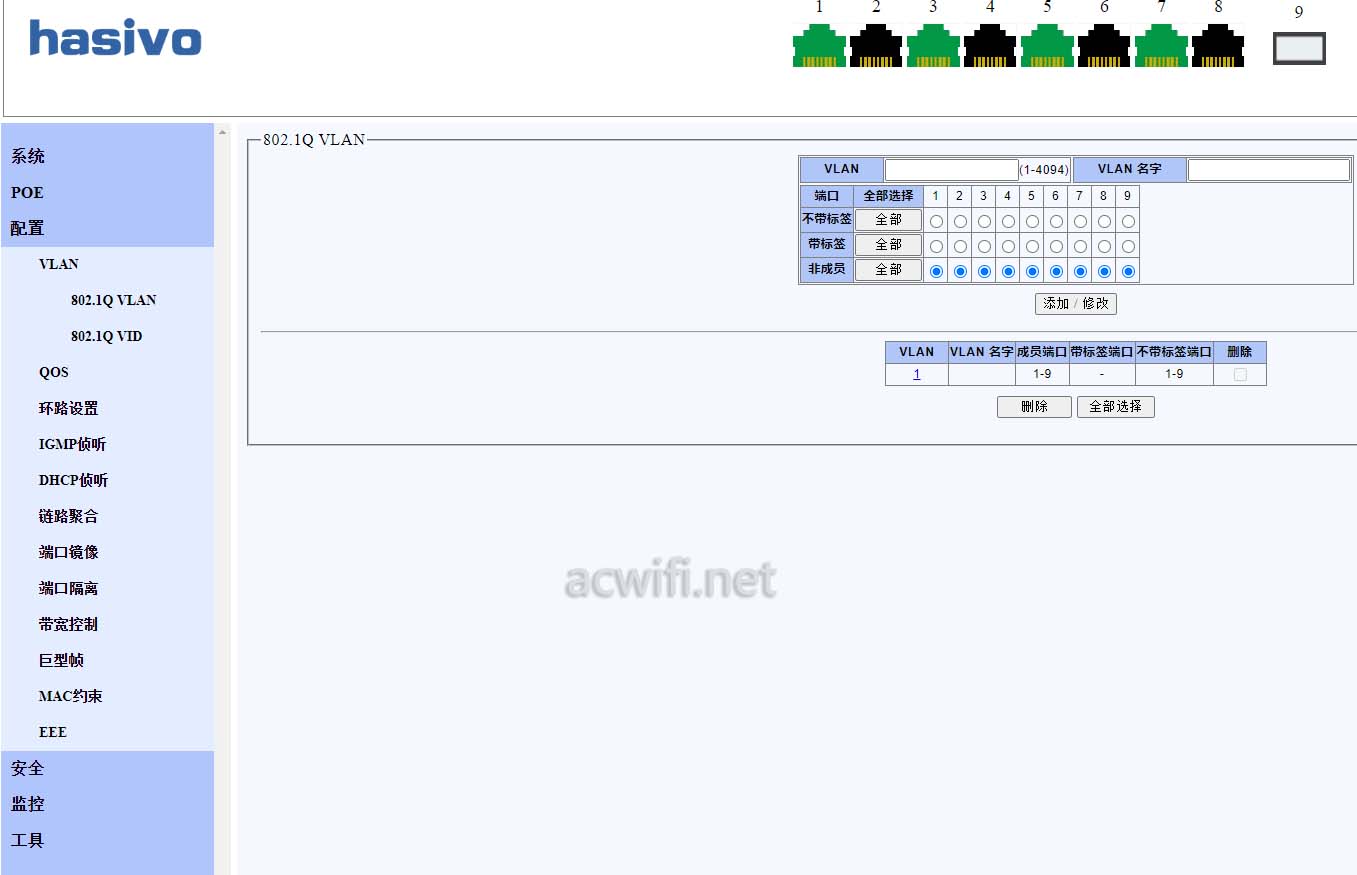

配置菜单：

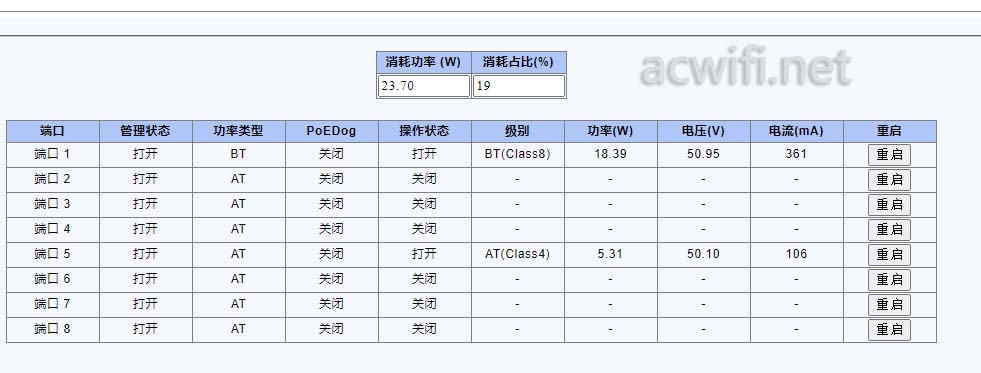

POE状态里可以查看各POE网口的状态，包括实时功率和供电级别。下图是我接了XAP3002GI和7HDAP13000TCS的状态。7HDAP13000TCS插在第一个网口，显示的是“BT”，实时功率是18.39W。经查看三频无线均是4x4MIMO，且SFP+和10G电口都工作正常。所以肯定是支持802.3bt，若把这台AP插在其它网口，它的三频会变成2x2MIMO，且SFP+不工作，且10G电口降为千兆。

所以，802.3bt供电，对于一些高性能AP是绝对有必要的。除非你学我，直接布置一个DC电源，用DC供电，就没这个纠结。

当然，如果你有2台或以上的无线AP需要用到802.3bt(90W)，那么这台就不适合了。

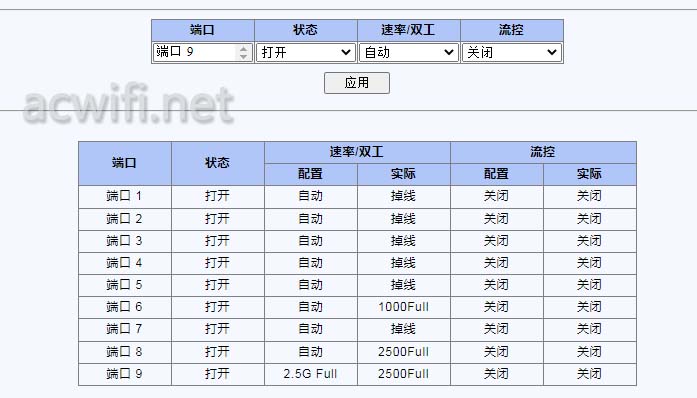

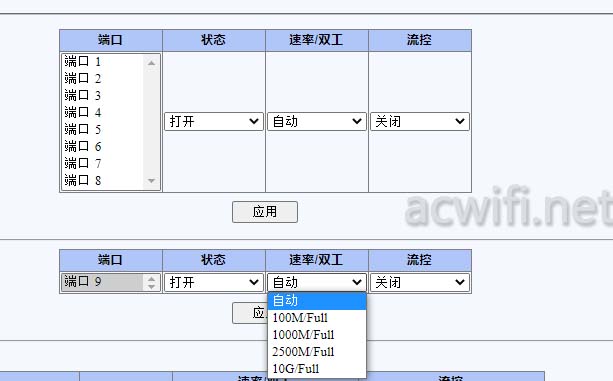

SFP+支持自定义速率：

接猫棒方便。实测华为MA5671A、阿尔卡特G-010S-P、诺基亚G-010S-A，这三款猫棒都可以识别使用。

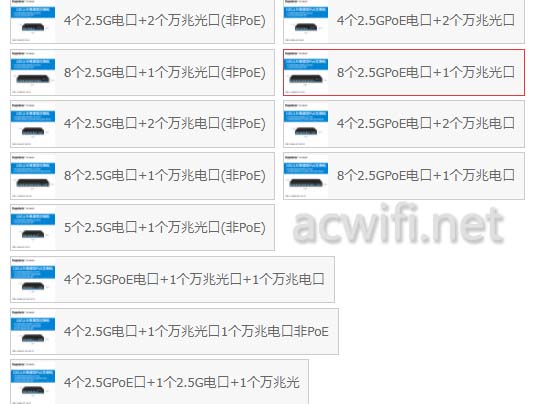

hasivo的交换机型号很多呀，每种端口配置都对应着PoE和非PoE，有没有PoE就差价100元。

好了。根据自身需求选购吧。

8个2.5G PoE+1个10G SFP+，带PoE且有一个支持802.3bt供电还带网管，价格399元，还要啥自行车。欢迎留言告诉我其它更便宜的型号。
