N5095接不同网卡的小包转发率实测

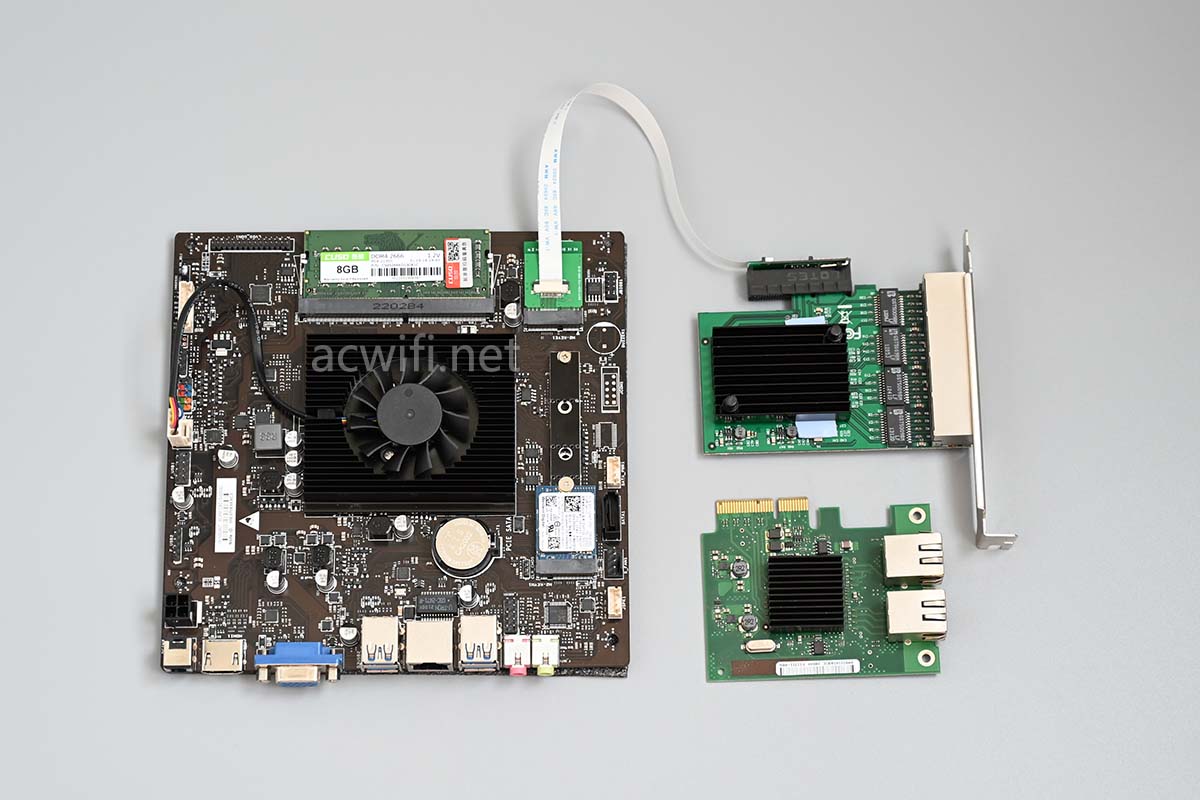

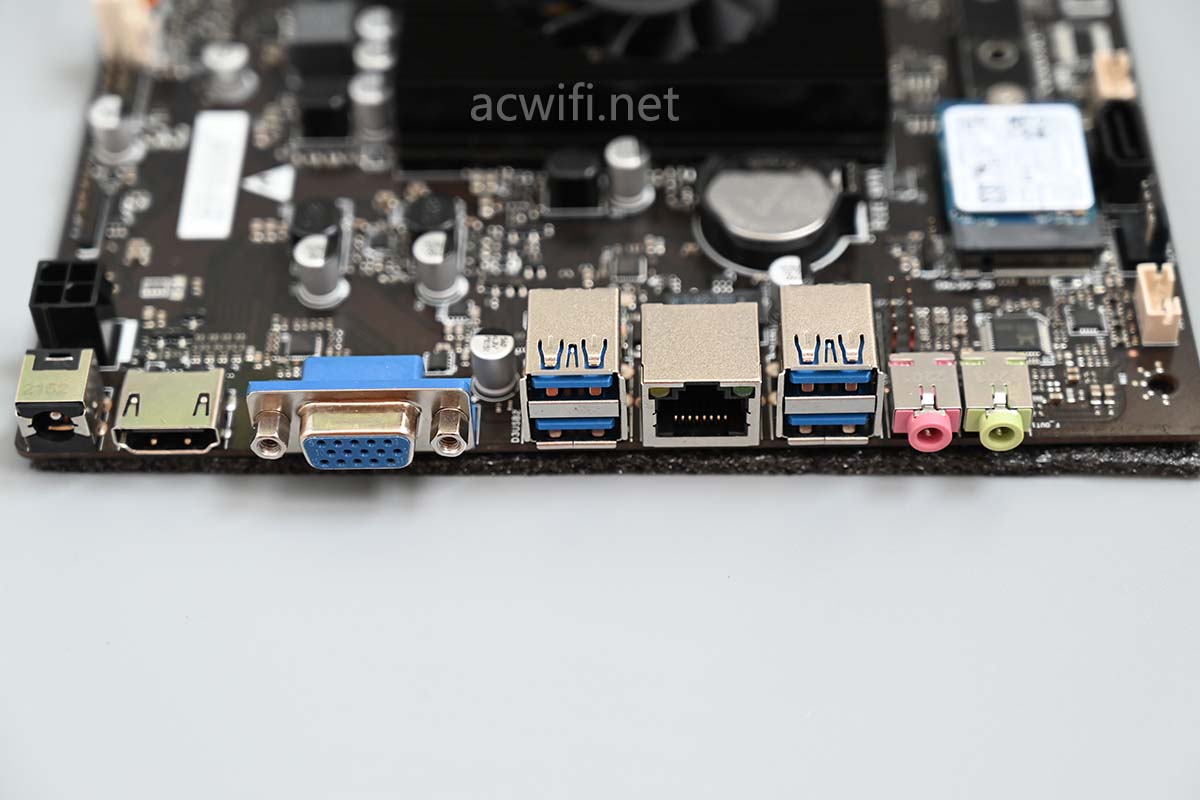

M5095 ITX主板,450元,买来替代一台I3 5010U,当小电脑使用。装上小机箱之前拿几款网卡简单而又复杂的小包转发性能测试。通过M2(A&E key)转板板接出PCI-e x1,别看这插槽是x4的,只是方便万能插,这个M2本身的带宽是x1。

测试的网卡有四口的RTL8111F,双口的Intel82576,双口的I350-AM2,双口的都是富士通的拆机网卡,之前都是几十块钱一张,现在I350是天价。还有一张单口的RTL8111C,N5095主板板载的网卡是RTL8111H。不太明白后面不同的字母代表着啥,不管后面的啥字母,RTL8111系列的PCI-e版本均是1.1(2.5GT/s)。

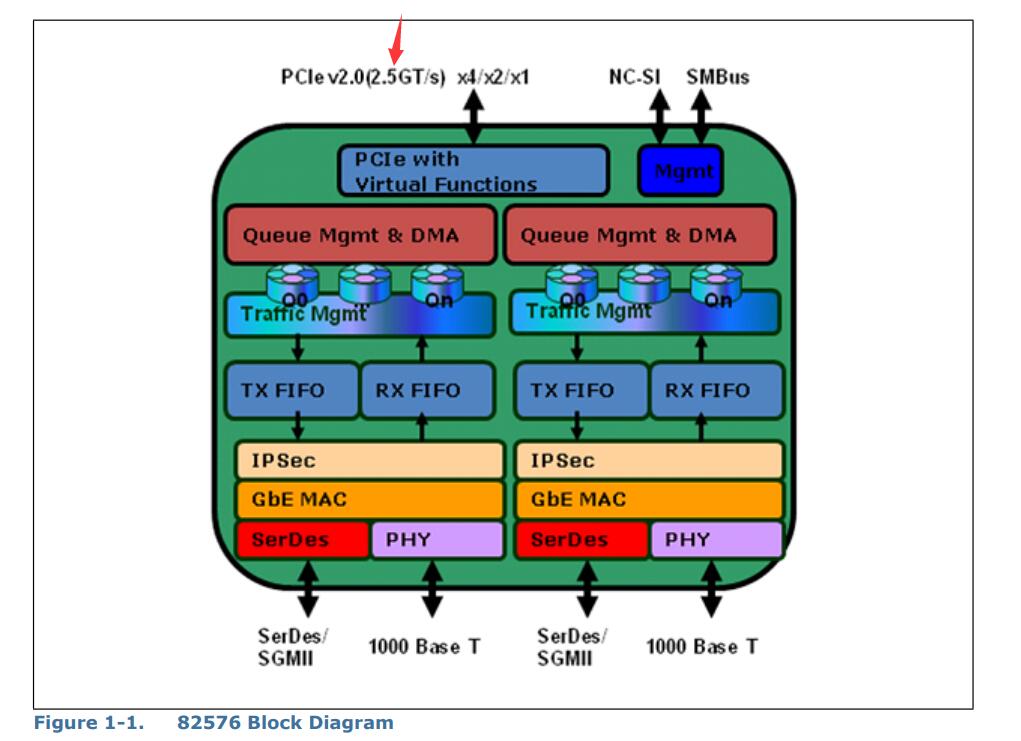

intel82576的也是PCI-e版本均是2.0,但还是2.5GT/s

所以呢,如果把Intel82576双口接在PCI-e X1的插槽上面,就会有双口不能双向跑满的瓶颈:不能突破1.6Gbps传输速度,以前测过多次了。

这次把四口的RTL8111F接到这个转接小板上,在WIN10随便找两个网口双向打流,从中可以看出双口同向的总速度是1500Mbps。

但我们的家用宽带不是对等千兆,所以这些问题都不是问题。我好像说了个寂寞!

为了方便跟之前的软路由小包测试对比,我使用以前测试时的OP固件版本,只测OP固件了。

旧文章:
测试软路由的小包转发性能,挑选软路由主板前可以看看

我也会把这个结果加进上面的文章里去。

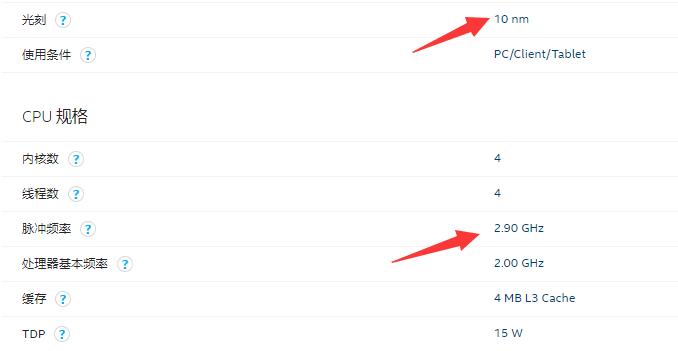

N5095的参数如下下

10nm制程,四核四线程,最高频率2.9GHz。

我把待机功率和CPU占用这些都列了出来。测试小包用的工具是MiniSMB HurricaneII。

N5095刷OP固件的所有结果如下表格:

小包转发性能最高的是用I350-AM2,也就是I350-T2吧?  1480Kpps已经是跑满了千兆端口;

其次是Intel82576,898Kpps等于IPQ5000系列的小包转发率;

最低的是直接用扩展的RTL8111F,只有219Kpps,但这个已经比BCM4708高一倍。

后面我注明了哪个是WAN,这个比较重要,反过来如果用板载的RTL8111H做WAN口,结果就会像扩展四口RTL8111F的一样200多Kpps。

(注:要跑满千兆速度,小包转发率只需要有81274pps,因为测速都是用最大包。)

下图是之前测的一些软路由数据:

软路由小包转发性能测试

寻找上图中的Intel82576数据,可以看出N5095跟I3-5010U和3865U差不多嘛,不过相差最大的是实时功率,低了许多。

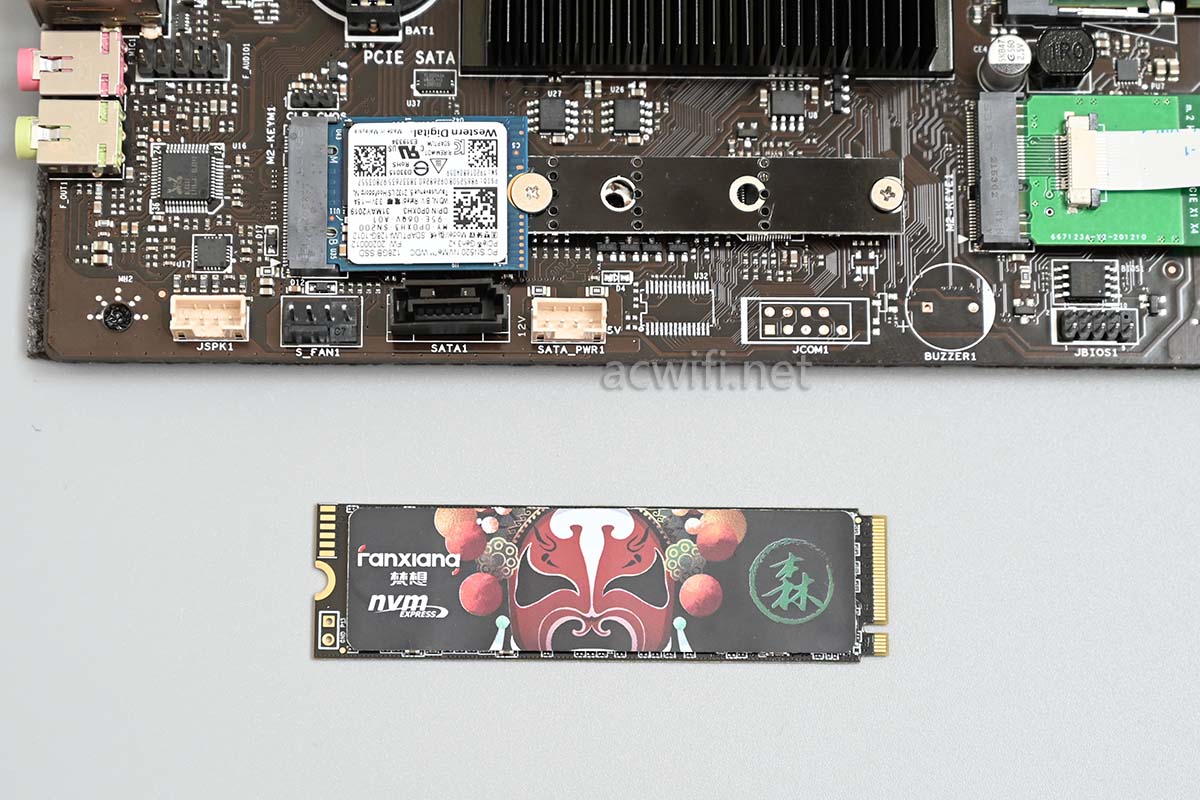

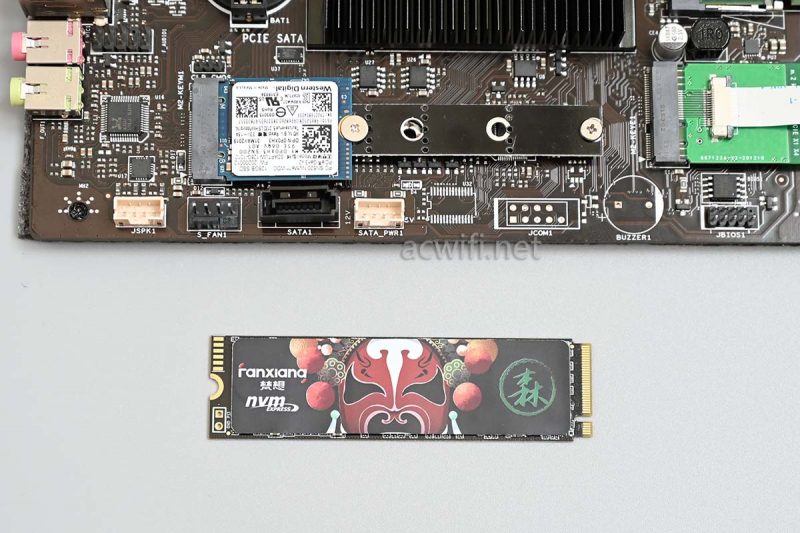

买了这个固态,京东自营的,160多元256G。

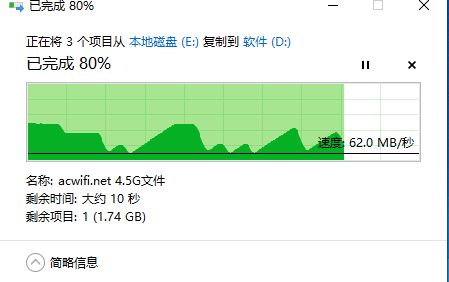

但掉速非常严重,受不了,从USB移动硬盘(SM961)拷两个4.5G大文件进去的情境:



优美的曲线连成一幅漂亮的山水画,不喜欢这种极度的不平稳,就如每次拉花出来的图案都不好看,难受。

退了,加多20元买酷兽的,好一点,虽然不会好太多,但看重的是5年京东售后(前者也是),随便用,坏了就换新。

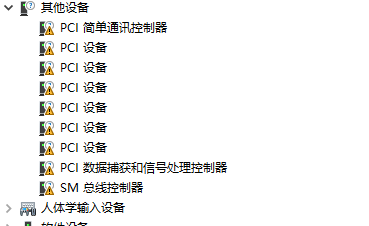

这片N5095主板装上WIN10后,驱动不全,用驱动大师也打不上pcie的驱动:

网上找了其它厂家的N5095一体机,去官网下载驱动包,装上才OK。我找的是攀升A3 Pro,文件名称:A3 PRO N5095主板整机驱动包.zip

DIY软路由只适合有时间明精力的人去搞,现在选择越来越多,自己在体积、功耗、性能、预算之间找到一个平衡点,根据这个标准去选择现成的产品就可以了。

本篇完。
