斐讯K2P拆解 高清

新品斐讯K2P开售,就如斐讯K3那样采用了抢购模式,不过这款K2P货量多吧,很容易就能买到了,而有关于K2P的K码激活问题,可查看这篇斐讯K2P K码激活条件和激活流程

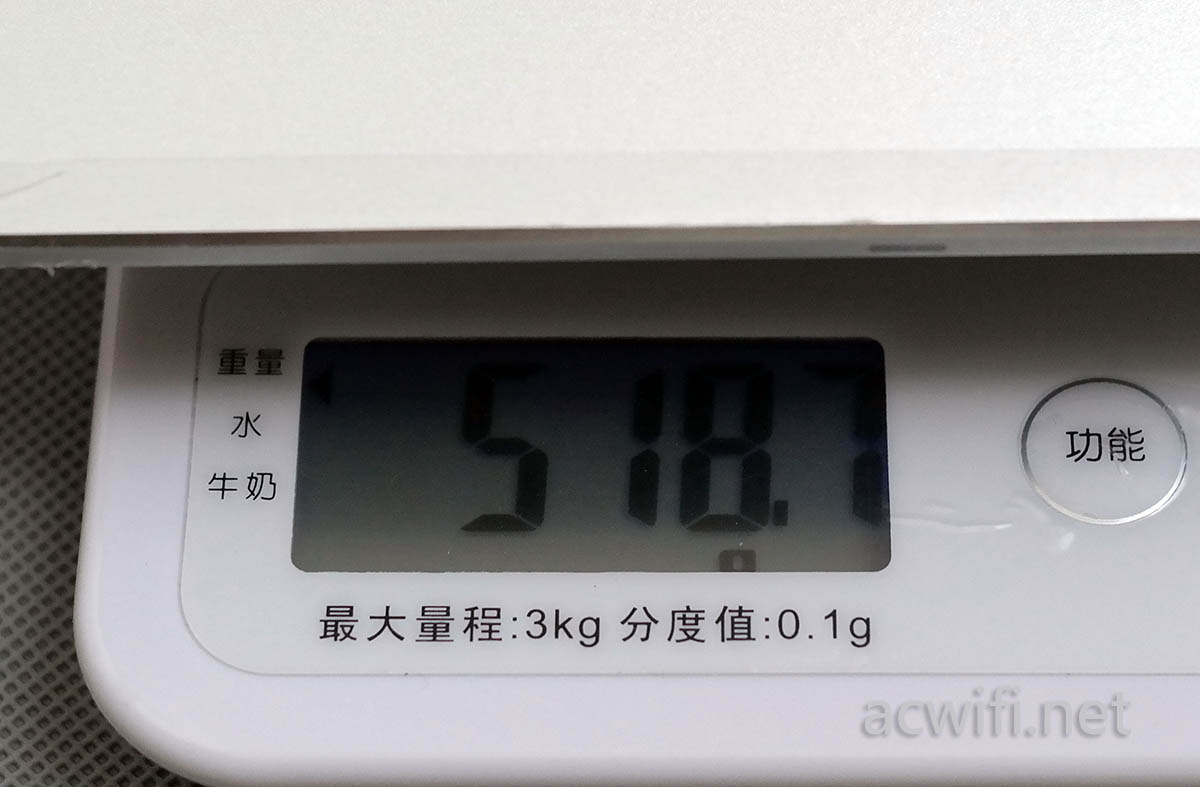

K2P外壳是铝的,且里面还是散热片,所以整个路由器比较重,用电子称量一下,K2P重518克,比K2重了105克,拿在手上真有份量。

K2P

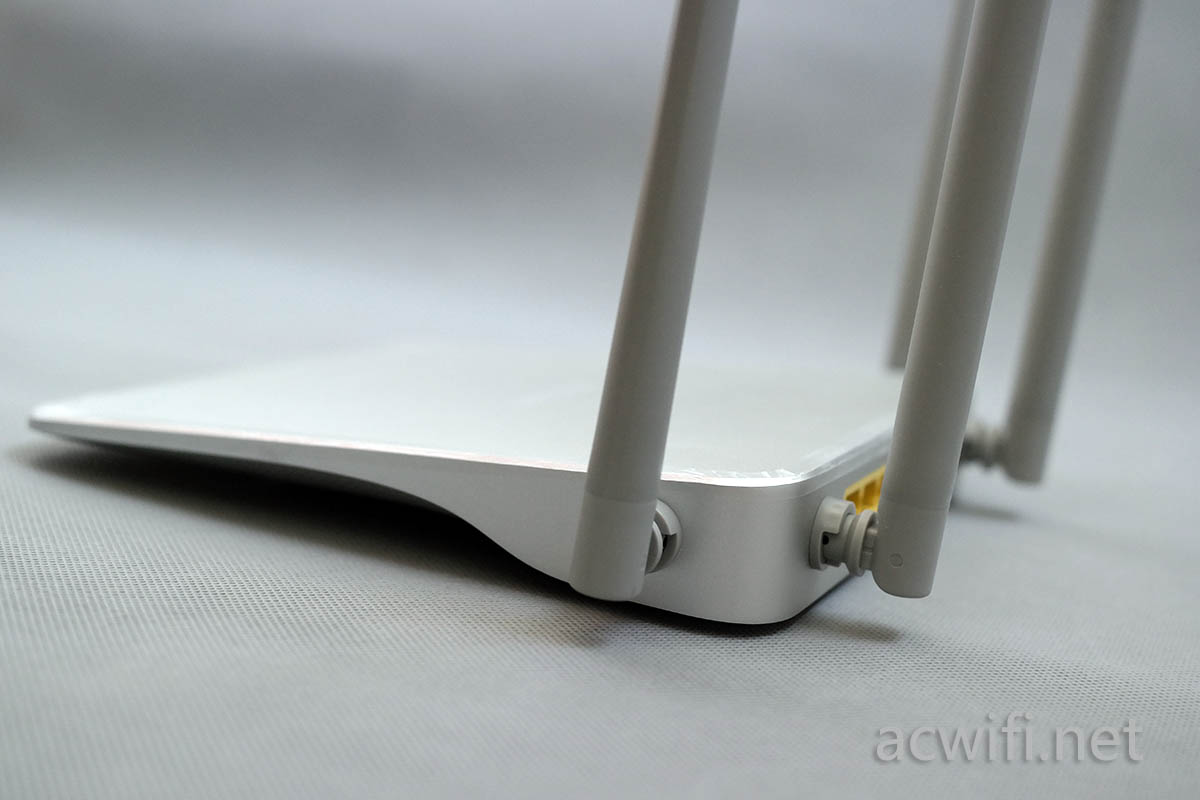

侧面的线条不错,外观比K2好看许多。个人认为。

K2P

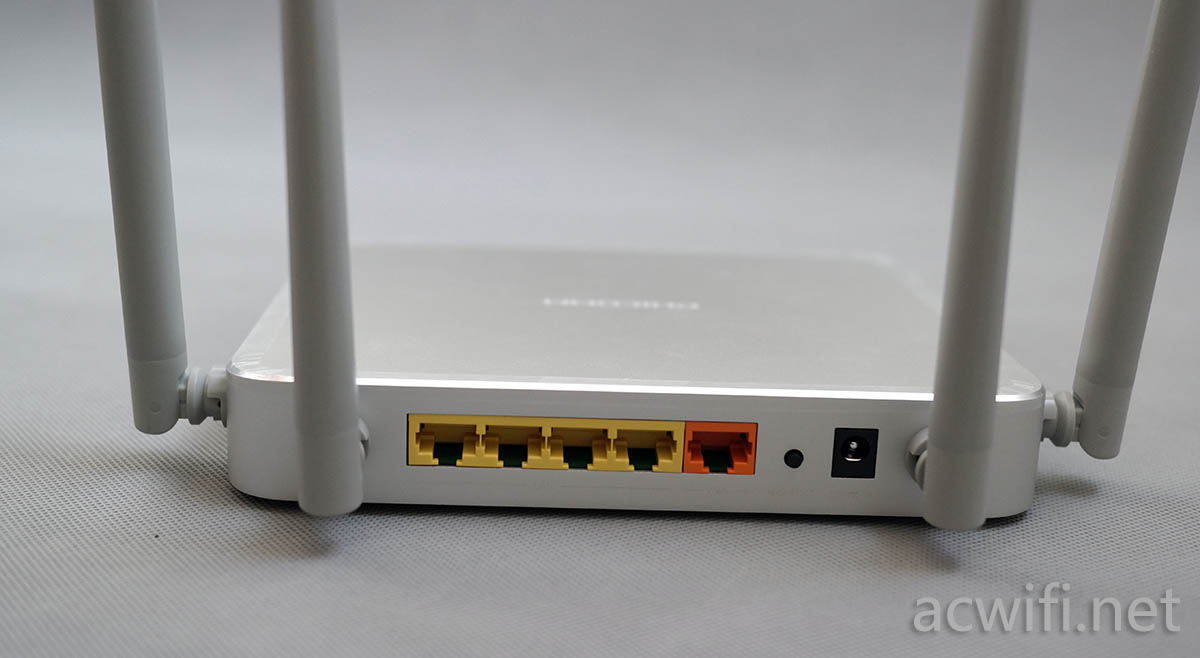

后面5个网口都支持到1000m速率,是千兆网口无线路由器,可惜不带USB接口,真是遗憾。就算加一个USB2.0口也不需要多大成本吧。

K2P

开始拆机:

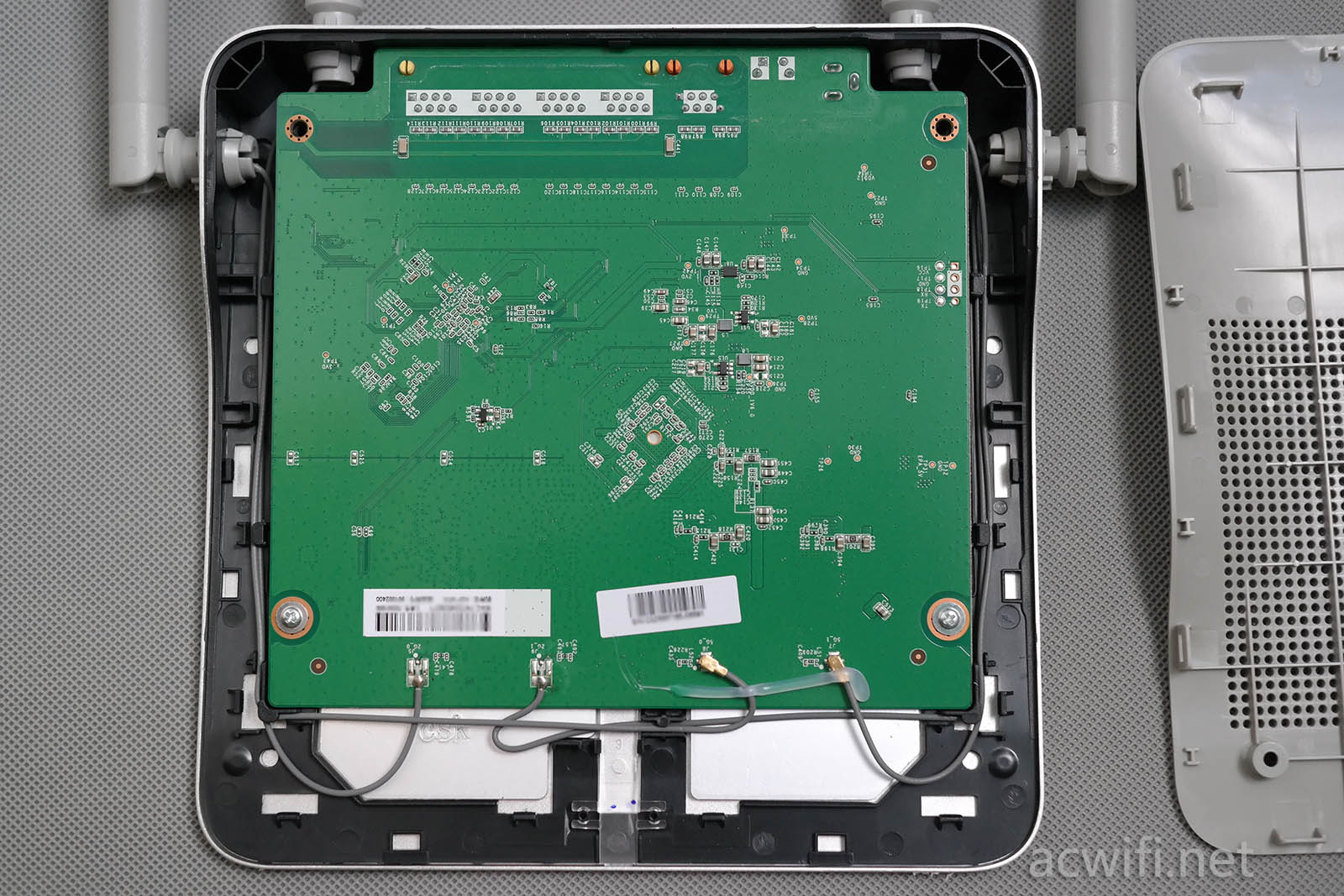

底壳就是2个螺丝,没有易碎标签,不算能拆,有点力度就可以了,不要用蛮力弄坏了卡口。因为是从底部拆开的,所以只能看见主板的背面,下方有2个螺丝,拆掉。

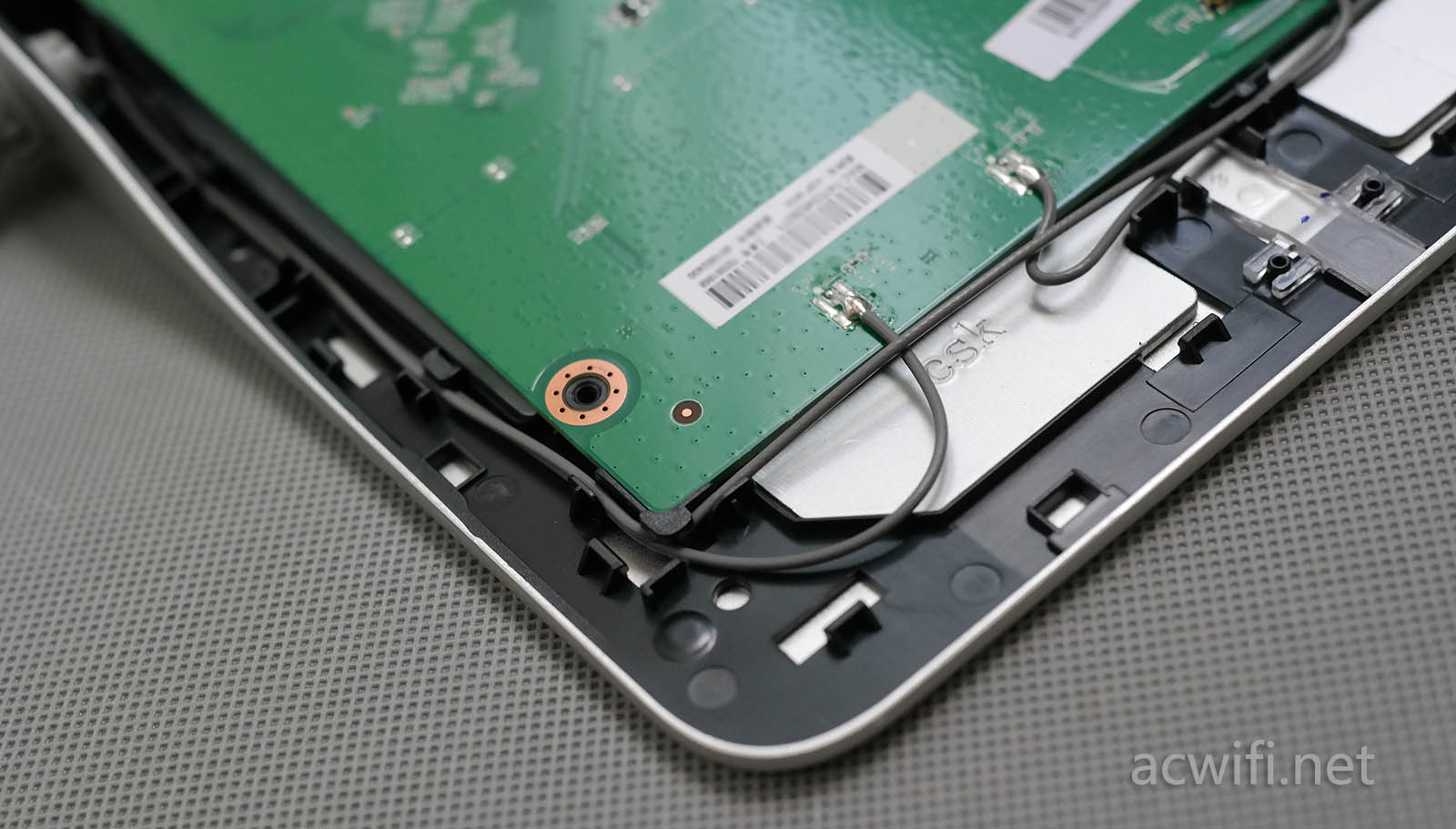

铝外壳和主板之间有一黑色的塑胶框架,用于固定主板位置。

K2P

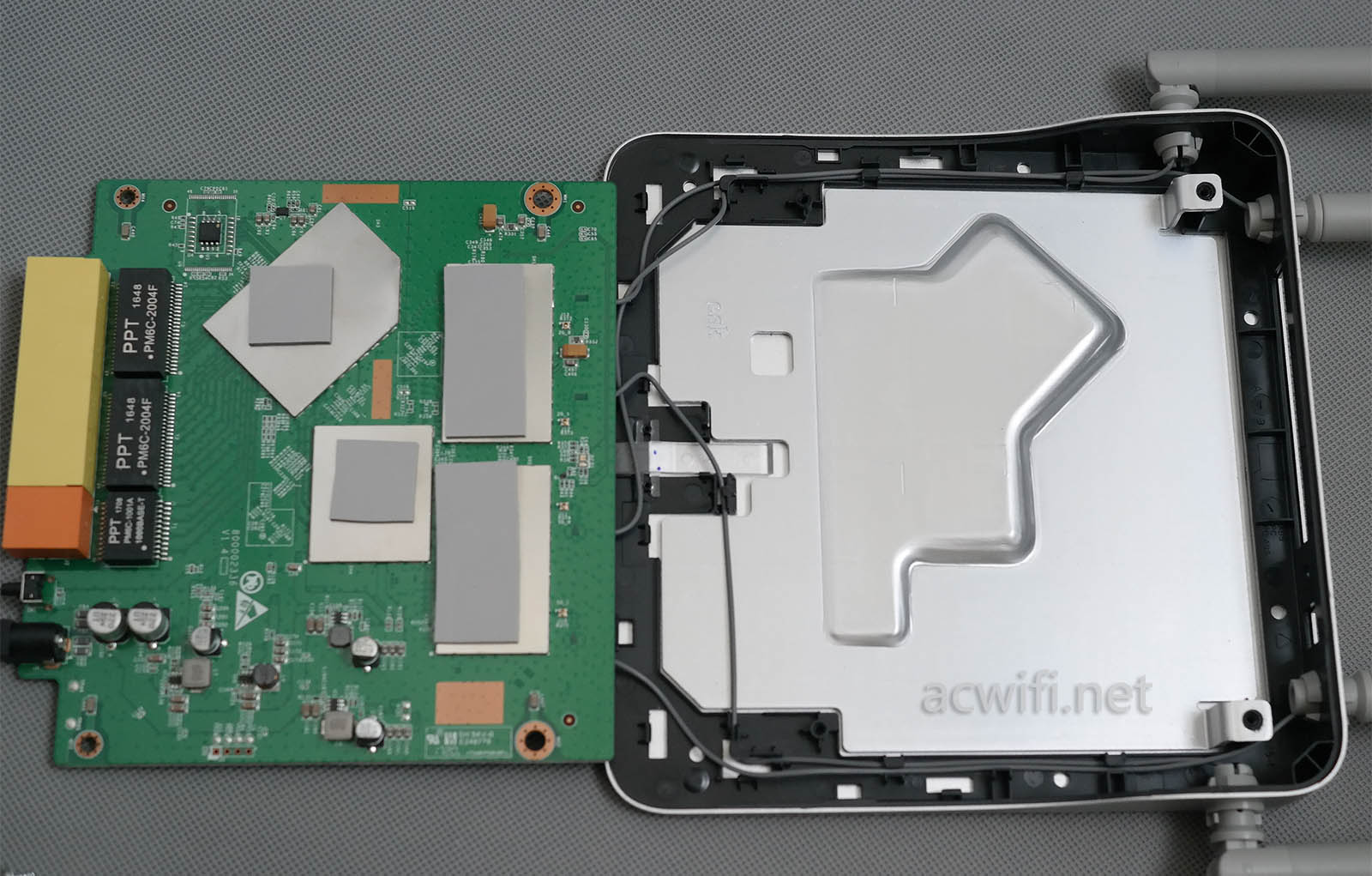

用力把主板从铝外壳分离,因为屏蔽罩上面有导热硅片,有点儿粘性,与金属铝外壳紧粘在一起,这样能良好地把热量传到外壳。

K2P

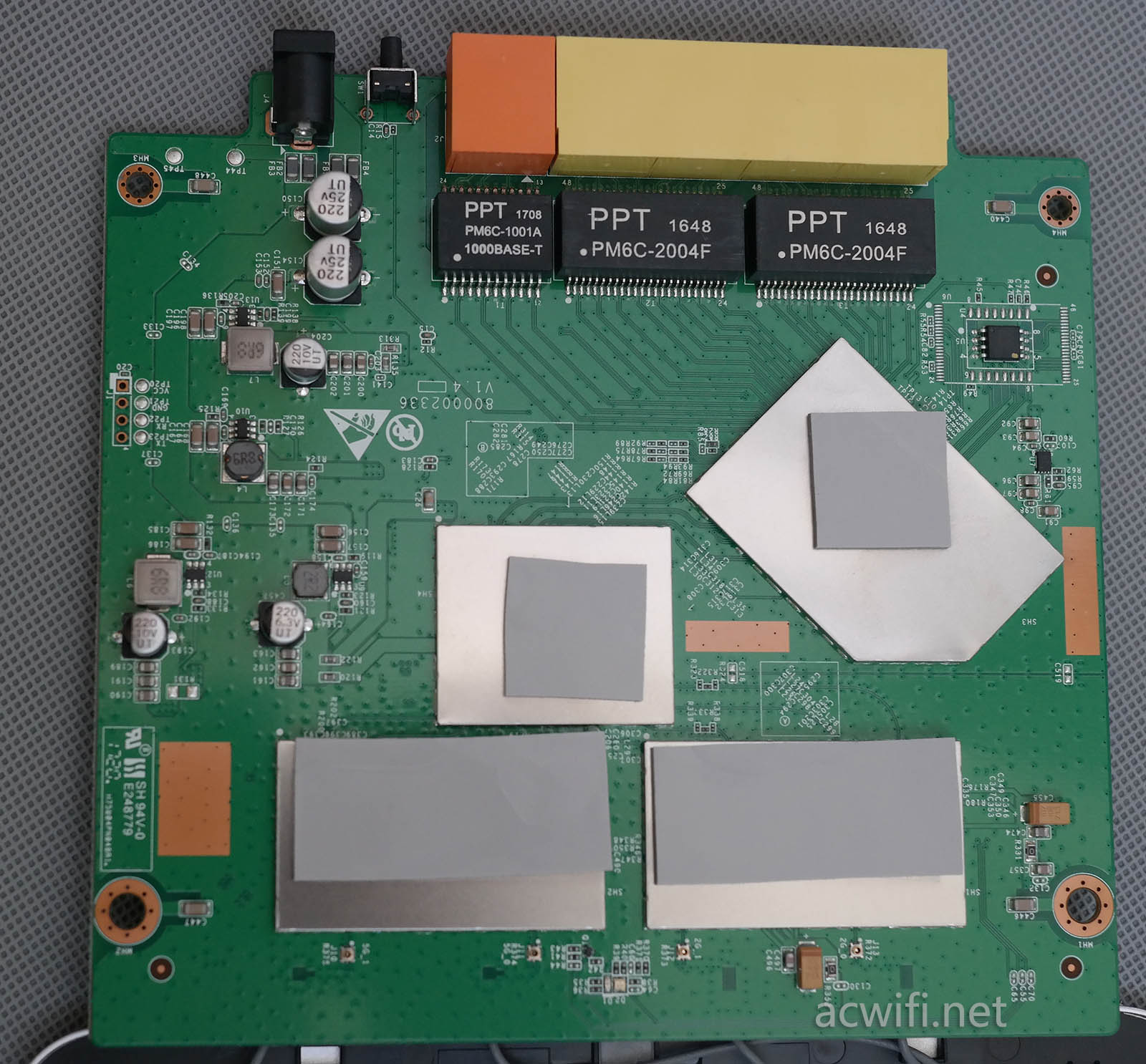

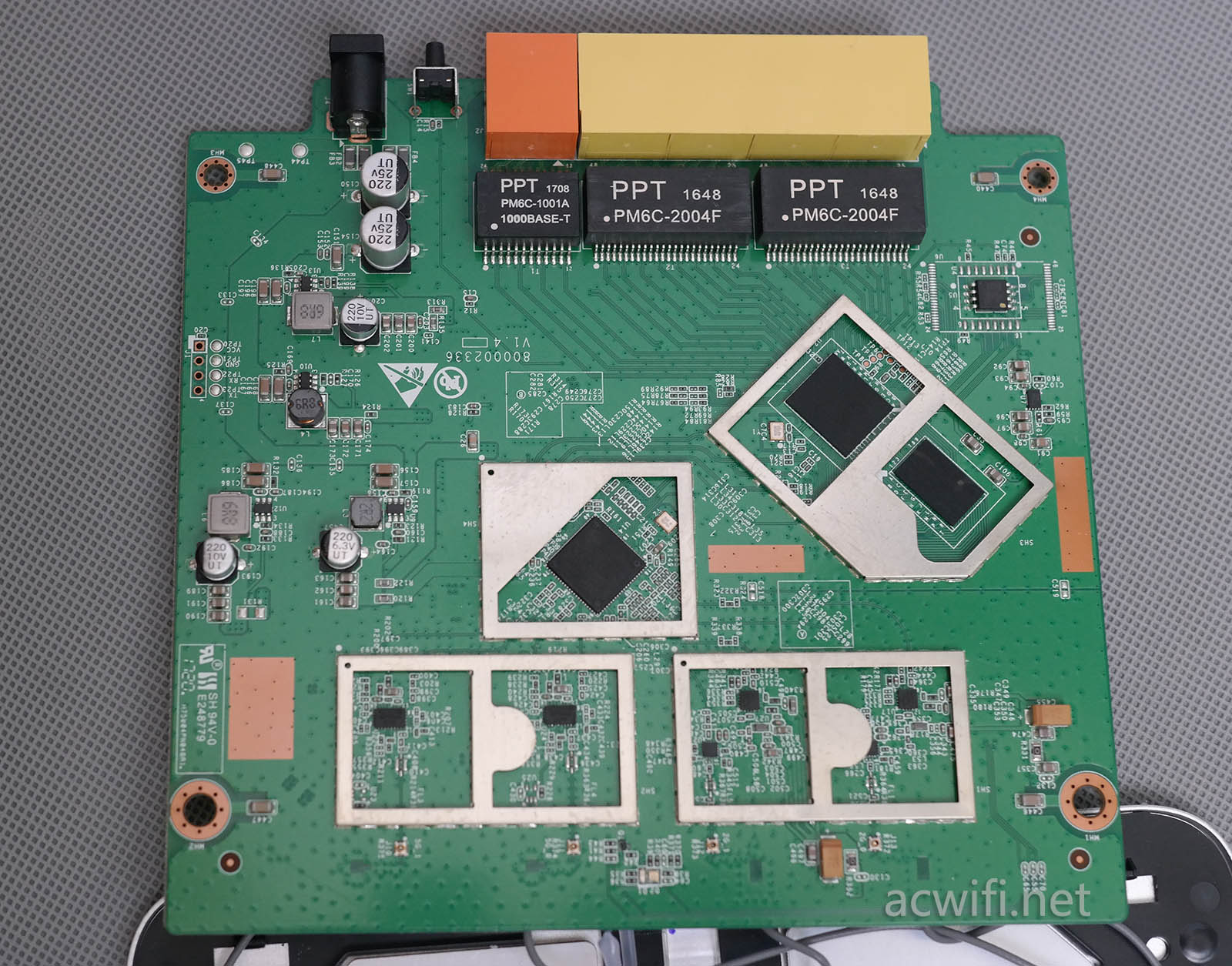

可以看见主板的正面,有4个金属屏蔽罩。供电电路有点像K2的A6版本呀。拆到这里,感觉做工是很不错了。至少不会像TPLINK那样,连屏蔽罩都不给。

K2P

把屏蔽罩打开,看可以看见芯片型号了,字迹不清晰,拍照有点辛苦。

K2P

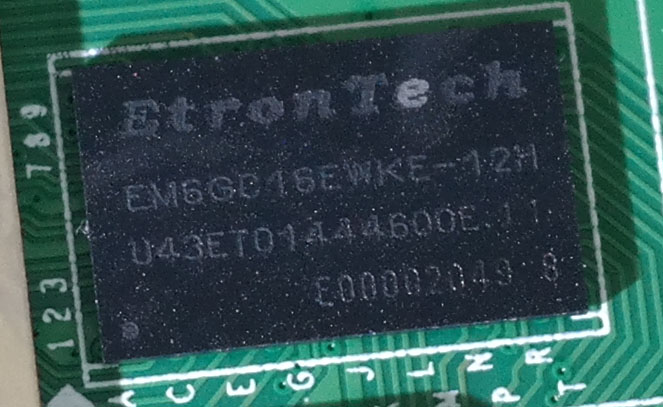

运行内存芯片是EM6GC16EWKE-12H,规格是64M x 16 bit DDR3 Synchronous DRAM (SDRAM),即128MB RAM。如下图:

 EM6GC16EWKE-12H

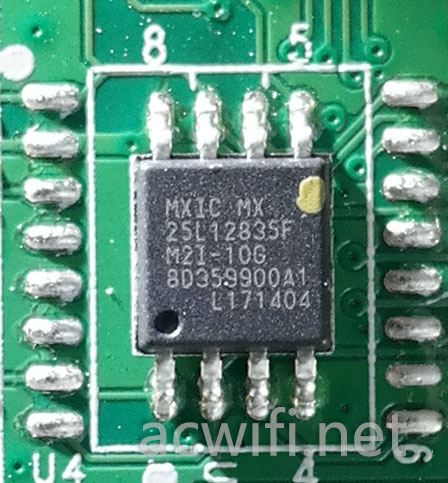

闪存型号25L12835F ,容量为16MB。这个容量可以很方便 地刷各种固件了。

25L12835F

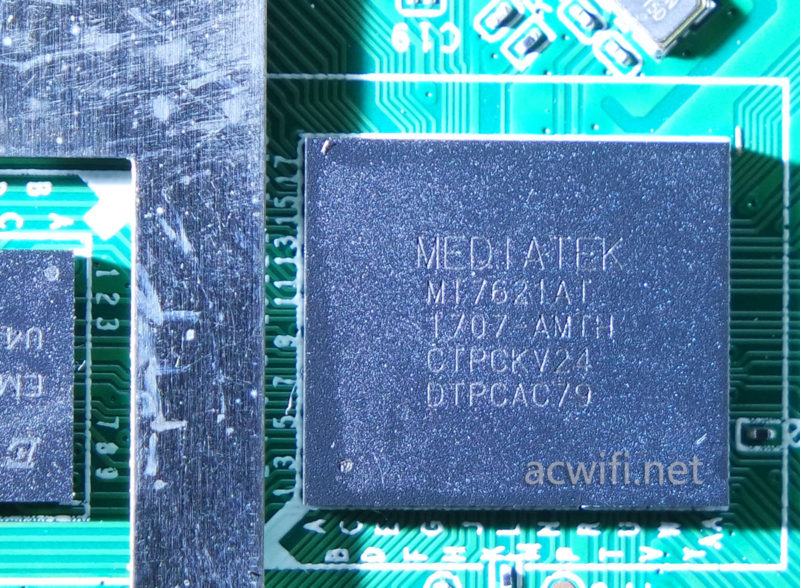

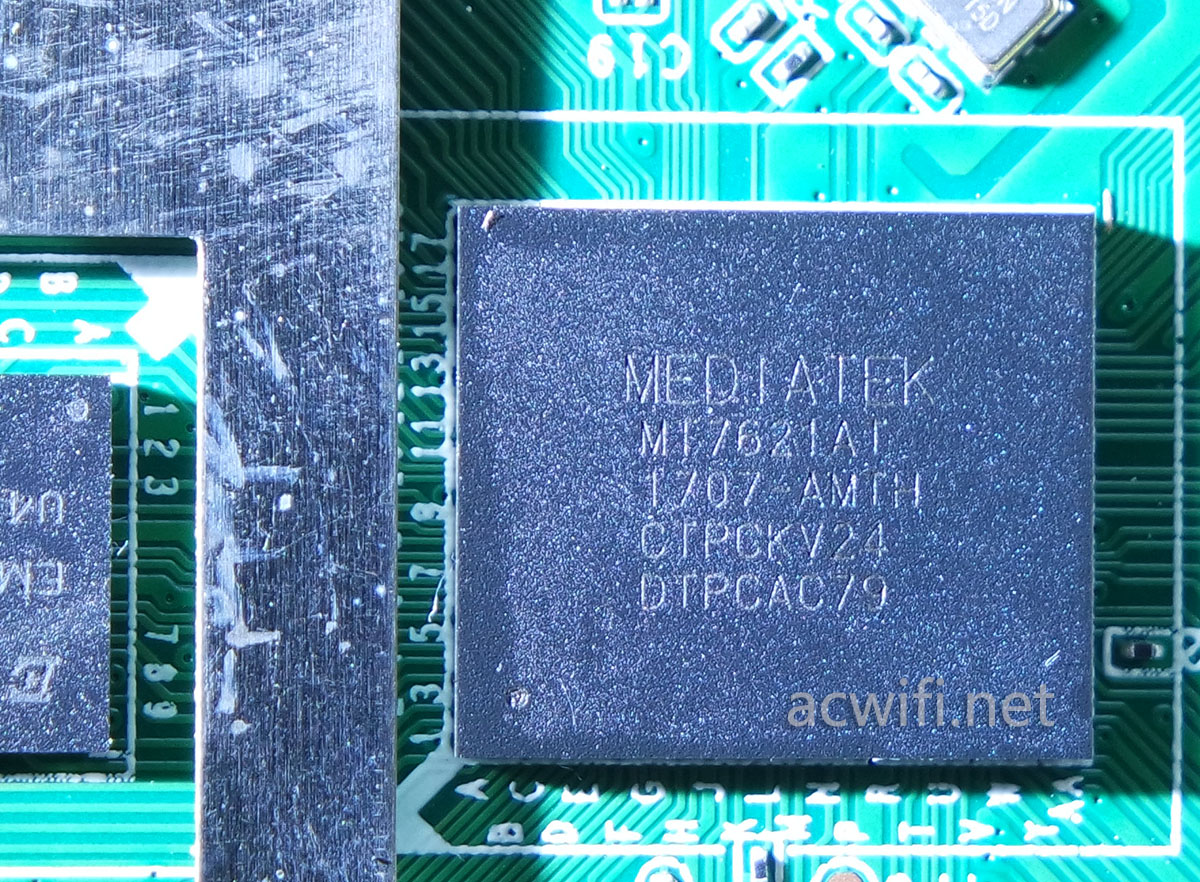

CPU是MT7621AT,双核880MHz,它集成了5个网络端口 10/100/1000 Mbps 工业级以太网交换机及一个rGMII接口,支持USB 3.0、 USB 2.0、SD-XC、NAND 和eMMC等多种存储接口规格,支持硬件NAT和QOS。CPU集成了交换机功能,所以主板上找不到另外的千兆交换机芯片了。

mt7621AT

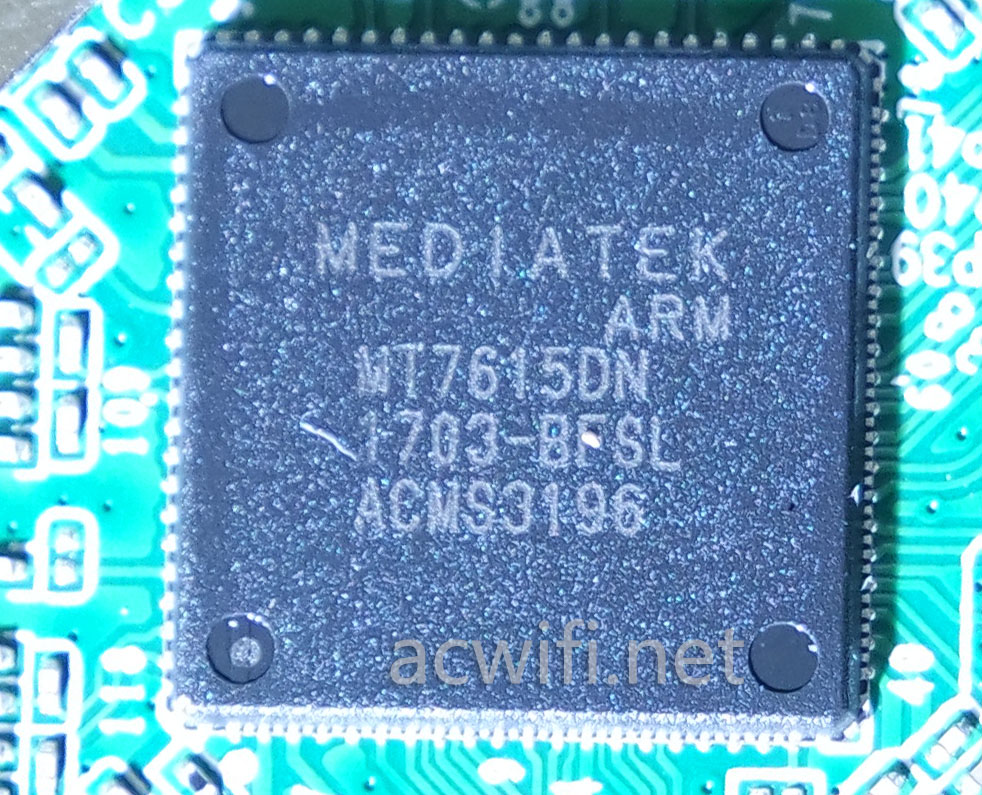

无线芯片只有一颗,是MT7615DN,它支持4x4mimo双频,可以提供2x2mimo的2.4G和2x2mimo的5G。如果采用2个MT7615芯片,可以组成4x4mimo的2.4G和5G。小米路由器pro也是用的MT7615芯片,用了2个,人家用的可能是7615E芯片,而肯定不是这个7615DN。一个芯片,能解决成本,又能提高性能参数,一举两得,但不知道能不能应付“双频并发”,以后会通过测试了解一下这个问题。

MT7615DN

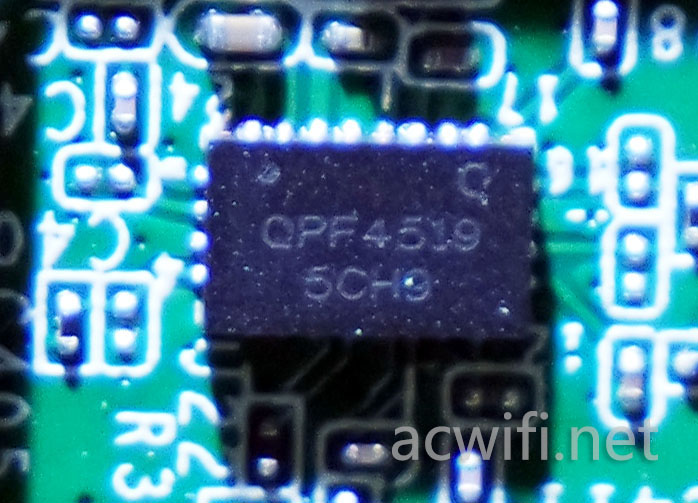

这是一个负责5G的功放芯片,型号是QPF4519,查了一下资料,好像挺厉害,但体积嘛,看上去比斐讯K2的那个小了些。这块芯片,可是集成了PA和LNA。从网上难有的资源找来了一些资料。这块5G功放芯片,在新品网件R7000P上也是使用了。

QPF4519

Key Features

  • 5150 – 5925 MHz
  • POUT = +23dBm MCS9 VHT80 -35dB dynamic EVM
  • POUT = +23dBm MCS9 VHT80 -35dB dynamic EVM
  • POUT = +24.5dBm MCS7 HT20/40 -30dB dynamic EVM
  • POUT = +25dBm MCS0 HT20 spectral mask compliance
  • 160MHz bandwidth and MCS11 capable
  • Optimized for +5 V operation
  • 32 dB Tx gain
  • 2 dB noise figure
  • 16 dB Rx gain & 6.5 dB bypass loss
  • 25 dB 2.4 GHz rejection on Rx path

The QPF4519 integrates a 5 GHz power amplifier (PA), single pole two throw switch (SP2T) and bypassable low noise amplifier (LNA) into a single device.

简单地说,5G功率23dmb,即200mw,2.4G 25dbm,即320mw。跟K2差不多,光看这个数据。

下面2.4G功放芯片,比较熟悉的型号:SKY2623L,这块功率放大器集成,在网件R7000上也在使用,斐讯K3也用它,网件R8500也用它。

斐讯K3拆机/拆解看芯片组

SKY-2623L

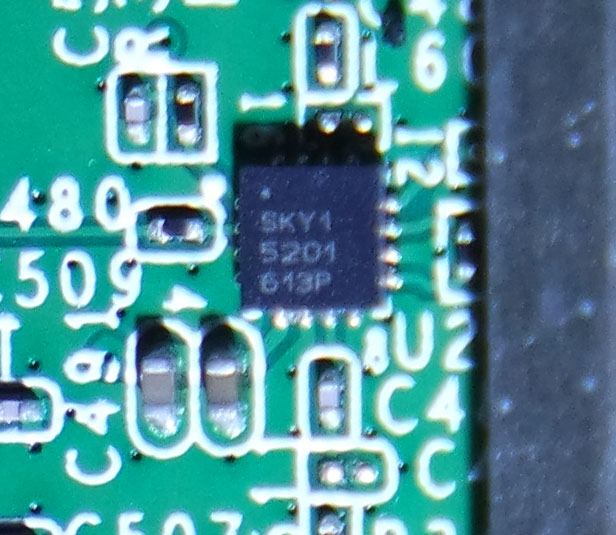

还有一颗LNA芯片SKY15201。SKY15201

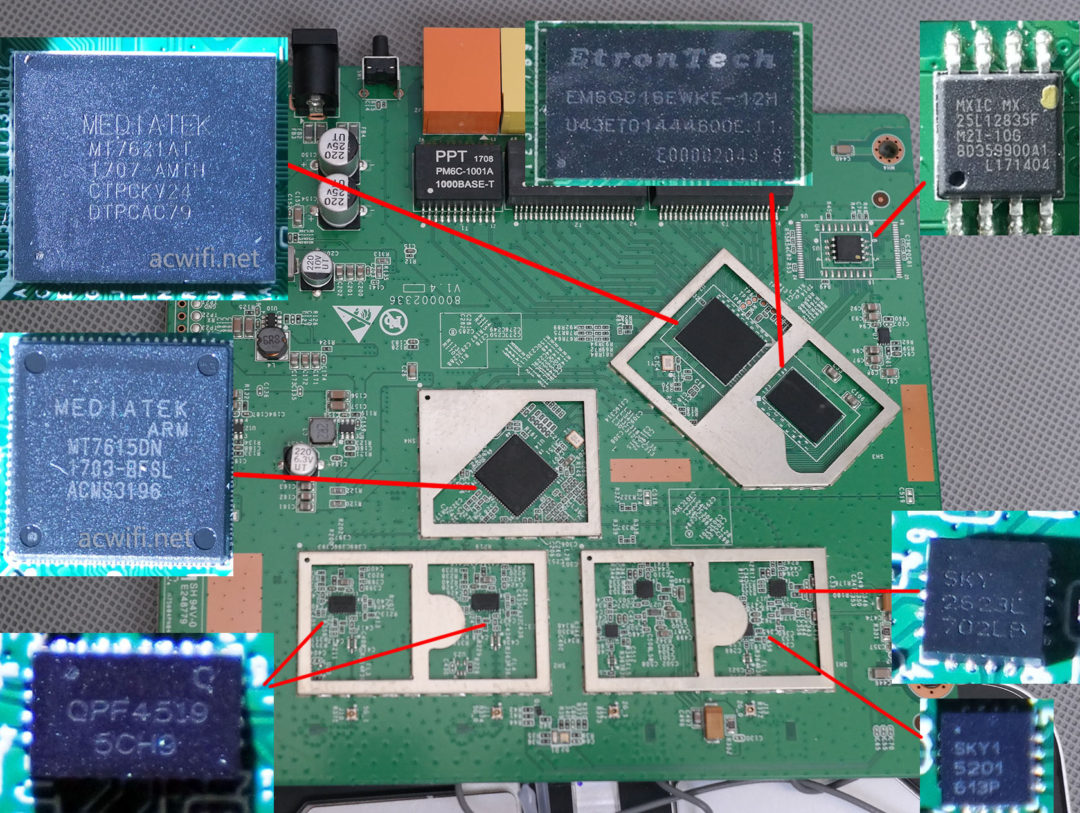

来张总图(点击查看大图)

k2p-chipe

总的来说,做工和用料都比斐讯K2好,双核880MHz的7621功耗也不大,K2P的待机功率就3.5-4W之间。以后测试无线工作时的功率大小。

斐讯K2P,售价799元,可以参加0元购活动,799元分三个月返还,第一个月返399元,第二个月200元,第三个月200元。对于宽带大提速的今天,千兆网口的路由器还是很有必要的。

斐讯K2P京东自营购买链接

若有疑问可以在本站留言,或关注微信公众号咨询:acwifi-net

qrcode_for_acwifi

如需转载请注明来源和链接:路由器交流 » 斐讯K2P拆解 高清
