TP-LINK BE3600 7DR3630 拆机

7DR3630是7DR3610的单2.5G网口版本，我相信差别就只有这一个2.5G网口，其它一样。

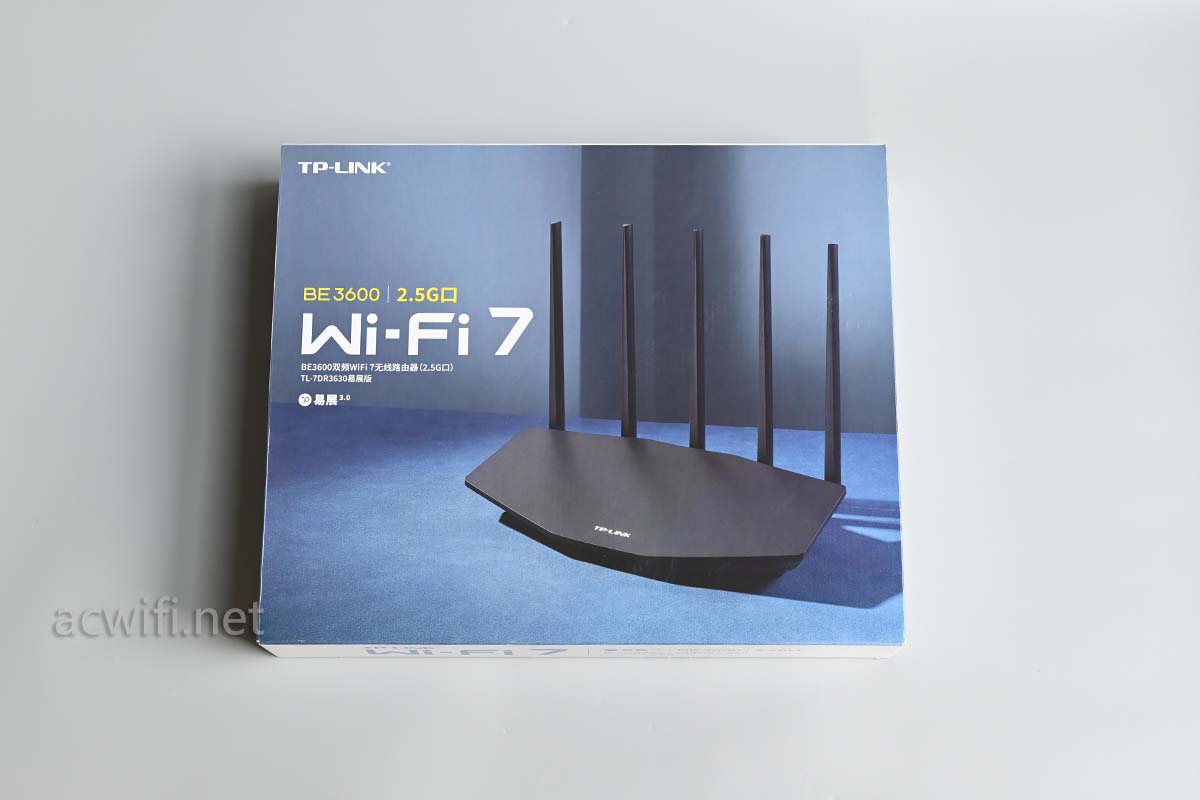

7DR3630外包装：

易展3.0：

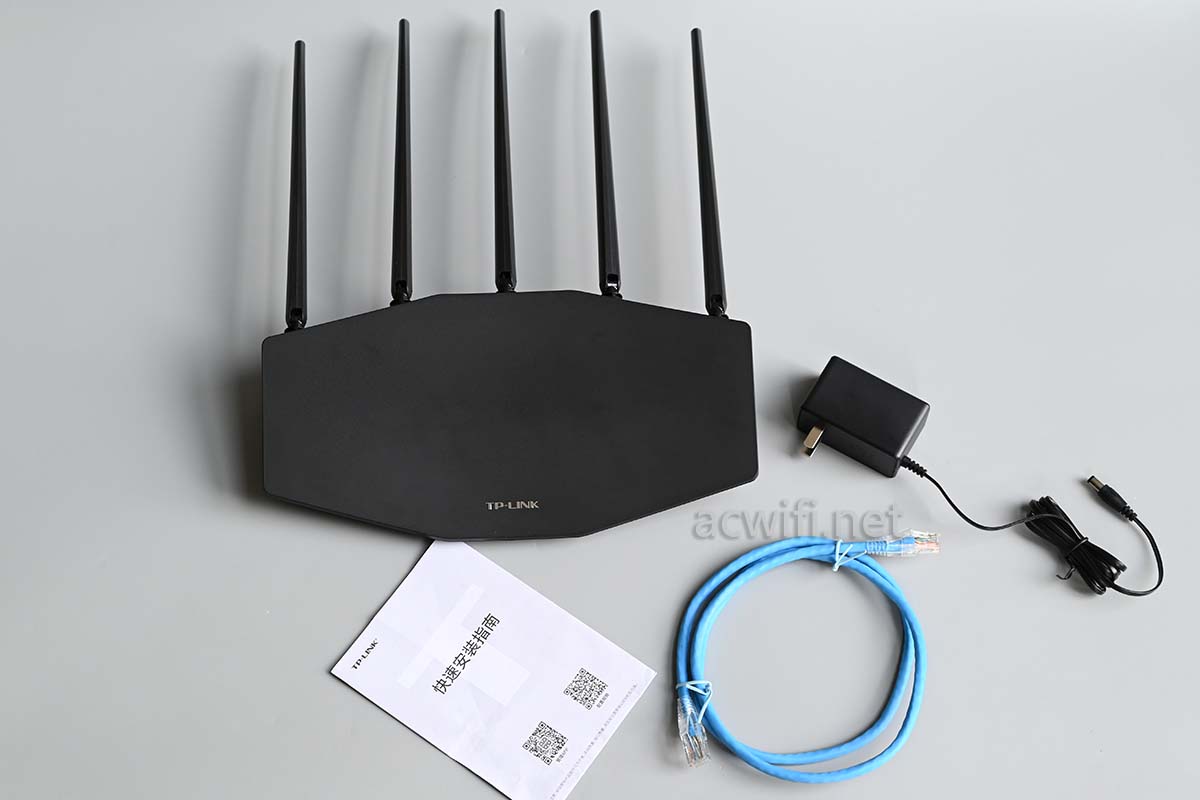

机身和配件 ：

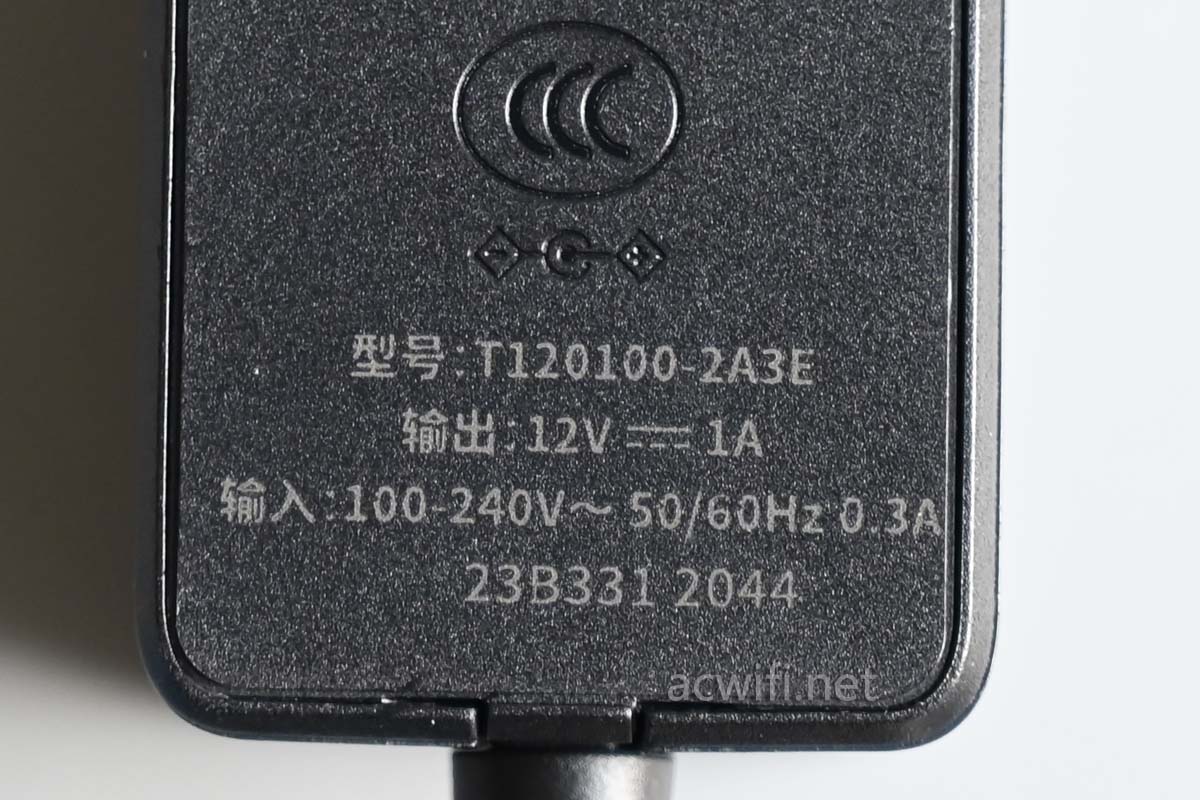

电源输出规格是12V/1A，实测接千兆口联网时的待机功率是4.8W，如果插2.5G网口，这时待机功率是5.8W。

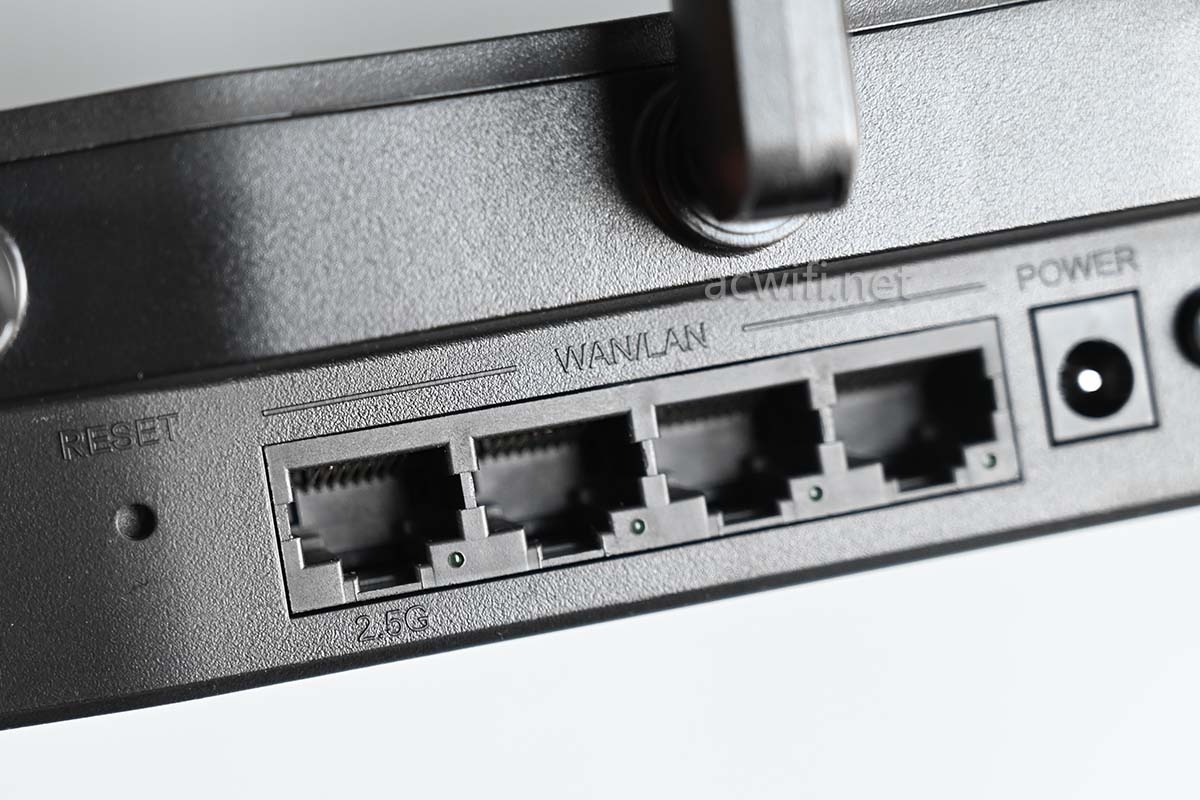

一个2.5G网口，三个千兆网口，支持盲插。

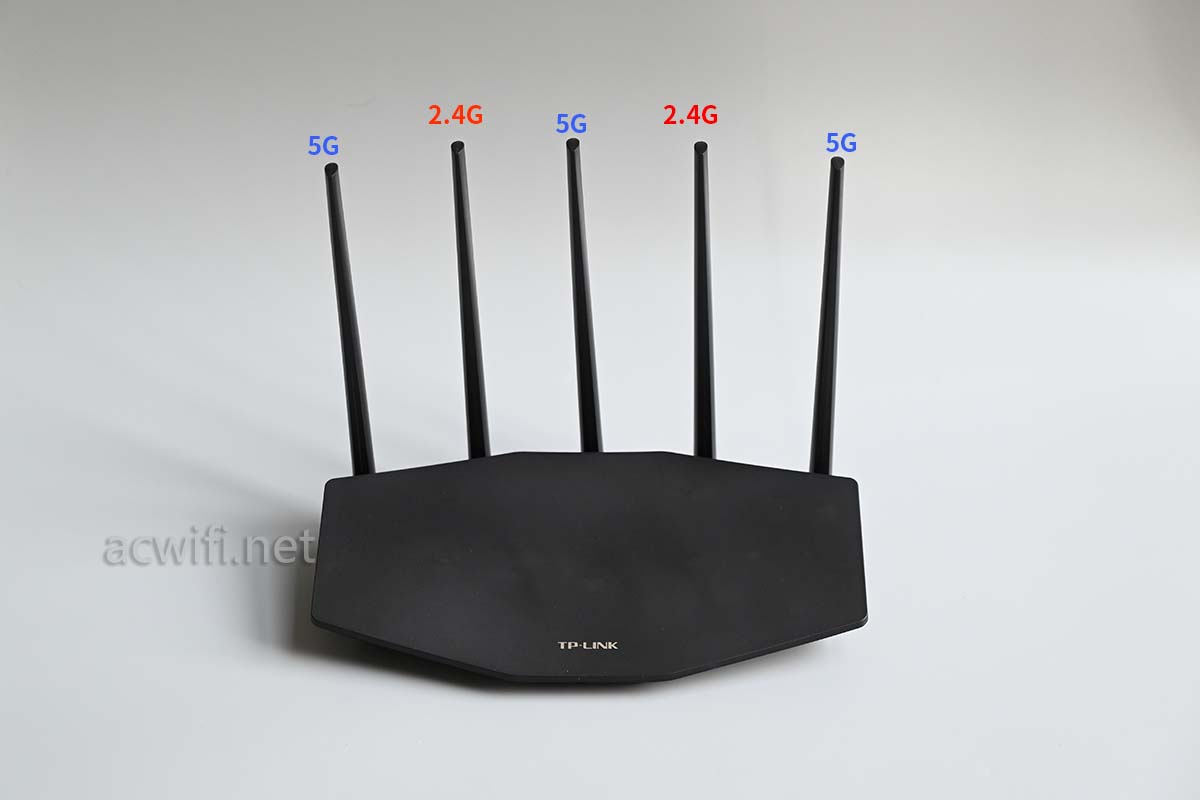

五根天线的布局如下：

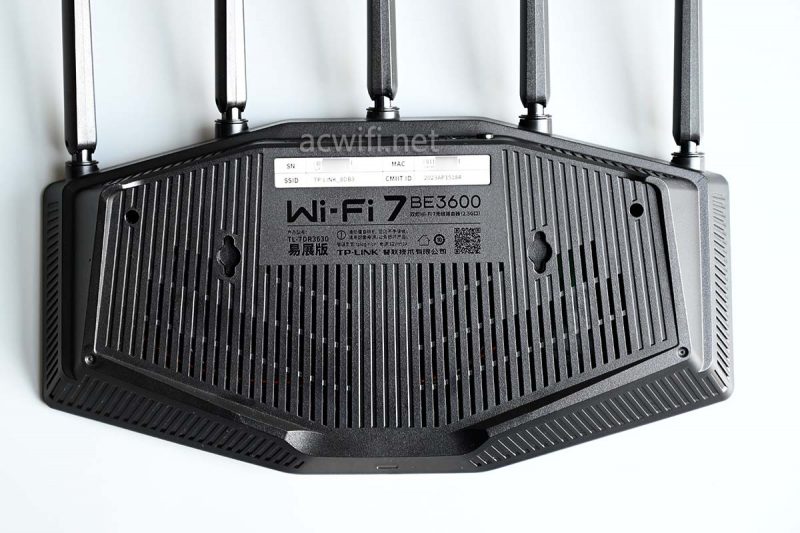

机身底部：

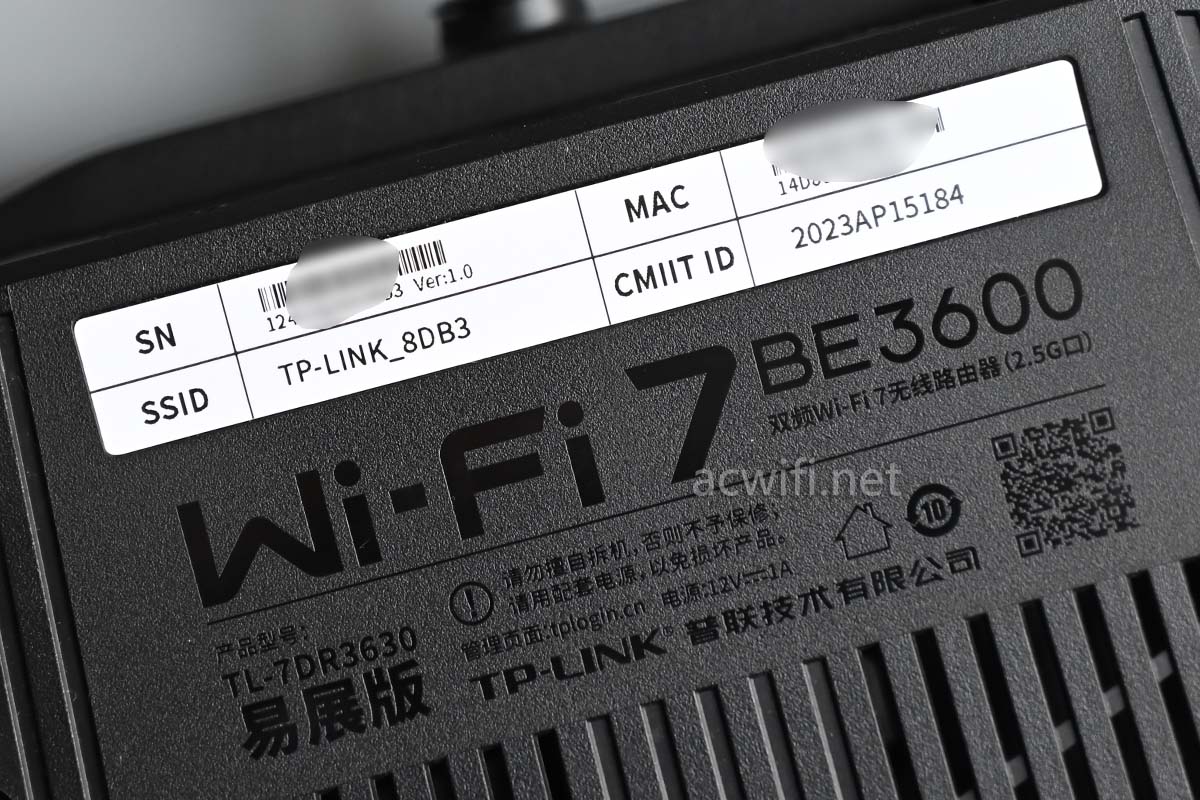

标签内容，产品型号：TL-7DR3630易展版

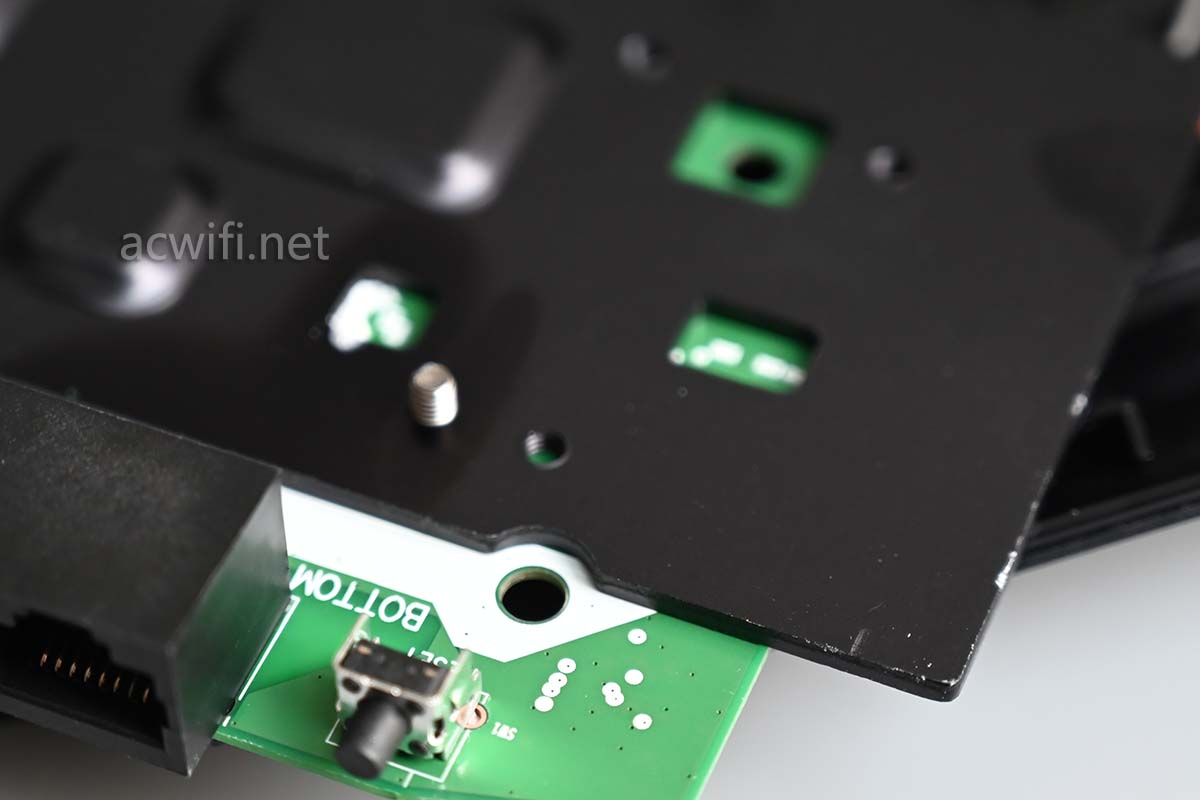

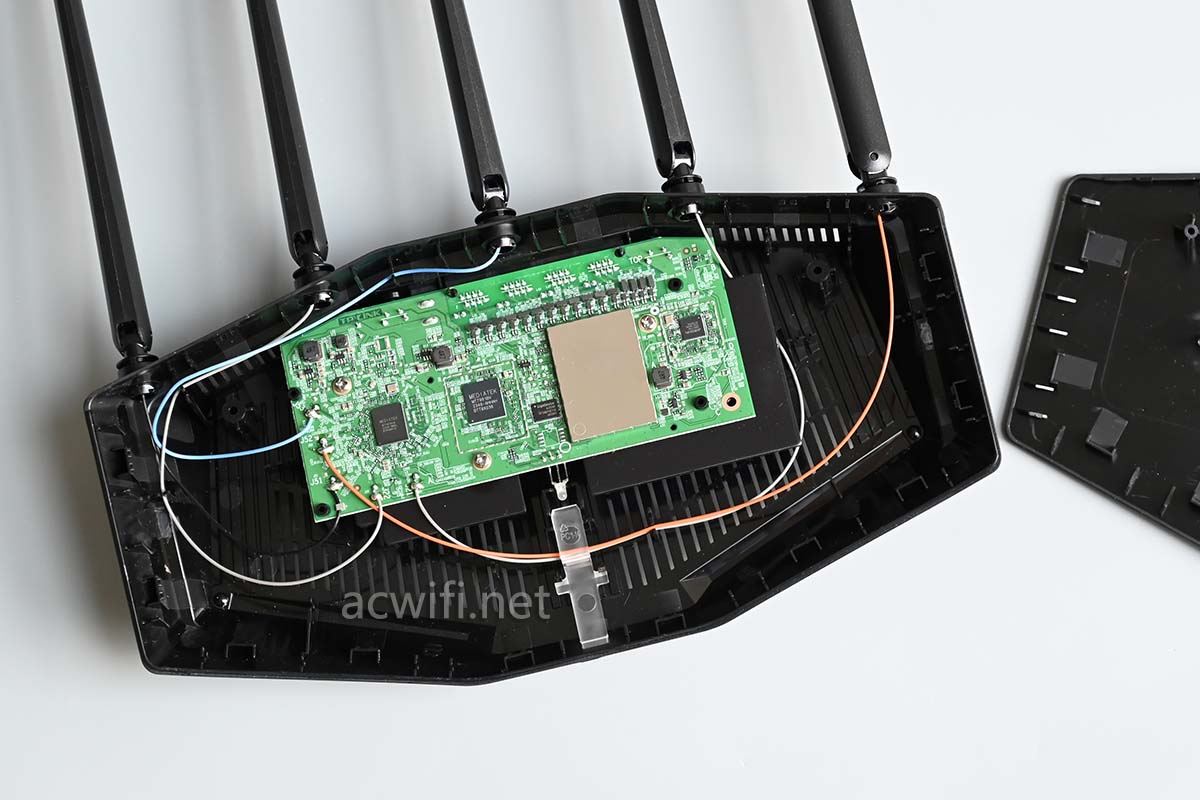

拆开外壳：

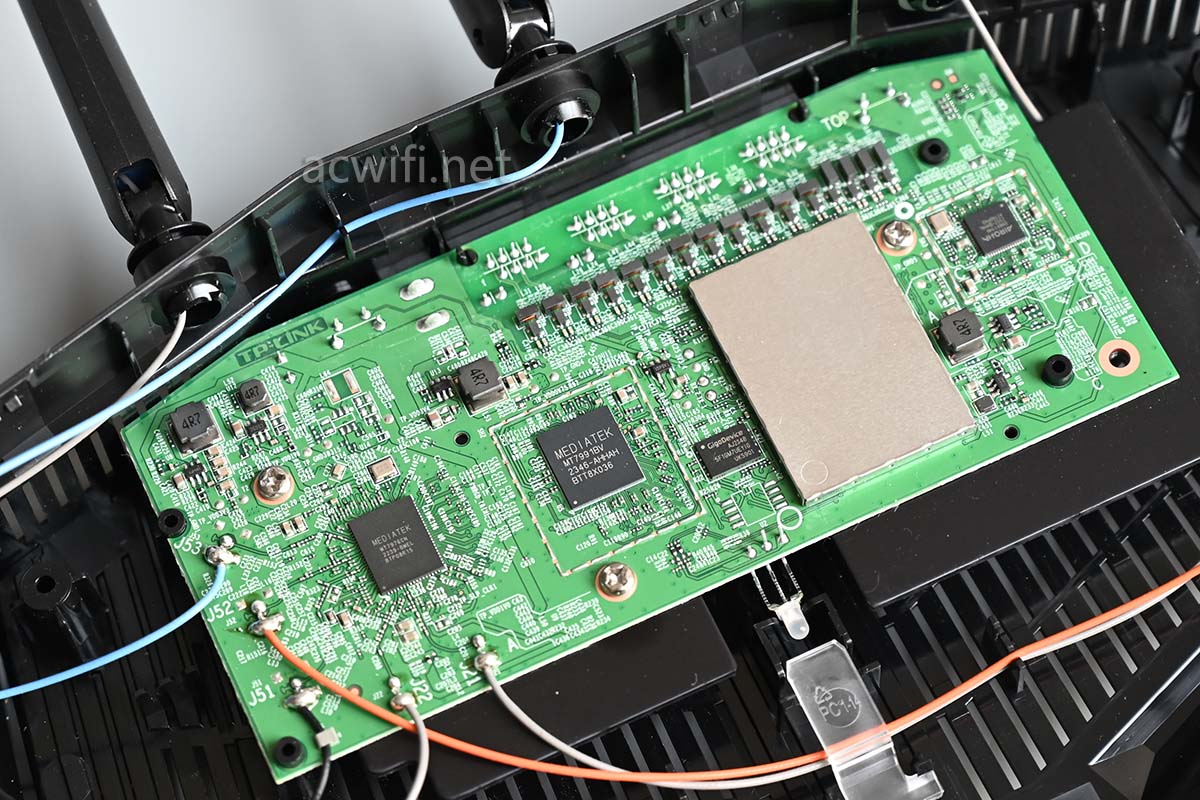

联发科的无线方案：

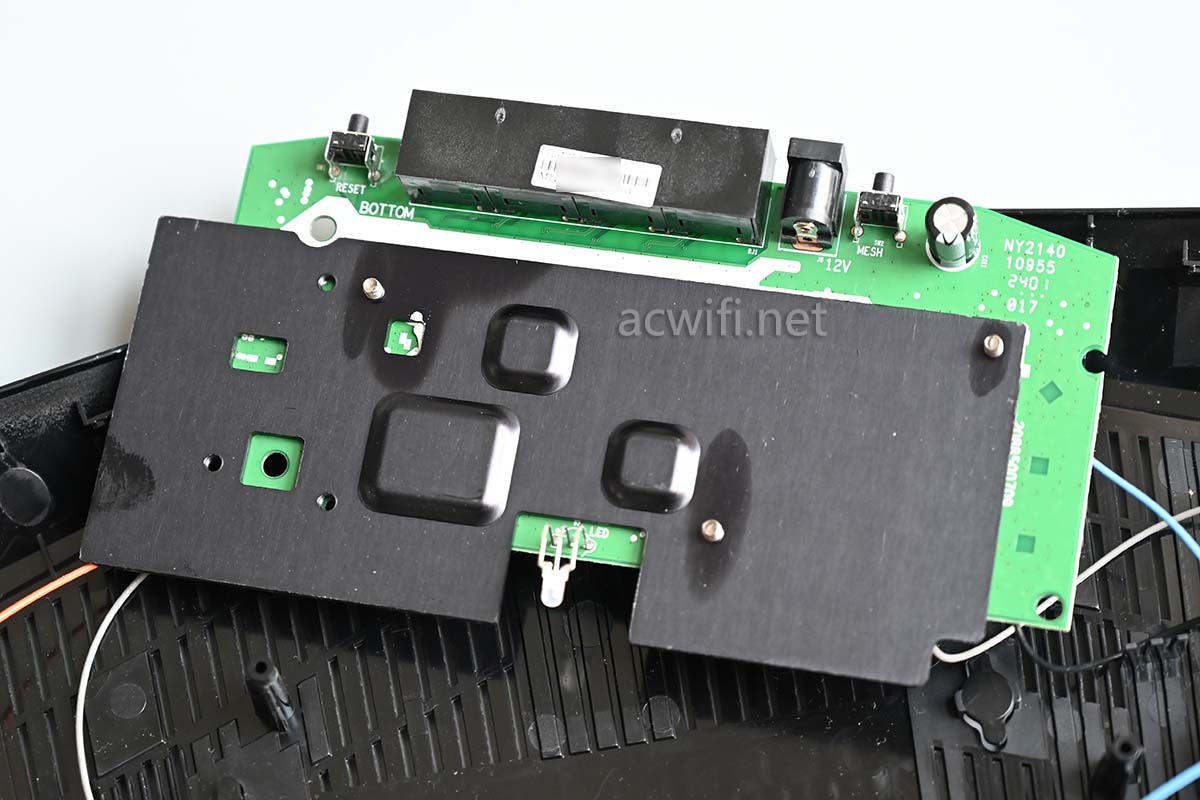

翻转主板另一面，有一片与主板大小差不多的均热铝板。这一面能看见网口，我定义为主板正面。

在7DR3610拆机时，这片铝板已经拆过了，底下好多硅脂，为了不弄脏，我就不再拆了。底下面没有芯片的。

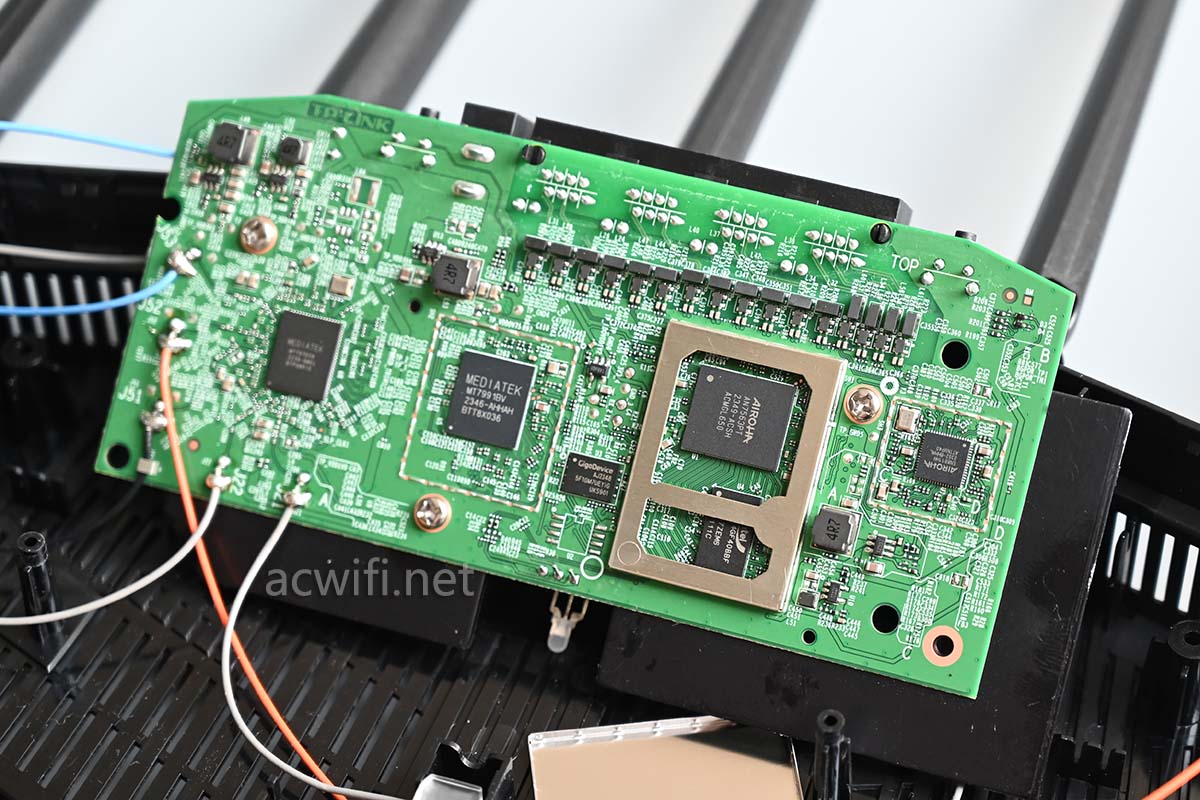

翻转看主板有许多芯片的那一面，撬开屏蔽罩之后的样子：

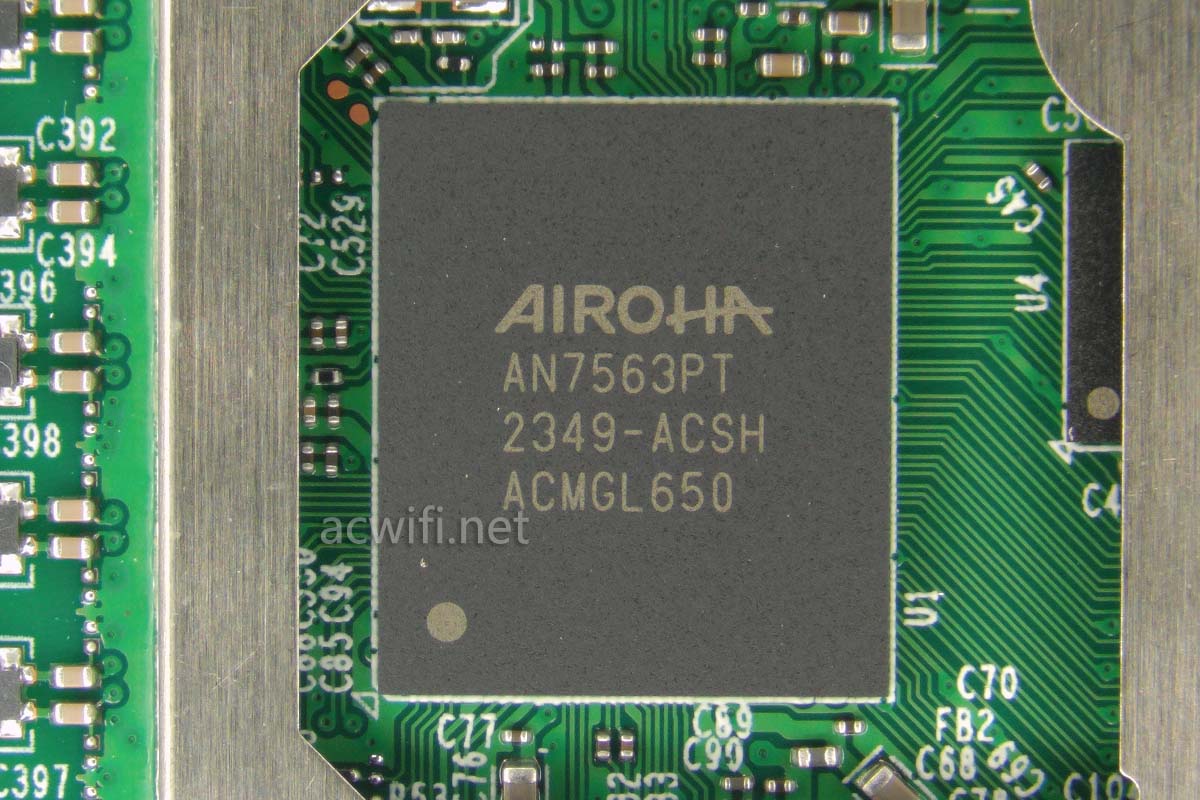

CPU型号是AN7563PT，跟7DR5130和7DR3610用的一样。双核ARM，频率1GHz，估计是A53，集成了NPU。

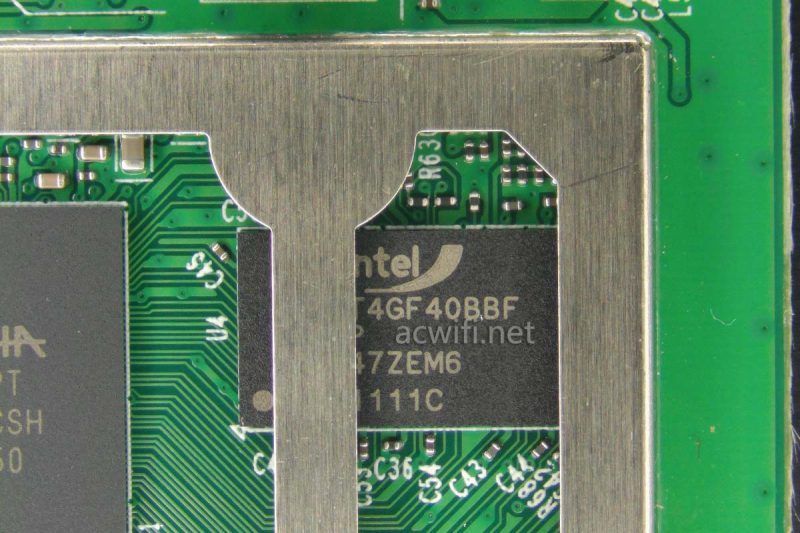

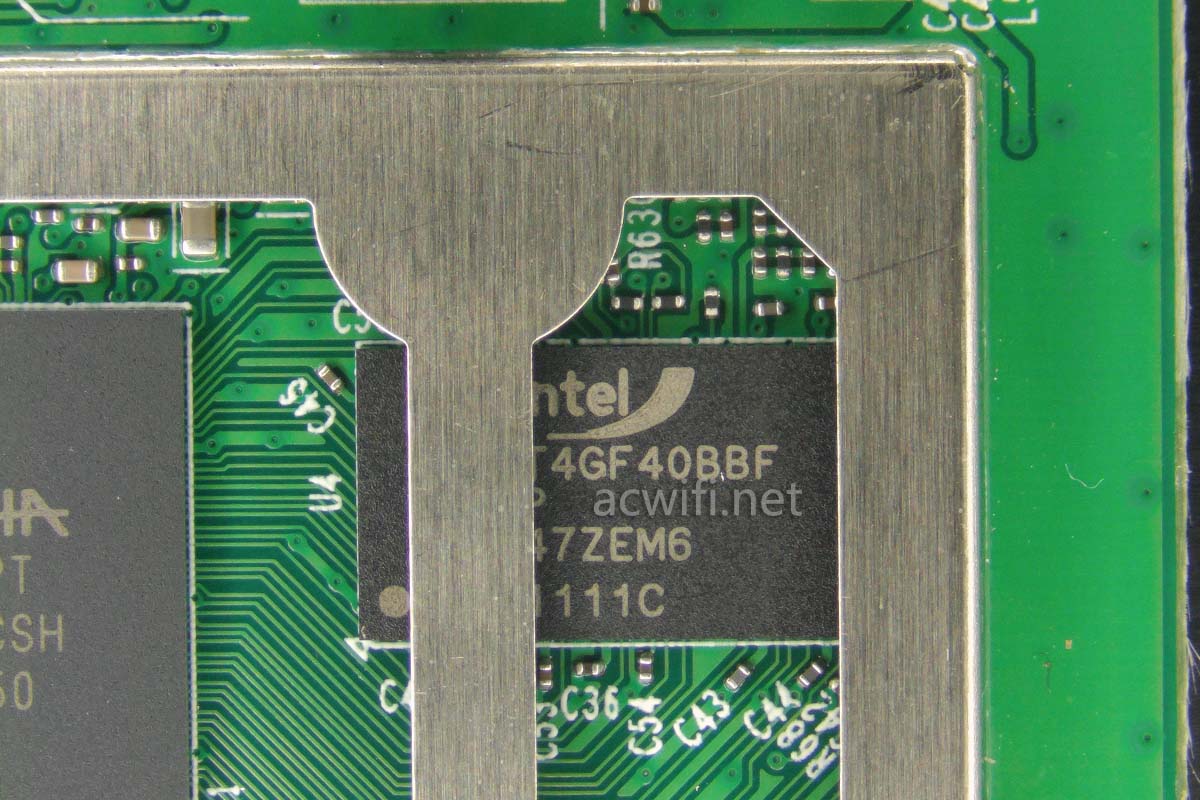

CUP旁边的内存芯片，型号估计是A3T4GF40BBF-HP，DDR3-1866，容量512MB。

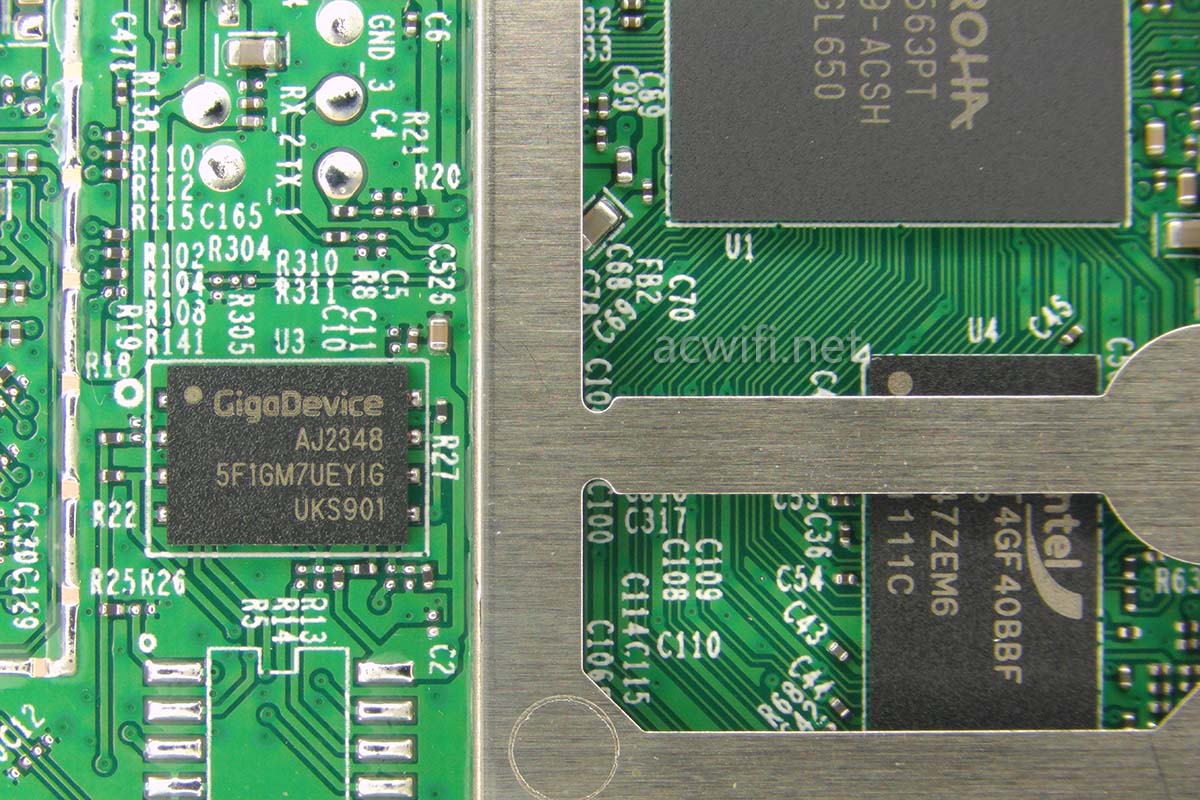

闪存芯片型号是：GD5F1GM7UEYIG，容量128MB。

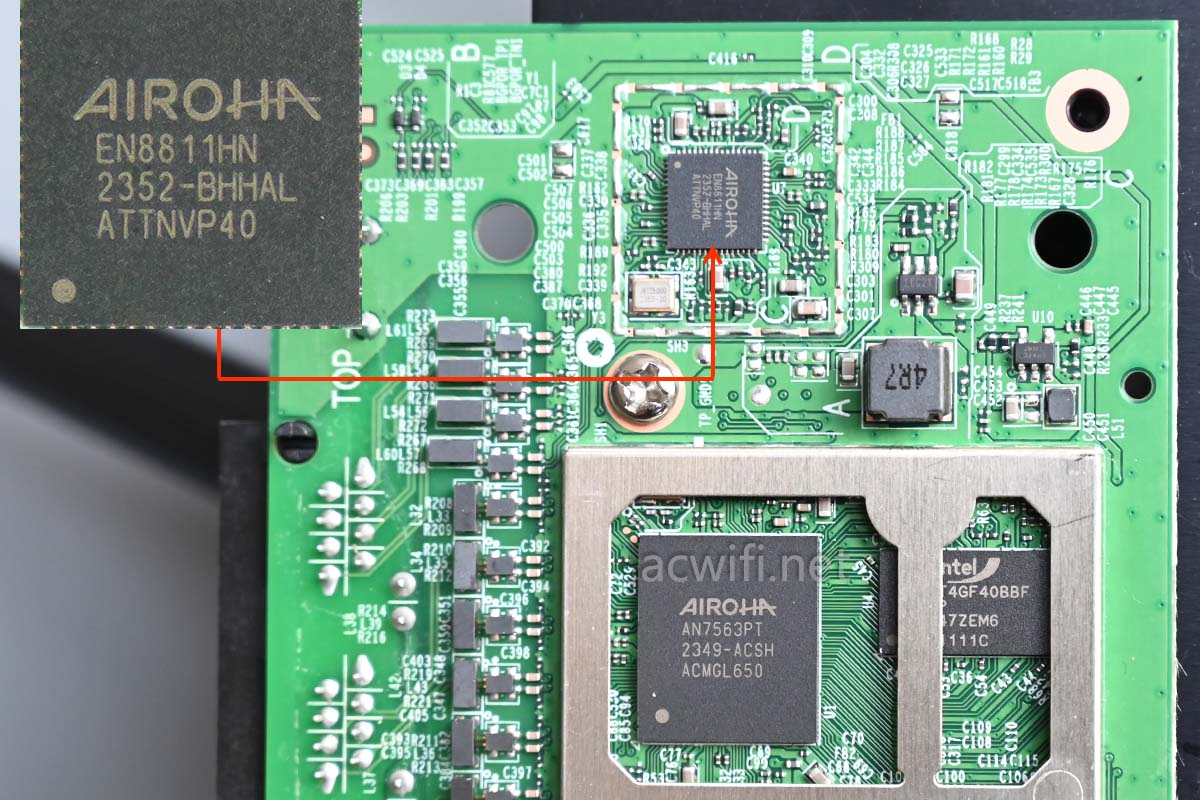

2.5G PHY芯片型号是EN8811HN。“EN8811H is compliant with 100Base-TX (IEEE 802.3u), 1000Base-T (IEEE 802.3ab) and 2.5GBASE-T(IEEE 802.3bz).”

无线射频电路部分。

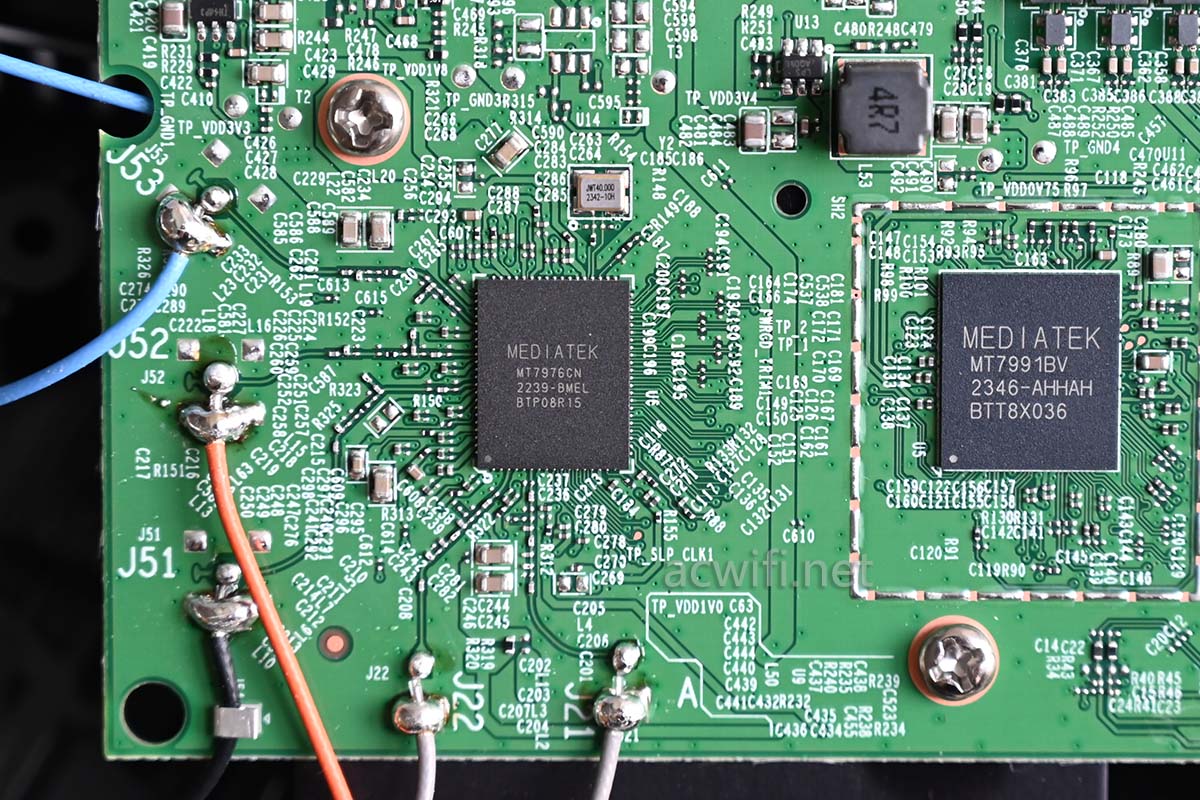

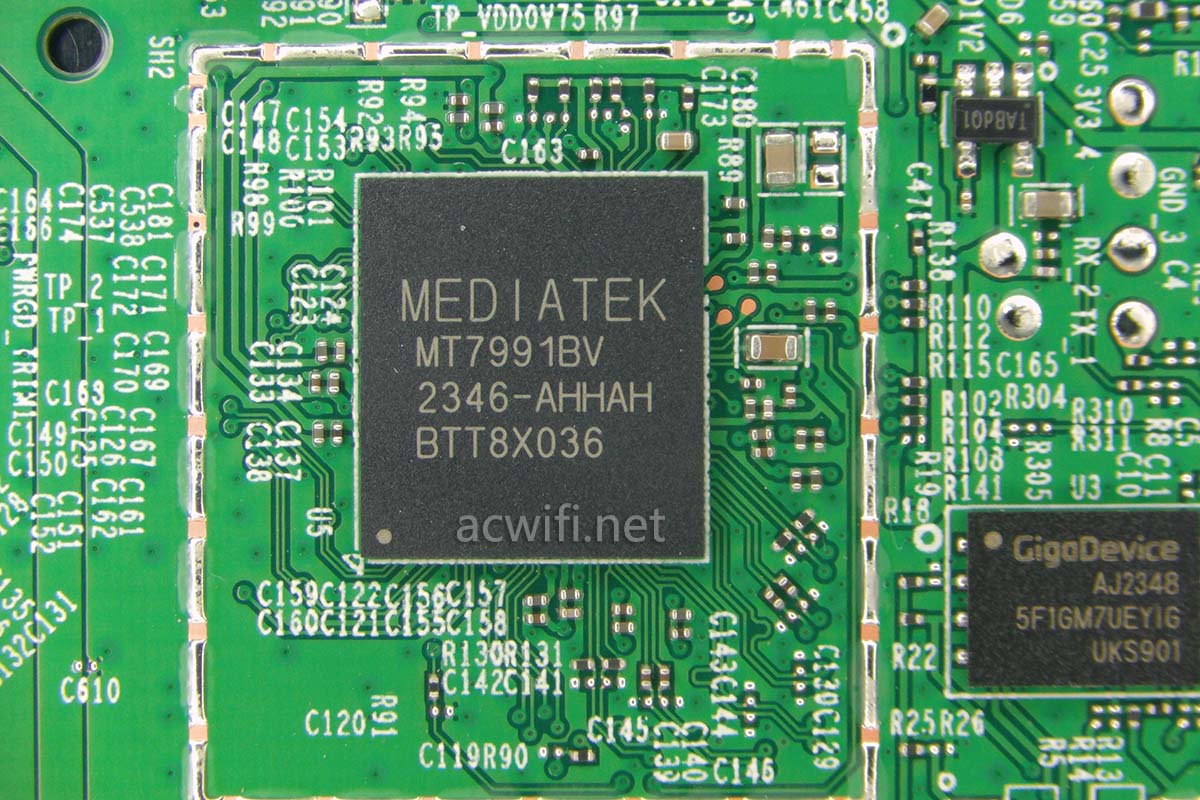

2.4G和5G的无线基带芯片是MT7991B，2.4G支持2x2MIMO，最高速率688Mbps，5G支持2x2MIMO，最高速率2882Mbps。

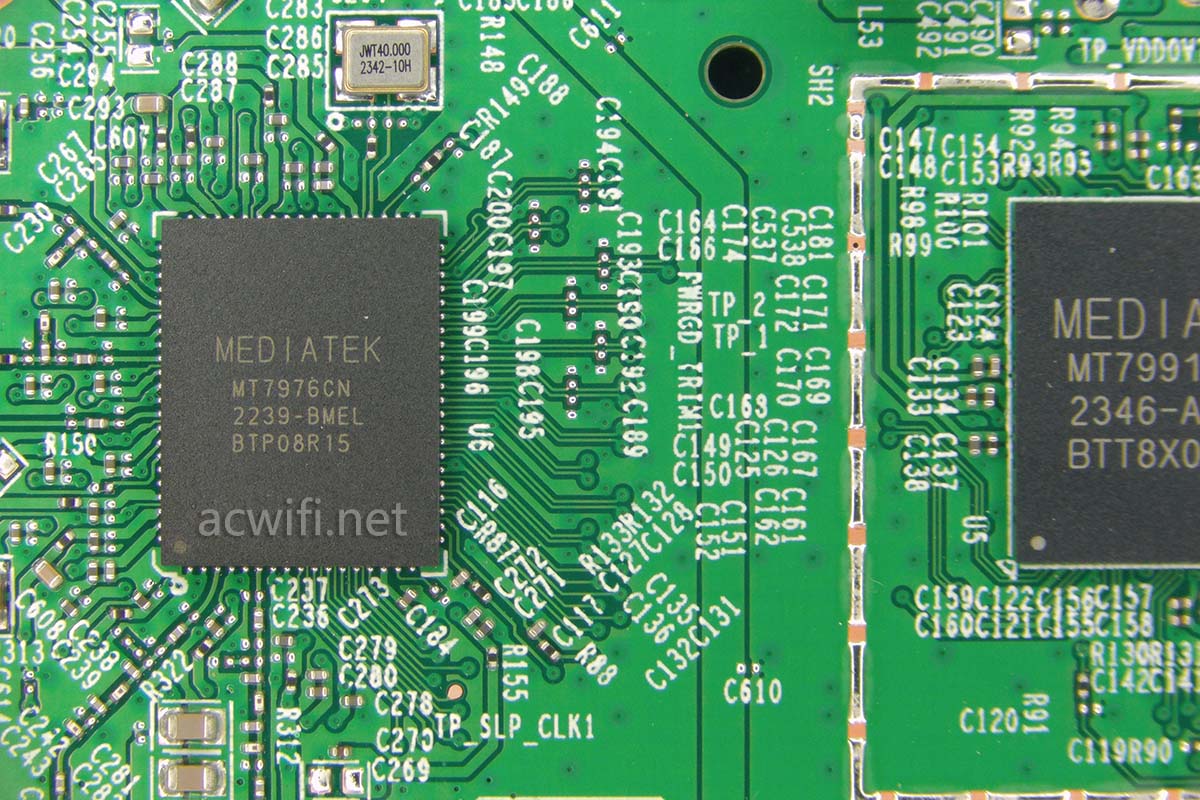

2.4G和5G的无线射频芯片型号是MT7976CN，2.4G支持2T2R，5G支持3T3R；集成 2.4G FEM和 5G FEM。

三根5G天线，两根2.4G天线：

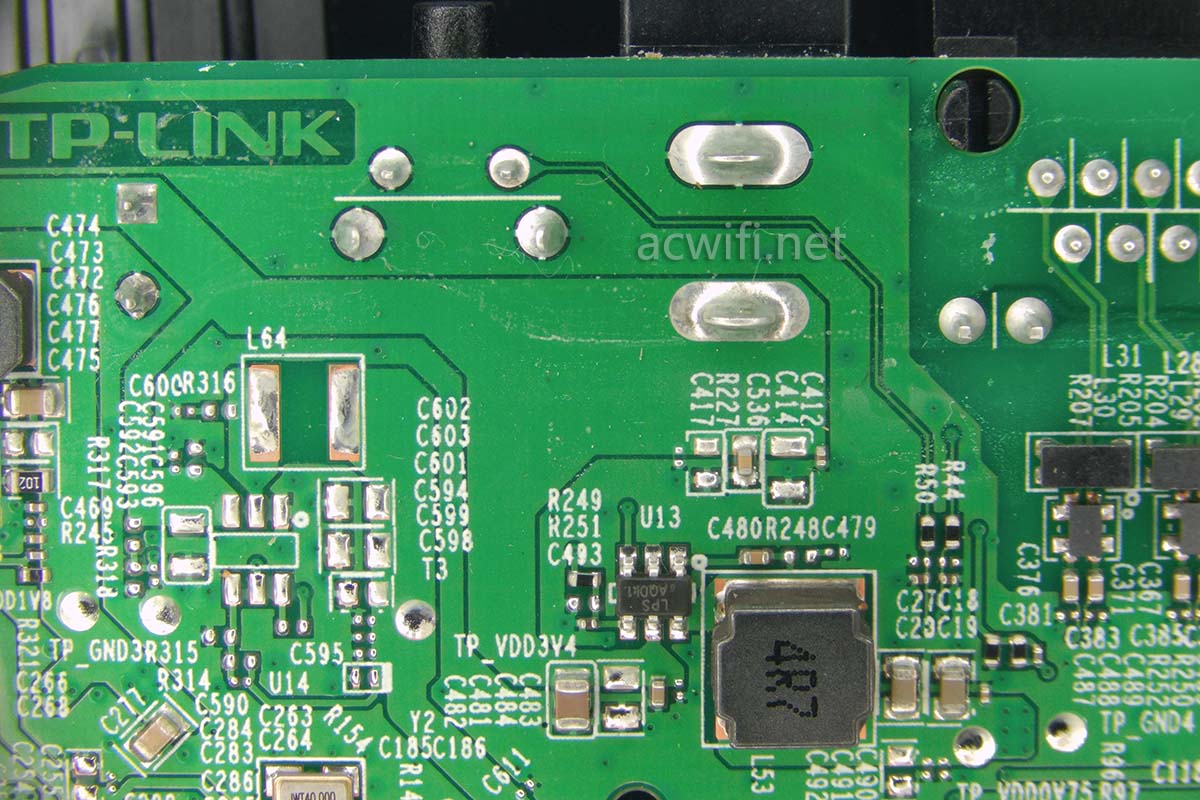

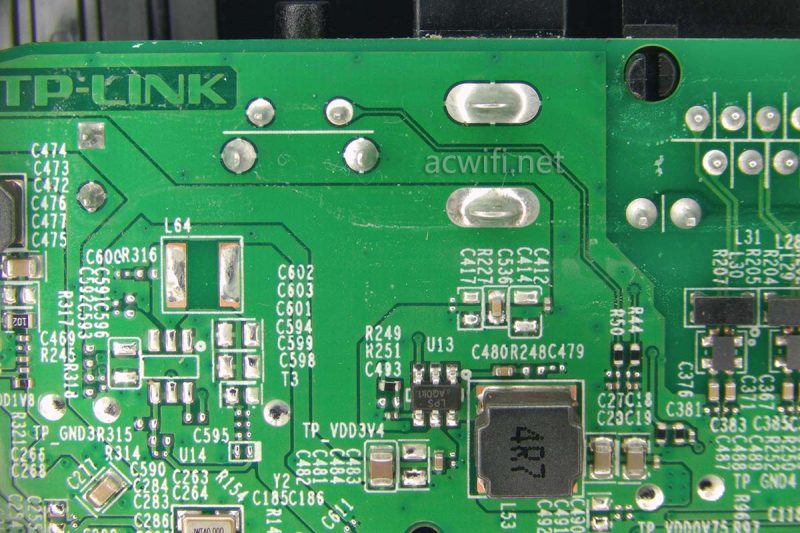

DC输入电路：

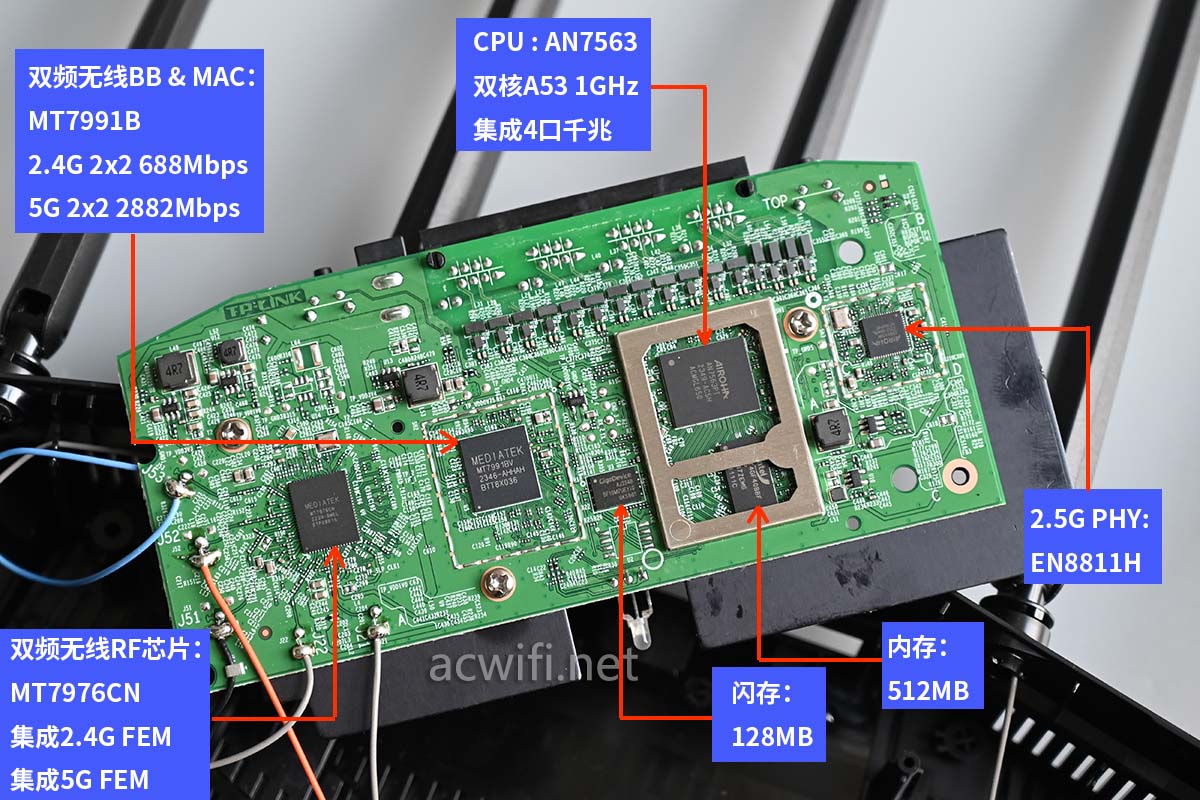

7DR3630的所有芯片型号汇总图如下：

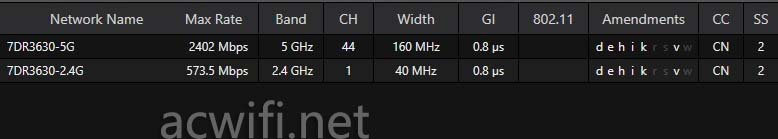

默认支持k和v ：

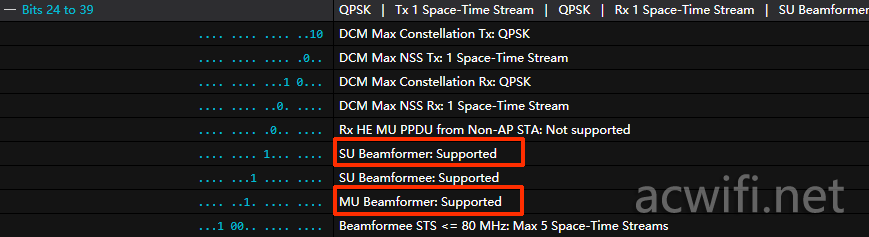

默认支持波束成形和MU-MIMO：

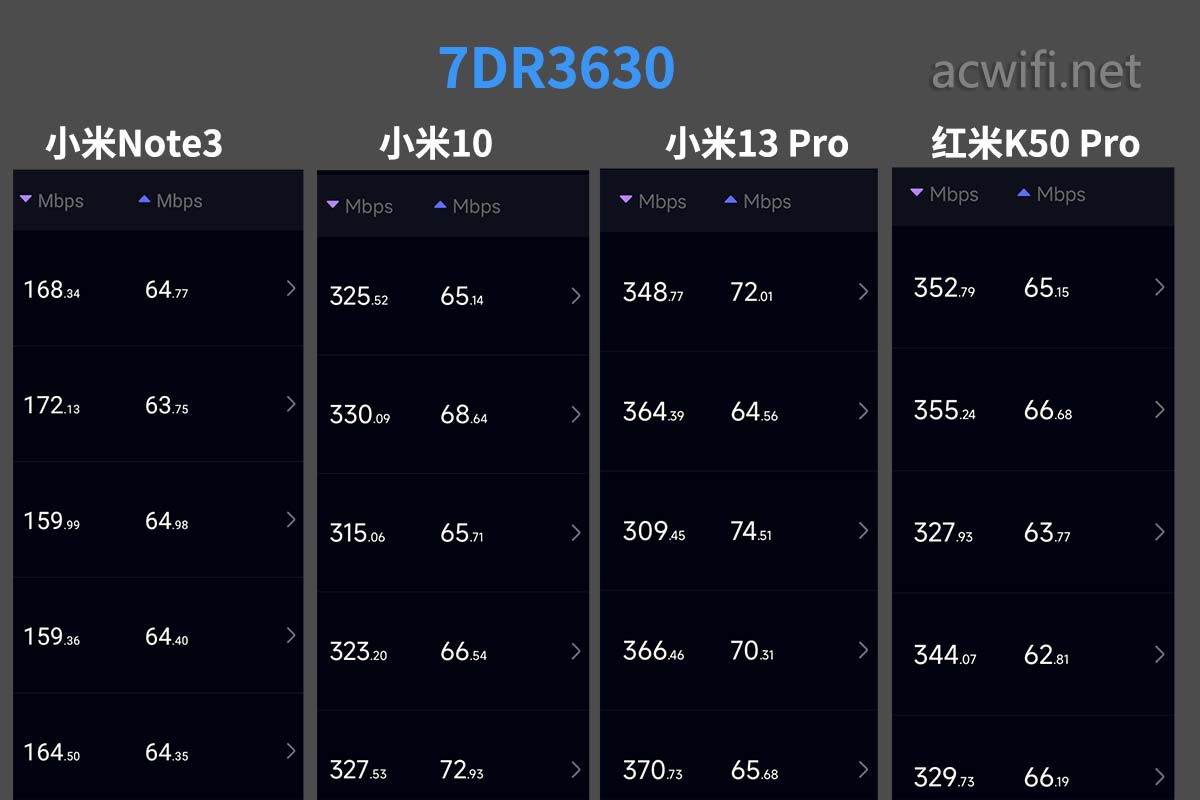

D点测速还可以，不算很强：

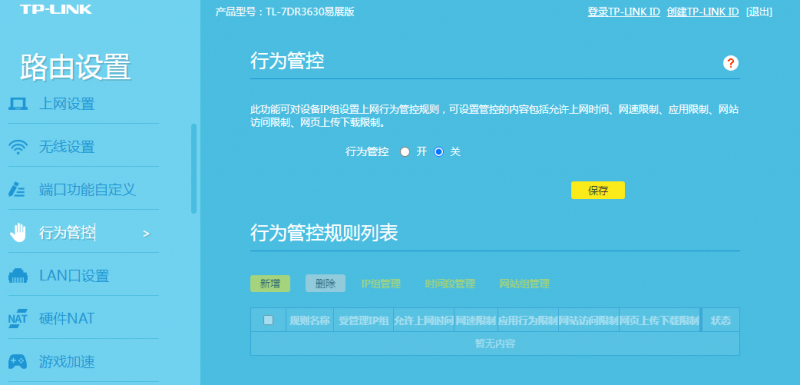

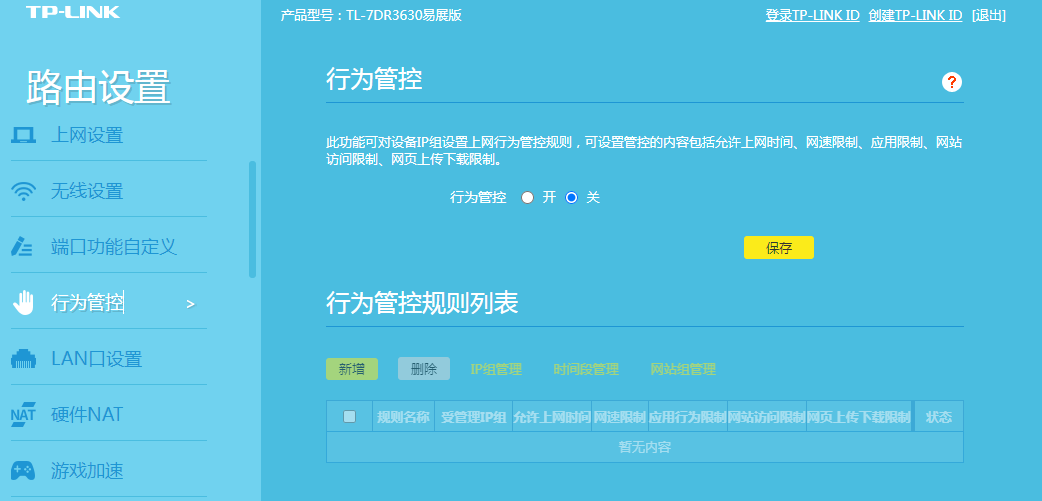

系统有家长管控功能：

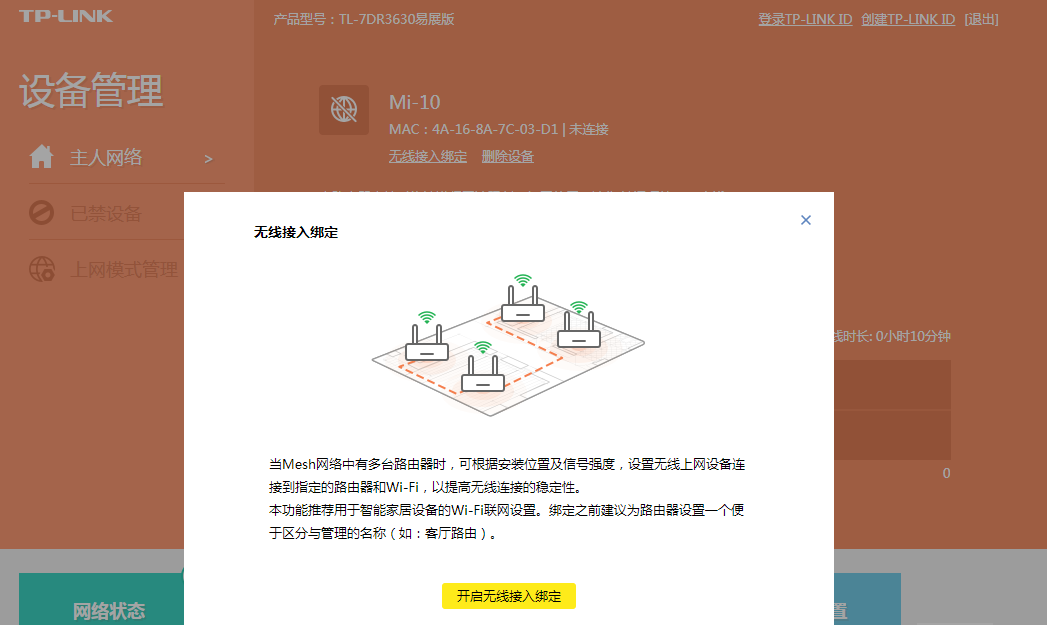

“无线接入绑定”功能，它可以解决多台组网后，有些智障家居产品，戆戆居居去连接最远的Wi-Fi。也是比较实用的功能！

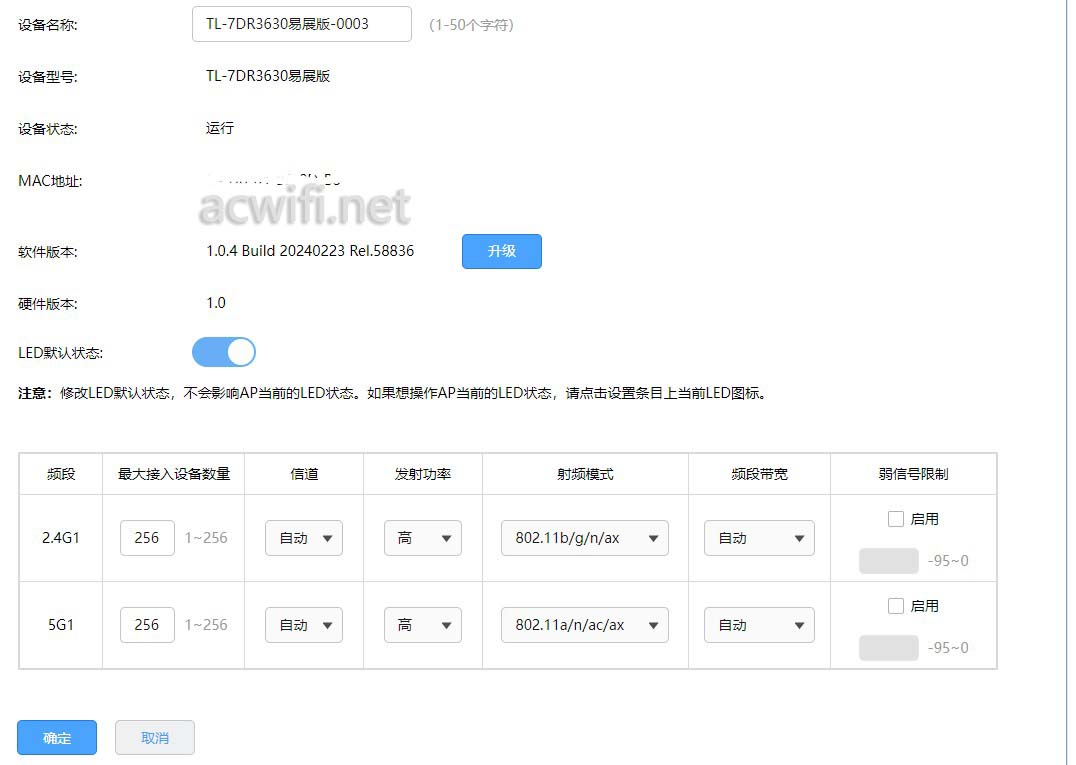

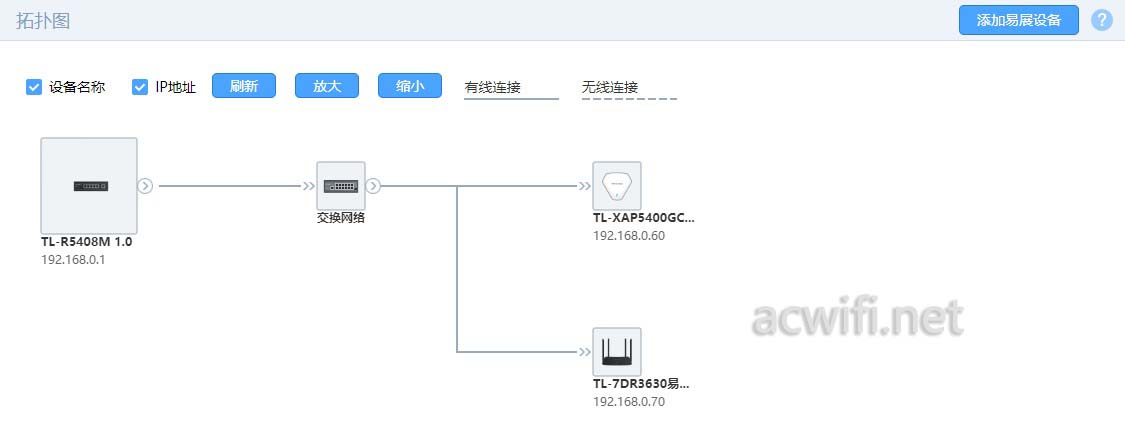

R5408M可以跟7DR3630组网，且还能控制无线参数，且还能有弱信号踢除选项。

无线带机量是256台。。。。比想像中的多。

然后，与可以跟吸顶AP有线或无线组网。不插网线就是无线组网喽。

好了。根据需求选择吧，单2.5G网口，非常适合做AP，做主路由也不错，功能较实用。249元的价格。
