家装光纤布网攻略和材料选购指南

这篇文章准备了许久,前前后后买了各种东西,买来是为了能摸得着,摸得着才能深刻体会,体会过后才会有真正的认识。本文的主观认识,不一定全对,如有错的,希望能留言告之!

光纤可为两大类,一种是单模(sm),另一种是多模(mm)。单模玻璃芯管细小,波长长,1310nm以上,特别是传输距离长,多模光纤玻璃芯管粗一点,波长短,1300nm以下,传输距离短。家装传输距离短,单模多模都可以。

但选择之前光纤先看看模块的价格,因为光纤便宜,模块相对贵呀。

要买什么样的模块,来决定使用什么样的光纤。我看网上好多文章,包括视频里都说多模的模块比单模的便宜许多。不全对!(以下说的模块价格均是咸鱼二手价格)

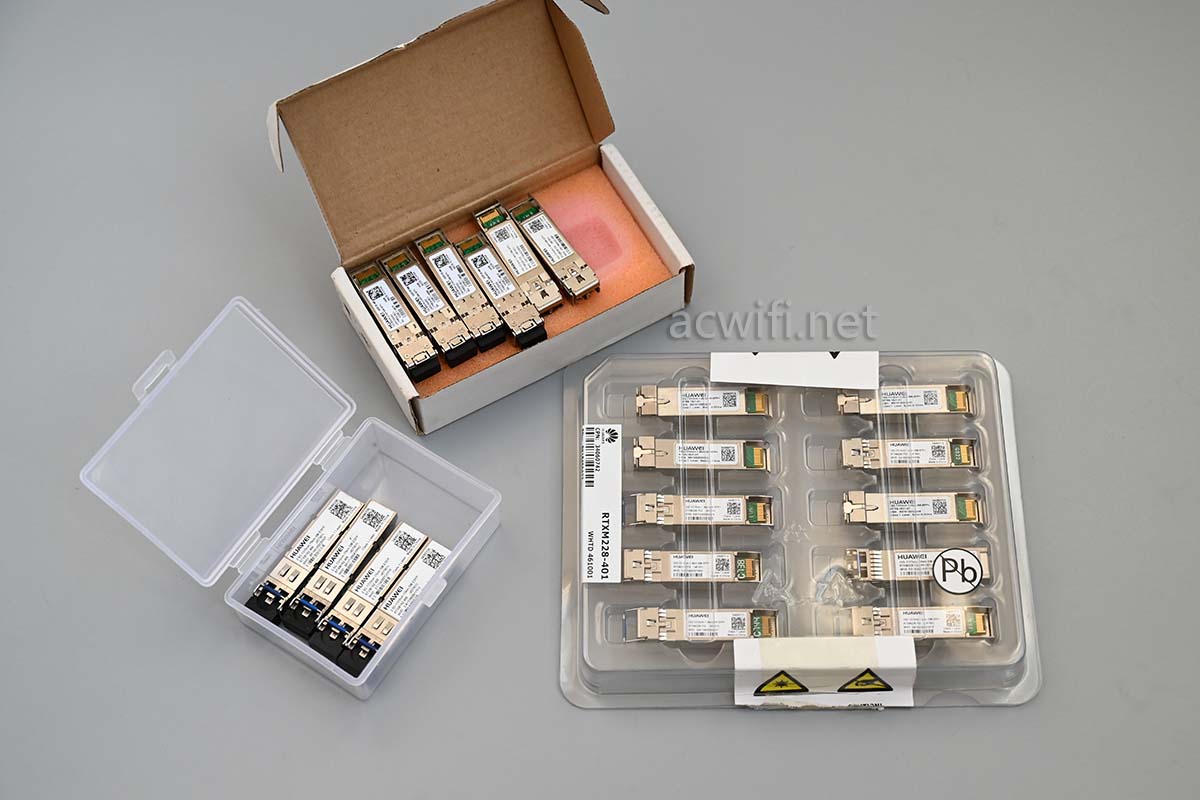

在10G这种二手模块里面,单模模块绝对比多模的便宜多了!正因为单模横块便宜,所以我随便 买了少量的10G模块:

上图里面也有多模的。多模的10G模块40元左右一支,单模的通街卖15元一支。下图,

10G-850nm-0.3km-MM-SFP+   是多模模块;

10G-1310nm-1.4km-SM- SFP+ 是单模模块。

2.5G SFP模块也有单模的,也不贵,25元一支,我买回来插在TP的设备上,可以正常使用:

25G模块价格方面,单模双纤60元左右,多模双纤110元左右。

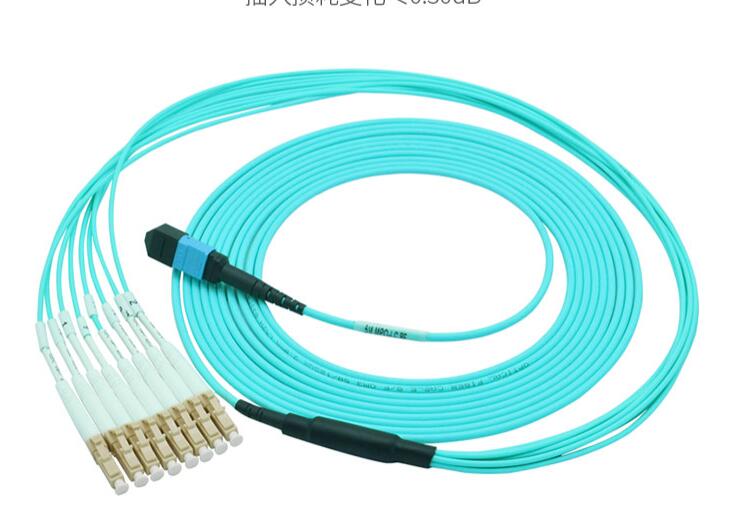

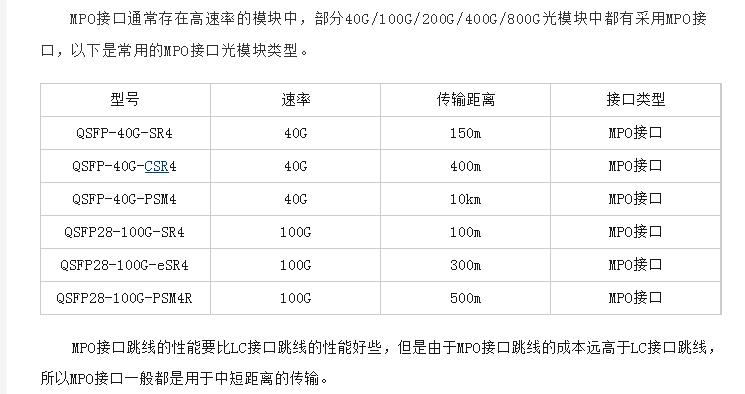

40G模块价格方面,200-400多,好多都要私聊卖家才有真正的价格,感觉单模要贵些。40G多模,要用到MPO接口需要至少8芯,意思是只布了两芯的多模光纤,接不了40G多模光模块。

至少要拉8根多模光纤。。。。



我买的这根多模束状光纤,4芯的(更多的可以有8、12、24、 48)

MPO自己也不好接,不建议家用。

综合考虑,我建议家装用单模光纤,且要两芯的,单纤的比双纤的模贵一倍!

根据《YDT1997-2009接入网用蝶形引入光缆》标准和性价比,选择蝶形光纤就行,代号是GJXH,GJ代表室内,X代表缆中心管结构,程8字型或叫做蝶形,H代表低烟无卤阻燃聚烯烃护套料。

说人话就是室内皮线光纤。

建议买烽火的光纤,79元100米。京东购买链接

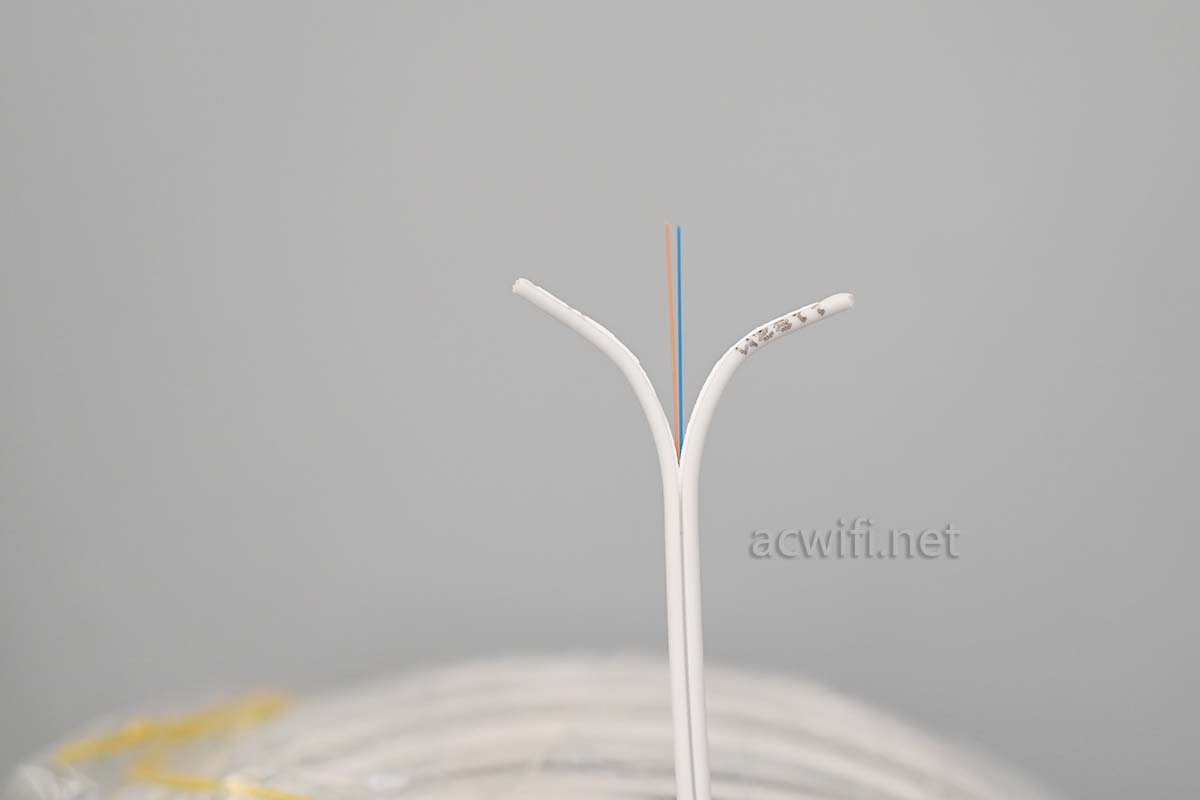

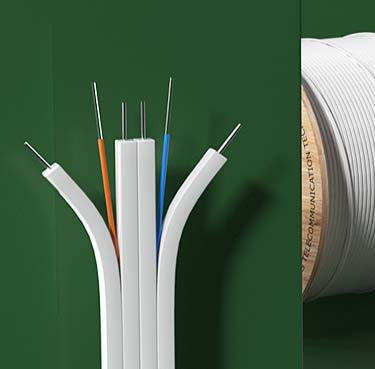

中间2根光纤,两侧各有一根细小的钢丝,搞拉,随便拉。(下图我买的其它小厂家的,便宜,后来买了烽火的,感觉放心些)

光纤说完了,现在说接头。前面买的模块决定了就用LC头,也叫小方头。不用买插头,要买尾纤。

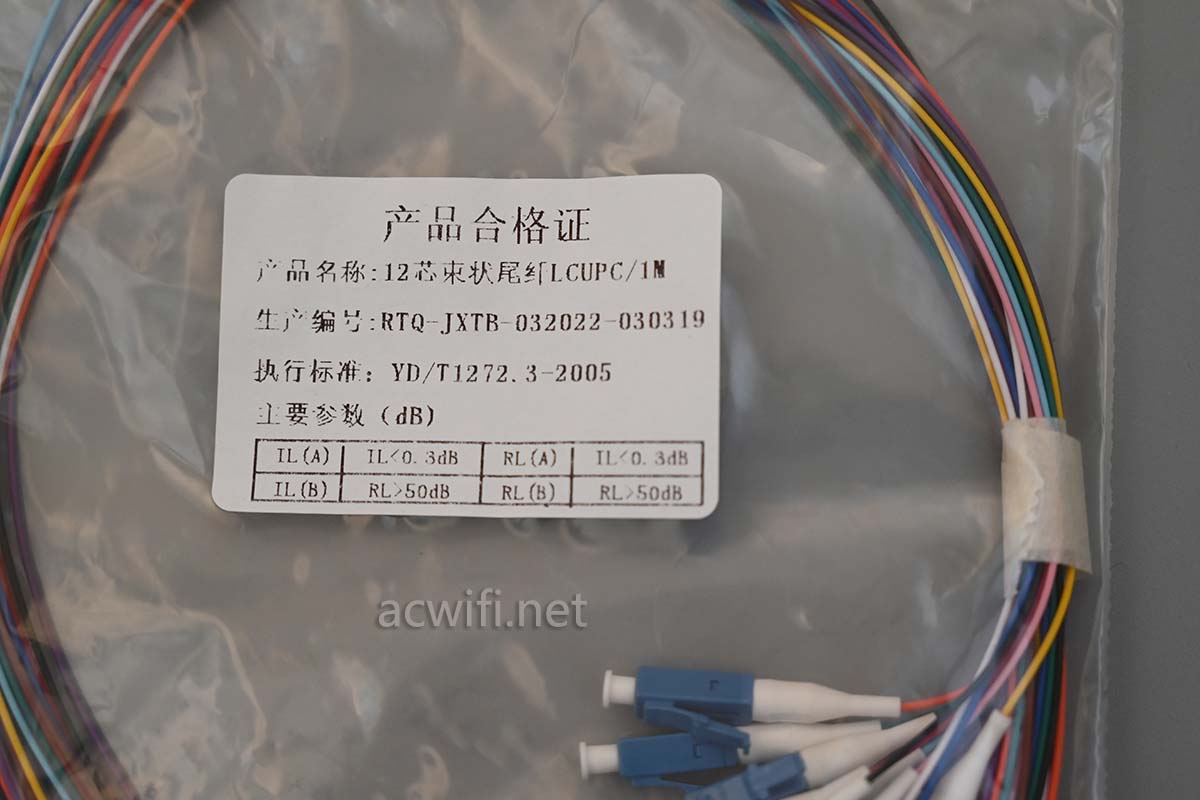

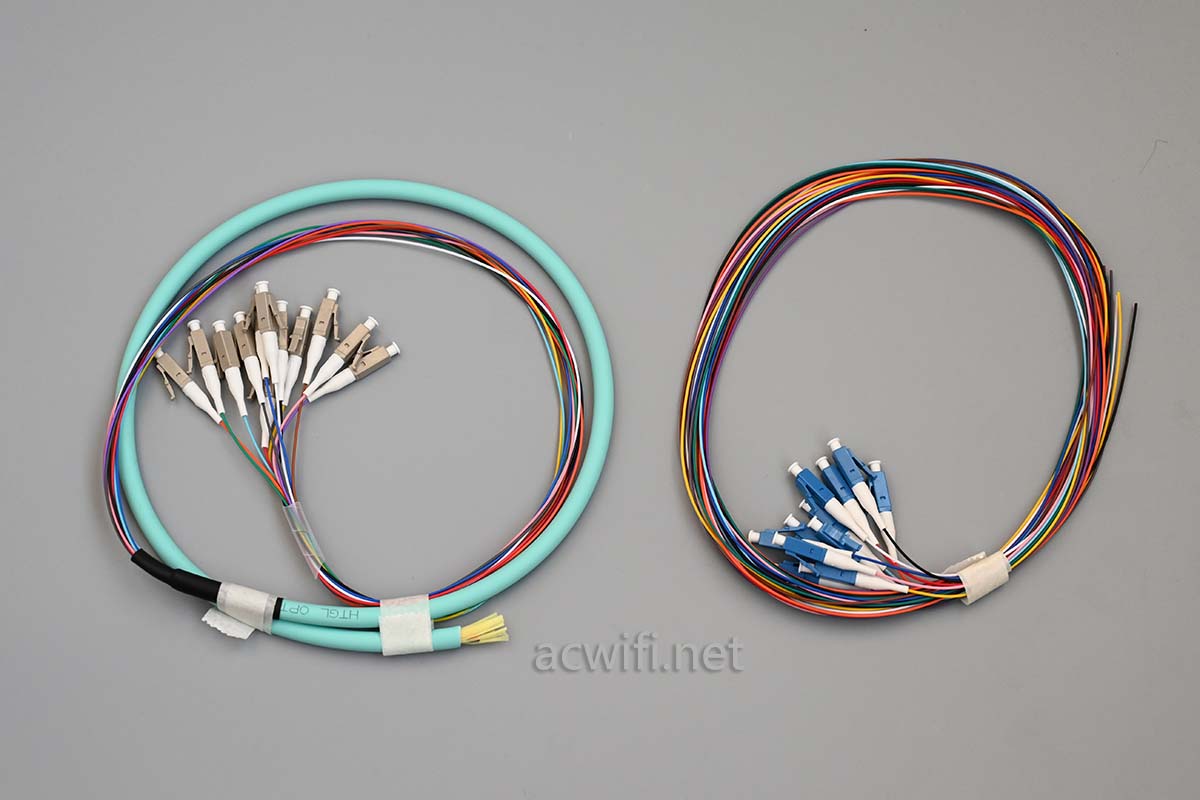

下图左边是多模LC尾纤,右边是单模LC尾纤,自带LC接头了。非常便宜,10多元一束12根:

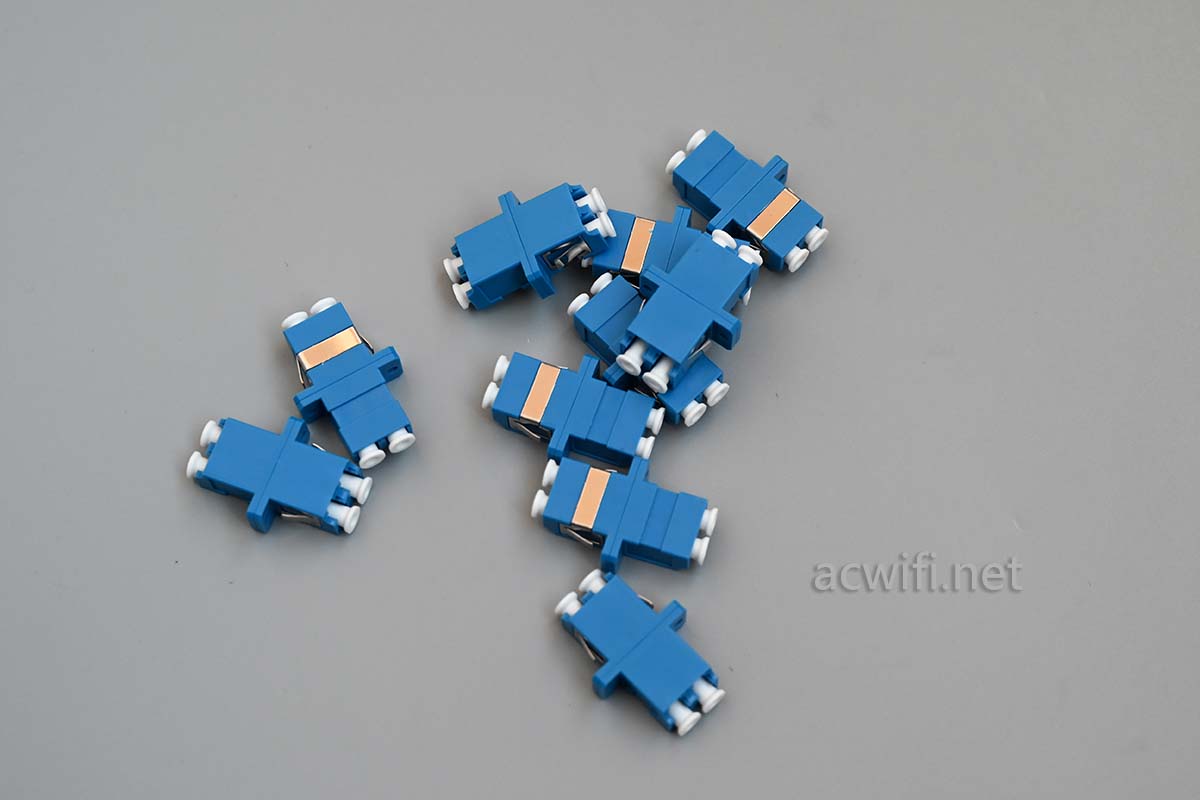

光纤的两头接上这种尾纤后,LC插头就可以插进光纤面板和光纤终端盒里面的光纤耦合器,或叫做法兰。好便宜,1-2块钱一个:

有些面板或终端盒里有法兰的就不用自己买了,买来也不贵,可以备用。

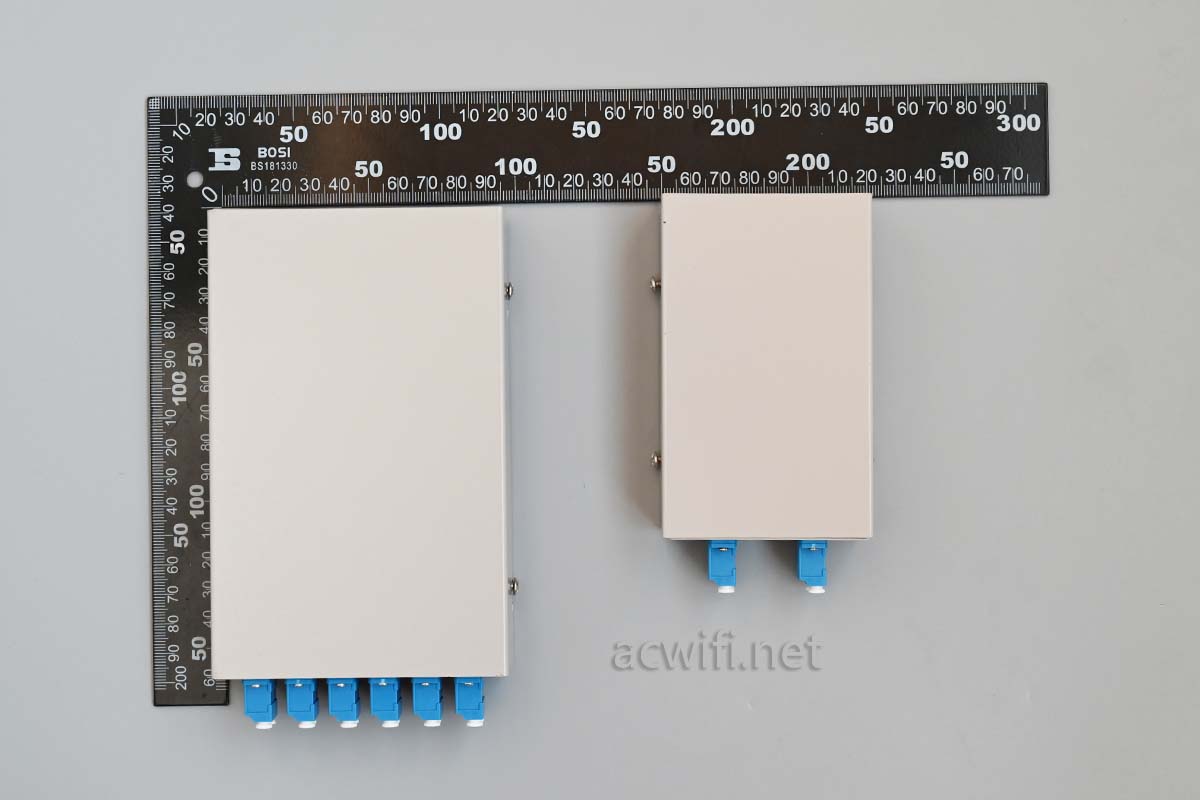

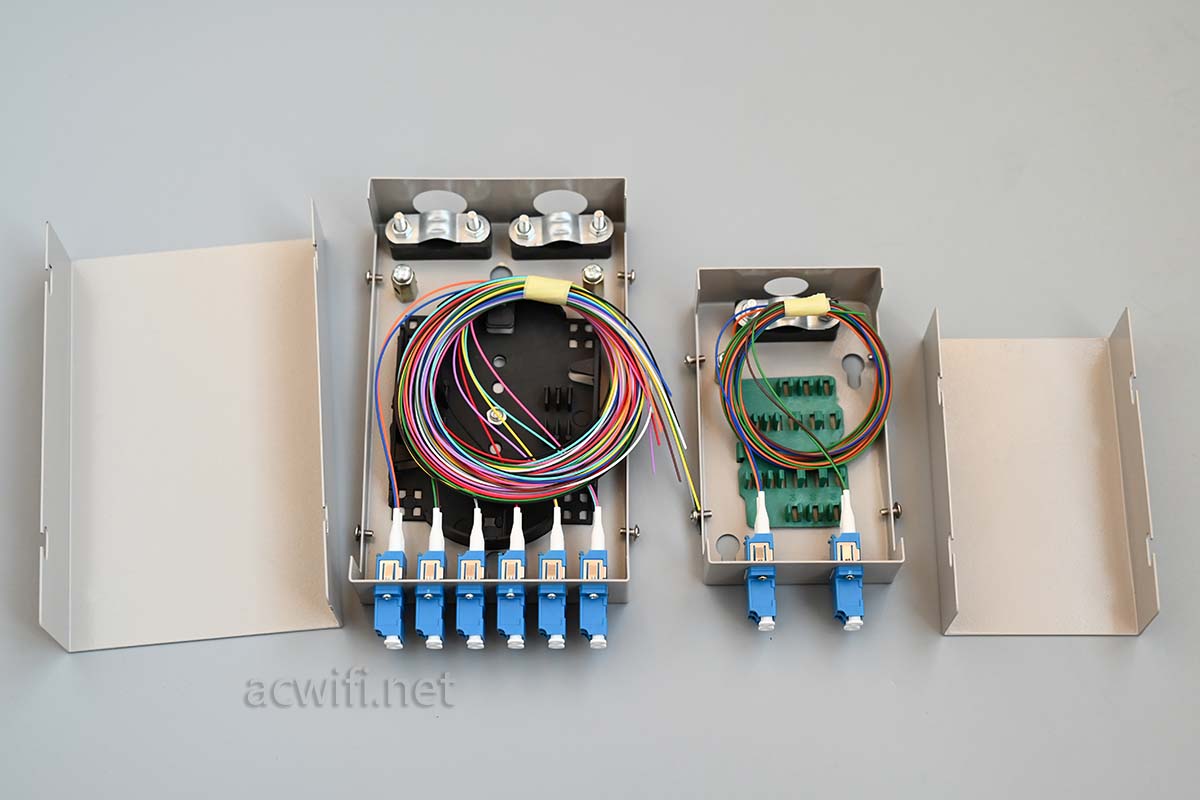

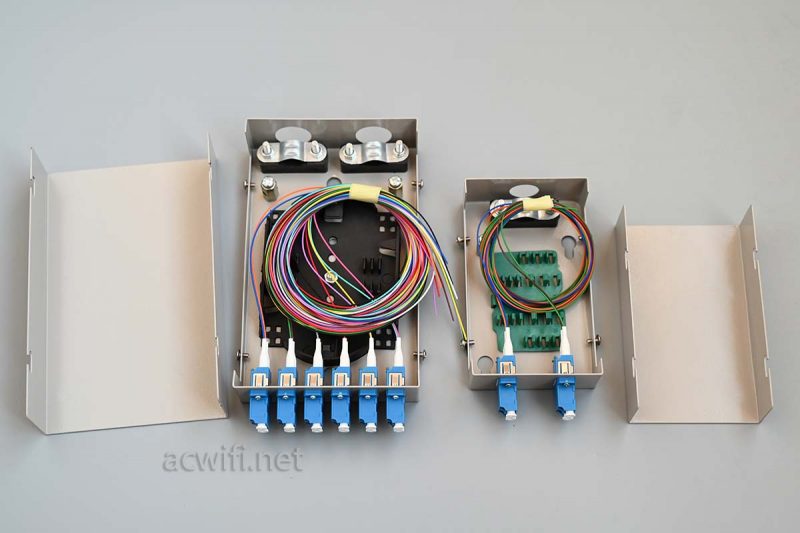

之前在拆中兴G1620时我发过终端盒的样子。其实角2个,一大一小,较大的是6口双LC,较小的是2口双LC,自带尾纤和法兰,所以叫“满配”。两个盒子的尺寸如下:

里面的样子:

我觉得这种放在弱电箱里很适合了。

皮线里的光纤与这种尾纤通过热熔连接。再套上热缩管加固,热缩管里面有钢丝,总长度大概57mm,把它放进86盒里,刚好可以的,不怕弯曲得太厉害。

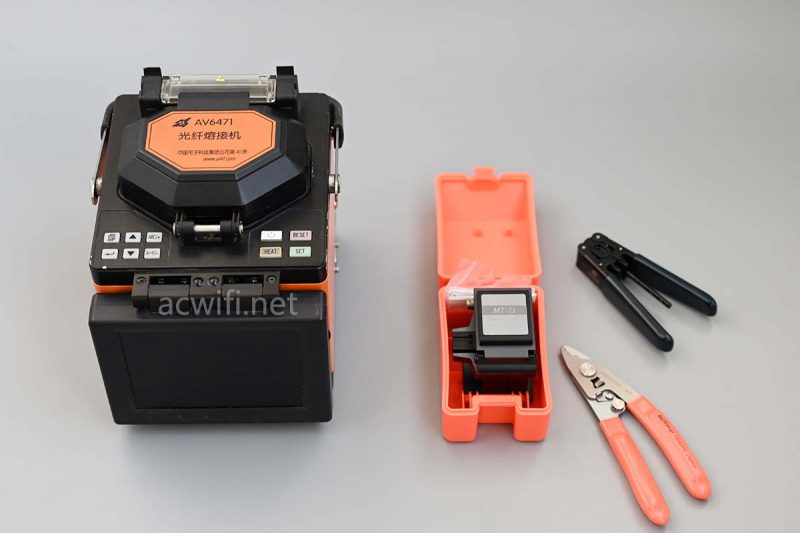

热熔,在咸鱼上找同城的就有了,好多的。200多元吧!每个城市不同,价格也不同。

专业的事交给专业的人干,干手净脚。 不然接几根就腰酸背痛,切出来光纤还有伤身的风险,剥去覆膜的裸纤又非常脆弱。真不好玩:

如果你打算用冷接子(LC冷接子7块左右一只),那么不要选择前面的2芯的,要拉两根单芯皮线,否则搞不了冷接,也可以用这种2根并在一起的:

冷接子不方便连接光纤面板,因为长度的关系,而底盒的空间是有限的,因此,需要光纤直接穿出面板来使用。

现在说面板。

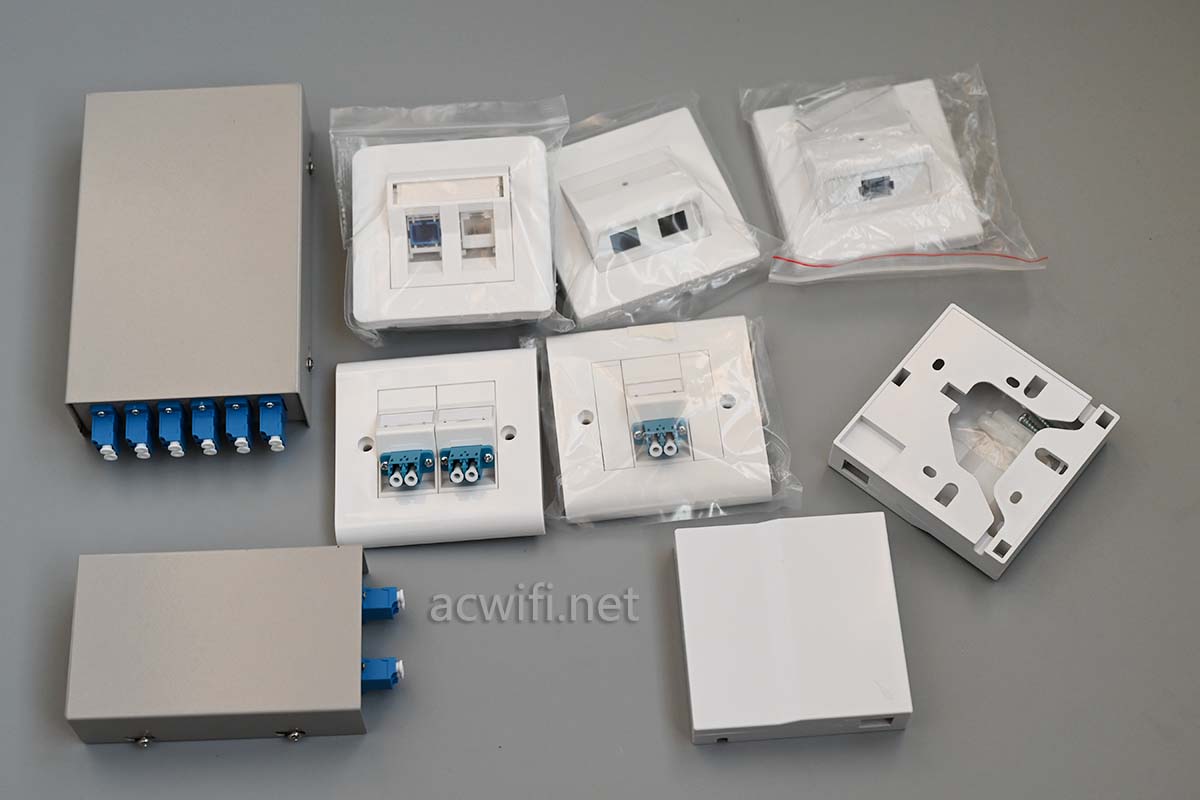

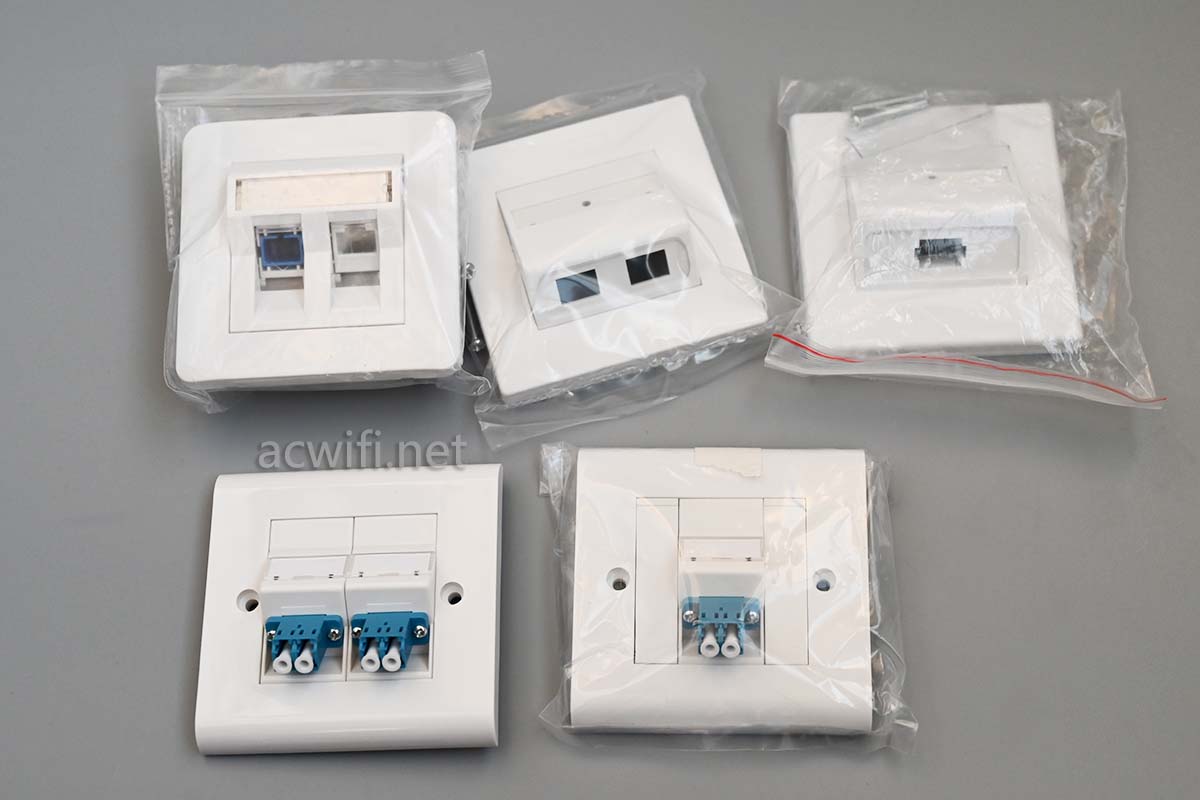

这些面板都在10块钱左右,不贵的。

LC光纤面板京东购买链接

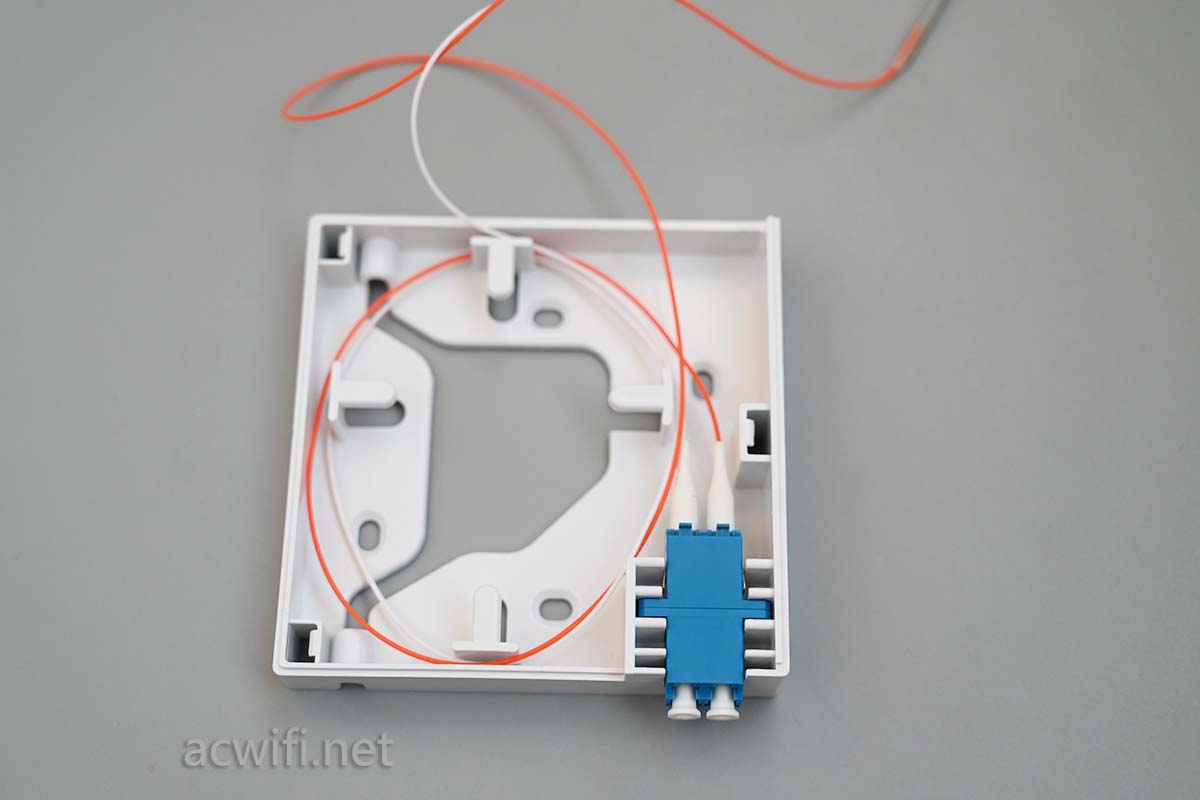

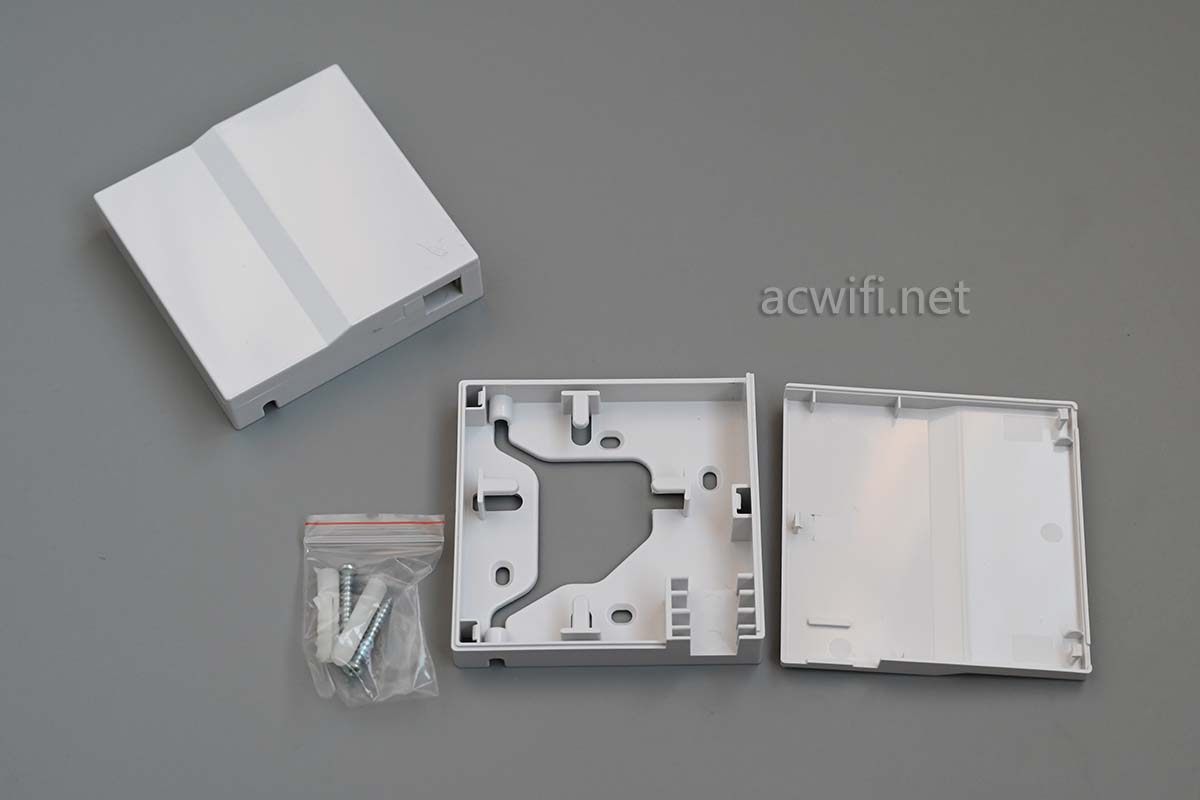

下面这个更便宜,不含邮才2块钱。可是,质感真的非常好,但孔距不是60mm,装不上底盒。。。

这种适合壁挂,明装在墙上或柜边上。

有一款平口的面板,谨慎选择,即使这么小的插头插进去,尾部的线弯曲得很厉害。

放进底盒后,尾部空间不多,造成光纤的小角度弯曲,光衰加大。

建议买这种斜口面板,底盒里面才有足够的空间让接头尾部光纤大弯。

底部还有剩余好大的空间:

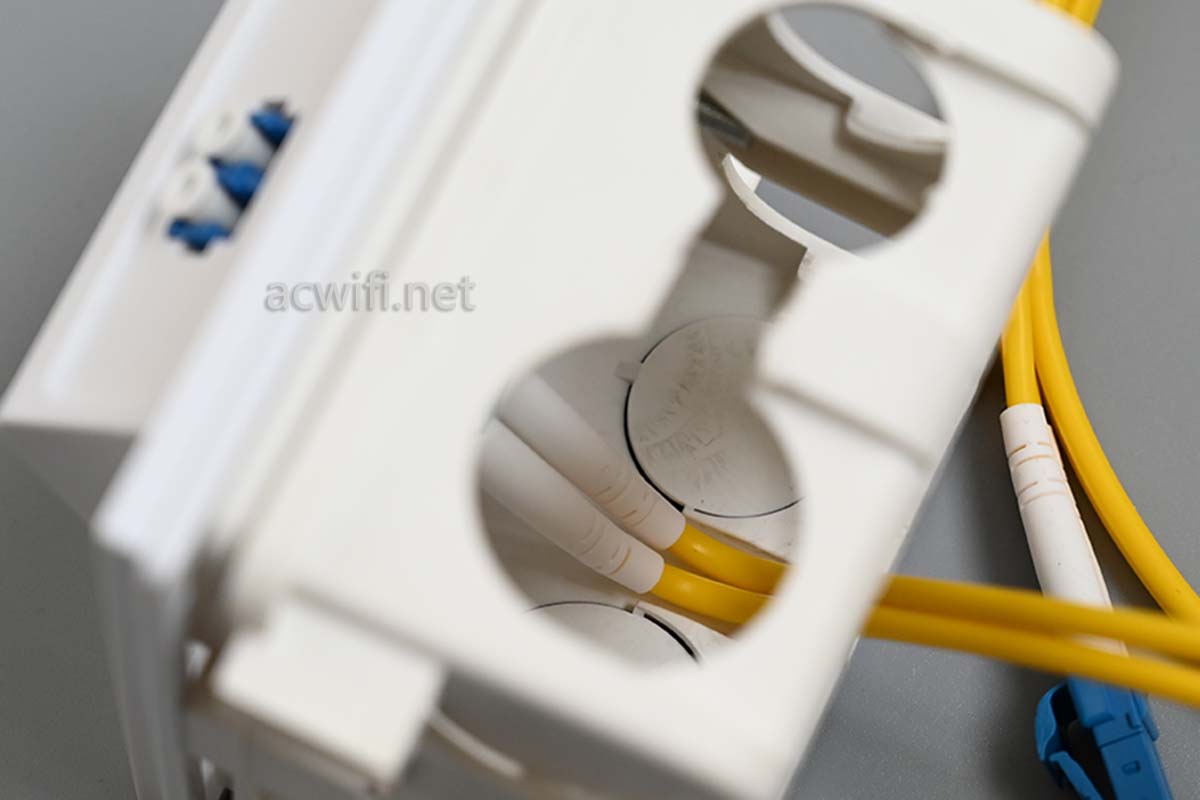

如果用成品线,接头比较长,顶到边缘,弯成90度了。

把白色护套捋下去,也是不太行呀:

经过这么一折腾,我感觉尾纤受伤了,接上光功率计一测,-25.95dBm,另一根新的光纤测得-4.26dBm。。。这根线只能扔了吧?

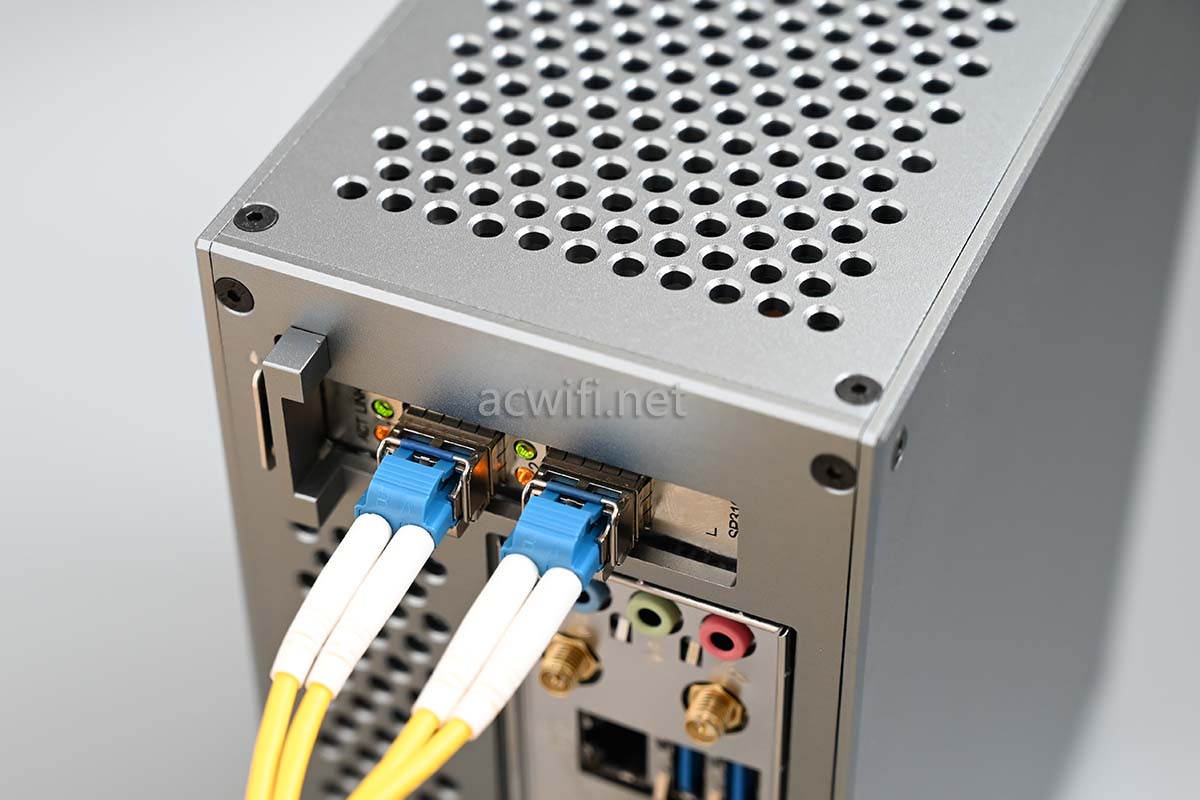

接上网卡还是有信号的,没试有多少速度。

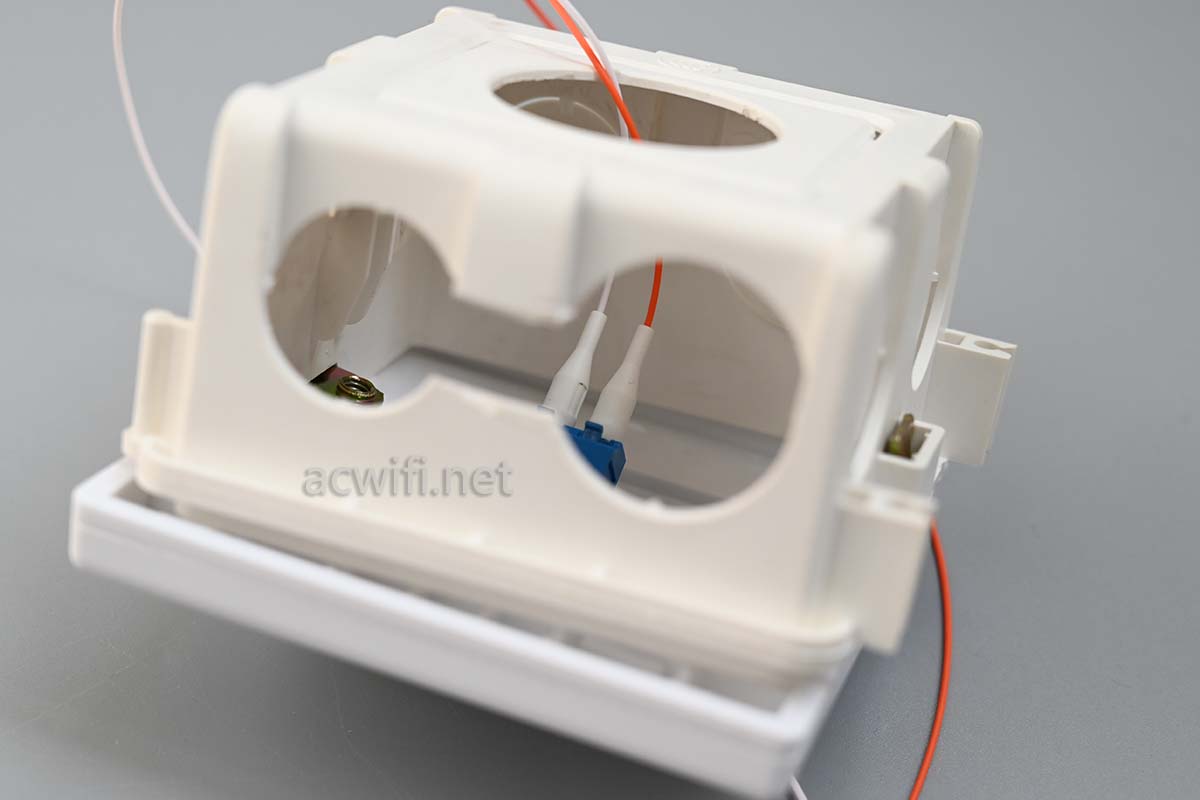

面板底部也要预留4cm以上的空间:(不要在意插的是多模光纤)

其它没啥了吧。只布光纤,不接接头,直接盘在底盒里,等以后有需要时再折腾也可以,占一个底盒位置而已。如下图,两根双芯单模皮线:

我不是鼓吹大家都拉光纤,因需选择!家用环境,网线最实用。

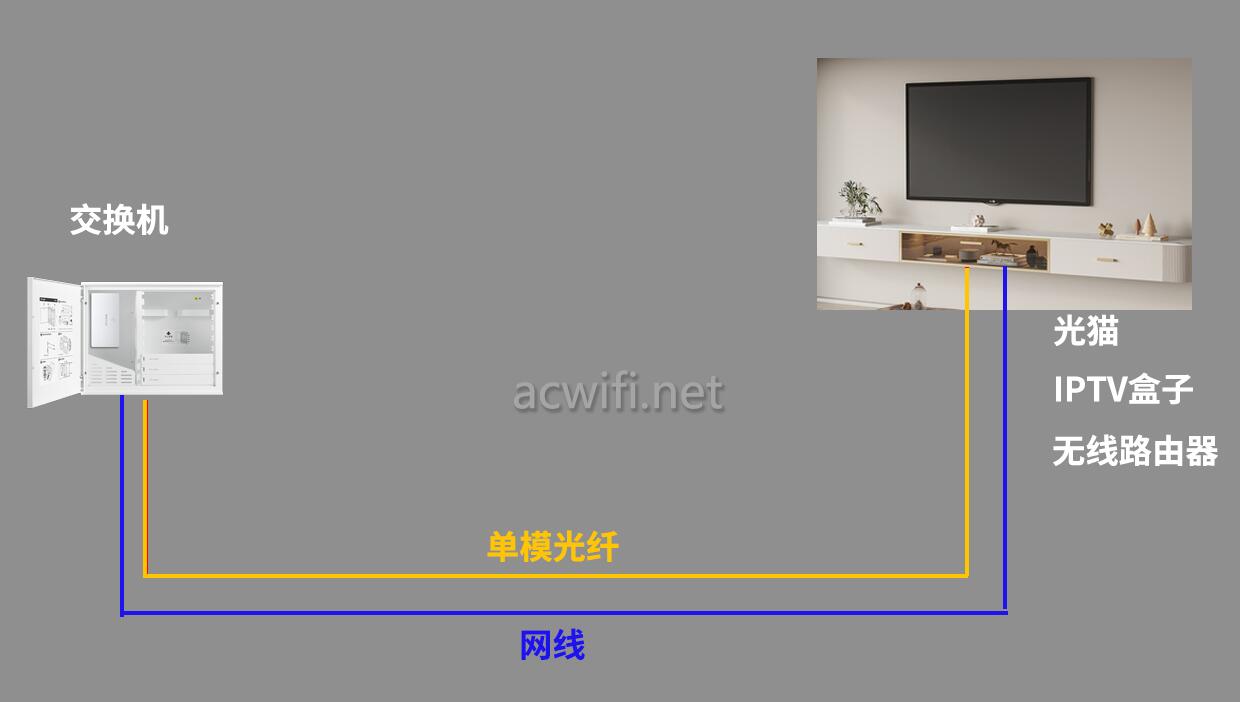

家里布光纤,最实用的是从弱电箱拉一根单模到电视柜里,这样光猫就可以放电视柜,如果只有一根网线通往这两个地方,把无线路由器也放在电视柜,放上面,或倒装在柜的下方也可以,反正不建议放电视背面,挡信号。弱电箱放台交换机,其它房间可以接一台无线路由补充信号。

不自己动手也可以,申请光猫移机,有些地方免费,有些地方收费。弱电箱体积小的,真的可以这样做。

网线选择六类就行 ,我一直认为。点到点距离不超过50米,没必要屏蔽或用超六。

TP-LINK这款0.57mm经行的六类性价比就很不错,京东购买链接,再好点就买泛达的六类。

本篇完,如有出错,请指出。
