新华三(H3C)Magic NX15路由器拆机和评测

一、拆机

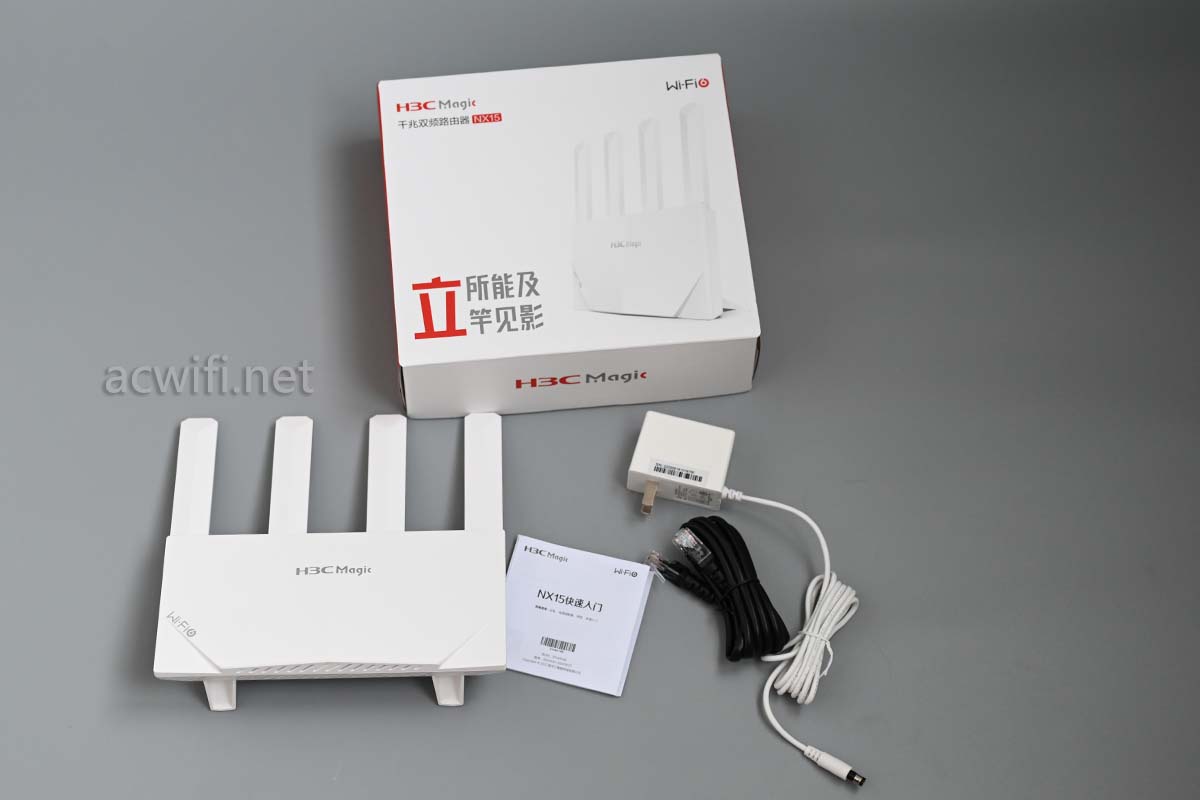

H3C Magic NX15(以下简称H3C NX15),看型号就知道是AX1500,先拆机看看是什么配置。外包装:

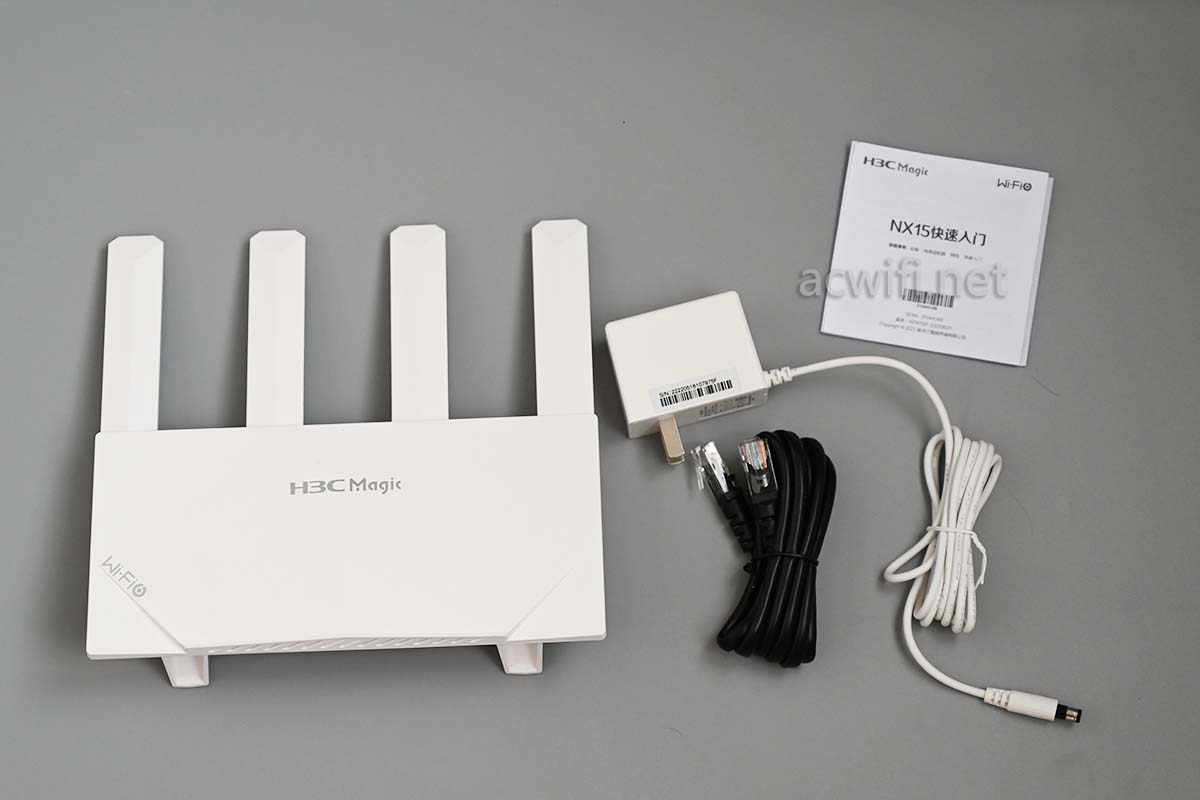

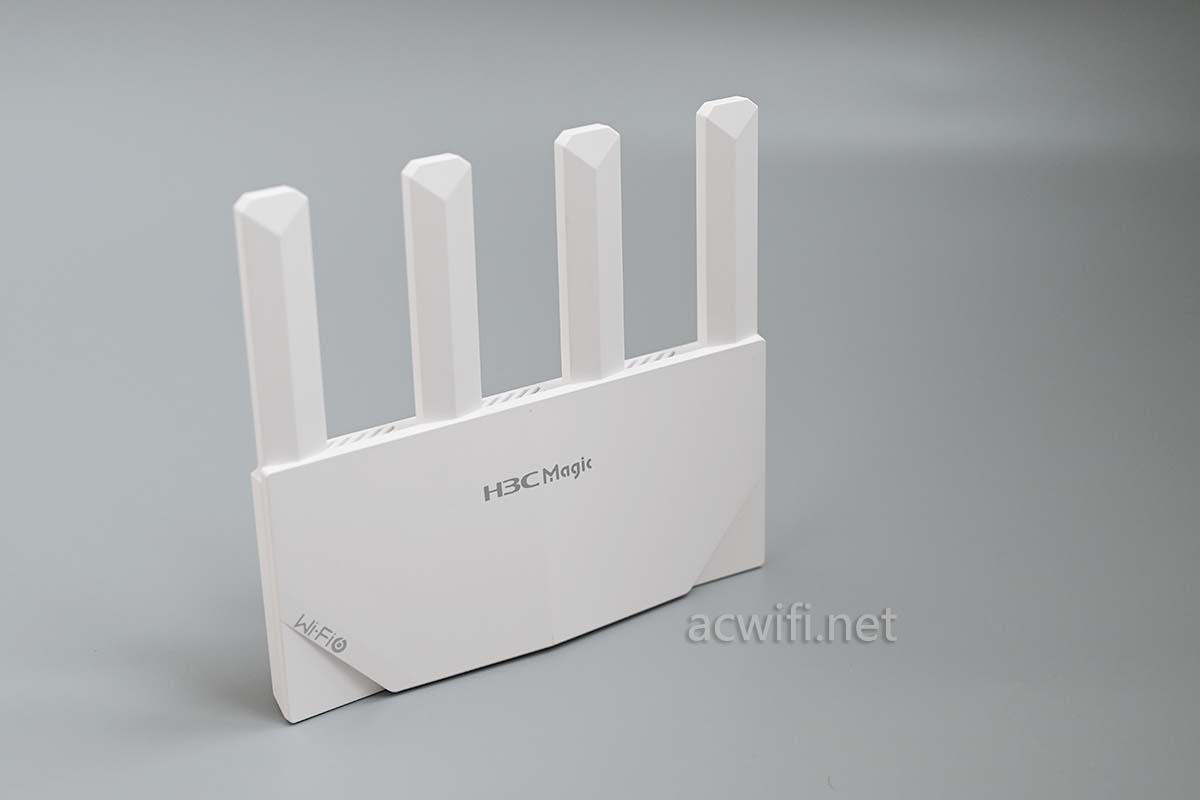

取出机身和配件:

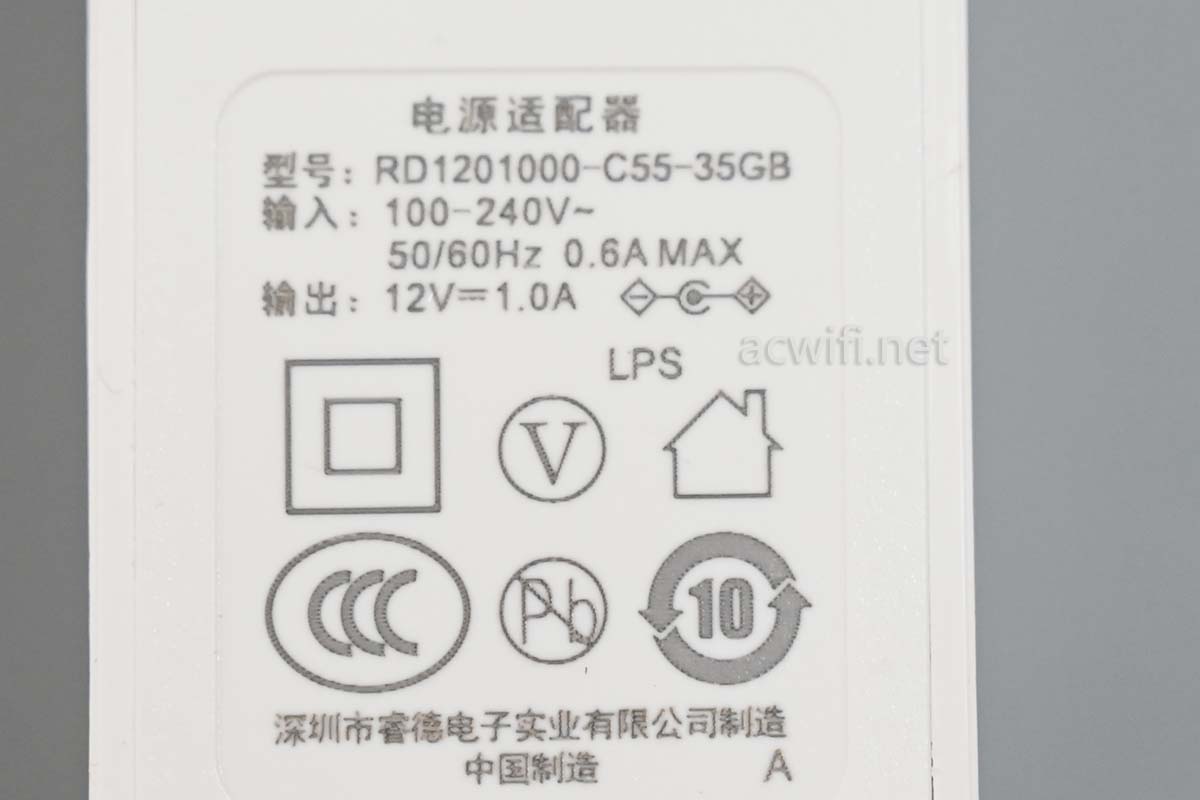

电源输出规格是12V/1A,实测联网后的待机功率是2.9W。功耗真低呀!

天线是不可以折叠,固定形态:

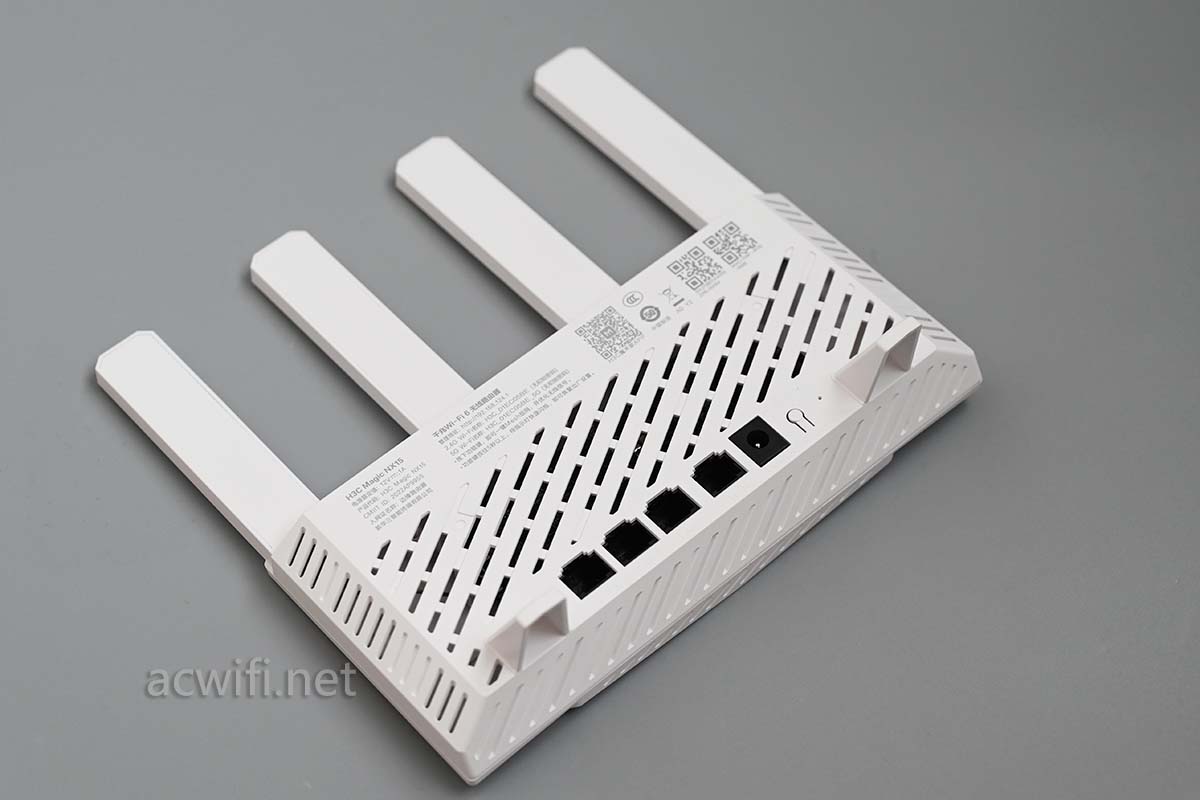

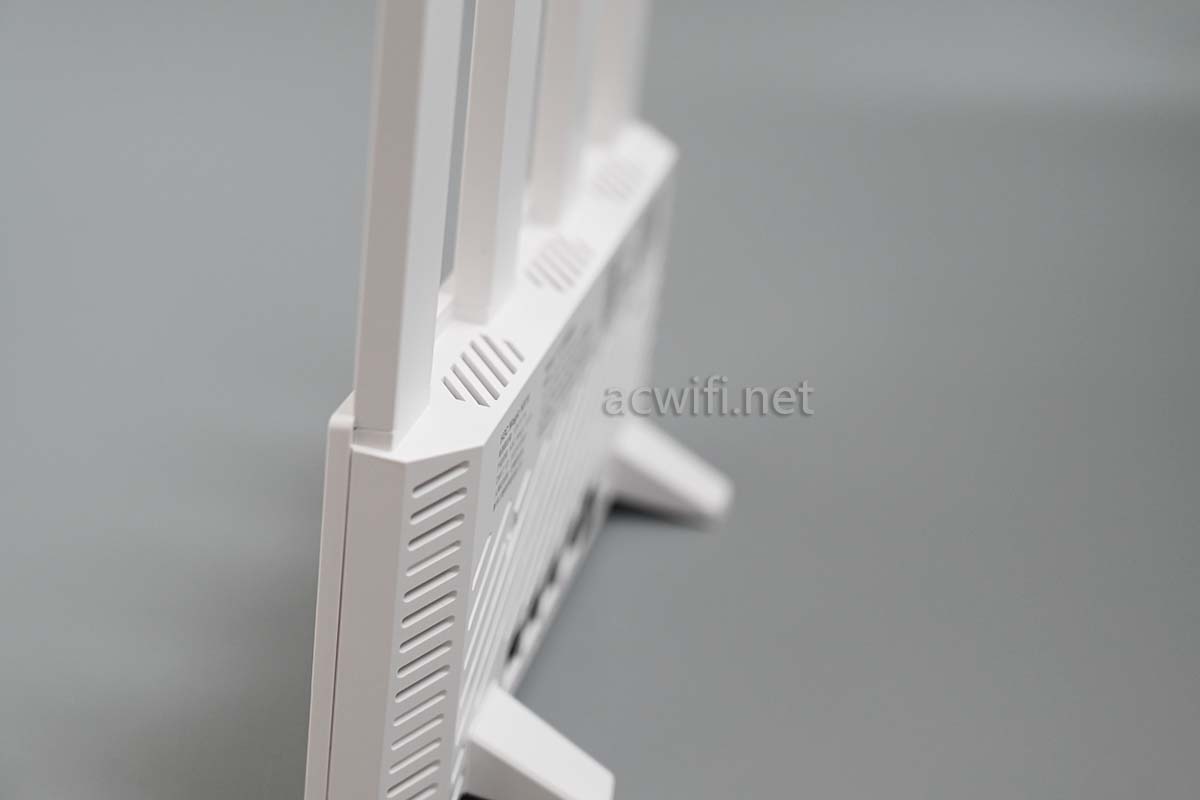

背面好多散热孔:

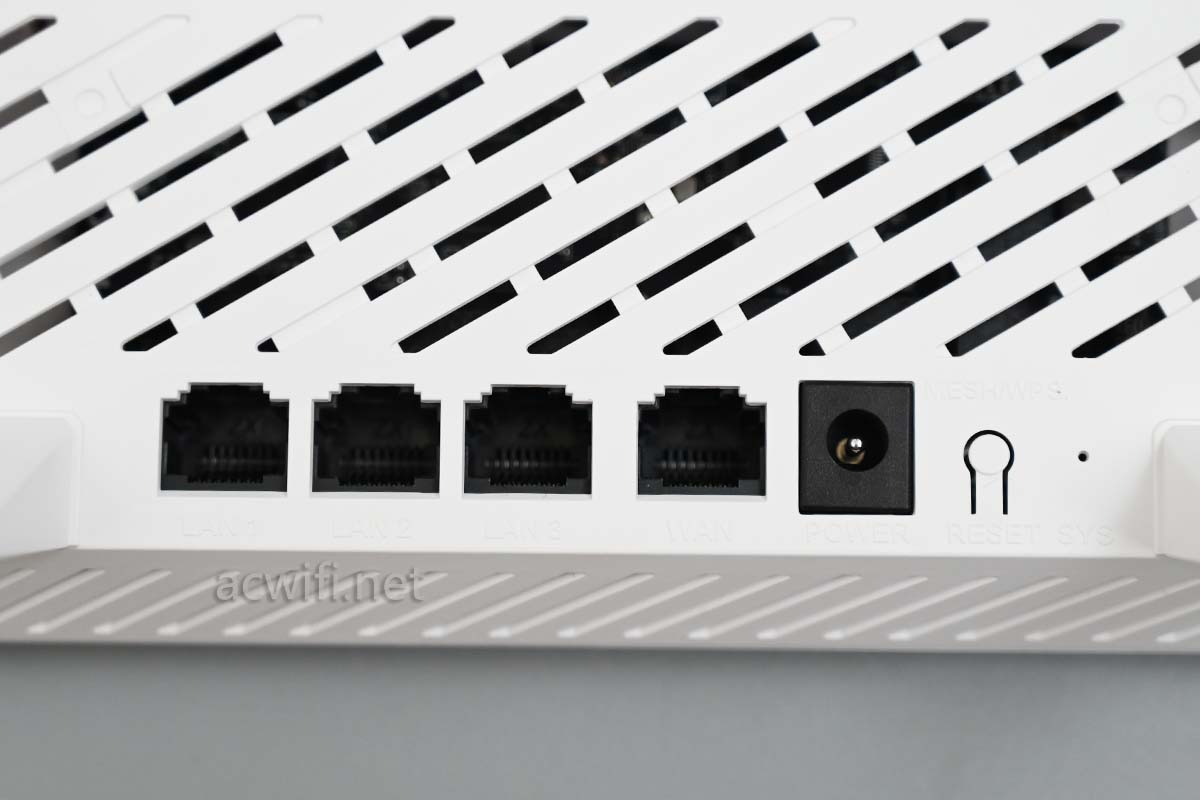

四个千兆网口,WAN口在电源插头旁边,只是WAN口没有用醒目的颜色做标记。

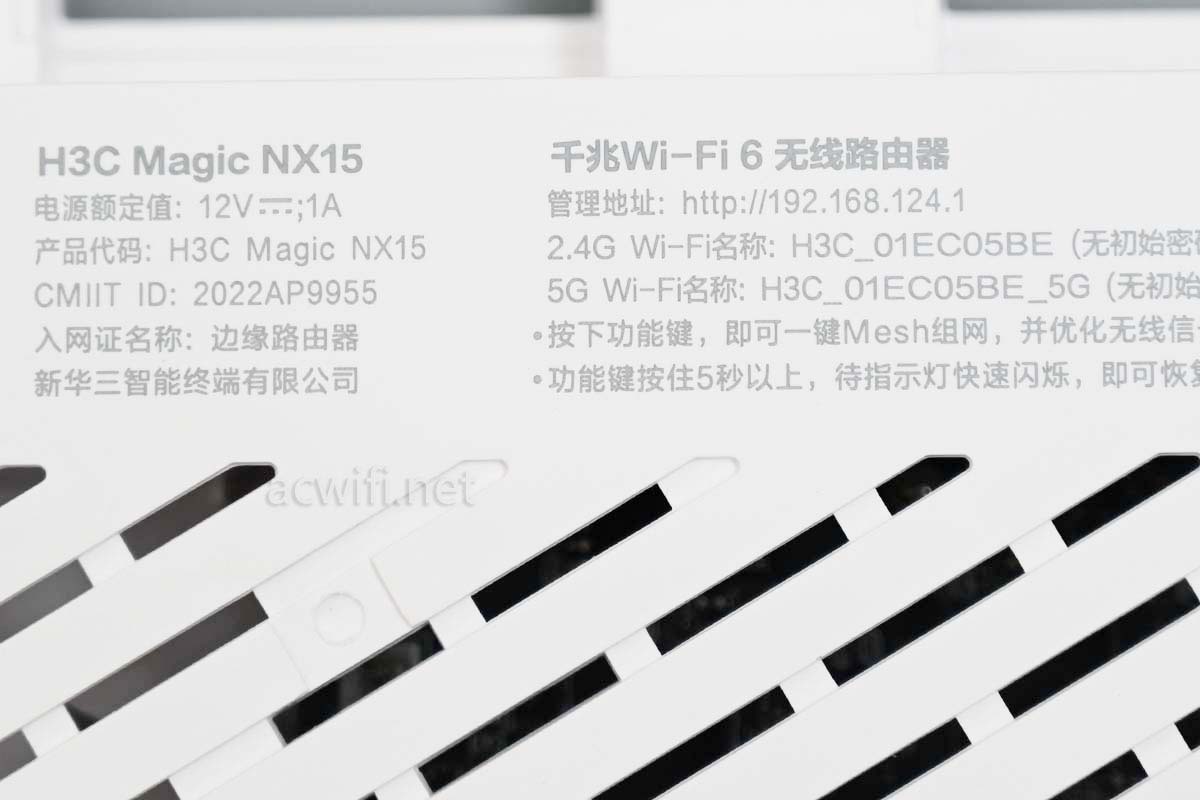

产品代号:H3C Magic NX15

机身没有一颗螺丝,沿着缝直接撬开就可以了。

天线外壳也一分为二,不好撬开。但在我这里不分难开与不难开,只有“撬开了”一个结果。话音刚落,就撬开了H3C NX15:

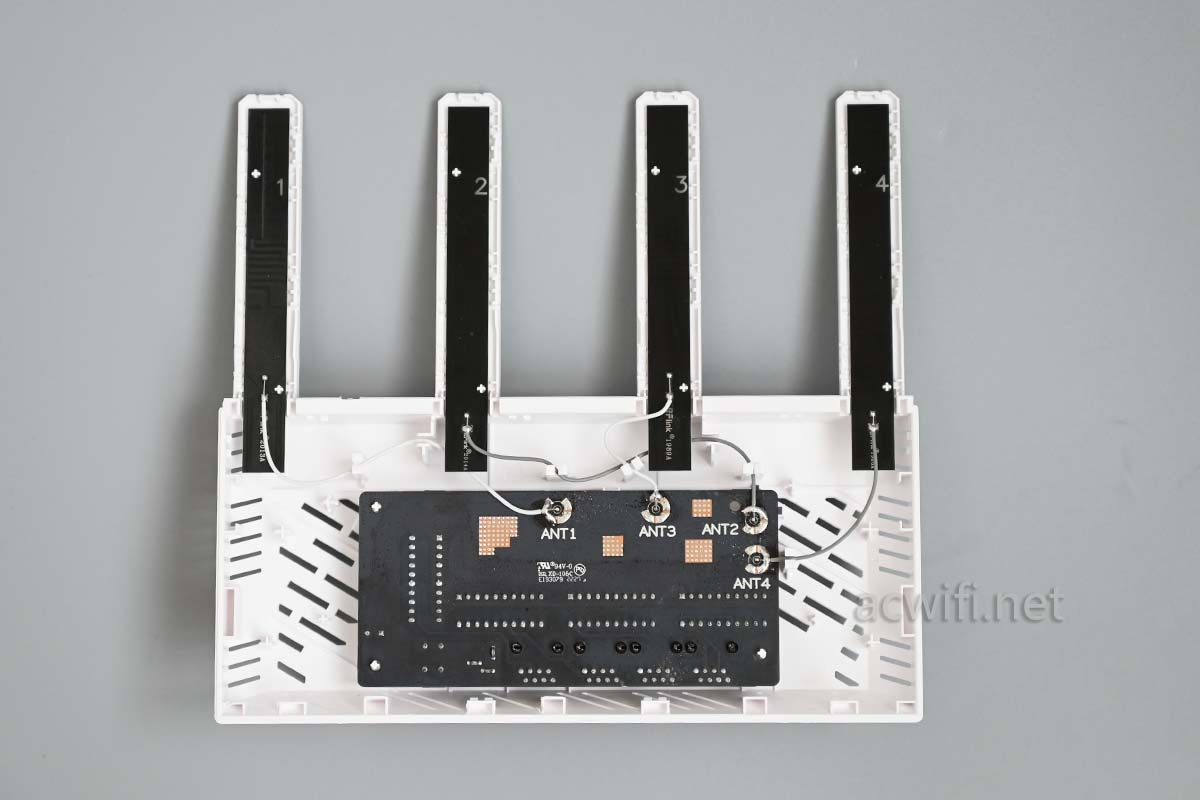

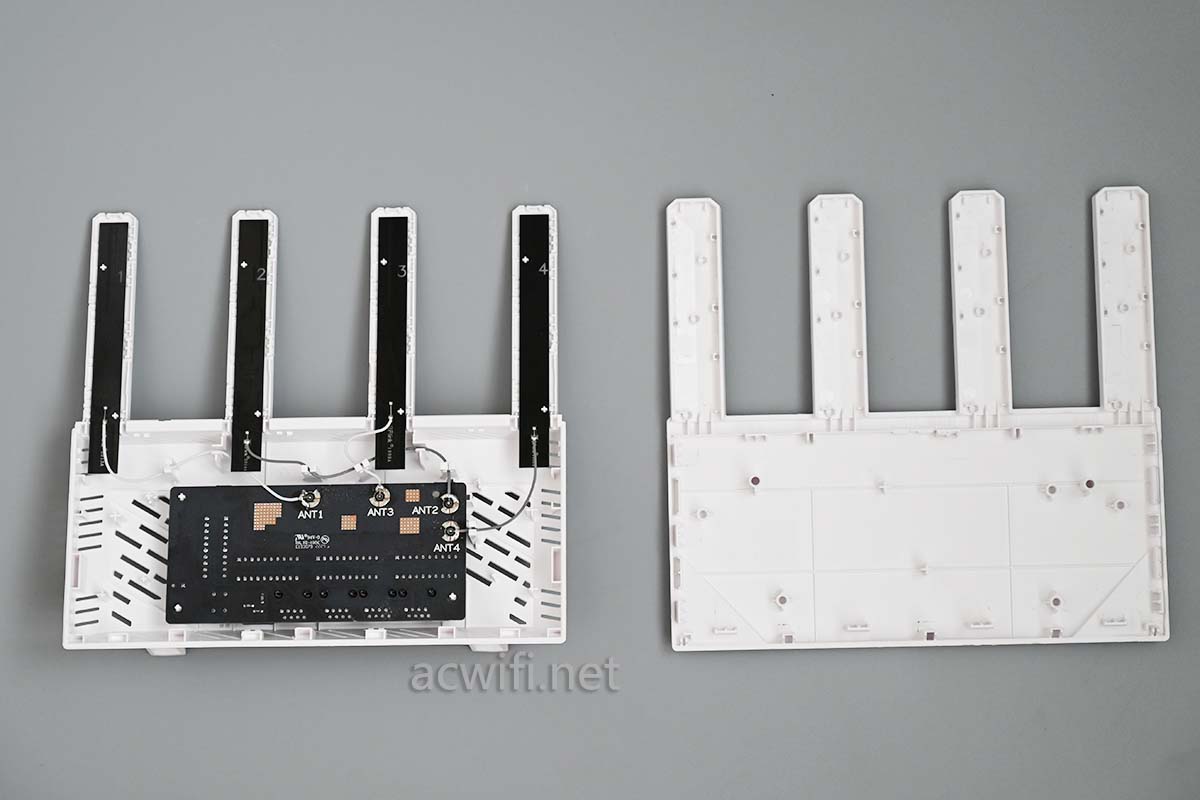

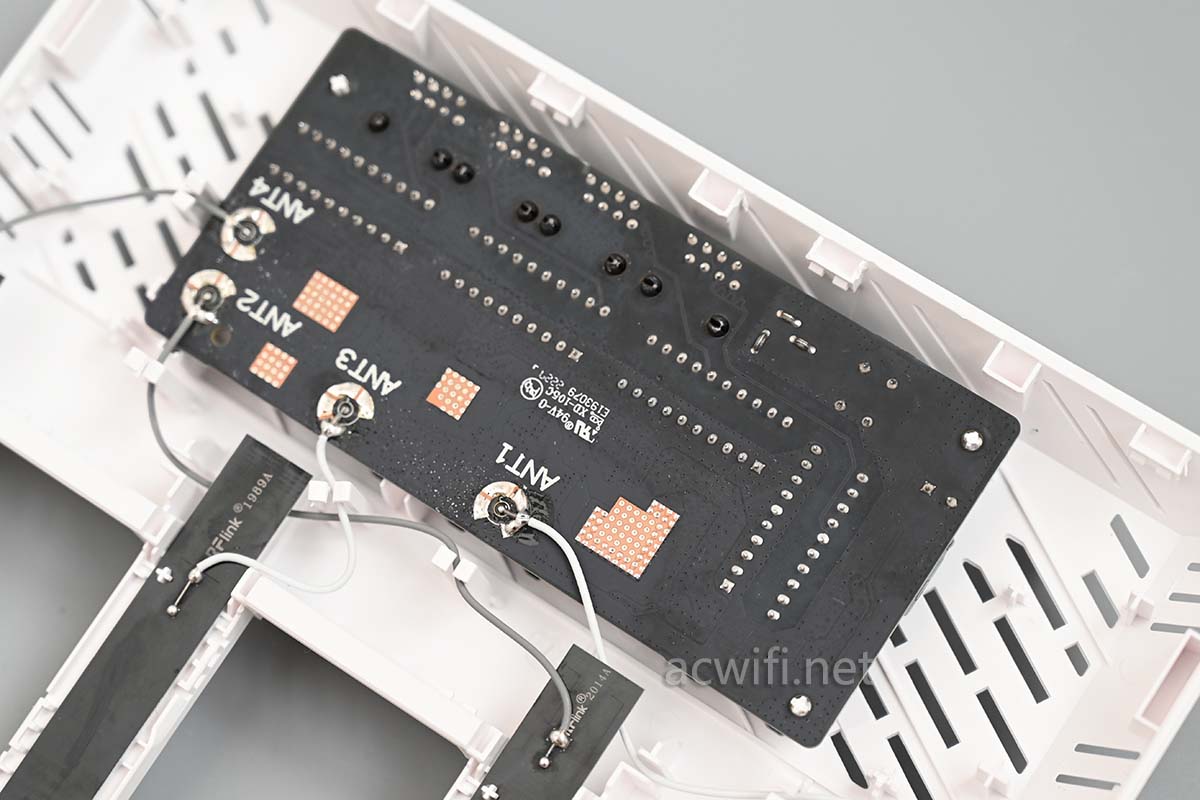

主板尺寸不大,四根单频PCB天线:两根2.4G和两根5G。

主板与外壳之间也没有螺丝:

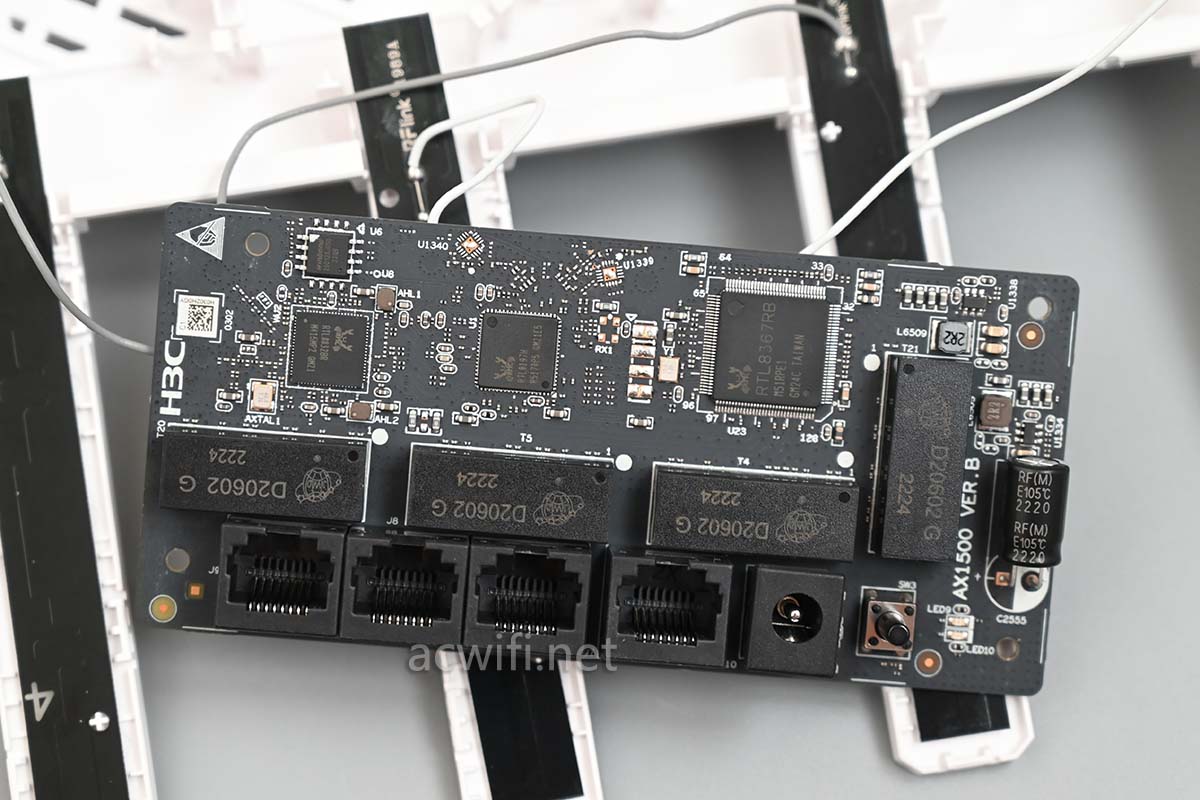

翻转主板,整套Realtek芯片方案。

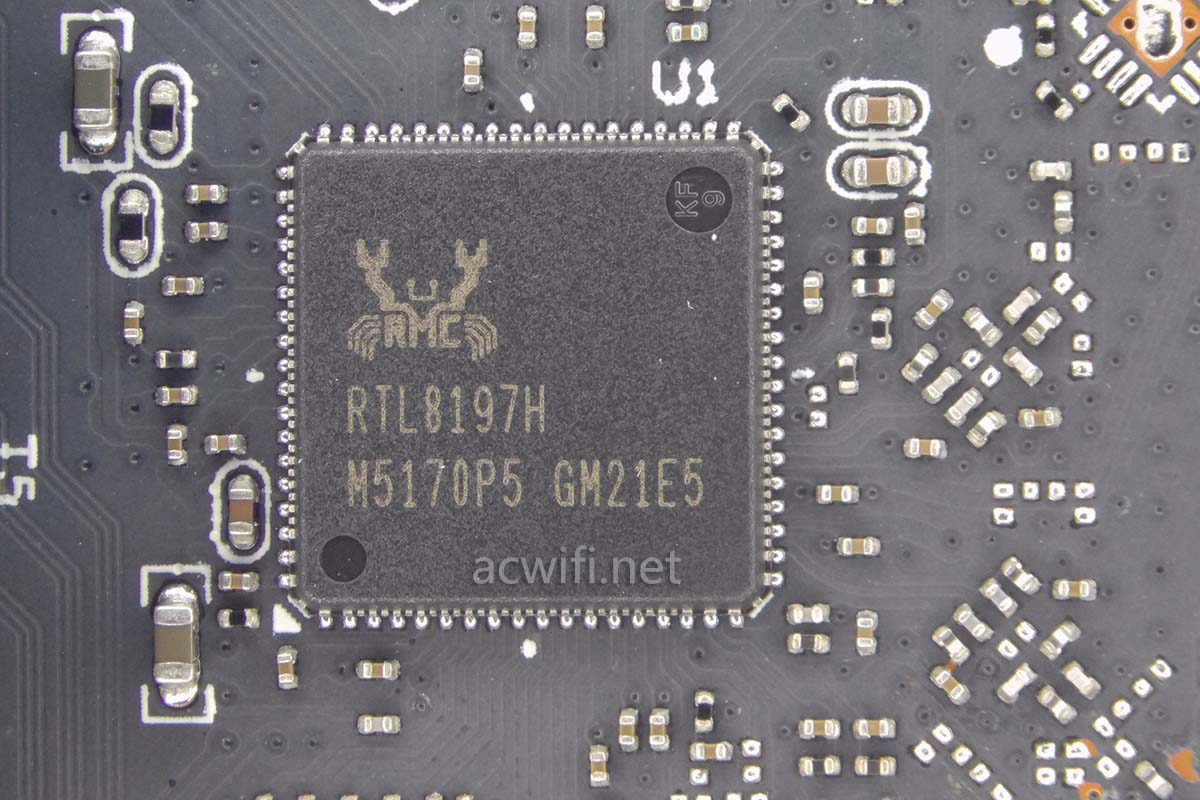

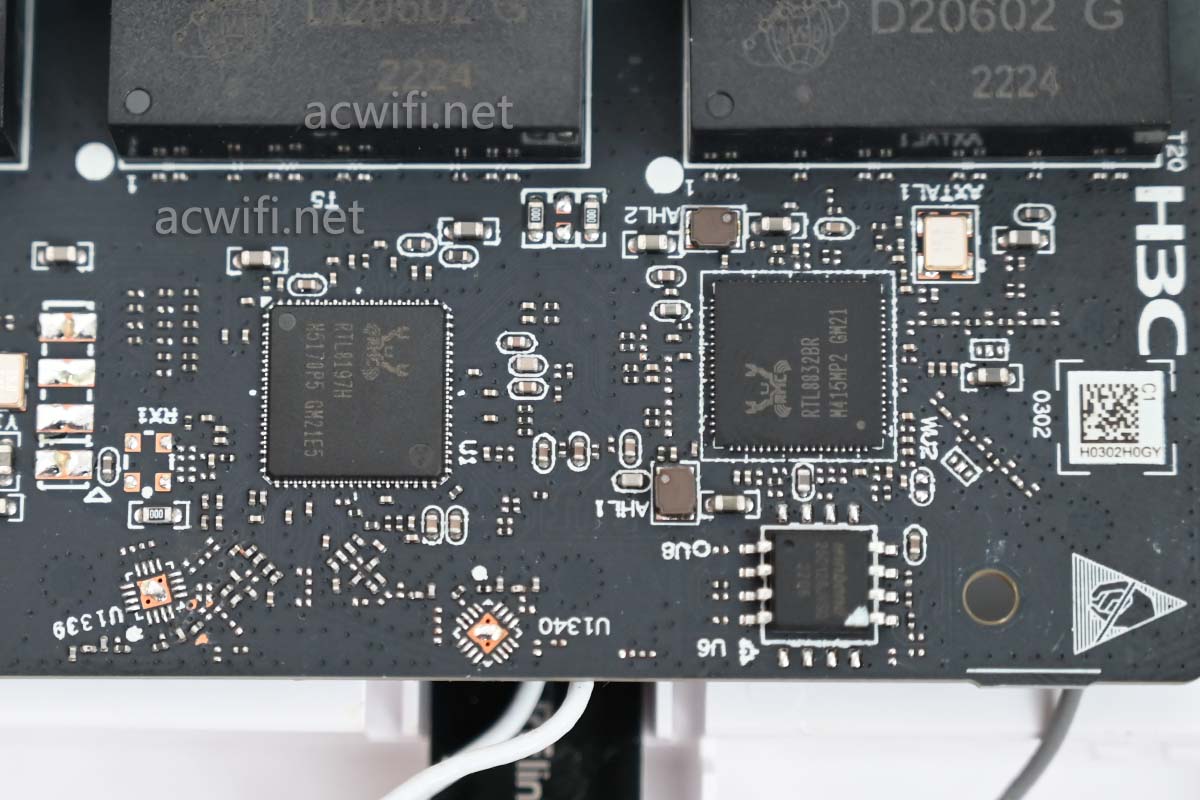

H3C NX15的CPU型号是RTL8197H,单核1GHz,集成的内存是128MB。

RTL8197H还集成了2.4G Wi-Fi ,2T2R  802.11bgn WLAN,即Wi-Fi 4,最高速率300Mbps。

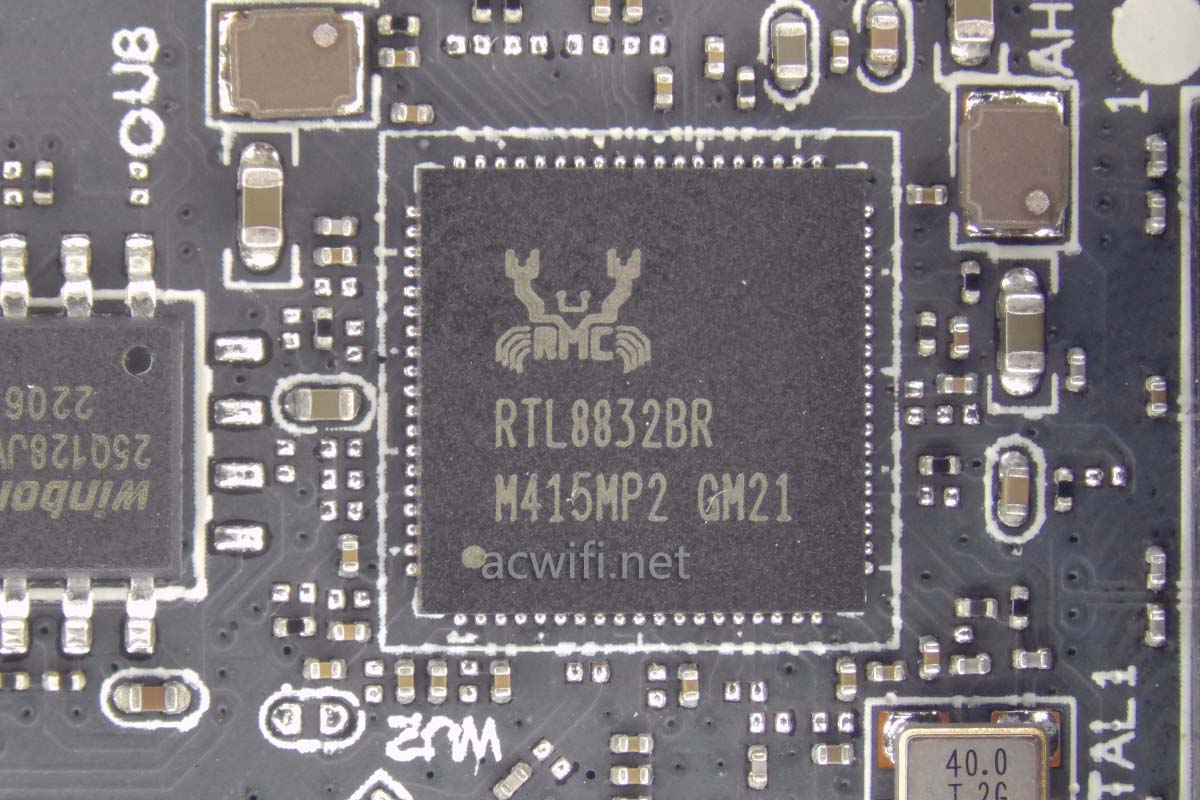

它的5G无线芯片是RTL8832BR,支持2T2R 5Ghz 802.11ac/ax WLAN,即Wi-Fi 6,最高速率1201Mbps。

2.4G和5G均没有外置FEM芯片,用了内置的。

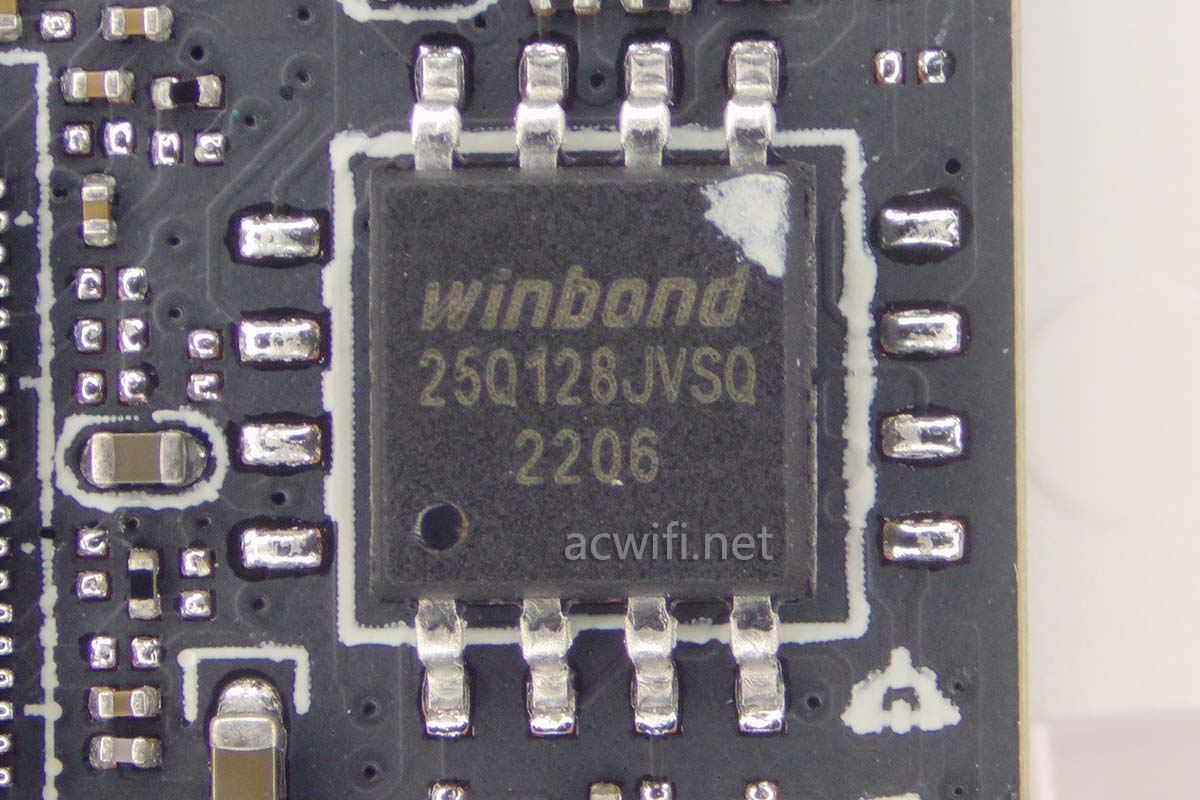

5G无线芯片旁边的闪存芯片,型号是W25Q128JVSQ,容量16MB。

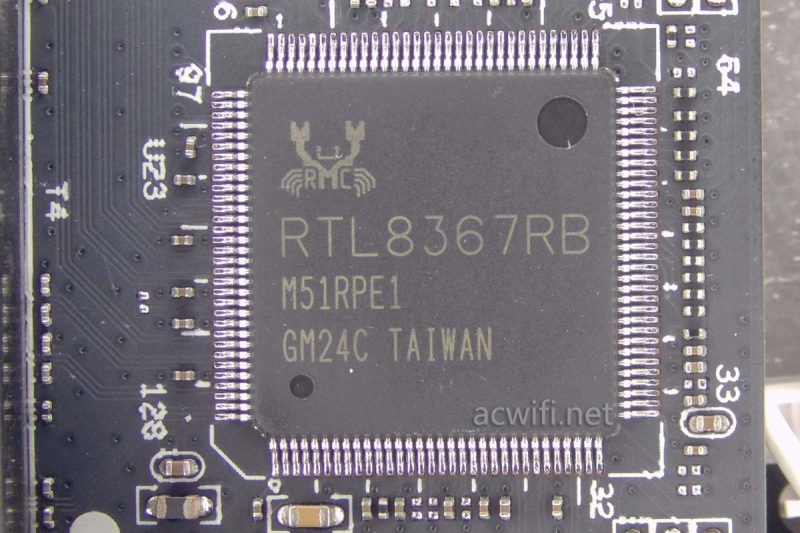

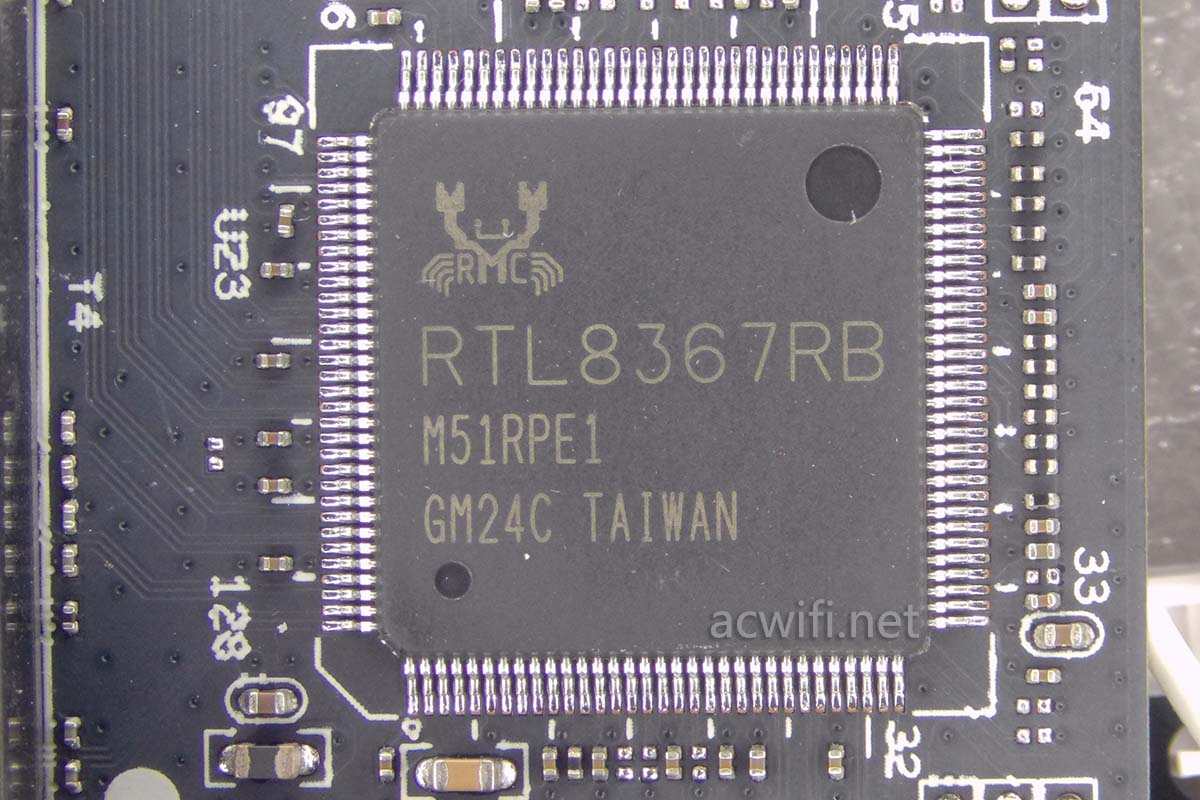

千兆交换芯片是RTL8367RB,LAYER 2 MANAGED 5+2-PORT 10/100/1000 SWITCH CONTROLLER。

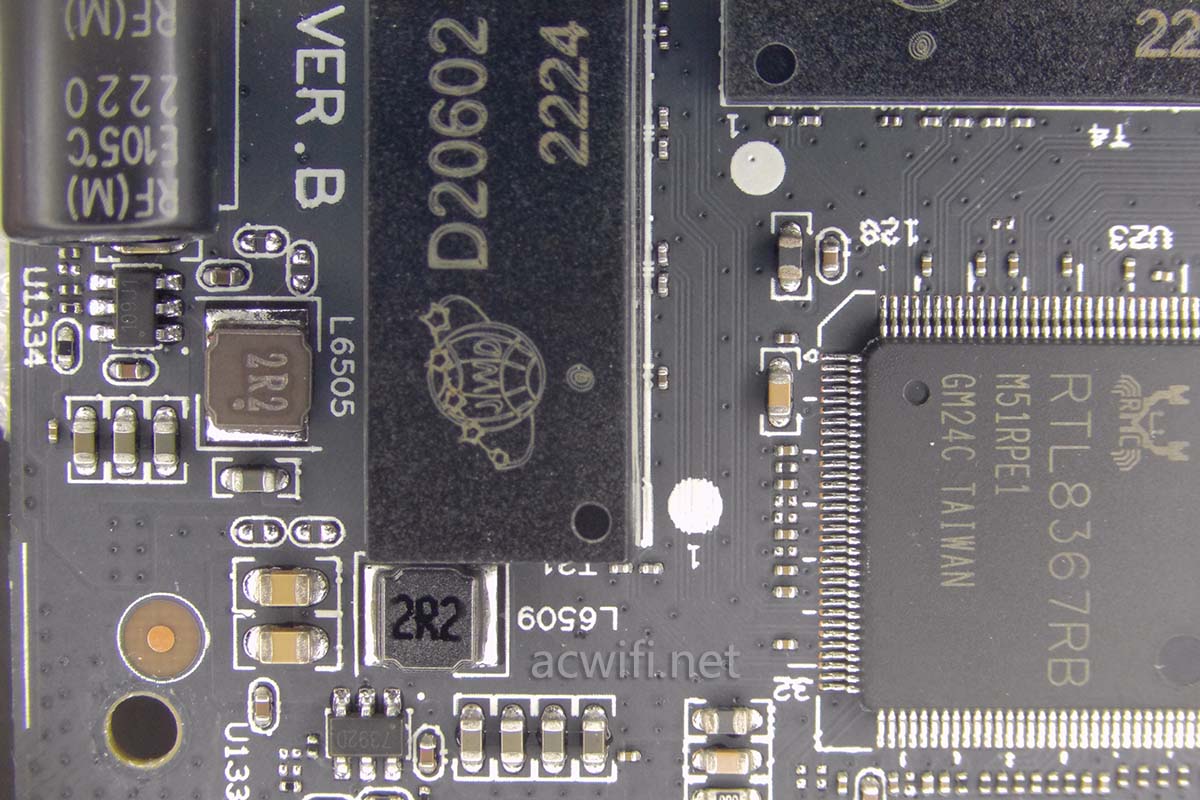

DC电源输入电路:

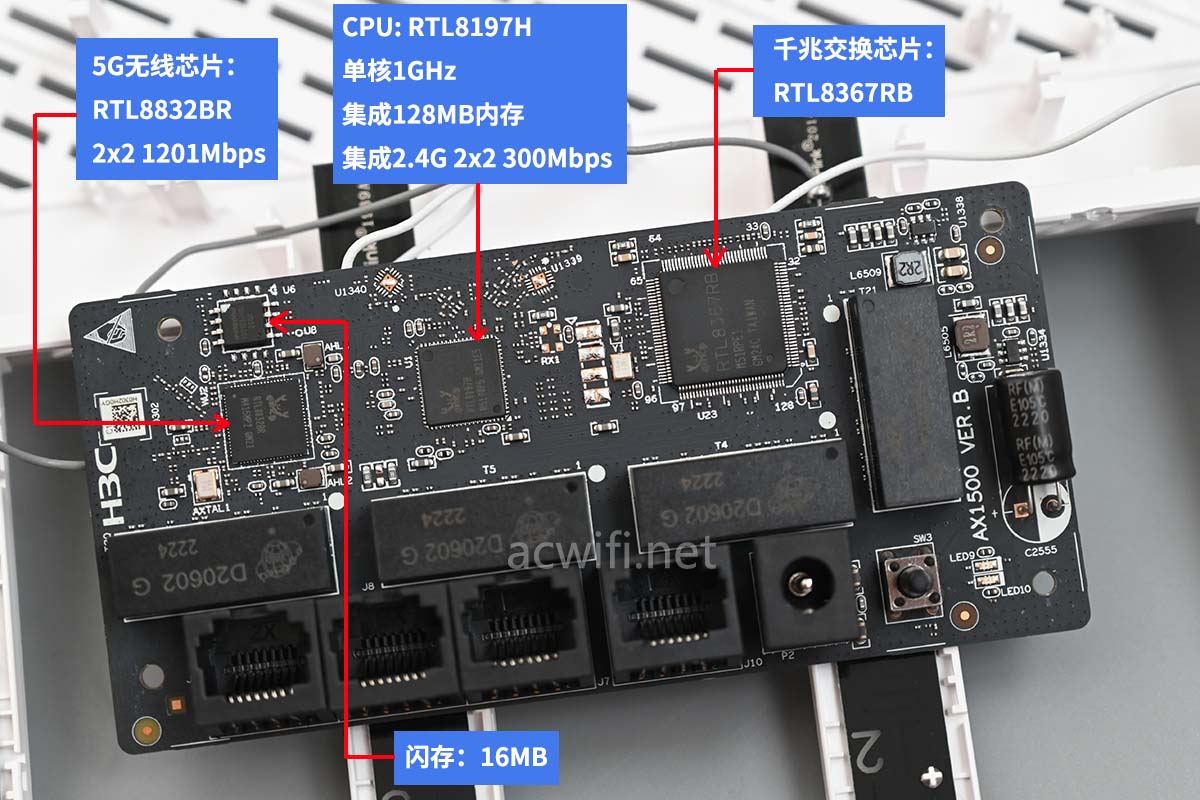

至此这台H3C NX15拆机完成了,它的所有芯片型号汇总如下图:

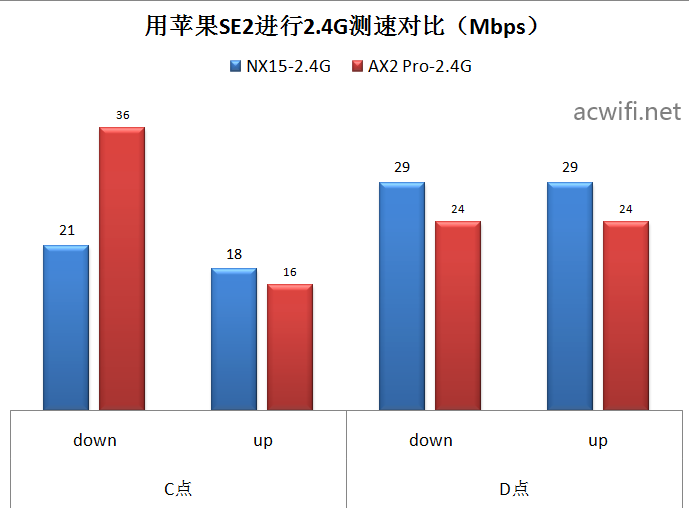

拿三台手机在D点的测速结果如下:(D点位置见后面的平面图)

从三台手机的D点测速结果来看,不是很好。

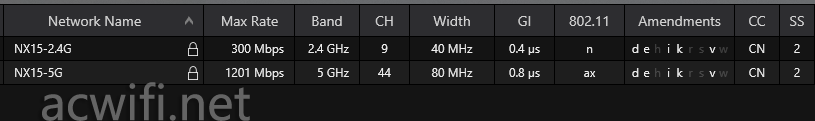

默认支持802.11k和802.11v:

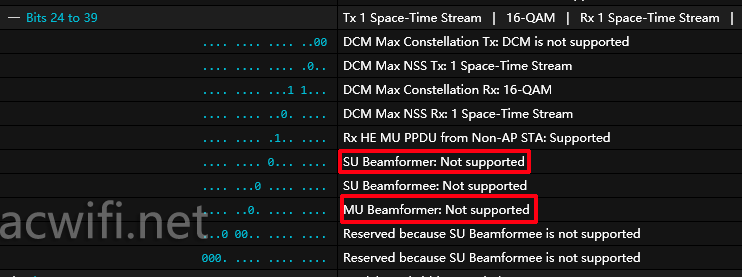

不支持波束成型和MU-MIMO:



二、无线强度测试

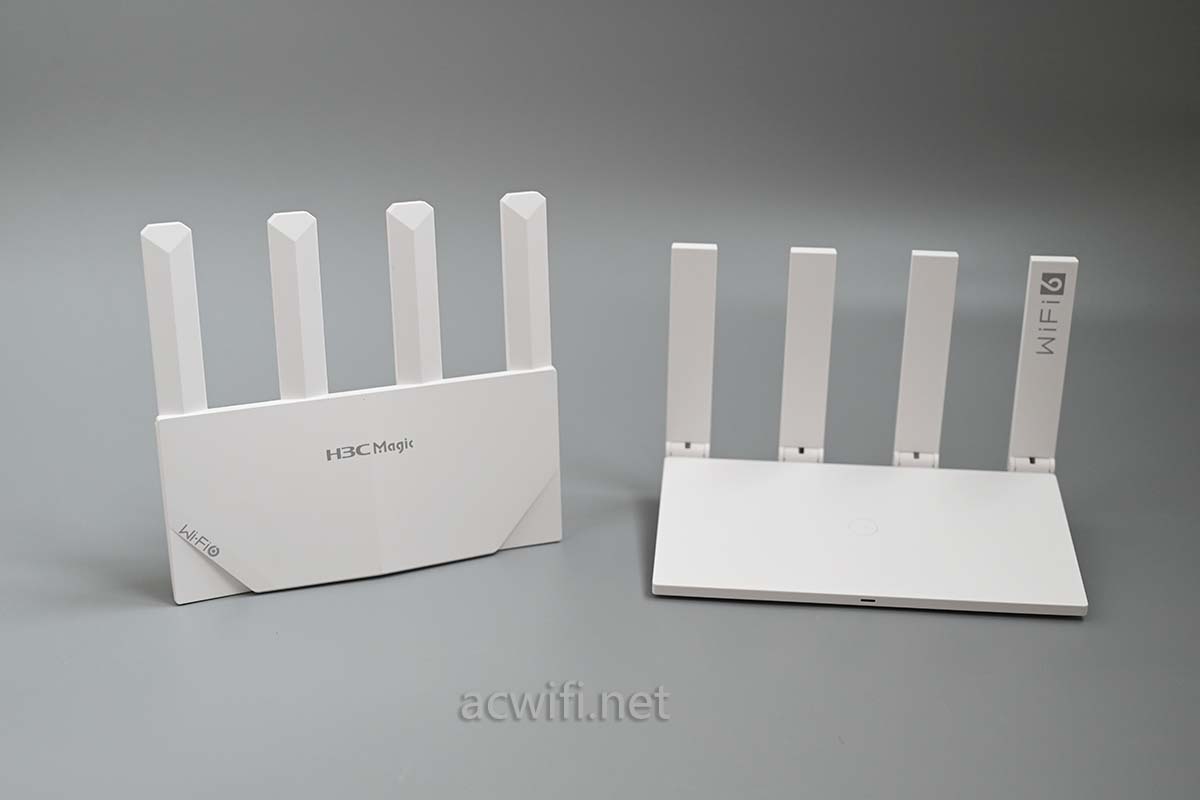

华为AX2 Pro跟H3C NX15的硬件平台一样,测试无线时可做个对照。

H3C NX15的固件版本是V100R003,华为AX2 Pro的固件版本是2.0.0.123。

记录无线强度的终端是装有AX200无线网卡的电脑,分别在下图中的四个位置:A、B、C、D。路由器放在下图中的“WIFI”位置。

两台无线路由器先后测试,不然做不到摆放位置的绝对一致;2.4G信道都设置9,5G信道设置44。

中兴AX3000巡天版拆机评测

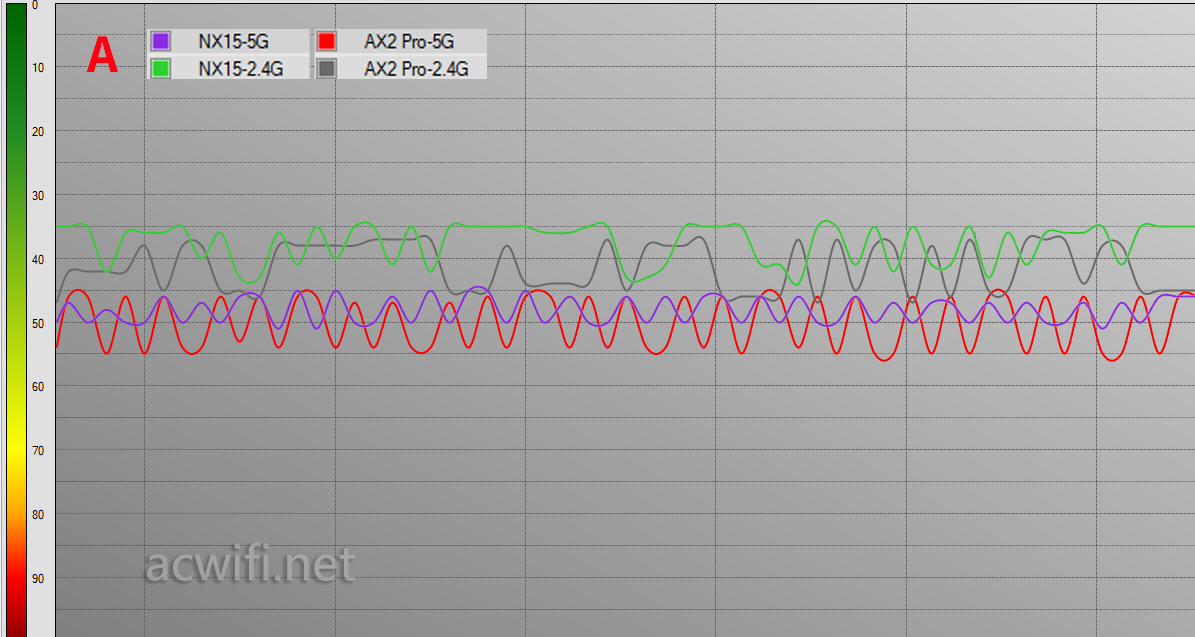

无线信号强度测试结果:

在隔了一墙的A点位置,难分上下;

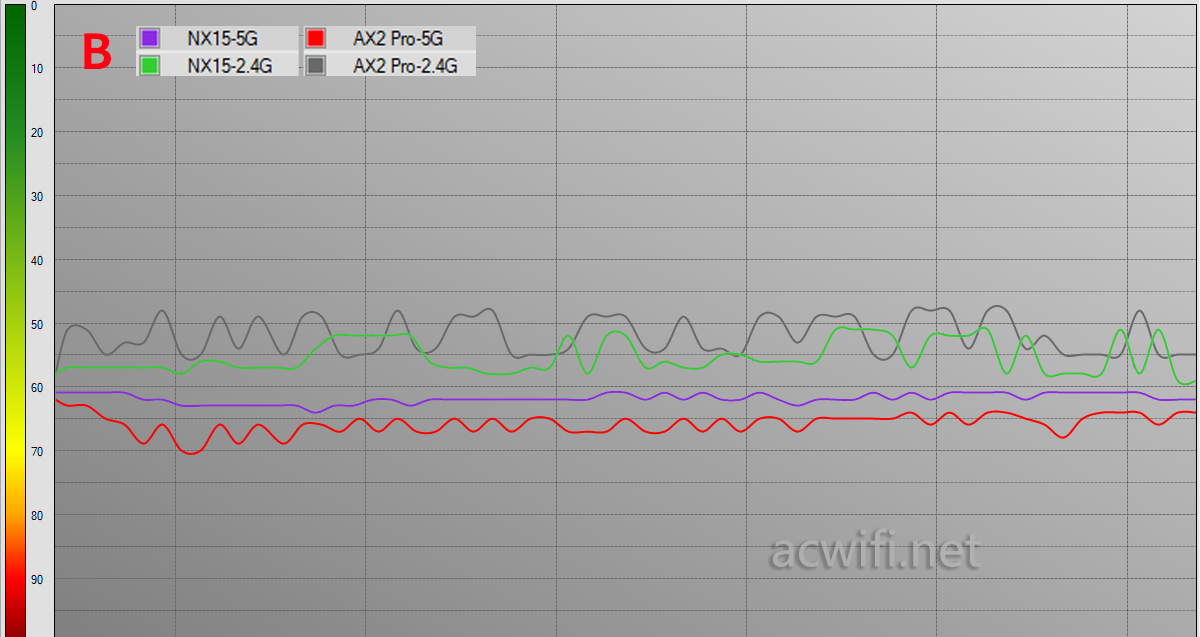

在隔了两墙的B点位置,2.4G是华为AX2 Pro强一点,而5G信号是H3C NX15强一点;

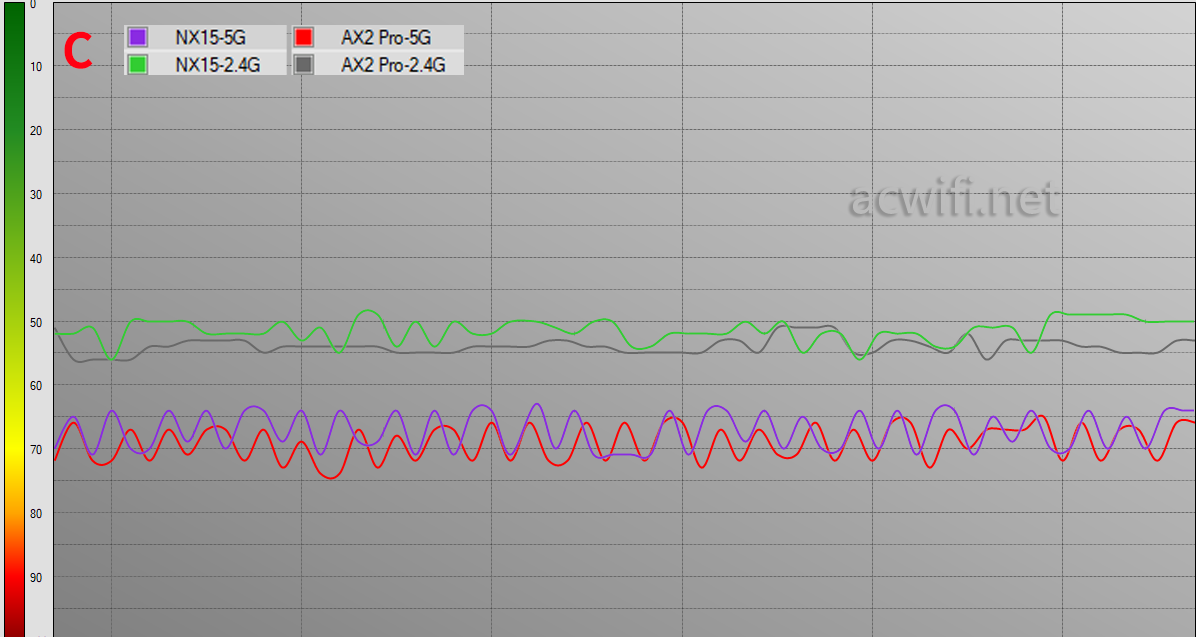

在直线距离11米远的C点位置里,难分上下;

最后在楼下的D点位置里,华为AX2 Pro的2.4G信号强度比H3C NX15强点,5G信号也强一点。



三 、无线速度测试

测试方式:不同位置不同无线终端,多次测速取平均值(自建speedtest测速服务器)。

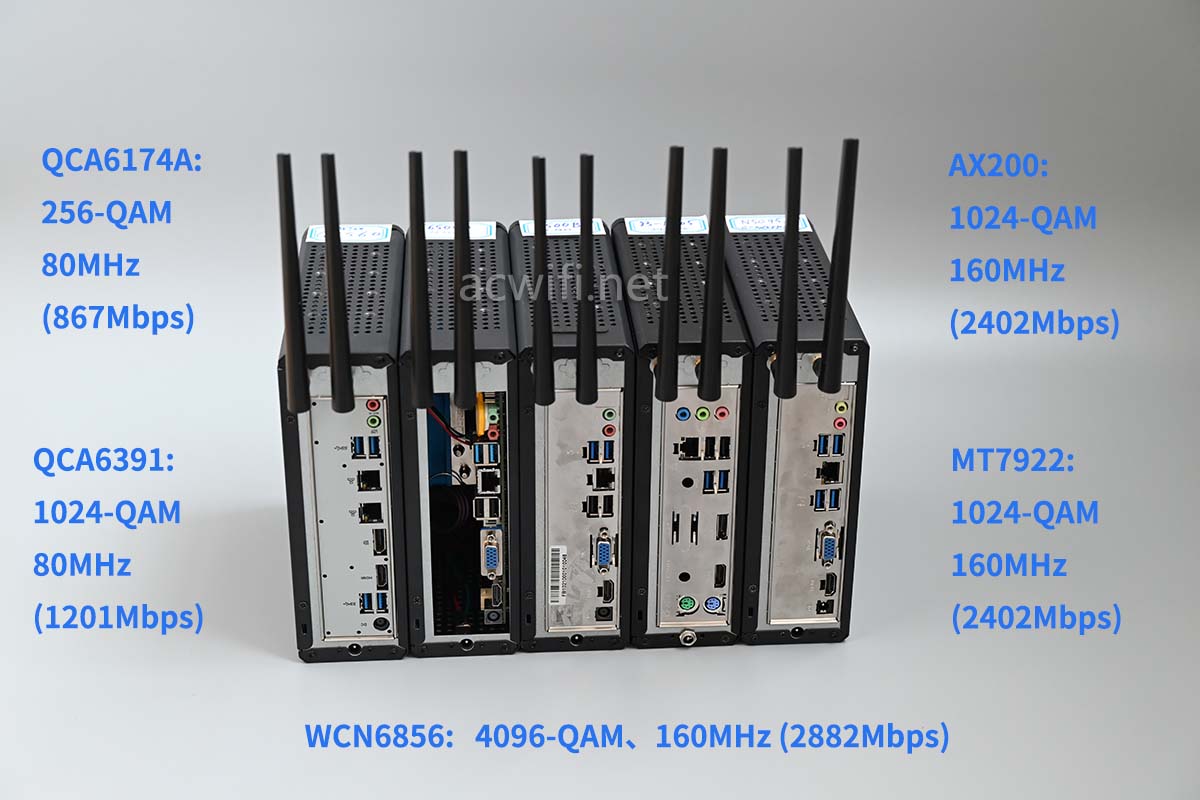

以后都用PC电脑安装无线网卡的方式来测速,所有无线网卡接的天线都一样。一共有五款无线网卡,如下图:

QCA6174A是Wi-Wi 5的无线网卡,我觉得大家用的还是有许多不支持Wi-Fi 6的终端,所以很有必要加进来测试;

QCA6391可以看作是小米10的Wi-Fi 模块;

WCN6856可以看作是小米11的Wi-Fi 模块;

MT7922可以看作是红米K50 Pro

AX200大家都熟悉了。以后的具体无线测速都用这五款无线网卡了,不怕坏,坏了有后备!

2.4G只测C和D点两个位置,因为干扰大。

5G测速会在所有设备测试结果列出来之后再做个汇总的汇总, 这样最直观明了。

1、AX200测速结果:

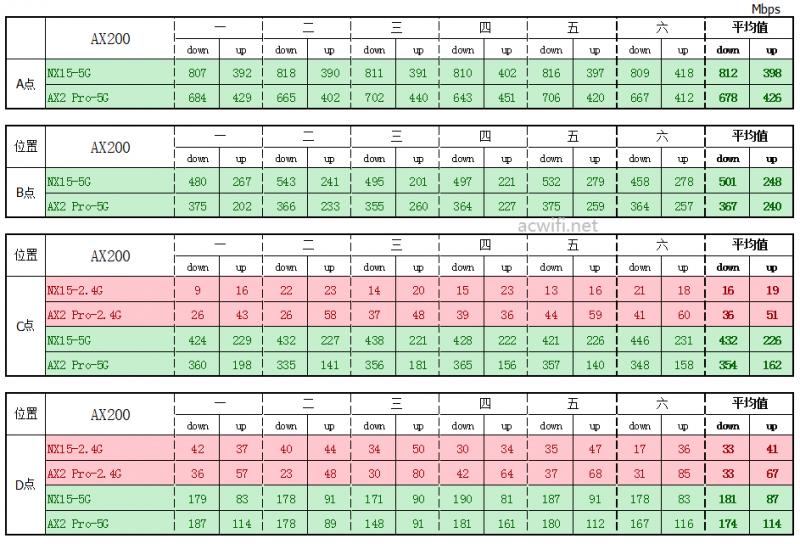

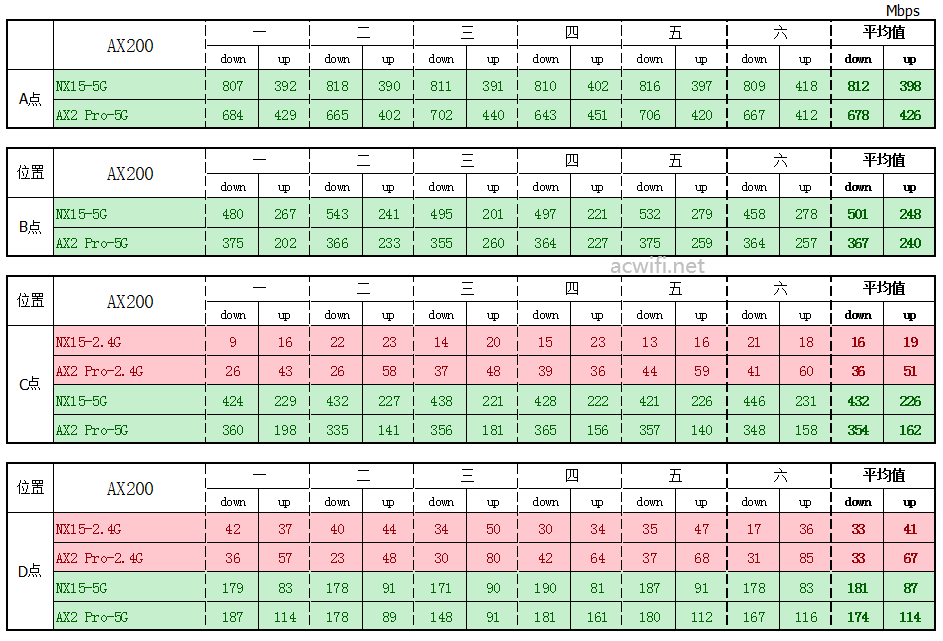

AX200测速的所有结果如下表格:

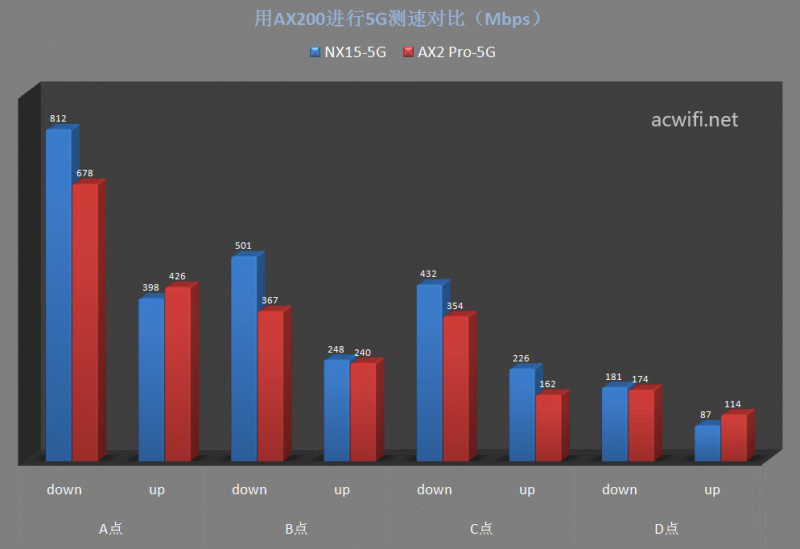

5G平均值如下图:

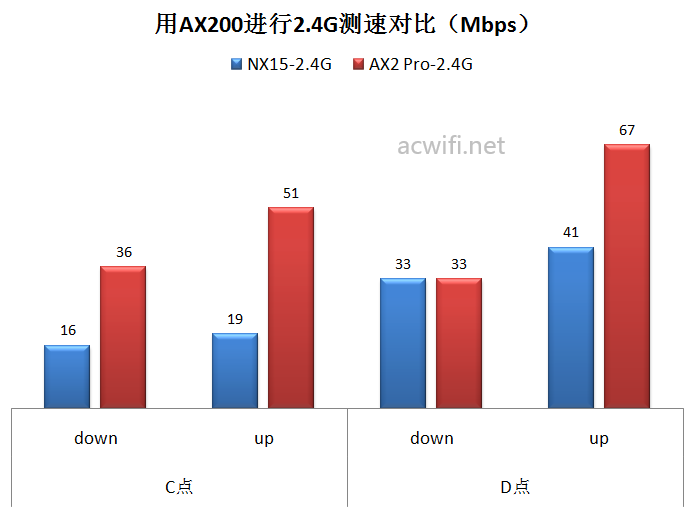

2.4G平均值如下图:

用AX200测的2.4G的数据,华为AX2 Pro好一些。

2、WCN6856测速结果:

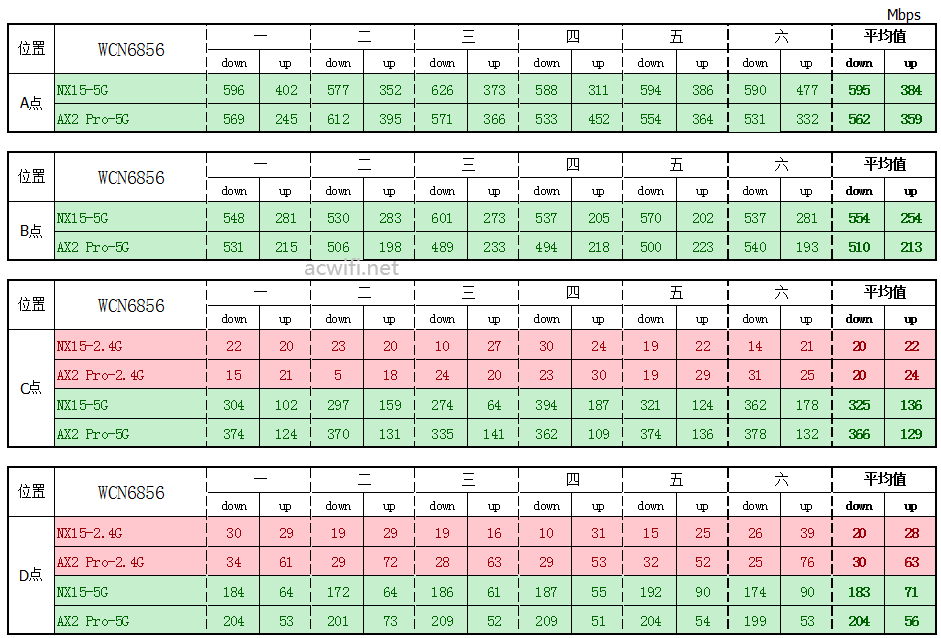

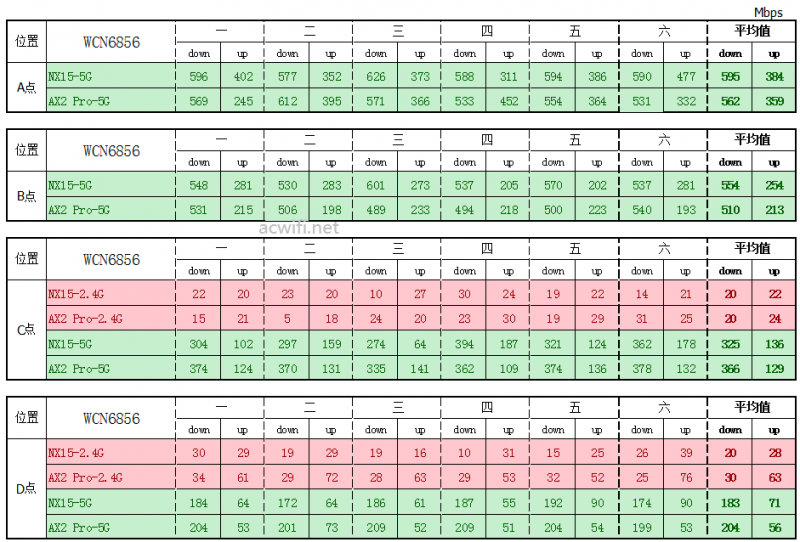

WCN6856的所有测速结果如下表格:

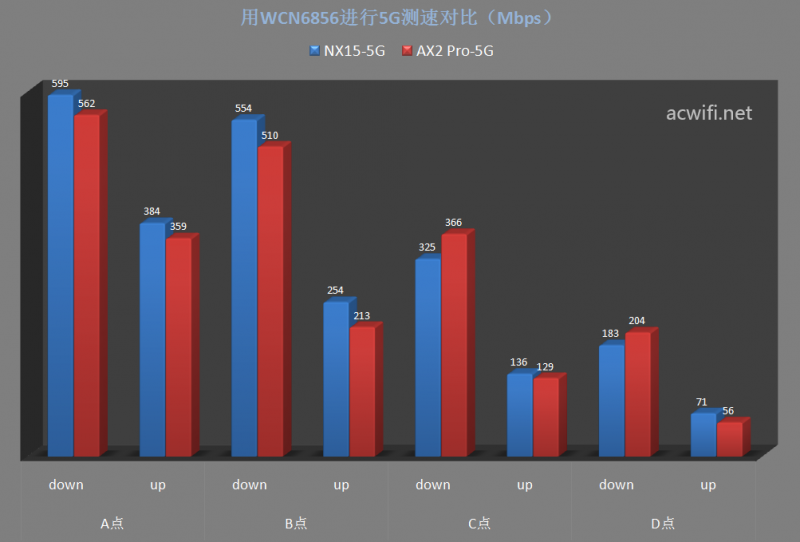

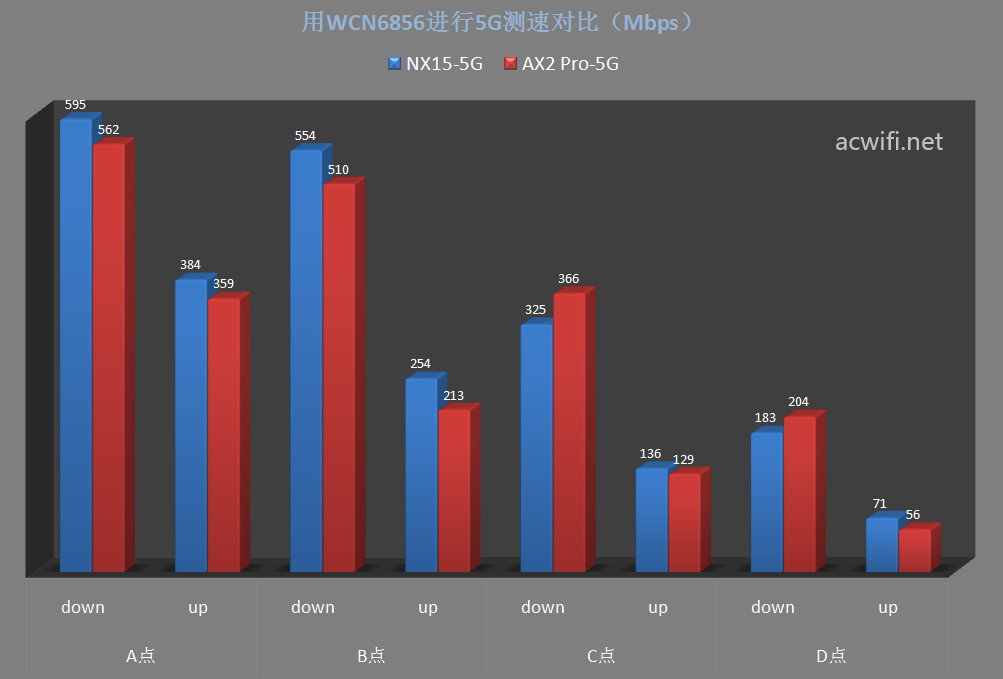

5G测速平均值如下图:

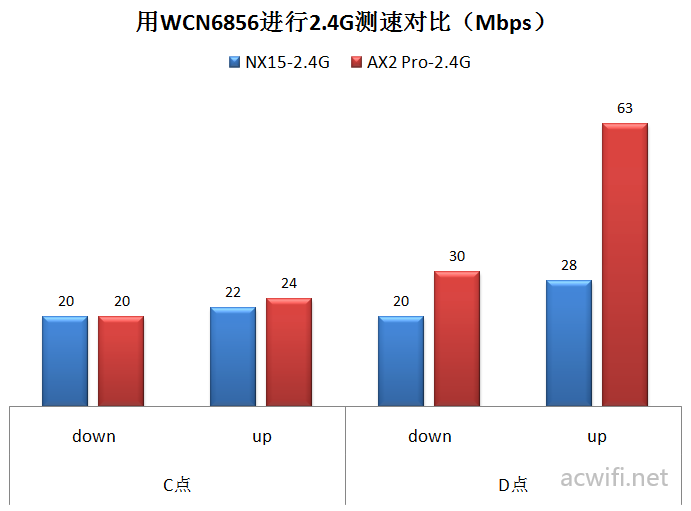

2.4G测速平均值如下图:

C点差不多,D点的上行速度相差大些。

3、WCN6856测速结果:

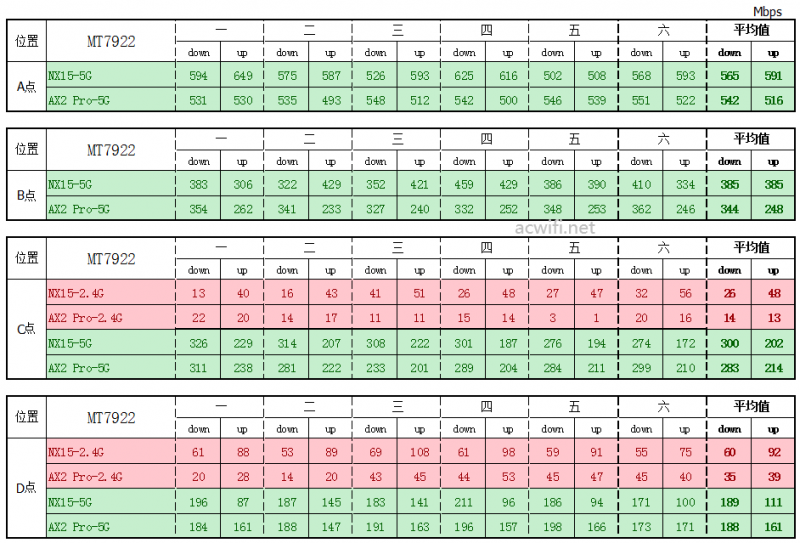

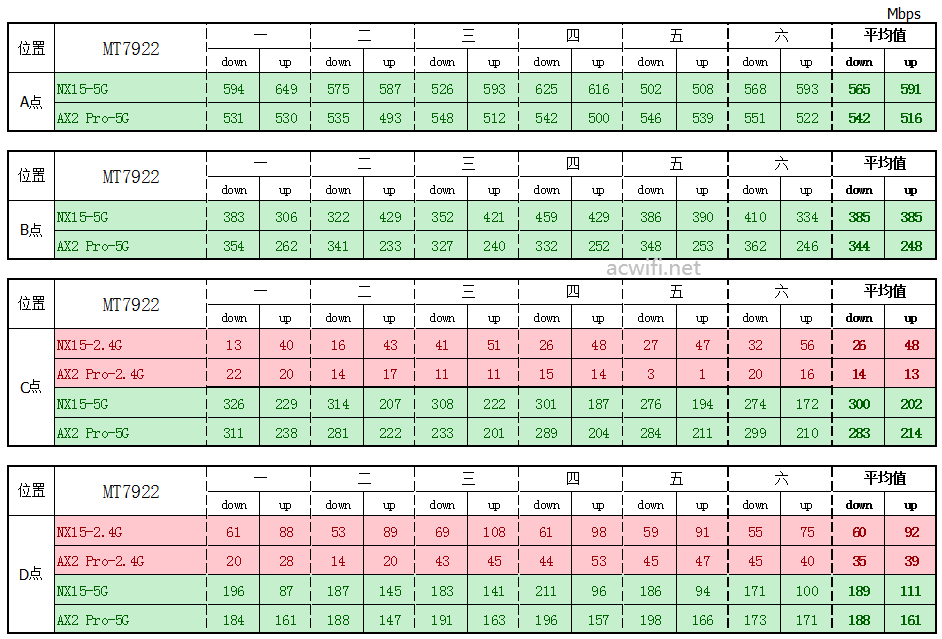

MT7922的所有测速结果如下表格:

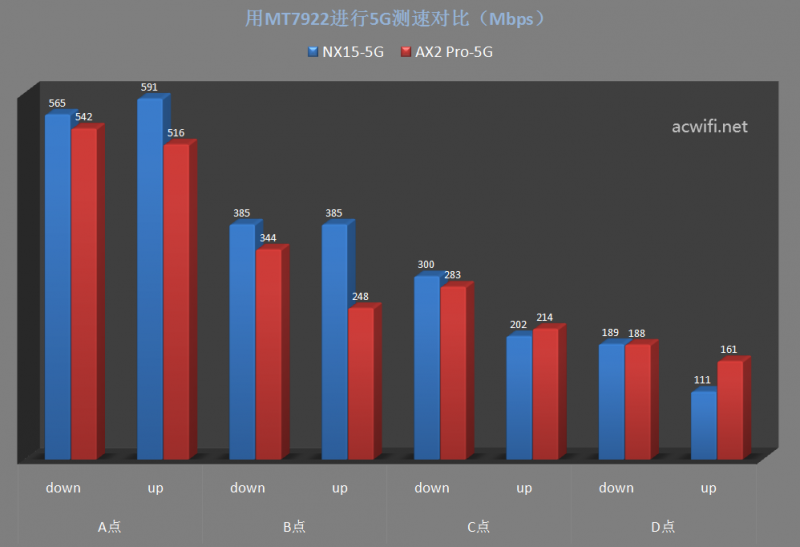

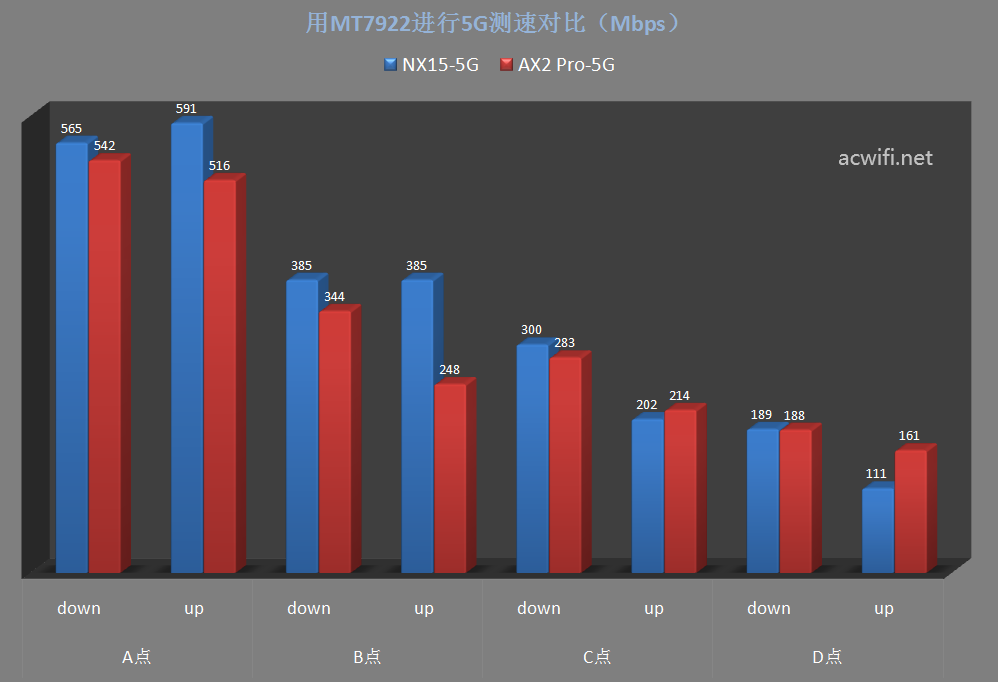

5G测速平均值如下图:

2.4G测速平均值如下图:

H3C NX15的2.4G在两个位置都不错,相对地!

4、QCA6391的测速结果:

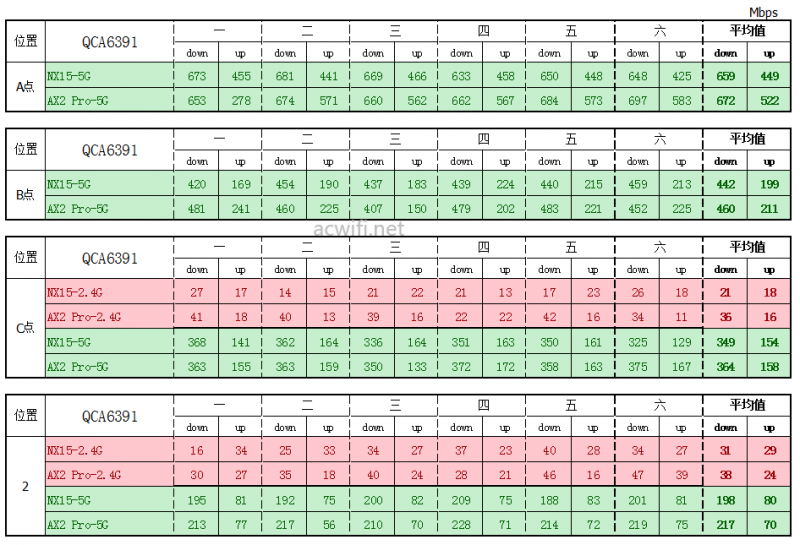

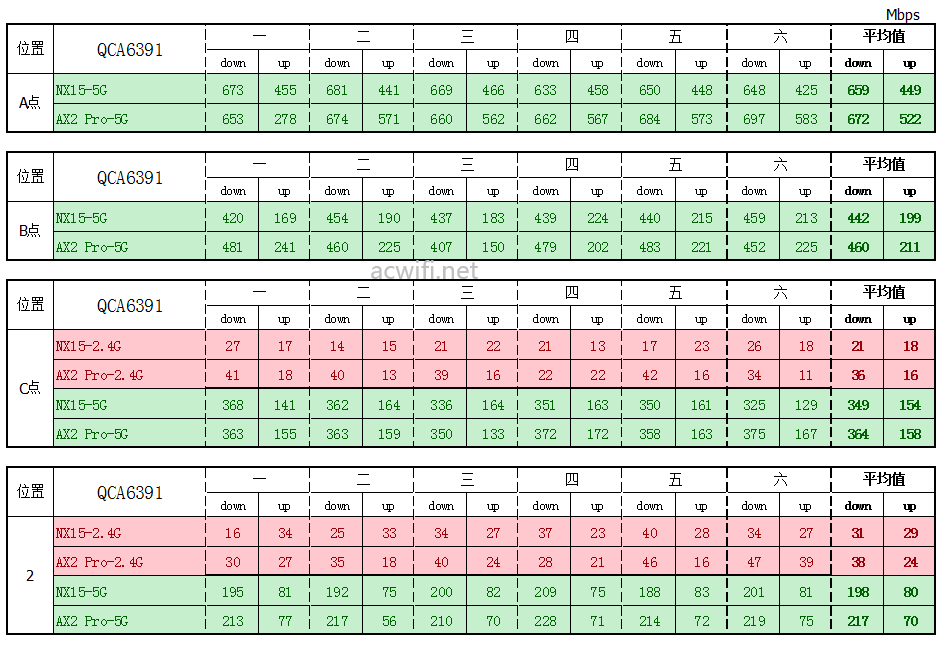

用MT7922测速的所有结果如下表格:

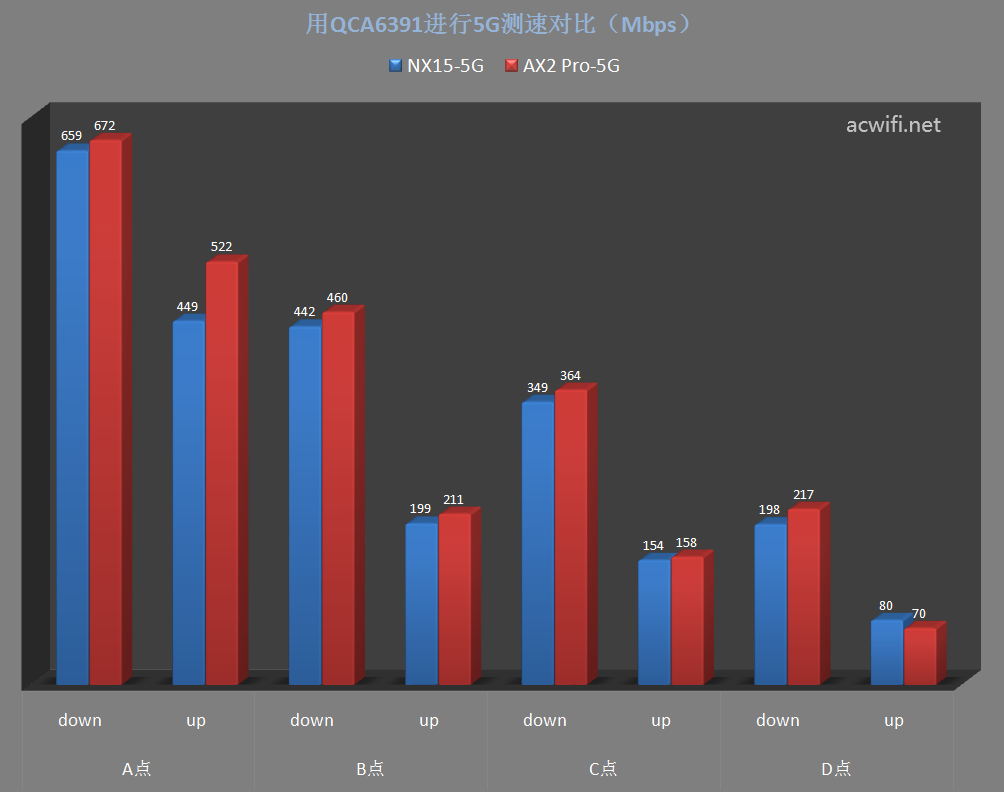

5G测速平均值如下图:

2.4G测速平均值如下图:

5、QCA6174A的测速结果:

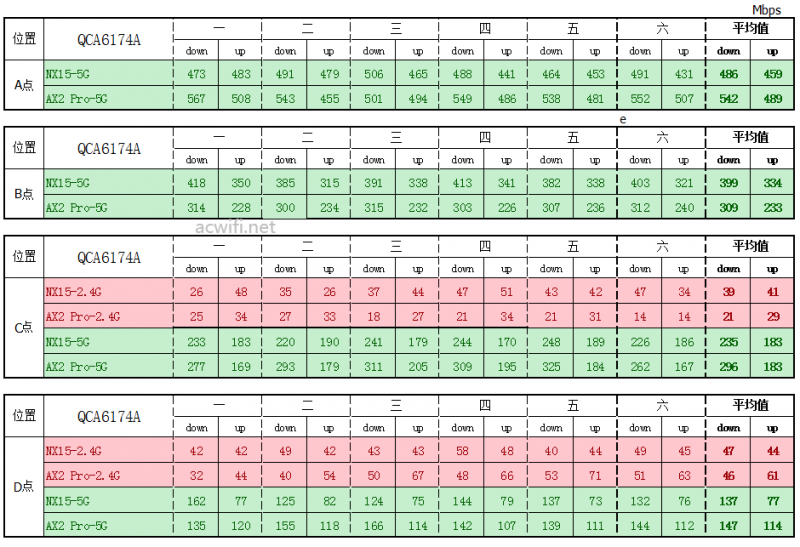

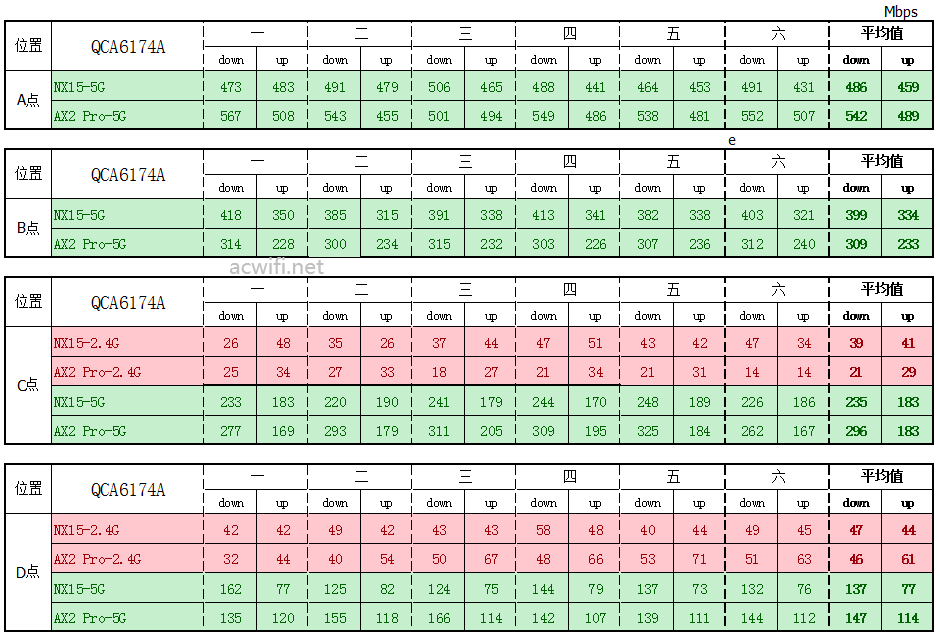

用QCA6174A测速的所有结果如下表格:

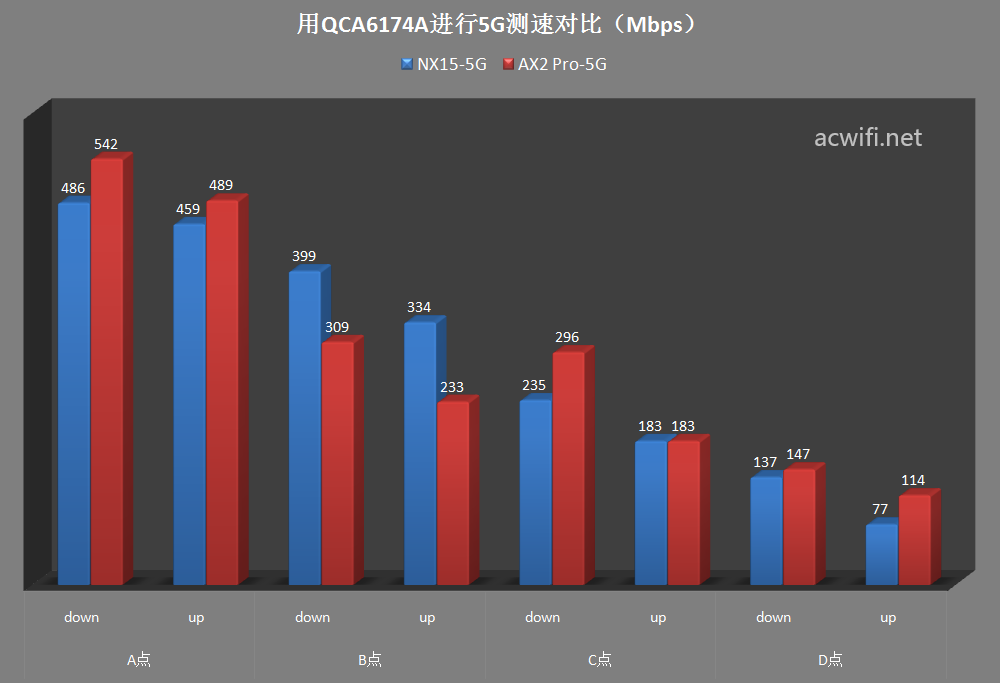

5G测速平均值如下图:

2.4G测速平均值如下图:

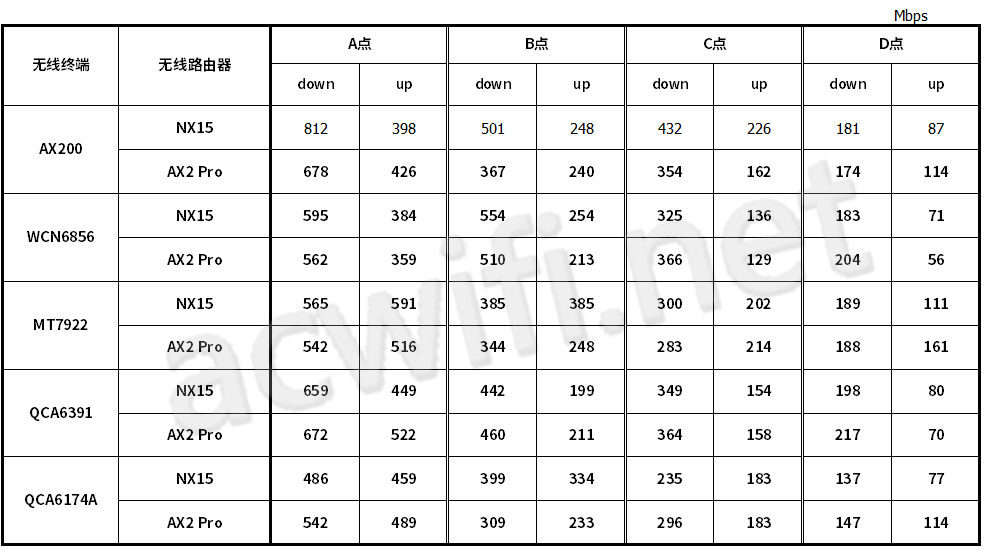

最后我把5G平均值都放到如下表格:

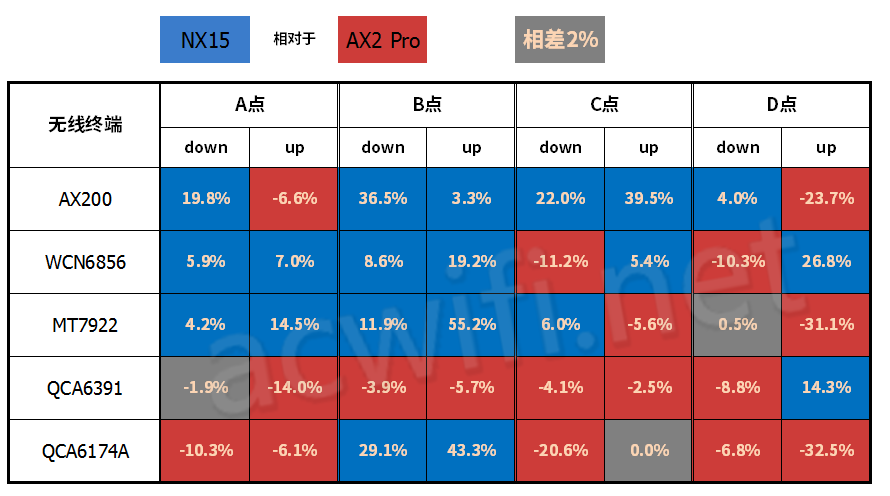

这样看着还是有点累,我把H3C NX15与华为AX2 Pro的平均数据做一个比值,并把相差在2%以内的视为一样(误差值),谁占优的就显示谁的颜色。如下图:

我好喜欢上面的图表呀,横看竖看斜看都那么好看!红色和蓝色差不多的数量。

如果横着看:用AX200、WCN6856、MT7922测速,H3C NX15表现好些,用QCA6391和QCA6174A测速时,华为AX2  Pro表现好些。

如果竖着看:D点位置是华为AX2 Pro比较占优。



四 、小包转发率测试

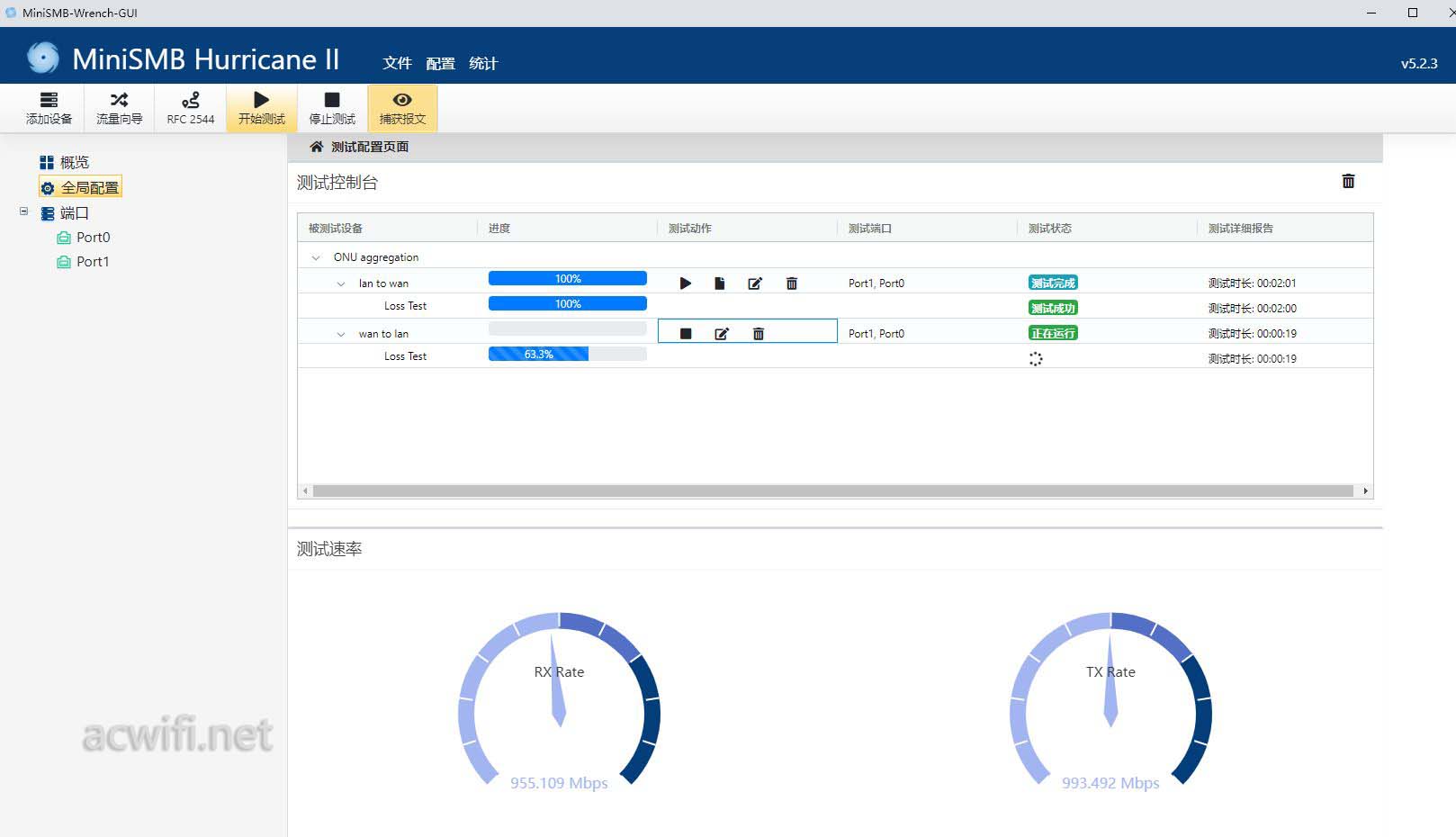

测试小包转发性能用的工具是MiniSMB Hurricane II:

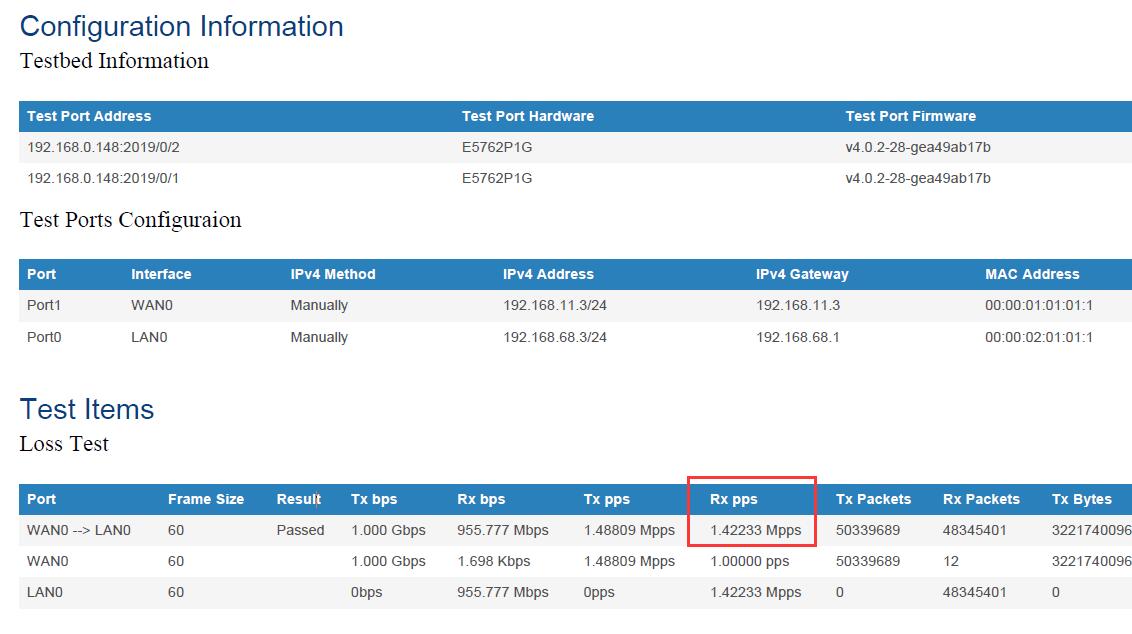

实测H3C NX15的小包转发率如下图红框里的数据:1.422Mpps

经多次测试,均是1.422Mpps(千兆端口的理论值是1.488Mpps),差一点点就跑满。



五、50个智能插座连接测试

智能家居设备越来越多了吧,可是,都只支持2.4G的Wi-Fi接入,无线路由器的2.4G Wi-Fi基本是留给这些设备连接使用了。

用50个智能插座同时通电,不用半分钟,全都连接上了H3C NX15。

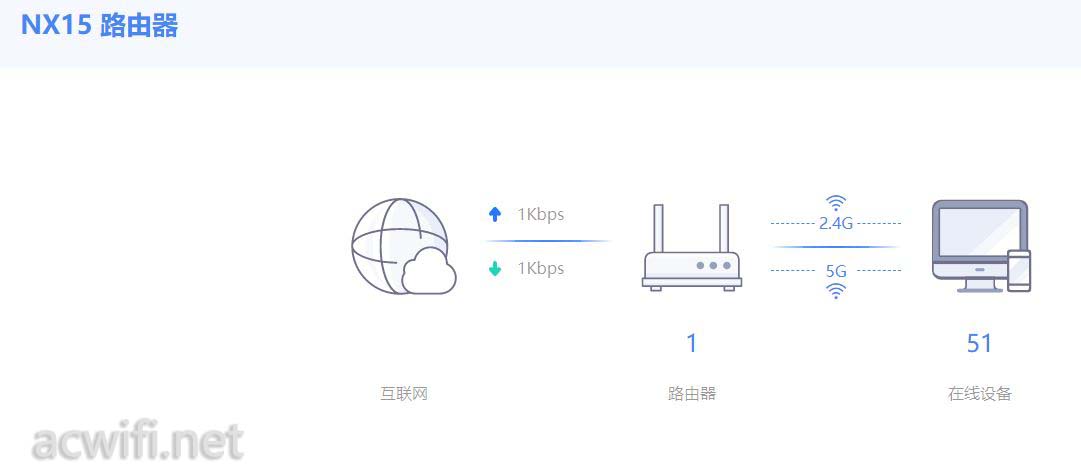

加上网线连接的一台电脑,一共51台终端:

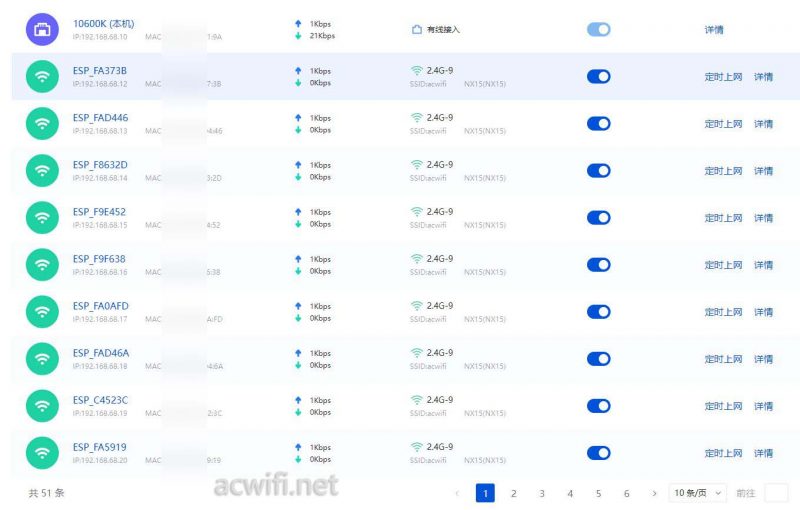

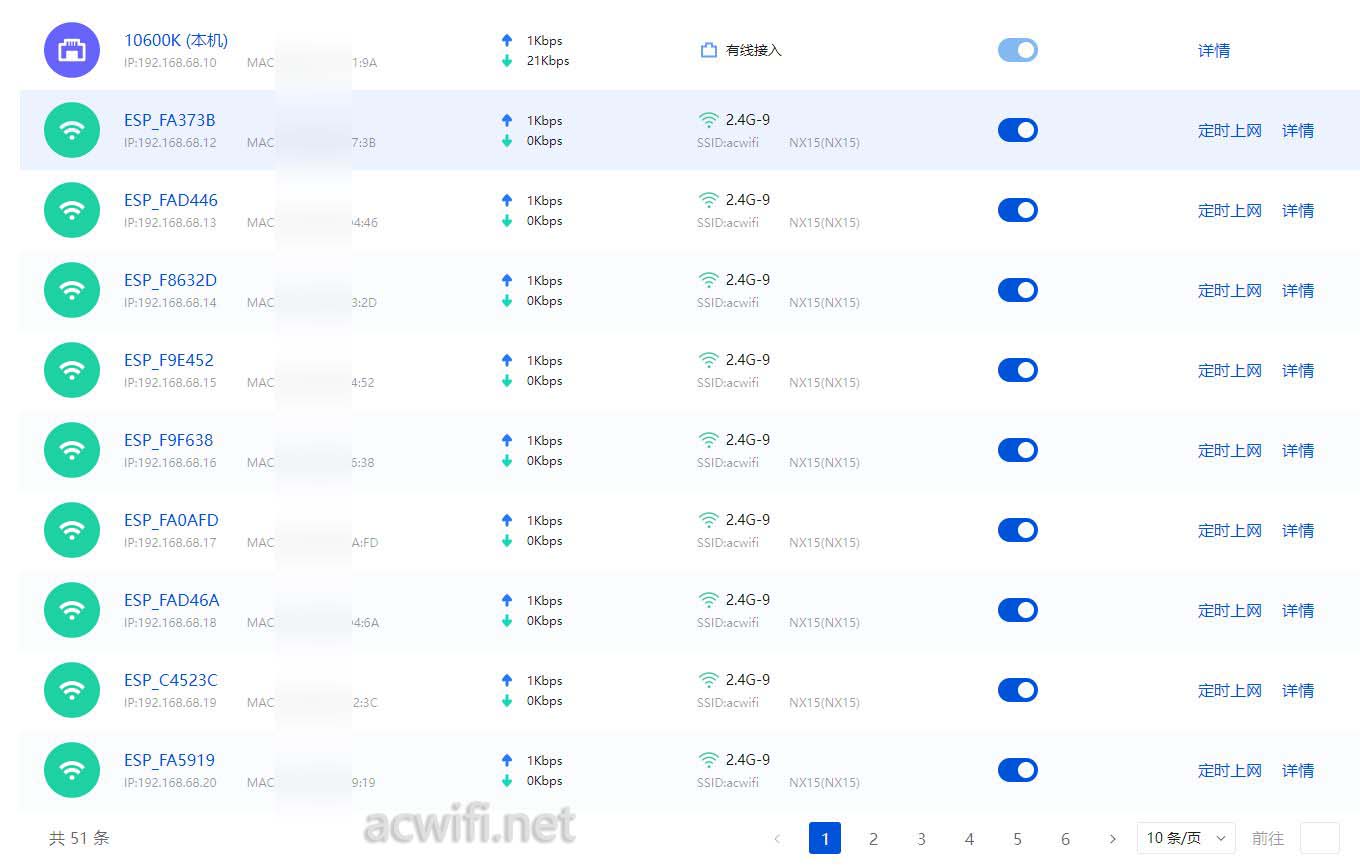

终端列表:

把无线路由器重启,所有插座也能在短时间连接上。没问题!



六、系统和功能

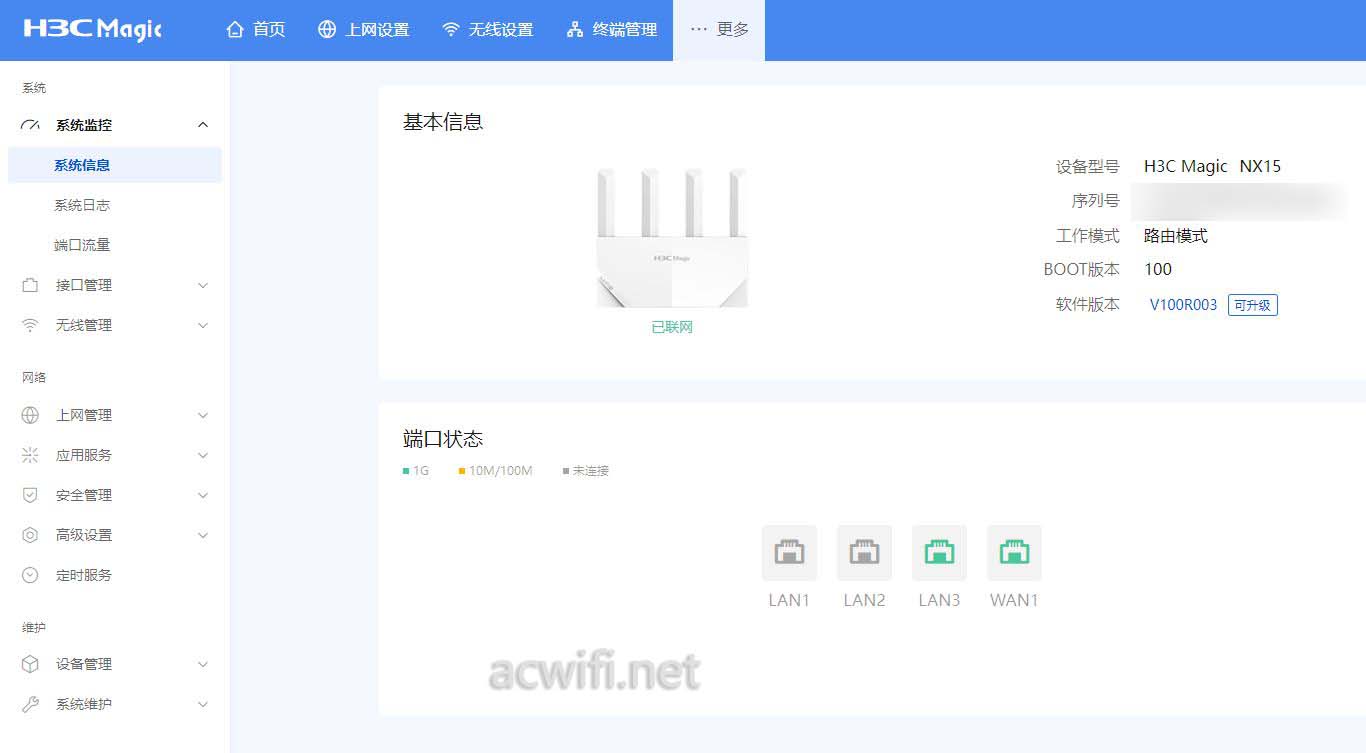

这个界面第一次看见:

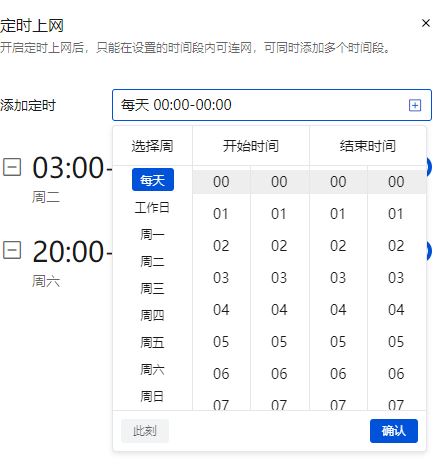

在首页的连接终端列表里面,可以设置控定时上网功能,可以添加多条定时:

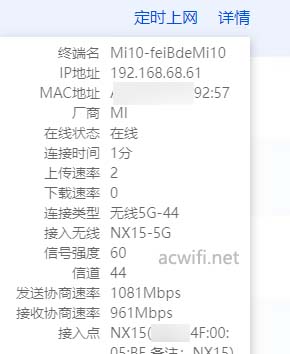

还可以查看无线连接的数据,包括协商速率,接入点是如台,还有信号强度都可以显示出来,对我来说,这挺实用的!也可以方便你分析无线路由器的摆放位置

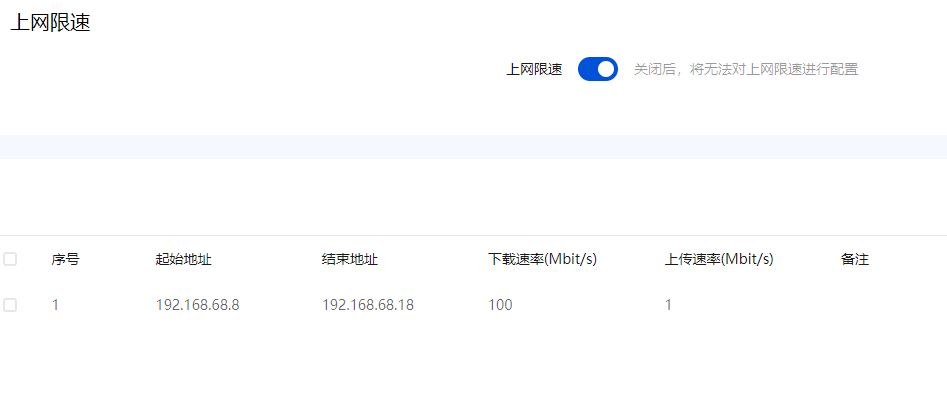

上网限速功能,可以设置固定IP,也可以设置一个IP段。只是,最小只能1,不能0.1。。。。哈哈! 你可以把人经常玩短视频、电视盒子这些终端设置“上行速率”1Mbit/s,这样,整个网络会流畅。我猜的,不信你们可以试试。

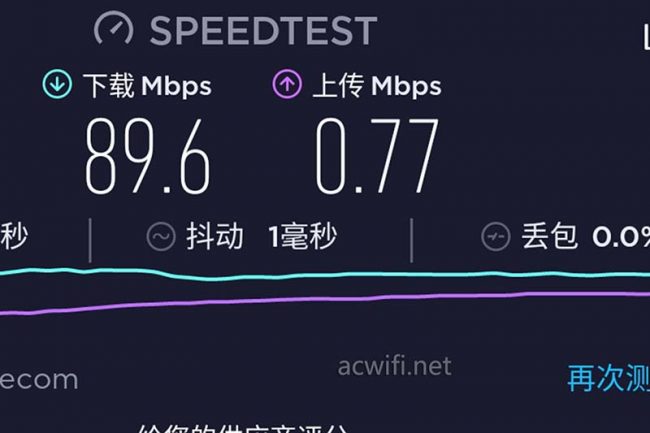

上面设置了下行100上行1,然后测速是89.6和0.77:

限上行,并不会影响看视频的体验,丝毫不影响。

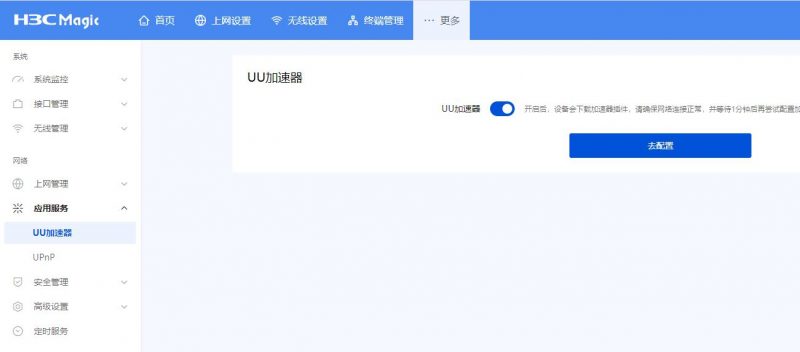

集成了UU加速器,我不玩游戏,所以这个没细看。

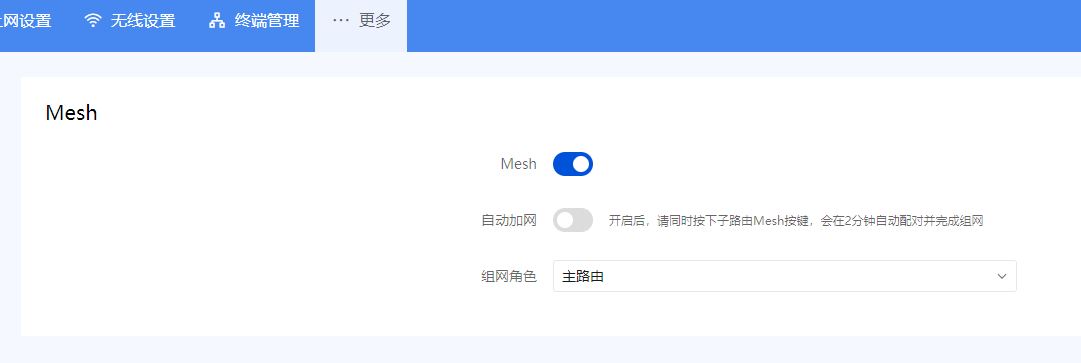

现在出的无线路由器都支持Mesh功能了。Mesh可以看作是一种傻瓜化的小白也能轻松操作的组网方式。

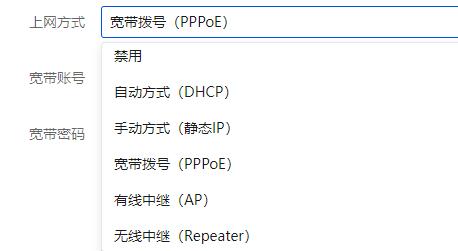

H3C NX15的上网方式:



七、总结

从无线测速结果来看,5G频段整体效果略优于AX2 Pro,2.4G频段带机量有51个终端,足够满足家庭需求。179元,京东做活动时候169,可以作为子节点组网的补充,也可以放在面积不大的空间使用。功耗和发热都很低,散热片都不需要用。

H3C NX15京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net,人工回复!
