TP-LINK轻舟XDR4288拆机,双频不对称空间流

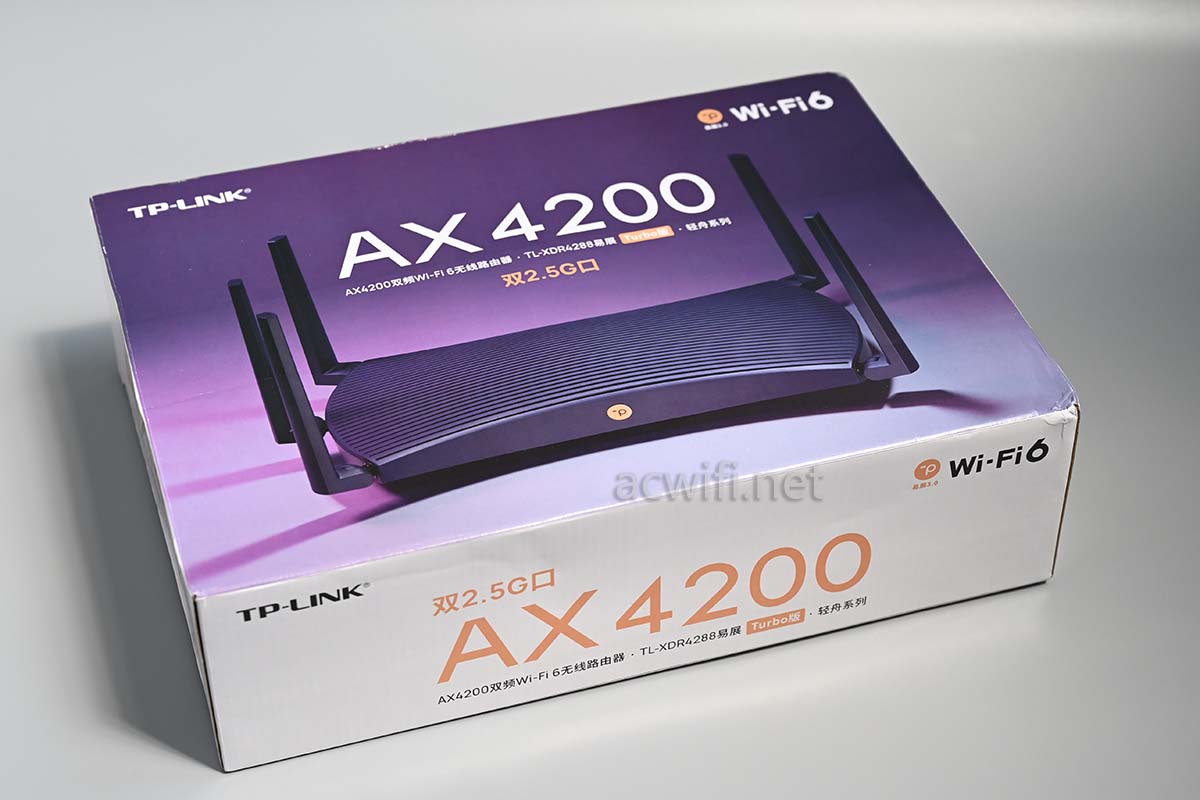

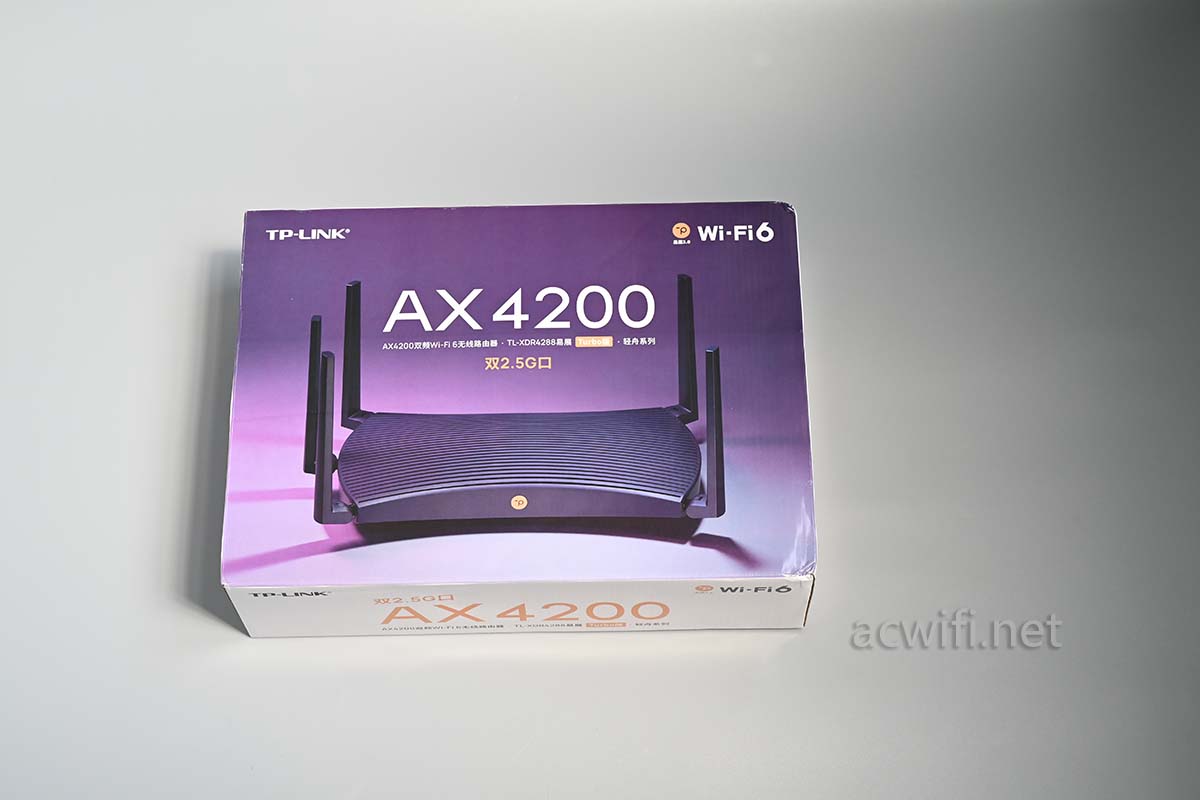

轻舟系列里无线规格最低的版本XDR4288。包外装有封膜,拆机前做了简单的测试,所以下图没看见封膜:

轻舟系列都支持支持双2.5G网口,配合将来的2.5G LAN口光猫,又如果你的宽带没有限速,轻松白赚个200兆左右的下行速度回来。说到2.5G LAN光锚,我会很快拆一台,我意思不是说我很快。

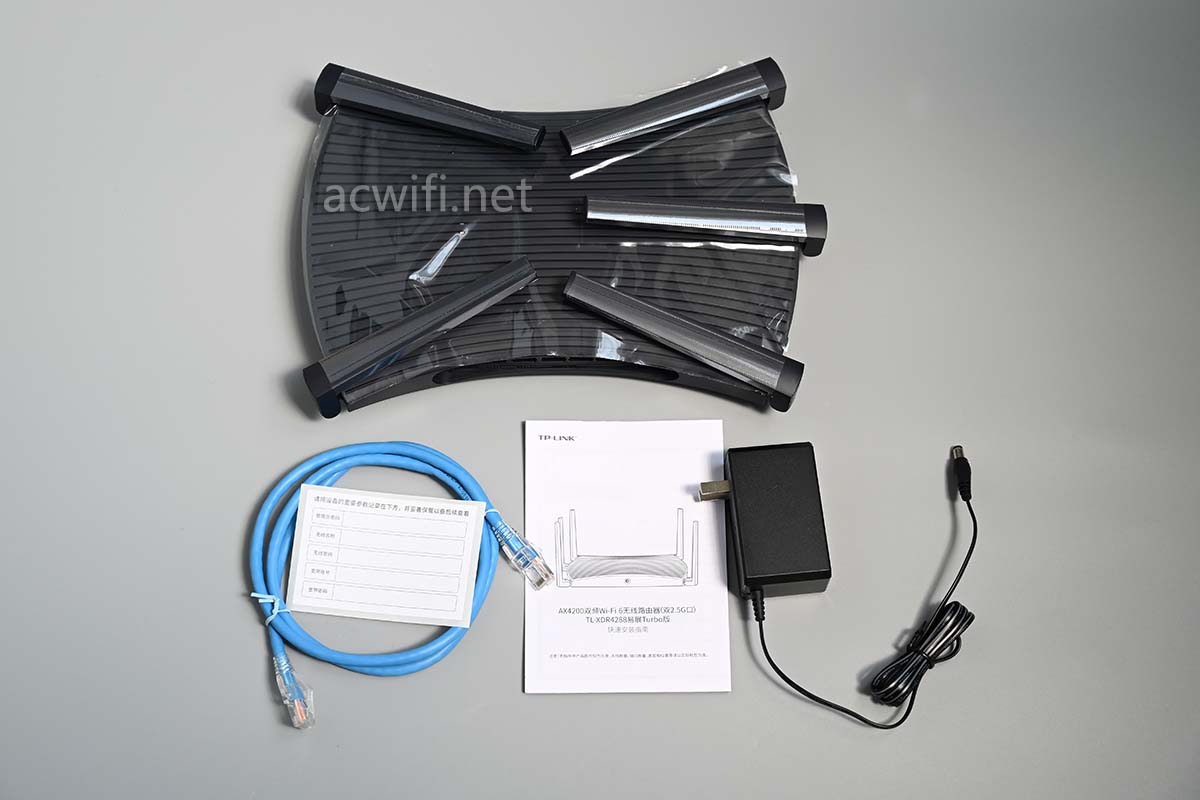

取出机身和配件:

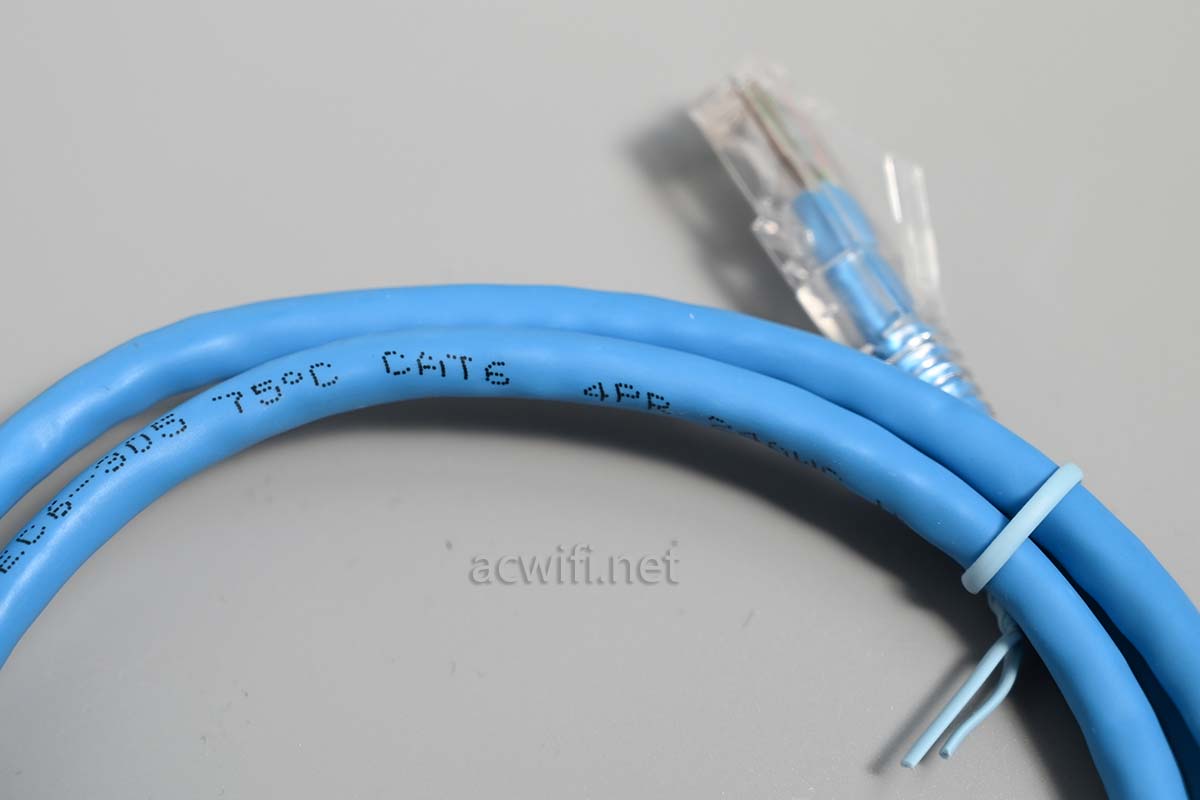

网线是六类网线,比较粗。

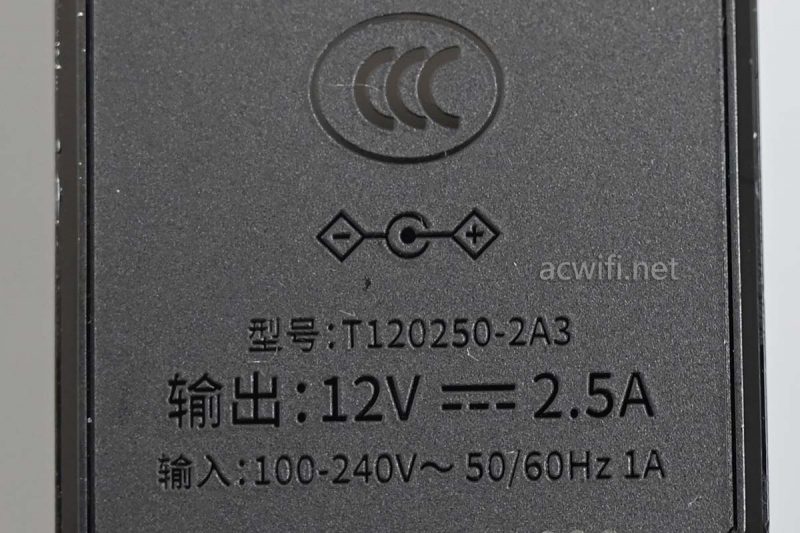

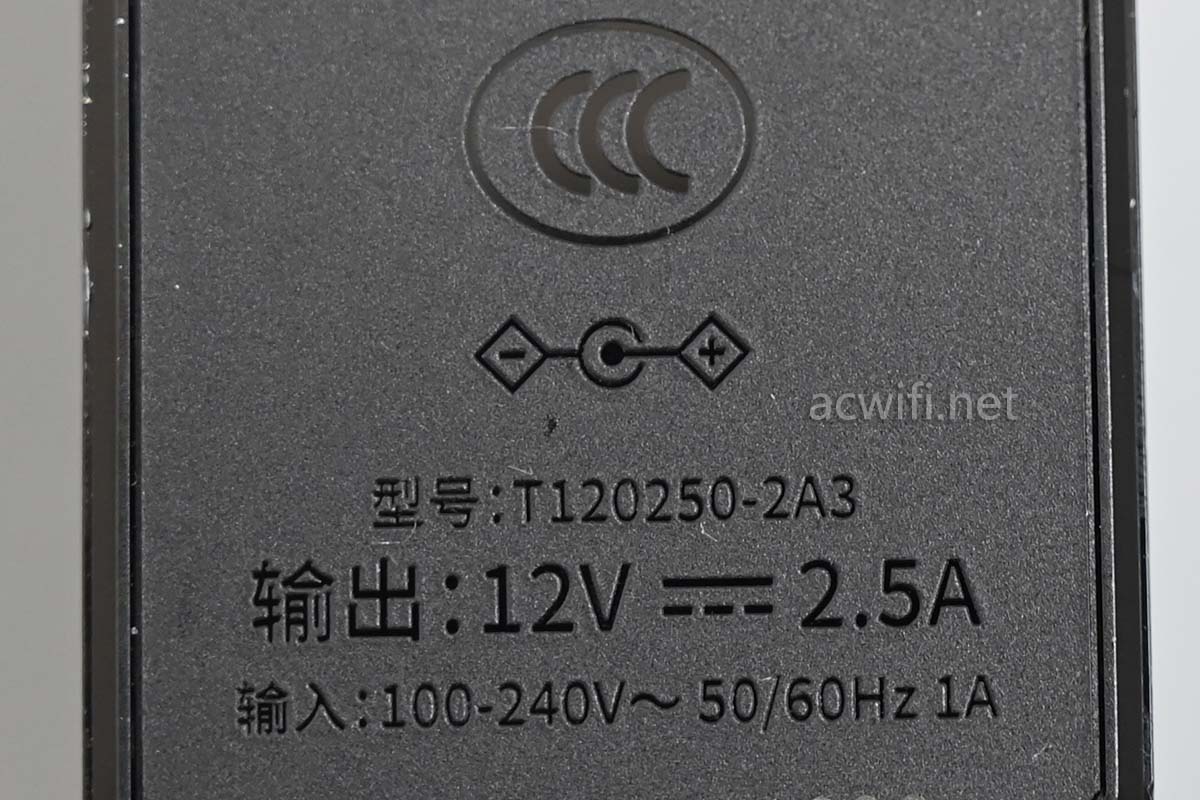

电源输出规格是12V/2.5A,接2.5G口联网后的待机功率是6.3W。

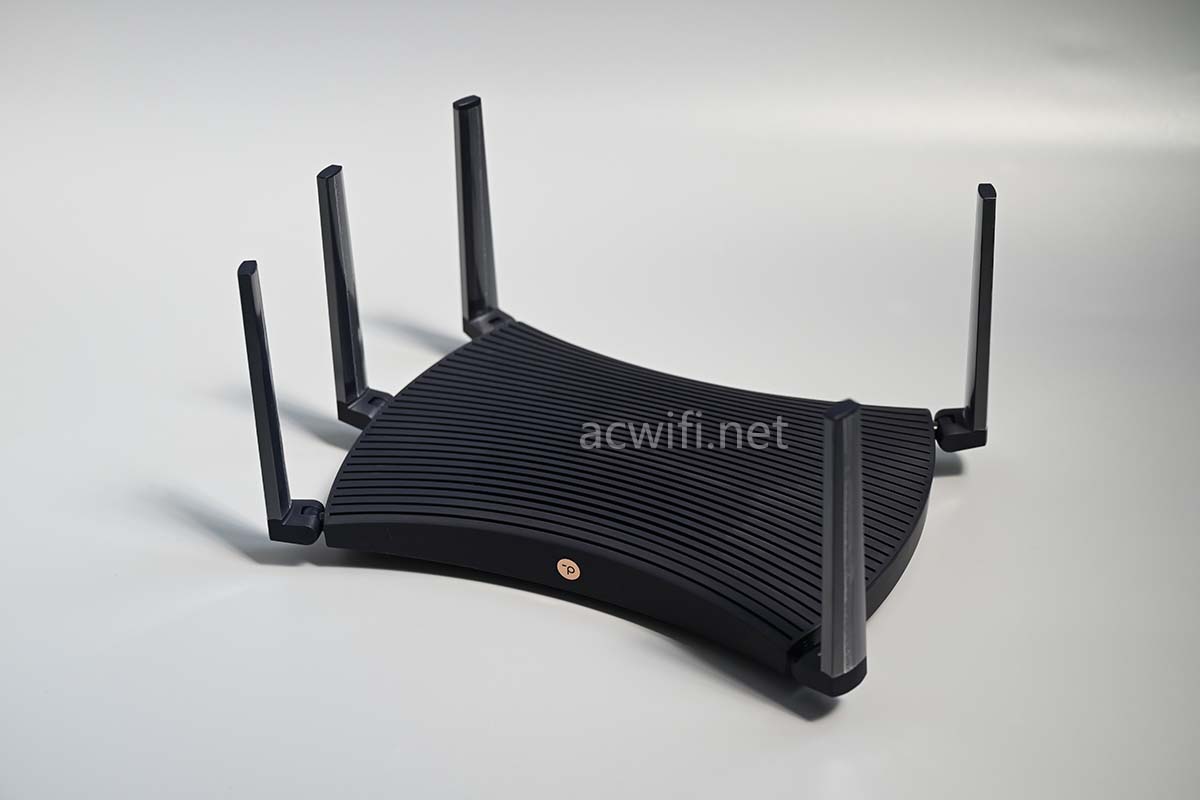

一共有5根外置天线, 两侧数量不对称:

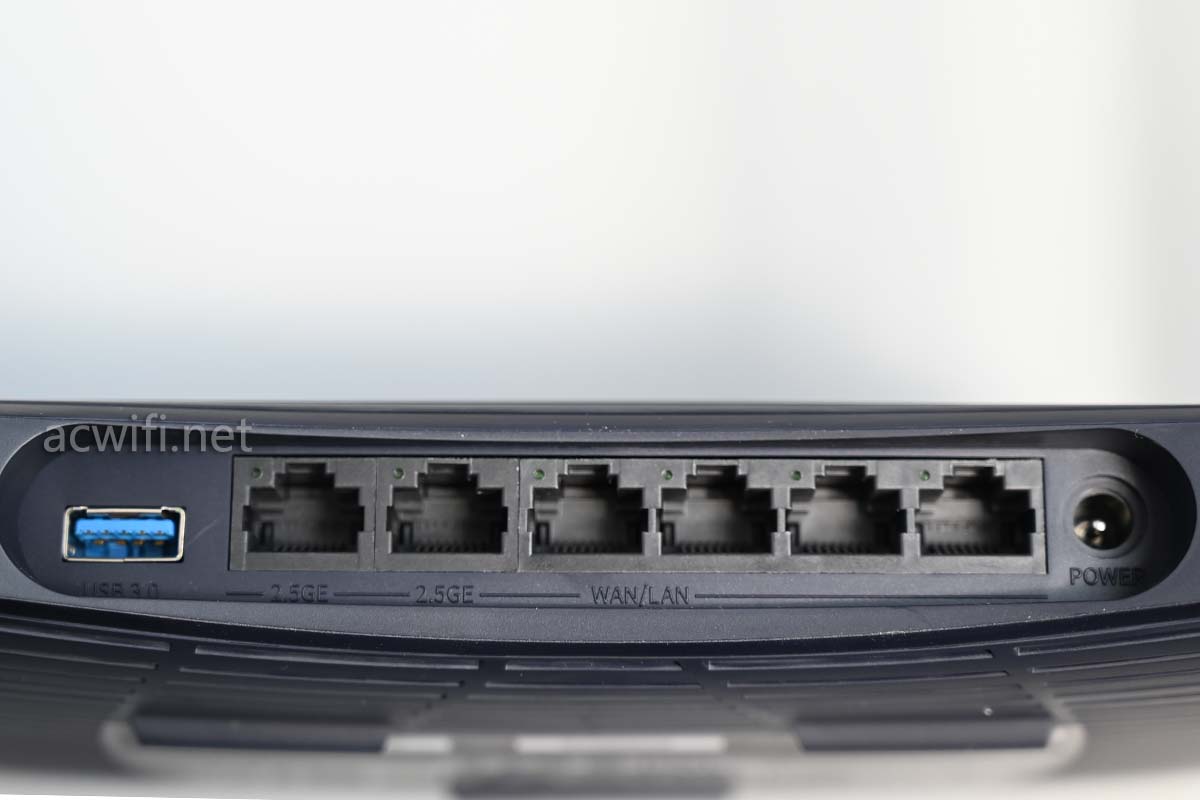

背面的接口跟XDR6088一样:一个USB3.0,两个2.5G网口,四个千兆网口,一共6个网口,5口交换机的钱都省了。

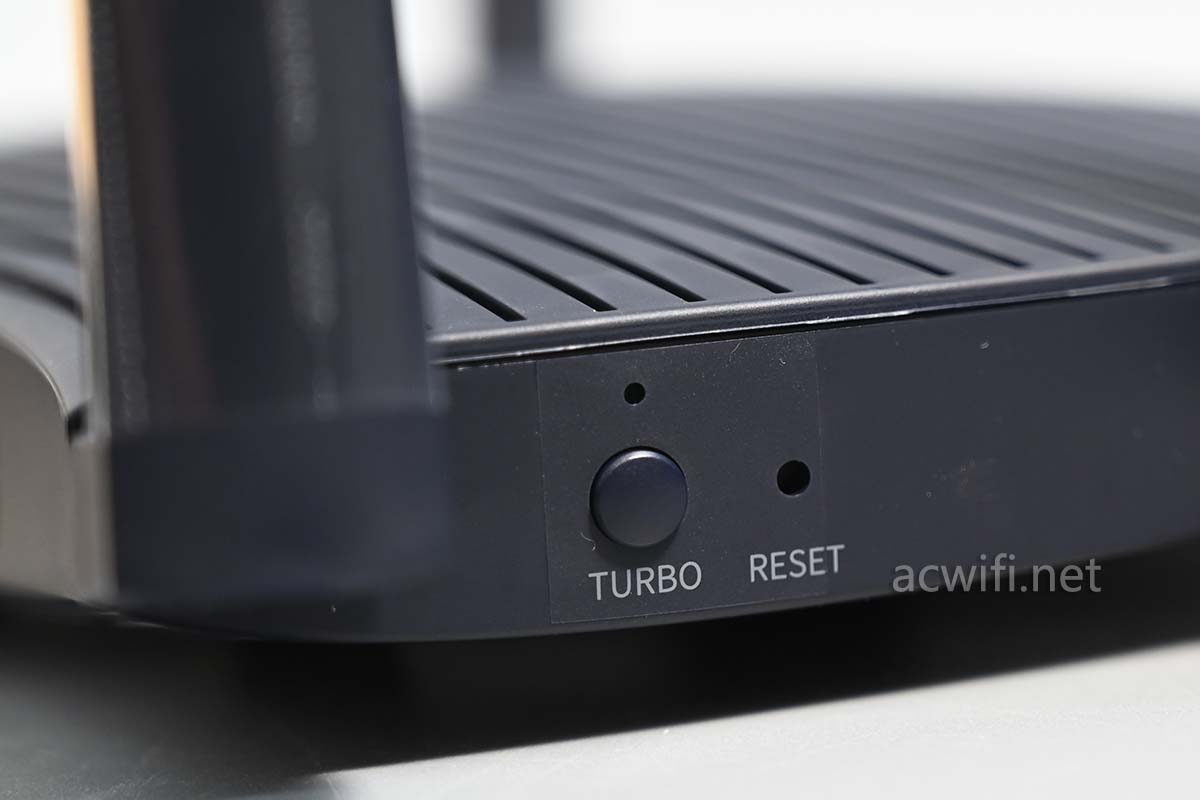

RESET键在侧面,没啥事别按TURBO,默认是开启。

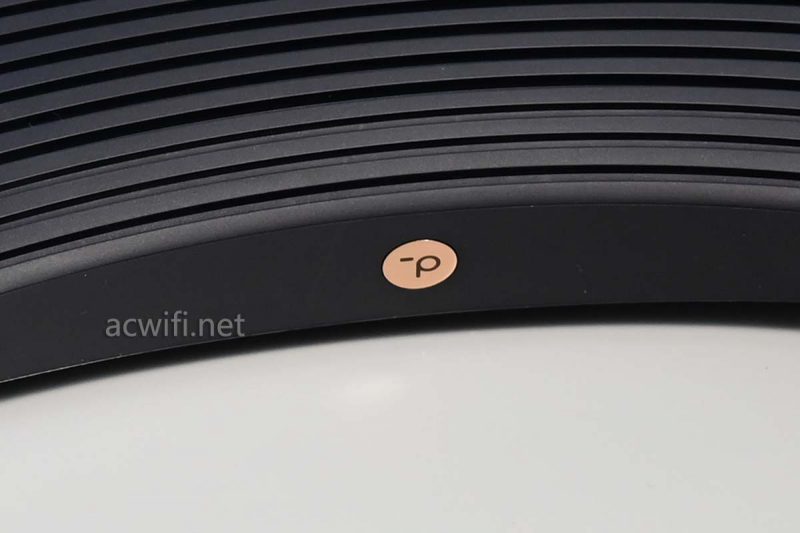

前脸上中间的按键是“易展”组网键:

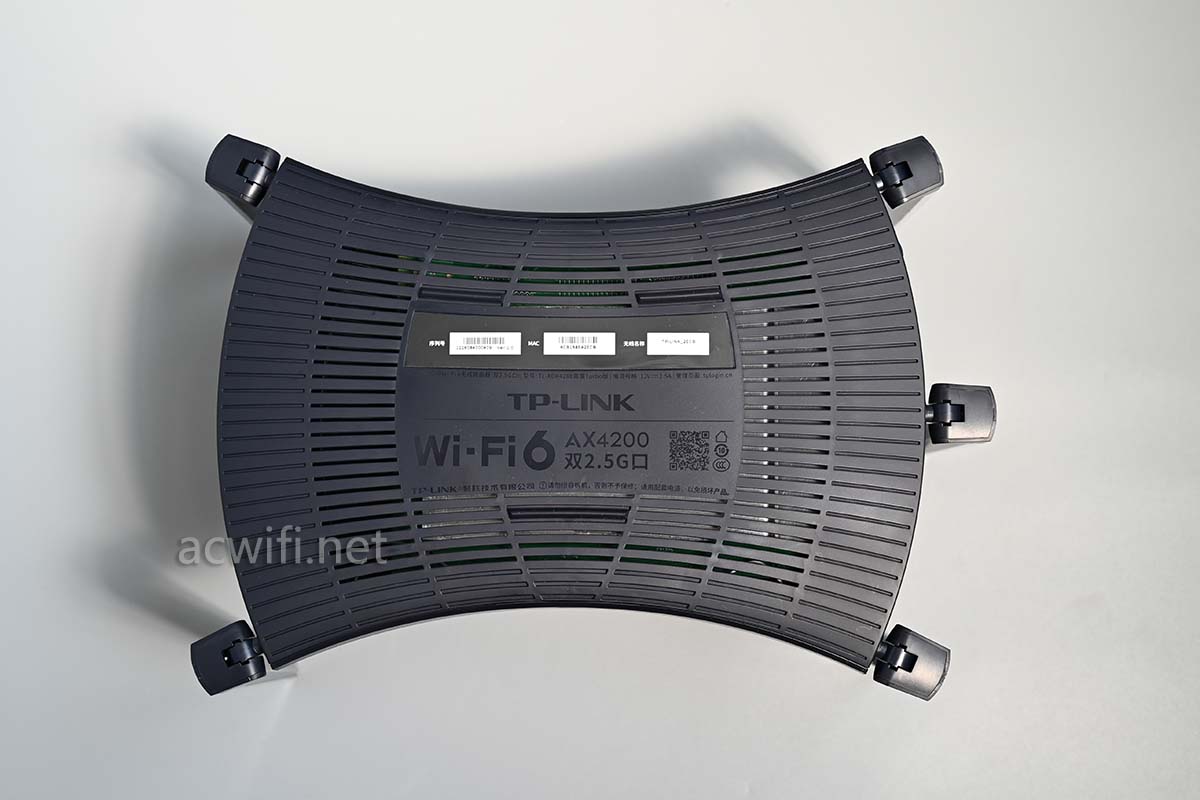

机身底部:

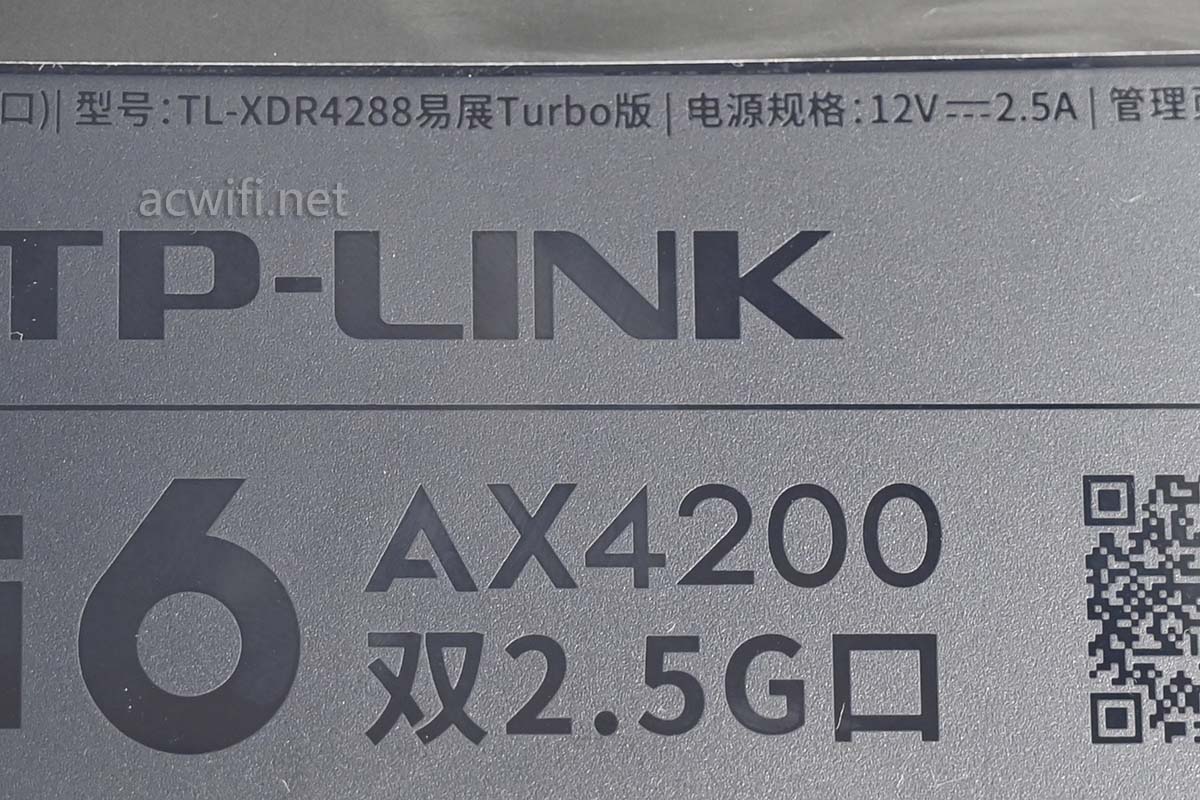

型号:TL-XDR4288易展Turbo版

标签下就有2颗螺丝,拧出之后就可以疯狂地撬开外壳了,有些卡扣会上了胶水,所以呢,是做不到无损拆机的。

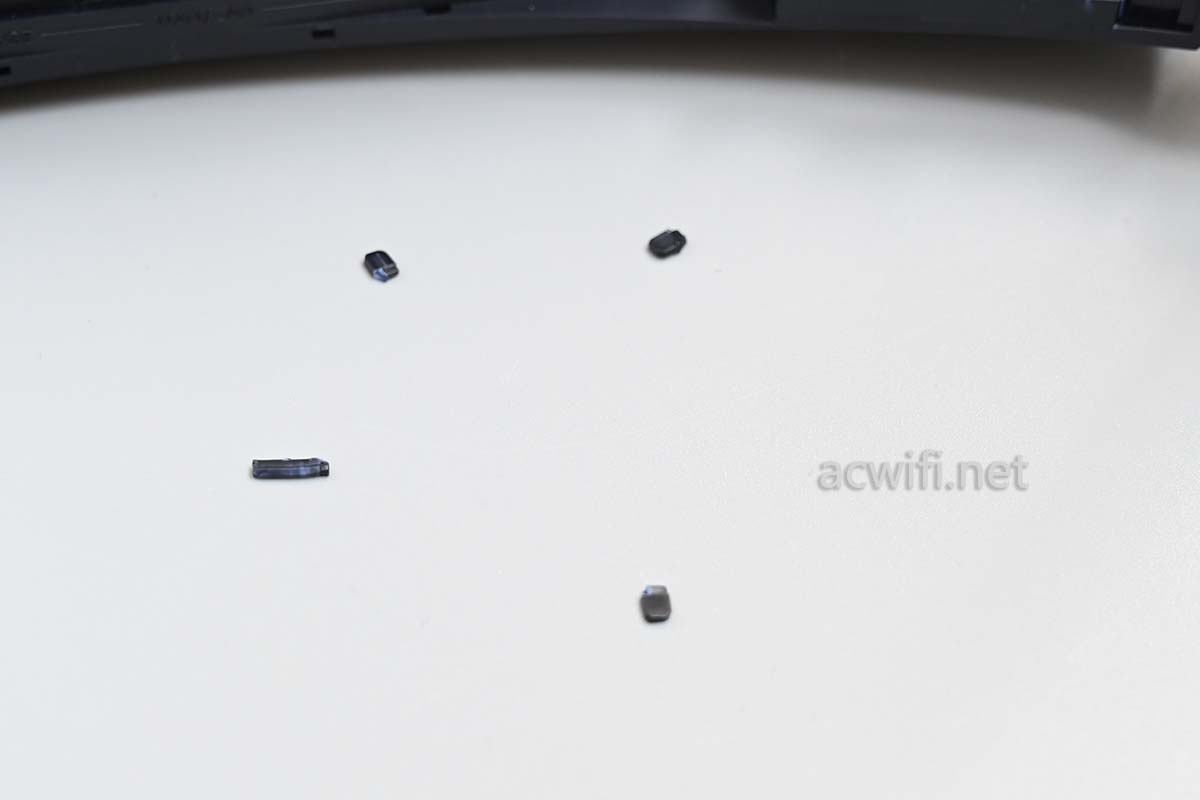

只有两个结果,坏掉的卡口多还是少,这次还算不错,只掉出4颗渣渣:

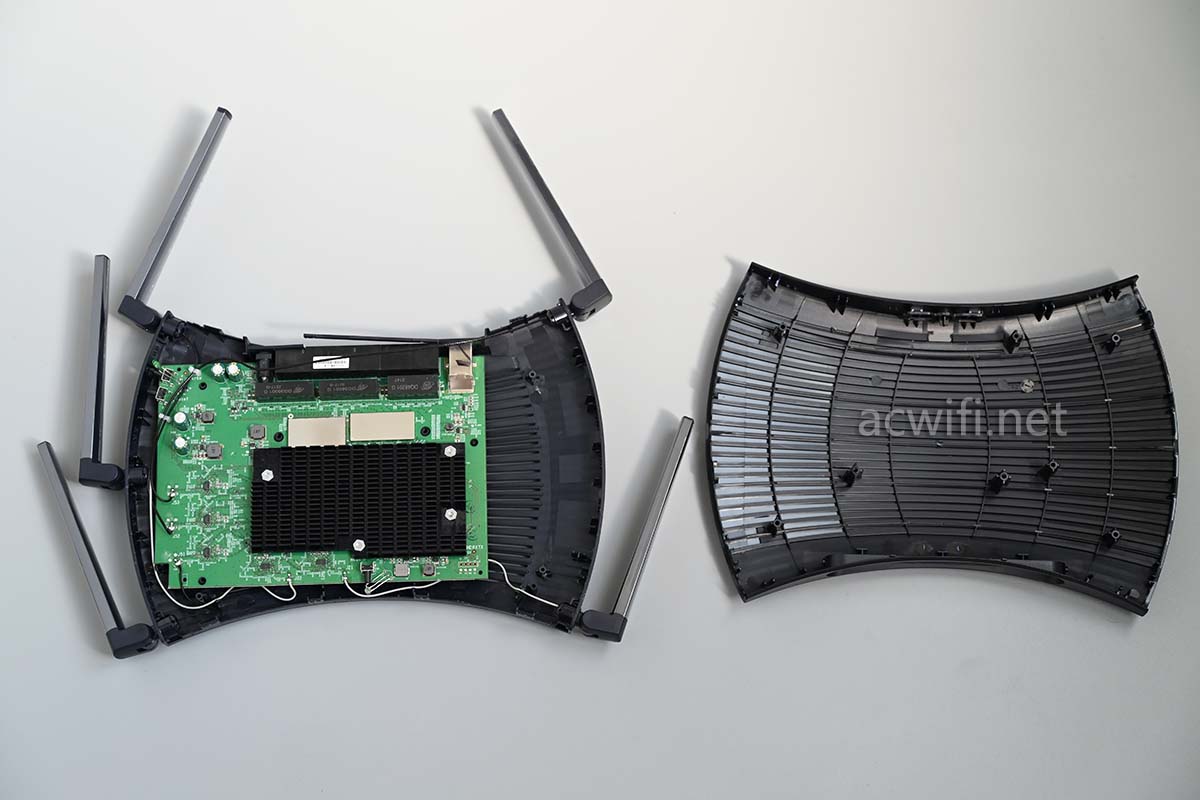

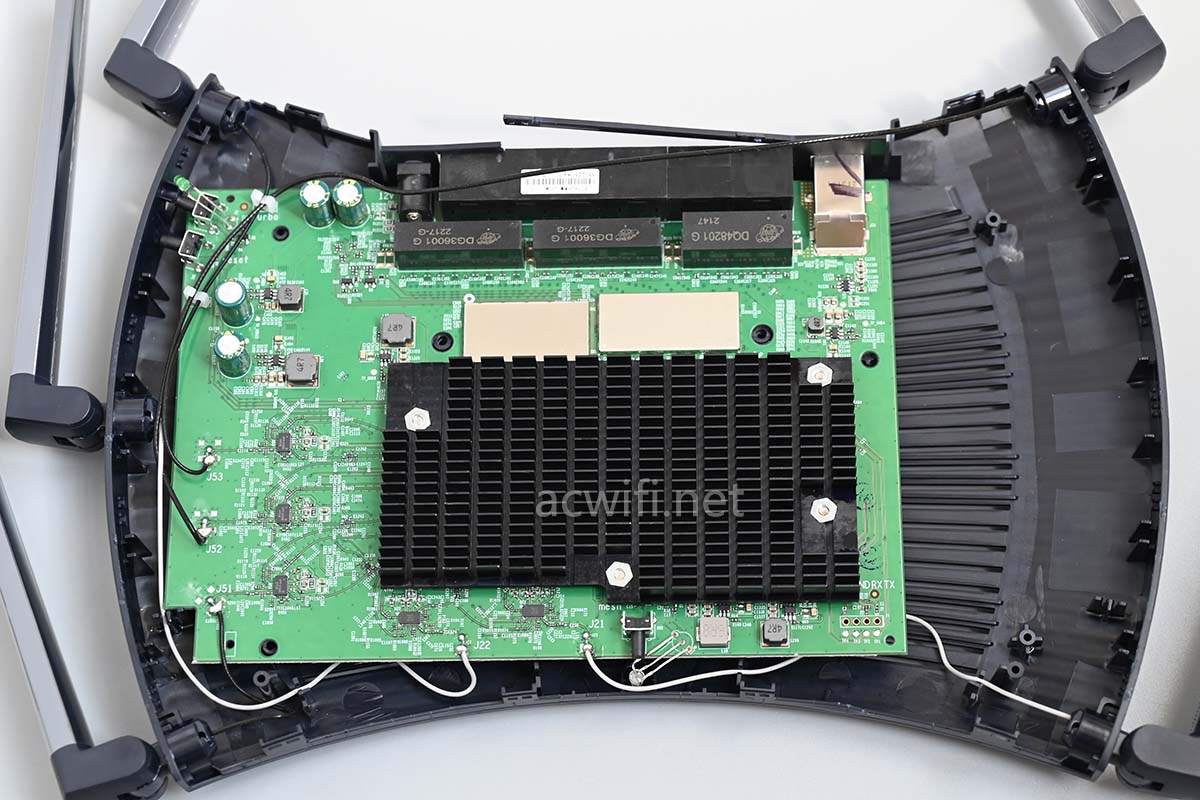

撬开之后的样子:

直接看见5颗FEM芯片,跟XDR6088、XDR6086用的一样,后面再细说型号。

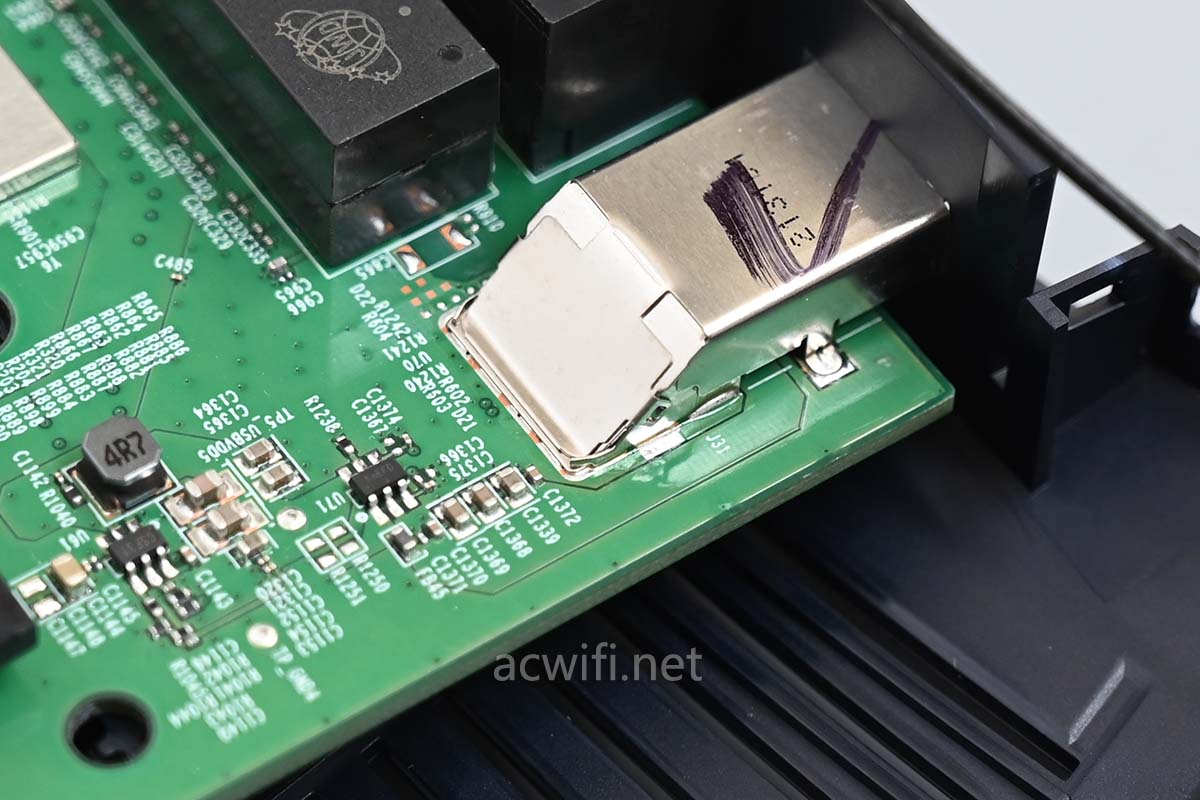

USB3.0接口有做屏蔽:

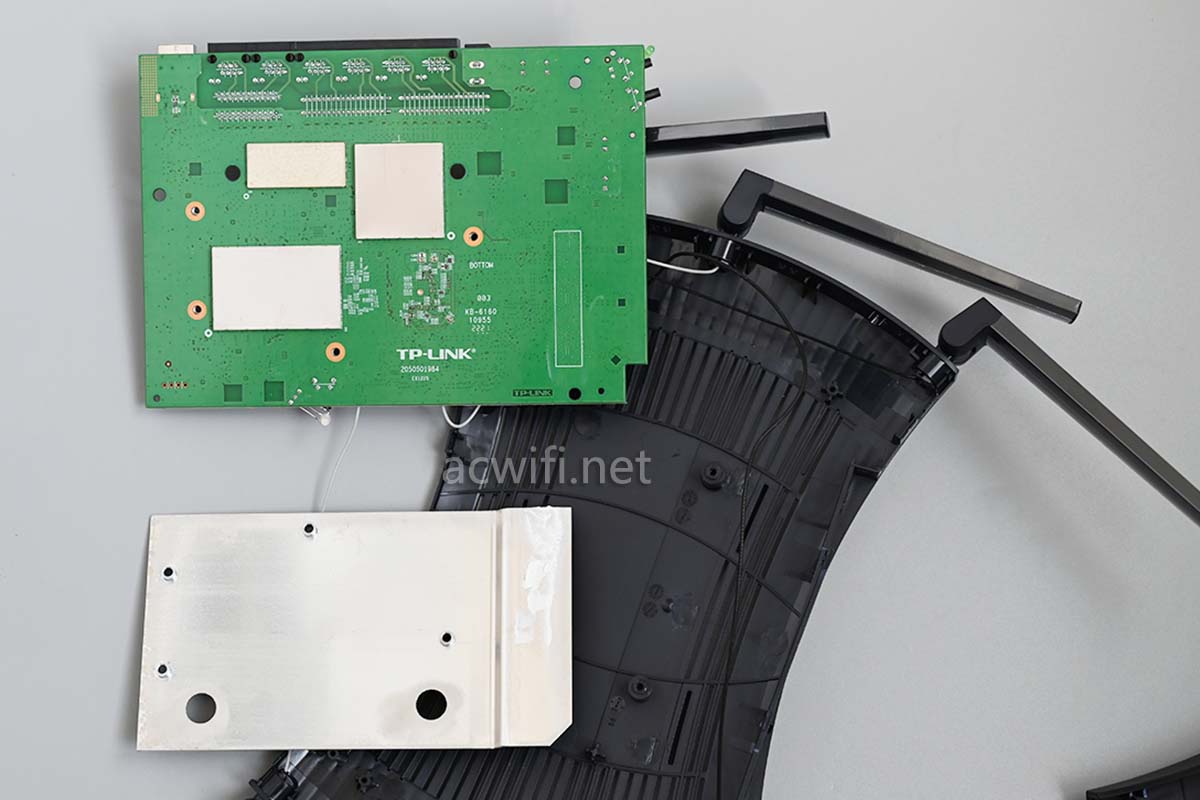

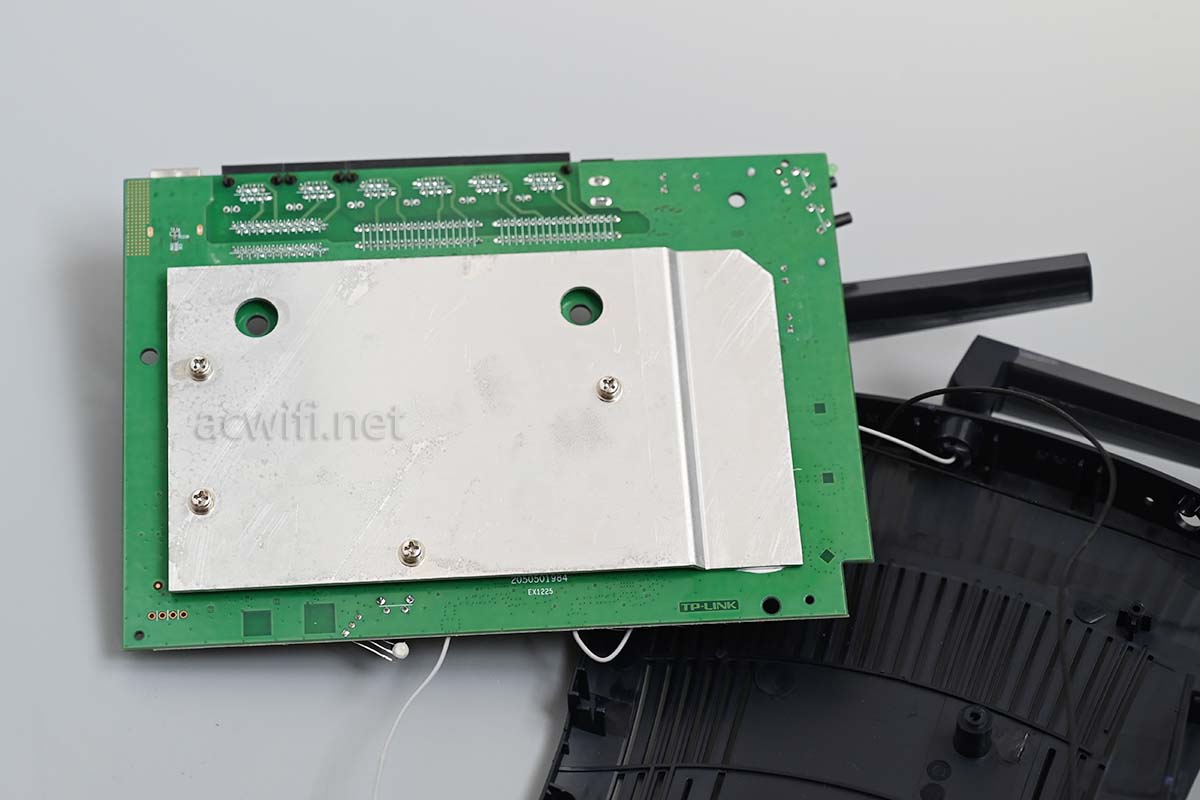

把主板翻转过来,底面有一片大的散热铝板:

拧出四颗固定散热板的螺丝,移走散热板:

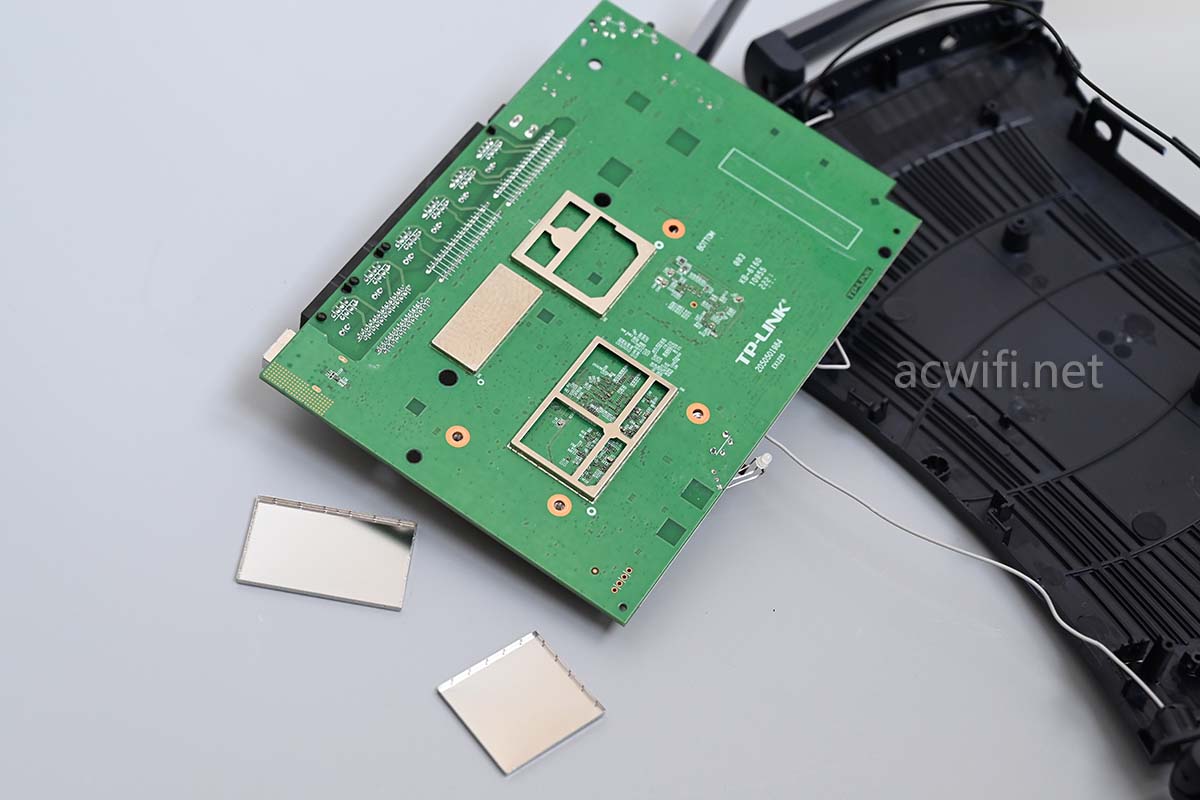

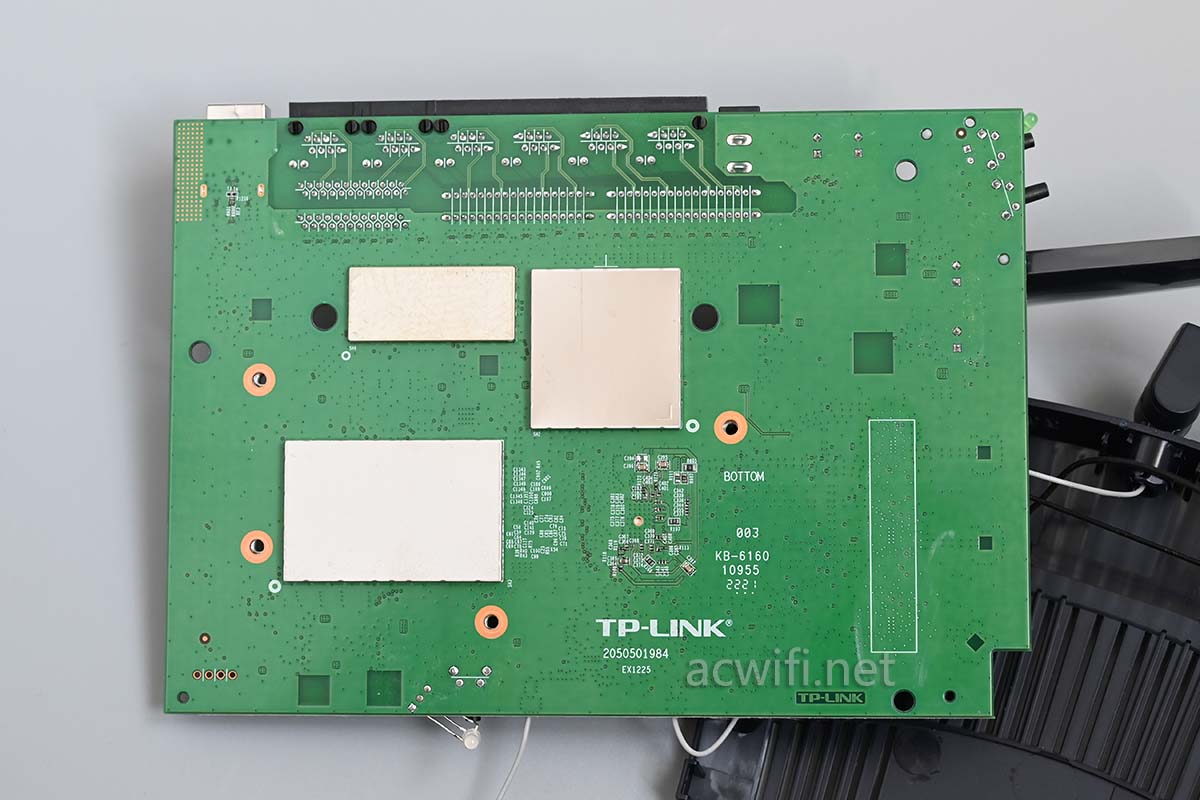

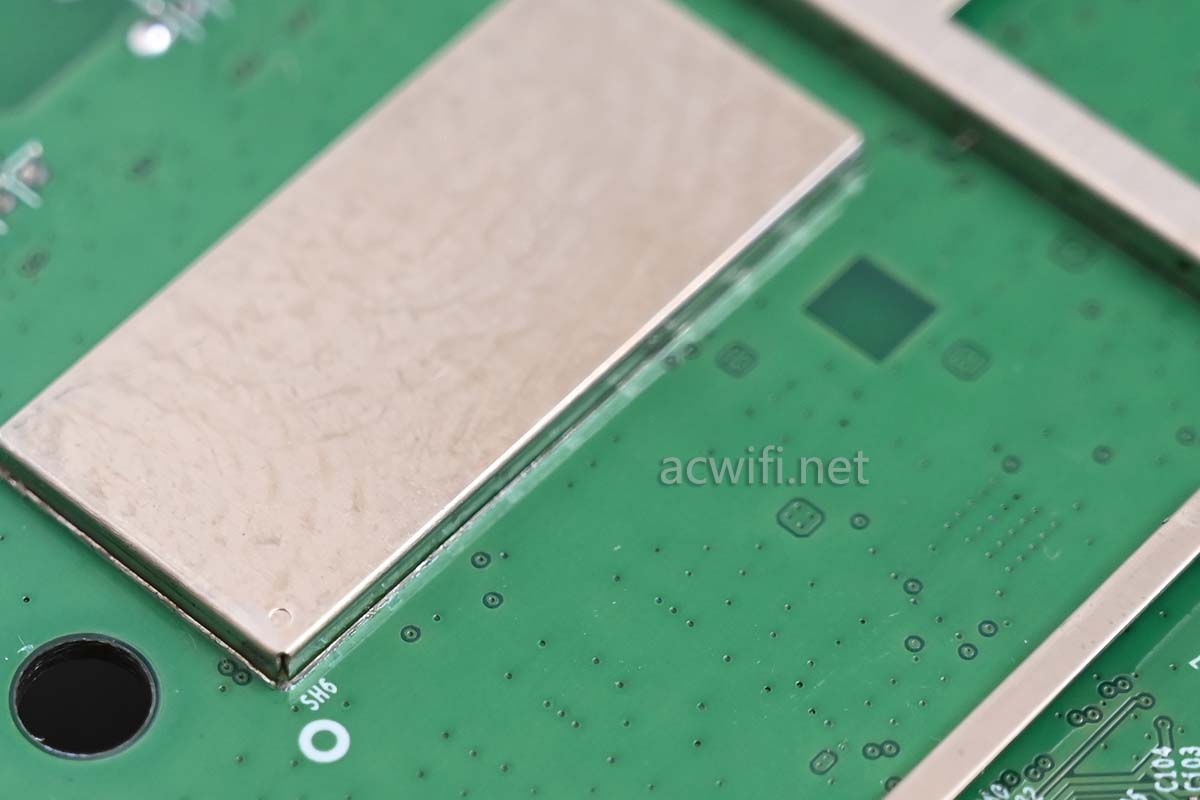

XDR4288的主板底部有三片屏蔽罩:

撬开两片,,为啥不是三片?? 不是我不行,是没必要暴力剪开它。其它两个屏蔽罩内没东西,那么这个焊死的罩子也是为了屏蔽主板正面的芯片,里面也是空的。我真希望另一面的屏蔽罩不是焊接的。

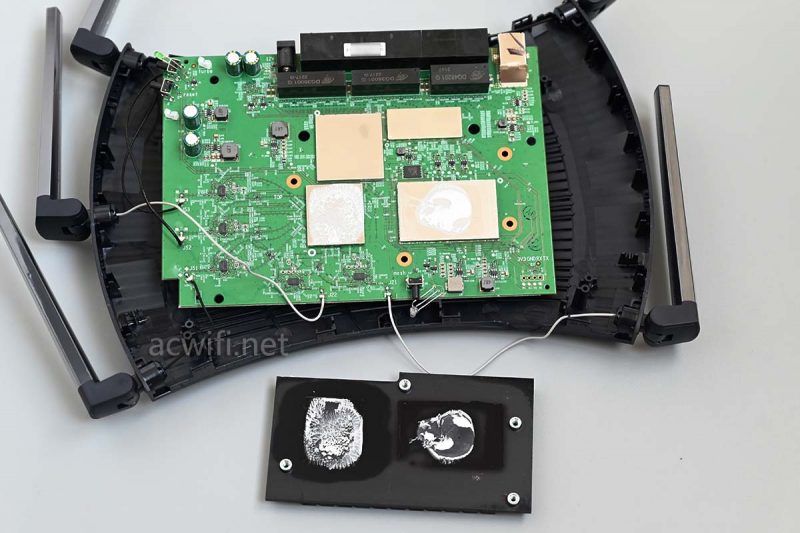

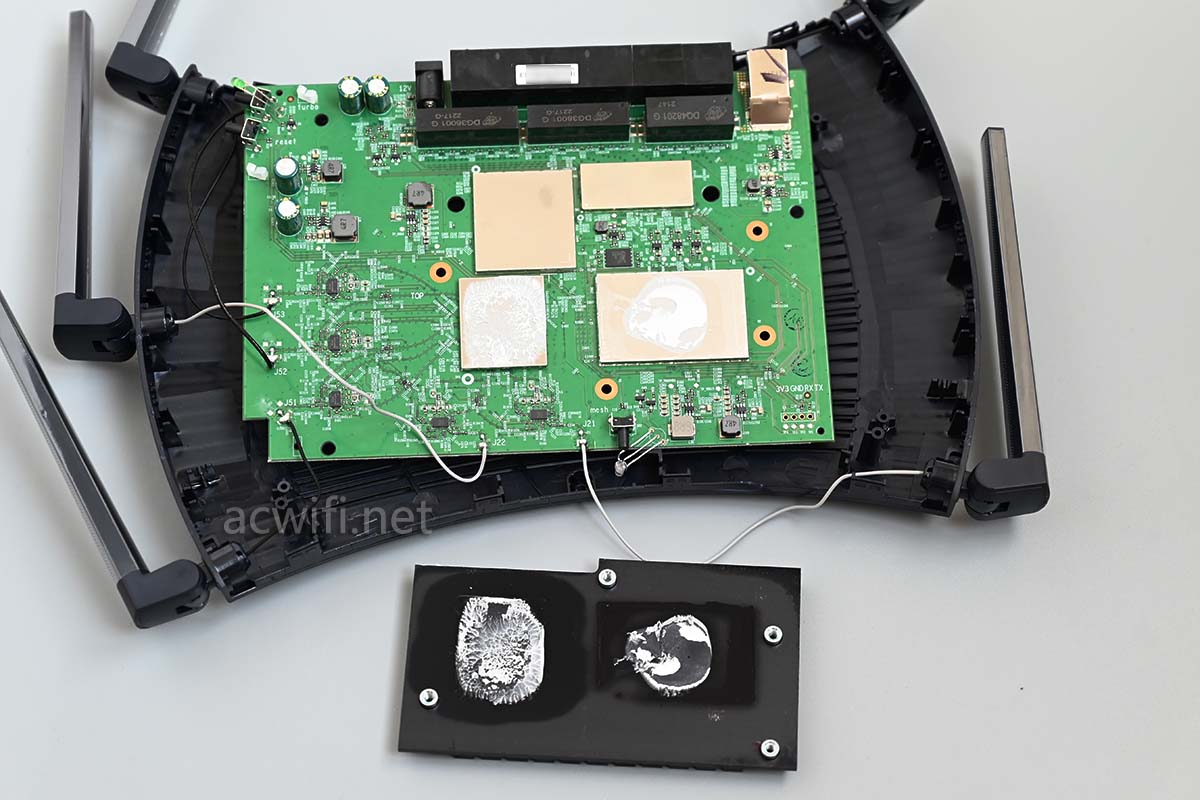

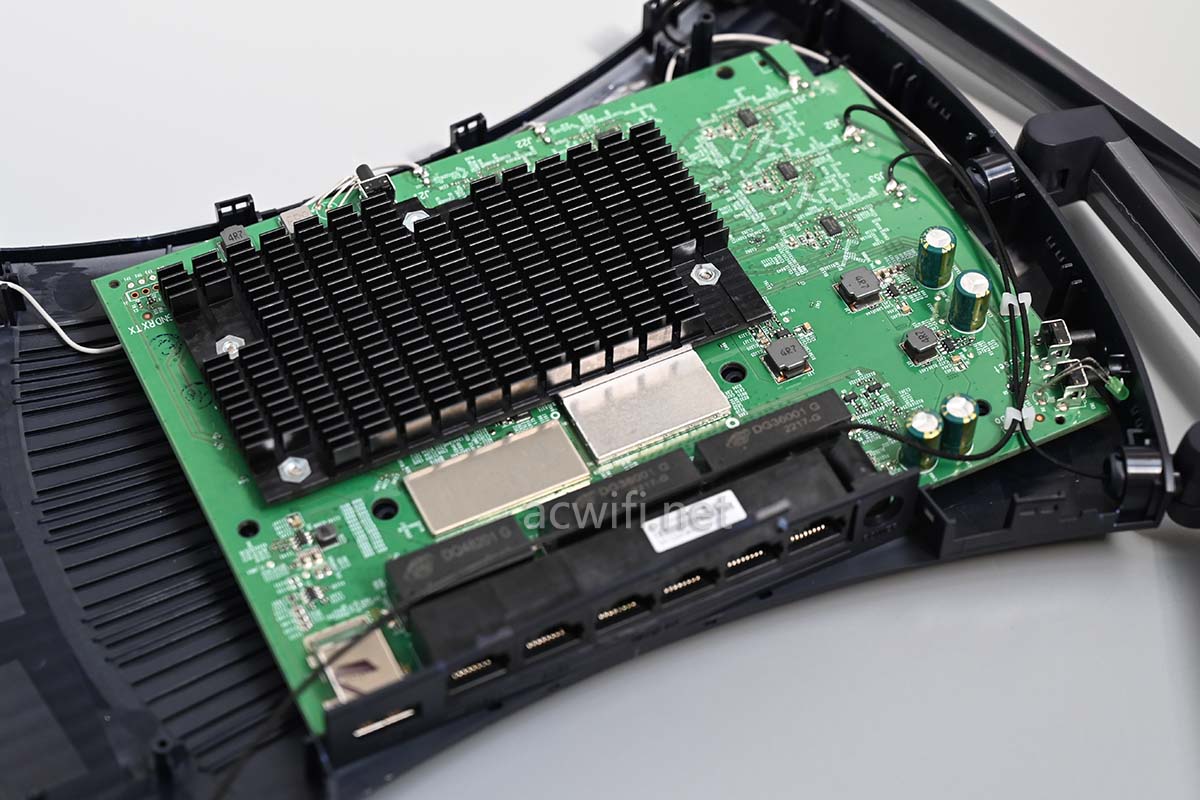

把主板翻回来看主板正面,并把黑色的散热器摘下来:

有两边屏蔽罩上导热硅脂,证明这两个地方是主要的热量来源,左边连着FEM的肯定是无线芯片,右边是CPU。

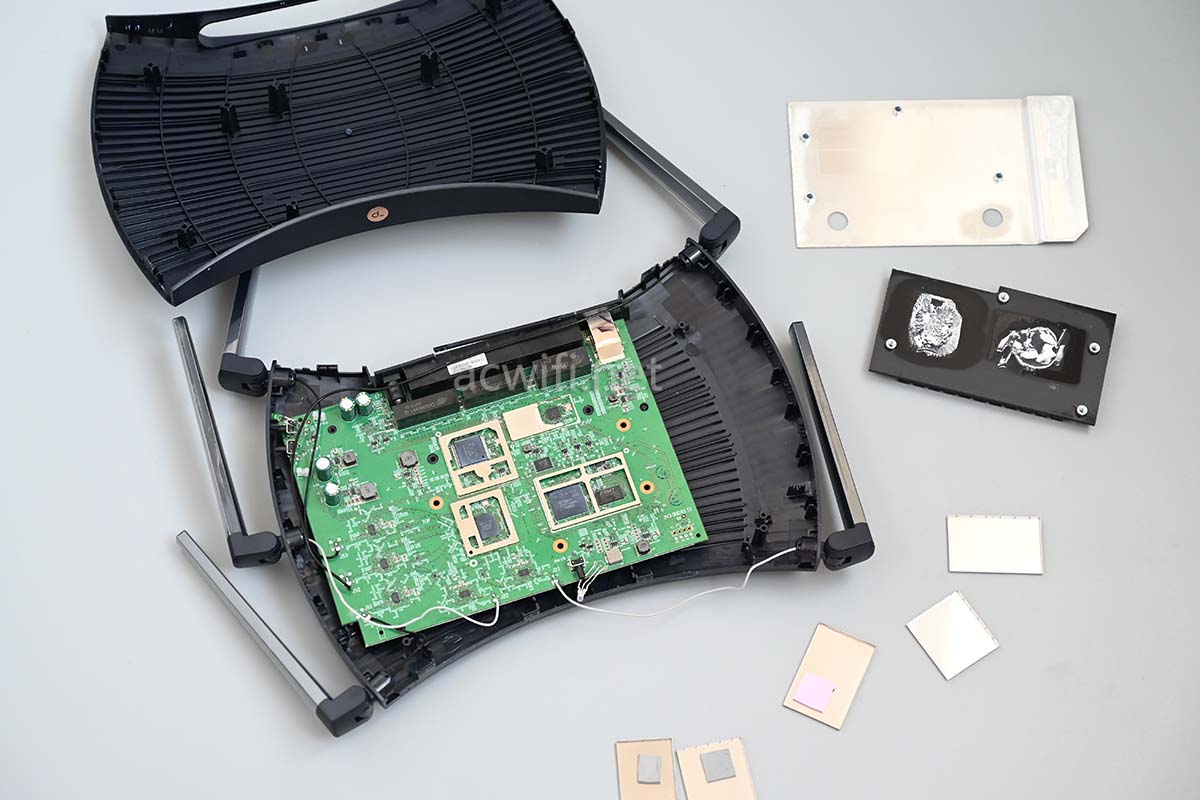

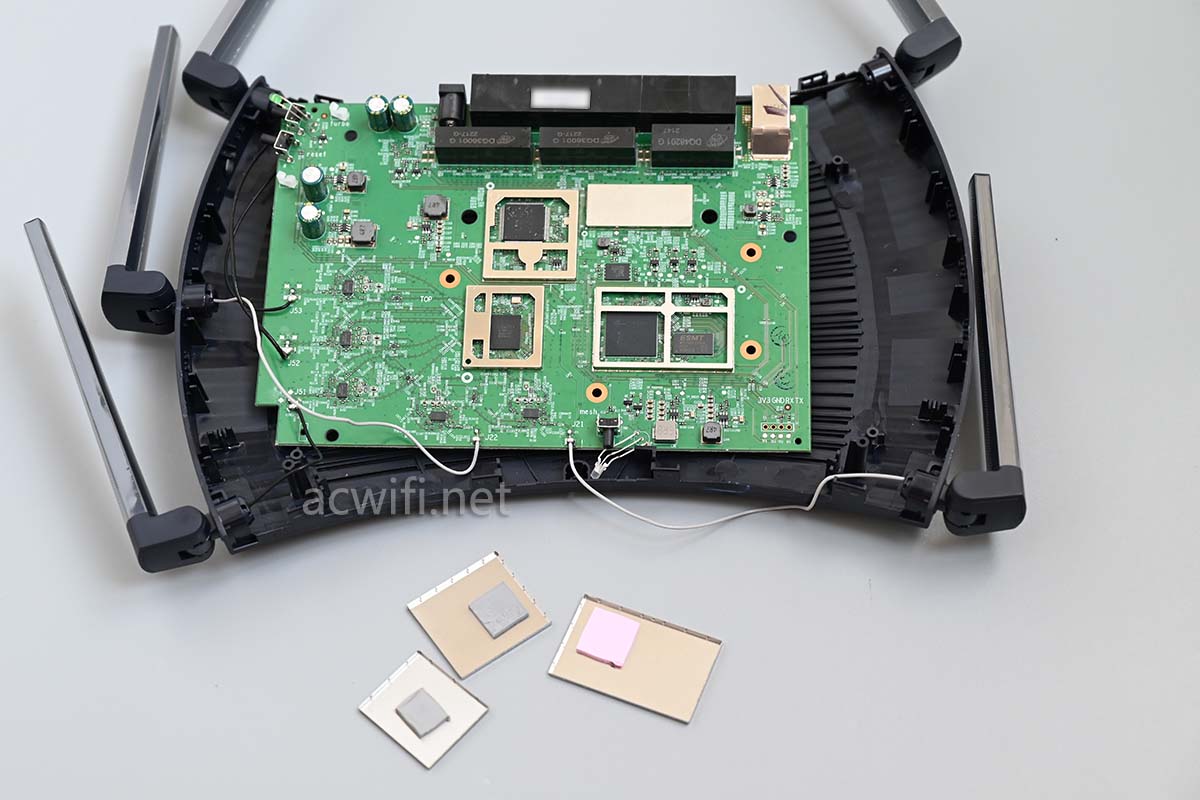

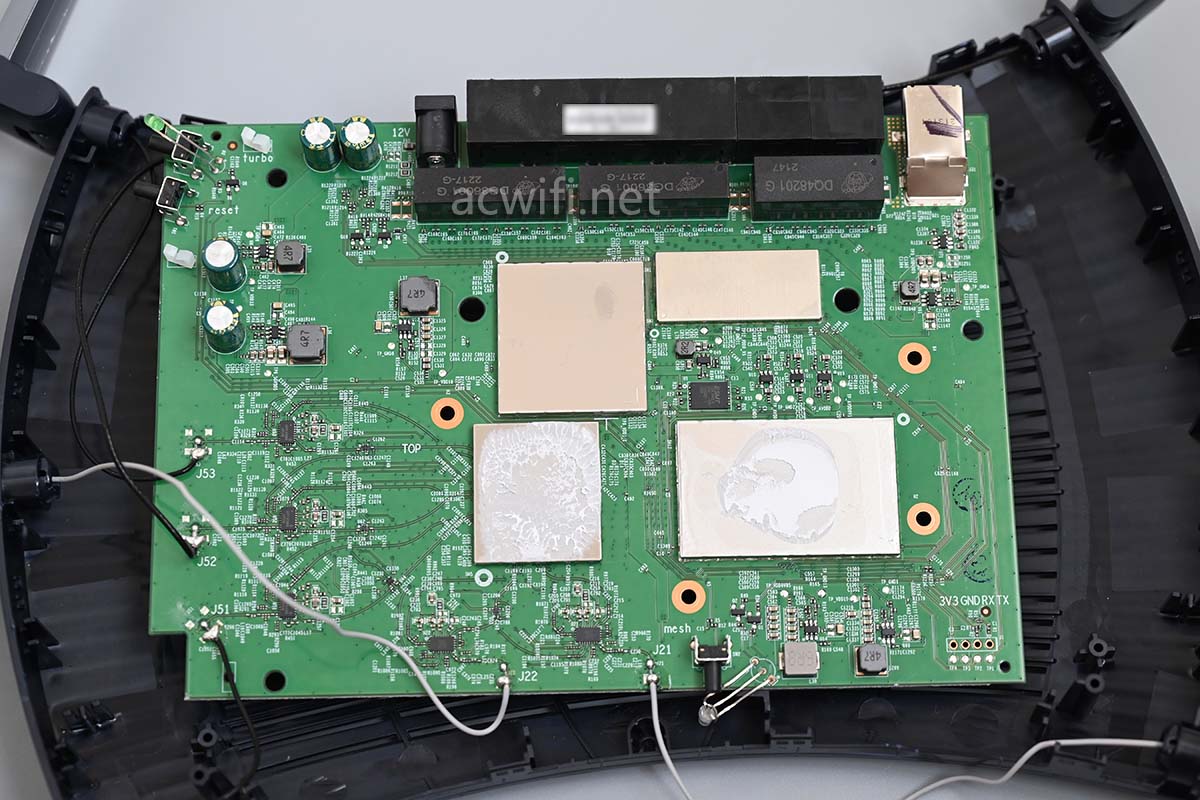

抹干净硅脂后撬开三个屏蔽罩,为啥又少一片? 因为又是焊锡固定的屏蔽罩。

三片屏蔽罩与芯片之间用了导热硅指垫片:

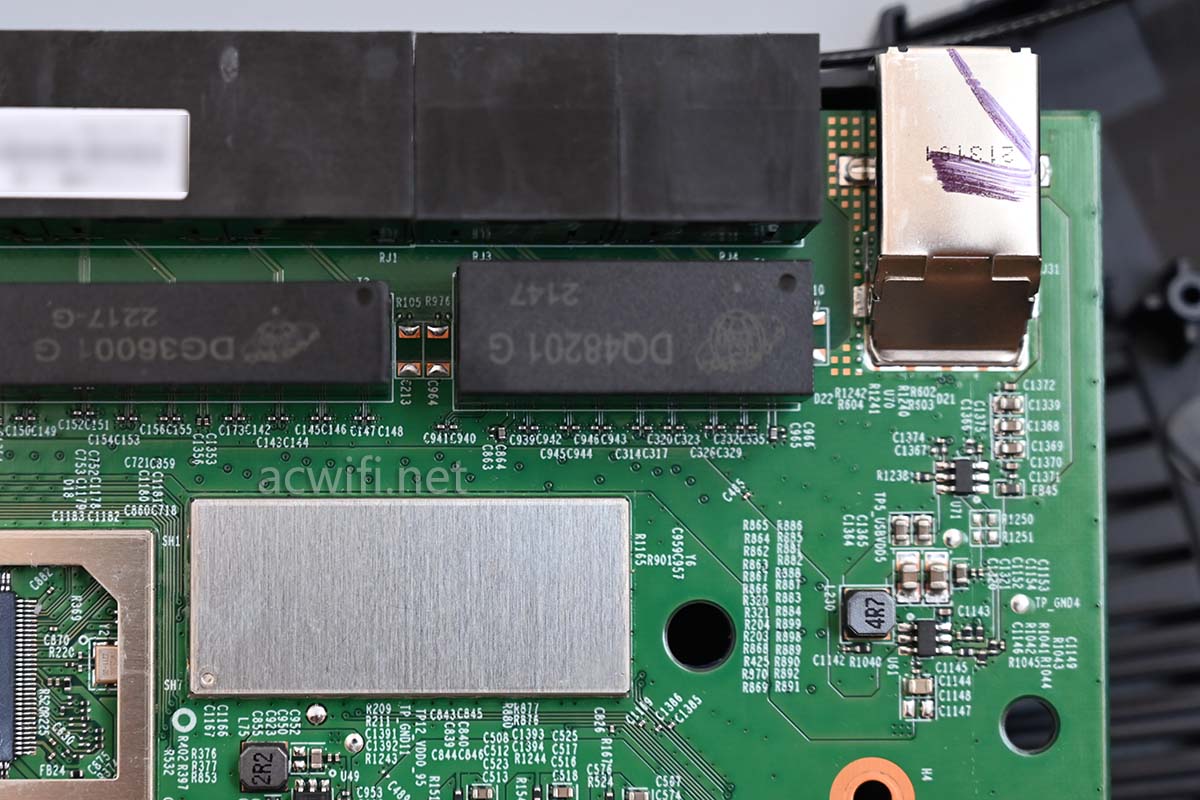

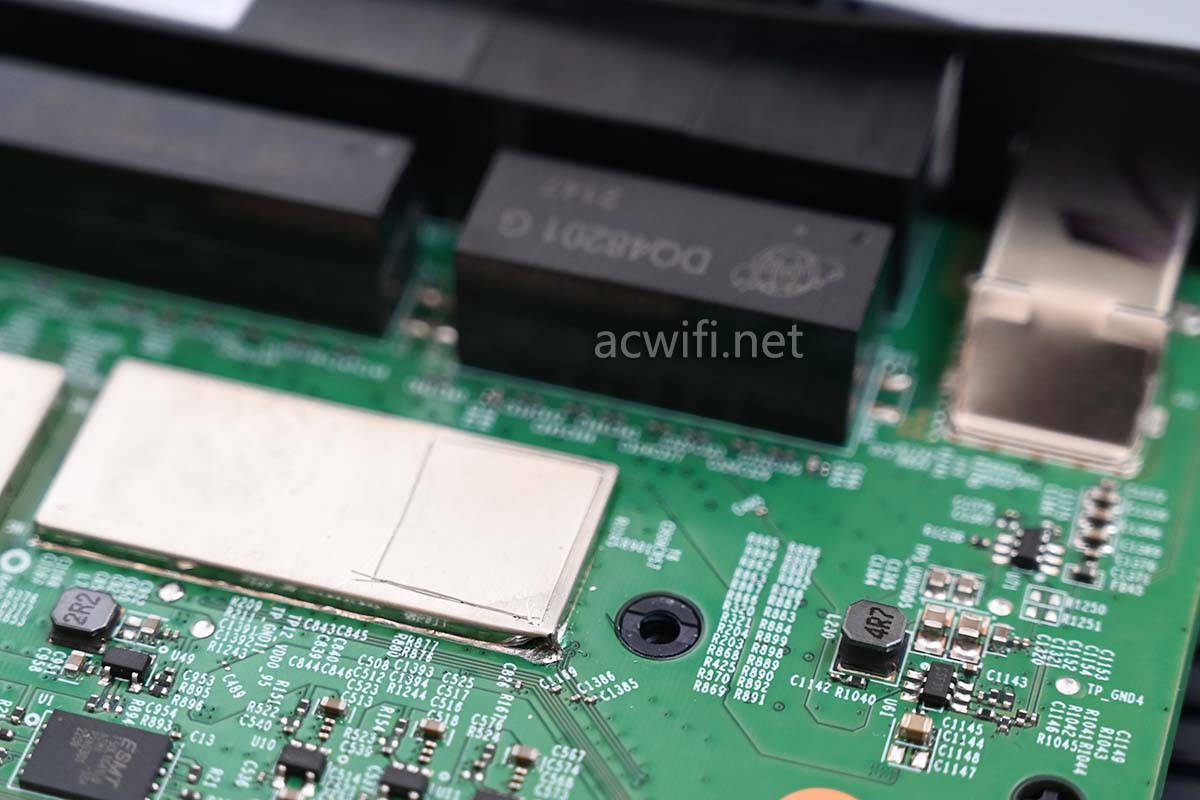

这个屏蔽罩位于两个2.5G网口,里面躺着两粒2.5G PHY芯片,要想知道具体品牌型号,只能想办法破罩。其实我没有想办法,因为我只有一个古老的土办法。

先在屏蔽罩上面划个圈圈诅咒它,然后从一个方便施工的位置找突破口:

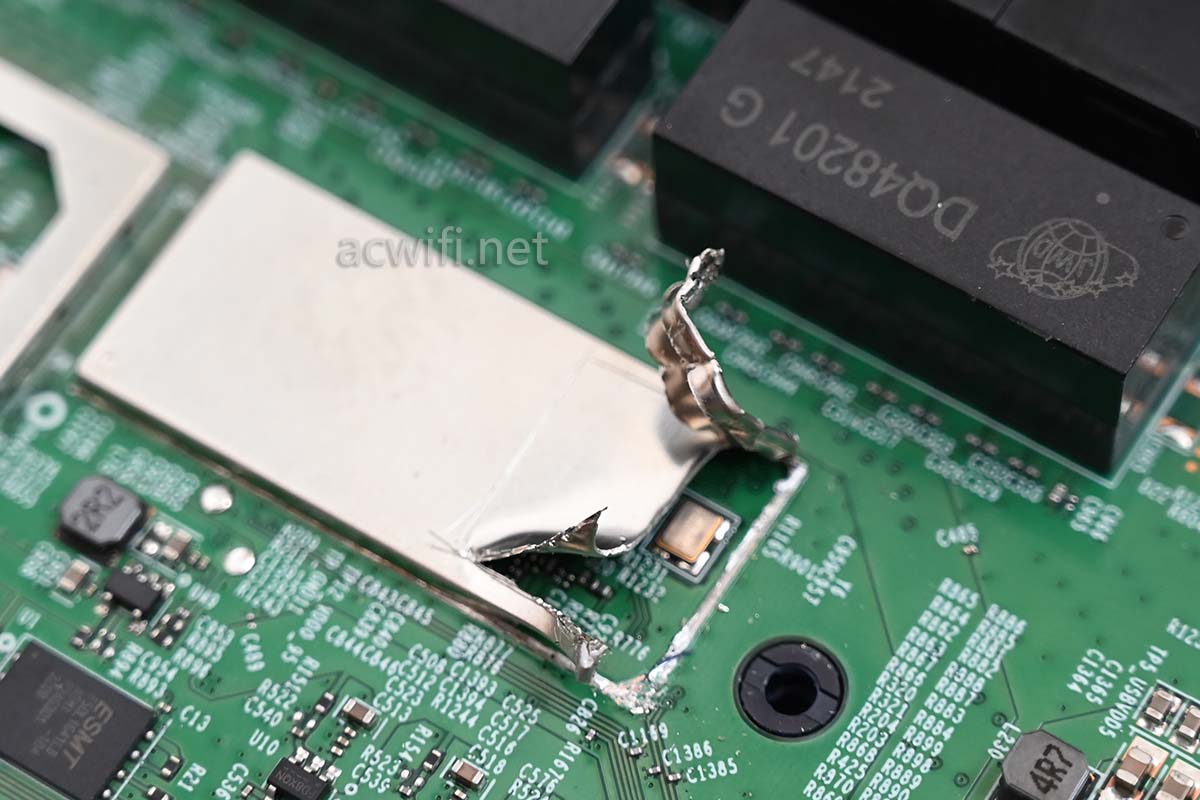

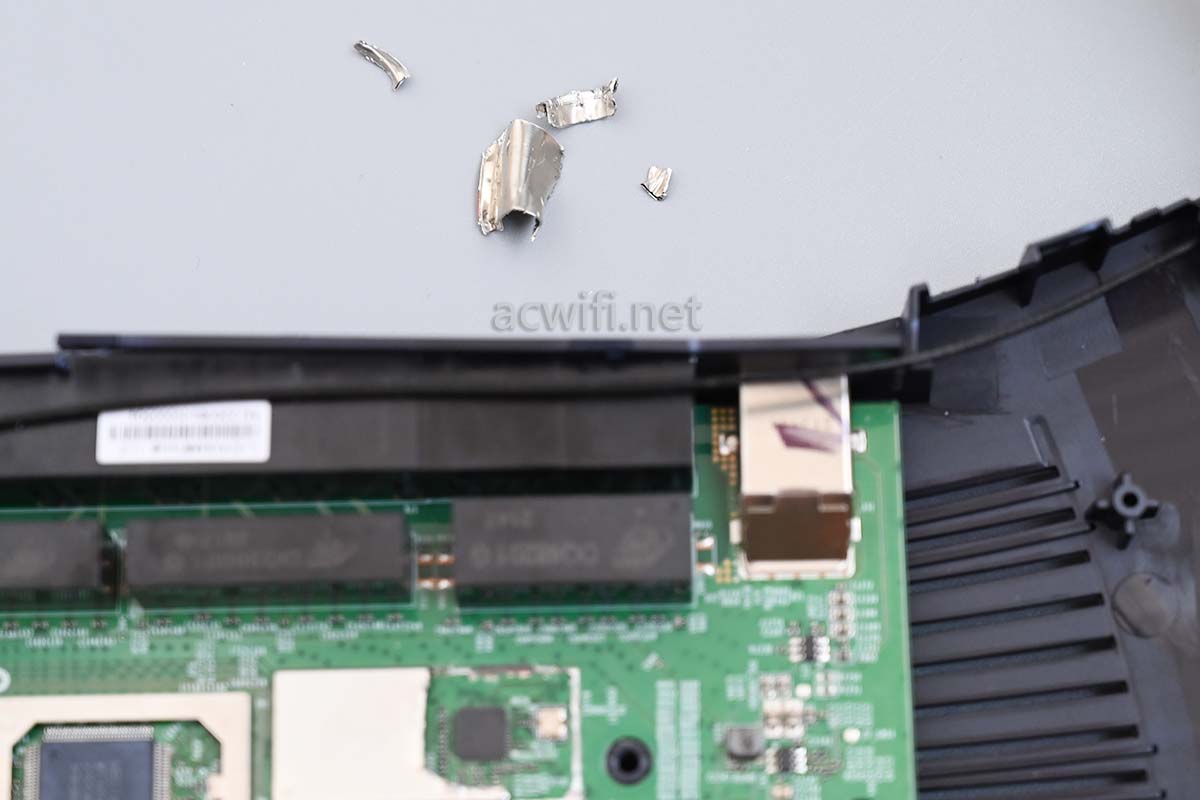

唉,狗啃似的,拆完它之后我下单买了一把新的斜口钳。149元!

我是一个热爱工具的人,比如,可能为了在墙上打几个孔而去买一把电锤。

好了,可以看见一颗就行,另一颗是onedogface的。

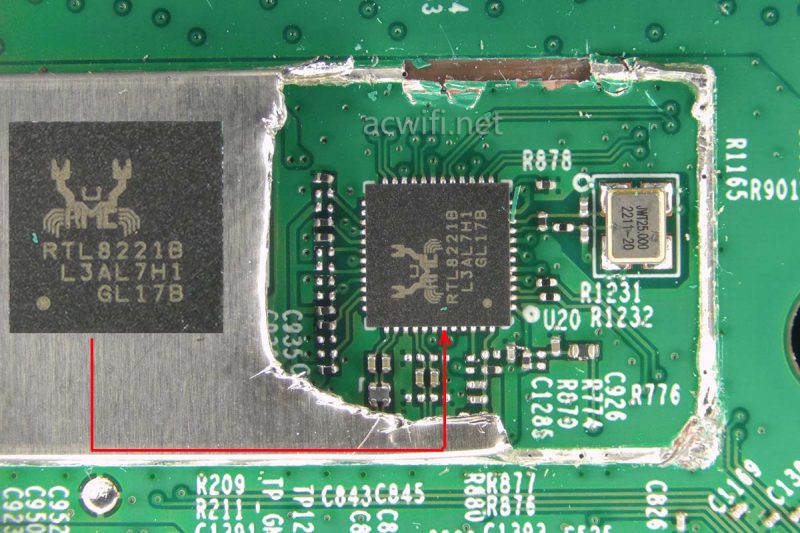

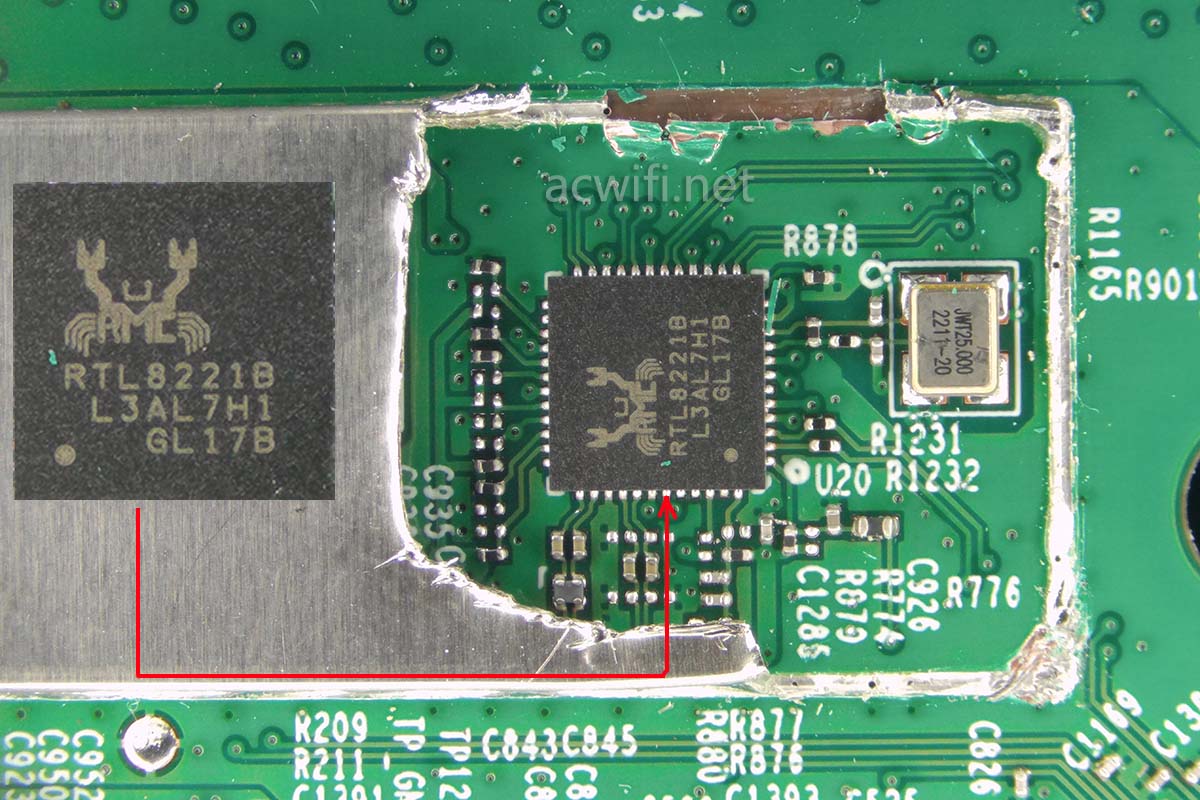

放大看看吧,这点伤不算什么,开机后连接两个2.5G网口测试都正常。拆得多了,就知道怎么让你们觉得是坏了而实际又没坏,在坏与没坏之间游刃有余。

XDR4288的2.5G PHY芯片型号是RTL8221B,INTEGRATED 10/100/1000M/2.5G ETHERNET TRANSCEIVER。

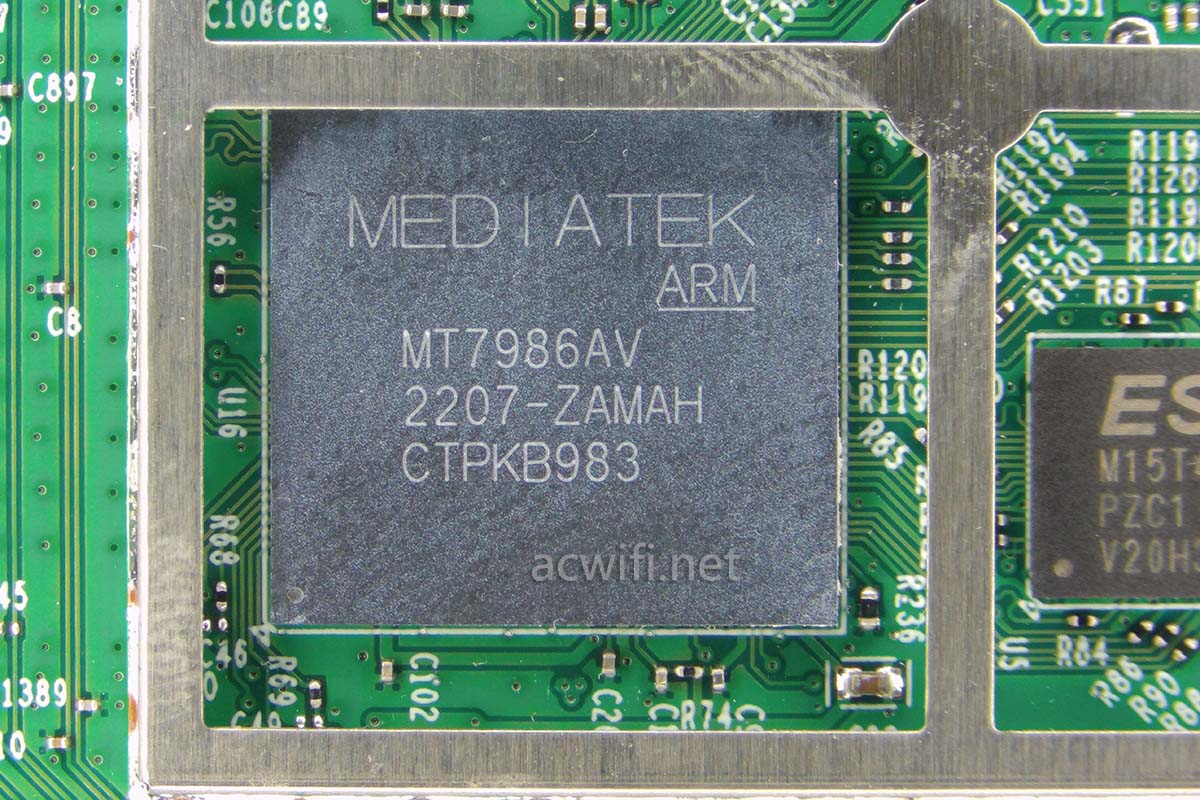

接着看CPU型号,MT7986A,四核A53,频率2.0GHz,制程12nm,跟XDR6088、XDR6086所用的是同一款。

MT7986A集成了Wi-Fi 6 无线基带,等于半颗无线芯片也用上了12nm制程,低功耗呀。

集成的无线基带可支持2.4G 4T4R和5G 4T4R,也能向下兼容3T3R、2T2R。只要有匹配的无线RF芯片便可.

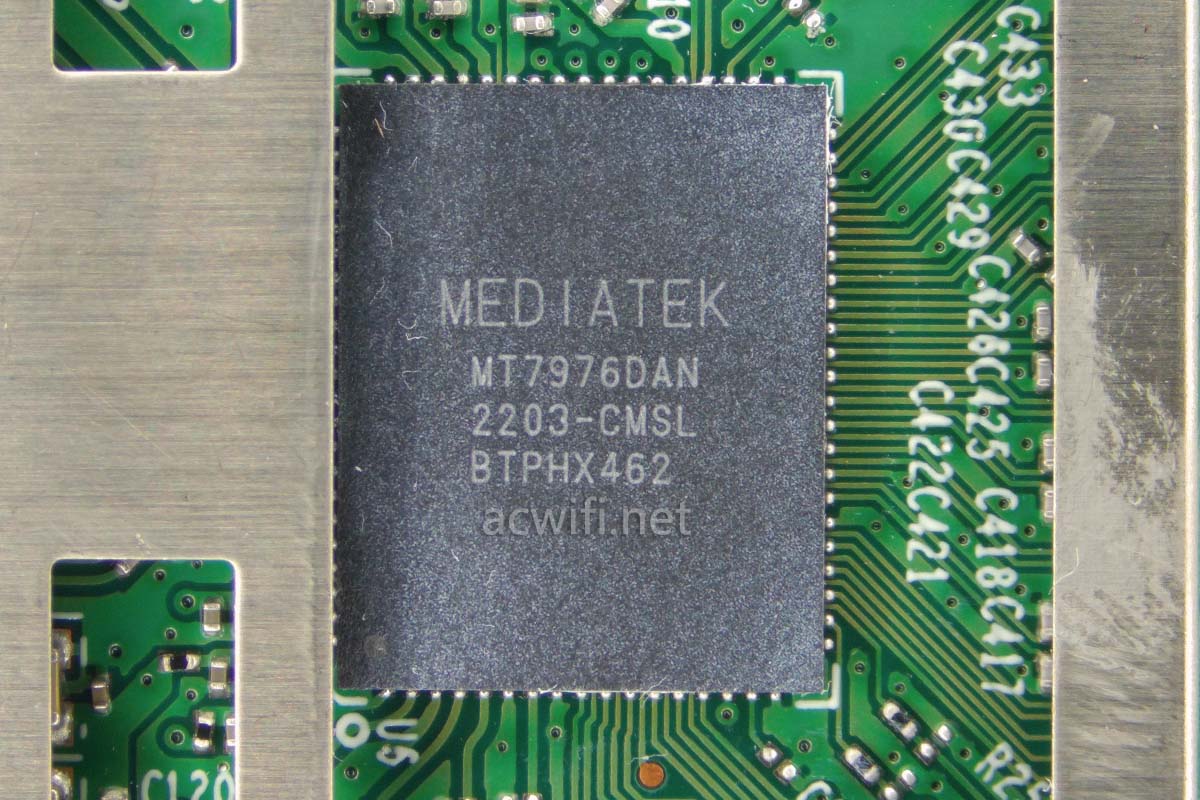

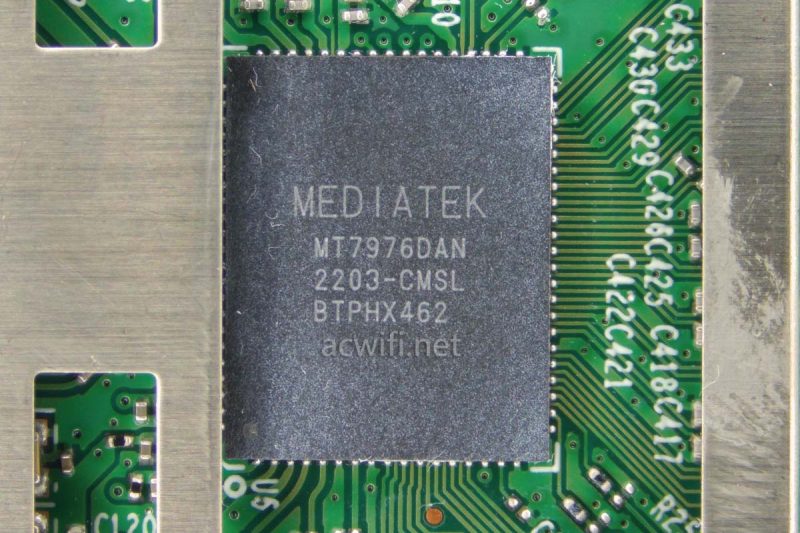

比如这款XDR4288用的RF芯片是MT7976DAN:

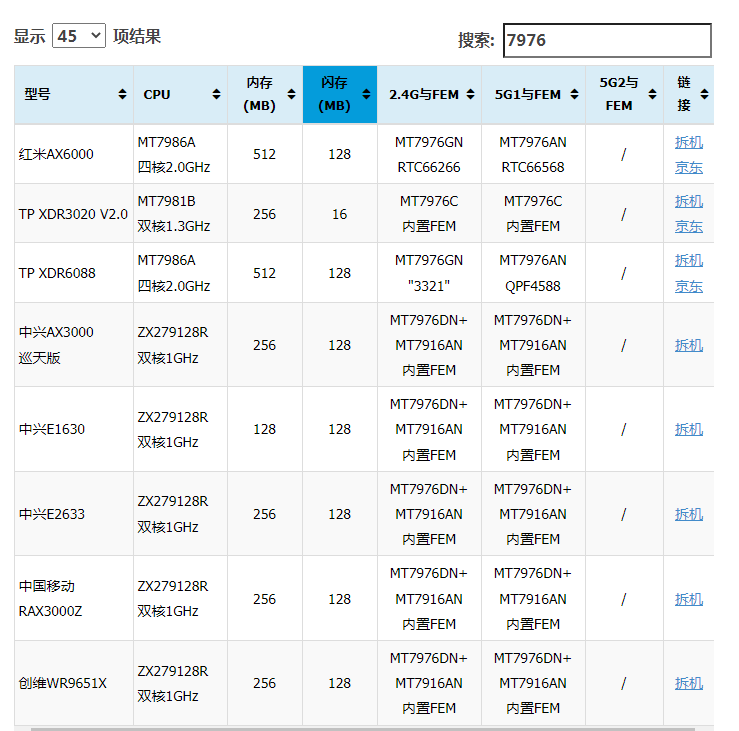

MT7976DAN,是我第一次见,7976经常见,你在宇宙最强的acwifi网站上,搜索7976就有一堆已经拆过的型号:

MT7976DAN支持2.4G 2T2R,两条空间流(2x2MIMIO),最高速率574Mbps;

MT7976DAN支持5G 3T3R,三条空间流(3x3MIMO),且支持160MHz频宽,最高速率是3603Mbps。

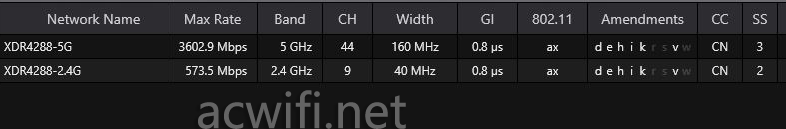

用winfi软件查看,的确是3SS,速率3602.9Mbps:

第一款支持3x3MIMO的5G Wi-Fi 6是博通的BCM6710,但BCM6710不支持160MHz频宽。(代表机型是华硕RT-AX68U)

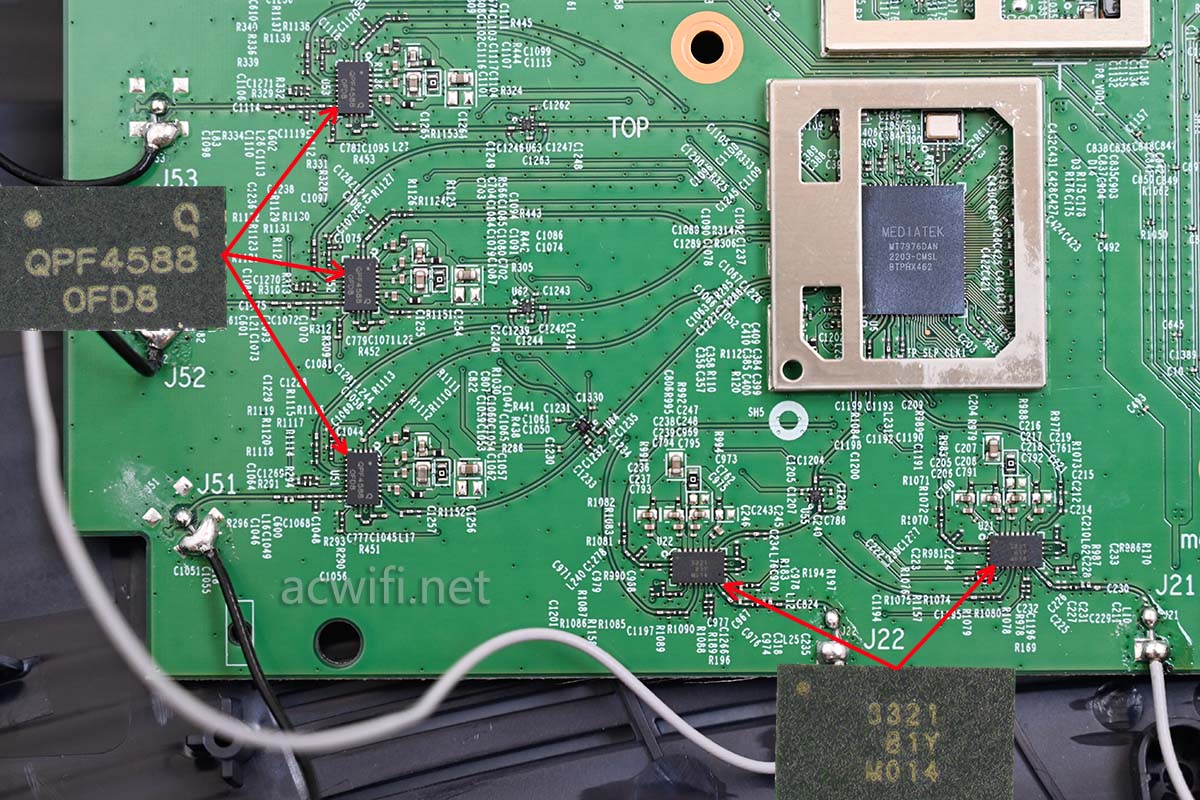

5G外置了三颗FEM芯片,型号是QPF4588,高功率芯片。

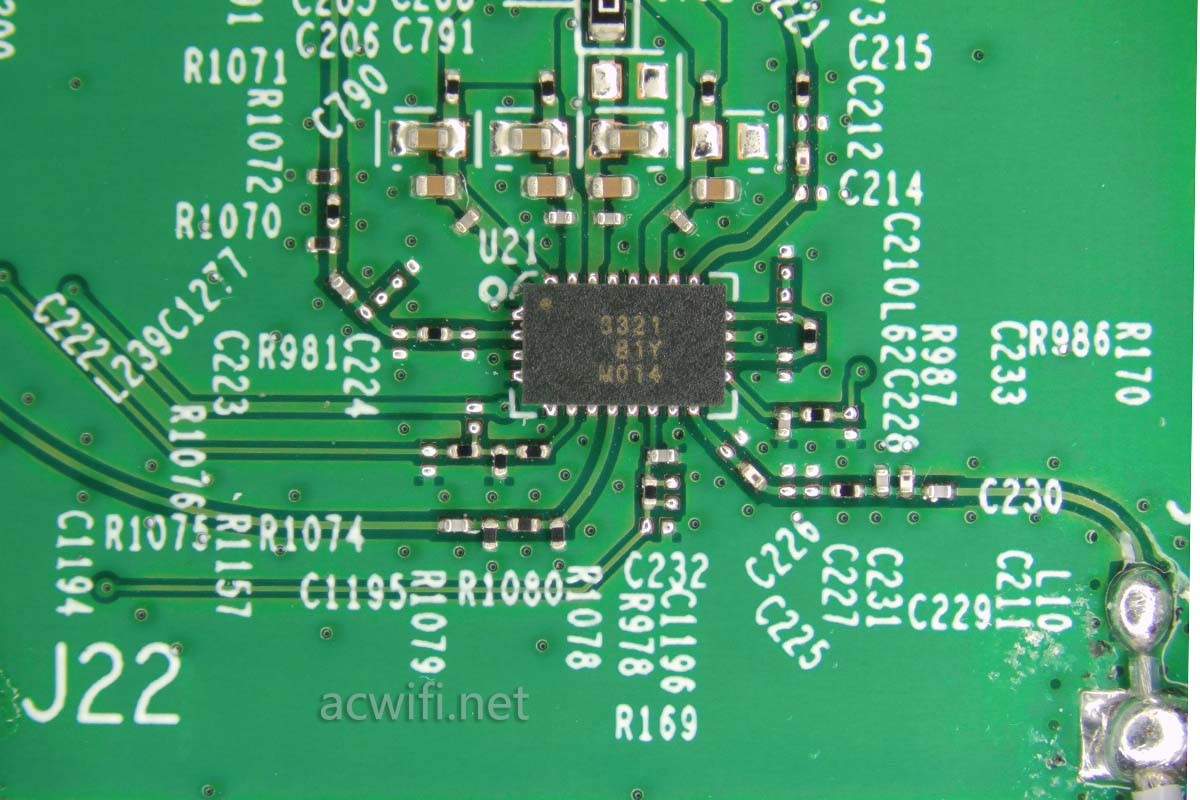

2.4G外置了两颗FEM芯片,上面丝印着“3321”,型号是VC5333-21,唯捷创芯(vanchip)的产品。

从VC5332-21的封装尺寸来看,功率也不低。其中的一个输出参数是:

output power of 21dBm(Typ.) for MCS11 HE40, EVM < -43 [email protected]

看参数是比QPF4288低了一点点(QPF4288的是:POUT = +22 dBm HE40 -43dB Dynamic EVM)

纸片路由、XDR6088、XDR6086的2.4G FEM也是用了VC5332-21。

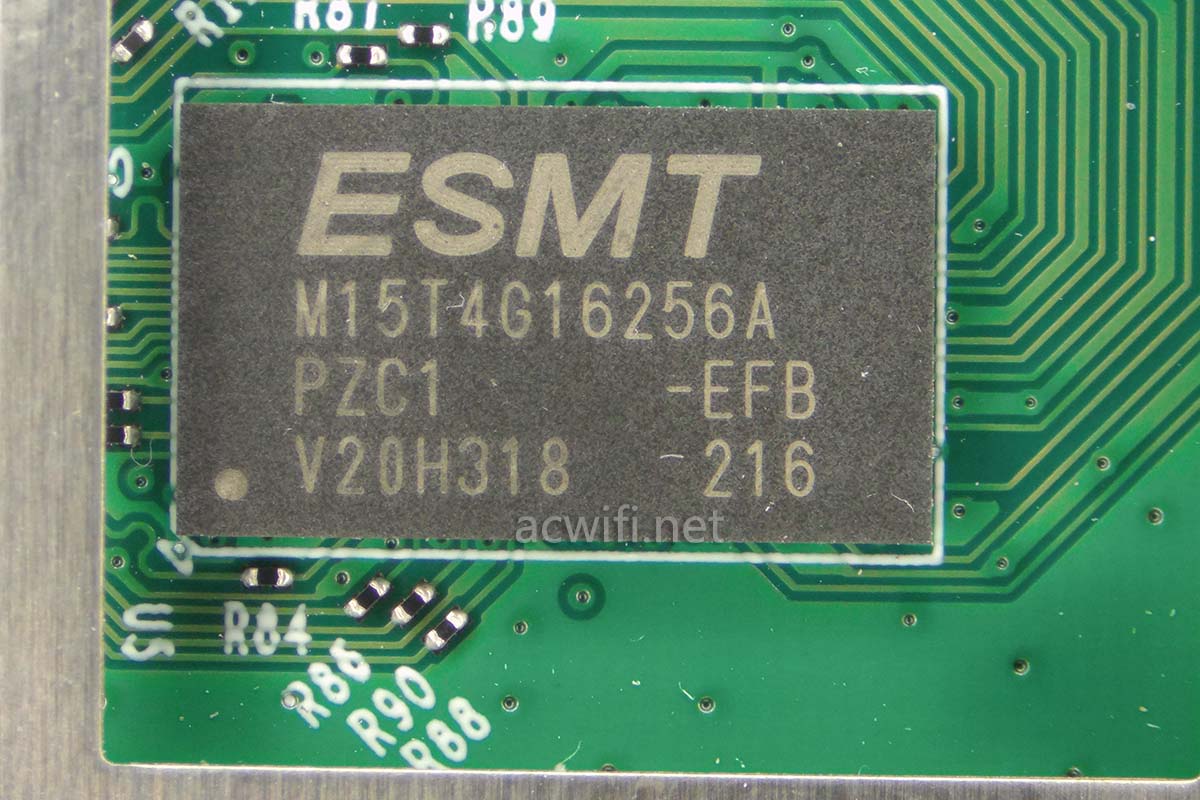

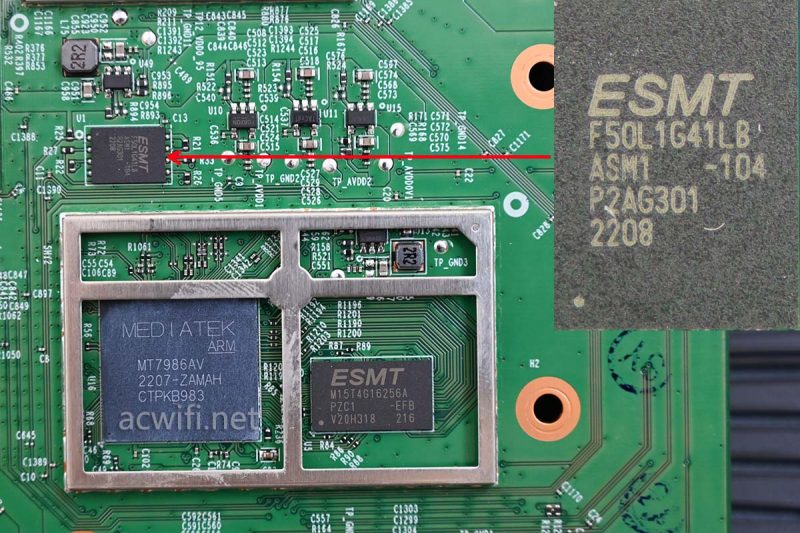

XDR4288的内存芯片型号是晶豪的M15T4G16256A,容量512MB:

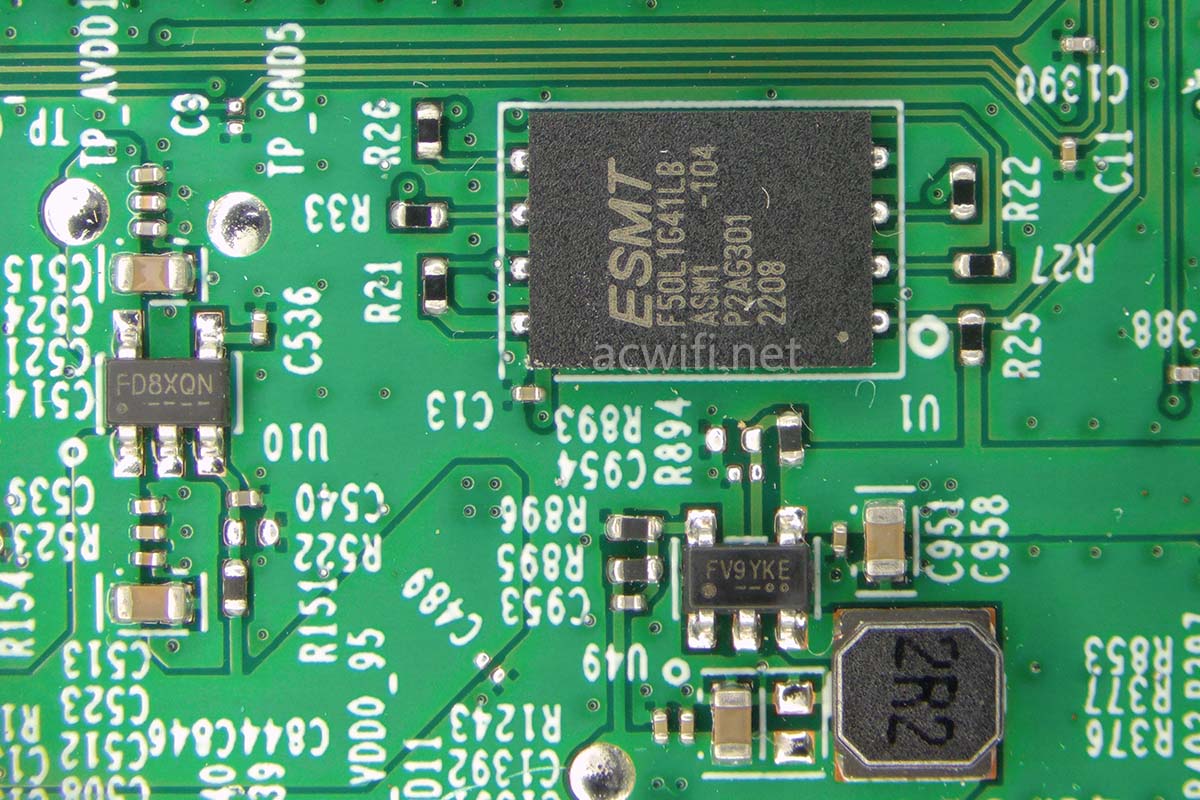

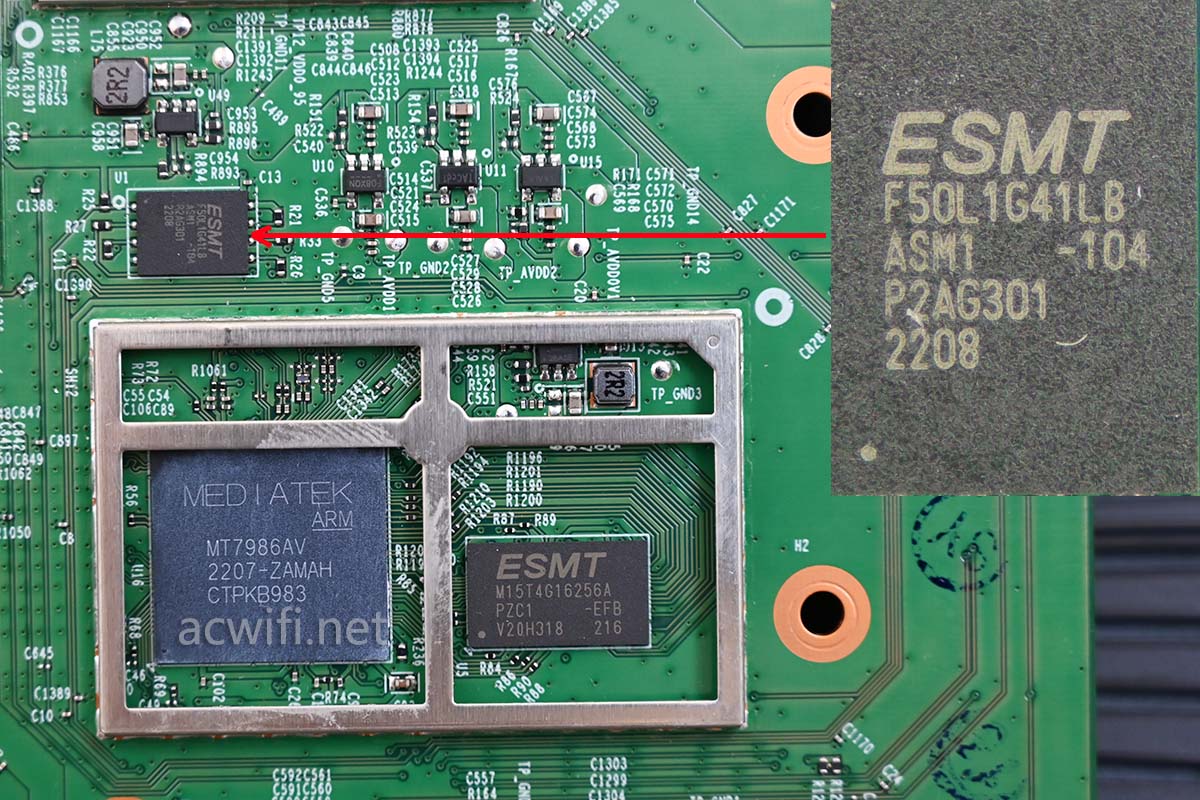

闪存芯片型号F50L1G41LB,容量128MB。

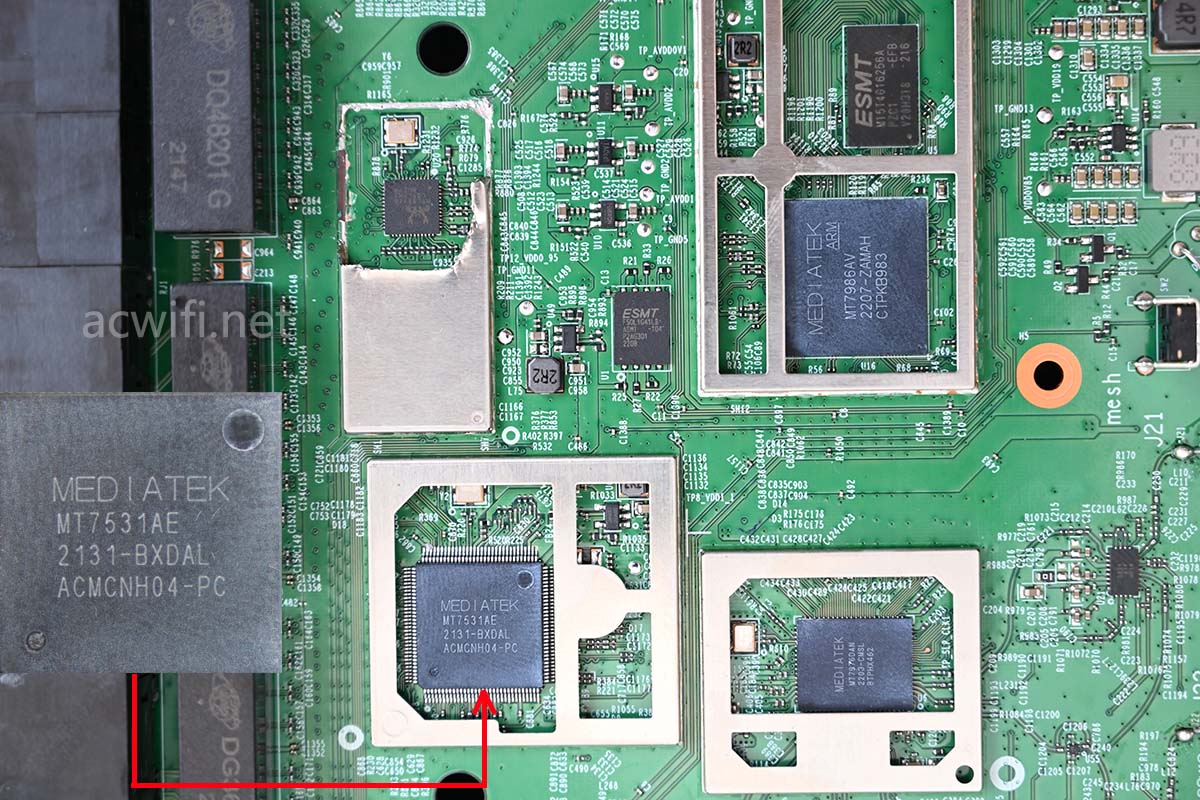

XDR4288的千兆交换芯片型号是MT7531A:

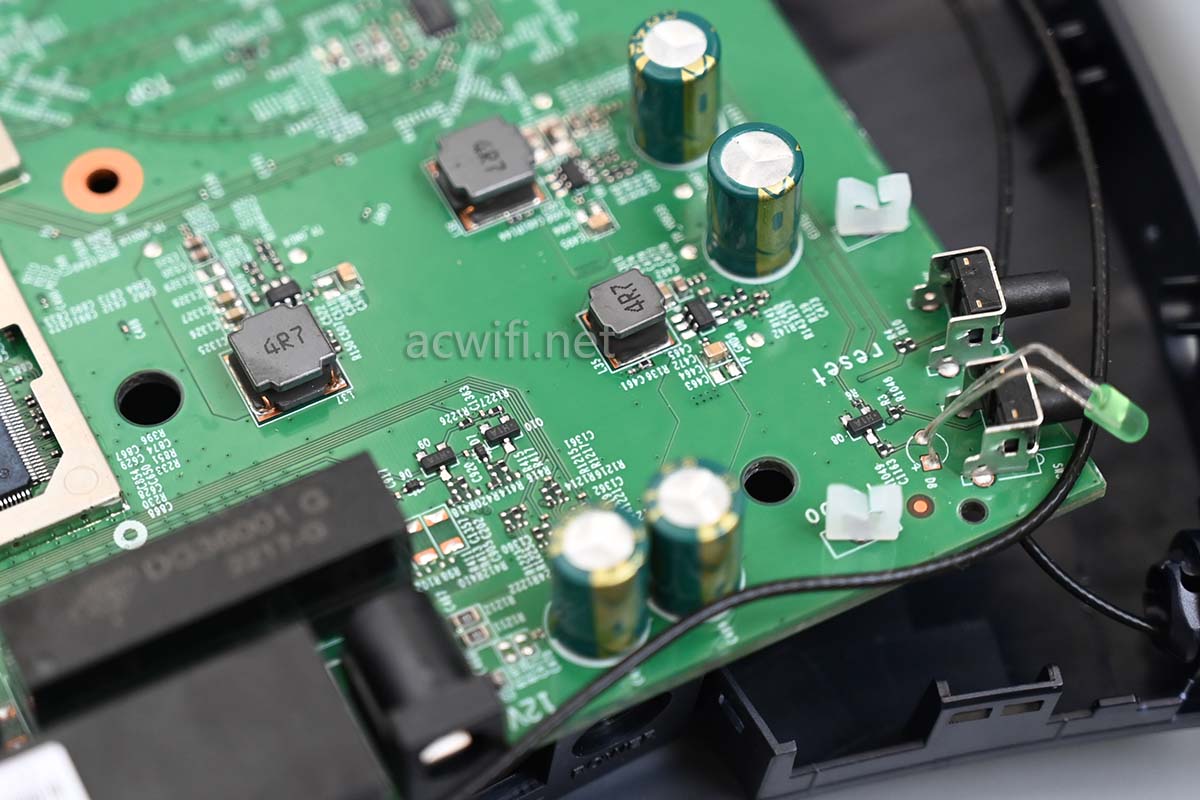

DC输入电源附近的电路:

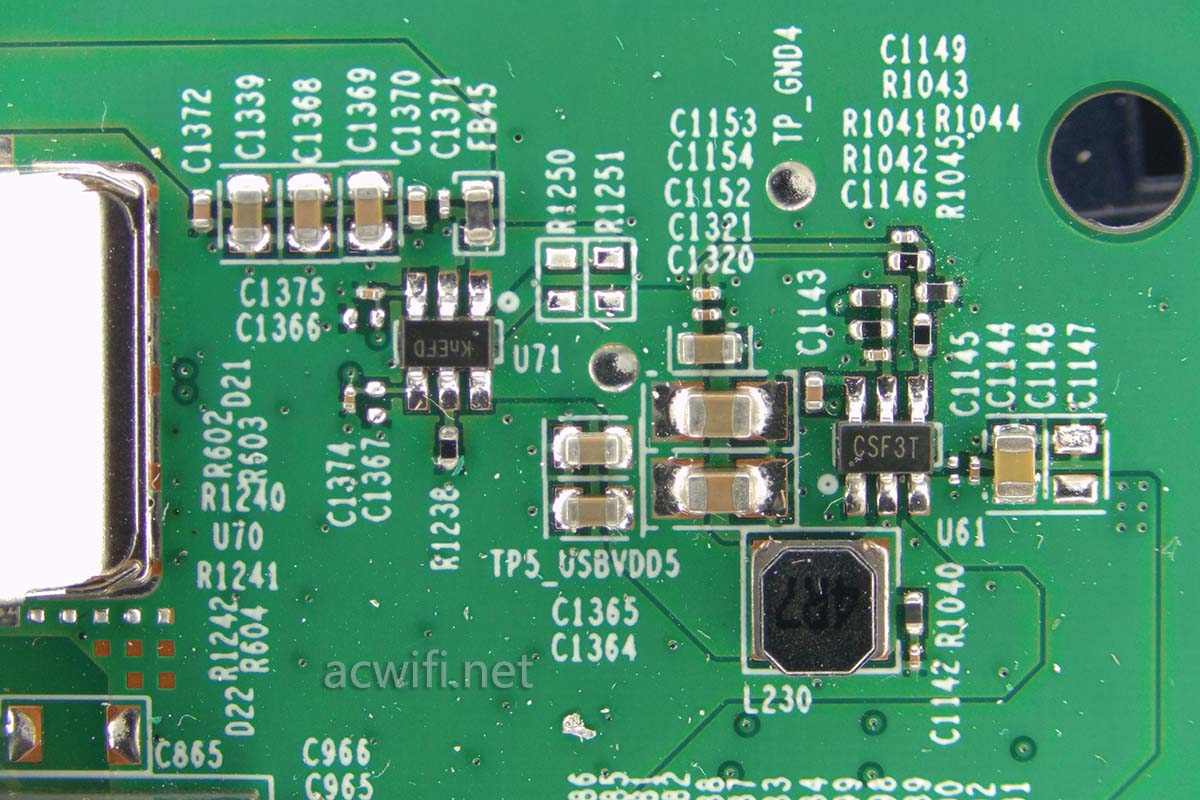

USB3.0附近的电路:

至此,这台轻舟XDR4288就拆机完成。

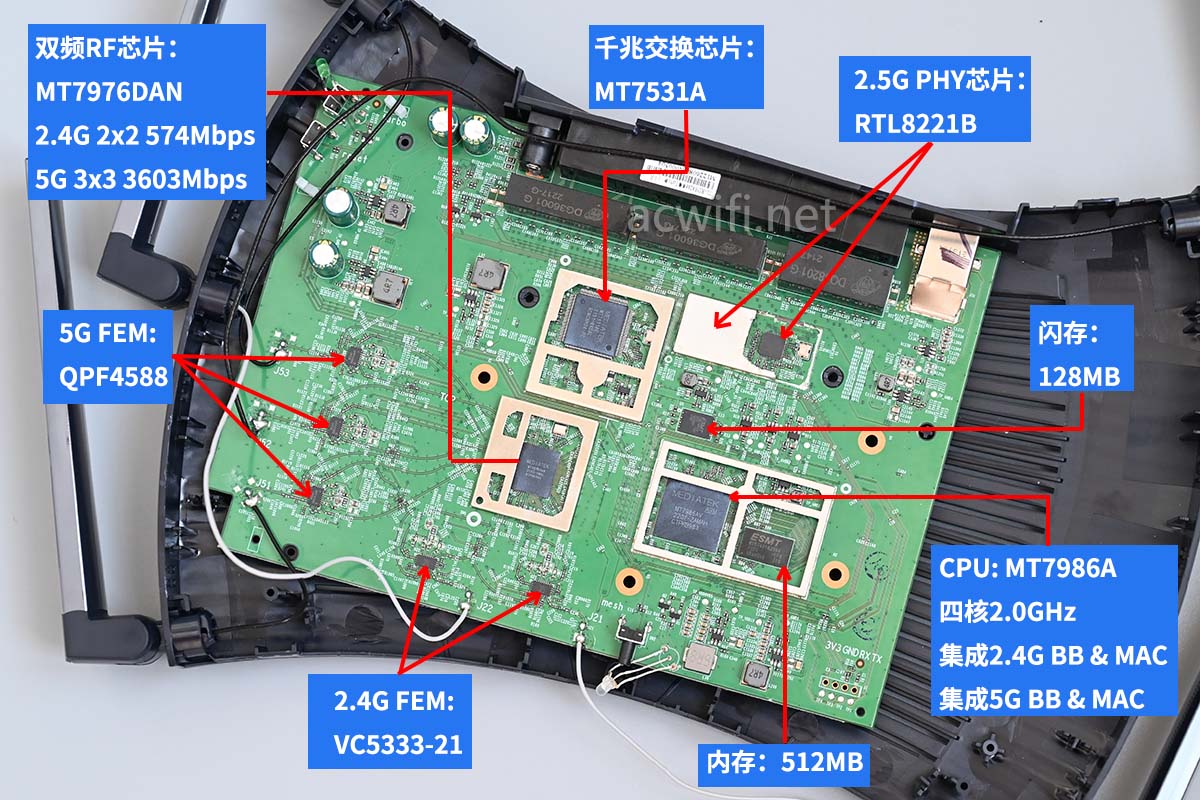

XDR4288的所有芯片型号汇总下如下图:

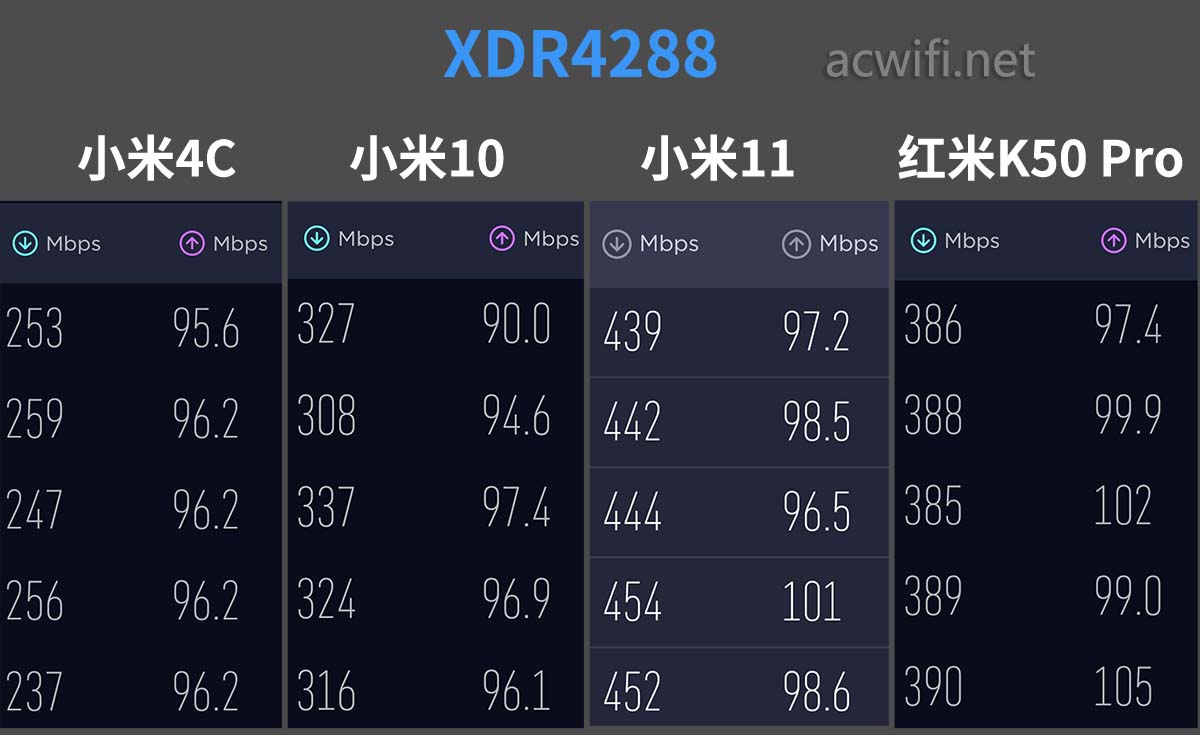

D点测速结果如下图:

看小米4C,我觉得5G挺不错的。小米11超过了400。如你要无线更强,请考虑XDR6086、XDR6088这些4×4的。

前面查看速率时已经看过了是支持k和v的,TP的Wi-Fi 6机型都是在默认状态下均有802.11k和802.11v的。

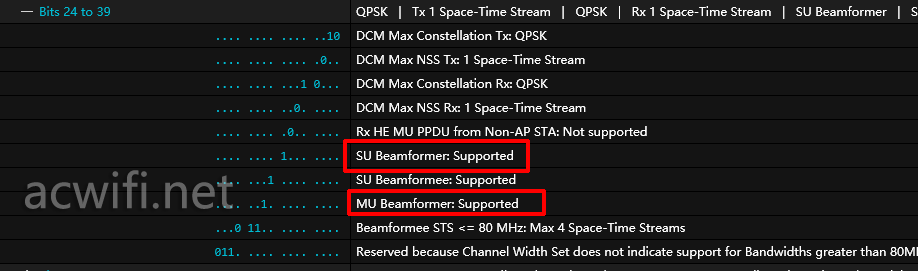

XDR4288支持MU-MIMO和波束成形,如下图:

(可查看kvr和mu-mimo的这个软件是winfi,在win10里安装,想要下载的可在我公众号里面发送消息winfi就有下载说明。)

USB3.0的接口速度我再测一次吧,这次不用FTP共享测试,直接网上邻居拖文件吧。测试用的是普通的U盘,写入速度370MB/s,读取420MB/s:

U盘文件系统格式是exFAT。

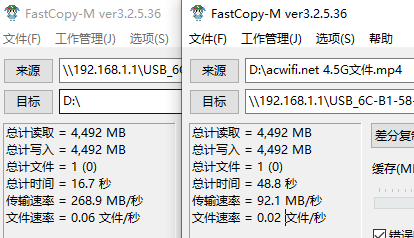

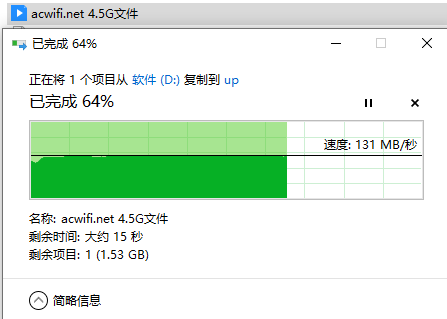

不过在测试写入时,要等14秒后才会有数据传输,如下图,在14秒之前,是没有速度的:

就算直播拖动复制文件也这样,14秒后就直接起飞,写入速度130MB/秒。这个U口写入速度在无线路由器里面算是“犀狗利”的了。

因为这个14秒延迟,使得用软件测速时会让结果下降至成92MB/秒。

读取速度超过了250MB/秒。

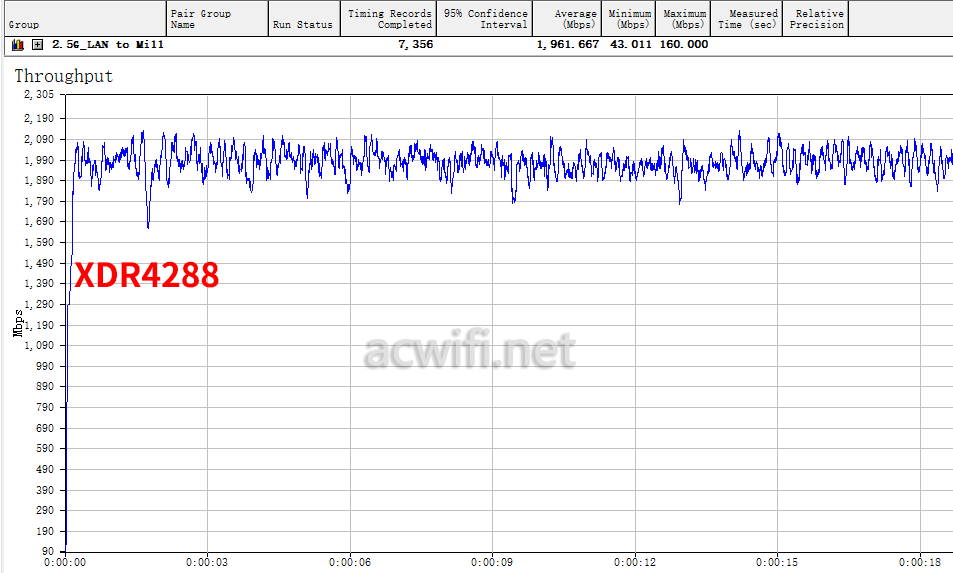

把小米11手机放在与天线相距6.18CM距离的地方用IxChariot测试2.5G LAN to 5G Wi-Fi的吞吐率,结果是1961Mbps:

这个结果很不错了。用红米K50 Pro是1868Mbps,调速多次,达不到小米11的速度。

当前固件最新版本是1.0.6,里面没有行为管理和Docker功能,还需要等更新才能支持。

两三台组网用的话,这一台做主路由,也不需要多强的无线。如果要一台全能形的,就在6088和6086之间选择吧。都是低温低热的,相对高通IPQ5000系列方案的机型!

京东价格669元,按需选择吧。

XDR4288京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TP-LINK轻舟XDR4288拆机,双频不对称空间流
