磊科MG1200AC拆机,无缝漫游神机?

逛各大网站论坛,偶尔看到这一款机型:磊科MG1200AC,看某宝上的价格不贵就收了2台回来,一共150大洋。属于运营商定制版本,机壳上面有印有大大的字。70多块钱一台的价格说贵不贵,说不便宜也不便宜,70多块钱也可以买到新路由3或歌华链这些带USB口双核1GCPU又可以刷第三方固件,但这个磊科MG1200AC好多人买它是拿来做AP用的,看中了它的802.11r/k/v协议,据说固件里就有这个选项开关,一会看看。

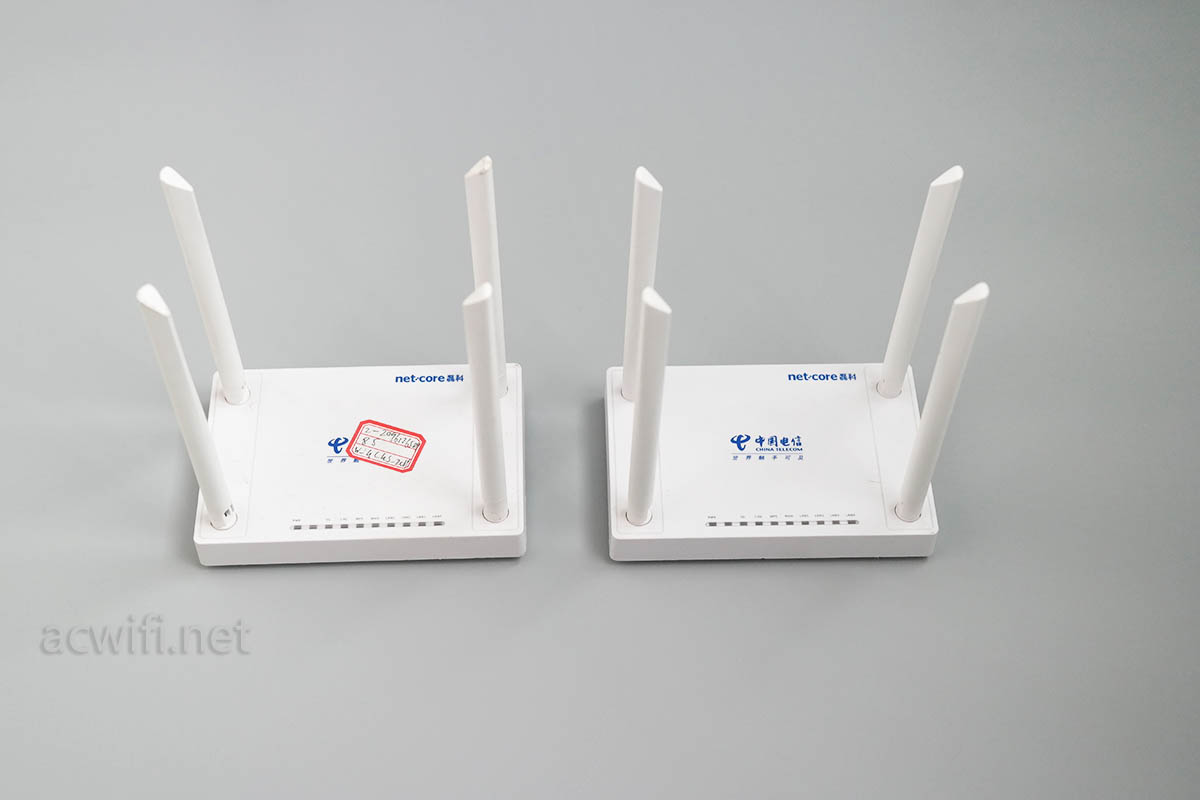

磊科MG1200AC

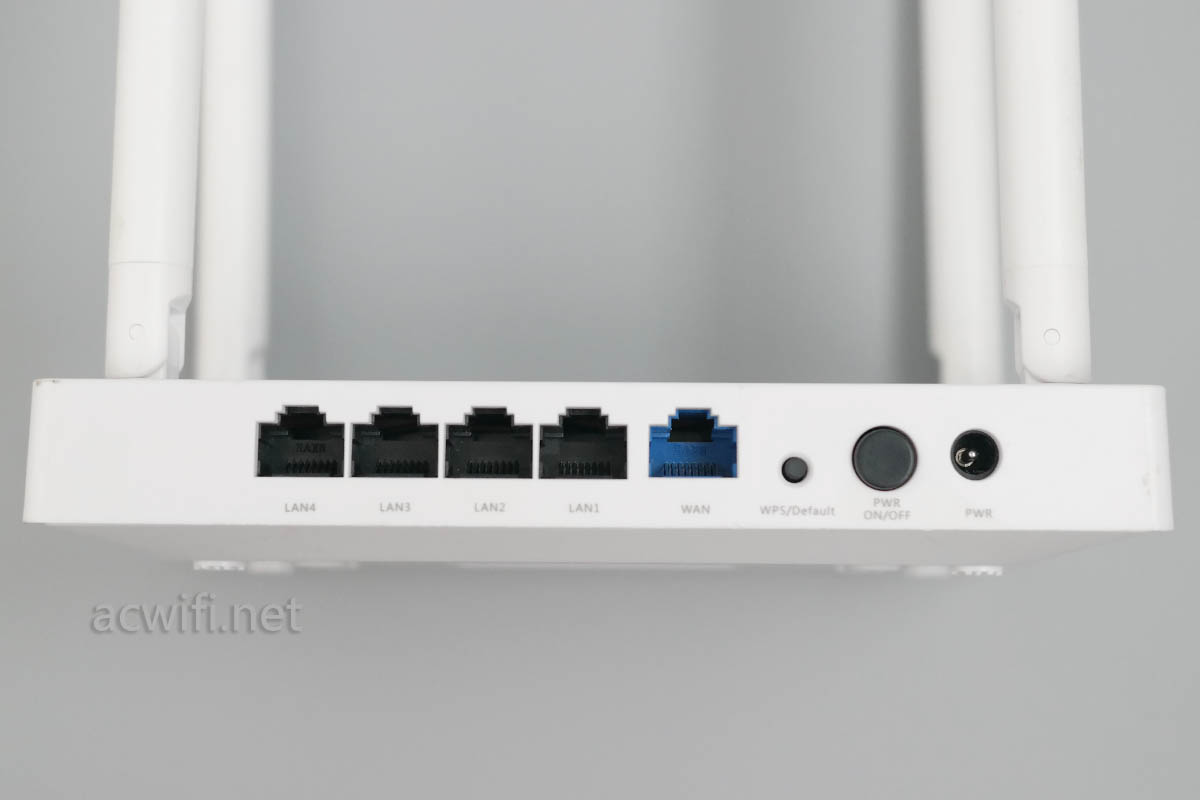

五个网口齐全,都是千兆速率。

磊科MG1200AC

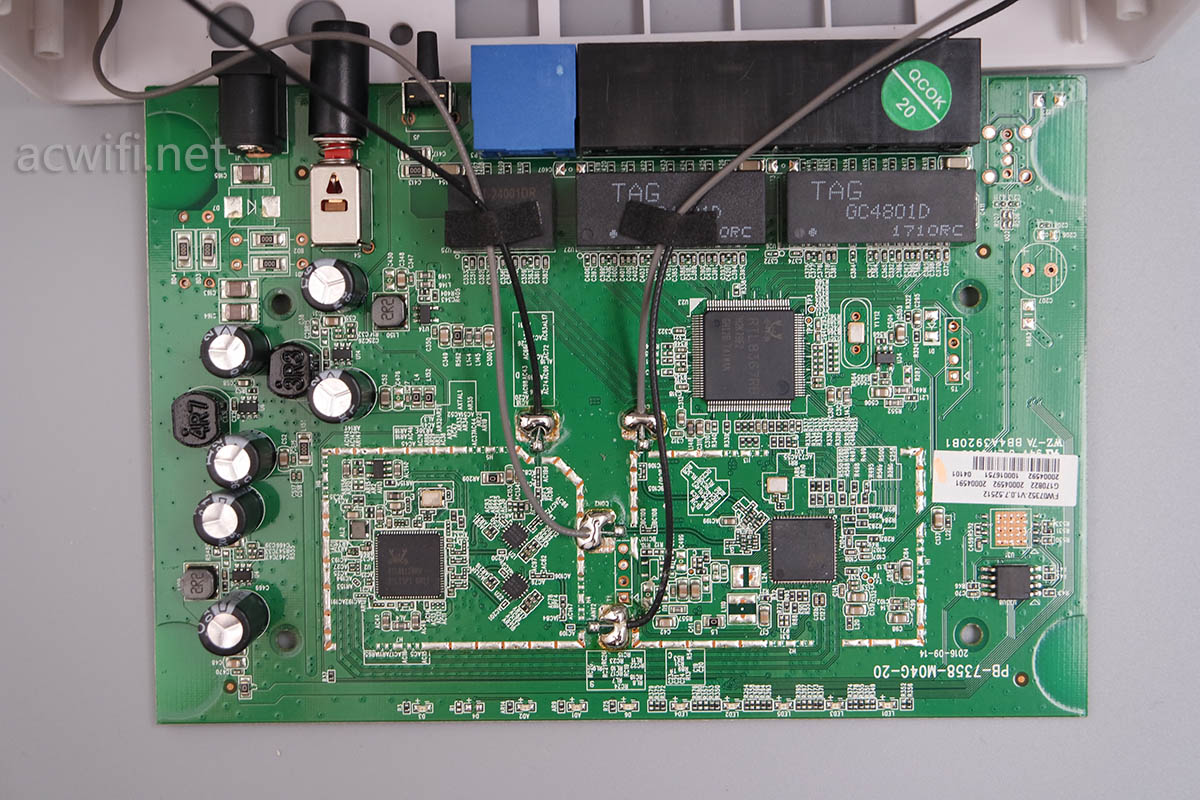

直接拆开外壳,主板正面照:

磊科MG1200AC拆机



磊科MG1200AC的主板布局,跟磊科360 P4V和360P4C很像很像。360 P4V的5G没外置功放,P4C和这款磊科MG1200AC就有。

360 V4 无线路由器拆机,看有没有功放

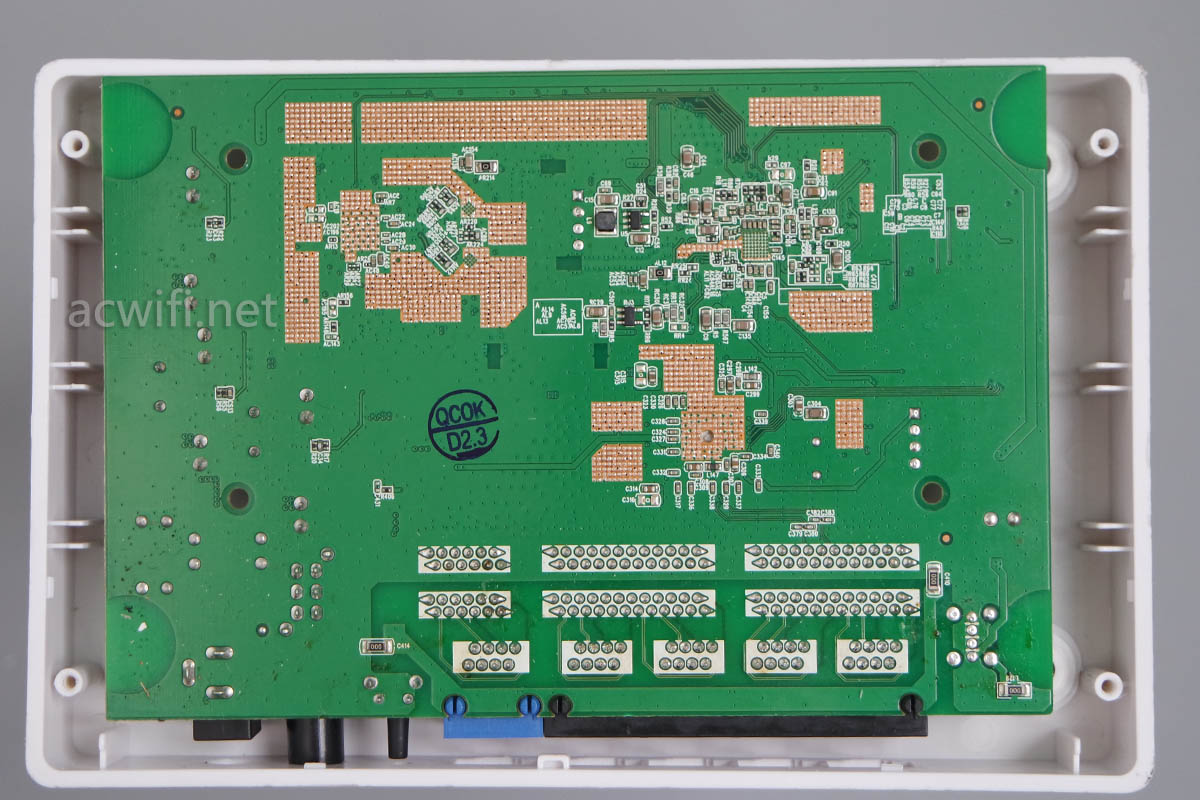

主板背面:

MG1200AC拆机

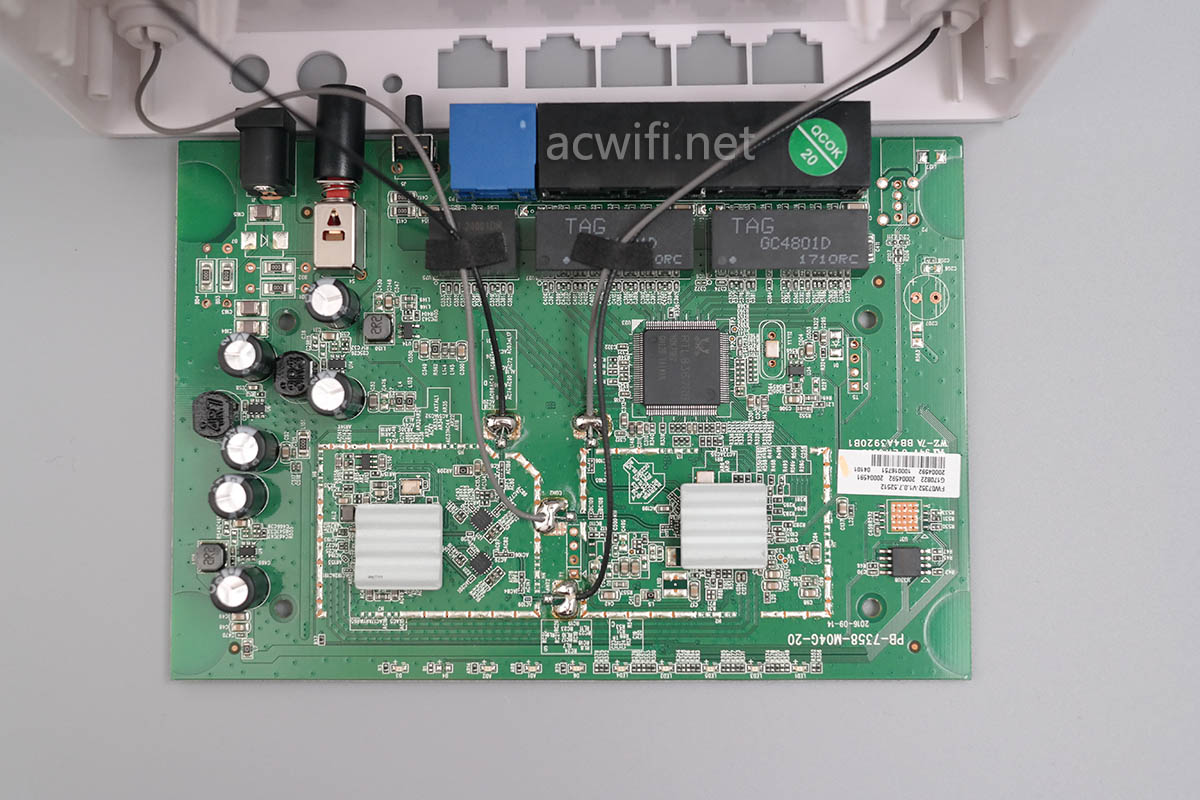

努力用力使劲取下散热片:

磊科MG1200AC拆机

很熟悉的螃蟹芯片方案:RTL8197FS(CPU+2.4G+128M RAM)+RTL8812BRH(5G)+RTL8367RB  (千兆交换机芯片),360 P3、P4全系列都是它,还有腾达AC10、AC11、AC9、腾达MW6、MW5、MW3都是用它,还有更多。。。成本低,性能也过得去,被广泛应用。

我把它的802.11r/k/v选项开启了,在WIFI分析仪里的确看见支持802.11r协议(快速基本服务设置转换 (FT)),我又实测了腾达MW6,也支持,再实测看了MW3,不支持,看了腾达AC11和AC11,不支持,看了360V4,不支持,看了华为WS5200,不支持。所以不是有这套硬件就是支持,估计是厂商需要付更多的钱向蟹兄买来才有。对了,这是拆机文章。继续看5G电路部分:

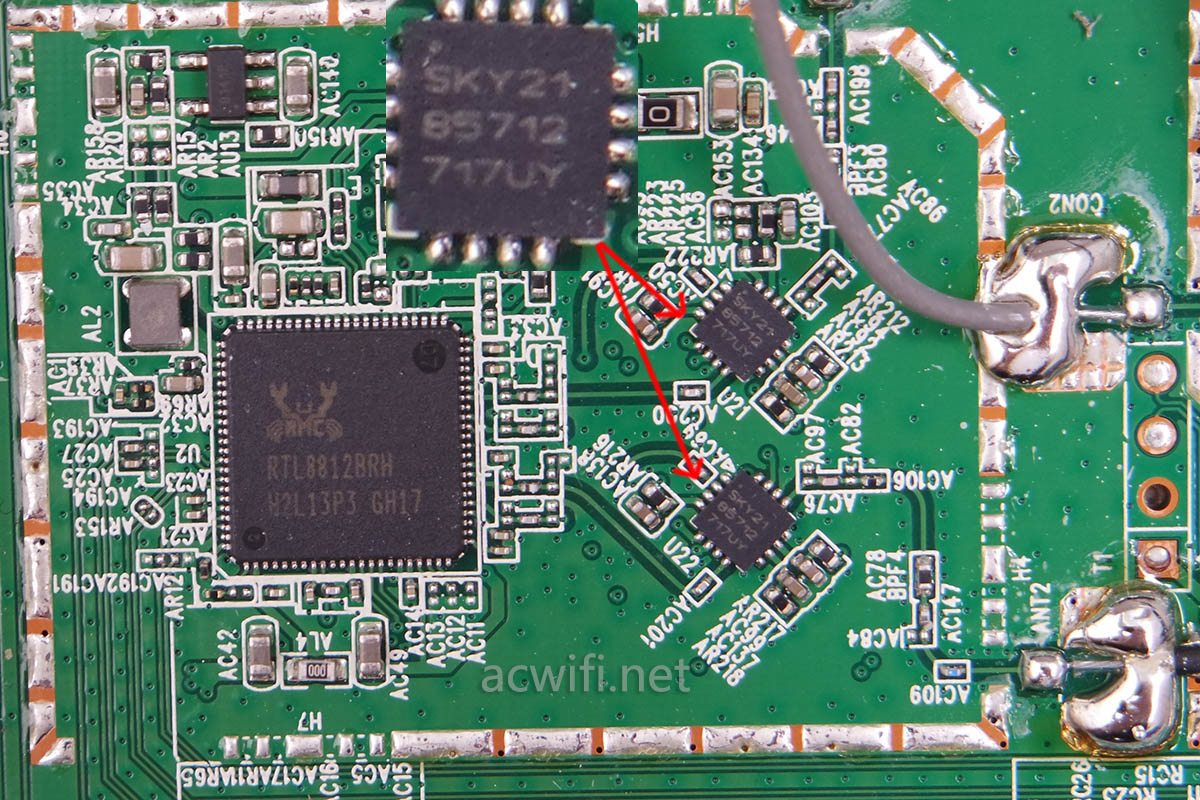

磊科MG1200AC拆机

功放芯片型号是SKY85712-21,集PA和LNA一体。

SKY85712-21: 5 GHz WLAN Front-End Module

Integrated high-performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully-matched input and output
Integrated power detector and directional coupler
Transmit gain: 27 dB
Receive gain: 12 dB
Output power: +19 dBm @ 1.8% EVM, HT80, MCS9, 5 V/4.2 V
Output power: +20 dBm @ 3% EVM, HT40, MCS7, 5 V/4.2 V
Small QFN (16-pin, 3 x 3 mm) package

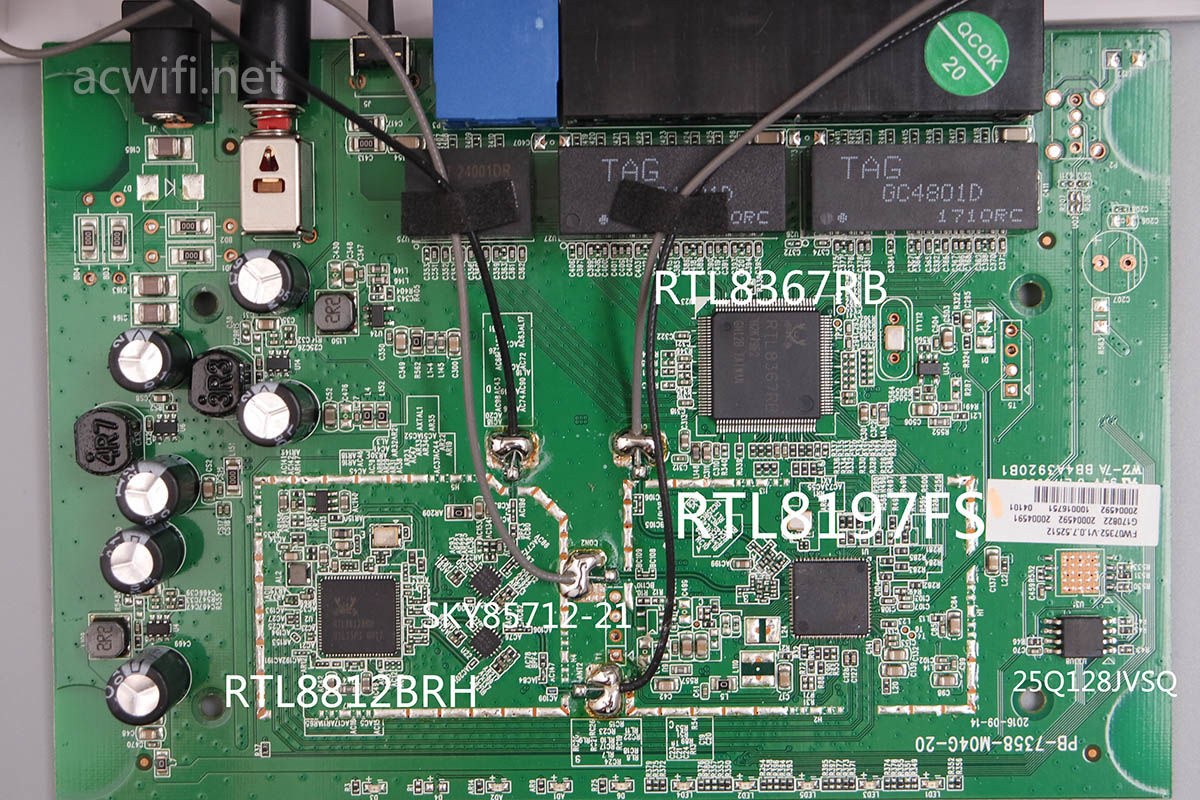

总图:

磊科MG1200AC芯片



月底测一测磊科MG1200AC的漫游效果,对比同方案的腾达MW6,看效果有怎样的差别。月底?估计不行,最近买的东西太多了!剁不了手。

802.11r不是万能的,手机支持当然是最好,如果不支持802.11r的手机呢?

今天本来可以测完荣耀路由pro 2的,但因小米4C手机的屏幕充完电就触屏失效了,完全触摸没用,果然是真的小米手机。打算自己买个屏幕总成回来换了。

若有任何疑问可留言或关注微信公众号acwifi-net,人工回复。

如需转载请注明来源和链接:路由器交流 » 磊科MG1200AC拆机,无缝漫游神机?
