TP-LINK TL-ST5008F 拆机(v2.0) 全万兆三层交换机

不建议用百度搜索,垃圾内容和广告多,可用bing、sogou、google

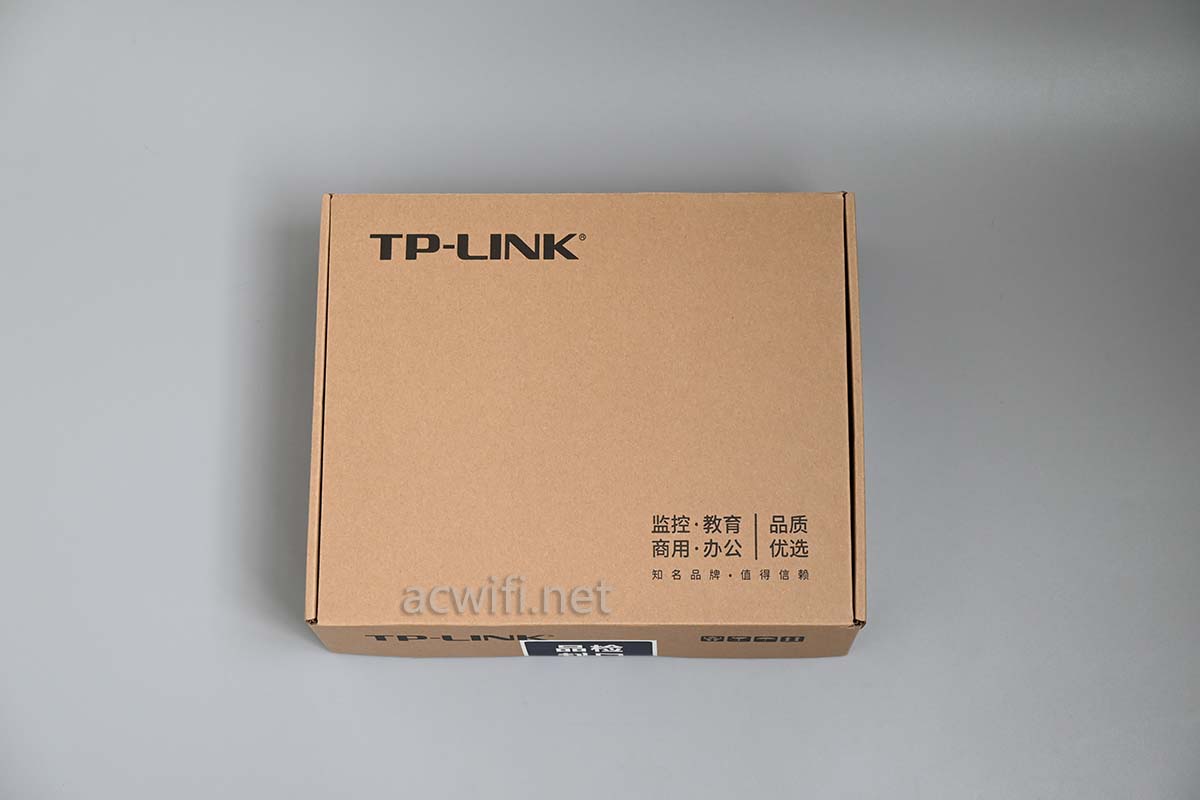

TP-LINK 的TL-ST5008F v2.0外包装:

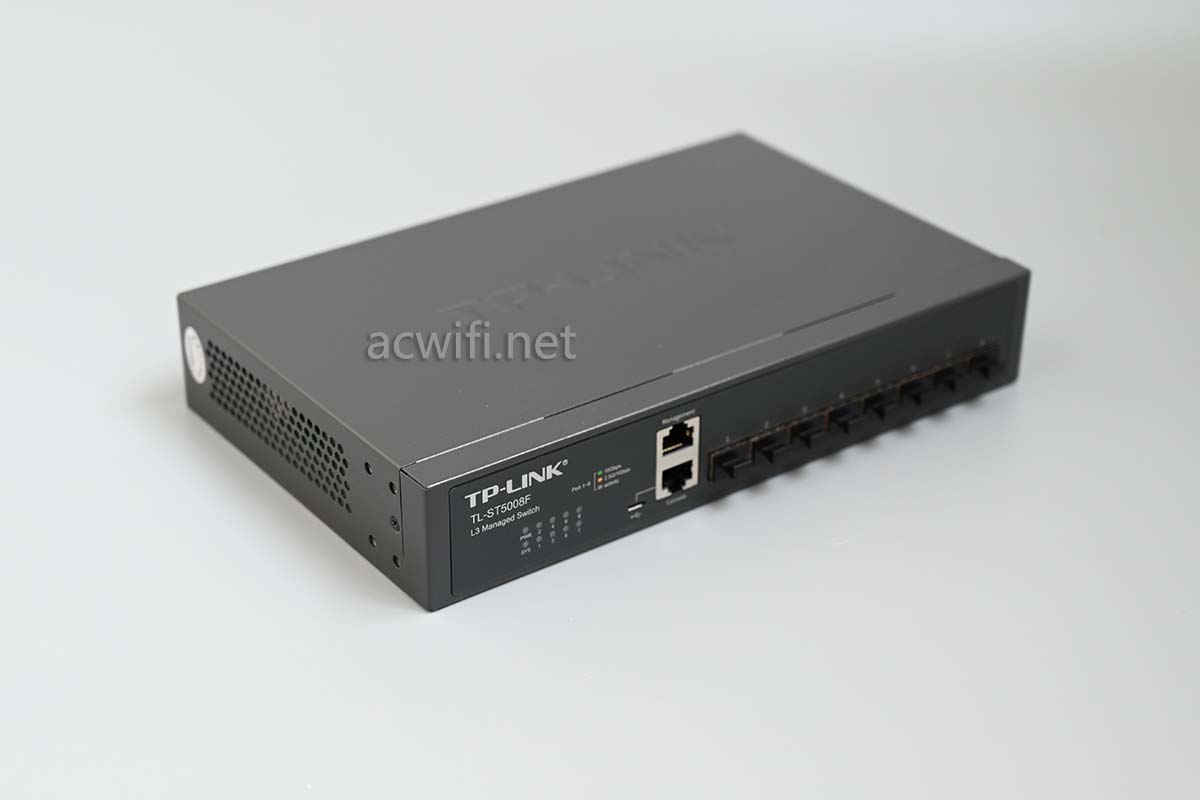

机身和配件:

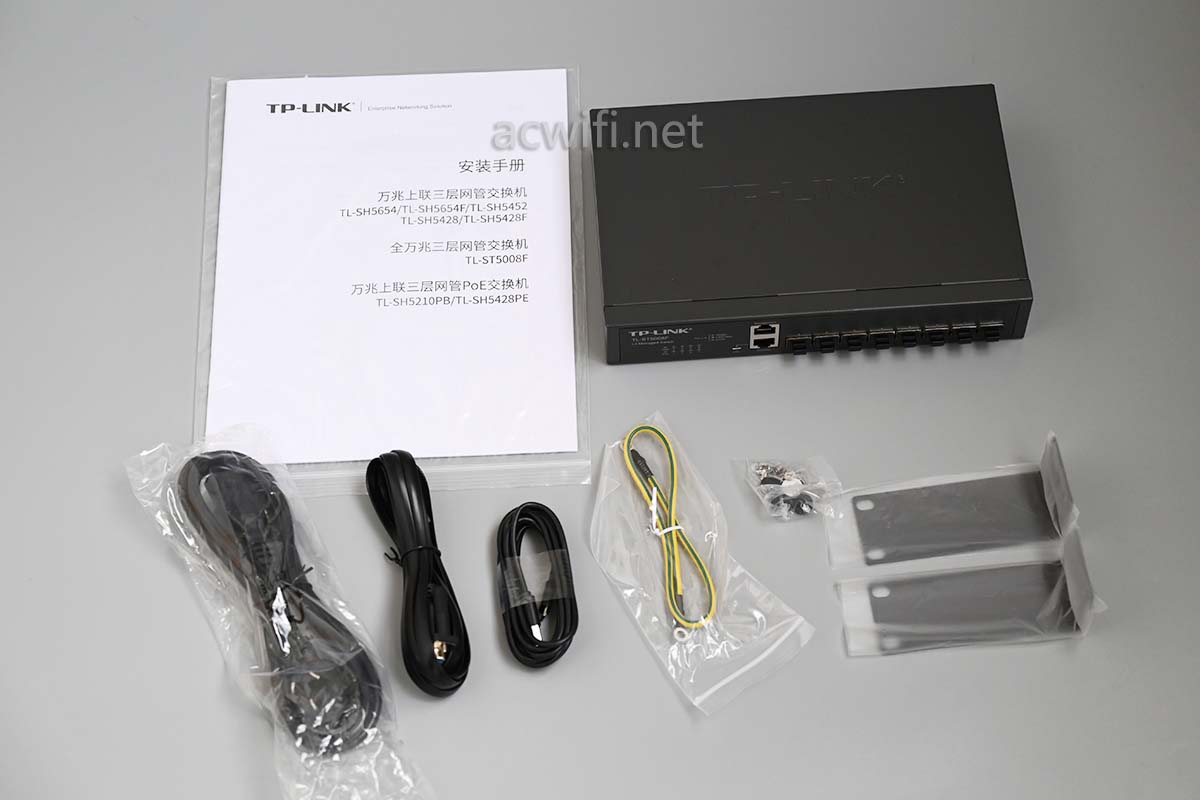

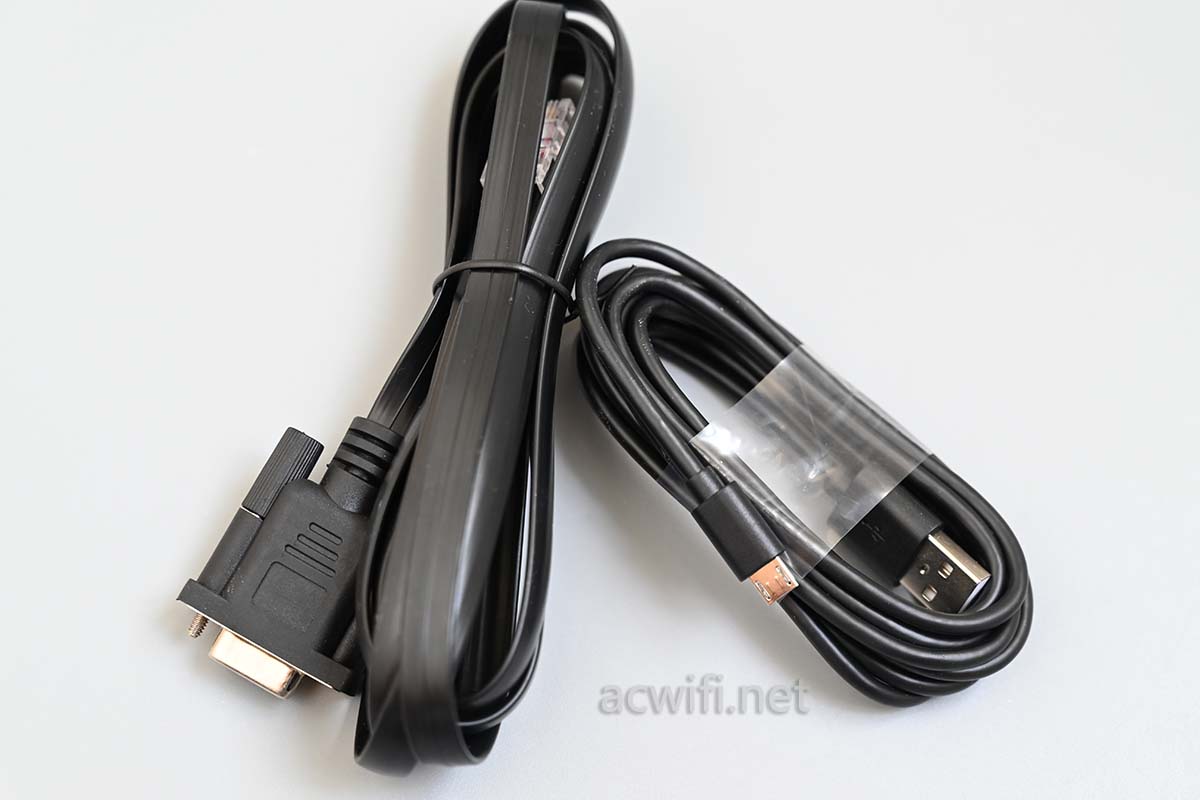

配件有点多,以下这两根是Console线:

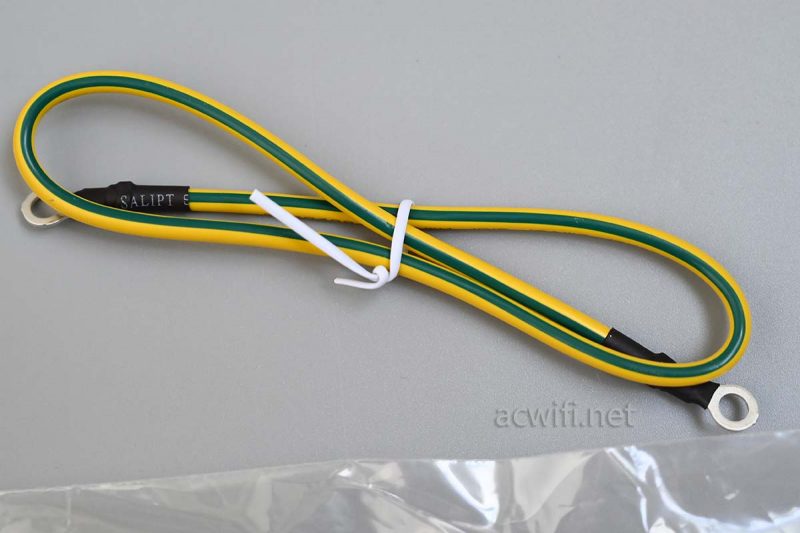

地线:

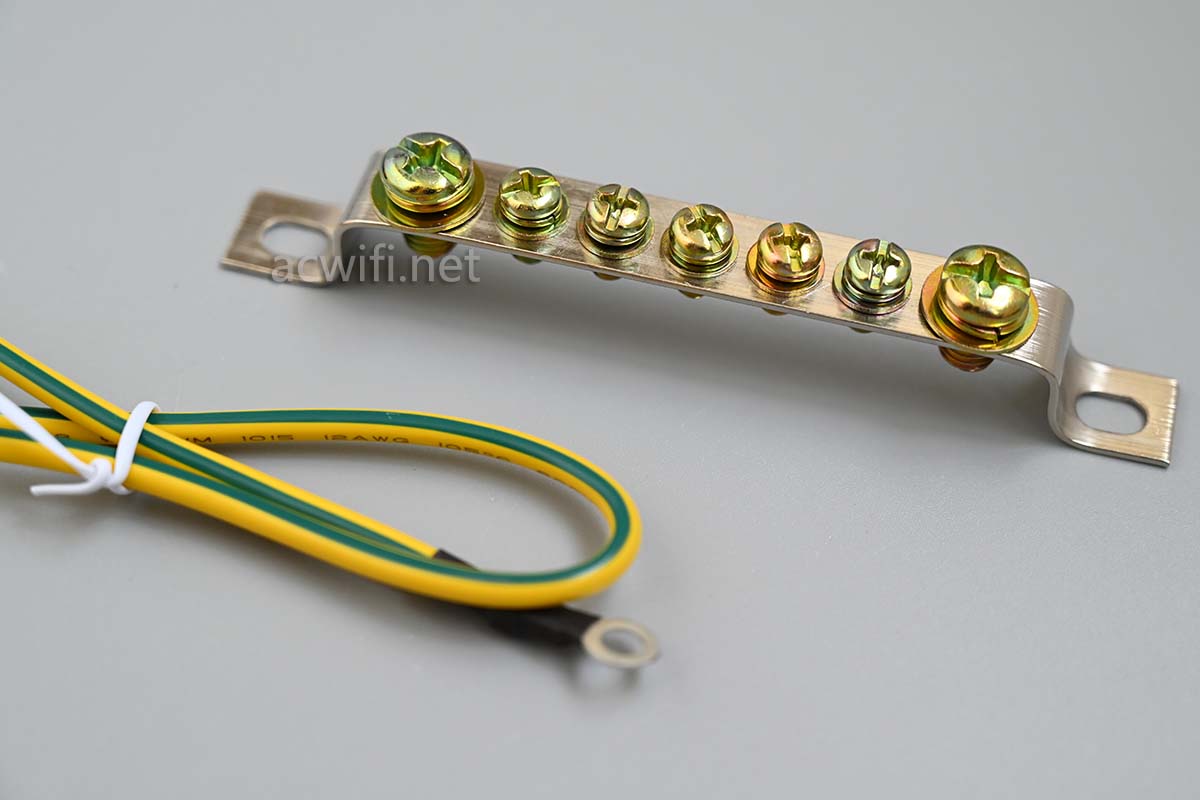

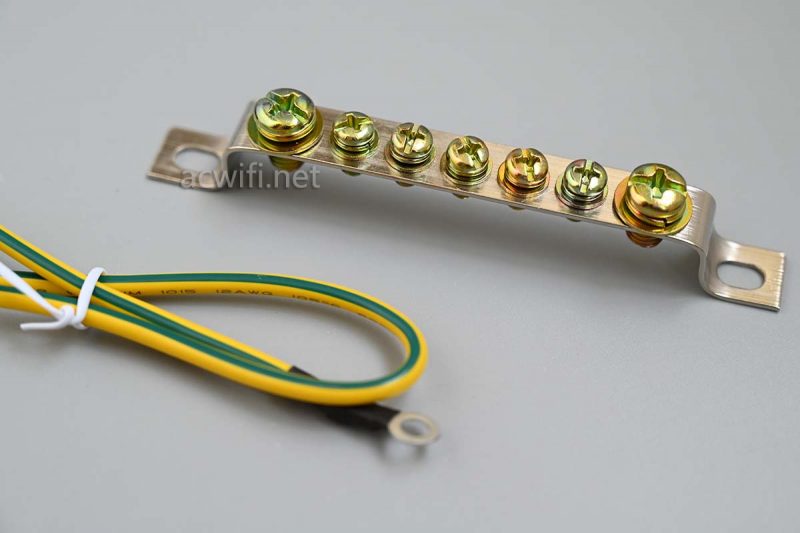

我还买了地排接线端子,准备接在机柜里:

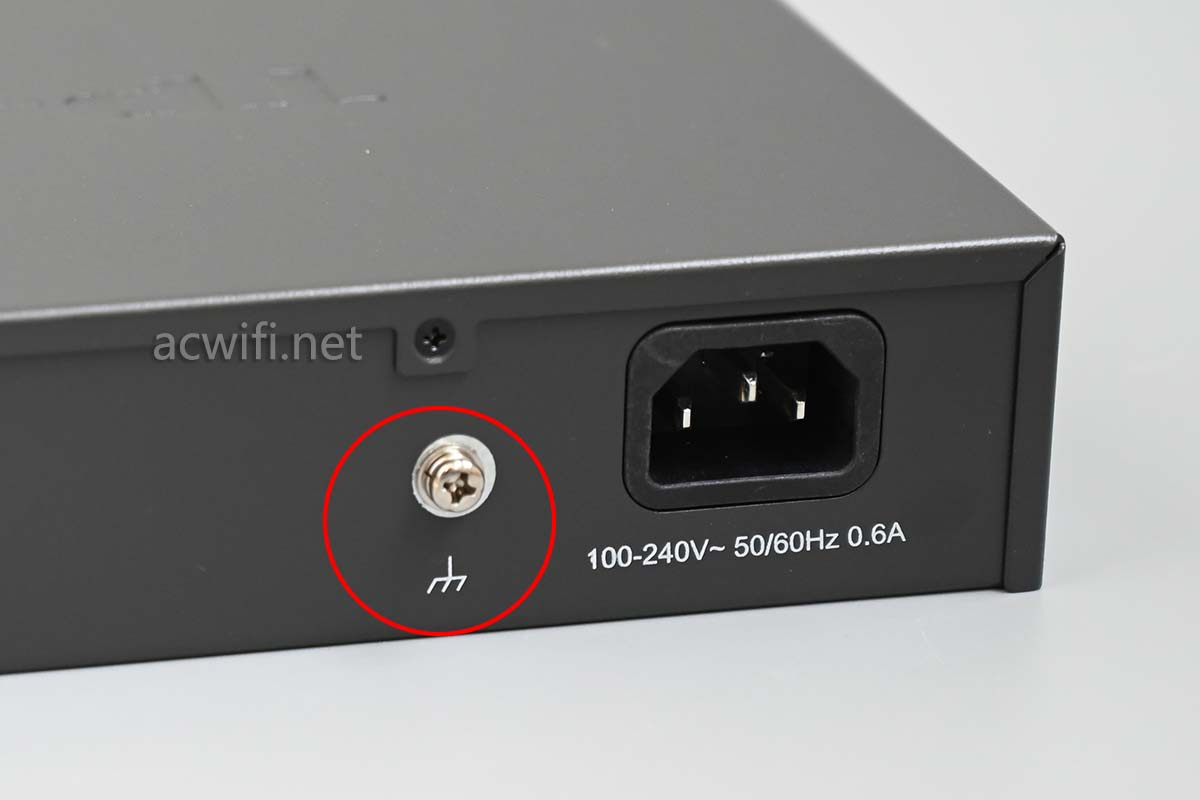

交换机外壳已经连接了电源里面的地线,那么机身上的防雷接地柱还要不要接地呢?

根TP-LINK网站上的《商用网络产品防雷安装手册》说明。

1、如果在机房中安装TP-LINK商用网络产品,且机房中有专用的接地排,应首先考虑使用接

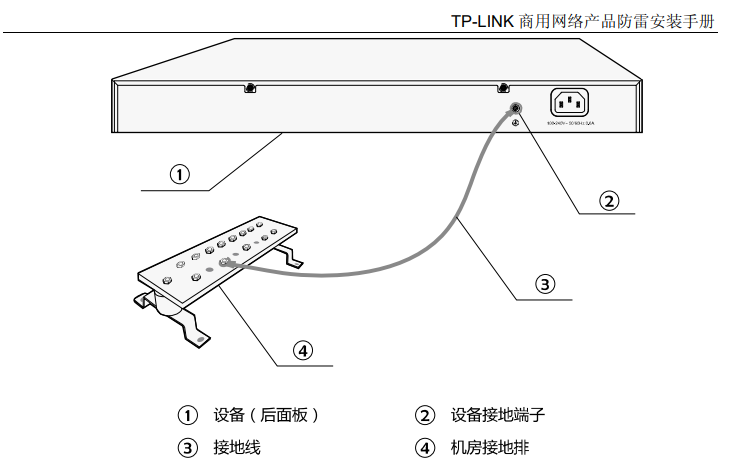

地线将设备与接地排连接,如下图所示:

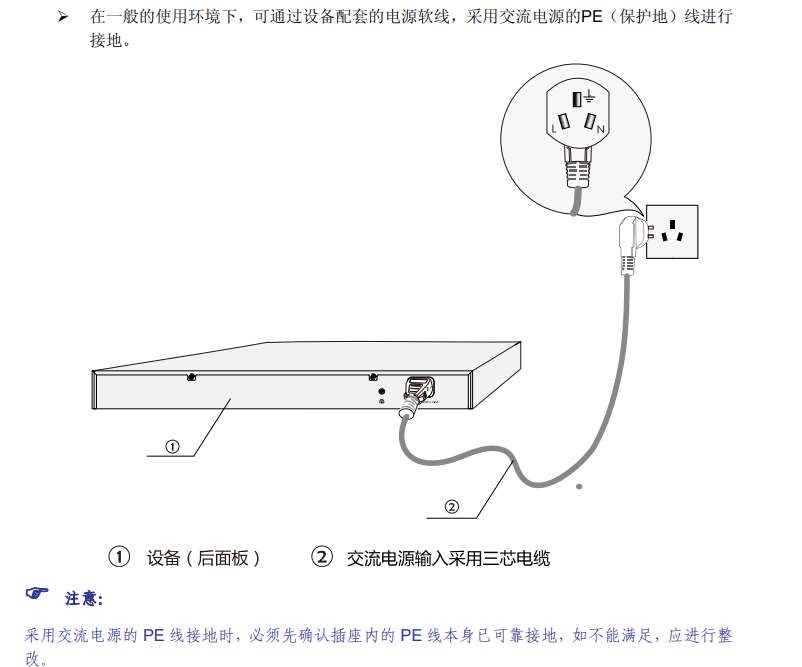

2、在一般的使用环境下,可通过设备配套的电源软线,采用交流电源的PE(保护地)线进行
接地。

正面:

所以呢,在一般情况下只需要确定三芯电缆里的地线是有效接地的就行了。如果说错的地方,欢迎指正。

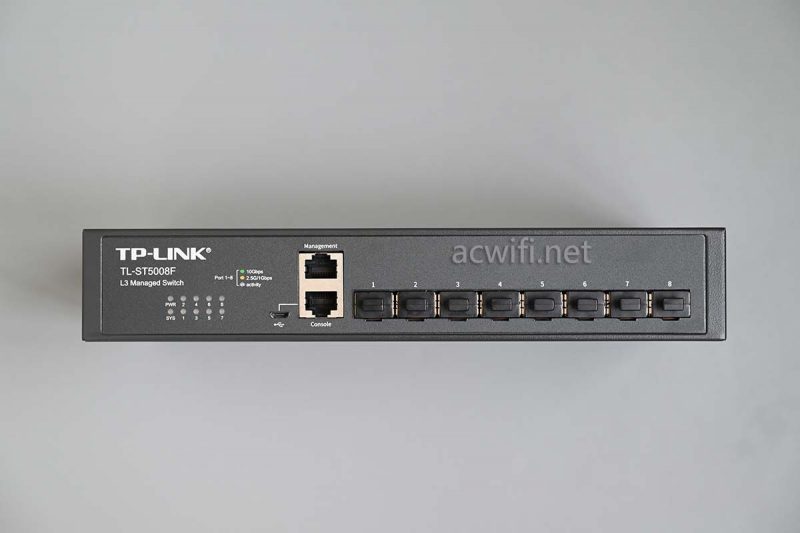

机身正面:

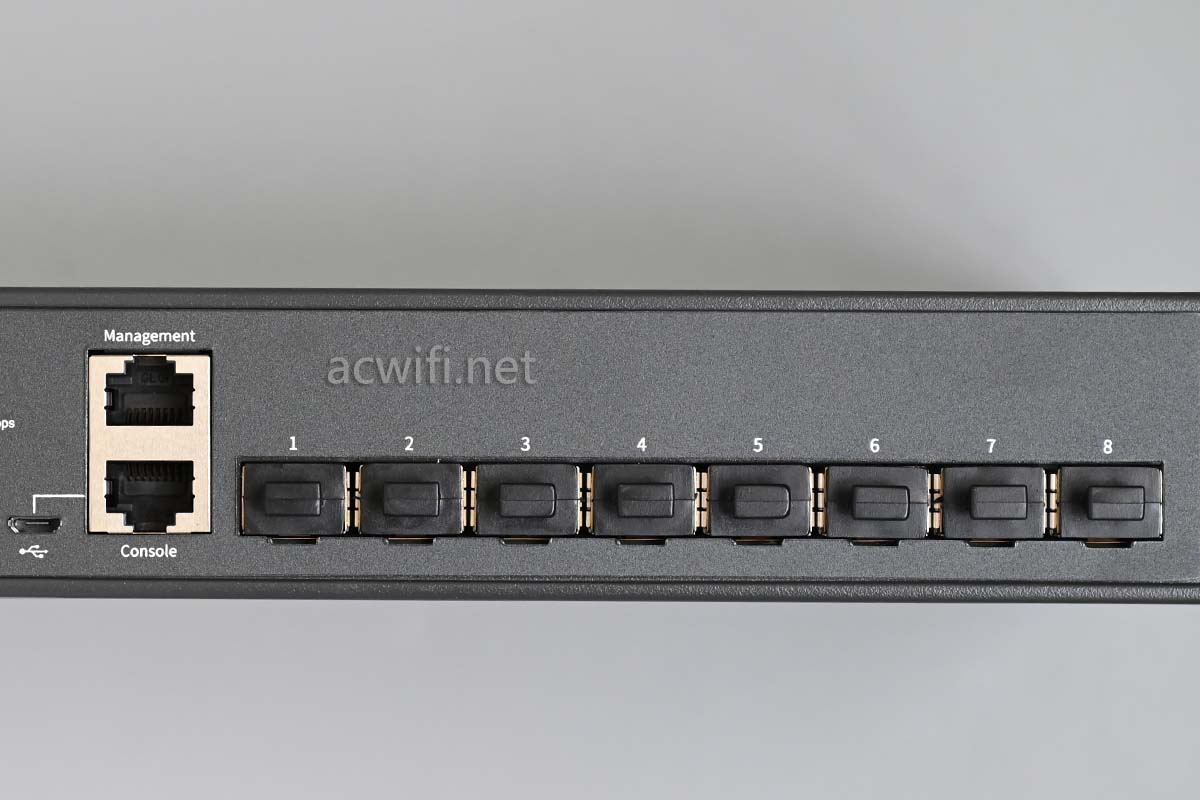

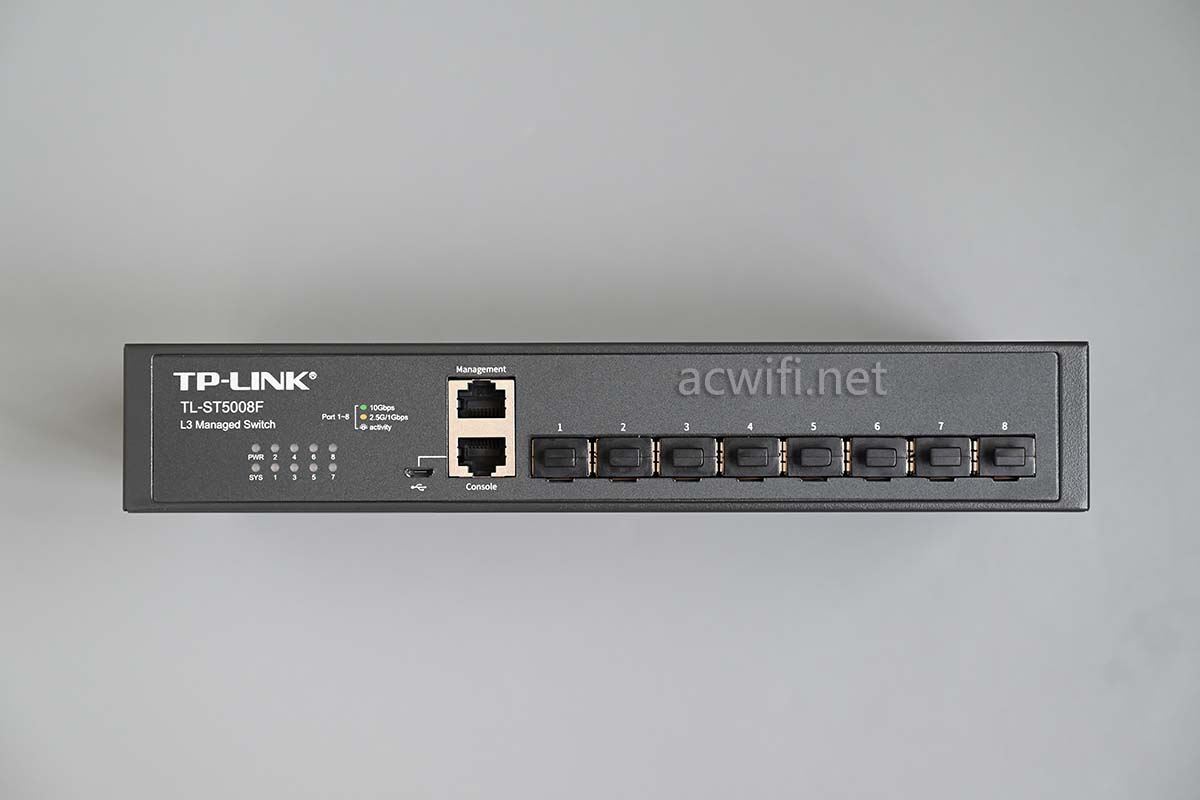

8个10G SFP+,均可支持10G/2.5G/1G速率。一个管理网口,另一个Console端口,支持串口和USB连接。

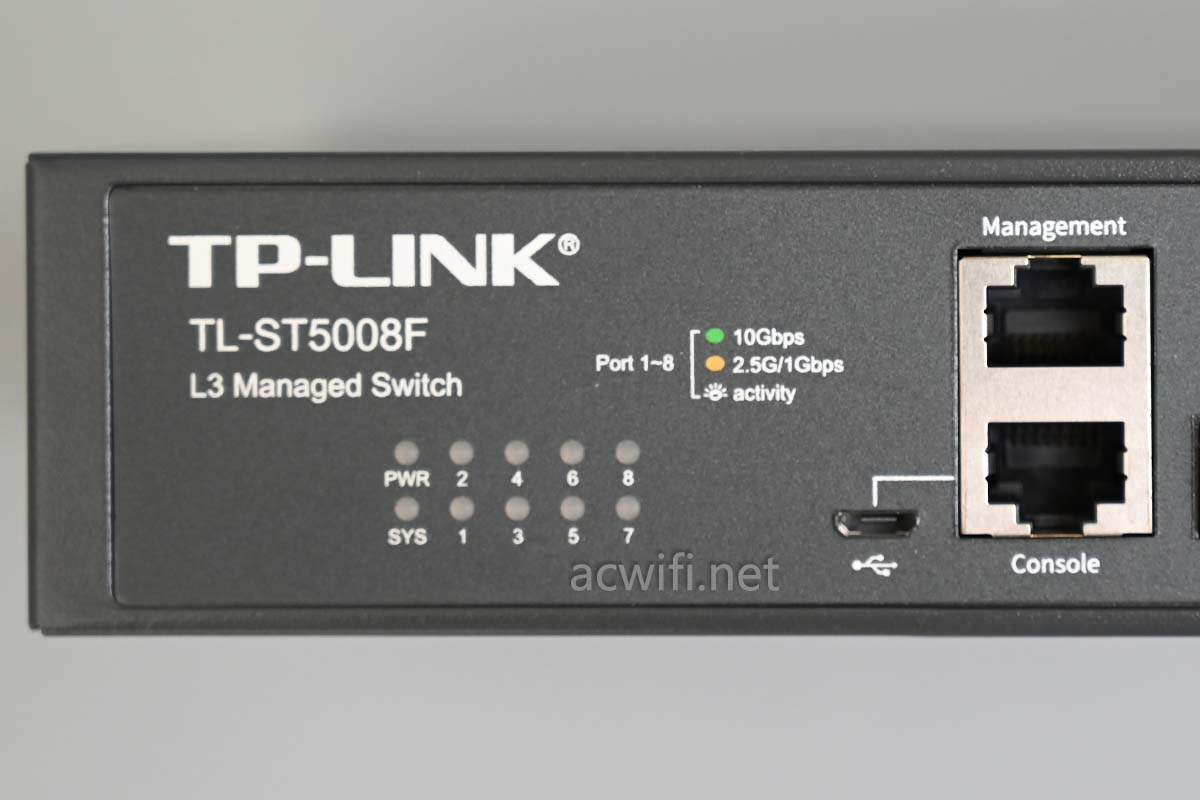

指灯面板:

两侧有散热孔,无风扇设计。

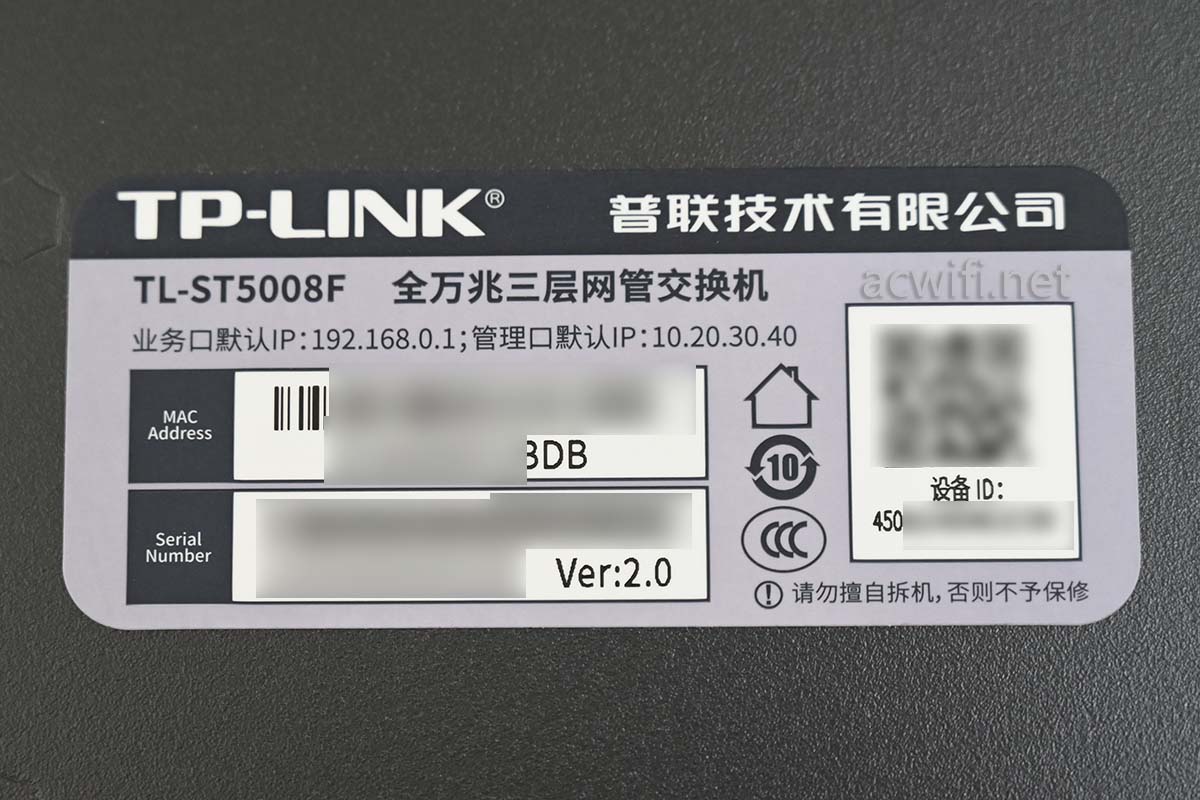

机身底部铭牌标签:TL-ST5008F全万兆三层网管交换机。

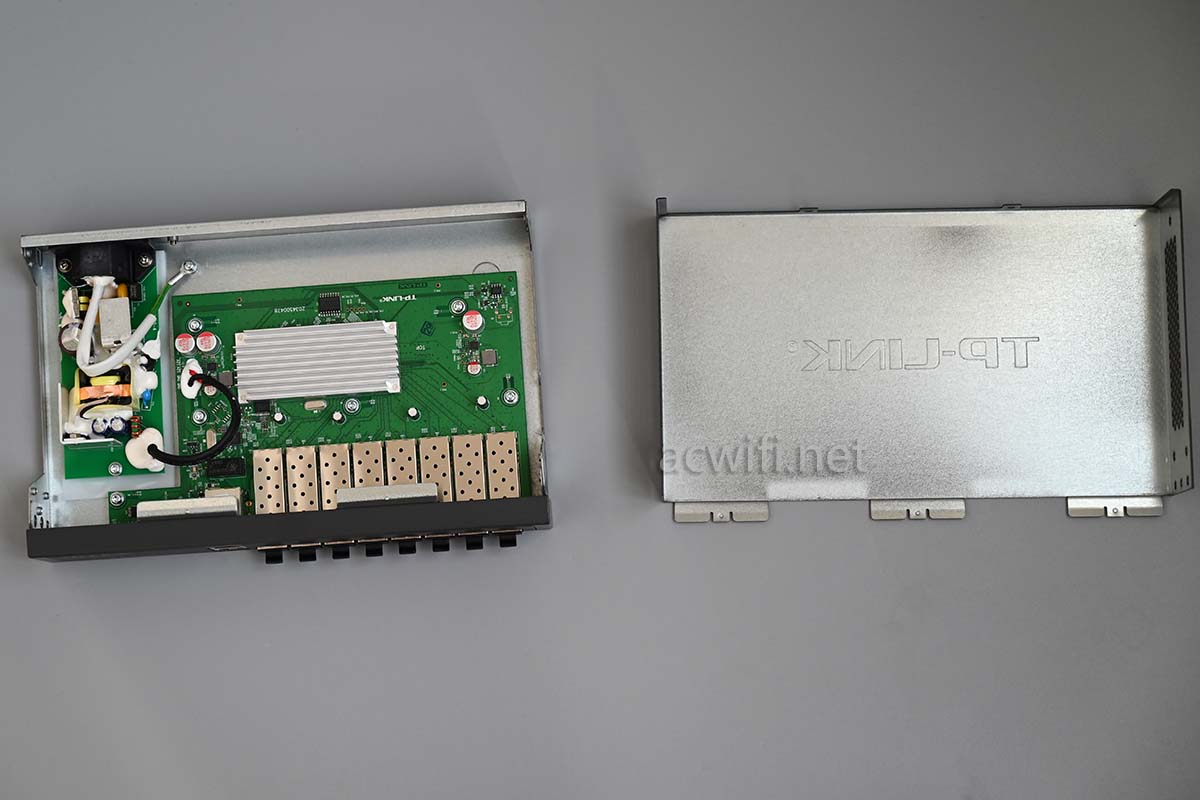

拆开外壳:

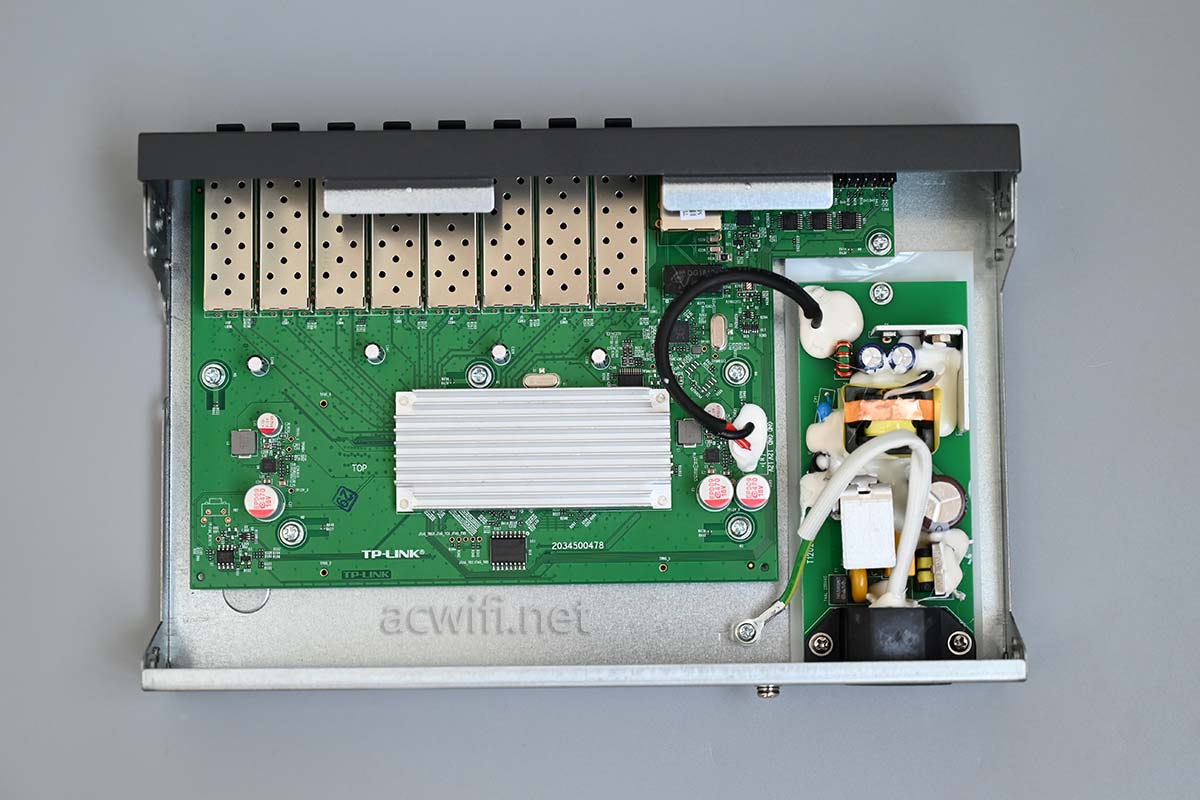

DC电源放在一侧。

电源输出规格是12V/2A,测空口待机功率是3.9W,插四个10G多模模块,功率增加4.3W。

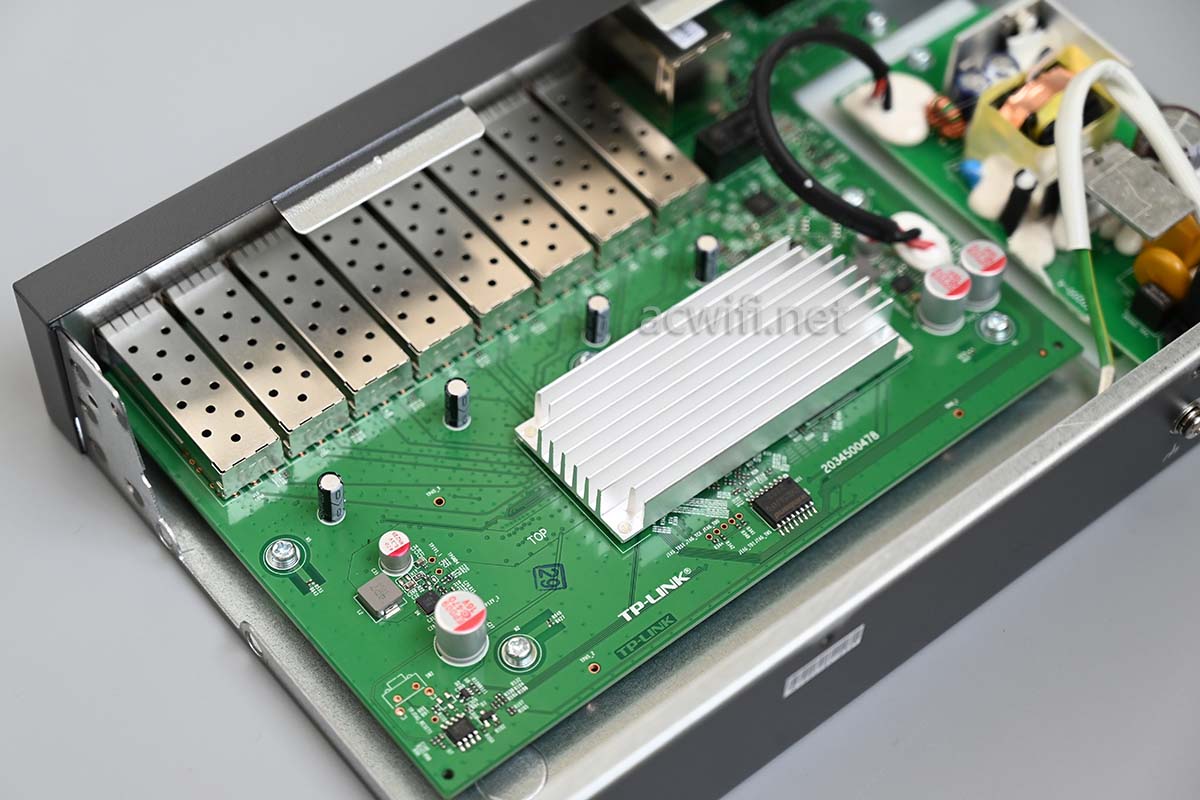

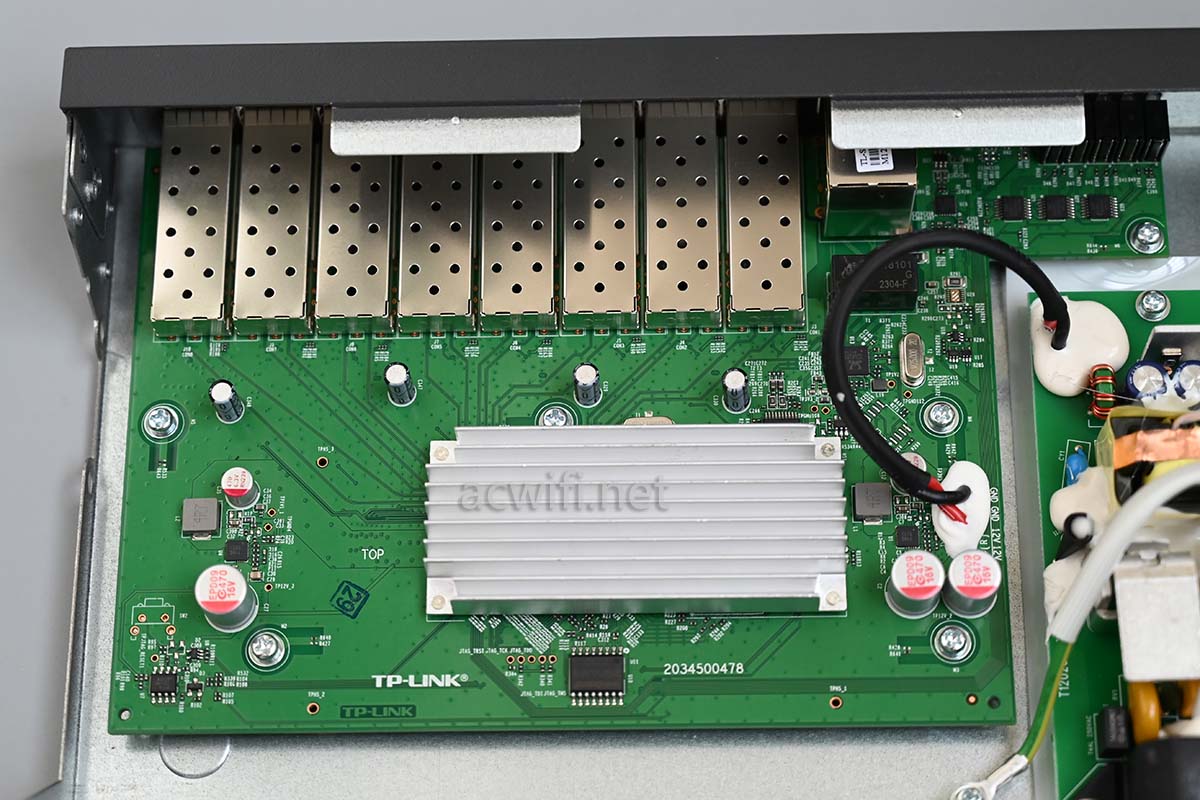

主板上就一个小的散热片,低功耗,也不需要特别的散热设计。

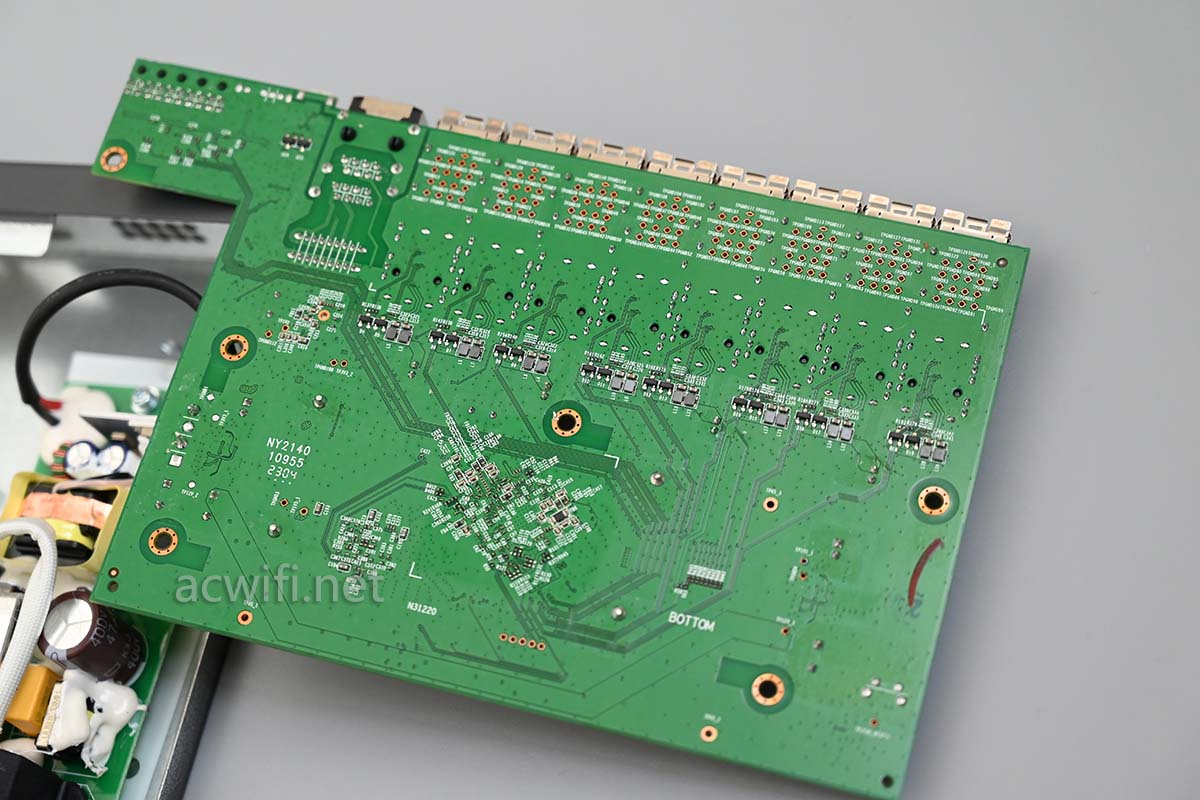

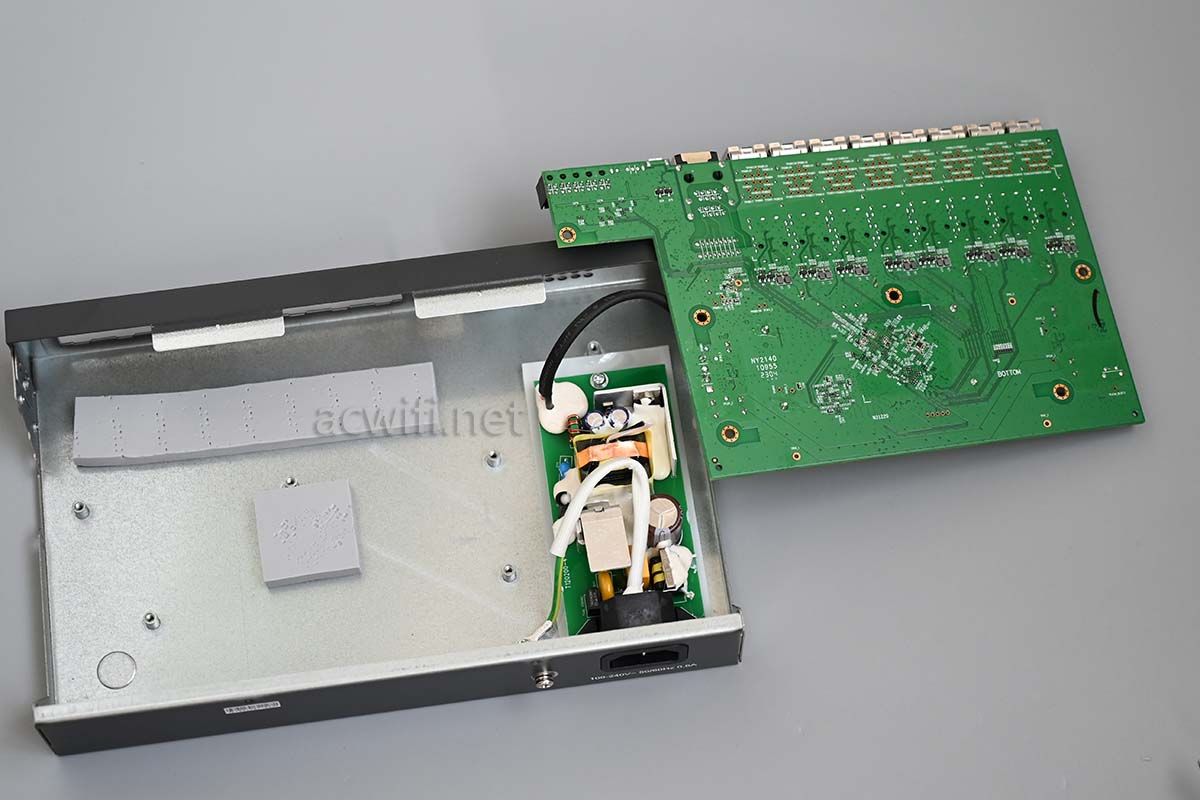

拆出主板并翻转:

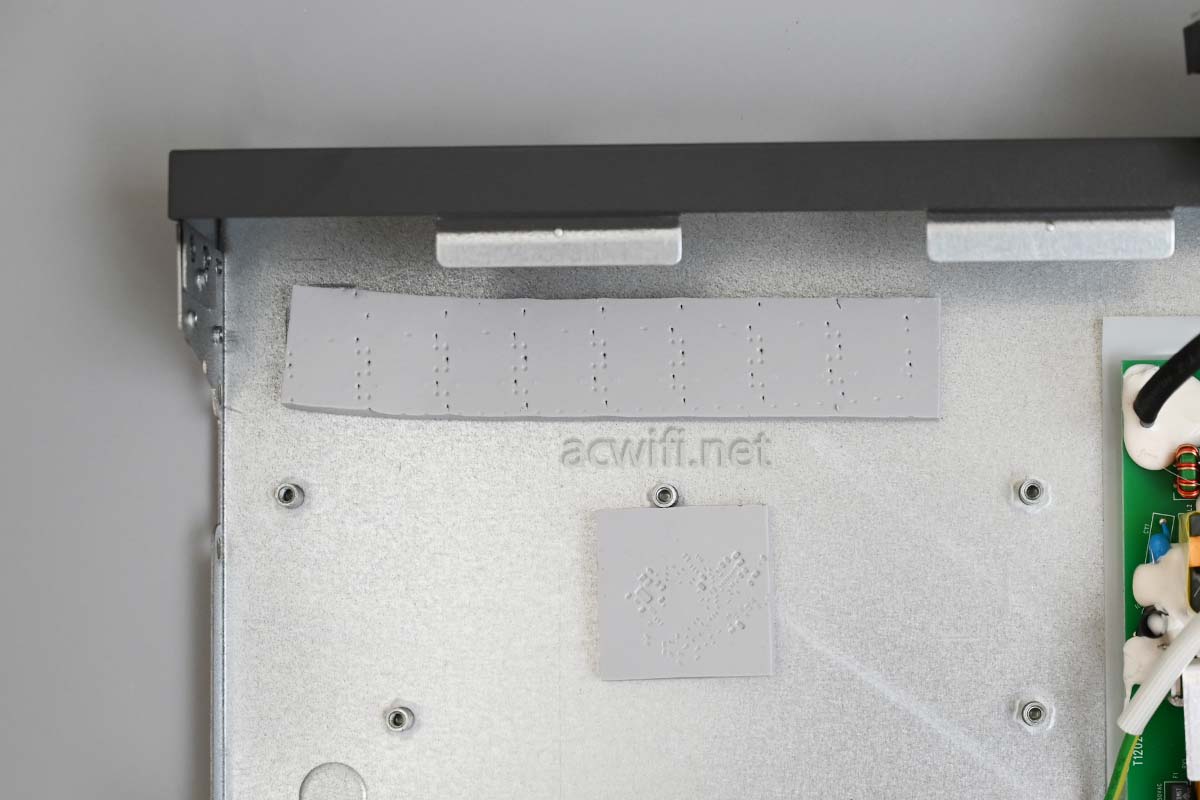

机身底壳与8个SFP背面有那招奎脂垫片,主控背面也有。

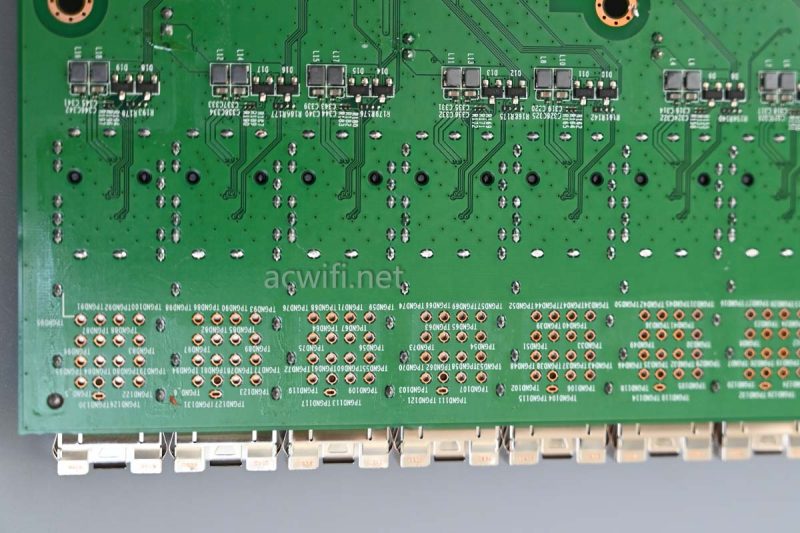

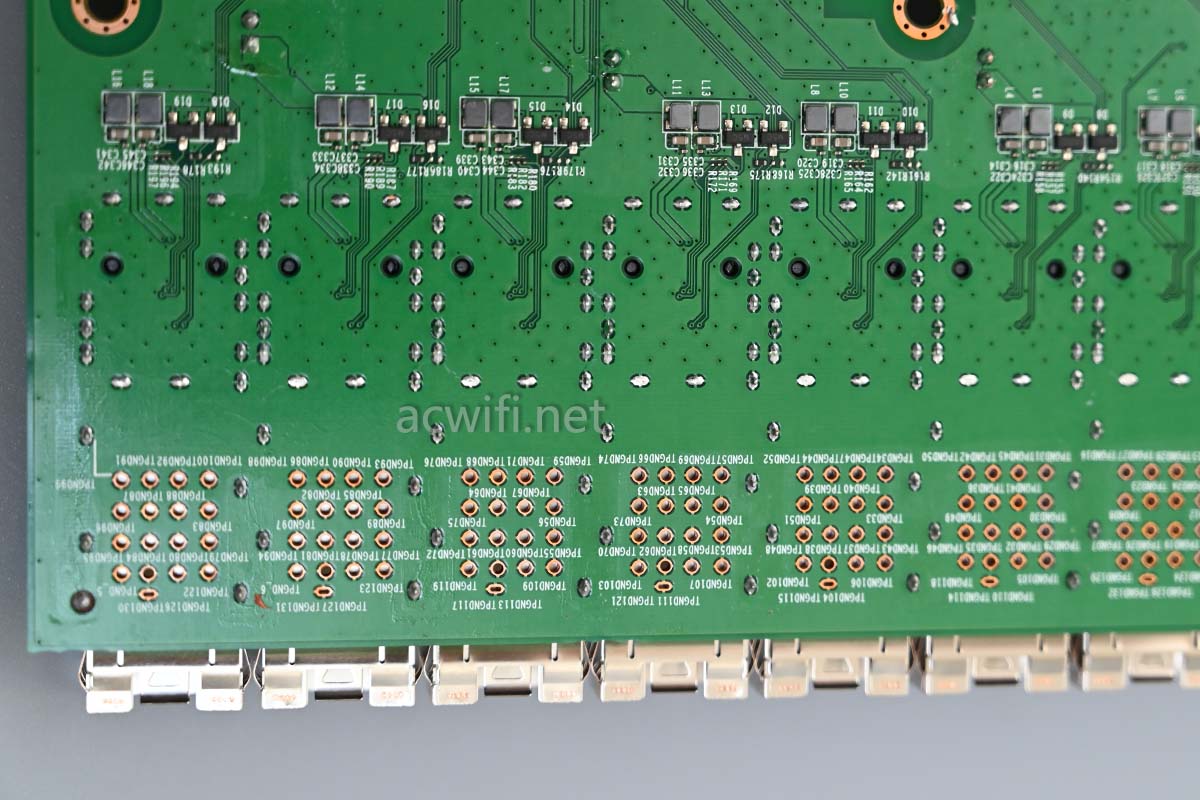

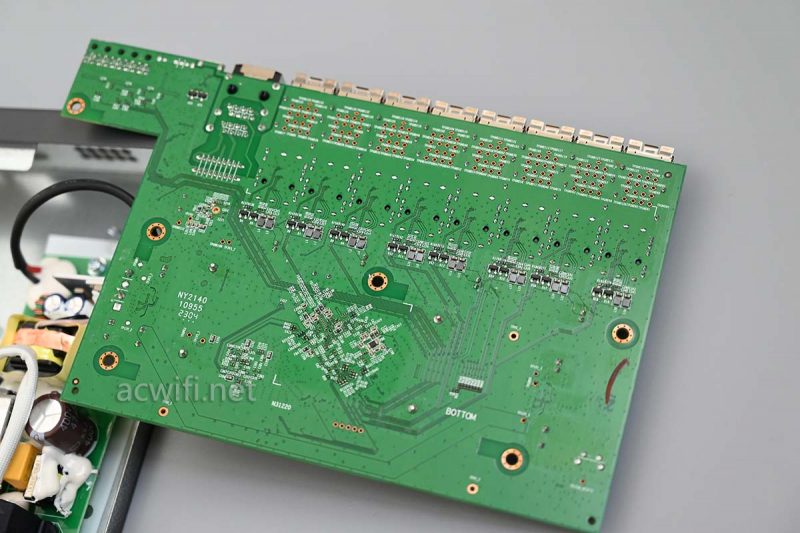

主板背面的样子:

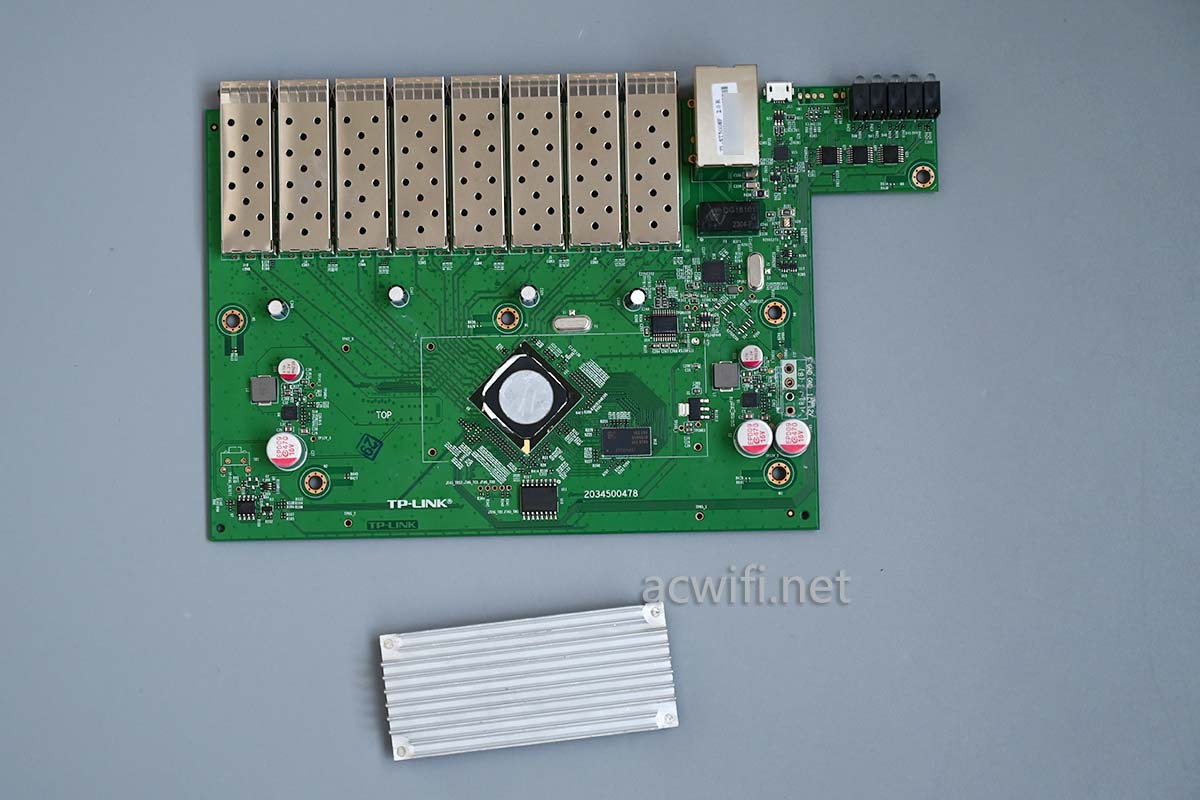

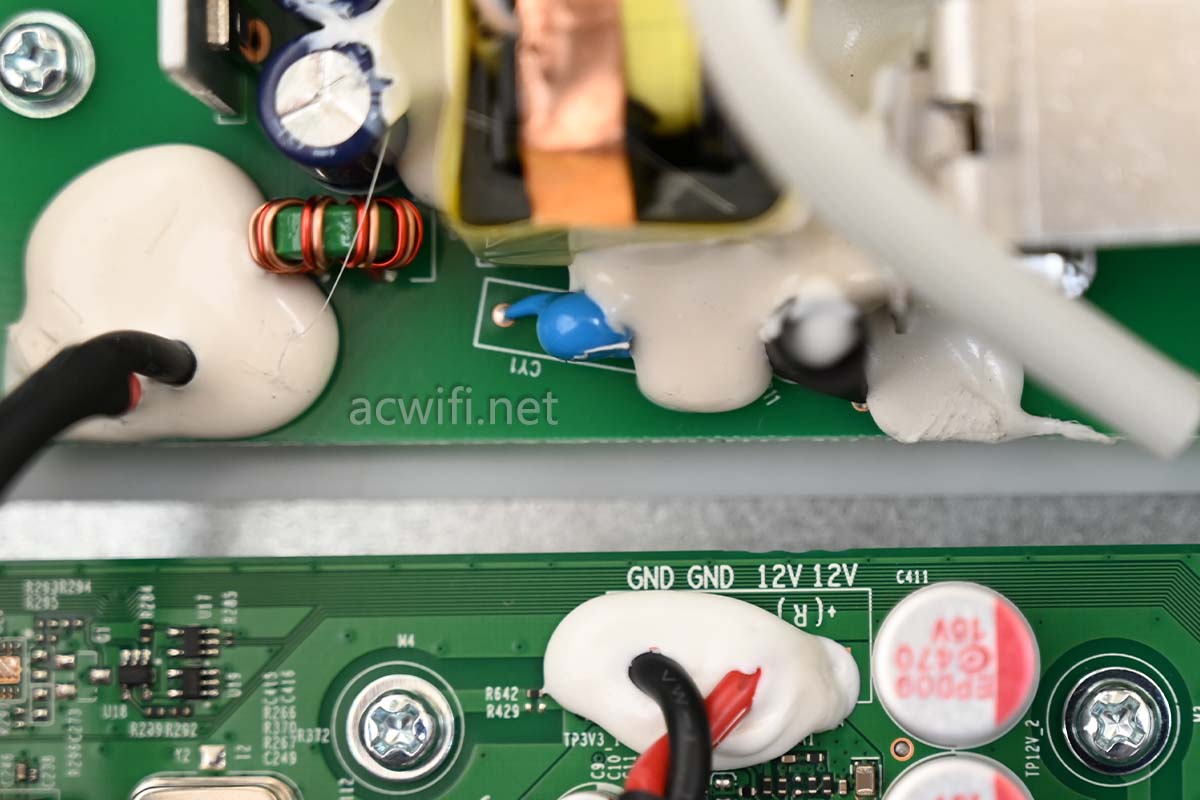

翻回主板正面,这根DC电源线是焊接,不方便拆,比较影响拆散热片,。最后不得不,先把2根DC线焊下来。经常1小时后拆下来散热片:

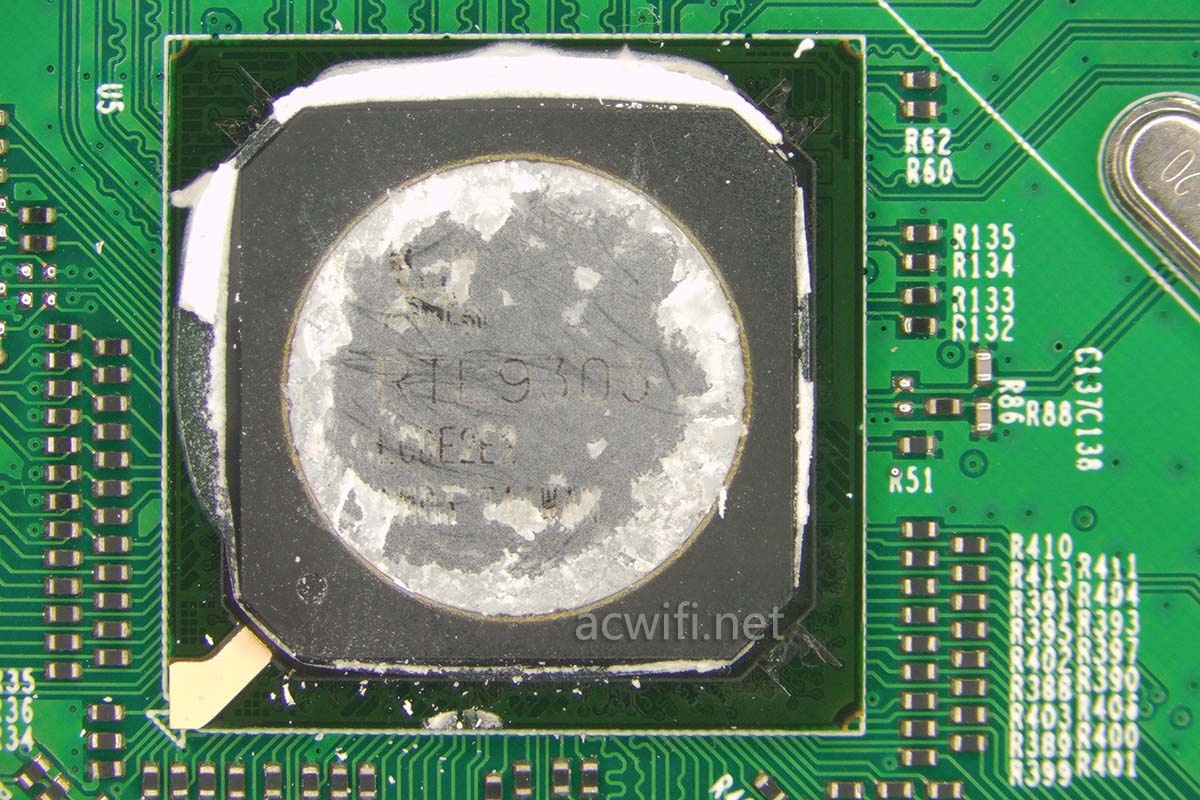

这台ST5008F V2.0的主控芯片是RTL9303。 “LAYER 3 MANAGED 8*10G PORT SWITCH CONTROLLER”

General Description
The Realtek RTL9303-CG is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 8-ports*10G Ethernet MAC.

The RTL9303 is embedded with an up to 800MHz MIPS-34Kc CPU. It supports a Maximum 64Mbyte SPI NOR Flash, and 1G-Byte DDR3 SDRAMs (maximum). An embedded 64KB SRAM can be used for time-sensitive applications.

Features
160Gbps switch capacity
Maximum 64 Mbyte SPI NOR Flash or 512MB SPI NAND Flash and maximum 1GB DDR3 SDRAMs for internal MIPS-34Kc
Embedded MIPS-34Kc with MMU
Applications
LAYER 3 MANAGED 8*10G Switch

RTL9303支持三层管理。我拆过的使用过这颗RTL9303的型号有:ST1008F v2.0、R5010PE-EN V1.0、R6812TP-AC。后两台是路由器里使用的,所以功耗会很高,如果是在交换机里的角色,功耗就会很低。ST1008 V2.0空口待机功率也是3.9W。

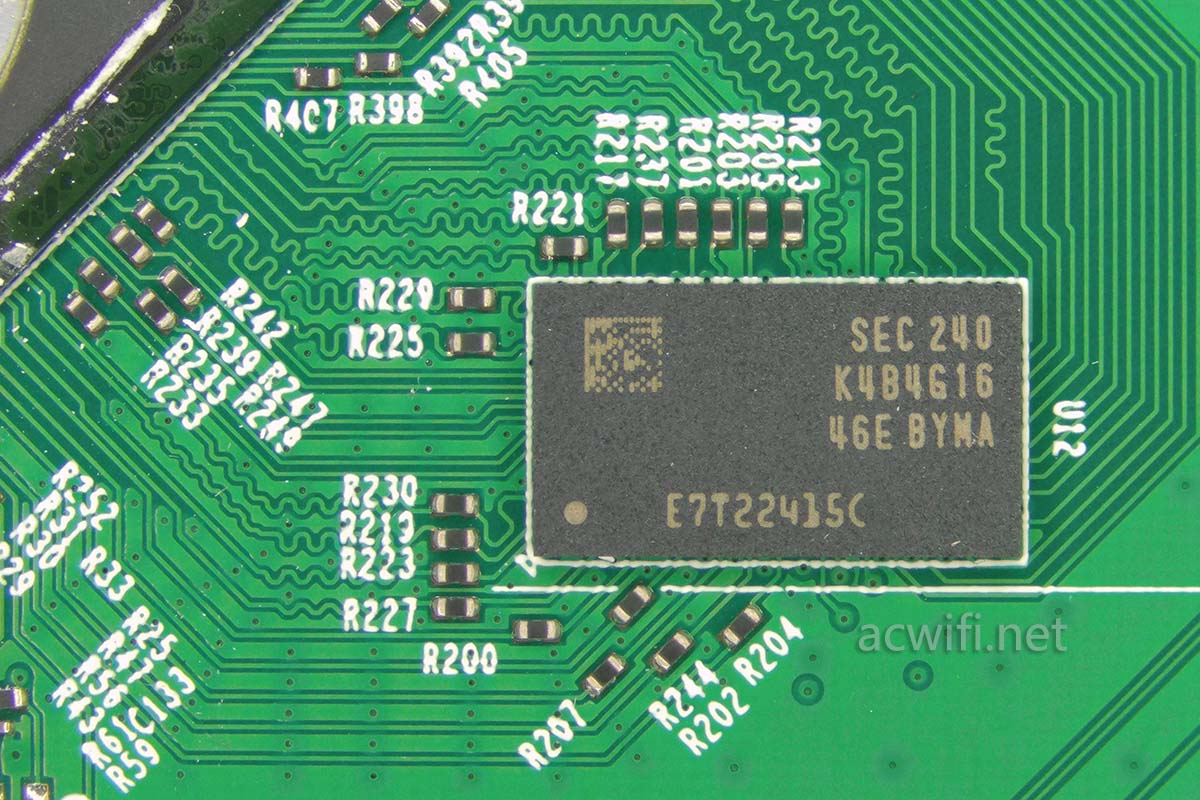

主控旁边的内存芯片,型号是K4B4G1646E-BYMA,DDR3-1866,容量512MB:

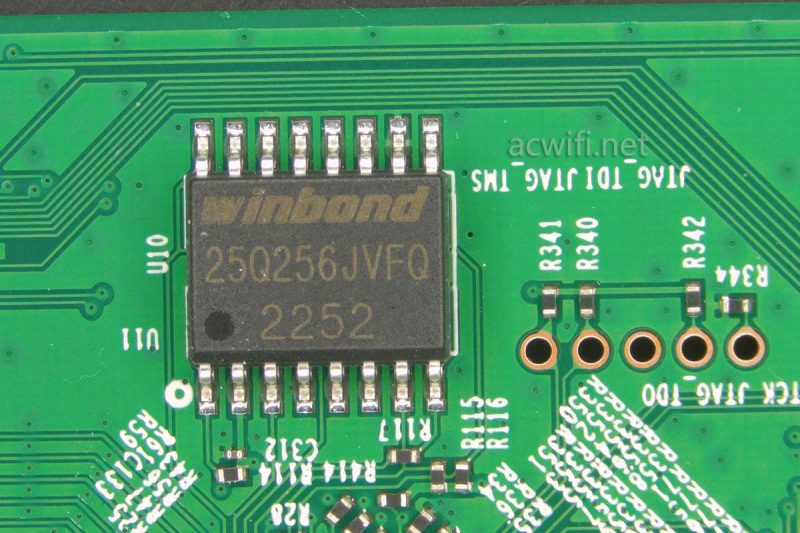

还有一颗闪存芯片,型号是W25Q256JVFQ,容量32MB:

Console端口的电路里的芯片,

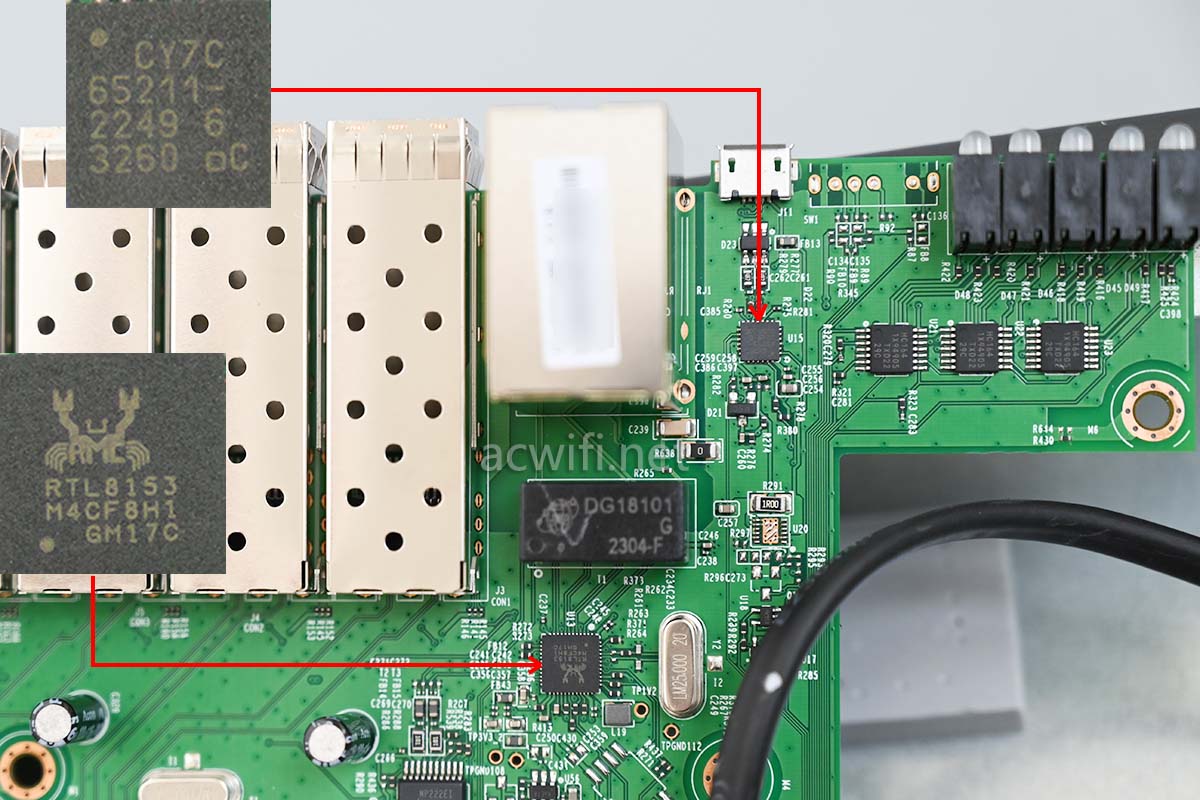

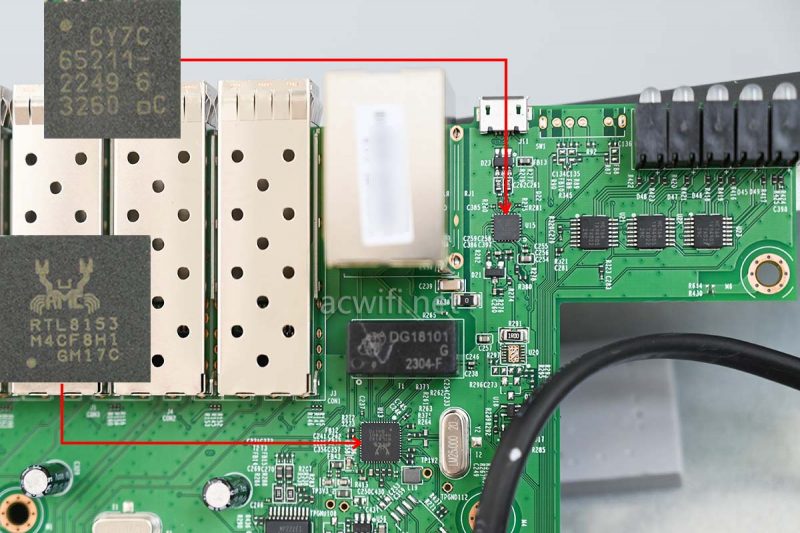

CY7C65211是一颗USB-串行桥接控制器,网络变压器下方的芯片RTL8153是一颗USB转千兆LAN的网卡芯片。用于管理网口的接入(Management)。

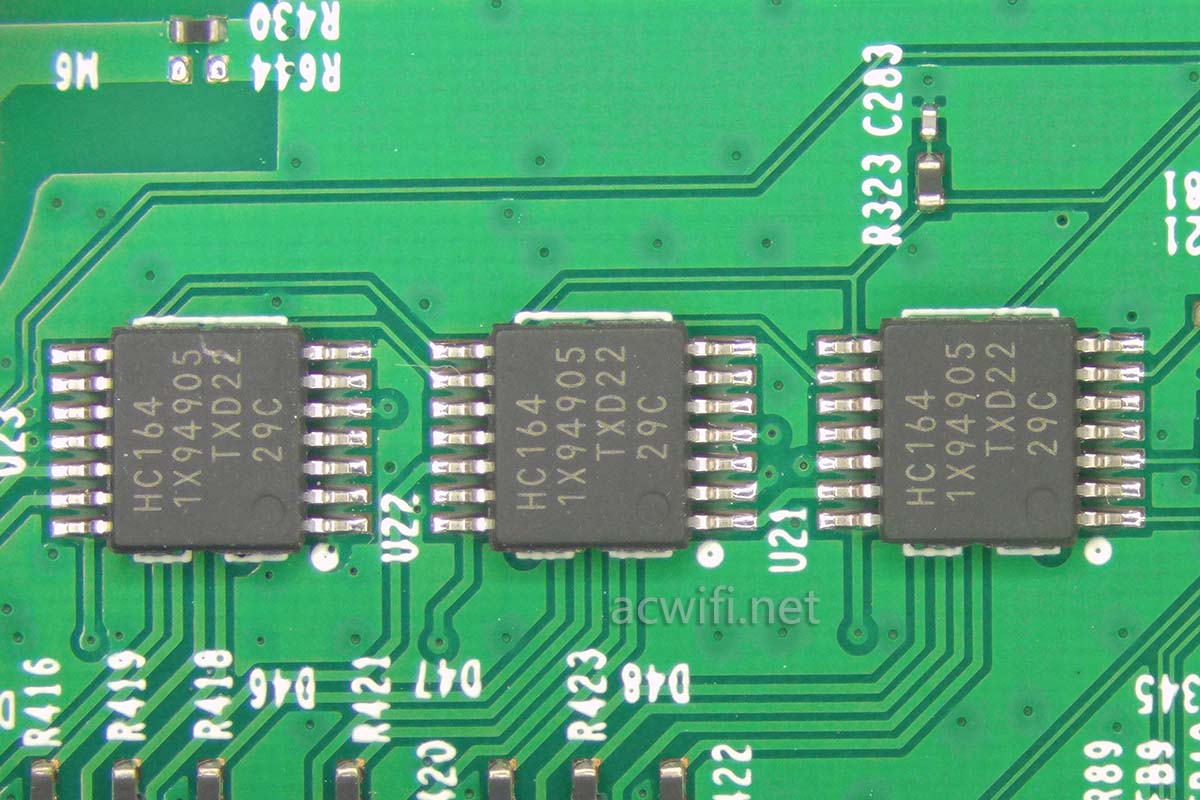

网口状态指示灯控制IC:

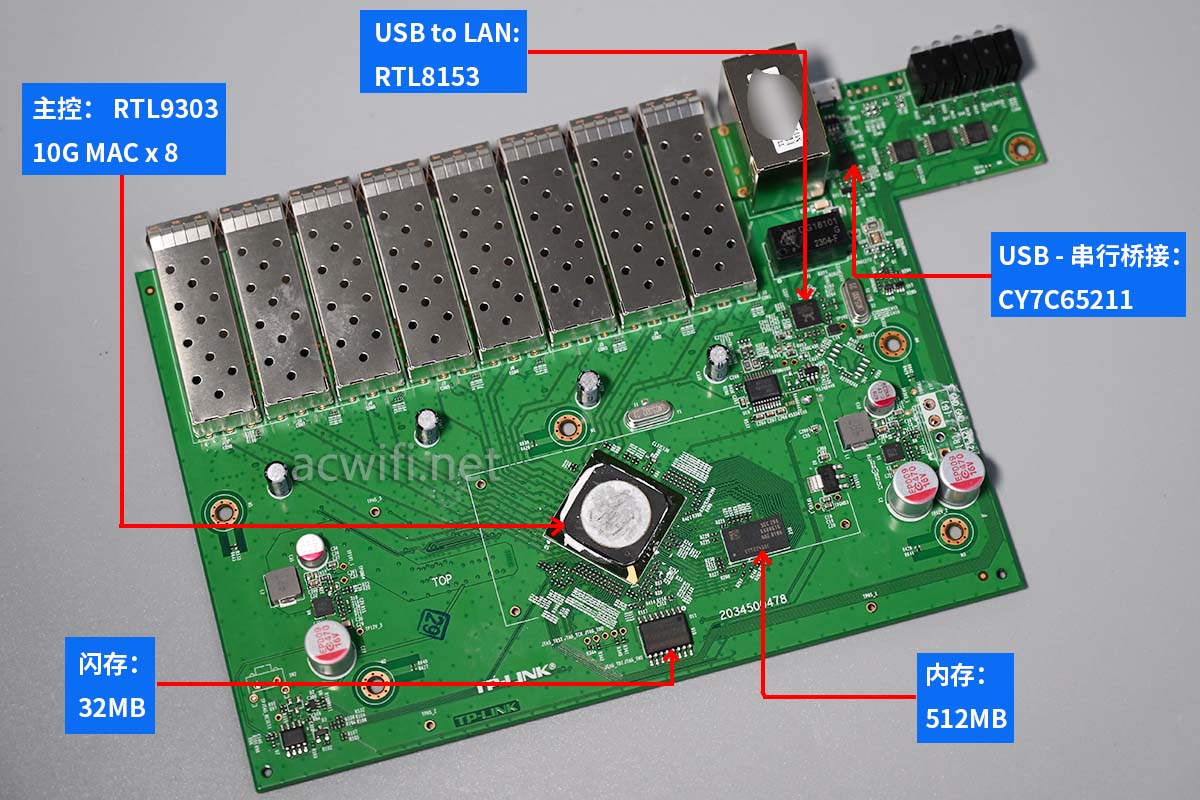

ST5008F v2.0的所有芯片型号汇总如下图:

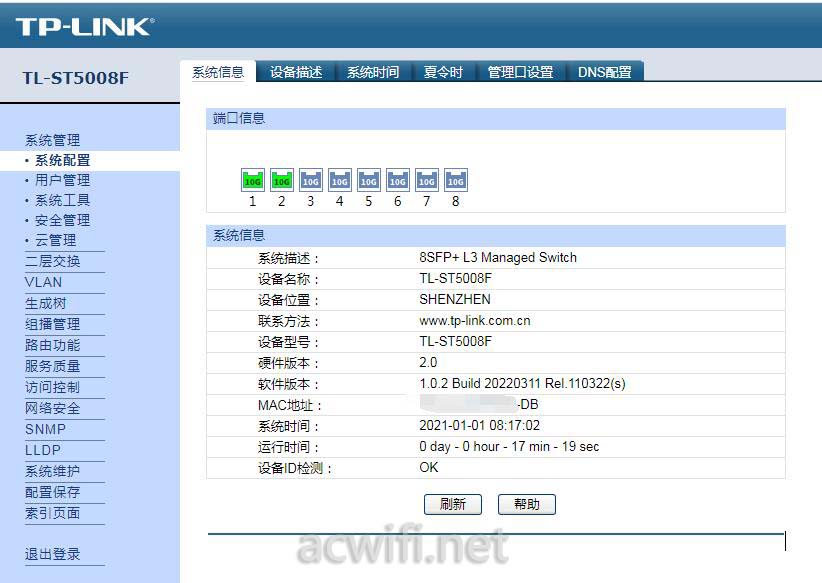

管理界面:

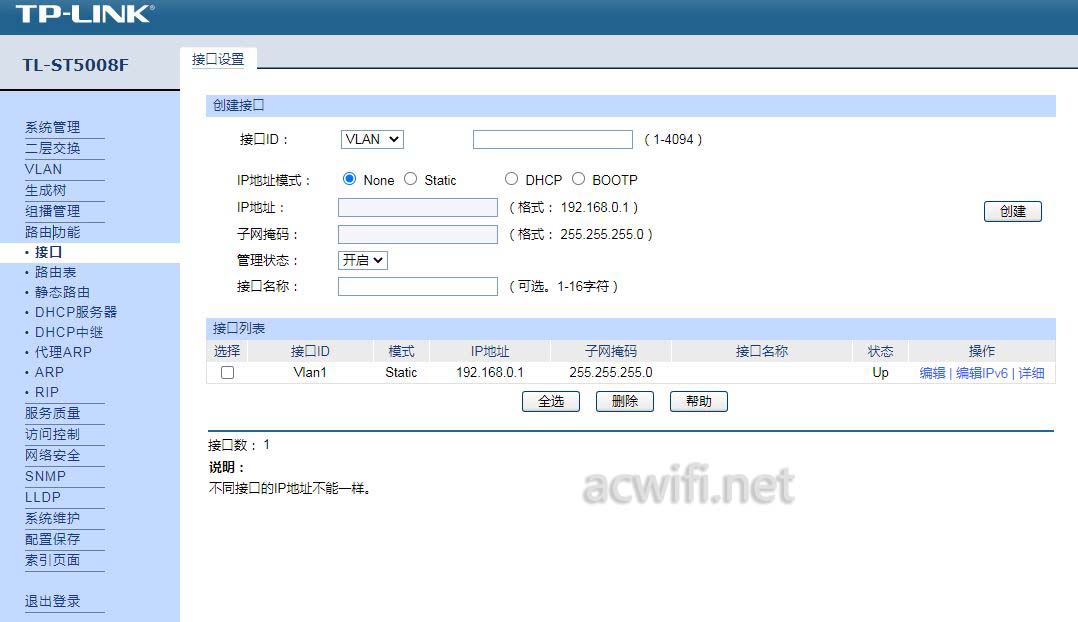

路由功能:

好多功能我都是不懂。

闲鱼和PDD价格不到800元,与不带管理的ST1008F v2.0相比,只贵了200元,性价比很高,如有二层、三层管理需求的可以入手,
