摩托罗拉Motorola 摩路由M2拆机

广东连续几天在下雨,昨晚还停电一直到今天,许多事情都做不了,UPS电源的铅酸电池老化了(42AH),电脑用不到半小时,断掉UPS,拿DC插头直接接在电池两极,加上一分三的DC头,直接给路由器R7000和光猫供电了,后来觉得R7000功耗有点大,就换上了功耗小一点的K2P,还好这样撑过了10多个小时。没电不可怕,没网络才可怕。

荣耀路由pro 2本以为是挑网卡,有些网卡特别慢,局域网共享也有问题,部之问题一堆,之后更新了固件,这些问题解决了,但我有些数值要重新测试。结测试文章还要多等一天了。

今天在阴雨天中对 摩路由M2进行了拆机。它的无线总速率是AC1700M:2.4G 800Mbps和5G 867Mbps,奇怪的配置吧?所以很好奇用了啥芯片。

 摩路由M2 拆机

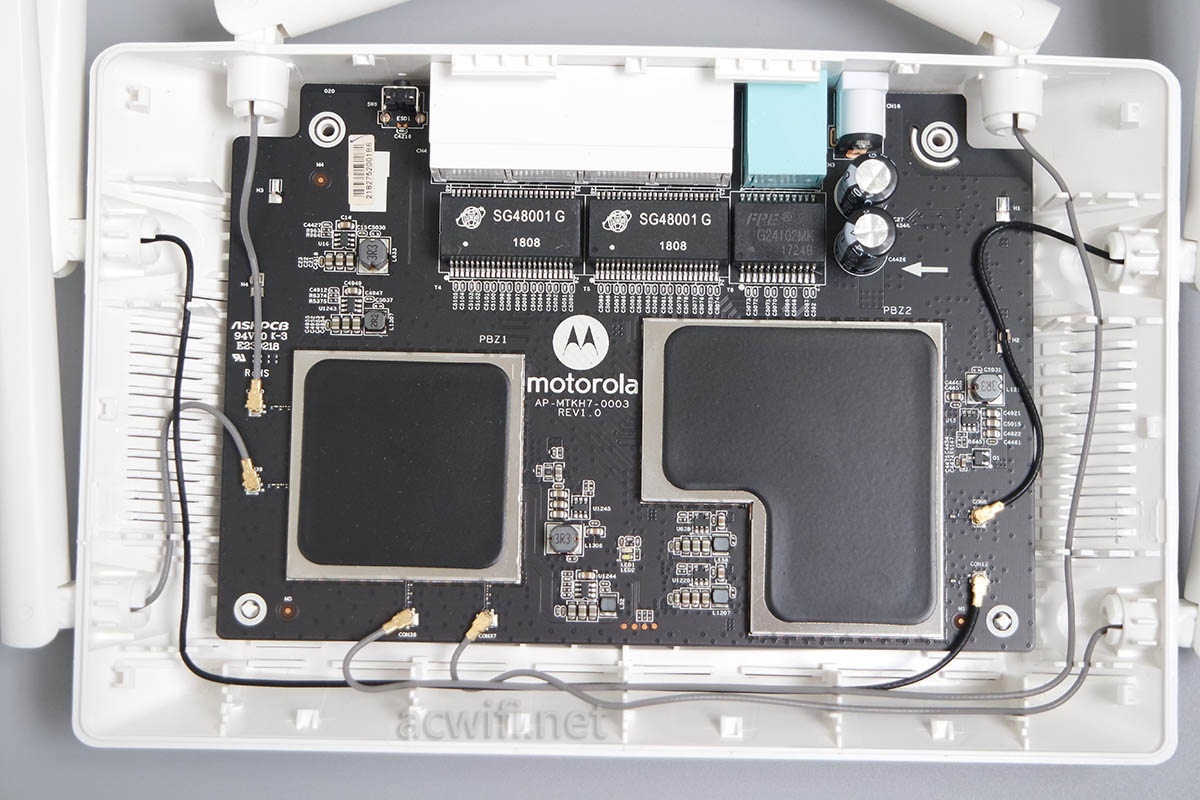

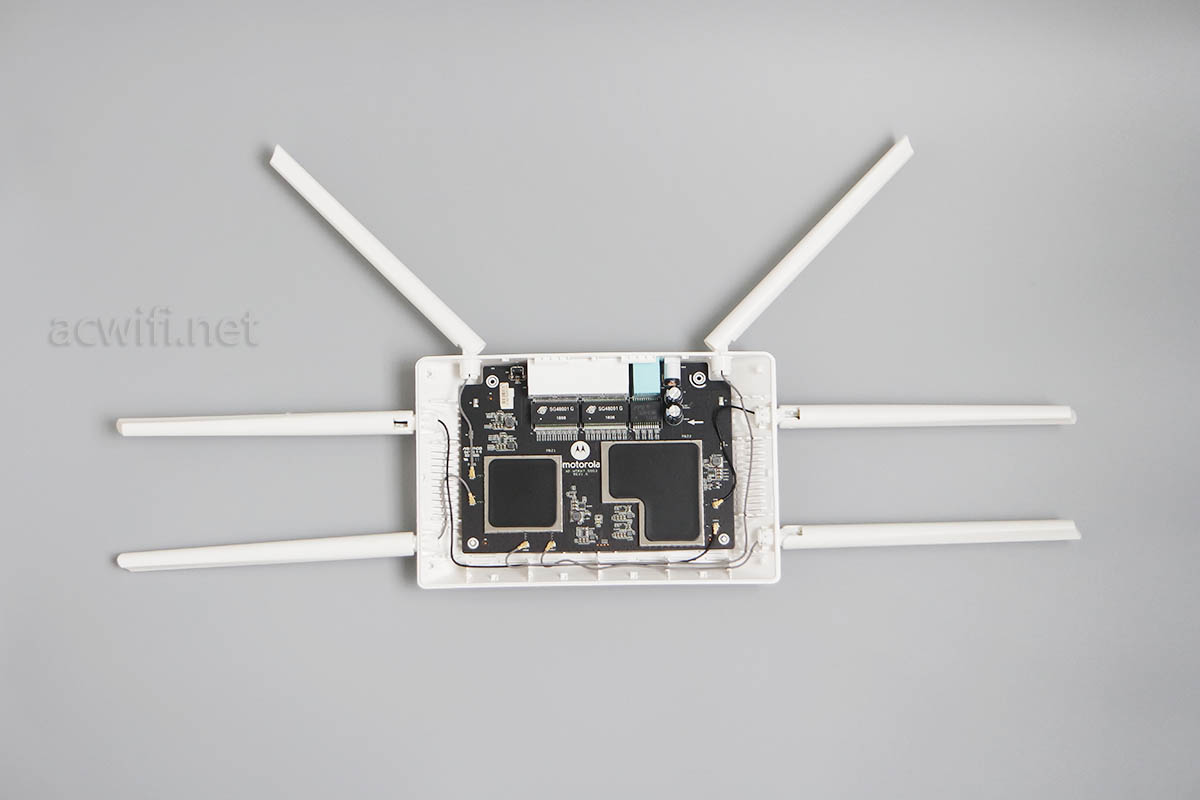

摩托罗拉 M2主板正面,一共6根天线,左边灰色是4根2.4G,右边2根黑色是5G。

摩托罗拉 M2拆机

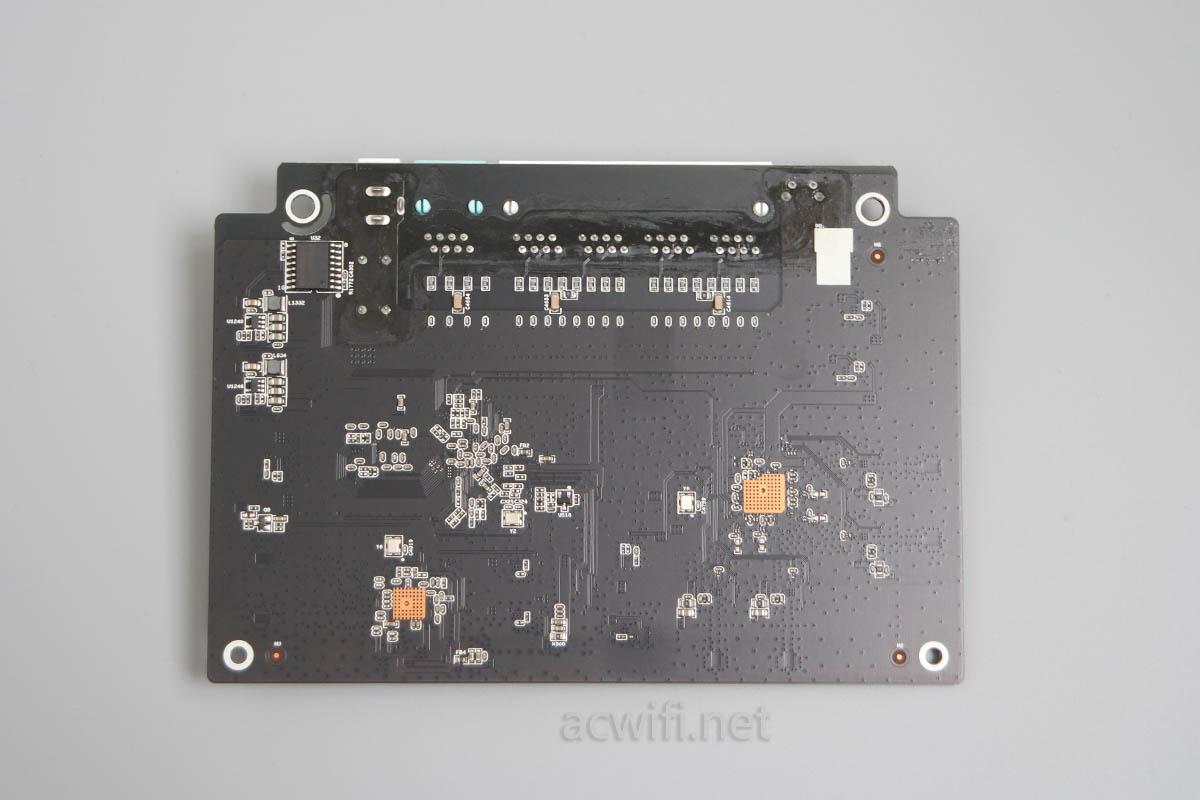

抽出主板,看看主板背面:

摩托罗拉 M2拆机

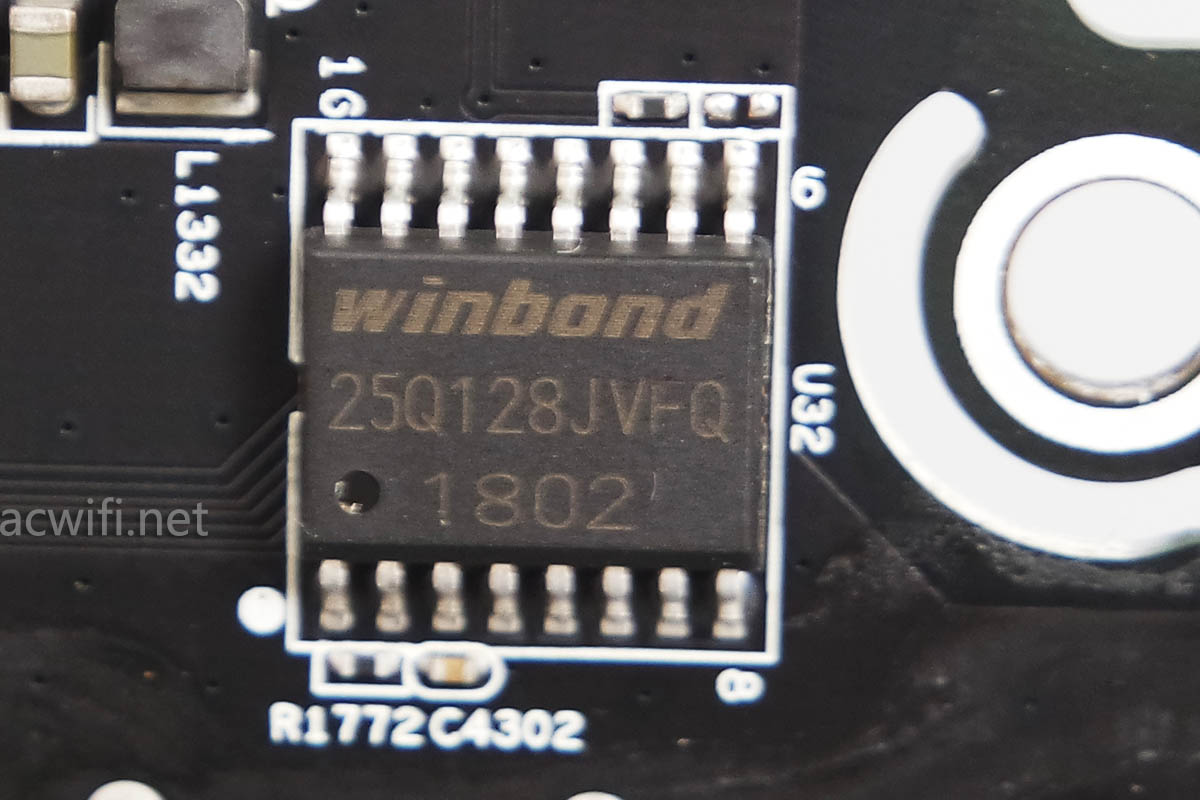

背面有一颗闪存,型号是:w25Q128JVFQ,16MB容量。

摩托罗拉 M2拆机

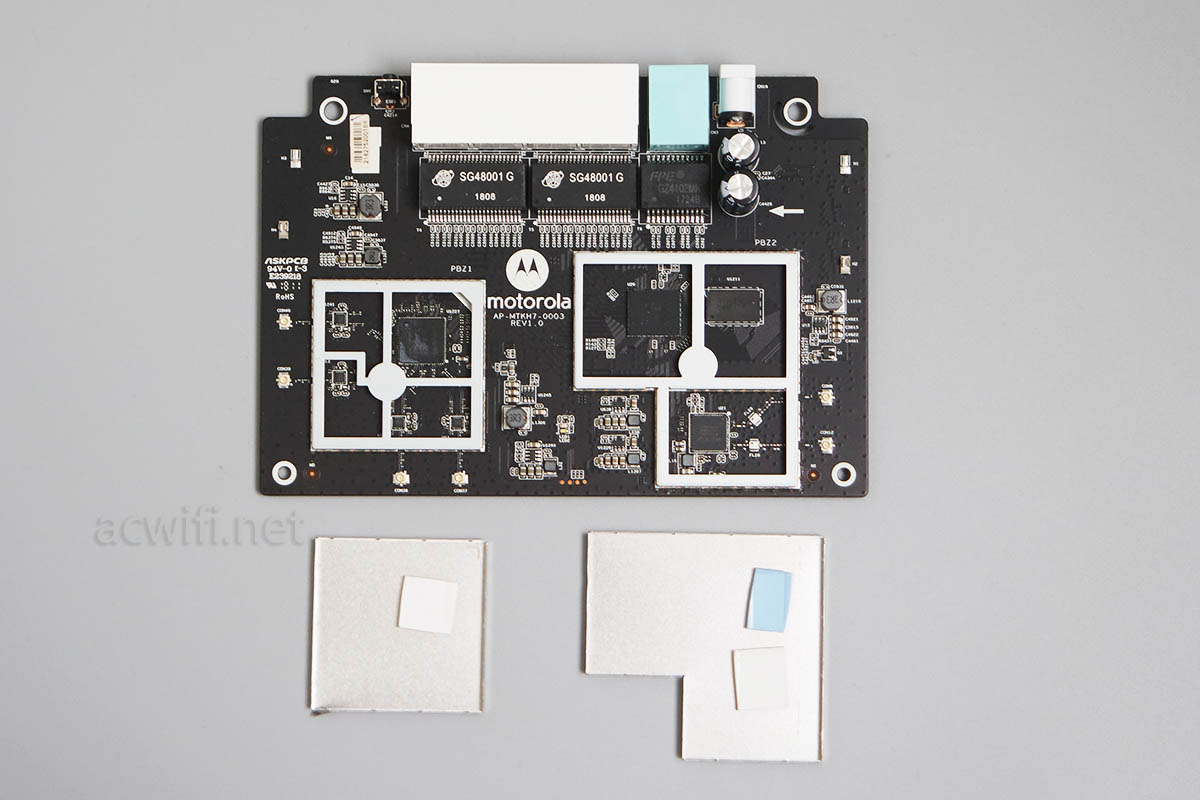

掀开2个屏蔽罩:

摩托罗拉M2拆机

芯片上的字迹很浅,看不清,以前用婴儿爽身粉可以让字迹显现,但用光了,就找来了白色的导热硅脂,效果还更好,就是显得周围脏一点。

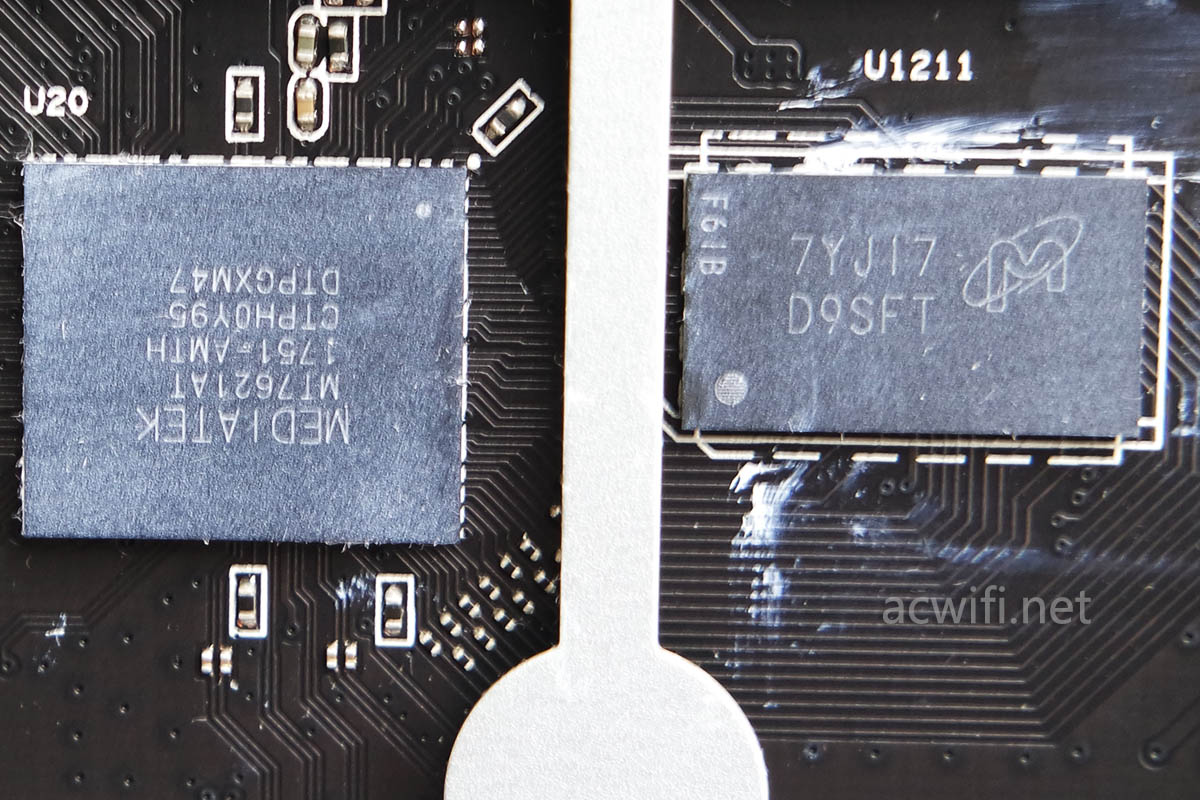

CPU和支行内存芯片如下:

摩路由 M2拆机

CPU是MT7621AT,双核880Mhz,内存芯片,看LOGO就是镁光的颗粒,用第二行D9SFT去它的官网上查询FBGA code码,得知完整的型号是MT41K64M16TW-107:J,容量128MB(64M x 16),DDR3。

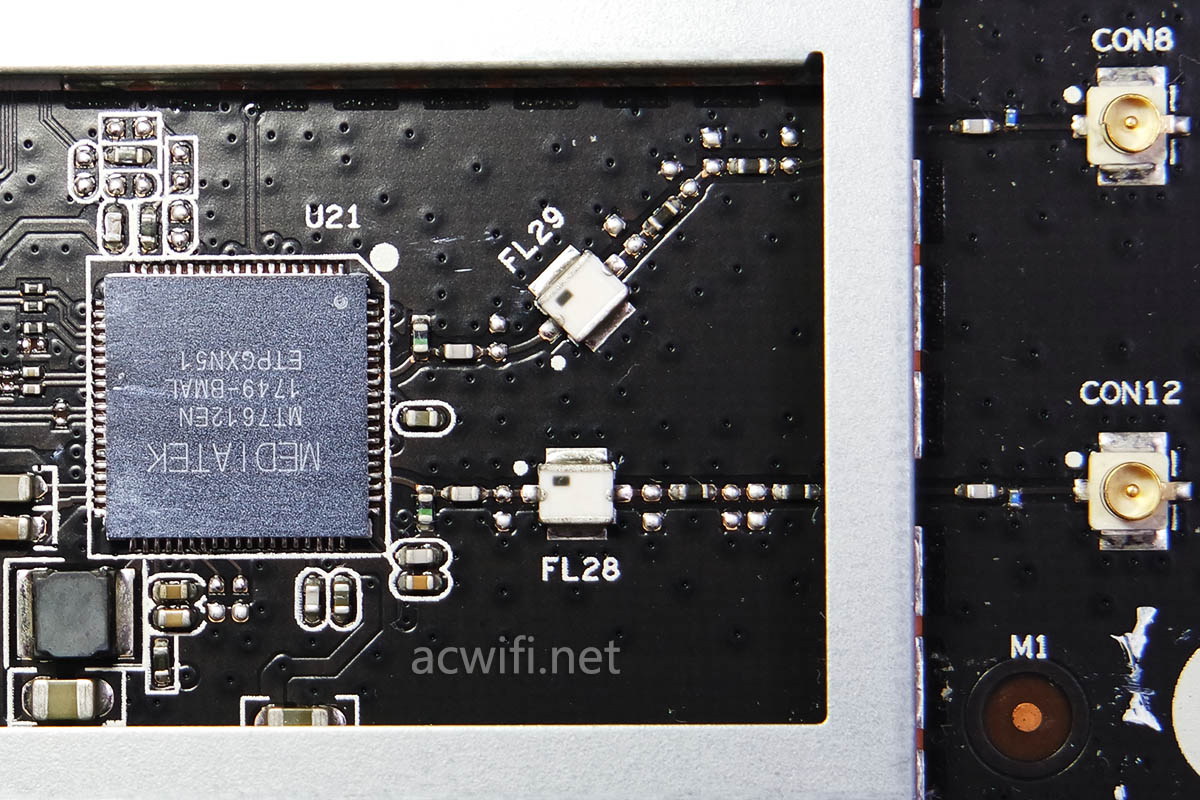

5G芯片是MT7612EN,但没有外置独立的功放芯片。FL28和FL29是滤波器。如果是面向全球市场的产品,有些国家对谐波杂散信号有严格要求,例如美国,如果超标的话,会被重重的罚款。

MT7612EN

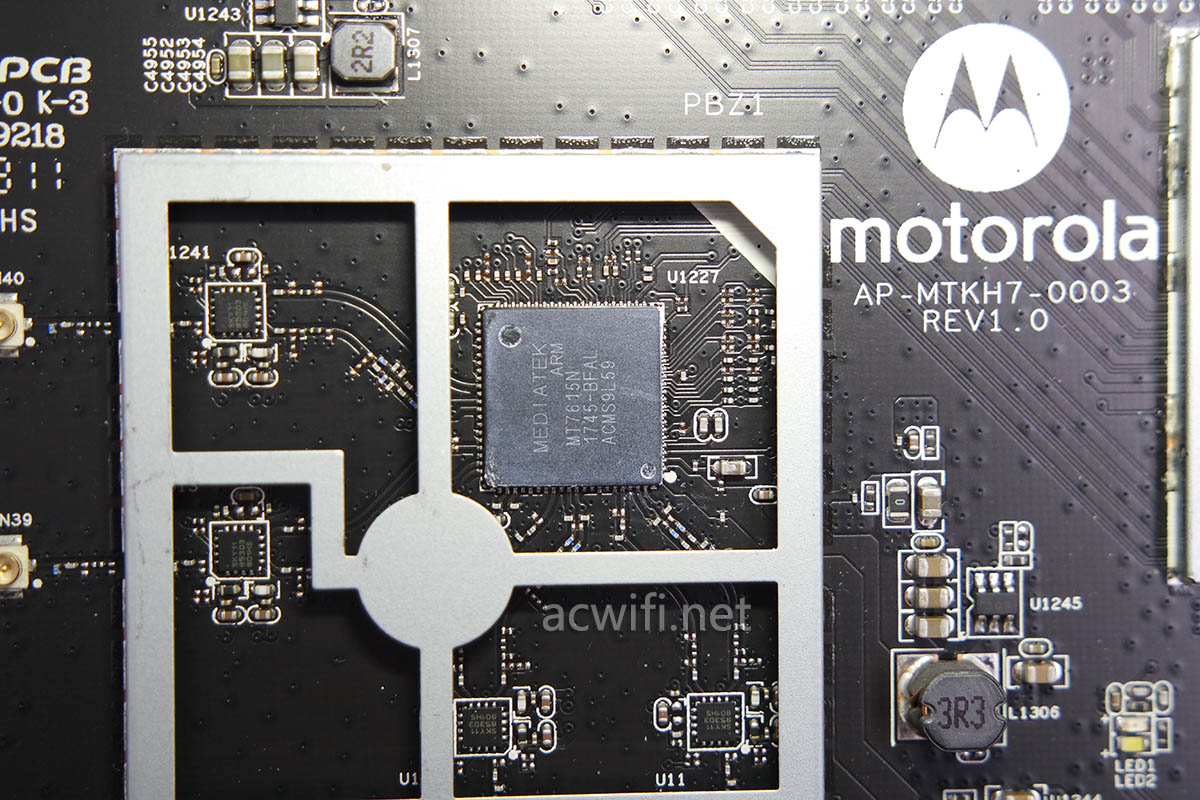

然后就是2.4G无线芯片,型号是MT7615N,而且四路信号都有外置独立功放芯片。

MT7615N

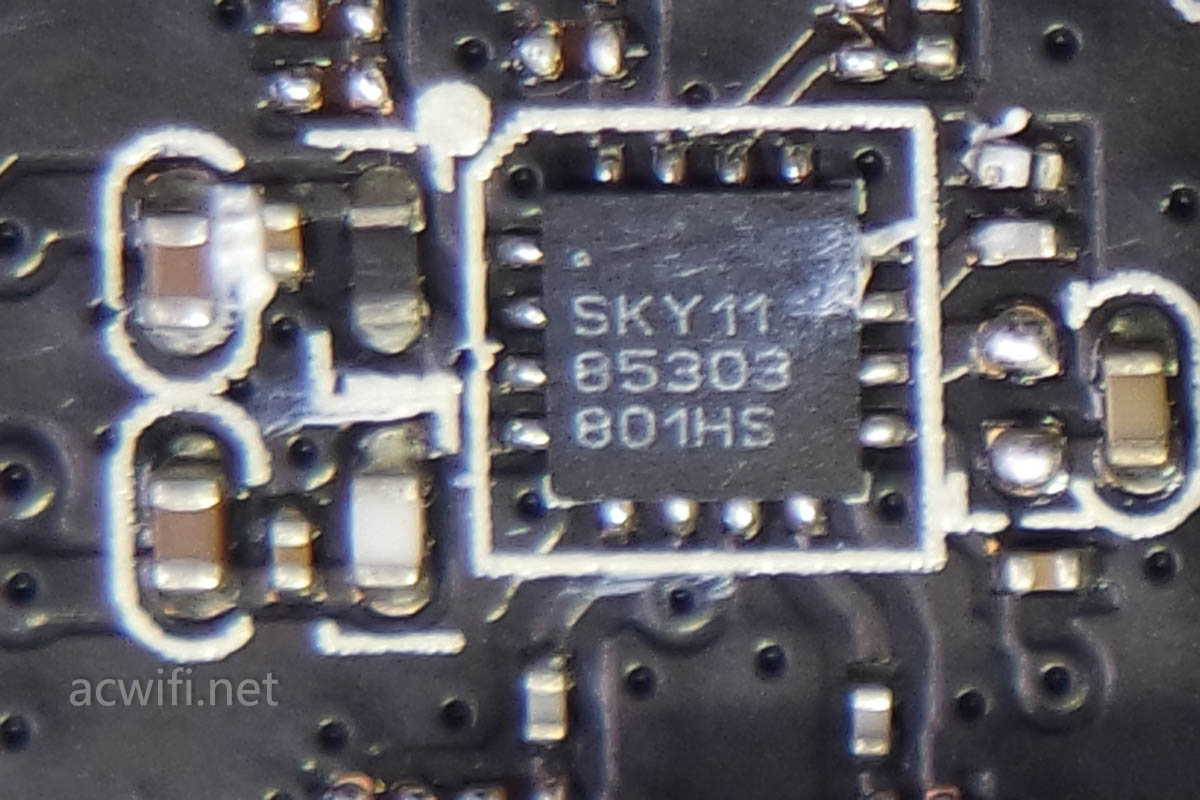

2.4G功放芯片型号是:SKY85303-11,集成了PA和LNA。

摩路由M2拆机

The SKY85303-11 is a complete 802.11b/g/n WLAN RF Front-End Module (FEM) with a Bluetooth port.
The device provides all the functionality of a fully matched Power Amplifier (PA), power detector,
harmonic filter, Low-Noise Amplifier (LNA), and Single-Pole, Triple-Throw (SP3T) switch.

Transmit gain: 26 dB
Receive gain: 14 dB
Output power: +18 dBm @ 1.8% EVM, MCS8, HT20. ? Output power: +19 dBm @ 3% EVM, MCS7, HT20
Direct connection to battery with 3.6 V nominal supply
Small, QFN (16-pin, 2.5 x 2.5 mm) package (MSL1, 260 °C per JEDEC J-STD-020)

[email protected],输出功率19dBm=80mw,但主控芯片是MT7615N,功率可以超过这个数值,许多使用MT7615N的无线路由器,即使没有使用外置功放芯片信号质量也是不错的,例如小米路由器pro,TP-LINK和水星的AC2600M系列路由器。

在MTK无线芯片中,我对MT7615N比较有好感。

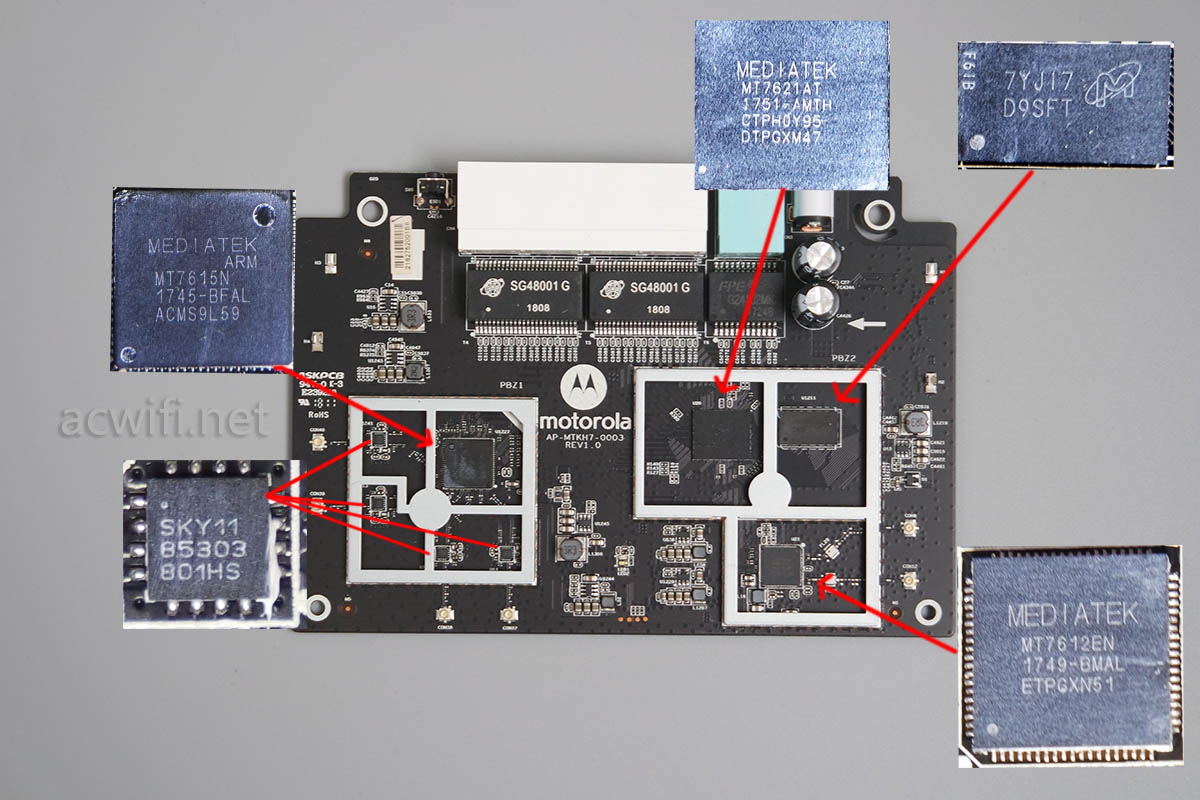

来个主板芯片总图展示:

摩托罗拉路由器M2拆机

相对于TP-LINK和水星那些光秃秃的路由器主板,这款摩路由M2算是做工和用料都比较好了。这款无线路由器的2.4G,无线质量估计表现不错,过两天测试看看。

如上描述如有错误的,欢迎指正!
