XDR6078拆机双2.5G口无线路由器

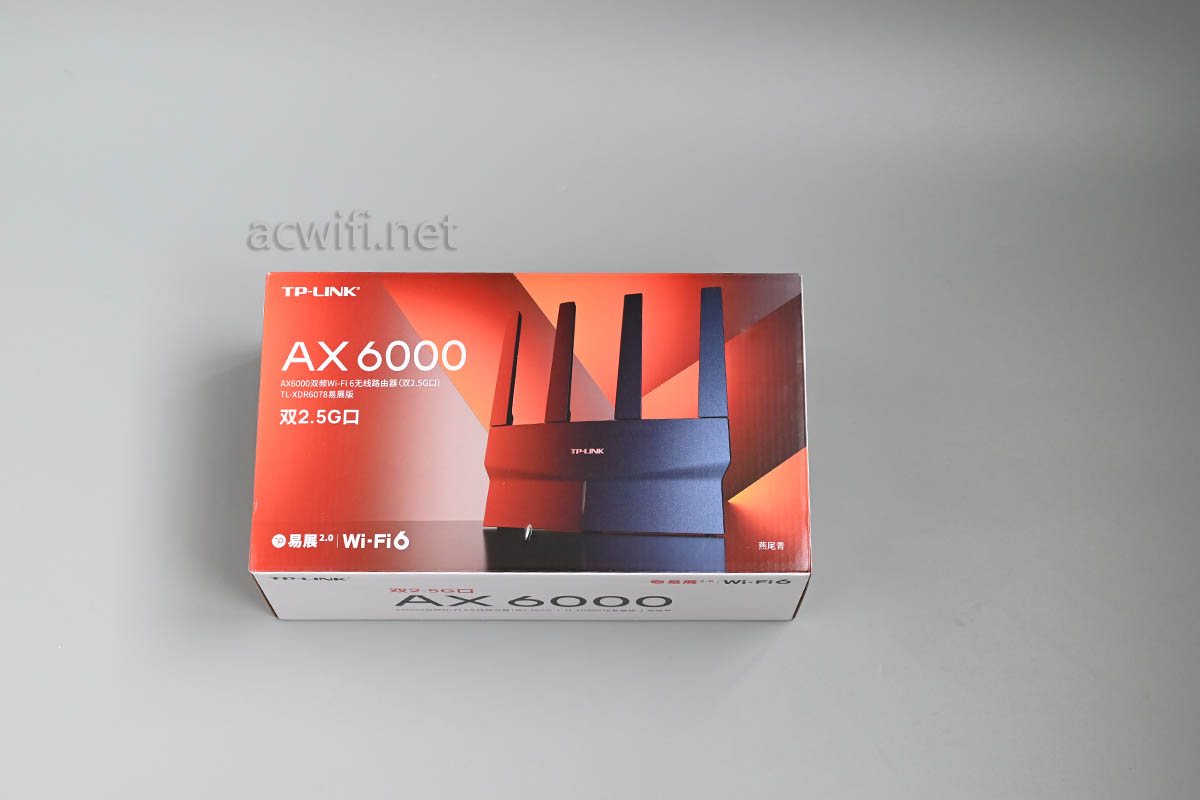

XDR6078的外包装:

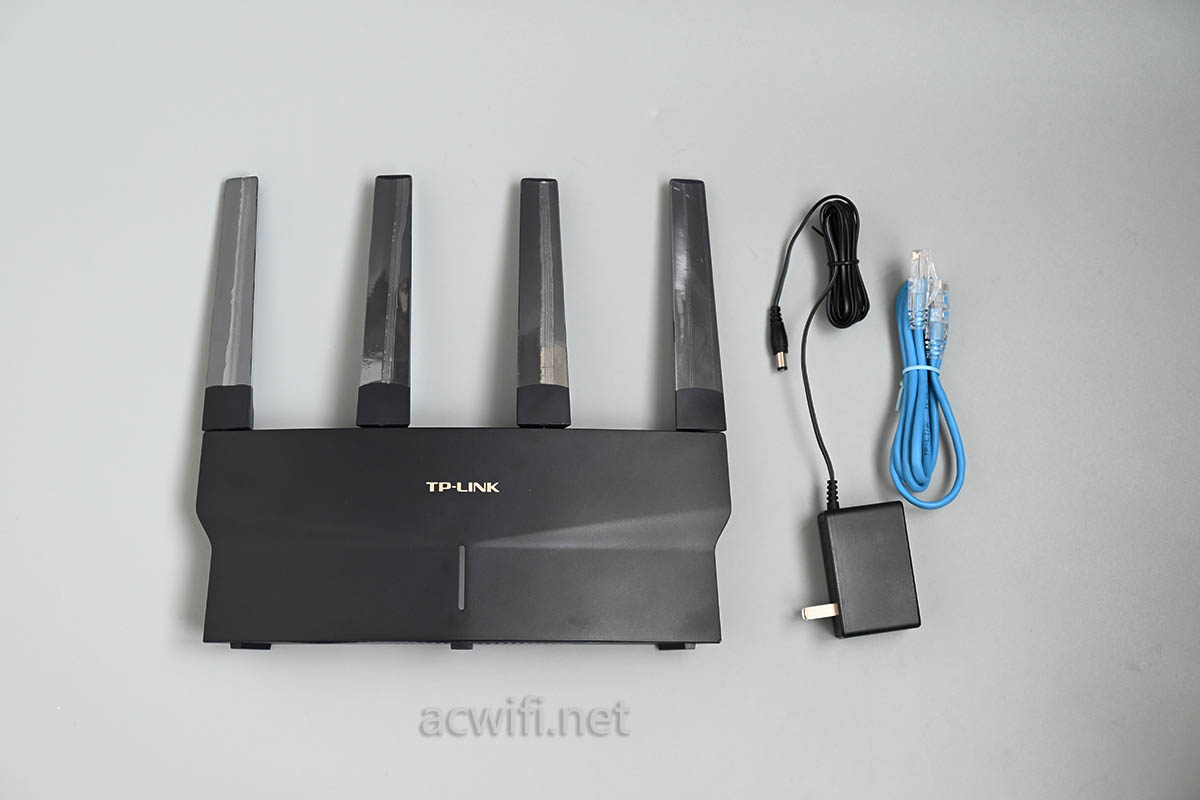

机身和配件 :

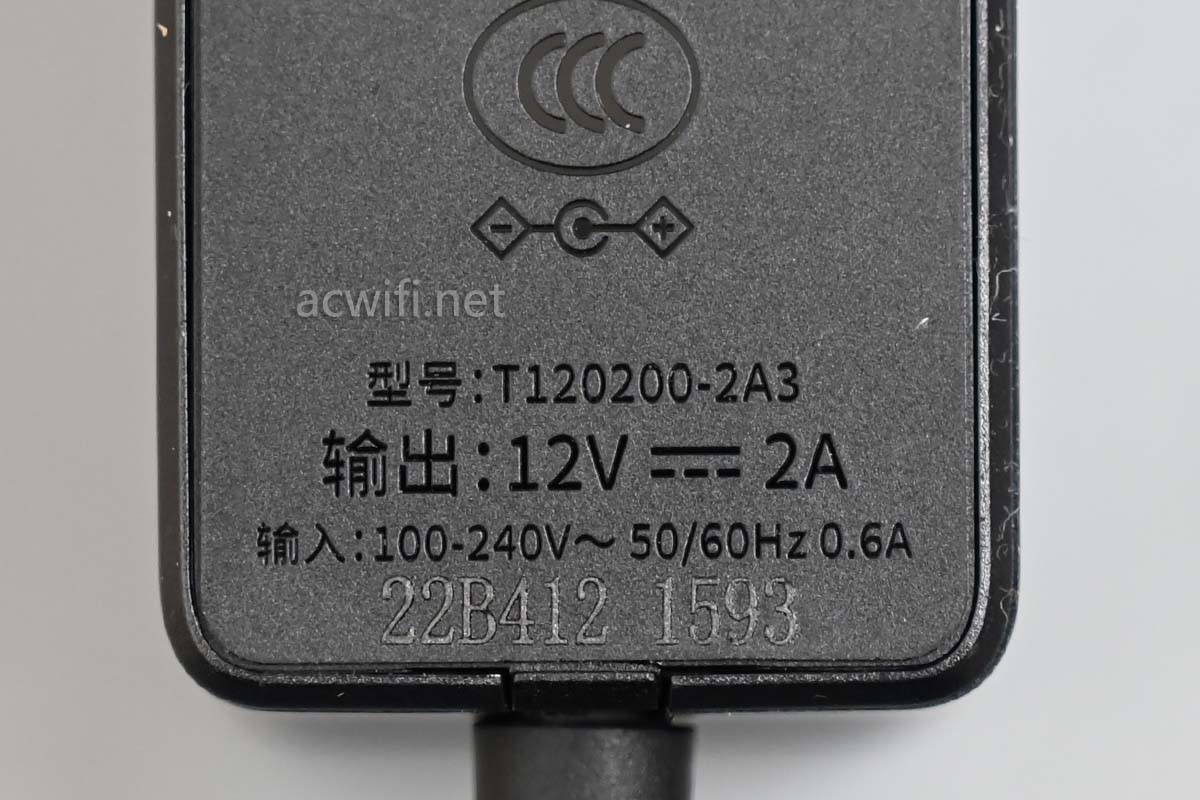

电源输出规格是12V/2A,实测只插两个2.5G口的行机功率是6.2W,只插两2个千兆口是5.5W, 插满是6.9W。

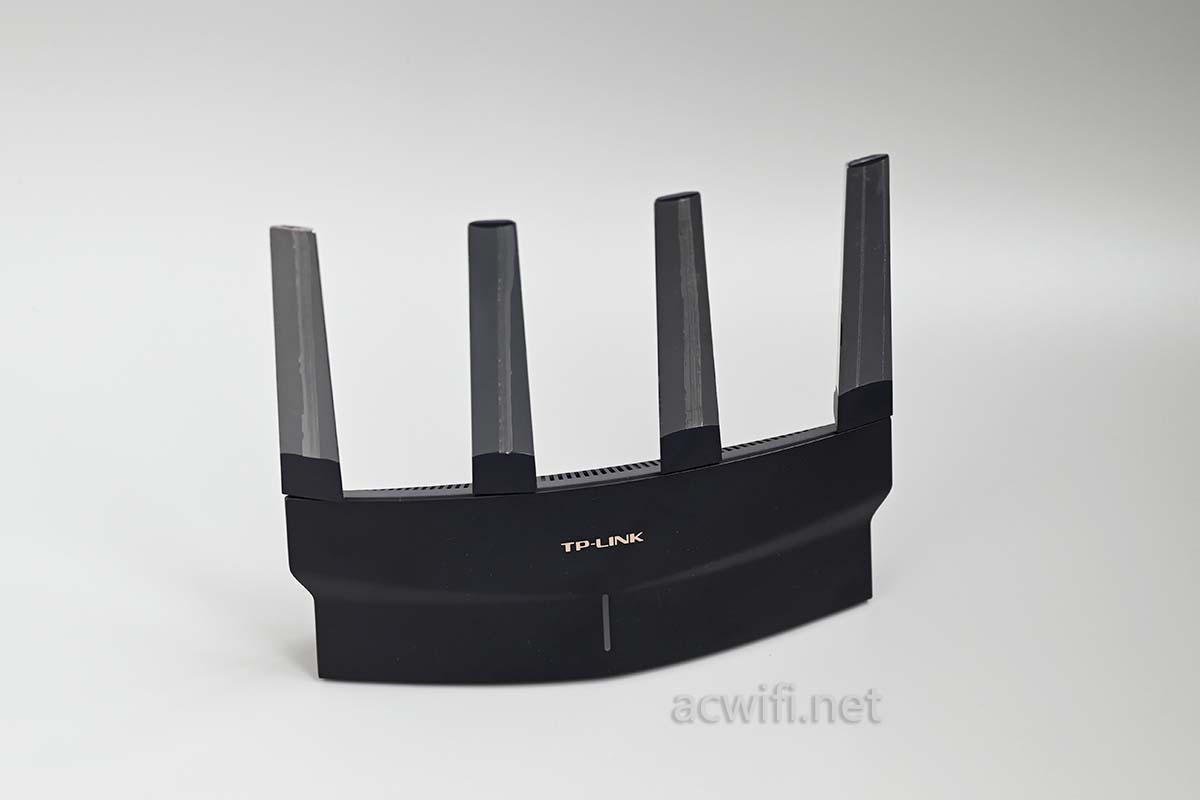

外观跟XDR6010一样的。

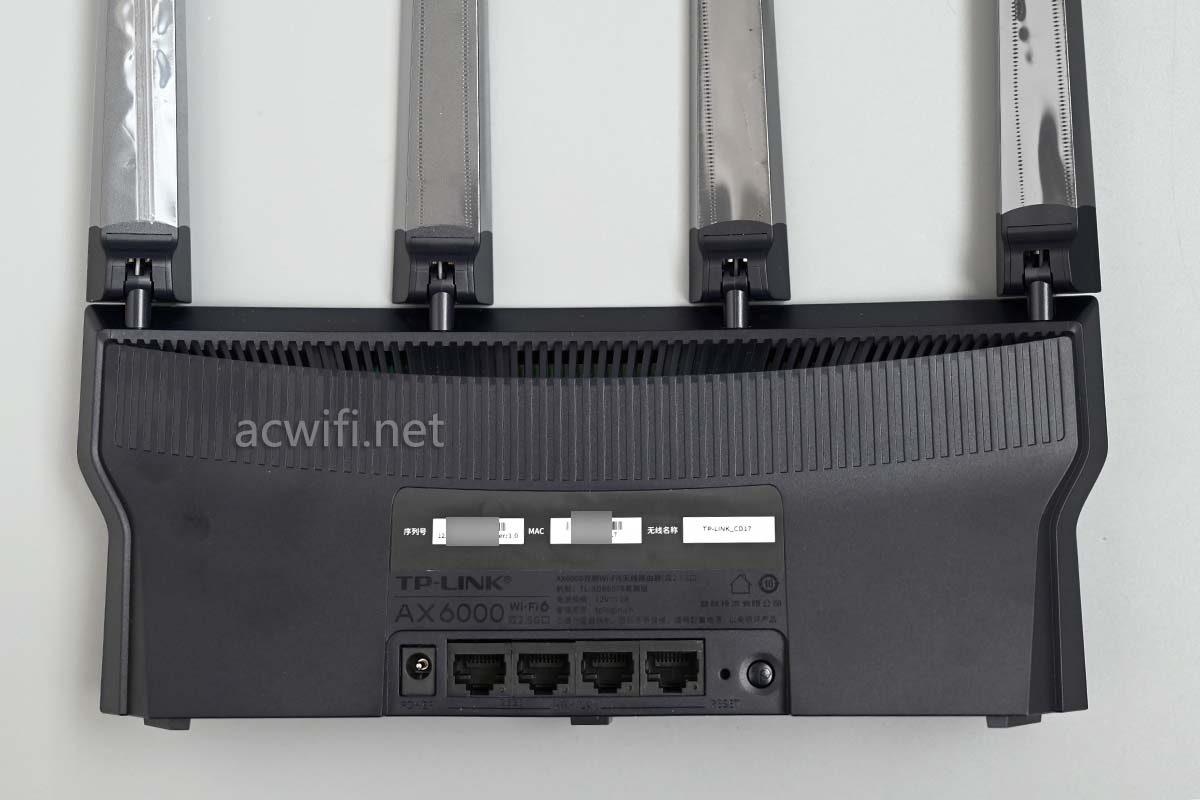

四个网口,左边两个2.5G口,右边两个千兆口:

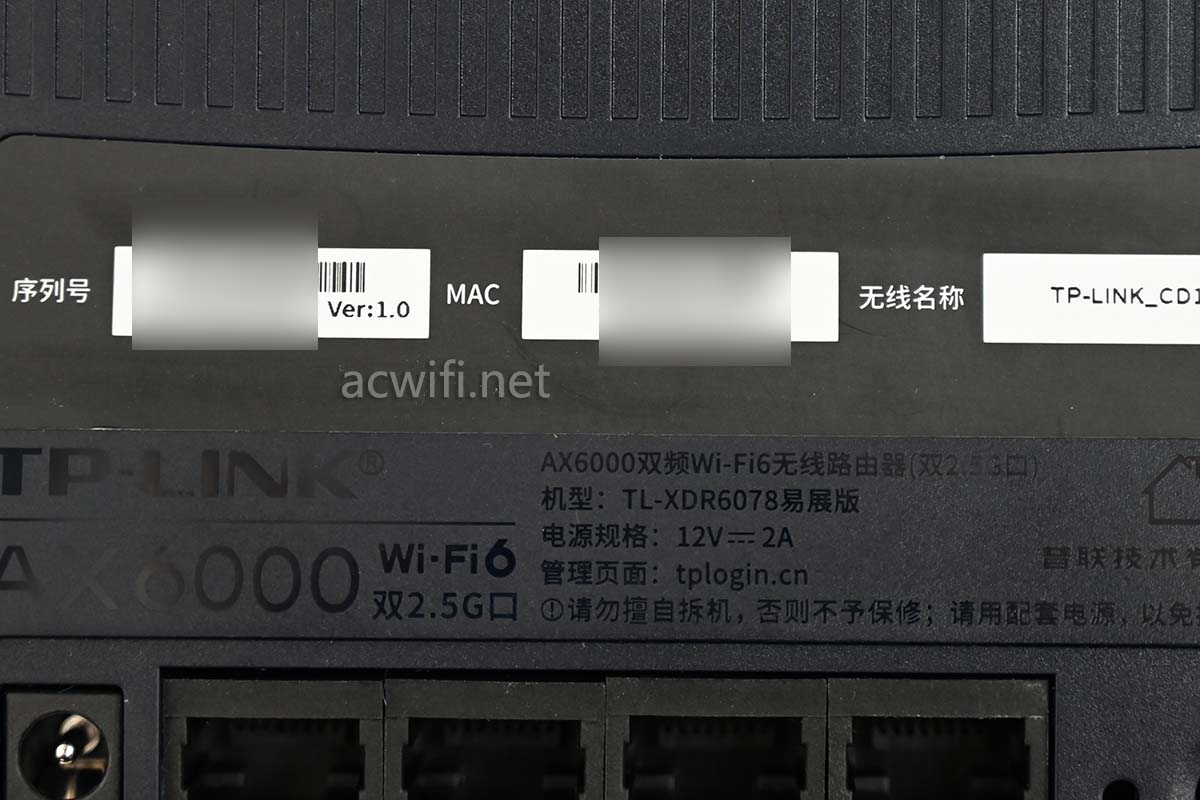

型号:TL-XDR6078易展版:

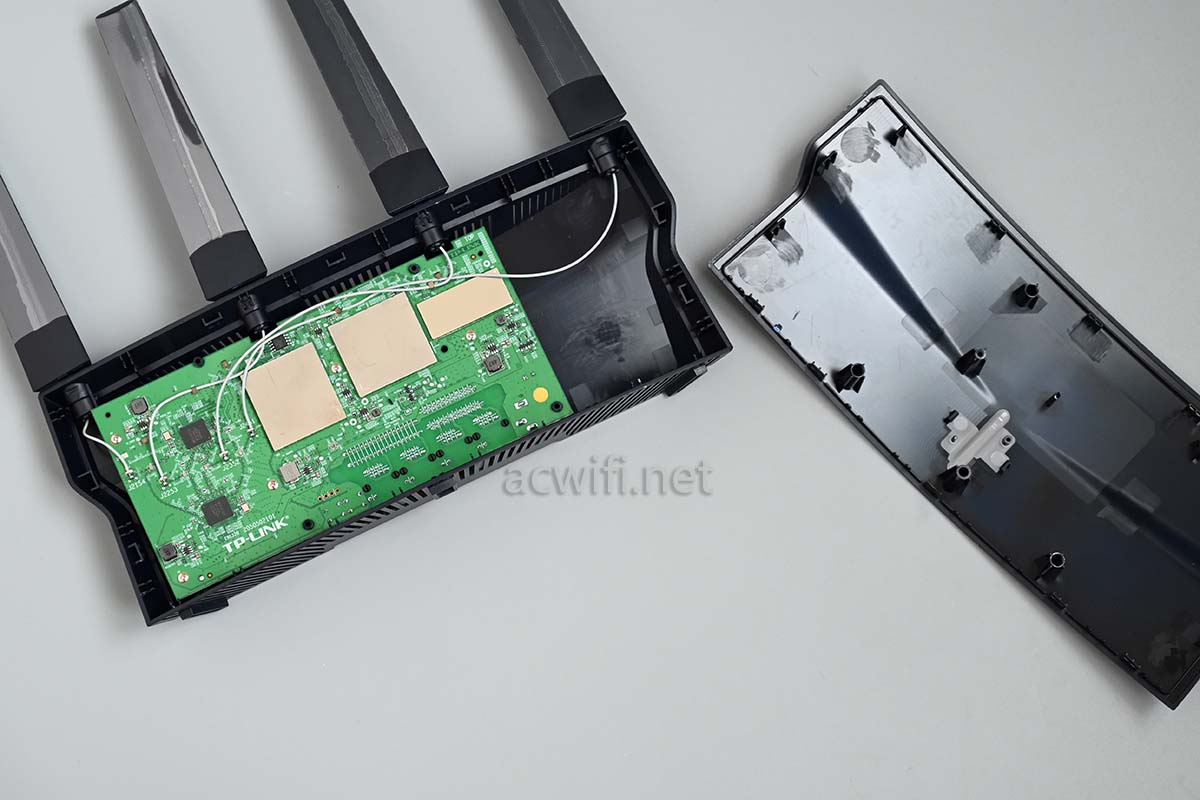

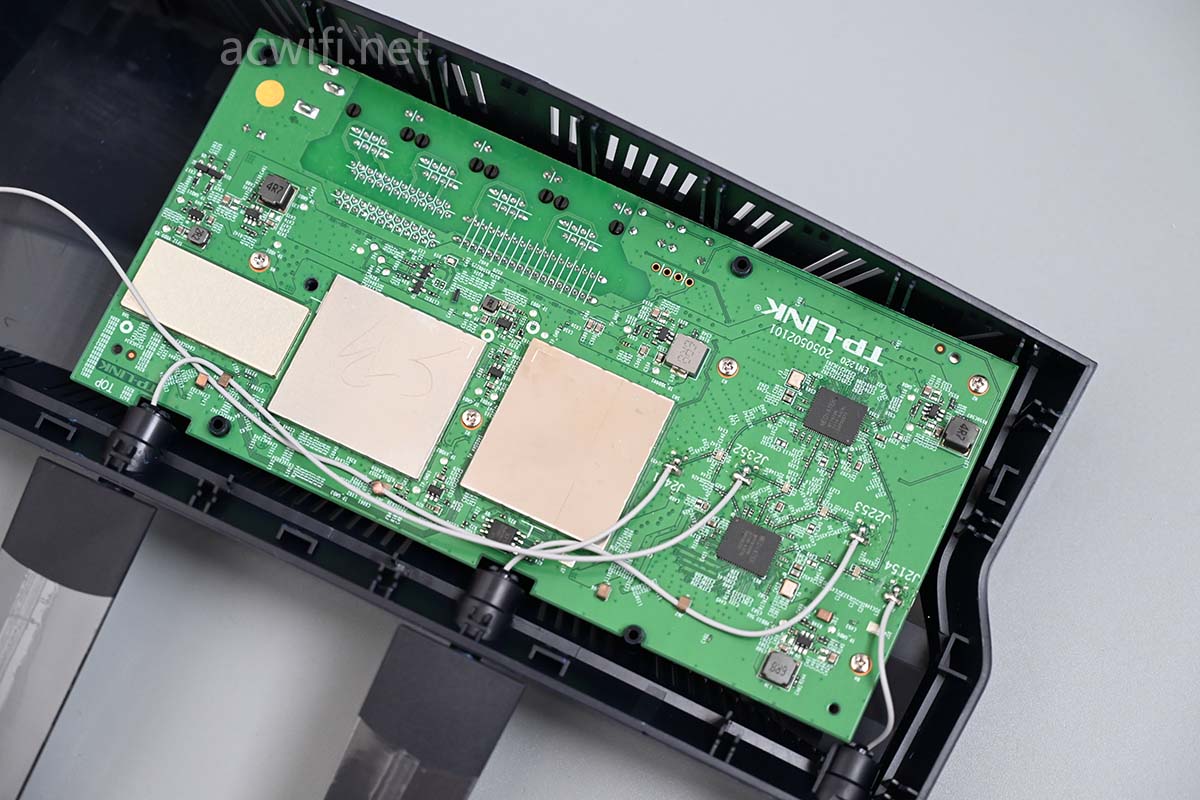

拆开外壳:

两款RF芯片没有用屏蔽罩,也没有散热,发热足够低。有人对屏蔽罩很执着,如果你不喜欢没有屏蔽罩的,可以不考虑这款。

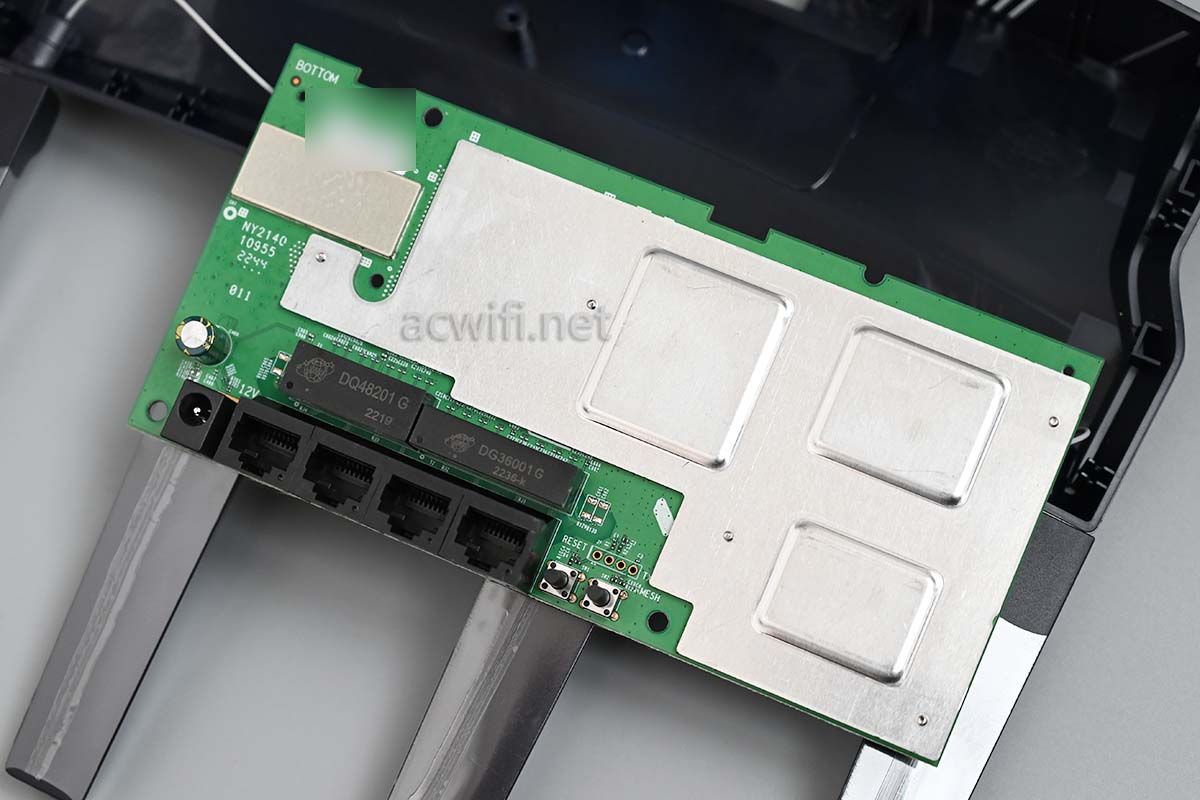

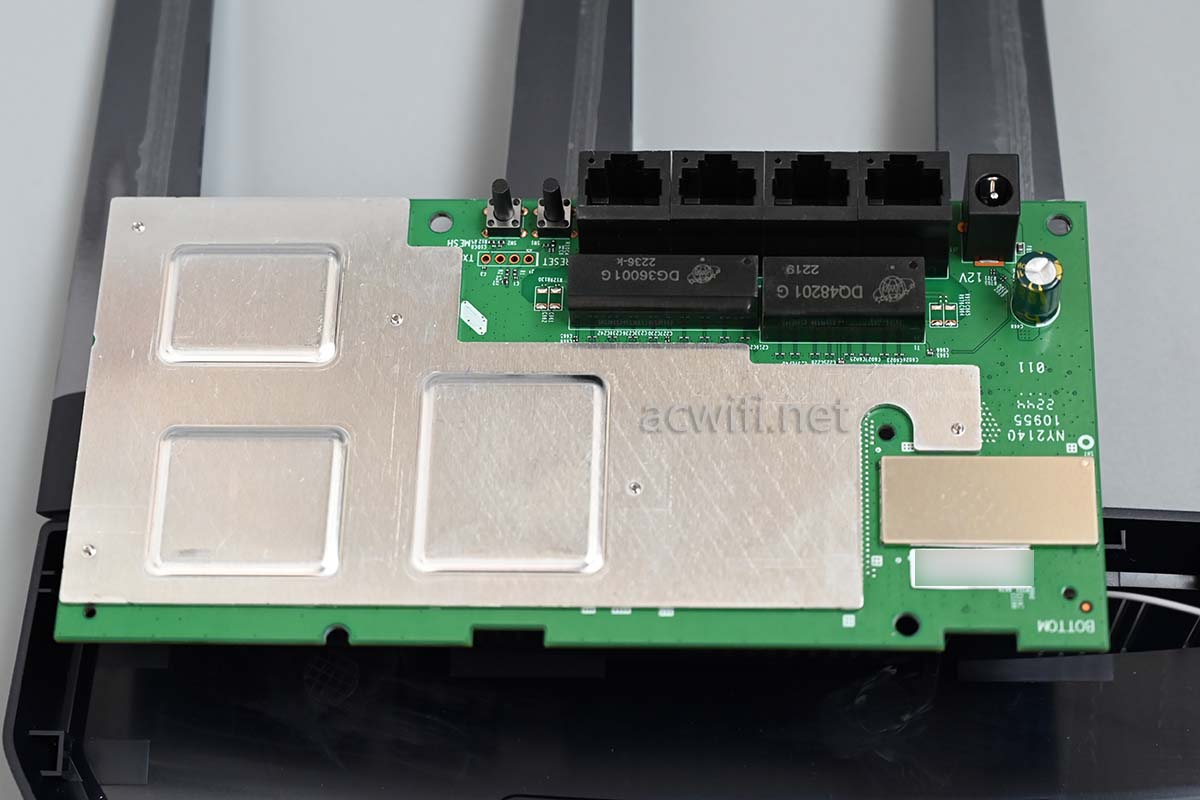

翻过主板另一面:

散热就靠这一面了:

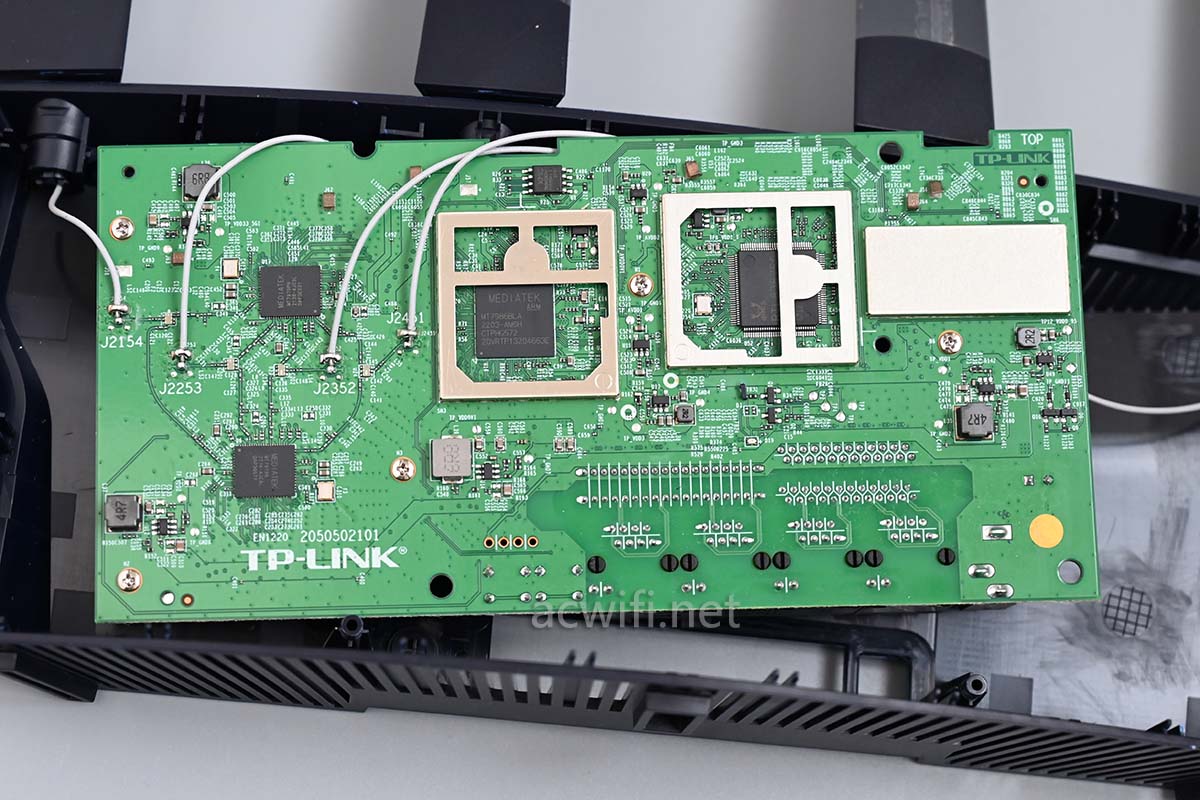

从另一面开始拆吧。撬开所有屏蔽罩:

有一片屏蔽罩焊锡固定的,撬不开,里面肯定是两颗2.5G PHY芯片。不是第一次遇见!

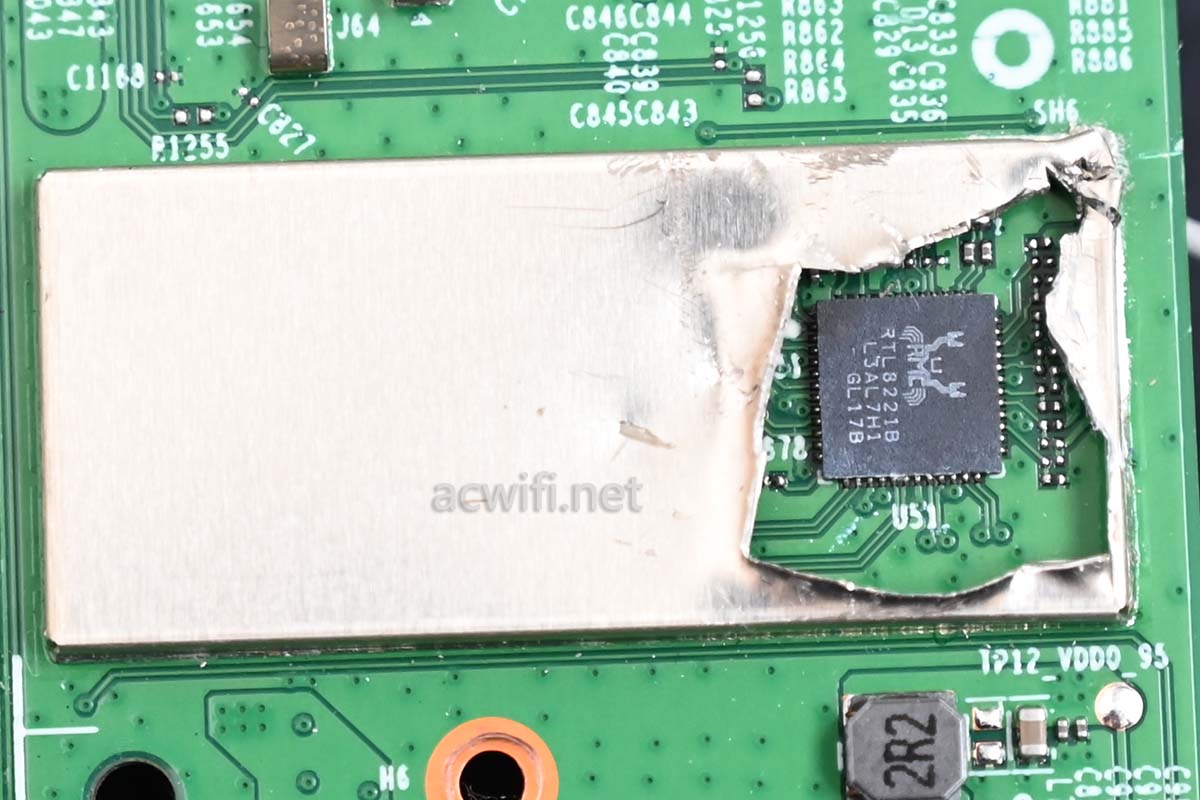

直接剪破一个开口,以便观察里面的芯片型号:

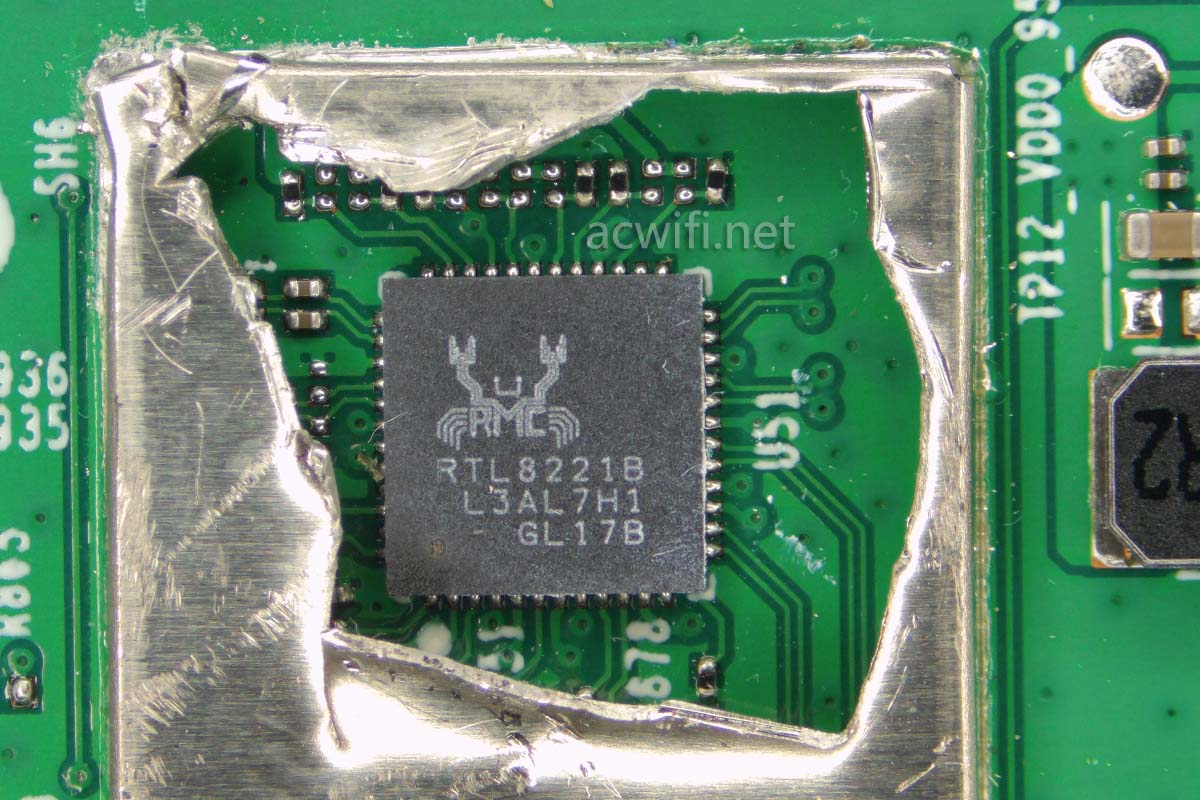

比较厚呀,幸好斜口钳比较给力,至今还比较锋利。2.5GPHY芯片型号是RTL8221B:

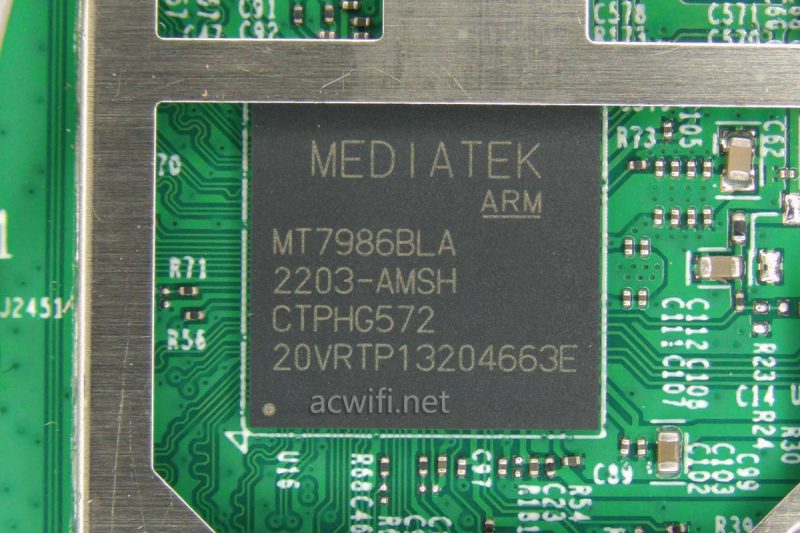

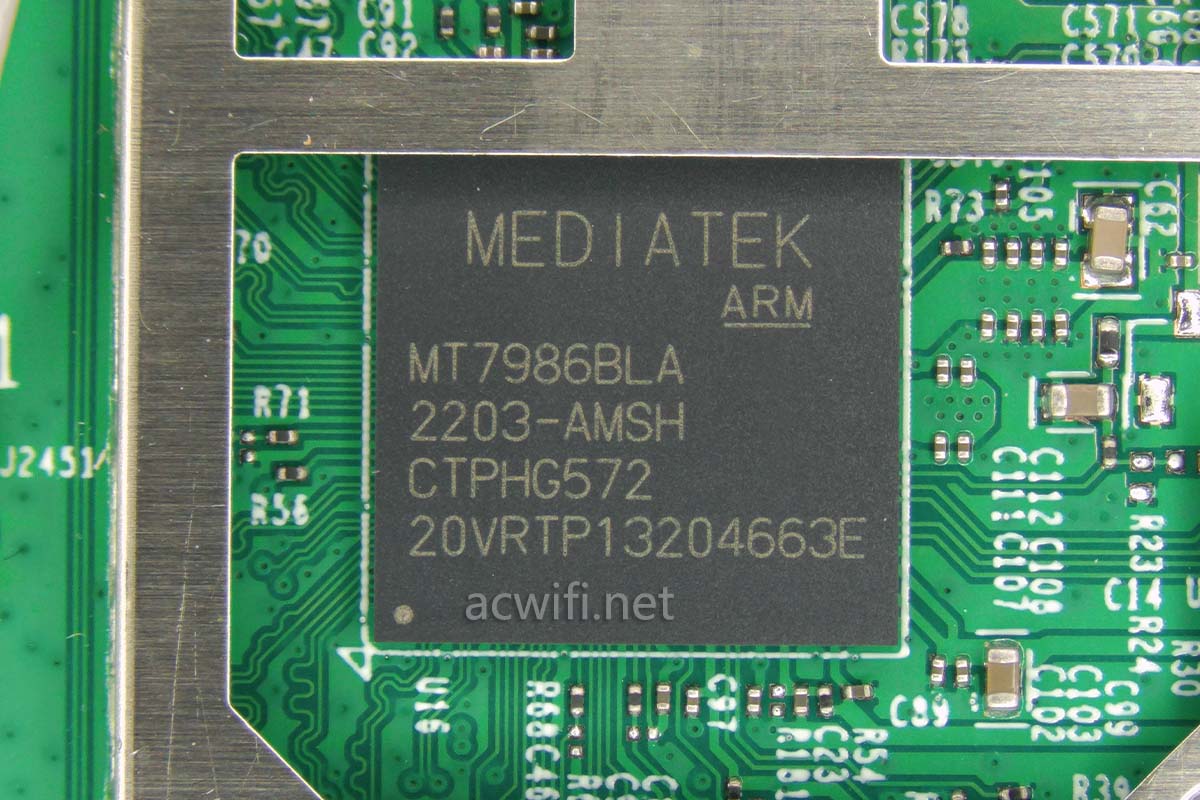

CPU型号是MT7986B,四核A53,核心频率1.6GHz,12nm制程,集成了512MB内存,还集成了双频无线基带和MAC。

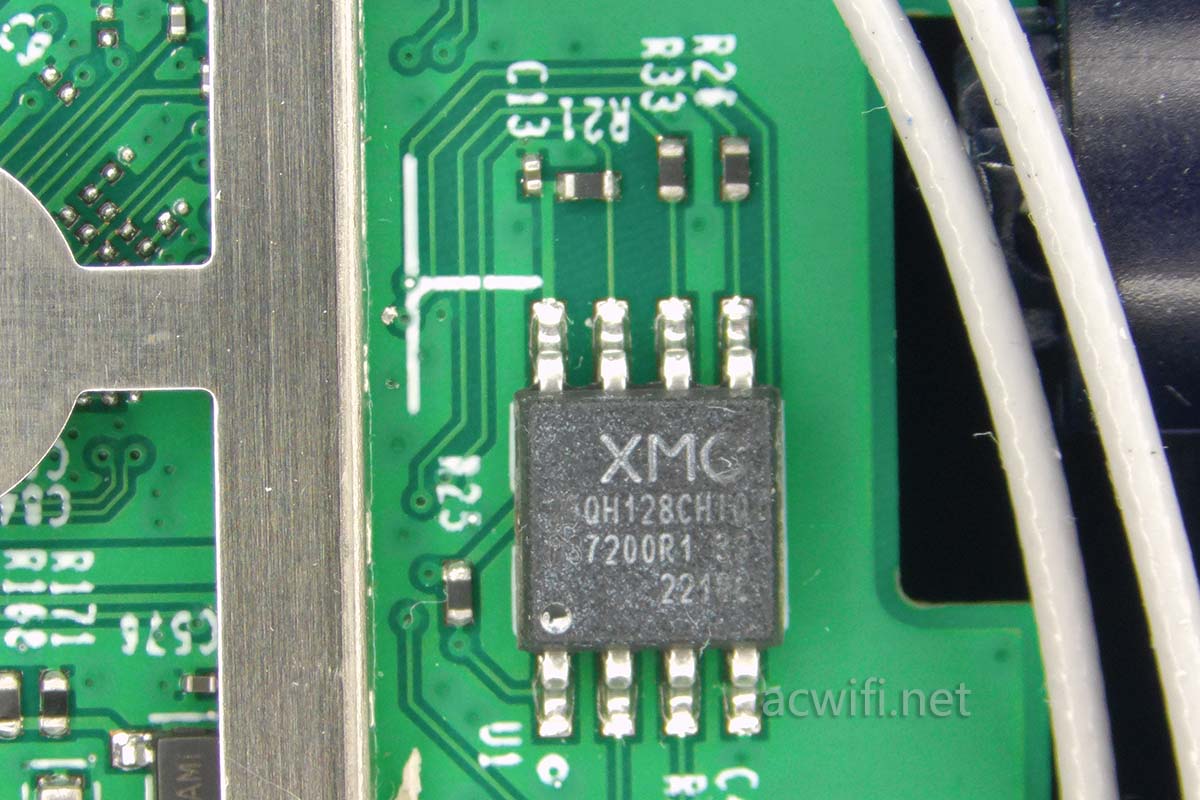

CPU上方的闪存芯片,型号是XM25QH128,容量16MB:

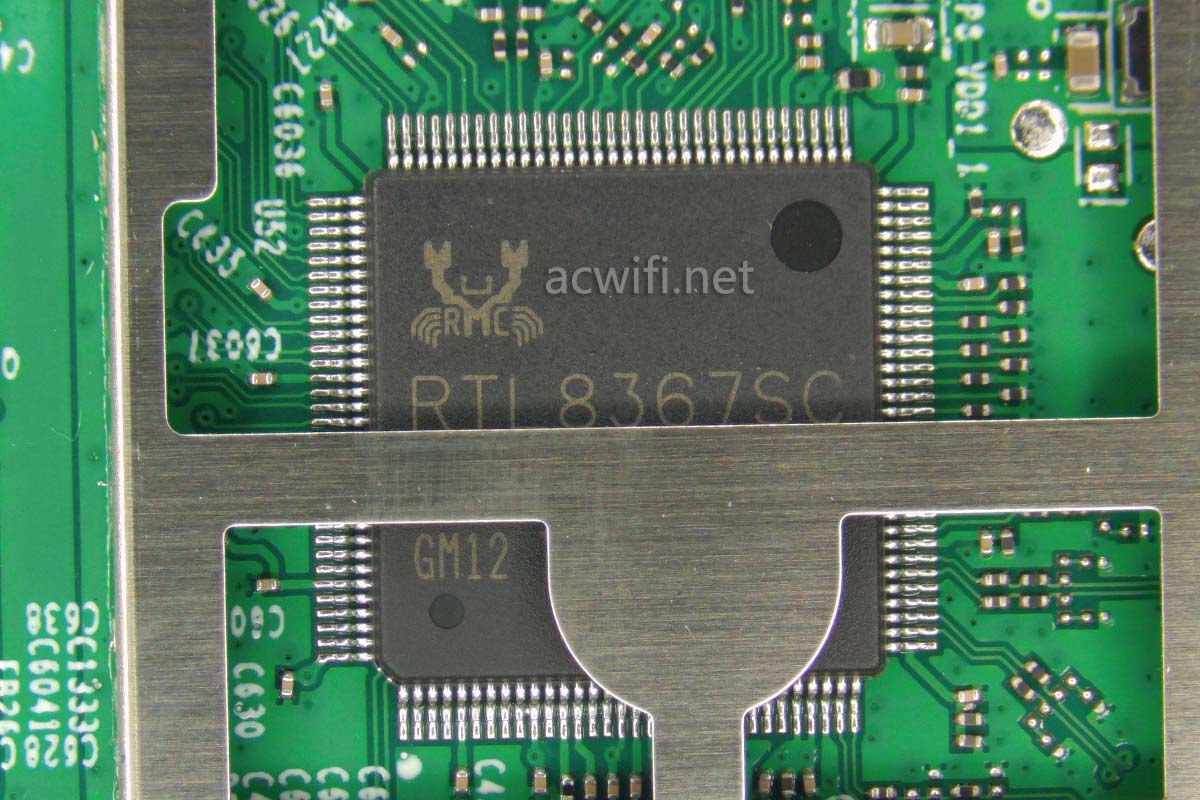

千兆交换芯片型号是RTL836SC:

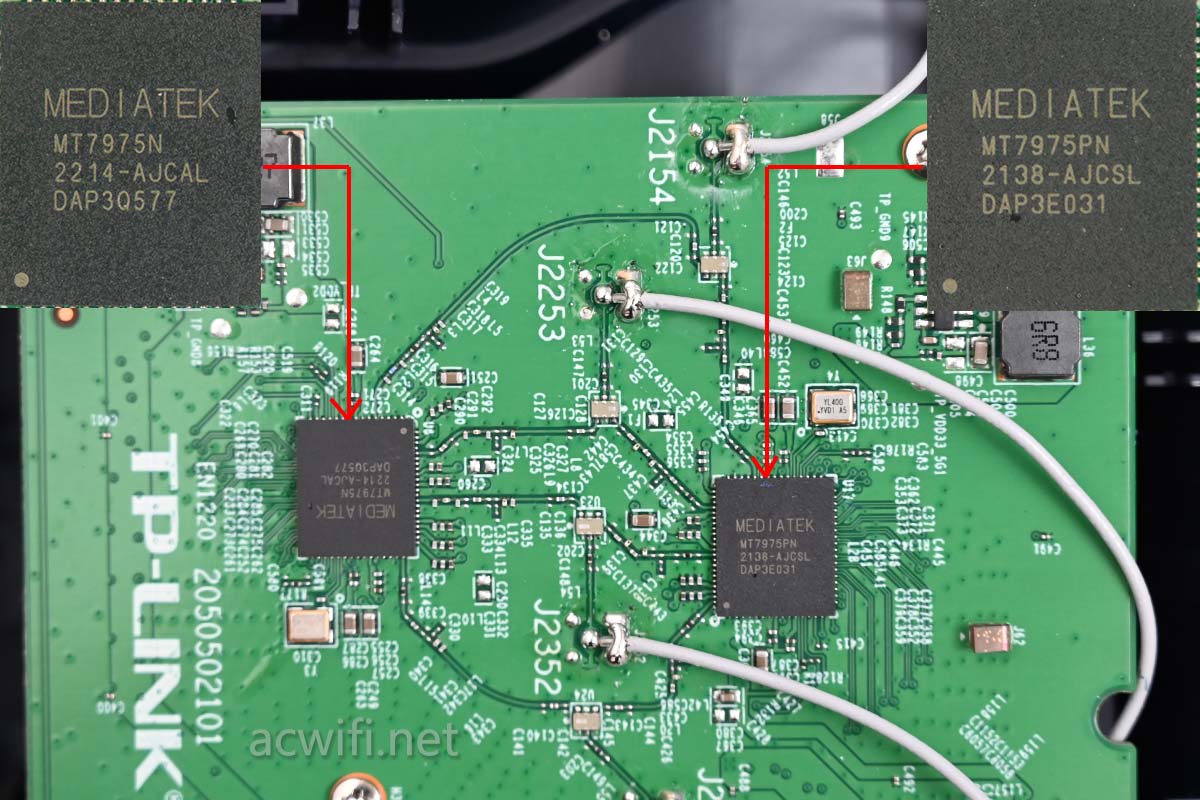

然后是无线RF芯片电路。

MT7975N是2.4G RF芯片,支持4x4MIMO,在40MHz频宽下最高速率1147Mbps;

MT7975PN是5G RF芯片,支持4x4MIMO,在160MHz频宽下最高速率4804Mbps:

2.4G和5G的无线带机量各是256台。

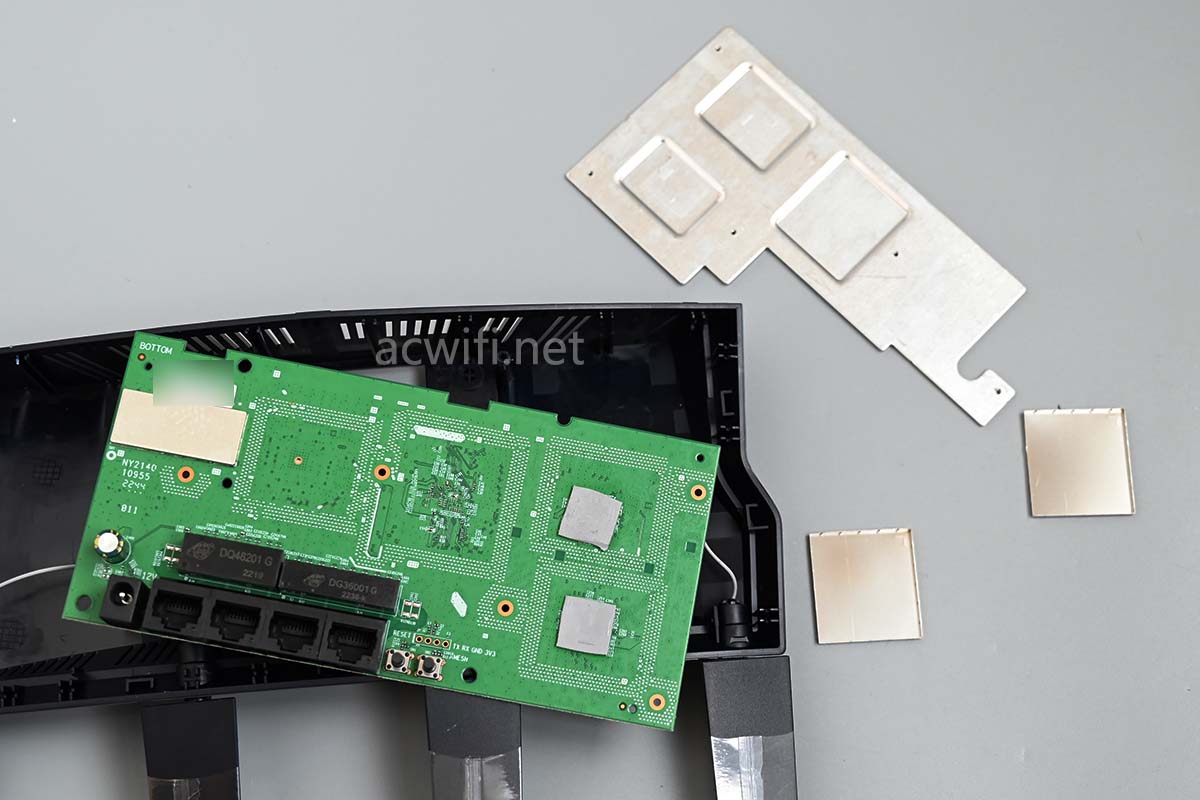

主板另一面的散热板拆下来:

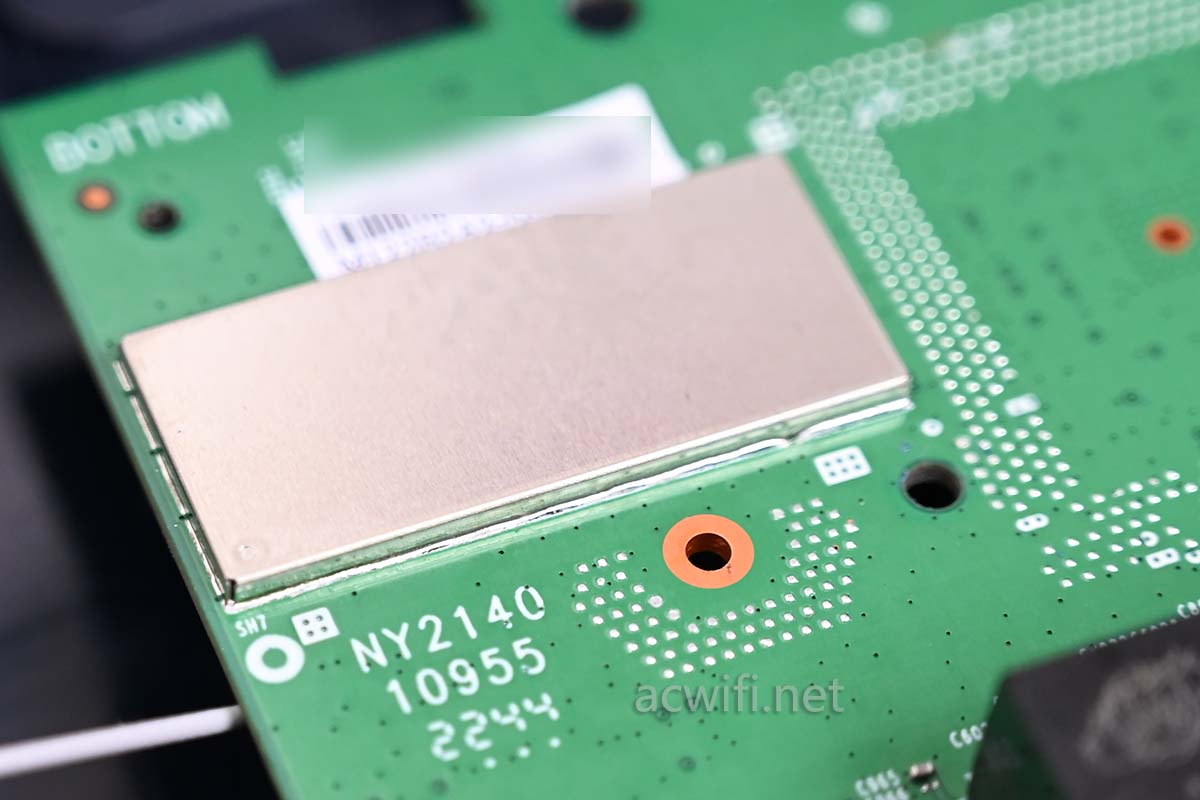

在2.5G PHY芯片正下屏蔽罩也是焊锡固定,我不剪开它了。

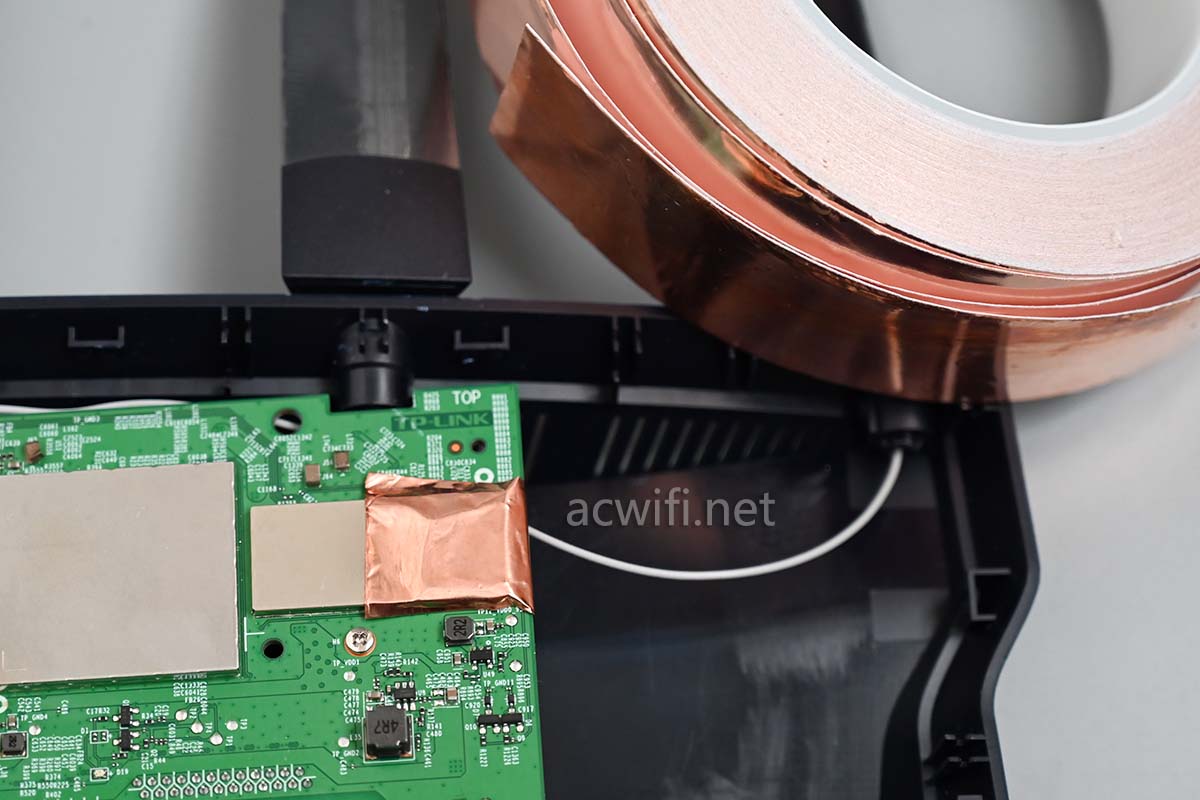

剪破洞的屏蔽罩,我用单导铜箔封上就好了:

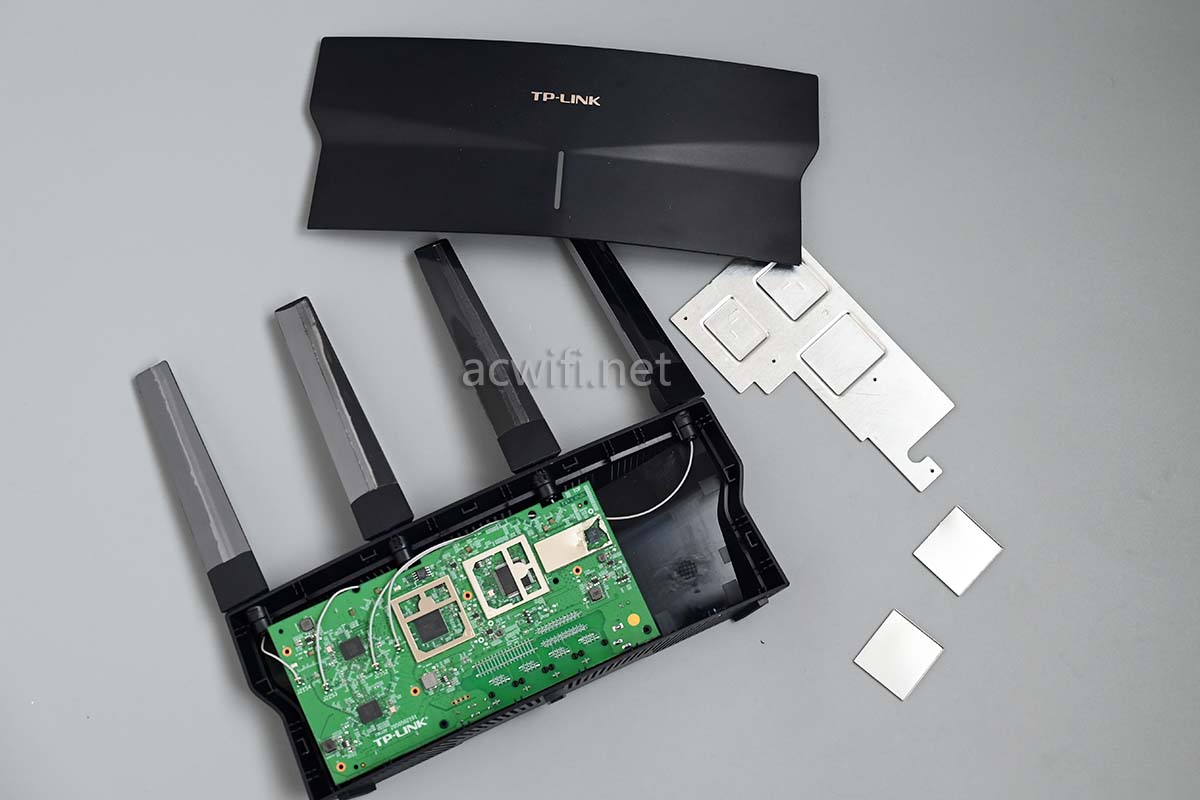

至此,这台XDR6078就拆机完成。

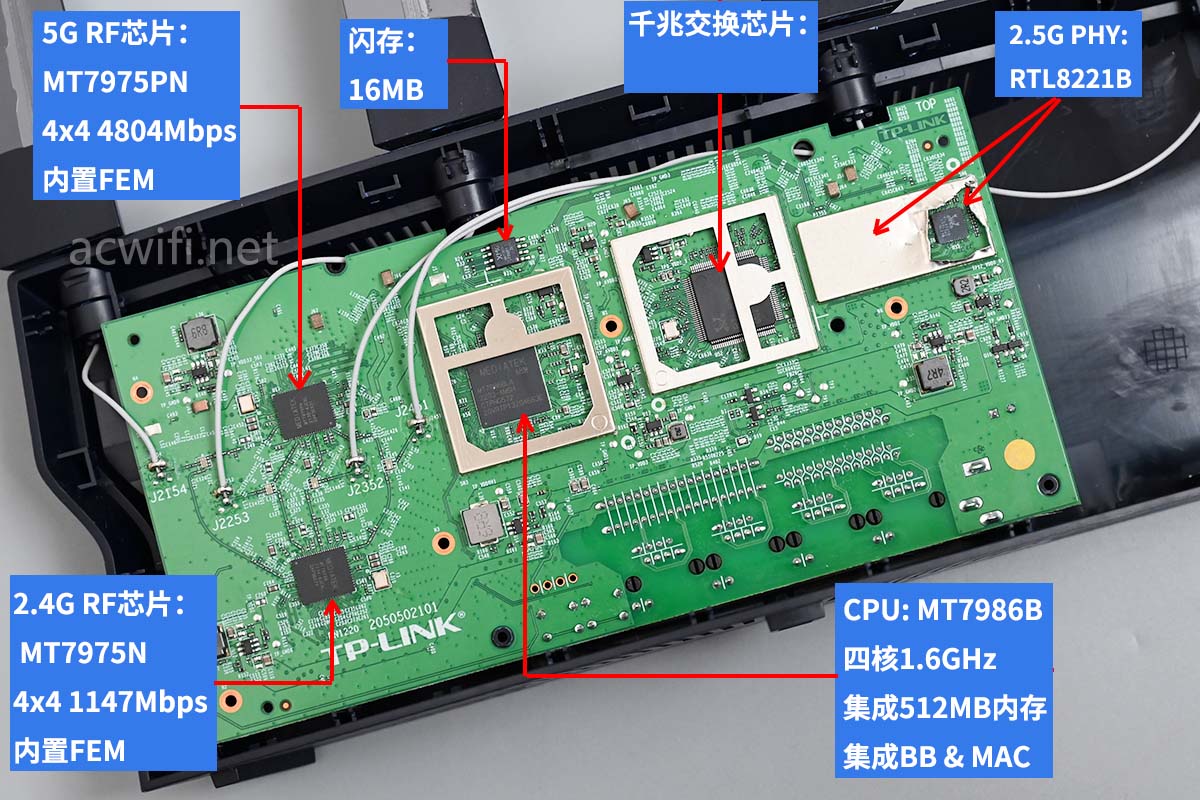

XDR6078的所有芯片型号汇总如下图:

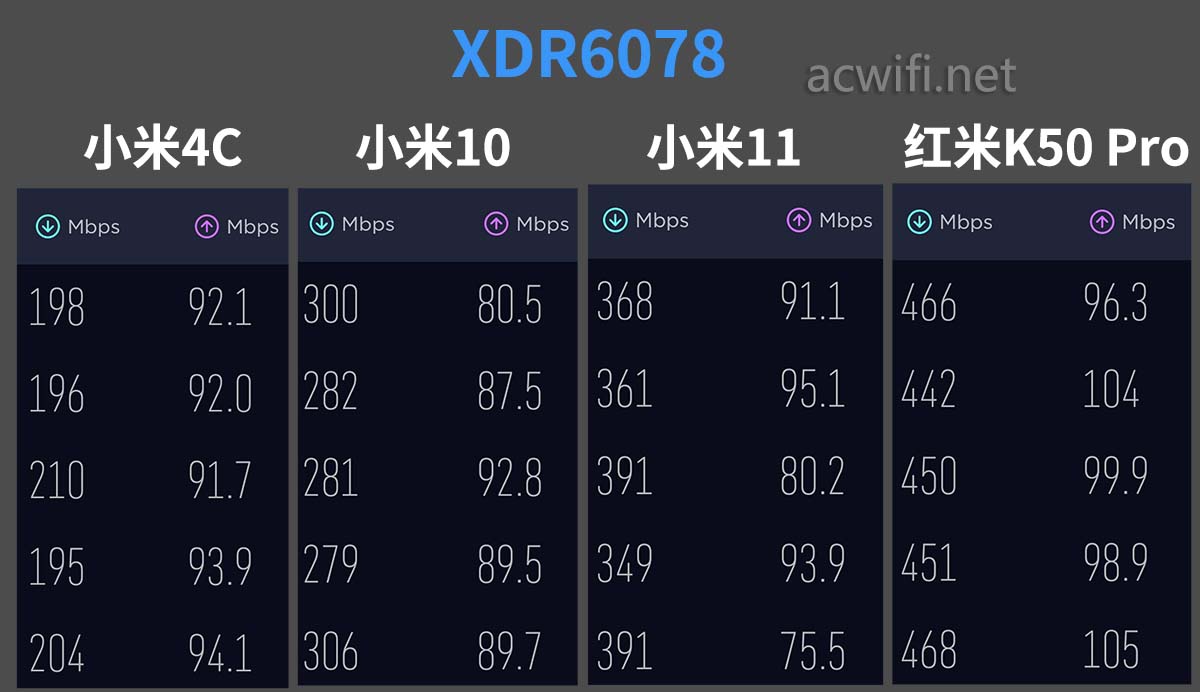

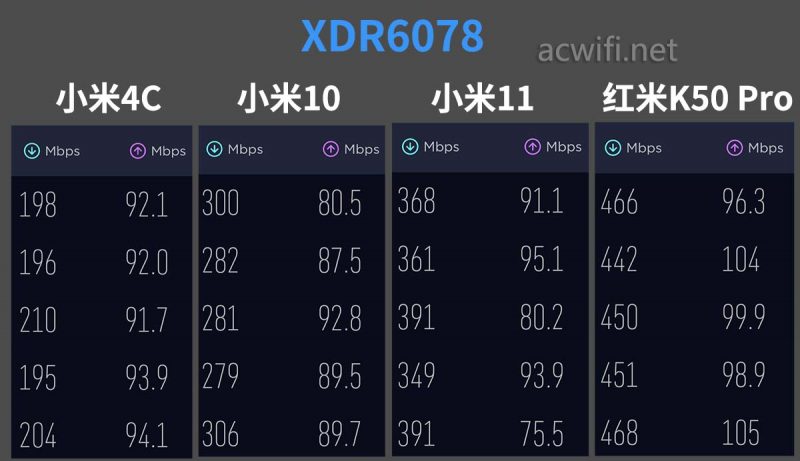

在D点测速如下:

从数字上来看感觉不是很强。

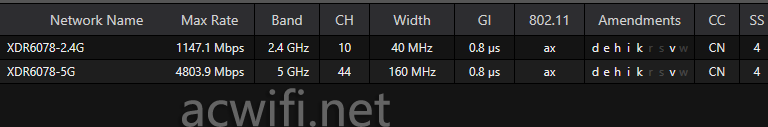

接下来是用WINFI软件查看一下无线参数(在公众号里发消息winfi即可自动回复下载链接。)

默认支持802.11k和802.11v:

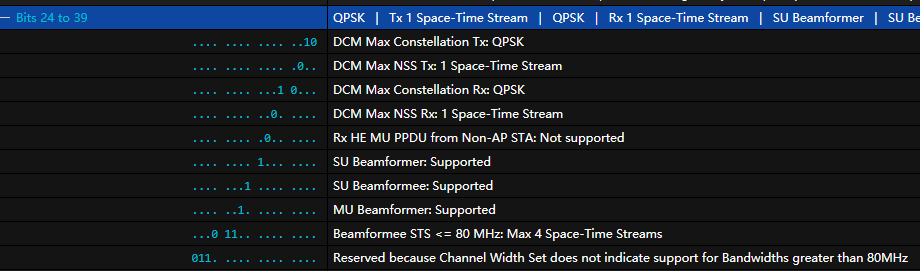

默认支持MU-MIMO和波呸成形:

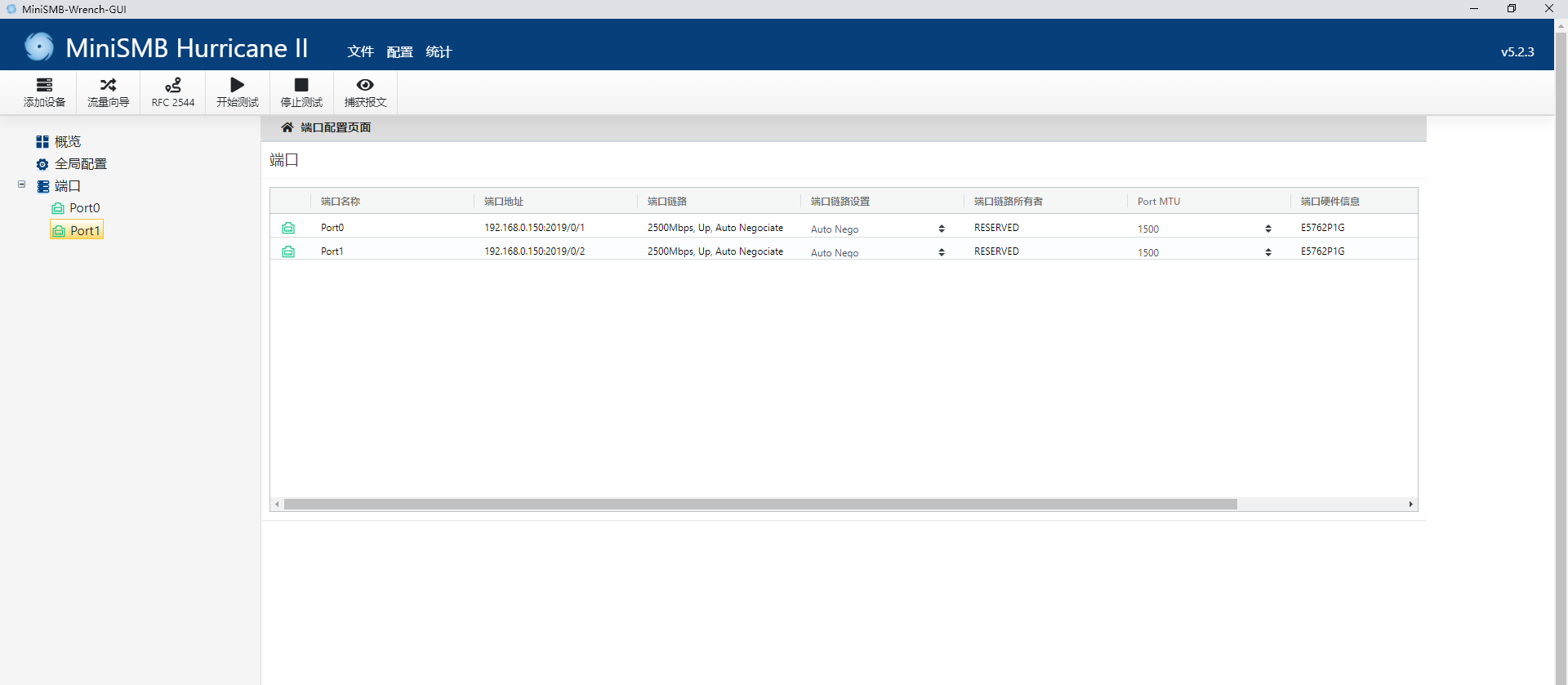

最后测一下MT7986B的小包转发性能,测试用的软件是MiniSMB Hurricance II

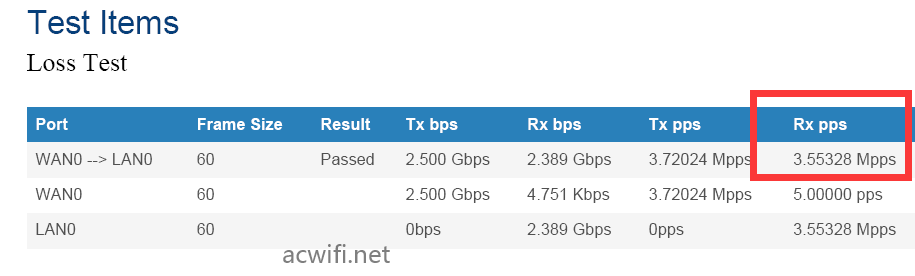

测得2.5G WAN的64Btye包转发率是3.553Mpps,只差一点就能跑满2.5G线速。

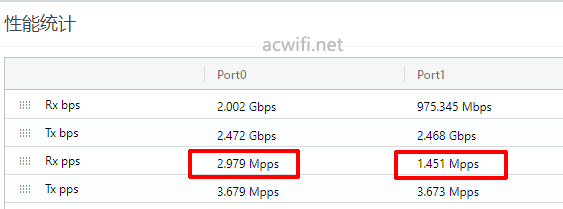

测一下双向,双向同时转发时,误差会比较明显:

WAN to LAN 2.979Mpps, LAN to WAN 1.451Mpps:

当双向跑不满时,在多条流下估计会衰减更大些。

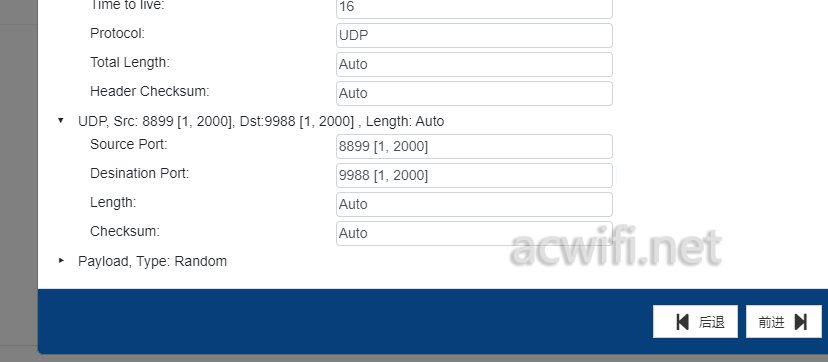

通过修改端口号递增的方式来创造多条数据流的目的:

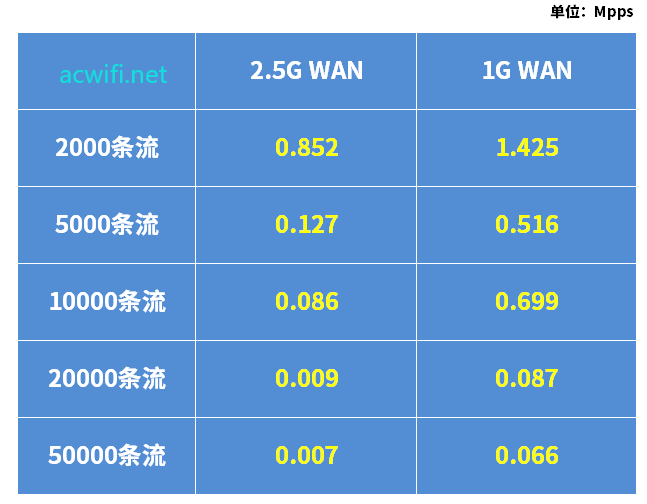

分别测了2千、5千、1万、2万和5万条流的小包转发率,结果如下:

从实测中可看出,在2千条流时已经误差明显了,有趣的是用千兆WAN和千兆LAN口测试时,要比2.5G口强。

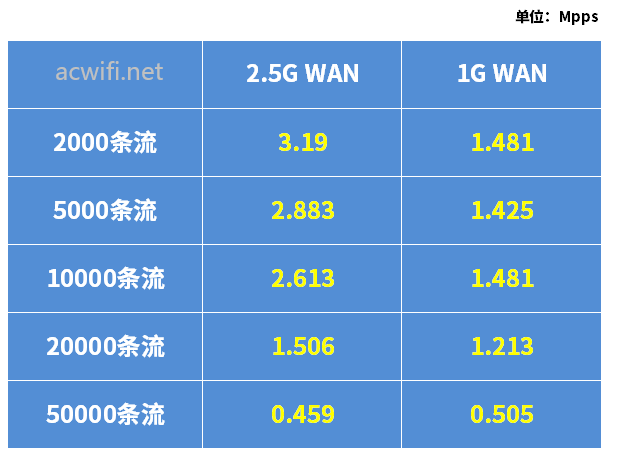

相同的测试条件下,前不久还测了R5408M,它的CPU是EN7562CU,双核1GHz。结果如下:

明显比XDR6078强不少呀。

等节后,我拿XDR6088来测试一下,看数据会有怎样的差异。

有2.5G NAS和电脑的朋友,买这种双2.5G网口无线路由器会比较实用,一口接电脑,一口接NAS。如果你有2.5G LAN口的光猫都实用!

看需选择。

昨天发的R5408M,关于与易展路由组网的,有人留言有些型号可以支持无线单独控制,比强改无线名称,可以支持弱信号剔除和漫游阈值修改。

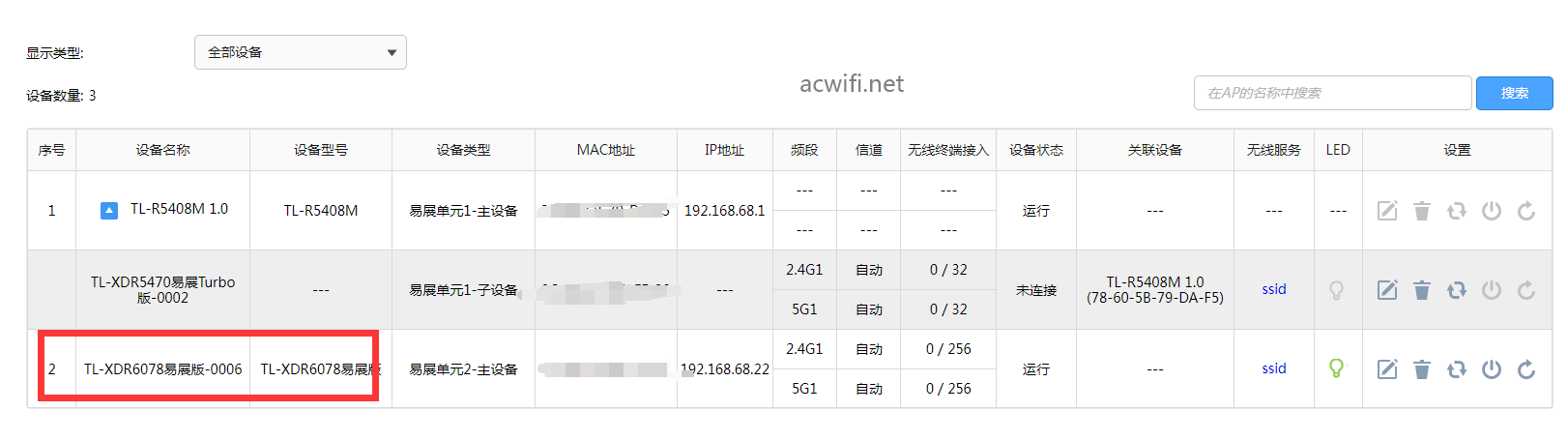

只需11秒就能组网完成:

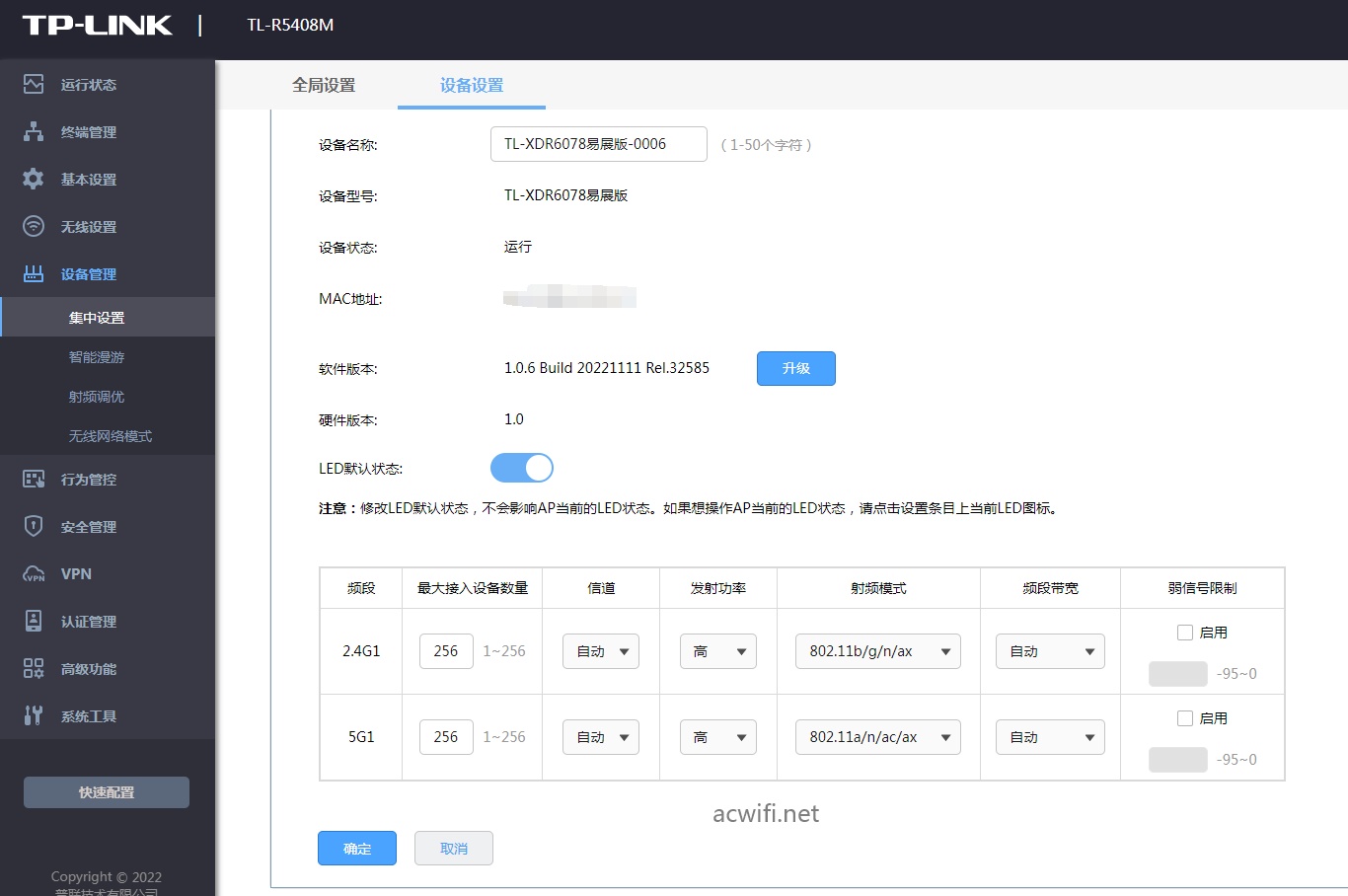

XDR5470在无线设置里是灰色不能修改,实测XDR6088和XDR6078可以修改以下的无线参数,其它更多的型号会在节后逐个拿来组网看看。

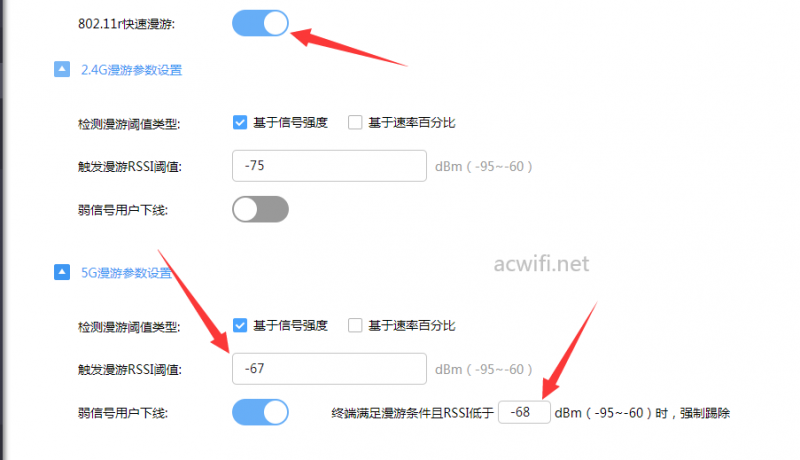

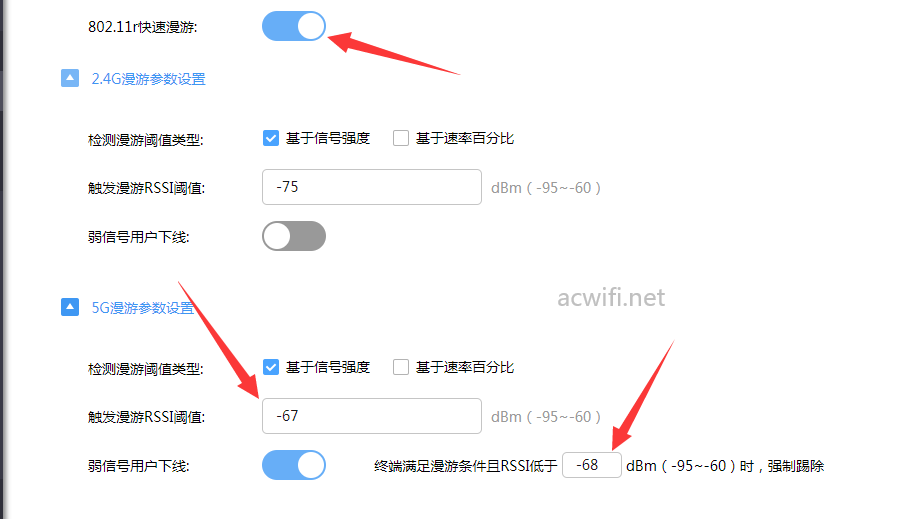

可以把单独一台易展路由设置指定的无线名称,包括2.4G和5G,可以自由设置信道,发射功率,射频模式,频宽,还有最大接入数量,还有弱信号剔除设置。

刚实测这个弱信号剔除对于XDR6078是有效果的,当我设置-70的时候,如果在信号弱于-70dBm的区别是连接不上它的Wi-Fi的,相当于在弱信号区域拒绝接入终端。它不是说,当走到弱信号-70dBm时会反你踢下线,这个功能可能是由漫游阈值来决定。通过XDR6078和XDR6088来测试漫游阈值和弱信号踢下线的功能,感觉没效果。

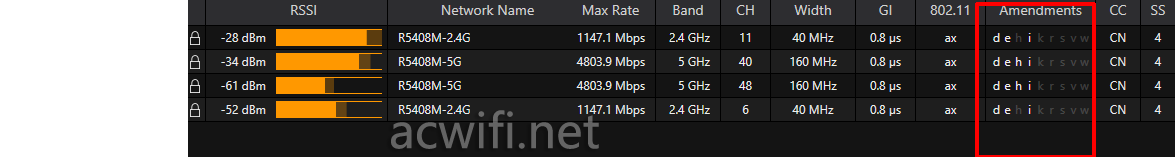

R802.11r即使开启了,XDR6078和XDR6088也不支持(用winfi查看了),可是它可以关才k和v,哈哈:

你们有这些设备的也可以测试看看。我一个人的能力和时间有限!

可能各款旧的易展型号可以通过固件更新,也能像XDR6078 6088那样被一些AC一体机单独控制无线参数。

有改进,做得不错!

XDR6078京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » XDR6078拆机双2.5G口无线路由器
