TL-XAP6030GI无线AP面板拆机,双2.5G网口

很期待出“发哥”的86面板AP,终于有了, 一出就是4T4R的AX6000无线规格,在我有限的见识库里面,它是唯一一款AX6000的86面板。闲鱼价格720元包邮,等于2个普通AX3000面板的价格。除了双频均是4x4MIMO外,最大的优势是双2.5G网口,一进一出。所以比XAP5400GI的千兆输出口要实用些。经常看我拆机文章的,应该猜到是啥芯片配置了。

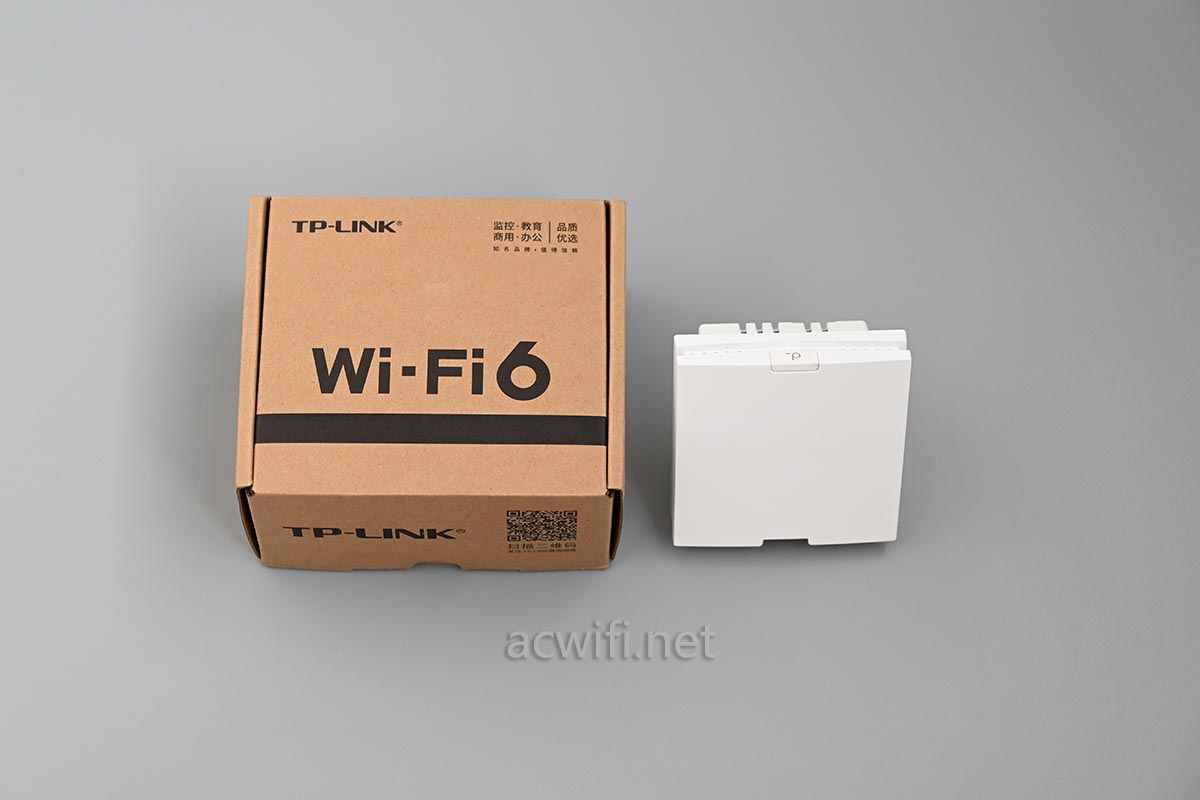

TL-XAP6030GI的外观:

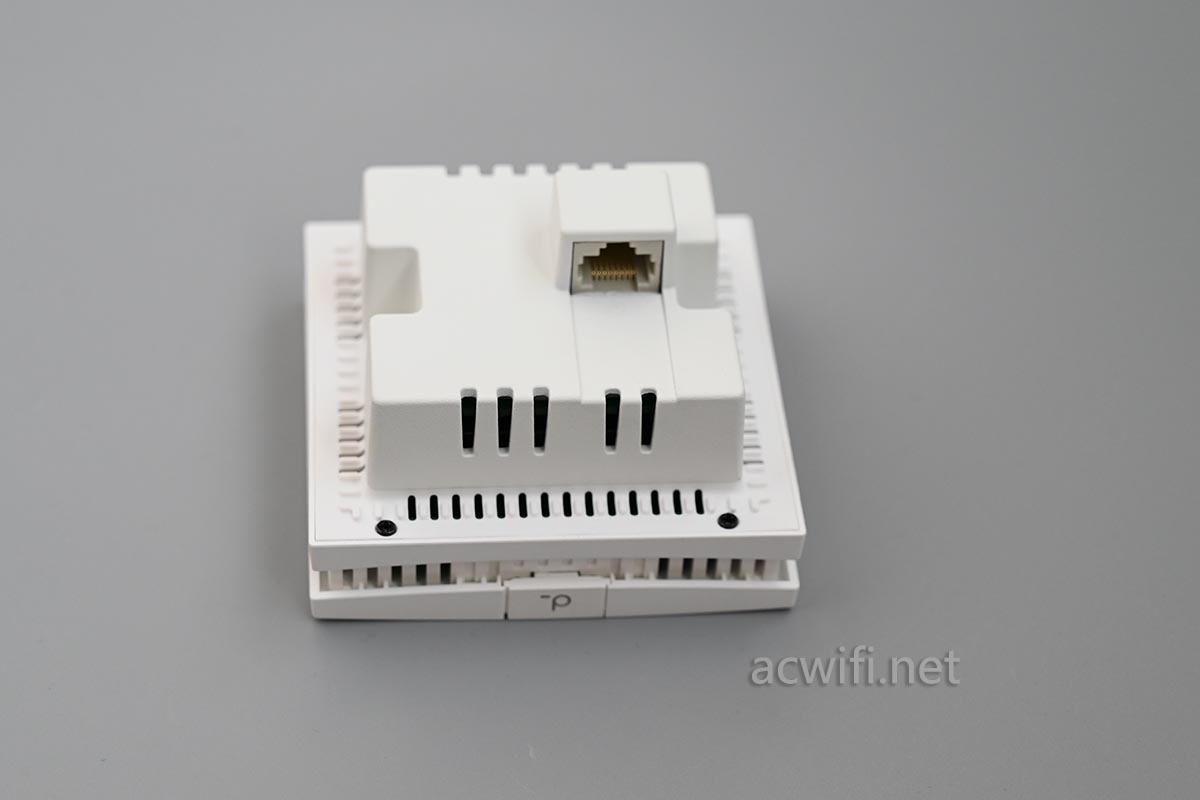

底部:

86面板都这个样子,不细看了。

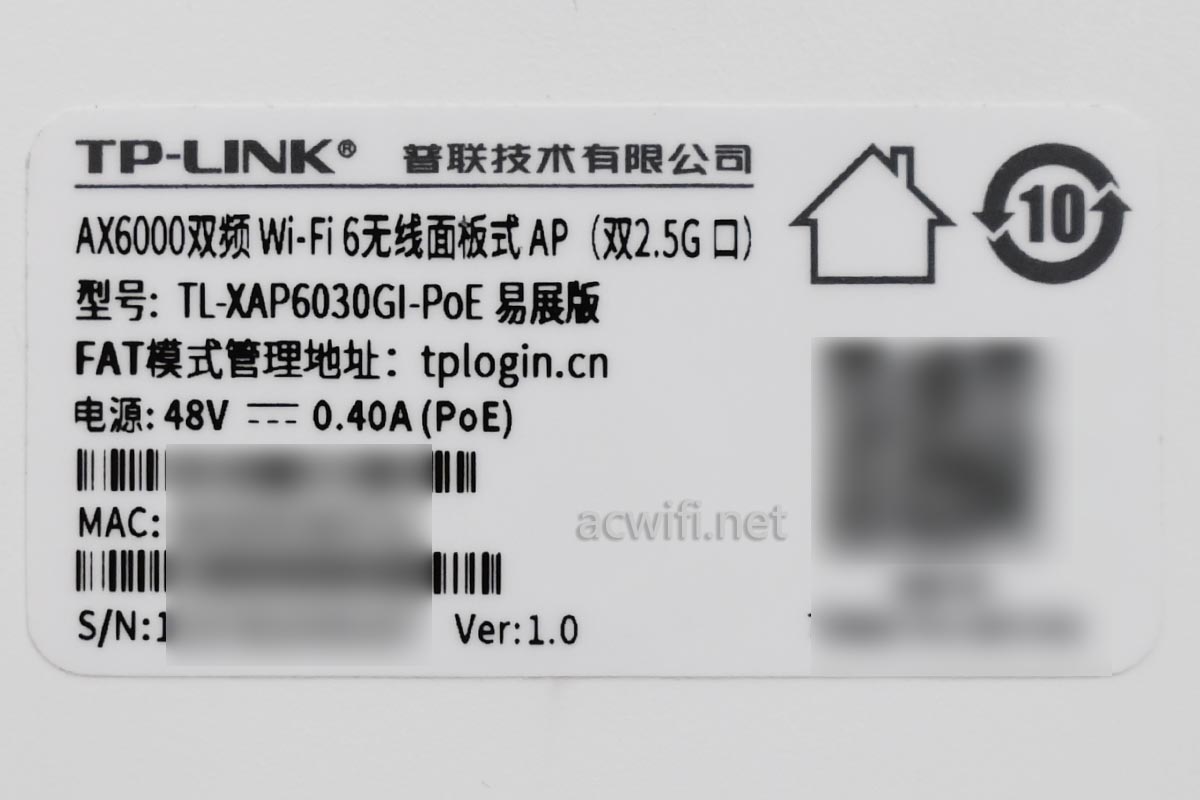

标签内容:

型号:TL-XAP6030GI-PoE 易展版

电源输入规格:48V/0.4A PoE供电。

把XAP6030GI接入R5010PE-AC的2.5G网口,通过前后的功率差值得知这款无线面板AP的待机功率是6.4W,如果用1G PoE,功率会低0.5W左右。

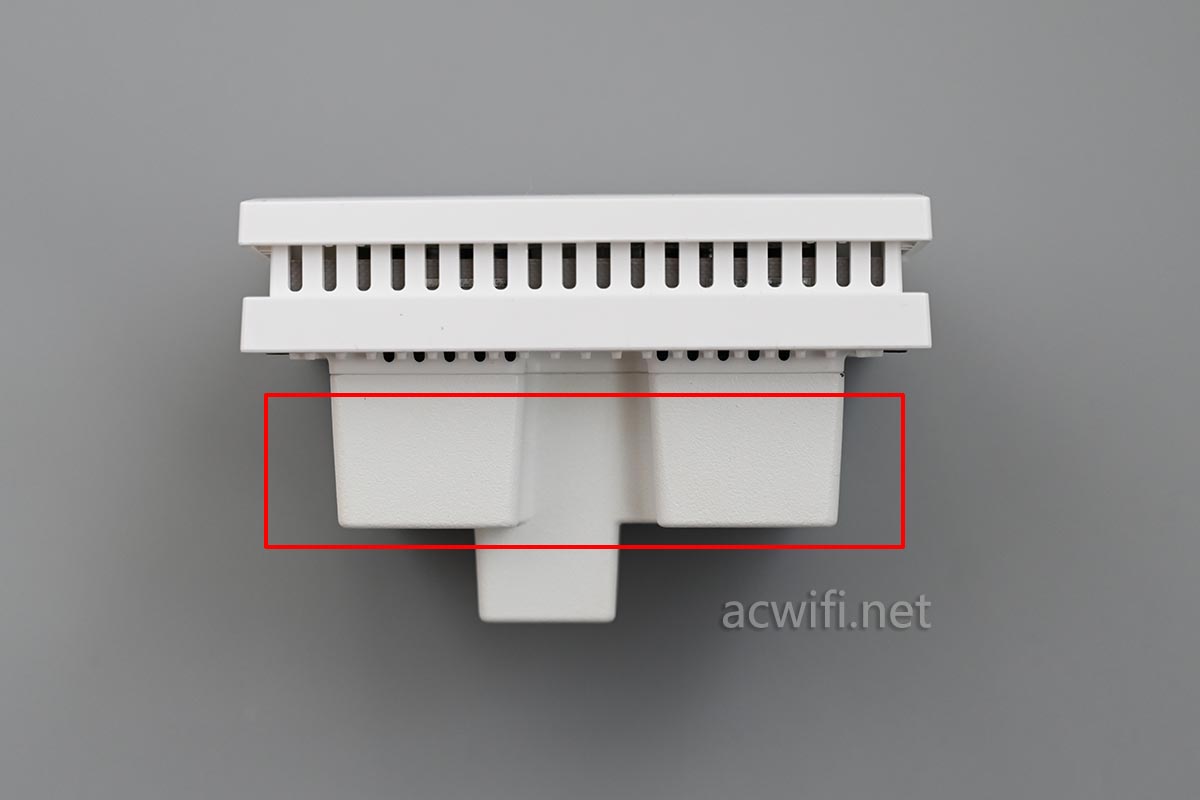

关发热问题,面板正面是比较凉快,不热,热的地方是底部的金属部分,如下图中的红框位置:

(如怕热的,可以全屋用吸顶AP。)

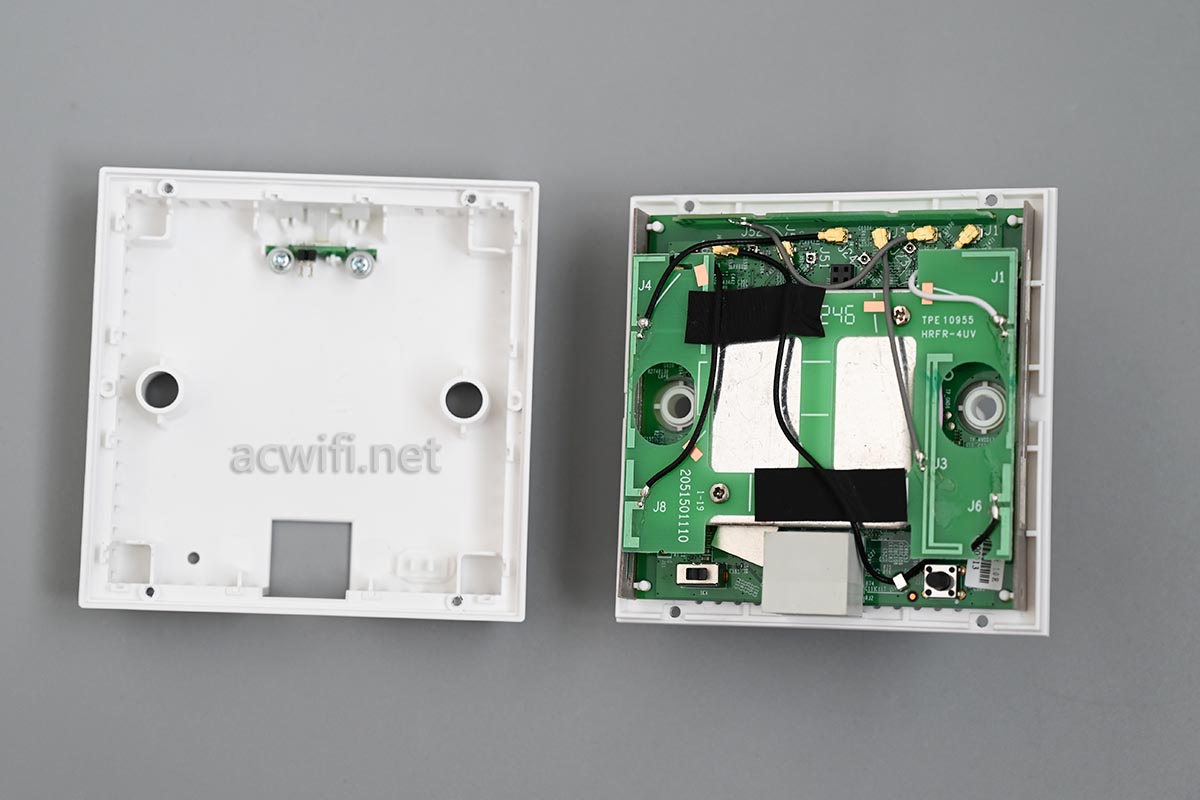

四颗螺丝拆开后分离面板:

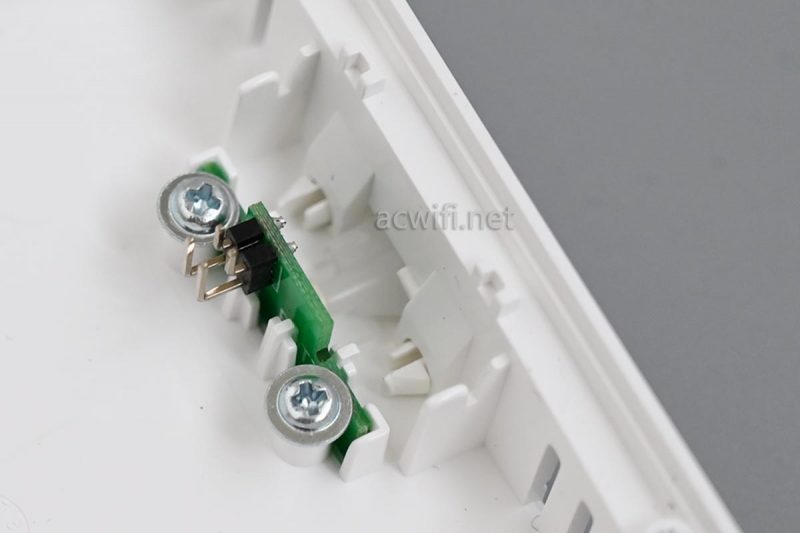

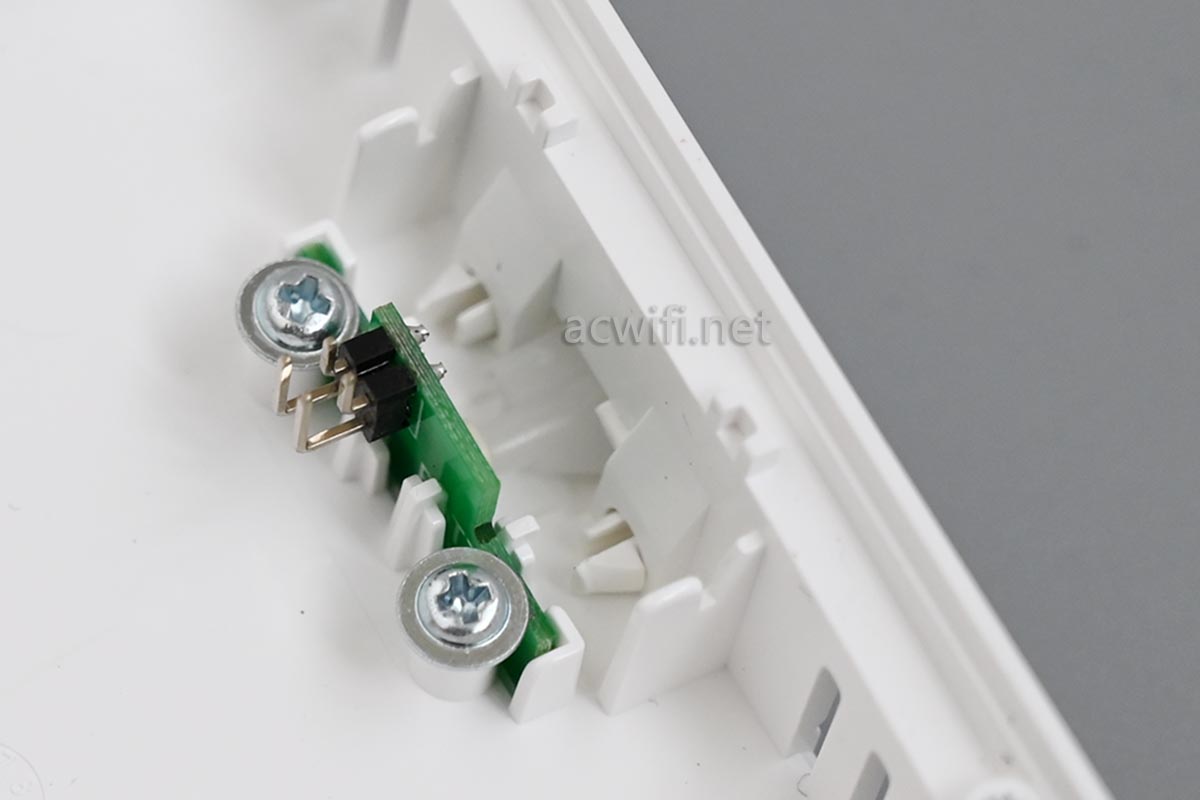

这是易展按键与主板连接的插针:

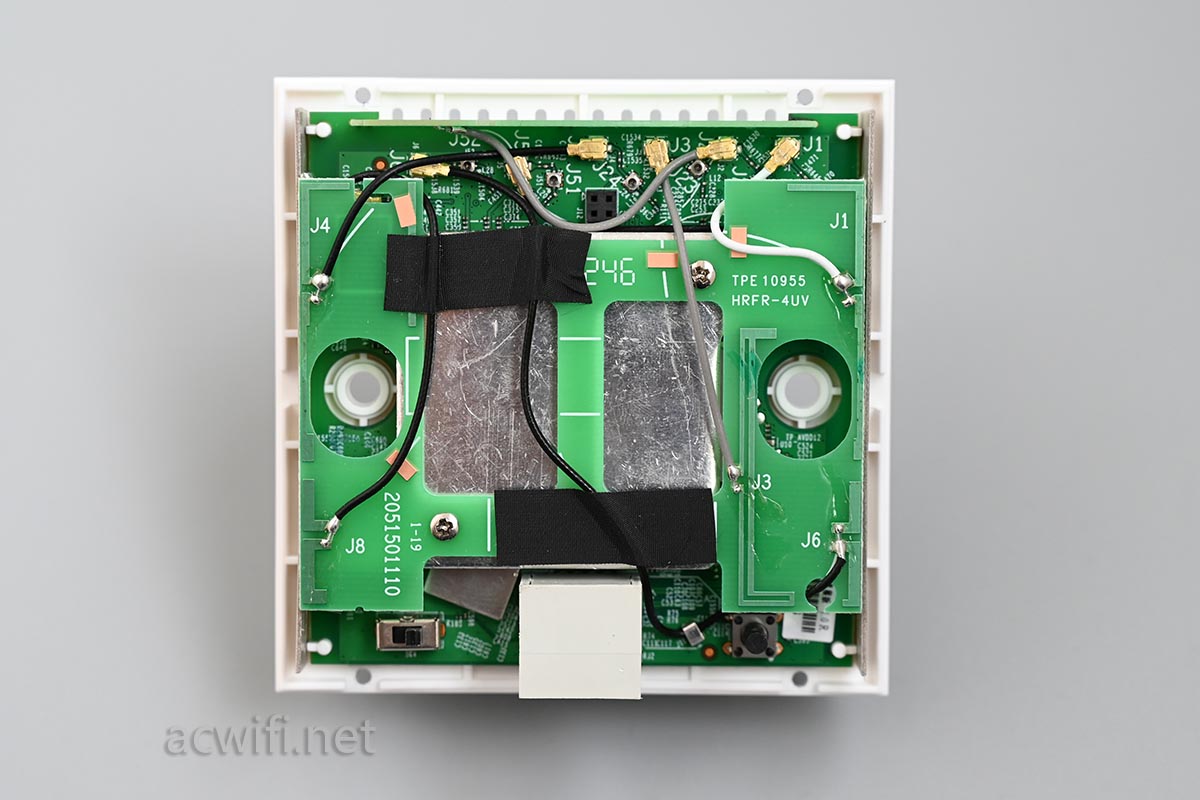

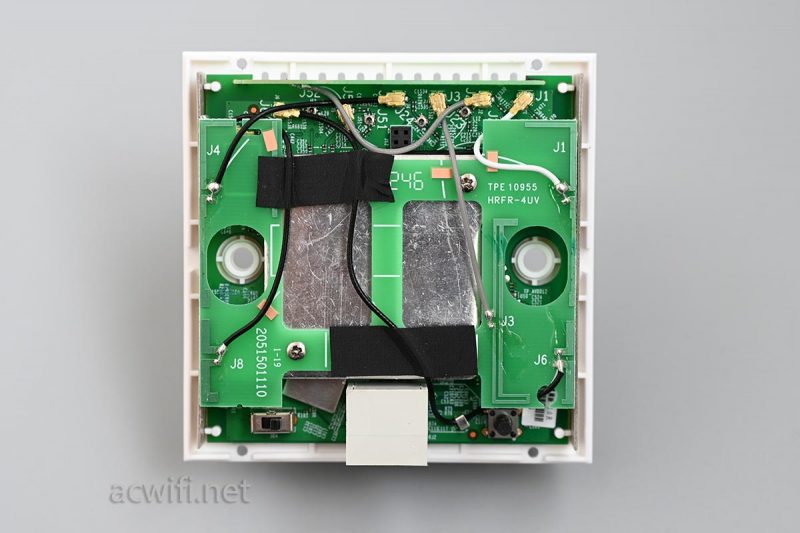

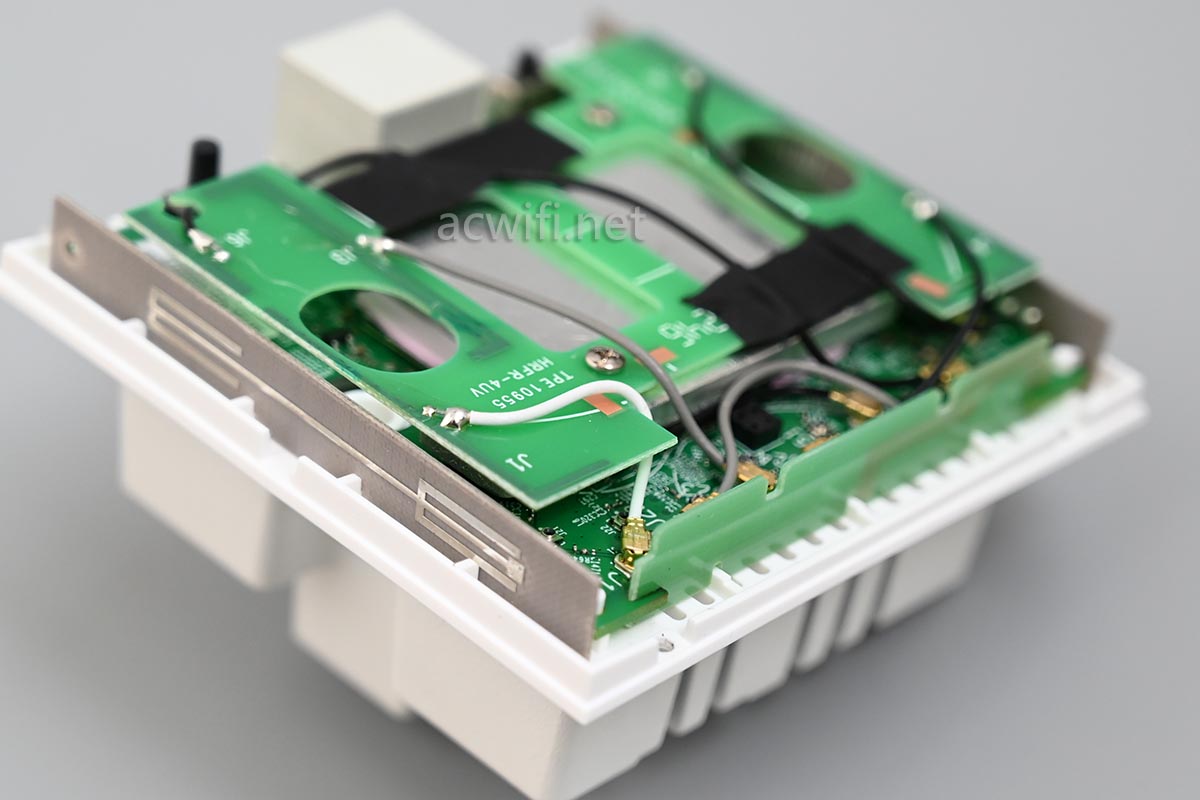

好多根天线,没有采用双频合路:

侧面三片PCB天线,正面一大片:

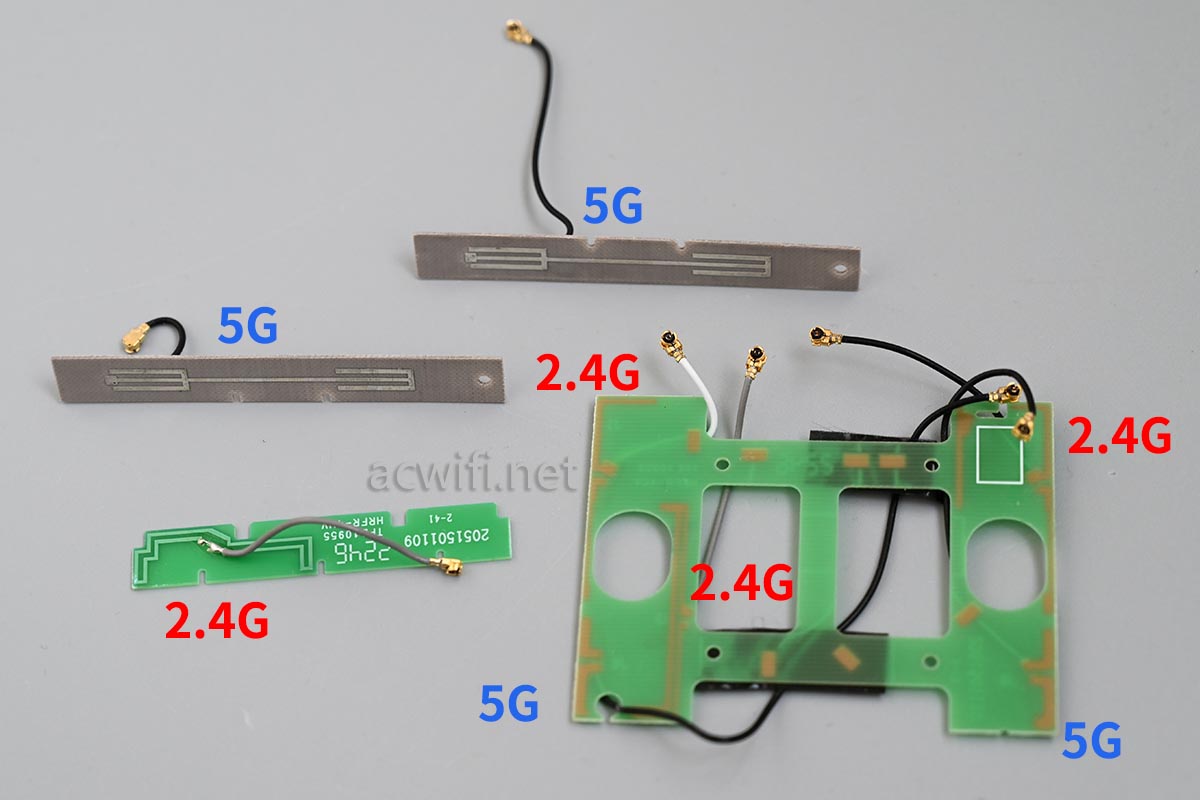

所有天线如下图:

拿掉天线后的样子:

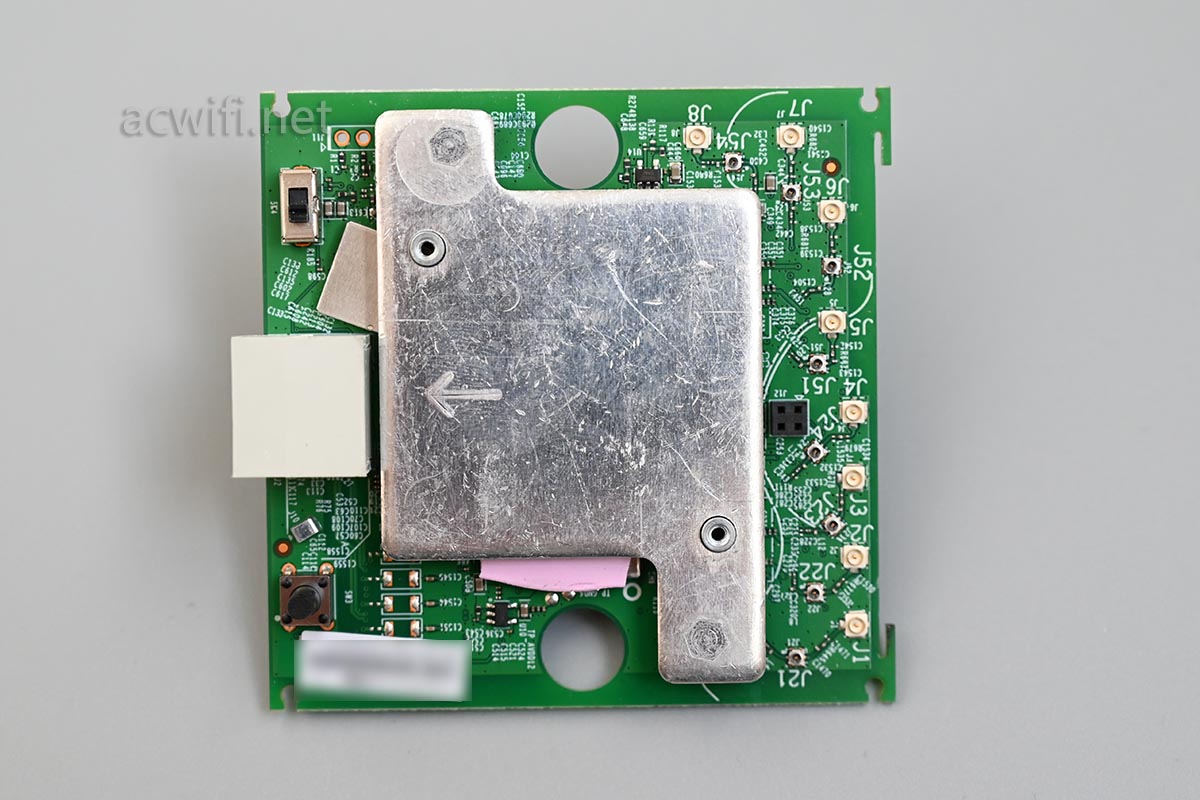

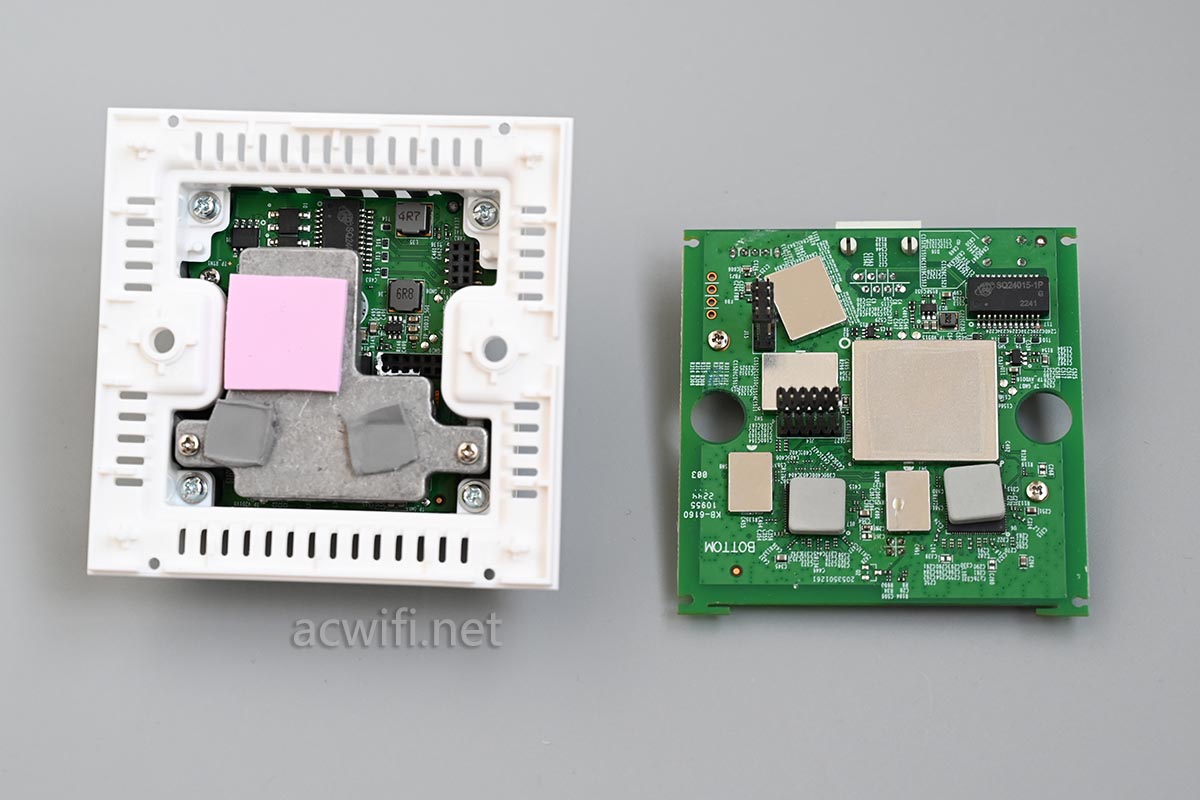

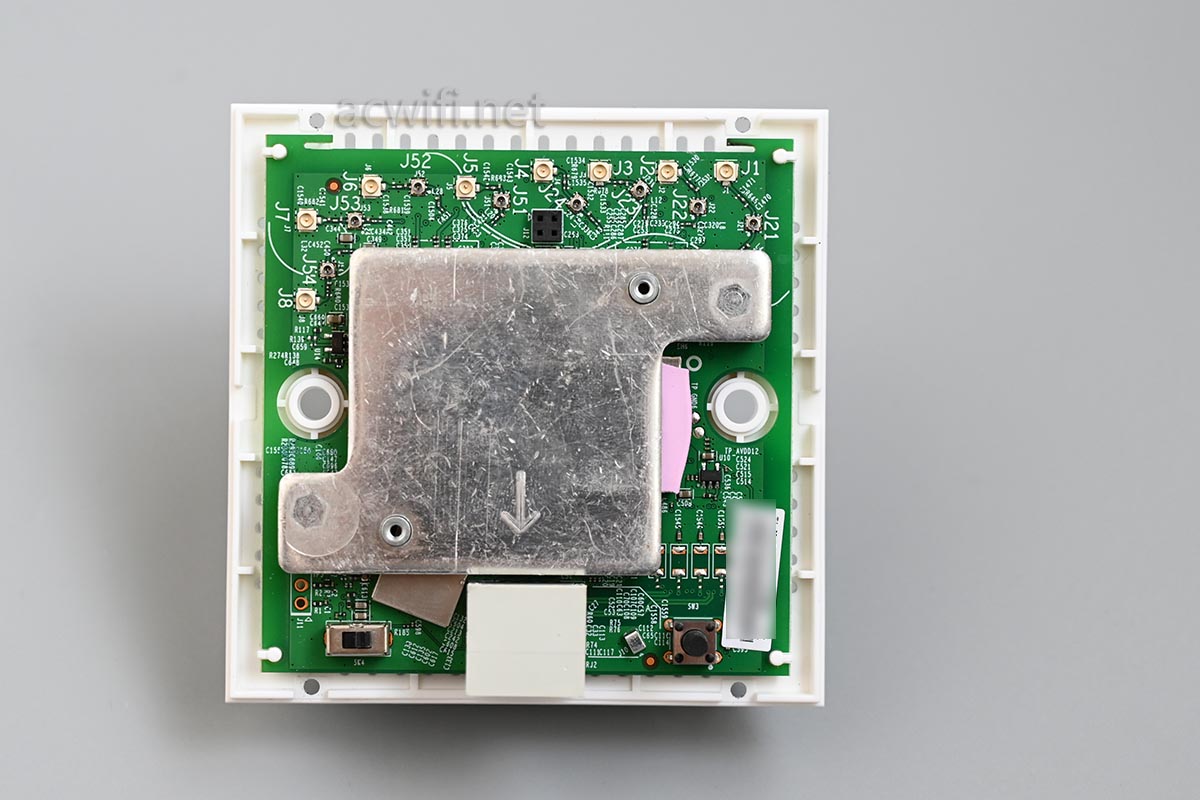

继续分离主板:

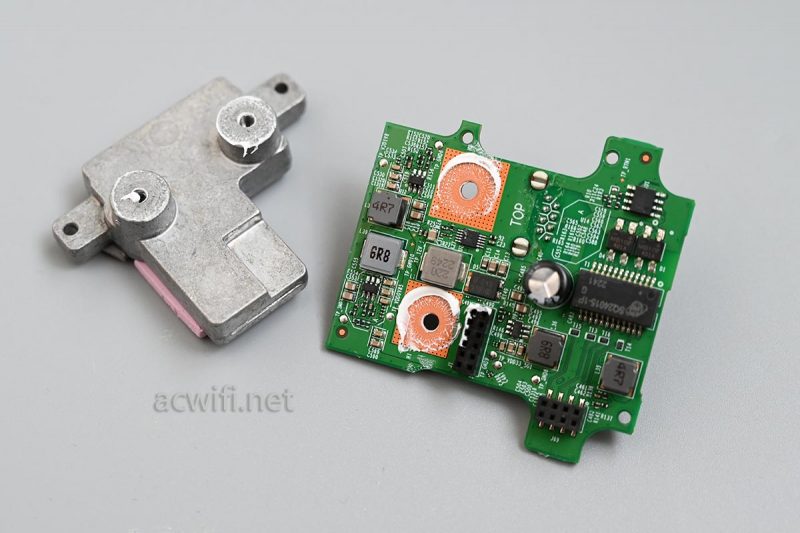

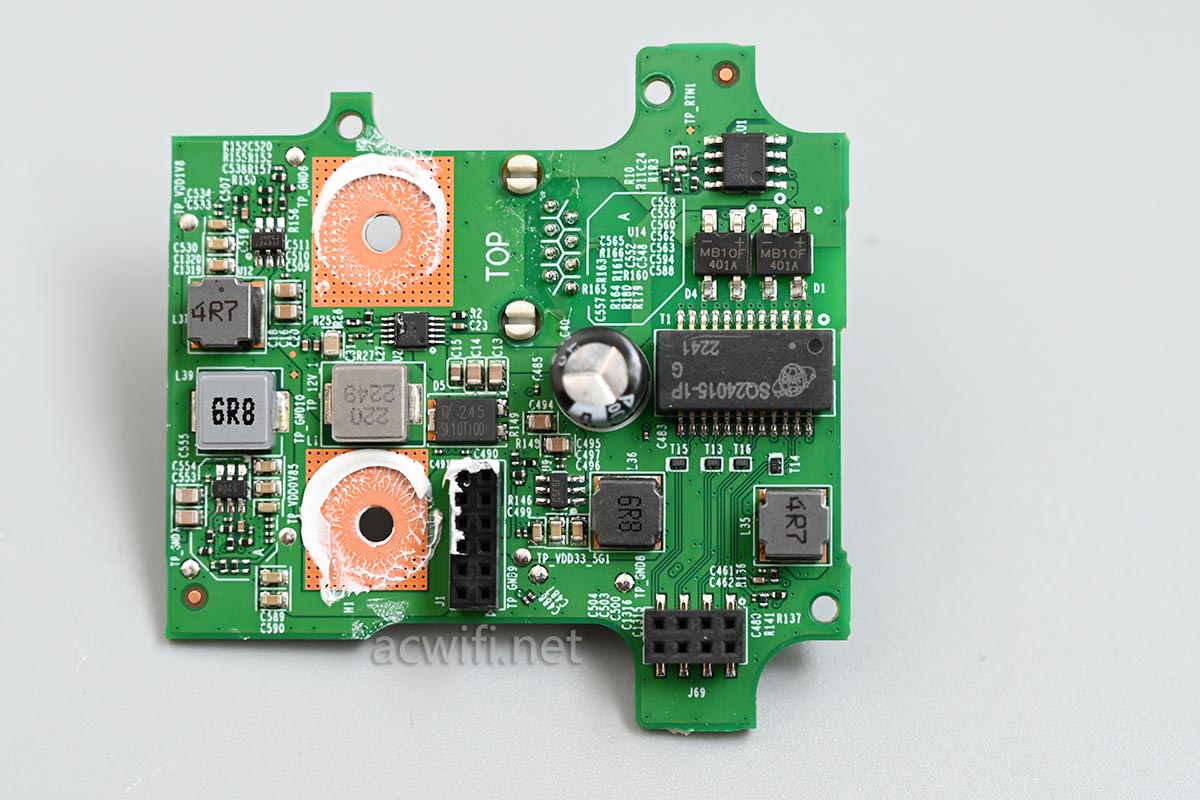

最底部的电路板负责PoE供电的,一会再看它:

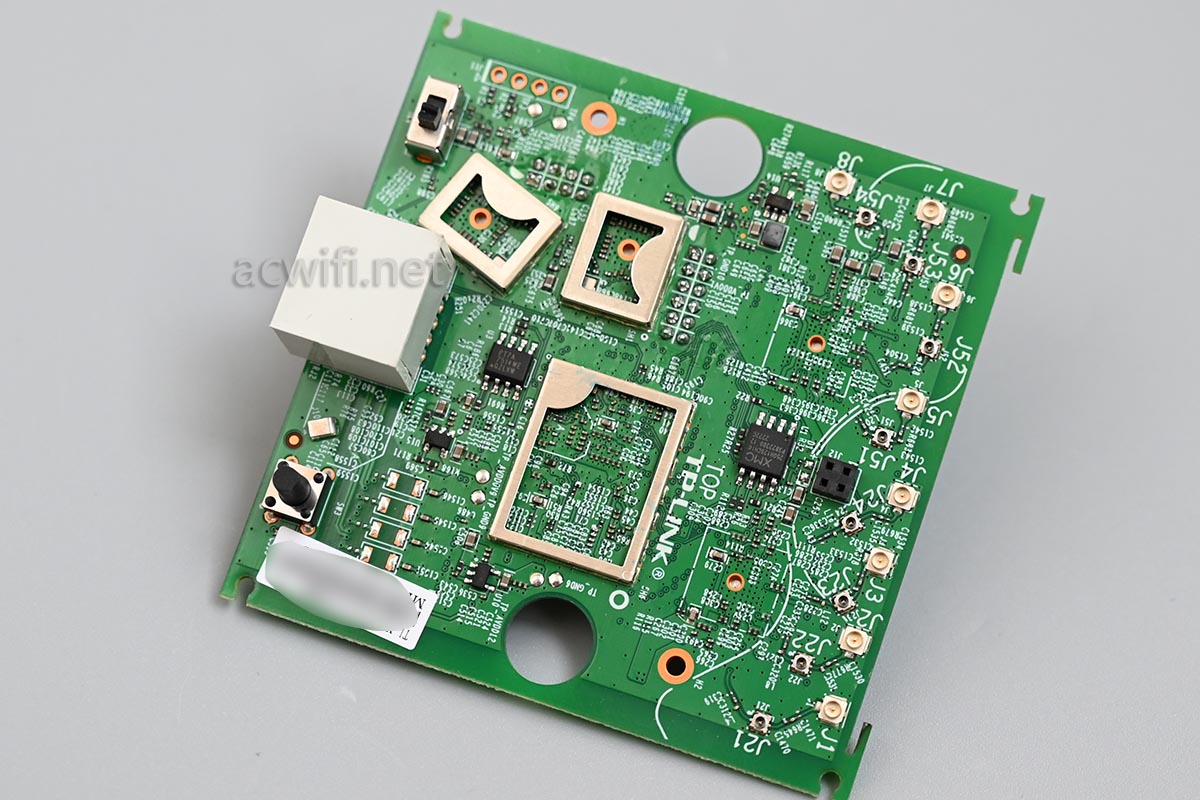

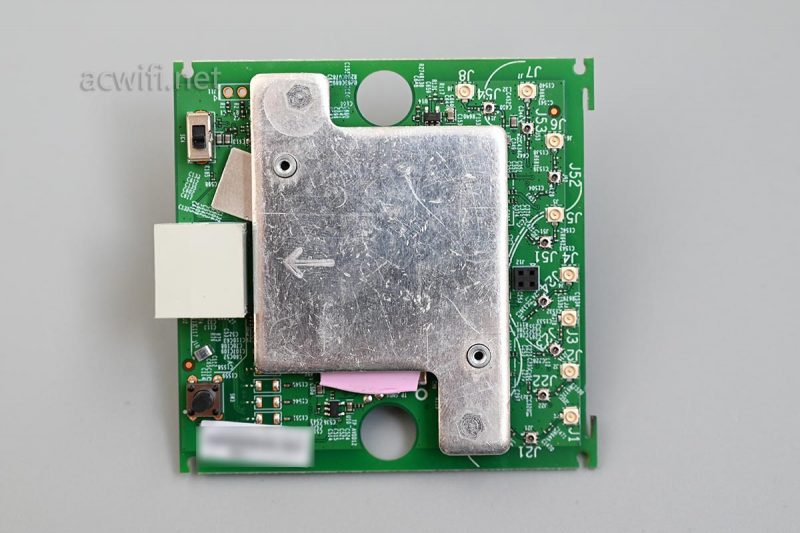

现在看这 一片主板:

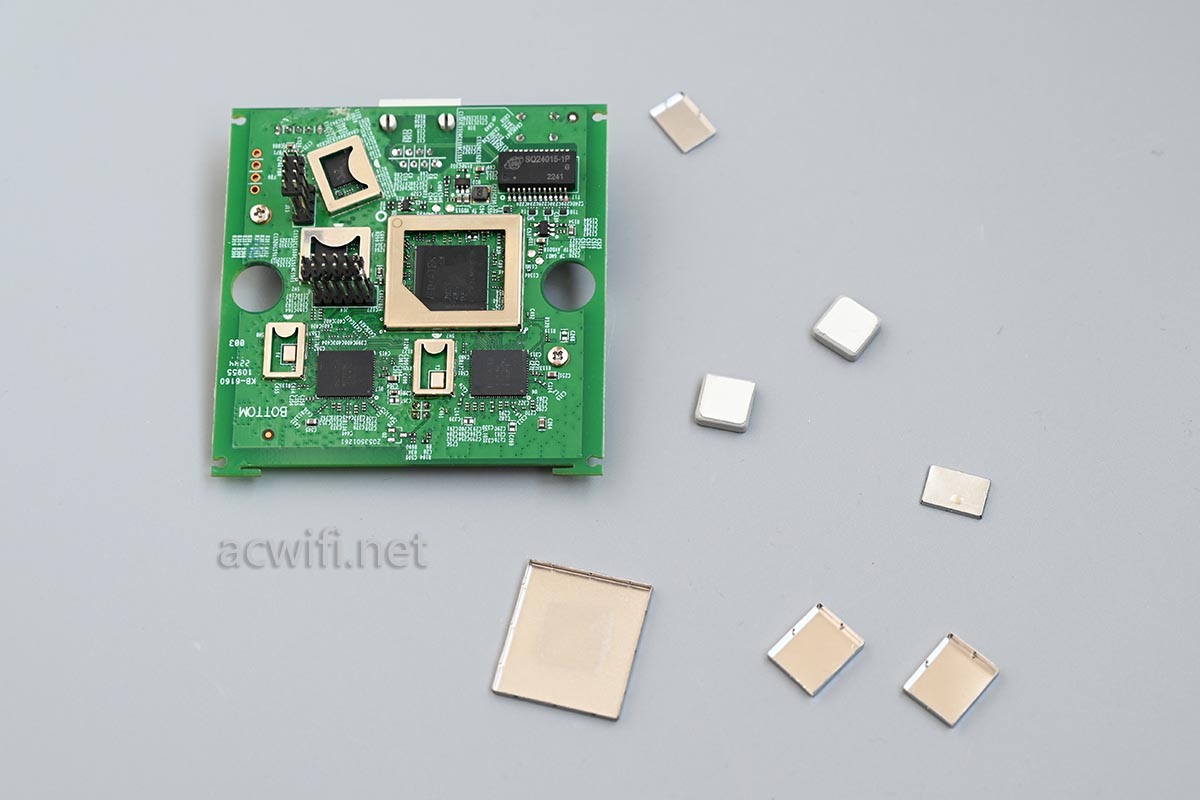

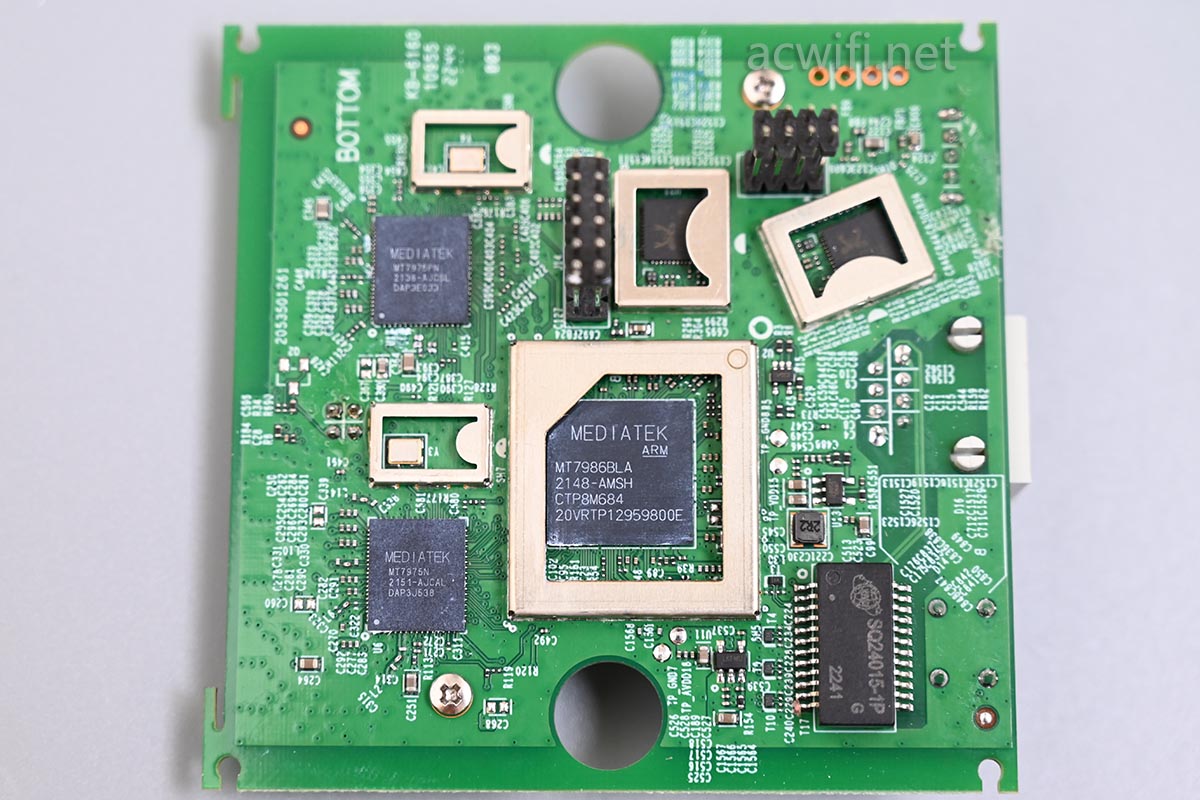

拿走屏蔽罩和无线RF芯片上的陶瓷散热片:(陶瓷散热片与底部的铝块散热器相接触)

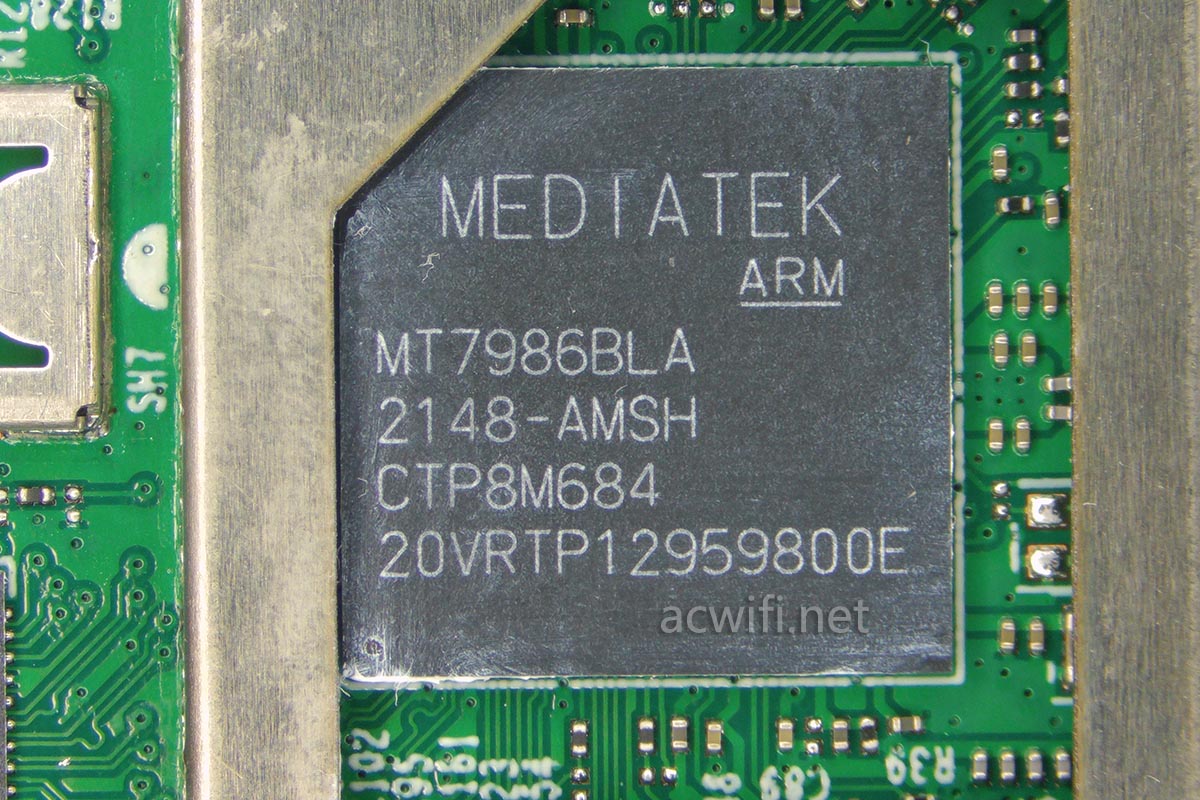

与猜想的一样,XAP6030GI的CPU型号是MT7986B,四核1.6GHz:

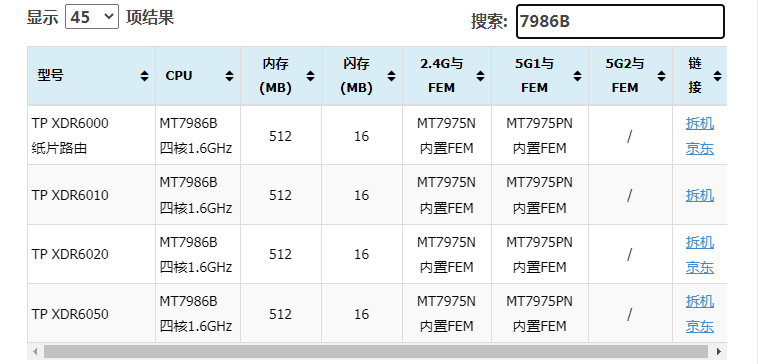

MT7986B大家都很熟悉了吧,不多说了。同型号的还有以下这些:XDR6000、XDR6010、XDR6020、XDR6050

MT7986B集成512MB DDR3L内存,还集成了2.4G和5G的无线基带,低热是因为用了12nm制程。

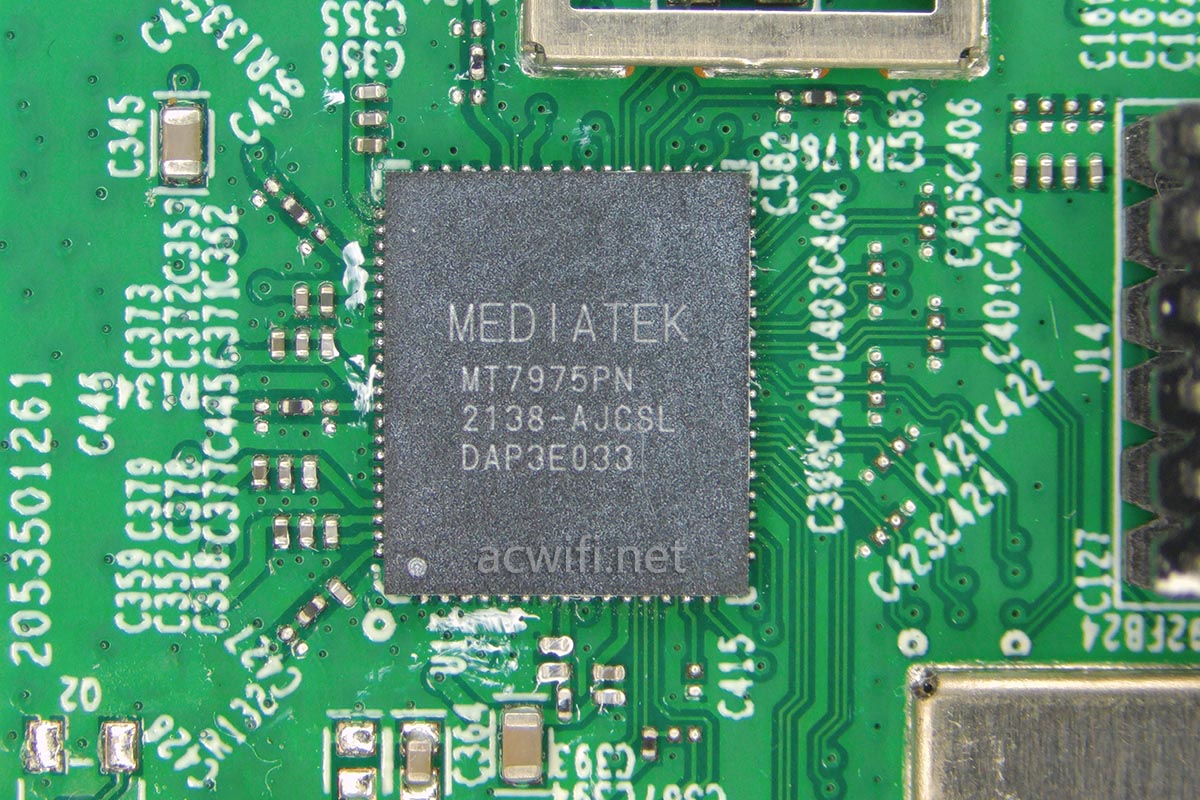

5G无线射频芯片型号是MT7975PN,最大无线带机量256台,支4x4MIMO,在160MHz频宽下最高速率4804Mbps:

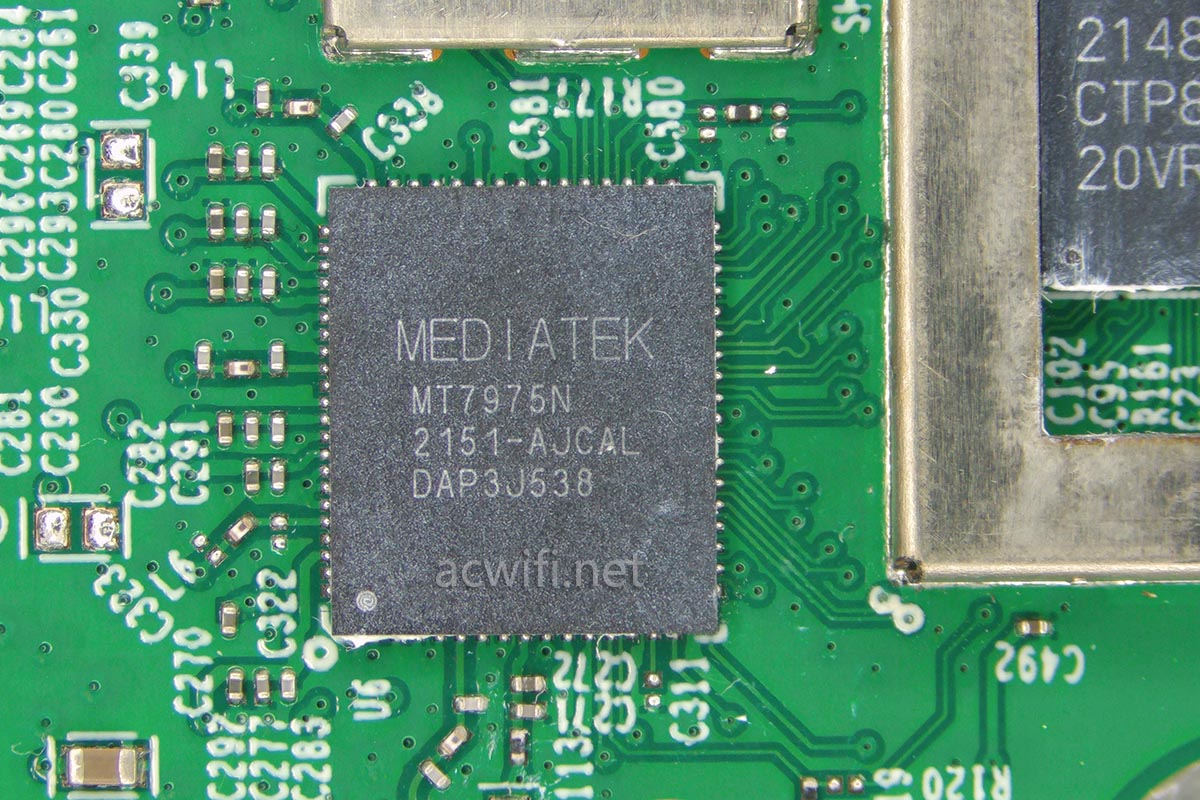

2.4G无线射频芯片型号是MT7975N,支持4x4MIMO,在40MHz频宽下最高无线速率1147Mbps,无线带机量也是256台。

2.4G和5G均没有外置的FEM芯片,”发哥“的特点是啥? 用内置的FEM信号也很强!

有两个2.5G网口,所以会有两颗2.5G PHY芯片,直通CPU的。

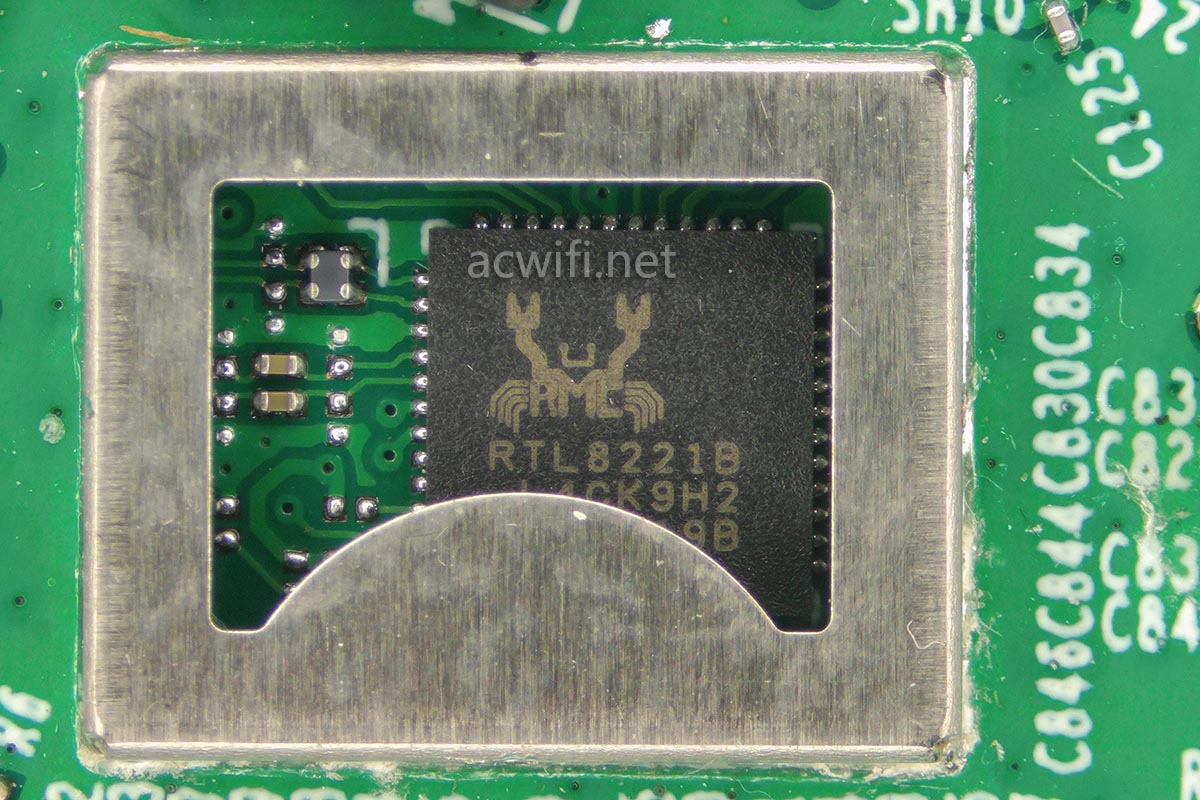

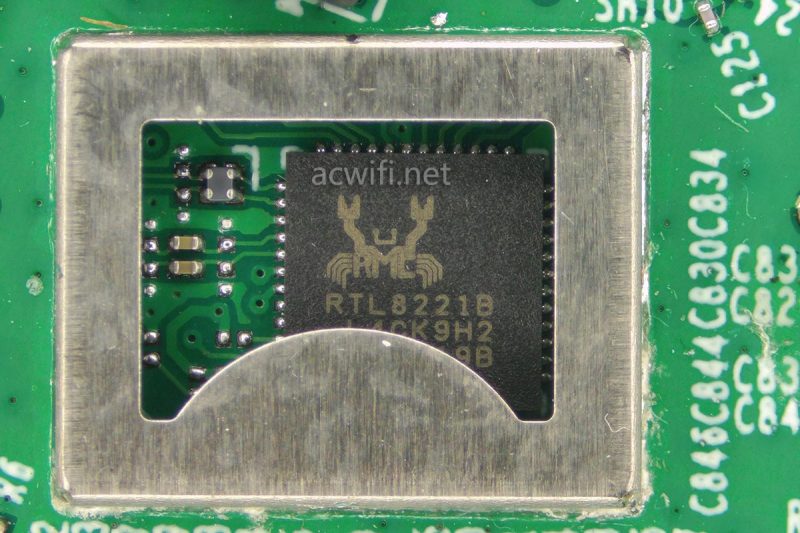

2.5G PHY芯片型号是RTL8221B:

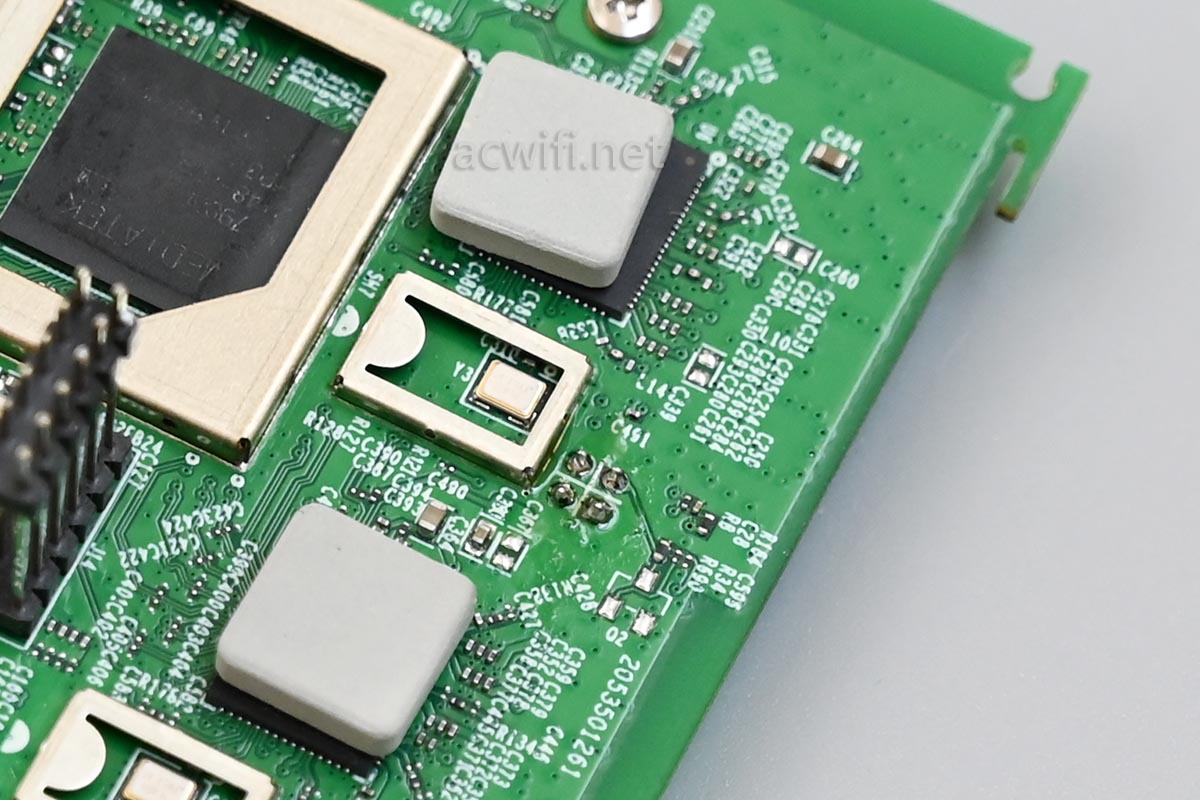

其它没啥了,比较简单:

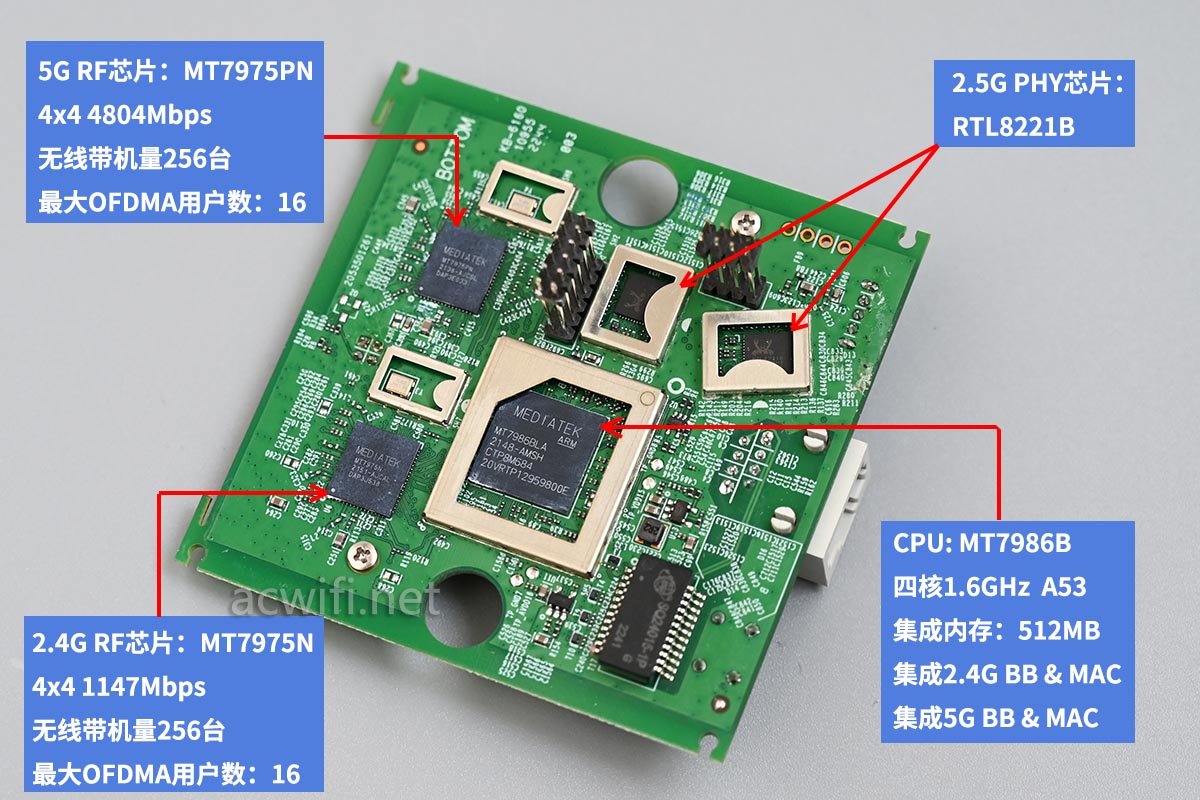

芯片型号汇总图如下:

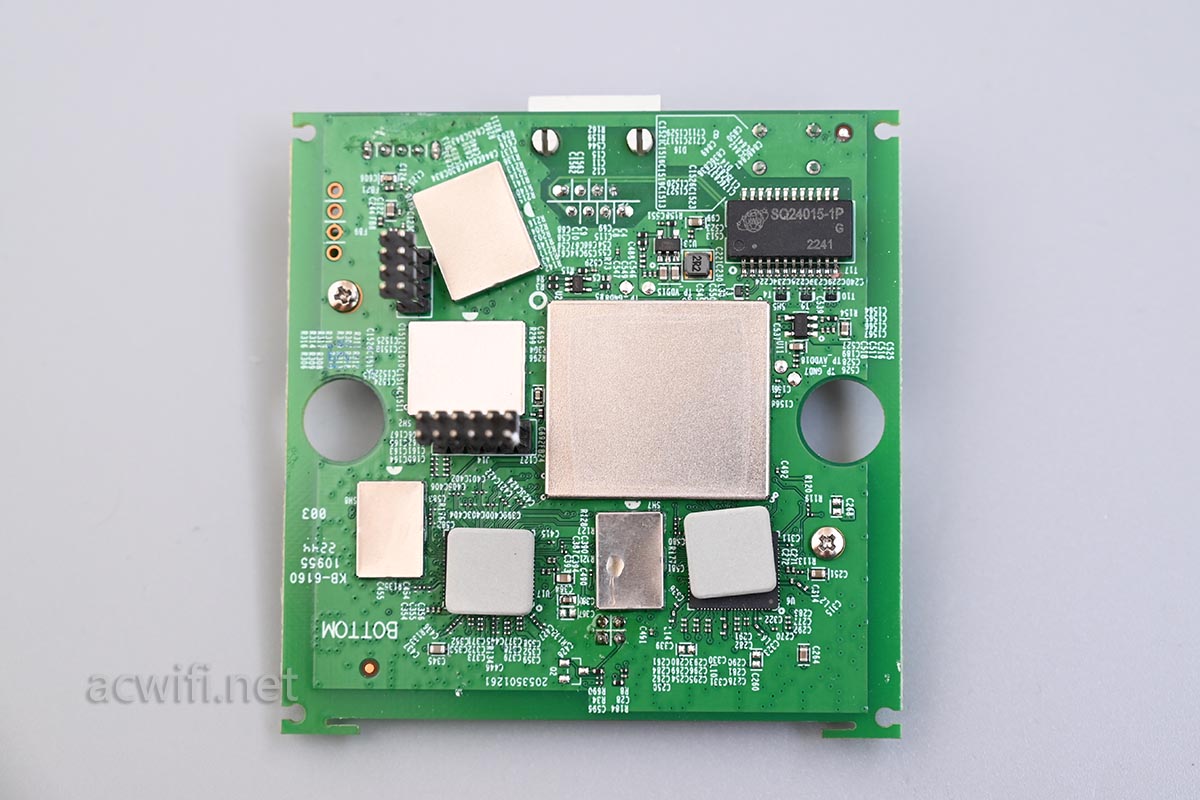

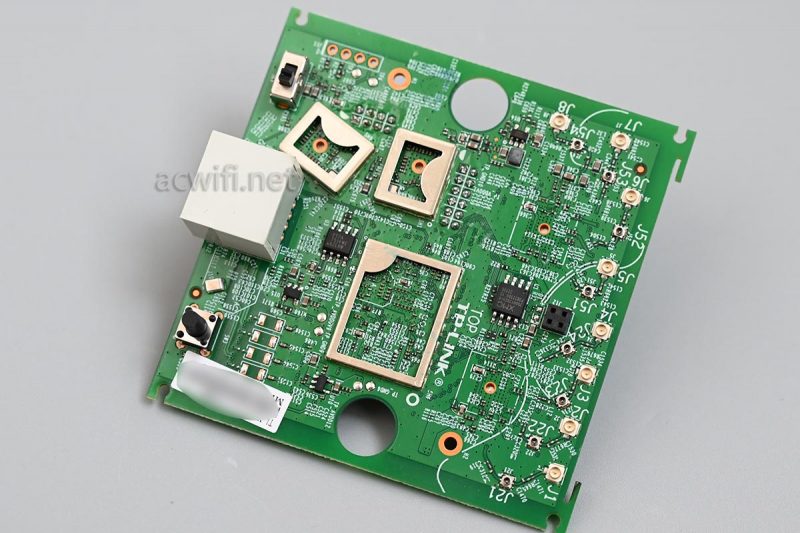

另一面:

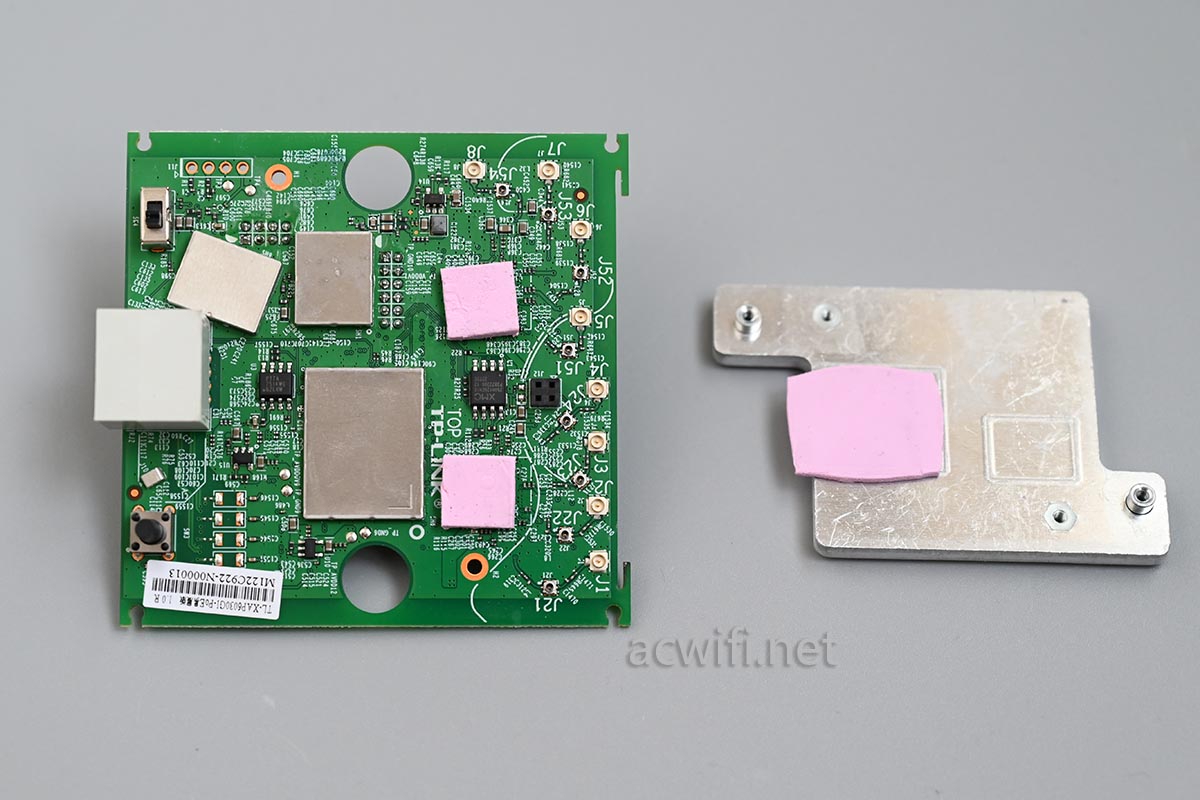

取下铝散热块:

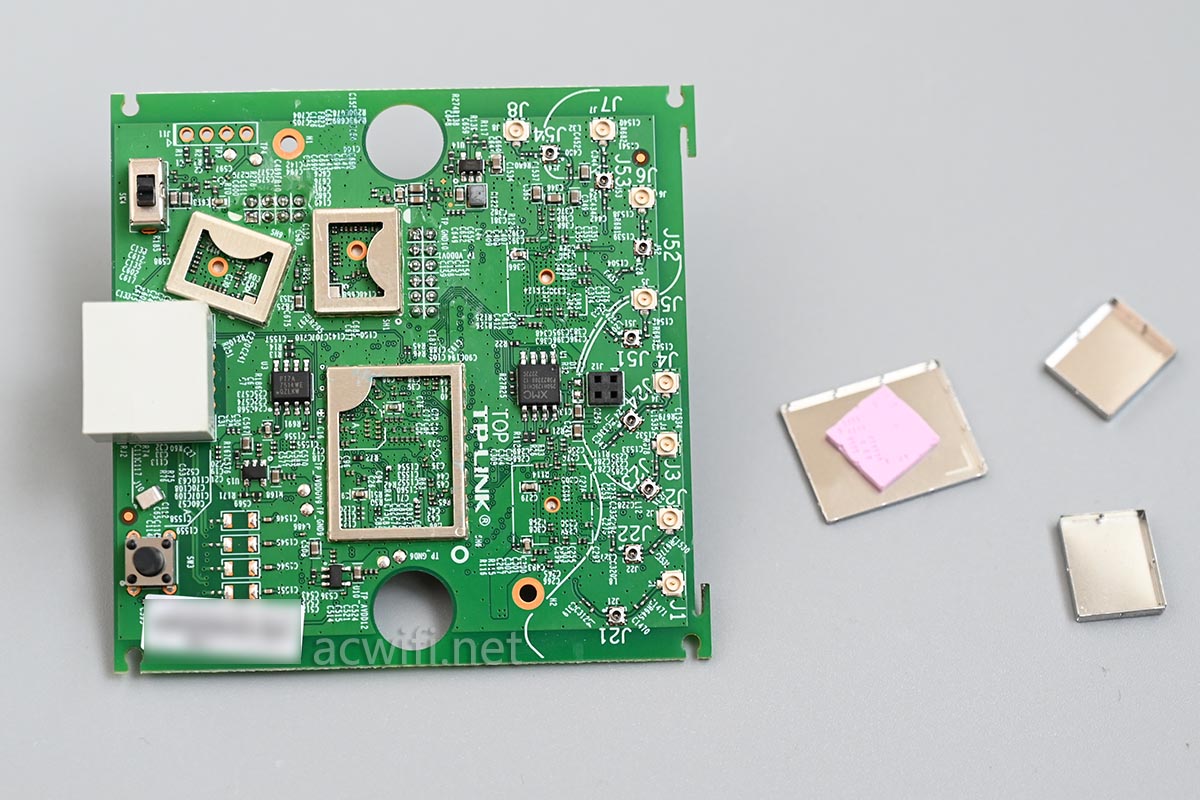

拿走屏蔽罩:

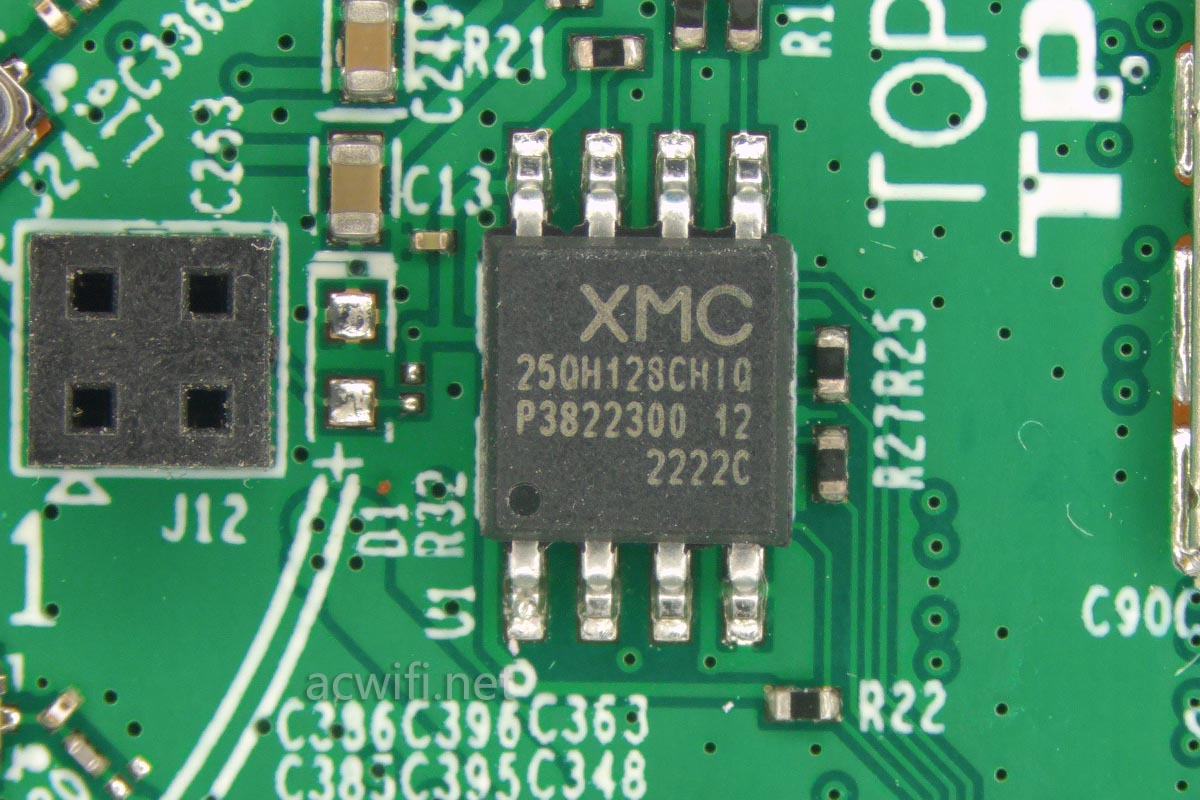

闪存芯片躲在这里,容量16MB:

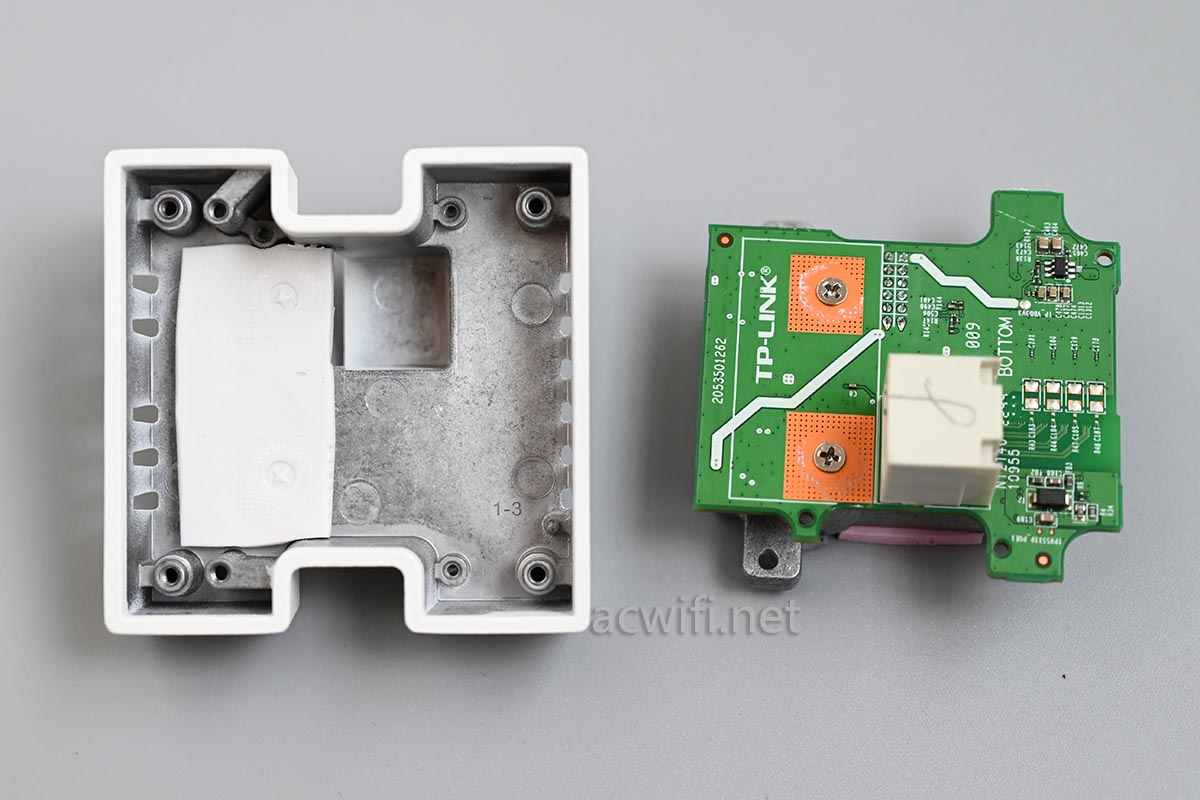

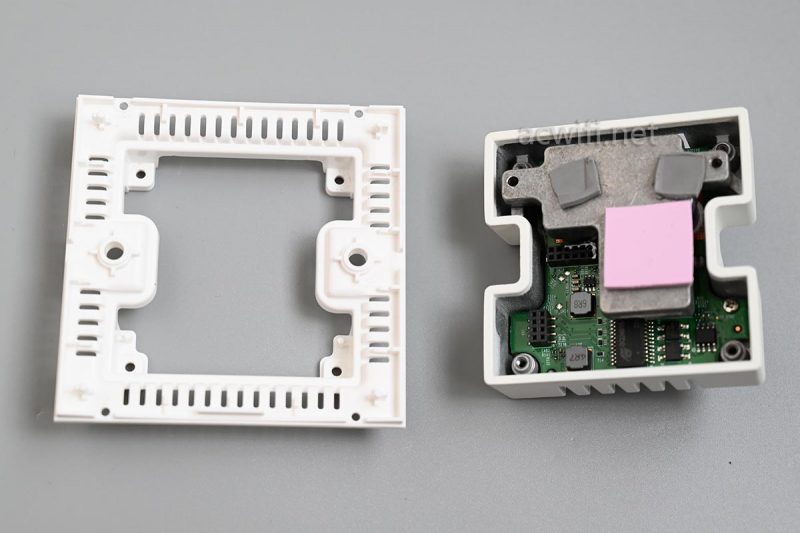

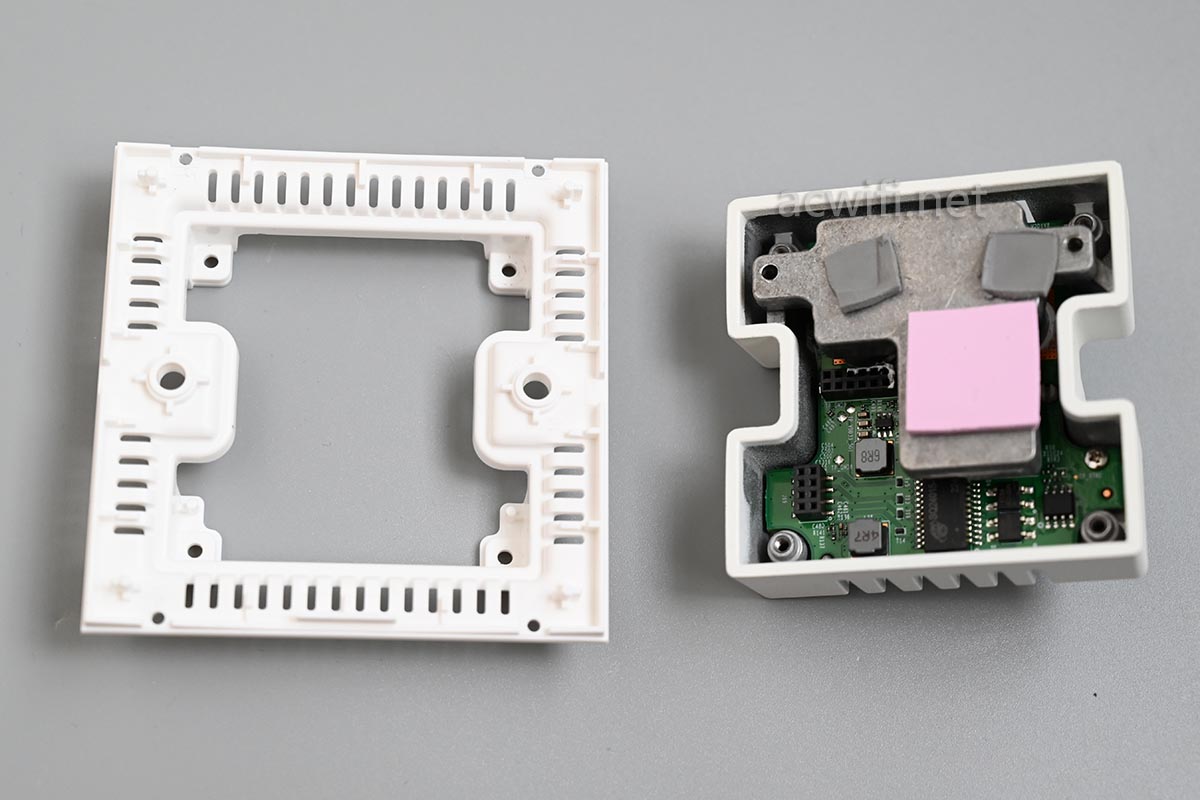

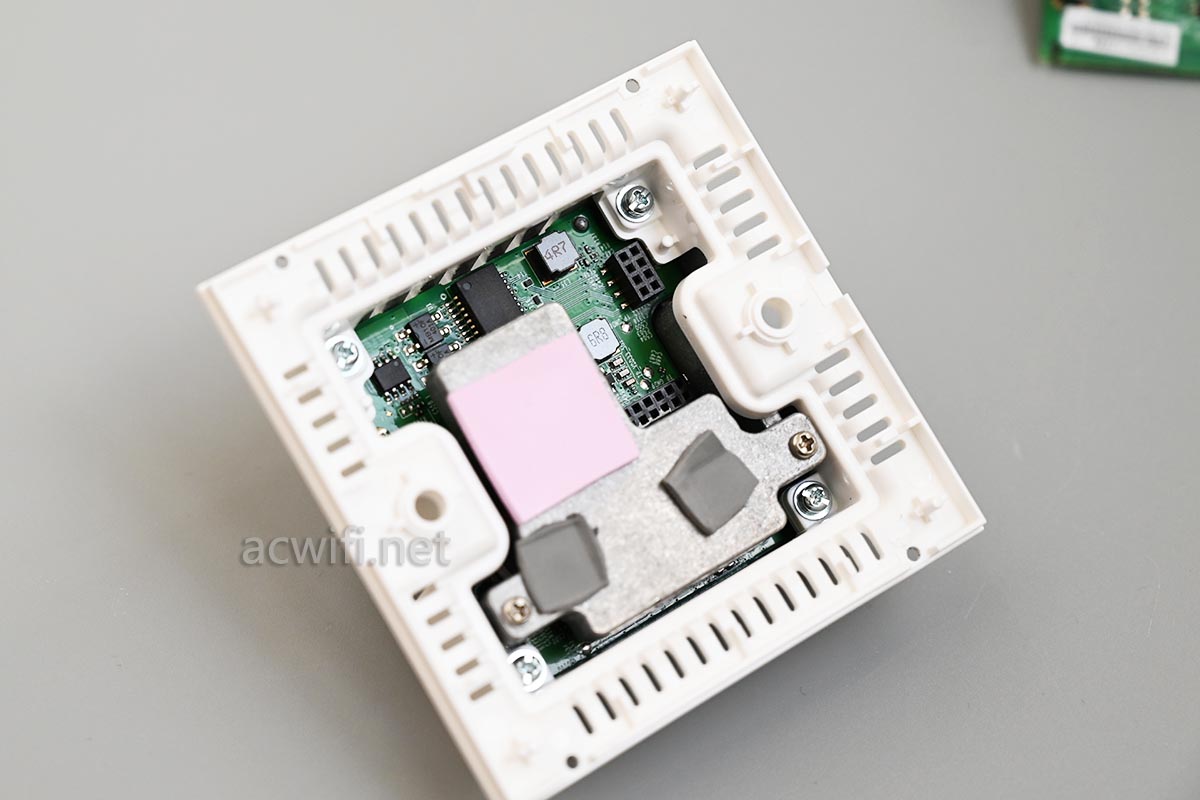

现在拆底座:

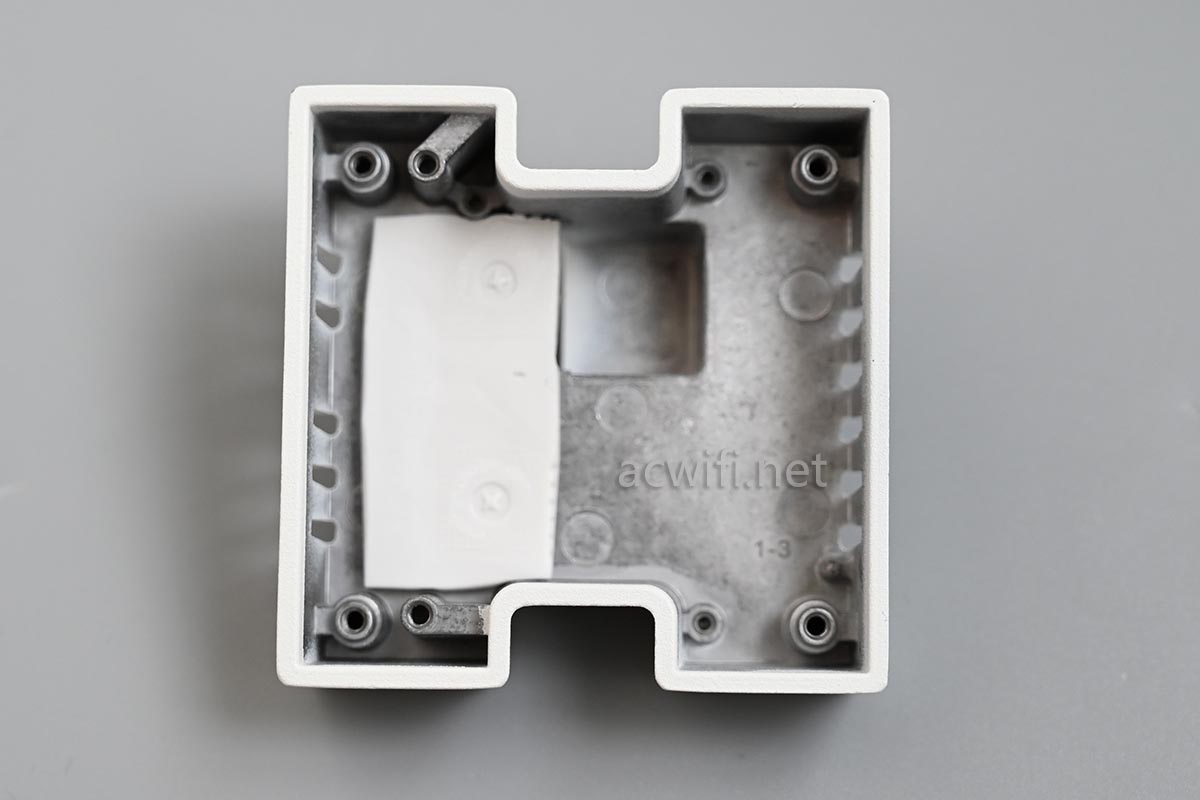

全铝底壳:

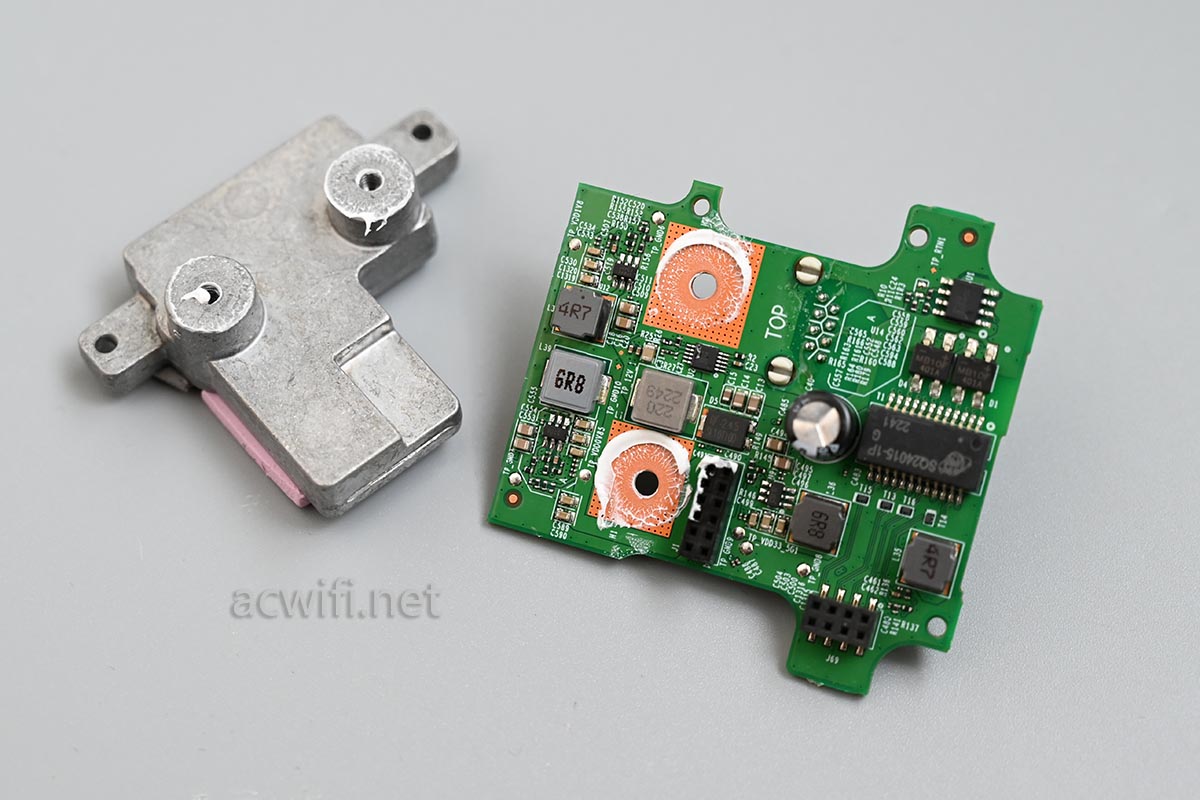

取下铝散热块:

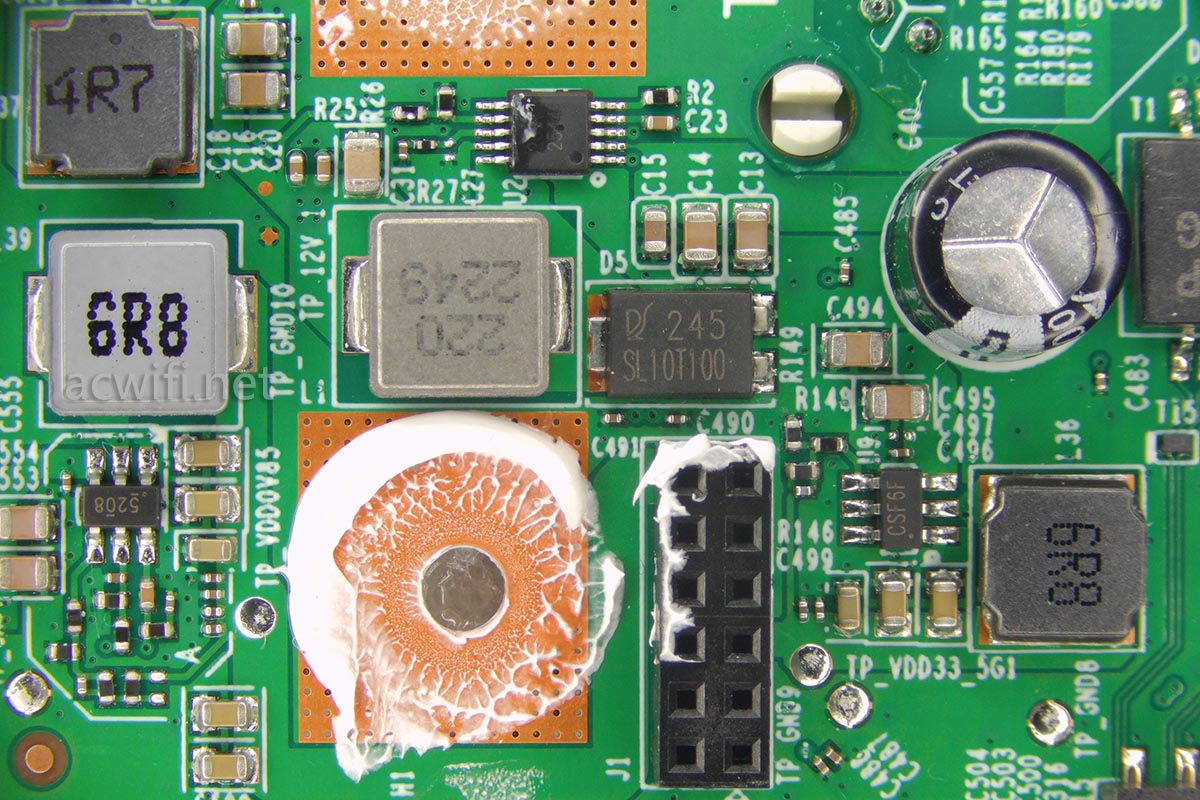

放大图:

再放大:

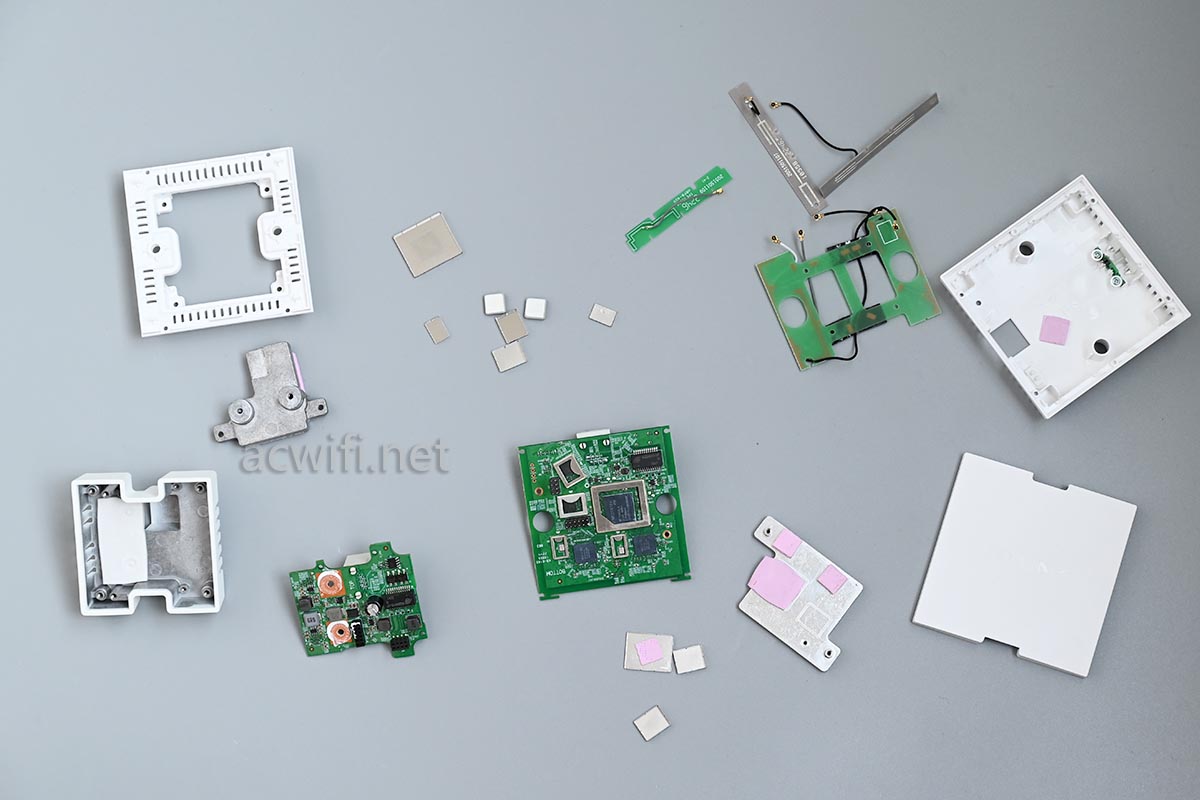

至此,XAP6030GI拆完了:

在楼下D点位置测速看看。用的是花瓣测速APP,不再用speedtest这个APP了。因为可用的测速节点越为越少,这不是重点,重点是同时所有节点都没有一个能跑到940的,多数在650-750之间。如果近距离测速都不正常,在远距离的D点测速也会受到影响。所以呢,以后D点位置测速都用花瓣测速APP,可选的节点很多,且测速比较稳定 。

我也不想换测速工具,控制了这么多年的变量,现在不得不改变一下。

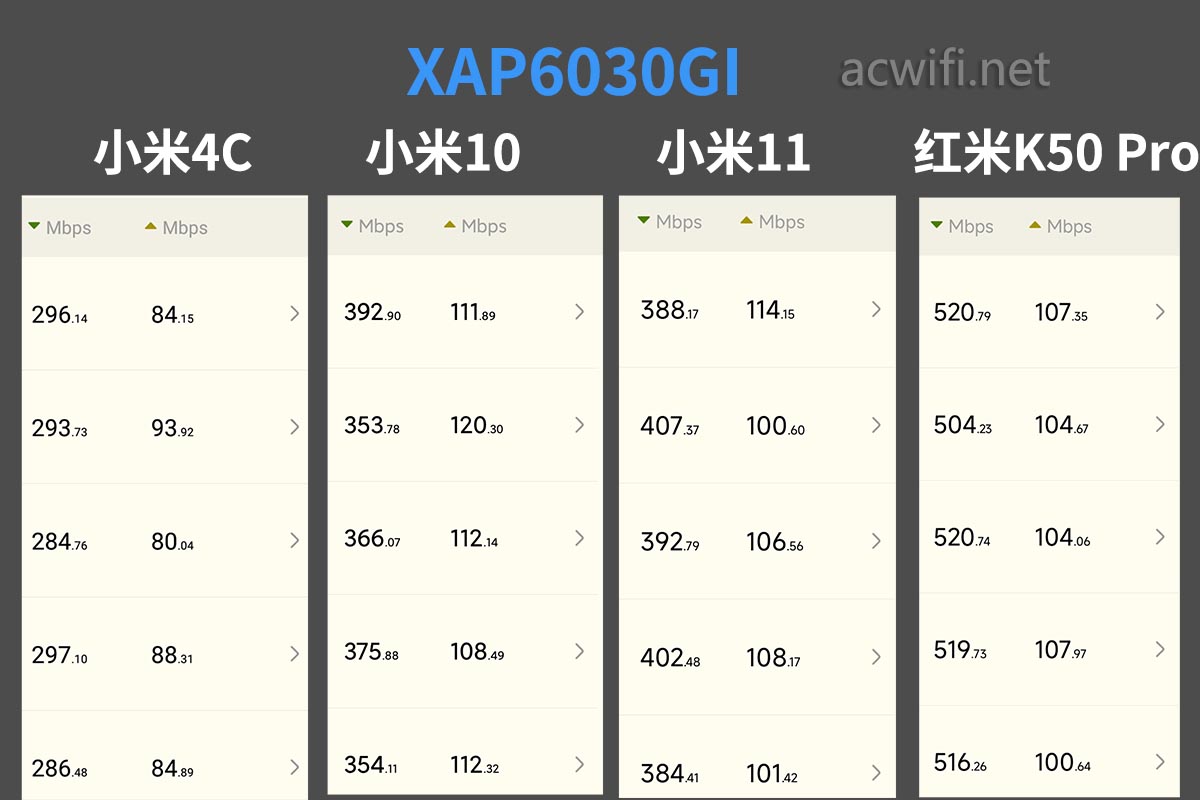

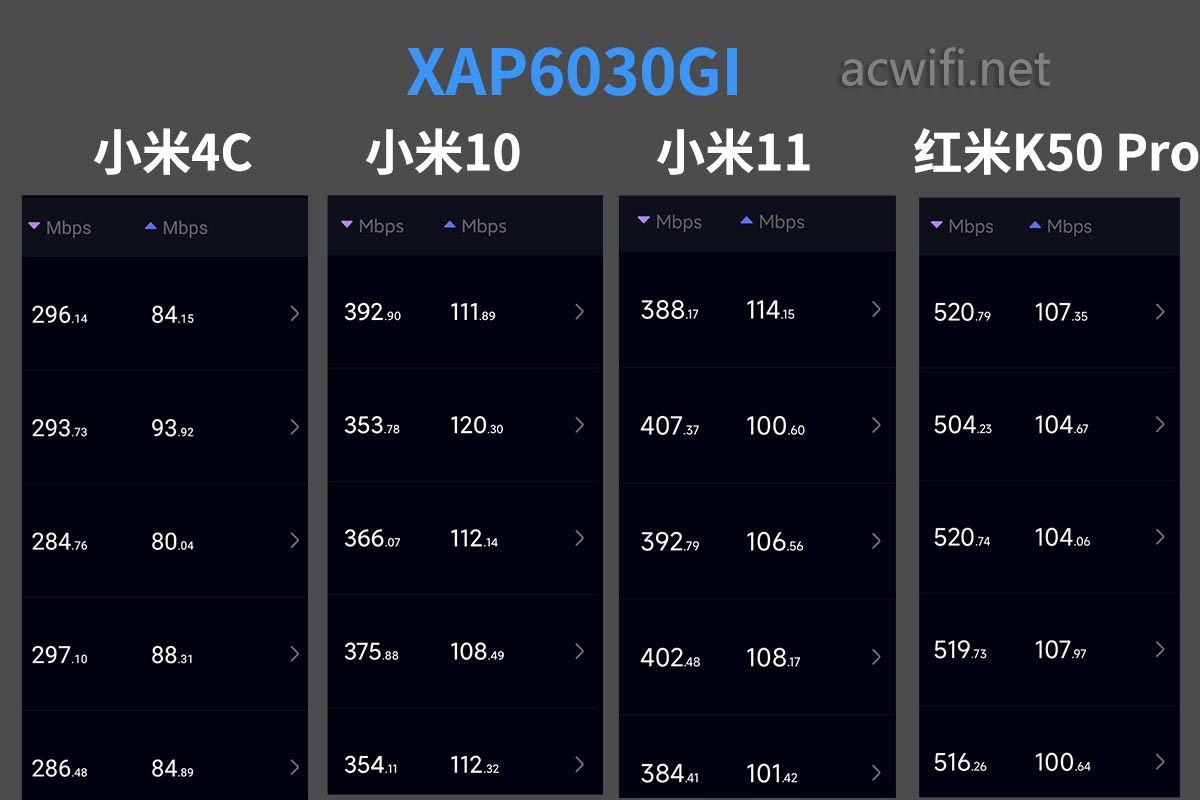

电信1000下行,100上行,只测5G,信道44,接在R5010PE上。D点测速结果如下:

字体不够大,如果黑底白字,看得有点难受。换个色调:

喜欢白底黑字的还是喜欢黑底白字的,欢迎留言说说。

红米K50 Pro测速达到500兆,小米4C也超过250兆,所以信号还是比较强的。

可以跟XAP5400GI有的一拼。

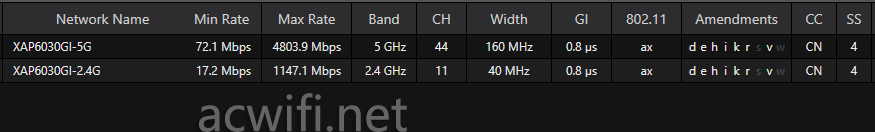

无线AP,支持kvr是基本要求吧:

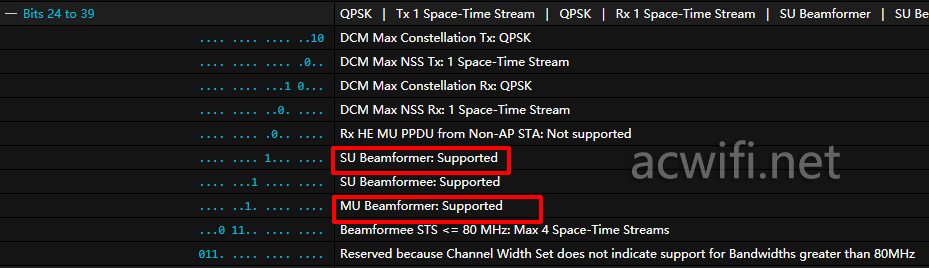

支持MU-MIMO和波束成形:

(以上查看属性的工具是winfi,可在公众号发送winfi后自动回复下载地址。)

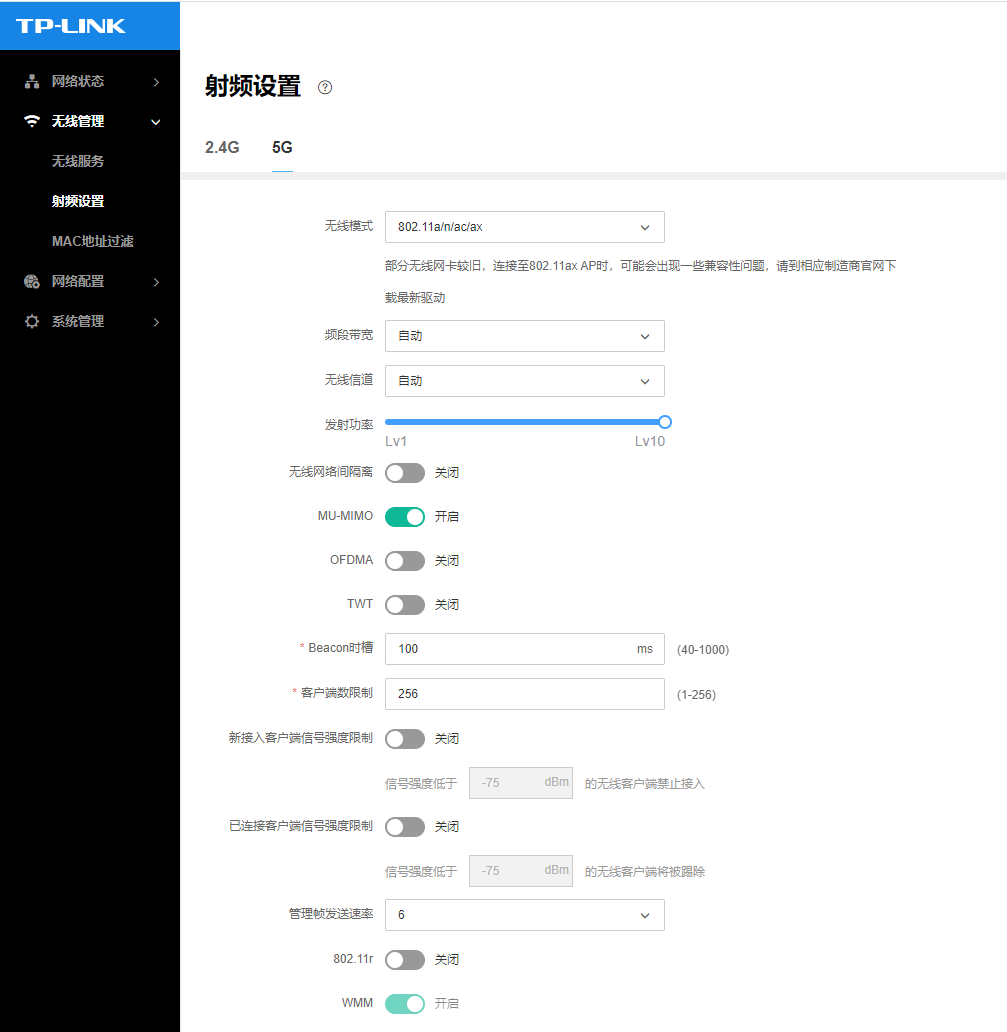

TP-LINK的无线AP,默认开启MU-MIMO,而TWT和OFDMA默认关闭,把AP切换成FAT模式,进入系统界面,查看无线射频参数可查看:

一体机和AC100 V4.0,均没有控制这三个选项的开关。比较奇怪!(想不到在FAT模式下,它的功率有10级可调。)

XAP6030GI的特点是双频均是4x4MIMO,低功耗低温,支持2.5G口PoE,且支持2.5G网口输出。闲鱼720元,按需选择!

关于AP的信号强度,我认为不重要。高密度+弱信号布网,会有较好的切换体验。这是个人观战!不喜也可喯!

XAP5400GI我建议放客厅这些大空间的,这台XAP6030GI也一样适合,对2.5G网口有需求的更加可以考虑!

有人会问同硬件配置的无线路由器XDR6078才599元呀。嗯 !  同规格就是AP要比家用无线路由器贵一些。你也可以理解多了PoE供电的硬件。

若有任何疑问可留言或关注微信公众号acwifi-net,人工回复!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TL-XAP6030GI无线AP面板拆机,双2.5G网口
