TL-R5408M易展路由器拆机和小包转发测试

符合弱电箱神器的条件,必须是身材好,功能也丰满,性能要持久输出,功能要多,功耗要低,要有多个2.5G网口,设置简单直接。所以我主观地认为R5408M符合这些条件。

R5408M的外观跟R4010GP一样,少了PoE供电,因此发热量少了许多。R4010GP的拆机文章如下:

TL-R4010GP-AC拆机,一些功能设置说明

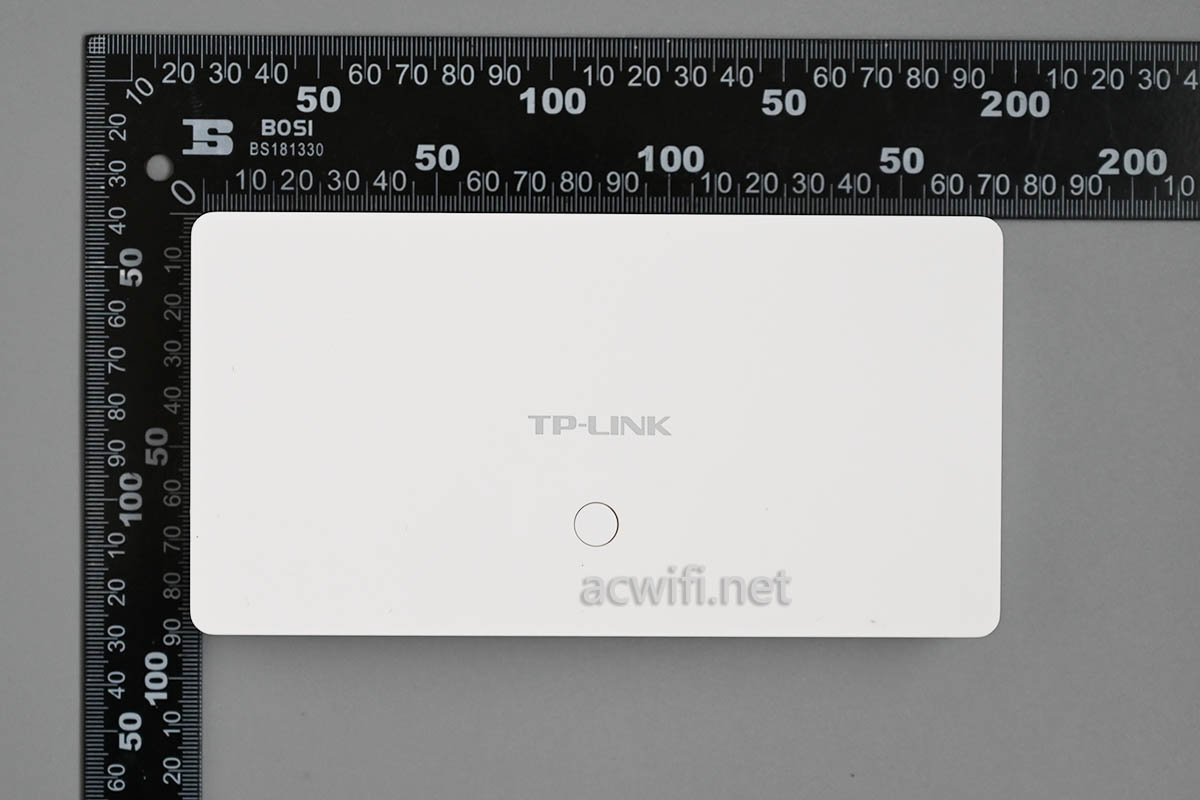

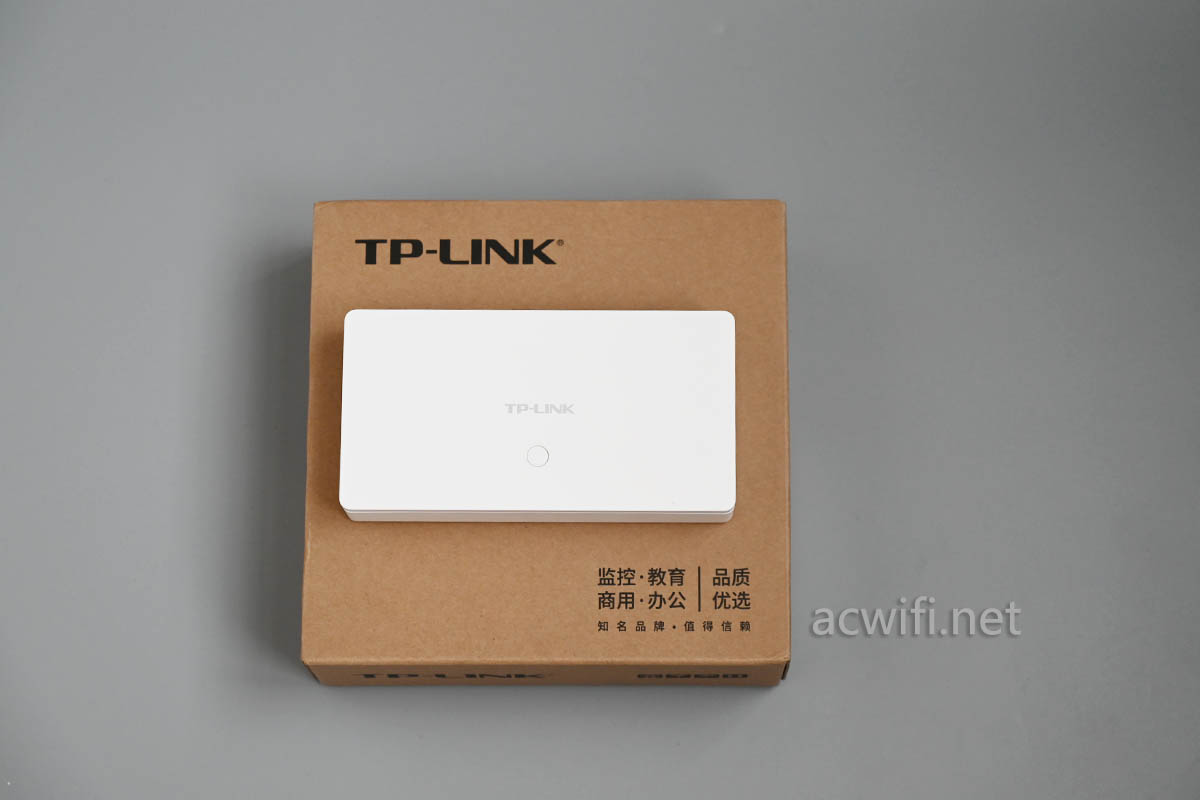

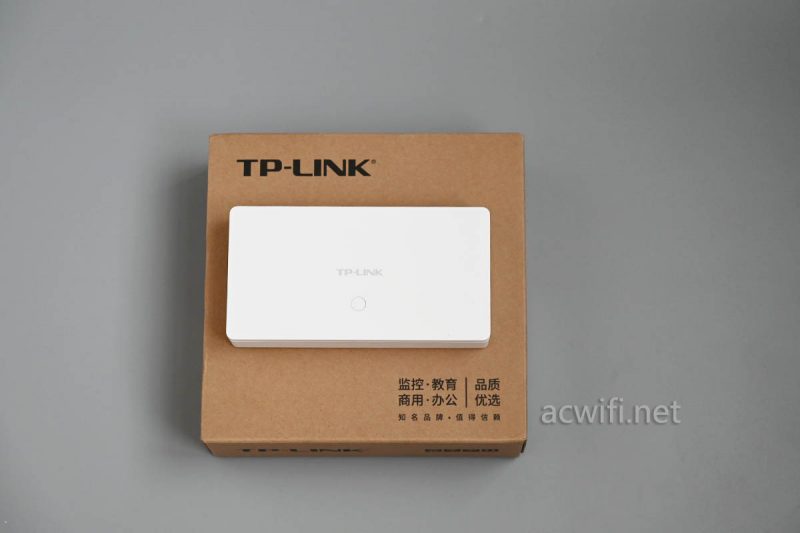

外观尺寸169(w)x88(D)x31(H) mm:

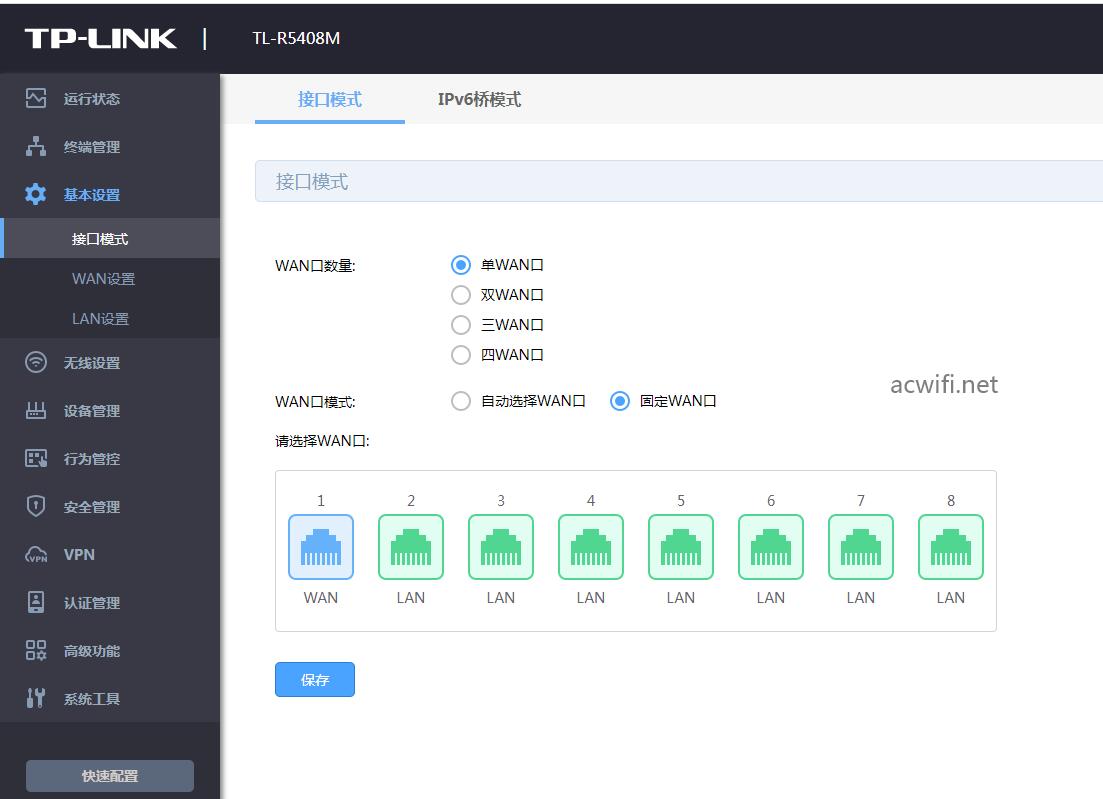

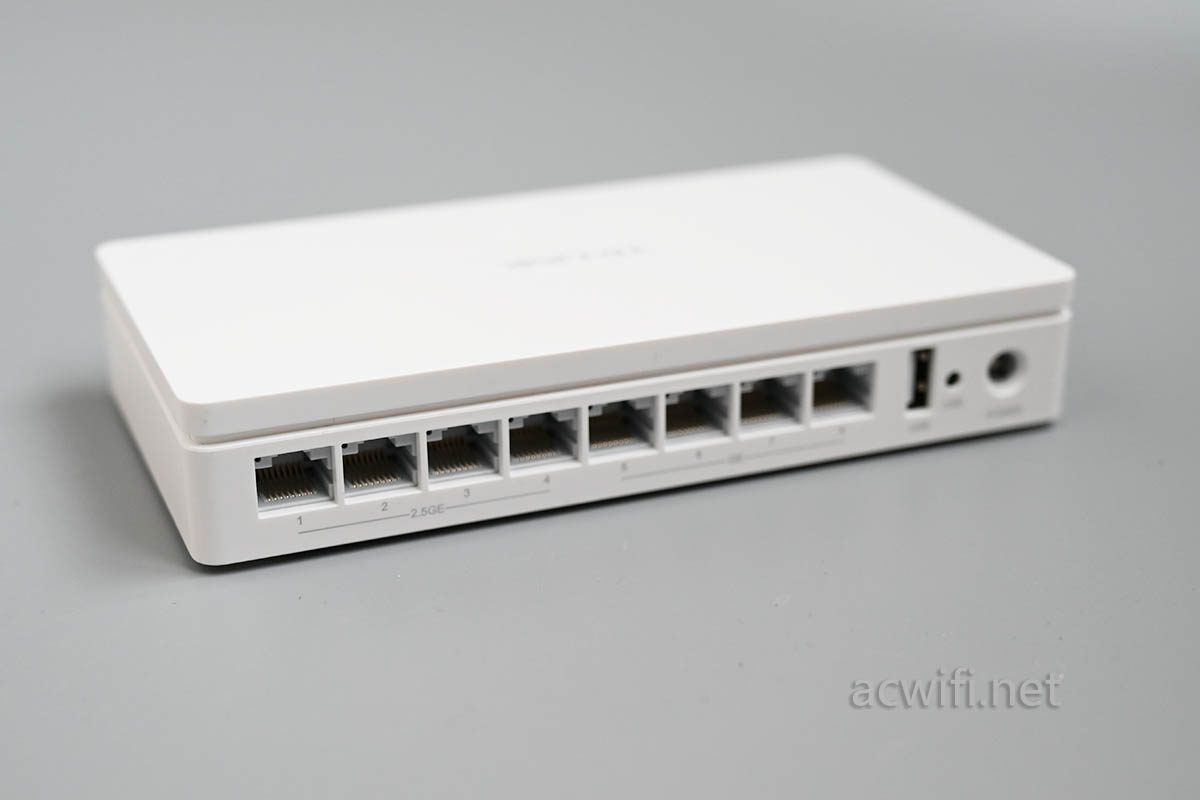

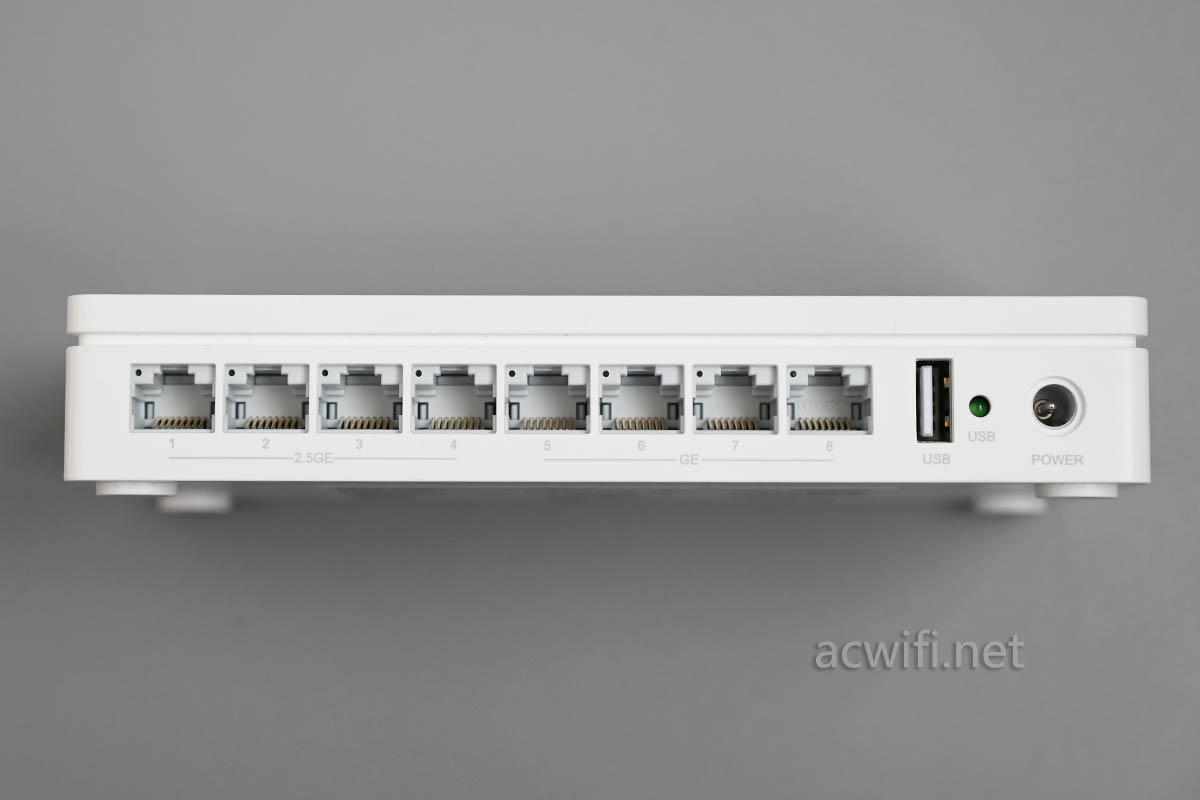

一共8个网口,其中左边四个2.5G口,右边四个1G口,WAN口随便定义,最多支持4WAN。实现了WAN口自由!

电源适配器忘记拍照了。电源输出规格是12V/1.5A。实测一下空载的待机功率为3.1W,插满8个口的功率为6.9W,只插2个2.5G口的功率为4.4W,只插2个1G口的功率为3.6W。

如果只插四个1G口,不会感觉到有温度,如果插满4个2.5G口,底部会比较热。

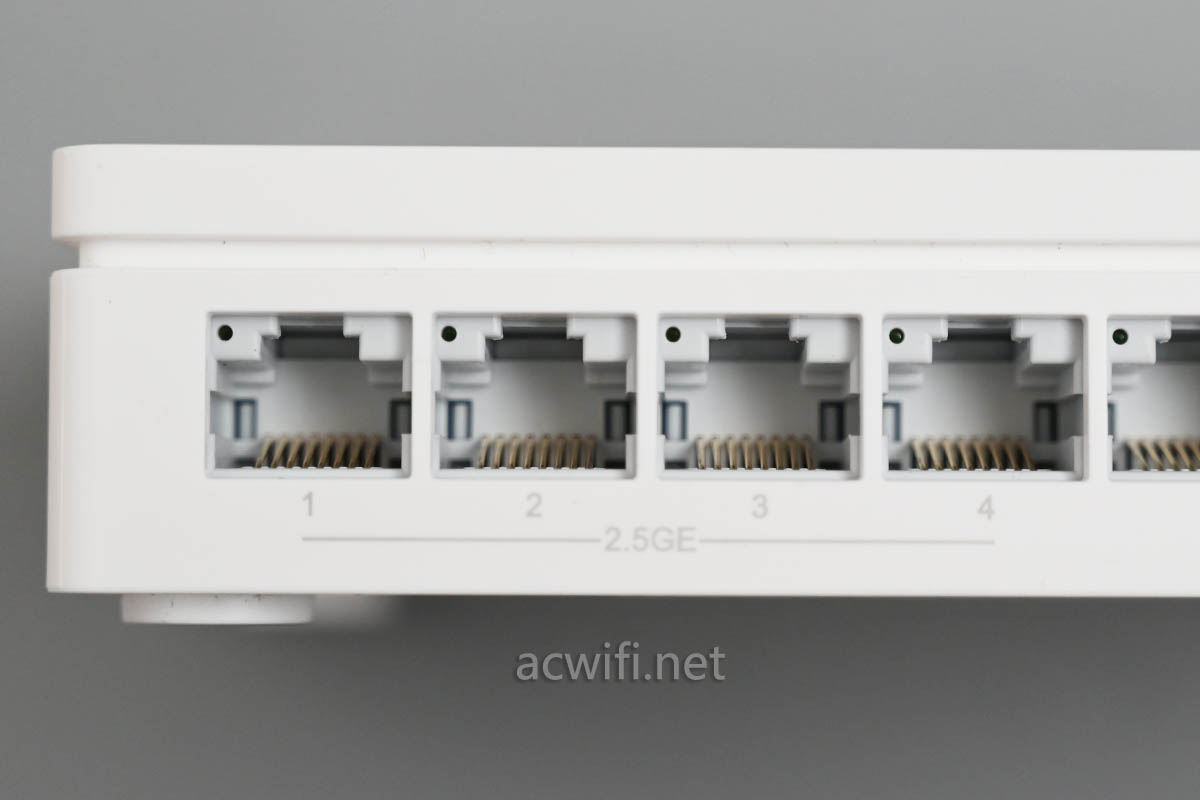

值钱的是这四个2.5G网口。

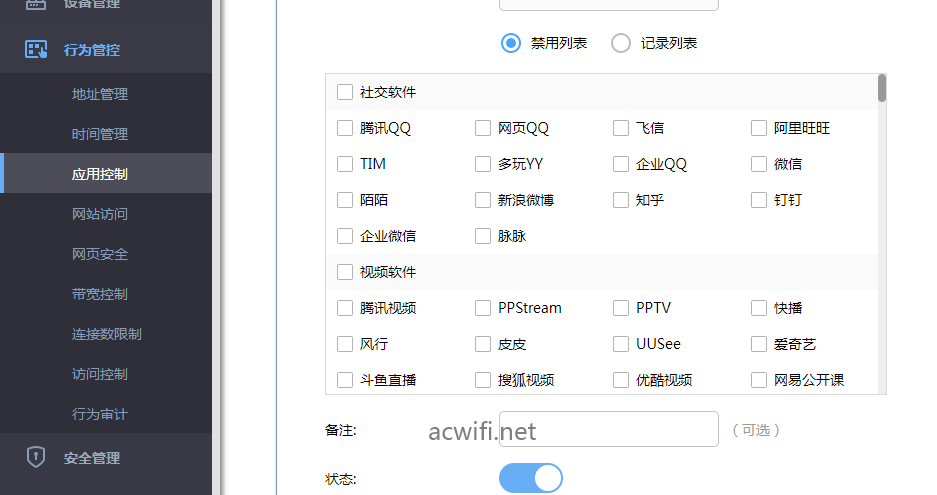

我以为它会跟R4010GP一样是家用的系统界面,因为认为R5408M少了行为管控这个重要功能,事实是它跟企业级路由器一样的系统。

有USB口,但没有共享打印功能,可惜了些。

四个脚垫有磁铁,可以吸在铁的弱电箱内壁上面,节约摆放空间和理线整齐,这点设计比较实用。

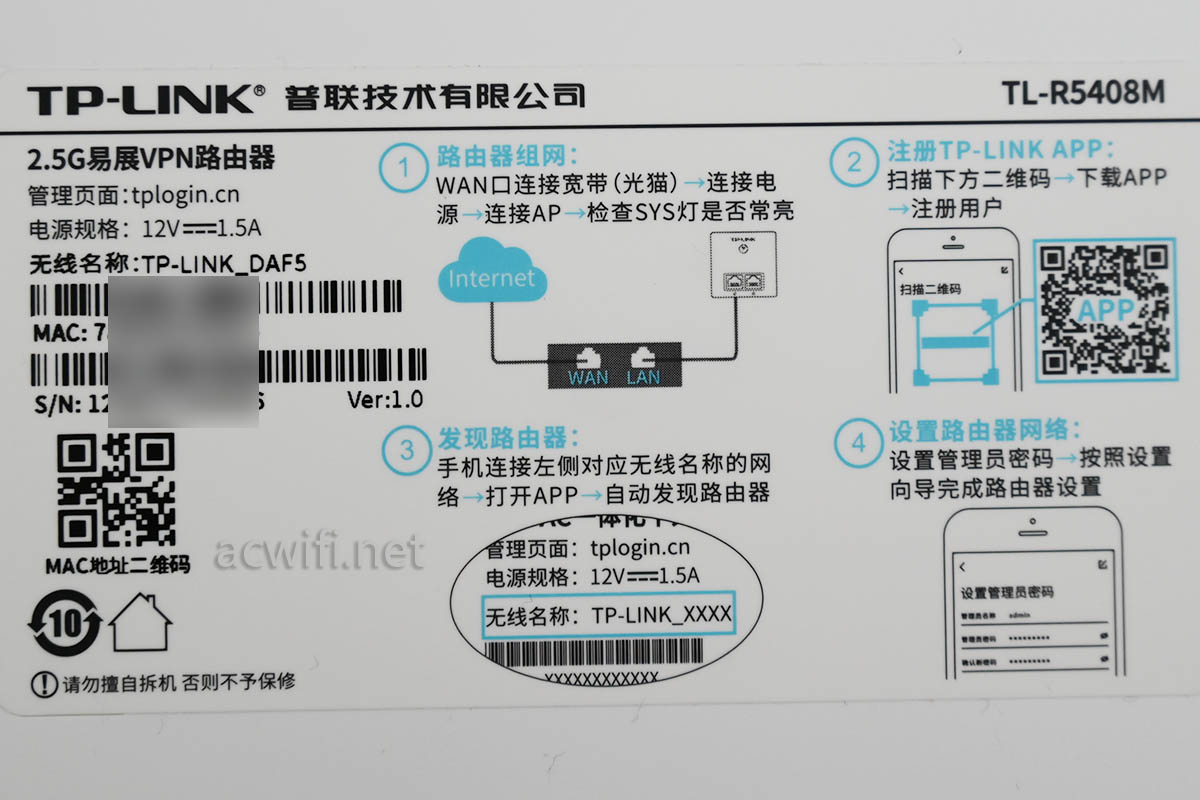

底部标签内容:

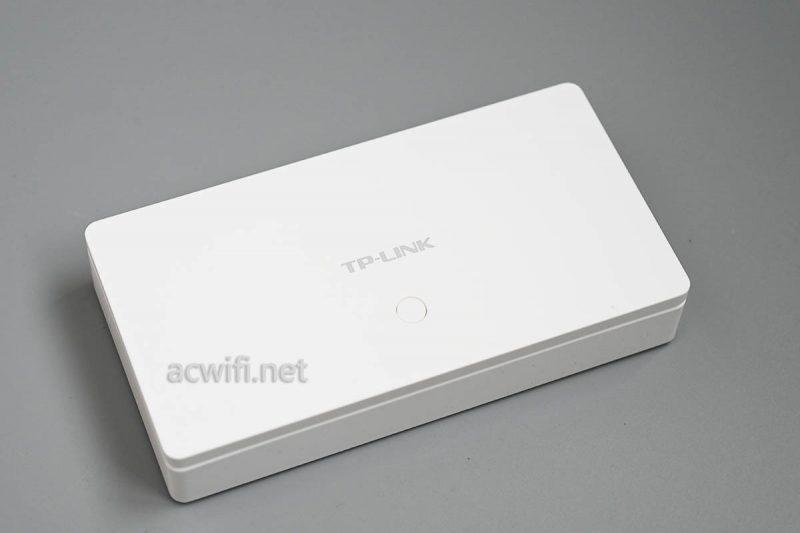

摆放在桌面也比较好看:

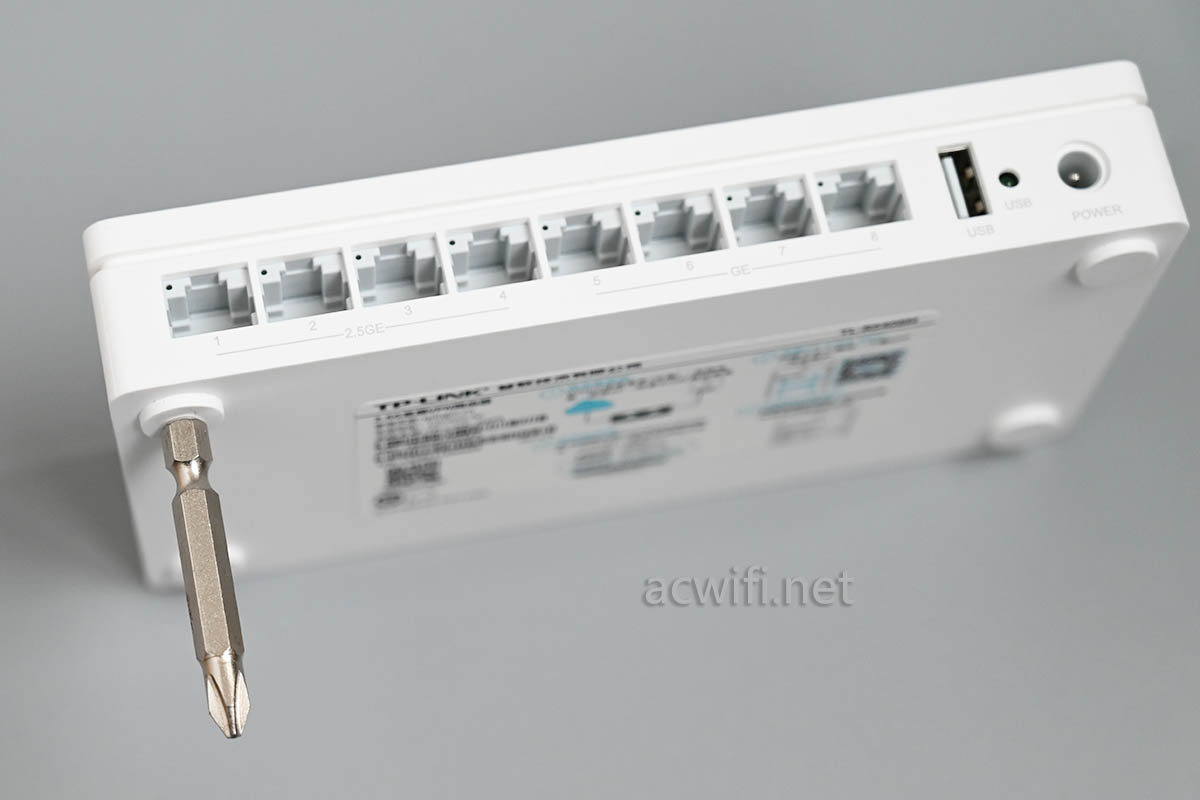

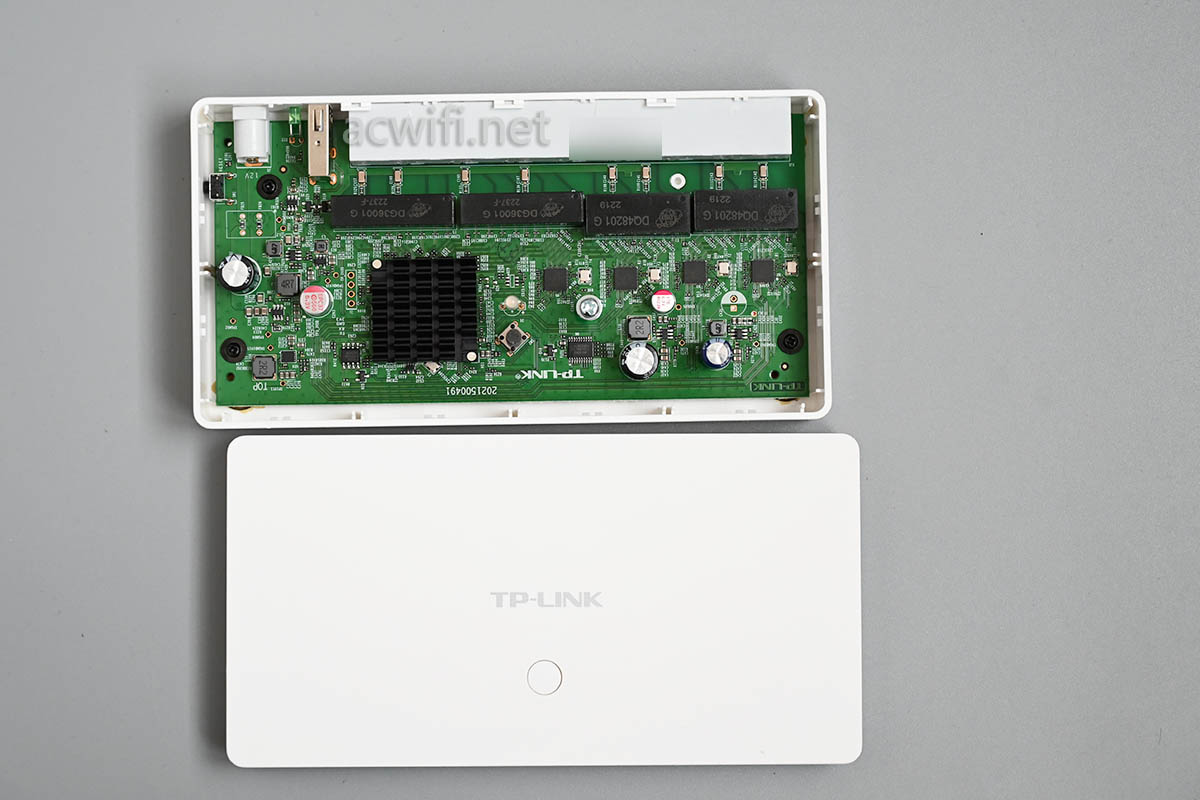

没有螺丝的,直接撬开外壳:

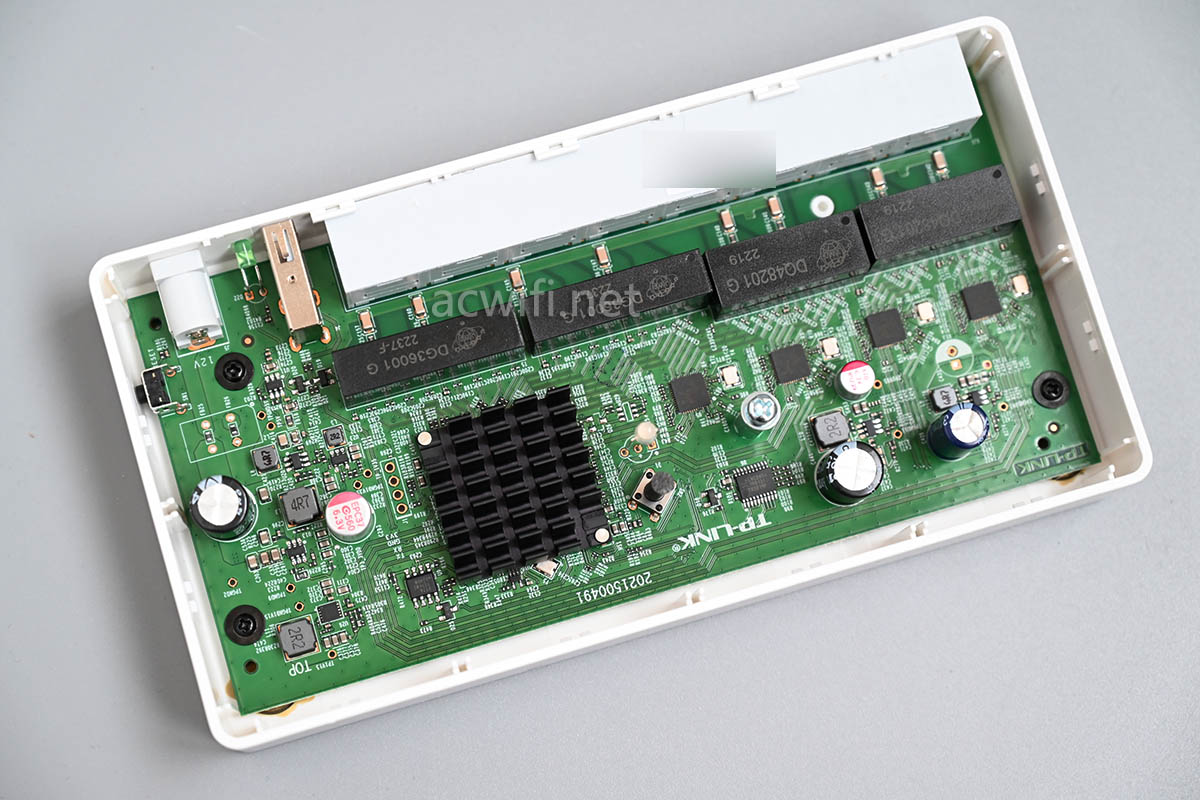

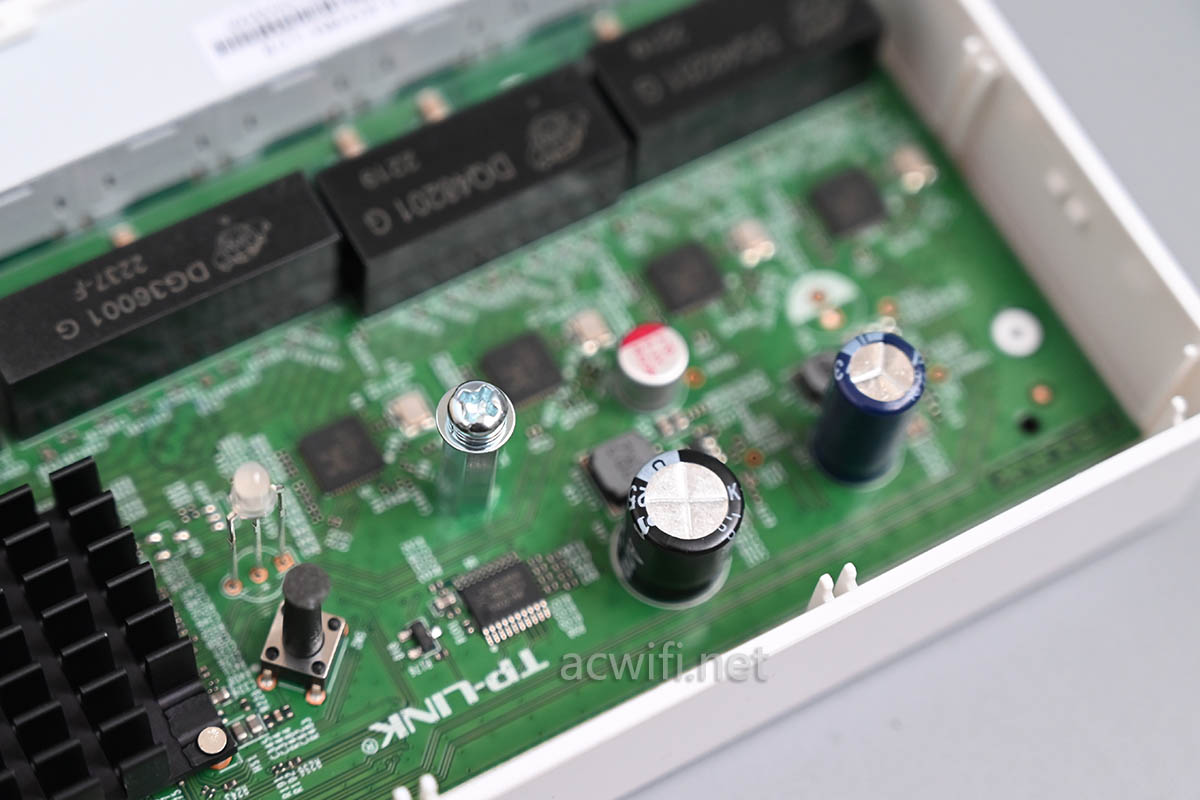

主板上面就一颗主控配上四颗2.5 GPHY芯片。

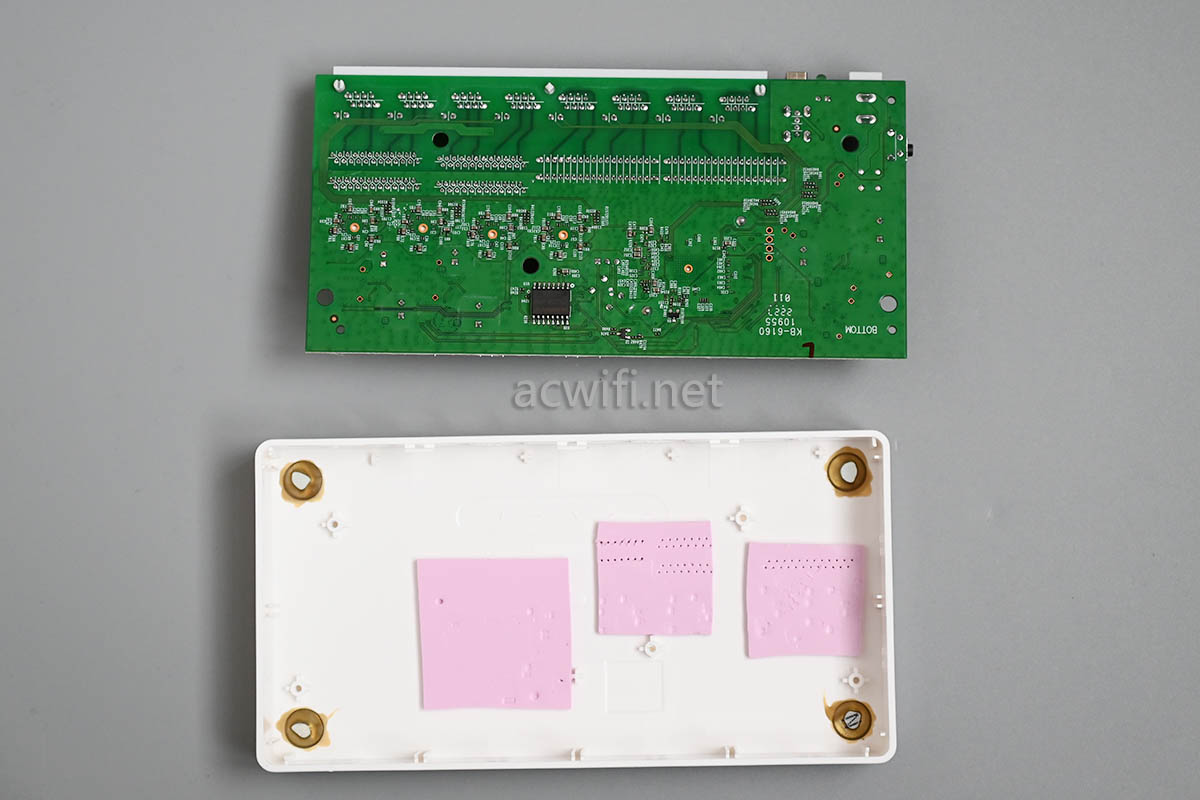

拧出固件螺丝,把主板抽出来,可见底壳有四片导热硅脂垫片,分别放在主控和四颗2.4G PHY芯片下方。

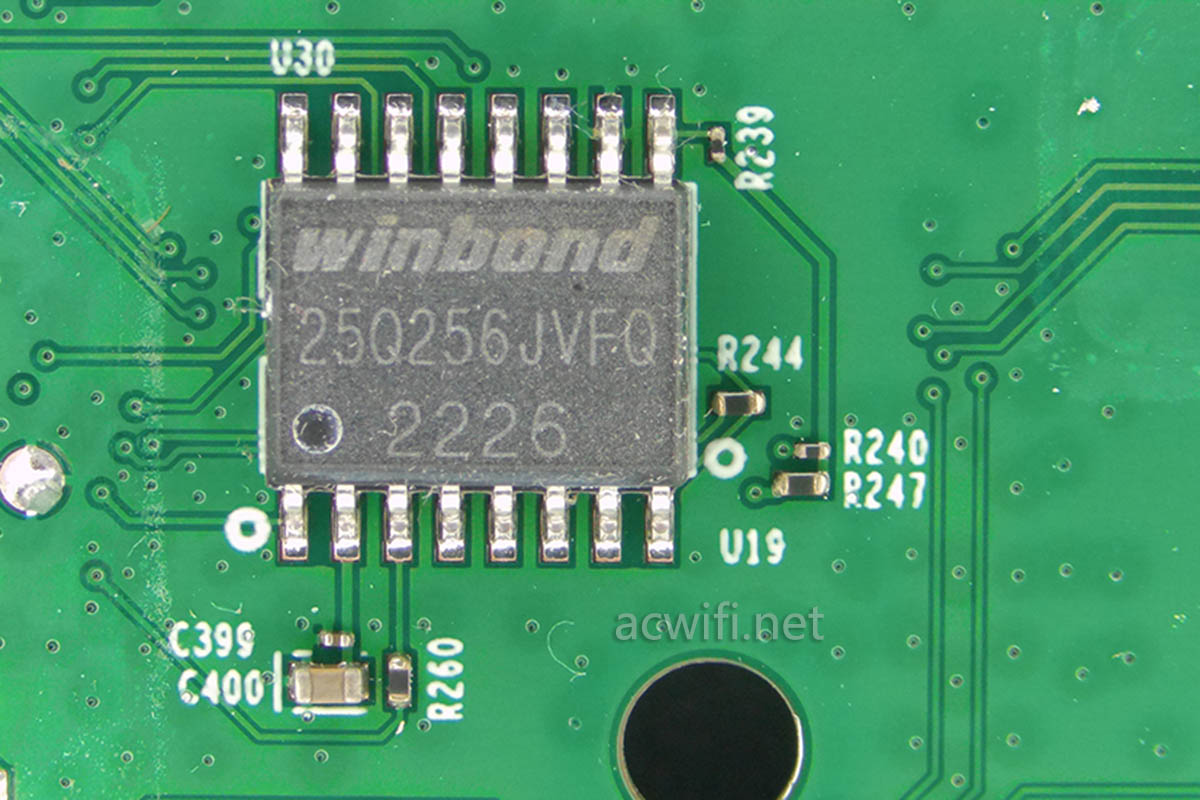

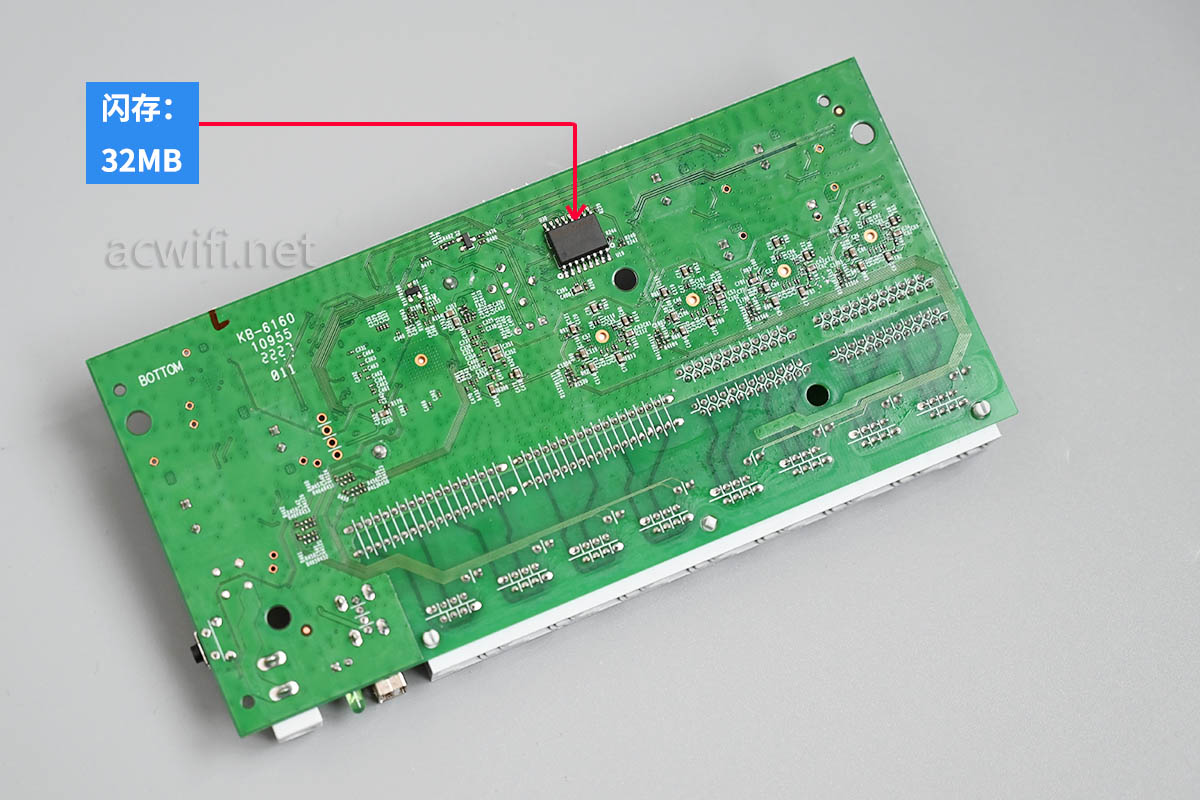

这一面有一颗闪存芯片,型号是W25Q256JVFQ,容量32MB。

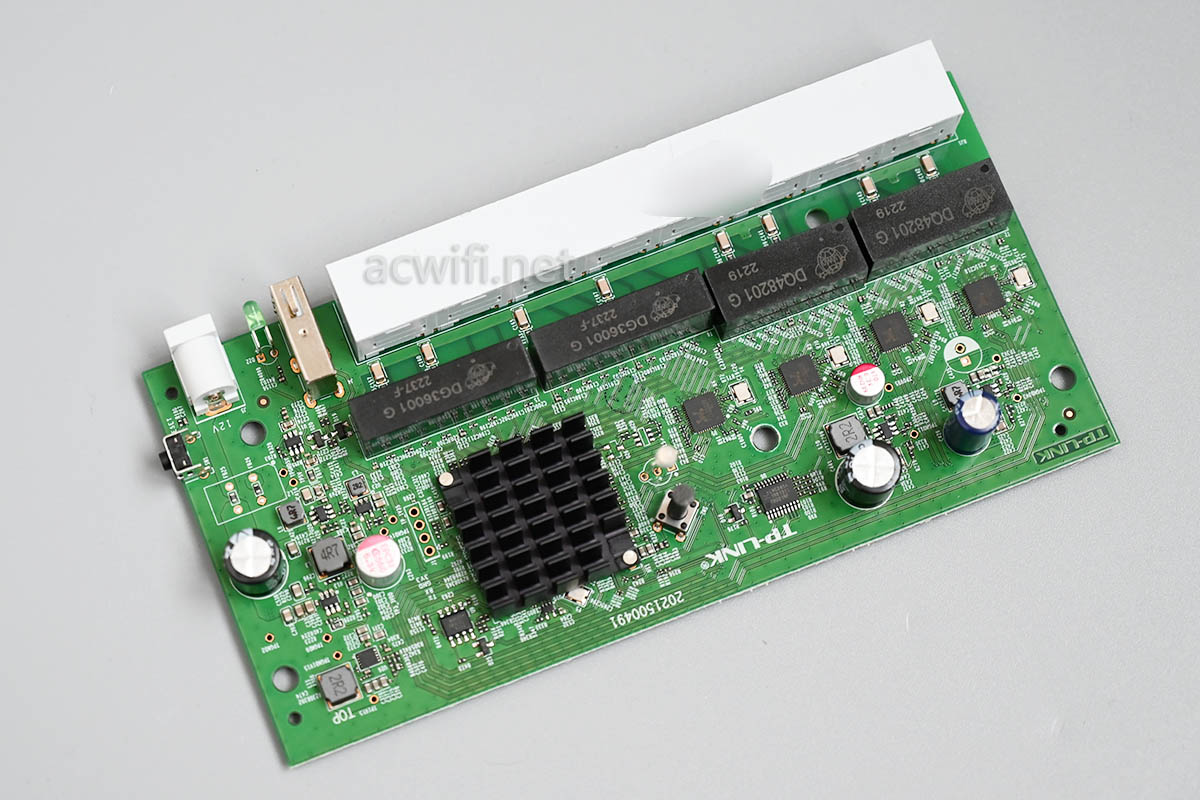

主板正面的样子:

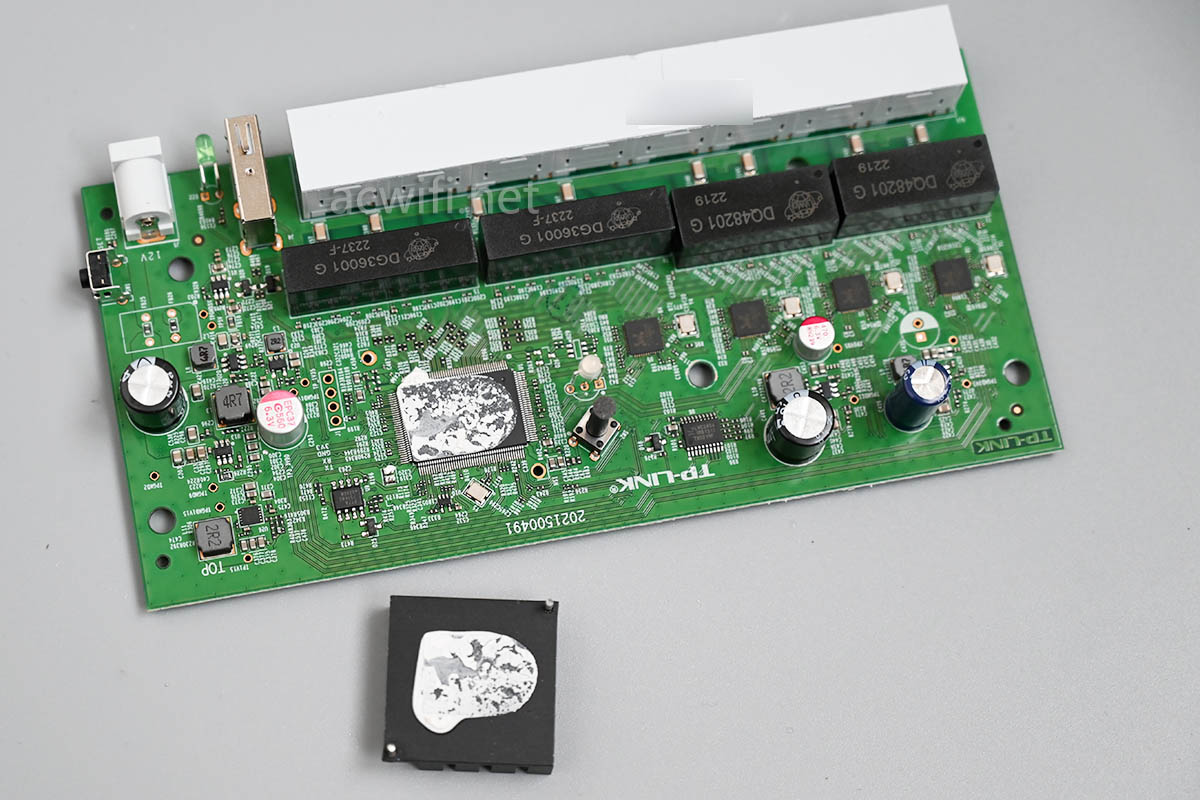

散热器2个针脚焊锡固定。拆下来:

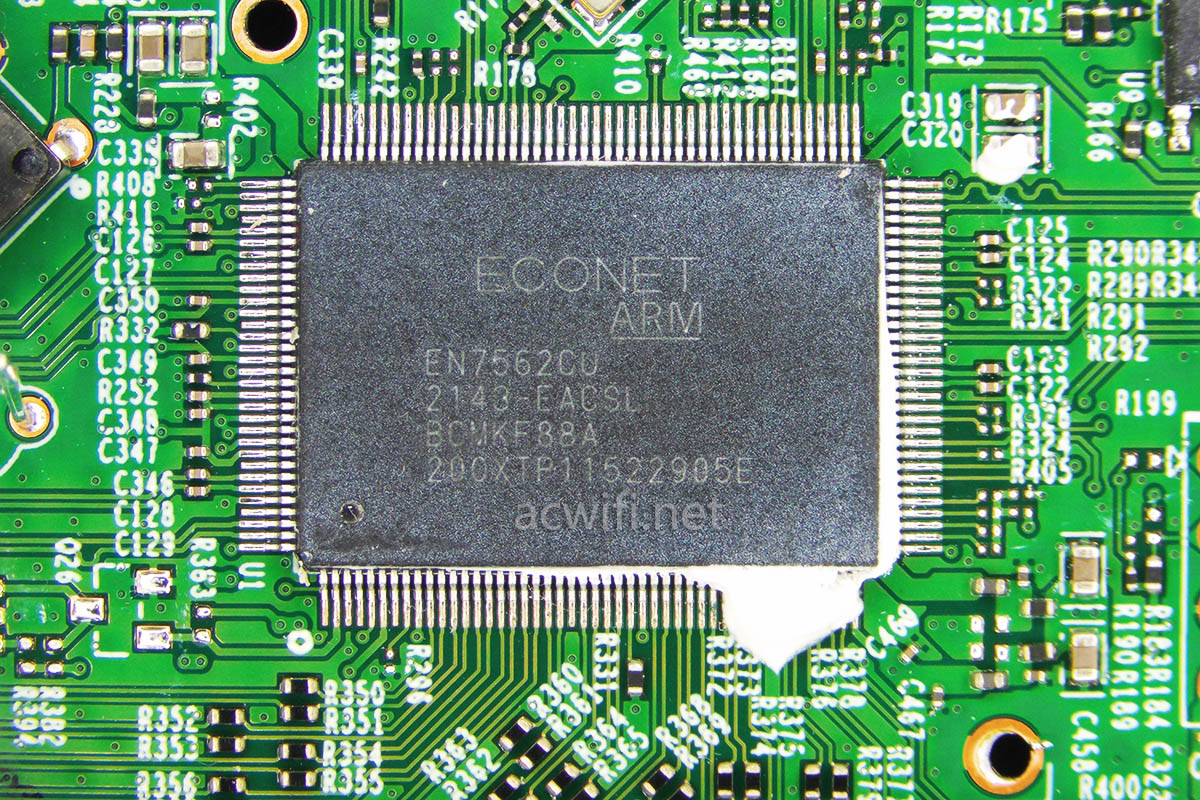

这台R5408M的CPU芯片型号是EN7652C,双核A53,频率1GHz,集成512MB内存,集成4口千兆。(型号与R5408PE一样)

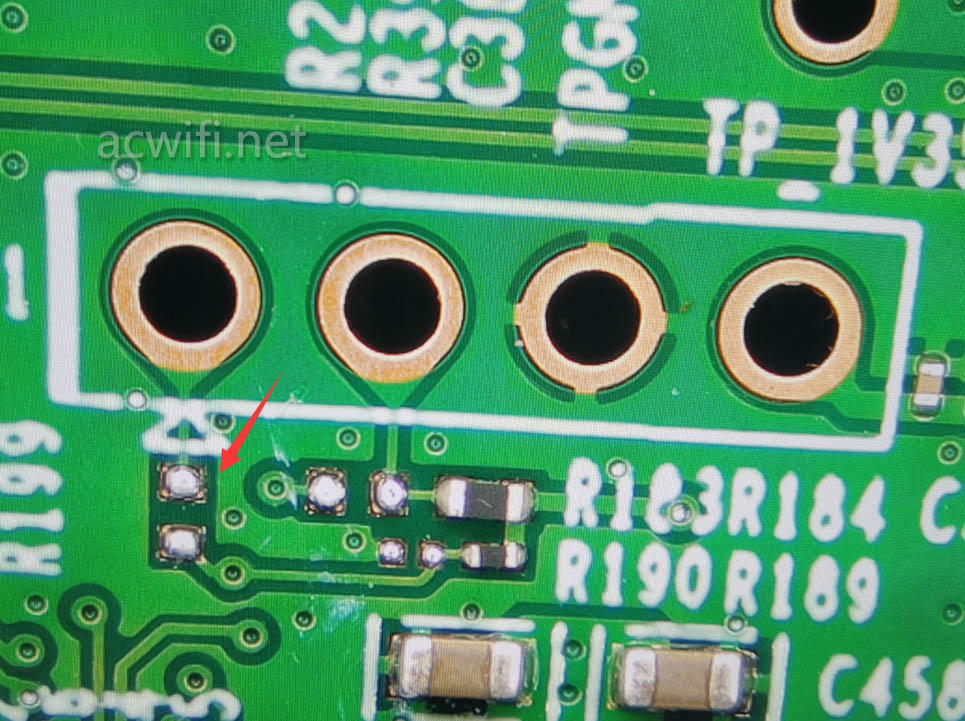

想读TTL启动信息看看内存容量多少,但Rx/Tx脚没有接通:

拆过一台是用了EN7692CT,有外接内存芯片,无线路由器是联想VS020。

T,个人感觉是代表可扩展内存的意思,C就是代表集成内存的意思。

比如R5010PE用的EN7562DT,也有外接内存。

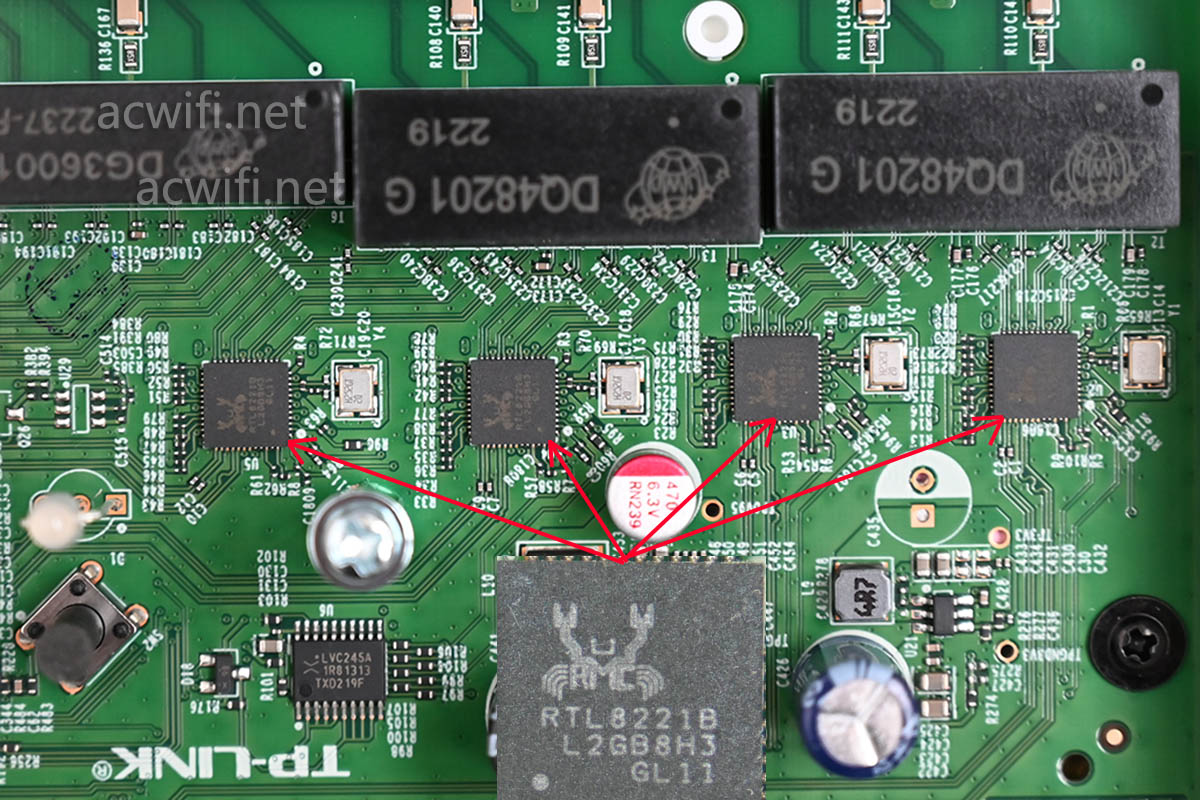

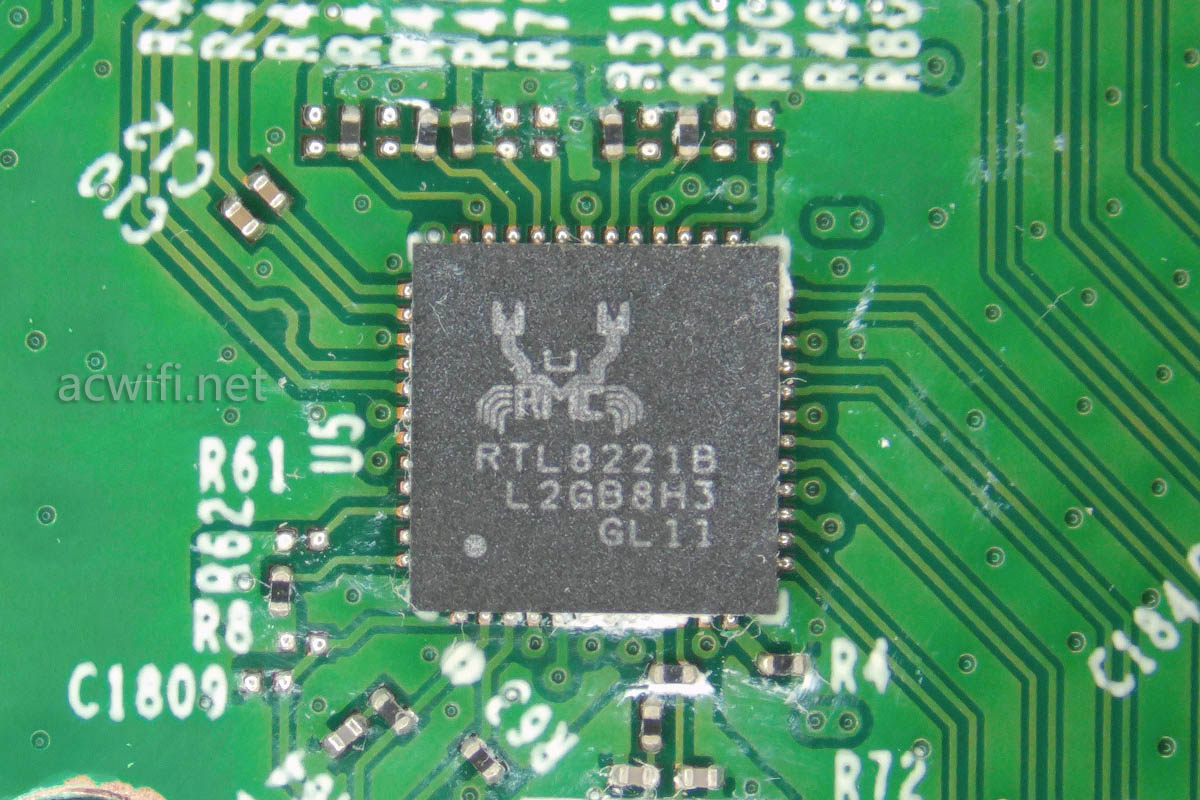

2.5G PHY芯片型号就是RTL8221B,一共有四颗。

其它没什么好看了。

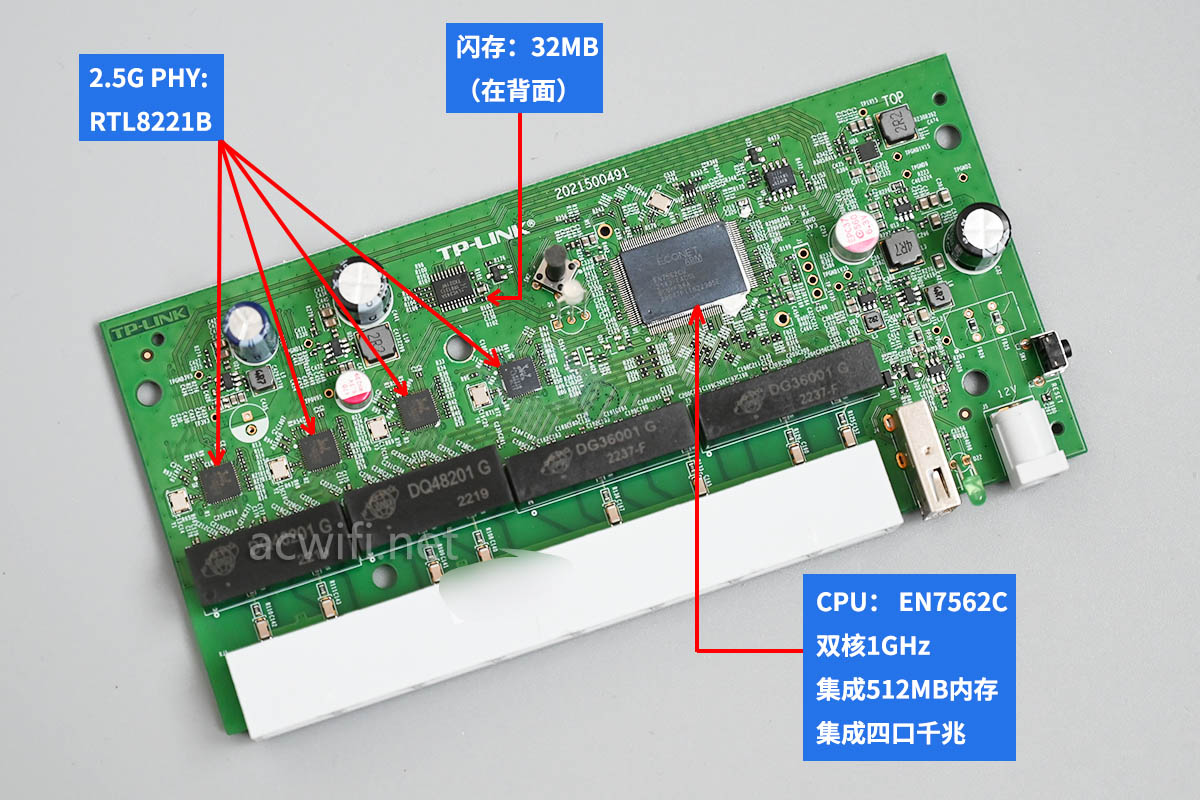

R5408M的芯片型号汇总图如下:

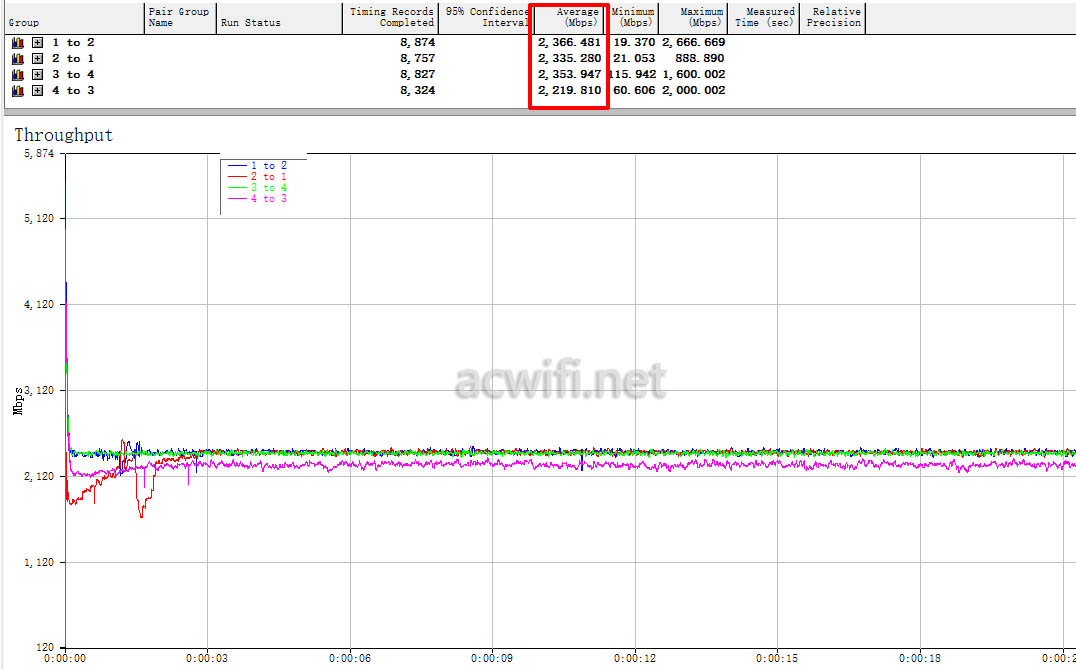

有人担心四个2.5G口是否只能跑到单口的速度,我实测,4口同时可以跑满的。

测一下小包转发率。

测试的工具是MiniSMB Hurricane II,两个网口接在R5408M的WAN口和LAN口上,速率显示是2500Mbps:

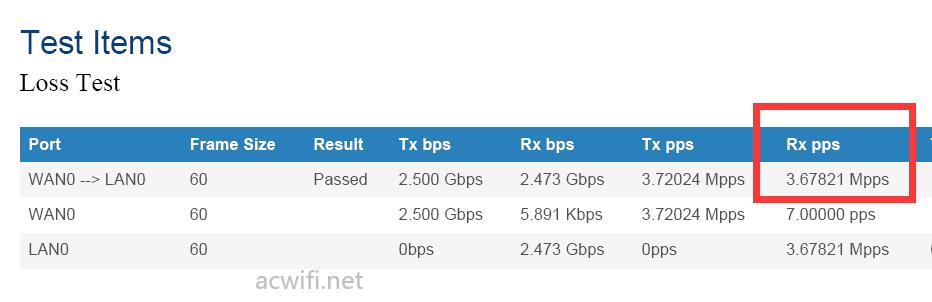

WAN to LAN测得64Byte转发率是3.678Mpps,跑满。

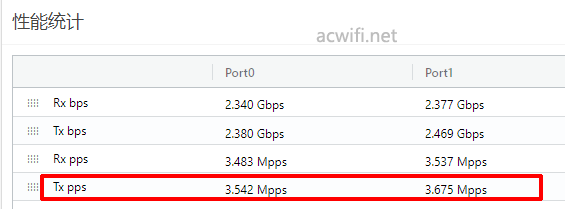

双向也能跑满:

以下通过修改端口号的方法,测试多条数据流时的转发性能。同时也测了千兆端口的多条流的小包转发率。所有结果如下表格:

2万条流时还能有1.5Mpps,还可以。

说一下易展组网。

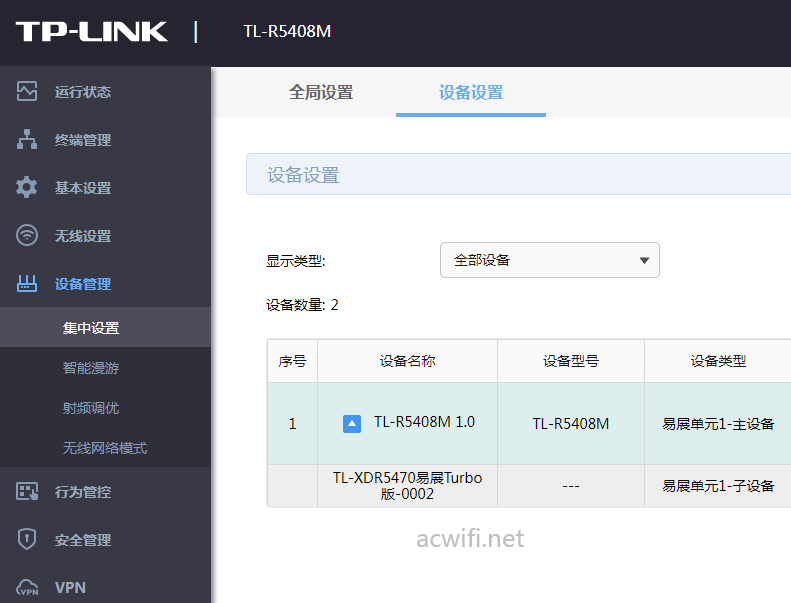

R5408M机身顶部有一个易展按键,按一下它,再按一下支持易展的路由器或AP就可以自动组网了。我拿了一台XDR5407来测试,把XDR5470恢复出厂设置后用网口连接两者的网口, 接着按一下R5408M上的易展键,最后按一下XDR5470机身上的易展键,等11秒后组网成功。

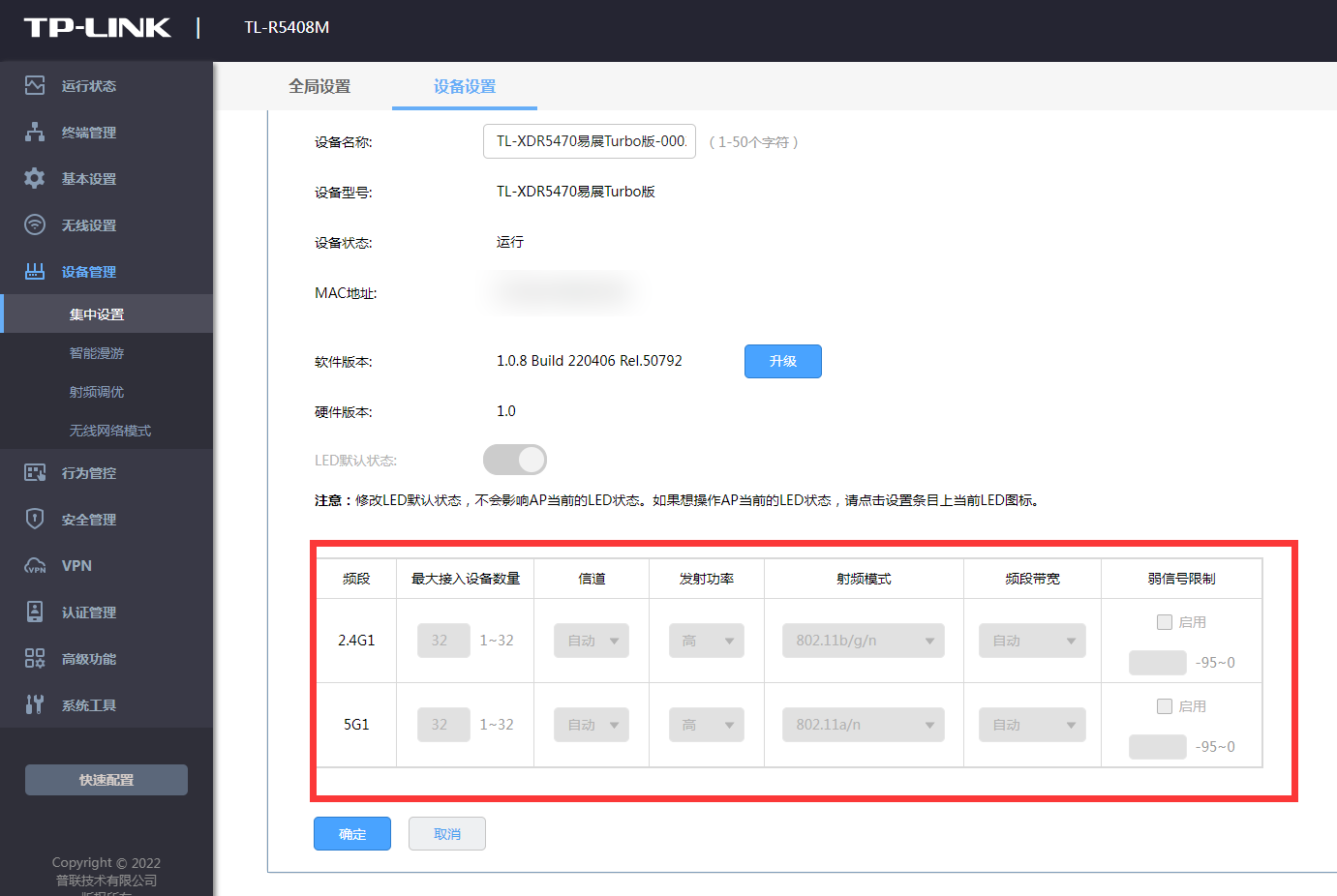

但不要想着它能变成无线AP能有的功能,下图红框里的都不能设置。



自从Wi-Fi 6产品绝大多数在默认状态下就能支持802.11k和802.11v,MESH组网的重要性已经大大降低,除了方便管理和设置,其它没啥好处。能控制的太少!

比如一台设置2.4G无线名称为A,另一台设置2.4G名称为B,MESH组钢后绝大多数是做不到单独控制一台子路由的无线参数的。

我还不如每台都设置有线中继模式或有线桥接模式接入,甚至可能关闭DHCP服务设置固定LAN IP地址,还不用担心断电重启后相互抢做主角而引起的网络故障。

我希望MESH系统都能给用户单独控制某个子路由的权利。

MESH的意义是简化操作。

闲鱼不到600的价格,四个2.5G口,集成了AC控制器和行为管控等,其中的行为管控功能,非常适合小公司用或家里有孩子上网课用。

因需选择吧!

想要性能更强的,请考虑ER2260T。

R5408M京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

在京东APP上搜索“抢红包955”有惊喜!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TL-R5408M易展路由器拆机和小包转发测试
