H3C Magic NX15000拆机和评测，一款四频Wi-Fi 6

H3C Magic NX15000是厂商送来拆机的，零售版本。这是一款四频的Wi-Fi 6无线路由器，有点特别。

一、拆机

外包装：

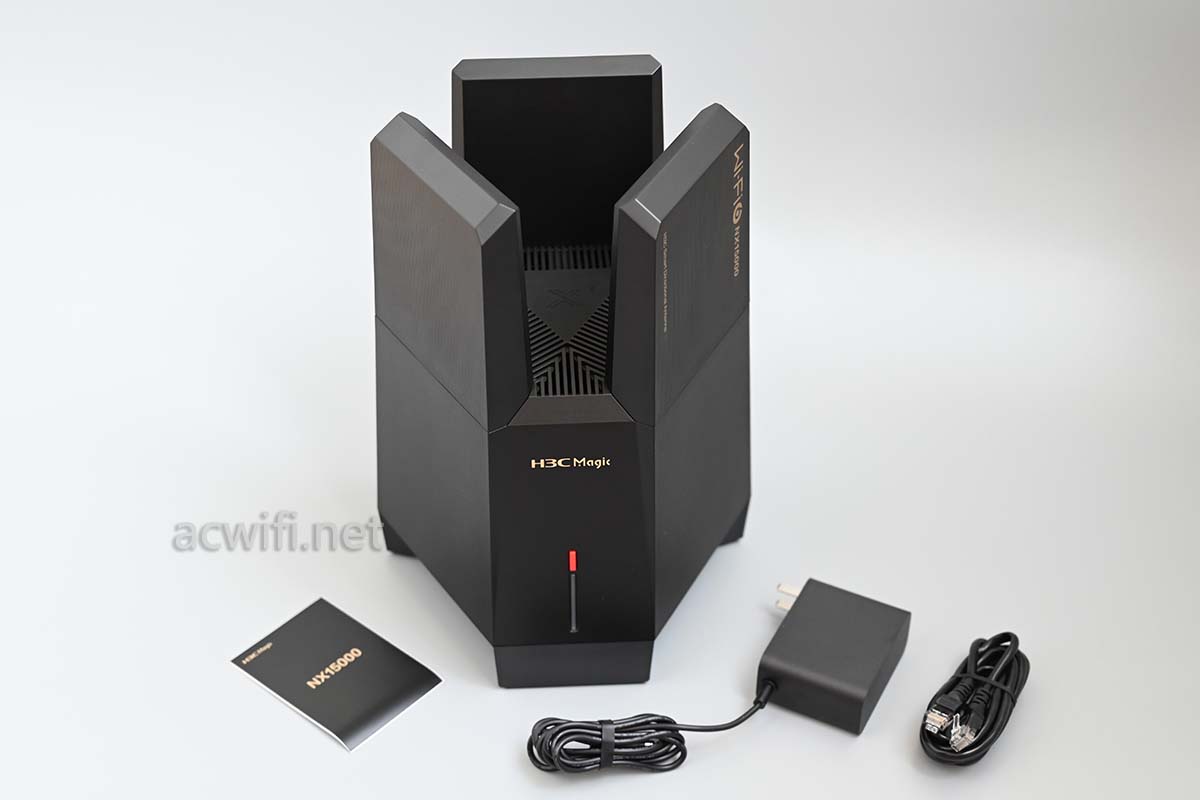

取出机身和配件：

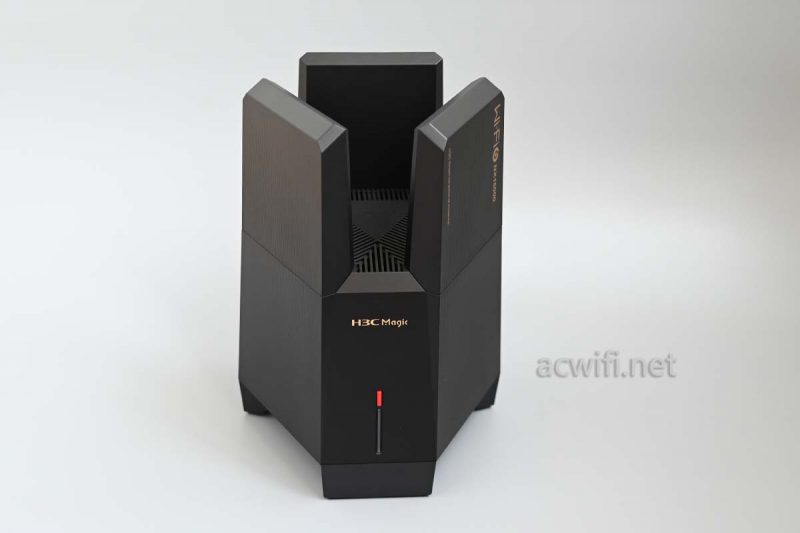

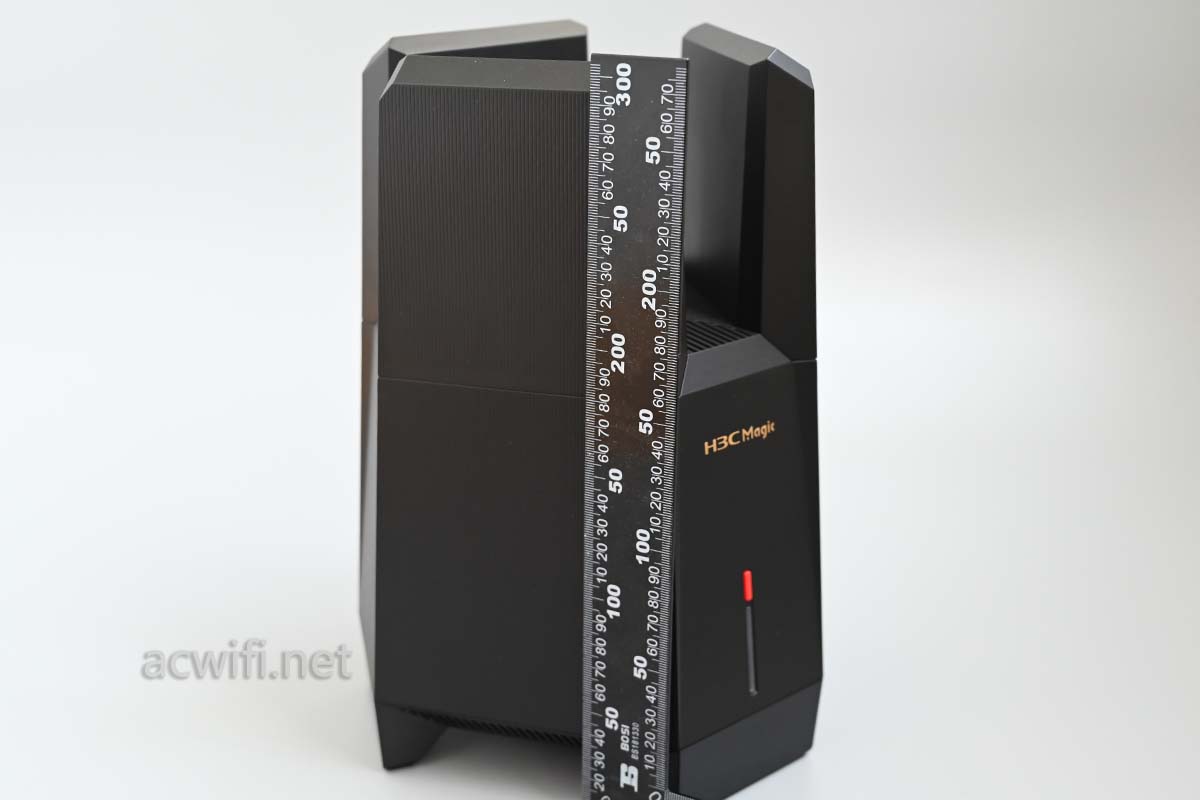

机身尺寸挺大的，高度足有30CM，底盘不算占地方，最宽的地方有20cm，比较好摆放！

有点个像鼎，三足鼎立。顶部三个天线体，里面分别放了三组5G定向天线，这天线有点意思，还有两片2.4G PCB天线。一会拆开天线再细说！

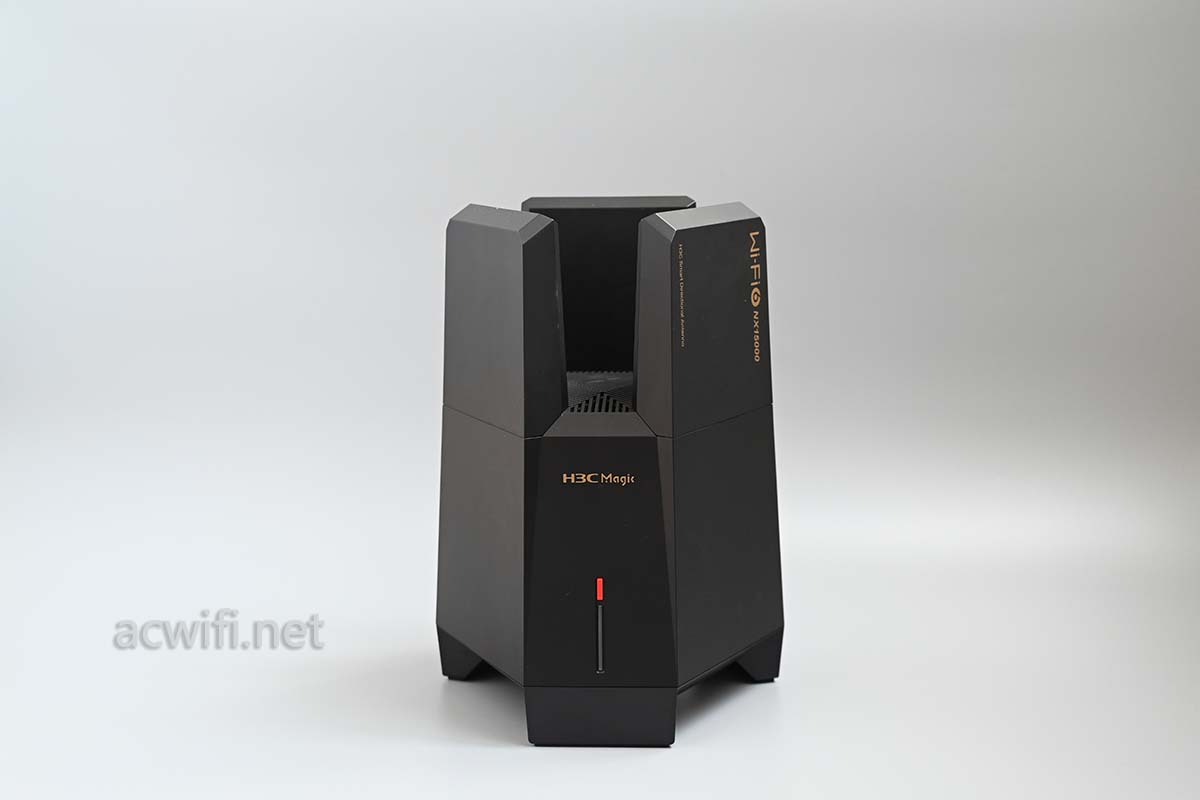

正面上的红点是一个实体按键。作用是WPS和MESH：

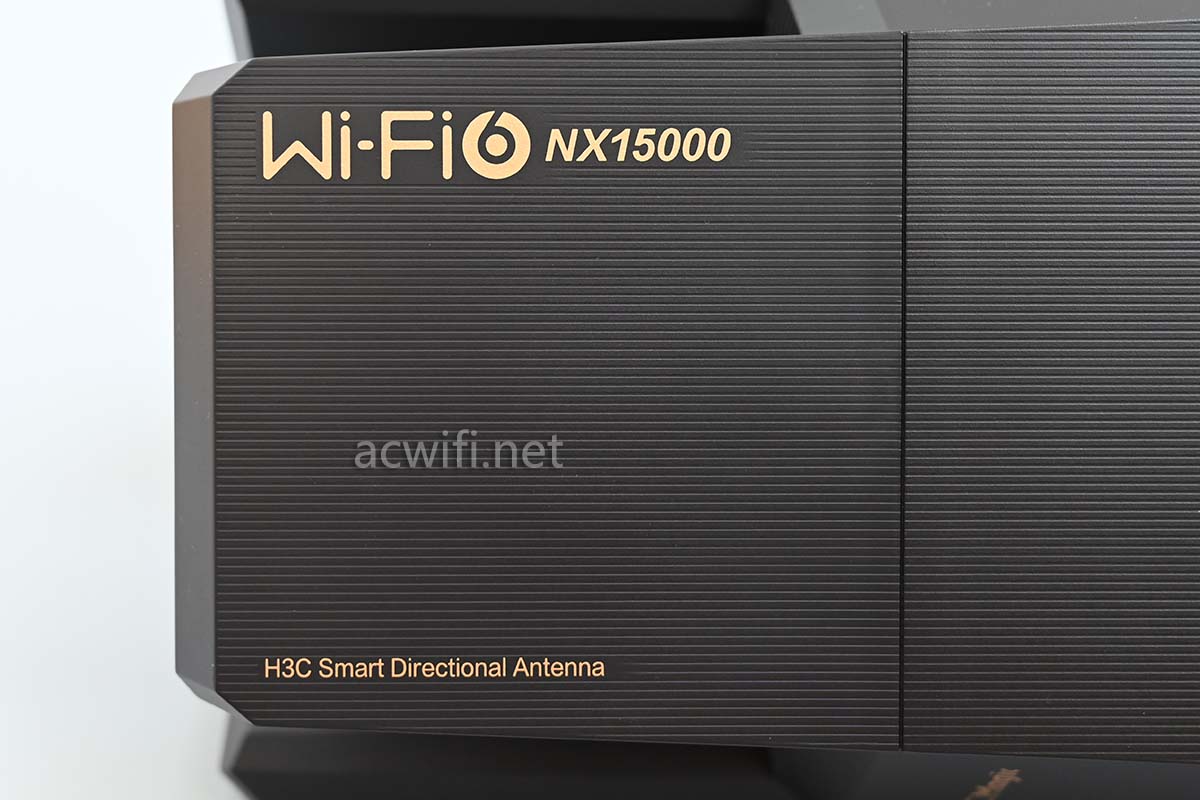

其中一侧印有”Wi-Fi 6 NX15000″，还有一行“H3C Smart Directional Antenna”：

意思是“智能定向天线”？

这台特别都写在机身上了，NX15000+智能定向天线。总速率就是15000Mbps（三个4804Mbos的5G，加上一个574Mbps的2.4G，一共14986Mbps）。

不过三个5G均工作在同一个信道。因为有三个5G无线芯片，所以整机功耗比较高，实测待机功率达到了21W。

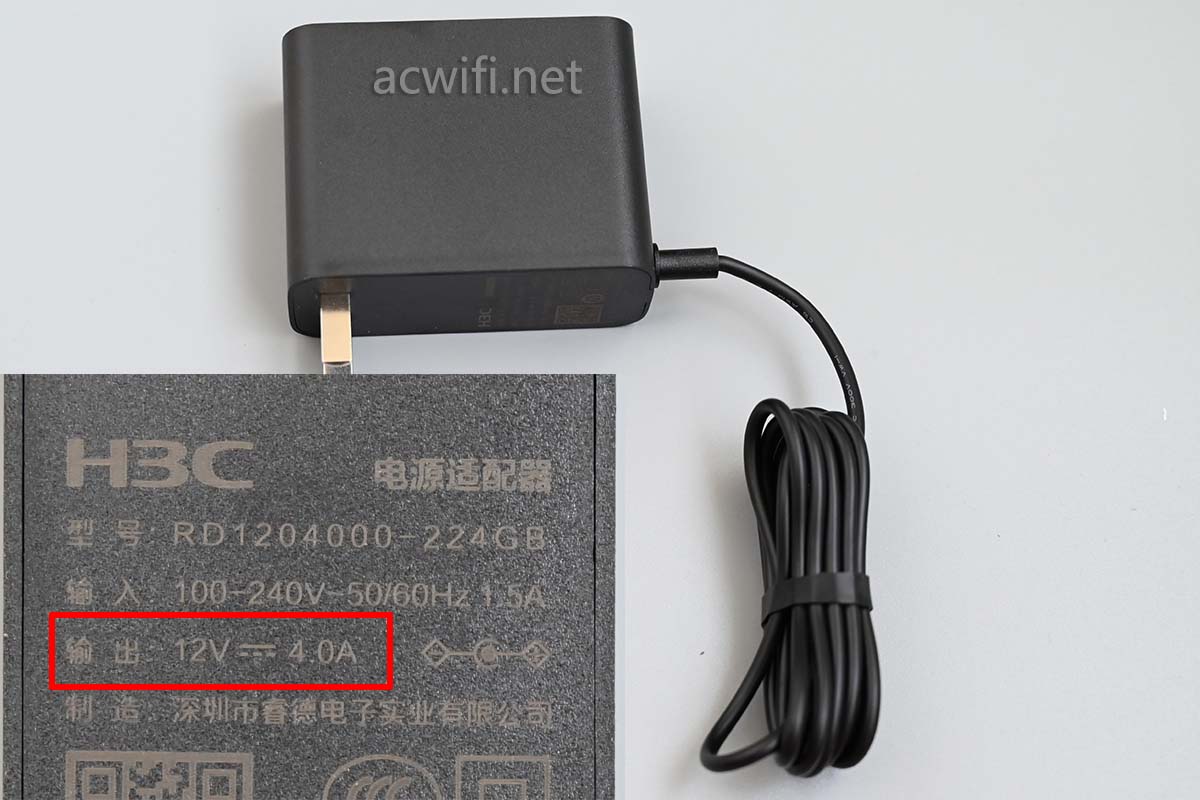

电源的个头很大，输出规格是12V/4A，48W的电源足够了。

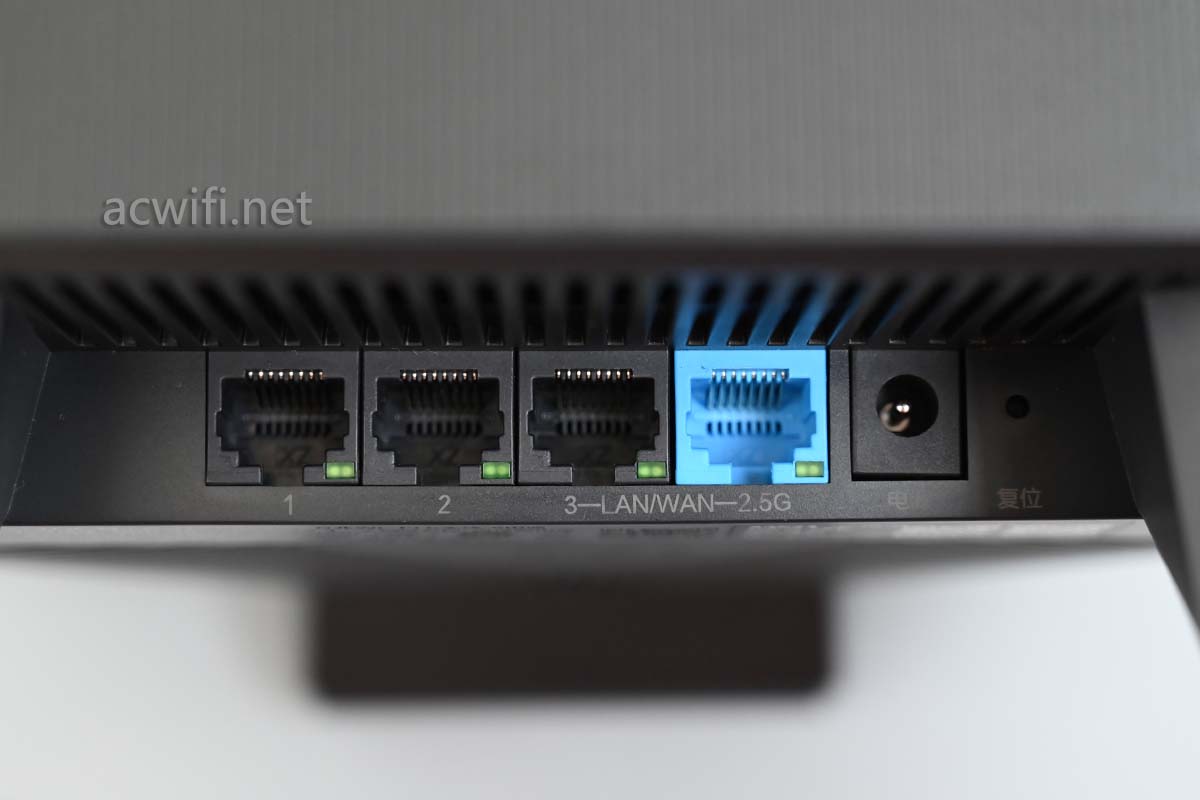

机身背面的接口：

左边三个千兆口，右边蓝色的是2.5G网口，2.5G可做WAN或LAN。

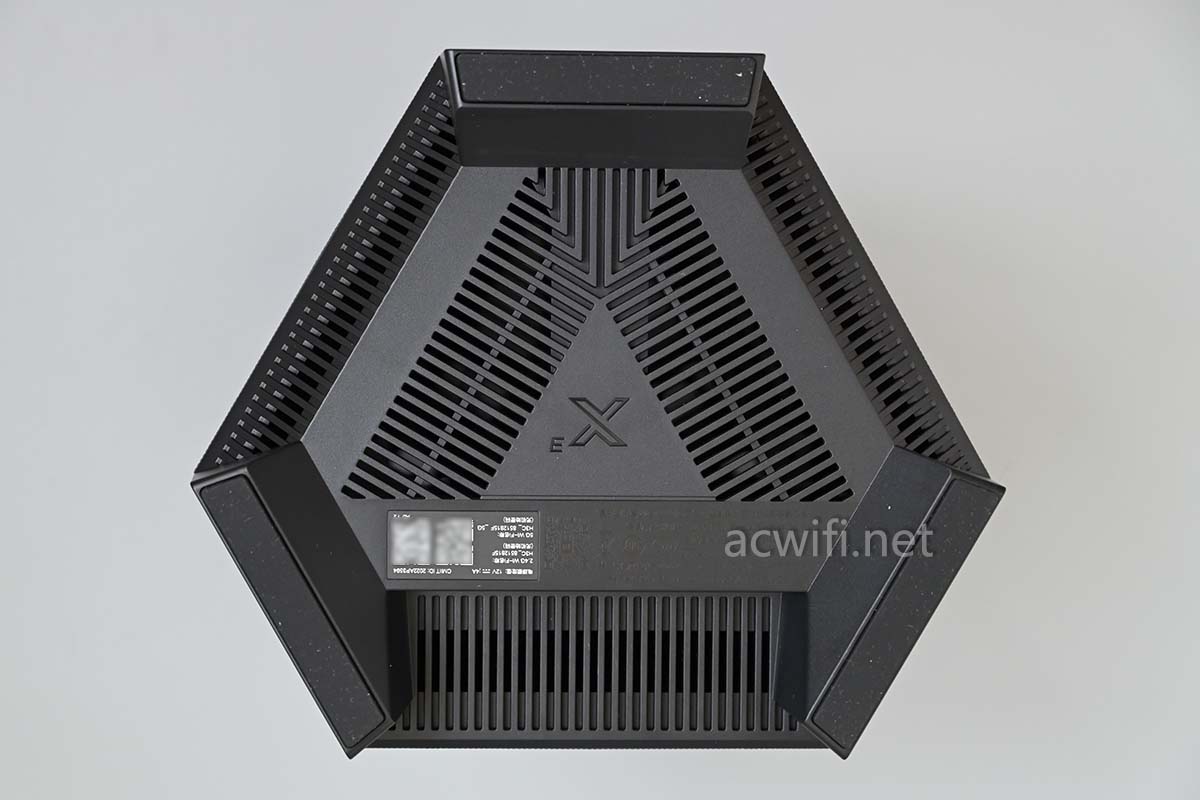

机身底部：

底部有好多散热孔，且三个脚支起了一定的离地空间，机身顶部也有散热孔，形成良好的散热通道。要有较高的机身才能做到这样的效果。缺点就是体积大！

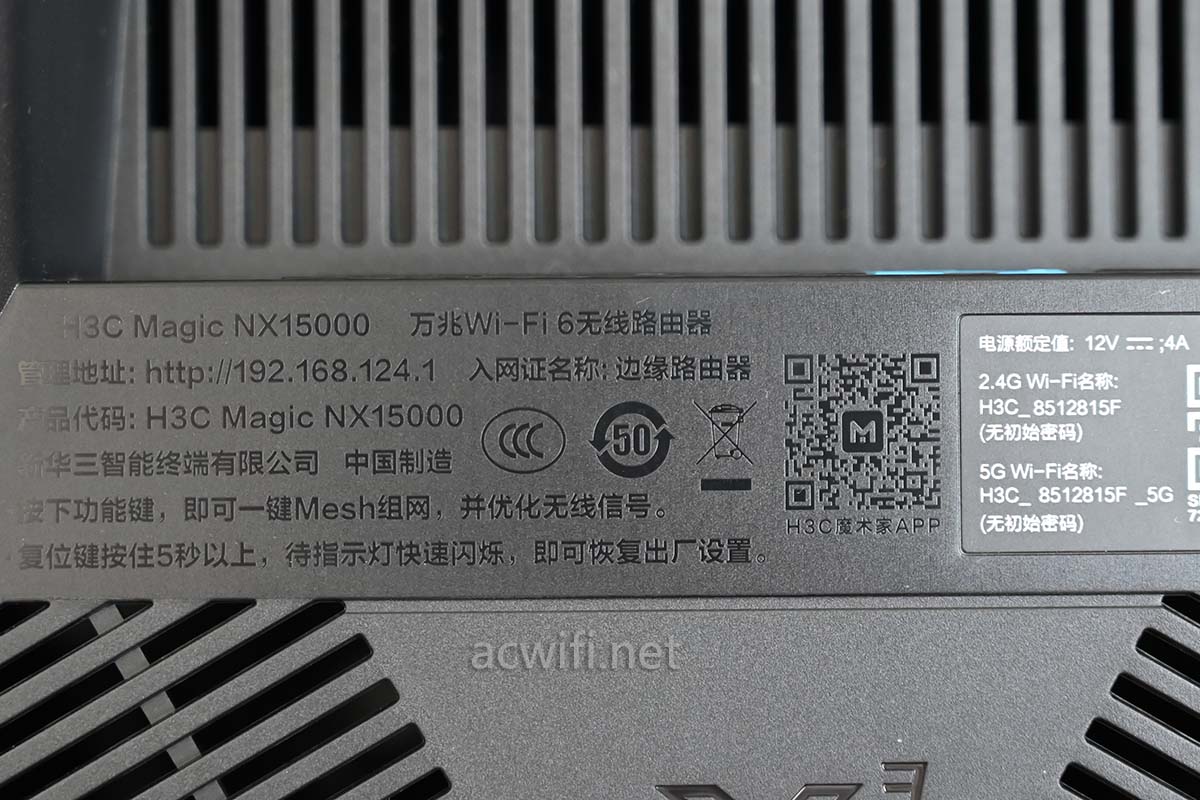

底部标签内容：型号H3C Magic NX15000

底部脚垫内各有2颗螺丝，拧出来即可拆开底盖：

从这里开始，我为大家展示一下错误的拆机步骤会带来怎样的后果。

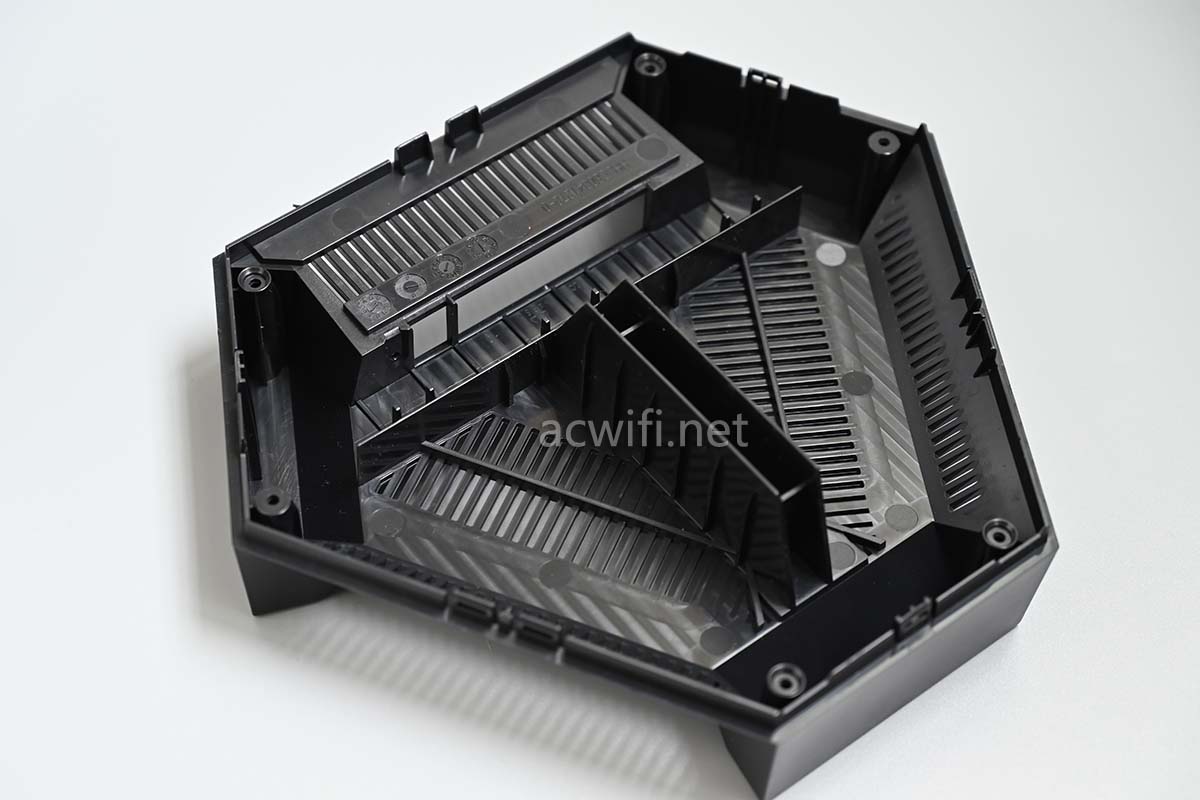

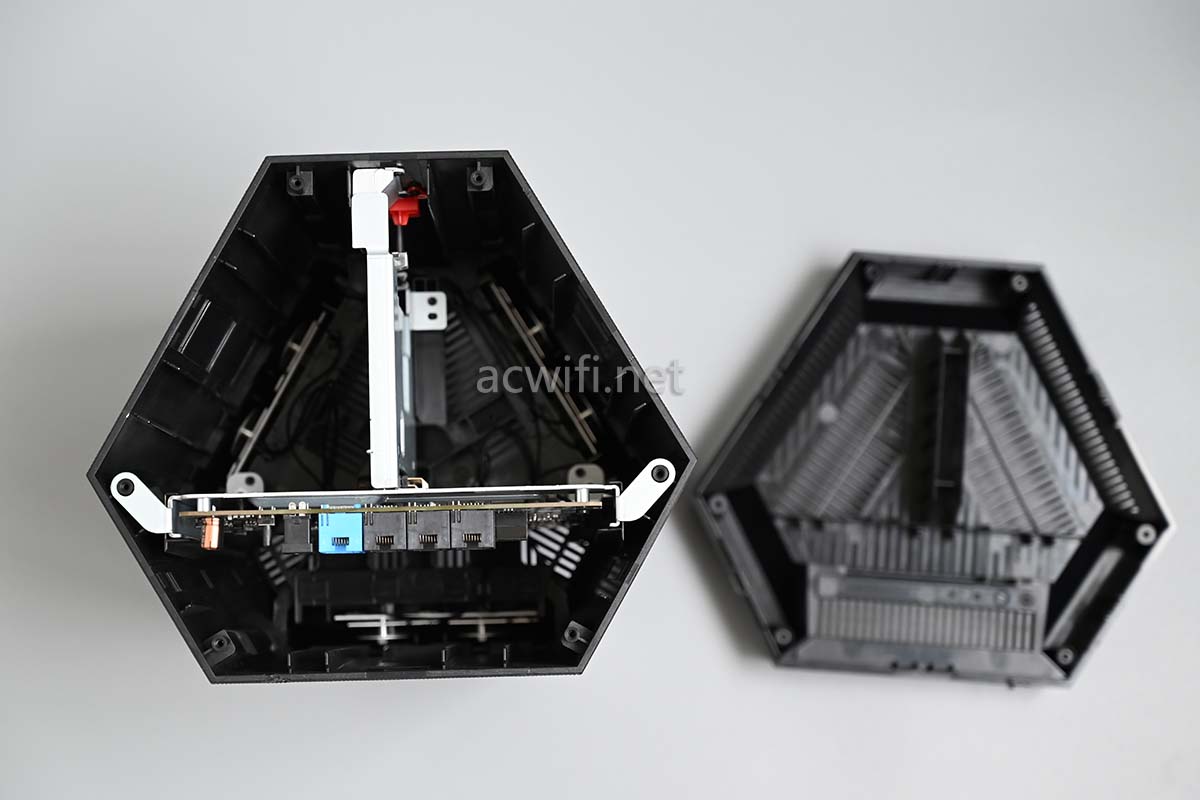

这是底盖：

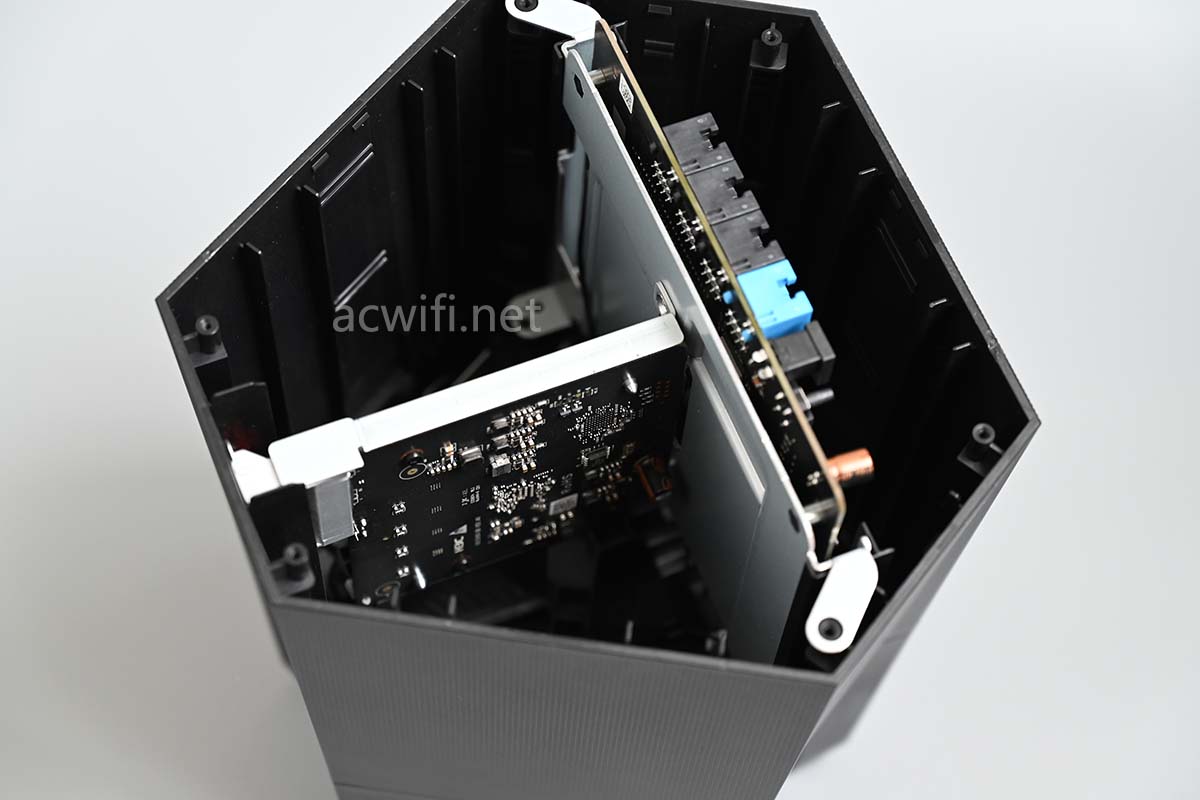

机身内有两片主板，呈T字形：

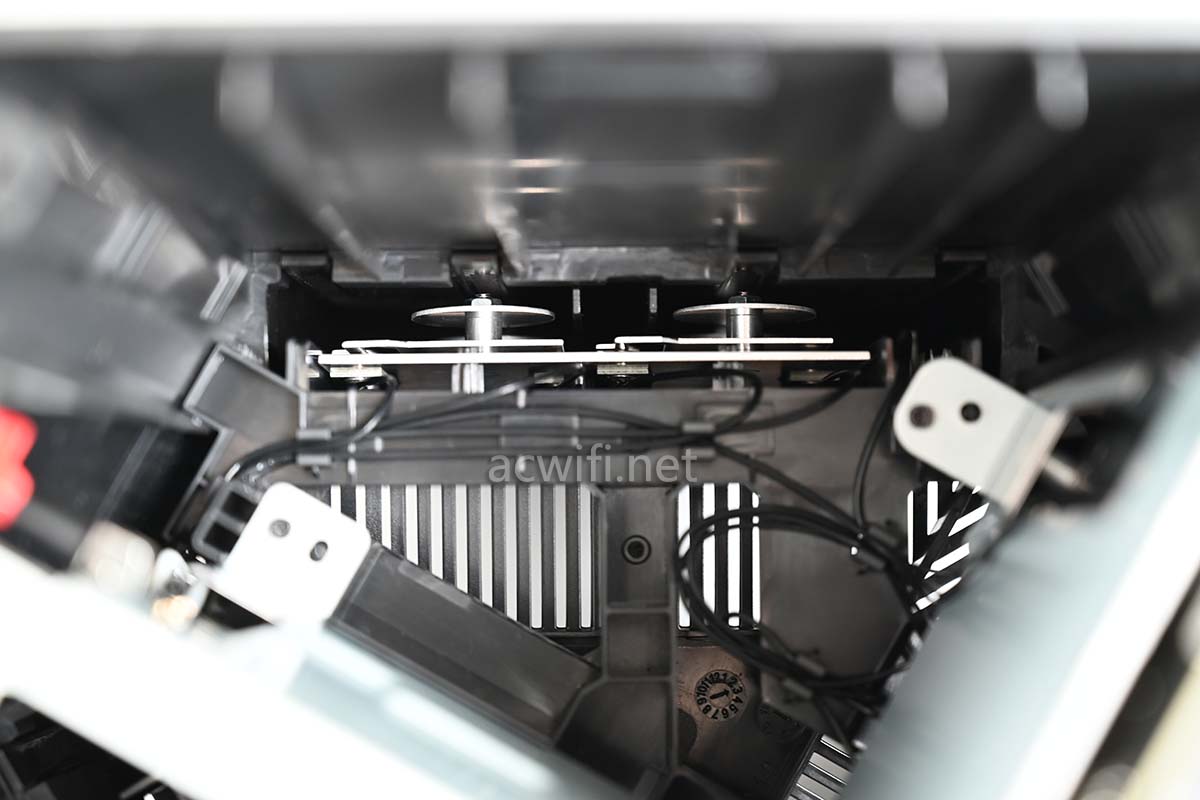

再往深处看，看见了一组定向天线，不是PCB的那种：

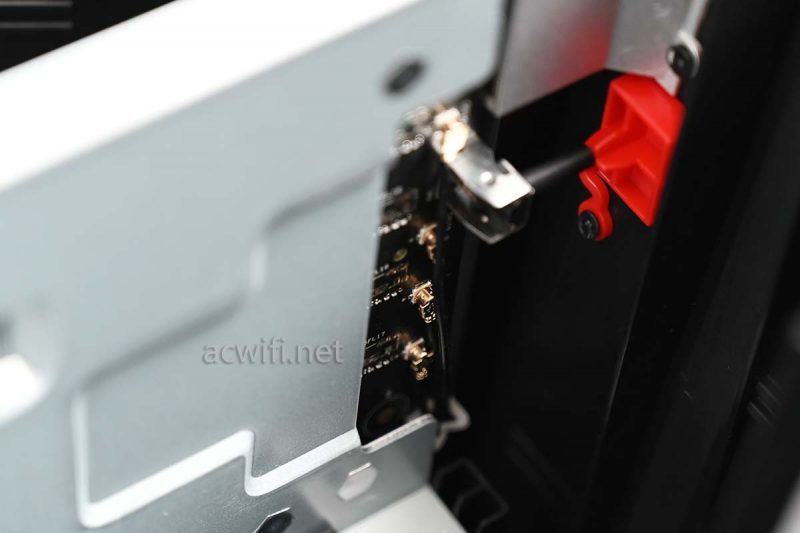

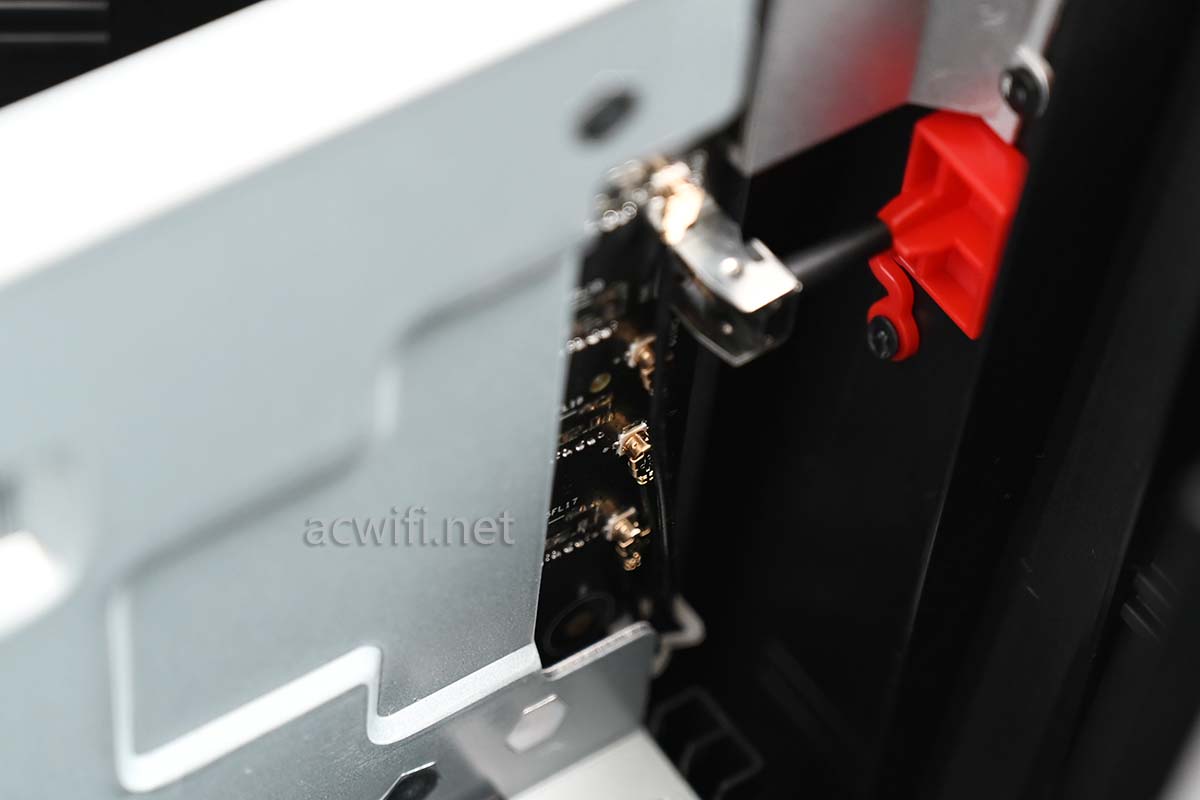

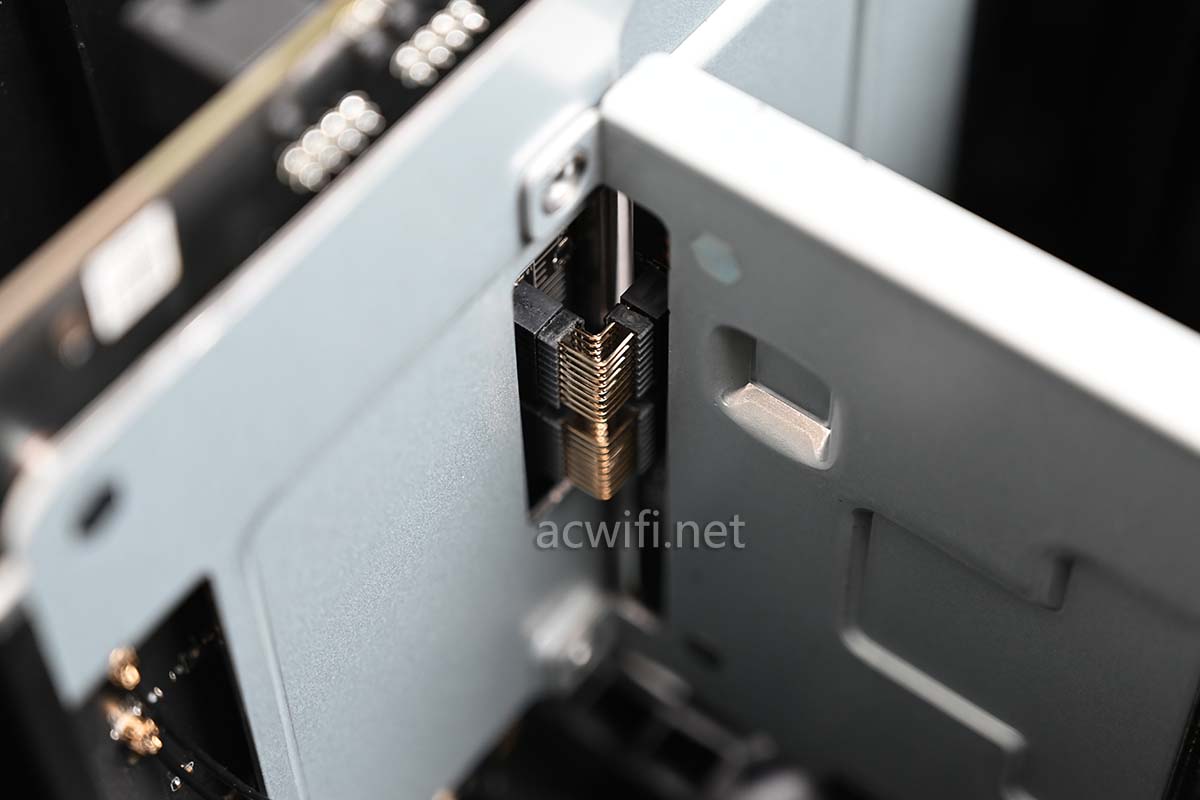

两片主板之间的连接处，用了两个直角排针：

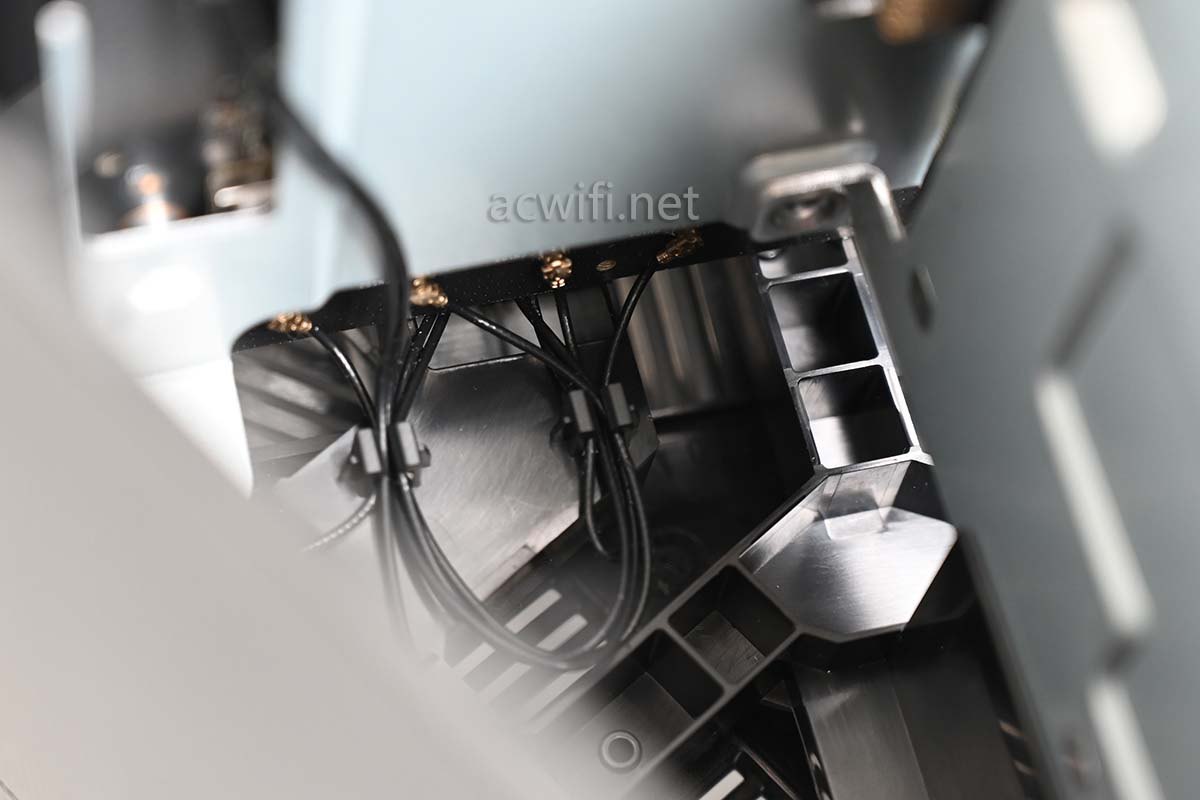

我在想， 这馈线怎么可以理得那么顺，怎么伸手进去弄的呢？

我首先想到的是先要拨掉这些IPEX插头，然后抽出主板：

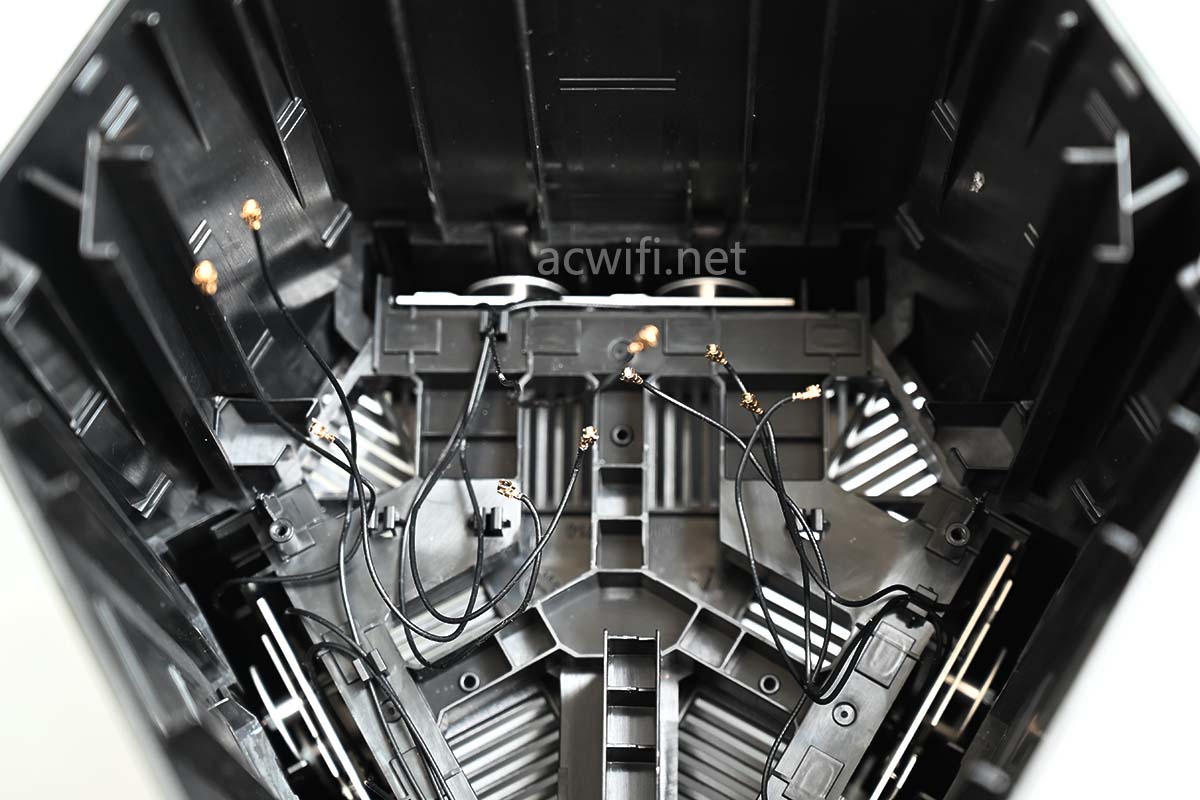

留下了14个“线头”。

T形主板终于拿出来了：

另一个角度：

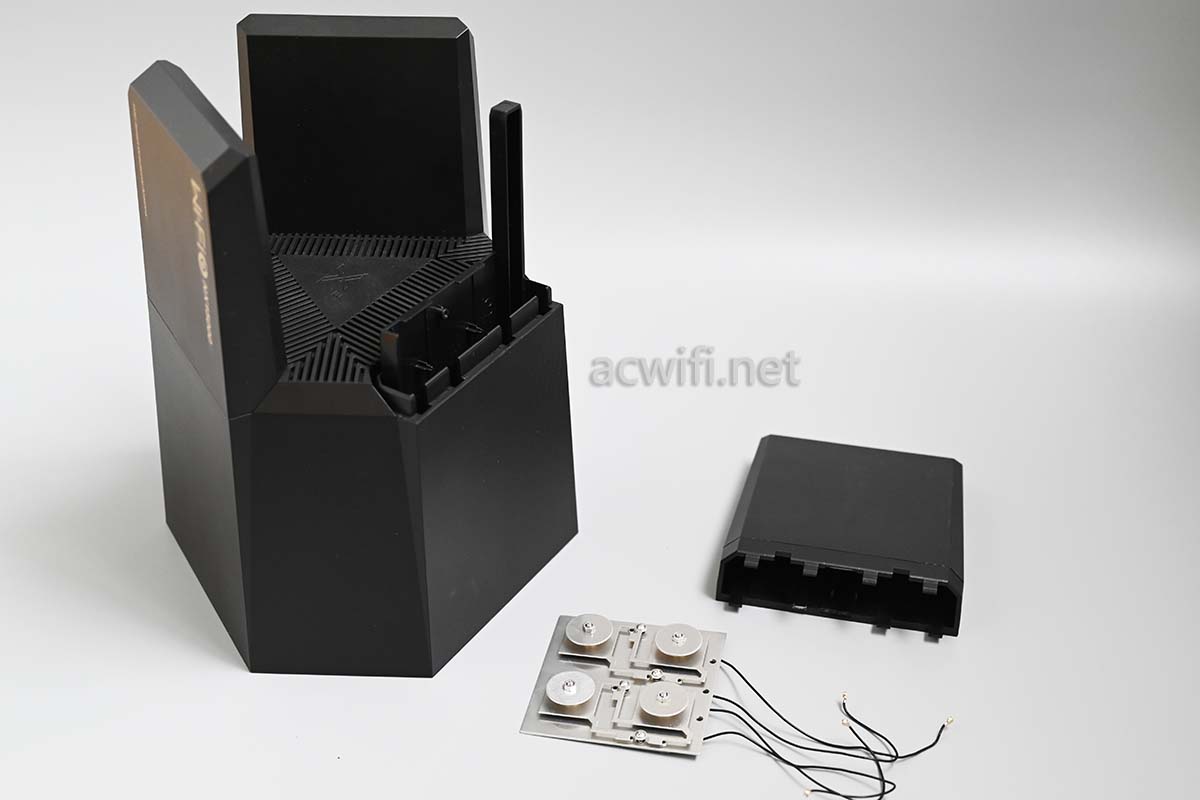

现在先去看天线吧。我很艰苦地把一个天线外壳拆下来了，还弄断了一个卡扣：

这种定向天线通常只能在一些无线AP里能看见。

好有科技感呀，男人都喜欢的金属质感，满满的。

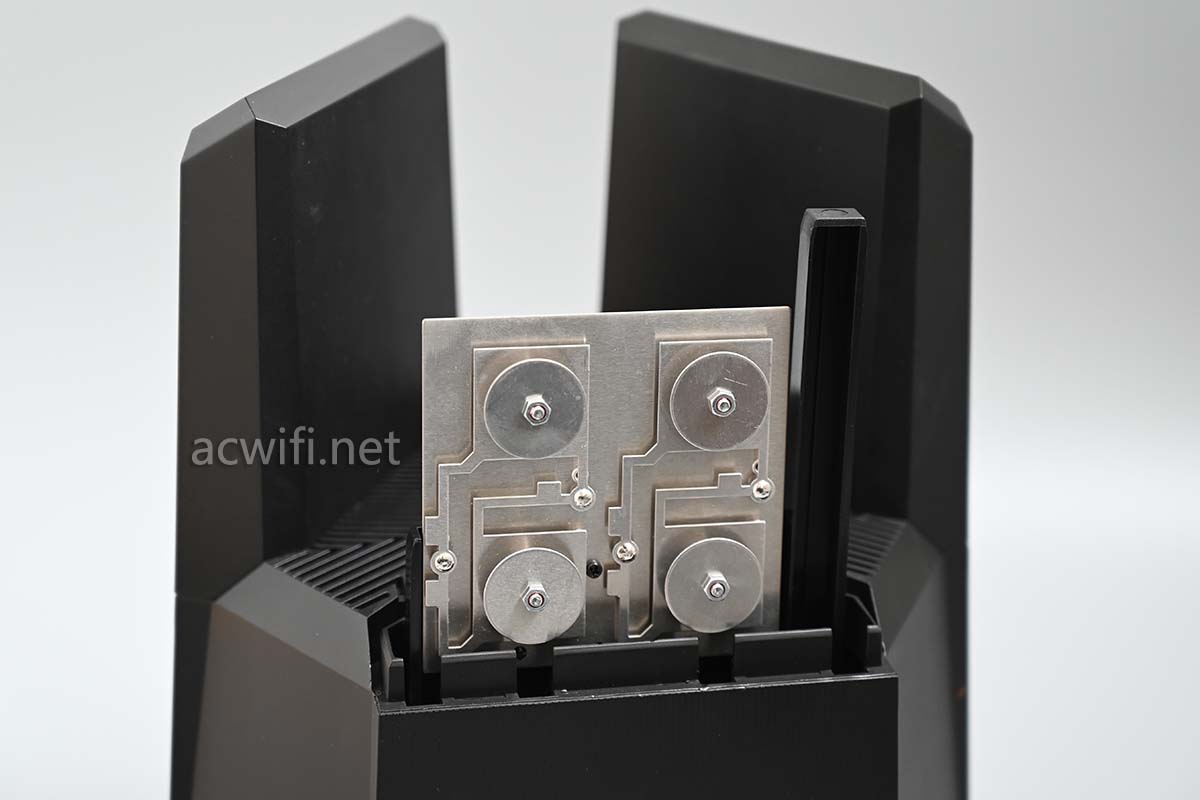

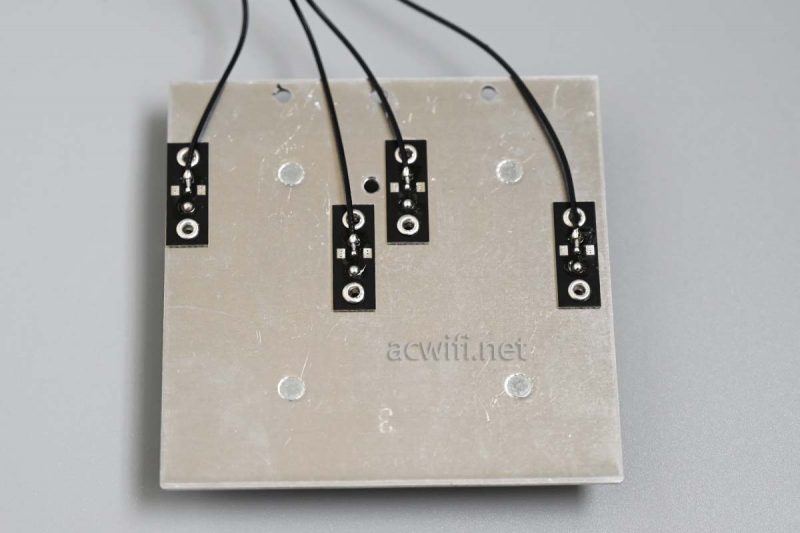

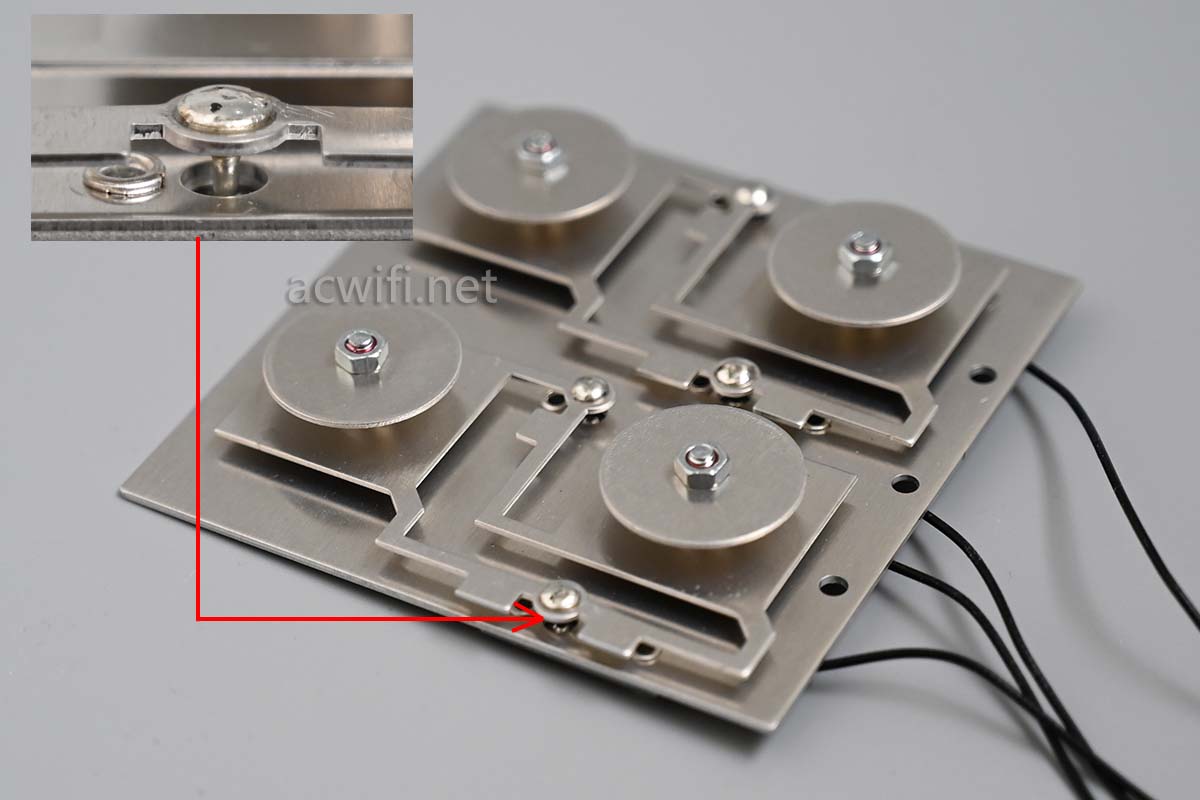

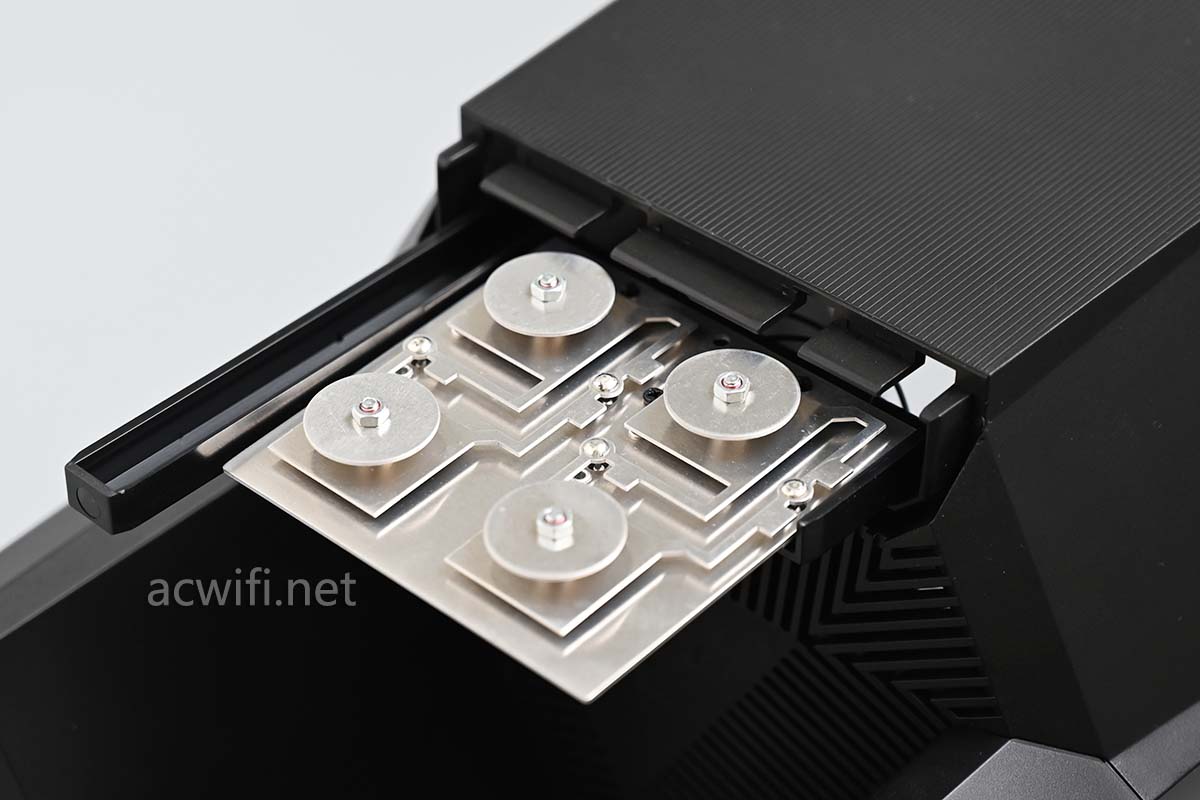

拧下一颗固定螺线，取出整组天线：

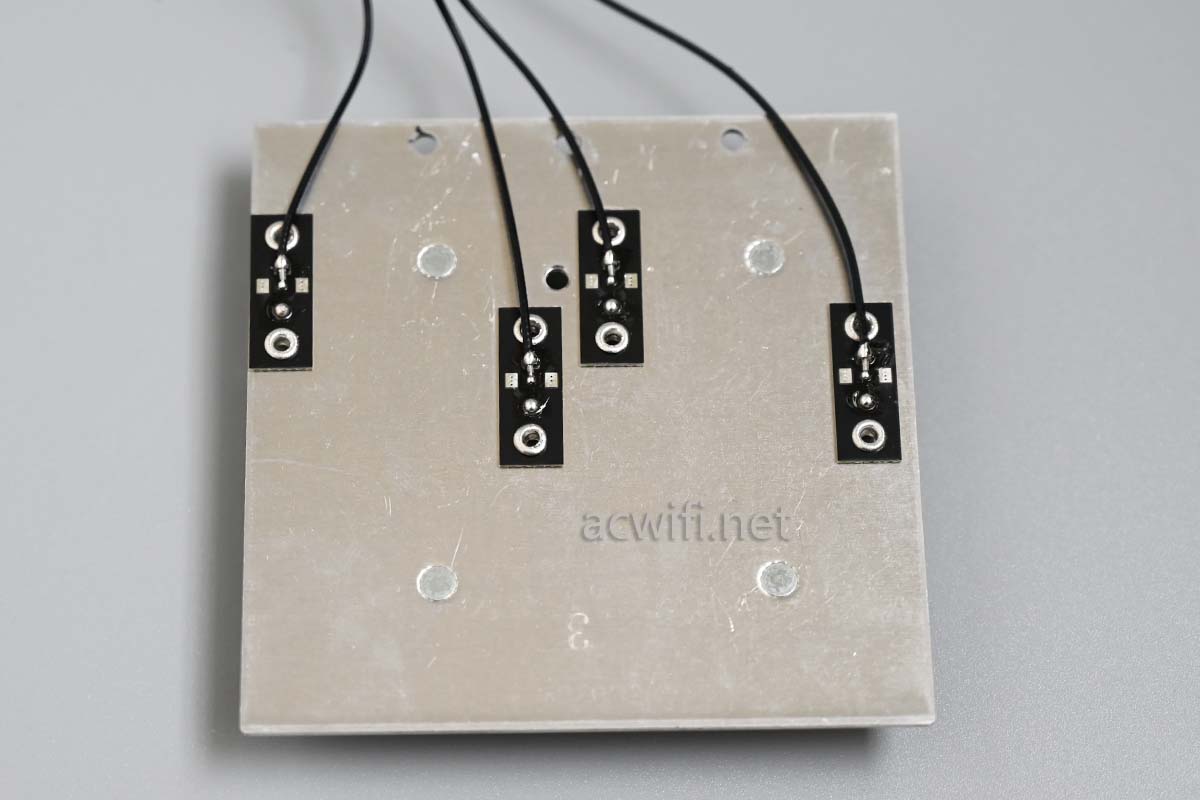

天线接在中间那一层曲折的金属上。天线好复杂，我不懂当中原理。有懂的可以在下方留言。

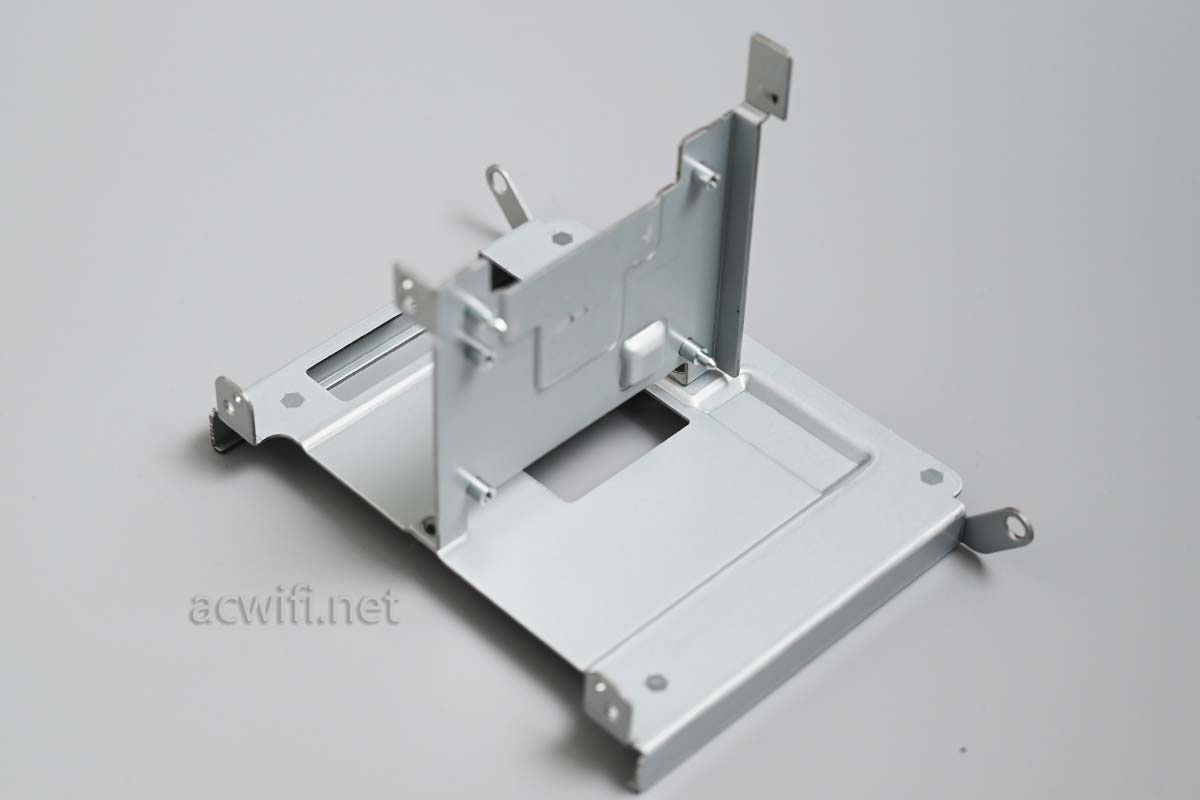

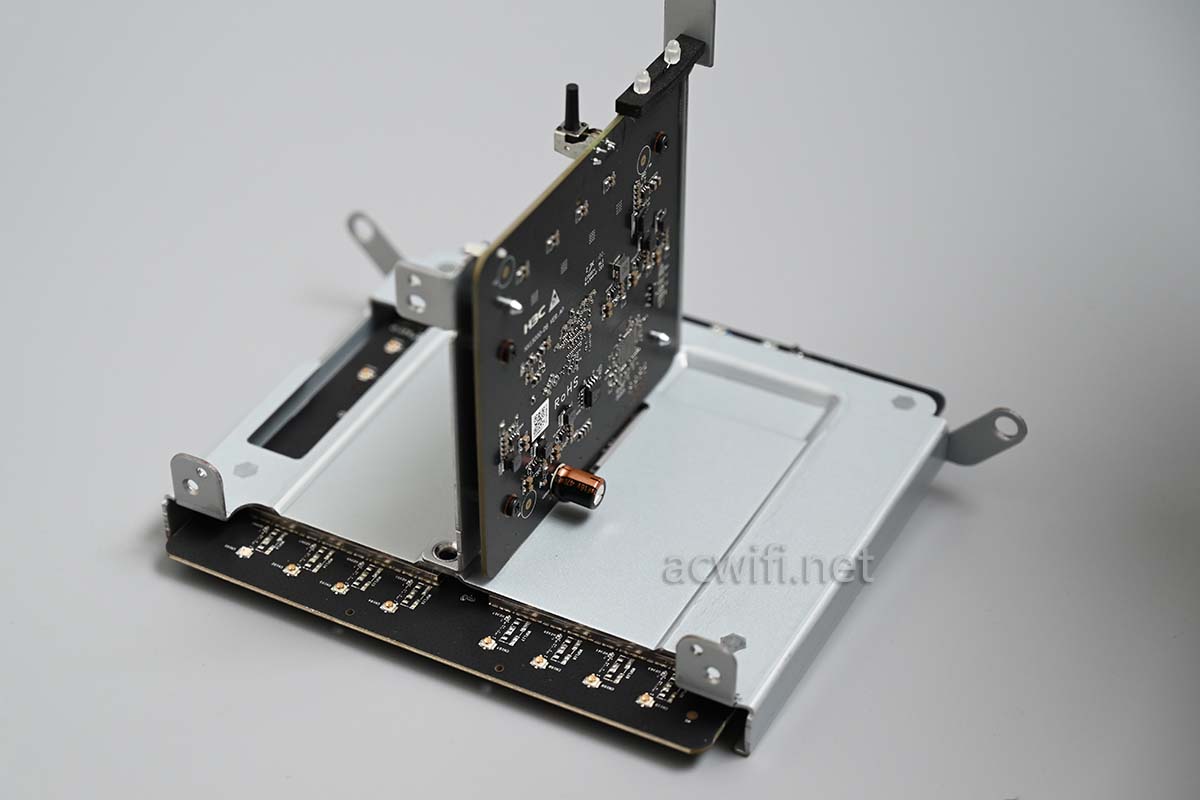

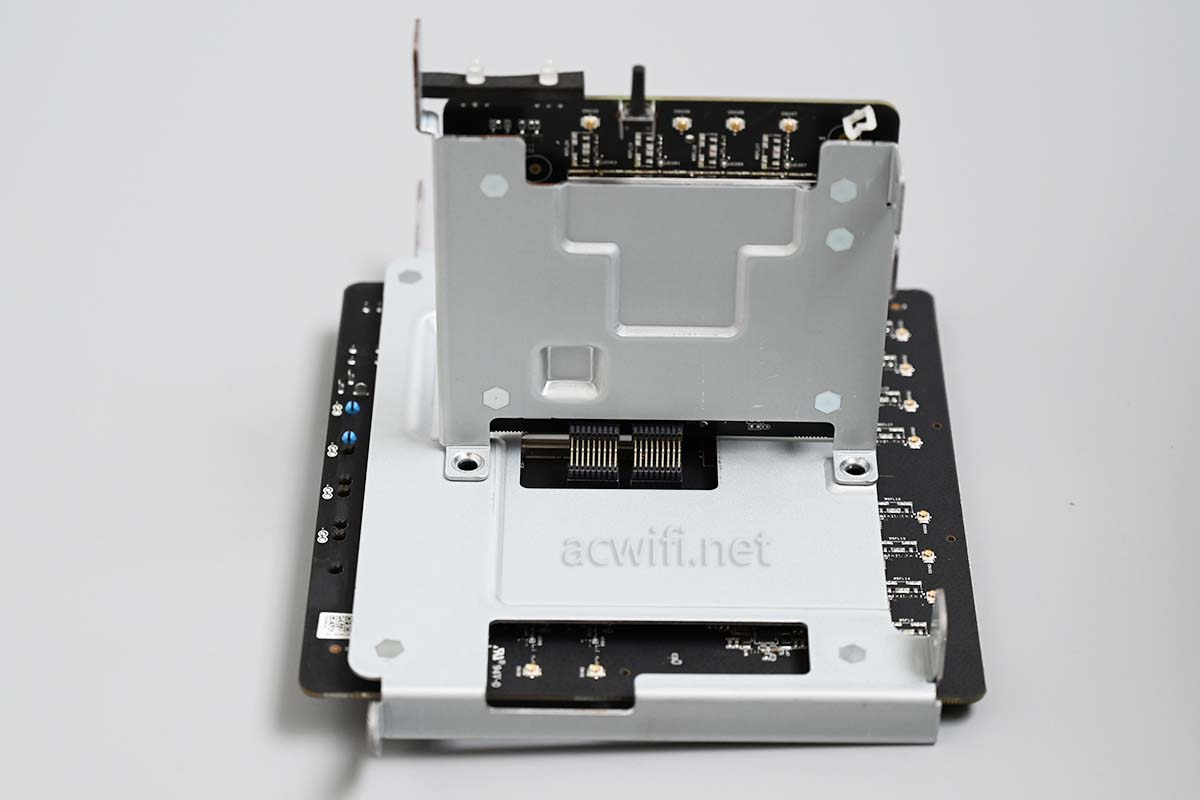

天线看完了，现在看主板吧，把两片主板从金属支架中拆出来，没见有其它散热片，所以这金属支架也就充当了散热器的作用了:

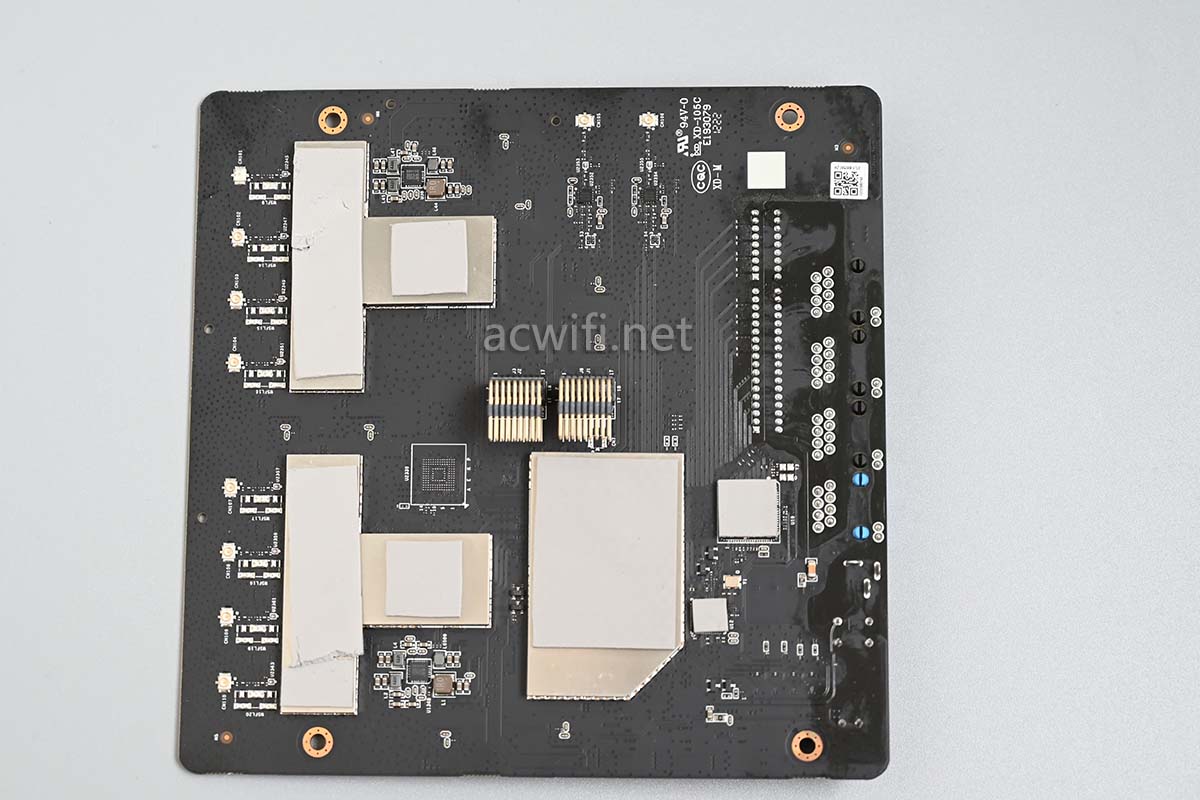

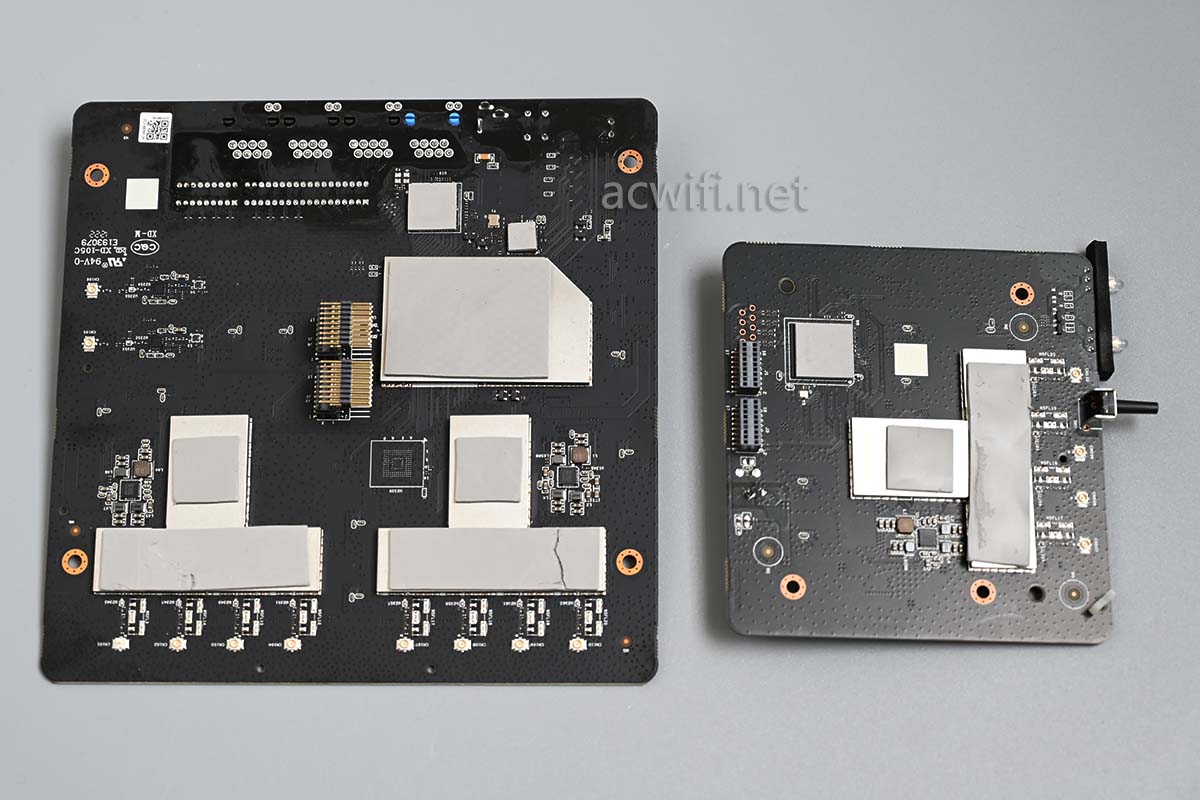

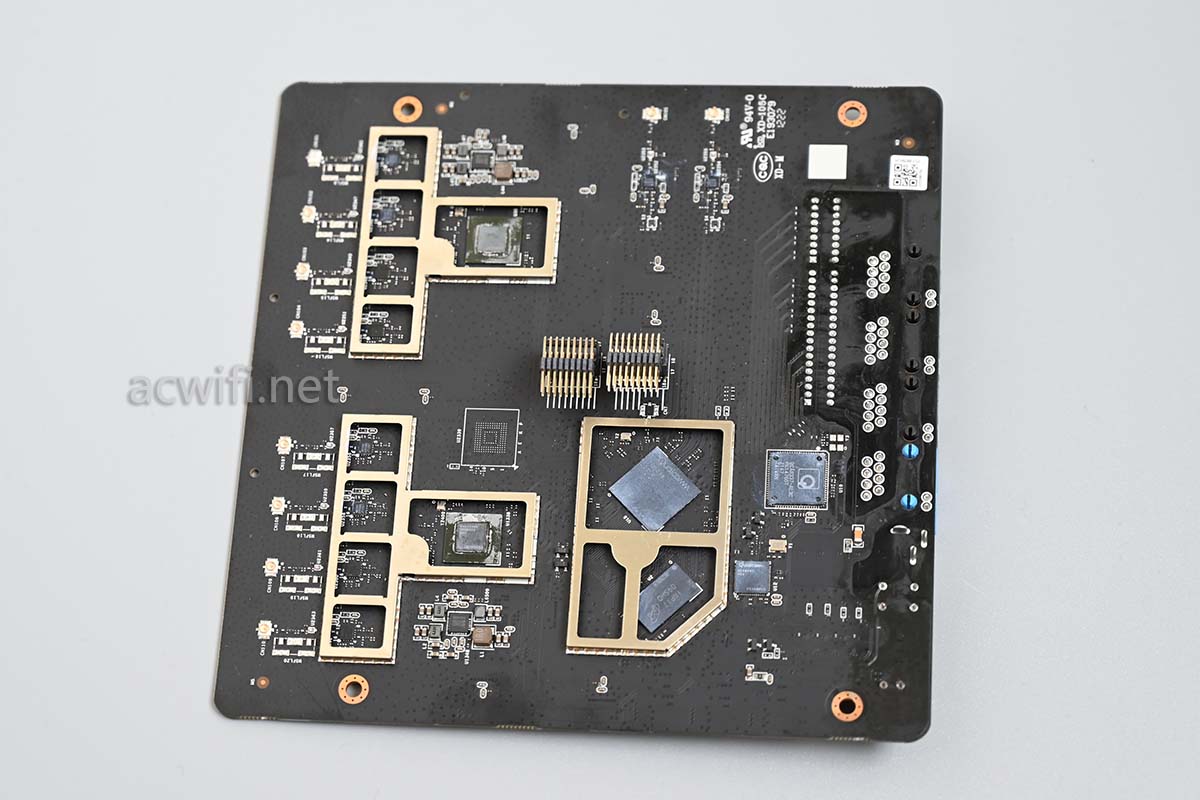

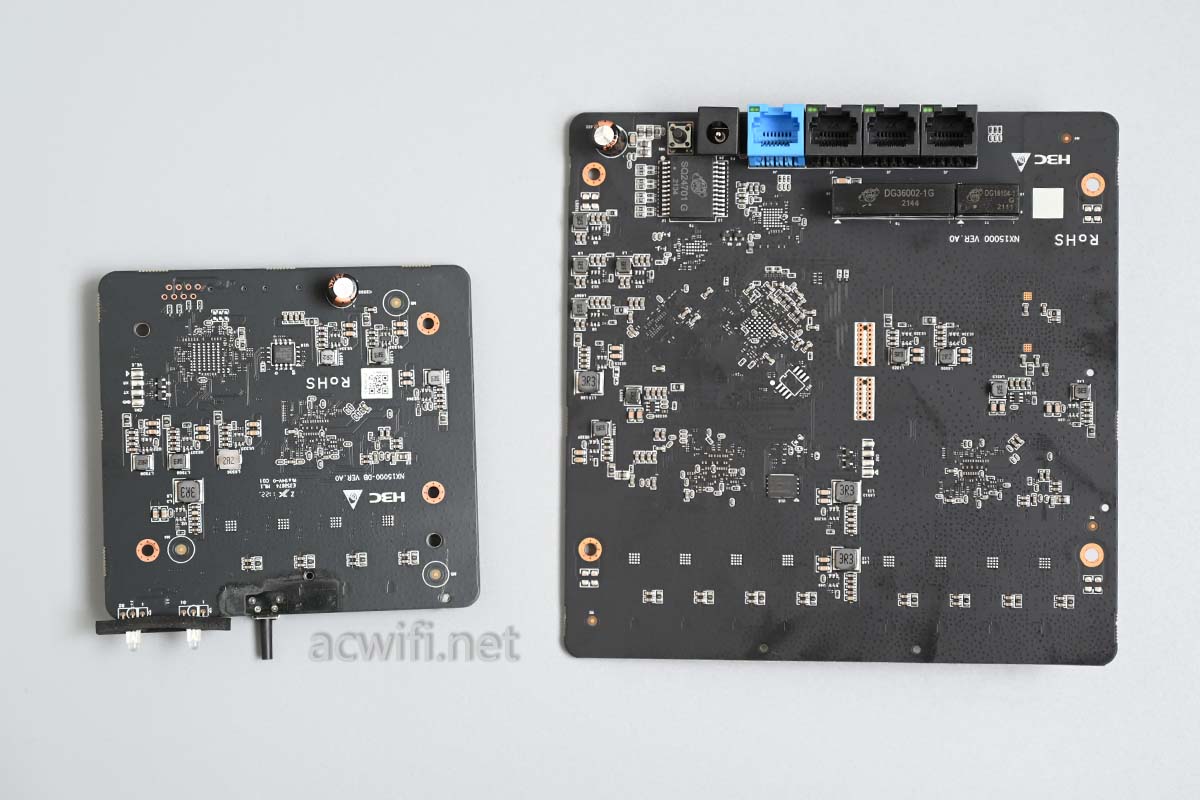

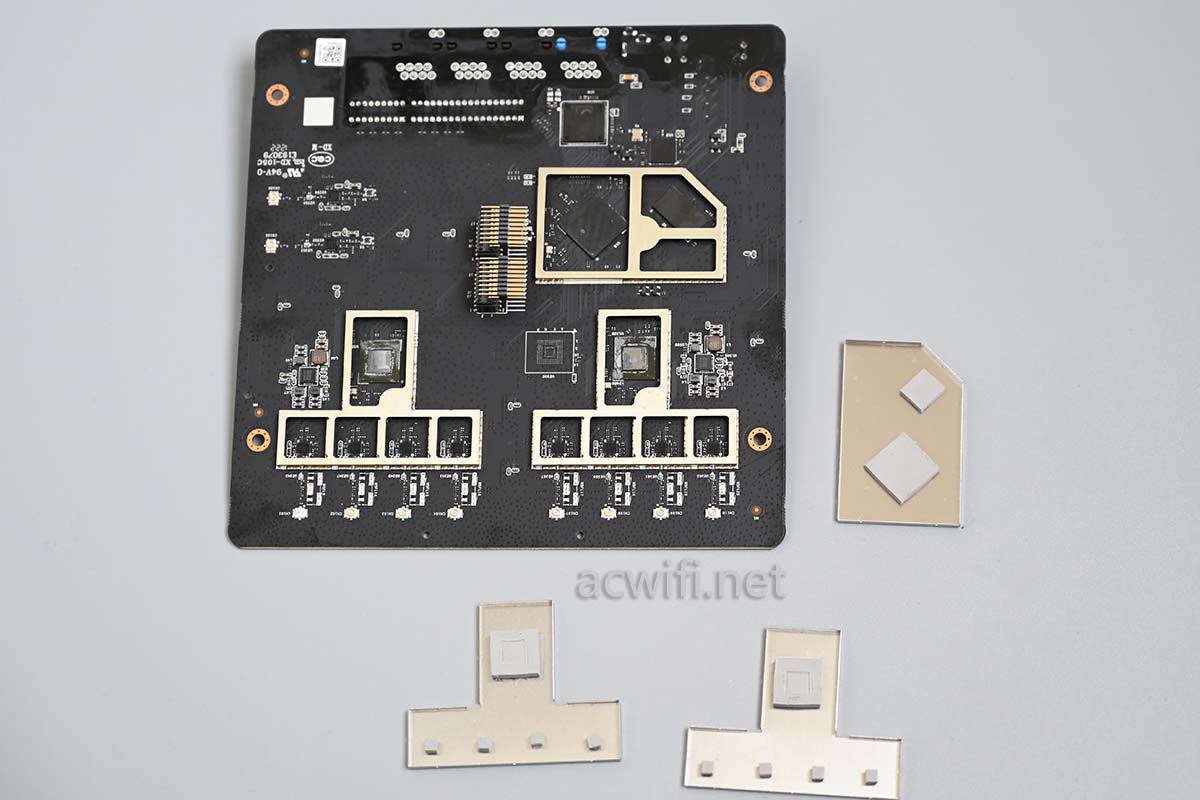

两片主板，一大一小：

其实主板从金属支架上分离之后，有些导热硅脂垫片是吸附在支架上，我手撕下来再放回屏蔽罩上的，哈哈。

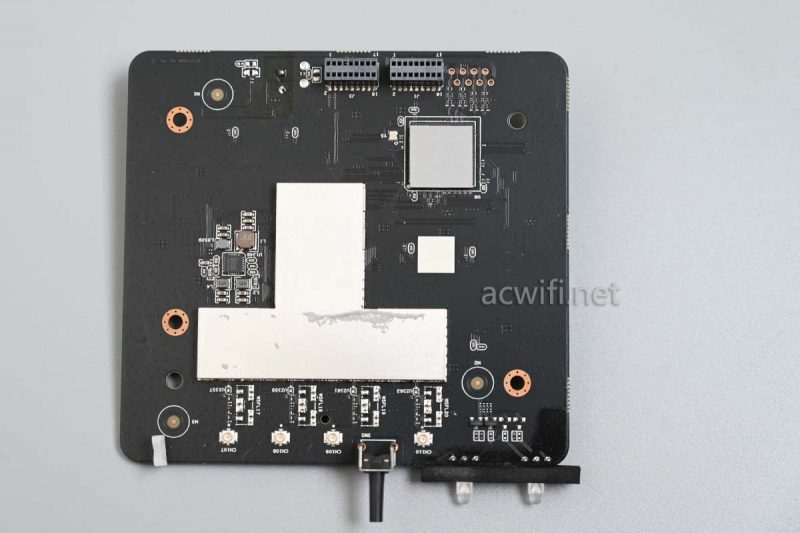

另一面：

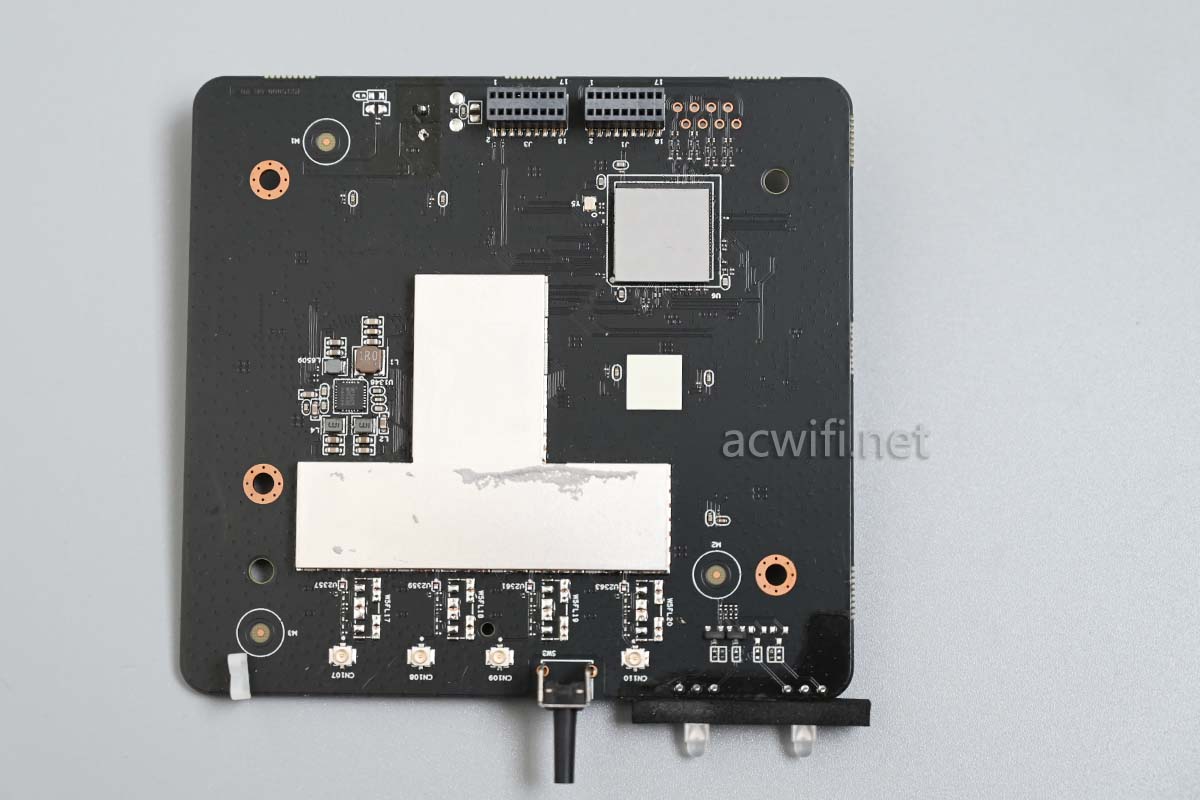

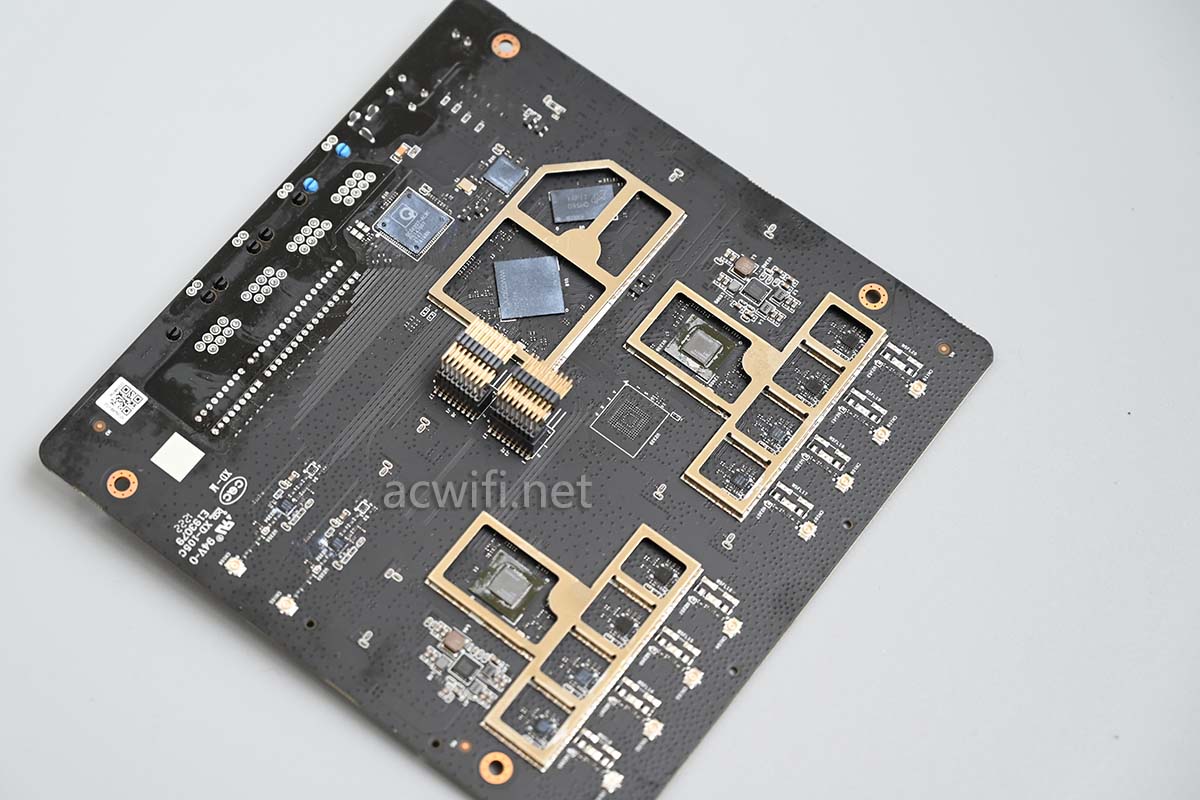

先看最大的那片主板吧。

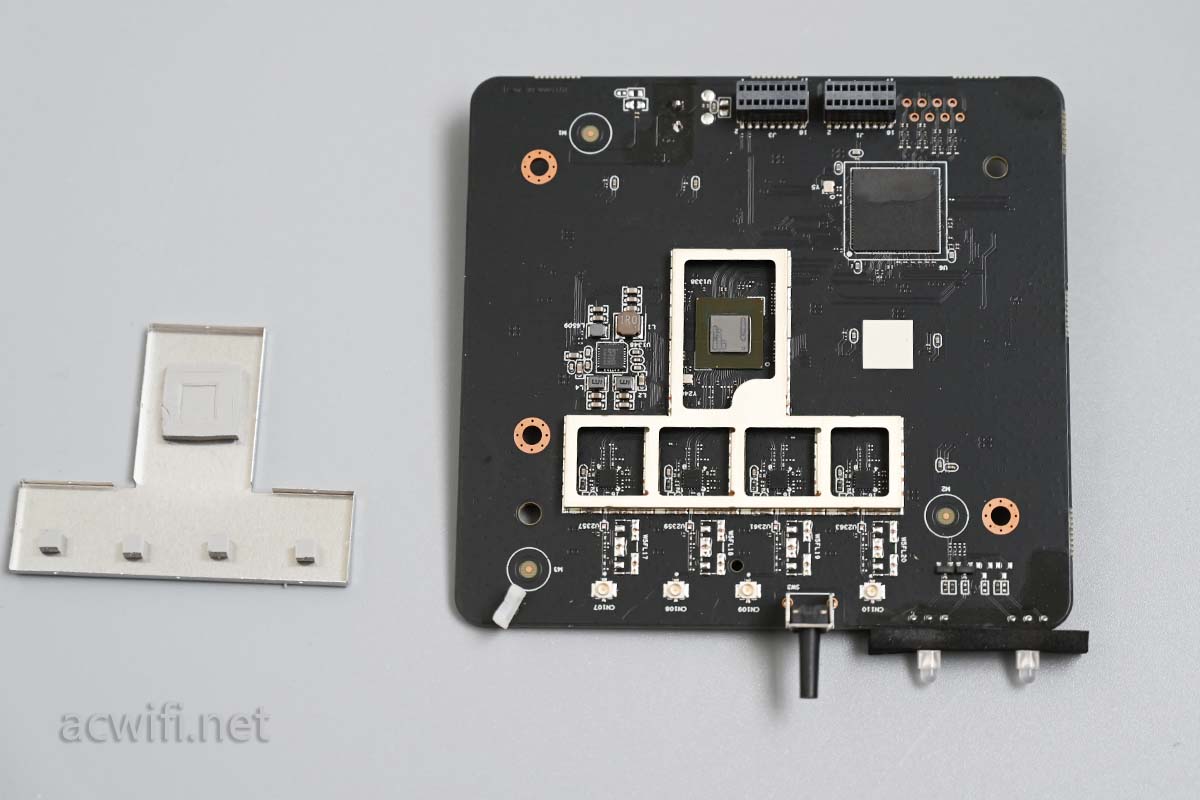

拆开屏蔽罩：

抹上硅脂方便显出芯片上的丝印字迹：

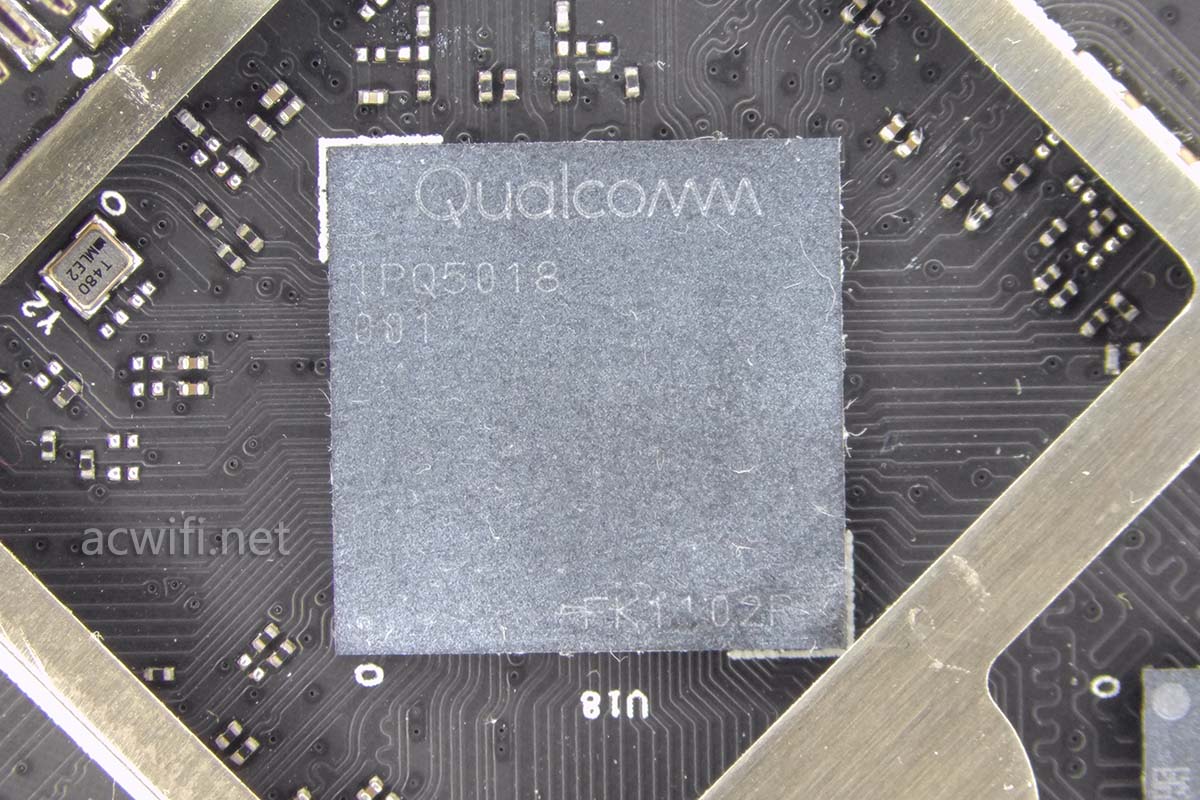

H3C Magic NX15000的CPU型号是高通的IPQ5018，双核1GHz，集成2.4G Wi-Fi 6，最高速率574Mbps； 集成单核1GHz NPU：

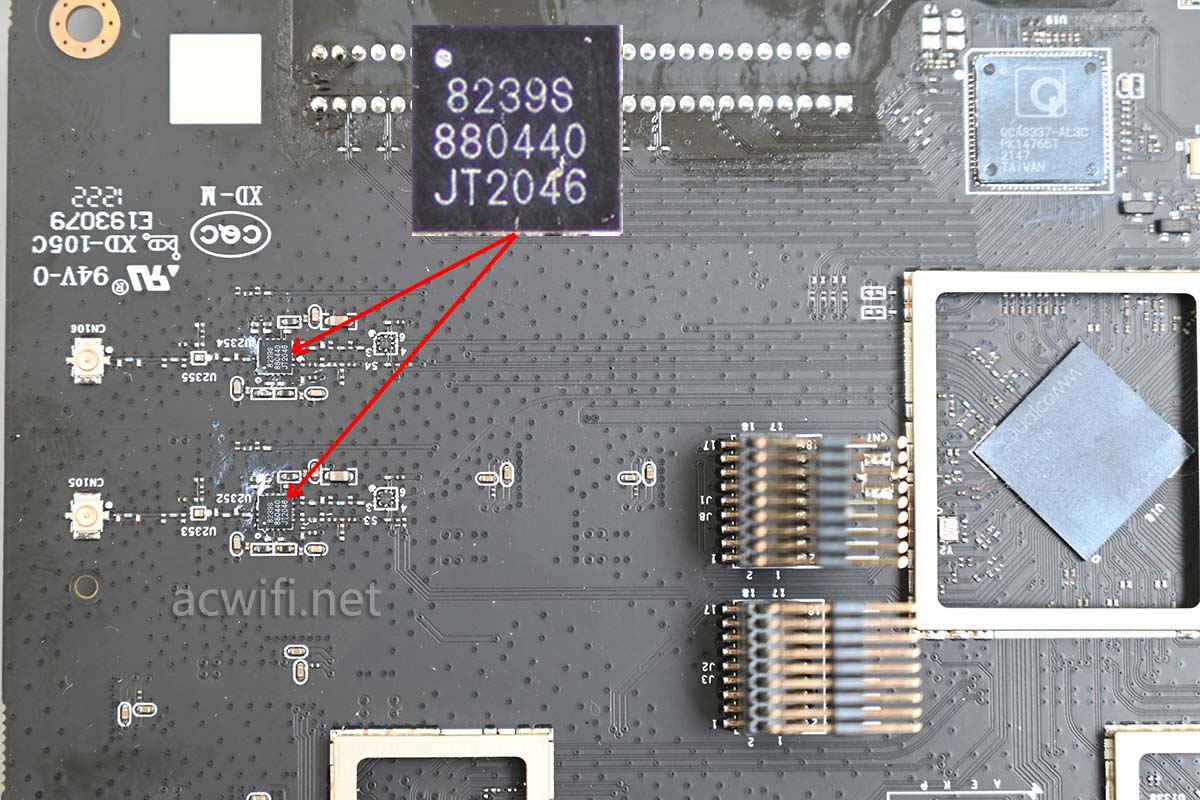

2.4G外置了两颗独立 的FEM芯片，型号是KCT8239S， 上海康希通信科技公司的产品。

KCT8239S的参数：
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated Power Detector
Output power:

+20dBm @ DEVM=-43dB, HE40/MCS11, 5V
+20.5dBm @ DEVM=-40dB, HE40/MCS11, 5V
+22dBm @ DEVM=-35dB, VHT40/MCS9, 5V
+23dBm @ DEVM=-30dB, HT20/MCS7, 5V
Transmit gain: 29dB at 5V
Receive gain: 19dB at 5V
Noise Figure: 2.6dB at 5V
ESD protection circuitry on all PINs
Minimal External Components Required
Small package: MIS-16L, 3×3×0.55mm (MSL1, 260 oC per JEDEC J-STD-020)
ROHS and REACH Compliant

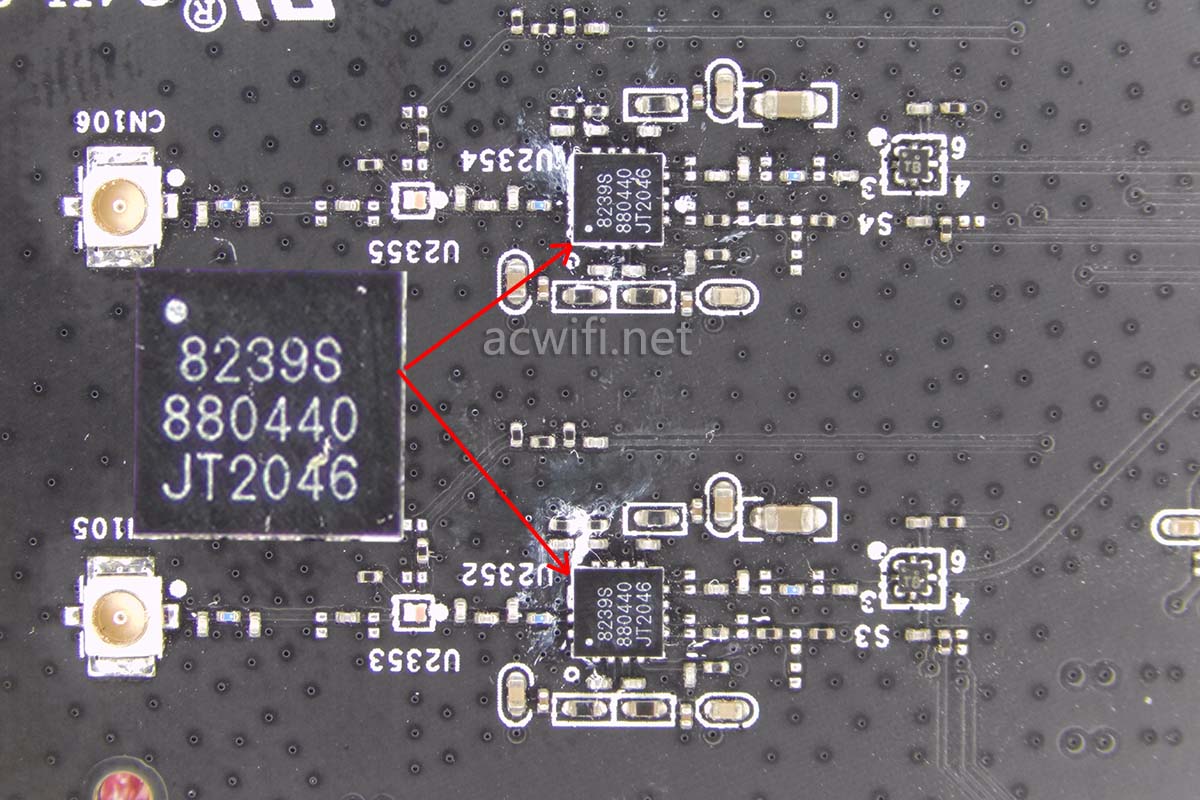

2.4G射频电路细节图如下：

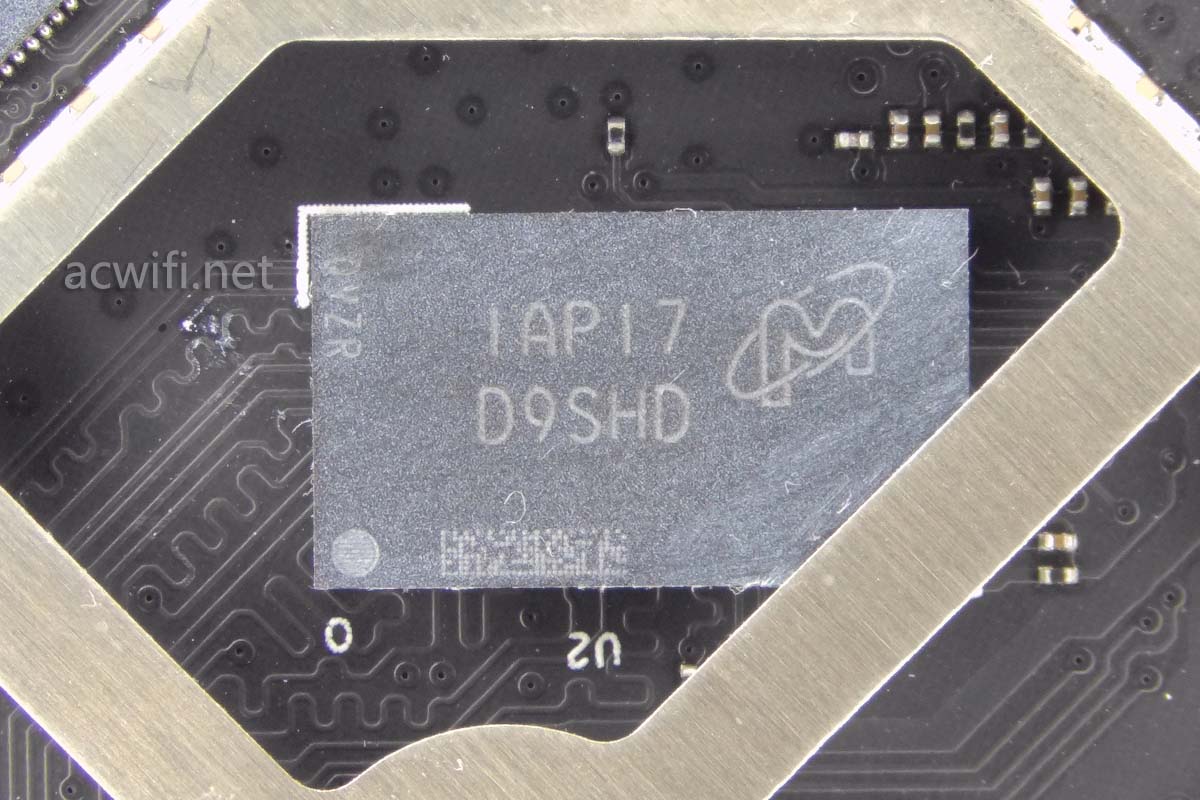

CPU旁边的内存芯片上面丝印着”D9SHD“，从中可以查出具体型号是MT41K256M16TW-107，DDR3-1866，容量512MB .

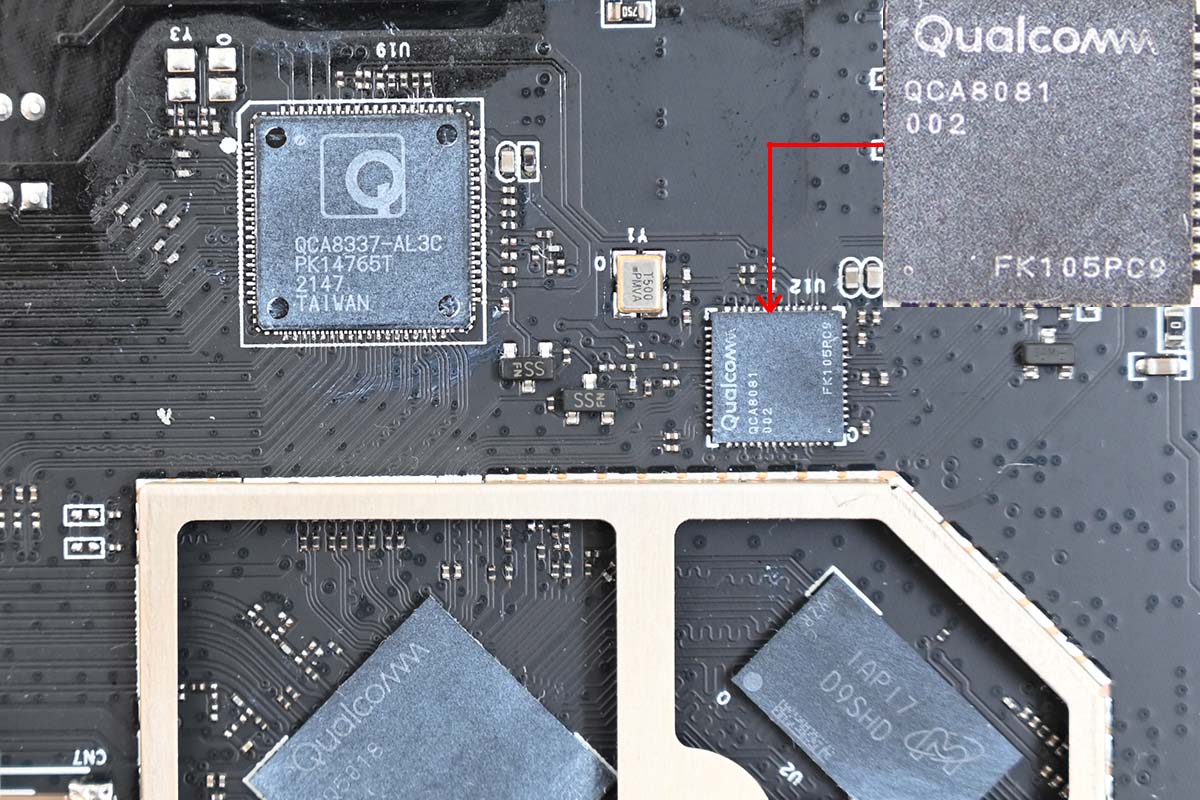

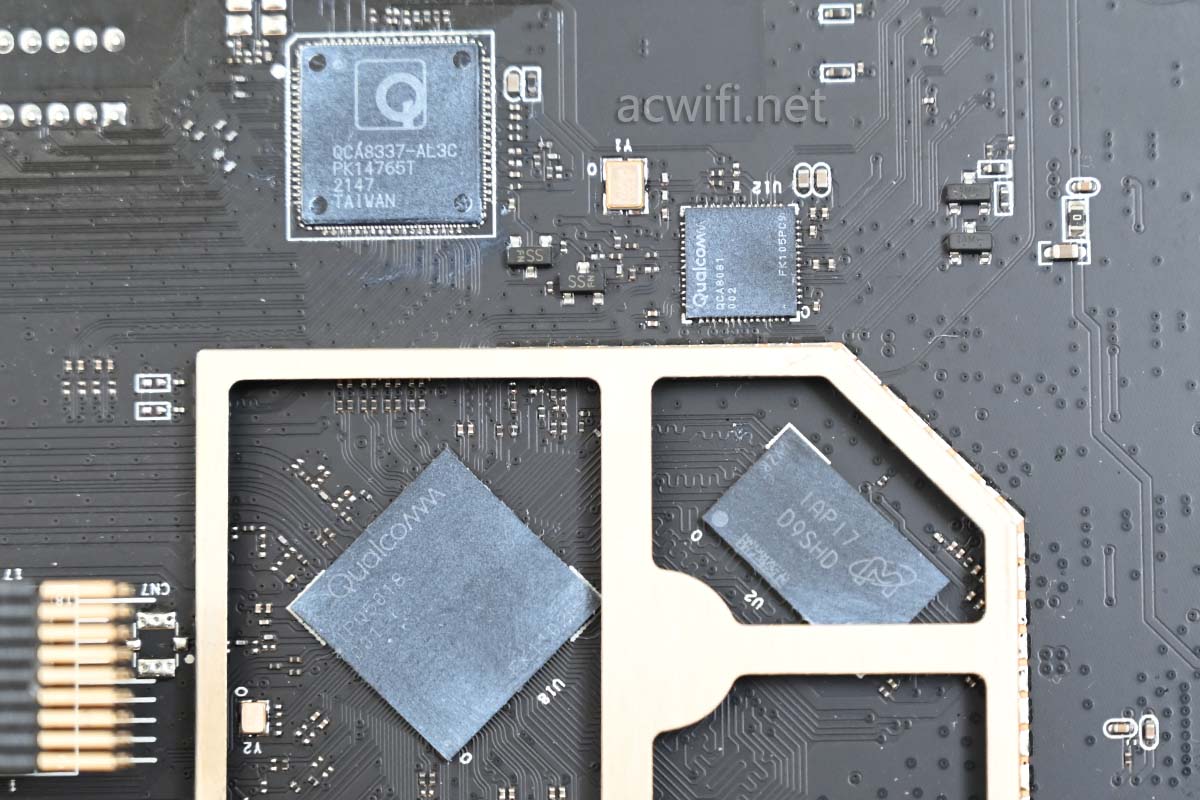

CPU上方是千兆交换芯片和2.5G PHY芯片，分别是QCA8337-AL3C和QCA8081：

IPQ5018有HSGMII（2.5Gbps），与QCA8081连接；

IPQ5018有1G PHY（1Gbps），与QCA8337-AL3C连接。最后我再简单画个连接图吧！

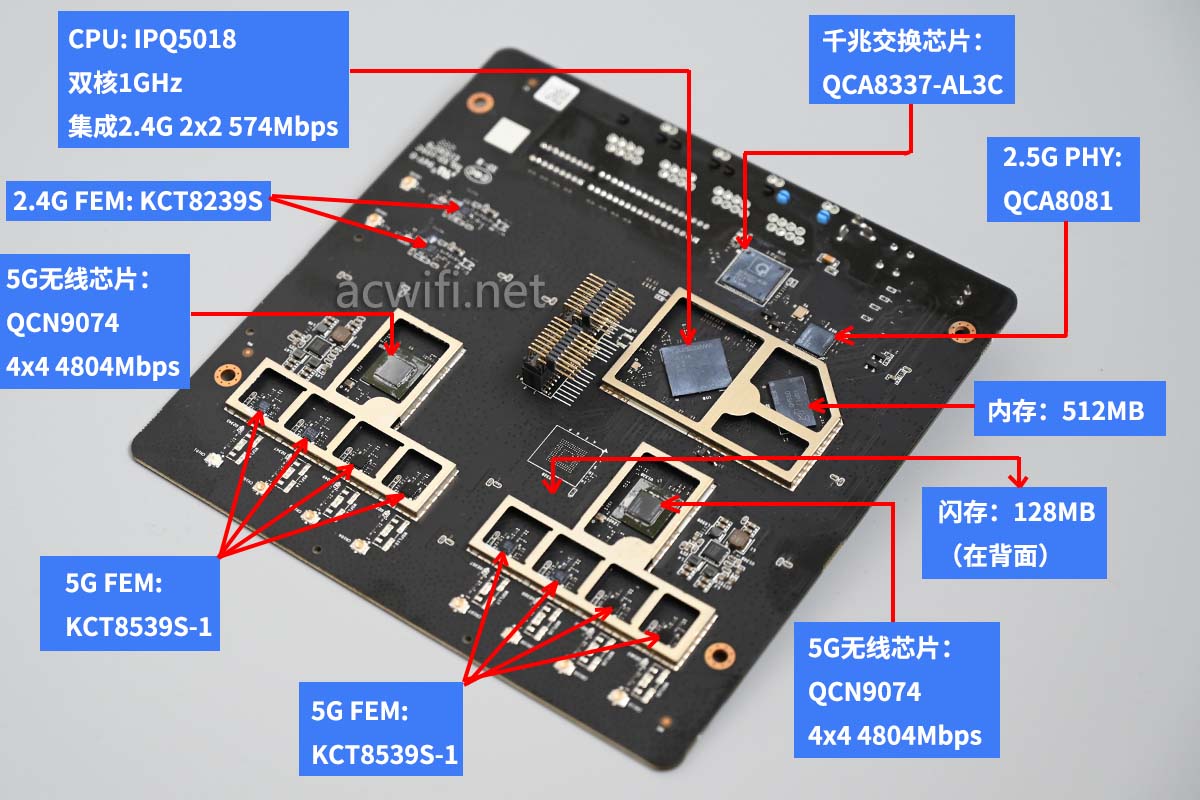

前面提到的芯片的位置关系：

现在看5G无线芯片。

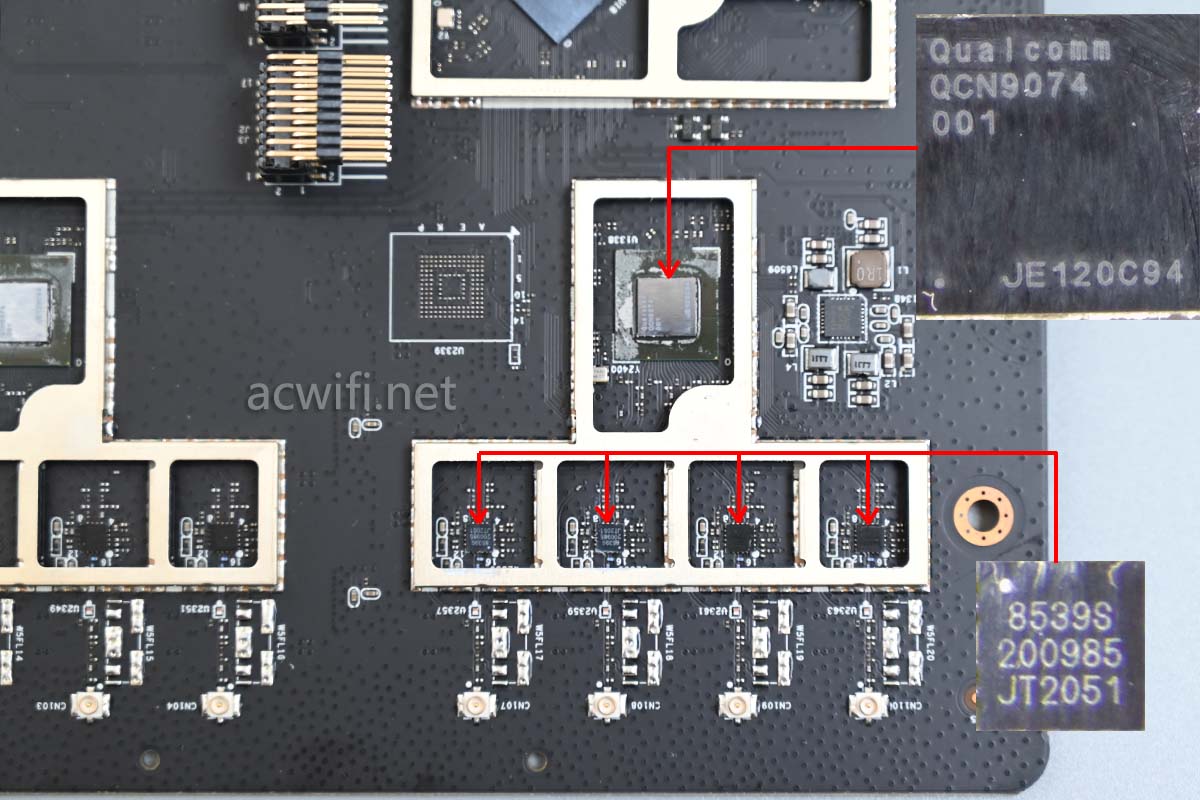

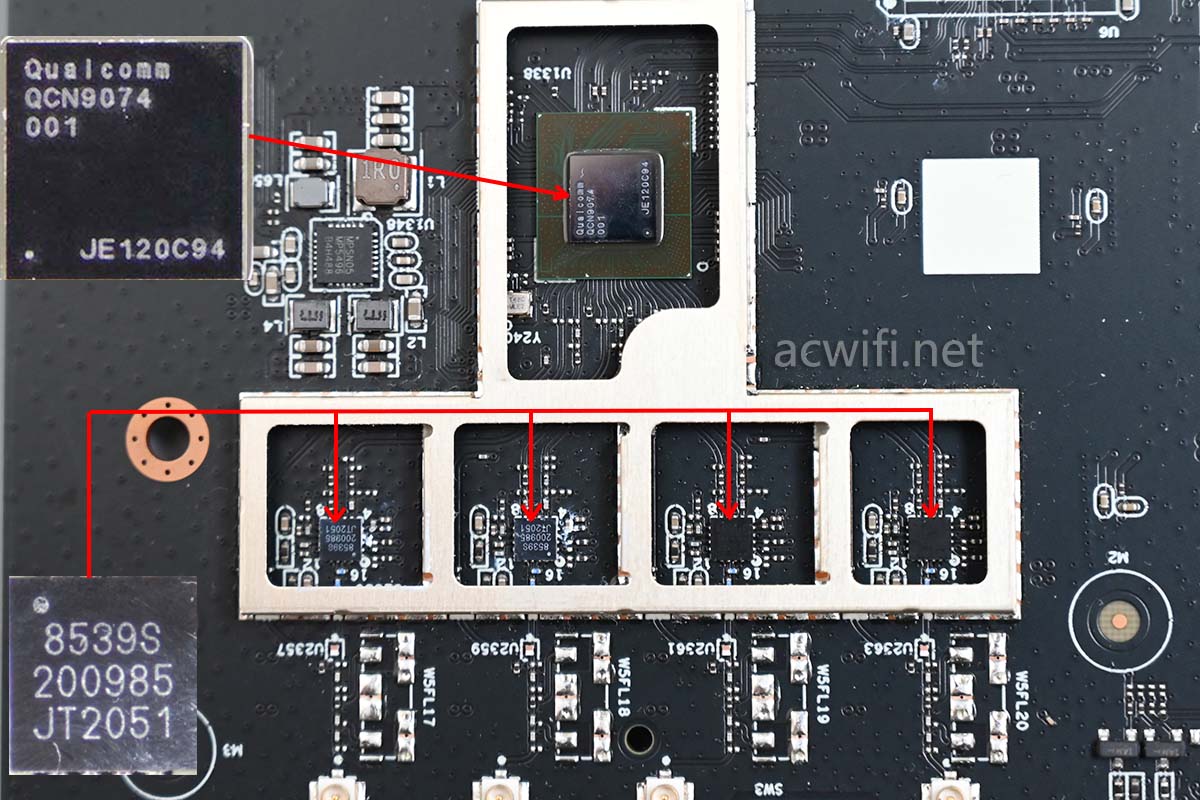

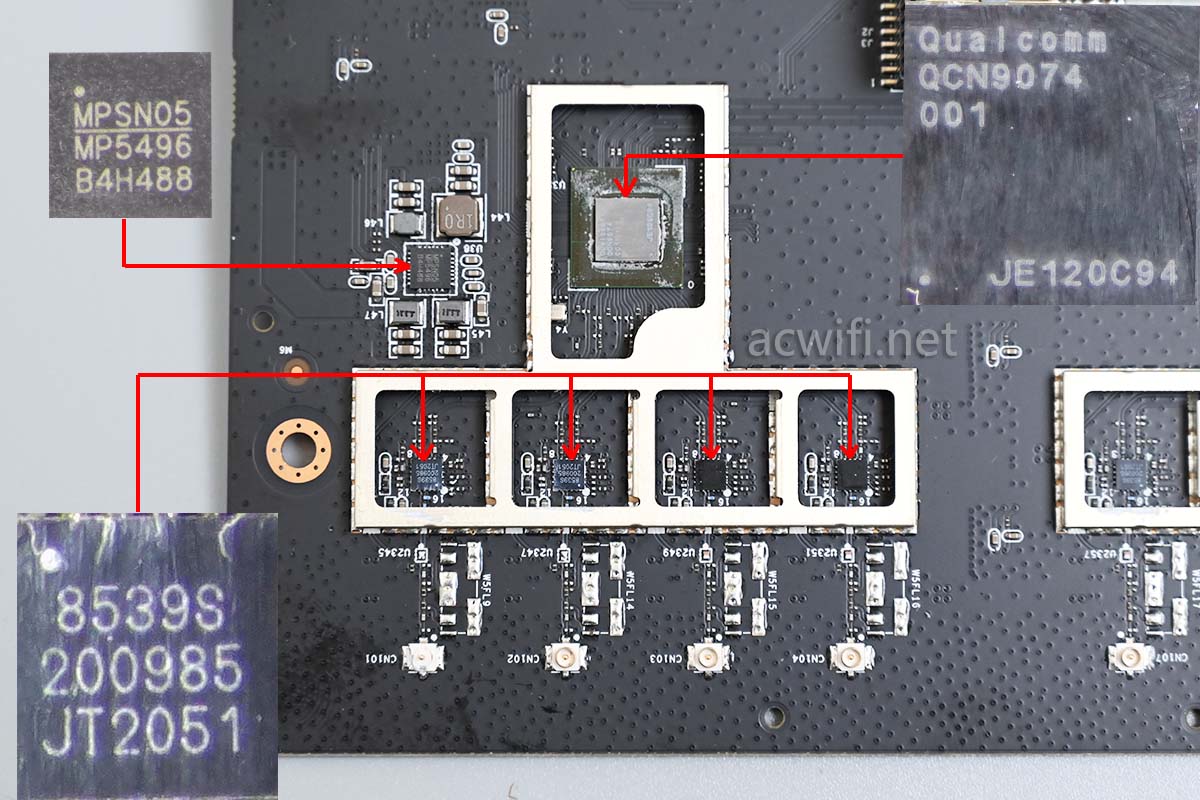

一侧的5G射频电路如下：

5G无线芯片是QCN9074，支持4x4MIMO，在160MHz频宽下最高速率4804Mbps，在2x2MMO下以支持4096-QAM，若手机也支持，则最高速率可达2882Mbps，比如小米11。QCN9074的无线带机量是512台，OFDMA用户最多是37个。

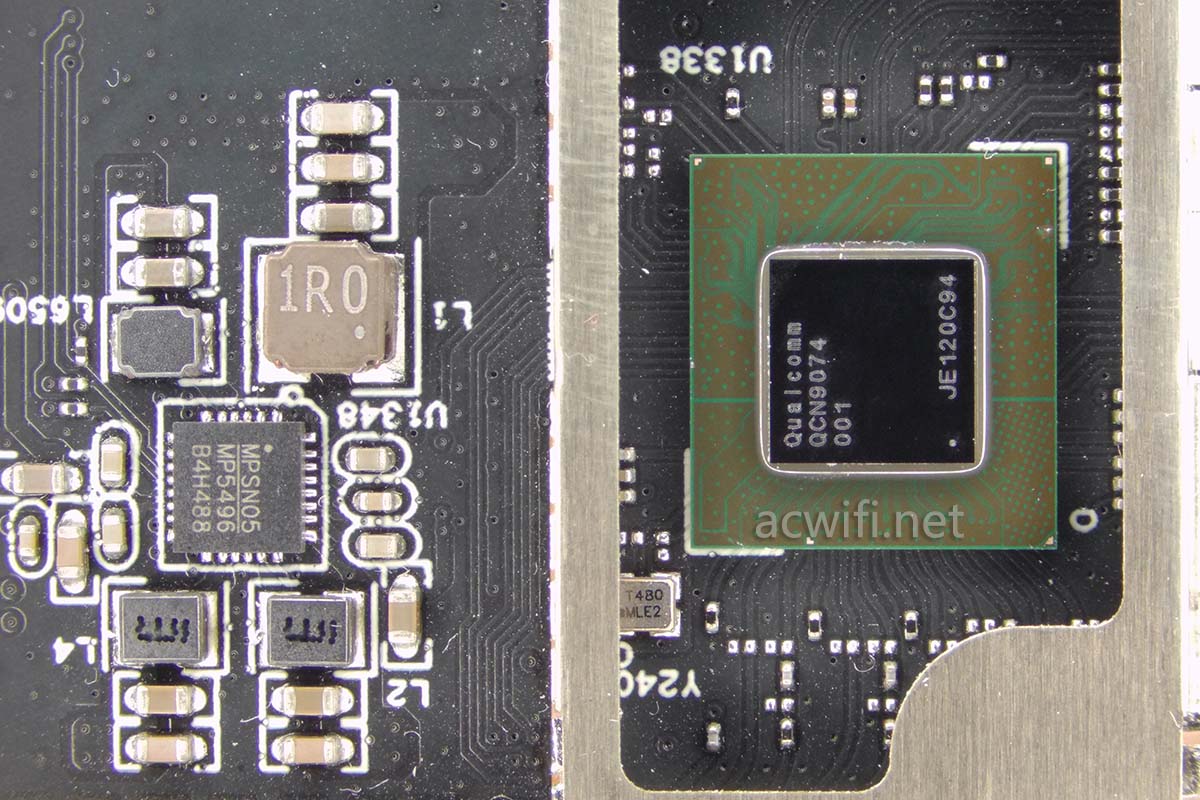

无线芯片的旁边是一颗电源管理芯片，型号是MP5496，每颗5G无线芯片旁边都有它。

5G外置了独立的FEM芯片，型号是KCT8539S-1，也是上海康希通信科技有限公司的产品，它的功率不错的，在H3C的NX54上面也是用它。

KCT8539S-1的参数：
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 32dB at 5V
Receive gain: 14.5dB at 5V
Noise Figure: 2.8dB at 5V
Output power:

+19.5dBm @-43dB DEVM, HE160//MCS11, 5V
+21dBm @-40dB DEVM, HE160//MCS11, 5V
+22.5dBm @-35dB DEVM, VHT80/MCS9, 5V
+23.5dBm @-30dB DEVM, HT20/MCS7, 5V
Integrated 2.4GHz Notch Filter
ESD protection circuitry on all PINs
Minimal external components required
Small package: MIS16-pin, 3mm x 3mm x0.55mm (MSL3, 260 oC per JEDEC J-STD-020)
ROHS and REACH Compliant

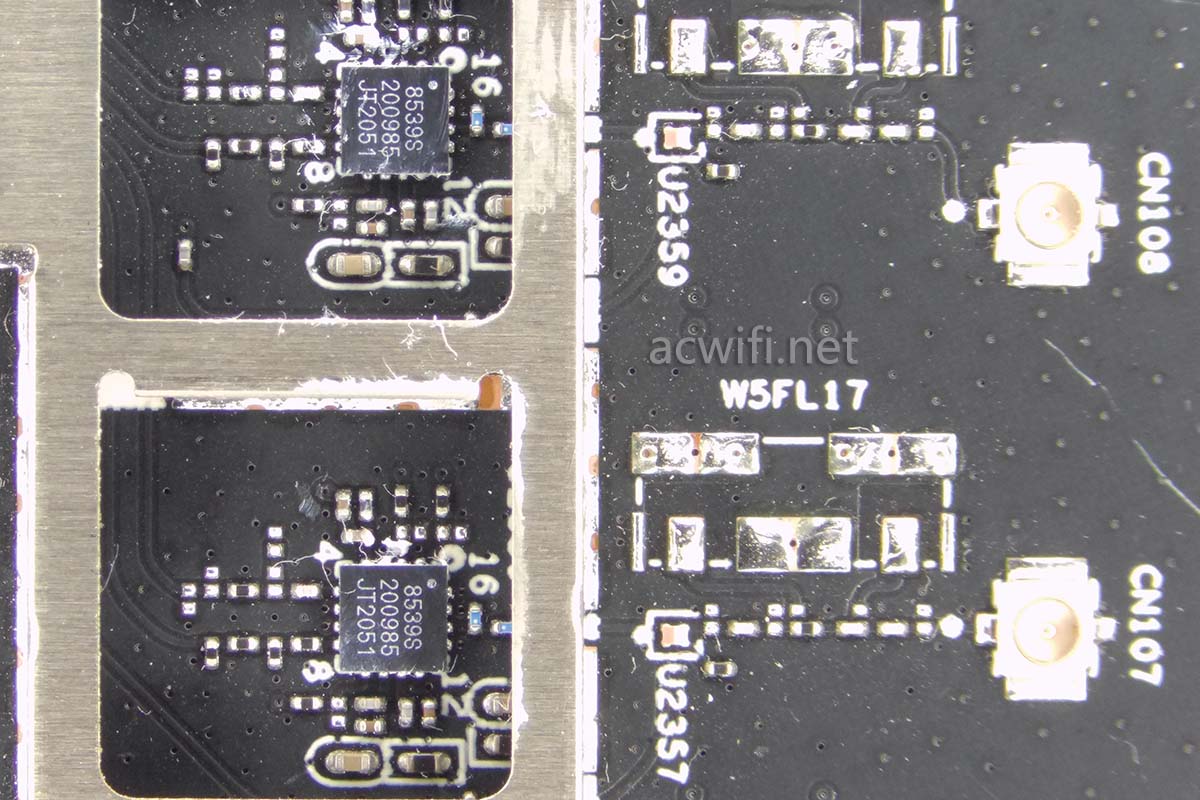

5G射频电路细节图：

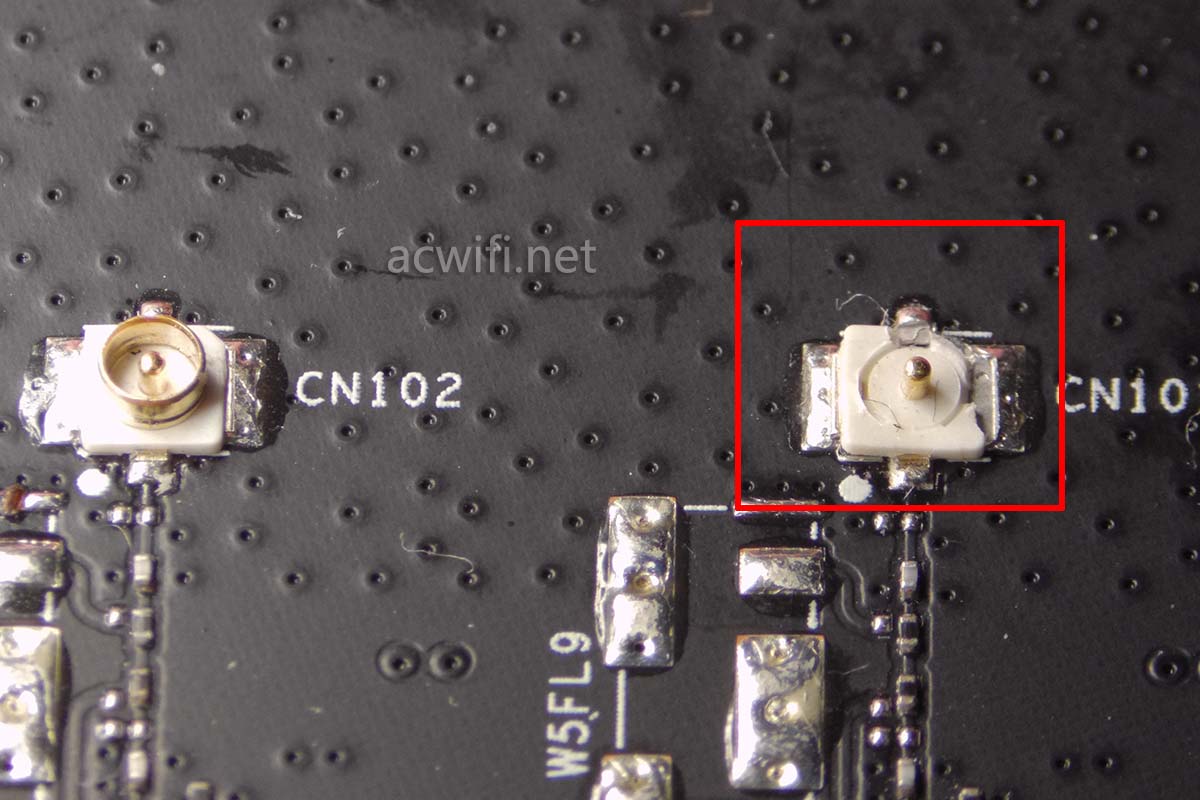

你们是否有留意到上面图片左上角有一个IPEX座子破了？

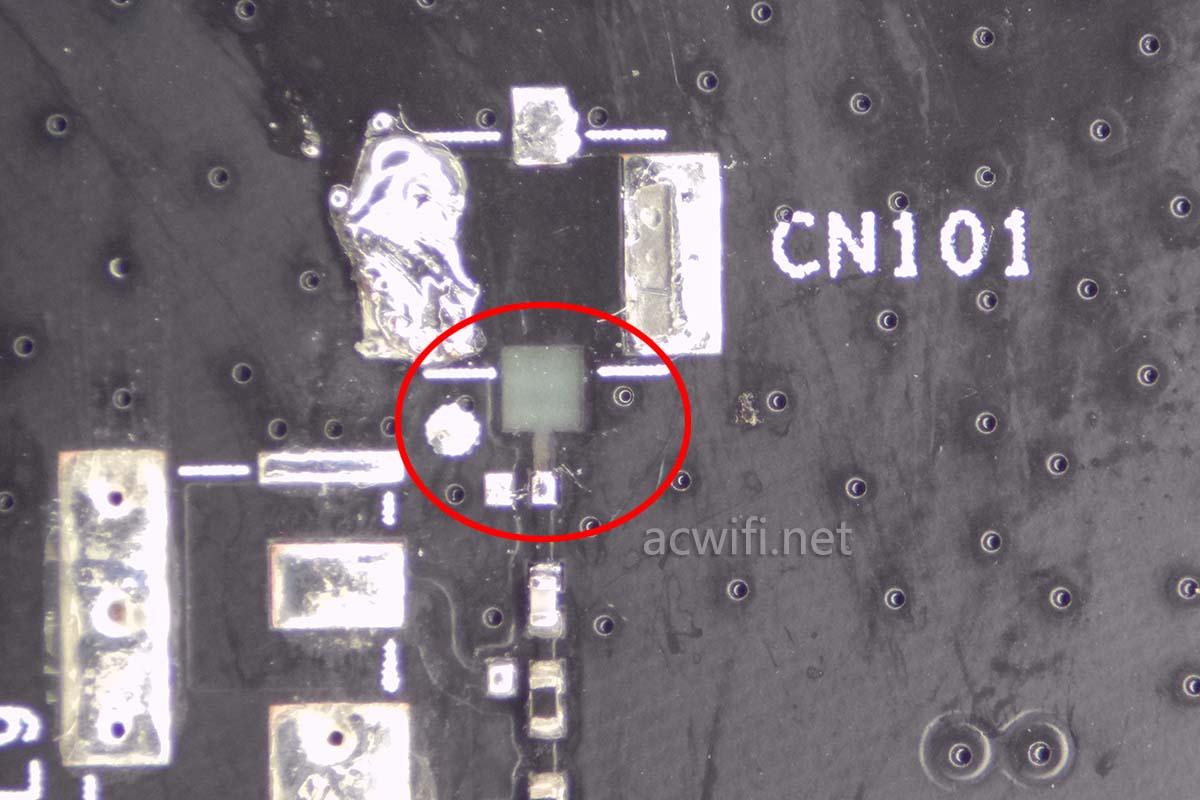

放大看看：

把接地的一圈铜片扯走了，就是拆机的步骤不对，勉强没幸福的！

一圈铜片被塞在馈线接头上，想着直接剪掉，然后直接焊接在主板上算了，可是，焊接好之后一量，天线与GND短路，然后又重新取下来再焊，几经折腾，，触点脱皮了：

手太残，没救，是我手残没得救。

主板另一边的5G芯片和FEM也是一样的：

这一面已经看完了。

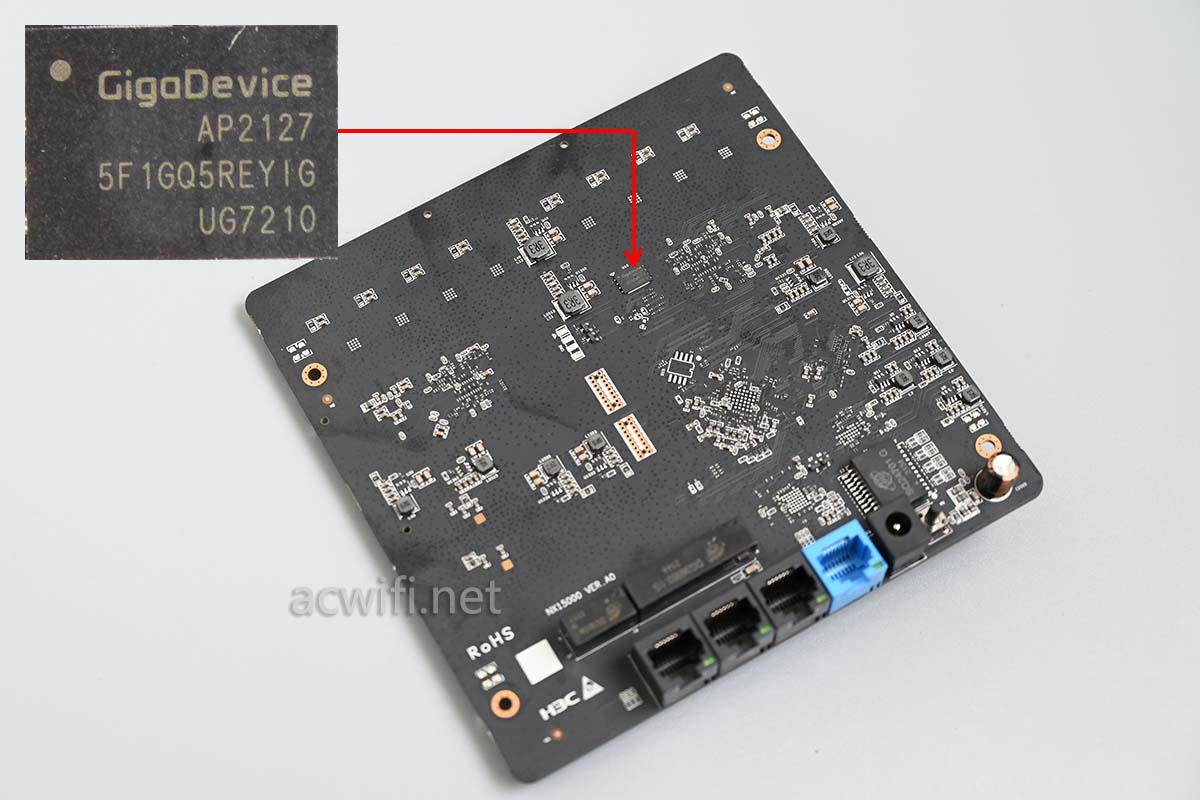

现在翻过来看带网口的那一面。有一颗闪存芯片，型号是GD5F1GQ5REYIG，容量128MB：

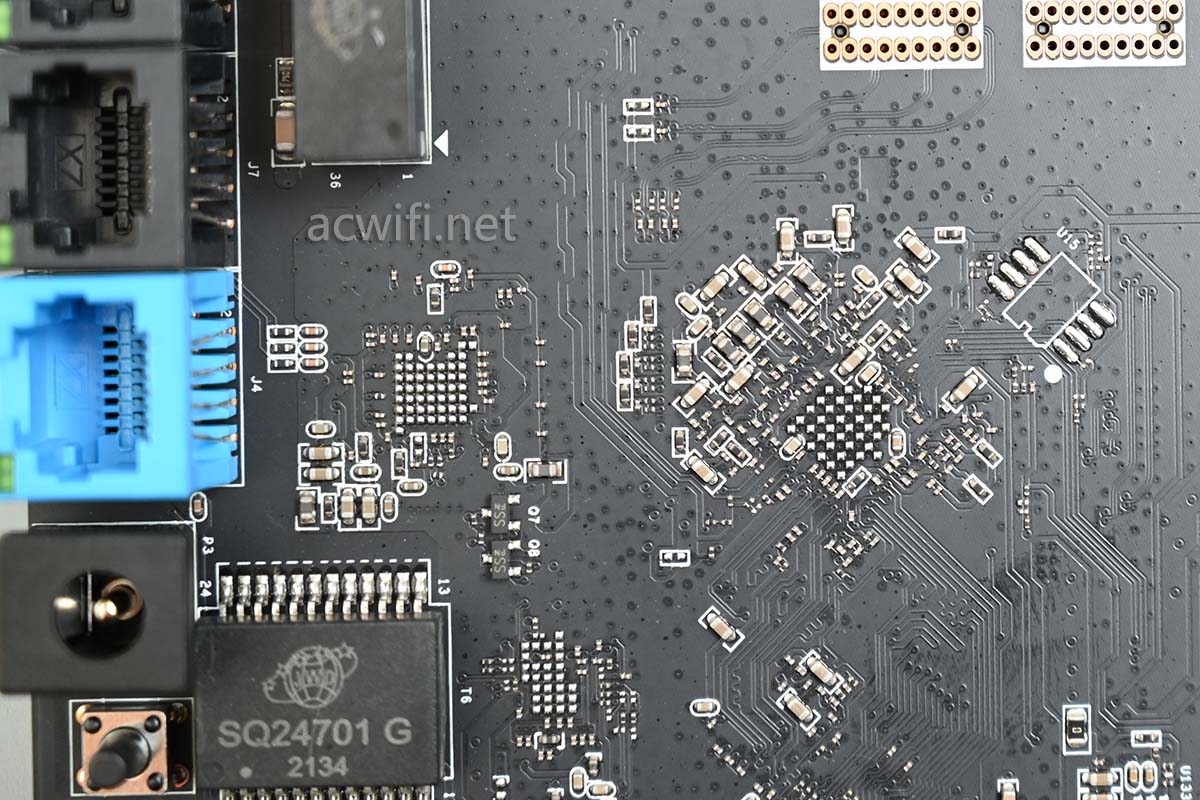

2.5G网口附近的电路：

这片大的主板先做一下各芯片型号汇总：

接下来看小主板：

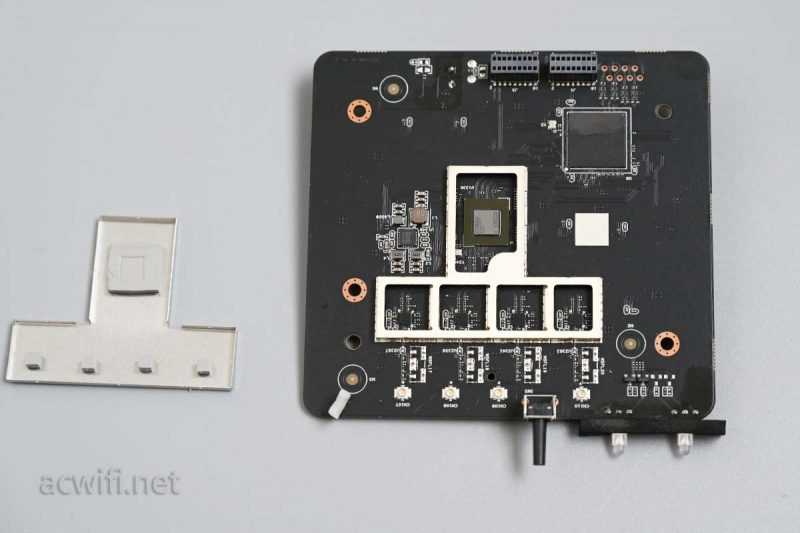

撬开屏蔽罩：

这片小主板上也有一颗5G芯片：QCN9074:。

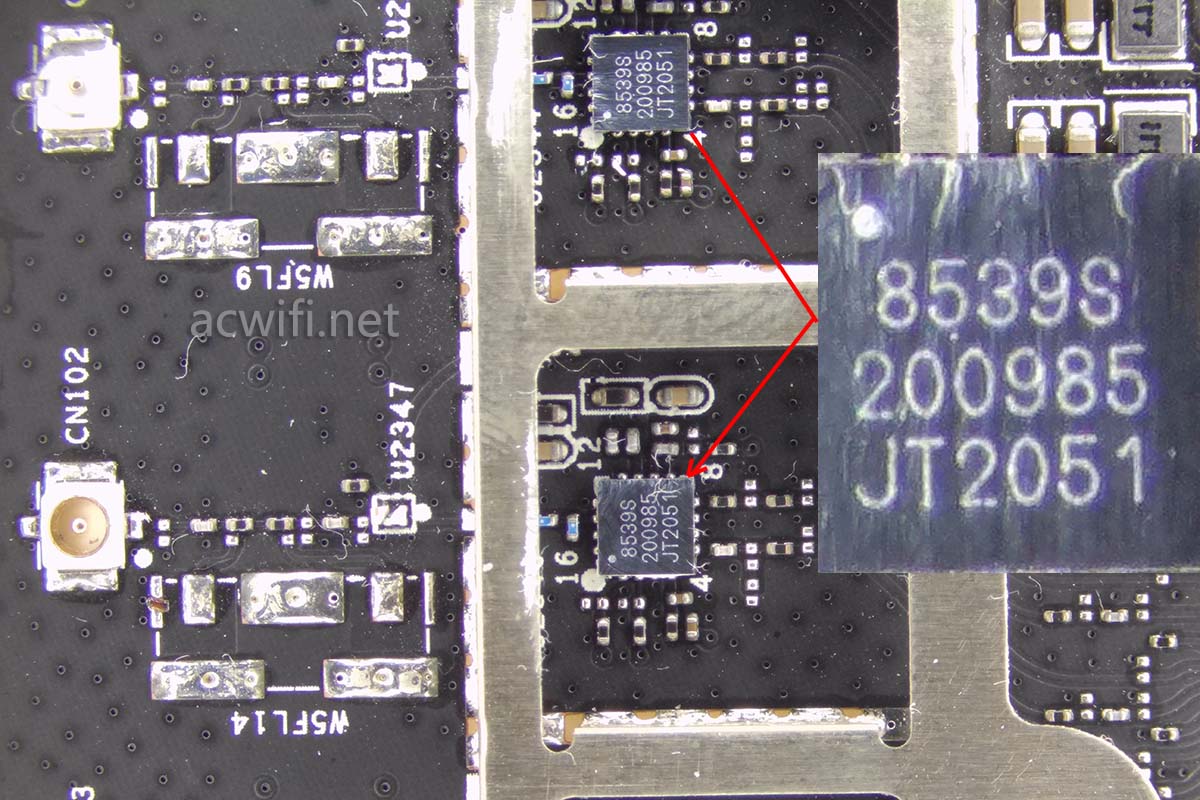

5G FEM也是KCT8539S-1

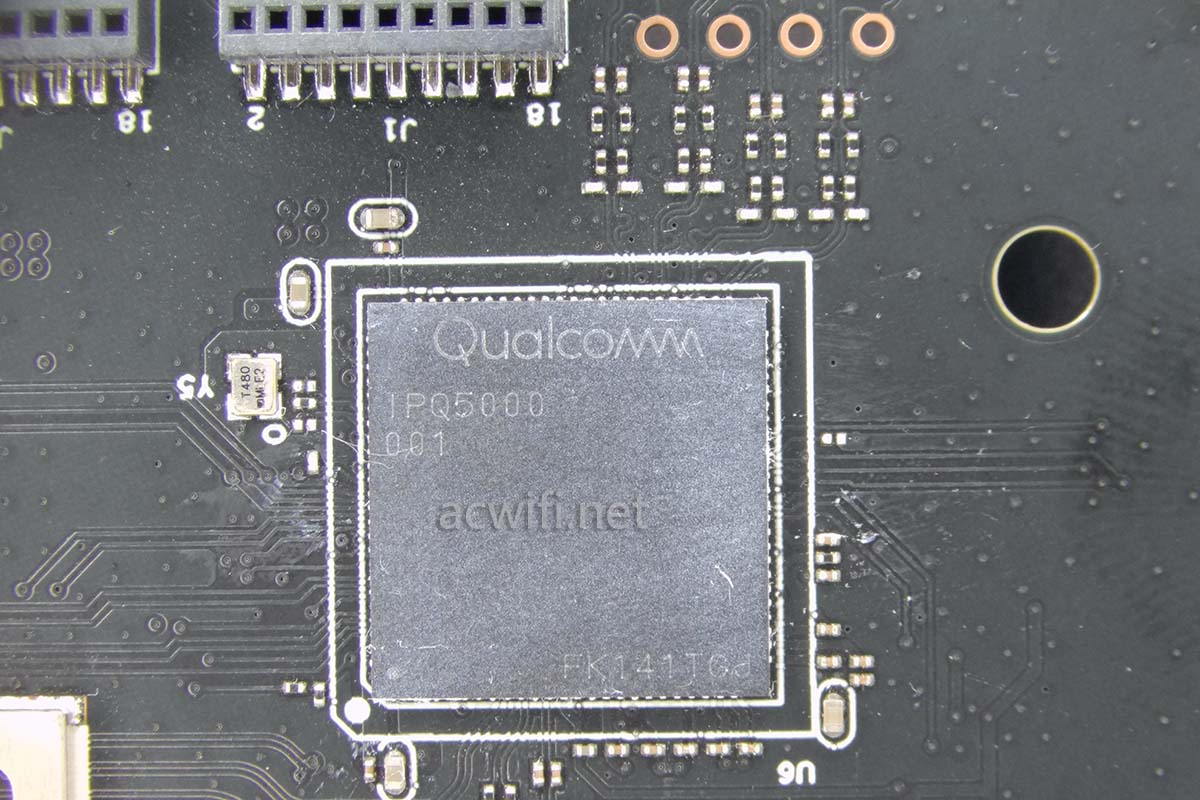

小板上与有一颗CPU，型号是IPQ5000，也是双核1GHz，集成1G NPU，集成2.4G ,集成256MB内存。只是这里并没有用上它的2.4G无线。

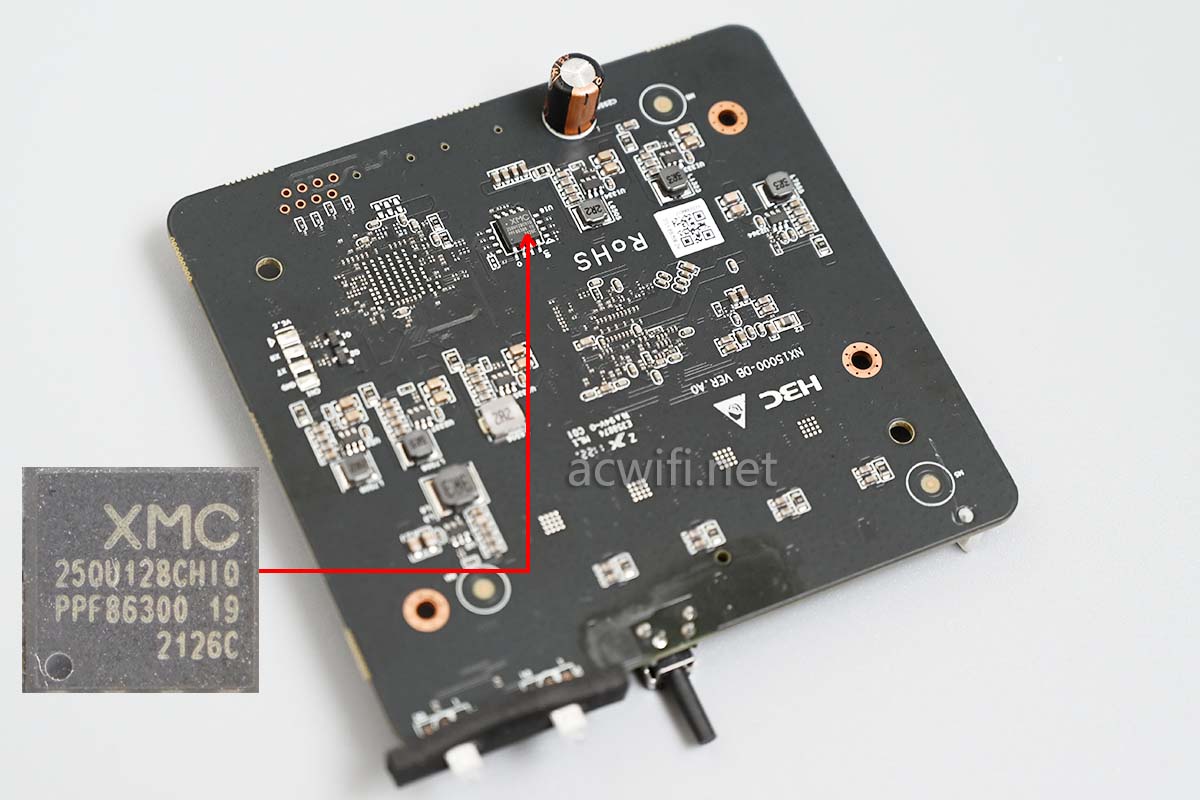

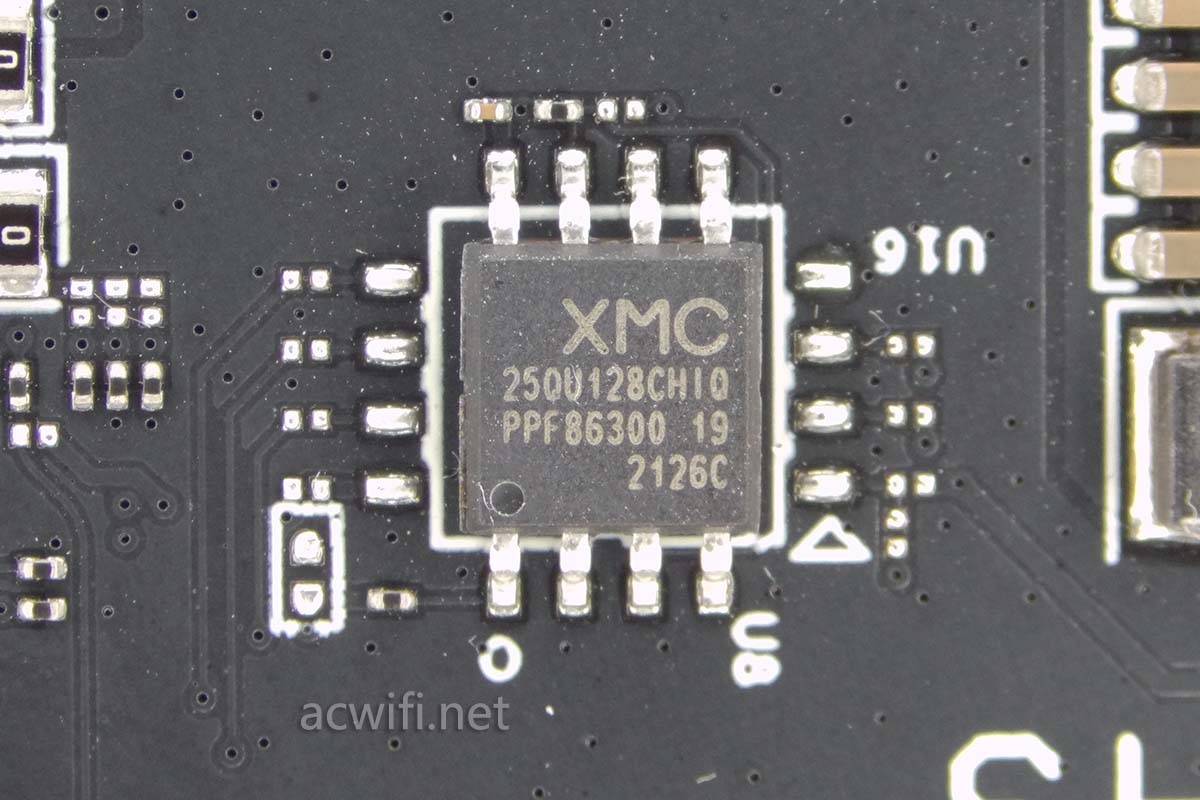

小主板的另一面有一颗闪存芯片，型号是25Q128，容量16MB：

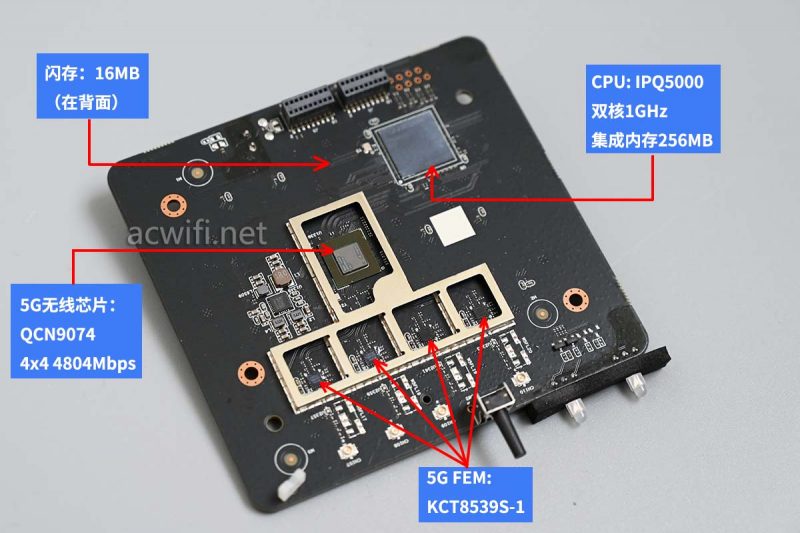

小板上的各芯片型号汇总：

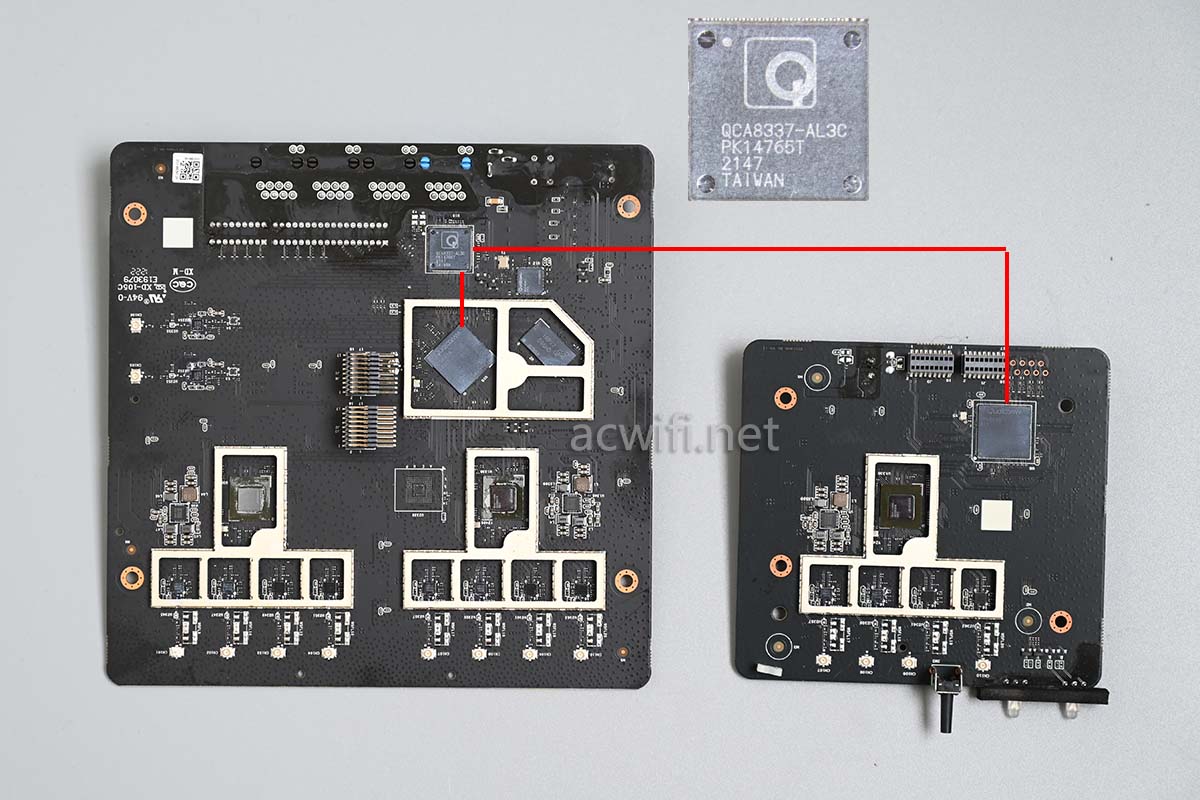

两片主板上均有CPU，我认为这2个CPU都接在千兆交换芯片上了：

”小板“相当于一个独立的5G 无线AP。H3C Magic NX15000需要有三个5G芯片，但IPQ5018只支持2个PCIe，欠一个，所以要用到另一颗CPU：IPQ5000。

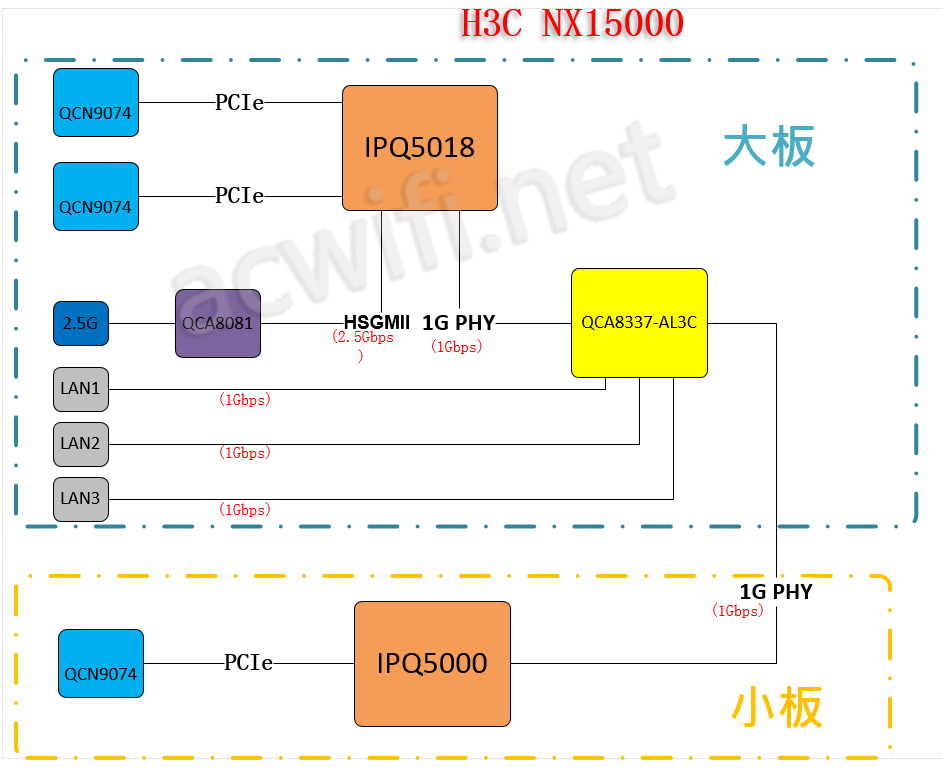

经过各种测速，得出以下各芯片连接示意图，看下图就觉得我专业！真的没骗你！

2.5G口到连接着IPQ5018上的两颗QCN9074是没有瓶颈的，但连2.5G网口到连接着IPQ5000的QCN9074就会有1G瓶颈。当然了，多个LAN口到第一颗QCN9074都有1G瓶颈的。

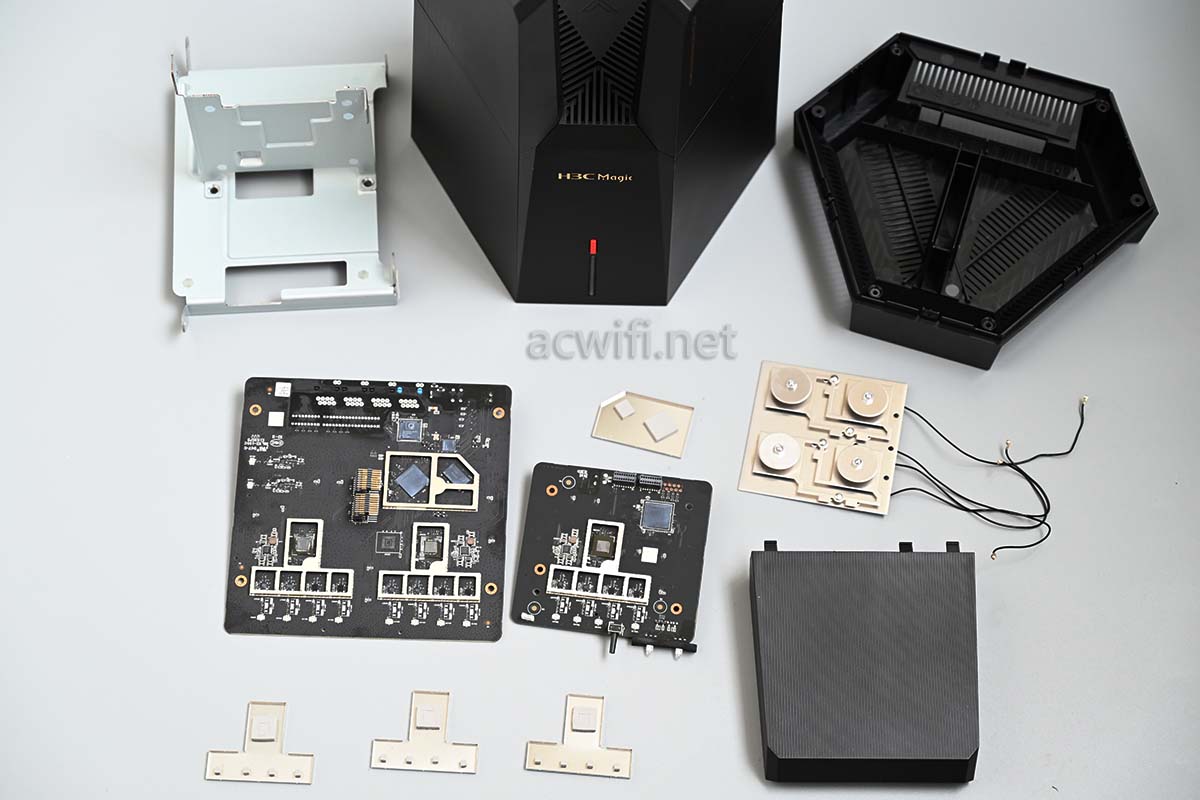

好了，至此这台H3C Magic NX15000拆机完成了。

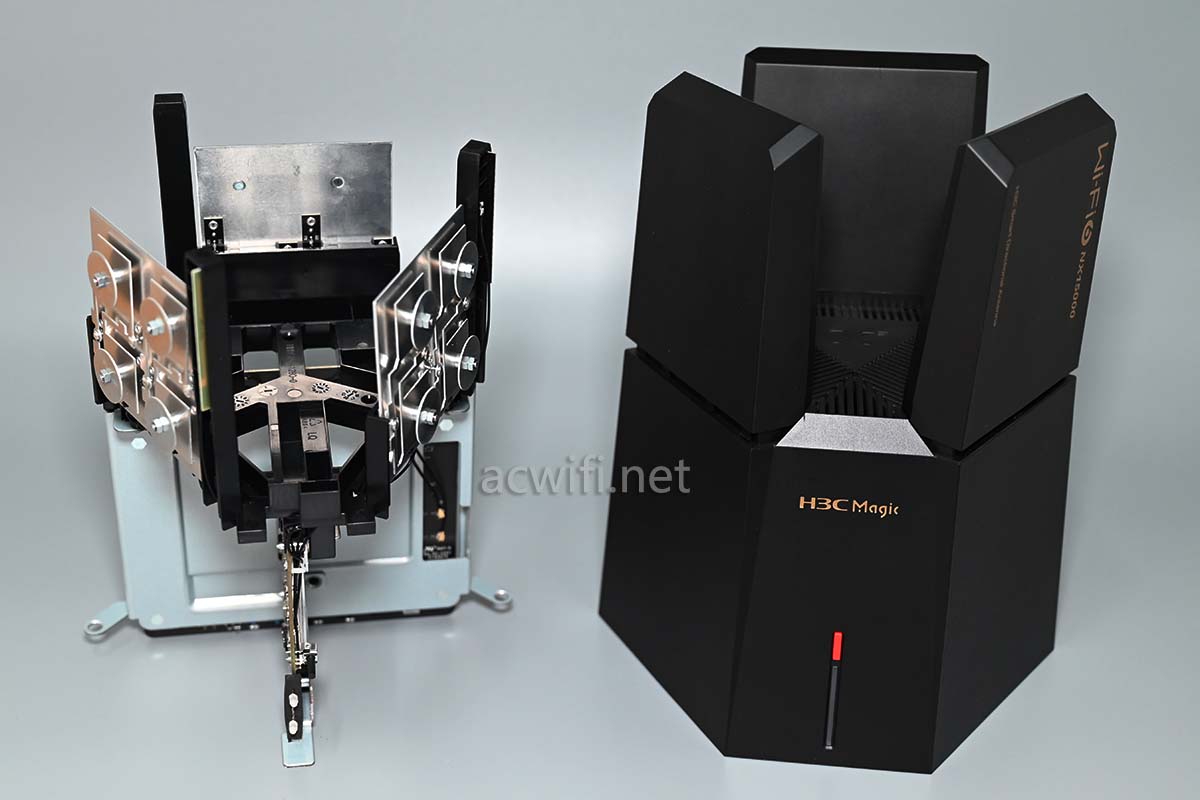

在回装的时候才发现正常的拆机步骤：

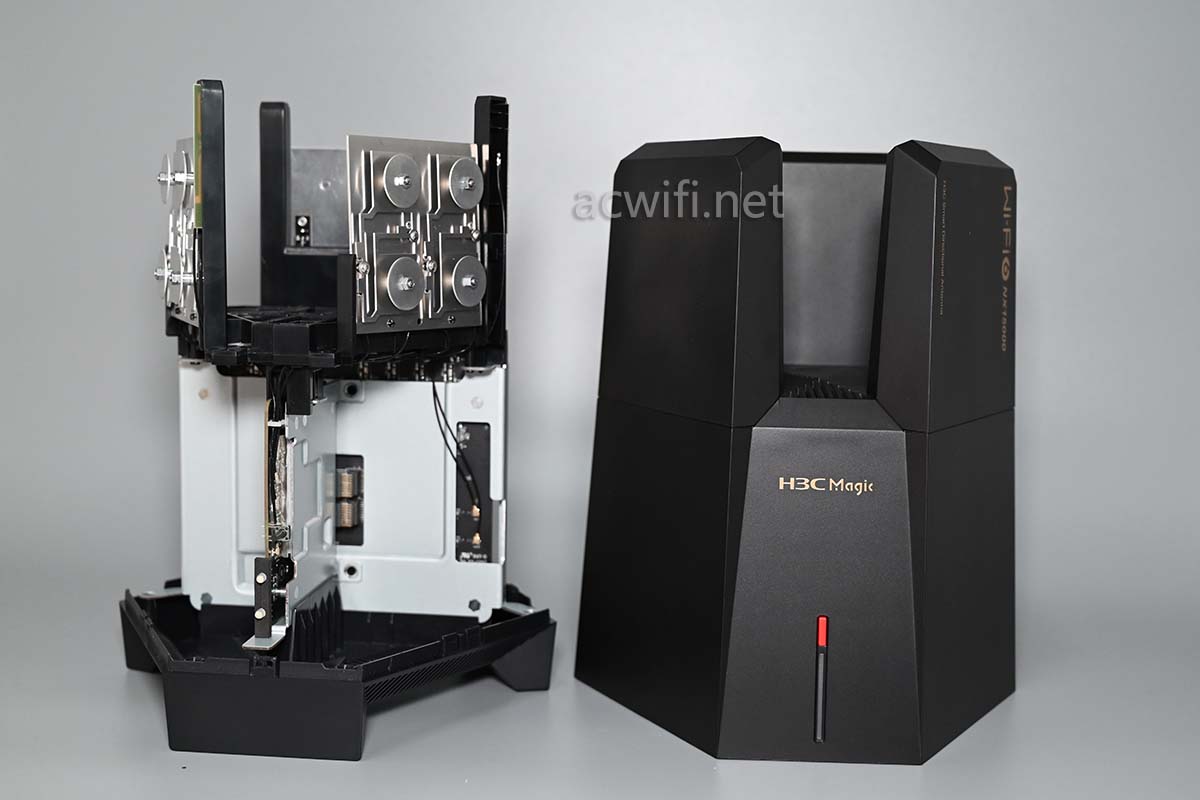

可以整个主板支架连天线组件一起抽出来的，这样天线就容易拆多了，我也是这样安装回去的。

垫上底盖后就能四平八稳了：

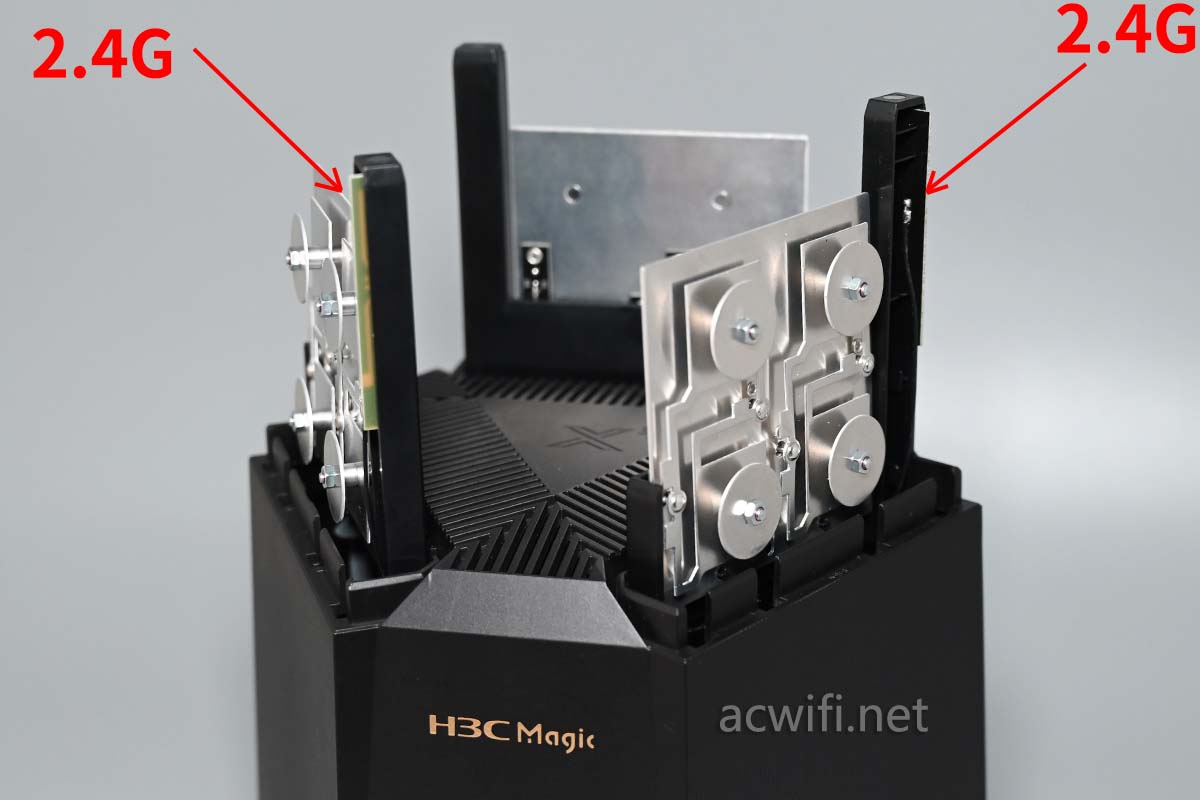

两片2.4G  PCB天线在这里：

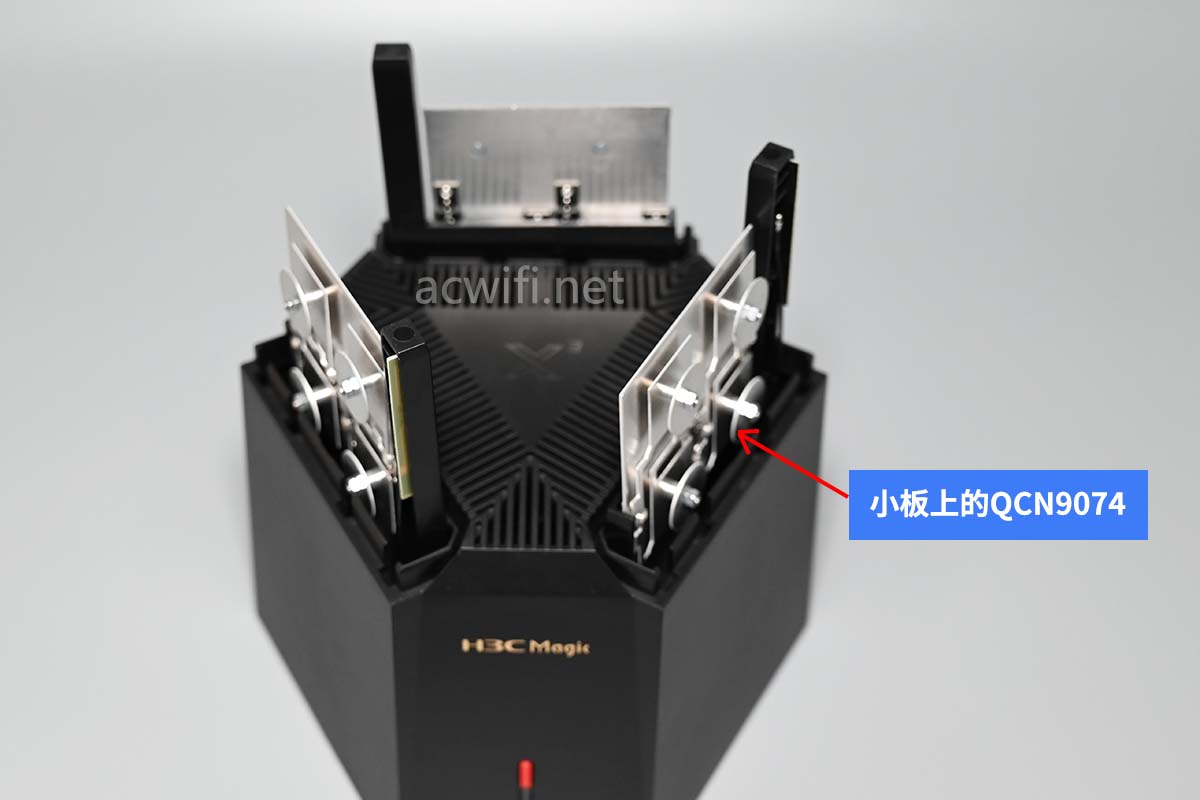

面向路由器的正面，它的右侧天线就是小板上的那颗QCN9074：

如果你纠结它的1G瓶颈，可以这一面天线转向不常用的空间即可。

在楼下D点测速看看，路由器放在下图中的”WIFI“位置（二楼），拿着手机在一楼D点位置进行speedtest测速，宽带是电信1000下行，100上行。

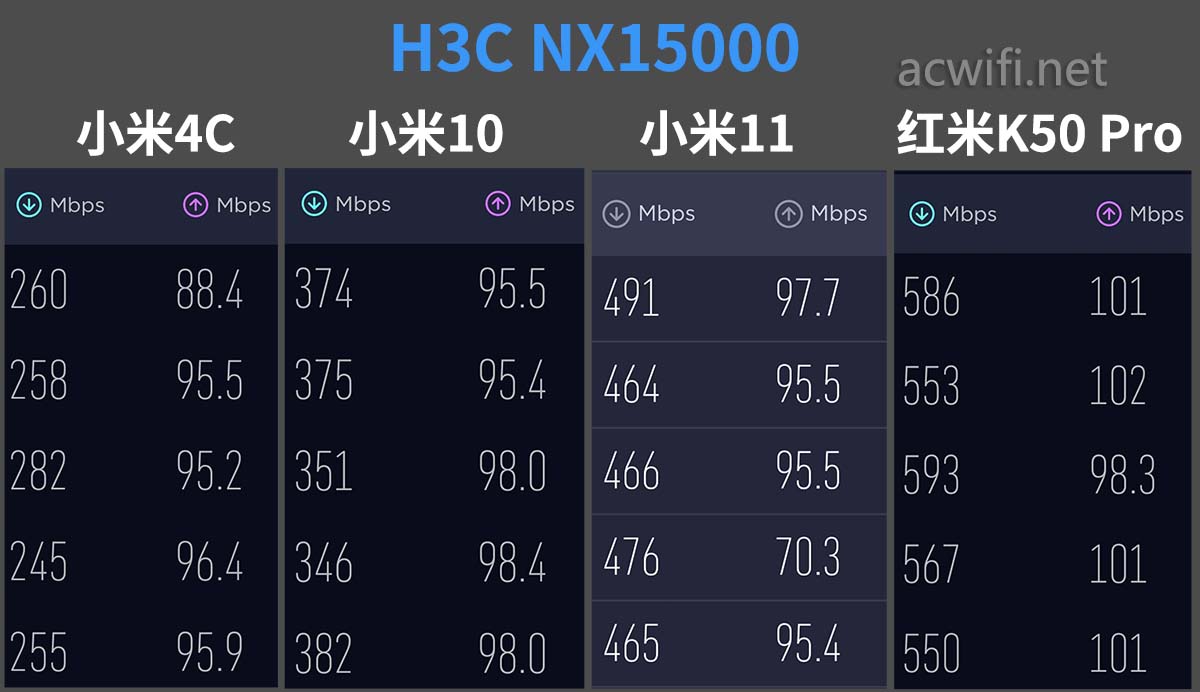

结果如下：

红米K50 Pro超过了500兆速度，小米4C没达到300兆，小米11没超过500兆，所以不能算非常强。总体来看是比较好的信号质量！

这种定向天经也不太得利于上下两屋的覆盖，更有利于大平层的覆盖。

二、关于H3C Magic NX15000的三个5G无线

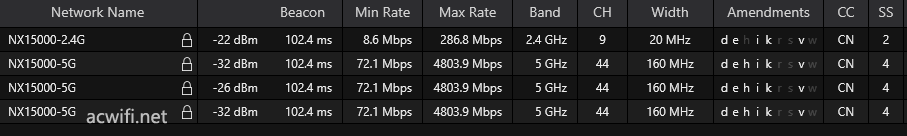

拿winfi软件查看它的四个信号信息：

四频均默认支持了802.11k和802.11v；

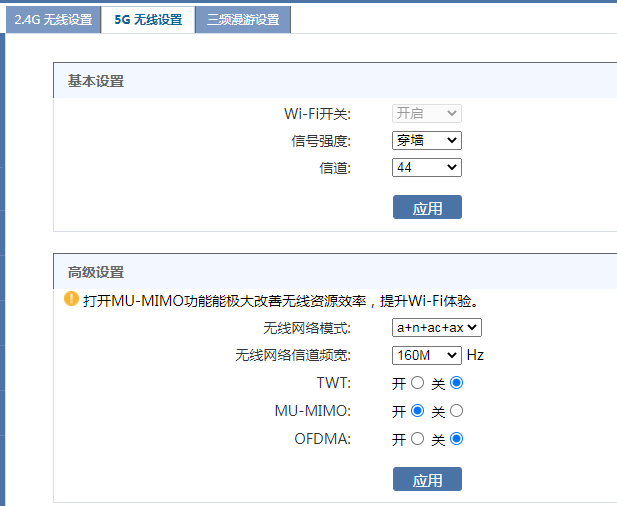

但为啥是三个5G同一个信道呢？且不能分开设置不同的信道，无线设置里也没有设置分开信道的地方。

我猜三个相同信道的5G配合定向天线这样的意思：

每一个5G负责120度范围的定向覆盖，3个就可以360度理论无死角。因为定向的关系，所以水平覆盖范围比单个全向天性要明显强。

接下来测试一下大概的无线质量，包括无线信号强度和无线速度。

三、无线信号强度测试

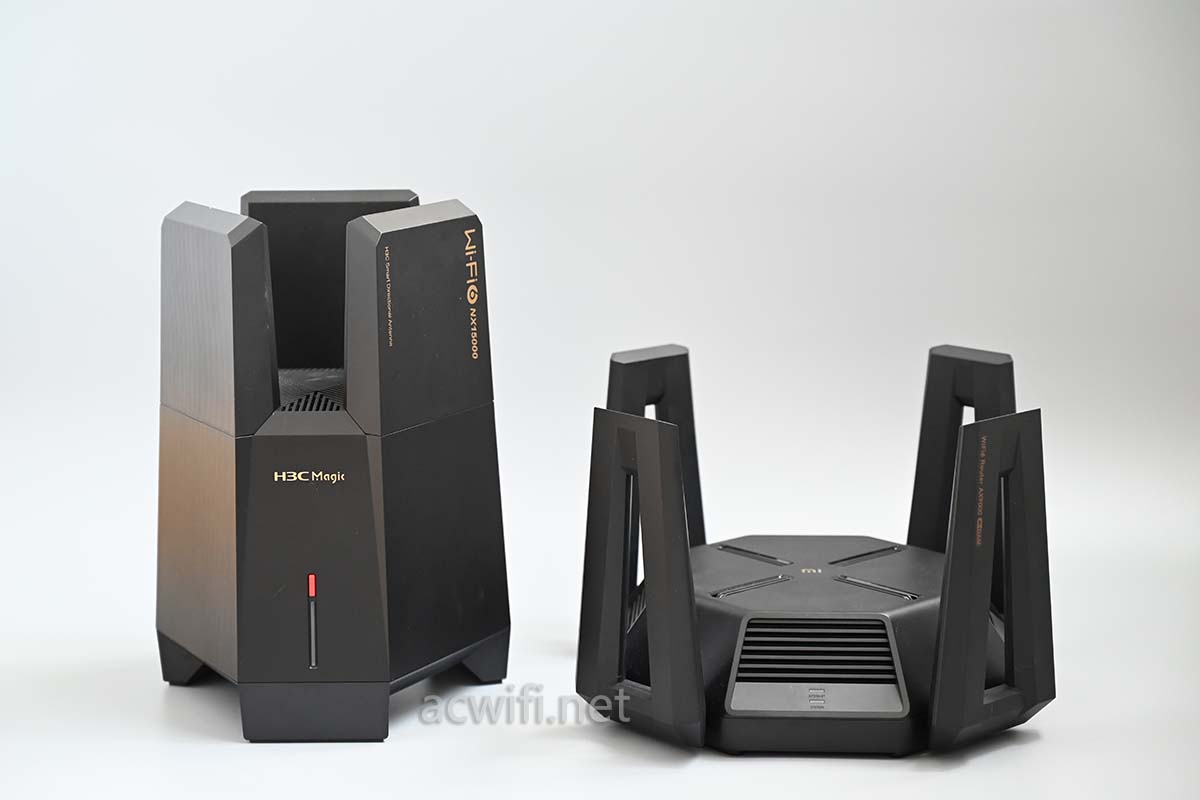

测试信号强度和速度，我喜欢找其它型号来做对比，对比下的数据才有可观看性。因此找了小米AX9000来比较（价格差不多吧），它有两个5G，只用小米AX9000的低频5G来对比，这样大家都可以以工作在160MHz频宽下。

小米AX9000的5G无线芯片是QCN9024，与QCN9074相比，在OFDMA用户数量和无线带机量上有差别，其它是一样的，比如大家都支持4096-QAM。

小米AX9000的2.4G RF芯片是QCN5024，NX15000的2..4G是IPQ5018集成的，相对小米AX9000有弱势。

小米AX9000固件版本号是1.0.155；

H3C NX15000固件版本号是NX15000V100R002。

两者设置相同的信道，5G 44信道开160MHz频宽，因为H3C NX15000默认开MESH下的2.4G频宽只有20MHz，所以两者的2.4G 频宽均用20MHz，信道为9、

先后放在下图中的”WIFI“位置，然后用装有AX200无线网卡的电脑分别在A、B、C、D四个位置进行无线信号强度记录，第个位置记录时间为3分钟。

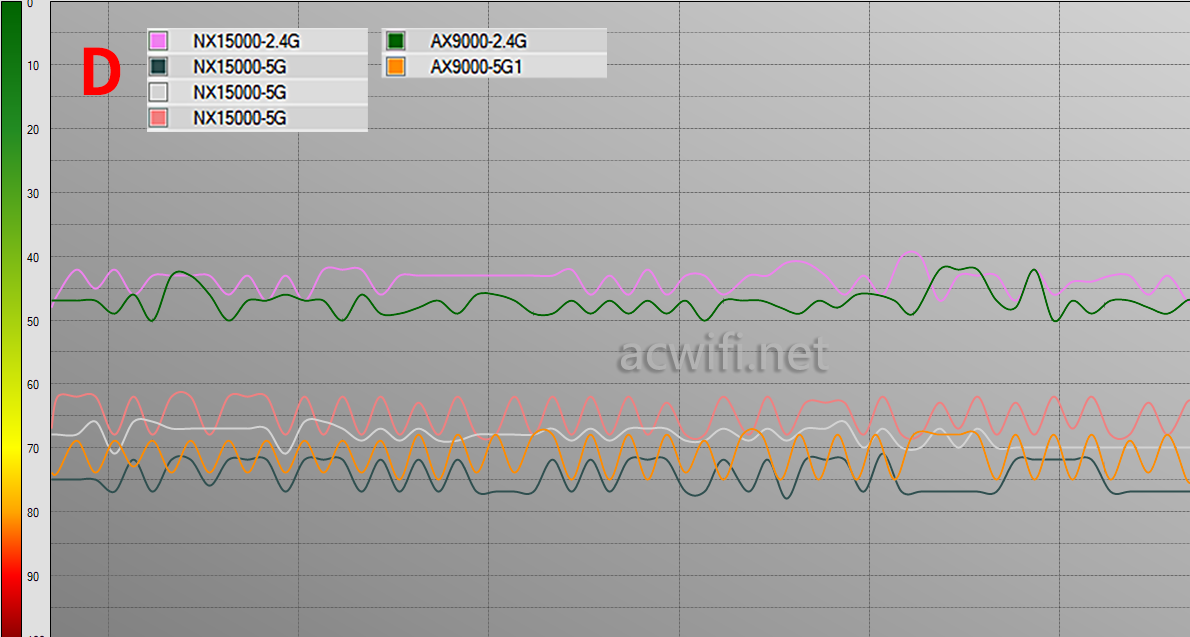

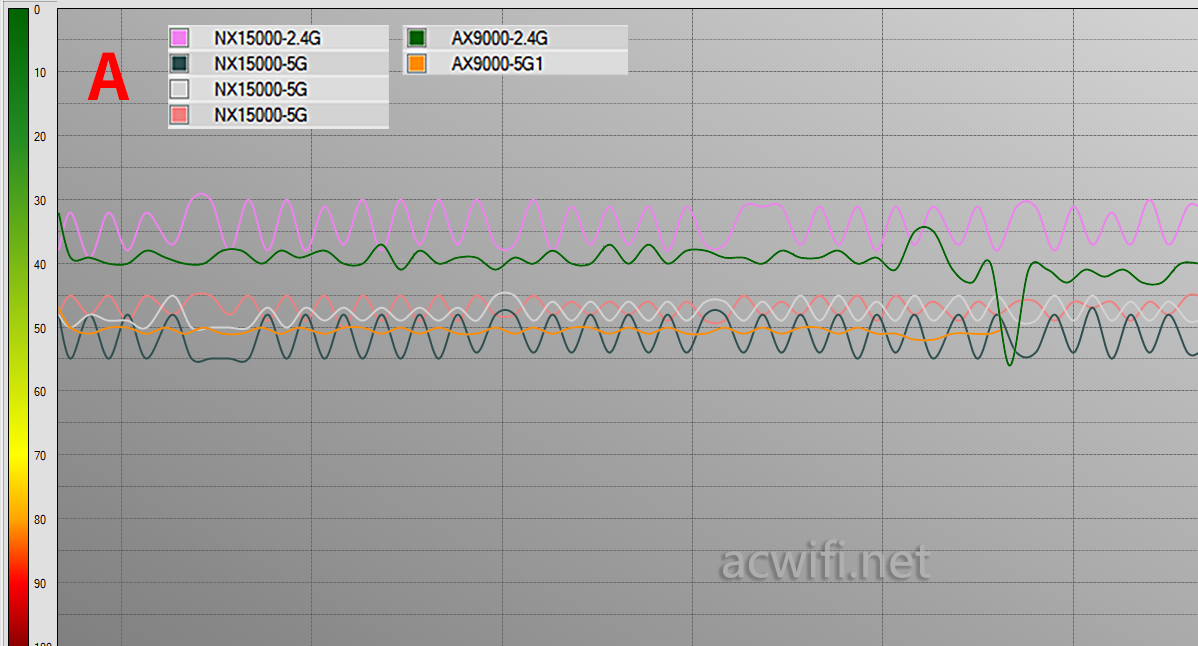

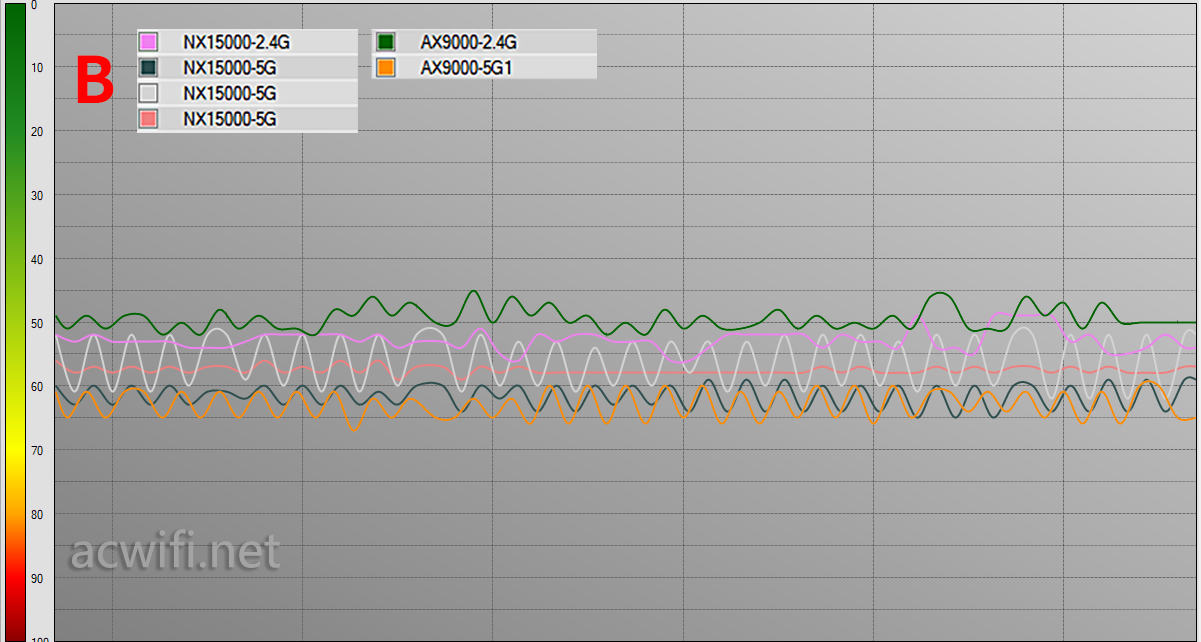

无线信号强度对比结果如下：

在隔了一墙的A点位置，2.4G是NX15000强些；有一个5G明显比小米AX9000强些；

在隔了两墙的B点位置，小米AX9000的2.4G强些； 有1个5G明显比小米AX9000强些。

在直线距离11米远的C点位置，2.4G信号强度差不多；仍是有一个5G明显强于小米AX9000。

在楼下的D点位置里，2.4G互相纠缠；有一个5G明显比小米AX9000强，但有一个比小米AX9000弱。

从四个位置点来看，至少有一个5G信号是明显比小米AX9000强的，这也正常呀，定向天性嘛，总有一组天线更有利于某个位置。

四、无线速度测试

无线主要看速度了，我是这么认为的。唯快不破！

同样的位置，不同终端，除了AX200，还有QCA6391无线网卡，还有四台手机：小米10、小米11、红米K50 Pro、苹果SE2。

支持160MHz频宽的终端有：AX200、小米11、红米K50 Pro；

支持80Mhz频宽的终端有：QCA6391、小米10、苹果SE2。

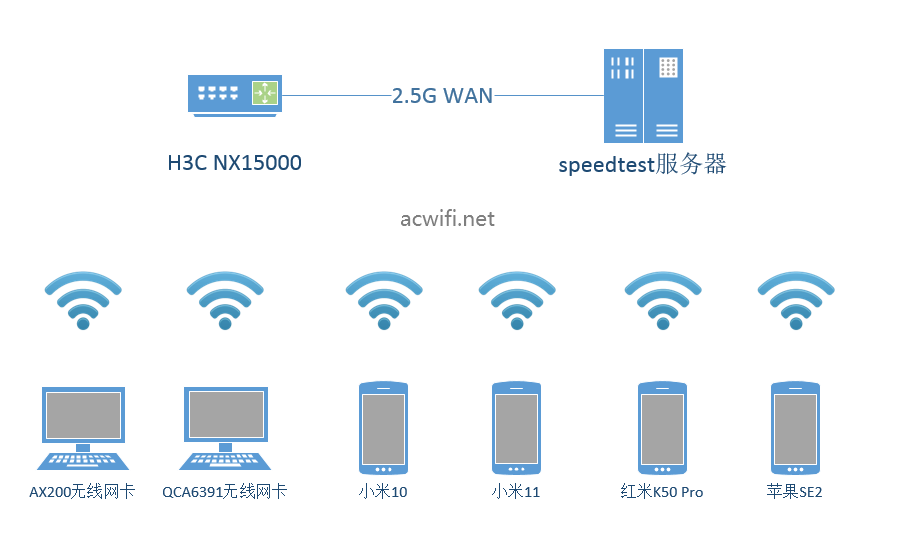

各设备连接示意图如下：

2.4G只测C和D点两个位置。每个位置连续测速6次，最后取平均值对比。

1、AX200的测速结果。

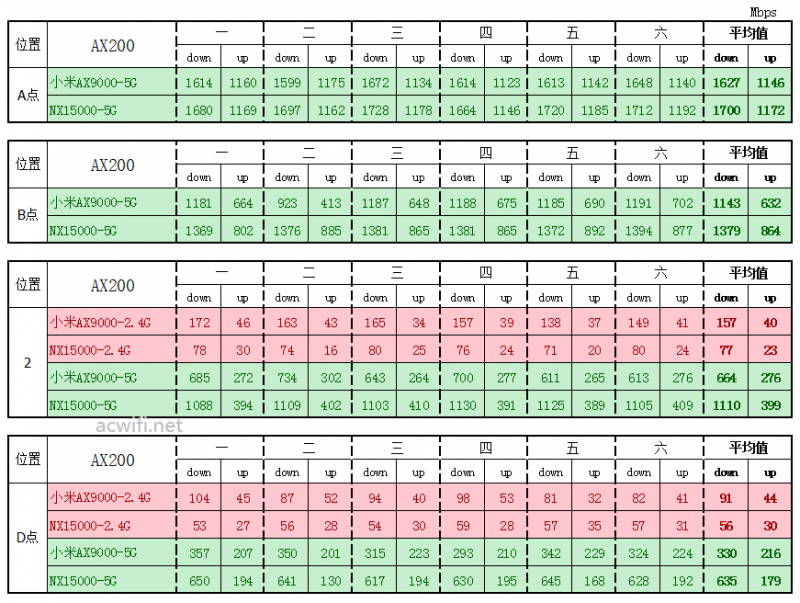

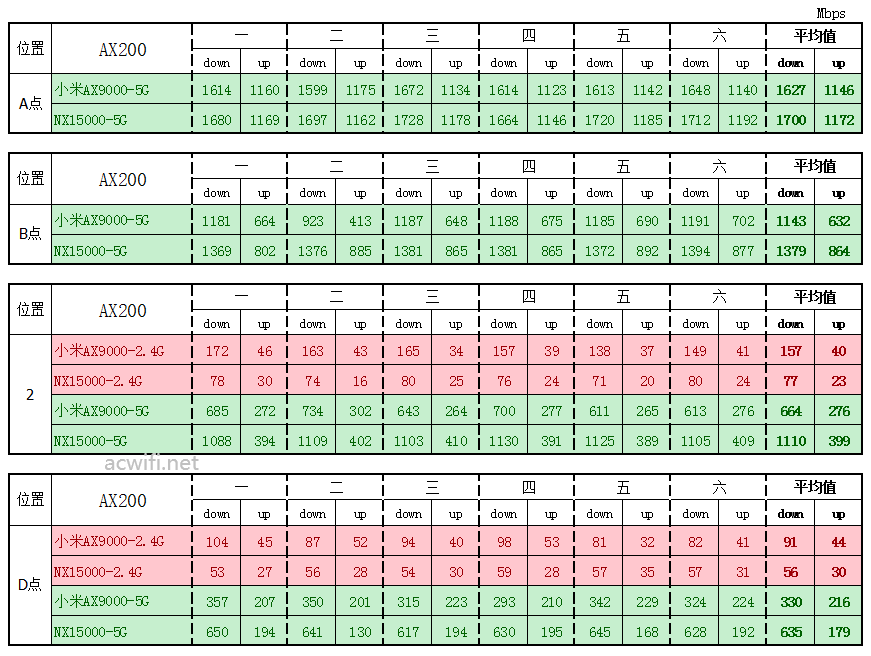

AX200测速的所有结果如下表格：

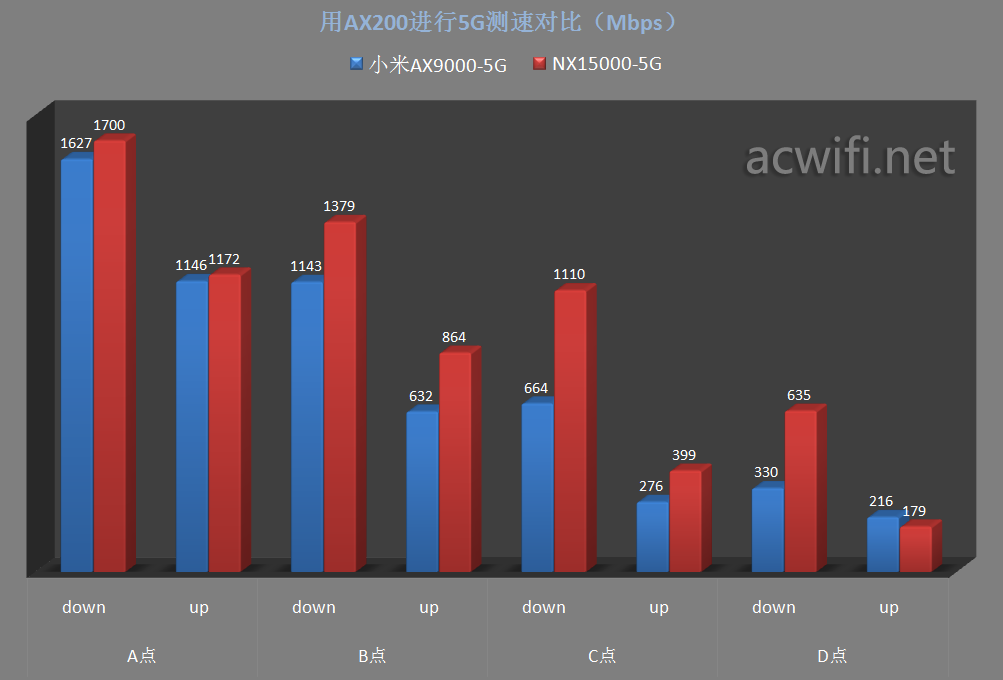

5G测速平均值如下：

大家在近距离的A点位置相差不大，在其它三个位置点相差大，NX15000有明显优势。

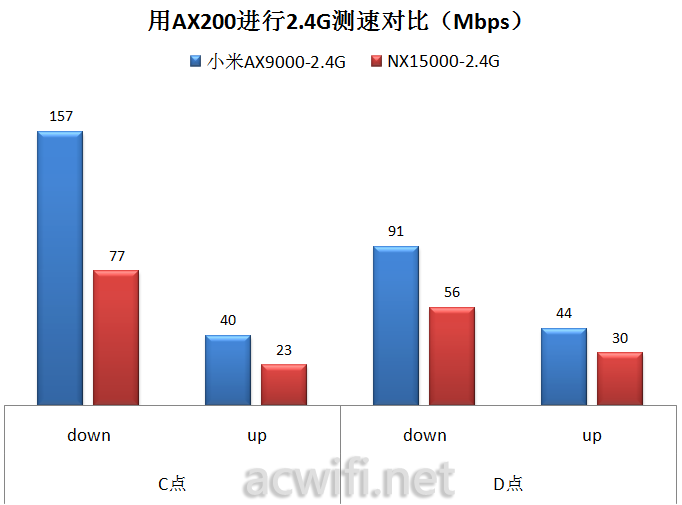

2.4G平均值如下：

在2.4G速度上，AX9000优势明显。

2、QCA6391的测速结果。

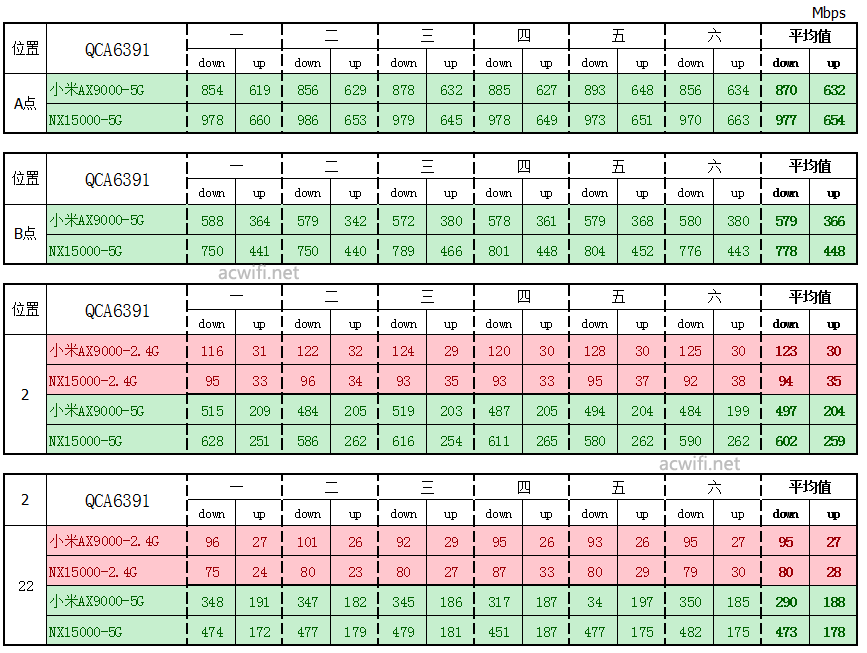

所有结果如下表格：

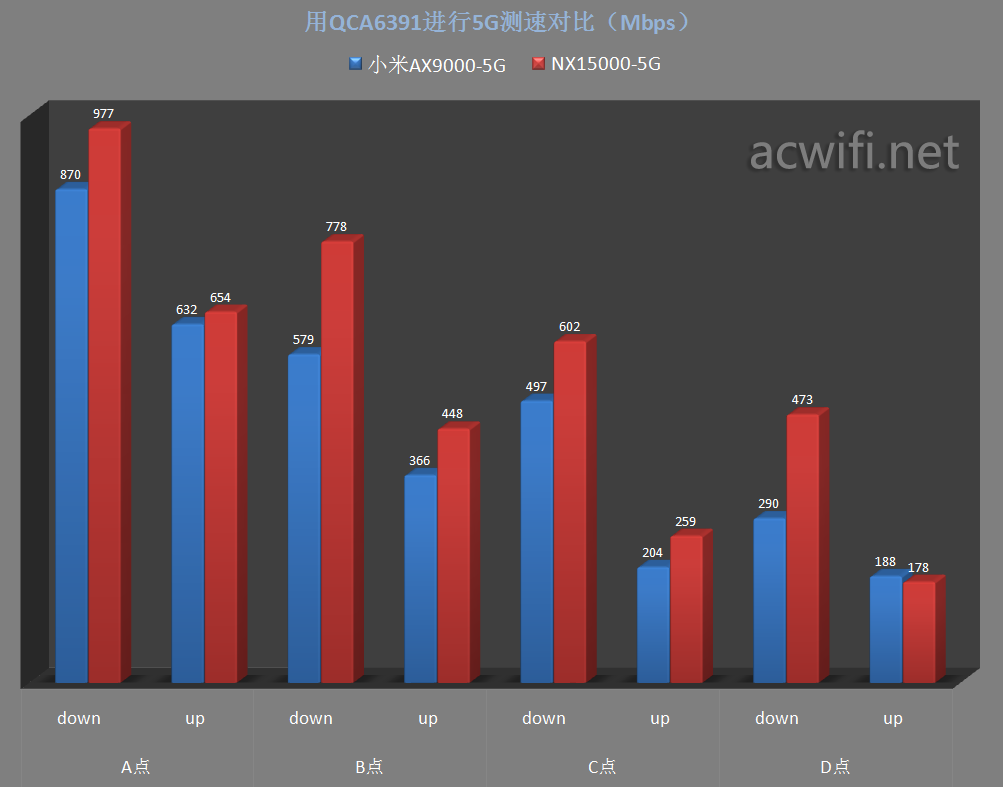

5G平均速度如下图：

H3C NX15000在四个位置点均比小米AX9000下行速度快，而上行速度的差距并不算明显。

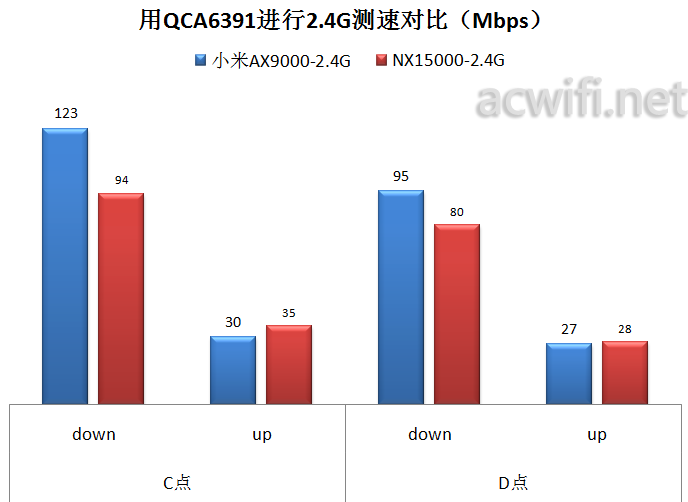

2.4G平均速度如下图：

2.4G仍是小米AX9000占优。

3、小米11的测速结果。

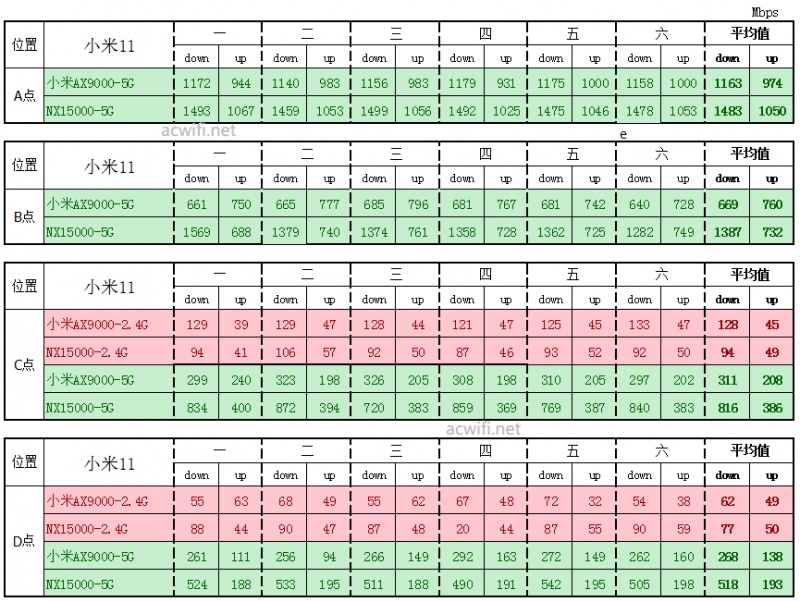

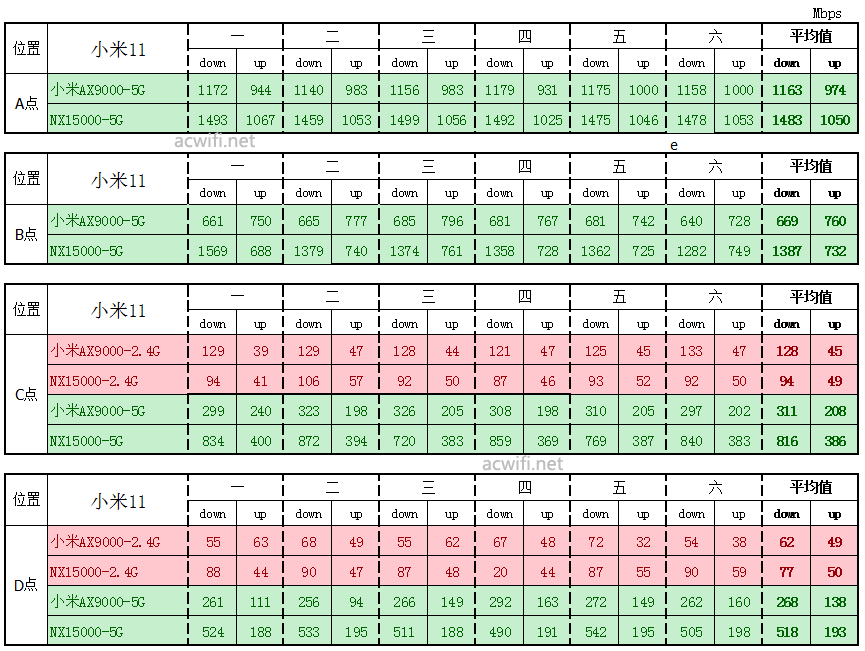

所有结果如下表格：

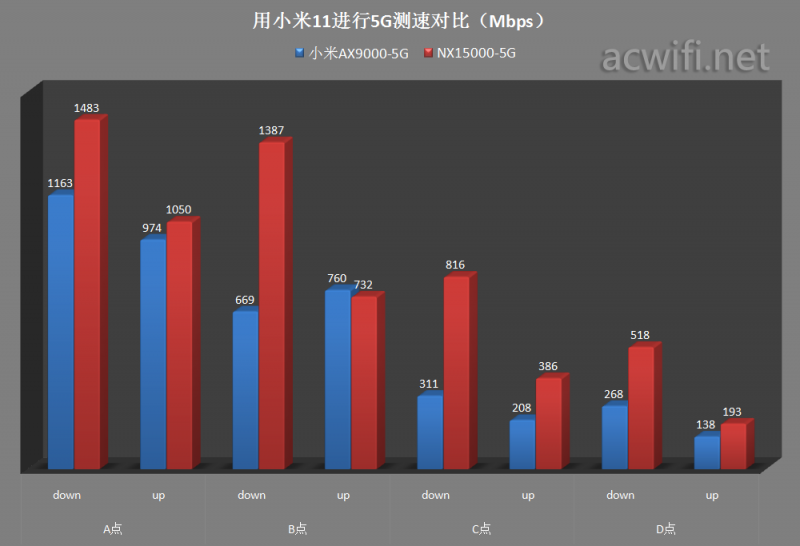

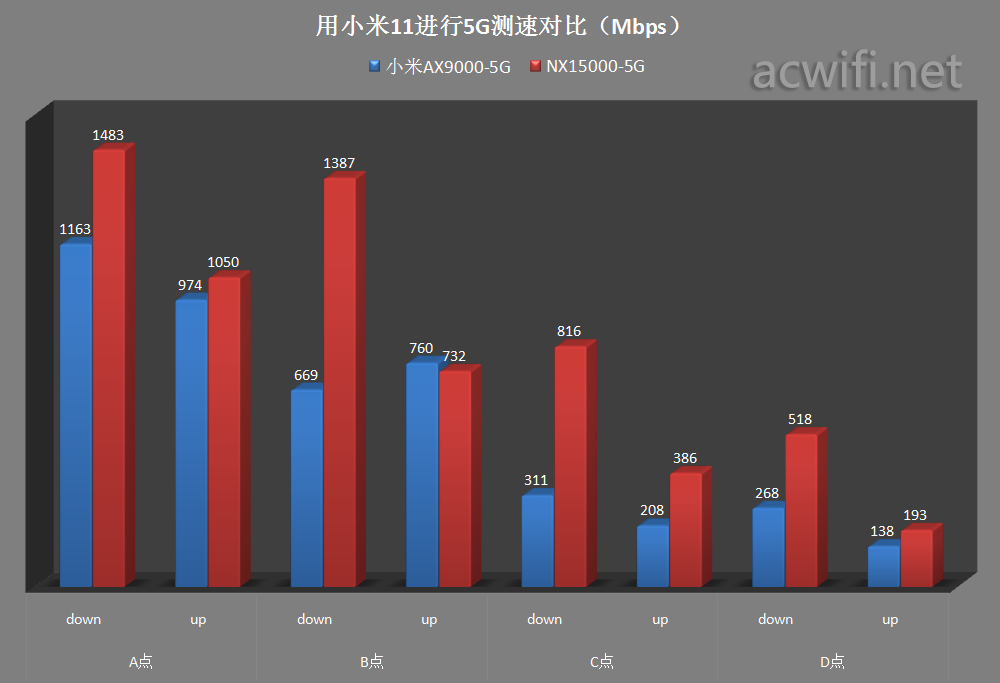

5G速度平均值如下图：

5G速度差距明显。

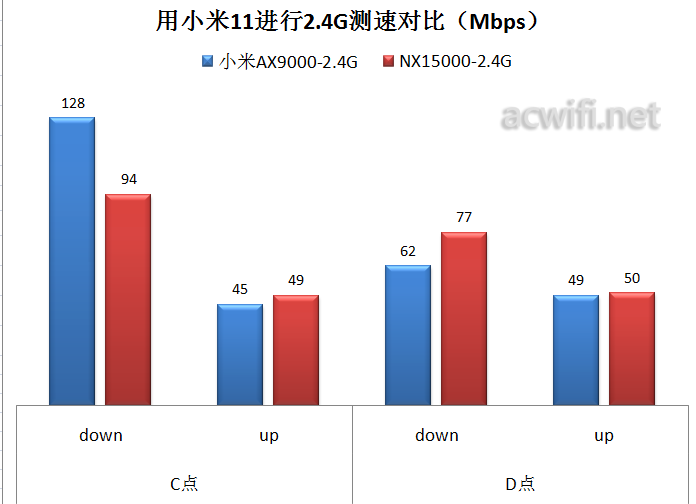

2.4G速度平均值如下：

4、红米K50 Pro的测速结果。

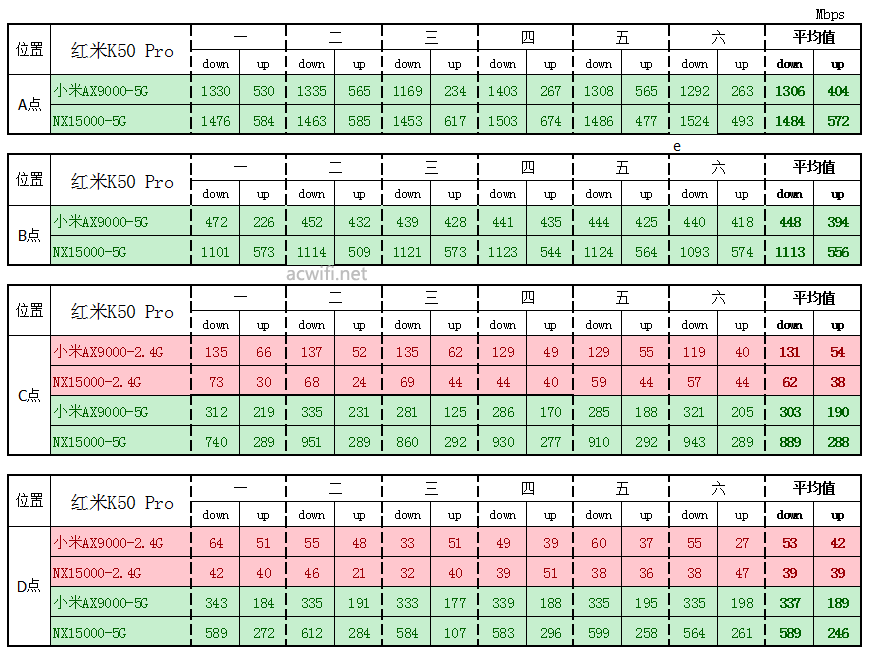

所有结果如下表格：

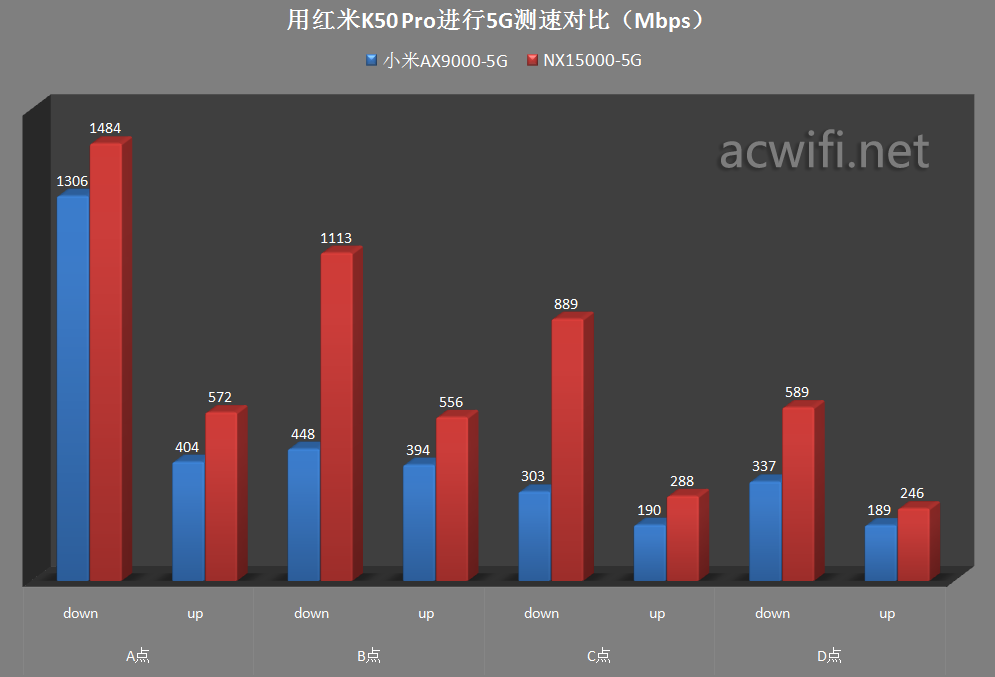

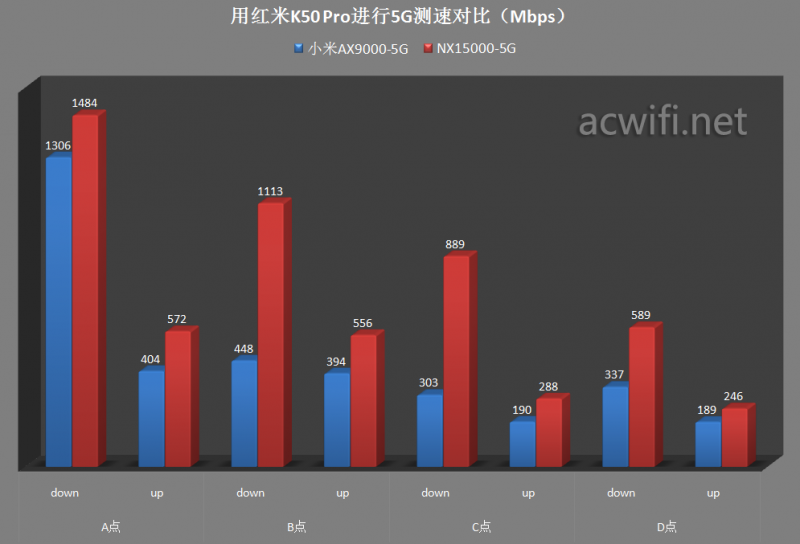

5G平均速度如下：

红米K50 Pro和小米11对小米AX9000测速时明显偏低，我以为是天气问题，下雨天湿气大，湿气攻心，使得小米AX9000无心工作。改天复测后结果也没改善。

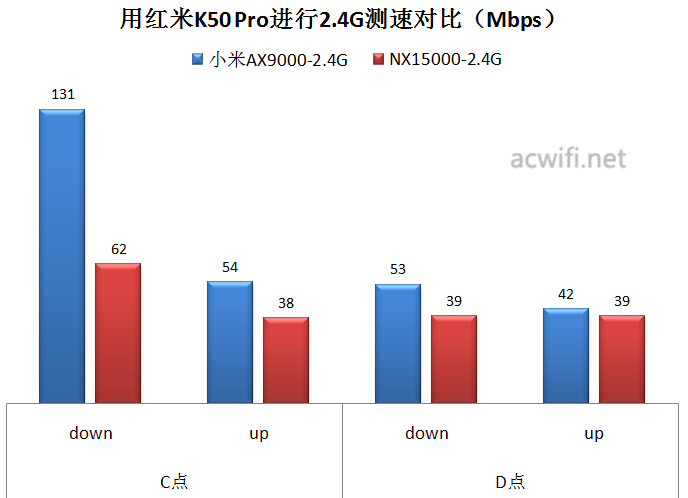

2.4G平均值如下：

小米AX9000的2.4G速度依然占优。

5、小米10的测速结果。

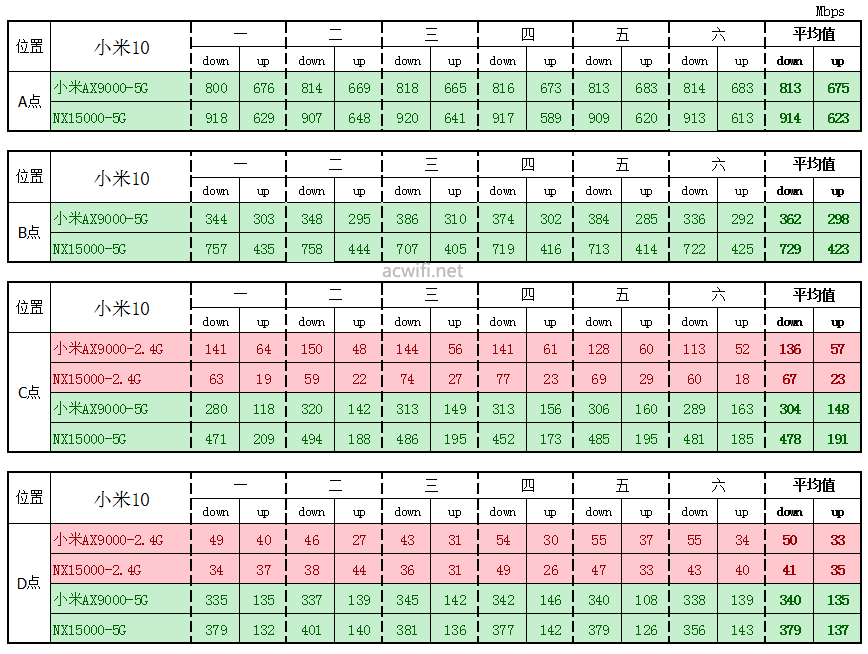

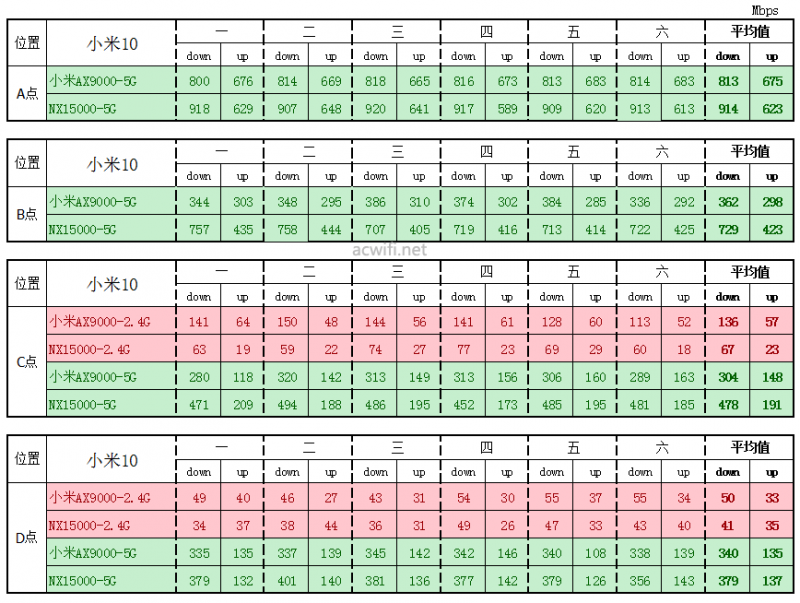

所有结果如下表格：

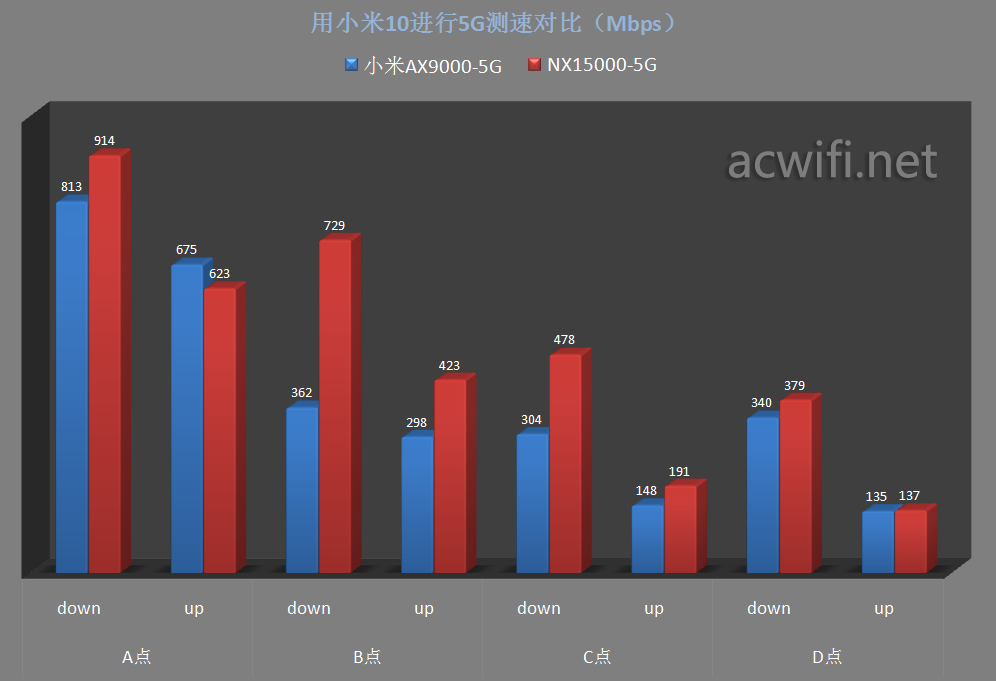

5G平均速度如下图：

小米10在楼下D点位置相差不大，在平层的三个位置相差大些。

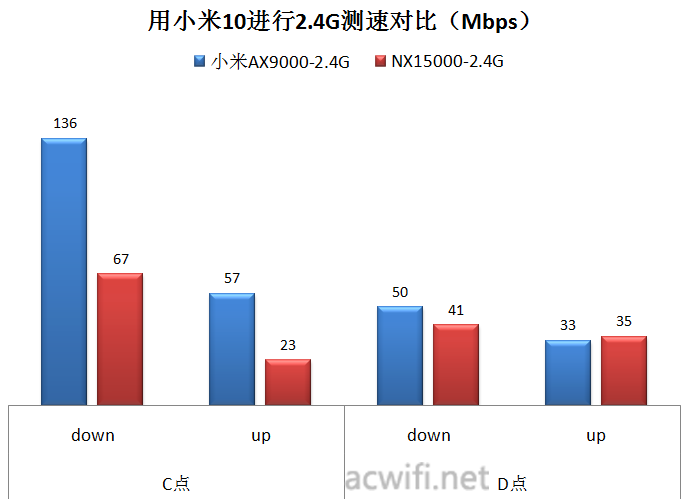

2.4G平均速度如下：

D点的2.4G速度 差不多，C点位置相差得多。

6、苹果SE2的测速结果。

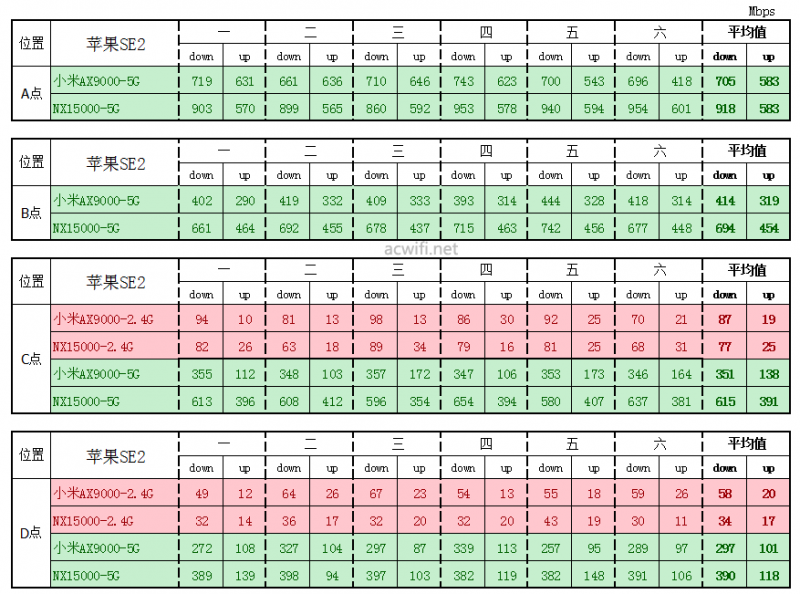

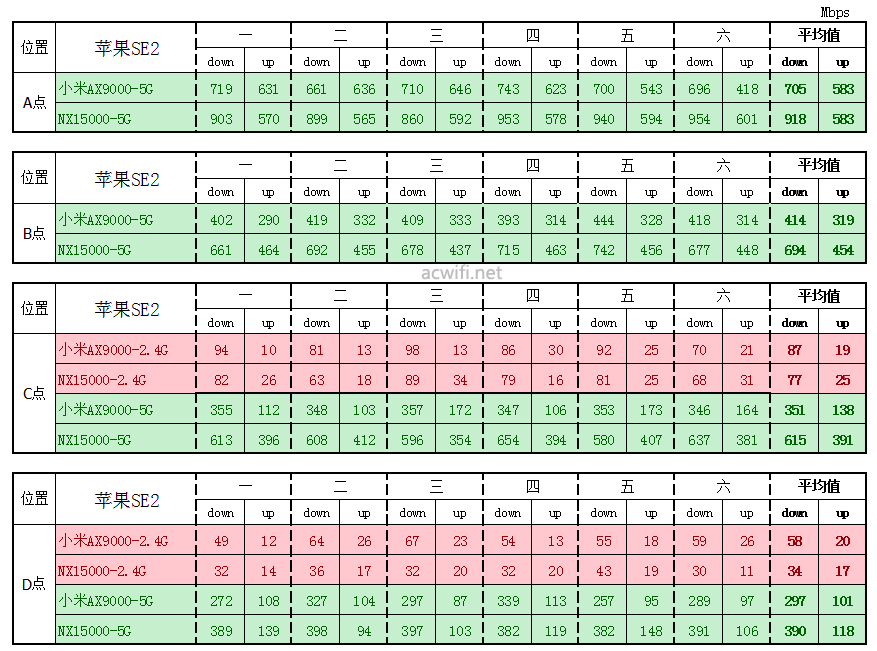

所有结果如下表格：

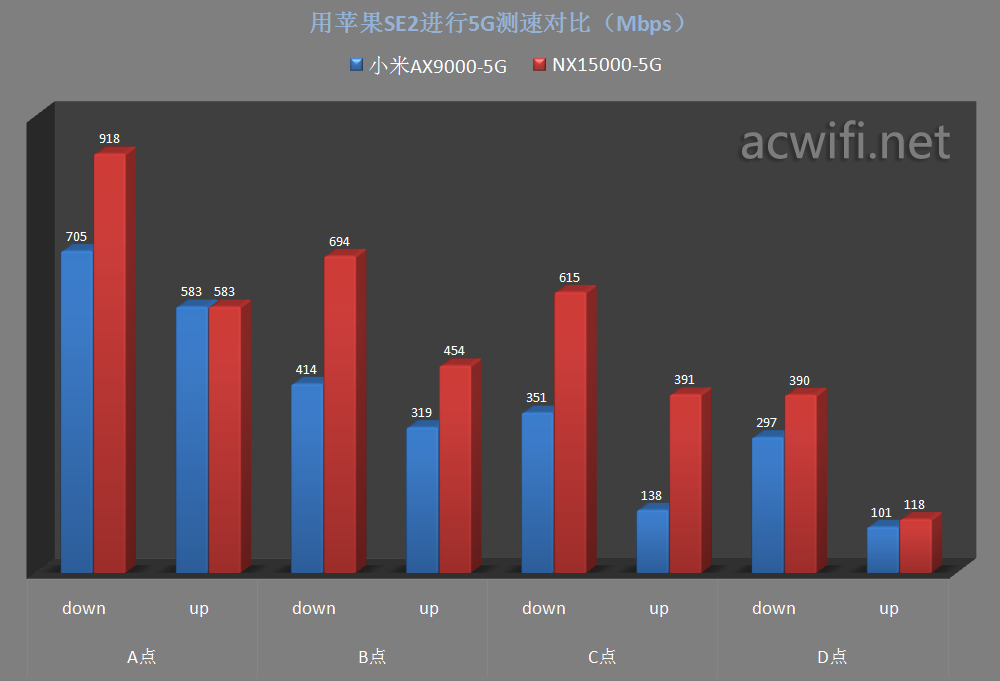

5G平均速度如下图：

5G速度在所有位置上都相差大。

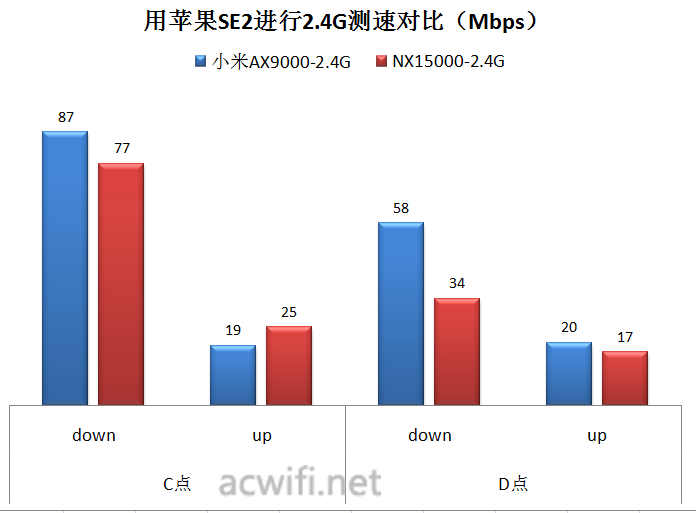

2.4G平均速度如下：

小米AX9000的2.4G测速由头到带尾呀。

五、总结

三颗QCN9074对应三个相同信道的5G无线信号，再对应各自的定向天线，使得单台无线路由器的无线覆盖能力明显增加，特别是在大平屋的应用环境。在C点用AX200能测出1100Mbps的速度，我摆放的位置还中是在房子的一侧，如果摆放在房子的中间位置，更能发挥出优势，对于不想用多台组网，只想一台能尽量有好的覆盖，可以考虑。

三颗QCN9074也能带来巨大的无线带机量。不过缺点也是有的：有1G瓶颈；二是待机功率有21W比较高，没办法了3颗QCN907+两颗CPU，幸好散热做得好，摸底部没温度，摸顶部不算很热。
